Unterstützt Intel Core Prozessoren der 8.
Generation und drei UHD-Displays
Das Shuttle XPC Barebone SH370R6 zeigt , wie dezent und
leistungsstark ein moderner PC aussieht. Sein Aluminiumgehäuse mit
gebürsteter, schwarzer Oberfläche hat ein Volumen von le diglich 14
Litern, bringt dabei aber alles mit, was man zum Konfigurieren von
beispielsweise einer Workstation braucht – die Performance von Intel
Core Prozessoren der 8. Generation "Coffee Lake", Dual-Slot PCIExpress-Grafikkarte, schneller M.2 NVMe-SSD, zwei 3,5"-Festplatten im
RAID-Verbund und bis zu 64 GB DDR4-Speicher samt Blu-ray-Laufwerk.
Selbst ohne PCIe-Grafikkarte werden bereits bis zu drei UHD-Displays
gleichzeitig unterstützt.
Besondere Merkmale
R6-
Gehäuse
Schwarzes 14,2-Liter Aluminium-Gehäuse
Abmessungen: 33,2 x 21,5 x 19,0 cm (LBH)
Schächte: 1x 5,25“, 2x 3,5“ (1x extern)
CPU
Sockel LGA1151v2 unterstützt die 8. Generation
Intel Core Prozessoren “Coffee Lake-S”
Unterstützt keine älteren LGA1151 Prozessoren.
Unterstützt Intel Core i7/i5/i3, Pentium, Celeron
Shuttle I.C.E. Heatpipe Kühlsystem
Betriebs-
system
Unterstützt Windows 10 und Linux (64-Bit)
Integrierte
Grafik
Intel UHD Grafik 630/610 (im Prozessor)
Unterstützt drei UHD-Monitore gleichzeitig
Chipsatz
Intel H370 PCH
Speicher
Unterstützt bis zu 4x 16 GB DDR4-2400/2666 DIMM
Speichermodule (gesamt max. 64 GB)
Steck-
plätze:
PCIe
und M.2
1x PCIe x16 (v3.0)
unterstützt Dual-Slot Grafikkarten
1x PCIe x4 (v3.0)
1x M.2-2280 (SATA/PCIe X4) unterstützt M.2-SSDs
1x M.2-2230 unterstützt WLAN-Karten
SATA
4x SATA 3.0 (6Gb/s) unterstützt RAID und RST
Weitere
Anschlüsse
Video: HDMI 2.0 und 2x DisplayPort 1.2
4x USB 3.1 Gen 2, 4x USB 3.1 Gen 1, 4x USB 2.0
Intel GigaBit LAN. 5x Audio (2x vorne, 3x hinten)
Netzteil
Eingebautes Netzteil:
SH370R6: 300 Watt (80 PLUS Bronze)
SH370R6 Plus: 500 Watt (80 PLUS Silver)
Optionales
Zubehör
RS232 Anschluss (H-RS232)
Wireless LAN 802.11ac + BT Modul (WLN-M)
500 W Netzteil (PC63J)
XPC cube Barebone
SH370R6
Shuttle I.C.E. Heatpipe Kühlsystem
Die Bilder diene n nur zur Illustration.
8th.Gen.
Intel Core
4x DDR4
max. 64GB
M.2 2280
Support
Triple UHD
Display
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 2 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC cube Barebone SH370R6 – Anschlüsse
2
3
7 8
H
A
B
F
S
K
Q
P
T
C
L
M N
E D
1
54
D
G
D
9
6
J
8
E
I
O R
1
2
3
4
5
6
7
8
9
10
Auswurf-Button (für ein
optisches Laufwerk)
5,25“ Schacht (opt. Laufwerk)
3,5“ Schacht
Festplattenanzeige-LED
Betriebsanzeige-LED
Ein-/Aus-Button
2x USB 3.1 Gen 1
2x USB 2.0
Mikrofon-Eingang
Kopfhörer-Ausgang
A
B
C
D
E
F
G
H
I
J
Netzteil
Netzteil-Lüfter
AC-Netzanschluss
Perforation für optionale
WLAN-Antennen
Drei Rändelschrauben
Heatpipe-Kühlsystem
Loch für Kensington Lock
COM / RS232 (optional)
2x DisplayPort 1.2 Ausgang
Clear-CMOS-Button
K
L
M
N
O
P
Q
R
S
T
HDMI 2.0 Ausgang
Gigabit LAN (RJ45)
2x USB 2.0
2x USB 3.1 Gen 1
4x USB 3.1 Gen 2
Audio Line-in
Audio Line-out
Mikrofon-Eingang
PCI-Express X16 Slot
PCI-Express X4 Slot
Vorderseite
Rückseite
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 3 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC cube Barebone SH370R6 – Benötigte Komponenten
Es werden nur wenige Komponenten benötigt, um einen lauffähigen Mini-PC zu erhalten:
Drei Laufwerksschächte:
1 x 5,25" (extern)
2 x 3,5" (1x intern, 1x extern)
(Zubehör PHD3 zum Einbau von
zwei 2,5"-Laufwerken)
Beispielkonfiguration (siehe Bild):
1x 5,25" Blu-ray-Laufwerk (SATA)
1x 3,5" Festplatte (SATA)
1x 3,5" Cardreader (USB)
Intel Core Prozessor der 8. Gen.
Sockel LGA 1151v2 „Coffee Lake“
Core i7 / i5 / i3, Pentium
oder Celeron
Bis zu vier DDR4-2666/2400
DIMM Speichermodule
mit jeweils max. 16 GB
M.2 2280/2260/2242
SSD-Karte
(NVMe oder SATA)
Optional:
2x PCI-Express Steckkarten (X16 + X4)
Beispielkonfiguration (siehe Bild):
PCIe X16 Slot: Multiport-Grafikkarte
PCIe X4 Slot: Dual 10Gb Netzwerkkarte
Bemerkung: Bei Verwendung einer Dual-Slot
Grafikkarte (mit doppelter Slotbreite) kann der zweite
PCI-Express-Steckplatz nicht belegt werden.
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 4 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC cube Barebone SH370R6 – Mainboard
Anschlüsse Rückseite (Backpanel)
PCIe X16 Steckplatz
Intel H370 Chipsatz
CMOS Batterie
LGA1151v2
CPU Sockel
ATX Netzteil
(4 Pins)
4x DIMM Sockel
unterstützt
DDR4-2400/2666
ATX Netzteil
(20 Pins)
4x Serial-ATA 3.0
Solid Capacitors
(Feststoffkondensatoren)
Front Audio Anschluss
M.2-2230 Steckplatz
Front Button/LED Anschluss
M.2-2280 Steckplatz
COM Port (RS232)
LPC Anschluss
USB 2.0 Anschluss
PCIe X4 Steckplatz
USB 3.0 Anschluss
Kühlkörper für
Power FET
COM Anschluss
Lüfteranschluss 2
USB 2.0 Anschluss
Lüfteranschluss 1
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 5 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC cube Barebone SH370R6 – Leistungsmerkmale
Das R6-Gehäusedesign: dezent stilvoll und modern
R6 heißt das Gehäusedesign für die obere Leistungsklasse von Shuttle
XPC cubes. In diesem Gehäuse verwirklicht sich eine gelungene
Kombination aus Stil, Integration und Ästhetik. Die Verwendung von
Aluminium für die Gehäuseteile macht es leicht und stabil. Die
gebürstete Oberfläche unterstreicht die Wertigkeit des Gerätes. Die
Laufwerksschächte und Media-Anschlüsse werden elegant von
Abdeckklappen verborgen, wenn sie nicht verwendet werden.
19,0
2
1
,
5
3
3
,
2
in cm
13,6 L
Geringe Abmessungen und einfach zu installieren
Shuttles XPC cubes im Würfelformat bieten die Leistungsfähigkeit von
herkömmlichen Desktop-PCs bei nur einem Drittel des Volumens. Die
benötigten Strom- und Datenkabel für die Laufwerke sind bereits in
passender Länge vorhanden, so dass die Installation mit Hilfe der
Kurzanleitung schnell und einfach durchgeführt werden kann –
einbauen, anschließen, fertig.
Was bedeutet eigentlich “Barebone”?
Das Shuttle XPC cube Barebone SH370R6 besteht aus einem stilvollen
Gehäuse mit vormontiertem Mainboard, Netzteil und Kabeln. Trotz der
geringen Abmessungen bietet es hervorragende Anschlussvielfalt,
Funktionalität und Performance. Um ein komplettes PC-System zu
erhalten, müssen nur noch wenige Standard-Komponenten
entsprechend der eigenen Bedürfnisse installiert werden: Prozessor,
RAM, Massenspeicher und optional eine zusätzliche Grafikkarte.
Integrated Cooling Engine (I.C.E.)
Damit bei diesem kleinen PC-Gehäuse eine optimale Kühlung
gewährleistet werden kann, wurde für den Shuttle XPC ein besonderes
Kühlsystem entwickelt und integriert. Shuttles I.C.E.-Kühlsystem mit
Heatpipe-Technologie ist eine ausgeklügelte Eigenentwicklung mit
hoher Effizienz und sehr niedrigem Geräuschpegel.
Unterstützt Intels Coffee Lake Prozessoren
"Coffee Lake" ist der Codename von Intels achter Generation der
Intel® Core™ Prozessoren, die 2017/2018 zusammen mit der 300er Chipsatzserie vorgestellt wurde. Coffee Lake CPUs verwenden bereits
die zweite Verfeinerung von Intels 14nm-Herstellungsprozess (14++)
und setzt einen neuen Meilenstein bei Intels Mainstream -DesktopProzessoren bezüglich d er Anzahl der Kerne. Intels 8000er Prozessor Serie haben bis zu 6 Kerne, 12 Threads und 12 MB Cache-Speicher.
Das Shuttle XPC cube Barebone SH370R6 unterstützt die DesktopVersion "Coffee Lake-S" mit LGA1151v2-Sockel, wobei die älteren
LGA1151-Prozessoren (Gen. 6 "Skylake" und Gen. 7 "Kaby Lake") nicht
kompatibel sind.
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 6 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.

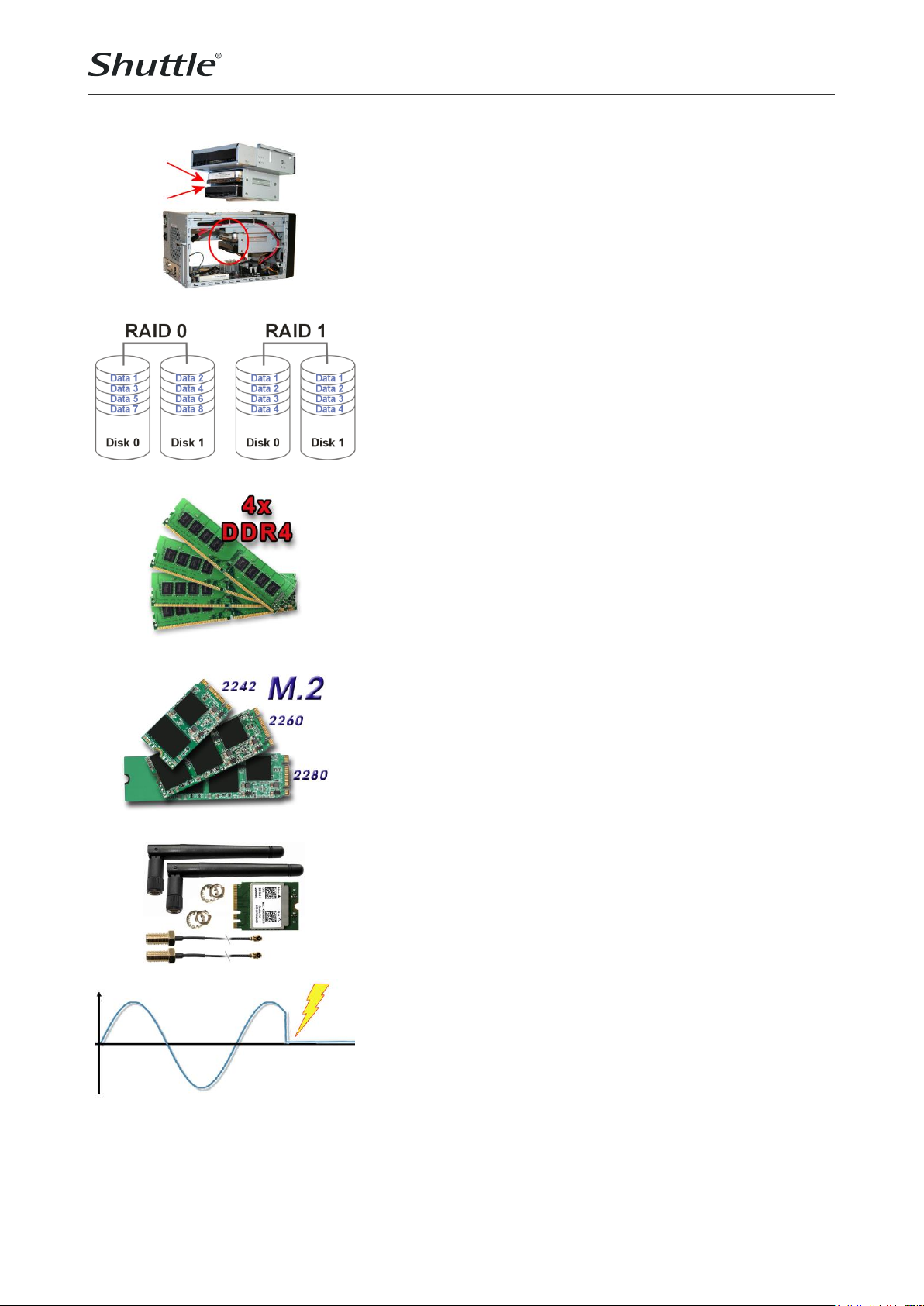

Unterstützt ein optisches Laufwerk und zwei Festplatten
Weiterhin können ein optisches Laufwerk und zwei Standard-Festplatten
eingebaut werden. Ein kleiner Zwischenraum zwischen den Festplatten
ermöglicht hier einen besseren Luftstrom. Ein intelligentes LuftstromKonzept führt kühle Luft genau zu den Stellen, an denen sie am meisten
benötigt wird. Damit werden die Komponenten besser geschützt und
optimale Performance erreicht.
Intel Rapid Storage Technologie – RAID Unterstützung
Die Intel® Rapid Storage Technologie bietet ein hohes Maß an
Datensicherheit, Geschwindigkeit und Erweiterbarkeit für Desktop-PCs.
Mehr Sicherheit gegen Datenverlust durch Ausfall eines Festplattenlaufwerkes erhält man durch die Nutzung der RAID Level 1, 5 und 10.
Durch Spiegelung von Daten auf verschiedene Festplatten kann ein
Festplattenlaufwerk ausfallen, ohne dass Daten verloren gehen. Nach
dem Ersetzen des fehlerhaften Laufwerks kann der ursprüngliche
Zustand wieder hergestellt werden.
Unterstützt bis 64 GB DDR4-Speicher
Das Shuttle XPC cube Barebone SH370R6 unterstützt bis zu 64 GB DDR42400/2666 Speicher – ideal für eine High-end-Workstation mit 64-Bit
Betriebssystem. Nutzen Sie die Vorteile einer High-PerformanceKonfiguration voll aus. Kompatibler Speicher kommt als 288-Pin-DIMMModul mit 1,2 V Betriebsspannung, während der Vorgänger DDR3 noc h
240 Pins und 1,5 V Betriebsspannung hatte und bei DDR3L 1,35 V
betrug.
M.2-2280-Steckplatz für SSD-Karten (Intel Optane™ Ready)
Der M.2-2280M Steckplatz unterstützt M.2 SSD Flashspeicherkarten mit
NVMe PCIe Schnittstelle oder SATA.
Verwendete M.2-Steckkarten müssen 22 mm breit sein
und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280)
haben.
Dieser Steckplatz unterstützt auch Intel® Optane™ SSDs mit 3D-Xpoint-
Speicher. Dieser dient dann als Zwischenspeicher zur Beschleunigung
einer Festplatte.
M.2-2230-Steckplatz für optionales WLAN
Der M.2-2230E Steckplatz ist gedacht für Wireless LAN (Wifi), Bluetooth,
GSM/UMTS Erweiterungskarten und weitere. Shuttle bietet hierfür das
optionale Zubehör „WLN-M“ (siehe Bild), das WLAN 802.11ac- und
Bluetooth-4.0-Funktionalität unterstützt und in den Shuttle XPC cube
Barebone SH370R6 installiert werden kann.
Einschalten nach Stromausfall
Im BIOS-Setup unter "Power Management Configuration" befindet sich
die Funktion "Power-On after Power Fail", womit definiert wird wie der
PC nach einem Stromausfall reagiert: (1) unbedingt einschalten, (2)
Status vor dem Stromausfall wiederherstellen oder (3) ausgeschaltet
lassen.
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 7 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Möglichkeiten der Grafikausgabe
Integrierte Intel® UHD Grafikfunktion
Die integrierte Intel® UHD Grafikfunktion hängt vom verwendeten
Prozessor ab und unterstützt Hardware-Dekodierung für H.264 und
MPEG-2 Videos, Intel® Quick-Sync HEVC (4K/H.265) Video Enkodierung,
2160p High-Definition Auflösung, HDCP, Blu-ray*) Wiedergabe, DirectX
12, OpenGL 4.5 und bis zu 64 GB Shared Memory als Grafikspeicher.
Die Leistung der integrierten Grafikfunktion ist mit diskreten Grafikkarten
der Einstiegsklasse vergleichbar.
*) entsprechende Software und optisches Laufwerk vorausgesetzt
Unterstützt 4K Ultra-HD Videowiedergabe
Die 4K-Auflösung ist ein technologischer Meilenstein für hochauflösende Videowiedergabe – sie bietet die vierfache Anzahl an
Bildpunkten im Vergleich zum Full-HD-Bildschirm. Das Shuttle XPC cube
Barebone SH370R6 unterstützt das Abspielen von 4K Ultra-HD Videos mit
2160p/60Hz.
Drei-Monitor-Betrieb mit HDMI 2.0 und 2x DiplayPort
Bis zu drei Ultra-HD Monitore lassen sich gleichzeitig ohne zusätzliche
Grafikkarte anschließen, womit sich mehr Daten simultan visualisieren
lassen. Das SH370R6 bietet drei digitale Video-Ausgänge: 1x HDMI 2.0
und 2x DisplayPort 1.2.
Noch mehr Displays zusammen mit externer Grafikkarte
Mit dem Shuttle XPC cube Barebone SH370R6 lassen sich in
Kombination mit einer diskreten PCI-Express Grafikkarte mindestens fünf
Displays anschließen. Diese Funktion basiert auf dem "Switchable
Graphics"-Feature. Mit dieser Methode kann der Windows Desktop
horizontal auf viele Displays verteilt werden, jedoch ist eine 2x2
Anordnung sowie der Clone-Modus auf allen Displays nicht möglich.
PCI-Express V3.0 für schnelle Grafikkarten
Das optimierte Layout in diesem kompakten PC ermöglicht sogar den
Einbau von großen und leistungsfähigen Dual-Slot-Grafikkarten. Die
moderne PCI-Express-V3.0-Schnittstelle bietet hierbei ein Höchstmaß an
Performance für Gaming- und 3D-Anwendungen. Das Shuttle XPC cube
Barebone SH370R6 bietet auch einen zusätzlichen 6-poligen Stromanschluss für eine erweiterte Stromversorgung von High-Performance
Grafikkarten.
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 8 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Optionales Zubehör
WLAN-Kit (WLN-M)
Shuttle bietet das optionale Zubehör „WLN-M“, das WLAN 802.11acund Bluetooth-4.0-Funktionalität unterstützt und in den Shuttle XPC cube
Barebone SH370R6 installiert werden kann.
Serielle RS-232 Schnittstelle (H-RS232)
Optional lässt sich auf der Rückseite eine serielle RS-232-Schnittstelle
installieren. Diese ist speziell für professionelle Anwendungen wie zum
Beispiel für Kassensysteme interessant und erforderlich. Auch bei
Produkten aus dem Bereich der Wissenschaft und der Industrie wird sie
stetig nachgefragt.
500W Netzteil mit 80PLUS Silver Logo (PC63J)
Das PC63J ist ein Hochleistungsnetzteil mit einer Ausgangsleistung von
bis zu 500 W. Es verfügt über jeweils einen zusätzlichen 6- und 8poligen Stromanschluss für eine erweiterte Stromversorgung von
besonders anspruchsvollen Grafikkarten. Dank seines hohen
Wirkungsgrades erfüllt es die Anforderungen an die 80 PLUS Silber Norm
und eignet sich für ENERGY STAR® kompatible Systeme.
Halterung für 2,5“-Laufwerke (PHD3)
Das PHD3 ermöglicht die Installation von bis zu zwei 6,35 cm (2,5")
Festplatten oder SSD-Laufwerken in einem 8,9 cm (3,5")
Laufwerksschacht.
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 9 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Shuttle XPC cube Barebone SH370R6 - Spezifikation
R6-Gehäuse
Schwarzes Aluminium-Gehäuse
Vorderseite: Kunststoff (glänzend) mit horizontaler Linien-Struktur
Laufwerksschächte: 1 x 5,25" (extern), 2 x 3,5" (1x intern, 1x extern)
Mit dem optionalen Zubehör PHD3 lassen sich jeweils
zwei 2,5"-Laufwerke in einen 3,5"-Schacht einbauen.
Abdeckklappen auf der Vorderseite für Laufwerke und Media -Ports
Kensington Sicherheits-Slot auf der Gehäuserückseite (auch: K-Slot
oder Kensington Lock) als Teil einer Diebstahlsicherung
Abmessungen: 33,2 x 21,5 x 19,0 cm (LBH ohne Füße) = 13,6 Liter
Höhe mit Gummifüßen: 19,7 cm
Gewicht: 3,5 kg netto / 4,5 kg brutto
Mainboard
und Chipsatz
Shuttle Mainboard FH370, Shuttle Form Factor,
spezielles Design für XPC Barebone SH370R6
Chipsatz/Southbridge: Intel® H370
Passive Chipsatz-Kühlung mit Kühlkörper
Die Northbridge ist im Prozessor integriert.
Mit Feststoffelektrolytkondensatoren (Solid Capacitors) diese Kondensatoren sind hitzebeständiger und langlebiger
BIOS
AMI BIOS, SPI-Interface, 16 MB Flash-EPROM-Baustein
Unterstützt PnP, ACPI 3.0, Hardware-Überwachung
Unterstützt Firmware-TPM (fTPM) v2.0
Unterstützt Booten vom externem Flashspeicher über USB
Unterstützt das Unified Extensible Firmware Interface (UEFI)
Netzteil
Eingebautes 300 Watt Mini-Schaltnetzteil (Modell PC61J)
Eingangsspannung: unterstützt 100-240V AC, 50-60 Hz
80 PLUS Bronze konform: der Wirkungsgrad beträgt mindestens
82/85/82% bei einer Belastung von 20/50/100%.
Active PFC-Schaltung (Leistungsfaktor-Korrektur)
ATX-Netzteil-Anschlüsse: 2x10 und 2x2 polig
Stromanschluss für Grafikkarte: 6 -polig
Weitere Anschlüsse: 4x SATA, 2x Molex, 1x Floppy
Betriebs-
system
Dieses System wird ohne Betriebssystem ausgeliefert.
Es ist kompatibel mit Windows 10 und Linux (64 Bit).
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 10 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Prozessor-
Unterstützung
Prozessor Sockel LGA 1151v2
Unterstützt Intel Core i7 / i5 / i3, Pentium und Celeron Prozessoren
Unterstützt die achte Generation Intel Core Prozessoren mit dem Codenamen "Coffee
Lake-S" und 14++ nm Technologie
Maximal unterstützte Prozessor-Verlustleistung (TDP) = 95 W.
Bis zu 6 CPU-Kerne, 12 Threads und 12 MB L3-Cache
Unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie.
Der Prozessor integriert die Controller für PCI -Express und Speicher
und die Grafikfunktion auf dem gleichen Halbleiter -Chip
(die Leistungsmerkmale hängen vom Prozessormodell ab).
Detailierte Informationen über kompatible Prozessoren finden Sie in der Support -Liste
unter global.shuttle.com.
HeatpipeProzessor-
Kühlung
Shuttle I.C.E. (Integrated Cooling Engine)
I.C.E. Heatpipe Kühl-Technologie mit linear geregeltem 9,2 cm Lüfter
SilentX-Technologie für eine effizientere und leisere Kühlung
Speicher-
Unterstützung
4x 288-Pin DIMM-Steckplätze
Unterstützt DDR4-2400/2666 Speicher (PC4-19200/21300) mit 1,2 V
Unterstützt Dual-Channel-Modus
Unterstützt maximal 16 GB per Steckplatz, Gesamtkapazität maximal 64 GB
PCIe-
Steckplätze
1x PCI-Express x16 v3.0 Steckplatz
1x PCI-Express x4 v3.0 Steckplatz, halboffen
Es werden Grafikkarten mit doppelter Slotbreite unterstützt,
in diesem Fall kann der zweite PCI-Express-Steckplatz allerdings nicht belegt werden.
Mit 6-poligem Stromanschluss für Grafikkarten.
M.2-2280M
SSD-
Steckplatz
Der M.2 2280 M Steckplatz bietet folgende Schnittstellen:
- PCI-Express Gen. 3.0 X4 unterstützt NVMe
- SATA v3.0 (max. 6 Gbit/s)
Verwendete M.2-Steckkarten müssen 22 mm breit sein
und können eine Länge von 42, 60 oder 80 mm (Typ 2242, 2260, 2280) haben.
Unterstützt M.2 SSDs mit SATA- und PCI-Express-Schnittstelle
M.2-2230E-
Steckplatz für
WLAN-Karten
Schnittstellen: PCI-Express Gen. 2.0 X1 und USB 2.0
Verwendete M.2-2230-Steckkarten müssen 22 mm breit imd 30 mm lang sein (Typ 2230)
Unterstützt WLAN-Erweiterungskarten (Optionales Shuttle-Zubehör: WLN-M)
Intel®
Optane™
Ready
Das SH370R6 unterstützt die Intel® Optane™ Technologie.
Hierbei dient eine Optane-SSD mit 3D-Xpoint-Speicher (z.B. im M.2-Format) als
Zwischenspeicher zur Beschleunigung einer Festplatte.
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 11 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Integrierte
Grafik
Die Eigenschaften der integrierten Intel UHD Grafikfunktion
hängen vom verwendeten Prozessortyp ab.
Unterstützt DirectX 12, OpenGL 4.5
Der PC bietet drei Video-Ausgänge, die 1080p/60 und 2160p/60 unterstützen:
- 1x HDMI v2.0
- 2x DisplayPort v1.2
Unterstützt 4K-Displays mit 3840 x 2160 Ultra HD Auflösung
Unterstützt drei unabhängige Displays über die integrierte Grafikfunktion
Unterstützt weitere Displays zusammen mit externer Grafikkarte
Unterstützt Blu-ray (BD) Wiedergabe mit HDCP-Kopierschutz [1]
Hardware Video Decoding/Encoding: H.264, H. 265 (8- und 10-Bit, Encoding mit
QuickSync), VP9 (10-Bit VP9 kann nur dekodiert werden)
DisplayPort und HDMI unterstützen Multikanal Digital Audio über das gleiche Kabel
Shared Memory max. 64 MB
6-Kanal
Sound
Audio Codec: Realtek ALC662, 5.1-Kanal
Drei analoge 3,5 mm Audio-Anschlüsse auf der Rückseite:
Line-in (blau), Line-out (grün) und Mikrofon-Eingang (rosa)
umschaltbar auf 5.1 Line-out (front, hinten, Mitte/Bass)
Auf der Vorderseite: Mikrofon-Eingang und Kopfhörer-Ausgang (Line-out)
Gigabit-
Netzwerk
Controller
Gigabit-Netzwerk
Intel i211 Netzwerk Controller
Unterstützt 10 / 100 / 1.000 MBit/s Datentransferrate
Unterstützt WAKE ON LAN (WOL)
Unterstützt das Booten vom Netzwork via Preboot eXecution Environment (PXE)
Anschlüsse
Laufwerke
4x Serial ATA 6G Onboard-Anschlüsse (rev. 3.0, max. 6 Gbit/s)
Unterstützt Intel Rapid Storage Technology (RST) mit Raid 0/1/5/10, JBOD)
Anschlüsse
Vorderseite
Mikrofon-Eingang (3,5 mm)
Kopfhörer-Ausgang (3,5 mm)
2x USB 3.0 (USB 3.1 Gen 1, Typ A)
2x USB 2.0 (Typ A)
Ein/Aus-Button
Betriebsanzeige (Blaue LED)
Aktivitätsanzeige für Festplatte (Gelbe LED)
Anschlüsse
Rückseite
1x HDMI 2.0 (digital Video und Audio)
2x DisplayPort 1.2 (digital Video und Audio) [2]
4x USB 3.1 (USB 3.1 Gen 2, Typ A, rot)
2x USB 3.0 (USB 3.1 Gen 1, Typ A, blau)
2x USB 2.0 (Typ A, schwarz)
GigaBit LAN (RJ45)
Audio Line-out (3,5 mm)
Audio Line-in (3,5 mm)
Mikrofon-Eingang (3,5 mm)
Clear CMOS Button
Optional: Serielle RS232 Schnittstelle (Zubehör: "H-RS232")
Perforationen für optionale WLAN-Antennen
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 12 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Weitere
Anschlüsse
onboard
Belegte Front-Panel-Anschlüsse für USB, Audio. Buttons, LEDs
1x RS232, serielle Schnittstelle (2x5 Pin)
2x Lüfter-Anschlüsse (4 Pins)
2x USB 2.0 (2x5 Pin)
Mitgeliefertes
Zubehör
Mehrsprachiges XPC Installationsanleitung (DE, EN, FR, ES, J P, KR, SC, TC)
Windows 64-Bit Treiber-DVD
2x Serial-ATA Laufwerkskabel
230V-Netzkabel (mit Schutzkontakt)
Wärmeleitpaste
Schutzkappe für den CPU-Sockel (nicht verwenden, falls Heatpipe oder Kühler installiert
sind)
Tüte mit Schrauben
Optionales
Zubehör
Backpanel-Adapter für eine serielle RS232 Schnittstelle (H-RS232)
WLAN IEEE 802.11ac/BT4.0 Erweiterung mit zwei externen Antennen (WLN-M)
Adapter für 2,5"-Laufwerke wie z.B. SSD-Laufwerke (PHD3)
500 W Netzteil, 80Plus Silver (PC63J)
Zulässige
Umgebungsparameter
Betriebstemperatur: 0-40 °C
Luftfeuchtigkeit: 10-90 %
Zertifikate
Konformität
Zertifikate / Konformität:
EMI: FCC, CE, BSMI, C-Tick
Sicherheit: CB, BSMI, ETL
Weitere: RoHS, Energy Star, ErP
Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und
ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das CEZeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:
(1) Richtlinie 2014/30/EU über die elektromagnetische Verträglichke it (EMC)
(2) Richtlinie 2014/35/EU über die Sicherheit von elektrischen Betriebsmitteln (LVD)
(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung
energieverbrauchsrelevanter Produkte (ErP)
[1] Blu-ray-Wiedergabe
nur mit entsprechender Software und Blu-ray-Laufwerk möglich (nicht im Lieferumfang).
[2] DisplayPort in HDMI/DVI konvertieren
Der DisplayPort Ausgang kann mit einem günstigen, passiven Adapterkabel in HDMI oder DVI konvertiert werden.
Zum Beispiel:
DELOCK 82590: 1 m, DisplayPort (männl., 20P) zu HDMI-A (männl., 19P)
DELOCK 82435: 5 m, DisplayPort (männl., 20P) zu DVI-D (männl., 24P)
Die integrierte Grafikfunktion erkennt die Eigenschaft des angeschlossenen Displays und gibt das passende
elektrische Signal aus - entweder DisplayPort (ohne Adapter) oder HDMI/DVI (mit Adapter).
Umgekehrt kann ein Bildschirm mit DisplayPort nicht über einen einfachen, passiven Adapter an den HDMI -Ausgang
angeschlossen werden.
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 13 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
SH370R6 versus SH170R6
Vergleich mit dem Vorgänger-Modell
Barebone
Modell
SH370R6
SH370R6 Plus
SH170R6
SH170R6 Plus
Rückansicht
(Backpanel)
Intel Prozessor
Unterstützung
LGA1151v2, max. 95 W
14 nm Coffee Lake (8th Gen. Core CPU)
Intel Core i7, i5, i3, Pentium, Celeron
LGA1151, max. 95 W
14 nm Skylake (6th Gen. Core CPU)
14 nm Kaby Lake (7th Gen. Core CPU)
Intel Core i7, i5, i3, Pentium, Celeron
Betriebssystem
Windows 10 & Linux (64-Bit)
Windows 7, 8.1, 10 & Linux (64-Bit)
Windows 7 + 8.1 nur mit Skylake CPUs
Chipsatz
Intel H370
Intel H170
Speicher
Max. 4x 16 GB DDR4-2400/2666
Max. 4x 16 GB DDR4-2133/2400
PCI-Express
Steckplätze
1x PCIe X16 v3.0
1x PCIe X4 v3.0
1x PCIe X16 v3.0
1x PCIe X4 v3.0
MiniSteckplätze
1x M.2-2280M (PCIe X4, SATA)
1x M.2-2230E (PCIe X1, USB 2.0)
1x M.2-2280M (PCIe X4, SATA)
1x M.2-2230E (PCIe X1, USB 2.0)
Vorderseite
Ein-/Aus-Button, Power LED, HDD LED
Mikrofon-Eingang, Kopfhörer-Ausgang
2x USB 3.1 Gen 1, 2x USB 2.0
Ein-/Aus-Button, Power LED, HDD LED
Mikrofon-Eingang, Kopfhörer-Ausgang
2x USB 3.1 Gen 1, 2x USB 2.0
Rückseite
HDMI 2.0, 2x DisplayPort 1.2,
4x USB 3.1 Gen 2, 2x USB 3.1 Gen 1,
2x USB 2.0, GigaBit LAN (Intel i211)
3x Audio, Clear-CMOS-Button
HDMI 1.4b, 2x DisplayPort 1.2,
6x USB 3.1 Gen 1,
GigaBit LAN (Intel i219LM)
5x Audio, Clear-CMOS-Button
Multi-Display
Unterstützt Triple Display
Alle Ausgänge mit 2160p/60Hz
Unterstützt Triple Display
2x DisplayPort mit 2160p/60Hz
SATA onboard
4x SATA 6G
4x SATA 6G
1x eSATA 6G
Netzteil
SH370R6: 300 W 80 PLUS Bronze
SH370R6 Plus: 500 W 80 Plus Silver
SH170R6: 300 W 80 PLUS Bronze
SH170R6 Plus: 500 W 80 Plus Silver
Optionales
Zubehör
500 W Netzteil (PC63J)
RS232 COM-Port (H-RS232)
WLAN Kit 802.11n/ac+BT (WLN-M)
2,5" Laufwerkshalterung (PHD3)
500 W Netzteil (PC63J)
RS232 COM-Port (H-RS232)
WLAN Kit 802.11n/ac+BT (WLN-M)
2,5" Laufwerkshalterung (PHD3)
Produkt Spezifikation
w w w . s h u t t l e . e u
Shuttle C o m p u t e r H a n d e l s G m b H
Fr it z- St ras sma nn-S tr . 5
25 337 El msh or n | Ge r ma n y
Te l. +4 9 ( 0 ) 412 1 -4 7 6 8 6 0
Fa x + 4 9 ( 0) 41 21- 47 69 00
sa les @sh ut tle .eu
Seite 14 | 15. Juni 2018
© 2018 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildung
en dienen nur zur Illustration.
Achte Generation der Intel Core Desktop Prozessor-Familie
Sockel LGA1151v2 14nm++ "Coffee Lake S" Prozessorübersicht (Datum: Mai 2018)
Name
Model
Cores/
Threads
CPU
Clock
Turbo
Clock
Smart
Cache
TDP
Memory
Support
Graphics Engine
(clock in MHz)
Core i7
8700K
6 / 12
3,7 GHz
4,7 GHz
12 MB
95 W
DDR4-2666
UHD 630, 350-1200 MHz
8700
6 / 12
3,2 GHz
4,6 GHz
12 MB
65 W
DDR4-2666
UHD 630, 350-1200 MHz
8700T
6 / 12
2,4 GHZ
4,0 GHz
12 MB
35 W
DDR4-2666
UHD 630, 350-1200 MHz
Core i5
8600K
6 / 6
3,6 GHz
4,3 GHz
9 MB
95 W
DDR4-2666
UHD 630, 350-1150 MHz
8600
6 / 6
3,1 GHz
4,3 GHz
9 MB
65 W
DDR4-2666
UHD 630, 350-1150 MHz
8600T
6 / 6
2,3 GHz
3,7 GHz
9 MB
35 W
DDR4-2666
UHD 630, 350-1150 MHz
8500
6 / 6
3,0 GHz
4,1 GHz
9 MB
65 W
DDR4-2666
UHD 630, 350-1100 MHz
8500T
6 / 6
2,1 GHz
3,5 GHz
9 MB
35 W
DDR4-2666
UHD 630, 350-1100 MHz
8400
6 / 6
2,8 GHz
4,0 GHz
9 MB
65 W
DDR4-2666
UHD 630, 350-1050 MHz
8400B
6 / 6
2,8 GHz
4,0 GHz
9 MB
65 W
DDR4-2666
UHD 630, 350-1050 MHz
8400T
6 / 6
1,7 GHz
3,3 GHz
9 MB
35 W
DDR4-2666
UHD 630, 350-1050 MHz
Core i3
8350K
4 / 4
4,0 GHz
−
8 MB
91 W
DDR4-2400
UHD 630, 350-1150 MHz
8300
4 / 4
3,7 GHz
−
8 MB
62 W
DDR4-2400
UHD 630, 350-1150 MHz
8300T
4 / 4
3,2 GHz
−
8 MB
35 W
DDR4-2400
UHD 630, 350-1150 MHz
8100
4 / 4
3,6 GHz
−
6 MB
65 W
DDR4-2400
UHD 630, 350-1100 MHz
8100T
4 / 4
3,1 GHz
−
6 MB
35 W
DDR4-2400
UHD 630, 350-1100 MHz
Pentium
Gold
G5600
2 / 4
3,9 GHz
−
4 MB
51 W
DDR4-2400
UHD 630, 350-1100 MHz
G5500
2 / 4
3,8 GHz
−
4 MB
51 W
DDR4-2400
UHD 630, 350-1100 MHz
G5500T
2 / 4
3,2 GHz
−
4 MB
35 W
DDR4-2400
UHD 630, 350-1100 MHz
G5400
2 / 4
3,7 GHz
−
4 MB
51 W
DDR4-2400
UHD 630, 350-1050 MHz
G5400T
2 / 4
3,1 GHz
−
4 MB
35 W
DDR4-2400
UHD 630, 350-1050 MHz
Celeron
G4920
2 / 2
3,2 GHz
−
2 MB
54 W
DDR4-2400
UHD 610, 350-1050 MHz
G4900
2 / 2
3,1 GHz
−
2 MB
54 W
DDR4-2400
UHD 610, 350-1050 MHz
G4900T
2 / 2
2,9 GHz
−
2 MB
35 W
DDR4-2400
UHD 610, 350-1050 MHz
K = unlocked: einstellbarer Takt-Multiplikator, T = stromsparend, TDP = Thermal Design Power (max. Verlustleistung)
Hinweis: Das Shuttle XPC cube Barebone SH370R6 unterstützt nicht die Unlock-Funktion von Intel Prozessoren der K-Serie
Detaillierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste unter global.shuttle.com.
Loading...
