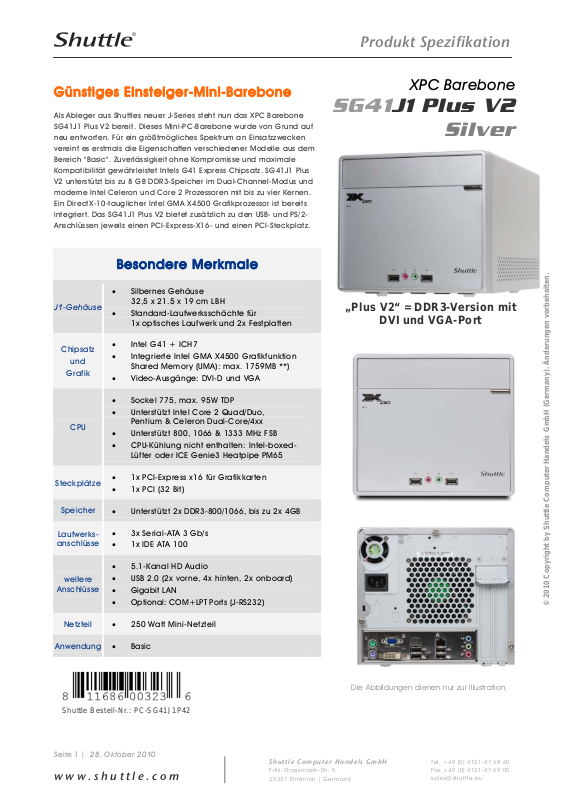

Shuttle SG41J1 Plus V2, PC-SG41J1P42 Datasheet [de]

Shu
Produkt Spezifikation
Günstiges Einsteiger-Mini-Barebone
Als Ableger aus Shuttles neuer J-Series steht nun das XPC Barebone SG41J1 Plus V2 bereit. Dieses Mini-PC-Barebone wurde von Grund auf neu entworfen. Für ein größtmögliches Spektrum an Einsatzzwecken vereint es erstmals die Eigenschaften verschiedener Modelle aus dem Bereich "Basic". Zuverlässigkeit ohne Kompromisse und maximale Kompatibilität gewährleistet Intels G41 Express Chipsatz. SG41J1 Plus V2 unterstützt bis zu 8 GB DDR3-Speicher im Dual-Channel-Modus und moderne Intel Celeron und Core 2 Prozessoren mit bis zu vier Kernen. Ein DirectX-10-tauglicher Intel GMA X4500 Grafikprozessor ist bereits integriert. Das SG41J1 Plus V2 bietet zusätzlich zu den USB- und PS/2­Anschlüssen jeweils einen PCI-Express-X16- und einen PCI-Steckplatz.
Besondere Merkmale
Silbernes Gehäuse
J1-Gehäuse
Chipsatz
und
Grafik
32,5 x 21.5 x 19 cm LBH
Standard-Laufwerksschächte für 1x optisches Laufwerk und 2x Festplatten
Intel G41 + ICH7
Integrierte Intel GMA X4500 Grafikfunktion
Shared Memory (UMA): max. 1759MB **)
Video-Ausgänge: DVI-D und VGA
XPC Barebone
SG41J1 Plus V2
Silver
„Plus V2“ = DDR3-Version mit
DVI und VGA-Port
CPU
Steckplätze
Speicher
Laufwerks-
anschlüsse
weitere
Anschlüsse
Netzteil
Anwendung
Sockel 775, max. 95W TDP
Unterstützt Intel Core 2 Quad/Duo,
Pentium & Celeron Dual-Core/4xx
Unterstützt 800, 1066 & 1333 MHz FSB
CPU-Kühlung nicht enthalten: Intel-boxed-
Lüfter oder ICE Genie3 Heatpipe PM65
1x PCI-Express x16 für Grafikkarten
1x PCI (32 Bit)
Unterstützt 2x DDR3-800/1066, bis zu 2x 4GB
3x Serial-ATA 3 Gb/s
1x IDE ATA 100
5.1-Kanal HD Audio
USB 2.0 (2x vorne, 4x hinten, 2x onboard)
Gigabit LAN
Optional: COM+LPT Ports (J-RS232)
250 Watt Mini-Netzteil
Basic
© 2010 Copyright by Shuttle Computer Handels GmbH (Germany). Änderungen vorbehalten.
ttle Bestell-Nr.: PC-SG41J1P42
Seite 1 | 28. Oktober 2010
www.shuttle.com
Die Abbildungen dienen nur zur Illustration.
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
Produkt Spezifikation
Shuttle XPC Barebone SG41J1 Plus V2 – Top Leistungsmerkmale
Das neue J-Gehäuse: dezent stilvoll und modern
Shuttle hat schon immer ein besonderes Augenmerk auf die innere und äußere Ästhetik seiner XPCs gelegt. Mit der richtigen Mischung aus Stil, Format und inneren Werten konnte ein attraktiver und vielseitig verwendbarer XPC geschaffen werden, der sich in fast alle Umgebungen harmonisch einfügt, wie z.B. im Wohnzimmer, Schlafzimmer oder im Büro. Die neue J-Serie erneuert abermals diese bewährte Strategie der Marke Shuttle mit einem dezent stilvollen und modernen Erscheinungsbild. Bemerkenswert ist auch das neue XPC­Logo, welches gleichzeitig als beleuchteter Ein-/Aus-Taster fungiert.
Abdeckklappe für das optische Laufwerk
Zum stilvollen Erscheinungsbild gehört auch die Abdeckklappe für das optische Laufwerk, welches ein unbenutzes Laufwerk oder einen leeren Laufwerksschacht vor den Blicken des Anwenders bewahrt.
2
1
.
5
c
m
Geringe Abmessungen und einfach zu installieren
Shuttles XPCs im Würfelformat bieten die Leistungsfähigkeit von
19 cm
herkömmlichen Desktop-PCs bei nur einem Drittel des Volumens. Die benötigten Strom- und Datenkabel für die Laufwerke sind bereits in passender Länge konfektioniert im Gehäuse vorverlegt, so dass die Installation mit Hilfe der Kurzanleitung schnell und einfach durchgeführt
32.5 cm
werden kann – einbauen, anschließen, fertig.
Was bedeutet eigentlich “Barebone”?
Das Shuttle XPC Barebone SG41J1 Plus V2 besteht aus einem stilvollen Gehäuse mit vormontiertem Mainboard, Netzteil und Kabeln. Trotz der geringen Abmessungen bietet es hervorragende Anschlussvielfalt, Funktionalität und Performance. Um ein komplettes PC-System zu erhalten müssen nur noch wenige Standard-Komponenten entsprechend der eigenen Bedürfnisse installiert werden: Prozessor, Speicher und Laufwerke. Manchmal ist auch eine zusätzliche Grafikkarte erwünscht.
Unterstützt ein optisches Laufwerk und zwei Festplatten
Trotz der geringen Abmessungen dieses XPCs können ein optisches Laufwerk und zwei Standard-Festplatten eingebaut werden. Doch was ist mit der Hitze? Manchmal wird einem kleinen, cleveren Design­Element nur wenig Aufmerksamkeit geschenkt: zum Beispiel der kleine Zwischenraum zwischen den Festplatten – dies ermöglich einen besseren Luftstrom. Ein intelligentes Luftstrom-Konzept führt kühle Luft genau zu den Stellen, an denen sie am meisten benötigt wird. Damit werden die Hardware-Komponenten besser geschützt und optimale Performance erreicht.
Zwei-Monitor-Betrieb mit DVI und VGA
Bis zu zwei Monitore lassen sich gleichzeitig ohne zusätzliche Grafikkarte anschließen, womit sich mehr Daten simultan visualisieren lassen.
© 2010 Copyright by Shuttle Computer Handels GmbH (Germany). Änderungen vorbehalten.
Seite 2 | 28. Oktober 2010
www.shuttle.com
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
Produkt Spezifikation
Unterstützt Dual-Slot Grafikkarten
Das Mainboard-Layout wurde so gestaltet, dass es Platz für eine PCI­Express Grafikkarte mit doppelter Slotbreite bietet. Detailierte Informationen über kompatible Grafikkarten finden Sie in der Support­Liste. Beachten Sie, dass die integrierte Grafikfunktion abgeschaltet wird, sobald sich eine Grafikkarte im Sytem befindet.
Unterstützt Sockel-775 CPUs und bis zu 8 GB DDR3
SG41J1 Plus V2 unterstützt eine breite Auswahl von Sockel 775 Intel­Prozessoren vom Celeron im Einstiegsbereich bis zum leistungsstarken Quad-Core Prozessor bis zu 95W TDP. Auch der Systemspeicher läßt sich individuell bestücken. Für anspruchsvolle Anwendungen können bis zu 8 GB DDR3-1066 Speicherkapazität installiert werden.
Prozessor-Kühler (nicht enthalten)
Sie verwenden entweder den bei der Intel-boxed-CPU mitgelieferten Prozessor-Kühler oder das optional erhältliche Shuttle ICE Genie3 Heatpipe-Kühlsystem (PM65).
Ermöglicht Einbau eines Mini-ITX Mainboards
Um ein Optimum an Integration und Erweiterbarkeit auf kleinstem Raum zu bieten, hat Shuttle sein eigenes Mainboard-Format entwickelt. Shuttle hat jedoch die J-Gehäuseserie so konzipiert, dass nun auch der Einbau von Mini-ITX-Mainboards im 17x17cm-Format möglich ist. Es kann also erstmals bei einem Shuttle XPC ein Up- oder Downgrade mit einem Standard-Mainboard durchgeführt werden, ohne Änderungen am Gehäuse vornehmen zu müssen.
Gigabit LAN Netzwerk
Auch im Business-Bereich ist ein stetiger Anstieg des Netzwerkverkehrs durch Medien-intensive Anwendungen und Internet zu verzeichnen. Um diesen Anforderungen gerecht zu werden hat Shuttle auch im Einstiegs­bzw. Business-Segment seiner XPC-Serie die Gigabit-Geschwindigkeit als Standard eingeführt.
Feststoffkondensatoren (Solid Capacitor)
Im temperatur-kritischen Bereich des CPU-Spannungsreglers werden neuartige Feststoffkondensatoren verwendet, deren Lebensdauer bis zu sechs mal höher als bei den üblichen Elektrolytkondensatoren.
Optional: Serielle und parallele Schnittstelle (J-RS232)
Der optionale Slotblech-Adapter J-RS232 (Bestell-Nr. PCZ-A0041) stellt eine serielle und eine parallele Schnittstelle zur Verfügung. Das Anschlusskabel wird intern mit dem LPC-Anschluss auf dem Mainboard verbunden und durch den Einbau des Adapters wird PCI-Steckplatz belegt. Möchte man eine PCI-Steckkarte oder eine Grafikkarte mit doppelter Breite verwenden, dann lässt sich dieser Adapter nicht verwenden. Consumer-PCs haben heute oftmals keine seriellen und parallelen Schnittstellen mehr, weil sie durch USB ersetzt worden sind. Für manche professionelle Anwenungen z.B. bei Kassensystemen und bei Produkten aus dem Bereich der Wissenschaft und der Industrie werden sie aber immer noch nachgefragt.
© 2010 Copyright by Shuttle Computer Handels GmbH (Germany). Änderungen vorbehalten.
Seite 3 | 28. Oktober 2010
www.shuttle.com
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
Produkt Spezifikation
Die XPC-Serie SG41J1 ermöglicht ultimative Grafikperformance
Unterstützt Dual-Slot-Grafikkarten
Das Shuttle XPC-Serie SG41J1 unterstützt große Dualslot-Grafikkarten, die wegen ihrer Breite gleich zwei Steckplätze belegen. Beachten Sie, dass bei Verwendung solch einer Grafikkarte der zweite Steckplatz nicht mehr verwendet werden kann.
Maximale Abmessungen für Grafikkarten: 273 x 98 x 38mm
Trotz des kleinen Cube-Formats passen riesige Grafikkarten in das Gehäuse. Bitte beachten Sie, dass Grafikkarten mit gleicher Modellbe­zeichnung verschieden groß sein können.
Ist das 250W-Netzteil ausreichend?
Die Grafikkarten-Hersteller geben für ihre Grafikkarten an, welche Mindestleistung ein PC­Netzteil erbringen muss, damit ein stabiler Betrieb gewährleistet ist – beispielsweise 500W für ATI Radeon HD5770. Shuttles SG41J1 XPC-Serie unterstützt mit seinem 250W Netzteil dennoch die in der Kompatibilitätsliste genannten Grafikkarten zuverlässig, weil das Netzteil speziell auf das System abgestimmt wurde und aufgrund des kleinen Gehäuses nicht so viele Steckkarten und Festplatten eingebaut werden können wie zum Beispiel bei einem Big-Tower-PC.
Kompatibilitätsliste
Unter global.shuttle.com finden Sie die aktuelle Support-Liste mit kompatiblen Prozessoren und Grafikkarten. Bitte haben Sie Verständnis, dass wir nur eine Auswahl der auf dem Markt verfügbaren Komponenten testen können.
Netzteil-Aufrüstung
Die Shuttle XPC-Serie SG41J1 unter­stützt bereits sehr leistungsstarke Dual­Slot-Grafikkarten, bietet allerdings keinen zusätzlichen Stromanschluss für die Grafikkarte (6- oder 8-polig). Bestimmte Grafikkarten werden nur unterstützt, wenn man das Netzteil entsprechend aufrüstet (siehe Tabelle).
Seite 4 | 28. Oktober 2010
www.shuttle.com
Kompatibilität (Beispiele)
Shuttle XPC SilentX-Netzteil
Zusätzliche Versorgungs­anschlüsse für die Grafikkarte
ATI Radeon 5870 ATI Radeon 5850 ATI Radeon 5770 ATI Radeon 4850 NVIDIA GF 260
PC41J
250W Standard
Keine
Zusätzlich: ATI Radeon HD4870 NVIDIA GF 9800GX2 NVIDIA GF GTX280
PC61J
300W 80 PLUS Bronze
6-pol. (75W)
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Zusätzlich: ATI Radeon HD4870 X2 NVIDIA GF GTX480
PC63J
500W 80 PLUS Bronze
6-pol. (75W) und 6+2-pol. (150W)
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
© 2010 Copyright by Shuttle Computer Handels GmbH (Germany). Änderungen vorbehalten.
Mainboard
Produkt Spezifikation
Shuttle XPC Barebone SG41J1 Plus V2 Silver Spezifikation
J1-Gehäuse aus Stahl Laufwerksschächte: 1x 13,5cm (5,25") extern, 2x 8,9cm (3,5") intern Abmessungen: 32,5 x 21,5 x 19 cm (LBH) = 13,3 Liter
Gehäuse
BIOS
Gewicht: 7,0 kg netto, 7,5 kg brutto 9,2cm-Gehäuselüfter mit 4-Pin-Anschluss, automatische Drehzahlregelung Kensington Sicherheits-Slot auf der Gehäuserückseite (auch: K-Slot oder Kensington Lock) als Teil einer Diebstahlsicherung
Shuttle FG41 V4.0, Shuttle Form Factor, spezielles Design für den Shuttle XPC Barebone SG41J1 Plus V2 Chipsatz: Intel G41 Express + ICH7 (TDP: 24W + 3,3W)
AMI BIOS 8MB Flash-ROM, SPI-Schnittstelle Unterstützt PnP, ACPI 3.0 Unterstützt Booten von externer Flash-Speicherkarte über USB
Netzteil
Prozessor-
Unterstützung
Prozessor-
Kühlung
Speicher-
Unterstützung
250 Watt Mini-Netzteil Eingangsspannungsbereich: 100-240V, Anschlüsse: 20-pol ATX, 4-pol ATX12V Active PFC (aktive Leistungsfaktor-Korrektur)
Sockel 775 Unterstützt Intel Core 2 Quad, Core 2 Duo, Pentium Dual Core, Celeron Dual-Core, Celeron 4xx Unterstützt mit 800, 1066 oder 1333 MHz Front Side Bus (FSB) Maximale Verlustleistung: TDP = 95W max. Prozessoren mit 533MHz FSB werden nicht unterstützt. Detailierte Informationen über kompatible Prozessoren finden Sie in der Support-Liste.
Ein Prozessorkühler ist nicht im Lieferumfang enthalten ­bitte verwenden Sie daher den Prozessorkühler, der mit dem Intel-boxed Prozessor mitgeliefert wird. Die maximalen Abmessungen des Kühlers betragen 7,5 x 7,5 x 8 cm Das Mainboard unterstützt eine temperaturabhängige Drehzahlsteuerung durch das BIOS. Optional verfügbar: Shuttle Shuttle ICE Genie3 Heatpipe-Kühlsystem (PM65) mit 9,2cm-Lüfter
© 2010 Copyright by Shuttle Computer Handels GmbH (Germany). Änderungen vorbehalten.
2 x 240 Pin DIMM-Steckplätze Unterstützt Dual Channel Unterstützt DDR3-800/1066 (PC3-6400/8500) ungepuffert SDRAM Speicher Bis zu einer Gesamtkapazität von 8 GB, max. 4 GB pro Modul
Seite 5 | 28. Oktober 2010
www.shuttle.com
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
Steckplätze
Integrierte
Grafikfunktion
5.1 Kanal Sound
Produkt Spezifikation
1 x PCI-Express x16 v1.0 (nur für Grafikkarten) 1 x PCI (32 Bit) Unterstützt Dual-Slot PCE-Express x16 Grafikkarten mit doppelter Slotbreite, hierbei kann allerdings der PCI-Steckplatz nicht mehr genutzt werden. ***) Bei Verwendung einer diskreten Grafikkarte wird die integrierte Grafikfunktion deaktiviert.
Intel Graphics Media Accelerator X4500 (GMA X4500) Unterstützt Microsoft DirectX 10, Shader Model 4.0 und OpenGL 2.0 Unterstützt Intels Clear-Video-Technik mit ProcAmp-Farbsteuerung Maximale DVI-Auflösung: 2048x1536 Shared Video Memory (UMA) max. 1759MB**) Mit analogem VGA-Ausgang und digitalem DVI-Ausgang Dual-View-Funktion: beide Ausgänge können im erweiterten Desktop-Modus unabhängig genutzt werden
Audio Codec: IDT 92HD89C, 5.1-Kanal Drei analoge 3,5mm Audio-Anschlüsse auf der Rückseite:
1) Line-out Front (Kopfhörer)
2) Line-out Hinten
3) Line-out Mitte Auf der Vorderseite: Mikrofon-Eingang und Kopfhörer-Ausgang (Line-out)
Gigabit-
Netzwerk
Controller
Anschlüsse
Laufwerke
Anschlüsse Vorderseite
Anschlüsse
Rückseite
Marvell 88E8057 Ethernet Netzwerk-Controller (Gigabit) Unterstützt 100 / 1.000 MBit/s Datentransferrate (100Base-TX/1000Base-T) Unterstützt Wake-on-LAN (WOL)
3 x Serial-ATA II, 3 Gbit/s (300 MB/s) Datentransferrate 1 x IDE ATA 100 Schnittstelle Vorinstallierte Kabel: 1x SATA, 1x IDE (oder 2x SATA, je nach Verfügbarkeit)
Mikrofon (3,5 mm) Kopfhörer / Line-out (3,5 mm) 2x USB 2.0 (Hi-Speed) Ein/Aus-Button Betriebs-LED (blau) Festplatten-LED (orange)
DVI-D-Ausgang (24-pol. digital) VGA-Ausgang (D-Sub, analog) 4x USB 2.0 (Hi-Speed) GigaBit LAN (RJ45) PS/2-Tastatur (6-pol. Mini-DIN) PS/2-Maus (6-pol. Mini-DIN) Audio Line-in, Line-out, Mikrofon (umschaltbar auf 6-Kanel Line-out) Clear CMOS Button Optional: Serielle und parallele Schnittstelle ***)
© 2010 Copyright by Shuttle Computer Handels GmbH (Germany). Änderungen vorbehalten.
Seite 6 | 28. Oktober 2010
www.shuttle.com
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
Produkt Spezifikation
Weitere
Anschlüsse
onboard
2x Lüfter-Anschlüsse für System- und CPU-Lüfter (zweimal 4 Pin) 2x USB 2.0 (2x5 Pins) LPC-Schnittstelle ***) Audio Hilfs-Eingang (AUX)
Mehrsprachige XPC Installationsanleitung Treiber-CDROM (für Windows XP, Vista 32 / 64 Bit and Win7 32/ 64 Bit)
Zubehör im
Lieferumfang
Netzkabel Vorinstallierte Laufwerkskabel: 1x IDE, 1x SATA (oder 2x SATA, je nach Verfügbarkeit) 4-Pin Molex zu SATA Stromversorgungskabel (Adapter) Schrauben
Konformität
Zertifikate
EMI: FCC, CE, BSMI Sicherheit: CB, BSMI Sonstige: RoHS, Eup Lot6
*) Warnhinweis zur Übertaktung Bitte nehmen Sie zur Kenntnis, dass das Übertakten (Overclocking) mit gewissen Risiken verbunden ist. Durch entsprechende Einstellung im BIOS oder durch Overclocking-Tools von Drittanbietern werden die Komponenten außerhalb ihrer zulässigen Spezifikation betrieben, was zu Instabilitäten und sogar zu dauerhaften Schäden an den Systemkomponenten führen kann. Shuttle lehnt jede Verantwortung für Schäden ab, die durch Übertaktung verursacht worden sind. **) Größe des Shared Memorys Die integrierte Grafikfunktion verwendet einen Teil des Hauptspeichers als Videospeicher, den sogenannten "Shared Memory". Dieser Anteil wird dynamisch vom Grafiktreiber festgelegt. Die angegebene maximale Größe des Shared Memory ist nur verfügbar, wenn mindestens 4GB Speicher installiert sind und ein 64-Bit-Betriebssystem verwendet wird. ***) Optionaler Slotblech-Adapter für serielle und parallele Schnittstellen (J-RS232) Das optionale Shuttle Zubehör-Produkt J-RS232 (Bestell-Nr. PCZ-A0041) ist ein Slotblech-Adapter für eine serielle und eine parallele Schnittstelle. Das Anschlusskabel wird intern mit dem LPC-Anschluss auf dem Mainboard verbunden und durch den Einbau des Adapters wird ein Erweiterungs-Steckplatz belegt - entweder PCI-Express oder PCI.
Seite 7 | 28. Oktober 2010
www.shuttle.com
© 2010 Copyright by Shuttle Computer Handels GmbH (Germany). Änderungen vorbehalten.
Shuttle Computer Handels GmbH
Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany
Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu
Produkt Spezifikation

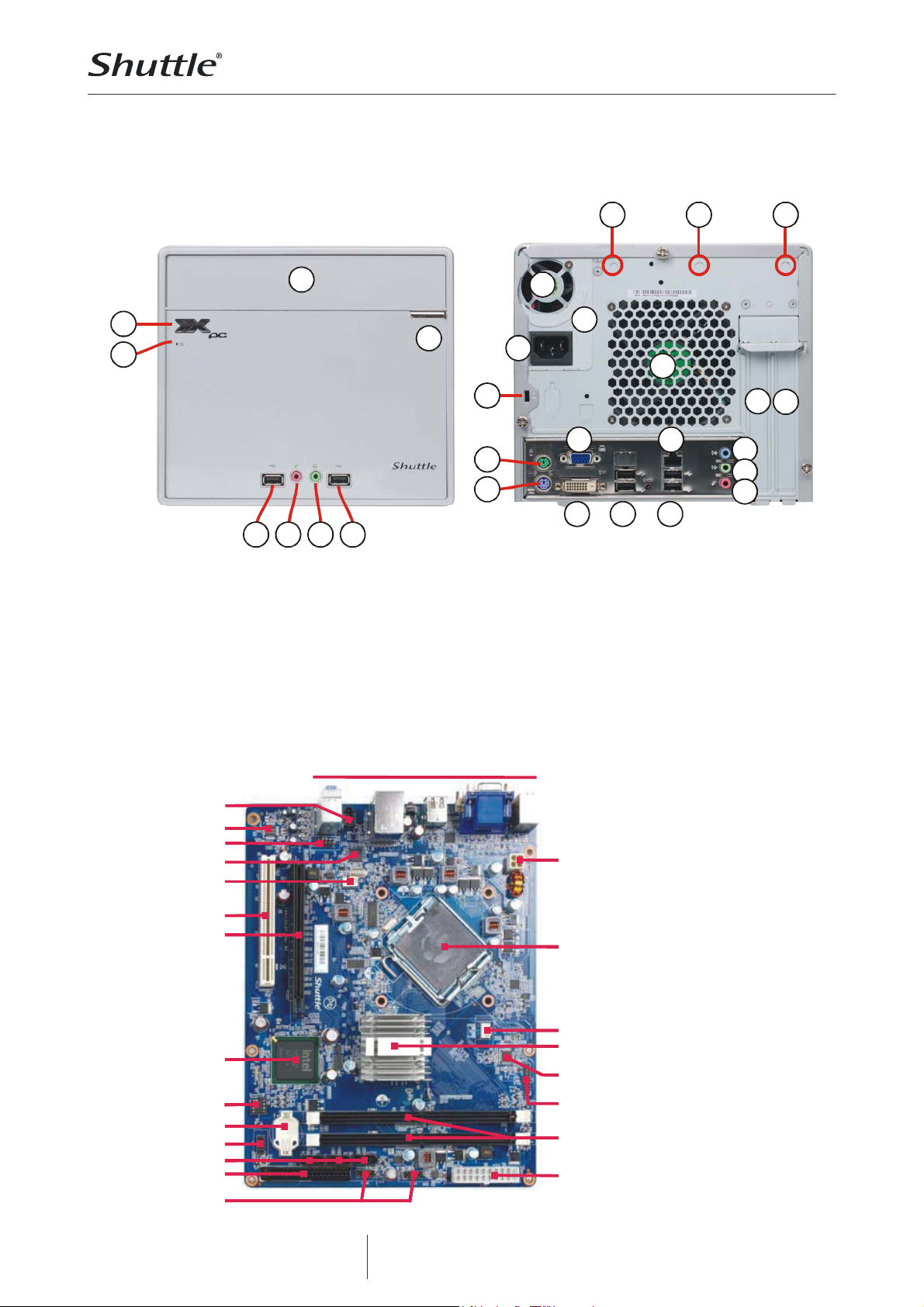

Shuttle XPC Barebone SG41J1 Plus V2 Silver – Anschlüsse
Vorderseite Rückseite
EEE
1
2
4
3
F
G H
5675
(1) 5,25” Laufwerksschacht (2) Ein-/Aus-Button (3) Betriebsanzeige-LED (4) DVD Auswurf-Button (5) 2x USB Anschlüsse (6) Mikrofon-Eingang (7) Kopfhörer-Ausgang
(A) Netzteil mit (B) Netzteillüfter und (C) Netzanschluss (D) Gehäuselüfter (E) Perforation für Wireless LAN (F) Loch für Kensington-Lock (G) PS/2-Maus-Anschluss (H) PS/2-Tastatur-Anschluss
C
B
A
J
I
D
P
Q
L
M
N
O
KK
(I) DVI-D Video-Ausgang (digital) (J) VGA Video-Ausgang (analog) (K) 4x USB Anschlüsse (L) RJ45 Netzwerk-Anschluss (M) Audio Line-in Anschluss (N) Audio Line-out Anschluss (O) Mikrofon-Eingang (P) PCI-Express X16 Steckplatz (Q) PCI-Steckplatz
Audio Aux-in
Audio C OD E C
Front Audi o Connenc tor
LAN chip
System Fan connect or
PCI Slot
PCI Express x16 Slot
Intel ICH7
South bridge
BIOS EEPROM
Battery
Front panel connector
3x SATA ports
IDE port
USB headers
Back p ane l c onn ectors
Mainboard
ATX12V po wer connector
Socket 775 (LGA775)
© 2010 Copyright by Shuttle Computer Handels GmbH (Germany). Änderungen vorbehalten.
Fan connector Intel G41 chipset
(North bridge) ITE 8718F chipset
LPC header
2 DDR3 DIMM sockets (240 pins)
ATX power connector
