SCD-420
17
18
24
27
30
General
Power Supply Requirements: DC 14.4V , Negative Ground
Load Impedance:
4 ohms
Maximum Output Power:
Chassis Dimensions: 178 x 130x 50mm (W x D x H)
Current Drain: 10A
25W x 4(CH)
Tone Controls
Bass (at 100Hz): +10dB / -10dB
Treble (at 10K): +10dB / -10dB
CD Player
Signal to Noise Ratio: More than 60dB
Channel Separation: More than 60dB
Frequency Response: 20Hz - 20KHz
FM Radio
Frequency Coverage (MHz): 87.5 - 108MHz
IF : 10.7MHz
Sensitivity (S/N-30dB): 12dBu
Stereo Separation: >30dB
AM Radio
Frequency Coverage (KHz): 522 - 1620 KHz
IF :
Sensitivity (S/N-20dB): 42dBu
Remarks:
Specifications subject to change without notice
450KHz
091011121314151617
06-108218-2001-0W-N 8218MB MP3(4*25W)数码IC6621+ISO插座
04-042334-0100 4.2336MHZ 插件晶体 30PPM S形
04-032768-0100 插件 32.768KHZ 圆柱形晶体 3X8MM
07-113060-0101 热敏电阻 300mA 60V T60-030
08-210222-1029 电解电容 16V 2200UF ±20% 10*20
08-210471-1000 电解电容 470UF/16V ±20% φ8*7mm
10-090435-0201 插件三极管 2SD435 TO-251 40V，3A，10W( 塑封)
11-TG7533-0H00 TG7533 TO-92
11-037388-0600 IC TDA7388
12-115401-0000 普通二极管 IN5401
12-115823-0000 插件二极管 IN5823(与IN5822通用)
16-613103-0001 插件电感 ￠=1.0mm 1mH
16-214221-6400 扼流圈 220uH/3A,14X6.6X13mm
29-603001-0708 高频屏蔽线 50MM
21-306250-1011 RCA输出线 250MM （灰色）
33-040340-0001 天线插座 ANT
34-010114-0706
14P输出线 公插带2个保险丝（一个1A，一个10A)(ISO
插)
34-010114-0700 输出线插座 14PIN
06-108218-2001-1W-N 8218MB MP3(4*25W)数码IC6621+ISO插座(外发件)
06-108218-2001
PY-8218U-MB (7388) 双面板 FR-4 190.*80.2*1.2MM
4*25W(4*40W)
07-080000-0800 贴片电阻 0 5% 1206 1/4W
07-080151-9900 贴片电阻 150 5% 0603
07-080330-0940 贴片排阻 33R 5% 0603
07-080100-9900 贴片电阻 10 5% 0603
07-080101-9900 贴片电阻 100 5% 0603
07-080102-9900 贴片电阻 1K 5% 0603
07-080103-9900 贴片电阻 10K 5% 0603
07-080104-9900 贴片电阻 100K 5% 0603
07-080105-9900 贴片电阻 1M 5% 0603
07-080152-9900 贴片电阻 1K5 5% 0603
07-080153-9900 贴片电阻 15K 5% 0603
07-080123-9900 贴片电阻 12K 5% 0603
07-080180-9900 贴片电阻 18R 5% 0603
07-080183-9900 贴片电阻 18K 5% 0603
07-080823-9900 贴片电阻 82K 5% 0603
07-080564-9900 贴片电阻 560K 5% 0603
07-080221-9900 贴片电阻 220 5% 0603
07-080222-9900 贴片电阻 2K2 5% 0603
18
07-080223-9900 贴片电阻 22K 5% 0603
07-080224-9900 贴片电阻 220K 5% 0603
07-080270-9900 贴片电阻 27R 5% 0603
07-080332-9900 贴片电阻 3K3 5% 0603
07-080390-9900 贴片电阻 39 5% 0603
07-080392-9900 贴片电阻 3K9 0603 5%
07-080393-9900 贴片电阻 39K 5% 0603
07-080472-9900 贴片电阻 4K7 5% 0603
07-080473-9900 贴片电阻 47K 5% 0603
07-080474-9900 贴片电阻 470K 5% 0603
07-080512-9900 贴片电阻 5K1 5% 0603
07-080562-9900 贴片电阻 5K6 5% 0603
07-080681-9900 贴片电阻 680 5% 0603
07-080682-9900 贴片电阻 6K8 5% 0603
07-080106-9900 贴片电阻 10M 5% 0603
07-080475-9900 贴片电阻 4.7M 5% 0603
08-216100-2022
电解电容 10uF/25V ±20％ φ4X5mm 排带2.5MM脚距，
平底部伸出
08-216101-1029
电解电容 100UF/16V ±20% φ6.3X5mm 排带2.5MM脚
距，平底部伸出
08-216221-0029
电解电容 220UF/10V ±20% φ6.3*5mm 排带2.5MM脚
距，平底部伸出
08-216470-1029
电解电容 47UF/16V ±20% φ5X5mm 排带2.5MM脚距，
平底部伸出
08-216228-5022
电解电容 2.2UF/50V ±20% φ4X5mm 排带2.5MM脚距，
平底部伸出
09-088220-1300 贴片电容 22P/50V 0603 ±5%
09-088330-1300 贴片电容 33P/50V 0603 ±5％
09-088102-1300 贴片电容 102/50V 0603 ±10%
09-088103-1300 贴片电容 103/50V 0603 ±10％
09-088104-1300 贴片电容 104/25V 0603 ±10％
09-088105-1300 贴片电容 105/16V 0603 ±10％
09-088152-1300 贴片电容 152/50V 0603 ±10％
09-088224-1300 贴片电容 224/25V 0603 ±10％
09-088154-1300 贴片电容 154/50V ±10％ 0603
19
09-088225-1300 贴片电容 225 10% 0603 10v
09-088471-1300 贴片电容 470P/50V 0603 ±5％
09-088561-1300 贴片电容 560P/50V 0603 ±5％
09-088684-1300 贴片电容 684/16V 0603 ±10％
10-011015-0125 贴片三极管 2SA1015(SOT-23 8550)
10-011815-0125 贴片三极管 2SC1815(SOT-23 8050 )
10-021132-1280 贴片三极管 SOT-89,2SB1132
11-002309-0H00 TG2309 场效应管 ST-89
11-008035-0500 S5L8035U IC-TQFP128 三星解码
11-009018-0400 MCU-E9018 SOP16 MCU 主芯片
11-004064-0200 SSOP-54 1X16=16M内存
11-005869-0400 IC AM5869S SO-28
11-025T80-0401 FLASH 8M 华邦（8035解码专用）SO-8
11-001507-0401 AP1507-ADJ TO-252-5P
11-321117-0909 IC LD1117 (1.2V) TO-223
11-321117-0900 IC LD1117 (3.3V) TO-223
11-464558-0400 IC KIA4558F
11-007313-0401 四声道输出数字音频控制处理IC 7313
12-114001-0011 贴片二极管 IN4001 SOD-106
12-214148-0011 贴片二极管 IN4148 1206 圆柱形
12-300068-0011 稳压贴片二极管 6V8 1206 圆柱形
12-300091-0021 贴片稳压二极管 9.1V (9.05V~9.20V)1206
16-AA2000-0000 贴片磁珠 1206 FB320
16-A00000-1003 贴片磁珠 FB 0Ω 0603
16-0A1188-1000 贴片电感 1.8UH 0603
16-0A1108-0000 贴片电感 1UH 0603
34-010325-0302 25PIN贴片插座 间距1.0MM 上接
34-010327-0300 27PIN贴片插座 间距1.0MM 上接
06-108228-2001-0-N PY-8228U-TUNE（6621）
04-040003-0100 插件晶体 4.000MHZ 30PPM S型
08-210101-1029 电解电容 16V 100UF ±20% 6.3*5
16-600561-0001 插件色环电感 560uH 0307
19-115121-1201 12PIN 弯针 间距2.5MM
06-108228-2001-1-N PY-8228U-TUNE（6621）外发件
06-108228-2001 PY-8228-TUNE 194.4*147.9*1.2MM/1 6
07-080101-9900 贴片电阻 100 5% 0603
07-080220-9900 贴片电阻 22 5% 0603
07-080820-9900 贴片电阻 82 5% 0603
07-080332-9900 贴片电阻 3K3 5% 0603
07-080472-9900 贴片电阻 4K7 5% 0603
07-080474-9900 贴片电阻 470K 5% 0603
20
09-088180-1300 贴片电容 18/50V 0603 ±5%
09-088100-1300 贴片电容 10P/50V 0603 ±5％
09-088102-1300 贴片电容 102/50V 0603 ±10%
09-088103-1300 贴片电容 103/50V 0603 ±10％
09-088104-1300 贴片电容 104/25V 0603 ±10％
09-088105-1300 贴片电容 105/16V 0603 ±10％
09-088220-1300 贴片电容 22P/50V 0603 ±5%
09-088568-1300 贴片电容 5.6P/50V 0603 ±5％
09-088224-1300 贴片电容 224/25V 0603 ±10％
12-214148-0011 贴片二极管 IN4148 1206 圆柱形
11-006621-0800 TEF 6621 SOT-32
16-0A1188-1000 贴片电感 1.8UH 0603
16-0A1228-1000 贴片电感 220NH 603
16-0A1279-1000 贴片电感 0603 270nH
16-0A1479-1000 贴片电感 0603 470nH
16-000338-0000 贴片电感 3.3UH SMD 1206
06-306138-2803-0D-N 6138U前板部分-18P插座（通用翠绿色）+数码IC
14-506512-0000 按制 直插6*4.3MM
13-118000-2101 VOL 贴片 编码器
17-020304-1002 绿色LED(方形超亮) 3.3V LX-φ2X3X4MM
19-210031-1301 贴片AUX输入座 黑色(6128)
21-511050-0001 USB 线 包装用
28-203790-2701 6128-CD 负片黑膜透光字显示屏(80*21.2*2.8MM)
29-A00000-0001 导电胶 77.8x7.25x2MM
19-121182-1401 18位公插 HT-M18-2.5B
74-020860-0220 遥控接收头 8*6MM(15M/5V)
06-306138-2803-1B-N
6138U前板部分-18P插座（通用翠绿色）+数码IC(外发
件)
06-306138-2803 6138U 前板 FR-4 1.2 83.4*184.6/2pcs
07-080000-9900 贴片电阻 0 5% 0603
07-080478-9900 贴片电阻 4R7 5% 0603
07-080471-9900 贴片电阻 470 5% 0603
07-080561-9900 贴片电阻 560 5% 0603
07-080681-9900 贴片电阻 680 5% 0603
07-080821-9900 贴片电阻 820R 5% 0603
07-080122-9900 贴片电阻 1K2 5% 0603
07-080152-9900 贴片电阻 1K5 5% 0603
07-080222-9900 贴片电阻 2K2 5% 0603
07-080332-9900 贴片电阻 3K3 5% 0603
07-080682-9900 贴片电阻 6K8 5% 0603
07-080123-9900 贴片电阻 12K 5% 0603
07-080103-9900 贴片电阻 10K 5% 0603
21
07-080473-9900 贴片电阻 47K 5% 0603
07-080331-9900 贴片电阻 330 5% 0603
07-080102-9900 贴片电阻 1K 5% 0603
09-088102-1300 贴片电容 102/50V 0603 ±10%
09-088104-1300 贴片电容 104/25V 0603 ±10％
11-475823-0500 IC LP75823
11-006523-0500 液晶屏驱动IC SC 6523（通用）
17-020603-0207 贴片灯3.3V LED 0603绿光
34-020305-0020 USB2.0接口(MINI)（卷带封装）
14-506612-0000 按制 贴片6*4.3MM（卷带封装）
06-708218-1001-0-N PY-8218U-SB
14-300112-0000 碟到位开关 (兆杰MDS-11D04)
34-020204-0520 4PIN弯针, CD.DECK.间2.0MM
29-203110-0908 排线 3PIN ,100MM 28#
12-590928-0000 传感器 IR928-6C (6-1 )PHOTO
29-727000-1009 27PIN FFC线 PH=1.0MM 双头插 同向 100MM
06-708218-1001-1-N PY-8218U-SB（外发）
06-708218-1001 PY-8218U-SB 单面板 94V0 117.8*44.9*1.2MM
09-088104-1300 贴片电容 104/25V 0603 ±10％
07-080473-9900 贴片电阻 47K 5% 0603
07-080101-9900 贴片电阻 100 5% 0603
07-080221-9900 贴片电阻 220 5% 0603
10-011815-0125 贴片三极管 2SC1815(SOT-23 8050 )
34-010317-2032 17P扦座 (上接 ) 间1.0MM
34-010327-0301 27P扦座 (下接 ) 间1.0MM
06-508218-1001-0-N PY-8218-CONB
06-406188-1001
PY-6188U-SD 单面板 T=94V0 1.2
141.3*185.3MM/16pcs
19-010091-1001 SD卡座 SDBMF-009XXBOXZ
14-500512-1500 轻触开关 RESET
17-030303-0101 插件LED灯(蓝色)3.0mm
17-010303-1101 LED灯 3Φ 红发红 普亮（主机） 主机用
34-010207-0600 插针 7PIN PH=2.54MM 弯脚90度
34-010203-0600 插针 3PIN PH=2.54MM 弯脚90度
29-725001-0559 25PIN FFC线 PH=1.0MM 一面插 一面焊 55MM
19-122182-1401 18位母插 HT-F18-2.5B
06-508218-1001-1-N PY-8218-CONB（外发）连接板
06-508218-1001
PY-8218U-CONB 单面板 94V0
189.6*178.2*1.6MM/4PCS
07-080000-9900 贴片电阻 0 5% 0603
07-080101-9900 贴片电阻 100 5% 0603
07-080473-9900 贴片电阻 47K 5% 0603
07-080222-9900 贴片电阻 2K2 5% 0603
07-080331-9900 贴片电阻 330 5% 0603
22
07-080152-9900 贴片电阻 1K5 5% 0603
74-822801-1005 CD MP3遥控 SHUTTLE
75-020000-1700 SHINNY CD机芯
23
EXPLODED DRAWING
24
EXPLODED DRAWING
25

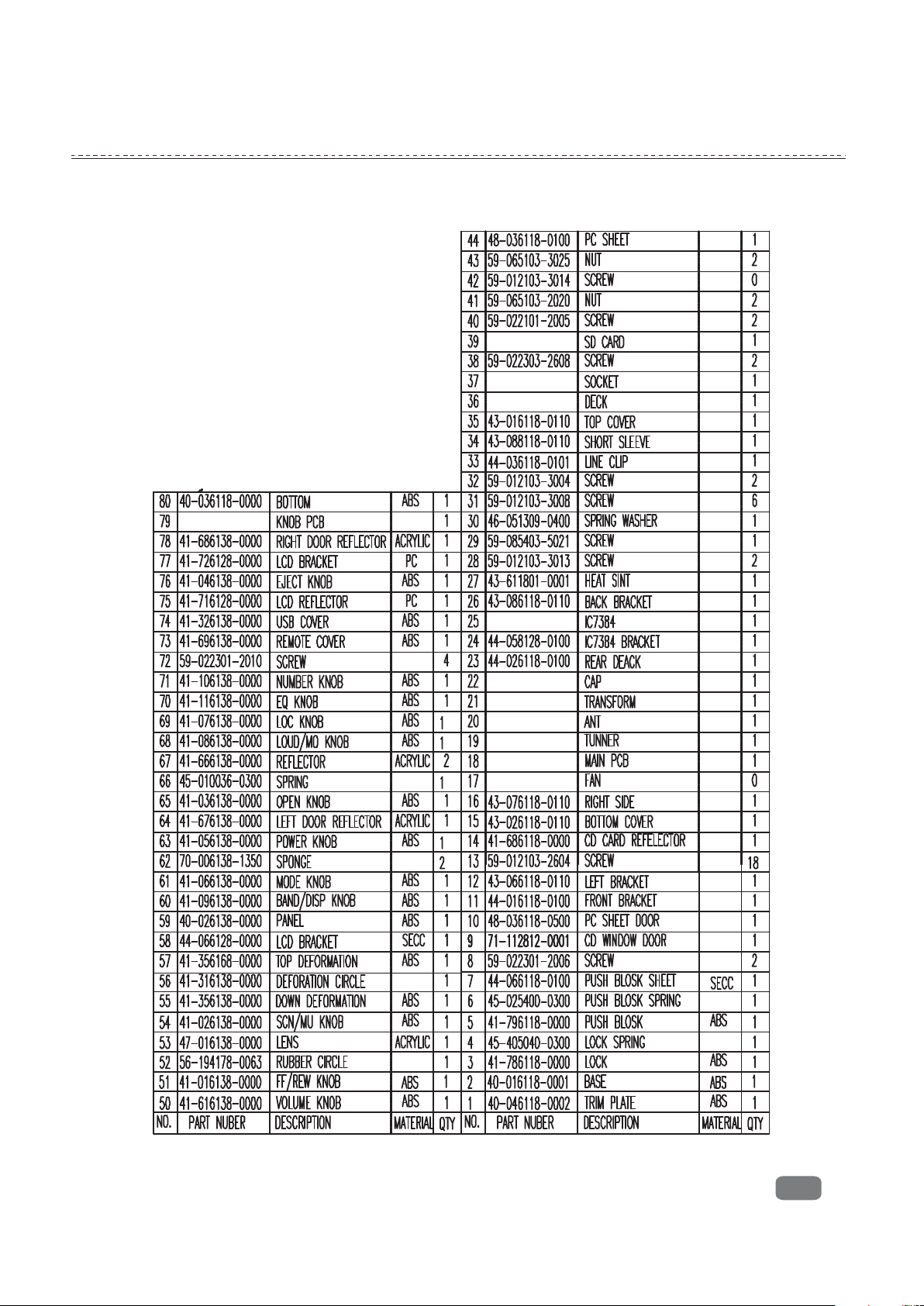

EXPLODED DRAWING INSTRUCTION
26
90-D6138U-0106 PY-D6138U 主结构料 B3-2010-38C
40-046118-0002 装饰框，ABS 777D/BLACK，喷亚黑油
40-216118-0001 基座(有SD卡，18PIN)，ABS 777D，丝印银字
41-686128-0001 SD卡透光架（有SD卡时用） 喷透明白油
41-786118-0000 锁扣,ABS 777D/黑色
41-796118-0000 推杆,ABS 777D/黑色
43-016118-0110 面盖0.6MM G.S.S
43-026118-0110 底盖 0.6MM G.S.S
43-066118-0111 左侧架 1.0MM G.S.S(新方案，半截主板）
43-076118-0110 右侧架 1.0MM G.S.S
43-086118-0110 后侧架A（4X25W，14PIN） 1.0MM G.S.S
43-611801-0003 散热片，（4*25W 14PIN用）铸铝
44-016118-0100 机芯前支架 1.0MM G.S.S.
44-026118-0100 机芯后支架 1.0MM G.S.S.
44-038118-0100 RCA线夹 1.0MM G.S.S
44-058138-0100 7384 IC支架 1.0MM G.S.S，可插入PCB板
44-066118-0100 推杆压片 0.8MM G.S.S.
45-025400-0300 顶出弹簧 φ0.35
45-405040-0300 锁扣弹簧 φ0.30
48-036118-0500 CD碟口绒布压片(PVC,0.5t,透明）
56-147173-0004 主板快巴纸
59-012103-2004 机牙大盘头平尾螺丝M2x4BZb，白色
59-012103-2604 机牙大盘头平尾螺丝M2.6x4BZb，白色
59-012103-3008 机牙大盘头平尾螺丝M3x8BZb，白色
59-012106-3004 M3*4BZb 白色 大盘头三角尾自攻加硬
59-022103-3013 SCREW M3x13PMNi(+)小圆头 镀叻
59-022301-2005 自攻主板固定螺丝2.0X5 黑色
69-048118-2000 机芯垫 EVA φ12*2 黑色EVA 硬度30 单面EVA
71-016118-0000 防尘网
71-112812-0001 CD碟口绒布
90-D6138U-0206 PY-D6138U 前咀结构料 B3-2010-38C
40-026138-0003
面壳，表面喷黑油，丝印银字“AUX，IR”但不丝印POWR
字符
40-136118-0001 底壳，ABS 777D/黑色，喷黑油(18PIN)
41-016138-1001 巡迹钮，先喷半透明白油再喷黑油再镭雕
41-026138-1001 SCN/MU钮，先喷半透明白油，喷黑油再镭雕
41-036138-0001 OPEN钮，喷黑油
41-046138-0002 出碟钮，表面喷半透明白油再喷黑油再镭雕
41-056138-0002 PWR钮，先喷白油再喷黑油光刻
41-066138-0001 MODE钮，先喷半透明白油，再喷黑油，光刻
41-076138-0001 LOC钮，先喷半透明白油，再喷黑油，光刻
41-086138-0001 LOUD/MO钮，先喷半透明白油，再喷黑油，光刻
41-096138-0001 BAND/DISP钮，先喷半透明白油，再喷黑油，光刻
27
41-106138-0001 数字钮，先喷半透明白油，再喷黑油，光刻
41-116138-0002 EQ钮，喷黑油
41-316138-0001 音量钮装饰块，电镀光铬
41-326138-0001 USB盖，喷黑油丝印银字
41-346138-1001 上装饰条，喷黑油
41-356138-1001 下装饰条，喷黑油
41-616138-0001 音量钮，电镀光铬
41-666138-0003 左右装饰条 啤绿色
41-676138-0001 左碟口透光架，底部喷白
41-686138-0001 右碟口透光架，底部喷白
41-696138-0001 遥控窗盖头 喷紫色209C
41-716128-0000 LCD导光板,ACRYLIC/透明
41-726128-0001 LCD支架,ACRYLIC，内表面喷反光白油
44-066128-0100 LCD支架,0.4MM 铁片,表面锔黑油
45-010036-0300 出盒弹簧 线径φ0.3
47-016138-1012
镜片(无LOGO槽），PMMA，银字黑底（877C），丝印银字
“-10/+10\SHUTTLE” 型号：SCD-420
48-016128-0100 散光片（表面磨砂，PC，0.1t），丝印黑边
56-194178-0063 VOL橡胶环
59-022301-2010 自攻锁紧螺丝ST2x10PAZh，黑色
69-038128-6000 AUX垫 8x8x6
69-028118-2000 遥控头垫 EVA 5*5*2mm 单面EVA
69-038118-2000 遥控头遮光EVA，7X7X3mm，内径φ4.5mm
90-D6138U-0301 PY-D6138U 包材 B3-2010-38C
40-056118-0000 眼镜盒 PP/BLACK(表面拉丝）
57-900505-0038 SHUTTLE标牌，0.8mmPVC，黑底拉丝银字，48.5X8.5mm
43-088118-0110 半截柜筒 0.6mm G.S.S
44-048118-0100 钥匙 1.0mm G.S.S
44-108118-0100 长巴 0.8mm G.S.S
46-020805-0400 M5.0平面垫圈 主机固定到车内时使用
46-051309-0400 SPRING WASHER M5 垫机尾螺丝和长巴螺丝(备用)
59-012103-4005 机牙大盘头平尾螺丝M4X5BZb，白色 ISO孔备用螺丝
59-012103-5005 机牙大盘头平尾螺丝M5X5BZc，五彩 ISO孔备用螺丝
59-032303-5025
自攻加硬锁紧螺丝ST5X25PAZb，白色 主机固定到车内时
使用
59-065103-5003 NUT M5.0 主机固定在车内时使用
59-085403-5021 M5X21机牙双头螺杆六角螺丝
62-058118-0001 眼镜盒胶袋 250x89mm
62-058118-0004 螺丝,垫片，钥匙胶袋 140x85mm
62-016118-0000 发泡胶(1套）
62-058118-0002 主机胶袋 317x304mm
62-058118-0005 输出线胶袋 200*80mm
28
69-400100-5000 眼镜盒海绵 40X10X5MM单面背胶
69-400200-1000 眼镜盒海绵 40X20X10MM单面背胶
60-B10038-03-01 俄文说明书，型号：SCD-420
62-058118-0006 说明书胶袋 225*165MM（带封口条）
63-018118-0901 10A FUSE LABEL WHTHE/BLK
63-018118-0903 1A FUSE LABEL WHTHE/BLK
63-048118-0401 CLASS I LABEL 黄底黑字
63-058118-0901 QC PASSED LABEL 白底黑字
63-068118-0601 ANT BLUE/BLK
63-078118-0201 ACC+ RED/BLK
63-088118-1001 GROUND 黑底白字
63-098118-0401 B+ YELLOW/BLK
63-108118-0701 REAR-R SPEAKER(+)(-) VIOLET/BLK
63-118118-0801 FRONT-R SPEAKER(+)(-) GRAY/BLK
63-128118-0501 REAR-L SPEAKERL(+)(-) GREEN/BLK
63-138118-0901 FRONT-L SPEAKER(+)(-) WHT/BLK
63-148118-0902 LEFT RCA LABEL 白底黑字（只一组RCA时用）
63-158118-0201 RIGHT RCA LABEL 红底黑字（只一组RCA时用）
63-208118-0401 光头贴纸 YELLOW/BLK
63-228118-0401 电器危害贴纸 YELLOW/BLK
63-268118-0201 机芯螺丝封条
63-B10038-03-01 机面贴纸，型号:SCD-420
64-B10038-01-01 保修卡
65-B10038-03-01 卡通箱(扣底用)B=B 5pcs(470X239X295mm)型号:SCD-420
66-B10038-03-01
彩盒(扣底上开盖)225x90x275MM(250g裱B9加强过哑胶局
部UV) 型号:SCD-420
29
3031323334
Loading...
