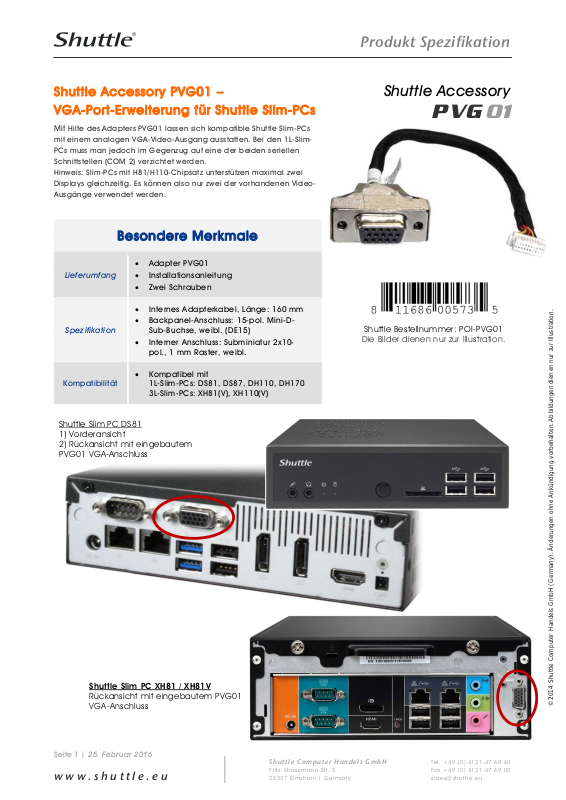

Produkt Spezifikation

Shuttle Accessory PVG01 –
VGA-Port-Erweiterung für Shuttle Slim-PCs

Mit Hilfe des Adapters PVG01 lassen sich kompatible Shuttle Slim-PCs

mit einem analogen VGA-Video-Ausgang ausstatten. Bei den 1L-Slim­PCs muss man jedoch im Gegenzug auf eine der beiden seriellen
Schnittstellen (COM 2) verzichtet werden.
Hinweis: Slim-PCs mit H81/H110-Chipsatz unterstützen maximal zwei
Displays gleichzeitig. Es können also nur zwei der vorhandenen Video­Ausgänge verwendet werden.

Besondere Merkmale

 Adapter PVG01

Lieferumfang

Spezifikation

 Installationsanleitung
 Zwei Schrauben

 Internes Adapterkabel, Länge: 160 mm
 Backpanel-Anschluss: 15-pol. Mini-D-

Sub-Buchse, weibl. (DE15)

 Interner Anschluss: Subminiatur 2x10-

pol., 1 mm Raster, weibl.

Shuttle Accessor

PVG 01

Shuttle Bestellnummer: POI-PVG01

Die Bilder dienen nur zur Illustration.

 Kompatibel mit

Kompatibilität

Shuttle Slim PC DS81

1) Vorderansicht

2) Rückansicht mit eingebautem
PVG01 VGA-Anschluss

1L-Slim-PCs: DS81, DS87, DH110, DH170
3L-Slim-PCs: XH81(V), XH110(V)

Shuttle Slim PC XH81 / XH81V

Rückansicht mit eingebautem PVG01
VGA-Anschluss

Seite 1 | 25. Februar 2016

www.shuttle.eu

2014 Shuttle Computer Handels GmbH (Germany). Änderungen ohne Ankündigung vorbehalten. Abbildungen dienen nur zur Illustration.

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5
25337 Elmshorn | Germany

Tel. [phone]
Fax [phone]
[e-mail]

Shuttle Accessory PVG01 – Installationsanleitung für DS81

Wichtige Hinweise:

Produkt Spezifikation

 Bitte beachten Sie vor dem Einbau von

Prozessor, Speicher und Laufwerk die
gesonderte Installationsanleitung des DS81.

 Benötigtes Werkzeug für den Einbau:

Kreuzschlitzschraubendreher und 5mm
Sechskantschraubendreher (oder Flachzange)

 Achtung: Achten Sie aus Sicherheitsgründen

darauf, dass das Gerät vor dem Öffnen vom
Stromnetz getrennt wurde.

Installation des Adapters:

1. Entfernen Sie zunächst den Gehäusedeckel,
den Laufwerksrahmen und das Prozessor­Kühlsystem wie in der DS81-Installations­anleitung beschrieben.

2. Entfernen Sie auf der Rückseite des DS81 die
rechte serielle Schnittstelle (COM 2). Hierzu
werden die beiden Sechskant-schrauben
abgeschraubt, der Sub-D-Anschluss aus der
Gehäuse-öffnung entfernt und der Onboard­Anschluss gelöst.

3. Setzen Sie nun den VGA-Anschluss des
PVG01-Adapters in die Gehäuseöffnung und
schrauben ihn fest.

4. Das andere Ende des Adapterkabels verbinden
Sie mit dem passenden Anschluss CN25 auf
dem Mainboard. Diese Steck-verbindung hat
einen mechanischen Verpolungsschutz.

5. Verlegen Sie die internen Kabel für VGA- und
COM-Port entlang der Gehäusewand, so dass
der Einbau des Prozessor-Kühlsystems nicht
behindert wird.

6. Entsprechend der DS81-Installationsanleitung
ergänzen Sie weitere PC-Komponenten (falls
noch nicht geschehen) und installieren wieder
das Prozessor-Kühlsystem, den
Laufwerksrahmen und den Gehäusedeckel.

7. Schalten Sie den PC ein. Drücken Sie die
"Entf"-Taste, sobald die Meldung "Press DEL to
run Setup" erscheint. Aus dem BIOS-Setup­Menü wählen Sie nacheinander "Advanced",
"Onboard Device Configuration", "Serial Port
Configuration" und schließlich "Serial Port 2".
Hier lässt sich die zweite serielle Schnittstelle
deaktivieren (disabled). Mit der Funktionstaste
"F4" speichert man die Änderungen und
verlässt das BIOS-Setup-Programm wieder.










