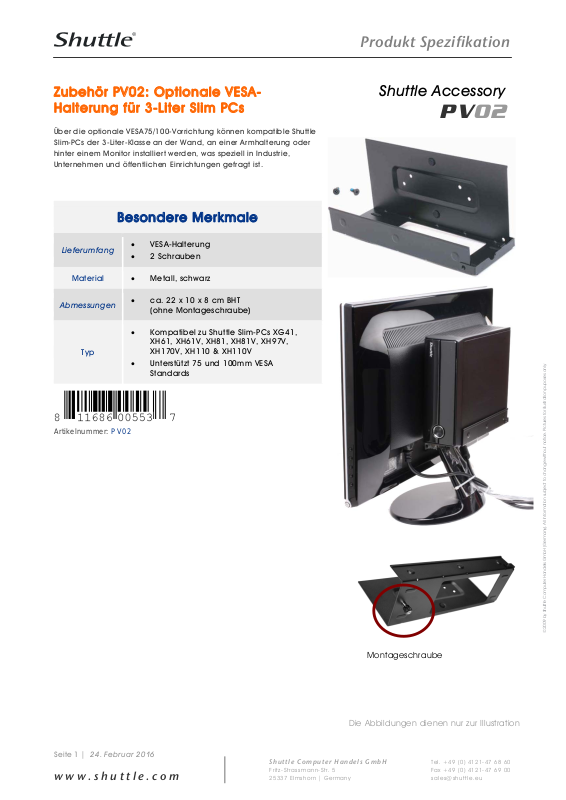

Shuttle PV02 User Manual [de]

Produkt Spezifikation

Zubehör PV02: Optionale VESAHalterung für 3-Liter Slim PCs

Über die optionale VESA75/100-Vorrichtung können kompatible Shuttle Slim-PCs der 3-Liter-Klasse an der Wand, an einer Armhalterung oder hinter einem Monitor installiert werden, was speziell in Industrie, Unternehmen und öffentlichen Einrichtungen gefragt ist.

Besondere Merkmale

Lieferumfang

Material

Abmessungen

Typ

 VESA-Halterung  2 Schrauben

 Metall, schwarz

 ca. 22 x 10 x 8 cm BHT

(ohne Montageschraube)

 Kompatibel zu Shuttle Slim-PCs XG41,

XH61, XH61V, XH81, XH81V, XH97V, XH170V, XH110 & XH110V

 Unterstützt 75 und 100mm VESA

Standards

Shuttle Accessor

PV02

Artikelnummer: PV02

Montageschraube

Seite 1 | 24. Februar 2016

www.shuttle.com

Die Abbildungen dienen nur zur Illustration

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5 25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60 Fax +49 (0) 4121-47 69 00 sales@shuttle.eu

VESA-Halterung (PV02) – Installationsanleitung

Bitte beachten Sie bei der Installation die folgenden Schritte:

Vor der Installation entfernen Sie bitte aus Sicherheitsgrunden alle angeschlossenen Kabel.

 Holen Sie die PV02 VESA-Halterung mit den beiden Schrauben aus der Verpackung.

 Befestigen Sie die VESA-Halterung auf der Rückseite des Monitors mit zwei Schrauben.

 Stellen Sie den Slim-PC in die VESAHalterung und schieben Sie es entsprechend der roten Pfeile hinein.

 Lassen die den Haken in den Gehäuseschlitz einrasten.

 Überprüfen Sie die korrekte Ausrichtung und schrauben Sie es dann mit der Rändelschraube sicher fest.

Produkt Spezifikation






