WIRED MICROPHONE

VP89

VP89L VP89M VP89S

Modular Shotgun Microphone Microphone canon modulaire Modulares Richtrohrmikrofon Micrófono de cañón modular Microfono shotgun modulare

Модульный линейный микрофон モジュールショットガンマイクロホン

Modular Shotgun 마이크 模块化短枪式话筒

Page 2

Descripción general

El VP89 es un micrófono de cañón profesional para uso en producciones de audio/video de importancia crítica. Diseñado con cápsulas intercambiables larga, mediana y corta, los modelos VP89 proporcionan un rechazo superior y ajustable de fuentes fuera de su eje principal para un mejor enfoque y flexibilidad en una amplia variedad de situaciones.

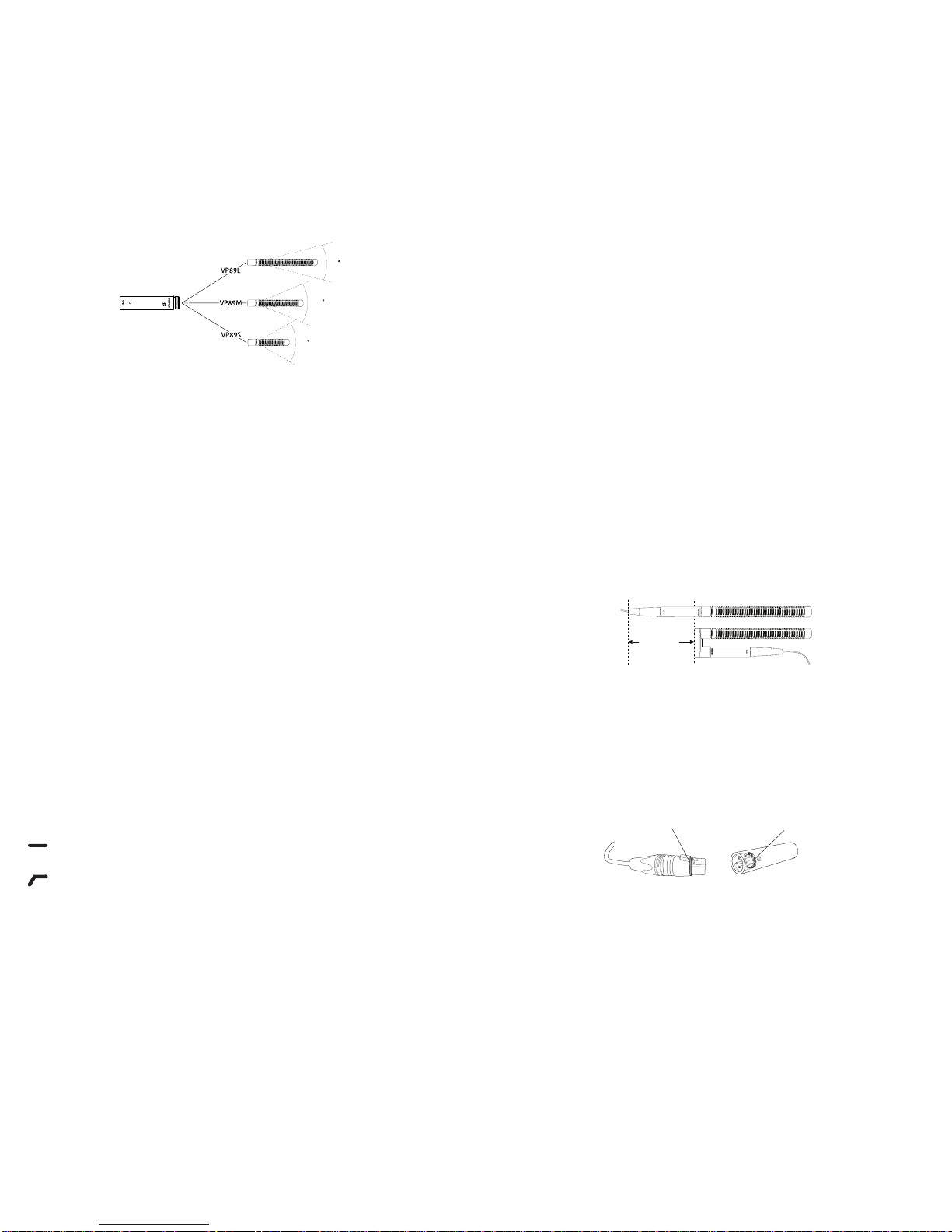

Variaciones

El VP89 se ofrece con cápsulas larga, mediana y corta en tres variedades de modelos: VP89L, VP89M y VP89S.

El micrófono VP89 tiene un ángulo de aceptación más estrecho (es más direccional) cuando se lo utiliza con las cápsulas largas, como se indica en la ilustración siguiente.

Características

• Micrófono de primera para producciones con la calidad, durabilidad y confiabilidad de Shure

• Patrón polar uniforme sumamente direccional optimizado para captar a distancia

• El diseño modular ofrece un rendimiento óptimo en una amplia variedad de condiciones de producción.

• Diseñado para sensibilidad extremadamente baja a los zumbidos radiados y conducidos, GSM e interferencia de radiofrecuencia (RFI).

• Rechazo superior en modo común

• Bajo nivel de ruidos inherentes y señal de salida de nivel alto

• El preamplificador clase A discreto ofrece transparencia de reproducción, respuesta rápida a efectos transitorios sin distorsión cruzada, a la vez que minimiza los niveles de distorsión armónica y de intermodulación

• Respuesta de frecuencias bajas seleccionable

• Su diseño liviano y compacto admite el uso prolongado, reduciendo al mínimo la fatiga del operador que se atribuye a muchos otros modelos de micrófonos de cañón

• Fabricado con aluminio de calidad de aviación para resistir el desgaste y maltrato

• Funciona en una amplia gama de condiciones de temperatura y humedad

Selección de respuesta de frecuencias bajas

Un interruptor de dos posiciones en el preamplificador permite ajustar la respuesta a frecuencias bajas. Utilice el filtro de baja frecuencia para reducir los ruidos causados por el entorno o el efecto de proximidad.

Respuesta normal: Ofrece la reproducción más natural del sonido en la

mayoría de las situaciones.

Amortiguación progresiva de frecuencias bajas: Proporciona 12 dB/ octava de amortiguación progresiva de frecuencias inferiores a la especificada en cada modelo (consulte las especificaciones del producto). Reduce los ruidos transmitidos por el piso y los ruidos de baja frecuencia causados por los sistemas de calefacción y aire acondicionado.

Cambio de cápsulas

1. Desconecte el suministro de alimentación phantom al micrófono.

2. Desenrosque la cápsula del preamplificador. Guarde la cápsula no utilizada

con su funda protectora (incluida con la compra de cápsulas adicionales).

3. Enrosque la cápsula de repuesto en el preamplificador. Evite el apriete

excesivo.

Nota: Antes de usar el micrófono, verifique que la cápsula esté bien fijada al preamplificador para evitar la pérdida de señales durante el uso.

Compatibilidad

El VP89 está diseñado para compatibilidad con modelos anteriores y posteriores de micrófonos de cañón Shure SM89. Las cápsulas y preamplificadores pueden intercambiarse sin problemas entre los dos modelos.

Accesorios especiales Rycote

Shure ofrece soluciones Rycote® de soportes amortiguados y protectores contra el viento, diseñadas para los micrófonos de cañón Shure serie VP.

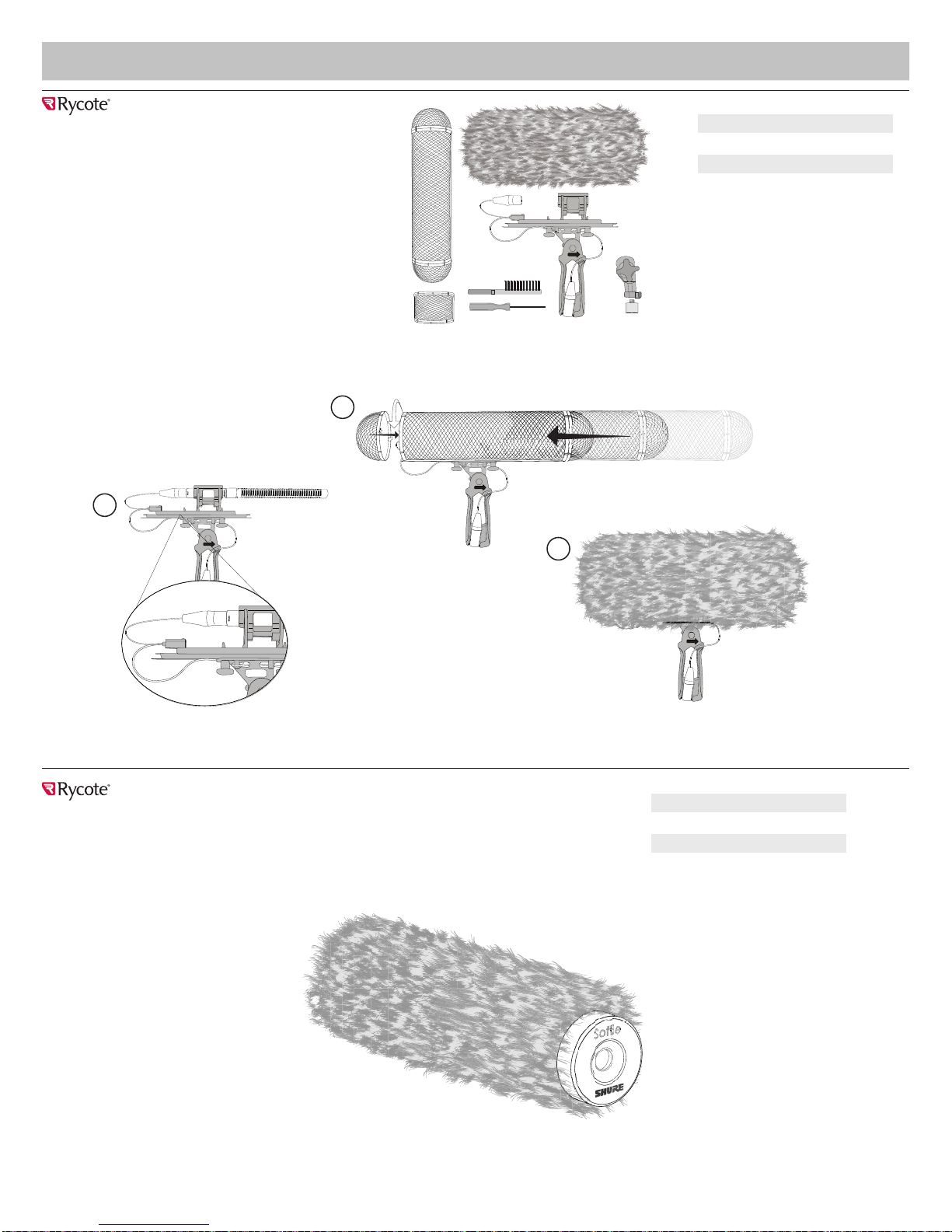

Protección contra viento

Utilice el paravientos provisto para reducir los ruidos causados por el viento. Para una mejor protección, Shure ofrece dos paravientos Rycote® de primera calidad:

• Paravientos Softie: Atenúa hasta 25 dB de ruidos causados por el viento

• Juego de paravientos amortiguado: Atenúa hasta 38 dB de ruido del viento mientras que conserva las importantes frecuencias altas; los soportes amortiguados Lyre incluidos proporcionan hasta 25 dB de aislamiento

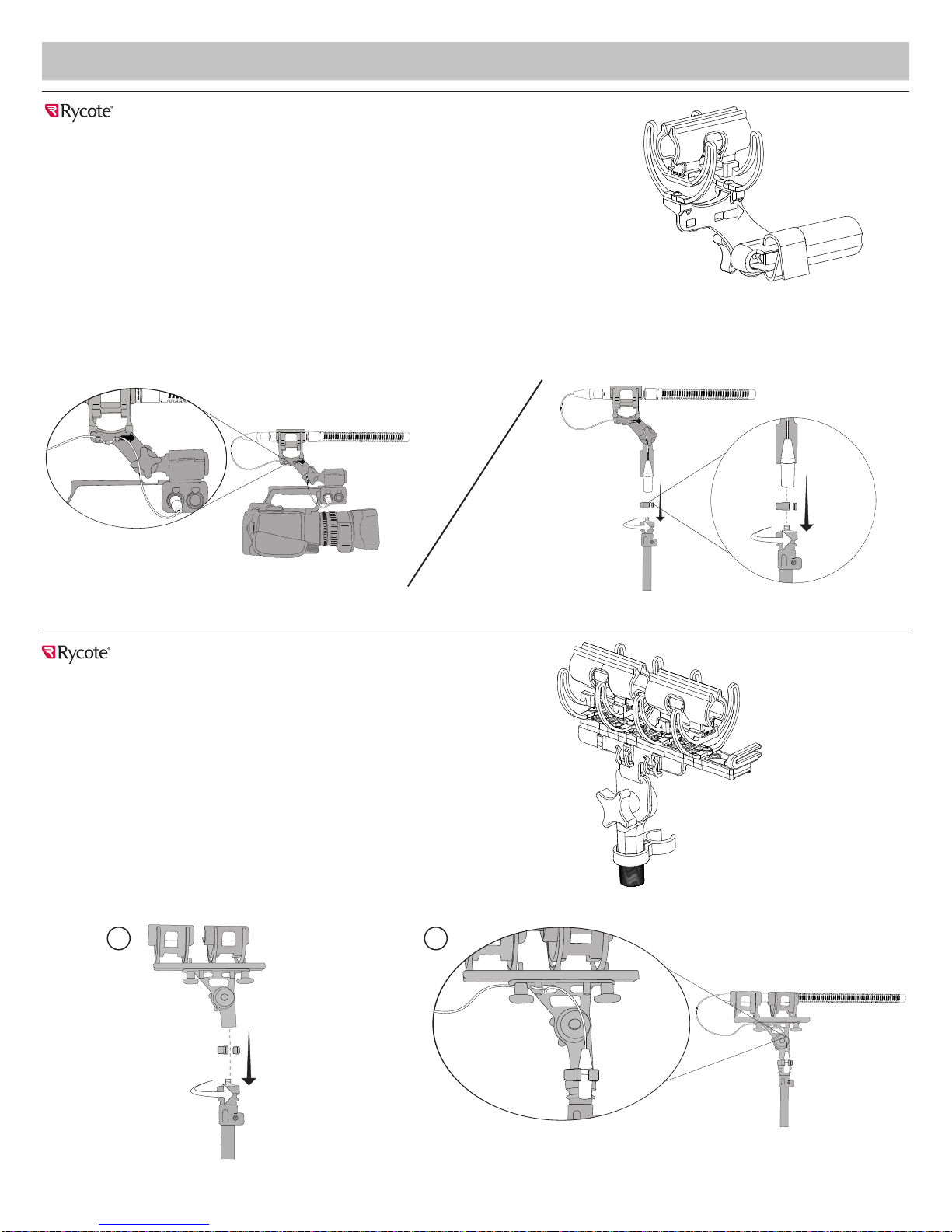

Montajes amortiguados

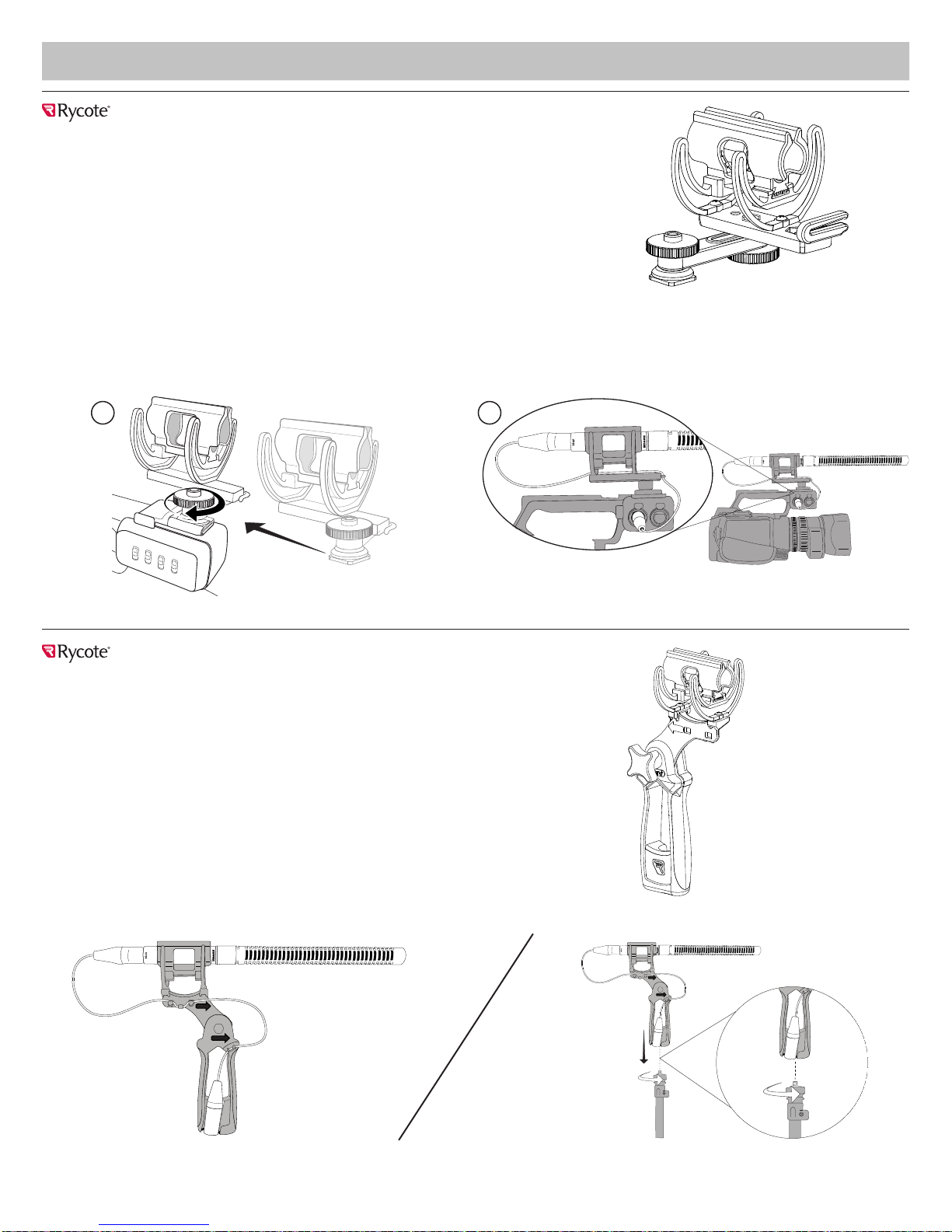

Shure ofrece cuatro montajes Rycote® Softie Lyre para reducir los ruidos causados por el manejo y las vibraciones de baja frecuencia hasta 15 dB:

• InVision Video: Se fija a un receptáculo de cámara estándar; para VP89S y VP89M

• Adaptador para pinza de cámara (CCA): Encaja en una pinza de cámara estándar; para VP89S y VP89M

• Empuñadura tipo pistola: Soporte portátil ajustable; para VP89S y VP89M

• Adaptador para pedestal tipo jirafa: Se fija a la varilla de un pedestal tipo jirafa; para VP89L

Nota: Todos los montajes Softie Lyre (salvo el InVision Video) tienen adaptadores con roscas hembra de 3/8 pulg y 5/8 pulg para ofrecer alternativas adicionales de montaje.

Adaptador A89U de dos tubos

El adaptador A89U permite que las conexiones del preamplificador y del cable del VP89 pasen por debajo de la cápsula, acortando la longitud del micrófono en hasta 150 mm (6 pulg). Use el adaptador para crear un micrófono altamente direccional en un factor de forma compacto.

6 “ (15 cm)

Empaquetadura de conector XLR

Este micrófono lleva un pequeño anillo de caucho corrugado en el conector XLR para absorber el juego mecánico entre el micrófono y el cable. Muchos cables de alto rendimiento se fabrican con un reborde de caucho en el XLR-F para el mismo propósito. Cuando se conecta este micrófono a un cable con un conector XLR-F con reborde de caucho, quite el anillo de caucho corrugado del micrófono para asegurar un ajuste correcto.

reborde de caucho

XLR-F

anillo de caucho

corrugado

MICROFONO

Impedancia de carga

La capacidad máxima de SPL, el nivel de limitación y la gama dinámica varían con la impedancia de carga de entrada del preamplificador al cual se conecta el micrófono. Shure recomienda una impedancia de carga de entrada mínima de 1000 ohmios. La mayoría de los preamplificadores para micrófonos modernos satisface este requisito. La impedancia más alta da como resultado un mejor desempeño para estas especificaciones.

Requisitos de alimentación

Este micrófono requiere alimentación phantom y da un mejor rendimiento con una fuente de 48 VCC (IEC-61938), pero puede funcionar con fuentes de hasta 11 VCC. La mayoría de las consolas mezcladoras modernas suministra alimentación phantom y requieren el uso de un cable de micrófono equilib-

rado: XLR a XLR o XLR a TRS.

Nota: La información contenida en esta guía está sujeta a cambios sin previo

aviso. Para información adicional sobre este producto, visite www.shure.com.

Page 3

Specifications

Cartridge Type

Polar Pattern

Frequency Response VP89L: VP89M: VP89S:

Output Impedance

Sensitivity

open circuit voltage, @ 1 kHz, typical

Maximum SPL

1 kHz at 1% THD

Signal-to-Noise Ratio

Dynamic Range

@ 1 kHz

Clipping Level

@ 1 kHz, 1% THD

Self Noise

equivalent SPL, A-weighted, typical

Common Mode Rejection

20 to 20,000 Hz

Low-Frequency Filter Switch

-12 dB/oct below specified frequency

Operating Temperature Range

Storage Temperature Range

Operating Relative Humidity

Polarity

Housing

Power Requirements

Net Weight VP89L: VP89M: VP89S:

[1]

1 Pa=94 dB SPL

[2]

THD of microphone preamplifier when applied input signal level is equivalent to cartridge output

at specified SPL

[3]

S/N ratio is the difference between 94 dB SPL and equivalent SPL of self noise, A-weighted

[4]

All specifications measured with a 48 Vdc phantom power supply. The microphone operates at

lower voltages, but with slightly decreased headroom and sensitivity.

[2]

Electret Condenser

Hypercardioid/Lobar

40 to 20,000 Hz 50 to 20,000 Hz 65 to 20,000 Hz

115.0 Ω

-33.5 dBV/Pa

[3]

79.0 dB

15.0 dB

≥70.0 dB

Flat Response: 100 Hz Low Frequency Rolloff: 200 Hz

-18°C (0°F) to 57°C (135°F)

-29°C (-20°F) to 74°C (165°F)

0 to 95%

Positive pressure on diaphragm produces positive voltage on pin 2 with respect to pin 3

Charcoal-grey metallic painted aluminum alloy handle and grille with stainless steel screen

11–52 V DC

174 g (6.1 oz.) 138 g (4.9 oz.) 117 g (4.1 oz.)

[1]

(21.1 mV)

2500 Ω load: 1000 Ω load:

132.0 dB SPL

128.5 dB SPL

117.0 dB

113.5 dB

4.0dBV

0.0dBV

[4]

phantom power (IEC-61938), <2.0 mA

CERTIFICATION

Eligible to bear CE Marking. Conforms to European EMC Directive 2004/108/EC. Meets Harmonized Standards EN55103-1:1996 and EN55103-2:1996, for residential (E1) and light industrial (E2) environments.

The Declaration of Conformity can be obtained from:

Authorized European representative: Shure Europe GmbH Headquarters Europe, Middle East & Africa Department: EMEA Approval Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Germany Phone: +49 7262 92490 Fax: +49 7262 9249114 Email: [email protected]

Caractéristiques

Type de capsule

Courbe de directivité

Réponse en fréquence VP89L : VP89M : VP89S :

Impédance de sortie

Sensibilité

tension en circuit ouvert, à 1 kHz, typique

SPL maximum

1 kHz avec DHT de 1 %

Rapport signal/bruit

Plage dynamique

à 1 kHz

Niveau d'écrêtage

à 1 kHz, DHT de 1 %

Bruit propre

équivalent SPL, pondéré en A, typique

Rejet en mode commun

20 à 20,000 Hz

Commutateur de filtre basse fréquence

-12 dB/oct en dessous de la fréquence spécifiée

Plage de températures de fonctionnement

Plage de températures de stockage

Humidité relative de fonctionnement

Polarité

Boîtier

Alimentation

Poids net VP89L : VP89M : VP89S :

[1]

1 Pa=94 dB SPL

[2]

La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équiva-

lente au niveau de sortie de la capsule pour la valeur SPL spécifiée.

[3]

Le rapport signal/bruit est la différence entre le niveau SPL de 94 dB et le niveau SPL équiva-

lent du bruit propre pondéré A.

[4]

Toutes les caractéristiques techniques ont été mesurées avec une source d'alimentation fantôme de 48 V c.c. Le microphone fonctionne à des tensions plus basses mais au prix d'une plage dynamique et d'une sensibilité légèrement réduites.

Condensateur à électret

Superniere/keulenförmig

40 à 20,000 Hz 50 à 20,000 Hz 65 à 20,000 Hz

115,0 Ω

-33,5 dBV/Pa

[2]

[3]

79,0 dB

15,0 dB

≥70,0 dB

-18°C (0°F) à 57°C (135°F)

-29°C (-20°F) à 74°C (165°F)

0 à 95%

Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3.

Anthrazitgrau-metallic-lackierter Griff aus Aluminiumlegierung und Grill mit Edelstahl-Abschirmung

11–52 V c.c.

174 g (6,1 oz) 138 g (4,9 oz) 117 g (4,1 oz)

[1]

(21,1 mV)

Charge de 2500 Ω : Charge de 1000 Ω :

Linearer

Frequenzgang :

Bassabsenkungs-

Rolloff :

[4]

alimentation fantôme (IEC-61938), <2,0 mA

132,0 dB SPL 128,5 dB SPL

117,0 dB 113,5 dB

4,0 dBV 0,0 dBV

100 Hz

200 Hz

Homologations

Autorisé à porter la marque CE. Conforme à la directive européenne CEM 2004/108/CE. Conforme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les environnements résidentiels (E1) et d’industrie légère (E2).

La déclaration de conformité CE peut être obtenue auprès de : www.shure. com/europe/compliance

Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Service : Homologation EMA Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Allemagne Téléphone : +49 7262 92490 Télécopie : +49 7262 9249114 Courriel : [email protected]

Page 4

Especificaciones

Tipo de cápsula Condensador de electreto

Patrón polar Hipercardioide/lobular

Respuesta de frecuencia VP89L: VP89M: VP89S:

Impedancia de salida

Sensibilidad

voltaje con circuito abierto, a 1 kHz, típico

Nivel de presión acústica

(SPL) máx.

1 kHz con 1% THD

Relación de señal a ruido

Rango dinámico

a 1 kHz

Nivel de limitación

a 1 kHz, 1% THD

Ruido autógeno

SPL equivalente, Ponderación A, típico

Rechazo en modo común

20 a 20,000 Hz

Interruptor de respuesta de frecuencias bajas

-12 dB/octava por debajo de la frecuencia especificada

Gama de temperatura de funcionamiento

Intervalo de temperaturas de almacenamiento

Humedad relativa de uso 0 a 95%

Polaridad Una presión positiva en el diafragma del micrófono produce

Caja Manija de aleación de aluminio pintado en gris carbón me-

Requisitos de alimentación

Peso neto VP89L: VP89M: VP89S:

[1]

1 Pa=94 dB SPL

[2]

THD del preamplificador del micrófono cuando el nivel de la señal de entrada que se aplica es

equivalente a la señal de salida de la cápsula para el SPL que se especifica

[3]

La relación de señal a ruido es la diferencia entre 94 dB SPL y el SPL equivalente del ruido

inherente con ponderación A

[4]

Todas las especificaciones medidas con fuente de alimentación phantom de 48 VCC. El micró-

fono funciona a voltajes más bajos, pero con niveles de limitación y de sensibilidad reducidos.

[2]

40 a 20,000 Hz 50 a 20,000 Hz 65 a 20,000 Hz

115,0 Ω

-33,5 dBV/Pa

Carga de 2500 Ω: Carga de 1000 Ω:

[3]

79,0 dB

Carga de 2500 Ω: Carga de 1000 Ω:

15,0 dB

≥70,0 dB

Respuesta plana:

progresiva de fre-

-18°C (0°F) a 57°C (135°F)

-29°C (-20°F) a 74°C (165°F)

un voltaje positivo en la clavija 2 con respecto a la clavija 3

tálico y rejilla con rejilla de acero inoxidable

11–52 VCC

174 g (6,1 oz) 138 g (4,9 oz) 117 g (4,1 oz)

[1]

(21,1 mV)

132,0 dB SPL

128,5 dB SPL

117,0 dB 113,5 dB

4,0 dBV 0,0 dBV

Atenuación

cuencias bajas:

[4]

100 Hz

200 Hz

Alimentación phantom (IEC-61938), <2,0 mA

Certificaciones

Califica para llevar la marca CE. Cumple con la directiva europea de EMC 2004/108/EC. Satisface las normas armonizadas EN55103-1:1996 y EN55103-2:1996 para entornos de uso residencial (E1) e industrial ligero (E2).

La declaración de homologación de CE se puede obtener en: www.shure. com/europe/compliance

Representante europeo autorizado: Shure Europe GmbH Casa matriz en Europa, Medio Oriente y Africa Departamento: Aprobación para región de EMEA Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Alemania Teléfono: +49 7262 92490 Fax: +49 7262 9249114 Correo electrónico: [email protected]

Page 5

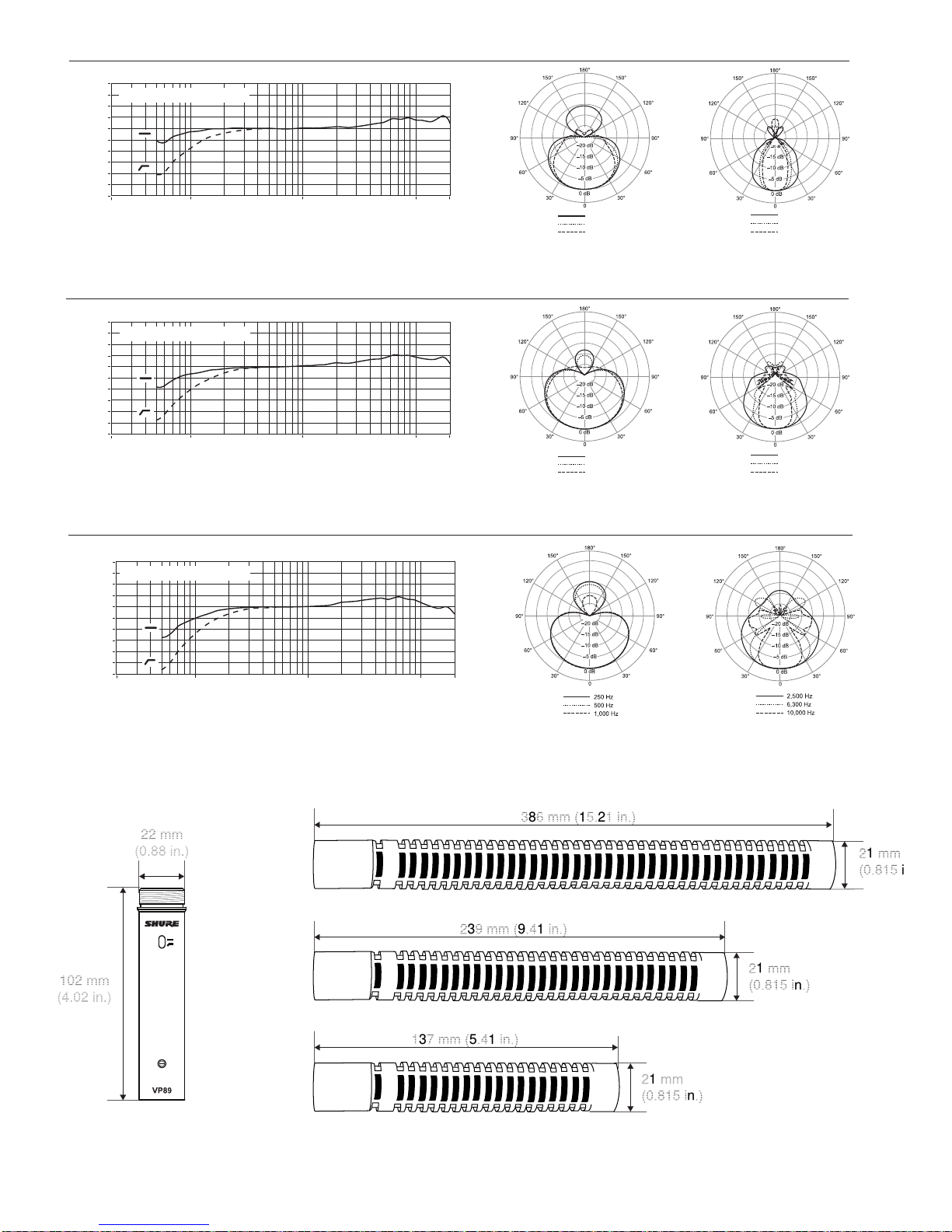

21 mm (0.815 in.)

VP89L

1,000 Hz

1,8 m (6 ft.) from sound source

-5

-10

-15

-20

-25

-30 20 100 1k 10k 20k

VP89M

1,8 m (6 ft.) from sound source

-5

-10

-15

-20

-25

-30 20 100 1k 10k 20k

250 Hz 500 Hz

250 Hz 500 Hz 1,000 Hz

2,500 Hz

6,300 Hz 10,000 Hz

2,500 Hz

6,300 Hz 10,000 Hz

VP89S

102 mm

(4.02 in.)

1,8 m (6 ft.) from sound source

-5

-10

-15

-20

-25

-30 20 100 1k 10k 20k

22 mm

(0.88 in.)

VP89L

VP89M

386 mm (15.21 in.)386 mm (15.21 in.)

239 mm (9.41 in.)239 mm (9.41 in.)

21 mm

(0.815 in.)

VP89S

137 mm (5.41 in.)137 mm (5.41 in.)

21 mm

(0.815 in.)

Page 6

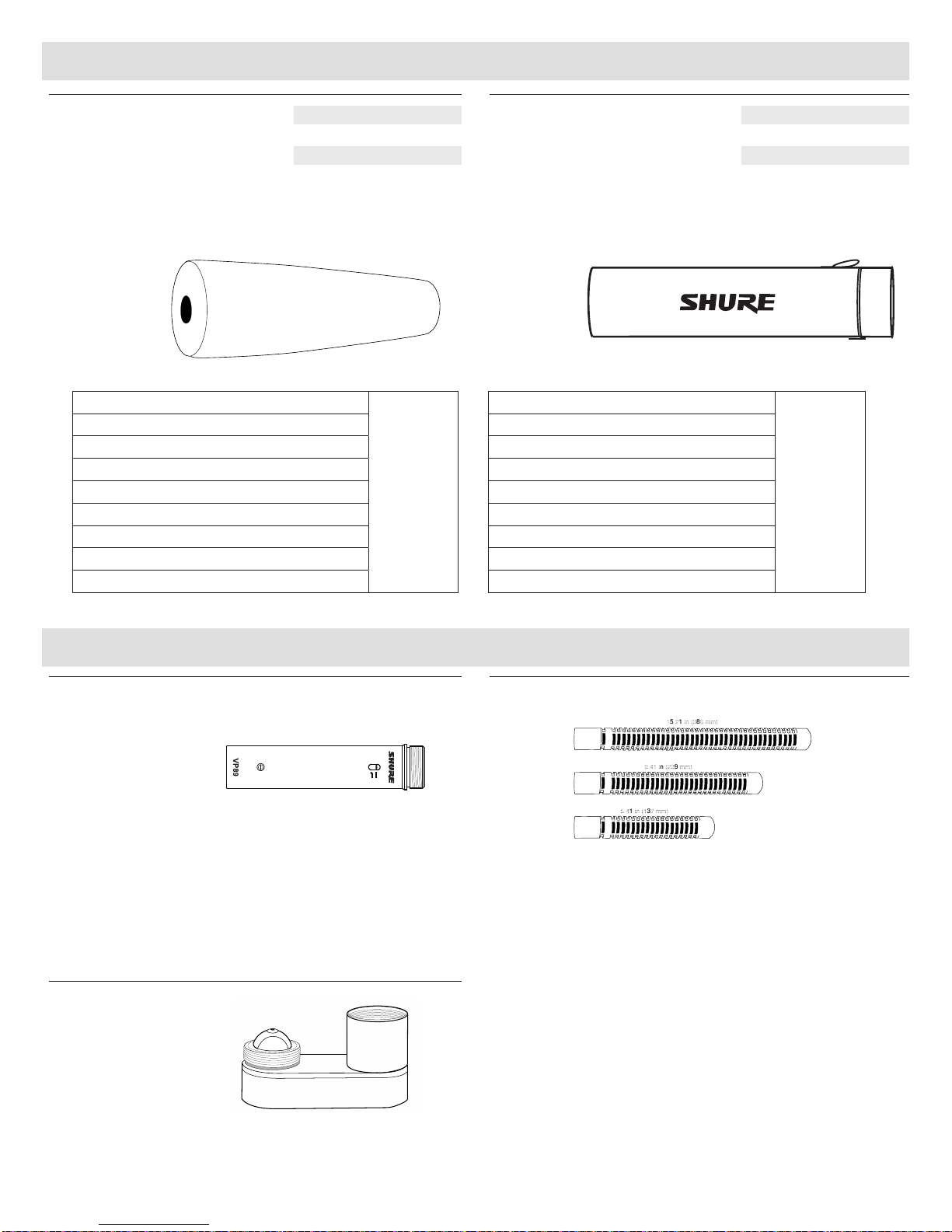

Furnished Accessories

Accessoires fournis Mitgeliefertes Zubehör

Accesorios suministrados Accessori in dotazione

Аксессуары, входящие в комплект

付属のアクセサリー 기본 제공 부속품

提供的附件

Foam Windscreen

Bonnette anti-vent en mousse

Schaumstoff-Windschutz

Paravientos de espuma

Antivento in schiuma poliuretanica

Пенопластовый ветрозащитный экран

フォームウィンドスクリーン

폼 윈드스크린

海绵防尘罩

5/8” to 3/8” Thread Adapter

Adaptateur de filetage 5/8” à 3/8”

5/8 Zoll zu 3/8 Zoll Gewindeadapter

Adaptador roscado de 5/8 a 3/8 pulg

Adattatore con filettatura da 5/8 a 3/8 di pollice

Резьбовой переходник 5/8 на 3/8 дюйма

5/8”－ 3/8”ネジアダプター

5/8” 에서 3/8” 스레드 어댑터

5/8 英寸至 3/8 英寸螺纹转接器

VP89L VP89M

A89LW A89MW A89SW VP89S

31A1856

Protective Case

Boîtier protecteur

Schutzetui

Estuche protector

Custodia

Защитный футляр

保護ケース

보호 케이스

保护盒

Microphone Clip

Pince de microphone

Mikrofonklemme

Pinza para micrófono

Clip per microfono

Зажим для микрофона

マイククリップ

마이크 클립

话筒夹

VP89L VP89M

A89LC A89MC A89SC VP89S

A57F

Optional Accessories

Accessoires en option

Sonderzubehör

Preamplifier

Préamplificateur

Vorverstärker

Preamplificador

Preamplificatore

Предусилитель プリアンプ 프리앰프 前置放大器

RPM89/PRE

Double-Barrel Adapter

Adaptateur double corps

Doppelläufiger Adapter

Adaptador de dos tubos

Adattatore “doppia canna”

Двухгильзовый адаптер

ダブルバレルアダプター

더블-배럴 어댑터

双筒转接器

A89U

Accesorios opcionales Accessori opzionali

Capsule

Kapsel

Cápsula

Capsula

Капсула カプセル 캡슐 极头

Отдельно заказываемые аксессуары

15.21 in (386 mm)15.21 in (386 mm)

9.41 in (239 mm)9.41 in (239 mm)

5.41 in (137 mm)5.41 in (137 mm)

オプションのアクセサリー 액세서리 선택 사양 可选配附件

RPM89L

RPM89M

RPM89S

Page 7

Optional Accessories

Windshield Kit

Kit de bonnette de protection

Windschutzsatz

Juego de paravientos

Kit antivento

Комплект ветрозащитного подвеса

ウィンドシールドキット

윈드쉴드 키트

防风套件

Accessoires en option

Sonderzubehör

Accesorios opcionales Accessori opzionali

Отдельно заказываемые аксессуары

オプションのアクセサリー 액세서리 선택 사양 可选配附件

VP89L VP89M VP89S

A89LW-KIT A89MW-KIT

A89SW-KIT

Softie Windshield

Bonnette de protection Softie

Softie-Windschutz

Paravientos Softie

Antivento Softie

Ветрозащитный экран Softie

ソフティウィンドシールド

Softie Windshield:

柔性防风罩

VP89L VP89M VP89S

A89LW-SFT A89MW-SFT

A89SW-SFT

Page 8

Optional Accessories

Accessoires en option

Sonderzubehör

Accesorios opcionales Accessori opzionali

Отдельно заказываемые аксессуары

Softie Lyre Mount with InVision Video (Shoe) for VP89M and VP89S

Monture Softie Lyre avec InVision Video (griffe) pour VP89M et VP89S

Softie Lyre-Erschütterungsabsorber mit InVision Video (Schuh) für VP89M und VP89S

Montaje Softie Lyre con InVision Video (zapata) para VP89M y VP89S

Supporto a lira Softie con InVision Video (slitta) per VP89M e VP89S

Опора Softie Lyre Mount с InVision Video (башмак) для VP89M и VP89S

VP89MおよびVP89S用InVisionビデオ（シュー）使用ソフティリラマウント

VP89M 및 VP89S 용 InVision Video (Shoe)를 사용하는 Softie Lyre Mount

适用于 VP89M 和 VP89S 的带 InVision Video 热靴 Softie Lyre 固定件

1 2

オプションのアクセサリー 액세서리 선택 사양 可选配附件

A89M-SH

Softie Lyre Mount with Pistol Grip for VP89M and VP89S

Monture Softie Lyre avec poignée-pistolet pour VP89M et VP89S

Softie Lyre-Erschütterungsabsorber mit Pistolengriff für VP89M und VP89S

Montaje Softie Lyre con empuñadura tipo pistola para VP89M y VP89S

Supporto a lira Softie con impugnatura a pistola per VP89M e VP89S

Опора Softie Lyre Mount с пистолетной рукояткой для VP89M и VP89S

VP89MおよびVP89S用ピストルグリップ使用ソフティリラマウント

VP89M 및 VP89S 용 피스톨 그립을 사용하는 Softie Lyre Mount

适用于 VP89M 和 VP89S 的手枪式握把的 Softie Lyre 固定件

A89M-PG

Page 9

Optional Accessories

Accessoires en option

Sonderzubehör

Accesorios opcionales Accessori opzionali

Отдельно заказываемые аксессуары

Softie Lyre Mount with Camera Clamp Adapter for VP89M and VP89S

Monture Softie Lyre avec adaptateur de pince pour caméra pour VP89M et VP89S

Softie Lyre-Erschütterungsabsorber mit Kameraklemmadapter für VP89M und VP89S

Montaje Softie Lyre con adaptador para pinza de cámara para VP89M y VP89S

Supporto a lira Softie con adattatore del morsetto per videocamera per VP89M e VP89S

Опора Softie Lyre Mount с адаптером CCA для VP89M и VP89S

VP89MおよびVP89S用カメラクランプアダプタ使用ソフティリラマウント

VP89M 및 VP89S 용 카메라 클램프 어댑터를 사용하는 Softie Lyre Mount

适用于 VP89M 和 VP89S 的相机夹具转接器 Softie Lyre 固定件

オプションのアクセサリー 액세서리 선택 사양 可选配附件

A89M-CC

Softie Lyre Mount with Boom Adapter for VP89L

Monture Softie Lyre avec adaptateur de perche pour VP89L

Softie Lyre-Erschütterungsabsorber mit Galgenadapter für VP89L

Montaje Softie Lyre con adaptador para pedestal tipo jirafa para VP89L

Supporto a lira Softie con adattatore del braccio per VP89L

Опора VP89L Softie Lyre с адаптером для журавля

VP89L用ブームアダプター使用ソフティリラマウント

VP89L용 붐 어댑터를 사용하는 Softie Lyre Mount

带有适用于 VP89L 的悬架转接器的 Softie Lyre 固定件

1 2

A89LM-BA

Page 10

Notes

Page 11

Notes

Page 12
