Model UA220
User Guide
UA220 PASSIVE ANTENNA SPLITTER/COMBINER KIT
KIT UA220 COUPLEUR/COMBINEUR PASSIF D'ANTENNES
PASSIVE ANTENNENWEICHE/KOMBINATOR-KIT UA220
KIT UA220 DE BIFURCADOR/COMBINADOR PASIVO DE ANTENAS
KIT UA220 SPLITTER/COMBINATORE PASSIVO PER ANTENNE
©2004, Shure Incorporated
27C8602 (Rev. 3)
Printed in U.S.A.
GENERAL
ÑÑ
ÑÑ
ÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
The Shure UA220 Antenna Splitter/Combiner Kit includes two adapters that can be
used as one–input, two–output or two-input, one-output passive antenna splitter/combiners for the Shure UC Wireless systems. The UA220 Kit lets you split an incoming
signal into two outgoing signals or combine two incoming signals into one signal. Each
kit includes two UA220 Splitter/Combiners, four coaxial cables, and attaching hardware.
The UA220 Splitter/Combiners are designed for use with Shure Model UA400 1/4 wave
UHF antennas, UA820A 1/2 wave antennas (shown in Figure 1), and
UA802/UA825/850 50 Ω low loss antenna cable.
Shure recommends using UA820A 1/2 wave antennas with UA220 Splitter/Combiners. The U A 8 2 0 A p r o vides up to 3 dB of additional gain compared to standard 1/4 wave
antennas. The additional gain compensates for signal loss in splitting applications.
INSTALLING THE UA220 AS AN ANTENNA SPLITTER
To split two antennas for use with two diversity receivers, refer to Figure 1 and proceed
as follows:
1. Connect one of the supplied BNC male-to-male adapters to the ANTENNA A input
on the first receiver.
2. Connect a UA220 Splitter/Combiner to the BNC m ale-t o-m ale adapter installed on
the ANTENNA A input on the receiver.
3. Connect the other supplied BNC male-to-male adapter to the ANTENNA B input
on the second receiver.
4. Connect a UA220 Splitter/Combiner to the BNC male-to- male adapter install ed o n
the receiver ANTENNA B input.
UA220 INSTALLED AS ANTENNA SPLITTER
FIGURE 1
5. Connect the UA220 attached to ANTENNA A input on the first receiver to the bulkhead adpater on the front bracket, using one of the supplied cables.
6. Connect the UA220 attached to the ANTENNA B input on the second receiver to
the bulkhead adpater on the front bracket, using one of the supplied cables.
7. Connect the UA220 attached to ANTENNA A input on the first receiver to the ANTENNA A input on the second receiver, using one of the supplied cables.
8. Connect the ANTENNA B input of the first receiver to the UA220 attached to ANTENNA B input on the second receiver, using one of the supplied cables.
9. Install the receiver in a 19-inch audio equipment rack.
2
INSTALLING THE UA220 AS AN ANTENNA COMBINER
Ñ
Ñ
Ñ
Ñ
Refer to Figure 2 and install the UA220 Splitter/Combiner as an antenna combiner as
follows:
1. Mount four half wave antennas around the installation as desired.
2. Connect one of the supplied BNC male–to–male adapters to each antenna input
connector.
3. Connect one UA220 Splitter/Combiner to each of the the BNC male–to–male
adapters attached to the antenna input connectors.
4. Connect two antennas to each UA220 Splitter/Combiner. Use 50 ohm, low loss
antenna cable (RG–8x or equivalent).
ANTENNA
INPUT A
UA220 SPLITTER/COMBINER INSTALLED AS ANTENNA COMBINER
FIGURE 2
ANTENNA
INPUT B
SPECIFICATIONS
RF Carrier Frequency Range
10 to 1,000 MHz
V oltage Wave Standing Ratio (VSWR)
1.2
Impedance
50 Ω
Isolation
20 dB
Insertion Loss
2 dB
Overall Dimensions
63.5 mm x 48.2 mm x 22.3 mm (2.5 in. x 1.9 in. x 0.9 in.)
Weight
45.3 g (1.6 oz)
FURNISHED PARTS
0.5 m (2 ft.) Coaxial Antenna Cable (4) UA802
. . . . . .
BNC Bulkhead Adapters, lockwasher, nut (2) 95A8647.
BNC Male–to–Male Adapter (2) 95A8738. . . . . . . . . . . .
OPTIONAL ACCESSORIES
1/2 Wave Antenna UA820A. . . . . . . . . . . . . . . . . . . . . . .
7.6 m (25 ft.) Coaxial Antenna Cable . UA825. . . . . . .
15.2 m (50 ft.) Coaxial Antenna Cable UA850. . . . . . .
3
GÉNÉRALITÉS
ÑÑ
ÑÑ
ÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Le kit UA220 Coupleur/Combineur d’Antennes est un dispositif passif à une entrée et
deux sorties destiné aux systèmes sans fil UC Shure. L ’UA220 permet de séparer un
signal d’entrée en deux signaux à la sortie ou bien de combiner deux signaux d’entrée
en un seul.
L’UA220 Coupleur/Combineur est conçu pour être utilisé avec les antennes quart d’on-
de UHF modèle UA400 Shure, les antennes demi–onde UA820A (représentées à la
figure 1), et le câble d’antenne 50Ω à faible perte UA802/UA825/850.
Shure recommande l’utilisation de l’antenne demi–onde UA820A avec l’UA220.
L’UA820A fournit un gain supplémentaire jusqu’à 3 dB par rapport à celui des antennes
quart d’onde standard. Le gain supplémentaire compense la perte de signal dans les
applications de couplage.
INSTALLATION DE L’UA220 COMME COUPLEUR D’ANTENNES
Pour coupler deux antennes avec deux récepteurs diversifiés, se repor t er à la figur e 1 et
procéder comme suit :
1. Relier l’un des adaptateurs BNC mâle–mâle fournis à l’entrée de l’ANTENNE A
du premier récepteur.
2. Relier un UA220 Coupleur/Combineur à l’adaptateur BNC mâle–mâle installé à
l’entrée de l’ANTENNE A du du premier récepteur.
3. Relier l’autre adaptateur BNC mâle–mâle fourni à l’entrée de l’ANTENNE B du se-
cond récepteur.
4. Relier un UA220 Coupleur/Combineur à l’adaptateur BNC mâle–mâle installé à
l’entrée de l’ANTENNE B du second récepteur.
5. Relier l’UA220 Coupleur/Combineur branché à l’entrée de l’ANTENNE A du premier récepteur à l’adaptateur traversant du bloc avant, en utilisant l’un des câbles
fournis.
UA220 INSTALLÉ COMME COUPLEUR D’ANTENNES
FIGURE 1
6. Relier l’UA220 branché à l’entrée de l’ANTENNE B du second récepteur à l’adap-
tateur traversant du bloc avant, en utilisant l’un des câbles fournis.
7. Relier l’UA220 branché à l’entrée de l’ANTENNE A du premier récepteur à l’entrée
de l’ANTENNE A du second récepteur, en utilisant l’un des câbles fournis.
8. Relier l’entrée de l’ANTENNE B du premier récepteur à l’UA220 branché à l’entrée
de l’ANTENNE B du second récepteur, en utilisant l’un des câbles fournis.
9. Fixer le récepteur au rack de matériel audio de 19 po.
4
INSTALLATION DE L’UA220 COMME COMBINEUR D’ANTENNES
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Pour installer l’UA220 comme combineur d’antennes, se reporter à la figure 2 et procé-
der comme suit :
1. Monter quatre antennes demi–onde dans l’installation, selon les besoins.
2. Relier l’un des adaptateurs BNC mâle–mâle fournis à chaque connecteur d’en-
trée d’antenne, sur le récepteur.
3. Relier un UA220 Coupleur/Combineur à chacun des adaptateurs BNC mâle–
mâle fixés aux connecteurs d’entrée d’antenne.
4. Relier deux antennes à chaque UA220 Coupleur/Combineur. Utiliser un câble à
faible perte de 50 ohms (RG–8x ou équivalent).
ANTENNE
ENTRÉ A
ANTENNE
ENTRÉ B

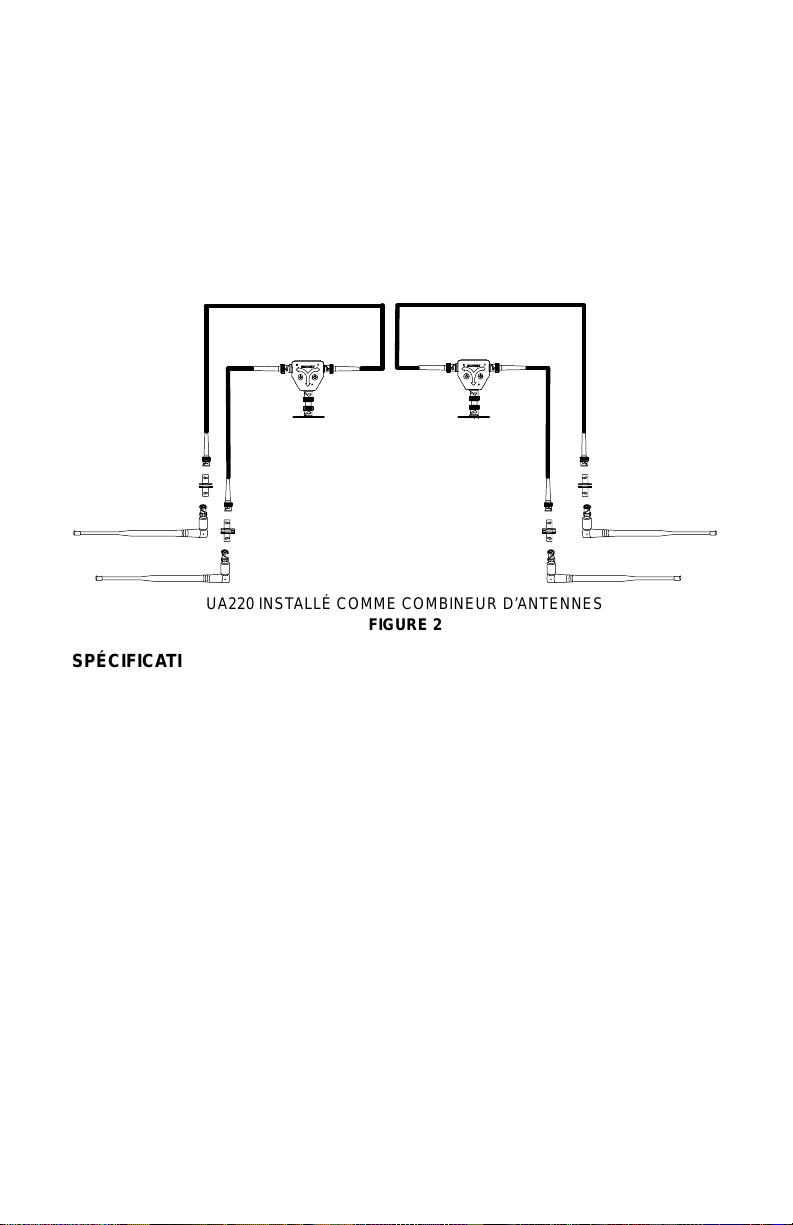

UA220 INSTALLÉ COMME COMBINEUR D’ANTENNES
FIGURE 2
SPÉCIFICATIONS
Gamme de fréquences porteuses à haute fréquence
10 à 1000 MHz
Rapport d’ondes stationnaires (ROS)
1.2
Impédance
50 Ω
Isolement
20 dB
Perte d’insertion
2 dB
Dimensions
63,5 mm x 48,2 mm x 22,3 mm
Poids
45,3 g
ACCESSOIRES FOURNIS
60 cm Câble d’antenne coaxial (4) UA802
Adaptateurs BNC traversants (2) 95A8647
Adaptateur BNC mâle–mâle (2) 95A8738
ACCESSOIRES EN OPTION
Antenne 1/2 onde UA820A
7,62 m Câble d’antenne coaxial UA825
15,2 m Câble d’antenne coaxial UA850
5
ALLGEMEINES
ÑÑ
ÑÑ
ÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Die Antennenweiche/Kom binat or - Kit UA220 ist eine passive Antennenweiche/Kombinator mit einem Eingang und zwei Ausgängen für Shure UC–Dr aht lossysteme. Die UA220
dient z um Teilen e ines e ingehenden Signals in z wei a bgehende S i gnale b zw. Kombini eren
von zwei eingehenden Signalen zu einem Signal.
Die UA220 Antennenweiche/ Kombinator ist zum E insatz m i t den UH F–Vi er tel wel lenant ennen Shure Modell UA400, Halbwellenant ennen UA820A (dargest el l t in Abbil dung 1) und
verlustarmen Ant ennenkabeln UA802/UA825/850 mit 50 Ω vorgesehen.
Shure empfiehlt den Einsatz der Halbwellenantenne UA820A mit der UA220. Die
UA820A bietet im Vergleich mit gewöhnlichen Viertelwellenantennen bis zu 3 dB zusätzliche V erstärkung. Die zusätzliche Verstärkung gleicht den Signalverlust beim T ei-
len von Signalen aus.
MONTAGE DER UA220 ALS ANTENNENWEICHE
Um zwei Antennen für den Einsatz mit zwei Diversity–Empfängern zu teilen, Abbildung 1 heranziehen und wie folgt vorgehen:
1. Einen der mitgelieferten BNC–Adapter Stecker–Stecker an den Eingang ANTENNE A des ersten Empfängers anschließen.
2. Eine UA220 Antennenweiche/Kombinator an den BNC–Adapter Stecker–Stecker
anschließen, der am Eingang ANTENNE A des Empfängers angeschlossen ist.
3. Den anderen mitgelieferten BNC–Adapter Stecker–Stecker an den Eingang ANTENNE B des zweiten Empfängers anschließen.
4. Eine UA220 Antennenweiche/Kombinator an den BNC–Adapter Stecker–Stecker
anschließen, der am Eingang ANTENNE B des Empfängers angeschlossen ist.
5. Die am Eingang ANTENNE A des ersten Empfängers angeschlossene UA220Antennenweiche/Kombinator mit einem der mitgelieferten Antennenkabel an den
Trennwandadapter auf der Fronthalterung anschließen.

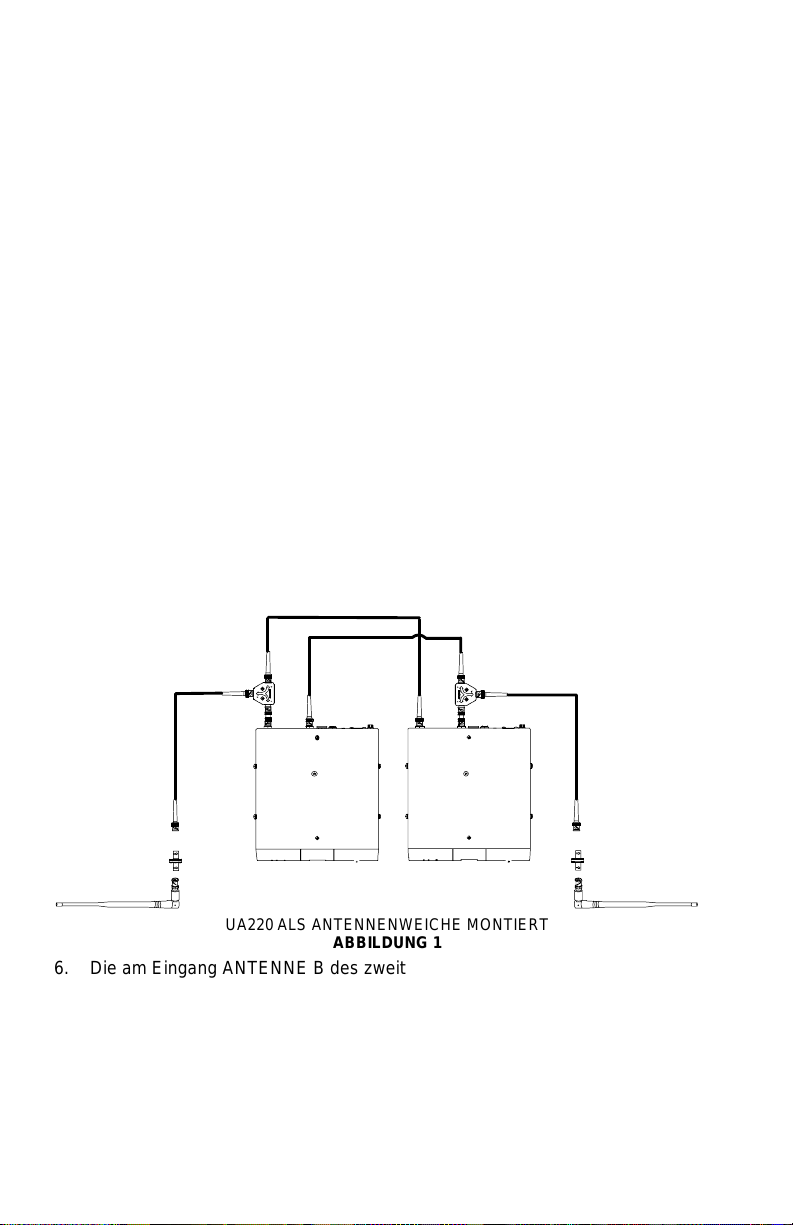

UA220 ALS ANTENNENWEICHE MONTIERT
ABBILDUNG 1
6. Die am Eingang ANTENNE B des zweiten Empfängers angeschlossene UA220
Antennenweiche/Kombinat or mit einem der mitgelieferten Antennenkabel an den
Trennwandadapter auf der Fronthalterung anschließen.
7. Die am Eingang ANTENNE A des ersten Empfängers angeschlossene UA220
Antennenweiche/Kombinator mit einem der mitgelieferten Antennenkabel an den
Eingang ANTENNE A des zweiten Empfängers anschließen.
8. Den Eingang ANTENNE B des ersten Empfängers mit einem der mitgelieferten
Antennenkabel an die UA220 Antennenweiche/Kombinator anschließen, die an
den Eingang ANTENNE B des zweiten Empfängers angeschlossen ist.
9. Den Empfänger in einem 19 Zoll Audiogeräte–Rack montieren.
6
MONTAGE DER UA220 ALS ANTENNENKOMBINATOR
Ñ
Ñ
Ñ
Ñ
Um die UA220 als Antennenkombinator zu montieren, Abbildung 2 heranziehen und
wie folgt vorgehen:
1. Vier Halbwellenantennen am Installationsort wunschgemäß montieren.
2. An alle Antenneneingangssteckverbinder auf dem Empfänger je einen der mitgelieferten BNC–Adapter Stecker–Stecker anschließen.
3. Je eine UA220 Antennenweiche/Kombinator an alle BNC–Adapter Stecker–Stekker anschließen, die an den Antenneneingangssteckverbindern angeschlossen
sind.
4. Die beiden Antennen an die zwei UA220 Antennenweiche/Kombinator anschließen. Ein verlustarmes Antennenkabel mit 50 Ohm (RG–8X oder gleichwertig) verwenden.
ANTENNA
EINGANG
B
ANTENNA
EINGANG
A

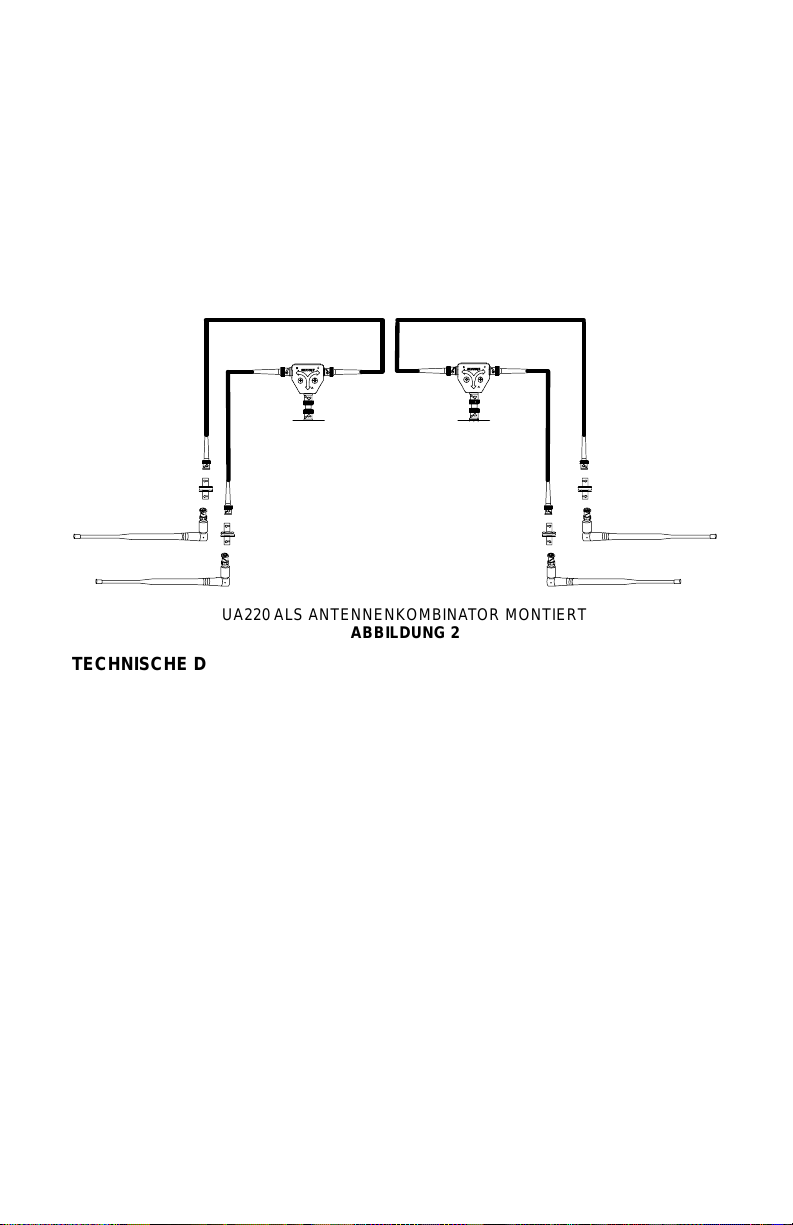

UA220 ALS ANTENNENKOMBINATOR MONTIERT
ABBILDUNG 2
TECHNISCHE DATEN
HF–Trägerfrequenzbereich
10 bis 1000 MHz
Verhältnis stehender Spannungswellen (VSWR)
1,2
Impedanz
50 Ω
Isolierung
20 dB
Einfügungsdämpfung
2 dB
Gesamtabmessungen
63,5 mm Höhe x 48 mm Breite x 23 mm Tiefe
Gewicht
45 g
MITGELIEFERTES ZUBEHÖR
60 cm Koaxial–Antennenkabels (4) UA802
BNC–Trennwandadapter (2) 95A8647
BNC–Adapter (Stecker–Stecker)(2) 95A8738
SONDERZUBEHÖR
1/2–wellenantenne UA820A
7,6 m Koaxial–Antennenkabel UA825
15 m Koaxial–Antennenkabel UA850
7
GENERALIDADES
ÑÑ
ÑÑ
Ñ
ÑÑÑÑÑÑÑÑ
Ñ
Ñ
El Kit UA220 es un bifurcador/combinador pasivo de antenas con un conector de entrada y dos de salida que puede usarse con los sistemas inalámbricos UC de Shure.
El Kit UA220 le permite bifurcar una señal para enviarla a dos destinos diferentes, o
combinar dos señales de entrada en una señal de salida.
El UA220 bifurcador/combinador se ha diseñado para usarse con las antenas de 1/4
de onda UHF Shure modelo UA400, las antenas de 1/2 onda UA820A (vea la Figura
1) y los cables de antena con bajo nivel de pérdidas UA802/UA825/850 de 50 Ω.
Shure recomi enda u sar la antena UA820A de 1/2 onda con el UA220. E l U A820A brinda
hasta 3 dB de ganancia adicional comparado con las antenas estándar de 1/4 de onda.
La ganancia adicional compensa la pérdida producida en la señal al bifurcarla.
INSTALACIÓN DEL UA220 COMO BIFURCADOR DE ANTENAS
Para bifurcar dos antenas para usarlas con dos receptores de diversidad, consulte la
Figura 1 y proceda de la manera siguiente:
1. Conecte uno de los adaptadores BNC macho–machoprovistos a la entrada de la
ANTENA A del primer receptor.
2. Conecte un UA220 bifurcador/combinador al adaptador BNC macho–machoins-
talado en la entrada de la ANTENA A del receptor.
3. Conecte el otro adaptador BNC macho–machoprovisto a la entrada de la ANTE-
NA B del segundo receptor.
4. Conecte un UA220 bifurcador/combinador al adaptador BNC macho–machoins-
talado en la entrada de la ANTENA B del receptor.
UA220 INSTALADO COMO BIFURCADOR DE ANTENA
FIGURA 1
5. Conecte el UA220 bifurcador/combinador conectado a la entrada de la ANTENA
A del primer receptor al adaptador de tabique de la escuadra delantera, usando
uno de los cables de antena provistos.
6. Conecte el UA220 bifurcador/combinador conectado a la entrada de la ANTENA
B del segundo receptor al adaptador de tabique de la escuadra delantera, usando
uno de los cables de antena provistos.
7. Conecte el UA220 bifurcador/combinador conectado a la entrada de la ANTENA
A del primer receptor a la entrada de la ANTENA A del segundo receptor, usando
uno de los cables provistos.
8. Conecte la entrada de la ANTENA B del primer receptor al UA220 bifurcador/combinador conectado a la entrada de la ANTENA B del segundo receptor, usando
uno de los cables provistos.
9. Instale el receptor en un bastidor de equipo de audio de 48 cm (19 pulgadas).
8
INSTALACIÓN DEL UA220 COMO COMBINADOR DE ANTENAS
ÑÑ
ÑÑ
Para instalar el UA220 como combinador de antenas, consulte la Figura 2 y proceda
de la manera siguiente:
1. Instale cuatro antenas de media onda en el sitio, en las posiciones que se desee.
2. Conecte uno de los adaptadores BNC macho–machoprovistos a cada conector
de entrada de antenas en el receptor.
3. Conecte un UA220 a cada uno de los adaptadores BNC macho–machoinstala-
dos en los conectores de entrada de antenas.
4. Conecte dos antenas a cada UA220. Utilice cable de 50 ohmios y de poca pérdida
para antenas (RG–8X o su equivalente).
ENTRADA
DE ANTENA
A

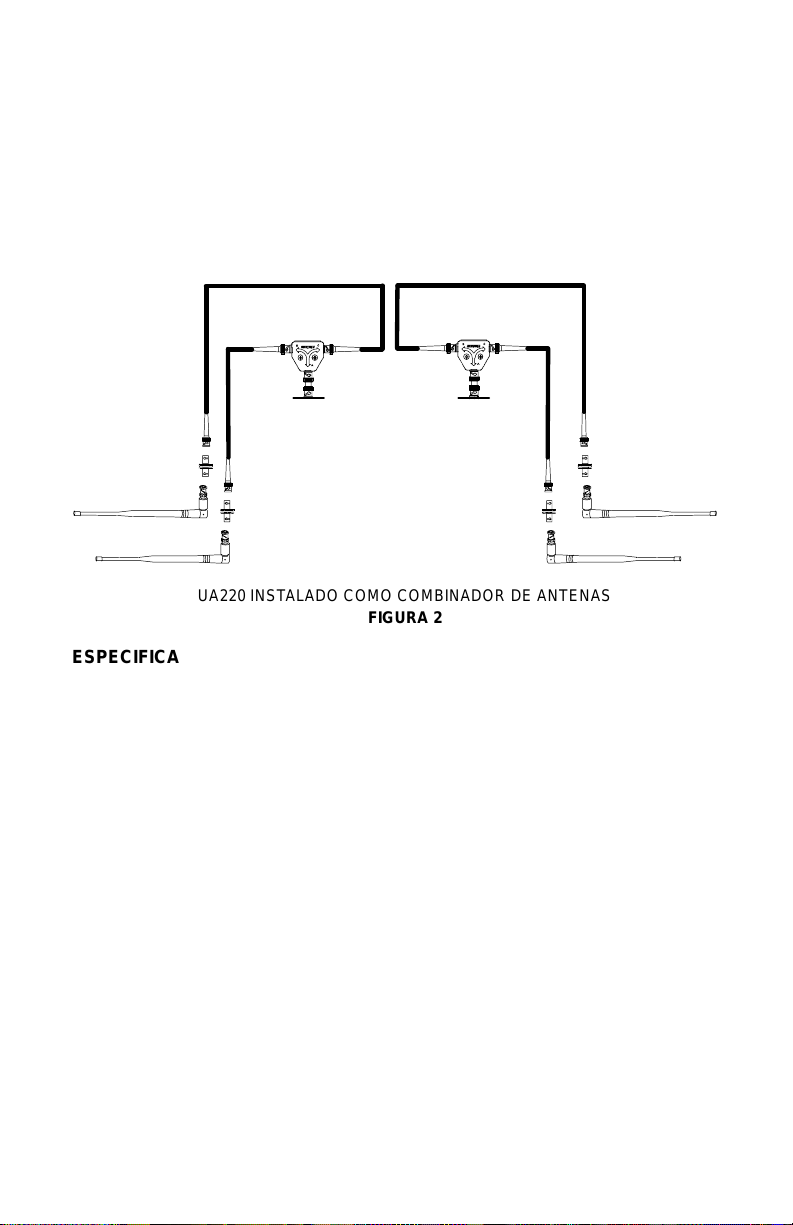

UA220 INSTALADO COMO COMBINADOR DE ANTENAS
FIGURA 2
ENTRADA
DE ANTENA
B
ESPECIFICACIONES
Gama de frecuencias portadoras
10 a 1000 MHz
Relación de ondas estacionarias de voltaje (VSWR)
1,2
Impedancia
50 Ω
Aislamiento
20 dB
Pérdida de inserción
2 dB
Dimensiones
64 x 48 x 23 mm
Peso
45 g
ACCESORIOS SUMINISTRADOS
1,8 m Cables coaxial para antena (4) UA802
Adaptadores BNC de tabique (2) 95A8647
Adaptadores BNC macho–macho (2) 95A8738
ACCESORIOS OPCIONALES
Antena de 1/2 onda UA820A
7,6 m Cable coaxial para antena UA825
15,2 m Cable coaxial para antena UA850
9
DESCRIZIONE GENERALE
ÑÑ
ÑÑ
ÑÑÑÑÑÑÑÑ
Ñ
Ñ
Ñ
Il Shure Kit UA220 è uno splitter/combinatore passivo per antenne a un ingresso e due
uscite per i sistemi senza fili UC Shure; permett e d i d i vi der e u n s egnale d’ingresso in due
segnali di uscita o di combinare due segnali d’ingresso in un segnale.
L’UA220 è stato realizzato per l’uso con i seguenti dispositivi Shure: le antenne UHF
a 1/4 d’onda modello UA400, le antenne a mezz’onda UA820A (vedere figura 1) e il
cavo di antenna a bassa attenuazione UA802/UA825/850 da 50 Ω.
Vi raccomandiamo di usare l’antenna a mezz’onda UA820A con l’UA220; questa antenna dà 3 dB in più di guadagno rispetto alle normali antenne a 1/4 d’onda, compensando così l’attenuazione del segnale quando si usa il dispositivo come splitter.
INSTALLAZIONE DELL’UA220 COME SPLITTER DI ANTENNE
Per dividere il segnale tra due antenne per l’uso con due ricevitori per diversità, fate
riferimento alla figura 1 e procedete come segue.
1. Collegate uno dei connettori BNC maschio–maschioin dotazione all’ingresso AN TENNA A del primo ricevitore.
2. Collegate un UA220 s plit ter/combinatore al connettore BNC maschio–maschiocol-
legato all’ingresso ANTENNA A del ricevitore.
3. Collegate l’altro connettore BNC maschio–maschioin dotazione all’ingresso AN-
TENNA B del secondo ricevitore.
4. Collegate un UA220 splitter/combinatore al connettore BNC maschio–maschio-
collegato all’ingresso ANTENNA B del ricevitore.
UA220 INSTALLATO COME SPLITTER DI ANTENNE
FIGURA 1
5. Collegate l’UA220 splitter/combinatore collegato all’ingresso ANTENNA A del pri-
mo ricevitore al connettore da pannello sulla staffa anteriore, mediante uno dei cavi di antenna in dotazione.
6. Collegate l’UA220 splitter/combinato re collegato all’ingresso ANTENNA B del se-
condo ricevitore al connettore da pannello sulla staffa anteriore, mediante uno dei
cavi di antenna in dotazione.
7. Collegate l’UA220 splitter/combinatore collegato all’ingresso ANTENNA A del pri-
mo ricevitore all’ingresso ANTENNA A del secondo ricevitore mediante uno dei
cavi in dotazione.
8. Collegate l’ingresso ANTENNA B del primo ricevitore all’UA220 spl i t t er / com bi natore collegato all’ingresso ANTENNA B del secondo ricevitore mediante uno dei cavi in dotazione.
9. Fissate il ricevitore a un rack da 48 cm (19 pollici).
10
INSTALLAZIONE DELL’UA220 COME COMBINATORE DI ANTENNE
Ñ
Ñ
Ñ
Ñ
Fate riferimento alla figura 2 e procedete come segue.
1. Montate quattro antenne a mezz’onda intorno all’installazione secondo la disposizione prescelta.
2. Collegate un connettore BNC maschio–maschio in dotazione a ciascun connetto-
re d’ingresso di antenna sul ricevitore.
3. Collegate un UA220 splitter/combinatore a ciascuno dei connettori BNC maschio–maschiocollegati ai connettori d’ingresso di antenna.
4. Collegate due antenne a ciascun UA220 splitter/combinatore; usate cavi a bassa
attenuazione a 50 ohm (RG–8x o equivalenti).
INGRESSO
DI ANTENNA
B
INGRESSO
DI ANTENNA
A

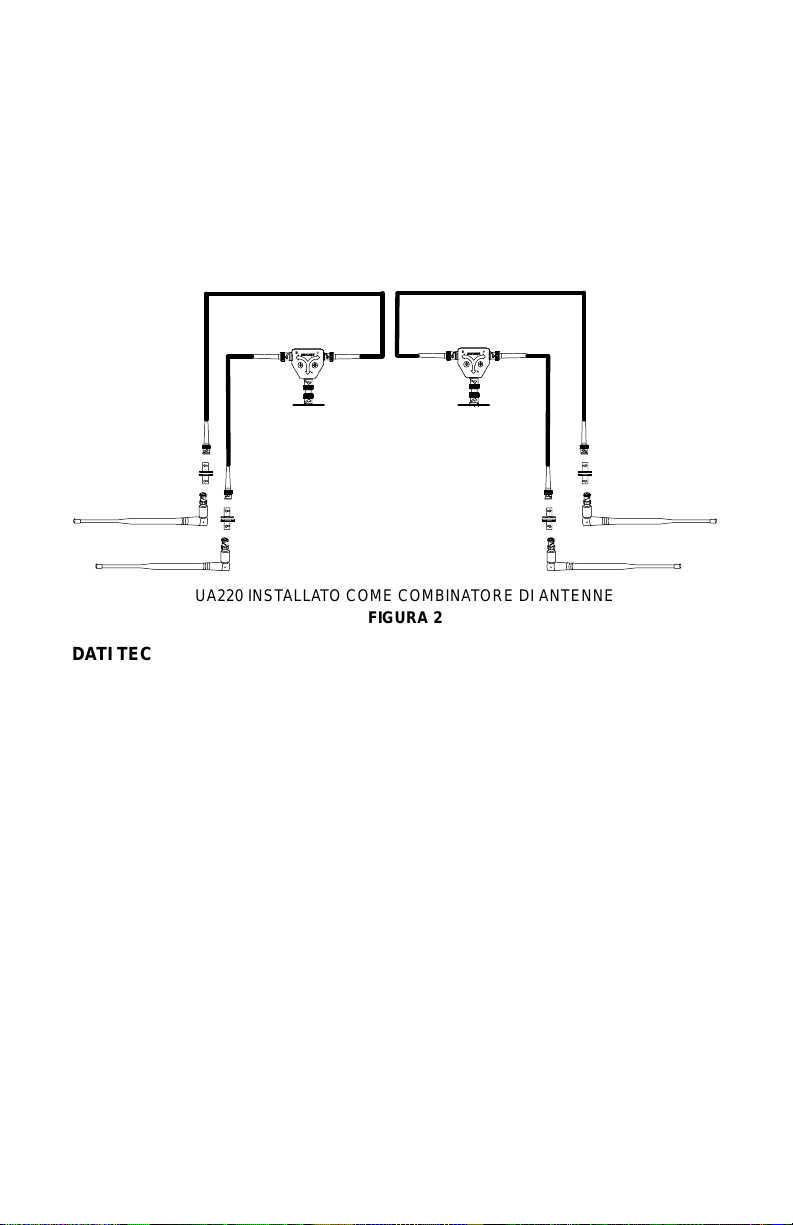

UA220 INSTALLATO COME COMBINATORE DI ANTENNE
FIGURA 2
DATI TECNICI
Gamma di frequenze della portante RF
Da 10 a 1000 MHz
Rapporto d’onda stazionaria di tensione (VSWR)
1,2
Impedenza
50 Ω
Isolamento
20 dB
Attenuazione d’inserzione
2 dB
Dimensioni
63,5 mm x 48,2 mm x 22,3 mm
Peso
45 g
ACCESSORI IN DOTAZIONE
0,61 m Cavi coassiale (4) UA802
Connettori BNC da pannello (2) 95A8647
Connettore BNC maschio–maschio (2) 95A8738
ACCESSORI IN OPZIONE
Antenna a 1/2 onda UA820A
7,6 m Cavo coassiale UA825
15,2 m Cavo coassiale UA850
11
SHURE Incorporated Web Address: http://www.shure.com
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
In U.S.A., Phone: 1-847-600-2000 Fax: 1-847-600-1212
In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414
In Asia, Phone: 1-852-2893-4290 Fax: 1-852-2893-4055
International Fax: 1-847-600-6446
Loading...
