Shure PSM400 User Guide [it]

Model PSM

Performance Pack User Guide



400 Wireless Personal

Sistema completo per uso individuale PSM 400

Comprende il mixer P4M, il trasmettitore P4T e il ricevitore P4R

2005, Shure Incorporated
27D8706 (Rev. 5) Patent Des. 442,938

Printed in U.S.A.

ITALIANO

AVVERTENZA

L’USO DI QUESTO SISTEMA A VOLUME ECECSSIVAMENTE ELEVATO PUÒ CAUSARE LESIONI PERMANENTI

ALL’APPARATO UDITIVO.

USATE IL PIÙ BASSO VOLUME POSSIBILE.

Per sicurezza, utilizzando questo sistema evitate l’ascolto prolungato a livelli eccessivi di pressione sonora. Si
consiglia di attenersi alle seguenti direttive stabilite dalla OSHA (Occupational Safety Health Administration) sul
tempo massimo di esposizione a vari livelli di pressione sonora (SPL), oltre il quale si rischia di causare lesioni
all’apparato uditivo.

90 dB di SPL per 8 ore
95 dB di SPL per 4 ore
100 dB di SPL per 2 ore
105 dB di SPL per 1 ora
110 dB di SPL per
115 dB di SPL per 15 minuti

120 dB di SPL — evitate l’esposizione per non rischiare lesioni all’apparato uditivo

1

/2 ora

È difficile misurare con precisione i livelli di pressione sonora (SPL) sul timpano nelle produzioni dal vivo. Oltre alla
pressione sonora corrispondente al volume regolato sulla base del valore PSM, il valore SPL a livello dell’orecchio
dipende dall’acustica dell’ambiente determinata da supporti a pavimento o altri dispositivi. Un altro fattore importante
che influisce sul valore SPL a livello dell’orecchio è l’isolamento fornito da auricolari di qualità.

Di seguito si indicano alcuni suggerimenti generali per la protezione dell’apparato uditivo durante l’utilizzo di questo
prodotto:

1. Aumentate il volume quanto basta ad un ascolto adeguato.

2. Un ronzio nelle orecchie può indicare un guadagno eccessivamente elevato. Provate a ridurre il volume.

3. Sottoponetevi regolarmente ad un esame audiometrico. In caso di accumulo di cerume nelle orecchie, sos­pendete l’utilizzo del sistema fino a quando non sia stato eseguito l’esame audiometrico.

4. Prima e dopo l’uso, disinfettate gli auricolari per prevenire eventuali infezioni. Sospendete l’uso degli auricolari
in caso di eccessivo disagio o infezioni.

Questo simbolo indica la presenza di importanti istruzioni per l’uso e la manutenzione nel manuale di questo apparecchio.

Informazioni sulla concessione di licenza

Eventuali modifiche di qualsiasi tipo non espressamente autorizzate dalla Shure Incorporated possono annullare il permesso di utilizzo di questo apparecchio.
Chi usa l’apparecchio microfonico senza fili Shure ha la responsabilità di procurarsi la licenza adatta al suo impiego; la concessione di tale licenza dipende
dalla classificazione dell’operatore, dall’applicazione e dalla frequenza selezionata. La Shure suggerisce vivamente di rivolgersi alle autorità competenti per le
telecomunicazioni riguardo alla concessione della licenza appropriata e prima di scegliere e ordinare frequenze.

QUESTO APPARECCHIO RADIO È INTESO PER L’USO NELL’INTRATTENIMENTO A LIVELLO PROFESSIONALE E APPLICAZIONI SIMILI.

NOTA: QUESTO APPARECCHIO PUÒ ESSERE IN GRADO DI FUNZIONARE A FREQUENZE NON AUTORIZZATE NELLA REGIONE IN CUI SI
TROVA L’UTENTE. RIVOLGERSI ALLE AUTORITÀ COMPETENTI PER OTTENERE LE INFORMAZIONI RELATIVE ALLE FREQUENZE AUTO­RIZZATE NELLA PROPRIA REGIONE PER I PRODOTTI MICROFONICI SENZA FILI

Concessione della licenza all’uso: Tenere presente che per usare questo apparecchio in certe aree può essere necessaria una licenza ministeriale.

Per i possibili requisiti, rivolgersi alle autorità competenti.

Il trasmettitore Shure, modello P4T può essere utilizzato nei Paesi e alle frequenze elencati nella Tabella 1

a pagina 83.

67

ITALIANO

INDICE

INTRODUZIONE 69. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GUIDA ALLA MESSA A PUNTO RAPIDA DEL PSM

MIXER P4M 70. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Comandi e caratteristiche 70. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Messa a punto 70. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Uso del mixer di monitoraggio individuale P4M 71. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TRASMETTITORE P4T 72. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Comandi e caratteristiche 72. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Messa a punto 72. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Applicazioni loop 73. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RICEVITORE P4R 74. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Comandi e caratteristiche 74. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installazione della pila 74. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R

400 69. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Messa a punto 74. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Comandi a pulsante 74. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Display a cristalli liquidi 75. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bloccaggio del display a cristalli liquidi 75. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FUNZIONI MIXMODE

APPLICAZIONI DEL SISTEMA 77. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SOLUZIONE DEI PROBLEMI 79. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DATI TECNICI 80. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

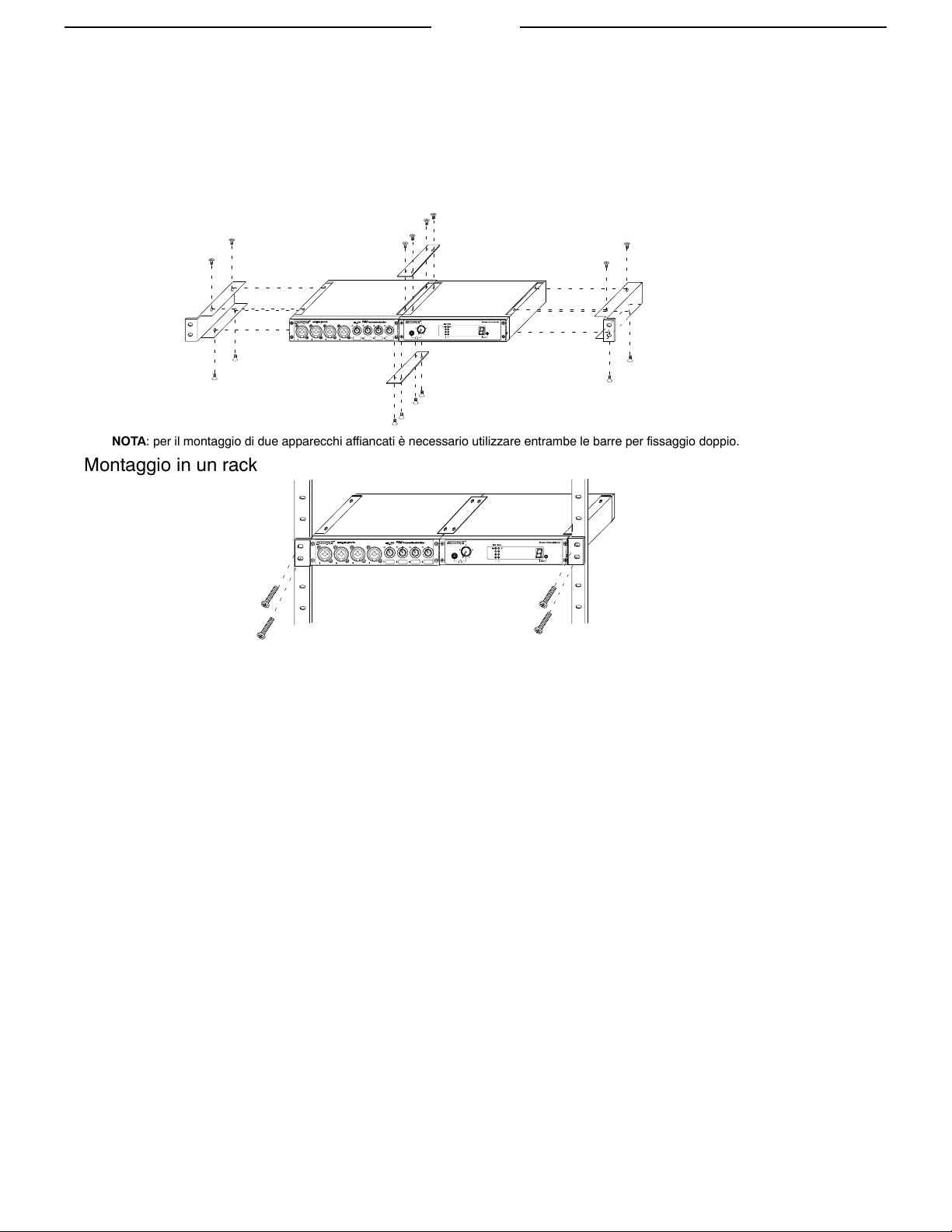

MONTAGGIO SU RACK 82. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R

/STEREOFONICA 76. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

68

ITALIANO

INTRODUZIONE

Radiosistema completo per uso individuale PSMR 400

Grazie per aver acquistato il radiosistema completo per uso individuale Shure PSM 400, comprensivo di mixer di monitoraggio individua­le P4M, trasmettitore P4T, ricevitore P4R ed auricolari SCL3. Come tutti i sistemi di monitoraggio individuale Shure PSM, il PSM 400 offre
i numerosi vantaggi di un radiosistema di monitoraggio con auricolari, tra i quali:

S Qualità del suono ulteriormente migliorata – alta fedeltà senza rischio di feedback,
S Mobilità ulteriormente migliorata – il sistema di missaggio diventa portatile,
S Regolazione individuale – mediante la regolazione del volume e la funzione MixMode

Per ulteriori informazioni su questo ed altri prodotti Shure, visitate il sito web www.shure.com.

Guida alla messa a punto rapida del PSM 400

R

.

1. Collegate l’alimentatore PS40 alla corrente ed al connetto­re dell’INGRESSO per corrente continua del mixer. Colle­gate il connettore dell’USCITA per corrente continua del
mixer all’ingresso per corrente continua del trasmettitore.

2. Collegare l’antenna al connettore BNC ANTENNA OUT.

3. Collegate i connettori jack delle USCITE 1/L e 2/R DEL
MIXER ai jack degli INGRESSI 1/L e 2/R del trasmettitore.

7. Inserite la pila nel ricevitore.

4. Collegate le sorgenti audio agli INGRESSI MICROFONICI/DI
LINEA del mixer.

5. Miscelate i segnali delle sorgenti audio mediante le manopole
di regolazione LIVELLO/BILANCIAMENTO. Utilizzate la ma­nopola esterna per il bilanciamento del segnale sinistro o des­tro e quella interna per la regolazione del livello del segnale.

6. Verificate i LED del livello del segnale/di limitazione (clipping).

FREQ

MIX

EQ

LIM

8. Ruotate la manopola di regolazione del volume del ricevitore oltre
il punto in cui si avverte uno scatto (ON). Regolate il volume al
minimo.

9. Impostate le funzioni del ricevitore (vedi Ricevitore P4R a
pagina 74).

10. Impostate il trasmettitore sulla stessa frequenza del canale del
ricevitore.

11. Verificate che il display del ricevitore visualizzi il simbolo RF ad indicare la ricezione del segnale a
radiofrequenza.

12. Collegate gli auricolari all’apposito jack del ricevitore ed inseriteli negli orecchi.

13. Aumentate lentamente il volume del ricevitore fino ad un livello di ascolto gradevole.

69

MIXER P4M

Comandi e caratteristiche

ITALIANO

1

2

PANNELLO ANTERIORE DEL MIXER

4

6

7

PANNELLO POSTERIORE DEL MIXER

1. Connettori jack degli INGRESSI MICROFONICI/DI LINEA:
adatti per connettori XLR e da 1/4 di pollice a livelli microfonici o
di linea. Sono bilanciati elettronicamente.

2. LED del livello del segnale/di clipping: il colore indica lo stato
del segnale del corrispondente ingresso microfonico/di linea.

Colore del

LED

Verde Segnale presente

Giallo Livello nominale

Rosso Clipping del segnale

3. Manopole CONCENTRICHE DI REGOLAZIONE LIVELLO/BI-
LANCIAMENTO: la manopola interna regola il livello di ingresso,
quella esterna bilancia il segnale di ingresso tra le uscite 1/L e 2/R
del mixer.

Stato del segnale

5

3

8

4. Connettore jack dell’USCITA DEL MIXER: questi jack TRS da
1/4 di pollice forniscono il segnale, miscelato a livello di linea,
creato con le manopole di regolazione livello/bilanciamento.

5. INGRESSI AUSILIARI: i segnali provenienti dai jack di ingresso
TRS da 1/4 di pollice vengono combinati con il segnale miscelato
creato mediante le manopole di regolazione livello/bilanciamen­to. Le impostazioni del pannello anteriore non influiscono su
questi jack.

6. Connettore a bloccaggio per l’INGRESSO di corrente conti-
nua: collegate l’adattatore per corrente alternata PS40 a questo
connettore.

7. Connettore a bloccaggio per l’USCITA di corrente continua:
alimenta un trasmettitore P4T o un altro mixer P4M. Il P4M inclu­de un cavo di collegamento per corrente continua. NOTA: un
PS40 può alimentare solo due apparecchi Shure.

8. USCITE DI SUDDIVISIONE: ciascun connettore di uscita XLR
maschio fornisce un duplicato del corrispondente ingresso mi­crofonico/di linea. Le impostazioni del pannello anteriore non in­fluiscono sui segnali presenti in queste uscite.

Messa a punto

Pannello posteriore del mixer

Adattatore per cor­rente alternata
PS40

1. Collegate l’adattatore per corrente alternata PS40 al connettore a bloccaggio per l’INGRESSO di corrente continua del mixer. Collegate l’altra estre­mità del cavo ad una presa di corrente a muro.

2. Collegate i connettori jack delle USCITE DEL MIXER all’ingresso audio del radiotrasmettitore P4T.

3. Collegate fino a quattro sorgenti audio (microfoni, strumenti, mixer) ai jack di ingresso sul pannello anteriore del mixer.

All’ingresso audio
del trasmettitore

70

Sorgenti audio

Pannello anteriore del
mixer

ITALIANO

Uso del mixer di monitoraggio individuale P4M

INGRESSO

AUDIO 1

INGRESSO

AUDIO 2

INGRESSO

AUDIO 3

INGRESSO

AUDIO 4

DIRECT BOX

1/L

Bilanciamento dei

canali di uscita

del mixer

2/R

Regolazione dei

livelli delle uscite

(–)

(+)

del mixer

USCITA DEL

MIXER 1

USCITA

DEL

MIXER 2

INGRESSO

AUSILIARIO 1/L

USCITA DI

SUDDIVI-

INGRESSO

AUSILIARIO 2/R

SIONE 4

USCITA DI

SUDDIVI-

SIONE 3

USCITA DI SUD-

DIVISIONE 2

USCITA DI

SUDDIVI-

SIONE 1

Una volta completata la messa a punto di base, usate il mixer di monitoraggio individuale P4M per creare un missaggio personalizzato:

1. Miscelate il segnale proveniente da ciascun ingresso audio usando la corrispondente manopola CONCENTRICA DI RE­GOLAZIONE LIVELLO/BILANCIAMENTO.

MANOPOLA ESTERNA: per bilanciare il segnale tra i canali destro e sinistro del segnale stereofonico miscelato.
MANOPOLA INTERNA: per regolare il livello di ingresso audio.

2. Osservate i LED del livello del segnale/di clipping accanto a ciascuna manopola CONCENTRICA DI REGOLAZIONE LI­VELLO/BILANCIAMENTO.

NOTA: riducete il livello di un ingresso se il corrispondente LED del livello del segnale/di clipping è sempre rosso. Se resta rosso anche
dopo aver ridotto al massimo il livello, significa che il livello dell’ingresso dall’apparecchio a monte nella catena audio è eccessivamente
alto e deve essere ridotto.

3. Mediante gli INGRESSI AUSILIARI è possibile aggiungere un massimo di due sorgenti audio a livello di linea (quali altri
mixer, una traccia con clic o un sequenziatore digitale). Questi segnali raggiungono direttamente le USCITE DEL MIXER e
non sono influenzati dalle manopole CONCENTRICHE DI REGOLAZIONE LIVELLO/BILANCIAMENTO.

4. Per la propagazione di un segnale attraverso il mixer senza che subisca modifiche, usate la corrispondente USCITA DI
SUDDIVISIONE.

NOTA: sebbene il mixer non fornisca corrente di alimentazione virtuale per microfoni a condensatore, le USCITE DI SUDDIVISIONE pos­sono applicare la corrente di alimentazione virtuale ad un microfono collegato al corrispondente jack di ingresso.

ATTENZIONE: adoperate una “direct box” per collegare chitarre, tastiere o altri strumenti a una consolle di missaggio attraverso il mixer
P4M. L’alimentazione phantom generata dalle consolle di missaggio per i microfoni può danneggiare altri strumenti. Collegate lo strumen­to direttamente alla direct box e poi quest’ultima all’ingresso del mixer P4M.

INGRESSO AU-

SILIARIO 2/R

INGRESSO AU-

SILIARIO 1/L

USCITA 2/R
DEL MIXER

USCITA 1/L
DEL MIXER

USCITE DI SUDDIVISIONE

LIV.

LIV.

LIV.

LIV.

INGRESSI MICROFONICI/DI LINEA

Percorso del segnale audio per il mixer P4M

71

SOMMA SOMMA

BIL.

BIL.

BIL.

BIL.

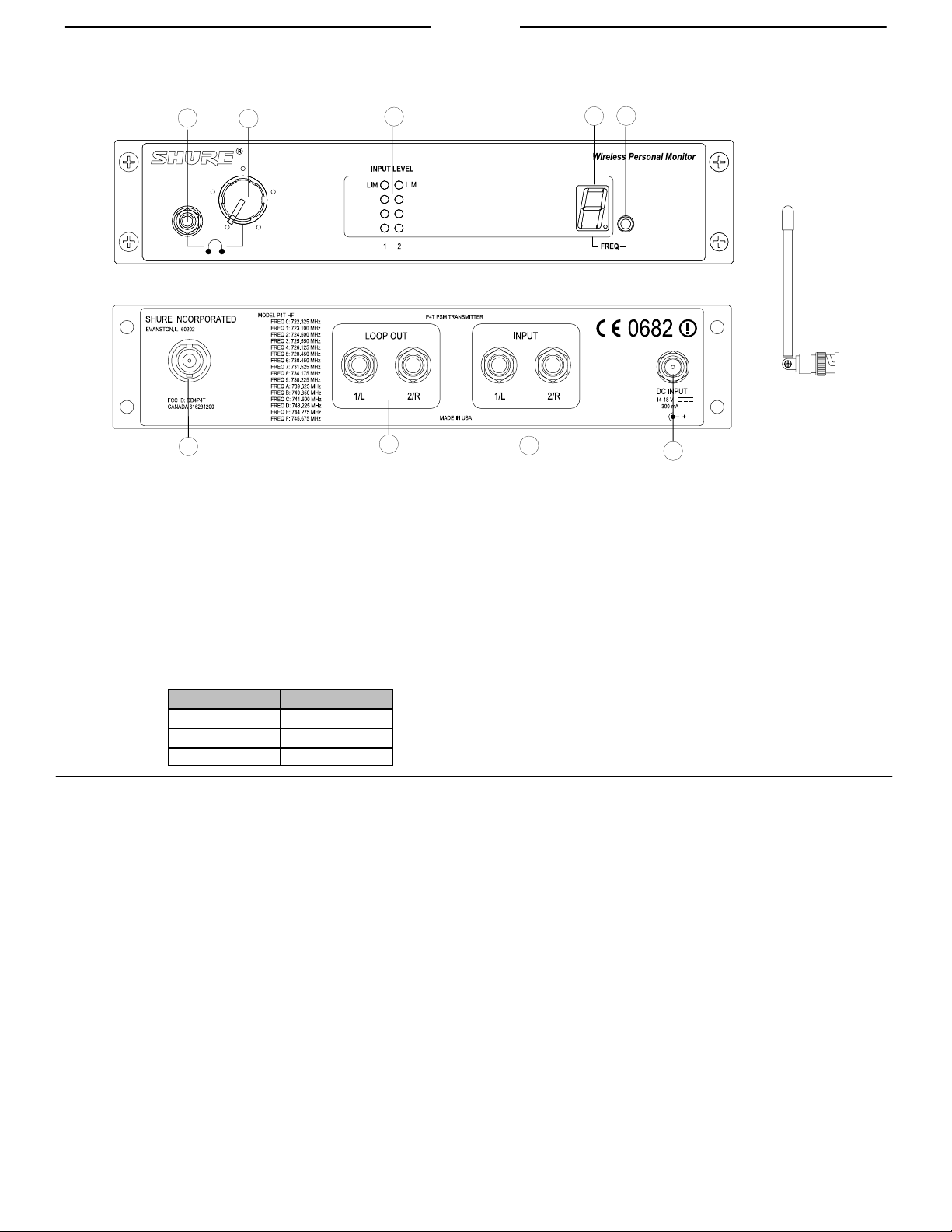

TRASMETTITORE P4T

Comandi e caratteristiche

1

2

PANNELLO ANTERIORE DEL TRASMETTITORE

ITALIANO

5

3

4

ANTENNA PA715

6

PANNELLO POSTERIORE DEL TRASMETTITORE

1. Connettore jack (1/8 di pollice) di uscita per gli auricolari: va
collegato ad una coppia di auricolari SCL3.

2. Comando del volume degli auricolari: questa manopola rego­la il volume dell’amplificatore collegato al connettore jack per au­ricolari. L’ascolto deve essere sempre a volume moderato.

3. LED del livello di ingresso : due file verticali di quattro LED cias­cuna indicano il livello di ingresso dei canali di ingresso sinistro
e destro. I quattro LED sulla sinistra del display indicano lo stato
del segnale proveniente dal canale 1 ed i quattro LED sulla destra
indicano lo stato del segnale proveniente dal canale 2:

LED Stato del segnale

ROSSO (superiore) Limitatore inserito

GIALLO (centrale) Livello nominale

VERDE (i due inferiori) Segnale presente

7

8

4. LED della frequenza di trasmissione: indica quale dei 16 canali
(0–9 o A–F) sta trasmettendo.

5. Pulsante di selezione della frequenza di trasmissione: pul-
sante incassato, consente il cambio del canale di trasmissione
(premerlo mediante una spina da 1/4 di pollice).

6. Connettore d’antenna — BNC, 50 W: Serve a collegare al rice­vitore l’antenna per la trasmissione dei segnali UHF.

7. Connettore jack dell’USCITA LOOP: due jack TRS da 1/4 di
pollice che consentono al segnale audio di propagarsi attraverso
il trasmettitore verso altri apparecchi, inclusi altri trasmettitori, re­gistratori a nastro o amplificatori. Vedi Applicazioni LOOP a pagi­na 73.

8. Connettori jack di ingresso: due connettori a commutazione
TRS da 1/4 di pollice per gli ingressi audio a livello di linea.

9. Connettore di ingresso per corrente continua: ingresso per
l’alimentatore PS40 o per un cavo di collegamento per corrente
continua del mixer P4M.

9

Messa a punto

Per far funzionare il trasmettitore P4T eseguire la messa a punto procedendo come segue:

1. Inserite il cavo di collegamento per corrente continua in uscita del mixer all’ingresso per corrente continua del trasmettitore.

2. Collegare l’antenna al connettore BNC ANTENNA OUT.

3. Collegate i connettori jack delle USCITE 1/L e 2/R DEL MIXER ai jack degli INGRESSI 1/L e 2/R del trasmettitore.

4. Selezionate una frequenza di funzionamento mediante l’apposito pulsante. Premere il pulsante ripetutamente fino a quando l’apposito LED non
indica il canale desiderato. Il display lampeggia. Per confermare la selezione premete e tenete premuto il pulsante fino a quando non cessa di
lampeggiare (premerlo mediante una spina da 1/4 di pollice).

IMPORTANTE: non impostate più di UN trasmettitore sulla stessa frequenza di funzionamento.

5. Non appena il trasmettitore trasmette il segnale audio, osservate i LED DEI LIVELLI DI INGRESSO; se si accendono sempre quelli rossi, dimi­nuite il livello di uscita della sorgente audio fino a quando non lampeggiano solo di tanto in tanto.

6. Mettete a punto il ricevitore P4R seguendo le istruzioni, indicate nella sezione apposita, accluse al ricevitore stesso. Assicuratevi che la fre­quenza selezionata per il ricevitore corrisponda alla frequenza selezionata per il trasmettitore.

72

ITALIANO

Applicazioni loop

Le USCITE LOOP 1/L e 2/R instradano il segnale di ingresso del trasmettitore P4T verso altri apparecchi. Queste uscite sono utilizzabili per moltepli­ci applicazioni; di seguito si illustrano alcuni esempi relativi ai vari utilizzi possibili. Inoltre vedi il Terzo esempio di applicazione del sistema.

TRASMETTITORE P4T

(PANNELLO POSTERIORE)

Amplificatore di monitoraggio da pavimento

Uso di apparecchi di monitoraggio da pavimento mediante un trasmettitore P4T: consiste nell’inviare un segnale audio mediante
i connettori LOOP ad un amplificatore di monitoraggio sul palcoscenico. In questa configurazione, il P4R e gli apparecchi di monitoraggio
sul palcoscenico riproducono lo stesso segnale audio.

SEGNALE MISCELATO DEL COMPLESSO

SEGNALE MISCELATO DELL’ESECUTORE N. 1

SEGNALE

MISCELATO

DELL’ESECU-

TORE N. 2

AUX 1 AUX 2 AUX 4

AUX 3

SEGNALE MISCELA­TO DEL COMPLESSO

TRASMETTITORE P4T

MIXING CONSOLE

TRASMETTITORE P4T

TRASMETTITORE P4T

RICEVITORE P4R

SEGNALE MISCELATO
DELL’ESECUTORE N. 3

SEGNALE MISCELA­TO DEL COMPLESSO

Uso di vari radiosistemi PSM mediante la funzione MixMode: quando si utilizza un mixer con vari jack di uscita ausiliaria, è possibile
inviare un singolo segnale miscelato di monitoraggio a vari trasmettitori P4T mediante i connettori LOOP oppure inviare direttamente al
secondo canale di ciascun P4T i segnali miscelati di monitoraggio indipendenti o le uscite dirette. Ciò consente di miscelare un segnale
miscelato del complesso con un segnale miscelato di un esecutore mediante la funzione MixMode del ricevitore, utilizzando l’apposita ma­nopola.

Ricevitore

P4R

RICEVITORE P4R

RICEVITORE P4R

SEGNALE MISCELATO
DELL’ESECUTORE N. 1

SEGNALE MISCELATO
DELL’ESECUTORE N. 2

SEGNALE MISCELATO
DELL’ESECUTORE N. 3

SEGNALE MISCELATO

DEL COMPLESSO

SEGNALE MISCELATO

DEL COMPLESSO

SEGNALE MISCELATO

DEL COMPLESSO

Registrazione di un’esecuzione mediante un trasmettitore P4T: per effettuare una registrazione collegate le uscite LOOP agli ingressi
di una piastra di registrazione, di un apparecchio di registrazione a nastro digitale o di un altro apparecchio di registrazione.

73

RICEVITORE P4R

Comandi e caratteristiche

ITALIANO

1

3

2

1. Manopola di bilanciamento: per regolare il bilanciamento dei
canali sinistro/destro quando l’apparecchio funziona in stereo­fonia o il bilanciamento Mix 1/Mix 2 quando è inserita la funzio­ne MixMode.

2. Pulsante SCROLL (SCORRIMENTO): da usare con il pulsan­te SELECT (SELEZIONE) per impostare le funzioni visualizza­te sul display a cristalli liquidi. Vedi Comandi a pulsante a pagi-
na 74.

3. Pulsante SELECT (SELEZIONE): da usare con il pulsante
SCROLL per impostare le funzioni visualizzate sul display a
cristalli liquidi. Vedi Comandi a pulsante a pagina 74.

4. Connettore jack da 1/8 di pollice di uscita per gli auricolari: va
collegato ad una coppia di auricolari SCL.

8

9

5. Fermaglio da cintura: è possibile agganciare il ricevitore alla
cintura, alla cinghia della chitarra o ad una fascia in vita.

6. Display a cristalli liquidi: visualizza lo stato delle varie fun­zioni. Vedi Display a cristalli liquidi a pagina 75.

7. Manopola ON/OFF/VOLUME (ACCESO/SPENTO/VOLUME):
per accendere l’apparecchio, ruotatela in senso orario oltre il
punto in cui si avverte uno scatto. Per aumentare il volume,
continuate a ruotarla in senso orario; per diminuire il volume,
ruotatela in senso antiorario.

8. Coperchio dello scomparto della pila: Vedi Installazione
della pila a pagina 74.

9. Antenna: a stilo, fissata all’apparecchio, riceve il segnale a ra­diofrequenza dal trasmettitore.

Installazione della pila

1. Aprite il coperchio dello scomparto premendolo e facendolo scorrere verso l’antenna.

2. Inserite una pila alcalina da 9 V nuova rispettando la polarità dei terminali +/–.

3. Chiudete il coperchio dello scomparto.
Nota: se il coperchio dello scomparto non si chiude significa che la pila non è stata

inserita correttamente.

PANNELLO SUPERIORE
DEL P4R

4

7

FREQ

MIX

EQ

LIM

5

6

Messa a punto

1. Per accendere l’apparecchio ruotate la manopola ON/OFF/VOLUME in senso orario oltre il punto in cui si avverte uno scatto.

2. Verificate che il display a cristalli liquidi visualizzi l’indicazione di ricevimento del segnale a radiofrequenza (vedi Display a cristalli liquidi a pagi­na 75).

3. Collegate gli auricolari all’apposito connettore jack. Inserite gli auricolari negli orecchi seguendo le istruzioni accluse agli auricolari stessi.

4. Aumentate lentamente il volume fino ad un livello di ascolto gradevole.

5. Impostate le funzioni desiderate visualizzate sul display come descritto in Display a cristalli liquidi a pagina 75.

Comandi a pulsante

Premete il pulsante SCROLL o SELECT per accendere il display a cristalli liquidi. Premete e tenete premuto il pulsante SCROLL per far
scorrere le varie funzioni. La funzione attuale è sottolineata; per modificarne lo stato utilizzate il pulsante SELECT.

Selezione dei canali di ricezione

1. Premete e tenete premuto il pulsante SCROLL;

2. rilasciatelo quando FREQ viene sottolineata.

3. Premete il pulsante SELECT per selezionare un canale (0–9 o A–F).
NOTA: impostate il canale di ricezione sullo stesso canale del trasmettitore P4T.

4. Premete il pulsante SCROLL per confermare le modifiche.

Modifica degli stati della funzione MixMode, di equalizzazione ad alta frequenza
e di limitazione (clipping)

1. Premete e tenete premuto il pulsante SCROLL fino a quando la funzione prescelta (MIX, EQ o LIM) non viene sottolineata.

2. Premete il pulsante SELECT per INSERIRE o DISINSERIRE la funzione. Quando una funzione è INSERITA, alla destra del simbolo corrispon­dente viene visualizzato un punto.

3. Premete il pulsante SCROLL per confermare le modifiche.

74

ITALIANO

Display a cristalli liquidi

Il display a cristalli liquidi è situato sul pannello superiore e visualizza lo stato delle varie funzioni. È possibile modificare lo stato delle varie
funzioni mediante i pulsanti SCROLL e SELECT (vedi Comandi a pulsante a pagina 74).

4

1

2

1. RF : indica che il ricevitore P4R sta ricevendo un segnale.
Verificate sempre che la ricezione a radiofrequenza sia pre­sente prima di inserire gli auricolari negli orecchi.

2. DURATA DELLA PILA : indica la quantità approssimativa di
carica rimasta nella pila. La carica corrisponde alle ore di fun­zionamento riportate nella tabella seguente:

LUNGA: da quattro ad otto ore di funzionamento.

MEDIA: da una a quattro ore di funzionamento.

BREVE: inferiore ad un’ora di funzionamento.

NOTA: se non viene visualizzata nessuna barra di indicazione
della carica, sostituite immediatamente la pila. La durata della
pila dipende da numerosi fattori, compresi il tipo (marca) di pila,
il tipo di auricolari utilizzato ed il livello su cui si è regolato il volu­me del ricevitore.

3

FREQ

MIX

EQ

LIM

5

6

3. CANALE DI RICEZIONE (FREQ): il ricevitore P4R è dotato di
16 canali preimpostati selezionabili (0–9 e A–F). Impostate il
ricevitore sullo stesso canale di ricezione del trasmettitore.

4. FUNZIONE MIXMODE (MIX): il ricevitore riceve il segnale
miscelato di monitoraggio mediante la funzione MixMode atti­vata (MIX ON) o in stereofonia (MIX OFF), ossia con la funzio­ne MixMode disattivata. Vedi Funzioni MixMode/stereofonica a
pagina 76.

NOTA: se il ricevitore riceve un solo segnale, esso è mo­nofonico.

5. EQUALIZZAZIONE AD ALTA FREQUENZA (EQ): amplifica
di 6 dB il segnale a 10 kHz per migliorare la risposta ai suoni
acuti.

6. LIMITATORE (LIM): protegge dai segnali intensi.

AVVERTENZA Il DISINSERIMENTO del limitatore annulla la protezione dal pericolo di livelli sonori intensi.

Bloccaggio del display a cristalli liquidi

Una volta impostate le funzioni del ricevitore, bloccate il display ed i pulsanti per evitare l’esecuzione di modifiche accidentali durante lo spettacolo
o negli intervalli. Per bloccare il pannello anteriore:

1. Impostate tutte le funzioni nel modo desiderato.

2. Tenete premuti i pulsanti SCROLL e SELECT simultaneamente per cinque secondi (A).
NOTA: il display visualizza dei trattini (B) al posto del canale di ricezione ad indicare che la funzione di bloccaggio è stata inserita.

3. Quando la funzione di bloccaggio è inserita, i pulsanti SCROLL e SELECT continuano ad illuminare il display, ma non modificano lo stato di
nessuna funzione.

4. Per disinserire la funzione di bloccaggio, tenete premuti i pulsanti SCROLL e SELECT per cinque secondi fino a quando il display non visualiz­za nuovamente il canale di ricezione.

FREQ

MIX

EQ

LIM

A

B

75

ITALIANO

Funzioni MixMode/stereofonica

La flessibilità del radiosistema completo per uso individuale PSM 400 semplifica la procedura di configurazione di un se­gnale miscelato di monitoraggio. Inoltre l’unico circuito MixMode consente di realizzare missaggi individuali in base alle
proprie necessità in ambienti dove siano presenti più segnali miscelati.

Funzione MixMode

Per miscelare e combinare un singolo segnale di missaggio sulla base di due diver­si segnali di monitoraggio.

Funzione stereofonica Per i normali segnali miscelati di monitoraggio in stereofonia.

Funzione monofonica Da usare quando è disponibile un solo segnale miscelato di monitoraggio (mo-

Segnale proveniente
dalla sorgente audio

Segnale proveniente
dalla sorgente audio

1/L

2/R

1/L

2/R

nofonia).

STEREOFONIA

MIXMODE

TRASMETTITORE P4T

1/L

2/R

1/L e 2/R

MISCELATI

RICEVITORE P4R

DESCRIZIONE DELLA FUNZIONE MIXMODE

Il ricevitore P4R riceve due segnali (L e R, ossia sinistro e destro) dal trasmettitore P4T e li elabora con la funzione MixMode o stereofonica.

STEREOFONIA: i segnali restano separati per cui i segnali 1/L e 2/R vengono uditi, rispettivamente, con gli auricolari sinistro
e destro. La manopola di bilanciamento del P4R consente di bilanciare i livelli dei due segnali agli auricolari.

MIXMODE: i segnali vengono miscelati uno con l’altro mediante la manopola di bilanciamento, combinandosi in un
segnale singolo. Il segnale miscelato viene inviato ad entrambi gli auricolari.

Uso della funzione MixMode

Fase 1: il P4R riceve

DUE segnali dal tras­mettitore P4T.

Fase 2: mediante la manopola di bi­lanciamento si combinano i due se­gnali fino ad ottenere il livello corret­to di missaggio.

MIXMODE
canale 1

IN SENSO ANTIORARIO

PUNTO

INTERMEDIO

APPLICAZIONI DELLA FUNZIONE MIXMODE

La funzione MixMode è utile soprattutto quando vengono inviati due segnali miscelati al trasmettitore P4T, quali un segnale miscelato del com­plesso strumentale ed un segnale vocale. La funzione MixMode combina questi due segnali in un solo segnale miscelato di monitoraggio e
consente di regolarlo durante lo spettacolo, utilizzando il ricevitore P4R. Ad esempio, se il livello sonoro del complesso è molto più alto del
livello del segnale vocale, è possibile ridurre il primo ed aumentare il secondo mediante questa manopola del ricevitore.

MIXMODE
canale 2

IN SENSO ORARIO

Fase 4: è possibile regolare
continuamente il missaggio per
l’intera durata dello spettacolo
mediante la manopola di bilan­ciamento.

Fase 3: il P4R invia il se­gnale miscelato ad en­trambi gli auricolari.

76

ITALIANO

APPLICAZIONI DEL SISTEMA

PRIMO ESEMPIO DI APPLICAZIONE: un sistema PSM 400

TRASMISSIONI A

MIX OUTPUTS

LINE INPUTS

RADIOFREQUENZA

P4M

Personal Monitor Mixer

INPUTS 1–4

MANOPOLE DI RE­GOLAZIONE LIVEL­LO/BILANCIAMENTO
1–4

Questa è la configurazione base del sistema PSM 400. È consigliata per complessi vocali o strumentali ridotti durante spettacoli live o prove.

1. Collegate fino a quattro microfoni, strumenti o apparecchi audio ai quattro ingressi sul pannello anteriore del mixer P4M.

2. Collegate le USCITE 1/L e 2/R DEL MIXER sul pannello posteriore del mixer agli INGRESSI 1/L e 2/R sul pannello poste­riore del trasmettitore P4T.

3. Miscelate i quattro segnali mediante le manopole CONCENTRICHE DI REGOLAZIONE LIVELLO/BILANCIAMENTO sul
pannello anteriore del mixer.

4. Trasmettete il segnale miscelato al ricevitore.

P4T

Transmitter

RICEZIONE DEL
SEGNALE A
RADIOFREQUENZA

P4R

(ricevitore)

SECONDO ESEMPIO DI APPLICAZIONE: vari mixer di monitoraggio individuale P4M collegati ad
un trasmettitore P4T

MIX

OUTPUTS

P4M

Personal Monitor Mixer Personal Monitor Mixer Transmitter

INPUTS 1–4

INPUTS 1–4

AUX

OUTPUTS

P4M P4T

LINE INPUTS

MANOPOLE DI
REGOLAZIO­NE LIVELLO/
BILANCIA­MENTO 1–4

Questa applicazione utilizza gli ingressi AUSILIARI del P4M e consente di miscelare oltre quattro ingressi. È consigliata per complessi vocali o strumentali
più numerosi durante spettacoli live o prove.

1. Collegate fino a quattro sorgenti audio agli ingressi sul pannello anteriore del mixer P4M.

2. Miscelate questi segnali mediante le manopole CONCENTRICHE DI REGOLAZIONE LIVELLO/BILANCIAMENTO del
mixer.

3. Collegate le USCITE del primo MIXER agli INGRESSI AUSILIARI di un secondo mixer P4M.

4. Collegate fino a quattro sorgenti audio agli ingressi sul pannello anteriore del secondo mixer P4M.

5. Miscelate questi segnali mediante le manopole CONCENTRICHE DI REGOLAZIONE LIVELLO/BILANCIAMENTO del
secondo mixer.

6. Collegate le USCITE del secondo MIXER agli INGRESSI DI LINEA del trasmettitore P4M. Il trasmettitore riceve un segna­le miscelato sulla base delle otto sorgenti sonore e lo trasmette al ricevitore P4R.

NOTA: se occorrono oltre otto ingressi, collegate ulteriori mixer P4M tra il secondo mixer ed il trasmettitore seguendo le istruzioni sopra
indicate al punto 3.

77

ITALIANO

TERZO ESEMPIO DI APPLICAZIONE: un mixer P4M e due trasmettitori P4T

Segnale miscela-

LOOP

Outputs

to di monitoraggio

Line

Inputs

PSM

Transmitter

PSM

RICEVITORE

Trasmissione a radiofrequenza

Ricezione a

radiofrequenza

PSM

RICEVITORE

Altre sorgenti au-

dio

Mixing

Console

Segnale
miscelato
di monito-

raggio

Alla consolle di

missaggio

Uscita 2/R del mixer

Split

Outputs

P4M

Personal Monitor Mixer

Inputs 1–4

Outputs

Manopole di regolazione
livello/bilanciamento 1–4

Mix

Line

Inputs

PSM

Transmitter

Uscita 1/L del mixer

Questa configurazione utilizza l’USCITA DI SUDDIVISIONE DEL P4M e l’USCITA LOOP di un trasmettitore PSM e consente ad un P4M di generare segnali
miscelati personalizzati a due trasmettitori PSM. È consigliata per piccoli complessi vocali o strumentali durante spettacoli live.

1. Collegate fino a quattro microfoni o strumenti agli ingressi P4M. Collegate le USCITE DI SUDDIVISIONE ad una consolle
di missaggio.

2. Collegate un’uscita di monitoraggio proveniente da una consolle di missaggio al primo trasmettitore P4T.

3. Collegate l’uscita LOOP del primo trasmettitore PSM contenente il segnale miscelato di monitoraggio ad un ingresso del
secondo trasmettitore PSM.

4. Collegate un’USCITA DEL MIXER a ciascun ingresso rimanente dei trasmettitori. Utilizzate le apposite manopole di RE­GOLAZIONE BILANCIAMENTO sul pannello anteriore per bilanciare i segnali di ingresso tra i due trasmettitori.

5. Inserite la funzione MixMode dei ricevitori PSM. Utilizzate la manopola di bilanciamento del ricevitore PSM per combinare
il segnale miscelato di monitoraggio con il segnale miscelato personalizzato mediante il P4M.

78

ITALIANO

QUARTO ESEMPIO DI APPLICAZIONE: vari sistemi PSM 400

Altre sorgenti audio

Agli INGRESSI della

consolle di missaggio

Agli INGRESSI

Mixing Console

Segnale miscelato di

Questa configurazione utilizza le USCITE DI SUDDIVISIONE del P4M per inviare il segnale audio ad altri mixer di monitoraggio individuale P4M. Ciascun
componente del complesso può creare un segnale miscelato personalizzato mediante il mixer. È consigliata per spettacoli live, registrazioni in studio o prove.

1. Collegate un segnale miscelato di monitoraggio (generato da una consolle di missaggio) e fino a tre sorgenti audio ai quattro
ingressi sul pannello anteriore del mixer.

2. Collegate l’USCITA DI SUDDIVISIONE del mixer contenente il segnale miscelato di monitoraggio ad un ingresso di un
secondo mixer.

3. Collegate le altre USCITE DI SUDDIVISIONE del primo mixer al secondo mixer o alla consolle di missaggio.

4. Collegate l’USCITA DI SUDDIVISIONE del secondo mixer, contenente il segnale miscelato di monitoraggio, ad un terzo
mixer o ad un amplificatore di monitoraggio da pavimento.

5. Collegate le USCITE 1/L e 2/R DEL MIXER sul pannello posteriore di ciascun mixer agli INGRESSI 1/L e 2/R sul pannello posteriore di
un trasmettitore P4T.

6. Miscelate i quattro segnali in ciascun mixer mediante le manopole CONCENTRICHE DI REGOLAZIONE LIVELLO/BILAN­CIAMENTO sul pannello anteriore.

7. Trasmettete il segnale miscelato da ciascun trasmettitore al corrispondente ricevitore P4R.

della consolle di

monitoraggio

missaggio

Split Out-

puts 1–4

P4M

Personal Monitor Mixer
Inputs 1–4

Segnale microfonico/di

linea condiviso
Segnale miscelato di

monitoraggio

Mix

Outputs

Manopole di regolazio­ne livello/bilanciamen­to 1–4

Al P4M o all’amplifica-

tore successivi

P4M

Personal Monitor Mixer

Line
Inputs

P4T

Transmitter

P4T

Transmitter

Trasmissione a
radiofrequenza

Ricezione a
radiofrequenza

P4R

(ricevitore)

P4R

(ricevitore)

SOLUZIONE DEI PROBLEMI

PROBLEMA SOLUZIONE

Nessun suono al ricevitore n Verificate il cavo di alimentazione del trasmettitore ed assicuratevi che il trasmettitore stesso sia

Bassa portata del ricevitore n Tentate di mantenere una linea ottica tra il trasmettitore ed il ricevitore.

Suono del ricevitore sfumato o
distorto

Basso livello di uscita audio al
ricevitore

alimentato.

n Assicuratevi che il trasmettitore ed il ricevitore siano impostati sulla stessa frequenza.
n Assicuratevi che gli auricolari siano collegati al ricevitore.
n Assicuratevi che il ricevitore sia acceso e che la pila sia carica.
n Ascoltate in cuffia il segnale di monitoraggio del trasmettitore per verificare il feedback audio.
n Verificate le connessioni di ingresso del segnale audio e di alimentazione e le connessioni di usci-

ta del segnale audio del mixer.

n Verificate che l’antenna sia collegata al trasmettitore.

n Tentate un’altra frequenza in caso la portata venga ridotta da un’interferenza.
n Verificate l’eventuale presenza di un’interferenza causata da un canale televisivo.

n Assicuratevi che non vi siano altri trasmettitori funzionanti sulla vostra frequenza.
n Assicuratevi che il livello di ingresso del trasmettitore sia tale da accendere i LED gialli ad indicare

prestazioni ottimali.

n Ascoltate in cuffia il segnale di monitoraggio del trasmettitore per verificare il feedback audio.
n Assicuratevi che il livello di ingresso del trasmettitore sia tale da accendere i LED gialli ad indicare

prestazioni ottimali.

n Assicuratevi che il volume del ricevitore P4R sia regolato su un livello alto (manopola verso l’alto).

79

ITALIANO

DATI TECNICI

Dati tecnici del sistema

Gamma di frequenze della portante a radiofrequenza

Tra 722 e 865 MHz (a seconda del paese)

Portata

91 m (300 piedi) (a seconda dell’ambiente)

Risposta in audiofrequenza

Da 50 Hz a 12 kHz (+/–3 dB), a seconda degli auricolari

Reiezione della frequenza immagine

Valore tipico pari a 55 dB

Reiezione dei segnali spuri

Valore tipico pari a 60 dB

Dati tecnici del mixer P4M

Condizioni di misura (se non diversamente specificato): guadagno massimo; 1 kHz, un canale inserito; impedenze di sorgente: livello Mic 150 Ω, livello
ausiliario 150 Ω; terminazioni: linea 600 Ω.

Risposta in frequenza (rif. 1 kHz, comandi in posizione centrale)

Da 20 Hz a 20 kHz ± 2 dB

Dati tecnici relativi agli INGRESSI

Ingresso

1–4 (pannello anteriore) Ingresso ausiliario

Guadagno (massimo) 43 dB 0 dB

Impedenza (ad 1 kHz) 5800 Ω 18 kΩ (ciascuno)

Livello di limitazione
(clipping) in ingresso

Diafonia -100 dB -90 dB

Reiezione di modo comune > 75 dB > 70 dB

+12 dBV +12 dBV

9100 Ω (1/L monofonico)

Dati tecnici relativi alle USCITE

Uscita

Uscita di suddivisione 1–4 Uscita del mixer

Impedenza N/D 500 Ω

Livello di limitazione
(clipping) in uscita

Rumore
(da 100 Hz a 22 kHz)

Distorsione armonica totale
(THD) ad 1 kHz

Diafonia -100 dB -70 dB

N/D +5 dBV (carico bilanciato di

-110 dBV -100 dBV (tutti i comandi

.0005% < 0,05% (uscita a 0 dBV)

10 kΩ , –30 dBV ai canali di
ingresso 1–4)

ruotati in senso antiorario)

-62 dBV (tutti i comandi
ruotati in senso orario)

Distorsione armonica totale (1 kHz)

Valore tipico pari a 0,8 % (rif. ±35 kHz di deviazione)

Modulazione

FM ±35 kHz di deviazione (nominale), stereo MPX

Separazione tra i canali

Valore tipico pari a 35 dB

Rapporto segnale/rumore

Valore tipico pari a 80 dB (filtro di ponderazione A)

Temperatura di funzionamento

Tra - 7°C e +49°C

LED: livello di uscita del mixer risultante

Verde: -30 dBV
Giallo: -10 dBV
Rosso: 0 dBV

Corrente

120 mA massimo

Alimentazione

Tensione di alimentazione 14–18 V c.c.
Fornita con uno dei seguenti alimentatori esterni:

S Modello PS40: ingresso 120 V c.a., 60 Hz.
S Modello PS40E, Modello PS40UK: ingresso 230 V c.a.,

50/60 Hz.

NOTA: il connettore per corrente continua è protetto dai cortocircuiti
mediante un interruttore a ripristino automatico ”Polyfuse”. Il carico
massimo consigliato è 250 mA (due P4M o un P4T).

Alimentazione virtuale

Il P4M non genera corrente di alimentazione virtuale, ma consente il
passaggio di tale corrente attraverso le uscite di suddivisione 1–4 ver­so, rispettivamente, gli ingressi 1–4.

Polarità audio

Tutte le uscite hanno polarità corrispondenti in tutti gli ingressi.
Il piedino 2 del connettore XLR è a livello alto rispetto al piedino 3; il
pedino 1 è collegato alla terra.
La punta del connettore TRS da 1/4 di pollice è a livello alto rispetto alla
manopola; il manicotto è collegato alla terra.

Intervallo di temperatura

Temperatura di funzionamento tra -7° e 49°C. . . . . . . . . . . . . . . . . . . .

Temperatura a magazzino tra -29° e 74°C. . . . . . . . . . . . . . . . . . . . . .

Dimensioni complessive

44 mm x 218 mm x 162 mm (A x L x P)

Peso netto

1,20 kg

Dati tecnici del trasmettitore P4T

Potenza di uscita a radiofrequenza

Valore tipico condotto pari a 50 mW (+17 dBm) (a seconda del paese)

Limitatore di modulazione

Limitatore di picco interno (compressione >10:1)

Antenna

A stilo, esterna, connettore BNC da 50 Ω

Corrente

250 mA massimo

Dimensioni

219,2 mm x 43,6 mm x 136,5 mm

Peso netto

907,2 g

80

CONNETTORI

Ingressi audio del P4T (1/L e 2/R)

Tipo di connettore: presa jack TRS (femmina) da

Configurazione: bilanciamento elettronico

Impedenza effettiva: 20 kΩ

Livello di ingresso no-

minale:

Livello di ingresso mas-

simo:

Segnali ai piedini: punta = livello alto

Protezione da alimenta-

zione virtuale?

1/

di pollice

4

-10 dBV/-7,8 dBu

+15 dBu

manopola = livello basso

manicotto = massa

Sì

Fino a 50 V c.c.

Alimentazione

Tensione di alimentazione 14–18 V c.c.
Fornita con uno dei seguenti alimentatori esterni:

S Modello PS40: ingresso 120 V c.a., 60 Hz.
S Modello PS40E, Modello PS40UK: ingresso 230 V c.a.,

50/60 Hz.

Dati tecnici del ricevitore P4R

Sensibilità a radiofrequenza

1 Valore tipico pari a µV

Reiezione della frequenza immagine

Valore tipico pari a 55 dB

Reiezione dei segnali spuri

Valore tipico pari a 60 dB

Soglia di squelch

4,5 Valore tipico pari a µV

Antenna

A stilo, fissata all’apparecchio

ITALIANO

Uscite LOOP L/R del P4T (1/L e 2/R)

Tipo di connettore: presa jack TRS (femmina) da

Configurazione: bilanciamento elettronico

Impedenza effettiva: 20 kΩ

Livello di uscita nomina-

le:

Livello di uscita massi-

mo:

Segnali ai piedini: punta = livello alto

Protezione da alimenta-

zione virtuale?

1/

di pollice

4

-10 dBV/-7,8 dBu

+15 dBu

manopola = livello basso

manicotto = massa

Sì

Fino a 50 V c.c.

Alimentazione

Pila alcalina da 9 V

Durata della pila

Fino a 8 ore, in base al volume

Connettore di uscita audio

Stereo da 3,5 mm (sinistro = punta, destro = manopola,
terra = manicotto)

Impedenza di carico minima

16 Ω

Peso netto

125 g (0,28 libbre)

Dimensioni complessive

82,6 mm X 63,5 mm X 26,2 mm

Accessori in dotazione

Antenna da trasmettitore PA715. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Staffa per montaggio doppio su rack 53B8484. . . . . . . . . . . . . . . . . . . .

Barre per fissaggio doppio 53A8443. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Adattatore per corrente alternata

PS40 (120 V), PS40E (230 V), PS40UK (230 V). . . . . . . . . . . . . . . . .

Cavo di collegamento per corrente continua 95A8420. . . . . . . . . . . .

Omologazioni

P4M: Contrassegnabile con il marchio . Conforme alla direttiva

89/336/CEE della Comunità Europea relativa alla compatibilità elettro­magnetica. Soddisfa i criteri di prestazione e le verifiche pertinenti nel­la norma europea sulla compatibilità elettromagnetica a norma EN
55103 (1996) parti 1 e 2 relativa ad ambienti domestici (E1) ed indus­triali leggeri (E2).
P4T: Omologazione a norma FCC Parte 74 (FCC ID N. DD4P4T).
Omologato dalla IC in Canada a norma RSS–123.
EP4T: Soddisfa i requisiti specificati nella direttiva 99/5/CE riguardan­te le apparecchiature radio e le apparecchiature terminali di telecomu-

nicazione; contrassegnabile con il marchio CE:
ma EN 300 422 Parte 1 e 2. Soddisfa i requisiti relativi alla compatibilità
elettromagnetica, norme EN 301 489 Parte 1 e 9.
P4R: Omologato secondo la clausola di DICHIARAZIONE DI
CONFORMITÀ delle norme FCC, Parte 15. Omologato dalla IC in Ca­nada a norma RSS–123. Soddisfa i requisiti specificati nella direttiva
99/5/CE riguardante le apparecchiature radio e le apparecchiature ter-

minali di telecomunicazione; contrassegnabile con il marchio
Soddisfa i requisiti relativi alla compatibilità elettromagnetica, norme EN
300 422 Parte 1 e 2, e EN 301 489 Parte 1 e 9.
PS40E: Conforme alla direttiva della Comunità Europea sulle basse
tensioni 72/23/CEE e contrassegnabile con il marchio CE.

O682

. A nor-

Accessori in opzione

Antenna unidirezionale PA705. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Combinatore di antenne PA770 (120 V c.a.). . . . . . . . . . . . . . . . . . . . . . . .

Cavo coassiale per antenna da 3 m (connettore BNC) PA725. . . . . . . . .

SHURE

Tested To Comply

With FCC Standards

FOR HOME OR OFFICE USE

P4R

N 108

.

PA770E (240 V c.a.). . . . . . . . . . . . . . . . . . . . . .

81

ITALIANO

ÑÑÑÑÑ

Ñ

Ñ

Ñ

Ñ

Ñ

ÑÑÑ

Ñ

OPZIONI PER IL MONTAGGIO SU RACK

Montaggio su rack del P4T e del P4M

Sia il P4T sia il P4M sono costruiti con uno chassis da semi–rack particolarmente robusto, che elimina eventuali cedimenti e piegamenti
che si verificano nella maggior parte delle esecuzioni per semi–rack; le staffe e le barre per fissaggio doppio sono costruite in modo da
assicurare un montaggio sicuro degli apparecchi.

AVVERTENZA: non serrate eccessivamente le viti per non danneggiare lo chassis.

Montaggio degli apparecchi

NOTA: per il montaggio di due apparecchi affiancati è necessario utilizzare entrambe le barre per fissaggio doppio.

Montaggio in un rack

82

TABLE 1 TABLEAU 1 TABELLE 1 TABLA 1 TABELLA 1

Country Code
Code de Pays

Lander–Kurzel

Código de país

Codice del Paese

A 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *
B 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *

CH 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *

D 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *

E 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *

F * 722 – 746 MHZ * * *
GB 722 – 746 MHZ * * * 842 – 865 MHZ *
GR 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *

I 722 – 746 MHZ * * * 863 – 865 MHZ*

IRL 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *

L 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *

NL 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *

P 722 – 746 MHZ * * 800 – 830 MHZ * 842 – 865 MHZ *
DK * * 800 – 820 MHZ * 863 – 865 MHZ*
FIN * * 800,1 – 819,9 MHZ * 863 – 865 MHZ*

N * * 800 – 820 MHZ * 863 – 865 MHZ*

S * * 800 – 814 MHZ * 863 – 865 MHZ*

All Other Countries
Tous les autres pays
Alle anderen Länder

Demás países

Tutti gli altri Paesi

P4T–HF

(722 – 746 MHZ)

* * * *

P4T–P3

(722 – 746 MHZ)

P4T–MN

(800 – 830 MHZ)

P4T–KE

(842 – 865 MHZ)

*Please contact your national authority for information on available legal frequencies for you8r area and legal use of the equipment.
*Se mettre en rapport avec les autorités compétentes pour obtenir les informations sur les fréquences autorisées disponibles localement et

sur l’utilisation autorisée du matériel.
*Für Informationen bezüglich der für Ihr Gebiet verfügbaren gesetzlich zugelassenen Frequenzen und der gesetzlichen Bestimmungen

für den Einsatz der Geräte setzen Sie sich bitte mit der zuständigen örtlichen Behörde in Verbindung.
* Comuníquese con la autoridad nacional para obtener información en cuanto a las frecuencias legales disponibles y usos legales del

equipo en su área.
*Rivolgersi alle autorità competenti per ottenere informazioni relative alle frequenze autorizzate nella propria regione e alle norme che

regolano l’uso di questo apparecchio.

83

We, of

Declaration of Conformity

EU DECLARATION OF CONFORMITY

Shure Incorporated
5800 W. Touhy Avenue
Niles IL 60714–4608 U.S.A.
847–600–2000

Declare under our sole responsibility that the following product,

Model: P4R Description: Receiver

Has been tested and found to comply with the limits for an uninten­tional radiator device, and approved under the Declaration of Con­formity provision of the Part 15 of the FCC rules.

Operation is subject to the following two conditions:

1. This device may not cause harmful interference

2. This device must accept any interference received, includ­ing interference that may cause undesired operation.

Shure Incorporated., Manufacturer.

Signed:

November 12th, 2003

Name, Title: Craig Kozokar, EMCProject Engineer,
Corporate Quality, Shure Incorporated

We, Shure Incorporated
of 5800 W. Touhy Avenue

Niles, IL 60714–4608, U.S.A.

Declare under our sole responsibility that the following products

Model: P4T Description: Transmitter

Model: P4R Description: Receiver

Model: P4M Description: 4–Channel Mixer

Model: PS40E, PS40UK Description: AC/DC Power Adapter

Conform to the essential requirements and other relevant previsions
of the R&TTE Directive (1995/5/EC).

The products comply with the following product family, harmonized or
national standards:

P4T: ETSI EN 300 422–1 ETSI EN 300 422–2

ETSI EN 301 489 Part 1 and 9

P4R: ETSI EN 300 422–1 ETSI EN 300 422–2

ETSI EN 301 489 Part 1 and 9
P4M: EN55103–1 EN55103–2
PS40E/PS40UK: EN60950, EN6100–3–2, EN6100–3–3

Manufacturer: Shure Incorporated

Signed: Date: October 27, 2003

Name, Title: Craig Kozokar

EMC Project Engineer, Corporate Quality,
Shure Incorporated

European Contact: Shure Europe GmbH

Wannäcker Str. 28, 74078 Heilbronn, Germany
Phone: [phone], Fax: [phone]

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part
15 of FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accor­dance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interfer­ence by one or more of the following measures:

S Reorient or relocate the receiving antenna.

S Increase the separation between the equipment

and the receiver.

S Connect the equipment into an outlet on a

circuit different from that to which the receiver
is connected.

S Consult the dealer or an experienced radio/TV

technician for help.

SHURE Incorporated http://www.shure.com
United States, Canada, Latin America, Caribbean:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: [phone] U.S. Fax: [phone] Intl Fax: [phone]
Europe, Middle East, Africa:
Shure Europe GmbH, Phone: [phone] Fax: [phone]
Asia, Pacific:
Shure Asia Limited, Phone: [phone] Fax: [phone]
