WAARSCHUWING:Dit product bevat een chemische stof die in de staat
DC OUTPUT
MAIN OUT - 50 OHMS
PA421B
PSM Antenna Combiner 470-865 MHz
A IN B IN
A+B OUT
POWER
EXPANSION PORT
Antennecombiner
DC-voedingsuitgangskabels van 2 voet* BNC-overbruggingskabels van 11 inch
IEC-voedingskabel BNC-kabels van 22 inch**
INPUT SIGNAL
INPUT SIGNAL
5 6 7 8
MAIN OUT - 50 OHMS
PA821B
PSM Antenna Combiner 470-865 MHz
A IN B IN
A+B OUT
POWER
EXPANSION PORT
DC OUTPUT
INPUT SIGNAL
MAIN OUT - 50 OHMS
A IN B IN
A+B OUT
POWER
EXPANSION PORT
PA421B
PSM Antenna Combiner 470-865 MHz
௟
௠ ௡
௢
௣
௤
PA421B
PA821B
Californië wordt beschouwd als een stof die kankerverwekkend is en aangeboren afwijkingen en vruchtbaarheidsproblemen kan veroorzaken.

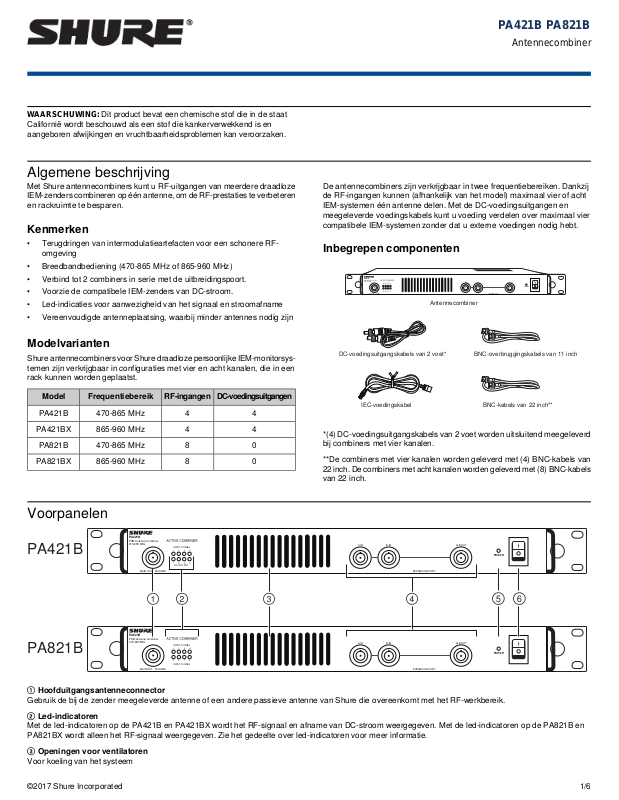

Algemene beschrijving

Met Shure antennecombiners kunt u RF-uitgangen van meerdere draadloze IEM-zenders combineren op één antenne, om de RF-prestaties te verbeteren en rackruimte te besparen.

Kenmerken

• Breedbandbediening (470-865 MHz of 865-960 MHz)
• Verbind tot 2 combiners in serie met de uitbreidingspoort.
• Voorzie de compatibele IEM-zenders van DC-stroom.
• Led-indicaties voor aanwezigheid van het signaal en stroomafname
• Vereenvoudigde antenneplaatsing, waarbij minder antennes nodig zijn
PA421B PA821B
Antennecombiner
De antennecombiners zijn verkrijgbaar in twee frequentiebereiken. Dankzij de RF-ingangen kunnen (afhankelijk van het model) maximaal vier of acht IEM-systemen één antenne delen. Met de DC-voedingsuitgangen en meegeleverde voedingskabels kunt u voeding verdelen over maximaal vier compatibele IEM-systemen zonder dat u externe voedingen nodig hebt.

Inbegrepen componenten

Modelvarianten

Shure antennecombiners voor Shure draadloze persoonlijke IEM-monitorsys­temen zijn verkrijgbaar in configuraties met vier en acht kanalen, die in een rack kunnen worden geplaatst.
DC-voedingsuitgangenRF-ingangenFrequentiebereikModel
44470-865 MHzPA421B
44865-960 MHzPA421BX
08470-865 MHzPA821B
08865-960 MHzPA821BX

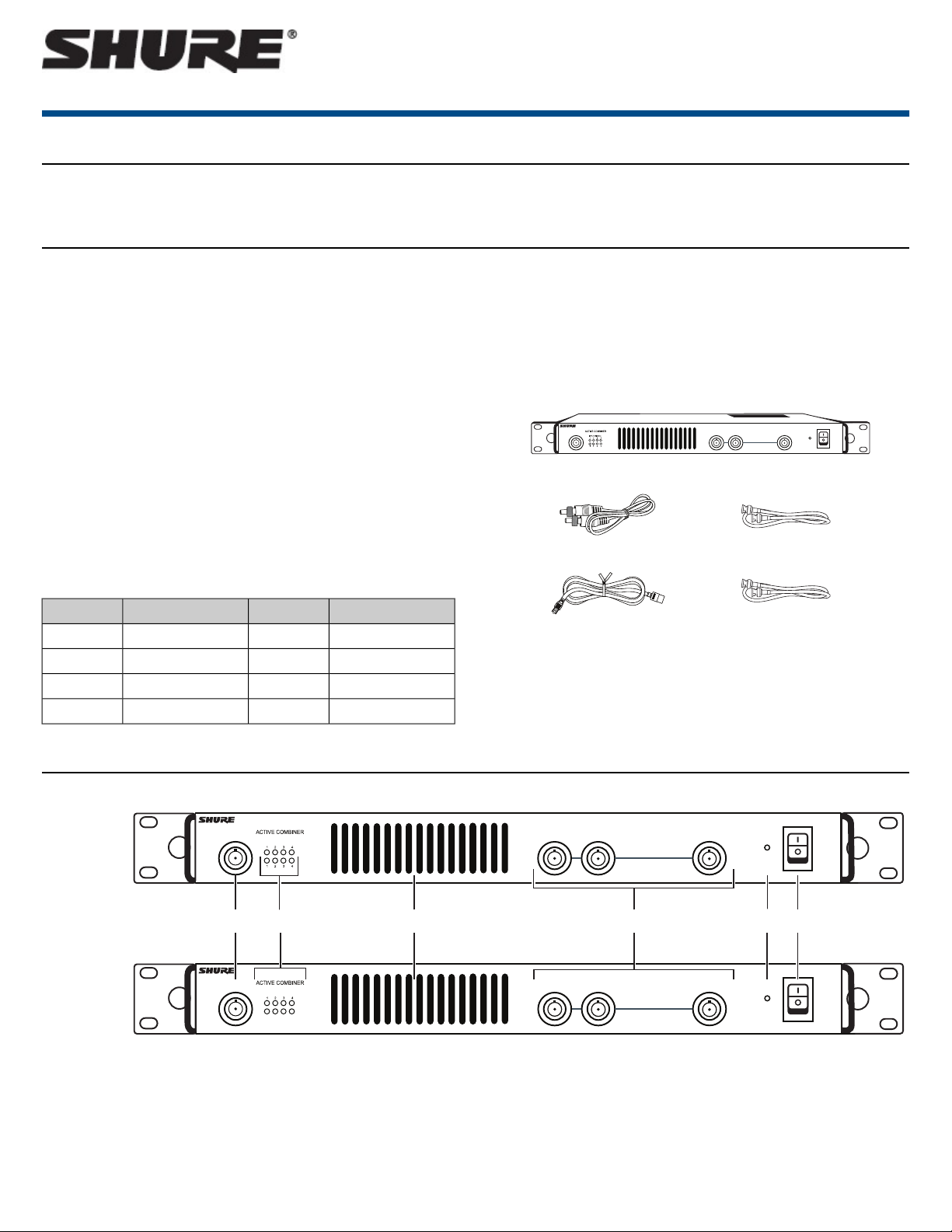

Voorpanelen

*(4) DC-voedingsuitgangskabels van 2 voet worden uitsluitend meegeleverd bij combiners met vier kanalen.
**De combiners met vier kanalen worden geleverd met (4) BNC-kabels van 22 inch. De combiners met acht kanalen worden geleverd met (8) BNC-kabels van 22 inch.
① Hoofduitgangsantenneconnector
Gebruik de bij de zender meegeleverde antenne of een andere passieve antenne van Shure die overeenkomt met het RF-werkbereik.
② Led-indicatoren
Met de led-indicatoren op de PA421B en PA421BX wordt het RF-signaal en afname van DC-stroom weergegeven. Met de led-indicatoren op de PA821B en PA821BX wordt alleen het RF-signaal weergegeven. Zie het gedeelte over led-indicatoren voor meer informatie.
③ Openingen voor ventilatoren
Voor koeling van het systeem
1/6©2017 Shure Incorporated
Page 2
8 7 6 5 4 3 2 1
ALL DC CONNECTORS USER CLASS 2 WIRING
625
௟ ௠ ௡ ௢௠
PA421B
PA821B
Shure IncorporatedPA421B PA821B Antennecombiner
④ Uitbreidingspoort
Een IEM-zender of nog een combiner aansluiten om één antenne te delen. Zie het gedeelte Meerdere antennecombiners gebruiken met één antenne voor in­formatie over het aansluiten.
⑤ Voedingsled
Groen: Combiner is ingeschakeld Rood: Duidt op storing in ventilator Groen/rood en knippert: Maximale temperatuur overschreden
Waarschuwing! Let op als de maximale temperatuur is overschreden. Laat de combiner afkoelen. Als het probleem aanhoudt, verzendt u de eenheid naar het
Shure service- en reparatiecentrum.
⑥ Voedingsschakelaar

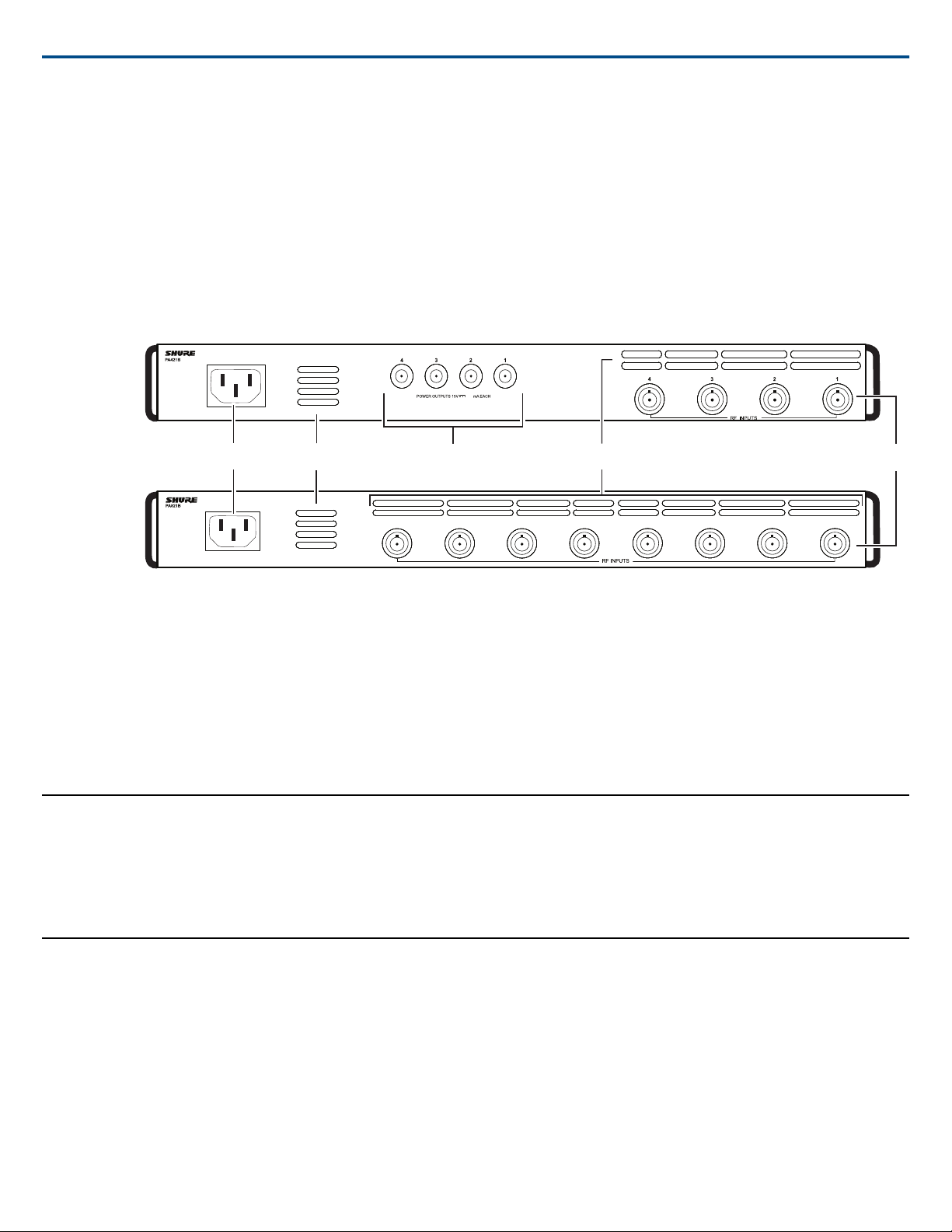

Achterpanelen

① Voedingsingang
Hiermee wordt de eenheid aangesloten op AC-voeding
② Openingen voor luchtafvoer
Voor koeling van het systeem
③ DC-voedingsuitgangen
Beschikbaar op de modellen PA421B en PA421BX voor het voeden van compatibele zenders
④ RF-ingangen
PA421B: Aansluiten op uitgangen van 4 IEM-zenders PA821B: Aansluiten op uitgangen van 8 IEM-zenders

Combiners voeden

1. Schakel de voeding uit voordat u componenten aansluit.
2. Gebruik de meegeleverde voedingskabel om een voedingsingang van de combiner aan te sluiten op een AC-voedingsbron.
3. Zet de aan/uit-schakelaar aan. De voedings-LED gaat branden.

LED-indicatoren

PA421B en PA421BX

De bovenste vier RF-led-indicatoren geven de aanwezigheid van het in­gangssignaal weer.
• Groen = actief
• Rood = overbelasting RF-ingangssignaal
• Uit = inactief
De combiners PA421B en PA421BX leveren aan elke DC-uitgang 15 V bij maximaal 660 mA. Hiermee kunnen compatibele Shure IEM-zenders worden gevoed.
4. Schakel de eenheid uit wanneer deze niet in gebruik is. Waarschuwing! Als de eenheid wordt geopend, kan dit leiden tot permanente
beschadiging en mogelijk tot een ongewenste wijziging in de prestaties. Bevat geen onderdelen die de gebruiker zelf kan repareren.
De onderste vier leds geven de stroomafname voor elke DC-uitgang weer.
• Groen >85 mA (apparaat is ingeschakeld)
• Rood >660 mA (stroomoverbelasting)
• Uit = inactief
2017/10/242/6
Page 3
1 2 3 4
DC OUTPUT
1 2 3 4
PA421B en PA421BX
1 2 3 4
5 6 7 8
ALL DC CONNECTORS USER CLASS 2 WIRING
625
®
PA421B
PSM Antenna Combiner 470-865 MHz
MAIN OUT - 50 OHMS
INPUT SIGNAL
POWER
EXPANSION PORT
A IN B IN
A+B OUT
DC OUTPUT

PA821B en PA821BX

Met de antennecombiners PA821B en PA821BX kunnen maximaal 8 zenders één antenne delen. Met de RF-LED-indicatoren wordt de aanwezigheid van het ingangssignaal weergegeven.

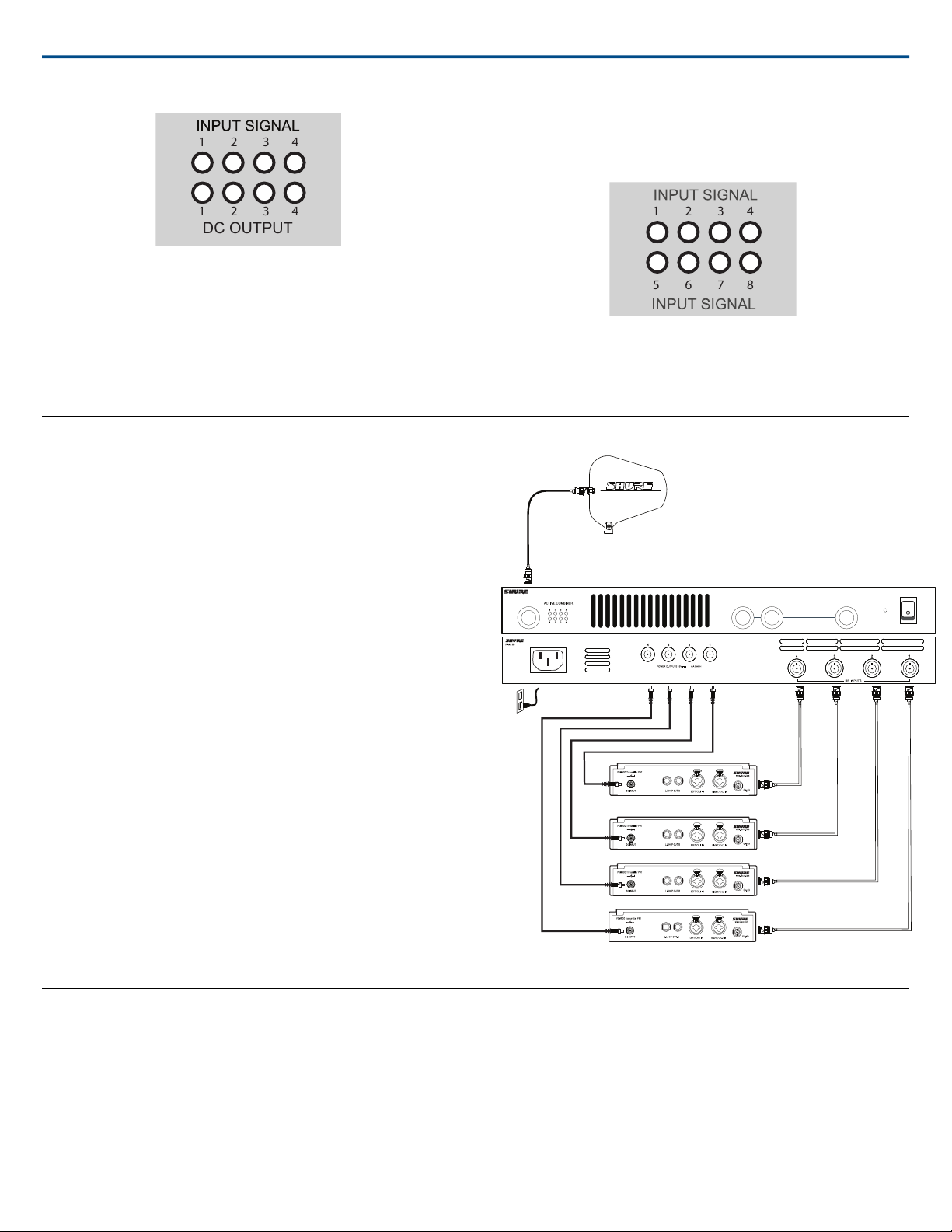

Meerdere zenders gebruiken met één antenne

1. Sluit een antenne aan op de connector MAIN OUT van de combiner. Voor breedbandtoepassingen gebruikt u de PA805SWB-richtantenne, zoals getoond.
2. Sluit de antennepoorten van de IEM-zenders met behulp van de meegeleverde BNC-BNC-kabels aan op de RF INPUTS van de anten­necombiner.
3. Geef, indien van toepassing, de voeding van de POWER OUTPUTSvan de combiner door met behulp van de voedingskabels aan de DC-ingangen op elke compatibele IEM-zender.
Shure IncorporatedPA421B PA821B Antennecombiner
• Groen = actief
• Rood = overbelasting RF-ingangssignaal
• Uit = inactief
PA821B en PA821BX
Opmerking:Er is een minimaal RF-signaal nodig om het kanaal te activeren. Zie de pagina met specificaties voor meer informatie.
Opmerking: Voed aanvullende zenders met behulp van externe voedingen of een optionele kabel voor voedingsdistributie. De PA821B en PA821BX­combiners leveren geen DC-voeding.

Meerdere antennecombiners gebruiken met één antenne

Gebruik de passieve uitbreidingpoort om één antenne te delen met meerdere combiners of zenders.
Vier PSM900-zenders die gebruikmaken van één antenne.
3/62017/10/24
Page 4
②① ③
P
PSM
A821B
470-865 MHz
Antenna Combiner
MAIN OUT - 50 OHMS
INPUT SIGNAL
POWER
B INA IN
EXPANSION PORT
A+B OUT
INPUT SIGNAL
P
PS
A8M 21A
Antenna
4
70-865 MHz
Combiner
MAIN OUT - 50 OHMS
INPUT SIGNAL
POWER
EXPANSION PORT
B INA IN
A+B OUT
INPUT SIGNAL
combiner 1
combiner 2
EXPANSION PORT
A IN B IN
A+B OUT
Shure IncorporatedPA421B PA821B Antennecombiner

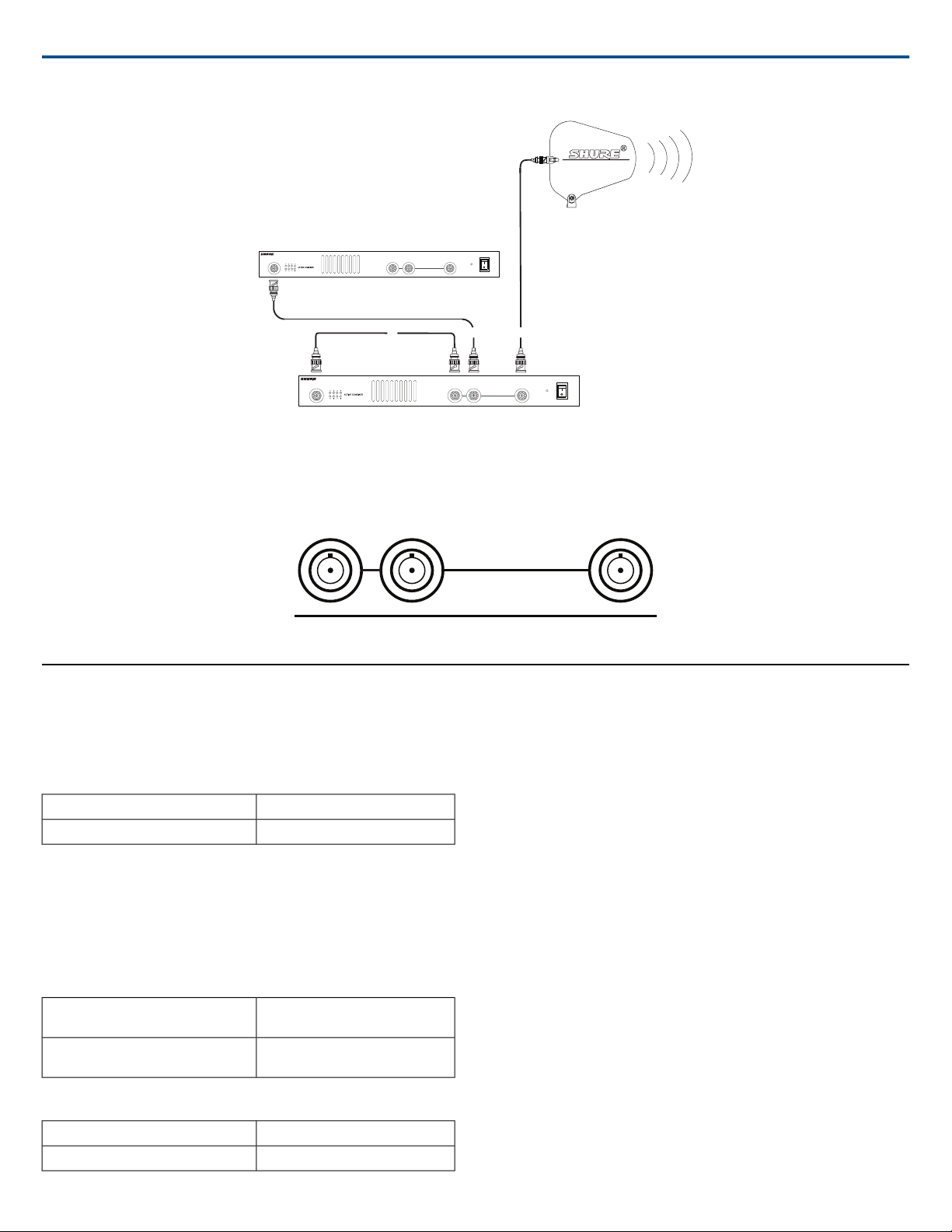

1. Sluit de MAIN Output van combiner 1 met behulp van een BNC-BNC-overbruggingskabel aan op de uitbreidingspoort A IN van combiner 1.
2. Sluit de antenne-uitgang van een IEM-zender of de hoofduitgang van een andere combiner (combiner 2) aan op de B IN van de uitbreidingspoort van combiner 1.
3. Sluit de antenne aan op de A + B OUT van de uitbreidingspoort van combiner 1.

Productgegevens

Afmetingen
43 x 401 x 365 mm (1,7 x 15,8 x 14,4 in.), H x B x D
Gewicht
Bedrijfstemperatuurbereik
-18°C (0°F) tot 63°C (145°F)
Voedingsvereisten
100 tot 240 V AC, 50-60 Hz
Stroomverbruik
PA421B, PA421BX (gespecificeerd bij
PA821B, PA821BX (gespecificeerd bij
Vermogensverbruik
100 V AC)
100 V AC)
4,3 kg (9,5 lbs)PA421B, PA421BX
4,8 kg (10,5 lbs)PA821B, PA821BX
1,09 A (109 VA)
1,59 A (159 VA)
98 W max.PA421B, PA421BX
143 W max.PA821B, PA821BX
RF-ingang
Connectortype
BNC
Configuratie
Actief
Impedantie
50 Ω
RF-versterkingsfactor
0 dB (±2 dB)
Normaal werkbereik RF-ingang
max. +20 dBm max., beschermd max. +24 dBm
Minimale detectiedrempel LED-indicator voor activatie kanaal
2,5 dBm
Led-indicator overbelastingsdrempel
>24 dBm
2017/10/244/6
Page 5
Shure IncorporatedPA421B PA821B Antennecombiner
Hoofduitgang
Connectortype
BNC
Impedantie
50 Ω
Uitbreidingspoort
Connectortype
BNC
Configuratie
Passief
Impedantie
50 Ω
Doorgangsdemping
<4 dB

RF-frequentiebereik

DC-uitgangen (PA421B, PA421BX)
Uitgangsspanning
15 V DC
Uitgangsstroom
per uitgang
660 mA max.
Uitgangsvermogen
per uitgang
9,9 W
Minimale detectiedrempel LED-indicator
85 mA
LED-overstroomindicator
>660 mA
FrequentiebereikFrequentieband
470 tot 865 MHzPA421B
PA421BX
PA821B
PA821BX
865 tot 960 MHz 470 tot 865 MHz 865 tot 960 MHz

Accessoires

Bijgeleverde accessoires

• (4) BNC-kabels van 22 inch*
• (8) BNC-kabels van 22 inch**
• (1) BNC-overbruggingskabel van 11 inch
• AC-netsnoer***
• (4) overbruggingskabels van 2 voet voor DC-uitgangsvoeding*
*Alleen PA421B en PA421BX
**Alleen PA821B en PA821BX

Wizard voor draadloze accessoires

Met de wizard voor draadloze accessoires van Shure kunt u achterhalen wat de juiste RF-accessoires voor uw draadloze systemen zijn. U geeft basisin­formatie over uw opstelling op en ontvangt aanbevelingen over artikelen en aansluitschema's.
***Standaard wordt AC-netsnoer meegeleverd. In sommige regio's worden meerdere snoeren meegeleverd.

Optionele accessoires

• Passieve richtantenne
• Omnidirectionele breedbandantenne
• Helical-antenne
• Coaxiaalkabels 50 Ω

Antennekabels van Shure

Shure levert vooraf antennekabels met BNC-aansluiting van 6 tot 100 voet.
Na naar http://www.shure.com/wirelessaccessorywizard om de wizard voor draadloze accessoires te openen.

Certificering

Voldoet aan de essentiële vereisten van de volgende Europese Richtlijnen: • Laagspanningsrichtlijn 2006/95/EG
5/62017/10/24
Page 6
Shure IncorporatedPA421B PA821B Antennecombiner
• R&TTE-richtlijn 99/5/EG
• Voldoet aan Europese verordening (EG) nr. 1275/2008 zoals gewijzigd.
• WEEE-richtlijn 2002/96/EG zoals gewijzigd door 2008/34/EG
• RoHS-richtlijn 2011/65/EG Opmerking: Houd u aan het lokale recyclingschema voor elektronisch
afval.
Voldoet aan de volgende normen:
Is conform aan elektrische veiligheidseisen gebaseerd op IEC 60065.
Gecertificeerd onder FCC-deel 74.
Gecertificeerd door IC in Canada onder RSS-123.
FCC-ID: DD4PA421B. IC: 616A-PA421B. FCC-ID: DD4PA421BX. IC: 616A-PA421BX. FCC-ID: DD4PA821B. IC: 616A-PA821B. FCC-ID: DD4PA821BX. IC: 616A-PA821BX.
DEZE RADIOAPPARATUUR IS BEDOELD VOOR GEBRUIK IN EEN PROFESSIONELE OMGEVING EN SOORTGELIJKE TOEPASSINGEN.
Kennisgeving van de FCC (Federal Communications Commission) met betrekking tot RF-blootstelling:
Antennes die worden gebruikt voor het uitstralen van signalen zijn gelimiteerd tot een maximale gain van 14 dBi. Elke antenne moet zodanig worden geplaatst dat wordt voldaan aan de minimale scheidingsvereisten voor ge­bruikers en omstanders. De volgende richtlijnen moeten worden gehanteerd bij het bepalen van de scheidingsafstanden.
Antennes moeten zodanig worden geplaatst dat onder normale omstandighe­den personeel niet binnen 72 cm (~2,5 voet) van een antenne kan komen. Door de minimale scheidingsvereisten aan te houden, zullen personeel en omstanders niet meer worden blootgesteld aan RF dan de maximaal toegestane limiet, zoals vastgelegd in 47 CFR 1.1310 (dat wil zeggen, de limieten voor de algemene bevolking/ongecontroleerde blootstelling).
Dit apparaat voldoet aan de RSS-norm(en) voor licentievrijstelling van Industry Canada. Voldoet aan de eisen van de Europese richtlijnen: R&TTE richtlijn 99/5/EG, WEEE richtlijn 2002/96/EG aangevuld met 2008/34/EG, RoHS richtlijn 2002/95/EG aangevuld met 2008/35/EG. Volg de locale regelgeving voor het ontzorgen van elektronisch afval. Voldoet aan de eisen van de vol­gende standaardiseringen EN 300 328, EN300 422 deel 1 en deel 2, EN 301 489 deel 1 en deel 9, EN 60065. Gebruik van dit apparaat is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen storing veroorzaken en (2) dit apparaat moet elke storing accepteren, inclusief storing die ongewenste werking van het apparaat tot gevolg kan hebben. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
Opmerking: EMC-conformiteitstesten worden gebaseerd op het gebruik van meegeleverde en aanbevolen kabeltypen. Bij gebruik van andere kabeltypen kunnen de EMC-prestaties worden aangetast.
De CE-conformiteitsverklaring kan worden verkregen van Shure Incorporated of een van haar Europese vertegenwoordigers. Bezoek www.shure.nl voor contactinformatie
De CE-conformiteitsverklaring kan worden verkregen via:
www.shure.com/europe/compliance
Erkende Europese vertegenwoordiger: Shure Europe GmbH Hoofdkantoren in Europa, Midden-Oosten en Afrika Afdeling: EMEA-goedkeuring Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Duitsland Telefoon: +49-7262-92 49 0 Fax: +49-7262-92 49 11 4 E-mail: [email protected]

LICENTIE-INFORMATIE

Licenties: Een vergunning om deze apparatuur te gebruiken kan in bepaalde streken nodig zijn. Raadpleeg de autoriteiten in uw land voor mogelijke vereisten. Wijzigingen of aanpassingen die niet expliciet zijn goedgekeurd door Shure Incorporated, kunnen uw bevoegdheid om de apparatuur te ge­bruiken tenietdoen. Het is de verantwoordelijkheid van de gebruiker een vergunning aan te vragen voor de Shure draadloze microfoon, en het verkrijgen van de vergunning hangt af van de classificatie van de gebruiker en de toepassing, en van de geselecteerde frequentie. In Nederland is in de band 470 tot 790 Mhz geen vergunning nodig. Shure raadt de gebruiker dringend aan contact op te nemen met de desbetreffende telecommunicatie­autoriteit betreffende de juiste vergunning en alvorens frequenties te kiezen en te bestellen.
Shure Incorporated 5800 West Touhy Avenue Niles, IL 60714-4608 USA Phone: +1-847-600-2000 Email: [email protected]
