LISTENING TO AUDIO AT EXCESSIVE VOLUMES CAN CAUSE PERMANENT HEARING
Over exposure to excessive sound levels can damage your ears resulting in permanent noiseinduced hearing loss (NIHL). Please use the following guidelines established by the Occupational
Safety Health Administration (OSHA) on maximum time exposure to sound pressure levels before
hearing damage occurs.
90 dB SPL
at 8 hours
110 dB SPL
at ½ hour
USE AS LOW A VOLUME AS POSSIBLE.
95 dB SPL
at 4 hours
115 dB SPL
at 15 minutes
DAMAGE.
100 dB SPL
at 2 hours
120 dB SPL
Avoid or damage may occur
105 dB SPL
at 1 hour
SAFETY PRECAUTIONS
WARNING!
The possible results of incorrect use are marked by one of the two symbols
- “WARNING” AND “CAUTION” - depending on the imminence of the danger
and the severity of the damage.
WARNING: Ignoring these warnings may cause severe injury or death
as a result of incorrect operation.
CAUTION: Ignoring these cautions may cause moderate injury or property damage as a result of incorrect operation.
WARNING
• If water or other foreign objects enter the inside of the device, fire or
electric shock may result.
• Do not attempt to modify this product. Doing so could result in personal
injury and/or product failure.
WARNING: This product contains a chemical known to the State of California to cause cancer and
birth defects or other reproductive harm
CAUTION
• Never disassemble or modify the device, as failures may result.
• Do not subject to extreme force and do not pull on the cable or failures
may result.
• Keep the microphone dry and avoid exposure to extreme temperatures
and humidity.
ADVERTENCIA
EL ESCUCHAR REPRODUCCIONES DE AUDIO A NIVELES EXCESIVOS DE VOLUMEN
PUEDE CAUSAR DAÑOS PERMANENTES AL OIDO. USE EL VOLUMEN MAS BAJO
La exposición prolongada a niveles sonoros excesivamente intensos puede dañar los oídos y
causar una pérdida permanente del oído causada por ruidos. Respete los lineamientos dados
a continuación, los cuales fueron establecidos por la Administración de Salud y Seguridad
Ocupacional (OSHA) de los EE.UU. e indican el tiempo máximo que puede escucharse un
nivel determinado de presión sonora (SPL) antes de producirse daños al oído.
90 dB SPL
por 8 horas
110 dB SPL
por 1/2 hora
95 dB SPL
por 4 horas
115 dB SPL
por 15 minutos
POSIBLE.
100 dB SPL
por 2 horas
Evítese por completo, puesto que puede
120 dB SPL
causar daños inmediatos
105 dB SPL
por 1 hora
PRECAUCIONES DE SEGURIDAD
Los posibles resultados del uso incorrecto de este producto se denotan por
medio de uno de dos símbolos - “ADVERTENCIA” y “PRECAUCION” - según la
inminencia del peligro y el grado de severidad de los daños.
ADVERTENCIA: Si se pasan por alto estas advertencias se podría causar
lesiones graves o mortales como resultado del uso incorrecto.
PRECAUCION: Si se pasan por alto estas precauciones se podría causar
lesiones moderadas y daños a la propiedad como resultado del uso
incorrecto.
ADVERTENCIA
• Si el agua u otros objetos extraños penetran el dispositivo, se podría causar
un incendio o sacudidas eléctricas.
• No intente modificar este producto. Hacerlo podría causar lesiones
personales y/o la falla del producto.
PRECAUCION
• Nunca desarme ni modifique el dispositivo, ya que esto podría causar fallas.
• No someta el aparato a fuerzas extremas ni tire de su cable, ya que esto
podría causar fallas.
• Mantenga el micrófono seco y evite exponer el aparato a niveles extremos de
temperatura y humedad.
ACHTUNG!
Längerfristiges Hören bei übermäßigen Schallpegeln kann zu Hörschäden und zu
permanentem, durch Lärm verursachten Gehörverlust führen. Bitte orientieren Sie sich
an den folgenden von der Occupational Safety Health Administration (OSHA; US-Arbeitsschutzbehörde) erstellten Richtlinien für die maximale zeitliche Belastung durch
Schalldruckpegel, bevor es zu Hörschäden kommt.
Schalldruckpegel
max. 8 Stunden
Schalldruckpegel
max. ½ Stunde
MÖGLICHST GERINGE LAUTSTÄRKEPEGEL VERWENDEN.
bei 90 dB
bei 110 dB
bei 95 dB
Schalldruckpegel
max. 4 Stunden
bei 115 dB
Schalldruckpegel
max. 15 Minuten
bei 100 dB
Schalldruckpegel
max. 2 Stunden
vermeiden; ansonsten können Schäden
bei 105 dB
Schalldruckpegel
max. 1 Stunde
120 dB Schalldruckpegel
auftreten
SICHERHEITSVORKEHRUNGEN
Die möglichen Folgen des fehlerhaften Gebrauchs, die durch eines der
beiden Symbole - „ACHTUNG“ und „VORSICHT“ - markiert sind, hängen von
der Unmittelbarkeit der bevorstehenden Gefahr und des Schweregrads der
Beschädigung ab.
ACHTUNG: Die Nichtbeachtung dieser Warnhinweise kann schwere oder
tödliche Verletzungen infolge des fehlerhaften Gebrauchs verursachen.
VORSICHT: Die Nichtbeachtung dieser Vorsichtshinweise kann mittel-
schwere Verletzungen oder Sachschäden infolge des fehlerhaften
Gebrauchs verursachen.
ACHTUNG
• Falls Wasser oder andere Fremdstoffe/-körper in das Gerät gelangen, kann es
zu Bränden oder Stromschlägen kommen.
• Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten könnte es zu
Verletzungen und/oder zum Produktausfall kommen.
VORSICHT
• Das Gerät nie auseinanderbauen oder modifizieren, da dies zu Ausfällen
führen kann.
• Keinen extremen Kräften aussetzen und nicht am Kabel ziehen, da dies zu
Ausfällen führen kann.
• Das Mikrofon trocken halten und keinen extremen Temperaturen oder
extremer Luftfeuchtigkeit aussetzen.
AVERTISSEMENT !
L'ÉCOUTE AUDIO À UN VOLUME SONORE EXCESSIF PEUT CAUSER DES LÉSIONS
AUDITIVES PERMANENTES. RÉGLER LE VOLUME LE PLUS BAS POSSIBLE.
Une surexposition à des volumes sonores excessifs peut causer des lésions aux oreilles
entraînant une perte auditive permanente due au bruit. Se conformer aux directives ci-dessous,
établies par l'Occupational Safety Health Administration (OSHA) pour les limites de durée
d'exposition aux pressions acoustiques (SPL) avant de risquer des lésions auditives.
SPL de 90 dB
pendant 8 heures
SPL de 110 dB pendant 1/2 heure
SPL de 95 dB
pendant 4 heures
SPL de 115 dB
pendant 15 minutes
SPL de 100 dB
pendant 2 heures
SPL de 120 dB
À éviter : risque de lésions auditives
SPL de 105 dB
pendant 1 heure
PRÉCAUTIONS DE SÉCURITÉ
Les résultats possibles d'une utilisation incorrecte sont signalés par l'un des deux
symboles - AVERTISSEMENT et ATTENTION - selon l'imminence du danger et
la sévérité des dommages.
AVERTISSEMENT : L'ignorance de ces avertissements peut causer des
blessures graves ou la mort suite à une utilisation incorrecte.
ATTENTION: L'ignorance de ces mises en garde peut causer des blessures modérées ou des dégâts matériels suite à une utilisation incorrecte.
AVERTISSEMENT
• Si de l'eau ou autres matériaux étrangers pénètrent dans l'appareil, il y a
risque d'incendie ou de choc électrique.
• Ne pas essayer de modifier ce produit. Une telle opération est susceptible
d'entraîner des blessures ou la défaillance du produit.
ATTENTION
• Ne jamais désassembler ou modifier cet appareil sous peine de provoquer
des défaillances.
• Ne pas soumettre le câble à des forces extrêmes et ne pas tirer dessus sous
peine de provoquer des défaillances.
• Maintenir le microphone sec et éviter de l'exposer à des températures
extrêmes et à l'humidité.
iii
AVVERTENZA
L'ASCOLTO A VOLUME ECCESSIVAMENTE ELEVATO PUÒ DANNEGGIARE L'UDITO IN
MODO PERMANENTE. MANTENETE IL VOLUME AL PIÙ BASSO LIVELLO POSSIBILE.
La sovraesposizione a livelli sonori eccessivi può danneggiare l'udito provocando una perdita
di udito permanente causata dal rumore. Si consiglia di attenersi alle seguenti direttive stabilite
dalla OSHA (Occupational Safety Health Administration) sul tempo massimo di esposizione
a vari livelli di pressione sonora (SPL), oltre il quale si rischia di causare lesioni all'apparato
uditivo.
90 dB di SPL
per 8 ore
110 dB di SPL
per mezz'ora
95 dB di SPL
per 4 ore
115 dB di SPL
per 15 minuti
100 dB SPL
per 2 ore
Evitate l'esposizione per non rischiare
120 dB di SPL
di danneggiare l'udito
105 dB di SPL
per 1 ora
PRECAUZIONI DI SICUREZZA
I possibili effetti di un uso errato sono contrassegnati da uno dei due simboli
-“AVVERTIMENTO”E“ATTENZIONE”—asecondadell'incombenzadelpericolo e della gravità del danno.
AVVERTIMENTO: come conseguenza di un funzionamento errato, ignorare
questi messaggi può comportare lesioni personali gravi o mortali.
ATTENZIONE: come conseguenza di un funzionamento errato, ignorare
questi messaggi può comportare lesioni personali di media gravità o danni
alla cose.
AVVERTIMENTO:
• L'eventuale introduzione di acqua o di altri corpi estranei nel dispositivo può dare luogo
allo sviluppo di incendi o a folgorazione.
• Non tentate di modificare il prodotto. Tale operazione può causare infortuni e/o il guasto
del prodotto stesso.
ATTENZIONE
• Per evitare di provocare possibili danni, n
• Per evitare di provocare possibili danni, non applicate una forza estrema sul cavo e
non tiratelo.
• Mantenete il prodotto asciutto e non esponetelo a temperature estreme ed all'umidità.
ATENÇÃO!
OUVIR O SOM COM VOLUME MUITO ALTO PODE CAUSAR DANOS PERMANENTES
A exposição a sons excessivamente altos pode danificar os ouvidos e resultar em perda
permanente da audição devido ao ruído. Siga as recomendações estipuladas pela
Administração de Saúde e Segurança do Trabalho dos E.U.A. (U.S. Occupational Safety
Health Administration-OSHA) sobre o máximo tempo de exposição a determinados níveis
de pressão sonora (SPL) a fim de evitar danos à audição.
90 dB SPL
por 8 horas
110 dB SPL
por ½ hora
À AUDIÇÃO. USE O VOLUME MAIS BAIXO POSSÍVEL.
95 dB SPL
por 4 horas
115 dB SPL
por 15 minutos
on smontate nè modificate il dispositivo.
100 dB SPL
por 2 horas
105 dB SPL
por 1 hora
120 dB SPL
Evite ou poderá ocorrer dano
ВНИМАНИЕ:
ПРОСЛУШИВАНИЕ ЗВУКА ПРИ ЧРЕЗМЕРНО ВЫСОКОЙ ГРОМКОСТИ МОЖЕТ
ПРИВЕСТИ К НЕОБРАТИМОМУ ПОВРЕЖДЕНИЮ СЛУХА.ИСПОЛЬЗУЙТЕ КАК МОЖНО
Os possíveis resultados do uso incorreto são marcados por um de dois símbolos
- “ATENÇÃO” e “CUIDADO” - dependendo da iminência do perigo e da
severidade
do dano.
TENÇÃO: Não seguir esses avisos de atenção pode causar lesão grave ou
morte em conseqüência da operação incorreta.
CUIDADO: Não seguir esses avisos de cuidado pode causar lesão moderada ou danos à propriedade em conseqüência da operação incorreta.
• Incêndio ou choque elétrico pode ocorrer caso água ou objetos estranhos entrem no
dispositivo
• Não tente modificar este produto. pois pode resultar em lesão pessoal e/ou falha do
produto.
• Não desmonte ou modifique o dispositivo uma vez que pode resultar em falhas.
• Não sujeite à força demasiada e não puxe o cabo pois pode resultar em falhas.
• Mantenha o microfone seco e evite expor a temperaturas extremas e umidade.
ATENÇÃO
CUIDADO
iv
PSM900
O Sistema de Monitoração Pessoal sem Fio PSM 900 da Shure oferece combinação sem precedentes de excelente qualidade de áudio, desempenho de RF robusto e recursos de instalação líderes em sua categoria para as mais exigentes aplicações de monitoração profissional. Todo novo, o CueMode, com patente pendente, permite que o
engenheiro de som monitore diferentes mixagens de palco com o com o toque de um botão. Filtragem de RF de interface de precisão que reduz significativamente as falhas
causadas pela interferência de RF, e codificador de estéreo digital aperfeiçoado proporciona excelente separação de estéreo e clareza de áudio.
Recursos
Excelente qualidade de
áudio
• Codificador de estéreo digital proporciona
campo de estéreo mais largo com separação
excepcional, aperfeiçoando o detalhamento e
clareza do áudio
• Compressão-Expansão de Referência de Áudio
patenteada que mais parece um sistema por fio
• Disponível com os Fones Auriculares SE425
Sound Isolating™ da Shure com MicroDrivers
duplos de alta definição que proporcionam
resposta de áudio precisa e equilibrada
Componentes
menu
• P9T: Transmissor para Unidade de Bastidor
Desempenho Robusto de RF
• Filtragem de RF de interface de precisão
proporciona sinal de RF mais limpo e mais forte
e menos falhas e artefatos audíveis.
• Excepcional linearidade do transmissor reduz
enormemente a intermodulação da frequência,
permitindo maior número de canais por banda
de frequência.
• Controle automático do ganho de RF evita
distorção do sinal causada por sobrecarga de
RF.

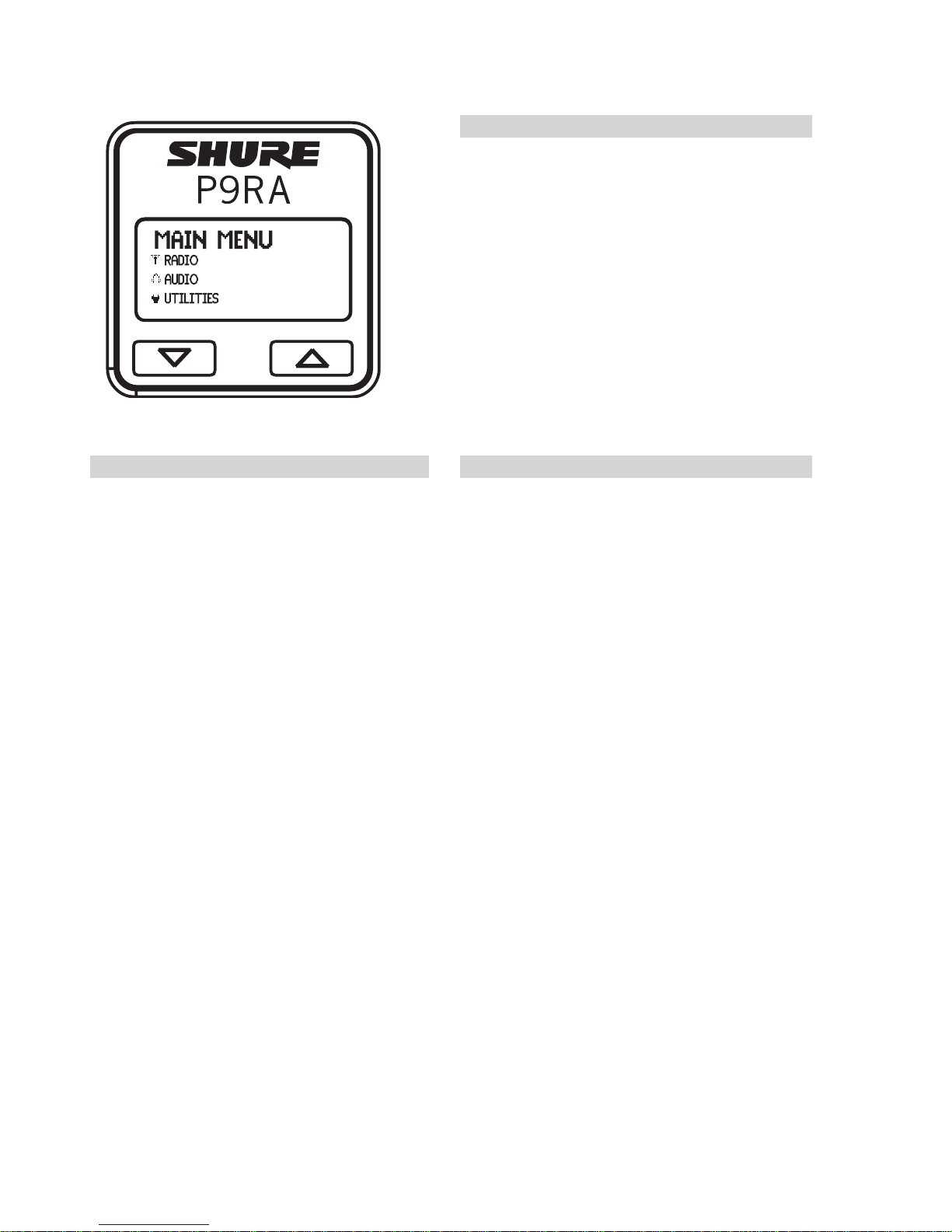

• P9RA: Receptor Bodypack
Instalação e Operação Avançadas
• CueMode, com patente pendente, permite a monitoração de
mixagens de palco de até 20 transmissores diferentes a partir
de um bodypack.
• Interruptor para emudecimento de RF para desativar a
transmissão de RF durante a configuração
• O ajuste de Procura e Sincronização identifica o melhor grupo
e canal para o seu sistema e o atribui através de uma ligação
IR sem fio
• A Tecnologia MixMode
bodypack ajuste sua própria mixagem de monitor de palco
RISK OF ELECTRIC SHOCK,
DO NOT OPEN.
DRY LOCATION USE ONLY.
CAUTION
250 mA Max.
INPUT: 100 - 240 V
TÜV Rheinland Group
I
D
:
1
0
0
0
0
0
0
0
0
0
menu
www.shure.com
A
A
AA
A
Instruções para Início Rápido
Transmissor para Montagem em Bastidor
1. Conecte a uma tomada usando o cabo de alimentação fornecido.
2. Instale as antena fornecidas nos conectores BNC antenna out.
3. Conecte a saída da fonte de áudio, como as saídas de um mixer, às entradas
de áudio. É possível usar os dois conectores de entrada ou escolher um deles
para uma fonte mono.
4. Desligue a RF e ligue a alimentação.
5. Para mono (uma entrada), acesse o menu Audio e selecione Mono.
Ajuste a sensibilidade de entrada para corresponder à fonte usando a configuração Util > Audio > INPUT (Entrada).
6. Ajuste o nível da fonte de áudio de maneira que, para o nível de sinal de entrada médio, os dois LEDs amarelos superiores pisquem e os LEDs inferiores
fiquem acesos. Se o LED vermelho clip acender e uma advertência aparecer
no LCD, as entradas estão sobrecarregadas. Diminua o nível da entrada de
áudio para +4 dBu no menu Audio. Se o nível do sinal estiver muito baixo,
altere a sensibilidade da entrada para –10 dBV
Bodypack
Abra pressionando os fechos nas duas laterais e puxando. Insira as pilhas
ou a bateria e instale as antenas. Ligue usando o botão de volume. A luz da
bateria acende.
1. 2.
3.
5.
4.
6.
Procura e Sincronização
1. No Bodypack, pressione o botão scan (procura). SYNC NOW...(Sincronizar
agora...) pisca no mostrador.
2. Alinhe as janelas de IR no Bodypack e na unidade do bastidor. A janela
de IR no transmissor acende. Pressione o botão sync no transmissor.
Os LEDs Level (Nível) da unidade do bastidor piscam e aparece SYNC SUCCESS(Sincronização bem-sucedida) na tela.
3. Ligue o interruptor de RF. O LED azul de RF do Bodypack acende para
indicar que o transmissor está sendo detectado. O Bodypack também exibe
a intensidade do sinal de RF.
4. Importante: Reduza o volume do Bodypack antes de conectar os fones
auriculares.
5. Insira os fones auriculares e aumente o volume lentamente.
Importante: Remova a película protetora da face do transmissor ou a sincronização de IR pode não funcionar corretamente.
médio, os dois LEDs amarelos superiores pisquem e os LEDs inferiores fiquem acesos.
O LED vermelho clip indica que as entradas estão sobrecarregadas. Diminua o nível da
entrada na fonte de áudio ou mude a sensibilidade da entrada da unidade do bastidor no
menu AUDIO > INPUT .
② Mostrador de Status e Controles do Menu
Use os botões enter e exit e a roda de menu para acessar o menu de configuração.
Aperte a roda de menu para mover o cursor para o próximo item. Gire a roda de menu para
alterarumparâmetro—obotãoenter pisca. Pressione-o para salvar o valor. Aperte o botão
exit para cancelar as alterações e voltar ao menu anterior.
③ Botão de Sincronização
Pressione o botão sync enquanto as janelas de IR da unidade do bastidor e do bodypack
estão alinhadas para transferir configurações.
④ Monitoração do Fone de Ouvido
O controle volume ajusta o sinal de saída para o conector de 3,5 mm de fone de ouvido.
OBSERVAÇÃO: ele não afeta as saídas do painel traseiro.
⑤ Chave RF
Emudece a saída de RF. Para ajustar sistemas múltiplos ou configurar ajustes sem transmitir sinais de RF ou de áudio indesejáveis.
⑥ Botão Liga/Desliga
Liga e desliga a unidade.
Conectores do Painel Traseiro
⑦ Alimentação Elétrica
⑧ LOOP OUT
⑨ Entradas de Áudio
⑩ Antena (BNC)
Menu de Configuração
Observação: Os itens do menu de configuração podem mudar com as variações regionais do modelo.
Configurações de RF
Configurações de Utilidades e do Mostrador
Conecte o transmissor a uma tomada usando o adaptador de
alimentação fornecido.
Envia uma cópia do sinal de áudio entrando no transmissor
para outro dispositivo. Consulte Aplicações de LOOP.
Conecte a saídas balanceadas ou desbalanceadas. Use
qualquer um dos conectores para entrada mono. Aceita tanto
conectores de 1/4 de polegada ou como XLR macho.
Instale a antena fornecida. Se a montagem for feita em bastidor, use um kit de montagem no painel frontal ou de montagem remota da Shure.
RADIO
G
Ajusta o número do grupo
CH
Ajusta o número do canal
888.888MHz
Seleção manual de frequência
RF POWER
(Potência de RF) Seleciona entre 10, 50
ou 100 mW (varia conforme a região)
Configurações de Áudio
AUDIO > MODE
Seleciona o modo do mostrador
STEREO/MX
Transmite os dois canais
MONO
Transmite um sinal mono ao bodypack
AUDIO > INPUT
Ajusta o nível de entrada nominal
LINE +4 dBu
nível da linha
AUX -10dBV
nível auxiliar
UTILITIES
EDIT NAME
Altera o nome no mostrador LCD (esse nome é carregado
no bodypack através do sync)
DISPLAY
Altera o formato do mostrador
CONTRAST
Altera o contraste do mostrador
CUSTOM GROUP
Para criar grupos de frequência personalizados
UTILITIES > LOCK PANEL
Bloqueia os controles do painel frontal. Para destravar, pressione exit, selecione OFF e pressione enter.
MENU+LEVEL
Bloqueia o menu e os controles de nível.
MENU ONLY
Bloqueia somente o menu de configuração (controles de
menu).
MENU+SWITCH
Bloqueia todos os controles exceto os botões de nível (incluindo as chaves de RF e liga/desliga).*
ALL
Bloqueia todos os controles (incluindo as chaves de RF e
liga/desliga).*
* A RF é ativada automaticamente quando a unidade é bloqueada. Quando você desbloqueia a unidade, a RF e a alimentação são desligadas se as chaves estiverem desligadas.
UTILITIES > RX SETUP
Estas configurações são enviadas ao bodypack durante
a sincronização (quando o sentido de sincronização vier
do transmissor). O parâmetro padrão KEEP (Manter) não
altera as configurações do bodypack.
LOCK
Trava o bodypack
V LIMIT
Limitador do volume
LIM VAL
Valor do limitador do volume
MODE
Estéreo (ST) ou MixMode (MX)
BAL MX
Mixagem do CH. 1 (Canal 1) (L) e do CH. 2 (Canal 2)
(R) para o MixMode
BAL ST
Balanceamento esquerdo (L) e direito (R) para o modo
estéreo
HIBOOST
reforço de alta frequência
UTILITIES > RESET SYSTEM
Retorna todas as configurações aos padrões de fábrica
NO
Sair e não redefinir o sistema.
YES
Redefinir as configurações do sistema.
7
Receptor Bodypack
① Interruptor de Alimentação e Controle de Volume
Liga e desliga o bodypack e ajusta o volume do fone auricular.
② Conector de 3,5 mm de Fone Auricular
Insira os fones auriculares aqui.
③ Botão Scan
Pressione o botão Scan (Procura) para encontrar uma frequência disponível.
Pressione e segure por dois segundos para encontrar o grupo com o maior
número de canais disponíveis.
④ Janela de IR
Para transmitir as configurações entre o bodypack e a unidade do bastidor.
⑤ Compartimento de Bateria
Necessita de 2 pilhas AA ou de uma bateria recarregável Shure. Abra pressionando os fechos nas duas laterais e puxe.
Use para ajustar a mixagem de áudio (apenas no MixMode) ou em conjunto com
os botões de menu para alterar configurações.
⑧ Tela LCD
Exibe as configurações e os menus atuais.
⑨ LED Bateria Tricolor
Acende em verde, âmbar ou vermelho para indicar a carga da bateria. Quando
vermelho, troque imediatamente a bateria ou pilhas.
⑩ LED RF Azul
Indica que o bodypack está recebendo um sinal do transmissor.
⑪ Conector SMA
Para antenas removíveis.
⑫ Adaptador AA Removível
Remova para utilizar com uma bateria recarregável Shure SB900.
A
Observação: Para remover o adaptador, abra a tampa e deslize-o. Para reinstalar o adaptador, coloque-o sobre a tampa e pressione até ouvir um clique.
Vida Útil da Bateria
Indicador de BateriaLED Bateria
Tricolor
Verde6:00 a 3:504:20 a 2:453:15 a 2:058:45 a 4:007:15 a 4:006:25 a 4:00
Verde3:50 a 2:502:45 a 2:002:05 a 1:304:00 a 3:004:00 a 3:004:00 a 3:00
Verde2:50 a 1:152:00 a 1:001:30 a 0:503:00 a 2:003:00 a 2:003:00 a 2:00
Verde1:15 a 0:251:00 a 0:200:50 a 0:202:00 a 1:002:00 a 1:002:00 a 1:00
Âmbar0:25 a 0:150:20 a 0:100:20 a 0:101:00 a 0:301:00 a 0:301:00 a 0:30
Vermelho< 0:15< 0:10< 0:10< 0:30< 0:30< 0:30
Total Battery Life6:004:203:158:457:156:25
Observação: Vida útil da pilha usando pilhas Alcalinas AA da marca Energizer e nas seguintes condições:
• Áudio do receptor configurado com HIBOOST = OFF e V LIMIT = OFF
• INPUT (Entrada) de áudio do transmissor configurada como Line+4 dBu e Level(Nível)configuradocomo−9dB
• Entrada de áudio para o transmissor: ruído rosa em +8,7 dBV
• Saída de áudio no receptor: 115 dB SPL no ouvido com fones auriculares SE425
Observação: O uso de fones auriculares de menor impedância, tipos diferentes de bateria (ou pilha) e ajustes mais altos de ganho no sistema PSM podem resultar em uma vida útil da bateria (ou pilha) diferente do especificado.
O ruído rosa é um sinal com um espectro de frequência tal que a densidade espectral da potência é inversamente proporcional à frequência. No ruído
rosa, cada oitava carrega um mesmo valor de potência de ruído.
Horas Restantes Aproximadas (h:mm)
Alcalina Baterias Recarregáveis SB900
Nível de VolumeNível de Volume
468468
8
Menu de Configuração
Configurações de RF
Acesse as seguintes configurações de RF no menu RADIO.
RADIO
G:
Número do grupo. Cada grupo contém canais selecionados para
operar bem em conjunto em uma única instalação.
CH:
Número do canal. Configura o receptor para um canal no grupo
selecionado.
888.888 MHz
Exibe a frequência em que o receptor está configurado. Realce e
Atenua os sinais da antena em incrementos de 3 dB.
Configurações de Áudio
Acesse as seguintes configurações de áudio no menu Audio.
MODE
Modo de Saída
STEREO
Estéreo
MIXMODE
MixMode
HIBOOST
Reforço EQ de alta frequência
OFF
Sem reforço (plano).
4 dB
Reforço de 4 dB a 10 kHz.
2 dB
Reforço de 2 dB a 10 kHz.
V LIMIT
Limitador do Volume
V LIMIT
Liga (ON) ou desliga (OFF) o limitador.
VALUE
3 a 9: análogo à posição do botão de volume (por exemplo, 5 é igual ao quinto ponto do botão de volume).
BAL ST / BAL MX
Balanço
Botões ▼▲
Balanceamento esquerdo e direito dos fones auriculares
no modo estéreo ou mixagem dos canais esquerdo e direito para MixMode
Configurações de Utilidades e do Mostrador
Acesse as seguintes configurações no menu UTILITIES menu.
UTILITIES
CUEMODE
Entra no CUEMODE. (para sair, pressione enter e selecione EXIT
CUEMODE) (Sair do Cuemode)
DISPLAY
Altera as configurações do mostrador no bodypack.
CONTRAST
Ajusta o brilho do mostrador em alto, baixo ou médio.
LOCK PANEL
Bloqueia todos os controles, exceto alimentação e volume. Para desbloquear, pressione exitr), selecione OFF e pressione enter.
BATTERY
Exibe o seguinte: Hrs: Min Left, temperature, Status, Cycle
Count e Health.
RESTORE
Retorna o receptor às configurações padrões de fábrica.
GAIN
Ganho de Saída
HIGH
Aumenta o ganho em 10 dB
STANDARD(STD)
Ganho de 0 dB.
9
Instalação de um Sistema Múltiplo
Gerenciamento das Mixagens no
Ao instalar sistemas múltiplos, defina um único Bodypack para procurar as frequências disponíveis e faça o download dessas frequências em todas as unidades de
bastidor.
O Bodypack precisa estar na mesma faixa de frequência que todos os
transmissores.
1. Ligue todas as unidades de bastidor. Desligue a RF. (Isso impede que elas interfiram na procura de frequência).
Observação:Ligue todos os demais dispositivos sem fio ou digitais da maneira
que devem estar durante a atuação ou apresentação (para que a procura detecte
e evite qualquer interferência que possam gerar).
2. Use o Bodypack para procurar um grupo pressionando e segurando o botão
scan por dois segundos. O Bodypack exibe o grupo e o número de canais dis-
poníveis e pisca SYNC NOW....
Importante: Anote o número de canais disponíveis. Se houver mais unidades de
bastidor que os canais disponíveis, elimine as fontes potenciais de interferência e
tente novamente ou entre em contato com Aplicações Shure para obter ajuda.
3. Sincronize o Bodypack com a primeira unidade de bastidor alinhando as janelas
de IR e pressionando sync.
4. Pressione novamente scan no Bodypack para encontrar a próxima frequência
disponível.
5. Sincronize o Bodypack com a unidade de bastidor seguinte.
6. Repita para todas as unidades de bastidor.
7. Sincronize o Bodypack de cada artista com sua respectiva unidade de bastidor alinhando as janelas de IR e pressionando sync. NÃO pressione scan nos
Bodypacks.
8. Ligue a RF em todas as unidades de bastidor. Os sistemas estão prontos para
serem utilizados.
CueMode
O CueMode permite carregar o nome e os ajustes de frequência de diversas unidades de bastidor e armazená-las em forma de lista num único Bodypack. É possível, então, rolar a qualquer momento a lista para ouvir a mixagem de áudio de cada
transmissor, exatamente como cada um dos artistas faz durante o show.
As listas do CueMode são retidas mesmo após sair do CueMode, desligar o
Bodypack ou remover as baterias.
Observação: Ajuste a frequência do canal e atribua nomes de mostrador para cada
transmissor antes de criar a lista do CueMode.
Adição de Transmissores à Lista do CueMode
Observação: O transmissor deve estar na mesma banda de frequência que o
Bodypack.
1. Abra a porta da bateria e pressione o botão enter.
2. No menu principal, role até UTILITIES e pressione enter. Selecione CueMode e
pressione enter novamente.
3. Alinhe as janelas de IR e pressione sync na unidade de bastidor.
O LCD exibe SYNC SUCCESS (Sincronização bem-sucedida) depois que os dados
de frequência e nome forem carregados na lista do CueMode. Exibe também o
número do CueMode daquele transmissor e o número total de transmissores.
4. Repita a etapa acima para cada transmissor.
Observação: Fazer a sincronização no CueMode não altera nenhuma das configurações do Bodypack.
CueMode
A partir do CueMode, é possível acessar o menu seguinte pressionando enter:
REPLACE MIX: Selecione e pressione sync numa unidade de bastidor para car-
regar novos dados para a mixagem atual (por exemplo, se a frequência de um
transmissor tiver sido alterada).
DELETE MIX: Remove a mixagem selecionada.
DELETE ALL: Remove todas as mixagens.
EXIT CUEMODE: Sai do CueMode e retorna o bodypack à configuração de
frequência anterior.
Procura de Frequência
Use a procura de frequências para analisar as interferência no ambiente de RF e
identificar as frequências disponíveis.
• Procura de Canal Pressione o botão Scan no Bodypack. Encontra o primeiro
canal disponível.
• Procura de Grupo Mantenha o botão scan pressionado por dois segundos.
Encontra o grupo com o maior número de canais disponíveis. (Cada grupo
contém um conjunto de frequências que são compatíveis ao operar sistemas
múltiplos no mesmo ambiente.)
Observação: Ao realizar uma procura de frequências:
• Desligue a RF nos transmissores para os sistemas a serem configurados. (Isso
impede que elas interfiram na procura de frequência).
• Ligue todas as fontes potenciais de interferência tais como outros sistemas ou
dispositivos sem fio, computadores, reprodutores de CD, grandes painéis de
LCD, processadores de efeitos e equipamentos digitais de bastidor, de modo que
operem conforme esperado durante o show ou apresentação (para que a procura
detecte e evite qualquer interferência gerada).
Sincronização
É possível transferir os ajustes de frequência nos dois sentidos: do Bodypack para a
unidade do bastidor ou da unidade do bastidor para o Bodypack.
Observação: Também é possível escolher transferir outras configurações para o
Bodypack durante uma sincronização, tal como as configurações de travamento e
modo, usando o menu Sync > RxSetup no transmissor de bastidor.
Download de configurações do Bodypack
1. Pressione o botão scan (procura) no Bodypack.
2. Alinhe as janelas de IR e pressione o botão sync no menu no LCD do transmissor
de bastidor enquanto o mostrador do Bodypack estiver piscando "SYNC NOW..."
(Sincronizar Agora).
Os LEDs de nível na unidade do bastidor piscam.
Saia do CueMode pressionando enter e selecionando EXIT CUEMODE (Sair do
CUEMODE).
10
Envio de configurações ao Bodypack
1. Alinhe as janelas de IR.
2. Pressione o botão Sync no menu do LCD do transmissor de bastidor.
O LED azul no Bodypack pisca.
3. Pressione Sync para transferir as configurações.
Quando devidamente alinhada a janela de IR no transmissor acende.
MixMode
Supressor de Ruído
Alguns artistas precisam ouvir mais a própria voz ou instrumento, enquanto outros
preferem ouvir mais a banda. Com o MixMode, o artista cria sua própria mixagem
Para usar o MixMode, envie uma mixagem solo do artista à entrada CH. 1
IN(Entrada do Canal 1) no transmissor e envie a mixagem da banda para a entrada
CH. 2 IN(Entrada do Canal 2).
Configure o Bodypack do artista para o MixMode. O Bodypack combina os dois
sinais e os envia para ambos os fones auriculares, enquanto o controle de balanço
do Bodypack ajusta o nível relativo de cada um.
Aplicações LOOP
Use as saídas LOOP OUT L (esquerda) e R (direita) para enviar para outros dispositivos uma cópia do sinal de áudio que vai para o transmissor. Descrevem-se a seguir
algumas das muitas aplicações para essas saídas.
Observação: O controle do nível de entrada e o atenuador de entrada não afetam
os sinais LOOP OUT.
MixMode para Sistemas Múltiplos
Configure cada sistema para MixMode. Envie, do console de mixagem, uma mixagem de toda a banda para a entrada 2 do primeiro transmissor. Conecte a saída
LOOP OUT R à entrada CH. 2 IN do transmissor seguinte. Continue a formar a cadeia incluindo todos os transmissores.
Crie, a seguir, mixagens solo para cada artista. Envie cada mixagem para a entrada
1 do transmissor do artista respectivo.
Monitores de Piso
Envie o áudio das saídas LOOP para os alto-falantes de palco. O Bodypack e os
monitores de palco recebem os mesmos sinais de áudio.
O supressor de ruído coloca a saída de áudio do bodypack no modo mudo quando o
sinal de RF fica ruidoso. Enquanto o supressor de ruído estiver ativado, o LED azul
se mantém apagado no Bodypack.
Para a maioria das instalações, o supressor de ruído não necessita de ajuste e evita
que o usuário ouça aumentos repentinos de ruídos ou assobios se o sinal de RF
ficar comprometido. No entanto, em ambientes de RF congestionados ou próximos
de fontes de interferência de RF (como grandes painéis de vídeo com LED), é necessário diminuir a configuração do supressor de ruído para evitar falhas excessivas
de áudio. Com configurações menores do supressor de ruído, o usuário poderá ouvir
mais ruídos ou assobios, porém haverá menos falhas de áudio.
Importante: Antes de diminuir as configurações do supressor de ruído, tente eliminar o problema encontrando o melhor conjunto de frequências para sua instalação e
removendo possíveis fontes de interferência.
Cuidado: Desligar ou diminuir as configurações do supressor de ruído pode aumentar o nível de ruído e causar desconforto ao usuário:
• Não diminua as configurações do supressor de ruído a menos que seja
extremamente necessário.
• Diminua o volume do fone auricular antes de ajustar as configurações do
supressor de ruído.
• Não altere a configuração do supressor de ruído durante a apresentação.
• Aumente a configuração do level do transmissor para que os ruídos ou assobios
fiquem menos perceptíveis.
Configurações do Supressor de Ruído
HIGH (NORMAL)
MID
LOW
PILOT ONLY*
Configuração padrão de fábrica.
Diminui moderadamente a relação sinal-ruído necessária para suprimir o ruído do receptor.
Diminui significativamente o limite de supressão de
ruído.
Desliga o supressor de ruído deixando apenas o supressor de ruído piloto ligado.
Dispositivos de Gravação
Para gravar uma atuação, conecte as saídas LOOP nas entradas de um dispositivo
de gravação.
Áudio Sem Fio Ponto a Ponto
Use o modo PTP para permitir que um P9T transmita para um receptor UHF-R. Isso
permite a configuração de um transmissor e um receptor em que ambas as unidades são
montadas em bastidor e alimentadas por AC.
Para obter mais informações, visite: www.shure.com/americas/products/
personal-monitor-systems
NO SQUELCH*
Desliga o supressor de ruído e o supressor de ruído
piloto. (Utilizada às vezes como um depurador por
engenheiros monitores e coordenadores de RF para
"ouvir" o ambiente de RF)
* O símbolo aparece na janela do mostrador.
level L Rmenu sync volume
CLIP
sync
UR4S
Wireless Receiver
with Audio Reference Conpanding
sync
power
RF Audio
XX YYY-ZZZ MHz Navigate
OL
A B
POWER
Monitor
Control
OFF
ENTER
push
Monitor Clip
EXIT
push
11
Especificações
PSM900
Faixa da Portadora de RF470–952 MHz
varia conforme a região
Frequências CompatíveisPor
Largura de Banda de
Sintonia
Faixa de Operação
depende do ambiente
Resposta da Frequência de
Áudio
Relação Sinal-Ruído
Ponderação A
Distorção Harmônica Total
ref. ±34 kHz de desvio a 1 kHz
Compressão-ExpansãoCompressão-Expansão de Referência de
Rejeição Espúria
ref. 12 dB SINAD
Estabilidade da Freqüência±2,5 ppm
Tom de Piloto MPX19 kHz (±0,3 kHz)
ModulaçãoFM*, MPX Estéreo
Temperatura de Operação-18°C a +57°C
banda:
36–40 MHz
Observação: varia conforme a região
90 m (300 pés)
35 Hz–15 kHz
90 dB (típico)
<0.5% (típico)
Áudio Patenteada Shure
>80 dB (típico)
*ref. ±34 kHz de desvio a 1 kHz
P9RA
Filtragem de RF de Banda
Tripla
Controle de Ganho de RF
Ativo
Sensibilidade de RF Ativa
a 20 dB SINAD
Rejeição de imagem>90 dB
Rejeição de Canal Adjacente>70 dB
Limiar do Abafador22 dB SINAD (±3 dB)
Atenuação de Intermodulação>50 dB
Bloqueio>80 dB
Potência de Saída de Áudio
1 kHz a distorção <1%, energia
depico,a32Ω
Impedância de Carga Mínima9,5Ω
Reforço de AltaSelecionável: +2 dB, +4 dB @ 10 kHz
Limitador do VolumeSelecionável: 3–9
Peso Líquido200 g (com baterias)
Dimensões99 x 66 x 23 mm (3.9 pol. x 2.6 pol. x 0.9
Vida Útil da Bateria4–6 horas (uso contínuo) Baterias AA
–3 dB a 30,5 MHz da frequência central de
cada banda
31 dB
Ajusta a sensibilidade de RF para proporcionar
mais faixa dinâmica de RF
2,2 µV
configuração padrão
100 mW (por saída)
Limita o botão de ajuste de volume. Valor análogo
selecionado para incrementar o botão de volume.
pol.) A x L x P
20
P9T
Potência de Saída de RFselecionável: 10, 50, 100 mW (+20 dBm)
Impedância de saída de RF50Ω(típico)
Peso Líquido850 g
Dimensões42 x 197 x 166 mm, A x L x P
Requisitos de Energia100–15V AC, 415 mA, típico
Entrada de Áudio
Tipo de ConectorCombinação XLR e 6,35 mm (1/4") TRS
PolaridadeXLR: Não invertido (pino 2 posi-
6,35 mm
(1/4") TRS:
ConfiguraçãoBalanceada eletronicamente
Impedância70,2kΩ(real)
Nível de Entrada Nominalcomutável: +4 dBu, –10 dBV
Nível Máximo de Entrada+4 dBu: +29,2 dBu
Distribuição dos PinosXLR: 1=terra, 2=fase, 3=neutro
Proteção contra Alimentação
Fantasma
-10 dBV: +12,2 dBu
6,35 mm
(1/4") TRS:
Até60 V DC
tivo em relação ao pino 3)
Ponta positiva em relação
ao anel
Ponta=fase, Anel=neutro,
Adaptador=terra
Saída de Áudio
Tipo de Conector6,35 mm (1/4") TRS
ConfiguraçãoBalanceada eletronicamente
ImpedânciaConectado diretamente às entradas
Faixa de Freqüência e Potência de Saída do
Transmissor
Este dispositivo digital Classe B está de acordo com a norma canadense ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.
Atende aos requisitos de compatibilidade eletromagnética (EMC) de acordo com as
Partes 1 e 2 da Norma EN 300 422 e as Partes 1 e 9 da Norma EN 301 489 .
Atende aos requisitos essenciais da Diretiva 99/5/CE R&TTE Europeia, aprovado
para exibir a marca CE.
P9T
Certificado de acordo com a Parte 74 da FCC. (FCC ID: DD4P9TA, DD4P9TB,
DD4P9TC, DD4P9TD, DD4P9TJ). Certificado pelo IC no Canadá sob a RSS-123 e
RSS-102. (IC: 616A-P9TA, 616A-P9TB, 616A-P9TC, 616A-P9TD).
P9RA
Aprovado sob a cláusula de Declaração de Conformidade da Parte 15 da norma
da FCC. Certificado pelo IC no Canadá sob a RSS-123. (IC: 616A-P9RAA,
616A-P9RAB, 616A-P9RAC, 616A-P9RAD).
A operação deste dispositivo está sujeita às seguintes condições: (1) este dispositivo não pode causar interferência; e (2) este dispositivo deve aceitar quaisquer
interferências, incluindo algumas que possam causar operação não desejada do
dispositivo.
A Declaração de Conformidade da CE pode ser obtida da Shure Incorporated ou de
qualquer um dos seus representantes europeus. Para informações de contato, visite
www.shure.com A Declaração de Conformidade da CE pode ser obtida em: www.
shure.com/europe/compliance
Representante Autorizado europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Alemanha
Telefone: +49 7131 72 14 0
Fax: +49 7131 72 14 14
E-mail: EMEAsupport@shure.de
INFORMAÇÕES SOBRE A LICENÇA
