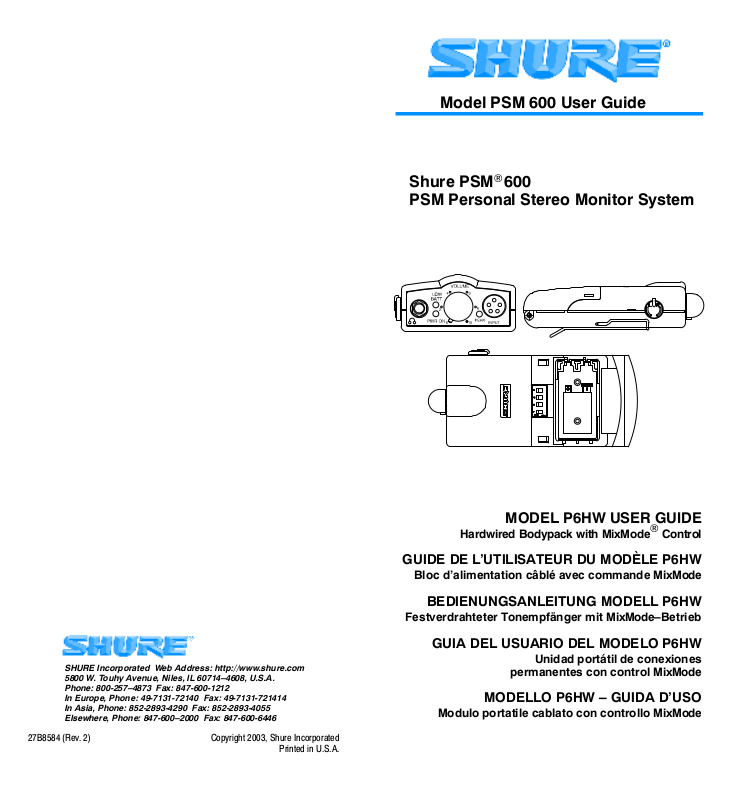

Shure P6HW User Guide

Model PSM 600 User Guide

Shure PSM



600

PSM Personal Stereo Monitor System

MODEL P6HW USER GUIDE

Hardwired Bodypack with MixMode Control

SHURE Incorporated Web Address: http://www.shure.com
5800 W. Touhy Avenue, Niles, IL 60714–4608, U.S.A.
Phone: [phone] Fax: [phone]
In Europe, Phone: [phone] Fax: [phone]
In Asia, Phone: [phone] Fax: [phone]
Elsewhere, Phone: [phone] Fax: [phone]

27B8584 (Rev. 2)

GUIDE DE L’UTILISATEUR DU MODÈLE P6HW

Bloc d’alimentation câblé avec commande MixMode

BEDIENUNGSANLEITUNG MODELL P6HW

Festverdrahteter Tonempfänger mit MixMode–Betrieb

GUIA DEL USUARIO DEL MODELO P6HW

Unidad portátil de conexiones

permanentes con control MixMode

MODELLO P6HW – GUIDA D’USO

Modulo portatile cablato con controllo MixMode

Copyright 2003, Shure Incorporated

Printed in U.S.A.

English 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Francais 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Deutsch 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Español 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Italiano 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ENGLISH

WARNING!

USING THIS SYSTEM AT EXCESSIVE VOLUMES CAN

CAUSE PERMANENT HEARING DAMAGE.

USE AS LOW A VOLUME AS POSSIBLE.

In order to use this system safely, avoid prolonged listening at ex­cessive sound pressure levels. Please use the following guide­lines established by the Occupational Safety Health Administra­tion (OSHA) on maximum time exposure to sound pressure levels
before hearing damage occurs.

90 dB SPL at 8 hours
95 dB SPL at 4 hours
100 dB SPL at 2 hours
105 dB SPL at 1 hour
110 dB SPL at
115 dB SPL at 15 minutes

120 dB SPL — avoid or damage may occur

It is difficult to measure the exact Sound Pressure Levels (SPL)
present at the eardrum. In addition to the volume setting on the
PSM, the SPL in the ear is affected by ambient sound from floor
wedges or other devices. The isolation provided by the fit of quali­ty earphones is also an important factor in determining the SPL in
the ear.

1

/2 hour

Here are some general tips to follow in the use of this product to
protect your ears from damage:

1. Turn up the volume control only far enough to hear properly.

2. Ringing in the ears may indicate that the gain levels are too
high. Try lowering the gain levels.

3. Have your ears checked by an audiologist on a regular basis.
If you experience wax buildup in your ears, stop using the sys­tem until an audiologist has examined your ears.

4. Wipe the ear molds with an antiseptic before and after use to
avoid infections. Stop using the ear molds if they are causing
great discomfort or infection.

1

ENGLISH

MODEL P6HW PERSONAL STEREO MONITOR

The Shure P6HW hardwired Personal Stereo Monitor is a
two-channel system designed to replace loudspeakers used for
onstage monitoring. The P6HW has several advantages over
onstage monitor loudspeakers: it is less visible, offers improved
clarity and control of sound, and reduces the chances of feedback.
This portable, lightweight unit also allows freedom of movement
while reducing stage clutter. It is a versatile system, designed for
use in many different sound reinforcement applications: public ad­dress, live music, studio recording, broadcast, and theater.

Features

S Peak limiter with fixed threshold, DIP switch defeatable
S Stereo or MixMode



control for custom monitor mixes

S Easily accessible volume and balance controls
S Shelving, high frequency boost switch
S Input Clip indicator
S 15 dB input pad switch
S Low Battery Indicator

2

ENGLISH

P6HW OVERVIEW

Î

ÍÊÊЛМОПР Ñ

Ó

Ò

Î

Ê Balance Knob. In stereo control, this knob adjusts the left/right

balance. In MixMode control, this knob adjusts the relative
levels of two different mono signals.

Ë Output Connector. This 3.5-mm jack connects to earphones.
Ì LOW BATT Indicator. This LED illuminates red when the bat-

tery has approximately 45 minutes of operating time remaining.

Í PWR LED. This green LED illuminates when the power is ON

and the battery is fresh.

Î ON/OFF/Volume Knob. Rotate the knob clockwise to turn the

P6HW ON. Rotate the knob further clockwise to increase the
volume.

Ï PEAK LED. Illuminates when the input signal is within 5 dB of

overloading the input.

Ð AUDIO INPUT Connector. A 5-pin connector for input from a

mixer or other sound source. The supplied dual-XLR-to-5-pin­connector Y-cable is required for proper connection.

Ñ Belt Clip. Secures the P6HW to a belt, pocket, or to other

clothing.

Ò Battery Compartment. Press the side buttons to open. Con-

tains one 9-volt battery. This compartment also contains the
DIP Switches.

Ó DIP Switches. Provide features to customize the operation of

the receiver.

3

DIP Switches

ENGLISH

DIP

FUNCTION UP DOWN

SWITCH

1 15 dB

left/right
input pad

2 Stereo/

MixMode

3 Equalization

(Flat/High
Boost)

Attenuates left/
right channel
input signal.

MixMode stereo mode



Gives a 6 dB
boost above 5
kHz for a greater

OFF

normal
response

high-end
response

4 Limiter

Limiter ON Limiter OFF

defeat

IMPORTANT: The Limiter is designed to respond to and limit
the loudness of unexpectedly high signals. It is not designed to
prevent long term exposure to high SPL levels. It is designed for

use with Shure earphones, so the maximum SPL may be dif­ferent with other earphones. We recommend that you always

use the built-in limiter provided with this system. However, a limiter
defeat switch has been provided for those who would prefer to use
an external limiter product.

INSTALLATION

The monitor (or AUX) outputs of the mixer are connected to
the P6HW using the supplied Y-cable. Then, the earphones are
connected to the Output Connector of the P6HW. Starting from
this basic setup, there are several control configurations.

NOTE: The RED dot on the 5–pin end of the Y-cable must
be facing towards the front of the body-pack to work properly.
When connected correctly, the RED dot will face away from
a user wearing the body-pack.

AUX. 1

OUT

Y-CABLE

MIXER

AUX. 2

OUT

OUTPUT
(3.5 MM)

INPUT

4

EARPHONE

ENGLISH

Stereo Control

The P6HW will typically be used with stereo control. In Stereo
control, the P6HW receives a stereo signal, such as monitor left
and monitor right, which is then transmitted to the earphone as a
stereo signal.

1. Connect the 5-pin end of the Y-cable to the INPUT connector

of the P6HW. Remember that the RED dot on the connector

must be facing out.

2. Connect the XLR end of the Y-cable marked R to the Right

monitor output.

3. Connect the XLR end of the Y-cable marked L to the Left mon-

itor output.

4. Set DIP switch 2 to STEREO.

5. Proceed with the operation steps (see Operation).

MixMode Control

In MixMode control, the P6HW receives and sends two differ­ent mono monitor mixes. The Balance knob adjusts between the
two mixes. In a typical application, a singer in a band may choose
to have the engineer mix all instruments in channel 1 and his/her
voice in channel 2. By adjusting the balance knob, the singer can
control the volume of the voice compared to the rest of the band.
The following illustration shows how the balance control would af­fect the volume between the two channels in this application. Both
channels come through left and right earphones as a mono signal,
and both mixes are at equal volume at the center detent.

R

L

CH 1

BAND VOLUME LOUDER VOICE VOLUME LOUDER

CH 2

CH 1

R

L

CH 2

1. Connect the 5–pin end of the Y-cable to the INPUT connector

of the P6HW. Remember that the RED dot on the connector

must be facing out.

2. Connect the XLR end of the Y-cable with the RED tubing to

the monitor mix 1 output.

3. Connect the other XLR end of the Y-cable to the Left monitor

mix 2 output.

4. Set DIP switch 2 to MixMode.

5. Proceed with the operation steps (see Operation).

6. While performing, use the balance knob to adjust the volume

balance between the two mixes.

Mono Control

If the monitor mix is mono, only one signal is sent through the
P6HW to both the left and right earphones.

1. Connect the mono output of the mixer to either the left or right

audio input of the P6HW using the supplied Dual XLR to 5–pin

Y-adapter cable.

2. Set DIP switch 2 to MixMode.

3. Turn the balance knob all the way to the side where the mono

signal comes through.

4. Proceed with the operation steps (see Operation).

5

ENGLISH

OPERATION

IMPORTANT: Before inserting the earphones in the ear, the
power on the P6HW should be OFF in order to avoid a sudden
burst of volume which could potentially cause hearing damage.

1. Insert the earphones.

2. Plug the earphones into the P6HW.

3. Turn the P6HW ON.

4. Slowly rotate the volume knob clockwise to raise the volume

to a comfortable listening level.

5. For the best signal-to-noise ratio, adjust the level of the audio

source so the PEAK LED momentarily “flickers” at peaks.

TROUBLESHOOTING

NOTE: Many of these problems listed might be caused by the ear­phones. Always check to see that the earphones are connected
and are functioning properly.

Problem: The system seems to have no low frequency response.

Check to see that the inverted audio input (XLR pin 3) is terminated
properly at either the output jack or in the cable. If you are using
an unbalanced signal, pin 3 should be grounded. If you are mak­ing your own unbalanced cable, tie XLR pin 3 directly to pin 1.

Problem: The output is distorted or sounds like it is clipping. First
make sure the PEAK LED is not on. If it is on, switch on the 15 dB
pad or lower the input level. Second, if you are hearing the distor­tion on transients and attacks but the PEAK LED is not on, you
may need to run the input signal through an external compressor/
limiter to catch short peaks.

Problem: The system turned itself off. Put in a fresh battery –– the
system shuts itself off when the battery voltage drops below 6.3 V.
You may notice that you can turn the unit off then back on and it
will start up again. This happens because batteries recharge
slightly when not in use. The battery should still be replaced.

Problem: I replaced the battery with a fresh one, but the system
still will not turn on. Check to see that the battery is not installed

backwards.

Problem: Running mono operation, but the sound level is too low.

When running the P6HW in mono, make sure the side balance
control is at the center detent or turned to the channel being used.
The level will be louder the more it is turned toward that channel.

Problem: No sound. Check that the unit is on, the volume is up,
and check all inputs and outputs. Make sure the RED dot on the
5–pin connector is facing away from the unit.

Problem: In Stereo Mode, sound is coming out of only one chan­nel. Check the position of the balance control.

6

ENGLISH

SPECIFICATIONS

*Referenced to 1 kHz

Frequency Response

26 Hz to 90 kHz (–3 dB)

Total Harmonic Distortion*

0.18% for R

0.08% for R

= 18 Ω

L

= 63 Ω

L

Channel Separation*

40 dB (minimum)

Signal-to-Noise Ratio*

85 dB (minimum)

Output Level*

R

+4.5 dBu (maximum level, 1% THD,

= 18 Ω)

L

Minimum Load Impedance*

16 Ω

Battery Life (with E3 earphones)

10 to 12 hours (depending on volume)

Maximum Input Level

+22 dBu, input pad ON
+7 dBu, input pad OFF

Input Impedance

44 KΩ, input pad ON
77 KΩ, input pad OFF

Connectors

Output: 3.5 mm, stereo (Tip = L+, Ring = R+, Sleeve = ground)
Input: 5-pin (pin 1 indicated by red dot), phantom power pro-

tected.

Dual-XLR-to-5–Pin Y–Cable (supplied)

1

2

1

5

5

34

BODYPACK

5–PIN

CONNECTOR

(FEMALE)

CABLE

5-PIN

CONNECTOR

(MALE)

RED DOT ON 5-PIN
CONNECTOR INDICATES PIN 1

2

34

PIN ASSIGNMENTS

5-PIN

SIGNAL

1
2
3
4
5

L XLR

R XLR

1

+

–
–

+

1

2

—

—

3

3

—

—

2

XLR CONNECTORS
MARKED:
L = LEFT
R = RIGHT

Dimensions

111 mm (4.371 in.) x 64.5 mm (2.54 in.) x 31.9 mm (1.256 in.)

Net Weight

209.8 g (7.4 oz)

7

ENGLISH

Certification

Eligible to bear CE Marking. Conforms to European EMC Di­rective 89/336/EEC. Meets applicable tests and performance
criteria in European Standard EN55103 (1996) parts 1 and 2,
for residential (E1) and light industrial (E2) environments.

Furnished Accessories

4 m (12 ft) Dual XLR to 5-Pin Y-Cable PA720. . . . . . . . . . . . . . . .

Optional Accessories

Earhones E3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.3 m (10 ft) XLR to 1/4-in. Cable PA730. . . . . . . . . . . . . . . . . . . .

Triple-Flange Ear Inserts (2) PA755. . . . . . . . . . . . . . . . . . . . . . . .

Foam Ear Inserts (20) and Cleaning Tool PA750. . . . . . . . . . . . .

For additional service or parts information, please contact Shure’s
Service department at 1-800-516-2525. Outside the United
States, please contact your authorized Shure Service Center.

8

FRANÇAIS

AVERTISSEMENT !

L’UTILISATION DE CE SYSTÈME À UN VOLUME SONORE

EXCESSIF PEUT CAUSER DES LÉSIONS AUDITIVES

RÉGLER LE VOLUME LE PLUS BAS POSSIBLE.

Pour assurer la sécurité d’utilisation de ce système, éviter l’é­coute prolongée à un niveau de pression acoustique excessif.
Se conformer aux directives ci–dessous, établies par l’Occupa­tional Safety Health Administration (OSHA), pour les limites de
durée d’exposition aux pressions acoustiques avant de risquer
des lésions auditives.

90 dB NPA pendant 8 heures
95 dB NPA pendant 4 heures
100 dB NPA pendant 2 heures
105 dB NPA pendant 1 heure
110 dB NPA pendant 1/2 heure
115 dB NPA pendant 15 minutes

120 dB NPA – éviter. Risques de lésions auditives

PERMANENTES.

Il est difficile de mesurer la pression acoustique (NPA) exacte
au niveau du tympan. Outre le réglage de volume du PSM, le
NPA sur l’oreille est affecté par les retours de scène et autres
dispositifs. L’isolation procurée par l’ajustement d’écouteurs de
bonne qualité est également un facteur important dans la me­sure du NPA au niveau de l’oreille.

Voici quelques conseils d’ordre général pour éviter des lésions
auditives lors de l’usage de ce produit :

1. Régler le volume juste assez fort pour entendre correctement.

2. Un bourdonnement des oreilles peut indiquer que les ni­veaux de gain sont trop élevés. Essayer de réduire les ni­veaux de gain.

3. Se faire examiner régulièrement par un audiologiste. En cas
d’accumulation de cire dans les oreilles, ne plus utiliser le
système avant d’avoir consulté un audiologiste.

4. Essuyer les pavillons des écouteurs avec un produit antisepti­que après chaque utilisation pour éviter les infections. Cesser
d’utiliser les écouteurs s’ils causent une gêne ou une infection.

9

FRANÇAIS

MONITEUR STÉRÉO PERSONNEL MODÈLE P6HW

Le moniteur stéréo personnel câblé P6HW est un système à
deux canaux conçu pour remplacer les haut–parleurs de retour de
scène. Le P6HW présente plusieurs avantages par rapport aux
haut–parleurs de retour : Il est moins visible, offre une clarté et un
contrôle du son supérieurs et réduit les risques de larsen. Cet appa­reil portatif et léger permet la liberté de mouvement et réduit l’encom­brement de la scène. Ce système polyvalent est conçu pour de
nombreuses applications : allocutions, concerts, enregistrements
en studio, radiodiffusion et théâtre.

Avantages

 Écrêteur à seuil fixe, invalidé par micro–interrupteur
 Mode stéréo ou Mixmode pour mixage personnel des retours
 Commandes de volume et d’équilibrage faciles d’accès
 Interrupteur de dégradé, amplification haute fréquence
 Indicateur d’écrêtage d’entrée
 Interrupteur d’atténuateur d’entrée 15 dB
 Témoin de pile faible

10

FRANÇAIS

GÉNÉRALITÉS SUR LE P6HW

Î

ÍÊÊЛМОПР Ñ

Ó

Ò

Î

Ê Bouton d’équilibrage. En mode stéréo, ce bouton permet de

régler l’équilibrage droite/gauche. En mode MixMode, il permet

d’ajuster les niveaux relatifs de deux différents signaux mono.

Ë Connecteur de sortie. Ce jack de 3,5 mm se branche sur les

écouteurs.

Ì Indicateur LOW BATT (pile faible). Cette DEL rouge s’allu-

me lorsque l’autonomie restante de la pile est d’environ 45

minutes.

Í DEL PWR (alimentation). Cette DEL verte s’allume lorsque

l’appareil est ALLUMÉ et que la pile est fraîche.

Î Bouton ON/OFF/Volume (marche/arrêt/volume). Tourner le

bouton vers la droite pour ALLUMER le P6HW. Continuer de

tourner vers la droite pour augmenter le volume.

Ï DEL PEAK (crête). S’allume lorsque le signal d’entrée se trou-

ve à moins de 5 dB de la limite d’écrêtage.

Ð Connecteur AUDIO INPUT (entrée audio). Connecteur

des 5 broches pour le signal provenant d’une table de mélan-

ge ou autre source sonore. La bretelle double XLR du

connecteur des 5 broches fournie est requise pour un bran-

chement correct.

Ñ Clip de ceinture. Permet de fixer le bloc P6HW à une ceinture,

une poche ou une autre pièce de vêtement.

Ò Compartiment de pile. Appuyer sur les boutons latéraux pour

ouvrir. Contient une pile de 9 volts. Ce compartiment renferme

également les micro–interrupteurs.

Ó Micro–interrupteurs. Permettent d’adapter le fonctionnement

du récepteur à l’application.

11

Micro–interrupteurs

FRANÇAIS

MICRO

FONCTION RELEVÉ ABAISSÉ

INTER-

RUPTEUR

1 Atténuateur

d’entrée
droite/gauche

Atténue le signal
d’entrée du canal
de gauche ou droite

ARRÊT

15 dB

2 Stereo/

MixMode Mode stéréo

MixMode

3 Égalisation

(plate/amplifi­cation d’ai­gus)

Donne une amplifi­cation de 6 dB au–
dessus de 5 kHz
pour une réponse

Réponse normale

accrue en hautes
fréquences

4 Invalidation

du limiteur

Limiteur
ACTIVÉ

Limiteur
DÉSACTIVÉ

IMPORTANT : Le limiteur est conçu pour réagir aux signaux
trop puissants inattendus et les réduire. Il n’est pas prévu pour une
exposition prolongée à des NPA élevés. Il est conçu pour être utili-

sé avec les écouteurs Shure ; le SPL limité maximum peut être
différent avec d’autres écouteurs. Nous recommandons de tou-

jours utiliser le limiteur intégré du système. Toutefois, un interrupteur
d’invalidation est prévu pour les utilisateurs préférant utiliser un limi­teur externe.

MONTAGE

Les sorties moniteur (ou AUX) de la table de mélange sont re­liées au P6HW au moyen de la bretelle XLR double au connecteur
des 5 broches. Les écouteurs sont branchés sur le connecteur de
sortie du P6HW. Il exixte plusieurs variantes à cette configuration de
base.

REMARQUE : Le point ROUGE du connecteur LEMO de la
bretelle doit être dirigé vers l’avant du bloc d’alimentation
pour fonctionner correctement. Si le connecteur est branché
correctement, le point ROUGE doit être dirigé à l’opposé de
la personne portant le bloc d’alimentation.

SORTIE

BRETELLE XLR/XLR AU CONNECTTEUR DES 5 BROCHES

AUX 1

TABLE DE MÉLANGE

SORTIE
AUX 2

SORTIE
(3,5 mm)

12

ENTRÉE

ÉCOUTEURS

FRANÇAIS

Mode stéréo

Le P6HW est généralement utilisé en mode stéréo. Dans ce
mode, il reçoit un signal stéréo, tel que retour droit et retour gauche,
qui est transmis aux écouteurs sous forme d’un signal stéréo.

1. Brancher le connecteur des 5 broches de la bretelle sur l’EN-

TRÉE du P6HW. Ne pas oublier que le point ROUGE du connec­teur doit être dirigé vers l’extérieur.

2. Brancher le connecteur XLR de la bretelle portant la marque R

sur la sortie retour droit.

3. Brancher le connecteur XLR de la bretelle portant la marque L

sur la sortie retour gauche.

4. Mettre le micro–interrupteur 2 en position STÉRÉO.

5. Continuer avec les étapes d’utilisation (voir Utilisation).

Mode MixMode

En mode MixMode, le P6HW reçoit et retransmet deux diffé­rents mixages de retour mono. Le bouton d’équilibrage permet
de régler le niveau des deux mixages. Dans une application typi­que, un chanteur d’orchestre peut demander à l’ingénieur du son
de passer tous les instruments dans le canal 1 et sa voix seule
dans le canal 2. Le bouton d’équilibrage lui permet alors de
contrôler le volume de sa voix par rapport à celui des instruments.
L’illustration suivante montre comment la commande d’équilibra­ge affecte le volume entre les deux canaux dans cette applica­tion. Le deux canaux parviennent aux écouteurs droit et gauche
sous forme de signaux monoraux à volume égal lorsque le bou­ton est sur le cran d’arrêt central.

R

L

CH 1
VOLUMES DES INSTRUMENTS
PLUS ÉLEVÉ

VOLUME DE LA VOIX
PLUS ÉLEVÉ

CH 1

R

L

CH 2CH 2

1. Brancher le connecteur des 5 broches de la bretelle sur l’EN­TRÉE du P6HW. Ne pas oublier que le point ROUGE du connec­teur doit être dirigé vers l’extérieur.

2. Brancher le connecteur XLR de la bretelle muni de la gaine
ROUGE sur la sortie de mixage de retour 1.

3. Brancher l’autre connecteur XLR de la bretelle sur la sortie de
mixage de retour 2 (gauche).

4. Mettre le micro–interrupteur 2 en position MixMode.

5. Continuer avec les étapes d’utilisation (voir Utilisation).

6. Pendant la représentation, utiliser le bouton d’équilibrage pour
ajuster le volume des deux mixages.

Mode monaural

Si le mixage de retour est mono, un seul et même signal est

transmis aux écouteurs droit et gauche.

1. Raccorder la sortie mono de la table de mélange à l’entrée audio
droite ou gauche du P6HW au moyen de la bretelle XLR double
le connecteur des 5 broches.

2. Mettre le micro–interrupteur 2 en position MixMode.

3. Tourner le bouton d’équilibrage à fond du côté où passe le signal
mono.

4. Continuer avec les étapes d’utilisation (voir Utilisation).

13

FRANÇAIS

UTILISATION

IMPORTANT : Avant d’insérer les écouteurs dans les oreilles,
le P6HW doit être ÉTEINT pour éviter une soudaine pointe de volu­me risquant de causer une lésion auditive.

1. Insérer les écouteurs.

2. Brancher les écouteurs sur le P6HW.

3. Allumer le P6HW.

4. Tourner lentement le bouton de volume vers la droite jusqu’à ob-

tention d’un niveau d’écoute confortable.

5. Pour obtenir un rapport signal/bruit optimal, régler le niveau de

la source audio de façon à ce que la DEL de crête «clignote» lors
des pointes.

DÉPANNAGE

REMARQUE: Nombre des problèmes décrits peuvent être causés
par les écouteurs. Toujours s’assurer que les écouteurs sont bran­chés et fonctionnent correctement.

Problème : Le système semble n’avoir aucune réponse en basse
fréquence. Vérifier que l’entrée audio inversée (broche XLR 3) est

correctement connectée sur le jack de sortie ou le câble. Si un signal
asymétrique est utilisé, la broche 3 doit être mise à la masse. Pour
fabriquer son propre câble asymétrique, relier la broche XLR 3 di­rectement à la broche 1.

Problème : Le son est distordu ou semble dépasser le seuil
d’écrêtage. S’assurer tout d’abord que la DEL de crête n’est pas al-

lumée. Si elle l’est, activer l’atténuateur 15 dB ou réduire le niveau
d’entrée. Ensuite, si les bruits transitoires et les attaques sont distor­dus sans que la DEL de crête s’allume, il peut être nécessaire de
passer le signal d’entré dans un compresseur/limiteur externe pour
filtrer les pointes courtes.

Problème : Le système s’éteint de lui–même. Remplacer la pile – Le
système s’éteint automatiquement lorsque la tension de la pile est
inférieure à 6,3 V. On remarquera que l’appareil peut être éteint, puis
rallumé, pour rétablir le fonctionnement. Ceci se produit parce que
les piles se rechargent légèrement lorsqu’elles ne sont pas en
usage. La pile doit néanmoins être remplacée.

Problème : Après avoir installé une pile neuve, le système ne s’al­lume toujours pas. S’assurer que la pile n’est pas installée à l’en-

vers.
Problème : En mode mono, le niveau sonore est insuffisant. Si le

P6HW est utilisé en mode mono, s’assurer que la commande d’é­quilibrage est en position de cran d’arrêt central ou tournée du côté
du canal utilisé. Le volume augmente à mesure que le bouton est
tourné dans la direction du canal utilisé.

Problème : Pas de son. Vérifier que l’appareil est allumé, le volume
ouvert puis vérifier toutes les entrées et sorties. S’assurer que le
point ROUGE du connecteur des 5 broches est dirigé à l’opposé de
l’appareil.

Problème : En mode stéréo, le son ne sort que d’un canal. Vérifier
la position du bouton d’équilibrage.

14

FRANÇAIS

CARACTÉRISTIQUES

*Pour une fréquence de 1 kHz

Courbe de réponse

26 Hz à 90 kHz (–3 dB)

Distorsion harmonique totale*

0,18 % pour R

= 18 Ω

L

0,08 % pour RL = 63 Ω

Séparation*

40 dB (minimum)

Rapport signal–bruit*

85 dB (minimum)

Niveau de sortie*

+4,5 dBu (niveau maximum, 1% DHT, R

= 18 Ω)

L

Impédance de charge minimum*

16 Ω

Autonomie de la pile (avec écouteurs E3)

10 à 12 heures (suivant le volume)

Niveau d’entrée maximum

+22 dBu, atténuateur activé
+7 dBu, atténuateur désactivé

Impédance d’entrée

44 K

Ω, atténuateur activé

77 K

Ω, atténuateur désactivé

Connecteurs

Sortie : 3,5 mm, stéréo (pointe = G+, anneau = D+,
corps = masse)

Entrée : 5 broches (broche 1 indiquée par un point rouge),
protection contre l’alimentation fantôme).

Bretelle XLR double au connecteur des 5 broches (four­nie)

AFFECTATION DES BROCHES

1

2

5

5

34

CONNECTEUR
DES 5 BROCHES
DE BLOC
D’ALIM.
(FEMELLE)

CONNECTEUR
DES 5
BROCHES DE
CÂBLE (MÂLE)

LE POINT ROUGE DU CONNECTEUR
DES 5 BROCHES INDIQUE LA
BROCHE 1

1

2

34

5

BROCHES

1
2
3
4
5

SIGNAL

+
–
–
+

L XLR

R XLR

1
2

—

3

—

CONNECTEURS
XLR MARQUÉS :
L = GAUCHE,
R = DROIT

1

—

3

—

2

Dimensions

111 mm x 64,5 mm x 31,9 mm

Poids net

209,8 g

15

FRANÇAIS

Homologation

Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN 55103 (1996)
parties 1 et 2 pour les environnements résidentiels (E1) et d’indus­trie légère (E2).

Accessoires fournis

Bretelle XLR double au connecteur

des 5 broches de 4 m (12 pi) PA720. . . . . . . . . . . . . . . .

Accessoires en option

Écouteurs E3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Câble de 3,3 m (10 pi) XLR à 1/4 po PA730. . . . . . . . . . . .

Pièces d’oreille à bague triple (2) PA755. . . . . . . . . . . . . . .

Pièces d’oreille (20) et outil de nettoyage PA750. . . . . . . .

Pour plus de détails sur les réparations ou les pièces, contacter
le service Entretien Shure au 1–800–516–2525. À l’extérieur des
États–Unis, contacter le centre de réparations Shure agréé.

16

DEUTSCH

WARNUNG!

VERWENDUNG DIESES SYSTEMS MIT ÜBERHÖHTER

LAUTSTÄRKE KANN ZU DAUERHAFTEN

GEHÖRSCHÄDEN FÜHREN.

LAUTSTÄRKE MÖGLICHST NIEDRIG HALTEN.

Zur sicheren Verwendung dieses Systems längeres Hören bei
hohem Schalldruckpegel vermeiden. Dabei die folgenden Richtli­nien der Occupational Safety Health Administration (OSHA) ein­halten, die einem bestimmten Schalldruckpegel eine maximale
Hördauer zuordnen, bei deren Überschreitung Gehörschäden
auftreten können.

90–dB–SDP – 8 Stunden
95–dB–SDP – 4 Stunden
100–dB–SDP – 2 Stunden
105–dB–SDP – 1 Stunde
110–dB–SDP – 1/2 Stunde
115–dB–SDP – 15 Minuten

120–dB–SDP – vermeiden, da Gefahr

von Gehörschäden besteht

Es ist nicht einfach, den genauen Schalldruckpegel (SDP) im
Trommelfell zu messen. Das Ohr wird neben der Lautstärke des
PSM–Systems auch von anderen Nebengeräuschen beeinflußt.
Die Isolierung, die Qualitäts–Ohrhöhrer durch ihre genaue
Paßform bieten, ist ebenfalls ein wichtiger Faktor bei der Bestim­mung des SDP.

Hier einige Tips, wie Sie bei der Verwendung dieses Produkts
Gehörschäden vermeiden können:

1. Lautstärke nie höher als nötig einstellen.

2. Wenn Sie Ohrensausen bekommen, ist u.U. die Verstärker­einstellung zu hoch. Verstärkereinstellung reduzieren.

3. Lassen Sie Ihre Ohren regelmäßig vom Facharzt untersuchen.
Wenn sich übermäßig Ohrenwachs ansammelt, Verwendung
des Systems einstellen und Ohren vom Facharzt untersuchen
lassen.

4. Ohrhörer vor und nach Verwendung mit Antiseptikum reinigen,
um Infektionen zu vermeiden. Verwendung einstellen, wenn
das Gerät Unbehagen oder Infektionen verursacht.

17

DEUTSCH

RAGBARER STEREO–TONEMPFÄNGER MODELL P6HW

Der festverdrahtete Stereo–Tonempfänger P6HW von Shure ist

ein Zweikanalsystem, das anstatt von Lautsprechern für Regiean­weisungen eingesetzt werden kann. Das P6HW–System bietet ei­ne Reihe von Vorteilen gegenüber Lautsprechern: Es ist weniger
sichtbar, liefert bessere und leichter steuerbare Tonqualität und re­duziert das Auftreten von Feedback. Das tragbare, leichte Gerät
gibt volle Bewegungsfreiheit und schafft mehr Platz auf der Bühne.
Das System ist ausgesprochen vielseitig und kann in den unter­schiedlichsten Situationen eingesetzt werden: bei öffentlichen An­sprachen, Konzerten, Studioaufnahmen, Übertragungen und im
Theater.

Funktionen

 Spitzenbegrenzer mit festem Schwellenwert, Deaktivierung

durch DIP–Schalter

 Stereo– oder MixMode–Regler für individuelle Mischoptionen
 Leicht erreichbare Lautstärke– und Balanceregler
 Hochfrequenz–Boostschalter
 Eingangs–Klemmanzeige
 15–dB–Schalter zur Eingangsdämpfung
 “Batterie niedrig“–Anzeige

18

DEUTSCH

ÜBERSICHT ÜBER DAS P6HW–SYSTEM

Î

ÍÊÊЛМОПР Ñ

Ó

Ò

Î

Ê Balanceregler. Dieser Knopf steuert im Stereobetrieb die

rechts/links–Balance. In der Betriebsart MixMode regelt er die
relativen Niveaus der beiden unterschiedlichen Monosignale.

Ë Ausgangsanschluß. 3,5–mm–Buchse für Ohrhörer.
Ì LOW BATT–Anzeige. Diese LED–Anzeige leuchtet rot auf,

wenn der Batterie ungefähr 45 Minuten Betriebszeit verbleiben.

Í PWR–LED. Diese grüne LED leuchtet auf, wenn das Gerät ein-

geschaltet ist und die Batterie voll geladen ist.

Î ON/OFF/Lautstärkeknopf. Drehen im Uhrzeigersinn schaltet

den P6HW ein. Wird im Uhrzeigersinn weitergedreht, erhöht
sich die Lautstärke.

Ï PEAK–LED. Leuchtet auf, wenn sich das Eingangssignal auf

mindestens 5 dB der Überlastungsgrenze nähert.

Ð AUDIO INPUT–Anschluß. Ein 5–Stifte–Anschluß mit 5 Stiften

für einen Eingang von einem Mischpult oder einer anderen
Tonquelle. Zur Verbindung das mitgelieferte Dual–XLR–
zu–5–Stifte–Y–Kabel verwenden.

Ñ Gürtelklemme. Zur Befestigung des P6HW am Gürtel, an der

Hosentasche oder an anderen Kleidungsstücken.

Ò Batteriefach. Öffnet durch Drücken der seitlichen Knöpfe. Das

Fach enthält außerdem die DIP–Schalter.

Ó DIP–Schalter. Dienen zur anwendungsspezifischen Konfigu-

ration des Empfängerbetriebs.

19

DIP-Schalter

DEUTSCH

DIP–

SCHALT-

FUNKTION NACH OBEN NACH

UNTEN

ER

1 15–dB–Ein-

gangsdämpfu
ng links/

Dämpft das Ein­gangssignal des lin­ken/rechten Kanals

AUS

rechts

2 Stereo/

MixMode Stereobetrieb

MixMode

3 Equalizer

(normal/
Höhen­verstärkung)

4 Begrenzer–

Verstärkt Signale
über 5 kHz um 6 dB

Normale

Wiedergabe
für bessere Höhen­wiedergabe

Begrenzer EIN Begrenzer AUS

Deaktivierung

WICHTIG: Der Begrenzer erfüllt die Aufgabe, auf unerwartet
laute Tonsignale zu reagieren und deren Lautstärke zu reduzieren.
Er wurde nicht entwickelt, um hohe Schalldruckpegel über längere
Zeiträume zu unterdrücken. Er wurde für die Verwendung mit

Shure Ohrhörern entworfen; der maximale begrenzte Schall­druckpegel kann sich daher bei der Verwendung anderer Ohr­hörer unterscheiden. Wir empfehlen, den im System eingebauten

Begrenzer immer zu benutzen. Für Anwender, die einen externen
Begrenzer verwenden wollen, gibt es einen Deaktivierungsschalter.

INSTALLATION

Die Verstärker– (oder AUX–) Ausgänge des Mischpults werden
mit dem Dual–XLR–zu–5–Stifte–Y–Kabel an den P6HW ange­schlossen. Dann werden die Ohrhörer am Ausgangsanschluß des
P6HW eingesteckt. Ausgehend von dieser grundlegenden Konfigu­ration sind mehrere Betriebsoptionen möglich.

HINWEIS: Der ROTE Punkt des 5–Stifte–Endes des Y–Kabels
muß zur Vorderseite des Verstärkers weisen, um richtig zu funktion­ieren. Der ROTE Punkt ist bei richtigem Anschluß auf der vom Be­nutzer abgewandten Seite des Verstärkers.

AUX. 1
AUSG.

AUX. 2
AUSG.

XLR/XLR–ZU–5–STIFTE–Y–ADAPTERKABEL

EINGANG

OHRHÖRER

MISCHPULT

AUSGANG
(3,5 mm)

20

DEUTSCH

Stereobetrieb

Der P6HW wird im Normalfall in der Stereobetriebsart einge­setzt. Er empfängt in dieser Betriebsart ein Stereosignal, z.B. Emp­fänger links oder Empfänger rechts, das dann als Stereosignal an
den Ohrhörer übertragen wird.

1. Das 5–Stifte–Ende des Y–Kabels an den INPUT–Anschluß des

P6HW anschließen. Nicht vergessen, daß der ROTE Punkt auf
dem 5–Stifte–Anschluß von Ihnen wegzeigen muß.

2. Das XLR–Ende des Y–Kabels im rechten Verstärkerausgang an-

stecken.

3. Das andere XLR–Ende des Y–Kabels im linken Verstärkeraus-

gang anstecken.

4. DIP–Schalter 2 auf STEREO stellen.

5. Mit den Betriebsschritten fortfahren (siehe Betrieb).

MixMode–Betrieb

In der Betriebsart MixMode empfängt und sendet der P6HW
zwei verschiedene Mono–Mischsignale. Der Balanceknopf dient
zur Abstimmung der beiden Mischsignale. So kann etwa der Sänger
einer Band den Tontechniker alle Instrumente auf Kanal 1 abmi­schen lassen, und seine Stimme auf Kanal 2 empfangen. Der Sän­ger kann durch Drehen des Balanceknopfs die Lautstärke seiner
Stimme im Kontrast zum Rest der Band kontrollieren. Die Abbildung
unten zeigt, wie die Balanceregelung in dieser Betriebsart die Laut­stärke zwischen den zwei Kanälen steuert. Beide Kanäle kommen
durch die rechten und linken Ohrhörer als Monosignale; bei der Mit­teleinstellung des Balanceknopfs sind beide Mischsignale gleich
laut.

R

L

CH 1

BANDSIGNAL LAUTER STIMMSIGNAL LAUTER

CH 1

R

L

CH 2CH 2

1. Das 5–Stifte–Ende des Y–Kabels an den INPUT–Anschluß des

P6HW anschließen. Nicht vergessen, daß der ROTE Punkt auf
dem 5–Stifte–Anschluß von Ihnen wegzeigen muß.

2. Das XLR–Ende des Y–Kabels mit der ROTEN Hülse am Misc-

hausgang 1 des Verstärkers anschließen.

3. Das andere XLR–Ende des Y–Kabels am linken Mischausgang

2 des Verstärkers anschließen.

4. DIP–Schalter 2 auf MixMode stellen.

5. Mit den Betriebsschritten fortfahren (siehe Betrieb).

6. Während des Betriebs die relative Lautstärke der beiden Mischsi-

gnale mit dem Balanceknopf regeln.

Monobetrieb

Wird ein Mono–Mischsignal zum Verstärker gesendet, geht nur
ein Signal durch beide Ohrhörer des P6HW.

1. Den Monoausgang des Mischpults mit dem XLR–zu–5–Stifte–

Y–Adapterkabel entweder am linken oder rechten Audioeingang
des P6HW anschließen.

2. DIP–Schalter 2 auf MixMode stellen.

3. Den Balanceknopf ganz auf die Seite drehen, an der das Monosi-

gnal empfangen wird.

4. Mit den Betriebsschritten fortfahren (siehe Betrieb).

21

DEUTSCH

BETRIEB

WICHTIG: Der P6HW sollte abgeschaltet sein, wenn die Ohrhö­rer im Ohr eingesetzt werden, da es zu plötzlichen Tonstößen mit
hoher Lautstärke kommen kann, die Gehörschäden verursachen
können.

1. Ohrhörer ins Ohr stecken.

2. Ohrhörer am P6HW anschließen.

3. P6HW einschalten.

4. Den Lautstärkeknopf langsam im Uhrzeigersinn drehen, bis ein

angenehmer Lautstärkepegel erreicht ist.

5. Für den optimalen Rauschabstand den Pegel der Tonquelle so

einstellen, daß die PEAK–LED bei hohen Frequenzen kurz auf­blinkt.

FEHLERSUCHE

HINWEIS: Viele der hier aufgeführten Probleme sind u.U. auf die
Ohrhörer zurückzuführen. Immer überprüfen, ob die Ohrhörer
angeschlossen sind und einwandfrei funktionieren.

Problem: Das System scheint nicht auf niedrige Frequenzen zu
reagieren. Prüfen, ob der Wandel–Audioeingang (XLR–Stift 3)

richtig an der Ausgangsbuchse und am Kabel angeschlossen ist.
Wird ein asymmetrisches Signal verwendet, sollte der Stift 3 geerdet
werden. Wenn Sie Ihr eigenes asymmetrisches Kabel anfertigen,
XLR–Stift 3 direkt mit Stift 1 verbinden.
Problem: Der Ausgang ist verzerrt oder klingt holprig. Prüfen Sie, ob
die PEAK–LED aktiviert ist. Falls ja, die 15–dB–Dämpfung
einschalten oder den Eingangspegel senken. Wenn Sie die
genannten Tonstörungen hören und die PEAK–LED nicht
eingeschaltet ist, ist es u.U. erforderlich, das Eingangssignal durch
einen externen Kompressor/Begrenzer zu senden, um kurze
Frequenzspitzen auszufiltern.
Problem: Das System schaltet sich von selbst ab. Neue Batterie
einlegen – das System schaltet sich ab, wenn die Batteriespannung
unter 6,3 V absinkt. Sie werden feststellen, daß es möglich ist, das
Gerät ab– und dann wieder einzuschalten, da sich die Batterie,
wenn deaktiviert, etwas auflädt. Sie sollte trotzdem ausgetauscht
werden.

Problem: Ich habe die Batterie ausgetauscht, aber das Gerät läßt
sich trotzdem nicht einschalten. Prüfen, ob die Batterien richtig

eingelegt wurden.
Problem: Der Tonpegel im Monobetrieb ist zu niedrig. Stellen Sie
sicher, daß sich der Balanceregler des P6HW im Monobetrieb
entweder in Mittelstellung oder auf der Seite des verwendeten
Kanals befindet. Der Tonpegel steigt, je mehr der Regler auf die
Seite dieses Kanals gedreht wird.
Problem: Kein Ton. Prüfen, ob das Gerät eingeschaltet ist, ob der
Lautstärkeregler genügend hochgedreht ist und ob alle Ein– und
Ausgänge richtig angeschlossen sind. Sicherstellen, daß der ROTE
Punkt des 5–Stifte–Anschlusses vom Gerät wegzeigt.
Problem: Ich höre im Stereobetrieb nur einen Kanal. Position des
Balancereglers überprüfen.

22

DEUTSCH

TECHNISCHE DATEN

* Bezugssignal 1 kHz

Frequenzgang

26 Hz bis 90 kHz (–3 dB)

Gesamte Klirrverzerrung*

0,18% bei R
0,08% bei R

= 18 Ω

L

= 63 Ω

L

Kanaltrennung*

40 dB (Minimum)

Rauschabstand*

85 dB (Minimum)

Ausgangspegel*

+4,5 dBu (Maximalpegel, 1% THD, R

= 18 Ω)

L

Minimale Lastimpedanz*

16 Ω

Batterielebensdauer (mit E3–Ohrhörern)

10 bis 12 Stunden (je nach Lautstärke)

Maximaler Eingangspegel

+22 dBu, Eingangsdämpfung EIN
+7 dBu, Eingangsdämpfung AUS

Eingangs-impedanz

44 K Ω, Eingangsdämpfung EIN
77 K Ω, Eingangsdämpfung AUS

Anschlüsse

Ausgang: 3,5 mm, Stereo (Spitze = L+, Ring = R+, Buchse = Er­dung)
Eingang: 5 Stifte (Stift 1 mit rotem Punkt gekennzeichnet), gegen
Phantomstrom geschützt

Dual–XLR–zu–5–Stifte–Kabel (mitgeliefert)

1

2

34

5–STIFTE–
ANSCHLUSS
DES
HÖREMPFÄNG
ERS (BUCHSE)

ROTER PUNKT AM 5 STIFTE–ANSCHLUSS
ZEIGT STIFT 1 AN

1

5

5

5–STIFTE–
ANSCHLUSS DES
KABELS (STECKER)

KONFIGURATION DER STIFTE

2

34

5-STIFTE

SIGNAL

1
2
3
4
5

L XLR

1
2

+

—

–

3

–

—

+

XLR–ANSCHLÜSSE
MARKIERT:
L = LINKS,
R = RECHTS

R XLR

1

—

3

—

2

Abmessungen

111 mm x 64,5 mm x 31,9 mm

Reingewicht

209,8 g

Zertifizierung

Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtli­nie über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die
Prüfungs– und Leistungskriterien der europäischen Norm EN
55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustrie­gebiete (E2).

23

DEUTSCH

Mitgeliefertes Zubehör

Dual–XLR–zu–5–Stifte–Anschlusses–

Y–Kabel, 4 m PA720. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Zubehöroptionen

Ohrhörer E3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

XLR–zu–1/4–Zoll–Kabel, 3,3 m PA730. . . . . . . . . . . . . . . . . . .

Dreifach–Ohreinlagen (2) PA755. . . . . . . . . . . . . . . . . . . . . . . .

Schaumstoff–Ohreinlagen (20) und

Reinigungsinstrument PA750. . . . . . . . . . . . . . . . . . . . . . . . .

Zusätzliche Service– oder Produktinformationen erhalten Sie
von der Shure–Serviceabteilung unter 1–800–516–2525. Kunden
außerhalb der USA wenden sich bitte an das nächstgelegene
Shure–Servicezentrum.

24

ESPAÑOL

ADVERTENCIA

EL USAR ESTE SISTEMA A NIVELES EXCESIVOS

DE VOLUMEN PUEDE CAUSAR DAÑOS

USAR EL VOLUMEN MAS BAJO POSIBLE.

Para usar este sistema de modo seguro, evite usarlo por pe­ríodos prolongados con un nivel intenso de presión acústica.
Respete los lineamientos dados a continuación, los cuales fueron
establecidos por la Administración de Salud y Seguridad Ocupa­cional (OSHA) de los EE.UU. e indican el tiempo máximo que
puede escucharse un nivel determinado de presión acústica an­tes de producirse daños al oído.

120 dB SPL – evítese por completo, puesto

PERMANENTES AL OIDO.

90 dB SPL por 8 horas
95 dB SPL por 4 horas
100 dB SPL por 2 horas
105 dB SPL por 1 hora
110 dB SPL por 1/2 hora
115 dB SPL por 15 minutos

que puede causar daños inmediatos

Es difícil medir la intensidad de la presión acústica (SPL) apli­cada en el tímpano. Además del ajuste del volumen del PSM, el
nivel de SPL presente en el oído se ve afectado por el sonido am­biental proveniente del suelo y de otros dispositivos. El aislamien­to que proporcionan los auriculares varía debido a la forma y ta­maño de los mismos y también es un factor importante para deter­minar el nivel de SPL existente en el oído.

A continuación se ofrecen recomendaciones generales para
el uso de este producto y para protegerse los oídos contra daños:

1. Ajuste el volumen a un nivel apenas suficiente para escuchar

con claridad.

2. Si después del uso se escucha un zumbido en los oídos, esto

puede indicar que los niveles de ganancia son excesivos. In­tente usar niveles más bajos de ganancia.

3. Solicite a un otorrinolaringólogo que revise los oídos con regu-

laridad. Si se experimenta una acumulación de cera en los oí­dos, deje de usar el sistema hasta que un otorrinolaringólogo
se los haya examinado.

4. Limpie las puntas que se insertan en los oídos con un antisépti-

co antes y después de usarlas para evitar las infecciones. Deje
de usar las puntas si causan muchas molestias o infecciones.

25

ESPAÑOL

MONITOR ESTEREOFONICO PERSONAL
MODELO P6HW

El monitor estereofónico personal de conexión permanente
P6HW de Shure es un sistema de dos canales diseñado para susti­tuir los altoparlantes utilizados en escenarios con fines de monito­reo. El P6HW ofrece varias ventajas sobre los altoparlantes para
monitoreo usados en el escenario: es menos visible, ofrece mayor
claridad y control del sonido y reduce la posibilidad de realimenta­ción de sonido. Esta unidad liviana y portátil también ofrece libertad
de movimiento, a la vez que despeja el escenario. Es un sistema
versátil, diseñado para uso en muchas aplicaciones de refuerzo de
sonido: conferencias, música en vivo, estudios de grabación, difu­sión y obras teatrales.

Características

 Limitador de picos con umbral fijo que puede desactivarse por

medio de un interruptor DIP

 Control estereofónico o control MixMode para ofrecer mezclas

especiales para monitoreo

 Controles de volumen y equilibrio de fácil acceso
 Interruptor de aumento de altas frecuencias
 Indicador de limitación de señal de entrada
 Conmutador de atenuación en 15 dB de señal de entrada
 Indicador de descarga de baterías

26

ESPAÑOL

DESCRIPCION GENERAL DEL P6HW

Î

ÍÊÊЛМОПР Ñ

Ó

Ò

Î

Ê Control de equilibrio. Cuando se usa el control estereofónico,

esta perilla ajusta el equilibrio entre los canales izquierdo/dere­cho. Cuando se usa el control MixMode, esta perilla ajusta los
niveles relativos de dos señales monofónicas distintas.

Ë Conector de salida. Este jack de 3,5 mm se usa para conectar

los auriculares.

Ì Indicador de descarga de batería (LOW BATT). Este LED se

ilumina en rojo cuando a la batería le restan aproximadamente
45 minutos de funcionamiento.

Í LED de encendido (PWR). Este LED verde se ilumina cuando

se enciende la unidad y la batería está cargada.

Î Control de encendido/apagado/volumen. Gire la perilla en

sentido horario para encender el P6HW. Continúe girando esta
perilla hacia la derecha para aumentar el volumen.

Ï LED de limitación (PEAK). Se ilumina cuando la intensidad de

la señal de entrada está a 5 dB del umbral de sobrecarga del cir­cuito de entrada.

Ð Conector de entrada de sonido (INPUT). Un conector de 5 cla-

vijas para recibir la señal de una consola mezcladora u otra fuen­te. Se suministra el cable adaptador en “Y” necesario para hacer
las conexiones correctas.

Ñ Gancho para cinturón. Fija el P6HW a un cinturón, bolsillo u otra

pieza de vestimenta.

Ò Compartimiento de baterías. Oprima los botones laterales para

abrirlo. Contiene una batería de 9 voltios. Este compartimiento
también contiene los interruptores DIP.

Ó Interruptores DIP. Permiten ajustar el funcionamiento del

receptor.

27

Interruptores DIP

ESPAÑOL

INTERRUP-

TOR DIP

1 Atenuación de

2 Control estereo-

3 Ecualización

FUNCION ARRIBA ABAJO

15 dB en canal
izq./der.

Atenúa la señal de
entrada del canal
izq./der.

Apagada

MixMode Control

fónico/MixMode

(respuesta pla­na/amplificación
de frecuencias
altas)

Proporciona una
amplificación de 6
dB a frecuencias
superiores a los 5
kHz para mejorar

estereofónico
Respuesta normal

la respuesta a fre­cuencias altas

4 Desactivación

del limitador

Limitador activado Limitador desacti-

vado

IMPORTANTE: El limitador está diseñado para responder y li­mitar la intensidad de señales fuertes inesperadas. No está diseña­do para evitar la exposición prolongada a niveles muy intensos de
sonido. Está diseñado para usarse con los audífonos E1, por lo

que el SPL máximo puede variar si se usan otros audífonos.

Recomendamos que siempre se utilice el limitador incorporado pro­visto con este sistema. Sin embargo, el interruptor de desactivación
del limitador se ha provisto para quienes prefieren utilizar un siste­ma limitador externo.

INSTALACION

Las salidas de monitoreo (o AUX) de la consola mezcladora se
conectan al P6HW utilizando el cable adaptador en “Y” con dos co­nectores XLR y uno tipo conector de 5 clavijas. Después, los auricu­lares se conectan al conector de salida del P6HW. Partiendo de es­ta configuración básica, existen diversas configuraciones de
control.

NOTA: El punto ROJO en el conector de 5 clavijas del cable en
“Y” debe quedar hacia la parte delantera de la unidad portátil para
que funcione correctamente. Cuando está bien conectado, el punto
ROJO queda alejado del usuario cuando éste se ha colocado la uni­dad portátil.

CONSOLA

MEZCLADORA

SALIDA
AUX 1

SALIDA
AUX 2

SALIDA
(3,5 mm)

CABLE ADAPTADOR EN ”Y” XLR/XLR
A CONECTOR DE 5 CLAVJIAS

ENTRADA

28

AURICULARES

ESPAÑOL

Control estereofónico

El P6HW típicamente se utiliza con el control estereofónico. En
el modo de control estereofónico, el P6HW recibe una señal este­reofónica, tal como los canales izquierdo y derecho de monitoreo,
la cual se transmite a los auriculares como una señal estereofónica.

1. Conecte el conector des 5 clavijas del cable en “Y” al conector de

entrada (INPUT) del P6HW. Recuerde que el punto ROJO del co­nector debe quedar alejado de la unidad.

2. Conecte el conector XLR con la marca “R” a la salida del canal

derecho de monitoreo.

3. Conecte el conector XLR con la marca “L” a la salida del canal

izquierdo de monitoreo.

4. Ponga el interruptor DIP N 2 en la posición de control estereofó-

nico.

5. Continúe con los pasos del procedimiento de uso (vea Funciona-

miento).

Control MixMode

En modo de control MixMode, el P6HW recibe y envía dos se­ñales monofónicas diferentes combinadas. El control de equilibrio
ajusta el nivel relativo entre las dos señales. En un uso típico, un
cantante de un grupo musical puede solicitar al ingeniero de sonido
que combine las señales de los instrumentos en el canal 1 y la de
su voz en el canal 2. Al ajustar la perilla de equilibrio, el cantante
puede controlar el nivel relativo entre su voz y el resto del grupo mu­sical. La ilustración siguiente muestra cómo el control de equilibrio
afecta el volumen relativo entre los dos canales al usarlo de esta
manera. Los dos canales se reciben en los auriculares izquierdo y
derecho como una señal monofónica, y las dos señales se reprodu­cen a volumen igual cuando el control se pone en su tope central.

R

L

CANAL 1
SEÑAL DEL GRUPO MU­SICAL MAS INTENSA

CANAL1

SEÑAL DE LA VOZ
MAS INTENSA

R

L

CANAL 2CANAL2

1. Conecte el conector de 5 clavijas del cable en “Y” al conector de
entrada (INPUT) del P6HW. Recuerde que el punto ROJO del co­nector debe quedar alejado de la unidad.

2. Conecte el conector XLR con el tubo ROJO a la salida del canal
1 de señal mezclada para monitoreo.

3. Conecte el otro conector XLR del cable en “Y” a la salida del canal
2 de señal mezclada para monitoreo.

4. Ponga el interruptor DIP N 2 en la posición de control MixMode.

5. Continúe con los pasos del procedimiento de uso (vea Funciona-
miento).

6. Durante la ejecución, utilice el control de equilibrio para ajustar
el nivel relativo de volumen entre las dos señales.

29

ESPAÑOL

Control monofónico

Si la señal de monitoreo es monofónica, sólo se envía una se-

ñal a través del P6HW hacia los auriculares izquierdo y derecho.

1. Conecte la salida monofónica de la consola mezcladora a la en­trada izquierda o derecha del P6HW usando el cable adaptador
en “Y”.

2. Ponga el interruptor DIP N 2 en la posición de control MixMode.

3. Gire el control de equilibrio completamente en el sentido corres­pondiente al canal que recibe la señal monofónica.

4. Continúe con los pasos del procedimiento de uso (vea Funciona-
miento).

FUNCIONAMIENTO

IMPORTANTE: Antes de insertarse los auriculares en los oí-
dos, apague el P6HW para evitar la producción de una ráfaga sono­ra de alta intensidad que pudiera dañar los oídos.

1. Inserte los auriculares en los oídos.

2. Conecte los auriculares al P6HW.

3. Encienda el P6HW.

4. Gire el control de volumen lentamente en sentido horario hasta

un nivel que resulte cómodo.

5. Para obtener una relación óptima de señal a ruido, ajuste el nivel

de la fuente de la señal de sonido de modo que el LED PEAK des­telle momentáneamente en los picos de señal.

LOCALIZACION DE AVERIAS

NOTA: Muchos de los problemas indicados pueden deberse
a los auriculares. Siempre se debe comprobar que los auriculares
están conectados y que funcionan debidamente.

Problema: El sistema parece haber perdido su respuesta a bajas
frecuencias. Compruebe que la señal de audio invertida (clavija 3

del conector XLR) esté correctamente conectada en el jack de sali­da o en el cable. Si se está usando una señal desequilibrada, la cla­vija N 3 debe conectarse a tierra. Si se está creando su propio
cable desequilibrado, conecte la clavija 3 del conector XLR directa­mente a la clavija 1.

Problema: La señal de salida está distorsionada o parece tener dis­torsión por limitación. Primero asegúrese que el LED PEAK no esté

iluminado. Si está iluminado, active la atenuación de 15 dB o reduz­ca el nivel de la señal de entrada. En segundo lugar, si la distorsión
se escucha como un efecto transitorio y en el punto de arranque de
la señal, pero el LED PEAK no se ilumina, podría ser necesario pa­sar la señal de entrada a través de un limitador externo que elimine
los picos transitorios de señal.

Problema: El sistema se ha apagado por sí solo. Instale una batería
fresca –– el sistema se apaga por sí solo cuando el voltaje de la bat­ería se reduce a menos de 6,3 V. Algunas veces si se apaga la uni­dad y se la vuelve a encender se restablece su funcionamiento.
Esto ocurre debido a que las baterías se recargan ligeramente
cuando no están en uso. Se debe sustituir la batería.

Problema: Se ha sustituido la batería por una fresca, pero el sis­tema no enciende. Comprobar que no se haya instalado la bat-

ería al revés.

30

ESPAÑOL

Problema: Se está usando la unidad en modo de señal monofónica,
pero el nivel de volumen es muy bajo. Cuando se usa el P6HW en

modo de señal monofónica, asegúrese que el control de equilibrio
se encuentre en su tope central o girado hacia el canal que está reci­biendo la señal. El nivel de la señal aumenta a medida que se gira
el control hacia el canal correspondiente.

Problema: Falta de sonido. Compruebe que la unidad esté encendi­da, que el volumen no esté en nivel mínimo y revise todas las conex­iones de entrada y de salida. Asegúrese que el punto ROJO del
conector de 5 clavijas esté alejado de la unidad.

Problema: Cuando se usa la unidad en modo de señal estereofóni­ca, el sonido se recibe por un canal solamente. Compruebe la posi-

ción del control de equilibrio.

ESPECIFICACIONES

* Con referencia a una señal de 1 kHz

Respuesta a frecuencias

26 Hz a 90 kHz (–3 dB)

Distorsión armónica total *

0,18% para R

= 18 Ω

L

0,08% para RL = 63 Ω

Separación entre canales *

40 dB (mínima)

Relación de señal a ruido *

85 dB (mínima)

Nivel de salida *

+4,5 dBu (nivel máximo, 1% de THD, R

= 18 Ω)

L

Impedancia de carga mínima *

16 Ω

Duración de la batería (con auriculares E3)

10 a 12 horas (dependiendo del nivel de volumen)

Nivel máximo de entrada

+22 dBu, con atenuador de entrada activado
+7 dBu, con atenuador de entrada desactivado

Impedancia de entrada

44 K Ω, con atenuador de entrada activado
77 K Ω, con atenuador de entrada desactivado

Conectores

Salida: Enchufe de 3,5 mm estereofónico (punta = L+, anillo = R+,
manguito = tierra)
Entrada: Conector de 5 clavijas (clavija N 1 identificada por me­dio de un punto rojo) con protección de potencia fantasma

31

ESPAÑOL

Cable adaptador con dos conectores XLR y un conector de 5
clavijas (suministrado)

1

2

1

5

5

34

CONECTOR
DE 5 CLAVI­JAS DE UNI­DAD PORTA­TIL (HEMBRA)

CONECTOR DE 5
CLAVIJAS DE
CABLE (MACHO)

PUNTO ROJO EN CONECTOR DE 5
CLAVIJAS DESIGNA LA CLAVIJA 1

DESIGNACION DE CLAVIJAS

5 CLAVIJAS

2

1
2
3
4
5

34

SIGNAL

L XLR

+
–
–
+

1
2

—

3

—

MARCAS EN CONEC­TORES XLR:
L = CANAL IZQUIERDO,
R = CANAL DERECHO

R XLR

1

—

3

—

2

Dimensiones

111 mm x 64,5 mm x 31,9 mm

Peso neto

209,8 g

Certificaciones

Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento estable­cidos en la norma europea EN 55103 (1996), partes 1 y 2, para zo­nas residenciales (E1) y zonas de industria ligera (E2).

Accesorios suministrados

Cable adaptador en ”Y” de 4 m (12 pies) con dos

conectores XLR y uno conector de 5 clavijas PA720. . . . . .

Accesorios opcionales

Auriculares E3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cable de 3,3 m (10 pies) de conector XLR

a 1/4 pulg PA730. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Puntas de tres pestañas para oído (2) PA755. . . . . . . . . . . . .

Puntas de espuma (20) y herramienta

para limpieza PA750. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Para información adicional acerca del servicio o repuestos, lla­me al Departamento de servicio Shure al teléfono 800–516–2525.
Fuera de los EE.UU., llame al servicentro autorizado de productos
Shure.

32

ITALIANO

ATTENZIONE!

L’USO DI QUESTO SISTEMA A VOLUME TROPPO ALTO PUÒ
PROVOCARE LESIONI PERMANENTI ALL’UDITO.

UTILIZZARE AL MINOR LIVELLO DI VOLUME POSSIBILE.

Al fine di utilizzare questo sistema in sicurezza evitare
l’ascolto prolungato a livelli di pressione sonora eccessivi. Atte­nersi alle direttive emanate dalla Occupational Safety Health Ad­ministration (OSHA) in merito al tempo massimo di esposizione
ai livelli di pressione sonora oltre i quali possono insorgere lesioni
all’udito.

90 dB LPS – 8 ore
95 dB LPS – 4 ore
100 dB LPS – 2 ore
105 dB LPS – 1 ora
110 dB LPS – 1/2 ora
115 dB LPS – 15 minuti

120 dB LPS – evitare, pericolo di lesioni

Misurare l’esatto livello di pressione sonora (LPS) al timpano
non è facile. Si deve, tra l’altro, tenere conto del fatto che, in ag­giunta al volume impostato negli auricolari PSM, il LPS nell’orec­chio viene influenzato anche dai rumori ambientali derivanti da
cunei di propagazione a pavimento e altri strumenti. L’isolamento
garantito dall’uso di auricolari di qualità costituisce un altro impor­tante fattore nel determinare il LPS all’interno dell’orecchio.

Qui di seguito sono riportate alcune indicazioni di carattere
generale da seguire nell’uso di questo prodotto per proteggere
l’orecchio da eventuali lesioni:

1. Ruotare la manopola di regolazione del volume di quanto ba-

sta per garantire un buon ascolto.

2. Riverberi negli orecchi possono essere indice di livelli di gua-

dagno troppo alti. Cercare di abbassare questi livelli.

3. Sottoporsi a regolari esami dell’udito presso un audiologo.

Qualora si noti la formazione di cerume nell’orecchio, interrom­pere l’uso del sistema fino a che un audiologo non abbia esami­nato i vostri orecchi.

4. Onde evitare infezioni, pulire gli auricolari con un preparato an-

tisettico prima e dopo il loro uso. Qualora gli auricolari provochi­no fastidio o infezione interromperne l’uso.

33

ITALIANO

MODELLO P6HW PERSONAL STEREO MONITOR

Il Personal Stereo Monitor P6HW cablato della Shure è un si­stema a due canali destinato a sostituire gli altoparlanti di controllo
da palcoscenico. Il P6HW ha, rispetto a questi ultimi, numerosi van­taggi: è meno visibile, offre maggiore nitidezza e controllo del suono
e riduce le possibilità di feedback. Questo apparecchio portatile e
di poco peso consente inoltre libertà di movimenti rendendo più
sgombro il palcoscenico. È inoltre un sistema versatile che può ve­nire utilizzato in numerose e diverse applicazioni che richiedono
l’amplificazione del suono: sistemi di diffusione sonora, musica “li­ve”, registrazioni in studio, trasmissioni circolari e rappresentazioni
teatrali.

Caratteristiche

 Limitatore di picco a soglia fissa con interruttore DIP di

esclusione

 Controllo Stereo o MixMode per missaggi con monitor

personalizzato

 Controlli di volume e bilanciamento facilmente accessibili
 Pulsante di boost ad alta frequenza
 Indicatore Clip di ingresso
 Selettore pad di ingresso 15 dB
 Indicatore di batteria scarica

34

ITALIANO

DESCRIZIONE DEL P6HW

Î

ÍÊÊЛМОПР Ñ

Ó

Ò

Î

Ê Manopola di bilanciamento. Nel controllo stereo questa mano-

pola consente di effettuare il bilanciamento sinistro/destro. Nel
controllo MixMode la stessa manopola consente la regolazione
dei rispettivi livelli di due diversi segnali mono.

Ë Connettore di uscita. Jack da 3,5–mm per il collegamento agli

auricolari.

Ì Indicatore LOW BATT. Questo LED si accende quando alla bat-

teria rimangono ancora 45 minuti di autonomia.

Í LED PWR. LED verde che si illumina all’accensione dell’appa-

recchio, se la batteria è a piena carica.

Î Manopola ON/OFF/Volume. Ruotare la manopola in senso ora-

rio per l’accensione del P6HW. L’ulteriore rotazione della mano­pola in senso orario consente di aumentare il volume.

Ï LED PEAK. Si accende quando il segnale di ingresso è prossi-

mo di un valore inferiore a 5 dB alla soglia di sovraccarico.

Ð Connettore INGRESSO AUDIO. Connettore a 5 pin connettore

5–pin per l’ingresso da un mixer o da un altra sorgente sonora.
Per un adeguato collegamento al connettore 5–pin viene fornito
il cavo a Y dual–XLR.

Ñ Fermaglio. Consente di agganciare il P6HW alla cintura, ad una

tasca o ad altre parti dell’abbigliamento.

Ò Scomparto batteria. Per l’apertura premere i pulsanti laterali.

Nello scomparto sono alloggiati la batteria a 9 volt e i gli interruttori
DIP.

Ó Interruttori DIP. Per personalizzare il funzionamento del ricevitore.

35

Interruttori DIP

ITALIANO

INTER-

RUTTORE

DIP

1 Pad di in-

2 Stereo/

FUNZIONE IN ALTO IN BASSO

gresso15
dB sinistro/
destro

Attenua il segna­le di ingresso del
canale sinistro/
destro.

OFF

MixMode modo stereo

MixMode

3 Equalizza-

zione (boost
normale/al­to)

Al di sopra di 5
kHz fornisce un
boost di 6 dB per
una maggiore ri-

Risposta normale

sposta della fa­scia alta

4 Esclusione

Limitatore ON Limitatore OFF
del limitato­re

IMPORTANTE: la funzione del limitatore consiste nell’indivi­duare e limitare il livello sonoro di segnali insolitamente alti. Non ser­ve però ad evitare esposizioni prolungate ad alti livelli di pressione
sonora. Essendo studiato appositamente per l’uso con algi au-
ricolari E3, con altri tipi di cuffie il LPS può essere diverso. Si
raccomanda di utilizzare sempre il limitatore incorporato di cui è do­tato questo sistema. Qualora si preferisca utilizzare un dispositivo
di limitazione esterno, l’apparecchio è stato dotato di un commutato­re di esclusione del limitatore.

36

ITALIANO

INSTALLAZIONE

Le uscite di controllo (AUX) del mixer vengono collegate al
P6HW per mezzo del cavo a Y dual–XLR–connettore 5–pin. Quindi
gli auricolari vengono collegati al connettore di uscita del P6HW. A
partire da questa impostazione di base esistono numerose possibi­lità di configurazione del controllo.

NOTA: per un funzionamento appropriato il punto ROSSO
sull’estremità del cavo a Y dal lato del connettore 5–pin deve essere
rivolto verso il fronte del modulo portatile. Se il collegamento è ese­guito esattamente il punto ROSSO risulterà dalla parte opposta ri­spetto a chi indossa il modulo portatile.

MIXER

AUX. 1
OUT

AUX. 2
OUT

USCITA
(3,5 mm)

CAVO ADATTATORE DOPPIO A
Y XLR/XLR – LEMO

INGRESSO
(LEMO)

AURICOLARI

Controllo Stereo

Il P6HW verrà generalmente usato per il controllo stereo. Nel
controllo stereo il P6HW riceve un segnale dal monitor sinistro e da
quello destro che trasferisce agli auricolari sotto forma di segnale
stereo.

1. Collegare l’estremità connettore 5–pin del cavo a Y al connettore

di INGRESSO del P6HW. Ricordare che il punto ROSSO sul
connettore deve essere rivolto verso l’esterno.

2. Collegare l’estremità XLR del cavo a Y contrassegnata con R

all’uscita del monitor di destra.

3. Collegare l’estremità XLR del cavo a Y contrassegnata con L

all’uscita del monitor di sinistra.

4. Portare l’interruttore DIP 2 su STEREO.

5. Procedere con le operazioni di messa in funzione (vedere Messa

in funzione).

37

ITALIANO

Controllo MixMode

Nel controllo MixMode il P6HW riceve e trasferisce due diversi
missaggi di controllo mono . La manopola Balance consente la re­golazione tra i due missaggi. Una applicazione tra le più diffuse è
quella in cui un cantante di un orchestra chiede al tecnico del suono
il missaggio di tutti gli strumenti nel canale 1 e la propria voce nel ca­nale 2. Mediante la regolazione della manopola di bilanciamento il
cantante può controllare il volume della propria voce in rapporto al
resto dell’orchestra. Le illustrazioni che seguono mostrano come il
controllo del bilanciamento può influire sul volume dei due canali in
una applicazione di questo tipo. Ambedue i canali portano agli auri­colari sinistro e destro un segnale mono in cui i due missaggi, con
regolazione al centro, hanno lo stesso volume.

R

L

CH 1

REGOLATORE VO–
LUME ORCHESTRA

REGOLATORE
VOLUME VOCE

CH 1

R

L

CH 2CH 2

1. Collegare l’estremità connettore 5–pin del cavo a Y al connettore

di INGRESSO del P6HW. Ricordare che il punto ROSSO sul con­nettore deve essere rivolto all’esterno.

2. Collegare l’estremità XLR del cavo a Y con guaina ROSSA

all’uscita del canale di controllo 1.

3. Collegare l’altra estremità XLR del cavo a Y all’uscita del canale

di controllo sinistro 2.

4. Portare l’interruttore DIP 2 su MixMode.

5. Procedere con le operazioni di messa in funzione (vedere Messa

in funzione).

6. Durante l’esibizione utilizzare la manopola di bilanciamento per

regolare il rapporto di volume tra i due missaggi.

Controllo Mono

Nel caso di missaggio di controllo mono al P6HW e da questo
agli auricolari sinistro e destro arriva un solo segnale.

1. Collegare l’uscita mono del mixer all’ingresso audio sinistro o de-

stro del P6HW utilizzando il cavo adattatore doppio a Y XLR –
connettore 5–pin fornito a corredo.

2. Portare l’interruttore DIP 2 su MixMode.

3. Ruotare completamente la manopola di bilanciamento verso la

parte da cui proviene il segnale mono.

4. Procedere con le operazioni di messa in funzione (vedere Messa

in funzione).

MESSA IN FUNZIONE

IMPORTANTE: prima di applicare gli aricolari all’orecchio il
P6HW deve essere spento onde evitare un improvviso aumento di
volume che potrebbe provocare danni all’udito.

1. Indossare gli auricolari.

2. Collegare gli auricolari al P6HW.

3. Accendere il P6HW portando l’interruttore su ON.

4. Ruotare lentamente la manopola del volume in senso orario por-

tando quest’ultimo ad un livello di ascolto confortevole.

5. Per un migliore rapporto segnale–rumore regolare il livello della

sorgente sonora in modo che il LED PEAK lampeggi brevemente
in corrispondenza dei picchi.

38

ITALIANO

RICERCA GUASTI

NOTA: molti dei problemi descritti potrebbero essere causati
dagli auriculari. Controllare sempre che queste siano collegate e
funzionino in modo corretto.

Problema: Il sistema sembra non avere risposta in frequenza bas­sa. Verificare che l’ingresso audio invertito (XLR pin 3) sia corretta-

mente collegato sia sul jack di uscita che nel cavo. Qualora si utilizzi
un segnale non bilanciato, il pin 3 deve essere collegato a terra. Se
si utilizza un proprio cavo non bilanciato collegare il pin XLR 3 diret­tamente al pin 1.

Problema: L’uscita risulta distorta o sembra limitata. Assicurarsi pri­ma di tutto che il LED PEAK non sia acceso. Se così fosse inserire
il pad 15 dB o ridurre il livello di ingresso. Quindi, se avvertite la di­storsione sui transienti o agli attacchi ma il LED PEAK non è acceso,
potrebbe rendersi necessario far passare il segnale di ingresso at­traverso un compressore–limitatore esterno per intercettare i picchi
brevi.

Problema: Il sistema si spegne da solo. Inserire una batteria nuova
– il sistema si spegne automaticamente quando la tensione della
batteria scende al di sotto di 3 V. Potreste notare che spegnendo
e riaccendendo l’apparecchio questo torna a funzionare. Ciò è do­vuto al fatto che le batterie, quando non sono in funzione, si ricarica­no leggermente. La batteria dovrebbe tuttavia essere sostituita.

Problema: Una volta sostituita la batteria con una nuova il sistema
non funziona. Controllare che la batteria non sia stata montata al

contrario.

Problema: Nel funzionamento mono il livello del suono è troppo
basso. Utilizzando il P6HW in modo mono assicurarsi che il control-

lo del bilanciamento sia posizionato al centro o ruotato verso il ca­nale utilizzato. Il livello sarà tanto più alto quanto la manopola è
spostata verso il canale in questione.

Problema: Assenza di suono. Verificare che l’apparecchio sia acce­so e abbiate alzato il volume; controllare tutti gli ingressi e le uscite.
Assicuratevi che il punto ROSSO sul connettore 5–pin sia dalla
parte opposta rispetto all’apparecchio.

Problema: In modo Stereo il suono esce da un solo canale. Control­lare la posizione del controllo di bilanciamento.

DATI TECNICI

*Riferiti a 1 kHz

Risposta in frequenza

da 26 Hz a 90 kHz (–3 dB)

Distorsione armonica totale*

0,18% con RL = 18 Ω
0,08% con R

Separazione dei canali*

= 63 Ω

L

40 dB (minimo)

Rapporto segnale–rumore*

85 dB (minimo)

Livello di uscita*

+4,5 dBu (livello massimo 1% THD, R

Impedenza di carico minima*

= 18 Ω)

L

16 Ω

Autonomia della batteria (con auricolari E3)

da 10 a 12 ore (a seconda del volume)

39

ITALIANO

Livello di ingresso massimo

+22 dBu, pad di ingresso su ON
+7 dBu, pad di ingresso su OFF

Impedenza di ingresso

+44 KΩ, pad di ingresso su ON
+77 KΩ, pad di ingresso su OFF

Connettori

Uscita: 3,5 mm, stereo (Punta = L+, Anello = R+, Manicotto = ter­ra)
Ingresso: 5–pin (pin 1 contrassegnato dal punto rosso), protetto
da alimentazione virtuale.

Cavo Dual–XLR–5–Pin (a corredo)

5

5

CONNETTORE
5-PIN DEL
CAVO
(MASCHIO)

1

5-PIN

2

34

1

2

34

CONNETTORE
5-PIN DEL MO­DULO PORTA­TILE (FEMMINA)

IL PUNTO ROSSO SUL CONNET­TORE LEMO INDICA IL PIN 1

1
2
3
4
5

PIEDINATURA

SEGNALE

+
–
–
+

L XLR

R XLR

1

1

2

—

—

3

3

—

—

2

MARCATURA DEI
CONNETTORI XLR :
L = SINISTRO,
R = DESTRO

Dimensioni

111 mm x 64,5 mm x 31,9 mm

Peso netto

209,8 g

Certificazione

Contrassegnabile con il marchio CE. Conforme alla direttiva
europea sulla compatibilità elettromagnetica 89/336/CEE. Confor­me ai criteri sulle prestazioni e alle prove pertinenti specificati nella
norma europea EN 55103 (1996) parti 1 e 2, per ambienti residen­ziali (E1) e industriali leggeri (E2).

ACCESSORI FORNITI A CORREDO

4 m (12 piedi) di cavo a Y Dual XLR – 5-Pin PA720. . . . . . . .

ACCESSORI OPTIONAL

Auricolari E3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3,3 m (10 piedi) di cavo XLR da 1/4–po. PA730. . . . . . . . . . .

Inserti auricolari a flangia tripla (2) PA755. . . . . . . . . . . . . . . . .

Inserti auricolari in poliuretano espanso (20)

e strumento per la pulizia PA750. . . . . . . . . . . . . . . . . . . . .

Per ulteriori informazioni su assistenza tecnica e componenti ri­volgersi al Servizio assistenza tecnica della Shure al numero
1–800–516–2525. Fuori dagli Stati Uniti rivolgersi al più vicino Cen­tro di assistenza tecnica Shure autorizzato.

40

FCC Declaration of Conformity

We, Shure Incorporated
of 5800 Touhy Ave

Declare under our sole responsibility that the following product

Model: P6HW Description: Hard Wired Personal Monitor

Has been tested and found to comply with the limits for a Class B digital device, and ap­proved under the Declaration of Conformity provision of the Part 15 of the FCC rules.

Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including interference

that may cause undesired operation.

Niles, Illinois, 60714–4608 U.S.A.

(847)600–2000

Signed

Name, Title

Craig Kozokar,
EMC Project Engineer, Corporate Quality, Shure Incorporated

We, Shure Incorporated
of 5800 Touhy Ave

Declare under our sole responsibility that the following product

Model: P6HW Description: Hard Wired Personal Monitor

to which this Declaration relates

are in conformity to European Low Voltage Directive 73/23/EEC
are in conformity to European EMC Directive 89/336/EEC
are in conformity to European CE Marking Directive 93/68/EEC

The product complies with the following product family, harmonized or national
standards: P6HW: EN55103–1, EN55103–2

Manufacturer: Shure Incorporated

Date: November 12,2003

EU Declaration of Conformity

Niles, Illinois, 60714–4608 U.S.A.

(847)600–2000

Signed

Name, Title

Craig Kozokar,
EMC Project Engineer, Corporate Quality, Shure Incorporated

European Contact: Shure GmbH

Wannenacker Str. 28, Heilbronn, Germany
Phone: [phone], Fax: [phone]

Date: November 12,2003
