Page 1
ex™ Wireless
TM
MICROFLEX
БЕСПРОВОДНЫЕ МИКРОФОНЫ
ДЛЯ A/В КОНФЕРЕНЦИЙ
WIRELESS
Page 2
TM
ex
Wireless
ЖИВОЙ И
РЕАЛИСТИЧНЫЙ
ЗВУК ДЛЯ
КОНФЕРЕНЦИЙ
Современные аудиовизуальные
среды, используемые для работы,
обучения и проведения конференций
позволяют создать удивительно
продуманные и комфортные условия
для продуктивных встреч и общения.
Платформа Microflex™ Wireless была
разработана компанией Shure с
применением инновационных решений.
Это гибкое и элегантное решение
для передачи живого реалистичного звука в управляемых
аудиовизуальных средах с богатыми возможностями настройки.
Во всех системах используются
одни и те же компоненты: умные
аккумуляторные батареи и
зарядные станции, передатчики
различных форм-факторов, точки
доступа, коммутационные аудио-
интерфейсы и универсальное
программное обеспечение.
Простые в настройке и расширении беспроводные решения Microflex™ Wireless легко масштабируются для использования, как в
небольших переговорных, так и в
крупных корпоративных залах,
объединенных одной сетью.
Page 3
TM
ex
Wireless
НЕВИДИМАЯ
РАБОТА
Элегантные беспроводные системы Microflex
Wireless передают живой, реалистичный звук
и могут быть использованы в официальных
залах заседаний, для которых
затруднительно использовать проводные
решения, а также в исторических зданиях,
где нельзя сверлить отверстия и
прокладывать кабели.
С помощью одной точки доступа Microflex,
незаметно установленной в помещении,
можно легко управлять 8 беспроводными
микрофонами любого типа,
соответствующего требованиям вашей
инсталляции: граничного слоя, с гибкой
шеей, поясными и ручными передатчиками.
При использовании дополнительных точек
доступа можно создать систему с 80
рабочими каналами.
При изменении конфигурации помещения
(например, при переносе системы из
официального зала заседаний в помещение
для аудиовизуальных конференций)
беспроводные модульные компоненты могут
быть легко трансформированы в
соответствии с требованиями к количеству
передатчиков новой конфигурации.
Page 4
.
.

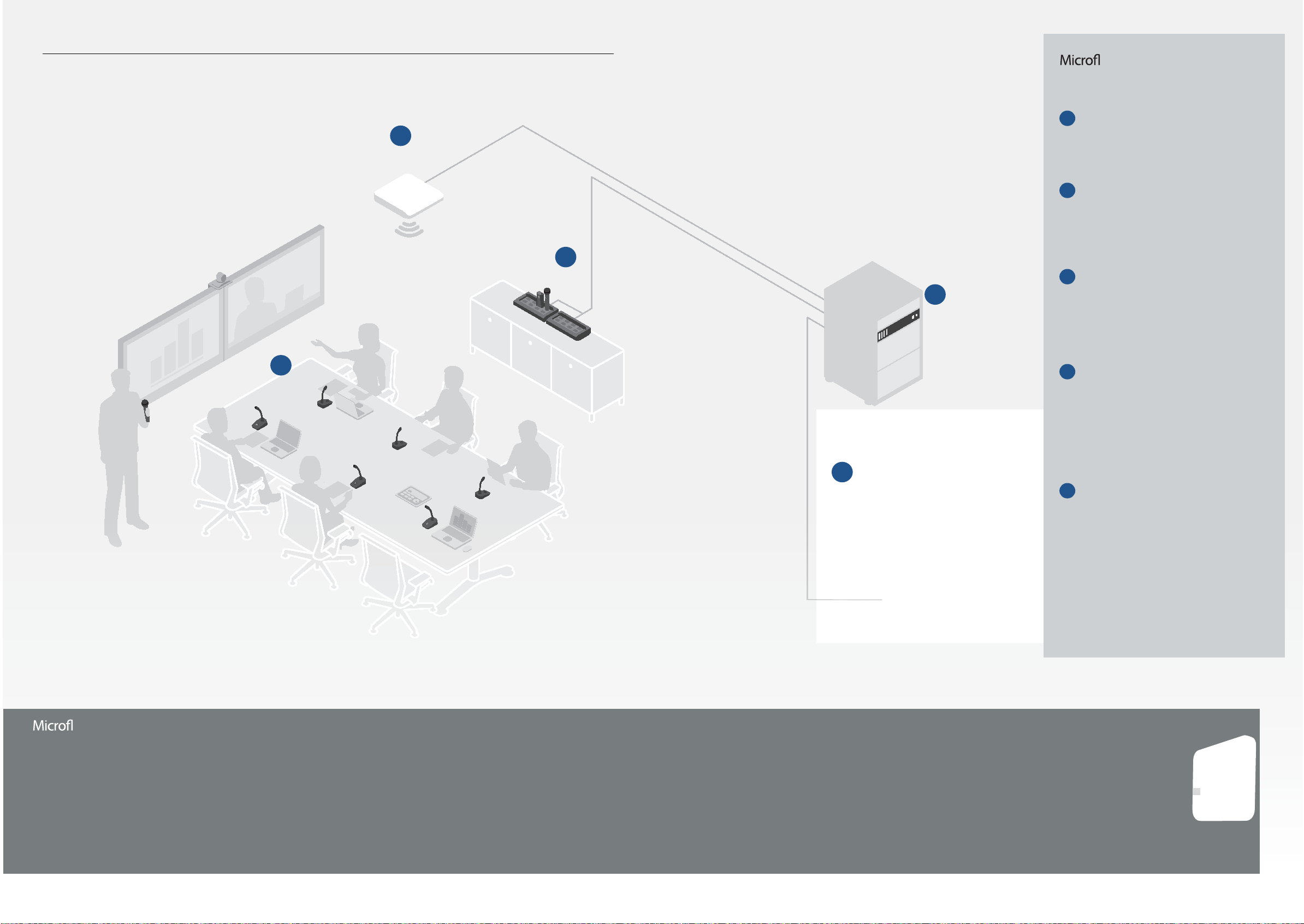

Применение в залах заседания
exTM Wireless
Примененение в залах заседания
a
Беспроводные микрофоны
b
c
d
a
Элегантные передатчики различных форм-факторов
— граничного слоя, с гибкой шеей, поясные и ручные
— передают и принимают аудиосигналы и данные по
беспроводному каналу через точки доступа.
b
Точка доступа
Управляет беспроводной связью с передатчиками в
диапазоне DECT. Обеспечивает подключение к
интерфейсу аудиосети для маршрутизации
цифрового аудиосигнала Dante. Подключение,
управление и питание (РоЕ Class 0) осуществляется
по одному кабелю не ниже категории 5е.
c
Сетевые зарядные станции
Станции на 2, 4 и 8 отсеков полностью заряжают
аккумуляторы за 2 часа. Они подключаются в
систему с помощью Ethernet кабеля категории 5e и
позволяют осуществлять контроль в реальном
времени состояния заряда и позволяют одним
нажатием синхронизировать подключенные
передатчики.
d
Интерфейс аудиосети
Преобразует цифровой аудиосигнал из формата
Dante™ от Точки доступа в поканальный аналоговый
сигнал, используемый далее для систем
конференцсвязи, локальных звукоусилителей или
других компонентов системы. Интерфейс имеет
4-портовый коммутатор, позволяющий легко
объединить компоненты системы Microflex™ Wireless
без дополнительного сетевого оборудования.
exTM Wireless
ПРОСТОТА
РЕШЕНИЯ
Индивидуальный подход,
компактный дизайн
С помощью 2-, 4- или 8-канальных
точек доступа Microflex™ Wireless
возможно построить систему с общим
количеством до 80 каналов.
Современные компактные передатчики
различных форм-факторов позволяют
гармонично вписать систему даже в
самый сложный дизайн.
Безупречный звук
Компоненты микрофонов Microflex
позволяют полностью передавать
естественные оттенки звучания
человеческого голоса. Продукция Shure,
знаменитая своим качеством и
надежностью, детально передает все
особенности голоса, необходимые для
реалистичного звучания в
аудиовизуальных системах
e
Простота настройки
При извлечении передатчиков из
сетевой зарядной станции они
мгновенно активируются и
подключаются к сети. Встроенный
режим ожидания позволяет экономить
заряд аккумулятора между
использованиями, а 9 часов
автономной работы каждого
передатчика будет достаточно для
всего рабочего дня.
Автоматическая координация
частот
В процессе работы Microflex™
Wireless непрерывно сканирует
доступный спектр частот и
автоматически перейдет на
свободный и максимально
удаленный от помех канал.
Программное обеспечение
e
Microflex™ Wireless
Дистанционное управление и мониторинг всеми
ключевыми настройками системы осуществляется
через Веб-браузер. Программное обеспечение
позволяет дистанционно контролировать
использование спектра и оставшееся время
аккумулятора (в часах и минутах), регулировать
уровни звукового сигнала, настраивать параметры
кнопки отключения звука кольцевой подсветки, а
также конфигурировать системные подключения.
Обеспечивает также требуемую интеграцию в
сторонние системы управления, такие как AMX и
Crestron.

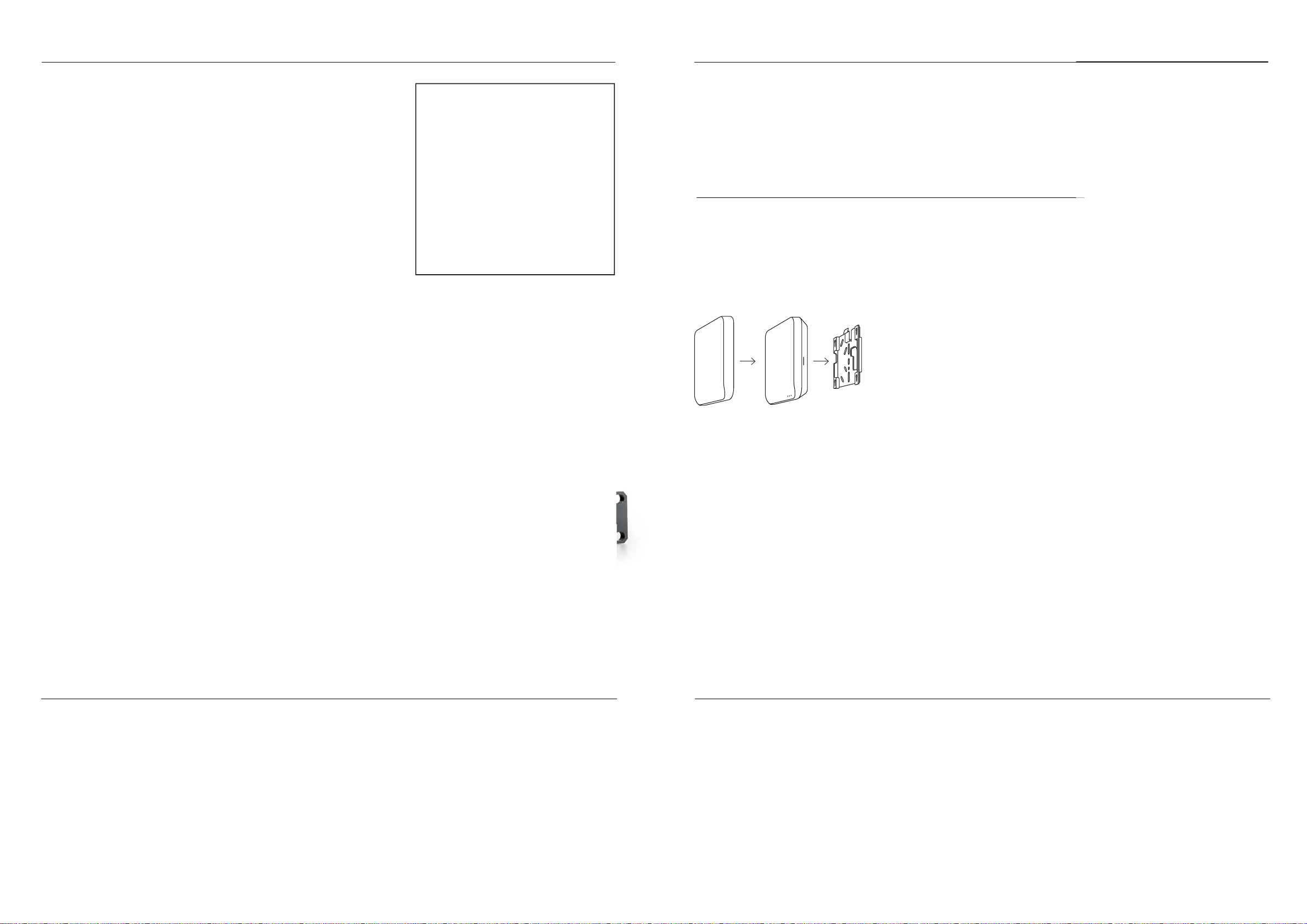

Компактные (24 x 170 x 170 мм)
Точки Доступа комплектуются
потолочным/настенным
креплением и съемным
кожухом для покраски.
Питаются по PoE от
Интерфейса аудиосети
Page 5
TM
Wireless
ex
КОРПОРАТИВНЫЕ
РЕШЕНИЯ
На объектах, где AV и IT службы
эксплуатации управляют крупномасштабными конференциями,
(проводящимися в различных помещениях,
на разных этажах здания и прилегающих
территориях, подключение к корпоративной
сети компонентов Microflex™ Wireless
позволяет повысить эффективность
используемых ресурсов и легко
масштабировать их.
Все компоненты системы Microflex™ Wireless
подключаются к сетям Ethernet и
управляются с помощью бесплатного ПО
Microflex™ Wireless. Служба эксплуатации
может в реальном времени регулировать все
настройки системы. Используя ноутбук и
веб-браузер, можно осуществлять
настройку, управление, мониторинг и
контроль любого количества подключенных к
сети систем (как непосредственно на
рабочем участке, так и дистанционно). Кроме
того, системы Microflex™ Wireless полностью
совместимы с системами управления
сторонних разработчиков, такими, как AMX и
Crestron, имеющими настраиваемые
интерфейсы и сенсорные панели.
Microflex™ Wireless традиционно предлагает
лучшие в своем классе аудиосистемы для
залов заседаний и создания среды для
проведения конференций различных
масштабов, что позволяет получить
надежные решения корпоративного уровня.
Page 6

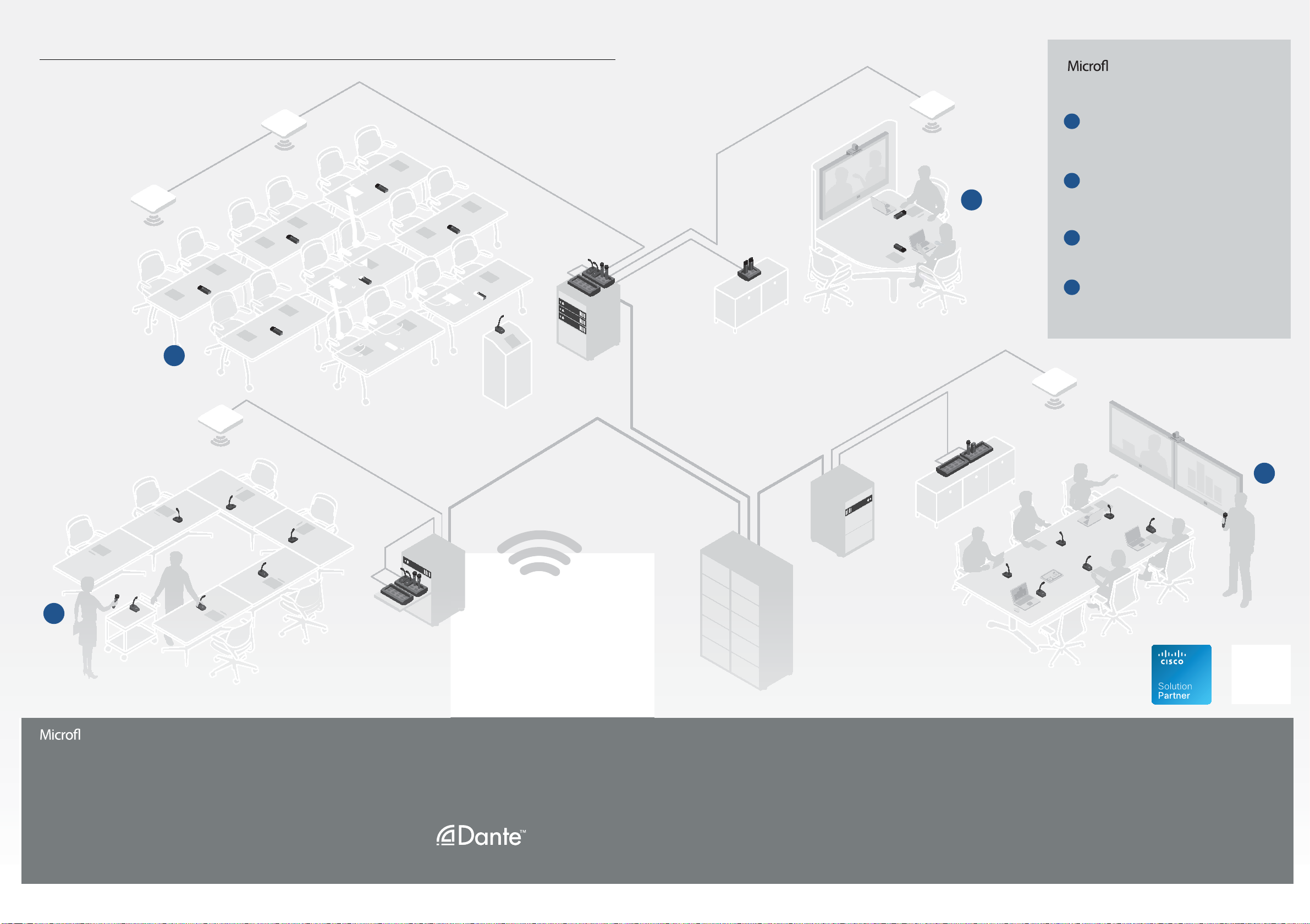

Корпоративные решения
b
exTM Wireless
Корпоративные решения
Многофункциональный зал
a
Многоцелевые, расширяемые помещения, легко
поддающиеся реконфигурированию для проведения
обучения и организации мероприятий.
Аудитория / Лекционный зал
b
Презентационные залы с широкими мультимедийными
c
возможностями, специально предназначенные для
проведения презентаций с участием публики.
Помещения для АВ-конференций
c
Небольшие помещения для проведения сеансов
видеоконференц-связи с удаленными участниками.
Залы заседаний
d
Высокоэстетичные помещения для проведения совещаний
и презентаций на уровне руководства.
a
TM
Wireless
ex
УПРАВЛЯЕМАЯ
СВЯЗЬ
Программное Обеспечение
Microflex™ Wireless
Данное ПО позволяет контролировать
состояние аккумуляторов,
регулировать усиление микрофонов,
получать результаты сканирования
радиочастотного спектра, а также
задавать ключевые параметры,
определяющие поведение
каждой системы в сети.
Dante™ Цифровое Аудио
Комплексное решение для
передачи аудиосигнала без сжатия
и с низкой задержкой по
стандартным IP-сетям Ethernet.
Корпоративное подключение
Корпоративный сетевой свитч
Стыкуемость с Ethernet
Подключение к корпоративной сети и
сторонним системам управления
используя стандартные сетевые
протоколы позволяет внедрить
Microflex Wireless в систему любого
масштаба
d
Умные аккумуляторы
Интеллектуальные Li-Ion
аккумуляторы обеспечивают до 9
часов непрерывной работы и
позволяют осуществлять
дистанционный контроль по сети
оставшегося времени работы
аккумулятора (в часах и минутах).
Защищенная передача
Беспроводная передача аудиоданных
защищена шифрованием AES-256 —
нотифицированным для России. Для
того чтобы цифровые аудиоданные не
попадали в корпоративные сети,
может использоваться режим загрузки
по корпоративному каналу, но при
этом по-прежнему сохраняется
возможность дистанционного
контроля и управления системой.
Page 7
Беспроводные передатчики & Сетевые зарядные станции
Все Особенности
TM
Microflex
Wireless :
- Шифрование AES-256
- Передовые литий-ионные
аккумуляторы, обеспечивающие
до 9 часов непрерывной работы
- Программируемая кнопка отключения
звука
- Полный диапазон звуковых частот
(зависит от микрофона)
- Двухсторонняя беспроводная связь
для дистанционного управления в
реальном времени параметрами
микрофона
- Дальность передачи до 50 м
- Звуковой прерывистый сигнал,
предупреждающий о превышении
допустимой дальности
- Возможность подключения к любому
стандартному источнику питания с USB
выходом для обеспечения постоянного
режима работы
- Режим ожидания значительно
увеличивает время работы аккумулятора
в период отсутствия активности
- Технология Commshield ® устраняет
звуковые помехи от беспроводных
устройств
MXW2
Ручной передатчик
Надежный и легкий ручной
передатчик со встроенной антенной.
Совместим с фирменными
капсюлами вокальных микрофонов
Shure.
- Съемные капсюли
- Две передающие антенны,
позволяющие получить надежный
упровень РЧ сигнала при любом
положении руки
MXW6
Передатчик граничного слоя
Низкопрофильный радиомикрофон
граничного слоя с возможностью
размещения на любой поверхности
перед одним или несколькими
докладчиками.
- Выпускается с кардиоидной или
всенаправленной диаграммой
направленности
- Светодиодный индикатор низкого
заряда аккумулятора
- Выход на наушники для реверсивного
звукового канала
- Утопленный выключатель питания,
позволяющий предотвращать
случайное отключение передатчика
С микрофонными
капсюлями SM58
SM86, VP68 иBeta 58A
®
,
MXW8
Настольная база
Стильная компактная конструкция с
подчеркнутым контуром. Совместим
с модульными микрофонами Microflex
на гибком штативе разной длины, с
полярной диаграммой направленности
и светодиодами.
- Программируемая светодиодная кольцевая
подсветка
- Выход на наушники для реверсивного
звукового канала
- Утопленный выключатель питания,
позволяющий предотвращать случайное
отключение передатчика
MXW1
Поясной передатчик
Компактный нательный передатчик со
встроенным всенаправленным
микрофоном идеально подойдет для
использования на шнурке или в
кармане рубашки; оснащен внешним
микрофонным входом и поясным
зажимом для крепления к одежде.
- Внешний микрофонный вход для удобного
подключения к наушным и петличным
микрофонам
- Встроенный всенаправленный микрофон с
автоматическим переключением при
использовании внешнего входа
- Выход на наушники для реверсивного
звукового канала
Совместим с
микркрофонами
Microfl ex MX405, MX410
и MX415
MXWNCS2 | MXWNCS4 | MXWNCS8
Сетевые зарядные станции
Универсальные зарядные устройства
на 2, 4 и 8 отсеков с USB портами
для подключения любых микрофонов
Microflex Wireless*. Подключение системы
по Ethernet позволяет дистанционно
контролировать состояние
аккумулятора с помощью управляющего
программного обеспечения и легко
подключать передатчик к точке доступа.
- Подключение к системе по Ethernet
- Контроль по сети за оставшимся
временем работы аккумулятора (в часах
и минутах) и уровнем заряда
- Удобное подключение состыкованных
микрофонов к точке доступа
- Полная зарядка за 2 часа; 50%-я
зарядка за 1 час
- Светодиоды на передней панели,
показывающие уровни 10, 25, 50, 75 и
100 %
- MXWNCS2 крепится к стене или
подиуму с помощью включенной в
комплект поставки монтажной пластины
*MXWNCS2 только для
MXW1/2/6
Page 8
Сетевые подключения & Программное обеспечение
Сканирование спектра
Вкладка настроек
MXWAPT2 | MXWAPT4 | MX-WAPT8
Точка доступа
Низкопрофильные точки доступа поддерживают двусторонний обмен звуковыми
сигналами и данными на 2, 4 или 8 каналов. Подключение, управление и питание
(РоЕ Class 0) осуществляется по одному кабелю не ниже категории 5е.
Точка доступа поставляется в комплекте с пластиной настенного
(потолочного) крепления и крышкой, которую можно покрасить под цвет
помещения.
Съемная
крышка
Точка
доступа
Потолочный/Настенный
крепеж
- Тонкий профиль с крышкой под покраску
- Устройство класса «пленум» для
обеспечения гибкости монтажа
- 2, 4 или 8-канальные модели, до 80
совместимых каналов на помещение
- Двунаправленная беспроводная
связь для звуковых сигналов и данных
управления
- Автоматизированная координация частот
- Подключение к цифровой сети Dante™
позволяет осуществлять передачу
аудиосигналов по сети Ethernet к любому
микшеру с поддержкой технологии Dante.
- Шифрование AES-256
Сетевой Аудио Интерфейс
Программное обеспечение Microflex™ Wireless
Веб-инструмент, позволяющий осуществлять полный дистанционный контроль
и управление всеми настройками через интернет, корпоративную
сеть или специализированную локальную сеть.
- Сканер спектра, предоставляющий данные о доступности спектра и расчетном числе каналов
- Контроль времени работы аккумулятора (в часах и минутах) и уровня заряда
- Регулировка усиления микрофона, фильтров низких и высоких частот
- Индивидуальные и общие настройки микрофона для включения/выключения питания, а также
отключения звука и перехода в режим ожидания
- Установка параметров для программирования поведения системы по умолчанию
- Функция «Подключение резерва», позволяющая пользователю легко подключать
резервный микрофон MXW без отключения первичного микрофона
- Функция «Дистанционное подключение», позволяющая по команде системы управления
подключать микрофон MXW к любой точке доступа сети MXW
4-х канальный Аудио Сетевой Интерфейс. Задняя панельl
8-ми канальный Аудио Сетевой Интерфейс. Задняя панельl
MXWANI4 | MXWANI8
Аудио Сетевой Интерфейс
Аналоговый аудиоинтерфейс
является центральной точкой
для подключения системы
Microflex Wireless к телеконференционному или презентационному оборудованию.
Интерфейс позволяет поканально
выводить 4-8 аналоговых
аудиосигналов и имеет
встроенный 4-портовый
коммутатор.
- 4 или 8 выходных каналов
с разъемом евроблок
- 1 или 2 входных канала
для возврата сигнала
в микрофонные пульты
- 4-портовый коммутатор
Gigabit Ethernet с оптимизированной
конфигурацией портов
- Специализированный порт
с поддержкой РоЕ Class 0
для питания точки доступа
- Органы управления на передней
панели, позволяющие осуществлять
регулировку входных и выходных
уровней, отключение каналов, а также
подключение только одного канала
- Поддержка подключения к сети Dante
цифровых аудиоустройств с
обеспечением низкой задержки при
передаче и записи сигналов
- Выход на наушники для отдельных
аудиоканалов
Page 9
Microflex™ Wireless Технические характеристики
СИСТЕМА ПЕРЕДАТЧИКИ
Радиус действия:
До 50 м
Замечание: фактический радиус
действия зависит от настройки РЧ
мощности, поглощения и отражения
сигнала, а также имеющихся помех
Диапазон частот
Европа, Россия 1880–1900 MHz
Частотный диапазон:
50 Гц–20 кГц (+1, -3 дБ)
Замечание
микрофона
Динамический диапазон:
>99 дБ, A-взвешенный
Усиление системы:
При усилении микрофона 0 дБ на линейном
выходе MXWANI с использованием
протокола Dante
+50 дБ
Задержка:
18 мс, номинальная
РЧ-чувствительность:
-87 дБм, минимум
Мощность
6.66 мВт средняя
Требования к кабелям:
Cat 5e или выше,
экранированный, 100 м длина
между сетевыми устройствами
Сетевая адресация:
DHCP, локальная, статическая
Диапазон рабочих температур:
от 0°C (32°F) до 49°C (120°F)
Диапазон температур хранения:
от -29°C (-20°F) до 74°C (165°F)
: Зависит от типа
РЧ
выхода:
Диапазон регулировки усиления:
-25 до +15 дБ (с шагом 1 дБ)
Максимальный входной уровень:
при усилении микрофона
−9 дБВ
Выход на наушники:
3.5 мм (1/8"), два моно канала
(для стереонаушников)
Максимальная выходная
мощность наушников:
пр
и 1кГц @ 1% искажение, пикова я
мощность, @16Ω
17.5 мВт
Тип антенны:
Внутренняя, Разнесенная,
Линейная поляризация
Тип аккумулятора:
Перезаряжаемая Li-Ion
Время работы аккумулятора:
До 9 часов (MXW1, MXW6, MXW8)
До 15 часов (MXW2)
Тип разъема:
USB 3.0 Тип A
Корпус:
Литой пластик
Диапазон температ ур хранения:
-29°C (-20°F) до 74°C (165°F)
-16 дБ
ТОЧКА ДОСТУПА
Сетевой интерфейс:
RJ45: Gigabit Ethernet,
Dante цифровое аудио
Питание:
Power over Ether
Class 0, 6.5W
net (PoE)
ЗАРЯДНАЯ
СТАНЦИЯ
Время заряда:
MXW1, MXW6, MXW8: 2 часа
MXW2: 3 часа
Сетевой интерфейс:
10/100 МБ/c Ethernet
Требования к питанию:
15 В DC @ 3.3 A максимум
Размеры:
NCS8: 68 мм x 343 мм x 184 мм
NCS4: 68 мм x 191 мм x 184 мм
NCS2: 48 мм x 102 мм x 154 мм
Вес:
NCS8: 2.9 кг
NCS4: 1.7 кг
NCS2: 0.82 кг
СЕТЕВОЙ АУДИО ИНТЕРФЕЙС
Сетевой интерфейс:
4-х портовый 1 ГБ свитч,
Цифровое аудио Dante
АЦ/ЦА Преобразователь:
24-bit, 48 kHz
Задержка:
Расчетная номинальная, ±0.1 мс
Аналог-Dante: 0.21 мс
Dante-Аналог: 0.24 ms + TN
TN = сетевая задержка в
миллисекундах, определяемая
контроллером Dante Controller.
Замечание: Dante задежка зависит от
приемного устройства.
Dante зарегистрированный товарный знак Audinate
(Замечание: любые характеристики могут быть изменены.)
MXW1 ПОЯСНОЙ
ПЕРЕДАТЧИК
Разъем микрофона:
4-пин "папа" мини-разъем (TA4M),
Встроенный микрофон:
Всенаправленный (20 Гц – 20 кГц)
Размеры:
22 мм x 45 мм x 99 мм
Вес:
85 г (3.0 oz.)
с аккумулятором, без микрофона
MXW2 РУЧНОЙ ПЕРЕДАТЧИК
Микрофонный капсюль:
®
, SM86, Beta58A®, VP68
SM58
Размеры:
226 мм x 51 мм
С микрофонным капсюлем SM58.
Вес:
323 г (11.4 oz.)
С аккумулятором, включая капсюль
SM58
Тип антенны:
Внутренняя, Разнесенные,
Круговая поляризация
Корпус:
Литой пластик
Класс "Пленум":
UL2043
Частотная характеристика:
20 Гц до 20 кГц (+1, −1.5 дБ)
Динамический диапазон:
20 Гц до 20 кГц, A-взвешенный
Аналог-Dante: 113 дБ
Dante-Аналог: 110 дБ
Требования к питанию:
100 до 240 В AC, 50-60 Гц, 1 A
MXW6 ПЕРЕДАТЧИК
ГРАНИЧНОГО СЛОЯ
Микрофонный капсюль:
MXW6/O R183B
MXW6/C R185B
Размеры:
23 мм x 44 мм x 114 мм
Вес:
108 г (3.8 oz.) с аккумулятором
MXW8 МИКРОФОННАЯ БАЗА
Разъем микрофона:
6-пин разъем для микрофонов
Shure MX405/10/15
Размеры:
36 мм x 71 мм x 124 мм
(1.4 in. x 2.8 in. x 4.9 in.) H x W x D
Вес:
193 г (6.8 oz.) с аккумулятором
без микрофона
Размеры:
24 мм x 170 мм x 170 мм
Без монтажной платы или крышки
Вес:
APT8: 856 г (1.9 lbs)
APT4: 845 г (1.9 lbs)
APT2: 845 г (1.9 lbs)
Шум на выходе:
20 Гц до 20 кГц, A-взвешенный
Line: −84.5 дБВ
Aux: −95.2 дБВ
Mic: −106.5 дБВ
Размеры:
44 мм x 483 мм x 366 мм
Вес:
MXWANI4: 3.1 кг (6.9 lbs)
MXWANI8: 3.2 кг (7.1 lbs)
www.shure.eu
© 2016 Shure Incorporated
Europe, Middle East, Africa:
Shure Europe GmbH
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: +49-7262-92490
Fax: +49-7262-9249114
Email: [email protected]
www.hi-tech-media.ru
Shure REE
Россия и Восточная Европа:
119049, Москва,
4-й Добрынинский переулок, д. 8,
БЦ „Добрыня“,
Офис R01-208
[email protected]
ООО «Хай-Тек Медиа
Официальный дистрибьютор Shure
+7 (495) 600-42-24 / of[email protected]
109029, Москва, Боенский проезд, д. 9
Loading...
