SHURE MX396 User Manual [ru]

MX396 Dual & Tri-Element Microphones

MICROPHONES À ÉLÉMENTS DOUBLES ET TRIPLES MX396

MIKROFONE MX396 MIT ZWEI UND DREI KAPSELN

MICROFONOS MX396 DE DOS Y TRES ELEMENTOS

MICROFONI A DUE E TRE ELEMENTI MX396

ДВУХ- И ТРЕХЭЛЕМЕНТНЫЕ МИКРОФОНЫ MX396

MX396 デュアル & トライエレメントマイクロホン

MX396 DUAL & TRI-ELEMENT MICROPHONES

MX396 两单元和三单元话筒

www.shure.com

©2007 Shure Incorporated
27A3238 (Rev. 2)

MX396/C-DUAL

MX396/C-TRI

65A2190

Fastening Wing Nut

31A2165

Mounting Tube

66A405

Rubber Isolation Ring (2)

R185B

Cardioid

Overview

Généralités

Введение

Übersicht

概要

Descripción general

개요

Descrizione generale

概述

Shure MX396 Dual-Element and Tri-Element
microphones provide full coverage of large tables with

fewer microphones, and feature a low prole design.

This makes them ideal for use in boardrooms and other
installations where aesthetics are important.

Features

Low prole, aesthetic design ●
Wide dynamic range and smooth frequency response ●
Congurable mute switch with logic output ●
Logic input for external LED control ●
RF ltering with CommShield™ technology ●

Les microphones à éléments doubles et triples Shure
MX396 assurent la couverture complète de grandes tables

avec moins de microphones tout en étant extra-plats. Ainsi, ils

conviennent parfaitement pour les salles de réunion et autres
sites où l’esthétique est importante.

Caractéristiques

Conception extra-plate esthétique

●

●

Large gamme dynamique et réponse en fréquence lisse
Interrupteur de coupure du son congurable avec sortie ●
logique
Entrée logique pour commande de DEL externe ●
Filtrage RF à technologie CommShield™

●

Los micrófonos Shure MX396 de dos y de tres elementos
ofrecen cobertura completa para mesas grandes con menos

micrófonos y tienen un diseño de perl bajo. Esto los hace

ideales para salas de conferencia y otras instalaciones en las
cuales la estética es importante.

Características

Perl bajo, diseño estético ●

●

Rango dinámico amplio y respuesta de frecuencias uniforme
Interruptor de silenciamiento congurable con salida lógica ●
Entrada lógica para controlar el LED por medios externos

●
Filtro de RF con tecnología CommShield™ ●

I microfoni a due e tre elementi Shure MX396 offrono una
copertura completa dei tavoli di grandi dimensioni con un

numero inferiore di microfoni e presentano un prolo compatto.

Queste caratteristiche li rendono ideali per l’utilizzo in sale
riunioni e altri luoghi dove il fattore estetico è importante.

Caratteristiche

Prolo compatto ed elegante ●
Ampia gamma dinamica e risposta in frequenza regolare ●
Interruttore di silenziamento congurabile con uscita logica ●
Ingresso logico per controllo LED esterno ●
Filtro RF con tecnologia CommShield™ ●

Shure MX396デュアルエレメントおよびトライエレメントマイ
クロホ ンはロープロファイルデザインで、少数のマイクロホン

で大型のテーブルをフルにカバーします。このため、会議室を
はじめ美観が重視される設置用に最適です。

機能

ロープロファイル、美観設計●●
幅広いダイナミックレンジとスムーズな周波数特性●●
設定可能なロジック出力付きミュートスイッチ●●
外部LEDコントロール用ロジック入力●●
CommSheild™テクノロジー採用のRFフィルタリング●●

Shure MX396 Dual-Element and Tri-Element 마이크는 적은 수의
마이크로 더욱 넓은 범위를 커버할 수 있으며, 소형으로 눈에
잘 띄지 않습니다. 따라서 중역회의실 등 외관이 중요한 장소에
사용하기에 이상적입니다 .

특징

● 소형, 미려한 디자인

● 폭넓은 다이내믹 레인지와 평탄한 주파수 응답

● 로직 출력을 통해 설정가능한 뮤트 스위치

● 외부 LED 제어를 위한 로직 입력

● CommShield™ 기술에 의한 RF 필터링

Die Shure Mikrofone MX396 mit zwei und drei Kapseln
ermöglichen die komplette Abdeckung großer Tische mit

weniger Mikrofonen und verfügen über ein extrem aches

Design. Deshalb eignen sie sich ideal zur Verwendung in

Konferenz- und anderen Räumen, in denen ästhetische

Gesichtspunkte eine wichtige Rolle spielen.

Eigenschaften

Extrem aches, ästhetisches Design ●
Hoher Dynamikbereich und ausgeglichener Frequenzgang ●
Kongurierbarer Stummschalter mit Logikausgang ●
Logikeingang zur externen LED-Steuerung ●
HF-Filter mit CommShield™ Technologie ●

Двух- и трехэлементные микрофоны Shure MX396

обеспечивают полный охват крупных столов переговоров
при уменьшенном количестве микрофонов и имеют
небольшую высоту. Поэтому они идеально приспособлены
для работы в залах заседаний и других местах, где важную
роль играют соображения внешнего вида.

Особенности

Малая высота, приятный внешний вид ●
Широкий динамический диапазон и плавная частотная ●
характеристика
Конфигурируемый переключатель заглушения с ●
логическим выходом
Логический вход для внешнего управления светодиодом ●
Фильтрация высоких частот посредством технологии ●

CommShield™

Shure MX396 两单元和三单元话筒体积小巧，能够用数量更少的
话筒覆盖整个大面积桌面范围。这一特点使其成为董事会会议室
等审美要求较高场合的理想选择。

特点

体积小，设计美观●●

● 动态范围宽广，频率响应平滑

● 可通过逻辑输出实现可配置静音开关

● 用于外部指示灯控制的逻辑输入

● 使用●CommShield™●技术进行射频滤波

1

1

Placement

Placement

Расположение

Aufstellung

配置方法

Colocación

배치방법

Collocazione

摆放

MX396/C-DUAL

MX396/C-TRI

2 x 130° @ -3 dB 300° @ -3 dB

MX396/C-DUAL & TRI

NOTE: Align Shure logo as shown for proper coverage.
REMARQUE : Aligner le logo Shure comme indiqué pour obtenir la couverture adéquate.

HINWEIS: Das Shure-Logo wie dargestellt ausrichten, um einwandfreie Abdeckung zu erzielen.
NOTA: Oriente el logotipo de Shure de la manera ilustrada para obtener una cobertura adecuada.

NOTA: per una copertura corretta, allineate il logo Shure come indicato.

ПРИМЕЧАНИЕ. Для надлежащего охвата расположите логотип Shure, как показано на рисунке.

注：図のようにShureロゴを適切な受信方向に向けてください。

주: 적절한 커버 범위를 위해 보이는 것과 같이 Shure 로고를 정렬시킵니다.

注意：如图所示对准●Shure●徽标，以实现正确的覆盖范围。

2

360º Conguration

MX396/C-TRI

Конфигурация для 360º охвата

360度（全方位）配置

360º 설정

Congurazione a 360°Conguración de 360°360º-KongurationConguration sur 360º

360º●配置

3

2.5 cm
(1 in)

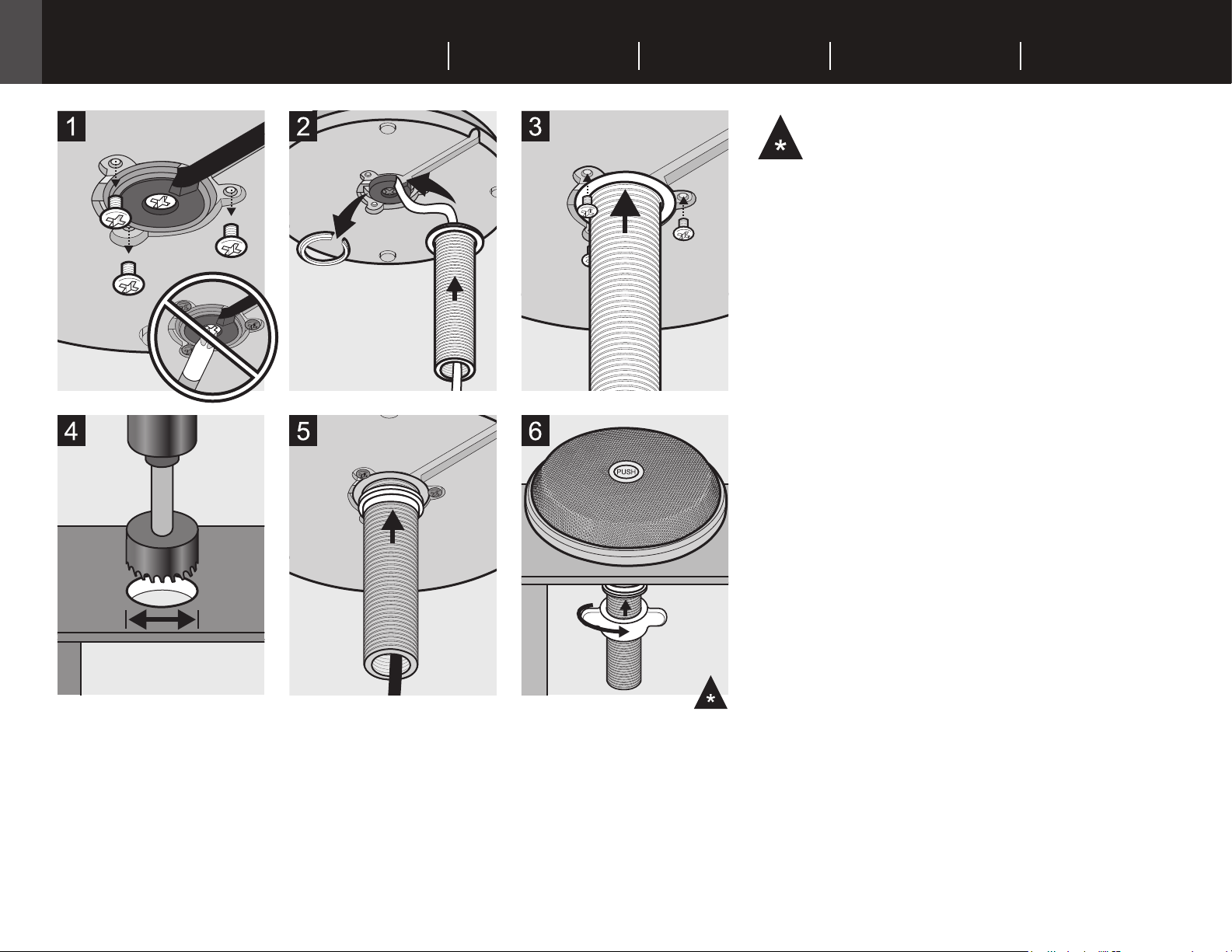

Installation

Montage

Установка

Montage

設置方法

Instalación

설치

Note: Over tightening the wing nut reduces shock isolation.

Remarque : Un serrage excessif de l’écrou à oreilles réduit l’isolation contre les chocs.

Hinweis: Durch zu festes Anziehen der Flügelmutter verringert sich die Schwingungsdämpfung.

Nota: El apriete excesivo de la tuerca mariposa reduce el aislamiento contra los choques.

Nota: l’eccessivo serraggio del dado ad alette riduce l’isolamento dalle vibrazioni.

ПРИМЕЧАНИЕ. При перетяжке крыльчатой гайки ухудшается виброизоляция.

注:蝶ナットを締めすぎるとショックアイソレーション効果が低下します。

주: 나비 너트를 지나치게 조이게 되면 충격 차단 성능이 저하됩니다.

注意：将翼形螺母过度拧紧会影响减震效果。

Installazione

安装

4

Micro-interrupteurs

DIP-переключатели

DIP Switches

DOWN (DEFAULT) UP
1 Momentary Toggle
2 Push to Mute Push to Talk
3 Local Mute Logic Control
4 Full Frequency Range Low Cut Filter*

ABAISSÉ (PAR DÉFAUT) RELEVÉ
1 Instantané Alternance
2 Appuyer pour couper le son Appuyer pour parler
3 Coupure du son locale Commande logique
4 Gamme de fréquences complète Filtre passe-haut*

UNTEN (VOREINSTELLUNG) OBEN
1 Tastend (Momentan, solange Taster gedrückt) Rastend (Umschalten nach Tasterbetätigung)
2 Stummschalten auf Tastendruck Sprechen auf Tastendruck
3 Stummschaltung durch internen Taster Stummschaltung durch externe Logik
4 Gesamtes Frequenzspektrum Steilankiger Hochpasslter*

ABAJO (PREDETERMINADO) ARRIBA
1 Momentáneo Conmutador
2 Oprima para silenciar Oprima para hablar
3 Silenciamiento local Control lógico
4 Rango completo de frecuencias Filtro de atenuación de bajos*

GIÙ (IMPOSTAZIONE PREDEFINITA) SU
1 Momentaneo Attivazione/disattivazione
2 Silenziamento mediante pressione Attivazione mediante pressione
3 Silenziamento locale Controllo logico
4 Gamma di frequenze intera Filtro passa alto*

ВНИЗ (СТАНДАРТНАЯ УСТАНОВКА) ВВЕРХ
1 Кратковременное Переключения
2 Нажать для выключения Нажать для речи
3 Местное выключение Логическое управление
4 Полный частотный диапазон Фильтр высоких частот*

●

1
2
3
4

하단 (기본설정) 상단

1
2
3
4

1
2
3
4

ダウン位置 (初期設定) アップ位置

モ メン タリ トグ ル
押 し て ミュート 押して 話す
ロー カ ル ミュ ート ロジックコントロー ル
全周波数帯域 ロ ー カット フ ィ ル タ *

순간 토글
눌러서 뮤트 기능을 작동 눌러서 말하기 기능을 작동
로컬 뮤트 로직 제어
전 주파수 범위 로우 컷 필터 (Low Cut Filter*)

向下（默认值） 向上

瞬态 切换
按下可静音 按下可讲话
本地静音 逻辑控制
全频率范围 低切滤波器*

DIP-Schalter

DIPスイッチ

Interruptores DIP

DIP 스위치

Caution: Failure to reinstall the setscrew will reduce RF
immunity.

Attention : Le fait de ne pas remettre en place la vis d’arrêt
réduira l’immunité RF.

Vorsicht: Wenn die Stellschraube nicht wieder eingebaut

wird, verringert sich die Festigkeit gegen HF-Störungen.

Precaución: Si no se reinstala el tornillo de jación se

reduce la inmunidad a interferencias de RF.
Attenzione: la mancata installazione delle viti di fermo

riduce l’immunità RF.

Предупреждение. Если не вернуть на место
установочный винт, будет снижена невосприимчивость к
высоким частотам.

注意：止めネジを締め直さないとRF電磁波耐性が低下します。

주의: 설정나사를 재설치하지 않을 경우, RF 내성이 저하됩니다.

小心：未正确安装定位螺钉会降低射频抗干扰能力。

Attenuates 6 dB per octave below 150 Hz.
Atténue de 6 dB par octave en dessous de 150 Hz.
Bedämpft um 6 dB pro Oktave unter 150 Hz.
Atenúa las frecuencias menores que 150 Hz a razón de 6 dB por octava.
Attenua 6 dB a ottava sotto i 150 Hz.

Ниже 150 Гц обеспечивает спад частотной характеристики на 6 дБ на октаву.

150●Hz以下において、オクターブ当たり6●dBずつ減衰。

150 Hz 미만의 주파수를 옥타브당 6 dB씩 감쇄시킵니다.

150●Hz●以下每倍频程衰减●6●dB。

Interruttori DIP

DIP●开关

5

Settings

Local Mute Control

As shipped, the button mutes the microphone.
Congure button function using DIP switches 1 and 2.

The LED reects microphone status (active or muted).

Commande de coupure du son locale

À l’expédition, le bouton coupe le son du microphone. Congurer
la fonction du bouton avec les micro-interrupteurs 1 et 2.

La DEL indique l’état du microphone (actif ou son coupé).

Stummschaltung durch internen Taster

Das Mikrofon wird durch die Taste stummgeschaltet
(Werkseinstellung). Die Tastenfunktion kann mit Hilfe der

DIP-Schalter 1 und 2 konguriert werden.

Die LED zeigt den Mikrofonstatus (aktiv oder
stummgeschaltet) an.

Control de silenciamiento local

En la conguración de fábrica, el botón silencia al
micrófono. Congure la función del botón usando los

interruptores DIP 1 y 2.

El LED reeja el estado del micrófono (activo o silenciado).

Comando di silenziamento locale

Nell’impostazione di fabbrica, il pulsante silenzia il
microfono. Congurate il funzionamento del pulsante con gli

interruttori DIP 1 e 2.

Il LED riette lo stato del microfono (attivo o silenziato).

Местное управление выключением

При поставке кнопка выключения звука сконфигурирована
для выключения микрофона. Сконфигурируйте функцию
кнопки при помощи DIP-переключателей 1 и 2.

Светодиод показывает состояние микрофона
(действует или выключен).

ロー カルミュートコントロール

マイクロホンのボタンはミュートされた状 態 で 出 荷されています。●
DIPスイッチ1および2を使用してボタン機能を設定してください。

LEDはマイクロホンのステータス（アクティブまたはミュート）を示し
ます。

로컬 뮤트 제어

출하시에는, 마이크는 뮤트 상태로 버튼이 설정되어 있습니다.
DIP 스위치 1과 2를 사용하여 버튼 기능을 설정합니다.

LED는 마이크 상태를 표시합니다 (활성 또는 뮤트 상태).

本地静音控制

产品出厂时，此按钮将话筒设置为静音。可以使用●DIP●1●和●
DIP●2●配置按钮功能。

指示灯能够反映话筒的活动或静音状态。

6

Réglages

Настройки

Einstellungen

設定

Momentary: Push to mute (as shipped)
Instantané : Appuyer pour couper le son (réglage usine)

Conguración

설정값

Tastend (Momentan, solange Taster gedrückt): Stummschalten auf

Tastendruck (Werkseinstellung)

Momentáneo: Oprima para silenciar (conguración de fábrica)
Momentaneo: silenziamento mediante pressione (impostazione di fabbrica)

Кратковременное выключение: Нажать для выключения (конфигурация
при поставке)

モメンタリ:押してミュート（出荷時）

일시동작: 눌러서 뮤트 (출하시와 동일)

瞬态：按下为静音（出厂设置）

Momentary: Push to talk
Instantané : Appuyer pour parler
Tastend (Momentan, solange Taster gedrückt): Sprechen auf Tastendruck
Momentáneo: Oprima para hablar
Momentaneo: attivazione mediante pressione
Кратковременное выключение: Нажать для речи

モメンタリ:押して話す

일시동작: 눌러서 말하기

瞬态：按下可讲话

Toggle: Initially active, push to mute
Alternance : Activé initialement, appuyer pour couper le son

Rastend (Umschalten nach Tasterbetätigung): Anfänglich aktiv,

Stummschalten auf Tastendruck

Conmutador: Inicialmente activo, oprima para silenciar
Attivazione/disattivazione: inizialmente attivo, silenziamento mediante pressione

Переключения: Если первоначально действует, нажать для выключения

トグル:最初はアクティブ状態で、押してミュート

토글: 초기 설정은 활성, 눌러서 뮤트

切换：初始状态为活动，按下可静音

Toggle: Initially muted, push to talk
Alternance : Son coupé initialement, appuyer pour parler

Rastend (Umschalten nach Tasterbetätigung): Anfänglich stummgeschaltet,

Sprechen auf Tastendruck

Conmutador: Inicialmente silenciado, oprima para hablar
Attivazione/disattivazione: inizialmente silenziato, attivazione mediante pressione
Переключения: Если первоначально выключен, нажать для речи

トグル:最初はミュート状態で、押して話す

토글: 초기 설정은 뮤트, 눌러서 말하기

切换：初始状态为静音，按下可讲话

Impostazioni

设置

Active Green
Mute Red
Activé Vert
Mute (Coupure) Rouge
Aktiv Grün
Mute

(Stummschaltung)

Rot

Activo Verde
Silenciamiento Rojo
Attivo Verde
Silenziamento Rosso
Действует Зеленый
Выключен Красный

アク ティブ 緑色

ミュート 赤色

활성
뮤트

活动 绿色

녹색
빨간색

静音 红色

Logic Mute Control

Use these settings if connecting the microphone to an
automatic mixer or other device that controls muting.

Set DIP switch 3 up. Congure button function with
DIP switch 1.

Wire LED In, Switch Out, and Logic Ground terminals
to the logic circuits.

NOTE: Connect the LED In to an automatic mixer gate output to illuminate the
LED when that channel is gated on.

Commande de coupure du son logique

Utiliser ces réglages pour raccorder le microphone à un mélangeur automatique ou
un autre appareil à commande de coupure du son.

Régler le micro-interrupteur 3 en position haute. Congurer la fonction du

bouton avec le micro-interrupteur 1.
Câbler les bornes entrée DEL, Coupure et Masse de logique aux circuits de

logique.

REMARQUE : Raccorder l’entrée DEL à une sortie d’obturateur de mélangeur
automatique pour que la DEL s’allume quand ce canal est activé.

Stummschaltung durch externe Logik

Diese Einstellungen verwenden, wenn das Mikrofon an einen automatischen
Mischer oder ein anderes Gerät angeschlossen wird, der bzw. das die

Stummschaltung steuert.

Den DIP-Schalter 3 in die obere Stellung bringen. Die Tastenfunktion mit DIP-

Schalter 1 kongurieren.

Die Anschlussklemmen LED-Eingang, Schalter-Ausgang und Logikmasse mit
der Logikschaltung verdrahten.

HINWEIS: Den LED-Eingang an den Gate-Ausgang eines automatischen Mischers

anschließen, damit die LED aueuchtet, wenn dieser Kanal angesteuert wird.

Control lógico de silenciamiento

Utilice esta conguración si se va a conectar el micrófono a una consola mezcladora

automática o a otro dispositivo que controla el silenciamiento.

Fije el interruptor DIP 3 hacia arriba. Congure la función del botón con el

interruptor DIP 1.
Conecte los bornes de entrada de LED, salida del interruptor y tierra lógica a

los circuitos lógicos.

NOTA: Conecte la entrada de LED a una salida con compuerta de una
consola mezcladora automática para iluminar el LED cuando se active el canal
correspondiente.

Comando di silenziamento logico

Utilizzate queste impostazioni in caso di collegamento del microfono a un mixer
automatico o a un altro dispositivo di controllo del silenziamento.

Impostate l’interruttore DIP 3 in alto. Congurate il funzionamento del pulsante

con l’interruttore DIP 1.
Collegate i terminali Ingresso LED, Uscita interruttore e Massa logica ai circuiti
logici.

NOTA: collegate l’ingresso LED a un’uscita di porta di un mixer automatico per
illuminare il LED quando è attivo quel canale.

Momentary: push = 0Vdc, release = 5Vdc
Instantané : pousser = 0 V c.c., relâcher = 5 V c.c.
Tastend (Momentan, solange Taster gedrückt):

drücken = 0 VDC, freigeben = 5 VDC
Momentáneo: oprimido = 0 VCC, suelto = 5 VCC
Momentaneo: pressione = 0 V c.c., rilascio = 5 V c.c.
Кратковременное выключение: нажатие = 0 В,

отпускание = 5 В

モメンタリ:押す=●DC0V、放す=●DC5V

일시동작: 누름 = 0Vdc, 해제 = 5Vdc

瞬态：按下●=●0●伏直流，松开●=●5●伏直流

Toggle: initial = 5Vdc, push = 0Vdc
Alternance : initial = 5 V c.c., pousser = 0 V c.c.
Rastend (Umschalten nach Tasterbetätigung): anfänglich

= 5 VDC, drücken = 0 VDC
Conmutador: inicial = 5 VCC, oprimido = 0 VCC

Attivazione/disattivazione: iniziale = 5 V c.c., pressione =

0 V c.c.

Переключения: начальное = В, нажатие = 0 В

トグル:最初=DC5V、押す=DC0V

토글: 초기 = 5Vdc, 누름 = 0Vdc

切换：初始●=●5●伏直流，按下●=●0●伏直流

Логическое управление выключением

Используйте эти настройки при подсоединении микрофона к автоматическому
смесителю или другому устройству, управляющему выключением.

Установите DIP-переключатель 3 вверх. Сконфигурируйте функцию кнопки
DIP-переключателем 1.

Подсоедините контакты вход светодиода, выход переключателя и
логическая земля к логическим цепям.

ПРИМЕЧАНИЕ. Чтобы светодиод загорался, когда канал открыт, подсоедините
вход светодиода к выходу вентиля автоматического смесителя.

ロジックミュートコントロール

これらの設定は、自動ミキサーまたはミュートを制御する他の装置にマイクロホンを
接続する場合に使用してください。

DIPスイッチ3をアップ位置に設定します。
DIPスイッチ1でボタン機能を設定します。

LEDイン、ス イッ チ ア ウト 、ロジックア ース ●端子をロジック回路に配線します。

注：LEDインを自動ミキサーのゲート出力に接続し、そのチャンネルのゲートオン時にLED
を点灯させます。

5 Vdc

0 Vdc

Red

Rouge

Rot

Rojo

Rosso

Красный

赤色

빨간색

红色

Green

Vert

Grün
Verde
Verde

Зеленый

緑色

녹색

绿色

로직 뮤트 제어

마이크를 자동 믹서나 뮤트 기능을 제어하는 다른 장치에 연결할 때는 이 설정을
이용합니다.

DIP 스위치 3을 업 위치로 설정합니다.
DIP 스위치 1로 버튼 기능을 설정합니다.
LED In, Switch Out(스위치 아웃), 그리고 Logic Ground(로직 접지) 단자를 로직

회로에 배선 연결합니다.

주: LED In을 자동 믹서 게이트 출력에 연결하여 채널이 게이트 온(gated on)되면 LED가
점등되도록 합니다.

逻辑静音控制器

如果将话筒连接到自动混音器或其它能够控制静音的设备，即可使用这些设置。

将 DIP 开关 3 设置在向上位置。

使用●DIP●开关●1●配置按钮功能。

将指示灯输入、开关输出和逻辑接地接线端连接到逻辑电路。

注意：将指示灯输入连接到自动混音器门电路输出可以在将该通道选通时点亮指示灯。

77

Cable

Câble

Кабель

Kabel

ケーブ ル

Cable

케이블

Cavo

线缆

White Mic 1 Audio +

Green Mic 1 Audio -

Orange Mic 2 Audio +
Blue Mic 2 Audio -
Yellow Mic 3 Audio + (Tri models)
Gray Mic 3 Audio - (Tri models)
Red Switch Out
Black LED In
Non-insulated Logic Ground
Shield Mic Common Ground

Blanc Micro 1, audio +
Vert Micro 1, audio -
Orange Micro 2, audio +
Bleu Micro 2, audio -
Jaune Micro 3, audio + (modèles triples)

Gris Micro 3, audio - (modèles triples)

Rouge Coupure
Noir Entrée DEL
Sans isolation Masse de logique
Blindage Masse commune du micro

Weiß Mic 1 Audio +

Grün Mic 1 Audio -

Orange Mic 2 Audio +
Blau Mic 2 Audio -
Gelb Mic 3 Audio + (Modelle mit drei Kapseln)
Grau Mic 3 Audio - (Modelle mit drei Kapseln)
Rot Schalter-Ausgang
Schwarz LED-Eingang
Nicht isoliert Logikmasse
Abschirmung Gemeinsame Mikrofonerdung

Blanco Mic 1 Audio +
Verde Mic 1 Audio -
Anaranjado Mic 2 Audio +
Azul Mic 2 Audio -
Amarillo Mic 3 Audio + (modelos de tres elementos)

Gris Mic 3 Audio - (modelos de tres elementos)

Rojo Salida de interruptor
Negro Entrada de LED
No aislado Tierra lógica
Blindaje Tierra común de micrófonos

Bianco Mic 1 Audio +
Verde Mic 1 Audio -
Arancione Mic 2 Audio +
Blu Mic 2 Audio -
Giallo Mic 3 Audio + (modelli a tre elementi)
Grigio Mic 3 Audio - (modelli a tre elementi)
Rosso Uscita interruttore
Nero Ingresso LED
Non isolato Massa logica
Schermatura Massa comune microfono

Белый Микрофон 1 Аудио +
Зеленый Микрофон 1 Аудио –
Оранжевый Микрофон 2 Аудио +
Синий Микрофон 2 Аудио –
Желтый Микрофон 3 Аудио + (трехэлементные модели)
Серый Микрофон 3 Аудио – (трехэлементные модели)
Красный Выход переключателя
Черный Вход светодиода
Не изолирован Логическая земля
Экран Общая земля микрофонов

白色
緑色
オレン ジ
青色
黄色
灰色
赤色
黒色
非絶縁
シー ルド

하얀색 Mic 1 오디오 +

Mic●1●音声●+
Mic●1●音声●­Mic●2●音声●+
Mic●2●音声●­Mic●3●音声●+●(トライ型モデル)
Mic●3●音声●-●(トライ型モデル)
ス イッ チ アウト
LEDイン
ロジック アー ス
Mic共通アース

녹색 Mic 1 오디오 ­오렌지색 Mic 2 오디오 +
청색 Mic 2 오디오 ­황색 Mic 3 오디오 + (Tri 모델)
회색 Mic 3 오디오 - (Tri 모델)
빨간색 스위치 아웃(Switch Out)
검정 LED In
차단되지 않음 로직 접지
차폐 Mic 공통 접지

白色 话筒●1●音频●+
绿色 话筒●1●音频●­橙色 话筒●2●音频●+
蓝色 话筒●2●音频●­黄色 话筒●3●音频●+（三元件型号）
灰色 话筒●3●音频●-（三元件型号）
红色 开关输出
黑色 指示灯输入
非绝缘 逻辑接地
屏蔽 话筒共通接地

8

Specications

Caractéristiques

Технические характеристики

仕様

사양

Speciche tecnicheEspecicacionesTechnische Daten

规格

Type

Condenser (electret bias)

Frequency Response

50–17000 Hz

Polar Pattern

MX396/C-DUAL: 2 x Cardioid
MX396/C-TRI: 3 x Cardioid

Output Impedance

EIA Rated at 150 Ω (170 Ω actual)

Output Conguration

Active balanced

Sensitivity (at 1 kHz , open circuit voltage)

–35 dBV/Pa (18 mV)
1 Pascal=94 dB SPL

Maximum SPL (1 kHz at 1% THD, 1 kΩ load)

122 dB

Equivalent Output Noise (A-weighted)

28 dB SPL

Signal-to-Noise Ratio (referenced at 94 dB SPL at 1 kHz)

66 dB

Dynamic Range (1 kΩ load at 1 kHz)

94 dB

Common Mode Rejection (10 Hz to 100 kHz)

45 dB minimum

Preamplier Output Clipping Level (1% THD)

–7 dBV (0.5 V)

Weight

Net: 0.587 kg (1.29 lbs.)
Packaged: 0.916 kg (2.02 lbs.)

Logic Connections

LED IN: Active low (≤1.0V), TTL compatible. Absolute maximum
voltage: -0.7V to 50V.
LOGIC OUT: Active low (≤1.0V), sinks up to 20mA, TTL compatible.
Absolute maximum voltage: -0.7V to 50V (up to 50V through 3kΩ).

Mute Switch Attenuation

–50 dB minimum

Cable

6.1 m (20 ft) attached unterminated cable with three shielded audio
pairs and three shielded conductors for logic control.

Environmental Conditions

Operating Temperature: -18–57 °C (0–135 °F)
Storage Temperature: -29–74 °C (-20–165 °F)
Relative Humidity: 0–95%

Power Requirements

MX396/C-DUAL: 48–52 Vdc phantom, 10.0 mA
MX396/C-TRI: 48–52 Vdc phantom, 12.0 mA

Type

Électrostatique (capsule électret)

Réponse en fréquence

50–17000 Hz

Courbe de directivité

MX396/C-DUAL : 2 Cardioïde
MX396/C-TRI : 3 Cardioïde

Impédance de sortie

Nominale EIA, 150 Ω (170 Ω réelle)

Conguration de sortie

Symétrique active

Sensibilité (à 1 kHz, tension en circuit ouvert)

–35 dBV/Pa (18 mV)
1 Pascal=94 dB SPL

SPL maximum (1 kHz avec DHT de 1 %, charge de 1 kΩ)

122 dB

Bruit de sortie équivalent (pondéré en A)

28 dB SPL

Rapport signal/bruit (mesuré à 94 dB SPL à 1 kHz)

66 dB

Plage dynamique (charge de 1 kΩ à 1 kHz)

94 dB

Rejet en mode commun (10 Hz à 100 kHz)

45 dB minimum

Niveau d’écrêtage de sortie du préamplicateur (DHT de 1 %)

–7 dBV (0,5 V)

Poids

Net : 0,587 kg (1,29 lb)
Emballé : 0,916 kg (2,02 lb)

Connexions logiques

LED IN (ENTRÉE DEL) : Bas niveau activé (≤1,0 V), compatible TTL.
Tension maximum absolue : -0,7 V à 50 V.
LOGIC OUT (SORTIE LOGIQUE) : Bas niveau activé (≤1,0 V), chute à 20
mA, compatible TTL. Tension maximum absolue : -0,7 à 50 V (jusqu’à 50
V à 3 kΩ).

Atténuation du bouton de coupure

–50 dB minimum

Connexions logiques

Câble xe sans terminaison de 6,1 m (20 pi) à trois paires audio blindées

et trois conducteurs blindés pour la commande logique.

Atténuation du bouton de coupure

–50 dB minimum

Environnement

Température de fonctionnement : -18–57 °C (0–135 °F)
Température de stockage : -29–74 °C (-20–165 °F)
Humidité relative : 0–95 %

Alimentation

MX396/C-DUAL : 48–52 V c.c. fantôme, 10,0 mA
MX396/C-TRI : 48–52 V c.c. fantôme, 12,0 mA

Type (Typ)

Kondensatormikrofon (Elektret)

Frequenzgang

50–17000 Hz

Richtcharakteristik

MX396/C-DUAL: 2 Niere
MX396/C-TRI: 3 Niere

Ausgangsimpedanz

EIA-Nennwert: 150 Ω (170 Ω Ist-Wert)

Ausgangskonguration

Aktiv symmetrisch

Empndlichkeit (bei 1 kHz, Leerlaufspannung)

–35 dBV/Pa (18 mV)
1 Pascal=94 dB Schalldruckpegel

Maximaler Schalldruckpegel (1 kHz bei 1 % Gesamtklirrfaktor, 1 kΩLast)

122 dB

Äquivalenzausgangsrauschen (mit A-Gewichtung)

28 dB Schalldruckpegel

Signalrauschabstand (bezogen auf 94 dB Schalldruckpegel bei 1 kHz)

66 dB

Dynamikbereich (1 kΩ Last bei 1 kHz)

94 dB

Gleichtaktunterdrückung (mindestens 10 Hz bis 100 kHz)

45 dB Minimum

Vorverstärkerausgang-Begrenzungspegel (1% THD)

–7 dBV (0,5 V)

Gewicht

Netto: 0,587 kg
Verpackt: 0,916 kg

Logikanschlüsse

LED EIN: Aktiver Tiefpegel (≤1,0 V), TTL-kompatibel. Absolute
Maximalspannung: -0,7 V bis 50 V.
LOGIC OUT: Aktiver Tiefpegel (≤1,0 V), sinkt auf bis zu 20 mA ab, TTL­kompatibel. Absolute Maximalspannung: -0,7 V bis 50 V (bis zu 50 V bei
bis zu 3 kΩ).

Stummschalterbedämpfung

–50 dB Minimum

Logikanschlüsse

6,1 m langes befestigtes unabgeschlossenes Kabel mit drei

abgeschirmten Tonfrequenzpaaren und drei abgeschirmten Leitern für
Logiksteuerung.

Stummschalterbedämpfung

–50 dB Minimum

Temperaturbereich

Betriebstemperatur: -18–57 °C
Lagerungstemperatur: -29–74 °C
Relative Feuchtigkeit: 0–95%

Versorgungsspannungen

MX396/C-DUAL: 48–52 V DC Phantomspeisung, 10,0 mA
MX396/C-TRI: 48–52 V DC Phantomspeisung, 12,0 mA

9

Tipo

Condensador (electreto polarizado)

Respuesta de frecuencia

50–17000 Hz

Patrón polar

MX396/C-DUAL: 2 Cardioide
MX396/C-TRI: 3 Cardioide

Impedancia de salida

Nominal según EIA 150 Ω (170 Ω real)

Conguración de salida

Activa equilibrada

Sensibilidad (a 1 kHz, voltaje de circuito abierto)

–35 dBV/Pa (18 mV)
1 Pascal=94 dB SPL

Nivel de presión acústica (SPL) máx. (1 kHz con 1% THD, carga de 1 kΩ)

122dB

Ruido equivalente de salida (Ponderación A)

28 dB SPL

Relación de señal a ruido (con respecto a 94 dB SPL a 1 kHz)

66dB

Rango dinámico (1 kΩ de carga a 1 kHz)

94dB

Rechazo en modo común (10 Hz a 100 kHz)

45 dB mínimo

Nivel de limitación de salida del preamplicador (1% THD)

–7 dBV (0.5 V)

Peso

Neto: 0.587 kg (1.29 lb)
Embalado: 0.916 kg (2.02 lb)

Conexiones lógicas

ENTRADA DE LED: Se activa con nivel bajo (≤1,0 V), compatible con
TTL. Voltaje máximo absoluto: -0,7V a 50V.
SALIDA LÓGICA: Se activa con nivel bajo (≤1,0 V), consume hasta 20
mA, compatible con TTL. Voltaje máximo absoluto: -0,7 V a 50 V (hasta
50 V con carga de 3 kΩ).

Atenuación introducida por interruptor silenciador

–50 dB mínimo

Conexiones lógicas

Cable de 6.1 m (20 pies) conectado con tres pares blindados para señales
de audio y tres conductores blindados para control lógico.

Atenuación introducida por interruptor silenciador

–50 dB mínimo

Condiciones ambientales

Temperatura de funcionamiento: -18–57 °C (0–135°F)
Temperatura de almacenamiento: -29–74 °C (-20–165°F)
Humedad relativa: 0–95%

Requisitos de alimentación

MX396/C-DUAL: 48–52 VCC de alimentación Phantom, 10.0 mA
MX396/C-TRI: 48–52 VCC de alimentación Phantom, 12.0 mA

Tipo

A condensatore (polarizzazione a elettrete)

Risposta in frequenza

50–17000 Hz

Diagramma polare

MX396/C-DUAL: 2 Cardioide
MX396/C-TRI: 3 Cardioide

Impedenza di uscita

Valore nominale EIA di 170 Ω (valore effettivo 150 Ω)

Uscita

Attivo, bilanciato

Sensibilità (a 1 kHz, tensione a circuito aperto)

–35 dBV/Pa (18 mV)
1 Pascal=94 dB di SPL

Livello di pressione sonora (SPL) massimo (1 kHz a 1% THD, carico di 1
kΩ)

122dB

Rumore in uscita equivalente (ponderazione A)

28 dB di SPL

Rapporto segnale/rumore (riferito a 94 dB di SPL a 1 kHz)

66dB

Gamma dinamica (carico di 1 kΩ a 1 kHz)

94dB

Reiezione di modo comune (10 Hz-100 kHz)

45 dB minimo

Livello di limitazione (clipping) all’uscita del preamplicatore (1% di
THD)

–7 dBV (0,5 V)

Peso

Netto: 0,587 kg
Lordo: 0,916 kg

Collegamenti logici

Ingresso LED: Attivo basso (≤1,0 V), compatibile con TTL. Tensione
massima assoluta: -0,7 - 50 V.
Uscita LOGICA: Attiva bassa (≤1,0 V), assorbimento no a 20 mA,
compatibile con TTL. Tensione massima assoluta: -0,7 - 50 V (no a 50 V
con 3 kΩ).

Attenuazione dell’interruttore di silenziamento

–50 dB minimo

Collegamenti logici

Cavo da 6,1 m non scollegabile, senza terminazione, con tre doppini audio

schermati e tre conduttori schermati per il comando logico.

Attenuazione dell’interruttore di silenziamento

–50 dB minimo

Speciche ambientali

Temperatura di funzionamento: -18–57 °C
Temperatura a magazzino: -29–74 °C
Umidità relativa: 0–95%

Alimentazione

MX396/C-DUAL: Alimentazione virtuale a 48–52 V c.c., 10,0 mA
MX396/C-TRI: Alimentazione virtuale a 48–52 V c.c., 12,0 mA

Тип

Конденсаторный (электретный, со смещением)

Амплитудно-частотная характеристика

50–17000 Hz

Диаграмма направленности

MX396/C-DUAL: 2 Кардиоидный
MX396/C-TRI: 3 Кардиоидный

Выходной импеданс

Номинальный согласно EIA при 150 Ω (170 Ω фактический)

Конфигурация выхода

Активный симметричный

Чувствительность (при 1 кГц, напряжение разомкнутой цепи)

–35 дБВ/Па (18 мВ)
1 паскаль = УЗД 94 дБ

Максимальный уровень звукового давления (УЗД) (1 кГц при 1%
КНИ, нагрузка 1 кΩ)

122 дБ

Эквивалентный выходной шум (по шкале А)

28 дБ УЗД

Отношение сигнал/шум (измеренное при УЗД 94 дБ при 1 кГц)

66 дБ

Динамический диапазон (нагрузка 1 кΩ при 1 кГц)

94 дБ

Ослабление синфазных сигналов (10 Гц - 100 кГц)

45 дБ минимум

Уровень клиппирования выхода предусилителя (1% КНИ)

–7 дБВ (0.5 В)

Масса

Нетто: 0.587 кг
Брутто: 0.916 кг

Логические соединения

LED IN: Низкое напряжение в активном состоянии (≤1,0 В),
совместимый с ТТЛ-схемами. Абсолютное максимальное
напряжение: -0,7 В - 50 В.
LOGIC OUT: Низкое напряжение в активном состоянии (≤1,0
В), утечка до 20 мА, совместимый с ТТЛ-схемами. Абсолютное
максимальное напряжение: -0,7 В - 50 В (до 50 В через 3 кΩ).

Ослабление выключателя звука

–50 дБ минимум

Логические соединения

6.1 м присоединенный неразведенный кабель с тремя
экранированными аудиопарами и тремя экранированными
проводниками для логического управления.

Ослабление выключателя звука

–50 дБ минимум

Внешние условия

Рабочая температура: -18–57 °C
Температура хранения: -29–74 °C
Относительная влажность: 0–95%

Питание

MX396/C-DUAL: 48–52 В пост. тока с паразитным сигналом, 10.0 mA
MX396/C-TRI: 48–52 В пост. тока с паразитным сигналом, 12.0 mA

10

型

コンデンサー型（エレクトレットバイアス方式）

周波数特性

50–17000●Hz

指向特性

MX396/C-DUAL（デュアル）: 2●カーディオイド
MX396/C-TRI （トライ）: 3●カーディオイド

出力インピーダンス

170●ΩでEIA定格（150●Ω実効）

出力構成

アクテ ィブ バ ラン ス

●(1●kHz、開回路電圧)

感度

–35●dBV/Pa●(18●mV)
1●パスカル=94●dB●SPL

最大SPL●(1●kHz、1%●THD、1●kΩ負荷)

122dB

等価出力ノイズ

28●dB●SPL

S/N比●(94●dB●SPL、1●kHzで参照)

66dB

ダ イナミックレン ジ

94dB

同相信号除去比

45●dB●以上

プリアンプ出力クリッピングレベル●(1%●THD)

–7●dBV●(0.5●V)

重量

本体: 0.587●kg
パッケ ージ 込 み : 0.916●kg

ロジックコネクター

LEDイン: アクティブロー●(1.0●V以下)、TTL対応。絶対最大電圧:-0.7●V●～●50●V●
ロジ ッ ク ア ウト : アクティブロー●(1.0●V以下)、最大20●mAまでシンク、TTL対応。絶

対最大電圧:-0.7●V～50●V●(3●kΩを介して最大50●V)。

ミュートス イッチアッテネーション

–50●dB●最低

ロジックコネクター

6.1mの付属ケーブルは非終端処理で、3本のシールド付きオーディオペアおよび
ロジックコントロールに3本のコンダクターシールド付き。

ミュートス イッチアッテネーション

–50●dB●最低

環境条件

使用温度範囲: -18–57●°C●
保存温度: -29–74●°C●
相対湿度: 0–95%

使用電源

MX396/C-DUAL:
MX396/C-TRI: 48–52●V●dc●直流電流、ファンタム電源、12.0●mA

●(A ウ ェイト )

●(1●kΩ負荷、1●kHz)

●(10●Hz●～●100●kHz●)

48–52●V●dc●直流電流、ファンタム電源、10.0●mA

형식

콘덴서 (일렉트릿 바이어스)

주파수 응답

50–17000 Hz

극성 패턴 (1Khz 기준)

MX396/C DUAL: 2 심장형(Cardioid)
MX396/C TRI: 3 심장형(Cardioid)

출력 임피던스

170 Ω, EIA 정격 (150 Ω 실제 임피던스)

출력 구성

Active Balanced

감도 (1Khz, Open Circuit)

–35 dBV/Pa (18 mV)
1 Pascal=94 dB SPL

Maximum SPL (1 kHz at 1% THD, 1 kΩ load)

122dB

Equivalent Output Noise (A-weighted)

28 dB SPL

신호 대 잡음비 (1 kHz, 94 dB SPL 기준)

66dB

다이내믹 레인지 (1 kΩ 1 kHz에서의 부하)

94dB

CMR(Common Mode Rejection) (10 Hz ~ 100 kHz)

45 dB minimum

프리앰프 출력 클리핑 레벨 (1% THD)

–7 dBV (0.5 V)

무게

순: 0.587 kg (1.29 lbs.)
포장: 0.916 kg (2.02 lbs.)

로직 연결

LED IN: Active low (≤1.0V), TTL compatible. 절대 최대 전압: -0.7V ~ 50V.
로직 아웃: 액티브 로 (≤1.0V), 20mA까지 싱크, TTL 호환. 절대 최대 전압:

-0.7V ~ 50V (3kΩ 통해 최대 50V).

뮤트 스위치 감쇠

–50 dB minimum

로직 연결

6.1 m (20 ft) 쉴드된 3개의 오디오 단자와 쉴드된 3개의 로직 컨트롤용
단자를 비종단 케이블로 부착

뮤트 스위치 감쇠

–50 dB minimum

동작 환경 조건

작동 온도: -18–57 °C (0–135 °F)
보관 온도: -29–74 °C (-20–165 °F)
상대 습도: 0–95%

전력 사양

MX396/C-DUAL: 48–52 Vdc phantom, 10.0 mA
MX396/C-TRI: 48–52 Vdc phantom, 12.0 mA

类型

电容（驻极体偏压式）

频率响应

17000●Hz

50–

极性图

MX396/C-DUAL: 2●心型话筒头
MX396/C-TRI: 3●心型话筒头

输出阻抗

EIA●额定值170●Ω（150●Ω●实际值）

输出配置

有源平衡

●(1Khz●时，开路电压)

灵敏度

–35●dBV/Pa●(18●mV)
1●帕斯卡=94●dB●SPL

最大 SPL●(1%●THD●时●1kHz，1●kΩ●负载)

122分贝

等效输出噪声

信噪比●(1●kHz●时在●94●dB●SPL●下参考)

动态范围

共模抑制

前置放大器输出削波电平●(1%●THD)

重量

逻辑连接

静音开关衰减

逻辑连接

静音开关衰减

环境条件

电源要求

●(A-加权)

28●dB●SPL

66分贝

●(1●kΩ●负载，1●kHz●时)

94分贝

●(10●Hz●至●100●kHz)

45●dB●最小值

–7●dBV●(0.5●V)

净重: 0.587●公斤●(1.29●磅)
带包装重量: 0.916●公斤●(2.02●磅)

指示灯输入: 活动低●(≤1.0V)，TTL●兼容。最大绝对电压：-0.7●伏●至●50●

伏。
逻辑输出: 活动低●(≤1.0V)，反向电流最高●20mA，TTL●兼容。最大绝对电
压：-0.7●伏至●50●伏（最高●50●伏至●●3kΩ）。

–50●dB●最小值

6.1●米（20●英尺）非终结●●连接线缆，带有三个屏蔽音频对和三个用于逻辑
控制的屏蔽导体。

50●dB●最小值

–

操作温度: -18–57●°C●(0–135●°F)
存储温度: -29–74●°C●(-20–165●°F)
相对湿度: 0–95%

MX396/C-DUAL: 48–
MX396/C-TRI: 48–52●直流幻象，12.0●mA

52●直流幻象，10.0●mA

11

15/16 in
(24 mm)

4 5/16 in (110 mm)

31A2165

1/4 in

(6 mm)

1/16 in

(1 1/2 mm)

7/8 in

(22 mm)

1 in

(25 mm)

3 in

(77 mm)

Mounting Tube

MX396/C-

DUAL & TRI Element

1:1

12

Parts

Pièces

Детали

Teile

パーツ

Piezas

부품

Parti

部件

Replacement Parts

65A2190 Fastening Wing Nut
31A2165 Mounting Tube
66A405 Rubber Isolation Ring
R185B Cardioid Cartridge

Pièces de rechange

65A2190 Écrou à oreilles de xation
31A2165 Tube de montage
66A405 Anneau d’isolation en caoutchouc
R185B Capsule cardioïde

Ersatzteile

65A2190 Befestigungsügelschraube
31A2165 Befestigungsröhrchen
66A405 Gummiisolierring
R185B Nierenkapsel

Запасные части

65A2190 Крепежная крыльчатая гайка
31A2165 Установочная трубка
66A405 Резиновое изоляционное кольцо
R185B Футляр для кардиоидного микрофона

交換パーツ

65A2190
31A2165
66A405
R185C

締 め 付 け 蝶 ナ ット

取付けチューブ

ゴム製分離リング

カーディオ イドカートリッジ

교체 부품

65A2190 나비 너트

31A2165 장착용 튜브

66A405 고무 차폐 링

R185C 단일지향성 카트릿지

Preamp Gain

If necessary, the preamplier gain can be reduced by 12 dB. Contact an authorized

Shure service center for information.

Gain du préampli

Si nécessaire, il est possible de réduire de 12 dB le gain du préamplicateur.

Contacter un centre de réparations Shure agréé pour plus de détails.

Verstärkung des Vorverstärkers

Bei Bedarf kann die Vorverstärkung um 12 dB verringert werden. Informationen sind
vom Shure-Vertragskundendienst zu erhalten.

Ganancia del preamplicador

De ser necesario, la ganancia del preamplicador puede reducirse por 12 dB.

Comuníquese con un centro de servicio autorizado de Shure para más información.

Guadagno del preamplicatore

Se necessario, il guadagno del preamplicatore può essere ridotto di 12 dB. Per
ulteriori informazioni, rivolgetevi a un centro di assistenza Shure autorizzato.

Коэффициент усиления предусилителя

Если потребуется, коэффициент усиления предусилителя можно снизить на 12 дБ.
За информацией обращайтесь в официальный сервис-центр компании Shure.

プ リア ン プ ゲ イン

必要であれば、プリアンプのゲインを12●dB下げることができます。詳しくは、
Shure認可サービスセンターまでお問い合わせください。

프리앰프 게인

필요하면, 프리앰프 게인을 12 dB만큼 줄일 수 있습니다. 안내를 원하시면 Shure 공인
서비스 센터에 연락하십시오.

前置放大器增益

可以根据需要，将前置放大器增益降低●12●dB。有关详细信息，请与●Shure●的授权服
务中心联系。

Repuestos

65A2190 Tuerca mariposa de jación
31A2165 Tubo de montaje
66A405 Anillo amortiguador de caucho
R185B Cápsula de cardioide

Parti di ricambio

65A2190 Dado di serraggio ad alette
31A2165 Tubetto di montaggio
66A405 Anello di isolamento in gomma
R185B Capsula cardioide

备件

65A2190 固定翼形螺母

31A2165 安装管

66A405 橡胶绝缘圈

R184B 心型话筒头

CERTIFICATION

Eligible to bear CE Marking. Conforms to European EMC Directive 89/336/EEC.

Meets applicable tests and performance criteria in European Standard EN55103

(1996) parts 1 and 2, for residential (E1) and light industrial (E2) environments.

HOMOLOGATION

Autorisé à porter la marque CE. Conforme à la directive CEM européenne 89/336/
CEE. Conforme aux critères applicables de test et de performances de la norme

européenne EN 55103 (1996) parties 1 et 2 pour les environnements résidentiels

(E1) etd’industrie légère (E2).

ZERTIFIZIERUNG

Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Richtlinieüber
elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die Prüfungs- und
Leistungskriterien der europäischen Norm EN55103 (1996) Teil 1 und 2 für
Wohngebiete (E1) und Leichtindustriegebiete (E2).

CERTIFICACIONES

Calica para llevar las marcas CE. Cumple la directiva europea 89/336/EEC de
compatibilidad electromagnética. Se ajusta a los criterios correspondientes de veri-

cación y funcionamiento establecidos en la norma europea EN 55103 (1996), partes

1 y 2, para zonas residenciales (E1) y zonas de industria ligera (E2).

OMOLOGAZIONI

Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla
compatibilità elettromagnetica 89/336/CEE.Conforme ai criteri sulle prestazioni e
alle prove pertinenti specicati nella norma europea EN 55103 (1996) parti 1 e 2,
per ambienti residenziali (E1) e industriali leggeri (E2).

13

SHURE Incorporated http://www.shure.com

United States, Canada, Latin America, Caribbean:

5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.

Phone: [phone]

U.S. Fax: [phone]

Intl Fax: [phone]

Europe, Middle East, Africa:

Shure Europe GmbH, Phone: [phone]

Fax: [phone]

Asia, Pacic:

Shure Asia Limited, Phone: [phone]

Fax: [phone]

SHURE Incorporated http://www.shure.com

Estados Unidos, Canadá, Latinoamérica, Caribe:

5800 W. Touhy Avenue, Niles, IL 60714-4608, EE.UU.

Teléfono: 847-600-2000 (dentro de los EE.UU.)

Fax: [phone]

Fax internacional: 847-600-6446

Europa, Medio Oriente, Africa:

Shure Europe GmbH, teléfono: 49-7131-72140

Fax: [phone]

Asia, Pacíco:

Shure Asia Limited, teléfono: 852-2893-4290

Fax: [phone]

SHURE Incorporated http://www.shure.com

États-Unis, Canada, Amérique latine, Caraïbes:

5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.

Téléphone : 847-600-2000

Télécopie aux États-Unis : 847-600-1212

Télécopie internationale : 847-600-6446

Europe, Moyen-Orient, Afrique:

Shure Europe GmbH, Téléphone : 49-7131-72140

Télécopie : 49-7131-721414

Asie, Pacique:

Shure Asia Limited, Téléphone : 852-2893-4290

Télécopie : 852-2893-4055

SHURE Incorporated http://www.shure.com

Stati Uniti, Canada, America latina, Caraibi:

5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.

Numero telefonico: 847-600-2000

Fax U.S.A.: 847-600-1212

Fax internazionale: 847-600-6446

Europa, Medio Oriente, Africa:

Shure Europe GmbH, numero telefonico: 49-7131-72140

Fax: [phone]

Asia, Pacico:

Shure Asia Limited, numero telefonico: 852-2893-4290

Fax: [phone]
