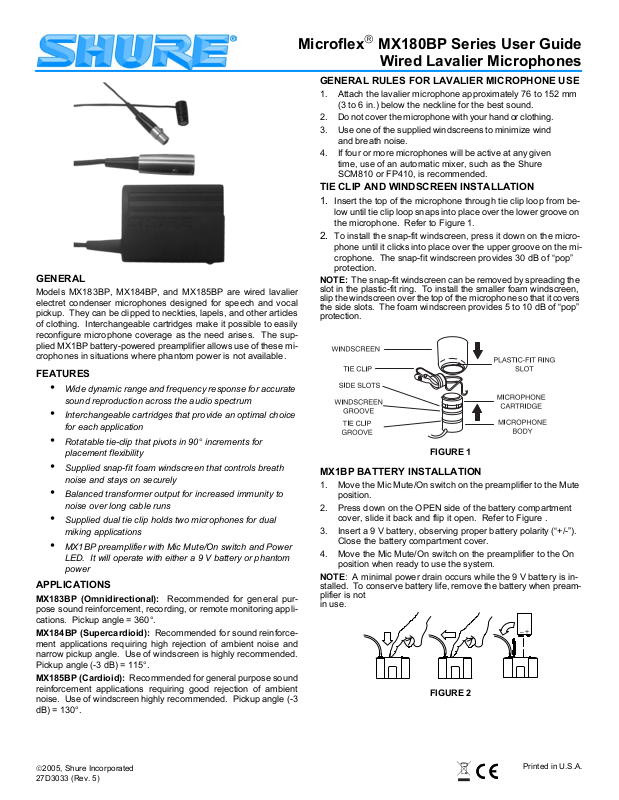

Shure MX180BP User Guide

GENERAL

–+

Models MX183BP, MX184BP, and MX185BP are wired lavalier
electret condenser microphones designed for speech and vocal
pickup. They can be clipped to neckties, lapels, and other articles
of clothing. Interchangeable cartridges make it possible to easily
reconfigure microphone coverage as the need arises. The sup­plied MX1BP battery-powered preamplifier allows use of these mi­crophones in situations where phantom power is not available.

Microflex® MX180BP Series User Guide

Wired Lavalier Microphones

GENERAL RULES FOR LAVALIER MICROPHONE USE

1. Attach the lavalier microphone approximately 76 to 152 mm
(3 to 6 in.) below the neckline for the best sound.

2. Do not cover the microphone with your hand or clothing.

3. Use one of the supplied windscreens to minimize wind
and breath noise.

4. If four or more microphones will be active at any given
time, use of an automatic mixer, such as the Shure
SCM810 or FP410, is recommended.

TIE CLIP AND WINDSCREEN INSTALLATION

Insert the top of the microphone through tie clip loop from be-

1.

low until tie clip loop snaps into place over the lower groove on
the microphone. Refer to Figure 1.

2. To install the snap-fit windscreen, press it down on the micro-

phone until it clicks into place over the upper groove on the mi­crophone. The snap-fit windscreen provides 30 dB of “pop”
protection.

NOTE: The snap-fit windscreen can be removed by spreading the
slot in the plastic-fit ring. To install the smaller foam windscreen,
slip the windscreen over the top of the microphone so that it covers
the side slots. The foam windscreen provides 5 to 10 dB of “pop”
protection.

FEATURES

• Wide dynamic range and frequency response for accurate

sound reproduction across the audio spectrum

• Interchangeable cartridges that provide an optimal choice

for each application

• Rotatable tie-clip that pivots in 90° increments for

placement flexibility

• Supplied snap-fit foam windscreen that controls breath

noise and stays on securely

• Balanced transformer output for increased immunity to

noise over long cable runs

• Supplied dual tie clip holds two microphones for dual

miking applications

• MX1BP preamplifier with Mic Mute/On switch and Power

LED. It will operate with either a 9 V battery or phantom
power

APPLICATIONS

MX183BP (Omnidirectional): Recommended for general pur-

pose sound reinforcement, recording, or remote monitoring appli­cations. Pickup angle = 360°.

MX184BP (Supercardioid): Recommended for sound reinforce­ment applications requiring high rejection of ambient noise and
narrow pickup angle. Use of windscreen is highly recommended.
Pickup angle (-3 dB) = 115°.

MX185BP (Cardioid): Recommended for general purpose sound
reinforcement applications requiring good rejection of ambient
noise. Use of windscreen highly recommended. Pickup angle (-3
dB) = 130°.

FIGURE 1

MX1BP BATTERY INSTALLATION

1. Move the Mic Mute/On switch on the preamplifier to the Mute
position.

2. Press down on the OPEN side of the battery compartment
cover, slide it back and flip it open. Refer to Figure .

3. Insert a 9 V battery, observing proper battery polarity (“+/-”).
Close the battery compartment cover.

4. Move the Mic Mute/On switch on the preamplifier to the On
position when ready to use the system.

NOTE: A minimal power drain occurs while the 9 V battery is in­stalled. To conserve battery life, remove the battery when pream­plifier is not
in use.

FIGURE 2

©2005, Shure Incorporated
27D3033 (Rev. 5)

Printed in U.S.A.

OPERATION OF MX1BP PREAMPLIFIER (Figure 3, page 2)

1. With the Mic Mute/On switch in the Mute position, plug the mi­crophone into the preamplifier's miniature connector.

(NOTE: The Power LED Indicator will remain lit in both the Mute
and On microphone modes.)

2. Plug the XLR cable from the preamplifier into the respective
audio device microphone input.

3. Switch the Mic Mute/On switch to the On position.

4. Adjust the gain level of the audio input device, if necessary.

FIGURE 3

INTERNAL LOW-CUT FILTER

The MXIBP has an internal low-cut filter. As shipped from the fac­tory, it attenuates 6dB per octave below 25 Hz. To change the filter
to attenuate 12dB per octave below 95 Hz, follow the instructions
below:

1. Remove the three screws from the underside of the MX1BP.

2. Remove the plastic cover and lift the printed circuit board with

the attached faceplate up and out of the pack.

3. Turn over the printed circuit board and locate the jumper strad-

dling the first and second pins nearest the input jack. Reposi­tion the jumper to straddle the second and third pins.

4. Re-assemble the MX1BP by re-seating the printed circuit

board and faceplate. Replace the plastic cover and the three
screws.

For additional technical assistance, phone Shure at
1-847-600-8440. In Europe, phone [phone].

USE WITH PHANTOM POWER

The MX1BP can also be used in situations where phantom power
is available. Phantom power may be applied with a 9 V battery in
place or removed. With the battery installed, the MX1BP will si­lently and automatically switch to the battery reserve should phan­tom power fail. Battery depletion will not occur while phantom pow­er is applied.

CHANGING CARTRIDGES

The MX183BP, MX184BP, and MX185BP microphone systems
use interchangeable cartridges. To remove the cartridge, un­screw it from the microphone body (see Figure 1). Install the re­placement cartridge by screwing it onto the microphone body.

SPECIFICATIONS

These specifications apply only to MX180 series microphones
when used with the supplied MX1BP preamplifier.

Type

Condenser (electret bias)

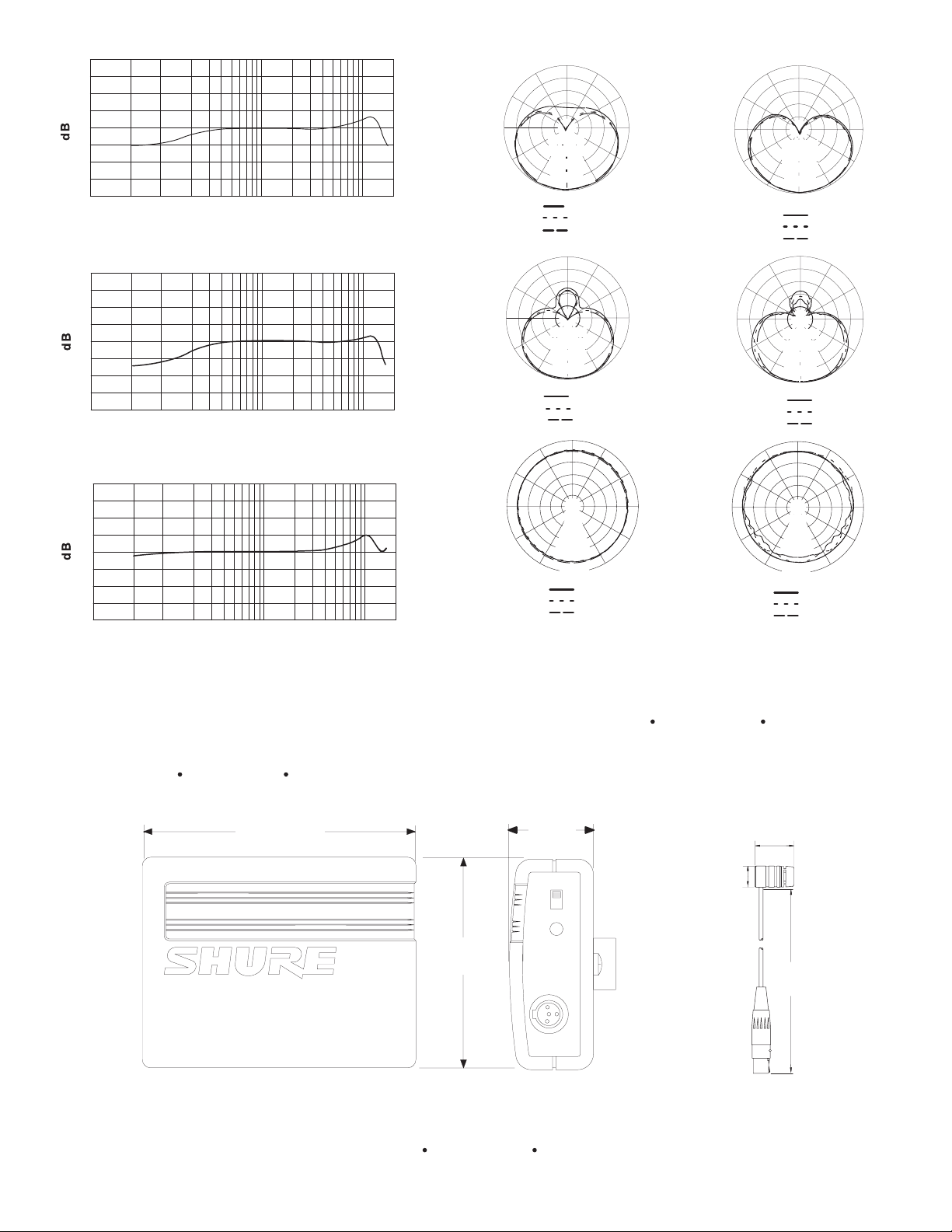

Frequency Response (Figure 4)

50 to 17,000 Hz

Polar Pattern (Figure 5)

MX183BP: Omnidirectional
MX184BP: Supercardioid
MX185BP: Cardioid

Polarity

Positive sound pressure on diaphragm produces positive voltage on
pin 2 relative to pin 3 of output XLR connector.

Environmental Conditions

Operating Temperature Range: -18o to 57o C (0o to 135o F)
Storage Temperature Range: -29

Microphone Cable

Shielded 1.2 m (4 ft.) cable terminated with a 4-pin female mini
connector (TA4F).

o

to 74o C (-20o to 165o F)

Output Impedance (at 1kHz)

EIA rated at 150 Ω (115 Ω actual)

Open Circuit Sensitivity (at 1 kHz, ref. 1V/pascal*)

MX183BP: -46.5 dB (4.7 mV)
MX184BP: -52.5 dB (2.4 mV)
MX185BP: -54 dB (2.0 mV)

*1 pascal = 94 dB SPL

Maximum Sound Pressure Level (1kHz at 1% THD,
1 kΩ load)

MX183BP: 132.8 dB
MX184BP: 138.8 dB
MX185BP: 140.3 dB

Equivalent Output Noise (A-weighted, with 1 kΩ load)

MX183BP: 23.7 dB SPL
MX184BP: 29.7 dB SPL
MX185BP: 31.2 dB SPL

Signal to Noise Ratio (ref. at 94 dB SPL at 1 kHz,

with

1 kΩ load)

MX183BP: 70.3 dB
MX184BP: 64.3 dB
MX185BP: 62.8 dB

Dynamic Range (with 1 kΩ load, at 1 KHz)

109.1 dB

Common Mode Rejection

45.0 dB minimum, 10 Hz to 100 kHz

Low Frequency Rolloff

Factory default: 6 dB per octave below 25 Hz
Alternate setting: 12 dB per octave below 95 Hz

MX1BP Net Weight

255 g (9 oz) with attached cabling.

MX1BP Dimensions (Figure 6)

84.3 mm H x 65.2 mm W x 25.7 mm D (3.32" x 2.57" x 1.01" )

MX1BP Cable

One 3.6 m (12 ft) 2 conductor shielded output cable with 3-pin male
XLR connector.

Power Requirements

9 V alkaline battery; 8.4 V NiCd rechargeable battery or 9 V Ultralife®
lithium battery optional; or, from phantom power source, 10 to 52 Vdc

Battery Life (nominal)

600 continuous hours with 9 V alkaline battery
Battery Current (nominal): 0.8 mA
MX1BP Input Connector Type: 4-pin Male Mini Connector (TB4M)
MX1BP Input Configuration: Unbalanced
MX1BP Output Connector Type
3-pin Male XLR

MX1BP Output Configuration

Transformer balanced

CERTIFICATION

Eligible to bear CE Marking. Conforms to European EMC Direc­tive 89/336/EEC. Meets applicable tests and performance criteria
in European Standard EN55103 (1996) parts 1 and 2, for residen­tial (E1) and light industrial (E2) environments.

FURNISHED ACCESSORIES

Zipper Bag .......................................................................... 26A13

Foam Windscreen* .................................................... RK261BWS

Snap-Fit Windscreen*...................................................RK183WS

Tie Clip**........................................................................ RK183T1

Dual Tie Clip .................................................................. RK183T2

Battery Powered Preamp.................................................. MX1BP

OPTIONAL ACCESSORIES

In-Line Preamp ..............................................................RK183PK

REPLACEMENT PARTS

Omnidirectional Cartridge...................................................R183B

Supercardioid Cartridge......................................................R184B

Cardioid Cartidge................................................................R185B

4-Pin Female Miniature Connector (TA4F) ......................WA330

*1 furnished, 4 in replacement kit
**1 furnished, 2 in replacement kit

NOTE: SHURE, the Shure logo, and MICROFLEX are registered
trademarks of Shure Incorporated. ULTRALIFE is registered
trademark of Ultra Life Batteries, Inc.

2

MICROS-CRAVATES CÂBLÉS MICROFLEX® SÉRIE

–+

MX180BP GUIDE DE L'UTILISATEUR
GÉNÉRALITÉS

Les modèles MX183BP, MX184BP et MX185BP sont des mi­cro-cravates câblés électrostatiques conçus pour le captage de la
voix. Ils peuvent être fixés sur une cravate, un revers ou tout autre
article vestimentaire. Les cartouches interchangeables permettent
de reconfigurer aisément la portée du microphone en fonction des
besoins. Le préamplificateur alimenté par pile MX1BP fourni per­met l'utilisation de ces microphones dans les cas où l'alimentation
en duplex n'est pas disponible.

AVANTAGES :

• Large gamme dynamique et courbe de réponse pour une

reproduction précise du son sur tout le spectre audio

• Cartouches interchangeables offrant un choix optimal pour

chaque application

• Barrette rotative pivotant par tranches de 90° pour une

grande souplesse de placement

• Coupe-vent en mousse encliquetable inclus - limite les

bruits de respiration et reste fermement en place

• Sortie équilibrée sans transformateur pour une immunité

aux bruits accrue avec de grandes longueurs de fil

• Barette fixe-cravate double incluse permettant l'usage de

deux microphones

• Le préamplificateur MX1BP comporte un commutateur

Marche/silencieux et une DEL témoin d'alimentation. Il
peut fonctionner sur pile de 9 V ou alimentation en duplex

APPLICATIONS

MX183 BP(Omnidirectionnel) : Recommandé pour la sonorisa-

tion générale, l'enregistrement ou le captage à distance. Angle de
captage = 360°.

MX184BP (Supercardioïde) : Recommandé pour les applica­tions de sonorisation exigeant un haut niveau de réjection du bruit
ambiant et un angle de captage étroit. L'usage d'un coupe-vent est
fortement recommandé. Angle de captage (-3 dB) = 115°.

MX185BP (Cardioïde) : Recommandé pour les applications de
sonorisation générale exigeant un bon niveau de réjection du bruit
ambiant. L'usage d'un coupe-vent est fortement recommandé. An­gle de captage (-3 dB) = 130°.

RÈGLES GÉNÉRALES D'UTILISATION DU
MICRO-CRAVATE

Pour la meilleure sonorité possible, fixer le micro-cravate à 8 à

1.

15 cm au-dessous du col.

2. Ne pas couvrir le microphone avec la main ou les vêtements.

3. Utiliser l'un des coupe-vent fournis pour minimaliser les bruits

de vent et de respiration.

4. Lorsque quatre microphones ou plus doivent être utilisés si-

multanément, l'usage d'une table de mélange automatique,
telle que la Shure SCM810 ou FP410 est recommandé.

MONTAGE DE LA BARETTE ET INSTALLATION DU
COUPE-VENT

1.

Insérer le microphone par le bas de la barette jusqu'à ce que
la boucle de la barette s'encliquette dans la gorge inférieure du
micro. Voir la figure 1 ci-dessous.

2. Pour installer le coupe-vent, l'enfoncer sur le microphone

jusqu'à ce qu'il s'encliquette dans la gorge supérieure. Ce
coupe-vent encliquetable assure une protection de 30 dB con­tre les claquements.

REMARQUE : Le coupe-vent encliquetable est aisément retiré en
écartant les extrémités de la bague en plastique. Pour installer le
petit coupe-vent en mousse, l'enfoncer sur le microphone de

façon à ce qu'il couvre les fentes latérales. Ce coupe-vent assure
une protection de 5 à 10 dB contre les claquements.

FIGURE 1

CHANGEMENT DE CARTOUCHE

Les cartouches des microphones MX183BP, MX184BP et
MX185BP sont interchangeables. Pour retirer la cartouche, la
dévisser du corps du microphone comme illustré à la figure 1. Vis­ser la cartouche de remplacement dans le corps du microphone.

INSTALLATION DE LA PILE (Figure 2)

1.

Glisser le commutateur Silencieux/Marche du préamplificateur
à la position Silencieux.

2. Appuyer sur le côté OPEN (OUVRIR) du couvercle du compar-

timent pile; le repousser et le basculer pour l'ouvrir.

3. Insérer une pile de 9 V comme illustré, en observant la polarité

correcte (“+/-”). Fermer le couvercle du compartiment pile.

4. Glisser le commutateurSilencieux/Marche du préamplificateur

à la position Marche lorsque l'on est prêt à utiliser l'appareil.

REMARQUE : Il se produit une consommation de courant con­stante lorsque la pile de 9 V est en place. Pour prolonger la durée
utile de la pile, la sortir du préamplificateur lorsque celui-ci n'est
plus utilisé.

FIGURE 2

UTILISATION (Figure 3, page 4)

1. Le commutateur Silencieux/Marche étant en position SILEN-

®

CIEUX, raccorder le microphone au connecteur Tini Q-G

du
préamplificateur. (REMARQUE : La DEL témoin d'ali­mentation reste allumée aux deux positions : SILEN­CIEUX et MARCHE.)

2.

Brancher le câble XLR venant du préamplificateur sur l'entrée
microphone du dispositif audio approprié.

3. Glisser le commutateur Silencieux/Marche à la position

MARCHE.

4. Si nécessaire, régler le niveau de gain du dispositif d'entrée

audio.

3

FIGURE 3

FILTRE PASSE-HAUT INTERNE

Le MXIBP est doté d'un filtre passe-haut interne. À l'expédition de
l'usine, il atténue 6 dB par octave en dessous de 25 Hz. Pour mod­ifier le filtre afin d'atténuer 12 dB par octave en dessous de 95 Hz,
procéder comme suit :

1. Retirer les trois vis du dessous du MX1BP.

2. Enlever le couvercle en plastique, soulever la carte de circuit
imprimé et la plaque avant fixée et la sortir de l'unité.

3. Retourner la carte de circuit imprimé et repérer le cavalier
jumelant les première et seconde broches à partir du jack d'en­trée. Replacer le cavalier pour jumeler les seconde et
troisième broches.

4. Réassembler le MX1BP en remettant la carte de circuit im­primé et la plaque avant en place. Remettre le couvercle en
plastique et les trois vis.

Pour toute assistance technique supplémentaire, appeler Shure
au 1-847-600-8440. En Europe, appeler le 49-7131-72140.

UTILISATION AVEC ALIMENTATION EN DUPLEX

Le MX1BP peut aussi être utilisé dans les cas où l'alimentation en
duplex est disponible. L'alimentation en duplex peut être con­nectée aussi bien lorsque la pile de 9 V est en place ou enlevée.
Lorsque la pile est en place, le MX1BP passe silencieusement et
automatiquement à la tension de réserve de la pile au cas où l'al­imentation en duplex soit coupée. La pile ne s'use pas lorsque l'al­imentation en duplex est connectée.

CARACTÉRISTIQUES

Ces caractéristiques ne s'appliquent qu'au des microphones
MX183BP, MX184BP et MX185BP lorsqu'il est utilisé avec le
préamplificateur MX1BP.

Type

Condensateur (polarisation d'électret)

Courbe de réponse (Figure 4)

50 à 17 000 Hz

Courbe de directivité (Figure 5)

MX183BP : Omnidirectionnelle
MX184BP : Supercardioïde
MX185BP: Cardioïde

Polarité

Une pression acoustique positive sur le diaphragme produit
une tension positive sur la broche 2 par rapport à la broche 3
du connecteur de sortie XLR.

Environnement

Plage de températures de fonctionnement : -18
Plage de températures de remisage : -29 à 74° C

Câble de Microphone

Câble blindé de 1,2 m avec connecteur miniature
4 broches (TA4F)

Impédance de sortie (à 1 kHz)

EIA nominale 150 ohms (115 ohms réels)

Sensibilité en circuit ouvert (à 1 kHz réf. 1V/pascal*)

MX183BP : -46.5 dB (4,7 mV)
MX184BP : -52,5 dB (2,4 mV)
MX185 BP: -54,0 dB (2,0 mV)

*1 pascal = 94 dB NPA

Pression acoustique maximum (1 kHz avec 1 % de distorsion
harmonique totale et charge de 1 kΩ)

MX183BP : 132.8 dB
MX184BP : 138.8 dB
MX185BP : 140.3 dB

à

57° C

Bruit de sortie équivalent

(pondération en A, avec charge de 1 kΩ)

MX183BP : 23.7 dB NPA (23,5 dB NPA avec le commutateur
en position silencieux)
MX184BP : 29.7 dB NPA (28,0 dB NPA avec le commutateur
en position silencieux)
MX185BP : 31.2 dB NPA (29,0 dB NPA avec le commutateur
en position silencieux)

Rapport signal/bruit (mesuré avec une pression acoustique
de 94 dB)

MX183BP : 70.3 dB
MX184BP : 60.3 dB
MX185BP : 62.8 dB

Gamme dynamique (1 kHz avec charge de 1 kΩ)

109.1 dB

Rejet en mode commun

45,0 dB au minimum, 10 Hz á 100 kHz

Atténuation de basse fréquence

Valeur par défaut d'usine : 6 dB par octave en dessous de 25 Hz
Autre réglage : 12 dB par octave en dessous de 95 Hz

Dimensions (MX1BP) (Figure 6)

84.2 mm h. x 65.2 mm l. x 25.7 mm p.

Poids net (MX1BP)

255 g avec câblage intégré.

Câble (MX1BP)

Un câble de sortie blindé, à 2 conducteurs, de 3,7 m compor­tant un connecteur XLR mâle à 3 broches.

Autonomie de la pile (MX1BP)

600 heures en continu avec pile alcaline de 9 V

Alimentation

Pile alcaline de 9 V, en option : pile rechargeable au nickel­cadmium de 8,4 V ou pile au lithium Ultralife

®

de 9 V.

Alimentation en duplex : 10 V à 52 V c.c.

Consommation de courant (Nominal)

0,8 mA

Type de connecteur d'entrée (MX1BP)

Connecteur Miniature à 4 broches (TB4M)

Configuration de entrée (MX1BP)

Asymétrique

Type de connecteur d'sortie (MX1BP)

XLR à 3 broches

Configuration de sortie (MX1BP)

équilibrée par transformateur

HOMOLOGATION

Autorisé à porter la marque CE. Conforme à la directive CEM eu­ropéenne 89/336/CEE. Conforme aux critères applicables de test et
de performances de la norme européenne EN 55103 (1996) parties
1 et 2 pour les environnements résidentiels (E1) et d'industrie légère
(E2).

ACESSORIES FOURNIS

Sac à glisssière ...................................................................26A13

Petit coupe-vent en mousse* .....................................RK261BWS

Coupe-vent encliquetable* ........................................... RK183WS

Barrette fixe-cravate** .................................................... RK183T1

Barrette fixe-cravate double ........................................... RK183T2

Préampli à alimentation par pile ........................................ MX1BP

ACCESSORIES EN OPTION

Préampli en ligne............................................................RK183PK

PIÈCES DE RECHANGE

Cartouche omnidirectionnelle..............................................R183B

Cartouche Supercardioïde ..................................................R184B

Cartouche cardioïde............................................................R185B

Connecteur miniature à 4 broches ....................................WA330

*1 fourni, 4 dans le kit de pièces de rechange
**1 fourni, 2 dans le kit de pièces de rechange

4

GEBRAUCHSANLEITUNG FüR VERKABELTE MICROFLEX®

–+

ANSTECKMIKROFONE DER REIHE MX180BP

ALLGEMEINES

Bei den Modellen MX183, MX184 und MX185 handelt es sich um
verkabelte Elektretkondensator-Ansteckmikrofone, die für
Sprach- und Gesangsaufnahmen entwickelt wurden. Sie können
an Krawatten, Aufschlägen und anderen Kleidungsstücken fest­geklemmt werden. Austauschbare Kapseln ermöglichen die ein­fache Neukonfiguration der Mikrofonanlage bei entsprechendem
Bedarf. Der gelieferte batteriebetriebene Vorverstärker MX1BP
ermöglicht den Gebrauch dieser Mikrofone in Situationen, in
denen keine Phantomspannungsversorgung vorhanden ist.

MERKMALE

• Breiter Dynamikbereich und Frequenzgang für genaue

Tonwiedergabe über das gesamte Klangspektrum hinweg

• Austauschbare Kapseln bieten die optimale Auswahl für

jede Anwendung

• Drehbare Krawattenklemme, die sich zur flexiblen

Anbringung in 90°-Intervallen drehen läßt

• Mitgelieferter Steckrast-Windschirm aus Schaumstoff, der

Atemgeräusche unterdrückt und sicher einschnappt

• Ausgeglichene, transformatorlose Ausgabe für gesteigerte

Rauschunempfindlichkeit bei langen Kabelführungen

• Mitgelieferte Doppelkrawattenklemmen halten zwei

Mikrofone für Doppelaufnahmeverfahren

• Der Vorverstärker MX1BP verfügt über einen

Mikrofon-EIN/STUMM-Schalter und einen
Netz-LED-Anzeiger. Er wird mit einer 9 V-Batterie oder mit
Phantomspannung betrieben

VERWENDUNGSMÖGLICHKEITEN
MX183BP (Allrichtungsmikrofon): Für allgemeine Tonver-

stärkungs-, Aufzeichnungs- oder Fernüberwachungsanwendun­gen empfohlen. Ansprechwinkel = 360°.
MX184BP (Superkardioidenmikrofon): Für Tonverstärkung­sanwendungen empfohlen, die starke Unterdrückung von
Umgebungsgeräuschen und kleinen Ansprechwinkel erfordern.
Die Verwendung des Windschirms wird dringend empfohlen.
Ansprechwinkel
(-3 dB) = 115°.
MX185BP (Kardioidenmikrofon): Für allgemeine Tonver­stärkungsanwendungen empfohlen, die gute Unterdrückung von
Umgebungsgeräuschen erfordern. Die Verwendung des Wind­schirms wird dringend empfohlen. Ansprechwinkel (-3 dB) = 130°.

ALLGEMEINE REGELN FÜR DEN GEBRAUCH VON
ANSTECKMIKROFONEN

1. Das Ansteckmikrofon ungefähr 8 bis 15 cm unterhalb des

Halsansatzes anbringen, um besten Klang zu erzielen.

2. Das Mikrofon nicht mit der Hand oder mit Kleidungsstücken

abdecken.

3. Einen der mitgelieferten Windschirme verwenden, um Wind-

und Atemgeräusche zu minimieren.

4. Wenn vier oder mehr Mikrofone gleichzeitig verwendet werden

sollen, ist der Einsatz einer automatischen Mischstufe, wie
z.B. Shure SCM810

ANBRINGUNG DER KLEMME UND DES WINDSCHIRMS

1. Den Oberteil des Mikrofons von unten durch die Krawatten-

klemmenschlaufe einführen, bis diese in der unteren Rille am
Mikrofon einschnappt. Siehe Abbildung 1.

2. Zur Montage des Steckrast-Windschirms diesen auf das Mik-

rofon drücken, bis er in der oberen Rille am Mikrofon einrastet.
Der Steckrast-Windschirm bietet Schutz vor “Knallgeräus­chen” bis zu 30 dB.

oder FP410, zu empfehlen.

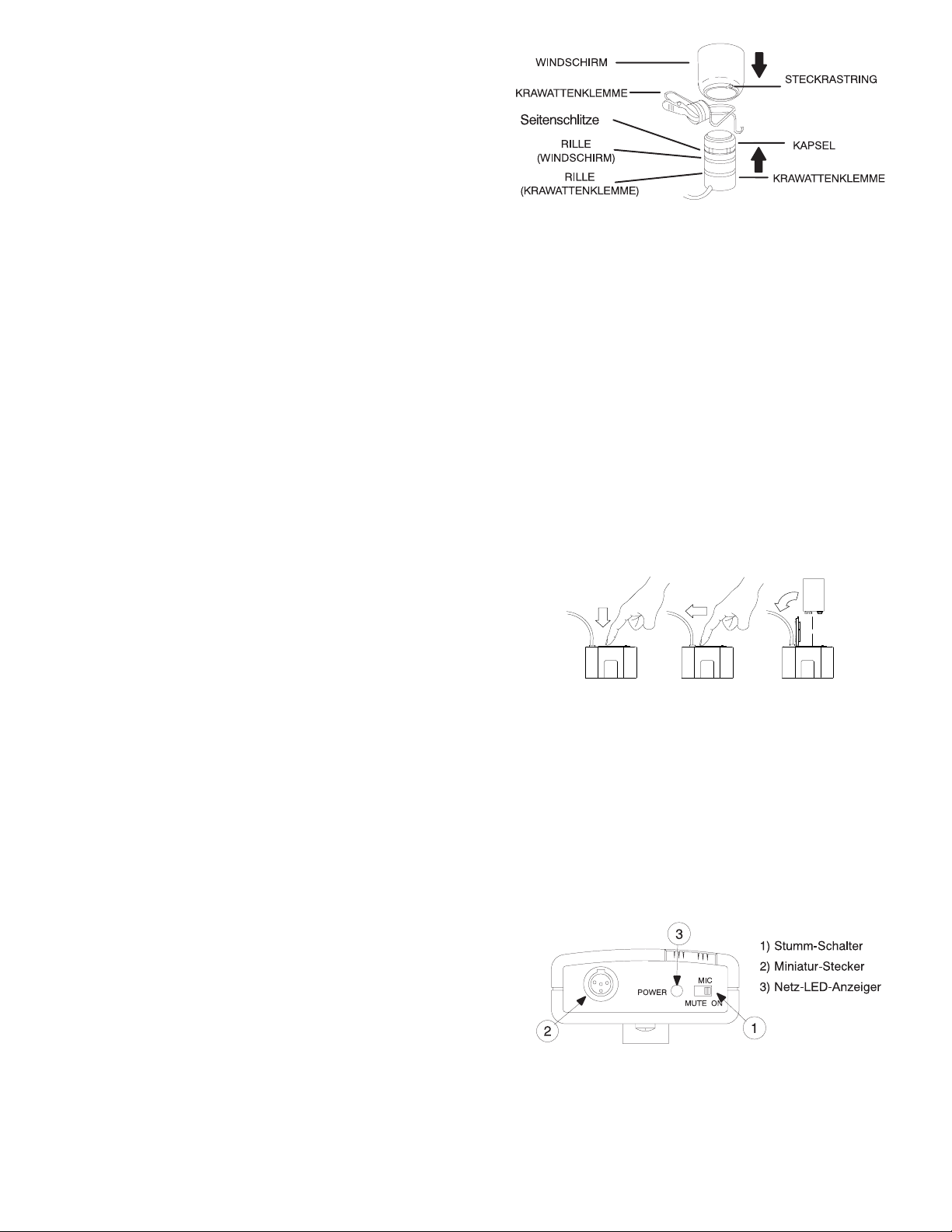

ABBILDUNG 1

HINWEIS: Der Steckrast-Windschirm kann entfernt werden, in-

dem der Schlitz im Steckrastring gespreizt wird. Zur Montage des
kleineren Schaumstoff-Windschirms diesen über den oberen Teil
des Mikrofons schieben, so daß er die Seitenschlitze verdeckt.
Der Schaumstoff-Windschirm bietet Schutz vor “Knallgeräuschen”
von 5 bis 10 dB.

EINBAU DER BATTERIE (Abbildung 2)

1. Den STUMM/EIN-Schalter auf dem Vorverstärker auf STUMM

stellen.

2. Die ÖFFNEN (OPEN) Seite der Batteriefachabdeckung nach

unten drücken, nach hinten schieben und aufklappen.

3. Die 9 V-Batterie wie dargestellt einsetzen und dabei auf die ko-

rrekte Polung der Batterie achten (+/-). Die Batteriefachab­deckung wieder anbringen.

4. Den STUMM/EIN-Schalter auf dem Vorverstärker auf EIN

stellen, wenn die Einheit betriebsbereit ist.

HINWEIS: Während die 9 V-Batterie eingebaut ist, wird ihr laufend
Batteriestrom entzogen. Um die Lebensdauer der Batterie optimal
zu nutzen, muß die Batterie entfernt werden, wenn der Vorver­stärker nicht benutzt wird.

ABBILDUNG 2

BETRIEB (Abbildung 3)

1. Mit dem STUMM/EIN-Schalter (MUTE ON) in der Stellung

STUMM (MUTE) das Mikrofon an die Miniatur-Steckerbuchse
des Vorverstärkers anschließen. (HINWEIS: Der
Netz-LED-Anzeiger bleibt in den Mikrofonbetriebsarten
STUMM und EIN eingeschaltet.)

2. Das XLR-Kabel vom Vorverstärker an den gewünschten

Tongerät-Mikrofoneingang anschließen.

3. Den STUMM/EIN-Schalter auf EIN stellen.

4. Den Verstärkungspegel des Toneingangsgeräts nach Bedarf

einstellen.

ABBILDUNG 3

INTERNER HOCHPASSFILTER

Das Modell MX1BP weist einen internen Hochpassfilter auf. Nach
dem Versand ab Werk ist es auf 6 dB pro Oktave unterhalb 25 Hz
eingestellt. Um den Filter so zu ändern, dass er um 12 dB pro Ok­tave unter 95 Hz dämpft, die folgenden Anweisungen befolgen:

1. Die drei Schrauben an der Unterseite des MX1BP entfernen.

5

2. Die Kunststoffabdeckung abnehmen und die Leiterplatine mit
der daran befestigten Blende anheben und aus dem Gehäuse
entnehmen.

3. Die Leiterplatine umdrehen und den Jumper ausfindig ma­chen, der den ersten und zweiten Stift, die sich am nächsten
bei der Eingangsbuchse befinden, überbrückt. Den Jumper so
umsetzen, dass der zweite und dritte Stift überbrückt wird.

4. Das MX1BP wieder zusammenbauen, indem die Leiterplatine
und Blende wieder eingesetzt werden. Die Kunststoffabdeck­ung und die drei Schrauben wieder anbringen.

Weitere technische Unterstützung bekommen Sie von Shure unt­er der Rufnummer ++1 [phone]; in Europa ++49 (7131)

72140.

EINSATZ MIT PHANTOMSPANNUNG

Der MX1BP kann auch in Situationen verwendet werden, in denen
Phantomspannungsversorgung verfügbar ist.
Phantomspannung kann angelegt werden, wenn die 9 V-Batterie
eingebaut oder entfernt ist. Bei eingebauter Batterie schaltet der
MX1BP leise und automatisch auf die Batterieversorgung um,
sollte die Phantomspannungsversorgung ausfallen. Wenn Phan­tomspannung angelegt ist, wird die Batterieladung nicht entleert.

AUSTAUSCH VON KAPSELN

Die Mikrofone MX183BP, MX184BP und MX185BP verfügen über
austauschbare Kapseln. Zur Entnahme der Kapsel diese vom
Mikrofongehäuse abschrauben, wie in Abbildung 1 dargestellt.
Die Ersatzkapsel einbauen, indem sie auf das Mikrofongehäuse
aufgeschraubt wird.

TECHNISCHE DATEN

Diese technischen Daten gelten für die Mikrofone MX183BP,
MX184BP, und MX185BP nur dann, wenn es gemeinsam mit dem
mitgelieferten Vorverstärker MX1BP verwendet wird.

Typ

Kondensator (Elektretvorpolung)

Frequenzgang (Abbildung 4)

50 bis 17.000 Hz

Polarmuster (Abbildung 5)

MX183: Alle Richtungen
MX184: Superkardioid
MX185: Kardioid

Polarität

Positiver Schalldruck an der Membran erzeugt positive Spannung an
Stift 2 in bezug auf Stift 3 des XLR-Ausgangssteckverbinders.

Umgebungsbedingungen

Betriebstemperaturbereich: -18 bis 57°C
Lagerungstemperaturbereich: -29 bis 74°C

Microphonkabel

Abgeschirmtes 1,2 Meter langes Kabel, das mit einem 4—Stift-Mini­Steckverbinder (TA4F) abgeschlossen ist.

Ausgangsimpedanz (1kHz):

EIA-Nennwert:150 Ω (Ist-Wert: 115 Ω)

Leerlaufempfindlichkeit (bei 1 kHz, bezogen auf 1V/Pascal*)

MX183BP: -46.5 dB (4,7 mV)
MX184BP: -52,5 dB (2,4 mV)
MX185BP: -54.0 dB (2,0 mV)

*1 Pascal = 94 dB Schalldruckpegel

Maximaler Schalldruckpegel

(1 kHz bei 1 % Klirrfaktor, 1 kΩ Belastung)

MX183BP: 132.8 dB
MX184BP: 138,8 dB
MX185BP: 140.3 dB

Äquivalentausgangsrauschen

(mit A-Gewichtung, 1 kΩ Belastung)

MX183BP: 23.7 dB Schalldruckpegel (23,5 dB Schalldruckpegel mit
dem Schalter in der Stellung Stumm.)

MX184BP: 29.7 dB Schalldruckpegel (28,0 dB Schalldruckpegel mit
dem Schalter in der Stellung Stumm.)
MX185BP: 31.2 dB Schalldruckpegel (29,0 dB Schalldruckpegel mit
dem Schalter in der Stellung Stumm.)

Rauschabstand
(bezogen auf 94 dB Schalldruckpegel, bei 1 kHz, 1 kΩ Last.)

MX183BP: 70.3 dB

MX184BP: 64.3 dB
MX185BP: 62.8 dB

Dynamikbereich (bei 1 kΩ Belastung, 1kHz)

109.1 dB

Gleichtaktunterdrückung

mindestens 45,0 dB, 10Hz zu 100 kHz

Hochpass

Werksvoreinstellung: 6 dB pro Oktave unterhalb 25 Hz
Alternativeinstellung: 12 dB pro Oktave unterhalb 95 Hz

Auswählbare Flankenabfallfrequenz

100 Hz mit einem Flankenabfall von 12 dB pro Oktave unter dieser
Eckfrequenz.
(Werkseitige Einstellung: 25 Hz mit einem Flankenabfall von 6 dB pro
Oktave.)

Nettogewicht (MX1BP)

255 g mit angebrachtem Kabel.

Abmessungen (MX1BP) (Abbildung 6)

84.2 mm H x 65.2 mm B x 25.7 mm T

Kabel (MX1BP)

Ein 3,7 m langes abgeschirmtes Ausgangskabel mit zwei Leitern und
3-Stift XLR-Stecker.

Stromanforderungen

9 V-A Alkalibatterie, 8,4 V NiCd wiederaufladbarer Akku oder 9 V-Ul-

®

tralife

-Lithiumbatterie wahlweise.

Phantomspannungsanforderungen: 10 V bis 52 V Gleichstrom

Batterielebensdauer

600 Std. kontinuierlich mit 9 V-Alkalibatterie

Batteriestromentnahme (Nominelles)

0,8 mA

MX1BBP Eigangs-steckertype

4-Stift Miniatur Steckverbindung (TB4M)

MX1BP Eingangsknofiguration

unsymmetrisch

MX1BP Augens-steckertyp

3-Stift XLR

MX1BP Augenskonfiguration

Transformator-symmetrisch

ZERTIFIZIERUNG

Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Richtlinie
über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die
Prüfungs- und Leistungskriterien der europäischen Norm EN
55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindus­triegebiete (E2).

MITGELIEFERTES ZUBEHÖR

Reißverschlusstasche ......................................................... 26A13

Kleine Schaumstoff-Windschirme * ............................ RK261BWS

Steckrast-Windschirme* ................................................ RK183WS

Krawattenklemmen**...................................................... RK183T1

Doppelkrawattenklemme................................................ RK183T2

Batteriegespeister Vorverstärker....................................... MX1BP

SONDERZUBEHÖR

Vorverstärkersatz (Phantomspannungs)........................ RK183PK

ERSATZTEILE

Allrichtungskapsel ...............................................................R183B

Superkardioidenkapsel........................................................R184B

Kardioidenkapsel.................................................................R185B

4-Stift-Mini-Steckverbinder................................................. WA330

* 1 mitgeliefert, 4 in Ersatzpackung
** 1 mitgeliefert, 2 in Ersatzpackung

6

GUIA DEL USUARIO DE MICROFONOS DE CORBATA

–+

MICROFLEX

GENERALIDADES

Los modelos MX183, MX184 y MX185 son micrófonos de conden­sador de electreto, de corbata y con alambre diseñados para
captar las voces de oradores y cantantes. Pueden sujetarse a cor­batas, solapas y otros tipos de vestimenta. Sus cartuchos inter­cambiables permiten reconfigurar el patrón de captación del mi­crófono según sea necesario. El preamplificador de batería
MX1BP permite usar estos micrófonos en situaciones en las
cuales no se tiene potencia fantasma
disponible.

CARACTERISTICAS

®

SERIE MX180BP CON ALAMBRE

• Gama dinámica y respuesta de frecuencia amplias para

una reproducción precisa del sonido en todo el espectro
audible

• Cartuchos intercambiables que permiten elegir la

alternativa óptima para cada aplicación

• Presilla giratoria para corbata que puede colocarse en

cuatro posiciones separadas 90° entre sí para mayor
flexibilidad

• Pantalla de espuma incluida que reduce los ruidos

producidos por el aliento y permanece firmemente
instalada

• Salidas equilibradas sin uso de transformadores para

aumentar la inmunidad a los ruidos en tramos largos de
cable

• La presilla para corbata doble incluida soporta dos

micrófonos para aplicaciones con micrófono doble

• El preamplificador MX1BP tiene un interruptor de

silenciamiento y un LED indicador de alimentación.
Funciona con una batería de 9 V o con potencia fantasma

APLICACIONES

MX183BP (Omnidireccional): Se recomienda para aplicaciones

generales de refuerzo de sonido, grabación y de monitoreo remo­to de sonido. Angulo de captación = 360°.

MX184BP (Supercardioide): Se recomienda para aplicaciones
de refuerzo de sonido que requieren un alto nivel de rechazo de
ruido ambiental y un ángulo de captación estrecho. Se recomien­da enfáticamente el uso de una pantalla contra viento. Angulo de
captación (nivel de -3 dB) = 115°.

MX185BP (Cardioide): Se recomienda para aplicaciones gen­erales de refuerzo de sonido que requieren un buen nivel de rec­hazo de ruido ambiental. Se recomienda enfáticamente el uso de
una pantalla contra viento. Angulo de captación (nivel de -3 dB) =
130°.

REGLAS GENERALES DE USO DE MICROFONOS DE
CORBATA

1. Fije el micrófono de corbata a una distancia de unos 8 a 15 cm

por debajo del cuello de la persona para obtener el mejor
sonido.

2. No cubra el micrófono con la mano ni con la ropa.

3. Utilice una de las pantallas provistas para reducir al mínimo

los ruidos producidos por el viento y el aliento.

4. Si se van a utilizar cuatro micrófonos o más en un momento

dado, se recomienda usar una consola mezcladora automáti­ca, tal como la Shure SCM810 ó la FP410.

INSTALACION DE PRESILLA PARA CORBATA Y PANTALLA

1. Insertar la parte superior del micrófono a través del aro de la

presilla para micrófono hasta que el aro se enganche en la ra­nura inferior del micrófono. Consulte la Figura 1.

2. Para instalar la pantalla con anillo elástico, empújela sobre el

micrófono hasta que se enganche en su lugar en la ranura su-

perior del micrófono. La pantalla con anillo elástico proporcio­na hasta 30 dB de protección contra “chasquidos”.

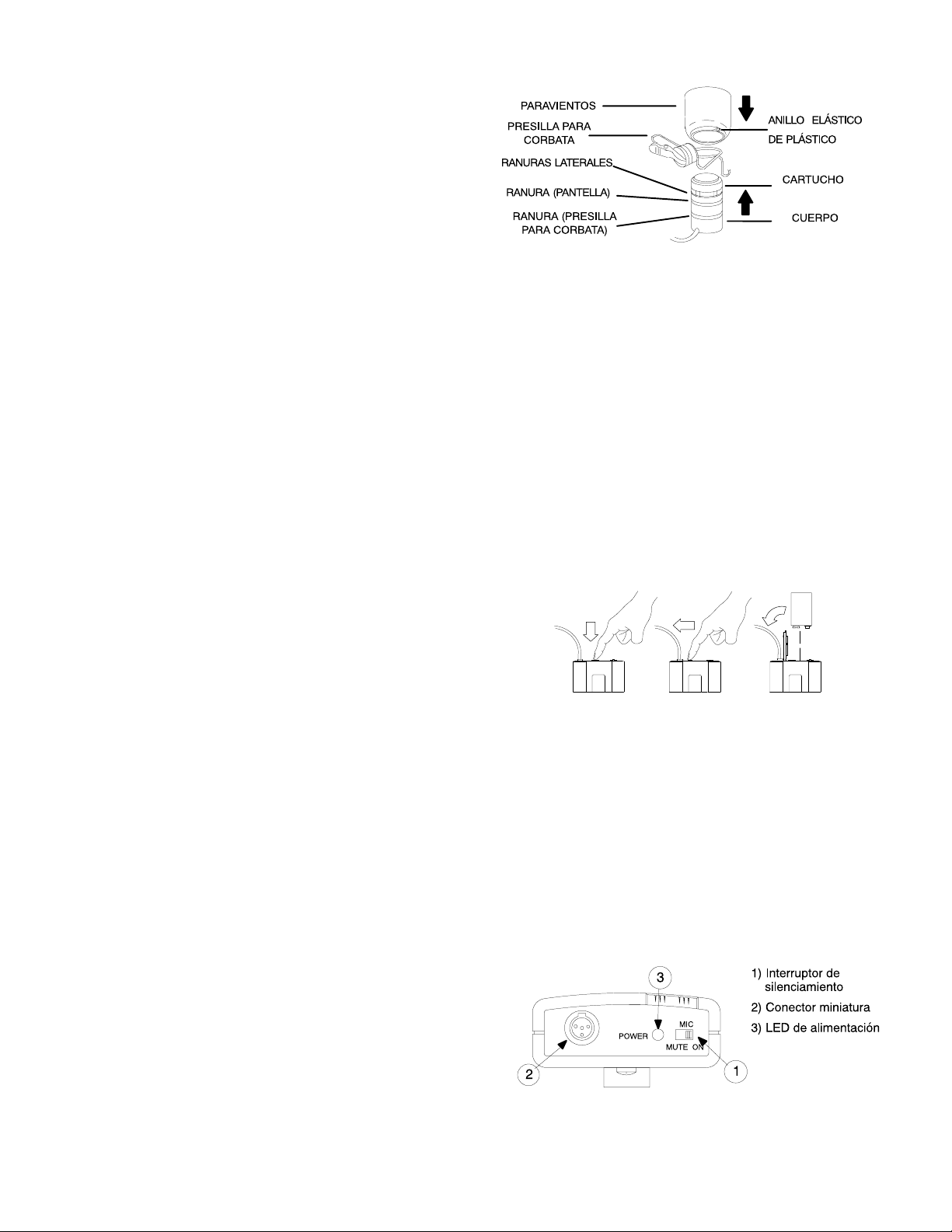

FIGURA 1

NOTA: La pantalla puede quitarse separando su anillo elástico de

plástico. Para instalar la pantalla de espuma más pequeña,
deslícela sobre la parte superior del micrófono hasta que cubra las
ranuras laterales del mismo. La pantalla de espuma proporciona
de 5 a 10 dB de protección contra “chasquidos”.

INSTALACION DE LA BATERIA (Figura 2)

1. Ponga el interruptor Mute/On del preamplificador en la

posición Mute.

2. Oprima el lado rotulado "OPEN" de la cubierta del compartimien-

to de la batería, deslice la cubierta hacia atrás y ábrala.

3. Inserte una batería de 9 V como se muestra, comprobando

que la polaridad de conexión sea la correcta ("+/-"). Cierre la
cubierta del compartimiento de la batería.

4. Ponga el interruptor Mute/On del preamplificador en la

posición On cuando se vaya a usar la unidad.

NOTA: La batería de 9 V se está descargando toda vez que se
encuentre instalada. Para conservar la carga de la batería, sáque-

la del preamplificador cuando éste no se esté usando.

FIGURA 2

FUNCIONAMIENTO (Figura 3)

1. Con el interruptor de silenciamiento (MUTE/ON) en la posición

MUTE, enchufe el micrófono en el conector miniatura del
preamplificador. (NOTA: El LED de alimentación permanece
encendido cuando el interruptor de silenciamiento está en sus
dos posiciones, MUTE y ON.)

2. Enchufe el cable XLR del preamplificador en la entrada para

micrófono del dispositivo correspondiente.

3. Ponga el interruptor MUTE/ON en la posición ON.

4. Ajuste el nivel de ganancia del dispositivo de audio, de ser

necesario.

FIGURA 3

FILTRO INTERNO DE ATENUACION DE BAJOS

El MXIBP tiene un filtro interno de atenuación de bajos. Según se
despacha de fábrica, atenúa 6 dB por octava por debajo de 25 Hz.

7

Para cambiar el filtro para que atenúe 12 dB por octava por debajo
de 95 Hz, siga las instrucciones siguientes:

1. Retire los tres tornillos del lado inferior del MX1BP.

2. Retire la cubierta de plástico y levante la tarjeta de circuitos y
la placa hacia arriba y quítela del conjunto.

3. Voltee la tarjeta de circuitos y ubique el puente que une la pri­mera y la segunda clavija más cercanas al jack de entrada.
Vuelva a instalar el puente para que una la segunda y la ter­cera clavija.

4. Vuelva a armar el MX1BP asentando de nuevo la tarjeta de
circuitos y la placa. Vuelva a instalar la cubierta de plástico y
los tres tornillos.

Para asistencia técnica adicional, llame a Shure al 1-847-600-

6466. En Europa, llame al 49-7131-72140.

USO CON POTENCIA FANTASMA

El MX1BP también puede utilizarse cuando se tiene disponible
potencia fantasma.

Se puede usar la potencia fantasma con o sin la batería de 9 V in­stalada. Con la batería instalada, el MX1BP se conmuta de modo
automático y silencioso a modo de funcionamiento a batería en
caso que la potencia fantasma falle. La batería no se descarga
mientras la potencia fantasma esté conectada.

CAMBIO DE CARTUCHOS

Los micrófonos MX183BP, MX184BP y MX185BP utilizan cartu­chos intercambiables. Para quitar el cartucho, destorníllelo del cu­erpo del micrófono como se muestra en la Figura 1. Instale el car­tucho de repuesto atornillándolo en el cuerpo del micrófono.

ESPECIFICACIONES

Ces caractéristiques ne s'appliquent qu'au microphones MX83BP,
MX184BP, y MX185BP lorsqu'il est utilisé avec le préamplificateur
MX1BP fourni.

Tipo

Condensador (electreto polarizado)

Respuesta a frecuencias (Figura 4)

50 a 17.000 Hz

Patrón polar (Figura 5)

MX183BP: Omnidireccional
MX184BP: Supercardioide
MX185BP: Cardioide

Polaridad

Una presión positiva en el diafragma del micrófono pro­duce un voltaje positivo en la clavija 2 con respecto a
la clavija 3 del conector XLR de salida.

Condiciones ambientales

Gama de temperatura de funcionamiento: -18° a 57° C
Gama de temperatura de almacenamiento: -29° a 74° C

Cable de microfono

Cable blindado de 1,2 m con un conector miniatura de
4 clavijas (TA4F).

Impedancia de salida (a 1kHz)

Nominal según EIA: 150 Ω (real: 115 Ω)

Sensibilidad en circuito abierto (a 1 kHz con ref.
a 1 V/pascal*)

MX183BP: -46,5 dB (4,7 mV)
MX184BP: -52,5 dB (2,4 mV)
MX185BP: -54.0 dB (2,0 mV)
*1 pascal = 94 dB SPL

Intensidad máx. sonido (1 kHz con 1% THD, car­ga de 1 kΩ)

MX183BP: 132.8 dB
MX184BP: 138,8 dB
MX185BP: 140.3 dB

Ruido equivalente de salida (ponderación Acon
carga de 1 kΩ)

MX183BP: 23.7 dB SPL (23,5 dB SPL con interruptor
en la posición Mute)
MX184BP: 29.7 dB SPL (28,0 dB SPL con interruptor
en la posición Mute)
MX185BP: 31.2 dB SPL (29,0 dB SPL con interruptor
en la posición Mute)

Relación de señal a ruido (con presión acústica
de referencia de 94 dB a 1kHz con carga de 1 kΩ)

MX183BP: 70.3 dB
MX184BP: 64.3 dB
MX185BP: 62.8 dB

Gama dinámica (con carga de 1 kΩ, a 1 kHz)

109.1 dB

Rechazo en modo común

45 dB mínimo, 10 Hz a 100 kHz

Atenuación progresiva de bajas frecuencias

Valor de fábrica: 6 dB por octava por debajo de 25 Hz
Valor alternativo: 12 dB por octava por debajo de 95 Hz

Peso neto (MX1BP)

255 g con cables conectados.

Dimensiones (MX1BP) (Figura 6)

84.2 mm alt x 65.2 mm an x 25.7 mm prof

Cable (MX1BP)

Un cable de salida de 2 conductores con blindaje de
3,7 m de largo con conector XLR macho de 3 clavijas.

Requisitos de alimentación

Batería alcalina de 9 V, batería recargable de NiCd de
8,4 V o batería de litio Ultralife

Requisitos de potencia fantasma: 10 V a 52 VCC

®

de 9 V opcional.

Duración de la batería

600 horas continuas con una batería alcalina de 9 V

Consumo de corriente de batería (nominales)

0,8 mA

Tipo de conector de entree de MX1BP

Conector Miniatura de 4 clavijas (TB4M)

Configuración de entrada de MX1BP

Desequilibrada

Tipo de conector de salida de MX1BP

XLR de 3 clavijas

Configuración de salida de MX1BP

Equilabrada por transformador

CERTIFICACIONES

Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento es­tablecidos en la norma europea EN 55103 (1996), partes 1 y 2,
para zonas residenciales (E1) y zonas de industria ligera (E2).

ACCESORIOS PROPPORCIONADOS

Bolsa con cremallera........................................................... 26A13

Pantallas de espuma pequeñas*................................ RK261BWS

Pantallas con anillo elástico*.........................................RK183WS

Presillas para corbata**.................................................. RK183T1

Presilla para dos micrófonos .......................................... RK183T2

Preamplificador alimentado por pila .................................. MX1BP

ACCESORIOS OPCIONALES

Juego de preamplificador............................................... RK183PK

REPUESTOS

Cartucho omnidireccional....................................................R183B

Cartucho de supercardioide ................................................R184B

Cartucho de cardioide .........................................................R185B

Conector miniatura de 4 clavijas ........................................WA330

*1 suministrado, 4 en juego de repuestos
**1 suministrado, 2 en juego de repuestos

8

GUIDA D'USO DEI MICROFONI LAVALIER CON FILI

–+

MICROFLEX

®

SERIE MX180BP

DESCRIZIONE GENERALE

I modelli MX183BP, MX184BP e MX185BP sono microfoni lava­lier con fili a condensatore con elettrete concepiti per la ricezione
di segnali musicali e oratori. Possono essere fissati alla cravatta,
al bavero della giacca e ad altri indumenti. Le cartucce intercam­biabili rendono possibile riconfigurare facilmente l'area di copertu­ra del microfono secondo le necessità. Il preamplificatore alimen­tato a pila MX1BP in dotazione permette l'uso di questo tipo di mi­crofoni quando non sia disponibile un'alimentazione virtuale.

CARATTERISTICHE

• Gamma dinamica di elevato valore e risposta in frequenza

a larga banda, ai fini di una riproduzione precisa del suono
in tutto il campo di frequenze audio

• Cartucce intercambiabili, che consentono di effettuare una

scelta per ogni applicazione

• Fermaglio girevole da cravatta, che ruota in incrementi di

90° per dare flessibilità nella collocazione

• Schermo paravento in schiuma poliuretanica, in dotazione,

che protegge il microfono dal rumore della respirazione e
rimane fissato con sicurezza

• Uscita bilanciata, senza trasformatore, per ottenere una

maggiore immunità dal rumore in lunghi tratti di cavo

• Il fermaglio da cravatta doppio, in dotazione, permette di

assicurare due microfoni in applicazioni che richiedono
questa versatilità

• Il preamplificatore MX1BP è dotato di un interruttore

MUTE/ON e di un LED di alimentazione; funziona sia con
una pila da 9 V che con alimentazione virtuale

APPLICAZIONI

MX183BP (omnidirezionale): raccomandato per impianti

di amplificazione sonora di scopo generale, registrazione o
monitoraggio a distanza. Basso rumore derivante dal
maneggiamento. Angolo di ricezione = 360°.

MX184BP (supercardioide): raccomandato per impianti
di amplificazione sonora che richiedono un'elevata reiezi­one del rumore dell'ambiente ed un angolo di ricezione
ridotto. Si raccomanda vivamente l'uso dello schermo
paravento. Angolo di ricezione (-3 dB) = 115°.

MX185BP (cardioide): raccomandato per impianti di ampli­ficazione sonora di scopo generale che richiedono una buona
reiezione del rumore dell'ambiente. Si raccomanda viva­mente l'uso dello schermo paravento. Angolo di ricezione (-3
dB) = 130°.

REGOLE GENERALI PER L'USO DEI MICROFONI
LAVALIER

Per ottenere la qualità migliore del suono, assicurare il micro-

1.

fono lavalier a una distanza compresa approssimativamente
tra 8 e 15 cm sotto il collo.

2. Non coprire il microfono né con la mano né con gli indumenti.

3. Usare uno degli schermi paravento in dotazione per ridurre al

minimo il rumore del vento e della respirazione.

4. Se quattro o più microfoni saranno in funzione contempora-

neamente, si raccomanda l'uso di un mixer automatico, come
il modello Shure SCM810

o FP410.

2. Per installare lo schermo paravento con montaggio a scatto,

premerlo verso il basso sul microfono finché non scatta in po­sizione nella scanalatura superiore del microfono. Questo
schermo attenua gli schiocchi di 30 dB.

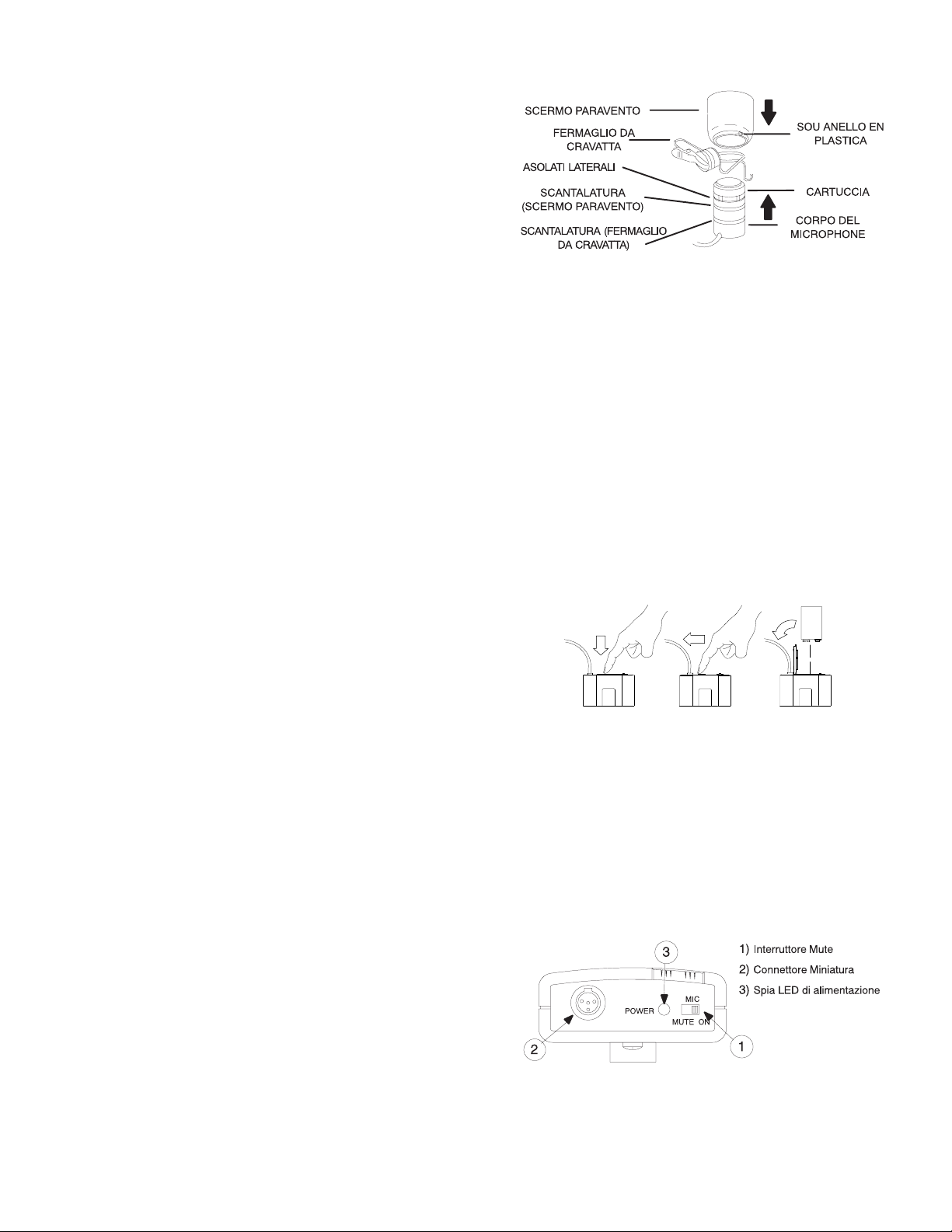

FIGURA 1

NOTA: lo schermo paravento con montaggio a scatto può essere

tolto allargando l'apertura nel suo anello in plastica. Per installare
lo schermo paravento più piccolo in schiuma poliuretanica, farlo
scorrere nella parte superiore del microfono in modo che copra i
fori asolati laterali. Questo schermo attenua gli schiocchi di un va­lore compreso tra 5 e 10 dB.

INSTALLAZIONE DELLA PILA (Figura 2)

1. Portate l'interruttore Mute/On del preamplificatore in posizione

Mute.

2. Premete verso il basso sul lato OPEN del coperchietto dello

scomparto della batteria, fatelo scorrere indietro e apritelo.

3. Inserite una pila da 9 V come illustrato, osservando la giusta

polarità (“
Quando siete pronti a usare il preamplificatore, portate l'inter-

4.

ruttore Mute/On in posizione On.

NOTA: Quando la pila da 9 V è installata, il preamplificatore as­sorbe continuamente una certa corrente; per ottenere la massima
durata della pila, toglietela quando non si usate il preamplificatore.

±”), e chiudete il coperchietto.

FIGURA 2

USO (Figura 3)

Con l'interruttore MUTE/ON in posizione MUTE, collegate il

1.

microfono al connettore miniatura del preamplificatore. (NOTA
— La spia LED di alimentazione rimane accesa in entrambe le
modalità del microfono, MUTE e ON.)

2. Collegate il cavo XLR del preamplificatore al corrispondente

MONTAGGIO DEL FERMAGLIO E INSTALLAZIONE DELLO
SCHERMO PARAVENTO (Figura 1)

1. Infilare dal basso la parte superiore del microfono attraverso

l'anello del fermaglio da cravatta finché l'anello non scatta in
posizione nella scanalatura inferiore del microfono. Vedi la
figura 1.

ingresso microfonico dell'apparecchio audio.

3. Portate l'interruttore MUTE/ON in posizione ON.

4. Regolate il guadagno dell'apparecchio d'ingresso audio se

necessario.

FIGURA 3

9

FILTRO PASSA ALTO INTERNO

L'MXIBP è dotato di un filtro passa alto, regolato in fabbrica
in modo da attenuare il segnale di 6 dB a ottava sotto il 25
Hz. Per cambiare l'impostazione in modo che il filtro attenui
il segnale di 12 dB a ottava sotto i 95 Hz, procedete come
segue.

1. Togliete le tre viti dalla parte inferiore dell'MX1BP.

2. Togliete il coperchio di plastica ed estraete, sollevandola, la
scheda di circuiti stampati e la piastra a cui è fissata.

3. Capovolgete la scheda di circuiti stampati e individuate il pon­ticello che collega il primo e il secondo pin più vicini al jack d'in­gresso. Riposizionate il ponticello collegandolo tra il secondo
e il terzo pin.

4. Montate il MX1BP reinserendo la scheda di circuiti stampati e
la piastra. Rimettete a posto il coperchio di plastica e avvitate
le tre viti.

Per ulteriore assistenza tecnica, chiamate la Shure al nu­mero [phone]. In Europa, chiamate il numero
[phone].

USO CON ALIMENTAZIONE VIRTUALE

L'MX1BP può anche essere usato quando non sia dis­ponibile un'alimentazione virtuale. L'alimentazione virtuale
può essere applicata con la pila da 9 V installata o rimossa;
se la pila è installata, in caso di interruzione dell'alimentazi­one virtuale, l'MX1BP passa silenziosamente e automati­camente all'alimentazione da pila. Quando è applicata l'al­imentazione virtuale, non si consuma carica della pila.

SOSTITUZIONE DELLA CARTUCCIA

I microfoni MX183BP, MX184BP e MX185BP utilizzano
cartucce intercambiabili. Per estrarre la cartuccia, svitarla
dal corpo del microfono, come illustrato nella figura 1. In­serire la cartuccia desiderata avvitandola nel corpo del mi­crofono.

DATI TECNICI

Questi dati tecnici valgono solo per il microfoni Serie
MX180 se viene usato con il preamplificatore MX1BP in
dotazione.

Tipo

A condensatore (polarizzazione ad elettrete)

Risposta in frequenza (Figura 4)

Da 50 a 17.000 Hz

Diagramma polare (Figura 5)

MX183BP: Omnidirezionale
MX184BP: Supercardioide
MX185BP: Cardioide

Impedenza di uscita

Valore nominale EIA di 150 Ω (valore effettivo di 115 Ω)

Polarita

Una pressione sonora positiva sul diaframma genera una tensione
positiva sul piedino 2 rispetto al piedino 3 del connettore XLR di usci­ta.

Requisiti sulle condizioni ambientali

Campo della temperatura di esercizio: da -18 a 57°C
Campo della temperatura di conservazione: da -29

a

74°C

Cavo dei microfoni

Cavo schermato lungo 1,2 m, con connettore tipo miniatura
a 4 piedini (TA4F)

Sensibilità a circuito aperto (a 1 kHz, rif. 1 V/pascal*)

MX183BP: -46.5 dB (4,7 mV)
MX184BP: -52.5 dB (2,4 mV)
MX185BP: -54.0 dB (2,0 mV)

*1 pascal = 94 dB di pressione sonora

Livello massimo di pressione sonora (1 kHz a 1% di distorsione
armonica totale, carico di 1 kΩ)

MX183BP: 132.8 dB
MX184BP: 138.8 dB
MX185BP: 140.3 dB

Rumore di uscita equivalente (ponderato A, a 1 kHz)

MX183BP: 23.7 dB di pressione sonora (23,5 dB di pressione sonora
con interruttore in posizione mute)
MX184BP: 29.7 dB di pressione sonora (28,0 dB di pressione sonora
con interruttore in posizione mute)
MX185BP: 31.2 dB di pressione sonora (29,0 dB di pressione sonora
con interruttore in posizione mute)

Rapporto segnale/rumore (riferimento: 94 dB di pressione sono­ra, a1kHz, carico di 1 kΩ )

MX183BP: 70,3 dB
MX184BP: 64.3 dB
MX185BP: 62.8 dB

Gamma dinamica con carico di 1 kΩ

109.1 dB

Reiezione di modo comune

45,0 dB min., 10 Hz a 100 kHz

Attenuazione alle basse frequenze

Impostazione predefinita in fabbrica: 6 dB a ottava sotto i 25 Hz.
Impostazione alternativa: 12 dB a ottava sotto i 95 Hz.

Peso netto (MX1BP)

255 g con cavi

Dimensioni (MX1BP) (Figura 6)

84.2 x 65.2 x 25.7 mm (A x L x P)

Cavo (MX1BP)

Un cavo di uscita da 3,7 m (12 piedi) a 2 conduttori, schermato, con
connettore XRL maschio a 3 piedini.

Requisiti di alimentazione

Pila alcalina da 9 V, facoltativamente, pila ricaricabile al NiCd da 8,4
V o pila Ultralife

Requisiti dell'alimentazione virtuale: Tra 10 V e 52-V c.c.

®

al litio da 9 V.

Durata della batteria

600 ore ininterrotte usando una pila alcalina da 9 V

Corrente assorbita (nominal)

0,8 mA

MX1BP Connettore D'Ingresso

Connettore miniatura a 4 piedini (TB4M)

MX1BP Ingresso

Sbilanciato

MX1BP Connettore Di Uscita

XLR a 3 piedini

MX1BP Uscita

Bilanciata, a trasformatore

CERTIFICAZIONI

Contrassegnabile con il marchio CE. Conforme alla direttiva euro­pea sulla compatibilità elettromagnetica 89/336/CEE. Conforme ai
criteri sulle prestazioni e alle prove pertinenti specificati nella nor­ma europea EN 55103 (1996) parti 1 e 2, per ambienti residenziali
(E1) e industriali leggeri (E2).

ACCESSORI IN DOTAZIONE

Busta con cerniera lampo................................................... 26A13

Schermi paravento in schiuma poliuretanicapiccoli* ..RK261BWS

Schermi paravento con montaggio a scatto*................ RK183WS

Fermagli da cravatta**....................................................RK183T1

Fermaglio da cravatta doppio.........................................RK183T2

Preamplificatore alimentato a batteria...............................MX1BP

ACCESSORIE OPZIONALI

Kit preamplificatore........................................................ RK183PK

RICAMBI

Cartuccia omnidirezionale.................................................. R183B

Cartuccia a supercardioide.................................................R184B

Cartuccia a cardioide..........................................................R185B

Connettore tipo miniatura a 4 piedini................................. WA330

* 1 in dotazione, 4 nel kit di ricambio
** 1 in dotazione, 2 nel kit di ricambio

10

+10

120

o

180

o

150

o

150

o

o

120

120

150

o

o

180

o

150

o

o

120

0

–10

200

50 100

20

500 1,000 2,000 5,000 10,000

Hz

CARDIOID

CARDIOIDE

CARDIOÏDE

KARDIOID

CARDIOIDE

20,000

+10

0

–10

200

50 100

20

SUPERCARDIOÏDE

SUPERKARDIOID

500 1,000 2,000 5,000 10,000

Hz

SUPERCARDIOID

SUPERCARDIOIDE
SUPERCARDIOIDE

20,000

+10

0

–10

20,000

20

100 200

OMNIDIRECTIONNELLE

ALLE RICHTUNGEN

OMNIDIRECTIONAL

1,000 2,000 5,000

500

Hz

OMNIDIRECCIONAL

OMNIDIREZIONALE

10,00050

TYPICAL FREQUENCY RESPONSE (factory setting)

COURBE DE RÉPONSE TYPIQUE (niveau pré-reglé)

TYPISCHER FREQUENZGANG (werkseitige einstellung)

RESPUESTA DE FRECUENCIA TIPICA (Valor de Fabrica)

RISPOSTA IN FREQUENZA TIPICA (Preregolazione di Fabricca)

FIGURE 4ABBILDUNG 4FIGURA 4

90

90°

90

120°

o

60

120

o

60

60°

–20 dB
–15 dB

o

–10 dB

–5 dB

o

30

0

250 Hz
500 Hz
1000 Hz

o

180

o

150

o

–20 dB
–15 dB

o

–10 dB

–5 dB

o

30

0

250 Hz
500 Hz
1000 Hz

180°

150°

–20 dB
–15 dB

–10 dB

–5 dB

30°

+5 dB

250 Hz
500 Hz
1000 Hz

o

90

o

60

o

30

CARDIOÏDE

KARDIOID

o

150

o

120

o

90

o

60

o

30

SUPERCARDIOÏDE
SUPERKARDIOID

150°

120°

90°

60°

30°

OMNIDIRECTIONNELLE

ALLE RICHTUNGEN

o

90

60

CARDIOID

CARDIOIDE

CARDIOIDE

120

o

90

60

SUPERCARDIOID

SUPERCARDIOIDE

SUPERCARDIOIDE

120°

90°

60°

OMNIDIRECTIONAL

OMNIDIRECCIONAL

OMNIDIREZIONALE

o

90

–20 dB

o

o

–15 dB
–10 dB

–5 dB

o

30

0

2500 Hz
6400 Hz
10000 Hz

o

180

o

150

o

–20 dB
–15 dB
–10 dB

–5 dB

o

30

0

180°

150°

o

30

o

150

o

30

2500 Hz
6400 Hz
10000 Hz

150°

120

o

60

o

o

90

o

60

120°

90°

60°

30°

30°

–20 dB
–15 dB

–10 dB

–5 dB

+5 dB

2500 Hz
6400 Hz
10000 Hz

TYPICAL POLAR PATTERNS

COURBES DE DIRECTIVITÉ TYPIQUES

TYPISCHE POLARMUSTER

PATRONES DE CAPTACION POLAR TIPICOS

DIAGRAMMI POLARI TIPICI



FIGURE 5

ABBILDUNG 5FIGURA 5

84.3 mm
(3.32 in.)

25.7 mm

(1.01 in.)

MIC

MUTE ON

65.2 mm

(2.57 in.)

POWER

DIMENSIONS ABMESSUNGEN

DIMENSIONES DIMENSIONI

FIGURE6ABBILDUNG 6FIGURA 6

11

12 mm

(0.46 in.)

22 mm

(0.85 in.)

1.2 m
(4 ft.)

ß

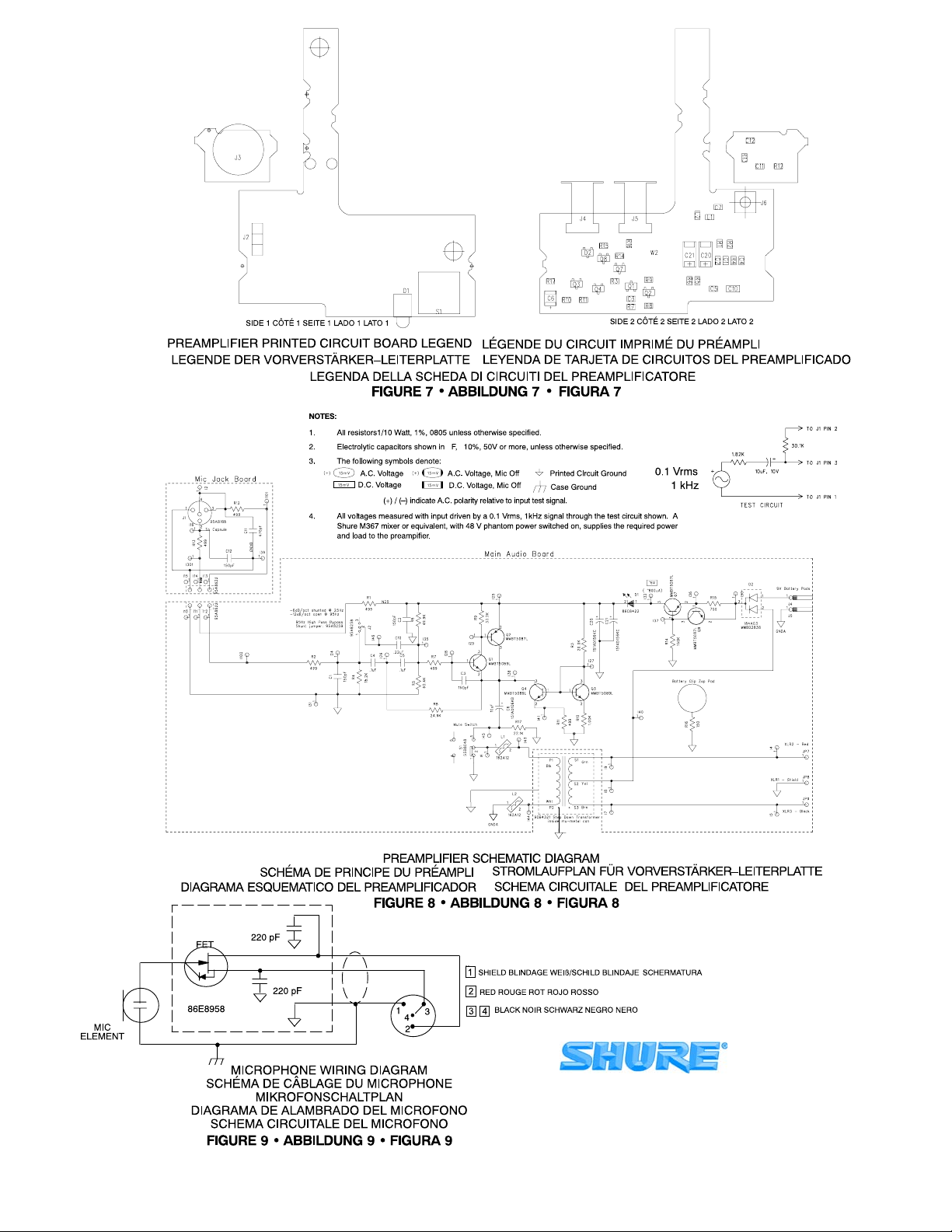

SHURE Incorporated Web Address: http://www.shure.com
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
In U.S.A., Phone: [phone] Fax: [phone]
In Europe, Phone: [phone] Fax: [phone]
In Asia, Phone: [phone] Fax: [phone]
International Fax: [phone]
