Shure MICROFLEX SERIES, MX400D SERIES User Manual

MICROFLEX SERIES

WIRED MICROPHONE

MX400D SERIES
USER GUIDE

Le Guide de l’Utilisateur
Bedienungsanleitung
Guia del Usuario

Guida dell’Utente

Manual do Usuário

取扱説明書

© 2016 Shure Incorporated
27A14051 (Rev. 5)

Printed in U.S.A.

Desktop Microphones

R183

R184

R185

Omnidirectional

Supercardioid

Cardioid

Shure Microflex® MX400D Series microphones are miniature electret
condenser gooseneck microphones with a desktop base and a 3 m (10
ft.) cable. Desktop base allows microphones to be used in multi-purpose
rooms where quick setup is required, or where permanent installation is
impractical.

• Wide dynamic range and frequency response for accurate sound
reproduction

• Interchangeable cartridges that provide a choice of polar pattern for
each application

• Programmable mute button and LED indicator

• Logic input and output terminals for remote control or use with automat­ic microphone mixers

• Balanced, transformerless output for increased immunity to noise over
long cable runs

• RF filtering

Desktop Microphones

MX400 microphones are available with 305 mm (12 in.) or 457 mm (18 in.)
goosenecks, with or without a mute switch. They are available in supercar­dioid, cardioid and omnidirectional polar patterns.

• "S" models include a mute button and LED.

• "D" models include a desktop base with programmable mute button and
LED and logic input and output.

• "SE" models feature a surface mount flange with side-exit cable.

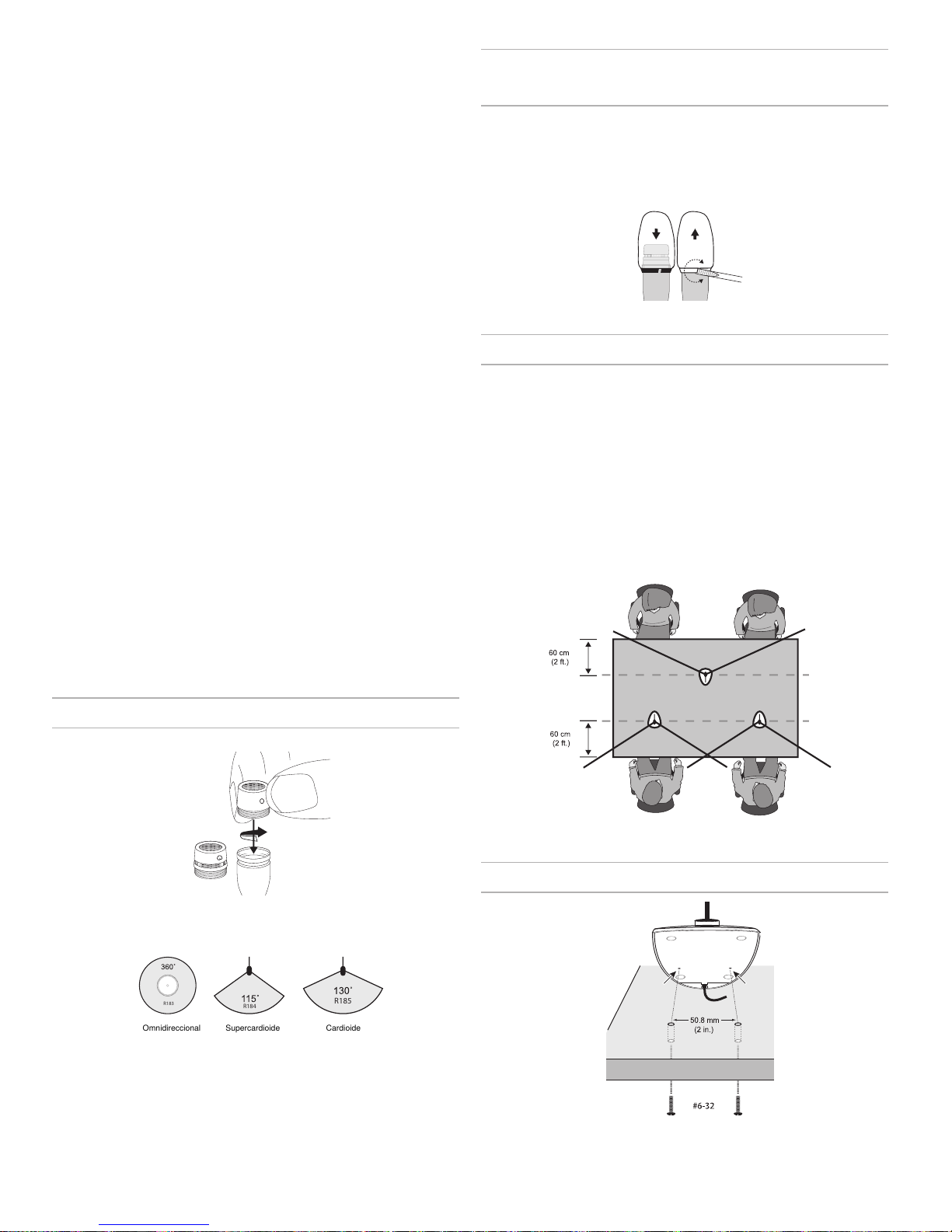

Snap-Fit Windscreen

• Snap into the groove below the cartridge.

• To remove, spread the gap with a screwdriver or thumbnail.

• Provides 30 dB of "pop" protection.

Microphone Placement

• Aim the microphone toward the desired source, such as the talker.

• Aim it away from any unwanted source, such as a loudspeaker.

• Place the microphone within 15 to 30cm (6 to 12 in.) of the desired
sound source.

• Always use the supplied windscreen or optional metal windscreen to
control breath noise.

• If four or more microphones will be open at the same time, use of
an automatic mixer, such as the Shure SCM810 or SCM410, is
recommended.

The polar pattern of the included cartridge is indicated by a model number
suffix:

/C Cardioid
/S Supercardioid
/O Omnidirectional
/N Cartridge not included

Interchangeable Cartridges

Microflex microphones use interchangeable cartridges that allow you to
choose the polar pattern for different installations.

Securing to a Surface

Cartridge Polar Patterns

2

Drill two holes in the mounting surface 50.8 mm (2 in.) apart.

Use #6-32 screws to secure the microphone.

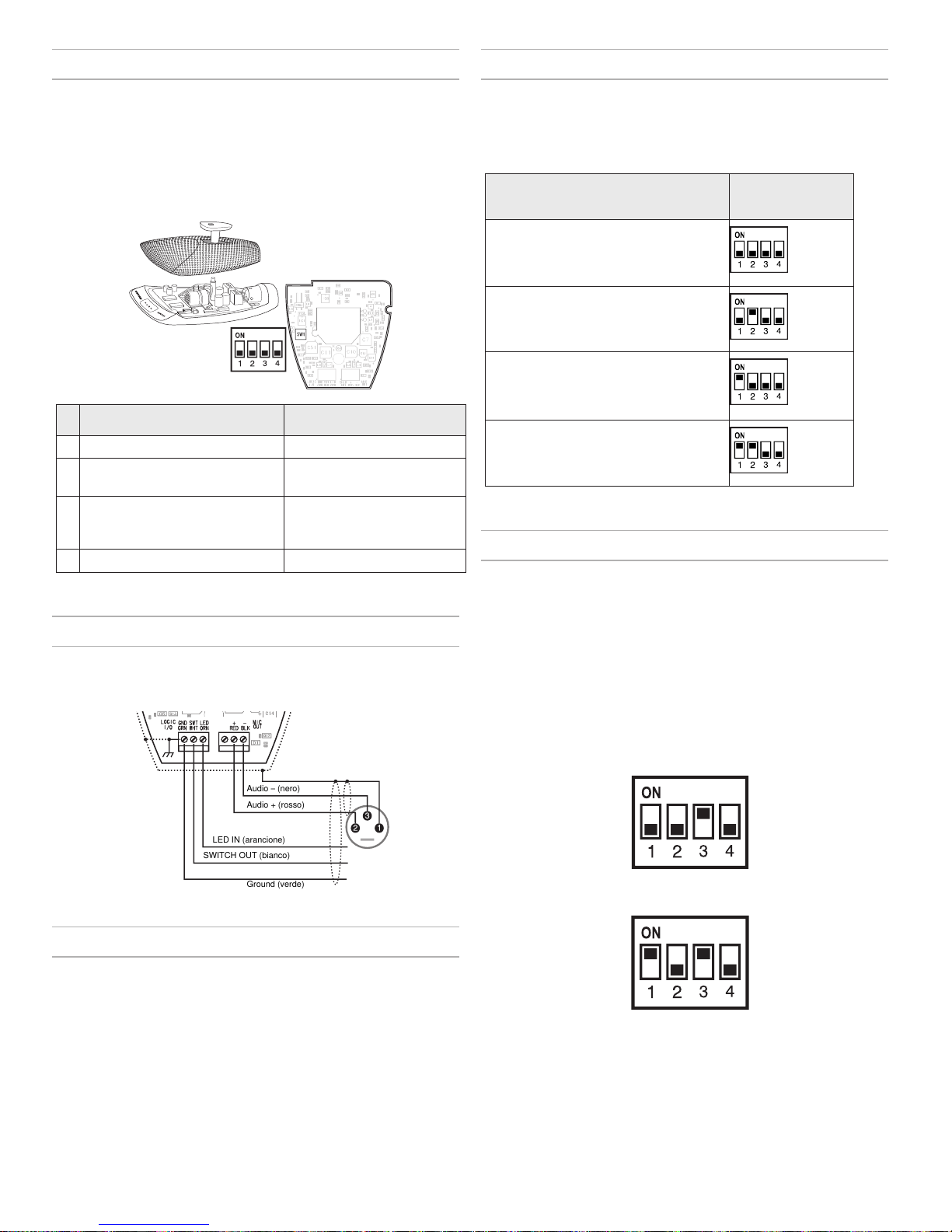

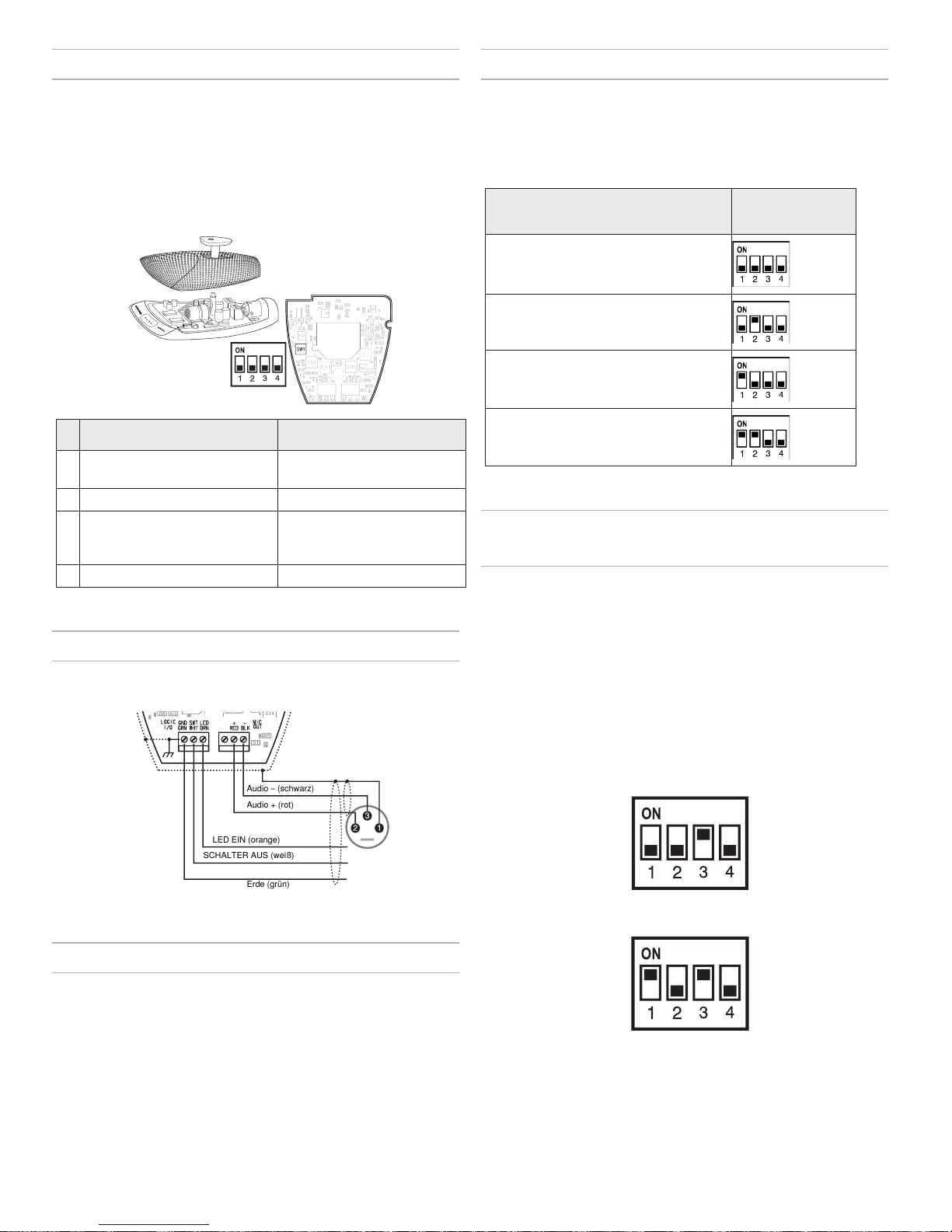

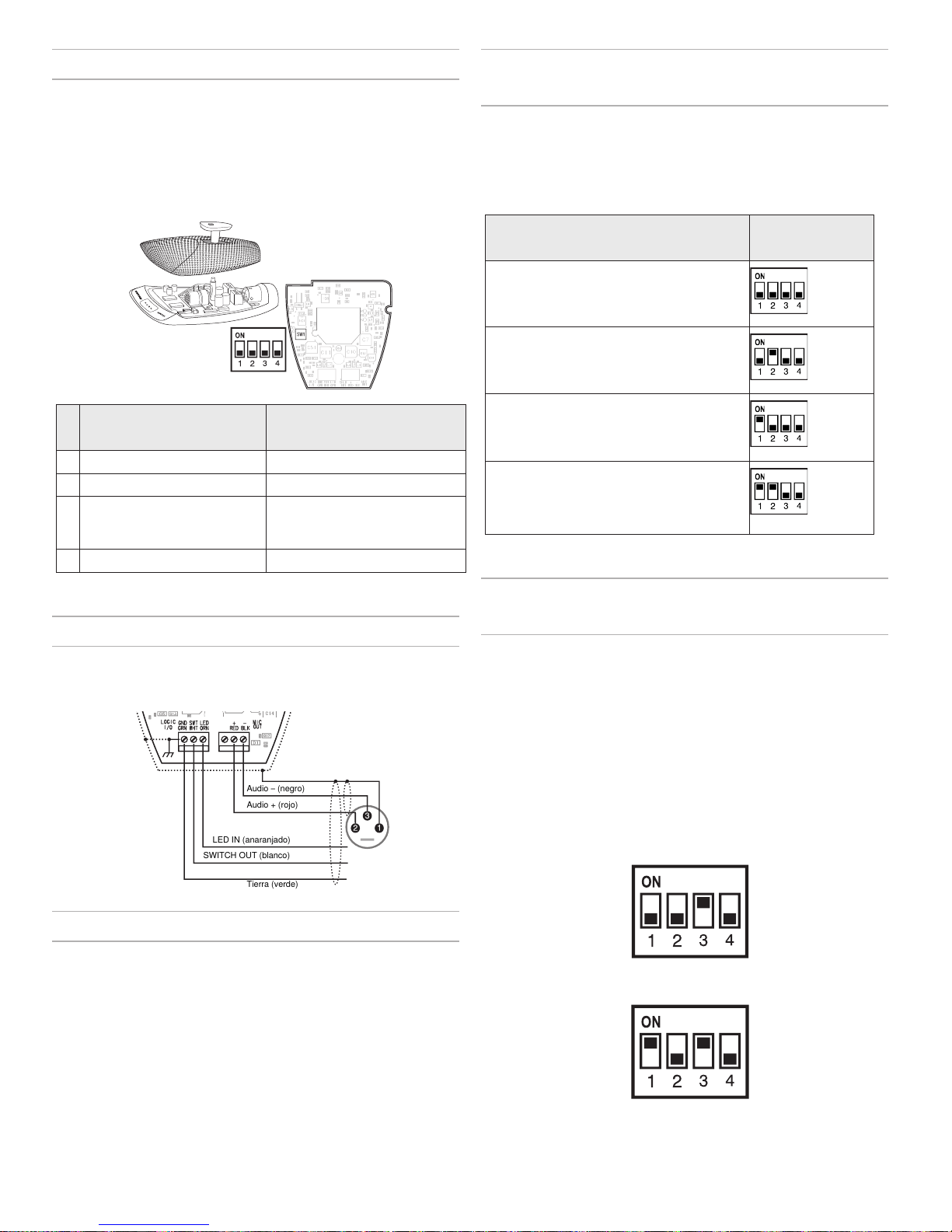

DIP Switches

Ground (Green)

SWITCH OUT (White)

LED IN (Orange)

Audio + (Red)

Audio – (Black)

Mute Button Configuration

Use the DIP switches to configure logic settings and mute button behavior.

The DIP switches are covered with a piece of clear tape at the factory.
Remove tape to modify the switch settings.

Note: Bottom cover must be closed for microphone to function.

OFF (factory default) ON

1 Momentary Toggle
2 Push-to-mute Push-to-talk
3 Mute button enabled, LED illu-

minates when mic is active

4 -- --

Disable mute button (micro­phone always on), logic controls
LED

Wiring Diagram

NOTE: Audio and logic ground are connected at microphone base.

Use DIP switches 1 and 2 to configure the mute button, as follows.

Be sure to set DIP switch 3 off (factory default) so that the mute button
controls audio from the microphone.

Switch Function DIP Switch Setting

Momentary: push-to-mute (as shipped).

Momentary: push-to-talk

Toggle: (Push On/Push Off): Mic is active when
powered on

Toggle: (Push On/Push Off): Mic is mute when
powered on

Connecting to an Automatic Mixer

Use these settings if connecting the microphone to an automatic mixer or
other device that mutes audio and controls the LED.

1. Connect logic leads to the automatic mixer. Connect the LED IN to
the gate output to illuminate the LED when that channel is gated on.

2. Set DIP switch 3 on. This disbles the mute button (the microphone
passes audio regardless of whether the button is pressed or not).

3. Set DIP switch 1 to configure how the mute but­ton sends SWITCH OUT logic:

Changing SWITCH OUT to Always
Momentary

Use the following modification in situations where your logic interface
requires momentary closure of the SWITCH OUT, but you want the mute
button to toggle the microphone (DIP switch 1 ON, 3 OFF):

1. Access the circuit board inside the microphone base.

2. Remove the resistor at R45 and reinstall it at location R46.

Momentary: push = 0 Vdc, release = 5 Vdc

Toggle: initial = 5 Vdc, push = 0 Vdc

Logic Wiring

Green (LOGIC GROUND): Connects to the logic ground of an automatic
mixer, switcher, or other equipment.

Orange (LED IN): Set DIP switch 3 on to use LED IN. When shorted to
LOGIC GROUND, the LED turns on.

White (SWITCH OUT): Provides TTL logic (0 Vdc or 5 Vdc) in response
to the mute button. Set DIP switch 1 for momentary or toggle. When phan­tom power is applied, logic initializes high (5 Vdc). DIP switch 2 has no
effect on SWITCH OUT.

3

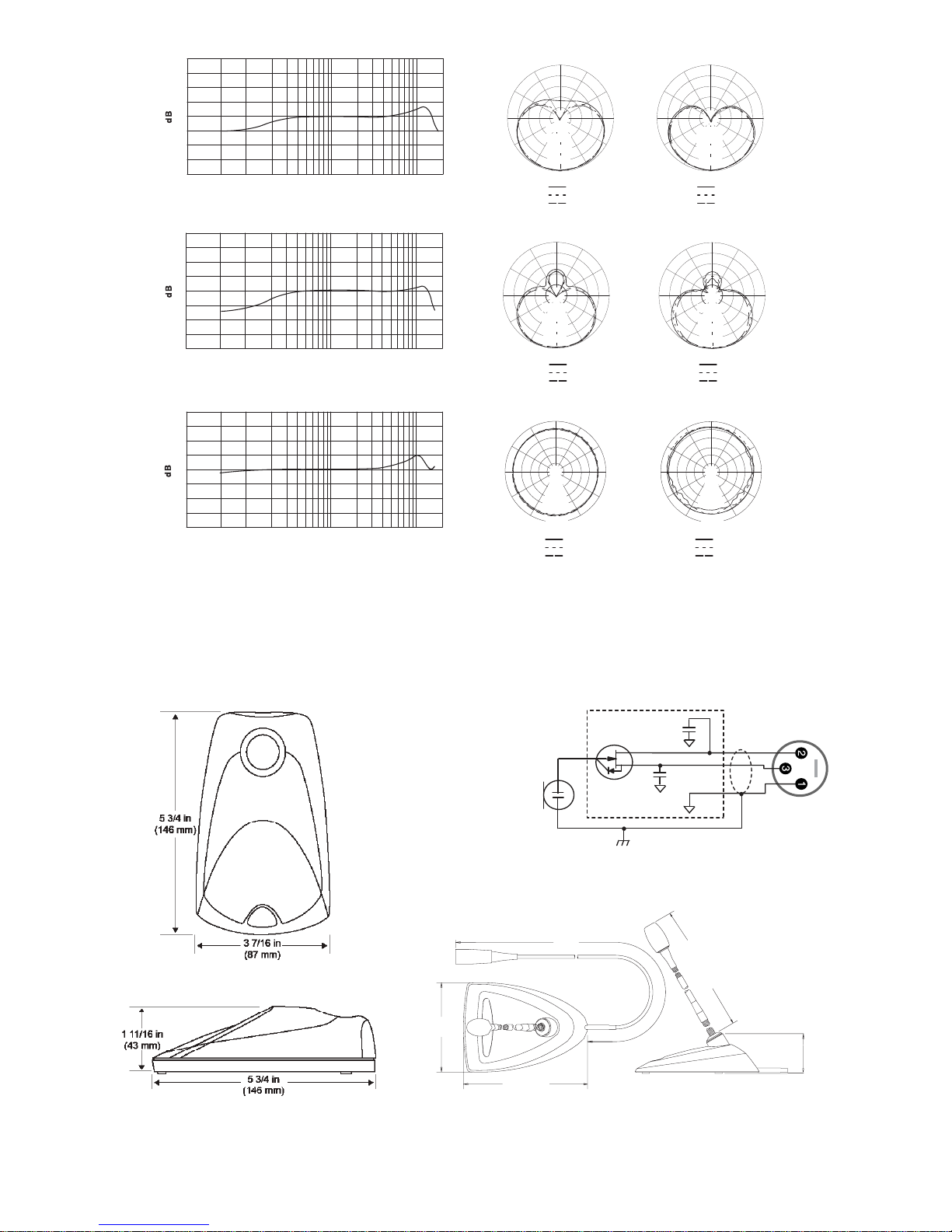

Specifications

Certifications

Cartridge Type

Electret Condenser

Frequency Response

50–17000 Hz

Polar Pattern

MX412D/C, MX418D/C Cardioid

MX412D/S, MX418D/S Supercardioid

Output Impedance

180Ω

Output Configuration

Active Balanced

Sensitivity

@ 1 kHz, open circuit voltage

Cardioid –35 dBV/

Supercardioid –34 dBV/

1 Pa=94 dB SPL

Maximum SPL

1 kHz at 1% THD, 1 kΩ load

Cardioid 124 dB

Supercardioid 123 dB

Equivalent Output Noise

A-weighted

Cardioid 28 dB SPL

Supercardioid 27 dB SPL

Signal-to-Noise Ratio

Ref. 94 dB SPL at 1 kHz

Cardioid 66 dB

Supercardioid 68 dB

Dynamic Range

1 kΩ load, @ 1 kHz

96 dB

Common Mode Rejection

45 dB, minimum

Preamplifier Output Clipping Level

at 1% THD

–6 dBV (0.5 V)

Polarity

Positive sound pressure on diaphragm produces positive voltage on pin 2 relative to pin 3 of
output XLR connector

Net Weight

MX412D 0.81 kg

MX418D 0.82 kg

Logic Connections

LED IN Activelow(≤1.0V),TTLcompatible.Absolutemaximumvoltage:

LOGIC-OUT Activelow(≤0.5V),sinksupto20mA,TTLcompatible.Absolute

Mute Switch

–50 dBminimum

Cable

3 m (10 ft) attached cable with shielded audio pair terminated at a 3-pin male XLR and three un­terminated conductors for logic control

Environmental Conditions

Operating Temperature –18–57°C (0–135°F)

Storage Temperature –29–74°C (–20–165°F)

Relative Humidity 0–95%

Power Requirements

11–52 V DC, 2.0 mA

Pa(21 mV)

Pa(24 mV)

(1.80 lbs)

(1.82 lbs)

-0.7V to 50V.

maximumvoltage:-0.7Vto24V(upto50Vthrough3kΩ).

Meets essential requirements of all applicable European Directives.

Eligible for CE marking.

The CE Declaration of Conformity can be obtained from Shure
Incorporated or any of its European representatives. For contact informa­tion please visit www.shure.com

The CE Declaration of Conformity can be obtained from: www.shure.com/
europe/compliance

Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]

4

Microphones de table

R183

R184

R185

Omnidirectionnel

Supercardioïde

Cardioïde

Les Microflex® série MX400D sont des microphones à col de cygne minia­tures électrostatiques à capsule électret intégrant un socle de table et un
câble de 3 m (10 pi). Le socle de ces microphones permet de les utiliser
dans des salles multi-usages, où une installation rapide est nécessaire, ou
lorsqu'une installation permanente n'est pas pratique.

• Plage dynamique large et réponse en fréquence étendue pour une re­production précise du son

• Capsules interchangeables offrant un choix de directivités pour chaque
application

• Bouton de coupure du son programmable et voyant à LED

• Bornes d'entrée/sortie logique pour télécommande ou utilisation avec
des mélangeurs automatiques

• Sortie symétrique sans transformateur pour une meilleure immunité aux
bruits avec des câbles de grande longueur

• Filtrage RF

Microphones de table

Les microphones MX400 sont disponibles avec des cols de cygne de
30 cm (12 po) ou de 45 cm (18 po), avec ou sans bouton de coupure
du son. Ils sont disponibles en directivités supercardioïde, cardioïde et
omnidirectionnelle.

• Les modèles « S » comportent un bouton de coupure du son et un voy­ant à LED.

• Les modèles « D » intègrent un socle de table avec bouton de cou­pure du son programmable et voyant à LED ainsi qu'une entrée/sortie
logique.

• Les modèles « SE » comportent un flasque de montage en surface
avec un câble à sortie latérale et préampli déporté.

Bonnette anti-vent encliquetable

• Encliqueter dans la gorge se trouvant au-dessous de la capsule.

• Pour la retirer, agrandir l'écartement avec un tournevis ou l'ongle du
pouce.

• Assure une protection de 30 dB contre les plosives.

Placement du microphone

• Diriger le microphone vers la source désirée, telle qu'un orateur.

• L'orienter à l'opposé de toute source indésirable, telle qu'un
haut-parleur.

• Placer le microphone entre 15 et 30 cm (6 et 30 cm) de la source son­ore désirée.

• Toujours utiliser la bonnette anti-vent fournie ou la bonnette anti-vent en
métal proposée en option pour minimiser les bruits de respiration.

• Lorsque quatre microphones ou plus doivent être ouverts simul­tanément, l'utilisation d'un mélangeur automatique, tel que le Shure
SCM810 ou SCM410, est recommandé.

La courbe de directivité de la capsule incluse est indiquée par le suffixe
du numéro de modèle :

/C Cardioïde
/S Supercardioïde
/O Omnidirectionnel
/N Capsule non comprise

Capsules interchangeables

Les microphones Microflex utilisent des capsules interchangeables qui
permettent de choisir la courbe de directivité pour différentes installations.

Fixation sur une surface

Courbes de directivité des capsules

Drill two holes in the mounting surface 50.8 mm (2 in.) apart.

Use #6-32 screws to secure the microphone.

5

Micro-interrupteurs

Masse (vert)

SORTIE COUPURE (blanc)

ENTRÉE LED (orange)

Audio + (rouge)

Audio – (noir)

Utiliser les micro-interrupteurs pour configurer les réglages logiques et
définir le comportement du bouton de coupure du son.

Les micro-interrupteurs sont recouverts à l'usine d'un morceau de ruban
adhésif transparent. Enlever le ruban adhésif pour changer les réglages
d'interrupteur.

Remarque : Le cache inférieur doit être fermé pour que le microphone
fonctionne.

ARRÊT (défaut usine) ON

1 Instantané Alternance
2 Appuyer pour couper le son Appuyer pour parler
3 Bouton de coupure du son ac-

tivé ; le voyant à LED s’allume
quand le micro est actif

4 -- --

Bouton de coupure du son dés­activé (micro toujours activé); la
borne logique contrôle le voyant
à LED

Configuration du bouton de coupure du
son

Utiliser les micro-interrupteurs 1 et 2 pour configurer le bouton de coupure
du son, comme suit.

Veiller à régler le micro-interrupteur 3 sur off (défaut usine) de façon à ce
que le bouton de coupure du son contrôle le son à partir du microphone.

Fonction d'interrupteur

Mode fugitif : appuyer pour couper le son
(réglage usine).

Mode fugitif : appuyer pour parler

Mode bascule : (appuyer pour activer/désactiver)
: le micro est actif quand il est mis sous tension

Mode bascule : (appuyer pour activer/désactiver)
: le micro est désactivé quand il est mis sous
tension

Réglage des
micro-interrupteurs

Raccordement à un mélangeur
automatique

Schéma de câblage

REMARQUE : Les masses audio et logique sont branchées à la base du
micro.

Câblage logique

Vert (MASSE LOGIQUE) : pour la connexion à la masse logique, d'un
mélangeur automatique, d'un commutateur ou d'un autre appareil.

Orange (ENTRÉE LED) : Régler le micro-interrupteur 3 sur on pour uti­liser l'ENTRÉE LED. Lorsqu’il est connecté à la MASSE LOGIQUE, le
voyant à LED s'allume.

Blanc (SORTIE COUPURE) : délivre un signal logique TTL (0 V c.c. ou 5
V c.c.) en réponse au bouton de coupure du son. Régler le micro-interrup­teur 1 pour le mode fugitif ou bascule. Quand l'alimentation fantôme est
appliquée, la logique s'initialise à la valeur haute (5 V c.c.). Le micro-inter­rupteur 2 n'a aucun effet sur la sortie COUPURE.

Utiliser ces réglages pour raccorder le microphone à un mélangeur au­tomatique ou un autre appareil qui coupe le son et contrôle le voyant à
LED.

1. Connecter les fils logiques au mélangeur automatique.
Raccorder l'ENTRÉE LED à la sortie gate pour que le voy­ant à LED s'allume quand le canal est activé.

2. Régler le micro-interrupteur 3 sur on. Ceci désactive le bou­ton de coupure du son (le microphone laisse passer le sig­nal audio, que l'on appuie sur le bouton ou non).

3. Régler le micro-interrupteur 1 pour configurer la façon dont le
bouton de coupure du son transmet la logique de COUPURE :

Fugitif : appuyer = 0 V c.c., relâcher = 5 V c.c.

Bascule : initial = 5 V c.c., appuyer = 0 V c.c.

6

Configuration de la sortie COUPURE
pour le mode fugitif permanent

Utiliser la modification suivante dans les situations où l'interface logique
requiert une fermeture fugitive de la sortie COUPURE, mais que l'utilisa­teur veut que le bouton de coupure du son fasse alterner le microphone
(micro-interrupteur 1 ON, 3 OFF) :

1. Accéder au circuit imprimé à l'intérieur de la base du microphone.

2. Enlever la résistance en R45 et la remettre à l'emplacement R46.

Interrupteur de coupure audio

–50 dBminimum

Câble

Câble fixe de 3 m (10 pi) à paire audio blindée terminée à un XLR mâle à 3 broches et à trios
conducteurs sans terminaison pour la commande logique

Environnement

Température de fonctionnement –18–57°C (0–135°F)

Température de stockage –29–74°C (–20–165°F)

Humidité relative 0–95%

Alimentation

11–52 V c.c., 2,0 mA

Caractéristiques

Type de capsule

Condensateur à électret

Réponse en fréquence

50–17000 Hz

Courbe de directivité

MX412D/C, MX418D/C Cardioïde

MX412D/S, MX418D/S Supercardioïde

Impédance de sortie

180Ω

Configuration de sortie

Symétrique active

Sensibilité

à 1 kHz, tension en circuit ouvert

Cardioïde –35 dBV/

Supercardioïde –34 dBV/

1 Pa=94 dB SPL

SPL maximum

1 kHz avec DHT de 1 %, Charge de 1 kΩ

Cardioïde 124 dB

Supercardioïde 123 dB

Bruit de sortie équivalent

pondéré en A

Cardioïde 28 dB SPL

Supercardioïde 27 dB SPL

Rapport signal/bruit

Mesuré à 94 dB SPL à 1 kHz

Cardioïde 66 dB

Supercardioïde 68 dB

Plage dynamique

Charge de 1 kΩ, à 1 kHz

96 dB

Rejet en mode commun

45 dB, minimum

Niveau d'écrêtage de sortie du préamplificateur

avec DHT de 1 %

–6 dBV (0,5 V)

Polarité

Une pression acoustique positive sur le diaphragm produit une tension positive sur la broche 2
par rapport à la broche 3 du connecteur XLR de sortie

Poids net

MX412D 0,81 kg

MX418D 0,82 kg

Connexions logiques

ENTRÉE DEL Basniveauactivé(≤1,0V),compatibleTTL.Tensionmaximum

LOGIC-OUT Basniveauactivé(≤0,5V),chuteà20mA,compatibleTTL.

Pa(21 mV)

Pa(24 mV)

(1,80 lb)

(1,82 lb)

absolue : -0,7 V à 50 V.

Tensionmaximumabsolue:-0,7à24V(jusqu'à50Và3kΩ).

Homologations

Conforme aux exigences essentielles de toutes les directives eu­ropéennes applicables.

Autorisé à porter la marque CE.

La déclaration de conformité CE peut être obtenue auprès de Shure
Incorporated ou de ses représentants européens. Pour les coordonnées,
visiter www.shure.com

La déclaration de conformité CE peut être obtenue à l’adresse : www.
shure.com/europe/compliance

Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]

7

Tischmikrofone

R183

R184

R185

Kugelcharakteristik

Superniere

Niere

Shure Microflex® Mikrofone der Reihe MX400D sind Elektretkondensator­Mikrofone in Schwanenhalsausführung mit einem Tischfuß und einem 3 m
langen Kabel. Der Tischfuß ermöglicht die Verwendung von Mikrofonen in
Mehrzweckräumen, in denen eine rasche Aufstellung erforderlich ist oder
in denen sich die dauerhafte Anbringung als unpraktisch erweist.

• Breiter Dynamikbereich und Frequenzgang für genaue Tonwiedergabe

• Austauschbare Kapseln, die eine Richtcharakteristik-Auswahl für jeden
Verwendungszweck ermöglichen

• Programmierbare Stummschaltungstaste und LED-Anzeige

• Eingabe- und Ausgabe-Logikanschlüsse für Fernsteuerung und
Gebrauch mit automatischen Mikrofonmischern

• Symmetrische, transformatorlose Signalausgabe für erhöhte
Rauschunempfindlichkeit bei langen Kabelführungen

• HF-Filterung

Einrastender Windschutz

• Rastet in die Rille unter der Kapsel ein.

• Zum Abnehmen den Spalt mit einem Schraubenzieher oder
Daumennagel aufspreizen.

• Bietet 30 dB Poppschutz.

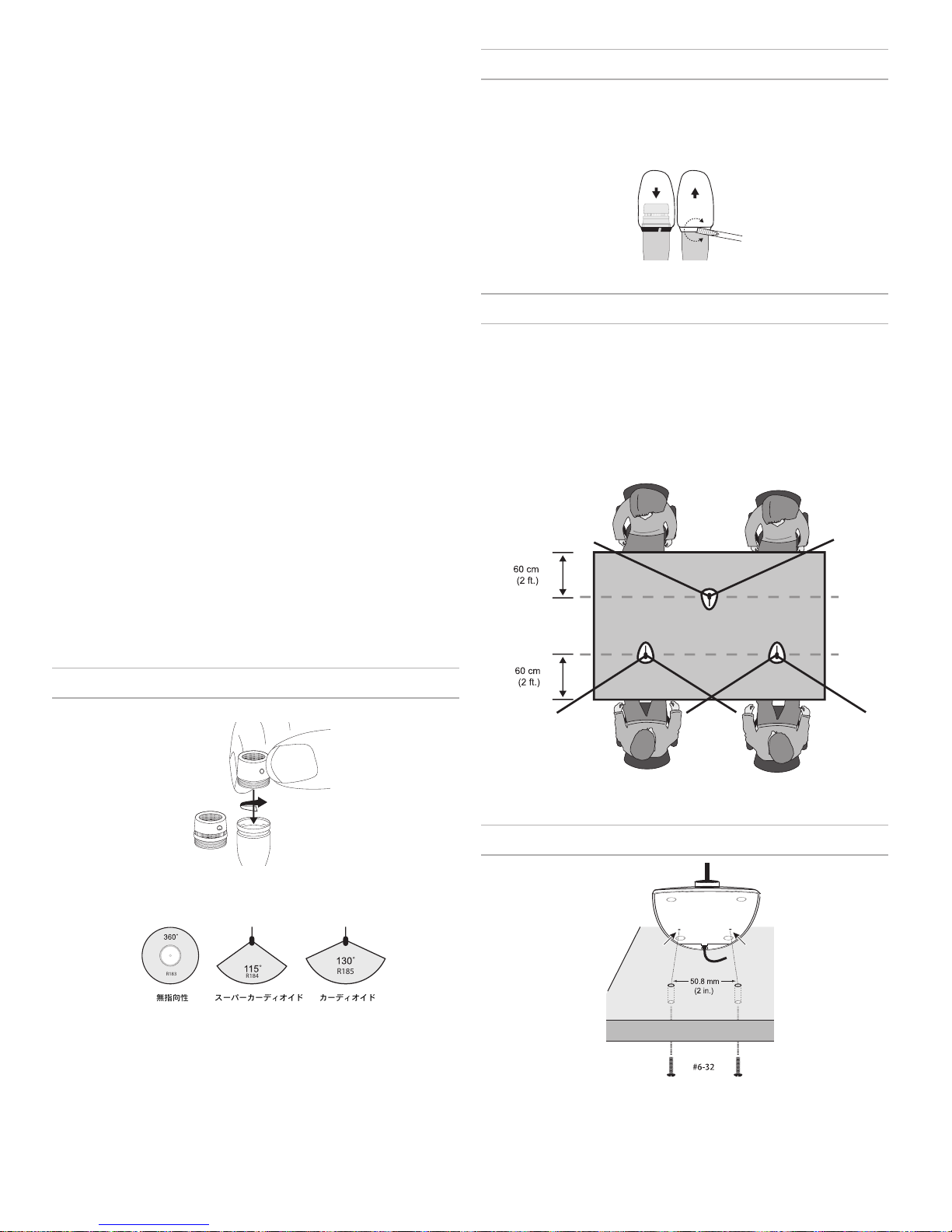

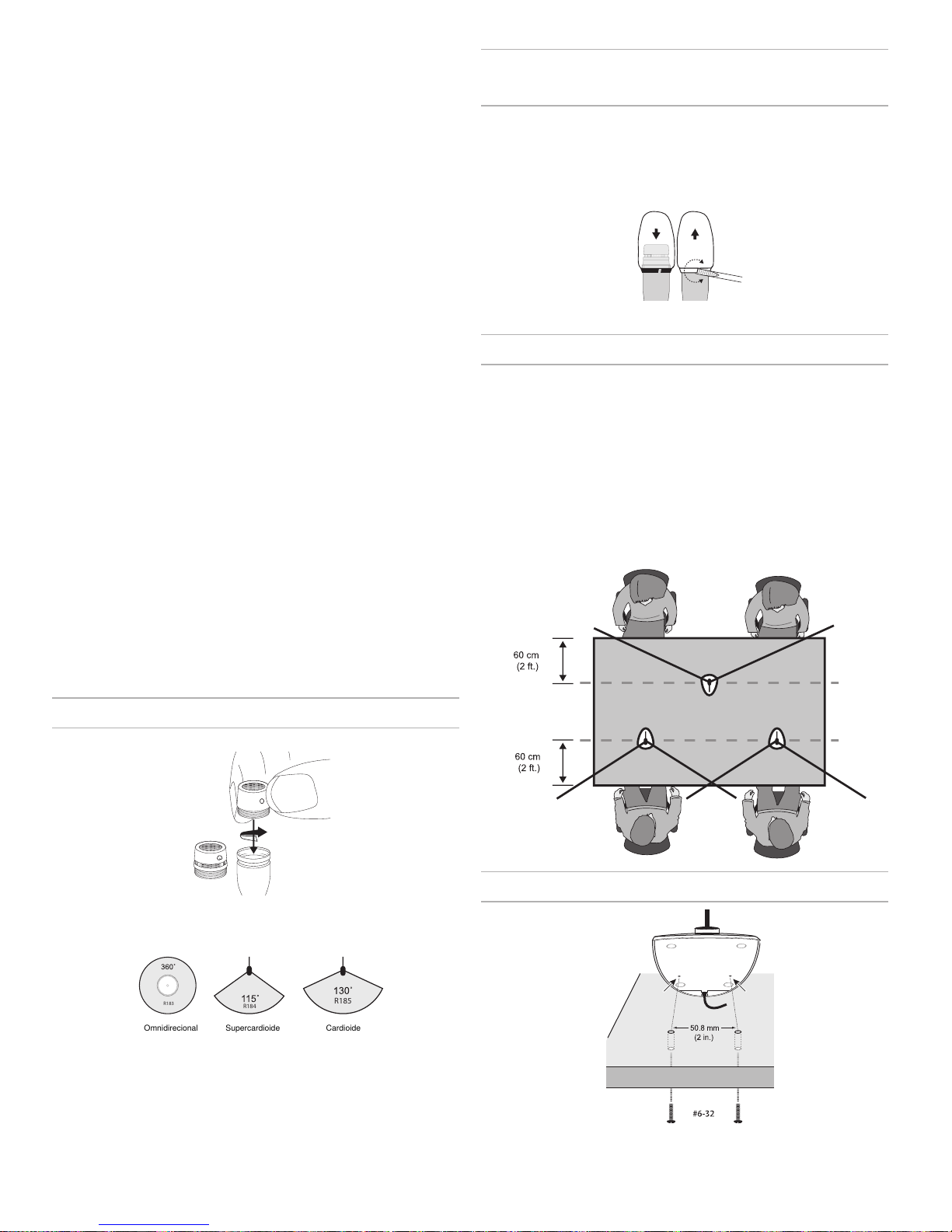

Mikrofonaufstellung

Tischmikrofone

MX400 Mikrofone sind mit 305-mm- oder 457-mm-Schwanenhälsen mit
oder ohne Stummschalter lieferbar. Sie stehen in Supernieren-, Nieren­und Kugelcharakteristik zur Verfügung.

• Die „S“-Modelle verfügen über eine Stummschaltungstaste und LED.

• „D“-Modelle verfügen über einen Tischfuß mit programmierbarer
Stummschaltungstaste, LED und Logik-Eingang und -Ausgang.

• „SE“-Modelle sind mit einem Befestigungsflansch für die Anbringung an
Oberflächen mit seitlichem Kabelaustritt ausgestattet.

Die Richtcharakteristik der mitgelieferten Kapsel wird durch ein
Modellnummer-Suffix angegeben:

/C Nierencharakteristik
/S Supernierencharakteristik
/O Kugelcharakteristik
/N Kapsel nicht enthalten

Auswechselbare Kapseln

• Das Mikrofon auf die gewünschte Quelle richten, z. B. den Sprecher.

• Von unerwünschten Quellen weg richten, z. B. Lautsprechern.

• Das Mikrofon in einer Entfernung von 15 bis 30 cm von der gewünscht­en Schallquelle platzieren.

• Stets den mitgelieferten Windschutz oder wahlweise den Metall­Windschutz benutzen, um Atemgeräusche zu unterdrücken.

• Wenn vier oder mehr Mikrofone gleichzeitig im Einsatz sind, ist die
Verwendung eines automatischen Mischers, wie z. B. Shure SCM810
oder SCM410, zu empfehlen.

Microflex-Mikrofone verwenden auswechselbare Kapseln, die Ihnen
ermöglichen, die Richtcharakteristik für verschiedene Installationen zu
wählen.

Richtcharakteristiken der Kapseln

8

Anbringung an einer Oberfläche

Drill two holes in the mounting surface 50.8 mm (2 in.) apart.

Use #6-32 screws to secure the microphone.

DIP-Schalter

Erde (grün)

SCHALTER AUS (weiß)

LED EIN (orange)

Audio + (rot)

Audio – (schwarz)

Konfiguration der Stummschaltungstaste

Mithilfe der DIP-Schalter die Logikeinstellungen und das Verhalten der
Stummschaltungstaste konfigurieren.

Die DIP-Schalter werden werkseitig mit einem Stück transpar­entem Klebeband überklebt. Das Klebeband entfernen, um die
Schaltereinstellungen zu ändern.

Hinweis: Die untere Abdeckung muss geschlossen sein, damit das
Mikrofon funktioniert.

OFF (Werkeinstellung) ON

1 Tastend (Momentan, solange

Taster gedrückt)
2 Stummschalten auf Tastendruck Sprechen auf Tastendruck
3 Stummschalttaste aktiviert, LED

leuchtet auf, wenn Mikrofon aktiv

ist
4 -- --

Umschalten

Stummschalttaste deaktiviert
(Mikrofon immer ein), Logik
steuert LED

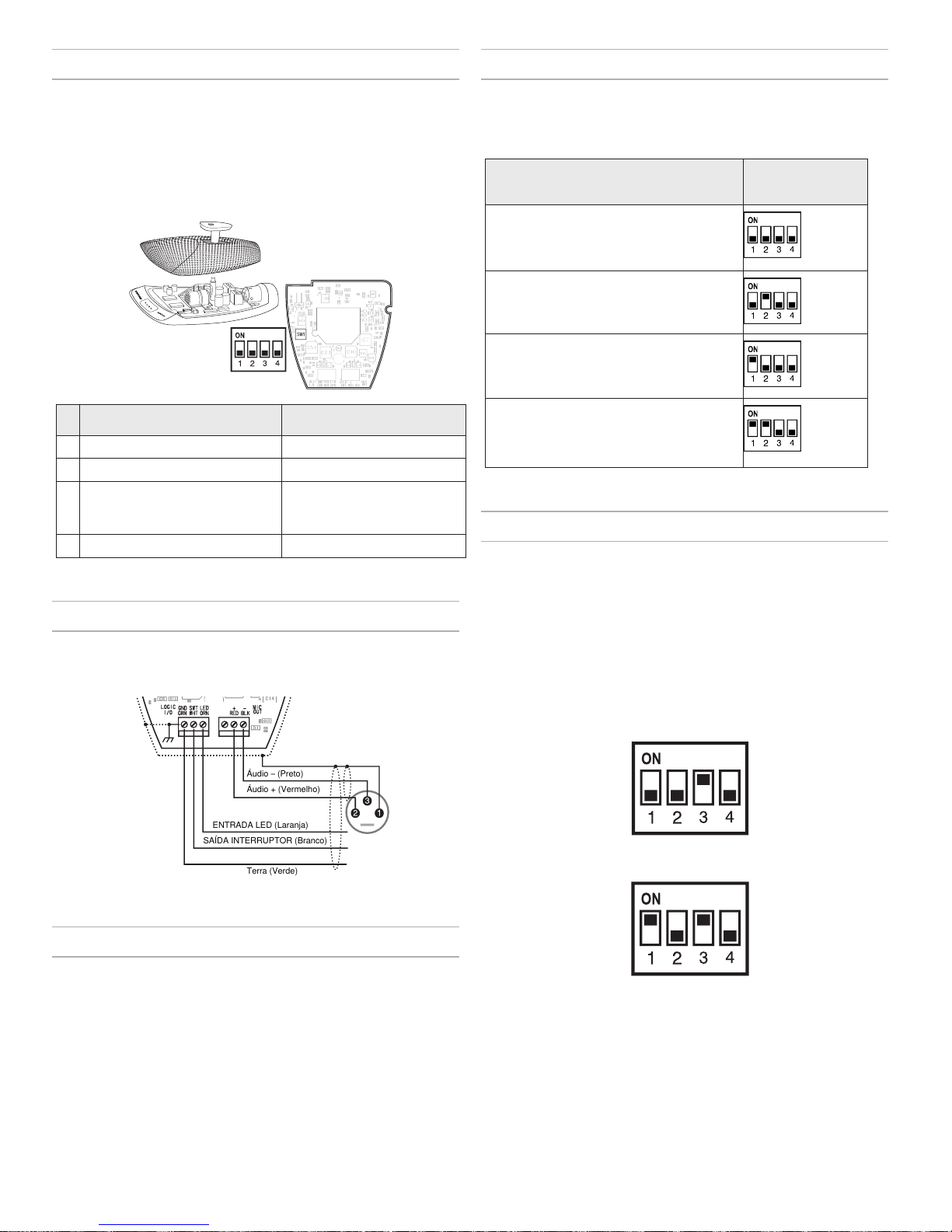

Anschlussplan

HINWEIS: Audio- und Logikerdung sind am Mikrofonsockel verbunden.

Die DIP-Schalter 1 und 2 wie folgt zur Konfiguration der
Stummschaltungstaste verwenden.

Darauf achten, dass der DIP-Schalter 3 auf Aus (Werkseinstellung)
gestellt wird, damit die Stummschaltungstaste den Ton vom Mikrofon
steuert.

Schalterfunktion

Taster: Stummschalten auf Tastendruck
(Werkseinstellung).

Taster: Sprechen auf Tastendruck

Umschalter: (Ein-/Ausschalten auf
Tastendruck): Mikrofon ist aktiv, wenn es
eingeschaltet ist

Umschalter: (Ein-/Ausschalten auf
Tastendruck): Mikrofon ist stummges­chaltet, wenn es eingeschaltet ist

DIP-Schalter­Einstellung

Anschluss an einen automatischen
Mischer

Diese Einstellungen verwenden, wenn das Mikrofon an einen automa­tischen Mischer oder ein anderes Gerät angeschlossen wird, das den Ton
stummschaltet und die LED steuert.

1. Die Logikleitungen an den automatischen Mischer anschließen.
Den LED-Eingang an den Gate-Ausgang anschließen, damit
die LED aufleuchtet, wenn dieser Kanal angesteuert wird.

2. Den DIP-Schalter 3 auf Ein einstellen. Hierdurch wird die
Stummschaltungstaste deaktiviert (das Mikrofon leitet den Ton
weiter, unabhängig davon, ob die Taste gedrückt wird).

3. Mit dem DIP-Schalter 1 konfigurieren, wie die
Stummschaltungstaste die SCHALTER AUS-Logik sendet:

Logikverdrahtung

Grün (LOGIKERDUNG): Stellt die Verbindung zur logischen Erde eines
automatischen Mischers, eines Umschalters oder eines anderen Geräts
her.

Orange (LED EIN): Den DIP-Schalter 3 auf LED EIN einstellen. Bei
Masseschluss zu LOGIKERDUNG leuchtet die LED auf.

Weiß (SCHALTER AUS): Bietet TTL-Logik (0 V DC oder 5 V DC) als
Reaktion auf die Stummschaltungstaste. Den DIP-Schalter 1 auf Taster
oder Umschalter einstellen. Wenn Phantomspeisung angelegt wird, wird
der Logikpegel hoch (5 V DC) gesetzt. Der DIP-Schalter 2 wirkt sich nicht
auf SCHALTER AUS aus.

Taster: drücken = 0 V DC, freigeben = 5 V DC

Umschalter: anfänglich = 5 V DC, drücken = 0 V DC

9

Ändern von SCHALTER AUS zu „Immer
Taster“

Die folgende Modifikation in Situationen anwenden, in denen die
Logikschnittstelle einen Wischkontakt von SCHALTER AUS erfordert,
jedoch gewünscht wird, dass die Stummschaltungstaste das Mikrofon um­schaltet (DIP-Schalter 1 EIN, 3 AUS):

1. Zugang zur Leiterplatte im Mikrofonsockel erlangen.

2. Den Widerstand an R45 entfernen und in der
Position R46 wieder anbringen.

Technische Daten

Kapseltyp

Elektret-Kondensator

Frequenzgang

50–17000 Hz

Richtcharakteristik

MX412D/C, MX418D/C Niere

MX412D/S, MX418D/S Superniere

Ausgangsimpedanz

180Ω

Ausgangskonfiguration

Aktiv symmetrisch

Empfindlichkeit

bei 1 kHz, Leerlaufspannung

Niere –35 dBV/Pa(21 mV)

Superniere –34 dBV/Pa(24 mV)

1 Pa=94 dB SPL

Maximaler Schalldruckpegel

1 kHz bei 1 % Gesamtklirrfaktor, 1 kΩ Last

Niere 124 dB

Superniere 123 dB

Äquivalenzausgangsrauschen

A-bewertet

Niere 28 dB Schalldruckpegel

Superniere 27 dB Schalldruckpegel

Signalrauschabstand

bez. auf 94 dB Schalldruckpegel bei 1 kHz

Niere 66 dB

Superniere 68 dB

Dynamikbereich

1 kΩ Last, bei 1 kHz

96 dB

Gleichtaktunterdrückung

45 dB, Minimum

Vorverstärker-Übersteuerungspegel

bei 1 % Gesamtklirrfaktor

–6 dBV (0,5 V)

Polarität

Positiver Schalldruck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3
des XLR-Ausgangs

Nettogewicht

MX412D 0,81 kg (1,80 lbs)

MX418D 0,82 kg (1,82 lbs)

Logikanschlüsse

LED-Eingang AktiverTiefpegel(≤1,0V),

LOGIC OUT AktiverTiefpegel(≤0,5V),

Stummschalter

–50 dBMinimum

Kabel

3 m langes befestigtes Kabel mit abgeschirmtem Tonfrequenzpaar an einem 3-Pin-XLRStecker
und drei unabgeschlossenen Leitern für Logiksteuerung

Temperaturbereich

Betriebstemperatur –18–57°C (0–135°F)

Lagerungstemperatur –29–74°C (–20–165°F)

Relative Feuchtigkeit 0–95%

Versorgungsspannungen

11–52 V DC, 2,0 mA

TTL-kompatibel. Absolute
Maximalspannung: -0,7 V
bis 50 V.

sinkt auf bis zu 20 mA ab,
TTL-kompatibel. Absolute
Maximalspannung: -0,7 V
bis 24 V (bis zu 50 V bei bis

zu3kΩ).

Zulassungen

Entspricht den Grundanforderungen aller anwendbaren Richtlinien der
Europäischen Union.

Zur CE-Kennzeichnung berechtigt.

Die CE-Konformitätserklärung kann von Shure Incorporated oder einem
der europäischen Vertreter bezogen werden. Kontaktinformationen sind
im Internet unter www.shure.com zu finden.

Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/
europe/compliance

Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: [phone]
E-Mail: [email protected]

10

Micrófonos de escritorio

R183

R184

R185

Omnidireccional

Supercardioide

Cardioide

Los micrófonos Microflex® serie MX400D de Shure son micrófonos de
condensador de electreto miniatura con cuello de ganso que tienen una
base para escritorio y un cable de 3 m (10 pies) de largo. La base para
escritorio permite usar estos micrófonos en salas de uso general, en situ­aciones en las cuales se requiere una instalación rápida, o cuando una
instalación permanente resulta poco práctica.

• Rango dinámico y respuesta de frecuencias amplios para una repro­ducción sonora fiel

• Cápsulas intercambiables que permiten elegir el patrón polar óptimo
para cada aplicación

• Botón de silenciamiento programable y LED indicador

• Bornes de entrada/salida lógica para control remoto o para usarse con
consolas mezcladoras automáticas

• Salidas equilibradas sin uso de transformadores para aumentar la in­munidad a los ruidos en tramos largos de cable

• Filtrado de RF

Paravientos de espuma de colocación a
presión

• Engánchelo en la ranura que está debajo de la cápsula.

• Para quitarlo, utilice un destornillador o la uña del dedo para abrir la
separación.

• Proporciona 30 dB de protección contra chasquidos.

Colocación del micrófono

Micrófonos de escritorio

Los micrófonos MX400 se ofrecen con cuellos de ganso de 305 mm (12
pulg) ó 457 mm (18 pulg), con o sin interruptor de silenciamiento. Se en­cuentran disponibles en patrones polares de captación supercardioide,
cardioide y omnidireccional.

• Los modelos "S" incluyen botón de silenciamiento e indicador LED.

• Los modelos "D" incluyen base para escritorio, botón de silenciamiento
programable con LED y entrada/salida lógica.

• Los modelos "SE" incluyen una brida de montaje en superficie y cable
con salida por el costado.

El patrón polar de captación de la cápsula incluida se designa por el sufi­jo que tiene en su número de modelo:

/C Cardioide
/S Supercardioide
/O Omnidireccional
/N No incluye cápsula

Cápsulas intercambiables

• Oriente el micrófono hacia la fuente sonora deseada, tal como un
conferencista.

• Oriéntelo en sentido opuesto a fuentes no deseadas, tales como un
altavoz.

• Coloque el micrófono a una distancia de 15 a 30 cm (6 a 12 pulg) de la
fuente sonora deseada.

• Siempre use el paravientos provisto o el paravientos metálico opcional
para controlar el ruido causado por el aliento.

• Si cuatro o más micrófonos estarán activos simultáneamente, se
recomienda usar una consola mezcladora automática tal como la
SCM810 ó la SCM410 de Shure.

Los micrófonos Microflex emplean cápsulas intercambiables que le per­miten elegir el patrón polar óptimo para cada instalación.

Patrones polares de cápsula

Montaje en una superficie

Drill two holes in the mounting surface 50.8 mm (2 in.) apart.

Use #6-32 screws to secure the microphone.

11

Interruptores DIP

Tierra (verde)

SWITCH OUT (blanco)

LED IN (anaranjado)

Audio + (rojo)

Audio – (negro)

Utilice los interruptores DIP para configurar parámetros lógicos y el com­portamiento del botón de silenciamiento.

Los interruptores DIP se cubren con un trozo de cinta adhesiva transpar­ente en la fábrica. Quite la cinta adhesiva para cambiar las posiciones de
los interruptores.

Nota: Se debe cerrar la cubierta inferior para que funcione el micrófono.

Configuración del botón de
silenciamiento

Utilice los interruptores DIP 1 y 2 para configurar el botón de silenciamien­to, de la manera siguiente.

Fije el interruptor DIP 3 en posición de desactivado (valor de fábri­ca) para que el botón de silenciamiento controle la señal de audio del
micrófono.

DESACTIVADO (valor de
fábrica)

1 Momentáneo Conmutador
2 Oprima para silenciar Oprima para hablar
3 Botón de silenciamiento habilit-

ado, el LED se ilumina cuando
el micrófono está activo

4 -- --

ACTIVADO

Botón de silenciamiento inhabil­itado (el micrófono siempre está
activo), la lógica controla el LED

Diagrama de alambrado

NOTA: Las conexiones a tierra de audio y lógica se conectan en la base
del micrófono.

Función del interruptor

Momentáneo: oprimir para silenciar (configu­ración de fábrica).

Momentáneo: oprimir para hablar

Conmutador: (oprimir para encender/apa­gar): El micrófono está activo cuando recibe
alimentación

Conmutador: (oprimir para encender/apagar):
El micrófono está silenciado cuando recibe
alimentación

Configuración de
interruptores DIP

Conexión a consola mezcladora
automática

Utilice esta configuración si se va a conectar el micrófono a una consola
mezcladora automática o a otro dispositivo que controla el silenciamiento
y el LED.

1. Conecte los conductores de lógica a la consola mezcladora automáti­ca. Conecte la entrada LED IN a la salida de la compuerta, a fin de
que el LED se ilumine cuando el canal del micrófono está activo.

2. Fije el interruptor DIP 3 en la posición de activado. Esto in­habilita el botón de silenciamiento (el micrófono envía la señal
de audio sin importar si el botón está oprimido o no).

3. Fije el interruptor DIP 1 para configurar cómo envía el
botón la señal lógica por la salida SWITCH OUT:

Alambrado de lógica

Verde (TIERRA LOGICA): Se conecta al conductor de puesta a tierra de
los circuitos lógicos de una consola mezcladora automática, conmutador
u otro equipo.

Anaranjado (LED IN): Coloque el interruptor DIP en la posición de activa­do para usar la entrada LED IN. Cuando se pone en cortocircuito con el
conductor de puesta a tierra de los circuitos lógicos LOGIC GROUND, el
LED se enciende.

Blanco (SWITCH OUT): Suministra una señal lógica TTL (0 VCC ó 5
VCC) en respuesta al botón de silenciamiento. Coloque el conmutador
DIP 1 en la posición de contacto momentáneo o de conmutador. Cuando
se aplica la alimentación phantom, la señal lógica se inicia con un valor
alto (5 VCC). El interruptor DIP 2 no tiene efecto sobre la salida SWITCH
OUT.

12

Momentáneo: oprimir = 0 VCC, soltar = 5 VCC

Conmutador: inicial = 5 VCC, oprimir = 0 VCC

Configuración del borne de salida
del interruptor (SWITCH OUT) para
funcionamiento momentáneo solamente

Utilice la modificación siguiente en situaciones en las cuales el siste­ma lógico requiere que el borne SWITCH OUT (salida del interruptor)
se cierre momentáneamente, pero se desea que el botón de silencia­miento conmute el estado del micrófono (interruptor DIP 1 activado, 3
desactivado):

1. Acceda a la tarjeta de circuitos que está den­tro de la base del micrófono.

2. Retire la resistencia de la posición R45 e instálela en la posición R46.

Especificaciones

Conexiones lógicas

LED IN Seactivaconnivelbajo(≤1,0V),compatibleconTTL.Voltaje

SALIDA LOGICA Seactivaconnivelbajo(≤0,5V),consumehasta20mA,compat-

Interruptor de silenciamiento

–50 dBmínimo

Cable

Cable de 3 m (10 pies) conectado con par blindado equilibrado con conector XLR macho de 3
clavijas y tres conductores sin conexión terminal para control lógico

Condiciones ambientales

Temperatura de funcionamiento –18–57°C (0–135°F)

Temperatura de almacenamiento –29–74°C (–20–165°F)

Humedad relativa 0–95%

Requisitos de alimentación

11–52 VCC, 2,0 mA

máximo absoluto: -0,7 V a 50 V.

ible con TTL. Voltaje máximo absoluto: -0,7 V a 24 V (hasta 50 V

concargade3kΩ).

Tipo de cápsula

Condensador de electreto

Respuesta de frecuencia

50–17000 Hz

Patrón polar

MX412D/C, MX418D/C Cardioide

MX412D/S, MX418D/S Supercardioide

Impedancia de salida

180Ω

Configuración de salida

Activa equilibrada

Sensibilidad

a 1 kHz, voltaje con circuito abierto

Cardioide –35 dBV/Pa(21 mV)

Supercardioide –34 dBV/Pa(24 mV)

1 Pa=94 dB SPL

Nivel de presión acústica (SPL) máx.

1 kHz con 1% THD, Carga de 1 kΩ

Cardioide 124 dB

Supercardioide 123 dB

Ruido equivalente de salida

Ponderación A

Cardioide 28 dB SPL

Supercardioide 27 dB SPL

Relación de señal a ruido

Con respecto a 94 dB SPL a 1 kHz

Cardioide 66 dB

Supercardioide 68 dB

Rango dinámico

Carga de 1 kΩ, a 1 kHz

96 dB

Rechazo en modo común

45 dB, mínimo

Nivel de limitación de salida del preamplificador

a 1% THD

–6 dBV (0,5 V)

Polaridad

Una presión positiva en el diafragma del micrófono produce un voltaje positivo en la clavija 2 con
respecto a la clavija 3 del conector XLR de salida

Peso neto

MX412D 0,81 kg (1,80 lb)

MX418D 0,82 kg (1,82 lb)

Certificaciones

Cumple los requisitos esenciales de todas las directrices europeas
aplicables:

Califica para llevar distintivos de la CE.

La declaración de homologación de CE puede obtenerse de Shure
Incorporated o de cualquiera de sus representantes europeos. Para infor­mación de contacto, por favor visite www.shure.com

La declaración de homologación de CE se puede obtener en: www.shure.
com/europe/compliance

Representante europeo autorizado:
Shure Europe GmbH
Casa matriz en Europa, Medio Oriente y Africa
Departamento: Aprobación para región de EMEA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Alemania
Teléfono: 49-7262-92 49 0
Fax: [phone]
Email: [email protected]

13

Microfoni da tavolo

R183

R184

R185

Omnidirezionale

Supercardioide

Cardioide

I microfoni Shure Microflex® Serie MX400D sono microfoni a collo d'oca
con condensatore elettrete, tipo miniatura, dotati di base da tavolo e cavo
da 3 m. La base da tavolo consente l'uso dei microfoni in sale multifun­zionali dove occorra eseguire messe a punto rapide o non sia possibile
effettuare installazioni permanenti.

• Ampia gamma dinamica e risposta in frequenza, per una accurata ripre­sa sonora

• Capsule intercambiabili che forniscono una scelta di diagrammi polari
per ciascuna applicazione

• Tasto di mute e relativo indicatore LED

• Terminali di ingresso e uscita logici per controllo da remoto od uso con
mixer microfonici automatici

• Uscita bilanciata, senza trasformatore, consente di ottenere una mag­giore immunità dal rumore con lunghe tratte di cavo

• Filtro RF

Microfoni da tavolo

I microfoni MX400 sono disponibili con collo d'oca da 305 mm (12") o da
457 mm (18") e con o senza tasto di mute. Sono disponibili con diagram­ma polare cardioide, supercardioide od omnidirezionale.

• I modelli "S" includono tasto di mute e relativo LED.

• I modelli "D" includono una base da tavolo con tasto di mute program­mabile, relativo LED ed ingresso ed uscita logici.

• I modelli "SE" hanno una flangia per montaggio su superficie con uscita
laterale del cavo.

Il diagramma polare della capsula fornita è indicato da un suffisso nel
numero di modello:

/C Cardioide
/S Supercardioide
/O Omnidirezionale
/N Capsula non inclusa

Antivento fissabile a scatto

• Si innesta a scatto nella scanalatura sotto la cartuccia.

• Per rimuoverlo, allargate l'apertura con un cacciavite o con l'unghia del
pollice.

• Fornisce 30 dB di protezione "anti pop".

Posizionamento del microfono

• Rivolgete il microfono verso la sorgente sonora desiderata, ad esempio
l'oratore.

• Rivolgete il microfono dalla parte opposta a qualsiasi sorgente non de­siderata, ad esempio un altoparlante.

• Sistemate il microfono a non più di 15 - 30 cm dalla sorgente sonora
desiderata.

• Usate sempre l'antivento in dotazione o l'antivento in metallo opzionale
per controllare il rumore della respirazione.

• Se si terranno aperti quattro microfoni o più contemporaneamente, si
consiglia l'uso di un mixer automatico, ad esempio Shure SCM810 o
SCM410.

Cartucce intercambiabili

I microfoni Microflex impiegano cartucce intercambiabili che vi consentono
di scegliere diagrammi polari per diverse installazioni.

Diagrammi polari della cartuccia

Fissaggio ad una superficie

14

Drill two holes in the mounting surface 50.8 mm (2 in.) apart.

Use #6-32 screws to secure the microphone.

Interruttori DIP

Ground (verde)

SWITCH OUT (bianco)

LED IN (arancione)

Audio + (rosso)

Audio – (nero)

Configurazione del tasto di mute

Usate gli switch DIP per configurare le impostazioni logiche e lo stato del
tasto di mute.

Gli switch DIP sono coperti in fabbrica con del nastro trasparente.
Rimuovete il nastro per modificare le impostazioni degli switch.

Nota: il coperchio inferiore deve essere chiuso affinché il microfono
funzioni.

OFF (impostazione di default) ON

1 Momentaneo Attivazione/disattivazione
2 Silenziamento mediante pressione Attivazione mediante

3 Pulsante di mute attivato, il LED

si accende quando il microfono è
attivo

4 -- --

pressione
Pulsante di mute disattivato

(microfono sempre acceso), il
segnale logico controlla il LED

Schema circuitale

NOTA: la massa audio e la massa logica sono collegate alla base del
microfono.

Usate gli switch DIP 1 e 2 per configurare il tasto di mute, come indicato
di seguito.

Impostate lo switch DIP 3 su off (impostazione di default) in modo che il
tasto di mute controlli l'audio dal microfono.

Funzione dello switch

Momentaneo: silenziamento mediante
pressione (impostazione di fabbrica).

Momentaneo: premere per mettere in
mute

Attivazione/disattivazione: (Premere
On/Premere Off): il microfono è attivo
all'accensione

Attivazione/disattivazione: (Premere On/
Premere Off): il microfono è in mute
all'accensione

Settaggio degli
switch DIP

Collegamento ad un mixer automatico

Utilizzate queste impostazioni in caso di collegamento del microfono ad
un mixer automatico o ad un altro dispositivo che mette in mute l'audio e
controlla il LED.

1. Collegate i terminali logici al mixer automatico. Collegate il LED IN
all'uscita gate per far illuminare il LED quando quel canale è attivato.

2. Impostate lo switch DIP 3 su on. Questo disattiva il tas­to di mute (il microfono trasferisce l'audio indipendente­mente dallo stato del tasto, premuto o non premuto).

3. Impostate lo switch DIP 1 per configurare come il tas­to di mute invia il segnale logico a SWITCH OUT:

Terminali logici

Verde (MASSA LOGICA): Collegate alla massa logica di un mixer auto­matico, commutatore od altra apparecchiatura.

Arancione (LED IN): impostate lo switch DIP 3 su on per usare il LED IN.
Se cortocircuitato con la MASSA LOGICA, il LED si accende.

Bianco (SWITCH OUT): fornisce un segnale logica TTL (0 Vcc o 5 Vcc)
in risposta al tasto di mute. Impostate lo switch DIP 1 per l'azione momen­tanea o le due posizioni attivazione/disattivazione. Se si applica l'alimen­tazione phantom, la logica si inizializza ad un livello alto (5 Vcc). Lo switch
DIP 2 non ha alcun effetto su SWITCH OUT.

Momentaneo: premuto = 0 V c.c., rilasciato = 5 V c.c.

Attivazione/disattivazione: iniziale = 5 V c.c., premuto = 0 V c.c.

15

Modifica di SWITCH OUT in azione
momentanea permanente

Usate le modifiche indicate di seguito nelle situazioni in cui l'interfaccia
logica in uso richiede una chiusura momentanea di SWITCH OUT, ma
desiderate che il tasto di mute attivi o disattivi il microfono (switch DIP 1 su
ON, 3 su OFF).

1. Accedete alla scheda circuitale all'interno della base del microfono.

2. Rimuovete la resistenza dalla posizione R45 e ri­montatela nella posizione R46.

Specifiche tecniche

Tipo di capsula

Condensatore a elettrete

Risposta in frequenza

50–17000 Hz

Diagramma polare

MX412D/C, MX418D/C Cardioide

MX412D/S, MX418D/S Supercardioide

Impedenza di uscita

180Ω

Uscita

Attiva, bilanciata

Sensibilità

ad 1 kHz, tensione a circuito aperto

Cardioide –35 dBV/Pa(21 mV)

Supercardioide –34 dBV/Pa(24 mV)

1 Pa=94 dB SPL

Livello di pressione sonora (SPL) massimo

1 kHz a 1% di THD, 1 kΩ di carico

Cardioide 124 dB

Supercardioide 123 dB

Rumore in uscita equivalente

ponderazione A

Cardioide 28 dB di SPL

Supercardioide 27 dB di SPL

Rapporto segnale/rumore

Rif. 94 dB di SPL ad 1 kHz

Cardioide 66 dB

Supercardioide 68 dB

Gamma dinamica

1 kΩ di carico, ad 1 kHz

96 dB

Reiezione di modo comune

45 dB, minimo

Livello di limitazione (clipping) all'uscita del preamplificatore

a 1% di THD

–6 dBV (0,5 V)

Polarità

Una pressione sonora positiva sul diaframma produce una tensione positiva sul piedino 2 rispet­to al piedino 3 del connettore XLR di uscita

Peso netto

MX412D 0,81 kg (1,80 lbs)

MX418D 0,82 kg (1,82 lbs)

Collegamenti logici

INGRESSO LED Attivobasso(≤1,0V),compatibileconTTL.Tensionemassima

USCITA LOGICA Attivabassa(≤0,5V),assorbimentofinoa20mA,compatibile

Interruttore Mute

–50 dBminimo

Cavo

Cavo da 3 m non scollegabile, con doppino audio schermato dotato di connettore XLR maschio a
3 piedini e tre conduttori senza terminazione per il comando logico

Specifiche ambientali

Temperatura di funzionamento –18–57°C (0–135°F)

Temperatura a magazzino –29–74°C (–20–165°F)

Umidità relativa 0–95%

Alimentazione

11–52 V c.c., 2,0 mA

assoluta: -0,7 - 50 V.

con TTL. Tensione massima assoluta: -0,7 - 24 V (fino a 50 V

con3kΩ).

Omologazioni

Conformità ai requisiti essenziali di tutte le Direttive dell'Unione Europea
applicabili:

Idoneo al marchio CE.

La Dichiarazione di conformità CE può essere ottenuta da Shure
Incorporated o da uno qualsiasi dei suoi rappresentanti europei. Per infor­mazioni sui contatti, visitate il sito www.shure.com

La Dichiarazione di conformità CE è reperibile sul sito: www.shure.com/
europe/compliance

Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Ufficio: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germania
N. di telefono: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]

16

Microfones de Mesa

R183

R184

R185

Omnidirecional

Supercardioide

Cardioide

Os microfones da Série Microflex® MX400D da Shure são microfones
pescoço de ganso miniatura, com condensador a eletreto, com uma
base de mesa e um cabo de 3 m (10 pés). A base de mesa permite que
os microfones sejam utilizados em salas de várias utilidades onde é
necessária uma rápida montagem ou onde uma instalação permanente é
impraticável.

• Ampla faixa dinâmica e resposta de frequência para reprodução sonora
precisa

• Cápsulas intercambiáveis que possibilitam a escolha do padrão polar
para cada aplicação

• Botão mudo programável e indicador LED

• Terminais de entrada e saída lógica para controle remoto ou uso com
mixers automáticos de microfones

• Saída balanceada, sem transformador, para maior imunidade contra
ruído em longas extensões de cabo

• Filtragem de RF

Tela Protetora contra Vento com Engate
Rápido

• Encaixe na ranhura embaixo da cápsula.

• Para remover, abra a abertura com uma chave de fenda ou unha do
polegar.

• Fornece proteção de 30 dB contra "estalos".

Instalação do Microfone

Microfones de Mesa

Os microfones MX400 estão disponíveis com pescoços de ganso de
305 mm (12 pol.) ou 457 mm (18 pol.), com ou sem um botão mudo.
Eles estão disponíveis nos padrões polares supercardioide, cardioide e
omnidirecional.

• Os modelos "S" incluem um botão mudo e LED.

• Os modelos "D" incluem uma base de mesa com um botão mudo pro­gramável e LED e entrada e saída lógica.

• Os modelos "SE" apresentam um flange para montagem em superfície
e saída de cabo lateral.

O padrão polar da cápsula incluída é indicada por um sufixo do número
do modelo:

/C Cardioide
/S Supercardioide
/O Omnidirecional
/N Cápsula não incluída

Cápsulas Intercambiáveis

• Direcione o microfone para a fonte desejada, tal como o orador.

• Direcione afastando de qualquer fonte indesejada, como um
alto-falante.

• Posicione o microfone 15 a 30 cm (6 a 12 pol.) da fonte sonora
desejada.

• Use sempre a tela protetora contra vento fornecida ou tela metálica op­cional para controlar o ruído da respiração.

• Se quatro ou mais microfones ficarão abertos ao mesmo tempo, o
uso de um mixer automático, como o Shure SCM810 ou SCM410, é
recomendado.

Os microfones Microflex utilizam cápsulas intercambiáveis que possibili­tam a escolha do padrão polar para diferentes instalações.

Padrões Polares Típicos

Fixação em uma Superfície

Drill two holes in the mounting surface 50.8 mm (2 in.) apart.

Use #6-32 screws to secure the microphone.

17

Interruptores DIP

Terra (Verde)

SAÍDA INTERRUPTOR (Branco)

ENTRADA LED (Laranja)

Áudio + (Vermelho)

Áudio – (Preto)

Configuração do Botão Mudo

Use as chaves DIP para configurar os ajustes lógicos e o comportamento
do botão mudo.

As chaves DIP são cobertas com uma fita transparente na fábrica.
Remova a fita para modificar as configurações das chaves.

Observação: A tampa inferior deve estar fechada para que o microfone
funcione.

DESLIGADO (padrão de fábrica) LIGADO

1 Momentaneamente Alternância
2 Pressione para mudo Pressione para falar
3 Botão mudo ativado, o LED

acende quando o microfone está
ativo

4 -- --

Desabilitar o botão mudo (mi­crofone sempre ativado), LED
de controles lógicos

Diagrama da Fiação

OBSERVAÇÃO: O terra do áudio e lógico são conectados na base do
microfone.

Use as chaves DIP 1 e 2 para configurar o botão mudo como a seguir:

Certifique-se de que a chave DIP 3 está desligada (padrão de fábrica)
para que o botão mudo controle o áudio do microfone.

Função da Chave

Momentâneo: pressione para mudo (con­forme é fornecido).

Momentâneo: pressione para falar

Chavear: (Pressione para ligar/Pressione
para desligar): Microfone está ativo quando
ligado

Chavear: (Pressione para ligar/Pressione
para desligar): Microfone está mudo quando
ligado

Configuração da
Chave DIP

Conexão a um Mixer Automático

Use estas configurações se estiver conectando o microfone a um mixer
automático ou a outro dispositivo que emudece o áudio e controla o LED.

1. Conecte os fios lógicos ao mixer automático. Conecte
a ENTRADA DO LED à saída do canal para ilumi­nar o LED quando esse canal é ativado.

2. Ligue a chave DIP 3. Isso desativa o botão mudo (o microfone pas­sa o áudio independente do botão estar ou não pressionado).

3. Ajuste a chave DIP 1 para configurar como o botão
mudo envia a lógica SAÍDA DO INTERRUPTOR:

Fiação Lógica

Verde (TERRA LÓGICO): Conecta-se ao terra lógico de um mixer au­tomático, chaveador ou outro equipamento.

Laranja (ENTRADA LED) Ligue a chave DIP 3 para usar a ENTRADA
LED. Quando em curto com o TERRA LÓGICO, o LED acende.

Branco (SAÍDA INTERRUPTOR): Fornece lógica TTL (0 Vdc ou 5 Vdc)
em resposta ao botão mudo. Configure a chave DIP 1 para momentâ­neo ou chavear. Quando a alimentação fantasma é aplicada, a lógica é
inicializada em alta (5 Vdc). A chave DIP 2 não tem efeito na SAÍDA DO
INTERRUPTOR.

18

Momentâneo: pressionar = 0 Vdc, liberar = 5 Vdc

Chavear: inicial = 5 Vdc, pressionar = 0 Vdc

Alteração da SAÍDA DO INTERRUPTOR
para Sempre Momentâneo

Use a modificação a seguir em situações onde a interface lógica ex­ige o fechamento momentâneo da SAÍDA DO INTERRUPTOR, mas é
desejado que o botão mudo chaveie o microfone (chave DIP 1 Ligada, 3
Desligada):

1. Acesse a placa do circuito dentro da base do microfone.

2. Remova o resistor em R45 e reinstale-o no local R46.

Especificações

Tipo de cápsula

Condensador a Eletreto

Resposta a Frequências

50–17000 Hz

Padrão polar

MX412D/C, MX418D/C Cardióide

MX412D/S, MX418D/S Supercardióide

Impedância de saída

180Ω

Configuração de Saída

Balanceado Ativo

Sensibilidade

a 1 kHz, tensão de circuito aberto

Cardióide –35 dBV/Pa(21 mV)

Supercardióide –34 dBV/Pa(24 mV)

1 Pa=94 dB SPL

SPL máximo

1 kHz a 1% THD, carga de 1 kΩ

Cardióide 124 dB

Supercardióide 123 dB

Ruído de saída equivalente

Ponderação A

Cardióide 28 dB SPL

Supercardióide 27 dB SPL

Relação Sinal-Ruído

Ref. 94 dB SPL a 1 kHz

Cardióide 66 dB

Supercardióide 68 dB

Escala Dinâmica

carga de 1 kΩ, a 1 kHz

96 dB

Rejeição a modo comum

45 dB, mínimo

Nível de corte de saída do pré-amplificador

a 1% THD

–6 dBV (0,5 V)

Polaridade

A pressão de som positiva no diafragma produz tensão positiva no pino 2 em relação ao pino 3
do conector de saída XLR.

Peso Líquido

MX412D 0,81 kg (1,80 lbs)

MX418D 0,82 kg (1,82 lbs)

Conexões lógicas

LED IN Ativargrave(≤1,0V),TTLcompatível.Tensãomáximaabsoluta:

LOGIC OUT Ativargrave(≤0,5V),dissipaçãoaté20mA,TTLcompatível.

Interruptor de mudo

–50 dBmínimo

Cabo

3 m (10 ft) attached cable with shielded audio pair terminated at a 3-pin male XLR and three un­terminated conductors for logic control

Condições ambientais

Temperatura de Operação –18–57°C (0–135°F)

Temperatura de armazenamento –29–74°C (–20–165°F)

Umidade relativa 0–95%

Requisitos de Alimentação Elétrica

11–52 V DC, 2,0 mA

-0,7 V a 50 V.

Tensão máxima absoluta: -0,7 V a 24 V (até 50 V através de 3

kΩ).

Certificações

Atende aos requisitos essenciais de todas as Diretivas Europeias
aplicáveis.

Pode exibir a marca CE.

A Declaração de Conformidade da CE pode ser obtida da Shure
Incorporated ou de qualquer um dos seus representantes europeus. Para
informações de contato, visite www.shure.com

A Declaração de Conformidade da CE pode ser obtida em: www.shure.
com/europe/compliance

Representante Autorizado Europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Alemanha
Telefone: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]

19

デスクトップマイクロホン

R183

R184

R185

スーパーカーディオイド

カーディオイド

Shure Microflex®MX400Dシリーズマイクロホンは、ミニエレクトレット

コンデンサー型グースネックマイクロホンで、デスクトップベースと3m
のケーブルが付属しています。デスクトップベースにより、マイクロホ
ンを迅速に設置しなければならない多目的ルームや、常設が難しい場所で
使用することができます。

• 幅広いダイナミックレンジと周波数応答により、正確な音の再現性を

提供

• 用途に合わせて極性パターンを選択できる交換可能カートリッジ

• プログラム可能なミュートボタンとLEDインジケーター

• リモートコントロールやオートミキサーとの使用のためのロジック入

力／出力端子

• トランスレスのバランス出力により、長いケーブル使用時のノイズに

対する電磁波耐性が向上。

• RFフィルタリング

デスクトップマイクロホン

MX400マイクロホンは、305mm（12インチ）または457mm（18イン
チ）グースネックと、ミュートスイッチ付き・なしが選択可能です。ス
ーパーカーディオイド、カーディオイド、無指向性の極性パターンから選
択できます。

• SモデルはミュートボタンとLEDを備えています。

• Dモデルはデスクトップベース、プログラム可能なミュートボタンおよ

びLED、ロジック入力／出力を備えています。

• SEモデルには表面取付けフランジと横出しケーブルが採用されていま

す。

スナップフィットウィンドスクリーン

• カートリッジ下の溝にはめ込みます。

• 外すには、ドライバーや親指で隙間をこじ開けます。

• 30dBのポップ音防止を提供します。

マイクロホンの設置

• マイクロホンを目的の音源（話し手など）に向けます。

• スピーカー等の不要な音源には向けないようにします。

• マイクロホンを、必要な音源から15～30cmの距離に設置します。

• 必ず付属のウィンドスクリーンまたはオプションの金属製ウィンドス

クリーンを使用して、ブレスノイズを抑えます。

• 同時に4つ以上のマイクロホンを使用する場合は、ShureSCM810また

はSCM410などのオートミキサーを使用することをお勧めします。

付属カートリッジの極性パターンは、モデル番号末尾に示されていま
す：

/C カーディオイド
/S スーパーカーディオイド
/O 無指向性
/N 付属カートリッジなし

交換可能カートリッジ

Microflexマイクロホンは、交換可能カートリッジを使用し、設置環境に合
わせて極性パターンを選択することができます。

表面への固定

カートリッジ指向特性

20

Drill two holes in the mounting surface 50.8 mm (2 in.) apart.

Use #6-32 screws to secure the microphone.

DIPスイッチ

グランド（緑色）

スイッチアウト（白色）)

LEDイン（オレンジ色）

音声 +（赤色）

音声 –（黒色）

ミュートボタン設定

ロジック設定とミュートボタンを設定するにはDIPスイッチを使用しま
す。

DIPスイッチは、透明なテープで覆われて出荷されます。スイッチ設定を
変える際はテープを取り除いてください。

メモ：マイクロホン使用時には底面のカバーは必ず閉じてください。

OFF(工場出荷時の設定) ON

1 モーメンタリ トグル
2 プッシュトゥミュート プッシュトゥトーク
3 ミュートボタンが有効で、マイ

クがアクティブになるとLEDが
明るくなります

4 -- --

ミュートボタンを無効にする
と、(マイクロホンは常にオンで
す),ロジックがLEDをコントロー
ルします

配線図

注： 音声とロジックグランドはマイクロホンベースに接続されていま
す。

DIPスイッチ1および2でミュートボタンは次のように設定されます。

ミュートボタンがマイクロホンからの音声を制御させるには、DIPスイッ
チ3がオフ（工場出荷時デフォルト）であることを確認してください。

スイッチ機能 DIPスイッチ設定

モーメンタリー:押してミュート（出荷時）
。

モーメンタリー:押してトーク

トグル:(押してオン/押してオフ):電源をオ
ンにしたときマイクはアクティブ

トグル:(押してオン/押してオフ):電源をオ
ンにしたときマイクはミュート

オートミキサーへの接続

これらの設定は、オートミキサーあるいは音声のミュートやLEDを制御す
る他の装置にマイクロホンを接続する場合に使用します。

1. ロジック配線をオートミキサーに接続します。LEDIN
をゲート出力に接続すると、チャンネルのゲート
がオンになったときにLEDが点灯します。

2. DIPスイッチ3をオンに設定します。これによりミュー
トボタンが無効になります（ボタンを押しているかいな
いかに関わらずマイクロホンは音を伝えます）。

3. DIPスイッチを1にセットし、ミュートボタンが
SWITCHOUTロジックを送る方法を設定します：

ロジック配線

緑色（ロジックグランド）:オートミキサー、スイッチャー、その他の機
器のロジックグランドに接続します。

オレンジ（LEDイン）:DIPスイッチ3をオンに設定すると、LEDINを使
用できます。ロジックグランドにショートすると、LEDが点灯します。

白色（スイッチアウト）:ミュートボタンに対応してTTLロジック（DC0
VまたはDC5V）を出力します。DIPスイッチ1により、モーメンタリー
またはトグルにセットします。ファンタム電源が供給されると、ロジッ
クはハイ（DC5V）に初期化されます。DIPスイッチ2はスイッチアウト
には影響しません。

モーメンタリー: 押す = DC 0 V、離す = DC 5 V

トグル: 初期 = DC 5 V、押す = DC 0 V

21

スイッチアウトを常にモーメンタリー動
作に変更する

ロジックインターフェースがスイッチアウトのモーメンタリーでのクロ
ーズを要求しているが、ミュートボタンでトグル切り替えにしたい場合
（DIPスイッチ1オン、3オフ）、次の変更を行ってください：

1. マイクロホンベースの回路基板が見えるようにします。

2. R45の抵抗を外し、R46の場所に付け直します。

仕様

カートリッジタイプ

エレクトレットコンデンサー

周波数特性

50~17000 Hz

指向特性

MX412D/C, MX418D/C カーディオイド

MX412D/S, MX418D/S スーパーカーディオイド

出力インピーダンス

180Ω

出力構成

アクティブバランス

感度

@ 1 kHz, 開回路電圧

カーディオイド –35 dBV/Pa(21 mV)

スーパーカーディオイド –34 dBV/Pa(24 mV)

1 Pa=94 dB SPL

最大SPL

1% THDで1 kHz, 1 kΩ負荷

カーディオイド 124dB

スーパーカーディオイド 123dB

等価出力ノイズ

Aウェイト

カーディオイド 28 dB SPL

スーパーカーディオイド 27 dB SPL

S/N比

基準 94 dB SPL、1 kHz

カーディオイド 66dB

スーパーカーディオイド 68dB

ダイナミックレンジ

1 kΩ負荷, @ 1 kHz

96dB

同相除去

45dB,最小

プリアンプ出力クリッピングレベル

@1% THD

–6 dBV (0.5 V)

極性

ダイヤフラムへの正の圧力により、XLR出力コネクターの3番ピンに対して2番ピンに正電圧が
生成されます。

質量

MX412D 0.81 kg (1.80 lb)

MX418D 0.82 kg (1.82 lb)

ロジック接続

LED IN アクティブロー(1.0V以下)、TTL対応。絶対最大電圧:-0.7

ロジックアウト アクティブロー(0.5V以下)、最大20mAまでシンク、TTL対応。

ミュートスイッチ

–50dB最小

ケーブル

3mの付属ケーブルは、オス型3ピンXLRで終端処理のシールド付きオーディオペアおよびロジ
ックコントロールに非終端処理の3本のコンダクター付き。

環境条件

使用温度範囲 –18~57°C (0~135°F)

保存温度 –29~74°C (–20~165°F)

相対湿度 0~95%

使用電源

11~52 V DC, 2.0 mA

V～50V。

絶対最大電圧:-0.7V～24V(3kΩを介して最大50V)。

認証

該当するすべての欧州指令の必須要件を満たします。

CEマーク許可を取得。

CE適合宣言書はShure社またはShure社の欧州担当部より入手することが
できます。問い合わせ先についてはvisitwww.shure.comを参照してくだ
さい

CE適合宣言書は以下より入手可能です：www.shure.com/europe/

compliance

ヨーロッパ認定代理店：

Shure Europe GmbH

ヨーロッパ、中東、アフリカ地域本部：
部門：EMEA承認

Jakob-Dieffenbacher-Str.12
75031 Eppingen, Germany

TEL：[phone]490
FAX：[phone]49114
Eメール：[email protected]

22

o

180

o

o

150

+10

o

120

o

150

o

120

120

180

o

150

o

o

150

o

120

150°

30°

o

90

o

60

o

30

o

150

o

120

o

90

o

60

o

30

120°

90°

60°

o

0

–10

50 100 20020

500 1,000 2,000 5,000 10,000

Hz

CARDIOID

CARDIOÏDE

CARDIOIDE

KARDIOID

CARDIOIDE

20,000

+10

0

–10

50 100 20020

500 1,000 2,000 5,000 10,000

Hz

SUPERCARDIOID
SUPERCARDIOÏDE
SUPERKARDIOID

SUPERCARDIOIDE
SUPERCARDIOIDE

20,000

+10

0

–10

500 1,000 2,000 5,000 10,00050 100 20020

Hz

OMNIDIRECTIONAL
OMNIDIRECTIONNELLE
ALLE RICHTUNGEN

TYPICAL FREQUENCY RESPONSE

COURBE DE RÉPONSE TYPIQUE

TYPISCHER FREQUENZGANG

RESPUESTA DE FRECUENCIA TIPICA

RISPOSTA IN FREQUENZA TIPICA

OMNIDIRECCIONAL

OMNIDIREZIONALE

20,000

o

90

120

o

90

60

120°

90°

60°

–20 dB
–15 dB

o

60

–10 dB

–5 dB

180

–5 dB

180°

0

0

o

250 Hz
500 Hz
1000 Hz

30

250 Hz
500 Hz
1000 Hz

150°

150

o

30

o

120

o

SUPERCARDIOÏDE
SUPERKARDIOID

o

30

o

150

o

–20 dB
–15 dB

o

–10 dB

o

30

150°

120°

–20 dB
–15 dB
–10 dB

–5 dB

30°

+5 dB

PATRONES DE CAPTACION POLAR TIPICOS

60°

30°

250 Hz
500 Hz
1000 Hz

OMNIDIRECTIONNELLE

ALLE RICHTUNGEN

TYPICAL POLAR PATTERNS

COURBES DE DIRECTIVITÉ TYPIQUES

TYPISCHE POLARMUSTER

DIAGRAMMI POLARI TIPICI

90

o

60

CARDIOID

CARDIOÏDE

KARDIOID

o

o

90

o

60

SUPERCARDIOID

90°

OMNIDIRECTIONAL

o

90

o

60

30

CARDIOIDE

CARDIOIDE

150

o

120

o

90

o

60

30

SUPERCARDIOIDE
SUPERCARDIOIDE

150°

120°

90°

60°

30°

OMNIDIRECCIONAL

OMNIDIREZIONALE

–20 dB
–15 dB

–10 dB

–5 dB

o

0

2500 Hz
6400 Hz
10000 Hz

o

180

o

–20 dB

–15 dB

–10 dB

–5 dB

o

0

2500 Hz
6400 Hz
10000 Hz

180°

–20 dB
–15 dB
–10 dB

–5 dB

+5 dB

2500 Hz
6400 Hz
10000 Hz

102.1 mm

(4 9/16 in.)

MIC

ELEMENT

approximately 3 m

161.9 mm
(6 3/8 in.)

(10 ft)

FET

86E8958

220 pF

220 pF

MX412D: 355.4 mm (14 in.)
MX418D: 501.7 mm (19

+

3

/4 in.)

50.8 mm

(2 1/32 in.)
