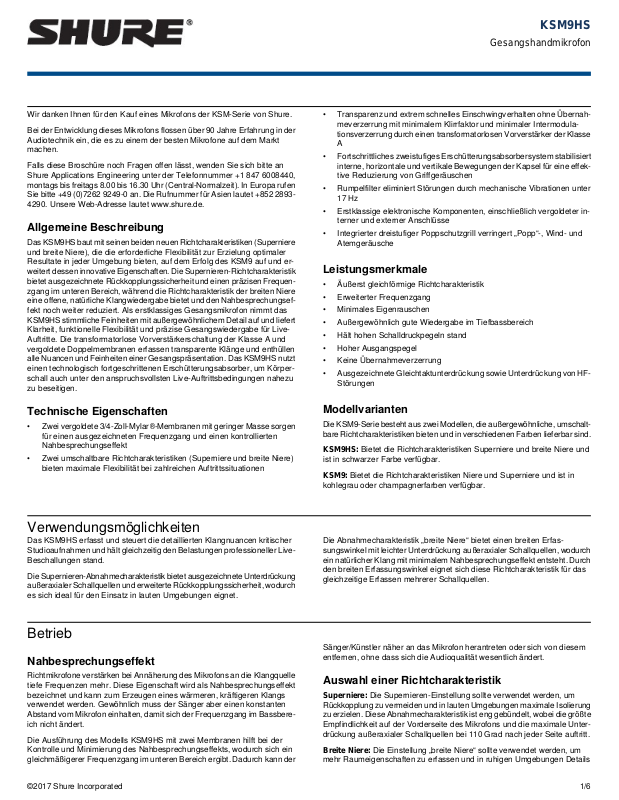

KSM9HS
Gesangshandmikrofon
Wir danken Ihnen für den Kauf eines Mikrofons der KSM-Serie von Shure.
Bei der Entwicklung dieses Mikrofons flossen über 90 Jahre Erfahrung in der
Audiotechnik ein, die es zu einem der besten Mikrofone auf dem Markt
machen.
Falls diese Broschüre noch Fragen offen lässt, wenden Sie sich bitte an
Shure Applications Engineering unter der Telefonnummer +1 847 6008440,
montags bis freitags 8.00 bis 16.30 Uhr (Central-Normalzeit). In Europa rufen
Sie bitte +49 (0)7262 9249-0 an. Die Rufnummer für Asien lautet +852 2893-
4290. Unsere Web-Adresse lautet www.shure.de.
Allgemeine Beschreibung
Das KSM9HS baut mit seinen beiden neuen Richtcharakteristiken (Superniere
und breite Niere), die die erforderliche Flexibilität zur Erzielung optimaler
Resultate in jeder Umgebung bieten, auf dem Erfolg des KSM9 auf und erweitert dessen innovative Eigenschaften. Die Supernieren-Richtcharakteristik
bietet ausgezeichnete Rückkopplungssicherheit und einen präzisen Frequenzgang im unteren Bereich, während die Richtcharakteristik der breiten Niere
eine offene, natürliche Klangwiedergabe bietet und den Nahbesprechungseffekt noch weiter reduziert. Als erstklassiges Gesangsmikrofon nimmt das
KSM9HS stimmliche Feinheiten mit außergewöhnlichem Detail auf und liefert
Klarheit, funktionelle Flexibilität und präzise Gesangswiedergabe für LiveAuftritte. Die transformatorlose Vorverstärkerschaltung der Klasse A und
vergoldete Doppelmembranen erfassen transparente Klänge und enthüllen
alle Nuancen und Feinheiten einer Gesangspräsentation. Das KSM9HS nutzt
einen technologisch fortgeschrittenen Erschütterungsabsorber, um Körperschall auch unter den anspruchsvollsten Live-Auftrittsbedingungen nahezu
zu beseitigen.
• Transparenz und extrem schnelles Einschwingverhalten ohne Übernahmeverzerrung mit minimalem Klirrfaktor und minimaler Intermodulationsverzerrung durch einen transformatorlosen Vorverstärker der Klasse
A
• Fortschrittliches zweistufiges Erschütterungsabsorbersystem stabilisiert
interne, horizontale und vertikale Bewegungen der Kapsel für eine effektive Reduzierung von Griffgeräuschen
• Rumpelfilter eliminiert Störungen durch mechanische Vibrationen unter
17 Hz
• Erstklassige elektronische Komponenten, einschließlich vergoldeter interner und externer Anschlüsse
• Integrierter dreistufiger Poppschutzgrill verringert „Popp“-, Wind- und
Atemgeräusche
Leistungsmerkmale
• Äußerst gleichförmige Richtcharakteristik
• Erweiterter Frequenzgang
• Minimales Eigenrauschen
• Außergewöhnlich gute Wiedergabe im Tiefbassbereich
• Hält hohen Schalldruckpegeln stand
• Hoher Ausgangspegel
• Keine Übernahmeverzerrung
• Ausgezeichnete Gleichtaktunterdrückung sowie Unterdrückung von HFStörungen
Technische Eigenschaften
• Zwei vergoldete 3/4-Zoll-Mylar®-Membranen mit geringer Masse sorgen
für einen ausgezeichneten Frequenzgang und einen kontrollierten
Nahbesprechungseffekt
• Zwei umschaltbare Richtcharakteristiken (Superniere und breite Niere)
bieten maximale Flexibilität bei zahlreichen Auftrittssituationen
Verwendungsmöglichkeiten
Das KSM9HS erfasst und steuert die detaillierten Klangnuancen kritischer
Studioaufnahmen und hält gleichzeitig den Belastungen professioneller LiveBeschallungen stand.
Die Supernieren-Abnahmecharakteristik bietet ausgezeichnete Unterdrückung
außeraxialer Schallquellen und erweiterte Rückkopplungssicherheit, wodurch
es sich ideal für den Einsatz in lauten Umgebungen eignet.
Betrieb
Nahbesprechungseffekt
Richtmikrofone verstärken bei Annäherung des Mikrofons an die Klangquelle
tiefe Frequenzen mehr. Diese Eigenschaft wird als Nahbesprechungseffekt
bezeichnet und kann zum Erzeugen eines wärmeren, kräftigeren Klangs
verwendet werden. Gewöhnlich muss der Sänger aber einen konstanten
Abstand vom Mikrofon einhalten, damit sich der Frequenzgang im Bassbereich nicht ändert.
Die Ausführung des Modells KSM9HS mit zwei Membranen hilft bei der
Kontrolle und Minimierung des Nahbesprechungseffekts, wodurch sich ein
gleichmäßigerer Frequenzgang im unteren Bereich ergibt. Dadurch kann der
Modellvarianten
Die KSM9-Serie besteht aus zwei Modellen, die außergewöhnliche, umschaltbare Richtcharakteristiken bieten und in verschiedenen Farben lieferbar sind.
KSM9HS: Bietet die Richtcharakteristiken Superniere und breite Niere und
ist in schwarzer Farbe verfügbar.
KSM9: Bietet die Richtcharakteristiken Niere und Superniere und ist in
kohlegrau oder champagnerfarben verfügbar.
Die Abnahmecharakteristik „breite Niere“ bietet einen breiten Erfassungswinkel mit leichter Unterdrückung außeraxialer Schallquellen, wodurch
ein natürlicher Klang mit minimalem Nahbesprechungseffekt entsteht. Durch
den breiten Erfassungswinkel eignet sich diese Richtcharakteristik für das
gleichzeitige Erfassen mehrerer Schallquellen.
Sänger/Künstler näher an das Mikrofon herantreten oder sich von diesem
entfernen, ohne dass sich die Audioqualität wesentlich ändert.
Auswahl einer Richtcharakteristik
Superniere: Die Supernieren-Einstellung sollte verwendet werden, um
Rückkopplung zu vermeiden und in lauten Umgebungen maximale Isolierung
zu erzielen. Diese Abnahmecharakteristik ist eng gebündelt, wobei die größte
Empfindlichkeit auf der Vorderseite des Mikrofons und die maximale Unterdrückung außeraxialer Schallquellen bei 110 Grad nach jeder Seite auftritt.
Breite Niere: Die Einstellung „breite Niere“ sollte verwendet werden, um
mehr Raumeigenschaften zu erfassen und in ruhigen Umgebungen Details
1/6©2017 Shure Incorporated
Page 2
Shure IncorporatedKSM9HS Gesangshandmikrofon
herauszuholen. Diese Abnahmecharakteristik weist eine Richtwirkung auf,
die aber viel breiter ist als die Supernieren-Einstellung. Die größte Empfindlichkeit erfolgt auf der Vorderseite des Mikrofons, während die größte
Schallunterdrückung bei 180 Grad zur Rückseite des Mikrofons hin auftritt.
Versorgungsspannungen
Dieses Mikrofon benötigt Phantomspeisung. Die beste Leistung wird bei
einer Speisung mit 48 V Gleichspannung erzielt (IEC-61938); das Mikrofon
kann jedoch mit Speisungen bis zu 11 V Gleichspannung betrieben werden,
Die meisten modernen Mischpulte stellen Phantomspeisung bereit und erfordern die Verwendung eines symmetrischenMikrofonkabels: XLR-zu-XLR
bzw. XLR-zu-TRS.
Abschlussimpedanz
Der maximal zu verarbeitende Schalldruck, der Übersteuerungspegel und
der Dynamikbereich sind von der Eingangsabschlussimpedanz des Vorverstärkers, an den das Mikrofon angeschlossen wird, abhängig. Shure empfiehlt
eine minimale Eingangsabschlussimpedanz von 1000 Ohm. Die meisten
modernen Mikrofonvorverstärker erfüllen diese Anforderung. Höhere
Impedanzen ergeben bessere Leistung für diese Spezifikationen.
Integrierter Poppfilter
Der Mikrofongrill besteht aus drei separaten Geflechtschichten, die als integrierter Poppfilter wirken. Dies trägt zur Verringerung von Atem- und
Windgeräuschen bei. Bei Mikrofonnahabnahmen von Sängern ist abhängig
vom Künstler eventuell ein externer Poppschutz oder Windschutz erforderlich.
Technische Daten
Kapseltyp
Elektret-Kondensator
Richtcharakteristik
Superniere, Breite Niere (wählbar)
Frequenzgang
50 bis 20,000 Hz
Ausgangsimpedanz
145 Ω
Empfindlichkeit
Leerlaufspannung, bei 1 kHz, typisch
Maximaler Schalldruckpegel
1 kHz bei 1 % Gesamtklirrfaktor[2]
Signalrauschabstand[3]
73,3 dBSuperniere
71,3 dBBreite Niere
Dynamikbereich
bei 1 kHz
1000 Ω Last2500 Ω Last
130,1 dB130,8 dBSuperniere
130,6 dB131,3 dBBreite Niere
Begrenzungspegel
20 Hz bis 20 kHz, 1 % Gesamtklirrfaktor
−50,5 dBV/Pa[1] (2,99 mV)Superniere
−53,0 dBV/Pa[1] (2,24 mV)Breite Niere
1000 Ω Last2500 Ω Last
6,4 dBV7,0 dBV
Eigenrauschen
äquivalenter Schalldruckpegel, A-bewertet, typisch
1000 Ω Last2500 Ω Last
150,9 dB Schalldruckpegel150,8 dB SchalldruckpegelSuperniere
153,1 dB Schalldruckpegel153,0 dB SchalldruckpegelBreite Niere
20,7 dB SchalldruckpegelSuperniere
22,7 dB SchalldruckpegelBreite Niere
Gleichtaktunterdrückung
20 bis 80,000 Hz
≥60 dB
2017/10/052/6
Page 3
Shure IncorporatedKSM9HS Gesangshandmikrofon
Stecker
Dreipoliger (XLR) Profi-Audiostecker, symmetrisch
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug
auf Pin 3.

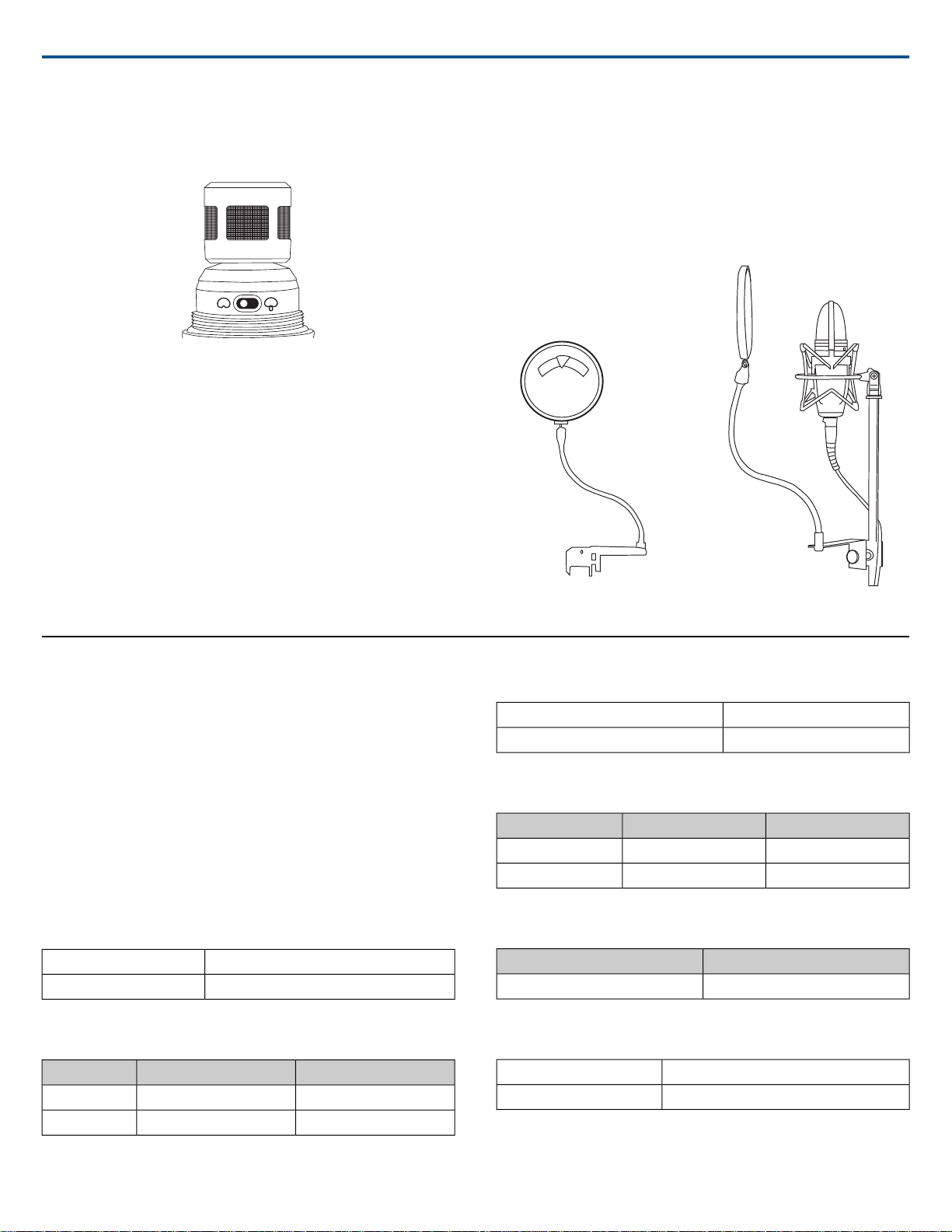

Zubehör und Teile
Mitgeliefertes Zubehör
Sonderzubehör
Ersatzteile
Versorgungsspannungen
11 bis 52 V DC[4]Phantomspeisung (IEC-61938) 5,4 mA, typisch
Nettogewicht
300 g (10,6 oz.)
0 1 2 3
A9SCAufbewahrungsetui aus Aluminium
A25EMikrofonklammer
A85WSSchaumstoff-Windschutz
RPM264Grill, schwarz
RPM162KSM9HS Kapsel
RPM462Schalter-Platine
RPM460Vorverstärker-Platine
0
[1] 1 Pa=94 dB SPL
1
[2]Gesamtklirrfaktor des Mikrofon-Vorverstärkers, wenn der anliegende Eingangssignalpegel beim angegebenen Schalldruckpegel zum Kapselausgang
äquivalent ist.
2
[3]Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem äquivalenten Schalldruckpegel des Eigenrauschens mit Bewertungskurve
A.
3
[4]Alle Spezifikationen wurden bei Phantomspeisung mit 48 V Gleichspannung gemessen. Das Mikrofon funktioniert bei geringerer Spannung, jedoch mit etwas
verringerter Leistung und Empfindlichkeit.
3/62017/10/05
Page 4

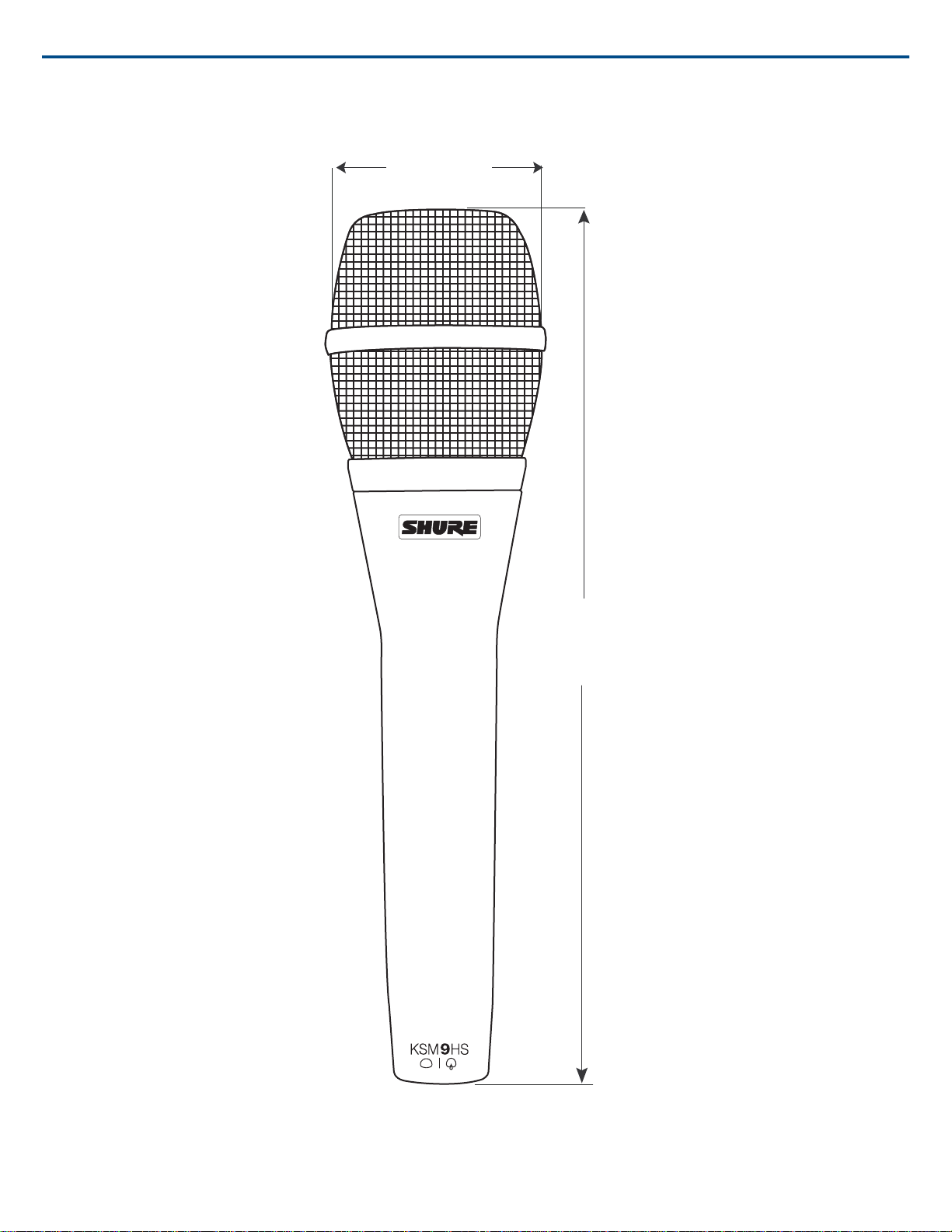

7.5 in.
191 mm
1.918 in.
49 mm
Shure IncorporatedKSM9HS Gesangshandmikrofon
2017/10/054/6
Page 5

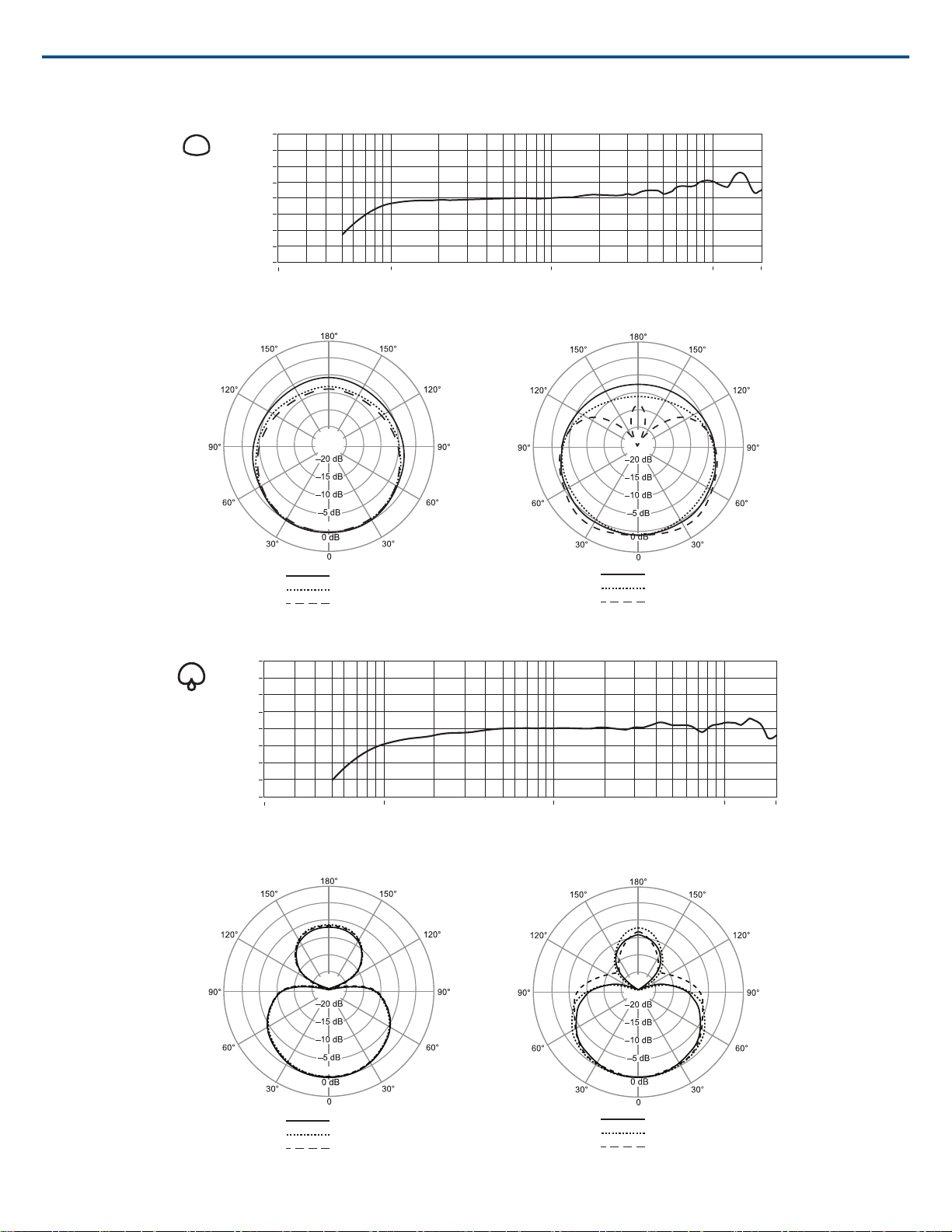

20
15
10
5
0
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
250 Hz
500 Hz
1000 Hz
2500 Hz
6400 Hz
10000 Hz
20
15
10
5
0
-20
-15
-10
-5
dB
Hz
20 100 1k 10k 20k
2500 Hz
6400 Hz
10000 Hz
250 Hz
500 Hz
1000 Hz
Shure IncorporatedKSM9HS Gesangshandmikrofon
5/62017/10/05
Page 6
Zulassungen
Entspricht den Grundanforderungen aller anwendbaren Richtlinien der Europäischen Union.
Zur CE-Kennzeichnung berechtigt.
Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/com-
pliance
Bevollmächtigter Vertreter in Europa:
