SHURE INCORPORATED

KSM32 CARDIOID CONDENSER MICROPHONE

Thank you for selecting the KSM32.

Over 75 years of audio experience has contributed to making th e K S M 3 2

one of the finest microphones available.

If you have any questions that are not answered in this booklet, please contact Shure
Applications Engineering at 847-600-8440, Monday through Friday, from 8:00am to 4:30
pm, CST. In Europe, call 49-7131-7214-0. Our web address is www.shure.com.

1

Low-frequency

response switch

KSM32 FRONT

15 dB

attenuator

KSM32 BACK

FIGURE 1. KSM32 Front and Back

GENERAL DESCRIPTION

The Shure® KSM32 is a side-address condenser microphone with a cardioid polar
pattern. Designed for studio use but rugged enough for live applications, the KSM32
has a permanently-biased 3/4­extended frequency response specially ta

inch diaphragm, extremely low self-noise, and an

ilored for vocal tracking and instrument

recording.

FEATURES

• Class A, transformerless preamplifier circuitry eliminates cross-over distortion for
improved linearity across the full frequency range

• Embossed, high-compliance diaphragm provides extended low frequency response

µ

• Ultra-thin, 2.5

m, gold-layered, low mass, Mylar

response

• 15 dB attenuation switch for handling extremely high sound pressure levels (SPL)

• Switchable low-frequency filter provides greater flexibility to reduce background
noise or to counteract proximity effect

• Integrated three-stage pop protection grille reduces “pop” and other breath noise

• Internal shock mount reduces transmission of handling noise

®

diaphragm for excellent transient

2

PERFORMANCE CHARACTERISTICS

• Extended frequency response

• Very low self noise

• Exceptional low-frequency reproduction

• High output level

• High input SPL capability

• No crossover distortion

• Extremely uniform polar response

• Superior common mode rejection and suppression of radio frequency interference

MODEL VARIATIONS

The KSM32/SL has a champagne-colored finish and comes with the following
accessories:

• Locking aluminum carrying case

™

• ShureLock

• ShureLock

elastic-suspension shock mount

™

swivel mount

• Protective velveteen pouch

The KSM32/CG has a non-reflective, charcoal-gray finish for situations where less
microphone visibility is preferred, such as live sound and stage production. It comes
with the following accessories:

• ShureLock

™

Swivel mount

• Padded, zippered carrying bag

APPLICATIONS

Some typical applications for the KSM32 are listed below. Microphone use, however,
is largely a matter of personal taste. The KSM32 may be used for a variety of
applications other than those listed.

• Voice and vocals

• Close-miking of acoustic instruments such as piano, guitar, violins, drums, and
percussion

• Brass and woodwind instruments

• Low-frequency instruments such as double bass and kick drum

• Overhead miking for drums or percussion

• Orchestras, choirs, wind ensembles

• Room ambience pick-up (guitar amplifier or drums)

NOTE: Sound quality is strongly affected by microphone location and room acoustics.
To achieve the best overall sound for a particular application, it may be necessary to
experiment with microphone placement and various room treatments.

3

OPERATION

Mounting

The ShureLock swivel mount and elastic shock mount provide a secure means of
fastening the microphone to a floor or boom stand. When using the swivel mount, the
internal shock mount provides good isolation. For greater reduction of noise from
external vibrations, use the elastic shock mount.

It is important when mounting the microphone that the threaded, knurled locking grip
on the shock mount or swivel mount is screwed securely onto the threads at the base
of the microphone. Do not overtighten.

Power

The KSM32 requires phantom power and performs optimally with a 48 Vdc supply
(IEC-268-15/DIN 45 596). However, it will operate with slightly decreased headroom
and sensitivity with supplies as low as 11 Vdc. Most modern mixers provide phantom
power. Phantom power can only be transmitted to the KSM32 through a cable
terminated with XLR connectors at each end.

Positioning the Microphone

The front of the KSM32 is marked by the logo. See Figure 1. Position this
side of the microphone toward the sound source. The rear of the microphone is

marked by the
switch.

Selecting Low-Frequency Response

A three-position switch on the back of the KSM32 allows you to adjust the
low-frequency response of the microphone. The low-frequency filter settings can be
used to reduce wind noise, room noise or proximity effect. See Figure 2.

Flat response. Provides the most natural sound in most applications.

logo, the low-frequency filter switch, and the 15 dB attenuation

Low-frequency cutoff. Provides

a 15 dB-per-octave cutoff at 80 Hz. Helps
eliminate floor rumble and low-frequency
room noise from heating and air
conditioning systems. This setting may
also be used to compensate for proximity
effect or to reduce low frequencies that
make an instrument sound dull or muddy.

Low-Frequency Rolloff.

Provides a 6 dB-per-octave rolloff filter at
115 Hz. Use this to compensate for
proximity effect or to reduce low
frequencies that could make an
instrument sound dull or muddy.

+5

0

dB

–10

20 100050 100

Hz

Flat Response
Low-Frequency Cutoff
Low-Frequency Rolloff

FIGURE 2

LOW FREQUENCY RESPONSES

4

98765432

Setting Attenuation

The attenuation switch on the back of the KSM32 reduces the signal level from the
cartridge by 15 dB without altering the frequency response. This can prevent
extremely high SPLs (ie. close miked drums and guitar cabinets) from overloading the
microphone. To activate attenuation, move the switch to the “-15 dB” position.

0 dB - Use this switch for “quiet” to “normal” sound levels.

-15 dB - Use this switch position when in close proximity with extremely loud
sound sources such as kick drum, snare drum, or loud guitar cabinets.

In situations where the high output capability of the KSM32 might overload the
microphone preamplifier of a console or mixer, use an attenuation switch (pad) in the
mixer or an external inline attenuator such as the Shure A15AS.

Integral Pop Filter

The KSM32 grille consists of 3 separate mesh layers that act as an integral pop filter
which helps reduce wind and breath noise. Depending on the performer, an external
pop-protection screen or windscreen (See Figure 3) may be necessary when
close-miking vocalists.

™

FIGURE 3. PS-6 POPPER STOPPER

POP FILTER

Load Impedance

Shure recommends a load impedance of at least 1000 Ω. When used with modern
microphone preamplifiers (rated at 2500 Ω), the KSM32 provides higher maximum
SPL capability and output clipping level. When the attenuation switch is set to the -15
dB position, the KSM32 can handle sound pressure levels of up to 160 dB and output
+15 dBV into a load of 5500 Ω or greater, with microphone attenuation.

5

SPECIFICATIONS

Cartridge Type Permanently-biased Condenser

Frequency Response 20 to 20,000 Hz (see Figure 4)

Directional Polar Pattern Cardioid (see Figure 5)

Output Impedance 150 Ω (actual)

Attenuation Switch 0 or -15 dB attenuation

Low Frequency response switch flat; -6 db/octave below 115 Hz;

Phantom Power 48 Vdc ±4 Vdc (IEC-268-15/DIN 45 596),

Current Drain 4.65 mA typical at 48 Vdc

Common Mode Rejection ≥ 50 dB, 20 Hz to 20 kHz

Polarity Positive pressure on diaphragm produces positive

Dimensions and Weight 55.9 mm (2.20 in.) maximum body diameter,

Sensitivity (typical, at 1000 Hz;

1 Pa = 94 dB SPL)

Self-noise (typical, equivalent SPL;

A-weighted, IEC 651)

Maximum SPL at 1000 Hz

2500 Ω load (Attenuator on)

1000 Ω load (Attenuator on)

Output Clipping Level*

2500 Ω load
1000 Ω load

Dynamic Range

2500 Ω load
1000 Ω load

Signal to Noise ratio** 81 dB

Total Harmonic Distortion (THD),

2500 Ω load

*20 Hz to 20 kHz; THD < 1%. THD of microphone preamplifier when applied input signal is equivalen t to cartridge output at specified SPL.

**S/N ratio is difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted.

-18 dB/octave below 80 Hz

positive pins 2 and 3

voltage on output pin 2 relative to pin 3

187 mm (7.37 in.) long (see Figure 6)

490 grams (17.3 oz.)

-36 dBV/Pa (16 mV)

13 dB

139 (154) dB
133 (148) dB

+9 dBV
+3 dBV

126 dB
119 dB

<0.08% for a 120 dB equivalent SPL input.

6

+10

dB

–10

15 cm.

0

60 cm.

20 200001000 1000050 100

98765432

Hz

FIGURE 4. TYPICAL FREQUENCY RESPONSE

FIGURE 5. TYPICAL POLAR PATTERNS

55.9 mm

(2.20 IN.)

98765432

187 mm

(7.37 IN.)

FIGURE 6. DIMENSIONS

7

CERTIFICATION

Eligible to bear CE Marking; Conforms to European EMC directive 89/336/EEC. Meets
applicable tests and performance criteria found in European Professional Audio
Products EMC Standard EN 55103 (1996); Part 1 (Emissions) and Part 2 (Immunity).
The KSM32 is intended for use in environments E1 (residential) and E2 (Light
Industrial) as defined in European standard EN 55103. EMC conformance is based on
the use of shielded interconnecting cable.

N 108

FURNISHED ACCESSORIES

ShureLock™ Rubber Isolated Shock Mount (SL Model only) . . . . . . . . . . . . . .A32SM

Protective Velveteen Pouch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32VB

OPTIONAL ACCESSORIES

Popper Stopper™ Pop Screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS-6

ShureLock

Aluminum Carrying Case (SL Model only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32SC

Padded, Zippered Carrying Bag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32ZB

REPLACEMENT PARTS

Suspension Shock Mount Elastic Cords (set of two). . . . . . . . . . . . . . . . . . . . . RK373

Replacement Foam for Carrying Case . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29A2284

SERVICE

For additional microphone service or parts information, please contact the Shure
Service department at 1-800-516-2525. Outside the United States, please contact
your Authorized Shure Service Center.

™

Black Swivel Adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A32M

8

MICROPHONE ÉLECTROSTATIQUE CARDIOÏDE

®

KSM32 DE SHURE INCORPORATED

Merci d'avoir choisi le microphone électrostatique cardioïde KSM32.

Plus de 75 ans d'expérience dans la fabrication des microphones ont permis d'obtenir

le KSM32, le nec plus ultra des microphones électrostatiques offerts sur le marché.

Si ce guide ne fournit pas de réponses satisfaisantes à vos questions, appeler le

service clientèle Shure au 847-600-8440, aux Etats-Unis, du lundi au vendredi, de

8 h à 16:30 h (heure du Centre). En Europe, appeler le 49-7131-72140.

Notre adresse Web est la suivante : www.shure.com.

1

Interrupteur de

E

réponse en basse

fréquence

KSM32 DEVANT

Atténuateur

15 dB

KSM32 DERRIÈR

FIGURE 1. KSM32 DEVANT ET DERRIÈRE

DESCRIPTION GÉNÉRALE

Le Shure® KSM32 est un microphone électrostatique cardioïde, à capture latérale,
destiné aux enregistrements délicats en studio et en direct. Il offre une réponse en
fréquence étendue permettant une reproduction aérée et naturelle de la source sonore
d'origine.

AVANTAGES

• Le circuit pré-amplificateur sans transformateur de classe A élimine la distorsion de
recoupement, améliorant la linearité sur toute la gamme de fréquence.

• Un diaphragme en relief de haute conformité offre une réponse en fréquence basse
très étendue.

• Un diaphragme Mylar
une réponse transitoire excellente.

• Un sélecteur d'atténuation de 15 dB permet de prendre en charge des niveaux de
pression acoustique élevés (NPA).

• Le filtre à basse fréquence commutable offre une grande souplesse pour la réduction
du bruit de fond ou de la réponse à l'effet de proximité.

• La grille intégrée de protection anti-bruit à trois étages réduit les plosives et autres
bruits de respiration.

• La monture silentbloc interne réduit la transmission des bruits de manipulation.

®

ultra-mince de faible masse, à couche d'or de 2,5 µ

m, assure

2

CARACTÉRISTIQUES DES PERFORMANCES

• Réponse en fréquence étendue

• Niveau de bruit propre très bas

• Reproduction des basses fréquences exceptionnelle

• Niveau de sortie élevé

• Capacité NPA en entrée élevée

• Aucune distorsion de recoupement

• Réponse polaire extrêmement régulière

• Rejet en mode commun et suppression des parasites haute fréquence supérieurs

VARIANTES

Le KSM32/SL est de couleur champagne et comprend les accessoires suivants :

• Mallette de transport en aluminium avec verrouillage

• Monture silentbloc à suspension élastique ShureLock

™

• Monture articulée ShureLock

™

• Sacoche de protection en velours coton

Le KSM32/CG a une finition gris noir non réfléchissante pour des situations où il est
préférable que le microphone soit moins visible, par exemple pour une production en
direct et sur scène. Il est accompagné des accessoires suivants:

• Monture articulée ShureLock™

• Sac fourre-tout pour le transport rembourré à fermeture éclair

APPLICATIONS

Certaines applications typiques du KSM32 sont données ci-dessous. Toutefois, la
façon d'utiliser un microphone est souvent une question de goût personnel. Le KSM32
peut être utilisé pour de nombreuses autres applications non indiquées ci-dessous.

• Voix-en solo, choeurs, voix off, radio, TV

• Instruments acoustiques-par ex., piano, guitare, batterie, percussion,
instrument à cordes

• Instruments à vent-cuivre et bois

• Instruments basse fréquence-tels que la contrebasse, la contrebasse
électrique, grosse caisse

• Enregistrement en overhead-batteries ou percussion

• Ensembles-chorale ou orchestre

• Prise de son d'ambiance-amplificateur de guitare ou batterie

Le milieu acoustique et le placement du micro ont tous deux des répercussions
significatives sur le son obtenu lors de l'enregistrement d'une source sonore. Il peut
être souhaitable de faire des essais avec ces variables pour obtenir le meilleur son
pour chaque application.

3

UTILISATION

Placer le microphone afin que le côté marqué à l'opposé des interrupteurs,
soit en face de la source sonore.

Alimentation

Le KSM32 exige une alimentation en duplex. Les résultats optimum sont obtenus avec
une alimentation de 48 V c.c. (IEC–268–15/DIN 45 596). Le microphone fonctionne
avec une alimentation minimum de 11 V c.c.

Montage

La monture articulée et la monture silentbloc élastique ShureLock sont des moyens
sûrs de monter le microphone sur pied ou sur girafe. Lors de l'utilisation de la monture
articulée, la monture silentbloc interne offre une bonne isolation. Pour réduire encore
davantage le bruit dû aux vibrations externes, utiliser la monture silentbloc élastique.

Lors du montage du microphone, veiller à ce que la poignée de blocage moletée et
filetée sur la monture silentbloc ou la monture articulée soit vissée à fond dans le
filetage situé à la base du microphone. Éviter de trop serrer.

Sélection d'une réponse en basse fréquence

Un interrupteur à trois positions situé à l'arrière du KSM32 permet le réglage de
la réponse en basse fréquence du microphone, comme illustré sur la figure 2. Les

réglages du filtre basse fréquence peuvent être utilisés pour réduire le bruit du vent,
le bruit ambiant ou l'effet de proximité.

Réponse plane. Utiliser ce réglage pour obtenir la reproduction la plus

naturelle de la source. Le microphone reproduit alors les fréquences ultra-basses;
utiliser la monture silentbloc élastique pour réduire les vibrations mécaniques à basse
fréquence transmises par le pied du microphone.

Coupure des basses fréquences.

Offre un pouvoir de coupure de 18 dB par
octave à 80 Hz. Aide à éliminer le
ronflement de plancher ou d'autres bruits à
basse fréquence de la salle, par exemple le
bruit des systèmes de chauffage, de

+5

0

dB

–10

ventilation ou de climatisation. Tout comme
l'atténuation de basse fréquence, le réglage
de la coupure peut être également utilisé
pour compenser l'effet de proximité ou pour
réduire les basses fréquences qui peuvent
rendre le son terne ou lourd.

Atténuation de basse fréquence.

Fournit un filtre d'atténuation de 6 dB par
octave à 115 Hz. Utiliser ce réglage pour

20 100050 100

FIGURE 2. RÉPONSE EN BASSE

Hz

Réponse plane
Coupure des basses fréquences

Atténuation de basse fréquence

FRÉQUENCE

98765432

des voix ou instruments afin de compenser
l'effet de proximité ou pour réduire les basses fréquences qui pourraient rendre le son
terne ou lourd.

4

Réglage de l'atténuateur

Le sélecteur d'atténuation situé à l'arrière du KSM32 réduit le niveau du signal de la
capsule de 15 dB sans modifier la réponse en fréquence. Ceci évite que des niveaux
de pression acoustique très élevés (par exemple, lors de la prise de son à proximité
des batteries et des caisses de guitares) entraînent une surmodulation du
microphone. Pour activer l'atténuation, déplacer le sélecteur à la position «-15 dB».

0 dB - Utiliser cette position du sélecteur pour les niveaux sonores «faibles» à
«normaux».

-15 dB - Utiliser cette position du sélecteur en cas de prise de son à proximité de
sources sonores extrêmement bruyantes telles que les grosses caisses, les caiss­es claires ou les caisses de guitares à forte résonance.

Filtre anti-bruit intégré

La grille du KSM32 consiste en 3 couches de mailles distinctes agissant comme filtre
anti-bruit intégré qui contribue à réduire les bruits de vent et de respiration. Suivant
l'utilisateur, un écran anti-bruit externe ou une bonnette anti-vent peut s'avérer
nécessaire pour enregistrer des voix à faible distance. (Voir la figure 3) L'utilisation
d'un filtre de coupure des basses fréquences peut aussi être utile.

™

FIGURE 3. FILTRE ANTI-BRUIT PS-6 POPPER STOPPER

Impédance de charge

Une impédance de charge d'au moins 1000 Ω est recommandée. Avec des
préamplificateurs de microphone actuels (valeur nominale approximative de 2500 Ω),
le KSM32 offre une capacité maximum NPA et un niveau d'écrêtage en sortie plus
élevés. Lorsque l'atténuateur de -15 dB est engagé, le KSM32 peut supporter des NPA
jusqu'à 153 dB et un niveau de sortie de +15 dBV dans une charge de 2500 Ω ou
davantage.

5

CARACTÉRISTIQUES

Type de capsule Condensateur à polarisation permanent

Réponse en fréquence 20-20.000 Hz (voir figure 4)

Courbe de directivité

directionnelle

Impédance de sortie 150 Ω (réelle)

Sélecteur d'atténuation Atténuation de 0 ou 15 dB

Interrupteur de réponse en basse

fréquence

Alimentation fantôme

Uniforme ; -6 dB/octave en dessous de 115

48 V c.c. ± 4 V c.c. (IEC-268-15/DIN 45 596),

Consommation de courant 4,65 mA typique à 48 V c.c.

Rejet en mode commun ≥ 50 dB, 20 Hz à 20 kHz

Polarité

Dimensions et poids

produit une tension positive sur la broche de

Diamètre hors tout 55,9 mm, longueur de

Sensibilité (typique, à 1000 Hz ;

1 Pa = 94 dB NPA)

Bruit propre (typique, équivalent

NPA pondéré en A, IEC 651)

NPA maximum à 1000 Hz

2500 Ω de charge

(Atténuateur activé)

1000 Ω de charge

(Atténuateur activé)

Niveau d'écrêtage de sortie*

2500 Ω de charge
1000 Ω de charge

Gamme dynamique

2500 Ω de charge
1000 Ω de charge

Rapport signal/bruit** 81 dB

Cardioïde (voir figure 5)

Hz ;

-18 dB/octave en dessous de 80 Hz

broches positives 2 et 3

Une pression positive sur le diaphragme

sortie 2 par rapport à la broche 3

187 mm; 490 g (voir figure 6)

-36 dBV/Pa (16 mV)

13 dB

139 (154) dB

133 (148) dB

+9 dBV
+3 dBV

126 dB
119 dB

*20 Hz à 20 kHz; DHT < 1 %. La DHT du préamplificateur de microphone appliquée au signal

d'entrée est équivalente à la sortie de la capsule pour la valeur NPA spécifiée.

**Le rapport S/B est la différence entre le NPA à 94 dB et le NPA équivalent du bruit propre

pondéré A.

6

dB

+10

–10

15 cm.

0

60 cm.

20 200001000 1000050 100

98765432

98765432

Hz

FIGURE 4. COURBE DE RÉPONSE EN FRÉQUENCE

TYPIQUE

FIGURE 5. COURBES DE DIRECTIVITÉ TYPIQUES

55.9 mm

(2.20 IN.)

187 mm

(7.37 IN.)

FIGURE 6. DIMENSIONS

7

HOMOLOGATION

Autorisé à porter la marque CE ; conforme à la directive CEM européenne 89/336/
CEE. Conforme aux critères applicables de test et de performances de la norme
européenne «Professional Audio Products Standard» EN 55103 (1996) ; 1ère partie
(émissions) et 2ème partie (immunité). Le KSM32 est conçu pour utilisation dans des
environnements de type E1 (résidentiels) et E2 (industrie légère) tels que définis par
la norme européenne EN 55103. La conformité CEM est basée sur l'utilisation des
câbles de raccordement blindés.

ACCESSOIRES FOURNIS

Monture silentbloc élastique ShureLock™ (modèle SL uniquement) . . . . . . . . A32SM

Sacoche de protection en velours coton (modèle SL uniquement) . . . . . . . . . A32VB

ACCESSOIRES EN OPTION

Filtre Anti-bruit Ps-6 Popper Stopper™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS-6

Adaptateur articulé ShureLock

Mallette de transport en aluminium (modèle SL uniquement) . . . . . . . . . . . . . A32SC

Fourre-tout pour le transport rembourré à fermeture éclair

(modèle CG uniquement) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A32ZB

™

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32M

PIÈCES DE RECHANGE

Cordons élastiques de monture silentbloc pour suspension (jeu de deux) . . . .RK373

Mousse de Rechange pour mallette de transport . . . . . . . . . . . . . . . . . . . . . 29A2284

SERVICE APRÈS-VENTE

Pour plus de détails sur les réparations ou les pièces du microphone, contacter le
service entretien de Shure au 1-800-516-2525. À l'extérieur des États-Unis, contacter
le centre de réparations Shure agréé.

8

SHURE INCORPORATED

®

NIEREN-KONDENSATORMIKROFON KSM32

Wir danken Ihnen für den Kauf des

Nieren-Kondensatormikrofons KSM32.

Shure stellt seit über 75 Jahren erstklassige Mikrofone her. In der Entwicklung des

KSM32 spiegelt sich diese Erfahrung wieder. Das KSM32 ist eines der besten

Kondensatormikrofone auf dem Markt.

Falls diese Broschüre noch Fragen offen läßt, wenden Sie sich bitte an Shure

Applications unter der Telefonnummer [phone], montags bis freitags 8.00

bis 16.30 Uhr, CST. In Europa rufen Sie bitte [phone] an. Unsere Web-

Adresse lautet www.shure.com.

1

Schalter für den
Hochpass-Filter

VORDERANSICHT

DES KSM32

15-dB-

Bedämpfung

RÜCKANSICHT
DES KSM32

ABBILDUNG 1. VORDER- UND RüCKANSICHT DES KSM32

ALLGEMEINE BESCHREIBUNG

Das Shure® KSM32 ist ein Kondensatormikrofon mit Nierencharakteristik. Es muß von

der Seite besprochen werden. Das KSM32 wurde für anspruchsvolle Studioaufnah­men und Live-Beschallungen entwickelt. Es weist einen erweiterten Frequenzgang für
eine offene, natürlich klingende Wiedergabe der ursprünglichen Schallquelle auf.

TECHNISCHE EIGENSCHAFTEN

• Transformatorlose Vorverstärker-Schaltung der Klasse A beseitigt
Übernahmeverzerrung und erzielt verbesserte Linearität über das gesamte
Frequenzspektrum

• Die im Tiefprägeverfahren hergestellte Membran mit hoher Steifigkeit gewährleistet
einen im Baßbereich erweiterten Frequenzgang

µ

• Ultradünne, goldbeschichtete 2,5­hervorragendes Einschwingverhalten

• 15-dB-Dämpfungsschalter garantiert die Aufnahme höchster Schalldruckpegel

• Umschaltbarer Hochpaß-Filter bietet mehr Flexibilität, um Hintergrundgeräusche zu
verringern oder dem Nahbesprecheffekt gegenzuwirken

• Eingebauter dreistufiger Popschutzgrill verringert „Pop“- und andere Atemgeräusche

• Interner Erschütterungsabsorber verringert Übertragung von Handhabungsgeräuschen

m-Mylar®-Membran mit niedriger Masse für

2

LEISTUNGSMERKMALE

• Erweiterter Frequenzgang

• Sehr geringes Eigenrauschen

• Außergewöhnliche Niederfrequenz-Wiedergabe

• Hoher Ausgangspegel

• Hohe Eingangsschalldruckpegel-Festigkeit

• Keine Übernahmeverzerrung

• Äußerst gleichförmige Richtcharakteristik

• Überragende Gleichtaktunterdrückung sowie Unterdrückung von HF-Störungen

MODELLVARIANTEN

Das KSM32/SL hat eine champagner-farbene Oberfläche und wird mit folgendem

Zubehör geliefert:

• Verschließbarer Tragekoffer aus Aluminium

• Elastisch aufgehängter ShureLock

™

• ShureLock

• Samt-Schutzbeutel

Das KSM32/CG hat eine nicht-reflektierende, kohlegraue Oberfläche, um sich z.B. un-

auffällig bei Live-Beschallungen und Bühnenproduktionen integrieren zu lassen. Es
wird mit folgendem Zubehör geliefert:

• ShureLock™-Schwenkhalterung

• Gepolsterte Tragetasche mit Reißverschluß

-Schwenkhalterung

™

-Erschütterungsabsorber

VERWENDUNGSMöGLICHKEITEN

Einige gebräuchliche Anwendungen für das KSM32 werden nachfolgend aufgeführt.

Allerdings ist der Mikrofongebrauch weitgehend „Geschmackssache“. Das KSM32
kann für eine Reihe anderer Einsatzmöglichkeiten als die aufgeführten verwendet
werden.

• Stimme - Solo, Hintergrund, Sprachaufnahme, Rundfunk und Fernsehen

• Akustikinstrumente - wie z.B. Klavier, Gitarre, Trommeln, Schlagzeug,
Saiteninstrumente

• Blasinstrumente - Blech- und Holzblasinstrumente

• Baßinstrumente - wie z.B. Kontrabaß, Elektrobaß, Pedaltrommel

• Mikrofonabnahme von oben - Trommeln oder Schlagzeug

• Ensembles - Chöre oder Orchester

• Abnahme von Raumatmo - Gitarrenverstärker oder Trommeln

Sowohl die Raumakustik als auch die Mikrofonplazierung haben entscheidenden Ein-

fluß auf den bei der Abnahme einer Schallquelle gewonnenen Ton. Eventuell ist es
nötig, mit diesen Variablen zu experimentieren, bis der beste Gesamtklang für die je­weilige Anwendung erzielt wird.

3

BEDIENUNG DES KSM32
Befestigung

Das KSM32 wird mit Hilfe des Erschütterungsabsorbers an einem Bodenstativ oder

Galgen befestigt, indem der Erschütterungsabsorber auf das Mikrofonstativ ge­schraubt wird und das Mikrofon in den Erschütterungsabsorber eingeführt/einge­schraubt wird.

Spannungsversorgung

Das KSM32 benötigt Phantomspeisung. Die optimale Leistung wird bei einer Spei-

sung mit 48 V Gleichspannung erzielt (IEC-268-15/DIN 45 596). Das Mikrofon funk­tioniert ebenfalls — jedoch mit leicht verringerter Leistungsreserve und
Empfindlichkeit — bei einer Phantomspannung von nur 11 V Gleichspannung. Die
meisten modernen Mischpulte stellen Phantomspeisung zur Verfügung. Die Phan­tomspeisung kann nur durch ein Kabel, das an jedem Ende mit XLR-Steckern abge­schlossen ist, zum KSM32 übertragen werden.

Platzierung des Mikrofons

Die Vorderseite des KSM32 ist durch das Logo gekennzeichnet. Siehe Abbil-

1. Diese Mikrofonseite ist in Richtung der aufzunehmenden Schallquelle zu po-

dung
sitionieren. Die Rückseite des Mikrofons ist durch das

Logo sowie die Schalter

für den Hochpass-Filter und für die 15-dB-Bedämpfung gekennzeichnet.

Einstellung des Frequenzgangs im Tiefbassbereich

Ein dreistufiger Schalter auf der Rückseite des KSM32 ermöglicht die Einstellung des

Frequenzgangs im Tiefbassbereich des Mikrofons (siehe Abbildung 2). Die Hoch­pass-Filtereinstellungen können zum Reduzieren der Wind- oder Raumgeräusche
sowie des Nahbesprechungseffekts verwendet werden.

Ebener Frequenzgang. Diese Einstellung ist zu verwenden, wenn die natürli-

chste Wiedergabe der Schallquelle gewünscht wird. Da das Mikrofon äußerst tiefe
Frequenzen wiedergibt, sollte der gummiisolierte Erschütterungsabsorber verwendet
werden, um die durch das Mikrofonstativ übertragenen, niederfrequenten mechanis­chen Vibrationen zu dämpfen.

SteilflankigerHochpass-Filter.

Bietet einen 18-dB/Oktave-Hochpass­Filter bei 80 Hz. Er trägt zur Beseitigung
von Bodenrumpeln und niederfrequen­ten Raumgeräuschen bei, wie z.B. von
Heizungs-, Lüftungs- oder Klimaanla­gen. Wie der Bassabsenkungs-Rolloff
kann die steilflankige Filtereinstellung
auch zur Kompensation des Nahbe­sprechungseffekts oder zur Verringe­rung niedriger Frequenzen verwendet
werden, die ein Instrument dumpf oder
unsauber klingen lassen.

+5

0

dB

–10

20 100050 100

FREQUENZGANG IM TIEFBASSBEREICH

Hz

Ebener Frequenzgang

Steilflankiger Hochpass-Filter

Bassabsenkungs-Rolloff

ABBILDUNG 2

98765432

4

Bassabsenkungs-Rolloff. Bietet einen 6-dB/Oktave-Rolloff-Filter bei 115 Hz.

Diese Einstellung wird für Stimmen oder Instrumente oder zur Kompensation des

Nahbesprechungseffekts oder zur Verringerung niedriger Frequenzen verwendet, die

ein

Instrument dumpf oder unsauber klingen lassen.

Einstellung der Bedämpfung

Der Bedämpfungsschalter auf der Rückseite des KSM32 verringert den Signalpegel

der

Mikrofonkapsel um 15 dB, ohne den Frequenzgang zu verändern. Dadurch kann ver-

hindert werden, dass extrem hohe Schalldruckpegel (z.B. Nahaufnahmen von Trom­meln und Gitarrenlautsprechern) das Mikrofon überlasten. Zur Aktivierung der
Bedämpfung den Schalter in die Stellung „-15 dB“ verschieben.

0 dB — Diesen Schalter für „leise“ bis „normale“ Schallpegel verwenden.

-15 dB — Diese Schalterstellung sollte verwendet werden, wenn sich das Mikrofon
in geringer Nähe zu extrem lauten Schallquellen befindet, wie z.B. Bassdrum, Wir­beltrommel oder lauten Gitarrenlautsprechern.

Eingebauter Poppfilter

Der Grill des KSM32 besteht aus 3 separaten Geflechtschichten, die als eingebauter

Poppfilter wirken und zur Verringerung von Wind- und Atemgeräuschen beitragen.
Abhängig von der Person ist bei Mikrofonnahabnahmen von Sängern eventuell ein
externer Poppschutz oder ein Windschutz nötig. (Siehe Abbildung 3.) Auch der Ein­satz des steilflankigen Hochpass-Filters kann nützlich sein.

ABBILDUNG 3. PS-6 POPPER STOPPER™ POPPFILTER

Abschlußimpedanz

Eine Abschlußimpedanz von mindestens 1000 Ω wird empfohlen. Bei gemeinsamer

Verwendung mit üblichen, modernen Mikrofonvorverstärkern (mit Nennimpedanzen
von ungefähr 2500 Ω) weist das KSM32 eine höhere maximale Schalldruckpegel-Fe­stigkeit und einen höheren Ausgangs-Clipping-Pegel auf. Bei Mikrofondämpfung kann
das KSM32 einen Schalldruckpegel bis zu 160 dB und einen Ausgangspegel von +15
dBV an einer Impedanz von 5500 Ω oder mehr bewältigen.

5

TECHNISCHE DATEN

Kapseltyp Dauerpolarisierter Kondensator

Frequenzgang 20-20.000 Hz (siehe Abbildung 4)

Richtcharakteristiken Nierencharakteristik (siehe Abbildung 5)

Ausgangsimpedanz EIA-Nennwert 150 Ω (140 Ω effktiv)

Bedämpfungsschalter 0 oder 15dB Bedämpfung

Schalter für den Hochpass-Filter

Phantomspeisung

Stromaufnahme typisch 4,65 mA bei 48 V Gleichspannung

Gleichtaktunterdrückung ≥50 dB, 20 Hz bis 20 kHz

Polarität

Abmessungen und Gewicht

(typisch, bei 1000 Hz; 1 Pa = 94 dB

Empfindlichkeit

Schalldruckpegel)

Eigenrauschen

(typisch, Äquivalent-Schalldruck-

pegel, Bewertungskurve A,

IEC 651)

Maximaler Schalldruckpegel

bei 1000 Hz

2500 Ω Impedanz

(Bedämpfung ein)

1000 Ω Impedanz

(Bedämpfung ein)

Ausgangsbegrenzungspegel*

2500 Ω Impedanz
1000 Ω Impedanz

Dynamikbereich
2500 Ω Impedanz
1000 Ω Impedanz

Signalrauschabstand** 81 dB

Linearer Frequenzgang, -6 dB/Oktave unter­halb 115 Hz, -18 dB/Oktave unterhalb 80 Hz

+48 V Gleichspannung ± 4 V Gleichspan-

nung (IEC-268-15/DIN 45 596), Pins 2 und 3

positiv

Positiver Druck an der Membran erzeugt

positive Spannung an Ausgangspin 2 in

bezug auf Pin 3

55,9 mm maximaler Gehäusedurchmesser,
187 mm lang; 490 Gramm (siehe Abbildung 6)

-36 dBV/Pa (16 mV)

13 dB

139 (154) dB

133 (148) dB

+9 dBV
+3 dBV

126 dB
119 dB

*20 Hz bis 20 kHz; Gesamtklirrfaktor < 1 %. Gesamtklirrfaktor des Mikrofon-Vorverstärkers, wenn das
anliegende Eingangssignal beim angegebenen Schalldruckpegel dem Kapselausgang äquivalent ist.
**Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem äquivalenten

Schalldruckpegel des Eigenrauschens mit Bewertungskurve A.

6

+10

dB

–10

15 cm.

0

60 cm.

20 200001000 1000050 100

98765432

Hz

ABBILDUNG 4. TYPISCHER FREQUENZGANG

ABBILDUNG 5. TYPISCHE RICHTCHARAKTERISTIK

55.9 mm

(2.20 IN.)

98765432

187 mm

(7.37 IN.)

ABBILDUNG 6. ABMESSUNGEN

7

ZERTIFIZIERUNG

Zugelassen für das CE-Zeichen; entspricht der EU-Richtlinie über elektromagnetische

Verträglichkeit 89/336/EEC. Erfüllt die Prüfungs- und Leistungskriterien der europäis­chen Norm für elektromagnetische Verträglichkeit von professionellen Tonprodukten
EN 55103 (1996), Teil 1 (Emissionen) und Teil 2 (Verträglichkeit). Das Mikrofon
KSM32 ist für den Gebrauch in Umgebungen E1 (Wohngebieten) und E2 (Gewerbe)
vorgesehen, wie durch die europäische Norm EN 55103 definiert. Die Übereinstimmu­ng mit der Norm bzgl. elektromagnetischer Verträglichkeit beruht auf der Verwendung
eines abgeschirmten Verbindungskabels.

MITGELIEFERTES ZUBEHÖR

Elastischer ShureLock™-Erschütterungsabsorber (nur für Modell SL) . . . . . . .A32SM

Samt-Schutzbeutel (nur für Modell SL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32VB

SONDERZUBEHÖR

Popper Stopper™ Poppfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS-6

ShureLock™-Schwenkadapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32M

Aluminium-Tragekoffer (nur für Modell SL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32SC

Gepolsterte Tragetasche mit Reißverschluß (nur für Modell CG) . . . . . . . . . . . A32ZB

ERSATZTEILE

Elastische Kabel für Erschütterungsabsorber-Aufhängung (jeweils 2) . . . . . . . RK373

Ersatzschaumstoffpolster für tragetasche . . . . . . . . . . . . . . . . . . . . . . . . . . . 29A2284

KUNDENDIENST

Weitere Informationen über Kundendienst oder Ersatzteile für das Mikrofon erhalten

Sie in den USA von der Shure-Kundendienstabteilung unter der Rufnummer 1-800­516-2525. Außerhalb der Vereinigten Staaten wenden Sie sich bitte an Ihr zuständi­ges Shure-Kundendienstzentrum unter der Telefonnummer [phone] (Eu­ropa/Deutschland) bzw. an die zuständige Landesvertretung.

8

SHURE INCORPORATED

®

MICROFONO DE CONDENSADOR CARDIOIDE KSM32.

Gracias por seleccionar el KSM32.

Más de 75 años de experiencia en tecnología de audio han contribuido a
hacer del KSM32 uno de los mejores micrófonos disponibles en el mercado.

Si después de leer este folleto tiene alguna pregunta, póngase en contacto con el
Departamento Técnico de Shure al teléfono 1-847-600-8440, de lunes a viernes, de
8:00a.m. a 4:30 p.m., hora estándar del centro de EE.UU. En Europa, llame al
49-7131-72140. Nuestra dirección en la World Wide Web es www.shure.com.

1

Interruptor de respuesta

de baja frecuencia

PARTE

DELANTERA

DEL KSM32

Atenuador de

15 dB

PARTE

TRASERA

DEL KSM32

FIGURA 1. PARTES DELANTERA Y TRASERA DEL KSM32

DESCRIPCION GENERAL

El KSM32 de Shure® es un micrófono de condensador cardioide con sensibilidad la­teral para efectuar grabaciones críticas en estudios o producciones en vivo. Destaca
una respuesta de frecuencia ampliada para una reproducción de sonido natural de la
fuente sonora original.

CARACTERISTICAS

• El circuito preamplificador clase A sin transformador elimina la distorsión de cruce
para brindar una mayor linealidad a través de toda la banda de frecuencias

• El diafragma hendido con un factor alto de docilidad proporciona una respuesta
mejorada a frecuencias bajas

• Diafragma de Mylar
brindar una respuesta excelente a señales transitorias

• Interruptor de atenuación de 15 dB para manejar niveles intensos de presión
acústica (SPL)

• Filtro de bajas frecuencias anulable que proporciona más flexibilidad para reducir los
ruidos de fondo o contrarrestar el efecto de proximidad

• La protección de tres etapas contra chasquidos incorporada reduce la captación de
los chasquidos y otros ruidos del aliento

• El soporte amortiguado interno reduce la transmisión de los ruidos de manipulación

®

de 2,5 µm ultradelgado, chapado en oro y de poca masa para

2

CARACTERISTICAS DE RENDIMIENTO

• Respuesta de frecuencia ampliada

• Nivel muy bajo de ruido inherente

• Reproducción excepcional de frecuencias bajas

• Señal de salida de alto nivel

• Alta capacidad de SPL de entrada

• Nivel nulo de distorsión de cruce

• Respuesta polar extremadamente uniforme

• Capacidad superior de rechazo de modo común y de supresión de interferencias de
radiofrecuencias

VARIEDADES DE MODELOS

El KSM32/SL tiene un acabado color champán e incluye los accesorios siguientes:

• Estuche de transporte de aluminio con cierre

• Soporte amortiguado elástico ShureLock

• Soporte giratorio ShureLock

™

™

• Bolsa protectora

El KSM32/CG tiene un acabado mate color gris carbón para situaciones en las que se
prefiere un micrófono menos visible, tal como en las ejecuciones en vivo o en esce­narios. Incluye los accesorios siguientes:

• Soporte giratorio ShureLock

™

• Bolsa de transporte acolchada y con cremallera de cierre

APLICACIONES

El KSM32 brinda resultados superiores en cualquier situación que exija el uso de un
micrófono de alta calidad. A continuación se describen algunas situaciones típicas.

• Solistas, cantantes de fondo, grabaciones, difusión

• Instrumentos acústicos, tales como piano, guitarra, baterías, instrumentos de
percusión y de cuerdas

• Instrumentos de viento, de metal y de madera

• Instrumentos de baja frecuencia, tales como contrabajo, bajos eléctricos, bombo

• Captación de baterías o instrumentos de percusión con micrófono suspendido

• Conjuntos corales y orquestas

• Captación de sonido ambiental, amplificadores de guitarra o baterías

Nota: Tanto el entorno acústico como la colocación del micrófono tienen efectos sig­nificativos sobre la calidad del sonido obtenido al captar una fuente sonora con micró­fonos, especialmente si se utiliza un micrófono de alta definición tal como el KSM32.
Podría ser necesario experimentar variando la colocación de los micrófonos y el aca­bado de la sala para obtener el mejor sonido para una situación dada.

3

Uso del KSM32
Montaje

Los soportes giratorio y amortiguado elástico ShureLock proporcionan un medio se­guro para fijar el micrófono a un soporte de suelo o de extensión. Cuando se usa el
soporte giratorio, el soporte amortiguado interno proporciona un buen aislamiento.
Para una mayor reducción del ruido causado por vibraciones externas, utilice el so­porte amortiguado elástico.

Es importante que al montar el micrófono, la empuñadura roscada y moleteada del so­porte amortiguado o giratorio esté bien atornillada en las roscas de la base del micró­fono. Evite el apriete excesivo.

Alimentación

El KSM32 requiere alimentación Phantom y rinde de manera óptima con una fuente
de 48 VCC (IEC-268-15/DIN 45 596). Sin embargo, funciona con niveles de limitación
y de sensibilidad reducidos con fuentes que suministren por lo menos 11 VCC. La ma­yoría de las consolas mezcladoras modernas ofrecen alimentación Phantom. La ali­mentación Phantom sólo puede transmitirse al KSM32 a través de un cable con
conectores tipo XLR en sus dos extremos.

Colocación del micrófono

La parte delantera del KSM32 se identifica por medio del logotipo Vea la
Figura 1. Coloque este lado del micrófono hacia la fuente sonora que se desea captar.

La parte trasera del micrófono tiene el logotipo el interruptor del filtro de frecuen­cias bajas y el interruptor atenuador de 15 dB.

Selección de respuesta de frecuencias bajas

El interruptor de tres posiciones ubicado en la parte trasera del KSM32 permite ajustar
la respuesta de baja frecuencia del micrófono. Vea la Figura 2. El ajuste del filtro de
bajas frecuencias puede usarse para reducir los ruidos causados por el viento, el en­torno o el efecto de proximidad.

Respuesta plana. Utilice esta posición para los casos en los cuales se desea

la reproducción más natural de la fuente.

Corte de frecuencias bajas. Introduce un

filtro de 15 dB por octava con una frecuencia de
corte de 80 Hz. Ayuda a eliminar los sonidos cau­sados por vibraciones del piso o ruidos ambienta­les de baja frecuencia tales como los producidos
por calefactores, ventiladores o acondicionadores
de aire. Al igual que la atenuación progresiva de
frecuencias bajas, la posición de corte también
puede usarse para compensar el efecto de proxi­midad o atenuar las señales de baja frecuencia
que pueden hacer que un instrumento suene poco
nítido o "apagado".

+5

0

dB

–10

20 100050 100

FIGURA 2. RESPUESTAS DE

FRECUENCIAS BAJAS

Hz

Respuesta plana

Corte de frecuencias bajas
Atenuación progresiva de

frecuencias bajas

98765432

4

Amortiguación progresiva de frecuencias bajas. Provee un filtro de atenuación
de 6 dB/octava con frecuencia de corte de 115 Hz. Utilice esta posición al captar voces
o instrumentos para compensar el efecto de proximidad o atenuar las señales de baja
frecuencia que pueden hacer que un instrumento suene poco definido o "apagado".

Ajuste de la atenuación

El interruptor de atenuación en la parte trasera del KSM32 reduce el nivel de la señal
de la cápsula en 15 dB sin alterar la respuesta de frecuencia. Esto puede evitar que
los niveles elevados de presión acústica (por ejemplo, tambores y amplificadores de
guitarra captados a poca distancia) sobrecarguen al micrófono. Para activar la atenua­ción, ponga el interruptor en la posición "-15 dB".

0 dB - Utilice esta posición para niveles sonoros "bajos" a "normales".

-15 dB - Utilice esta posición cuando se captan fuentes sonoras muy fuertes a poca
distancia, tales como bombo, tambor con bordón o amplificadores de guitarra.

Filtro incorporado contra chasquidos

La rejilla del KSM32 se compone de 3 capas independientes que actúan como un filtro
contra chasquidos que ayuda a reducir los ruidos causados por el viento y la respira­ción. Dependiendo del artista, puede ser necesario colocar una protección externa
contra chasquidos o un paravientos para captar cantantes a poca distancia. (Vea la
Figura 3.) También puede ser eficaz el usar un filtro de corte de bajas frecuencias.

FIGURA 3. FILTRO CONTRA CHASQUIDOS PS-6 POPPER STOPPER

™

Impedancia de carga

Se recomienda usar una impedancia de carga de al menos 1000 Ω. Cuando se utiliza
con preamplificadores modernos para micrófonos (con una impedancia nominal de
2500 Ω), el KSM32 proporciona una mayor capacidad máxima de SPL y un mayor ni­vel de limitación de su señal de salida. Con el atenuador de -15 dB activado, el KSM32
puede manejar niveles de SPL de hasta 153 dB y entregar una señal de salida de +15
dB a una carga de 2500 Ω o mayor.

5

ESPECIFICACIONES

Tipo de cápsula Condensador de polarización permanente

Respuesta de frecuencia 20-20,000 Hz (vea la Figura 4)

Patrón polar de captación Cardioide (vea la Figura 5)

Impedancia de salida 150 Ω (real)

Interruptor de atenuación 0 ó 15dB de atenuación

Interruptor de respuesta de fre-

cuencias bajas

Alimentación Phantom

Consumo de corriente 4,65 mA típicos a 48 VCC

Rechazo en modo común ≥ 50 dB, 20 Hz hasta 20 kHz

Polaridad

Dimensiones y peso

Sensibilidad (típica, a 1000 Hz;

1Pa = 94 dB SPL)

Ruido autógeno (típico, SPL

equivalente con ponderación A,

IEC 651)

Nivel de presión acústica (SPL)

máximo a 1000 Hz

2500 Ω de carga

(Atenuador activado)

1000 Ω de carga

(Atenuador activado)

Nivel de limitación de salida*

2500 Ω de carga
1000 Ω de carga

Rango dinámico

2500 Ω de carga
1000 Ω de carga

Relación de señal a ruido** 81 dB

Respuesta uniforme, -6 dB/octava a menos de

115 Hz, -18 dB/octava a menos de 80 Hz

48 VCC ±, 4 VCC (IEC-268-15/DIN 45 596),

clavijas positivas 2 y 3

Una presión positiva sobre el diafragma pro-

duce un voltaje positivo en la clavija 2 de salida

con respecto a la clavija 3

Diámetro máximo de cuerpo de 55,9 mm;

187 mm de largo; 490 gramos (vea la Figura 6)

-36 dBV/Pa (16 mV)

13 dB

139 (154) dB

133 (148) dB

+9 dBV
+3 dBV

124 dB
119 dB

*20 Hz hasta 20 kHz; distorsión armónica total (THD): < 1%. THD del preamplificador del micró-

fono cuando la señal de entrada que se aplica es equivalente a la señal de salida de la cápsula
para el SPL que se especifica.

**La relación señal / ruido es la diferencia entre 94 dB SPL y el SPL equivalente del ruido inherente

con ponderación A.

6

dB

+10

–10

15 cm.

0

60 cm.

20 200001000 1000050 100

98765432

98765432

Hz

FIGURA 4. RESPUESTA DE FRECUENCIA TYPICA

FIGURA 5. PATRONES DE CAPTACION POLAR TIPICOS

55.9 mm

(2.20 IN.)

187 mm

(7.37 IN.)

FIGURA 6. DIMENSIONES

7

CERTIFICACIONES

Califica para portar el distintivo CE; cumple la directiva europea 89/336/EEC de com­patibilidad electromagnética. Satisface los criterios correspondientes de pruebas y
rendimiento hallados en la norma europea de compatibilidad electromagnética para
productos profesionales de audio EN 55103 (1996), Parte 1 (emisiones) y Parte 2 (in­munidad). El KSM32 ha sido diseñado para usarse en los entornos tipo E1 (residen­ciales) y E2 (industriales ligeros), según se definen en la norma de compatibilidad
electromagnética (EMC) europea EN 55103. El cumplimiento con las normas de EMC
supone el uso de cables de conexión con blindaje.

ACCESORIOS SUMINISTRADOS

Soporte amortiguado con aislamiento de caucho ShureLock™ . . . . . . . . . . . A32SM

Bolsa protectora Velveteen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32VB

ACCESORIOS OPCIONALES

Adaptador giratorio ShureLock™ negro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32M

Estuche de transporte de aluminio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32SC

Paravientos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32WS

Bolsa de transporte acolchada y con cremallera de cierre . . . . . . . . . . . . . . . .A32ZB

Filtro contra chasquidos Popper Stopper

™

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS-6

REPUESTOS

Anillos de caucho para el montaje amortiguado (incluye cuatro) . . . . . . . . . . .RK373

Espuma de repuesto para estuche de transporte . . . . . . . . . . . . . . . . . . . . . 29A2284

SERVICIO

Para información adicional acerca del servicio o repuestos del micrófono, llame al De­partamento de servicio Shure al teléfono 1-800-516-2525 (dentro de los EE.UU.). Fue­ra de los EE.UU., llame al servicentro autorizado de productos Shure.

8

SHURE INCORPORATED

®

MICROFONO CARDIOIDE A CONDENSATORE KSM32

Grazie per avere scelto il microfono KSM32.

Gli oltre 75 anni di esperienza di Shure nel settore audio hanno portato allo sviluppo

del KSM32, uno dei migliori microfoni disponibili.

Per qualsiasi domanda a cui non troviate la risposta in questo manualetto, rivolgetevi
alla Shure Applications Engineering chiamando il numero USA 1-847-600-8440, dal
lunedì al venerdì, tra le 9.00 e le 17.30, ora di New York. In Europa, chiamate il
numero [phone]. L'indirizzo del nostro sito Web è www.shure.com.

1

Selettore del filtro per

E

basse frequenze

PARTE

ANTRIORE

DEL KSM32

Attenuatore da

15 dB

PARTE

POSTERIOR

DEL KSM32

FIGURA 1. LATO ANTERIORE E LATO POSTERIORE DEL

KSM32

DESCRIZIONE GENERALE

Il microfono cardioide a condensatore Shure® KSM32, per ripresa laterale, è stato stu­diato per produzione dal vivo e in studio di registrazione in cui si richiede un'elevata
qualità del suono; presenta una risposta in frequenza a larga banda per una riproduzio­ne pulita e naturale della sorgente sonora originale.

CARATTERISTICHE

• Il preamplificatore senza trasformatore, di classe A, elimina la distorsione da incrocio
(cross-over) per una migliore linearità nell'intera gamma di frequenze.

• Il diaframma a rilievo, con eccellenti caratteristiche di reazione, fornisce un'estesa
risposta alle basse frequenze.

• Diaframma in Mylar
un'eccellente risposta ai transienti.

• Interruttore di attenuazione pari a 15 dB, che permette l'uso del microfono con livelli
di pressione sonora (SPL) elevatissimi.

• Il filtro passa alto, inseribile e disinseribile, offre una maggiore flessibilità, per ridurre
il rumore di fondo o compensare l'effetto di prossimità.

• L'apposita griglia di protezione integrata, a tre stadi, riduce sia gli schiocchi che i
rumori della respirazione.

• Il supporto antivibrazione interno riduce la trasmissione del rumore causato dai
movimenti del microfono.

®

ultrasottile (2,5 µm), leggerissimo, rivestito in oro, per

2

PRESTAZIONI

• Risposta in frequenza a banda allargata

• Bassissimo rumore generato internamente

• Riproduzione eccezionale delle basse frequenze

• Elevato livello di uscita

• Accetta elevati livelli SPL d'ingresso

• Nessuna distorsione da incrocio (cross-over)

• Risposta polare molto uniforme

• Elevata reiezione di modo comune e soppressione delle interferenze a
radiofrequenza

DESCRIZIONE DEI MODELLI

Il KSM32/SL ha una finitura color champagne ed è dotato dei seguenti accessori:

• Custodia da trasporto di alluminio con chiusura;

• Supporto antivibrazione a sospensione elastica ShureLock

• Sostegno girevole ShureLock

™

™

• Custodia morbida di velluto.

Il KSM32/CG ha una finitura grigio ardesia non riflettente, adatta quando si preferisce
una minore visibilità del microfono, per esempio durante le produzioni dal vivo e su
palcoscenico; è dotato dei seguenti accessori:

• Sostegno girevole ShureLock

™

• Custodia da trasporto morbida, imbottita, con cerniera.

APPLICAZIONI

Il KSM32 si rivela superiore nelle applicazioni in cui sia necessario usare un microfono
di alta qualità. Di seguito sono elencate alcune applicazioni tipiche.

• Applicazioni vocali-solista, sottofondo, parlato su musica, radiodiffusione.

• Strumenti acustici-piano, chitarra, batteria, percussioni, strumenti a corda.

• Strumenti a fiato-ottoni e legni.

• Strumenti con basse frequenze-contrabbassi, bassi elettrici, cassa della batteria.

• Microfoni per riprese dall'alto-batteria o percussioni.

• Ensemble-vocali o strumentali.

• Ripresa del suono su palco-amplificatori da chitarra o batteria.

Nota — Il suono fornito da un microfono sospeso dipende sia dall'acustica dell'am­biente sia dalla collocazione del microfono stesso, in particolare con un microfono ad
alta risoluzione quale il KSM32. Eseguite delle prove in varie condizioni di acustica
della sala e collocazione del microfono, per ottenere la migliore qualità complessiva
del suono per ciascuna applicazione.

3

FUNZIONAMENTO DEL KSM32
Fissaggio

Adoperate il supporto antivibrazioni per fissare il KSM32 a un sostegno da pavimento
o a una giraffa, avvitando il supporto sul sostegno e inserendo o avvitando il microfono
nel supporto.

Alimentazione

Il KSM32 richiede alimentazione phantom e funziona in modo ottimale con una tensio­ne di alimentazione di 48 V c.c. (IEC-268-15/DIN 45 596). Può funzionare con una ten­sione di alimentazione minore, fino a 11 V c.c., ma con campo audio e sensibilità
ridotti. La maggior parte dei mixer moderni fornisce alimentazione phantom, applica­bile al KSM32 solo mediante un cavo con connettori XLR a entrambe le estremità.

Collocazione del microfono

Il lato anteriore del KSM32 è contrassegnato dal logotipo Vedi Figura 1.
Questo lato va rivolto verso la sorgente sonora da riprendere. Sul lato posteriore, con-

trassegnato dal logotipo

sono situati il selettore del filtro per basse frequenze e

l'interruttore dell'attenuatore da 15 dB.

Selezione della risposta alle basse frequenze

Il selettore a tre posizioni (Figura 2), posto sulla parte posteriore del KSM32, consente
di regolare la risposta alle basse frequenze, per ridurre il rumore del vento o dell'am­biente oppure l'effetto di prossimità.

Risposta piatta. Adoperate questa impostazione per qualsiasi applicazione in

cui sia desiderabile la riproduzione più naturale del suono.

Taglio alle basse frequenze.

Fornisce un'attenuazione di 15 db/ottava,
con frequenza di taglio a 80 Hz. Facilita
l'eliminazione dei rumori del palcoscenico
o di altri rumori a basse frequenze della
sala, ad esempio quelli generati da
impianti di ventilazione o climatizzazione.
Analogamente all'attenuazione graduale
alle basse frequenze, questa impostazione
può essere adoperata anche per
compensare l'effetto di prossimità o per
ridurre le frequenze basse che possono
rendere il suono di uno strumento piatto o
non nitido.

Attenuazione graduale alle basse

frequenze. Fornisce un'attenuazione di 6

dB/ottava, con frequenza di taglio a 115
Hz. Usate questa impostazione con voci o
strumenti per compensare l'effetto di prossimità o per ridurre le basse frequenze che
possono rendere il suono di uno strumento piatto o non nitido.

+5

0

dB

–10

20 100050 100

RISPOSTE ALLE BASSE FREQUENZE

Hz

Risposta piatta
Taglio alle basse frequenze

Attenuazione graduale alle

basse frequenze

FIGURA 2.

98765432

4

Impostazione dell'attenuazione

Il selettore dell'attenuatore, sulla parte posteriore del KSM32, riduce di 15 dB il livello
del segnale generato dalla capsula senza modificare la risposta in frequenza. Si può
così impedire che livelli di pressione sonora estremamente alti (p. es. generati quando
il microfono è molto vicino alle casse di batterie o chitarre) sovraccarichino il microfo­no. Per inserire l'attenuatore, spostate l'interruttore nella posizione "-15 dB".

0 dB - Portate l'interruttore su questa posizione per ottenere livelli sonori da "silen-

zioso" a "normale".

-15 dB - Portate l'interruttore su questa posizione quando il microfono è molto

vicino a sorgenti sonore molto forti, quali grancasse, casse chiare o casse di
chitarre ad alto volume.

Filtro antischiocco integrale

La griglia del KSM32 è composta da tre strati di maglie che funzionano come un filtro
antischiocco integrale che riduce il rumore del vento e della respirazione. Quando il
microfono è usato da un cantante che lo tiene molto vicino alla bocca, potrebbe essere
necessario installare esternamente uno schermo antischiocco o un antivento (vedi Fi­gura 3). Anche il filtro con taglio alle basse frequenze può essere efficace.

FIGURA 3. FILTRO ANTISCHIOCCO PS-6 POPPER STOPPER

™

Impedenza di carico

Vi suggeriamo di utilizzare un'impedenza di carico uguale ad almeno 1000 Ω . Quando
è usato con i tipici preamplificatori microfonici moderni (la cui impedenza nominale è
uguale a circa 2500 Ω), il KSM32 fornisce le migliori prestazioni in relazione al livello
di pressione sonora e il massimo livello di limitazione in uscita (clipping). Quando si
inserisce l'attenuatore da 15 dB, il KSM32 può tollerare una pressione sonora massi­ma di 153 dB e generare un segnale da +15 dBV su un carico uguale o maggiore di
2500 Ω.

5

DATI TECNICI

Tipo di capsula Condensatore polarizzato permamente

Risposta in frequenza 20 - 20.000 Hz (vedi Figura 4)

Diagramma polare di direttività Cardioide (vedi Figura 5)

Impedenza di uscita 150 Ω (valore effettivo)

Interruttore dell'attenuatore Attenuazione di 0 dB o 15 dB

Selettore della risposta alle

basse frequenze

Alimentazione phantom

Corrente assorbita Valore tipico 4,65 mA a 48 V c.c.

Reiezione di modo comune ≥50 dB, da 20 Hz a 20 kHz

Polarità

Dimensioni e peso

Sensibilità (valore tipico a 1000

Hz;

1 Pa = 94 dB SPL)

Rumore generato internamente
(valore tipico, SPL equivalente,

filtro di ponderazione A; IEC 651)

Livello di pressione sonora

(SPL) massimo a 1000 Hz

Carico di 2.500 Ω

(attenuatore inserito)

Carico di 1.000 Ω

(attenuatore inserito)

Livello di limitazione (clipping) in

uscita*
Carico di 2.500 Ω
Carico di 1.000 Ω

Gamma dinamica

Carico di 2.500 Ω
Carico di 1.000 Ω

Rapporto segnale/rumore** 81 dB

*Da 20 Hz a 20 kHz; THD < 1%. Quando viene applicato il segnale di ingresso, la distorsione ar-

monica totale (THD) del preamplificatore microfonico è equivalente all'uscita della capsula al li­vello di pressione sonora specificato.

**Il rapporto segnale/rumore è la differenza tra un SPL di 94 dB e l'SPL equivalente del rumore

generato internamente e misurato con filtro di ponderazione A.

Piatta; -6 dB/ottava sotto i 115 Hz; -18 dB/otta-

va sotto gli 80 Hz.

48 V c.c. ±4 V c.c. (IEC-268-15/DIN 45 596),

Una pressione sonora positiva sul diaframma

produce una tensione di uscita positiva sul

55,9 mm max. di diametro, 187 mm di lung-

piedini positivi 2 e 3

piedino 2 rispetto al piedino 3.

hezza; 490 grammi (vedi Figura 6)

-36 dBV/Pa (16 mV)

13 dB

138 (153) dB

133 (148) dB

+9 dBV
+3 dBV

126 dB
119 dB

6

dB

+10

–10

15 cm.

0

60 cm.

20 200001000 1000050 100

98765432

Hz

FIGURA 4. RISPOSTA IN FREQUENZA TIPICA

FIGURA 5. DIAGRAMMI POLARI TIPICI

55.9 mm

(2.20 IN.)

187 mm

(7.37 IN.)

98765432

FIGURA 6. DIAGRAMMI POLARI TIPICI

7

CERTIFICAZIONI

Contrassegnabile con il marchio CE; conforme alla direttiva della Comunità Europea
sulla compatibilità elettromagnetica 89/336/CEE. Soddisfa i criteri di prestazione e le
verifiche pertinenti nella norma europea sulla compatibilità elettromagnetica EN 55103
(1996) relativa ai prodotti audio professionali; Parte 1 (emissioni) e Parte 2 (immunità).
Il KSM32 è stato realizzato per l'utilizzo in ambienti E1 (domestici) ed E2 (industriali
leggeri) secondo i requisiti europei relativi alla compatibilità elettromagnetica specifi­cati nella norma EN 55103. La conformità ai requisiti relativi alla compatibilità elettro­magnetica dipende dall'uso di cavi di collegamento schermati.

ACCESSORI IN DOTAZIONE

Supporto antivibrazioni con isolante in gomma ShureLock™ . . . . . . . . . . . . . .A32SM

Custodia morbida, in velluto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32VB

ACCESSORI IN OPZIONE

Sostegno girevole ShureLock™ nero. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32M

Custodia da trasporto in alluminio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A32SC

Antivento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A32WS

Custodia da trasporto morbida, imbottita, con cerniera. . . . . . . . . . . . . . . . . . . A32ZB

Filtro antischiocco Popper Stopper

™

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS-6

PARTI DI RICAMBIO

Anelli di gomma per il supporto antivibrazioni (4 anelli) . . . . . . . . . . . . . . . . . . RK373

Gommaspugna di ricambio per la custodia da trasporto . . . . . . . . . . . . . . . . 29A2284

ASSISTENZA

Per ulteriori informazioni sulla manutenzione del microfono o sui ricambi, rivolgetevi al
servizio assistenza Shure chiamando il numero USA 1-800-516-2525. Fuori degli
USA, rivolgetevi al centro assistenza Shure autorizzato.

8

SHURE INCORPORATED

KSM32  !"#$%& &'()#*+,-&

®

KSM32  !"#$%&'()*+,-

 !"#$%&'() 75 !"#$%&'(

 !"#$%&'( KSM32  !"#$#"%

 !"#$%&'()*+,-./0123456Shure Applications Engineering

(   !"#$%  !"#$)  !" #$%&'()*$

847-600-8440  !"8:00 am  4:30 pm  !"#$%& !"#$%&'(

49-7131-72140 !" #$%&'()*$+ !"#$%www.shure.com

1



 !"#$"

 !

KSM32

 !"

15 dB

 !"#

 1. KSM32  !"#$%&'(

KSM32

 !



2



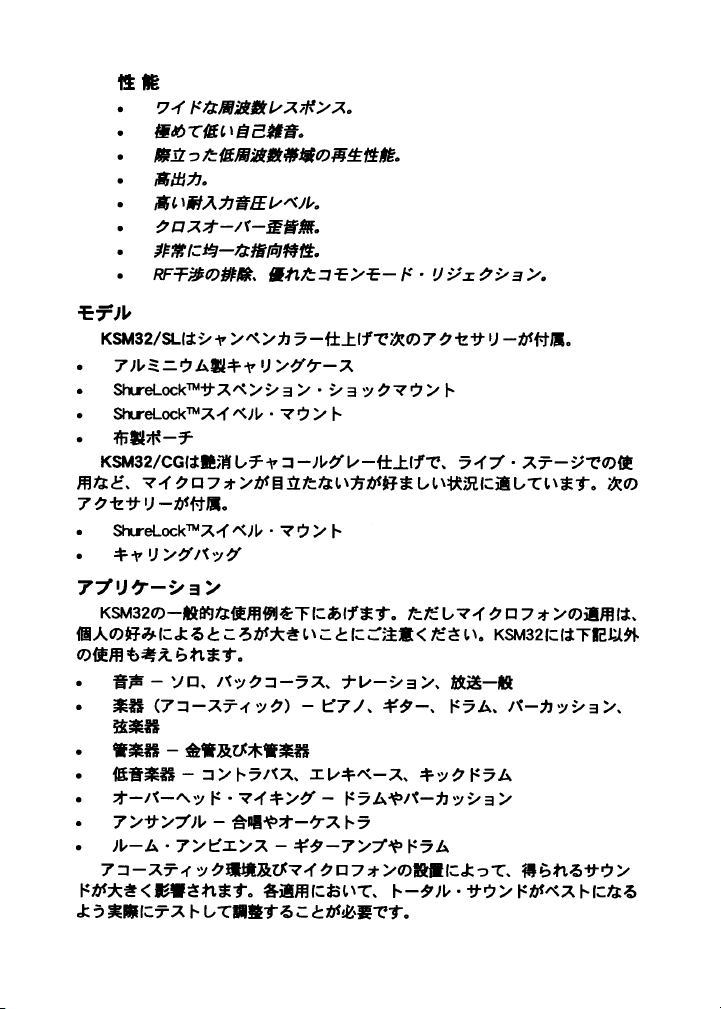

3

KSM32 

 !

 !"#$%&"'!()$*+,-./ !"#$%&'( )$

 !"#$%&'(KSM32  !"#$%&'()*+,- ./

 

KSM32  !"#$%&'()*+48 Vdc  !"#$%&IEC-268-

15/DIN 45 596  !"#$%&'()*+,-./0111 Vdc 

 !"#$%&'() !"#$%&'()*#+,-./01234

  !"#$%& XLR !"#$%&'"()*+,-./0
KSM27 !"#$%

 !"#$%&'()

 !"#$#%&! KSM27 !"#$% 1 !"#$

  !"#$%#&'()*+,-.$/ !"#$%&' ()

 !"#$%&'()*+,-./15 dB !"#$%&'()*+,

 !

 !"#$"%&'

 !"#$%&'()*#)+,-./012 !"#$%&'()*+

 !"#$% !"#$%&'()*+,-./$01

 !"#$ !"#$%&'()*+,-./01

KSM32  !"#$ 3  !"#$%&'()*+,- 1  !"

 !"#$%#& !"# !"#$%&'()*+,-.

 !"#$%&80 Hz

 !"#$ 15 dB  !"#$%&

 ! !"#$%& !'

HVAC !"#$%$&'()*+

+5

0

dB

–10

 !"#$%&'()*+",-

 !"#$%&'()* !

 !"#$%&'()*+,-./0

 !"#$%&' !"#$%&

 !"#$%&' (



20 100050 100

 !"#$%#

 !"#$%

 !"#$%

 2.  !"#$"

Hz

 !"#$%&115 Hz !"#$% 6 dB  !"##$

 !"#$%& !"#$%&'()*+,)-./01234 !"



 !"#$%&'()*+,-./01.23 45

4

98765432

 !"#$%&'(

KSM32  !"#$% &'()*+,- ."/01 !"#$"%
 !"# !"#$%&'()*+, 15 dB
 !" SPL !"#$%&'()*+,-$./0%123 !

 !"#$%&'()*+",-)*./0123)4 !"#$%&'

 !"# !"¿-15 dB¡ !"#$%&'

0 dB



 !"#¿¡¿ ¡  !"#$%&'()*

-15 dB   !"# !"#$ !"#$%&'()*+,-.

 !"#$%&'()*+,-'./*01234567*892:;<

 !"#$% !"#

 !"#$%&

KSM32  !"#$%& 3  !"#$%&'( !"#$%&'(

 !"#$%&'()*+,-./012304$5 !"#$%&

 !"#$%&'()*+,-./0 !""#$%&'()%*+(,

 !"#$%&'"()*+,-./012 3   !"#$%%&

 !"#$%&

 3. PS-6 Popper StopperTM  !"#$

 !"#$!%

 !"#$!%&'()*+ 1000 !"#$%&' !"#$%

 !"#$%"# !"# 2500  !"#$%KSM32  !"

 SPL !"#$%&'()*+,-./01234- 15 dB !"#

 !156 dB SPL  !"#$+15 dB V  5500  !"#$%&'()

 !"#$%&' (

5





*

**

6

+10

0

dB

–10

20 200001000 1000050 100

15 cm.

60 cm.

55,9 mm

Hz

98765432

98765432

187 mm



7

Trademark Notices: The circular S logo, the stylized Shure logo, and the words
“Shure” and “It’s Your Sound” are registered trademarks of Shure Incorporated
in the United States. “ShureLock” is a trademark of Shure Incorporated in the
United States. “Mylar” is a registered trademark of E.I. duPont de Nemours and
Company in the United States. These marks may be registered in other jurisdic­tions.

Patent Notice: Patent Des. 400,540

SHURE Incorporated http://www.shure.com
United States, Canada, Latin America, Caribbean:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: [phone] U.S. Fax: [phone] Int’l Fax: [phone]
Europe, Middle East, Africa:
Shure Europe GmbH, Phone: [phone] Fax: [phone]
Asia, Pacific:
Shure Asia Limited, Phone: [phone] Fax: [phone]
