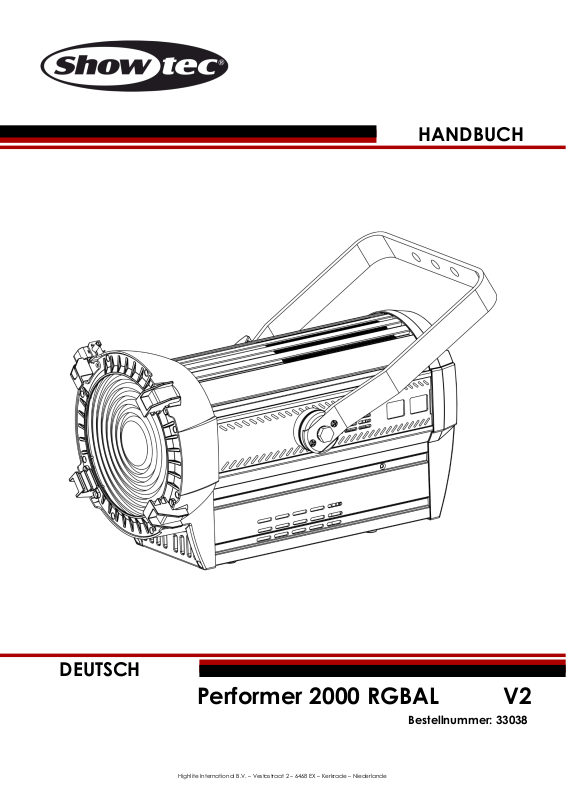

ShowTec Performer 2000 Fresnel User manual [de]

Performer 2000 RGBAL V2

Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Bestellnummer: 33038

HANDBUCH

DEUTSCH

Bestellnummer: 33038

Performer 2000 RGBAL

Inhaltsverzeichnis

Warnung .............................................................................................................................................................................. 3

Sicherheitshinweise ....................................................................................................................................................... 3

Bestimmungsgemäßer Gebrauch ............................................................................................................................. 5

Montage ......................................................................................................................................................................... 5

Netzanschlüsse .............................................................................................................................................................. 6

Rückgabe ....................................................................................................................................................................... 7

Reklamationen .............................................................................................................................................................. 7

Beschreibung des Geräts ................................................................................................................................................ 8

Funktionen ...................................................................................................................................................................... 8

Vorderseite ..................................................................................................................................................................... 9

Rückseite ......................................................................................................................................................................10

Installation .........................................................................................................................................................................10

Setup und Betrieb ............................................................................................................................................................10

Halteklammer für den Farbrahmen.........................................................................................................................11

Einstellung des Winkels ...............................................................................................................................................11

Steuerungsmodi ..........................................................................................................................................................12

Ein Performer (selbstständiger Modus) ................................................................................................................12

Mehrere Performer (Master/Slave-Steuerung) ...................................................................................................12

Mehrere Performer (DMX-Steuerung) ..................................................................................................................13

Verbinden der Geräte ...............................................................................................................................................15

Datenverkabelung .....................................................................................................................................................15

Bedienfeld ....................................................................................................................................................................16

Kontrollmodus ..............................................................................................................................................................16

DMX-Adresszuweisung ...............................................................................................................................................16

Menü-Übersicht ...........................................................................................................................................................17

Hauptmenü-Optionen ...............................................................................................................................................18

1. Manueller Modus .................................................................................................................................................18

1.1. Modus 1 ..............................................................................................................................................................19

1.2. Modus 2 ..............................................................................................................................................................19

1.3. Modus 3 ..............................................................................................................................................................19

1.4. Modus 4 ..............................................................................................................................................................20

2. Statisch...................................................................................................................................................................20

3. Voreingestellte Farben .......................................................................................................................................21

4. Adresse ..................................................................................................................................................................21

5. Betriebsmodus ......................................................................................................................................................22

6. Personality .............................................................................................................................................................22

7. Einstellung ..............................................................................................................................................................22

7.1. Upload ................................................................................................................................................................23

7.2. Reset ...................................................................................................................................................................23

7.3. Color ...................................................................................................................................................................23

7.4. Dimmer ...............................................................................................................................................................23

7.5. DMX Error ............................................................................................................................................................24

7.6. Performance .....................................................................................................................................................24

7.7. MCON (DMX-Datenübertragung) ................................................................................................................24

7.8. PWM Rate (Aktualisierungsrate) ....................................................................................................................25

7.9. Power CCT (korrelierte Farbtemperatur) .....................................................................................................25

8. Key (Sicherung) ....................................................................................................................................................25

9. Calibration.C (Farbkalibrierung) .......................................................................................................................26

9.1. Weiß ....................................................................................................................................................................26

9.2. RGBtoW ..............................................................................................................................................................26

9.3. Calibration.R (Kalibrierung zurücksetzen) ....................................................................................................26

10. Info ........................................................................................................................................................................27

10.1. Version ..............................................................................................................................................................27

10.2. RDM ...................................................................................................................................................................27

Bestellnummer: 33038

Performer 2000 RGBAL

DMX-Kanäle .................................................................................................................................................................27

8 Kanäle (HSIC) ........................................................................................................................................................27

10 Kanäle (SSP) .........................................................................................................................................................28

13 Kanäle (TOUR) .....................................................................................................................................................29

19 Kanäle (TR16) .......................................................................................................................................................31

Reinigung ..........................................................................................................................................................................33

Reinigung der Glaslinse .............................................................................................................................................33

Wartung .............................................................................................................................................................................34

Ersetzen der Sicherung ...............................................................................................................................................34

Fehlersuche ......................................................................................................................................................................35

Kein Licht ......................................................................................................................................................................35

Keine Reaktion auf DMX-Signale .............................................................................................................................35

Technische Daten ............................................................................................................................................................37

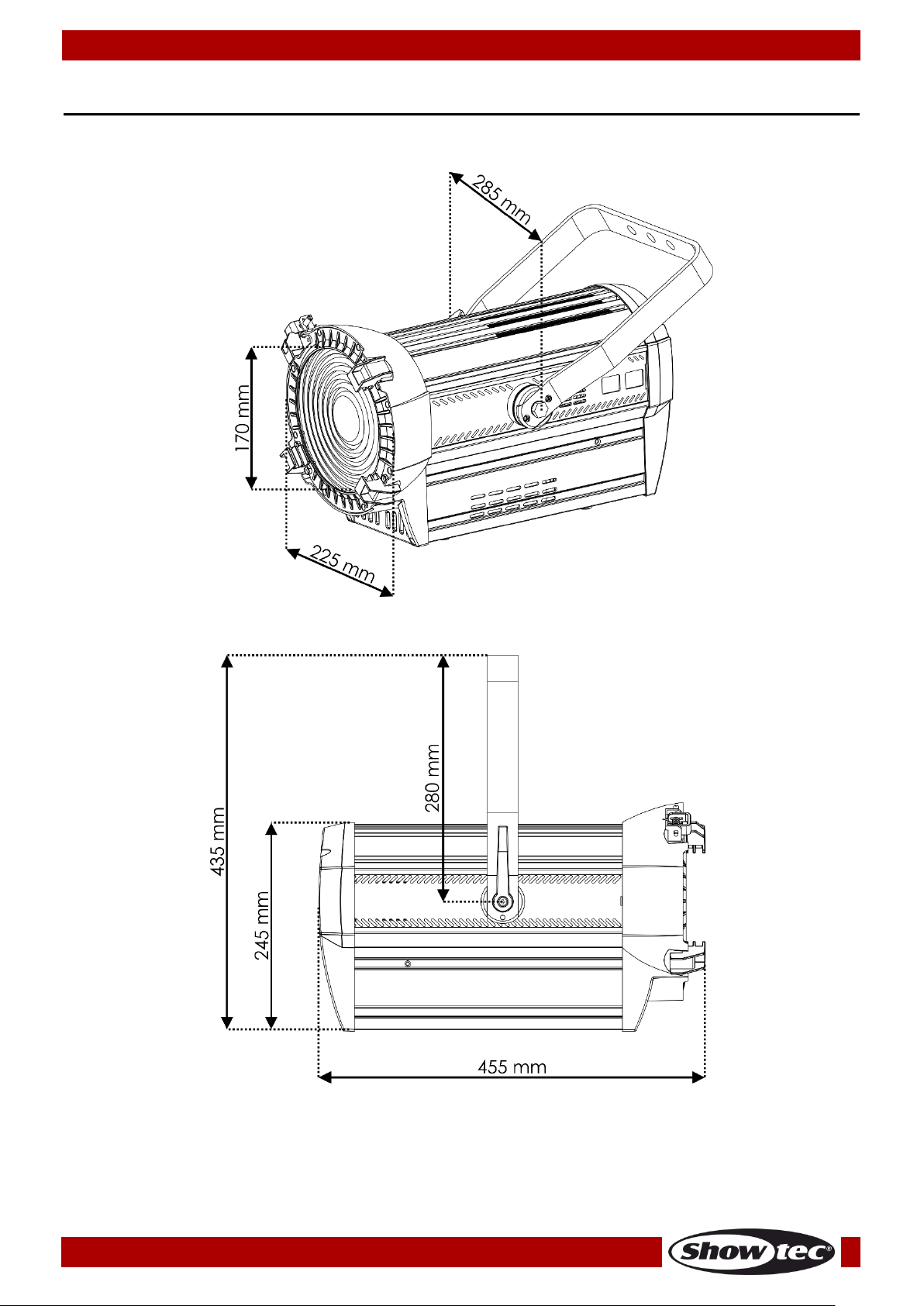

Abmessungen ..................................................................................................................................................................38

Notizen ...............................................................................................................................................................................39

Bestellnummer: 33038

Performer 2000 RGBAL

Warnung

Auspacken

Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden.

Lieferumfang:

● Showtec Performer 2000 RGBAL

● Pro Power Netzkabel (1,5 m)

● 1 Sicherheitskabel

● Bedienungsanleitung

Voraussichtliche Nutzungsdauer von LEDs

Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt. Wenn LEDs sehr dicht beieinander angebracht werden, sind sie einer höheren Betriebstemperatur ausgesetzt, als wenn ein idealer Abstand eingehalten wird oder sie unter optimalen Bedingungen, also einzeln, betrieben werden. Aus diesem Grund verringert sich die Nutzungsdauer erheblich, wenn alle Farb-LEDs mit maximaler Helligkeit betrieben werden. Falls die Verlängerung der Nutzungsdauer von großer Bedeutung für Sie ist, sollten Sie darauf achten, dass die Betriebstemperatur gering gehalten wird. Dazu können eine klimatisierte Betriebsumgebung und die Verringerung der generellen Leuchtintensität beitragen.

Sicherheitshinweise

Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:

● dafür qualifiziert sein und

● die Anweisungen in dieser Bedienungsanleitung beachten.

Bestellnummer: 33038

Performer 2000 RGBAL

Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden. Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen.

WICHTIG:

Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.

● Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen

Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!

● Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.

● Der Massekontakt darf niemals abgeklebt werden.

● Heben Sie das Gerät niemals am Projektionskopf an. Die Mechanik des Geräts könnte dadurch

beschädigt werden. Halten Sie das Gerät immer an den Transportgriffen.

● Bedecken Sie die Linse unter keinen Umständen, gleichgültig mit welchem Material.

● Schauen Sie niemals direkt in die Lichtquelle.

● Achten Sie darauf, dass keine Kabel herumliegen.

● Führen Sie keine Objekte in die Belüftungsschlitze ein.

● Schließen Sie dieses Gerät nie an ein Dimmerpack an.

● Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts

verkürzt.

● Berühren Sie das Gerät während des Betriebs niemals mit bloßen Händen, da es extrem heiß wird.

Lassen Sie das Gerät nach Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie es berühren.

● Keinen Erschütterungen aussetzen. Wenden Sie keine übermäßige Kraft an, wenn Sie das Gerät

installieren oder verwenden.

● Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder

anderen Flüssigkeiten.

● Überprüfen Sie, dass das Gehäuse fest verschlossen ist und dass alle Schrauben fest angezogen sind,

bevor Sie das Gerät verwenden.

● Verwenden Sie das Produkt erst, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

● Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren

Flüssigkeiten oder Gasen.

● Öffnen Sie während des Betriebs niemals das Gehäuse.

● Lassen Sie immer zumindest 50 cm Freiraum um das Gerät, um die ausreichende Belüftung zu

gewährleisten.

● Trennen Sie das Gerät immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen

wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen Sie den Stecker niemals am Kabel aus der Steckdose.

● Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub.

● Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der

Rückseite des Geräts angegeben.

● Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das

Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.

● Falls die Linse eindeutige Schäden aufweist, muss sie ersetzt werden,

● Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark

erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen, bevor Sie es erneut in Betrieb nehmen.

● Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt

wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das

Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler.

● Nur für die Verwendung durch Erwachsene geeignet. Lassen Sie das angeschaltete Gerät niemals

unbeaufsichtigt.

Bestellnummer: 33038

Performer 2000 RGBAL

● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu

überbrücken.

● Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die

bereits enthaltenen Sicherungen.

● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des

Performers. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.

● Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet

werden.

● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern

durchgeführt bzw. bearbeitet werden.

● GARANTIE: Ein Jahr ab Kaufdatum.

Bestimmungsgemäßer Gebrauch

● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen

erhöht die Lebensdauer des Geräts.

● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter.

● Trennen Sie das Gerät während der Zeiträume, in denen es nicht verwendet wird, vollständig von der

Stromversorgung, entweder mit einem Leistungsschalter oder, indem Sie den Stecker aus der Steckdose ziehen. So vermeiden Sie Verschleiß und verlängern Sie die Lebensdauer.

● Die maximale Umgebungstemperatur für den Betrieb beträgt t

= 40 °C und darf auf keinen Fall

überschritten werden.

● Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 40 °C nicht überschreiten.

● Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden

nehmen und die Garantie erlischt.

● Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen,

Stromschlag, Abstürze, etc.

Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!

Montage

Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen.

Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen!

Verfahrensweise:

● Falls der Performer von der Decke oder hohen Balken herabgelassen werden soll, muss ein

professionelles Traversensystem verwendet werden.

● Verwenden Sie eine Schelle, um den Performer mithilfe der Halterung an einem Traversenrahmen zu

befestigen.

● Der Performer darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen

kann.

● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten

Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.

● Stellen Sie immer sicher, dass der Bereich unter der Installation gesperrt wird und keine unbefugten

Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird.

Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen!

Bestellnummer: 33038

Performer 2000 RGBAL

Netzanschlüsse

Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind.

International

Kabel Europa

Kabel UK

Kabel USA

Stift

BRAUN

ROT

GELB/KUPFER

PHASE

BLAU

SCHWARZ

SILBER

NEUTRAL

GELB-GRÜN

GRÜN

SCHUTZERDUNG

Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist!

Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen!

Bestellnummer: 33038

Performer 2000 RGBAL

Rückgabe

Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. Rufen Sie Highlite an unter 0031-455667723 oder schreiben Sie ein E-Mail an

aftersales@highlite.nl und fordern Sie eine RMA-Nummer an, bevor Sie die Ware versenden. Sie sollten die

Modellnummer und die Seriennummer sowie eine kurze Begründung für die Rücksendung angeben. Verpacken Sie die Ware sorgfältig, da Sie für alle Transportschäden, die durch unsachgemäße Verpackung entstehen, haften. Highlite behält sich das Recht vor, das Produkt oder die Produkte nach eigenem Ermessen zu reparieren oder zu ersetzen. Wir empfehlen Ihnen, die Verwendung von UPSVerpackungen oder die Produkte doppelt zu verpacken. So sind Sie immer auf der sicheren Seite.

Hinweis: Wenn Sie eine RMA-Nummer erhalten, geben Sie bitte die folgenden Daten auf einem Zettel an und legen Sie ihn der Rücksendung bei:

01) Ihr vollständiger Name

02) Ihre Anschrift

03) Ihre Telefonnummer

04) Eine kurze Problembeschreibung

Reklamationen

Der Kunde ist dazu verpflichtet, die empfangene Ware direkt nach Erhalt auf Fehler und/oder sichtbare Defekte zu überprüfen, oder diese Überprüfung nach dem Erhalt der Benachrichtigung, dass die Ware nun zur Verfügung steht, durchzuführen. Das Transportunternehmen haftet für Transportschäden. Deshalb müssen ihm eventuelle Schäden bei Erhalt der Warenlieferung mitgeteilt werden. Es unterliegt der Verantwortung des Kunden, das Transportunternehmen über eventuelle Transportschäden der Ware zu informieren und Ausgleichsforderungen geltend zu machen. Alle Transportschäden müssen uns innerhalb von einem Tag nach Erhalt der Lieferung mitgeteilt werden. Alle Rücksendungen müssen vom Kunden freigemacht werden und eine Mitteilung über den Rücksendegrund enthalten. Nicht freigemachte Rücksendungen werden nur entgegengenommen, wenn das vorher schriftlich vereinbart wurde. Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert. Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren.

Bestellnummer: 33038

Performer 2000 RGBAL

Beschreibung des Geräts

Funktionen

Der Performer 2000 RGBAL von Showtec ist ein Theaterscheinwerfer mit hoher Leistung und hervorragenden Effekten.

 Eingangsspannung: 100-240 V AC, 50/60 Hz  Leistungsaufnahme: 230 W  Lichtquelle: 1 x 240 W LED-Array 5-in-1  Antriebsstrom: 1,5 A  Aktualisierungsrate: 600 Hz bis 25 kHz  Lichtleistung: 55000 Lux @ 1 m (15º Zoom)  Max Flux: 5300 Lumen  Max. Intensität: 41900 cd  Farbwiedergabe: >90 Ra (2700-4500 K), >85 Ra (5600-8000 K)  Farbtemperatur: 2700-8000 K  Dimmer: 0-100 %  Dimmerkurven: Dimm4-Technologie, 4 Voreinstellungen  Dimmerauflösung: 16 bit  Stroboskop: 0-25 Hz  Steuerungsprotokoll: RDM, DMX-512  DMX-Kanäle: 8, 10, 13, 19 Kanäle  Motorisierter Zoom: 15-45º  Feldwinkel: 25-76º  Steuerungsmodi: Selbstständiger Modus, Master/Slave, DMX-512/RDM  Anschlüsse: 3-/5-polige XLR-Datenein- und -ausgänge; Pro Power Netzeingang (Blau) und

Netzausgang (Grau)

 Gehäuse: Aluminiumguss & flammfester Kunststoff  Farbe: Schwarz  Kühlung: Interner Ventilator  IP-Schutzart: IP20  Sicherung: T6,3AL/250V  Abmessungen: 455 x 285 x 435 mm (LxBxH)  Gewicht: 7,5 kg

Optionales Zubehör

33041 – Flügeltor für Performer 2000 33042 – Filterrahmen für Performer 2000

Bestellnummer: 33038

Performer 2000 RGBAL

Vorderseite

Abb. 01

01) Halterung

02) Einstellschraube

03) Halteklammer für den Farbrahmen

04) Linse

Bestellnummer: 33038

Performer 2000 RGBAL

Rückseite

Abb. 02

05) Pro Power Netzeingang, 100-240 V, Blau

06) 3-poliger DMX-Eingang

07) 5-poliger DMX-Eingang

08) 3-poliger DMX-Ausgang

09) 5-poliger DMX-Ausgang

10) Pro Power Netzausgang, 100-240 V, Grau

11) Sicherung T6,3AL/250V

12) LCD-Display + Steuerungstasten

Installation

Entfernen Sie alle Verpackungsmaterialien von Ihrem Performer 2000 RGBAL. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.

Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.

Setup und Betrieb

Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt.

Bestellnummer: 33038

Performer 2000 RGBAL

Schließen Sie das Gerät an das Stromnetz an.

Halteklammer für den Farbrahmen

Die Halteklammer für den Farbrahmen ist mit einer federbelasteten Halterung versehen. Dadurch wird verhindert, dass Farbrahmen oder Zubehör herausfallen.

Stellen Sie sicher, dass alle Farbrahmenzubehörteile fixiert sind, bevor Sie den Performer

2000 RGBAL aufhängen.

01) Lösen Sie die Halteklammer, indem Sie die Verriegelung in Richtung der Linse schieben und auf die

längere Seite der Schraube drücken. Die Halteklammer öffnet sich nun.

02) Schieben Sie einen oder mehrere Farbrahmen ein.

03) Verriegeln Sie die Halteklammer, indem Sie sie in Richtung der Linse drücken.

Abb. 03

Einstellung des Winkels

01) Lösen Sie die Einstellschraube (nicht entfernen!).

02) Kippen Sie den Scheinwerfer in die gewünschte Position.

03) Ziehen Sie die Einstellschraube wieder fest, um den Scheinwerfer zu fixieren.

Abb. 04

Bestellnummer: 33038

Performer 2000 RGBAL

Steuerungsmodi

Es gibt 3 Modi:

• Selbstständiger Modus

• Master/Slave

• RDM/DMX-512 (8CH, 10CH, 13CH, 19CH)

Ein Performer (selbstständiger Modus)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m

Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.

02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.

03) Der Performer funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.

Siehe Seiten 18-27 für weitere Informationen.

Mehrere Performer (Master/Slave-Steuerung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m

Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.

02) Verbinden Sie den Performer mit einem 3/5-poligen XLR-Kabel.

Die Steckerkontakte:

01) Erde

02) Signal -

03) Signal +

03) Verbinden Sie die Geräte wie in Abb. 05 abgebildet. Schließen Sie den DMX-Ausgang des ersten

Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit dem Mastergerät stehen Ihnen dieselben Funktionen wie auf Seite 19-28 beschrieben zur Verfügung. Das bedeutet, dass Sie den gewünschten Betriebsmodus am Mastergerät einstellen können und dann alle Slavegeräte genauso reagieren wie dieses Gerät.

+ 28 hidden pages
