DDP-610 MKII
Sommario
Avvertenza .......................................................................................................................................................................... 2
Istruzioni di sicurezza ..................................................................................................................................................... 2
Specifiche di funzionamento ..................................................................................................................................... 4
Collegamento a una rete elettrica mono-fase ...................................................................................................... 4
Collegamento a una rete elettrica tri-fase ............................................................................................................. 4
Procedura di reso ......................................................................................................................................................... 5
Reclami ........................................................................................................................................................................... 5
Descrizione del dispositivo .............................................................................................................................................. 6
Lato anteriore ................................................................................................................................................................ 7
Parte posteriore del dispositivo DDP-610M (codice d’ordine 50754) ................................................................. 7
Parte posteriore del dispositivo DDP-610S (codice d'ordine 50755) ................................................................... 8
Parte posteriore del dispositivo DDP-610T (codice d’ordine 50757) ................................................................... 8
Installazione ........................................................................................................................................................................ 9
Assegnazione Pin DDP-610M (codice d'ordine 50754).......................................................................................... 9
Connessioni terminale DDP-610T (codice d'ordine 50757) .................................................................................10
Occupazione della connessione XLR (Tutte le versioni) .....................................................................................10
Occupazione del connettore analogico (DDP-610S codice d'ordine 50755/DDP-610T ..............................10
Codice di ordine 50757) ............................................................................................................................................10
Configurazione e funzionamento .................................................................................................................................11
Alimentare il dispositivo DDP-610 MKII ....................................................................................................................11
Regolazione manuale dell’uscita del canale .......................................................................................................11
Panoramica menu .....................................................................................................................................................12
Menu principale Opzioni ...........................................................................................................................................13
1. Modalità di assegnazione indirizzo...................................................................................................................13
2. Curva del Dimmer ...............................................................................................................................................14
3. Livello di uscita minimo .......................................................................................................................................15
4. Livello di uscita massimo ....................................................................................................................................15
5. Impostazioni guasto DMX...................................................................................................................................16
Manutenzione ..................................................................................................................................................................17
Guida alla risoluzione dei problemi.............................................................................................................................18
Specifiche tecniche del prodotto ................................................................................................................................18
Dimensioni ........................................................................................................................................................................19
Note ....................................................................................................................................................................................20
Page 3
2
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Avvertenza
Istruzioni per il disimballaggio
Al momento della ricezione del prodotto, aprire con delicatezza la confezione e verificarne i contenuti al
fine di accertarsi che tutte le componenti siano presenti e che siano state ricevute in buone condizioni.
Nel caso in cui alcune componenti risultino danneggiate in seguito al trasporto o ancora nel caso in cui
la confezione riporti segni di trattamento non corretto invitiamo a comunicarlo immediatamente al
rivenditore e a conservare i materiali dell'imballaggio. Mettere da parte lo scatolone e i materiali
dell'imballaggio. Nel caso in cui un dispositivo debba essere reso alla fabbrica, è importante che lo
stesso venga restituito nella propria confezione e con l'imballaggio originale.
La confezione contiene:
Showtec DDP-610 MKII
Manuale dell'utente
Istruzioni di sicurezza
Ogni persona coinvolta nel processo di installazione, funzionamento e manutenzione del dispositivo
deve:
essere qualificata
attenersi alle istruzioni del presente manuale
Prima di avviare la configurazione iniziale, verificare che non vi siano danni causati dal trasporto.
Qualora si siano verificati danni in fase di trasporto, rivolgersi al rivenditore e non usare il dispositivo.
Al fine di mantenere condizioni perfette e di garantire un funzionamento sicuro, l'utente dovrà
assolutamente attenersi alle istruzioni di sicurezza e agli avvertimenti indicati nel presente manuale.
Ci teniamo a sottolineare che i danni causati dalle modifiche apportate manualmente al dispositivo non
sono coperti dalla garanzia.
Page 4
3
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Questo dispositivo non contiene componenti riutilizzabili dall'utente. Per gli interventi di manutenzione
invitiamo a rivolgersi unicamente a personale qualificato.
IMPORTANTE!
Il produttore non accetterà alcuna responsabilità per eventuali danni causati dalla mancata osservanza
del presente manuale o da modifiche non autorizzate apportate al dispositivo.
Evitare che il cavo di alimentazione entri in contatto con altri cavi! Maneggiare il cavo di
alimentazione e tutti i cavi di corrente prestando particolare attenzione!
Non rimuovere mai etichette informative o etichette di avvertenza dall'unità.
Non inserire oggetti nelle prese di ventilazione.
Non aprire il dispositivo e non modificarlo.
Non collegare questo dispositivo a un altro pacco dimmer.
Non accendere e spegnere il dispositivo in rapida sequenza; ciò potrebbe ridurne la durata di vita.
Servirsi del dispositivo unicamente in spazi chiusi, per evitare che entri in contatto con acqua o altri
liquidi.
Evitare le fiamme e non posizionare il dispositivo vicino a liquidi o gas infiammabili.
Scollegare sempre la spina dalla presa di corrente quando il dispositivo non è in uso o prima di
procedere alle operazioni di pulizia! Afferrare il cavo di alimentazione solo dalla presa. Non estrarre
mai la spina tirando il cavo di alimentazione.
Verificare che la tensione disponibile non sia superiore a quella indicata sul pannello posteriore.
Verificare che il cavo di alimentazione non venga mai strozzato o danneggiato. Verificare, a
cadenze periodiche, il dispositivo e il cavo di alimentazione.
Nel caso in cui il dispositivo cada o venga urtato, scollegare immediatamente l'alimentazione.
Rivolgersi a un tecnico qualificato per richiedere un'ispezione di sicurezza prima di continuare a
usare il dispositivo.
Nel caso in cui il dispositivo sia stato esposto a grandi fluttuazioni di temperatura (ad esempio dopo il
trasporto), attendere prima di accenderlo. L'aumento dell'acqua di condensa potrebbe
danneggiare il dispositivo. Lasciare spento il dispositivo fino a che non raggiunge la temperatura
ambiente.
Nel caso in cui il dispositivo Showtec non funzioni correttamente, smettere immediatamente di
usarlo. Imballare l'unità in modo sicuro (di preferenza con l'imballaggio originale), e farla pervenire al
proprio rivenditore Showtec per un intervento di assistenza.
In caso di sostituzione servirsi unicamente di fusibili dello stesso tipo e amperaggio.
Questo dispositivo rientra nella classe di protezione I. Sarà quindi necessario collegare il conduttore
giallo/verde alla terra.
Le riparazioni, l'assistenza e i collegamenti elettrici sono operazioni che vanno eseguite unicamente
da un tecnico qualificato.
GARANZIA: un anno dalla data d'acquisto.
Page 5
4
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Specifiche di funzionamento
Questo dispositivo non è stato progettato per un uso permanente. Delle regolari pause di
funzionamento contribuiranno a garantire una lunga durata di vita del dispositivo senza difetti.
La temperatura ambiente massima t
a
= 40°C non deve mai essere superata.
L’umidità relativa non deve superare il 50% con una temperatura ambiente di 40° C.
Nel caso in cui il dispositivo venga usato in altri modi rispetto a quelli descritti nel presente manuale,
potrebbe subire danni invalidando così la garanzia.
Qualsiasi altro uso potrebbe portare a pericoli quali ad esempio cortocircuiti, ustioni, scosse
elettriche, incidenti, ecc.
Rischiate di mettere in pericolo la vostra sicurezza e quella di altre persone!
Collegamento a una rete elettrica mono-fase
Collegare il dispositivo alla presa di corrente servendosi del cavo di alimentazione.
Verificare sempre che il cavo del colore giusto sia collegato al posto giusto.
Internazionale
Cavo UE
Cavo Regno
Unito
Cavo USA
Terminale
L
MARRONE
ROSSO
GIALLO/RAME
FASE
N
BLU
NERO
ARGENTO
NEUTRO
GIALLO/VERDE
VERDE
VERDE
PROTEZIONE CON
MESSA A TERRA
Collegamento a una rete elettrica tri-fase
Collegare il dispositivo a una presa di corrente tri-fase con presa CEE.
Verificare sempre che il cavo del colore giusto sia collegato al posto giusto.
Internazionale
Cavo UE
Cavo Regno
Unito
Cavo USA
Terminale
L1
MARRONE
ROSSO
NERO
Fase 1
L2
NERO
GIALLO
ROSSO
FASE 2
L3
GRIGIO
BLU
BLU
FASE 3
N
BLU
NERO
BIANCO
NEUTRO
GIALLO/VERDE
VERDE
VERDE
PROTEZIONE CON
MESSA A TERRA
Verificare che il dispositivo sia sempre correttamente collegato alla terra!
Un'errata installazione potrebbe provocare gravi danni a persone e/o oggetti!
Page 6
5
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Procedura di reso
La merce resa deve essere inviata tramite spedizione prepagata nell'imballaggio originale; non verranno
emessi ticket di riferimento.
Sulla confezione deve essere chiaramente indicato un Numero RMA (Return Authorization Number,
Numero di Autorizzazione Reso). I prodotti resi senza un numero RMA verranno respinti. Highlite non
accetterà i beni resi e non si assume alcuna responsabilità. Contattare telefonicamente Highlite al
numero 0031-455667723 o inviare un'e-mail all'indirizzo aftersales@highlite.nl e richiedere un numero RMA
prima di rispedire la merce. Essere pronti a fornire numero di modello, numero di serie e una breve
descrizione della causa del reso. Imballare in modo adeguato il dispositivo; eventuali danni derivanti da
un imballaggio scadente rientrano fra le responsabilità del cliente. Highlite si riserva il diritto di decidere a
propria discrezione se riparare o sostituire il prodotto (i prodotti). A titolo di suggerimento, un buon
imballaggio UPS o una doppia confezione sono sempre dei metodi sicuri da usare.
Nota: Nel caso in cui vi venga attributo un numero RMA, chiediamo gentilmente di indicare le seguenti
informazioni su un foglio di carta da inserire all'interno della confezione:
01) Il suo nome
02) Il suo indirizzo
03) Il suo numero di telefono
04) Una breve descrizione dei sintomi
Reclami
Il cliente ha l'obbligo di verificare i beni ricevuti alla consegna al fine di notare eventuali articoli mancanti
e/o difetti visibili o di eseguire questo controllo appena dopo il nostro annuncio del fatto che la merce è
a sua disposizione. I danni verificatisi in fase di trasporto sono una responsabilità dello spedizioniere; sarà
quindi necessario segnalare i danni al trasportatore al momento della ricezione della merce.
È responsabilità del cliente notificare e inviare reclami allo spedizioniere nel caso in cui un dispositivo sia
stato danneggiato in fase di spedizione. I danni legati al trasporto ci dovranno essere segnalati entro un
giorno dalla ricezione della merce.
Eventuali spedizioni di resi dovranno essere post-pagate in qualsiasi caso. Le spedizioni di reso dovranno
essere accompagnate da una lettera che spiega la motivazione del reso. Le spedizioni di reso nonprepagate verranno rifiutate, eccezion fatta nel caso in cui sussistano indicazioni contrarie per iscritto.
I reclami nei nostri confronti vanno resi noti per iscritto o tramite fax entro 10 giorni lavorativi dalla
ricezione della fattura. Dopo questo periodo di tempo i reclami non verranno più gestiti.
Dopo questo momento, i reclami verranno presi in considerazione unicamente nel caso in cui il cliente
abbia rispettato tutte le sezioni dell'accordo, a prescindere dall'accordo da cui deriva l'obbligo.
Page 7
6
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Descrizione del dispositivo
Caratteristiche
Il dispositivo Showtec DDP-610 MKII è un pacco dimmer che combina tutte le funzioni dei pacchi dimmer
più comuni. Dispone di 6 canali in grado di gestire un carico massimo di 10A ciascuno. Ogni canale può
essere completamente patchato ed è possibile impostare una curva di dimmeraggio separata per
ciascun canale.
Il dispositivo DDP-610 MKII ha una funzione di guasto DMX integrata, che garantisce sempre la presenza
della luce anche in caso di guasto del segnale DMX. Per il funzionamento stand-alone, il dispositivo DDP610 MKII ha vari programmi di sequenze integrati.
Ventola silenziosa automatica, che verrà attivata da una temperatura superiore ai 40ºC.
Tensione in ingresso: 230VAC, 50/60Hz, collegamento mono-fase, 400VAC, 50/60Hz, collegamento tri-
fase
Funzionamento mono-fase/3-fase
Controllo: DMX-512
Potenza di uscita: 10A/per canale; totale: 60A
Interruttori: 16A
Programmi con sequenze integrate per funzionamento indipendente
Sistema di backup in caso di guasto DMX con disponibilità CUE
Ingresso analogico: 0-10V
Patchabile per canale
Display LCD per una facile configurazione
Protezione da temperatura, sovraccarico e cortocircuito
Connessioni DDP-610M (50754): INGRESSO/USCITA XLR a 3 poli, Multipin 16-poli
Connessioni DDP-610S (50755): INGRESSO/USCITA XLR a 3-poli, connettori DIN analogici, 8 pin, 6
Schuko
Connessioni DDP-610T (50757): Connettori vite terminale, INGRESSO/USCITA XLR, 3-poli, connettori DIN
analogici 8 pin
Dimensioni:
483 x 380 x 88 mm (larghezza x profondità x altezza)
19 pollici x 2HE (LxH)
Peso: 12 kg
Page 8
7
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Lato anteriore
Fig.01
01) Interruttori (CH1-CH6)
02) Indicatore LED DMX
Questo LED indica se il dispositivo riceve un segnale DMX.
03) Spia LED canale
L’intensità del LED indica il valore di uscita del canale corrispondente.
04) Display LCD
05) Pulsanti canale (Canale 1- Canale 6)
06) Pulsanti Menu (MENU, UP, DOWN, ESC)
Parte posteriore del dispositivo DDP-610M (codice d’ordine 50754)
Fig. 02
07) Connettore di segnale DMX a 3 poli USCITA
08) Connettore di segnale DMX INGRESSO a 3 poli
09) Uscita multi-connettore (6 uscite)
Carico massimo 10A per uscita.
10) Ingresso alimentazione
Il carico totale non dovrebbe superare i 32A per fase.
Page 9
8
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Parte posteriore del dispositivo DDP-610S (codice d'ordine 50755)
Fig. 03
11) Connettore di segnale DMX INGRESSO a 3 poli
12) Connettore analogico INGRESSO 1-6
Questo connettore consente di controllare ogni canale con tensione CC analogica compresa fra 0
e 10V.
13) Connettore through analogico, 1-6
Questo connettore è cablato in parallelo col connettore analogico ingressi 1-6 (12).
14) Connettore di segnale DMX a 3 poli USCITA
15) 6 uscite Schuko
Carico massimo 10A per uscita.
16) Cavo di alimentazione Schuko
Parte posteriore del dispositivo DDP-610T (codice d’ordine 50757)
Fig. 04
17) Connettore di segnale DMX INGRESSO a 3 poli
18) Connettore analogico INGRESSO 1-6
Questo connettore consente di controllare ogni canale con tensione CC analogica compresa fra 0
e 10V.
19) Connettore through analogico, 1-6
Questo connettore è cablato in parallelo col connettore analogico ingressi 1-6 (18).
20) Connettore di segnale DMX a 3 poli USCITA
21) Ingressi cavi
Verificare di usare cavi e premicavo di qualità.
22) Ingresso cavo di alimentazione
Verificare di usare cavi e premicavo di qualità.
Page 10
9
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Installazione
Togliere completamente l’imballaggio dal dispositivo DDP-610 MKII. Accertarsi che tutta la gomma e
l'imbottitura di plastica vengano rimosse. Avvitare il dispositivo su un rack da 19 pollici. Su ciascun lato del
dispositivo è fissata una piastra metallica che può essere usata anche per fissare il rack da 19 pollici.
Rivolgersi a un elettricista qualificato per eseguire il cablaggio in ingresso e in uscita dal dispositivo DDP610 MKII.
Assegnazione Pin DDP-610M (codice d'ordine 50754)
Scollegare sempre dalla presa di corrente prima delle operazioni di pulizia o di manutenzione.
I danni causati dal mancato rispetto di queste indicazioni non sono coperti dalla garanzia.
Page 11
10
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Connessioni terminale DDP-610T (codice d'ordine 50757)
Scollegare sempre dalla presa di corrente prima delle operazioni di pulizia o di manutenzione.
I danni causati dal mancato rispetto di queste indicazioni non sono coperti dalla garanzia.
Occupazione della connessione XLR (Tutte le versioni)
Occupazione del connettore analogico (DDP-610S codice d'ordine 50755/DDP-610T
Codice di ordine 50757)
Page 12
11
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Configurazione e funzionamento
Attenersi alle seguenti istruzioni, in linea con la modalità di funzionamento preferita.
Prima di collegare l'unità verificare sempre che la sorgente di alimentazione corrisponda alla tensione
indicata nelle specifiche tecniche del prodotto. Non cercare di far funzionare un prodotto progettato
per 120V con una corrente a 230V o viceversa.
Collegare il dispositivo alla presa di corrente.
Alimentare il dispositivo DDP-610 MKII
01) In fase di accensione dell’unità compare la schermata di avvio. Sul display compare .
02) Dopo circa 5 secondi compare il menu di avvio.
03) A – mostra il canale attuale che si sta modificando o l’ultimo canale modificato. L’uscita del canale
viene indicata da un grafico a barre.
04) B – panoramica di tutti i canali. L’uscita di ciascun canale viene indicata da un grafico a barre.
Regolazione manuale dell’uscita del canale
01) Mentre ci si trova nel menu principale, premere i pulsanti CH1-CH6 per scegliere il canale che si
desidera modificare.
02) Premere il pulsante ESC per attivare la modalità aumento uscita canale.
03) Premere e tenere premuto il pulsante CH1-CH6 che corrisponde al canale desiderato e osservare
come aumenta il valore di uscita.
04) Premere nuovamente il pulsante ESC per attivare la modalità diminuzione uscita canale.
05) Premere e tenere premuto il pulsante CH1-CH6 che corrisponde al canale desiderato e osservare
come diminuisce il valore di uscita.
06) Premere il pulsante MENU per aprire il meni principale per modificare le impostazioni.
Page 13
12
Codice di ordine: 50754/50755/50757
DDP-610 MKII

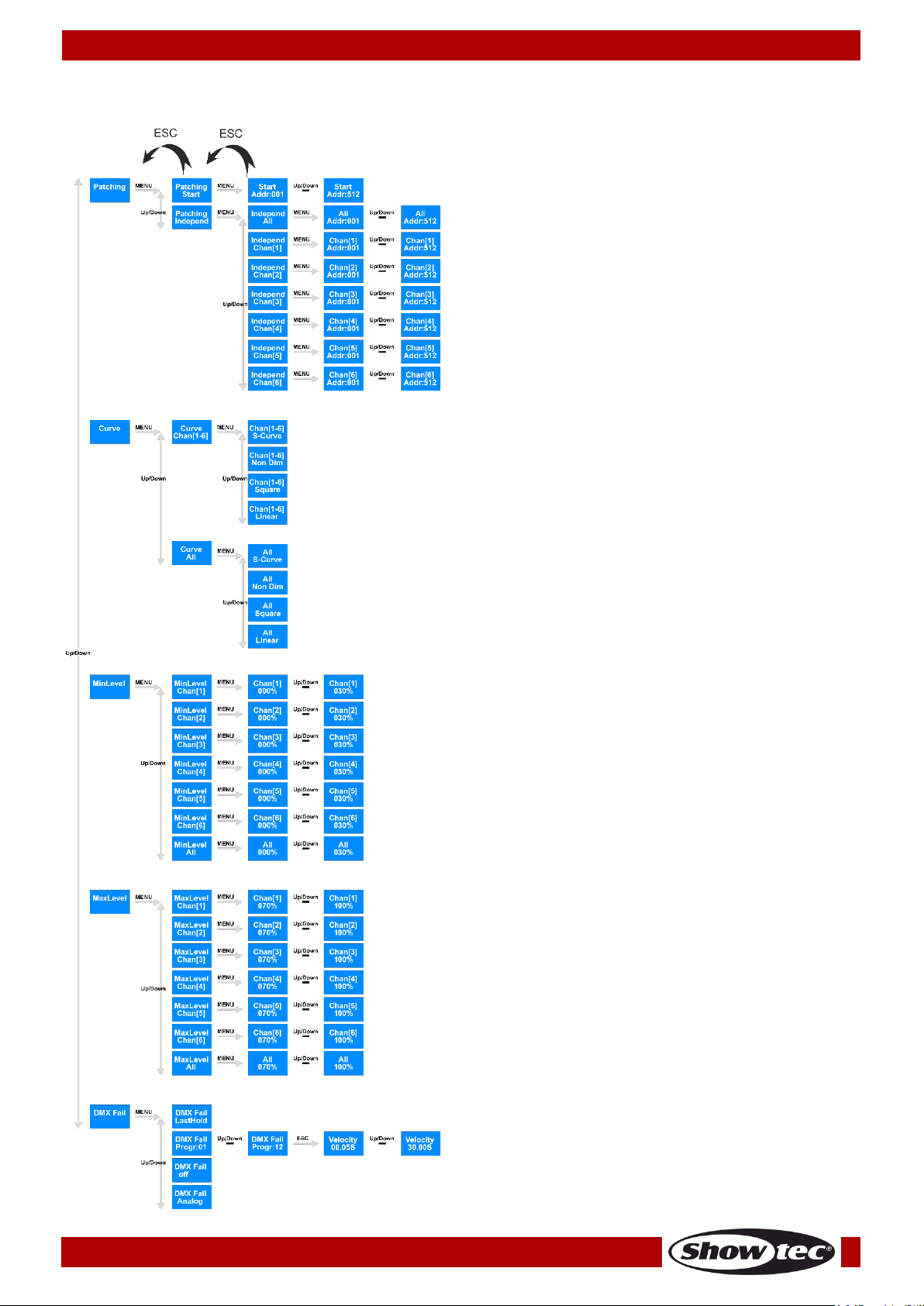

Panoramica menu
Page 14
13
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Menu principale Opzioni
Modalità di assegnazione indirizzo
Curva del Dimmer
Livello di uscita minimo
Livello di uscita massimo
Impostazioni guasto DMX
1. Modalità di assegnazione indirizzo
Con questo menu è possibile impostare se l’indirizzo DMX viene applicato a tutti i canali o solo a un
canale alla volta.
01) Mentre ci si trova nel menu principale, premere i pulsanti UP/DOWN fino a che sul display non
compare .
02) Premere il pulsante MENU per aprire il sottomenu.
03) Premere i pulsanti UP/DOWN per spostarsi fra le seguenti opzioni:
Un indirizzo DMX iniziale per tutti i canali.
Impostare i singoli indirizzi DMX per ciascuno dei 6 canali disponibili.
04) Quando sul display compare , premere il pulsante MENU per procedere con le impostazioni.
05) Premere i pulsanti UP/DOWN per impostare l’indirizzo iniziale per tutti e 6 i canali. La gamma di
regolazione varia da 001 a 512.
06) Quando sul display compare , premere il pulsante MENU per procedere con le impostazioni.
07) Premere i pulsanti UP/DOWN per scegliere il canale sul quale si desidera intervenire.
Page 15
14
Codice di ordine: 50754/50755/50757
DDP-610 MKII
08) Premere il pulsante MENU per procedere fino a impostare l’indirizzo DMX.
09) Premere i pulsanti UP/DOWN per assegnare un indirizzo separato a ciascuno dei 6 canali. La gamma
di regolazione varia da 001 a 512.
10) Dopo aver regolato tutte le impostazioni, premere il pulsante ESCper tornare al menu precedente.
2. Curva del Dimmer
Con questo menu sarà possibile impostare la curva di dimmeraggio.
01) Mentre ci si trova nel menu principale, premere i pulsanti UP/DOWN fino a che sul display non
compare .
02) Premere il pulsante MENU per accedere al sottomenu.
03) Premere i pulsanti UP/DOWN per spostarsi fra le seguenti opzioni:
Impostare le singole curve di dimmeraggio per ciascuno dei 6 canali disponibili.
Una curva di dimmeraggio per tutti i canali.
04) Quando sul display compare , premere il pulsante MENU per procedere al menu di scelta
della curva di dimmeraggio.
05) Premere i pulsanti UP/DOWN per scegliere una delle 4 curve di dimmeraggio disponibili e assegnarla
al canale desiderato:
Curva S
Curva Non Dim (ON/OFF)
Curva quadrata
Curva lineare
06) Quando sul display compare , premere il pulsante MENU per procedere al menu di scelta
della curva di dimmeraggio.
07) Premere i pulsanti UP/DOWN per scegliere una delle 4 curve di dimmeraggio disponibili e assegnarla
a tutti e 6 i canali:
Curva S
Curva Non Dim (ON/OFF)
Curva quadrata
Curva lineare
Page 16
15
Codice di ordine: 50754/50755/50757
DDP-610 MKII
08) Dopo aver regolato tutte le impostazioni, premere il pulsante ESC per tornare al menu precedente.
3. Livello di uscita minimo
Con questo menu sarà possibile impostare il livello di uscita minimo e impostare se l’uscita viene
applicata a tutti i canali o solo a un canale alla volta.
01) Mentre ci si trova nel menu principale, premere i pulsanti UP/DOWN fino a che sul display non
compare .
02) Premere il pulsante MENU per accedere al sottomenu.
03) Premere i pulsanti UP/DOWN per scegliere una delle seguenti opzioni:
Canale(1)-Canale(6): il livello di uscita minimo viene applicato solo al canale desiderato
Tutto: il livello di uscita minimo viene applicato a tutti e 6 i canali
04) Premere nuovamente il pulsante MENU per procedere fino alle impostazioni minime del livello di
uscita.
05) Premere i pulsanti UP/DOWN per aumentare/diminuire il livello di uscita minimo. La gamma di
regolazione varia da 0 a 30%.
06) Dopo aver regolato tutte le impostazioni, premere il pulsante ESC per tornare al menu precedente.
4. Livello di uscita massimo
Con questo menu sarà possibile impostare il livello di uscita massimo e impostare se l’uscita viene
applicata a tutti i canali o solo a un canale alla volta.
01) Mentre ci si trova nel menu principale, premere i pulsanti UP/DOWN fino a che sul display non
compare .
02) Premere il pulsante MENU per accedere al sottomenu.
Page 17
16
Codice di ordine: 50754/50755/50757
DDP-610 MKII
03) Premere i pulsanti UP/DOWN per scegliere una delle seguenti opzioni:
Canale(1)-Canale(6): il livello di uscita massimo viene applicato solo al canale desiderato
Tutto: il livello di uscita massimo viene applicato a tutti e 6 i canali
04) Premere il pulsante MENU per procedere alle impostazioni del livello di uscita massimo.
05) Premere i pulsanti UP/DOWN per aumentare/diminuire il livello di uscita massimo. La gamma di
regolazione varia da 70 a 100%.
06) Dopo aver regolato tutte le impostazioni, premere il pulsante ESC per tornare al menu precedente.
5. Impostazioni guasto DMX
Con questo menu sarà possibile determinare il comportamento del dispositivo DDP-610 MKII in caso di
guasto DMX.
01) Quando ci si trova nel menu principale, premere i pulsanti UP/DOWN fino a che sul display non
compare .
02) Premere il pulsante MENU per aprire il menu.
03) Premere i pulsanti UP/DOWN per spostarsi fra le seguenti opzioni:
Last Hold
Programmi integrati (Programma:01 - Programma:12)
Off
Analogico
04) Quando sul display compare , il dispositivo memorizza l’ultimo segnale DMX ricevuto
correttamente, e continuerà a usarlo fino a che non viene ripristinata la ricezione del segnale DMX.
05) Quando sul display compare uno dei 12 programmi integrati , premere il
pulsante ESC per accedere alle impostazioni velocità programma.
06) Premere i pulsanti UP/DOWN per aumentare/ridurre la velocità del programma. La gamma di
regolazione è compresa fra , da veloce a lento.
07) Quando sul display compare , il dispositivo manda in blackout l’uscita in caso di guasto DMX.
08) Quando sul display compare , il dispositivo reagirà alla sorgente di segnale analogico
connessa.
09) Dopo aver regolato tutte le impostazioni, premere il pulsante ESC per tornare al menu precedente.
Page 18
17
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Manutenzione
L’operatore deve verificare che gli impianti di sicurezza e delle macchine vengano ispezionati da un
esperto ogni anno nel contesto di una verifica di accettazione.
L’operatore deve verificare che gli impianti di sicurezza e delle macchine vengano ispezionati da una
persona competente una volta l'anno.
Consigliamo caldamente di rivolgersi a un tecnico per un intervento di controllo-manutenzione due
volte l'anno.
Durante l'ispezione sarà necessario prendere in considerazione i seguenti punti:
01) Tutte le viti usate per l'installazione del dispositivo o di componenti dello stesso devono essere
saldamente fissate e non devono essere corrose.
02) Non vi devono essere deformazioni sugli alloggiamenti, sugli elementi di fissaggio e sui punti di
installazione.
03) I cavi di alimentazione elettrica non devono recare segni di danni o usura meccanica.
Il dispositivo DDP-610 MKII richiede una manutenzione pressoché nulla. L'unità va comunque tenuta
pulita.
01) Scollegare l'alimentazione, quindi pulirla con un panno inumidito. Non immergere in liquidi. Non
usare alcol o solventi.
02) Pulire le componenti interne due volte l'anno con una spazzola delicata e un aspirapolvere.
03) Tenere puliti i collegamenti. Scollegare l'alimentazione, quindi pulire i collegamenti con un panno
inumidito. Verificare che i collegamenti siano completamente asciutti prima di collegare la
strumentazione o fornire energia elettrica.
04) Controllare e serrare tutte le viti, in particolare i terminali delle viti.
05) I cavi di alimentazione elettrica non devono recare segni di danni o usura meccanica.
Page 19
18
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Guida alla risoluzione dei problemi
Questa guida alla risoluzione dei problemi è stata pensata per risolvere problemi semplici. Nel caso in cui
si verifichi un problema, attenersi ai seguenti passaggi della seguente procedura in ordine fino a che non
si trova una soluzione. Una volta che il dispositivo funziona correttamente, non eseguire nessuno dei
seguenti passaggi.
01) Nel caso in cui il dispositivo non funzioni correttamente, scollegarlo dalla presa di corrente.
02) Verificare la corrente dalla presa, tutti i cavi, le configurazioni, (ripristino alle impostazioni predefinite)
ecc.
03) Collegare nuovamente l’unità.
04) Nel caso in cui non accada nulla dopo 30 secondi, scollegare il dispositivo.
05) Rendere il dispositivo al proprio rivenditore Showtec.
Specifiche tecniche del prodotto
Modello:
Showtec DDP-610 MKII
Alimentazione:
230VAC, 50/60Hz, collegamento mono-fase, 400VAC,
50/60Hz, collegamento tri-fase
Potenza di uscita
10A per canale/max 60A
Dimensioni:
483 x 380 x 88 mm (larghezza x profondità x altezza)
19 pollici x 2HE (LxH)
Peso:
12 kg
Funzionamento
USCITA polo segnale:
Polo 1 (terra), polo 2 (-), polo 3 (+)
Ingresso segnale:
INGRESSO DMX a 3 poli
Uscita segnale:
USCITA DMX a 3 poli
Effetti elettro-meccanici
Controllo:
DMX-512
Interruttore:
3 x 2-poli 16A, Tipo C
Alloggiamento:
Alluminio pressofuso
Connessioni DDP-610M (50754):
INGRESSO/USCITA XLR a 3 poli, Multipin 16-poli
Connessioni DDP-610S (50755):
INGRESSO/USCITA XLR a 3-poli, connettori DIN
analogici, 8 pin, 6 Schuko
Connessioni DDP-610T (50757):
Connettore vite terminale, INGRESSO/USCITA XLR, 3-poli
Connettore DIN 8-poli analogico
Colore:
grigio
Onboard:
Display LCD per una facile configurazione
Raffreddamento:
Ventola
Classificazione IP:
IP20
Temperatura ambiente massima ta:
40°C
Temperatura massima dell'alloggiamento tB:
80°C
Il design e le specifiche tecniche del prodotto sono soggette a variazioni senza preavviso.
Sito web: www.Showtec.info
Email: service@highlite.nl
Page 20
19
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Dimensioni
Page 21
20
Codice di ordine: 50754/50755/50757
DDP-610 MKII
Note
Page 22
©2017 Showtec
Loading...
