Page 1
DDP-610 MKII V1
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Países Bajos
Código de pedido: 50754/50755/50757
MANUAL
ESPAÑOL
Page 2
1
Código de pedido: 50754/50755/50757
DDP-610 MKII
Índice
Advertencia ........................................................................................................................................................................ 2
Instrucciones de seguridad ........................................................................................................................................ 2
Normas para el funcionamiento ............................................................................................................................... 4
Conexión con la red de corriente monofásica ...................................................................................................... 4
Conexión con la red de corriente trifásica ............................................................................................................. 4
Procedimiento de devolución ................................................................................................................................... 5
Reclamaciones ............................................................................................................................................................. 5
Descripción del dispositivo ............................................................................................................................................. 6
Parte frontal ................................................................................................................................................................... 7
Parte trasera de la unidad DDP-610M (código de pedido 50754) .................................................................... 7
Parte trasera de la unidad DDP-610S (código de pedido 50755) ...................................................................... 8
Parte trasera de la unidad DDP-610T (código de pedido 50757) ...................................................................... 8
Instalación .......................................................................................................................................................................... 9
Asignación de clavijas de la unidad DDP-610M (código de pedido 50754) ................................................... 9
Conexiones terminales de la unidad DDP-610T (código de pedido 50757) ..................................................10
Ocupación de las conexiones de XLR (todas las versiones) .............................................................................10
Ocupación del conector analógico (unidad DDP-610S código de pedido 50755/unidad DDP-610T ....10
código de pedido 50757) .........................................................................................................................................10
Preparación y funcionamiento .....................................................................................................................................11
Encendido de la unidad DDP-610 MKII ..................................................................................................................11
Ajuste manual de la salida del canal .....................................................................................................................11
Vista general del menú .............................................................................................................................................12
Opciones del menú principal...................................................................................................................................13
1. Modo de asignación ..........................................................................................................................................13

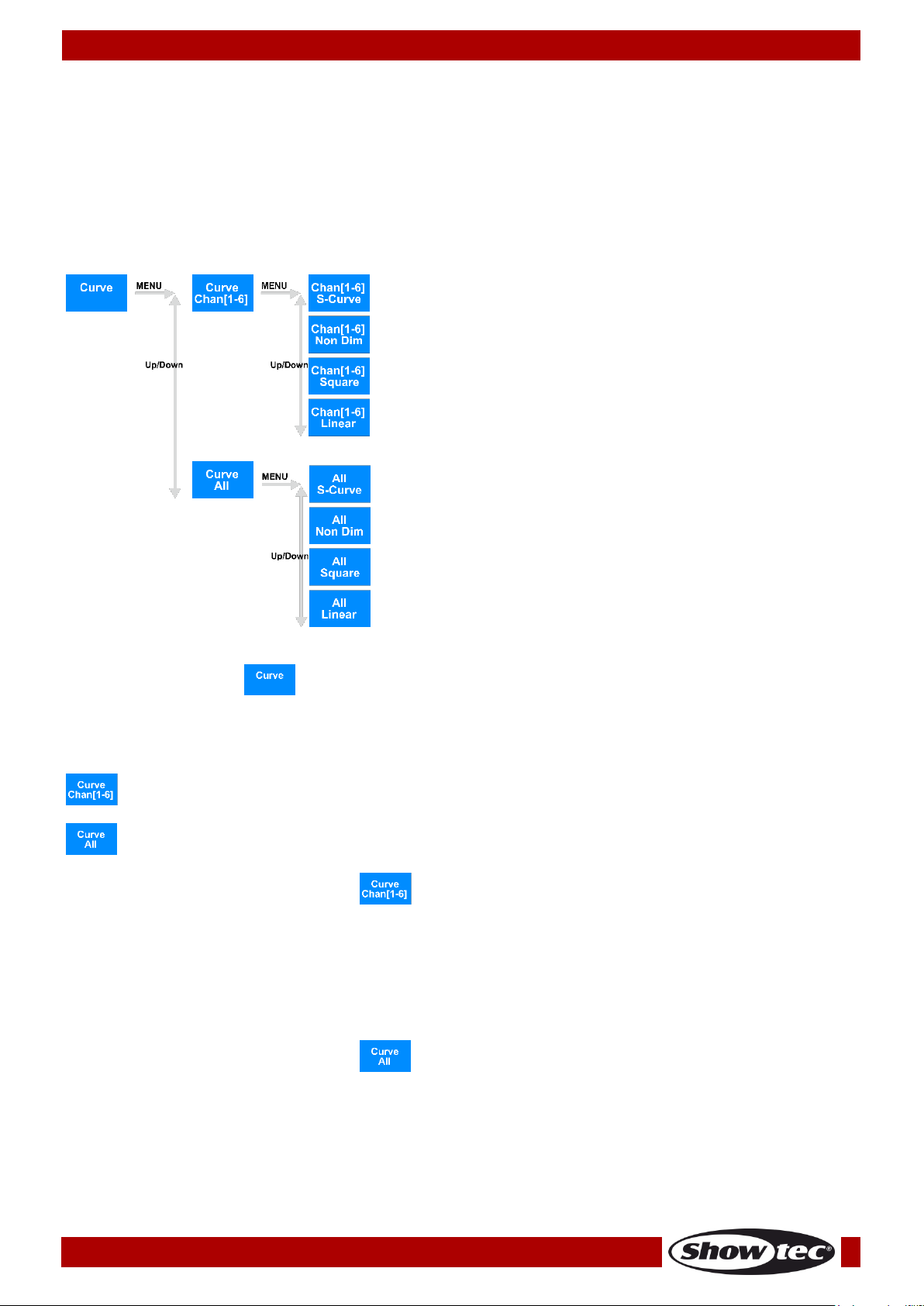

2. Curva de regulación ..........................................................................................................................................14
3. Nivel mínimo de salida .......................................................................................................................................15
4. Nivel máximo de salida ......................................................................................................................................15
5. Ajustes del comportamiento en caso de fallo de la señal DMX ...............................................................16
Mantenimiento .................................................................................................................................................................17
Detección y solución de problemas ...........................................................................................................................18
Especificaciones del producto .....................................................................................................................................18
Medidas ............................................................................................................................................................................19
Notas ..................................................................................................................................................................................20
Page 3
2
Código de pedido: 50754/50755/50757
DDP-610 MKII

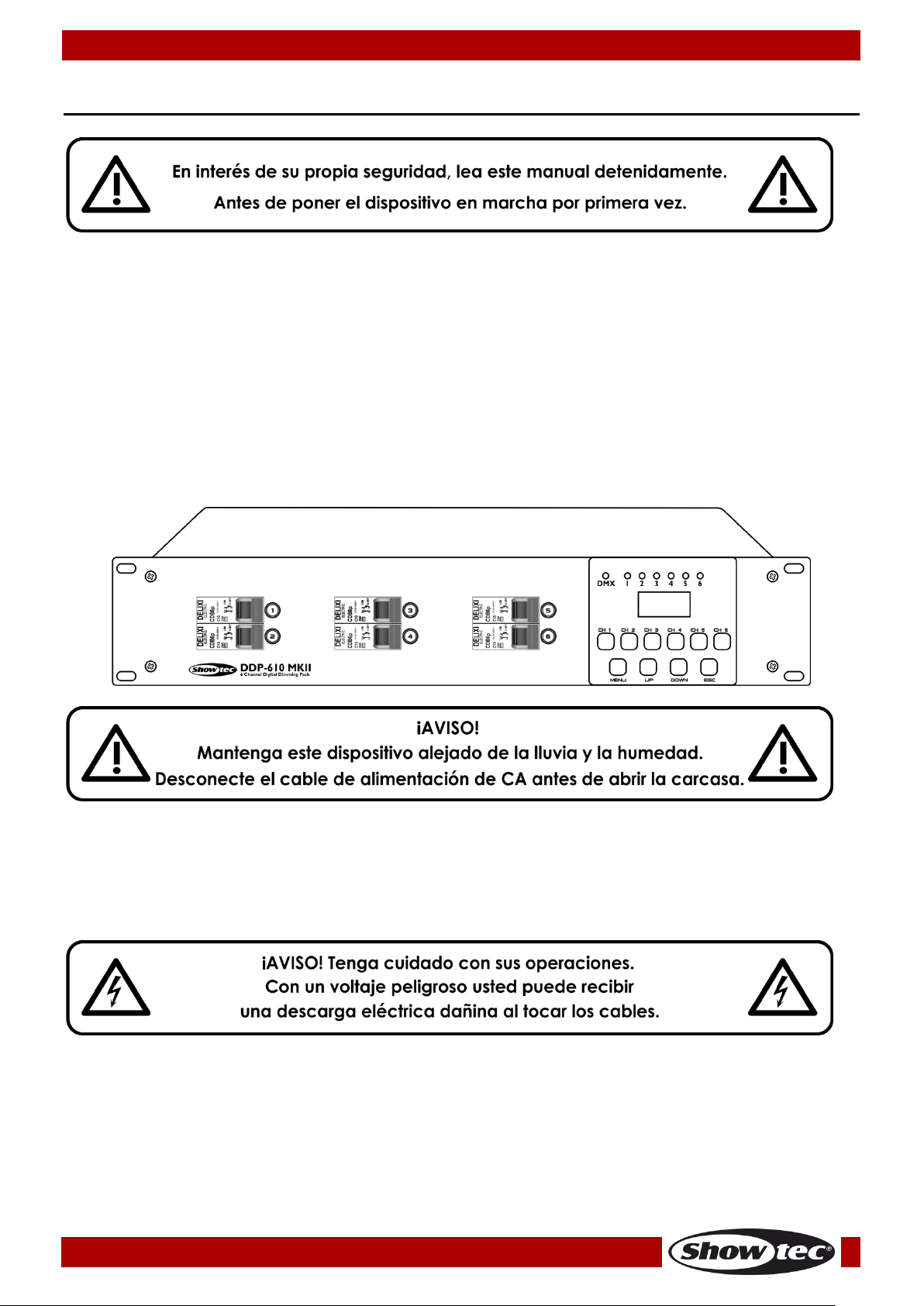

Advertencia
Instrucciones para el desembalaje
Inmediatamente después de haber recibido este producto, abra con cuidado la caja y compruebe el
contenido para asegurarse de que todos los componentes estén presentes y que se hayan recibido en
buenas condiciones. Notifique al distribuidor inmediatamente y conserve los materiales de embalaje
para inspección si cualquiera de las piezas parece dañada por el transporte o si la propia caja muestra
signos de manipulación incorrecta. Guarde la caja y todos los materiales del embalaje. En el caso de
que un dispositivo haya de ser devuelto a fábrica es importante que esto se haga con la caja y el
embalaje original de fábrica.
Su envío incluye:
Showtec DDP-610 MKII
Manual del usuario
Instrucciones de seguridad
Todas las personas que tomen parte en la instalación, funcionamiento y mantenimiento de este
dispositivo han de:
estar cualificadas
seguir las instrucciones de este manual
Antes de poner el dispositivo en marcha por primera vez, asegúrese de que no se aprecia ningún daño
causado por el transporte. Si hubiera alguno, consulte con su distribuidor y no utilice el dispositivo.
Para mantener el equipo en una condición perfecta y asegurarse de que el funcionamiento sea seguro,
es absolutamente necesario que el usuario siga las instrucciones de seguridad y las notas de
advertencia que aparecen en este manual.
Page 4
3
Código de pedido: 50754/50755/50757
DDP-610 MKII
Tenga en cuenta que el daño causado por modificaciones manuales del dispositivo no está cubierto
por la garantía.
Este dispositivo no contiene piezas que el usuario pueda reparar. Encargue las reparaciones únicamente
a técnicos cualificados.
¡IMPORTANTE!
El fabricante no aceptará responsabilidad por cualquier daño resultante provocado por el
incumplimiento de las instrucciones indicadas en este manual o cualquier modificación del dispositivo
llevada a cabo sin autorización.
No deje que el cable de alimentación haga contacto con otros cables. Manipule el cable de
alimentación y todas las conexiones del suministro eléctrico con especial precaución.
No quite las etiquetas de advertencia o informativas de la unidad.
No inserte ningún objeto en las rejillas de ventilación.
No abra el dispositivo ni lo modifique.
No conecte este dispositivo a otro dímer.
No encienda y apague este dispositivo en intervalos cortos de tiempo, ya que esto podría reducir la
vida útil del sistema.
Utilice este dispositivo en interiores únicamente, evite el contacto con agua u otros líquidos.
Evite las llamas y no coloque el dispositivo cerca de líquidos o gases inflamables.
Desconecte siempre el cable de alimentación de CA del suministro eléctrico cuando el dispositivo
no esté en uso o antes de limpiarlo. Sujete el cable de alimentación únicamente por el conector.
No desenchufe el conector tirando del cable de alimentación.
Asegúrese de que el voltaje disponible no es superior al indicado en el panel trasero.
Asegúrese de no comprimir ni dañar el cable de alimentación. Revise regularmente el dispositivo y
el cable de alimentación de CA.
Si el dispositivo se cayera o recibiera un golpe, desconecte el suministro de energía
inmediatamente. Haga inspeccionarlo por un técnico cualificado para comprobar si es seguro
antes de volverlo a utilizar.
Si el dispositivo se ha expuesto a una fluctuación drástica de temperatura (p. ej. tras el transporte),
no lo encienda inmediatamente. Puede que la condensación de agua resultante dañe su
dispositivo. Mantenga el dispositivo apagado hasta que haya alcanzado la temperatura ambiente.
Si su dispositivo Showtec no funciona correctamente, deje de utilizarlo inmediatamente. Embale la
unidad de forma segura (preferiblemente en el material de embalaje original) y devuélvala a su
distribuidor de Showtec para su reparación.
Utilice fusibles del mismo tipo y clasificación como recambio.
Este dispositivo pertenece a la clase I de protección, por consiguiente, es esencial conectar el
conductor amarillo/verde a la toma de tierra.
Las reparaciones, el mantenimiento y las conexiones eléctricas solo las debe llevar a cabo un
técnico cualificado.
GARANTÍA: hasta un año después de la fecha de compra.
Page 5
4
Código de pedido: 50754/50755/50757
DDP-610 MKII
Normas para el funcionamiento
Este dispositivo no está diseñado para funcionar de forma permanente. La realización de pausas
regulares en el funcionamiento garantizará que pueda disfrutar de su dispositivo durante mucho
tiempo sin defectos.
No se debe nunca superar la temperatura ambiente máxima de t
a
= 40°C.
La humedad relativa no debe superar el 50 % con una temperatura ambiente de 40 ºC.
Si este dispositivo se opera de una forma diferente a la descrita en este manual, puede que el
producto sufra daños y la garantía quedará anulada.
Si hace funcionar la unidad de una forma diferente a la indicada se podrían producir riesgos de
cortocircuito, quemaduras, descargas eléctricas, caídas, etc.
Puede poner en peligro su propia seguridad y la de otras personas.
Conexión con la red de corriente monofásica
Conecte el dispositivo al suministro eléctrico a través del enchufe.
Asegúrese de que el cable del color correcto sea conectado al lugar apropiado.
Internacional
Cable para la UE
Cable para el
Reino Unido
Cable para los
EE.UU.
Clavija
L (vivo)
MARRÓN
ROJO
AMARILLO/COBRE
FASE
N (neutro)
AZUL
NEGRO
PLATEADO
NEUTRO
AMARILLO/VERDE
VERDE
VERDE
TOMA A TIERRA DE
PROTECCIÓN
Conexión con la red de corriente trifásica
Conecte el dispositivo a una toma de corriente trifásica con un conector CEE.
Asegúrese de que el cable del color correcto sea conectado al lugar apropiado.
Internacional
Cable para la UE
Cable para el
Reino Unido
Cable para los
EE.UU.
Clavija
L1
MARRÓN
ROJO
NEGRO
FASE 1
L2
NEGRO
AMARILLO
ROJO
FASE 2
L3
GRIS
AZUL
AZUL
FASE 3
N (neutro)
AZUL
NEGRO
BLANCO
NEUTRO
AMARILLO/VERDE
VERDE
VERDE
TOMA A TIERRA DE
PROTECCIÓN
Asegúrese de que el dispositivo se encuentre siempre conectado correctamente a la toma de tierra.
Una instalación incorrecta puede provocar lesiones graves y daños a la propiedad.
Page 6
5
Código de pedido: 50754/50755/50757
DDP-610 MKII
Procedimiento de devolución
La mercancía que se vaya a devolver debe enviarse con portes pagados y en el embalaje original. No
se expedirán etiquetas de devolución.
El paquete debe estar etiquetado claramente con un número de autorización de devolución (número
RMA). Los productos devueltos que no incluyan un número RMA serán rechazados. Highlite no aceptará
los artículos devueltos ni ninguna responsabilidad. Llame a Highlite en el 0031-455667723 o envíe un
correo electrónico a aftersales@highlite.nl y solicite un número RMA antes de proceder al envío del
dispositivo. Esté preparado para facilitar el número del modelo, el número de serie y una breve
descripción de la razón de la devolución. Asegúrese de embalar el dispositivo correctamente, ya que
cualquier daño provocado por un embalaje inadecuado será responsabilidad del cliente. Highlite se
reserva el derecho de utilizar su propia discreción para reparar o reemplazar el (los) producto(s). Como
sugerencia, un embalaje de UPS adecuado o una caja doble son siempre los métodos más seguros de
utilizar.
Nota: si se le ha proporcionado un número RMA, incluya la siguiente información en un papel dentro de
la caja:
01) Su nombre
02) Su dirección
03) Su número de teléfono
04) Una breve descripción de la avería
Reclamaciones
El cliente tiene la obligación de comprobar los artículos enviados inmediatamente después de su
recepción para detectar si falta algo y/o si se aprecia algún defecto y también se ha de llevar a cabo
esta comprobación después de que le anunciemos que sus artículos están disponibles. Los daños
ocurridos durante el transporte son responsabilidad de la empresa transportadora y por consiguiente
deben ser notificados al transportista en el momento de recepción de la mercancía.
Es responsabilidad del cliente la notificación y el envío de la reclamación a la empresa transportadora
en el caso de que el dispositivo haya recibido daños durante el transporte. Se nos debe notificar de los
daños ocurridos durante el transporte dentro del plazo de un día después de la recepción del envío.
Las devoluciones deben siempre enviarse con portes pagados. Las devoluciones deben estar
acompañadas de una carta en la que se detalla la razón de su devolución. Las devoluciones que no
tengan los portes pagados serán rechazadas excepto si se ha acordado otra cosa por escrito.
Las quejas dirigidas a nuestra empresa deben de ser enviadas por escrito o por fax dentro de un periodo
de 10 días laborables después de la recepción de la factura. Pasado de este plazo, las quejas no serán
atendidas.
Solo se tomarán en consideración las quejas si el cliente ha cumplido hasta ese momento con todas las
partes del contrato, independientemente del contrato del cual la obligación sea resultado.
Page 7
6
Código de pedido: 50754/50755/50757
DDP-610 MKII
Descripción del dispositivo
Características
El DDP-610 MKII es un dímer que combina todas las funciones de los dímeres más comunes. Dispone de 6
canales con una capacidad máxima de carga de 10 A cada uno. Cada canal es completamente
asignable y es posible establecer una curva de regulación de luz independiente para cada uno de
ellos.
La unidad DDP-610 MKII dispone de un sistema de seguridad incorporado para fallos de la conexión
DMX con el que se asegura la continuidad de la iluminación en caso de fallo en la señal DMX. Para
funcionar de forma autónoma, la unidad DDP-610 MKII dispone de diversos programas de secuencia
incorporados.
El ventilador silencioso automático se activará cuando la temperatura supere los 40ºC.
Voltaje de entrada: 230 V CA, 50/60 Hz, conexión monofásica
400 V CA, 50/60 Hz, conexión trifásica
Funcionamiento monofásico/trifásico
Control: DMX-512
Potencia de salida: 10 A por canal; Total: 60 A
Disyuntores: 16 A
Programas de secuencia incorporados para funcionamiento autónomo
Sistema de seguridad para fallos de la señal DMX con sistema CUE de respaldo
Entrada analógica: 0-10 V
Asignable por canal
Pantalla LCD para configuración fácil
Protección contra sobrecalentamiento, sobrecarga y cortocircuito
Conexiones de la unidad DDP-610M (50754): entrada y salida XLR de 3 clavijas, multiconector de 16
clavijas
Conexiones de la unidad DDP-610S (50755): entrada y salida y XLR de 3 clavijas, conectores DIN
analógicos de 8 clavijas y 6 conectores Schuko
Conexiones de la unidad DDP-610T (50757): conectores de terminal a rosca, entrada y salida y XLR
de 3 clavijas y conectores DIN analógicos de 8 clavijas
Medidas:
483 x 380 x 88 mm (largo x ancho x alto)
19 pulgadas x 2HE (largo x alto)
Peso: 12 kg
Page 8
7
Código de pedido: 50754/50755/50757
DDP-610 MKII
Parte frontal
Fig.01
01) Disyuntores (canales 1-6)
02) Indicador LED DMX
Este LED indica si el dispositivo recibe una señal DMX.
03) Indicadores LED de canal
La intensidad del LED indica el valor de salida del canal correspondiente.
04) Pantalla LCD
05) Botones de canal CH1-CH6 (canales 1-6)
06) Botones de menú: MENU (menú), UP (arriba), DOWN (abajo), ESC (escape)
Parte trasera de la unidad DDP-610M (código de pedido 50754)
Fig. 02
07) Conector DMX OUT (salida) de 3 clavijas para señal DMX
08) Conector DMX IN (entrada) de 3 clavijas para señal DMX
09) Salida por multiconector (6 salidas)
Carga máxima 10 A por salida.
10) Entrada de corriente
La carga total no debe superar los 32 A por fase.
Page 9
8
Código de pedido: 50754/50755/50757
DDP-610 MKII
Parte trasera de la unidad DDP-610S (código de pedido 50755)
Fig. 03
11) Conector DMX IN (entrada) de 3 clavijas para señal DMX
12) Conector de entrada ANALOG (analógico) 1-6
Este conector le permite controlar cada canal con un voltaje de CC analógico entre 0-10 V.
13) Conector de interconexión ANALOG (analógico) 1-6
Este conector está conectado en paralelo con el conector de entrada ANALOG 1-6 (12).
14) Conector DMX OUT (salida) de 3 clavijas para señal DMX
15) 6x salidas Schuko
Carga máxima 10 A por salida.
16) Cable Schuko para alimentación de CA
Parte trasera de la unidad DDP-610T (código de pedido 50757)
Fig. 04
17) Conector DMX IN (entrada) de 3 clavijas para señal DMX
18) Conector de entrada ANALOG (analógico) 1-6
Este conector le permite controlar cada canal con un voltaje de CC analógico entre 0-10 V.
19) Conector de interconexión ANALOG (analógico) 1-6
Este conector está conectado en paralelo con el conector de entrada ANALOG 1-6 (18).
20) Conector DMX OUT (salida) de 3 clavijas para señal DMX
21) Entradas de cables
Asegúrese de utilizar cables y prensaestopas de buena calidad.
22) Entrada para el cable de corriente
Asegúrese de utilizar cables y prensaestopas de buena calidad.
Page 10
9
Código de pedido: 50754/50755/50757
DDP-610 MKII
Instalación
Retire todo el embalaje de la unidad DDP-610 MKII. Compruebe que se haya extraído todo el relleno de
espuma y plástico. Coloque el equipo en un bastidor de 19 pulgadas. En ambos lados del dispositivo se
puede colocar una placa de metal que también se puede utilizar para sujetar la unidad a un bastidor
de 19 pulgadas. Encargue el cableado de entrada y salida de la unidad DDP-610 MKII a un técnico
cualificado.
Asignación de clavijas de la unidad DDP-610M (código de pedido 50754)
Desconecte siempre del suministro eléctrico antes de limpiar o efectuar un servicio de mantenimiento.
Los daños causados por el incumplimiento de las instrucciones no están cubiertos por la garantía.
Page 11
10
Código de pedido: 50754/50755/50757
DDP-610 MKII
Conexiones terminales de la unidad DDP-610T (código de pedido 50757)
Desconecte siempre del suministro eléctrico antes de limpiar o efectuar un servicio de mantenimiento.
Los daños causados por el incumplimiento de las instrucciones no están cubiertos por la garantía.
Ocupación de las conexiones de XLR (todas las versiones)
Ocupación del conector analógico (unidad DDP-610S código de pedido 50755/unidad
DDP-610T código de pedido 50757)
Page 12
11
Código de pedido: 50754/50755/50757
DDP-610 MKII
Preparación y funcionamiento
Siga las instrucciones que se indican a continuación ya que conciernen al modo de funcionamiento.
Antes de conectar la unidad al suministro eléctrico asegúrese de que la fuente de alimentación
coincida con el voltaje especificado para el producto. No trate de hacer funcionar un producto con
especificación para 120 V con 230 V o viceversa.
Conecte el dispositivo al suministro eléctrico principal.
Encendido de la unidad DDP-610 MKII
01) Al encender la unidad se mostrará la pantalla de inicio. En la pantalla se indicará .
02) Después de aproximadamente 5 segundos aparecerá el menú de inicio:
03) A – indica el canal que esté editando en ese momento o el último canal editado. La salida del
canal estará indicada por un gráfico de barras.
04) B – panorámica de todos los canales. La salida de cada canal estará indicada por un gráfico de
barras.
Ajuste manual de la salida del canal
01) Mientras que se encuentre en el menú principal, pulse los botones CH1-CH6 (canales 1-6) para
elegir el canal que desea editar).
02) Pulse el botón ESC para activar el modo de aumento de salida del canal.
03) Mantenga pulsado el botón CH1-CH6 correspondiente al canal deseado y observe como aumenta
el valor de salida.
04) Pulse el botón ESC de nuevo para activar el modo de disminución de salida del canal.
05) Mantenga pulsado el botón CH1-CH6 correspondiente al canal deseado y observe como
disminuye el valor de salida.
06) Pulse el botón MENU para abrir el menú principal y cambiar los ajustes.
Page 13
12
Código de pedido: 50754/50755/50757
DDP-610 MKII
Vista general del menú
Page 14
13
Código de pedido: 50754/50755/50757
DDP-610 MKII
Opciones del menú principal
Modo de asignación
Curva de regulación
Nivel mínimo de salida
Nivel máximo de salida
Ajustes del comportamiento en caso de fallo de la señal DMX
1. Modo de asignación
Con este menú puede establecer si la señal DMX se aplica a todos los canales o solo a un canal cada
vez.
01) Mientras que se encuentra en el menú principal, pulse los botones UP y DOWN hasta que en la
pantalla aparezca .
02) Pulse el botón MENU para abrir el submenú.
03) Pulse los botones UP y DOWN para alternar entre las siguientes opciones:
Una dirección DMX de inicio para todos los canales.
Establece direcciones DMX individuales para cada uno de los 6 canales disponibles.
04) Cuando en la pantalla se muestre , pulse el botón MENU para acceder a los ajustes.
05) Pulse los botones UP y DOWN para establecer la dirección de inicio para los 6 canales. El rango de
ajuste se encuentra entre 001-512.
06) Cuando en la pantalla se muestre , pulse el botón MENU para acceder a los ajustes.
07) Pulse los botones UP y DOWN para elegir el canal que desee ajustar.
Page 15
14
Código de pedido: 50754/50755/50757
DDP-610 MKII
08) Pulse el botón MENU para establecer la dirección DMX.
09) Pulse los botones UP y DOWN para asignar una dirección separada para cada uno de los 6 canales.
El rango de ajuste se encuentra entre 001-512.
10) Una vez realizados los ajustes, pulse el botón ESC para volver al menú anterior.
2. Curva de regulación
Con este menú puede establecer la curva de regulación deseada.
01) Mientras que se encuentra en el menú principal, pulse los botones UP y DOWN hasta que en la
pantalla aparezca .
02) Pulse el botón MENU para entrar en el submenú.
03) Pulse los botones UP y DOWN para alternar entre las siguientes opciones:
Establece las curvas de regulación individuales para cada uno de los 6 canales disponibles.
Una curva de regulación para todos los canales.
04) Cuando en la pantalla se muestre , pulse el botón MENU para acceder al menú de elección
de la curva de regulación.
05) Pulse los botones UP y DOWN para elegir una de las 4 curvas de regulación disponibles y asignarla al
canal deseado:
S-curve (curva S)
Non Dim (curva sin regulación): ON (activación)/OFF (desactivación)
Square (curva cuadrada)
Linear (curva lineal)
06) Cuando en la pantalla se muestre , pulse el botón MENU para acceder al menú de elección
de la curva de regulación.
07) Pulse los botones UP y DOWN para elegir una de las 4 curvas de regulación disponibles y asignarla a
los 6 canales:
S-curve (curva S)
Non Dim (curva sin regulación): ON (activación)/OFF (desactivación)
Square (curva cuadrada)
Linear (curva lineal)
Page 16
15
Código de pedido: 50754/50755/50757
DDP-610 MKII
08) Una vez configurados todos los ajustes, pulse el botón ESC para regresar al menú anterior.
3. Nivel mínimo de salida
Con este menú puede establecer el nivel mínimo de salida y elegir si la salida se aplica a todos los
canales o solo a uno cada vez.
01) Mientras que se encuentra en el menú principal, pulse los botones UP y DOWN hasta que en la
pantalla aparezca .
02) Pulse el botón MENU para entrar en el submenú.
03) Pulse los botones UP y DOWN para elegir una de las siguientes opciones:
Chan[1]-Chan[6] (canal [1]-canal [6]: el nivel mínimo de salida se aplica solo al canal deseado
All (todo): el nivel mínimo de salida se aplica a los 6 canales a la vez
04) Pulse el botón MENU para acceder a los ajustes del nivel mínimo de salida.
05) Pulse los botones UP y DOWN para aumentar o disminuir el nivel mínimo de salida. El rango de ajuste
se encuentra entre 0-30 %.
06) Una vez configurados todos los ajustes, pulse el botón ESC para regresar al menú anterior.
4. Nivel máximo de salida
Con este menú puede establecer el nivel máximo de salida y elegir si la salida se aplica a todos los
canales o solo a uno cada vez.
01) Mientras que se encuentra en el menú principal, pulse los botones UP y DOWN hasta que en la
pantalla aparezca .
02) Pulse el botón MENU para entrar en el submenú.
03) Pulse los botones UP y DOWN para elegir una de las siguientes opciones:
Chan[1]-Chan[6] (canal [1]-canal [6]: el nivel máximo de salida se aplica solo al canal deseado
Page 17
16
Código de pedido: 50754/50755/50757
DDP-610 MKII
All (todo): el nivel máximo de salida se aplica a los 6 canales a la vez
04) Pulse el botón MENU para acceder a los ajustes del nivel máximo de salida.
05) Pulse los botones UP y DOWN para aumentar o disminuir el nivel máximo de salida. El rango de ajuste
se encuentra entre 70-100%.
06) Una vez configurados todos los ajustes, pulse el botón ESC para regresar al menú anterior.
5. Ajustes del comportamiento en caso de fallo de la señal DMX
Con este menú puede determinar el comportamiento de la unidad DDP-610 MKII en el caso de que se
produzca un fallo en la señal DMX.
01) Mientras que se encuentra en el menú principal, pulse los botones UP y DOWN hasta que en la
pantalla aparezca .
02) Pulse el botón MENU para abrir el menú.
03) Pulse los botones UP y DOWN para alternar entre las siguientes opciones:
Last Hold (último guardado)
Progr:01 - Progr:12 (programas incorporados 01-12)
OFF (desactivado)
Analog (analógico)
04) Cuando en la pantalla se muestre , el dispositivo memorizará la última señal DMX recibida
correctamente y continuará utilizándola hasta que recupere la recepción de la señal DMX.
05) Cuando en la pantalla se muestre uno de los 12 programas incorporados , pulse
el botón ESC para acceder a los ajustes de velocidad del programa.
06) Pulse los botones UP y DOWN para aumentar o disminuir la velocidad del programa. El rango de
ajuste se encuentra entre , de velocidad rápida a lenta.
07) Cuando en la pantalla se muestre , el dispositivo realizará un Blackout de la proyección de
luz si se produce un fallo en la señal DMX.
08) Cuando en la pantalla se muestre , el dispositivo reaccionará a la fuente de señal analógica
conectada.
09) Una vez configurados todos los ajustes, pulse el botón ESC para regresar al menú anterior.
Page 18
17
Código de pedido: 50754/50755/50757
DDP-610 MKII
Mantenimiento
El operador debe asegurarse de que los aspectos relacionados con la seguridad y las instalaciones
técnicas del dispositivo sean inspeccionados por un experto cada año en el curso de una prueba de
aceptación.
El operador debe asegurarse de que los aspectos relacionados con la seguridad y las instalaciones
técnicas del dispositivo son inspeccionados por un experto una vez al año.
Le recomendamos que un técnico cualificado lleve a cabo un servicio de mantenimiento de la unidad
dos veces al año.
Se deben considerar los siguientes puntos durante la inspección:
01) Todos los tornillos utilizados en la instalación del dispositivo o de partes del mismo han de estar
apretados y sin oxidar.
02) No debe haber ninguna deformación en la carcasa, en los elementos de fijación ni en los puntos
de instalación.
03) Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material.
La unidad Showtec DDP-610 MKII precisa muy poco mantenimiento. No obstante, debe mantener la
unidad limpia.
01) Desconecte el suministro de energía y limpie la cubierta con un trapo húmedo. No sumerja el
dispositivo en líquido. No utilice alcohol ni disolventes.
02) Limpie los componentes internos dos veces al año con un cepillo suave y una aspiradora.
03) Mantenga las conexiones limpias. Desconecte el suministro eléctrico y limpie las conexiones con un
trapo húmedo. Asegúrese de que las conexiones están completamente secas antes de volver a
conectar la unidad a otros dispositivos o al suministro de energía.
04) Compruebe y apriete todos los tornillos, especialmente los de los terminales.
05) Los cables del suministro eléctrico no deben presentar deterioro ni debilitamiento del material.
Page 19
18
Código de pedido: 50754/50755/50757
DDP-610 MKII
Detección y solución de problemas
Esta guía para la detección y solución de problemas está destinada a resolver problemas sencillos. Si se
produce un problema, lleve a cabo los pasos indicados a continuación en orden hasta que encuentre
una solución. Si la unidad empieza a funcionar correctamente, no efectúe el resto de los pasos.
01) Si el dispositivo no funciona correctamente, desenchúfelo.
02) Compruebe el suministro de energía de la toma de pared, todos los cables y los ajustes (restaurar los
ajustes predeterminados), etc.
03) Vuelva a enchufar la unidad.
04) Si transcurridos 30 segundos no pasa nada, desenchufe el dispositivo.
05) Devuelva el dispositivo a su distribuidor de Showtec.
Especificaciones del producto
Modelo:
Showtec DDP-610 MKII
Fuente de alimentación:
230 V CA, 50/60 Hz, conexión monofásica
400 V CA, 50/60 Hz, conexión trifásica
Potencia de salida:
10 A por canal/máx. 60 A
Medidas:
483 x 380 x 88 mm (largo x ancho x alto)
19 pulgadas x 2HE (largo x alto)
Peso:
12 kg
Funcionamiento
Clavija OUTPUT (salida) de señal:
Clavija 1 tierra, clavija 2 (-), clavija 3 (+)
Entrada de señal:
Conector DMX IN (entrada) de 3 clavijas
Salida de señal:
Conector DMX OUT (salida) de 3 clavijas
Efectos electromecánicos
Control:
DMX-512
Disyuntor:
3 x de tipo "C" de 16 A de 2 clavijas
Carcasa:
Aluminio fundido
Conexiones de la unidad DDP-610M (50754):
Entrada y salida XLR de 3 clavijas, multiconector de 16
clavijas
Conexiones de la unidad DDP-610S (50755):
Entrada y salida y XLR de 3 clavijas, conectores DIN
analógicos de 8 clavijas y 6 conectores Schuko
Conexiones de la unidad DDP-610T (50757):
Conector de terminal a rosca, entrada y salida y XLR
de 3 clavijas, conector DIN analógico de 8 clavijas
Color:
Gris
Incorpora:
Pantalla LCD para configuración fácil
Refrigeración:
Ventilador
Grado de protección IP:
IP20
Temperatura ambiente máxima ta:
40 °C
Temperatura máxima de la carcasa tB:
80 °C
El diseño y las especificaciones del producto están sujetos a cambios sin previa notificación.
Sitio Web: www.Showtec.info
Correo electrónico: service@highlite.nl
Page 20
19
Código de pedido: 50754/50755/50757
DDP-610 MKII
Medidas
Page 21
20
Código de pedido: 50754/50755/50757
DDP-610 MKII
Notas
Page 22
©2017 Showtec
Loading...
