Showtec Cyclone 4 User manual [de]
Cyclone 4
ORDERCODE 43087
Highlite International B.V.
Vestastraat 2
6468 EX Kerkrade
The Netherlands
Phone: +31 45-5667700
Herzlichen Glückwunsch!
Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben.
Der Cyclone 4 von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine
Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses
Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
Verlassen Sie sich auf Showtec. Wir machen die besseren Beleuchtungsgeräte.
Wir entwerfen und produzieren professionelle Beleuchtungsausrüstung für die Unterhaltungsindustrie.
Wie bringen regelmäßig neue Produkte auf den Markt und machen alles für Ihre Zufriedenheit, die
Zufriedenheit unserer Kunden.
Für weitere Informationen: iwant@showtec.info
Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an.
Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder
nach den hervorragenden Produkten von Showtec.
Geben Sie sich nur mit dem Besten zufrieden - Showtec!
Ihr Showtec-Team!
1
Showtec
Showtec Cyclone 4 ™ Anleitung
Warnung .............................................................................................................................................................................. 2
Sicherheitshinweise ....................................................................................................................................................... 2
Bestimmungsgemäßer Gebrauch ............................................................................................................................. 4
Montage ......................................................................................................................................................................... 4
Rückgabe ....................................................................................................................................................................... 5
Reklamationen .............................................................................................................................................................. 5
Beschreibung des Geräts ................................................................................................................................................ 6
Übersicht ......................................................................................................................................................................... 6
Setup und Betrieb .............................................................................................................................................................. 7
Steuerungsmodi ............................................................................................................................................................ 7
Ein Cyclone (Auto-Programme) ............................................................................................................................ 7
Ein Cyclone (Musiktaktung) .................................................................................................................................... 7
Mehrere Cyclones (Master/Slave-Steuerung) .................................................................................................... 7
Mehrere Cyclones (DMX-Steuerung) ................................................................................................................... 8
Verbinden der Geräte ................................................................................................................................................. 9
Datenverkabelung ....................................................................................................................................................... 9
Bedienfeld .................................................................................................................................................................... 10
DMX-Steuermodus: ..................................................................................................................................................... 10
DMX-Adresszuweisung ............................................................................................................................................... 10

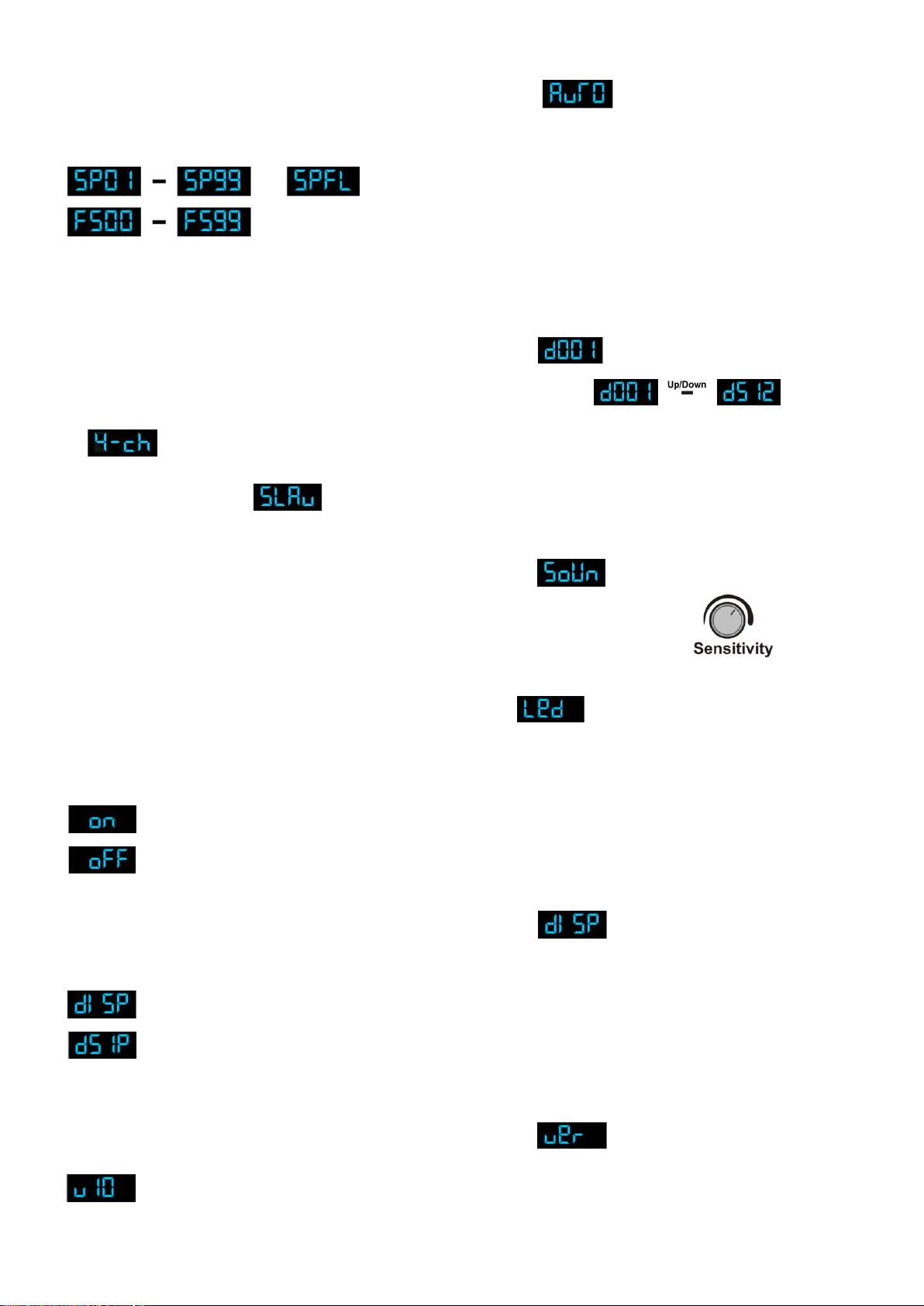

Menü-Übersicht ........................................................................................................................................................... 11
Hauptmenü-Optionen ............................................................................................................................................... 11
1. Auto-Programme ............................................................................................................................................... 12
2. DMX-Modus ......................................................................................................................................................... 12
3. Slave-Modus ........................................................................................................................................................ 12
4. Musikgetakteter Modus .................................................................................................................................... 12
5. LED-Display-Modus ............................................................................................................................................. 12
6. Reverse Display ................................................................................................................................................... 12
7. Versionsnummer ................................................................................................................................................. 12
DMX-Kanäle ................................................................................................................................................................. 13
4 Kanäle ................................................................................................................................................................... 13
Wartung ............................................................................................................................................................................. 14
Sicherung austauschen ............................................................................................................................................. 14
Fehlersuche ...................................................................................................................................................................... 14
Kein Licht ...................................................................................................................................................................... 14
Keine Reaktion auf DMX-Signale ............................................................................................................................. 15
Technische Daten ............................................................................................................................................................ 16
2
Warnung
ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät.
Bei gefährlichen Netzspannungen könnten Sie
beim Berühren der Kabel
einen lebensgefährlichen elektrischen Schlag erhalten!
ACHTUNG!
Gerät vor Regen und Feuchtigkeit schützen!
Ziehen Sie das Stromkabel ab, bevor Sie das Gehäuse öffnen!
BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH,
BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN!
Auspacken
Packen Sie das Produkt bitte direkt nach dem Erhalt aus und Überprüfen Sie es auf Vollständigkeit und
Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der
Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie
es in der Originalverpackung zurücksenden.
Lieferumfang:
• Showtec Cyclone 4 mit Hängehalterung
• IEC-Netzkabel (1,5m)
• Bedienungsanleitung
Voraussichtliche Nutzungsdauer des LED-Scheinwerfers
Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess
beschleunigt. Wenn LEDs sehr dicht beieinander angebracht werden, sind sie einer höheren
Betriebstemperatur ausgesetzt, als wenn ein idealer Abstand eingehalten wird oder sie unter optimalen
Bedingungen, also einzeln, betrieben werden. Aus diesem Grund verringert sich die Nutzungsdauer
erheblich, wenn alle Farb-LEDs mit maximaler Helligkeit betrieben werden. Die unter normalen
Betriebsbedingungen erreichbare Lebensdauer beträgt ca. zwischen 40.000 und 50.000 Stunden. Falls die
Verlängerung der Nutzungsdauer von großer Bedeutung für Sie ist, sollten Sie darauf achten, dass die
Betriebstemperatur gering gehalten wird. Dazu können eine klimatisierte Betriebsumgebung und die
Verringerung der generellen Leuchtintensität beitragen.
Sicherheitshinweise
Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:
- dafür qualifiziert sein
- die Anweisungen in dieser Bedienungsanleitung beachten
Versichern Sie sich bitte vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten
hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es
nicht.
Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die
Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung
übernehmen.
Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie
Wartungsarbeiten nur von qualifizierten Technikern durchführen.
3
WICHTIG:
Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder
unbefugte Änderungen an diesem Produkt entstehen.
Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen
Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!
Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.
Öffnen Sie das Gerät auf keinen Fall und nehmen Sie keine Änderungen an ihm vor.
Der Massekontakt darf niemals abgeklebt werden.
Das Gerät darf niemals ohne Lampen betrieben werden!
Schauen Sie niemals direkt in die Lichtquelle.
Achten Sie darauf, dass keine Kabel herumliegen.
Führen Sie keine Objekte in die Belüftungsschlitze ein.
Schließen Sie dieses Gerät nie an ein Dimmerpack an.
Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts
verkürzt.
Keinen Erschütterungen aussetzen. Wenden Sie keine übermäßige Kraft an, wenn Sie das Gerät
installieren oder verwenden. Der Cyclone 4 reagiert äußerst empfindlich auf Bewegung.
Verwenden Sie das Gerät niemals während eines Gewitters. Ziehen Sie im Fall eines Gewitters
sofort den Netzstecker ab.
Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder
anderen Flüssigkeiten.
Berühren Sie das Gerät während des Betriebs niemals mit bloßen Händen, da es heiß wird.
Verwenden Sie das Gerät erst, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren
Flüssigkeiten oder Gasen.
Öffnen Sie während des Betriebs niemals das Gehäuse.
Lassen Sie immer zumindest 50cm Freiraum um das Gerät, um die ausreichende Belüftung zu
gewährleisten.
Trennen Sie das Gerät immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen
wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an.
Ziehen Sie den Stecker niemals am Kabel aus der Steckdose
Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub.
Installieren Sie das Gerät ausschließlich mit der Hängvorrichtung.
Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der
Rückseite des Geräts angegeben.
Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das
Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.
Falls das Anschlusskabel eindeutige Schäden aufweist, muss es ersetzt werden.
Falls die Linse oder das Glas eindeutige Schäden wie Risse oder tiefe Kratzer aufweisen, durch die
ihre Funktionstüchtigkeit eingeschränkt wird, müssen sie ersetzt werden.
Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark
erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit
überprüfen, bevor Sie es erneut in Betrieb nehmen.
Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen
ausgesetzt wurde (z.B. beim Transport). Das entstehende Kondenswasser könnte das Gerät
beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das
Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren ShowtecHändler.
Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite
von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt.
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie
die bereits enthaltenen Sicherungen.
Lassen Sie das Gerät ausreichend abkühlen, bevor Sie eine Lampe ersetzen.
Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des
Cyclone 4. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte
Installation verursacht werden.
Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel
geerdet werden.
4
Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist
ACHTUNG! AUGENSCHÄDEN!
Schauen Sie niemals direkt in die Lichtquelle.
(besonders Epileptiker)!
nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß
funktioniert.
Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern
durchgeführt bzw. bearbeitet werden.
GARANTIE: Ein Jahr ab Kaufdatum.
Bestimmungsgemäßer Gebrauch
• Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen
erhöht die Lebensdauer des Geräts.
• Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter.
• Die maximale Umgebungstemperatur für den Betrieb beträgt t
überschritten werden.
• Die relative Luftfeuchtigkeit darf 50% bei einer Umgebungstemperatur von 45° C nicht überschreiten.
• Wenn das Gerät nicht so verwendet wird wie in dieser Anleitung beschrieben, könnte es Schaden
nehmen und die Garantie erlischt.
• Jegliche unsachgemäße Verwendung führ zu Risiken wie z.B. Kurzschlüsse, Verbrennungen,
Stromschlag, Abstürze, etc.
= 45°C und darf auf keinen Fall
a
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!
Montage
Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an
Traversen und allen weiteren Sicherheitsmaßnahmen.
Versuchen Sie nicht, das Gerät selbst zu installieren!
Lassen Sie die Installation immer von einem Vertragshändler vornehmen!
Verfahrensweise:
Falls der Cyclone 4 von der Decke oder hohen Balken herabgelassen werden soll, muss ein
professionelles Traversensystem verwendet werden
Verwenden Sie eine Klemme, um den Cyclone 4 mithilfe der Halterung an einem
Traversenrahmen zu befestigen.
Der Cyclone 4 darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen
kann.
Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z.B. mit einem geeigneten
Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
Stellen Sie immer sicher, dass der Bereich unter dem Projektor gesperrt wird und dass das Betreten
dieses Bereichs verboten ist, wenn das Gerät montiert, demontiert oder gewartet wird.
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und
Sachschäden führen!
Loading...
