Astro 360 XL V2
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande
Bestellnummer: 43024
HANDBUCH
DEUTSCH
1
Bestellnummer: 43024
Astro 360 XL
Inhaltsverzeichnis
Warnung .............................................................................................................................................................................. 2
Sicherheitshinweise ....................................................................................................................................................... 2
Bestimmungsgemäßer Gebrauch ............................................................................................................................. 4
Montage ......................................................................................................................................................................... 4
Netzanschlüsse .............................................................................................................................................................. 5
Rückgabe ....................................................................................................................................................................... 6
Reklamationen .............................................................................................................................................................. 6
Beschreibung des Geräts ................................................................................................................................................ 7
Funktionen ...................................................................................................................................................................... 7
Übersicht ......................................................................................................................................................................... 7
Vorderseite ..................................................................................................................................................................... 8
Rückseite ........................................................................................................................................................................ 9
Installation ........................................................................................................................................................................... 9
Setup und Betrieb .............................................................................................................................................................. 9
Steuerungsmodi ..........................................................................................................................................................10
Ein Astro (Auto und manuell) .................................................................................................................................10
Ein Astro (Musiktaktung) .........................................................................................................................................10
Mehrere Astros (Master/Slave-Steuerung) ..........................................................................................................10
Mehrere Astros (DMX-Steuerung) .........................................................................................................................11
Verbinden der Geräte ...............................................................................................................................................12
Datenverkabelung .....................................................................................................................................................12
Bedienfeld ....................................................................................................................................................................13
Kontrollmodus ..............................................................................................................................................................13
DMX-Adresszuweisung ...............................................................................................................................................13
Menü-Übersicht ...........................................................................................................................................................14
Hauptmenü-Optionen ...............................................................................................................................................15
DMX-Adresszuweisung ...............................................................................................................................................15
Betriebsmodi ................................................................................................................................................................16
1. DMX-Modus ..........................................................................................................................................................16
2. Slave-Modus .........................................................................................................................................................16
3. Automodus ...........................................................................................................................................................16
4. Musiktaktung ........................................................................................................................................................16
5. Manueller Modus .................................................................................................................................................17
Erweiterte Einstellungen .............................................................................................................................................18
Systeminformationen..................................................................................................................................................19
DMX-Kanäle .................................................................................................................................................................19
Wartung .............................................................................................................................................................................26
Ersetzen der Sicherung ...............................................................................................................................................26
Fehlersuche ......................................................................................................................................................................27
Kein Licht ......................................................................................................................................................................27
Keine Reaktion auf DMX-Signale .............................................................................................................................27
Technische Daten ............................................................................................................................................................29
Abmessungen ..................................................................................................................................................................30
2
Bestellnummer: 43024
Astro 360 XL
Warnung
Auspacken
Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und
Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der
Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie
es in der Originalverpackung zurücksenden.
Lieferumfang:
Showtec Astro 360 XL
IEC-Netzkabel (1 m)
1 Montagehalterung und 2 Schrauben für die
Traversenmontage
Bedienungsanleitung
Voraussichtliche Nutzungsdauer von LEDs
Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess
beschleunigt. Wenn LEDs sehr dicht beieinander angebracht werden, sind sie einer höheren
Betriebstemperatur ausgesetzt, als wenn ein idealer Abstand eingehalten wird oder sie unter optimalen
Bedingungen, also einzeln, betrieben werden. Aus diesem Grund verringert sich die Nutzungsdauer
erheblich, wenn alle Farb-LEDs mit maximaler Helligkeit betrieben werden. Falls die Verlängerung der
Nutzungsdauer von großer Bedeutung für Sie ist, sollten Sie darauf achten, dass die Betriebstemperatur
gering gehalten wird. Dazu können eine klimatisierte Betriebsumgebung und die Verringerung der
generellen Leuchtintensität beitragen.
Sicherheitshinweise
Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:
dafür qualifiziert sein und
die Anweisungen in dieser Bedienungsanleitung beachten.
3
Bestellnummer: 43024
Astro 360 XL
Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat.
Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht.
Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die
Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung
übernehmen.
Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie
Wartungsarbeiten nur von qualifizierten Technikern durchführen.
WICHTIG:
Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte
Änderungen an diesem Produkt entstehen.
• Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen
Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen!
• Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt.
• Der Massekontakt darf niemals abgeklebt werden.
• Heben Sie das Gerät niemals am Projektionskopf an. Die Mechanik des Geräts könnte dadurch
beschädigt werden. Halten Sie das Gerät immer an den Transportgriffen.
• Bedecken Sie die Linse unter keinen Umständen, gleichgültig mit welchem Material.
• Schauen Sie niemals direkt in die Lichtquelle.
• Achten Sie darauf, dass keine Kabel herumliegen.
• Führen Sie keine Objekte in die Belüftungsschlitze ein.
• Schließen Sie dieses Gerät niemals an ein Dimmerpack an.
• Schalten Sie das Gerät nicht in kurzen Abständen ein und aus, da das die Lebenszeit des Geräts
verkürzt.
• Berühren Sie das Gerät während des Betriebs niemals mit bloßen Händen, da es extrem heiß wird.
Lassen Sie das Gerät nach Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie es berühren.
• Keinen Erschütterungen aussetzen. Wenden Sie keine übermäßige Kraft an, wenn Sie das Gerät
installieren oder verwenden.
• Benutzen Sie das Produkt nur in Innenräumen und vermeiden Sie den Kontakt mit Wasser oder
anderen Flüssigkeiten.
• Überprüfen Sie, dass das Gehäuse fest verschlossen ist und dass alle Schrauben fest angezogen sind,
bevor Sie das Gerät verwenden.
• Verwenden Sie das Gerät erst, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Bringen Sie das Produkt nicht in die Nähe von offenen Feuern oder leicht entflammbaren
Flüssigkeiten oder Gasen.
• Öffnen Sie während des Betriebs niemals das Gehäuse.
• Lassen Sie immer zumindest 50 cm Freiraum um das Gerät, um die ausreichende Belüftung zu
gewährleisten.
• Trennen Sie das Gerät immer vom Netz, wenn Sie es nicht benutzen oder wenn Sie es reinigen
wollen! Fassen Sie das Netzkabel nur an der dafür vorgesehenen Grifffläche am Stecker an. Ziehen
Sie den Stecker niemals am Kabel aus der Steckdose.
• Schützen Sie das Produkt vor extremer Hitze, Feuchtigkeit oder Staub.
• Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der
Rückseite des Geräts angegeben.
• Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das
Netzkabel in regelmäßigen Abständen auf eventuelle Schäden.
• Falls die Linse eindeutige Schäden aufweist, muss sie ersetzt werden,
• Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark
erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen,
bevor Sie es erneut in Betrieb nehmen.
• Schalten Sie das Gerät nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt
wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das Gerät beschädigen.
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
4
Bestellnummer: 43024
Astro 360 XL
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das
Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler.
• Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der
Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals
unbeaufsichtigt.
• Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu
überbrücken.
• Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die
bereits enthaltenen Sicherungen.
• Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Astro.
Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation
verursacht werden.
• Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet
werden.
• Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern
durchgeführt bzw. bearbeitet werden.
• GARANTIE: Ein Jahr ab Kaufdatum.
Bestimmungsgemäßer Gebrauch
• Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen
erhöht die Lebensdauer des Geräts.
• Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter.
• Die maximale Umgebungstemperatur für den Betrieb beträgt
t
a = 40°C und darf auf keinen Fall
überschritten werden.
• Die relative Luftfeuchtigkeit darf 50 % bei einer Umgebungstemperatur von 40 °C nicht überschreiten.
• Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden
nehmen und die Garantie erlischt.
• Jegliche unsachgemäße Verwendung für zu Risiken wie z. B. Kurzschlüsse, Verbrennungen,
Stromschlag, Abstürze, etc.
Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr!
Montage
Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem
Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen.
Versuchen Sie nicht, das Gerät selbst zu installieren!
Lassen Sie die Installation immer von einem Vertragshändler vornehmen!
Verfahrensweise:
• Falls der Projektor von der Decke oder hohen Balken herabgelassen werden soll, muss ein
professionelles Traversensystem verwendet werden.
• Verwenden Sie eine Schelle, um den Projektor mithilfe der Halterung an einem Traversenrahmen zu
befestigen.
• Der Projektor darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann.
• Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten
Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
• Stellen Sie immer sicher, dass der Bereich unter der Installation für gesperrt wird und keine
unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird.
5
Bestellnummer: 43024
Astro 360 XL
Der Astro kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem
Traversenrahmen befestigt werden.
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder
Sachschäden führen!
Netzanschlüsse
Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen
angeschlossen sind.
International
Kabel Europa
Kabel UK
Kabel USA
Stift
L
BRAUN
ROT
GELB/KUPFER
PHASE
N
BLAU
SCHWARZ
SILBER
NEUTRAL
GELB-GRÜN
GRÜN
GRÜN
SCHUTZERDUNG
Stellen Sie sicher, dass das Gerät immer ordnungsgemäß geerdet ist!
Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder
Sachschäden führen!
6
Bestellnummer: 43024
Astro 360 XL
Rückgabe
Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir
lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw.
Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht
angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch
keinerlei Haftung. Rufen Sie Highlite an unter 0031-455667723 oder schreiben Sie ein E-Mail an
aftersales@highlite.nl und fordern Sie eine RMA-Nummer an, bevor Sie die Ware versenden. Sie sollten die
Modellnummer und die Seriennummer sowie eine kurze Begründung für die Rücksendung angeben.
Verpacken Sie die Ware sorgfältig, da Sie für alle Transportschäden, die durch unsachgemäße
Verpackung entstehen, haften. Highlite behält sich das Recht vor, das Produkt oder die Produkte nach
eigenem Ermessen zu reparieren oder zu ersetzen. Wir empfehlen Ihnen, die Verwendung von UPSVerpackungen oder die Produkte doppelt zu verpacken. So sind Sie immer auf der sicheren Seite.
Hinweis: Wenn Sie eine RMA-Nummer erhalten, geben Sie bitte die folgenden Daten auf einem Zettel an
und legen Sie ihn der Rücksendung bei:
01) Ihr vollständiger Name
02) Ihre Anschrift
03) Ihre Telefonnummer
04) Eine kurze Problembeschreibung
Reklamationen
Der Kunde ist dazu verpflichtet, die empfangene Ware direkt nach Erhalt auf Fehler und/oder sichtbare
Defekte zu überprüfen, oder diese Überprüfung nach dem Erhalt der Benachrichtigung, dass die Ware
nun zur Verfügung steht, durchzuführen. Das Transportunternehmen haftet für Transportschäden. Deshalb
müssen ihm eventuelle Schäden bei Erhalt der Warenlieferung mitgeteilt werden.
Es unterliegt der Verantwortung des Kunden, das Transportunternehmen über eventuelle
Transportschäden der Ware zu informieren und Ausgleichsforderungen geltend zu machen. Alle
Transportschäden müssen uns innerhalb von einem Tag nach Erhalt der Lieferung mitgeteilt werden.
Alle Rücksendungen müssen vom Kunden freigemacht werden und eine Mitteilung über den
Rücksendegrund enthalten. Nicht freigemachte Rücksendungen werden nur entgegengenommen,
wenn das vorher schriftlich vereinbart wurde.
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg
oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert.
Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten
vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren.
7
Bestellnummer: 43024
Astro 360 XL
Beschreibung des Geräts
Funktionen
Der Astro 360 XL von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten.
Eingangsspannung: 100-240V AC, 60/50 Hz
Leistungsaufnahme: 175W
Lichtquelle: 8 x 12W 4-in-1 RGBW-LEDs
Lichtleistung: 265 Lumen pro LED
Strahlungswinkel: 5°
Dimmer: 0-100%
Stroboskop: 0-20Hz
DMX-Ansteuerung: mit Standard-DMX-Controller
Kanalmodi: 20, 52 Kanäle
Steuerungsmodi: DMX-512, Master/Slave, Auto, Musiktaktung, manuell
Anschlüsse: 3-poliger XLR-Ein- und -Ausgang; IEC-Netzein- und -ausgang
Einstellbarer Pan-Bereich: 540° / 360° / 180°
Einstellbarer Tilt-Bereich: 90° / 180°
Umkehrung der Pan/Tilt-Bewegung
Tellerdrehung in zwei Richtungen
Special: Blackout bei Pan/Tilt-Bewegung
Pan/Tilt-Auflösung: 16 Bit
Gehäuse: Metall & flammfester Kunststoff
Sicherung: F3AL/250V
Abmessungen: 354 x 354 x 435 mm (LxBxH)
Gewicht: 17,32 kg
Übersicht
Abb. 01
8
Bestellnummer: 43024
Astro 360 XL
Vorderseite
Abb. 02
01) 8 x 12W 4-in-1 RGBW-LEDs
02) LCD-Display + Steuerungstasten
9
Bestellnummer: 43024
Astro 360 XL
Rückseite
Abb. 03
03) DMX-Eingang, 3-polig
04) DMX-Ausgang, 3-polig
05) Sicherheitsring
06) IEC-Netzeingang 100-240V
07) IEC-Netzausgang 100-240V
08) Sicherung F3AL / 250V
09) Erde
Installation
Entfernen Sie alle Verpackungsmaterialien von Ihrem Astro 360 XL. Versichern Sie sich, dass alle
Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Setup und Betrieb
Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören.
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine
Netzspannung von 230 V angeschlossen werden und umgekehrt.
Schließen Sie das Gerät an das Stromnetz an.
10
Bestellnummer: 43024
Astro 360 XL
Steuerungsmodi
Es gibt 5 Modi:
• Auto
• Manuell
• Musiktaktung
• Master/Slave
• DMX-512 (20CH, 52 CH)
Ein Astro (Auto und manuell)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Der Astro funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
Siehe Seiten 16-19 für mehr Informationen über den Automodus und den manuellen Modus.
Ein Astro (Musiktaktung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
03) Schalten Sie die Musik ein. Wenn die Musiktaktung aktiviert ist, reagiert das Gerät auf den Rhythmus
der Musik. Siehe Seite 16 für mehr Informationen über die Optionen der Musiktaktung.
Mehrere Astros (Master/Slave-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verbinden Sie den Astro mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:
01) Erdung
02) Signal -
03) Signal +
03) Verbinden Sie die Geräte wie in Abb. 04 abgebildet. Schließen Sie den DMX-Ausgang des ersten
Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen
Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
Mit dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 16-19 beschrieben
(Automodus, manueller Modus oder Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den
gewünschten Betriebsmodus am Mastergerät einstellen können und dann alle Slave-Geräte
genauso reagieren wie dieses Gerät.
Mehrere Astros (Master/Slave-Steuerung)
Abb. 04
11
Bestellnummer: 43024
Astro 360 XL
Mehrere Astros (DMX-Steuerung)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Verbinden Sie die Astros und andere Geräte mit einem 3-poligen XLR-Kabel.
04) Verbinden Sie die Geräte wie in Abb. 05 abgebildet. Schließen Sie den DMX-Ausgang des ersten
Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen
Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
05) Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller
Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte
korrekt angebracht und angeschlossen sind.
DMX-Setup für mehrere Astros
Abb. 05
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen.
12
Bestellnummer: 43024
Astro 360 XL
Verbinden der Geräte
Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder
synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen,
müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten
benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
Wichtig:
Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe
geschaltet sein. Gemäß dem Gemäß Standard EIA-485 sollten niemals mehr als 30 Geräte
an eine Datenübertragungsleitung angeschlossen werden. Wenn Sie dennoch mehr als 30
Geräte an eine serielle Datenübertragungsleitung anschließen, ohne einen Opto-Splitter
zu verwenden, verschlechtert sich eventuell die Qualität des DMX-Signals.
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 100 Meter
Maximale empfohlene Anzahl von Geräten an einer DMX-Datenübertragungsleitung: 30
Geräte
Datenverkabelung
Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP-Audio-zertifizierte
DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein
Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale
übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist.
DAP-Audio DMX-Datenkabel
• DAP Audio Basic Mehrzweckmikrofonkabel. bal. XLR/M 3-polig. > XLR/F 3-polig. Bestellnummer
FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m).
• DAP Audio Datenkabel Typ X, XLR/M 3-polig > XLR/F 3-polig. Bestellnummer FLX0175 (0,75 m),
FLX01150 (1,5 m), FLX013 (3 m), FLX016 (6 m), FLX0110 (10 m).
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von Neutrik®. Bestellnummer FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110
(10 m).
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von Neutrik®. Bestellnummer FL7275 (0,75 m), FL72150 (1,5 m), FL723 (3 m),
FL726 (6 m), FL7210 (10 m).
• DAP Audio Kabel, 110 Ohm, mit digitaler Signalübertragung. Bestellnummer FL0975 (0,75 m), FL09150
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m).
13
Bestellnummer: 43024
Astro 360 XL
Der Astro 360 XL kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus
ohne Controller betrieben werden. Selbstständiger Modus
Bedienfeld
A) LCD-Display
B) MODE-Taste
C) UP-Taste
D) DOWN-Taste
E) ENTER-Taste
Abb. 06
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite des Fußes können Sie dem Gerät eine DMX-Adresse zuweisen.
Das ist der erste Kanal, über den der Astro vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 52 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Astros verwenden.
Daher sollte die DMX-Adresse des ersten Astro 1(001) sein. Die DMX-Adresse des zweiten Astros sollte
1+52=53 (053) und die DMX-Adresse des dritten Astros sollte 53+52=105 (105) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann. Wenn zwei oder mehreren Astros ähnliche Adressen zugewiesen werden,
reagieren sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Astros eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Astro automatisch, ob er DMX-512-Daten empfängt. Die „LED“ des
Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Astro 360 XL
angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 30 Sekunden
Wenn 30 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MODE-, UP-, DOWN- oder ENTER-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
14
Bestellnummer: 43024
Astro 360 XL
Menü-Übersicht
15
Bestellnummer: 43024
Astro 360 XL

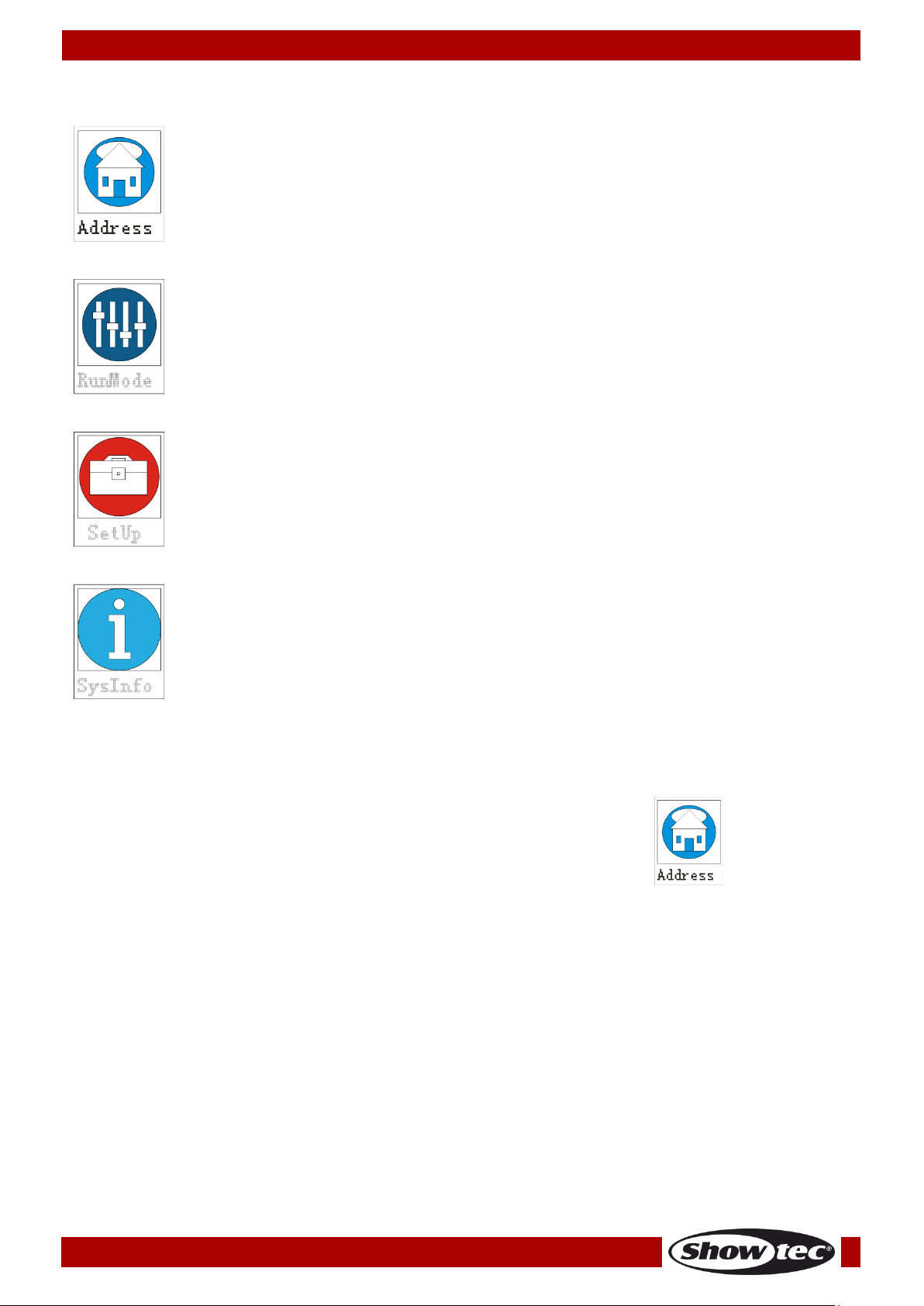

Hauptmenü-Optionen
DMX-Adresse
DMX-Modus / Master/Slave / Auto / Musiktaktung / manuell
Pan- und Tilt-Umkehrung/ Display-Umkehrung / Pan- und Tiltwinkel /
Ventilatoren / Display / Audioempfindlichkeit / Dimmerkurven und
Geschwindigkeit / Reset / Werkseinstellungen
Systeminformationen
DMX-Adresszuweisung
In diesem Menü können Sie die DMX-Adresse zuweisen.
01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird.
02) Drücken Sie zur Bestätigung ENTER. Sie können zwischen 512 verschiedenen DMX-Adressen wählen.
03) Wählen Sie mit UP/DOWN die gewünschte Adresse von 001-512 aus.
04) Drücken Sie ENTER, um die Adresse zu bestätigen.
16
Bestellnummer: 43024
Astro 360 XL
Betriebsmodi
Der Astro verfügt über 5 unterschiedliche Betriebsmodi.
01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird.
02) Drücken Sie ENTER, um das Menü zu öffnen.
03) Wählen Sie mit UP/DOWN einen der folgenden 6 Modi aus:
1. DMX-Modus
01) Drücken Sie ENTER, wenn „DMX“ auf dem Display angezeigt wird, um das Menü aufzurufen.
02) Drücken Sie UP/DOWN, um zwischen diesen 2 Kanalmodi zu wechseln:
20 Kanäle
52 Kanäle
03) Drücken Sie ENTER, um die Auswahl zu bestätigen.
2. Slave-Modus
01) Drücken Sie UP/DOWN, bis das Display „SLAVE“ anzeigt.
02) Drücken Sie ENTER, um den Modus zu aktivieren.
03) Das Gerät befindet sich nun im Slave-Modus und reagiert ebenso wie das Master-Gerät.
3. Automodus
01) Drücken Sie UP/DOWN, bis das Display „AUTO“ anzeigt.
02) Drücken Sie ENTER, um den Automodus zu aktivieren.
03) Das Gerät gibt nun die automatische Show wieder.
4. Musiktaktung
01) Drücken Sie UP/DOWN, bis das Display „SOUND“ anzeigt.
02) Drücken Sie ENTER, um die Musiktaktung zu aktivieren.
03) Das Gerät reagiert nun über das eingebaute Mikrofon auf den Rhythmus der Musik.
17
Bestellnummer: 43024
Astro 360 XL
5. Manueller Modus
In diesem Menü können Sie verschiedene Einstellungen bearbeiten.
01) Wählen Sie im Hauptmenü mit UP/DOWN „MANUAL“ aus.
02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun:
03) Wechseln Sie mit UP/DOWN zwischen den unten stehenden Optionen.
Pan (allmähliche Paneinstellung, 0-540°)
Tilt (allmähliche Tilteinstellung, 0-180°)
Rotate (allmähliche Tellereinstellung, 0-360°)
Pan Circle (Rotation des Moving Heads)
Rotate Circle (Tellerrotation)
P/T/R/Speed (Geschwindigkeitsanpassung der Bewegungen, von schnell nach langsam)
Color (Farbeinstellung)
Dimmer (Dimmereinstellung, von geschlossen nach geöffnet)
Shutter (Shuttereinstellung, von geschlossen nach geöffnet)
04) Der Einstellungsbereich für jede Funktion liegt zwischen 0 und 255. Wenn Sie die gewünschte Option
ausgewählt haben, drücken Sie ENTER, um das Menü zu öffnen, und nehmen Sie dann mit UP/DOWN
die Einstellungen vor.
05) Drücken Sie ENTER, um die Änderungen zu speichern.
18
Bestellnummer: 43024
Astro 360 XL

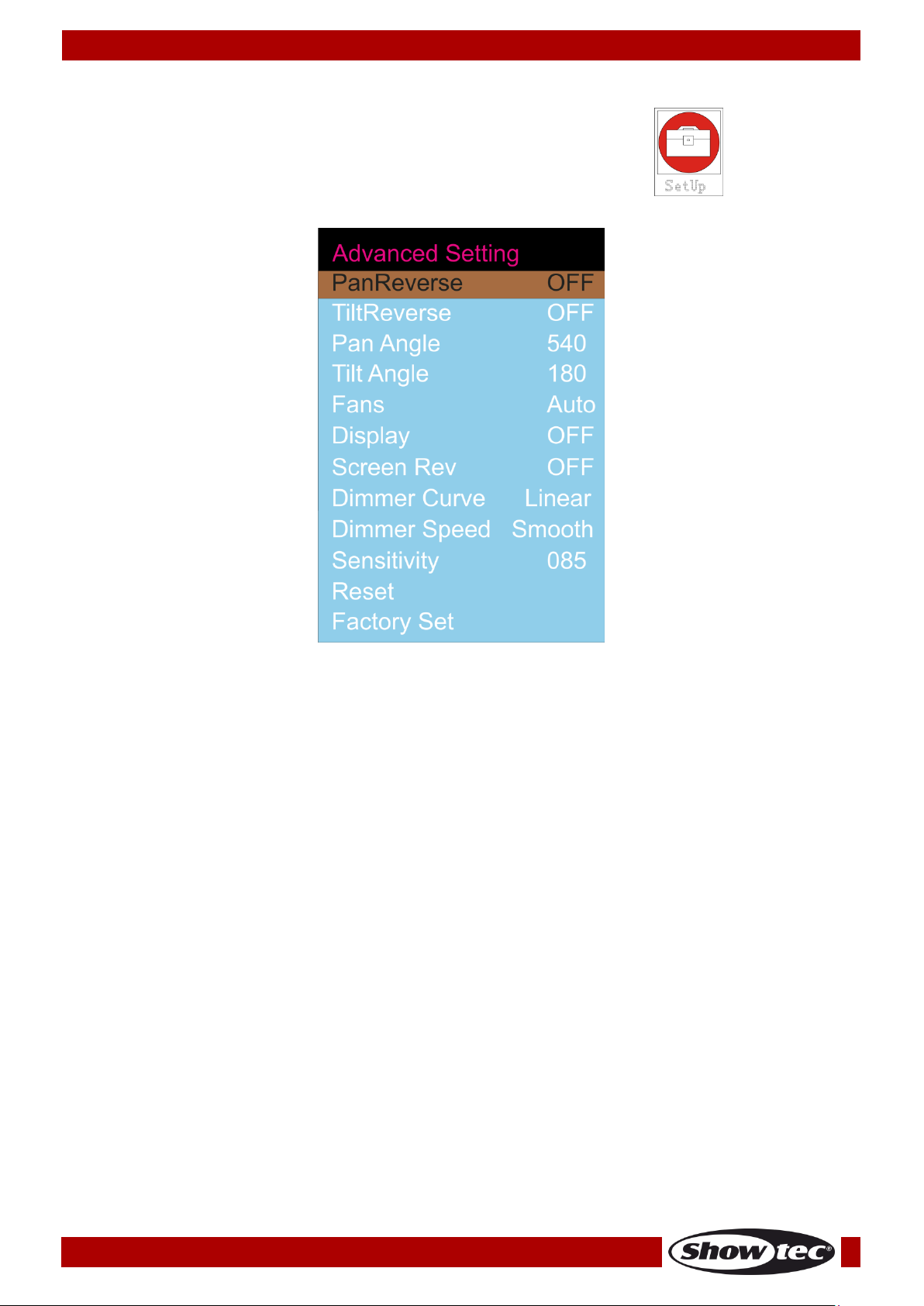

Erweiterte Einstellungen
01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird.
02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun:
03) Drücken Sie UP/DOWN, um zwischen den folgenden Optionen zu wechseln:
PanReverse (Pan-Umkehrung, ON/OFF)
TiltReverse (Tilt-Umkehrung, ON/OFF)
Pan Angle (Panwinkel, 540°/360°/180°)
Tilt Angle (Tiltwinkel, 90°/180°
Fans (Betriebsmodus des Ventilators, Auto/Silent/Full)
Display (Hintergrundbeleuchtung, OFF/ON) Wenn Sie „OFF“ auswählen, wird das Display
deaktiviert, wenn 30 Sekunden lang keine Taste gedrückt wird.
Screen Rev (Display-Drehung, OFF/ON)
Dimmer Curve (Dimmerkurve, Linear/SCurve/I Squa/Square)
Dimmer Speed (Dimmergeschwindigkeit, Smooth/Fast)
Sensitivity (Audioempfindlichkeit 001-100, von geringer bis hohe Empfindlichkeit)
Reset (Drücken Sie ENTER, um die Einstellungen zurückzusetzen)
Factory Set (Drücken Sie ENTER, um die Werkseinstellungen wiederherzustellen)
04) Drücken Sie ENTER, um das gewünschte Menü zu öffnen.
05) Drücken Sie UP/DOWN, um die Einstellungen vorzunehmen
06) Drücken Sie ENTER, um die Änderungen zu speichern.
19
Bestellnummer: 43024
Astro 360 XL
Systeminformationen
In diesem Menü werden der aktuell aktivierte Modus, die aktive DMX-Adresse, die aktuelle
Softwareversion und die Temperatur des Geräts angezeigt.
01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird.
02) Drücken Sie ENTER, um das Menü zu öffnen und die Informationen anzusehen.
DMX-Kanäle
20 Kanäle
Kanal 1 – Horizontale Bewegung (Pan)
Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen.
Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
Kanal 2 – Senkrechte Bewegung (Tilt)
Schieben Sie den Schieberegler nach oben, um den Moving Head senkrecht (TILT) zu bewegen.
Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
Der Moving Head kann 270° gedreht und bei jeder beliebigen Position angehalten werden.
Kanal 3 – Teller-Rotation
Schieben Sie den Schieberegler nach oben, um den Teller zu drehen.
Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
Der Teller kann 360° gedreht und bei jeder beliebigen Position angehalten werden.
Kanal 4 – Pan-Feineinstellung 16bit
Kanal 5 – Tilt-Feineinstellung 16bit
Kanal 6 – Feineinstellung Teller-Rotation 16bit
Kanal 7 – Kontinuierliche Panbewegung
0-55
Keine Funktion
56-155
Rotation im Uhrzeigersinn, von langsam nach schnell
156-255
Rotation gegen den Uhrzeigersinn von langsam nach schnell
Kanal 8 – Kontinuierliche Teller-Rotation
0-55
Keine Funktion
56-155
Teller-Rotation im Uhrzeigersinn, von langsam nach schnell
156-255
Teller-Rotation gegen den Uhrzeigersinn, von langsam nach schnell
Kanal 9 – Pan/Tilt-Rotationsgeschwindigkeit
0-255
Pan/Tilt-Rotationsgeschwindigkeit, von schnell nach langsam
20
Bestellnummer: 43024
Astro 360 XL
Kanal 10 – Rot Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Roteinstellung von 0-100%
Kanal 11 – Grün Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Grüneinstellung von 0-100%
Kanal 12 – Blau Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Blaueinstellung von 0-100%
Kanal 13 – Weiß Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Weißeinstellung von 0-100%
Kanal 14 – Farbmakros Dimmer und Shutter müssen geöffnet sein
0
Keine Funktion
1-239
Manuelle Farbeinstellung
240-247
Farbfluss von schnell nach langsam
248-255
Farbwechsel von schnell nach langsam
Kanal 15 – Voreingestellte Programme Dimmer und Shutter müssen geöffnet sein
0-15
Keine Funktion
16-31
Voreingestelltes Programm 1 und CH10-45 müssen geöffnet sein
32-47
Voreingestelltes Programm 2 und CH10-45 müssen geöffnet sein
48-63
Voreingestelltes Programm 3 und CH10-45 müssen geöffnet sein
64-79
Voreingestelltes Programm 4 und CH10-45 müssen geöffnet sein
80-95
Voreingestelltes Programm 5 und CH10-45 müssen geöffnet sein
96-111
Voreingestelltes Programm 6 und CH10-45 müssen geöffnet sein
112-127
Voreingestelltes Programm 7 und CH10-45 müssen geöffnet sein
128-143
Voreingestelltes Programm 8
144-159
Voreingestelltes Programm 9
160-175
Voreingestelltes Programm 10
176-191
Voreingestelltes Programm 11
192-207
Voreingestelltes Programm 12
208-223
Voreingestelltes Programm 13
224-239
Voreingestelltes Programm 14
240-255
Voreingestelltes Programm 15
Kanal 16 – Geschwindigkeit voreingestellte Programme
0
Keine Funktion
1-127
Programm im Uhrzeigersinn, von langsam nach schnell
128-255
Programm gegen den Uhrzeigersinn, von langsam nach schnell
Kanal 17 - Dimmer
0-255
0-100% Dimmer
Kanal 18 – Shutter Dimmer und CH10-13 müssen geöffnet sein
0-19
Geschlossen
20-24
Offen
25-64
Stroboskop 1, von hoher nach niedriger Frequenz
65-69
Offen
70-84
Stroboskop 2 (schnelles Einblenden/langsames Ausblenden), von hoher nach niedriger
Frequenz
85-89
Offen
90-104
Stroboskop 3 (langsames Einblenden/schnelles Ausblenden), von hoher nach niedriger
Frequenz
105-109
Offen
21
Bestellnummer: 43024
Astro 360 XL
110-124
Stroboskop 4 (zufälliges Stroboskop), von hoher nach niedriger Frequenz
125-129
Offen
130-144
Stroboskop 5 (zufälliges schnelles Einblenden/langsames Ausblenden), von hoher nach
niedriger Frequenz
145-149
Offen
150-164
Stroboskop 6 (zufälliges langsames Einblenden/schnelles Ausblenden), von hoher nach
niedriger Frequenz
165-169
Offen
170-184
Stroboskop 7 (pulsierendes Stroboskop), von hoher nach niedriger Frequenz
185-189
Offen
190-204
Stroboskop 8 (zufälliges pulsierendes Stroboskop), von hoher nach niedriger Frequenz
205-209
Offen
210-224
Stroboskop 9 (Einblenden/Ausblenden), von hoher nach niedriger Frequenz
225-229
Offen
230-244
Stroboskop 10 (pulsierendes Stroboskop ohne Blackout), von hoher nach niedriger Frequenz
245-255
Offen
Kanal 19 - Funktionen
0-9
Keine Funktion
10-14
Pan/Tilt-Blackout
15-49
Pan/Tilt-Blackout AUS
50-54
Keine Funktion
55-59
Keine Funktion
60-64
Keine Funktion
65-69
Keine Funktion
70-74
Alles zurücksetzen
75-79
Keine Funktion
80-84
Pan/Tilt-Reverse
85-89
Pan-Umkehrung
90-94
Tilt-Umkehrung
95-99
Pan-Umkehrung AUS
100-104
Tilt-Umkehrung AUS
105-109
Pan/Tilt-Umkehrung AUS
110-124
Keine Funktion
125-129
Ventilatorgeschwindigkeit: maximal
130-134
Ventilatorgeschwindigkeit: auto (temperaturabhängig)
135-139
Ventilatorgeschwindigkeit: lautlos
140-144
Schneller Dimmer
145-149
Gleichmäßiger Dimmer
150-255
Keine Funktion
Kanal 20 – Pan/Tilt-Programme
0-7
Keine Funktion
8-23
Programm 1
24-39
Programm 2
40-55
Programm 3
56-71
Programm 4
72-87
Programm 5
88-103
Programm 6
104-119
Programm 7
120-135
Programm 8
136-151
Musikgetaktetes Programm 1
152-167
Musikgetaktetes Programm 2
168-183
Musikgetaktetes Programm 3
184-199
Musikgetaktetes Programm 4
200-215
Musikgetaktetes Programm 5
216-231
Musikgetaktetes Programm 6
22
Bestellnummer: 43024
Astro 360 XL
232-247
Musikgetaktetes Programm 7
248-255
Musikgetaktetes Programm 8
52 Kanäle
Kanal 1 – Horizontale Bewegung (Pan)
Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen.
Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
Kanal 2 – Senkrechte Bewegung (Tilt)
Schieben Sie den Schieberegler nach oben, um den Moving Head senkrecht (TILT) zu bewegen.
Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
Der Moving Head kann 270° gedreht und bei jeder beliebigen Position angehalten werden.
Kanal 3 – Teller-Rotation
Schieben Sie den Schieberegler nach oben, um den Teller zu drehen.
Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
Der Teller kann 360° gedreht und bei jeder beliebigen Position angehalten werden.
Kanal 4 – Pan-Feineinstellung 16bit
Kanal 5 – Tilt-Feineinstellung 16bit
Kanal 6 – Feineinstellung Teller-Rotation 16bit
Kanal 7 – Kontinuierliche Panbewegung
0-55
Keine Funktion
56-155
Rotation im Uhrzeigersinn, von langsam nach schnell
156-255
Rotation gegen den Uhrzeigersinn von langsam nach schnell
Kanal 8 – Kontinuierliche Teller-Rotation
0-55
Keine Funktion
56-155
Teller-Rotation im Uhrzeigersinn, von langsam nach schnell
156-255
Teller-Rotation gegen den Uhrzeigersinn, von langsam nach schnell
Kanal 9 – Pan/Tilt-Rotationsgeschwindigkeit
0-255
Pan/Tilt-Rotationsgeschwindigkeit, von schnell nach langsam
Kanal 10 – LEDs 1-8 Rot Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Roteinstellung von 0-100%
Kanal 11 – LEDs 1-8 Grün Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Grüneinstellung von 0-100%
Kanal 12 – LEDs 1-8 Blau Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Blaueinstellung von 0-100%
Kanal 13 – LEDs 1-8 Weiß Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Weißeinstellung von 0-100%
Kanal 14 – LED 1 Rot Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Roteinstellung von 0-100%
23
Bestellnummer: 43024
Astro 360 XL
Kanal 15 – LED 1 Grün Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Grüneinstellung von 0-100%
Kanal 16 – LED 1 Blau Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Blaueinstellung von 0-100%
Kanal 17 – LED 1 Weiß Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Weißeinstellung von 0-100%
Kanal 42 – LED 8 Rot Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Roteinstellung von 0-100%
Kanal 43 – LED 8 Grün Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Grüneinstellung von 0-100%
Kanal 44 – LED 8 Blau Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Blaueinstellung von 0-100%
Kanal 45 – LED 8 Weiß Dimmer und Shutter müssen geöffnet sein
0-255
Schrittweise Weißeinstellung von 0-100%
Kanal 46 – Farbmakros Dimmer und Shutter müssen geöffnet sein
0
Keine Funktion
1-239
Manuelle Farbeinstellung
240-247
Farbfluss von schnell nach langsam
248-255
Farbwechsel von schnell nach langsam
Kanal 47 – Voreingestellte Programme Dimmer und Shutter müssen geöffnet sein
0-15
Keine Funktion
16-31
Voreingestelltes Programm 1 und CH10-13 müssen geöffnet sein
32-47
Voreingestelltes Programm 2 und CH10-13 müssen geöffnet sein
48-63
Voreingestelltes Programm 3 und CH10-13 müssen geöffnet sein
64-79
Voreingestelltes Programm 4 und CH10-13 müssen geöffnet sein
80-95
Voreingestelltes Programm 5 und CH10-13 müssen geöffnet sein
96-111
Voreingestelltes Programm 6 und CH10-13 müssen geöffnet sein
112-127
Voreingestelltes Programm 7 und CH10-13 müssen geöffnet sein
128-143
Voreingestelltes Programm 8
144-159
Voreingestelltes Programm 9
160-175
Voreingestelltes Programm 10
176-191
Voreingestelltes Programm 11
192-207
Voreingestelltes Programm 12
208-223
Voreingestelltes Programm 13
224-239
Voreingestelltes Programm 14
240-255
Voreingestelltes Programm 15
24
Bestellnummer: 43024
Astro 360 XL
Kanal 48 – Geschwindigkeit voreingestellte Programme
0
Keine Funktion
1-127
Programm im Uhrzeigersinn, von langsam nach schnell
128-255
Programm gegen den Uhrzeigersinn, von langsam nach schnell
Kanal 49 - Dimmer
0-255
0-100% Dimmer
Kanal 50 – Shutter Dimmer und CH10-45 müssen geöffnet sein
0-19
Geschlossen
20-24
Offen
25-64
Stroboskop 1, von hoher nach niedriger Frequenz
65-69
Offen
70-84
Stroboskop 2 (schnelles Einblenden/langsames Ausblenden), von hoher nach niedriger
Frequenz
85-89
Offen
90-104
Stroboskop 3 (langsames Einblenden/schnelles Ausblenden), von hoher nach niedriger
Frequenz
105-109
Offen
110-124
Stroboskop 4 (zufälliges Stroboskop), von hoher nach niedriger Frequenz
125-129
Offen
130-144
Stroboskop 5 (zufälliges schnelles Einblenden/langsames Ausblenden), von hoher nach
niedriger Frequenz
145-149
Offen
150-164
Stroboskop 6 (zufälliges langsames Einblenden/schnelles Ausblenden), von hoher nach
niedriger Frequenz
165-169
Offen
170-184
Stroboskop 7 (pulsierendes Stroboskop), von hoher nach niedriger Frequenz
185-189
Offen
190-204
Stroboskop 8 (zufälliges pulsierendes Stroboskop), von hoher nach niedriger Frequenz
205-209
Offen
210-224
Stroboskop 9 (Einblenden/Ausblenden), von hoher nach niedriger Frequenz
225-229
Offen
230-244
Stroboskop 10 (pulsierendes Stroboskop ohne Blackout), von hoher nach niedriger Frequenz
245-255
Offen
Kanal 51 - Funktionen
0-9
Keine Funktion
10-14
Pan/Tilt-Blackout
15-49
Pan/Tilt-Blackout AUS
50-54
Keine Funktion
55-59
Keine Funktion
60-64
Keine Funktion
65-69
Keine Funktion
70-74
Alles zurücksetzen
75-79
Keine Funktion
80-84
Pan/Tilt-Reverse
85-89
Pan-Umkehrung
90-94
Tilt-Umkehrung
95-99
Pan-Umkehrung AUS
100-104
Tilt-Umkehrung AUS
105-109
Pan/Tilt-Umkehrung AUS
110-124
Keine Funktion
125-129
Ventilatorgeschwindigkeit: maximal
130-134
Ventilatorgeschwindigkeit: auto (temperaturabhängig)
135-139
Ventilatorgeschwindigkeit: lautlos
140-144
Schneller Dimmer
25
Bestellnummer: 43024
Astro 360 XL
145-149
Gleichmäßiger Dimmer
150-255
Keine Funktion
Kanal 52 – Pan/Tilt-Programme
0-7
Keine Funktion
8-23
Programm 1
24-39
Programm 2
40-55
Programm 3
56-71
Programm 4
72-87
Programm 5
88-103
Programm 6
104-119
Programm 7
120-135
Programm 8
136-151
Musikgetaktetes Programm 1
152-167
Musikgetaktetes Programm 2
168-183
Musikgetaktetes Programm 3
184-199
Musikgetaktetes Programm 4
200-215
Musikgetaktetes Programm 5
216-231
Musikgetaktetes Programm 6
232-247
Musikgetaktetes Programm 7
248-255
Musikgetaktetes Programm 8
26
Bestellnummer: 43024
Astro 360 XL
Wartung
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal
unterzogen werden.
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen
Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden.
Bei der Überprüfung müssen die nachfolgenden Punkte betrachtet werden:
01) Alle Schrauben, die für die Installation des Produkts oder von Teilen des Produkts verwendet werden,
müssen festsitzen und dürfen nicht korrodiert sein.
02) Weder Gehäuse noch Befestigungen oder die Stellen, an denen das Produkt befestigt ist, dürfen
Verformungen aufweisen.
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen.
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung
aufweisen.
Der Astro 360 XL von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt
werden.
Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit
erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie
das Gerät niemals in eine Flüssigkeit. Reinigen Sie die Linse mit Glasreiniger und einem weichen Tuch.
Verwenden Sie keinen Alkohol oder Lösungsmittel.
Da Nebelfluid generell Rückstände hinterlässt und so die Lichtleistung schnell verringert, sollte die
vordere Linse einmal in der Woche gereinigt werden.
Die Lüfter und die innen liegenden Linsen sollten einmal im Monat mit einem weichen Pinsel gereinigt
werden.
Innen liegende Bauteile sollten einmal jährlich mit einem kleinen Pinsel und einem Staubsauger gereinigt
werden.
Die Anschlüsse sollten ebenfalls regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und
wischen Sie die DMX-Anschlüsse mit einem feuchten Tuch ab. Versichern Sie sich, dass alle Anschlüsse
vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans Netz
anschließen.
Ersetzen der Sicherung
Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung
durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Führen Sie in diesem
Fall die folgenden Schritte durch:
01) Ziehen Sie den Netzstecker ab.
02) Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. Drehen Sie
den Schraubendreher nach links und drücken Sie ihn gleichzeitig ein wenig in den Schlitz (drehen
und drücken). Die Sicherung kommt nun zum Vorschein.
03) Entfernen Sie die alte Sicherung. Wenn Sie braun oder milchig aussieht, ist sie durchgebrannt.
04) Setzen Sie die neue Sicherung in die Halterung ein. Schließen Sie die Abdeckung. Verwenden Sie
ausschließlich eine Sicherung desselben Typs und mit den gleichen Spezifikationen. Beachten Sie
dafür das Etikett mit den technischen Daten.
27
Bestellnummer: 43024
Astro 360 XL
Fehlersuche
Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen.
Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das
Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden
Schritte nicht mehr ausgeführt werden.
Kein Licht
Der Lichteffekt funktioniert nicht ordnungsgemäß – Wenden Sie sich an Fachpersonal.
Mögliche Ursache: Es gibt drei mögliche Fehlerquellen: die Stromversorgung, die LEDs, die Sicherung.
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen
ist.
02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück.
03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 26 für nähere Informationen zum Auswechseln
der Sicherung.
04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden
Sie das Gerät wieder mit dem Netz.
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das
Gerät, da es Schaden nehmen könnte und die Garantie erlischt.
06) Geben Sie das Gerät an Ihren Showtec-Händler zurück.
Keine Reaktion auf DMX-Signale
Mögliche Ursache: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter
Controller oder eine defekte DMX-Karte für die Lichteffekte sein.
01) Überprüfen Sie die DMX-Einstellungen. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen
sind.
02) Überprüfen Sie das DMX-Kabel: Ziehen Sie den Netzstecker ab, wechseln Sie das DMX-Kabel aus und
stecken Sie den Netzstecker erneut an. Probieren Sie erneut, ob das Gerät nun auf DMX-Signale
reagiert.
03) Stellen Sie fest, ob der Controller oder das Lichteffektgerät defekt ist. Funktioniert der Controller
ordnungsgemäß mit anderen DMX-Produkten? Falls das nicht der Fall ist, lassen Sie ihn reparieren.
Falls der Controller funktioniert, bringen Sie das DMX-Kabel und das Lichteffektgerät zu einem
qualifizierten Techniker.
28
Bestellnummer: 43024
Astro 360 XL
Problem
Mögliche Ursache(n)
Lösung
Einer oder
mehrere
Scheinwerfer
funktionieren
überhaupt nicht
Das Gerät erhält keinen Strom
• Überprüfen Sie, ob das Gerät
eingeschaltet ist und ob die Kabel
angeschlossen sind
Hauptsicherung durchgebrannt
• Ersetzen Sie die Sicherung
Die Geräte
starten korrekt
neu, aber sie
reagieren
fehlerhaft oder
überhaupt nicht
auf den
Controller
Der Controller ist nicht
angeschlossen.
• Schließen Sie den Controller an.
Der 3-polige XLR-Ausgang des
Controllers passt nicht zum XLREingang des ersten Geräts an der
Datenübertragungsleitung (d. h.,
die Polarität ist vertauscht)
• Schalten Sie einen Phasendreher
zwischen den Controller und das
erste Gerät an der
Datenübertragungsleitung.
Die Geräte
starten korrekt
neu, aber einige
reagieren
fehlerhaft oder
überhaupt nicht
auf den
Controller
Schlechte Signalqualität
• Überprüfen Sie die Signalqualität.
Falls Sie weit unter 100 % liegt,
könnte das Problem eine
minderwertige
Datenübertragungsleitung,
minderwertige oder gebrochene
Kabel, ein fehlender Endstecker
oder ein defektes Gerät sein, dass
die Datenübertragung stört
Schlechte Verbindung der
Datenübertragungsleitung
• Überprüfen Sie alle Verbindungen
und Kabel. Korrigieren Sie
schlechte Verbindungen.
Reparieren oder ersetzen Sie
beschädigte Kabel
Die Datenübertragung wird nicht
mit einem 120-Ohm-Endstecker
beendet
• Bringen Sie an der
Ausgangsbuchse des letzten
Geräts an der Datenleitung einen
Endstecker an
Fehlerhafte Adresszuweisung der
Geräte
• Überprüfen Sie die
Adresseinstellungen
Eines der Geräte an der
Datenübertragungsleitung
funktioniert nicht korrekt und stört
die Datenübertragung
• Überbrücken Sie eine Verbindung
nach der anderen, bis die
Funktionsfähigkeit wieder
hergestellt ist: Ziehen Sie beide
Stecker heraus und verbinden Sie
sie direkt miteinander.
• Lassen Sie das defekte Gerät von
einem qualifizierten Techniker
warten
3-polige XLR-Ausgänge an den
Geräten passen nicht zueinander
(Pins 2 und 3 vertauscht)
• Schalten Sie einen Phasendreher
zwischen die Geräte oder
tauschen Sie Pin 2 und Pin 3 an
dem nicht ordnungsgemäß
funktionierendem Gerät aus.
Kein Licht oder
die Leuchte fällt
zeitweise aus
Das Gerät ist zu heiß geworden
• Lassen Sie das Gerät abkühlen
• Reinigen Sie den Ventilator
• Stellen Sie die Klimaanlage kälter
LEDs beschädigt.
• Trennen Sie alle Verbindungen des
Geräts und geben Sie es an Ihren
Händler zurück
Die Stromversorgungseinstellungen
passen nicht zur örtlichen
Netzspannung und Frequenz
• Trennen Sie das Gerät von der
Stromversorgung. Überprüfen Sie
die Einstellungen und korrigieren
Sie sie bei Bedarf
29
Bestellnummer: 43024
Astro 360 XL
Technische Daten
Modell:
Showtec Astro 360 XL
Eingangsspannung:
100-240V AC, 60/50Hz
Leistungsaufnahme:
175W
DMX-Verbindung:
30 Stk.
Sicherung:
F3AL/250V
Abmessungen:
354 x 354 x 435 mm (LxBxH)
Gewicht:
17,32 kg
Bedienung und Programmierung:
Signal Pin OUT:
Pin 1 (Erde), Pin 2 (-), Pin 3 (+)
DMX-Modus:
20, 52 Kanäle
Signaleingang:
3-poliger XLR-Eingang
Signalausgang:
3-poliger XLR-Ausgang
Elektromechanische Effekte:
Lichtquelle:
8 x 12W 4-in-1 RGBW-LEDs
Lichtleistung:
265 Lumen pro LED
Panbereich:
180°/360°/540°
Tiltbereich:
90°/180°
Pan/Tilt-Auflösung:
16 Bit
Dimmer:
0-100%
Stroboskop:
0-20Hz
Strahlungswinkel:
5°
Gehäuse:
Metall & flammfester Kunststoff
DMX-Steuerung:
Mit einem Standard-DMX-Controller
Eigenschaften:
LCD-Display für ein einfaches Setup
Steuerung:
DMX-512, Master/Slave, Auto, Musiktaktung, manuell
Anschlüsse:
Schuko-IEC, dediziert & Datenanschluss
Kühlung:
Ventilator
Max. Umgebungstemperatur ta:
40°C
Max. Gehäusetemperatur tB:
80°C
Mindestabstand:
Mindestabstand zu brennbaren
Oberflächen:
0,5 m
Mindestabstand zum beleuchteten Objekt:
1 m
Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten.
Website: www.Showtec.info
E-Mail: service@highlite.nl
30
Bestellnummer: 43024
Astro 360 XL
Abmessungen
©2016 Showtec
Loading...
