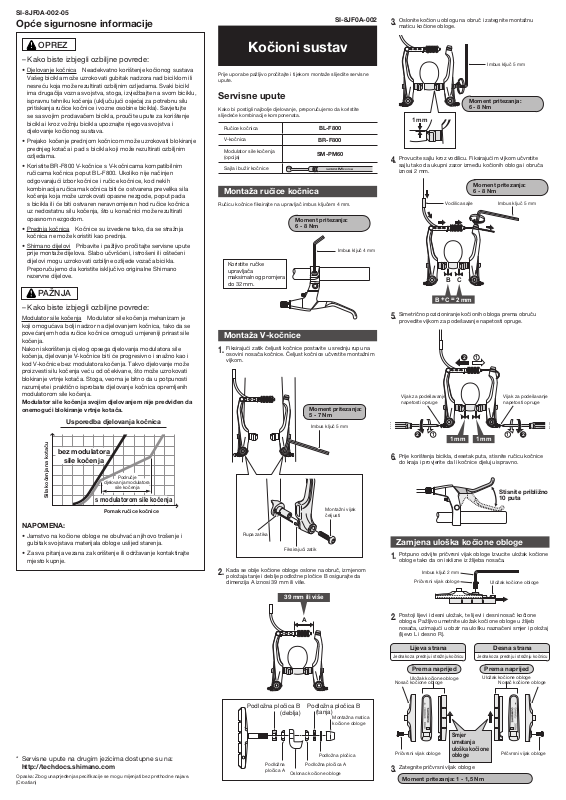

Shimano SI-8JF0A TECHNICAL INSTRUCTIONS

SI-8JF0A-002-05

Opće sigurnosne informacije

SI-8JF0A-002

3. Oslonite kočionu oblogu na obruč i zategnite montažnu maticu kočione obloge.

OPREZ

– Kako biste izbjegli ozbiljne povrede:

• Djelovanje kočnica Neadekvatno korištenje kočionog sustava Vašeg bicikla može uzrokovati gubitak nadzora nad biciklom ili nesreću koja može rezultirati ozbiljnim ozljedama. Svaki bicikl ima drugačija vozna svojstva, stoga, izvježbajte na svom biciklu, ispravnu tehniku kočenja (uključujući osjećaj za potrebnu silu pritiskanja ručice kočnice i vozne osobine bicikla). Savjetujte se sa svojim prodavačem bicikla, proučite upute za korištenje bicikla i kroz vožnju bicikla upoznajte njegova svojstva i djelovanje kočionog sustava.

• Prejako kočenje prednjom kočnicom može uzrokovati blokiranje prednjeg kotača i pad s bicikla koji može rezultirati ozbiljnim ozljedama.

• Koristite BR-F800 V-kočnice s V-kočnicama kompatibilnim ručicama kočnica poput BL-F800. Ukoliko nije načinjen odgovarajući izbor kočnice i ručice kočnice, kod nekih kombinacija ručicama kočnica biti će ostvarena prevelika sila kočenja koja može uzrokovati opasne nezgode, poput pada s bicikla ili će biti ostvaren neravnomjeran hod ručice kočnica uz nedostatnu silu kočenja, što u konačnici može rezultirati opasnom nezgodom.

• Prednja kočnica Kočnice su izvedene tako, da se stražnja kočnica ne može koristiti kao prednja.

• Shimano dijelovi Pribavite i pažljivo pročitajte servisne upute prije montaže dijelova. Slabo učvršćeni, istrošeni ili oštećeni dijelovi mogu uzrokovati ozbiljne ozlijede vozača bicikla. Preporučujemo da koristite isključivo originalne Shimano rezervne dijelove.

PAŽNJA

– Kako biste izbjegli ozbiljne povrede:

Modulator sile kočenja Modulator sile kočenja mehanizam je koji omogućava bolji nadzor na djelovanjem kočnica, tako da se povećanjem hoda ručice kočnice omogući umjereniji prirast sile kočenja. Nakon iskorištenja cijelog opsega djelovanja modulatora sile kočenja, djelovanje V-kočnice biti će progresivno i snažno kao i kod V-kočnice bez modulatora kočenja. Takvo djelovanje može proizvesti silu kočenja veću od očekivane, što može uzrokovati blokiranje vrtnje kotača. Stoga, veoma je bitno da u potpunosti razumijete i praktično isprobate djelovanje kočnica opremljenih modulatorom sile kočenja.

Modulator sile kočenja svojim djelovanjem nije predviđen da onemogući blokiranje vrtnje kotača.

Usporedba djelovanja kočnica

bez modulatora

sile kočenja

Područje

djelovanja modulatora

Sila kočenja na kotaču

NAPOMENA:

• Jamstvo na kočione obloge ne obuhvaća njihovo trošenje i gubitak svojstava materijala obloge uslijed starenja.

• Za sva pitanja vezana za korištenje ili održavanje kontaktirajte mjesto kupnje.

sile kočenja

s modulatorom sile kočenja

Pomak ručice kočnice

Kočioni sustav

Prije uporabe pažljivo pročitajte i tijekom montaže slijedite servisne upute.

Servisne upute

Kako bi postigli najbolje djelovanje, preporučujemo da koristite slijedeće kombinacije komponenata.

Ručice kočnica

V-kočnica

Modulator sile kočenja (opcija)

Sajla i bužir kočnice

Montaža ručice kočnica

Ručicu kočnice ﬁ ksirajte na upravljač imbus ključem 4 mm.

Koristite ručke upravljača maksimalnog promjera do 32 mm.

Montaža V-kočnice

1. Fiksirajući zatik čeljusti kočnice postavite u srednju rupu na osovini nosača kočnice. Čeljust kočnice učvrstite montažnim vijkom.

Rupa zatika

Fiksirajući zatik

2. Kada se obije kočione obloge oslone na obruč, izmjenom položaja tanje i deblje podložne pločice B osigurajte da dimenzija A iznosi 39 mm ili više.

39 mm ili više

BL-F800

BR-F800

SM-PM60

Moment pritezanja: 6 - 8 Nm

Imbus ključ 4 mm

Moment pritezanja: 5 - 7 Nm

Imbus ključ 5 mm

Montažni vijak čeljusti

Imbus ključ 5 mm

Moment pritezanja: 6 - 8 Nm

1 mm

4. Provucite sajlu kroz vodilicu. Fiksirajućim vijkom učvrstite sajlu tako da ukupni zazor između kočionih obloga i obruča iznosi 2 mm.

Moment pritezanja: 6 - 8 Nm

Imbus ključ 5 mm Vodilica sajle

B + C = 2 mm

Simetrično pozicioniranje kočionih obloga prema obruču

provedite vijkom za podešavanje napetosti opruge.

Vijak za podešavanje napetosti opruge

1 mm 1 mm

6. Prije korištenja bicikla, desetak puta, stisnite ručicu kočnice do kraja i provjerite da li kočnice djeluju ispravno.

Vijak za podešavanje napetosti opruge

Stisnite približno 10 puta

Zamjena uloška kočione obloge

Potpuno odvijte pričvrsni vijak obloge Izvucite uložak kočione

obloge tako da on isklizne iz žlijeba nosača.

Imbus ključ 2 mm

Pričvrsni vijak obloge

Uložak kočione obloge

* Servisne upute na drugim jezicima dostupne su na:

http://techdocs.shimano.com

Opaska: Zbog unaprjeđenja speciﬁ kacije se mogu mijenjati bez prethodne najave. (Croatian)

Podložna pločica B

Podložna pločica A

(deblja)

Oslonac kočione obloge

Podložna pločica B (tanja)

Montažna matica kočione obloge

Podložna pločica

Podložna pločica A

2. Postoji lijevi i desni uložak, te lijevi i desni nosač kočione obloge. Pažljivo umetnite uložak kočione obloge u žlijeb nosača, uzimajući u obzir na ulošku naznačeni smjer i položaj (lijevo L i desno R).

Lijeva strana

Jednako za prednju i stražnju kočnicu

Desna strana

Jednako za prednju i stražnju kočnicu

Prema naprijed Prema naprijed

Uložak kočione obloge

Nosač kočione obloge

Smjer umetanja

Pričvrsni vijak obloge

3. Zategnite pričvrsni vijak obloge

Moment pritezanja: 1 - 1,5 Nm

uloška kočione obloge

Uložak kočione obloge

Nosač kočione obloge

Pričvrsni vijak obloge
