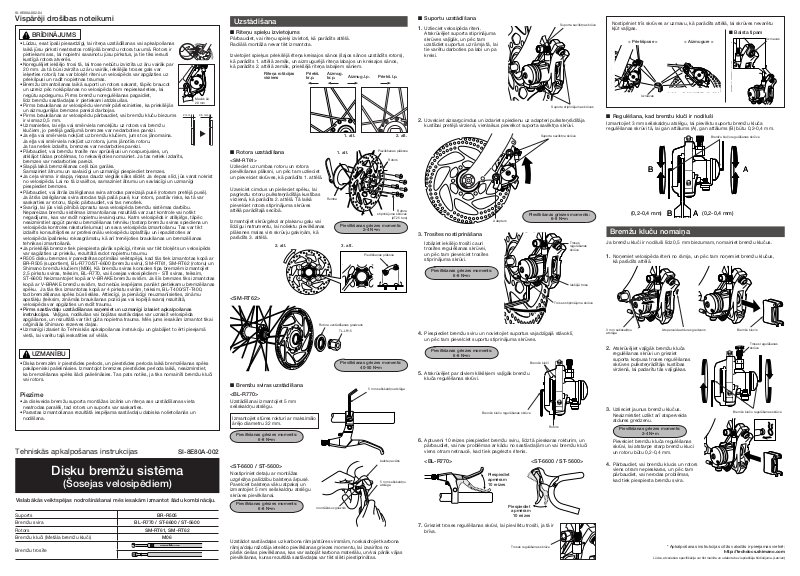

Shimano SI-8E80A TECHNICAL INSTRUCTIONS [lv]

SI-8E80A-002-04

Vispārēji drošības noteikumi

BRĪDINĀJUMS

• Lūdzu, esat īpaši piesardzīgi, lai riteņa uzstādīšanas vai apkalpošanas laikā jūsu pirksti neatrastos rotējošā bremžu rotora tuvumā. Rotors ir pietiekami ass, lai nopietni savainotu jūsu pirkstus, ja tie tiks ierauti kustīgā rotora atverēs.

• Noregulējiet iekšējo trosi tā, lai trose nebūtu izvirzīta uz āru vairāk par 20 mm. Ja tā būs izvirzīta uz āru vairāk, iekšējās troses gals var ieķerties rotorā; tas var bloķēt riteni un velosipēds var apgāzties uz priekšpusi un radīt nopietnas traumas.

• Bremžu izmantošanas laikā suporti un rotors sakarst, tāpēc braucot un uzreiz pēc nokāpšanas no velosipēda tiem nepieskarieties, lai negūtu apdegumu. Pirms bremžu noregulēšanas pagaidiet, līdz bremžu sastāvdaļas ir pietiekami atdzisušas.

• Pirms braukšanas ar velosipēdu vienmēr pārliecinieties, ka priekšējās un aizmugurējās bremzes pareizi darbojas.

• Pirms braukšanas ar velosipēdu pārbaudiet, vai bremžu kluču biezums ir vismaz 0,5 mm.

• Uzmanieties, lai eļļa vai smērviela nenokļūtu uz rotora vai bremžu klučiem, jo pretējā gadījumā bremzes var nedarboties pareizi.

• Ja eļļa vai smērviela nokļūst uz bremžu klučiem, jums tos jānomaina. Ja eļļa vai smērviela nokļūst uz rotora, jums jānotīra rotoru. Ja tas netiek izdarīts, bremzes var nedarboties pareizi.

• Pārbaudiet, vai bremžu trosīte nav aprūsējusi un nospurojusies, un, atklājot tādas problēmas, to nekavējoties nomainiet. Ja tas netiek izdarīts, bremzes var nedarboties pareizi.

• Slapjā laikā bremzēšanas ceļš būs garāks.

Samaziniet ātrumu un savlaicīgi un uzmanīgi piespiediet bremzes.

• Ja ceļa virsma ir slapja, riepas daudz vieglāk sāks slīdēt. Ja riepas slīd, jūs varat nokrist no velosipēda. Lai no tā izvairītos, samaziniet ātrumu un savlaicīgi un uzmanīgi piespiediet bremzes.

• Pārbaudiet, vai ātrās izslēgšanas svira atrodas pareizajā pusē (rotoram pretējā pusē). Ja ātrās izslēgšanas svira atrodas tajā pašā pusē, kur rotors, pastāv risks, ka tā var saskarties ar rotoru, tāpēc pārbaudiet, vai tas nenotiek.

• Svarīgi, lai jūs visā pilnībā izprastu sava velosipēda bremžu sistēmas darbību. Nepareizas bremžu sistēmas izmantošanas rezultātā var zust kontrole vai notikt negadījums, kas var radīt nopietnu ievainojumu. Katrs velosipēds ir atšķirīgs, tāpēc neaizmirstiet apgūt pareizu bremzēšanas tehniku (tostarp bremžu sviras spiediena un velosipēda kontroles raksturlielumus) un sava velosipēda izmantošanu. Tas var tikt izdarīts konsultējoties ar profesionālu velosipēdu izplatītāju un iepazīstoties ar velosipēda īpašnieku rokasgrāmatu, kā arī trenējoties braukšanas un bremzēšanas tehnikas izmantošanā.

• Ja priekšējā bremze tiek piespiesta pārāk spēcīgi, ritenis var tikt bloķēts un velosipēds var sagāzties uz priekšu, rezultātā radot nopietnu traumu.

• R505 disku bremzes ir paredzētas optimālai veiktspējai, kad tās tiek izmantotas kopā ar BR-R505 (suportiem), BL-R770/ST-6600 (bremžu sviru), SM-RT61, SM-RT62 (rotoru) un Shimano bremžu klučiem (M06). Kā bremžu sviras konsoles tipa bremzēm izmantojiet 2,5 pirkstu sviras, teiksim, BL-R770, vai šosejas velosipēdiem - STI sviras, teiksim, ST-6600. Neizmantojiet kopā ar V-BRAKE bremžu svirām. Ja šīs bremzes tiks izmantotas kopā ar V-BRAKE bremžu svirām, tad nebūs iespējams panākt pietiekamu bremzēšanas spēku. Ja tās tiks izmantotas kopā ar 4 pirkstu svirām, teiksim, BL-T400/ST-T400, tad bremzēšanas spēks būs lielāks. Attiecīgi, ja pienācīgi neuzmanīsieties, zināmu apstākļu (teiksim, zināmās braukšanas pozīcijas vai kopējā svara) rezultātā, velosipēds var apgāzties un radīt traumu.

• Pirms sastāvdaļu uzstādīšanas saņemiet un uzmanīgi izlasiet apkalpošanas instrukcijas. Vaļīgas, nodilušas vai bojātas sastāvdaļas var uzraisīt velosipēda apgāšanos, un rezultātā var tikt gūta nopietna trauma. Mēs jums iesakām izmantot tikai oriģinālās Shimano rezerves daļas.

• Uzmanīgi izlasiet šo Tehniskās apkalpošanas instrukciju un glabājiet to ērti pieejamā vietā, lai varētu tajā ieskatīties arī vēlāk.

2 mm

Mazāk kā 20 mm

0,5 mm

UZMANĪBU

• Diska bremzēm ir piestrādes periods, un piestrādes perioda laikā bremzēšanas spēks pakāpeniski palielināsies. Izmantojot bremzes piestrādes perioda laikā, neaizmirstiet, ka bremzēšanas spēks šādi palielināsies. Tas pats notiks, ja tiks nomainīti bremžu kluči vai rotors.

Piezīme

• Ja diskveida bremžu suporta montāžas izcilnis un riteņa ass uzstādīšanas vieta neatrodas paralēli, tad rotors un suports var saskarties.

• Parastas izmantošanas rezultātā iespējama sastāvdaļu dabiska nolietošanās un nodilšana.

Tehniskās apkalpošanas instrukcijas SI-8E80A-002

Disku bremžu sistēma

(Šosejas velosipēdiem)

Vislabākās veiktspējas nodrošināšanai mēs iesakām izmantot šādu kombināciju.

Suports BR-R505 Bremžu svira BL-R770 / ST-6600 / ST-5600 Rotors SM-RT61, SM-RT62 Bremžu kluči (Metāla bremžu kluči) M06

Bremžu trosīte

Uzstādīšana

■ Riteņu spieķu izvietojums

Pārbaudiet, vai riteņu spieķi izvietoti, kā parādīts attēlā. Radiālā montāža nevar tikt izmantota.

Izvietojiet spieķus priekšējā riteņa kreisajos sānos (šajos sānos uzstādīts rotors), kā parādīts 1. attēlā zemāk, un aizmugurējā riteņa labajos un kreisajos sānos, kā parādīts 2. attēlā zemāk, priekšējā riteņa labajiem sāniem.

■ Rotora uzstādīšana

<SM-RT61>

Uzlieciet uz rumbas rotoru un rotora pievilkšanas plāksni, un pēc tam uzlieciet un pievelciet skrūves, kā parādīts 1. attēlā.

Uzvelciet cimdus un pielieciet spēku, lai pagrieztu rotoru pulksteņrādītāja kustības virzienā, kā parādīts 2. attēlā. Tā laikā pievelciet rotora stiprinājuma skrūves attēlā parādītajā secībā.

Izmantojiet skrūvgriezi ar plakanu galu vai līdzīgu instrumentu, lai noliektu pievilkšanas plāksnes malas virs skrūvju galviņām, kā parādīts 3. attēlā.

<SM-RT62>

■ Bremžu sviras uzstādīšana <BL-R770>

Uzstādīšanai izmantojiet 5 mm sešskaldņu atslēgu.

Izmantojiet stūres rokturi ar maksimālo ārējo diametru 32 mm.

Pievilkšanas griezes moments:

<ST-6600 / ST-5600>

Nostipriniet detaļu ar montāžas uzgriežņa palīdzību balsteņa ārpusē. Pavelciet balsteņa vāku atpakaļ un izmantojiet 5 mm sešskaldņu atslēgu skrūves pievilkšanai.

Pievilkšanas griezes moments:

Uzstādot sastāvdaļas uz karbona rāmja/stūres virsmām, noskaidrojiet karbona rāmja/daļu ražotāja ieteikto pievilkšanas griezes momentu, lai izvairītos no pārāk ciešas pievilkšanas, kas var sabojāt karbona materiālu, un/vai pārāk vājas pievilkšanas, kuras rezultātā sastāvdaļas var tikt slikti piestiprinātas.

Riteņa rotācijas virziens

2. att.

6-8 N•m

Priekš.

Aizmug.

kr.p.

Rumba

Rotora uzstādīšanas gredzens

montāžas uzgrieznis

Aizmug.l.p. Priekš.l.p.

1. att. 2. att.

1. att.

Pievilkšanas griezes moments:

2-4 N•m

3. att.

Pievilkšanas plāksne

TL-LR15

Pievilkšanas griezes moments:

40-50 N•m

5 mm sešskaldņu atslēga

Pievilkšanas plāksne

Rotors

Rotora

stiprinājuma skrūves

(#T25 torx)

balsteņa vāks

5 mm sešskaldņu atslēga

■ Suportu uzstādīšana

1. Uzlieciet velosipēda riteni.

Atskrūvējiet suporta stiprinājuma skrūves vaļīgāk, un pēc tam uzstādiet suportus uz rāmja tā, lai tie varētu darboties pa labi un pa kreisi.

2. Uzvelciet aizsargcimdus un izdariet spiedienu uz adapteri pulksteņrādītāja

kustībai pretējā virzienā, vienlaikus pievelkot suporta savilktņa skrūvi.

Adapters

Pievilkšanas griezes moments:

Suporta savilktņa skrūve

Suporta stiprinājuma skrūves

Suporta savilktņa skrūve

6-8 N•m

3. Trosītes nostiprināšana

Izbāziet iekšējo trosīti cauri

trosītes regulēšanas skrūvei, un pēc tam pievelciet trosītes stiprinājuma skrūvi.

Pievilkšanas griezes moments:

6-8 N•m

4. Piespiediet bremžu sviru un novietojiet suportus vajadzīgajā stāvoklī,

un pēc tam pievelciet suportu stiprinājuma skrūves.

Pievilkšanas griezes moments:

6-8 N•m

5. Atskrūvējiet par diviem klikšķiem vaļīgāk bremžu

kluča regulēšanas skrūvi.

Bremžu kluču regulēšanas skrūve

6. Aptuveni 10 reizes piespiediet bremžu sviru, līdz tā pieskaras rokturim, un

pārbaudiet, vai nav problēmas ar kādu no sastāvdaļām un vai bremžu kluči viens otram netraucē, kad tiek pagriezts ritenis.

Bremžu kluči

Troses regulēšanas skrūve

Iekšējā trose

Troses stiprinājuma skrūve

Rotors

<BL-R770> <ST-6600 / ST-5600>

Piespiediet apmēram 10 reizes

Piespiediet

apmēram

10 reizes

7. Grieziet troses regulēšanas skrūvi, lai pievilktu trosīti, ja tā ir

brīva.

Troses regulēšanas skrūve

Nostipriniet trīs skrūves ar uzmavu, kā parādīts attēlā, lai skrūves nevarētu kļūt vaļīgas.

< Priekšpuse > < Aizmugure >

Uzmavas

■ Balsta tipam

Uzmavas

■ Regulēšana, kad bremžu kluči ir nodiluši

Izmantojiet 3 mm sešskaldņu atslēgu, lai pievilktu suportu bremžu kluča regulēšanas skrūvi tā, lai gan attālums (A), gan attālums (B) būtu 0,2-0,4 mm.

Bremžu kluču regulēšanas skrūve

(0,2-0,4 mm) (0,2-0,4 mm)

Bremžu kluču nomaiņa

Ja bremžu kluči ir nodiluši līdz 0,5 mm biezumam, nomainiet bremžu klučus.

1. Noņemiet velosipēda riteni no rāmja, un pēc tam noņemiet bremžu klučus,

kā parādīts attēlā.

atslēga

2. Atskrūvējiet vaļīgāk bremžu kluča

regulēšanas skrūvi un grieziet suporta korpusa troses regulēšanas skrūves pulksteņrādītāja kustības virzienā, lai padarītu tās vaļīgākas.

3. Uzlieciet jaunus bremžu klučus.

Neaizmirstiet uzlikt arī atsperveida atdures gredzenu.

Pievilkšanas griezes moments:

2-4 N•m

Pievelciet bremžu kluča regulēšanas

skrūvi, lai atstarpe starp bremžu kluci un rotoru būtu 0,2-0,4 mm.

4. Pārbaudiet, vai bremžu klucis un rotors

viens otram nepieskaras, un pēc tam pārbaudiet, vai nerodas problēmas, kad tiek piespiesta bremžu svira.

* Apkalpošanas instrukcijas citās valodās ir pieejamas vietnē:

Lūdzu, atcerieties: specifikācija var tikt mainīta un uzlabota bez iepriekšēja brīdinājuma. (Latvian)

Bremžu klucis Atsperveida atdures gredzens 3 mm sešskaldņu

Troses regulēšanas skrūve

Bremžu kluču regulēšanas skrūve

http://techdocs.shimano.com
