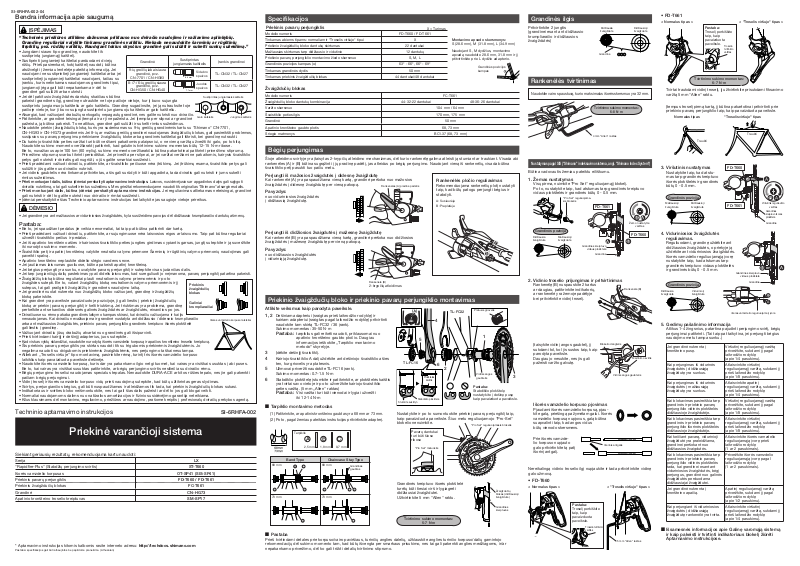

Shimano SI-6RHFA TECHNICAL INSTRUCTIONS
SI-6RHFA-002-04
Bendra informacija apie saugumą
ĮSPĖJIMAS
“ Techninės priežiūros atlikimo dažnumas priklauso nuo dviračio naudojimo ir važiavimo aplinkybių.
Grandinę reguliariai valykite tinkamu grandinės valikliu. Niekada nenaudokite šarminių ar rūgštinių
tirpiklių, pvz. rūdžių valiklių. Naudojant tokius skysčius grandinė gali sulūžti ir sukelti sunkų sužeidimą.”
• Jungdami siauro tipo grandinę, naudokite tik
sustiprintą jungiamąjį kaištelį.
• Sustiprinti jungiamieji kaišteliai parduodami dviejų
rūšių. Prieš pasirenkant, kokį kaištelį naudoti, būtina
atsižvelgti į žemiau lentelėje pateiktą informaciją. Jei
naudojami ne sustiprintieji jungiamieji kaišteliai arba jei
sustiprintieji jungiamieji kaišteliai naudojami, tačiau su
įrankiu, kuris netinkamas naudojamos grandinės tipui,
jungiamoji jėga gali būti nepakankama ir dėl to
grandinė gali sulūžti arba nukristi.
• Jei dėl pakitusio žvaigždutės dantukų skaičiaus būtina
pakeisti grandinės ilgį, grandinę nutraukite ne toje pačioje vietoje, kur ji buvo sujungta
sustiprintu jungiamuoju kaišteliu ar galo kaišteliu. Grandinę sugadinsite, jei ją nutrauksite toje
pačioje vietoje, kur ji buvo sujungta sustiprintu jungiamuoju kaišteliu ar galo kaišteliu.
•
Atsargiai, kad važiuojant drabužių rankogalių nepagautų grandinė, nes galite nukristi nuo dviračio.
• Patikrinkite, ar grandinė teisingai įtempta ir ar ji nepažeista. Jei įtempta per silpnai ar grandinė
pažeista, ją būtina pakeisti. To neatlikus, grandinė gali sulūžti ir sukelti rimtus sužeidimus.
•
Naudokite priekinį žvaigždučių bloką, kuris yra suderinamas su 9-ių greičių grandinėmis kartu su "Shimano" CN-7701,
CN-HG93 ir CN-HG73 grandinėmis Jei 8-ių ar mažiau greičių grandinei naudojamas žvaigždučių blokas, gali pasireikšti problemos,
susijusios su pavarų perjungimu priekiniame žvaigždučių bloke arba grandinės kaišteliai gali iškristi, bei grandinę nutraukti.
• Du kairiojo švaistiklio peties varžtai turi būti veržiami pakaitomis palaipsniui, o ne vieną varžtą užveržti iki galo, po to kitą.
Naudokite sukimo momento veržliaraktį patikrinti, kad galutinis tvirtinimo sukimo momentas būtų 12-15 N·m ribose.
Be to, nuvažiavus apie 100 km (60 mylių). sukimo momento veržliarakčiu būtina pakartotinai patikrinti priveržimo stiprumą.
Priveržimo stiprumą svarbu tikrinti periodiškai. Jei priveržta per silpnai, ar jei varžtai veržiami ne pakaitomis, kairysis švaistiklio
petys gali nukristi ir dviratis gali nugriūti, o jūs galite smarkiai susižeisti.
• Prieš pradėdami važiuoti dviračiu, patikrinkite, ar švaistiklio pečiuose nėra įtrūkimų. Jei įtrūkimų esama, švaistiklio petys gali
sulūžti ir jūs galite nuo dviračio nukristi.
• Jei vidinis gaubtelis nėra tinkamai pritvirtintas, ašis gali surūdyti ir būti apgadinta, tada dviratis gali nukristi ir jums sukelti
rimtus sužeidimus.
•
Prieš montuojant dalis, būtina įdėmiai perskaityti aptarnavimo instrukcijas. Laisvos, nusidėvėjusios ar apgadintos dalys gali sąlygoti
dviračio nukritimą, o tai gali sukelti rimtus sužeidimus. Mes griežtai rekomenduojame naudoti tik originalias "Shimano" atsargines dalis.
• Prieš montuojant dalis, būtina įdėmiai perskaityti aptarnavimo instrukcijas. Jei reguliavimas atliekamas neteisingai, grandinė
gali nukristi ir dėl to galite nukristi nuo dviračio ir rimtai susižeisti.
• Įdėmiai perskaitykite šias Techninio aptarnavimo instrukcijas bei laikykite jas saugioje vietoje prireikus.
DĖMESIO
•
Jei grandinė yra ant mažiausios ar viduriniosios žvaigždutės, kyla susižeidimo pavojus dėl didžiausio krumpliaračio dantukų ašmenų.
Pastaba:
• Be to, jei spaudžiant pedalus jie veikia nenormaliai, tai taip pat būtina patikrinti dar kartą.
• Prieš pradėdami važiuoti dviračiu, patikrinkite, ar sujungimuose nėra laisvosios eigos ar laisvumo. Taip pat būtina reguliariai
užveržti švaistiklio pečius ir pedalus.
• Jei iš apatinio kronšteino ašies ir kairiosios švaistiklio peties jungties girdimas cypiantis garsas, jungtį sutepkite ir ją suveržkite
iki nurodyto sukimo momento.
• Švaistiklio petį ir apatinį kronšteiną valykite neutralia valymo priemone Šarminių ir rūgštinių valymo priemonių naudojimas gali
paveikti spalvą.
• Apatinio kronšteino neplaukite didelio slėgio vandens srove.
• Jei jaučiamas laisvumas guoliuose, būtina pakeisti apatinį kronšteiną.
• Jei bėgius perjungti yra sunku, nuvalykite pavarų perjungiklį ir sutepkite visas judančias dalis.
•
Jei tarp jungiančiųjų dalių pastebimas ypač didelis laisvumas, kad sureguliuoti jo neįmanoma, pavarų perjungiklį patartina pakeisti.
• Žvaigždžių bloką būtina reguliariai plauti neutraliomis valymo priemonėmis ir po to
žvaigždes sutepti. Be to, valant žvaigždžių bloką neutraliomis valymo priemonėmis ir jį
sutepus, tai gali prailginti žvaigždžių ir grandinės naudojimo laiką.
• Jei grandinė nuolat nukrenta nuo žvaigždžių bloko važiuojant, grandinę ir žvaigždžių
bloką pakeiskite.
• Kai grandinė yra paveiksle pavaizduotoje pozicijoje, ji gali liestis į priekinį žvaigždučių
bloką ar priekinį pavarų perjungiklį ir kelti triukšmą. Jei triukšmas yra problema, grandinę
perkelkite ant sekančios didesnės galinės žvaigždutės ar žvaigždutės, einančios po jos.
•
Dviračiuose su rėmo pakaba grandinės laikymo kampas skirasi, kai dviračiu važiuojama ir kai jis
nenaudojamas. Kai dviračiu nevažiuojama ir grandinė nustatyta ant didžiausio / didesnio krumpliaračio
arba ant mažiausios žvaigždutės, priekinio pavarų perjungiklio grandinės kreiptuvo išorės plokštelė
gali liestis į grandinę.
• Važiuojant dviračiu jūsų drabužių atvartai nuo grandinės gali išsipurvinti.
• Prieš tvirtindami kairįjį ir dešinįjį adapterius, juos sutepkite.
•
Kad viskas vyktų sklandžiai, naudokite nurodytą išorės vamzdelio korpusą ir apačios kronšteino troselio kreiptuvą.
• Šis priekinis pavarų perjungiklis yra skirtas naudoti tik su trigubomis priekinėmis žvaigždutėmis. Jo
negalima naudoti su dvigubomis priekinėmis žvaigždutėmis, nes perjungimo taškai nesutampa.
• Atliekant ,,Troselis viršuje'' tipo montavimą, pasirinkite rėmą, turintį tris išorės vamzdelio korpuso
laikiklius kaip pavaizduota paveiksle dešinėje.
• Naudokite išorės vamzdelio korpusą, kuris dar yra pakankamo ilgio netgi tuomet, kai vairas yra visiškai susuktas į abi puses.
Be to, kai vairas yra visiškai susuktas patikrinkite, ar bėgių perjungimo svirtis nesiliečia su dviračio rėmu.
• Bėgių perjungimo troseliui naudojamas specialus tepalas. Nenaudokite DURA-ACE ar kitos rūšies tepalo, nes jie gali pakenkti
pačiam bėgių perjungimui.
• Vidinį troselį ir išorės vamzdelio korpuso vidų prieš naudojimą sutepkite, kad būtų užtikrintas geras slydimas.
• Svirtys, perjungiančios bėgius, gali būti nuspaudžiamos ir atleidžamos tik tada, kai priekinis žvaigždučių blokas sukasi.
• Indikatoriaus ir svirties bloko neišmontuokite, nes tai gali šias dalis pažeisti ar dėl to jos gali blogai veikti.
• Normaliai naudojamoms dalims nuo natūralios amortizacijos ir fizinio susidėvėjimo garantija neteikiama.
•
Kilus klausimams dėl montavimo, reguliavimo, priežiūros ar naudojimo, prašome kreiptis į profesionalų dviračių prekybos agentą.
Grandinė
9-ių greičių labai siaura
grandinė, pvz.
CN-7701 / CN-HG93
8-/7-/6-ių greičių siaura
grandinė, pvz.
CN-HG50 / CN-HG40
Sustiprintas
jungiamasis kaištelis
Sidabro
spalvos
6.5 mm
Juodos
spalvos
7.1 mm
Galo kaištelis Jungimo kaištelis
Priekinis
žvaigždučių
blokas
Galiniai
krumpliaračiai
Įrankis grandinei
TL-CN32 / TL-CN27
TL-CN32 / TL-CN27
Sustiprintas jungiamasis kaištelis
Išorės vamzdelio korpuso laikikliai
Techninio aptarnavimo instrukcij os SI-6RHFA-002
Priekinė varančioji sistema
Siekiant geriausių rezultatų, rekomenduojama kartu naudoti:
Serija LX
"Rapidfire-Plus" (Stabdžių perjungimo svirtis) ST-T660
Išorės vamzdelio korpusas OT-SP41 (SIS-SP41)
Priekinis pavarų perjungiklis FD-T660 / FD-T661
Priekinis žvaigždučių blokas FC-T661
Grandinė CN-HG73
Apatinio kronšteino troselio kreiptuvas SM-SP17
* Aptarnavimo instrukcijas kitomis kalbomis rasite interneto adresu: http://techdocs.shimano.com
Pastaba: specifi kacij os gali būti atnaujintos be papildomo pranešimo. (Lithuanian)
Specifikacijos
Priekinis pavarų perjungiklis
Modelio numeris FD-T660 / FD-T661
Tinkamas abiems tipams: normaliam ir "Troselis viršuje" tipui X
Priekinio žvaigždučių bloko dantukų skirtumas 22 dantukai
Mažiausias skirtumas tarp didžiausio ir vidutinio 12 dantukų
Priekinio pavarų perjungiklio montavimo žiedo skersmuo S, M, L
Grandinės pozicijos kampas ( ) 63° - 66°, 66° - 69°
Tinkamas grandinės dydis 50 mm
Tinkamas priekinis žvaigždučių blokas 44 dantukai/48 dantukai
α
Žvaigždučių blokas
Modelio numeris FC-T661
Žvaigždučių bloko dantukų kombinacija 44-32-22 dantukai 48-36-26 dantukai
Varžto skersmuo 104 mm / 64 mm
Švaistiklio peties ilgis 170 mm, 175 mm
Grandinė 50 mm
Apatinio kronšteino gaubto plotis 68, 73 mm
Sriegio matmenys BC1.37 (68, 73 mm)
X = Turimas
Montavimo apvado skersmenys:
S (28.6 mm), M (31.8 mm), L (34.9 mm)
Naudojant S, M dydžius, montavimo
apvadą naudokite 28.6 mm, 31.8 mm ir jį
ptitvirtinkite prie L dydžio adapterio.
Grandinės pozicijos
kampas
Bėgių perjungimas
Šioje atleidimo svirtyje yra įtaisytas 2-krypčių atleidimo mechanizmas, dėl kurio rankenėlę galima atleisti ją stumiant ar traukiant. Visada abi
rankenėles (A) ir (B) būtina sugrąžinti į jų pradinę padėtį, jas atleidus po bėgių perjungimo. Naudojant vieną iš rankenėlių, visada būtina
švaistiklio petį pasukti tuo pačiu metu.
Perjungti iš mažosios žvaigdutės į didesnę žvaigždutę
Kai rankenėlė (A) yra paspaudžiama vieną kartą, grandinė peršoka nuo mažosios
žvaigždutės į didesnę žvaigždutę per vieną pakopą.
Pavyzdys:
nuo viduriniosios žvaigždutės
į didžiausią žvaigždutę.
Perjungti iš didžiosios žvaigdutės į mažesnę žvaigždutę
Kai rankenėlė (B) yra paspaudžiama vieną kartą, grandinė peršoka nuo didžiosios
žvaigždutės į mažesnę žvaigždutę per vieną pakopą.
Pavyzdys:
nuo didžiausios žvaigždutės
į viduriniąją žvaigždutę.
Rankenėlės (A) pradinė padėtis
Rankenėlė (B)
2-krypčių atleidimas
Rankenėlės pločio reguliavimas
Rekomenduojama rankenėlių plotį nustatyti
taip, kad būtų patogu perjungti bėgius ir
stabdyti.
A: Susiaurėja
B: Praplatėja
Priekinio žvaigždučių bloko ir priekinio pavarų perjungiklio montavimas
Atlikite veiksmus kaip parodyta paveiksle.
1, 2 Dešiniam adapteriui (sraigtas prieš laikrodžio rodyklę) ir
kairiam adapteriui (sraigtas pagal laikrodžio rodyklę) pritvirtinti
naudokite tam skirtą TL-FC32 / 36 įrankį.
Sukimo momentas: 35-50 N·m
Pastaba: tarpiklius gali reikėti naudoti, priklausomai nuo
3 Įdėkite dešinįjį švaistiklį.
4 Kairiojo švaistiklio A dalį uždėkite ant dešiniojo švaistiklio ašies
ten, kur griovelis yra platesnis.
5 Užmovai priveržti naudokite TL-FC16 įrankį.
Sukimo momentas: 0.7-1.5 N·m
6 Stabdiklio plokštelę įstumkite ir patikrinkite, ar plokštelės kaištis
yra tvirtai savo vietoje ir po to užveržkite kairiojo švaistiklio
peties varžtą. (5 mm „Allen'' raktas)
Pastaba: Visi varžtai turi būti vienodai ir lygiai užveržti
apatinio kronšteino gaubto pločio. Daugiau
informacij os ieškokite „Tarpiklio montavimo
metodo“ skyrelyje.
iki 12-14 N·m
TL-FC16
Stumkite aukštyn
5
Plokštelės
kaištis
Stabdiklio plokštelė
TL-FC32
4
6
2
■ Tarpiklio montavimo metodas
(1)
Patikrinkite, ar apatinis kronšteino gaubtas yra 68 mm ar 73 mm.
(2)
Po to, pagal žemiau pateiktas instrukcij as pritvirtinkite adapterį.
Tarpiklis
A
B C
2,5 mm 1,8 mm 0,7 mm
Band Type Chaincase Stay Type
68 mm
A A
73 mm
■ Pastaba
Prieš tvirtindami detales prie korpuso/vairo paviršiaus, turinčių anglies dalelių, užklauskite anglies turinčio korpuso/dalių gamintojo
rekomendacijų dėl sukimo momento tam, kad būtų išvengta per smarkaus prisukimo, nes tai gali pakenkti anglies medžiagoms, ir/ar
nepakankamo priveržimo, dėl ko gali trūkti detalių tvirtinimo stiprumo.
68 mm
C B
73 mm
A
Grandinės
gaubtas
A C A
C
Nustatykite ir po to sumontuokite priekinį pavarų perjungiklį taip,
kaip pavaizduota paveiksle. Šiuo metu reguliuojamojo "Pro-Set"
blokelio nenuimkite.
Pavarų dantukai
turi būti šiose
ribose
" Pro Set" matuoklis
Grandinės kreiptuvo išorės plokštelė
turėtų būti tiesiai virš ir lygiagreti
didžiausiai žvaigždutei.
Užtvirtinkite 5 mm "Allen" raktu.
Tvirtinimo sukimo momentas:
5-7 N
·m
Platusis griovelis
Vidinis angos
gaubtelis
Pastaba:
Stabdiklio plokštelę
nustatykite į dešinę pusę
kaip pavaizduota paveiksle.
"Pro Set" reguliuojamasis blokelis
B
1
A
Žvaigždučių
blokas (didžiausioji
žvaigždutė)
Grandinės
kreiptuvas
Grandinės ilgis
Pritvirtinkite 2 jungtis
(grandinei esant ant didžiausio
krumpliaračio ir didžiausios
žvaigždutės)
Didžiausia
žvaigždutė
Grandinė
Rankenėlės tvirtinimas
Naudokite vairo spaustuvą, kurio maksimalus išorės skersmuo yra 32 mm.
Tvirtinimo sukimo momentas:
6-8 N·m
4 mm "Allen" raktas
Nustatymas pagal SIS ("Shimano" indeksavimo sistema, angl. "Shimano Index System")
Būtina vadovautis žemiau pateiktu eiliškumu.
1. Žemas nustatymas
Visų pirma, nuimkite "Pro Set" reguliuojamąjį blokelį.
Po to, nustatykite taip, kad atstumas tarp grandinės kreiptuvo
vidaus plokštelės ir grandinės būtų 0 - 0.5 mm.
Grandinės pozicija
Didžiausia
žvaigždutė
2. Vidinio troselio prijungimas ir pritvirtinimas
Rankenėlę (B) nuspauskite 2 kartus
ar daugiau, patikrinkite indikatorių,
ar rankenėlė yra žemoje padėtyje
bei pritvirtinkite vidinį troselį.
Įtaisykite vidinį angos gaubtelį, jį
sukdami tol, kol jis sustos taip, kaip
parodyta paveiksle.
Daugiau jo nesukite, nes jis gali
pažeisti varžto galvutę.
3
Išorės vamzdelio korpuso pjovimas
Pjaudami išorės vamzdelio korpusą, pjau-
kite galą, priešingą pažymėtam galui. Išorės
vamzdelio korpusą nupjovus, galą būtina
suapvalinti taip, kad angos vidus
būtų vienodo skersmens.
Prie išorės vamzde-
lio korpuso nupjauto
galo pritvirtinkite tą patį
išorinį antgalį.
Nereikalingą vidinio troselio ilgį nupjaukite ir tada prtivirtinkite vidinę
galo užmovą.
• FD-T660
< Normalus tipas >
"Pro Set" reguliuojamasis blokelis
Mažiausioji
žvaigždutė
Pastaba:
Troselį perkiškite
taip, kaip
pavaizduota
paveiksle.
FD-T661
Grandinės kreiptuvo
vidaus plokštelė
Grandinė
Blokelio dangtelis
Troselio tvirtinimo
varžtas
A
Vidinis angos gaubtelis
Išorinis antgalis
< "Troselis viršuje" tipas >
5 mm "Allen" raktas
Didžiausioji
žvaigždutė
B
Žemo nustatymo
varžtas
FD-T660
B
Rankenėlė (B)
Maitinimo svirtis
• FD-T661
< Normalus tipas >
Tvirtai traukdami vidinį troselį, jį užtvirtinkite prisukdami fi ksavimo
varžtą 5 mm "Allen" raktu.
Įtempus troselį pirmą kartą, jį būtina pakartotinai pritvirtinti prie
priekinio pavarų perjungiklio taip, kaip pavaizduota paveiksle.
Normalus tipas "Troselis viršuje" tipas
3. Viršutinis nustatymas
Nustatykite taip, kad atstu-
mas tarp grandinės kreiptuvo
išorės plokštelės ir grandinės
būtų 0 - 0.5 mm.
Grandinės pozicija
Mažiausioji
žvaigždutė
Pastaba:
Troselį perkiškite
taip, kaip
pavaizduota
paveiksle.
Troselio
tvirtinimo
varžtas
Tvirtinimo sukimo momentas:
6-7 N·m
Traukti
FD-T660
Didžiausioji
žvaigždutė
FD-T661
A
4. Viduriniosios žvaigždutės
reguliavimas.
Reguliuodami, grandinę uždėkite ant
didžiausios žvaigždutės, o priekyje ją
uždėkite ant viduriniosios žvaigždutės.
Išorės vamzdelio reguliuojamąją įvorę
nustatykite taip, kad atstumas tarp
grandinės kreiptuvo vidaus plokštelės
ir grandinės būtų 0 - 0.5 mm.
Grandinės pozicija
Didžiausia
žvaigždutė
5. Gedimų pašalinimo informacija
Atlikus 1-4 žingsnius, patartina pajudinti perjungimo svirtį, bėgių
perjungimui patikrinti. (Tai taip pat taikytina, jei perjungti bėgius
naudojimo metu tampa sunku.)
Jei grandinė nukrenta į
kronšteino pusę.
Kai perjungimas iš vidurinės
žvaigdutės į didžiausiąją
žvaigždutę yra sunkus.
Kai perjungimas iš vidurinės
žvaigdutės į mažiausiąją
žvaigždutę yra sunkus.
Kai blokavimas pasireiškia tarp
grandinės ir priekinio pavarų
perjungiklio vidinės plokštelės
didžiausioje žvaigždutėje.
Kai blokavimas pasireiškia tarp
grandinės ir priekinio pavarų
perjungiklio išorinės plokštelės
didžiausioje žvaigždutėje.
Kai keičiant pavarą, vidurinioji
žvaigždutė yra praleidžiama,
grandinei peršokant nuo
didžiausios žvaigdutės.
Kai blokavimas pasireiškia tarp
grandinės ir priekinio pavarų
perjungiklio vidinės plokštelės
tada, kai grandinei esant ant
viduriniosios žvaigždutės, bėgį
perjungus, grandinė nuo galinės
žvaigždutės perduodama
didžiausiajai žvaigždutei.
Jei grandinė nukrenta į
kronšteino apačią.
Kai perjungiant iš viduriniosios
žvaigdutės į didžiausiąją
žvaigždutę rankenėlė yra tvirta.
■ Išsamesnės informacijos apie Galinę varomąją sistemą
ir kaip pakeisti ir tvirtinti indikatoriaus blokelį žiūrėti
Aptarnavimo instrukcijose.
Vidurinioji
žvaigždutė
Grandinės kreiptuvo
išorės vamzdelio reguliuojamoji įvorė
Viršutinį reguliuojamąjį varžtą
priveržkite, sukdami jį pagal
laikrodžio rodyklę
(apie 1/4 pasukimu).
Atlaisvinkite viršutinį
reguliuojamąjį varžtą, sukdami jį
prieš laikrodžio rodyklę
(apie 1/8 pasukimu).
Atlaisvinkite apatinį
reguliuojamąjį varžtą, sukdami jį
prieš laikrodžio rodyklę
(apie 1/4 pasukimu).
Viršutinį reguliuojamąjį varžtą
priveržkite, sukdami jį pagal
laikrodžio rodyklę
(apie 1/8 pasukimu).
Atlaisvinkite viršutinį
reguliuojamąjį varžtą, sukdami jį
prieš laikrodžio rodyklę
(apie 1/8 pasukimu).
Atlaisvinkite išorės vamzdelio
reguliuojamąją įvorę prieš
laikrodžio rodyklę
(1 ar 2 pasukimais).
Priveržkite išorės vamzdelio
reguliuojamąją įvorę pagal
laikrodžio rodyklę
(1 ar 2 pasukimais).
Apatinį reguliuojamąjį varžtą
priveržkite, sukdami jį pagal
laikrodžio rodyklę
(apie 1/2 pasukimu).
Atlaisvinkite viršutinį
reguliuojamąjį varžtą, sukdami jį
prieš laikrodžio rodyklę
(apie 1/4 pasukimu).
< "Troselis viršuje" tipas >
Traukti
Viršutinis reguliavimo
varžtas
Grandinės
kreiptuvo išorės
plokštelė
Grandinė
B
vidaus plokštelė
Grandinė
B
A
A
Loading...
