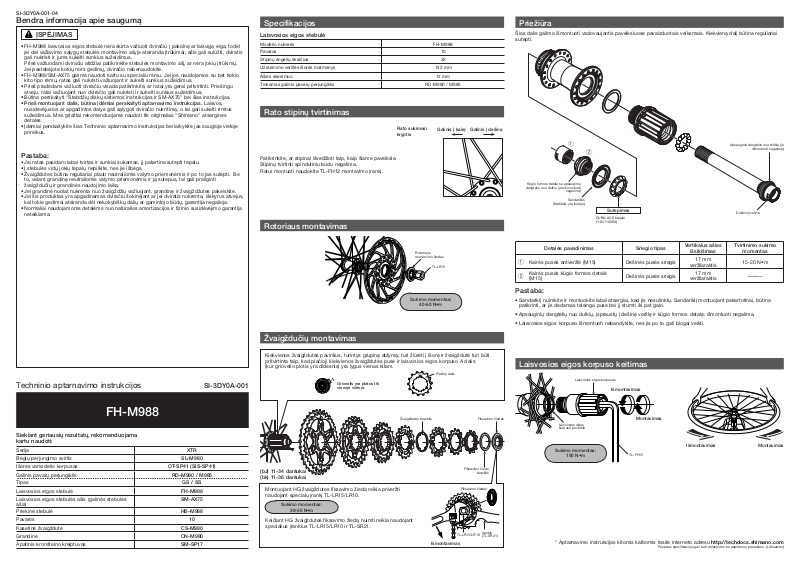

SI-3DY0A-001-04

A

Bendra informacija apie saugumą

ĮSPĖJIMAS

• FH-M988 laisvosios eigos stebulė nėra skirta važiuoti dviračiu į pakalnę ar laisvąją eiga, todėl
jei dėl važiavimo sąlygų stebulės montavimo ašyje atsiranda įtrūkimai, ašis gali sulūžti, dviratis
gali nukristi ir jums sukelti sunkius sužeidimus.

Prieš važiuodami dviračiu atidžiai patikrinkite stebulės montavimo ašį, ar nėra jokių įtrūkimų.

Jei pastebėjote kokių nors gedimų, dviračio nebenaudokite.

• FH-M988/SM-AX75 galima naudoti kartu su specialiu rėmu. Jei jos naudojamos su bet kokio
kito tipo rėmu, ratas gali nukristi važiuojant ir sukelti sunkius sužeidimus.

• Prieš pradėdami važiuoti dviračiu visada patikrinkite, ar ratai yra gerai pritvirtinti. Priešingu
atveju, ratai važiuojant nuo dviračio gali nukristi ir sukelti sunkius sužeidimus.

• Būtina perskaityti "Stabdžių diskų sistemos instrukcijas ir SM-AX75" bei šias instrukcijas.

• Prieš montuojant dalis, būtina įdėmiai perskaityti aptarnavimo instrukcijas. Laisvos,
nusidėvėjusios ar apgadintos dalys gali sąlygoti dviračio nukritimą, o tai gali sukelti rimtus
sužeidimus. Mes griežtai rekomenduojame naudoti tik originalias "Shimano'' atsargines
detales.

• Įdėmiai perskaitykite šias Techninio aptarnavimo instrukcijas bei laikykite jas saugioje vietoje
prireikus.

Pastaba:

• Jei ratas pasidaro labai tvirtas ir sunkiai sukamas, jį patartina sutepti tepalu.

• Į stebulės vidų jokių tepalų nepilkite, nes jie išbėgs.

• Žvaigždutes būtina reguliariai plauti neutraliomis valymo priemonėmis ir po to jas sutepti. Be
to, valant grandinę neutraliomis valymo priemonėmis ir ją sutepus, tai gali prailginti
žvaigždučių ir grandinės naudojimo laiką.

• Jei grandinė nuolat nukrenta nuo žvaigždžių važiuojant, grandinę ir žvaigždžutes pakeiskite.

• Jei šis produktas yra apgadinamas dviračiu šokinėjant ar jei dviratis nukrenta, išskyrus atvejus,
kai tokie gedimai atsiranda dėl nekokybiškų dalių ar gamintojo būdų, garantija negalioja.

• Normaliai naudojamoms detalėms nuo natūralios amortizacijos ir fizinio susidėvėjimo garantija
neteikiama.

Specifikacijos

Laisvosios eigos stebulė

Modelio numeris FH-M988
Pavaros 10
Stipinų angelių skaičius 32
Užrakinimo veržlės išorės matmenys 142 mm

Ašies skersmuo 12 mm
Tinkamas galinis pavarų perjungiklis RD-M980 / M985

Rato stipinų tvirtinimas

Patikrinkite, ar stipinai išvedžioti taip, kaip šiame paveiksle.
Stipinų tvirtinti spinduliniu būdu negalima.
Ratui montuoti naudokite TL-FH12 montavimo įrankį.

Rato sukimosi
kryptis

Galinis į kairę

Rotoriaus montavimas

Galinis į dešinę

Priežiūra

Šias dalis galima išmontuoti vadovaujantis paveiksluose pavaizduotais veiksmais. Kiekvieną dalį būtina reguliariai
sutepti.

1

Kūgio formos detalė su apsauginiu

dangteliu nuo dulkių (jos išmontuoti

negalima)

Sandariklis

(Kraštelis yra išorėje)

2

DURA-ACE tepalai
(Y-04110000)

Sutepimas

Apsauginis dangtelis nuo dulkių (jo

išmontuoti negalima)

Dešinioji veržlė

Techninio aptarnavimo instrukcijos

SI-3DY0A-001

FH-M988

Siekiant geriausių rezultatų, rekomenduojama
kartu naudoti:

Serija XTR
Bėgių perjungimo svirtis SL-M980
Išorės vamzdelio korpusas OT-SP41 (SIS-SP41)
Galinis pavarų perjungiklis RD-M980 / M985
Tipas GS / SS
Laisvosios eigos stebulė FH-M988
Laisvosios eigos stebulės ašis (galinės stebulės

ašis)
Priekinė stebulė HB-M988

Pavaros 10
Kasetinė žvaigždutė CS-M980

Grandinė CN-M980
Apatinis kronšteino kreiptuvas SM-SP17

SM-AX75

Rotoriaus
montavimo žiedas

TL-LR15

Sukimo momentas:

40-50 N•m

Žvaigždučių montavimas

Kiekvienos žvaigždutės paviršius, turintys grupinę atžymą, turi žiūrėti į išorę ir žvaigždutė turi būti
pritvirtinta taip, kad plačioji kiekvienos žvaigždutės pusė ir laisvosios eigos korpuso A dalis
(kur griovelio plotis yra didesnis) yra lygus vienas kitam.

Griovelis yra platus tik
vienoje vietoje.

(bJ) 11-34 dantukai
(bk) 11-36 dantukai

Montuojant HG žvaigždutes fiksavimo žiedą reikia priveržti
naudojant specialų įrankį TL-LR15/LR10.

Sukimo momentas:

30-50 N•m

Keičiant HG žvaigždutes fiksavimo žiedą nuimti reikia naudojant
specialius įrankius TL-LR15/LR10 ir TL-SR21.

1

c

-

4

a

T

Žvaigždutės tarpiklis

Plačioji dalis

Fiksavimo žiedo

Fiksavimo žiedas

TL-LR15/LR10

Išmontavimas

Fiksavimo žiedas

tarpiklis

Įrankis
(TL-SR21)

Detalės pavadinimas Sriegio tipas

Kairės pusės antveržlė (M15) Dešinės pusės sriegis

1

Kairės pusės kūgio formos detalė

2

(M15)

Pastaba:

• Sandariklį nuimkite ir montuokite labai atsargiai, kad jis nesulinktų. Sandariklį montuojant pakartotinai, būtina
patikrinti, ar jis dedamas teisinga puse bei jį stumti iki pat galo.

• Apsauginių dangtelių nuo dulkių, įspraustų į dešinę veržlę ir kūgio formos detalę, išmontuoti negalima.

• Laisvosios eigos korpuso išmontuoti nebandykite, nes jis po to gali blogai veikti.

Dešinės pusės sriegis

Vertikalus ašies

išsikišimas

17 mm

veržliaraktis

17 mm

veržliaraktis

Tvirtinimo sukimo

momentas

15-20 N•m

————

Laisvosios eigos korpuso keitimas

Laisvosios eigos korpusas

Išmontavimas

Laisvosios eigos
korpuso poveržlė

Sukimo momentas:

150 N•m

* Aptarnavimo instrukcijas kitomis kalbomis rasite interneto adresu http://techdocs.shimano.com

Montavimas

Išmontavimas Montavimas

TL-FH15

Pastaba: specifikacijos gali būti atnaujintos be papildomo pranešimo. (Lithuanian)
