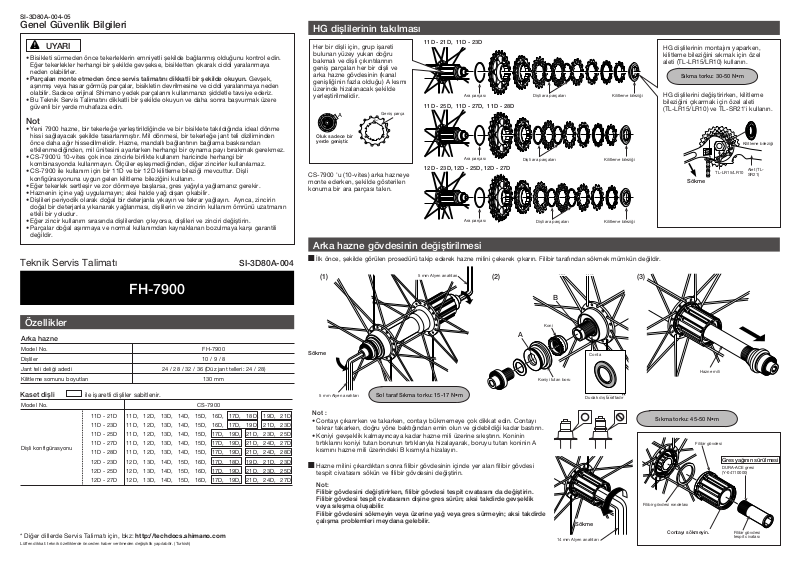

Shimano FH-7900 ASSEMBLY [tr]
SI-3D80A-004-05
Genel Güvenlik Bilgileri
UYARI
• Bisikleti sürmeden önce tekerleklerin emniyetli șekilde bağlanmıș olduğunu kontrol edin.
Eğer tekerlekler herhangi bir șekilde gevșekse, bisikletten çıkarak ciddi yaralanmaya
neden olabilirler.
• Parçaları monte etmeden önce servis talimatını dikkatli bir șekilde okuyun. Gevșek,
așınmıș veya hasar görmüș parçalar, bisikletin devrilmesine ve ciddi yaralanmaya neden
olabilir. Sadece orijinal Shimano yedek parçalarını kullanmanızı șiddetle tavsiye ederiz.
• Bu Teknik Servis Talimatını dikkatli bir șekilde okuyun ve daha sonra bașvurmak üzere
güvenli bir yerde muhafaza edin.
Not
• Yeni 7900 hazne, bir tekerleğe yerleștirildiğinde ve bir bisiklete takıldığında ideal dönme
hissi sağlayacak șekilde tasarlanmıștır. Mil dönmesi, bir tekerleğe jant teli diziliminden
önce daha ağır hissedilmelidir. Hazne, mandallı bağlantının bağlama baskısından
etkilenmediğinden, mil ünitesini ayarlarken herhangi bir oynama payı bırakmak gerekmez.
• CS-7900'ü 10-vites çok ince zincirle birlikte kullanım haricinde herhangi bir
kombinasyonda kullanmayın. Ölçüler eșleșmediğinden, diğer zincirler kullanılamaz.
• CS-7900 ile kullanım için bir 11D ve bir 12D kilitleme bileziği mevcuttur. Dișli
konfigürasyonuna uygun gelen kilitleme bileziğini kullanın.
• Eğer tekerlek sertleșir ve zor dönmeye bașlarsa, gres yağıyla yağlamanız gerekir.
• Haznenin içine yağ uygulamayın; aksi halde yağ dıșarı çıkabilir.
• Dișlileri periyodik olarak doğal bir deterjanla yıkayın ve tekrar yağlayın. Ayrıca, zincirin
doğal bir deterjanla yıkanarak yağlanması, dișlilerin ve zincirin kullanım ömrünü uzatmanın
etkili bir yoludur.
• Eğer zincir kullanım sırasında dișlilerden çıkıyorsa, dișlileri ve zinciri değiștirin.
• Parçalar doğal așınmaya ve normal kullanımdan kaynaklanan bozulmaya karșı garantili
değildir.
Teknik Servis Talimatı SI-3D80A-004
FH-7900
HG dișlilerinin takılması
Her bir dișli için, grup ișareti
bulunan yüzey yukarı doğru
bakmalı ve dișli çıkıntılarının
geniș parçaları her bir dișli ve
arka hazne gövdesinin (kanal
genișliğinin fazla olduğu) A kısmı
üzerinde hizalanacak șekilde
yerleștirilmelidir.
A
Oluk sadece bir
yerde geniștir.
CS-7900 'u (10-vites) arka hazneye
monte ederken, șekilde gösterilen
konuma bir ara parçası takın.
1
c
-
4
a
T
Geniș parça
11D - 21D, 11D - 23D
Ara parçası
11D - 25D, 11D - 27D, 11D - 28D
Ara parçası
12D - 23D, 12D - 25D, 12D - 27D
Ara parçası
Dișli ara parçaları Kilitleme bileziği
Dișli ara parçaları Kilitleme bileziği
Dișli ara parçaları Kilitleme bileziği
Arka hazne gövdesinin değiștirilmesi
% İlk önce, șekilde görülen prosedürü takip ederek hazne milini çekerek çıkarın. Filibir tarafından sökmek mümkün değildir.
(1)
5 mm Alyen anahtarı
(2)
B
(3)
HG dișlilerinin montajını yaparken,
kilitleme bileziğini sıkmak için özel
aleti (TL-LR15/LR10) kullanın.
Sıkma torku: 30-50 N•m
HG dișlilerini değiștirirken, kilitleme
bileziğini çıkarmak için özel aleti
(TL-LR15/LR10) ve TL-SR21'i kullanın.
Kilitleme bileziği
TL-LR15 /LR10
Sökme
Alet (TLSR21)
Özellikler
Arka hazne
Model No.
Dișliler
Jant teli deliği adedi
24 / 28 / 32 / 36 (Düz jant telleri: 24 / 28)
Kaset dișli ile ișaretli dișliler sabitlenir.
Model No.
11D - 21D
11D - 23D
11D - 25D
Dișli konfigürasyonu
* Diğer dillerde Servis Talimatı için, bkz: http://techdocs.shimano.com
Lütfen dikkat: teknik özelliklerde önceden haber verilmeden değișiklik yapılabilir. (Turkish)
11D - 27D 11D, 12D, 13D, 14D, 15D, 17D, 19D, 21D, 24D, 27D
11D - 28D 11D, 12D, 13D, 14D, 15D, 17D, 19D, 21D, 24D, 28D
12D - 23D
12D - 25D
12D - 27D
11D, 12D, 13D, 14D, 15D, 16D, 17D, 18D, 19D, 21D
11D, 12D, 13D, 14D, 15D, 16D, 17D, 19D, 21D, 23D
11D, 12D, 13D, 14D, 15D, 17D, 19D, 21D, 23D, 25D
12D, 13D, 14D, 15D, 16D, 17D, 18D, 19D, 21D, 23D
12D, 13D, 14D, 15D, 16D, 17D, 19D, 21D, 23D, 25D
12D, 13D, 14D, 15D, 16D, 17D, 19D, 21D, 24D, 27D
FH-7900
10 / 9 / 8
130 mm Kilitleme somunu boyutları
CS-7900
A
Sökme
5 mm Alyen anahtarı
Not :
• Contayı çıkarırken ve takarken, contayı bükmemeye çok dikkat edin. Contayı
tekrar takarken, doğru yöne baktığından emin olun ve gidebildiği kadar bastırın.
• Koniyi gevșeklik kalmayıncaya kadar hazne mili üzerine sıkıștırın. Koninin
tırtıklarını koniyi tutan borunun tırtıklarıyla hizalayarak, boruyu tutan koninin A
kısmını hazne mili üzerindeki B kısmıyla hizalayın.
% Hazne milini çıkardıktan sonra filibir gövdesinin içinde yer alan filibir gövdesi
tespit civatasını sökün ve filibir gövdesini değiștirin.
Not:
Filibir gövdesini değiștirirken, filibir gövdesi tespit cıvatasını da değiștirin.
Filibir gövdesi tespit civatasının dișine gres sürün; aksi takdirde gevșeklik
veya sıkıșma olușabilir.
Filibir gövdesini sökmeyin veya üzerine yağ veya gres sürmeyin; aksi takdirde
çalıșma problemleri meydana gelebilir.
Sol taraf Sıkma torku: 15-17 N•m
Koni
Koniyi tutan boru
14 mm Alyen anahtarı
Conta
Dudak dıș taraftadır
Sökme
Sıkma torku: 45-50 N•m
Filibir gövdesi rondelası
Contayı sökmeyin.
Hazne mili
Filibir gövdesi
Gres yağının sürülmesi
DURA-ACE gresi
(Y-04110000)
Filibir gövdesi
tespit civatası
