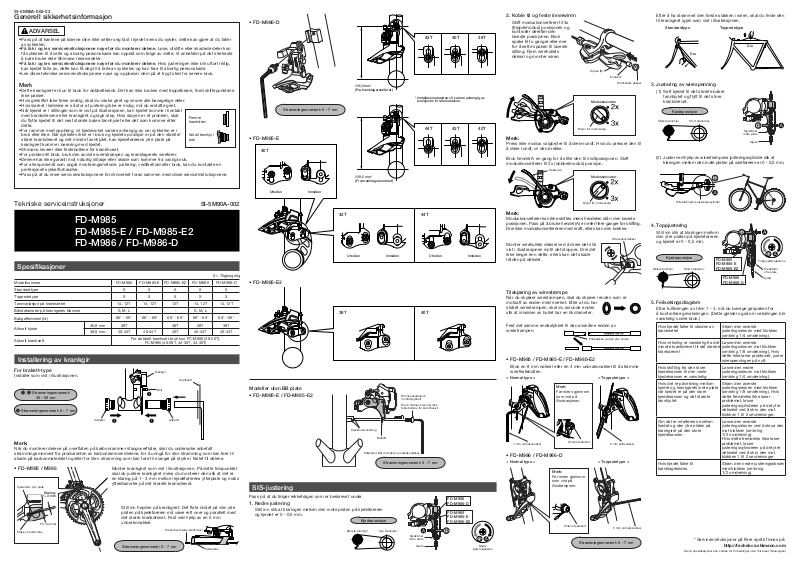

Shimano FD-M986, FD-M985-E, FD-M986-D, FD-M985, FD-M985-E2 Installation

SI-5M90A-002-03

Generell sikkerhetsinformasjon

ADVARSEL

Pass på at kantene på klærne dine ikke setter seg fast i kjedet mens du sykler, dette kan gjøre at du faller • av sykkelen.

• Få tak i og les serviceinstruksjonene nøye før du monterer delene. Løse, utslitte eller skadede deler kan få sykkelen til å velte og alvorlig personskade kan oppstå som følge av dette. Vi anbefaler på det sterkeste å bare bruke ekte Shimano reservedeler.

• Få tak i og les serviceinstruksjonene nøye før du monterer delene. Hvis justeringen ikke blir utført riktig, kan kjedet falle av, dette kan få deg til å falle av sykkelen og kan føre til alvorlig personskade. Les disse tekniske serviceinstruksjonene nøye og oppbevar dem på et trygt sted for senere bruk. •

Merk

Dette krankgiret er kun til bruk for dobbeltkrank. Det kan ikke brukes med trippelkrank, fordi skiftepunktene • ikke passer. Hvis girskiftet ikke føles smidig, skal du vaske giret og smøre alle bevegelige deler.• Hvis slarket i leddene er så stor at justering ikke er mulig, må du erstatte giret.• Når kjedet er i stillingen som er vist på illustrasjonen, kan kjedet komme i kontakt • med krankdrevene eller krankgiret og lage støy. Hvis støyen er et problem, skal du flytte kjedet til det nest største bakre tannhjulet eller det som kommer etter dette. For rammer med oppheng, vil kjedevinkel variere avhengig av om sykkelen er i • bruk eller ikke. Når sykkelen ikke er i bruk og kjedets posisjon er på den største/ større krankdrevet og det minste tannhjulet, kan kjedeførerens ytre plate på krankgiret komme i berøring med kjedet. Shimano leverer ikke festeboltene for krankhuset.• For problemfri bruk, bruk den anviste wirestrømpen og kranklagerets wirefører.• Delene har ikke garanti mot naturlig slitasje eller skade som kommer fra vanlig bruk.• For alle spørsmål som angår monteringsmetode, justering, vedlikehold eller bruk, kan du kontakte en • profesjonell sykkelforhandler. Pass på at du leser serviceinstruksjonene for drivverket foran sammen med disse serviceinstruksjonene. •

Tekniske serviceinstruksjoner

Fremre krankdrev

Antall tannhjul bak

SI-5M90A-002

FD-M985 FD-M985-E / FD-M985-E2 FD-M986 / FD-M986-D

Spesifikasjoner

X = Tilgjengelig Modellnummer FD-M985 FD-M985-E FD-M985-E2 FD-M986 FD-M986-D Standardtype X X X X X Topprutetype X X X X X Tannvariasjon på kranksettet 14, 12T 14, 12T 12T 14, 12T 14, 12T Bånddiameter på krankgirets klemme S, M, L - - S, M, L -

Bakgaffelvinkel (

Aktuelt kjede

Aktuelt kranksett

␣

)

46,8 mm 38T - 38T 38T 38T 48,8 mm 40-44T 40-44T 40T 40-44T 40-44T

Installering av krankgir

For brakett-type

Installer som vist i illustrasjonen.

1 , 2 Strammingsmoment:

35 - 50 nm

3 Strammingsmoment: 5 - 7 nm

Merk:

Når du monterer delene på overflaten på karbonramme-/stangoverflater, skal du undersøke anbefalt strammingsmoment fra produsenten av karbonrammen/delene, for å unngå for stor stramming som kan føre til skade på karbonmaterialet og/eller for liten stramming som kan føre til mangel på styrke i festet til delene.

• FD-M985 / M986

Kjedefører ytre plate

Maks ytre diameter

Klaring:

1~3 mm

Pro-Set mål

66° - 69° 66° - 69° 66° - 69° 66° - 69° 66° - 69°

For dobbelt kranksett bruk kun FC-M980 (38-26T),

FC-M985 (40-28T, 42-30T, 44-30T)

Krankgir

Kranksett

Bolt

Adapter Adapter

Monter krankgiret som vist i illustrasjonen. På dette tidspunktet skal du justere krankgiret mens du monterer den slik at det er en klaring på 1 - 3 mm mellom kjedeførerens ytterplate og maks ytterdiameter på det største krankdrevet.

Still inn høyden på krankgiret. Det flate nivået på den ytre platen på kjedeføreren må være rett over og parallelt med det større krankdrevet. Fest ved hjelp av en 5 mm unbrakonøkkel.

Krankdrev (større krankdrev)

Strammingsmoment: 5 - 7 nm

Kjedefører

• FD-M986-D

155,5 mm* (Fra kranklagersenteret)

Strammingsmoment: 5 - 7 nm

• FD-M985-E

40T

159,5 mm* (Fra kranklagersenteret)

Utsiden Innsiden

42T

Utsiden Innsiden

• FD-M985-E2

38T 40T

Modeller uten BB plate

• FD-M985-E / FD-M985-E2

Krankhusmontering

Brakett

Eksempel: Når du bruker en unbrakonøkkel

SIS-justering

Pass på at du følger rekkefølgen som er beskrevet under.

1. Nedre justering

Still inn slik at klaringen mellom den indre platen på kjedeføreren

og kjedet er 0 - 0,5 mm.

Kjedeposisjon

Største tannhjul Lite krankdrev

42T 40T 38T

* Installasjonshøyden vil variere avhengig av

posisjonen til rammeskiven.

44T 42T 40T

44T

Utsiden Innsiden

Bremsehendelens monteringsbolt

Merk: Shimano leverer ikke festeboltene for krankhuset.

Strammingsmoment: 5 - 7 nm

Kjedefører indre plate

Kjede

FD-M986 FD-M986-D

FD-M985 FD-M985-E FD-M985-E2

Nedre

justeringsskrue

2. Koble til og feste innerwiren

Skift moduskonverterer til 3x

(trippelmodus) posisjonen og kontroller deretter den laveste posisjonen. Bruk spake B to ganger eller mer for å sette spaken til laveste stilling. Fjern wirehullets deksel og monter wiren.

Spake (B)

Innerwire

Wirehullets deksel

Moduskonverter

Bryter for modusvalg

Merk:

Press ikke modus valgbryter til å dreie rundt. Hvis du presser den til å dreie rundt, vil den brekke.

Bruk hendel A en gang for å stille den til midtposisjonen. Skift moduskonverterer til 2x (dobbelmodus) posisjon.

Merk:

Moduskonverterer kan ikke skiftes mens hendelen står i den laveste posisjonen. Pass på å bruke hendel (A) en eller flere ganger før skifting. Drei ikke moduskonvertereren med kraft, ellers kan den knekke.

Monter wirehullets deksel ved å dreie det slik vist i illustrasjonen inntil det stopper. Drei det ikke lengre enn dette, ellers kan det skade tråden på dekslet.

Tilskjæring av wirestrømpe

Når du skjærer wirestrømpen, skal du skjære i enden som er motsatt av enden med merket. Etter at du har skåret wirestrømpen, skal du avrunde enden slik at innsiden av hullet har en lik diameter.

Fest det samme endestykket til den avskårne enden av wirestrømpen.

Spake (A)

Moduskonverter

Bryter for modusvalg

Wirehullets deksel

Endestykke på den ytre enden

• FD-M985 / FD-M985-E / FD-M985-E2

Bruk en 8 mm nøkkel eller en 4 mm unbrakonøkkel til å stramme wirefestebolten.

< Normal type >

Merk:

Før wiren gjennom som vist på illustrasjonen.

Wirens festebolt

< Topprutetype >

8 mm skiftenøkkel 4 mm unbrakonøkkel

• FD-M986 / FD-M986-D

< Normal type >

Merk:

Før wiren gjennom som vist på illustrasjonen.

Wirens festebolt

< Topprutetype >

5 mm unbrakonøkkel

Strammingsmoment: 6 - 7 nm

Etter å ha strammet den første slakken i wiren, skal du feste den

til krankgiret igjen som vist i illustrasjonen.

Standardtype Topprutetype

Dra

3. Justering av wirespenning

(1) Sett kjedet til det største bakre

tannhjulet og flytt til det store krankdrevet.

Kjedeposisjon

Største tannhjul Stort krankdrev

Kjedefører indre plate

Kjede

(2) Juster ved hjelp av wirestrømpens justeringssylinder slik at

klaringen mellom den indre platen på wireføreren er 0 - 0,5 mm.

Wirestrømpens justeringssylinder

4. Toppjustering

Still inn slik at klaringen mellom

den ytre platen på kjedeføreren og kjedet er 0 - 0,5 mm.

Kjedeposisjon

Minste tannhjul Stort krankdrev

FD-M985 FD-M985-E FD-M985-E2

FD-M986 FD-M986-D

Toppjusteringsskrue

Kjedefører ytre plate

Kjede

5. Feilsøkingsdiagram

Etter fullføringen av trinn 1 - 4, må du bevege girspaken for

å kontrollere girvekslingen. (Dette gjelder også om vekslingen blir vanskelig under bruk.)

Hvis kjedet faller til utsiden av kranksettet

Hvis veksling er vanskelig fra det mindre krankdrevet til det største krankdrevet

Hvis skifting fra den store kjedekransen til den vesle kjedekransen er vanskelig.

Hvis det er påvirkning mellom kjedet og krankgirets indre plate når kjedet er på den store kjedekransen og det største tannhjulet.

Om det er interferens mellom kjedet og den ytre platen på krankgiret på den store kjedekransen.

Hvis kjedet faller til kranklagersiden.

* Serviceinstruksjoner på flere språk finnes på:

Merk: spesifikasjoner kan endres for forbedringer uten forvarsel. (Norwegian)

Stram den øverste justeringsskruen med klokken (omkring 1/4 omdreining).

Løsne den øverste justeringsskruen mot klokken (omkring 1/8 omdreining). Hvis dette ikke løser problemet, juster wirespenningen på nytt.

Løsne den nedre justeringsskruen mot klokken (omkring 1/4 omdreining).

Stram den øverste justeringsskruen med klokken (omkring 1/8 omdreining). Hvis dette fremdeles ikke løser problemet, løsne justeringssylinderen på det ytre dekselet ved å skru den mot klokken 1 til 2 omdreininger.

Løsne den øverste justeringsskruen ved å skrue den mot klokken (omkring 1/2 omdreining). Hvis dette fremdeles ikke løser problemet, løsne justeringssylinderen på det ytre dekselet ved å skru den mot klokken 1 til 2 omdreininger.

Stram den nedre justeringsskruen med klokken (omkring 1/2 omdreining).

http://techdocs.shimano.com
