РУКОВОДСТВО ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА ПРЕДУСМАТРИВАЕТ УПРАВЛЕНИЕ ФУНКЦИЯМИ
ОХРАНЫ ПРИ ПОДАЧЕ СИГНАЛОВ СО ШТАТНОГО БРЕЛОКАПЕРЕДАТЧИКА, ИСПОЛЬЗУЕ
МОГО ДЛЯ ЗАПИРАНИЯ И ОТПИРАНИЯ ЗАМКОВ АВТОМОБИЛЯ, А ТАКЖЕ ДЛЯ УСИЛЕ
НИЯ ОХРАННЫХ ВОЗМОЖНОСТЕЙ ШТАТНЫХ ОХРАННЫХ СИСТЕМ АВТОМОБИЛЕЙ.

ВАЖНО!

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия) ох
раны, снятия системы с охраны в два этапа. В случаях, когда брелокпередатчик управления
штатной системой автомобиля потерян или не работает (или возможно Ваш брелокпередат
чик блокирован мощным радио излучением устройства типа "глушилка"), возможно управле
ние охранной системой вручную. Прочитайте разделы "Ручная постановка системы на охра
ну", "Ручное отключение охранной системы", AVФУНКЦИЯ – функция снятия системы с ох
раны в два этапа.

Если запрограммирована функция F12 "Секретный код", то изменение секретного кода,
изменение статуса запрограммированных функции c F11 по F24, аварийное снятие системы
с охраны, отключение системы при срабатывании в режимах "AntiHiJack" возможны только
после ввода секретного кода! Изменение параметров функций с F1 по F10 не требует ввода
секретного кода и доступно всегда.

 2 

ООггллааввллееннииее

Стандартные функции системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Программируемые функции системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Активная постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Пассивная постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Ручная постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Защита автомобиля при включенном режиме охраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Снятие системы с охраны брелокомпередатчиком . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Постановка системы на охрану при работающем двигателе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Защита автомобиля при включенном режиме охраны при работающем двигателе . . . . . . . . . . .6

Снятие системы с охраны при работающем двигателе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Дистанционное включение/выключение режима "Паника" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Сигналы предупреждения о попытке проникновения в автомобиль . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Трехпозиционный подпружиненный тумблер Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Ручное отключение охранной системы с помощью тумблера Valet . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Отключение системы с помощью персонального кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Программирование персонального кода отключения системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Режим AntiHiJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Отключение режима AntiHiJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Автоматическое запирание дверей при включении зажигания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Автоматическое отпирание дверей при выключении зажигания . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

AVфункция – снятие системы с охраны в два этапа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Пассивная блокировка двигателя (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Дистанционное управление дополнительными устройствами (канал 2) . . . . . . . . . . . . . . . . . . . . . .10

Управление дополнительными устройствами (канал 3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Управление дополнительными устройствами (канал 4) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Активная защита от угона и захвата автомобиля в режиме мониторинга работающего

двигателя (активный противоразбойный транспондер). Функция F23 . . . . . . . . . . . . . . . . . . . . .11

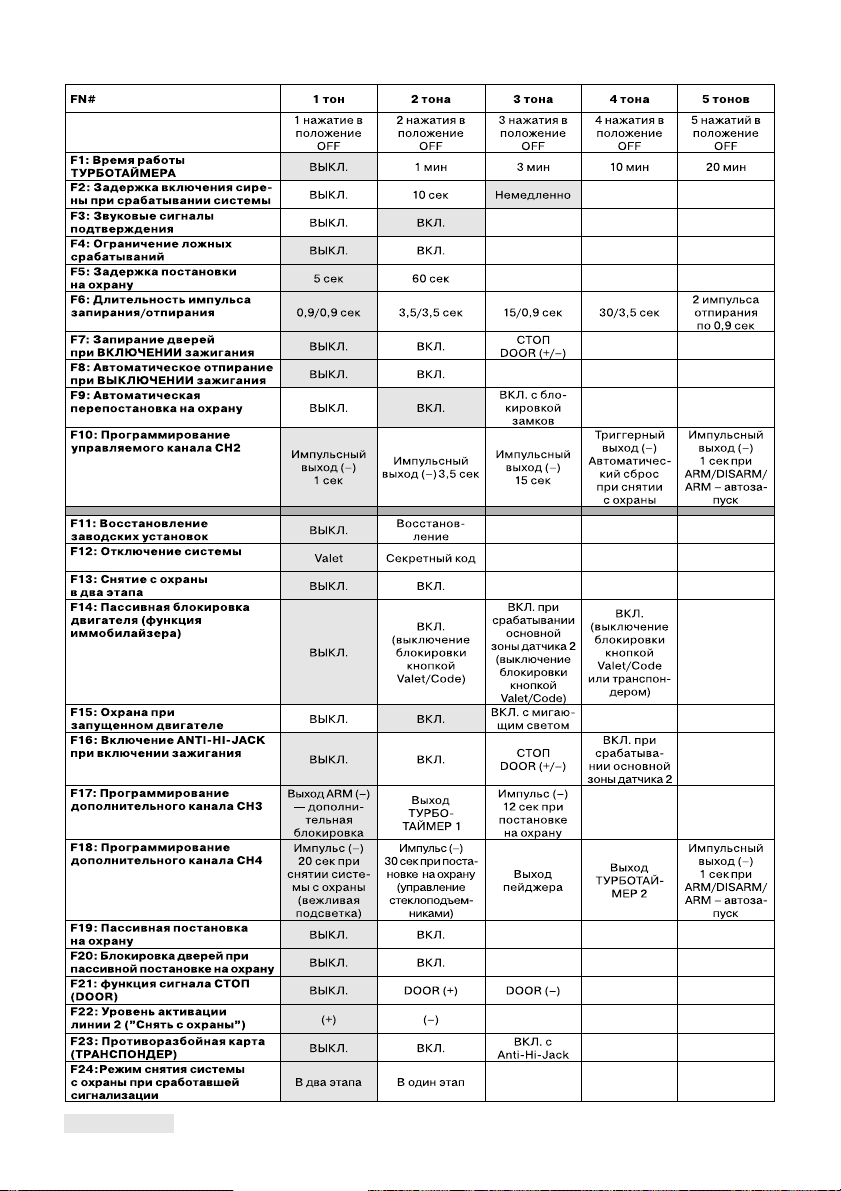

Программируемые функции системы PRO 9250 SHERIFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Программирование функций системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Режимы работы светодиодного индикатора системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Сигналы сирены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Режимы работы габаритных огней автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Установка системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

 3 

ССттааннддааррттнныыее ффууннккццииии ссииссттееммыы

• Охрана при запущенном двигателе.

• Пассивная блокировка двигателя (функция иммобилайзера).

• Ручная постановка системы на охрану в любое время с помощью кнопки Valet

в режим полной охраны, даже при отсутствии ключа зажигания.

• Две цепи блокировок – НЗ, НР.

• Охрана периметра.

• Обход зоны неисправности.

• Немедленное включение тревожной сигнализации при отключении питания системы

в режиме ARM (охрана).

• Звуковое и световое предупреждение о срабатывании системы.

• Ограниченное время режима тревоги.

• Ограничение ложных срабатываний по всем зонам, всех датчиков.

• Многофункциональный светодиодный индикатор.

• Память срабатываний.

• Память состояний VALET, ARM, DISARM (снято с охраны), TRIGGERS (состояние входов

охраны) при отключении питания системы.

• Звуковое и световое подтверждение режима Valet.

• Функция ПАНИКА.

• Управление открыванием багажника с временным отключением датчиков и канала

охраны капот/багажник.

• Долговременное выключение сирены.

• Трехпозиционный кнопочный переключатель Valet.

• Встроенное реле управления габаритными огнями.

• Два разъемных соединения для подключения независимых внешних датчиков удара

и объема.

• Дополнительный слаботочный выход управления замками дверей.

• Двухзоновый датчик удара.

• Сирена.

ППррооггррааммммииррууееммыыее ффууннккццииии ссииссттееммыы

• Программируемый персональный код отключения и управления системой.

• Задержка постановки системы на охрану: 5 сек, 60 сек.

• Автоматическая постановка системы на охрану.

• Функция снятия системы с охраны в два этапа.

• Автоматическое запирание дверей при включении зажигания или нажатии педали "СТОП".

• Автоматическое отпирание дверей при выключении зажигания.

• Функция перепостановки на охрану/управление центральным замком при перепостановке

на охрану.

• Программируемая длительность импульса управления замками дверей:

0,9 сек, 3,5 сек, 15 сек, 30 сек.

• Двойной импульс отпирания дверей.

• Выход CH2 – слаботочный перепрограммируемый управляемый канал дополнительных устройств:

программируемые временные интервалы, сервис импульсы, управление электроприводом
багажника, триггервыход.

• Выход CH3 – релейный перепрограммируемый управляемый канал дополнительных устройств:

выход блокировки ARM(), турботаймер, сервис импульс 12 сек.

• Выход CH4 – слаботочный перепрограммируемый канал дополнительных устройств:

выход вежливой подсветки, управление стеклоподъемником, выход управления пейджером,
турботаймер.

• Многоканальная программируемая функция AntiHiJack – при включении

зажигания/включении зажигания и срабатывания концевых выключателей DOOR(+)
или DOOR(), или срабатывания датчика 2 (например, датчика движения автомобиля).

• Восстановление заводских настроек

 4 

ААккттииввннааяя ппооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу

1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Один раз нажмите и отпустите кнопку запирания на брелокепередатчике штатной системы.

3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.

4. Габаритные огни автомобиля мигнут один раз.

5. Сирена подаст один короткий звуковой сигнал подтверждения.



Если активирована функция "ТУРБОТАЙМЕР" система задержит включение блокирующих
цепей ARM, ARM на время работы турботаймера.



Если сирена (или клаксон автомобиля) при постановке системы на охрану подаст три ко
ротких звуковых сигнала, значит, Вы неплотно закрыли какую либо из дверей, багажник
или капот автомобиля. Закройте приоткрытую дверь, капот или багажник автомобиля, си
стема автоматически возьмет данную цепь под охрану. Кроме того, если Ваш автомобиль
имеет штатную функцию задержки выключения внутрисалонного освещения более 5 сек,
выберите задержку 60 сек в функции F5.

ППаассссииввннааяя ппооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу ((ффууннккцциияя FF1199))

1. Выключите зажигание, выйдите из автомобиля и закройте все двери.

2. Светодиодный индикатор, установленный в приборную панель автомобиля, будет часто

мигать, указывая на то, что работает таймер пассивной постановки системы на охрану.
Для большего удобства отсчет времени 30секундного таймера пассивной постановки
системы на охрану не начнется до тех пор, пока не будут закрыты все двери автомобиля.
Это позволит пассажирам не торопиться с выходом из автомобиля.

3. По окончании отсчета времени 30секундного таймера сирена подаст один короткий зву

ковой сигнал подтверждения, а габаритные огни автомобиля мигнут один раз, подтверж
дая постановку системы на охрану. В этот момент светодиодный индикатор, установлен
ный в приборную панель автомобиля, начнет медленно мигать. Это является визуальной
индикацией полной постановки системы на охрану.

4. Система может быть запрограммирована таким образом, что после пассивной постановки

системы на охрану при открывании двери автомобиля звуковая и световая сигнализация
включится не сразу, а с 10секундной задержкой (функция F2.2). Однако, если система за
программирована на немедленное срабатывание (функция F2.3), никакой задержки не будет.

5. Если установлена функция F20.2, то при пассивной постановке на охрану система авто

матически выполнит процедуру блокирования замков дверей.

РРууччннааяя ппооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу

Если Вы, по какой либо причине не можете воспользоваться брелокомпередатчиком
для постановки системы на охрану Вы можете сделать это с помощью кнопки Valet в любое
время даже при отсутствии ключа зажигания.

ППооллннааяя ппооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу

1. Кратковременно нажать, отпустить, а затем нажать и удерживать (более 3 сек) кнопку

Valet до подтверждения звуковым сигналом включения режима постановки на охрану.

2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия

последней двери:
а) Если дверь была закрыта, система будет ждать открытия, а затем, закрытия последней двери.
б) Если дверь была открыта, система будет ждать закрытия последней двери.

3. После того, как закрыта последняя дверь и по истечении 3секундного интервала време

ни включится режим полной охраны.



Если имеется дополнительная цепь запирания/отпирания замков дверей и включена про
граммируемая функция F20 (блокировка замков дверей при автоматической постановке
системы на охрану), то двери автомобиля будут заперты.



Если активирована функция "ТУРБОТАЙМЕР" система задержит включение блокирующих
цепей ARM, ARM на время работы турботаймера.

 5 

Ручная постановка в режим охраны выполняется только на один цикл до снятия сис
темы с охраны.

Примечание

После выключения зажигания, ручная постановка в режим охраны может быть выполнена
только после 5секундной задержки.

ЗЗаащщииттаа ааввттооммооббиилляя ппррии ввккллююччеенннноомм рреежжииммее ооххрраанныы



Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. В течение 30 сек будут работать сирена и ми
гать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных
огней прекратится, и система будет продолжать контролировать все цепи защиты автомо
биля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в тече
ние шести 30секундных циклов и затем отключится; данная зона защиты будет изолиро
вана и система продолжит контролировать остальные цепи защиты автомобиля.



Каждый раз, когда система ставится на охрану, светодиодный индикатор, установленный
в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного инди
катора служит визуальным предупреждением для потенциальных грабителей или угонщиков.
В качестве индикатора используется светоизлучающий диод, потребляющий небольшой ток.
Поэтому, даже если система оставлена в режиме охраны на длительное время, работа све
тодиодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.



При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего
30секундного цикла сигнализации, привлекая внимание к автомобилю.



Каждый раз, когда система ставится на охрану, включаются все блокирующие цепи. При
этом двигатель автомобиля не может быть запущен даже с помощью ключа зажигания.



Когда система находится на охране, любой сильный удар по кузову или стеклу автомобиля
приведет к срабатыванию датчика удара и включению сигнализации.



Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара, по
сле чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.

ССнняяттииее ссииссттееммыы сс ооххрраанныы шшттааттнныымм ббррееллооккооммппееррееддааттччииккоомм

Подходя к автомобилю, нажмите и отпустите кнопку отпирания на брелокепередатчике.

1. Система выключит режим охраны.

2. Светодиодный индикатор погаснет.

3. Габаритные огни автомобиля мигнут два раза.

4. Сирена подаст два коротких звуковых сигнала подтверждения.



Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.



Если включена функция AVтриггер, отключение цепей блокирования возможно только
с помощью кнопки Valet или вводом Секретного кода.

Примечание

Если включена функция F9  автоматическая перепостановка на охрану, то при снятии систе
мы с охраны светодиодный индикатор начнет быстро мигать указывая на то, что если в тече
ние 20 сек не будет открыта ни одна из дверей, система включит режим охраны. Если вклю
чена функция F9.3 автоматическая перепостановка на охрану с блокированием замков две
рей, то по истечении 20 сек, замки дверей будут снова заблокированы.



Если в течение 20 сек. будет открыта хотя бы одна дверь, светодиодный индикатор погас
нет и режим постановки системы на охрану будет отменен.

Примечание

Снятие системы с охраны в режиме работы тревожной сигнализации зависит от состояния
функции F24 и может быть выполнено в один или два этапа.
В два этапа (F24.1) – первое нажатие кнопки OPEN штатного брелокапередатчика отклю
чит только звуковую и световую сигнализацию, повторное нажатие – переведет охранную
систему в состояние СНЯТО С ОХРАНЫ.
В один этап (F24.2) – нажатие кнопки OPEN штатного брелокапередатчика отключит звуковую
и световую сигнализацию и переведет охранную систему в состояние СНЯТО С ОХРАНЫ.

 6 

ППооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу ппррии ррааббооттааюющщеемм ддввииггааттееллее

Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона при
выполнении, например, процедуры прогрева двигателя.

Постановка на охрану

1. Включите зажигание и запустите двигатель.

2. Переведите тумблер Valet в положение OFF и удерживайте более 3 сек до получения под

тверждающего звукового сигнала. Отпустите тумблер Valet. В нейтральное положение он
вернется самостоятельно.

3. Светодиодный индикатор на приборной панели автомобиля начнет быстро мигать.

4. Система ожидает сигнала на линии "ВКЛЮЧИТЬ ОХРАНУ".

5. Нажмите кнопку запирание дверей штатного брелокапередатчика и система выполнит

процедуру постановки на охрану.

6. Система мигнет один раз светом, даст короткий звуковой сигнал.
В режиме охраны с запущенным двигателем отключены все цепи блокировок и датчики удара.

При выключении зажигания (останов двигателя) система автоматически включит блокировки
и датчики удара через 3 сек.

ЗЗаащщииттаа ааввттооммооббиилляя ппррии ввккллююччеенннноомм рреежжииммее ооххрраанныы
ппррии ррааббооттааюющщеемм ддввииггааттееллее



Открывание капота, багажника или двери автомобиля приведет к немедленному срабатыванию
системы и включению сигнализации. Включатся все блокирующие цепи. В течение 30 сек
будут работать сирена и мигать габаритные огни автомобиля. После этого звучание сирены и
мигание габаритных огней прекратятся, и система будет продолжать контролировать все цепи
охраны автомобиля. Если грабитель или угонщик оставил дверь открытой, сирена будет рабо
тать в течение шести 30секундных циклов и затем отключится; данная зона защиты будет
изолирована, а система продолжит контролировать остальные цепи защиты автомобиля.

ССнняяттииее ссииссттееммыы сс ооххрраанныы ппррии ррааббооттааюющщеемм ддввииггааттееллее

Снятие системы с охраны при работающем двигателе осуществляется кратковременным
нажатием кнопки отпирание штатной системы центрального замка.



Светодиодный индикатор погаснет.



Габаритные огни автомобиля мигнут два раза.



Сирена подаст два коротких звуковых сигнала.

Если сигнализация срабатывала в ваше отсутствие, то при снятии с охраны система даст
4 звуковых и световых сигнала, а светодиодный индикатор будет мигать по коду, указывая
на ту охраняемую системой зону, которая срабатывала в ваше отсутствие.

Примечание

Снятие системы с охраны в режиме работы тревожной сигнализации зависит от состояния
функции F24 и может быть выполнено в один или два этапа.
В два этапа (F24.1) – первое нажатие кнопки OPEN штатного брелокапередатчика отклю
чит только звуковую и световую сигнализацию, повторное нажатие – переведет охранную
систему в состояние СНЯТО С ОХРАНЫ.
В один этап (F24.2) – нажатие кнопки OPEN штатного брелокапередатчика отключит звуковую
и световую сигнализацию и переведет охранную систему в состояние СНЯТО С ОХРАНЫ.

ДДииссттааннццииооннннооее ввккллююччееннииее//ввыыккллююччееннииее рреежжииммаа ""ППааннииккаа""

Данная система позволяет дистанционно включить режим "Паника" с помощью кнопок на
штатном брелокепередатчике. Для дистанционного включения режима "Паника" нажмите
кнопку отпирания дверей, затем кнопку запирания дверей, а затем снова кнопку отпирания
дверей автомобиля на штатном брелокепередатчике в течение 3 сек. Для выключения ре
жима "Паника" нажмите кнопу отпирания дверей на штатном брелокепередатчике.

 Если светодиодный индикатор мигает один раз через паузу, то система срабатывала от

главной зоны первого датчика удара или от триггера дополнительного устройства системы.
 Если светодиодный индикатор мигает два раза через паузу, то система срабатывала от

главной зоны второго датчика удара или от триггера дополнительного устройства системы.

 7 

 Если светодиодный индикатор мигает три раза через паузу, то система срабатывала от

концевого выключателя багажника или капота (при попытке открыть капот или багажник).
 Если светодиодный индикатор мигает четыре раза через паузу, то система срабатывала

от концевого выключателя дверей (при попытке открыть двери автомобиля.
Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы

и стираются при включении зажигания.

ТТррееххппооззииццииоонннныыйй ппооддппрруужжииннеенннныыйй ттууммббллеерр VVaalleett

(режим

VVaalleett

)

Трехпозиционный подпружиненный тумблер с нейтральным положением Valet позволяет Вам
временно отключить все функции охраны данной системы, чтобы не вызывать неудобство
обслуживания автомобиля на станции технического обслуживания. Когда система находится
в режиме Valet, отключаются все функции охраны. Дистанционное управление запиранием
и отпиранием замков дверей автомобиля, установленные в функциях F7, F8 при включении/вы
ключении зажигания сохраняются.

Включение режима VALET

Снимите систему с охраны с брелокапередатчика или кнопки Valet или введите свой персо
нальный код ручного отключения системы, для этого:

1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.

2. В течение 5 сек кратковременно переведите тумблер Valet в положение ON. В нейтраль

ное положение тумблер вернется самостоятельно.

3. Светодиодный индикатор начнет светиться постоянно.

4. Система находится в сервисном режиме Valet.

Примечание

В режиме Valet, каждое выключение зажигания будет сопровождаться кратковременным зву
ковым сигналом.

Не забудьте отключить сервисный режим Valet, когда этот режим вам больше не ну
жен. Это обеспечит полную защиту вашего автомобиля.

Выключение режима VALET:

1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.

2. В течение 5 сек. кратковременно переведите тумблер Valet в положение ON. В нейтраль

ное положение тумблер вернется самостоятельно.

3. Светодиодный индикатор погаснет.

4. Система перейдет в рабочий режим.

РРууччннооее ооттккллююччееннииее ооххрраанннноойй ссииссттееммыы сс ппооммоощщььюю ппееррееккллююччааттеелляя VVaalleett

Данная охранная система может быть снята с охраны и без использования брелокапередат
чика дистанционного управления. Эта функция предусмотрена на тот случай, когда Вам нужно
снять систему с охраны и воспользоваться автомобилем, но брелокпередатчик потерян или
неисправен. Если при программировании системы, для ручного отключения системы выбран
переключатель Valet, то для отключения системы проделайте следующее:

1. Откройте дверь автомобиля.

2. Сработает охранная система и включится сирена.

3. Включите зажигание.

4. В течение 10 сек кратковременно переведите переключатель Valet в положение ON.

В нейтральное положение тумблер вернется самостоятельно.

Обратите внимание, что при этом система не будет находиться в режиме Valet!

ООттккллююччееннииее ссииссттееммыы сс ппооммоощщььюю ппееррссооннааллььннооггоо ккооддаа

Выбор кодированного режима отключения системы осуществляется функцией F12. Для этого
обратитесь к вашему мастеруустановщику или смотрите раздел "Программируемые функ
ции" и инструкцию по установке системы. Обратите внимание, что выбор данной функции так
же определяет способ отключения режима AntiHiJack (Valet или кодированный).

 8 

В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать
фабричный код (11) или, для обеспечения максимальной защиты вашего автомобиля, Вы мо
жете запрограммировать свой персональный код отключения в любое время.
Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.

Для снятия системы с помощью персонального кода

1. Откройте дверь ключом (система сработает и включатся габаритные огни и т. д.).

2. Включите, выключите и затем снова включите зажигание.

3. В течение 10 сек. переключите тумблер Valet из нейтрали в положение ON количество

раз, соответствующее первой цифре вашего персонального кода
(фабричная установка –1 (один раз).

4. Выключите и вновь включите зажигание.

5. В течение 10 сек. переключите тумблер Valet из нейтрали в положение ON количество

раз, соответствующее второй цифре вашего персонального кода
(фабричная установка –1 (один раз).

6. Выключите и вновь включите зажигание. Режим тревоги выключится и двигатель можно

завести.

Примечание

В том случае, если 3 раза подряд был введен неправильный код система перестанет воспри
нимать дальнейшие попытки ввода кода в течение некоторого времени.

ППррооггррааммммииррооввааннииее ппееррссооннааллььннооггоо ккооддаа ооттккллююччеенниияя ссииссттееммыы

Функция F12 должна соответствовать режиму Секретный код.

Фабричный код отключения системы – 11.

ДДлляя ппррооггррааммммиирроовваанниияя вваашшееггоо ппееррссооннааллььннооггоо ккооддаа..

Введите действующий персональный код для разрешения операции смены Секретного кода

1. Снимите систему с охраны (выключите зажигание, если оно было включено и ожидайте 5 сек).

2. Включите, выключите и затем снова включите зажигание.

3. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество раз, со

ответствующее первой цифре вашего персонального кода (фабричная установка –1 (один раз).

4. Выключите и вновь включите зажигание.

5. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество раз, со

ответствующее первой цифре вашего персонального кода (фабричная установка –1 (один раз).

6. Выключите и вновь включите зажигание.

7. Если введенный код правильный  прозвучит один короткий сигнал сирены.

8. В течение 5 сек выключите зажигание.

Выполните процедуру записи нового секретного кода

9. Сразу же переключите тумблер Valet из нейтрали в положение ON 5 раз. Вы услышите

один короткий и один длинный сигнал сирены, подтверждающие, что система готова к
программированию нового персонального кода.

10. В течение 5 сек. после сигналов сирены кратковременно переключите тумблер в положе

ние OFF для начала ввода первой цифры персонального кода. Вы услышите один под
тверждающий сигнал сирены.

11. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество

раз, соответствующее первой цифре вашего персонального кода (от 1 до 9). Сирена по
даст соответствующее количество сигналов, подтверждая ввод первой цифры кода.

12. В течение 10 сек после сигналов сирены кратковременно переключите тумблер в поло

жение OFF для начала ввода второй цифры персонального кода. Вы услышите два под
тверждающих сигнала сирены.

13. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество

раз, соответствующее второй цифре вашего персонального кода (от 1 до 9). Сирена по
даст соответствующее количество сигналов, подтверждая ввод второй цифры кода.

14. Включите зажигание. Вы услышите 1 короткий и 1 длинный сигнал сирены, подтверждаю

щие, что программирование нового персонального кода закончено.

 9 

Примечание

Если система не подтверждает ввод секретного кода звуковым сигналом – поставьте систему
в охрану с помощью брелока передатчика, затем снимите систему с охраны и повторите про
цедуру ввода секретного кода.
Обязательно запишите или хорошо запомните ваш персональный код. Обратите внимание,
что если функция F12 запрограммирована как Секретный код, персональный код также будет
необходим для отключения функции AntiHiJack.

РРеежжиимм AAnnttiiHHiiJJaacckk ((ффууннккцциияя FF1166))

Если AntiHiJack запущен, то система выполнит следующие действия:

1. В течение 20 сек после включения зажигания, включения зажигания с выполнением ус

ловий запуска функции или начала движения система не проявляет себя ни каким обра
зом. Выключение зажигания отменяет действие функции. Последующее включение зажи
гания активирует функцию AntiHiJack сначала;

2. В течение следующего 20секундного интервала (цикл предупреждения), система вклю

чает кратковременные сигналы предупреждения. Выключение, а затем включение зажи
гания активирует функцию AntiHiJack с цикла предупреждения;

3. В течение следующего 20секундного интервала (цикл безопасного останова), система

включает сигналы тревоги и выполняет попеременное включение блокировок. Выключе
ние, а затем включение зажигания активирует все блокирующие цепи полностью и вклю
чает тревожную сигнализацию в непрерывном режиме.

Режимы AntiHiJack при:

1. Включении зажигания – F16.2;

2. Включении зажигания и срабатывании триггера DOOR() или DOOR(+) – F16.3;

3. Включении зажигания и срабатывании основной зоны датчика 2 (начале движения, если

установлен датчик, реагирующий на движение) – F16.4.

Примечание

После того, как включена тревожная сигнализация в непрерывном режиме, звуковая и свето
вая сигнализация будет работать до полного разряда аккумулятора автомобиля.

ООттккллююччееннииее рреежжииммаа AAnnttiiHHiiJJaacckk

Если функция F12 в режиме Valet:
Отключение функции AntiHiJack производится однократным переключением тумблера
Valet. Для этого:
 выключитe, затем вновь включите зажигание и в течение 10 сек кратковременно переве

дите тумблер Valet в положение ON.
Если функция F12 в режиме Секретный код:

 выключите и вновь включите зажигание 2 раза, после чего введите персональный секрет

ный код отключения системы.

ААввттооммааттииччеессккооее ззааппииррааннииее ддввеерреейй ппррии ввккллююччееннииии ззаажжииггаанниияя ((ффууннккцциияя FF77))

1. Если в вашем автомобиле возможно подключение к цепям управления центральным замком

из салона автомобиля, то система может быть запрограммирована на автоматическое
запирание дверей при включении зажигания. Каждый раз при включении зажигания, через
3 сек, двери автомобиля будут заперты для обеспечения вашей безопасности. Если какая
либо из дверей будет в этот момент открыта, двери запираться не будут. Если Вы хотите
включить данную функцию, обратитесь к вашему мастеруустановщику или смотрите раздел
"Программируемые функции.

2. Система позволяет автоматически управлять блокированием замков дверей по сигналу

тормоза, если включена функция F21, а неиспользуемая линия DOOR() или DOOR(+)
подключена к проводу выключателя тормозного света. Каждый раз при включении
зажигания и нажатии на педаль тормоза, двери автомобиля будут заперты для обеспечения
вашей безопасности. Если Вы хотите включить данную функцию, обратитесь к вашему
мастеруустановщику или смотрите раздел "Программируемые функции".

 10 

ААввттооммааттииччеессккооее ооттппииррааннииее ддввеерреейй ппррии ввыыккллююччееннииии ззаажжииггаанниияя ((ффууннккцциияя FF88))

Если в вашем автомобиле возможно подключение к цепям управления центральным замком
из салона автомобиля, то система может быть запрограммирована на автоматическое отпи
рание замков дверей автомобиля при выключении зажигания. Если вы хотите включить дан
ную функцию, обратитесь к вашему мастеруустановщику или смотрите раздел "Программи
руемые функции".

AAVVффууннккцциияя –– сснняяттииее ссииссттееммыы сс ооххрраанныы вв ддвваа ээттааппаа ((ффууннккцциияя FF1133))

Снятие системы с охраны в два этапа позволяет еще более повысить противоугонную защиту
вашего автомобиля от "электронного или вандального вскрытия" устройствами типа 409
и т.д. Если включена функция AVтриггер (F13) постановка системы на охрану брелокомпе
редатчиком или с помощью кнопки Valet установит в состояние охраны все блокирующие це
пи ARM, ARM. При выполнении операции "СНЯТЬ С ОХРАНЫ" брелокомпередатчиком сис
тема разблокирует двери, отключит входные триггеры дверей, капота, багажника, но не вы
ключит цепи блокировок. Для окончательного разблокирования системы воспользуйтесь тум
блером Valet или введите ваш Секретный код разблокирования системы, при этом цепи
блокировок будут замкнуты и двигатель можно завести.



Если активирована функция "ТУРБОТАЙМЕР" система задержит включение блокирующих
цепей ARM, ARM на время работы турботаймера, обеспечивая работу двигателя без клю
ча зажигания. Затем двигатель будет автоматически выключен, включатся все блокирую
щие цепи и активируются каналы датчиков.

ППаассссииввннааяя ббллооккииррооввккаа ддввииггааттеелляя ((ффууннккцциияя ииммммооббииллааййззеерраа FF1144))

Пассивная блокировка двигателя (функция иммобилайзера) обеспечивает автоматическое
включение цепей блокировок ARM, ARM по истечении 20 сек после выключения зажигания
для функций F14.2, F14.4.

1. Заглушите двигатель и выключите зажигание.
По истичении 20 сек, светодиодный индикатор начинает медленно мигать, индицируя актив
ное состояние функции иммобилайзера.

Для выключения пассивной блокировки двигателя.

2. Включите зажигание.
Система начинает подтверждение активного состояния функции иммобилайзера кратковре
менными звуковыми сигналами (запуск двигателя невозможен).

3. Выключите пассивную блокировку тумблером Valet или введите Секретный код для вы

ключения цепей блокировок ARM, ARM. (Для функции F14.4 пассивная блокировка дви

гателя может быть также отключена при успешном опросе транспондера.)
Функция F14.3 обеспечивает включение цепей блокировок при начале движения, если в ка
честве датчика 2 используется датчик, реагирующий на движение (например, TMS202XL
производства "PIT").

ДДииссттааннццииооннннооее ууппррааввллееннииее ддооппооллннииттееллььнныыммии ууссттррооййссттввааммии ((ккааннаалл 22))
((ффууннккцциияя FF1100))

Система позволяет дистанционно управлять дополнительными устройствами автомобиля
если брелокпередатчик штатной системы имеет дополнительную кнопку управления.
Дополнительный канал 2 позволяет управлять различными устройствами, подключаемыми
к системе.



Дистанционным открыванием багажника автомобиля



Дистанционным запуском двигателя автомобиля и т.д.
Для подачи управляющего сигнала на дополнительное устройство по каналу 2 нажмите кноп

ку активации канала на брелокепередатчике по процедуре штатного управления.

1. Выход канала CH2 – активная "масса" в течение 1; 3,5 или 15 сек.

2. Выход канала CH2 – активная "масса" на время до следующего момента управления ка

налом. Выключение канала CH2 осуществляется повторным нажатием кнопки активации

канала на брелокепередатчике.

 11 

Примечание

Для п.1: Если выход канала 2 был активизирован в то время, когда система находится в ре

жиме охраны, то система одновременно на некоторое время отключит датчик удара
и триггер капота/багажника для того, чтобы открывание багажника не вызвало сра
батывания системы. После того, как багажник будет закрыт система автоматически
возьмет эту цепь под охрану и включит датчик удара.

Для п.2: При активации канала система отключает только датчики удара.

УУппррааввллееннииее ддооппооллннииттееллььнныыммии ууссттррооййссттввааммии ((ккааннаалл 33))

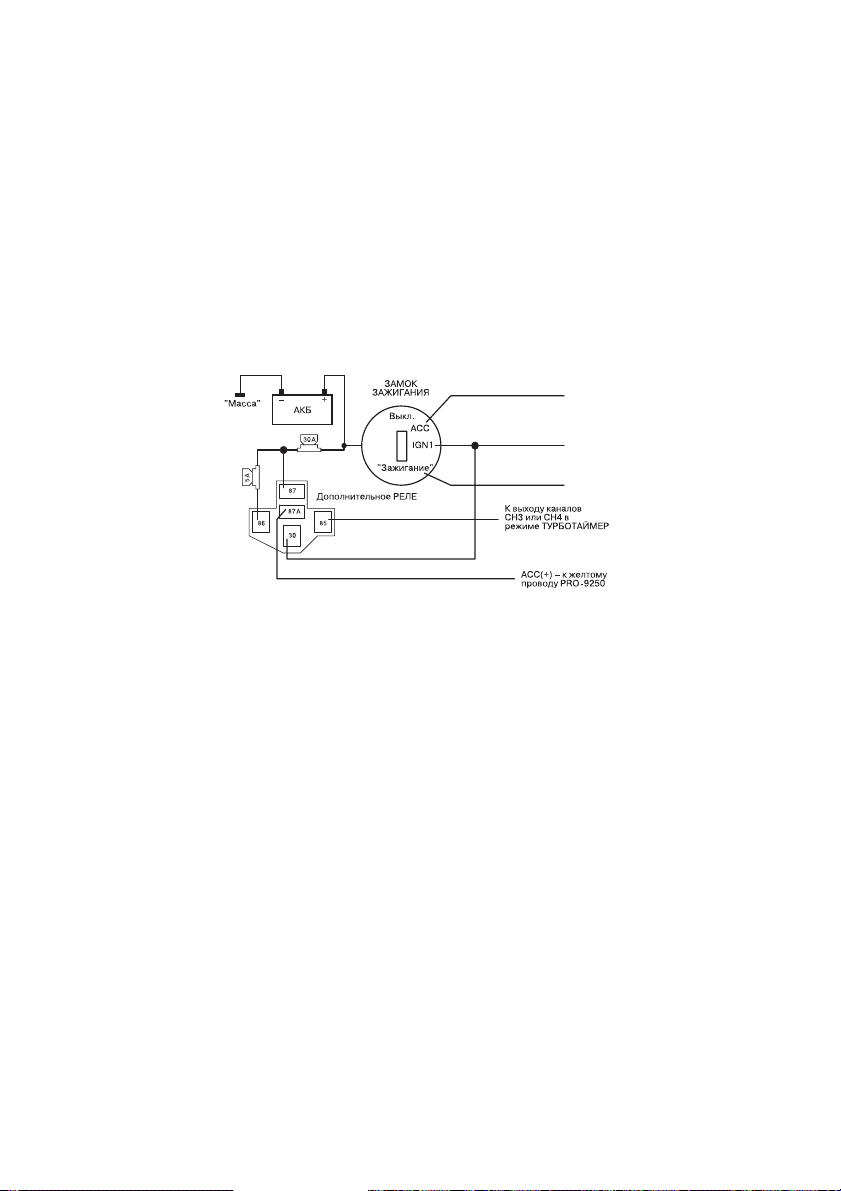

Дополнительный программируемый канал 3 с гальванической развязкой релейного типа
на токи коммутации до 10 А позволяет управлять дополнительными устройствами, подключа
емыми к системе.

Данный канал программируется как



Дополнительный выход блокировки (управление нормально разомкнутым реле).



Выход ТУРБОТАЙМЕРА.
Импульсный выход отрицательной полярности на 12 сек при постановке системы на охрану
(вариант использования – как выход управления стеклоподъемниками).

УУппррааввллееннииее ддооппооллннииттееллььнныыммии ууссттррооййссттввааммии ((ккааннаалл 44))

Дополнительный программируемый канал 4 со слаботочным выходом позволяет уп
равлять дополнительными устройствами, подключаемыми к системе. Данный канал
программируется как



Импульсный выход отрицательной полярности на 20 сек при снятии системы с охраны

(вариант использования – выход управления вежливой подсветкой). Включение зажига

ния отменит действие импульса в любое время.



Импульсный выход отрицательной полярности на 30 сек при постановке системы на ох

рану (вариант использования – как выход управления стеклоподъемниками).



Независимый канал управления внешним устройством типа ПЕЙДЖЕР.



Турботаймер – используется для управления выключением турбированных двигателей.

Работа канала ТУРБОТАЙМЕРА автоматически прекращается в состоянии системы

"ОХРАНА" если сработал любой из триггеров дверей DOOR(), DOOR(+) или INST()

(капот/багажник). Выполнение охранных функций системы начинается с момента подачи

команды "ОХРАНА", ТУРБОТАЙМЕР лишь задерживает включение блокировок ARM, ARM

на программируемое время.

ААккттииввннааяя ззаащщииттаа оотт ууггооннаа ии ззааххввааттаа ааввттооммооббиилляя вв рреежжииммее ммооннииттооррииннггаа
ррааббооттааюющщееггоо ддввииггааттеелляя ((ааккттииввнныыйй ппррооттииввооррааззббооййнныыйй ттррааннссппооннддеерр))
((ффууннккцциияя FF2233))

Перед началом включения активной защиты запрограммируйте транспондер в память
системы.

1. Снимите систему с охраны.

2. Выключите питание транспондера.

3. Включите зажигание.

4. В течение 5 сек после включения зажигания кратковременно переключите тумблер Valet

из нейтрали в положение ON и обратно 3 раза. Вы услышите 1 длинный сигнал сирены.

5. Включите питание транспондера. В течение некоторого времени система подтвердит ус

пешную запись кода транспондера в память длинным звуковым сигналом.

6. Выключите зажигание, чтобы выйти из режима программирования кода. В любом случае,

система автоматически выйдет из режима программирования кода через 8 сек. Вы услы

шите 1 короткий и 1 длинный сигнал сирены.

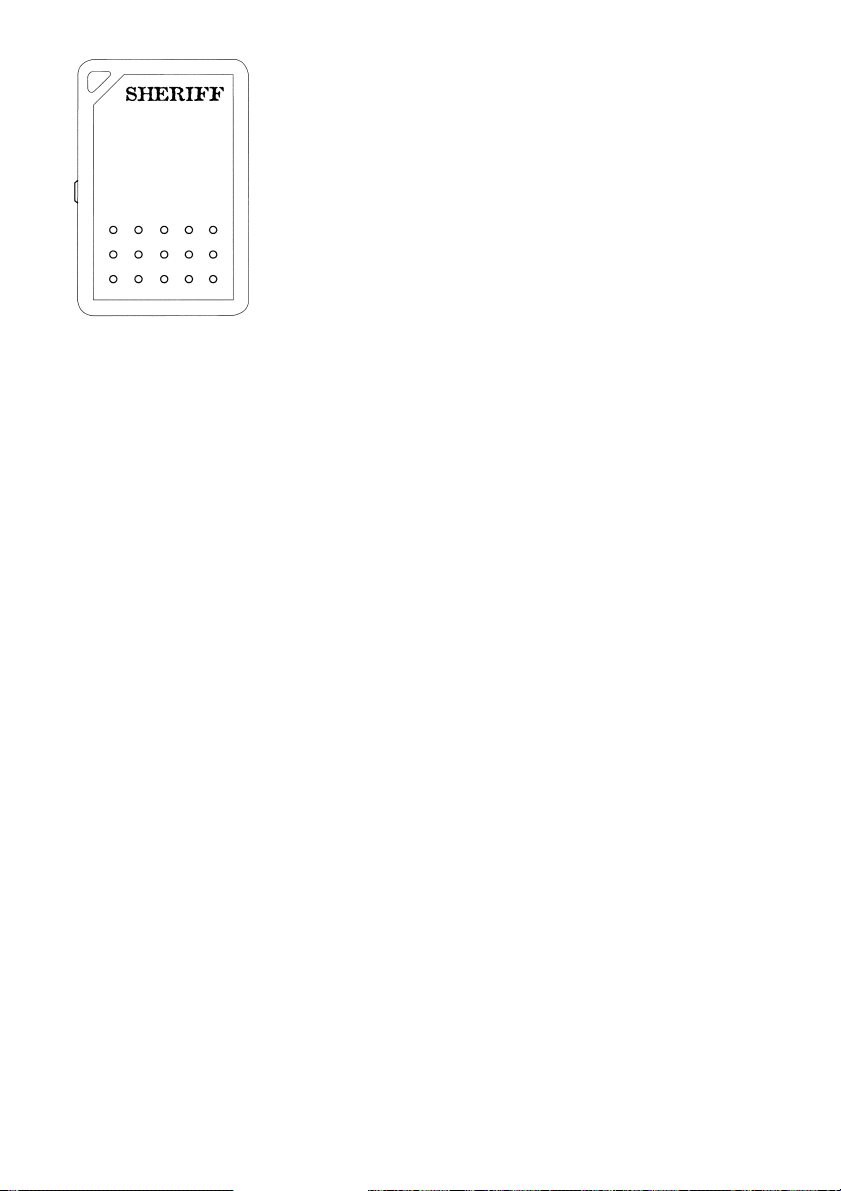

Противоразбойный активный транспондер предназначен для повышения эффективности
защитных свойств охранной системы, обеспечения возврата машины и безопасности авто
владельца. Встроенная функция F23 позволяет выбрать один из трех режимов работы.

Противоразбойный активный транспондер в комплект системы НЕ ВХОДИТ

и приобретается отдельно

 12 

F23/1 – состояние "выключено". Активная защита от угона
и захвата автомобиля выключена.
F23/2 – режим скрытой охраны первой ступени. Система
определяет наличие транспондера при каждом включении
зажигания, подтверждая вспышками светодиодного инди
катора (1 длинная и 3 коротких).
Транспондер в рабочей зоне (или включено питание транс
пондера) – нормальная работа системы. Транспондер вне ра
бочей зоны (или питание транспондера выключено) – систе
ма включает блокирующие цепи с задержкой в 1 мин. Разме
щение (включение питания) транспондера в рабочей зоне
обеспечивает восстановление цепей разрыва в любое время.
F23/3 – режим скрытой охраны второй ступени. Система
определяет наличие транспондера при каждом включении
зажигания, подтверждая вспышками светодиодного инди

катора (1 длинная и 3 коротких).
Последующие охранные действия выполняются в режиме включения алгоритма блокирования
по типу AntiHiJack если система "потеряла" траспондер. Транспондер в рабочей зоне – нор
мальная работа системы. Транспондер вне рабочей зоны – ситема запускает режим AntiHi
Jack. Последующее размещение (включение) транспондера в рабочей зоне до начала безопас
ного блокирования двигателя обеспечивает восстановление нормальной работы системы. Если
начата процедура безопасной блокировки двигателя и далее – размещение (включение пита
ния) транспондера в рабочей зоне не обеспечивает восстановления цепей разрыва. Система
может быть "восстановлена" только с помощью кнопки Valet или вводом Секретного кода.

Безопасное выключение двигателя – процедура прерывистого "включения/выключе
ния блокировок" с увеличивающейся паузой включения блокировок, т.е. паузы вы
ключения двигателя становятся все больше и больше, и через 15 сек двигатель бу
дет выключен полностью.

РРааббооттаа ссииссттееммыы вв рреежжииммее ааккттииввнноойй ззаащщииттыы ((ррааббооттаа сс ккааррттооччккоойй))..

Защита при работающем двигателе (включенном зажигании).

Двери автомобиля закрыты

Зажигание включено или двигатель запущен.
Транспондер опознан.
Система автоматически начинает опрос состояния концевых выключателей (триггеров) дверей.

Дверь открылась и закрылась

Система немедленно переходит в поиск транспондера. Если по истечении 1 мин транспондер
не найден, система начинает процедуру глушения двигателя.
Если включена функция F21.2 или F21.3 и соответствующий провод подключен к проводу СТОП
сигнала автомобиля, система начинает поиск транспондера немедленно при нажатии педали
СТОП. Если педаль СТОП не будет нажата более 5 мин, система начинает глушение двигателя.

Дверь открылась, но не закрыта

Система немедленно переходит в поиск транспондера. Если по истечении 5 мин транспондер
не найден, система начинает процедуру глушения двигателя.
Если включена функция F21.2 или F21.3 и соответствующий провод подключен к проводу
СТОП сигнала автомобиля, система начинает поиск транспондера немедленно при нажатии
педали СТОП. Каждое нажатие педали СТОП возобновляет поиск транспондера. Если педаль
СТОП не будет нажата более 5 мин, система начинает глушение двигателя.

Примечание

Противоразбойный транспондер может применяться для отключения режима "блокировка"
встроенной функции иммобилайзера при выборе функции F14.4.

Примечание

Противоразбойный активный транспондер имеет выключатель питания на боковой стороне
корпуса – положения ON, OFF. Выключайте питание противоразбойного активного транспон
дера (положение переключателя OFF) для обеспечения более продолжительного срока служ
бы элемента питания, в случаях когда он не используется продолжительное время.

 13 

ППррооггррааммммииррууееммыыее ффууннккццииии ссииссттееммыы PPRROO99225500 SSHHEERRIIFFFF

Заводская установка

 14 

ППррооггррааммммииррооввааннииее ффууннккцциийй ссииссттееммыы

ППррооггррааммммииррооввааннииее ффууннккцциийй ссииссттееммыы ((FF1122 вв рреежжииммее VVaalleett))

1. Снимите систему с охраны.

2. Включите зажигание.

3. В течение 5 сек после включения зажигания кратковременно переключите тумблер Valet

из нейтрали в положение ON и обратно 3 раза. Вы услышите 1 длинный сигнал сирены.

4. В течение 5 сек после сигнала сирены выключите зажигание. Вы услышите 1 короткий и

1 длинный сигнал сирены.

5. В течение 5 сек после сигналов сирены включите зажигание. Вы автоматически войдете

в режим программирования ФУНКЦИИ F1. СИД начнет мигать одиночными вспышками.

В режиме программирования той или иной функции количество вспышек СИД соответствует
номеру программируемой функции, а количество сигналов сирены показывают состояние этой
функции.

После сигналов сирены вы можете

1. Изменить состояние данной функции (кратковременно переключив тумблер Valet из нейт

рали в положение OFF и обратно). При этом вы опять услышите сигналы сирены, соответст
вующие новому состоянию функции;

2. Перейти к следующей функции (кратковременно переключив тумблер Valet из нейтрали

в положение ON и обратно);

3. Пыйти из режима программирования (например, выключив зажигание).

Примечание

Не допускайте, чтобы между вашими действиями прошло больше 10 сек, иначе система автоматичес
ки выйдет из режима программирования, и вы услышите один короткий и один длинный сигнал сирены.

ППррооггррааммммииррооввааннииее ффууннккцциийй ссииссттееммыы ((FF1122 вв рреежжииммее ССееккррееттнныыйй ккоодд))

Перепрограммирование функций F1 F10 не требует ввода секретного кода и не зависит от
состояния функции F12, однако попытка перейти к программированию функций F11 F24
приведет к выходу системы из режима программирования.

Вход в режим программирования возможен только после ввода Секретного кода

Введите действующий персональный код для разрешения операции перепрограммирования
функций:

1. Снимите систему с охраны (выключите зажигание, если оно было включено и ожидайте 5 сек).

2. Включите, выключите и затем снова включите зажигание.

3. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество раз,

соответствующее первой цифре вашего персонального кода (фабричная установка 1).

4. Выключите и вновь включите зажигание.

5. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество раз,

соответствующее второй цифре вашего персонального кода (фабричная установка 1).

6. Выключите и вновь включите зажигание.

7. Если введенный код правильный  прозвучит один короткий сигнал сирены.

Вход в режим программирования

8. В течение 5 сек после включения зажигания кратковременно переключите тумблер Valet из

нейтрали в положение ON и обратно 3 раза. Вы услышите 1 длинный сигнал сирены.

9. В течение 5 сек после сигнала сирены выключите зажигание. Вы услышите 1 короткий и

1 длинный сигнал сирены.

10. В течение 5 сек после сигналов сирены включите зажигание. Вы автоматически войдете

в режим программирования функции F1. СИД начнет мигать одиночными вспышками.
В режиме программирования той или иной функции количество вспышек СИД соответст
вует номеру программируемой функции, а количество сигналов сирены показывают состо
яние этой функции.

Теперь все функции системы доступны для перепрограммирования.

 15 

После сигналов сирены вы можете

11. Изменить состояние данной функции (кратковременно переключив тумблер Valet из "ней

трали" в положение OFF и обратно). При этом вы опять услышите сигналы сирены, соответ
ствующие новому состоянию функции.

12. Перейти к следующей функции (кратковременно переключив тумблер Valet из "нейтрали"

в положение ON и обратно).

13. Выйти из режима программирования (например, выключив зажигание).

Примечание

Не допускайте, чтобы между вашими действиями прошло больше 10 сек, иначе система
автоматически выйдет из режима программирования, и вы услышите 1 короткий и 1 длинный
сигнал сирены.

В режиме программирования той или иной функции количество вспышек СИД соот
ветствует номеру программируемой функции, а сигналы сирены показывают состоя
ние этой функции.

РРеежжииммыы ррааббооттыы ссввееттооддииооддннооггоо ииннддииккааттоорраа ссииссттееммыы,, ууссттааннооввллееннннооггоо
вв ппррииббооррннууюю ппааннеелльь ааввттооммооббиилляя

Частое мигание Пассивная постановка системы на охрану
Медленное мигание Система поставлена на охрану
Выключен Система снята с охраны
Горит постоянно Режим Valet
1 вспышка … пауза Сработала главная зона 1го датчика удара
2 вспышки … пауза Сработала главная зона 2го датчика удара
3 вспышки … пауза Сработала зона 3 (концевые выключатели капота/багажника)
4 вспышки … пауза Сработала зона 4 (концевые выключатели дверей)

ККооррооттккииее ссииггннааллыы ппооддттввеерржжддеенниияя,, ппооддааввааееммыыее ссиирреенноойй ссииссттееммыы

1 звуковой сигнал Система поставлена на охрану
2 звуковых сигнала Система снята с охраны
3 звуковых сигнала Система находится на охране, но открыта дверь, капот

или багажник автомобиля

4 звуковых сигнала Предупреждение о срабатывании системы при снятии с охраны

РРеежжииммыы ррааббооттыы ггааббааррииттнныыхх ооггннеейй ааввттооммооббиилляя

1 вспышка Система поставлена на охрану
2 вспышки Система снята с охраны
3 вспышки Система находится на охране, но открыта дверь, капот

или багажник автомобиля

4 вспышки Предупреждение о срабатывании системы при снятии с охраны

Примечание

Если сигнализация срабатывала в ваше отсутствие, то при снятии системы с охраны прозву
чат четыре коротких звуковых сигнала и четыре раза мигнут габаритные огни или указатели
поворотов, а светодиодный индикатор будет мигать по коду, который соответствует той зоне,
которая срабатывала в ваше отсутствие.

 16 

ММооддеелльь PPRROO99225500 SSHHEERRIIFFFF

ААВВТТООММООББИИЛЛЬЬННААЯЯ ТТРРЕЕХХККААННААЛЛЬЬННААЯЯ ООХХРРААННННААЯЯ ССИИССТТЕЕММАА

сс ууппррааввллееннииеемм оотт шшттааттннооггоо ууссттррооййссттвваа ццееннттррааллььннооггоо ззааммккаа ааввттооммооббиилляя

РУКОВОДСТВО ПО УСТАНОВКЕ

Оглавление

Особенности функций снятия системы с охраны с открыванием дверей в один или два этапа .17
Подключение входов постановки на охрану/снятия с охраны на автомобилях,

имеющих систему дистанционного отпирания дверей в два этапа . . . . . . . . . . . . . . . . . . . . . . . . . .17

Подключение входов постановки на охрану/снятия с охраны на автомобилях,

имеющих систему дистанционного отпирания дверей в один этап . . . . . . . . . . . . . . . . . . . . . . . . . .18

Подключение входов постановки на охрану/снятия с охраны на автомобилях,
когда система устанавливается в качестве автономной пассивной охранной системы

(управляемой с замка зажигания) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Установка основных компонентов системы:

Основной блок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Сирена . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Концевой выключатель капота или багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Светодиодный индикатор системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Двухконтактный, белый разъем светодиодного индикатора системы . . . . . . . . . . . . . . . . . . . .19

Тумблер Valet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Трехконтактный разъем тумблера Valet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Два четырех контактных разъема датчика удара и дополнительного датчика . . . . . . . . . . . .19

Подключение проводов системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

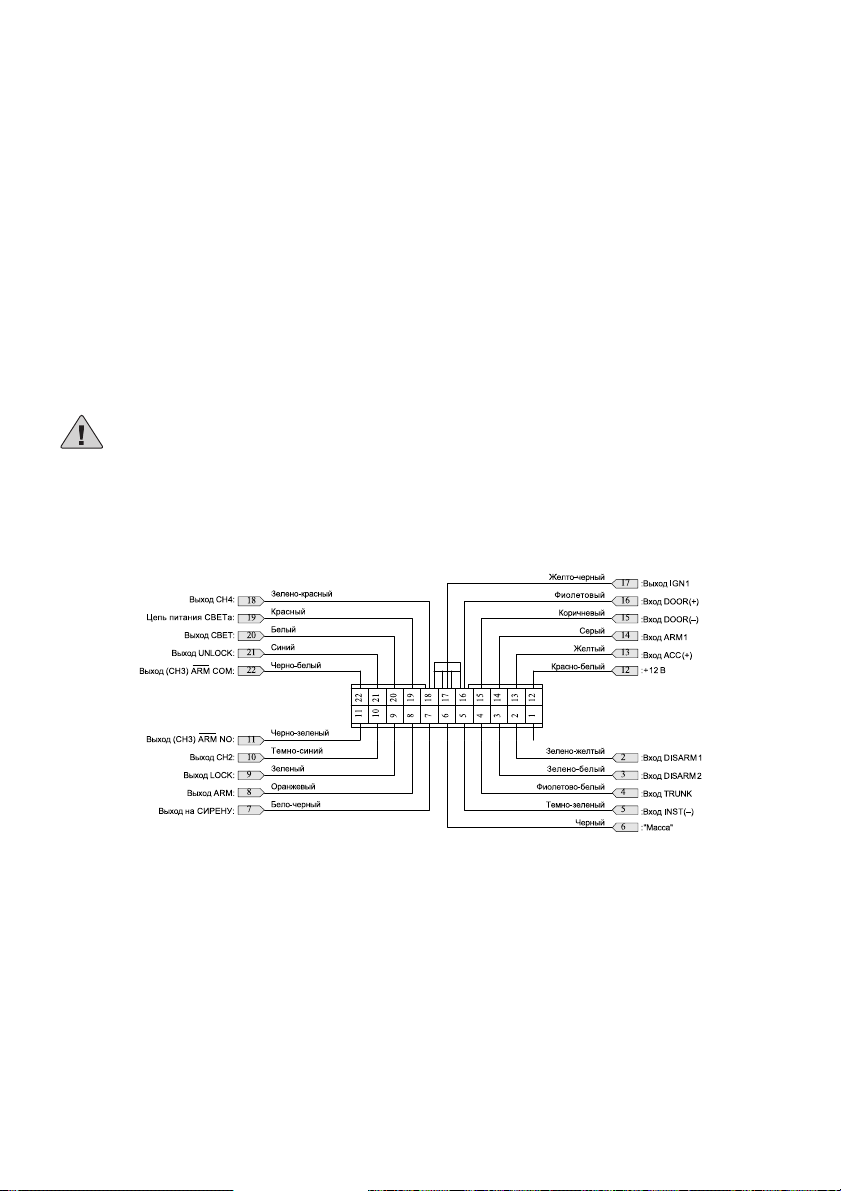

Большой 22контактный разъем системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Пример использования канала ТУРБОТАЙМЕРА или ТРИГГЕРА,

при дистанционном управлении работой двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Завершение установки системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

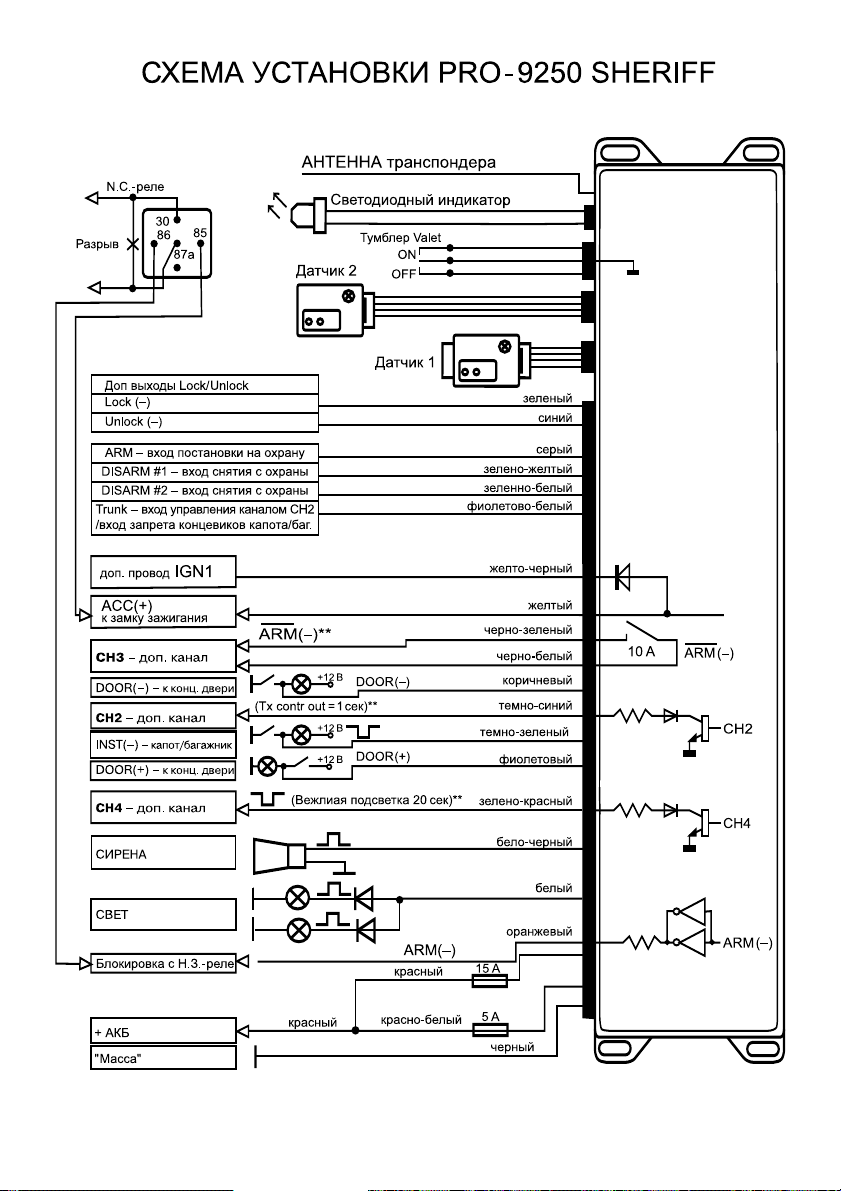

Схема включения PRO9250 SHERIFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Комплектация PRO9250 SHERIFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Основные технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Глоссарий (часто используемые термины и обозначения) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Примечание

Снятие системы с охраны в режиме работы тревожной сигнализации зависит от состояния

функции F24 и может быть выполнено в один или два этапа.

В два этапа (F24.1) – первое нажатие кнопки OPEN штатного брелокапередатчика отклю

чит только звуковую и световую сигнализацию, повторное нажатие – переведет охранную

систему в состояние СНЯТО С ОХРАНЫ.

В один этап (F24.2) – нажатие кнопки OPEN штатного брелокапередатчика отключит звуковую

и световую сигнализацию и переведет охранную систему в состояние СНЯТО С ОХРАНЫ.

 17 

ООссооббееннннооссттии ффууннккцциийй сснняяттиияя ссииссттееммыы сс ооххрраанныы сс ооттккррыыввааннииеемм ддввеерреейй
вв ооддиинн ииллии ддвваа ээттааппаа

Изза сложности имеющихся на рынке различных систем центрального замка, штатно уста
навливаемых на различные модели автомобилей, в системе PRO9250 предусмотрены два
входа для снятия с охраны. Независимо от того, устанавливается ли данный модуль на автомо
биле, на котором используется схема отпирания дверей в два этапа, на автомобиле, на котором
используется схема отпирания дверей в один этап, или в качестве автономной пассивной ох
ранной системы, во всех случаях установки оба провода снятия системы с охраны должны быть
обязательно подключены.
Функции постановки на охрану и снятия с охраны данной системы "настраиваются" во время
включения питания, путем контроля состояния штатных проводов автомобиля в тот момент,
когда на систему подается питание. Поэтому все провода системы должны быть подключены
к штатным проводам автомобиля до того, как на систему будет подано питание. Для большей
надежности работы системы вход 2 снятия с охраны имеет программируемую полярность ра
боты, устанавливаемую функцией F22. Поэтому, для автомобилей, имеющих ЦЗ с отпиранием
в два этапа, определите полярность работы центрального замка автомобиля по второй линии
управления отпиранием дверей заранее. Именно это позволит быть уверенным в том, что сис
тема будет реагировать на команды, подаваемые только со штатных брелоковпередатчиков.

Трехпроводная система запирания/отпирания дверей отрицательной полярности

В этом случае зеленый провод системы обеспечивает подачу импульсного сигнала отрица
тельной полярности во время запирания замков дверей автомобиля. Подключите зеленый
провод системы к тому штатному проводу автомобиля, по которому подается слаботочный
сигнал отрицательной полярности от штатного переключателя запирания дверей автомобиля
на штатное реле управления электроприводами замков дверей автомобиля (реле запирания).
Синий провод системы обеспечивает подачу импульсного сигнала отрицательной полярности
во время отпирания замков дверей автомобиля. Подключите синий провод системы к тому
штатному проводу автомобиля, по которому подается слаботочный сигнал отрицательной по
лярности от штатного переключателя отпирания дверей автомобиля на штатное реле управле
ния электроприводами замков дверей автомобиля (реле отпирания).

ППооддккллююччееннииее ввххооддоовв ппооссттааннооввккии ннаа ооххррааннуу//сснняяттиияя сс ооххрраанныы ннаа ааввттооммооббиилляяхх,,
ииммееюющщиихх ссииссттееммуу ддииссттааннццииооннннооггоо ооттппиирраанниияя ддввеерреейй вв ддвваа ээттааппаа

Ниже описывается наиболее распространенный порядок подключения проводов на автомоби
лях, имеющих функцию дистанционного отпирания дверей в два этапа. Выберите настройку
функции F6.5 "Отпирание дверей автомобиля в два этапа".

Серый провод — вход постановки системы на охрану

Подключите данный провод к проводу запирания на штатном переключателе запирания/отпи
рания дверей или к тому проводу на электроприводе запирания двери водителя, на который
поступает импульс отрицательной или положительной полярности, когда двери запираются
с помощью штатного переключателя или с брелокапередатчика.

Зеленый провод с желтой полосой (DISARM1) — первый вход снятия системы с охраны

Подключите данный провод к тому проводу на электроприводе отпирания двери водителя, на ко
торый поступает импульс отрицательной или положительной полярности, когда дверь водителя
отпирается с помощью штатного переключателя или с брелокапередатчика, но на который не
поступает импульс, когда с помощью брелокапередатчика отпираются все двери автомобиля.

Зеленый провод с белой полосой (DISARM2) — второй вход снятия системы с охраны

Установите полярность управления входом с помощью функции F22 согласно штатной полярности.
Подключите данный провод к проводу отпирания на штатном переключателе запирания/отпи
рания дверей или к тому проводу на электроприводе отпирания любой пассажирской двери, на
который поступает импульс отрицательной или положительной полярности, когда все двери
отпираются с помощью штатного переключателя или с брелокапередатчика, но на который не
поступает импульс, когда с помощью брелокапередатчика отпирается только дверь водителя.

 18 

Фиолетовый провод с белой полосой — вход блокировки триггера багажника

Данный провод позволит определить, был ли открыт багажник автомобиля с помощью штатного
брелокапередатчика, и предотвратить срабатывание системы (включение сигнализации), когда
использовался брелокпередатчик. Данный провод требует подачи входного сигнала положи
тельной полярности, поэтому он должен быть подключен к проводу управления замком багажни
ка, который идет от штатного модуля центрального замка, установленного на автомобиле, и
на который для открывания багажника подается питание +12 В, или к тому выводу соленоида
открывания замка багажника, на который для открывания замка также подается питание +12 В.

ППооддккллююччееннииее ввххооддоовв ппооссттааннооввккии ннаа ооххррааннуу//сснняяттиияя сс ооххрраанныы ннаа ааввттооммооббиилляяхх,,
ииммееюющщиихх ссииссттееммуу ддииссттааннццииооннннооггоо ооттппиирраанниияя ддввеерреейй вв ооддиинн ээттаапп

Ниже описывается наиболее распространенный порядок подключения проводов на автомо
билях, имеющих функцию дистанционного отпирания дверей в один этап. Выберите настройку
функции F6 "Отпирание дверей автомобиля в один этап – функции F6.1,2,3,4".

Серый провод — вход постановки системы на охрану

Подключите данный провод к проводу запирания на штатном переключателе запирания/от
пирания дверей или к тому проводу на электроприводе запирания двери водителя, на который
поступает импульс отрицательной или положительной полярности, когда двери запираются с
помощью штатного переключателя или с брелокапередатчика.

Зеленый провод с желтой полосой (DISARM1) — первый вход снятия системы с охраны

Подключите данный провод к проводу отпирания на штатном переключателе запирания/от
пирания дверей или к тому проводу на электроприводе отпирания любой двери автомобиля,
на который поступает импульс отрицательной или положительной полярности, когда все две
ри отпираются с помощью штатного переключателя или с брелокапередатчика.

Зеленый провод с белой полосой (DISARM2) — второй вход снятия системы с охраны

Соедините данный провод с "массой".

Фиолетовый провод с белой полосой — вход блокировки триггера багажника

Данный провод позволит определить, был ли открыт багажник автомобиля с помощью штат
ного брелокапередатчика, и предотвратить срабатывание системы (включение сигнализа
ции), когда использовался брелокпередатчик.
Подключите данный провод к выходу положительной полярности на штатном модуле цент
рального замка, который используется для открывания замка багажника автомобиля.

ППооддккллююччееннииее ввххооддоовв ппооссттааннооввккии ннаа ооххррааннуу//сснняяттиияя сс ооххрраанныы ннаа ааввттооммооббиилляяхх,,
ккооггддаа ссииссттееммаа ууссттааннааввллииввааееттссяя вв ккааччеессттввее ааввттооннооммнноойй ппаассссииввнноойй ооххрраанннноойй
ссииссттееммыы ((ууппррааввлляяееммоойй сс ззааммккаа ззаажжииггаанниияя))

При таком использовании системы обязательно запрограммируйте ее функции следующим
образом:

Функция F19 – установите "Пассивная постановка системы на охрану";
Функция F20 – установите при необходимости "Блокирование дверей при пассивной поста

новке на охрану";

Функция F6 – установите "Отпирание дверей автомобиля в один этап при снятии системы

с охраны – функции F6.1,2,3,4".

Серый провод – вход постановки системы на охрану

Соедините данный провод с "массой".

Зеленый провод с желтой полосой (DISARM1) — первый вход снятия системы с охраны

Подключите данный провод к проводу зажигания, на который подается питание +12 В, когда
ключ поворачивается в замке зажигания автомобиля в положение "зажигание" и "стартер",
и 0 В, когда ключ повернут в замке зажигания автомобиля в любое другое положение.

Зеленый провод с белой полосой (DISARM2) — второй вход снятия системы с охраны

Соедините данный провод с "массой".

Фиолетовый провод с белой полосой — вход блокировки триггера багажника

При установке данного модуля в качестве автономной пассивной охранной системы этот про
вод не используется.

 19 

УУссттааннооввккаа ооссннооввнныыхх ккооммппооннееннттоовв ссииссттееммыы

Основной блок (модуль управления)

Выберите в пассажирском салоне место для установки основного блока системы (за прибор
ной панелью автомобиля) и закрепите блок с помощью двух винтов. Также основной блок си
стемы может быть закреплен с помощью кабельных стяжек. Никогда не устанавливайте ос
новной блок системы в отсеке двигателя автомобиля, потому что корпус данного модуля не
герметичен. Также следует избегать установки данного блока непосредственно на штатные
электронные узлы автомобиля. Электронные узлы автомобиля могут служить источником ра
диочастотных помех, что, в свою очередь, может привести к сокращению рабочего расстояния
передатчика системы или появлению перерывов в работе системы.

Сирена

Для установки сирены выберите в отсеке двигателя место, в котором сирена будет защищена
от доступа со стороны днища или арок передних колес автомобиля. В выбранном для уста
новки сирены месте отсека двигателя не должно быть горячих или движущихся деталей. Си
рена должна быть направлена вниз, чтобы избежать накапливания в ней воды, а раструб дол
жен быть направлен из отсека двигателя наружу для максимального распространения звука.
Закрепите сирену в выбранном месте на специальном кронштейне с помощью винтов.

Концевой выключатель капота или багажника

Концевой выключатель, входящий в комплект данной системы, предназначен для защиты зон
багажника (задней двери в автомобилях с кузовом "хетчбек" или "универсал") или капота
автомобиля. В любом случае концевой выключатель должен закрепляться на металлической
поверхности, электрически соединенной с "массой" автомобиля. Очень важно установить кон
цевой выключатель в таком месте, где не протекает или не скапливается вода. Также никогда
не устанавливайте концевой выключатель в водоотводах, которые расположены на крыльях
автомобиля вдоль капота и багажника. Для установки концевого выключателя выбирайте ме
сто, защищенное резиновым уплотнителем при закрытом капоте или крышке багажника.
Концевой выключатель может быть установлен с помощью входящего в комплект кронштей
на или непосредственно в отверстие диаметром 6 мм (1/4 дюйма), просверленное в кузове
автомобиля. В любом случае концевой выключатель должен быть установлен таким образом,
чтобы капот или крышка багажника при закрывании нажимали на концевой выключатель
и перемещали его движущийся контакт не меньше, чем на 6 мм, а при открывании позволяли
движущемуся контакту полностью подняться.

Светодиодный индикатор, устанавливаемый в приборную панель автомобиля

В комплект данной системы входит небольшой светодиодный индикатор, который показывает
состояние охранной системы и является визуальным предупреждением для потенциальных
грабителей и угонщиков. Светодиодный индикатор должен быть установлен в приборную
панель автомобиля в таком месте, где он будет хорошо виден как с водительского сиденья, так
и снаружи через окна автомобиля. Перед тем, как просверлить отверстие в выбранном на при
борной панели месте, осмотрите его со всех сторон, чтобы не повредить сверлом провода
штатной электрической проводки автомобиля и убедиться, что к этому месту могут быть подве
дены провода светодиодного индикатора. Аккуратно просверлите в выбранном месте отвер
стие диаметром 6 мм (1/4 дюйма), пропустите провода светодиода через отверстие с лицевой
стороны панели. Нажмите на светодиод и плотно установите его в монтажное отверстие.

Двух контактный белый разъем – cветодиодный индикатор системы.

Проложите провода от светодиода к основному блоку системы и подключите двухконтактный бе
лый разъем к соответствующему двухконтактному белому разъему на основном блоке системы.

Тумблер Valet

Для установки тумблера Valet выберите такое место, в котором водитель автомобиля мог бы
легко им воспользоваться. Тщательно прятать переключатель нет необходимости, однако, ре
комендуется все же использовать определенные методы маскировки, потому что это повысит
уровень защищенности системы и затруднит действия угонщиков.

 20 

Тумблер Valet может быть закреплен на приборной панели автомобиля снизу со стороны во
дителя. Также Вы должны убедиться, что при дальнейшей установке системы к переключате
лю можно будет легко подключить провода.
Трехконтактный, белый разъем — тумблер Valet. Проложите провод от переключателя
Valet к основному блоку системы и подключите трех контактный белый разъем к соответству
ющему разъему в основном блоке системы.

Датчик удара

Для установки датчика удара выберите ровную твердую поверхность на перегородке, разде
ляющей отсек двигателя и салон автомобиля, со стороны пассажирского салона. Закрепите
датчик удара в выбранном месте с помощью двух само нарезающихся винтов или при помо
щи кабельных стяжек. Независимо от того, какой метод крепления датчика удара использует
ся, необходимо обеспечить свободный доступ к потенциометру регулировки чувствительности
датчика, который может потребоваться использовать при последующей настройке системы.

Два четырехконтактных, белых разъема — датчик удара и дополнительный датчик.

Проложите провода датчиков удара до основного блока системы и подключите разъем, нахо
дящийся на одном конце жгута, к датчику удара, а другой разъем к соответствующему белому
разъему на основном блоке системы.

ППооддккллююччееннииее ппррооввооддоовв ссииссттееммыы

ВНИМАНИЕ!

При подключении дополнительных реле к выходам охранной системы убедитесь в наличии за
щитного диода на контактах управления реле. Подключайте выход охранной системы к дополни
тельному реле только со стороны анода демпфирующего диода. Делайте все подключения прово
дов охранной системы только со снятыми предохранителями цепей питания охранной системы.

ББооллььшшоойй 2222ккооннттааккттнныыйй ррааззъъеемм ссииссттееммыы

№1 — Не используется.
№2 — Зеленый провод с желтой полосой DISARM1 — вход снятия системы PRO9250

с охраны. Подключается к штатному проводу центрального замка автомобиля, на кото
ром возникает сигнал открыть. Вход с автоматическим определением полярности
входного сигнала.

№3 — Зеленый провод с белой полосой: DISARM2 — дополнительный вход снятия сис

темы PRO9250 с охраны. Подключается к штатному проводу центрального замка
автомобиля, на котором возникает сигнал открыть в устройствах с раздельными ка
налами открывания водительской и пассажирских дверей. Полярность уровня актива
ции входа выбирается функцией F22.

№4 — Фиолетовый провод с белой полосой — вход для подключения к управляющему

выходному проводу штатной системы, на котором возникает управляющий сигнал при
нажатии кнопки брелокапередатчика открывания багажника для предотвращения
срабатывания системы от концевика багажника.

 21 

№5 — Темнозеленый провод (INST()) — вход для подключения концевых выключателей

отрицательной полярности капота и багажника.Темнозеленый провод системы явля
ется проводом мгновенного отрицательного триггера. Данный провод необходимо
подключить к ранее установленным концевым выключателям капота и багажника,
постоянно соединенным с "массой".

№6 — Черный провод — вход подачи питания ("масса"). Подключите черный провод к "мас

се" (металлической детали кузова автомобиля). Не перепутайте данный провод с тон
ким черным проводом антенны, который подключен к основному блоку системы от
дельно, а не в жгуте проводов.

№7 — Белый провод с черной полосой — выход подачи питания на сирену (+ 12 В). Про

ложите данный провод через отверстие с резиновой втулкой, которое имеется в пере
городке между отсеком двигателя и салоном автомобиля, к тому месту, в котором
установлена сирена. Соедините белый провод с черной полосой с красным проводом
сирены (подача питания +12 В). Подсоедините черный провод, идущий от сирены,
к "массе" (металлической детали кузова автомобиля).

№8 — Оранжевый провод — выход сигнала отрицательной полярности 300 мА (когда сис

тема находится на охране). Выход предназначен для управления нормально замкну
тым реле блокировки стартера (требуется установка дополнительного реле). Данный
провод системы позволяет управлять работой реле блокировки стартера. Подключите
оранжевый провод к контакту #86 реле. Соедините контакт #85 реле с проводом
зажигания автомобиля, на который подается питание + 12 В, когда ключ повернут
в замке зажигания в положения "зажигание" и "стартер", и 0 В, когда ключ повернут
в положение "выключено". (К этому же штатному проводу автомобиля подключается и
желтый провод системы.) Перережьте слаботочный провод соленоида стартера авто
мобиля и подключите один конец перерезанного провода к контакту #87 установлен
ного реле. Подключите другой конец перерезанного провода к контакту #30 реле.

Примечание

Данное подключение используется в том случае, когда устанавливается нормально замк
нутое реле блокировки стартера. При использовании такого подключения отключение
подачи питания на охранную систему приводит к тому, что перестает работать функция
блокировки стартера, а это, в свою очередь, позволяет запустить двигатель автомобиля.

№10 — Темносиний провод — выход второго канала CH2. Отрицательный выход второго

канала 300 мА. Активируется при подаче управляющего сигнала на фиолетовый
с белой полосой провод. Канал управления открыванием багажника или дополни
тельных устройств.
Режим работы выхода программируется функцией F10.
Темносиний провод системы представляет собой слаботочный транзисторный вы
ход, поэтому он должен использоваться только для управления внешним реле или
слаботочной цепью.

№11 — Черный провод с зеленой полосой — выход канала CH3. НРконтакт релейного

выхода. Гальванический развязанный дополнительный канал релейного типа для
управления внешними устройствами с токами нагрузки до 10 А.

№22 — Черный провод с белой полосой — выход канала CH3. Общий контакт релейного

выхода.

№12 — Красный провод с белой полосой, защищенный предохранителем 5 А — по

стоянный источник питания +12 В. Данный провод используется для питания всех
основных цепей системы.

№13 — Желтый провод ACC(+) — вход для подключения провода зажигания +12 В. Под

ключите данный провод к тому проводу зажигания, на который подается питание
+12 В, когда ключ повернут в замке зажигания в положение "зажигание" или "стар
тер". Убедитесь в том, что на данный штатный провод автомобиля не подается пита
ние, когда ключ повернут в замке зажигания в положение "выключено".

№14 — Серый провод (ARM) — вход постановки системы PRO9250 на охрану. Подключа

ется к штатному проводу центрального замка автомобиля, на котором возникает сиг
нал закрыть. Вход с автоматическим определением полярности входного сигнала.

 22 

№15 — Коричневый провод — вход для подключения концевых выключателей дверей

отрицательной полярности. Подключите коричневый провод системы к отрицатель
ному выходу одного из концевых выключателей дверей автомобиля.

Примечание

Не подключайте коричневый провод системы, если автомобиль имеет цепь конце
вых выключателей дверей положительной полярности (в этом случае подключается
фиолетовый провод системы).

№16 — Фиолетовый провод — вход для подключения концевых выключателей дверей

положительной полярности. Подключите фиолетовый провод системы к положи
тельному выходу одного из концевых выключателей дверей автомобиля.

№17 — Желтый провод с черной полосой (IGN1) — дополнительный провод выхода

зажигания. Подключается в разрыве к уходящему от замка зажигания проводу
штатной проводки автомобиля для обеспечения работы функции турботаймера.

ППррииммеерр ииссппооллььззоовваанниияя рреежжииммаа ""ТТУУРРББООТТААЙЙММЕЕРР"" ккааннааллоовв ССНН33,, ССНН44

ппррии ддииссттааннццииоонннноомм ууппррааввллееннииии ррааббооттоойй ддввииггааттеелляя..

№18 — Зеленый провод с красной полосой — выход канала CH4. Сигнал отрицательной

полярности 300 мА (когда система снята с охраны). Для управления нормально ра
зомкнутым реле блокировки (требуется установка дополнительного реле).

№19 — Красный провод, защищенный предохранителем 15 А — постоянный источник

питания + 12 В. Данный провод используется для питания силовых встроенных це
пей  управление габаритным светом автомобиля.

№20 — Белый провод — импульсный выход +12 В для подключения габаритных огней авто

мобиля (максимальный импульсный ток до 15 А, постоянный ток до 5 А). Белый про
вод в блоке системы предназначен для подачи импульсного сигнала +12 В в цепь
питания габаритных огней автомобиля. Подключите данные провода к проводам
положительной полярности цепей габаритных огней автомобиля.

№ 9 — Зеленый провод (Lock) — слаботочный выход управления закрыванием (подача

дополнительного сигнала управления на центральный замок автомобиля в режиме
автоматического блокирования замков дверей при включении зажигания или для уп
равления дополнительными устройствами).

№21 — Синий провод (Unlock) — слаботочный выход управления открыванием (подача

дополнительного сигнала управления на центральный замок автомобиля в режиме
автоматического разблокирования замков дверей при выключении зажигания или
для управления дополнительными устройствами).
Зеленый и синий провода данной системы, являющиеся выходами для управления эле
ктроприводами дверей автомобиля, позволяют использовать функцию запирания две
рей при пассивной постановке системы на охрану, а также функции запирания дверей
при включении зажигания автомобиля и отпирания дверей при выключении зажигания
автомобиля. Данные провода системы должны использоваться только на тех автомоби
лях, система центрального замка которых не предусматривает такие функции.
Данные провода обеспечивают подачу импульсного выходного сигнала отрицатель
ной полярности ("масса") на штатное реле управления электроприводами замков
дверей автомобиля. В любом случае, максимальный ток данных выходов системы
не должен превышать 300 мА.

 23 

ЗЗааввеерршшееннииее ууссттааннооввккии ссииссттееммыы

Провод антенны – обязательно вытяните тонкий черный провод антенны во всю длину в та
ком месте, чтобы его невозможно было бы повредить, и закрепите его кабельными стяжками.
Запрещается оборачивать данный провод вокруг жгутов, включающих в себя сильноточные
провода и провода мощных переключаемых нагрузок.

Настройка датчика удара – для зоны предупреждения данного датчика автоматически
устанавливается на 30% более высокая чувствительность, чем для зоны срабатывания.
Маленькой отверткой аккуратно поверните винт регулировки чувствительности датчика удара
до конца против часовой стрелки. (Не прилагайте излишнего усилия при повороте винта регу
лировки, чтобы не сломать его; максимальный угол поворота данного регулятора равен 270°.)
Закройте капот и багажник автомобиля и поставьте систему на охрану. Подождите 6 сек, что
бы стабилизировалась зона триггера вспомогательного оборудования, затем сильно ударьте
по заднему бамперу автомобиля кулаком. Сила удара должна быть не меньше той, что требу
ется для разбивания стекла автомобиля.

ВНИМАНИЕ!

Никогда при проверке чувствительности датчика удара не бейте по стеклу автомобиля,
Вы можете его разбить. Поверните винт регулировки по часовой стрелке (повышая чувстви
тельность датчика удара) приблизительно на 1/4 оборота и повторите проверку срабатыва
ния датчика. Повторяйте данную процедуру до тех пор, пока не сработает система и не зазву
чит сигнализация. В конце концов, один существенный удар по бамперу автомобиля будет
приводить к подаче серии предупреждающих сигналов сирены.

Предупреждение!

Выбор слишком высокой чувствительности датчика удара приведет к ложным срабатываниям
системы от сильной вибрации, которая создается, например, проезжающими грузовыми ав
томобилями или тяжелой техникой. Для уменьшения чувствительности датчика удара повер
ните винт регулировки датчика против часовой стрелки.

Защита проводов системы – всегда прокладывайте провода охранной системы в гофриро
ванной трубке или защищайте их, оборачивая по спирали изоляционной лентой. Закрепляйте
жгуты проводов вдоль всей длины с помощью кабельных стяжек. Надежное закрепление пре
дотвратит попадание жгута на горячие поверхности двигателя или острые движущиеся детали
автомобиля, что может привести к повреждению изоляции проводов системы.

Эксплуатация – мастерустановщик обязательно должен пометить в руководстве пользова
теля все установленные опции и запрограммированные настройки, и полностью разъяснить
владельцу автомобиля правила эксплуатации охранной системы.

 24 

ККооммппллееккттаацциияя PPRROO99225500 SSHHEERRIIFFFF

1. Центральный модуль 1 шт.

2. Двухзоновый датчик удара 1 шт.

3. Светодиодный индикатор 1 шт.

4. Сервисный тумблер VALET 1 шт.

5. Кнопка капота (багажника) 1 шт.

6. Комплект проводов 1 шт.

7. Сирена 1 шт.

8. Руководство пользователя и инструкция по установке 1 шт.

*

Противоразбойный активный транспондер в комплект системы НЕ ВХОДИТ и приобретается отдельно

 25 

ООссннооввнныыее ттееххннииччеессккииее ххааррааккттееррииссттииккии

Напряжение питания 9–15 В
Ток потребления в режиме охраны 20 мА
Максимальный ток нагрузки, коммутируемый по выходу

сирены 2А

световая сигнализация (импульсный) 15 А

световая сигнализация (постоянный) 5 А

цепь реле блокировки ARM() 0,3 А

цепь реле блокировки ARM(), СН3 10 А

замки дверей 15 А

программируемые каналы:

CH2 0,5 А
CH4 0,5 А

Рабочий диапазон температур от 40° до +85°C

ГГллооссссаарриийй ((ччаассттоо ииссппооллььззууееммыыее ттееррммиинныы ии ооббооззннааччеенниияя))

ARM  состояние системы ОХРАНА
DISARM  состояние системы СНЯТО С ОХРАНЫ
ARM()  выход линии блокировки на реле с НЗконтактами
ARM()  выход линии блокировки на реле с НРконтактами
ACC(+)  вход линии зажигания с замка зажигания автомобиля
INST()  входная линия подключения концевого выключателя капота/багажника
DOOR()  входная линия подключения концевого выключателя дверей отрицательной

полярности

DOOR(+)  входная линия подключения концевого выключателя дверей положительной

полярности

Триггер  функция выходной линии канала CH2 для управления внешним

устройством с двумя устойчивыми состояниями

Турботаймер  функция задержки выключения двигателя на заданное время

 26 

ДДлляя ззааммееттоокк

 27 

ДДлляя ззааммееттоокк

www.piti.ru
[e-mail]

© 2006 Progressive Innovative Technology Inc.
