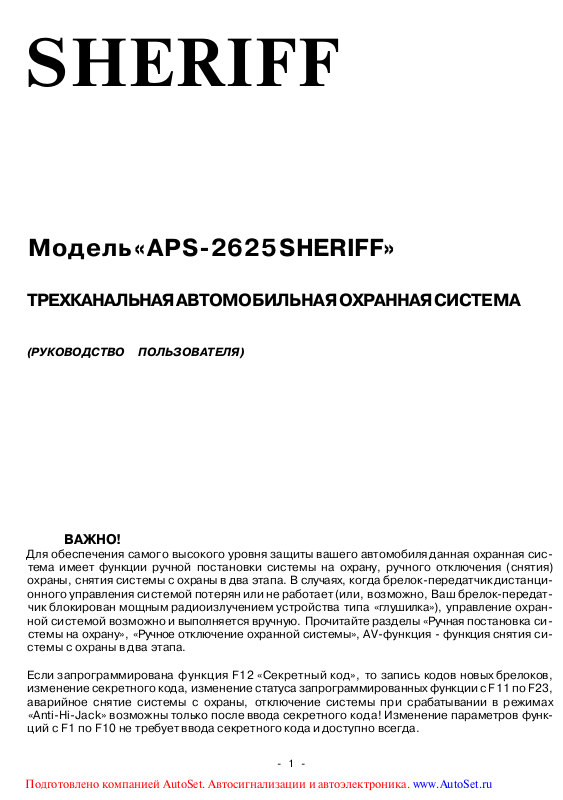

SHERIFF

Модель «APS-2625 SHERIFF»

ТРЕХКАНАЛЬНАЯ АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА

(РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ)

ВАЖНО!

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная система имеет функции ручной постановки системы на охрану, ручного отключения (снятия) охраны, снятия системы с охраны в два этапа. В случаях, когда брелок-передатчик дистанционного управления системой потерян или не работает (или, возможно, Ваш брелок-передатчик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охранной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка системы на охрану», «Ручное отключение охранной системы», AV-функция - функция снятия системы с охраны в два этапа.

Если запрограммирована функция F12 «Секретный код», то запись кодов новых брелоков, изменение секретного кода, изменение статуса запрограммированных функции с F11 по F23, аварийное снятие системы с охраны, отключение системы при срабатывании в режимах «Anti-Hi-Jack» возможны только после ввода секретного кода! Изменение параметров функций с F1 по F10 не требует ввода секретного кода и доступно всегда.

- 1 -

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

ОГЛАВЛЕНИЕ

СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ 3 ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ 4 ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА 5 АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ 5 ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА 6 РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ 6 ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ 6 СНЯТИЕ СИСТЕМЫ С ОХРАНЫ БРЕЛОКОМ-ПЕРЕДАТЧИКОМ 7 БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ 7 ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 7 БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 8 ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ

ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 8 СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 8 БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 8 СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ 9 КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) 9 РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet 10 ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА 10

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ..........................10

РЕЖИМ Anti-Hi-Jack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ ИЛИ НАЧАЛЕ ДВИЖЕНИЯ

(включая все автомобили ВАЗ с электронным датчиком скорости) 11 ОТКЛЮЧЕНИЕ РЕЖИМА Anti-Hi-Jack 11 АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ ИЛИ НАЧАЛЕ

ДВИЖЕНИЯ (включая все автомобили ВАЗ с электронным датчиком скорости) 12 АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ 12 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника 12 AV ФУНКЦИЯ — СНЯТИЕ СИСТЕМЫ С ОХРАНЫ В ДВА ЭТАПА 12 ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) с AV функцией 12 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) 13 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) 13 УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 4) 14 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ 14 ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ 14 ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS-2625 SHERIFF 16 ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ 17 РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ 18 КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ 18 РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ 19 ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ 19

УСТАНОВКА СИСТЕМЫ

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ 19

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ...................................................................................20

СТАНДАРТНЫЕ КОНФИГУРАЦИИ ЗАПИРАНИЯ/ОТПИРАНИЯ ДВЕРЕЙ АВТОМОБИЛЯ 23

ДОПОЛНИТЕЛЬНЫЕ СХЕМЫ УПРАВЛЕНИЯ ЦЕНТРАЛЬНЫМ ЗАМКОМ АВТОМОБИЛЕЙ.........25

ПРИМЕР ИСПОЛЬЗОВАНИЯ КАНАЛА ТУРБОТАЙМЕРА ИЛИ ТРИГГЕРА,

ПРИ ДИСТАНЦИОННОМ УПРАВЛЕНИИ ЗАЖИГАНИЕМ 26 ЗАВЕРШЕНИЕ УСТАНОВКИ СИСТЕМЫ 26 СХЕМА ПОДКЛЮЧЕНИЯ СИСТЕМЫ APS-2625 SHERIFF 27

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 2 -

СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ

• Динамический код KeeLoq+.

• Раздельное управление режимами включения/выключения охраны.

• Двухканальный приемник (возможность программирования до четырех передатчиков).

• Два двухкнопочных программируемых передатчика.

• Кнопочный переключатель Valet.

• Двузоновый магниторезонансный датчик удара.

• Сирена.

• Встроенное реле управления габаритными огнями.

• Встроенный универсальный силовой выход управления замками дверей.

• Дистанционное управление центральным замком автомобиля в режиме Valet и при

работающем двигателе.

• Два разъемных соединения для подключения независимых внешних датчиков удара и объема.

• Ограничение ложных срабатываний по всем зонам всех датчиков.

• Две цепи комплиментарных блокировок (требуется установка дополнительного реле).

• Три канала управления сервисными устройствами автомобиля (канал дополнительной блокировки, управление стеклоподъемником, выход вежливой подсветки, управление открыванием багажника, независимое управление пейджером, импульсный выход, турботаймер).

• Многофункциональный светодиодный индикатор.

• Память срабатываний.

• Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режим полной охраны даже при отсутствии ключа зажигания.

• Бесшумная постановка и снятие системы с охраны.

• Временное отключение датчика(ов) удара.

• Отключение сигнала тревоги с пульта дистанционного управления.

• Дистанционное управление функцией Паника во всех режимах.

• Звуковое подтверждение режима Valet.

• Звуковое и световое предупреждение о срабатывании системы.

• Ограниченное время режима тревоги.

• Охрана периметра.

• Обход зоны неисправности.

• Память состояний Valet, ARM, DISARM (снято с охраны), TRIGGERS (состояние входов охраны) при отключении питания системы.

• Немедленное включение тревожной сигнализации при отключении питания

системы в режиме ARM (охрана).

• Управление открыванием багажника с временным отключением датчиков и канала охраны капот/багажник.

• Долговременное дистанционное включение/выключение сирены (ночной режим) в режиме охраны.

• Автоматическое управление запиранием/отпиранием дверей при включении зажигания или

начале движения (включая все автомобили ВАЗ с электронным датчиком скорости).

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 3 -

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ

• Программируемый персональный код отключения и управления системой.

• Программируемая задержка постановки системы на охрану: 5 сек, 35 сек.

• Пассивная/активная постановка системы на охрану.

• Программируемое автоматическое запирание дверей при включении зажигания.

• Программируемое автоматическое отпирание дверей при выключении зажигания.

• Программируемая функция перепостановки на охрану.

• Программирование режима управления центральным замком при перепостановке на охрану.

• Программируемая длительность импульса управления замками дверей: 1 сек, 3,5 сек.

• Двойной импульс отпирания дверей.

• Закрыть все (КОМФОРТ) - программирование импульса блокирования замков дверей

на 15 или 30 сек при постановке на охрану.

• Выход СН2 - слаботочный перепрограммируемый управляемый канал дополнительных

устройств: программируемые временные интервалы, сервис-импульсы, управление электроприводом багажника, триггер-выход.

• Выход СНЗ - слаботочный перепрограммируемый канал дополнительных устройств:

ARM(-), AV-функция каналов блокировок, сервис-импульс 12 сек, выход управления пейджером.

• Выход СН4 - релейный перепрограммируемый управляемый канал дополнительных

устройств - выход вежливой подсветки, управление стеклоподъемником, выход управления пейджером, турботаймер.

• Многоканальная программируемая функция Anti-Hi-Jack: дистанционное включение, при включении зажигания, при включении зажигания и срабатывании концевых выключателей DOOR(+) или DOOR(-) или начале движения автомобиля (включая все автомобили ВАЗ с электронным датчиком скорости).

• Программируемая функция отключения «ложных» срабатываний системы.

• Охрана при запущенном двигателе.

• AV-функция - снятие системы с охраны в два этапа.

• Пассивная блокировка двигателя (функция иммобилайзера) с AV-функцией

• Восстановление заводских настроек.

Передатчики, обладающие технологией защиты цифровых кодов от перехвата (KeeLoq)

В брелоках-передатчиках, входящих в комплект данной охранной системы, используется наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых в настоящий момент автомобильных охранных систем. Некоторые из современных опытных угонщиков автомобилей используют устройства, известные как перехватчики кодов (code grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устройством дистанционного управления охранной системой автомобиля. После ухода водителя угон-

щик использует данный код для снятия системы с охраны.

В отличие от описанных выше устройств дистанционного управления брелоки-передатчики,

входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каждый

раз, когда нажимается кнопка. Поэтому, когда угонщик воспроизведет перехваченный сигнал

вашего брелока-передатчика, охранная система на него просто не отреагирует.

Если кнопку на вашем брелоке-передатчике нажимали более 30 раз, когда он находился вне

пределов управления охранной системой (например, с ним играли дети), система не будет

реагировать на вызов брелока-передатчика, когда вы снова решите им воспользоваться. Вам

необходимо синхронизировать ваш брелок-передатчик с приемником охранной системы. Для

этого просто два раза в течение одной секунды нажмите кнопку постановки системы

на охрану/снятия системы с охраны на брелоке-передатчике. После этого система снова будет реагировать на все команды дистанционного управления.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 4 -

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА

Передатчики, входящие в комплект системы, программируются на заводе-изготовителе следующим образом

Функция

Постановка на охрану Снятие с охраны Блокировка замков ( зажигание)

Деблокировка замков (зажигание)

Блокировка замков (Valet)

Деблокировка замков (Valet)

Включение охраны при запущенном двигателе Отлючение охраны при запущенном двигателе

ПАНИКА (вкл/выкл) Выключение/включение сирены в

цикле охраны Активировать канал 2

Отключение автоманической постановки на охрану

Экстренное отключение ТУРБОТАЙМЕРА

Беззвучная постановка на охрану Беззвучное снятие с охраны

Постановка на охрану с отключением зон предупреждения обоих датчиков

Постановка на охрану с полным отключением обоих датчиков

Беззвучная постановка на охрану с отключением зон предупреждения обоих датчиков

Беззвучная постановка на охрану

с полным отключением обоих датчиков

AHJ

Поиск автомобиля

Номер кнопки

1 2 1 2

1+2

Дважды 1+2

1+3 удерживать

более 2 сек

Дважды 1+3

3,1 3,2

1,3

1,3,3

3,1,3

3, 1,3,3

2 + 3

Дважды 3

Нажать и удерживать более 1,5 сек

Дважды вместе нажать кнопки 1+3

Комментарий

Нажать и отпустить Нажать и отпустить Нажать и отпустить Нажать и отпустить Нажать и отпустить Нажать и отпустить

Нажать и удерживать более 3 сек

Нажать и отпустить

Нажать и удерживать более 2 сек

Дважды одновременно нажать

кнопки 1+2 за 1 сек

В течение 7 сек после выключения

охраны вместе нажать кнопки 1 +3

и удерживать более 2 сек

Нажать кнопку 3, затем кнопку 1 Нажать кнопку 3, затем кнопку 2

Нажать кнопку 1, затем кнопку 3

Нажать кнопку 3, затем кнопку 1

Нажать и удерживать более 3 сек

до получения подтверждающего

Дважды нажать кнопку 3 за 1 сек

за 1 сек

дважды

затем кнопку 3

затем кнопку 3 дважды

сигнала

АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ

1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Один раз нажмите и отпустите большую кнопку 1 постановки системы на охрану на брелоке-передатчике.

3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.

4. Габаритные огни автомобиля мигнут один раз.

5. Сирена подаст один короткий звуковой сигнал подтверждения.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автомобиля будут заперты.

• Если активирована функция ТУРБОТАЙМЕР система задержит включение блокирующих цепей ARM, ARM на время работы турботаймера.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 5 -

Бесшумная активная постановка на охрану

1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Кратковременно нажмите малую кнопку 3, а затем большую кнопку 1 постановки системы на охрану на брелоке-передатчике.

3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.

4. Габаритные огни автомобиля мигнут один раз. Звукового сигнала подтверждения не будет.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автомобиля будут заперты.

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА

Если Вы оставляете Ваш автомобиль на городской улице с оживленным движением и велика вероятность ложных срабатываний системы, ОТКЛЮЧИТЕ ДАТЧИК(И) при постановке системы на охрану.

Кратковременно нажмите большую кнопку 1, а затем малую кнопку 3 на брелоке-передатчике. Сирена подаст длинный звуковой сигнал, подтверждая отключение датчика удара на текущий период охраны.

РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ

Если Вы по какой-либо причине не можете воспользоваться брелоком-передатчиком

для постановки системы на охрану, Вы можете сделать это с помощью кнопки Valet

в любое время даже при отсутствии ключа зажигания. Полная постановка системы на охрану

1. Кратковременно нажать, отпустить, а затем нажать и удерживать более 3 сек кнопку Valet до подтверждения звуковым сигналом включения режима постановки на охрану.

2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия последней двери:

а) если дверь была закрыта, система будет ждать открытия, а затем закрытия последней

двери,

б) если дверь была открыта, система будет ждать закрытия последней двери.

3. После того как закрыта последняя дверь, и по истечении 3-секундного интервала времени включится режим полной охраны.

• Если имеется дополнительная цепь запирания/отпирания замков дверей и включена программируемая функция F23 (блокировка замков дверей при автоматической постановке системы на охрану), то двери автомобиля будут заперты.

Ручная постановка в режим охраны выполняется только на один цикл до снятия систе-

мы с охраны.

Примечание

После выключения зажигания ручная постановка в режим охраны может быть выполнена только после 5-секундной задержки.

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ

Открывание капота, багажника или двери автомобиля приведет к немедленному срабатыванию системы и включению сигнализации. В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных огней прекратится и система будет продолжать контролировать все цепи защиты автомобиля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в течение шести 30-секундных циклов и затем отключится; данная зона защиты будет изолирована, и система продолжит контролировать остальные цепи защиты автомобиля.

Каждый раз, когда система ставится на охрану, красный светодиодный индикатор, установленный в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного индикатора служит визуальным предупреждением для потенциальных грабителей или угонщиков. В качестве индикатора используется светоизлучающий диод, потребляющийнеболыиой ток, поэтому, даже если система оставлена в режиме охраны на длительное время, работа светодиодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.

- 6 -

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего

30-секундного цикла сигнализации, привлекая внимание к автомобилю.

Каждый раз, когда система ставится на охрану, включаются блокирующие цепи. При этом

двигатель автомобиля не может быть запущен даже с помощью ключа зажигания.

Когда система находится на охране, любой сильный удар по кузову или стеклу автомоби-

ля приведет к срабатыванию датчика удара и включению сигнализации.

Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара, после

чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ БРЕЛОКОМ-ПЕРЕДАТЧИКОМ

Подходя к автомобилю, нажмите и отпустите малую кнопку 2 — снятие системы с охраны на брелоке-передатчике.

1. Система выключит режим охраны.

2. Светодиодный индикатор погаснет.

3. Габаритные огни автомобиля мигнут два раза.

4. Сирена подаст два коротких звуковых сигнала подтверждения. Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей

автомобиля будут открыты.

Если включена функция AV-триггер, отключение цепей блокирования возможно только

с помощью кнопки Valet или вводом Секрктного Кода.

Примечание

Если включена функция F9 - автоматическая перепостановка на охрану, то при снятии системы с охраны светодиодный индикатор начнет быстро мигать, указывая на то, что, если в течение 20 сек не будет открыта ни одна из дверей, система включит режим охраны. Если в течение 20 сек будет открыта хотя бы одна дверь, светодиодный индикатор погаснет и режим постановки системы на охрану будет отменен.

БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ

1. Подходя к автомобилю, кратковременно нажмите малую кнопку 3, а затем малую кнопку 2 снятия системы с охраны на брелоке-передатчике.

2. Система выполнит действия в соответствии с режимами запрограммированных функций.

3. Габаритные огни автомобиля мигнут два раза.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей автомобиля будут открыты.

ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона автомобиля при выполнении, например, процедуры прогрева двигателя.

Постановка на охрану

1. Включите зажигание и запустите двигатель.

2. Закройте все двери, капот и багажник.

3. Нажмите и удерживайте большую кнопку 1 постановки системы на охрану в течение 3 сек.

4. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.

5. Габаритные огни автомобиля мигнут один раз.

6. Сирена подаст один короткий звуковой сигнал.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автомобиля будут заперты.

• Если активирована функция TУPБOTAЙMEР система задержит включение блокирующих цепей ARM, ARM на время работы турботаймера, обеспечивая работу двигателя без ключа зажигания. Затем двигатель будет автоматически выключен, включатся все блокирующие цепи и активируются каналы датчиков.

Функция постановки на охрану при запущенном двигателе - программируемая функ-

ция F14 может быть выключена, включена или включена с принудительным включени-

ем световых сигналов (габаритов, поворотников).

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 7 -

БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ

ДВИГАТЕЛЕ

1. Включите двигатель.

2. Закройте все двери, капот и багажник.

3. Кратковременно нажмите малую кнопку 3, а затем нажмите и удерживайте большую кнопку 1 постановки системы на охрану на брелоке-передатчике в течение 3 сек.

4. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.

5. Габаритные огни автомобиля мигнут один раз.

6. Сирена не будет подавать звуковых сигналов подтверждения.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери автомобиля будут заперты.

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Открывание капота, багажника или двери автомобиля приведет к немедленному срабатыванию системы и включению сигнализации. Включатся все блокирующие цепи. При этом двигатель автомобиля заглохнет и попытки запустить его заново ни к чему не приведут. В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в течение шести 30-секундных циклов и затем отключится; данная зона защиты будет изолирована, а система продолжит контролировать остальные цепи защиты автомобиля.

Светодиодный индикатор начнет медленно мигать. При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего 30-секундного цикла сигнализации, привлекая внимание к автомобилю.

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Снятие системы с охраны при работающем двигателе осуществляется кратковременным нажатием малой кнопки 2 - снятия системы с охраны при этом.

Светодиодный индикатор погаснет.

Если сигнализация срабатывала в Ваше отсутствие, то при снятии с охраны светодиодный индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабатывала в Ваше отсутствие.

Габаритные огни автомобиля мигнут два раза. Сирена подаст два коротких звуковых сигнала.

Примечание

Попытка снять систему с охраны после того, как система сработала (включилась сирена сигнализации), приведет только к отключению звуковой сигнализации. Система не будет снята с охраны. Для того чтобы снять систему с охраны, необходимо еще раз нажать малую кнопку 2

- снятия с охраны на брелоке-передатчике, когда система не подает звуковую сигнализацию.

БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Подходя к автомобилю, кратковременно нажмите малую кнопку 3, а затем малую кнопку 2 - сня-

тия системы с охраны на брелоке-передатчике.

Светодиодный индикатор, установленный в приборную панель автомобиля, погаснет.

Габаритные огни автомобиля мигнут два раза.

- 8 -

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ

Если в Ваше отсутствие предпринималась попытка проникновения в автомобиль, охранная система проинформирует Вас об этом.

При снятии системы с охраны прозвучат четыре коротких звуковых сигнала и четыре раза мигнут габаритные огни или указатели поворотов.

Сядьте в автомобиль и перед тем, как повернуть ключ в замке зажигания, посмотрите, как мигает светодиодный индикатор на приборной панели автомобиля.

• Если светодиодный индикатор мигает один раз через паузу, то система срабатывала от главной зоны первого датчика удара или от триггера дополнительного устройства, подключенного к системе.

•Если светодиодный индикатор мигает два раза через паузу, то система срабатывала от главной зоны второго датчика удара или от триггера дополнительного устройства, подключенного к системе.

•Если светодиодный индикатор мигает три раза через паузу, то система срабатывала от концевого выключателя багажника или капота (при попытке открыть капот или багажник).

•Если светодиодный индикатор мигает четыре раза через паузу, то система срабатывала от концевого выключателя дверей (при попытке открыть двери автомобиля).

Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы и стираются при включении зажигания.

КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet)

Кнопочный переключатель Valet позволяет Вам временно отключить все функции охраны данной системы, что исключает необходимость отдавать передатчик управления Вашей системой служителю парковки или механику станции технического обслуживания. Когда система находится в режиме Valet, отключаются все функции охраны, кроме функции дистанционного управления режимом Паника и функции дистанционного управления запиранием и отпиранием замков дверей автомобиля.

Канал ТУРБОТАЙМЕРА может быть деактивирован только с помощью команды посланной брелоком- передатчиком (см. таблицу комманд брелока-передатчика). Включение режима Valet

1. Снимите систему с охраны с брелока-передатчика или кнопки Valet или введите свой пер-

сональный код ручного отключения системы.

2. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.

3. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.

4. Светодиодный индикатор начнет светиться постоянно.

5. Система находится в сервисном режиме Valet.

Примечание

В режиме Valet каждое выключение зажигания будет сопровождаться кратковременным звуковым сигналом.

Не забудьте отключить сервисный режим Valet, когда этот режим Вам больше не нужен.

Это обеспечит полную защиту Вашего автомобиля.

Выключение режима Valet

1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.

2. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.

3. Светодиодный индикатор погаснет.

4. Система перейдет в рабочий режим.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 9 -

+ 18 hidden pages
