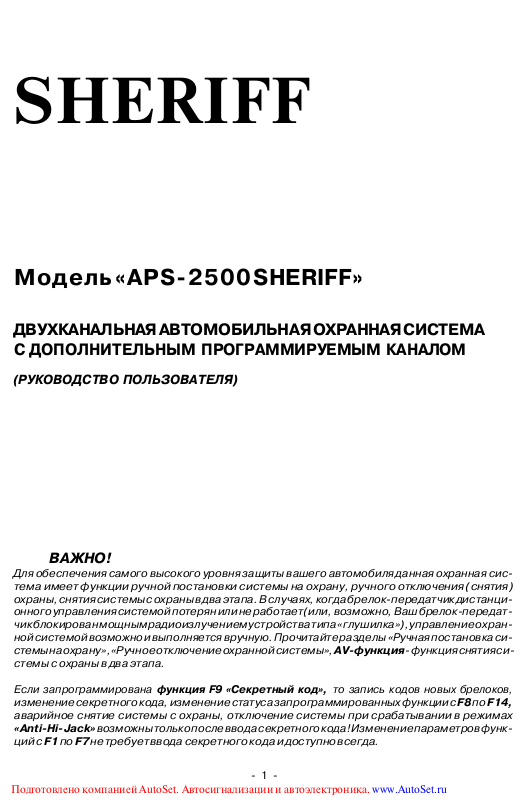

SHERIFF

Модель «APS-2500 SHERIFF»

ДВУХКАНАЛЬНАЯ АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА
С ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ

(РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ)

ВАЖНО!

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис-

тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок-передатчик дистанци­онного управления системой потерян или не работает (или, возможно, Ваш брелок-передат-

чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран­ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си­стемы на охрану», «Ручное отключение охранной системы», AV-функция - функция снятия си-

стемы с охраны в два этапа.

Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,

изменение секретного кода, изменение статуса запрограммированных функции с F8 по F14,

аварийное снятие системы с охраны, отключение системы при срабатывании в режимах

«Anti-Hi-Jack» возможны только после ввода секретного кода! Изменение параметров функ-

ций с F1 пo F7 не требует ввода секретного кода и доступно всегда.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 1 -

ОГЛАВЛЕНИЕ

СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ 3

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ 3

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА 3

АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ 4

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА 5

РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ 5

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ 5

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ 6

БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ 6

ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 6

БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 6

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ

ДВИГАТЕЛЕ 7
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 7
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ 7
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ 7
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) 8
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet 8
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА 8
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ 9
РЕЖИМ Anti-Hi-Jack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ 10
ОТКЛЮЧЕНИЕ РЕЖИМА Anti-Hi-Jack 10
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ 10
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ 10
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника 10
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) 11
ДИСТАНЦИОННОЕУПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) 11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ 11
AV ФУНКЦИЯ (функция снятия системы с охраны в два этапа) 11

ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ 11
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS-2500 SHERIFF 13
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ 14
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ 15
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ 16
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ 16

ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ 16

УСТАНОВКА СИСТЕМЫ

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМЫ 16

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СИСТЕМЫ 17
СТАНДАРТНЫЕ КОНФИГУРАЦИИ ЗАПИРАНИЯ/ОТПИРАНИЯ ДВЕРЕЙ АВТОМОБИЛЯ 20

ДОПОЛНИТЕЛЬНЫЕ СХЕМЫ УПРАВЛЕНИЯ ЦЕНТРАЛЬНЫМ ЗАМКОМ АВТОМОБИЛЕЙ ... .22

ЗАВЕРШЕНИЕ УСТАНОВКИ СИСТЕМЫ 23
СХЕМА ПОДКЛЮЧЕНИЯ СИСТЕМЫ APS-2500 SHERIFF 24

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 2 -

СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ

• Динамический код KeeLoq+.

• Двухканальный приемник (возможность программирования до четырех передатчиков).

• Два двухкнопочных программируемых передатчика.

• Кнопочный переключатель Valet.

• Двухзоновый пьезоэлектрический датчик удара.

• Сирена.

• Встроенное реле управления габаритными огнями.

• Встроенный универсальный силовой выход управления замками дверей.

• Дистанционное управление центральным замком автомобиля в режиме Valet и при

работающем двигателе.

• Два разъемных соединения для подключения внешних датчиков удара и объема.

• Ограничение ложных срабатываний по всем зонам, всех датчиков.

• Две цепи комплиментарных блокировок (требуется установка дополнительного реле).

• Два канала управления сервисными устройствами автомобиля (канал дополнительной
блокировки, управление стеклоподъемником, выход вежливой подсветки, управление
открыванием багажника, независимое управление пейджером).

• Многофункциональный светодиодный индикатор.

• Память срабатываний.

• Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режим
полной охраны, даже при отсутствии ключа зажигания.

• Бесшумная постановка и снятие системы с охраны.

• Временное отключение датчика(ов) удара.

• Отключение сигнала тревоги с пульта дистанционного управления.

• Дистанционное управление функцией Паника во всех режимах.

• Звуковое подтверждение режима Valet.

• Звуковое и световое предупреждение о срабатывании системы.

• Ограниченное время режима тревоги.

• Охрана периметра.

• Обход зоны неисправности.

• Память состояний Valet, DISARM (снято с охраны), TRIGGERS (состояние входов

охраны) при отключении питания системы.

• Немедленное включение тревожной сигнализации при отключении питания

системы в режиме ARM (охрана).

• Управление открыванием багажника с временным отключением датчиков и канала
охраны капот/багажник.

• Долговременное дистанционное выключение/включение сирены (ночной режим)
в режиме охраны

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ

• Программируемый персональный код отключения и управления системой.

• Программируемая задержка постановки системы на охрану: 5 сек, 35 сек.

• Пассивная/активная постановка системы на охрану.

• Программируемое автоматическое запирание дверей при включении зажигания.

• Программируемое автоматическое отпирание дверей при выключении зажигания.

• Программируемая функция перепостановки на охрану.

• Программирование режима управления центральным замком при перепостановке на охрану.

• Программируемая длительность импульса управления замками дверей: 1 сек, 3,5 сек.

• Двойной импульс отпирания дверей.

• Закрыть все (КОМФОРТ) - программирование импульса закрытия дверей на 15 или 30 сек
при постановке на охрану.

• Программируемая функция управления дополнительным каналом 2.

• Программируемая функция управления дополнительным каналом 3.

• Программируемая функция Anti-Hi-Jack при включении зажигания.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 3 -

• Долговременное дистанционное выключение/включение сигнала тревоги сирены
(ночной режим) в режиме охраны.

• Программируемая функция отключения «ложных» срабатываний системы.

• Охрана при запущенном двигателе.

• AV-функция - снятие системы с охраны в два этапа.

• Восстановление заводских настроек.

Передатчики, обладающие технологией защиты цифровых кодов от перехвата (KeeLoq)

В брелоках-передатчиках, входящих в комплект данной охранной системы, используется
наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых

в настоящий момент автомобильных охранных систем. Некоторые из современных опытных
угонщиков автомобилей используют устройства, известные как перехватчики кодов (code
grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устройст­вом дистанционного управления охранной системой автомобиля. После ухода водителя угон­щик использует данный код для снятия системы с охраны.

В отличие от описанных выше устройств дистанционного управления брелоки-передатчики,
входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каждый
раз, когда нажимается кнопка поэтому, когда угонщик воспроизведет перехваченный сигнал
вашего брелока-передатчика, охранная система на него просто не отреагирует.
Если кнопка на вашем брелоке-передатчике нажималась более 30 раз, когда он находился вне
пределов управления охранной системой (например, если с ним играли дети), система не бу­дет реагировать на вызов брелока-передатчика, когда вы снова решите им воспользоваться.
Вам необходимо синхронизировать ваш брелок-передатчик с приемником охранной системы.
Для этого просто два раза в течение одной секунды нажмите кнопку постановки системы
на охрану/снятия системы с охраны на брелоке-передатчике. После этого система снова бу­дет реагировать на все команды дистанционного управления.

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА

Функция
Постановка на охрану

Снятие с охраны
Блокировка замков (зажигание)
Деблокировка замков (зажигание)
Блокировка замков (Valet)
Разблокировка замков (Valet)
Включение охраны при

запущенном двигателе
Отлючение охраны при

запущенном двигателе
ПАНИКА (вкл/выкл)
Выключение/включение сирены

в цикле охраны
Активировать канал 2
Беззвучная постановка на охрану

Беззвучное снятие с охраны
Постановка на охрану с полным
отключением обоих датчиков
Беззвучная постановка на охрану
с полным отключением обоих
датчиков

Номер
кнопки

1
1
1
1
1
1

1

1

1+2

Дважды 1+2

2

2,1
2,1

1,2

2, 1,2

Комментарий

Нажать и отпустить
Нажать и отпустить
Нажать и отпустить
Нажать и отпустить
Нажать и отпустить
Нажать и отпустить

Нажать и удерживать более 3 сек

Нажать и отпустить

Нажать и удерживать более 2 сек

Дважды одновременно нажать

кнопки 1+2 за 1 сек

Нажать и удерживать более 1,2 сек

Нажать кнопку 2, затем кнопку 1
Нажать кнопку 2, затем кнопку 1

Нажать кнопку 1, затем кнопку 2

Нажать кнопку 2, затем кнопку 1,

а затем кнопку 2

АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ

1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Один раз нажмите и отпустите большую кнопку постановки/снятия системы с охраны

на брелоке-передатчике.

3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно

мигать.

4. Габаритные огни автомобиля мигнут один раз.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 4 -

5. Сирена подаст один короткий звуковой сигнал подтверждения.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто­мобиля будут заперты.

Бесшумная активная постановка на охрану

1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Кратковременно нажмите малую кнопку, а затем большую кнопку постановки/снятия сис­темы с охраны на брелоке-передатчике.

3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.

4. Габаритные огни автомобиля мигнут один раз. Звукового сигнала подтверждения не будет.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто­мобиля будут заперты.

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА

Если Вы оставляете Ваш автомобиль на городской улице с оживленным движением и велика
вероятность ложных срабатываний системы, ОТКЛЮЧИТЕ ДАТЧИК(И) при постановке систе­мы на охрану.

Кратковременно нажмите большую кнопку, а затем в течение 4 сек малую кнопку на брелоке­передатчике. Сирена подаст длинный звуковой сигнал, подтверждая отключение датчика уда­ра на текущий период охраны.

РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ

Если Вы по какой-либо причине не можете воспользоваться брелоком-передатчиком

для постановки системы на охрану, Вы можете сделать это с помощью кнопки Valet

в любое время даже при отсутствии ключа зажигания.
Полная постановка системы на охрану

1. Кратковременно нажмите, отпустите, а затем нажмите и удерживайте (более 3 сек) кноп-

ку Valet до подтверждения звуковым сигналом включения режима постановки на охрану.

2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия
последней двери:

а) если дверь была закрыта, система будет ждать открытия, а затем закрытия последней

двери,

б) если дверь была открыта, система будет ждать закрытия последней двери.

3. После того как закрыта последняя дверь и по истечении 3-секундного интервала времени
включится режим полной охраны.

• Если имеется дополнительная цепь запирания/отпирания замков дверей и включена
программируемая функция F6/3 (блокировка замков дверей при перепостановке систе­мы на охрану), то двери автомобиля будут заперты.

Ручная постановка в режим охраны выполняется только на один цикл до снятия систе­мы с охраны.

Примечание

После выключения зажигания ручная постановка в режим охраны может быть выполнена
только после 5-секундной задержки.

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ

Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты­ванию системы и включению сигнализации. В течение 30 секунд будут работать сирена и
мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных
огней прекратится и система будет продолжать контролировать все цепи защиты автомо­биля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в тече­ние шести 30-секундных циклов и затем отключится; данная зона защиты будет изолиро­вана, и система продолжит контролировать остальные цепи защиты автомобиля.

Каждый раз, когда система ставится на охрану, красный светодиодный индикатор, установлен­ный в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного
индикатора служит визуальным предупреждением для потенциальных грабителей или угон­щиков. В качестве индикатора используется светоизлучающий диод, потребляющий неболь­шой ток. поэтому, даже если система оставлена в режиме охраны на длительное время, рабо­та светодиодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 5 -

При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего
30-секундного цикла сигнализации, привлекая внимание к автомобилю.

Дополнительная функция. Каждый раз, когда система ставится на охрану, блокируется це­пь стартера автомобиля. При этом двигатель автомобиля не может быть запущен даже с
помощью ключа зажигания.

Когда система находится на охране, любой сильный удар по кузову или стеклу автомоби­ля приведет к срабатыванию датчика удара и включению сигнализации.

Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара,
после чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ

Подходя к автомобилю, нажмите и отпустите большую кнопку постановки/снятия системы
с охраны на брелоке-передатчике.

1. Система выключит режим охраны.

2. Светодиодный индикатор погаснет.

3. Габаритные огни автомобиля мигнут два раза.

4. Сирена подаст два коротких звуковых сигнала подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей

автомобиля будут открыты.

Примечание

Если включена функция F6 - автоматическая перепостановка на охрану, то при снятии
системы с охраны светодиодный индикатор начнет быстро мигать, указывая на то, что
если в течение 20 сек не будет открыта ни одна из дверей, система включит режим охраны.
Если в течение 20 сек будет открыта хотя бы одна дверь, светодиодный индикатор
погаснет, и режим постановки системы на охрану будет отменен.

БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ

1. Подходя к автомобилю, кратковременно нажмите малую кнопку, а затем - большую кнопку
постановки/снятия системы с охраны на брелоке-передатчике.

2. Система выполнит действия в соответствии с режимами запрограммированных функций.

3. Габаритные огни автомобиля мигнут два раза.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки две­рей автомобиля будут открыты.

ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона авто­мобиля при выполнении, например, процедуры прогрева двигателя.

Постановка на охрану:

1) включите зажигание и запустите двигатель,

2) закройте все двери, капот и багажник,

3) Нажмите и удерживайте большую кнопку постановки / снятия системы с охраны в течение
3 сек,

4) красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать,

5) габаритные огни автомобиля мигнут один раз,

6) сирена подаст один короткий звуковой сигнал.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто­мобиля будут заперты.

Функция постановки на охрану при запущенном двигателе - программируемая функ-

ция F10 и может быть включена или выключена.

БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ

ДВИГАТЕЛЕ

1. Включите двигатель.

2. Закройте все двери, капот и багажник.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 6 -

3. Кратковременно нажмите малую кнопку, а затем нажмите и удерживайте большую кнопку
постановки/снятия системы с охраны на брелоке-передатчике в течение 3 сек.

4. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.

5. Габаритные огни автомобиля мигнут один раз.

6. Сирена не будет подавать звуковых сигналов подтверждения.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто­мобиля будут заперты.

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ
РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты­ванию системы и включению сигнализации. Включатся все блокирующие цепи. При этом
двигатель автомобиля заглохнет и попытки запустить его заново ни к чему не приведут.
В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После это­го звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать
контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь
открытой, сирена будет работать в течение шести 30-секундных циклов и затем отключит­ся; данная зона защиты будет изолирована, а система продолжит контролировать осталь­ные цепи защиты автомобиля.

Светодиодный индикатор начнет медленно мигать. При каждом срабатывании системы
габаритные огни автомобиля мигают в течение всего 30-секундного цикла сигнализации,
привлекая внимание к автомобилю.

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Снятие системы с охраны при работающем двигателе осуществляется кратковременным
нажатием большой кнопки постановки/снятия системы с охраны.

Светодиодный индикатор погаснет.

Если сигнализация срабатывала в Ваше отсутствие, то при снятии с охраны светодиодный
индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабаты­вала в Ваше отсутствие.

Габаритные огни автомобиля мигнут два раза.
Сирена подаст два коротких звуковых сигнала.

• Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.

Примечание

Попытка снять систему с охраны после того, как система сработала (включилась сирена сиг­нализации), приведет только к отключению звуковой сигнализации. Система не будет снята
с охраны. Для того чтобы снять систему с охраны, необходимо еще раз нажать большую кноп-

ку постановки/снятия с охраны на брелоке-передатчике, когда система не подает звуковую

сигнализацию.

БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Подходя к автомобилю, кратковременно нажмите малую кнопку, а затем большую кнопку поста­новки/снятия системы с охраны на брелоке-передатчике.

Светодиодный индикатор, установленный в приборную панель автомобиля, погаснет.

Габаритные огни автомобиля мигнут два раза.

СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ

Если в Ваше отсутствие предпринималась попытка проникновения в автомобиль, охранная

система проинформирует Вас об этом.

При снятии системы с охраны прозвучат четыре коротких звуковых сигнала и четыре раза миг­нут габаритные огни или указатели поворотов.

Сядьте в автомобиль и перед тем, как повернуть ключ в замке зажигания, посмотрите, как ми­гает светодиодный индикатор на приборной панели автомобиля.

• Если светодиодный индикатор мигает один раз через паузу, то система срабатывала
от датчика удара или от триггера дополнительного устройства, подключенного к системе.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 7 -

•Если светодиодный индикатор мигает два раза через паузу, то система срабатывала
от концевого выключателя багажника или капота (при попытке открыть капот или багажник).

•Если светодиодный индикатор мигает три раза через паузу, то система срабатывала
от концевого выключателя дверей (при попытке открыть двери автомобиля).

Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы
и стираются при включении зажигания.

КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet)

Кнопочный переключатель Valet позволяет Вам временно отключить все функции охраны дан­ной системы, что исключает необходимость отдавать передатчик управления Вашей систе­мой служителю парковки или механику станции технического обслуживания. Когда система
находится в режиме Valet, отключаются все функции охраны, кроме функции дистанционного
управления режимом Паника и функции дистанционного управления запиранием и отпирани­ем замков дверей автомобиля.

Включение режима Valet

1. Снимите систему с охраны с брелока-передатчика или кнопки Valet или введите свой пер-

сональный код ручного отключения системы.

2. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.

3. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.

4. Светодиодный индикатор начнет светиться постоянно.

5. Система находится в сервисном режиме Valet.

Примечание

В режиме Valet каждое выключение зажигания будет сопровождаться кратковременным зву­ковым сигналом.

Не забудьте отключить сервисный режим Valet, когда этот режим вам больше не нужен.
Это обеспечит полную защиту вашего автомобиля.
Выключение режима Valet

1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.

2. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.

3. Светодиодный индикатор погаснет.

4. Система перейдет в рабочий режим.

РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ

Valet

Данная охранная система может быть снята с охраны и без использования брелока-передат-

чика дистанционного управления. Эта функция предусмотрена на тот случай, когда Вам нуж­но снять систему с охраны и воспользоваться автомобилем, но брелок-передатчик потерян
или неисправен. Если при программировании системы для ручного отключения системы
выбран переключатель Valet, то для отключения системы проделайте следующее:

1) откройте дверь автомобиля,

2) сработает охранная система и включится сирена,

3) включите зажигание,

4) в течение 10 сек кратковременно нажмите кнопку Valet.

Обратите внимание, что при этом система не будет находиться в режиме Valet!

ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА

Выбор кодированного режима отключения системы осуществляется функцией F9. Для этого
обратитесь к Вашему мастеру-установщику или смотрите раздел «Программируемые функ­ции» и инструкцию по установке системы. Обратите внимание, что выбор данной функции так­же определяет способ отключения режима Anti-Hi-Jack (Valet или кодированный).

В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать

фабричный код (11) или, для обеспечения максимальной защиты Вашего автомобиля,

Вы можете запрограммировать свой персональный код отключения в любое время.
Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.

Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника. www.AutoSet.ru

- 8 -
