Sharp XV-Z3100 User Manual

XV-Z3100

ENGLISH DEUTSCH FRANÇAIS

PROJECTOR PROJEKTOR PROJECTEUR PROJEKTOR PROYECTOR PROIETTORE PROJECTOR

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI BRUKSANVISNING MANUAL DE MANEJO MANUALE DI ISTRUZIONI GEBRUIKSAANWIJZING

SVENSKA ESPAÑOL ITALIANO

NEDERLANDS

Avant d’utiliser ce projecteur, veuillez lire attentivement ce mode d’emploi.

Introduction

REMARQUE IMPORTANTE

•

Pour vous aider à retrouver votre projecteur en cas de perte ou de vol, veuillez noter le numéro de série, inscrit sur le panneau de fond du projecteur, et conserver soigneusement cette information.

• Avant de recycler l’emballage, vérifiez convenablement son contenu en vous reportant à la liste «Accessoires fournis» de la page 10.

AVERTISSEMENT:

Source de lumière de grande intensité. Ne pas fixer les yeux sur le faisceau lumineux, ne pas le regarder directement. S’assurer tout spécialement que les enfants ne fixent pas les yeux directement sur le faisceau.

AVERTISSEMENT: Pour réduire les risques d’incendie et d’électrocution, ne

pas exposer cet appareil à la pluie ou à l’humidité.

ATTENTION

RISQUE D’ÉLECTROCUTION.

NE PAS RETIRER LES VIS À

L’EXCEPTION DE LA VIS

RÉSERVÉE À L’ENTRETIEN.

ATTENTION : AFIN D’ÉVITER LES RISQUES

D’ÉLECTROCUTION,

NE PAS RETIRER LE CAPOT SUPÉRIEUR.

L’APPAREIL NE CONTIENT AUCUNE PIÈCE QUE L’UTILISATEUR

PUISSE REMPLACER, À L’EXCLUSION DE LA LAMPE.

CONFIER TOUTE RÉPARATION À UN PERSONNEL QUALIFIÉ.

N° de modèle : XV-Z3100

N° de série :

Le symbole de l’éclair inscrit dans un triangle équilatéral est un avertissement à l’attention de l’utilisateur sur la présence, à l’intérieur du produit, de pièces non isolées soumises à une «très haute tension» pouvant provoquer une électrocution.

Le symbole du point d’exclamation, inscrit dans un triangle équilatéral, a pour objet d’appeler l’attention de l’utilisateur sur la présence, dans la documentation accompagnant le produit, d’importantes instructions concernant son mode opératoire et son entretien (réparation).

FRANÇAIS

AVERTISSEMENT:

Le ventilateur de refroidissement de ce projecteur continue de fonctionner pendant environ 90 secondes après sa mise en mode veille. En utilisation normale, lorsque vous mettez le projecteur en mode veille, utilisez toujours la touche STANDBY/ON du projecteur ou la touche STANDBY de la télécommande. Assurez-vous que le ventilateur de refroidissement s’est arrêté avant de débrancher le câble d’alimentation. EN UTILISATION NORMALE, N’ARRÊTEZ JAMAIS LE PROJECTEUR EN DÉBRANCHANT LE CÂBLE D’ALIMENTATION. SI CETTE PRÉCAUTION N’EST PAS RESPECTÉE, LA LAMPE RISQUE DE DURER MOINS QUE PRÉVU.

MISE AU REBUT DE L’APPAREIL

Ce projecteur comporte des soudures plomb-étain, et une lampe sous pression contenant une faible quantité de mercure. La mise au rebut de ces matériaux peut être réglementée en raison de considérations environnementales. Pour la mise au rebut ou le recyclage, veuillez consulter la réglementation locale ou si vous habitez les Etats-Unis d’Amérique, l’Electronics Industry Alliance : www.eiae.org.

Précautions liées au remplacement de la lampe

Reportez-vous à la section «Remplacement de la lampe», page 56.

Ce projecteur SHARP est doté d’une puce DLP®. Ce panneau très sophistiqué contient 921.600 pixels (micromiroirs). Comme pour tout appareil électronique de haute technologie comme les téléviseurs grand écran, systèmes vidéo et caméras vidéo, il existe certaines tolérances acceptables auxquelles cet appareil doit se conformer. Cette unité comprend des pixels inactifs dans les limites des tolérances pouvant se traduire par l’apparition de points inactifs sur l’image à l’écran. Ceci n’a aucune incidence sur la qualité de l’image, ni la durée de vie de l’unité.

Comment lire ce mode d’emploi

■ Les caractéristiques techniques diffèrent légèrement en fonction du modèle. Néanmoins, vous

pouvez brancher et opérer tous les modèles de la même façon.

• Dans ce mode d’emploi, illustrations et affichages à l’écran sont simplifiés pour explication et

peuvent légèrement différer de l’affichage réel.

Utilisation de l’écran du menu

Introduction

Touche ENTER

Touches de réglage (P/R/O/Q)

Touche MENU

Touches de réglage (P/R/O/Q)

Touche MENU

Touche ENTER

Touche RETURN

• Appuyez sur e RETURN pour revenir à l’écran précédent lorsque le menu est affiché.

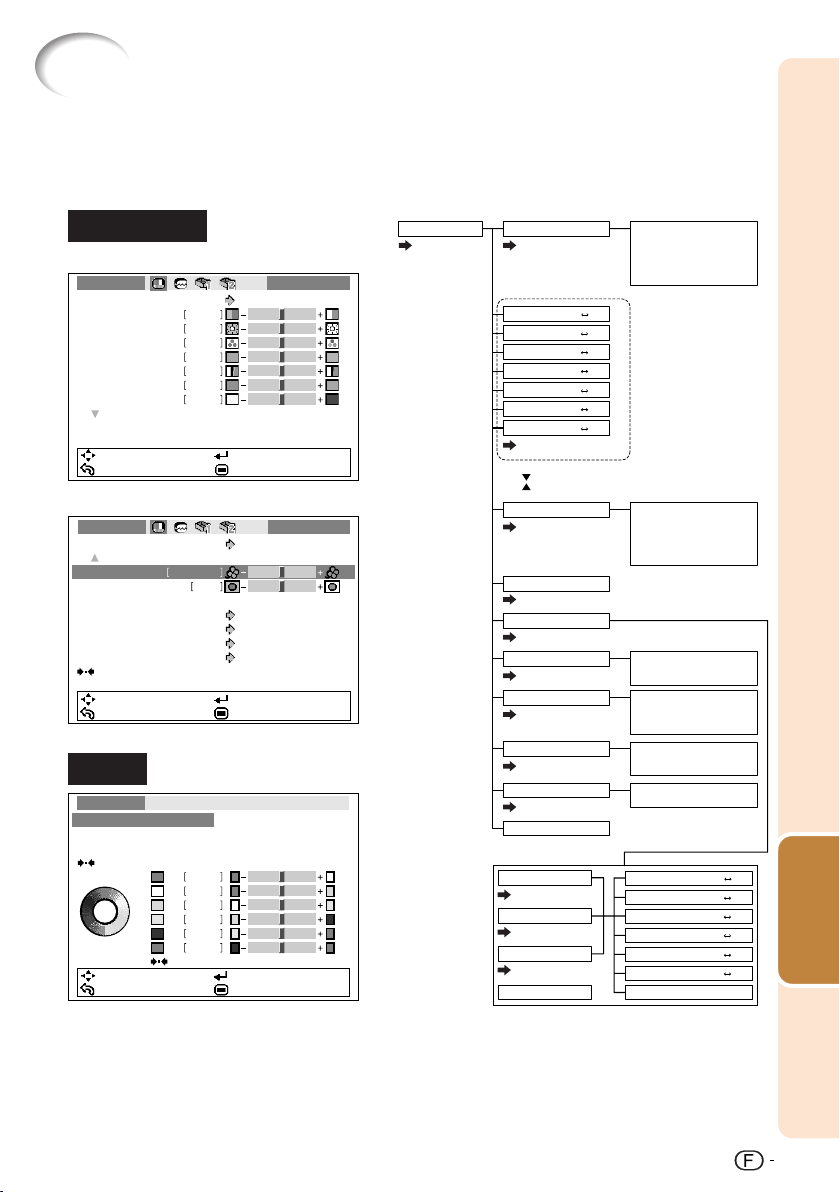

Sélections du menu (Ajustements)

Exemple : Ajustement de «Luminos.».

• Cette opération peut également être effectuée en utilisant les touches sur le projecteur.

Appuyez sur d MENU.

• L’écran du menu «Image» pour le mode d’entrée sélectionné est affiché.

Appuyez sur Q ou O pour

sélectionner l’icône du menu à ajuster.

•

L’icône sélectionnée est mise en surbrillance.

Icône de menu Ecran de menu

Remarque

• Le menu «Sync. fine» n’est pas disponible pour INPUT 3 ou INPUT 4.


Sync. fine

Options1 Options2

Exemple : Menu de l’écran «Image» pour mode INPUT 1

Image ENTRÉE 1

Mode image Contraste 0 Luminos. Couleur Teinte Netteté Rouge Bleu

SÉL./RÉG.

RETOUR

Mode d’entrée sélectionné

Icônes du menu

0 0 0 0 0 0

ENTR. FIN

Standard

Fonctions

pratiques

Touches utilisées dans cette opération

Touche utilisée dans cette étape

Affichage à l’écran

.............. Indique des précautions relatives à l’utilisation du projecteur.

Info

Remarque

... Indique des informations supplémentaires pour la mise en place

et l’opération du projecteur.

Pour référence ultérieure

Entretien Guide de dépannage

P. 62 et 63

Index

P. 66P. 5 1

Table des matières

Préparatifs

Introduction

Comment lire ce mode d’emploi........... 3

Table des matières ............................... 4

MESURES DE SÉCURITÉ

IMPORTANTES .................................. 6

Accessoires ........................................ 10

Nomenclature et fonctions.................. 11

Insérer les piles .................................... 14

Portée d’utilisation ................................ 15

Mise en route rapide

Mise en route rapide ........................... 16

Utilisation

Opération de base

Mise sous/hors tension du projecteur ...

Raccordement du cordon

d’alimentation .................................... 28

Mise sous tension du projecteur ......... 28

Mise hors tension (Mettre le projecteur

en mode veille) .................................. 29

Projection de l’image .......................... 29

Commuter le mode d’entrée ................ 29

Ajuster l’image projetée ....................... 30

Corriger la distorsion trapézoïdale ...... 32

Mode redimensionner .......................... 36

Fonctions pratiques

Opérer avec la télécommande ........... 38

Sélectionner le mode d’image ............. 38

Changement du réglage du diaphragme ...

Gel d’une image mobile ....................... 38

Rubriques du menu ............................ 39

Utilisation de l’écran du menu ............ 41

Sélections du menu (Ajustements) ...... 41

Ajustement de l’image (Menu «Image») ...

Sélectionner le mode d’image ............. 43

Ajuster l’image...................................... 43

Ajuster la température de couleur ....... 44

Ajuster les couleurs .............................. 44

Progressif.............................................. 44

Réduction du bruit de l’image

(Réduction bruit) ................................ 45

Changement du réglage du diaphragme...

Réglage lampe ..................................... 45

Installation

Mise en place du projecteur ............... 18

Mise en place du projecteur ................ 18

Installation standard (Projection avant) ...

Installation pour montage au plafond .....

Mode de projection (PRJ) .................... 19

Taille de l’image (écran) et distance de

projection......................................................

Raccordements

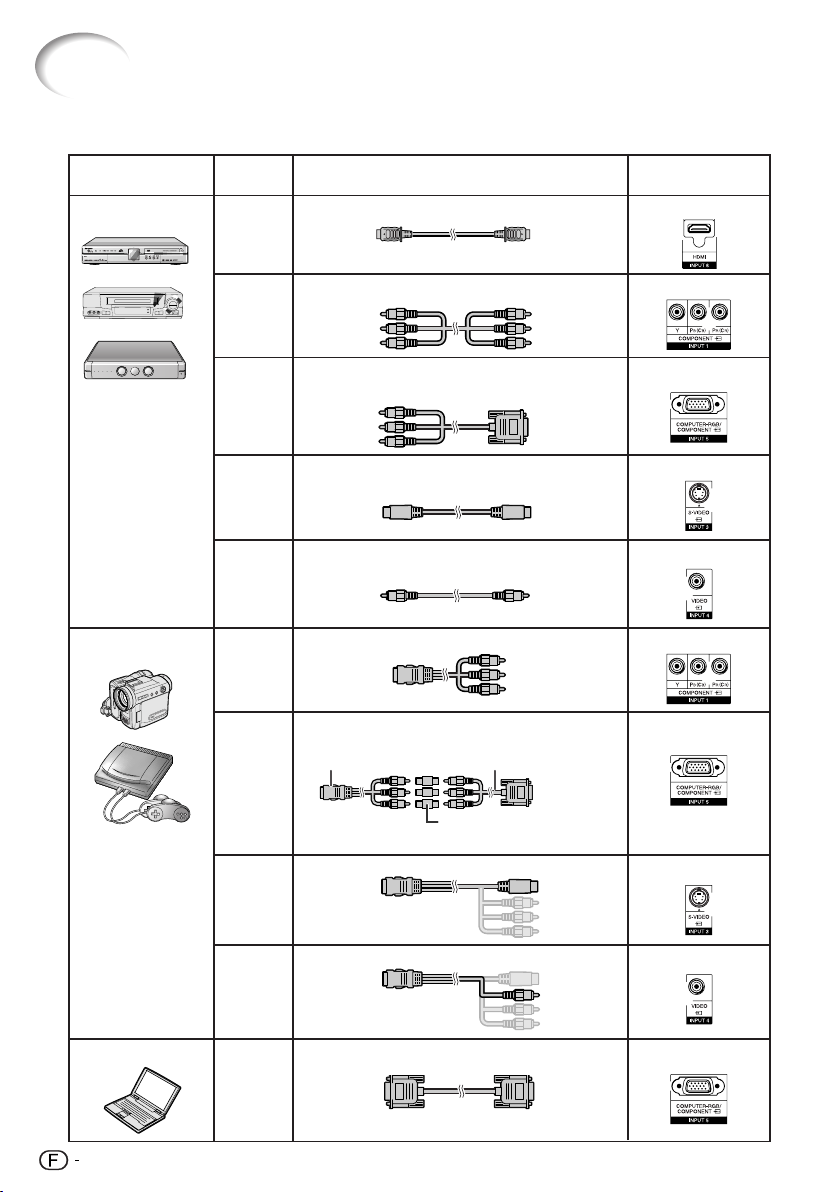

Echantillon de câbles pour raccordement ....

Raccordement à un équipement

vidéo ................................................. 23

Raccordement à un ordinateur .................

Commander le projecteur à l’aide d’un

ordinateur ......................................... 27

Réglage des images d’ordinateur

(Menu «Sync.fine») .......................... 46

Réglage des images d’ordinateur ....... 46

Réglage des modes spéciaux ............. 46

Sync. Automat. (Réglage de la

synchronisation automatique) ........... 46

Vérification du signal d’entrée ............. 46

Utilisation du Menu «Options» ........... 47

Ajuster le surbalayage (overscan) ...... 47

Réglage de la taille verticale de l’image

(Réglage de Sous-titre) ..................... 47

Régler l’affichage à l’écran .................. 48

Réglage du système vidéo .................. 48

Réglage du type de signal .................. 48

Sélection du Réglage HDMI ................ 48

Sélectionner l’image d’arrière-fond ..... 48

Fonction d’extinction automatique ...... 49

Vérifier le statut de la durée de vie de la

lampe ................................................. 49

Retourner/Inverser les images projetées ....

Sélection de la vitesse de transmission

(RS-232C) .......................................... 50

Réduction de la consommation d’énergie

lorsque l’appareil est en mode Veille......

Réglage du mode ventilation ............... 50

Retour aux réglages par défaut .............

Sélectionner la langue de l’affichage à

l’écran ................................................ 50

18 18

Référence

Introduction

Appendice

Entretien ............................................. 51

Nettoyage et remplacement des

filtres à poussières ........................... 52

Indicateurs d’entretien ........................ 54

À propos de la lampe ......................... 56

Lampe................................................... 56

Précaution quant à la lampe ................ 56

Remplacement de la lampe ................. 56

Déposer et poser la lampe .................. 57

Remettre à zéro la minuterie de la lampe ...

Raccordement et affectation des

broches ............................................. 59

Spécifications et réglages des

commandes RS-232C ...................... 60

Tableau de compatibilité PC ............... 61

Guide de dépannage .......................... 62

Fiche technique .................................. 64

Dimensions ......................................... 65

Index ................................................... 66

MESURES DE SÉCURITÉ IMPORTANTES

ATTENTION : Veuillez lire toutes ces instructions avant de faire fonctionner

ce produit et les conserver pour toutes consultations ultérieures.

L’électricité peut être utilisée pour beaucoup de fonctions utiles. Ce produit a été conçu et fabriqué pour assurer une utilisation en toute sécurité. CEPENDANT, TOUTE UTILISATION INCORRECTE PEUT CAUSER UNE ÉLECTROCUTION OU DÉCLENCHER UN INCENDIE. Pour éviter de contourner les dispositifs de sécurité incorporés à ce produit, veuillez respecter les règles de base suivantes pour son installation, utilisation et entretien.

1. Lire les instructions

Avant d’utiliser l’appareil, veuillez lire les instructions de sécurité et d’emploi.

2. Conserver les instructions

Les instructions de sécurité et d’emploi doivent être soigneusement conservées pour référence ultérieure.

3. Respecter les avertissements

Tous les avertissements apposés sur l’appareil ou notés dans le mode d’emploi doivent être respectés

4. Suivre les instructions

Toutes les instructions de fonctionnement et d’emploi doivent être scrupuleusement suivies.

5. Nettoyage

Débranchez la prise secteur de l’appareil avant de le nettoyer. N’utilisez pas de liquides ou aérosols de nettoyage. Utilisez uniquement un chiffon humide pour nettoyer l’appareil.

6. Options

N’utilisez pas d’option non conseillée par le fabricant de l’appareil qui pourrait présenter le moindre risque.

7. Eau et humidité

N’utilisez pas cet appareil près d’un point d’eau, --- à proximité d’une baignoire, d’un lavabo, d’un évier, d’une cube de lessivage, ou dans un sous-sol humide ou à proximité d’une piscine, par exemple.

8. Accessoires

Ne déposez pas l’appareil sur un support instable. L’appareil risque de tomber et de causer des blessures graves à un enfant ou un adulte et d’être sérieusement endommagé. Utilisez uniquement les types de support conseillés par le fabricant ou vendus avec l’appareil. La fixation de l’appareil à un accessoire doit être conforme aux instructions du fabricant et doit être réalisée au moyen des pièces conseillées par le fabricant.

9. Transport

L’ensemble appareil et chariot doit être manoeuvré avec soin. Tout arrêt brutal, effort excessif ou inégalilté du sol risque d’entraîner le renversement du chariot et la chute de l’appareil.

10. Ventilation

Les orifices et découpes pratiqués sur le coffret sont destinés à assurer la ventilation de l’appareil afin d’obtenir un fonctionnement fiable et d’éviter les surchauffes. Ces ouvertures ne doivent pas être obstruées en plaçant par exemple l’appareil sur un lit, un canapé, un tapis et toute autre surface similaire. L’appareil ne doit pas être installé dans un meuble, bibliothèque ou étagères si la ventilation adéquate ne peut être assurée et les instructions du fabricant respectées.

11. Sources d’alimentation

Cet appareil ne doit être alimenté qu’à partir du type de source indiqué sur la plaquette signalétique. Au moindre doute concernant le type de source disponible, contactez le revendeur de l’appareil ou la compagnie d’électricité. Dans le cas d’appareils fonctionnant sur batterie ou autre source que le secteur, reportez-vous au mode d’emploi.

12. Mise à la terre ou polarisation

Ce produit est équipé d’un des types de prise suivant. Si la prise mâle du câble d’alimentation ne correspond pas à celle du secteur, contactez un électricien pour la remplacer. N’utilisez la prise sans la sécurité supplémentaire offerte par ce type de prise.

a. Type de prise à deux fils (secteur). b. Type de prise à trois fils (secteur) avec une

borne de mise à la masse. Cette dernière ne s’enfiche que dans une prise du secteur adéquate.

13. Protection du cordon d’alimentation

Faites passer le cordon d’alimentation de façon à ce qu’il ne puisse être abîmé, piétiné, écrasé par un meuble ou tout objet lourd ; examinez soigneusement le cheminement du cordon d’alimentation entre la prise du secteur et l’entrée de l’appareil.

14. Orage

Par mesure de protection complémentaire, débranchez le cordon d’alimentation de la prise du secteur dès que survient un orage ou encore lorsque l’appareil ne va pas être utilisé pendant une longue période. Ainsi, l’appareil ne sera pas exposé à une surtension éventuelle du secteur due à la foudre.

Introduction

15. Surcharge

Evitez de surcharger les prises du secteur murales ou intégrées ainsi que les rallonges car cela risque de provoquer un incendie ou une électrocution.

16. Introduction d’objets étrangers et de liquide

N’essayez pas d’introduire des objets dans les ouvertures de l’appareil car ceux-ci risquent d’enter en contact avec les composants soumis à des hautes tensions et provoquer un incendie ou une électrocution. Evitez d’asperger ou de renverser le moindre liquide sur l’appareil.

17. Réparation

Ne tentez aucune réparation de cet appareil par vous-même car l’ouverture ou le retrait du boîtier expose des composants soumis à des hautes tensions qui présentent des risques importants d’électrocution. Adressezvous à un technicien qualifié pour toute réparation.

18. Dégâts entraînant une réparation

Dans les cas suivants, débranchez le cordon d’alimentation et faites vérifier ou réparer l’appareil par du personnel qualifié :

a. Le

cordon

endommagé.

b. Un liquide a été renversé sur l’appareil ou

un objet étranger a été introduit dans

l’appareil. c. L’appareil a été exposé à la pluie ou à l’eau. d. L’appareil ne fonctionne pas normalement

bien que les instructions du mode d’emploi

aient été respectées. N’utilisez pas d’autres

commandes que celles mentionnées dans

ce document car toute action risque

d’endommager l’appareil et d’entraîner, le

plus souvent, l’intervention coûteuse d’un

technicien qualifié afin de rétablir les

conditions normales de fonctionnement.

d’alimentation ou sa fiche est

e. L’appareil est tombé ou a été endommagé

d’une manière ou d’une autre.

f. Les performances de l’appareil se sont

nettement dégradées et un entretien semble nécessaire.

19. Pièces de rechange

Si une pièce doit être remplacée, assurezvous auprès du service de réparation que le remplacement sera effectué avec une pièce prescrite par le fabricant ou ayant des caractéristiques identiques. Des pièces de rechange non autorisées pourraient causer un incendie, une électrocution ou d’autres dangers.

20. Contrôle de sécurité

A la fin de toute intervention d’entretien ou de réparation, demandez au technicien d’effectuer les vérifications de sécurité pour déterminer si le produit est en état de fonctionnement correct.

21. Montage mural ou au plafond

Ce produit doit être monté sur un mur ou au plafond uniquement de la manière recommandée par le fabricant.

22. Chaleur

Cet appareil doit être placé loin des sources de chaleur telles que les radiateurs, accumulateurs de chaleur, poêles et autres appareils produisant de la chaleur (y compris les amplificateurs).

• Le logo DLP®, le médaillon DLP® et BrilliantColor™ sont des marques de Texas Instru- ment.

• Microsoft

et Windows® sont des marques déposées de Microsoft Corporation aux Etats-

Unis et/ou dans d’autres pays.

• PC/AT est une marque déposée de International Business Machines Corporation aux Etats-Unis.

• Macintosh

est une marque déposée de Apple Computer, Inc. aux Etats-Unis et/ou dans

d’autres pays.

• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

• Tous les autres noms de produits ou société sont des marques de commerce ou des marques déposées de leur société respective.

• Certains circuits intégrés utilisés dans ce produit font l’objet de secrets de fabrication appartenant à Texas Instruments. Il est donc interdit de copier, de modifier, d’adapter, de traduire, de distribuer, d’étudier la conception, de démonter ou de décompiler leur contenus.

Observez les précautions suivantes lors de l’installation du projecteur.

Précaution quant à la lampe

■ Danger potentiel de débris de verres en cas de rupture de la lampe. Si la lampe rompt, contactez le revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour remplacement. Voir «Remplacement de la lampe» à la page 56.

Précaution quant à l’installation du projecteur

■ Pour un entretien minimum et pour préserver une qualité d’image élevée, SHARP recommande que ce projecteur soit installé dans un endroit sans humidité, poussière, ni fumée de cigarette. Lorsque le projecteur est soumis à ces environnements, les entrée et sortie d’air et l’objectif doivent être nettoyés plus souvent. Tant que le projecteur est nettoyé régulièrement, l’utilisation dans ce type d’environnement ne réduira pas la durée d’utilisation globale de l’unité. Le nettoyage des pièces internes ne doit être confié qu’à un revendeur de projecteur Sharp autorisé ou au service après-vente.

N’installez pas le projecteur dans des endroits en plein soleil ou exposés à une forte lumière.

■ Placez l’écran de façon à ce qu’il ne soit pas en plein soleil ou sous l’éclairage direct de la pièce. La lumière tombant directement sur l’écran fait déteindre les couleurs, rendant le visionnement difficile. Fermez les rideaux et atténuez les lumières si vous installez l’écran dans une pièce ensoleillée ou lumineuse.

Précaution d’installation du projecteur

■

Placez le projecteur sur un endroit plat dans la plage de réglage (8 degrés) du pied ajustable.

■ Après acquisition du projecteur, une faible odeur peut s’échapper de l’orifice d’aération lorsque l’appareil est mis sous tension la première fois. Ceci est normal et ne constitue pas un dysfonctionnement. Elle disparaîtra après utilisation du projecteur.

Lorsque vous utilisez le projecteur en haute altitude comme à la montagne (à une altitude de 4.900 pieds environ (1.500 mètres) ou plus)

■ Lorsque vous utilisez le projecteur en haute altitude où l’air est raréfié, réglez «Mode Ventilation» sur «Élevé». Omettre de procéder à ce réglage peut avoir une incidence sur la longévité du système optique.

Avertissement à propos de la mise en place du projecteur en hauteur

■ Lors de la mise en place du projecteur en hauteur, veillez à l’immobiliser avec soin pour éviter des blessures corporelles dues à la chute du projecteur.

Ne soumettez pas le projecteur à une forte secousse et/ou vibration.

■ Protégez l’objectif pour ne pas frapper ou endommager sa surface.

Reposez vos yeux de temps en temps.

■ Regarder continuellement un écran pendant de longues heures peut se traduire par une tension de l’œil. Veillez à reposer vos yeux de temps en temps.

Evitez les endroits aux températures extrêmes.

■ La température de service du projecteur est de 41°F à 95°F (+5°C à +35°C).

■ La température de rangement du projecteur est de –4°F à 140°F (–20°C à +60°C).

Ne bloquez pas les sortie et entrée d’air.

■ Laissez au moins 11 13/16 pouces (30 cm) d’espace entre la sortie d’air et le mur ou l’obstacle le plus proche.

■ Veillez à ce que l’entrée et la sortie d’air ne soient pas obstruées.

■

Si le ventilateur de refroidissement est bouché, un circuit de protection mettra automatiquement le projecteur en mode veille pour éviter une surchauffe. Ceci n’est pas le signe d’un dysfonctionnement. (Voir pages 54 et 55.) Débranchez le cordon d’alimentation du projecteur de la prise murale et attendez au moins 10 minutes. Placez le projecteur là où les entrée et sortie d’air ne sont pas bloquées, rebranchez le cordon d’alimentation et mettez sous tension le projecteur. Ceci ramènera le projecteur à sa condition d’opération normale.

■

Lors de la mise sous tension du projecteur, le ventilateur de refroidissement fonctionne pendant un moment pour abaisser la température interne. Débranchez le cordon d’alimentation après que le ventilateur de refroidissement s’arrête. La durée de fonctionnement du ventilateur de refroidissement dépendra des circonstances et de la température interne.

Précaution quant à l’utilisation du projecteur

■

Lorsque vous utilisez le projecteur, veillez à ne pas le soumettre à un fort impact et/ou des vibrations sous peine de l’endommager. Prenez le plus grand soin avec l’objectif. Avant de déplacer le projecteur, veillez à débrancher le cordon d’alimentation de la prise murale et débrancher tous les autres câbles qui y sont raccordés.

■ Ne transportez pas le projecteur en le tenant par l’objectif.

■ Lorsque vous rangez le projecteur, replacez le capuchon d’objectif. (Voir page 11).

■ Ne placez pas le projecteur en plein soleil, ni à proximité d’une source de chaleur. Car ceci pourrait décolorer le coffret ou déformer le boîtier plastique.

Autre équipement raccordé

■ Lors du raccordement d’un ordinateur ou d’un autre équipement audio-visuel au projecteur, procédez aux raccordements APRÈS avoir débranché le cordon d’alimentation du projecteur de la prise murale et mis hors tension l’équipement à raccorder.

■ Veuillez lire les modes d’emploi du projecteur et de l’équipement à raccorder pour les instructions sur le raccordement.

Utilisation du projecteur dans d’autres pays

■ La tension d’alimentation et la forme de la fiche peuvent varier selon la région et le pays où vous utilisez le projecteur. Lors de l’utilisation du projecteur à l’étranger, veillez à utiliser un cordon d’alimentation approprié au pays dans lequel vous vous trouvez.

Fonction de contrôle de température

■

Si le projecteur se met à chauffer suite à des problèmes d’installation ou de blocage des entrée et sortie d’air, « » et « » s’illumineront dans le coin inférieur gauche de l’image. Si la température ne cesse d’augmenter, la lampe s’éteindra, le témoin d’avertissement de température sur le projecteur clignotera, et au bout d’une période de refroidissement de 90 secondes, le projecteur passera en mode veille. Reportez-vous à «Indicateurs d’entretien» à la page 54 pour de plus amples détails.

Info

• Le ventilateur de refroidissement régule la température interne et sa performance est automatiquement contrôlée. Le bruit du ventilateur peut varier pendant l’utilisation du projecteur suite à des changements dans la vitesse du ventilateur. Ceci n’est pas le signe d’un dysfonctionnement.

• Ne débranchez pas le cordon d’alimentation pen- dant la projection ou le fonctionnement du ventilateur de refroidissement sous peine d’endommager l’unité suite à une augmentation de la température interne, puisque le ventilateur de refroidissement s’arrêtera également.

Introduction

Accessoires

Accessoires fournis

Télécommande

RRMCGA543WJSB

Adaptateur de conversion

de 21 broches RCA

QSOCZ0361CEZZ

Cordon d’alimentation*

(1) (2) (3)

Pour l’Europe, sauf

le Royaume-Uni.

(6' (1,8 m))

QACCVA011WJPZ

* Utilisez le cordon d’alimentation correspondant à la prise murale dans votre pays.

Deux piles R-03

(format «AAA», UM/SUM-4,

HP-16 ou similaire)

Câble vidéo

QCNWGA001WJZZ

Pour le Royaume-Uni

et Singapour (6' (1,8 m))

QACCBA036WJPZ

• Mode d’emploi

Capuchon d’objectif (fixé)

CCAPHA024WJSA

Pour l’Australie, la Nouvelle-

Zélande et l’Océanie

QACCLA018WJPZ

Accessoires en option

■ Unité de la lampe

■ Adaptateur RS-232C DIN-D-sub (5 57/64o (15 cm))

AN-XR10L2

AN-A1RS

(6' (1,8 m))

■ Câble à 3 fiches RCA et D-sub à 15 broches (10' (3,0 m))

Remarque

• Certains accessoires en option peuvent ne pas être disponibles selon votre région. Vérifiez auprès de votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.

AN-C3CP2

Nomenclature et fonctions

Les numéros dans Z se rapportent aux pages principales de ce mode d’emploi où le sujet est expliqué.

Projecteur

Vue du dessus

Introduction

Témoin d’alimentation

Touche STANDBY/ON

Pour mettre sous tension et mettre le projecteur en mode Veille.

Touche ENTER

Pour régler les rubriques sélectionnées ou ajustées sur le menu.

Touche RESIZE

Pour changer de taille d’écran.

Vue de face

28, 5428, 54

Témoin de la lampe

Témoin d’avertissement de température

Touches INPUT (P/R)

Pour changer de mode d’entrée 1, 2, 3, 4, 5 ou 6.

Touche MENU

Pour afficher les ajustements et réglages des écrans.

Touches de réglage (P/R/O/Q)

Pour sélectionner les rubriques du menu.

Entrée d’air

Bague de mise au point

Pour ajuster la mise au point.

Levier HEIGHT ADJUST

Bague du zoom

Pour élargir/diminuer l’image.

Capteur de la

télécommande (avant)

Appuyez sur les deux côtés du capuchon d’objectif pour le fixer ou le retirer.

Nomenclature et fonctions (Suite)

Les numéros dans Z se rapportent aux pages principales de ce mode d’emploi où le sujet est expliqué.

Vue arrière

Sortie d’air

Entrée d’air

Prise CA

Pour raccorder le cordon d’alimentation fourni.

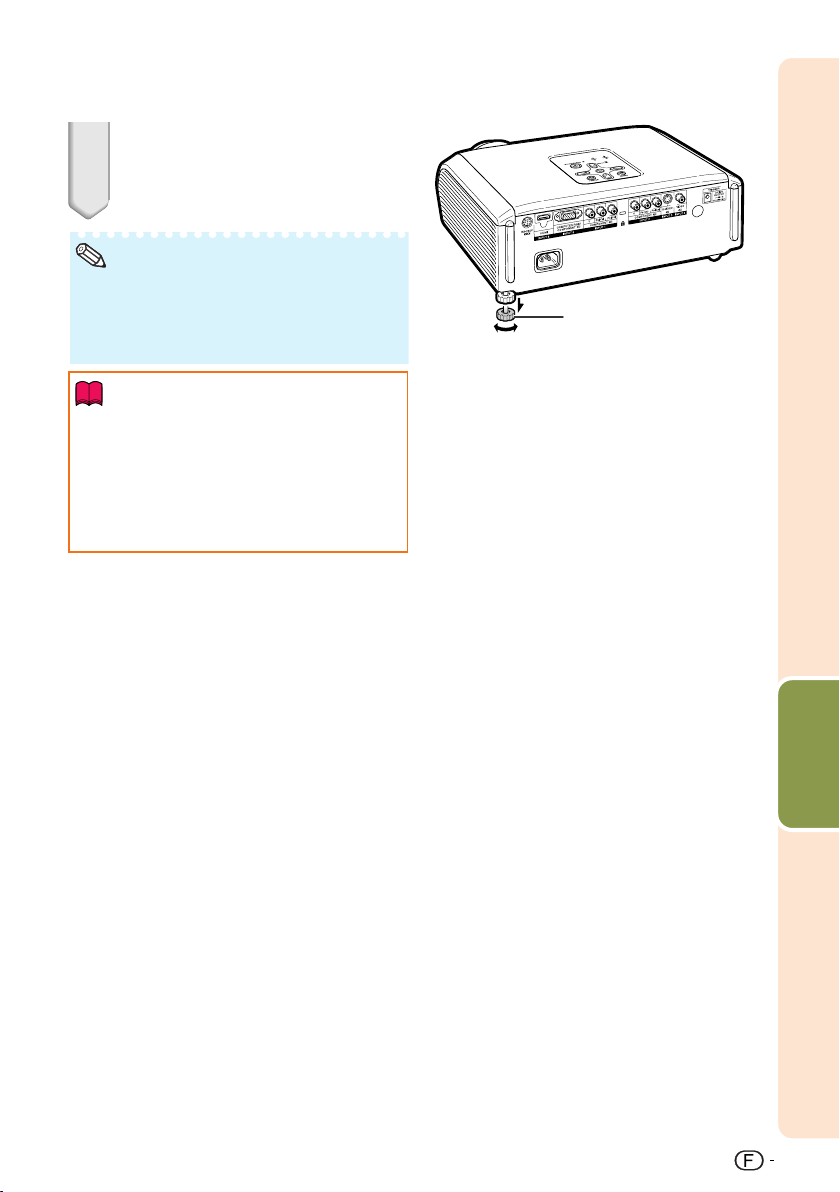

Pied ajustable arrière

Prises

65 4 1 23 7

Prise Description

Prise INPUT 1, 2

Raccorder l’équipement vidéo avec la prise de sortie composante (Lecteur DVD, décodeur DTV, enregistreur DVD avec disque dur, etc.).

Prise INPUT 3

Raccorder l’équipement vidéo avec la prise de sortie S-vidéo

(Magnétoscope, lecteur DVD, etc.).

Prise INPUT 4

Raccorder l’équipement vidéo sans la prise de sortie S-vidéo.

Prise INPUT 5

■ Raccorder l’équipement vidéo avec la prise de sortie composante (Lecteur DVD, décodeur DTV, enregistreur DVD avec disque dur, etc.).

■

Raccorder l’ordinateur.

Prise INPUT 6

Raccorder un équipement vidéo avec la prise de sortie HDMI.

Prise RS-232C

Raccorder l’ordinateur pour commander le projecteur.

Prise TRIGGER

Lorsque le projecteur est mis sous tension, un signal de commande (CC 12V) émet à partir de cette prise. Si un écran électrique ou autre périphérique compatible est raccordé, il peut être mis sous tension lorsque le projecteur est mis sous tension.

Capteur de la

télécommande (arrière)

Connecteur

standard de sécurité Kensington

Page

—

Les numéros dans Z se rapportent aux pages principales de ce mode d’emploi où le sujet est expliqué.

Touche ON

Pour mettre le projecteur sous tension.

Touches

Touche STANDBY

Pour placer le projecteur en mode veille.

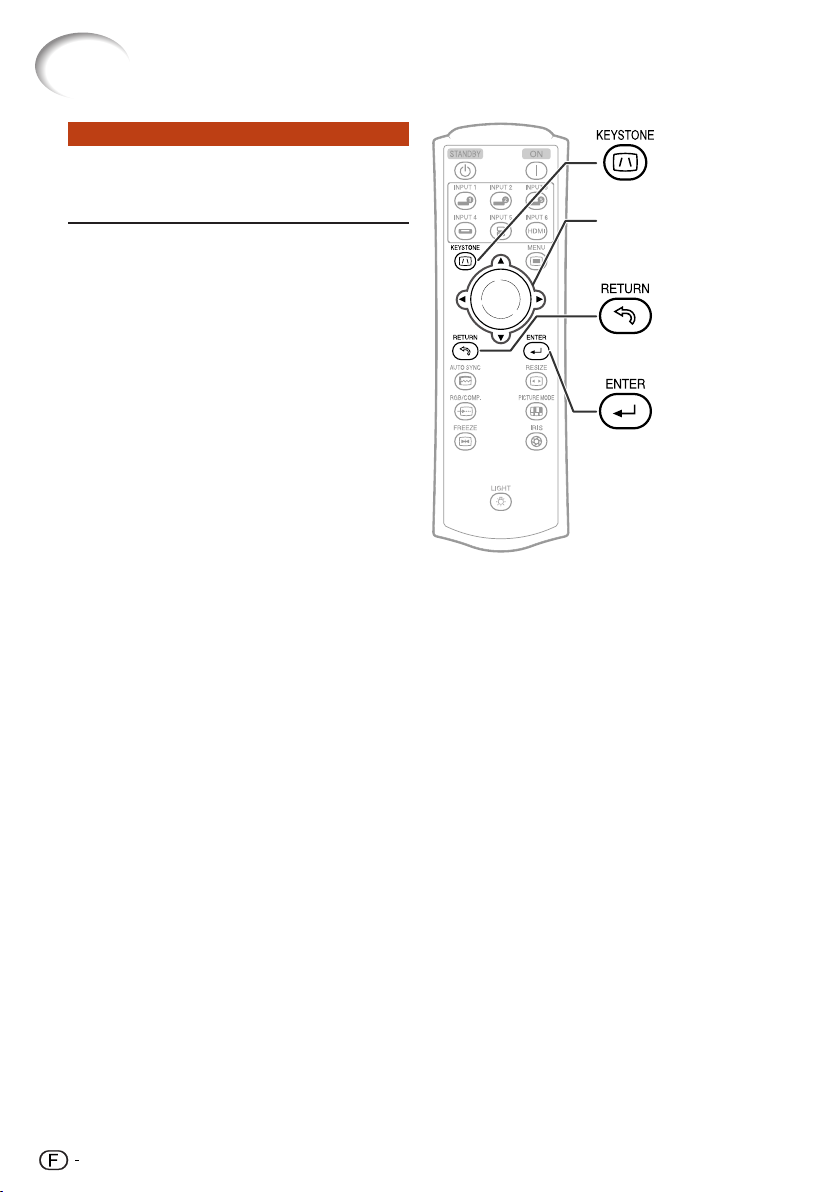

Touche KEYSTONE

Pour passer au mode Correction Trapèze.

Touche RETURN

Pour revenir à l’écran de menu précédent pendant les opérations du menu.

Touche AUTO SYNC

Pour ajuster automatiquement les images lors du raccordement à un ordinateur.

Touche RGB/COMP.

Pour passer sur le type de signal d’entrée correspondant.

Touche FREEZE

Pour faire un arrêt sur image.

INPUT 1, 2, 3, 4, 5 et 6

Pour passer aux modes d’entrée respectifs.

Touche MENU

Pour afficher les ajustements et réglages des écrans.

Touches de réglage (P/R/O/Q)

• Pour sélectionner les rubriques du menu.

• Pour régler la Correction Trapèze en mode Correction Trapèze.

Touche ENTER

Pour régler les rubriques sélectionnées ou ajustées sur le menu.

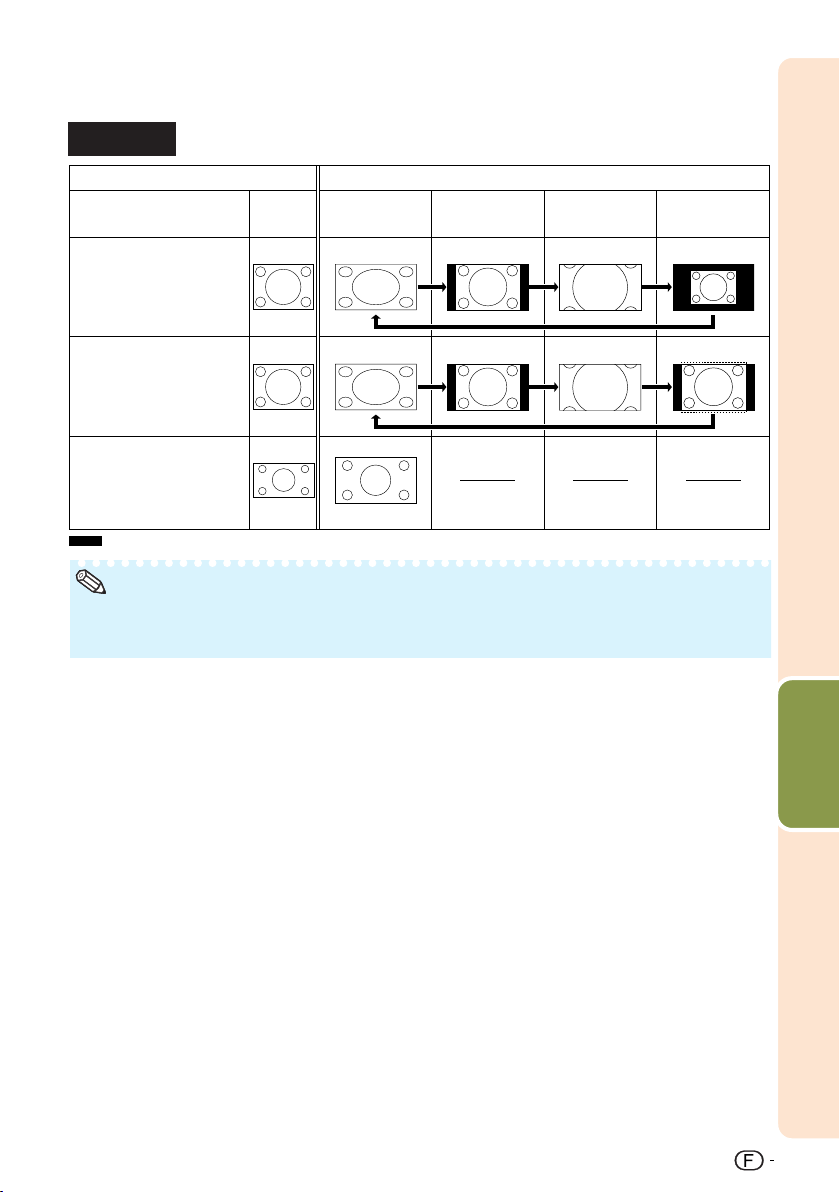

Touche RESIZE

Pour changer de taille d’écran (ALLONGE, BARRE LATERALE, etc.).

Touche PICTURE MODE

Pour sélectionner l’image appropriée.

Introduction

Touche LIGHT

Sert à rendre toutes les touches de la télécommande luminescentes.

Utilisation du dispositif antivol Kensington sur le projecteur

•

Ce projecteur est doté d’un connecteur standard de sécurité Kensington pour utilisation avec le dispositif anti-vol Kensington MicroSaver Security System. Reportez-vous aux informations fournies avec le système pour les instructions sur la sécurisation du projecteur.

Touche IRIS

Pour passer en «MODE HAUTE LUMINOSITE», en «MODE MEDIUM» et en «MODE HAUT CONTRASTE».

Nomenclature et fonctions (Suite)

Insérer les piles

Appuyez sur le repère P du couvercle et

faites le glisser dans le sens de la flèche.

Insérez les piles.

• Insérez les piles en faisant correspondre les polarités avec les repères m et n dans le compartiment à pile.

Posez le couvercle et faites le glisser

jusqu’à ce qu’il s’enclique.

Un mauvais usage des piles peut être à l’origine d’une fuite ou d’une explosion. Veuillez suivre les précautions ci-dessous.

Précaution

• Danger d’explosion si la pile est remplacée incorrectement. Ne remplacez qu’avec une pile de même type ou de type équivalent.

• Insérez les piles en faisant correspondre les polarités avec les repères m et n dans le compartiment à pile.

• Des piles de type différent ont des propriétés différentes. Par conséquent n’utilisez pas ensemble des piles de type différent.

• N’utilisez pas ensemble une pile neuve et une pile usagée. Ceci pourrait réduire la durée de vie des piles neuves ou provoquer une fuite des piles usagées.

• Retirez les piles de la télécommande dès qu’elles sont usées. Les laisser en place pourrait provoquer une fuite. Le liquide s’échappant des piles est nocif pour la peau. Il est donc recommandé de les essuyer tout d’abord, et ensuite de les retirer en utilisant un chiffon.

• Les piles fournies avec ce projecteur peuvent se décharger rapidement, selon les conditions de stockage. Pensez à les remplacer aussitôt que possible par des piles neuves.

• Retirez les piles de la télécommande si vous n’avez pas l’intention de l’utiliser pendant une période

prolongée.

• Respectez les règlements (ordonnance) locaux lors de la mise au rebut des piles usagées.

Portée d’utilisation

La télécommande peut être utilisée pour commander le projecteur dans les limites indiquées sur l’illustration.

Capteur de la télécommande (avant)

30°

Introduction

Transmetteurs du signal de la télécommande

30°

Télécommande

Remarque

• Le signal de la télécommande peut être réfléchi par un écran pour une opération facile. Toutefois, la distance réelle du signal peut être différente selon la composition de l’écran.

23n (7 m)

Capteur de la télécommande (arrière)

30°

Transmetteurs du signal de la

23n (7 m)

Télécommande

télécommande

30°

Lors de l’utilisation de la télécommande

• Veillez à ne pas la lâcher, ni l’exposer à l’humidité et à une température élevée.

• La télécommande risque de mal fonctionner sous un éclairage fluorescent. Le cas échéant, éloignez le projecteur de l’éclairage.

Mise en route rapide

Cette section présente les opérations de base (projecteur raccordé à l’équipement vidéo). Pour de plus amples détails, voir la page mentionnée ci-dessous pour chaque étape.

Installation et projection

Dans cette section, le raccordement du projecteur et de l’équipement vidéo est expliqué à partir d’un exemple.

Touche

STANDBY/ON

Touches INPUT

Bague de mise au point

Bague du zoom

Levier HEIGHT

ADJUST

Touche STANDBY

Touche ON

Touche INPUT 4

Touche

KEYSTONE

Touches de réglage

(P/R/O/Q)

Touche ENTER

1. Placez le projecteur face à un mur ou un écran

_P. 18

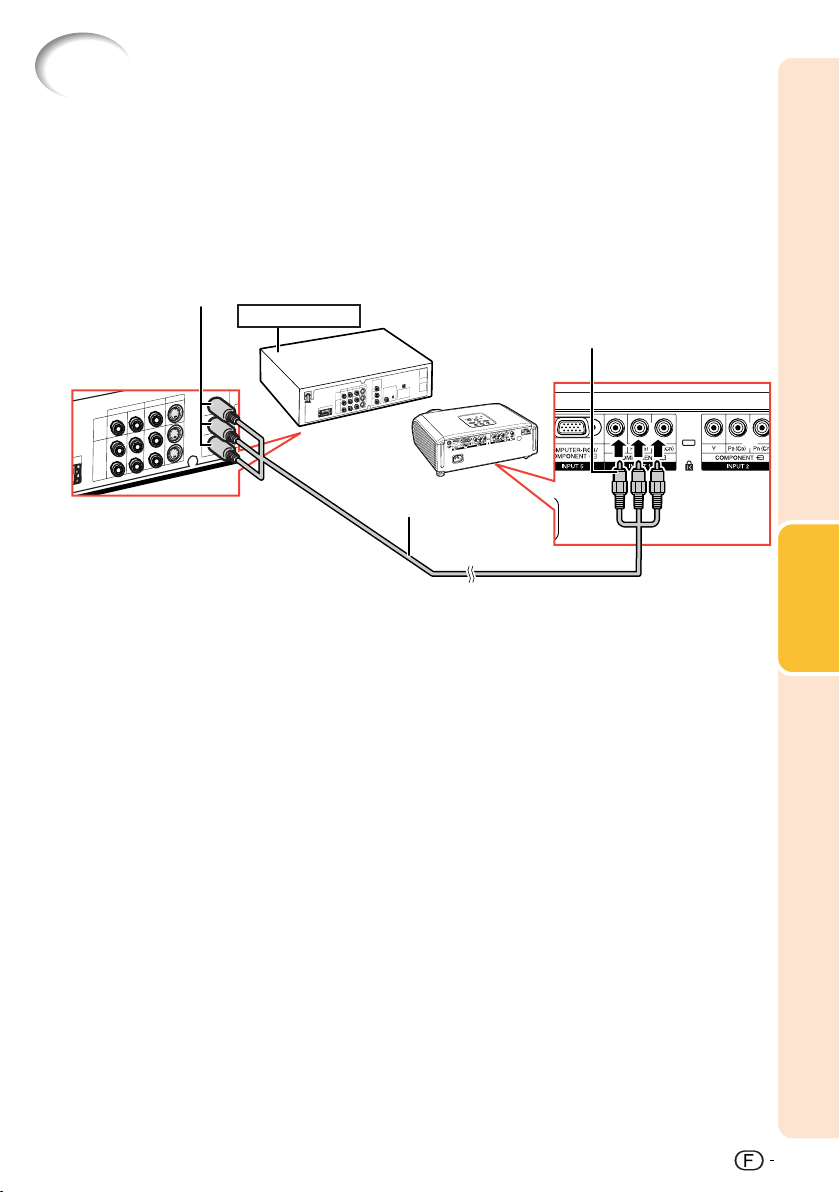

2. Raccordez le projecteur à l’équipement vidéo et branchez la fiche du cordon d’alimentation dans la prise CA du projecteur

Vers la prise INPUT 4

Raccordez la sortie audio des

Prise CA

Retirez le capuchon d’objectif et mettez le projecteur sous tension

Sur le

projecteur

Sur la

télécommande

appareils vidéo à un périphérique audio approprié.

_PP. 22–28

_P. 28

ENTRÉE1 ENTRÉE2 ENTRÉE3 ENTRÉE4 ENTRÉE5 ENTRÉE6

4. Allumer l’équipement vidéo et commencer la lecture

5. Sélectionnez le mode d’entrée

Sélectionnez «ENTRÉE 4» avec les touches INPUT sur le projecteur ou la touche INPUT 4 sur la télécommande.

Sur le

projecteur

Sur la

télécommande

Affichage à l’écran

_P. 29

Mise en route

rapide

ENTRÉE 4

• Lorsque vous appuyez sur les touches INPUT sur le projecteur, le mode d’entrée change dans l’ordre suivant :

•

Une pression sur les touches INPUT sur la télécommande vous permet également de changer de mode d’entrée.

Ajustez la mise au point, la taille de l’image et l’angle du projecteur

_PP. 30, 31

1. Ajustez la mise au point en tournant la bague de mise au point.

Bague de mise au point

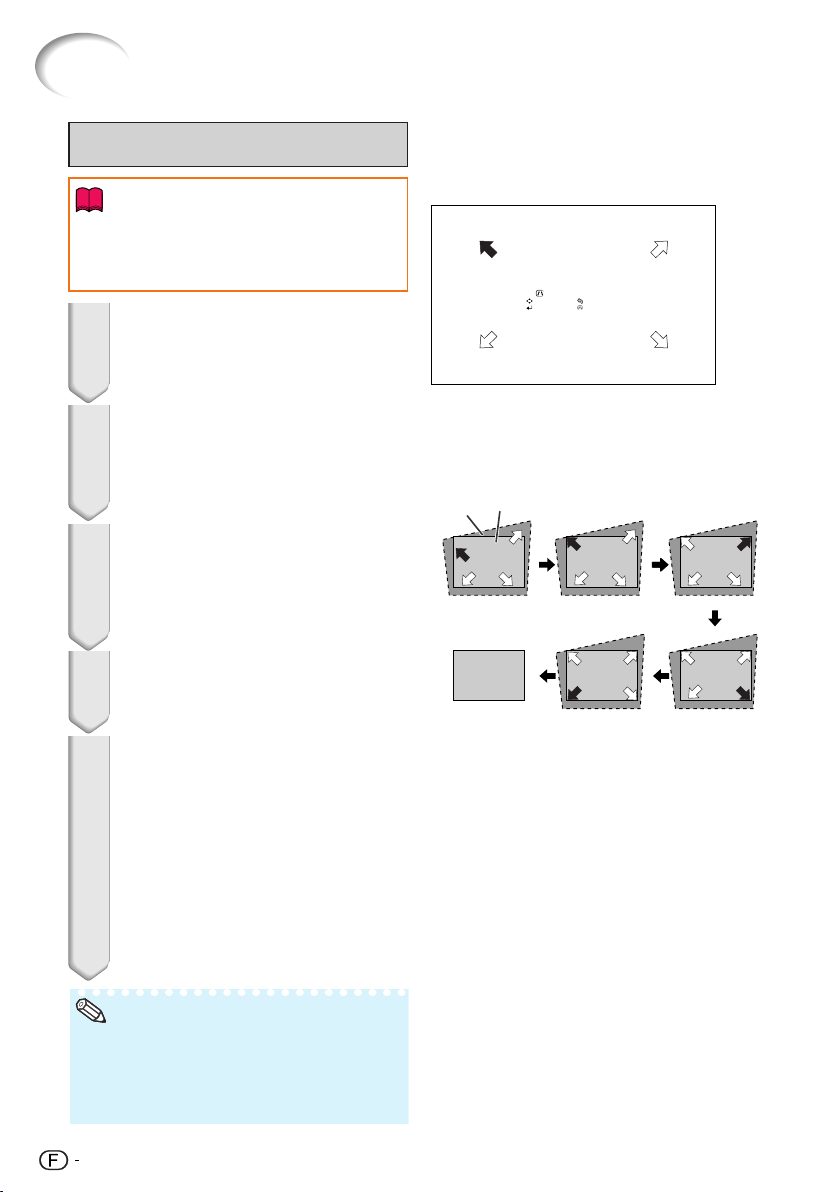

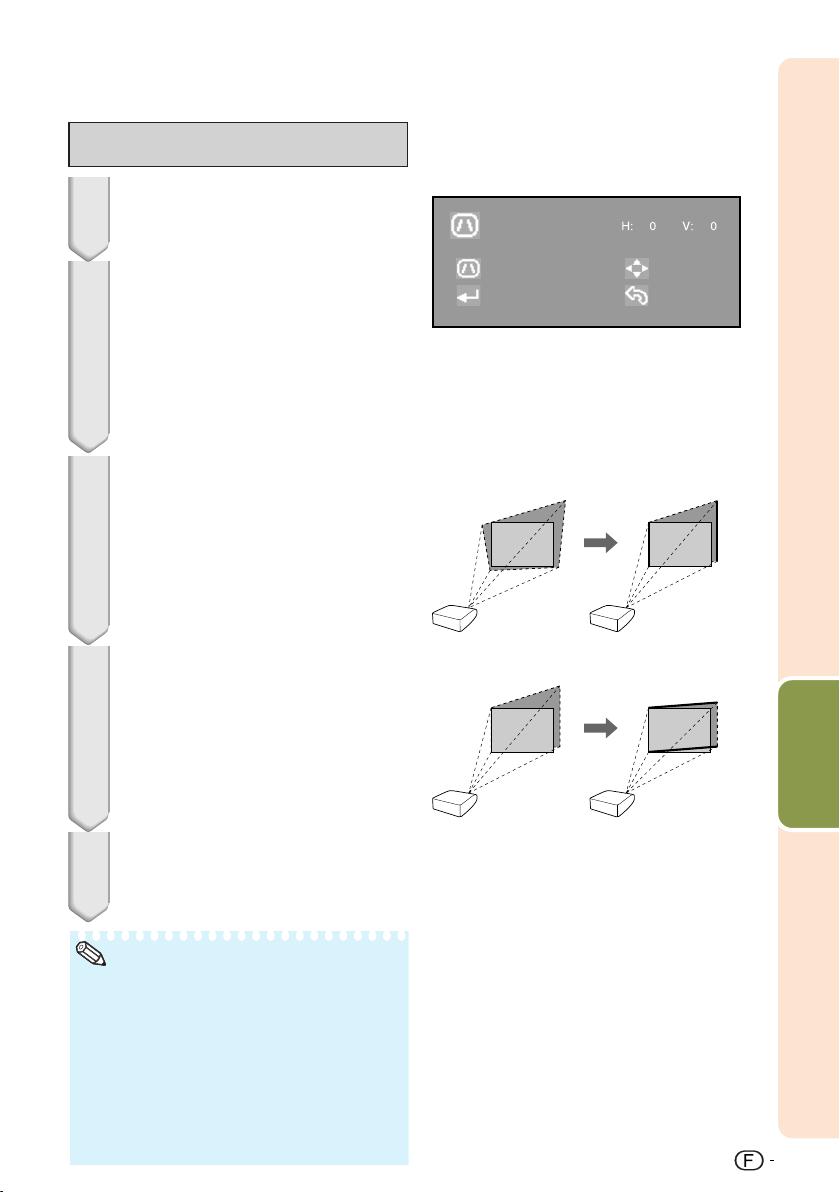

Corrigez la distorsion trapézoïdale (AJUSTEMENT GEOMETRIQUE)

1. Appuyez sur c KEYSTONE sur la télécommande.

2. Appuyez sur P/R/O/Q sur la télécommande pour régler la position supérieure-gauche de l’image projetée.

3. Appuyez sur i ENTER sur la télécommande pour valider la position.

4. Suivez les étapes 2 et 3 pour régler également les positions supérieure-droite, inférieure- droite et inférieure-gauche de l’image projetée.

•

Après confirmation de la position inférieure gauche, les ajustements de l’écran sont validés et le réglage prend fin.

2. Ajustez la taille de l’image projetée en tournant la bague du zoom.

Bague du zoom

3. Ajustez l’angle du projecteur en utilisant le levier HEIGHT ADJUST.

_PP. 32–35

8. Mise hors tension

Appuyez sur la touche STANDBY/ON sur le projecteur ou la touche STANDBY sur la télécommande, puis appuyez à nouveau sur cette touche pendant que le message de confirmation s’affiche, afin de mettre le projecteur en mode veille.

Sur le

projecteur

• Débranchez le cordon d’alimentation de la prise murale après que le ventilateur de refroidissement s’arrête.

Sur la

télécommande

Affichage à l’écran

_P. 29

Mise en place du projecteur

Pour une qualité d’image optimale, placez le projecteur perpendiculairement à l’écran avec les pieds du projecteur sur une surface plane et horizontale. Ce qui éliminera le recours à la Correction Trapèze et permettra d’obtenir la meilleure qualité d’image possible.

Installation standard (Projection avant)

■ Placez le projecteur à la distance requise de l’écran en fonction

de la taille de l’image désirée. (Voir page 20.)

Exemple d’une installation standard

Vue latérale


Centre de l’objectif

Remarque

• Reportez-vous à la page 20 pour des informations supplémentaires concernant «Taille de l’image

(écran) et distance de projection».

Installation pour montage au plafond

■ Il est recommandé d’utiliser l’applique pour montage au plafond Sharp en option pour cette installation. Avant de procéder au montage du projecteur, prenez contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour acquérir l’applique pour montage au plafond recommandée (vendu séparément).

• Applique pour montage au plafond AN-

60KT, ses rallonges tubulaires AN-TK201 et AN-TK202.

■ Renversez l’image en réglant «Plaf + avant» dans «Mode PRJ». Voir page 49 pour l’utilisation de cette fonction.

Mode de projection (PRJ)

Le projecteur peut utiliser un des 4 modes de projection, présentés dans le schéma ci-dessous. Sélectionnez le mode le plus approprié pour le réglage de projection utilisé. (Vous pouvez régler le Mode PRJ dans le menu «Options 2». Voir page 49.)

■ Monté sur table, projection avant

Rubrique du menu ➞ «Avant»

■ Monté sur table, projection arrière (avec un écran translucide)

■ Monté au plafond, projection avant

Rubrique du menu ➞ «Plaf + avant»

■ Monté au plafond, projection arrière (avec un écran translucide)

Rubrique du menu ➞ «Arrière» Rubrique du menu ➞ «Plaf + arr.»

Indication de la taille de l’image projetée et de la distance de projection

Reportez-vous à la page 20 pour des informations supplémentaires concernant «Taille de l’image (écran) et distance de projection».

Exemple : Pour l’utilisation d’un grand écran (16:9)

Taille de l’image (écran)

300"

200"

100"

80" 60"

52"

70"

29"

87"

39"

261"×147"

174"

98"

49"

Installation

5'11

6'11

"–

(1,8 m

– 2,1 m)

7'11

(2,4 m

"–

9'2

" 2,8 m)

–

9'11

11'6

"–

(3,0 m

3,5 m)

–

19'10

(6,0 m

22'11

"–

7,0 m)

–

29'9

(9,1 m

34'

–

– 10,5 m)

Distance de projection

Mise en place du projecteur (Suite)

Taille de l’image (écran) et distance de projection

La taille de l’écran de projection varie selon la distance de l’objectif du projecteur à l’écran. Installez le projecteur de sorte que les images projetées remplissent tout l’écran en vous référant au tableau ci-dessous. Les valeurs doivent être utilisées à titre de référence lors de l’installation du projecteur.

Pour l’utilisation d’un grand écran (16:9) et d’une image projetée 16:9

Taille de l’image (écran)

Diag. [χ] Largeur Hauteur

Distance de projection [L]

Minimum [L1] Maximum [L2]

Distance du centre de l’objectif

au bas de l’image [H]

: Taille de l’image (écran) (diag.) (pouces/cm) L : Distance de projection (pieds/m) L1 : Distance de projection minimum (pieds/m) L2 : Distance de projection maximum (pieds/m) H :

Distance du centre de l’objectif au bas de l’image (pouces/cm)

La formule pour la taille de l’image et la distance de projection

[Pieds/pouces]

L1 (pieds) = 0,03019χ / 0,3048 L2 (pieds) = 0,03493χ / 0,3048 H (pouces) = 0,17808χ / 2,54

Pour l’utilisation d’un écran normal (4:3) et d’une image projetée 4:3 (Mode BARRE LATERALE)

Taille de l’image (écran) Distance de projection [L]

Diag. [χ] Largeur Hauteur

300⬙ (762 cm) 270⬙ (686 cm) 250⬙ (635 cm) 200⬙ (508 cm) 150⬙ (381 cm) 100⬙ (254 cm)

80⬙ (203 cm) 70⬙ (178 cm) 60⬙ (152 cm) 40⬙ (102 cm)

: Taille de l’image (écran) (diag.) (pouces/cm) L : Distance de projection (pieds/m) L1 : Distance de projection minimum (pieds/m) L2 : Distance de projection maximum (pieds/m) H : Distance du centre de l’objectif au bas de l’image (pouces/cm)

240⬙ (610 cm) 216⬙ (549 cm) 200⬙ (508 cm) 160⬙ (406 cm) 120⬙ (305 cm)

80⬙ (203 cm) 64⬙ (163 cm) 56⬙ (142 cm) 48⬙ (122 cm) 32⬙ (81 cm)

180⬙ (457 cm) 162⬙ (411 cm) 150⬙ (381 cm) 120⬙ (305 cm)

90⬙ (229 cm) 60⬙ (152 cm) 48⬙ (122 cm) 42⬙ (107 cm) 36⬙ (91 cm) 24⬙ (61 cm)

Minimum [L1] Maximum [L2]

⬘

4⬙ (11,1 m)

⬘

9⬙ (10,0 m)

⬘

4⬙ (9,2 m)

⬘

3⬙ (7,4 m)

⬘

2⬙ (5,5 m)

⬘

1⬙ (3,7 m)

⬘

8⬙ (3,0 m)

⬘

6⬙ (2,6 m)

⬘

3⬙ (2,2 m)

⬘

10⬙ (1,5 m)

⬘

1⬙ (12,8 m)

⬘

10⬙ (11,5 m)

⬘

1⬙ (10,7 m)

⬘

1⬙ (8,6 m)

⬘

0⬙ (6,4 m)

⬘

0⬙ (4,3 m)

⬘

3⬙ (3,4 m)

⬘

10⬙ (3,0 m)

⬘

5⬙ (2,6 m)

⬘

7⬙ (1,7 m)

Distance du centre de l’objectif

au bas de l’image [H]

/64⬙ (65 cm)

/64⬙ (59 cm)

/64⬙ (54 cm)

/32⬙ (44 cm)

/8⬙ (33 cm)

/64⬙ (22 cm)

/64⬙ (17 cm)

6⬙ (15 cm)

/64⬙ (13 cm)

/16⬙ (9 cm)

La formule pour la taille de l’image et la distance de projection

[Pieds/pouces]

L1 (pieds) = 0,03694χ / 0,3048 L2 (pieds) = 0,04275χ / 0,3048 H (pouces) = 0,21794χ / 2,54

[m/cm]

L1 (m) = 0,03019 L2 (m) = 0,03493 H (cm) = 0,17808

[m/cm]

L1 (m) = 0,03694 L2 (m) = 0,04275 H (cm) = 0,21794

χ χ

Pour l’utilisation d’un écran normal (4:3) et d’une image projetée 16:9

Taille de l’image (écran) Distance de projection [L]

Diag. [χ]

300⬙ (762 cm) 270⬙ (686 cm) 250⬙ (635 cm) 200⬙ (508 cm) 150⬙ (381 cm) 100⬙ (254 cm)

80⬙ (203 cm) 70⬙ (178 cm) 60⬙ (152 cm) 40⬙ (102 cm)

: Taille de l’image (écran) (diag.) (pouces/cm) L : Distance de projection (pieds/m) L1 : Distance de projection minimum (pieds/m) L2 : Distance de projection maximum (pieds/m) H :

Distance du centre de l’objectif au bas de l’image (pouces/cm)

Largeur

240⬙ (610 cm) 216⬙ (549 cm) 200⬙ (508 cm) 160⬙ (406 cm) 120⬙ (305 cm)

80⬙ (203 cm) 64⬙ (163 cm) 56⬙ (142 cm) 48⬙ (122 cm) 32⬙ (81 cm)

Hauteur

180⬙ (457 cm) 162⬙ (411 cm) 150⬙ (381 cm) 120⬙ (305 cm)

90⬙ (229 cm) 60⬙ (152 cm) 48⬙ (122 cm) 42⬙ (107 cm) 36⬙ (91 cm) 24⬙ (61 cm)

Minimum [L1] Maximum [L2]

⬘

27 24 22 18

13 9 7

⬘

3⬙ (8,3 m) 7⬙ (7,5 m) 9⬙ (6,9 m) 2⬙ (5,5 m) 8⬙ (4,2 m) 1⬙ (2,8 m) 3⬙ (2,2 m) 4⬙ (1,9 m) 5⬙ (1,7 m) 8⬙ (1,1 m)

⬘

7⬙ (9,6 m)

⬘

5⬙ (8,7 m)

⬘

4⬙ (8,0 m)

⬘

0⬙ (6,4 m)

⬘

9⬙ (4,8 m)

⬘

6⬙ (3,2 m)

⬘

5⬙ (2,6 m)

⬘

4⬙ (2,2 m)

⬘

4⬙ (1,9 m)

⬘

2⬙ (1,3 m)

Remarque

• Tenez compte de la marge d’erreur dans les valeurs des schémas.

Distance du centre de l’objectif

au bas de l’image [H]

/16⬙ (49 cm)

/8⬙ (44 cm)

/32⬙ (41 cm)

/8⬙ (33 cm)

/32⬙ (25 cm)

/16⬙ (16 cm)

/64⬙ (13 cm)

/2⬙ (11 cm)

/64⬙ (10 cm)

/64⬙ (7 cm)

La formule pour la taille de l’image et la distance de projection

[Pieds/pouces]

L1 (pieds) = 0,02771χ / 0,3048 L2 (pieds) = 0,03206χ / 0,3048 H (pouces) = 0,16346χ / 2,54

[m/cm]

L1 (m) = 0,02771 L2 (m) = 0,03206 H (cm) = 0,16346

χ χ

Installation

Echantillon de câbles pour raccordement

• Pour de plus amples détails sur le raccordement et les câbles, reportez-vous au mode d’emploi de l’équipement à raccorder.

• Vous pourrez avoir besoin d’autres câbles ou connecteurs qui ne figurent pas dans la liste ci-dessous.

Équipement

Équipement audiovisuel

Signal

d’entrée

Vidéo HDMI

Câble

Câble HDMI (en vente dans le commerce)

Prise sur le

projecteur

INPUT6

Caméra/ jeu vidéo

Vidéo

composante

Vidéo

composante

S-vidéo

Vidéo

composante

Vidéo

composante

S-vidéo

Câble à composants (en vente dans le commerce)

Câble à 3 fiches RCA et D-sub à 15 broches (accessoire en option: AN-C3CP2)

Câble S-vidéo (en vente dans le commerce)

Câble vidéo (fourni)

Câbles pour une caméra ou un jeu vidéo

Câble à 3 fiches RCA et Dsub à 15 broches (accessoire en option: AN-C3CP2)

Adaptateur RCA femelle (en vente dans le commerce)

INPUT1, 2

INPUT5

INPUT3

INPUT4

INPUT1, 2

INPUT5

INPUT3

Ordinateur

Vidéo

RVB

Câbles pour une caméra ou un jeu vidéo

Câble RVB (en vente dans le commerce)

INPUT4

INPUT5

Raccordement à un équipement vidéo

Avant le raccordement, veillez à débrancher le cordon d’alimentation du projecteur de la prise murale et mettre hors tension les appareils à raccorder. Une fois tous les raccordements effectués, mettez sous tension le projecteur puis les autres appareils.

Lors de la connexion de l’équipement vidéo composant à la borne d’entrée de composant du projecteur (INPUT1 ou INPUT2)

Vers la prise de sortie composante (Y, CB/PB, CR/PR)

Lecteur DVD, etc.

Vers la prise INPUT1

Câble à composants (en vente dans le commerce)

Raccordements

Raccordement à un équipement vidéo (Suite)

Pour le raccordement à un équipement avec la prise de sortie S-vidéo (INPUT3)

Vers la prise de sortie S-vidéo

Pour le raccordement à un équipement avec la prise de sortie vidéo (INPUT4)

Lecteur DVD, etc.

Vers la prise INPUT3

Câble S-vidéo (en vente dans le commerce)

Vers la prise de sortie vidéo

Accessoire

Lecteur DVD, etc.

Câble vidéo

fourni

Câble vidéo

Vers la prise INPUT4

Pour le raccordement d’un équipement vidéo composante à la prise d’entrée ordinateur-RVB/composante du projecteur (INPUT5)

Vers la prise de sortie composante (Y, CB/PB, CR/PR)

Lecteur DVD, etc.

Vers la prise INPUT5

Câble à 3 fiches RCA et D-sub à 15 broches (accessoire en option:

AN-C3CP2)

Pour le raccordement à un équipement avec la prise de sortie HDMI (INPUT6)

HDMI est une nouvelle interface spécialisée capable de fournir un signal vidéo et audio à la prise grâce à un seul câble. Etant donné que ce projecteur ne prend pas en charge de signal audio, utilisez un amplificateur ou tout autre périphérique audio. Pour la connexion vidéo, utilisez un câble répondant aux normes HDMI. L’utilisation de câbles ne répondant pas aux normes HDMI risque de provoquer un dysfonctionnement.

Vers la prise de sortie HDMI

Périphérique compatible HDMI

Vers la prise INPUT6

Raccordements

Câble HDMI (type A) (en vente dans le commerce)

Remarque

• HDMI (High Definition Multimedia Interface) est une interface AV numérique capable de fournir un signal vidéo haute définition, un signal audio multi-canal et un signal de commande bidirectionnel, le tout dans un seul câble.

• Grâce à sa compatibilité avec le système HDCP (High-bandwidth Digital Content Protection), le signal vidéo numérique n’est pas altéré lors de la transmission et vous pouvez regarder des images de qualité élevée avec une connexion simple.

• Lorsqu’un câble de conversion DVI vers HDMI est raccordé à la prise HDMI, l’affichage d’une image correcte risque d’être impossible.

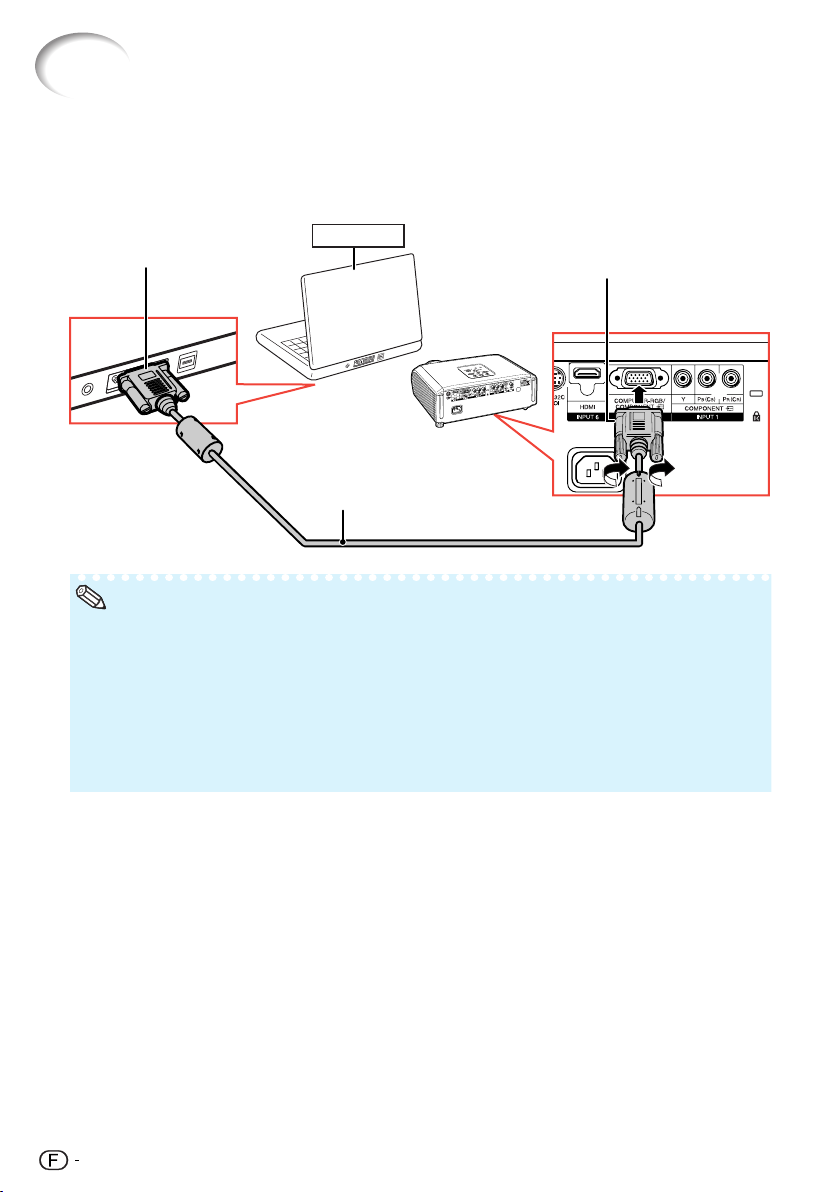

Raccordement à un ordinateur

Lors du raccordement d’un ordinateur, veillez à ce que ce soit le dernier appareil à être mis sous tension une fois tous les raccordements effectués.

Lisez rigoureusement les modes d’emploi des appareils à raccorder avant de procéder aux raccordements.

Ordinateur

Vers la prise de sortie RVB

Câble RVB (en vente dans le commerce)

Remarque

• Voir page 61 «Tableau de compatibilité PC» pour une liste des signaux d’ordinateur compatibles avec le projecteur. L’utilisation avec des signaux d’ordinateur autres que ceux de la liste peut bloquer l’opération de certaines fonctions.

• Un adaptateur Macintosh peut être nécessaire lors de l’utilisation avec certains ordinateurs Macintosh. Contactez votre distributeur Macintosh le plus proche.

• Selon l’ordinateur utilisé, une image peut ne pas être projetée à moins que le port de sortie

externe de l’ordinateur ne soit activé. (Par exemple, lorsque vous utilisez un ordinateur portable SHARP, appuyez simultanément sur les touches «Fn» et «F5»). Reportez-vous aux in-

structions spécifiques dans le mode d’emploi de votre ordinateur pour activer son port de sortie externe.

Supplied

accessory

Vers la prise INPUT5

Commander le projecteur à l’aide d’un ordinateur

Lorsque la prise RS-232C sur le projecteur est raccordée à un ordinateur avec un adaptateur DIND-sub RS-232C (accessoire en option : AN-A1RS) et un câble de commande sérielle RS-232C (de type croisé, en vente dans le commerce), l’ordinateur peut être utilisé pour commander le projecteur et vérifier le statut du projecteur. Voir page 60 pour de plus amples détails.

Lors de la connexion à un ordinateur à l’aide d’un câble de commande sérielle RS-232C et d’un adaptateur DIN-D-sub RS-232C.

Vers la prise RS-232C

Ordinateur

Câble de commande sérielle RS-232C (de type croisé, en vente dans le commerce)

Remarque

•

La fonction RS-232C peut ne pas être opérationnelle si la prise de votre ordinateur n’est pas correctement configurée. Reportez-vous au mode d’emploi de l’ordinateur pour de plus amples détails.

• Voir page 60 pour la connexion d’un câble de commande sérielle RS-232C.

Vers la prise RS-232C

Adaptateur RS-232C DIN-D-sub (accessoire en option : AN-A1RS)

Info

• Ne branchez pas le câble RS-232C à un port autre que la prise RS-232C sur l’ordinateur. Ceci pourrait endommager votre ordinateur ou le projecteur.

• Ne branchez pas un câble de commande sérielle RS-232C sur l’ordinateur, ni ne le débranchez de l’ordinateur, alors que ce dernier est sous tension. Ceci pourrait endommager votre ordinateur.

Raccordements

Mise sous/hors tension du projecteur

Raccordement du cordon d’alimentation

Branchez la fiche du cordon d’alimentation fourni dans la prise CA à l’arrière du projecteur. Puis branchez le cordon sur la prise secteur.

Mise sous tension du projecteur

Veillez à effectuer les raccordements sur un appareil externe et le branchement sur secteur avant de procéder aux opérations décrites ci-dessous. (Voir pages 23 à 28.)

Retirez le capuchon d’objectif et appuyez sur SSTANDBY/ON sur le projecteur ou b ON sur la télécommande.

Remarque

• À propos du témoin de la lampe

Le témoin de la lampe s’illumine pour indiquer l’état de la lampe.

Vert : La lampe est allumée. Clignote vert : La lampe se met en route

ou s’arrête.

Rouge : La lampe s’arrête de façon

intempestive ou elle devrait être remplacée.

• Lors de la mise sous tension du projecteur, l’image peut être légèrement scintillante au cours de la première minute après que la lampe a été allumée. Ceci est tout à fait normal, étant donné que le système de contrôle de la lampe est entrain de stabiliser les caractéristiques de sortie de la lampe. Ceci n’est pas à considérer comme un dysfonctionnement.

• Si le projecteur est mis en mode veille puis remis en marche immédiatement après, la lampe aura besoin d’un certain temps avant de démarrer la projection.

Accessoire

fourni

Prise CA

Cordon d’alimentation

Vers la prise secteur

Info

• L’anglais est la langue par défaut. Si vous souhaitez changer l’affichage à l’écran pour une autre langue, réinitialisez la langue selon la marche à suivre à la page 50.

Témoin de la lampe

Témoin d’alimentation

Touche STANDBY/ON

Touche ON

Mise hors tension (Mettre le projecteur en mode veille)

Appuyez sur SSTANDBY/ON sur le

projecteur ou aSTANDBY sur la télécommande, puis réappuyez sur cette touche pendant que le message de confirmation est affiché pour mettre le projecteur en mode veille.

Débranchez le cordon d’alimentation de la prise murale après que le

ventilateur de refroidissement s’arrête.

• Le témoin d’alimentation sur le projecteur clignote vert pendant le refroidissement.

• Le témoin d’alimentation passe au rouge lorsque le projecteur cesse de refroidir.

Info

•

Ne débranchez pas le cordon d’alimentation pendant la projection ou le fonctionnement du ventilateur de refroidissement. Ceci pourrait endommager l’unité suite à une augmentation de la température interne, puisque le ventilateur de refroidissement s’arrêtera également.

Touche STANDBY

Affichage à l’écran (message de confirmation)

Projection de l’image

Commuter le mode d’entrée

Sélectionnez le mode d’entrée approprié pour l’équipement raccordé.

Appuyez sur la touche INPUT adéquate sur la télécommande pour sélectionner le mode d’entrée désiré.

• Lorsque vous appuyez sur INPUT (P/R) sur le projecteur, le mode d’entrée change dans l’ordre suivant :

ENTRÉE1 ENTRÉE2 ENTRÉE3

ENTRÉE6 ENTRÉE5 ENTRÉE4

Opération de

base

Touches INPUT

Projection de l’image (Suite)

Ajuster l’image projetée

1 Ajuster la mise au point

Vous pouvez ajuster la mise au point avec la bague de mise au point sur le projecteur.

Tournez la bague de mise au point pour ajuster la mise au point tout en regardant l’image projetée.

Ajuster la taille de l’écran

Vous pouvez ajuster la taille de l’écran à l’aide de la bague du zoom sur le projecteur.

Tournez la bague du zoom pour agrandir ou comprimer la taille de l’écran.

3 Régler la hauteur

La hauteur du projecteur peut être ajustée grâce aux pieds ajustables à l’avant et à l’arrière du projecteur.

Lorsque l’écran est au-dessus du projecteur, l’image projetée peut être placée plus haut en ajustant le projecteur.

Bague du zoom

Bague de mise au point

Soulevez le projecteur pour

ajuster sa hauteur tout en soulevant le levier HEIGHT ADJUST.

Dégagez vos mains du levier

HEIGHT ADJUST du projecteur après que sa hauteur a été ajustée avec finesse.

• L’angle de projection est ajustable jusqu’à 8 degrés à partir de la surface sur laquelle le projecteur est posé.

Levier HEIGHT ADJUST

Procédez à de petits réglages.

Utilisez le pied ajustable arrière

pour mettre le projecteur à niveau.

• Le projecteur est ajustable de ±1 degré par rapport à la positon standard.

Remarque

• Lors de l’ajustement de la hauteur du projecteur, une distorsion trapézoïdale a lieu. Suivez la marche à suivre présentée dans la Correction Trapèze pour corriger cette distorsion. (Voir page 32.)

Info

•

N’exercez pas trop de pression sur le projecteur lorsque le pied ajustable avant est sorti.

• En baissant le projecteur, prenez garde de ne pas coincer vos doigts entre le pied ajustable et le projecteur.

• Tenez fermement le projecteur lorsque vous le soulevez ou le déplacez.

• Ne le tenez pas par l’ensemble de l’objectif.

Pied ajustable arrière

Opération de

base

Projection de l’image (Suite)

Corriger la distorsion trapézoïdale

Lorsque l’image est projetée soit du haut, soit du bas vers l’écran en angle, l’image souffre d’une distorsion trapézoïdale. La fonction de correction de cette distorsion trapézoïdale est appelée Correction Trapèze.

Il existe deux types de Correction Trapèze.

1) La méthode «AJUSTEMENT GEOMETRIQUE» corrige la distorsion trapézoïdale en indiquant 4 repères sur l’écran.

2) La méthode «H&V RÉG. TRAPÈZ» comprend des corrections sur 2 axes (horizontal et vertical) d’après des valeurs numériques.

Touche KEYSTONE

Touches de réglage (P/R/O/Q)

Touche RETURN

Touche ENTER

Sélection du type de correction

Sélectionnez la méthode de correction Trapèze. Appuyez sur c KEYSTONE sur la télécommande.

•

«AJUSTEMENT GEOMETRIQUE»s’affiche.

• A chaque pression sur c KEYSTONE,

l’affichage bascule comme suit :

AJUSTEMENT

GEOMETRIQUE

L’affichage disparaît.

AJUSTEMENT GEOMETRIQUE

H&V RÉG. TRAPÈZ

Pour corriger une image en désignant le coin de l’image projetée. (Voir page 34.)

Pour corriger une image en désignant les axes horizontal et vertical. (Voir page 35.)

Remarque

• Lorsque des corrections sont effectuées avec la correction Trapèze, les changements sont sauvegardés même si le cordon d’alimentation est débranché.

• Etant donné que la correction Trapèze corrige numériquement le signal, la résolution peut légèrement diminuer lorsqu’elle est utilisée. Des motifs moirés et des distorsions linéaires peuvent également être visibles dans les images détaillées. Néanmoins ceci n’est pas un défaut.

• Si vous ne pouvez pas corriger la distorsion trapézoïdale avec la correction trapézoïdale, changez le projecteur d’emplacement.

• Des lignes droites et les bords de l’image affichée risquent d’apparaître ébréchés, lors de l’ajustement du réglage de la distorsion trapézoïdale.

• Veuillez aussi lire «A propos des droits d’auteur» à la page 37.

Opération de

base

Projection de l’image (Suite)

AJUSTEMENT GEOMETRIQUE

Info

• Lorsque vous ajustez le signal d’entrée pour un ratio d’aspect 4:3 sur un écran de format 4:3, corrigez la distorsion trapézoïdale en réglant «REDIMENSIONNER» sur «ALLONGE» (16:9).

Appuyez sur c KEYSTONE sur la

télécommande de façon répétée jusqu’à ce que «AJUSTEMENT GEOMETRIQUE» soit affiché.

Ajustez la mise au point, la taille

de l’image et l’angle de projection de sorte que les bords de l’écran s’alignent dans la zone bleue.

• Faites s’aligner les bords de l’écran dans la zone bleue le plus près possible.

Appuyez sur P, R, O ou Q pour

déplacer la position pour le coin supérieur gauche de l’image.

• Ajustez l’écran jusqu’à ce que les flèches rouges affichées s’alignent dans le coin supérieur gauche.

Appuyez sur i ENTER pour

valider la position.

• La flèche dans le coin supérieur droit devient rouge.

Répétez la même procédure avec

les positions pour le coin supérieur droit, inférieur droit et inférieur gauche de l’image.

• Si vous appuyez sur e RETURN à cette étape, vous revenez à l’écran précédent.

• Si vous appuyez sur e RETURN avant d’ajuster le coin supérieur gauche, l’écran Confirmer réinitialisation s’affiche.

• Après confirmation de la position inférieure

gauche, les ajustements de l’écran sont validés et le mode «AJUSTEMENT GEOMETRIQUE» prend fin.

RAffichage à l’écran

Ajuster le coin supérieur gauche

AJUSTEMENT GEOMETRIQUE RÉGLER SUIVANT

Ajustement géométrique

Zone bleue

Écran

Partie supérieure gauche

Partie inférieure gauche

RÉINITIAL. FIN

Partie supérieure droite

Partie inférieure droite

Remarque

• Le positionnement de l’écran et du projecteur peut entraîner

une légère distorsion du ratio d’aspect de l’image.

• Essayez avec «H&V RÉG. TRAPÈZ» lorsque

«AJUSTEMENT GEOMETRIQUE» ne corrige pas complètement la distorsion trapézoïdale.

H&V RÉG. TRAPÈZ

Projetez l’image et ajustez la mise

au point, la taille de l’image et l’angle de projection.

Appuyez sur c KEYSTONE sur la

télécommande de façon répétée jusqu’à ce que «H&V RÉG. TRAPÈZ» soit affiché.

•

Si le mode «AJUSTEMENT GEOMETRIQUE» a été utilisé pour ajuster l’image, un écran de confirmation s’affiche avant l’écran «H&V RÉG. TRAPÈZ» vous demandant si vous souhaitez réinitialiser ou non les ajustements. Dans ce cas, sélectionnez RÉINITIAL.

Appuyez sur P ou R sur la

télécommande pour aligner les côtés gauche et droit de l’image projetée.

RAffichage à l’écran

H&V RÉG. TRAPÈZ

FIN

ENTR.

Correction de trapèze vertical

(Réglage avec P / R)

RÉGLER

RÉINITIAL.

Appuyez sur O ou Q sur la

télécommande pour aligner les côtés supérieur et inférieur de l’image projetée.

Appuyez sur c KEYSTONE ou i

ENTER sur la télécommande et le mode «H&V RÉG. TRAPÈZ» prend fin.

Remarque

• Si les réglages sont effectués en utilisant en même temps «H RÉG. TRAPÈZ» et «V RÉG. TRAPÈZ», le ratio d’aspect de l’image peut subir une légère distorsion.

• Lors du réglage simultané de «H RÉG. TRAPÈZ» et «V RÉG. TRAPÈZ», les valeurs des angles ajustables pour chaque réglage deviennent plus faibles.

• La valeur réglable de «V RÉG. TRAPÈZ» devient extrêmement petite lorsque «H RÉG. TRAPÈZ» est sur sa valeur maximale.

Correction de trapèze horizontal

(Réglage avec O / Q)

Opération de

base

Projection de l’image (Suite)

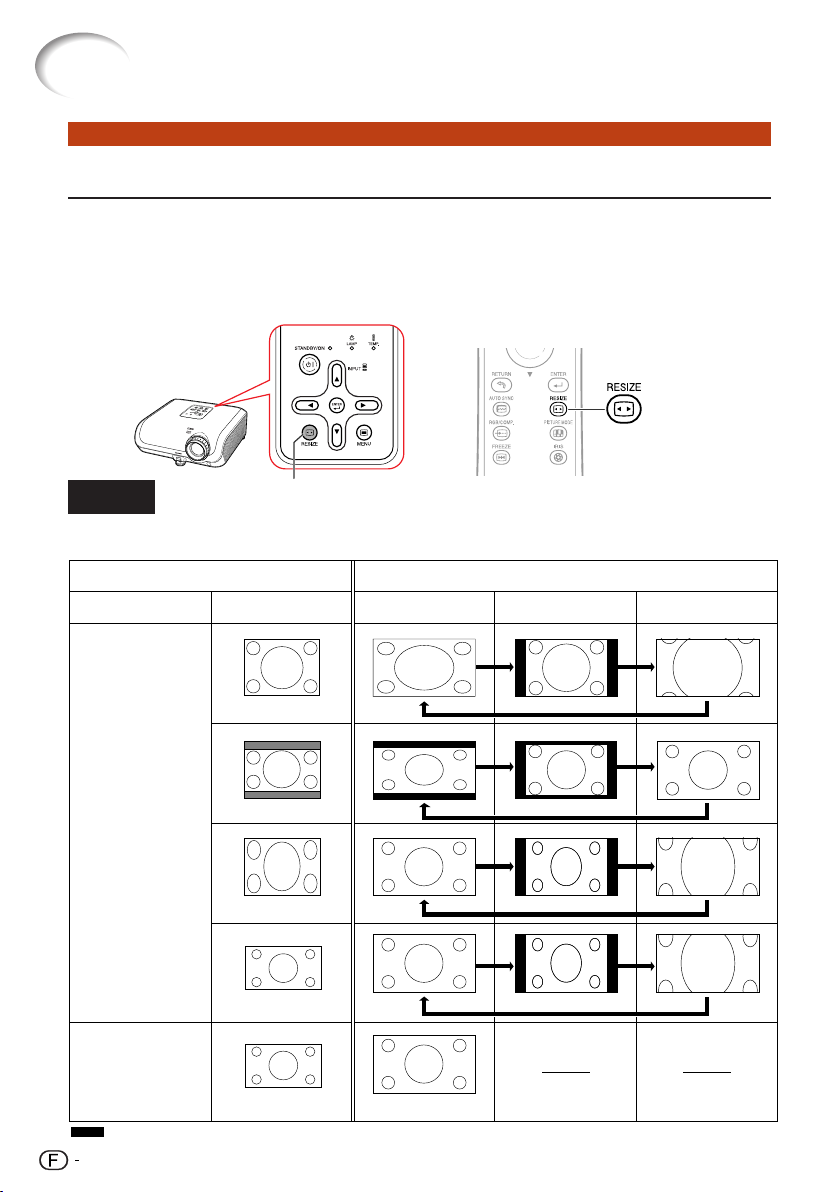

Mode redimensionner

Cette fonction vous permet de modifier ou personnaliser le mode redimensionner afin d’améliorer l’image reçue. Selon le signal d’entrée, vous pouvez choisir une image «ALLONGE», «BARRE

LATERALE», «ZOOM CINÉMA» ou «PT PAR PT (Entrée ordinateur uniquement)».

Appuyez sur m RESIZE sur le projecteur ou j RESIZE sur la télécommande.

Sur le projecteur

Sur la télécommande

Touche RESIZE

VIDÉO

Touche RESIZE

•«ALLONGE» est fixe quand les signaux 540P, 720P ou 1080I sont entrés.

Signal d’entrée

DVD / Vidéo Type d’image

Ratio d’aspect 4:3

480I, 480P, 576I,

576P, NTSC, PAL,

SECAM

Boîte à lettre

Comprimée

Ratio d’aspect 16:9

ALLONGE BARRE LATERALE

Image à l’écran émise

ZOOM CINÉMA

540P, 720P, 1080I

Ratio d’aspect 16:9

: Zone de coupe sur laquelle les images ne peuvent pas être projetées.

Ordinateur

Signal d’entrée

Ordinateur

VGA, SVGA

XGA

(1024K768)

1280K720

: Zone de coupe sur laquelle les images ne peuvent pas être projetées.

Remarque

• Vous pouvez sélectionner «ZOOM CINÉMA» avec un signal «VGA/SVGA» dont la fréquence verticale est de 60Hz ou moins. Toutefois, lorsqu’un signal «VGA/SVGA» avec une fréquence verticale de plus de 60Hz est utilisé, «ZOOM CINÉMA» n’est pas disponible.

Type

d’image

Ratio

d’aspect 4:3

Ratio

d’aspect 4:3

Ratio

d’aspect 16:9

ALLONGE

Image à l’écran émise

BARRE

LATERALE

ZOOM

CINÉMA

PT PAR PT

A propos des droits d’auteur

• Lors de l’utilisation de la fonction REDIMENSIONNER pour sélectionner un format d’image avec un ratio d’aspect différent pour un programme TV ou une image vidéo, l’image aura l’air différente de son aspect d’origine. Tenez en compte lorsque vous choisissez un format d’image.

• L’utilisation des fonctions Redimensionner, Correction Trapèze, Sous-tire ou Overscan pour comprimer ou étirer une image à des fins commerciales/affichages dans un lieu public, comme un café, hôtel, etc. peut constituer une violation du droit d’auteur protégé par la loi pour les détenteurs de droits d’auteur. Veuillez user de prudence.

• Lorsque vous regardez des images autres que grand écran (4:3), si vous utilisez la fonction REDIMENSIONNER pour occuper tout l’écran ou la fonction Overscan pour modifier le ratio d’aspect d’un signal d’entrée à ratio fixe, des portions du bord externe de l’image seront coupées ou déformées. Pour regarder des images originales comme souhaitées par le réalisateur, réglez REDIMENSIONNER sur «BARRE LATERALE» et Overscan à son réglage par défaut.

Opération de

base

Opérer avec la télécommande

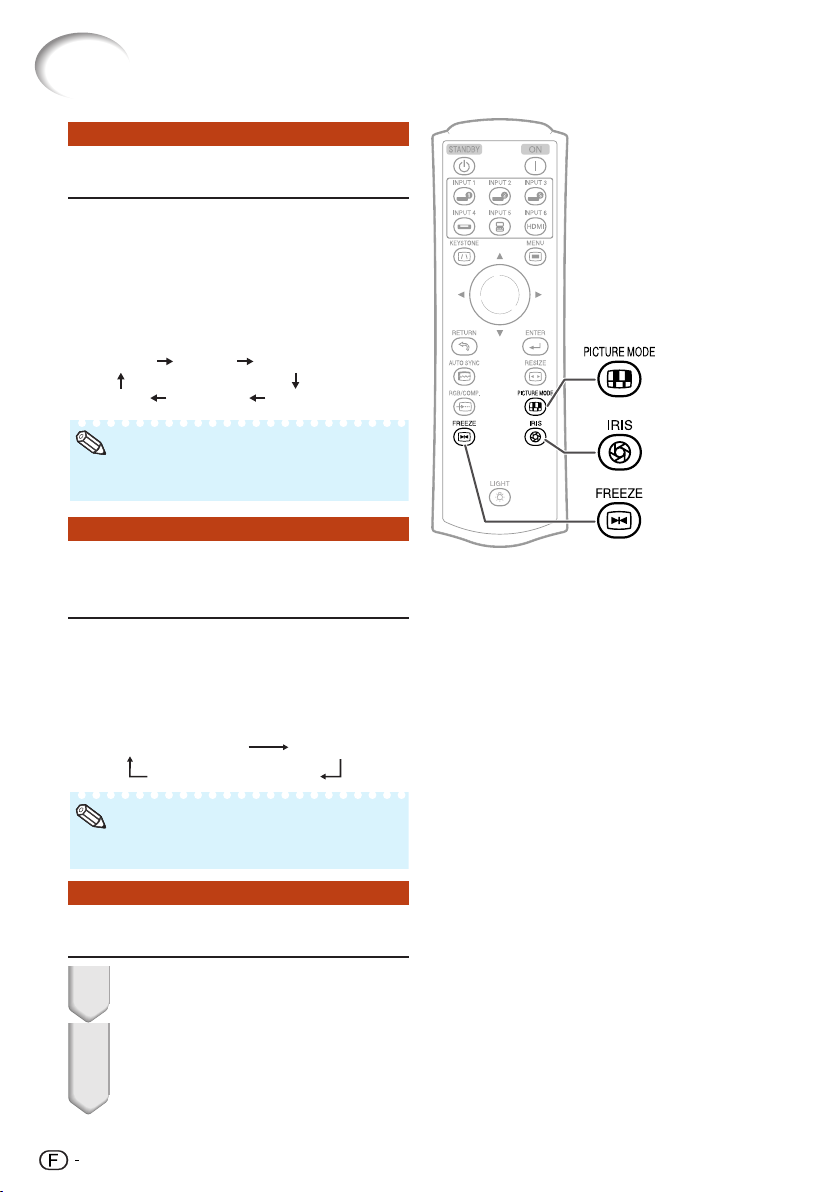

Sélectionner le mode d’image

Vous pouvez sélectionner le mode d’image le plus approprié à l’image projetée que vous visionnez.

Appuyez sur k PICTURE MODE.

• Lorsque vous appuyez sur k PICTURE MODE,

le mode d’image change dans l’ordre suivant :

Standard Dynamique

Remarque

• Voir page 43 pour de plus amples détails sur le mode d’image.

Changement du réglage du diaphragme

Cette fonction contrôle la quantité de lumière projetée et le contraste de l’image.

Appuyez sur l IRIS.

• A chaque pression sur la touche avec l’affichage allumé, le mode change dans l’ordre suivant :

MODE HAUTE LUMINOSITE MODE MEDIUM

Naturel

Cinéma2 Cinéma1Mémoire

MODE HAUT CONTRASTE

Touche PICTURE MODE

Touche IRIS

Touche FREEZE

Remarque

• Voir page 45 pour de plus amples détails sur le diaphragme.

Gel d’une image mobile

Appuyez sur h FREEZE.

• L’image projetée est gelée.

Appuyez à nouveau sur h

FREEZE pour revenir à l’image mobile de l’appareil actuellement raccordé.

Rubriques du menu

Les schémas suivants indiquent les rubriques qui peuvent être réglées sur le projecteur. Les rubriques sélectionnables dépendent de l’entrée sélectionnée, des signaux d’entrée ou des valeurs de réglage. Les rubriques qui ne peuvent pas être sélectionnées sont estompées en gris.

Menu «Image»

PAGE 1

Image ENTRÉE 1

Mode image Contraste 0 Luminos. Couleur Teinte Netteté Rouge Bleu

SÉL./RÉG. RETOUR

Standard

0 0 0 0 0 0

ENTR. FIN

Menu principal Sous-menu


Mode image

Page 43 Page 43

Contraste

Luminos.

Couleur

Teinte

Netteté

Rouge

Bleu

Standard Naturel Dynamique Cinéma1 Cinéma2 Mémoire

+30-30

Page 43

PAGE 2

Image ENTRÉE 1

Mode image

Temp Clr

BrilliantColor™ C.M.S. Progressif Réduction bruit IRIS Réglage lampe

Réinitial.

SÉL./RÉG. RETOUR

K7500

RGL simple FIN

Standard

Progressif 3D Niveau 1 Hte lumin. Luminos.

«C.M.S.»

C.M.S.

C.M.S.-Teintes

C.M.S.-Saturations C.M.S.-Valeurs

Réinitial.

SÉL./RÉG. RETOUR

*1Lorsqu’un signal vidéo, S-vidéo ou composante 480I/576I

est reçu et que le mode Progressif est réglé sur «Progressif 3D» ou «Mode Film», la fonction C.M.S ne peut pas être utilisée.

*2 Rubriques qui ne peuvent pas être réglées lors de l’entrée

de signal RVB via INPUT 5 ou INPUT 6.

J V C B M

Réinitial.

0 0 0 0 0 0

ENTR. FIN

Temp Clr

Page 44

BrilliantColor™ [0/1/2]

Page 43

C.M.S.

Page 44

Progressif

Page 44

Réduction bruit OFF

Page 45

IRIS Hte lumin.

Page 45

Réglage lampe

Page 45

Réinitial.

C.M.S.-Teintes

Page 44

C.M.S.-Saturations

Page 44

C.M.S.-Valeurs

Page 44

Réinitial.

5500K 6500K 7500K 8500K 9300K 10500K

Progressif 2D Progressif 3D Mode film

Niveau 1 Niveau 2 Niveau 3

Mode medium Haut contraste

Luminos. Eco + Veille

+30-30

Fonctions

pratiques

Rubriques du menu (Suite)

Menu «Sync. fine»

Sync.fine ENTRÉE 5

Horloge Phase Pos.hori Pos.vert

Réinitial. Modes spéciaux Sync.Automat.

Fréqu. signal act : H 33.8 kHz / V 60 Hz

SÉL./RÉG. RETOUR

0 0 0 0

1080I En service

ENTR. FIN

• Le menu «Sync. fine» n’est pas disponible

pour INPUT 3 ou INPUT 4.

Menu «Options 1»

Options 1 ENTRÉE 1

Overscan H Overscan V

Af.OSD Sys.vidéo Type de signal Réglage HDMI Arrière-fond Extinction Auto

SÉL./RÉG. RETOUR

*1 Rubriques pouvant être réglées lors de

l’utilisation de INPUT 3 ou INPUT 4.

*2 Rubriques pouvant être réglées lors de

l’utilisation de INPUT 5 ou INPUT 6.

0 0 0S-titre

ENTR. FIN

En service Auto Auto Standard Bleu En service

h0Prog. Lampe (D) 100%

Menu principal Sous-menu

Sync.fine

Horloge

+150-150

Page 46 Page 46

Phase

+30-30

Page 46

Pos.hori

+150-150

Page 46

Pos.vert

Page 46

Réinitial.

Modes spéciaux 1035I

Page 46

Sync.Automat. [En service/Hors service]

+60-60

1080I La résolution change selon le signal d’entrée.

Page 46

Fréqu. signal act

Page 46

Menu principal Sous-menu

Options1

Page 47

Overscan H Overscan V

Page 47

S-titre

+30-30 +30-30

+30-30

Page 47

Af.OSD [En service/Hors service]

Page 48

Sys.vidéo

Page 48

Type de signal

Page 48

Réglage HDMI

Page 48

Arrière-fond

Page 48

Extinction Auto [En service/Hors service]

Auto PAL SECAM NTSC 4.43

Auto RVB Composant

Standard Amélioré

Bleu Non

NTSC 3.58 PAL-M PAL-N PAL-60

Page 49

Prog. Lampe (D)

Page 49

Menu «Options 2»

Options 2 ENTRÉE 1

Mode PRJ RS-232C Mode VEILLE Mode Ventilation

Réinitialisation complète. Langue (Language)

SÉL./RÉG. RETOUR

ENTR. FIN

Avant 9600 bps Eco Normal

Français

Menu principal Sous-menu

Options2

Page 49

Mode PRJ

Page 49

RS-232C

Page 50

Mode VEILLE

Page 50

Mode Ventilation

Page 50

Réinitialisation complète.

Avant Plaf+avant Arrière Plaf+arr.

9600bps 115200bps

Standard Eco

Normal Élevé

Page 50

Langue (Language)

Page 50

English Deutsch Español Nederlands Français Italiano

Svenska Português

Utilisation de l’écran du menu

Touche ENTER

Touches de réglage (P/R/O/Q)

Touche MENU

Touche ENTER

Touche RETURN

• Appuyez sur e RETURN pour revenir à l’écran précédent lorsque le menu est affiché.

Sélections du menu (Ajustements)

Exemple : Ajustement de «Luminos.».

• Cette opération peut également être effectuée en utilisant les touches sur le projecteur.

Appuyez sur d MENU.

• L’écran du menu «Image» pour le mode d’entrée sélectionné est affiché.

Appuyez sur Q ou O pour

sélectionner l’icône du menu à ajuster.

•

L’icône sélectionnée est mise en surbrillance.

Icône de menu Ecran de menu


Sync. fine

Options1 Options2

Remarque

• Le menu «Sync. fine» n’est pas disponible pour INPUT 3 ou INPUT 4.

Exemple : Menu de l’écran «Image» pour mode INPUT 1

Mode d’entrée sélectionné

Icônes du menu

Image ENTRÉE 1

Mode image Contraste 0 Luminos. Couleur Teinte Netteté Rouge Bleu

SÉL./RÉG. RETOUR

Standard

0 0 0 0 0 0

ENTR. FIN

Fonctions

pratiques

Utilisation de l’écran du menu (Suite)

Appuyez sur P ou R pour

sélectionner la rubrique à ajuster.

• La rubrique sélectionnée est mise en surbrillance.

Pour ajuster l’image projetée tout en la visionnant

Appuyez sur iENTER.

• La rubrique sélectionnée (par exemple, «Luminos.») s’affiche d’elle-même au bas de l’écran.

• Lorsque vous appuyez sur P ou R, la rubrique suivante («Couleur» après «Luminos.») s’affichera.

Remarque

• Appuyez à nouveau sur i ENTER pour revenir à l’écran précédent.

Image ENTRÉE 1

Mode image Contraste 0

Luminos.

Couleur Teinte Netteté Rouge Bleu

SÉL./RÉG. RETOUR

Standard

0 0 0 0 0

RGL simple FIN

Rubriques à ajuster

La rubrique affichée d’elle-même

Image ENTRÉE 1

SÉL./RÉG. RETOUR

0Luminos.

Menu Ret. FIN

Appuyez sur O ou Q pour ajuster

la rubrique sélectionnée.

• L’ajustement est mémorisé.

Appuyez sur dMENU.

• L’écran du menu disparaîtra.

Image ENTRÉE 1

Mode image Contraste 0

Luminos.

Couleur Teinte Netteté Rouge Bleu

SÉL./RÉG. RETOUR

Standard

0 0 0 0 0

RGL simple FIN

Remarque

• Les touches du d MENU ne fonctionnent pas lorsque le projecteur opère les fonctions «Sync.Automat.» ou «GEL D’IMAGE».

Ajustement de l’image (Menu «Image»)

Opération du menu n Page 41

Q PAGE 2Q PAGE 1

Image ENTRÉE 1

Mode image Contraste 0 Luminos. Couleur Teinte Netteté Rouge Bleu

1 1

1 Sélectionner le mode d’image

1 1

Standard

0 0 0 0 0 0

Image ENTRÉE 1

Mode image

Temp Clr

BrilliantColor™ C.M.S. Progressif Réduction bruit IRIS Réglage lampe

Réinitial.

K7500

Standard

Progressif 3D Niveau 1 Hte lumin. Luminos.

Rubriques

sélectionnables

Standard Natural Dynamique Cinéma1

Cinéma2 Mémoire

Description

Pour une image standard Une image couleur équilibrée est obtenue. Une image éclatante est obtenue. Rend les niveaux de noir des zones

sombres de l’écran plus prononcés et plus éclatants.

Diminue l’éclat et crée une teinte plus douce. Vous permet de mémoriser les

réglages d’ajustement de l’image. Les réglages mémorisés ont une incidence

Les réglages par défaut de chaque rubrique lorsque vous sélectionnez le mode image

Temp Clr

7500K 7500K 7500K 6500K

6500K

7500K

BrilliantColor™

0 0 2 0

IRIS

Hte lumin. Hte lumin. Hte lumin. Hte lumin.

Mode medium

Hte lumin.

Réglage lampe

Luminos. Luminos. Luminos.

Eco + Veille

Luminos.

sur chaque mode d’entrée.

•

Vous pouvez régler ou ajuster chaque rubrique dans le menu «Image» à votre guise. Toute modification effectuée est gardée en mémoire.

Remarque

• Vous pouvez également appuyez sur k PICTURE MODE sur la télécommande pour sélectionner le mode d’image. (Voir page 38.)

• Les paramètres par défaut peuvent faire l’objet de changements sans préavis.

2 Ajuster l’image

Rubriques d’ajustement

Contraste Luminosité

Couleur*

Teinte*

Netteté* Rouge Bleu BrilliantColor™*

*1Rubriques qui ne peuvent pas être ajustées dans le mode RVB.

BrilliantColor™ utilise la technologie BrilliantColor™ de Texas Instruments. Plus le niveau BrilliantColor™ augmente,

plus l’image devient éclatante lorsque la reproduction des couleurs est maintenue à un niveau élevé.

Pour moins de contraste. Pour moins de luminosité. Pour moins d’intensité de couleur. Pour rendre les teints plus violacés. Pour moins de netteté. Pour des rouges moins accentués. Pour des bleus moins accentués. Pour rendre l’effet plus faible.

Touche O

Pour plus de contraste. Pour plus de luminosité. Pour plus d’intensité des couleurs. Pour rendre les teints plus verts. Pour plus de netteté. Pour des rouges plus accentués. Pour des bleus plus accentués. Pour rendre l’effet plus fort.

Touche Q

Fonctions

pratiques

Remarque

• Pour réinitialiser toutes les rubrique d’ajustement, sélectionnez «Réinitial.» et appuyez sur i ENTER. Les réglages du Mode image de l’entrée sélectionnée sont ramenés aux réglages par défaut.

Ajustement de l’image (Menu «Image») (Suite)

Remarque

Opération du menu n Page 41

3 Ajuster la température

de couleur

Rubriques

sélectionnables

5500K 6500K 7500K 8500K 9300K 10500K

Pour une température de couleur plus basse pour des images de type incandescent chaudes et rougeâtres.

Pour une température des couleurs plus élevée pour des images de type fluorescent froides et bleuâtres.

Description

P R

• Lorsque «Saturations» est sélectionnée, les

couleurs sélectionnées deviennent, O : plus claires. Q : plus profondes.

• Lorsque «Valeurs» est sélectionnée, les

couleurs sélectionnées deviennent, O : plus sombres. Q : plus éclatantes.

•

Pour ramener les valeurs d’ajustement de chaque couleur aux réglages par défaut, sélectionnez «Réinitial.» et appuyez sur i ENTER.

Info

•

Lorsqu’un signal vidéo, S-vidéo ou composante 480I/576I est reçu, réglez le mode «Progressif» sur «Progressif 2D» puis ajustez les couleurs.

Remarque

• Les valeurs sur «Temp Clr» ne sont qu’en vue standard et générale.

4 Ajuster les couleurs

Sélectionnez «C.M.S.» (Système de gestion des couleurs) dans le menu «Image» et appuyez ensuite sur i ENTER.

Cette fonction ajuste chacune des six couleurs principales qui composent la roue chromatique, modifiant leur «Teintes», «Saturations» ou «Valeurs».

Principales couleurs

C.M.S.-Teintes

C.M.S.-Saturations

C.M.S.-Valeurs

Réinitial.

Règle la teinte des principales couleurs. Règle la saturation des principales couleurs. Règle la luminosité des principales couleurs.

Les ajustements de «Teintes», «Saturations» et «Valeurs» de toutes les couleurs sont ramenés au réglage par défaut.

Description

Ajuster «Teintes», «Saturations» ou «Valeurs».

Appuyez sur P ou R pour sélectionner «Teintes», «Saturations» ou «Valeurs», puis appuyez sur i ENTER.

2Sélectionnez la couleur à ajuster avec P ou R et

ajustez-la avec O ou Q.

Exemple d’ajustement de «Teintes»

Principales couleurs R (Rouge) J (Jaune) V (Vert) C (Cyan) B (Bleu) M (

Magenta

Touche O Plus proche du magenta Plus proche du rouge Plus proche du jaune Plus proche du vert Plus proche du cyan Plus proche du bleu

)

Touche Q Plus proche du jaune Plus proche du vert Plus proche du cyan Plus proche du bleu Plus proche du magenta Plus proche du rouge

5 Progressif

Rubriques

sélectionnables

Progressif 2D

Progressif 3D

Mode film

* La source film est une vidéo numérique enregistrant

avec l’original codé tel quel à 24 images/seconde. Le projecteur peut convertir cette source film en vidéo progressive à 60 images/seconde avec NTSC et PAL60Hz ou à 50 images/seconde avec PAL50Hz et SECAM pour lire une image haute-définition.

• En NTSC ou PAL60Hz, même si le Mode progressif 3D a été réglé, l’amélioration avec trois-deux sera automatiquement activée lorsque la source film a été entrée.

• Lorsque l’image est floue ou parasitée, passez au mode optimal.

• Lors de l’utilisation d’entrées progressives, les entrées sont directement affichées de sorte que Progressif 2D, Progressif 3D et Mode film ne puissent être sélectionnées.

Utile pour afficher des images mobiles rapides comme du sport.

Utile pour afficher des images mobiles relativement lentes comme des drames et documentaires plus clairement.

Reproduit l’image de la source film* clairement. Affiche l’image optimisée du film transformé par détection pulldown 3-2 (NTSC et PAL60Hz) ou pulldown 2-2 (PAL50Hz et SECAM) améliorée en mode progressif d’image.

Description

Info

•

Les réglages peuvent être effectués lorsque INPUT3 ou INPUT4 sont sélectionnées ou bien lorsque INPUT1, 2, INPUT5 ou INPUT6 sont sélectionnées et que le signal d’entrée est 480I ou 576I.

Opération du menu n Page 41

Remarque

6 Réduction du bruit de

l’image (Réduction bruit)

La réduction numérique de bruit vidéo offre des images de haute qualité avec un minimum d’aplatissement des points et de bruit de fond parasite de la couleur.

Rubriques

sélectionnables

OFF

Niveau 1-3

Remarque

Réglez «Réduction bruit» sur «OFF» dans les cas suivants :

• Lorsque l’image est floue.

• Lorsque les contours et les couleurs d’images en mouvement traînent.

• Lorsque des émissions TV à faible signal sont projetées.

La Réduction du bruit ne fonctionne pas.

Définit le niveau Réduction bruit pour voir une image plus claire.

Description

7 Changement du

réglage du diaphragme

Cette fonction contrôle la quantité de lumière projetée et le contraste de l’image.

Rubriques

sélectionnables

Hte lumin.

Mode medium

Haut contraste

• Vous pouvez également utiliser l IRIS sur la télécommande pour modifier le diaphragme. (Voir page 38.)

8 Réglage lampe

Rubriques

Luminosité

sélectionnables

Eco +

Veille

100%

Environ

Luminosité

La haute luminosité a la priorité sur le haut contraste.

Mode intermédiaire entre le haut contraste et la haute luminosité

Le haut contraste a la priorité sur la haute luminosité.

Bruit du

ventilateur

Normal

Faible

76%

Description

Consommation

électrique

(Sur CA

100V)

303W

234W

Durée de

vie de la

lampe

Environ

2.000

heures Environ

3.000

heures

•

Si «Réglage lampe» est sur «Eco + Veille», la consommation de courant diminuera et la durée de vie de la lampe sera prolongée. (La luminosité de la projection diminue d’environ 24%.)

Fonctions

pratiques

Réglage des images d’ordinateur

Remarque

(Menu «Sync.fine»)

Sync.fine ENTRÉE 5

Horloge Phase Pos.hori Pos.vert

Réinitial. Modes spéciaux Sync.Automat.

Fréqu. signal act : H 33.8 kHz / V 60 Hz

1 Réglage des images

0 0 0 0

1080I En service

d’ordinateur

Utilisez la fonction Sync.fine en cas d’irrégularités tels que bandes verticales ou scintillements dans des parties de l’écran.

Rubriques

sélectionnables Horloge Phase

Pos.hori

Pos. vert

Règle le bruit vertical. Règle le bruit horizontal

(similaire au suivi de piste sur votre magnétoscope).

Centre l’image sur l’écran en la déplaçant vers la gauche ou vers la droite.

Centre l’image sur l’écran en la déplaçant vers le haut ou vers le bas.

Description

Réglage des modes spéciaux

Normalement, le type de signal d’entrée est détecté et le mode de résolution correcte est automatiquement sélectionné. Toutefois, pour certains signaux, le mode de résolution optimale des «Modes spéciaux» sur l’écran de menu «Sync.fine» doit être sélectionné en fonction du mode d’affichage de l’ordinateur.

• Évitez l ’affichage de motifs d ’ordinateur qui se reproduisent une ligne sur deux (bandes horizontales). (Un vacillement peut se produire,rendant l ’image difficile à regarder.)

• Les informations sur le signal d’entrée actuellement sélectionné peuvent être confirmées dans la rubrique 4.

Sync. Automat. (Réglage de la

synchronisation automatique)

Rubriques sélectionnables

En service

Hors service

Opération du menu n Page 41

Description

L’ajustement Sync. Automat. s’exécutera lorsque le projecteur est mis sous tension ou lorsque les signaux d’entrée basculent, lors du raccordement à un ordinateur.

L’ajustement Sync. Automat. n’est pas automatique.

Remarque

• Vous pouvez automatiquement ajuster l’image de l’ordinateur en réglant «Sync.Automat.» dans le menu «Sync.fine» sur «En service» ou en appuyant sur f AUTO SYNC sur la télécommande.

• «Horloge», «Phase», «Pos.hori» et «Pos.vert» ne peuvent pas être ajustés lorsque INPUT 6 est sélectionné.

• La zone de réglage de chaque élément peut être changée en utilisant le signal d’entrée.

• Pour réinitialiser toutes les rubriques de réglage, sélectionnez «Réinitial.» et appuyez sur i ENTER.

•

L’ajustement Sync. Automat. peut également être exécuté en appuyant sur f AUTO SYNC sur la télécommande.

•

L’ajustement Sync. Automat. peut prendre un certain temps pour être exécuté, en fonction de l’image de l’ordinateur raccordé au projecteur.

•

Lorsque l’image optimale ne peut pas être obtenue avec l’ajustement Sync. Automat., procédez au réglage manuel.

4 Vérification du signal

d’entrée

Cette fonction vous permet de vérifier le signal d’entrée présent.

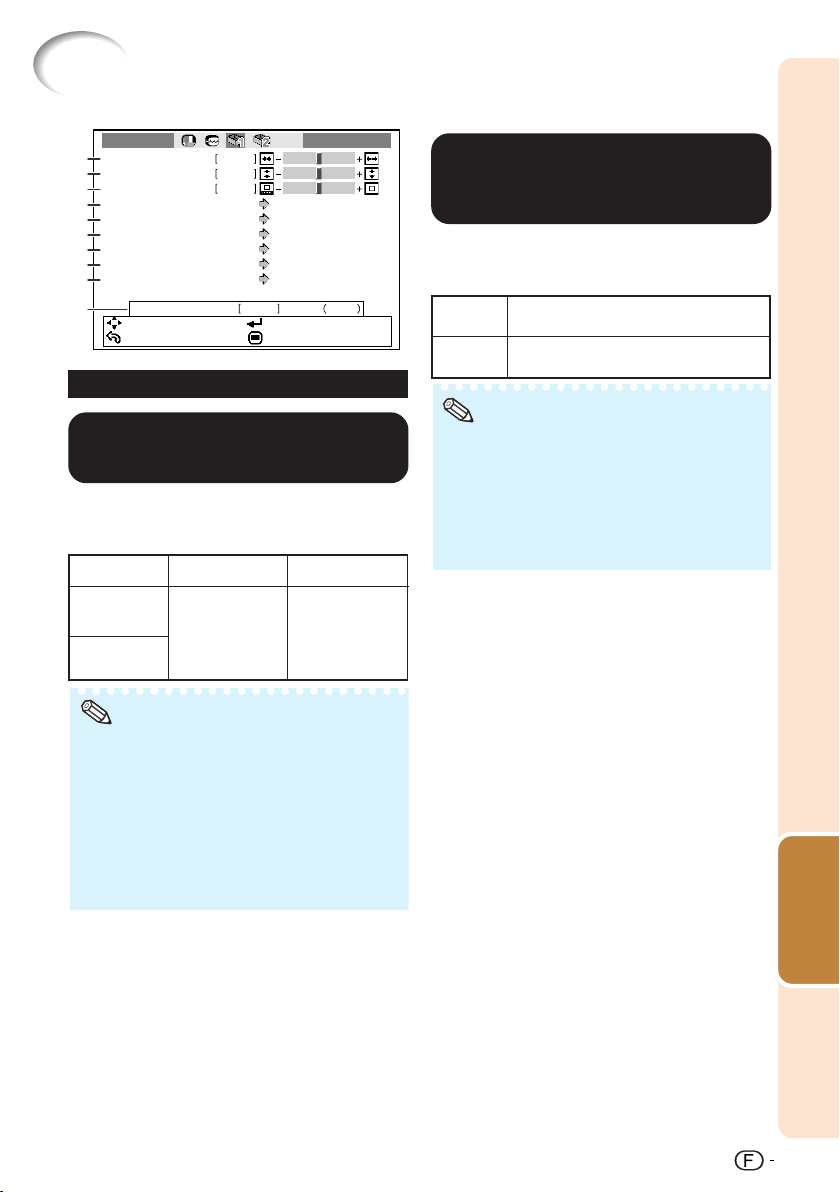

Utilisation du Menu «Options»

Remarque

Options 1 ENTRÉE 1

1 1 2 3 4 5 6 7 8

Overscan H Overscan V

Af.OSD Sys.vidéo Type de signal Réglage HDMI Arrière-fond Extinction Auto

SÉL./RÉG. RETOUR

0 0 0S-titre

ENTR. FIN

En service Auto Auto Standard Bleu En service

h0Prog. Lampe (D) 100%

Réglages sur le menu Options 1

1 Ajuster le surbalayage

(overscan)

Cette fonction vous permet d’ajuster le rapport de la surface de surbalayage (rapport d’affichage).

Orientation

Overscan H (Horizontal)

Overscan V (Vertical)

Touche O

Réduit l’image. (Le rapport d’affichage devient plus grand.)

Touche Q

Agrandit l’image. (Le rapport d’affichage devient plus petit.)

2 Réglage de la taille

verticale de l’image (Réglage de Sous-titre)

Cette fonction vous permet de régler la taille verticale de l’image afin de laisser de la place pour les sous-titres.

Touche O

Touche Q

•

Lors d’un changement d’écran avec le réglage des Sous-titres, c’est toute l’image qui sera déplacée vers le haut, et pas seulement sa partie inférieure.

• Le réglage des Sous-titres peut être ajusté plus efficacement

avec la fonction Surbalayage (Overscan).

• Le réglage des Sous-titres fonctionne uniquement lorsque

«Redimensionner» est réglé sur «ZOOM CINÉMA».

• La zone de réglage change selon le signal d’entrée.

Opération du menu n Page 41

L’image est compressée en ajustant la taille verticale de l’affichage.

L’image est agrandie en ajustant la taille verticale de l’affichage.

Remarque

• Cette fonction peut être ajustée uniquement lorsqu’un signal vidéo, S-vidéo ou Composante est reçu.

• Si le rapport d’affichage est trop grand, du bruit vidéo peut apparaître aux bords de l’écran. Le cas échéant, réglez le rapport d’affichage sur une valeur plus petite.

• Lorsque «Redimensionner» est réglé sur «ZOOM CINÉMA», en fonction du signal d’entrée, il se peut que vous ne puissiez pas régler «Overscan V».

• Veuillez aussi lire «A propos des droits d’auteur» à la page

37.

Fonctions

pratiques

Utilisation du Menu «Options» (Suite)

Remarque

Opération du menu n Page 41

Régler l’affichage à l’écran

Rubriques

sélectionnables

En service Hors

service

Tous les affichages à l’écran sont affichés. ENTRÉE/GEL D’IMAGE/ SYNC.

AUTOMAT./REDIMENSIONNER/MODE IMAGE/IRIS ne s’affichent pas.

Réglage du système

Description

vidéo

Cette fonction ne peut être réglée que dans INPUT 3 ou INPUT 4.

Le mode du système d’entrée vidéo est préréglé sur «Auto»; cependant, une image plus nette provenant de l’équipement audio-visuel connecté peut ne pas être reçue, suivant la différence du signal vidéo. Commutez, dans ce cas, le signal vidéo.

Rubriques sélectionnables PA L

SECAM

NTSC4.43

NTSC3.58

Quand le projecteur est connecté à un équipement vidéo PAL.

Quand le projecteur est connecté à un équipement vidéo SECAM.

Lors de la reproduction de signaux NTSC sur un équipement vidéo PAL.

Quand le projecteur est connecté à un équipement vidéo NTSC.

Description

Réglage du type de signal

Cette fonction vous permet de sélectionner le type de signal d’entrée (RVB ou Composante) pour INPUT 5 ou INPUT 6.

Rubriques sélectionnables

Auto

RVB

Composant

• Vous pouvez également sélectionner «Type de signal» au moyen de g RGB/COMP. sur la télécommande (INPUT 5 ou INPUT 6).

Sélection du Réglage HDMI

Lorsqu’un périphérique compatible HDMI est branché sur INPUT 6, une image optimale risque de ne pas être affichée si le type du signal de sortie du périphérique et le type du signal d’entrée du projecteur ne correspondent pas. Le cas échéant, changez le Réglage HDMI.

Rubriques sélectionnables

Standard Amélioré

Description

Sélectionne automatiquement le signal d’entrée approprié entre RVB et Composante.

Réglez sur RVB lorsque des signaux de ce type sont reçus.

Réglez le projecteur sur ce paramètre lorsque des signaux à composant sont reçus.

Description

Lorsque les niveaux de noir de l’image affichée présentent un effet de bande ou semblent décolorés, sélectionnez l’option offrant la meilleur qualité d'image. (Dans la plupart des cas, il est recommandé de sélectionner «Standard».)

• Le Réglage HDMI peut être sélectionné uniquement lorsque INPUT 6 est sélectionné.

7 Sélectionner l’image

d’arrière-fond

Rubriques sélectionnables

Bleu Non

Ecran bleu — (Ecran noir)

Description

8 Fonction d’extinction

automatique

Rubriques

sélectionnables

En service

Hors service

Si aucun signal d’entrée n’est détecté pendant plus de 15 minutes, le projecteur passera automatiquement en mode veille.

La fonction d’extinction automatique sera désactivée.

Description

Opération du menu n Page 41

Options 2 ENTRÉE 1

Mode PRJ RS-232C Mode VEILLE Mode Ventilation

Réinitialisation complète.

Langue (Language)

Réglages sur le menu Options 2

Avant 9600 bps Eco Normal

Français

Remarque

•

Lorsque la fonction d’extinction automatique est sur «En service», 5 minutes avant que le projecteur ne passe en mode veille, le message «Entrée en mode VEILLE dans X min.» apparaîtra sur l’écran pour indiquer les minutes restantes.

Vérifier le statut de la

durée de vie de la lampe

Vous pouvez confirmer la durée d’utilisation cumulative de la lampe et sa durée de vie restante (pourcentage).

Condition d’utilisation de

la lampe

«Durée de vie»

Opérée exclusivement avec Réglage lampe sur «Eco + Veille»

Opérée exclusivement avec Réglage lampe sur «Luminos.»

Remarque

• Il est recommandé de changer la lampe lorsque la durée de vie restante de la lampe atteint 5%.

• La durée de vie de la lampe peut varier selon les conditions d’utilisation.

Durée de vie restante de

la lampe

100%

Environ

3.000 heures

Environ

2.000 heures

Environ 150 heures

Environ 100 heures

1 Retourner/Inverser les

images projetées

Rubriques sélectionnables

Avant

Plaf + avant

Arrière

Plaf + arr.

Voir page 19 pour de plus amples détails sur le mode de projection (PRJ).

Image normale (Projetée de l’avant de l’écran)

Image retournée (Projetée de l’avant de l’écran avec un projecteur retourné)

Image inversée (Projetée de l’arrière de l’écran ou avec un miroir)

Image inversée et retournée (Projetée avec un miroir)

Description

Fonctions

pratiques

Utilisation du Menu «Options» (Suite)

Remarque

Réglage du mode ventilation

Sélection de la vitesse de

transmission (RS-232C)

Assurez-vous que le projecteur et l’ordinateur sont programmés sur le même débit en baud.

Rubriques

sélectionnables

9600bps

La vitesse de transmission est lente.

Description

Cette fonction modifie la vitesse de rotation du ventilateur.

Rubriques

sélectionnables

Normal Élevé

115200bps

La vitesse de transmission est rapide.

Réduction de la consommation d’énergie lorsque l’appareil est

Lorsque le «Mode Ventilation» est réglé sur «Élevé», la rotation du ventilateur s’accélère et celui-ci devient plus bruyant.

5 Retour aux réglages

par défaut

en mode Veille

Utilisez «Réinitialisation complète.» pour Lorsque le «Mode VEILLE» est réglé sur «Standard», la fonction RS-232C est activée et de l’énergie est consommée même en mode veille. Il est conseillé de régler le «Mode VEILLE» sur «Eco» lorsque le projecteur n’est pas utilisé. Ceci réduit la consommation d’énergie lorsque le projecteur est en mode veille.

Rubriques sélectionnables

Standard

Eco

Description

La fonction RS-232C est activée même si le projecteur est en mode veille.

La fonction RS-232C est désactivée lorsque le projecteur est en mode veille.

ramener tous les ajustements effectués aux

réglages par défaut.

Les rubriques suivantes ne peuvent pas être initialisées.

• Menu «Sync.fine» – Modes spéciaux

• Menu «Options 1» – Prog. Lampe (D) – Langue (Language)

6 Sélectionner la langue

de l’affichage à l’écran

Opération du menu n Page 41

Description

Convient à des environnements normaux. Sélectionnez ce réglage lorsque vous

utilisez le projecteur à une altitude de

4.900 pieds environ (1.500 mètres) ou plus.

Remarque

• Lorsque vous souhaitez commander le projecteur en utilisant la fonction RS-232C, réglez sur «Standard».

Le projecteur peut commuter entre 11 langues d’affichage à l’écran.

English Deutsch Español Nederlands Français Italiano

Svenska Português

Entretien

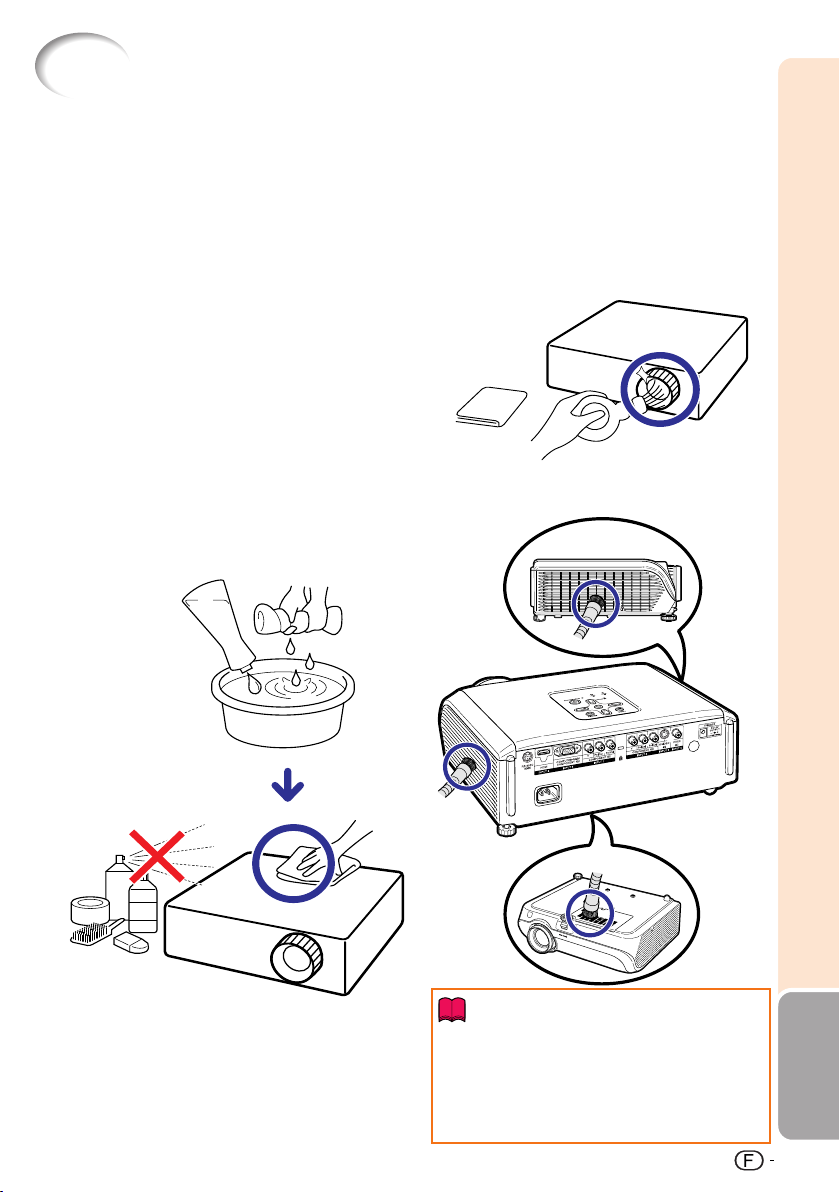

Nettoyer le projecteur

■ Assurez-vous d’avoir débranché le cordon d’alimentation avant de nettoyer le projecteur.

■ Le coffret ainsi que le panneau d’opération est en plastique. Evitez d’utiliser benzène ou diluant, car ils peuvent endommager la finition du coffret.

■ N’utilisez pas d’agents volatiles comme des insecticides sur le projecteur. N’attachez pas d’éléments en caoutchouc ou en plastique sur le projecteur pour de longues périodes. Les effets de certains des agents sur le plastique peuvent endommager la qualité ou la finition du projecteur.

■ Retirez avec délicatesse la saleté avec un chiffon doux.

■ Lorsque la saleté part difficilement, trempez un chiffon dans un détergent neutre dilué dans l’eau, essorez-le bien, puis essuyez le projecteur. Des produits de nettoyage agressifs risquent de décolorer, déformer ou abîmer le revêtement sur le projecteur. Faites un essai sur une petite zone non apparente sur le projecteur avant utilisation.

Détergent neutre

Nettoyer l’objectif

■ Utilisez une soufflette ou une lingette nettoyante pour objectif en vente dans le commerce (pour lunettes et objectifs de caméra) pour nettoyer l’objectif. N’utilisez aucun liquide de type agents de nettoyage, sous peine d’effacer le revêtement à la surface de l’objectif.

■ Comme la surface de l’objectif peut être aisément abîmée, prenez garde de ne pas rayer ni frapper l’objectif.

Nettoyer l’entrée et la sortie d’air

■ Utilisez un aspirateur pour retirer la poussière de la sortie et de l’entrée d’air.

Détergent neutre dilué

dans l’eau

Diluant

Cire

Info

• Si vous souhaitez nettoyer les orifices d’air pendant l’opération du projecteur, veillez à appuyer sur SSTANDBY/ON sur le projecteur ou a STANDBY sur la télécommande et mettez le projecteur en mode veille. Après que le ventilateur de refroidissement s’est arrêté, nettoyez les orifices.

Appendice

Nettoyage et remplacement des filtres à poussières

Nettoyage des filtres à poussières

Info

• Les filtres à poussières doivent être nettoyés après 100 heures d’utilisation. Nettoyez-les plus souvent lorsque le projecteur est utilisé dans un endroit poussiéreux ou enfumé.

Appuyez sur SSTANDBY/ON sur

le projecteur pour le placer en mode veille.

• Attendez que le ventilateur de refroidissement s’arrête.

• Déconnectez le cordon d’alimentation du secteur et débranchez-le de la prise CA.

Retirez les supports des filtres.

• Retournez le projecteur. Pour retirer les supports des filtres, enfoncez les languettes tout en soulevant les supports.

Enlevez la poussière des filtres et

des supports avec une brosse.

Touche STANDBY/ON

Prise CA

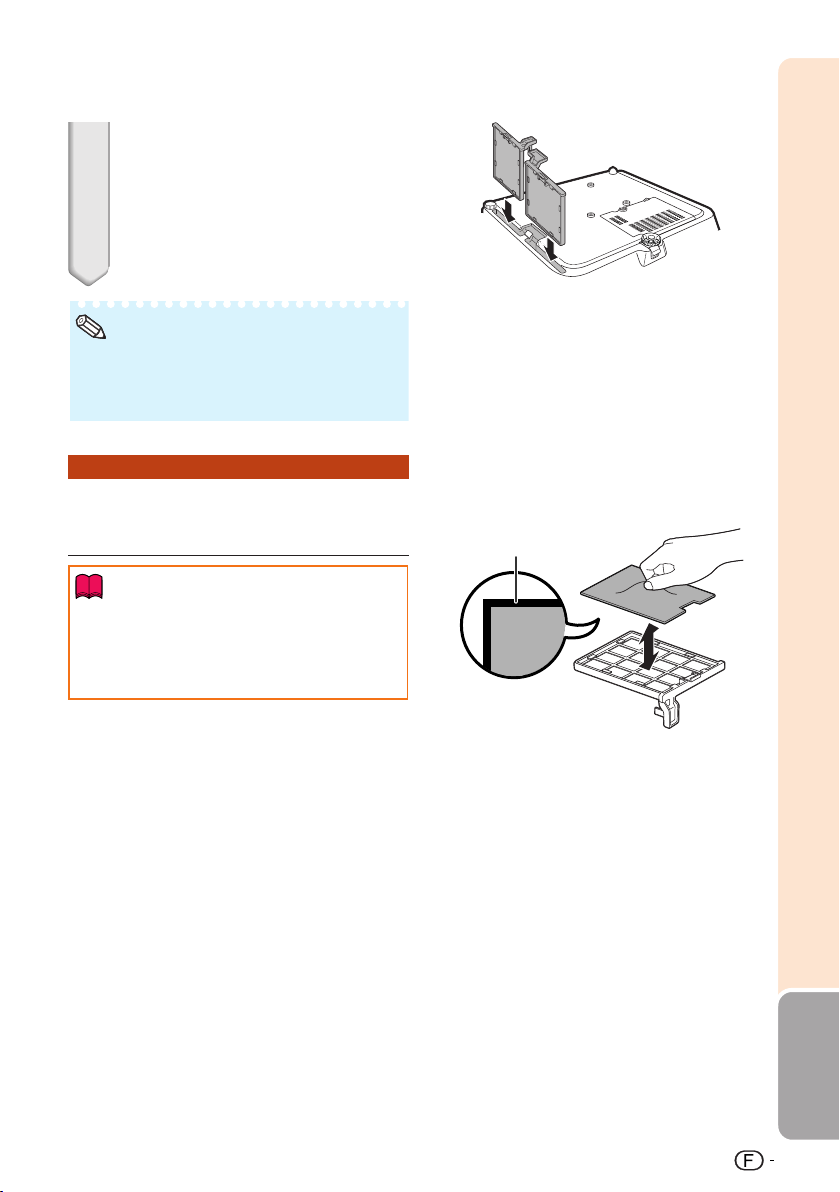

Remettez les supports des filtres

en place.

• Alignez les languettes sur les supports des filtres pour les remettre en place, puis appuyez sur les languettes pour les verrouiller en place.

Remarque

• Vérifiez que les supports des filtres sont fermement installés. Le projecteur ne se mettra pas sous tension tant que les supports sont mal installés.

Remplacement des filtres à poussières

Info

• Si les filtres sont trop sales pour être nettoyés

correctement, achetez-en des neufs (PFILDA025WJZZ) auprès de votre revendeur de projecteur Sharp autorisé ou du service après-vente le plus proche.

Joint de renforcement

Après avoir retiré les supports des filtres (voir l’étape 2 de « Nettoyage des filtres à poussières »), retirez les filtres à poussières, puis remplacez-les par des neufs.

• Pincez les filtres à poussières avec les doigts et retirez-les des supports des filtres.

• Avec le joint de renforcement tourné vers le bas, placez les filtres à poussières sous les languettes sur les supports des filtres.

Appendice

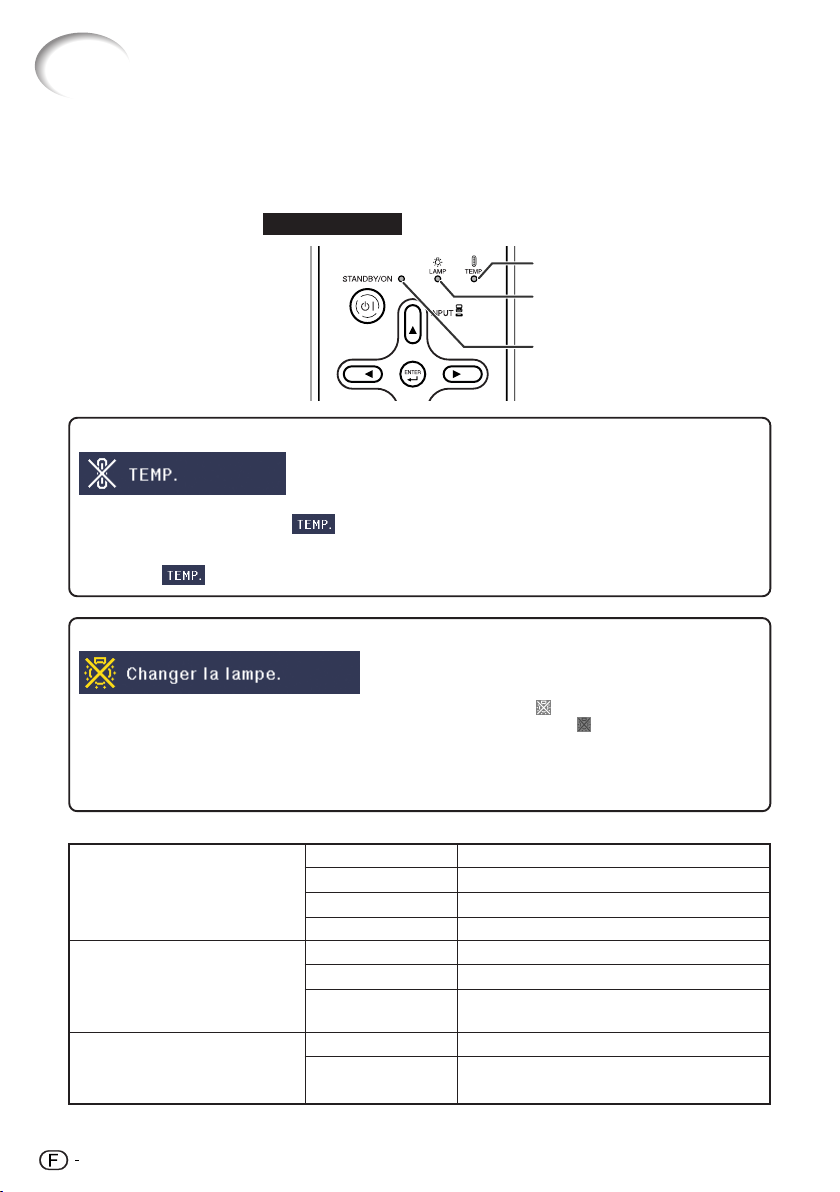

Indicateurs d’entretien

■ Les témoins d’avertissement (témoin d’alimentation, témoin de la lampe et témoin d’avertissement

de température) sur le projecteur indiquent des problèmes dans le projecteur.

■ En cas de problème, soit le témoin d’avertissement de température soit le témoin de la lampe

s’allumera en rouge, et le projecteur passera en mode veille. Une fois le projecteur passé en mode veille, suivez les procédures indiquées ci-dessous.

Vue du dessus

Témoin d’avertissement de température

Témoin de la lampe

Témoin d’alimentation

À propos du témoin d’avertissement de température

Si la température à l’intérieur du projecteur augmente, à cause de l’obstruction des orifices d’air ou de l’emplacement d’installation, « » s’illuminera dans le coin inférieur gauche de l’image. Si la température ne cesse d’augmenter, la lampe s’éteindra et le témoin d’avertissement de température clignotera, le ventilateur de refroidissement fonctionnera, puis le projecteur passera au mode veille. Après que « » apparaît, procédez rigoureusement comme décrit page 55.

À propos du témoin de la lampe

■

Lorsque la durée de vie restante de la lampe atteint 5% ou moins, (jaune) et «Changer la lampe.» s’afficheront sur l’écran. Lorsque le pourcentage atteint 0%, il passera à (rouge), la lampe se mettra automatiquement hors tension et le projecteur passera automatiquement en mode veille. Alors, le témoin de la lampe s’allumera en rouge.

■ Si vous tentez de mettre le projecteur sous tension une quatrième fois sans remplacer la

lampe, le projecteur ne se mettra pas en route.

Témoins sur le projecteur

Témoin d’alimentation

Témoin de la lampe

Témoin d’avertissement de température

Allumé en rouge Allumé en vert Clignote rouge

Clignote vert Normal (Refroidissement)

Allumé en vert Clignote vert Allumé en rouge

Hors service Allumé en rouge

Normal (Veille) Normal (Sous tension) Anormal (Voir page 55.)

Normal La lampe se met en route ou s’arrête. La lampe s’arrête de façon intempestive ou

nécessite d’être changée. (Voir page 55.) Normal La température interne est anormalement

élevée. (Voir page 55.)

Indicateurs d’entretien

Témoin

d’avertissement

température

Témoin

lampe

d’alimentation

de la

Témoin

Allumé en

(Clignote

vert si la

lampe se

route ou

s’arrête.)

Allumé en

Clignote

(Refroidissement)

Normal

Hors

service

vert

met en

vert/

rouge

vert

Anormal

Allumé en

rouge

(Veille)

Allumé en

rouge

Allumé en

rouge

(Veille)

Clignote

rouge

Problème

La température interne est anormalement élevée.

La lampe ne s’allume pas.

Le moment est venu de changer la lampe.

La lampe ne s’allume pas.

Le témoin d’alimentation clignote en rouge lorsque le projecteur est sous tension.

Cause

• Entrée d’air bloquée

•

Panne du ventilateur de refroidissement

• Défaillance du circuit interne

•

Entrée d’air bouchée

• La lampe s’arrête de façon intempestive.

• La durée de vie de la lampe restante atteint 5% ou moins.

• Lampe grillée

• Défaillance du circuit de la lampe

• Les supports du filtre à poussière ou le couvercle de l’unité de la lampe sont ouverts.

Solution possible

• Placez le projecteur dans un endroit avec une ventilation adéquate. (Voir page 8.)

Apportez le projecteur à votre

• revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche pour réparation.

•

Débranchez la fiche du cordon d’alimentation de la prise murale puis rebranchez-la.

• Remplacez avec soin la lampe. (Voir page 57.)

•

Apportez le projecteur à votre revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche pour réparation.

•

Prenez le plus grand soin lors du remplacement de la lampe.

•

Installez fermement le couvercle.

• Si le témoin d’alimentation clignote rouge lorsque les supports du filtre à poussière et le couvercle de l’unité de la lampe sont fermement installés, prenez conseil auprès de votre revendeur de projecteur Sharp autorisé ou le service après-vente.

Info

• Si le témoin d’avertissement de température s’allume et le projecteur passe au mode veille, procédez aux solutions possibles présentées ci-dessus, puis attendez que le projecteur ait complètement refroidi avant de brancher le cordon d’alimentation et de remettre sous tension. (Au moins 10 minutes.)

• Si le projecteur est mis hors tension durant un bref moment suite à une coupure de courant ou toute autre cause pendant l’utilisation du projecteur, et que l’alimentation est immédiatement rétablie, le témoin de la lampe s’allumera en rouge et la lampe risquera de ne pas s’allumer. Le cas échéant, débranchez la fiche du cordon d’alimentation de la prise murale, replacez-la dans la prise murale, puis remettez sous tension.

• Le ventilateur de refroidissement maintient la température interne du projecteur constante et cette fonction est contrôlée automatiquement. Le bruit du ventilateur de refroidissement peut varier pendant l’opération parce que la vitesse du ventilateur peut changer, ce qui n’est pas le signe d’un dysfonctionnement.

• Ne débranchez pas le cordon d’alimentation après que le projecteur est passé en mode veille et pendant que le ventilateur de refroidissement marche. Le ventilateur de refroidissement tourne pendant environ 90 secondes.

Appendice

À propos de la lampe

Lampe

■ Il est recommandé que la lampe (vendue séparément) soit remplacée lorsque la durée de vie restante de la lampe atteint 5% ou moins, ou si vous remarquez une détérioration significative de la qualité de l’image et de la couleur. La durée de vie de la lampe (pourcentage) peut être vérifiée grâce à l’affichage à l’écran. (Voir page 49.)

■ Faites l’acquisition d’une lampe de remplacement de type AN-XR10L2 dans votre lieu d’achat, chez votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche.

Précaution quant à la lampe

■ Ce projecteur utilise une lampe à mercure pressurisée. Un bruit sourd peut indiquer une panne de la lampe. Une panne de la lampe peut être attribuée à diverses sources comme : choc excessif, refroidissement impropre, surface rayée ou détérioration de la lampe due à un dépassement du délai d’utilisation. La durée d’utilisation avant que ne se produise une défaillance varie considérablement selon la lampe et/ou les conditions et fréquences d’utilisation. Il est important de noter qu’une défaillance se traduit souvent par l’éclatement de l’ampoule.

■ Lorsque le témoin de remplacement de la lampe et l’icône d’affichage à l’écran sont allumés, il est recommandé de remplacer la lampe par une autre immédiatement, même si lampe semble fonctionner normalement.

■ Si la lampe se rompt, des débris de verre risquent de se répandre dans le projecteur. Le cas échéant, nous vous recommandons de prendre contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour assurer une opération sûre.

■ Si la lampe se rompt, les débris de verre peuvent se répandre dans le compartiment de la lampe ou bien le gaz contenu dans la lampe peut être dispersé dans la pièce via la sortie d’air. Comme le gaz de cette lampe contient du mercure, aérez bien la pièce si la lampe casse et évitez toute exposition au gaz dissipé. En cas d’exposition au gaz, consultez un médecin aussi vite que possible.

Remplacement de la lampe

• Ne déposez pas la lampe du projecteur juste après utilisation. La lampe sera très chaude et pourra être à l’origine d’une brûlure ou blessure.

■ Changez la lampe avec précaution en respectant les instructions décrites dans cette section. * Si vous le souhaitez, vous pouvez faire remplacer la lampe chez votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche.

* Si la nouvelle lampe ne s’allume pas après remplacement, apportez votre projecteur au revendeur de

projecteur Sharp autorisé ou au service après-vente le plus proche pour réparation.

Déposer et poser la lampe

Avertissement !

• La lampe peut devenir très chaude lorsque le

projecteur fonctionne. Ne déposez pas la lampe du projecteur juste après utilisation. La lampe et les pièces autour de la lampe seront très chaudes et peuvent provoquer des brûlures ou blessures.

Info

• Assurez-vous de déposer la lampe en utilisant la poignée. Ne touchez pas la surface en verre de la lampe ou l’intérieur du projecteur.

• Pour éviter de vous blesser et d’endommager la lampe, veillez à suivre attentivement les étapes ci-dessous.

• Ne desserrez pas d’autres vis sauf celles du couvercle de la lampe et de l’unité de la lampe.

Appuyez sur SSTANDBY/ON sur

le projecteur ou a STANDBY sur la télécommande pour mettre le projecteur en mode veille.

• Attendez que le ventilateur de refroidissement s’arrête.

Débranchez le cordon

d’alimentation.

• Débranchez le cordon d’alimentation de la prise CA.

• Laissez la lampe jusqu’à ce qu’elle ait complètement refroidie (environ 1 heure).

Déposer le couvercle de la lampe.

• Retournez le projecteur. Dévissez la vis de service de l’utilisateur (1) qui maintient en place le couvercle de la lampe. Déposez le couvercle de la lampe (2).

Accessoire

en option

Touche STANDBY/ON

Prise CA

Unité de la lampe AN-XR10L2

Vis de service de l’utilisateur (pour le couvercle de la lampe)

Appendice

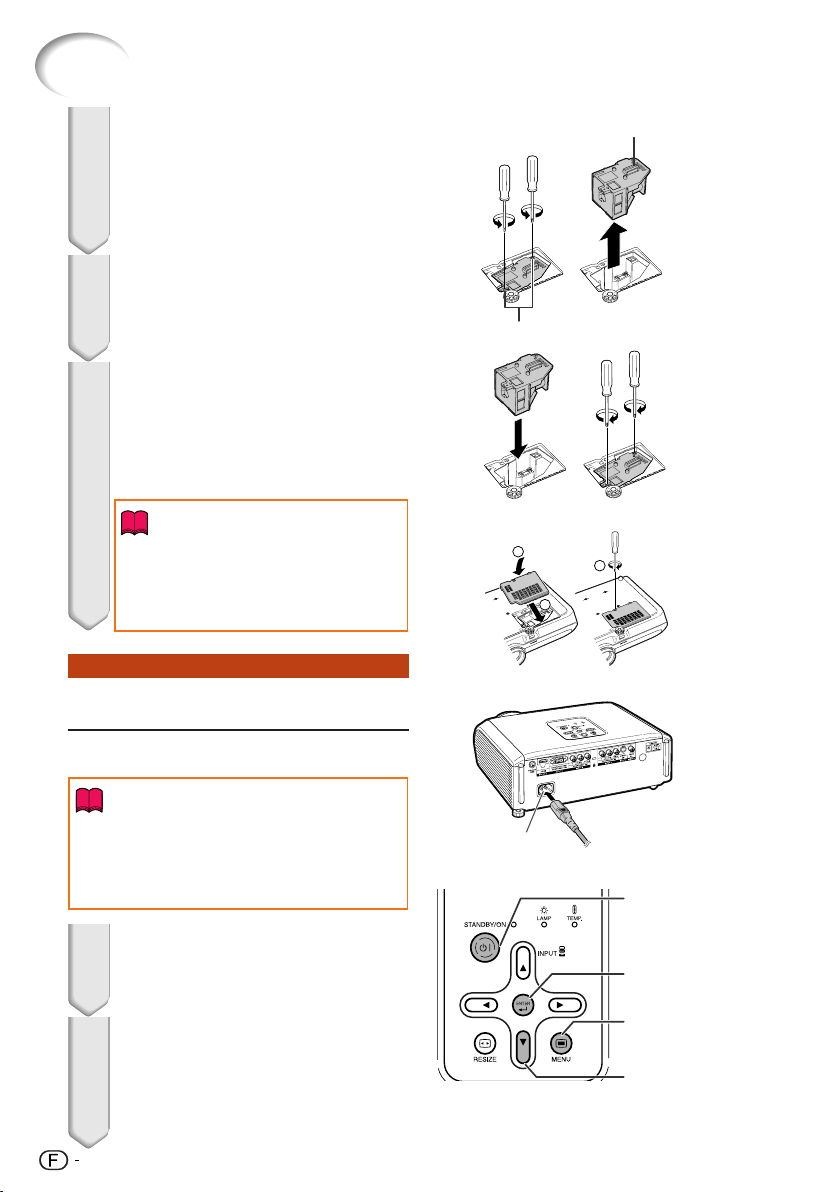

À propos de la lampe (Suite)

Déposez la lampe.

• Dévissez les vis de sûreté de la lampe. Maintenez la lampe par la poignée et tirez-la dans le sens de la flèche. À cet instant, gardez la lampe à l’horizontale et ne l’inclinez pas.

Insérez la nouvelle lampe.

• Enfoncez fermement la lampe dans le compartiment de la lampe. Serrez les vis de sûreté.

Remettez le couvercle de la lampe.

• Alignez le taquet sur le couvercle de la lampe (1) et placez-le tout en appuyant sur le taquet (2) pour le fermer. Puis serrez la vis réservée à l’entretien pour maintenir en place le couvercle de la lampe (3).

Info

• Si la lampe et le couvercle de la lampe ne sont pas correctement installés, le projecteur ne se mettra pas sous tension, même si le cordon d’alimentation est branché sur le projecteur.

Vis de sûreté

Poignée

Remettre à zéro la minuterie de la lampe

Remettez à zéro la minuterie de la lampe après remplacement de la lampe.

Info

•

Veillez à remettre à zéro la minuterie de la lampe uniquement lors du remplacement de la lampe. Si vous remettez à zéro la minuterie de la lampe et continuez à utiliser la même lampe, vous risquez d’endommager ou de faire exploser la lampe.

Raccordez le cordon d’alimentation.

• Branchez la fiche du cordon d’alimentation dans la prise CA du projecteur.

Remettez à zéro la minuterie de la lampe.

•

Tout en appuyant simultanément sur

MENU, TENTER et R sur le projecteur,

appuyez et maintenez enfoncée

STANDBY/ON sur le projecteur.

•

«LAMPE 0000H» est affiché, indiquant que la minuterie de la lampe est remise à zéro.

Prise CA

Touche STANDBY/ON

Touche ENTER

Touche MENU

ToucheR

Raccordement et affectation des broches

Prise INPUT (entrée) 5 ORDINATEUR-RVB/COMPOSANTE: Mini connecteur femelle D-sub à 15 broches

Entrée ORDINATEUR-RVB

1. Entrée vidéo (rouge)

2. Entrée vidéo (vert/synchro sur vert)

Prises RS-232C : Mini connecteur femelle DIN à 9 broches

Prise RS-232C : Mini connecteur mâle D-sub à 9 broches de l’adaptateur RS-232C DIN-D-sub

(accessoire en option : AN-A1RS)

Connexion recommandée pour le câble RS-232C : Connecteur femelle D-sub à 9 broches

3. Entrée vidéo (bleu)

4. Pas raccordé

5. Pas raccordé

6. Terre (rouge)

7. Terre (vert/synchro sur vert)

8. Terre (bleu)

9. Pas raccordé

10. TERRE

11. Pas raccordé

12. Données bidirectionnelles

13. Signal de synchro horizontale : niveau TTL

14. Signal de synchro verticale : niveau TTL

15. Horloge données

N° de broche

Signal Désignation

Signal DésignationN° de broche

1. RD

2. SD

4. SG

6. RS

7. CS

SignalN° de broche

1. RD

2. SD

3. ER

4. SG

5. DR

6. RS

7. CS

8. CI

Réception de données Envoi de données

Masse logique

Demande d’émission Prêt à émettre

Réception de données Envoi de données

Masse logique

Demande d’émission Prêt à émettre

E/S Référence

Entrée Sortie

E/S Référence

Entrée Sortie

Entrée composante

R (CR)

1. P

2. Y

3. PB (CB)

4. Pas raccordé

5. Pas raccordé

6. Terre (P

7. Terre (Y)

8. Terre (P

9. Pas raccordé

10. Pas raccordé

11. Pas raccordé

12. Pas raccordé

13. Pas raccordé

14. Pas raccordé

15. Pas raccordé

Pas raccordé Raccordé au circuit interne Raccordé au circuit interne Pas raccordé Raccordé au circuit interne Pas raccordé Raccordé à CS dans le circuit interne Raccordé à RS dans le circuit interne Pas raccordé

SignalN° de broche

CD RD SD ER SG DR RS CS CI

Remarque

• Selon le périphérique de contrôle utilisé, il pourra être nécessaire de raccorder la broche 4 et la broche 6 sur le périphérique de contrôle (par exemple un ordinateur).

Projecteur

N° de broche

4 5 6

Ordinateur

N° de broche

4 5 6

Appendice

Raccordement et affectation des broches (Suite)

Remarque

Prise HDMI

119

218

N° de

Désignation

broche

Données 2+ TMDS Écran données 2 TMDS

2. Données 2– TMDS

3. Données 1+ TMDS

4. Écran données 1 TMDS

5. Données 1– TMDS

6. Données 0+ TMDS

N° de

Désignation

broche

Écran données 0 TMDS

8. Données 0– TMDS

9. Horloge+ TMDS

10. Écran horloge TMDS

11. Horloge– TMDS

12. CEC

13.

N° de

Désignation

broche

14.

Réserve

15.

SCL

16.

SDA

17.

DDC/CEC Ground

18.

Alimentation +5 V Détection de

19. branchement à chaud

Spécifications et réglages des commandes RS-232C

Commande par ordinateur

Un ordinateur peut être utilisé pour commander le projecteur en raccordant un câble de commande sérielle RS-232C (de type croisé, vendu séparément) au projecteur. (Voir page 27 pour le raccordement.)

Conditions de communication

Configurez les réglages du port sériel de l’ordinateur pour qu’ils correspondent à ceux du câble. Format du signal : Conforme à la norme RS-232C. Bit de parité : Aucun Débit en baud : * 9.600 bps/115.200 bps Bit d’arrêt : 1 bit Longueur des données : 8 bits Commande de flux : Aucune * Configurez le même débit en baud pour le projecteur et l’ordinateur.

Format basique

Les commandes provenant de l’ordinateur sont envoyées dans l’ordre suivant : commande, paramètre et code de retour. Après que le projecteur traite la commande provenant de l’ordinateur, il envoie un code de réponse à l’ordinateur.

Format de commande

C1 C2 C3 C4 P1 P2 P3 P4

Commande à 4 chiffres Paramètre à 4 chiffres

Format de code de réponse

Réponse normale

Code de retour

Réponse au problème (erreur de communication ou commande erronée)

(0DH)

Code de retour

ERR

(0DH)

Code de retour

(0DH)

Info

• Lorsque vous commandez le projecteur par les commandes RS-232C à partir de l’ordinateur, attendez au moins 30 secondes après la mise sous tension pour transmettre les commandes.

• Lorsque plus d’un code est envoyé, envoyez chaque commande uniquement après que le code de réponse pour la commande précédente provenant du projecteur a été vérifiée.

Commandes

Example:

CONTENUS DE COMMANDES

Lorsque vous mettez le projecteur sous tension, procédez au réglage suivant.

Hors tension Sous tension ENTRÉE1 (Vidéo1 : Composant1) ENTRÉE2 (Vidéo2 : Composant2) ENTRÉE3 (Vidéo3 : S-Vidéo) ENTRÉE4 (Vidéo4 : Vidéo) ENTRÉE5 (RVB1 : RVB/Composant) ENTRÉE6 (RVB2 : RVB/Composant)

COMMANDE PARAMÉTRE

POWR _ 1__

RETOUR

OK ou ERR

→ ←

• Si un tiret de soulignement (_) apparaît dans la colonne des paramètres, entrez un espace.

ProjecteurOrdinateur

Tableau de compatibilité PC

Ordinateur

• Prise en charge de signal multiple Fréquence horizontale : 15-70 kHz, Fréquence verticale : 45-85 Hz, Horloge pixel : 12-85 MHz Signal de synchro : Compatible avec niveau TTL

Suit une liste des modes conformes à VESA. Toutefois, ce projecteur prend en charge d’autres signaux qui ne sont pas aux normes VESA.

PC/MAC

MAC 13" MAC 16" MAC 19"

VGA

SVGA

XGA

—

VGA

SVGA

XGA

Résolution

640 × 350

640 × 400

720 × 350

720 × 400

640 × 480

800 × 600

1.024 × 768

1.280 × 720

1.280 × 768 640 × 480 800 × 600 832 × 624

1.024 × 768

Fréquence

horizontale (kHz)

27,0 31,5 37,5 27,0 31,5 37,9 27,0 31,5 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 40,3 48,4 56,5 60,0 45,0 47,8 34,9 37,8 49,7 60,2

• Compatible avec signal synchro sur le vert

• Technologie de redimensionnage du système d’expansion

Fréquence

verticale (Hz)

60 70 85 60 70 85 60 70 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 50 60 70 75 60 60 67 60 75 75

Norme

VESA

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

Prise en

charge HDMI

✔

Affichage

Haut de gamme

Compression Intelligente

Vérité

Compression Intelligente

Haut de gamme

Compression Intelligente

Remarque

•

Lorsque ce projecteur reçoit des signaux VGA format VESA 640K350, «640K400» apparaît sur l’écran.

DTV

Signal

480I 480P 540P

576I 576P 720P 720P 1035I 1035I 1080I 1080I

Fréquence horizontale (kHz)

15,7 31,5 33,8 15,6 31,3 37,5 45,0 28,1 33,8 28,1 33,8

Fréquence verticale (Hz)

60 60 60 50 50 50 60 50 60 50 60

Prise en charge HDMI

✔

Appendice

Guide de dépannage

Problème Vérification

•

Le cordon d’alimentation du projecteur n’est pas branché sur la prise murale.

• L’alimentation aux périphériques externes raccordés est coupée.

• Le mode d’entrée sélectionné est incorrect.

• Les câbles sont mal raccordés au projecteur.

• La pile de la télécommande est usée.

L’image n’apparaît pas

ou le projecteur ne se

met pas en route.

Aucune image n’apparaît

(ou l’image est sombre).

Les couleurs sont

passées ou pauvres.

L’image est floue ;

des parasites apparaissent.

L’image est verte sur INPUT 5 (Composante)/ INPUT 6 (Composante).

L’image est rose (pas de vert) sur INPUT 5 (RVB)/

INPUT 6 (RVB).

Un bruit inhabituel peut être émis occasionnellement du

coffret.

L’indicateur d’entretien

sur le projecteur s’allume

ou clignote rouge.

• La sortie externe n’a pas été réglée lors du raccordement d’un notebook.

• Le couvercle de la lampe n’est pas correctement installé.

• Les supports du filtre à poussière ne sont pas correctement installés.

• Les câbles sont mal raccordés au projecteur.

• «Luminos.» est réglé sur la position minimum.

• Selon l’ordinateur utilisé, une image peut ne pas être projetée si le réglage de sortie du signal de l’ordinateur n’est pas commuté sur sortie externe. Reportez-vous au mode d’emploi de l’ordinateur pour commuter le réglage de sortie du signal de l’ordinateur.

• Les ajustements de l’image sont mal réglés.

• Procédez aux ajustement sur «Couleur», «Teinte» et «BrilliantColor™» dans «Mode image».

(Entrée vidéo uniquement)

• Le système d’entrée vidéo est mal réglé.

• Ajustez la mise au point.

• La distance de projection dépasse la portée de la mise au point. Il y a de la buée sur l’objectif. Si vous déplacez le projecteur d’une

• pièce froide à une pièce chaude, ou s’il est soudainement chauffé, de la condensation peut se former sur la surface de l’objectif et l’image devenir floue. Installez le projecteur au moins une heure avant de l’utiliser. En cas de formation de condensation, retirez le cordon d’alimentation de la prise murale et attendez qu’elle disparaisse.

(Entrée ordinateur uniquement)

• Effectuez les ajustements «Sync. fine» (Ajustement «Horloge»)

• Effectuez les ajustements «Sync. fine» (Ajustement «Phase»)

• Des parasites peuvent apparaître selon l’ordinateur.

• Sélectionnez «Type de signal» dans le menu «Options1» et modifiez le type du signal d’entrée.

• Si l’image est normale, le son est dû à un rétrécissement du coffret provoqué par des changements de température de la pièce. Ceci n’aura pas d’incidence sur le fonctionnement ou la performance.

• Voir «Indicateurs d’entretien».

Page

–

29 23–27 14 26

57, 58 52, 53 23–27 43

–

30 20

–

46 46

–

Problèm

L’image est trop claire ou

trop blanche.

Les niveaux de noir de

l’image présentent un effet

de bande ou semblent

décolorés lorsque INPUT 6

est sélectionné.

Le ventilateur de

refroidissement devient

bruyant.

La lampe ne s’allume pas

même après mise en route

du projecteur.

La lampe s’éteint tout à

coup pendant la projection.

Vérification

• Les ajustements de l’image sont mal réglés.

• Sélectionnez le réglage HDMI («Standard» ou «Amélioré») offrant la meilleure qualité d’image.

• Lorsque la température dans le projecteur augmente, le ventilateur de refroidissement tourne plus vite.

• Le témoin de la lampe s’allume en rouge. Remplacez la lampe.

Page

8, 9 51-55

54, 57

L’image est quelquefois

saccadée.

Il faut du temps à la lampe

pour s’allumer.

L’image est sombre.

La télécommande est

inutilisable.

Cet appareil est équipé d’un microprocesseur. Sa performance pourra être irrémédiablement affecté par une opération incorrecte ou une interférence. Le cas échéant, débranchez l’appareil et rebranchez-le au bout de 5 minutes.

• Des câbles mal raccordés au projecteur ou à l’équipement branché fonctionnent mal.

• Si cela arrive souvent, remplacez la lampe.

• La lampe devra être changée finalement. Lorsque la durée de vie restante de la lampe touche à sa fin, remplacez la lampe.

• Utilisez la télécommande en la pointant sur le capteur de télécommande du projecteur.

• La télécommande peut être trop loin du projecteur.

• Si les rayons du soleil ou un éclairage fluorescent intense brillent sur le capteur de télécommande du projecteur, placez le projecteur là où il ne sera pas affecté par une forte lumière.

• Les piles peuvent être épuisées ou mal insérées. Assurez-vous que les piles sont insérées correctement ou mettez en place des piles neuves.

23-27

Appendice

Fiche technique

Type de produit

Modèle

Système vidéo

Méthode d’affichage

Lampe de projection

composante (INPUT1/2)

Signal d’entrée S-vidéo

Signal d’entrée Vidéo

Composante (INPUT 5)

Signal d’entrée HDMI

Résolution horizontale

Fréquence verticale

Fréquence horizontale

Tension nominale

Courant d’entrée

Fréquence nominale

Consommation électrique (veille)

Dissipation de la chaleur

Température de service

Température de rangement

Fréquence porteur infrarouge

Dimensions (environ)

Pièces de rechange

Objectif

Signal d’entrée

(INPUT 3)

(INPUT 4)

Signal d’entrée

Ordinateur RVB/

(INPUT 6)

Horloge Pixel

Prise RS-232C

Prise TRIGGER

Consommation

électrique

Poids (environ)

Projecteur XV-Z3100 NTSC3.58/NTSC4.43/PAL/PAL-M/PAL-N/PAL-60/SECAM/DTV480I/DTV480P/ DTV540P/DTV576I/DTV576P/DTV720P/DTV1035I/DTV1080I/DTV1080I-50 Puce DLP Taille du panneau :0,62 Méthode d’entrainement: Digital Light Processing (DLP®) Nb de points : 921.600 points (1280 [H] × 720 [V]) 1–1,15 × objectif du zoom, F2,4–2,6, f = 19,0–21,9 mm Lampe CC 220 W Connecteur RCA Y : 1,0 Vc-c, synchro négative, 75 Ω terminé PB (CB): 0,7 Vc-c, 75 Ω terminé PR (CR): 0,7 Vc-c, 75 Ω terminé Connecteur mini DIN à 4 broches Y (signal de luminance) : 1,0 Vc-c, synchro négative, 75 Ω terminé C (signal de chrominance) : Salve 0,286 Vc-c, 75 Ω terminé Connecteur RCA : VIDEO, vidéo composite, 1,0 Vc-c, synchro négative, 75 Ω terminé Mini connecteur D-sub à 15 broches Entrée analogique de type RVB séparé/synchro sur le vert : 0–0,7 Vc-c, positif, 75 Ω terminé SIGNAL DE SYNCHRO HORIZONTALE : niveau TTL (positif/négatif) SIGNAL DE SYNCHRO VERTICALE : comme ci-dessus Prise HDMI (signal vidéo uniquement)

720 lignes TV (DTV720P) 45–85 Hz 15–70 kHz 12–85 MHz Connecteur mini DIN à 9 broches Prise alimentation: SORTIE CC 12V 100–240 V CA 3,1 A 50/60 Hz 303 W (Réglage lampe «Luminos.»)/ 234 W (Réglage lampe «Eco + Veille») avec CA 100 V 293 W (Réglage lampe «Luminos.»)/ 228 W (Réglage lampe «Eco + Veille») avec CA 240 V 4 W (100 V CA) – 5 W (240 V CA)

1.140 BTU/heure (Réglage lampe «Luminos.»)/

1.100 BTU/heure (Réglage lampe «Eco + Veille») avec CA 100 V 880 BTU/heure (Réglage lampe «Luminos.»)/ 860 BTU/heure (Réglage lampe «Eco + Veille») avec CA 240 V 41°F à 95°F (+5°C à +35°C) –4°F à 140°F (–20°C à +60°C) Plastique

Coffret

38 kHz 12 13/32" × 4 19/64" × 11 1/32" (315 (L) × 109 (H) × 280 (P) mm) (boîtier principal uniquement) 12 13/32" × 4 47/64" × 11 37/64" (315 (L) × 120 (H) × 294 (P) mm) (inclus pied ajustable et pièces pour la projection) 8,8 lbs. (4,0 kg) Télécommande, cordon d’alimentation pour l’Europe, sauf Royaume-Uni, cordon d’alimentation pour le Royaume-Uni et Singapour, cordon d’alimentation pour l’Australie, Nouvelle-zélande et Océanie, adaptateur de conversion de 21 broches RCA, câble vidéo, mode d’emploi

*1 Lorsque le Mode VEILLE est réglé sur «Eco»

SHARP se réserve le droit d’apporter des modifications à la présentation et aux caractéristiques des appareils à fin d’amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d’un appareil à l’autre.

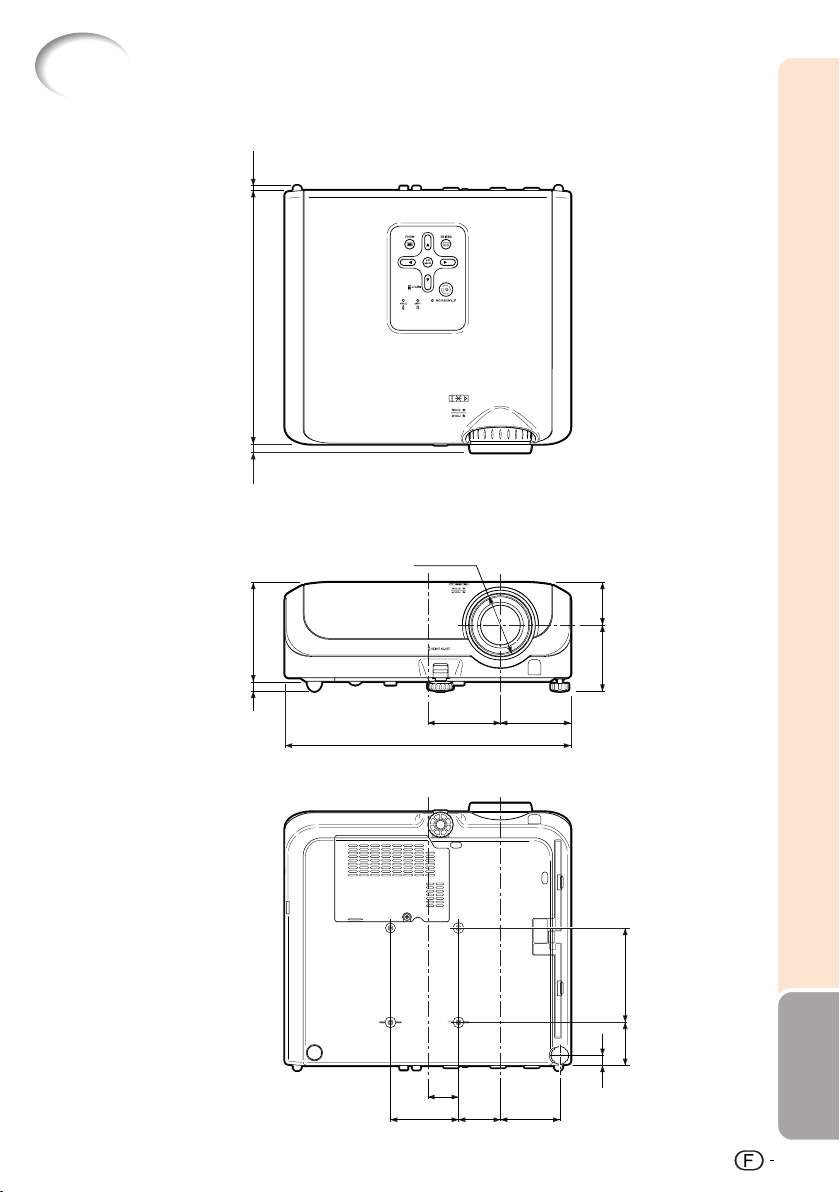

Dimensions

Unités : pouces (mm)

(5)

(280)

(9)

(109)

(11)

12 13/

ø9 7/

(315)

(69,2)

(47)

(73)

(80)

(77,5)

(104)

Appendice

(47,5) 4

(11)

2 61/

(75)

(33,8)

1 (46,2)

(65,5)

Index

Accessoires ................................................... 10

Accessoires en option ...................................10

Accessoires fournis ....................................... 10

Af.OSD ........................................................... 48

Ajustement de l’image ...................................43

AJUSTEMENT GEOMETRIQUE .................. 34

ALLONGE ............................................... 36, 37

Arrière-fond .................................................... 48

Bague du zoom ............................................. 30

Baque de mise au point ................................ 30

BARRE LATERALE ................................ 36, 37

Bleu ................................................................ 43

BrilliantColor™............................................... 43

C.M.S. ............................................................44

Capteur de la télécommande ...................... 15

Capuchon d’objectif .......................................11

Connecteur standard

de sécurité Kensington ....................... 12, 13

Contraste .......................................................43

Cordon d’alimentation ................................... 28

Correction Trapèze ........................................ 32

Couleur .......................................................... 43

Entrée d’air ....................................... 11, 12, 51

Extinction automatique ..................................49

Filtres à poussières ....................................... 52

H&V RÉG. TRAPÈZ.......................................35

Horloge .......................................................... 46

Lampe ..................................................... 10, 56

Langue (langue d’affichage à l’écran) ...........50

Levier HEIGHT ADJUST ...............................30

Luminosité ..................................................... 43

Minuterie de la lampe (Durée de vie) ............ 49

Mode image ............................................ 38, 43

Mode PRJ ............................................... 19, 49

Mode VEILLE .................................................50

Mode ventilation ............................................ 50

Modes INPUT 1 - 6 ........................................ 29

Modes spéciaux ............................................. 46

Netteté ........................................................... 43

Overscan ....................................................... 47

Phase ............................................................. 46

Pied ajustable arrière .................................... 31

Piles R-03 ......................................................14

Pos.hori ..........................................................46

Pos.vert ..........................................................46

Prise CA ......................................................... 28

Prise INPUT 1 ................................................ 23

Prise INPUT 2 ................................................ 23

Prise INPUT 3 ................................................ 24

Prise INPUT 4 ................................................ 24

Prise INPUT 5 ......................................... 25, 26

Prise INPUT 6 ................................................ 25

Prise RS-232C ............................................... 27

Prise TRIGGER .............................................12

Progressif....................................................... 44

PT PAR PT .....................................................37

Ratio d’aspect ................................................36

Redimensionner ..................................... 36, 37

Réduction bruit .............................................. 45

Réglage HDMI ...............................................48

Réglage lampe .............................................. 45

Réglage RS-232C ......................................... 50

Remplacement de la lampe ................... 56, 57

Rouge ............................................................ 43

Saturations.....................................................44

Sortie d’air .............................................. 12, 51

S-titre ............................................................. 47

Sync. Automat. (Ajustement Sync. Automat.) .......

Sync. fine ....................................................... 46

Système vidéo ............................................... 48

Taille de l’image (écran) et distance de projection ...

Teinte ............................................................. 43

Teintes ...........................................................44

Télécommande ..............................................13

Témoin d’avertissement de température ...... 54

Témoin de la lampe .......................................54

Temp Clr (Température des couleurs)........... 44

Touche AUTO SYNC ..................................... 46

Touche ENTER ..............................................41

Touche FREEZE ............................................38

Touche IRIS ................................................... 38

Touche KEYSTONE ....................................... 32

Touche LIGHT ............................................... 13

Touche MENU ................................................41

Touche ON .....................................................28

Touche PICTURE MODE .............................. 38

Touche RESIZE ............................................. 36

Touche RETURN ........................................... 41

Touche RGB/COMP. ...................................... 48

Touche STANDBY ......................................... 29

Touche STANDBY/ON ............................ 28, 29

Touches de réglage ....................................... 41

Touches INPUT .............................................29

Unité de la lampe .......................................... 57

Valeurs ........................................................... 44

Vérification du signal d’entrée .......................46

ZOOM CINÉMA ...................................... 36, 37

Printed in China Gedruckt in China Imprimé en Chine Triykt i Kina Impreso en China Stampato in Cina Gedrukt in China TINS-C777WJZZ 06P11-CH-NG

Sharp XV-Z3100 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Comment lire ce mode d’emploi

Introduction

Table des matières

MESURES DE SÉCURITÉ IMPORTANTES

Accessoires

Nomenclature et fonctions

Insérer les piles

Portée d’utilisation

Mise en route rapide

Mise en place du projecteur

Mise en place du projecteur

Installation standard (Projection avant)

Installation pour montage au plafond

Mode de projection (PRJ)

Taille de l’image (écran) et distance de projection

Echantillon de câbles pour raccordement

Raccordement à un équipement vidéo

Raccordement à un ordinateur

Commander le projecteur à l’aide d’un ordinateur

Mise sous/hors tension du projecteur

Raccordement du cordon d’alimentation

Mise sous tension du projecteur

Mise hors tension (Mettre le projecteur en mode veille)

Projection de l’image

Commuter le mode d’entrée

Ajuster l’image projetée

Corriger la distorsion trapézoïdale

Mode redimensionner

Opérer avec la télécommande

Sélectionner le mode d’image

Changement du réglage du diaphragme

Gel d’une image mobile

Rubriques du menu

Utilisation de l’écran du menu

Sélections du menu (Ajustements)

Ajustement de l’image (Menu «Image»)

1 Sélectionner le mode d’image

4 Ajuster les couleurs

5 Progressif

Réglage des images d’ordinateur

Réglage des modes spéciaux

Utilisation du Menu «Options»

Régler l’affichage à l’écran

Réglage du type de signal

Sélection du Réglage HDMI

Réglage du mode ventilation

Entretien

Appendice

Nettoyage et remplacement des filtres à poussières

Indicateurs d’entretien

À propos de la lampe

Lampe

Précaution quant à la lampe

Remplacement de la lampe

Déposer et poser la lampe

Remettre à zéro la minuterie de la lampe

Raccordement et affectation des broches

Spécifications et réglages des commandes RS-232C

Tableau de compatibilité PC

Guide de dépannage

Fiche technique

Dimensions

Index
