XV-Z3000

ENGLISH DEUTSCH FRANÇAIS

PROJECTOR PROJEKTOR PROJECTEUR PROJEKTOR PROYECTOR PROIETTORE PROJECTOR

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI BRUKSANVISNING MANUAL DE MANEJO MANUALE DI ISTRUZIONI GEBRUIKSAANWIJZING

SVENSKA ESPAÑOL ITALIANO

NEDERLANDS

Prima di utilizzare il proiettore, leggere con attenzione il presente manuale di istruzioni.

Introduzione

IMPORTANTE

• Per poter denunciare lo smarrimento o il furto del proiettore, si consiglia di annotare il numero seriale riportato sul fondo del proiettore stesso e di custodire tali informazioni.

• Prima di riciclare il materiale di imballaggio, controllare attentamente il contenuto della confezione con la lista di “Accessori forniti” a pagina 10.

Modello n.: XV-Z3000

Serie n.:

ATTENZIONE:

Sorgente di luce ad elevata brillantezza. Non fissare lo sguardo sul fascio di luce e non guardarlo direttamente. Prestare particolare attenzione per evitare che i bambini guardino direttamente nella direzione del fascio luminoso.

Per ridurre il rischio di incendi o di scosse elettriche, non esporre questo prodotto alla pioggia o all’umidità.

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE.

NON RIMUOVERE LE VITI, SALVO QUELLE

INDICATE PER L’EFFETTUAZIONE

DELL’ASSISTENZA DA PARTE DELL’UTENTE.

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE,

AD ECCEZIONE DELL’ UNITÀ LAMPADA, NESSUN COMPONENTE PUÒ

ESSERE SOTTOPOSTO ALL’ASSISTENZA TECNICA DA PARTE DELL’UTENTE.

PER L’ASSISTENZA TECNICA, RIVOLGERSI A PERSONALE QUALIFICATO.

NON RIMUOVERE IL COPERCHIO.

Il simbolo con il fulmine con la punta a freccia all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di “tensione pericolosa” non isolata, all’ interno dell’ involucro del prodotto; essa risulterà essere di entità sufficiente a dare luogo a rischi di scosse elettriche per le persone.

Il simbolo con il punto esclamativo all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di istruzioni di rilievo per il funzionamento e la manutenzione (l’assistenza tecnica) nella documentazione fornita unitamente al prodotto.

ITALIANO

ATTENZIONE:

La ventola di raffreddamento di questo proiettore continua a funzionare per circa 90 secondi dopo che il proiettore è passato nel modo di attesa. Durante il funzionamento normale, quando l’unità è nel modo di attesa, usare sempre il tasto STANDBY/ON sul proiettore o il tasto STANDBY sul telecomando. Assicurarsi che la ventola di raffreddamento si sia fermata prima di scollegare il cavo di alimentazione. DURANTE L’USO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLLEGANDO IL CAVO DI ALIMENTAZIONE. SE NON SI OSSERVA QUESTA PRECAUZIONE, LA DURATA DELLA LAMPADA SARÀ INFERIORE AL PREVISTO.

SMALTIMENTO DEL PRODOTTO

Questo proiettore utilizza una saldatura a stagno e piombo, e una lampada pressurizzata contenete un piccolo quantitativo di mercurio. Lo smaltimento di questi materiali potrebbe essere regolamentato da norme istituite per la tutela dell’ambiente. Per informazioni sullo smaltimento o sul riciclaggio, rivolgersi alle autorità locali o, se negli Stati Uniti, all’Associazione delle industrie elettroniche, sul sito www.eiae.org.

Attenzione durante la sostituzione della lampada

Vedere “Sostituzione della lampada”, a pagina 54.

Questo proiettore SHARP utilizza un pannello DMD. Questo sofisticatissimo pannello contiene 983.040 pixel (microspecchi). Al pari di altri grandi apparecchi elettronici ad alta tecnologia quali i televisori muniti di schermo di grandi dimensioni, i sistemi video e le videocamere, questo apparecchio deve essere conforme ad alcune tolleranze accettabili. Questa unità presenta alcuni pixel inattivi all’interno di tolleranze accettabili che possono produrre puntini inattivi sullo schermo dell’immagine. Ciò non si ripercuote sulla qualità dell’immagine o sulle aspettative di durata dell’unità.

Come leggere questo manuale di istruzioni

■ Le specifiche possono variare leggermente in base al modello. Tuttavia è possibile collegare e

utilizzare tutti i modelli allo stesso modo.

• In questo manuale di istruzioni, le illustrazioni e le schermate di visualizzazione sono semplificate

per maggiore chiarezza e potrebbero differenziarsi leggermente dalla schermata effettivamente visualizzata a schermo.

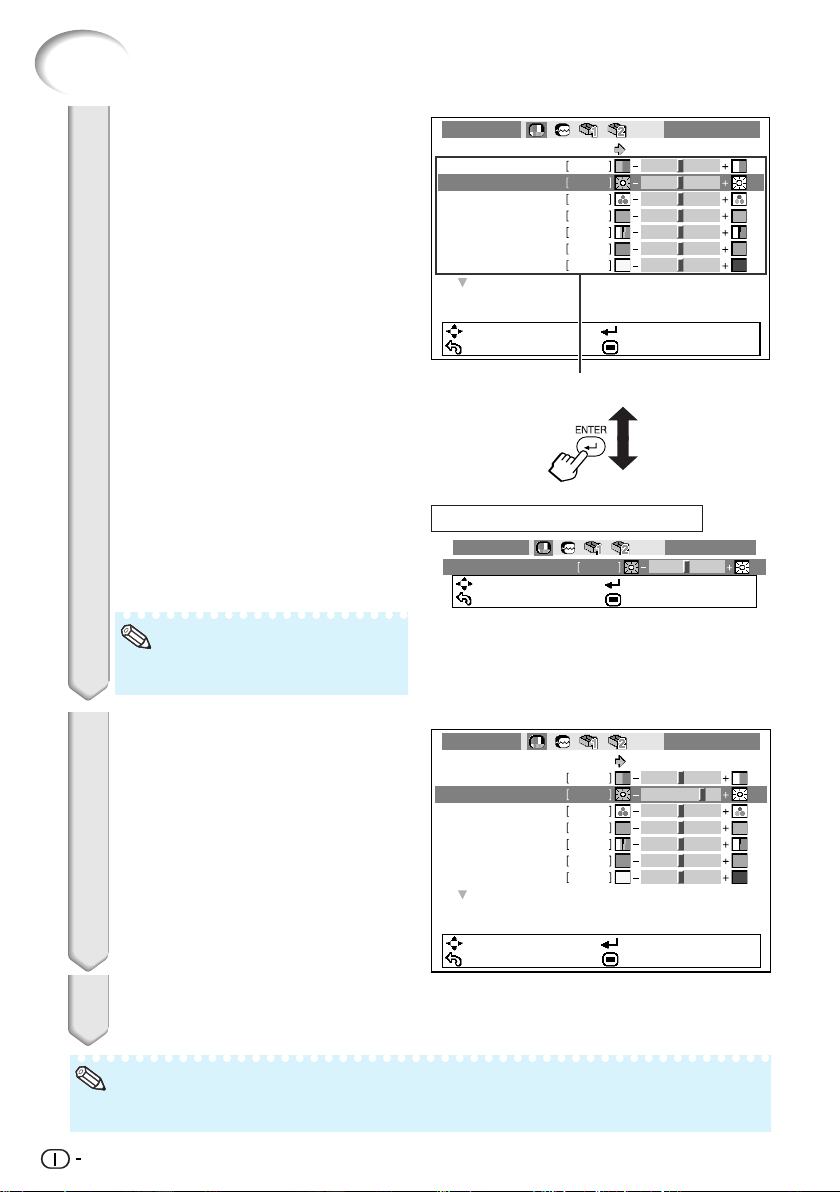

Utilizzo della schermata del menu

Tasto ENTER

Tasti di regolazione (P/R/O/Q)

Tasto MENU

Selezioni del menu (regolazioni)

Esempio: Regolazione della “Luminos.”.

• Questa operazione può essere eseguita anche utilizzando i tasti sul proiettore.

Premere dMENU.

• Viene visualizzata la schermata del menu “Immagine” per il modo Ingresso

selezionato.

Premere Q o O per selezionare

l’icona di menu da regolare.

• L’icona selezionata è evidenziata.

Icona del menu Schermo menu

Nota

• Il menu “Sinc. fine” non è disponibile per INPUT3 o INPUT4.

Immagine

Sinc.fine Opzioni1 Opzioni2

Esempio: Menu dello schermo “Immagine” per il modo INPUT 1

Immagine INGRESSO 1

Mod. immagine Contrasto 0 Luminos. Colore Sfumatura Definizione Rosso Blu

SEL/REG TORNA

Tasti di regolazione (P/R/O/Q)

Tasto MENU

Tasto ENTER

Tasto RETURN

• Premere e RETURN per tornare alla schermata precedente quando il menu è visualizzato.

Modalità d’ingresso selezionata

Icone di menu

Standard

0 0 0 0 0 0

INSER FIN

Tasti usati in questa operazione

Tasti usati in questo

Caratteristiche

utili

passaggio

Visualizzazione su schermo

Introduzione

Informazioni

...............Indica ulteriori informazioni per impostare e utilizzare il proiettore.

Nota

...Indica le precauzioni da adottare per utilizzare il proiettore.

Per riferimento futuro

Risoluzione dei problemi

Pagg. 60 e 61

IndiceManutenzione

Pag. 64Pag. 51

Sommario

Operazioni preliminari

Introduzione

Come leggere questo manuale di

istruzioni ..............................................

Sommario ............................................. 4

NORME DI SICUREZZA IMPORTANTI ...

Accessori ............................................ 10

Nomi di parti e funzioni ....................... 11

Inserimento delle batterie .................... 14

Raggio d’uso ........................................ 15

Avvio rapido

Avvio rapido ........................................ 16

Utilizzo

Operazioni di base

Accensione/spegnimento del proiettore ...

Collegamento del cavo di alimentazione ... 28

Accendere il proiettore ........................ 28

Spegnimento (mettere il proiettore in

modo Attesa) ..................................... 29

Proiezione dell’immagine ................... 29

Passaggio al modo Ingresso ............... 29

Regolazione dell’immagine proiettata... Correzione della distorsione trapezoidale ...

Modo Ridimensiona ............................. 36

Caratteristiche utili

Funzionamento con il telecomando ... 38

Spostare verticalmente l’immagine

proiettata (Spostamento immagine) ...

Commutare l’impostazione diaframma a

iride .................................................... 38

Blocco di un’immagine in movimento ...

Selezione del modo Immagine ............ 38

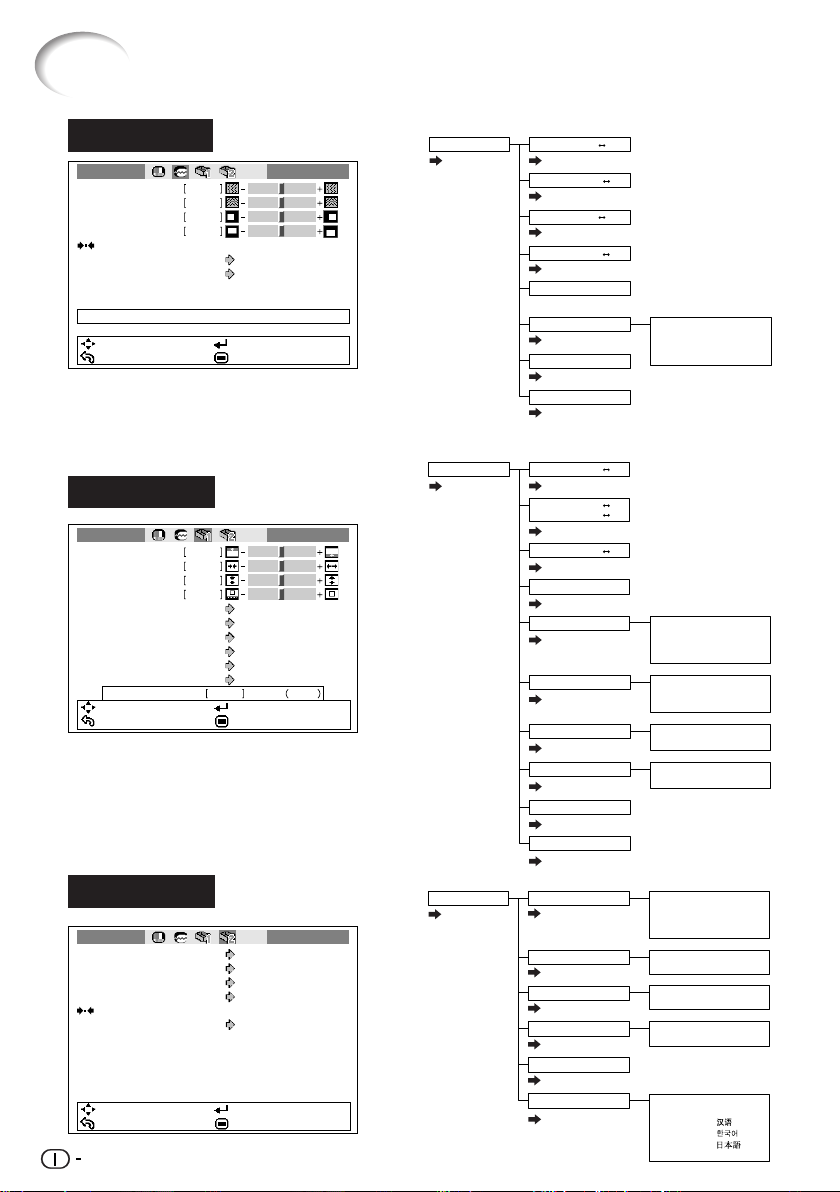

Voci del menu ..................................... 39

Utilizzo della schermata del menu ..... 41

Selezioni del menu (regolazioni) ......... 41

Regolazione dell’immagine (menu “Immagine”) ....

Selezione del modo Immagine ............ 43

Regolazione dell’immagine .................. 43

Regolazione della temperatura del colore ...

Regolazione dei colori ......................... 44

Progressivo........................................... 44

Riduzione delle interferenze

nell’immagine (DNR) ......................... 45

30 32

Installazione

Installazione del proiettore ................. 18

Installazione del proiettore................... 18

Installazione standard (Proiezione frontale) ...

Installazione a soffitto .......................... 18

Modalità di proiezione (Modo PRO) .... 19

Dimensioni dell’immagine (schermo) e

distanza di proiezione ....................... 20

Collegamenti

Esempi di cavi di collegamento .......... 22

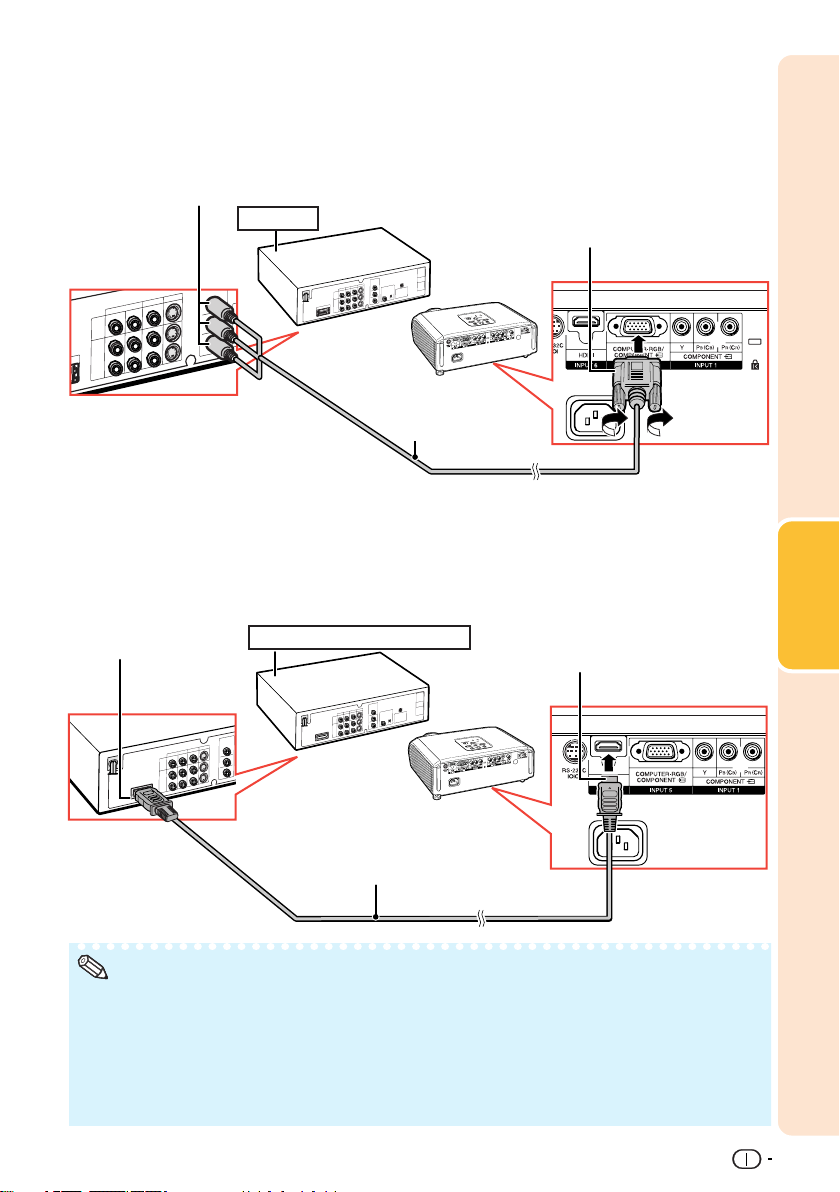

Collegamento a un apparecchio video ...

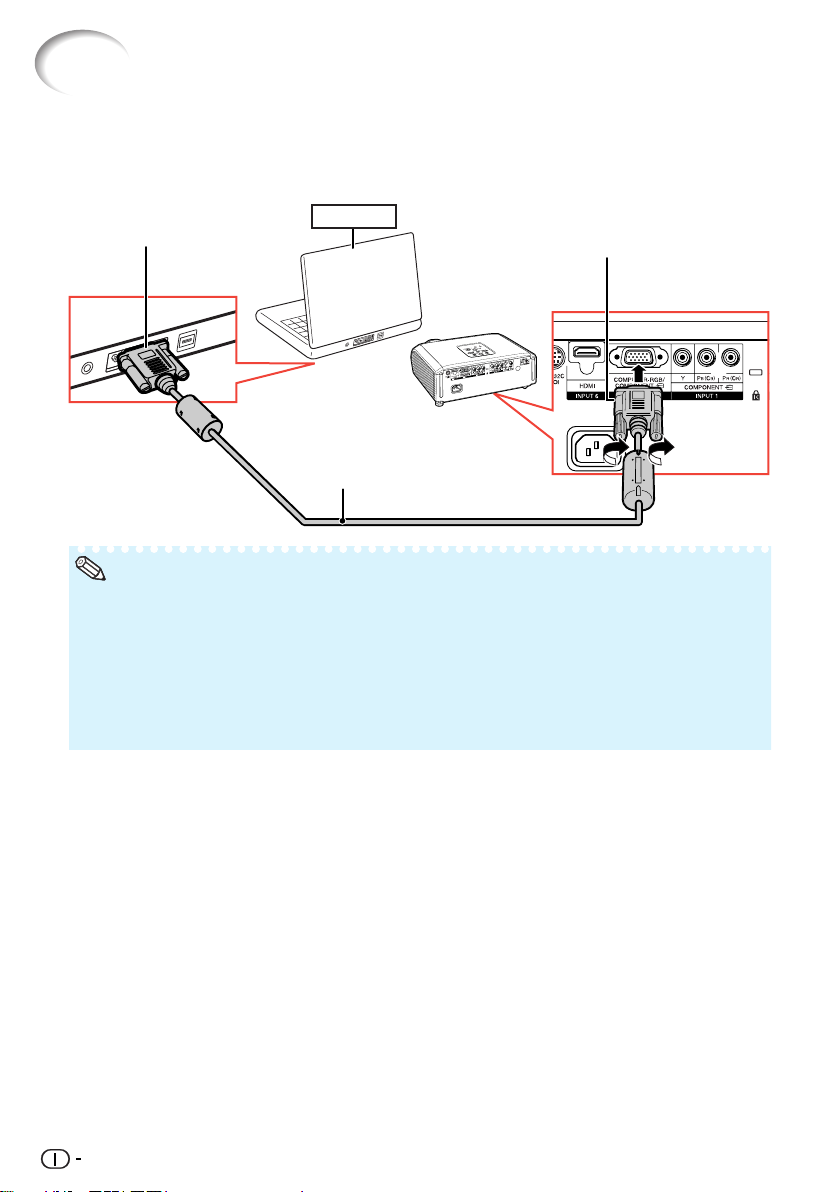

Collegamento a un computer ............. 26

Controllo del proiettore tramite un

computer .......................................... 27

Commutare l’impostazione diaframma a

iride .................................................... 45

Impostazione lampada ........................ 45

Regolazioni delle immagini del computer

(menu “Sinc.fine”)............................. 46

Regolazione delle immagini del

computer ............................................ 46

Impostazioni del Modo Speciale ......... 46

Sinc. auto (regolazione Sinc. auto) ..... 46

Controllo del segnale d’entrata ........... 46

Utilizzo del menu “Opzioni” ................ 47

Regolazione della posizione

dell’immagine .................................... 47

Regolazione della sovrascansione ...... 47

Regolazione della dimensione verticale del

display (Impostazioni dei sottotitoli) .......

Impostazione della visualizzazione su schermo...

Impostazione del sistema video .......... 48

Impostazioni del tipo di segnale.......... 48

Selezione dell’impostazione HDMI ...... 48

Selezione dell’immagine di fondo........ 48

Funzione Spegn. Automatico............... 49

Controllo dello stato di durata della lampada ... Inversione/capovolgimento delle

immagini proiettate ............................ 49

Selezione della velocità di trasmissione

(RS-232C) .......................................... 50

Ridurre il consumo d’energia quando è

attivata la Modalità d’attesa .............. 50

Impostazione della modalità ventola ... 50

Ritorno alle impostazioni default ......... 50

Selezione della lingua di visualizzazione

sullo schermo .................................... 50

47 48

Riferimento

Introduzione

Appendice

Manutenzione ..................................... 51

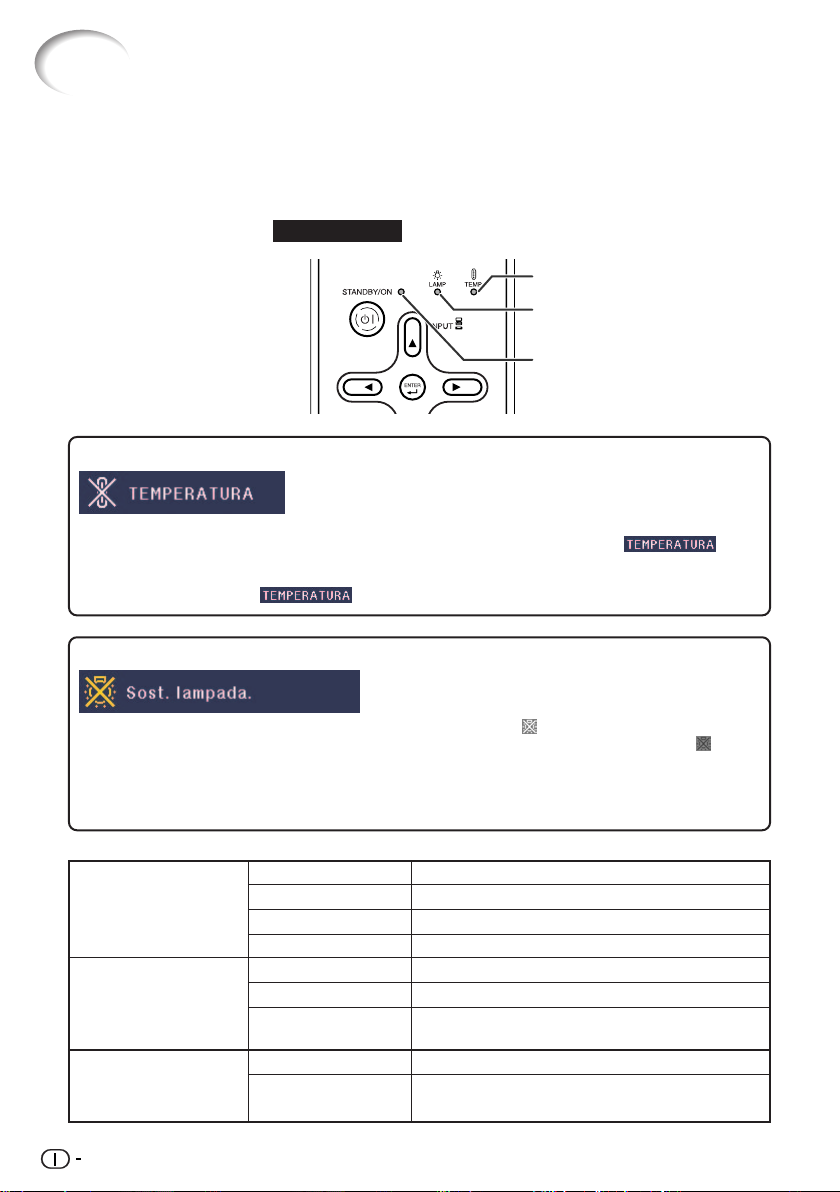

Indicatori di manutenzione ................. 52

Informazioni sulla lampada ................ 54

Lampada .............................................. 54

Precauzioni relative alla lampada........ 54

Sostituzione della lampada.................. 54

Rimozione e installazione del blocco

lampada ............................................. 55

Ripristino del timer della lampada ....... 56

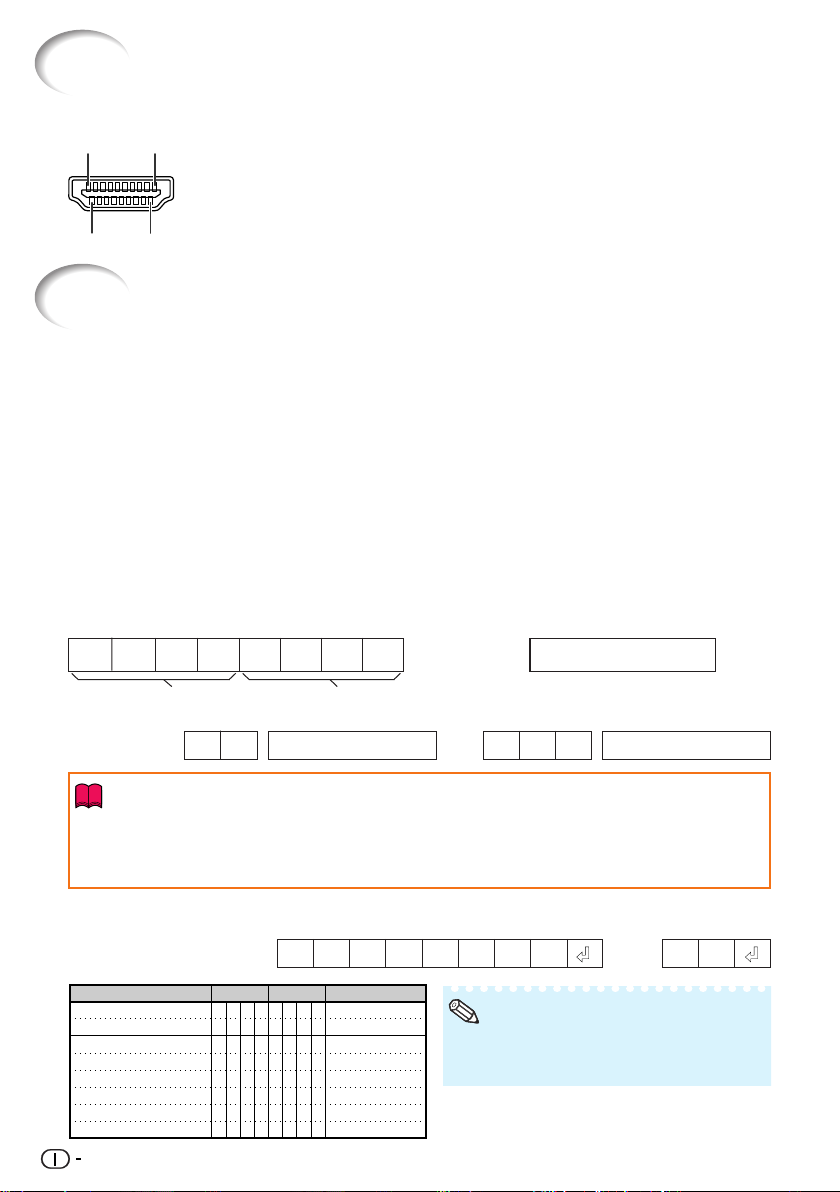

Corrispondenza dei pin di collegamento ... Specifiche RS-232C e impostazioni dei

comandi ............................................ 58

Schema di compatibilità del computer ...

Risoluzione dei problemi .................... 60

Specifiche tecniche ............................ 62

Dimensioni .......................................... 63

Indice .................................................. 64

NORME DI SICUREZZA IMPORTANTI

ATTENZIONE: Leggete queste istruzioni prima di usare il prodotto e poi

conservatele per ogni riferimento futuro.

L’energia elettrica può effettuare molte funzioni utili. Questo prodotto è stato prodotto per assicurare la vostra sicurezza personale. MA L’USO ERRATO PUO’ CAUSARE POTENZIALI SCOSSE ELETTRICHE O RISCHI DI INCENDI. Per non disabilitare le protezioni incorporate in questo prodotto, osservate le seguenti regole principali per l’installazione, l’uso e il lavoro di servizio.

1. Leggere le istruzioni

Prima di utilizzare il prodotto occorre leggere tutte le istruzioni di sicurezza e di funzionamento.

2. Conservare le istruzioni

Occorre conservare le istruzioni di sicurezza e di funzionamento per potervi fare riferimento in futuro.

3. Rispettare le avvertenze

Occorre seguire scrupolosamente tutte le avvertenze presenti sul prodotto e nelle istruzioni per il funzionamento.

4. Seguire le istruzioni

Occorre seguire tutte le istruzioni per l’uso e per il funzionamento.

5. Pulizia

Prima di effettuare la pulizia scollegare il prodotto dalla presa di corrente. Per la pulizia, non usare detergenti liquidi o aerosol. Usare un panno umido.

6. Accessori

Non utilizzare accessori non consigliati dal fabbricante del prodotto poiché possono causare pericoli.

7. Acqua e umidità

Non utilizzare il prodotto in prossimità di acqua, ad esempio presso una vasca da bagno, un lavabo, un lavandino o un lavatoio, in cantine umide, presso una piscina e così via.

8. Collocazione

Non collocare il prodotto su carrelli, supporti, cavalletti, staffe o tavoli instabili. Il prodotto potrebbe cadere causando gravi lesioni a bambini o adulti e danneggiandosi gravemente. Utilizzare esclusivamente carrelli, supporti, cavalletti, staffe o tavoli consigliati dal fabbricante o venduti unitamente al prodotto. Il prodotto deve sempre essere installato seguendo le istruzioni del fabbricante e utilizzando accessori di montaggio consigliati da quest’ultimo.

9. Trasporto

La combinazione di prodotto e carrello deve essere spostata con attenzione. Le fermate brusche, l’applicazione di una forza eccessiva e gli spostamenti su superfici accidentate possono provocare il ribaltamento del prodotto e del carrello.

10. Ventilazione

L’involucro è dotato di fessure e aperture di ventilazione volte a garantire un funzionamento affidabile del prodotto e a proteggerlo dal surriscaldamento. Non coprire o ostruire le aperture collocando il prodotto su letti, divani, tappeti o altre superfici simili. Il prodotto non deve essere collocato in strutture incassate come librerie o rastrelliere, a meno che non venga fornita una ventilazione adeguata o che siano comunque rispettate rigorosamente le istruzioni del fabbricante.

11. Sorgenti di alimentazione

Questo prodotto deve essere alimentato esclusivamente da sorgenti di alimentazione del tipo indicato sull’etichetta di identificazione. Se non si è sicuri del tipo di alimentazione disponibile, rivolgersi al rivenditore del prodotto o all’azienda elettrica locale. Per i prodotti progettati per funzionare a batterie o con alimentazione di altro genere, fare riferimento alle istruzioni per il funzionamento.

12. Messa a terra o polarità

Questo prodotto è stato dotato di uno dei seguenti tipi di spine. Se la spina non dovesse entrare nella presa murale, rivolgersi ad un elettricista. Non modificate la spina togliendo la spina di messa a terra.

a. Spina a due cavi (principale). b. Spina a tre cavi (principale) con un terminale

di messa a terra. Questa spina entra solo nelle prese murali con messa a terra.

13. Protezione del cavo di alimentazione

Il percorso dei cavi di alimentazione deve essere scelto in modo che non sia possibile calpestarli o schiacciarli collocando oggetti sopra o contro di essi; occorre prestare particolare attenzione ai cavi in corrispondenza delle spine, delle prese multiple e dei punti di uscita dal prodotto.

14. Fulmini

Per una maggiore protezione del prodotto durante i temporali, o nei periodi in cui esso non è sotto sorveglianza o rimane inutilizzato a lungo, scollegarlo dalla presa di rete e staccare il cavo di alimentazione. Ciò previene eventuali danni al prodotto dovuti a fulmini e a sbalzi della tensione di alimentazione.

Introduzione

15. Sovraccarico

Non sovraccaricare le prese di corrente, le prolunghe o le prese multiple integrate, poiché ciò può causare rischi di incendi o scosse elettriche.

16. Penetrazione di oggetti e liquidi

Non spingere oggetti di alcun tipo all’interno del prodotto attraverso le aperture, poiché essi possono venire a contatto con punti in cui è presente una tensione pericolosa o mettere in corto circuito componenti che possono dare luogo a incendi o scosse elettriche. Non versare sul prodotto liquidi di alcun genere.

17. Assistenza tecnica

Non tentare di effettuare personalmente interventi di assistenza tecnica sul prodotto, poiché l’apertura o la rimozione dei coperchi può comportare l’esposizione a tensioni pericolose o ad altri pericoli. Rivolgersi esclusivamente a personale qualificato.

18. Problemi che richiedono assistenza tecnica

Qualora si verifichino le seguenti condizioni, scollegare il prodotto dalla presa di corrente e rivolgersi a personale qualificato per l’assistenza tecnica:

a. se il cavo o la spina di alimentazione sono

danneggiati.

b. se nel prodotto sono penetrati liquidi o corpi

estranei.

c. se il prodotto è stato esposto a pioggia o

acqua.

d. se il prodotto non funziona in modo normale

quando si seguono le istruzioni per il funzionamento. Regolate esclusivamente i comandi descritti nelle istruzioni per il funzionamento, poiché una regolazione errata di altri comandi può provocare danni e comporta spesso lunghi interventi dei tecnici qualificati per ripristinare il funzionamento normale del prodotto.

e. se il prodotto è caduto o è stato danneggiato

in qualunque modo.

f. se il prodotto presenta chiare variazioni delle

prestazioni.

19. Ricambi

Accertarsi che i tecnici che effettuano gli interventi di assistenza tecnica utilizzino i ricambi specificati dal fabbricante o ricambi con caratteristiche identiche a quelle dei componenti originali. L’uso di pezzi di ricambio non autorizzati può causare incendi, scosse elettriche o altri pericoli.

20. Controlli per la sicurezza

Al termine di qualsiasi intervento di assistenza tecnica o di riparazione di questo prodotto, richiedere al tecnico addetto all’assistenza di effettuare i controlli per la sicurezza per verificare che il prodotto sia in condizioni di funzionamento adeguate.

21. Montaggio a parete o a soffitto

Questo prodotto va montato a parete o a soffitto nel modo raccomandato dal fabbricante.

22. Calore

Questo prodotto deve essere collocato lontano da sorgenti di calore come radiatori, riscaldatori, fornelli o altri prodotti (compresi gli amplificatori) che dissipano calore.

• DLP™ (Digital Light Processing), DMD™ (Digital Micromirror Device) e BrilliantColor™ sono marchi di fabbrica di Texas Instruments, Inc.

• Microsoft

e Windows® sono marchi di fabbrica registrati di Microsoft Corporation negli

Stati Uniti e/o in altri Paesi.

• PC/AT è un marchio di fabbrica registrato di International Business Machines Corporation negli Stati Uniti.

• Macintosh

è un marchio di fabbrica registrato di Apple Computer, Inc. negli Stati Uniti e/

o in altri Paesi.

• HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi registrati di HDMI Licensing LLC.

• Tutti gli altri nomi aziendali o di prodotti aziendali sono marchi di fabbrica o marchi di fabbrica registrati delle rispettive società.

• Alcuni chip IC in questo prodotto includono delle informazioni riservate e/o segreti industriali della Texas Instruments. Per questo motivo è vietato copiare, modificare, adattare, tradurre, distribuire, invertire l’ingegneria, assemblare o smontare i contenuti delle stesse.

Durante l’installazione del proiettore osservare le seguenti norme precauzionali.

Precauzioni relative al blocco lampada

■ Possibili rischi prodotti da frammenti di vetro in caso di rottura della lampada. In questo caso, rivolgersi al centro assistenza o al rivenditore autorizzato Sharp più vicino e chiedere la sostituzione della lampada. Vedere “Sostituzione della lampada” a pagina 54

Precauzioni relative all’installazione del proiettore

■

Per mantenere gli interventi di manutenzione entro limiti fisiologici e per garantire un’alta qualità dell’immagine, SHARP raccomanda di installare il proiettore in una zona priva di umidità, polvere e fumo di sigarette. Quando il proiettore è esposto a questi ambienti, le aperture di ventilazione e le lenti devono essere pulite più spesso. Se il proiettore viene pulito regolarmente, l’utilizzo in tali ambienti non riduce la vita operativa generale dell’unità. La pulizia interna deve essere eseguita solo da un centro assistenza o rivenditore autorizzato SHARP.

Non installare il proiettore in luoghi esposti alla luce diretta del sole o artificiale.

■ Posizionare lo schermo in modo che non sia colpito dalla luce diretta del sole o dalla luce artificiale. La luce che colpisce direttamente lo schermo sbiadisce i colori, rendendo difficile la visione. Chiudere, perciò, le persiane e abbassare le luci quando si installa lo schermo in una stanza soleggiata o luminosa.

Precauzioni relative al posizionamento del proiettore

■ Posizionare il proiettore su una superficie piana entro l'intervallo di regolazione (8 gradi) dei piedini di regolazione.

■ In seguito all’acquisto del prodotto potrebbe essere riscontrabile la provenienza di un odore spiacevole dall’apertura di sfogo. Ciò è normale, non si tratta di un cattivo funzionamento.

Quando si utilizza il proiettore in zone di altitudine elevata, ad esempio in montagna (a un’altitudine di circa 4.900 piedi (1.500 metri) o superiore)

■ Quando si utilizza il proiettore in zone di altitudine elevata in cui l’aria è rarefatta, impostare la “Modalità ventola” su “Alta”. In caso contrario è possibile che si riduca la durata del sistema ottico.

Avvertenza relativa al collocamento del proiettore in posizione sopraelevata

■ Quando si colloca il proiettore in una posizione sopraelevata, adoperarsi per fissarlo adeguatamente onde evitare che cada addosso a qualcuno, ferendolo.

Non sottoporre il proiettore a urti e/o vibrazioni.

■ Proteggere l’obiettivo per evitare che la superficie della lente sia soggetta a urti o forti impatti o venga danneggiata.

Riposare gli occhi con una certa frequenza.

■ Guardare costantemente lo schermo per diverse ore affatica la vista. Ricordarsi di riposare gli occhi di tanto in tanto.

Evitare luoghi con temperature estreme.

■ La temperatura operativa del proiettore varia da 41°F a 95°F (da +5°C a +35°C).

■ La temperatura di conservazione del proiettore varia da –4°F a 140°F (da–20°C a +60°C).

Non ostruire le aperture di immissione e di emissione dell’aria.

■ Lasciare almeno 11 13/16 pollici (30 cm) di spazio tra l’apertura di emissione dell’aria e la parete o l’ostruzione più vicina.

■

Controllare che le aperture di immissione e di emissione dell’aria non siano ostruite.

■

Se la ventola di raffreddamento è ostruita, un circuito di protezione mette automaticamente il proiettore in modo Attesa per impedire danni da surriscaldamento. Ciò non indica un malfunzionamento. (Vedere pagine 52 e 53.) Rimuovere il cavo di alimentazione del proiettore dalla presa a muro e attendere almeno 10 minuti. Posizionare il proiettore in modo che le aperture di immissione e di emissione dell’aria non siano ostruite, reinserire il cavo di alimentazione e accendere il proiettore. In questo modo il proiettore ritorna alle condizioni operative normali.

■

Quando si spegne il proiettore la ventola di raffreddamento si attiva per fare diminuire temporaneamente la temperatura interna. Scollegare il cavo di alimentazione quando la ventola di raffreddamento si arresta. Il periodo di funzionamento della ventola di raffreddamento varia a seconda delle circostanze e della temperatura interna.

Norme precauzionali relative all’utilizzo del proiettore

■

Evitare di esporre il proiettore a impatti violenti e/o a forti vibrazioni durante l’utilizzo, in quanto tali sollecitazioni potrebbero provocare danni all’apparecchio. Prestare particolare attenzione all’obiettivo. Prima di spostare il proiettore, scollegare il cavo di alimentazione della presa a muro e scollegare eventuali altri cavi collegati al proiettore.

■

Non trasportare il proiettore tenendolo per la lente.

■ Quando il proiettore viene riposto dopo l’utilizzo, reinserire la copertura dell’obiettivo. (Vedere pagina 11).

■ Non esporre il proiettore alla luce diretta del sole e non posizionarlo in prossimità di fonti di calore, in quanto ciò potrebbe provocare l’alterazione del colore della struttura esterna e la deformazione della copertura di plastica.

Altri apparecchi collegati

■

Quando si collega un computer o un altro apparecchio audiovisivo al proiettore, effettuare i collegamenti DOPO aver scollegato il cavo di alimentazione del proiettore dalla presa CA e aver spento l’apparecchio da collegare.

■ Per istruzioni su come effettuare i collegamenti, consultare i manuali di istruzioni del proiettore e dell’apparecchio da collegare.

Utilizzo del proiettore in altri Paesi

■ La tensione di alimentazione della presa può variare a seconda dell’area geografica o del Paese in cui si utilizza il proiettore. Se si utilizza il proiettore in un Paese diverso da quello di produzione, utilizzare un cavo di alimentazione adatto al Paese in questione.

Funzione di controllo della temperatura

■

Se il proiettore comincia a riscaldarsi per problemi di installazione o di ostruzione delle aperture di immissione e di emissione dell’aria, nell’angolo in basso a sinistra dell’immagine si illuminano le spie “ ” e “ ” . Se la temperatura continua ad aumentare, la lampada si spegne, l’indicatore di temperatura sul proiettore lampeggia e dopo 90 secondi di raffreddamento il proiettore entra in modo Attesa. Per dettagli, consultare la sezione “Indicatori di manutenzione” a pagina 52.

Informazioni

•

La ventola di raffreddamento regola la temperatura interna e le prestazioni sono controllate automaticamente. Il rumore della ventola durante il funzionamento del proiettore potrebbe cambiare a seguito di cambiamenti di velocità. Ciò non indica un malfunzionamento.

• Non scollegare il cavo di alimentazione durante la proiezione o mentre la ventola di raffreddamento è in funzione. Ciò potrebbe causare danni a seguito di un aumento della temperatura interna, in quanto anche la ventola di raffreddamento si ferma.

Introduzione

Accessori

Accessori forniti

Telecomando

RRMCGA444WJSB

Adattatore di conversione

RCA a 21 pin

QSOCZ0361CEZZ

Cavo di alimentazione*

(1) (2) (3)

Per l’Europa, ad eccezione

del Regno Unito

(6' (1,8 m))

QACCVA011WJPZ

* Usare il cavo di alimentazione che corrisponde alla presa di corrente a muro nel proprio

Paese.

Due batterie R-03

(formato “AAA”, UM/

SUM-4, HP-16 o simile)

Cavo video

QCNWGA001WJZZ

Per il Regno Unito e

Singapore

(6' (1,8 m))

QACCBA036WJPZ

• Manuale di istruzioni

Copertura

dell’obiettivo

(collegata)

CCAPHA024WJSA

Per l’Australia, Nuova

Zelanda e Oceania

(6' (1,8 m))

QACCLA018WJPZ

Accessori opzionali

■ Blocco lampada

■ Adattatore DIN D-sub RS-232C (5

/64o (15 cm))

AN-100LP

AN-A1RS

■ 3 RCA al cavo a 15 pin D-sub (10n (3,0 m))

Nota

• Alcuni degli accessori opzionali possono non essere disponibili in certe aree geografiche. Verificare con il centro assistenza o il rivenditore autorizzato Sharp più vicino.

AN-C3CP2

Nomi di parti e funzioni

I numeri in Z si riferiscono alle pagine principali di questo manuale di istruzioni in cui è illustrato l’argomento.

Proiettore

Vista dall’alto

Introduzione

Spia dell’alimentazione

Tasto STANDBY/ON

Per accendere il proiettore e metterlo in modo Attesa.

Tasto ENTER

Per impostare le voci selezionate o regolate sul menu.

Tasto RESIZE

Per passare da una dimensione dello schermo all’altra.

Vista anteriore

Ghiera della messa a fuoco

Per regolare la messa a fuoco.

Leva di HEIGHT ADJUST

28, 5228, 52

Per inserire o rimuovere la copertura dell’obiettivo, premere su entrambi i lati della copertura.

Indicatore della lampada

Indicatore di avvertimento della temperatura

Tasti INPUT (P/R)

Per passare al modo ingresso 1, 2, 3, 4, 5 o 6.

Tasto MENU

Per visualizzare le schermate di regolazione e impostazione.

Tasti di regolazione (P/R/O/Q)

Per selezionare le voci del menu.

Apertura di immissione

dell’aria

Ghiera dello zoom

Per ingrandire/ridurre l’immagine.

Sensore del

telecomando (fronte)

Nomi di parti e funzioni (segue)

I numeri in Z si riferiscono alle pagine principali di questo manuale di istruzioni in cui è illustrato l’argomento.

Vista posteriore

Apertura di

emissione dell’aria

Apertura di immissione dell’aria

Presa CA

Collegare il cavo di alimentazione fornito.

Piedini posteriori di regolazione

Terminali

65 4 1 23 7

Sensore del telecomando (retro)

Connettore standard di sicurezza Kensington

Terminale Descrizione

Terminale INPUT 1, 2

Collegamento dell’impianto video all’uscita del componente (riproduttore DVD, decoder DTV, registratore DVD con disco rigido, ecc.).

Terminale INPUT 3

Collega l’impianto video con terminale di uscita Video S (VCR,

riproduttore DVD, ecc.).

Terminale INPUT 4

Collega l’impianto video senza terminale di uscita Video S.

Terminale INPUT 5

■

Collegamento dell’impianto video all’uscita del componente (riproduttore DVD, decoder DTV, registratore DVD con disco rigido, ecc.).

■ Collegamento del computer.

Terminale INPUT 6

Collegamento dell’apparecchio video con il terminale d’uscita HDMI.

Terminale RS-232C

Collega il computer per controllare il proiettore.

Terminale TRIGGER

Quando il proiettore è acceso viene emesso un segnale di controllo (DC 12V) dal presente terminale. Se uno schermo elettrico o un altro dispositivo compatibile è collegato può essere acceso quando il proiettore è acceso.

Pagina

—

I numeri in Z si riferiscono alle pagine principali di questo manuale di istruzioni in cui è illustrato l’argomento.

Tasto ON

Per l’accensione del proiettore.

Tasti INPUT 1, 2, 3, 4, 5 e 6

Tasto STANDBY

Per impostare il proiettore in modalità standby.

Tasto KEYSTONE

Per l’accesso alla modalità di correzione trapezoidale.

Tasto RETURN

Per tornare alla schermata di menu precedente durante l'utilizzo del menu.

Tasto AUTO SYNC

Per regolare automaticamente le immagini quando è collegato a un computer.

Tasto RGB/COMP.

Per passare al tipo di segnale di ingresso richiesto.

Tasto FREEZE

Per bloccare le immagini.

Per passare ai relativi modi di ingresso.

Tasto MENU

Per visualizzare le schermate di regolazione e impostazione.

Tasti di regolazione

(P/R/O/Q)

•

Per selezionare le voci del menu.

• Per la regolazione trapezoidale quando il proiettore è in modalità correzione trapezoidale.

Tasto ENTER

Per impostare le voci selezionate o regolate nel menu.

Tasto RESIZE

Per passare da una dimensione dello schermo all’altra (STIRATURA, BARRA LATERALE, ecc).

Tasto PICTURE MODE

Per la selezione dell’immagine appropriata.

Introduzione

Tasto LIGHT

Per illuminare tutti i tasti del telecomando.

Utilizzo del Blocco Kensington sul proiettore

• Questo proiettore è provvisto di un connettore standard di sicurezza Kensington da usare con un sistema di sicurezza Kensington MicroSaver. Per le istruzioni d’uso su come salvaguardare il proiettore, consultare le informazioni fornite insieme al sistema.

Tasto IRIS

Per commutare “MODALITÀ ALTA LUMINOSITÀ”, “MODO MEDIO” e “MODALITÀ ALTO CONTRASTO”.

Tasti IMAGE SHIFT

Per spostare verticalmente l’immagine proiettata.

Nomi di parti e funzioni (segue)

Inserimento delle batterie

Premere sul segno P presente sullo

sportello e far scorrere lo sportello nella direzione della freccia.

Inserire le batterie.

• Inserire le batterie assicurandosi che le polarità corrispondano ai segni m e n riportati all’interno del vano batterie.

Inserire il coperchio e farlo scorrere fino a

quando non scatta in posizione.

L’uso incorretto delle batterie può provocare la fuoriuscita di sostanze chimiche o l’esplosione. Osservare le norme precauzionali riportate di seguito.

ATTENZIONE

• Se la batteria viene sostituita in modo errato esiste il pericolo di esplosione. Utilizzare solo batterie dello stesso tipo o equivalenti.

• Inserire le batterie assicurandosi che le polarità corrispondano ai segni m e n riportati all’interno del vano batterie.

• I diversi tipi di batterie hanno proprietà differenti. Evitare pertanto di utilizzare contemporaneamente tipi di batterie diversi.

• Non usare assieme batterie usate e batterie nuove. Ciò può ridurre la durata delle batterie nuove e provocare la fuoriuscita di sostanze chimiche dalle vecchie batterie.

• Quando le batterie sono esaurite, rimuoverle dal telecomando. In caso contrario potrebbe verificarsi la fuoriuscita di sostanze chimiche. Il liquido che fuoriesce dalle batterie è dannoso per la pelle. Pertanto, prima di rimuovere le batterie è necessario pulirle con un panno.

• Le batterie in dotazione con questo proiettore possono esaurirsi entro un breve periodo in base alla modalità di utilizzo. In tal caso sostituirle al più presto con batterie nuove.

• Se non si intende utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie.

• Osservare le norme vigenti relative allo smaltimento delle batterie esaurite.

Raggio d’uso

Il telecomando può essere utilizzato per controllare il proiettore entro il raggio specificato nell’illustrazione.

Sensore del telecomando (fronte)

30°

Introduzione

Trasmettitori del segnale del telecomando

30°

Telecomando

Nota

• Il segnale dal telecomando può essere riflesso su uno schermo in modo da consentire un più facile funzionamento. Tuttavia, l’effettiva distanza dal segnale può variare a seconda del materiale di cui è composto lo schermo.

23n (7 m)

Sensore del telecomando (retro)

30°

23n (7 m)

30°

Telecomando

Trasmettitori del segnale del telecomando

Quando si utilizza il telecomando

• Evitare di lasciar cadere il telecomando e di esporlo a umidità o a temperature elevate.

• Il telecomando potrebbe non funzionare correttamente se esposto alla luce di una lampadina fluorescente. Nel qual caso, spostare il proiettore lontano dalla lampadina fluorescente.

Avvio rapido

In questa sezione vengono illustrate le operazioni di base (proiettore collegato all’apparecchiatura video). Per ulteriori dettagli, vedere la pagina indicata di seguito relativa a ogni passaggio.

Installazione e proiezione

In questa sezione il collegamento del proiettore e dell’apparecchiatura video viene spiegato ricorrendo a un esempio.

Tasto

STANDBY/ON

Tasti INPUT

Ghiera della messa a

fuoco Ghiera dello zoom

Leva di HEIGHT

ADJUST

Tasto STANDBY

Tasto ON

Tasto INPUT 4

Tasto KEYSTONE

Tasti di regolazione

(P/R/O/Q)

Tasto ENTER

1. Posizionare il proiettore davanti a una parete o uno schermo

_P. 18

Collegare il proiettore all'apparecchiatura video e inserire il cavo

2. di alimentazione nella presa CA del proiettore

Al terminale INPUT4

Collegare l’uscita audio di

Presa CA

qualsiasi dispositivo video ad un appropriato dispositivo audio.

_PP. 22–28

3. Rimuovere la copertura dell’obiettivo e accendere il proiettore

_P. 28

Sul proiettore Sul telecomando

4. Accendere l’apparecchiatura video e avviare la riproduzione

5. Selezionare il modo ingresso

Selezionare “INGRESSO 4” utilizzando i tasti INPUT sul proiettore o il tasto INPUT 4 sul telecomando.

Sul

proiettore

Sul

telecomando

Visualizzazione su schermo

_P. 29

INGRESSO 4

• Quando si preme il tasto INPUT del proiettore, la modalità di ingresso cambia nell’ordine seguente:

• Premere i tasti INPUT dal telecomando consente anche di passare in modalità ingresso.

6. Regolare la messa a fuoco, le dimensioni dell’immagine e l’angolazione del proiettore

1. Regolare la messa a fuoco ruotando la ghiera della messa a fuoco.

Ghiera della messa a fuoco

Correggere la distorsione trapezoidale (REGOLAZIONE GEOMETRICA)

1. Premere c KEYSTONE sul telecomando.

2. Premere P/R/O/Q sul telecomando per stabilire la posizione superiore sinistra dell’immagine proiettata.

3. Premere i ENTER sul telecomando per stabilire la posizione.

4. Seguire le fasi 2 e 3 per stabilire anche la posizione superiore destra, inferiore destra e inferiore sinistra dell’immagine proiettata.

• Con la conferma della posizione inferiore sinistra le regolazioni dello schermo vengono

fissate e termina l’impostazione.

INGRESSO1 INGRESSO2 INGRESSO3

Regolare le dimensioni dell’immagine del proiettore ruotando la ghiera dello zoom.

INGRESSO4 INGRESSO5 INGRESSO6

Ghiera dello zoom

_PP. 30, 31

Regolare l’angolazione del proiettore utilizzando la leva di HEIGHT ADJUST.

_PP. 32–35

Avvio rapido

8. Spegnimento

Per impostare il proiettore in modalità standby, premere il tasto STANDBY/ON del proiettore o il tasto STANDBY del telecomando, quindi premere nuovamente il tasto mentre è visualizzato il messaggio di conferma.

Sul proiettore

• Scollegare il cavo di alimentazione dalla presa CA all’arresto della ventola di raffreddamento.

Sul

telecomando

Visualizzazione su schermo

_P. 29

Installazione del proiettore

Per ottenere una qualità di immagine ottimale, posizionare il proiettore perpendicolarmente rispetto allo schermo, assicurandosi che i piedi del proiettore siano a livello. In tal modo, per ottenere una qualità di immagine ottimale non sarà necessario effettuare la correzione trapezoidale.

Installazione standard (Proiezione frontale)

■ Posizionare il proiettore alla distanza indicata dallo schermo in base alle dimensioni desiderate dell’immagine. (Vedere pagina 20.)

Esempio di installazione standard

Immagine laterale

Schermo

Centro della lente

Nota

• Per ulteriori informazioni relative all’argomento “Dimensioni dell’immagine (schermo) e distanza di

proiezione” consultare pagina 20.

Installazione a soffitto

■ Per questo tipo di installazione si consiglia di utilizzare il supporto da soffitto Sharp opzionale. Prima di installare il proiettore, rivolgersi al rivenditore di proiettori Sharp autorizzato più vicino per ottenere il supporto per installazione a soffitto consigliato (questo componente è venduto separatamente).

• Supporto per l’installazione a soffitto AN-

60KT, aste di estensione AN-TK201 e ANTK202.

■ Invertire l’immagine impostando “Soff + fronte” su “Modo PRO”. Per l’utilizzo di questa funzione, vedere pagina 49 .

Modalità di proiezione (Modo PRO)

Il proiettore consente quattro modalità di proiezione, come indicato nelle figure riportate di seguito. Selezionare la modalità più appropriata per l’impostazione di proiezione utilizzata. (È possibile impostare il modo PRO dal menu “Opzioni2”. Vedere pagina 49.)

■ Installazione su tavolo, proiezione frontale

Voce di menu ➞ “Fronte”

■ Installazione su tavolo, proiezione verso il retro (con schermo traslucido)

■ Installazione a soffitto, proiezione frontale

Voce di menu ➞ “Soff + fronte”

■ Installazione a soffitto, proiezione verso il retro (con schermo traslucido)

Voce di menu ➞ “Retro” Voce di menu ➞ “Soff+retro”

Indicazione delle dimensioni dell’immagine proiettata e della distanza di proiezione

Per ulteriori informazioni relative all’argomento “Dimensioni dell’immagine (schermo) e distanza di proiezione” consultare pagina 20.

Esempio: Quando utilizzare lo schermo wide (16:9)

Dimensioni dell’immagine (schermo)

300"

200"

100"

80"

60"

52"

70"

29"

87"

39"

49"

174"

98"

261"×147"

Installazione

6'11

"–

5'11

(1,8 m – 2,1 m)

7'11

9'2

"–

(2,4 m

" 2,8 m)

–

9'11

11'6

"–

(3,0 m

3,5 m)

–

19'10

(6,0 m

22'11

"–

7,0 m)

–

29'9

(9,1 m

34'

–

– 10,5 m)

Distanza di proiezione

Installazione del proiettore (segue)

Dimensioni dell’immagine (schermo) e distanza di proiezione

La dimensione dello schermo di proiezione varia a seconda della distanza dall’obiettivo del proiettore allo schermo. Installare il proiettore in modo che le immagini vengano proiettate sullo schermo alla dimensione ottimale, riferendosi alla tabella riportata di seguito. Utilizzare i valori riportati in tabella come riferimento quando si installa il proiettore.

Quando si utilizza uno schermo largo (16:9) e si proietta un’immagine da 16:9

Dimensioni dell’immagine (schermo) Diag. [χ] Larghezza Altezza Minima [L1]

300 (762 cm) 270 (686 cm) 250 (635 cm) 200 (508 cm) 150 (381 cm) 100 (254 cm)

80 (203 cm) 70 (178 cm) 60 (152 cm) 40 (102 cm)

: Dimensioni dell’immagine (schermo) (diag.) (pollici/cm) L: Distanza di proiezione (piedi/m) L1: Distanza minima di proiezione (piedi/m) L2: Distanza massima di proiezione (piedi/m) H: Distanza dal centro della lente alla base dell’immagine (pollici/cm) S: Intervallo regolabile della posizione dell’immagine (pollici/cm)

Vedere pagina 47.

261 (664 cm) 235 (598 cm) 218 (553 cm) 174 (443 cm) 131 (332 cm)

87 (221 cm) 70 (177 cm) 61 (155 cm) 52 (133 cm) 35 (89 cm)

147 (374 cm) 132 (336 cm) 123 (311 cm)

98 (249 cm) 74 (187 cm) 49 (125 cm) 39 (100 cm) 34 (87 cm) 29 (75 cm) 20 (50 cm)

Distanza di proiezione [L]

Massima [L2]



9 (9,1 m)



9 (8,2 m)



9 (7,5 m)



10 (6,0 m)



10 (4,5 m)



11 (3,0 m)



11 (2,4 m)



11 (2,1 m)



11 (1,8 m)



0 (1,2 m)



5 (10,5 m)



11 (9,4 m)



8 (8,7 m)



11 (7,0 m)



2 (5,2 m)



6 (3,5 m)



2 (2,8 m)



0 (2,4 m)



11 (2,1 m)



7 (1,4 m)

Formula per le dimensioni dell’immagine e la distanza di proiezione

[Piedi/pollici]

L1 (piedi) = 0,03019χ / 0,3048 L2 (piedi) = 0,03493χ / 0,3048 H (pollici) = 0,17808χ / 2,54 S (pollici) = ±0,04151χ / 2,54

Distanza dal centro della lente

alla base dell’immagine (H)

/32 (53 cm)

/16 (48 cm)

/32 (45 cm)

/64 (36 cm)

/64 (27 cm)

/64 (18 cm)

/64 (14 cm)

/32 (12 cm)

/64 (11 cm)

/64 ( 7 cm)

Intervallo regolabile della

posizione dell’immagine [S]

4 4

4 3 2 1

1

 

[m/cm]

L1 (m) = 0,03019 L2 (m) = 0,03493 H (cm) = 0,17808 S (cm) = ±0,04151

/32 (12,5 cm)

/32 (11,2 cm)

/64 (10,4 cm)

/64 (8,3 cm)

/64 (6,2 cm)

/64 (4,2 cm)

/16 (3,3 cm)

/64 (2,9 cm)

/64 (2,5 cm)

/32 (1,7 cm)

χ χ χ

Quando si utilizza uno schermo normale (4:3) e si proietta un’immagine da 4:3 (Modalità BARRA LATERALE)

Dimensioni dell’immagine (schermo)

Diag. [χ] Larghezza Altezza Minima [L1]

300 (762 cm) 270 (686 cm) 250 (635 cm) 200 (508 cm) 150 (381 cm) 100 (254 cm)

80 (203 cm) 70 (178 cm) 60 (152 cm) 40 (102 cm)

Vedere pagina 47.

240 (610 cm) 216 (549 cm) 200 (508 cm) 160 (406 cm) 120 (305 cm)

80 (203 cm) 64 (163 cm) 56 (142 cm) 48 (122 cm) 32 (81 cm)

180 (457 cm) 162 (411 cm) 150 (381 cm) 120 (305 cm)

90 (229 cm) 60 (152 cm) 48 (122 cm) 42 (107 cm) 36 (91 cm) 24 (61 cm)

Distanza di proiezione [L]

Massima [L2]



4 (11,1 m)

36 32



9 (10,0 m)



4 (9,2 m)



3 (7,4 m)



2 (5,5 m)



1 (3,7 m)



8 (3,0 m)



6 (2,6 m)



3 (2,2 m)



10 (1,5 m)



1 (12,8 m)



10 (11,5 m)



1 (10,7 m)



1 (8,6 m)



0 (6,4 m)



0 (4,3 m)



3 (3,4 m)



10 (3,0 m)



5 (2,6 m)



7 (1,7 m)

Formula per le dimensioni dell’immagine e la distanza di proiezione

[Piedi/pollici]

L1 (piedi) = 0,03694χ / 0,3048 L2 (piedi) = 0,04275χ / 0,3048 H (pollici) = 0,21794χ / 2,54 S (pollici) = ±0,0508χ / 2,54

Distanza dal centro della lente

alla base dell’immagine (H)

/64 (65 cm)

/64 (59 cm)

/64 (54 cm)

/32 (44 cm)

/8 (33 cm)

/64 (22 cm)

/64 (17 cm)

6 (15 cm)

/64 (13 cm)

/16 (9 cm)

Intervallo regolabile della

posizione dell’immagine [S]

5

1 1 1



[m/cm]

L1 (m) = 0,03694 L2 (m) = 0,04275 H (cm) = 0,21794 S (cm) = ±0,0508

6 (15,2 cm)

/32 (13,7 cm)

5 (12,7 cm)

4(10,2 cm)

3 (7,6 cm)

2 (5,1 cm)

/32 (4,1 cm)

/32 (3,6 cm)

/64 (3,0 cm)

/64 (2,0 cm)

χ χ χ χ

Quando si utilizza uno schermo normale (4:3) e si proietta un’immagine da 16:9

Dimensioni dell’immagine (schermo) Diag. [χ] Larghezza Altezza Minima [L1]

300 (762 cm) 270 (686 cm) 250 (635 cm) 200 (508 cm) 150 (381 cm) 100 (254 cm)

80 (203 cm) 70 (178 cm) 60 (152 cm) 40 (102 cm)

Vedere pagina 47.

240 (610 cm) 216 (549 cm) 200 (508 cm) 160 (406 cm) 120 (305 cm)

80 (203 cm) 64 (163 cm) 56 (142 cm) 48 (122 cm) 32 (81 cm)

180 (457 cm) 162 (411 cm) 150 (381 cm) 120 (305 cm)

90 (229 cm) 60 (152 cm) 48 (122 cm) 42 (107 cm) 36 (91 cm) 24 (61 cm)

Nota

• Per informazioni sulla “Distanza di proiezione [L]” e “Distanza dal centro della lente alla base

dell’immagine [H]”, consultare pagina 18.

• Consentire un margine d’errore nei valori dei diagrammi.

Distanza di proiezione [L]

Massima [L2]



27 24 22 18

13 9 7

6 5 3

3 (8,3 m)



7 (7,5 m)



9 (6,9 m)



2 (5,5 m)



8 (4,2 m)



1 (2,8 m)



3 (2,2 m)



4 (1,9 m)



5 (1,7 m)



8 (1,1 m)



7 (9,6 m)



5 (8,7 m)



4 (8,0 m)



0 (6,4 m)



9 (4,8 m)



6 (3,2 m)



5 (2,6 m)



4 (2,2 m)



4 (1,9 m)



2 (1,3 m)

Formula per le dimensioni dell’immagine e la distanza di proiezione

[Piedi/pollici]

L1 (piedi) = 0,02771χ / 0,3048 L2 (piedi) = 0,03206χ / 0,3048 H (pollici) = 0,16346χ / 2,54 S (pollici) = ±0,0381χ / 2,54

Distanza dal centro della lente

alla base dell’immagine (H)

/16 (49 cm)

/8 (44 cm)

/32 (41 cm)

/8 (33 cm)

/32 (25 cm)

/16 (16 cm)

/64 (13 cm)

/2 (11 cm)

/64 (10 cm)

/64 (7 cm)

Intervallo regolabile della

posizione dell’immagine [S]

4

3

2 1

1

1  

[m/cm]

L1 (m) = 0,02771 L2 (m) = 0,03206 H (cm) = 0,16346 S (cm) = ±0,0381

/2 (11,4 cm)

/64 (10,3 cm)

/4 (9,5 cm)

3 (7,6 cm)

/4 (5,7 cm)

/2 (3,8 cm)

/64 (3,0 cm)

/64 (2,7 cm)

/32 (2,3 cm)

/32 (1,5 cm)

χ χ

Installazione

Esempi di cavi di collegamento

• Per ulteriori dettagli sul collegamento e sui cavi, si prega di consultare il manuale di istruzioni dell’apparecchio di collegamento.

•

Potrebbero essere necessari altri cavi o connettori non elencati di seguito.

Apparecchio

Apparecchiatura audio-video

Segnale di

ingresso

Video HDMI

Cavo

Cavo HDMI (disponibile in commercio)

Terminale sul

proiettore

INPUT6

Camera/ videogioco

Video del

componente

Video del

componente

Video S

Video

Video del

componente

Video del

componente

Video S

Cavo del componente (disponibile in commercio)

3 RCA al cavo a 15 pin D-sub (accessorio opzionale: AN-C3CP2)

Cavo video S (disponibile in commercio)

Cavo video (in dotazione)

Cavi per una camera o per un videogioco

3 RCA al cavo a 15 pin D-sub (accessorio opzionale: AN-C3CP2)

Adattatore RCA (disponibile in commercio)

INPUT1, 2

INPUT5

INPUT3

INPUT4

INPUT1, 2

INPUT5

INPUT3

Computer

Video

RGB

Cavi per una camera o per un videogioco

Cavo RGB (disponibile in commercio)

INPUT4

INPUT5

Collegamento a un apparecchio video

Prima di effettuare il collegamento, staccare il cavo di alimentazione del proiettore dalla presa di corrente e spegnere gli apparecchi da collegare. Dopo aver eseguito tutti i collegamenti, attivare prima il proiettore e poi tutti gli altri dispositivi.

Quando si collega l’apparecchiatura video component al terminale di ingresso component sul proiettore (INPUT1 o INPUT2)

Al terminale di uscita del componente (Y, CB/PB, CR/PR)

DVD, ecc.

Al terminale INPUT1

Cavo del componente (disponibile in commercio)

Collegamenti

Collegamento a un apparecchio video (segue)

Quando si esegue un collegamento a un’apparecchiatura dotata di terminale di uscita video S (INPUT3)

Al terminale di uscita video S

DVD, ecc.

Al terminale INPUT3

Cavo video S (disponibile in commercio)

Quando si esegue un collegamento a un’apparecchiatura dotata di terminale di uscita video (INPUT4)

Al terminale di uscita video

Accessorio fornito

DVD, ecc.

Cavo video

Al terminale INPUT4

Cavo video

Collegamento del componente dell’apparecchio video al terminale d’ingresso del computer-RGB/componente del proiettore (INPUT5)

Al terminale di uscita del componente (Y, CB/PB, CR/PR)

DVD, ecc.

3 RCA al cavo a 15 pin Dsub (accessorio opzionale: AN-C3CP2)

Al terminale INPUT5

Collegamento dell’apparecchio con il terminale d’uscita HDMI (INPUT6)

HDMI è una nuova interfaccia specializzata in grado di trasmettere segnali video e audio al terminale utilizzando solo un cavo. Utilizzare un amplificatore o un altro dispositivo audio in quanto questo proiettore non sostiene da solo un segnale audio. Per il collegamento video utilizzare un cavo conforme agli standard HDMI. L’utilizzo di cavi non conformi agli standard HDMI può provocare malfunzionamenti.

Al terminale d’uscita HDMI

Dispositivo HDMI compatibile

Al terminale INPUT6

Collegamenti

Cavo HDMI (tipo A) (disponibile in commercio)

Nota

• HDMI (High-Definition Multimedia Interface) (Interfaccia multimedia ad alta definizione)è

un’interfaccia AV che trasmette segnali video ad alta definizione, segnali audio multicanale e segnali di controllo bidirezionale, il tutto con un unico cavo.

• Il segnale video digitale non degrada durante la trasmissione, in quanto è compatibile con il sistema

HDCP (High-bandwidth Digital Content Protection), e in questo modo è possibile ottenere immagini di alta qualità con un semplice collegamento.

• Quando un cavo di conversione DVI o HDMI è collegato al terminale HDMI può darsi che l’immagine

non venga visualizzata in modo appropriato.

Collegamento a un computer

Quando si collega un computer, verificare che questo sia l’ultimo apparecchio a essere acceso dopo che sono stati effettuati tutti i collegamenti.

Prima di effettuare i collegamenti, leggere attentamente i manuali di istruzioni degli apparecchi da collegare.

Computer

Al terminale di uscita RGB

Cavo RGB (disponibile in commercio)

Nota

• Vedere pagina 59 “Schema di compatibilità del computer” per un elenco dei segnali computerizzati

compatibili con il proiettore. L’uso di segnali computerizzati diversi da quelli elencati potrebbe impedire ad alcune funzionalità di operare correttamente o del tutto.

• Potrebbe essere necessario un adattatore Macintosh per alcuni computer Macintosh. Contattare il

rivenditore autorizzato Macintosh più vicino.

• A seconda del computer utilizzato, è possibile che un'immagine non venga proiettata se non è

attiva la porta di uscita del computer (ad esempio premere i tasti “Fn” e “F5” contemporaneamente quando si utilizza un computer notebook SHARP). Per attivare la porta di uscita esterna del com-

puter, consultare le relative istruzioni nel manuale di istruzioni del computer.

Al terminale INPUT5

Controllo del proiettore tramite un computer

Quando il terminale RS-232C sul proiettore è collegato a un computer con un adattatore DIN D-sub RS-232C (accessorio opzionale: AN-A1RS) e un cavo di controllo seriale RS-232C (di tipo intrecciato, disponibile in commercio), il computer può essere utilizzato per controllare il proiettore e per verificarne lo stato. Per ulteriori informazioni vedere pagina 58.

Quando il proiettore viene collegato a un cavo di controllo seriale RS-232C e a un adattatore DIN D-sub RS-232C

Computer

Al terminale RS-232C

Adattatore DIN D-sub RS-232C (accessorio opzionale: AN-A1RS)

Cavo di controllo seriale RS-232C (di tipo intrecciato, disponibile in commercio)

Nota

• La funzione RS-232C potrebbe non essere disponibile se il terminale del computer non è impostato

correttamente. Per ulteriori informazioni consultare il manuale d’uso del computer.

• Per informazioni sul collegamento di un cavo di controllo seriale RS-232C, vedere pagina 58.

Al terminale RS-232C

Collegamenti

Informazioni

• Non collegare il cavo RS-232C a una porta diversa dal terminale RS-232C del computer. Ciò potrebbe provocare danni al computer o al proiettore.

• Non collegare al computer o scollegare un cavo di controllo seriale RS-232C mentre il computer è acceso. Ciò potrebbe provocare danni al computer.

Accensione/spegnimento del proiettore

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione in dotazione nella presa CA sul retro del proiettore.

Accendere il proiettore

Notare che prima di eseguire le operazioni descritte di seguito, devono essere stati effettuati i collegamenti ai dispositivi esterni e alla presa dell’alimentazione. (Vedere le pagine da 23 a 28.)

Rimuovere la copertura dell’obiettivo e premere il pulsante SSTANDBY/ON del proiettore oppure il pulsante bON del telecomando.

Nota

• Informazioni sull’indicatore luminoso

La spia si illumina per indicare lo stato della lampada.

Verde: La lampadina è accesa. Verde lampeggiante:

Rossa:La lampada si spegne in maniera

anomala o deve essere sostituita.

• Quando si accende il proiettore, l’immagine può apparire leggermente mossa o disturbata per circa un minuto dopo che la lampada si è illuminata. Questo è normale mentre il circuito elettrico di controllo della lampada stabilizza le funzioni di emissione della lampada. Non dovrebbe, pertanto, essere considerato come un malfunzionamento.

• Se il proiettore è messo nel modo Attesa e viene immediatamente riacceso, la lampada può impiegare alcuni secondi per iniziare la proiezione.

La lampada si sta riscaldando o si sta chiudendo.

Accessorio

fornito

Presa CA

Cavo di alimentazione

Informazioni

• La lingua predefinita è l’inglese. Per cambiare la lingua di visualizzazione su schermo, reimpostare la lingua attenendosi alla procedura descritta a pagina 50.

Indicatore della lampada

Spia dell’alimentazione

Tasto STANDBY/ON

Tasto ON

Spegnimento (mettere il proiettore in modo Attesa)

Premere SSTANDBY/ON sul proiettore

STANDBY sul telecomando, quindi premere nuovamente il tasto mentre viene visualizzato il messaggio di conferma per mettere il proiettore nel modo Attesa.

Scollegare il cavo di alimentazione

dalla presa CA all’arresto della ventola di raffreddamento.

• La spia dell’alimentazione sul proiettore

è verde e lampeggia durante il raffreddamento. La spia dell’alimentazione diventa rossa

•

quando la fase di raffreddamento del proiettore è stata completata.

Informazioni

•

Non scollegare il cavo di alimentazione durante la proiezione o quando la ventola di raffreddamento è in funzione. Ciò potrebbe causare danni a seguito di un aumento della temperatura interna, in quanto anche la ventola di raffreddamento si ferma.

Proiezione dell’immagine

Tasto STANDBY

Visualizzazione su schermo (messaggio di conferma)

Operazioni

di base

Passaggio al modo Ingresso

Selezionare il modo ingresso appropriato per l’apparecchio collegato.

Premere l’appropriato tasto INPUT sul telecomando per selezionare la modalità d’ingresso desiderata.

• Quando si preme il tasto INPUT (P/R ) del proiettore, la modalità di ingresso cambia nell’ordine seguente:

INGRESSO1 INGRESSO2 INGRESSO3

INGRESSO6 INGRESSO5 INGRESSO4

Tasti INPUT

Proiezione dell’immagine (segue)

Regolazione dell’immagine proiettata

1 Regolazione della

messa a fuoco

È possibile regolare la messa a fuoco con la relativa ghiera sul proiettore.

Ruotare la ghiera in modo da regolare la messa a fuoco osservando l’immagine proiettata.

Regolazione delle dimensioni dello schermo

È possibile regolare le dimensioni dello schermo utilizzando la ghiera dello zoom del proiettore.

Ruotare la ghiera dello zoom per ingrandire o ridurre le dimensioni dello schermo.

3 Regolazione dell’altezza

È possibile regolare l’altezza del proiettore utilizzando i piedini di regolazione collocati nella parte anteriore e posteriore del proiettore.

Quando lo schermo si trova sopra il proiettore, l’immagine proiettata può essere alzata regolando il proiettore.

Ghiera dello zoom

Ghiera della messa a fuoco

Sollevare il proiettore per

regolarne l’altezza mentre si alza la leva di HEIGHT ADJUST.

Leva di HEIGHT ADJUST

Rilasciare la leva di HEIGHT AD-

JUST del proiettore dopo aver effettuato la regolazione dell’altezza.

• L’angolo di proiezione è regolabile fino a 8 gradi dalla superficie del piano su cui il proiettore è collocato.

Utilizzare i piedini posteriori di

regolazione per mettere a livello il proiettore.

• Il proiettore è regolabile di ±1 grado dalla posizione standard.

Nota

• Quando si regola l’altezza del proiettore, si verifica una distorsione trapezoidale. Per correggere la distorsione, seguire le procedure della funzione di correzione trapezoidale. (Vedere pagina 32.)

Informazioni

• Non applicare una pressione eccessiva sul proiettore quando i piedini anteriori di regolazione fuoriescono.

• Quando si abbassa il proiettore, fare attenzione a non incastrarsi le dita nell’area compresa tra i piedini di regolazione e il proiettore.

• Quando si solleva o si trasporta il proiettore, afferrarlo saldamente.

• Non afferrare l’obiettivo e l’area circostante.

Effettuare piccole regolazioni.

Piedini posteriori di regolazione

Operazioni

di base

Proiezione dell’immagine (segue)

Correzione della distorsione trapezoidale

Quando l’immagine viene proiettata dall’alto o dal basso verso lo schermo ad un’angolazione, l’immagine può avere una deformazione trapezoidale. La funzione per correggere la deformazione trapezoidale si chiama Correzione Keystone.

Ci sono due tipi di correzione Keystone.

Il metodo di “REGOLAZIONE GEOMETRICA” corregge la distorsione trapezoidale specificando 4 segnali sullo schermo.

2) Il metodo “H&V TRAPEZIO” prevede correzioni sulle 2 assi (orizzontale e verticale) basate su valori numerici.

Tasto KEYSTONE

Tasti di regolazione (P/R/O/Q)

Tasto RETURN

Tasto ENTER

Selezionare il Tipo di correzione

Selezionare il metodo di correzione Keystone. Premere c KEYSTONE sul telecomando.

• Viene visualizzato “REGOLAZIONE

GEOMETRICA”.

• Ogni volta che si preme c KEYSTONE

il display commuta come segue:

REGOLAZIONE

GEOMETRICA

La visualizzazione sparisce.

REGOLAZIONE GEOMETRICA

H&V TRAPEZIO

Per correggere un’immagine indicando l’angolo dell’immagine proiettata. (Vedere pagina 34.)

Per correggere un’immagine indicando le assi orizzontali e verticali. (Vedere pagina 35.)

H&V TRAPEZIO

Nota

• Quando vengono effettuate correzioni con la correzione Keystone le modifiche vengono salvate anche se il cavo di alimentazione è scollegato.

• La correzione Keystone corregge digitalmente il segnale e perciò quando viene utilizzata la risoluzione potrebbe leggermente diminuire. Motivi marezzati e distorsioni lineari possono essere visibili in immagini dettagliate, non si tratta comunque di un malfunzionamento.

• Se non è possibile correggere la distorsione trapezoidale con la Correzione Keystone, cambiare la posizione del proiettore.

• Le linee dritte ed i bordi potrebbero apparire tratteggiate quando regolate l’impostazione della distorsione trapezoidale.

• Leggere anche “Copyright” a pagina 37.

Operazioni

di base

Proiezione dell’immagine (segue)

REGOLAZIONE GEOMETRICA

Informazioni

• Quando si regola un segnale d’ingresso con rapporto d’aspetto 4:3 su uno schermo con rapporto d’aspetto 4:3 correggere la distorsione trapezoidale selezionando “RIDIMENSIONA” su “STIRATURA” (16:9).

Premere ripetutamente c KEY-

STONE sul telecomando finché non si visualizza “REGOLAZIONE GEOMETRICA”.

Regola la messa a fuoco, la

dimensione, l’angolo di proiezione in modo che i bordi dello schermo siano allineati con la zona l’area blu.

• Allinea il più possibile i bordi dello schermo con l’area blu.

Premere P, R, O o Q per spostare

la posizione della parte superiore sinistra dell’immagine.

• Regolare lo schermo finché le frecce rosse visualizzate non si allineano nella parte superiore sinistra.

Premere i ENTER per impostare

la posizione.

• La freccia in alto a destra diventa rossa.

Ripetere la stessa procedura con

le altre posizioni dell’immagine, superiore destra, inferiore destra e inferiore sinistra.

• A questo punto premendo e RETURN si ritorna alla schermata precedente.

• Se si preme e RETURN prima di regolare l’angolo superiore sinistro viene visualizzata la schermata di conferma ripristino.

Confermando la posizione inferiore destra

•

le regolazioni dello schermo vengono adottate e si termina la modalità “REGOLAZIONE GEOMETRICA”.

R Visualizzazione su schermo

Regolare l’angolo superiore sinistro

REGOLAZIONE GEOMETRICA

REGOLA

RESET

AVANTI

FIN

Regolazione geometrica

Area

blu

Schermo

Sup. sin. Sup. dest.

Inf. sin. Inf. dest.

Nota

• La collocazione dello schermo e del proiettore potrebbe

rendere leggermente distorto il rapporto d’aspetto dell’immagine.

• Quando “REGOLAZIONE GEOMETRICA” non corregge

completamente la distorsione trapezoidale provare “H&V TRAPEZIO”.

H&V TRAPEZIO

Proiettare l’immagine e regolare la

messa a fuoco, la dimensione dell’immagine e l’angolo di proiezione.

Premere ripetutamente c KEY-

STONE sul telecomando finché non si visualizza “H&V TRAPEZIO”.

• Se la modalità “REGOLAZIONE GEOMETRICA” è stata utilizzata per regolare l’immagine appare una schermata di conferma prima della schermata “H&V TRAPEZIO” e viene chiesto se si desidera ripristinare o meno le regolazioni. Poi premere RESET.

Premere P o R sul telecomando

per allineare il margine destro e sinistro dell’immagine proiettata.

R Visualizzazione su schermo

H&V TRAPEZIO

FIN

INSER

Correzione della deformazione trapezoidale

verticale (Regolazione con P / R)

REGOLA

RESET

Premere O o Q sul telecomando

per allineare il margine superiore e inferiore dell’immagine proiettata.

Premere c KEYSTONE o i EN-

TER sul telecomando e termina la modalità “H&V TRAPEZIO”

Nota

• Se vengono effettuate delle regolazioni utilizzando

contemporaneamente “H TRAPEZIO” e “V TRAPEZIO” il rapporto d’aspetto dell’immagine potrebbe leggermente distorcersi.

• Quando si regolano il trapezio orizzontale e quello verticale

contemporaneamente, i valori degli angoli di regolazione per ogni impostazione diventano più piccoli.

• Il valore regolabile di “V TRAPEZIO” diventa estremamente pic-

colo quando “H TRAPEZIO” viene preso come valore massimo.

Correzione della deformazione trapezoidale

orizzontale (Regolazione con O / Q)

Operazioni

di base

Proiezione dell’immagine (segue)

Modo Ridimensiona

Questa funzione consente di modificare o personalizzare il modo Ridimensiona per migliorare l’immagine in ingresso. A seconda del segnale in ingresso, è possibile scegliere tra immagine “STIRATURA”, “BARRA LATERALE”, “ZOOM CINEMA” o “DOT BY DOT (solo ingresso computer)”.

Premere m RESIZE sul proiettore o j RESIZE sul telecomando.

Sul proiettore

Sul telecomando

Tasto RESIZE

VIDEO

Tasto RESIZE

• La “STIRATURA” è fissa quando entrano segnali 540P, 720P o 1080I.

Segnale di ingresso

DVD / Video Tipo di immagine

Rapporto 4:3

480I, 480P, 576I,

576P, NTSC, PAL,

SECAM

Cassetta delle lettere

Con compressione

Rapporto 16:9

STIRATURA

Immagine prodotta dallo schermo

BARRA LATERALE

ZOOM CINEMA

540P, 720P, 1080I

Rapporto 16:9

: Area tagliata in cui le immagini non possono essere proiettate.

Computer

Segnale di ingresso

Computer

Risoluzione inferiore a

XGA

(1024K768)

1280K720

: Area tagliata in cui le immagini non possono essere proiettate.

Nota

• Potete selezionare “ZOOM CINEMA” quando viene impiegato un segnale “VGA/SVGA” con frequenza verticale di 60Hz o meno. “ZOOM CINEMA” non è disponibile quando si utilizza un segnale “VGA/ SVGA” con frequenza verticale di più di 60Hz.

Tipo di

immagine

Rapporto

4:3

Rapporto

4:3

Rapporto

16:9

STIRATURA

Immagine prodotta dallo schermo

BARRA

LATERALE

ZOOM

CINEMA

DOT BY DOT

• Quando si utilizza la funzione RIDIMENSIONA per selezionare la dimensione di un’immagine di un programma televisivo o di un video con un diverso rapporto d’aspetto, l’immagine assumerà un aspetto differente dall’originale.

• L’uso della funzione Ridimensiona, Correzione Keystone, Sottoti. e Sovrascansione per comprimere o allungare immagini per scopi commerciali/presentazioni pubbliche in locali, ristoranti, ecc. potrebbe infrangere la legge del diritto d’autore. Si prega di fare attenzione.

• Quando guardate immagini non widescreen (4:3) e utilizzate la funzione RIDIMENSIONA per riempire lo schermo o se utilizzate la funzione Sovrascansione per modificare il rapporto d’aspetto di un segnale d’ingresso a rapporto fisso, parte del bordo esterno dell’immagine verrà tagliato o sarà distorto. Per guardare le immagini come erano originalmente, impostare RIDIMENSIONA su “BARRA LATERALE” e ripristinare le impostazioni di default della Sovrascansione.

Operazioni

di base

Funzionamento con il telecomando

Spostare verticalmente l’immagine proiettata (Spostamento immagine)

Per una visone migliore, quando si proiettano immagini 16:9 da lettori DVD o da altri dispositivi collegati, questa funzione sposta in alto o in basso l’intera immagine proiettata sullo schermo.

Premere PIMAGE SHIFT.

• L’immagine si sposta in alto.

Premere RIMAGE SHIFT.

• L’immagine si sposta in basso.

Nota

• La funzione Spostamento immagine funziona quando

“Ridimens.” è impostato su “DOT BY DOT”.

• Si veda pagina 47 per i dettagli di Spostamento immagine.

Commutare l’impostazione diaframma a iride

Tasti IMAGE SHIFT

Tasto PICTURE MODE

Tasto IRIS

Tasto FREEZE

Questa funzione consente di controllare la quantità di luce proiettata e il contrasto dell’immagine.

Premere lIRIS.

• Ogni volta che viene premuto il tasto durante la

visualizzazione la modalità commuta come segue:

MODALITÀ ALTA LUMINOSITÀ MODO MEDIO

MODALITÀ ALTO CONTRASTO

Nota

• Si veda a pagina 45 per i dettagli del diaframma a iride.

Blocco di un’immagine in movimento

Premere hFREEZE.

• L’immagine proiettata viene bloccata.

Premere nuovamente hFREEZE

per ritornare all’immagine in movimento dall’apparecchio collegato in quel momento.

Selezione del modo Immagine

È possibile selezionare la modalità di riproduzione dell’immagine più adatta all’immagine proiettata che si sta guardando.

Premere kPICTURE MODE.

• Quando si preme k PICTURE MODE, la modalità dell’immagine cambia secondo l’ordine seguente:

Standard Dinamico

Nota

• Vedere la pagina 43 per dettagli sul modo

Immagine.

Naturale

Cinema2 Cinema1Memoria

Voci del menu

Di seguito sono riportate le voci che è possibile impostare nel proiettore. Le voci selezionate variano a seconda dell’ingresso selezionato, dei segnali d’ingresso o dei valori di regolazione. Le voci che non possono essere selezionate saranno evidenziate in grigio.

Menu “Immagine”

PAGINA 1

Immagine INGRESSO 1

Mod. immagine Contrasto 0 Luminos. Colore Sfumatura Definizione Rosso Blu

SEL/REG TORNA

Standard

0 0 0 0 0 0

INSER FIN

PAGINA 2

Immagine

Mod. immagine

Temp col

BrilliantColor™ C.M.S. Progressivo DNR IRIS Impostazione lampada

Reset

SEL/REG TORNA

K7500

Standard

3D Progresivo Livello 1 Alta luminosità Luminos.

REG. sing. FIN

INGRESSO 1

“C.M.S.”

C.M.S.

C.M.S.-Tonalità

C.M.S.-Saturazione C.M.S.-Valore

Reset

SEL/REG TORNA

*1Quando s’immette un segnale video, un segnale S-video o un

segnale componente 480I/576I e il modo progressivo è impostato su “3D Progresivo” o su “Modo Film” non è possibile utilizzare la funzione C.M.S.

Voce che non può essere inserita durante l’ingresso di un

segnale RGB attraverso INPUT 5 o INPUT 6.

R GI V GR B M

Reset

0 0 0 0 0 0

INSER FIN

Menu principale Menu secondario

Immagine

Mod. immagine

Pagina 43 Pagina 43

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Standard Naturale Dinamico Cinema1 Cinema2 Memoria

+30-30

Pagina 43

Temp col

Pagina 44

BrilliantColor™ [0/1/2]

5500K 6500K 7500K 8500K 9300K 10500K

Pagina 43

C.M.S.

Pagina 44

Progressivo

Pagina 44

DNR OFF

Pagina 45

IRIS Alta luminosità

Pagina 45

Impostazione lampada

Pagina 45

Reset

C.M.S.-Tonalità

Pagina 44

C.M.S.-Saturazione

Pagina 44

C.M.S.-Valore

Pagina 44

Reset

2D Progresivo 3D Progresivo Modo Film

Livello 1 Livello 2 Livello 3

Modo medio Alto contrasto

Luminos. Eco + Sil.

+30-30

Caratteristiche

utili

Voci del menu (segue)

Menu “Sinc.fine”

Sinc.fine INGRESSO 5

Clock Fase Orizz. Vert.

Reset Modi speciali Sinc.auto.

Freq. segn. corr. : H 33.8 kHz / V 60 Hz

SEL/REG TORNA

0 0 0 0

1080I Attivata

INSER FIN

• Il menu “Sinc. fine” non è disponibile per

INPUT3 o INPUT4.

Menu “Opzioni1”

Opzioni 1 INGRESSO 1

Spost. imm. Overscan O Overscan V Sottoti. Vis.OSD Sistema video Tipo segnale Impostazione HDMI Fondo Spegn. Automatico

SEL/REG TORNA

*1 Voce che può essere impostata utilizzando

INPUT 3 o INPUT 4.

Voce che può essere impostata utilizzando

INPUT 5 o INPUT 6.

0 0 0 0

INSER FIN

Attivata Auto Auto Standard Blu Attivata h0Timer lam. (dur) 100%

Menu “Opzioni2”

Opzioni 2 INGRESSO 1

Modo PRO RS-232C Modalità ATTESA Modalità ventola

Tutto resettato Lingua (Language)

SEL/REG TORNA

INSER FIN

Fronte 9600 bps Eco Normale

Italiano

Menu principale Menu secondario

Sinc.fine

Clock

+150-150

Pagina 46 Pagina 46

Fase

+30-30

Pagina 46

Orizz.

+150-150

Pagina 46

Vert.

Pagina 46

Reset

Modi speciali 1035I

Pagina 46

Sinc.auto. [Attivata/Disattivata]

+60-60

1080I La risoluzione cambia in base al segnale d’ingresso.

Pagina 46

Freq. segn. corr.

Pagina 46

Menu principale Menu secondario

Opzioni1

Pagina 47

Spost. imm.

Pagina 47

Overscan O Overscan V

+24-24

+30-30 +30-30

Pagina 47

Sottoti.

+30-30

Pagina 47

Vis.OSD [Attivata/Disattivata]

Pagina 48

Sistema video

Pagina 48

Tipo segnale

Pagina 48

Impostazione HDMI

Pagina 48

Fondo

Pagina 48

Spegn. Automatico [Attivata/Disattivata]

Auto PAL SECAM NTSC 4.43

Auto RGB Componente

Standard Migliorata

Blu Nessuno

NTSC 3.58 PAL-M PAL-N PAL-60

Pagina 49

Timer lam. (dur)

Pagina 49

Menu principale Menu secondario

Opzioni2

Pagina 49

Modo PRO

Pagina 49

RS-232C

Pagina 50

Modalità ATTESA

Pagina 50

Modalità ventola

Pagina 50

Tutto resettato

Fronte Soff + fronte Retro Soff + retro

9600bps 115200bps

Standard Eco

Normale Alta

Pagina 50

Lingua (Language)

Pagina 50

English Deutsch Español Nederlands Français Italiano

Svenska Português

Utilizzo della schermata del menu

Tasto ENTER

Tasti di regolazione (P/R/O/Q)

Tasto MENU

• Premere e RETURN per tornare alla schermata precedente quando il menu è visualizzato.

Selezioni del menu (regolazioni)

Esempio: Regolazione della “Luminos.”.

• Questa operazione può essere eseguita anche utilizzando i tasti sul proiettore.

Premere dMENU.

• Viene visualizzata la schermata del menu “Immagine” per il modo Ingresso selezionato.

Premere Q o O per selezionare

l’icona di menu da regolare.

• L’icona selezionata è evidenziata.

Icona del menu Schermo menu

Immagine

Sinc.fine Opzioni1 Opzioni2

Nota

• Il menu “Sinc. fine” non è disponibile per INPUT3 o INPUT4.

Esempio: Menu dello schermo “Immagine” per il modo INPUT 1

Modalità d’ingresso selezionata

Icone di menu

Immagine INGRESSO 1

Mod. immagine Contrasto 0 Luminos. Colore Sfumatura Definizione Rosso Blu

SEL/REG TORNA

0 0 0 0 0 0

Tasto MENU

Tasto ENTER

Tasto RETURN

Standard

INSER FIN

Caratteristiche

utili

Utilizzo della schermata del menu (segue)

Premere P o R per selezionare la

voce da regolare.

• Viene evidenziata la voce selezionata.

Per regolare l’immagine proiettata mentre la si osserva

Premere iENTER.

• L’elemento selezionato (ad esempio “Luminos.”) viene visualizzato da solo nella parte inferiore della schermata.

• Quando si preme P o R , viene visualizzata la seguente voce (“Colore” dopo “Luminos.”).

Nota

• Premere nuovamente iENTER per tornare alla schermata precedente.

Immagine INGRESSO 1

Mod. immagine Contrasto 0

Luminos.

Colore Sfumatura Definizione Rosso Blu

SEL/REG TORNA

Standard

0 0 0 0 0

REG. sing. FIN

Elementi da regolare

L’elemento viene visualizzato da solo

Immagine INGRESSO 1

SEL/REG TORNA

0Luminos.

Menù ritorna FIN

Premere O o Q per regolare la

voce selezionata.

• La regolazione viene memorizzata.

Premere dMENU.

• La schermata del menu non è più

Immagine INGRESSO 1

Mod. immagine Contrasto 0

Luminos.

Colore Sfumatura Definizione Rosso Blu

SEL/REG TORNA

Standard

0 0 0 0 0

REG. sing. FIN

visualizzata.

Nota

• Il tasto d MENU non funziona quando il proiettore sta utilizzando le funzioni “Sinc. Auto.” o “Fermo immagine”.

Regolazione dell’immagine (menu “Immagine”)

Funzioni del menu n Pagina 41

Q PAGINA 2Q PAGINA 1

Immagine INGRESSO 1

Mod. immagine Contrasto 0 Luminos. Colore Sfumatura Definizione Rosso Blu

1 1

1 Selezione del modo Immagine

1 1

Standard

0 0 0 0 0 0

Immagine

Mod. immagine

Temp col

BrilliantColor™ C.M.S. Progressivo DNR IRIS Impostazione lampada

Reset

K7500

INGRESSO 1

Standard

3D Progresivo Livello 1 Alta luminosità Luminos.

Voci

selezionabili

Standard Naturale Dinamico Cinema1

Per un’immagine standard

Si ottiene un’immagine a colori equilibrata.

Si ottiene un’immagine vivida.

Rende le parti nere dello schermo più

Descrizione

marcate e vivaci.

Cinema2 Memoria

Riduce il bagliore e crea un tono più tenue.

Consente di memorizzare le impostazioni di regolazione dell’immagine. Le impostazioni memorizzate influiscono su ogni modalità d’ingresso.

•

È possibile impostare o regolare ciascuna voce del menu “Immagine” in base alle preferenze. Tutte le modifiche apportate vengono salvate nella memoria.

Nota

• È anche possibile premere kPICTURE MODE sul telecomando per selezionare il modo

Impostazioni predefinite di ciascun elemento quando si seleziona Modalità immagine.

Temp col

7500K 7500K 7500K 6500K

6500K 7500K

BrilliantColor™

0 0 2 0

0 0

IRIS

Alta luminosità Alta luminosità Alta luminosità Alta luminosità

Mode medio

Alta luminosità

Impostazione lampada

Luminos. Luminos. Luminos.

Eco + Sil.

Luminos.

Immagine. (Vedere pagina 38.)

Regolazione dell’immagine

Elementi da regolare

Contrasto Luminos.

Colore* Sfumatura* Definizione*

Rosso Blu BrilliantColor™*

*1Voce che non può essere regolata in modalità RGB.

BrilliantColor™ utilizza la tecnologia Texas Instruments’ BrilliantColor™. Quando il livello BrilliantColor™ viene aumentato,

Per minore contrasto. Per minore luminosità. Per minore intensità del colore. Per rendere violacei i toni della pelle. Per minore nitidezza. Per un rosso meno acceso. Per un blu meno acceso. Per rendere l’effetto più debole.

Tasto O

Per maggiore contrasto. Per maggiore luminosità. Per maggiore intensità del colore. Per rendere verdastri i toni della pelle. Per maggiore nitidezza. Per un rosso più acceso. Per un blu più acceso. Per rendere l’effetto più forte.

Tasto Q

l’immagine diventa più luminosa mantenendo la riproduzione del colore ad un alto livello.

Caratteristiche

utili

Nota

• Per ripristinare tutte le voci di regolazione, selezionare “Reset”, quindi premere

iENTER. Le impostazioni della Modalità immagine dell’ingresso selezionato ritornano alle impostazioni di default.

Regolazione dell’immagine (menu “Immagine”) (segue)

Funzioni del menu n Pagina 41

3 Regolazione della

temperatura del colore

Voci

selezionabili

5500K 6500K 7500K 8500K 9300K 10500K

• I valori su “Temp col” sono solo a usi generali standard.

Per ottenere una temperatura di colore più bassa che produce immagini più calde, di colore rosso incandescente.

Per temperature di colore superiori per immagini più fredde, di colore bluastro fluorescente.

Nota

Descrizione

P R

• Quando è selezionata la voce “Saturazione” il colore selezionato diventa O: più chiaro. Q: più intenso.

• Quando è selezionata la voce “Valore” il colore selezionato diventa O: più scuro. Q: più intenso.

• Per ripristinare la regolazione di ogni colore alle impostazioni default selezionare “Reset” e premere i ENTER.

Informazioni

• Quando s’immette un segnale video, un segnale S-video o un segnale componente 480I/576I, impostare il modo “Progressivo” in “2D Progresivo” e poi regolare i colori.

5 Progressivo

4 Regolazione dei colori

Selezionare “C.M.S.” (Color Management System) nel menu “Immagine” e poi premere i ENTER.

Questa funzione regola i sei principali colori che formano la ruota cromatica modificando la loro “Tonalità”, la loro “Saturazione” o il loro “Valore”.

Voci selezionabili

C.M.S.-Tonalità

C.M.S.-Saturazione

C.M.S.-Valore

Reset

Stabilisce a tonalità dei colori principali.

Stabilisce la saturazione dei colori principali.

Stabilisce la luminosità dei colori principali.

Le regolazioni di “Tonalità”, “Saturazione” e “Valore” di tutti i colori vengono ripristinate all’impostazione default.

Descrizione

Regolazione “Tonalità”, “Saturazione” o “Valore”.

1Premere P o R per selezionare “Tonalità”,

“Saturazione” o “Valore” e poi premere i ENTER.

2Selezionare con P o R il colore da regolare e

regolarlo con O o Q.

Esempio di come si regola la “Tonalità”

Main colors R (Rosso) GI (Giallo) V (Verde) GR (Grigio-azzurro) B (Blu) M (Magenta)

Tasto O Più magenta Più rosso Più giallo Più verde Più grigio-azzurro Più blu

Tasto Q Più giallo Più verde Più grigio-azzurro Più blu Più magenta Più rosso

Voci

selezionabili

2D Progresivo

3D Progresivo

Modo Film

* La fonte del film è una registrazione video digitale con

l’originale codificato in quanto è a 24 fotogrammi/ secondo. Il proiettore può convertire questa fonte di file a un video progressivo a 60 fotogrammi/secondo con NTSC e PAL60Hz o a 50 fotogrammi/secondo con PAL50Hz e SECAM per riprodurre un’immagine ad alta definizione.

• In NTSC o PAL60Hz, anche se è stato impostato il modo 3D Progressivo, il miglioramento pull down di 3:2 viene abilitato automaticamente all’inserimento della fonte del film.

• Quando l’immagine è sfocata o disturbata, passare al modo ottimale.

• Quando si utilizzano gli ingressi progressivi, questi sono visualizzati direttamente in modo da non poter selezionare il modo 2D Progressivo, 3D Progressivo e il Modo Film.

Utile per visualizzare immagini in rapido movimento, ad esempio durante le manifestazioni sportive.

Utile per visualizzare più chiaramente immagini in movimento relativamente lente come film drammatici e documentari.

Riproduce chiaramente l’immagine della fonte del film*. Visualizza l’immagine ottimizzata del film trasformato con miglioramenti di pull down di 3:2 (NTSC e PAL60Hz) o 2:2 (PAL50Hz e SECAM) delle immagini in modo progressivo.

Nota

Descrizione

Informazioni

• É possibile effettuare le impostazioni sia quando è selezionato INPUT3 o INPUT4 che quando è selezionato INPUT1, 2, INPUT5 oppure INPUT6 e il segnale d’ingresso è 480I o 576I.

Funzioni del menu n Pagina 41

6 Riduzione delle

interferenze nell’immagine (DNR)

La funzione DNR (riduzione disturbi video digitali) consente di ottenere immagini di qualità elevata riducendo al minimo le interferenze (dot crawl e cross color).

Voci selezionabili

OFF

Livello 1–3

Nota

Imposta “DNR” su “OFF” nei seguenti casi:

• Quando l’immagine è offuscata.

• Quando i contorni e i colori delle immagini mobili non sono nitidi.

• Quando sono trasmesse delle trasmissioni televisive con dei segnali deboli.

DNR non funziona.

Stabilisce il livello di DNR per ottenere un’immagine più nitida.

Descrizione

7 Commutare

l’impostazione diaframma a iride

Questa funzione consente di controllare la quantità di luce proiettata e il contrasto dell’immagine.

Voci selezionabili

Alta luminosità

Modo medio

Alto contrasto

Nota

• Potete anche utilizzare l IRIS sul telecomando per cambiare il diaframma a iride. (Si veda pagina 38).

8 Impostazione lampada

Voci

Lumi-

selezio-

nosità

nabili

La modalità alta luminosità è prioritaria rispetto a contrasto elevato.

Modalità intermedia tra contrasto elevato e alta luminosità

La modalità contrasto elevato è prioritaria rispetto ad alta luminosità.

Rumore

della

ventola

Descrizione

Consumo

(usando CA

100V)

Durata

della

lampada

Luminos.

• Quando l’opzione “Impostazione lampada” è

100%

Normale

Circa

Eco +

Sil.

Nota

impostata su “Eco + Sil.”, si riduce il consumo energetico e si prolunga la durata della lampada. (La luminosità della proiezione viene ridotta di circa il 13%.)

87%

Low

(Basso)

355W

310W

Circa

2.000 ore

Circa

3.000 ore

Caratteristiche

utili

Regolazioni delle immagini del computer (menu “Sinc.fine”)

Sinc.fine INGRESSO 5

Clock Fase Orizz. Vert.

Reset Modi speciali Sinc.auto.

Freq. segn. corr. : H 33.8 kHz / V 60 Hz

1 Regolazione delle

immagini del computer

Usare la funzione “Sinc.fine” nel caso di irregolarità come strisce verticali o sfarfallio in porzioni dello schermo.

Voci selezionabili

Clock

Fase

Orizz.

Ver t .

Nota

• Potete regolare automaticamente l’immagine del computer impostando “Sinc.auto.” nel menu “Sinc.fine” su “Attivata” o premendo f AUTO SYNC dal telecomando.

• Le voci “Clock”, “Fase”, “Orizz.” e “Vert.” non possono essere regolate quando è selezionato INPUT 6.

• L’area regolabile di ciascun item può essere modificata usando il segnale di ingresso.

• Per ripristinare tutte le voci di regolazione, selezionare “Reset” e premere i ENTER.

0 0 0 0

1080I Attivata

Descrizione

Regola le interferenze verticali.

Regola le interferenze orizzonali (simili al tracking del videoregistratore).

Centra l’immagine sullo schermo spostandola verso destra o sinistra.

Centra l’immagine sullo schermo spostandola verso l’alto o verso il basso.

2 Impostazioni del Modo

Speciale

Normalmente, il tipo di segnale in ingresso viene individuato e il modo di definizione corretto viene selezionato automaticamente. Tuttavia, per alcuni segnali, il modo di risoluzione ottimale in “Modi speciali” sullo schermo di menu “Sinc.fine” potrebbe dover essere selezionato per uniformità con il modo di visualizzazione da computer.

Nota

• Evitate di visualizzare dei campioni del computer che si ripetono ogni due linee (strisce orizzontali). (L’immagine può lampeggiare ed essere difficile da vedere.)

• Informazioni inerenti il segnale d’ingresso attualmente selezionato sono visibili alla voce

3 Sinc. auto (regolazione

Sinc. auto)

Voci selezionabili

Attivata

Disattivata

Nota

• È possibile effettuare la regolazione Sinc. auto anche premendo il tasto f AUTO SYNC sul telecomando.

• La regolazione Sinc. auto potrebbe richiedere qualche minuto, a seconda dell’immagine del computer collegato al proiettore.

• Quando non è possibile ottenere un’immagine ottimale tramite la regolazione Sinc. auto, effettuare la regolazione manualmente.

Funzioni del menu n Pagina 41

Descrizione

La regolazione Sinc. auto viene effettuata quando il proiettore viene acceso o quando i segnali di ingresso vengono cambiati mentre il proiettore è collegato a un computer.

La regolazione Sinc. auto non viene effettuata automaticamente.

4 Controllo del segnale

d’entrata

Questa funzione vi consente di controllare le informazioni correnti del segnale d’entrata.

Utilizzo del menu “Opzioni”

Opzioni 1 INGRESSO 1

Spost. imm.

Overscan O

Overscan V

Sottoti.

Vis.OSD

Sistema video

Tipo segnale

Impostazione HDMI

Fondo

Spegn. Automatico

9 0

0 0 0 0

Attivata Auto Auto Standard Blu Attivata h0Timer lam. (dur) 100%

Impostazione del menu Opzioni 1

Regolazione della

posizione dell’immagine

È possibile spostare verticalmente l’immagine proiettata.

Tasto O

Nota

• La funzione Spostamento immagine non può essere selezionata quando “Ridimens.” è impostato in “DOT BY DOT”.

• Per regolare la posizione dell’immagine potete anche utilizzare i tasti IMAGE SHIFT sul telecomando.

Tasto Q

Questa funzione vi consente di regolare il rapporto area Sovrascansione (rapporto area visualizzazione).

Orientamento Overscan O

(Orizzontale) Overscan V

(Verticale)

• Questa funzione può essere regolata solo quando un video, S-video segnale Componente viene immesso.

• Se il rapporto area visualizzazione è troppo grande, potrebbero apparire dei disturbi ai margini dello schermo. In questo caso diminuire il rapporto area visualizzazione.

• Quando “Ridimens.” è impostato su “ZOOM CINEMA”, in base al segnale d’ingresso, “Overscan V” potrebbe non essere regolabile.

• Leggere anche “Copyright” a pagina 37.

Con questa funzione è possibile regolare la dimensione verticale del display per consentire i sottotitoli.

Tasto O

Tasto Q

•

Quando la schermata viene modificata con le impostazioni dei sottotitoli, non solo la parte inferiore della schermata viene visualizzata più in alto ma anche la parte superiore viene modificata fino a un certo punto.

• L’impostazione Sottotitoli può essere regolata più efficacemente per mezzo delle funzioni Sovrascansione e Spostamento immagine.

• L’impostazione Sottotitoli funziona solo quando “Ridimens.” è impostato su “CINEMA ZOOM”.

• L’area di regolazione cambia a seconda del segnale d’ingresso.

Funzioni del menu n Pagina 41

Regolazione della sovrascansione

Tasto O Riduce l’immagine.

(Il rapporto area visualizzazione diventa aumenta.)

Nota

Tasto Q Allarga l’imagine.

(Il rapporto area visualizzazione diminuisce.)

Regolazione della dimensione verticale del display (Impostazioni dei sottotitoli)

L’immagine viene compressa modificando le dimensioni verticali del display.

L’immagine viene ingrandita modificando le dimensioni verticali display.

Nota

Caratteristiche

utili

Utilizzo del menu “Opzioni” (segue)

Funzioni del menu n Pagina 41

Impostazione della

visualizzazione su schermo

Voci

selezionabili

Attivato

Disattivato

Sono mostrate tutte le visualizzazioni su schermo.

INGRESSO/FERMO/SINC.AUTO./ RIDIMENSIONA/MOD.IMMAGINE/IRIS non sono visualizzati.

Impostazione del

Descrizione

sistema video

Questa funzione può essere impostata solo in INPUT 3 o INPUT 4.

Il modo del sistema di ingresso video è preselezionato su “Autom.”; tuttavia si può non ricevere un’immagine nitida dal componente audio-video collegato, a seconda delle differenze tra i segnali video. In tal caso, commutate il segnale video.

Voci selezionabili

PA L

SECAM

NTSC4.43

NTSC3.58

Quando collegate dei componenti video PAL.

Quando collegate dei componenti video SECAM.

Quando riproducete dei segnali NTSC in componenti video PAL.

Quando collegate dei componenti video NTSC.

Descrizione

6 Impostazioni del tipo di

segnale

Questa funzione vi permette di selezionare il tipo di segnale d’ingresso (RGB o Componente) per INPUT 5 o INPUT 6.

Voci selezionabili Autom.

RGB

Componente

Nota

• Potete anche selezionare “Tipo di segnale” utilizzando g RGB/COMP. sul telecomando (INPUT 5 o INPUT 6).

Selezione

Seleziona automaticamente il segnale d’ingresso appropriato tra RGB e Componente.

Impostato quando vengono ricevuti I segnali RGB.

Impostato quando vengono ricevuti I segnali Componente.

Descrizione

dell’impostazione HDMI

Quando un apparecchio HDMI compatibile è collegato all’INPUT 6 non è possibile visualizzare un’immagine ottimale se il tipo di segnale d’uscita dell’apparecchio e il tipo di segnale d’ingresso del proiettore non corrispondono. Se ciò dovesse verificarsi cambiare l’impostazione HDMI.

Voci selezionabili

Standard

Migliorata

Quando il livelli di nero dell’immagine presentano delle bande o appaiono scoloriti, selezionare l’opzione che presenta la migliore qualità d’immagine. (Nella maggior parte dei casi si deve selezionare “Standard”).

Descrizione

Nota

•

L’impostazione HDMI può essere selezionata solo se è selezionato l’INPUT 6.

8 Selezione

dell’immagine di fondo

Voci selezionabili

Blu Nessuno

Schermo blu — (Schermo nero)

Descrizione

9 Funzione Spegn.

Automatico

Voci

selezionabili

Attivato

Disattivato

• Quando la funzione Spegn. Automatico è impostata su “Attivata”, 5 minuti prima che il proiettore entri in modalità standby sullo schermo verrà visualizzato il messaggio “Entrata modo ATTESA in X min.” per indicare i minuti restanti.

0 Controllo dello stato di

Se non rileva alcun segnale in ingresso per più di 15 minuti, il proiettore entra automaticamente in modo Attesa.

La funzione Spegn. Automatico sarà disabilitata.

Nota

Descrizione

durata della lampada

È possibile confermare il tempo cumulativo di utilizzo della lampada e la durante restante della lampada (percentuale).

Condizioni di utilizzo

della lampada

“Dur”(Durata)

Utilizzata esclusivamente con l’impostazione lampada “Eco + Sil.”

Utilizzata esclusivamente con l’impostazione lampada “Luminos.”

Nota

•

Si raccomanda di sostituire la lampada quando la percentuale rimanente di durata è al 5%.

• La durata della lampada può variare a seconda delle condizioni d’uso.

Durata rimanente della

lampada

100%

Circa 3.000 ore

Circa 2.000 ore

Circa 150 ore

Circa 100 ore

Funzioni del menu n Pagina 41

Opzioni 2 INGRESSO 1

Modo PRO RS-232C Modalità ATTESA Modalità ventola

Lingua (Language)

Tutto resettato

Fronte 9600 bps Eco Normale

Italiano

Settings on the Options 2 menu

Inversione/capovolgimento

delle immagini proiettate

Voci selezionabili

Fronte

Soff + fronte

Retro

Soff + retro

Per ulteriori informazioni sulla Modalità proiezione (PRO) vedere pagina 19.

Immagine normale (proiettata da una posizione davanti allo schermo)

Immagine capovolta (proiettata da una posizione davanti allo schermo con un proiettore capovolto)

Immagine invertita (proiettata da una posizione dietro lo schermo o con uno specchio)

Immagine capovolta e invertita (proiettata con uno specchio)

Descrizione

Caratteristiche

utili

Utilizzo del menu “Opzioni” (segue)

Selezione della velocità di

4 Impostazione della

trasmissione (RS-232C)

Funzioni del menu n Pagina 41

modalità ventola

Assicurarsi che il proiettore e il computer siano impostati sulla stessa velocità in baud.

Voci

selezionabili

9600bps

La velocità di trasmissione è bassa.

Descrizione

P R

115200bps

La velocità di trasmissione è alta.

Ridurre il consumo d’energia quando è attivata la Modalità d’attesa

Quando la voce “Modalità ATTESA” è stata impostata su “Standard” la funzione RS-232C viene attivata e vi è consumo energetico anche in modalità d’attesa. Si raccomanda d’impostare la “Modalità ATTESA” su “Eco” quando viene utilizzata. Ciò riduce il consumo energetico quando il proiettore si trova in modalità d’attesa.

Voci selezionabili

Standard

Eco

Nota

• Selezionare “Standard” per controllare il proiettore utilizzando la funzione RS-232C.

La funzione RS-232C viene attivata anche se il proiettore si trova in modalità d’attesa.

La funzione RS-232C viene disattivata quando il proiettore è in motalità d’attesa.

Descrizione

Questa funzione consente di cambiare la velocità della ventola.

Voci

selezionabili

Normale Alta

Quando la “Modalità ventola” è impostata su “Alta”, la velocità di rotazione della ventola aumenta e di conseguenza aumenta anche la rumorosità della ventola.

5 Ritorno alle

Adatta per ambienti normali. Selezionare questa impostazione quando

si utilizza il proiettore ad altitudini di circa

4.900 piedi (1.500 metri) o superiori.

Descrizione

impostazioni default

Utilizzare “Tutto resettato” inizializzare tutte le regolazioni che avete fatto nelle impostazioni di default.

Nota

Le voci seguenti non possono venire inizializzate.

• Menu “Sinc.fine” – Modi speciali

• Menu “Opzioni 1” – Timer lam. (dur) – Lingua

Selezione della lingua di

visualizzazione sullo schermo

Il proiettore dispone di 11 lingue per la visualizzazione sullo schermo.

English Deutsch Español Nederlands Français Italiano

Svenska Português

Manutenzione

Pulizia del proiettore

■ Prima di effettuare la pulizia del proiettore scollegare il cavo di alimentazione.

■ Il contenitore e il pannello sono di plastica. Evitare l’uso di benzolo o solvente in quanto potrebbero danneggiare la finitura del contenitore.

■ Non utilizzare agenti volatili quali insetticidi sul proiettore. Non attaccare oggetti di gomma o plastica al proiettore per periodi prolungati. Gli effetti di alcuni degli agenti presenti nella plastica possono provocare danni alla qualità o alla finitura del proiettore.

■ Eliminare con delicatezza la polvere con un panno morbido di flanella.

■ Per lo sporco particolarmente ostinato, immergere un panno in un detergente non aggressivo diluito con acqua, strizzare bene, quindi pulire il proiettore. I detergenti di pulizia aggressivi potrebbero scolorire, deformare o danneggiare il rivestimento del proiettore. Prima dell’uso, testare su una piccola area non visibile del proiettore.

Detergente non

aggressivo

Detergente non aggressivo

diluito con acqua

Pulizia della lente

■ Utilizzare un soffiatore disponibile in commercio o una salvietta detergente per lenti (di occhiali e macchine fotografiche) per pulire la lente. Non utilizzare agenti di pulizia liquidi che potrebbero rimuovere la pellicola di rivestimento dalla superficie della lente.

■ Poiché la superficie della lente è facilmente danneggiabile, fare attenzione a non graffiare o urtare la lente.

Pulizia delle aperture di immissione e di emissione dell’aria

■ Utilizzare un aspirapolvere per rimuovere la polvere dalle aperture di immissione e di emissione dell’aria.

Cera

Solvente

Informazioni

• Se si desidera pulire le aperture d’aria durante il funzionamento del proiettore, premere SSTANDBY/ON sul proiettore o aSTANDBY sul telecomando per mettere il proiettore in modo Attesa. Quando la ventola di raffreddamento si spegne, pulire le aperture.

Appendice

Indicatori di manutenzione

■ Le luci di avvertimento (spia dell’alimentazione, indicatore della lampada e indicatore di avvertimento della temperatura) sul proiettore indicano problemi all’interno del proiettore.

■ Se si verifica un problema, l’indicatore di avvertimento della temperatura o l’indicatore della lampada si illuminano di rosso e il proiettore entra nel modo Attesa. Dopo che il proiettore è entrato nel modo Attesa, attenersi alla seguente procedura.

Vista dall’alto

Indicatore di avvertimento della temperatura

Indicatore della lampada

Spia dell’alimentazione

Informazioni sull’indicatore di avvertimento della temperatura

Se la temperatura all’interno del proiettore aumenta, a causa di un blocco delle aperture d’aria o della posizione di installazione, nell’angolo in basso a sinistra dell’immagine si illumina la scritta “ temperatura continua ad aumentare, la lampada si spegne e l’indicatore di avvertimento della temperatura comincia a lampeggiare, la ventola di raffreddamento si aziona e il proiettore entra in modo Attesa. Quando viene visualizzata la scritta “

Informazioni sull’indicatore della lampada

■ Quando la durata della lampada scende intorno al 5% o meno, (giallo) e sullo schermo viene visualizzata la scritta “Sost. lampada”. Quando la percentuale arriva a 0%, si trasforma in (rosso), la lampada si spegne automaticamente e il proiettore entra nel modo Attesa. A questo punto l’indicatore della lampada diventa rosso.

■ Se si cerca di accendere il proiettore per la quarta volta senza aver sostituito la lampada, il proiettore non si accende.

Indicatori sul proiettore

Spia dell’alimentazione

Indicatore della lampada

Indicatore di avvertimento della temperatura

Rosso acceso Verde acceso Rosso lampeggiante Verde lampeggiante Verde acceso Verde lampeggiante Rosso acceso

Disattivato Rosso acceso

”, eseguire le operazioni descritte alla pagina 53.

Normale (attesa) Normale (acceso) Anomalia (Vedere pagina 53.)

Normale (raffreddamento)

Normale La lampada si sta riscaldando o si sta chiudendo. La lampada si spegne in maniera anomala o

deve essere cambiata. (Vedere pagina 53.) Normale La temperatura interna è eccessivamente

alta. (Vedere pagina 53.)

”. Se la

Indicatore di manutenzione

Normale

Indicatore di avvertimento

della

temperatura

Indicatore della

lampada

Spia

dell’alimentazione

Disattivato

Verde (la spia

verde

lampeggia

mentre è in

corso il

riscaldamento

o lo

spegnimento

della

lampadina.)

Verde acceso/

rosso acceso

Ver de

lampeggiante

(raffreddamento)

Anomalo

Rosso

acceso

(Attesa)

Rosso

acceso

Rosso

acceso

(Attesa)

Rosso

lampeggiante

Problema

La temperatura interna è eccessivamente alta.

La lampada non si illumina.

Sostituire la lampada.

La lampada non si illumina.

L’indicatore verde di alimentazione lampeggia quando il proiettore è acceso.

Causa

• Apertura di immissione dell’aria bloccata

• Rottura della ventola di raffreddamento

• Guasto del circuito interno

• Apertura di immissione dell’aria intasata

• La lampada si spegne in maniera anomala.

La durata della

• lampada è scesa intorno al 5% o meno.

• Lampada fulminata

• Guasto del circuito della lampada

• Coperchio del blocco lampada aperto.

Possibile soluzione

• Ricollocare il proiettore in un’area dotata di adeguata ventilazione. (Vedere pagina 8.)

• Portare il proiettore al centro assistenza o al rivenditore autorizzato Sharp più vicino per la riparazione.

• Scollegare il cavo di alimentazione dalla presa CA, quindi ricollegarlo.

• Sostituire con cura la lampada. (Vedere pagina

55.)

• Portare il proiettore al centro assistenza o al rivenditore autorizzato Sharp più vicino per la riparazione.

• Prestare la massima cura quando si sostituisce la lampada.

• Installare correttamente il coperchio.

• Se l’indicatore verde di alimentazione lampeggia anche quando il coperchio del blocco lampada è ben installato, rivolgersi al centro assistenza o al rivenditore autorizzato Sharp più vicino.

Informazioni

• Se l’indicatore di avvertimento si illumina e il proiettore entra in modo Attesa, seguire le possibili soluzioni descritte in precedenza e attendere fino a quando il proiettore si raffredda completamente prima di collegare il cavo di alimentazione e riaccendere il proiettore (almeno 10 minuti).

• Se per alcuni minuti il proiettore si spegne a causa di un’interruzione di corrente o per altri motivi mentre è in funzionamento e si riaccende subito dopo, l’indicatore della lampada diventa rosso e la lampada potrebbe non essere accesa. In questo caso, scollegare il cavo di alimentazione dalla presa di corrente, sostituirlo e riaccendere il proiettore.

• La ventola di raffreddamento mantiene costante la temperatura interna del proiettore e questa funzione viene controllata automaticamente. Il rumore della ventola di raffreddamento potrebbe cambiare durante il funzionamento a seguito dei cambiamenti di velocità della ventola e ciò non indica un malfunzionamento.

• Non scollegare il cavo di alimentazione dopo che il proiettore è entrato nel modo Attesa e mentre la ventola di raffreddamento è in funzione. La ventola di raffreddamento continua a girare per circa 90 secondi.

Appendice

Informazioni sulla lampada

Lampada

■ Si raccomanda di sostituire la lampada (venduta separatamente) quando la durata rimanente è scesa intorno al 5% o meno o quando si nota un significativo deterioramento della qualità dell’immagine e del colore. È possibile verificare la durata della lampada (percentuale) con la visualizzazione su schermo (vedere pagina 49).

■ Acquistare una lampada di sostituzione di tipo AN-100LP presso il centro assistenza o il rivenditore autorizzato Sharp più vicino.

Precauzioni relative alla lampada

■ Questo proiettore utilizza una lampada al mercurio pressurizzata. Un suono acuto potrebbe indicare un guasto della lampada. Un guasto della lampada potrebbe essere attribuito a diverse cause, quali: violenti scosse, raffreddamento inadeguato, graffi sulla superficie o deterioramento della lampada a seguito di una dimenticanza in relazione al tempo di utilizzo della stessa. L’intervallo di tempo fino al guasto dipende molto dalla singola lampada e/o dalle condizioni e dalla frequenza di utilizzo. È importante notare che il guasto produce frequentemente la rottura del bulbo.

■ Quando l’indicatore di sostituzione della lampada e l’icona di visualizzazione su schermo si illuminano, si raccomanda di sostituire immediatamente la lampada con una lampada nuova, anche se sembra funzionare normalmente.

■ In caso di rottura della lampada, è possibile che i frammenti di vetro si spargano all’interno del proiettore. In questo caso, si raccomanda di rivolgersi al centro assistenza o al rivenditore autorizzato Sharp più vicino in modo da assicurare un corretto funzionamento del proiettore.

■ Se la lampada si rompe, i frammenti di vetro potrebbero riversarsi all’interno del vano della lampada o il gas contenuto nella lampada potrebbe spargersi nella stanza dall’apertura di emissione dell’aria. Poiché il gas contenuto in questa lampada contiene mercurio, arieggiare adeguatamente la stanza se la lampada si rompe ed evitare l’esposizione al gas. In caso di esposizione al gas, consultare immediatamente un medico.

Sostituzione della lampada

• Non rimuovere il blocco lampada dal proiettore immediatamente dopo l’uso. La lampada è molto calda e potrebbe provocare ustioni o lesioni.

■ Cambiare con cura la lampada attenendosi alle istruzioni riportate in questa sezione oppure richiedere la sostituzione della lampada presso il centro assistenza o il rivenditore autorizzato Sharp più vicino.*

* Se, dopo la sostituzione, la nuova lampada non si accende, portare il proiettore a riparare presso il

centro assistenza o il rivenditore autorizzato Sharp più vicino.

Rimozione e installazione del blocco lampada

Attenzione!

• La lampadina si surriscalda molto quando si utilizza il proiettore. Non rimuovere il blocco lampada dal proiettore immediatamente dopo l’uso. La lampada e le parti intorno ad essa saranno roventi e possono provocare ustioni o ferite.

Informazioni

• Rimuovere l’unità della lampada utilizzando

l’apposito manico. Non toccare la superficie di vetro dell’unità della lampada o l’interno del proiettore.

• Per evitare lesioni personali e danni alla

lampada, attenersi scrupolosamente alle seguenti istruzioni.

• Non allentare altre viti ad eccezione del

coperchio del blocco lampada e del blocco lampada.

Premere S STANDBY/ON sul

proiettore o a STANDBY sul telecomando per mettere il proiettore in modo Attesa.

• Attendere l’arresto della ventola di raffreddamento.

Scollegamento del cavo di

alimentazione.

• Scollegare il cavo di alimentazione dalla presa di corrente.

• Non toccare la lampada fino a quando non si è completamente raffreddata (circa 1 ora).

Rimuovere il coperchio del blocco

lampada.

• Capovolgere il proiettore. Allentare la vite di servizio (1) che tiene fermo il coperchio del blocco lampada. Rimuovere il coperchio del blocco lampada (2).

Accessorio

opzionale

Tasto STANDBY/ON

Presa CA

Blocco lampada AN-100LP

Vite di servizio (per il coperchio del blocco lampada)

Appendice

Informazioni sulla lampada (segue)

Rimuovere il blocco lampada.

• Allentare le viti dal blocco lampada. Tenere il blocco lampada per la maniglia e tirarlo in direzione della freccia. Mantenere la lampada in direzione orizzontale e non inclinarla.

Inserire il nuovo blocco lampada.

• Premere saldamente il blocco lampada nell’apposito vano. Serrare le viti.

Sostituzione del coperchio del

blocco lampada.

• Allineare la scheda sul coperchio del blocco lampada (1) e posizionarlo premendo la scheda (2) in modo da chiuderla. Serrare la vite di servizio per tenere fermo il coperchio del blocco lampada.

Informazioni

•

Se il blocco lampada e il relativo coperchio non sono installati correttamente, il proiettore non si accende, anche se il cavo di alimentazione è collegato.

Maniglia

Viti di fissaggio

Ripristino del timer della lampada

Ripristinare il timer della lampada al termine della sostituzione.

Informazioni

• Ripristinare il timer della lampada solo al momento della sostituzione. Se si ripristina il timer della lampada e si continua a utilizzare la stessa lampada, questa potrebbe essere danneggiata o esplodere.

Collegare il cavo di alimentazione.

• Collegare il cavo di alimentazione nella presa di corrente del proiettore.

Ripristinare il timer della lampada.

• Mentre si tiene premuto UMENU, TEN- TER e R sul proiettore, premere SSTANDBY/ON sul proiettore stesso.

• Viene visualizzato “LAMP 0000H” a indicare che il timer della lampada è stato ripristinato.

Presa CA

Tasto STANDBY/ON

Tasto ENTER

Tasto MENU

Tasto R

Corrispondenza dei pin di collegamento

Terminale COMPUTER-RGB/COMPONENTE INPUT5: connettore femmina Mini D-sub a 15 pin

COMPUTER-RGB ingresso

1. Ingresso Video (rosso)

2. Ingresso Video (verde/sinc. su verde)

Terminale RS-232C: connettore femmina Mini DIN a 9 pin

Terminale RS-232C: connettore maschio D-sub a 9 pin dell’adattatore DIN D-sub RS-232C

(accessorio opzionale: AN-A1RS)

Connessione consigliata per cavo RS-232C: connettore femmina D-sub a 9 pin

3. Ingresso Video (blu)

4. Non collegato

5. Non collegato

6. A massa (rosso)

7. A massa (verde/sinc. su verde)

8. A massa (blu)

9. Non collegato

10. GND

11. Non collegato

12. Dati bidirezionali Segnale di sincronizzazione orizzontale: livello TTL

13.

14.

Segnale di sincronizzazione verticale: livello TTL

15. Clock dati

N. pin

Segnale Nome

Segnale NomeN. pin

SegnaleN. pin

RD SD

RS CS

RD SD

RS CS

CD RD SD ER SG DR RS CS CI

Dati di ricevimento Dati di invio

Massa segnale

Richiesta d’invio Annulla invio

Dati di ricevimento Dati di invio

Massa segnale

Richiesta d’invio Annulla invio

I/U Riferimento

Ingresso Uscita

I/U Riferimento

Ingresso Uscita

Ingresso componente

1. PR (CR)

2. Y

B (CB)

3. P

4. Non collegato

5. Non collegato

6. A massa (P

7. A massa (Y)

8. A massa (P

9. Non collegato

10. Non collegato

11. Non collegato

12. Non collegato

13. Non collegato

14. Non collegato

15. Non collegato

Non collegato Collegato al circuito interno Collegato al circuito interno Non collegato Collegato al circuito interno Non collegato Collegato a CS nel circuito interno Collegato a RS nel circuito interno Non collegato

SegnaleN. pin

CD RD SD ER SG DR RS CS CI

Nota

• A seconda del dispositivo di controllo utilizzato, potrebbe essere necessario collegare il pin 4 e il pin 6 sul dispositivo di controllo (ad esempio un computer).

Proiettore

N. pin

4 5 6

Computer

N. pin

4 5 6

Appendice

Corrispondenza dei pin di collegamento (segue)

HDMI Terminale

119

218

NomeN. pin

Dati TMDS2+ Protezione dati TMDS2

2. Dati TMDS2-

3. Dati TMDS1+

4. Protezione dati TMDS1

5. Dati TMDS1-

6. Dati TMDS0+

NomeN. pin

Protezione dati TMDS0

8. Dati TMDS0-

9. Clock TMDS+

10. Protezione clock TMDS

11. Clock TMDS-

12. CEC

13.

NomeN. pin

Riserva

14. SCL

15. SDA

16. DDC/CEC a terra

17. Alimentazione +5V

18. Rilevamento spina

19. sotto tensione

Specifiche RS-232C e impostazioni dei comandi

Controllo tramite computer

È possibile utilizzare un computer per controllare il proiettore collegando i due dispositivi tramite un cavo di controllo seriale RS-232C (di tipo intrecciato, in vendita separatamente). (Per informazioni sul collegamento vedere pagina 27 ).

Requisiti di comunicazione

Configurare le impostazioni della porta seriale del computer in modo che corrispondano a quelle riportate nella tabella. Formato del segnale: conforme allo standard RS-232C. Bit di parità: nessuno Velocità in baud: * 9.600 bps/115.200 bps Bit di stop: 1 bit Lunghezza dei dati: 8 bit Controllo di flusso: nessuno * Impostare la velocità in baud del proiettore sullo stesso valore utilizzato dal computer.

Formato di base

I comandi del computer vengono inviati nell’ordine seguente: comando, parametro e codice restituito. Dopo che ha elaborato il comando del computer, il proiettore invia un codice di risposta al computer.

Formato del comando

C1 C2 C3 C4 P1 P2 P3 P4

Comando a 4 cifre Parametro a 4 cifre

Formato del codice di risposta

Risposta normale

Codice restituito (

0DH

Risposta in caso di problema (errore di comunicazione o comando incorretto)

)

Codice restituito (0DH)

ERR

Codice restituito (

0DH

)

Informazioni

• Quando si controlla il proiettore utilizzando i comandi RS-232C da un computer, prima di inviare i comandi attendere almeno 30 secondi dopo l’accensione.

• Quando viene inviato più di un codice, inviare ciascun comando solo dopo che è stato verificato il codice di risposta del proiettore per il comando precedente.

Comandi

Esempio: quando si spegne il

proiettore, configurare la seguente impostazione.

CONTENUTO COMANDO Spegnimento Accensione INGRESSO1 (Video1 : Componente1) INGRESSO2 (Video2 : Componente2) INGRESSO3 (Video3 : Video S) INGRESSO4 (Video4 : Video)

(RGB1 : RGB/Componente)

INGRESSO5 INGRESSO6

(RGB2 : RGB/Componente)

COMANDO

POWR _ 1__

PARAMETRO

_ _ _ _ _ _ _ _

OK o ERR

→ ←

RITONO

Nota

• Se nella colonna dei parametri viene visualizzato un carattere di sottolineatura (_), inserire uno spazio.

ProiettoreComputer

Schema di compatibilità del computer

Computer

• Supporto per segnali multipli Frequenza orizzontale: 15-70 kHz Frequenza verticale: 45-85 Hz, Clock pixel: 12-85 MHz Segnale di sinc.: compatibile con livello TTL

Di seguito è riportato un elenco dei modi conformi a VESA. Tuttavia, questo proiettore supporta altri segnali che non sono standard VESA.

PC/MAC

MAC 13" MAC 16"

MAC 19"

VGA

SVGA

XGA

—

VGA

SVGA

XGA

Risoluzione

640 × 350

640 × 400

720 × 350

720 × 400

640 × 480

800 × 600

1.024 × 768

1.280 × 720

1.280 × 768 640 × 480 800 × 600 832 × 624

1.024 × 768

Frequenza orizzontale

(kHz)

27,0 31,5 37,5 27,0 31,5 37,9 27,0 31,5 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 40,3 48,4 56,5 60,0 45,0 47,8 34,9 37,8 49,7 60,2

• Compatibile con sinc. su segnale verde Tecnologia di ridimensionamento Sistema di

•

espansione

Frequenza

verticale (Hz)

60 70 85 60 70 85 60 70 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 50 60 70 75 60 60 67 60 75 75

Standard

VESA

Supporto

HDMI

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

Visualizzazione

✔

Ottimizzata

Vero

Ottimizzata

Vero

Nota

• Quando il proiettore riceve segnali VGA in formato VESA 640K350, sullo schermo appare “640K400”.

DTV

Segnale

480I

480P 540P

576I 576P 720P

1035I 1035I 1080I 1080I

Frequenza orizzontale (kHz)

15,7 31,5 33,8 15,6 31,3 45,0 28,1 33,8 28,1 33,8

Frequenza verticale (Hz)

60 60 60 50 50 60 50 60 50 60

Supporto HDMI

✓

Appendice

Risoluzione dei problemi

Problema

Non compare l’immagine

o il proiettore non si

avvia.

Non compare alcuna

immagine

(o l’immagine è scura).

Colore sbiadito o di

scarsa qualità.

Immagine sfocata,

disturbo su schermo.

Immagine verde su

COMPONENTE

INPUT 5/INPUT 6.

Immagine rosa

(non verde) su RGB

INPUT 5/INPUT 6.

Talvolta si sente un

rumore proveniente dal

contenitore del proiettore.

L’indicatore di manutenzione

sul proiettore si illumina o

lampeggia in colore rosso.

Controllare

•

Il cavo di alimentazione del proiettore non è inserito nella presa a muro.

• I dispositivi esterni collegati non sono accesi.

• Il modo Ingresso selezionato è errato.

• Cavi non collegati correttamente al proiettore.

• Batteria del telecomando scarica.

• Produzione all’esterno non impostata durante il collegamento al notebook.

• Coperchio del blocco lampada non installato correttamente.

• Cavi non collegati correttamente al proiettore.

• “Luminos.” impostata sul valore minimo.

• A seconda del computer utilizzato, potrebbe non essere proiettata un’immagine a meno che le impostazioni di uscita del segnale non siano regolate sull’uscita esterna. Consultare il manuale di istruzioni del computer per passare alle impostazioni di uscita del segnale del computer.

• Regolazioni dell’immagine non impostate correttamente.

• Effettuare regolazioni con “Colore”, “Sfumatura” e “BrilliantColor™” in “Mod. immagine”.

(Solo Ingresso video)

• Sistema Ingresso video non installato correttamente.

• Regolare la messa a fuoco.

• La distanza di proiezione supera il raggio di messa a fuoco.

• C’è una velatura sulle lenti. Se il proiettore viene spostato da una stanza fredda ad una calda, o se viene improvvisamente scaldato, potrebbe formarsi della condensa sulla superficie delle lenti e l’immagine risulterà indistinta. Se prega di preparare il proiettore almeno un’ora prima dell’utilizzo. Nel caso in cui si formi condensa, rimuovere il cavo di alimentazione dalla presa e attendere che la condensa sparisca.

(Solo Ingresso computer)

• Eseguire regolazioni “Sinc. fine” (Regolazione “Clock”)

• Eseguire regolazioni “Sinc. fine” (Regolazione “Fase”)

• A seconda del computer, potrebbero verificarsi dei disturbi.

• Selezionare “Tipo segnale” nel menu “Opzioni1” e cambiare il tipo di segnale d’ingresso.

• Se l’immagine è normale, il suono è prodotto dalla contrazione del contenitore causato dai cambiamenti di temperatura della stanza. Ciò non si ripercuote sul funzionamento o sulle prestazioni.

• Vedere “Indicatori di manutenzione”.

Pagina

–

29 23–27 14 26

55, 56 23–27 43

–

30 20

–

46 46

–

Problema

Immagine troppo

luminosa e biancastra.

I livelli di nero di un’immagine

presentano delle bande o appaiono scoloriti quando

INPUT 6 è selezionato.

La ventola di raffreddamento

emette dei rumori.

La lampada non si

accende neanche dopo

aver acceso il proiettore.

La lampada si spegne

improvvisamente

durante la proiezione

Nell’immagine si verifica

talvolta un’interferenza.

La lampada impiega

qualche secondo per

accendersi.

Immagine nera.

Il telecomando non può

essere utilizzato.

L’unità è dotata di un microprocessore, le cui prestazioni potrebbero venire compromesse dall’utilizzo inappropriato o da interferenze. In questo caso scollegare l’unità e attendere per più di 5 minuti prima di ricollegarla.

• Regolazioni dell’immagine non impostate correttamente.

• Selezionare l’impostazione HDMI (“Standard” o “Migliorata”) che

presenta la migliore qualità d’immagine.

• Quando la temperatura all’interno del proiettore aumenta, la ventola

di raffreddamento gira più rapidamente.

• L’indicatore della lampada è di colore rosso.

Sostituire la lampada.

• I cavi non sono collegati correttamente al proiettore o

l’apparecchiatura collegata non funziona correttamente.

• Se questo problema si verifica spesso, sostituire la lampada.

• Può essere necessario sostituire la lampada.

Quando la durata della lampada sta per esaurirsi, sostituire la lampada.

• Utilizzare il telecomando puntandolo in direzione del sensore del

proiettore.

• Il telecomando potrebbe essere troppo distante da proiettore.

• Se il sensore del telecomando del proiettore è esposto alla luce

diretta del sole o a forte luce fluorescente, spostare il proiettore in un luogo in cui sia protetto dalla luce.

• Le batterie possono essere scariche o non inserite correttamente.

Assicurarsi che le batterie siano inserite correttamente o inserirne delle nuove.

Controllare

Pagina

–

52, 55

23–27

55 55

Appendice

Specifiche tecniche

Tipo di prodotto

Modello

Sistema video

Proiettore XV-Z3000 NTSC3.58/NTSC4.43/PAL/PAL-M/PAL-N/PAL-60/SECAM/DTV480I/DTV480P/ DTV540P/DTV576I/DTV576P/DTV720P/DTV1035I/DTV1080I/DTV1080I-50

Metodo di visualizzazione

Pannello DMD

Digital Micromirror DeviceTM (DMDTM) a chip singolo della Texas Instruments Dimensioni del pannello:

0,65", DMD da 1 chip Metodo di azionamento: Digital Light Processing (DLP™) N. di punti: 983.040 punti (1280 [A] × 768 [V]) 1–1,15 × lente zoom, F2,4–2,6, f = 19,0–21,9 mm

Lente

Lampada di proiezione

Segnale di ingresso

componente (INPUT1/2)

Segnale di ingresso Video S

(INPUT 3)

Lampada DC 275 W Connettore RCA Y: 1,0 Vp-p, sinc. negativa, terminato 75 Ω P

(CB): 0,7 Vp-p, terminato 75 Ω

(CR): 0,7 Vp-p, terminato 75 Ω

Mini connettore DIN a 4 pin Y (segnale luminanza): 1,0 Vp-p, sinc. negativa, terminato 75 Ω C (segnale crominanza): Burst 0,286 Vp-p, terminato 75 Ω

Segnale di ingresso Video

(INPUT 4)

Segnale di ingresso

Computer RGB/

Componente (INPUT 5)

Connettore RCA: VIDEO, video composito, 1,0 Vp-p, sinc. negativa, terminato 75 Ω terminato Mini sottoconnettore D a 15 pin RGB separato/sinc su ingresso analogico verde: 0–0,7 Vp-p, positivo, terminato 75 Ω SEGNALE SINC. ORIZZONTALE: livello TTL (positivo/negativo) SEGNALE SINC. VERTICALE: vedi sopra

Segnale di ingresso

Terminale HDMI (solo segnale video)

HDMI (INPUT 6)

Risoluzione orizzontale

Frequenza verticale

Frequenza orizzontale

Clock pixel Terminale RS-232C Terminale TRIGGER

Tensione

Corrente di ingresso

Frequenza

Consumo

720 linee TV (DTV720P) 45–85 Hz 15–70 kHz 12–85 MHz Mini connettore DIN a 9 pin Presa di alimentazione: DC 12V USCITA CA 100–240 V 3,7 A 50/60 Hz 355 W (Impostazione lampada “Luminos.”)/ 310 W (impostazione lampada “Eco + Sil.”) con CA 100 V 340 W (Impostazione lampada “Luminos.”)/

Consumo (attesa)

Dissipazione calore

300 W (Impostazione lampada “Eco + Sil.”) con CA 240 V 4 W (CA 100 V) – 5 W (CA 240 V)

1.335 BTU/h (Impostazione lampada “Luminos.”)/

1.165 BTU/h (Impostazione lampada “Eco + Sil.”) con CA 100 V

1.280 BTU/h (Impostazione lampada “Luminos.”)/

1.130 BTU/h (Impostazione lampada “Eco + Sil.”) con CA 240 V

Temperatura operativa

Temperatura di conservazione

Contenitore

Frequenza vettore I/R

Dimensioni (circa)

da 41°F a 95°F (da +5°C a +35°C) da –4°F a 140°F (da –20°C a +60°C) Plastica 38 kHz 12 13/32" × 4 19/64" × 11 1/32" (315 (L) × 109 (A) × 280 (D) mm) solo corpo principale)

/32" × 4 47/64" × 11 37/64" (315 (L) × 120 (A) × 294 (D) mm) (compresi piedini

12 di regolazione e parti della proiezione)

Peso (circa)

Parti di sostituzione

8,8 lbs. (4,0 kg) Telecomando, cavo di alimentazione per l’Europa (eccetto Regno Unito), cavo di alimentazione per il Regno Unito e Singapore, cavo di alimentazione per l’Australia, la Nuova Zelanda e l’Oceania, adattatore di conversione RCA a 21 pin, cavo video, manuale di istruzioni

Quando la Modalità ATTESA è impostata su “Eco”

In linea con la sua politica di miglioramento continuo dei prodotti, la SHARP si riserva il diritto di apportare modifiche al design e alle funzioni di questo prodotto senza preavviso. I dati relativi alle specifiche inerenti le prestazioni qui riportati rappresentano dei valori nominali misurati su determinate unità produttive e possono variare da unità a unità.

Dimensioni

Unità: pollici (mm)

/64 (5)

/32 (280)

/64 (9)

/64 (109)

/16 (11)

ø9 7/64 (69,2)

12 13/32 (315)

/32 (80)

/16 (77,5)

/64 (47)

/8 (73)

2 61/64

/32 (33,8)

(75)

1 (46,2)

/64 (104)

Appendice

/8 (47,5) 4

/16 (11)

/32

/64

2 (65,5)

Indice

Accessori .......................................................10

Accessori forniti ............................................. 10

Accessori opzionali ........................................ 10

Apertura di emissione dell’aria ............... 12, 51

Apertura di immissione dell’aria ....... 11, 12, 51

BARRA LATERALE ................................ 36, 37

Batterie R-03 ................................................. 14

Blocco lampada .............................................55

Blu ..................................................................43

BrilliantColor™............................................... 43

C.M.S. ............................................................44

Cavo di alimentazione ...................................28

Clock ..............................................................46

Colore ............................................................ 43

Connettore standard di

sicurezza Kensington ................................ 12

Contrasto .......................................................43

Controllo del segnale d’entrata ..................... 46

Copertura dell’obiettivo .................................11

Correzione trapezio .......................................32

Dimensioni dell’immagine (schermo) e

distanza di proiezione ................................ 20

DNR ............................................................... 45

DOT BY DOT .................................................37

Fase ...............................................................46

Fondo .............................................................48

Ghiera della messa a fuoco .......................... 30

Ghiera dello zoom ......................................... 30

H&V TRAPEZIO ............................................ 35

Impostazione HDMI .......................................48

Impostazione lampada ..................................45

Impostazione RS-232C ................................. 50

Indicatore della lampada ...............................52

Indicatore di avvertimento della temperatura 52

Lampada ................................................. 10, 54

Leva di HEIGHT ADJUST ............................. 30

Lingua

(lingua della visualizzazione sullo schermo) ....

Luminoso ....................................................... 43

Modalità ATTESA .......................................... 50

Modalità ventola ............................................ 50

Modi INGRESSO 1-6 ....................................29

Modi speciali ..................................................46

Modo Immagine ...................................... 38, 43

Modo PRO .............................................. 19, 49

Orizz. ............................................................. 46

Overscan ....................................................... 47

Piedini posteriori di regolazione ....................31

Presa CA ....................................................... 28

Progressivo ....................................................44

Rapporto ........................................................36

REGOLAZIONE GEOMETRICA ...................34

Regolazione immagine ..................................43

Ridimensiona .......................................... 36, 37

Rosso ............................................................. 43

Saturazione.................................................... 44

Sensore del telecomando ............................. 15

Sharp ............................................................. 43

Sinc. auto (regolazione Sinc. auto) ............... 46

Sinc. fine ........................................................ 46

Sistema video ................................................48

Sostituzione della lampada .................... 54, 55

Sottoti. ............................................................ 47

Spegnimento automatico ..............................49

Spost. imm. ....................................................47

STIRATURA ............................................ 36, 37

Tasti di regolazione ........................................41

Tasti IMAGE SHIFT ....................................... 38

Tasti INPUT ....................................................29

Tasto AUTO SYNC ........................................ 46

Tasto ENTER ................................................. 41

Tasto FREEZE ............................................... 38

Tasto IRIS ...................................................... 38

Tasto KEYSTONE ..........................................32

Tasto MENU ...................................................41

Tasto ON ........................................................28

Tasto PICTURE MODE .................................38

Tasto RESIZE ................................................ 36

Tasto RETURN .............................................. 41

Tasto STANDBY ............................................ 29

Tasto STANDBY/ON ............................... 28, 29

Telecomando ................................................. 13

Temp col (temperatura del colore) ................ 44

Terminale INPUT 1 ........................................23

Terminale INPUT 2 ........................................23

Terminale INPUT 3 ........................................24

Terminale INPUT 4 ........................................24

Terminale INPUT 5 ................................. 25, 26

Terminale INPUT 6 ........................................25

Terminale RS-232C .......................................27

Terminale TRIGGER ......................................12

Timer della lampada (Durata) ....................... 49

Tinta ...............................................................43

Tonalità .......................................................... 44

Valore............................................................. 44

Vert. ...............................................................46

Visualizzazione OSD .....................................48

ZOOM CINEMA ...................................... 36, 37

Printed in China Gedruckt in China Imprimé en Chine Triykt i Kina Impreso en China Stampato in Cina Gedrukt in China TINS-C222WJN2 06P02-CH-NG

Sharp XV-Z3000 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Come leggere questo manuale di istruzioni

Introduzione

Sommario

NORME DI SICUREZZA IMPORTANTI

Accessori

Nomi di parti e funzioni

Inserimento delle batterie

Raggio d’uso

Avvio rapido

Installazione del proiettore

Installazione del proiettore

Installazione standard (Proiezione frontale)

Installazione a soffitto

Modalità di proiezione (Modo PRO)

Dimensioni dell’immagine (schermo) e distanza di proiezione

Esempi di cavi di collegamento

Collegamento a un apparecchio video

Collegamento a un computer

Controllo del proiettore tramite un computer

Accensione/spegnimento del proiettore

Collegamento del cavo di alimentazione

Accendere il proiettore

Spegnimento (mettere il proiettore in modo Attesa)

Proiezione dell’immagine

Passaggio al modo Ingresso

Regolazione dell’immagine proiettata

Correzione della distorsione trapezoidale

Modo Ridimensiona

Funzionamento con il telecomando

Spostare verticalmente l’immagine proiettata (Spostamento immagine)

Commutare l’impostazione diaframma a iride

Blocco di un’immagine in movimento

Selezione del modo Immagine

Voci del menu

Utilizzo della schermata del menu

Selezioni del menu (regolazioni)

Regolazione dell’immagine (menu “Immagine”)

1 Selezione del modo Immagine

Regolazione dell’immagine

5 Progressivo

4 Regolazione dei colori

8 Impostazione lampada

Regolazioni delle immagini del computer (menu “Sinc.fine”)

Utilizzo del menu “Opzioni”

Regolazione della sovrascansione

Regolazione della dimensione verticale del display (Impostazioni dei sottotitoli)

Ridurre il consumo d’energia quando è attivata la Modalità d’attesa

Manutenzione

Appendice

Indicatori di manutenzione

Informazioni sulla lampada

Lampada

Precauzioni relative alla lampada

Sostituzione della lampada

Rimozione e installazione del blocco lampada

Ripristino del timer della lampada

Corrispondenza dei pin di collegamento

Specifiche RS-232C e impostazioni dei comandi

Schema di compatibilità del computer

Risoluzione dei problemi

Specifiche tecniche

Dimensioni

Indice
