Sharp XV-Z201E User Manual [it]

XV-Z201E

PROJECTOR PROJEKTOR PROJECTEUR PROJEKTOR PROYECTOR PROIETTORE PROJECTOR

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI BRUKSANVISNING MANUAL DE MANEJO MANUALE DI ISTRUZIONI GEBRUIKSAANWIJZING

ENGLISH ............. -1 – -70

DEUTSCH ............ -1 – -70

FRANÇAIS ........... -1 – -70

SVENSKA ............ -1 – -70

ESPAÑOL ............ -1 – -70

ITALIANO ............. -1 – -70

NEDERLANDS .... -1 – -70

Prima di utilizzare il proiettore, leggere con attenzione il presente manuale di istruzioni.

Introduzione

ITALIANO

IMPORTANTE

Per poter denunciare lo smarrimento o il furto del proiettore, si consiglia di annotare il numero seriale riportato sul fondo del proiettore e di custodire tali informazioni. Prima di riciclare il materiale di imballaggio, controllare attentamente il contenuto dello scatolone con la lista di “Accessori in dotazione” a pagina 12.

Modello n.: XV-Z201E

Serie n.:

ATTENZIONE: Sorgente di luce intensa. Non fissare o guardare direttamente il raggio luminoso. Fare

particolarmente attenzione a che i bambini non guardino direttamente il raggio luminoso.

ATTENZIONE: Per ridurre il rischio di incendi o di scosse elettriche, non esporre

questo prodotto alla pioggia o all’umidità.

AVVERTENZA:

Per ridurre il rischio di scosse elettriche non rimuovere l’involucro esterno. All’interno non ci sono parti riparabili dall’utente. Per la manutenzione rivolgersi a personale qualificato.

ATTENZIONE:

La ventola in questo proiettore continua a funzionare per circa 90 secondi dopo che il proiettore è passato nel modo di attesa. Durante il funzionamento normale, quando l’unità è nel modo di attesa, usare sempre il tasto STANDBY (Attesa) sul proiettore o sul telecomando. Assicurarsi che la ventola di raffreddamento si sia fermata prima di scollegare il cavo di alimentazione. DURANTE L’USO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLLEGANDO IL CAVO DI ALIMENTAZIONE. SE NON SI OSSERVA QUESTA PRECAUZIONE LA DURATA DELLA LAMPADA SARÁ INFERIORE AL PREVISTO.

Introduzione

ATTENZIONE:

Questo è un prodotto Classe A. In un ambiente domestico questo prodotto può causare interferenze radio, nel qual caso l’utilizzatore può essere tenuto a prendere provvedimenti adeguati.

-1

Attenzione nella sostituzione della lampada

C'è un potenziale rischio di frammenti di vetro se si rompe la lampadina.

ATENZIONE DURANTE LA SOSTITUZIONE DELLA LAMPADA

PRIMA DI RIMUOVERE LA VITE

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-XVZ200++1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. HIGH PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

PRECAUTIONS A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-XVZ200++1. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A HAUTE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

ATTENZIONE:

Alcuni circuiti stampati di questo prodotto includono particolari confidenziali e/o segreti commerciali di proprietà della Texas Instruments. Pertanto, è severamente vietato copiare, modificare, adattare, tradurre, distribuire, riprogettare, rimontare o alterare il contenuto.

SCOLLEGARE IL FILO DI ALIMENTAZIONE. SUPERFICIE CALDA ALL’INTERNO. PRIMA DI SOSTITUIRE LA LAMPADA, ATTENDERE UN’ORA PER CONSENTIRE IL RAFFREDDAMENTO. SOSTITUIRE SOLO CON LO STESSO TIPO DI LAMPADA SHARP TIPO BQC-XVZ200++1. I RAGGI UV POSSONO PROVOCARE DANNI AGLI OCCHI. SPEGNERE LA LAMPADA PRIMA DI ESEGUIRE LA MANUTENZIONE. LAMPADA AD ALTA PRESSIONE: RISCHIO DI ESPLOSIONE. RISCHIO POTENZIALE DI FERIMENTO CON SCAGLIE DI VETRO IN CASO DI ROTTURA DELLA LAMPADA. MANEGGIARE CON CURA. FATE RIFERIMENTO AL MANUALE DI ISTRUZIONI.

-2

Indice

Introduzione

Indice .................................................................... 3

PRECAUZIONI IMPORTANTI .............................. 4

Guida rapida ........................................................ 7

Nomenclatura ...................................................... 8

Utilizzo del telecomando .................................. 11

Accessori ........................................................... 12

Collegamenti e impostazione

Collegamento del proiettore ad altri dispositivi ......

Collegamento del cavo di alimentazione ............... 14

Collegamento al componente video .................... 15

Collegamento ad un lettore DVD ed a un

decodificatore DTV ........................................ 17

Collegamento ad un computer ............................ 21

Controllo del proiettore tramite computer ............ 23

Impostazione ..................................................... 24

Utilizzo del piede di regolazione ............................ 24

Smontaggio del piede di regolazione ..................... 24

Fissaggio del piede di regolazione ........................ 25

Messa a fuoco e zoomata ....................................... 25

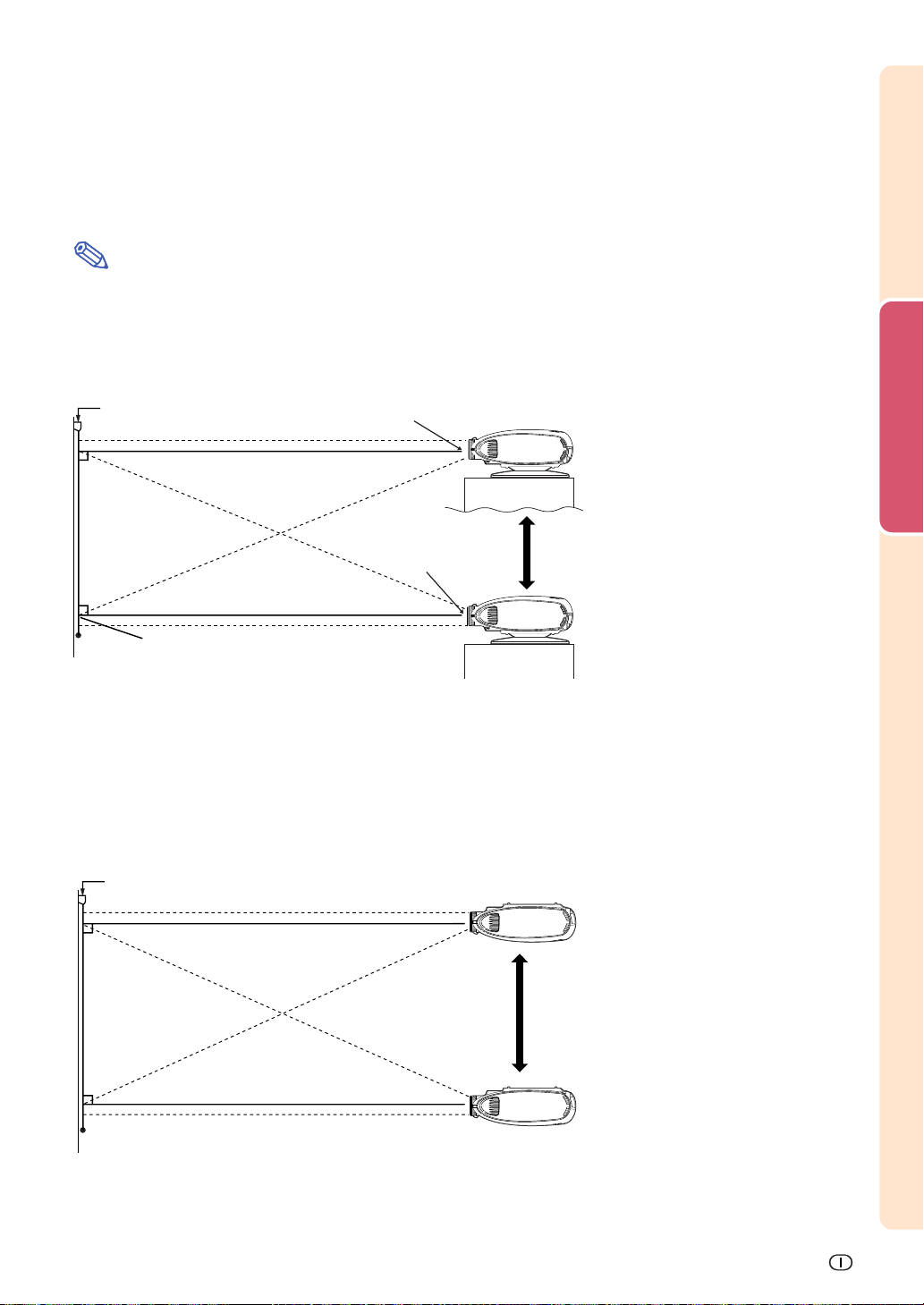

Utilizzo dello spostamento dell’obiettivo ................. 25

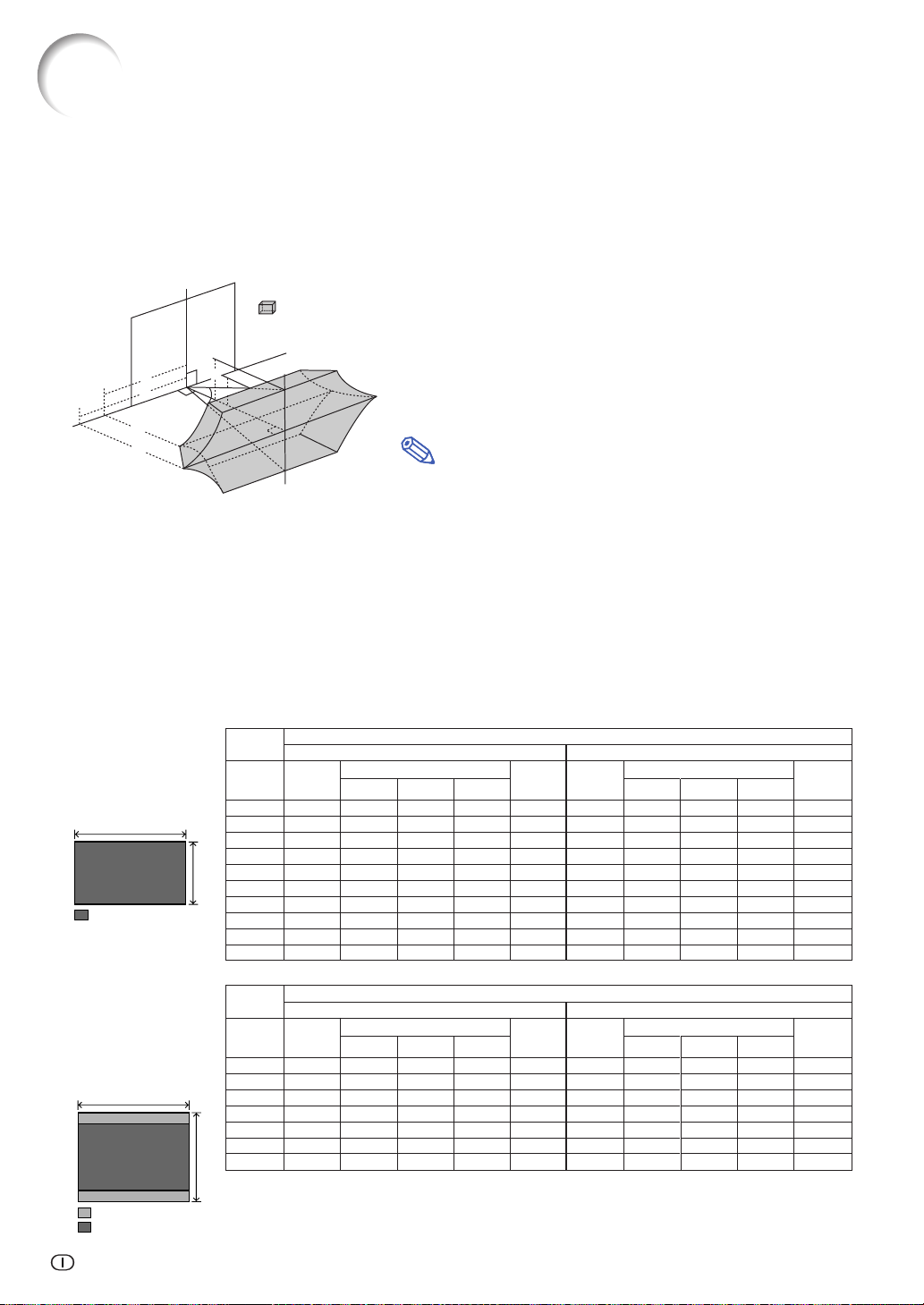

Regolazione della distanza di proiezione............... 26

Proiezione di immagini ............................................ 28

Funzionamento principale

Proiezione dell’immagine ................................. 30

Procedura principale .............................................. 30

Selezione della lingua dei display su schermo ...........

Spegnimento del proiettore .....................................32

Correzione della distorsione trapezoidale ...............33

Posizionamento dell’immagine proiettata usando

la correzione del trapezio ................................... 34

Per fermare un’immagine mobile ............................35

Regolazione del rapporto di aspetto delle immagini .......

Utilizzo del menu “Opzioni” ............................. 51

Controllo dello stato di durata della lampada ........ 51

Attivazione/disattivazione (ON/OFF) dei display

su schermo ......................................................... 51

Selezione del tipo di segnale .................................. 52

Impostazione del segnale video

(soltanto menu VIDEO) ....................................... 52

Selezione dell’immagine di fondo .......................... 53

Impostazione del Modo eco ................................... 53

Funzione di disattivazione automatica ................... 54

Scelta della posizione dello schermo del menu .........

Scelta del colore del menu ..................................... 55

Capovolgimento/Iinversione delle immagini

proiettate ...................................................... 56

Appendice

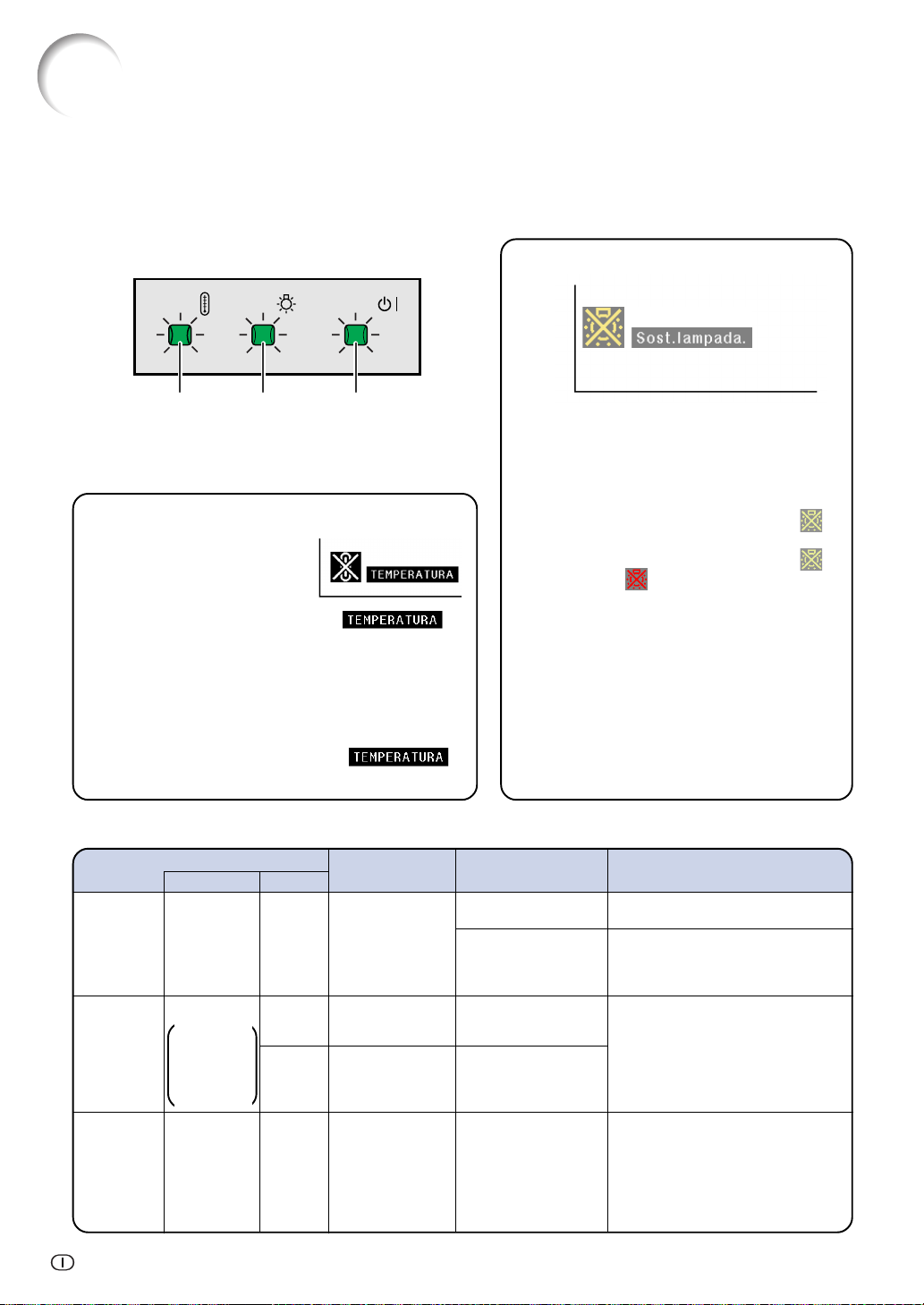

Lampada/Indicatori manutenzione .................. 58

Riguardante la lampada ................................... 59

Lampada ................................................................. 59

Precauzioni riguardanti la lampada........................ 59

Sostituzione della lampada ..................................... 59

Rimozione ed installazione dell’unità lampada ...... 60

Ripristino del timer della lampada .......................... 61

Pulizia dei fori di ventilazione .......................... 62

Utilizzo della protezione Kensington .............. 63

Soluzione di problemi ....................................... 63

Assegnazione dei pin di collegamento ........... 64

(RS-232C) Caratteristiche tecniche e

impostazioni dei comandi .......................... 65

Tabella di compatibilità computer ................... 66

Caratteristiche tecniche ................................... 67

Dimensioni ......................................................... 68

Glossario............................................................ 69

Indice analitico .................................................. 70

Introduzione

Regolazioni e impostazioni

Uso dello schermo menu ................................. 38

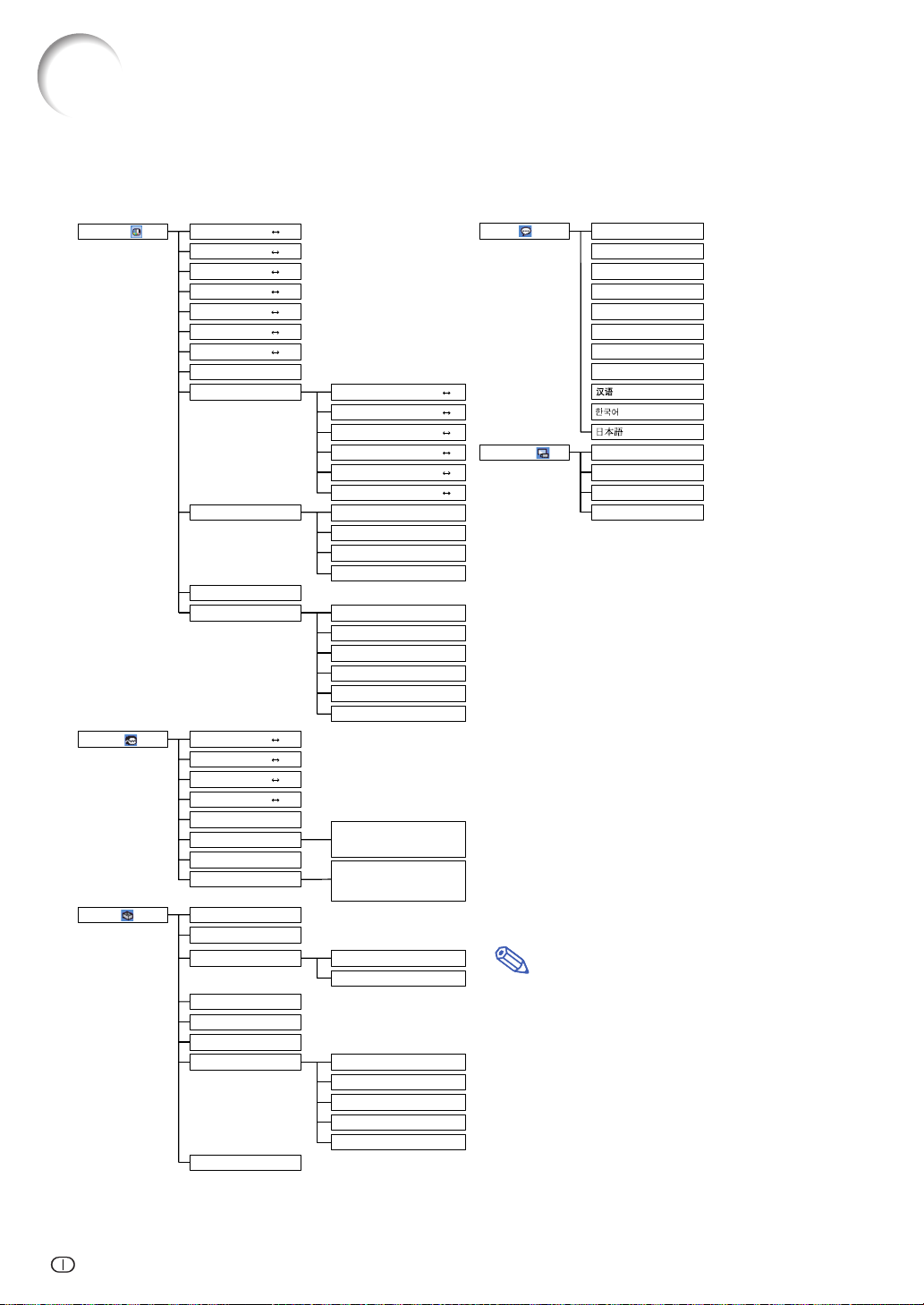

Selezioni del menu (regolazioni) ............................ 38

Selezioni del menu (impostazioni) .......................... 40

Voci della barra del menu ................................. 42

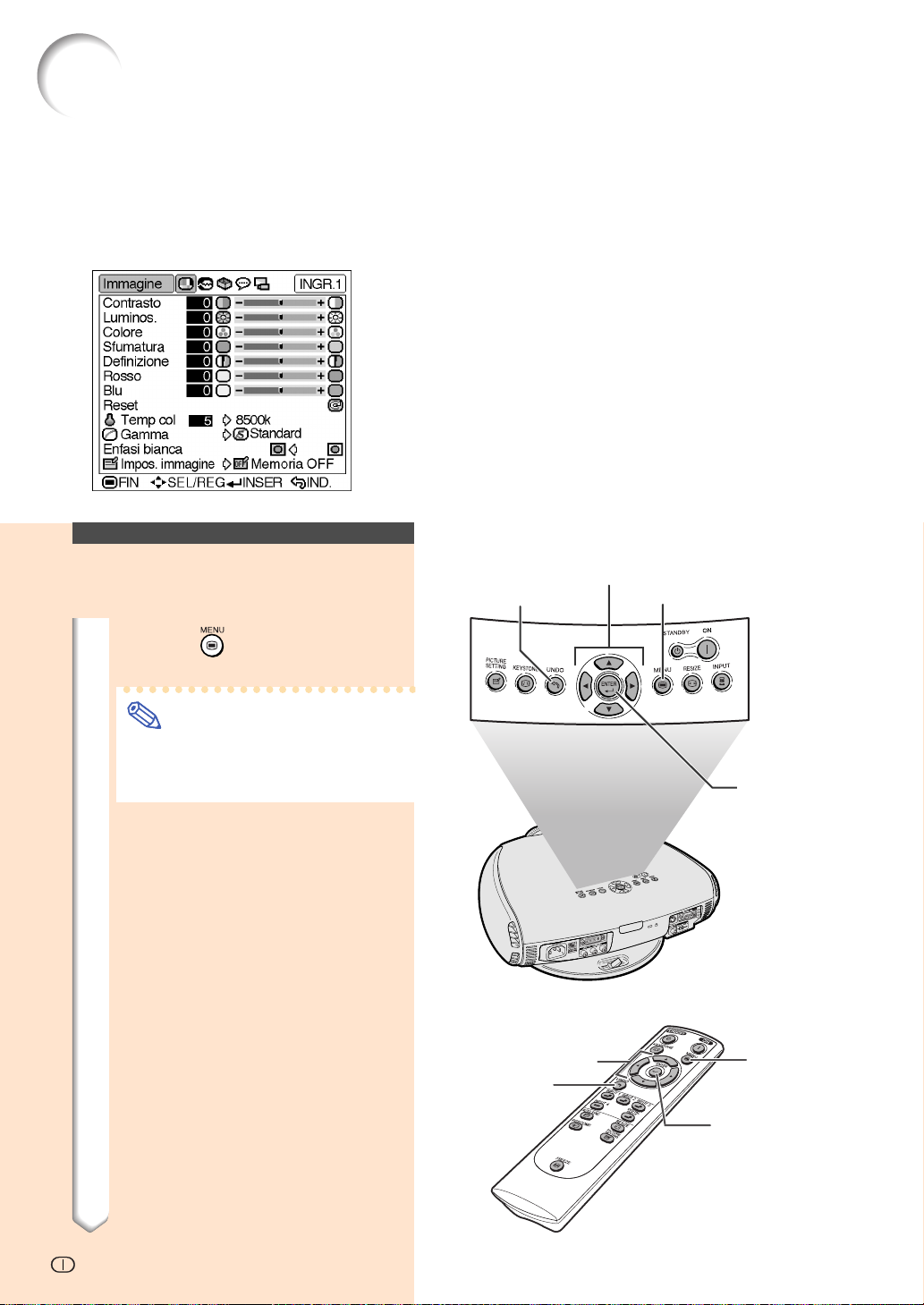

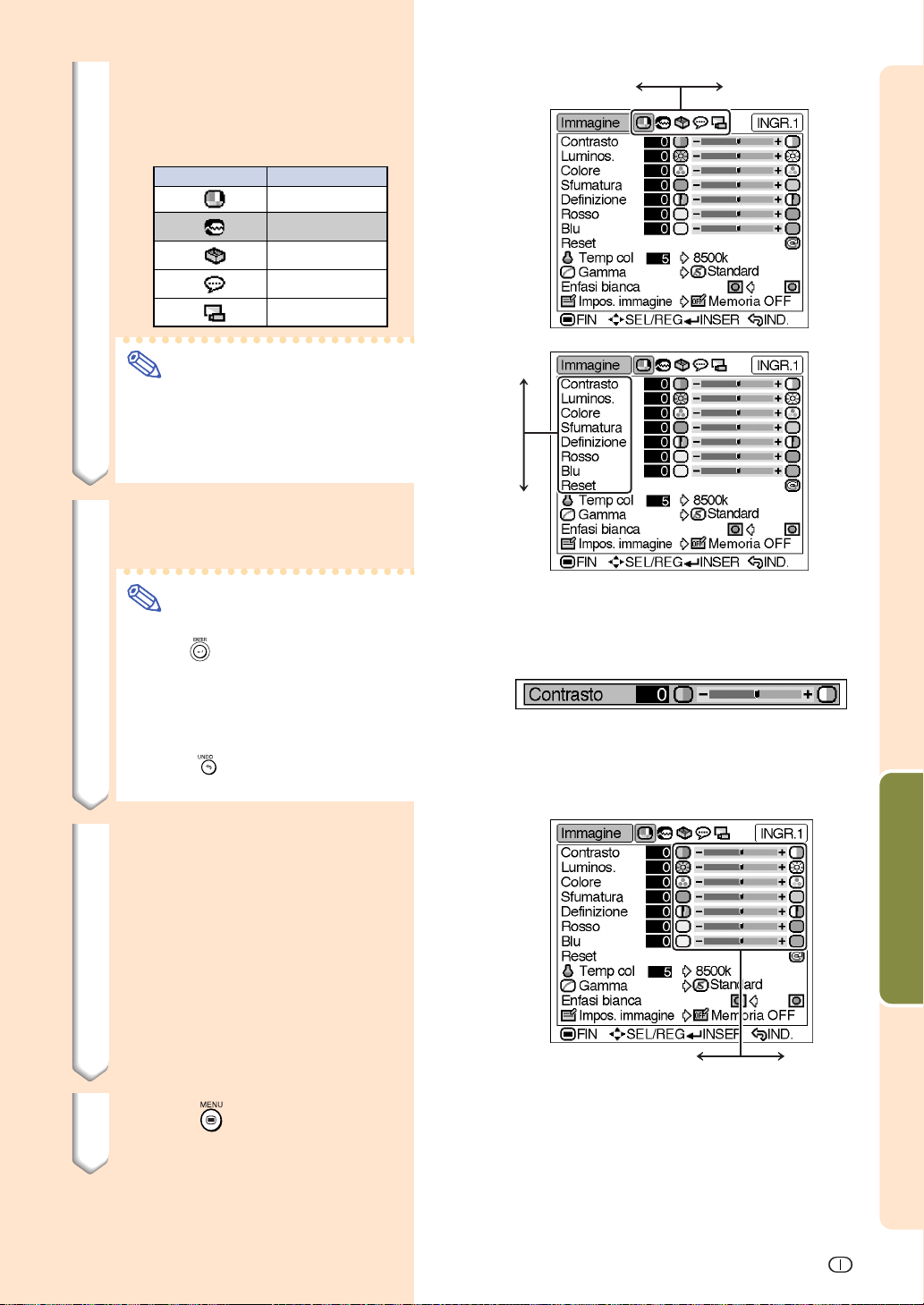

Regolazione dell’immagine .............................. 44

Regolazione delle immagini di preferenza ............. 44

Regolazione della temperatura del colore ............. 45

Funzione di correzione gamma .............................. 46

Enfatizzazione del contrasto ...................................46

Funzione di impostazione delle immagini ............... 47

Regolazione delle immagini

del computer e del DVD/DTV ...................... 48

Quando Sinc. Auto è su OFF ...................................48

Regolazione del modo speciale ..............................49

Regolazione della sincronizzazione automatica .... 50

Controllo del segnale d’entrata .............................. 50

-3

PRECAUZIONI IMPORTANTI

ATTENZIONE: Prima di usare il proiettore per la prima volta leggere le istruzioni fino in fondo.

Conservare il manuale per consultazioni future.

Per la sicurezza della persona e un funzionamento prolungato del proiettore, prima di usarlo accertarsi di leggere attentamente le “PRECAUZIONI IMPORTANTI” riportate qui di seguito. Questo proiettore è stato progettato e costruito tenendo conto della sicurezza dell’operatore, tuttavia UN USO IMPROPRIO PUÒ CAUSARE SCOSSE ELETTRICHE O PERICOLO DI INCENDI. Per evitare di annullare i dispositivi di sicurezza di cui è dotato il proiettore, osservare le seguenti regole base di installazione, uso e manutenzione.

1. Prima di pulire il proiettore, scollegarlo dalla presa di corrente.

2. Per la pulizia, non usare detergenti liquidi o aerosol. Usare un panno umido.

3. Per evitare possibili pericoli, non usare accessori non raccomandati dalla casa produttrice del proiettore.

4. Non usare questo proiettore vicino all’acqua; per esempio, vicino ad una vasca da bagno, a un lavandino o a un lavello, in una cantina umida, vicino ad una piscina, ecc. Non versare liquidi di alcun tipo all’interno del proiettore.

5. Non collocare il proiettore su di un carrello, un cavalletto o un tavolo instabili. Il proiettore può cadere e causare gravi ferite ad adulti e bambini, oltre a danneggiarsi seriamente.

6. Montaggio a parete o a soffitto—Il prodotto deve essere montato a soffitto o a parete solo come consigliato dalla casa produttrice.

7. Spostare con cautela il proiettore installato su carrello. Bruschi arresti, spinte eccessive e superfici irregolari possono causarne il rovesciamento.

8. Il proiettore è provvisto di fessure e aperture di ventilazione sul retro e sul fondo. Per assicurare un perfetto funzionamento dell’apparecchio ed evitarne il surriscaldamento queste aperture non devono essere otturate o coperte. Le aperture di ventilazione non devono mai essere coperte con un panno o altro.

9. Il proiettore non deve mai essere collocato vicino o sopra il radiatore di un termosifone o un altro sistema di riscaldamento; o in luoghi chiusi, come una libreria, salvo che non sia assicurata una ventilazione sufficiente.

10. Il proiettore deve funzionare solo con il tipo di energia elettrica indicata sul fondo dell’apparecchio stesso o nelle caratteristiche tecniche. In caso di dubbio sul tipo di energia elettrica utilizzata nella zona in cui ci si trova, consultare il rivenditore o l’ente per l’energia elettrica.

11. Evitare di collocare il proiettore in modo che si possa camminare sul cavo.

12. Seguire tutte le avvertenze e le istruzioni riportate sul proiettore.

13. Per prevenire danni al proiettore causati da fulmini o aumenti improvvisi d’intensità della corrente, durante i temporali scollegare il proiettore dalla presa di corrente, quando non se ne fa uso.

14. Per evitare scosse elettriche o incendi, non sovraccaricare prese e prolunghe.

15. Non inserire oggetti di alcun genere all’interno del proiettore attraverso le fessure esterne poiché possono venire a contatto con punti ad alta tensione o cortocircuitarne delle parti, e causare incendi o scosse elettriche.

16. Non tentare di riparare il proiettore da soli poiché l’apertura o la rimozione del coperchio possono esporre la persona a scosse elettriche pericolose o altri rischi. Rivolgersi esclusivamente a personale qualificato.

17. Scollegare il proiettore dalla presa di corrente e rivolgersi a personale qualificato nelle seguenti circostanze:

a. Quando il cavo o la spina di alimentazione

sono danneggiati o consumati.

b. Se è stato versato del liquido all’interno del

proiettore.

c. Se il proiettore è stato esposto a pioggia o

acqua.

d. Se il proiettore non funziona normalmente

anche se si seguono le istruzioni. Regolare solamente i comandi descritti nelle istruzioni per il funzionamento poiché una regolazione impropria di altri comandi può danneggiare il proiettore e rendere necessaria una lunga riparazione eseguita da un tecnico qualificato per ripristinarlo.

e.Se il proiettore è stato fatto cadere o

l’involucro esterno è stato danneggiato.

f. Un cambiamento nelle prestazioni del

proiettore indica la necessità di un intervento per la manutenzione.

18. Assicurarsi che, in caso di sostituzione, il tecnico usi solamente pezzi di ricambio raccomandati dalla casa produttrice, con le stesse caratteristiche dei pezzi originali. L’uso di pezzi di ricambio impropri può causare incendi, scosse elettriche o altri pericoli.

-4

19. Questo proiettore è dotato di uno dei seguenti tipi di spina. Se la spina non corrisponde alla presa di corrente, rivolgersi al proprio elettricista.

Non annullare le caratteristiche di sicurezza della spina.

a.Spina di corrente di tipo a due fili. b.Spina di corrente di tipo a tre fili con

terminale di messa a terra. Questa spina può essere inserita solo in una

presa di corrente di tipo con messa a terra.

Introduzione

• Digital Light Processing, DLP, Digital Micromirror Device e DMD sono tutti marchi di fabbrica della Texas Instruments.

• Microsoft e Windows sono marchi depositati della Microsoft Corporation, negli Stati Uniti e/o in altre nazioni.

• PC/AT è un marchio depositato della International Business Machines Corporation negli Stati Uniti.

• Macintosh è un marchio depositato della Apple Computer, Inc. negli Stati Uniti e/o altre nazioni.

• Tutti gli altri nomi di società o prodotti sono marchi o marchi depositati delle compagnie proprietarie.

-5

PRECAUZIONI IMPORTANTI

Assicuratevi di leggere le seguenti norme di sicurezza prima di impostare il proiettore.

Avvertenza relativa all’unità lampada

■ C’è un potenziale rischio di frammenti di vetro se si rompe la lampadina. Per la sostituzione, rivolgersi al più vicino centro di assistenza tecnica o rivenditore autorizzato di proiettori Sharp. Vedere la voce “Sostituzione della lampada” alle pagine

59.

CAUTION PRECAUCIÓN PRÉCAUTION

BQC-XVZ200++1

Precauzioni per l’installazione del proiettore

■ Per ridurre al minimo le necessità di manutenzione e ottenere un’elevata qualità di immagine, SHARP consiglia di installare questo proiettore in ambienti non umidi e senza, polvere e/o fumo di sigarette. Quando il proiettore viene soggetto a questi ambienti, l’obiettivo e una parte del filtro vanno puliti più spesso del solito. Fintanto che il proiettore viene pulito regolarmente, l’uso del proiettore in tali ambienti non riduce la durata utile globale dell’apparecchio. La pulizia interna deve essere eseguita da personale qualificato del centro di assistenza tecnica o rivenditore autorizzato di proiettori Sharp.

Non installate il proiettore in luoghi dove sarà esposto alla luce diretta del sole o ad una forte illuminazione.

■ Posizionate lo schermo in modo tale che non sia nella luce diretta del sole o esposto a fonti di illuminazione. Se la luce colpisce lo schermo direttamente, i colori saranno sbiaditi e sarà difficile vedere le immagini correttamente. Chiudete le tende e spegnete le luci se dovete installare lo schermo in una stanza assolata o illuminata.

Non esponete il proiettore ad urti violenti e/o vibrazioni.

■ Fate attenzione all’obiettivo per non colpire o danneggiare la superficie dell’obiettivo.

Riposatevi gli occhi ogni tanto.

■ Se fissate lo schermo continuamente per delle ore, vi stancherete gli occhi. Assicuratevi di riposarvi gli occhi ogni tanto.

Non esponete il proiettore a temperature estremamente alte o basse.

■ Temperatura operativa: Da +5 °C a +35 °C

■ Temperatura di magazzinaggio: Da –20 °C a +60 °C

Note sul funzionamento

■ I fori di sbocco per la ventilazione, il coperchio dell’unità lampada e le aree adiacenti possono essere molto calde durante il funzionamento del proiettore. Per evitare lesioni, non toccare queste aree finché non si sono raffreddate a sufficienza.

35˚C

5˚C

■ Lasciare almeno 30 cm fra il foro di sbocco per la ventilazione e la parete o l’ostacolo più vicini.

■ Se la ventola di raffreddamento è ostruita, un dispositivo di protezione spegne automaticamente la lampada del proiettore. Questo non è indice di guasti. Scollegare i cavo di alimentazione del proiettore dalla presa di corrente e attendere almeno 10 minuti. Quindi riaccendere ricollegando il cavo di alimentazione. Questo riporta il proiettore allo stato di funzionamento normale.

Precauzioni riguardante il trasporto del proiettoren

■ Quando trasportate il proiettore, assicuratevi di non esporre lo stesso ad urti violenti e/o vibrazioni, altrimenti si possono verificare dei danni. Fate particolare attenzione all’obiettivo. Prima di spostare il proiettore, assicuratevi di scollegare il cavo di alimentazione dalla presa murale e scollegate eventuali cavi connessi alla stessa.

Altri componenti collegati

■ Quando collegate un computer o un altro componente Audio/Video al proiettore, fate i collegamenti DOPO aver spento il proiettore e il componente da collegare.

■ Leggete il manuale di istruzioni del proiettore e del componente da collegare per ulteriori informazioni su come effettuare i collegamenti.

Funzione monitoraggio temperatura

■

Se inizia il surriscaldamento del proiettore per via dei problemi di impostazione o per il bloccaggio delle valvole “ ” lampeggiano nell’angolo inferiore sinistro dell’immagine. Se continua ad aumentare la temperatura, la lampada si spegne, l’indicatore TEMP. (avvertimento temperatura) lampeggia sul proiettore e, dopo un periodo di raffreddamento di 90 secondi, il proiettore passa nel modo di attesa. Fate riferimento alla sezione “Lampada/Indicatori manutenzione” alla pagina 58 per ulteriori

dell’aria, “ ” e

Informazioni

• Il ventilatore di raffreddamento regola la temperatura interna e le prestazioni sono controllate automaticamente. Il suono del ventilatore può cambiare durante il funzionamento del proiettore per via dei cambiamenti della velocità del ventilatore. Questo non è segno di malfunzionamento.

-6

Guida rapida

In questa pagina viene illustrato, a titolo d’esempio, il collegamento del proiettore e dell’apparecchiatura video descrivendo la procedura dall’impostazione alla proiezione. Per ulteriori informazioni, vedere le pagine relative.

○○○○○○○○○○○○○

Apparecchiature richieste

Proiettore

Telecomando

• Inserire le batterie. (Pagina 11)

1. Collocate il proiettore di fronte ad una parete o ad uno schermo.

2. Collegate all’apparecchiatura video. (Pagina 16)

Cavo di alimentazione

6. Accendete il proiettore tramite telecomando. (Pagina 30)

Tasto ON

Tasto INPUT 4

Apparecchiatura video

Cavo video

sul

L’indicatore POWER (alimentazione) si illumina di verde.

Introduzione

Cavo video

Al terminale INPUT 4

Al terminale di uscita video

3. Collegate il terminale di uscita dell’apparecchiatura video al terminale di ingresso dell’apparecchiatura audio tramite un cavo audio.

4. Inserite il cavo di alimentazione nella presa CA del proiettore e nella presa murale. (Pagina 14)

5. Togliete il copriobiettivo dall’obiettivo.

Copriobiettivo

Cavo di alimentazione

Regolate la messa a fuoco ruotando l’anello di messa a fuoco.

7. Premete sul telecomando per selezionare il modo INGRESSO4. (Pagina 31)

"Visualizzazione sullo schermo

8. Accendete l’apparecchiatura video.

9. Eseguite il video.

.Regolate il formato immagine, la posizione

dell’immagine e la messa a fuoco. (Pagina 25)

Regolate lo zoom tramite la manopola zoom.

Regolate l’altezza dell’immagine ruotando il controllo di spostamento dell’obiettivo.

Nota

• Questo proiettore può essere collegato anche ad un

computer e all’apparecchiatura video. (Pagina 21)

-7

Nomenclatura

I numeri in si riferiscono alle pagine principali di questo manuale di istruzioni, dove vengono spiegati gli argomenti.

Proiettore (vista frontale e superiore)

Controllo di spostamento

dell’obiettivo

Manopola zoom

Foro di sbocco per

la ventilazione

Anello di messa

a fuoco

Sensore del telecomando

Copriobiettivo

Fissaggio del copriobiettivo

Il copriobiettivo può essere collegato al proiettore tramite cinghie per cellulari etc. normalmente in commercio, come illustrato in figura.

Proiettore (Vista laterale e posteriore)

Tasto UNDO (disfare)

Tasto KEYSTONE

(distorsione

trapezoidale)

Tasti ADJUSTMENT (regolazione)

(∂/ƒ/ß/©)

Tasto MENU (menù)

Tasto STANDBY

Tasto ON

Indicatore TEMP.

(avvertimento temperatura)

Indicatore LAMP

Indicatore POWER

(alimentazione)

Foro di sbocco per

la ventilazione

Tasto INPUT (ingresso)

PICTURE SETTING

(impostazione

Tasto ENTER (invio)

-8

Tasto

immagine)

Leva LOCK/UNLOCK (bloccaggio/ sbloccaggio) del piede di regolazione

Tasto RESIZE (cambio formato)

Proiettore (vista posteriore)

Fori di aspirazione per

la ventilazione

Terminale INPUT 2/DIGITAL

INPUT

Sensore del telecomando

Terminale INPUT 3 S-VIDEO

(spina a 4 pin mini DIN)

15 23

Fori di aspirazione per la ventilazione

Porta RS-232C (spina a 9 pin D-sub)

Introduzione

Presa CA

Terminali INPUT 1 COMPONENT

(RCA)

Terminale INPUT 4 VIDEO (RCA)

Selettore DIGITAL INPUT TYPE

Uso del copriterminali

Quando il proiettore viene utilizzato su un tavolo, montato in un punto elevato o montato al soffitto, fissare il copriterminali (in dotazione) per nascondere i cavi di collegamento.

Fissaggio del copriterminali

1 Allineare il

copriterminali con le linguette del proiettore e poi premere seguendo la direzione della freccia.

2 Serrare le due viti

nella parte inferiore del proiettore.

2 Serrare le viti

Smontare il copriterminali

1 Allentare le due viti nella

parte inferiore del proiettore.

2 Sollevare il

copriterminali ed estrarlo seguendo la direzione della freccia.

1 Allentare le viti

-9

Nomenclatura

Telecomando (vista frontale)

Tasto STANDBY

Tasto KEYSTONE

(distorsione trapezoidale)

Tasto ENTER (invio)

Tasto UNDO (disfare)

Tasto INPUT 1

Tasto INPUT 2

Tasto INPUT 4

Tasto AUTO SYNC

Tasto RGB/COMP.

Tasto ON

Tasto MENU (menù)

Tasti ADJUSTMENT (regolazione) (ƒ/∂/ß/©)

Tasto INPUT 3

Tasto DIGITAL INPUT

Tasto RESIZE (cambio formato)

Tasto PICTURE SETTING (impostazione immagine)

Tasto FREEZE

Telecomando (vista superiore)

Transmettore segnali telecomando

-10

Utilizzo del telecomando

Introduzione

Campo disponibile del telecomando

■ Potete usare il telecomando per manovrare il proiettore all’interno dei campi indicati nell’illustrazione.

Nota

• Il segnale proveniente dal telecomando può essere riflesso dallo

schermo per una facile operazione. Tuttavia, la distanza effettiva del segnale dipende dal materiale dello schermo.

Quando usate il telecomando:

• Assicuratevi di non far cadere l’unità o di esporre la stessa

all’umidità e alle alte temperature.

• Il telecomando potrebbe non funzionare correttamente sotto le

lampade fluorescenti. In tal caso, allontanate il proiettore dalla lampada fluorescente.

Installazione delle batterie

Le batterie (due batterie di dimensione “AA”) sono in dotazione nella confezione.

Abbassare la linguetta sul coperchio e rimuovere il coperchio seguendo la direzione della freccia.

45˚

30˚

Telecomando

7 m

30˚

45˚

Installate le batterie in dotazione.

• Installate le batterie assicurandovi di rispettare la corretta polarità per far corrispondere i marchi e all’interno del vano batterie.

Inserire la linguetta inferiore del coperchio nell’apertura e abbassare il coperchio fino a quando non scatta in posizione.

L’uso errato delle batterie può causare fuoriuscite o scoppi. Seguite le precauzioni qui sotto.

Attenzione

• Installate le batterie assicurandovi che le polarità siano corrette secondo i marchi e all’interno al vano batterie.

• Batterie di diversi tipi hanno diverse caratteristiche, per cui non bisogna mai mescolare batterie di vari tipi.

• Non mescolate batterie vecchie con delle nuove.

Ciò può ridurre la durata di nuove batterie o può causare fuoriuscite da vecchie batterie.

• Rimuovete le batterie dal telecomando quando sono scariche, altrimenti possono perdere del liquido. Il liquido delle batterie è dannoso per la pelle, per cui dovete strofinarle e poi rimuovere le stesse usando un panno.

• Le batterie in dotazione con questo proiettore, potrebbero consumarsi entro breve tempo, a seconda dell’utilizzo. Assicurarsi di sostituirle appena possibile con batterie nuove.

• Rimuovere le batterie dal telecomando se non intendete usare il telecomando per un lungo periodo di tempo.

-11

Accessori

Accessori in dotazione

Telecomando

Due batterie formato AA

Cavo di alimentazione

(Per I’Europa eccetto il

Regno Unito)

(Per il Regno Unito,

Hong Kong e Singapore)

Nota

• Secondo la regione, i proiettori sono dotati di un unico cavo di alimentazione (vedi sopra). Usate un cavo di alimentazione corrispondente alla presa murale della vostra nazione.

(Per l'Australia e la

Nuova Zelanda)

Adattatore di conversione RCA a 21 pin

(Fornito solo per l’Europa)

Viti per il copriterminali

Cavo video

Copriterminali

Copriobiettivo

Manuale di istruzioni del proiettore

Accessori opzionali

Cavo 3 RCA verso D-sub a 15 pin (3,0 m) AN-C3CP Adattatore DVI verso il cavo D-sub a 15 pin (20 cm) AN-A1DV Cavo DVI (3,0 m) AN-C3DV

Nota

• È possibile che alcuni dei cavi non siano disponibili a seconda della regione. Rivolgetevi al vostri rivenditore autorizzato della Sharp o ad un centro di servizio.

-12

Collegamenti e

impostazione

Collegamenti e impostazione

Collegamento del proiettore ad altri dispositivi

Prima di effettuare il collegamento

Nota

• Prima di effettuare il collegamento, assicuratevi di aver scollegato il cavo di alimentazione del proiettore dalla presa CA e di aver spento i dispositivi da collegare. Dopo aver fatto tutti i collegamenti, accendete il proiettore e poi gli altri dispositivi. Quando collegate un computer, assicuratevi che lo stesso sia l’ultimo componente da accendere dopo aver fatto tutti i collegamenti.

• Assicuratevi di leggere i manuali delle istruzioni dei dispositivi da collegare prima di fare i collegamenti.

Potete collegare questo proiettore a:

Apparecchiatura video:

■ Un videoregistratore, un lettore DVD o altre apparecchiature video (Vedere pagina 15.)

■ Lettore DVD o decodificatore DTV*. (Vedere pagina 17.)

*DTV è il termine globale per descrivere il nuovo sistema televisivo digitale negli Stati Uniti.

Un computer usando:

■ Adattatore DVI verso il cavo D-sub a 15 pin (Vedere pagina 21.)

■ Cavo DVI (Vedere pagina 22.)

■ Cavo RS-232C (Vedere pagina 23.)

Collegamento del cavo di alimentazione

Collegate il cavo di alimentazione in dotazione nella presa CA posta sul retro del proiettore.

Cavo di alimentazione

-14

Collegamento al componente video

Collegamento all’apparecchiatura video tramite un cavo S-video (INPUT 3)

Un videoregistratore, un lettore DVD o un’altra apparecchiatura video può essere collegata ai terminali di ingresso INPUT 3 tramite un cavo S-video.

1 Collegare un cavo S-video al

proiettore.

2 Collegare il cavo suddetto

all’apparecchiatura video.

Nota

•

Il terminale INPUT 3 (S-VIDEO) utilizza un sistema di segnale video in cui l’immagine viene separata in segnali di colore e di luminanza per realizzare immagini di qualità più elevata. Per visualizzare immagini di qualità più elevata, utilizzare un cavo S-video, reperibile in commercio, per collegare il terminale INPUT 3 del proiettore e il terminale di uscita S-video dell’apparecchio video.

Cavo S-video (disponibile nel commercio)

Collegamenti e impostazione

Al terminale INPUT 3

Al terminale d’uscita S-video

Videoregistratore o altra apparecchiatura video

-15

Collegamento del proietore ad altri dispositivi

Collegamento all’apparecchiatura video tramite un cavo video composito (INPUT 4)

Il lettore laser o un’altra apparecchiatura video può essere collegata ai terminali di ingresso INPUT 4 tramite un cavo video composito.

1 Collegare un cavo video al

proiettore.

2 Collegare il cavo suddetto

all’apparecchiatura video.

Cavo video composito

Al terminale INPUT 4

Al terminale di uscita video

Videoregistratore o altra apparecchiatura video

-16

Collegamento ad un lettore DVD ed a un decodificatore DTV

Collegamento all’apparecchiatura del componente video tramite un cavo componente (INPUT 1)

Utilizzare un cavo componente per collegare apparecchiature video, quali lettori DVD o decodificatori DTV ai terminali INPUT 1.

Collegamenti e impostazione

1 Collegare un cavo componente

al proiettore.

2 Collegare il cavo suddetto

all’apparecchiatura video componente.

Nota

• Prima di effettuare il collegamento, accertarsi di aver spento il proiettore e l’apparecchiatura video.

Ai terminali INPUT 1

Cavo componente (disponibile nel commercio)

Al terminale di uscita del componente analogico

Lettore DVD o Decodificatore DTV

-17

Collegamento del proietore ad altri dispositivi

Collegamento dell’attrezzatura video tramite un cavo 3 RCA

Accessorio opzionale

verso D-Sub a 15 pin e un adattatore DVI verso il cavo D-Sub a 15 pin (INPUT 2)

Utilizzare un cavo 3 RCA verso D-Sub a 15 pin e un adattatore DVI verso il cavo D-Sub a 15 pin per collegare il terminale INPUT 2 e apparecchiature video, quali i lettori DVD e i decodificatori DTV.

1 Collegare un adattatore DVI

verso D-Sub a 15 pin al proiettore.

Al terminale INPUT 2

Cavo 3 RCA verso D-sub a 15 pin Tipo: AN-C3CP (3,0 m)

Adattatore DVI verso il cavo D-sub a 15 pin Tipo: AN-A1DV (20 cm)

2 Collegare un cavo 3 RCA verso

D-Sub a 15 pin all’adattatore indicato qui sopra.

• Fissare i connettori serrando le viti.

3 Collegare il cavo suddetto

all’apparecchiatura video.

Nota

• Per collegare questo proiettore al terminale di uscita componente del decoder DTV, selezionare “Componente” per “Tipo segnale” sul menu OSD oppure premere pagina 52.)

• Prima di effettuare il collegamento, accertarsi di aver spento il proiettore e l’apparecchiatura video.

sul telecomando. (Vedere

Al terminale di uscita

del componente analogico

Adattatore DVI verso il cavo D-sub a 15 pin (venduto separatamente)

Cavo 3 RCA verso D-sub a 15 pin (venduto separatamente)

-18

Lettore DVD o Decodificatore DTV

Collegamento dell’apparecchiatura video RGB tramite adattatore DVI verso DSub a 15 pin e cavo RGB (INPUT 2)

Per collegare apparecchiature video RGB come lettori DVD e decodificatori DTV al terminale INPUT 2, utilizzare l’adattatore DVI verso D-Sub a 15 pin e il cavo RGB .

1 Collegare un adattatore DVI

verso D-Sub a 15 pin al proiettore.

2 Collegare l’adattatore

suindicato al cavo RGB.

Accessorio opzionale

Al terminale INPUT 2

Adattatore DVI verso il cavo D-sub a 15 pin Tipo: AN-A1DV (20 cm)

Collegamenti e impostazione

3 Collegare il cavo suddetto

all’apparecchiatura video.

• Fissare i connettori serrando le viti.

Nota

• Per collegare questo proiettore al terminale di uscita DVI del decodificatore DTV, selezionare “RGB” per “Tipo segnale” sul menu OSD oppure premere

sul telecomando. (Vedere pagina 52.)

Adattatore DVI verso il cavo D-sub a 15 pin (venduto separatamente)

Cavo RGB (disponibile nel commercio)

Al terminale di uscita RGB

Lettore DVD o Decodificatore DTV

-19

Collegamento del proietore ad altri dispositivi

Collegamento dell’apparecchiatura video con il terminale di uscita DVI tramite il cavo DVI (DIGITAL INPUT)

Utilizzare il cavo DVI per collegare apparecchiature video con terminale di uscita DVI come lettori DVD e decodificatori DTV al terminale DIGITAL INPUT.

1 Fare scorrere il selettore “DIGI-

TAL INPUT TYPE” sulla morsettiera posteriore fino a “VIDEO”.

2 Collegare il cavo DVI al

terminale DIGITAL INPUT .

3 Collegare l’altra estremità al

terminale corrispondente sul lettore DVD o sul decodificatore DTV.

• Fissare i connettori serrando le viti.

Accessorio opzionale

Al terminale DIGITAL INPUT

Cavo DVI Tipo: AN-C3DV (3,0 m)

Selettore DIGITAL INPUT TYPE

Cavo DVI (venduto separatamente)

Nota

•Selezionare il modo INGRESSO DIGITALE quando si collega l’apparecchiatura video al terminale di uscita digitale. (Vedere pagina 31.)

• Prima di commutare il selettore “DIGITAL INPUT TYPE” e collegare, accertarsi che il proiettore e l’apparecchatura video siano spenti.

-20

Al terminale di uscita digitale DVI

Lettore DVD o Decodificatore DTV

Collegamento ad un computer

Collegamento a un computer tramite l’adattatore DVI verso il cavo D-Sub a 15 pin e il cavo RGB (INPUT 2)

Accessorio opzionale

1 Collegare un adattatore DVI

verso D-Sub a 15 pin al proiettore.

2 Collegare l’adattatore suindicato

al cavo RGB.

3 Collegare il cavo suindicato al

computer.

• Fissare i connettori serrando le viti.

Adattatore DVI verso il cavo D-sub a 15 pin Tipo: AN-A1DV (20 cm)

Collegamenti e impostazione

Al terminale INPUT 2

Adattatore DVI verso il

cavo D-sub a 15 pin

(venduto separatemente)

Nota

•

Fare riferimento alla “Tabella di compatibilità computer” alla pagina 66 per una lista dei segnali di computer compatibili conil proiettore. L’uso di segnali per computer diversi da quelli elencati può causare il mancato funzionamento di alcune funzioni.

• Quando collegate il proiettore ad un com-

puter in questo modo, selezionare “RGB” per “Tipo segnale” nel menu OSD oppure premete pagina 52.)

•

Può essere necessario usare un adattatore Macintosh per l’uso di certi computer Macintosh. Rivolgetevi al più vicino centro assistenza tecnica o rivenditore autorizato di projettori Sharp.

•

A seconda del computer usato, un’immagine può non essere proiettata a meno che l’impostazione di uscita del segnale non cambia all’uscita esterna. Fare riferimento al manuale delle istruzioni del computer per la commutazione delle impostazioni di uscita del segnale del computer.

sul telecomando. (Vedere

Collegamento dei cavi a vite

■ Collegare il cavo con vite a testa piatta assicurandosi che

venga installato correttamente nel terminale. Poi fissate i connettori correttamente serrando le viti ai lati della spina. Non rimuovere il nucleo di ferrite fissato al cavo RGB.

■

Cavo RGB (disponibile nel commercio)

Al terminale di uscita RGB

Computer notebook

Nucleo di ferrite

-21

Collegamento del proietore ad altri dispositivi

Collegamento di un computer con terminale di uscita DIGITAL RGB (DIGITAL INPUT)

1 Fate scorrere il selettore “DIGI-

TAL INPUT TYPE” sulla morsettiera posteriore fino a “PC”.

2 Collegate un cavo DVI al

proiettore.

3 Collegare il cavo suindicato al

computer.

• Fissare i connettori serrando le viti.

Nota

• Selezionare il modo INGRESSO DIGITALE quando effettuate il collegamento al terminale di uscita digitale del computer. (Vedere pagina 31.)

• Prima di commutare il selettore “DIGITAL INPUT TYPE” e collegare, scollegare il cavo di alimentazione del proiettore dalla presa CA e spegnere il computer da collegare. Dopo aver effettuato tutti i collegamenti, accendere il proiettore, quindi il computer.

• Dopo aver completato tutti i collegamenti, fare attenzione ad accendere il computer per ultimo.

Accessorio opzionale

Al terminale DIGITAL INPUT

Cavo DVI (venduto separatamente)

Al terminale di uscita digitale DVI

Cavo DVI Tipo: AN-C3DV

(3,0 m)

Selettore DIGITAL INPUT TYPE

Computer

Funzione “Plug and Play”

■ Questo proiettore è compatibile con lo standard VESA DDC 1/DDC 2B. Il proiettore e il computer

compatibile VESA DDC comunicano i loro requisiti d’impostazione per un’impostazione rapida e facile.

■ Prima di usare la funzione “Plug and Play”, assicuratevi di accendere prima il proiettore e per

ultimo il computer collegato.

Nota

• La funzione DDC “Plug and Play” di questo proiettore è disponibile solo se usata insieme ad un computer compatibile VESA DDC.

-22

Controllo del proiettore tramite computer

Controllo del proiettore tramite un cavo RS-232C

Quando il terminale RS-232C del proiettore è collegato a un computer con un cavo RS-232C (modem null, tipo incrociato, disponibile nel commercio), il computer può essere utilizzato per controllare e verificare lo stato del proiettore. Per ulteriori informazioni, vedere pagina 65.

Collegamenti e impostazione

1 Collegate un cavo RS-232C al

proiettore.

2 Collegate il cavo suindicato al

computer.

Nota

• Non collegate o scollegate il cavo RS-232C al computer quando questo è acceso, poiché il computer può danneggiarsi.

• È possibile che la funzione RS-232C non sia utilizzabile se il terminale del computer non è configurato correttamente. Per maggiori dettagli fare riferimento al manuale d’uso del computer.

• Fate riferimento alla “Tabella di compatibilità computer” alla pagina 66 per una lista dei segnali di computer compatibili conil proiettore. L’uso di segnali per computer diversi da quelli elencati può causare il mancato funzionamento di alcune funzioni.

Al terminale RS-232C

Cavo RS-232C

(disponibile nel commercio)

Al terminale RS-232C

Computer

-23

Impostazione

Utilizzo del piede di regolazione

Potete regolare l’angolazione e la direzione dell’immagine proiettata usando il piede di regolazione.

1 Sbloccate la leva del piede di

regolazione.

2 Regolate l’angolo e la

direzione dell’immagine proiettata come desiderato sollevando il proiettore e facendolo ruotare sul piede di regolazione.

Attenzione

•

Non tenete il proiettore per l’obiettivo quando lo sollevate, lo abbassate o lo ruotate.

•

Quando abbassate il proiettore, fate attenzione a non rimanere intrappolati con le mani nell’area tra il piede di regolazione ed il proiettore.

Leva LOCK/UNLOCK (bloccaggio/ sbloccaggio) del piede di regolazione

Regolabile fino a ±10° dalla posizione standard.

Regolabile fino a ±25° dalla posizione standard.

Nota

•

Quando viene regolata l’altezza o la direzione del proiettore, l’immagine può risultare distorta (distorsione trapezoidale), a seconda delle relative posizioni del proiettore e dello schermo. Fate riferimento alla pagina 33 sulla correzione del trapezio.

Bloccate la leva del piede di regolazione.

Smontaggio del piede di regolazione

1 Sollevate il proiettore (2 )

tenendo premuto il tasto di sbloccaggio sul retro del proiettore (1).

Regolabile fino a ±3° dalla posizione standard.

Tasto di sbloccaggio

-24

Fissaggio del piede di regolazione

1 Allineate le linguette nella

parte inferiore anteriore del proiettore (1).

2 Mantenendo premuto il tasto

(2), posizionate il proiettore sul piede di regolazione (3) per fissarlo.

3 Spingete il proiettore con

decisione verso il basso per fissarlo stabilmente al piede di regolazione.

Messa a fuoco e zoomata

Mettete a fuoco l’immagine ed effettuate la zoomata in apertura o in chiusura usando l’anello di messa a fuoco e la manopola zoom.

1 Girate l’anello di messa a

fuoco fino a mettere a fuoco l’immagine sullo schermo.

2 Fate scorrere la manopola

zoom. Potete regolare l’immagine al formato desiderato all’interno della gamma dello zoom.

Immagine projettata

Collegamenti e impostazione

Manopola zoom

Anello di messa a fuoco

Controllo di spostamento dell’obiettivo

Utilizzo dello spostamento dell’obiettivo

Potete regolare l’immagine all’interno del campo di spostamento dell’obiettivo girando il controllo di spostamento obiettivo in alto sul proiettore usando il dito.

SÚ

GIÚ

-25

Impostazione

Regolazione della distanza di proiezione

• Fate riferimento alle pagine 33 e 34 per la funzione di correzione del trapezio ed il posizionamento del

proiettore utilizzando la correzione.

• Determinate il posizionamento del proiettore facendo riferimento ai valori nelle tabelle ed al seguente disegno in base al formato dello schermo ed al segnale di ingresso.

Centro dello schermo

(d)

(c)

(b)

(a)

Range di posizionamento

(e)

(f)

±10°

(a) Distanza massima di proiezione (b) Distanza minima di proiezione (c) Range di posizionamento orizzontale alla distanza massima di

proiezione.

(d) Range di posizionamento orizzontale alla distanza minima di

proiezione.

(e) Range di posizionamento verticale alla distanza massima di

proiezione.

( f ) Range di posizionamento verticale alla distanza minima di

proiezione.

Nota

• Il rapporto d’aspetto dell’immagine proiettata cambia leggermente quando l’obiettivo non é in posizione superiore.

• Il rapporto d’aspetto dell’immagine proiettata cambia leggermente anche quando le funzioni “H Trapezio” e “V Trapezio ” vengono regolate simultaneamente.

• Quando si regolano il trapezio orizzontale e quello verticale contemporaneamente, i valori degli angoli di regolazione per ogni impostazione diventano più piccoli.

• La correzione del trapezio non può essere applicata alla visualizazione sullo schermo.

• Applicando la correzione del trapezio, la risoluzione dell’immagine può diminuire in una certa misura.

• Le seguenti formule presentano un margine di errore di ±3%.

Quando usate uno schermo ampoi (16:9)

Se visualizzate l’immagine 16:9 sull’intero schermo 16:9.

: Area dell’immagine

Quando usate uno schermo normale (4:3)

Nel caso in cui impostate l’immagine 16:9 alla larghezza orizzontale dello schermo 4:3.

: Area dello schermo : Area dell’immagine

Formato schermo

(16:9)(x)

Distanza di

Diag.

proiezione (a)

200" (508cm)

150" (381cm)

133" (338cm)

106" (269cm)

100" (254cm)

92" (234cm)

84" (213cm)

72" (183cm)

60" (152cm)

40" (102cm)

(a) =(0,031954888 (b) =(0,026528341x - 0,034646716)

Formato schermo

200" (508cm)

150" (381cm)

100" (254cm)

84" (213cm)

72" (183cm)

60" (152cm)

40" (102cm)

(a) =(0,029330688x - 0,038639669) x: Formato schermo (diag,) (pollici) (b) =(0,02434978x - 0,034646716)

6,4m (20'10'')

4,8m (15' 7'')

4,2m (13'10'')

3,4m (11' 3'')

3,2m (10' 4'')

2,9m (9' 6'')

2,7m (8' 8'')

2,3m (7' 5'')

1,9m (6' 2'')

1,2m (4' 1'')

- 0,034060187) x: Formato schermo (diag.) (pollici)

(16:9)(x)

Distanza di

Diag.

proiezione (a)

–

4,4m (14' 4'')

2,9m (9' 6'')

2,4m (7' 12'')

2,1m (6' 10'')

1,7m (5' 8'')

1,1m (3' 9'')

Distanza massima di proiezione

Range di posizionamento orizzontale (c)

Composito, S-Video

480I/P, 1080I

1,3m (4' 3'')

0,9m (2' 11'')

0,8m (2' 7'')

0,6m (1' 12'')

0,5m (1' 8'')

0,4m (1' 4'')

0,3m (2' 12'')

0,2m (1' 8'')

Range di posizionamento orizzontale (c)

Composito, S-Video

480I/P, 1080I

0,8m (2' 7'')

0,5m (1' 8'')

0,4m (1' 4'')

0,3m (1' 12'')

0,2m (1' 8'')

720P

1,5m (4' 11'')

1,1m (3' 7'')

0,9m (2' 11'')

0,7m (2' 4'')

0,6m (1' 12'')

0,5m (1' 8'')

0,4m (1' 4'')

0,2m (1' 8'')

Distanza massima di proiezione

720P RGB 720P RGB

–

1,0m (3' 3'')

0,6m (1' 12'')

0,5m (1' 8'')

0,4m (1' 4'')

0,2m (1' 8'')

1,1m (3' 7'')

0,8m (2' 7'')

0,7m (2' 4'')

0,6m (1' 12'')

0,5m (1' 8'')

0,4m (1' 4'')

0,3m (2' 12'')

0,2m (1' 8'')

0,7m (2' 4'')

0,5m (1' 8'')

0,4m (1' 4'')

0,3m (1' 12'')

0,2m (1' 8'')

Distanza di proiezione e correzione del trapezio

Range di

verticale (e)

Range di

verticale (e)

–

Distanza di proiezione (b)

5,3m (17' 4'')

3,9m (12' 11'')

3,5m (11' 6'')

2,8m (9' 1'')

2,6m (8' 7'')

2,4m (7' 11'')

2,2m (7' 2'')

1,9m (6' 2'')

1,6m (5' 1'')

1,0m (3' 4'')

Distanza di proiezione (b)

4,8m (15' 10'')

3,6m (11' 10'')

2,4m (7' 11'')

2,0m (6' 7'')

1,7m (5' 8'')

1,4m (4' 8'')

0,9m (3' 1'')

posizionamento

RGB RGB

1,1m (3' 7'')

0,8m (2' 7'')

0,7m (2' 4'')

0,5m (1' 8'')

0,4m (1' 4'')

0,3m (2' 12'')

0,2m (1' 8'')

Distanza di proiezione e correzione del trapezio

posizionamento

–

0,7m (2' 4'')

0,5m (1' 8'')

0,4m (1' 4'')

0,3m (1' 12'')

0,2m (1' 8'')

Distanza minima di proiezione

Range di posizionamento orizzontale (d)

Composito, S-Video

480I/P, 1080I

0,9m (2' 11'')

0,6m (1' 12'')

0,4m (1' 4'')

0,3m (2' 12'')

0,2m (1' 8'')

0,1m (1' 4'')

Range di posizionamento orizzontale (d)

Composito, S-Video

480I/P, 1080I

0,8m (2' 7'')

0,6m (1' 12'')

0,4m (1' 4'')

0,3m (1' 12'')

0,2m (1' 8'')

0,1m (1' 4'')

720P

1,0m (3' 3'')

0,7m (2' 4'')

0,6m (1' 12'')

0,5m (1' 8'')

0,4m (1' 4'')

0,3m (2' 12'')

0,1m (1' 4'')

Distanza minima di proiezione

0,9m (2' 11'')

0,7m (2' 4'')

0,4m (1' 4'')

0,3m (1' 12'')

0,2m (1' 8'')

0,1m (1' 4'')

0,7m (2' 4'')

0,5m (1' 8'')

0,4m (1' 4'')

0,3m (2' 12'')

0,2m (1' 8'')

0,1m (1' 4'')

0,6m (1' 12'')

0,5m (1' 8'')

0,3m (1' 12'')

0,2m (1' 8'')

0,1m (1' 4'')

Range di

posizionamento

verticale (f)

0,9m (2' 11'')

0,6m (1' 12'')

0,4m (1' 4'')

0,3m (2' 12'')

0,2m (1' 8'')

0,1m (1' 4'')

Range di

posizionamento

verticale (f)

0,8m (2' 7'')

0,6m (1' 12'')

0,4m (1' 4'')

0,3m (1' 12'')

0,2m (1' 8'')

0,1m (1' 4'')

-26

Posizioni di spostamento superiore e inferiore dell’obiettivo

• Il proiettore è dotato di una funzione di spostamento dell’obiettivo che consente di regolare l’altezza di proiezione.

• Effettuate la regolazione dell’altezza di proiezione in modo che essa corrisponda alla configurazione selezionata.

• Lo schermo può essere spostato per la lunghezza di uno schermo verticalmente usando lo spostamento dell’obiettivo.

Nota

• Il proiettore fornisce immagini di qualità ottimale quando è disposto perpendicolarmente allo schermo, con i piedini perfettamente orizzontali. Disponendo il proiettore in posizione inclinata o angolata si riduce l’efficacia della funzione di spostamento dell’obiettivo.

Dimensioni dello schermo: 254 cm Rapporto: 16:9

Schermo

90°

Centro dell’obiettivo

Posizione di spostamento inferiore dell’obiettivo (messa a punto per posizione sopraelevata)

Centro dell’obiettivo

Collegamenti e impostazione

90°

Margine inferiore dello schermo (parte bianca) = punto (0) standard

Posizione di spostamento superiore dell’obiettivo (messa a punto per tavolo)

Posizioni di spostamento superiore e inferiore dell’obiettivo (installazione a soffitto)

Quando il proiettore si trova in posizione ribaltata, utilizzare il margine superiore dello schermo come linea di base e scambiare fra loro i valori di spostamento inferiore e superiore dell’obiettivo.

Dimensioni dello schermo: 254 cm Rapporto: 16:9

Schermo

90°

-27

Impostazione

Proiezione di immagini

Proiezione posteriore

■ Colocare uno schermo traslucido fra il proiettore e gli spettatori.

■ Utilizzare il sistema del menu del proiettore per rovesciare

l’immagine proiettata. (Vedere 56 per l’uso di questa funzione).

Nota

• La migliore qualità delle immagini può essere ottenuta quando

il proiettore è posizionato perpendicolarmente allo schermo con gli appoggi bene in piano.

Proiezione mediante uno specchio

■ Colocare uno specchio (tipo piatto normale) davanti alla lente.

Quando usate l’impostazione default.

▼Visualizzazione sullo schermo

L’immagine è invertita.

Informazioni

•Quando si usa uno specchio, assicurarsi di posizionare

accuratamente sia il proiettore che lo specchio in modo che la luce non disturbi gli occhi del pubblico.

Installazione in soffitto

■

Si consiglia di usare la staffa di montaggio a soffitto Sharp opzionale per questa installazione.

■ Prima di montare il proiettore,

smontare il piede di regolazione. (Vedere pagine 24 e 25 per lo smontaggio ed il fissaggio del piede di regolazione.)

■ Prima di montare il

proiettore, contattare il più vicino centro di assistenza tecnica o rivenditore autorizzato di proiettori Sharp per ottenere il sopporto a montaggio al soffitto raccomandato (venduto separatamente). (Staffa di soffitto per il monteggio nel soffitto AN-TK202, tubo di prolunga AN-TK201, adattatori per il soffitto AN-60KT per i modelli AN-TK202 o AN-TK201.)

■ Quando il proiettore si trova nella posizione invertita, utilizzare

il bordo superiore dello schermo come linea di base.

■ Utilizzare il schermata del menu del proiettore per selezionare

il modo di proiezione appropriata. (Vedere pagina 56 per l’uso di questa funzione).

Quando usate l’impostazione default.

▼Visualizzazione sullo schermo

L’immagine è capovolta.

-28

Funzionamento principale

Proiezione dell’immagine

Procedura principale

Collecare il componente esterno necessario al proiettore prima di seguire le seguenti procedure.

Informazioni

• La lingua preimpostata dalla fabbrica è

l’inglese. Se si vuole cambiare il display che appare sullo schermo in un’altra lingua, reimpostare il linguaggio a seconda della procedura a pagina 31.

Collegare il cavo di alimentazione alla presa murale.

• L’indicatore POWER si illumina di rosso e il proiettore entra nel modo di attesa.

Premere nel telecomando

Indicatore LAMP

TEMP. LAMP POWER

Indicatore POWER (alimentazione)

Tasto ON

Tasto INPUT (ingresso)

oppure

• L’indicatore LAMP (lampada) che lampeggia in verde indica che la lampada si sta riscaldando. Attendere che l’indicatore cessi di lampeggiare prima di usare il proiettore.

• Se si spegne il proiettore e quindi lo si riaccende immediatamente, può trascorrere qualche tempo prima che la lampada si accenda.

•

Dopo che il proiettore è stato disimballato e acceso per la prima volta, i fori di sbocco per la ventilazione possono emettere un leggero odore. Questo odore scompare in breve tempo con l’uso.

Quando l’alimentazione è attivata, l’indicatore LAMP si illumina per indicare le condizioni di funzionamento della lampada.

Verde: Lampada pronta. Verde lampeggiante:

/ Raffreddamento.

Rosso: Sostituire la lampada.

nel proiettore.

Nota

Riscaldamento

Tasto ON

Tasto INPUT (ingresso)

-30

3 Premere , , , o

nel telecomando oppure nel proiettore per selezionare il

modo di INGRESSO.

• Dopo aver premuto una volta il tasto

del proiettore, utilizzare il tasto per selezionare il modo di input desiderato.

Nota

• Quando non è in ricezione nessun segnale, appare sul display “NO SEGN.”. Quando viene ricevuto un segnale non preselezionato nel proiettore, appare sul display “NON REGIS.”.

Sui modi INGRESSO

INGRESSO 1 (Componente)

INGRESSO 2 (Componente/ RGB)

INGRESSO 3 (S-Video)

INGRESSO 4 (Video)

DIGITAL

Usato per proiettare immagini dall’apparecchiatura collegata ai terminali INPUT 1.

Usato per proiettare immagini dall’apparecchiatura collegata al terminale INPUT 2.

Usato per proiettare immagini dall’apparecchiatura collegata al terminale INPUT 3.

Usato per proiettare immagini dall’apparecchiatura collegata al terminale INPUT 4.

Usato per proiettare immagini dall’apparecchiatura collegata al terminale DIGITAL INPUT.

"Visualizzazione sullo schermo (Esempio)

Modo INGRESSO 1

Modo INGRESSO 2

Modo INGRESSO 3

Modo INGRESSO 4

Funzionamento principale

Modo INGRESSO DIGITALE

Selezione della lingua dei display su schermo

La lingua predefinita dei display su schermo è l’inglese, ma è possibile selezionare le seguenti lingue: tedesco, spagnolo, olandese, francese, italiano, svedese, portoghese, cinese, coreano o giapponese.

Visualizzare il menu “Lingua” e selezionate la lingua d’interesse. ➝Per informazioni sull’utilizzo della schermata dei menu, vedere da pagina 38 a 41.

Visualizzazione sullo schermo

-31

Proiezione dell’immagine

Spegnimento del proiettore

1 Premere sul telecomando

oppure quindi premere di nuovo

oppure mentre viene visualizzato il messaggio di conferma, per mettere il proiettore in modo di attesa.

• Una schermata debolmente illuminata viene visualizzata per un breve periodo per ridurre il consumo della lampada.

sul proiettore,

Tasto STANDBY

Nota

• Se si preme per sbaglio e non desidera che il proiettore passi nel modo di attesa, aspettare che scompaia il messaggio di conferma.

2 Scollegare il cavo di

alimentazione dalla presa CA dopo l’arresto del ventilatore di raffreddamento.

Informazioni

• Non scollegare il cavo di alimentazione durante la proiezione o il raffreddamento. Altrimenti si possono verificare dei danni dovuti all’aumento della temperatura interna ed inoltre si ferma il ventilatore di raffreddamento.

• Quando si collegate l’unità ad un componente, ad esempio un amplificatore, assicurarsi di spegnere prima la corrente del componente collegato e poi il proiettore.

Tasto STANDBY

-32

Correzione della distorsione trapezoidale

Questa funzione può essere usata per regolare le impostazioni Keystone.

Nota

• Per ulteriori dettagli sull’uso della

schermata dei menu, vedere pagine 38 e

41.

1 Premere sul proiettore o

sul telecomando.

2 Premere / per selezionare

“H Trapezio” o “V Trapezio”.

Voce selezionata

H Trapezio

V Trapezio

Reset

Regola orizzontalmente le impostazioni del trapezio.

Regola verticalmente le impostazioni del trapezio.

Le regolazioni del trapezio vert. ed orizz. sono riportate ai valori predefiniti.

Descrizione

Tasto KEYSTONE

Tasti ", ',\, |

Funzionamento principale

Tasti ", ',\, |

Premere / per spostare il segno

della voce di regolazione selezionata sull’impostazione desiderata.

Nota

• Le linee dritte ed i bordi appaiono tratteggiate quando regolate l’impostazione della distorsione trapezoidale.

• Quando si regolano il trapezio orizzontale e quello verticale contemporaneamente, i valori degli angoli di regolazione per ogni impostazione diventano più piccoli.

• Il valore regolabile di “V Trapezio” diventa estremamente piccolo quando “H Trapezio” viene preso come valore massimo.

• La correzione trapezoidale è disabilitata quando il modo immagine è impostato su “STIRAT. INTELLIG”. (Vedere pagina 35.)

Premere di nuovo per

ritornare alla schermata normale.

Correzione del trapezio orizzontale

Correzione del trapezio verticale

-33

Proiezione dell’immagine

Posizionamento dell’immagine proiettata usando la correzione del trapezio

Posizionare il proiettore ad una distanza dallo schermo che permetta alle immagini di essere visualizzate su di esso facendo riferimento alla “Regolazione della distanza di proiezione” alle pagine 26 e 27.

Proiettate sullo schermo il campione di prova della funzione di correzione del trapezio. Ruotare l’anello di messa a fuoco fino a mettere a fuoco l’immagine sullo schermo. (Vedere pagina 25.)

Cambiate l’angolo di proiezione usando il piede di regolazione per proiettare le immagini sullo schermo in maniera adeguata. (Vedere pagina 24).

: Area dello schermo

Allineate il bordo dello schermo più vicino al proiettore con il campione di prova regolando lo zoom ed il piede di regolazione. (Vedere pagine 24 e 25.)

Regolate la funzione trapezio in modo tale che la dimensione dell’immagine proiettata eguagli le dimensioni dello schermo. (Vedere pagina 33.)

Allineate l’immagine sullo schermo regolando la funzione Zoom ed il piede di regolazione.

Regolate la messa a fuoco in modo che l’immagine proiettata sia a fuoco al centro dello

schermo. (Vedere pagina 25.)

Nota

• Il rapporto di aspetto dell’immagine proiettata cambia leggermente quando l’obiettivo è in una posizione diversa da quella superiore.

•

Il rapporto di aspetto dell’immagine proiettata cambia leggermente anche quando le funzioni “H Trapezio” e “V Trapezio” vengono regolate contemporaneamente.

-34

Per fermare un’immagine mobile

Potete bloccare istantaneamente l’immagine tramite il telecomando.

1 Premere .

• Viene attivato il fermo immagine.

Premere nuovamente per ritornare all’immagine mobile dal dispositivo attualmente collegato.

Regolazione del rapporto di aspetto delle immagini

Tasto FREEZE

Questa funzione consente di migliorare l’immagine in ingresso modificandone o personalizzandone il modo di visualizzazione. A seconda del segnale in ingresso, è possibile scegliere le opzioni immagine BAR. LAT., STIRAT. INTELLIG, ZOOM CINEMA o, STIRATURA.

Premere . Ad ogni pressione del tasto

il modo dell’immagine cambia come segue alla pagina successiva.

Funzionamento principale

Tasto RESIZE

-35

Proiezione dell’immagine

STIRAT.

INTELLIG.

Rapporto di

aspetto delle

immagini 4:3

Rapporto di aspetto delle immagini 16:9

480I

480P

576I

576P

NTSC

PAL

SECAM

VGA

SVGA

XGA

BAR. LAT. STIRATURA

768 ⳯ 576 1024 ⳯ 576

768 ⳯ 576 1024 ⳯ 576480P

––720P

––

• “STIRATURA” è fisso quando viene immesso il segnale 540p, 720p ou 1080I.

• Non è possibile selezionare “STIRAT. INTELLIG” mentre stanno provenendo segnali da un computer (VGA, SVGA o XGA).

Segnale in ingresso

Rapporto di aspetto delle immagini 4:3

480I

480P

576I 576P NTSC

PAL

SECAM

Buca della lettere immagine

BAR. LAT. STIRAT. INTELLIG

Immagine schermo uscita

ZOOM

CINEMA

1024 ⳯ 576

–

STIRATURAZOOM CINEMA

1024 ⳯ 576

1024 ⳯ 5761080I

Con compressione

540P 1080I

Rapporto di aspetto delle immagini 16:9

720P

VGA

SVGA

XGA

Rapporto di aspetto delle immagini 4:3

Nota

• Non è possibile selezionare “STIRAT. INTELLIG” mentre si sta regolando la correzione trapezoidale

(pagina 33).

• La correzione trapezoidale (pagina 33) è disabilitata mentre il modo immagini è impostato su “STIRAT.

INTELLIG”.

• 580I/580P è visualizzato sullo schermo quando il segnale 576I/576P è inserito.

-36

Regolazioni e impostazioni

Uso dello schermo di menu

Gli schermi menu consentono di regolare l’immagine e le varie impostazioni del proiettore. È possibile utilizzare il menu per eseguire due funzioni, ovvero la regolazione e l’impostazione. (Per la regolazione delle voci di menu, consultare le pagine 38 e 39. Per l’impostazione delle voci di menu, consultare le pagine 40 e 41.)

Schermata menu (esempio)

Selezioni del menu (regolazioni)

1 Premete .

• Appare la schermata del menu.

Nota

• Appare sul display lo schermo del menu “Immagine” per il modo dell’ingresso selezionato.

Tasto UNDO

Tasti ", ', \, |

Tasto UNDO

Tasti ", ', \, |

Tasto MENU

Tasto ENTER

Tasto MENU

-38

Tasto ENTER

2 Premete

\ o

| per visualizzare

gli altri schermi menu.

• L’icona del menu dello schermo menu selezionato viene evidenziata.

Icona del menu Schermo menu

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Nota

• Il menu “Sinc. fine” non è disponibile per INGRESSO 3 o 4.

• Per informazioni sulle voci dei menu, consultare il diagramma alle pagine 42 e 43.

3 Premete

" o

' per selezionare

la voce da regolare.

Selezionate l’icona sul menu.

Selezionate la voce.

Nota

•

Per visualizzare un’unica voce di regolazione, premete Solo la barra del menu e la voce di regolazione selezionata appariranno sul display. visualizzate le “Contrasto”).

• Premere per tornare alla schermata precedente.

4 Premete

dopo aver selezionato la voce.

Se si preme " o ', vengono

seguenti voci (“Luminos.” dopo

\ o

| per regolare la

voce selezionata.

• La regolazione viene memorizzata.

Regolazioni e impostazioni

Regolate la voce.

5 Premete .

• La schermata menu scompare.

-39

Uso della schermata di menu

Selezioni del menu (impostazioni)

1 Premete .

• Appare la schermata del menu.

Tasto UNDO

Tasti ", ', \, |

Tasto MENU

Nota

• Appare sul display lo schermo del menu “Immagine” per il modo dell’ingresso selezionato.

2 Premete

\ o

| per visualizzare

gli altri schermi menu.

• L’icona del menu dello schermo menu selezionato viene evidenziata.

Icona del menu Schermo menu

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Tasti ", ', \, |

Tasto UNDO

Tasto ENTER

Tasto MENU

Tasto ENTER

Selezionate l’icona sul menu.

-40-40

Nota

• Il menu “Sinc. fine” non è disponibile per INGRESSO 3 o 4.

• Per informazioni sulle voci dei menu, consultare il diagramma alle pagine 42 e 43.

3 Premete

la voce da impostare.

Nota

• Premete per ritornare allo schermo precedente.

• In alcuni menu selezionate l’icona sul menu usando “ ”.

" o

' per selezionare

Selezionate la voce.

4 Premete

• Viene visualizzato il menu secondario.

5 Premete

l’impostazione della voce visualizzata sul menu secondario.

" o

' per selezionare

6 Premete .

• Viene impostata la voce selezionata.

Menù secondario

Regolazioni e impostazioni

7 Premete .

• La schermata menu scompare.

-41

Voci della barra del menu

■ Modo INGRESSO 1 / 2 / DIGITALE

Menù principale

Immagine ( )

Sinc.fine ( )

Opzioni ( )

Contrasto Ⳮ30ⳮ30

Luminos. Ⳮ30ⳮ30

Colore Ⳮ30ⳮ30

Sfumatura Ⳮ30ⳮ30

Definizione Ⳮ30ⳮ30

Rosso Ⳮ30ⳮ30

Blu Ⳮ30ⳮ30

Reset

Temp col

Gamma

Enfasi bianca [ON/OFF]

Impos. immagine

Clock Ⳮ30ⳮ30

Fase Ⳮ15ⳮ15

Orizz.

Vert.

Reset

Modi speciali

Sinc.auto. [ON/OFF]

Informazioni segnale

Timer lam. (dur)

Vis.OSD [ON/OFF]

Tipo segnale

Fondo [Nessuno/Blu]

Modo eco [Eco/Normale]

Spegn.Automatico [ON/OFF]

Posiz.menù

Colore menù [Opaco/Transluci.]

Ⳮ30ⳮ30

Menù secondario

5500K

6500K

7500K

8500K

9300K

10500K

Standard

Cinema 1

Cinema 2

Cinema 3

Memoria 1

Memoria 2

Memoria 3

Memoria 4

Memoria 5

Memoria OFF

640⳯480 720⳯480 480P

Risoluz. Freq.orizz Freq.vert

RGB

Componente

Centro

Sup.dest.

Inf.dest.

Sup.sin.

Inf.sin.

640⳯480

37.5 kHz 72 Hz

Menù principale

100

Lingua ( )

Modo PRO ( )

English

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Fronte

SoffⳭfronte

Retro

SoffⳭretro

Nota

• I valori di definizione, frequenza verticale ed orizzontale sopra riportati sono solo a scopo di esempio.

•“Colore”, “Sfumatura” e “Definizione” non appaiono quando è selezionato “RGB” in modo INGRESSO 2.

• Nel modo INGRESSO 1, “Tipo segnale” non viene visualizzato.

• In modo INGRESSO DIGITALE non è possibile usare “Colore”, “Sfumatura”, “Definizione”, “Clock”, “Fase”, “Orizz.”, “Ver t.”, “Modi speciali” e “Sin. auto”.

•“Clock”, “Fase” e “Sinc. auto.” non possono essere usati nel modo componente.

-42

■ Modo INGRESSO 3 / 4

Menù principale

Immagine ( )

Opzioni ( )

Contrasto Ⳮ30ⳮ30

Luminos. Ⳮ30ⳮ30

Colore Ⳮ30ⳮ30

Sfumatura Ⳮ30ⳮ30

Definizione Ⳮ30ⳮ30

Rosso Ⳮ30ⳮ30

Blu Ⳮ30ⳮ30

Reset

Temp col

Gamma

Enfasi bianca [ON/OFF]

Impos. immagine

Timer lam. (dur)

Vis.OSD [ON/OFF]

Sistema video

Fondo [Nessuno/Blu]

Modo eco [Eco/Normale]

Spegn.Automatico [ON/OFF]

Posiz.menù

Colore menù [Opaco/Transluci.]

5500K

6500K

7500K

8500K

9300K

10500K

Standard

Cinema 1

Cinema 2

Cinema 3

Memoria 1

Memoria 2

Memoria 3

Memoria 4

Memoria 5

Memoria OFF

Autom.

PAL

NTSC3.58

SECAM

NTSC4.43

PAL–M

PAL–N

PAL–60

Centro

Sup.dest.

Inf.dest.

Sup.sin.

Inf.sin.

Menù principaleMenù secondario

100

Lingua ( )

Modo PRO ( )

English

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Fronte

SoffⳭfronte

Retro

SoffⳭretro

Nota

•“Sfumatura” non può essere usato con PAL, SECAM, PAL-M, PAL-N o PAL-60.

Regolazioni e impostazioni

-43

Regolazione dell’immagine

Potete regolare l’immagine del proiettore secondo il vostro gusto personale usando le seguenti impostazioni dell’immagine.

Visualizzazione sullo schermo

Regolazione delle immagini di preferenza

Nota

• Selezionate innanzi tutto “Memoria 1-5” oppure “Memoria OFF” per salvare le impostazioni del menu “Immagine”. Per ulteriori informazioni, vedere pagina 47.

Regolazione del menu “Immagine” sullo schermo del menu. ➝Per l’operazione dello schermo del menu, vedere da pagine 38 a 41.

Voce selezionata

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Per la regolazione del livello del contrasto

Per la regolazione della luminosità dell’immagine

Per la regolazione dell’intensità dei colori dell’immagine

Per la regolazione dei toni dell’immagine

Per rendere più nitidi o sbiaditi i contorni dell’immagine

Per la regolazione dell’intensità del rosso dell’immagine

Per la regolazione dell’intensità del blu dell’immagine

Descrizione

Nota

• Le voci “Colore”, “Sfumatura” e “Definizione” non compaiono per l’ingresso RGB nel modo INGRESSO 2.

• Per ripristinare tutti le voci di regolazione, selezionare “Reset” sullo schermo del menu “Immagine” e premere

• “Sfumatura” non può essere usato con PAL, SECAM, PAL-M, PAL-N o PAL-60.

• In modo INGRESSO DIGITALE non è possibile utilizzare, “Colore”, “Sfumatura” e “Definizione”.

tasto \ tasto |

Per diminuire il contrasto

Per ridurre la luminosità

Per diminuire l’intensità dei colori

I toni della pelle diventano viola

Per ridurre la nitidezza

Rosso più debole

Blu più debole

Per aumentare il contrasto

Per aumentare la luminosità

Per aumentare l’intensità dei colori

I toni della pelle diventano verdastri

Per aumentare la nitidezza

Rosso più forte

Blu più forte

-44

Regolazione della temperatura del colore

Questa funzione consente di scegliere la temperatura del colore desiderata. Con il valore più basso, l’immagine proiettata diventa più calda, rossastra e come incandescente, mentre con il valore più alto l’immagine diventa più fredda, bluastra e come fluorescente.

Selezionare “Temp col” del menu “Immagine” nello schermo del menu. ➝Per informazioni sull’utilizzo dello schermo del menu, vedere da pagina 38 a 41.

Visualizzazione sullo schermo

Voce selezionata

5500K

6500K

7500K

8500K

9300K

10500K

Per regolare di precisione “Temp col” procedete nel modo seguente.

Più basso è il valore impostato e più calda, più rossastra, più incandescente diventa l’immagine.

Più alto è il valore impostato e più fredda, più bluastra, più fluorescente diventa l’immagine.

Descrizione

1 Selezionate “Temp col” nel

menu “Immagine” nella schermata dei menu e premete

• Viene visualizzata una singola barra del menu di “Temp col”.

2 Premete

' oppure

regolare di precisione la temperatura dei colori.

• Con il valore più basso selezionato l’immagine proiettata si tinge di magenta. Con il valore più alto selezionato, l’immagine proiettata si tinge di verde.

• Premendo \ oppure | cambia il valore della temperatura dei colori nel menu secondario.

" per

Regolazioni e impostazioni

Nota

• I valori su “Temp col” sono solo per uso generale.

-45

Regolazione dell’immagine

Funzione di correzione gamma

Gamma è una funzione per il miglioramento della qualità delle immagini. Sono disponibili quattro impostazioni di gamma per compensare le differenze di luminosità della stanza.

Selezionare “Gamma” nel menu “Immagine” nello schermo del menu. ➝Per informazioni sull’utilizzo dello schermo del menu, vedere da pagina 38 a 41.

Visualizzazione sullo schermo

Voce selezionata

Standard

Cinema 1

Cinema 2

Cinema 3

Immagine standard senza correzione gamma Dà una maggiore profondità alle parti

più scure delle immagini. La luminosità viene ridotta e

l’immagine diventa più equilibrata. Illumina le parti più scure delle

immagine per alleviare la visione in ambienti debolmente illuminati.

Descrizione

Enfatizzazione del contrasto

Questa funzione consente di enfatizzare le parti chiare dell’immagine per ottenere un contrasto maggiore.

Selezionare “Enfasi bianca” del menu “Immagine” nello schermo del menu. ➝Per informazioni sull’utilizzo della schermata dei menu, vedere da pagina 38 a 41.

Visualizzazione sullo schermo

Voce selezionata

(ON)

Per enfatizzare la parte luminosa delle immagini

(OFF)

Per disabilitare “Enfasi bianca”

-46

Descrizione

Funzione di impostazione delle immagini

Questa funzione memorizza tutte le voci impostate in “Immagine”. È possibile memorizzare separatamente cinque impostazioni dalla “Memoria 1” alla “Memoria 5”. Ogni impostazione memorizzata viene riassegnata ad ogni modo d’ingresso (da INGRESSO 1 a INGRESSO 4 e DIGITALE). Anche quando viene cambiato il modo d’ingresso o il segnale, è possibile selezionare facilmente le impostazioni ottimali tra quelle memorizzate.

■

Memorizzazione dei valori di regolazione per ogni memoria

Selezionare “Impos. immagine” dal menu “Immagine” e la posizione della memoria dove volete immagazzinare le immagini. Poi, regolare le voci di regolazione nel menu “Immagine”. ➝Per informazioni sull’utilizzo dello schermo del menu, vedere da pagina 38 a 41.

Voce selezionata

Memorie da 1 a 5

Memoria OFF

Le impostazioni di tutte le voci in “Immagine” possono essere memorizzate per i rispettivi modi

d’ingresso. Le impostazioni memorizzate possono essere selezionate in qualsiasi modo d’ingresso.

A parte da “Memoria 1” a “Memoria 5”, è possibile memorizzare altre impostazioni nel menu “Immagine” per ciascuno modo di ingresso. Non è possibile applicare le impostazioni memorizzate in “Memoria OFF” quando è selezionato un altro modo di ingresso.

Descrizione

Visualizzazione sullo schermo

Tasto PICTURE SETTING

Regolazioni e impostazioni

■ Applicazione delle impostazioni memorizzate

Se si desidera applicare le impostazioni memorizzate nel menu “Immagine”, selezionare “Impos. immagine” nel menu “Immagine” e la posizione di memorizzazione in cui sono state archiviate le impostazioni.

Nota

• Questa funzione può essere operata utilizzando telecomando, così come lo schermo del menù OSD. Ogni volta che o è premuto, il numero di memoria cambia come mostrato sotto.

Memoria 1 Memoria 2 Memoria 3

Memoria OFF

sul proiettore o sul

Memoria 5 Memoria 4

Tasto PICTURE SETTING

-47

Regolazione delle immagini del computer e del DVD/DTV

Usate la funzione Sinc. Fine in caso di irregolarità, ad esempio strisce verticali o lampeggi in parti dello schermo.

Visualizzazione sullo schermo

Quando Sinc. Auto è su OFF

Quando “Sinc.auto.” è su “ OFF”, le interferenze quali il lampeggio o strisce verticali ppssono apparire se visualizzate delle strisce verticali. In tal caso, regolate “Orologio”, “Fase”, “Orizz.” e “Vert.” per ottenere l’immagine ottimale.

Selezionare la voce “Orologio”, “Fase”, “Orizz.” o “Vert.” del menu “Sinc.fine” nello schermo del menu. ➝Per l’operazione dello schermo del menu, vedere da pagina 38 a 41.

Voce selezionata Descrizione

Clock

Fase

Orizz.

Vert.

Regola le interferenze verticali.

Regola le interferenze orizzonali (simili al tracking del videoregistratore).

Centra l’immagine sullo schermo spostandola verso destra o sinistra.

Centra l’immagine sullo schermo spostandola verso l’alto o verso il basso.

Nota

• “Clock”, “Fase”, “Orizz.” e “Vert.” non possono essere utilizzati in modo INGRESSO DIGITALE .

• “Clock” e “Fase” non possono essere utilizzati in modo Componente.

• Le regolazioni dell’immagine del computer possono essere eseguite facilmente premendo pagina 50 per ulteriori dettagli.

• Per ripristinare tutte le voci di regolazione, selezionare “Reset” sullo schermo del menu “Sinc.fine” e premere

• L’area regolabile di ciascun item può essere modificata usando il segnale di ingresso.

AUTO SYNC

sul telecomando. Vedere

-48

Regolazione del modo speciale

Normalmente, il tipo di segnale in ingresso viene individuato e il modo di definizione corretto viene selezionato automaticamente. Tuttavia, per alcuni segnali, il modo di risoluzione ottimale in “Modi speciali” sullo schermo di menu “Sinc.fine” potrebbe dover essere selezionato per uniformità con il modo di visualizzazione da computer.

Impostare la risoluzione selezionando “Modi speciali” sul menu “Sinc.fine” sullo schermo del menu. ➝

Per l’operazione dello schermo del menu,

vedere da pagina 38 a 41.

Nota

• Evitare di visualizzare schemi computer che ripetono righe orizzontali alterne (strisce orizzontali). (Si può verificare sfarfallamento, che rende difficile la visione dell’immagine.)

• Quando in ingresso arrivano segnali DTV 1080I, selezionare il tipo di segnale corrispondente.

• Quando si immette il segnale 720P dall’apparecchiatura video, selezionate “720P”. Quando si immette il segnale 1280 x 720 dal computer, selezionare “HTPC”.

• In modo INGRESSO DIGITALE non è possibile utilizzare “Modi speciali”.

Visualizzazione sullo schermo

Regolazioni e impostazioni

-49

Regolazione delle immagini del computer e del DVD/DTV

Visualizzazione sullo schermo

Regolazione della sincronizzazione automatica

Usato per regolare automaticamente un’immagine di computer. Consente di scegliere se l’immagine deve essere sincronizzata automaticamente quando il segnale viene commutato con “ON” o “OFF”.

Selezionare la voce “Sinc.auto.” del menu “Sinc.fine” nello schermo del menu. ➝Per l’operazione dello schermo del menu, vedere da pagina 38 a 41.

Voce selezionata

La regolazione Sinc. Auto ha luogo quando si accende il proiettore o

(ON)

sono commutati gli ingressi dopo il collegamento del computer.

La regolazione Sinc.auto. non viene

(OFF)

eseguita automaticamente.

Descrizione

Nota

• Quando l’immagine ottimale non può essere ottenuta con la regplazione “Sinc.auto.”, utilzzare le regolazioni manuali. (Vedere pagina 48.)

• Può essere necessario un po’ di tempo per completare la regolazione “Sinc.auto”, a seconda dell’immagine del computer collegato al proiettore.

• In modo INGRESSO DIGITALE non è possibile utilizzare “Sin.auto”. La regolazione Sinc.auto. viene anche effettuata

•

premendo

AUTO SYNC

sul telecomando.

Controllo del segnale d’entrata

Questa funzione vi consente di controllare le informazioni correnti del segnale d’entrata.

Selezionare la voce “Info segnale” del menu “Sinc.fine” nello schermo del menu. ➝Per l’operazione dello schermo del menu, vedere da pagina 38 a 41.

Nota

• 540P è visualizzato sullo schermo quando il segnale 1080I è inserito durante la connessione DVI .

Tasto AUTO SYNC

Visualizzazione sullo schermo

-50

Utilizzo del menu “Opzioni”

Controllo dello stato di durata della lamlpada

Potete confermare il tempo di utilizzo complessivo della lampada e il tempo rimasto (percentuale).

Viene visualizzato il menu “Opzioni” per controllare lo stato di durata della lampada. ➝Per informazioni sull’utilizzo dello schermo del menu, vedere da pagina 38 a 41.

Condizione di utilizzo lampada

Operato esclusivamente nel modo Eco ( )

Operato esclusivamente nel modo Standard (

Nota

•

Si consiglia di sostituire la lampada quando la durata residua della lampada arriva al 5%. Per la sostituzione della lampada, contattare il rivenditore autorizzato di proiettori Sharp di zona o il centro di assistenza.

•

Nella tabella sopra sono indicate le stime indicative nel caso di utilizzo nelle modalità mostrate. La durata rimanente della lampada varia all’interno della gamma dei valori indicati a seconda della frequenza con cui “Modo eco” viene cambiata tra “ (Modo normale) (vedere pagina 53).

Tempo di durata rimanente

100%

circa

4.000 ore circa

)

3.000 ore

” (Modo eco) e “ ”

circa

200 ore

circa

150 ore

Visualizzazione sullo schermo

Regolazioni e impostazioni

Attivazione/ disattivazione (ON/OFF) dei display su schermo

Questa funzione consente di attivare o disattivare i messaggi che compaiono sullo schermo durante la selezione dell’ingresso.

Selezionare la voce “Vis.OSD” del menu “Opzioni” nello schermo del menu.

➝

Per l’operazione dello schermo del menu,

vedere da pagine 38 a 41.

Voce selezionata

(ON)

(OFF)

Sono visualizzati tutti i display sullo schermo.

INGRESSO/FERMO IMMAGINE/ SINC.AUTO/ “Estato premuto un tasto non valido.” non appaiono sul display.

Descrizione

Visualizzazione sullo schermo

-51

Utilizzo del menu “Opzioni”

Selezione del tipo di segnale

Questa funzione consente di selezionare fra le alternative Componente e RGB il tipo di segnale d’ingresso per la porta INGRESSO 2.

Selezionare la voce “Tipo segnale” del menu “Opzioni” nello schermo del menu.

➝

Per l’operazione dello schermo del menu,

vedere da pagina 38 a 41.

Visualizzazione sullo schermo

Voce selezionata

RGB

Componente

• “RGB” o “Componente” possono essere selezionati con in INGRESSO2.

Consente di impostare il momento di ricezione dei segnali RGB.

Consente di impostare il momento di ricezione dei segnali Componente.

Nota

Descrizione

sul telecomando solo

Impostazione del segnale video (soltanto menu VIDEO)

Il modo di sistema di ingresso video è preimpostato su “Autom.”; ma può essere regolato su un modo di sistema specifico, se il modo di sistema selezionato non è compatibile con l’apparecchio audio/video collegato.

Selezionare la voce “Sistema video” del menu “Opzioni” nello schermo del menu.

➝

Per l’operazione dello schermo del menu,

vedere da pagina 38 a 41.

Tasto RGB/COMP.

Visualizzazione sullo schermo

Nota

• Quando si imposta il sistema sul modo “Autom.”, è possibile che non si ricevano

immagini chiare a causa delle differenze fra i segnali. In questo caso, commutare al sistema video del segnale sorgente.

• L’impostazione “Autom.” non è disponibile per i segnali in ingresso PAL-M e PAL-N. Per questi, selezionare nel menu “Sistema video” le voci “PAL-M” o “PAL-N”.

-52

Selezione dell’immagine di fondo

Questa funzione permette di selezionare l’ immagine visualizzata quando nessun segnale viene trasmesso al proiettore.

Selezionare la voce “Fondo” del menu “Opzioni” nello schermo del menu.

➝

Per l’operazione dello schermo del menu,

vedere da pagina 38 a 41.

Visualizzazione sullo schermo

Voce selezionata

(Blu)

(Nessuno)

Descrizione

Schermo blu

Schermo nero

Impostazione del Modo eco

Questa funzione consente di selezionare il modo di consumo energetico voluto.

Selezionare la voce “Mode eco” del menu “Opzioni” nello schermo del menu.

➝

Per l’operazione dello schermo del menu,

vedere da pagina 38 a 41.

Impostazioni

selezionabili

(Modo eco)

(Modo normale)

Luminosita

80%

100%

Nota

• Sebbene la durata della lampada e il rumore migliorino quando “Modo eco” viene impostato su “ luminosità diminuisce del 20%.

•“Modo eco” è impostato su “ normale) in fabbrica.

Consumo di

corrente

230 W

285 W

” (Modo eco), la

Durata della

Lampada

circa

4.000 hours circa

3.000 hours

” (Modo

Visualizzazione sullo schermo

Regolazioni e impostazioni

-53

Utilizzo del menu “Opzioni”

Funzione di disattivazione automatica

Quando il segnale di ingresso non viene rilevato per più di 15 minuti, il proiettore entrerà nel modo di

attesa automaticamente se impostato su

Selezionare la voce “Spegn. Automatico” del menu “Opzioni” nello schermo del menu. ➝Per l’operazione dello schermo del menu, vedere da pagina 38 a 41.

Voce

selezionata

Il proiettore entra automaticamente in modo attesa dopo 15 minuti senza segnali di ingresso.

Disattivazione della funzione di disattivazione automatica.

Nota

•“Spegn. Automatico” è preimpostato in fabbrica su “

•

Quando la funzione Spegnimento automatico è su “ passi nel modo di attesa, appare sullo schermo il messaggio “Entrata modo ATTESA in X min.”, che indica i minuti rimasti.

(ON)”, 5 minuti prima che il proiettore

Descrizione

”.

“ ” (ON).

Visualizzazione sullo schermo

Scelta della posizione dello schermo del menu

Questa funzione consente di scegliere la posizione desiderata per il schermo del menu.

Selezionare la voce “Posiz. menù.” del menu “Opzioni” nello schermo del menu. ➝Per l’operazione dello schermo del menu, vedere da pagina 38 a 41.

Voce

selezionata

Centro

Sup. dest.

Inf. dest.

Sup. sin.

Inf. sin.

-54-54

Il menu viene visualizzato al centro dell’immagine.

Il menu viene visualizzato in alto a destra dell’immagine.

Il menu viene visualizzato in basso a destra dell’immagine.

Il menu viene visualizzato in alto a sinistra dell’immagine.

Il menu viene visualizzato in basso a sinistra dell’immagine.

Descrizione

Visualizzazione sullo schermo

Scelta del colore del menu

Questa funzione consente di scegliere il colore dello schermo del menu.

Selezionate la voce “Colore menù” del menu “Opzioni” nello schermo del menu.

➝

Per l’operazione dello schermo del menu,

vedere da pagina 38 a 41.

Visualizzazione sullo schermo

Voce selezionata

(Opaco)

(Transluci.)

Descrizione

Il menu viene visualizzato opaco.

Il menu viene visualizzato translucido. La parte del menu che si sovrappone all’immagine diventa trasparente.

Regolazioni e impostazioni

-55

Capovolgimento/Inversione delle immagini proiettate

Questo proiettore è stato dotato di una funzione di capovolgimento/inversione del'immagine per invertire l'immagine proiettata per varie applicazioni.

Visualizzazione sullo schermo

Impostazione del modo Proiezione

Visualizzate il menu “Modo PRO” e selezionate il modo di proiezione desiderato. ➝Per informazioni sull’utilizzo dello schermo del menu, vedere da pagina 38 a 41.

Voce selezionata

Frontale

Soff+frontale

Retro

Soff+retro

Nota

•

Usate questa funzione per l'immagine invertita e per le installazioni al soffitto. Vedere pagina 28 per ulteriori informazioni sulle impostazioni.

Descrizione

Immagine normale

Immagine invertita

Immagine girata

Immagine girata ed invertita

-56

Appendice

Lampada/Indicatori manutenzione

■ Le spie di avvertimento sul proiettore indicano problemi all’interno dello stesso.

■ Se si verifica un problema, si illumina di rosso l’indicatore TEMP. (avvertimento temperatura) o

quello lampada e il proiettore passa nel modo di attesa. Una volta che il proiettore si trova nel modo di attesa, seguire le procedure qui sotto.

Sull’indicatore LAMP

TEMP. LAMP POWER

Indicatore TEMP. (avvertimento temperatura)

Indicatore LAMP

Indicatore POWER (alimentazione)

Sull’indicatore TEMP. (avvertimento temperatura)

Se la temperatura all’interno del proiettore aumenta, a causa del blocco delle ventole dell’aria o della posizione delle impostazioni,“ illumina nell’angolo inferiore sinistro dell’immagine. Se la temperatura dovesse continuare a salire, la lampada lampeggierà e l’indicatore TEMP. (avvertimento temperatura) lampeggierà, il ventilatore di raffreddamento funzionerà per altri 90 secondi e poi il proiettore si troverà nel modo di attesa. Dopo la visualizzazione dell’indicazione “ dovete effettuare le seguenti misure.

Indicatore di manutenzione

Normale

Indicatore

TEMP.

(avvertimento

temperatura)

Indicatore

LAMP

Indicatore

POWER

(alimentazione)

Non si illumina

Verde illuminato

lampeggia

quando la

lampada è in

fase di

riscaldamento.

Verde

illuminato/

Rosso

illuminato

Verde

Anomale

Rosso illuminato/ Attesa

Rosso illuminato

Rosso illuminato Attesa

Non si

illumina

Condizione

La temperatura interna è eccessivamente alta.

Tempo di cambiare la lampada.

Non si illumina

la spia.

L’alimentazione è spenta.

■ La durata della lampada è dello 0% quando l’unità viene utilizzata per circa

4.000 ore in “Modo eco” o per circa 3.000 in “Modo normale” (vedere pagina 53).

■ Quando il periodo di durata rimanente della lampada è del 5% o inferiore, “ (giallo) verrà visualizzato sullo schermo. Quando la percentuale diventa 0%, “ ” cambia in “ spegne automaticamente e quindi anche

”si

il proiettore passa nel modo di attesa. A questo punto, si illumina di rosso l’indicatore LAMP.

■ Se cercate di accendere il proiettore una quarta volta senza sostituire la lampada, il proiettore rimarrà spento.

”,

Problema Possibile soluzione

•

Fori di aspirazione bloccati

•

Guasto del ventilatore di raffreddamento

•

Guasto del circuito interno

•

Presa d’aria otturata

•

La durata della lampada residua scende al 5% o meno.

• Lampada saltata

• Guasto del circuito

della lampada

• Il coperchio dell'unità lampada è aperto.

”

” (rosso), la lampada si

•

Cambiare la posizione del proiettore in un’area con una corretta ventilazione.

•

Portare il suo proiettore al più vicino rivenditore autorizzato Sharp o centro di servizio per i lavori di riparazione.

•

Sostituire la lampada procedendo con attenzione. (Vedere pagina 59.)

•

Portare il suo proiettore al più vicino rivenditore autorizzato Sharp o centro di servizio per i lavori di riparazione e per la sostituzione della lampada.

•

Fare attenzione nel rimpiazzare la lampada.

•

Installare i coperchi in modo ben saldo.

• Se l’alimentazione non è accesa anche quando il coperchio dell’unità lampada è installato in modo sicuro, rivolgersi al rivenditore autorizzato Sharp o centro di servizio più vicino.

-58

Informazioni

•

Se si illumina l’indicatore TEMP. (avvertimento temperatura) e il proiettore passa nel modo di attesa, seguire la lista delle soluzioni possibili riportata nella pagina precedente e aspettare che si raffreddi completamente il proiettore prima di collegare il cavo di alimentazione e di riaccendere il proiettore. (Almeno 5 minuti.)

•

Se si spegne la corrente per un breve momento, a causa di un’interruzione nell’erogazione dell’elettricità o per altri motivi, mentre si utilizza il proiettore e l’alimentazione viene ripristinata immediatamente dopo, l’indicatore LAMP (lampada) si illumina di rosso e la lampada potrebbe non essere accesa. In tal caso, scollegare il cavo di alimentazione dalla presa CA, sostituire il cavo di alimentazione nella presa CA, quindi riaccendere di nuovo la corrente.

• Se si desidera pulire le valvole dell’aria durante la proiezione, assicurarsi di aver messo il proiettore nel modo di attesa. Dopo l’arresto del ventilatore di raffreddamento, pulire le valvole.

•

La ventola di raffreddamento mantiene costante la temperatura interna del proiettore. Questa funzione viene controllata automaticamente. Durante il funzionamento il rumore emesso dalla ventola di raffreddamento può cambiare in base alla variazione della velocità della ventola. Questo comportamento non è indice di un funzionamento errato.

• Non scollegare il cavo di alimentazione dopo che il proiettore è passato nel modo di attesa e durante l’azione del ventilatore di raffreddamento. Il ventilatore di raffreddamento gira per 90 secondi.

Riguardante la lampada

Lampada

■ Si consiglia di sostituire la lampada (in vendita separatamente) quando la durata residua raggiunge

il 5% o meno, oppure quando si nota un significativo deterioramento della qualità dei colori e delle immagini. La durata della lampada (percentuale) può essere controllata con la visualizzazione a video. Vedere pagina 51.

■

Per la sostituzione della lampada contattate un rivenditore autorizzato della Sharp o un centro di servizio.

Precauzioni riguardanti la lampada

■ Questo proiettore utilizza una lampada pressurizzata a mercurio. Un forte suono potrebbe indicare

un guasto alla lampada. Il guasto della lampada potrebbe essere attribuito a diverse fonti, come ad esempio: shock eccessivo, raffreddamento improprio, graffi alla superficie della lampada a causa di un uso incorretto. Il periodo di tempo che separa la lampada dalla sua stessa rottura varia a seconda della lampada e/o della condizione e della frequenza di uso. È importante notare che un guasto può risultare essere spesso la rottura del bulbo.

■

Quando l’indicatore LAMP (lampada) e l’icona sullo schermo si illuminano o lampeggiano, è raccomandabile sostituire la lampada immediatamente, anche se la lampada appare funzionare correttamente.

■

Se si dovesse rompere la lampada, le particelle di vetro potrebbero disperdersi nella lampadina o il gas della lampada potrebbe diffondersi nella stanza dalle ventole di areazione. Dato che il gas della lampada include mercurio, ventilate la stanza in maniera buona se si dovesse rompere la lampada ed evitate tutte le esposizoni al gas emesso. In caso di esposizione del gas, consultate un medico al più presto possibile.

■ Se si dovesse rompere la lampada, c’è anche una possibilità che le particelle si diffondano nel

proiettore. In questo caso, vi consigliamo di contattare un rivenditore autorizzato della Sharp o un centro di servizio per rimuovere la lampada danneggiata e assicurare un funzionamento sicuro.

Sostituzione della lampada

Attenzione

• Non rimuovete l’unità lampada immediatamente dopo l’utilizzo del proiettore. La lampada diventa molto calda e il contatto con lo stesso può causare scottature o altre lesioni.

• Aspettate almeno nun’ora dopo aver scollegato il cavo di alimentazione per lasciare raffreddare la superficie dell’unità lampada prima di rimuovere l’unità lampada.

■ Se la nuova lampada non si illumina dopo la sostituzione, portate il vostro proiettore al più vicino

rivenditore autorizzato dalla Sharp o centro di servizio per i lavori di riparazione. Acquistate una lampada di sostituzione del tipo BQC-XVZ200++1 dal più vicino rivenditore autorizzato dalla Sharp o centro di servizio. Poi sostituite la lampada delicatamente seguendo le istruzioni fornite in questa sezione. Se desiderate potete far sostituire la lampada presso il più vicino rivenditore autorizzato della Sharp o presso un centro di servizio.

Appendice

-59

Riguardante la lampada

Rimozione ed installazione dell’unità lampada

Attenzione

• Assicuratevi di rimuovere l’unità lampada per la maniglia. Non toccate la superficie del vetro dell’unità lampada o all’interno del proiettore.

• Per evitare lesioni personali e danni alla lampada, seguite attentamente i passi qui sotto.

• Sostituite la lampada dopo aver spento la corrente e scollegato il cavo di alimentazione.

1 Mettete il proiettore in modo

attesa.

• Premete .

• Aspettate che il ventilatore di

raffreddamento smette di girare.

2 Scollegate il cavo di

alimentazione.

• Scollegate il cavo di alimentazione dalla presa CA.

•

Lasciate la lampada fino a quando si è raffreddata completamente (1 ora circa).

Unità lampada

BQC-XVZ200++1

Tasto STANDBY

Cavo di allimentazione

3 Smontate il piede di

regolazione. (Vedere pagina

24.)

4 Rimuovete il coperchio

dall’unità lampada.

• Allentate la vite di servizio dell’utente che fissa il coperchio dell’unità lampada.

• Fate scorrere il coperchio dell’unità lampada nella direzione della freccia.

5 Rimuovete l’unità lampada.

• Allentate le viti di fissaggio dall’unità lampada. Tenete l’unità lampada per la maniglia e tiratela nella direzione della freccia.

-60

Vite di servizio dell’utente

6 Inserite la nuova unità lampada.

• Premete l’unità lampada fermamente nello scomparto dell’unità lampada. Serrate le viti di fissaggio.

7 Fissate il coperchio dell’unità

lampada.

• Fate scorrere il coperchio dell’unità lampada nella direzione della freccia.

• Serrate la vite di servizio dell’utente.

Ripristino del timer della lampada

Azzerate il timer della lampada dopo la sostituzione della lampada.

1 Collegate il cavo di

alimentazione.

• Confermare che l’indicatore POWER (alimentazione) s’illumina di rosso.

2 Azzerare il timer della lampada.

• Premete , , , , e

nell’ordine. Poi premere .

• Sullo schermo viene visualizzato “LAMP 0000H”.

Informazioni

•

Assicuratevi di ripristinare il timer della lampada solo alla sostituzione della lampada. Se si azzera il timer della lampada continuando ad usare la stessa lampada, quest’ultima si può danneggiare o scoppiare.

Cavo di allimentazione

Tasto ONTasto UNDO

Tasto INPUT (ingresso)

Tasto ENTER

Appendice

-61

Pulizia dei fori di ventilazione

• Questo proiettore è dotato di fori di ventilazione per garantire condizioni operative del proiettore ottimali.

• Pulite periodicamente i fori di ventilazione aspirando con un aspirapolvere.

• I fori di ventilazione devono essere puliti ogni 100 ore di utilizzo. Pulite i fori di ventilazione più spesso quando il proiettore viene utilizzato in posizioni sporche e polverose.

Pulizia dei fori di ventilazione

1 Mettete il proiettore in modo

attesa.

Vista laterale e

posteriore

Presa d’aria dei fori di aspirazione per la ventilazione

Piede di regolazione

Presa d’aria dei fori di aspirazione per la ventilazione

Tasto STANDBY

Vista inferiore

Presa d’aria dei fori di aspirazione per la ventilazione

• Premete .

• Aspettate che il ventilatore di

raffreddamento smette di girare.

2 Scollegate il cavo di

alimentazione.

3 Rimuovete la polvere

mettendo il tubo di pulizia flessibile sulla presa d’aria dei fori di aspirazione per la ventilazione.

-62

Cavo di allimentazione

Tubo di pulizia flessibile

Utilizzo della protezione Kensington

Questo proiettore è stato dotato di un connettore Kensington Security Standard da usare con i sistemi di sicurezza MicroSaver della Kensington. Fate riferimento alle informazioni fornite insieme al sistema per ulteriori informazioni su come fissare il proiettore.

Soluzione di problemi

Problema

Non appare nessun’immagine.

Il colore è sbiadito o scadente.

Immagine sfocata

Non compare alcun OSD.

Si sente occasionalmente uno strano suono dal rivestimento del proiettore.

L’indicatore di manutenzione si illumina.

Appaiono disturbi nell’immagine.

L’immagine è verde su INGRESSO 2 COMPONENTE. L’immagine è rosa (assenza di verde) su INGRESSO 2 RGB.

• Il cavo di alimentazione del proiettore non è collegato alla presa di corrente.

• L’ingresso selezionato è sbagliato. (Vedere pagina 24.)

• I cavi sono stati collegati erratamente sul pannello posteriore del proiettore.(Fate riferimento alle pagine 14–23.)

• Le regolazioni di “Contrasto” e “Luminos.” sono impostate sul minimo. (Vedere pagina 44.)

• Le regolazioni dell’immagine non sono corrette. (Vedere pagina 44.)

• Regolare la messa a fuoco. (Vedere pagina 25.)

• La distanza di proiezione è troppo lunga o troppo corta per permettere una messa a fuoco corretta. (Vedere le pagine 26–27.)

• La visualizzazione OSD è impostata su “OFF”, impedendo la visualizzazione di tutti i display su schermo, o di alcuni di essi. (Vedere pagina 51.)

• Se l’immagine è normale, il suono è dovuto a contrazioni del rivestimento causate da cambiamenti di temperatura. Ciò non influenzerà il funzionamento o le prestazioni del proiettore.

• Vedi a pagina 58, “Lampada/indicatori manutenzione”..

• Regolare l’impostazione “Fase”. (Vedere pagina 48.)

• Cambiare il tipo di segnale in ingresso. (Vedere pagina 52.)

Vista laterale

Connettore dello standard Kensington Security Standard

Controllo

Appendice

-63

Assegnazione dei pin di collegamento

Porta DVI-I (INPUT 2/INPUT DIGITALE): connettore a 29 pin

• INGRESSO digitale DVI

•••••••••

••••

18 23

•••••••••

••••

C1 C2

C5 C3

N. terminale Segnale N. terminale Segnale

1 Dati T.M.D.S. 2- 16 2 Dati T.M.D.S. 2+ 17 Dati T.M.D.S. 03

Protezione dati T.M.D.S. 2 4 Non connesso 19 5 Non connesso 20 Non connesso 6 Clock DDC 21 Non connesso 7 Dati DDC 22 8 Non connesso 23 Clock T.M.D.S + 9 Dati T.M.D.S 1- 24 Clock T.M.D.S –

10 Dati T.M.D.S 1+ C1 Non connesso

Protezione dati T.M.D.S. 1

11 12 Non connesso C3 Non connesso 13 Non connesso C4 Non connesso 14 Alimentazione +5 V C5 A terra 15 A terra

Rilevamento spina sotto tensione

18 Dati T.M.D.S. 0+

Protezione dati T.M.D.S. 0

Protezione clock T.M.D.S

C2 Non connesso

• Ingresso RGB analogico DVI

N. terminale Segnale N. terminale Segnale

1 Non connesso 16

Rilevamento spina sotto tensione

• Ingresso componente analogico DVI

N. terminale Segnale N. terminale Segnale

2 Non connesso 17 Non connesso 3 Non connesso 18 Non connesso 4 Non connesso 19 Non connesso 5 Non connesso 20 Non connesso 6 Clock DDC 21 Non connesso 7 Dati DDC 22 Non connesso

Sincronizzazione verticale

23 Non connesso

9 Non connesso 24 Non connesso 10 Non connesso C1 11 Non connesso C2 12

Ingresso rosso analogicoC3Ingresso blu analogico

Ingresso rosso analogicoC4Sincronizzazione orizzontale

Alimentazione +5 V

C5 A terrra

Ingresso rosso analogico Ingresso verde analogico

15 A terra

Porta RS-232C: Connettore maschio D-sub a 9 pin

N. terminale Segnale Nome I/O Riferimento

2 3 4 5

6 7 8 9

1 Non collegato 2 RD Ricezione dati Ingresso Collegato a circuito interno 3 SD Invio dati Uscita Collegato a circuito interno 4 Riserva Collegato a circuito interno 5 SG Massa segnale Collegato a circuito interno 6 Riserva Collegato a circuito interno 7 Riserva Collegato a circuito interno 8 Riserva Collegato a circuito interno 9 Non collegato

1 Non connesso 16 Non connesso 2 Non connesso 17 Non connesso 3 Non connesso 18 Non connesso 4 Non connesso 19 Non connesso 5 Non connesso 20 Non connesso 6 Non connesso 21 Non connesso 7 Non connesso 22 Non connesso 8 Non connesso 23 Non connesso

9 Non connesso 24 Non connesso 10 Non connesso C1 11 Non connesso C2 12 Non connesso C3

Ingresso analogico Pr/Cr Ingresso analogico Y

Ingresso analogico Pb/Cb 13 Non connesso C4 Non connesso 14 Non connesso C5 A terra 15 A terra

-64

(RS-232C) Caratteristiche tecniche e impostazioni dei comandi

Comando PC

È possibile utilizzare il computer per controllare il proiettore collegando un cavo RS-232C (modem null, tipo incrociato, disponibile in commercio) al proiettore (vedere pagina 23 per il collegamento).

Condizioni per la comunicazione

Configurare le impostazioni della porta seriale del computer in modo da abbinarle a quelle della tabella. Formato segnale: Conforme allo standard RS-232C. Baud rate: 9.600 bps Lunghezza dati: 8 bit Parity bit: Nessuno Stop bit: 1 bit Controllo flusso: Nessuno

Formato base

I comandi del computer vengono inviati nel seguente modo: comando, parametro e codice di ritorno. Dopo che il proiettore elabora il comando dal computer, invia un codice di risposta al computer.

Formato comando

C1 C2 C3 C4 P1 P2 P3 P4

Codice ritorno (0DH)

Comando a 4 cifre Parametro a 4 cifre

Formato codice risposta

Risposta normale

O K

Codice ritorno (0DH)

Risposta problema (errore di comunicazione o comando sbagliato)

E R R

Codice ritorno (

0DH)

Informazioni

• Quando viene inviato più di un codice, inviare ciascun comando solo dopo che si è verificato il codice di risposta OK del proiettore per il comando precedente.

Nota

• Se si utilizza la funzione di controllo computer del proiettore, lo stato operativo del proiettore non può essere

letto dal computer. Quindi, confermare lo stato trasmettendo i comandi di visualizzazione per ciascun menù di regolazione e controllando lo stato con le indicazioni a schermo. Se il proiettore riceve un comando diverso dal comando di visualizzazione dei menù, eseguirà il comando senza visualizzare le indicazioni a schermo.

Comandi

Esempio:

• Quando è acceso.

ProiettoreComputer

POWR _ 1__

CONTENUTO COMANDO

ACCENSIONE

ATTESA

INGRESSO 1 (COMPONENT 1)

INGRESSO 2 (COMPONENT 2)

INGRESSO 3 (S-VIDEO)

PULSANTI & CHIAVE TELECOMANDO

INGRESSO 4 (VIDEO)

MODO INGRESSO DIGITALE

COMANDO

PARAMETORO

OK OR ERR

→

←

RITORNO

Appendice

Nota

• Se nella colonna del parametro c’è un segno di sottolineatura (_), immettere uno spazio.

-65

Tabella di compatibilità computer

Frequenza orizzontale: 15–70 kHz Frequenza verticale: 43–75 Hz Orologio pixel: 12–80 MHz Compatibile con sincronizzazione su verde Compatibile con XGA in compressione intelligente

PC/

MAC/

PC/

MAC 13"

MAC 16"

PC/

MAC 19"

Frequenza

Risoluzione

640 ⳯ 350

720 ⳯ 350

640 ⳯ 400

VGA

720 ⳯ 400

640 ⳯ 480

SVGA

800 ⳯ 600

1.024 ⳯ 768

XGA

1.280 ⳯ 720—45,0 60

640 ⳯ 480

VGA

832 ⳯ 624

SVGA

XGA

1.024 ⳯ 768

orizzontale

Frequenza

(kHz)

verticale

27,0 60

31,5 70 27,0 60

31,5 70

27,0 60

31,5 70

27,0

31,5

26,2

31,5

34,7

37,9

37,5

31,4 50

35,1 56

37,9 60

44,5 70

48,1 72

46,9 75

35,5 43

40,3 50

56,5 70

58,1 72

34,9 67

46,8 75

49,6 75

48,4 60

60,0

(Hz)

VESA

Standard

✔

Supporto

DVI

✔

Visualizzazione

Ingrandimento proporzionato

Compressione

intelligente

Ingrandimento proporzionato

Compressione

intelligente

Nota

• Questo proiettore può non essere in grado di visualizzare immagini da computer portatili nel modo simultaneo (CRT/LCD). In questo caso disattivare lo schermo LCD del computer portatile ed emettere i dati di visualizzazione nel modo “solo CRT”. Dettagli su come cambiare i modi di visualizzazione si trovano nel manuale di istruzioni del computer portatile.

-66

Caratteristiche tecniche

Tipo prodotto

Modello

Sistema Video

Metodo di visualizzazione

Lampada di proiezione

Segnale in ingresso video

Segnale in ingresso S-video

Segnale in ingresso a componenti

Segnale d’ingresso componente

Risoluzione orizzontale

Segnale di ingresso RGB

Frequenza orizaontale

Segnale ingresso computer

Temperatura di impiego

Temperatura di deposito

Frequenza portante I/R

Dimensioni (approssimativamente)

Peso (approssimativamente)

Pannello DLP

Obiettivo

(INGRESSO 1)

(INGRESSO 2)

Orologio pixel

Frequenza verticale

Tensione nominale Corrente in ingresso Frequenza nominale

Consumo corrente

Dissipazione termica

Rivestimento

Accessori forniti

Ricambi

Proiettore XV-Z201E PAL/PAL 60/PAL-M/PAL-N/SECAM/NTSC 3.58/NTSC 4.43 DTV 480I/480P/720P/1080I Chip DLP, metodo ad otturatore ottico RGB Formato pannello: 0,6 Metodo di visualizzazione: Digital Micromirror Device (DMD™) a pannello singolo della Texas Instruments Metodo di azionamento: Digital Light Processing (DLPTM) Numero di punti: 589.824 punti (1.024 [O] × 576 [V]) 1 – 1,2 × lente zoom, F2,0-2,4, f=16,9 –20,2 mm 210 W/168 W, Lampada SHP Connettore RCA: VIDEO (INPUT 4), video composito, 1,0 Vp-p, sinc. negativa, terminato 75 Ω Connettore Mini DIN a 4 pin (INPUT 3) Y (segnale di luminanza): 1,0 Vp-p, sinc. negativa, terminato 75 Ω C (segnale di crominanza): Burst 0,286 Vp-p, terminato 75 Ω Connettore RCA Y: 1,0 Vp-p, sinc. negativa, terminato 75 Ω PB: 0,7 Vp-p, terminato 75 Ω PR: 0,7 Vp-p, terminato 75 Ω Connettore 29 pin Segnale ingresso DVI: Digitale 250-1000 mV 50 Ω

Y: 1,0 Vp-p, sinc. negativa, terminato 75 Ω PB: 0,7 Vp-p, terminato 75 Ω PR: 0,7 Vp-p, terminato 75 Ω 520 linee TV (ingresso NTSC 3.58) Terminale DVI-I <Digitale> Impedenza di ingresso 50 Ω Livello di ingresso 250-1000mV <Analogico> Impedenza di ingresso 75Ω Livello di ingresso 0,7 Vp-p <Segnale sincronizzato>

• Sincronizzazione separata/sincronizzazione composita

Livello di ingresso livello TTL Impedenza di ingresso 1 KΩ

• Verde in sincronizzazione

Livello di ingresso (ingresso di sincronizzazione) 0,286 Vp-p

Impedenza di ingresso 75Ω 12–80 MHz 43–75 Hz 15–70 kHz CONNETTORE D-SUB a 9-PIN (porta RS-232C) 100–240 V CA 3,2 A 50/60 Hz 285 W

1.070 BTU/ora Da 5°C a 35°C Da 20°C a 60°C Plastica 38 kHz 368 (L)  153,8 (A)  327 (P) mm (incluso il piede di regolazione) 368 (L)  118 (A)  327 (P) mm (solo corpo principale) 4,6 kg (incluso il piede de regolazione) 4,1 kg (solo corpo principale) Telecomando, due batterie del formato AA, cavo di alimentazione, adattatore di conversione RCA a 21 pin, cavo video, copriterminali, viti per il copriterminali, copriobiettivo (collegato al corpo del proiettore), manuale di istruzioni Unità lampada (modulo lampada/gabbia) (BQC-XVZ200++1), telecomando (RRMCGA218WJSA), batterie formato AA, cavo di alimentazione per I’Europa eccetto il Regno Unito (QACCV4002CEZZ), cavo di alimentazione per il Regno Unito, Hong Kong e Singapore (QACCBA012WJPZ). cavo di alimentazione per l'Australia e la Nuova Zelanda (QACCA018WJPZ), adattatore di conversione RCA a 21 pin (QSOCZ0361CEZZ), cavo video (QCNWGA001WJZZ), copriterminali (GCOVAA116WJKB), viti per il copriterminali (XBBSN40P10000), copriobiettivo (CCAPHA004WJ01), manuali di istruzioni per: 7 lingue europee (TINS-B009WJZZ) / per cinese, coreano, arabo (TINS-B010WJZZ).

Analogico 0,7 Vp-p 75 Ω

Appendice

Questo proiettore SHARP utilizza un chip DMD. Questo chip molto sofisticato contiene 589.824 pixel. Come con altri componenti elettronici ad alta tecnologia, ad esempio grandi schermi televisivi, sistemi video e telecamere, c’è una certa tolleranza accettabile alla quale deve essere conforme l’apparecchio.

Le specifiche sono soggette a modifiche senza preavviso.

-67

Dimensioni

Unità: mm

Vista posteriore

Vista laterale

Vista frontale

118

Vista superiore

368

Vista laterale

327

153,8

-68

Vista inferiore

Glossario

Clock

La regolazione dell’orologio viene fatta per regolare i parasiti verticali quando il livello dell’orologio è incorretto.

Compressione ed espansione intelligenti

Ridimensionamento di alta qualità delle immagini a bassa ed alta risoluzione per adattarsi alla risoluzione intrinseca del proiettore.

Correzione digitale della distorsione trapezoidale

Funzione per correggere in modo digitale un’immagine distorta quando il proiettore è stato impostato di base su un certo angolo, elimina le ondulazioni nelle immagini con distorsione trapezoidale e comprime le immagini sia in orizzontale che in verticale mantenendo il rapporto di riproduzione delle immagini 16:9 e, allo stesso tempo.

DVI (Interfaccia video digitale)

Interfaccia video digitale che supporta anche interfacce analogiche.

Fase

Lo spostamento della fase rappresenta uno spostamento di sincronizzazione fra i segnali isomorfici con la stessa risoluzione. Quando il livello di fase è incorretto, l’immagine proiettata mostra un lampeggiamento tipicamente orizzontale.

Fondo

Immagine iniziale proiettata quando non è presente alcun segnale in ingresso.

Gamma

Funzione di miglioramento della qualità delle immagini che offre immagini più ricche mediante illuminazione delle parti scure delle immagini senza alterare la luminosità delle parti più luminose. È possibile selezionare tra quattro modi: Standard, Cinema 1, Cinema 2 e Cinema 3.

Rapporto di aspetto

Rapporto tra larghezza e altezza di un’immagine. Il normale rapporto di aspetto delle immagini computer e video è 4:3. Esistono anche immagini larghe con un rapporto di aspetto 16:9 e 21:9.

Ridimensiona

Permette di modificare o personalizzare il modo di visualizzazione delle immagini per migliorare le immagini in ingresso. È possibile selezionare tra quattro modi: BAR. LAT, STIRAT.INTELLIG, ZOOM CINEMA e STIRATURA

RS-232C

Funzione per controllare il proiettore dal computer utilizzando le porte RS-232C sul proiettore e sul computer.

Sinc. composito

Il segnale che combina gli impulsi di sincronismo orizzontali e verticali.

Sincronizzazione automatica

Optimizza le immagini del computer proiettate aggiustando automaticamente certe caratteristiche.

Sinc. sul verde

Modo di segnale video di un computer che sovrappone il segnale di sincronismo orizzontale e verticale allo spinotto dei segnali di colore verde.

Stiratura

Questo modo consente di stirare le immagini 4:3 in direzione orizzontale per la visualizzazione su schermo largo.

Temp col (Temperatura del colore)

Funzione che può essere utilizzata per regolare la temperatura del colore adatta al tipo di immagine in ingresso al proiettore. Diminuire la temperatura del colore per creare immagini sul rosso, più calde per tonalità di carnagioni più naturali, oppure, aumentarla per creare immagini sull’azzurro, più fredde, per immagini più luminose.

Appendice

-69

Indice analitico

Anello di messa a fuoco .......................................25

Cavo di alimentazione .......................................... 14

Clock .................................................................... 48

Display su schermo .............................................. 51

DVI ....................................................................... 20

Fase ..................................................................... 48

Fondo ...................................................................53

Foro di sbocco per la ventilazione ......................... 6

Funzione di disattivazione automatica ................. 54

Indicatore POWER (alimentazione) ..................... 30

Indicatore TEMP. (avvertimento temperatura) .....58

Indicatore LAMP...................................................58

Installazione a soffitto...........................................28

Lingua dei display su schermo ............................. 31

Manpola zoom......................................................25

Modo eco ............................................................. 53

Protezione Kensington .........................................63

Presa CA .............................................................. 14

Projezione posteriore ........................................... 28

Rapporto di aspetto .............................................. 35

Regolazione della sincronizzazione automatica .. 50

Regolazione delle immagini ................................. 44

Sensore del telecomando .................................... 11

Sincronizzazione su verde ................................... 66

Sistema video.......................................................52

Soff + retro ........................................................... 56

Spostamento obiettivo ......................................... 25

STIRATURA ......................................................... 36

Tasti di regolazione .............................................. 39

Tasti INPUT ..........................................................31

Tasto AUTO SYNC ............................................... 50

Tasto ENTER ....................................................... 39

Tasto FREEZE ..................................................... 35

Tasto KEYSTONE ................................................33

Tasto MENU .........................................................38

Tasto ON .............................................................. 30

Tasto RESIZE.......................................................35

Tasto STANDBY ................................................... 32

Tasto UNDO .........................................................39

Telecomando ........................................................ 10

Terminale DIGITAL INPUT ................................... 20

Terminale RS-232C .............................................. 23

Terminale S-VIDEO INPUT ..................................15

Terminali COMPONENT ...................................... 17

Terminali INPUT VIDEO ....................................... 16

Trasmettore segnali telecomando ........................ 10

-70

SHARP CORPORATION

Printed on 100% post-consumer recycled paper. Gedruckt auf 100% wiederverwertungs Papier. Imprimé sur 100% de papier recyclé. Utskrift på återvunnet papper av 100% återvunnet material. Impreso en 100% de papel reciclado de postconsumo. Stampato su carta riciclata al 100%. Gedrukt op 100% kringlooppapier.

Printed in Japan In Japan gedruckt Imprimé au Japon Triykt i Japan Impreso en Japón Stampato in Giappone Gedrukt in Japan TINS-B009WJZZ 03P11-JWM

Sharp XV-Z201E User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
