Sharp XV-Z2000 User Manual [it]

XV-Z2000

ENGLISH

PROJECTOR PROJEKTOR PROJECTEUR PROJEKTOR PROYECTOR PROIETTORE PROJECTOR

OPERATION MANUAL BEDIENUNGSANLEITUNG MODE D’EMPLOI BRUKSANVISNING MANUAL DE MANEJO MANUALE DI ISTRUZIONI GEBRUIKSAANWIJZING

DEUTSCH

FRANÇAIS

SVENSKA

ESPAÑOL

ITALIANO

NEDERLANDS

Prima di utilizzare il proiettore, leggere con attenzione il presente manuale di istruzioni.

Introduzione

IMPORTANTE

Per poter denunciare lo smarrimento o il furto del proiettore, si consiglia di annotare il numero seriale riportato sul fondo del proiettore e di custodire tali informazioni. Prima di riciclare il materiale di imballaggio, controllare attentamente il contenuto dello scatolone con la lista di “Accessori in dotazione” a pagina 5.

Modello n.: XV-Z2000

Serie n.:

ATTENZIONE

Sorgente di luce ad elevata brillantezza. Non fissare lo sguardo sul fascio di luce e non guardarlo direttamente. Prestare particolare attenzione per evitare che i bambini guardino direttamente nella direzione del fascio luminoso.

: Per ridurre il rischio di incendi o di scosse elettriche, non esporre questo

prodotto alla pioggia o all’umidità.

Il simbolo con il fulmine con la punta a freccia

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE. NON

RIMUOVERE LE VITI, SALVO QUELLE INDICATE

PER L’EFFETTUAZIONE

DELL’ASSISTENZA DA PARTE DELL’UTENTE.

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE,

NON RIMUOVERE IL COPERCHIO. AD ECCEZIONE DELL’ UNITÀ

LAMPADA, NESSUN COMPONENTE PUÒ ESSERE SOTTOPOSTO

ALL’ASSISTENZA TECNICA DA PARTE DELL’UTENTE. PER

L’ASSISTENZA TECNICA, RIVOLGERSI A PERSONALE QUALIFICATO.

all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di “tensione pericolosa” non isolata, all’ interno dell’ involucro del prodotto; essa risulterà essere di entità sufficiente a dare luogo a rischi di scosse elettriche per le persone.

Il simbolo con il punto esclamativo all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di istruzioni di rilievo per il funzionamento e la manutenzione (l’assistenza tecnica) nella documentazione fornita unitamente al prodotto.

ATTENZIONE:

La ventola

modo di attesa. Durante il funzionamento normale, quando l’unità è nel modo di attesa, usare sempre il tasto STANDBY (Attesa) sul proiettore o sul telecomando.

prima di scollegare il cavo di alimentazione. DURANTE L’USO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLLEGANDO IL CAVO DI ALIMENTAZIONE. SE NON SI OSSERVA QUESTA PRECAUZIONE LA DURATA DELLA LAMPADA SARÁ INFERIORE AL PREVISTO.

in questo proiettore continua a funzionare per circa 90 secondi dopo che il proiettore è passato nel

Assicurarsi che la ventola di raffreddamento si sia fermata

SMALTIMENTO DEL PRODOTTO

Questo proiettore utilizza una saldatura a stagno e piombo, e una lampada pressurizzata contenete un piccolo quantitativo di mercurio. Lo smaltimento di questi materiali potrebbe essere regolamentato da norme istituite per la tutela dell’ambiente. Per informazioni sullo smaltimento o sul riciclaggio, rivolgersi alle autorità locali o, se negli Stati Uniti, all’Associazione delle industrie elettroniche, sul sito www.eiae.org.

ITALIANO

-1

Attenzione nella sostituzione della lampada

Vedere “Sostituzione della lampada”, alla pagina 56.

LAMP REPLACEMENT WARNING :

TURN OFF THE LAMP AND DISCONNECT POWER CORD BEFORE OPENING THIS COVER. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT MODEL AN-K2LP ONLY.

HIGH PRESSURE LAMP :

POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

SERVICEMAN-WARNING :

SKIN PROTECTION DURING SERVICING.

AVERTISSEMENT CONCERNANT LE REMPLACEMENT DE LA LAMPE :

ETEINDRE LA LAMPE ET DEBRANCHER LE CORDON D’ALIMENTATION AVANT D’OUVRIR LE COUVERCLE. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE MODÈLE AN-K2LP.

LAMPE A HAUTE PRESSION :

D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION. SE REPORTER AU MODE D’EMPLOI.

AVERTISSEMENT – REPARATEUR :

YEUX ET LA PEAU DES RADIATIONS LORS DES REPARATIONS.

RISK OF EXPLOSION.

USE RADIATION EYE AND

RISQUE

SE PROTEGER LES

AVVERTENZE RIGUARDO LA SOSTITUZIONE DELLA LAMPADA:

SPEGNERE LA LAMPADA E SCOLLEGARE IL CAVO DI ALIMENTAZIONE PRIMA DI APRIRE IL COPERCHIO. SUPERFICIE CALDA ALL’INTERNO. PRIMA DI SOSTITUIRE LA LAMPADA, ATTENDERE UN’ORA PER CONSENTIRE IL RAFFREDDAMENTO. SOSTITUIRE SOLO CON LO STESSO TIPO DI UNITÀ LAMPADA SHARP MODELLO AN-K2LP. LAMPADA AD ALTA PRESSIONE: RISCHIO DI ESPLOSIONE. RISCHIO POTENZIALE DI FERIMENTO CON SCAGLIE DI VETRO IN CASO DI ROTTURA DELLA LAMPADA. MANEGGIARE CON CURA. FARE RIFERIMENTO AL MANUALE D’ISTRUZIONI. AVVERTENZE PER IL PERSONALE DI SERVIZIO: DURANTE IL SERVIZIO DI ASSISTENZA, PROTEGGERE OCCHI E CUTE DA RADIAZIONI.

ATTENZIONE:

Alcuni circuiti stampati di questo prodotto includono particolari confidenziali e/o segreti commerciali di proprietà della Texas Instruments. Pertanto, è severamente vietato copiare, modificare, adattare, tradurre, distribuire, riprogettare, rimontare o alterare il contenuto.

Questo proiettore SHARP fa uso di un pannello DMD. Questo pannello altamente sofisticato contiene 921.600 microspecchi pixel. Come con tutti i componenti elettronici ad alta tecnologia, ad esempio televisori a grande schermo, sistemi video e videocamere, c’è una certa tolleranza accettabile per la conformità del componente. L’unità ha alcuni pixel inattivi all’interno del livello di tolleranza accettabile che può causare dei punti non attivi nell’immagine. Questo non influisce sulla qualità dell’immagine o sulla durata dell’unità stessa.

• DLPTM (Digital Light Processing) e DMDTM (Digital Micromirror Device) sono marchi di fabbrica di Texas Instruments, Inc.

• Microsoft

e Windows® sono marchi depositati della Microsoft Corporation, negli Stati Uniti e/o in altre

nazioni.

• PC/AT è un marchio depositato della International Business Machines Corporation negli Stati Uniti.

• Macintosh

è un marchio depositato della Apple Computer, Inc. negli Stati Uniti e/o altre nazioni.

• Tutti gli altri nomi di società o prodotti sono marchi o marchi depositati delle compagnie proprietarie.

-2

Indice

Preparazione

Introduzione

Indice ............................................................... 3

Accessori ........................................................ 5

NORME DI SICUREZZA IMPORTANTI ........... 6

Nomi di parti e funzioni ................................. 9

Uso del telecomando ................................... 13

Campo disponibile ............................................ 13

Installazione delle batterie ................................. 13

Avvio rapido

Avvio rapido ................................................. 14

Utilizzo

Funzionamento principale

Accensione e spegnimento del proiettore ....

Proiezione dell’immagine ............................ 29

Attivazione del modo INGRESSO ...................... 29

Regolazione della messa a fuoco ..................... 30

Regolazione delle dimensioni dell'immagine

proiettata ..................................................... 30

Uso del piedino di regolazione.......................... 31

Correzione della distorsione trapezoidale ......... 32

Posizionamento dell’immagine proiettata

usando la correzione del trapezio............... 33

Selezione del modo immagine .......................... 34

Cambia la modalità Alta luminosità/Alto

contrasto ..................................................... 34

Regolazione del rapporto di aspetto delle

immagini ...................................................... 34

Caratteristiche utili

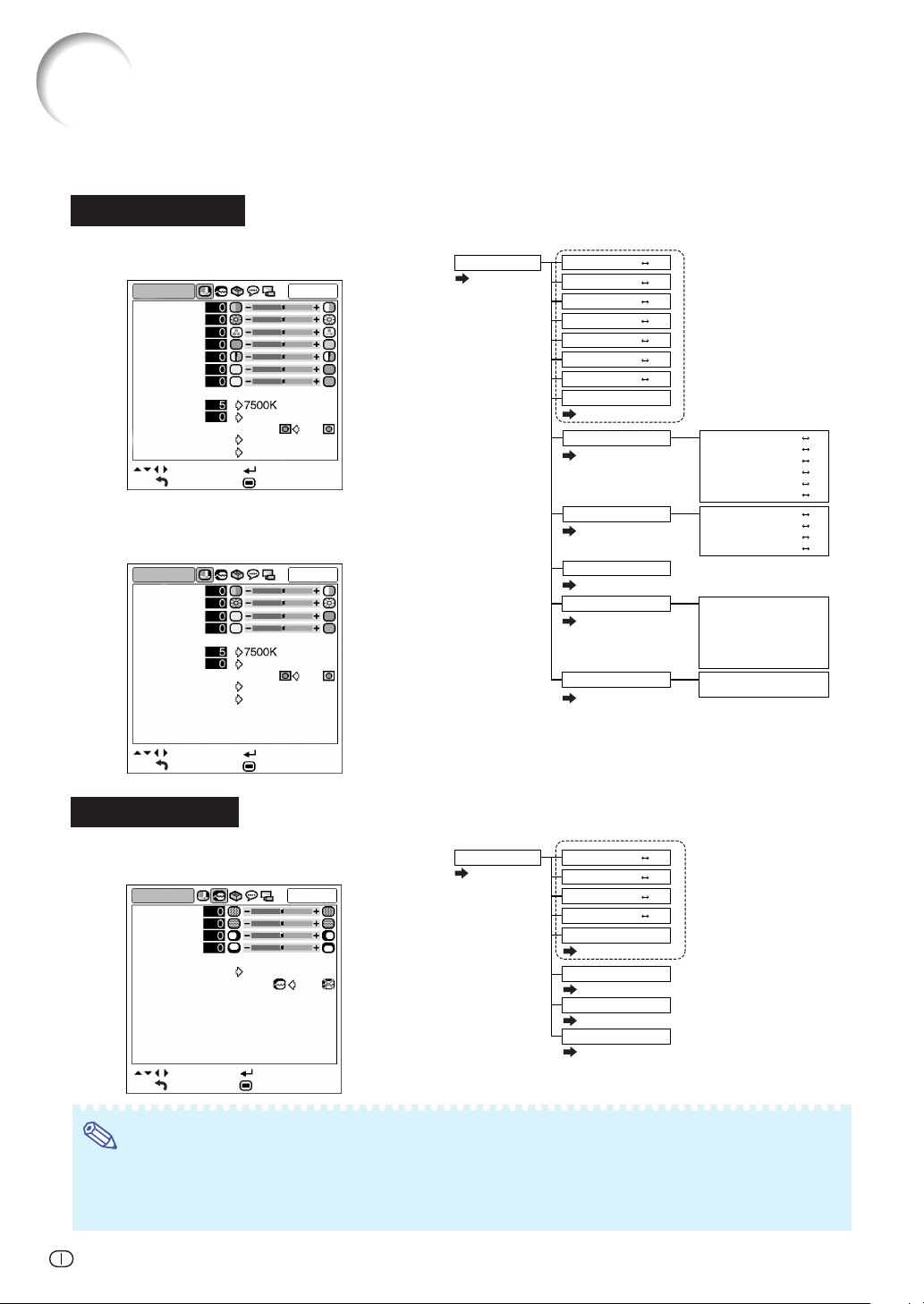

Voci del menù ............................................... 36

Uso dello schermo di menu ........................ 38

Selezioni del menu (regolazioni) ....................... 38

Selezioni del menu (impostazioni) ..................... 40

Regolazione dell’immagine (menu

“Immagine”) ............................................ 42

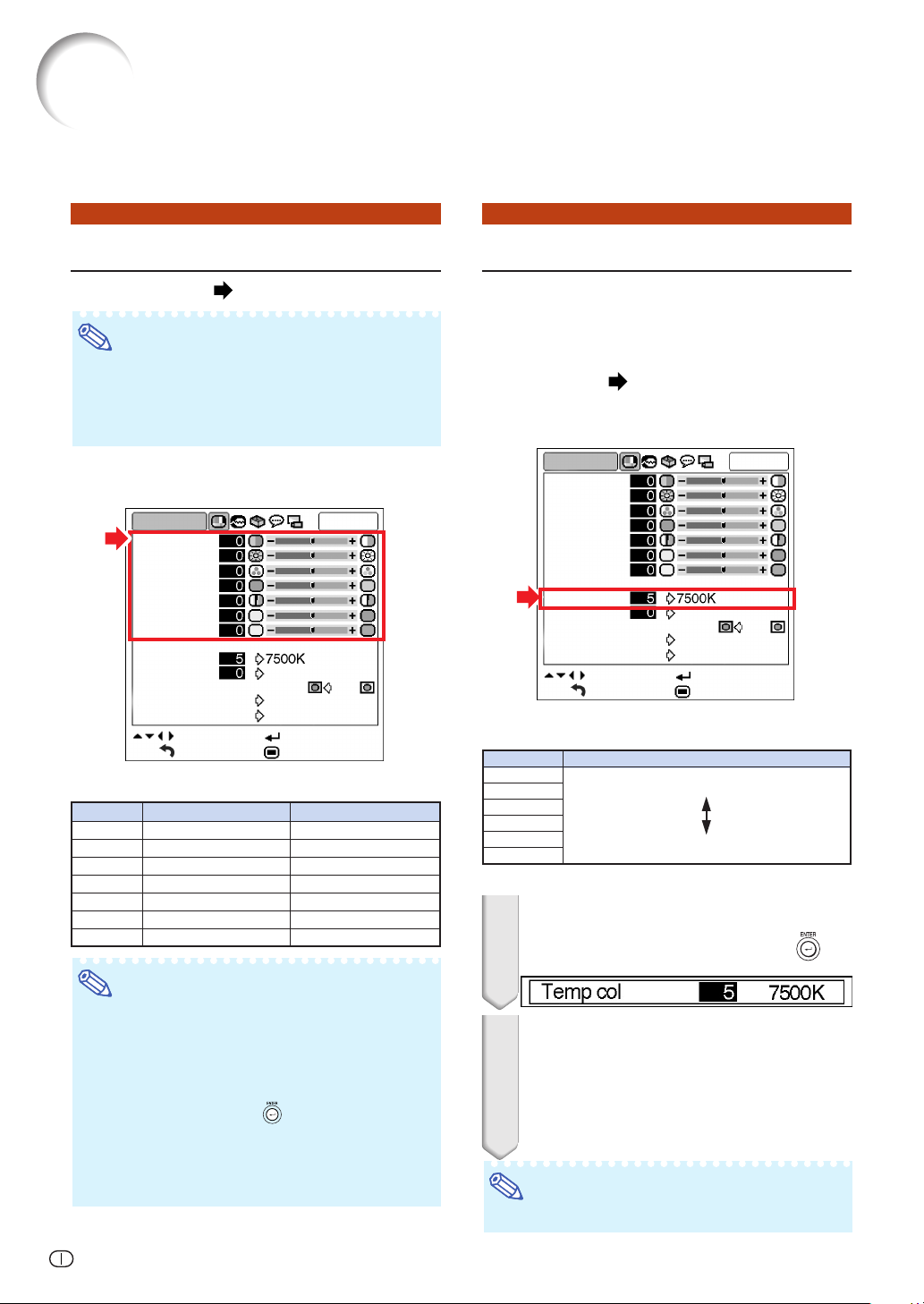

Regolazione dell’immagine ............................... 42

Regolazione della temperatura del colore ........ 42

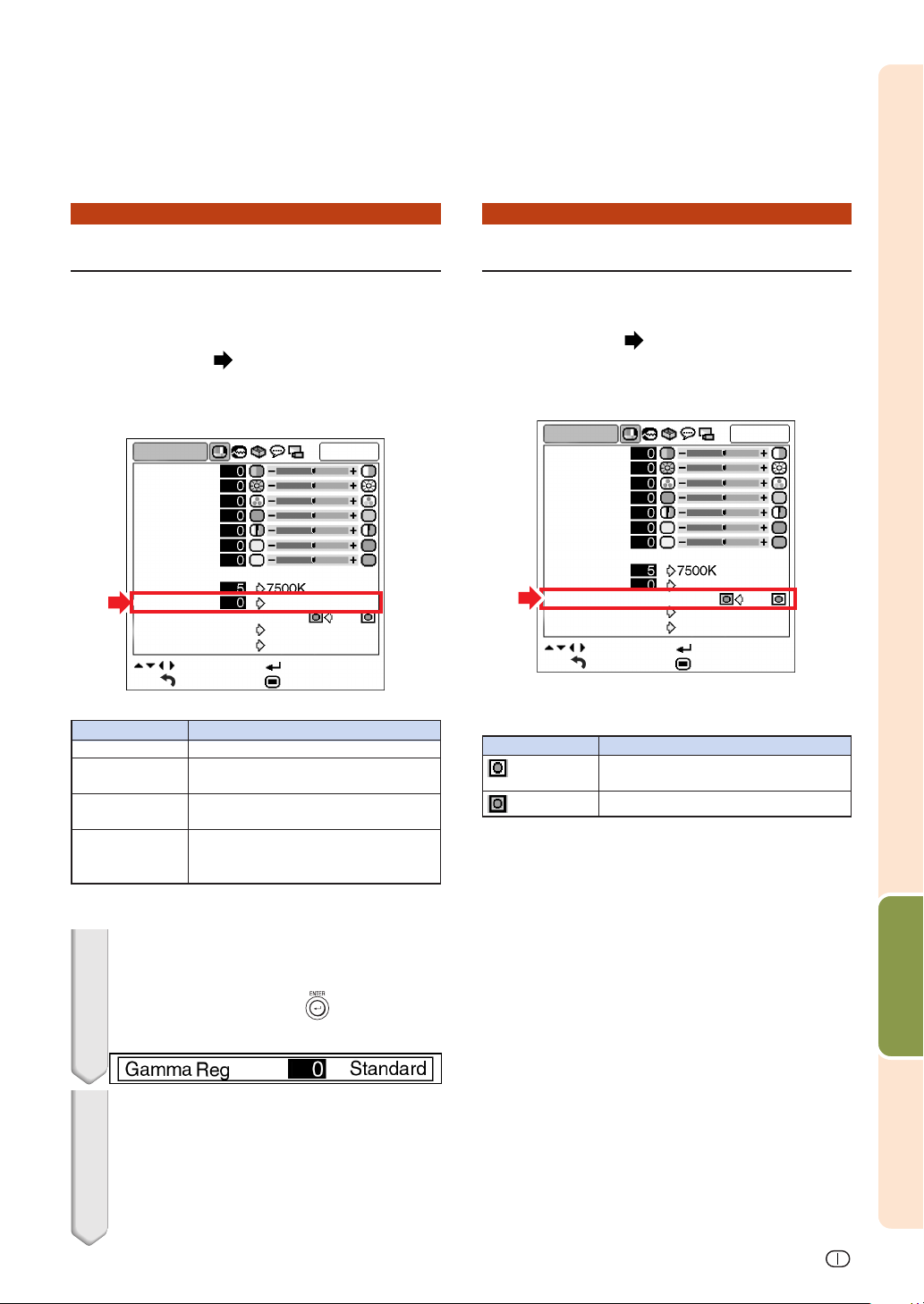

Funzione di correzione gamma ......................... 43

Enfatizzazione del contrasto ............................. 43

Funzione del modo immagine ........................... 44

Cambia la modalità Alta luminosità / Alto

contrasto ..................................................... 44

Installazione

Impostazione del proiettore ........................ 16

Impostazione del proiettore ............................... 16

Formato dello schermo e distanza di proiezione ..

Proiezione di un’immagine capovolta................ 18

Collegamenti

Collegamenti................................................. 19

Te rminali INPUT (ingresso) e apparecchiature

collegabili principali .................................... 19

Esempi di cavi di collegamento .................. 20

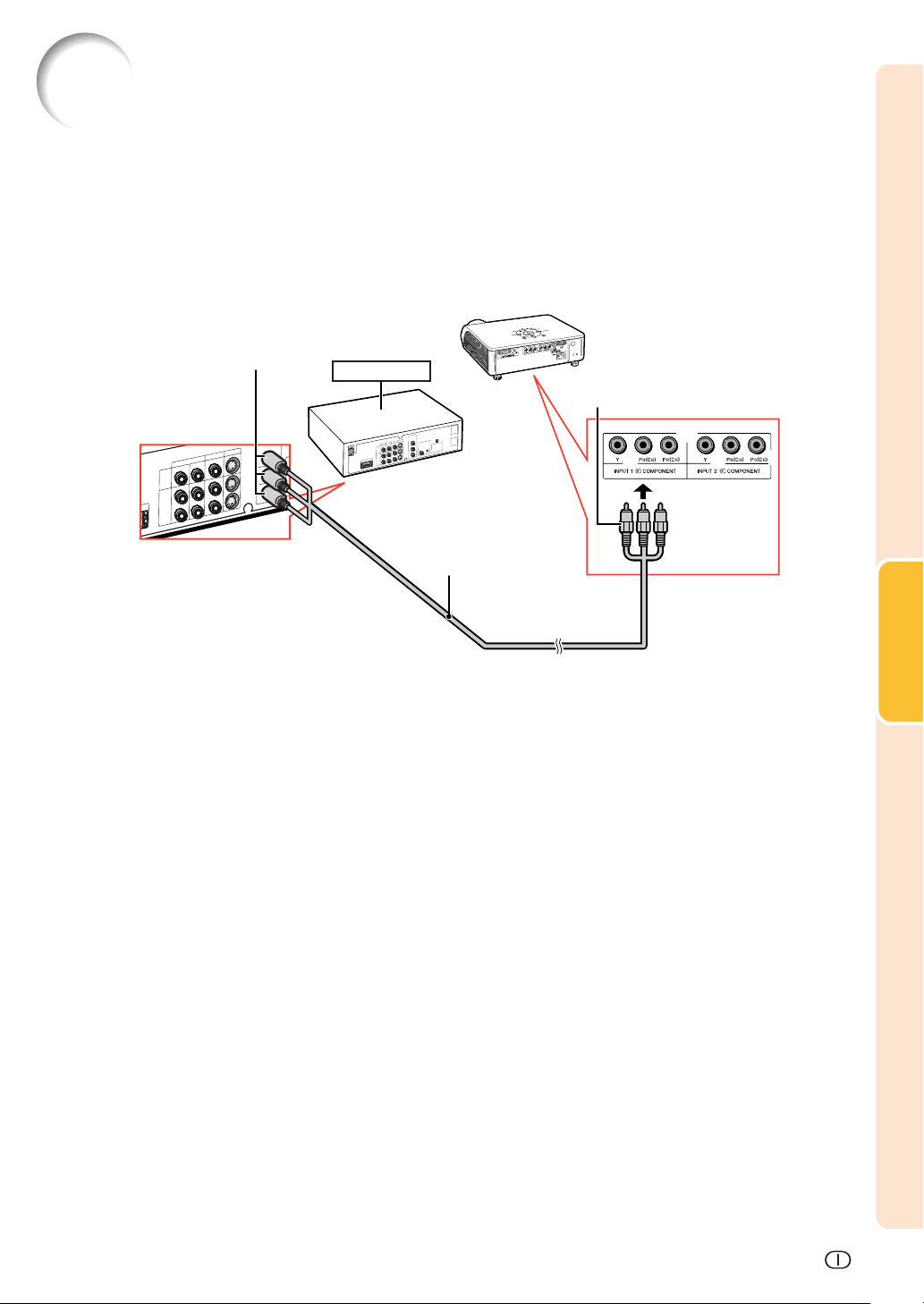

Collegamento al componente video........... 21

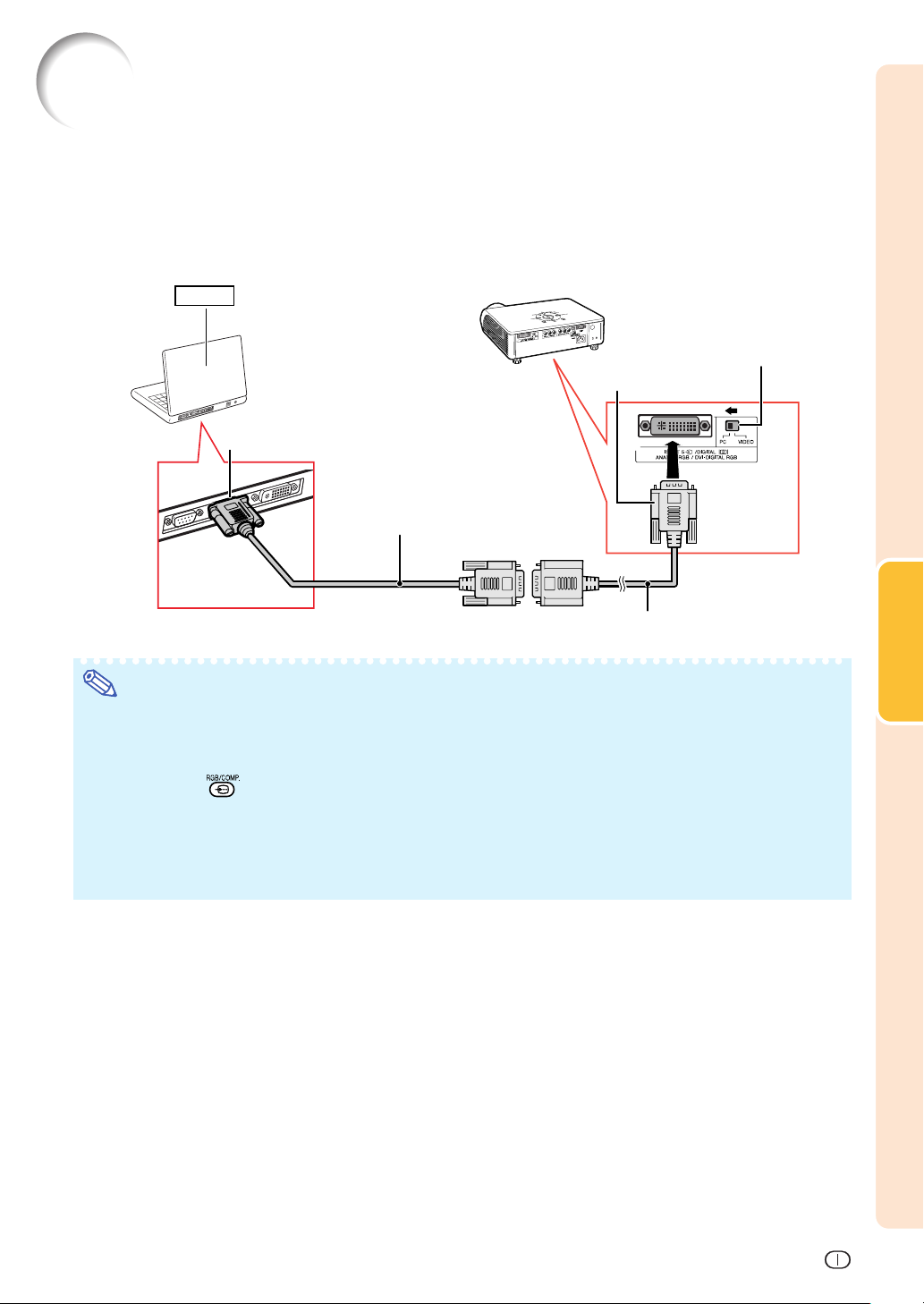

Collegamento ad un computer ................... 25

Controllo del proiettore tramite un

computer ................................................. 27

Regolazioni delle immagini del computer

(menu “Sinc.fine”) .................................. 45

Regolazione delle immagini del computer ........ 45

Impostazioni del Modo Speciale ....................... 45

Regolazione della sincronizzazione automatica ...

Controllo del segnale d’entrata ......................... 46

Utilizzo del menu “Opzioni” ........................ 47

Controllo dello stato di durata della lampada .......

Impostazione del display visualizzato sullo

schermo ...................................................... 47

Impostazione del sistema video ........................ 48

Impostazioni del tipo di segnale ....................... 48

Selezione dell’immagine di fondo ..................... 49

Modo eco .......................................................... 49

Funzione di spegnimento automatico ............... 50

Scelta della posizione dello schermo del menu ...

Scelta del colore del menu ................................ 51

Selezione del display visualizzato sullo

schermo Lingua e Modo di proiezone .. 52

Selezione della lingua dei display su schermo .....

Impostazione del modo Proiezione ................... 52

-3

Indice

Riferimento

Appendice

Manutenzione ............................................... 53

Indicatori manutenzione .............................. 54

Riguardante la lampada .............................. 56

Lampada ........................................................... 56

Precauzioni riguardanti la lampada................... 56

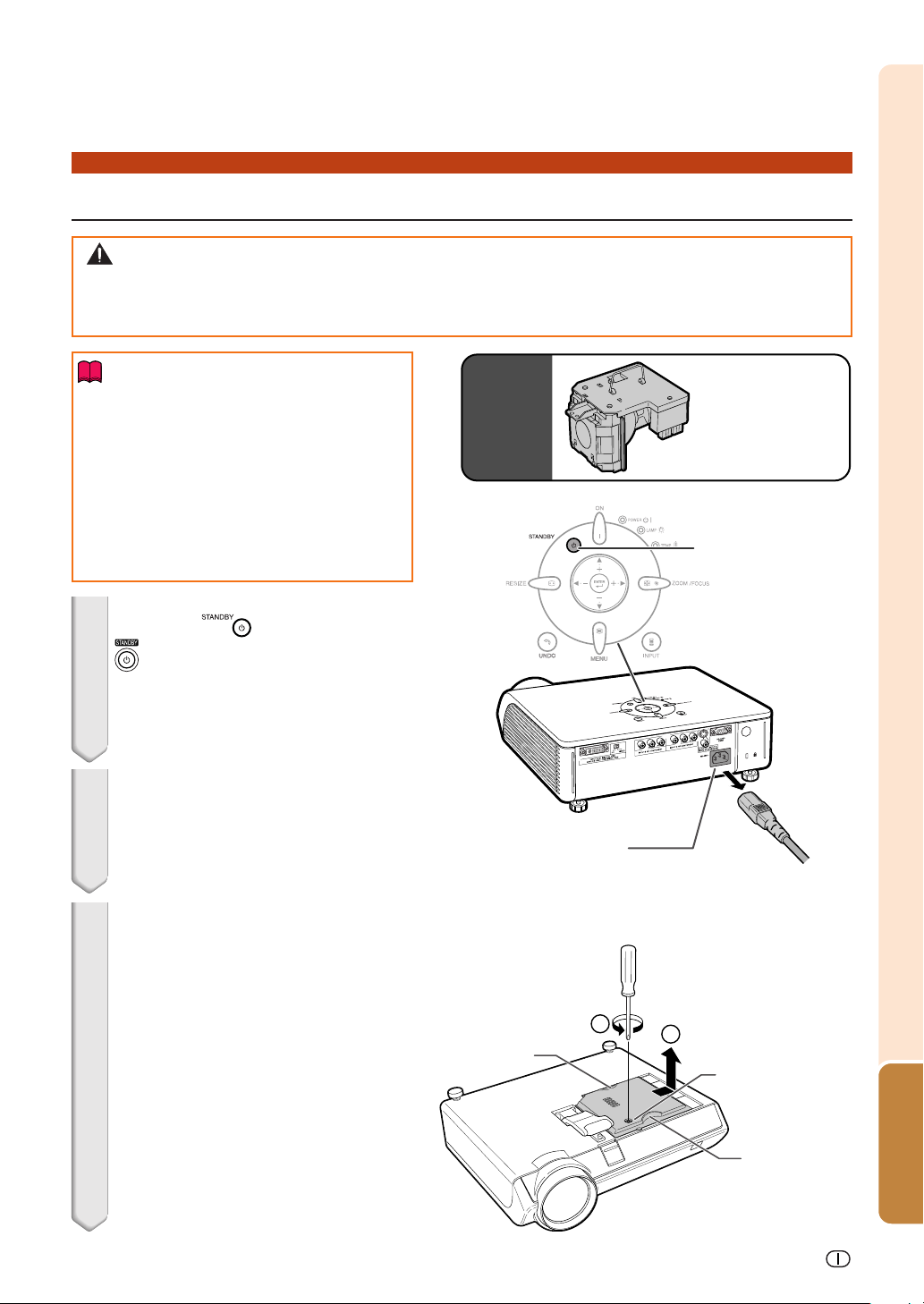

Sostituzione della lampada ............................... 56

Rimozione ed installazione dell’unità lampada .....

Ripristino del timer della lampada ..................... 58

Assegnazione dei pin di collegamento ...... 59

RS-232C Caratteristiche tecniche e

impostazioni dei comandi ..................... 60

Comando PC ..................................................... 60

Condizioni per la comunicazione ...................... 60

Formato base .................................................... 60

Comandi ............................................................ 60

Tabella di compatibilità computer .............. 61

Localizzazione dei guasti ............................ 62

Caratteristiche tecniche .............................. 63

Dimensioni .................................................... 64

Glossario....................................................... 65

Indice analitico ............................................. 66

-4

Accessori

Accessori in dotazione

Telecomando

Cavo di alimentazione*

(1)

Due batterie formato AA

(2)

Introduzione

(3)

Per l’Europa tranne il Regno Unito (1,8 m)

* Usate un cavo di alimentazione corrispondente alla presa murale della vostra nazione.

Adattatore di conversione RCA a 21 pin

(Fornito solo per I’Europa)

Per il Regno Unito, Hong Kong e Singapore (1,8 m)

Cavo video

Coprilente (attaccato)

Per l’Australia, Nuova Zelanda e Oceania (1,8 m)

Accessori opzionali

■ Cavo 3 RCA verso D-sub a 15 pin (3,0 m) AN-C3CP

■ Adattatore DVI verso il cavo D-sub a 15 pin (20 cm) AN-A1DV

■ Cavo DVI (3,0 m) AN-C3DV

■ Unità lampada AN-K2LP

Manuale di istruzioni

Nota

• A seconda della regione, alcuni accessori opzionali potrebbero non essere disponibili. Rivolgetevi al vostri rivenditore autorizzato della Sharp o ad un centro di servizio.

Simboli usati in questo manuale di istruzioni

Informazioni

....................Indica ulteriori informazioni per impostare e utilizzare il proiettore.

Nota

• Nel presente manuale di istruzioni, le immagini e lo schermo visualizzato sono stati modificati per facilitare la spiegazione, pertanto potrebbero variare leggermente da quello cheviene effettivamente visualizzato.

........Indica le precauzioni da osservare durante l’utilizzo del proiettore.

-5

NORME DI SICUREZZA IMPORTANTI

ATTENZIONE: Leggete queste istruzioni prima di usare il prodotto e poi conservate le istruzioni

per ogni riferimento futuro.

L’energia elettrica può effettuare molte funzioni utili. Questo prodotto è stato creato per assicurare la vostra sicurezza personale. MA L’USO ERRATO PUO’ CAUSARE POTENZIALI SCOSSE ELETTRICHE O RISCHI DI INCENDI. Per non disabilitare le protezioni incorporate in questo prodotto, osservate le seguenti regole principali per l’installazione, l’uso e il lavoro di servizio.

1. Leggere le istruzioni

Prima di utilizzare il prodotto, occorre leggere tutte le istruzioni di sicurezza e di funzionamento.

2. Conservare le istruzioni

Occorre conservare le istruzioni di sicurezza e di funzionamento per potervi fare riferimento in futuro.

3. Rispettare le avvertenze

Occorre seguire scrupolosamente tutte le avvertenze presenti sul prodotto e nelle istruzioni per il funzionamento.

4. Seguire le istruzioni

Occorre seguire tutte le istruzioni per l’uso e per il funzionamento.

5. Pulizia

Prima di effettuare la pulizia, scollegare il prodotto dalla presa di corrente. Per la pulizia, non usare detergenti liquidi o aereosol. Usare un panno umido.

6. Accessori

Non utilizzare accessori non consigliati dal fabbricante del prodotto poiché essi possono causare pericoli.

7. Acqua e umidità

Non utilizzare il prodotto in prossimità di acqua, ad esempio presso una vasca da bagno, un lavabo, un lavandino o un lavatoio, in cantine umide, presso una piscina e così via.

8. Collocazione

Non collocare il prodotto su carrelli, supporti, cavalletti, staffe o tavoli instabili. Il prodotto potrebbe cadere causando gravi lesioni a bambini o adulti e danneggiandosi gravemente. Utilizzare esclusivamente carrelli, supporti, cavalletti, staffe o tavoli consigliati dal fabbricante o venduti unitamente al prodotto. Il prodotto deve sempre essere installato seguendo le istruzioni del fabbricante e utilizzando accessori di montaggio consigliati da quest’ultimo.

9. Trasporto

La combinazione di prodotto e carrello deve essere spostata con attenzione. Le fermate brusche, l’applicazione di una forza eccessiva e gli spostamenti su superfici accidentate possono provocare il ribaltamento del prodotto e del carrello.

10. Ventilazione

L’involucro è dotato di fessure e aperture di ventilazione volte a garantire un funzionamento affidabile del prodotto e a proteggerlo dal surriscaldamento. Non coprire o ostruire le aperture collocando il prodotto su letti, divani, tappeti o altre superfici simili. Il prodotto non deve essere collocato in strutture incassate come librerie o rastrelliere, a meno che non venga fornita una ventilazione adeguata o che siano comunque rispettate rigorosamente le istruzioni del fabbricante.

11. Sorgenti di alimentazione

Questo prodotto deve essere alimentato esclusivamente da sorgenti di alimentazione del tipo indicato sull’etichetta di identificazione. Se non si è sicuri del tipo di alimentazione disponibile, rivolgersi al rivenditore del prodotto o all’azienda elettrica locale. Per i prodotti progettati per funzionare a batterie o con alimentazione di altro genere, fare riferimento alle istruzioni per il funzionamento.

12. Messa a terra o polarità

Questo prodotto è stato dotato di uno dei seguenti tipi di spine. Se la spina non dovesse entrare nella presa murale, rivolgetevi ad un elettricista. Non modificate la spina togliendo la spina di messa a terra.

a. Spina a due cavi (principale). b. Spina a tre cavi (principale) con un terminale di messa a

terra. Questa spina entra solo nelle prese murali con messa a terra.

-6

13. Protezione del cavo di alimentazione

Il percorso dei cavi di alimentazione deve essere scelto in modo che sia improbabile calpestarli o schiacciarli collocando oggetti sopra o contro di essi; occorre prestare particolare attenzione ai cavi in corrispondenza delle spine, delle prese multiple e dei punti di uscita dal prodotto.

14. Fulmini

Per una maggiore protezione del prodotto durante i temporali, o nei periodi in cui esso non è sotto sorveglianza o rimane inutilizzato a lungo, scollegarlo dalla presa di rete e staccare il cavo di alimentazione. Ciò previene eventuali danni al prodotto dovuti a fulmini e a sbalzi della tensione di alimentazione.

15. Sovraccarico

Non sovraccaricare le prese di corrente, le prolunghe o le prese multiple integrate, poiché ciò può causare rischi di incendi o scosse elettriche.

16. Penetrazione di oggetti e liquidi

Non spingere oggetti di alcun tipo all’interno del prodotto attraverso le aperture, poiché essi possono venire a contatto con punti in cui è presente una tensione pericolosa o mettere in corto circuito componenti che possono dare luogo a incendi o scosse elettriche. Non versare sul prodotto liquidi di alcun genere.

17. Assistenza tecnica

Non tentare di effettuare personalmente interventi di assistenza tecnica sul prodotto, poiché l’apertura o la rimozione dei coperchi può comportare l’esposizione a tensioni pericolose o ad altri pericoli. Rivolgersi esclusivamente a personale qualificato.

18.

Problemi che richiedono assistenza tecnica

Qualora si verifichino le seguenti condizioni, scollegare il prodotto dalla presa di corrente e rivolgersi a personale qualificato per l’assistenza tecnica:

a. se il cavo o la spina di alimentazione sono

danneggiati. b. se nel prodotto sono penetrati liquidi o corpi estranei. c. se il prodotto è stato esposto alla pioggia o all’acqua. d. se il prodotto non funziona in modo normale quando

si seguono le istruzioni per il funzionamento.

Regolate esclusivamente i comandi descritti nelle

istruzioni per il funzionamento, poiché una

regolazione errata di altri comandi può provocare

danni e comporta spesso lunghi interventi dei tecnici

qualificati per ripristinare il funzionamento normale

del prodotto. e. se il prodotto è caduto o è stato danneggiato in

qualunque modo. f. se il prodotto presenta chiare variazioni delle

prestazioni.

19. Ricambi

Accertarsi che i tecnici che effettuano gli interventi di assistenza tecnica utilizzino i ricambi specificati dal fabbricante o ricambi con caratteristiche identiche a quelle dei componenti originali. L’uso di pezzi di ricambio impropri può causare incendi, scosse elettriche o altri pericoli.

20. Controlli per la sicurezza

Al termine di qualsiasi intervento di assistenza tecnica o di riparazione di questo prodotto, richiedere al tecnico addetto all’assistenza di effettuare i controlli per la sicurezza per verificare che il prodotto sia in condizioni di funzionamento adeguate.

21. Montaggio a parete o a soffitto

Questo prodotto va montato a parete o a soffitto nel modo raccomandato dal fabbricante.

22. Calore

Questo prodotto deve essere collocato lontano da sorgenti di calore come radiatori, riscaldatori, fornelli o altri prodotti (compresi gli amplificatori) che dissipano calore.

Assicurarsi di leggere le seguenti norme di sicurezza prima di impostare il proiettore.

Introduzione

Precauzioni riguardanti l’unità lampada

■

Se si rompe la lampada si possono verificare dei danni causati dai frammenti di vetro. In caso si dovesse rompere la lampada, rivolgetevi al più vicino rivenditore autorizzato dalla

CAUTION PRECAUCION PRECAUTION

AN-K2LP

Sharp o al centro di servizio per una sostituzione. Fate riferimento alla sezione “Sostituzione della lampada” alla pagina 56.

Precauzioni riguardanti l’impostazione del proiettore

■

Per limitare i lavori di servizio e per mantenere un’alta qualità dell’immagine, la SHARP raccomanda di installare questo proiettore in un’area priva di umidità, polvere e fumo di sigarette. Quando il proiettore viene esposto a tali condizioni ambientali, bisogna ripulire le valvole e gli objettivi più spesso. Se il proiettore viene pulito regolarmente, l’uso dello stesso in tali ambienti non riduce la durata operativa generale dell’unità. La pulizia interna va eseguita solo da un rivenditore autorizzato dalla Sharp o presso un centro di servizio.

Non installate il proiettore in luoghi dove potrebbe essere esposto alla luce diretta del sole o ad una forte illuminazione.

■ Posizionare lo schermo in modo tale che non sia esposto alla luce diretta del sole o esposto a fonti di illuminazione. Se la luce dovesse colpire lo schermo direttamente, i colori saranno sbiaditi e sarà difficile vedere le immagini correttamente. Chiudete le tende e diminuite le luci se dovete installare lo schermo in una stanza assolata o illuminata.

Il proiettore può essere inclinato in modo sicuro ad un angolo massimo di 12 gradi.

■ Il posizionamento deve avvenire entro ±12 gradi rispetto alla posizione orizzontale.

Avvertenza relativa al collocamento del proiettore in posizione sopraelevata

■ Quando si colloca il proiettore in una posizione sopraelevata, adoperarsi per fissarlo adeguatamente onde evitare che cada addosso a qualcuno, ferendolo.

Non esponete il proiettore ad urti violenti e/o vibrazioni.

■ Fare attenzione all’obiettivo per non colpire o danneggiare la superficie dell’obiettivo.

Riposatevi gli occhi ogni tanto.

■ Se fissate lo schermo per delle ore vi stancherete gli occhi. Assicuratevi di riposare gli occhi ogni tanto.

Evitare luoghi con temperature estreme.

■ La temperatura operativa del proiettore va da +5°C a +35°C.

■

La temperatura di immagazzinaggio del proiettore va da–20°C a +60°C.

Non bloccate le valvole di aspirazione e scarico.

■ Lasciate uno spazio di almeno 20 cm tra la valvola di scarico e la parete o un’altra superficie.

■ Assicuratevi che non siano bloccate la valvola di aspirazione e la valvola di scarico.

■

Se il ventilatore di raffreddamento è bloccato, scatta un circuito di protezione che mette automaticamente il proiettore nel modo di attesa. Questo non è segno di malfunzionamento. (Vedere pagine 54 e 55.) Rimuovete il cavo di alimentazione del proiettore dalla presa murale ed attendere almeno 10 minuti. Posizionate il proiettore in una posizione dove le valvole di aspirazione e scarico non sono bloccate, ricollegate il cavo di alimentazione ed accendete il proiettore. Il proiettore ritorna alla condizione operativa normale.

-7

NORME DI SICUREZZA IMPORTANTI

Precauzioni riguardanti l’uso del proiettore

■

Quando si usa il proiettore, assicurarsi di non esporlo a urti violenti e/o vibrazioni, dato che ciò potrebbe danneggiarlo. Prestare particolare cura agli objettivi. Se si prevede di non usare il proiettore per un lungo periodo, assicurarsi di scollegare il cavo di alimentazione dalla presa murale e di scollegare eventuali cavi connessi alla stessa.

■ Non toccare gli objettivi quando il proiettore è in uso.

■ Al momento di riporre il proiettore o quando si prevede di non usarlo per un lungo periodo, assicurarsi di fissare il coprilente allo stesso. (Vedere pagina 9).

■ Non esporre la borsa a tracolla o il proiettore alla luce diretta o a fonti di calore. Il proiettore potrebbero cambiare colore o deformarsi.

Altri componenti collegati

■ Quando collegate un computer o un altro componente Audio/Video al proiettore, fate i collegamenti DOPO aver scollegato il cavo di alimentazione del proiettore dalla presa a muro CA e aver spento il componente da collegare.

■

Leggete il manuale di istruzioni del proiettore e del componente da collegare per ulteriori informazioni su come effettuare i collegamenti.

Utilizzo del proiettore in altre nazioni

■ Il voltaggio di alimentazione e la forma della spina possono variare secondo la regione e la nazione in cui usate il proiettore. Quando usate il proiettore oltremare, assicuratevi di usare il cavo di alimentazione appropriato per la nazione in cui vi trovate.

Funzione monitoraggio temperatura

■ Se inizia il surriscaldamento del proiettore per via dei problemi di impostazione o per il bloccaggio delle valvole dell’aria, “ ” e “ ” si illuminano nell’angolo inferiore sinistro dell’immagine. Se continua ad aumentare la temperatura, la lampada si spegne, l’indicatore avvertimento temperatura lampeggia sul proiettore e, dopo un periodo di raffreddamento di 90 secondi, il proiettore passa nel modo di attesa. Fate riferimento alla sezione “Indicatori manutenzione” alla pagina 54 per ulteriori informazioni.

Informazioni

• Il ventilatore di raffreddamento regola la temperatura interna e le prestazioni sono controllate automaticamente. Il suono del ventilatore può cambiare durante il funzionamento del proiettore per via dei cambiamenti della velocità del ventilatore. Questo non è segno di malfunzionamento.

• Non scollegate il cavo di alimentazione durante la proiezione o il raffreddamento. Altrimenti si possono verificare dei danni dovuti all’aumento della temperatura interna ed inoltre si ferma il ventilatore di raffreddamento.

-8

Nomi di parti e funzioni

I numeri in si riferiscono alle pagine principali di questo manuale di istruzioni, dove vengono spiegati gli argomenti.

Proiettore

Vista superiore

Introduzione

Per accendere la corrente.

Tasto STANDBY

Per portare il proiettore nel

visualizzazione dell’immagine

(STIRATURA, BARRA

LATERALE, ecc.).

Per impostare le voci

selezionate o regolate sul

Per annullare un’operazione o tornare al display precedente.

Per visualizzare lo

schermo di regolazione e

quello di impostazione.

Vista anteriore

Sensore del telecomando

Tasto ON

modo di attesa.

Tasto RESIZE

Per commutare la

Tasto ENTER

menù.

Tasto UNDO

Tasto MENU

Indicatore di alimentazione

Indicatore lampada

5410

Indicatore avvertimento temperatura

Tasto ZOOM/FOCUS

Per regolare la dimensione dell’immagine proiettata o per regolare la messa a fuoco.

Tasto INPUT

Per commutare il modo d’entrata 1, 2, 3, 4, 5 o DIGITALE.

Tasti di regolazione ('/"/\/|)

Per selezionare le voci di menu e altre impostazioni.

Piedino di regolazione anteriore

(nella parte inferiore

del proiettore)

Pulsante HEIGHT ADJUST

(regola altezza)

• Come attaccare il coprilente

Premere il coprilente fino a sentire lo scatto in posizione.

• Rimozione del coprilente

Tirare il coprilente direttamente verso I’esterno.

-9

Nomi di parti e funzioni

Informazioni sugli indicatori del proiettore

Indicatore di alimentazione

Rosso illuminato Verde illuminato

Indicatore lampada

Verde illuminato Verde lampeggiante

Rosso illuminato

...

Normale (attesa)

...

Normale (acceso)

...

Normale

...

La lampada si sta riscaldando

...

o si sta spegnendo.

La lampada è stata spenta in maniera

non corretta oppure deve essere sostituita. (Vedere pagina 54.)

Indicatore avvertimento temperatura

Non si illumina Rosso illuminato

...

Normale ...

La temperatura interne è eccessivamente alta

(Vedere pagina 54.)

-10

I numeri in si riferiscono alle pagine principali di questo manuale di istruzioni, dove vengono spiegati gli argomenti.

Proiettore (Vista posteriore)

Terminali Consultare la sezione “Terminali INPUT (ingresso) e apparecchiature

collegabili principali” a pagina 19.

Terminale INPUT 2

Terminale per la componente

segnale del computer.

Terminale INPUT 1

Terminale per la componente

segnale del computer.

Commutazione tipo di

ingresso digitale

Terminale INPUT 5/

DIGITAL

Valvola di

aspirazione

22 23

537

25 26

Terminale INPUT 4

Terminale per il collegamento di apparecchiatura video.

Terminale INPUT 3

Terminale per il collegamento di apparecchiatura video con un terminale S-VIDEO.

Terminale RS-232C

Terminale per il controllo del proiettore per mezzo di un computer.

Valvola di scarico

La velocità e il beccheggio

della ventola di raffreddamento possono cambiare durante l’operazione in risposta ai cambiamenti di temperatura interna. Questo comportamento non è indice di funzionamento errato.

Sensore del telecomando

Introduzione

Connettore dello standard

Piedino di regolazione

posteriore

Kensington Security

Presa CA

Collegare il cavo di alimentazione in dotazione.

Uso del bloccaggio Kensington

• Questo proiettore è stato dotato di un connettore standard Kensington Security da usare con il sistema di sicurezza MicroSaver della Kensington. Fate riferimento alle informazioni in dotazione con il sistema per ulteriori istruzioni su come usare il proiettore in modo sicuro.

-11

Nomi di parti e funzioni

I numeri in si riferiscono alle pagine principali di questo manuale di istruzioni, dove vengono spiegati gli argomenti.

Telecomando

Per portare il proiettore nel modo

Per immettere il modo di correzione

della deformazione trapezoidale.

Per impostare le voci selezionate o

Per regolare automaticamente le

immagini quando avete collegato

Per commutare il tipo di segnale

Per commutare “MODALITÀ ALTA

LUMINOSITÀ” e “MODALITÀ

Tasto STANDBY

di attesa.

Tasto KEYSTONE

Tasto ENTER

regolate sul men

Tasto UNDO

Per annullare un’operazione o

tornare al display precedente.

Tasto INPUT 1

Tasto INPUT 2

Tasto INPUT 4

Tasto AUTO SYNC

l’unità ad un computer.

Tasto RGB/COMP.

(RGB o Componente).

Tasto IRIS

ALTO CONTRASTO”.

Tasto ON

Per accendere la corrente.

Tasto MENU

Per visualizzare lo schermo di

regolazione e quello di impostazione.

Tasti di regolazione ('/"/\/|)

Tasto ZOOM/FOCUS

Per regolare la dimensione dell’immagine proiettata o per regolare la messa a fuoco.

Tasto INPUT 3

Tasto DIGITAL INPUT 5

Tasto INPUT 5

Tasto RESIZE

Per commutare la visualizzazione dell’immagine (STIRATURA, BARRA LATERALE, ecc.).

Tasto PICTURE MODE

Per selezionare l’impostazione

immagine (Memoria) memorizzata in “Mod. immagine” sul menu “Immagine”.

Nota

• Tutti i tasti del telecomando sono di plastica fosforescente visibile al buio. La luce fosforescente, tuttavia, si attenua con il tempo. L’esposizione alla luce ricaricherà i tasti fosforescenti.

-12

Uso del telecomando

Introduzione

Campo disponibile

Potete usare il telecomando per manovrare il proiettore all’interno dei campi indicati nell’illustrazione.

Nota

•

Il segnale proveniente dal telecomando può essere riflesso dallo schermo per una facile operazione. Tuttavia, la distanza effettiva del segnale dipende dal materiale dello schermo.

Quando usate il telecomando:

• Assicurarsi di non far cadere l’unità o di esporre la stessa all’umidità e alle alte temperature.

• Il telecomando potrebbe non funzionare correttamente sotto le lampade fluorescenti. In tal caso, allontanate il proiettore dalla lampada fluorescente.

Installazione delle batterie

Abbassare la linguetta sul coperchio e rimuovere il coperchio seguendo la direzione della freccia.

Vista anteriore

Trasmettitore segnale telecomando

Vista posteriore

Sensore del telecomando

30°

Telecomando

Sensore del telecomando

7 m

30°

Telecomando

Trasmettitore segnale telecomando

2 Installate le batterie in dotazione

(due batterie di dimensione “AA”)

• Installate le batterie assicurandovi di

Inserire la linguetta inferiore del coperchio nell’apertura e abbassare il coperchio fino a quando non scatta in posizione.

L’uso errato delle batterie può causare fuoriuscite o scoppi. Seguite le precauzioni qui sotto.

Attenzione

• Installate le batterie assicurandovi che le polarità siano corrette secondo i marchi

• Batterie di diversi tipi hanno diverse caratteristiche, per cui non bisogna mai mescolare batterie di vari tipi.

• Non mescolate batterie vecchie con delle nuove.

Ciò può ridurre la durata di nuove batterie o può causare fuoriuscite da vecchie batterie.

• Rimuovete le batterie dal telecomando quando sono scariche, altrimenti possono perdere del liquido. Il liquido delle batterie è dannoso per la pelle, per cui dovete strofinarle e poi rimuovere le stesse usando un panno.

• Le batterie in dotazione con questo proiettore, potrebbero consumarsi entro breve tempo, a seconda dell’utilizzo. Assicuratevi di sostituirle appena possibile con delle nuove.

rispettare la corretta polarità per far corrispondere i marchi

all’interno del vano batterie.

e all’interno al vano batterie.

-13

Avvio rapido

In questa sezione vengono illustrate le operazioni di base. Per ulteriori dettagli, vedere la pagina indicata di seguito relativa a ogni passaggio.

Dall’impostazione alla proiezione

Il collegamento del proiettore e del componente video ad un terminale S-video è illustrato nell’esempio seguente.

3 Tasto ON 8 Tasto STANDBY

6 Tasto ZOOM/FOCUS

8 Tasto STANDBY

3 Tasto ON

7 Tasto KEYSTONE

6 Tasti di regolazione

4 Tasto INPUT

6 Pulsante HEIGHT ADJUST

Posizionare il proiettore in modo che sia rivolto verso uno schermo

('/"/\/|)

6, 7 Tasti di regolazione

('/"/\/|)

6 Tasto ZOOM/FOCUS

4 Tasti INPUT,

Tasto DIGITAL INPUT

Pagina 16

2. Collegare il proiettore al componente video e inserire il cavo

di alimentazione nella presa CA del proiettore

Collegare il terminale di uscita audio dell'apparecchiatura video al terminale di ingresso audio tramite un cavo audio.

3. Rimuovere il coprilente e accendere il proiettore

Sul telecomandoSul proiettore

-14

Pagine 21-28

Pagina 28

4. Selezionare il modo INGRESSO

Pulsante HEIGHT ADJUST

Selezionare “INGRESSO 3” utilizzando il tasto INPUT sul proiettore oppure il tasto INPUT 3 sul telecomando.

" Display visualizzato sullo schermo

Sul telecomandoSul proiettore

INGRESSO 3

••

• Premendo sul proiettore, si alterna il modo di ingresso :

••

INGRESSO 1 INGRESSO 2 INGRESSO 3 INGRESSO 4 INGRESSO 5 DIGITALE

••

•

Utilizzando il telecomando, premere / / / / / per passare tra i diversi modi INGRESSO.

••

Pagina

5. Accendere l'apparecchiatura video e avviare la riproduzione

6. Regolare l'angolo di proiezione, la messa a fuoco e lo zoom

Regolare la messa a fuoco

1 Premete .

2 Regolare la messa a fuoco premendo

\ o |

Sul telecomandoSul proiettore

1 Premete .

2 Regolare la messa a fuoco premendo

\ o |

Regolare l’angolo del

proiettore per mezzo del pulsante HEIGHT ADJUST.

Avvio rapido

Regolare la dimensione dell’immagine proiettata regolando lo zoom.

Sul telecomandoSul proiettore

1 Premete .

2 Regolare lo zoom premendo ' o ".

1 Premete .

2 Regolare lo zoom premendo ' o ".

Pagine 30, 31

7. Correggere la distorsione trapezoidale

Regolazione della distorsione trapezoidale tramite il modo di correzione della distorsione trapezoidale.

Sul telecomando

Selezionare “H Trapezio” o “V

Trapezio”.

Regolare

Orizzontale Verticale

Pagine 32, 33

8. Spegnere

Premere il tasto STANDBY, quindi premerlo nuovamente durante la visualizzazione del messaggio di conferma per mettere il proiettore nel modo di attesa.

Display visualizzato sullo schermo

Sul telecomandoSul proiettore

••

• Scollegare il cavo di alimentazione dalla presa murale dopo l’arresto della ventola di raffreddamento.

••

Pagina

-15

Impostazione del proiettore

Posizionare il proiettore perpendicolare allo schermo per ottenere un’immagine ottimale.

Nota

•

L’obiettivo del proiettore va centrato al centro dello schermo. Se la linea orizzontale che passa attraverso il centro

dell’obiettivo non è perpendicolare rispetto allo schermo, l’immagine risulterà storta, rendendo così difficile la visione delle immagini.

•

Per un immagine ottimale posizionate lo schermo in modo tale che non sia nella luce diretta del sole o esposto ad altre

fonti di illuminazione. Se la dovesse colpire colpisce lo schermo direttamente, i colori saranno sbiaditi e sarà difficile vedere le immagini correttamente. Chiudere le tende e diminuire la luce le luci se si deve installare lo schermo in una stanza assolata o illuminata.

Impostazione standard (proiezione frontale)

■ Posizionare il proiettore alla distanza necessaria dallo schermo secondo il formato immagine desiderato. (Vedere pagina 17.)

Indicazione delle dimensioni dell’immagine proiettata e distanza di proiezione

Per ulteriori informazioni, vedere “Formato dello schermo e distanza di proiezione” a pagina 17. Esempio : Quando si usa uno schermo largo (16:9)

Dimensioni dell’immagine

-16

200"

150"

100"

80"

60"

1,33m 0,75m

2,21m × 1,25 m

1,77m × 1,0 m

2,35m

–

1,55m

2,08m

3,32m

4,43m × 2,49m

1,87m

3,15m

–

3,95m

–

2,62m

3,95m – 5,95m

5,29m

7,95m

–

Centro

Distanza di proiezione

Formato dello schermo e distanza di proiezione

La dimensione dello schermo di proiezione varia a seconda della distanza dall’obiettivo del proiettore allo schermo. Installare il proiettore in modo che le immagini vengano proiettate sullo schermo alla dimensione ottimale, riferendosi alla tabella riportata di seguito. Utilizzare i valori riportati in tabella come riferimento quando si installa il proiettore.

Vista laterale

Schermo

Quando usate uno schermo ampoi (16:9):

Se visualizzate l’immagine 16:9 sull’intero schermo 16:9.

Formato immagine (schermo) Distanza di proiezione [L]

Diag. [χ] Larghezza Altezza Minimo [L1] Massimo [L2]

200 4,43 m 2,49 m 5,29 m 7,95 m 8,3 cm 150 3,32 m 1,87 m 3,95 m 5,95 m 6,2 cm 100 2,21 m 1,25 m 2,62 m 3,95 m 4,2 cm

80 1,77 m 1,00 m 2,08 m 3,15 m 3,3 cm 70 1,55 m 0,87 m 1,82 m 2,75 m 2,9 cm 60 1,33 m 0,75 m 1,55 m 2,35 m 2,5 cm 40 0,89 m 0,50 m 1,01 m 1,55 m 1,7 cm

: Formato immagine (diag.) (pollici) L: Distanza di proiezione (m) L1: Distanza di proiezione minima (m) L2: Distanza di proiezione massima (m) H: Distanza dal bordo inferiore dell’immagine

al centro dell’obiettivo (cm)

Quando usate uno schermo normale (4:3):

Nel caso in cui impostate l’immagine 16:9 alla larghezza orizzontale dello schermo 4:3.

Formato immagine (schermo) Distanza di proiezione [L]

Diag. [χ] Larghezza Altezza Minimo [L1] Massimo [L2]

200 4,06 m 3,05 m 4,85 m 7,29 m 7,62 cm 150 3,05 m 2,29 m 3,62 m 5,45 m 5,72 cm 100 2,03 m 1,52 m 2,40 m 3,62 m 3,81 cm

80 1,63 m 1,22 m 1,91 m 2,88 m 3,05 cm 70 1,42 m 1,07 m 1,66 m 2,52 m 2,67 cm 60 1,22 m 0,91 m 1,42 m 2,15 m 2,29 cm 40 0,81 m 0,61 m 0,93 m 1,42 m 1,52 cm

: Formato immagine (diag.) (pollici) L: Distanza di proiezione (m) L1: Distanza di proiezione minima (m) L2: Distanza di proiezione massima (m) H: Distanza dal bordo inferiore dell’immagine

al centro dell’obiettivo (cm)

Centro dell’obiettivo

Distanza dal bordo inferiore dell’immagine

al centro dell’obiettivo [H]

Formula del formato dell’immagine e della distanza di proiezione L1 (m) = 0.02671χ–0.05334 L2 (m) = 0.03999χ–0.05215 H (cm) = 0.04151

Formula del formato dell’immagine e della distanza di proiezione L1 (m) = 0.02452χ–0.05334 L2 (m) = 0.03671χ–0.05215 H (cm) = 0.03810

Distanza dal bordo inferiore dell’immagine

al centro dell’obiettivo [H]

Installazione

Nota

• Può essersi verificato un errore di ± 3% nei valori sopra.

-17

Impostazione del proiettore

Proiezione di un’immagine capovolta

Proiezione da dietro lo schermo

■ Posizionare uno schermo trasparente tra il proiettore e il pubblico.

■ Invertire l’immagine impostando “Retro” nel “Modo PRO”. (Vedere pagina 52.)

Schermo trasparente

Pubblico

Proiezione usando uno specchio

■ Posizionare uno specchio (tipo normale piatto) davanti all’obiettivo.

■ Quando lo schermo trasparente è situato tra lo specchio e il pubblico, selezionare “Fronte” nel menù “Modo

PRO”. (Vedere pagina 52.)

■ Quando lo specchio è situato dal lato del pubblico, selezionare “Retro” nel menù “Modo PRO”. (Vedere

pagina 52.)

Impostare su “Fronte”

Pubblico

Specchio

Schermo trasparente

Impostare su “Retro”

Pubblico

Specchio

Informazioni

• Quando usate uno specchio, assicuratevi di posizionare attentamente sia il proiettore che lo specchio in modo tale che la luce non arrivi direttamente negli occhi del pubblico.

Installazione in soffitto

■

Si consiglia di usare la staffa di montaggio a soffitto Sharp opzionale per questa installazione.

■ Prima di montare il proiettore, contattare il più vicino centro di assistenza tecnica o rivenditore autorizzato di proiettori Sharp per ottenere il sopporto a montaggio al soffitto raccomandato (venduto separatamente). (Staffa di soffitto per il monteggio nel soffitto AN-TK202, tubo di prolunga AN-TK201, adattatori per il soffitto AN-60KT per i modelli AN-TK202 o AN-TK201.)

■ Invertire l’immagine impostando su “Soff+fronte” nella modalità “Modo PRO”. Vedere pagina 52 per l’uso di questa funzione.

-18

Collegamenti

Terminali INPUT (ingresso) e apparecchiature collegabili principali

Terminale INPUT 5/DIGITAL

Consente il collegamento di apparecchiature video con il terminale di uscita a componenti (lettore DVD, decoder DTV, masterizzatore DVD con hard disc, ecc.). (Vedere pagine 22, 23.) Consente il collegamento del computer. (Vedere pagine 25, 26.)

Terminale INPUT 1, 2

Consente il collegamento di apparecchiature video con il terminale di uscita a componenti (lettore DVD, decoder DTV, masterizzatore DVD con hard disc, ecc.). (Vedere pagina 21.)

Terminale INPUT 4

Consente il collegamento di apparecchiature video senza terminale di uscita S-video. (

Vedere pagina

24.)

Terminale INPUT 3

Consente il collegamento di apparecchiature video con terminale di uscita S-video (VCR, lettore DVD). (Vedere pagina 24.)

Terminale RS-232C

Consente il collegamento del computer per il controllo del proiettore. (

Vedere pagina 27.)

Collegamenti

-19

Esempi di cavi di collegamento

•Per ulteriori dettagli sul collegamento e sui cavi, si prega di consultare il manuale di istruzioni dell’apparecchio

di collegamento.

•E’ possibile che abbiate bisogno di cavi o connettori non indicati qui sotto.

Apparecchio

Apparecchiatura audio-video

Computer

Terminale sullo

strumento collegato

Terminale di

uscita video a

componenti

Terminale

per l’uso del cavo dedicato

Terminale di

uscita DVI

Terminale di

uscita RGB

Ternimale di uscita video

Cavo componente (disponibile nel commercio)

Cavo apposito fornito con l’apparecchiatura da collegare

Cavo DVI (venduto separatamente: AN-C3DV)

Cavo RGB (disponibile nel commercio)

Cavo video (fornito)

Cavo

INPUT 1, 2

INPUT 5 /DIGITAL

Adattatore DVI verso il cavo D-sub a 15 pin

(venduto separatamente:AN-A1DV)

INPUT 4

Terminale sul

proiettore

Computer

-20

Terminale

per l’uso del cavo dedicato

Terminale di

uscita

S-video

Terminale

per l’uso del cavo dedicato

Terminale

RS-232C

Cavo apposito fornito con l’apparecchiatura da collegare

Cavo S-video (disponibile nel commercio)

Cavo apposito fornito con l’apparecchiatura da collegare

Cavo RS-232C (disponibile nel commercio)

INPUT 4

INPUT 3

RS-232C

Collegamento al componente video

Prima di effettuare il collegamento, assicuratevi di aver scollegato il cavo di alimentazione del proiettore dalla presa CA e di aver spento i dispositivi da collegare. Dopo aver fatto tutti i collegamenti, accendete il proiettore e poi gli altri dispositivi.

Assicuratevi di leggere i manuali delle istruzioni dei dispositivi da collegare prima di fare i collegamenti.

Quando si collega l'apparecchiatura video component al terminale di ingresso component sul proiettore (INPUT 1 o INPUT 2)

Terminale di uscita del componente analogico

Lettore DVD ecc.

Terminale INPUT 1 o INPUT 2

Cavo componente

(disponibile nel commercio)

Collegamenti

-21

Collegamento al componente video

Quando si collega l'apparecchiatura video component al terminale di ingresso DVI sul proiettore (INPUT 5)

• Prima di collegare il cavo, impostare commutazione tipo di ingresso digitale su “VIDEO”.

Terminale di uscita del

componente analogico

Lettore DVD ecc.

Terminale INPUT 5

Cavo 3 RCA verso D-sub a 15 pin

(venduto separatamente:AN-C3CP)

Commuta a “VIDEO”

Adattatore DVI verso il cavo D-sub a 15 pin

Nota

• Per questo collegamento, selezionare “Componente” per “Tipo segnale” nel menu OSD oppure premere sul telecomando. (Vedere pagina 48.)

Quando si collega l'apparecchiatura video con il terminale di uscita RGB (INPUT 5)

• Prima di collegare il cavo, impostare commutazione tipo di ingresso digitale su “VIDEO”.

(venduto separatamente: AN-A1DV)

Lettore DVD ecc.

Terminale INPUT 5

Terminale di uscita RGB

Cavo RGB

(disponibile nel commercio)

Commuta a “VIDEO”

Adattatore DVI verso il cavo D-sub a 15 pin

Nota

• Per questo collegamento, selezionare “RGB” per “Tipo segnale” nel menu OSD oppure premere sul

telecomando. (Vedere pagina 48.)

-22

(venduto separatamente: AN-A1DV)

Quando si collega l'apparecchiatura video con il terminale di uscita DVI (DIGITAL)

• Prima di collegare il cavo, impostare commutazione tipo di ingresso digitale su “VIDEO”.

Lettore DVD ecc.

Terminale DIGITAL

Terminale di uscita DVI

Cavo DVI

(venduto separatamente: AN-C3DV)

Commuta a “VIDEO”

Nota

• Selezionare il modo DIGITALE quando si collega l’apparecchiatura video al terminale di uscita digitale.

(Vedere pagina 29.)

Collegamenti

-23

Collegamento al componente video

Quando si collegano apparecchiature video con il terminale di uscita S-video (INPUT 3)

Lettore DVD ecc.

Terminale di uscita S-video

Terminale INPUT 3

Cavo S-video

(disponibile nel commercio)

Quando si collegano apparecchiature video con il terminale di uscita video (INPUT 4)

Lettore DVD ecc.

Terminale di uscita video

Terminale INPUT 4

-24

Cavo video composito

(fornito)

Collegamento ad un computer

Quando collegate un computer, assicuratevi che lo stesso sia l’ultimo componente da accendere dopo aver fatto tutti i collegamenti.

Collegamento ad un computer (INPUT 5)

• Prima di collegare il cavo, impostare commutazione tipo di ingresso digitale su “PC”.

Computer

Commuta a “PC”

Terminale INPUT 5

Terminale di uscita RGB

Cavo RGB (disponibile nel comercio)

Adattatore DVI verso il cavo D-sub a 15 pin

(venduto separatamente: AN-A1DV)

Nota

•

Fare riferimento alla “Tabella di compatibilità computer” alla pagina 61 per una lista dei segnali di computer compatibili conil proiettore. L’uso di segnali per computer diversi da quelli elencati può causare il mancato funzionamento di alcune funzioni.

•

Quando collegate il proiettore ad un computer in questo modo, selezionare “RGB” per “Tipo segnale” nel menu OSD

oppure premete

•

Può essere necessario usare un adattatore Macintosh per l’uso di certi computer Macintosh. Rivolgetevi al più vicino centro assistenza tecnica o rivenditore autorizato di projettori Sharp.

•

A seconda del computer usato, un’immagine può non essere proiettata a meno che l’impostazione di uscita del segnale non cambia all’uscita esterna. Fare riferimento al manuale di istruzioni del computer per la commutazione delle impostazioni di uscita del segnale del computer.

sul telecomando. (Vedere pagina 48.)

Collegamenti

-25

Collegamento ad un computer

Quando collegate un computer, assicuratevi che lo stesso sia l’ultimo componente da accendere dopo aver fatto tutti i collegamenti.

Collegamento di un computer con terminale di uscita DIGITAL RGB (DIGITAL)

• Prima di collegare il cavo, impostare commutazione tipo di ingresso digitale su “PC”.

Computer

Commuta a “PC”

Terminale INPUT 5

Terminale di uscita DVI

(venduto separatamente: AN-C3DV)

Cavo DVI

Nota

• Selezionare il modo DIGITALE quando effettuate il collegamento al terminale di uscita digitale del computer.

(Vedere pagina 29.)

• Prima di commutare il selettore “Commutazione tipo di ingresso digitale” e collegare, scollegare il cavo di

alimentazione del proiettore dalla presa CA e spegnere il computer da collegare. Dopo aver effettuato tutti i collegamenti, accendere il proiettore, quindi il computer.

Funzione “Plug and Play”

■ Questo proiettore è compatibile con lo standard VESA DDC 1/DDC 2B. Il proiettore e il computer compatibile VESA DDC comunicano i loro requisiti d’impostazione per un’impostazione rapida e facile.

■ Prima di usare la funzione “Plug and Play”, assicuratevi di accendere prima il proiettore e per ultimo il computer collegato.

Nota

• La funzione DDC “Plug and Play” di questo proiettore è disponibile solo se usata insieme ad un computer

compatibile VESA DDC.

-26

Controllo del proiettore tramite un computer

Se il terminale RS-232C del proiettore viene collegato ad un computer è possibile utilizzare il computer per azionare il proiettore e controllare lo stato del proiettore.

Quando si collega a un computer per mezzo di un cavo di controllo seriale RS-232C

Computer

Terminale RS-232C

Cavo di controllo seriale RS-232C (tipo incrociato, disponibile nel commercio)

Nota

• È possibile che la funzione RS-232C non sia utilizzabile se il terminale del computer non è configurato correttamente. Per maggiori dettagli fare riferimento al manuale di istruzioni del computer.

• Per ulteriori informazioni, vedere “RS-232C Caratteristiche tecniche e impostazioni dei comandi” a pagina 60.

Informazioni

• Non connettere il cavo RS-232C a una porta diversa dal terminale RS-232C del computer. In caso contrario, è possibile danneggiare il computer o il proiettore.

• Non collegare o scollegare il cavo di controllo seriale RS-232C al o dal computer mentre questo è acceso onde evitare di danneggiare il computer.

Collegamenti

-27

Accensione e spegnimento del proiettore

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione in presa CA.

Accensione del proiettore

Prima di eseguire i passaggi descritti in questa sezione, collegare gli apparecchi da utilizzare con il proiettore. (Vedere pagine 19-27 ).

Rimuovere il coprilente e premere sul proiettore o sul telecomando.

• Si illumina di verde I’indicatore di alimentazione.

• Dopo l’illuminazione dell’indicatore lampada, il

proiettore è pronto per entrare in funzione.

Nota

• L’indicatore lampada resta illuminato o lampeggia, ad indicare lo stato della lampada.

Verde:la lampada è pronta. Verde lampeggiante:La lampada si sta

Rossa:

• Quando si accende il proiettore, l’immagine può apparire leggermente mossa o disturbata per circa un minuto dopo che la lampada si è illuminata. Questo è normale mentre il circuito elettrico di controllo della lampada stabilizza le funzioni di emissione della lampada. Non dovrebbe, pertanto, essere considerato come un malfunzionamento.

• Se il proiettore è messo nel modo Attesa e viene immediatamente riacceso, la lampada può impiegare alcuni secondi per iniziare la proiezione.

La lampada si spegne in maniera

anomale o deve essere sostituita.

riscaldando o si sta chiudendo.

Accessorio in dotazione

Informazioni

• La lingua preimpostata dalla fabbrica è l’inglese. Se si vuole cambiare il display che appare sullo schermo in un’altra lingua, reimpostare il linguaggio a seconda della procedura a pagina 52.

Tasto ON

Tasto STANDBY

Tasto ON

Tasto STANDBY

Cavo di alimentazione (1,8 m)

Indicatore di alimentazione

Indicatore lampada

Copriobiettivo

Spegnimento del proiettore

(Attivazione del modo di attesa per il proiettore)

1 Premere sul proiettore o

sul telecomando, quindi premere nuovamente il tasto durante la visualizzazione del messaggio di conferma per mettere il proiettore nel modo di attesa.

Scollegare il cavo di alimentazione dalla presa CA dopo l’arresto del ventilatore di raffreddamento.

-28

▼Display visualizzato sullo schermo

Te r.attend.

Informazioni

•

Non scollegate il cavo di alimentazione durante la proiezione o il raffreddamento. La ventola di raffreddamento del proiettore continua a funzionare per circa 90 secondi dopo che il proiettore entra in modo di attesa. Altrimenti si possono verificare dei danni dovuti all’aumento della temperatura interna ed inoltre si ferma il ventilatore di raffreddamento.

INGRESSO 1

INGRESSO 2

INGRESSO 4

INGRESSO 3

INGRESSO 5

Componente

INGRESSO 5

RGB

DIGITALE

Proiezione dell’immagine

Attivazione del modo INGRESSO

Selezionare il modo di ingresso corretto per le apparecchiature collegate.

Premere , , , , o sul telecomando per selezionare il modo INGRESSO.

••

• Premendo sul proiettore, si alterna il modo

••

di ingresso in:

INGRESSO 1 INGRESSO 2 INGRESSO 3 DIGITALE

Nota

• Quando non è in ricezione nessun segnale, appare sul display “NO SEGN.”. Quando viene ricevuto un segnale non preselezionato nel proiettore, appare sul display “NON REGIS.”.

• Il modo INGRESSO non viene visualizzato se la voce “Vis.OSD” del menu “Opzioni”

viene impostata su “ (Vedere pagina 47.)

Sull’modo di INGRESSO

INGRESSO 1 (Componente)

INGRESSO 2 (Componente)

INGRESSO 3 (S-Video)

INGRESSO 4 (Video)

INGRESSO 5 (Componente/RGB) DIGITALE

Usato per proiettare immagini dall’apparecchiatura collegata ai terminali INPUT 1.

Usato per proiettare immagini dall’apparecchiatura collegata al terminale INPUT 2.

Usato per proiettare immagini dall’apparecchiatura collegata al terminale INPUT 3.

Usato per proiettare immagini dall’apparecchiatura collegata al terminale INPUT 4.

Usato per proiettare immagini dall’apparecchiatura collegata al terminale INPUT 5.

Usato per proiettare immagini da un’apparecchiatura con terminale di uscita DVI o RGB collegato al terminale INPUT 5.

INGRESSO 4INGRESSO 5

(DISATTIVATO)”.

Tasti INPUT 1, 2, 3, 4, 5 e DIGITAL INPUT

"Display del modo INGRESSO (esempio)

Modo INGRESSO 1

Utilizzo del Componente

Modo INGRESSO 2

Utilizzo del Componente

Modo INGRESSO 3

Utilizzo nel modo S-Video

Modo INGRESSO 4

Utilizzo nel modo Video

Modo INGRESSO 5

Componente

RGB

• Quando si commuta il componente e il modo di ingresso RGB, premere

sul telecomando oppure

selezionare “Tipo segnale” dal menù “Opzioni”.

➝

➝➝

➝

Modo DIGITALE

Funzionamento

principale

-29

Proiezione dell’immagine

Regolazione della messa a fuoco

1 Premere sul telecomando. 2 Premere \ or | sul telecomando

per regolare la messa a fuoco.

Nota

•

È inoltre possibile regolare la messa a fuoco

utilizzando

sul proiettore.

Regolazione delle dimensioni dell'immagine proiettata

1 Premere sul telecomando. 2 Premere ' o " sul telecomando

per regolare la messa a fuoco.

Tasti di regolazione

'/"/\/|)

(

Tasto ZOOM/FOCUS

Tasti di regolazione ('/"/\/|)

Nota

•

È inoltre possibile regolare lo zoom utilizzando

sul proiettore.

-30

Uso del piedino di regolazione

L’altezza del proiettore può essere regolata per mezzo del piedino di regolazione posto sul davanti e sul retro del proiettore quando lo schermo è posto più in alto del proiettore, quando lo schermo è inclinato o quando il sito di installazione è leggermente inclinato. Installare il proiettore in modo

che sia più perpendicolare possibile allo schermo.

Sollevare il proiettore per regolarne l’altezza mentre si preme il pulsante HEIGHT ADJUST.

• È possibile regolare il proiettore fino a un massimo di circa 12 gradi (6 fasi).

• Nell’abbassare il proiettore, potrebbe risultare difficoltoso spostare il piedino di regolazione anteriore se la superficie su cui poggia il proiettore non è sufficientemente scorrevole. In tal caso, arretrare leggermente il proiettore e regolarne nuovamente l’altezza.

Una volta regolata correttamente l’altezza del proiettore, allontanare la mano dal pulsante HEIGHT ADJUST del proiettore.

Affinare la regolazione dell’altezza e dell’inclinazione ruotando il piedino di regolazione posteriore.

dell’obiettivo

Vista laterale

Centro

Pulsante HEIGHT ADJUST

Vista superiore

Piedino di regolazione anteriore

Funzionamento

principale

Nota

•

Quando si regola la posizione dell’immagine proiettata, si verifica una distorsione trapezoidale. In tal caso, vedi “Correzione della distorsione trapezoidale” alla pagina 32.

Informazioni

• Quando il piedino di regolazione anteriore fuoriesce, assicurarsi di tenere fermamente il proiettore prima di premere il pulsante HEIGHT ADJUST.

• Non tenere il proiettore per l’obiettivo mentre lo alzate o abbassate.

• In caso di abbassamento del proiettore, fare attenzione a non chiudervi le dita nell’area tra il piedino di regolazione e il proiettore.

Piedino di regolazione posteriore

-31

Proiezione dell’immagine

Correzione della distorsione trapezoidale

Questa funzione può essere usata per regolare le impostazioni Keystone.

Nota

•

Quando l’immagine viene proiettata da una direzione in angolo, questa appare distorta in maniera trapezoidale. La funzione per correggere la distorsione trapezoidale si chiama Keystone.

Premere

sul telecomando per

attivare il modo di correzione della distorsione trapezoidale.

2 Premere '/"per selezionare “H

Trapezio” o “V Trapezio”.

Voci selezionabili

H Trapezio

V Trapezio

Reset Ritorna ai valori predefiniti.

Premere

Regola orizzontalmente le impostazioni del trapezio.

Regola verticalmente le impostazioni del trapezio.

\/| per spostare il segno

della voce di regolazione selezionata

sull’impostazione desiderata.

Descrizione

Tasto KEYSTONE

Tasto UNDO

Tasti di regolazione

'/"/\/|)

(

"Display visualizzato sullo schermo (modo di correzione della distorsione trapezoidale)

H Trapezio V Trapezio Reset

SEL/REG

RESET FIN

Correzione del trapezio orizzontale

Nota

•

Le linee dritte ed i bordi appaiono tratteggiate quando regolate l’impostazione della distorsione trapezoidale.

• Quando si regolano il trapezio orizzontale e quello verticale contemporaneamente, i valori degli angoli di regolazione per ogni impostazione diventano più piccoli.

• Il valore regolabile di “V Trapezio” diventa estremamente piccolo quando “H Trapezio” viene preso come valore massimo.

• La correzione trapezoidale è disabilitata quando il modo immagine è impostato su “STIRAT. INTELLIG.”. (Vedere pagina 35.)

4 Premere .

• La schermata relativa al modo di correzione della distorsione trapezoidale non verrà più visualizzata.

-32

Correzione del trapezio verticale

Nota

•

Quando si regola l’impostazione Keystone, la gamma di posizioni cambia in funzione del tipo di segnale di ingresso.

• La correzione del trapezio non può essere applicata alla visualizazione sullo schermo.

•

Applicando la correzione del trapezio, la risoluzione dell’immagine può diminuire in una certa misura.

•

È possibile tornare alle impostazioni Correzione della distorsione trapezoidale predefinite dal fabbricante anche premendo sul telecomando.

3 Allineare il bordo dello schermo più

ZOOM/MESSA A FUOCO

FIN

ZOOM

MESSA A FUOCO

Allineare

Posizionamento dell’immagine proiettata usando la correzione del trapezio

Posizionare il proiettore ad una distanza dallo schermo che permetta alle immagini di essere visualizzate su di esso facendo riferimento alla “Formato dello schermo e distanza di proiezione” alle pagina 17.

: Area dello schermo

Nota

•

Il rapporto di aspetto dell’immagine proiettata cambia leggermente anche quando le funzioni “H Trapezio” e “V Trapezio” vengono regolate contemporaneamente.

• Se non è possibile correggere la distorsione trapezoidale con la Correzione Keystone, cambiare la posizione del proiettore.

Proiettate sullo schermo il campione di prova della funzione di correzione del trapezio. Regolare la messa a fuoco finché l’immagine sullo schermo non appare messa a fuoco. (Vedere pagina 30.)

vicino al proiettore con il campione di prova regolando lo zoom e il regolatore. (Vedere pagine 30 e 31.)

Regolate la funzione trapezio in modo tale che la dimensione dell’immagine proiettata eguagli le dimensioni dello schermo. (Vedere pagina 32.)

H Trapezio V Trapezio Reset

SEL/REG

RESET FIN

Funzionamento

principale

ZOOM/MESSA A FUOCO

ZOOM

MESSA A FUOCO

FIN

Per proiettare le immagini in modo corretto sullo schermo, cambiare l’angolo di proiezione spostando il proiettore o usando il regolatore. (Vedere pagina 31.)

Allineare l’immagine sullo schermo tramite la regolazione della funzione zoom e del regolatore.

ZOOM/MESSA A FUOCO

ESSA A FUO

FIN

Regolate la messa a fuoco in modo che l’immagine proiettata sia a fuoco al centro dello schermo. (Vedere pagina 30.)

-33

Proiezione dell’immagine

Selezione del modo immagine

È possibile selezionare l’impostazione dell’immagine (memoria) direttamente memorizzata in “Mod. immagine” nel menu “Immagine”.

Premere sul telecomando.

•

Ogni volta che il tasto viene premuto mentre il display è acceso, si passa al modo Immagine nell’ordine

Memoria OFF

Memoria 1 Memoria 2

Memoria 5 Memoria 4

Nota

• A questa funzione si può accedere dal menu OSD. (Vedere pagina 44.)

Memoria 3

Cambia la modalità Alta luminosità/Alto contrasto

Questa funzione consente di controllare la quantità di luce proiettata e il contrasto dell’immagine.

Premere sul telecomando.

•

Ogni volta che il tasto viene premuto mentre il display è acceso, la modalità è cambiata da “MODALITÀ ALTA LUMINOSITÀ” a “MODALITÀ ALTO CONTRASTO”.

Nota

•

A questa funzione si può accedere dal menu OSD. (Vedere pagina 44).

Regolazione del rapporto di aspetto delle immagini

Tasto UNDO

Tasto RESIZE

Tasto PICTURE MODE

Tasto IRIS

Tasto RESIZE

Tasto UNDO

Questa funzione consente di migliorare I’immagin in ingresso modificandone o personalizzandone il modo di visalizzazione. A seconda del segnale in ingresso, è possibile scegliere le opzioni immagine STIRATURA, BARRA LATERALE, STIRAT. INTELLIG., o ZOOM CINEMA.

Premere sul telecomando.

•

Ad ogni pressione del tasto il modo dell’immagine cambia come segue alla pagina successiva.

•

Per tornare all’immagine standard (“STIRATURA”), premere

mentre sullo schermo è visualizzato “RIDIMENSIONA”.

•

È possibile modificare il modo di visualizzazione dell’immagine premendo

-34

sul proiettore.

Segnale in ingresso

Rapporto di aspetto delle immagini 4:3

480I 480P 576I 576P

NTSC

PAL

SECAM

Buca della lettere immagine

Con compressione

Rapporto di aspetto delle immagini 16:9

540P

1080I

Rapporto di aspetto delle immagini 16:9

STIRATURA BARRA LATERALE

Immagine schermo uscita

ZOOM CINEMASTIRAT. INTELLIG.

720P

Rapporto di aspetto delle immagini 16:9

VGA

SVGA

XGA

Rapporto di aspetto delle immagini 4:3

Nota

•Non è possibile selezionare “STIRAT. INTELLIG.” mentre si sta regolando la correzione trapezoidale (pagina 32).

• La correzione trapezoidale (pagina 32) è disabilitata mentre il modo immagini è impostato su “STIRAT. INTELLIG.”.

• 580I/580P è visualizzato sullo schermo quando il segnale 576I/576P è inserito.

• “STIRATURA” è fisso quando viene immesso il segnale 540p, 720p o 1080I.

• Non è possibile selezionare “STIRAT. INTELLIG.” mentre stanno provenendo segnali da un computer

(VGA, SVGA o XGA).

Funzionamento

principale

-35

Voci del menù

Nell’immagine seguente vengono raffigurate le opzioni che è possibile impostare nel proiettore.

Menù “Immagine”

Esempio: schermo per il modo

INGRESSO 1

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

SEL/REG IND.

INGR.1

Standard

Memoria OFF Alta luminosità

INSER FIN

Esempio: schermo per il modo

INGRESSO 5 (RGB)

Immagine

Contrasto Luminos. Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

SEL/REG IND.

INGR.5

Standard

Memoria OFF Alta luminosità

INSER FIN

Menu principale Menu secondario

Immagine

Pagina 42

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Reset

+30-30

Pagina 42

Temp col

Pagina 42

Gamma Reg

Pagina 43

Enfasi bianca [ATTIVATO/DISATTIVATO]

5500K 6500K 7500K 8500K 9300K 10500K

Standard Cinema 1 Cinema 2 Cinema 3

Pagina 43

Mod. immagine

Pagina 44

IRIS

Pagina 44

*1: Le voci quando si seleziona INGRESSO 1, 2, 3, 4 o si immette il segnale

component tramite INGRESSO 5

Memoria 1 Memoria 2 Memoria 3 Memoria 4 Memoria 5 Memoria OFF

Alta luminosità Alto contrasto

100 100 100 100 100 100

3-3 3-3 3-3 3-3

Menù “Sinc.fine”

Esempio: schermo per il modo

INGRESSO 5 (RGB)

Sinc.fine

Clock Fase Orizz. Ver t. Reset Modi speciali Sinc.auto. Info segnale

SEL/REG IND.

INSER FIN

INGR.5

Menu principale

Sinc.fine

Pagina 45

Clock

Fase

Orizz.

Vert.

Reset

Pagina 45

Modi speciali

Pagina 45

Sinc.auto. [ATTIVATO/DISATTIVATO]

Pagina 46

Info segnale

Pagina 46

*2: Voce per immettere segnale RGB attraverso INGRESSO

+30-30

+15-15

+30-30

Nota

• “Sfumatura” non può essere usato con PAL, SECAM, PAL-M, PAL-N o PAL-60.

• In mode DIGITALE non è possibile usare “Colore”, “Sfumatura”, “Definizione”, “Clock”, “Fase”, “Orizz.”, “Vert.”, e “Sinc.auto”.

• Il menu “Sinc.fine” non può essere visualizzato ei modi INGRESSO 3 e INGRESSO 4.

-36

Menù “Opzioni”

Esempio: schermo per il modo

INGRESSO 1

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Esempio: schermo per il modo

Opzioni

Timer lam.(dur) Vis.OSD Sistema video Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Centro

INSER FIN

INGRESSO 4

Autom.

Centro

INSER FIN

INGR.1

INGR.4

Menu principale Menu secondario

Opzioni

Pagina 47

Timer lam.(dur)

Pagina 47

Vis.OSD [ATTIVATO/DISATTIVATO]

Pagina 47

Sistema video

Pagina 48

Tipo segnale

Pagina 48

Fondo [Blu/Nessuno]

Autom. PAL NTSC3.58 SECAM NTSC4.43 PAL-M PAL-N PAL-60

RGB Componente

Pagina 49

Modo eco [Eco/Normale]

Pagina 49

Spegn. Automatico [ATTIVATO/DISATTIVATO]

Pagina 50

Posiz. Menù

Pagina 50

Colore Menù [Opaco/Transluci.]

Centro Sup. dest. Inf. dest. Sup. sin. Inf. sin.

Pagina 51

*1: Voce per selezionare INGRESSO 3 o INGRESSO 4 *2: Voce per selezionare INGRESSO 5

Menù “Lingua”

Lingua

SEL/REG IND.

Menù “Modo PRO”

Modo PRO

Fronte Soff+fronte Retro Soff+retro

SEL/REG IND.

INSER FIN

INGR.1

Menu principale

Lingua

Pagina 52

Menu principale

Modo PRO

Page 52

English Deutsch Español Nederlands Français Italiano Svenska Português

Fronte Soff+fronte Retro Soff+retro

Caratteristiche

utili

-37

Uso dello schermo di menu

È possibile utilizzare il menu per eseguire due funzioni, ovvero la regolazione e l’impostazione. (Per l’impostazione delle voci di menu, vedere pagine 40 e 41. )

Tasti di regolazione

Tasto ENTER

Tasti di regolazione ('/"/\/|)

Tasto MENU Tasto UNDO

'/"/\/|

(

)

Tasto ENTER

Tasto MENU

Tasto UNDO

Selezioni del menu (regolazioni)

• La stessa operazione può essere eseguita utilizzando i tasti sul proiettore.

1 Premete .

• Appare sul display lo schermo del menu “Immagine” per il modo dell’ingresso selezionato.

2 Premete

altri schermi menu.

• L’icona del menu dello schermo menu selezionato viene evidenziata.

Icona del menu Schermo menu

| o

\ per visualizzare gli

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Esempio: schermo menù “Immagine”

per il modo INGRESSO 1

Icone del menu

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

SEL/REG IND.

Standard

Memoria OFF Alta luminosità

INGR.1

INSER FIN

-38

Nota

• Il menu “Sinc.fine” non è disponibile per INGRESSO 3 o 4.

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

Memoria OFF Alta luminosità

Standard

INGR.1

FIN

SEL/REG

INSER

IND.

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

Memoria OFF Alta luminosità

Standard

INGR.1

FIN

SEL/REG

INSER

IND.

3 Premete

' o

" per selezionare la

voce da regolare.

• La voce selezionata viene evidenziata. (Esempio: Selezione di “Luminos.”)

Per regolare l'immagine proiettata mentre la si osserva

Premere

• La voce singola di regolazione selezionata (ad esempio “Luminos.”) appare sulla parte inferiore dello schermo.

• Premendo ' o ", viene visualizzata la voce successiva (ad esempio “Luminos.” viene sostituito da “Colore” premendo ").

Nota

• Premere

precedente.

4 Premete

selezionata.

• La regolazione viene memorizzata.

per tornare alla schermata

| o

\ per regolare la voce

Voci singole di regolazione

Luminos.

5 Premete .

• La schermata menu scompare.

Caratteristiche

utili

-39

Uso della schermata di menu

È possibile utilizzare il menu per eseguire due funzioni: la regolazione e l’impostazione. La voce “impostazione” viene visualizzata premendo o sulla schermata dei menù. (Per regolare le voci del menu, vedere pagine 38 e 39.)

Tasti di regolazione (

'/"/\/|

Tasto ENTER

)

Tasto MENU

Tasto UNDO

Selezioni del menu (impostazioni)

• La stessa operazione può essere eseguita utilizzando i tasti sul proiettore.

1 Premete .

• Appare sul display lo schermo del menu “Immagine” per il modo dell’ingresso selezionato.

2 Premete

altri schermi menu.

• L’icona del menu dello schermo menu selezionato viene evidenziata.

Icona del menu Schermo menu

Nota

• Il menu “Sinc.fine” non è disponibile per INGRESSO 3 o 4.

| o

\ per visualizzare gli

Immagine

Sinc.fine

Opzioni

Lingua

Modo PRO

Esempio: schermo menù “Immagine”

per il modo INGRESSO 1

Icone del menu

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

SEL/REG IND.

Standard

Memoria OFF Alta luminosità

INGR.1

INSER FIN

Esempio: schermo menù “Opzioni”

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Centro

INGR.1

INSER FIN

-40

3 Premere

' o

" per selezionare la

voce da impostare, quindi premere

| per visualizzare il menu

secondario.

• La voce selezionata viene evidenziata. (Esempio: Selezione di “Posiz. menù”)

Nota

• Premere o \ per ritornare allo schermo precedente.

• Per alcune voci, premere \ o | per selezionare l’icona utilizzando “

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

”.

Centro Sup. dest. Inf. dest. Sup. sin. Inf. sin.

INGR.1

INSER FIN

4 Premete

' o

" per selezionare

l’impostazione della voce visualizzata sul menu secondario.

5 Premete .

• Viene impostata la voce selezionata.

6 Premete .

• La schermata menu scompare.

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Centro Sup. dest. Inf. dest. Sup. sin. Inf. sin.

INSER FIN

INGR.1

Caratteristiche

utili

-41

Regolazione dell’immagine (menu “Immagine”)

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

Memoria OFF Alta luminosità

Standard

INGR.1

FIN

SEL/REG

INSER

IND.

Potete regolare l’immagine del proiettore secondo il vostro gusto personale tramite il menu “Immagine”.

Regolazione dell’immagine

Funzioni del menu

Voci selezionabili

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu

-42

Pagina 38

Nota

• Selezionate innanzi tutto “Memoria 1-5” oppure “Memoria OFF” per salvare le impostazioni del menu “Immagine”. Per ulteriori informazioni, vedere pagina 44.

Esempio: schermo menù “Immagine”

per il modo INGRESSO 1

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

SEL/REG IND.

Standard

Memoria OFF Alta luminosità

INGR.1

INSER FIN

Descrizione delle voci regolabili

Tasto \

Per diminuire il contrasto Per ridurre la luminositá Per diminuire l'intensitá dei colori I toni della pelle diventano viola Per ridurre la nitidezza Per diminuire il rosso Per diminuire il blu

Tasto |

Per aumentare il contrasto Per aumentare la luminosità Per aumentare l’intensità dei colori I toni della pelle diventano verdastri Per aumentare la nitidezza Per aumentare il rosso Per aumentare il blu

Nota

• Le voci “Colore”, “Sfumatura” e “Definizione” non compaiono per l’ingresso RGB nel modo INGRESSO 5.

• Per ripristinare tutti le voci di regolazione, selezionare “Reset” sullo schermo del menu “Immagine” e premere

• “Sfumatura” non può essere usato con PAL, SECAM, PAL-M, PAL-N o PAL-60.

• In modo DIGITALE non è possibile utilizzare, “Colore”, “Sfumatura” e “Definizione”.

Regolazione della temperatura del colore

Questa funzione consente di scegliere la temperatura del colore desiderata. Con il valore più basso, l’immagine proiettata diventa più calda, rossastra e come incandescente, mentre con il valore più alto l’immagine

diventa più fredda, bluastra e come fluorescente.

Funzioni del menu

Esempio: schermo menù “Immagine” per il

Descrizione delle impostazioni della

Temp col

5500K 6500K 7500K 8500K 9300K 10500K

Per regolare di precisione “Temp col” procedete nel modo seguente.

Più basso è il valore impostato e più calda, più rossastra, più incandescente diventa l’immagine.

Più alto è il valore impostato e più fredda, più bluastra, più fluorescente diventa l’immagine.

Selezionate “Temp col” nel menu “Immagine” nella schermata dei menu e premete

•

Viene visualizzata una singola barra del menu di “Temp col”.

2 Premete

precisione la temperatura dei colori.

•

Con il valore più basso selezionato l’immagine proiettata si tinge di magenta. Con il valore più alto selezionato, l’immagine proiettata si tinge di verde.

• Premendo \ oppure | cambia il valore della temperatura dei colori nel menu secondario.

Nota

•

I valori su “Temp col” sono solo per uso generale.

Pagina 40

modo INGRESSO 1

temperatura dei colori

Descrizione

' oppure

" per regolare di

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

Memoria OFF Alta luminosità

Standard

INGR.1

FIN

SEL/REG

INSER

IND.

Funzione di correzione gamma

Enfatizzazione del contrasto

Gamma è una funzione per il miglioramento della qualità delle immagini. Sono disponibili quattro impostazioni di gamma per compensare le differenze di luminosità della stanza.

Funzioni del menu

Pagina 40

Questa funzione consente di enfatizzare le parti chiare dell’immagine per ottenere un contrasto maggiore.

Funzioni del menu

Esempio: schermo menù “Immagine”

per il modo INGRESSO 1

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

SEL/REG IND.

Standard

Memoria OFF Alta luminosità

Descrizione del modo Gamma Reg

Voci selezionabili Standard Cinema 1

Cinema 2

Cinema 3

Per regolare di precisione “Gamma Reg” procedete nel modo seguente.

Immagine standard senza correzione gamma Dà una maggiore profondità alle parti più scure delle immagini. La luminosità viene ridotta e l’immagine diventa più equilibrata. Illumina le parti più scure delle immagine per alleviare la visione in ambienti debolmente illuminati.

INGR.1

INSER FIN

Descrizione delle impostazioni di Enfasi

Descrizione

Voci selezionabili

(ATTIVATO)

(DISATTIVATO)

Pagina 40

per il modo INGRESSO 1

bianca

Descrizione Per enfatizzare la parte luminosa delle immagini

Per disabilitare “Enfasi bianca”

Caratteristiche

1 Selezionate “Gamma Reg” nel

menu “Immagine” nella schermata dei menu e premete

• Viene visualizzata una singola barra del menu di “Gamma Reg”.

Premete

oppure

per regolare di

precisione la temperatura dei colori.

• Quando è selezionato il valore inferiore, l’immagine proiettata diventa meno luminosa. Quando è selezionato quello superiore, l’immagine proiettata è più luminosa.

• È possibile modificare il valore di Gamma nel menù secondario premendo \ o |.

utili

-43

Regolazione dell’immagine (menu “Immagine”)

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

Memoria OFF Alta luminosità

Standard

INGR.1

FIN

SEL/REG

INSER

IND.

Funzione del modo immagine

Questa funzione memorizza tutte le voci impostate in “Immagine”. È possibile memorizzare separatamente cinque impostazioni dalla “Memoria 1” alla “Memoria 5”. Ogni impostazione memorizzata viene riassegnata ad ogni modo d’ingresso (da INGRESSO 1 a INGRESSO 5). Anche quando viene cambiato il modo d’ingresso o il segnale, è possibile selezionare facilmente le impostazioni ottimali tra quelle memorizzate.

Funzioni del menu Pagina 40

Selezionare “Mod. immagine” dal menu “Immagine” e la posizione della memoria dove volete immagazzinare le immagini. Poi, regolare le voci di regolazione nel menu “Immagine”.

Mod. immagine Memorie da 1 a 5

Memoria OFF

Se si desidera applicare le impostazioni memorizzate nel menu “Immagine”, selezionare il

modo di ingresso e quindi premere selezionare “Mod. immagine” nel menù “Immagine”.

Per modificare impostazioni archiviate, selezionare la posizione di memorizzazione ad esse relativa ed effettuare le impostazioni sul menù “Immagine”.

-44

Esempio: schermo menù “Immagine”

per il modo INGRESSO 1

Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Reset Temp col Gamma Reg Enfasi bianca Mod. immagine IRIS

SEL/REG IND.

Le impostazioni di tutte le voci in “Immagine” possono essere memorizzate per i rispettivi modi d’ingresso. Le impostazioni memorizzate (Memorie da 1 a 5) possono essere selezionate in qualsiasi modo d’ingresso. A parte da “Memoria 1” a “Memoria 5”, è possibile memorizzare altre impostazioni nel menu “Immagine” per ciascuno modo di ingresso. Non è possibile applicare le impostazioni memorizzate in “Memoria OFF” quando è selezionato un altro modo di ingresso.

Standard

Memoria OFF Alta luminosità

Descrizione

INGR.1

INSER FIN

oppure

Cambia la modalità Alta luminosità / Alto contrasto

Questa funzione cambia la luminosità e il contrasto dell’immagine proiettata. Può essere utilizzata per mezzo del tasto IRIS sul telecomando.

Funzioni del menu Pagina 40

Esempio: schermo menù “Immagine”

per il modo INGRESSO 1

Descrizione delle impostazioni IRIS

Voci selezionabili

Alta luminosità

Alto contrasto

La modalità alta luminosità è prioritaria rispetto a contrasto elevato. La modalità contrasto elevato è prioritaria rispetto ad alta luminosità.

Descrizione

Regolazioni delle immagini del computer (menu “Sinc.fine”)

Tramite il menu “Sinc.fine” potete regolare l’immagine del computer, far corrispondere il modo di visualizzazione del computer e controllare il segnale di ingresso.

Regolazione delle immagini del computer

Usare la funzione “Sinc.fine” nel caso di irregolarità come strisce verticali o sfarfallio in porzioni dello schermo.

Funzioni del menu

Esempio: schermo menù “Sinc.fine” per

Sinc.fine

Clock Fase Orizz. Ver t. Reset Modi speciali Sinc.auto. Info segnale

Descrizione delle voci di regolazione

Voci selezionabili Clock Fase

Orizz.

Ver t.

Nota

• Potete regolare automaticamente l’immagine del computer impostando “Sinc.auto” su “

(ATTIVATO) nel menù “Sinc.fine” oppure

premendo

46.

• “Clock”, “Fase”, “Orizz.” e “Vert.” non possono essere utilizzati in modo DIGITALE .

• “Clock” e “Fase” non possono essere utilizzati in modo Componente.

• L’area regolabile di ciascun item può essere modificata usando il segnale di ingresso.

• Per ripristinare tutte le voci di regolazione, selezionare “Reset” e premere

Pagina 38

il modo INGRESSO 5 (RGB)

INGR.5

SEL/REG IND.

Regola le interferenze verticali. Regola le interferenze orizzonali (simili al tracking del videoregistratore). Centra l’immagine sullo schermo spostandola verso destra o sinistra. Centra l’immagine sullo schermo spostandola verso l’alto o verso il basso.

sul telecomando. Vedere pagina

INSER FIN

Descrizione

”

Impostazioni del Modo Speciale

Normalmente, il tipo di segnale in ingresso viene individuato e il modo di definizione corretto viene elezionato automaticamente. Tuttavia, per alcuni egnali, il modo di risoluzione ottimale in “Modi speciali” sullo schermo di menu “Sinc.fine” potrebbe dover essere selezionato per uniformità con il modo di visualizzazione da computer.

Funzioni del menu

Esempio:

schermo menù “Sinc.fine” per il modo INGRESSO 5 (Componente)

Sinc.fine

Clock Fase Orizz. Ver t. Reset Modi speciali Sinc.auto. Info segnale

Nota

• La visualizzazione di motivi creati al computer ripetuti una volta ogni due righe (strisce orizzontali) può provocare lo sfarfallio dell’immagine rendendone la proiezione disturbata.

• Quando in ingresso arrivano segnali DTV 1080I, selezionare il tipo di segnale corrispondente.

• Per informazioni sul segnale di ingresso selezionato, vedere “Controllo del segnale d’entrata” nel capitolo successivo.

SEL/REG IND.

Pagina 40

INGR.5

480P/525P

INSER FIN

Caratteristiche

utili

-45

Regolazioni delle immagini del computer (menu “Sinc.fine”)

Regolazione della sincronizzazione automatica

Consente di scegliere se l’immagine deve essere sincronizzata automaticamente quando il segnale viene commutato con “ATTIVATO” o “DISATTIVATO”.

Funzioni del menu Pagina 40

Esempio: schermo menù “Sinc.fine” per

il modo INGRESSO 5 (RGB)

Sinc.fine

Clock Fase Orizz. Ver t. Reset Modi speciali Sinc.auto. Info segnale

SEL/REG IND.

Descrizione della regolazione Sinc.auto.

Voci selezionabili

(ATTIVATO)

(DISATTIVATO)

La regolazione Sinc. Auto ha luogo quando si accende il proiettore o sono commutati gli ingressi dopo il collegamento del computer. La regolazione Sinc.auto. non viene eseguita automaticamente.

INGR.5

INSER FIN

Descrizione

Controllo del segnale d’entrata

Questa funzione vi consente di controllare le informazioni correnti del segnale d’entrata.

Funzioni del menu Pagina 40

Esempio: schermo menù “Sinc.fine” per

il modo INGRESSO 5 (RGB)

Sinc.fine

Clock Fase Orizz. Ver t. Reset Modi speciali Sinc.auto. Info segnale

SEL/REG IND.

Nota

• 540P è visualizzato sullo schermo quando il segnale 1080I è inserito durante la connessione DVI .

INGR.5

INSER FIN

Nota

• La regolazione Sinc.auto. viene anche effettuata premendo sul telecomando.

• Può essere necessario un po’ di tempo per completare la regolazione “Sinc.auto”, a seconda dell’immagine del computer collegato al proiettore.

• Quando l’immagine ottimale non può essere ottenuta con la regplazione “Sinc.auto.”, utilzzare le regolazioni manuali. (Vedere pagina 45.)

• In modo DIGITALE non è possibile utilizzare “Sinc.auto”.

-46

Utilizzo del menu “Opzioni”

Potete utilizzare il menu “Opzioni” per ottimizzare l’utilizzo del proiettore.

Controllo dello stato di durata della lampada

Potete confermare il tempo di utilizzo complessivo della lampada e il tempo rimasto (percentuale).

Funzioni del menu Pagina 40

Esempio: schermo menù “Opzioni” per il

modo INGRESSO 1

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Centro

Descrizione della durata della lampada

Condizione di utilizzo lampada

“dur” Operato esclusivamente nel modo Eco

( ) Operato esclusivamente nel modo Standard

( )

Tempo di durata rimanente

100% 5%

circa circa

3.000 ore 150 ore circa circa

2.000 ore 100 ore

INGR.1

INSER FIN

Impostazione del display visualizzato sullo schermo

Questa funzione consente di disattivare i messaggi che compaiono sullo schermo durante la selezione dell’ingresso.

Funzioni del menu Pagina 40

Esempio: schermo menù “Opzioni” per il

modo INGRESSO 1

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Centro

Descrizione delle impostazioni “Vis.OSD”

Voci selezionabili

(ATTIVATO)

Sono visualizzati tutti i display sullo schermo. INGRESSO/SINC.AUTO/ “Estato premuto

(DISATTIVATO)

un tasto non valido.” non appaiono sul display.

Descrizione

INGR.1

INSER FIN

Nota

• Si consiglia di sostituire la lampada quando la durata residua della lampada arriva al 5%. (Vedere pagina 56.)

• Nella tabella sopra sono indicate le stime indicative nel caso di utilizzo nelle modalità mostrate.

• La durata rimanente della lampada varia all’interno della gamma dei valori indicati a seconda della frequenza con cui “Modo eco” viene cambiata tra

“

” (Modo eco) e “ ” (Modo normale).

(Vedere pagina 49.)

• La durata di vita della lampada può variare in funzione delle condizioni di utilizzo.

Caratteristiche

utili

-47

Utilizzo del menu “Opzioni”

Impostazione del sistema video

Il modo del sistema di ingresso video è preselezionato su “Autom.”; tuttavia si può non ricevere un’immagine nitida dal componente audio-video collegato, a seconda delle differenze tra i segnali video. In tal caso, commutate il

Impostazioni del tipo di segnale

Questa funzione consente di selezionare fra le alternative Componente e RGB il tipo di segnale d’ingresso per la porta INGRESSO 5.

Funzioni del menu

segnale video.

Funzioni del menu

Pagina 40

Esempio: schermo menù “Opzioni” per il

modo INGRESSO 4

Opzioni

Timer lam.(dur) Vis.OSD Sistema video Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

Descrizione dei sistemi video

Voci selezionabili

PA L

NTSC3.58

SECAM

NTSC4.43

Autom.

PA L NTSC3.58 SECAM NTSC4.43

Centro

PAL-M PAL-N PAL-60

SEL/REG IND.

Quando collegate dei componenti video PAL. Quando collegate dei componenti video NTSC. Quando collegate dei componenti video SECAM. Quando riproducete dei segnali NTSC in componenti video PAL.

Descrizione

INSER FIN

INGR.4

Descrizione delle impostazioni del tipo di segnale

Voci selezionabili

RGB

Componente

Pagina 40

Esempio: schermo menù “Opzioni” per

il modo INGRESSO 5 (RGB)

Opzioni

Timer lam.(dur) Vis.OSD Tipo segnale Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG

IND.

Impostato quando vengono ricevuti i segnali RGB.

Impostato quando vengono ricevuti i segnali Componente.

RGB

Centro

Descrizione

INGR.5

INSER FIN

Nota

•

È inoltre possibile selezionare “Tipo segnale” tramite

sul telecomando (solo INGRESSO 5).

Nota

• Il segnale video può essere impostato solo nel modo INGRESSO 3 o INGRESSO 4.

• L’mpostazione “Autom.” noné disponibile per segnali in ingresso PAL-M e PAL-N. Per questi, selezionare nel menu “Sistema video” le voci “PAL-M” o “PAL-N”.

-48

Selezione dell’immagine di fondo

Questa funzione permette di selezionare l’immagine visualizzata quando nessun segnale viene trasmesso al proiettore.

Funzioni del menu Pagina 40

Esempio: schermo menù “Opzioni” per il

modo INGRESSO 1

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Centro

Descrizione delle immagini di fondo

Voci selezionabili

(Blu)

(Nessuno)

Schermo blu Schermo nero

Descrizione

INGR.1

INSER FIN

Modo eco

Funzioni del menu Pagina 40

Esempio: schermo menù “Opzioni” per il

modo INGRESSO 1

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

Descrizione del Modo eco

Voci selezionabili

(Modo eco)

(Modo normale)

Luminosità

85%

100%

Nota

Centro

SEL/REG IND.

Consumo di corrente

(quando si utilizza 100 V CA)

315 W

360 W

INGR.1

INSER FIN

Durata della Lampada

circa

3.000 ore circa

2.000 ore

• Quando “Modo eco.” è impostato su “ ” (Modo eco), il consumo della lampada diminuisce e la

durata della lampada aumenta. (La luminosità della proiezione diminuisce del 15%.)

Caratteristiche

utili

-49

Utilizzo del menu “Opzioni”

Funzione di spegnimento automatico

Funzioni del menu Pagina 40

Esempio: schermo menù “Opzioni” per il

modo INGRESSO 1

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Centro

INGR.1

INSER FIN

Scelta della posizione dello schermo del menu

Questa funzione consente di scegliere la posizione desiderata per il schermo del menu.

Funzioni del menu Pagina 40

Esempio: schermo menù “Opzioni” per il

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

Descrizione della funzione Spegn. Automatico

Voci selezionabili

(ATTIVATO)

(DISATTIVATO)

Il proiettore entra automaticamente nel modo di attesa quando non rileva alcun segnale di ingresso per un periodo di 15 minuti o più. La funzione “Spegn. Automatico” viene disabilitata.

Nota

• Quando la funzione Spegnimento automatico è su“

” (ATTIVATO), 5 minuti prima che il

proiettore passi nel modo di attesa, appare sullo schermo il messaggio “Entrata mode ATTESA in X min.”, che indica i minuti rimasti.

Descrizione

Descrizione delle posizioni del menù

Voci selezionabili Centro Sup. dest. Inf. dest. Sup. sin. Inf. sin.

Posizione della schermata del menu

visualizzata sullo schermo

modo INGRESSO 1

INGR.1

Centro

SEL/REG IND.

Visualizzato al centro dell’immagine. Visualizzato nella parte superiore destra dell’immagine. Visualizzato nella parte inferiore destra dell’immagine. Visualizzato nella parte superiore sinistra dell’immagine. Visualizzato nella parte inferiore sinistra dell’immagine.

Sup. sin.

Centro

INSER FIN

Descrizione

Sup. dest.

-50

Inf. sin.

Schermo del menù

Inf. dest.

Schermo

Scelta del colore del menu

Questa funzione consente di scegliere il colore dello schermo del menu.

Funzioni del menu Pagina 40

Esempio: schermo menù “Opzioni” per il

modo INGRESSO 1

Opzioni

Timer lam.(dur) Vis.OSD Fondo Modo eco Spegn. Automatico Posiz. menù Colore menù

SEL/REG IND.

Centro

INSER FIN

Descrizioni dei colori del menù

Voci selezionabili

(Opaco)

Il menu viene visualizzato opaco.

Il menu viene visualizzato

(Transluci.)

translucido. La parte del menu che si sovrappone all’immagine diventa trasparente.

Descrizione

INGR.1

Caratteristiche

utili

-51

Selezione del display visualizzato sullo schermo Lingua e Modo di proiezone

Selezione della lingua dei display su schermo

L’inglese è la lingua preselezionata per il display visualizzato sullo schermo. Tuttavia, potete cambiare la lingua alle 11 lingue: inglese, tedesco, spagnolo, olandese, francese, itallano, svedese, portoghese, cinese, coreano o giapponese.

Esempio: schermo menú “Lingua” per il modo

INGRESSO 1

Lingua

SEL/REG IND.

Premere nel telecomando.

• Verrà visualizzato il menu “Immagine”.

INGR.1

INSER FIN

2 Premere \ e | per selezionare

l’icona de menu “Lingua” (

• Verrà visualizzato il menu “Lingua”.

Impostazione del modo Proiezione

Questo proiettore è stato dotato di una funzione di capovolgimento/inversione del'immagine per invertire l'immagine proiettata per varie applicazioni.

Funzioni del menu Pagina 40

Esempio: schermo menù “Modo PRO”

Modo PRO

Fronte Soff+fronte Retro Soff+retro

Descrizione dei Modo PRO

Voci selezionabili

Fronte Soff+fronte Retro Soff+retro

Fronte

SEL/REG IND.

Descrizione Immagine normale Immagine invertita Immagine girata Immagine girata ed invertita

Soff+fronte

INGR.1

INSER FIN

Premere ' o " per selezionare la lingua desiderata, e poi premere

• La lingua selezionata verrà impostata come lingua del display.

4 Premere .

• Il menu “Lingua” non verrà più visualizzato.

Nota

• La stessa procedura può essere eseguita utilizzando i tasti sul proiettore.

-52

Retro

Nota

• Usate questa funzione per l'immagine invertita e per le installazioni al soffitto. (Vedere pagina

18.)

Soff+retro

Manutenzione

Pulizia del proiettore

■ Assicurarsi di scollegare il cavo di alimentazione prima di pulire il proiettore.

■ L’involucro e il pannello operativo sono di plastica. Evitare di usare benzene o acquaragia, poiché queste sostanze possono danneggiare l’involucro.

■ Non usare sostanze volatili, ad esempio spray insetticida sul proiettore. Non fissare oggetti in gomma o plastica sul proiettore per un lungo periodo. Gli effetti di certe sostanze sulla plastica può causare danni alla qualità o alla rifinitura del proiettore.

Detergent delicato

Detergente delicato di

luitocion acqua

Acua-ragia

Cera

Pulizia dell’obiettivo

■ Usare un soffiatore disponible in commercio oppure un fazzoletto di pulizia (per occhiali e obiettivi) per pulire l’obiettivo. Non usare nessun tipo di prodotti di pulizia liquidi, poiché possono rimuovere il rivestimento superficiale dell’obiettivo.

■ Siccome la superficie dell’obiettivo si danneggia con grande facilità, assicurarsi di non graffiare o colpire l’obiettivo.

Fazzoletto

di pulizia

Pulizia della valvola di scarico e di aspirazione

■ Usare un aspirapolvere per rimuovere la polvere dalla valvola di scarico e la valvola di aspirazione.

■ Rimuovere la sporcizia delicatamente con un panno morbido in flanella.

■ Se risultasse difficile rimuovere la sporcizia, inumidire un panno con un detergente delicato diluito con acqua, strizzare il panno bene e poi strofinare il proiettore. Dei detergenti per pulizia troppo forti potrebbero sbiadire, deformare, o danneggiare la copertura del proiettore. Assicurarsi di testarlo su una piccola, incospicua area del proiettore prima dell’uso.

Informazioni

• Se volete pulire le valvole dell’aria durante l’uso del proiettore, assicuratevi di premere sul proiettore o sul telecomando e mettete il proiettore nel modo di attesa. Dopo che la ventola di raffreddamento si è fermata, staccare il cavo di alimentazione dalla presa AC e pulire le ventole.

Appendice

-53

Indicatori manutenzione

■ Le spie di avvertimento sul proiettore indicano problemi all’interno dello stesso.

■ Se si verifica un problema, si illumina di rosso l’indicatore avvertimento temperatura o quello lampada

e il proiettore passa nel modo di attesa. Una volta che il proiettore si trova nel modo di attesa, seguire le procedure qui sotto.

Indicatori manutenzione

Indicatore di alimentazione Indicatore lampada Indicatore avvertimento temperatura

Sull’indicatore avvertimento temperatura

Se la temperatura all’interno del proiettore aumenta, a causa del blocco delle ventole dell’aria o della posizione delle impostazioni, “ temperatura dovesse continuare a salire, la lampada si spegnerà e l’indicatore avvertimento temperatura lampeggia, il ventilatore di raffreddamento funzionerà per altri 90 secondi e poi il proiettore si troverà nel modo di attesa. Dopo la visualizzazione dell’indicazione “ alla pagina 55.

” si illumina nell’angolo inferiore sinistro dell’immagine. Se la

” dovete effettuare le seguenti misure

Sull’indicatore lampada

■ Quando durata della lampada scende intorne al 5% o meno, “ ” (giallo) e sullo schermo viene visualizata la scritta “Sost. lampada”. Quando la percentuale arriva a 0%, si trasforma in “ ” (rosso),

la lampada si spegne automaticamente e il proiettore entra nel modo Attesa. A questo punto i’indicatore lampada diventa rosso.

Se cercate di accendere il proiettore una quarta volta senza sostituire la lampada, il proiettore rimarrà

■

spento.

-54

Indicatore di manutenzione

Normale

Indicatore

avvertimento

temperatura

Indicatore

lampada

Disattivato

Verde acceso

verde lampeggia quando la

lampada si sta

riscaldando.

Anomalo

Rosso acceso (Attesa)

Rosso acceso

Rosso acceso (Attesa)

Problema

La temperatura interna è eccessivamente alta.

La lampada non si illumina.

Sostituire la lampada.

La lampada non si illumina.

Causa Possibile soluzione

• Valvola di aspirazione bloccata

• Rottura della ventola di raffreddamento

• Guasto del circuito interno

• Valvola di aspirazione intasata

—

• La durata della lampada è scesa intorno al 5% o meno.

• Lampada fulminata

• Guasto del circuito

della lampada

• Ricollocare il proiettore in un’area dotata di adeguata ventilazione. (Vedere pagina 7).

• Portare il proiettore al centro di servizio o al rivenditore autorizzato Sharp più vicino per la riparazione.

• Pulizia delle valvole di scarico e di aspirazione.(Vedere pagina 53.)

• Scollegare il cavo di alimentazione dalla presa a muro CA, quindi ricollegarlo.

• Sostituire con cura la lampada. (Vedere pagina 57.)

• Portare il proiettore al centro di servizio o al rivenditore autorizzato Sharp più vicino per la riparazione.

• Prestare la massima cura quando si sostituisce la lampada.

Informazioni

• Se si illumina l’indicatore avvertimento temperatura e il proiettore passa nel modo di attesa, assicurarsi

che le valvole dell’aria non siano ostruite (pagina 7), quindi provare a riaccendere l’unità. Prima di collegare il cavo di alimentazione e riaccendere l’unità, attendere il completo raffreddamento del proiettore (almeno 10 minuti).

• Se si spegne la corrente per un breve momento, a causa di un’interruzione nell’erogazione dell’elettricità o per altri motivi, mentre si utilizza il proiettore e l’alimentazione viene ripristinata immediatamente dopo, l’indicatore lampada si illumina di rosso e la lampada potrebbe non essere accesa. In tal caso, scollegare il cavo di alimentazione dalla presa CA, sostituire il cavo di alimentazione nella presa CA, quindi riaccendere di nuovo la corrente.

• Non scollegare il cavo di alimentazione dopo che il proiettore è passato nel modo di attesa e durante l’azione del ventilatore di raffreddamento. Il ventilatore di raffreddamento gira per 90 secondi.

Appendice

-55

Riguardante la lampada

Lampada

■

Si consiglia di sostituire la lampada (opzionali: AN-K2LP) quando la durata residua raggiunge il 5% o meno, oppure quando si nota un significativo deterioramento della qualità dei colori e delle immagini. La durata della lampada (percentuale) può essere controllata con la visualizzazione a video. Vedere pagina 47.

■ Acquistare un’unità lampada di sostituzione di tipo AN-K2LP presso il centro assistenza o il rivenditore autorizzato Sharp più vicino.

Precauzioni riguardanti la lampada

■ Questo proiettore utilizza una lampada pressurizzata a mercurio. Un forte suono potrebbe indicare un guasto alla lampada. Il guasto della lampada potrebbe essere attribuito a diverse fonti, come ad esempio: shock eccessivo, raffreddamento improprio, graffi alla superficie della lampada a causa di un uso incorretto. Il periodo di tempo che separa la lampada dalla sua stessa rottura varia a seconda della lampada e/o della condizione e della frequenza di uso. È importante notare che un guasto può risultare essere spesso la rottura del bulbo.

■ Quando l’indicatore LAMP (lampada) e l’icona sullo schermo si illuminano o lampeggiano, è raccomandabile sostituire la lampada immediatamente, anche se la lampada appare funzionare correttamente.

■ Se si dovesse rompere la lampada, le particelle di vetro potrebbero disperdersi nella lampadina o il gas della lampada potrebbe diffondersi nella stanza dalle ventole di areazione. Dato che il gas della lampada include mercurio, ventilate la stanza in maniera buona se si dovesse rompere la lampada ed evitate tutte le esposizoni al gas emesso. In caso di esposizione del gas, consultate un medico al più presto possibile.

■ Se si dovesse rompere la lampada, c’è anche una possibilità che le particelle si diffondano nel proiettore. In questo caso, vi consigliamo di contattare un rivenditore autorizzato della Sharp o un centro di servizio per rimuovere la lampada danneggiata e assicurare un funzionamento sicuro.

Sostituzione della lampada

Attenzione

• Non rimuovere l’unità lampada dal proiettore immediatamente dopo l’uso. La lampada è, infatti, normalmente

molto calda e potrebbe provocare ustioni o danni.

• Aspettate almeno nun’ora dopo aver scollegato il cavo di alimentazione per lasciare raffreddare la superficie

dell’unità lampada prima di rimuovere l’unità lampada.

■ Cambiare con cura la lampada attenendosi alle istruzioni riportate in questa sezione oppure richiedere

la sostituzione della lampada presso il centro di servizio o il rivenditore autorizzato Sharp più vicino.*

* Se la nuova lampada non si illumina dopo la sostituzione, portate il vostro proiettore al più vicino rivenditore

autorizzato dalla Sharp o centro di servizio per i lavori di riparazione.

-56

Rimozione ed installazione dell’unità lampada

Attenzione!

• Durante il funzionamento del proiettore, l’unità lampada è molto calda. Non rimuovere I’unità lampada dal proiettore immediatamente dopo I’uso. La lampada è molto calda e può causare ustioni o lesioni alle persone.

Informazioni

• Assicurarsi di rimuovere l’unità lampada usando la maniglia. Assicurarsi di non toccare la superficie di vetro dell’unità lampada o la parte interna del proiettore.

• Per evitare di farvi male o di causare danni alla lampada, assicurarsi di seguire attentamente i passi qui sotto. Ad eccezione di quelle dell'unità lampada e del

•

relativo coperchio, evitare di allentare le altre viti.

Accessori

opzionali

Unità lampada AN-K2LP

Tasto STANDBY

1 Premere sul proiettore o

sul telecomando per mettere

il proiettore nel modo di attesa.

• Attendere fino a quando la ventola di raffreddamento non si ferma.

Scollegare il cavo di alimentazione.

• Scollegare il cavo di alimentazione dalla presa CA.

• Lasciare la lampada fino a quando si è raffreddata completamente (1 ora circa).

Rimuovere il coperchio dell'unità lampada.

• Capovolgere il proiettore. Allentare Vite di servizio dell’utente (1) che assicura il coperchio dell'unità lampada. Tenere la linguetta e farla scivolare nella direzione della freccia per rimuovere il coperchio dell’unità lampada (2).

Linguetta

Presa CA

Vite di servizio dell’utente (per il coperchio dell’unità lampada)

Linguetta

Appendice

-57

Tasti \/

Tasto ON

Tasto ENTER

Tasto UNDO

Tasto INPUT

Riguardante la lampada

4 Rimuovere l’unità lampada.

•

Allentare le due viti di fissaggio dall’unità lampada. Tenere l’unità lampada per la maniglia e tiratela nella direzione della freccia. A questo punto mantenere l’unità lampada in posizione orizzontale e non inclinarla.

Maniglia

5 Inserire la nuova unità lampada.

• Premere l’unità lampada fermamente nello scomparto dell’unità lampada. Serrare le viti di fissaggio.

Vite di fissaggio

6 Riposizionare il coperchio

dell'unità lampada.

• Allineare il coperchio dell’unità lampada e farlo scorrere per chiudere. Quindi stringere la vite di servizio per assicurare il coperchio dell’unità lampada.

Informazioni

• Se l'unità lampada e il relativo coperchio non sono installati correttamente, anche se il cavo di alimentazione è collegato non sarà possibile accendere il proiettore.

Ripristino del timer della lampada

Azzerare il timer della lampada dopo la sostituzione della lampada

Informazioni

•

Assicuratevi di ripristinare il timer della lampada solo alla sostituzione della lampada. Se si azzera il timer della lampada continuando ad usare la stessa lampada, quest’ultima si può danneggiare o scoppiare.

Vite di servizio dell’utente (per il coperchio dell’unità lampada)

Presa CA

1 Collegare il cavo di alimentazione.

• Collegare il cavo di alimentazione nella presa CA del proiettore.

2 Azzerare il timer della lampada.

•

Premere in sequenza

e |

sul proiettore, quindi premere .

•

“LAMP 0000H” viene visualizzato in basso a sinistra sulla schermata per indicare che il timer della lampada è stato reimpostato.

-58

, , ,\ ,

Assegnazione dei pin di collegamento

Porta DVI-I (INPUT 5): connettore a 29 pin

••

• INGRESSO digitale DVI

••

•••••••••

••••

18 23

•••••••••

••••

C1 C2

C5 C3

N. terminale Segnale N. terminale Segnale

1 Dati T.M.D.S. 2- 16 2 Dati T.M.D.S. 2+ 17 Dati T.M.D.S. 03

Protezione dati T.M.D.S. 2 4 Non connesso 19 5 Non connesso 20 Non connesso 6 Clock DDC 21 Non connesso 7 Dati DDC 22 8 Non connesso 23 Clock T.M.D.S + 9 Dati T.M.D.S 1- 24 Clock T.M.D.S –

10 Dati T.M.D.S 1+ C1 Non connesso 11

Protezione dati T.M.D.S. 1

12 Non connesso C3 Non connesso 13 Non connesso C4 Non connesso 14 Alimentazione +5 V C5 A terra 15 A terra

Rilevamento spina sotto tensione

18 Dati T.M.D.S. 0+

Protezione dati T.M.D.S. 0

Protezione clock T.M.D.S

C2 Non connesso

••

• Ingresso RGB analogico DVI

••

N. terminale Segnale N. terminale Segnale

1 Non connesso 16

Rilevamento spina sotto tensione

••

• Ingresso componente analogico DVI

••

N. terminale Segnale N. terminale Segnale

2 Non connesso 17 Non connesso 3 Non connesso 18 Non connesso 4 Non connesso 19 Non connesso 5 Non connesso 20 Non connesso 6 Clock DDC 21 Non connesso 7 Dati DDC 22 Non connesso 8

Sincronizzazione verticale

23 Non connesso

9 Non connesso 24 Non connesso 10 Non connesso C1 11 Non connesso C2 12

Ingresso rosso analogicoC3Ingresso blu analogico

Ingresso rosso analogicoC4Sincronizzazione orizzontale

Alimentazione +5 V

C5 A terrra

Ingresso rosso analogico Ingresso verde analogico

15 A terra

Porta RS-232C: Connettore maschio D-sub a 9 pin

N. terminale Segnale Nome I/O Riferimento

6789

2345

1 Non collegato 2RDRicezione dati Ingresso Collegato a circuito interno 3SDInvio dati Uscita Collegato a circuito interno 4 Riserva Collegato a circuito interno 5SGMassa segnale Collegato a circuito interno 6 Riserva Collegato a circuito interno 7 Riserva Collegato a circuito interno 8 Riserva Collegato a circuito interno 9 Non collegato

1 Non connesso 16 Non connesso 2 Non connesso 17 Non connesso 3 Non connesso 18 Non connesso 4 Non connesso 19 Non connesso 5 Non connesso 20 Non connesso 6 Non connesso 21 Non connesso 7 Non connesso 22 Non connesso 8 Non connesso 23 Non connesso

9 Non connesso 24 Non connesso 10 Non connesso C1 11 Non connesso C2 12 Non connesso C3

Ingresso analogico PR/C Ingresso analogico Y

Ingresso analogico PB/C 13 Non connesso C4 Non connesso 14 Non connesso C5 A terra 15 A terra

Appendice

-59

RS-232C Caratteristiche tecniche e impostazioni dei comandi

Comando PC

È possibile utilizzare il computer per controllare il proiettore collegando un cavo RS-232C (modem null, tipo incrociato, disponibile in commercio) al proiettore. (Vedere pagina 27 per il collegamento).

Condizioni per la comunicazione

Configurare le impostazioni della porta seriale del computer in modo da abbinarle a quelle della tabella. Formato segnale: Conforme allo standard RS-232C. Baud rate: 9.600 bps Lunghezza dati: 8 bit Parity bit: Nessuno Stop bit: 1 bit Controllo flusso: Nessuno

Formato base

I comandi del computer vengono inviati nel seguente modo: comando, parametro e codice di ritorno. Dopo che il proiettore elabora il comando dal computer, invia un codice di risposta al computer.

Formato comando

C1 C2 C3 C4 P1 P2 P3 P4

Codice ritorno (0DH)

Comando a 4 cifre Parametro a 4 cifre

Formato codice risposta

Risposta normale

O K

Codice ritorno (0DH)

Risposta problema (errore di comunicazione o comando sbagliato)

E R R

Codice ritorno (0DH)

Informazioni

• Quando viene inviato più di un codice, inviare ciascun comando solo dopo che si è verificato il codice di risposta OK del proiettore per il comando precedente.

• Se si utilizza la funzione di controllo computer del proiettore, lo stato operativo del proiettore non può essere

letto dal computer. Quindi, confermare lo stato trasmettendo i comandi di visualizzazione per ciascun menù di regolazione e controllando lo stato con le indicazioni a schermo.

Comandi

Esempio:

• Quando è acceso.

Computer

POWR _ 1__

CONTENUTO COMANDO

ACCENSIONE

ATTESA

INGRESSO 1 (COMPONENTE 1)

INGRESSO 2 (COMPONENTE 2)

INGRESSO 3 (S-VIDEO)

INGRESSO 4 (VIDEO)

PULSANTI & TASTI SUL TELECOMANDO

INGRESSO 5 (RGB/COMPONENTE)

MODO DIGITALE

COMANDO

PARAMETORO

→ ←

RITORNO

OK O ERR

Proiettore

Nota

• Se nella colonna del parametro c’è un segno di sottolineatura (_), immettere uno spazio.

-60

Tabella di compatibilità computer

La tabella sottostante elenca i codici di segnale compatibili con il proiettore. Quando le immagini sono distorte oppure non possono essere riprodotte, regolare il segnale di uscita del computer facendo sempre riferimento alla tabella sottostante.

Computer

• Frequenza orizzontale: 15–70 kHz

Frequenza verticale: 43–75 Hz Orologio pixel: 12–80 MHz Compatibile con sincronizzazione su verde Compatibile con XGA in compressione intelligente

PC/

MAC/

PC/

MAC 13"

MAC 16"

PC/

MAC 19"

Frequenza

Risoluzione

640 ⳯ 350

720 ⳯ 350

640 ⳯ 400

VGA

720 ⳯ 400

640 ⳯ 480

SVGA

800 ⳯ 600

1.024 ⳯ 768

XGA

1.280 ⳯ 720—45,0 60

640 ⳯ 480

VGA

832 ⳯ 624

SVGA

XGA

1.024 ⳯ 768

orizzontale

Frequenza

verticale

(kHz)

27,0 60

31,5 70 27,0 60

31,5 70

27,0 60

31,5 70

27,0

31,5

26,2

31,5

34,7

37,9

37,5

31,4 50

35,1 56

37,9 60

44,5 70

48,1 72

46,9 75

35,5 43

40,3 50

56,5 70

58,1 72

34,9 67

46,8 75

49,6 75

48,4 60

60,0

(Hz)

VESA

Standard

✔

Supporto

DVI

✔

Visualizzazione

Ingrandimento

proporzionato

Compressione

intelligente

Ingrandimento

proporzionato

Compressione

intelligente

Nota

• Questo proiettore può non essere in grado di visualizzare immagini da computer portatili nel modo

simultaneo (CRT/LCD). In questo caso disattivare lo schermo LCD del computer portatile ed emettere i dati di visualizzazione nel modo “solo CRT”. Dettagli su come cambiare i modi di visualizzazione si trovano nel manuale di istruzioni del computer portatile.

DTV

Segnale Frequenza verticale (Hz)Frequenza orizzontale (kHz)

480I 480P 540P

576I 576P 720P

1035I 1035I 1080I 1080I

15,7 31,5 33,8 15,6 31,3 45,0 28,1 33,8 28,1 33,8

60 60 60 50 50 60 50 60 50 60

Appendice

-61

Localizzazione dei guasti

Problema

Non appare

nessun’immagine.

I colori sono sbiaditi o di

cattiva qualità.

Sullo schermo non viene

visualizzato il display.

L’immagine è offuscata;

appaiono delle interferenze.

Controllo

•

Il cavo di alimentazione del proiettore non è stato collegato alla presa murale.

• È spenta la corrente del dispositivo esterno collegato.

• È errato il modo d’entrata selezionato.

•

I cavi sono stati collegati erratamente al pannello laterale del proiettore.

•

L’uscita esterna non è stata impostata durante il collegamento del computer portatile

•

Le regolazioni di “Contrasto” e “Luminos.” sono impostate sul minimo.

• Regolazioni dell’immagine non impostate correttamente. (Solo entrata video)

• Il sistema d’entrata video è stato impostato in modo errato. (INGRESSO 5)

• Il tipo di segnale d’entrata (RGB/Componente) è impostato in modo errato.

• “Vis.OSD” è impostato su “ (DISATTIVADO)”.

• Regolare la messa a fuoco.

• La distanza di proiezione eccede il campo di messa a fuoco.

(Solo per l’entrata del computer)

• Effettuare le regolazioni “Sinc.fine”. (regolazione “Clock”)

• Effettuare le regolazioni “Sinc.fine”. (regolazione “Fase”)

• Possono essere visualizzate delle interferenze a seconda del

tipo di computer.

Pagina

28 — 29

19-27

—

42 42

30 17

45 45 —

A volte si sente un

suono anomalo

dall’involucro.

L’indicatore di

manutenzione sul

proiettore si illumina o

lampeggia in colore

rosso.

La ventola di

raffreddamento emette

dei rumori.

Occorre molto tempo

affinché si accenda la

lampada.

Immagine nera.

L’immagine è verde su

INGRESSO 5 Componente.

L’immagine è rosa

(assenza di verde) su

INGRESSO 5 RGB.

• Se l’immagine è normale, il suono dipende dalla riduzione dell’involucro dovuto agli sbalzi di temperatura nella stanza. Questo non influirà sulle prestazioni o sul funzionamento.

• Fare riferimento alla sezione “Indicatori manutenzione”.

• Quando la temperatura all'interno del proiettore aumenta, la

ventola di raffreddamento gira più rapidamente.

• Può essere necessario sostituire la lampada. La lampada si è esaurita. Sostituirla.

• Cambiare il tipo di segnale in ingresso.

—

Al proiettore è dotata di un microprocessore, le cui prestazioni potrebbero venire compromesse dall’utilizzo inappropriato o da interferenze. In tal caso, scollegare al proiettore e collegarla nuovamente dopo più di 5 minuti.

-62

Caratteristiche tecniche

Tipo prodotto

Modello

Sistema Video

Metodo di visualizzazione

Pannello DLP

Obiettivo

Lampada di proiezione

Segnale in ingresso video

Segnale in ingresso S-video

Segnale in ingresso a componenti

(INPUT 1, 2)

RGB analogico/Digitale

(INUPUT 5/DIGITAL)

Risoluzione orizzontale

Orologio pixel

Frequenza verticale

Frequenza orizaontale

Segnale ingresso computer

Tensione nominale

Corrente in ingresso

Frequenza nominale

Consumo corrente

Consumo corrente (attesa)

Dissipazione termica

Temperatura di impiego

Temperatura di deposito

Rivestimento

Frequenza portante I/R

Dimensioni (approssimativamente)

Peso (approssimativamente)

Accessori forniti

Ricambi

Proiettore XV-Z2000 PAL/PAL 60/PAL-M/PAL-N/SECAM/NTSC 3.58/NTSC 4.43 DTV 480I/480P/720P/1080I Digital Micromirror Device (DMD™) a pannello singolo della Texas Instruments Formato pannello: 0,8 Metodo di azionamento: Digital Light Processing (DLPTM) Numero di punti: 921.600 punti (1.280 [O] × 720 [V]) 1 – 1,5 × lente zoom, F2,0-2,5, f=21,3 –31,6 mm Lampada CC 275 W Connettore RCA: VIDEO (INPUT 4), video composito, 1,0 Vp-p, sinc. negativa, terminato 75 Ω Connettore Mini DIN a 4 pin (INPUT 3) Y (segnale di luminanza): 1,0 Vp-p, sinc. negativa, terminato 75 Ω C (segnale di crominanza): Burst 0,286 Vp-p, terminato 75 Ω Connettore RCA Y: 1,0 Vp-p, sinc. negativa, terminato 75 Ω PB(CB): 0,7 Vp-p, terminato 75 Ω PR(CR): 0,7 Vp-p, terminato 75 Ω Te rminale DVI-I a 29 aghi <Digitale> Impedenza di ingresso 50 Ω Livello di ingresso 250-1000mV <Analogico> Impedenza di ingresso 75 Ω Livello di ingresso 0,7 Vp-p Y: 1,0 Vp-p, sinc. negativa, terminato 75 Ω PB(CB): 0,7 Vp-p, terminato 75 Ω PR(CR): 0,7 Vp-p, terminato 75 Ω <Segnale sincronizzato>

••

• Sincronizzazione separata/sincronizzazione composita

••

Livello di ingresso livello TTL Impedenza di ingresso 1 KΩ

••

• Verde in sincronizzazione

••

Livello di ingresso (ingresso di sincronizzazione) 0,286 Vp-p

Impedenza di ingresso 75Ω 720 linee TV (ingresso 720P DTV) 12–80 MHz 43–75 Hz 15–70 kHz Connettore D-sub a 9-pin (porta RS-232C) 100–240 V CA (HONG KONG: 220 V ) 3,65 A (quando si utilizza 100 V CA)/(HONG KONG: 1,6 A ) 50/60 Hz (HONG KONG: 50 Hz ) 360 W (quando si utilizza 100 V CA)/(HONG KONG: 345 W ) 6 W (quando si utilizza 100 V CA)

1.350 BTU/ora Da 5°C a 35°C Da 20°C a 60°C Plastica 38 kHz 310 (L) × 89 (A) × 282 (P) mm 4,3 kg Telecomando, due batterie del formato AA, cavo di alimentazione, adattatore di conversione RCA a 21 pin, cavo video, copriobiettivo (collegato al corpo del proiettore), manuale di istruzioni Unità lampada (modulo lampada/gabbia) (AN-K2LP), telecomando (RRMCGA334WJSA), batterie formato AA, cavo di alimentazione per I’Europa eccetto il Regno Unito (QACCVA011WJPZ), cavo di alimentazione per il Regno Unito, Hong Kong e Singapore (QACCBA036WJPZ). cavo di alimentazione per l'Australia e la Nuova Zelanda (QACCLA018WJPZ), adattatore di conversione RCA a 21 pin (QSOCZ0361CEZZ), cavo video (QCNWGA001WJZZ), copriobiettivo (PCAPHA021WJSA), manuali di istruzioni per: 7 lingue europee (TINS-B530WJZZ) / per cinese e coreano (TINS-B531WJZZ).

Per facilitare una politica di miglioramenti continui, la SHARP si riserva il diritto di cambiare il disegno e le caratteristiche per perfezionamenti senza preavviso. Le caratteristiche di prestazioni numericamente indicate sono valori nominali delle unità di produzione. Possono tuttaria verificarsi variazioni di valori rispetto ai suddetti nelle unità individuali.

Appendice

-63

Dimensioni

Unità: mm

Vista laterale

Vista posteriore

Vista superiore

310

Vista laterale

2823,25 1,5

55,05

-64

Vista anteriore

Vista inferiore

15,5

48,5

55,5

106,3

210,3

225,3

895

99,95

129,5129,5

30,9

29,1

30,944,1

Glossario

Clock

La regolazione dell’orologio viene fatta per regolare i parasiti verticali quando il livello dell’orologio è incorretto.

Compressione ed espansione intelligenti

Ridimensionamento di alta qualità delle immagini a bassa ed alta risoluzione per adattarsi alla risoluzione intrinseca del proiettore.

Correzione della distorsione trapezoidale

Funzione per correggere in modo digitale un’immagine distorta quando il proiettore è stato impostato di base su un certo angolo, elimina le ondulazioni nelle immagini con distorsione trapezoidale e comprime le immagini sia in orizzontale che in verticale mantenendo il rapporto di riproduzione delle immagini 16:9 e, allo stesso tempo.

DVI (Interfaccia video digitale)

Interfaccia video digitale che supporta anche interfacce analogiche.

Fase

Lo spostamento della fase rappresenta uno spostamento di sincronizzazione fra i segnali isomorfici con la stessa risoluzione. Quando il livello di fase è incorretto, l’immagine proiettata mostra un lampeggiamento tipicamente orizzontale.

Fondo

Immagine iniziale proiettata quando non è presente alcun segnale in ingresso.

Gamma Reg

Funzione di miglioramento della qualità delle immagini che offre immagini più ricche mediante illuminazione delle parti scure delle immagini senza alterare la luminosità delle parti più luminose. È possibile selezionare tra quattro modi: Standard, Cinema 1, Cinema 2 e Cinema 3.

Rapporto di aspetto

Rapporto tra larghezza e altezza di un’immagine. Il normale rapporto di aspetto delle immagini computer e video è 4:3. Esistono anche immagini larghe con un rapporto di aspetto 16:9 e 21:9.

Ridimensiona

Permette di modificare o personalizzare il modo di visualizzazione delle immagini per migliorare le immagini in ingresso. È possibile selezionare tra quattro modi: STIRATURA, BARRA LATERALE, STIRAT. INTELLIG. e ZOOM CINEMA

RS-232C

Funzione per controllare il proiettore dal computer utilizzando le porte RS-232C sul proiettore e sul computer.

Sinc.auto

Optimizza le immagini del computer proiettate aggiustando automaticamente certe caratteristiche.

Sincronizzazione composita

Il segnale che combina gli impulsi di sincronismo orizzontali e verticali.

Stiratura

Questo modo consente di stirare le immagini 4:3 in direzione orizzontale per la visualizzazione su schermo largo.

Temp col (Temperatura del colore)

Funzione che può essere utilizzata per regolare la temperatura del colore adatta al tipo di immagine in ingresso al proiettore. Diminuire la temperatura del colore per creare immagini sul rosso, più calde per tonalità di carnagioni più naturali, oppure, aumentarla per creare immagini sull’azzurro, più fredde, per immagini più luminose.

Appendice

-65

Indice analitico

Bliccaggio Kensington .......................................... 11

Blu ........................................................................42

Cavo di alimentazione .......................................... 28

Clock .................................................................... 45

Colore................................................................... 42

Colore menù ........................................................ 51

Contrasto.............................................................. 42

Coprilente ............................................................... 9

Correzione della distorsione trapezoidale ............32

Definizione ........................................................... 42

DVI ..................................................... 22, 23, 25, 26

Enfasi bianca ....................................................... 43

Fase ..................................................................... 45

Fondo ...................................................................49

Fronte ................................................................... 52

Gamma Reg ......................................................... 43

Immagine ............................................................. 42

Indicatore avvertimento temperatura ................... 54

Indicatore di alimentazione .................................. 10

Indicatore lampada .............................................. 54

Info segnale ......................................................... 46

IRIS ................................................................ 34, 44

Lampada .............................................................. 56

Lingua .................................................................. 52

Lingua dei display su schermo ............................. 52

Luminos................................................................ 42

Mod. immagine..................................................... 44

Modi speciali ........................................................ 45

Modo eco ............................................................. 49

Modo PRO ........................................................... 52

Orizz. .................................................................... 45

Piedino di regolazione posteriore ......................... 31

Posiz. menù ......................................................... 50

Presa CA .............................................................. 28

Pulsante HEIGHT ADJUST .................................. 31

Rapporto di aspetto .............................................. 35

Retro .................................................................... 52

Rosso ...................................................................42

Sensore del telecomando .................................... 13

Sfumatura............................................................. 42

Sinc.auto. ............................................................. 46

Sinc.fine ............................................................... 45

Sistema video ...................................................... 48

Soff+fronte ........................................................... 52

Soff+retro ............................................................. 52

Sostituzione della lampada .................................. 56

Spegn. Automatico ............................................... 50

STIRATURA ......................................................... 35

Tasti di regolazione .............................................. 38

Tasti INPUT .......................................................... 29

Tasto AUTO SYNC ............................................... 46

Tasto DIGITAL INPUT .......................................... 29

Tasto ENTER ....................................................... 39

Tasto IRIS ............................................................. 34

Tasto KEYSTONE ................................................ 32

Tasto MENU ......................................................... 38

Tasto ON .............................................................. 28

Tasto PICTURE MODE ........................................ 34

Tasto RESIZE ....................................................... 34

Tasto STANDBY ................................................... 28

Tasto UNDO ......................................................... 34

Tasto ZOOM/FOCUS ........................................... 30

Telecomando ........................................................ 12

Temp col (Temperatura del colore) ...................... 42

Terminale di ingresso S-video .............................. 24

Terminale di ingresso video ................................. 24

Terminale RS-232C .............................................. 27

Terminali componente .......................................... 21

Timer lam.(dur)..................................................... 47

Tipo segnale......................................................... 48

Valvola di aspirazione ....................................... 7,53

Valvola di scarico ......................................... 7,11,53

Vert....................................................................... 45

Vis.OSD ............................................................... 47

-66

SHARP CORPORATION

Printed in China In China gedruckt Imprimé en Chine Triykt i Kina Impreso en China Stampato in Cina Gedrukt in China TINS-B530WJZZ 04P11-CNM

Sharp XV-Z2000 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
