Page 1

XV-Z17000

DEUTSCH

PROJEKTOR PROJEKTOR PROIETTORE PROJECTOR

BEDIENUNGSANLEITUNG BRUKSANVISNING MANUALE DI ISTRUZIONI GEBRUIKSAANWIJZING

SVENSKA ITALIANO NEDERLANDS

Page 2

Lees deze gebruiksaanwijzing zorgvuldig door voordat u de projector in gebruik neemt.

Inleiding

BELANGRIJK

• Vul het serienummer in, dat staat aangegeven op het achterpaneel van de projector. Deze informatie heeft u nodig in geval van verlies of diefstal.

• Controleer of alle meegeleverde accessoires, zoals beschreven onder “Bijgeleverde accessoires” op blz. 9 van deze gebruiksaanwijzing, inderdaad in de doos aanwezig zijn voor u de verpakking recyclet.

Modelnummer: XV-Z17000

Serienummer:

WAARSCHUWING:

Zeer sterke lichtbron. Kijk niet rechtstreeks in de lichtbundel. Let er vooral op dat kin-

deren niet rechtstreeks in de lichtbundel kijken.

Stel het apparaat niet bloot aan regen of vocht om brand of een gevaarlijke elektrische schok te voorkomen.

LET OP

GEVAARLIJKE SPANNINGEN. GEEN SCHROEVEN VERWIJ-

DEREN, BEHALVE DE VOORGE-

SCHREVEN GEBRUIKER-ON-

DERHOUDSSCHROEVEN.

LET OP: OM DE KANS OP EEN ELEKTRISCHE SCHOK TE

VERMINDEREN, MAG DE BEHUIZING NIET WORDEN GEOPEND.

ER ZIJN GEEN DOOR DE GEBRUIKER REPAREERBARE ONDERDELEN IN HET.

WAARSCHUWING:

APPARAAT, BEHALVE DE LAMPEENHEID.

LAAT ONDERHOUD EN REPARATIE OVER AAN BEVOEGD

ONDERHOUDSPERSONEEL.

Dit is een Klasse A-product. Het is mogelijk dat dit product in de huiselijke omgeving radiostoringen veroorzaakt waartegen de gebruiker afdoende maatregelen dient te nemen.

Een bliksemsymbool in een gelijkzijdige driehoek maakt de gebruiker attent op de aanwezigheid van niet-geïsoleerde “gevaarlijke spanningen” in het inwendige van het apparaat, die zo groot kunnen zijn dat zij een ernstige elektrische schok kunnen veroorzaken.

Een uitroepteken in een gelijkzijdige driehoek maakt de gebruiker attent op belangrijke bedienings- en onderhoudsinformatie in de documentatie die bij het apparaat wordt geleverd.

NEDERLANDS

-1

Page 3

INDIEN U HET PRODUCT WILT WEGDOEN

In deze product worden soldeertin en een lamp die een kleine hoeveelheid kwik bevat, gebruikt. Het verwijderen van deze materialen kan aan diverse voorschriften zijn onderworpen op basis van milieu-overwegingen. Voor informatie betreffende verwijderen of recycling kunt u contact opnemen met de plaatselijke autoriteiten, de Electronics Industries Alliance: www.eiae.org, de lamp recycling organisatie www.lamprecycle.org of neem contact op met SHARP via 1-800-BE-SHARP.

ALLEEN VOOR DE V.S.

Belangrijke informatie betreffende het vervangen van de lamp

In deze projector wordt een hogedruk-kwiklamp gebruikt. Wanneer de lamp doorbrandt, hoort u mogelijk een luid

■

geluid. De lamp kan defect raken als gevolg van diverse oorzaken zoals: harde schokken, onvoldoende afkoelen, krassen op de lamp of overschrijding van de levensduur. De periode tot het defect raken van de lamp varieert afhankelijk van de lamp en/of de toestand en frequentie van gebruik. Houd er rekening mee dat de lamp bij het defect raken vaak zal barsten. Wanneer de lampvervangingsindicator en het beeldscherm-pictogram branden, raden wij u aan de lamp meteen door

■

een nieuwe te vervangen, ook wanneer de lamp normaal lijkt te werken. Mocht de lamp barsten, dan bestaat de kans dat er glassplinters in het inwendige van de projector verspreid worden.

■

In dat geval verdient het aanbeveling contact op te nemen met uw dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum om de beschadigde lamp te laten ver wijderen zodat een veilige werking gewaarborgd is. Mocht de lamp barsten, dan kunnen de glassplinters in het lamphuis verspreid worden of het gas dat in de lamp is

■

kan via de uitlaatopening in de kamer terechtkomen. Aangezien het gas dat in deze lamp is kwik bevat, moet u de ruimte goed ventileren wanneer de lamp barst en tevens blootstelling aan het ontsnapte gas voorkomen. Indien u toch aan het gas wordt blootgesteld, dient u meteen de hulp van een arts in te roepen.

Let op

Verwijder de lamp niet meteen nadat u de projector hebt gebruikt. De lamp zal zeer heet zijn en kan

• brandwonden of ander letsel veroorzaken.

•

Wacht minstens één uur nadat de stekker uit het stopcontact is getrokken zodat het oppervlak van de lampeenheid helemaal kan afkoelen alvorens de lampeenheid te verwijderen.

•

Raak niet het glas van het lamphuis of onderdelen in het inwendige van de projector aan.

•

Draai geen andere schroeven los dan die van het lamphuisdeksel en het lamphuis.

•

De lamptimer mag alleen na het vervangen van de lamp worden teruggesteld. Als u de lamptimer terugstelt en dan dezelfde lamp blijft gebruiken, kan de lamp beschadigd worden of exploderen.

Vervang de lamp door de volgende aanwijzingen nauwkeurig op blz. 62 tot 64.

■

* U kunt de lamp ook bij uw dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum laten vervangen.

* Als de nieuwe lamp niet brandt nadat u deze a angebracht hebt, dient u de projector voor reparatie naar uw dichtstbijzijnde ofﬁ c i ë l e

Sharp projectordealer of servicecentrum te brengen.

Geautoriseerde vertegenwoordiger in de Europese Unie

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

-2

ALLEEN E.U.-LANDEN

Page 4

Hoe u deze gebruiksaanwijzing moet lezen

■

De technische gegevens verschillen een weinig, afhankelijk van het model. U kunt echter alle modellen op dezelfde wijze aansluiten en bedienen. De afbeeldingen en schermaanduidingen in deze gebruiksaanwijzing zijn vereenvoudigd om de uitleg te

• vergemakkelijken en kunnen enigszins afwijken van de feitelijke aanduidingen die u ziet.

Gebruik van het menuscherm

Inleiding

MENU toets

Insteltoetsen (//?/_)

ENTER toets

RETURN toets

Menu-selecties (Afstellingen)

• U kunt de bedieningshandelingen ook uitvoeren met de toetsen op de projector.

1 Druk op MENU.

•

Het “Beeld” menuscherm voor de gekozen ingangsfunctie verschijnt.

Druk op Q of O om het menuscherm te selecteren en bijstellingen te maken op de menubalk.

Voorbeeld:

Menuscherm “Beeld” wanneer COMPONENT is geselecteerd vor inputmodus

SEL/INS TERUG

SIG-INS

SCH-INS

0 0 0 0 0 0 0 0

Hoge helderh. Aan Uit

ENTER END

Beeld

Beeldmodus Standaard

Contrast Helder Kleur Tint Scherpte Rood Blauw Kleurtmp IRIS1 (Manual) IRIS2 (Autom) Eco + Stil Geavanceerd Reset

ENTER toets

Insteltoetsen (//?/_)

MENU toets

RETURN toets

• Druk op RETURN om terug te keren naar het vorige scherm wanneer het menu wordt weergegeven.

PRJ-INS

Menubalk

voorzieningen

Handige

Toetsen die bij deze bediening gebruikt worden

Toetsen die in deze bedieningsstap gebruikt worden

Beeldschermdisplay

-35

................ Hier worden veiligheidsmaatregelen gegeven voor het gebruik van de projector.

Info

..... Hier wordt extra informatie verschaft voor de instelling en bediening van de projector.

Belangrijke bladzijden

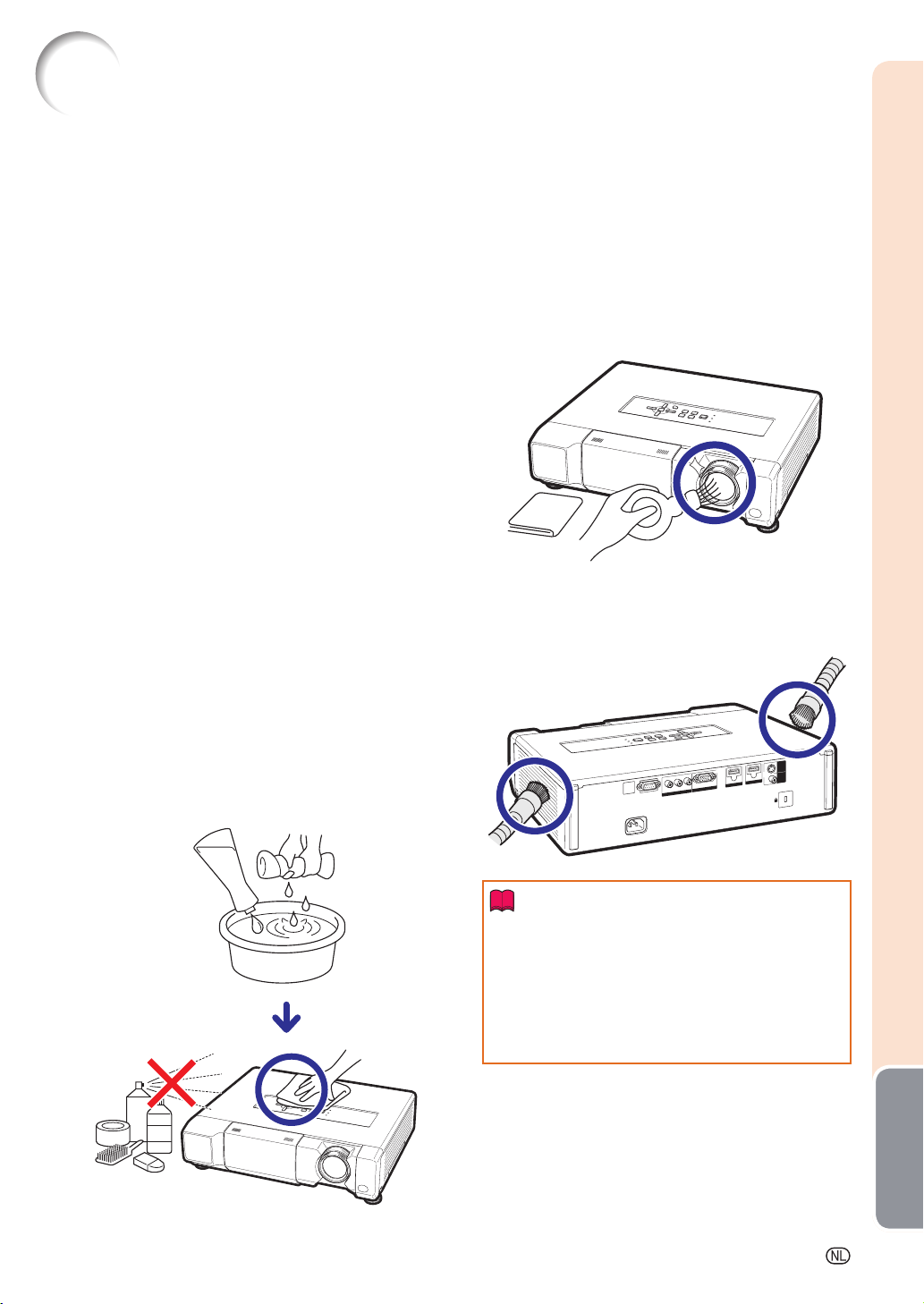

Onderhoud

Blz. 59

Problemen oplossen

Blz. 72 tot 74

Index

Blz. 78

-3

Page 5

Inhoudsopgave

Voorbereiding

Inleiding

Hoe u deze gebruiksaanwijzing moet lezen

Inhoudsopgave ................................................4

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Accessoires ......................................................9

Benaming en functie van de onderdelen .....10

De afstandsbediening gebruiken .................13

De batterijen plaatsen .......................................... 13

Bruikbaar bereik .................................................. 13

Snelstartgids

Snelstartgids ..................................................14

Gebruik

Basisbediening

De projector in- en uitschakelen ..................23

Het netsnoer aansluiten ....................................... 23

De projector inschakelen ..................................... 23

De projector uitschakelen

(de projector in de ruststand zetten) .............. 23

Beeldprojectie ................................................24

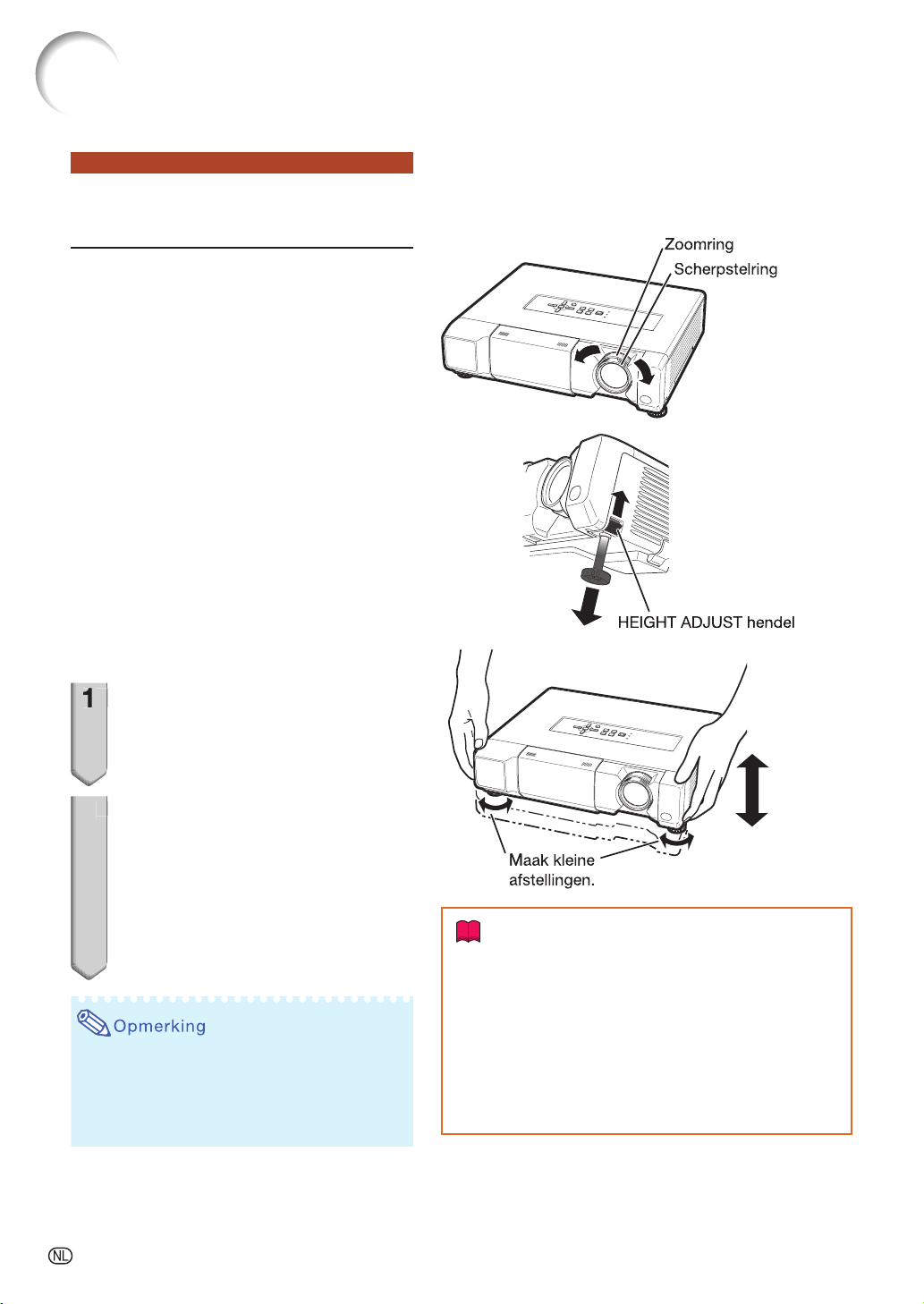

Instellen van het geprojecteerde beeld ................. 24

Trapeziumvorm-correctie ..................................... 25

Kiezen van de ingangsfunctie .............................. 27

Bijstellen van de verticale en horizontale positie

van het beeld ................................................. 27

Tijdelijk tonen van het Zwarte Scherm .................28

Een bewegend beeld stilzetten ............................ 28

Automat. sync. (Automatische synchronisatie) ..... 28

Kiezen van de beeldmodus ................................. 28

Weergeven van een vergroot deel van een beeld

De iris-instelling omschakelen .............................. 29

Tijdelijk verbergen van het menu (Menu Hide) ...... 29

In- en uitschakelen van de Eco+stille modus ....... 29

Functie grootte aanpassen .................................. 30

Handige voorzieningen

Onderdelen menubalk ...................................32

Gebruik van het menuscherm ......................35

Menu-selecties (Afstellingen) ............................... 35

Beeldinstellingen (“Beeld” menu) ................37

Kiezen van de beeldmodus ................................. 37

Instellen van het beeld ......................................... 37

De iris-instelling omschakelen .............................. 38

Eco + Stil ............................................................ 38

De geavanceerde instelling (“Geavanceerd”)

gebruiken...................................................... 38

Corrigeren van de beeldnuancering (Gamma

Correctie) ...................................................... 38

Instellen van de kleuren ....................................... 38

De Wit benadr. bijstellen ...................................... 40

De ﬁ lmmodus selecteren ..................................... 40

Instellen van detailverbetering (detailverb.) ........... 40

Afbeeldingsruis verminderen (DNR) ..................... 40

Vermindering zoemgeluid (MNR) .......................... 40

Alle bijstellingsitems terugstellen .......................... 40

Bijstelling computerafbeelding (“SIG-INS”

menu) ........................................................41

De computerafbeelding bijstellen ......................... 41

Instellen van de Resolutie .................................... 41

Automat. sync. (Automatische synchronisatie-

instelling) ....................................................... 41

Instelling signaaltype ........................................... 41

-4

...3

...6

... 29

Installatie

De projector opstellen ..................................16

De projector opstellen ......................................... 16

Standaardopstelling (projectie voorkant) .............. 16

Projectiemodus (PRJ) .......................................... 17

Bevestigen aan het plafond ................................. 17

Schermformaat en projectie-afstand.................... 18

Aansluitingen

Voorbeelden van kabels voor aansluiting ...19

Aansluiten op videoapparatuur ....................20

Aansluiten op een computer ........................21

De projector bedienen met een computer ..22

De instellingvideosysteem omschakelen .............. 42

Video-instelling .................................................... 42

Het dynamische bereik bijstellen .......................... 42

Signaal info ......................................................... 42

Instellen van het geprojecteerde beeld

(“SCH-INS” menu) ....................................43

Instellen van de Grootte Aanpassen functie ......... 43

Instellen van de beeldpositie ................................ 43

De overscan bijstellen .......................................... 43

Auto V-Trapezium Correctie ................................. 44

Trap. Modus ........................................................ 44

In/uitschakelen van het beeldschermdisplay ........ 45

Instellen van de helderheid van het menuscherm

Kiezen van het achtergrondbeeld ........................ 45

Selecteren van de positie van het menuscherm ... 45 De geprojecteerde beelden draaien/in

spiegelbeeld weergeven ................................. 45

Kiezen van de taal voor de beeldscherm-

aanduidingen (OSD)....................................... 45

Instellen van de projectorfunctie

(“PRJ-INS” menu) ....................................46

Auto Power Off functie (Automatische

uitschakelfunctie) ........................................... 46

Instellen van de stroombesparingsfunctie

(Spaarfunctie) ................................................ 46

Instellen van éénknopsbediening,

Systeemstandby en Invoernaam ................... 46

Instellen van de Demo-modus ............................. 47

Selecteren van de transmissiesnelheid

(RS-232C)..................................................... 47

Ventilatormodus-instelling .................................... 47

Terugkeren naar de standaardinstellingen ............ 47

De status van de lampduur controleren ............... 47

Genieten van 3D-weergave……………….… 48

Voorzorgsmaatregelen voor het gebruik van

de 3D-bril...................................................... 48

Voorzorgsmaatregelen voor het kijken naar

3D-beelden ................................................... 48

Meegeleverde toebehoren voor de 3D-bril ........... 50

Naam van de onderdelen .................................... 50

Voor gebruik van de 3D-bril ................................. 51

Het vervangen van de knoopcelbatterij ................ 51

Bevestigen van de neusbrug ............................... 52

Bevestigen van het koordje van de 3D-bril ........... 52

Het gebruik van de 3D-bril................................... 52

Gebruiksreikwijdte van de 3D-bril ........................ 52

Het bekijken van 3D-beelden .............................. 53

3D-instellingen (“3D-MENU”) ............................... 55

Instellen van het menu 3D-formaat ...................... 56

Speciﬁ caties – 3D-bril .......................................... 58

... 45

Page 6

Referentie

Aanhangsel

Onderhoud .....................................................59

Onderhoudsindicators ..................................60

Betreffende de lamp ......................................62

Lamp .................................................................. 62

Belangrijke opmerkingen betreffende de lamp ..... 62

Vervangen van de lamp ....................................... 62

Verwijderen en aanbrengen van de lampeenheid

Terugstellen van de lamptimer ............................. 64

•

DLP® en het DLP-logo zijn gedeponeerde handelsmerken van Texas Instruments.

•

Microsoft en/of in andere landen.

•

PC/AT is een gedeponeerd handelsmerk van International Business Machines Corporation in de Verenigde Staten.

•

Macintosh landen.

•

HDMI, het HDMI-logo en High-Deﬁ nition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC. Alle andere namen van ﬁ rma’s of producten zijn handelsmerken of gedeponeerde handelsmerken van de re-

• spectievelijke ondernemingen. Sommige IC-chips in dit apparaat bevatten vertrouwelijke informatie en/of handelsgeheimen die toebehoren

• aan Texas Instruments. U mag de inhoud ervan dan ook niet kopiëren, wijzigen, aanpassen, vertalen, verspreiden, omgekeerd ontwikkelen of assembleren of decompileren.

en Windows® zijn gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten

is een gedeponeerd handelsmerk van Apple Computer, Inc. in de Verenigde Staten en/of in andere

... 63

Opdrachten verbindingspinnen ....................65

RS-232C Speciﬁ caties en

opdrachtinstellingen ................................66

Compatibiliteitskaart .....................................70

Problemen oplossen .....................................72

Voor assistentie van SHARP .........................75

Technische gegevens ....................................76

Afmetingen .....................................................77

Index ...............................................................78

Inleiding

-5

Page 7

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

LET OP:

Lees al deze instructies door alvorens dit apparaat in gebruik te nemen en bewaar ze voor later gebruik.

Met elektrische energie kunt u heel wat nuttige functies uitvoeren. Dit apparaat is zodanig ontworpen en vervaardigd dat uw persoonlijke veiligheid wordt gevrijwaard. ONJUIST GEBRUIK KAN EVENWEL LEIDEN TOT EEN EVENTUELE ELEKTRISCHE SCHOK OF BRANDGEVAAR. Om de ingebouwde veiligheidsvoorzieningen van dit apparaat niet teniet te doen, dient u de volgende basisregels goed in acht te nemen bij de installatie, het gebruik en het onderhoud van de projector.

Lees de gebruiksaanwijzing

Lees alle veiligheids- en bedieningsinstructies in de gebruiksaanwijzing voordat u het apparaat gebruikt.

Bewaar de gebruiksaanwijzing

Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig heeft.

3. Neem alle waarschuwingen in acht

Neem alle waarschuwingen op het product en in de gebruiksaanwijzing in acht.

4. Volg alle instructies op

Alle bedieningsinstructies e.d. moeten nauwgezet worden opgevolgd.

5. Reinigen

Trek de stekker uit het stopcontact voordat u begint met schoonmaken. Gebruik geen vloeibare reinigingsmiddelen of sprays. Reinig het apparaat uitsluitend met een vochtige doek.

6. Hulpstukken

Voorkom problemen en gebruik geen hulpstukken die niet door de fabrikant van het apparaat worden aanbevolen.

7. Water en vocht

Gebruik het apparaat niet in de buurt van water; bijvoorbeeld in de buurt van een bad, wastafel, aanrecht, wasmachine, zwembad of in een vochtige kelder enz.

8. Accessoires

Plaats het apparaat niet op een wankel rek, karretje, statief, steunbeugel of tafel. Het apparaat zou kunnen vallen en een kind of volwassene ernstig kunnen verwonden, en tevens kan het apparaat zelf zwaar worden beschadigd. Gebruik uitsluitend een rek, karretje, statief, steunbeugel of tafel die door de fabrikant wordt aanbevolen of die bij het apparaat wordt verkocht. Volg voor eventuele montagewerkzaamheden altijd de instructies van de fabrikant op en gebruik ook uitsluitend montage-accessoires die door de fabrikant worden aanbevolen.

9. Transport

Als het apparaat op een verplaatsbaar rek is gezet, dient dit voorzichtig te worden verplaatst. Het rek kan namelijk omvallen bij plotseling stoppen, te hard duwen of rijden over een ongelijke ondergrond.

10. Ventilatie

In de behuizing van het apparaat zijn gleuven en openingen die dienen voor de ventilatie. Voor een veilige werking en bescherming tegen oververhitting mogen de ventilatieopeningen nooit worden geblokkeerd of afgedekt door het apparaat op een bed, divan, dik vloerkleed e.d. te zetten. Het apparaat mag ook niet in een afgesloten ruimte, zoals een boekenkast, worden geplaatst, tenzij voor een goede ventilatie wordt gezorgd of alle instructies van de fabrikant zijn opgevolgd.

11. Voeding

Het apparaat mag uitsluitend op de stroomvoorzieningsbron worden gebruikt die op het typelabel is vermeld. Raadpleeg uw dealer of het plaatselijke elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uw huis. Voor apparaten die gebruikt worden op batterijen of op andere stroombronnen, wordt verwezen naar de gebruiksaanwijzing die bij het apparaat wordt geleverd.

12. Uitvoering van de netstekker

Dit apparaat is uitgerust met één van de volgende soorten stekkers. Als de stekker niet in het stopcontact past, neemt u contact op met uw elektricien. Negeer de veiligheidsvoorziening van de stekker niet. a. Tweedraads(net)stekker. b. Driedraads geaarde(net)stekker met aardingspen. Deze stekker past alleen in een geaard stopcontact.

13. Bescherming van het netsnoer

Leg het netsnoer zodanig dat er niet gemakkelijk iemand op gaat staan of dat het snoer niet door een voorwerp wordt platgedrukt. Let hier vooral goed op in de buurt van de stekkers, bij het stopcontact en op de plaats waar het snoer uit het apparaat komt.

14.

Bliksem

Om veiligheidsredenen dient u bij bliksem of wanneer u het apparaat langere tijd niet denkt te gebruiken, de stekker van het netsnoer uit het stopcontact te trekken. Dit om beschadiging van het apparaat te voorkomen als gevolg van blikseminslag of plotselinge stroompieken in de stroomleiding.

15. Overbelasting

Zorg dat de stopcontacten, verlengsnoeren en stekkerdozen niet overbelast worden, want dit kan resulteren in brand of een elektrische schok.

16. Binnendringen van voorwerpen en vloeistoffen

Duw nooit voorwerpen via de openingen in de behuizing van het apparaat naar binnen, omdat deze dan onderdelen die onder hoogspanning staan, kunnen raken of kortsluiting kunnen veroorzaken, met brand of een elektrische schok tot gevolg. Let tevens op dat er nooit vloeistof op het apparaat wordt gemorst.

17. Reparaties

Probeer het apparaat nooit zelf te repareren. Bij het openen of verwijderen van de afdekplaten stelt u zich bloot aan een ernstige elektrische schok en andere gevaren. Laat reparatie over aan erkend onderhoudspersoneel.

18. Beschadigingen die reparatie vereisen

Bij de volgende omstandigheden moet u de stekker uit het stopcontact trekken en het apparaat door erkend onderhoudspersoneel laten repareren:

a. Als het netsnoer of de netstekker is beschadigd. b. Als er vloeistof of een voorwerp in het apparaat is

terechtgekomen. c. Als het apparaat blootgesteld is geweest aan regen of water. d. Als de normale aanwijzingen worden opgevolgd, maar

het apparaat niet juist functioneert. Gebruik alleen de

bedieningsorganen die in de gebruiksaanwijzing worden

aangegeven. Bij een onjuiste instelling van andere

bedieningsorganen kan het apparaat mogelijk beschadigd

worden, met tot gevolg dat reparatiewerkzaamheden

voor een juiste werking van het apparaat door erkend

onderhoudspersoneel moeilijker en duurder kunnen

worden. e. Als het apparaat is gevallen of de behuizing is beschadigd. f. Als het apparaat duidelijk minder goed functioneert. Dit

duidt erop dat het tijd is voor onderhoud.

19. Vervangingsonderdelen

Wanneer onderdelen vervangen moeten worden, zorg er dan voor dat het onderhoudspersoneel uitsluitend onderdelen gebruikt die door de fabrikant worden aanbevolen of die dezelfde eigenschappen hebben als de originele onderdelen. Het gebruik van andere onderdelen kan brand, een elektrische schok of andere problemen veroorzaken.

20. Veiligheidscontrole

Vraag het onderhoudspersoneel om na de onderhouds- of reparatiewerkzaamheden een veiligheidscontrole uit te voeren, zodat u zeker weet dat het apparaat juist en veilig functioneert.

21. Wand- of plafondmontage

Dit apparaat mag uitsluitend volgens de aanbevelingen van de fabrikant aan een wand of het plafond worden bevestigd.

22. Hitte

Houd het apparaat uit de buurt van warmtebronnen zoals verwarmingsradiators, haarden, kachels en andere voorwerpen (inclusief versterkers) die warmte afgeven.

-6

Page 8

Neem de volgende veiligheidsinformatie in acht wanneer u de projector gaat installeren.

Inleiding

Belangrijke informatie betreffende de lamp

■ Als de lamp gesprongen is, kunnen de glassplinters een bijzonder gevaarlijke situatie veroorzaken. Wanneer de lamp springt, moet u contact opnemen met uw dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum voor een nieuwe lamp. Zie “Betreffende de lamp” op blz. 62.

Belangrijke informatie voor het opstellen van de projector

■ Voor minimaal onderhoud en het behouden van een optimale beeldkwaliteit beveelt SHARP aan deze projector in een ruimte te installeren die niet vochtig, stofﬁ g en rokerig is. Bij gebruik van de projector in dit soort ruimten moeten de ventilatieopeningen en de lens vaker dan normaal worden gereinigd. Gebruik van de projector in dit soort ruimten zal de levensduur van de projector niet verkorten mits u de projector regelmatig reinigt. Het reinigen van het inwendige gedeelte van de projector mag uitsluitend door een ofﬁ ciële Sharp projectordealer of servicecentrum worden gedaan.

Zet de projector niet op een plaats die blootgesteld staat aan direct zonlicht of een andere sterke lichtbron.

■

Plaats het scherm zodanig dat dit niet in direct zonlicht staat of aan andere sterke verlichting is blootgesteld. Licht dat rechtstreeks op het scherm valt, zal de kleuren ﬂ ets maken waardoor het kijken moeilijker wordt. Sluit de gordijnen en dim de verlichting wanneer het scherm in een erg zonnige of heldere kamer wordt opgesteld.

Belangrijke informatie voor het opstellen van de projector

■ Plaats de projector op een horizontale ondergrond binnen het afstelbereik (9 graden) van het stelvoetje.

■ Wanneer de projector de eerste maal wordt ingeschakeld, kan er een vreemde geur via de ventilator naar buiten komen. Dit is normaal en duidt niet op een storing. De geur zal verdwijnen nadat de projector een poosje is gebruikt.

Gebruik van de projector op grote hoogte, zoals in de bergen (hoogten van meer dan 4.900 voet (1.500 meter))

■

Wanneer u de projector op grote hoogte gebruikt waar de lucht ijl is, dient u de “Ventilatormodus” op “Hoog” te zetten. Indien dit wordt verzuimd, kan dit de levensduur van het optische systeem nadelig beïnvloeden.

■ Gebruik de projector op hoogtes van 7.500 voet (2.300 meter) of minder.

Waarschuwing betreffende het opstellen van de projector op een hoge plaats

■ Als u de projector op een hoge plaats opstelt, moet u er goed op letten dat de projector stevig staat, om te voorkomen dat de projector letsel veroorzaakt wanneer deze zou vallen.

Stel de projector niet aan harde stoten en/of hevige trillingen bloot.

■ Wees voorzichtig met de lens zodat u deze niet beschadigt of er hard tegen stoot.

Laat uw ogen af en toe rusten.

■ Langdurig ononderbroken naar het scherm kijken kan resulteren in vermoeidheid van de ogen. U moet uw ogen regelmatig laten rusten.

Vermijd plaatsen die blootgesteld staan aan extreme temperaturen.

■ Het bereik voor de beschijfstemperatuur van de projector loopt van 41°F tot 95°F (+5°C tot +35°C).

■ Het bereik voor de opslagtemperatuur van de projector loopt van –4°F tot 140°F (–20°C tot +60°C).

Blokkeer de uitlaat- en inlaatopeningen niet.

■ Houd minimaal 11 13/16" (30 cm) ruimte vrij tussen de uitlaatopening en de dichtstbijzijnde muur of ander obstakel.

■

Zorg dat de inlaat- en uitlaatopeningen niet zijn afgedekt.

■ Als de koelventilator geblokkeerd wordt, zal een veiligheidsvoorziening ervoor zorgen dat de projector automatisch in de ruststand (standby) wordt gezet, om beschadiging als gevolg van oververhitting te voorkomen. Dit duidt niet op een storing. (Zie blz. 60.) Trek de stekker van het netsnoer uit het stopcontact en wacht tenminste 10 minuten. Zet de projector vervolgens op een plaats waar de inlaaten uitlaatopeningen niet geblokkeerd worden, steek de stekker weer in het stopcontact en schakel de projector in. De projector zal vervolgens weer normaal werken.

Belangrijke informatie betreffende het gebruik van de projector

■ Als u de projector lange tijd niet gebruikt, of als u de projector verplaatst, ontkoppel dan het snoer voor netspanning van het stopcontact en ontkoppel alle andere kabels.

■ Draag de projector niet aan de lens.

■ Zorg ervoor dat u de lensdeksel sluit wanneer u de

projector opbergt.

■ Stel de projector niet bloot aan direct zonlicht en plaats deze ook niet in de buurt van een hittebron. Dit kan namelijk resulteren in verkleuring van de behuizing of vervorming van de plastic afdekking.

-7

Page 9

Aansluiten van andere apparatuur

■ Wanneer u een computer of andere audiovisuele apparatuur op de projector aansluit, mag u de aansluitingen pas maken NADAT u het netsnoer van de projector uit het stopcontact hebt gehaald en de apparatuur die wordt aangesloten hebt uitgeschakeld.

■ Lees de gebruiksaanwijzing van de projector en van de apparatuur die wordt aangesloten voor nadere bijzonderheden betreffende de aansluitingen.

Gebruik van de projector in andere landen

■ De netspanning en de uitvoering van de netstekker kunnen variëren, afhankelijk van het gebied of het land waar de projector wordt gebruikt. Als u de projector in het buitenland gebruikt, zorg dan dat deze op de juiste netspanning en met het voorgeschreven netsnoer wordt aangesloten.

Temperatuur-verklikkerfunctie

■ Als de temperatuur binnenin de projector stijgt doordat de ventilatieopeningen geblokkeerd zijn of door een verkeerde plaatsing van het toestel, dan zal de temperatuurwaarschuwingsindicator gaan knipperen. Als de temperatuur blijft stijgen zal “ ” gaan branden in de linker onderhoek van het beeld en zal de temperatuurwaarschuwingsindicator blijven knipperen. Als deze toestand blijft voortduren, gaat de lamp uit, gaat de koelventilator draaien en gaat de projector in de ruststand (standby) staan. Zie “Onderhoudsindicators” op blz. 60 en 61 voor verdere informatie.

Info

• De koelventilator regelt de inwendige temperatuur

automatisch. Daarom kan het geluid van de ventilator veranderen tijdens het gebruik van de projector. Dit duidt niet op een storing.

Volg de volgende veiligheidsvoorschriften bij het gebruik van de 3D-bril.

Voorkom doorslikken

■ Houd de batterijen en het koord buiten bereik van kleine kinderen. Kleine kinderen kunnen deze onderdelen per ongeluk doorslikken.

– Raadpleeg onmiddellijk een arts als een kind een van

deze onderdelen per ongeluk heeft doorgeslikt.

Niet uit elkaar halen

■ De 3D-bril mag niet uit elkaar worden gehaald of worden aangepast

Waarschuwing met betrekking tot de lithiumbatterij

■ Batterijen mogen niet worden blootgesteld aan overmatige warmte, zoals direct zonlicht of vuur.

■ Vervang de batterijen uitsluitend voor hetzelfde type of een vergelijkbaar type batterijen. Als de batterij niet goed is geplaatst, kan deze exploderen.

■ Pas op dat de batterijpolen (+ en –) tijdens het plaatsen van de batterij niet worden verwisseld. Volg de juiste procedure tijdens het plaatsen van de batterij. (Zie blz.

51.) Een niet goed geplaatste batterij kan beschadigen of vloeistof gaan lekken, wat kan leiden tot brand, letsel, of beschadiging.

Hanteren van de 3D-bril

■ De 3D-bril niet laten vallen, geen druk er op toepassen, en er niet op gaan staan. Hierdoor kan het glasgedeelte beschadigd raken, waardoor letsel kan ontstaan.

■ Pas op dat uw vinger niet vast komt te zitten bij het scharniergedeelte van de 3D-bril. Hierdoor kan letsel ontstaan.

– Let in het bijzonder op wanneer kinderen dit product

gebruiken.

Het gebruik van de 3D-bril

■ Ouders/verzorgers dienen kinderen in de gaten te houden’om te voorkomen dat zij dit product langdurig zonder rustperiodes gebruiken.

■ Gebruik alleen de 3D-bril die voor dit product wordt aanbevolen.

■ Gebruik de 3D-bril alleen voor het beoogde doel.

■ Loop tijdens het dragen van de 3D-bril niet heen en

weer. Omdat de omliggende omgeving donker lijkt, kan dit resulteren in vallen of andere ongelukken die letsel kunnen veroorzaken.

Verzorging van de 3D-bril

■ Gebruik voor het reinigen van de glazen alleen de doek die met de 3D-bril is meegeleverd. Verwijder stof en vuil van de doek. Stof en ander vuil kunnen krassen op de glazen veroorzaken. Gebruik geen reinigingsmiddelen zoals benzine, of thinner, omdat de afwerklaag hierdoor kan loslaten.

■ Zorg dat de glazen tijdens het reinigen van de 3D-bril niet in contact komen met water of ander vloeistof.

■ Berg de 3D-bril na gebruik altijd op in de bijgeleverde hoes.

■ Vermijd bij het opbergen van de 3D-bril zeer vochtige of warme locaties.

Het bekijken van 3D-beelden

■ Stop onmiddellijk met het kijken door de 3D-bril en laat uw ogen tot rust komen als u tijdens het bekijken van 3D-beelden last krijgt van duizeligheid, misselijkheid, of ander ongemak.

■ Gebruik de 3D-bril niet als de glazen ervan gebarsten of gebroken zijn.

-8

Page 10

Accessoires

Bijgeleverde accessoires

Inleiding

Afstandsbediening

<RRMCGA929WJSA> Netsnoer* (1)

Voor de Verenigde

Staten, Canada enz.

*1 Zie blz. 50 tot 52 voor informatie over de 3D-bril en de toebehoren. *2 Welke netsnoeren meegeleverd worden met uw projector hangt af van de regio. Gebruik het netsnoer dat

• Gebruiksaanwijzingen <TINS-E931WJZZ>

• Codes tussen “< >” zijn onderdeelnummers voor vervangbare onderdelen.

(2)

Voor Europa, behalve

Groot-Brittannië

(6' (1,8 m))

bedoeld is voor het stopcontact in uw land.

(6' (1,8 m))

Twee AA-size batterijen

(3)

Voor Groot-Brittannië en

Singapore

(6' (1,8 m))

Twee 3D-brillen*1

(4)

Voor Australië, Nieuw-

Zeeland en Oceanië

(6' (1,8 m))

Los verkrijgbare accessoires

■

Lampeenheid AN-K15LP

■

Plafond-montage adapter AN-60KT

■

Plafondmontagebeugel AN-XRCM30 (alleen voor de V.S.)

■

Plafond-montage unit AN-TK201 <voor AN-60KT> AN-TK202 <voor AN-60KT>

■

Plafondgemonteerde verlengbuis AN-EP101B <voor AN-XRCM30> (alleen voor de V.S.)

■

3 RCA naar 15-pins mini D-sub-kabel (10' (3,0 m)) AN-C3CP2 3D-bril AN-3DG10-S

■

AN-3DG10-R AN-3DG10-A

• Het is mogelijk dat sommige van deze los verkrijgbare accessoires niet in uw land worden verkocht. Neem contact op met uw dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum voor verdere informatie.

-9

Page 11

Benaming en functie van de onderdelen

De nummers aangegeven in verwijzen naar de bladzijde in deze gebruiksaanwijzing waar het betreffende onderwerp hoofdzakelijk wordt behandeld.

Projector

121110 13 14

15 1716

Voorkant

1 Uitlaatopening 2 Zoomring

Voor het vergroten/verkleinen van het beeld.

3 Scherpstelring

Voor het scherpstellen van het beeld.

4 Lensdeksel 5 Infraroodafgifte

Geeft een infraroodsignaal wanneer 3D-beelden

worden geprojecteerd.

6 Stelpoot 7 Afstandsbedieningssensor 8 HEIGHT ADJUST hendel 9 Inlaatopening

15, 24

23, 28, 63

15, 24

8 9

19 20 21

Bovenkant

10 Temperatuur-waarschuwingsindicator 11 Lampindicator 12 Spanningsindicator 13 STANDBY/ON toets

Voor het in- en uitschakelen (standby) van de

projector.

14 3D MENU toets

Voor het weergeven van het 3D-MENU-scherm.

15 PICTURE MODE toets

Voor het kiezen van het juiste beeld.

16 ENTER toets

Voor het invoeren van de selecties of instellingen die in

het menu zijn gemaakt.

17 INPUT toetsen (P/R)

Voor het kiezen van de ingangsfunctie.

18 RESIZE toets

Voor het omschakelen van het schermformaat

(NORMAAL, 16:9 enz.).

19 MENU toets

Voor de weergave van schermen voor bijstellingen/

instellingen.

20 RETURN toets

Voor terugkeren naar het vorige menuscherm tijdens

menubediening.

21 Insteltoetsen (P/R/O/Q)

Voor het selecteren van de menu-onderdelen.

23, 60

14, 23

-10

Page 12

Projector (achteraanzicht)

Inleiding

123 5

Gebruik van de draaghendel

Draag deze bij de draaghendel aan de zijkant wanneer u de de projector vervoert.

Sluit het lensdeksel altijd om schade

• aan de lens te voorkomen wanneer u de projector vevoert. Beur de projector niet op en draag hem

• niet rond door hem bij de lens beet te pakken daar dit schade kan toebrengen aan de lens.

79 108

Aansluitingen

1 RS-232C aansluiting

Aansluitbus voor de bediening van de projector met behulp van een computer.

2 COMPONENT aansluitingen

Aansluiting voor het aansluiten van video apparatuur met een component uitgangsaansluiting.

3 COMPUTER/COMPONENT

ingangsaansluiting

Aansluiting voor computer RGB- en YPbPr-signalen.

4 HDMI1, 2 aansluitingen

Aansluiting voor het verbinden van video apparatuur op de HDMI uitgangsaansluiting.

Gebruik van het Kensington slot

•

Deze projector is uitgerust met een Kensington standaard veiligheidsaansluiting voor gebruik met een Kensington MicroSaver beveiligingssysteem. Raadpleeg de documentatie die bij het beveiligingssysteem wordt geleverd voor instructies betreffende het beveiligen van de projector.

19, 21

19, 20

5 S-VIDEO ingangsaansluiting

Aansluitbus voor videoapparatuur die is uitgerust met een S-video-aansluiting.

6 VIDEO ingangsaansluiting

Aansluitbus voor videoapparatuur.

7 Draaghendel

Voor het dragen van de projector.

8 Afstandsbedien ingssensor 9 Netstroomaansluiting

Sluit hierop het bijgeleverde netsnoer aan.

10 Kensington standaard veiligheidsaansluiting 11 Veil ig hei ds sta ng

19, 20

-11

Page 13

Benaming en functie van de onderdelen (vervolg)

De nummers aangegeven in verwijzen naar de bladzijde in deze gebruiksaanwijzing waar het betreffende onderwerp hoofdzakelijk wordt behandeld.

Afstandsbediening

5 13

11 12

16 17

19 20

1 ON toets

Voor het inschakelen van de stroom.

2 STANDBY toets

Om de projector in de ruststand (standby) te zetten.

3 HDMI1, 2, COMPONENT, S-VIDEO, VIDEO,

COMPUTER toetsen

Voor overschakelen naar de respectievelijke invoermodi.

4 FREEZE toets

Voor het stilzetten van het beeld.

5 MAGNIFY toetsen

Voor het vergroten/verkleinen van een deel van het beeld.

6 KEYSTONE toets

Voor het inschakelen van de trapeziumvormcorrectiefunctie.

7 Insteltoetsen (P/R/O/Q)

Voor het selecteren van de menu-onderdelen.

8 RETURN toets

Voor terugkeren naar het vorige menuscherm tijdens menubediening.

9 INPUT toets

Voor het kiezen van de ingangsfunctie.

10 3D ON/OFF toets

Voor het wisselen tussen 2D- en 3D-modi.

11 AUTO SYNC toets

Voor het automatisch instellen van het beeld wanneer de projector op een computer is aangesloten.

12 PICTURE MODE toets

Voor het kiezen van het juiste beeld.

13 IRIS 1, 2 toetsen

Voor heen en weer schakelen tussen “Hoge helderh.” en “Hoog contrast”.

14 IMAGE SHIFT toets

Om beelden horizontaal en verticaal te verschuiven.

15 ENTER toets

Voor het invoeren van de selecties of instellingen die in het menu zijn gemaakt.

16 MENU HIDE toets

Om het menuscherm tijdelijk te verbergen.

17 MENU toet s

Voor de weergave van schermen voor bijstellingen/ instellingen.

18 RESIZE toets

Voor het omschakelen van het schermformaat (NORMAAL, 16:9 enz.).

19 3D MENU toets

Voor het weergeven van het 3D-MENU-scherm.

20 ECO+QUIET toets

Voor het reduceren van het geluid van de koelventilator en het verlengen van de levensduur van de lamp.

14, 23

15, 23

15, 27

53, 54

-12

Page 14

De afstandsbediening gebruiken

30°

)

23' (7 m)

)

23' (7 m)

30°

Afstandsbedienings-

sensoren

Afstandsbedienings-

signaalzenders

Afstandsbediening

De batterijen plaatsen

1 Trek het lipje op de deksel

omlaag en verwijder de deksel in de richting van de pijl.

2 Plaats de geleverde batteijen en

plaats de deksel terug.

• Zorg ervoor dat de polariteiten overeenstemmen met de markeringen

en n binnenin het batterijvak.

• Wanneer u de deksel correct terugplaatst, voelt u hem op zijn plaats klikken.

Bruikbaar bereik

De afstandsbediening kan worden gebruikt om de projector te bedienen binnen het bereik zoals getoond in de afbeelding.

Inleiding

23' (7 m

• De sensor van de afstandsbediening bevindt zich aan zowel de voorkant als de achterkant van de projector.

• Het signaal van de afstandsbediening kan op een scherm worden weerkaatst voor eenvoudige bediening. De daadwerkelijke afstand van het signaal kan echter variëren naargelang het materiaal van het scherm.

3' (7 m

Afstandsbedienings

ensoren

De afstandsbediening gebruiken:

• Niet laten vallen of blootstellen aan vocht of hoge temperaturen.

• De afstandsbediening kan slecht werken onder een tl-buis. Plaats de projector in dat geval uit de buurt van de tl-buis.

Bij verkeerd gebruik kunnen de batterijen lekken of ontploffen. Neem de volgende voorzorgsmaatregelen in acht.

Let op

•

De batterij kan ontploffen als deze verkeerd wordt geplaatst. Alleen vervangen door alkaline of magnesium batterijen.

•

Plaats de batterijen met de m en n pool overeenkomstig de aanduidingen in de batterijhouder.

•

Batterijen van een verschillend type hebben verschillende eigenschappen. Gebruik daarom niet gelijktijdig batterijen van een verschillend type.

•

Meng geen nieuwe en oude batterijen door elkaar. Dit kan resulteren in een kortere levensduur van de nieuwe batterijen of de oude batterijen kunnen gaan lekken. Neem de batterijen uit de afstandsbediening wanneer deze leeg zijn, want anders kunnen ze gaan lekken.

• De vloeistof uit lekkende batterijen is schadelijk voor de huid, dus veeg bij lekkage de batterijen met een doek af en verwijder de batterijen daarna ook met de doek. De batterijen die bij deze projector zijn geleverd kunnen een kortere levensduur hebben dan normaal, afhankelijk

• van hoe lang ze opgeslagen zijn geweest. Vervang de batterijen zo spoedig mogelijk door nieuwe batterijen. Neem de batterijen uit de afstandsbediening als u de afstandsbediening geruime tijd niet denkt te gebruiken.

• Neem de plaatselijke wetgeving (voorschriften) in acht wanneer u de batterijen weggooit.

•

Afstandsbedienin

Afstandsbedienings signaalzender

-13

Page 15

Snelstartgids

Dit gedeelte toont u een voorbeeld van hoe u de projector aansluit op videoapparatuur die voorzien is van een HDMI-uitgangsaansluiting, samen met een korte toelichting op de stappen, van de aansluiting tot de projectie van afbeeldingen. Voor meer informatie raadpleegt u de pagina's die in elke stap worden vermeld.

3, 7 STANDBY/ON

toets

6 Zoomring

7 STANDBY toets 3 ON toets 5 Selectietoetsen

inputmodus

6 Scherpstelring

6 Stelpoten

5 INPUT toets

1. Plaats de projector met de voorkant naar een scherm

Sluit de projector aan op de videoapparatuur en steek het netsnoer in de netstroomaansluiting op de projector

Blz. 16

Blz. 19-23

Open het lensdeksel volledig en schakel de projector vervolgens in

Op de projector

-14

STANDBY/ON toets

Druk op STANDBY/ON op de projector of op ON op de afstandsbediening terwijl u deze op de projector richt.

Op de afstandsbediening

ON toets

Blz. 23

Page 16

4. Schakel de videoapparatuur in en start het afspelen

Afspelen

5. Selecteer de Inputmodus

Druk op de HDMI1 toets op de afstandsbediening om “HDMI1” te selecteren als de Inputmodus.

HDMI1

YPbPr

HDMI1 toets

• Druk op HDMI1, HDMI2, COMPONENT, S-VIDEO, VIDEO en COMPUTER op de afstandsbediening om de ingangsmodus te schakelen.

• Druk op P of R om de gewenste ingangsmodus te selecteren wanneer u op INPUT op de afstands- bediening drukt of op de projector.

1080P

6. Stel de hoek, scherpte en zoom bij

1. De scherpte wordt bijgesteld

door aan de scherpstelring te draaien.

Scherpstelring

2. Het zoomen wordt bijgesteld door aan de zoomring te draaien.

Zoomring

3. De projectorhoek wordt bijgesteld door de stelpoot te gebruiken.

Blz. 27

Blz. 24

Snelstartgids

Stelpoten

•

Wanneer het beeld als een trapezium vervormd wordt, is trapeziumvorm-correctie nodig.

(Zie blz. 25.)

7. Schakel de stroom uit

Druk op STANDBY/ON op de projector of op STANDBY op de afstandsbediening en druk dan nogmaals op de toets terwijl de bevestigingboodschap getoond word tom de projector in de ruststand (standby) te zetten.

Op de projector

STANDBY/ON toets

Op de afstandsbediening

STANDBY toets

Beeldschermdisplay

Blz. 23

-15

Page 17

De projector opstellen

Voor optimale afbeeldingskwaliteit plaatst u de projector loodrecht tegenover het scherm met de stelpoten van de projector in vlakke en horizontale stand.

•

De projectorlens moet in het midden van het scherm geplaatst zijn. Als de horizontale lijn die door het midden van de lens loopt, niet verticaal op het scherm staat, dan zal de afbeelding vervormen, wat het bekijken bemoeilijkt.

• Voor een optimaal beeld plaatst u het scherm zo dat het niet in direct contact met het zonlicht of de kamerverlichting staat. Licht dat direct op het scherm valt, vervaagt de kleuren, wat het bekijken bemoeilijkt. Sluit de gordijnen en dim de lichten wanneer u het scherm opstelt in een zonnige of heldere kamer.

Standaardopstelling (projectie voorkant)

■ Plaats de projector op de vereiste afstand tot het scherm, in overeenstemming met het gewenste afbeeldingsformaat.

Voorbeeld van een standaardopstelling

Zijaanzicht

Scherm

90°

Midden van de lens

• Zie blz. 18 voor verdere informatie over “Schermformaat en projectie-afstand”.

-16

Page 18

Projectiemodus (PRJ)

De projector kan een van de 4 projectiemodi gebruiken, zoals afgebeeld in de onderstaande schets. Selecteer de meest geschikte modus voor de projectie-instelling die u gebruikt. (U kunt de PRJ-modus in het “SCH-INS”-menu instellen. Zie blz. 45.)

■ Tafelmontage, projectie voorkant

Menu-item ➞ “Voor”

■ Tafelmontage, projectie achterkant

(met een doorzichtig scherm)

Menu-item ➞ “Achter”

■ Plafondmontage, projectie voorkant

Menu-item ➞ “Plafond+voor”

■ Plafondmontage, projectie achterkant (met een doorzichtig scherm)

Menu-item ➞ “Plafond+achter”

Bevestigen aan het plafond

■ De optionele Sharp plafond-montage adapter en unit wordt aanbevolen voor deze installatie. Neem contact op met uw dichtstbijzijnde ofﬁ ciële Sharp projector- dealer of servicecentrum voordat u de projector monteert om de plafond-montage adapter en unit te verkrijgen (wordt los verkocht).

Installatie

Indicatie van het geprojecteerde afbeeldingsformaat en projectie-afstand

Voor meer informatie verwijzen wij u naar “Schermformaat en projectie-afstand” op blz. 18.

Voorbeeld: Bij gebruik van een breed scherm (16:9)

Afbeeldingsformaat

500" (1270 cm)

200" (508 cm)

100" (254 cm)

80" (203 cm) 40" (102 cm)

70"×39"

(177 cm × 100 cm)

35"×20" (89 cm × 50 cm)

4'1" ~ 4'9"

(1,3 m ~ 1,4 m)

174"×98" (443 cm

87"×49"

(221 cm × 125 cm)

8'3" ~ 9'6" (2,5 m ~ 2,9 m)

436 (1107 cm

249 cm)

10'4" ~ 11'11"

20'7" ~ 23'9"

(3,1 m ~ 3,6 m)

(6,3 m ~ 7,2 m)

×245

51'6"

623

cm )

(15,7 m)

Projectie-afstand

-17

Page 19

De projector opstellen (vervolg)

Schermformaat en projectie-afstand

Bij gebruik van een breed scherm (16:9): Wanneer u de afbeelding (16:9) afbeeldt over het hele scherm (16:9).

Afbeeldingsformaat (Schermformaat) Projectie-afstand [L]

Diag. [χ] Breedte Hoogte

500" (1270 cm) 436" (1107 cm) 245" (623 cm) 51'6" (15,7 m)

Minimaal [L1]

Maximaal [L2]

—

400" (1016 cm) 349" (886 cm) 196" (498 cm) 41'2" (12,6 m) 47'6" (14,5 m) 31 300" (762 cm) 261" (664 cm) 147" (374 cm) 30'11" (9,4 m) 35'8" (10,9 m) 23 250" (635 cm) 218" (553 cm) 123" (311 cm) 25'9" (7,9 m) 29'8" (9,1 m) 19 200" (508 cm) 174" (443 cm) 98" (249 cm) 20'7" (6,3 m) 23'9" (7,2 m) 15 150" (381 cm) 131" (332 cm) 74" (187 cm) 15'5" (4,7 m) 17'10" (5,4 m) 11 120" (305 cm) 105" (266 cm) 59" (149 cm) 12'4" (3,8 m) 14'3" (4,3 m) 9 100" (254 cm) 87" (221 cm) 49" (125 cm) 10'4" (3,1 m) 11'11" (3,6 m) 7 80" (203 cm) 70" (177 cm) 39" (100 cm) 8'3" (2,5 m) 9'6" (2,9 m) 6 60" (152 cm) 52" (133 cm) 29" (75 cm) 6'2" (1,9 m) 7'2" (2,2 m) 4 40" (102 cm) 35" (89 cm) 20" (50 cm) 4'1" (1,3 m) 4'9" (1,4 m) 3

x : Afbeelding (Scherm) diagonale afmeting: 40" – 500" L : Projectie-afstand (voet/m) L1 : Minimale projectie-afstand (voet/m) L2 : Maximale projectie-afstand (voet/m) H :

Afstand vanaf het midden van de lens tot de onderrand van het beeld (duim/cm)

De formule voor beeldformaat en projectie-afstand [Voet/duim] L1 (voet) = 0,0314 x / 0,3048 L2 (voet) = 0,0362 x / 0,3048 H (duim) = 0,2 x / 2,54

Bij gebruik van een normaal scherm (4:3): Wanneer u de afbeelding (4:3) afbeeldt over het hele scherm (4:3).

Afbeeldingsformaat (Schermformaat) Projectie-afstand [L]

Diag. [χ] Breedte Hoogte

400" (1016 cm) 320" (813 cm) 240" (610 cm) 50'5" (15,4 m)

Minimaal [L1]

Maximaal [L2]

—

300" (762 cm) 240" (610 cm) 180" (457 cm) 37'10" (11,5 m) 43'7" (13,3 m) 28 250" (635 cm) 200" (508 cm) 150" (381 cm) 31'6" (9,6 m) 36'4" (11,1 m) 24 200" (508 cm) 160" (406 cm) 120" (305 cm) 25'3" (7,7 m) 29'1" (8,9 m) 19 150" (381 cm) 120" (305 cm) 90" (229 cm) 18'11" (5,8 m) 21'10" (6,6 m) 14 120" (305 cm) 96" (244 cm) 72" (183 cm) 15'2" (4,6 m) 17'5" (5,3 m) 11 100" (254 cm) 80" (203 cm) 60" (152 cm) 12'7" (3,8 m) 14'6" (4,4 m) 9 80" (203 cm) 64" (163 cm) 48" (122 cm) 10'1" (3,1 m) 11'8" (3,5 m) 7 70" (178 cm) 56" (142 cm) 42" (107 cm) 8'10" (2,7 m) 10'2" (3,1 m) 6 60" (152 cm) 48" (122 cm) 36" (91 cm) 7'7" (2,3 m) 8'9" (2,7 m) 5 40" (102 cm) 32" (81 cm) 24" (61 cm) 5'1" (1,5 m) 5'10" (1,8 m) 3

x : Afbeelding (Scherm) diagonale afmeting: 40" – 400" L : Projectie-afstand (voet/m) L1 : Minimale projectie-afstand (voet/m) L2 : Maximale projectie-afstand (voet/m) H :

Afstand vanaf het midden van de lens tot de onderrand van het beeld (duim/cm)

De formule voor beeldformaat en projectie-afstand [Voet/duim] L1 (voet) = 0,03843 x / 0,3048 L2 (voet) = 0,0443 x / 0,3048 H (duim) = 0,24477 x / 2,54

Bij gebruik van een normaal scherm (4:3): Wanneer u de afbeelding (16:9) afbeeldt over de hele horizontale breedte van het scherm (4:3).

Diag. [χ] Breedte Hoogte

500" (1270 cm) 400" (1016 cm) 300" (762 cm) 47'3" (14,4 m) 400" (1016 cm) 320" (813 cm) 240" (610 cm) 37'10" (11,5 m) 43'7" (13,3 m) 28 300" (762 cm) 240" (610 cm) 180" (457 cm) 28'4" (8,6 m) 32'8" (10,0 m) 21 250" (635 cm) 200" (508 cm) 150" (381 cm) 23'8" (7,2 m) 27'3" (8,3 m) 18 200" (508 cm) 160" (406 cm) 120" (305 cm) 18'11" (5,8 m) 21'10" (6,6 m) 14 150" (381 cm) 120" (305 cm) 90" (229 cm) 14'2" (4,3 m) 16'4" (5,0 m) 10 120" (305 cm) 96" (244 cm) 72" (183 cm) 11'4" (3,5 m) 13'1" (4,0 m) 8 100" (254 cm) 80" (203 cm) 60" (152 cm) 9'5" (2,9 m) 10'11" (3,3 m) 7 80" (203 cm) 64" (163 cm) 48" (122 cm) 7'7" (2,3 m) 8'9" (2,7 m) 5 70" (178 cm) 56" (142 cm) 42" (107 cm) 6'7" (2,0 m) 7'8" (2,3 m) 5 60" (152 cm) 48" (122 cm) 36" (91 cm) 5'8" (1,7 m) 6'6" (2,0 m) 4 40" (102 cm) 32" (81 cm) 24" (61 cm) 3'9" (1,2 m) 4'4" (1,3 m) 2

x : Diagonale afmeting van het scherm: 40" – 500" L : Projectie-afstand (voet/m) L1 : Minimale projectie-afstand (voet/m) L2 : Maximale projectie-afstand (voet/m) H :

Afstand vanaf het midden van de lens tot de onderrand van het beeld (duim/cm)

Schermformaat Projectie-afstand [L]

Minimaal [L1]

Maximaal [L2]

De formule voor schermformaat en projectieafstand [Voet/duim] L1 (voet) = 0,02882 x / 0,3048 L2 (voet) = 0,03323 x / 0,3048 H (duim) = 0,18358 x / 2,54

—

Afstand vanaf het midden van de lens

tot de onderrand van het beeld [H]

/8" (100 cm)

/2" (80 cm)

/8" (60 cm)

/16" (50 cm)

/4" (40 cm)

/16" (30 cm)

/64" (24 cm)

/8" (20 cm)

/64" (16 cm)

/32" (12 cm)

/32" (8 cm)

[m/cm] L1 (m) = 0,0314 x L2 (m) = 0,0362 x H (cm) = 0,2 x

Afstand vanaf het midden van de lens

tot de onderrand van het beeld [H]

38 35/64" (98 cm)

/32" (73 cm)

/32" (61 cm)

/64" (49 cm)

/64" (37 cm)

/16" (29 cm)

/64" (24 cm)

/64" (20 cm)

/4" (17 cm)

/32" (15 cm)

/64" (10 cm)

[m/cm] L1 (m) = 0,03843 x L2 (m) = 0,0443 x H (cm) = 0,24477 x

Afstand vanaf het midden van de lens

tot de onderrand van het beeld [H]

/64" (92 cm)

/32" (73 cm)

/16" (55 cm)

/16" (46 cm)

/64" (37 cm)

/32" (28 cm)

/64" (22 cm)

/64" (18 cm)

/32" (15 cm)

/16" (13 cm)

/32" (11 cm)

/64" (7 cm)

[m/cm] L1 (m) = 0,02882 x L2 (m) = 0,03323 x H (cm) = 0,18358 x

• Zie blz. 16 voor “Projectie-afstand [L]” en “Afstand vanaf het midden van de lens tot de onderrand van het beeld [H]”.

• In de waarden in de bovenstaande diagrammen moet u rekening houden met een kleine foutenmarge.

-18

Page 20

Voorbeelden van kabels voor aansluiting

Voor meer informatie over aansluiting en kabel verwijzen wij u naar de gebruiksaanwijzing van de aan te

• sluiten apparatuur. U hebt wellicht andere kabels of connectors nodig die hieronder niet worden vermeld.

•

Apparatuur

Videoapparatuur

Aansluiting op

aan te sluiten

apparatuur

HDMI-

uitgangsaansluiting

Component-videouitgangsaansluiting

HDMI-kabel (los verkrijgbaar) HDMI1, 2

Componentkabel (los verkrijgbaar) COMPONENT

Kabel

Aansluiting op de

projector

( Blz. 20)

Fotocamera/videospel

3 RCA naar 15-pins mini D-sub-kabel (optioneel, AN-C3CP2)

S-video-

uitgangsaansluiting

Video-

uitgangsaansluiting

Component-

video-

uitgangsaansluiting

S-video-

uitgangsaansluiting

Video-

uitgangsaansluiting

S-videokabel (los verkrijgbaar) S-VIDEO

Videokabel (los verkrijgbaar) VIDEO

Kabels voor een camera of videospel/3 RCA naar 15pins mini D-sub-kabel (optioneel, AN-C3CP2)

Kabels voor een camera of videospel S-VIDEO

Kabels voor een camera of videospel VIDEO

COMPUTER/ COMPONENT

Aansluitingen

( Blz. 20)

COMPUTER/ COMPONENT

RCA adapterstekker (los verkrijgbaar)

Computer

RGB-

uitgangsaansluiting

HDMI-

uitgangsaansluiting

RGB-kabel (los verkrijgbaar) COMPUTER/

HDMI-kabel (los verkrijgbaar) HDMI1, 2

COMPONENT

( Blz. 21)

-19

Page 21

Aansluiten op videoapparatuur

Voordat u apparatuur aansluit, moet u de netstroomaansluiting van de projector uit het Netsnoerstopcontact trekken en de apparaten uitschakelen die u wilt gaan aansluiten. Nadat u alle aansluitingen hebt gemaakt, schakelt u de projector in en daarna de andere apparaten.

Apparatuur met HDMI-uitgangsaansluiting aansluiten op de HDMI-aansluiting op de projector

Voor videoaansluiting gebruikt u een kabel die voldoet aan HDMI-normen. Het gebruik van kabel die niet voldoen aan HDMI-normen kan storingen veroorzaken.

HDMI-compatibel apparaat

Naar HDMI-uitgangsaansluiting

HDMI-kabel (type A)

HDMI-kabel (type A) (los verkrijgbaar)

(los verkrijgbaar)

Naar HDMI1- of 2-aansluiting

• Afhankelijk van de speciﬁ caties van de videoapparatuur of de DVIÙHDMI digitalekabel kan het zijn dat

het signaal niet goed wordt overgebracht. (De HDMI-speciﬁ catie ondersteunt niet alle verbindingen met videoapparatuur met digitale HDMI-uitgangsaansluiting met gebruik van een DVIÙHDMI digitalekabel.)

• HDMI (High-Deﬁ nition Multimedia Interface) is een digitale AV-interface die een videosignaal met hoge

resolutie kan aﬂ everen, tegelijk met een multikanaals audiosignaal en bidirectioneel controlesignaal, en dit alles in slechts één kabel.

• Omdat het digitale videosignaal compatibel is met het HDCP-systeem (High-bandwidth Digital Content

Protection), verzwakt het niet wanneer het verzonden wordt en kunt u genieten van een afbeelding van hoge kwaliteit met behulp van slechts één eenvoudige aansluiting.

Apparatuur aansluiten met S-video-uitgangsaansluiting.

DVD-speler, etc.

Naar S-video-uitgangsaansluiting

S-videokabel (los verkrijgbaar)

Naar S-VIDEO-aansluiting

Zie “Voorbeelden van kabels voor aansluiting” op blz. page 19 voor het aansluiten van andere apparatuur.

-20

Page 22

Aansluiten op een computer

Zorg ervoor dat de computer het laatste apparaat is dat wordt ingeschakeld als alle aansluitingen eenmaal zijn gemaakt.

Aansluiten op een computer met de RGB-kabel

Computer

Naar RGB-uitgangsaansluiting

RGB-kabel (los verkrijgbaar)

• Raadpleeg “Compatibiliteitskaart” op blz. 70 voor een lijst met computersignalen die compatibel zijn

met de projector. Gebruik met computersignalen die niet staan vermeld kan storing in sommige functies veroorzaken.

• Het is mogelijk dat u voor sommige Macintosh computers een Macintosh adapter nodig hebt. Neem contact

op met uw dichtstbijzijnde Macintosh handelaar.

• Afhankelijk van de computer die u gebruikt, kan een afbeelding niet geprojecteerd worden, als de

externe outputpoort van uw computer niet is ingeschakeld. (bijv. Druk tegelijkertijd de toetsen “Fn” en “F5” in wanneer u een SHARP-notebookcomputer gebruikt). Wij verwijzen u naar de speciﬁ eke

aanwijzingen in de bedieningshandleiding van uw computer om de externe outputpoort van uw computer in te schakelen.

Naar de COMPUTER/COMPONENT aansluiting

Aansluitingen

-21

Page 23

De projector bedienen met een computer

Wanneer de RS-232C-aansluiting op de projector is aangesloten op een computer, dan kan de computer worden gebruikt om de projector te bedienen en om de status van de projector te controleren.

Aansluiting maken met een computer met behulp van een seriële RS-232C-controlekabel

Computer

Naar RS-232C-aansluiting

Seriële RS-232C-controlekabel (haaks type, los verkrijgbaar)

• De RS-232C-functie kan wellicht niet werken als uw computerterminal niet correct is opgesteld. Wij verwijzen

u naar de bedieningshandleiding van de computer voor meer informatie.

• Voor informatie over RS-232C-speciﬁ caties en -opdrachten verwijzen wij u naar blz. 66.

Info

• Sluit de RS-232C-kabel alleen aan op de RS-232C-aansluiting op de computer. Anders kunt u schade aan

uw computer of projector veroorzaken.

• U mag een seriële RS-232C-controlekabel niet op de computer aansluiten of van de computer losmaken

als de computer is ingeschakeld. Anders kunt u schade aan uw computer veroorzaken.

-22

Page 24

De projector in- en uitschakelen

Het netsnoer aansluiten

Stop het netsnoer in de netstroomaansluiting aan de achterkant van de projector.

De spanningsdicator licht rood op en de projector

• schakelt in standby-modus.

Netsnoer (meegeleverde)

De projector inschakelen

Voordat u de onderstaande aanwijzingen uitvoert, moet u eerst alle externe apparatuur aansluiten en de stekker in het stopcontact steken. (Zie blz. 20 tot 23.)

Open het lensdeksel volledig en druk op STANDBY/ON op de projector of op ON op de afstandsbediening.

•

De spanningsindicator licht groen op.

•

Na het oplichten van de lampindicator is de projector klaar voor bediening.

•

Wanneer het lensdeksel gesloten is, knippert de spanningsindicator beurtelings groen en oranje en de projector wordt niet ingeschakeld.

Betreffende de lampindicator

•

De lampindicator geeft de status van de lamp aan.

Groen: De lamp is aan. Knippert groen: De lamp is aan het opwarmen. Rood: De lamp wordt op een abnormale

wijze uitgeschakeld of de lamp

Wanneer de projector wordt ingeschakeld, kan het

•

beeld enigszins ﬂ ikkeren gedurende de eerste minuut dat de lamp is ingeschakeld. Dit is normaal en wordt veroorzaakt door de regelcircuits van de lamp die de uitgangskarakteristieken van de lamp stabiliseren. Dit verschijnsel duidt niet op een defect.

•

Als de projector in de ruststand (standby) wordt gezet en dan meteen weer wordt ingeschakeld, kan het even duren voordat de lamp gereed is om te beginnen met projecteren.

moet vervangen worden.

Info

Bij het verlaten van de fabriek is de taal op

• Engels ingesteld. Als u een andere taal voor het beeldschermdisplay wilt instellen, moet u de taal wijzigen zoals beschreven op blz. 45.

Spanningsindicator

STANDBY/ON toets

Lampindicator

Lensdeksel

STANDBY toets

ON toets

Basisbediening

De projector uitschakelen (de projector in de ruststand zetten)

Druk op STANDBY/ON van de projector of op STANDBY van de afstandsbediening en druk dan nog een keer op die toets terwijl de bevestigingsmelding wordt aangegeven om de projector in de ruststand (standby) te schakelen.

•

De projector kan niet aangezet worden tijdens het koelen.

Direct Uit functie:

•

U kunt de stekker uit het stopcontact halen ook als de koelventilator nog draait.

Beeldschermdisplay

Info

-23

Page 25

Beeldprojectie

Scherp

Zoomring

Zoomrin

afstellingen.

Instellen van het geprojecteerde beeld

1 Scherpstellen

U kunt scherpstellen met de scherpstelring op de projector.

Draai aan de scherpstelring om scherp te stellen terwijl u naar het geprojecteerde beeld kijkt.

Instellen van de schermgrootte

U kunt de schermgrootte instellen met de zoomring op de projector.

Draai aan de zoomring om het scherm groter of kleiner te maken.

3 Instellen van de hoogte

De hoogte van de projector kan bijgesteld worden d.m.v. de stelpoten. Wanneer het scherm hoger is dan de projector, kunt u de stand van de projector wijzigen om het beeld hoger te projecteren.

stelrin

Scher

HEIGHT ADJUST hende

Til de projector omhoog om

de hoogte in te stellen terwijl u de HEIGHT ADJUST hendel omhooghaalt.

Neem uw hand van de HEIGHT

ADJUST hendel van de projector nadat de hoogte nauwkeurig is ingesteld.

•

De projectiehoek kan worden ingesteld tot 9 graden ten opzichte van het oppervlak waarop de projector is geplaatst.

•

Bij het afstellen van de hoogte van de projector zal er trapeziumvervorming optreden. Volg de aanwijzingen in Trapeziumvorm-correctie om de vervorming te corrigeren. (Zie blz. 25 en 44.)

k klein

stellingen

Info

•

Oefen niet te veel druk uit op de projector wanneer de stelpoten aan de voorkant uitgestoken zijn.

•

Wanneer de positie van de projector verlaagd wordt, dient u er op te letten dat uw vingers niet in het gedeelte tussen de stelpoten en de projector klem raken.

•

Houd de projector stevig vast wanneer u deze omhoogtilt of draagt.

•

Pak de projector niet bij het lensgedeelte vast.

-24

Page 26

Trapeziumvorm-correctie

(

///

)

Deze functie kan de vervorming corrigeren van een beeld dat geprojecteerd wordt op een bol (sfeer) of cylindrisch scherm alsmede een trapezium vormige vervorming van een beeld op een plat scherm en het beeld bij een willekeurige hoek roteren.

■ Trapezium

Wanneer het beeld van beneden of van boven onder een hoek op het scherm wordt geprojecteerd, kan het beeld vervormd worden als gevolg van trapeziumvorm-vertekening. Gebruik deze functie om dit soort vervorming, Keystone genaamd, te corrigeren.

De Trapeziumvorm-correctiefunctie kan

• bijgesteld worden tot een hoek van maximaal ±40 graden met “V-Trapezium” en ongeveer ±30 graden met “H-Trapezium”.

O, Q toets

P, R toets

EYSTONE toets

NTER toet

nsteltoetsen

toets

Voor horizontale trapeziumvormcorrectie

Voor verticale trapeziumvormcorrectie

Druk op KEYSTONE om de Trap.

Modus in te schakelen.

De Trap. Modus lijst verschijnt.

•

TRAP. MODUS

TRAPEZIUM

SFEER

ROTATIE

SEL ENTER

Druk op P/R om “TRAPEZIUM” te

END

selecteren en druk vervolgens op ENTER.

De trapeziummenugids verschijnt.

•

TRAPEZIUM

END

Instelbare toetsen Beschrijving

END➞KEYSTONE

P/R/O/Q

INSTEL

➞

TESTBEELD

➞ENTER

RESET➞RETURN

Druk op P / R /O /Q om de

Sluit de Trap. Modus. Stelt de Trapeziumvorm-correctiefunctie bij. Toont het testbeeld.

Keert terug naar een standaardinstelling.

H: 0 V: 0 INSTEL

RESETTESTBEELD

trapeziumvorm-correctie in te stellen.

Trapeziumvorm-correctie

H-Trapezium correctie:

V-Trapezium correctie:

•

Om terug te keren naar de standaardinstelling, druk op RETURN terwijl de Trapezium Modus op het scherm weergegeven wordt.

Info

•

Tijdens het bijstellen van het beeld d.m.v. Trapezium/Sfeer/Rotatie correctie, kunnen rechte lijnen en de randen van beelden er getand uitzien.

Druk op KEYSTONE.

De weergave van de Trap. Modus

• verdwijnt van het scherm.

Basisbediening

-25

Page 27

Beeldprojectie (vervolg)

■ Sfeer

Deze functie kan vervorming corrigeren van een beeld dat geprojecteerd wordt op een bolvormige (sferisch) of cilindrisch scherm.

Druk op KEYSTONE om de Trap.

Modus in te schakelen.

De Trap. Modus lijst verschijnt. (Zie blz.

•

25.)

Druk op P/R om “SFEER” te

selecteren, en druk vervolgens op ENTER.

•

De Sfeer menugids verschijnt.

Beschikbare

instellingen TERUG INSTEL Stelt de Sfeer correctie bij. TESTBEELD Toont het testbeeld. RESET Keert terug naar een

Druk op P/R/O/Q om de Sfeer

Keert terug naar de Trap. Modus lijst.

standaardinstelling.

Beschrijving

correctiemodus bij te stellen.

P, Q toets

R, O toets

Voor correctie van concave (holle) vervorming

Voor correctie van convexe (bolle) vervorming

■ Rotatie

Deze functie kan het beeld roteren bij een willekeurige hoek.

Druk op KEYSTONE om de Trap.

Modus in te schakelen.

De Trap. Modus lijst verschijnt. (Zie blz.

•

25.)

Druk op P/R om “ROTATIE” te

selecteren en druk vervolgens op ENTER.

De rotatie menugids verschijnt.

•

Beschikbare

instellingen TERUG INSTEL TESTBEELD

RESET

Druk op P/R/O/Q om de Rotatie

Keert terug naar de Trap. Modus lijst. Stelt de rotatie correctie bij. Toont het testbeeld. Keert terug naar een

standaardinstelling.

Beschrijving

correctiemodus bij te stellen.

P, Q toets

R, O toets

Rotatie correctie

Roteert het beeld rechtsom (met de wijzers van de klok mee).

Roteert het beeld linksom (tegen de wijzers van de klok in).

Sfeer correctie

Correctie van concave (holle) vervorming:

Correctie van convexe (bolle) vervorming:

•

Om terug te keren naar de standaardinstelling, druk op RETURN terwijl de Trap. Modus op het scherm weergegeven wordt.

Druk op KEYSTONE.

De weergave van de Sfeer correctiemodus

• verdwijnt van het scherm.

Om terug te keren naar de standaardinstelling,

• druk op RETURN terwijl de Trap. Modus op het scherm weergegeven wordt.

Druk op KEYSTONE.

De weergave van de Rotatie

• correctiemodus verdwijnt van het scherm.

-26

Page 28

Kiezen van de ingangsfunctie

oetsen

sen

(

///

)

Kies de juiste ingangsfunctie voor de aangesloten apparatuur.

Druk op HDMI1, 2, COMPONENT, S-VIDEO, VIDEO of COMPUTER van de afstandsbediening

om de ingangs functie te kiezen.

Wanneer u op INPUT op de projector of op de

• afstandsbediening drukt, verschijnt de INGANG lijst. Druk P/R om van INGANG modus te wisselen.

INGANG lijst

INGANG HDMI1 HDMI2 COMPONENT COMPUTER S-VIDEO VIDEO

Wanneer u de modus INGANG omschakelt, wordt

•

de afbeelding, zoals hieronder afgebeeld, in de rechterbovenhoek van het scherm weergegeven. (U kunt de geselecteerde invoermodus en de informatie op het invoersignaal bevestigen.)

HDMI1

YPbPr 1080P

Wanneer wordt weergegeven, wordt

•

“3D” op “Aan” gezet. Als wordt weergegeven, betekent dat dat een

•

3D-beeldsignaal, dat automatisch kan worden gedetecteerd, als invoer wordt toegepast.

HDMI1, 2, COMPONENT S-VIDEO, VIDEO, COMPUTER t

IMAGE SHIFT toet

Insteltoet

INPUT toet

Druk op P / R /O /Q om de

verticale en horizontale positie van het beeld bij te stellen.

H-bldverschuiv.

Beschikbare instellingen H-bldverschuiv. Naar links Naar rechts

V-bldverschuiv.

Beschikbare instellingen V-bldverschuiv. Naar beneden Naar boven

\ toets | toets

| toets\ toets

" toets ' toets

Basisbediening

Bijstellen van de verticale en horizontale positie van het beeld

Druk op IMAGE SHIFT om de

bldverschuiv. modus in te schakelen.

De bldverschuiv. menugids verschijnt.

•

V: 0H: 0

Instelbare toetsen

END➞IMAGE SHIFT

INSTEL➞P/R/O/Q RESET➞RETURN

BLDVERSCHUIV.

END

INSTEL

RESET

Beschrijving

Sluit de beeldverschuivingmodus.

Stelt de beeldverschuiving bij. Keert terug naar een

standaardinstelling.

' toets" toets

Om terug te gaan naar de standaardinstelling,

• druk op RETURN wanneer de bldverschuiv. menugids zich nog op het scherm bevindt.

•

De mate waarin het beeld kan worden verplaatst kan verschillen, afhankelijk van:

de functie grootte aanpassen

de beeldmodus

de resolutie van het ingangssignaal

het type 3D-signaal van de ingang

-27

Page 29

Beeldprojectie (vervolg)

Tijdelijk tonen van het Zwarte Scherm

Sluit het lensdeksel om het zwarte scherm tijdelijk te tonen.

•

Wanneer u het lensdeksel sluit, zal de projector na ongeveer 30 minuten automatisch uitgeschakeld worden.

FREEZE toet AUTO SYNC toet

PICTURE MODE toet

Een bewegend beeld stilzetten

Druk op FREEZE.

•

Het geprojecteerde beeld wordt stilgezet.

Druk nog een keer op FREEZE om

weer een bewegend beeld van het aangesloten apparaat te tonen.

Automat. sync. (Automatische synchronisatie)

De automatische synchronisatiefunctie werkt alleen wanneer een ingangssignaal gedetecteerd wordt nadat de projector is ingeschakeld.

Druk op AUTO SYNC voor handmatige afstelling met de automatische synchronisatiefunctie.

Wanneer met de automatische synchronisatie-

• instelling geen optimaal beeld wordt verkregen, kunt u het helpmenu gebruiken om de instelling handmatig te maken. (Zie blz. 41.)

Kiezen van de beeldmodus

U kunt een geschikte beeldmodus kiezen voor het geprojecteerde beeld, zoals een speelﬁ lm of videospel.

Druk op PICTURE MODE.

•

Bij indrukken van PICTURE MODE verandert de beeldmodus als volgt:

NatuurlijkStandaard Dynamisch

Cinema2Spel Cinema1

•

Zie blz. 37 voor verdere informatie betreffende de beeldmodus.

-28

Page 30

Weergeven van een vergroot

HIDE

(

///

)

deel van een beeld

MAGNIFY toetse

IRIS 1, 2 toetse

Graﬁ eken, tabellen en andere delen van geprojecteerde beelden kunnen worden uitvergroot. Dit is bijvoorbeeld nuttig wanneer u een gedetailleerde uitleg geeft.

Druk op MAGNIFY op de

afstandsbediening.

•

Vergroot het beeld.

•

Door te drukken op of MAGNIFY vergroot of verkleint u het geprojecteerde beeld.

Drup op

×1 ×2 ×3 ×4 ×9

Drup op

•

U kunt de plaats van het vergrote beeld wijzigen met P, R, O of Q.

Druk op RETURN op de afstandsbedi-

ening om de bediening te annuleren.

•

Om terug te keren naar de standardinstelling (×1), drukt u op RETURN terwijl het beeldschermdisplay van de vergrootmodus weergegeven wordt.

nsteltoetse

RETURN toet

toet

ECO+QUIET toet

De iris-instelling omschakelen

Deze functie beheert de kwantiteit van het geprojecteerde licht en het contrast van de afbeelding.

Druk op IRIS 1 of 2.

•

Telkens wanneer de knop wordt ingedrukt terwijl het display aan staat, wijzigt de modus in deze volgorde:

IRIS 1

■

Hoge helderh. Hoog contrast

IRIS 2

Voor meer informatie raadpleegt u blz. 38.

•

UitAan

Basisbediening

De te selecteren vergrotingen verschillen

• afhankelijk van het ingangssignaal.

Deze functie is niet beschikbaar voor de

• 3D-modus.

In de volgende gevallen zal het beeld naar

• de normale grootte terugkeren (×1).

wanneer de ingangsstand wordt veranderd.

Wanneer RETURN ingedrukt is terwijl het beeldschermdisplay van de vergrootmodus weergegeven wordt.

wanneer het ingangssignaal gewijzigd wordt.

wanneer u de resolutie en de verversingsratio (verticale frequentie) van het ingangssignaal wijzigt.

wanneer de Grootte aanpassen functie is gewijzigd.

wanneer de Beeldmodus is gewijzigd.

Tijdens het wisselen tussen 2D- en 3Dmodi.

Tijdelijk verbergen van het menu (Menu Hide)

Wanneer het menuscherm weergegeven wordt, kunt u het menuscherm tijdelijk verbergen door MENU HIDE op de afstandsbediening ingedrukt te houden. Dit is bijvoorbeeld nuttig wanneer u de video bijstelinformatie wilt controleren.

In- en uitschakelen van de Eco+stille modus

Druk op ECO+QUIET om de Eco+stille modus beurtelings in en uit te schakelen.

•

Wanneer de Eco + stille modus is ingesteld op “Aan”, dan menen het geluid van de koelventilator en het stroomverbruik af en wordt de levensduur van de lamp verlengt.

Zie de “Eco + Stil” op blz. 38 voor details.

•

-29

Page 31

Beeldprojectie (vervolg)

Functie grootte aanpassen

Met deze functie kunt u de modus formaat wijzigen aanpassen of aan uw wensen aanpassen om de kwaliteit van de inputafbeelding te verbeteren.

Druk op RESIZE op de projector of op de afstandsbediening.

•

De functie GROOTTE AANPASSEN dat kan worden geselecteerd varieert afhankelijk van het invoersignaal (resolutie en verticale frequentie).

Functie grootte aanpassen

GROOTTE AANPASSEN

NORMAAL

16:9

CINEMA ZOOM

-30

De afbeelding wordt weergegeven in de originele breedte/hoogte- verhouding.

Een afbeelding die wordt gecomprimeerd van een breedte/hoogte-verhouding van 16:9 tot een verhouding van 4:3 wordt hersteld in een breedte/hoogteverhouding van 16:9 en wordt weergegeven over het volledige scherm.

Een CinemaScope-afbeelding of een afbeelding met een breedte/hoogteverhouding van 16:9 en wordt weergegeven over het volledige scherm.

ESIZEtoets

Schermafbeelding output

Page 32

GROOTTE AANPASSEN

ZOOM 14:9 Een afbeelding met een breedte/hoogte-verhouding van 14:9 en

brievenbusformaat wordt vergroot, terwijl de originele breedte/hoogteverhouding blijft behouden.

Schermafbeelding output

SMARTZOOM Een afbeelding met breedte/hoogte-verhouding van 4:3 wordt lichtjes

DOT BY DOT

vergroot.

De afbeelding wordt weergegeven volgens het originele invoersignaal.

Over auteursrechten

•

Wanneer u de functie GROOTTE AANPASSEN gebruikt om de weergaveratio van een afbeeldingsformaat te wijzigen in een TV-programma of videoafbeelding, dan zal de afbeelding er anders uitzien dan oorspronkelijk. Onthoud dit bij het kiezen van een afbeeldingsformaat. Het gebruik van de GROOTTE AANPASSEN of Overscan functie om het beeld te comprimeren of uit te

• rekken voor commerciële doeleinden of voor in het openbare tonen van dat beeld in een café of hotel, etc. kan mogelijk in strijd zijn met de auteursrechten die de houders van deze rechten beschermen. Weest u hier a.u.b. voorzichtig mee.

Basisbediening

-31

Page 33

Onderdelen menubalk

Hieronder staan de items die kunnen worden ingesteld in de projector. De items die kunnen worden geselecteerd, variëren afhankelijk van de geselecteerde input, inputsignalen of bijstelwaarden. Items die u niet kunt selecteren, worden in het lichtgrijs weergegeven.

“Beeld” menu

Hoofdmenu Submenu

Beeld

Blz. 37

Beeldmodus

Blz. 37

Contrast

Helder

Kleur

Tint

Scherpte

Rood

Blauw

Kleurtmp

Blz. 37

IRIS1 (Manual)

Blz. 38

IRIS2 (Autom)

Blz. 38

Eco + Stil

Blz. 38

Geavanceerd

Blz. 38

Reset

Blz. 40

+30–30

+2–2

Standaard Natuurlijk Dynamisch Cinema1 Cinema2 Spel

Hoge helderh. Hoog contrast

Aan Uit

Gamma

Blz. 38

C.M.S.1

Blz. 38

C.M.S.2

Blz. 38

Wit benadr.

Blz. 40

Filmfunctie

Blz. 40

Detailverb.

Blz. 40

Ruisonderdr.

Blz. 40

MNR

Blz. 40

–2

Kleur inst.

Kleurschakering

Verzadiging

Waarde

Effect

Aan Uit

Off

Aan Uit

Off

+30–30

C.M.S.1

Reset

Terug

Kleur inst.

Kleurschakering

Verzadiging

Waarde

Effect

C.M.S.2

Reset

Terug

Aan Uit

Auto Uit

Uit Niveau 1 Niveau 2 Niveau 3

-32

Page 34

“SIG-INS” menu

“SCH-INS” menu

Hoofdmenu Submenu

SIG-INS Klok

Blz. 41

Fase

Blz. 41

H-Pos

Blz. 41

V-Pos

Blz. 41

Reset

Resolutie

Blz. 41

Automat.sync. Aan

Blz. 41

Signaaltype

Blz. 41

Videosysteem

Blz. 42

Video-ops.

Blz. 42

Dynamisch bereik

Blz. 42

Signaal info :

Blz. 42

Hoofdmenu Submenu

+150–150

+30–30

+150–150

+60–60

Uit

Auto RGB YPbPr

Auto PAL SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N PAL-60

0 IRE

7.5 IRE

Auto Standaard Verbeterd

SCH-INS

Blz. 43

Grootte Aanpassen

Blz. 43

–

Blz. 43

Blz. 44

Blz. 45

–

H-bldverschuiv.

V-bldverschuiv.

Overscan

Auto V-trapezium

Trap. Modus

H- Trapezium

V- Trapezium

Sfeer

Rotatie

OSD Display

OSD-Helderheid

Achtergrond

Menupositie

Projectie

Taal(Language)

+30

+60

+80

+30

+50

Aan Uit

Trapezium Sfeer Rotatie

Aan Uit

Standaard Niveau 1 Niveau 2

Logo Blauw Geen

Midden Rechtsbov. Rechtsond. Linksbov. Linksond.

Voor Plafond+voor Achter Plafond+achter

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Magyar Türkçe

voorzieningen

Handige

-33

Page 35

Onderdelen menubalk (vervolg)

“PRJ-INS” menu

Hoofdmenu Submenu

PRJ-INS Auto Power Off

Blz. 46

Spaarfunctie

Blz. 46

éénknopsbediening

Blz. 46

Systeemstandby

Blz. 46

Invoernaam

Blz. 47

Demo-modus

Blz. 47

RS-232C

Blz. 47

Ventilatormodus

Blz. 47

Alles terugstellen

Blz. 47

Lamptimer (duur)

Blz. 47

Aan Uit

9600bps 38400bps 115200bps

Normaal Hoog

“3D-MENU”

Hoofdmenu Submenu

3D-MENU 3D

Blz. 55

3D-formaat

Blz. 55

3D-diepteaanpassing

Blz. 55

IR-afgifteniveau

Blz. 55

Automatische 3D omschakeling

Blz. 55

Weergavetijd-info

Blz. 55

Omkeren

Blz. 55

+15–15

Aan Uit

Auto Naast elkaar Boven en onder

Normaal Hoog

Ja Nee

-34

Page 36

Gebruik van het menuscherm

MENU toets

('/"/\/|)

ENTER toets

RETURN toets

Menu-selecties (Afstellingen)

• U kunt de bedieningshandelingen ook uitvoeren met de toetsen op de projector.

1 Druk op MENU.

•

Het “Beeld” menuscherm voor de gekozen ingangsfunctie verschijnt.

Druk op Q of O om het menuscherm te selecteren en bijstellingen te maken op de menubalk.

Insteltoetsen

Voorbeeld:

Menuscherm “Beeld” wanneer COMPONENT is geselecteerd vor inputmodus

Beeld

Beeldmodus Standaard

SIG-INS

Contrast Helder Kleur Tint Scherpte Rood Blauw Kleurtmp IRIS1 (Manual) IRIS2 (Autom) Eco + Stil Geavanceerd Reset

SCH-INS

0 0 0 0 0 0 0 0

Hoge helderh. Aan Uit

ENTER toets

Insteltoetsen ('/"/\/|)

MENU toets

RETURN toets

• Druk op RETURN om terug te keren naar het vorige scherm wanneer het menu wordt weergegeven.

PRJ-INS

Menubalk

voorzieningen

Handige

SEL/INS TERUG

ENTER END

-35

Page 37

Gebruik van het menuscherm (vervolg)

3 Druk op P of R om het item te

selecteren dat u wilt bijstellen.

(Voorbeeld: “Helder” selecteren)

Instellen van het geprojecteerde beeld terwijl u ernaar kijkt

Druk op ENTER.

• Het geselecteerde bijstellingsitem (bijv. “Helder”) wordt weergegeven onder in het scherm.

• Wanneer P of R wordt ingedrukt, zal het volgende item worden weergegeven (bijv. “Helder” wordt vervangen door “Kleur” wanneer u drukt op R).

•

Druk op RETURN om naar het vorige scherm terug te keren.

4 Druk op O of Q om het geselec-

teerde onderdeel af te stellen.

• De afstelling wordt opgeslagen.

• Voor sommige menu-items drukt u op Q

om het submenu weer te geven, en drukt u op P of R voor de selectie van een bijstellingsitem, gevolgd door ENTER.

Enkel item voor instelling

Beeld

Beeldmodus Standaard

Helder

SIG-INS

Contrast Helder Kleur Tint Scherpte Rood Blauw Kleurtmp IRIS1 (Manual) IRIS2 (Autom) Eco + Stil Geavanceerd Reset

SEL/INS TERUG

SCH-INS

0 0 0 0 0 0 0 0

Hoge helderh. Aan Uit

ENTER END

PRJ-INS

5 Druk op MENU.

• Het menuscherm verdwijnt.

-36

Page 38

Beeldinstellingen (“Beeld” menu)

Aan Uit Uit Auto

Niveau 1 Uit

IRIS2 (Autom) Eco + Stil Geavanceerd Gamma C.M.S.1 C.M.S.2 Wit benadr. Filmfunctie Detailverb.

Reset

SEL/INS ENTER

END

Ruisonderdr. MNR

Uit Uit

Beeld

Beeldmodus Standaard

SIG-INS

Contrast Helder Kleur Tint Scherpte Rood Blauw Kleurtmp IRIS1 (Manual) IRIS2 (Autom) Eco + Stil Geavanceerd Reset

SEL/INS TERUG

SCH-INS

0 0 0 0 0 0 0 0

Hoge helderh. Aan Uit

ENTER END

PRJ-INS

TERUG

Menubediening ⇒ Blz. 35

1 Kiezen van de beeldmodus

Met deze functie kunt u de afbeeldingsmodus selecteren die het beste past bij de helderheid in de kamer en het soort afbeelding dat wordt geprojecteerd.

Beschikbare

instellingen

Beschrijving

Kleurtmp Wit benadr.

Standaard Voor standaardafbeelding 0 Uit

De belangrijkste standaardinstellingen van elk item wanneer

Natuurlijk Een uitgebalanceerde kleurafbeelding

0 Uit

is het resultaat. Dynamisch Cinema1

Een levendige afbeelding is het resultaat.

Voor het bekijken van afbeeldingen

0 Aan

-1 Uit Hoog met licht gedimde helderheid in een verduisterde kamer

Cinema2

Voor het bekijken van afbeeldingen

-1 Uit Hoog met licht verhoogde helderheid in een verduisterde kamer

Spel Gebruik dit wanneer het geluid en het

0 Aan beeld niet synchroon lopen of wanneer u een scherper beeld wilt creëreb.

• U kunt elk onderdeel in het “Beeld” menu naar eigen voorkeur instellen of afstellen. Eventuele aangebrachte wijzigingen worden in het geheugen opgeslagen.

Fotomodus geselecteerd wordt.

IRIS1

(Manual)

Hoge helderh. Hoge helderh.

Hoge helderh.

IRIS2

(Autom)

Aan Uit

Uit Uit

Uit Uit Uit Aan

contrast

Aan Aan

contrast

Hoge helderh.

Uit Uit

Eco + Stil

•

U kunt ook op PICTURE MODE van de afstandsbediening drukken om de beeldmodus te kiezen. (Zie blz. 28.)

• De standaardinstellingen kunnen zonder melding worden gewijzigd.

2 Instellen van het beeld

Beschikbare onderdelen

Contrast Voor minder contrast. Voor meer contrast. Helder Voor minder helderheid. Voor een helderder beeld. Kleur Voor minder intense kleuren. Voor meer intense kleuren.

warmere kleuren).

Tint Om de huidtinten wat paarser te maken. Om de huidtinten wat groener te maken. Scherpte Voor minder scherpte. Voor een scherper beeld. Rood Om beelden minder rood te maken. Om beelden roder te maken. Blauw Om beelden minder blauw te maken. Om beelden blauwer te maken. Kleurtmp Om afbeelding iets roder te maken (iets

O toets Q toets

Om afbeelding iets blauwer te maken (iets koe lere kleuren).

voorzieningen

Handige

-37

Page 39

Beeldinstellingen (“Beeld” menu) (vervolg)

Corrigeren van de beeldnuancering (Gamma Correctie)

3 De iris-instelling omschakelen

Deze functie controleert de hoeveelheid geprojecteerd licht en het contrast van de afbeelding.

■ IRIS1 (Manual)

Beschikbare

instellingen

Hoge helderh. Deze functie geeft helderheid voorrang

Hoog contrast Deze functie geeft contrast voorrang

boven contrast.

boven helderheid.

■ IRIS2 (Autom)

Dit selecteert automatisch het optimale contrast dat past bij het beeld.

Beschikbare

instellingen

Aan

Uit Deze functie geeft helderheid voorrang

Deze modus geeft prioriteit aan het contrast wanneer automatische bijstelling wordt gebruikt.

zonder dat automatische bijstelling gebruikt wordt.

Beschrijving

U kunt de gamma instelling corrigeren om het beeld helderder en gemakkelijk zichtbaar te maken, wanneer de donkerdere delen van het beeld moeilijk te zien zijn door de omstandigheden van het beeld of de projectie.

Beschikbare

instellingen

+2 +1

0 Standaardinstelling –1 –2

Voorziet in een helderder nuancering.

Voorziet in een donkerder nuancering.

7 Instellen van de kleuren

U kunt de kleur van het geprojecteerde beeld selecteren om dat te corrigeren en vervolgens de gewenste kleur bijstellen met de instellingen “Kleurschakering”, “Verzadiging”, “Waarde”, en “Effect”.

Menubediening ⇒ Blz. 35

Beschrijving

• U kunt ook drukken op IRIS 1, 2 op de afstandsbediening om de Iris te selecteren. (Zie blz. 29.)

4 Eco + Stil

Beschikbare

instellingen

Aan Ca. 75% Uit 100%

• Wanneer “Eco + Stil” is ingesteld op “Aan”, dan zal het stroomverbruik afnemen en de lampduur langer worden. (Projectiehelderheid neemt ongeveer met 25% af.)

Helderheid en stroomverbruik

5 De geavanceerde instelling

(“Geavanceerd”) gebruiken

“Geavanceerd” kunt u nog ﬁ jnere bijstellingen in de afbeelding maken zodat ze er precies uitziet als u wilt. Om het menu Geavanceerd weer te geven, selecteert u “Geavanceerd” en drukt u op ENTER.

• Voer voorbereidingen uit bij het beeld dat bijgesteld dient te worden voordat u daadwerkelijk met het bijstellen gaat beginnen.

• U kunt deze instellingen gemakkelijker uitvoeren bij een stilbeeld dan bij een bewegend beeld.

Selecteer “C.M.S.1” of “C.M.S.2”

(C.M.S.: Color Management System = kleurbeheersysteem) in het “Geavanceerd” menu en druk vervolgens op ENTER.

Als er geen data voor de opgeslagen

• gecorrigeerde kleur is, worden het kleurselectiescherm en de schermpen getoond. (Ga naar stap 2.)

Schermpen

• Wanneer de instellingen “Geavanceerd” worden weergegeven, selecteer dan opnieuw “Geavanceerd” en druk op ENTER om terug te keren naar het menu “Beeld”.

-38

Page 40

•

Als er wel data voor de opgeslagen gecorrigeerde kleur is, wordt het C.M.S. kleurbijstelscherm weergegeven. (Ga naar stap 3.)

C.M.S.1

Kleur inst. Kleurschakering Verzadiging Waarde Effect C.M.S.1 Aan

0 0 0 0

Reset Teru g

SEL/INS ENTER TERUG

END

Selecteer d.m.v. de schermpen de

kleur van het geprojecteerde beeld dat gecorrigeerd dient te worden. De schermpen kan bediend worden door de knoppen voor bijstelling (P/ R/O/Q) op de afstandsbediening.

•

Door het geprojecteerde beeld te vergroten d.m.v. ﬁ jnere bijstellingen worden uitgevoerd.

•

Door de knoppen voor bijstelling (P/R/ O/Q), ingedrukt te houden, bweegt de schermpen met hogere snelheid.

Na het selecteren van de te corrigeren kleur van het geprojecteerde beeld image, druk op ENTER. Het C.M.S. kleurbijstelscherm wordt getoond. (Ga naar stap 3.)

of MAGNIFY, kunnen nog

Schermpen

Menubediening ⇒ Blz. 35

Stel elk item in of bij in het C.M.S.

kleurbijstelscherm.

C.M.S.1

Kleur inst. Kleurschakering Verzadiging Waarde Effect C.M.S.1 Aan

0 0 0 0

Reset Teru g

SEL/INS ENTER TERUG

END

C.M.S. color kleurbijstelscherm:

Beschikbare

instellingen

Kleur inst. Begint de selectie van de te

corrigeren kleur overnieuw.

Kleurschakering

Stelt de kleurschakering van de hoofdkleuren in.

Verzadiging Stelt de verzadiging van de

hoofdkleuren in.

Waarde

Stelt de waarde van de hoofdkleuren in.

Effect

Specifeert het bereik van de kleurcorrectie.

C.M.S.1 (of C.M.S.2)

Controleert hoe het geprojecteerde beeld er uit ziet na de hier boven gemaakte correctie.

Reset

Stelt “Kleurschakering”, “Verzadiging”, “Waarde”, en “Effect” in op hun standaardwaarden.

Terug Voltooit de correctie en sluit het

C.M.S. kleurbijstelscherm.

*1 Selecteer “Effect” en druk op de O of Q toets om

het bereik van de kleurcorrectie te speciﬁ ceren.

O toets Specifeert een klein bereik. Q toets Specifeert een groter bereik.

Selecteert “C.M.S.1” (of “C.M.S.2”) en stel “Aan” of “Uit” in om te controleren hoe het geprojecteerde beeld er uit.

Aan Hoe het geprojecteerde beeld

er uit ziet na de hier boven gemaakte kleurbijstelling kan worden gecontroleerd.

Uit Hoe het geprojecteerde beeld

er uit ziet voor de eerder genoemde kleurbijstelling kan worden gecontroleerd.

Beschrijving

voorzieningen

Handige

Selecteer “Terug” en druk

op ENTER om de C.M.S. kleurbijstelling te voltooiden.

•

De C.M.S. kleurenbijstelling kan d.m.v. “C.M.S.1” en “C.M.S.2” elk bij één kleur worden uitgeoefend.

-39

Page 41

Beeldinstellingen (“Beeld” menu) (vervolg)

Menubediening ⇒ Blz. 35

8 De Wit benadr. bijstellen

Wit benadr. maakt gebruik van Wit benadr. -technology van Texas Instruments. De afbeelding wordt helderder terwijl de kleurweergave op een hoog niveau blijft.

Beschikbare

instellingen

Aan

Uit

De Wit benadr. functie is geactivateerd.

De Wit benadr. functie is niet geactivateerd.

Beschrijving

9 De ﬁ lmmodus selecteren

Deze functie levert hoge afspeelkwaliteit van afbeeldingen die oorspronkelijk worden geprojecteerd met 24 fps, zoals ﬁ lms op DVD.

Beschikbare

instellingen

Auto Uit Films worden niet waargenomen.

Instellen van detailverbetering (detailverb.)

Deze functie verbetert de details in beelden en creëert daardoor een groter gevoel van diepte.

\ toets | toets

ｑ

Afbeeldingsruis verminderen (DNR)

Digitale videoruisonderdrukking (DNR) levert afbeelding van hoge kwaliteit met een minimale stippelbeweging en kruiskleurruis.

Beschikbare

instellingen

Uit De DNR-functie is niet geactiveerd. Niveau 1 Niveau 2 Niveau 3

Films worden automatisch waargenomen.

Voorziet in minder detailverbetering.

Voorziet in meer detailverbetering.

Stelt het DNR-niveau in voor het bekijken van een helderdere afbeelding.

Beschrijving

w Vermindering zoemgeluid ( MNR)

Het zogenaamde zoemgeluid (ﬂ ikkering) kan worden verminderd.

Beschikbare

instellingen

Uit MNR werkt niet. Niveau 1 Niveau 2 Niveau 3

Stelt het MNR-niveau in voor het bekijken van een helderdere afbeelding.

• Stel “MNR” in op “Uit” in de volgende

gevallen:

- Wanneer de afbeelding vaag is.

- Wanneer de contouren en kleuren van bewegende afbeeldingen langzaam gaan.

- Wanneer TV-uitzendingen met zwakke signalen worden geprojecteerd.

• Deze functie is beschikbaar voor de volgende signalen. Met S-VIDEO of VIDEO invoer:

- 480I/480P

- 576I/576P

Alle bijstellingsitems terugstellen

Selecteer “Reset” en druk op ENTER om alle bijstelitems op hun standaardinstellingen terug te stellen.

Beschrijving

• Stel “Ruisonderdr.” in op “Uit” in de

volgende gevallen:

- Wanneer de afbeelding vaag is.

- Wanneer de contouren en kleuren van bewegende afbeeldingen langzaam gaan.

- Wanneer TV-uitzendingen met zwakke signalen worden geprojecteerd.

• Deze functie is beschikbaar voor de volgende signalen. Met S-VIDEO of VIDEO invoer:

- 480I/480P

- 576I/576P

-40

Page 42

Bijstelling computerafbeelding (“SIG-INS” menu)

Menubediening ⇒ Blz. 35

De hier getoonde illustratie dient ter verduidelijking en kan verschillen van de werkelijke weergave op het scherm.

Beeld Klok Fase H-Pos V-Pos Reset Resolutie Automat.sync. Aan

Signaaltype Videosysteem Video-ops.

Dynamisch bereik

SIG-INS

Signaal info : 1080P

H : XX.X kHz/ V : XX.X Hz

SEL/INS TERUG

*1 Als de inputmodus S-VIDEO- of VIDEO-input is, dan

wijzigt het display in het “Videosysteem”-scherm.

*2 Weergegeven wanneer de inputmodus HDMI-input is.

De computerafbeelding bijstellen

Gebruik de functie SIG-INS in geval van onregelmatigheden zoals verticale strepen of ﬂ ikkering in delen van het scherm.

Beschikbare

instellingen

Klok Stelt verticale ruis bij. Fase Stelt horizontale ruis bij (lijkt op tracking

H-Pos

V-Pos

op uw videorecorder). Centreert de on-screen afbeelding door

deze naar links of rechts te verplaatsen. Centreert de on-screen afbeelding door

deze omhoog of omlaag te verplaatsen.

• U kunt de computerafbeelding automatisch bijstellen door “Automat.sync.” in het menu “SIG-INS” op “Aan” in te stellen; dit doet u door AUTO SYNC op de afstandsbediening in te drukken.

• Afhankelijk van de soort inputsignaal, kan het bijstellingsbereik voor elke instelling variëren of kan bijstelling helemaal niet beschikbaar zijn.

• Om alle bijstellingsitems terug te stellen, selecteer “Reset” en druk op ENTER.

2 Instellen van de Resolutie

Gewoonlijk wordt het type inputsignaal gedetecteerd en daarna de correcte resolutiefunctie automatisch geselecteerd. Bij sommige signalen echter kan het voorkomen dat de optimale resolutiefunctie in “Resolutie” in het “SIG-INS” menu geselecteerd dient te worden om te passen bij de computerweergavefunctie.

SCH-INS

0 0 0 0

Auto Auto 0 IRE Auto

ENTER END

Beschrijving

PRJ-INS

•

Vermij het tonen van computerpatronen die elke volgende lijn worden herhaald (horizontale strepen). (Het beeld kan gaan ﬂ ikkeren, wat het beeld moeilijk te zien maakt.)

• Informatie betreffende het op dat moment geselecteerde inputsignaal kan bij item

8 op

blz. 42 worden gecontroleerd.

3 Automat. sync. (Automatische

synchronisatie-instelling)

Beschikbare

instellingen

Aan

Uit De automatische synchronisatie wordt

De automatische synchronisatie wordt uitgevoerd wanneer de projector wordt ingeschakeld of als een ander ingangssignaal wordt gekozen, indien het apparaat op een computer is aangesloten.

niet uitgevoerd.

• Automatische synchronisatie kan ook worden uitgevoerd door op AUTO SYNC van de afstandsbediening te drukken.

• Wanneer u “Automat.sync.” op “Uit” zet, en als AUTO SYNC wordt ingedrukt,dan zal “Automat.sync.” worden uitgevoerd in de modus “Aan”. Als de knop binnen een minuut nogmaals wordt ingedrukt, dan zal “Automat. sync.” worden uitgevoerd in de modus “Aan”.

•

Het uitvoeren van de automatische synchronisatie kan even duren, afhankelijk van het beeld van de computer die op de projector is aangesloten.

•

Wanneer met automatische synchronisatie geen optimaal beeld wordt verkregen, moet u de instellingen handmatig maken.

Beschrijving

4 Instelling signaaltype

Wanneer de inputmodus HDMI1, HDMI2, of COMPUTER wordt gebruikt, stel dan het signaaltype in op het correspondende inputsignaaltype (RGB of YPbPr).

Beschikbare

instellingen

Auto

RGB Ingesteld als er RGB-signalen worden

YPbPr Ingesteld als er YPbPr-signalen

Selecteert automatisch het geschikte inputsignaal tussen RGB en YPbPr.

ontvangen.

worden ontvangen.

Beschrijving

voorzieningen

Handige

-41

Page 43

Bijstelling computerafbeelding (“SIG-INS” menu) (vervolg)

Menubediening ⇒ Blz. 35

5 De instellingvideosysteem

omschakelen

De modus voor het videoinputsysteem is in de fabriek ingesteld op “Auto”; een heldere afbeelding van de aangesloten audiovisuele apparatuur kan soms echter niet worden ontvangen, afhankelijk van het verschil in videosignaal. Schakel in dat geval het videosignaal om.

Beschikbare instellingen

Auto PAL SECAM *NTSC4.43 NTSC3.58 PAL -M PAL -N PAL-60

* Bij weergave van NTSC-signalen met

PALvideoapparatuur.

• Het videosignaal kan alleen in de VIDEO of SVIDEO functie worden ingesteld.

• Wanneer “Auto” is ingesteld voor het “Videosysteem”, is het mogelijk dat u geen duidelijk beeld kunt ontvangen vanwege verschillen in het signaal. In dat geval dient u handmatig over te schakelen naar het videosysteem van het bronsignaal.

7 Het dynamische bereik bijstellen

Een optimale afbeelding kan wellicht niet worden weergegeven als een outputsignaal van een apparaat dat compatibel is met HDMI, niet overeenstemt met de inputsignaalsoort van de projector. Mocht dit voorvallen, schakel dan om naar “Dynamisch bereik”.

Beschikbare

instellingen

Auto Onder de meeste omstandigheden

Standaard Verbeterd

moet “Auto” worden geselecteerd.

Wanneer de zwartniveaus banden vertonen of zwakker lijken, selecteer dan het item dat de beste afbeeldingskwaliteit oplevert.

Beschrijving

8 Signaal info

Inputsignaalinformatie wordt weergegeven.

6 Video-instelling

Beschikbare

instellingen

0 IRE Stelt het zwartniveau in op 0 IRE.

7.5 IRE Stelt het zwartniveau in op 7.5 IRE.

• Deze functie is beschikbaar voor de volgende signalen. Met COMPONENT of COMPUTER/ COMPONENT invoer:

- 480I

Met S-VIDEO of VIDEO invoer:

- NTSC3.58

-42

Beschrijving

Page 44

Instellen van het geprojecteerde beeld (“SCH-INS” menu)

Menubediening ⇒ Blz. 35

De hier getoonde illustratie dient ter verduidelijking en kan verschillen van de werkelijke weergave op het scherm.

Beeld

Grootte Aanpassen Normaal H-bldverschuiv.

V-bldverschuiv. Overscan Auto V-trapezium Trap. Modus H- Trapezium V- Trapezium Sfeer Rotatie OSD Display OSD-Helderheid Achtergrond Menupositie Projectie Taal(Language)

SEL/INS TERUG

SIG-INS

SCH-INS

0 0

0 0 0 0

PRJ-INS

Aan

Trapezium

Aan Standaard Logo Linksbov. Voor Nederlands

ENTER END

1 Instellen van de Grootte

Aanpassen functie

• Zie blz. 30 voor nadere bijzonderheden betreffende de Grootte Aanpassen functie.

•

U kunt ook op RESIZE van de afstandsbediening drukken om de gewenste instelling voor de Grootte Aanpassen functie te maken. (Zie blz. 30.)

2 Instellen van de beeldpositie

U kunt het geprojecteerd beeld in horizontale of verticale richting bewegen.

■ H-bldverschuiv.

Beschikbare

instellingen

H-bldverschuiv. Naar links Naar rechts

O toets Q toets

Q toetsO toets

■ V-bldverschuiv.

Beschikbare instellingen

V-bldverschuiv. Naar beneden Naar boven

• De mate waarin het beeld kan worden verplaatst kan verschillen, afhankelijk van:

- de functie grootte aanpassen

- de beeldmodus

- de resolutie van het ingangssignaal

- het type 3D-signaal van de ingang

O toets Q toets

Q toetsO toets

3 De overscan bijstellen

Met deze functie kunt u het Overscan-gebied (weergavegebied) aanpassen.

Beschikbare

instellingen

Aan

Uit

Het inputgebied wordt weergegeven zonder schermranden.

Het gehele inputgebied wordt weergegeven.

• U kunt het Overscan-gebied aanpassen voor de volgende ingangssignalen en de functie GROOTTE AANPASSEN.

Ingangssignaal:

- 480I/480P

- 540P

- 576I/576P

- 720P

- 1035I

- 1080I/1080P

Functie GROOTTE AANPASSEN:

- NORMAAL

- 16:9

- CINEMA ZOOM

- ZOOM 14:9

•

Als de ratio van het weergavegebied te hoog is ingesteld, dan kan er ruis verschijnen aan de schermranden. Als dit gebeurt, moet u de ratio van het weergavegebied instellen op een lagere waarde.

• Lees ook “Over auteursrechten” op blz. 31.

Beschrijving

voorzieningen

Handige

-43

Page 45

Instellen van het geprojecteerde beeld (“SCH-INS” menu) (vervolg)

Menubediening ⇒ Blz. 35

4 Auto V-Trapezium Correctie

Selecteer “Auto V-Trapezium” in het “SCH - INS” menu en druk op ENTER. Verticale trapeziumvorm correctie wordt automatisch uitgevoerd.

• Wanneer op ENTER gedrukt wordt terwijl het “Aan” beeldschermdisplay van Auto V-Trapezium verschenen is, veranderd de instelling van Auto V-Trapezium naar “Uit”.

• De Trapeziumvorm-correctiefunctie kan bijgesteld worden tot een hoek van maximaal ±12 graden met “Auto V-trapezium”.

• Zie blz. 25 voor verdere informatie over de Trap. Modus.

Auto V-trapezium correctie

5 Trap. Modus

Selecteer “Trap. Modus” in het “SCH-INS” menu en druk op ENTER. Selecteer dan het gewenste item van “Trapezium”, “Sfeer” of “Rotatie” en druk op ENTER. “Trapezium” is de standaardinstelling waarmee u “HTrapezium” en “V-Trapezium” kunt bijstellen.

■ Trapezium

H- Trapezium:

O of Q

Horizontale trapeziumvorm correctie (H-Trapezium)

V- Trapezium:

O of Q

Verticale trapeziumvorm correctie (V-Trapezium)

Maak de boven- en onderkant parallel.

Maak de linker- en rechterkant parallel.

■ Sfeer

Deze functie corrigeert schermvervorming die veroorzaakt wordt tijdens bolle (sferische) of cilindrische schermprojectie.

• Zie blz. 25 voor verdere informatie over de Trap. Modus.

Info

• Tijdens het bijstellen van het beeld d.m.v. Trapezium/Sfeer/Rotatie correctie, kunnen rechte lijnen en de randen van beelden er getand uitzien.

-44

O toets

Q toets

Sfeer correctie

Correctie van convexe (bolvormige) vervorming:

Correctie van concave (holvormige) vervorming:

Smaller in het midden

Breder in het midden

Page 46

Menubediening ⇒ Blz. 35

■ Rotatie

Deze functie kan het beeld roteren bij een willekeurige hoek.

O toets

Q toets

Rotatie correctie

Roteert het beeld linksom (tegen de wijzers van de klok in).

Roteert het beeld rechtsom (met de wijzers van de klok mee).

6 In/uitschakelen van het

beeldschermdisplay

Beschikbare

instellingen

Aan Uit

Alle beeldschermdisplays worden weergegeven. INGANG/VASTLEGGEN/AUTOMAT. SYNC./

GROOTTE AANPASSEN/BEELDMODUS/ ECO + STIL/VERGROTEN/3D AAN/UIT (3D/2D modus wijzigen) meldingen worden niet weergegeven.

Beschrijving

7 Instellen van de helderheid van

het menuscherm

Stelt de helderheid van het menuscherm in.

Beschikbare

instellingen

Standaard Standaard helderheid Niveau 1 Donkerder dan de “Standaard”

Niveau 2

Kiezen van het achtergrondbeeld

Beschikbare

instellingen

Logo Sharp logoscherm Blauw Blauw scherm Geen — (Zwart scherm)

helderheid Donkerder dan de “Niveau 1” helderheid

Beschrijving

De geprojecteerde beelden draaien/in spiegelbeeld weergeven

Met deze functie kan de projector worden gebruikt binnen een groter bereik projectiesoorten doordat de afbeelding kan worden gekeerd om te passen in de projectieomgeving (locatie).

Beschikbare

instellingen

Voor Normaal beeld (geprojecteerd vanaf

Plafond+voor Omgekeerd beeld (geprojecteerd

Achter Spiegelbeeld (geprojecteerd vanaf de

Plafond+achter

Zie blz. 17 voor verdere informatie over de projectieinstellingen (onderdeel Projectie).

Kiezen van de taal voor de

de voorkant van het scherm)

vanaf de voorkant van het scherm met een omgekeerde projector)

achterkant van het scherm of met een spiegel)

Omgekeerd spiegelbeeld (geprojecteerd met een spiegel)

Beschrijving

beeldscherm-aanduidingen (OSD)

Er zijn 17 talen beschikbaar voor de beeldschermdisplayaanduidingen.

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Magyar Türkçe

voorzieningen

Handige

9 Selecteren van de positie van

het menuscherm

Selecteer “Menupositie” in het “SCH-INS” menu en daarna de gewenste positie voor het menuscherm.

Beschikbare

instellingen

Midden Rechtsbov. Rechtsond. Linksbov. Linksond.

Weergegeven in het midden van het beeld. Weergegeven in de rechter bovenkant van het beeld. Weergegeven in de rechter onderkant van het beeld. Weergegeven in de linker bovenkant van het beeld. Weergegeven in de linker onderkant van het beeld.

Beschrijving

-45

Page 47

Instellen van de projectorfunctie (“PRJ-INS” menu)

Menubediening ⇒ Blz. 35

De hier getoonde illustratie dient ter verduidelijking en kan verschillen van de werkelijke weergave op het scherm.

Beeld

Auto Power Off Aan Spaarfunctie éénknopsbediening Systeemstandby Invoernaam Demo-modus RS-232C Ventilatormodus

Lamptimer (duur) min ( )

Auto Power Off functie

SIG-INS

Alles terugstellen

SEL/INS TERUG

SCH-INS

uX XX XX%

Uit Uit Uit

Uit 9600bps Normaal

ENTER END

PRJ-INS

(Automatische uitschakelfunctie)

Deze functie schakelt de projector automatisch om in Standby-modus als er gedurende een ingestelde tijd geen signalen worden ontvangen.

Beschikbare

instellingen

Aan De projector komt automatisch in de

Uit

•

Wanneer de Auto Power Off functie (automatische

ruststand (standby) te staan wanneer er langer dan 15 minuten geen ingangssignaal wordt ontvangen.

De Auto Power Off functie is geïnactiveerd.

Beschrijving

uitschakelfunctie) is ingesteld op “Aan”, verschijnt 5 minuten voordat de projector in de ruststand (standby) komt te staan het bericht “Inschakeling STANDBY-modus over X min.” op het scherm om het resterende aantal minuten aan te geven.

Instellen van de stroombesparingsfunctie (Spaarfunctie)

■ Spaarfunctie

Beschikbare

instellingen

Aan Dit activeert de Spaarfunctie. Uit

U kunt de verbindingsfuncties gebruiken. Model RS-232C kan gebruikt worden om de projector te bedienen tijdens de ruststand (standby).

Beschrijving

Instellen van éénknopsbediening, Systeemstandby en Invoernaam

Wanneer een Sharp product uitgevoerd met Consumer Electronics Control (HDMI CEC) aangesloten is op de projector via een HDMI-kabel kunt u de verbindingsfunctie gebruiken met HDMI CEC (“éénknopsbediening” en “Systeemstandby”).

De CEC functie kan bij sommige CEC apparaten mogelijk niet werken. (Wanneer de projector aangesloten is op een niet-Sharp product, kan de CEC functie mogelijk niet werken.)

■ Instellen van de éénknopsbediening functie (éénknopsbediening)

Eénknopsbediening schakelt de projector in en selecteert de input automatisch wanneer u een aangesloten videoproduct van Sharp die voldoet aan de HDMIstandaard inschakelt of er de weergave van start.

Beschikbare

instellingen

Aan Dit activeert éénknopsbediening. Uit Dit deactiveert éénknopsbediening.

• Wanneer u éénknopsbediening activeert, denk er dan aan de CEC instelling te activeren van de aan de HDMI-standaard voldoende videoproduct van Sharp die aan de projector aangesloten is.

• De Spaarfunctie wordt op “Uit” gezet wanneer éénknopsbediening ingesteld wordt op “Aan”.

• In de volgende gevallen, wordt éénknopsbediening gedeactiveerd.

- Wanneer de weergave wordt gepauzeerd

- Wanneer het scherm uitgeschakeld wordt

(zwart) nadat het lensdeksel wordt gesloten

Wanneer de koelventilator aanstaat (Zie blz. 60.)

Wanneer de lamp aan het opwarmen is (Zie blz. 60.)

■ Instellen van de Systeemstandby function (Systeemstandby)

Wanneer u de projector uitschakelt, wordt de ruststand (standby) ingeschakeld bij aan de HDMI-standaard voldoende video-apparatuur die op de projector aangesloten is.

Beschikbare

instellingen

Aan Dit activeert Systeemstandby. Uit Dit deactiveert Systeemstandby.

Beschrijving

•

Stel deze functie in op “Uit” wanneer u de RS-232C wilt gebruiken om de projector via een computer te bedienen.

•

Eénknopsbediening is op “Uit” ingesteld wanneer de Spaarfunctie op “Aan” ingesteld staat.

-46

•

Wanneer u Systeemstandby activeert, denk er dan aan de CEC instelling te activeren van de aan de HDMI-standaard voldoende videoproduct van Sharp die aan de projector aangesloten is.

Page 48

Beeld

Invoernaam

H D M I 1

HDMI1

Reset Terug

SIG-INS

SCH-INS

PRJ-INS

Menubediening ⇒ Blz. 35

■ Instellen van de namen van de inputaansluitingen (Invoernaam)

Stelt de naam van de inputaansluiting in (maximaal 14 letters en tekens).

Druk op P/R om “Invoernaam” te

selecteren en druk vervolgens op ENTER.

\ of | toets ▼ of 、 toets

ENTER toets

Druk op P/R om “Terug” te selecteren

Selecteert een letter/teken kolom.

Selecteert een letter/teken.

Stelt de naam van de inputaansluiting in.

en druk vervolgens op ENTER om terug te keren naar het vorige scherm.

Selecteer “Reset” en druk vervolgens op

• ENTER om terug te keren naar de vorige instelling.

5 Selecteren van de

transmissiesnelheid (RS-232C)

Zorg dat dezelfde baudrate op de projector en de computer is ingesteld.

Beschikbare

instellingen

9600bps

38400bps

115200bps

De transmissiesnelheid is laag.

De transmissiesnelheid is hoog.

Beschrijving

6 Ventilatormodus-instelling

Gebruik deze functie om de draaisnelheid van de ventilator te veranderen.

Beschikbare

instellingen

Normaal Geschikt voor een normale omgeving. Hoog Selecteer deze instelling wanneer u de

projector op een hoogte van meer dan

4.900 voet (1.500 meter) gebruikt.

• Wanneer “Ventilatormodus” is ingesteld op “Hoog”,

zal de draaisnelheid van de ventilator hoger zijn en is er ook meer lawaai van de ventilator.

Terugkeren naar de standaardinstellingen

Gebruik “Alles terugstellen” om alle gemaakte bijstellingen in de standaardinstellingen te initialiseren.

Beschrijving

•

Wanneer de projector aangesloten wordt op een videoproduct van Sharp d.m.v. een

HDMI-kabel met een inputmodus van HDMI1 of

HDMI2 en de verbindingsfunctie met HDMI CEC (“éénknopsbediening” of “Systeemstandby”) gewoon werken, dan zal de naam van de aangesloten videoproduct van Sharp automatisch gedetecteerd worden.

•

Wanneer de naam van de inputaansluiting door de gebruiker wordt veranderd, zal de gewijzigde naam worden getoond.

•

Om terug te keren naar de standaardnaam, selecteer “Reset” en druk op ENTER.

Instellen van de Demo-modus

Stel de Demo-modus in op “Aan” of “Uit”.

Beschikbare

instellingen

Aan Dit activeert de Demo-modus. Uit Dit deactiveert de Demo-modus.

Beschrijving

De volgende items kunnen niet worden geïnitialiseerd.

• “SIG-INS” menu — Resolutie

• “SCH-INS” menu — Taal (Language)

• “PRJ-INS” menu — Lamptimer (duur)

De status van de lampduur controleren

U kunt de totale gebruikstijd van de lamp en de resterende lampduur bevestigen (percentage).

Gebruiksomstandigheid lamp Resterende lampduur

“duur” 100% 5%

Gebruik met “Eco + Stil” altijd ingesteld op “Aan”

Gebruik met “Eco + Stil” altijd ingesteld op “Uit”

Ca. 3.000 uur Ca.150 uur

Ca. 2.000 uur Ca. 100 uur

• Wij raden u aan de lamp te vervangen wanneer de resterende lampduur 5% bedraagt.

• De lampduur varieert naargelang de gebruiksomstandigheden.

voorzieningen

Handige

-47

Page 49

Genieten van 3D-weergave

LET OP: Lees dit hoofdstuk aandachtig door voordat u naar 3D-beelden gaat kijken.

U kunt gebruikmaken van een speciale 3D-bril voor het kijken naar 3D-beelden afkomstig van deze projector.

■

U kunt van de 3D-beelden genieten door ze te bekijken door de 3D-bril die met de projector is meegeleverd of door een optionele 3D-bril die u afzonderlijk heeft aangeschaft.

■

Om 3D-beelden te kunnen produceren, worden vloeibare kristallen in de glazen van de 3D-bril onwaarneembaar snel geopend en gesloten om exact overeen te komen met de linker- en rechter videobeelden die afwisselend door de projector worden weergegeven.

■

Niet iedereen kan genieten van 3D-beelden. Sommige mensen lijden aan stereoblindheid waardoor ze de bedoelde diepte van de 3D-beelden niet kunnen waarnemen. Bovendien hebben sommige mensen die naar 3D-beelden kijken last van bewegingsziekte wanneer ze op het beeld proberen in te stellen. Weer anderen hebben last van hoofdpijn, oogmoeheid of constante bewegingsziekte. Net als een achtbaan is de ervaring niet voor iedereen weggelegd.

Voorzorgsmaatregelen voor het gebruik van de 3D-bril

■ De 3D-bril is een precisie-instrument. De bril moet daarom met zorg worden behandeld.

■ Onjuist gebruik van de 3D-bril of het niet opvolgen van deze instructies kan resulteren in overbelasting van de ogen.

■ Stop onmiddellijk met het kijken door de 3D-bril en laat uw ogen tot rust komen als u tijdens het bekijken naar 3D-beelden last krijgt van duizeligheid, misselijkheid, of ander ongemak. Het gebruik van het 3D-systeem voor binoculaire ongelijkheid van deze projector met ongeschikte 3D-weergaven of software kan ertoe leiden dat het beeld bestaat uit een wazig spookbeeld of overlappende beelden.

■ Als u bijziend of verziend bent, of een astigmatisme of een ander gezichtsvermogen tussen het linker- en het rechteroog heeft, dient u de noodzakelijke stappen te ondernemen, zoals het dragen van een bril, om uw gezichtsvermogen te corrigeren voordat u naar 3D-beelden kijkt. De 3D-bril kan over de gewone bril worden gedragen.

■ 3D-beelden kunnen worden bekeken binnen het bereik waarop de 3D-bril de van het scherm gereﬂ ecteerde infraroodsignalen kan ontvangen. De meeste 3D-beelden worden echter gemaakt om recht voor het scherm te worden bekeken, zodat het kijken naar 3D-beelden in deze positie ook zoveel mogelijk wordt aangeraden.

■ De 3D-bril wordt uitsluitend aanbevolen voor kinderen vanaf 5 jaar.

■ Zorg er altijd voor dat er een ouder of voogd aanwezig is wanneer kinderen 3D-beelden bekijken. Houd kinderen die naar 3D-beelden kijken, goed in de gaten, en laat ze het gebruik van de 3D-bril onmiddellijk stoppen als ze tekenen van duizeligheid, misselijkheid of ander ongemak vertonen.

■ Mensen die last hebben van fotosensitiviteit, en mensen met hartproblemen dienen de 3D-bril niet te gebruiken. Dit kan de bestaande gezondheidstoestand verergeren.

■ Gebruik de 3D-bril niet voor andere doeleinden (zoals een bril in het algemeen, als zonnebril, of als veiligheidsbril).

■ Gebruik de 3D-functie of 3D-bril niet wanneer u wandelt of heen en weer loopt. De kans op botsen tegen voorwerpen, uitglijden, en/of vallen kan leiden tot letsel.

■ Zorg dat u tijdens het dragen van de 3D-bril niet tegen het scherm of andere mensen botst. Het kijken naar 3D-beelden kan ertoe leiden dat u de afstand tot het scherm verkeerd inschat en per ongeluk tegen het scherm botst, waardoor u mogelijk letsel oploopt.

Voorzorgsmaatregelen voor het kijken naar 3D-beelden

■ Zorg tijdens het langdurig kijken naar 3D-beelden dat u regelmatig pauzeert om overbelasting van de ogen te voorkomen.

■ Pauzeer regelmatig, minimaal 5 tot 15 minuten na elke 30 tot 60 minuten kijken naar 3D-beelden.

* Op basis van de richtlijnen door het 3D-Consortium,

herzien op 10 december 2008.

■ Bekijk 3D-beelden vanaf de juiste afstand tot het scherm. De aanbevolen afstand is drie keer de effectieve hoogte van het beeld.

Voorbeelden van aanbevolen afstanden 100-inch 16:9-beeld: Ongeveer 12,3 voet (3,8 m) De beelden mogen niet op kleinere afstand dan de

aanbevolen afstand worden bekeken.

Zie blz. 18 voor informatie over de diagonale afmeting

en de hoogte van het beeld.

■

Houd voldoende afstand tot het scherm. Het kijken naar 3D-beelden vanaf een te kleine afstand kan tot overbelasting van uw ogen leiden. Stop onmiddellijk met het kijken naar 3D-beelden als u voelt dat uw ogen overbelast zijn.

Als u tijdens het kijken naar 3D-beelden een van de

volgende symptomen ervaart:

– misselijkheid – duizeligheid – hoofdpijn

– wazig of dubbel zien dat langer dan een aantal

seconden duurt

Begin niet aan mogelijk gevaarlijke activiteiten (bij-

voorbeeld autorijden) totdat uw symptomen volledig verdwenen zijn.

Als de symptomen aanhouden, dient u de 3D-bril niet

meer te gebruiken en niet meer naar 3D-beelden te kijken zonder deze symptomen eerst met uw arts te hebben besproken.

-48

Page 50

■ Pas op uw omgeving wanneer u naar 3D-beelden kijkt. Wanneer u naar 3D-beelden kijkt, lijken voorwerpen dichter of verder bij u in de buurt te zijn dan feitelijk op het scherm het geval is. Hierdoor kunt u de afstand tot het scherm verkeerd inschatten en per ongeluk tegen het scherm of voorwerpen om u heen botsen.

Naarmate u meer gewend raakt aan het kijken naar 3D-beelden:

■ Bedien de functie “3D-diepteaanpassing” voor het aanpassen van het 3D-effect. (Zie blz. 55.)

■ Pas het geprojecteerde beeld door in-/of uitzoomen aan op de meest aangename kijkgrootte. (Het projecteren van beelden op het kleinste of grootste scherm kan het 3D-effect teniet doen en uw ogen belasten.)

■ Gebruik de functie Omkeren om de video goed voor uw linker- en rechteroog in te stellen. (Voor informatie over het gebruik van “Omkeren”, zie blz. 55.)

■ Een beeld dat gelijktijdig vanaf meer dan twee projectoren wordt geprojecteerd, verschijnt mogelijk niet in 3D.

Info

• Het geprojecteerde beeld kan donker worden

wanneer u de functie voor 3D-weergave gebruikt (met “3D” op “Aan”).

• Wanneer “3D” op “Aan” staat, werken de

volgende functies mogelijk niet helemaal of helemaal niet. – Trapezium/Sfeer/Rotatie – Bldverschuiv. – Vergroten

• Als het vermogen van uw linker- en rechteroog

erg afwijken en u hoofdzakelijk één oog gebruikt voor het bekijken van de beelden, zullen de beelden niet in 3D verschijnen. Daarnaast kunnen beelden moeilijk in 3D worden bekeken of kunnen helemaal niet in 3D worden bekeken, afhankelijk van de persoon, of de inhoud die wordt afgespeeld. Het 3D-effect verschilt per persoon.

Waarschuwing!

■ De volgende mensen dienen het kijken naar 3Dbeelden te beperken: – Kinderen tot 5 jaar (ter bescherming van het

groeiproces van de ogen) – Mensen die lijden aan fotosensitiviteit – Mensen met een hartkwaal – Mensen met een slechte gezondheid – Mensen met slaapproblemen – Mensen die fysiek vermoeid zijn – Mensen onder invloed van alcohol of drugs

■ Epilepsie

Een klein percentage van de mensen kan last hebben van epileptische aanvallen of een beroerte, of een beroerte tijdens het kijken naar bepaalde soorten beelden met ﬂ itslichten.

ALS U OF EEN FAMILIELID LIJDT AAN EPILEPSIE

De volgende mensen dienen een arts te raadplegen voordat ze 3D-beelden gaan bekijken. – Iedereen die lijdt aan epilepsie, of die een

familielid heeft die aan epilepsie lijdt – Kinderen tot 5 jaar – Iedereen die ooit last heeft gehad van een

epileptische aanval of zintuiglijke verstoringen

die ontstaan zijn door ﬂ itslichteffecten

SOMMIGE LICHTPATRONEN KUNNEN AANVALLEN OPWEKKEN BIJ PERSONEN DIE NIET LIJDEN AAN EPILEPSIE

Stop onmiddellijk met kijken naar 3D-beelden als u een van de volgende symptomen ervaart. – Onwillekeurige reﬂ exbewegingen, trekken met

de ogen of spieren – Spierkrampen – misselijkheid of duizeligheid – Stuiptrekkingen – Disoriëntatie, verwardheid, of verlies van

plaatsbesef

voorzieningen

Handige

-49

Page 51

Genieten van 3D-weergave (vervolg)

Meegeleverde toebehoren voor de 3D-bril

Zorg dat de volgende toebehoren met de 3D-bril zijn meegeleverd. Er zijn twee 3D-brillen meegeleverd.

3D-bril

(×2)

Blz. 51 tot 54

Brillenhoes

(×2)

* Gebruik zo nodig het koordje en de neusbrug van de 3D-bril.

Koordje voor 3D-bril *

(×2)

Blz. 52

Reinigingsdoekje

(×2)

Neusbrug *

(groot ×2, klein ×2)

Blz. 52

Precisieschroevendraaier

(Phillips ×2, met gleuf ×2)

Blz. 51

• Neem contact op met uw plaatselijke overheid voor de juiste manier van afvalverwerking van dit product en/of de verpakking.

1 Aan-/uitknop

• Minimaal 2 seconden ingedrukt houden om de

Naam van de onderdelen

1 2

3D-bril aan of uit te zetten.

• Wanneer de 3D-bril is aangezet, schakelt u door het indrukken van deze knop tussen de modi 2D en 3D. (Zie blz. 52.)

2 LED-lampje

•

Knippert 3 keer wanneer de stroom is ingeschakeld.

•

Knippert 2 keer wanneer de modus 2D is ingeschakeld.

•

Knippert 3 keer wanneer de modus 3D is ingeschakeld.

• Knippert 6 keer wanneer de batterij bijna leeg is.

•

Brandt 2 seconden wanneer de stroom is uitgeschakeld.

3 Service-aansluiting

Deze aansluiting is alleen voor servicedoeleinden.

Sluit geen ander apparaat op deze aansluiting aan.

4 Infraroodontvanger

Een infraroodsignaal dat vanaf de projector is verstuurd,

wordt op het scherm gereﬂ ecteerd. Het gereﬂ ecteerde infraroodsignaal wordt daarna ontvangen door de infraroodontvanger. De 3D-bril gaat automatisch uit als deze na 3 minuten geen signaal heeft ontvangen.

5 Neusbrugbevestiging

De vaste neusbrug kan hier worden vastgemaakt.

6 Koordbevestiging van de 3D-bril

Het vaste koordje van de 3D-bril kan hier worden vastgemaakt.

•

Zorg dat de infraroodontvanger niet vervuild raakt en plak er ook geen stickers of andere obstakels op. Hierdoor kan het signaal vanaf het scherm worden geblokkeerd, waardoor de 3D-bril niet goed functioneert.

• Storing van andere communicatieapparatuur op basis van infrarood kan het goed kunnen kijken naar 3Dbeelden belemmeren.

-50

Page 52

Voor gebruik van de 3D-bril

Voordat u de 3D-bril voor de eerste keer gebruikt, dient u de beschermlaag van de glazen te verwijderen.

Verwijder de knoopcelbatterij.

1Plaats de punt van de

precisieschroevendraaier met gleuf in de opening tussen de knoopcelbatterij en de houder.

2Til de knoopcel omhoog waarbij u er op let

dat de schroevendraaier niet beklemd raakt tussen de metalen vergrendeling.

Het vervangen van de knoopcelbatterij

De batterij heeft een verwachte levensduur van ongeveer 75 uur.

• Wanneer uw batterij bijna leeg is, knippert het LED-lampje 6 keer nadat de stroom is ingeschakeld.

• Gebruik voor het vervangen van de batterij uitsluitend het aangewezen type batterij (Maxell CR2032 lithium-knoopbatterij).

Draai de schroef los die gebruikt

wordt voor het dichtmaken van het batterijklepje, om daarna het batterijklepje te verwijderen.

Pak de batterij met uw vingers

nadat deze uit de houder komt.

Klem een nieuwe knoopcelbatterij

vast in de metalen vergrendeling en steek deze in de houder.

•

Pas op dat de batterijpolen (+ en –) tijdens het plaatsen van de batterij niet worden verwisseld.

Sluit de batterijklep.

voorzieningen

Handige

Plaats de schroef voor het vastzetten

van de batterijklep.

• Gebruikte batterijen dienen te worden

ingezameld conform de plaatselijke wet- en regelgeving.

-51

Page 53

Genieten van 3D-weergave (vervolg)

Bevestigen van de neusbrug

Bevestig zo nodig een van de meegeleverde neusbruggen (zoals wanneer de bril niet goed past). De bril is voorzien van een kleine en grote neusbrug.

Bevestigen van

de neusbrug

Verwijderen

van de neusbrug

Bevestigen van het koordje van de 3D-bril

Bevestig zo nodig het meegeleverde koordje van de 3D-bril (zoals wanneer de bril niet goed past). Steek de uiteinden van de 3D-bril in het koordje totdat ze vastzitten.

• Trek de koordstopper op het koordje aan om de lengte van het koord aan te passen.

•

Wanneer uw batterij bijna leeg is, knippert het LED-

lampje 6 keer nadat de stroom is ingeschakeld.

Wisselen tussen de modi 3D en 2D

Tijdens het kijken naar 3D-beelden, kunt u op de aan-/uitknop drukken om tussen de modi 2D en 3D te wisselen. Dit is handig wanneer verschillende mensen dezelfde 3D-beelden bekijken waarbij sommige mensen de beelden in 3D, en anderen de beelden in 2D willen bekijken.

Het bekijken van 2D-beelden

Wanneer u tweemaal op de aan-/uitknop drukt terwijl u naar 3D-beelden kijkt, gaat het LED-lampje tweemaal knipperen en schakelt 3D over naar 2D.

Het bekijken van 3D-beelden

Wanner u tweemaal op de aan-/uitknop drukt terwijl u naar 2D-beelden kijkt, gaat het LED-lampje driemaal knipperen en schakelt 2D over naar 3D.

Gebruiksreikwijdte van de 3D-bril

Een infraroodsignaal dat vanaf de projector is verstuurd, wordt op het scherm gereﬂ ecteerd. De 3D-bril functioneert door het ontvangen van het gereﬂ ecteerde infraroodsignaal. De 3D-bril gaat automatisch uit als deze na 3 minuten geen signaal heeft ontvangen.

Het gebruik van de 3D-bril

De stroom aan-/uitzetten

De 3D-bril aanzetten.

• Houd de aan-/uitknop minstens 2 seconden

ingedrukt.

• Het LED-lampje knippert 3 keer.

De 3D-bril uitzetten.

• Houd de aan-/uitknop minstens 2 seconden

ingedrukt.

• Het LED-lampje brandt gedurende 2 seconden.

-52

Het werkgebied van de 3D-bril staat vermeld in onderstaande tabel.

“IR- afgifteniveau”

instelling

Normaal Ongeveer 12,3 voet (3,8 m) Hoog Ongeveer 18,3 voet (5,6 m)

(voor informatie over het “IR-afgifteniveau”, zie blz. 55.)

• Zorg dat u tijdens het kijken naar 3D-beelden binnen het werkgebied blijft. Anders functioneert de 3D-bril mogelijk niet goed en kunt u niet van 3D-beelden genieten.

• Het werkgebied in bovenstaande tabel is de gemiddelde waarde bij het gebruik van een scherm met een reﬂ ectiewaarde van 1.0 en wanneer recht voor het scherm wordt gekeken.

Het werkgebied kan variëren afhankelijk van uw

kijkpositie en/of de gebruiksomstandigheden (bijv. reﬂ ectiewaarde van het scherm).

(Het werkgebied vermindert wanneer u het scherm

vanuit een hoekpositie bekijkt.

• De infraroodafgifte geeft licht af in 3D-modus.

Werkgebied

(afstand tot het scherm)

Page 54

3D-MENU toets

• Het scherm kan tijdelijk zwart worden wanneer de projector een 3D-beeldsignaal probeert te detecteren, en tijdens het omschakelen van 3D naar 2D.

ENTER toets

Insteltoetsen ('/"/\/|)

3D MENU toets

3D ON/OFF toets

Het bekijken van 3D-beelden

Het ontvangen van een 3Dbeeldsignaal dat automatisch gedetecteerd kan worden

Het beeldsignaal kan een 3D-identiﬁ catiesignaal bevatten. U kunt de projector het type 3Dbeeld automatisch laten detecteren door het selecteren van “3D-MENU” > “Automatische 3D omschakeling”. (Zie blz. 55.)

Wanneer “Automatische 3D

omschakeling” op “Ja” staat

Het type 3D-beeld wordt automatisch gedetecteerd

• en het juiste 3D-beeld wordt weergegeven.

Wanneer “Automatische 3D

omschakeling” op “Nee” staat

•

De volgende melding verschijnt. Druk op 3D ON/OFF.

Druk op de 3D ON/OFF toets van de afstandsbediening.

(U moet de 3D bril opzetten om 3D beelden te kunnen zien)

3D beeld is gedetecteerd.

Zet de 3D-bril aan en plaats deze

voor uw ogen.

Houd de aan-/uitknop minstens 2 seconden

• ingedrukt. Het LED-lampje knippert 3 keer.

•

U kunt nu naar 3D-beelden kijken.

voorzieningen

Handige

-53

Page 55

Genieten van 3D-weergave (vervolg)

Het ontvangen van een 3Dbeeldsignaal dat niet automatisch gedetecteerd kan worden

Druk op 3D MENU.

Het 3D-MENU-scherm wordt geopend.

•

Druk op P/R voor het selecteren

van “3D”.

Druk op O/Q voor het selecteren

van “Aan” of “Uit”.

Voor het kijken in 3D-modus: Selecteer

• “Aan”, en ga naar stap 4. Zie “Instellen van het menu 3D-formaat” op

• blz. 56 voor ondersteunde 3D-signalen en indelingen. Als u “Uit” selecteert, wordt de videobron

• zonder conversie weergegeven.

Druk op P/R voor het selecteren

van “3D-formaat”, en druk daarna op ENTER.

Druk op P/R voor het selecteren

van een ondersteunde indeling in de lijst, en druk daarna op ENTER.

Stoppen van het kijken naar 3Dbeelden

Druk op 3D ON/OFF in 3D-modus.

Zet de 3D-bril af en zet de stroom

uit.

•

Houd de aan-/uitknop minstens 2 seconden ingedrukt.

•

Het LED-lampje brandt gedurende 2 seconden.

• Als het invoersignaal naar 2D omschakelt, worden 2D-beelden automatisch weergegeven.

• 3D-modus wordt in de volgende situaties automatisch geannuleerd:

- Wanneer het signaal niet meer wordt ontvan-

gen

- Wanneer het type signaal wijzigt

- Wanneer de invoerselectie is gewijzigd

- Wanneer de stroom is uitgeschakeld

Auto

Naast elkaar

Boven en onder

•

Als u hetzelfde systeem selecteert als dat van het invoersignaal, worden de 3Dbeelden weergegeven.

Zet de 3D-bril aan en plaats deze

voor uw ogen.

•

Houd de aan-/uitknop minstens 2 seconden ingedrukt.

•

Het LED-lampje knippert 3 keer.

U kunt nu naar 3D-beelden kijken.

-54

Page 56

3D-instellingen (“3D-MENU”)

De hier getoonde afbeelding is bedoeld als uitleg en kan afwijken van de feitelijke weergave op het scherm.

3D 3D-formaat 3D-diepteaanpassing IR-afgifteniveau Automatische 3D omschakeling Weergavetijd-info Omkeren

U kunt wisselen tussen 2D- en 3D-modi.

Beschikbare instellingen

Aan Projecteert 3D-beelden. Uit

3D MENU

Aan

Auto

Normaal

Ja Ja

Beschrijving

Projecteert 2D-beelden in plaats van 3D-beelden.

• Gebruik deze functie om betere 3D-beelden te krijgen.

• Wanneer u deze functie gebruikt, zal het weergegeven 3D-beeld verschillen van het oorspronkelijke 3D-beeld. Onthoud dit wanneer u deze functie gebruikt.

•

Het gebruik van deze functie voor commerciële doeleinden/openbare vertoning in een café, hotel, enz., kan schending zijn van het auteursrecht dat door de wet wordt beschermd voor houders van een auteursrecht. Wees hiermee dus voorzichtig.

IR-afgifteniveau

U kunt het niveau van de infraroodafgifte wijzigen.

Beschikbare instellingen

Normaal Normaal niveau van infraroodafgifte Hoog Selecteer “Hoog” wanneer een

3D-bril moeilijk het via het scherm gereﬂ ecteerde infraroodsignaal kan ontvangen door gebruik van een groot scherm en de kijkers op enige afstand van het scherm staan.

Beschrijving

• Wanneer “Automatische 3D omschakeling” op “Ja” staat en een 3D-signaal wordt gedetecteerd, schakelt “3D” om naar “Aan”.

•

Wanneer een 3D-identiﬁ catiesignaal niet wordt gedetecteerd:

Als u “Aan” hebt geselecteerd, selecteert u

de indeling met “3D-formaat”. Als u “Uit” selecteert, wordt de videobron

zonder conversie weergegeven.

3D-formaat

U kunt de 3D-formaat handmatig instellen voor wanneer een 3D-signaal wordt ontvangen dat niet automatisch gedetecteerd kan worden.

Beschikbare instellingen

Auto Wanneer een 3D-identiﬁ catiesignaal

Naast elkaar Selecteer hetzelfde indelingstype van Boven en onder

•

Zie “Instellen van het menu 3D-formaat” op blz. 56

wordt gedetecteerd, wordt de indeling automatisch geselecteerd.

het ontvangen 3D-signaal.

Beschrijving

voor ondersteunde signalen en 3D-indelingen.

3D-diepteaanpassing

U kunt het stereoscopische effect van het 3D-beeld aanpassen.

Beschikbare instellingen

\ toets | toets

Voor minder stereoscopisch effect.

Voor meer stereoscopisch effect.

Beschrijving

•

Wanneer de instelling op “Hoog” staat, functioneren andere apparaten die in de buurt staan en infraroodsignalen ontvangen, zoals afstandsbedieningen van audio- en videoapparatuur, en airconditioners mogelijk niet goed.

Automatische 3D omschakeling

Deze instelling kan worden gebruikt om automatisch naar 3D om te schakelen wanneer een 3D-identiﬁ catiesignaal is gedetecteerd.

Beschikbare instellingen

Ja Wanneer een 3D-signaal wordt

gedetecteerd, wordt de 3D-modus automatisch geselecteerd.

Nee Automatische wijziging wordt niet

uitgevoerd.

Beschrijving

Weergavetijd-info

Dit geeft de verstreken tijd van het kijken naar 3D-beelden weer.

Beschikbare instellingen

Ja Dit geeft elk uur de verstreken tijd

weer dat er gekeken is.

Nee Dit geeft niet de verstreken tijd van

het kijken weer.

Beschrijving

Omkeren

Door op ENTER te drukken wordt het beeld voor het linkeroog verwisselt met het beeld voor het rechteroog, zodat u de instellingen kunt aanbrengen om op meer natuurlijke wijze te kijken.

voorzieningen

Handige

-55

Page 57

Genieten van 3D-weergave (vervolg)

Instellen van het menu 3D-formaat

Selecteer de juiste 3D-formaat om naar te kijken op basis van onderstaande tabel.

Wanneer “3D” UIT

staat

Toont het beeld voor het linkeroog (2D-modus)

Toont het onbewerkte invoersignaal

Toont het beeld voor het linkeroog (2D-modus)

Toont het onbewerkte invoersignaal

Auto Naast elkaar

Toont het juiste 3Dbeeld (3D-modus)

Toont het onbewerkte invoersignaal

Toont het juiste 3Dbeeld (3D-modus)

Toont het onbewerkte invoersignaal

Frameverpakking

Naast elkaar

Boven en onder

Invoersignaal

met 3Didentiﬁ catiesignaal

zonder 3Didentiﬁ catiesignaal

met 3Didentiﬁ catiesignaal

zonder 3Didentiﬁ catiesignaal

720P 50Hz 720P 60Hz 1080I 50Hz 1080I 60Hz 1080P 24Hz 1080P 50Hz 1080P 60Hz 720P 50Hz 720P 60Hz 1080I 50Hz 1080I 60Hz 1080P 24Hz 1080P 50Hz 1080P 60Hz 720P 50Hz 720P 60Hz 1080I 50Hz 1080I 60Hz 1080P 24Hz 1080P 50Hz 1080P 60Hz 720P 50Hz 720P 60Hz

1080I 50Hz 1080I 60Hz 1080P 24Hz 1080P 50Hz

1080P 60Hz 720P 50Hz 720P 60Hz 1080I 50Hz 1080I 60Hz 1080P 24Hz 1080P 50Hz 1080P 60Hz

Ondersteuning

✔

✔ ✔

Wanneer “3D” AAN staat

3D-formaat

Boven en

onder

–*1 –*1

Toont het juiste 3Dbeeld (3D-modus)

–*1 –*1

Vervormde weergave (Onjuiste instelling)

Toont het juiste 3Dbeeld (3D-modus)

*1 “3D-formaat” is automatisch op “Auto” gezet. *2 Het aantal beelden per seconde is gewijzigd.

-56

Page 58

• Deze 3D-bril kan alleen worden gebruikt met 3D-LCD-tv’s of projectoren die compatibel zijn met Sharp, en gebruikmaken van technologie voor infraroodbesturing.

Glazen van de 3D-bril

• Pas geen druk toe op de glazen van de 3D-bril. U mag de bril ook niet verbuigen of laten vallen.

• Breng geen krassen op de glazen van de 3D-bril aan met een puntig instrument of ander scherp voorwerp. Hierdoor kan de 3D-bril beschadigen en de kwaliteit van de 3D-beelden afnemen.

• Gebruik voor het reinigen van de glazen alleen de doek die bij de 3D-bril is bijgeleverd.

Infraroodontvanger van de 3D-bril

• Laat de infraroodontvanger niet vuil worden, en plak er geen stickers of andere zaken op die de infraroodontvanger bedekken. Hierdoor kan de ontvanger afwijkend functioneren.

• Als de 3D-bril wordt beïnvloed door andere apparatuur met infraroodbesturing, worden de 3D-beelden mogelijk niet goed weergegeven.

Opletten tijdens het kijken

• Gebruik geen apparatuur die sterke elektromagnetische golven afgeven (zoals mobiele telefoons of draadloze transceivers) in de buurt van de 3D-bril. Dit kan leiden tot storing van de 3D-bril.

• De 3D-bril functioneert niet goed bij extreem hoge of lage temperaturen. Gebruik de 3D-bril binnen de aangegeven gebruikstemperatuur.

•

Als de 3D-bril wordt gebruikt in een ruimte met TL-verlichting (60 Hz), kan het licht in de ruimte gaan ﬂ ikkeren. Verduister in dit geval de ruimte of zet de tl-verlichting uit wanneer u gebruikmaakt van de 3D-bril.

• Draag de 3D-bril op de juiste manier. 3D-beelden zullen niet goed zichtbaar zijn als de 3D-bril ondersteboven of andersom wordt gedragen.

• Andere schermen (zoals computerschermen, digitale klokken, en rekenmachines) kunnen donkerder lijken en moeilijker te lezen zijn tijdens het dragen van de 3D-bril. Draag de 3D-bril niet wanneer u naar iets anders kijkt dan naar 3D-beelden.

• Als u op uw zij ligt terwijl u met uw 3D-bril op naar het scherm aan het kijken bent, kan het beeld donkerder lijken of helemaal niet zichtbaar zijn.

• Zorg dat u binnen de kijkhoek blijft en een optimale kijkafstand bewaard wanneer u naar 3D-beelden kijkt. Anders zult u niet kunnen genieten van het volledige 3D-effect.

•

De 3D-bril functioneert mogelijk niet goed als er een ander 3D-product of elektronisch apparaat is ingeschakeld in de buurt van de bril of de projector. Als dit gebeurt, dient u het andere 3D-product of elektronische apparaat uit te schakelen, of de apparatuur zo ver mogelijk uit de buurt te houden van de 3D-bril.

• Stop met het gebruik van dit product in een van de volgende situaties: – Wanneer beelden constant dubbel verschijnen wanneer u de 3D-bril draagt – Wanneer u problemen ondervindt om het 3D-effect waar te nemen

• Als de 3D-bril defect of beschadigd is, dient u het gebruik ervan onmiddellijk te stoppen. Constant gebruik van de 3D-bril kan leiden tot vermoeidheid van de ogen, hoofdpijn en ziekte.

• Stop met het gebruik van de 3D-bril als u een abnormale huidreactie heeft. In zeer zeldzame gevallen is dit het gevolg van een allergische reactie op de afwerklaag of de gebruikte materialen.

• Als uw neus of uw slapen rood worden, of als u last krijgt van pijn of jeuk, dient u het gebruik van de 3D-bril te stoppen. Door langdurig gebruik kan er druk op deze plekken ontstaan die dergelijke reacties geven en tot huidirritatie leiden.

voorzieningen

Handige

-57

Page 59

Genieten van 3D-weergave (vervolg)

Speciﬁ caties – 3D-bril

Model Type glas Vloeibare kristallen Stroomvoorziening 3 V DC Batterij Lithium-knoopbatterij (CR2032 × 1) Levensduur van de

batterij Afmetingen

(B x H x D) Gewicht 0,2 Ibs./65,0 g (inclusief de lithium-knoopbatterij)

Bedrijfstemperatuur

Onderkant

Kleur

S: Zilver R: Rood A:

Blauw

Productiejaar

0: 2010 1: 2011 2: 2012

AN-3DG10

Ongeveer 75 uur aaneengesloten gebruik

/16 × 1 7/8 × 6 45/64 inch

6 (172,7 × 47,5 × 170,0 mm)

50°F tot 104°F (10°C tot 40°C) (De 3D-bril functioneert niet goed bij extreem hoge of lage temperaturen. Gebruik de 3D-bril binnen de aangegeven gebruikstemperatuur.)

Het serienummer van het product wordt weergegeven op de 3D-bril zoals aangegeven in de afbeelding aan de linkerkant. De eerste vier cijfers staan voor de kleur van het product en de productiedatum.

Voorbeeld: Zilverkleurige bril, gemaakt op 11 augustus 2010

S/N : S 0 8 B

Productienummer

Productiemaand

1: 1 2: 2 3: 3

8 : 8 9 : 9 A : 10 B : 11 C : 12

Productiedag

1: 1

A : 10

2: 2

B : 11

3: 3

H : 17 J : 18

N : 22 P : 23

W : 30 X : 31

*“I”, “O”, “Y”, en “Z” worden niet gebruikt.

De symbolen die op het product en de aparte kartonnen verpakking van het product staan afgebeeld, zijn symbolen over het milieu in Japan, China en de EU.

Alleen voor Japan:

Alleen voor China:

Alleen voor de EU:

-58

Page 60

Onderhoud

Reinigen van de projector

■ Haal de stekker uit het stopcontact voordat u begint met het reinigen van de projector.

■ De behuizing en ook het bedieningspaneel zijn gemaakt van plastic. Gebruik geen benzeen of witte spiritus want deze middelen kunnen de afwerking van het apparaat aantasten.

■ Gebruik geen sterke chemische middelen zoals insectenverdelgingsmiddelen in de buurt van de projector.

Bevestig niet voor langere tijd rubber of plastic

voorwerpen aan de projector.

De middelen die in het plastic e.d. worden gebruikt,

kunnen namelijk de afwerking van de projector aantasten.

■ Veeg het vuil voorzichtig met een zachte ﬂ anellen doek van de projector.

Het gebruik van een chemische doek (nat/droog

doekje, enz.) kan leiden tot vervorming van de onderdelen van de kast of barsten veroorzaken.

■ Door het afvegen met een harde doek of door het gebruik van veel kracht kunnen er in het oppervlak van de kast krassen ontstaan.

■ Voor het verwijderen van hardnekkig vuil kunt u de doek met een zacht reinigingsmiddel, verdund met water, bevochtigen. Wring de doek goed uit en veeg de projector schoon.

Sterke chemische reinigingsmiddelen kunnen

verkleuring, kromtrekken of andere beschadiging van de afwerking van de projector veroorzaken. Test het reinigingsmiddel dat u gaat gebruiken op een verborgen gedeelte van de projector om te controleren of er geen beschadigingen worden veroorzaakt.

Reinigen van de lens

■ Maak de lens met een los verkrijgbaar blaasborsteltje of met lensreinigingspapier (voor een bril en cameralens) schoon. Gebruik geen vloeibare reinigingsmiddelen want deze kunnen de afwerkingslaag op het oppervlak van de lens aantasten.

■ Het oppervlak van de lens kan gemakkelijk beschadigd raken, dus let erop dat u niet tegen de lens stoot of er krassen op maakt.

Reinigen van de uitlaat- en inlaatopeningen

■ Gebruik een stofzuiger om stof te verwijderen van de uitlaat- en inlaatopeningen.

Boenwas

Witte

spiritus

Zacht reinigingsmiddel

verdund met water

Info

• Als u de ventilatieopeningen van de projector wilt reinigen, moet u altijd eerst op STANDBY/ ON van de projector of op STANDBY van de afstandsbediening drukken om de projector in de ruststand (standby) te zetten. Nadat de koelventilator is gestopt, kunt u beginnen met het reinigen van de ventilatieopeningen.

Aanhangsel

-59

Page 61

Onderhoudsindicators

■ De waarschuwingslampjes (spanningsindicator, lampindicator en temperatuur-waarschuwingsindicator) op de projector kunnen een probleem in de projector aangeven.

■ Als er een probleem optreedt, zal de temperatuur-waarschuwingsindicator of de lampindicator rood oplichten en komt de projector in de ruststand (standby) te staan. Nadat de projector in de ruststand (standby) is komen te staan, volgt u de hierna gegeven aanwijzingen.

Bovenkant

Spanningsindicator

Lampindicator

Temp er atu urwaarschuwingsindicator

Betreffende de temperatuur-waarschuwingsindicator

Als de temperatuur binnenin de projector stijgt doordat de ventilatieopeningen geblokkeerd zijn of door een verkeerde plaatsing van het toestel, dan zal de temperatuur-waarschuwingsindicator gaan knipperen. Als de temperatuur blijft stijgen zal “ temperatuur-waarschuwingsindicator blijven knipperen. Als deze toestand blijft voortduren, gaat de lamp uit, gaat de koelventilator draaien en gaat de projector in de ruststand (standby) staan. Denk era an de maatregelen te treffen die beschreven staan op blz. 61 wanneer de temperatuur-waarschuwingsindicator knippert.

” gaan branden in de linker onderhoek van het beeld en zal de

Betreffende de lampindicator

■ Wanneer de resterende levensduur van de lamp 5% of minder wordt, verschijnen de aanduidingen (geel)

en “Vervang de lamp.” op het scherm. Als het aangegeven percentage 0% wordt, verandert de aanduiding in

(rood), waarna de lamp wordt uitgeschakeld en de projector automatisch in de ruststand (standby)

komt te staan. De lampindicator zal dan rood oplichten.

■ Als u de vierde maal probeert om de projector in te schakelen zonder dat de lamp vervangen is,

kan de projector niet meer ingeschakeld worden.

Indicators op de projector

Spanningsindicator Brandt rood Normaal (ruststand)

Brandt groen Normaal (ingeschakeld) Knippert rood Abnormaal (Zie blz. 61.) Knippert groen Normaal (afkoelen) Knippert beurtelings

groen en oranje.

Lampindicator Brandt groen Normaal

Knippert groen De lamp is aan het opwarmen. Brandt rood De lamp wordt op een abnormale wijze uitgeschakeld of moet

Temp er atu urwaarschuwingsindicator

Uit Normaal Rood aan/Rood knippert De temperatuur in het inwendige is erg hoog. (Zie blz. 61.)

Het lensdeksel is gesloten. (Zie blz. 23.)

vervangen worden. (Zie blz. 61.)

-60

Page 62

Onderhoudsindicator

Temp er atuu r-

waarschuwings-

indicator

Lampindicator

Spannings-

indicator

Normaal Abnormaal

Uit Rood

Groen aan

(Groen

knippert

wanneer de

lamp aan

het

opwarmen

is.)

Brandt groen/

brandt rood

Knippert

groen

(afkoelen)

knippert

(Aan)/

Brandt rood

(standby)

Brandt rood De lamp brandt

Brandt rood

(standby)

Knippert

rood

Probleem Oorzaak Mogelijke oplossing

De temperatuur in het inwendige is erg hoog.

niet.

De lamp moet vervangen worden.

De lamp brandt niet.

De spanningsindicator knippert rood terwijl de projector ingeschakeld is.

De interne

• temperatuur is abnormaal hoog. Ventilatieopening

• geblokkeerd

Koelventilator

• defect Interne circuit

• defect Ventilatieopening

• verstopt

De lamp wordt

• Haal de stekker van het netsnoer uit het op een abnormale wijze uitgeschakeld.

Resterende

• Vervang de lamp voorzichtig. (Zie blz. 62.) levensduur van de lamp is 5% of minder.

Lamp is

• doorgebrand Lampcircuit

• defect

Het deksel van

• Als de spanningsindicator in het rood de lampeenheid is open.

Gebruik de projector op een plaats waar

• de temperatuur 95ºF (+35ºC) of lager is. Zet de projector op een plaats waar een

• goede doorstroming van lucht mogelijk is. (Zie blz. 7.)

Breng de projector naar uw

• dichtstbijzijnde of ﬁ ciële Sharp projectordealer of servicecentrum (zie blz. 75) om het apparaat te laten repareren.

• stopcontact en steek deze daarna weer in het stopcontact.

• Breng de projector naar uw

• dichtstbijzijnde of ﬁ ciële Sharp projectordealer of servicecentrum (zie blz. 75) om het apparaat te laten repareren. Ga uiterst voorzichtig te werk wanneer u

• de lamp vervangt. Breng het deksel stevig aan.

•

• knippter zelfs als de lampkap goed vastzit, neem dan contact op met uw dichtstbijzijnde of ﬁ ciële Sharp projectordealer of servicecentrum (zie blz. 75) voor advies.

Info

• Als de temperatuur-waarschuwingsindicator oplicht en de projector in de ruststand (standby) komt te staan, neemt u de hierboven beschreven maatregelen en wacht dan totdat de projector volledig is afgekoeld voordat u het netsnoer weer aansluit en het apparaat opnieuw inschakelt. (Ten minste 10 minuten.)

• Als tijdens het gebruik van de projector de stroomvoorziening even onderbroken wordt als gevolg van het uitvallen van de stroom of een andere oorzaak en de stroomvoorziening dan weer meteen hersteld wordt, zal de lampindicator rood oplichten en is het mogelijk dat de projectorlamp niet brandt. In dit geval moet u de stekker uit het stopcontact halen en dan weer in het stopcontact steken, waarna u het apparaat opnieuw inschakelt.

• De koelventilator regelt de inwendige temperatuur automatisch en zorgt ervoor dat deze op een constante waarde blijft. Het geluid van de koelventilator kan veranderen tijdens het gebruik van de projector omdat de snelheid van de ventilator verandert, maar dit is geen defect.

Aanhangsel

-61

Page 63

Betreffende de lamp

Lamp

■ Wij raden u aan de lamp (los verkrijgbaar) te vervangen wanneer de resterende levensduur van de lamp 5% of minder wordt of wanneer u een aanzienlijke vermindering van de beeld- en kleurkwaliteit vaststelt. De levensduur van de lamp (percentage) kan gecontroleerd worden op het beeldschermdisplay. (Zie blz. 47.)

■ Koop een vervangingslamp van het type AN-K15LP in de winkel waar u het apparaat hebt gekocht of bij uw dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum.

BELANGRIJKE INFORMATIE VOOR DE KLANTEN IN DE VERENIGDE STATEN:

De lamp die in deze projector wordt gebruikt, heeft een 90-dagen durende garantie op onderdelen en arbeidskosten. Alle onderhoud aan deze projector die onder de garantie valt, inclusief het vervangen van de lamp, moet door een ofﬁ ciële Sharp projectordealer of servicecentrum worden uitgevoerd. Voor de naam van uw dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum kunt u het volgende nummer bellen (gratis): 1-888-GO-SHARP (1-888-467-4277).

ALLEEN VOOR DE VSALLEEN VOOR DE VS

Belangrijke opmerkingen betreffende de lamp

■ In deze projector wordt een hogedruk-kwiklamp gebruikt. Wanneer de lamp doorbrandt, hoort u mogelijk een luid geluid. De lamp kan defect raken als gevolg van diverse oorzaken zoals: harde schokken, onvoldoende afkoelen, krassen op de lamp of overschrijding van de levensduur.

De periode tot het defect raken van de lamp varieert afhankelijk van de lamp en/of de toestand en

frequentie van gebruik. Houd er rekening mee dat de lamp bij het defect raken vaak zal barsten.

■ Wanneer de lampvervangingsindicator en het beeldscherm-pictogram branden, raden wij u aan de lamp meteen door een nieuwe te vervangen, ook wanneer de lamp normaal lijkt te werken.

■ Mocht de lamp barsten, dan bestaat de kans dat er glassplinters in het inwendige van de projector verspreid worden. In dat geval verdient het aanbeveling contact op te nemen met uw dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum om de beschadigde lamp te laten verwijderen zodat een veilige werking gewaarborgd is.

■ Mocht de lamp barsten, dan kunnen de glassplinters in de lampeenheid verspreid worden of het gas dat in de lamp is kan via de uitlaatopening in de kamer terechtkomen. Aangezien het gas dat in deze lamp is kwik bevat, moet u de ruimte goed ventileren wanneer de lamp barst en tevens blootstelling aan het ontsnapte gas voorkomen. Indien u toch aan het gas wordt blootgesteld, dient u meteen de hulp van een arts in te roepen.

Vervangen van de lamp

Let op

• Verwijder de lamp niet meteen nadat u de projector hebt gebruikt. De lamp zal zeer heet zijn en kan

brandwonden of ander letsel veroorzaken.

• Wacht minstens één uur nadat de stekker uit het stopcontact is getrokken zodat het oppervlak van de

lampeenheid helemaal kan afkoelen alvorens de lampeenheid te verwijderen.

■ Vervang de lamp door de volgende aanwijzingen nauwkeurig op te volgen. * U kunt de lamp ook bij uw dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum laten vervangen.

* Als de nieuwe lamp niet brandt nadat u deze aangebracht hebt, dient u de projector voor reparatie naar uw

dichtstbijzijnde ofﬁ ciële Sharp projectordealer of servicecentrum te brengen.

-62

Page 64

Verwijderen en aanbrengen van de lampeenheid

• Verwijder de lamp niet meteen nadat u de projector hebt gebruikt. De lamp en de

Waarschuwing!

omringende onderdelen zullen zeer heet zijn en kunnen brandwonden of ander letsel veroorzaken.

Info

• Raak niet het glas van de lampeenheid of onderdelen in het inwendige van de projector aan.

• Volg de onderstaande aanwijzingen nauwkeurig op om letsel en beschadiging van de lamp te voorkomen.

• Draai geen andere schroeven los dan die van het deksel van lampeenheid en de lampeenheid.

Druk op STANDBY/ON van de

projector of op STANDBY van de afstandsbediening om de projector in de ruststand (standby) te zetten.

Maak het netsnoer los.

• Haal de stekker van het netsnoer uit de netstroomaansluiting.

• Laat de lamp volledig afkoelen (ongeveer 1 uur).

Los verkrijgbaar accessoire

Netstroomaansluiting

Lampeenheid AN-K15LP

STANDBY/ON toets

Verwijder het deksel van de

lampeenheid.

• Sluit het lensdeksel. Draai de onderhoudsschroef (1) los waarmee het deksel van de lampeenheid vastzit. Verwijder het deksel van de lampeenheid (2).

Onderhoudsschroef (voor deksel van lampeenheid)

Aanhangsel

-63

Page 65

Betreffende de lamp (vervolg)

Verwijder de lampeenheid.

•

Draai de bevestigingsschroeven van de lampeenheid los. Pak de lampeenheid en trek dit in de richting van de pijl naar buiten. Houd de lampeenheid bij het verwijderen horizontaal en kantel dit niet schuin

Steek de nieuwe lampeenheid

naar binnen.

•

Druk de lampeenheid stevig in de lamphuishouder. Draai de bevestigingsschroeven vast

Breng het deksel van de

lampeenheid weer aan.

•

Lijn het lipje op het deksel (1) van de lampeenheid uit en breng het deksel aan terwijl u op het deksel (2) drukt om het deksel te sluiten. Draai vervolgens de onderhoudsschroef (3) vast om het deksel van de lampeenheid stevig te bevestigen.

Bevestigingsschroeven

VERGRENDELING

Waarschuwing!

DO NOT DEFEAT THIS INTERLOCK

Info

•

Als de lampeenheid en het deksel niet juist zijn aangebracht, kan de projector niet worden ingeschakeld, ook al is het netsnoer op de projector aangesloten.

Terugstellen van de lamptimer

Stel de lamptimer terug wanneer u de lamp vervangt.

Info

• De lamptimer mag alleen na het vervangen van de lamp worden teruggesteld. Als u de lamptimer terugstelt en dan dezelfde lamp blijft gebruiken, kan de lamp beschadigd worden of exploderen.

1 Sluit het netsnoer aan en open

het lensdeksel volledig.

•

Sluit het netsnoer op de netstroomaansluiting van de projector aan.

2 Stel de lamptimer terug.

•

Tijdens het gelijktijdig indrukken van MENU,

ENTER en R op de projector, druk op STANDBY/ON op de projector en houd

alle vier de toetsen ingedrukt totdat het lampindicator groen begint te knipperen.

•

De “LAMP 0000 H” aanduiding verschijnt om aan te geven dat de lamptimer is teruggesteld.

-64

NetstroomaansluitingNetstroomaansluiting

Lampindicator

STANDBY/

STANDBY/ ON toets

ON toets ENTER

ENTER toets

toets

MENU toets

Page 66

Opdrachten verbindingspinnen

COMPUTER/COMPONENT ingangsaansluiting:

15-pins mini D-sub contrastekker

COMPUTER ingang

Pin nr. Signaal

1 Video-ingang (rood) 2 3 Video-ingang (blauw) 4 Niet aangesloten 5 Niet aangesloten

6 Aarde (rood) 7 8 Aarde (blauw) 9 Niet aangesloten 10 Grond 11 Niet aangesloten 12 Bi-directionele data 13 14 15 Dataklok

Video-ingang (groen/synchronisatie op groen)

Aarde (groen/synchronisatie op groen)

Horizontaal synchronisatiesignaal: TTL niveau Verticaal synchronisatiesignaal: TTL niveau

RS-232C-aansluiting: 9-pins D-sub mannetjesstekker

Pin nr. Signaal Naam I/U Naslagwerken

8 7 6

4 3 2 1

1 Niet aangesloten 2 RD Ontvangen gegevens Ingang Aangesloten op intern circuit 3 SD Verzonden gegevens Uitgang Aangesloten op intern circuit 4 Gereserveerd Aangesloten op intern circuit 5 SG Signaalgrond Aangesloten op intern circuit 6 Gereserveerd Aangesloten op intern circuit 7 Gereserveerd Aangesloten op intern circuit 8 Gereserveerd Aangesloten op intern circuit 9 Niet aangesloten

COMPONENT ingang

Pin nr. Signaal

1 PR (CR) 2 Y 3 PB (CB) 4 Niet aangesloten 5 Niet aangesloten 6 Aarde (PR) 7 Aarde (Y) 8 Aarde (PB) 9 Niet aangesloten 10 Niet aangesloten 11 Niet aangesloten 12 Niet aangesloten 13 Niet aangesloten 14 Niet aangesloten 15 Niet aangesloten

HDMI-aansluiting

18 2

19 1

Pin nr. Naam Pin nr. Naam Pin nr. Naam

1 T.M.D.S-gegevens 2+ 8 T.M.D.S-gegevens 0 14 Hulpprogramma

2 T.M.D.S-gegevens 2 beveiliging 15 SCL beveiliging 9 T.M.D.S-gegevens 0– 16 SDA 3 T.M.D.S-gegevens 2– 10 T.M.D.S-klok+ 17 4 T.M.D.S-gegevens 1+ 11 T.M.D.S-klokbeveiliging 18 +5V stroom 5 T.M.D.S-gegevens 1 12 T.M.D.S-klok– 19 beveiliging 13 CEC 6 T.M.D.S-gegevens 1– 7 T.M.D.S-gegevens 0+

DDC/CEC-grond

Hotplug-detectie

Aanhangsel

-65

Page 67

RS-232C Speciﬁ caties en opdrachtinstellingen

PC-controle

Er kan een computer worden gebruikt om de projector te controleren door middel van aansluiting van een RS232C-kabel (nulmodem, haaks type, in winkels verkrijgbaar) op de projector. (Zie blz. 22 voor aansluiting.)

Communicatieomstandigheden

Stel de seriële poortinstellingen van de computer als volgt in. Signaalformaat: Voldoet aan RS-232C-norm. Pariteitbit: Geen Baudsnelheid*: 9.600 bps / 38.400bps / 115.200bps Stopbit: 1 bit Gegevenslengte: 8 bits Flowcontrole: Geen *Gebruik dezelfde instellingen voor de projector als voor de computer.

Basisformaat

Stuur opdrachten van de computer in de volgende volgorde: opdracht, parameter en returncode. Nadat de opdracht van de computer is verwerkt, stuurt de projector een antwoordcode naar de computer.

Opdrachtformaat

C1 C2 C3 C4 P1 P2 P3 P4

Opdracht met 4 cijfers Parameter met 4 cijfers

Formaat antwoordcode

Normaal antwoord

Probleemantwoord (communicatiefout of onjuiste opdracht)

Returncode (0DH)

O K

Returncode (0DH)

E R R

Returncode (0DH)

Info

• Bij bediening van de projector met behulp van de RS-232C commando’s van een computer, moet u minimaal 30 seconden wachten nadat de stroom is ingeschakeld voordat u begint met het zenden van de commando’s.

• Nadat een opdracht voor de ingangskeuze of beeldinstelling is verzonden en een “OK” responscode is ontvangen, kan de verwerking van de opdracht door de projector enige tijd duren. Wanneer een tweede opdracht wordt verzonden terwijl de projector de eerste opdracht nog moet verwerken, dan kan een “ERR” responscode het resultaat zijn. Probeer de tweede opdracht nogmaals te verzenden wanneer dit gebeurt.

• Als meer dan 1 code wordt verzonden, moet u elk commando pas versturen nadat de antwoordcode voor het voorgaande commando is geveriﬁ eerd.

• “POWR????”, “TABN _ _ _ 1”, “TLPS _ _ _ 1”, “TPOW _ _ _ 1”, “TLPN _ _ _ 1”, “TLTT _ _ _ 1”, “TLTM _ _ _ 1”, “TLTL _ _ _ 1”, “TNAM _ _ _ 1”, “MNRD _ _ _ 1”, “PJN0 _ _ _ 1”

− Wanneer de projector de hierboven genoemde speciale opdrachten ontvangt:

* Het beeldschermdisplay zal niet verdwijnen. * De “Auto Power Off” timer zal niet worden teruggesteld.

− Er zijn speciale opdrachten beschikbaar voor toepassingen waarvoor constante polling nodig is.

-66

Page 68

Opdrachten

Voorbeeld: Voor het inschakelen van de projector

Computer

POWR

Uit Te Voeren Bediening Opdracht Parameter

Spanning Aan P O W R _ _ _ 1 OK of ERR OK

Toestand van de projector T A B N _ _ _ 1 0:Normaal

Lamp Status T L P S _ _ _ 1 0:Uit, 1:Aan, 2:Nogmaals, 3:Wachten,

Naam Controle modelnaam T N A M _ _ _ 1 XVZ17000

Wijzig invoer COMPUTER I R G B _ _ _ 1 OK of ERR ERR

Grootte Aanpassen COMPUTER Normaal R A S R _ _ _ 1 OK of ERR ERR

Uit P O W R _ _ _ 0 OK OK of ERR

Status

Spanningstatus T P O W _ _ _ 1 1:Aan, 2:Aan het afkoelen 0:Standby

Kwaliteit T L P N _ _ _ 1 1

Gebruikstijd Time (uur) T L T T _ _ _ 1 0-9999 (Integer)

Gebruikstijd (Minuut) T L T M _ _ _ 1 0, 15, 30, 45

Leven sduur (Percentage) T L T L _ _ _ 1 0%-100% (Integer)

Controle modelnaam M N R D _ _ _ 1 XV-Z17000

Instelling projectornaam 1 (eerste vier letters) *1 P J N 1 * * * * OK of ERR

Instelling projectornaam 2 (middelste vier letters) *1 P J N 2 * * * * OK of ERR

Instelling projectornaam 3 (laatste vier letters) *1 P J N 3 * * * * OK of ERR

Controleren projectornaam P J N 0 _ _ _ 1 Projector naam

COMPONENT I R G B _ _ _ 2 OK of ERR ERR

HDMI1 I R G B _ _ _ 3 OK of ERR ERR

HDMI2 I R G B _ _ _ 4 OK of ERR ERR

S-VIDEO I V E D _ _ _ 1 OK of ERR ERR

VIDEO I V E D _ _ _ 2 OK of ERR ERR

Controle RGB-INGANG I R G B ? ? ? ? 1: COMPUTER, 2: COMPONENT,

Controle video-INGANG I V E D ? ? ? ? 1: S-VIDEO, 2: VIDEO, ERR ERR

Controle ingangsfunctie I M O D ? ? ? ? 1: RGB, 2: VIDEO ERR

Controle INGANG I C H K ? ? ? ? 1: COMPUTER

COMPONENT Normaal R B S R _ _ _ 1 OK of ERR ERR

HDMI1 Normaal R C S R _ _ _ 1 OK of ERR ERR

HDMI2 Normaal R D S R _ _ _ 1 OK of ERR ERR

S-VIDEO Normaal R A S V _ _ _ 1 OK of ERR ERR

VIDEO Normaal R B S V _ _ _ 1 OK of ERR ERR

16:9 R A S R _ _ _ 2 OK of ERR ERR

Dot By Dot R A S R _ _ _ 3 OK of ERR ERR

Cinema zoom R A S R _ _ _ 5 OK of ERR ERR

Zoom 14:9 R A S R _ _ _ 7 OK of ERR ERR

Smart zoom R A S R _ _ _ 6 OK of ERR ERR

16:9 R B S R _ _ _ 2 OK of ERR ERR

Dot By Dot R B S R _ _ _ 3 OK of ERR ERR

Cinema zoom R B S R _ _ _ 5 OK of ERR ERR

Zoom 14:9 R B S R _ _ _ 7 OK of ERR ERR

Smart zoom R B S R _ _ _ 6 OK of ERR ERR

16:9 R C S R _ _ _ 2 OK of ERR ERR

Dot By Dot R C S R _ _ _ 3 OK of ERR ERR

Cinema zoom R C S R _ _ _ 5 OK of ERR ERR

Zoom 14:9 R C S R _ _ _ 7 OK of ERR ERR

Smart zoom R C S R _ _ _ 6 OK of ERR ERR

16:9 R D S R _ _ _ 2 OK of ERR ERR

Dot By Dot R D S R _ _ _ 3 OK of ERR ERR

Cinema zoom R D S R _ _ _ 5 OK of ERR ERR

Zoom 14:9 R D S R _ _ _ 7 OK of ERR ERR

Smart zoom R D S R _ _ _ 6 OK of ERR ERR

16:9 R A S V _ _ _ 2 OK of ERR ERR

Cinema zoom R A S V _ _ _ 5 OK of ERR ERR

Zoom 14:9 R A S V _ _ _ 7 OK of ERR ERR

Smart zoom R A S V _ _ _ 6 OK of ERR ERR

16:9 R B S V _ _ _ 2 OK of ERR ERR

Cinema zoom R B S V _ _ _ 5 OK of ERR ERR

Zoom 14:9 R B S V _ _ _ 7 OK of ERR ERR

Smart zoom R B S V _ _ _ 6 OK of ERR ERR

T L PS????

→ ←

Projector

Inschakelen

1:Temperatuur hoog 8:Levensduur van lamp 5% of minder 16:Lamp doorgebrand 32:Lamp brandt niet

4:Lampfout

3: HDMI1, 4: HDMI2, ERR

2: COMPONENT 3: HDMI1 4: HDMI2 5: S-VIDEO 6: VIDEO

Terugkeren

Ruststand

(of 30-seconden opstarttijd)

0:Normaal 1:Temperatuur hoog 2:Ventilatorfout 4:Lampdeksel open 8:Levensduur van lamp 5% of minder 16:Lamp doorgebrand 32:Lamp brandt niet 64:Temperatuur abnormaal hoog

0:Uit, 4:Lampfout

ERR

Aanhangsel

-67

Page 69

RS-232C Speciﬁ caties en opdrachtinstellingen (vervolg)

Uit Te Voeren Bediening Opdracht Parameter

Alles terugstellen A L R E _ _ _ 1 OK of ERR ERR

COMPUTER-ingang Beeldmodus Standaard R A P S _ _ _ 1 OK of ERR ERR

Contrast -30 - +30 R A P I _ * * * OK of ERR ERR

Helder -30 - +30 R A B R _ * * * OK of ERR ERR

Kleur -30 - +30 R A C O _ * * * OK of ERR ERR

Tint -30 - +30 R A T I _ * * * OK of ERR ERR

Scherpte -30 - +30 R A S H _ * * * OK of ERR ERR

Rood -30 - +30 R A R D _ * * * OK of ERR ERR

Blauw -30 - +30 R A B E _ * * * OK of ERR ERR

Kleurtmp -2 - +2 R A C T _ _ * * OK of ERR ERR

COMPONENT-ingang Beeldmodus Standaard R B P S _ _ _ 1 OK of ERR ERR

HDMI1-ingang Beeldmodus Standaard R C P S _ _ _ 1

HDMI2-ingang Beeldmodus Standaard R D P S _ _ _ 1

Reset R A R E _ _ _ 1 OK of ERR ERR

Contrast -30 - +30 R

Helder -30 - +30 R

Kleur -30 - +30 R

Tint -30 - +30 R

Scherpte -30 - +30 R

Rood -30 - +30 R

Blauw -30 - +30 R

Kleurtmp -2 - +2 R

Reset R B R E _ _ _ 1

Contrast -30 - +30 R C P I _ * * *

Helder -30 - +30 R C B R _ * * *

Kleur -30 - +30 R C C O _ * * *

Tint -30 - +30 R C T I _ * * *

Scherpte -30 - +30 R C S H _ * * *

Rood -30 - +30 R C R D _ * * *

Blauw -30 - +30 R C B E _ * * *

Kleurtmp -2 - +2 R C C T _ _ * *

Reset R C R E _ _ _ 1

Contrast -30 - +30 R D P I _ * * *

Helder -30 - +30 R D B R _ * * *

Kleur -30 - +30 R D C O _ * * *

Tint -30 - +30 R D T I _ * * *

Scherpte -30 - +30 R D S H _ * * *

Rood -30 - +30 R D R D _ * * *

Blauw -30 - +30 R D B E _ * * *

Kleurtmp -2 - +2 R D C T _ _ * *

Reset R D R E _ _ _ 1

Natuurlijk R A P S _ _ _ 2 OK of ERR ERR

Dynamisch R A P S _ _ _ 3 OK of ERR ERR

Cinema1 R A P S _ _ _ 4 OK of ERR ERR

Cinema2 R A P S _ _ _ 5 OK of ERR ERR

Spel R A P S _ _ _ 6 OK of ERR ERR

Natuurlijk R B P S _ _ _ 2 OK of ERR ERR

Dynamisch R B P S _ _ _ 3 OK of ERR ERR

Cinema1 R B P S _ _ _ 4 OK of ERR ERR

Cinema2 R B P S _ _ _ 5 OK of ERR ERR

Spel R B P S _ _ _ 6 OK of ERR ERR

Natuurlijk R C P S _ _ _ 2

Dynamisch R C P S _ _ _ 3

Cinema1 R C P S _ _ _ 4

Cinema2 R C P S _ _ _ 5

Spel R C P S _ _ _ 6

Natuurlijk R D P S _ _ _ 2

Dynamisch R D P S _ _ _ 3

Cinema1 R D P S _ _ _ 4

Cinema2 R D P S _ _ _ 5

Spel R D P S _ _ _ 6

P I _ * * * OK of ERR ERR

B R _ * * * OK of ERR ERR

C O _ * * * OK of ERR ERR

T I _ * * * OK of ERR ERR

S H _ * * * OK of ERR ERR

RD_* * *

BE_* * *

CT__* *

Inschakelen

OK of ERR ERR

Terugkeren

Ruststand

(of 30-seconden opstarttijd)

-68

Page 70

Uit Te Voeren Bediening Opdracht Parameter

S-VIDEO-ingang Beeldmodus Standaard V A P S _ _ _ 1

Contrast -30 - +30 V A P I _ * * *

Helder -30 - +30 V A B R _ * * *

Kleur -30 - +30 V A C O _ * * *

Tint -30 - +30 V A T I _ * * *

Scherpte -30 - +30 V A S H _ * * *

Rood -30 - +30 V A R D _ * * *

Blauw -30 - +30 V A B E _ * * *

Kleurtmp -2 - +2 V A C T _ _ * *

VIDEO-ingang Beeldmodus Standaard V B P S _ _ _ 1

Controleren RGB frequentie

3D Aan 3 D E N _ _ _ 1 OK of ERR ERR

Reset Lamptimer *2 L P R E 0 0 0 1 ERR OK, ERR

Reset V A R E _ _ _ 1

Contrast -30 - +30 V B P I _ * * *

Helder -30 - +30 V B B R _ * * *

Kleur -30 - +30 V B C O _ * * *

Tint -30 - +30 V B T I _ * * *

Scherpte -30 - +30 V B S H _ * * *

Rood -30 - +30 V B R D _ * * *

Blauw -30 - +30 V B B E _ * * *

Kleurtmp -2 - +2 V B C T _ _ * *

Reset V B R E _ _ _ 1

Horizontaal T F R Q _ _ _ 1 kHz (***.* of ERR) ERR

Verticaal T F R Q _ _ _ 2 Hz (***.* of ERR) ERR

Uit 3 D E N _ _ _ 0 OK of ERR ERR

3D-formaat Auto 3 D F M _ _ _ 0 OK of ERR ERR

Omkeren 3 D I V _ _ _ 1 OK of ERR ERR

Natuurlijk V A P S _ _ _ 2

Dynamisch V A P S _ _ _ 3

Cinema1 V A P S _ _ _ 4

Cinema2 V A P S _ _ _ 5

Spel V A P S _ _ _ 6

Natuurlijk V B P S _ _ _ 2

Dynamisch V B P S _ _ _ 3

Cinema1 V B P S _ _ _ 4

Cinema2 V B P S _ _ _ 5

Spel V B P S _ _ _ 6

Naast elkaar 3 D F M _ _ _ 1 OK of ERR ERR

Boven en onder 3 D F M _ _ _ 2 OK of ERR ERR

Inschakelen

OK of ERR ERR

Terugkeren

Ruststand

(of 30-seconden opstarttijd)

• Als er een liggend streepje (_) verschijnt in de parameterkolom, voeg dan een spatie in. Als er een

asterisk (*) verschijnt, voeg dan een waarde binnen het bereik dat tussen haakjes staat vermeld onder Uit Te Voeren Bediening.

Voor instelling van de projectornaam moet de volgende opdrachten versturen: PJN1, PJN2 en PJN3.

De opdracht Lamptimer resetten kan alleen worden verzonden in standby-modus.

Aanhangsel

-69

Page 71

Compatibiliteitskaart

Computer

• Meervoudige signaalondersteuning

Horizontale frequentie: 15-110 kHz, Verticale frequentie: 43-85 Hz, Beeldpuntklok: 12-170 MHz

• Compatibel met sync op groen en composietsync-signalen (TTL niveau)

PC/MAC Modus

VGA

SVGA 800 × 6 00

MAC 13" VGA 640 × 480 34,9 67 MAC 16" SVGA 832 × 624 49,7 75 MAC 19" XGA 1024 × 768 60, 2 75 MAC 21" SXGA 1152 × 870 68 ,7 75

XGA 1024 × 768

WXGA

WXGA+ 1440 × 90 0 55,9 60

SXGA

SXGA+ 1400 × 1050

WSXGA+

Resolutie

640 × 400

720 × 400

640 × 480

1280 × 720 4 5,0 60 1280 × 768 47,8 6 0 1280 × 800 49,7 60 1360 × 768 47,7 60 1366 × 768 47,8 60

1152 × 864

1280 × 960 60,0 60

1280 × 1024 64,0 60

1600 × 900 55,9 60

1680 × 1050 6 5,3 60

1920 × 1080

Horizontale frequentie (kHz)

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 37,9 85 26,2 50 31,5 60 34,7 70 37,9 72 37,5 75 43,3 85 31,3 50 35,2 56 37,9 60 46,6 70 48,1 72 46,9 75 53,7 85 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85

55,0 60 66,2 70 67,5 75

64,0 60 65,3 60

66,8 60

67,5 6 0

Verticale frequ entie (Hz) Analoge onders teuning

✔ ✔ ✔ ✔ ✔✔ ✔ ✔ ✔✔ ✔ ✔✔ ✔✔ ✔ ✔ ✔✔ ✔✔ ✔ ✔✔ ✔✔ ✔ ✔ ✔✔ ✔✔ ✔✔ ✔ ✔✔ ✔ ✔ ✔ ✔ ✔ ✔✔ ✔ ✔✔ ✔✔ ✔✔ ✔✔ ✔✔ ✔✔ ✔

✔

✔✔ ✔ ✔ ✔ ✔

*1 Wanneer een 1920 × 1080 analoog signaal wordt ingevoerd, wordt het beeld gecomprimeerd voordat het

op het scherm wordt weergegeven.

*2 Volledig beelddisplay wanneer “Resolutie” ingesteld is op “1920 × 1080”

Digitale

ondersteuning

Display

Upscale

Samplin g bij een lagere

bemonsteringsfrequentie

Intelligente compressie

Upscale

• Deze projector kan wellicht niet in staat zijn afbeeldingen van notebookcomputers weer te geven in

simultane (CRT/LCD) modus. Mocht dit voorkomen, schakel dan het LCD-display op de notebookcomputer uit en voer de displaygegevens alleen uit in “CRT alleen”-modus. Meer informatie over het wijzigen van displaymodi vindt u in de bedieningshandleiding van uw notebookcomputer.

• Volg de hieronder beschreven procedures wanneer de “Beeldschermresolutie” van de computer afwijkt

van de weergaveresolutie van het geprojecteerde beeld. –

Zie “Resolutie” op het “SIG-INS” menu en selecteer dezelfde resolutie als de “Schermresolutie” van de computer.

– Afhankelijk van de computer die I gebruikt kan het outputsignaal niet waarheidsgetrouw zijn vergeleken

met de “Schermresolutie” bijstelling. Controleer de instellingen van de signaaloutput van de computer. Als de instellingen niet kunnen worden veranderd, wordt het aanbevolen dat de resolutie ingesteld wordt op “1920 × 1080” of “1280 × 720”.

-70

Page 72

DTV

Horizontale

frequentie (kHz)

15,7 60

15,6 50

frequentie (Hz)

Signaal

480

480P 31,5 60

540P 33,8 60

576

576P 31,3 50

720P 37,5 50

720P 45 ,0 6 0

Indeling Signaal

720P 75,0 50

Frameverpakking

Naast elkaar

Boven en

onder

720P 90,0 60

1080P 54,0 24

720P 37,5 5 0

720P 45,0 60

1080

1080P 56,3 50

1080P 67,5 60

720P 37,5 5 0

720P 45,0 60

1080P 27,0 24

1080P 56,3 50

1080P 67,5 60

Vert icale

Horizontale

frequentie (kHz)

28,1 50

33,8 60

Analoge

ondersteuning

✔

✔✔

✔

✔✔

Digitale

ondersteuning

Vert icale

frequentie (Hz)

Signaal

1080

1080P

Analoge

ondersteuning

Horizontale

frequentie (kHz)

28,1 50

33,8 60

27,0 24

28,1 25

33,8 30

56,3 50

67,5 60

Digitale

ondersteuning

✔

Vert icale

frequentie (Hz)

Analoge

ondersteuning

✔✔

Digitale

ondersteuning

✔

Aanhangsel

-71

Page 73

Problemen oplossen

Probleem Controle Blz.

Het netsnoer van de projector is niet in het stopcontact gestoken.

•

De aangesloten apparatuur is niet ingeschakeld.

•

• Het lensdeksel is gesloten.

De verkeerde ingangsfunctie is gekozen.

•

De kabels zijn verkeerd op de projector aangesloten.

•

De batterij van de afstandsbediening is leeg.

•

De externe uitgang is niet ingesteld bij aansluiting op een notebook-computer.

•

Het deksel van de lampeenheid is niet juist aangebracht.

Geen afbeelding of

projector start niet.

Kleuren zijn ﬂ ets of niet goed.

Beeld is wazig;

met storingen.

Een ongebruikelijk geluid is

af en toe hoorbaar

vanuit de kast.

Onderhoudsindicator op de

projector licht op.

Het beeld is groen bij de ontvangst

van YPbPr-signalen en de video

apparatuur is aangesloten op de

COMPONENT of COMPUTER/

COMPONENT aansluiting op de

projector.

Het beeld is rose bij de ontvangst

van RGB signalen en de video

apparatuur is aangesloten op de

COMPONENT of COMPUTER/

COMPONENT aansluiting op de

projector.

De zwartniveaus van de

afbeelding vertonen banden

of lijker zwakker wanneer

HDMI1 of 2 is geselecteerd.

Afbeelding te helder en te

witachtig.

•

• Het geselecteerde “Signaaltype” is verkeerd.

• Het formaat van het videosignaal van de videoapparatuur is niet ingesteld op een correcte manier.

• “Helder” is ingesteld op minimumpositie.

• De beeldinstellingen zijn niet juist gemaakt. 37

(S-VIDEO- of VIDEO-input)

• Video-inputsysteem staat verkeerd ingesteld.

(COMPONENT-, COMPUTER/COMPONENT- of HDMI1, 2-input)

• Inputsignaaltype staat verkeerd ingesteld.

• Stel het beeld scherp.

• De projectie-afstand is groter dan het scherpstelbereik.

(Computerinput)

• Uitvoeren “SIG-INS”-bijstellingen (“Klok”-bijstelling)

• Uitvoeren “SIG-INS”-bijstellingen (“Fase”-bijstelling)

• Afhankelijk van de computer verschijnt er ruis.

• De “Ruisonderdr.” (Digitale Ruisonderdrukking) of “MNR” (Mosquito

Noise Reduction (Ruisonderdrukking)) instelling is niet correct.

• Er zit aanslag op de lens. Als de projector van een koude naar een warme kamer gedragen wordt, of als de kamer plotseling warmer wordt, dan kan er condens op de oppervlakte van de lens ontstaan waardoor de afbeelding wazig wordt. Stel de projector minimaal een uur voordat hij gebruikt gaat worden op. Mocht er zich condensatie vormen, haal dan het netsnoer uit de wandcontact en wacht tot de condens weg is.

• Als de afbeelding normaal is, dan is het geluid het gevolg van krimping door een wijziging in de kamertemperatuur. Dit heeft geen effect op de bediening of werking.

• Zie “Onderhoudsindicators”. 60

• Wijzig de instelling van het inputsignaaltype. 41

• Maak de nodige bijstellingen voor de beste afbeeldingskwaliteit in de

“Dynamisch bereik”-instelling.

• De beeldinstellingen zijn niet juist gemaakt. 37

–

23, 28

27, 41, 42

19-23

–

63, 64

41 42

24 18

41 41

–

-72

Page 74

Probleem Controle

De koelingsventilator

wordt lawaaierig.

De lamp licht niet

op nadat de projector

is ingeschakeld.

De lamp schakelt plotseling

uit tijdens projectie.

De afbeelding ﬂ ikkert

soms.

• Wanneer de temperatuur binnenin de projector stijgt, dan draait de koelingsventilator sneller.

• De lampindicator brandt in de kleur rood.

Vervang de lamp.

• Het lensdeksel is volledig geopend.

• Kabels verkeerd aangesloten op de projector of de aangesloten apparatuur werkt niet goed.

• Als dit vaak voorkomt, vervang dan de lamp.

Blz.

–

23, 60, 63

19-22

De lamp heeft veel tijd

nodig om in te schakelen.

Afbeelding is donker.

Eénknopsbediening is

niet geactiveerd.

Systeemstandby is

niet geactiveerd.

Er kan geen antwoordcode

worden ontvangen

wanneer is geprobeerd

de projector vanaf een

computer te bedienen

met RS-232C-opdrachten

tijdens de standby-modus.

De afstandsbediening

kan niet worden gebruikt.

• De lamp zal uiteindelijk moeten worden vervangen.

Wanneer de resterende lampduur ten einde loopt, vervang dan de lamp.

• Non-Sharp videoproducten zijn aangesloten.

De functie van de éénknopsbediening werkt mogelijk niet als de

projector op een niet-Sharp-videoproduct is aangesloten.

• Er is geen HDMI-kabel gebruikt voor aansluiting tussen de projector en de videoproducten van Sharp.

De éénknopsbediening functie wordt mogelijk als de projector is

aangesloten op videoproducten van Sharp met een HDMI-kabel.

• De éénknopsbediening functie van de projector is niet ingesteld op “Aan”. 46

• De CEC-instellingen van de aangesloten videoproducten van Sharp zijn

onjuist.

• Eénknopsbediening is ingesteld op “Uit” en gedeactiveerd wanneer de Spaarfunctie ingesteld staat op “Aan”.

• Non-Sharp videoproducten zijn aangesloten.

De functie van de Systeemstandby werkt mogelijk niet als de projector

op een niet-Sharp-videoproduct is aangesloten.

• Er is geen HDMI-kabel gebruikt voor aansluiting tussen de projector en de videoproducten van Sharp.

De Systeemstandby functie wordt mogelijk als de projector is

aangesloten op videoproducten van Sharp met een HDMI-kabel.

• De Systeemstandby functie van de projector is niet ingesteld op “Aan”. 46

• De CEC-instellingen van de aangesloten videoproducten van Sharp zijn

onjuist.

• In geval van verzending van RS-232C-opdrachten vanaf een computer tijdens standby kan het maximaal 30 seconden duren vooraleer de computer de antwoordcode ontvangt. Stel de wachttijd voor de antwoordcode van de computer in op 30 seconden of langer.

• Gebruik de afstandsbediening terwijl u haar op de sensor van de afstandsbediening van de projector richt.

• De afstandsbediening mag niet te ver van de projector verwijderd zijn.

• Als er direct zonlicht of een sterk ﬂ uorescende licht op de sensor van de afstandsbediening van de projector schijnt, plaats de projector dan op een plaats waar hij niet blootgesteld is aan fel licht.

• De batterijen zijn misschien leeg of verkeerd geplaatst. Zorg ervoor dat de batterijen correct zijn geplaatst of plaats nieuwe batterijen.

13 13

–

Aanhangsel

-73

Page 75

Problemen oplossen

Probleem Controle Blz.

3D-beelden worden niet

weergegeven.

3D-beelden ﬂ ikkeren

wanneer ze in een ruimte

worden bekeken.

Er treedt een dubbel beeld

op zonder dat het beeld in

3D verschijnt.

Het geprojecteerde

beeld is donker.

De 3D-bril gaat automatisch

uit.

Door het indrukken van de aan-/uitknop op de 3D-bril

gaat het LED-lampje niet

branden.

• Schakel naar 3D-modus.

• Is “Automatische 3D omschakeling” op “Nee” gezet? Druk op 3D ON/

OFF om naar 3D-modus te schakelen.

• Wanneer “Automatische 3D omschakeling” op “Ja” is gezet, maar er geen 3D-beelden worden weergegeven, controleert u het weergaveformaat van het beeld dat bekeken wordt. Sommige 3Dbeeldsignalen worden mogelijk niet automatisch herkend als 3Dbeelden. Druk op 3D MENU om het juiste weergaveformaat voor het 3D-beeld te selecteren.

• De 3D-bril is niet aangezet. 52

• De 3D-bril is ingesteld op 2D-modus. 52

• De 3D-bril functioneert door het ontvangen van het infraroodsignaal dat

op het scherm gereﬂ ecteerd wordt. Plaats niets tussen het scherm en de infraroodontvanger op de 3D-bril.

• Beelden kunnen gaan ﬂ ikkeren wanneer TL-verlichting of omgevingslicht in uw gezichtsveld komt.

-Zet alle verlichting uit.

-Blokkeer omgevingslicht.

• Gebruik “Omkeren” om de instelling te wijzigen. 55

• Er wordt een signaal ontvangen dat geen 3D ondersteunt. Controleer of

een signaal wordt ontvangen dat 3D ondersteunt.

• Als de projector voor het weergaven van 3D-beelden op een computer is aangesloten, moet u controleren of een toepassing wordt gebruikt die geschikt is voor 3D-weergave.

- Gebruik de toepasselijke software

- Conﬁgureer uw 3D-toepassing in de juiste 3D-indeling, resolutie en vernieuwingssnelheid. Voor 3D-ondersteuning moet uw 3D-toepassing geconﬁ gureerd zijn om te worden geactiveerd met de juiste instellingen voor deze projector.

• Verduister de ruimte als het licht uit de omgeving te sterk is. Zeer intensief licht kan de communicatie tussen de 3D-bril en het scherm verstoren, waardoor het beeld enigszins kan gaan ﬂ ikkeren.

• Een beeld dat gelijktijdig vanaf meer dan twee projectoren wordt geprojecteerd, verschijnt mogelijk niet in 3D. Gebruik per keer slechts één projector.

• Wanneer een 3D-beeld wordt geprojecteerd, kan het scherm donkerder verschijnen dan normaal.

• Bevindt zich een obstakel tussen de 3D-bril en het scherm, of wordt de infraroodontvanger op de 3D-bril door iets bedekt? De 3D-bril gaat automatisch uit als deze na 3 minuten geen signaal heeft ontvangen. Plaats niets tussen het scherm en de infraroodontvanger op de 3D-bril.

• De batterij in de 3D-bril is leeg. Als het LED-lampje na het meer dan een seconde indrukken van de aan-/uitknop niet gaat branden, is de batterij leeg. Vervang de batterij.

(vervolg)

53, 54, 55

55, 56

–

Dit apparaat is uitgerust met een microprocessor. De prestatie van de microprocessor kan nadelig beïnvloed worden door een verkeerde bediening of interferentie. Als dit gebeurt, moet u de stekker minimaal 5 minuten uit het stopcontact trekken en dan kunt u de stekker weer insteken.

-74

Page 76

Voor assistentie van SHARP

Als u problemen ondervindt tijdens de installatie of bediening van deze projector, raadpleegt u eerst het deel “Problemen oplossen” op blz. 72 tot 74. Als deze gebruiksaanwijzing geen oplossing biedt voor uw probleem, neemt u contact op met de hieronder vermelde SHARP serviceafdelingen.

Verenigde Staten Sharp Electronics Corporation

1-888-GO-SHARP

(1-888-467-4277) [email protected]

http://www.sharpusa.com

Canada Sharp Electronics of Canada

Ltd.

(905) 568-7140

http://www.sharp.ca

Mexico Sharp Electronics Corporation

Mexico Branch

(525) 716-9000 http://www.sharp.com.mx

Latijns-Amerika Sharp Electronics Corp. Latin

American Group

(305) 264-2277 [email protected] http://www.siempresharp.com

Duitsland Sharp Electronics (Europe)

GMBH

01805-234675 http://www.sharp.de

Ver. Koninkrijk Sharp Electronics (U.K.) Ltd.

08705 274277 http://www.sharp.co.uk/

customersupport

Italië Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

Frankrijk Sharp Electronics France

01 49 90 35 40 [email protected] http://www.sharp.fr

Spanje Sharp Electronica Espana, S.A.

93 5819700 [email protected] http://www.sharp.es

Zwitserland Sharp Electronics (Schweiz) AG

0041 1 846 63 11 [email protected] http://www.sharp.ch

Zweden Sharp Electronics ( Nordic ) AB

(46) 8 6343600 [email protected] http://www.sharp.se

Oostenrijk Sharp Electronics (Europe)

GMBH

Branch Ofﬁ ce Austria

0043 1 727 19 123 [email protected] http://www.sharp.at

Benelux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723)

9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Australië Sharp Corporation of Australia

1300-135-022 http://www.sharp.net.au

Nieuw-Zeeland Sharp Corporation of New

Telefoon: (09) 573-0111 Fax: (09) 573-0112 http://www.sharp.net.nz

Singapore Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 [email protected] http://www.sharp.com.sg

Hongkong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 [email protected] http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Maleisië Sharp-Roxy Sales & Service Co.

(60) 3-5125678

V.A.E. Sharp Middle East Fze

971-4-81-5311 [email protected]

Thailand Sharp Thebnakorn Co. Ltd.

02-236-0170 [email protected] http://www.sharp-th.com

Korea Sharp Electronics Incorporated

(82) 2-3660-2002 [email protected] http://www.sharpkorea.co.kr

India Sharp Business Systems (India)

(91) 11- 6431313 [email protected]

Nederland

Pty. Ltd.

Zealand

of Korea

Limited

Aanhangsel

-75

Page 77

Technische gegevens

Model XV-Z17000

Weergaveapparaten 0,65" DLP Resolutie 1080P (1920 × 1080) Lens F-nummer

Zoom Focus

Ingangsaansluitingen

HDMI × 2 Computer/Component

F 2,5 – 2,7 Met de hand, ×1,15 (f = 21,0 – 24,2 mm) Met de hand

× 1

(15-pins mini D-sub) Component (3RCA) × 1 S-Video (4-pins mini DIN) × 1 Video (RCA) × 1

Bediening en

RS-232C (9-pins mini D-sub) × 1 communicatie ingangen

Projectielamp Stroomvoorziening Nominale frequentie Ingangsstroom

Stroomverbruik (standby) 353 W (7,6 W) bij 100 V wisselstroom

Bedrijfstemperatuur 41ºF tot 95ºF (+5ºC tot +35ºC) Behuizing Plastic Afmetingen (alleen de hoofdbehuizing)

[B × H × D]

Gewicht (ca.)

250 W 100–240 V wisselstroom 50/60 Hz 3,7 A

339 W (8,3 W) bij 240 V wisselstroom

15 3/4" × 3 15/16" × 13 13/64" (400 × 100 × 335 mm)

12,8 lbs. (5,8 kg)

-chip × 1

Als onderdeel van een beleid van doorlopende verbetering houdt SHARP zich het recht voor om veranderingen aan te brengen in ontwerp en technische gegevens ten behoeve van verbetering van het product zonder voorafgaande berichtgeving. De aangegegeven cijfers voor de technische gegevens aangaande prestaties zijn nominale waarden voor productie-eenheden. Er kunnen zich enkele afwijkingen van deze waarden voordoen bij afzonderlijke eenheden.

Deze SHARP projector is uitgerust met een DLP®-chip. Dit bijzonder ingenieuze paneel bevat 2.073.600 pixels (microspiegels). Evenals bij andere hoogwaardige elektronische apparatuur zoals TV's met grote beeldschermen, videosystemen en videocamera's, gelden er bepaalde tolerantiegrenzen waarbinnen de prestaties van de apparatuur moeten vallen. Dit apparaat kan enkele niet actieve pixels hebben binnen de aanvaardbare tolerantiegrenzen, wat kan resulteren in niet actieve puntjes op het beeldscherm. Dit heeft echter geen invloed op de beeldkwaliteit of de levensduur van het apparaat.

-76

Page 78

Afmetingen

Eenheid: duim (mm)

/4 (6)13

/64 (348)

/16 (100)

/8 (3)

2 9/16

(65)

/4 (400)

(115)

/64 (335)

/64

(42,2)

/32 (115)

/32

3 23/64

(85)

(38)

/64

(89)

/64

(179,75)

/64 (5,75)

(75)

/64 (171,5)

/16

(45,75)

/64

(116,25)

Aanhangsel

-77

Page 79

Index

16:9....................................................................... 30

3D-bril .............................................................. 50-52

3D-diepteaanpassing ........................................... 55

3D-formaat ........................................................... 55

3D-MENU ............................................................. 55

3D MENU toets .............................................. 54, 55

3D ON/OFF toets ............................................ 53, 54

Accessoires ............................................................ 9

Achtergrond .......................................................... 45

Afstandsbediening ................................................ 12

Afstandsbedieningssensoren ............................... 13

Alles terugstellen .................................................. 47

Auto Power Off ..................................................... 46

AUTO SYNC toets ................................................ 28

Automatische 3D omschakeling ........................... 55

Automat. sync. ..................................................... 41

Batterijen .............................................................. 13

Beeld .................................................................... 37

Beeldmodus ......................................................... 37

Beeldschermdisplay ............................................. 45

Bevestigen aan het plafond .................................. 17

C.M.S. .................................................................. 38

CINEMA ZOOM .................................................... 30

Cinema1, 2 ........................................................... 37

COMPONENT aansluiting ....................................19

COMPONENT toets ............................................. 27

COMPUTER toets ................................................ 27

COMPUTER/COMPONENT aansluiting ......... 19, 21

Contrast ................................................................ 37

Detailverb. ............................................................ 40

DOT BY DOT ........................................................ 31

Draaghendel ......................................................... 11

Dynamisch ............................................................ 37

Dynamisch bereik ................................................. 42

ECO+QUIET toets ................................................ 29

Éénknopsbediening .............................................. 46

Effect .................................................................... 39

ENTER toets ......................................................... 35

Fase ...................................................................... 41

Filmfunctie ............................................................ 40

FREEZE toets ....................................................... 28

Gamma ................................................................. 38

Geavanceerd ........................................................ 38

H-bldverschuiv. ..............................................27, 43

HDMI1, 2 aansluitingen .................................. 19, 20

HDMI1, 2 toetsen ................................................. 27

HEIGHT ADJUST hendel ...................................... 24

Helder ................................................................... 37

H-Pos ................................................................... 41

IMAGE SHIFT toets .............................................. 27

INPUT toets .......................................................... 27

Insteltoetsen ......................................................... 35

Invoernaam ........................................................... 47

IR-afgifteniveau .................................................... 55

IRIS1, 2 ................................................................. 38

IRIS1, 2 toetsen .................................................... 29

Kensington standaard veiligheidsaansluiting ....... 11

KEYSTONE toets .................................................. 25

Kleur ..................................................................... 37

Kleur inst. ............................................................. 39

Kleurschakering .................................................... 39

Kleurtmp ............................................................... 37

Klok ...................................................................... 41

Lampindicator ...................................................... 60

Lamptimer (duur) .................................................. 47

Lensdeksel ............................................... 23, 28, 63

Los verkrijgbare accessoires .................................. 9

MAGNIFY toetsen ................................................ 29

MENU HIDE toets ................................................. 29

MENU toets .......................................................... 35

MNR ..................................................................... 40

Natuurlijk .............................................................. 37

Netsnoer ........................................................... 9, 23

Netstroomaansluiting ........................................... 23

Omkeren ............................................................... 55

ON toets ............................................................... 23

OSD-Helderheid ................................................... 45

Overscan .............................................................. 43

PICTURE MODE toets .......................................... 28

PRJ-INS ................................................................ 46

Projectiemodus (PRJ) ..................................... 17, 45

RESIZE toets ........................................................ 30

RETURN toets ...................................................... 35

Rotatie ............................................................ 26, 45

RS-232C ............................................................... 47

RS-232C-aansluiting ............................................ 22

Ruisonderdr. ......................................................... 40

Schermformaat en projectie-afstand.................... 18

Scherpstelring ...................................................... 24

Scherpte ............................................................... 37

SCH-INS ............................................................... 43

Sfeer ............................................................... 26, 44

SIG-INS ................................................................ 41

Signaal info ........................................................... 42

Signaaltype ........................................................... 41

SMARTZOOM ...................................................... 31

Spaarfunctie ......................................................... 46

Spanningsindicator ........................................ 23, 60

Spel ...................................................................... 37

Standaard ............................................................. 37

STANDBY toets .................................................... 23

STANDBY/ON toets .............................................. 23

Stelpoten .............................................................. 24

S-VIDEO aansluiting ....................................... 19, 20

S-VIDEO toets ...................................................... 27

Systeemstandby ................................................... 46

Taal (taal voor de beeldscherm-aanduidingen) .... 45

Temperatuur-waarschuwingsindicator ................. 60

Tint ........................................................................ 37

V-bldverschuiv. ............................................... 27, 43

Veiligheidsstang .................................................... 11

Ventilatormodus ................................................... 47

Vervangen van de lamp ........................................ 62

Verzadiging ........................................................... 39

VIDEO aansluiting ................................................. 19

VIDEO toets .......................................................... 27

Video-ops. ............................................................ 42

Videosysteem ....................................................... 42

V-Pos .................................................................... 41

Waarde ................................................................. 39

Weergavetijd-info.................................................. 55

Wit benadr. ...........................................................40

ZOOM 14:9 ........................................................... 31

Zoomring .............................................................. 24

-78

Page 80

SHARP CORPORATION

In China gedruckt Triykt i Kina Stampato in Cina Gedrukt in China TINS-E931WJZZ 11P01-CH-NM
