Introdução

PROJETOR MULTIMÍDIA

MODELO

XR-1X XR-1S

MANUAL DE OPERAÇÃO

Referência

Rápida

Configuração

Conexões

Operações

Básicas

(A imagem acima é do XR-1S.)

Recursos

úteis

Apêndice

IMPORTANTE

Para ajudá-lo a notificar a perda ou roubo do seu projetor, anote o Modelo e Número de Série, localizado na base do projetor, e guarde esta informação. Antes de desfazerse da embalagem (reciclável), verifique com cuidado o conteúdo da mesma, a fim de se assegurar que você recebeu todos os itens acessórios, conforme descrito em “Acessórios fornecidos”, na página 11.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 5A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 5A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth Blue : Neutral

Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

or and of the same rating as above, which is also indicated on the pin

Modelo.:

N° de Série:

• The wire which is coloured green-and-yellow must be connected to the terminal in the

plug which is marked by the letter E or by the safety earth symbol green-and-yellow.

or coloured green or

• The wire which is coloured blue must be connected to the terminal which is marked with

the letter N or coloured black.

• The wire which is coloured brown must be connected to the terminal which is marked with

the letter L or coloured red.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese (Traditional Chinese and Simplified Chinese) and Korean. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch (Traditionelles Chinesisch und einfaches Chinesisch) und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, portugais, chinois (chinois traditionnel et chinois simplifié) et coréen. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, portugisiska, kinesiska (traditionell kinesiska och förenklad kinesiska) och koreanska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, portugués, chino (chino tradicional y chino simplificado) y coreano. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, portoghese, cinese (cinese tradizionale e cinese semplificato) e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Portugees, Chinees (Traditioneel Chinees en Vereenvoudigd Chinees) en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano, Holandês, Português, Chinês, (Chinês Tradicional e Chinês Simplificado) e Coreano. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Antes de utilizar este projetor, leia atentamente este Manual de Operação.

Introdução

PORTUGUÊS

ATENÇÃO: Fonte de iluminação intensa. Não olhe direta nem fixamente o feixe

de luz. Tenha muito cuidado com crianças, não permitindo que olhem fixamente o feixe de luz.

ATENÇÃO: Para reduzir riscos de incêndios ou choques elétricos, não

exponha este aparelho à chuva ou umidade.

O símbolo do raio com a extremidade em forma

CUIDADO

RISCO DE CHOQUE ELÉTRICO. NÃO

RETIRE OS PARAFUSOS, EXCETO

AQUELES DEVIDAMENTE

ESPECIFICADOS PARA MANUSEIO

PELO USUÁRIO.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUES

ELÉTRICOS, NÃO RETIRE A TAMPA. NÃO HÁ PEÇAS QUE POSSAM SER CONSERTADAS PELO USUÁRIO NA PARTE

INTERNA, EXCETO A LÂMPADA. ENCAMINHE OS

CONSERTOS A UM POSTO DE ASSISTÊNCIA TÉCNICA

QUALIFICADA.

de flecha dentro de um triângulo equilátero destina-se a alertar o usuário sobre a presença de “voltagens perigosas” e sem isolamento dentro do produto, que podem ser de magnitude suficiente para constituir perigo de choque elétrico para pessoas.

O ponto de exclamação dentro de um triângulo equilátero destina-se a alertar o usuário sobre a existência de instruções de operação e manutenção (assistência técnica) importantes na literatura que acompanha o produto.

ATENÇÃO:

Este aparelho é um produto de classe A. Ele poderá causar interferências de rádio em ambientes residenciais, sobre as quais o usuário poderá ser requerido a tomar as devidas providências por conta própria.

ATENÇÃO:

A ventoinha de refrigeração deste projetor continua a funcionar por cerca de 90 segundos depois que o projetor entra no modo Espera. Em condições normais de operação, ao colocar o projetor no modo Espera use sempre a tecla ON/STANDBY no projetor, ou no controle remoto. Certifique-se que a ventoinha de refrigeração tenha parado antes de desconectar o cabo de força. EM CONDIÇÕES NORMAIS DE USO, NUNCA DESLIGUE O PROJETOR DESCONECTANDO O CABO DE FORÇA. A NÃO OBSERVÂNCIA DESTA ADVERTÊNCIA RESULTARÁ EM PROBLEMAS PREMATUROS DE OPERAÇÃO DA LÂMPADA.

AO DESCARTAR-SE DO PRODUTO

Este projetor utiliza solda de estanho-chumbo e uma lâmpada pressurizada contendo uma pequena quantidade de mercúrio. Para informações quanto ao descarte ou reciclagem, recomenda-se contatar as autoridades locais ou, se estiver situado nos Estados Unidos da América, a Associação das Indústrias Eletrônicas: www.eiae.org .

CUIDADOS COM A PILHA DE LÍTIO (para o Controle Remoto)

Se a pilha for colocada invertida (polo positivo onde o polo negativo deva estar e vice vice versa), ela poderá sobreaquecer e romper-se. Tais casos tem ocorrido quando crianças pequenas tentam colocar as pilhas e as colocam de forma errada. Adverta as crianças para

não

retirar as pilhas nem coloca-las de volta.

Pais ou responsáveis devem

colocar as pilhas de lítio no controle remoto.

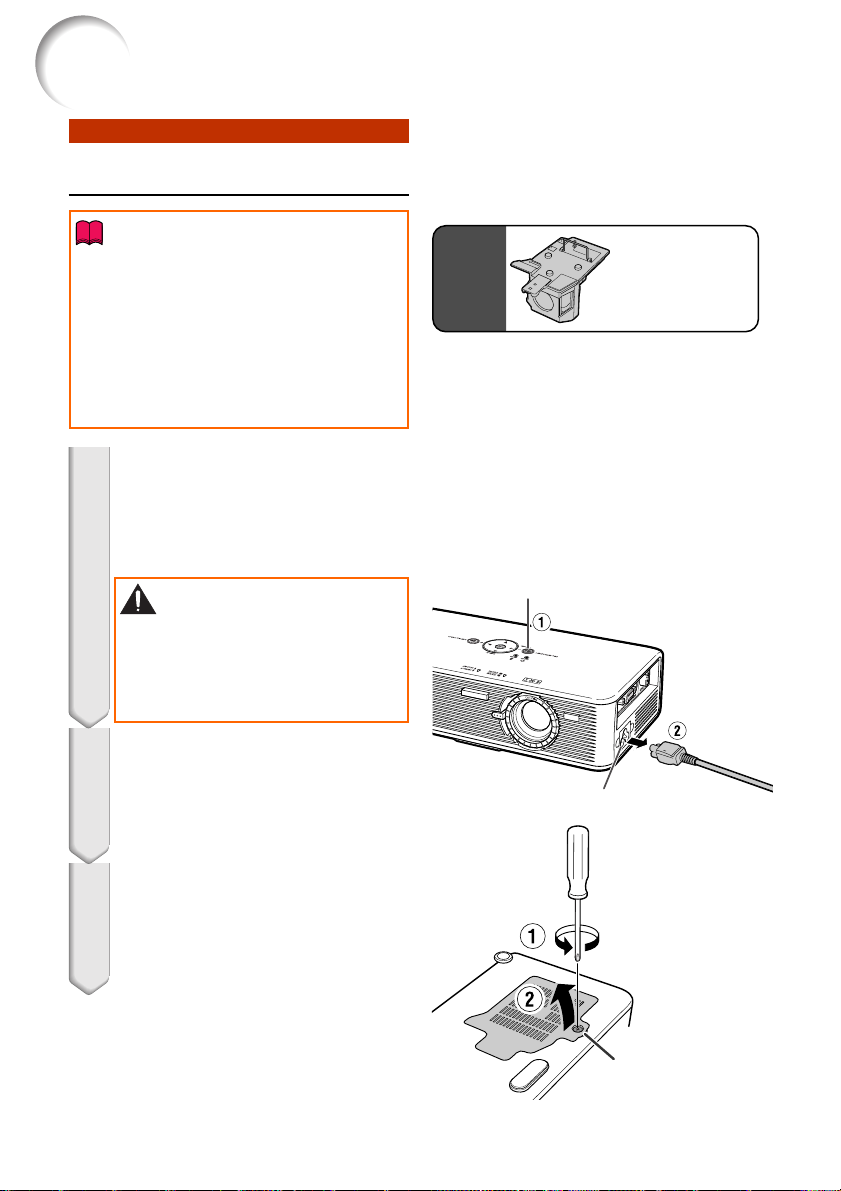

Cuidados em relação à troca da lâmpada

Vide “Substituição da Lâmpada” na página 55.

LAMP REPLACEMENT WARNING

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT MODEL AN-XR1LP ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. HIGH PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

AVERTISSEMENT A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE MODÈLE AN-XR1LP. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A HAUTE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

AVISO DE TROCA DA LÂMPADA

ANTES DE RETIRAR O PARAFUSO, DESCONECTE O CABO DE FORÇA. SUPERFÍCIE QUENTE NA PARTE INTERNA. ESPERE POR CERCA DE 1 HORA ANTES DE TROCAR A LÂMPADA. TROQUE SOMENTE COM A MESMA LÂMPADA DA SHARP MODELO AN-XR1LP. RADIAÇÂO UV: PODE CAUSAR DANOS À VISTA. DESLIGUE A LÂMPADA ANTES DE INICIAR A OPERAÇÂO DE TROCA. LÂMPADA DE ALTA PRESSÃO: RISCO DE EXPLOSÃO. PERIGO POTNCIAL DE PARTÍCULAS DE VIDRO CASO A LÂMPADE SE QUEBRE. MANUSEAR COM CUIDADO. CONSULTE O MANUAL DE OPERAÇÃO.

Este projetor SHARP usa um painel DMD . Este painel extremamente sofisticado contém 786.432 (XR-1X) / 480.000 (XR-1S) pixels de microespelhos. Como em qualquer outro equipamento eletrônico de alta tecnologia, tais como TVs de telas grandes, sistema de vídeo e câmeras de vídeo, o equipamento deve estar de acordo com certos níveis de tolerância aceitáveis. Esse aparelho pode ter alguns pixels inativos dentro dos níveis de tolerância aceitáveis que podem resultar em pontos inativos na imagem da tela. Isto não afetará a qualidade da imagem ou a vida útil do aparelho.

Como consultar este Manual de Operação

■ As especificações do XR-1X são um pouco diferentes das do XR-1S; entretanto, pode-se conectar e operar ambos os modelos da mesma forma. Este manual de operação usa o XR-1S para propósitos explicativos.

• Neste manual de operação, as ilustrações e os conteúdos da tela estão simplificados para uma melhor compreensão, e poderão diferir um pouco das telas reais.

Uso da Tela do Menu

O menu pode ser operado para realizar duas funções, ajustes e configurações. (Para configurar itens do menu, veja páginas 38 e 39.)

Operação no projetor

Quando “AJ PROJ” - “LEDs guia” estiver ajustado para “Ativar”, as teclas usadas para configuração do menu no projetor acendem-se.

Exemplo: Quando W, Y e a tecla MENU/HELP acenderem-se no projetor, pode-se usar estas

teclas para operação.

Teclas de ajuste (W/Y/V/X)

Tecla MENU/HELP

Tecla ENTER

Tecla MENU/ HELP

Tecla de ajustes do MOUSE (P/R/O/Q)

Tecla RETURN

Tecla ENTER

Teclas usadas nessa operação

Introdução

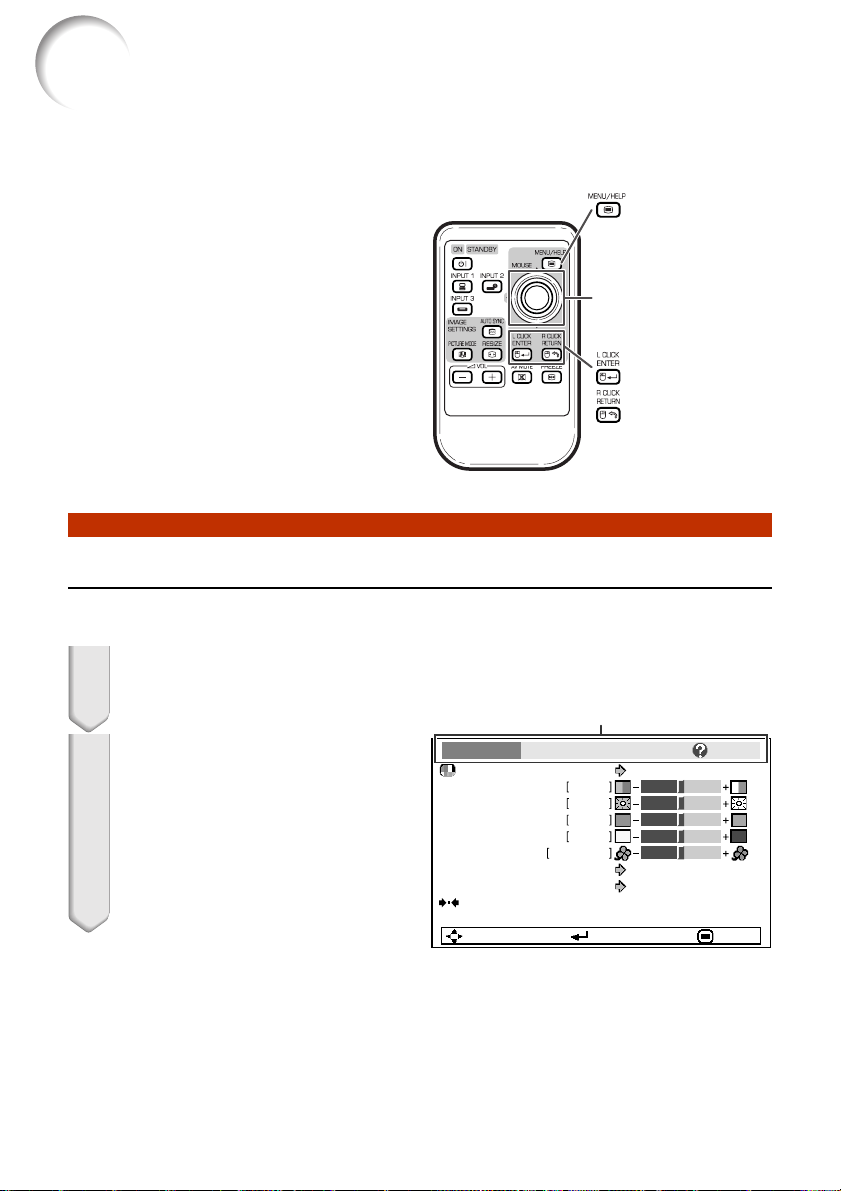

Seleções do Menu (Ajustes)

Exemplo: Ajuste de “Brilho”.

• Esta operação pode também ser executada usando as teclas no projetor.

Pressione BMENU.

• A tela do menu “Imagem” para o modo de entrada selecionado é exibido.

Pressione Q ou O para exibir

outras telas de menus.

• O item do menu escolhido fica em evidência.

Exemplo: tela do menu “Imagem” para modo ENTRADA 1 (RGB)

Item do menu

Imagem

AJ ECRÃ AJ PROJ Ajuda Modo Imagem Contraste 0

Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

0 0 0 K7500

Informação

Nota

.....Indica ressalvas para o uso do projetor.

.....Indica informações adicionais para configuração e operação do projetor.

Para consultas futuras

PP. 60 e 61

Padrão

Desativar Desativar

Teclas usadas nesse passo

Menu na Tela

ÍndiceManutenção Solução de problemas

P. 65P. 5 2

Conteúdo

Preparativos

Introdução

Como consultar este Manual de

Operação ............................................ 3

Conteúdo .............................................. 4

INFORMAÇÕES DE SEGURANÇA ..... 6

Como acessar os Manuais de Operação PDF ...

Acessórios .......................................... 11

Nomes da Partes e Funções .............. 12

Inserir a pilha de lítio ............................ 14

Intervalo Utilizável ................................ 15

Referência Rápida

Referência Rápida .............................. 16

Uso

Operações Básicas

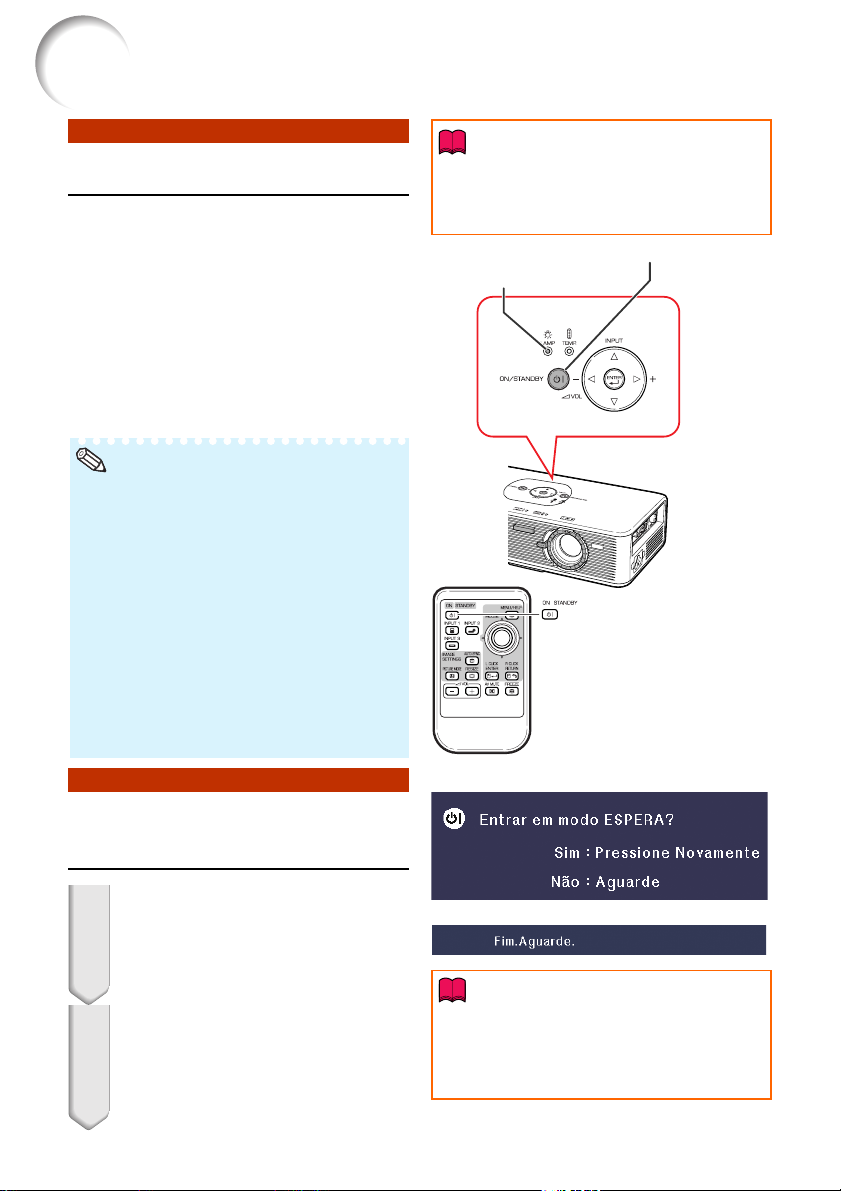

Ligar e Desligar o Projetor ................. 26

Ligar o Projetor ..................................... 26

Desligar a alimentação (Colocar o

Projetor no Modo Espera) ................. 26

Projeção de Imagem .......................... 27

Acerca do Guia de Configuração ....... 27

Ajustar a Imagem Projetada ................ 27

Mudar o Modo de Entrada ................... 29

Ajustar o Volume .................................. 29

Exibir a Tela Preta e Desligar o Som

Temporariamente ............................... 29

Modo Reajustar .................................... 30

Recursos úteis

Ajustar/Operar com o Controle Remoto ...

Sincronia Automática (Ajuste de

Sincronização Automática) ............... 32

Congelar uma Imagem em Movimento ...

Selecionar o Modo Imagem ................. 32

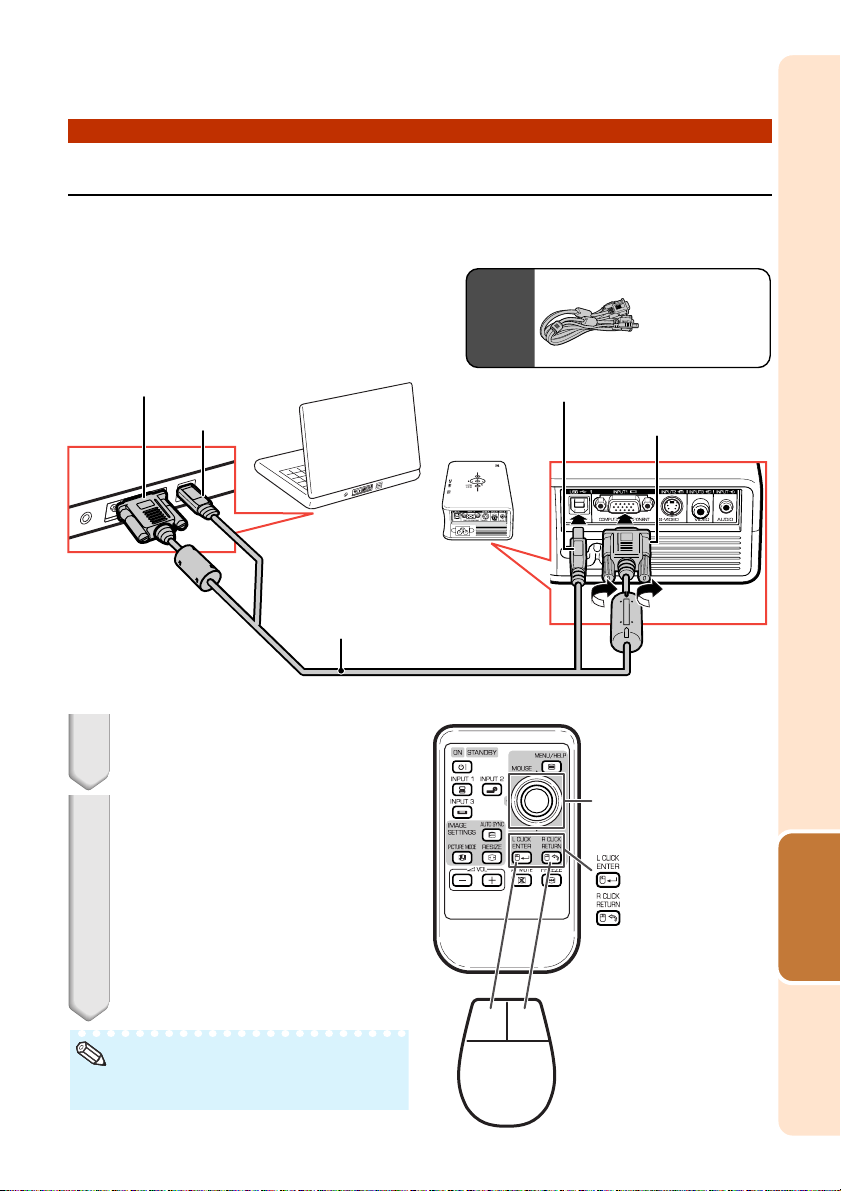

Uso da Função Mouse ......................... 33

Itens do Menu ..................................... 34

Uso da Tela do Menu .......................... 36

Seleções do Menu (Ajustes) ................ 36

Seleções do Menu (Configurações) .... 38

Ajustes de Imagem (Menu “Imagem”)..

Selecionar o modo Imagem ................. 40

Ajustar a Imagem ................................. 40

Ajustar a Temperatura de Cor ............. 41

Enfatizar o Contraste............................ 41

Configuração

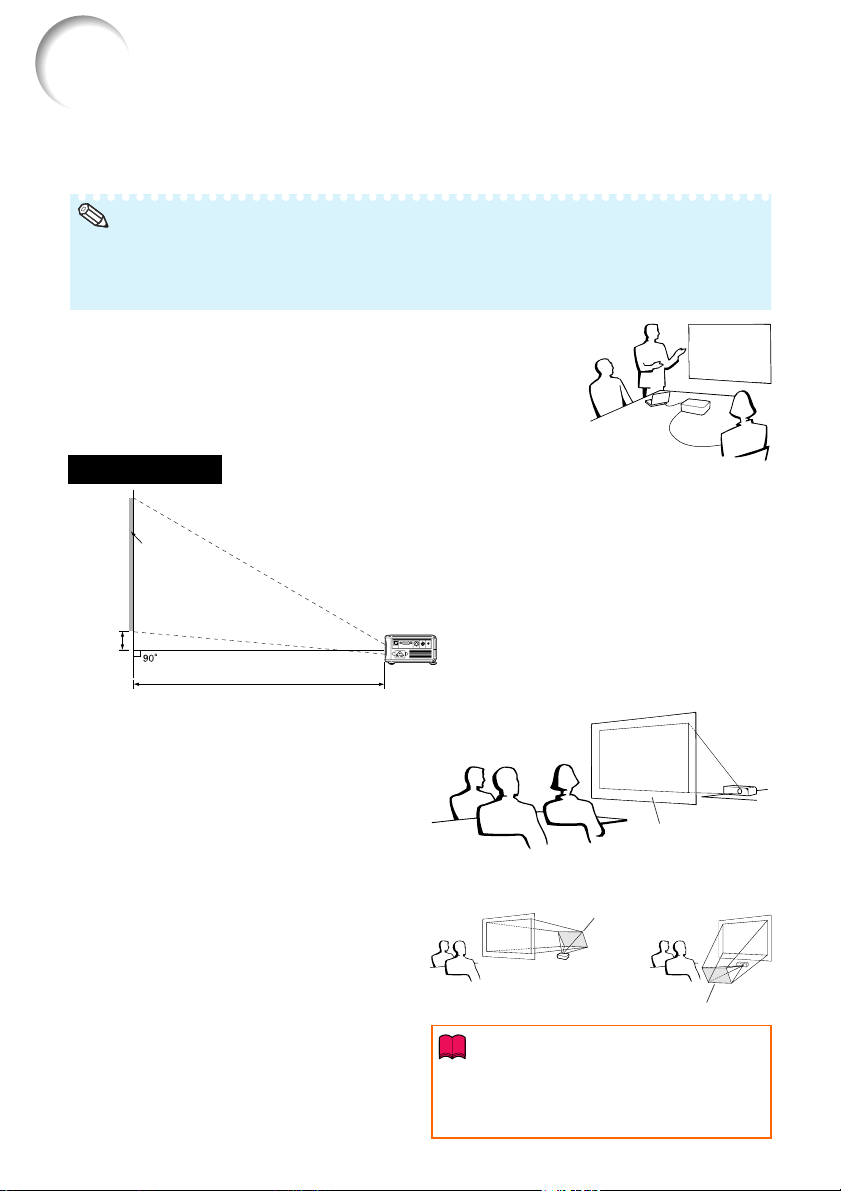

Configuração do Projetor ................... 18

Configuração do Projetor ..................... 18

Configuração Padrão (Projeção frontal) ...

Projetar uma Imagem Reversa ............ 18

Tamanho da Tela e Distância de Projeção (XR-1X) ... Tamanho da Tela e Distância de Projeção (XR-1S) ...

Conexões

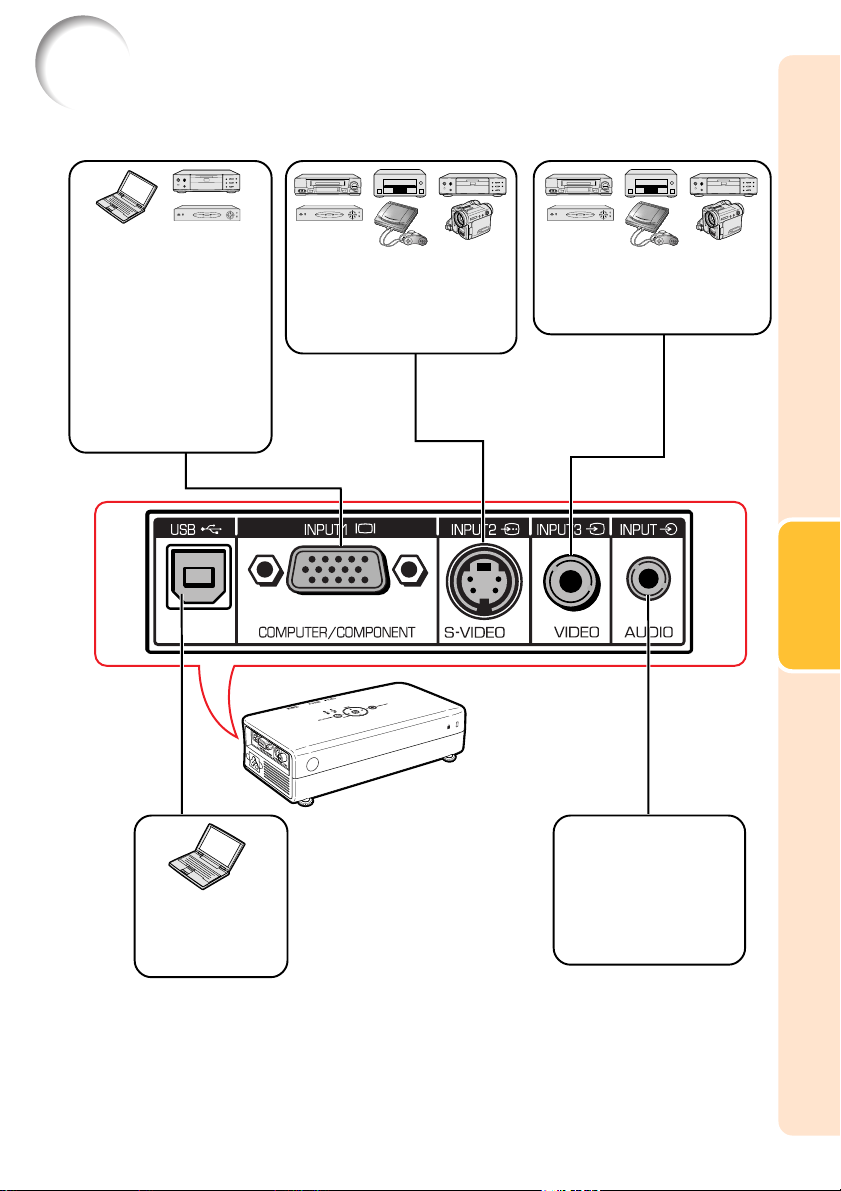

Conexões ............................................ 21

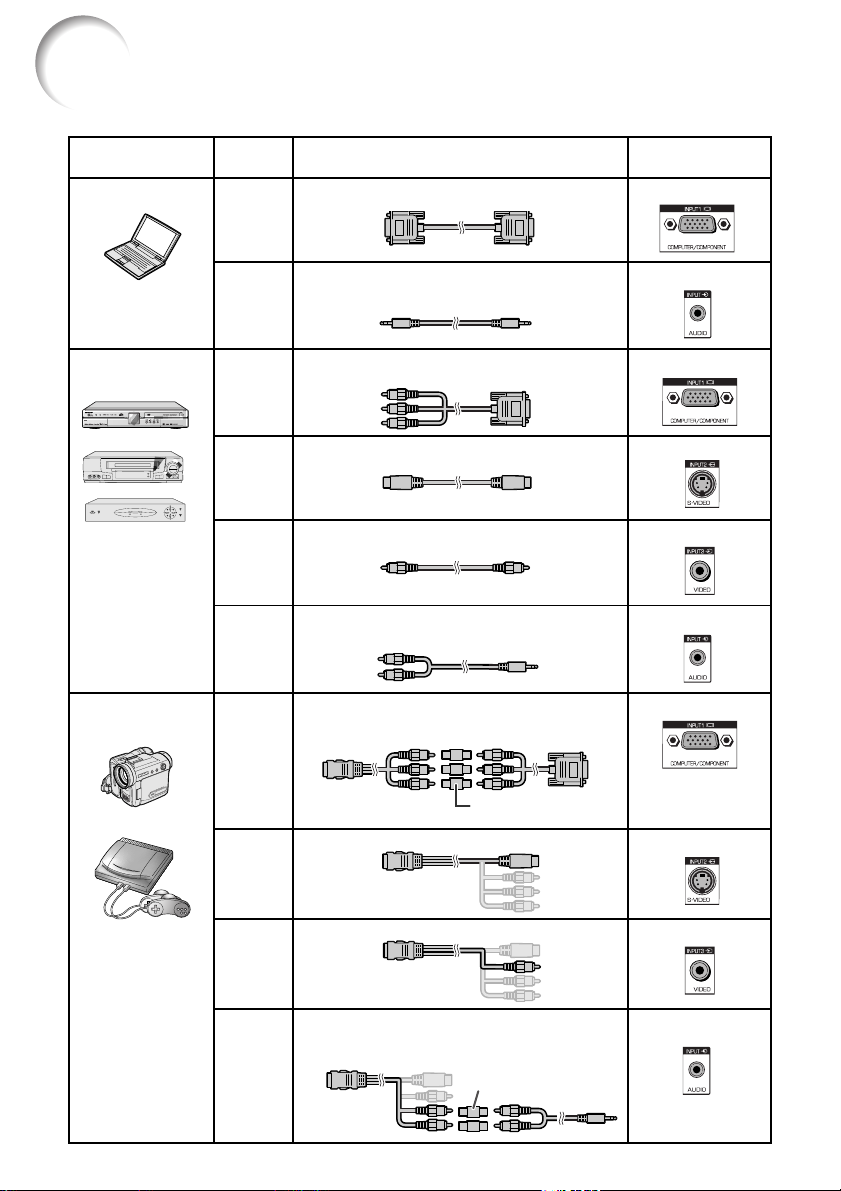

Exemplos de Cabos para Conexão.... 22

Conectar a um Computador ............... 23

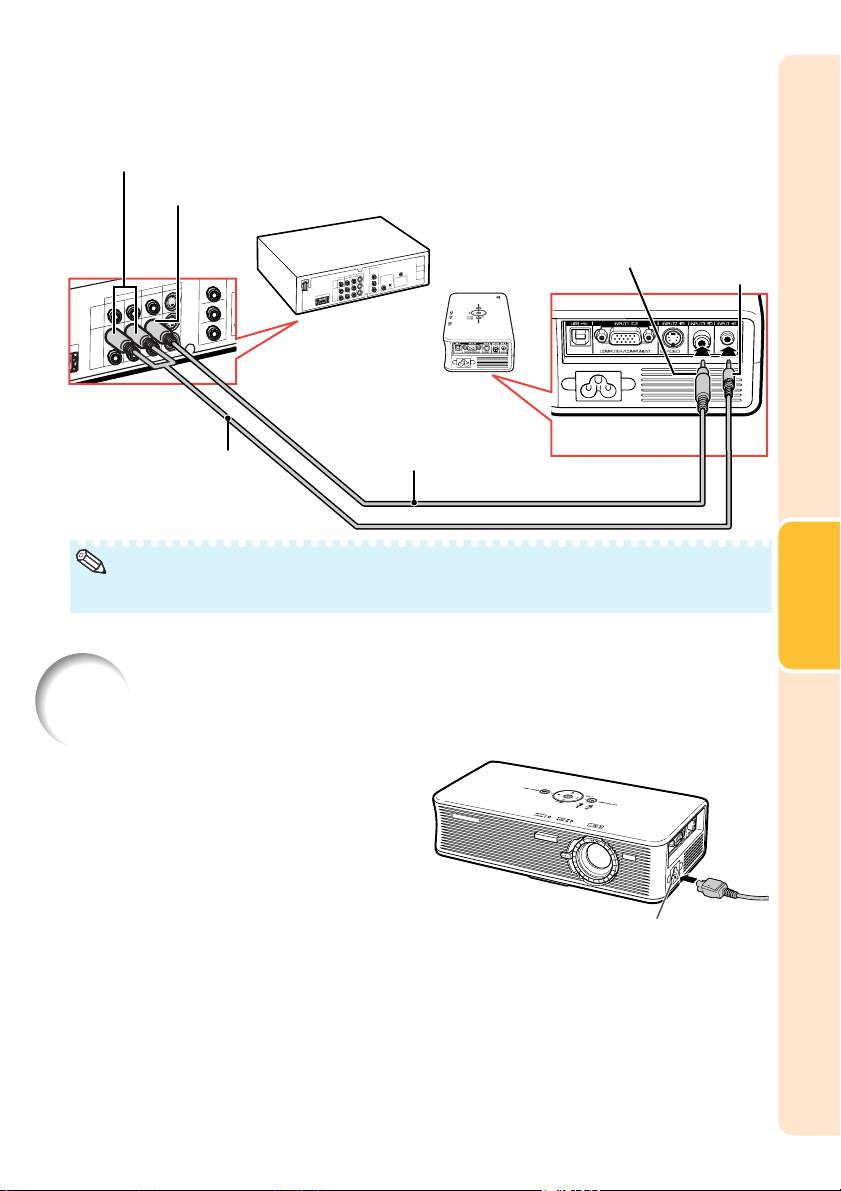

Conectar a um Equipamento de Vídeo .....

Conectar o Cabo de Alimentação ...... 25

Progressivo........................................... 42

Configurações sRGB ........................... 42

Ajustar a Imagem Projetada

(Menu “AJ ECRÃ”) ........................... 43

Configurar o Modo Reajustar............... 43

Ajustar a Posição da Imagem.............. 43

Correção de Angulação....................... 44

Configurar o Menu na Tela ................... 44

Selecionar a Imagem de Fundo .......... 45

Configurar o Guia de Configuração .... 45

Reverter/Inverter as Imagens Projetadas ...

Selecionar o Idioma do Menu na Tela .......

Configurar a Função Projetor

(Menu “AJ PROJ”) ............................ 47

Modo Eco/Silen .................................... 47

Função Busca Automática ................... 47

Função Desligamento Automático ...... 48

Configurar o LEDs Guia ....................... 48

Função Bloqueio do Sistema ............... 49

Configurar/Alterar a senha................... 49

Configurar o Som de Confirmação ...... 50

Verificar a Estado da Vida Útil da

Lâmpada ............................................ 50

Solução de Problemas com o menu

“Ajuda” .............................................. 51

Exibir a tela do menu “Ajuda” .............. 51

19 20

46 46

Referência

Introdução

Apêndice

Manutenção ........................................ 52

Indicadores de Manutenção ............... 53

A Respeito da Lâmpada ..................... 55

Lâmpada .............................................. 55

Cuidados Relativos à Lâmpada .......... 55

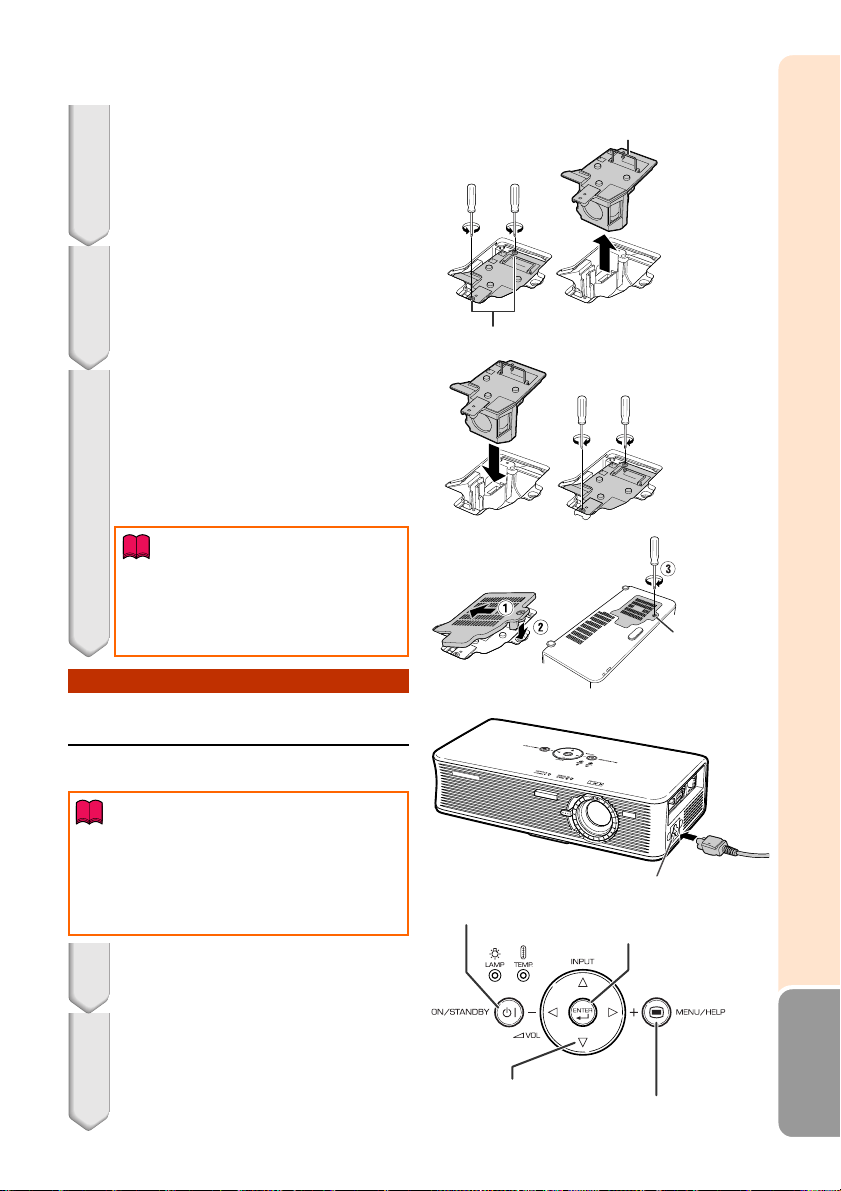

Substituir a Lâmpada ........................... 55

Retirar e Instalar a Lâmpada ............... 56

Reconfigurar o Temporizador da

Lâmpada ............................................ 57

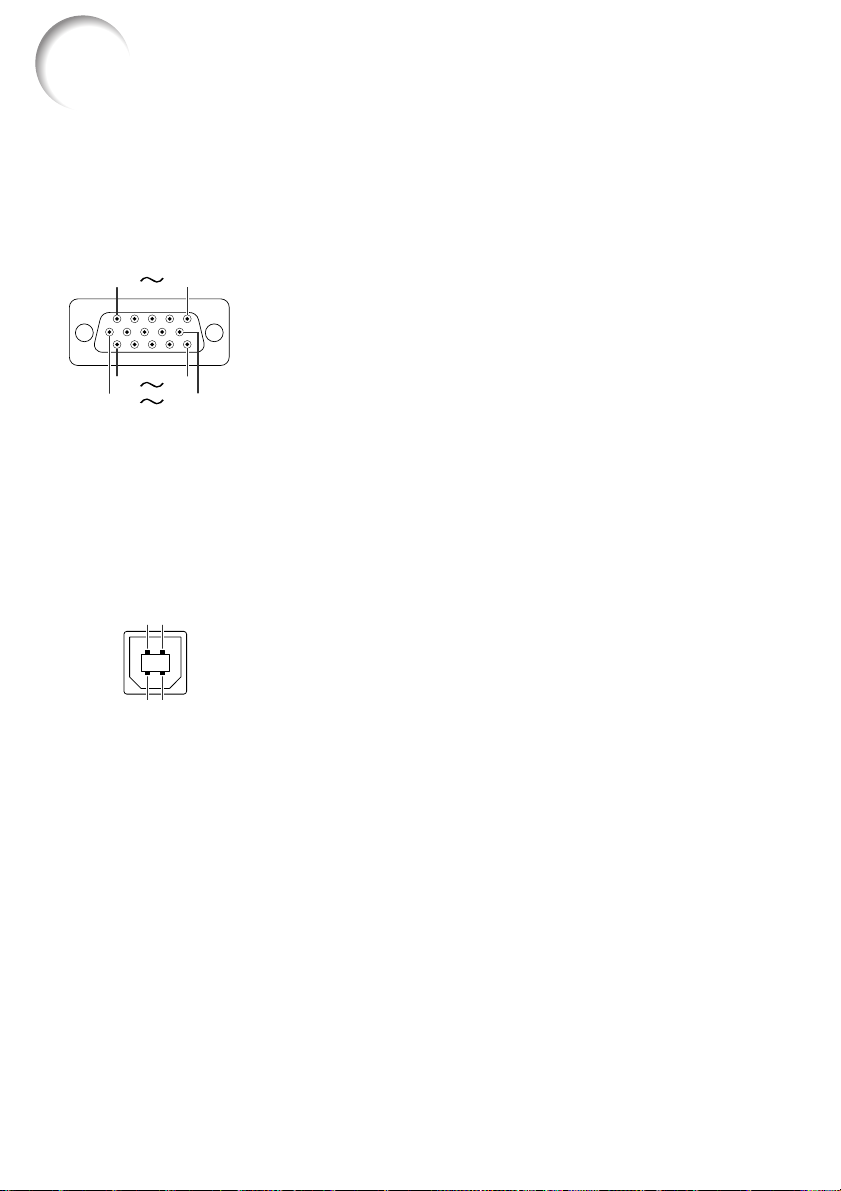

Especificação dos Pinos de Conexão ....

Tabela de Compatibilidade de

Computador...................................... 59

Solução de Problemas ....................... 60

Para Assistência SHARP ................... 62

Especificações .................................... 63

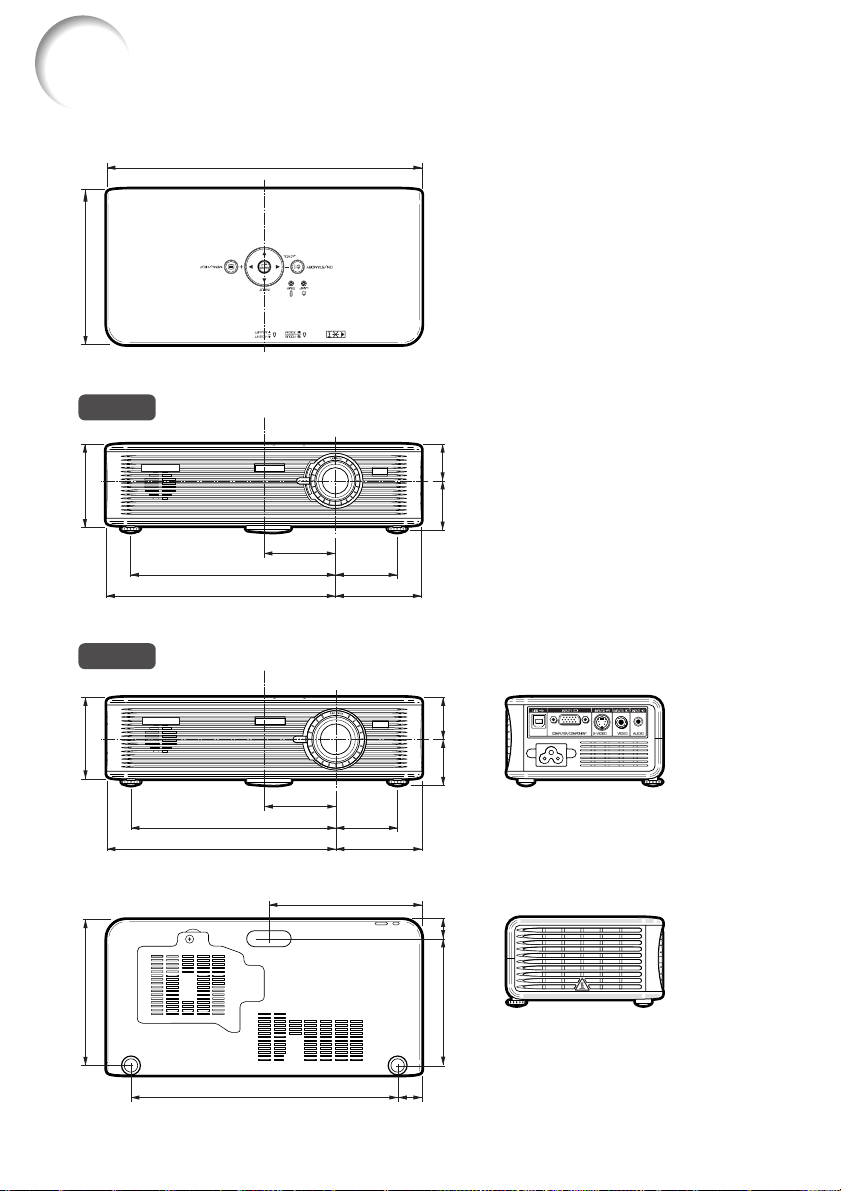

Dimensões .......................................... 64

Índice .................................................. 65

INFORMAÇÕES DE SEGURANÇA

ATENÇÃO: Leia por favor todas estas instruções antes de operar este produto

e guarde-as para uso posterior.

A energia elétrica pode realizar muitas funções úteis. Este produto foi concebido e fabricado para garantir a sua segurança pessoal. MAS A UTILIZAÇÃO INCORRETA PODERÁ RESULTAR EM POTENCIAL CHOQUE ELÉTRICO OU PERIGO DE INCÊNDIO. A fim de não neutralizar as seguranças incorporadas neste produto, observe as seguintes regras básicas para a sua instalação, uso e assistência.

1. Leia as instruções

Todas as instruções de segurança e de operação devem ser lidas antes de utilizar o aparelho.

2. Guarde as instruções

Todas as instruções de segurança e de operação devem ser guardadas para consultas futuras.

3. Observe as advertências

Todas as advertências e as instruções de operação devem ser observadas.

4. Siga as instruções

Todas as instruções de uso e de operação devem ser seguidas.

5. Limpeza

Desligue o aparelho da tomada elétrica antes de limpá-lo. Não utilize produtos de limpeza líquidos ou em aerosol, apenas um pano úmido.

6. Adaptadores

Utilize somente os adaptadores recomendados pelo fabricante para não danificar o aparelho.

7. Água e umidade

Não utilize o aparelho perto da água. Por exemplo: perto de uma banheira, pia da cozinha ou tanque de lavar roupa, de um porão úmido ou perto de uma piscina, etc.

8. Acessórios

Não coloque este aparelho sobre um carrinho, suporte, tripé ou mesa instáveis. Ele pode cair, causando ferimentos graves a alguém ou ficar bastante danificado. Use somente os acessórios recomendados pelo fabricante ou vendidos junto com o aparelho. A fixação do aparelho e o acessório a ser utilizado devem seguir as recomendações do fabricante.

9. Transporte

Caso o aparelho esteja colocado sobre uma mesa com rodas, o conjunto deve ser movido com cuidado. Paradas repentinas, força excessiva e superfície desnivelada podem derrubá-lo.

10. Ventilação

Os furos e aberturas no gabinete foram projetados para proporcionar ventilação e garantir o funcionamento adequado do aparelho, protegendo-o contra superaquecimento. As aberturas não devem ser obstruídas, e assim sendo, não coloque o aparelho sobre uma cama, sofá, tapete ou qualquer outra superfície semelhante. Não o instale em um móvel fechado, como uma estante ou um “rack”, a não ser que disponha de ventilação adequada e que as instruções do fabricante sejam cumpridas.

11. Alimentação

Este aparelho deve ser operado apenas com o tipo de alimentação indicado na etiqueta. Se não tiver certeza acerca do tipo de alimentação na sua casa, consulte um revendedor autorizado ou a companhia elétrica local. Consulte o manual de instruções para aparelhos que irão funcionar com pilhas ou outras fontes de energia.

12. Aterramento ou polarização

Este produto está equipado com um dos seguintes tipos de plugues. Se o plugue não servir na tomada de força, por favor contate o seu eletricista. Não anule a característica de segurança do plugue.

a. Plugue de tipo de dois pinos (corrente). b. Plugue de tipo de três pinos com terra

(corrente) com um terminal de aterramento. Este plugue apenas servirá numa tomada de força de tipo com terra.

13. Proteção do cabo de alimentação

Os fios de alimentação devem ser instalados em locais que não possam ser pisados, nem posicionados sob objetos que possam pressioná-los. Preste atenção especial ao encaixe dos fios nos plugues, nas réguas de tomada e nos pontos onde saem do aparelho.

14. Relâmpagos

Para maior proteção deste equipamento durante tempestades, ou quando o mesmo não vá ser usado por um longo período, aconselha-se desligá-lo da tomada. Isto irá prevenir danos ao aparelho, causados por raios ou por sobretensão na energia elétrica.

Introdução

15. Sobrecarga

Não sobrecarregue as tomadas elétricas, fios de extensão ou réguas de tomada pois podem causar incêndios ou choques elétricos.

16. Entrada de líquidos ou objetos

Nunca introduza nenhum tipo de objeto nas aberturas do aparelho porque este pode tocar pontos perigosos de tensão ou causar curtocircuito, provocando incêndio ou choque elétrico. Nunca derrame qualquer líquido no equipamento.

17. Assistência técnica

Não tente consertar o aparelho por conta própria, pois ao abrir ou retirar as tampas, você ficará exposto a altas tensões e outros perigos. Caso necessário, solicite sempre o serviço de técnicos qualificados.

18. Danos que necessitam assistência

Desligue o aparelho da tomada elétrica e solicite o serviço de técnicos qualificados nas seguintes circunstâncias:

a. Quando o cabo de alimentação ou o plugue

estiverem danificados.

b. Se algum líquido ou objetos caírem dentro

do equipamento.

c. Se o equipamento for exposto à chuva ou à

água.

d. Se o equipamento não estiver funcionando

normalmente, mesmo depois de verificadas as instruções de uso. Ajuste somente os controles indicados no manual já que o ajuste incorreto de outros controles pode causar danos outros que, muitas vezes, podem requerer o trabalho intenso de um técnico qualificado para que o equipamento volte a funcionar devidamente.

e. Se o equipamento tiver caído ou sofrido

algum dano.

f. Quando o equipamento apresentar uma

alteração brusca no desempenho, indicando necessidade de conserto.

19. Reposição de peças

Quando houver necessidade de reposição de alguma peça, certifique-se de que o técnico use peças indicadas pelo fabricante ou que possuam as mesmas características das peças originais. Substituições por peças não autorizadas podem causar incêndio, choque elétrico ou outros perigos.

20. Inspeção de segurança

Após o término ou reparo de qualquer serviço, peça ao técnico que realize inspeções de segurança para determinar se o equipamento está em perfeitas condições de uso.

21. Calor

Este aparelho deve ficar longe de qualquer fonte de calor, como radiadores, saídas de calor, aquecedores ou outros produtos geradores de calor (incluindo amplificadores).

• DLP/ (Digital Light Processing) e DMD/ (Digital Micromirror Device) são marcas comerciais da Texas Instruments, Inc.

• Microsoft e Windows são marcas registradas da Microsoft Corporation nos Estados Unidos e/ou outros países.

• PC/AT é uma marca registrada da International Business Machines Corporation nos Estados Unidos.

• Adobe Reader é uma marca comercial da Adobe Systems Incorporated.

• Macintosh é uma marca registrada da Apple Computer, Inc. nos Estados Unidos e/ou

outros países.

• Todas as outras companhias ou nomes de produtos são marcas comerciais ou marcas registradas de suas respectivas companhias.

Certifique-se de ler as seguintes ressalvas quando estiver montando seu projetor.

Cuidados a respeito da lâmpada

■ Perigo potencial de estilhaços de vidro se a lâmpada se romper. Em caso de ruptura da lâmpada, contate o seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para substituí-la. Veja “Substituição Lâmpada” na página 55.

AN-XR1LP

Cuidados a respeito da configuração do projetor

■ Para um mínimo de manutenção e para obter uma imagem de alta qualidade, a SHARP recomenda que esse projetor seja instalado em local isento de umidade, poeira e fumaça de cigarro. Quando o projetor for submetido a tais ambientes, as aberturas e as lentes devem ser limpadas com mais frequência. Quando o projetor for limpo regularmente, o uso do projetor em tais locais adversos nâo diminuirá a vida útil do projetor. A limpeza da parte interna do projetor deve ser executada em um Revendedor Autorizado ou um Centro de Assistência Técnica Autorizado para Projetores Sharp.

Não deixe o projetor em lugares expostos diretamente à luz do sol ou luz forte.

■ Posicione a tela de modo que a mesma não fique exposta diretamente à luz do sol ou luz ambiente. A luz incidindo diretamente na tela clareia as cores, dificultando a visualização. Feche as cortinas e escureça a iluminação quando estiver montando a tela em um ambiente ensolarado ou muito iluminado.

Cuidados quanto à colocação do projetor

■ Coloque o projetor em local nivelado, dentro do intervalo de ajuste dos pés ajustáveis.

Não vire o projetor de ponta-cabeça logo depois de colocá-lo no modo Espera.

■ Tal ato poderá causar queimaduras devido ao aumento da temperatura da tampa da lâmpada.

Cuidados ao colocar o projetor em locais altos

■ Quando for colocar o projetor em locais altos, assegure-se de segurá-lo com cuidado para evitar ferimentos devido à queda do mesmo.

Não submeta o projetor a impactos e/ou vibrações muito fortes.

■ Tome cuidado com a lente, para não bater nem danificar a superfície da mesma.

Descanse os olhos ocasionalmente

■ Observar continuamente a tela por muitas horas requer um esforço redobrado dos olhos. Certifique-se de descansar os olhos ocasionalmente.

Evite locais com temperaturas extremas.

■ A intervalo de temperatura de operação do projetor é de 41°F a 95°F (+5°C a +35°C).

■ A intervalo de temperatura de armazenamento do projetor é de –4°F a 140°F (–20°C a +60°C).

Não obstrua as aberturas de ventilação.

■ Deixe pelo menos um espaço de 11 13/16 polegadas (30 cm) entre a abertura de ventilação e a parede ou obstrução mais próxima.

■ Certifique-se de que a abertura de ventilação não esteja obstruída.

■ Caso a ventoinha de resfriamento fique obstruída, o circuito de proteção colocará o projetor automaticamente no modo Espera para prevenir danos devido ao aquecimento excessivo. Isto não indica nenhum defeito. (Veja páginas 53 e 54.) Retire o cabo de alimentação da tomada e aguarde pelo menos 10 minutos. Coloque o projetor em um lugar onde as aberturas de ventilação não fiquem bloqueadas, coloque novamente o cabo de alimentação na tomada e então ligue o projetor. O projetor voltará à condição de operação normal.

■ Ao desligar o projetor, a ventoinha de resfriamento é ativada por algum tempo para diminuir a temperatura interna. Caso o fio de tomada de força seja desconectado, a ventoinha irá parar. O tempo que a ventoinha fica ativada varia, dependendo das circunstâncias e da temperatura interna.

Cuidados quanto ao transporte do projetor

■ Ao transportar o projetor, certifique-se de não submetê-lo a impactos e vibrações muito fortes, pois isto pode resultar em danos ao aparelho. Tome cuidados extras com a lente. Antes de mover o projetor, certifique-se de desconectar o cabo de alimentação da tomada, e desconectar qualquer outro cabo conectado ao projetor.

■ Não carregue o projetor segurando-o pela lente.

■ Ao transportar o projetor, certifique-se de colocá-lo na bolsa para transporte fornecida. (Veja página 11.)

Outros equipamentos conectados

■ Ao conectar um computador ou outro equipamento audiovisual ao projetor, faça as conexões DEPOIS de desconectar o cabo de alimentação do projetor da tomada CA e de desligar o equipamento a ser conectado.

■ Recomenda-se ler o manual de operações do projetor e do equipamento a ser conectado para instruções de como executar as conexões.

Uso do projetor em outros países

■ A voltagem de alimentação e a forma da tomada podem variar dependendo da região ou país em que você estiver usando o projetor. Quando usar o projetor no estrangeiro, certifique-se de usar um cabo de alimentação apropriado ao país em que você está.

Função Monitoramento de Temperatura

■

Se o projetor ficar superaquecido por problemas de instalação ou sujeira no filtro de ar, “ ” e “ ” piscarão no canto inferior esquerdo da tela. Se a temperatura continuar a aumentar, a lâmpada se desligará, o indicador de advertência de temperatura no projetor começará a piscar, e após um perí odo de 90-segundos de resfriamento, o projetor entrará no modo Espera. Para maiores detalhes consulte “Indicadores de Manutenção” na página 53 .

Informação

• A ventoinha de resfriamento regula a temperatura interna, e o desempenho da mesma é controlado automaticamente. O som da ventoinha pode alterar-se durante a operação em função de alterações na velocidade da ventoinha. Tais ocorrências não constituem problemas de funcionamento.

• Não desconecte o cabo de alimentação du- rante a projeção ou durante a operação da ventoinha de resfriamento. Isso pode causar prejuízos devido ao aumento de temperatura interna, pois a ventoinha de resfriamento irá parar de funcionar.

Introdução

Como acessar os Manuais de Operação PDF

Os manuais de operações em PDF estão incluídos no CD-ROM em todos os idiomas, de forma que você possa utilizar o projetor, mesmo que não esteja com esse manual,. Para utilizar esses manuais, você necessita instalar o Adobe Reader em seu computador (Windows ou Macintosh).

Por favor baixe o Adobe Reader da Internet (http://www.adobe.com).

Acessar os manuais PDF

Para Windows:

1 Insira o CD-ROM no compartimento de

CD.

2 Clique duas vezes no ícone “Meu

Computador”.

3 Clique duas vezes no “CD-ROM”. 4 Clique duas vezes no idioma (nome da

pasta) que você deseja ler.

5 Clique duas vezes no arquivo pdf “XR1”

para acessar os manuais do projetor.

Para Macintosh:

1 Insira o CD-ROM no compartimento de

CD.

2 Clique duas vezes no ícone “CD-ROM”. 3 Clique duas vezes no idioma (nome da

pasta) que você deseja ler.

4 Clique duas vezes no arquivo pdf “XR1”

para acessar os manuais do projetor.

Nota

• Se o arquivo pdf desejado não puder ser aberto com um duplo clique do mouse, inicie o Adobe Reader primeiro, então especifique o arquivo desejado usando o menu “Arquivo”, “Abrir”.

Acessórios

Acessórios fornecidos

Introdução

Pilha de Lítio

(CR2025)

UBATL0011TAZZ

Controle Remoto

RRMCGA256WJSA

Bolsa para transporte

GCASNA011WJZZ

Cabo de alimentação*

(1) (2) (3) (4)

Para os Estados

Unidos, Canadá, etc.

(6' (1,8 m))

QACCDA029WJPZ

* Use o cabo de alimentação correspondente à tomada do seu país.

Para a Europa,

exceto U.K.

(6' (1,8 m))

QACCVA006WJPZ

Cabo RGB/USB

(6' (1,8 m))

QCNWGA047WJPZ

• CD-ROM com Manual do Projetor UDSKAA045WJN1

• Manual de Operação (este manual)

Para o Reino Unido,

Hong Kong e

Singapura (6' (1,8 m))

QACCBA015WJPZ

Prendedor de caboK2

UBNDTA015WJZZ

• Para o cabo RGB/USB

• Para o cabo de alimentação

Para Austrália, Nova

Zelândia e Oceania

(6' (1,8 m))

QACCLA024WJPZ

Acessórios opcionais

■ Cabo 3 RCA a D-sub 15-pinos (9n10o (3,0 m))

■ Módulo da Lâmpada

Nota

•

Alguns dos acessórios opcionais poderão não estar disponíveis dependendo da região. Por favor verifique com seu Revendor Autorizado ou no Centro de Assistência Técnica Autorizado para Projetores Sharp mais próxima.

AN-C3CP AN-XR1LP

Transportar o Projetor

Como usar a Bolsa para Transporte

Informação

• Esta bolsa para transporte é somente para armazenar e carregar o projetor.

•

Enviar o projetor na bolsa para transporte por uma transportadora pode resultar em defeitos no projetor.

•

Quando for enviar o projetor na bolsa para transporte por uma transportadora, certifique-se de protegê-la com material acolchoado ou absorvente de choques a fim de evitar danos potenciais.

Amarrar os Cabos

Enfeixe os cabos usando os prendedores de cabos fornecidos.

Cabo de alimentação

Nota

•

Não se pode transportar os cabos fornecidos na bolsa para transporte. Quando for transportar o projetor, prepare uma bolsa extra para esses cabos.

Cabo RGB/USB

Nomes da Partes e Funções

Números em Z referem-se às páginas principais deste manual onde os tópicos são explicados.

Projetor

Vista Superior

Indicador da lâmpada

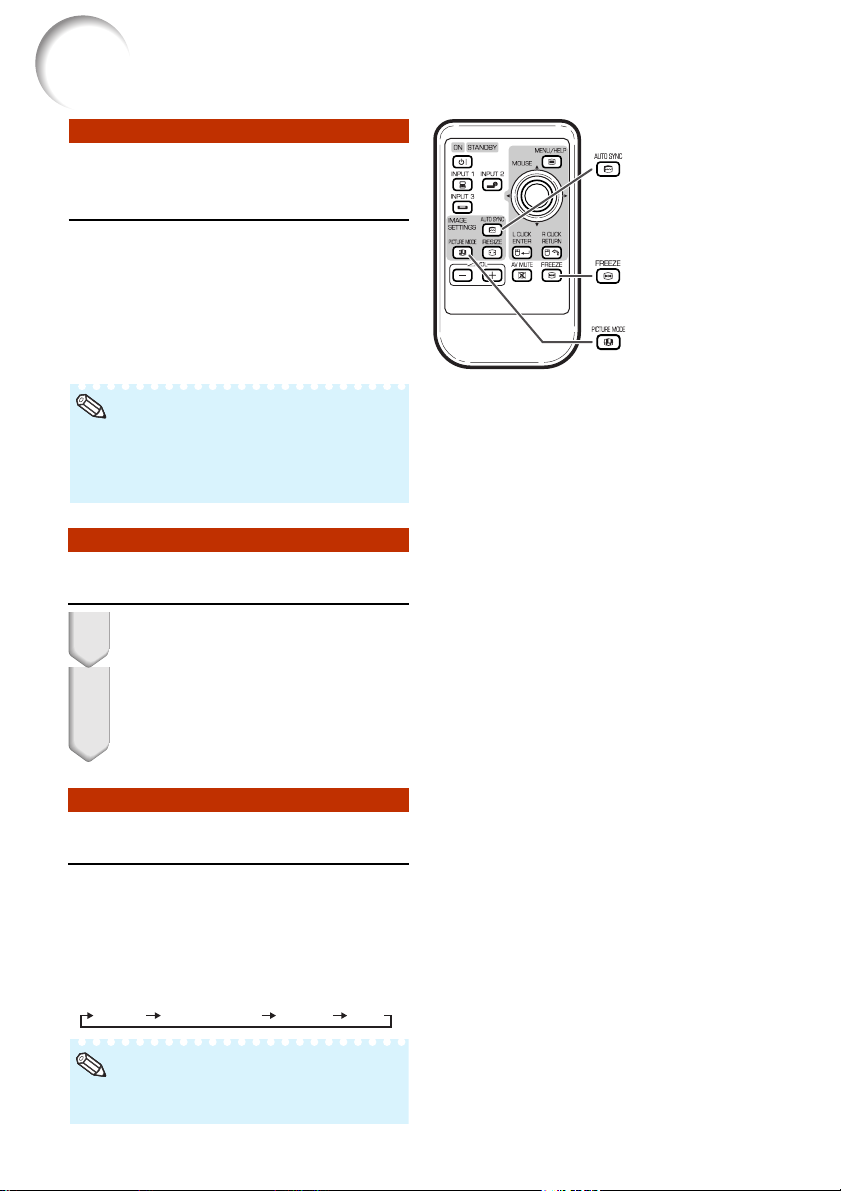

Tecla ON/STANDBY

Para ligar e colocar o projetor no modo Espera.

Tecla ENTER

Para configurar itens selecionados ou ajustados no menu.

Teclas de ajuste (W/Y/ V/X)

Para selecionar itens do menu.

26 54

Visão frontal

Tecla HEIGHT ADJUST

Indicadores do Guia

de Configuração Indicador de advertência

de temperatura Tecla Volume(V/X)

Para ajustar o nível sonoro da caixa de som.

Tecla MENU/HELP

Para exibir ajustes e

configurações de tela, e a tela de ajuda.

Tecla INPUT (W/Y)

Para mudar o modo de entrada 1, 2 ou 3.

Anel do Foco

Para ajustar o foco.

Puxador da zoom

Para aumentar/ reduzir a imagem.

Indicadores no Projetor

Tecla ON/STANDBY

Indicador da lâmpada

Indicador de advertência de temperatura

Indicador FOCUS/ ZOOM

Indicador HEIGHT ADJUST

Vermelho aceso Verde aceso Piscando em vermelho Verde aceso Verde piscando Vermelho aceso

Apagado Vermelho aceso

Laranja piscando

Sensor de Controle

Remoto

Normal (Espera) Normal (Ligado) Anormal (Veja página 54.) Normal A lâmpada está em aquecimento ou está se desligando. A lâmpada foi desligada de forma anormal ou

necessita ser trocada. (Veja página 54.) Normal A temperatura interna está anormalmente

alta. (Veja página 54.) “1 FOCUS” ou “3 ZOOM” está selecionado

no Guia de Configuração. (Veja página 27.) “2 HEIGHT ADJUST” está selecionado no

Guia de Configuração. (Veja página 27.)

Números em Z referem-se às páginas principais deste manual onde os tópicos são explicados.

Vista Lateral

Introdução

Terminais

Terminal INPUT 1

Terminal para computador RGB e sinais componentes.

Terminal USB

Terminal para conexão com terminal USB do computador para usar o controle remoto fornecido como mouse do computador.

Soquete CA

Conecte o cabo de alimentação fornecido.

Consulte “Terminais INPUT e Equipamentos Principais Conectáveis” na página 21.

Terminal INPUT 2

Terminal para conexão de equipamento de vídeo com um terminal S-video.

Terminal INPUT 3

Terminal para conexão de equipamento de vídeo.

Terminal AUDIO

INPUT

24 25

Aberturas de ventilação

Conector Padrão de Segurança Kensington

Pé de ajuste

Respiradouros

Sensor de Controle Remoto

Uso da trava Kensington

• Este projetor possui um Conector Padrão de Segurança Kensington para usar com um

Sistema de Segurança Kensington MicroSaver. Consulte as informações que acompanhan o sistema para instruções de como utilizá-lo para proteger seu projetor.

traseiro

Nomes da Partes e Funções (Continuação)

Números em Z refere-se às páginas principais deste manual onde o tópico é explicado.

Tecla ON/STANDBY

Para ligar e colocar o projetor no modo Espera.

Teclas INPUT 1, 2, e 3

Para mudar para os respectivos modos de entrada.

Tecla AUTO SYNC

Para ajuste automático de imagens quando conectado a um computador.

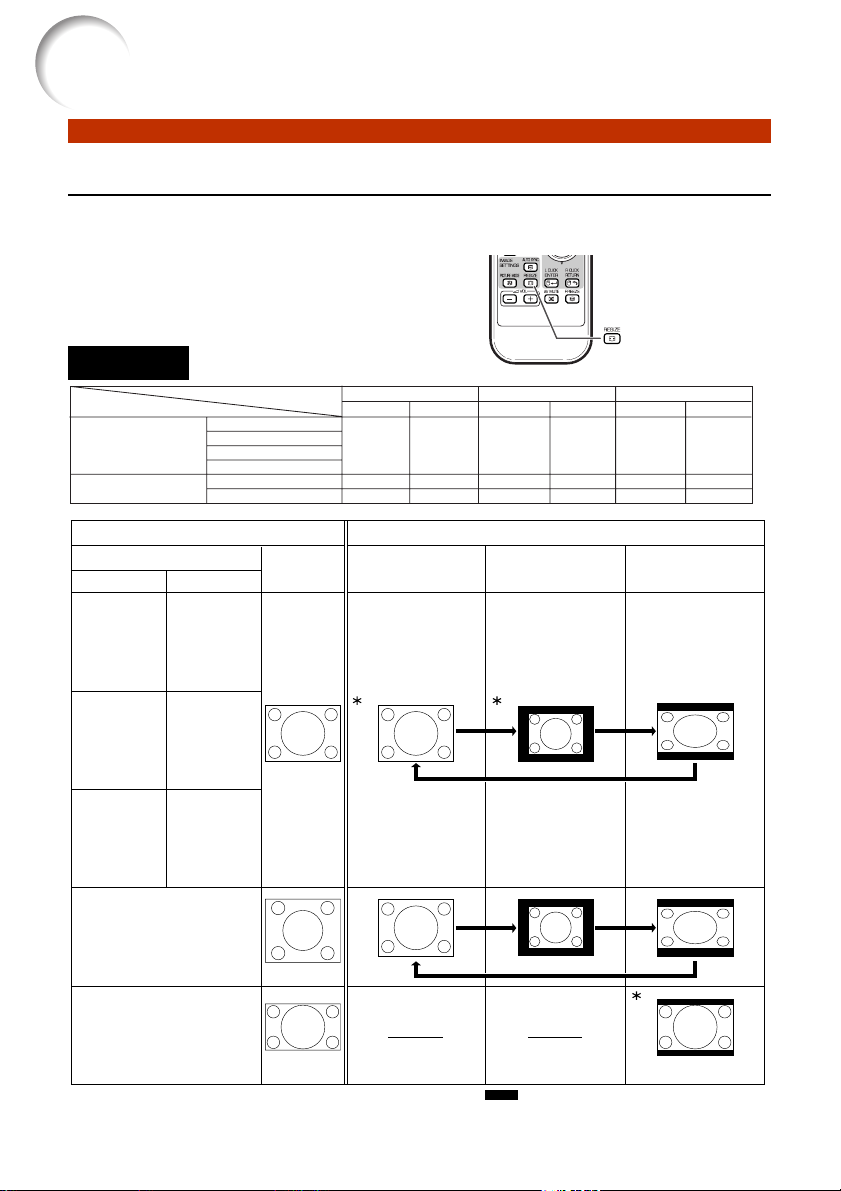

Tecla RESIZE

Para mudar o tamanho da tela (NORMAL, BORDA, etc.).

Teclas PICTURE MODE

Para mudar o modo Imagem.

Tecla Volume

Para ajustar o nível sonoro da caixa de som.

Nota

• Todas as teclas no controle remoto, exceto a tecla MOUSE/Ajustes, são feitas de borracha fosforescente, que é visível no escuro. (A luz fosforescente enfraquece com o passar do tempo.)

Inserir a pilha de lítio

Tecla MENU/HELP

Para exibir ajustes e

configurações de tela, e a tela de ajuda.

Teclas MOUSE/Ajustes

(P/R/O/Q)

•

Para mover o cursor do computador quando conectar o terminal USB do projetor ao computador com o cabo RGB/ USB.

•

Para selecionar itens do menu.

Tecla L CLICK/ENTER

• Para clique esquerdo

quando conectar o terminal USB do projetor ao computador com o cabo RGB/USB.

• Para configurar itens selecionados ou ajustados no menu.

Tecla R CLICK/RETURN

• Para clique direito quando

conectar o terminal USB do projetor ao computador com o cabo RGB/USB

• Para desfazer uma operação ou retornar à exibição anterior.

Tecla FREEZE

Para congelar imagens.

Tecla AV MUTE

Para exibição temporária da tela preta e desligamento de som.

Mantendo a presilha pressionada (1), puxe porta-

pilha (2).

Puxe o porta-pilha .

Coloque a pilha de lítio fornecida (CR2025).

• Coloque a pilha de lítio com o lado + da pilha voltado para a marca + do porta-pilha.

Coloque o porta-pilha no controle remoto.

Marca +

Intervalo Utilizável

O controle remoto pode ser usado para controlar o projetor dentro dos intervalos mostrados na ilustração.

Nota

• O sinal do controle remoto pode ser refletido em uma tela para facilitar as operações. Entretanto, a distância efetiva do sinal pode diferir dependendo do material de tela.

Vista Frontal

30°

Sensor de Controle

30°

Remoto

Introdução

Quando usar o controle remoto

• Certifique-se de não derrubar, e não expôr à umidade ou a altas temperaturas.

• O controle remoto pode não funcionar devidamente sob uma lâmpada fluorescente. Em tais casos, mova o projetor para longe da lâmpada fluorescente.

Transmissores de sinais do Controle Remoto

30°

Controle remoto

13n (4 m)

Vista Traseira

Sensor de Controle Remoto

13n (4 m)

30°

Transmissores de sinais do Controle Remoto

30°

Notas acerca do uso da Pilha de Lítio

CUIDADOS A pilha usada nesse dispositivo pode apresentar riscos de fogo e de queimadura

química se manuseada de forma inadequada. Não recarregue, não desmonte, não aqueça acima de 212°F (100°C) e não incinere. Substitua a pilha somente com outra do tipo CR2025. O uso de outro tipo de pilha pode apresentar riscos de fogo ou explosão. Desfaça-se rapidamente das pilhas usadas. Mantenha-as longe do alcance de crianças. Não desmonte nem coloque no fogo.

• Consulte a página 2 para precauções com a pilha de lítio.

• Não coloque em curto-circuito, não recarregue, desmonte nem aqueça a pilha de lítio.

• Caso a pilha de lítio venha a vazar, limpe o compartimento da pilha com cuidado e então coloque uma pilha nova.

Substituição da pilha de lítio

• Substitua com uma nova pilha (CR2025) se as operações com o controle remoto falharem frequentemente.

• Quando for jogar a pilha fora, procure seguir os regulamentos de reciclagem ou coleta da sua comunidade.

Referência Rápida

Esta secção mostra as operações básicas (conexão do projetor a um computador). Para detalhes, veja a página descrita abaixo para cada passo.

Configuração e Projeção

Nesta seção, a conexão do projetor e do computador são explicadas usando um exemplo.

Tecla INPUT

Tecla ENTER

Tecla ON/

STANDBY

Tecla HEIGHT

ADJUST

Puxador da zoom

Anel do Foco

Tecla ON/

STANDBY

Tecla INPUT 1

Tecla ENTER

1. Coloque o projetor de frente para uma parede ou uma tela

_P. 18

2. Conecte o projetor ao computador e conecte o cabo de

alimentação no soquete CA do projetor

Quando conectar outro equipamento que não um computador, veja páginas 24 e 25.

3. Pressione a tecla ON/STANDBY para ligar o projetor

No projetor No controle remoto

_PP. 21- 25

_P. 26

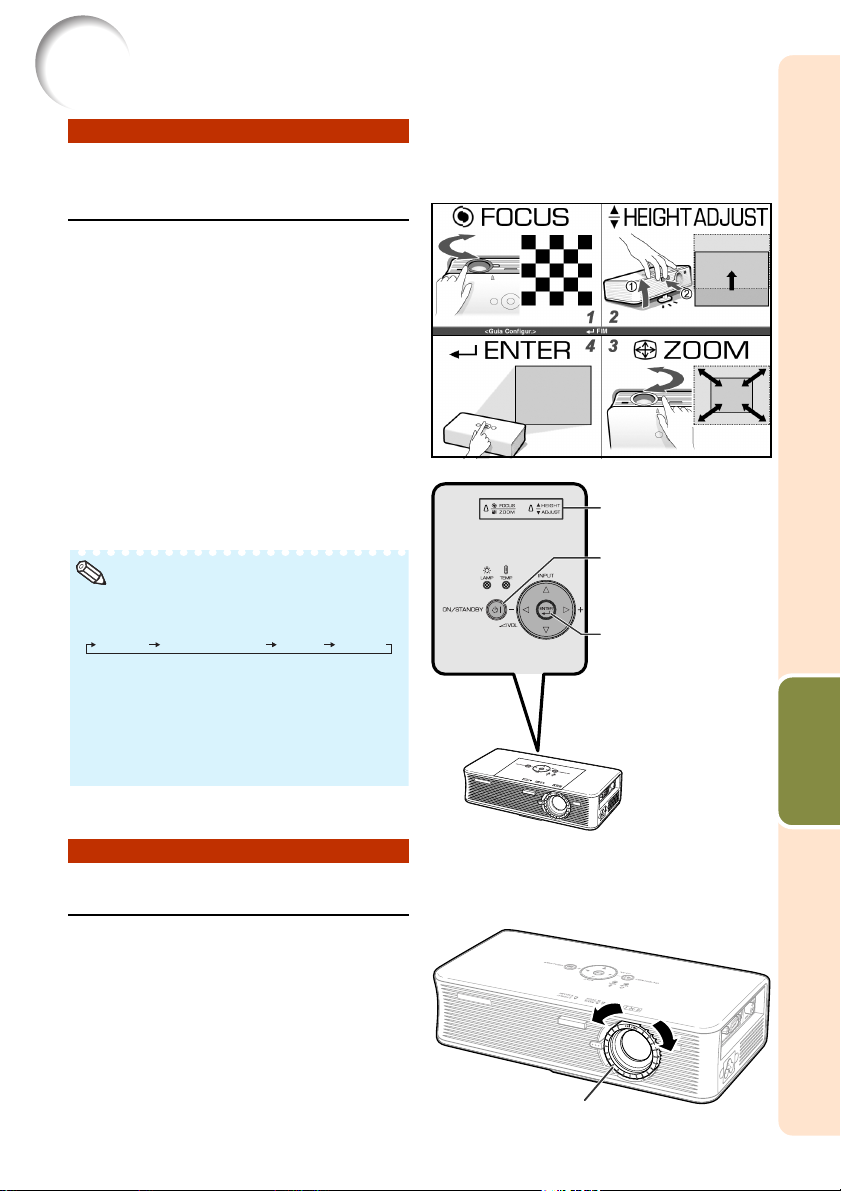

4. Ajustar a imagem projetada

Depois de ligar o projetor, o Guia de Configuração é exibido. (Quando “Guia Configur.” estiver ajustado para “Ativar”. n página 45)

3 Ângulo (Veja página 28.)

• Ajuste o ângulo do projetor usando a tecla HEIGHT ADJUST button.

Tecla HEIGHT ADJUST

(Ajuste da Altura)

4 Zoom (Veja página 28.)

•

Ajuste o tamanho da imagem projetada usando

• Consulte a tela do Guia de Configuração para ajustar o foco, o ângulo e a zoom.

• Pressione TENTER para terminar o Guia de Configuração.

Foco (Veja página 27.)

• Foque a imagem projetada usando o anel do foco.

Anel do foco

o puxador da zoom.

aumentar

Puxador da Zoom

diminuir

5 Depois de ajustar o foco, a altura e o

tamanho da tela, pressione TENTER para terminar o Guia de Configuração.

_P. 27

5. Selecione o modo ENTRADA

Selecione “INPUT 1” usando a tecla INPUT no projetor ou C INPUT 1 no controle remoto.

projetor

No controle

remoto

Na tela de Exibição (RGB)

Referência

Rápida

• Quando pressionar a tecla INPUT no projetor, o modo de entrada muda na ordem

ENTRADA 1 ENTRADA 2 ENTRADA 3

• Quando usar o controle remoto, pressione as teclasCINPUT 1/DINPUT 2/EINPUT 3 para mudar o modo ENTRADA.

_P. 29

6. Desligar

Pressione a tecla ON/STANDBY, e então pressione a mesma tecla novamente quando a mensagem de confirmação for exibida, para colocar o projetor no modo Espera.

No projetor No controle

• Quando a ventoinha de resfriamento estiver rodando, as teclas de ajuste piscam.

(Quando “LEDs guia” estiver ajustado para “Ativar”. n página 48)

• Desconecte o cabo de alimentação da tomada CA depois que a ventoinha de resfriamento parar.

remoto

Menu na Tela

_P. 26

Configuração do Projetor

Posicione o projetor perpendicularmente à tela com os pés do projetor retraídos e nivele para conseguir a melhor imagem.

Nota

• Para se obter a melhor imagem, posicione a tela de modo que não fique sob iluminação direta do sol ou da luz ambiente. A luz incidindo diretamente na tela clareia as cores, o que dificulta a visualização. Feche as cortinas e escureça a iluminação quando colocar a tela em um ambiente ensolarado ou muito iluminado.

Configuração Padrão (Projeção frontal)

■ Coloque o projetor à distância necessária da tela de acordo com o

tamanho da imagem desejado. (Veja página 19.)

Exemplo de configuração padrão

Vista Lateral

Tela

Centro da lente

Projetar uma Imagem Reversa

Projeção de trás da Tela

■ Coloque uma tela translúcida entre o projetor

e a audiência.

■ Reverta a imagem configurando para

“Traseria” no menu “Projeção”. (Veja página

46.)

Projeção Usando um Espelho

■ Coloque um espelho (tipo plano normal) na

frente da lente.

■ Quando uma tela translúcida for colocada

entre o espelho e a audiência, ajuste para “Frontal” no menu “Projeção”. (Veja página

46.)

■ Quando um espelho for colocado do lado da

audiência, escolha “Traseria” no menu “Projeção”. (Veja página 46.)

Audiência

Ajuste para “Frontal”

Tela

Audiência

translúcida

Espelho

Tela translúcida

Ajuste para “Traseria”

Audiência

Espelho

Informação

• Quando usar um espelho, certifique-se de posicionar cuidadosamente o projetor e o espelho de modo que a luz não fique refletindo nos olhos da audiência.

Tamanho da Tela e Distância de Projeção (XR-1X)

Modo NORMAL (4:3)

Tamanho da Imagem (Tela)

Diag. [χ] Largura Altura

270⬙ (686 cm) 250⬙ (635 cm) 200⬙ (508 cm)

150⬙ (381 cm)

100⬙ (254 cm)

84⬙ (213 cm) 72⬙ (183 cm) 60⬙ (152 cm) 40⬙ (102 cm) 30⬙ (76 cm)

: Tamanho da Imagem (diag.) (pol/cm) L: Distância de projeção (m/pés) L1: Distância mínima de projeção (m/pés) L2: Distância máxima de projeção (m/pés) H: Distância da base da imagem ao centro da lente (cm/pol)

549 cm (216⬙) 508 cm (200⬙) 406 cm (160⬙) 305 cm (120⬙) 203 cm (80⬙) 171 cm (67⬙) 146 cm (58⬙) 122 cm (48⬙)

81 cm (32⬙) 61 cm (24⬙)

411 cm (162⬙) 381 cm (150⬙) 305 cm (120⬙) 229 cm (90⬙) 152 cm (60⬙) 128 cm (50⬙) 110 cm (43⬙)

91 cm (36⬙) 61 cm (24⬙) 46 cm (18⬙)

Distância de projeção [L] Mínimo [L1] Máximo [L2]

9,9 m (32⬘ 5⬙) 9,1 m (30⬘ 0⬙) 7,3 m (24⬘ 0⬙) 5,5 m (18⬘ 0⬙) 3,7 m (12⬘ 0⬙) 3,1 m (10⬘ 1⬙) 2,6 m (8⬘ 8⬙) 2,2 m (7⬘ 2⬙) 1,5 m (4⬘ 10⬙) 1,1 m (3⬘ 7⬙)

Modo Alongado (16:9)

Tamanho da Imagem (Tela)

Diag. [χ] Largura Altura

250⬙ (635 cm) 225⬙ (572 cm) 200⬙ (508 cm)

150⬙ (381 cm)

133⬙ (338 cm) 106⬙ (269 cm) 100⬙ (254 cm)

92⬙ (234 cm) 84⬙ (213 cm) 72⬙ (183 cm) 60⬙ (152 cm) 40⬙ (102 cm) 30⬙ (76 cm)

página 43.

553 cm (218⬙) 498 cm (196⬙) 443 cm (174⬙) 332 cm (131⬙) 294 cm (116⬙) 235 cm (92⬙) 221 cm (87⬙) 204 cm (80⬙) 186 cm (73⬙) 159 cm (63⬙) 133 cm (52⬙)

89 cm (35⬙) 66 cm (26⬙)

311 cm (123⬙) 280 cm (110⬙) 249 cm (98⬙) 187 cm (74⬙) 166 cm (65⬙) 132 cm (52⬙) 125 cm (49⬙) 115 cm (45⬙) 105 cm (41⬙)

90 cm (35⬙) 75 cm (29⬙) 50 cm (20⬙) 37 cm (15⬙)

Distância de projeção [L] Mínimo [L1] Máximo [L2]

10,0 m (32⬘ 8⬙)

9,0 m (29⬘ 5⬙) 8,0 m (26⬘ 2⬙) 6,0 m (19⬘ 7⬙) 5,3 m (17⬘ 5⬙) 4,2 m(13⬘10⬙) 4,0 m (13⬘ 1⬙) 3,7 m (12⬘ 0⬙) 3,3 m (11⬘ 0⬙) 2,9 m (9⬘ 5⬙) 2,4 m (7⬘10⬙) 1,6 m (5⬘ 3⬙) 1,2 m (3⬘11⬙)

8,5 m (28⬘ 0⬙) 6,4 m (21⬘ 0⬙) 4,3 m (14⬘ 0⬙) 3,6 m (11⬘ 9⬙) 3,1 m (10⬘ 1⬙) 2,6 m (8⬘ 5⬙) 1,7 m (5⬘ 7⬙) 1,3 m (4⬘ 2⬙)

A fórmula para o tamanho da imagem e a distância de projeção

[m/cm]

L1 (m) = 0,03658 L2 (m) = 0,04267 H (cm) = - 0,18857

9,3 m (30⬘ 6⬙) 7,0 m(22⬘11⬙) 6,2 m (20⬘ 3⬙) 4,9 m (16⬘ 2⬙) 4,6 m (15⬘ 3⬙) 4,3 m (14⬘ 0⬙) 3,9 m(12⬘10⬙) 3,3 m (11⬘ 0⬙) 2,8 m (9⬘ 2⬙) 1,9 m (6⬘ 1⬙) 1,4 m (4⬘ 7⬙)

A fórmula para o tamanho da imagem e a distância de projeção

[m/cm]

L1 (m) = 0,03985 L2 (m) = 0,04649 H (cm) = - 0,41299 S (cm) = ±0,20754

Distância da base da imagem ao centro da

lente [H]

ⳮ50,9 cm ⳮ47,1 cm ⳮ37,7 cm ⳮ28,3 cm ⳮ18,9 cm ⳮ15,8 cm ⳮ13,6 cm ⳮ11,3 cm

ⳮ7,5 cm ⳮ5,7 cm

χ χ

Distância da base da imagem ao centro da

ⳮ103,2 cm

ⳮ92,9 cm ⳮ82,6 cm ⳮ61,9 cm ⳮ54,9 cm ⳮ43,8 cm ⳮ41,3 cm ⳮ38,0 cm ⳮ34,7 cm ⳮ29,7 cm ⳮ24,8 cm ⳮ16,5 cm ⳮ12,4 cm

χ χ

(ⳮ20

(ⳮ18

(ⳮ14

(ⳮ11

(ⳮ7

(ⳮ6

(ⳮ5

(ⳮ4

(ⳮ2

[Pés/Polegadas]

L1 (pés) = 0,03658χ / 0,3048 L2 (pés) = 0,04267χ / 0,3048

H (in) = - 0,18857χ / 2,54

lente [H]

(ⳮ40

(ⳮ36

(ⳮ32

(ⳮ24

(ⳮ21

(ⳮ17

(ⳮ16

(ⳮ14

(ⳮ13

(ⳮ11

(ⳮ9

(ⳮ6

(ⳮ4

[Pés/Polegadas]

L1 (pés) = 0,03985χ / 0,3048 L2 (pés) = 0,04649χ / 0,3048

H (pol) = - 0,41299χ / 2,54

S (pol) = ±0,20754χ / 2,54

/64⬙) /16⬙)

/32⬙)

/64⬙)

/64⬙) /64⬙) /32⬙) /64⬙) /32⬙) /64⬙)

Intervalo ajustável da

posição da imagem

/32⬙)

Ⳳ51,9 cm

/64⬙)

Ⳳ46,7 cm

/64⬙)

Ⳳ41,5 cm

/64⬙)

Ⳳ31,1 cm

/8⬙)

Ⳳ27,6 cm

/64⬙)

Ⳳ22,0 cm

/64⬙)

Ⳳ20,8 cm

/64⬙)

Ⳳ19,1 cm

/32⬙)

Ⳳ17,4 cm

/64⬙)

Ⳳ14,9 cm

/4⬙)

Ⳳ12,5 cm

/2⬙)

Ⳳ8,3 cm

/8⬙)

Ⳳ6,2 cm

[S]

(Ⳳ20 (Ⳳ18 (Ⳳ16 (Ⳳ12 (Ⳳ10

(Ⳳ8 (Ⳳ8 (Ⳳ7 (Ⳳ6 (Ⳳ5 (Ⳳ4 (Ⳳ3 (Ⳳ2

Configuração

/64⬙)

/32⬙)

/4⬙)

/8⬙)

/32⬙)

/64⬙)

/32⬙)

/64⬙)

Nota

• Pode haver um erro de ±3% nos valores acima.

• Valores com um sinal de menos (-) indicam que o centro da lente está abaixo da base da imagem

projetada.

Configuração do Projetor (Continuação)

Tamanho da Tela e Distância de Projeção (XR-1S)

Modo NORMAL (4:3)

Tamanho da Imagem (Tela)

Diag. [χ] Largura Altura

280⬙ (711 cm) 250⬙ (635 cm) 200⬙ (508 cm)

150⬙ (381 cm)

100⬙ (254 cm)

84⬙ (213 cm) 72⬙ (183 cm) 60⬙ (152 cm) 40⬙ (102 cm) 30⬙ (76 cm)

569 cm (224⬙) 508 cm (200⬙) 406 cm (160⬙) 305 cm (120⬙) 203 cm (80⬙) 171 cm (67⬙) 146 cm (58⬙) 122 cm (48⬙)

81 cm (32⬙) 61 cm (24⬙)

427 cm (168⬙) 381 cm (150⬙) 305 cm (120⬙) 229 cm (90⬙) 152 cm (60⬙) 128 cm (50⬙) 110 cm (43⬙)

91 cm (36⬙) 61 cm (24⬙) 46 cm (18⬙)

Distância de projeção [L] Mínimo [L1] Máximo [L2]

9,8 m (32⬘ 2⬙) 8,8 m (28⬘ 9⬙) 7,0 m (23⬘ 0⬙) 5,3 m (17⬘ 3⬙) 3,5 m (11⬘ 6⬙) 2,9 m (9⬘ 8⬙) 2,5 m (8⬘ 3⬙) 2,1 m (6⬘ 11⬙) 1,4 m (4⬘ 7⬙) 1,1 m (3⬘ 5⬙)

Modo Alongado (16:9)

Tamanho da Imagem (Tela)

Diag. [χ] Largura Altura

260⬙ (660 cm) 250⬙ (635 cm) 225⬙ (572 cm) 200⬙ (508 cm)

150⬙ (381 cm)

133⬙ (338 cm) 106⬙ (269 cm) 100⬙ (254 cm)

92⬙ (234 cm) 84⬙ (213 cm) 72⬙ (183 cm) 60⬙ (152 cm) 40⬙ (102 cm) 30⬙ (76 cm)

página 43.

576 cm (227⬙) 553 cm (218⬙) 498 cm (196⬙) 443 cm (174⬙) 332 cm (131⬙) 294 cm (116⬙) 235 cm (92⬙) 221 cm (87⬙) 204 cm (80⬙) 186 cm (73⬙) 159 cm (63⬙) 133 cm (52⬙)

89 cm (35⬙) 66 cm (26⬙)

324 cm (127⬙) 311 cm (123⬙) 280 cm (110⬙) 249 cm (98⬙) 187 cm (74⬙) 166 cm (65⬙) 132 cm (52⬙) 125 cm (49⬙) 115 cm (45⬙) 105 cm (41⬙)

90 cm (35⬙) 75 cm (29⬙) 50 cm (20⬙) 37 cm (15⬙)

Distância de projeção [L] Mínimo [L1] Máximo [L2]

9,9 m (32⬘ 7⬙) 9,5 m (31⬘ 4⬙) 8,6 m (28⬘ 2⬙) 7,6 m (25⬘ 1⬙) 5,7 m (18⬘ 9⬙) 5,1 m (16⬘ 8⬙) 4,0 m (13⬘ 3⬙) 3,8 m (12⬘ 6⬙) 3,5 m (11⬘ 6⬙) 3,2 m (10⬘ 6⬙) 2,7 m (9⬘ 0⬙) 2,3 m (7⬘ 6⬙) 1,5 m (5⬘ 0⬙) 1,1 m (3⬘ 9⬙)

8,1 m (26⬘ 8⬙) 6,1 m (20⬘ 0⬙) 4,1 m (13⬘ 4⬙) 3,4 m (11⬘ 2⬙) 2,9 m (9⬘ 7⬙) 2,4 m (8⬘ 0⬙) 1,6 m (5⬘ 4⬙) 1,2 m (4⬘ 0⬙)

A fórmula para o tamanho da imagem e a distância de projeção

[m/cm]

L1 (m) = 0,03503 L2 (m) = 0,04064 H (cm) = –0,21971

10,0 m (32⬘ 8⬙)

8,9 m (29⬘ 1⬙) 6,6 m (21⬘ 9⬙) 5,9 m (19⬘ 4⬙) 4,7 m (15⬘ 5⬙) 4,4 m (14⬘ 6⬙) 4,1 m (13⬘ 4⬙) 3,7 m (12⬘ 2⬙) 3,2 m (10⬘ 6⬙) 2,7 m (8⬘ 9⬙) 1,8 m (5⬘ 10⬙) 1,3 m (4⬘ 4⬙)

A fórmula para o tamanho da imagem e a distância de projeção

[m/cm]

L1 (m) = 0,038169 L2 (m) = 0,044276 H (cm) = –0,44691 S (cm) = ±0,20754

Distância da base da imagem ao centro da

lente [H]

ⳮ61,5 cm ⳮ54,9 cm ⳮ43,9 cm ⳮ33,0 cm ⳮ22,0 cm ⳮ18,5 cm ⳮ15,8 cm ⳮ13,2 cm

ⳮ8,8 cm ⳮ6,6 cm

χ χ

Distância da base da imagem ao centro da

ⳮ116,2 cm ⳮ111,7 cm ⳮ100,6 cm

ⳮ89,4 cm ⳮ67,0 cm ⳮ59,4 cm ⳮ47,4 cm ⳮ44,7 cm ⳮ41,1 cm ⳮ37,5 cm ⳮ32,2 cm ⳮ26,8 cm ⳮ17,9 cm ⳮ13,4 cm

(ⳮ24

(ⳮ21

(ⳮ17

(ⳮ12

(ⳮ8

(ⳮ7

(ⳮ6

(ⳮ5

(ⳮ3

(ⳮ2

[Pés/Polegadas]

L1 (pés) = 0,03503χ / 0,3048 L2 (pés) = 0,04064χ / 0,3048

H (in) = –0,21971χ / 2,54

lente [H]

(ⳮ45

(ⳮ43

(ⳮ39

(ⳮ35

(ⳮ26

(ⳮ23

(ⳮ18

(ⳮ17

(ⳮ16

(ⳮ14

(ⳮ12

(ⳮ10

(ⳮ7

(ⳮ5

[Pés/Polegadas]

L1 (pés) = 0,038169χ / 0,3048

L2 (pés) = 0,044276χ / 0,3048

H (pol) = –0.44691χ / 2,54

S (pol) = ±0.20754χ / 2,54

/32⬙) /8⬙)

/64⬙) /32⬙) /32⬙) /64⬙) /64⬙)

/16⬙)

/64⬙) /32⬙)

Intervalo ajustável da

posição da imagem

Ⳳ54,0 cm

/4⬙)

/64⬙)

Ⳳ51,9 cm

/32⬙)

Ⳳ46,7 cm

/16⬙)

Ⳳ41,5 cm

/64⬙)

Ⳳ31,1 cm

/32⬙)

Ⳳ27,6 cm

/32⬙)

Ⳳ22,0 cm

/32⬙)

Ⳳ20,8 cm

/16⬙)

Ⳳ19,1 cm

/32⬙)

Ⳳ17,4 cm

/64⬙)

Ⳳ14,9 cm

/16⬙)

Ⳳ12,5 cm

/32⬙)

Ⳳ8,3 cm

/32⬙)

Ⳳ6,2 cm

[S]

(Ⳳ21 (Ⳳ20 (Ⳳ18 (Ⳳ16 (Ⳳ12 (Ⳳ10

(Ⳳ8 (Ⳳ8 (Ⳳ7 (Ⳳ6 (Ⳳ5 (Ⳳ4 (Ⳳ3 (Ⳳ2

/4⬙)

/64⬙)

/32⬙)

/4⬙)

/8⬙)

/32⬙)

/64⬙)

/32⬙)

/64⬙)

Nota

• Pode haver um erro de ±3% nos valores acima.

• Valores com um sinal de menos (-) indicam que o centro da lente está abaixo da base da imagem

projetada.

Conexões

Terminais INPUT e Equipamentos Principais Conectáveis

Terminal INPUT 1

■

Conexão de

computador. (Veja página 23.)

■ Conexão de equipamento de video com terminal de saída componente (DVD player, decodificador DTV, gravador de DVD com disco rígido, etc.). (Veja página 24.)

Terminal INPUT 2

Conexão de equipamento de vídeo sem terminal de saída S-video (VCR, DVD player, etc.). (Veja página 24.)

Terminal INPUT 3

Conexão de equipamento de vídeo sem terminal de saída S-video. (Veja página 25.)

Conexões

Terminal USB

Conexão de computador. (Veja página 33.)

Terminal AUDIO INPUT

Conexão de um cabo de áudio (Terminal de entrada de áudio compartilhado para INPUT 1, 2 e 3.) (Veja páginas 23, 24 e 25.)

Exemplos de Cabos para Conexão

•

Para mais detalhes acerca de conexões e cabos, consulte o manual de operação do equipamento conectado.

• Você pode necessitar de outros cabos ou conectores não listados acima.

Equipamento

Computador

Sinal de Entrada

Vídeo

RGB

Cabo

Cabo RGB/USB (fornecido)

Terminal no

projetor

INPUT1

Equipamento audiovisual

Câmera/vídeo game

Áudio do

computador

Vídeo de

compo-

nente

S-video

Vídeo

Áudio

Vídeo de

compo-

nente

S-video

Cabo de áudio ø3,5 mm estéreo

Cabo 3 RCA (Componente) a D-sub 15-pinos (opcional, AN-C3CP)

Cabo S-vídeo (à venda no comércio)

Cabo vídeo (à venda no comércio)

Miniplugue de ø3,5mm a áudio RCA (à venda no comércio)

Cabos para uma câmera ou cabo para vídeo game/Cabo 3 RCA (Componente) a D-sub 15-pinos (opcional, AN-C3CP)

Adaptador de cabo (à venda no comércio)

Cabos para uma câmera ou cabo para vídeo game

AUDIO INPUT

INPUT1

INPUT2

INPUT3

AUDIO INPUT

INPUT1

INPUT2

Vídeo

Áudio

Cabos para uma câmera ou cabo para vídeo game

Cabos para uma câmera ou cabo para vídeo game/miniplugue de ø3,5mm a áudio RCA (à venda no comércio)

Adaptador de cabo (à venda no comércio)

INPUT3

AUDIO INPUT

Conectar a um Computador

Antes de conectar, certifique-se de desconectar o cabo de alimentação do projetor da tomada CA e desligar os dispositivos a serem conectados. Depois de fazer todas as conexões, ligue o projetor e então os outros dispositivos. Quando conectar um computador, certifique-se que o mesmo seja ligado depois que todas as conexões foram feitas.

Certifique-se de ler o manual de operação dos dispositivos a serem conectados antes de fazer as conexões.

Acessórios

Para terminal de saída de áudio

Para terminal de saída RGB

Para terminal USB

* Cabo de áudio estéreo ou mono de ø3,5 mm

* Quando usar o cabo de áudio mono de ø3,5 mm, o volume ficará pela metade de quando se usar o cabo de

áudio estéreo de ø3,5 mm.

Nota

• Quando conectar com o cabo USB cable, pode-se usar o controle remoto como um mouse para

controlar o cursor. Veja página 33.

• Veja a página 59 “Tabela de Compatibilidade de Computadores” para uma lista de sinais de

computador compatíveis com o projetor. O uso de outros sinais de computador que não aqueles listados pode fazer com que algumas funções não funcionem.

• Um adaptador Macintosh pode ser necessário para uso com alguns computadores Macintosh. Contate o revendedor Macintosh da sua área.

• Dependendo do computador que se estiver usando, a imagem pode não ser projetada a menos que o ajuste do sinal de saída do computador seja comutado para saída externa. Consulte o manual de operação do computador para mudar a configuração do sinal de saída do computador.

Cabo RGB/USB

fornecidos

Para terminal USB

Para terminal INPUT1

Cabo RGB/USB

Para terminal

AUDIO

INPUT

Conexões

Função “Plug and Play” (quando conectado a um terminal de 15 pinos)

■ Este projetor é compatível com o padrão VESA DDC 1/DDC 2B. O projetor e um computador compatível com VESA DDC irão intercomunicar-se quanto aos quesitos de ajuste, permitindo assim uma configuração fácil e rápida.

■ Antes de usar a função “Plug and Play”, certifique-se de ligar primeiro o projetor e conectar o computador depois.

Nota

• A função “Plug and Play” DDC deste projetor opera somente quando usada em conjunto com um

computador compatível com VESA DDC.

Conectar a um Equipamento de Vídeo

O projetor possui um terminal COMPUTER/COMPONENT, um terminal S-VIDEO e um terminal VIDEO para entrada de vídeo. Veja a ilustração abaixo quando for conectar a um equipamento audiovisual.

A qualidade da imagem é mais alta na ordem de sinais componente, sinais S-video e sinais de vídeo. Caso seu equipamento audiovisual possua um terminal de saída componente, use o terminal COMPUTER/COMPONENT (INPUT1) no projetor para conexão de vídeo.

Quando for usar um cabo 3 RCA (Componente) a D-sub 15-pinos

Para terminal de saída de áudio

Para terminal de saída de componente (Y, CB/PB, CR/PR)

Para terminal INPUT1

Para terminal AUDIO INPUT

Miniplugue de ø3,5 mm para cabo de áudio RCA (à venda no comércio)

Quando usar um cabo S-video

Para terminal de saída de áudio

Para terminal de saída S-video

Miniplugue de ø3,5 mm para cabo de áudio RCA (à venda no comércio)

Cabo 3 RCA (Componente)

a D-sub 15-pinos

(opcional, AN-C3CP)

Para terminal INPUT2

Cabo S-video (à venda no comércio)

Para terminal AUDIO INPUT

Quando usar um cabo composto de vídeo

Para terminal de saída de áudio

Para terminal de saída de vídeo

Para terminal INPUT3

Cabo composto de vídeo

Miniplugue de ø3,5 mm para cabo de áudio RCA (à venda no comércio)

Nota

• Um miniplugue de ø3,5 mm para cabo de áudio RCA (à venda no comércio) é necessário para entrada de áudio.

(à venda no comércio)

Para terminal AUDIO INPUT

Conectar o Cabo de Alimentação

Conecte o cabo de alimentação fornecido ao soquete CA na lateral do projetor.

Conexões

Soquete CA

Ligar e Desligar o Projetor

Ligar o Projetor

Antes de executar os passos desta seção, conecte qualquer equipamento que você irá usar com o projetor. (Veja páginas 23 –

25.) Também conecte o cabo de

alimentação ao projetor. (Veja página 25.)

Pressione SON/STANDBY no projetor ou AON/STANDBY no controle remoto.

•

Quando a lâmpada estiver em aquecimento, as teclas de ajuste ficam piscando no sentido horário. (Quando “LEDs guia” estiver ajustado para “Ativar”. n página 48)

• Quando a Trava do Sistema estiver ativada, a janela de entrada de senha aparece. Entre a senha correta para iniciar a projeção. Veja a página 49 para mais detalhes.

Nota

• Acerca do Indicador da Lâmpada

O indicador da lâmpada fica aceso ou pisca, indicando a condição da lâmpada.

Verde: A lâmpada está pronta. Piscando em verde:

Vermelho: A lâmpada foi desligada de forma

• Ao ligar o projetor, poder-se-á experenciar uma breve tremulação da imagem durante os primeiros minutos que a lâmpada comece a entrar em operação. Tal ocorrência é parte normal da operação, e provém da ação do circuito de controle de estabilizar as características de potência da lâmpada. Não se deve interpretar tal ocorrência como defeito do aparelho.

• Se o projetor for colocado no modo Espera e for ligado novamente logo depois, poderá levar algum tempo até que a lâmpada fique pronta para iniciar a projeção.

A lâmpada está em aquecimento ou está se desligando.

anormal ou necessita ser trocada.

Informação

• Inglês é o idioma original de fábrica. Se você deseja mudar o idioma do menu na tela, reconfigure o idioma de acordo com os procedimentos na página 46.

Tecla ON/STANDBY

Indicador da lâmpada

Tecla ON/STANDBY

Menu na Tela (mensagem de confirmação)

Desligar a alimentação (Colocar o Projetor no Modo Espera)

Pressione SON/STANDBY no projetor

ou AON/STANDBY no controle remoto, e então pressione a mesma tecla novamente quando a mensagem de confirmação for exibida, para colocar o projetor no modo Espera.

Desligue o cabo de alimentação da

tomada CA depois que a ventoinha de resfriamento parar.

• Quando o projetor é desligado, as teclas de Ajuste piscam no sentido anti-horário. (Quando “LEDs guia” estiver ajustado para “Ativar”. n página 48)

Informação

• Não desligue o cabo de alimentação durante a projeção ou funcionamento da ventoinha de resfriamento. Isto pode causar danos devido ao aumento da temperatura interna, pois a ventoinha também pára de funcionar.

Projeção de Imagem

Acerca do Guia de Configuração

Depois que o projetor for ligado, a tela do Guia de Configuração aparece para ajudá-lo(a) com a configuração do projetor.

Itens de Orientação

1 FOCUS 2 HEIGHT ADJUST 3 ZOOM

Ajuste o projetor seguindo as teclas iluminadas ou indicadores do Guia de Configuração.

Pressione TENTER para desativar a tela do Guia de Configuração.

Nota

• O Guia de Configuração coloca automaticamente em evidência os itens na ordem

1 FOCUS 3 ZOOM 4 ENTER2 HEIGHT ADJUST

• Você pode ajustar o foco, altura e tamanho da tela sempre que desejar, independente da seleção no Guia de Configuração.

• Se você não deseja exibir o Guia de Configuração da próxima vez, ajuste “Menu” “AJ ECRÃ” - “Guia Configur.” para “Desativar”. (Veja página 45.)

Tela do Guia de Configuração

Indicador do Guia de Configuração

Tecla ON/STANDBY

Tecla ENTER

Operações

Básicas

Ajustar a Imagem Projetada

1 Ajustar o Foco

Você pode ajustar o foco com o anel do foco no projetor.

Gire o anel do foco para ajustar o foco, observando a imagem projetada.

Anel do foco

Projeção de Imagem (Continuação)

2 Ajustar a Altura

A altura do projetor pode se ajustada usando o pé de ajuste na frente e na traseira do projetor.

Quando a tela estiver em uma posição mais alta que a do projetor, a imagem de projeção pode ser elevada ajustando-se o projetor.

Levante o projetor para ajustar sua

altura mantendo pressionada a tecla HEIGHT ADJUST.

Retire suas mãos da tecla HEIGHT

ADJUST do projetor depois que a altura estiver devidamente ajustada.

• O ângulo de projeção é ajustável a até 7,5 graus da superfície na qual o projetor está assentado.

Use o pé de ajuste traseiro para

nivelar o projetor.

• O projetor é ajustável a ±1 grau da posição padrão.

Nota

• Quando a altura do projetor for ajustada, ocorrerá distorção trapeizoidal. Se “Auto Angulação” estiver ajustado para “Ativar”, a função Correção Keystone corrige automaticamente a distorção trapeizoidal. Quando se desejar ajustar a imagem que foi corrigida automaticamente, use a correção Keystone manual. (Veja a página 44.)

Tecla HEIGHT ADJUST

Pé de ajuste traseiro

Informação

• Procure não aplicar pressão demasiada no projetor com o pé de ajuste frontal para fora.

• Quando for abaixar o projetor, tome cuidado para não prender os dedos na área entre o pé de ajuste e o projetor.

3 Ajustar o Tamanho da Tela

Você pode ajustar o tamanho da tela usando o puxador da zoom no projetor.

Puxador da zoom

aumentar

diminuir

Mudar o Modo de Entrada

Selecione o modo de entrada apropriado para o equipamento conectado.

PressioneCINPUT 1, DINPUT 2 ou EINPUT 3 no controle remoto para

selecionar o modo de entrada.

• Quando pressionar INPUT (W/Y) no projetor, o modo de entrada muda na ordem

ENTRADA1 ENTRADA2 ENTRADA3

•

Quando “Auto Busca” estiver ajutado para “Ativar”, INPUT (W/Y) no projetor funcionam como teclas Busca Automática. (Veja a página 47.)

Ajustar o Volume

Tecla INPUT

Tecla AV MUTE

Tecla Volume

Pressione K/L no controle remoto ou V /X no projetor para ajustar o volume.

Nota

• Pressionando-se K/V abaixa-se o volume.

• Pressionando-se L/X aumenta-se o volume.

Exibir a Tela Preta e Desligar o Som Temporariamente

Pressione M AV MUTE no controle remoto para exibir temporariamente uma tela preta e desativar o som.

Nota

• Pressionando MAV MUTE novamente trará a imagem projetada de volta.

Menu na Tela

Operações

Básicas

Projeção de Imagem (Continuação)

Modo Reajustar

Esta função permite que você modifique ou configure o modo Redimensionar para acentuar a imagem sendo recebida. Dependendo do sinal de entrada, você pode escolher imagem “NORMAL”,

“BORDA” ou “ALONGAR”.

PressioneHRESIZE.

• Veja página 43 para ajustar na tela de menu.

Tecla RESIZE

Computador

NORMAL BORDA ALONGAR

XR-1X XR-1S XR-1X XR-1S XR-1X XR-1S

1024

768 800

600JJ768

576 600

450JJ1024

1050) K

800

6001024

576 1024

768 600

450768

1024

576 800

450

Razão aparente 4:3

Outras razões aparentes

SVGA (800 K 600) XGA (1024 K 768)

SXGA (1280 K 960)

SXGA L (1400

SXGA (1280

1280 K 720

1024)

Sinal de Entrada

Computador

XR-1X XR-1S

Resolução mais baixa

que XGA

Resolução mais baixa que SVGA

XGA

Resolução

mais alta que

XGA

Resolução

mais alta que

SVGA

Tipo de

imagem

Razão aparente

4:3

NORMAL

SXGA

(1280K1024)

Razão aparente 5:4

1280K720

Razão aparente

16:9

* Modo para projetar uma imagem com a razão aparente

original sem cortar nenhuma porção.

Enviar imagem da tela

BORDA ALONGAR

Corta fora a área na qual a imagem não pode ser projetada.

VÍDEO

•“ALONGAR” fica fixo quando entram sinais 540P, 720P ou 1080I.

Sinal de Entrada

DVD / Vídeo Tipo de imagem

Razão aparente 4:3

480I, 480P, NTSC,

PAL, SECAM

540P, 720P, 1080I

(16:9)

Caixa de correio

Imagem comprimida 16:9

Imagem comprimida 4:3

Razão aparente 16:9

NORMAL

Enviar imagem da tela

BORDA

ALONGAR

Operações

Básicas

Razão aparente 16:9

(razão aparente 4:3

em tela 16:9)

* Modo para projetar uma imagem com a razão aparente original sem cortar nenhuma porção.

: Corta fora a area na qual a imagem não pode ser projetada. : Área na qual a imagem não está incluída nos sinais originais.

Ajustar/Operar com o Controle Remoto

Sincronia Automática (Ajuste de Sincronização Automática)

A função Sincronia Automática funciona quando da detecção de um sinal de entrada depois que o projetor for ligado. Pressione F AUTO SYNC para comandar manualmente a função Sincronia Automática.

Nota

• Quando não for possível obter uma imagem otimizada com o ajuste de Sincronização Automática, use o menu de ajuda para ajustar manualmente. (Veja página 51.)

Congelar uma Imagem em Movimento

Pressione NFREEZE.

• A imagem projetada é congelada.

Pressione NFREEZE novamente

para retornar à imagem dinâmica do dispositivo conectado no momento.

Tecla AUTO SYNC

Tecla FREEZE

Tecla PICTURE MODE

Selecionar o Modo Imagem

Você pode selecionar o modo Imagem mais conveniente para imagem projetada, tal como para filmes ou vídeo games.

Pressione GPICTURE MODE.

• Quando pressionar GPICTURE MODE, o modo Imagem muda na ordem

Padrão Apresentação Cinema Jogo

Nota

• Veja a página 40 para detalhes relativos ao

modo Imagem.

Uso da Função Mouse

Quando o projetor e o computador forem conectados com os terminais USB, pode-se usar o mouse do computador como controle remoto.

Para terminal de saída RGB

Para terminal USB

Cabo RGB/USB

Conecte o projetor e o

computador com o cabo RGB/ USB fornecido.

Uso das funções do mouse.

• Funções da tela MOUSE/Ajuste (P/R/O/ Q) para mover o cursor.

• Funções da tecla L CLICK I como clique esquerdo.

• Funções da tecla R CLICK J como clique direito.

• L CLICKI e R CLICKJ possuem funções em comum quando seu computador suportar somente mouse tipo um-clique, tais como os da Macintosh.

Acessórios

fornecidos

Cabo RGB/USB

Para terminal INPUT1

Tecla MOUSE/ Ajuste (P/R/O/Q)

Tecla L CLICK

Tecla R CLICK

Recursos

úteis

Nota

• não se pode usar esta função quando o menu estiver exibido na tela.

Mouse do computador

Itens do Menu

A seguir estão mostrados os itens que podem ser ajustados no projetor.

Menu “Imagem”

INPUT 1 (RGB)

Imagem

Modo Imagem Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 K7500

Desativar Desativar

INPUT 1 (Componente)/INPUT 2/INPUT 3

Imagem

Modo Imagem Contraste 0 Brilho Cor Matiz

Temp Cor Ênfase no Branco Progress. Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 0Nitidez K7500

Desativar 3D Progress.

Menu “AJ ECRÃ”

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

• Pode-se ajustar os itens do menu com os ícones ( e ) usando as teclas respectivas no controle remoto.

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar Ativar Logo Ativar Frontal Português

Menu principal Sub menu

Imagem

Página 40

Modo Imagem

Página 40

Contraste

Brilho

Vermelho

Azul

Cor

Matiz

Nitidez

Padrão Apresentação Cinema Jogo

+30-30

Página 40

Temp Cor

Página 41

Ênfase no Branco [Ativar/Desativar]

5500K 6500K 7500K 8500K 9300K 10500K

Página 41

Progress.

Página 42

sRGB

[Ativar/Desativar]

2D Progress. 3D Progress. Mode Filme

Página 42

Reset

*1Itens quando da entrada de sinais RGB

pela entrada INPUT 1

*2Itens quando da entrada de sinais

componente pela entrada INPUT 1, ou quando se escolher INPUT 2 ou INPUT 3.

Menu principal Sub menu

AJ ECRÃ

Página 43

Reajustar

Página 43

Desloc Imagem [XR-1X]

[XR-1S]

Normal Borda Alongar

+96-96 +75-75

Página 43

Angulação [XR-1X]

[XR-1S]

+127-127 +100-100

Página 44

Auto Angulação [Ativar/Desativar]

Página 44

Mostrar OSD [Ativar/Desativar]

Página 44

Tela de Fundo

Página 45

Guia Configur. [Ativar/Desativar]

Logo Tela Azul Nenhum

Página 45

Projeção

Página 46

Idiomas (Language)

Página 46

Frontal Frontal + Rodar Traseira Traseira + Rodar

English Deutsch Español Nederlands Français Italiano Svenska Português

Menu “AJ PROJ”

Imagem

Modo Eco/Silen Auto Busca Auto Desligamento LEDs guia Som do sistema Bloqueio Sistema

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Ativar Ativar Ativar Ativar Ativar

0T.lâmp.(Vida) 100%

Menu principal Sub menu

AJ PROJ

Página 47

Modo Eco/Silen [Ativar/Desativar]

Página 47

Auto Busca [Ativar/Desativar]

Página 47

Auto Desligamento [Ativar/Desativar]

Página 48

LEDs guia [Ativar/Desativar]

Página 48

Som do sistema [Ativar/Desativar]

Página 50

Bloqueio Sistema

Página 49

T.lâmp.(Vida)

Código Antigo Código Novo Reconfirmar

Página 50

Menu “Ajuda”

Imagem

Não aparece imagem nem som. Aparecem faixas verticais ou tremura da imagem. Imagem de dados não centrada. Cor está deslavada ou má. A imagem é escura. A imagem é distorcida.

Repor todos os ajustes em definições por defeito.

SEL CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Itens ajustáveis com o menu “Ajuda”

Menu “Ajuda” n Página 51

• Aparecem faixas verticais ou tremura da imagem.

Sync. Automática Ajuste o ruído vertical. Ajuste o ruído horizontal.

• Imagem de dados não centrada.

Sync. Automática Horiz. Vertic.

• Cor lavada ou ruim

INPUT 1

Tipo de sinal: Auto/RGB/Componente

INPUT 2 ou INPUT 3

Sistema de vídeo: Auto/PAL/SECAM/

NTSC3.58/NTSC4.43/ PAL-M/PAL-N/PAL-60

* Os itens selecionáveis variam dependendo do

sinal de entrada e do modo de entrada escolhidos.

Recursos

úteis

Uso da Tela do Menu

O menu pode ser operado para realizar duas funções, ajustes e configurações. (Para configurar itens do menu, veja páginas 38 e 39.)

Operação no projetor

Quando “AJ PROJ” - “LEDs guia” estiver ajustado para “Ativar”, as teclas usadas para configuração do menu no projetor acendem-se.

Exemplo: Quando W, Y e a tecla MENU/HELP acenderem-se no projetor, pode-se usar estas

teclas para operação.

Teclas de ajuste (W/Y/V/X)

Tecla MENU/HELP

Tecla ENTER

Seleções do Menu (Ajustes)

Exemplo: Ajuste de “Brilho”.

• Esta operação pode também ser executada usando as teclas no projetor.

Pressione BMENU.

• A tela do menu “Imagem” para o modo de entrada selecionado é exibido.

Pressione Q ou O para exibir

outras telas de menus.

• O item do menu escolhido fica em evidência.

Exemplo: tela do menu “Imagem” para modo ENTRADA 1 (RGB)

Item do menu

Imagem

Modo Imagem Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Tecla MENU/ HELP

Tecla de ajustes do MOUSE (P/R/O/Q)

Tecla RETURN

Tecla ENTER

Padrão

0 0 0

K7500

Desativar Desativar

Pressione P ou R para selecionar

o item que se deseja ajustar.

• O item selecionado fica em evidência.

Imagem

Modo Imagem Contraste 0

Brilho

Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU Aj.simples FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 K7500

Desativar Desativar

Itens de ajustes simples

Para ajustar a imagem projetada observando-a

Pressione IENTER.

• O item de ajuste simples escolhido (p. ex., “Brilho”) é exibido em vez do menu.

• Ao pressionar-se P ou R, o item seguinte será exibido (“Vermelho” será exibido depois de “Brilho”).

Nota

• Pressione IENTER para retornar à tela anterior.

Pressione O ou Q para ajustar o

item selecionado.

• O ajuste é assim armazenado.

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação

Imagem

SEL/AJU Menu Voltar FIM

Imagem

Modo Imagem Contraste 0

Brilho

Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU Aj.simples FIM

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar

0Brilho

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0

K7500

Desativar Desativar

Recursos

úteis

Pressione BMENU.

• A tela de menu desaparecerá.

Nota

• Pressione IRETURN para retornar à tela anterior quando o menu estiver exibido.

Uso da Tela do Menu (Continuação)

O menu pode ser operado para realizar duas funções, ajustes e configurações. (Para configurar itens do menu, veja páginas 36 e 37.)

Tecla MENU/ HELP

Tecla de ajustes do MOUSE (P/R/O/Q)

Tecla ENTER

Tecla RETURN

Seleções do Menu (Configurações)

Exemplo: Ajustar “Tela de Fundo”.

•Esta operação também pode ser executada usando as teclas no projetor.

Pressione BMENU.

• A tela do menu “Imagem” para o modo de entrada selecionado é exibido.

Pressione O ou Q para exibir

outras telas de menus.

• O item do menu escolhido fica em evidência.

Exemplo: tela do menu “Imagem” para modo ENTRADA 1 (RGB)

Item do menu

Imagem

Modo Imagem Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0

K7500

Desativar Desativar

Pressione P ou R para selecionar

o item que se deseja ajustar, e então pressione IENTER ou Q para exibir o sub menu.

•O item selecionado fica em evidência.

Nota

•Pressione J RETURN ou O para retornar à tela anterior.

Pressione P ou R para selecionar

a configuração do item exibido no sub menu.

Pressione IENTER.

Imagem

AJ ECRÃ AJ PROJ Ajuda

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD

Tela de Fundo

Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

Imagem

AJ ECRÃ AJ PROJ Ajuda

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD

Tela de Fundo

Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

Normal

Desativar Ativar

Ativar Frontal Português

Normal

Desativar Ativar

Ativar Frontal Português

Logo

Tela Azul Nenhum

Logo

Tela Azul

Nenhum

Pressione BMENU.

• A tela de menu desaparecerá.

Recursos

úteis

Ajustes de Imagem (Menu “Imagem”)

Você pode ajustar as imagens do projetor conforme suas preferências usando o menu “Imagem”.

Selecionar o modo Imagem

Operação do menu n Página 38 Q Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem

Modo Imagem Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

Descrição dos itens

Itens selecionáveis

Padrão Apresentação

Cinema

Jogo

Nota

• Você pode também pressionar GPICTURE MODE no controle remoto para selecionar o modo Imagem. (Veja página 32.)

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 K7500

Desativar Desativar

Descrição

Para imagem padrão Clareia porções mais escuras

da imagem para acentuar as apresentações.

Proporciona maior profundidade a porções mais escuras da imagem, para projeções de filmes mais excitantes.

Para gradações mais naturais de cor quando se estiver jogando video-game, etc.

Ajustar a Imagem

Operação do menu n Página 36 Q Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem

Modo Imagem Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

Descrição dos Itens de Ajuste

Itens de Ajuste

Contraste

Brilho

Vermelho*

Azul*

Cor*

Matiz*

Nitidez*

*1Não ajustável/selecionável quando se selecionar

o item “sRGB” do menu para “Ativar”, ou quando o sinal de entrada for componente.

Não exibido no mode de entrada RGB.

AJ ECRÃ AJ PROJ Ajuda

0 0 0 K7500

Tecla O

Para menos contraste.

Para menos claridade.

Para vermelho mais fraco.

Para azul mais fraco.

Para menos intensidade de cor.

Para tornar tons de pele arroxeadas.

Para menos nitidez.

Padrão

Desativar Desativar

Tecla Q

Para mais contraste.

Para mais claridade.

Para vermelho mais forte.

Para azul mais forte.

Para mais intensidade de cor.

Para tornar tons de pele esverdeados.

Para mais nitidez.

Nota

• Para retornar todos os itens de configuração aos valores originais, selecione “Reset” e pressione IENTER.

Ajustar a Temperatura de Cor

Operação do menu n Página 36 Q Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem

Modo Imagem Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 K7500

Desativar Desativar

Enfatizar o Contraste

Esta função enfatiza porções mais claras da imagem para obter-se uma imagem com contraste maior .

Operação do menu n Página 38 Q Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem

Modo Imagem Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0

K7500

Desativar Desativar

Nota

• Valores de “Temp Cor” são somente para propósitos gerais normais.

• “Temp Cor” não pode ser ajustado quando “sRGB” estiver ajustado para “Ativar”.

Descrição dos itens

Itens

selecionáveis

5500K

6500K

7500K

8500K

9300K

10500K

Para abaixar a temperatura de cor para obter-se imagens mais quentes, avermelhadas tipo incandescente.

Para aumentar a temperatura de cor para obter-se imagens mais frias, azuladas tipo fluorescente.

Descrição

Nota

• Quando usar essa função, a cor da imagem pode tornar-se pálida ou a matiz pode ficar inapropriada.

• “Ênfase no Branco” não pode ser ajustado quando “sRGB” estiver ajustado para “Ativar”.

Recursos

úteis

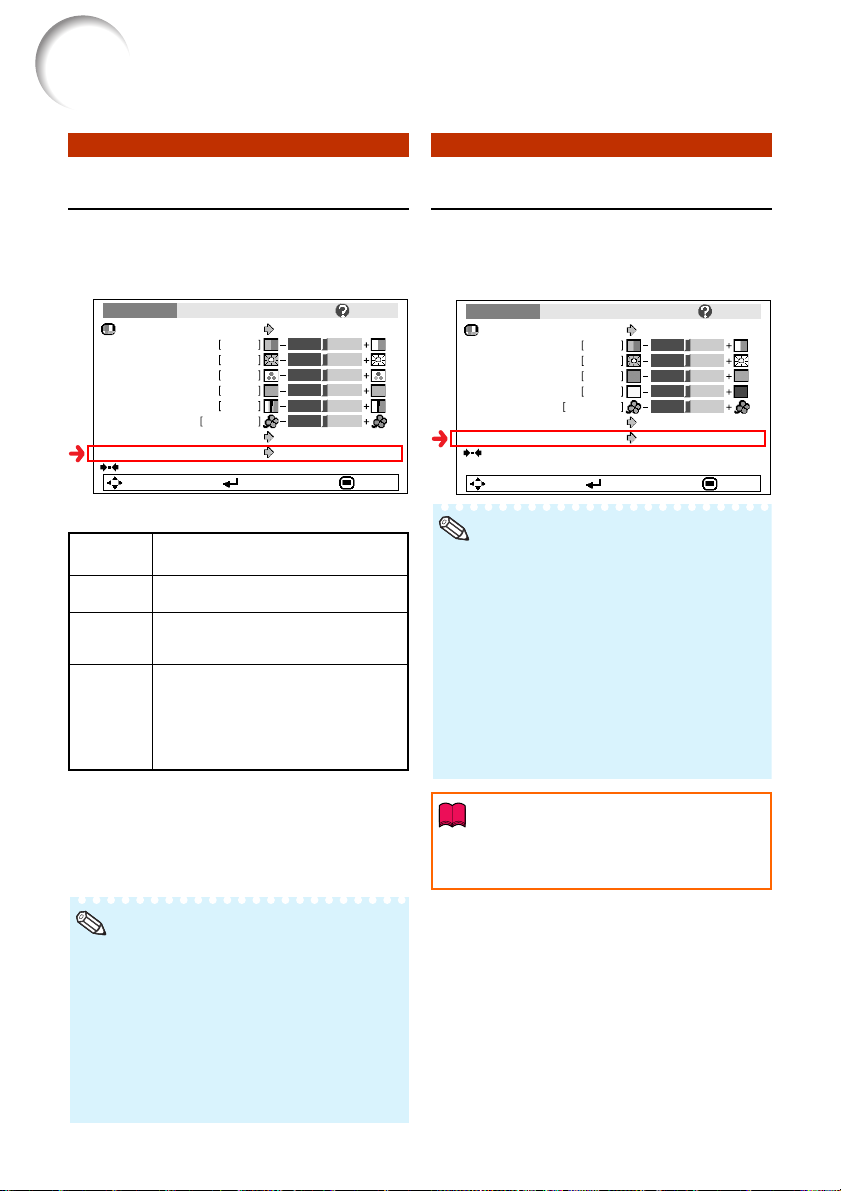

Ajustes de Imagem (menu “Imagem”) (Continuação)

Progressivo Configurações sRGB

Operação do menu n Página 38 Q Exemplo: tela do menu “Picture” para modo

INPUT 2

Imagem

Modo Imagem Contraste 0 Brilho Cor Matiz

Temp Cor Ênfase no Branco Progress. Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

0 0 0 0Nitidez K7500

Padrão

Desativar 3D Progress.

Descrição dos itens

Itens

selecionáveis

Progressivo 2D

Progressivo 3D

Útil para exibir imagens em movimento rápido tais como de esportes e filmes de ação.

Útil para exibir com mais claridade imagens em movimento relativamente lento tais como novelas e documentários.

Modo Filme

Reproduz claramente a imagem do filmefonte*. Exibe a imagem otimizada do filme transformado com acentuação por rebaixamento três-a-dois (NTSC e PAL60Hz) ou por rebaixamento dois-a-dois (PAL50Hz e SECAM) para imagens de modo Progressivo.

O filme-fonte é uma gravação de vídeo digital com

Descrição

codificação original a 24 quadros/segundo. O projector pode converter este filme-fonte para vídeo progressivo a 60 quadros/segundo com NTSC e PAL60Hz, ou a 50 quadros/segundo com PAL50Hz e SECAM, a fim de reproduzir imagens de alta definição.

Operação do menu n Página 38 Q Exemplo: tela do menu “Imagem” para

modo ENTRADA 1 (RGB)

Imagem

Modo Imagem Contraste 0 Brilho Vermelho Azul Temp Cor Ênfase no Branco sRGB Reset

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Padrão

0 0 0 K7500

Desativar Desativar

Nota

• Um padrão internacional para reprodução de cores regulado pelo IEC (Comissão Internacional de Eletrotécnica). Como a área de cores fixas foi decidida pelo IEC, as imagens são exibidas em matizes naturais baseadas na imagem original, quando “sRGB” estiver ajustado para “Ativar”.

• Para informações adicionais a respeito da função sRGB, visite o site “http:// www.srgb.com/”.

• Não se pode ajustar os itens “Vermelho”, “Azul” e “Temp Cor” quando “sRGB” estiver ajustado para “Ativar”.

Informação

• Quando “sRGB” é ajustado para “Ativar”, a imagem projetada pode ficar escura, mas isso não é indicativo de problemas no aparelho.

Nota

• Em NTSC ou PAL60Hz, mesmo que se tenha ajustado para o modo progressivo 3D, a acentuação por rebaixamento três-a-dois será ativada automaticamente quando da entrada do filme-fonte.

• Quando a imagem estiver desfocada ou com interferências, mude para o modo Otimizado.

• Quando usar entradas progressivas, as entradas são diretamente exibidas de modo que os modos Progressivo 2D, Progressivo 3D e Filme não possam ser selecionados.

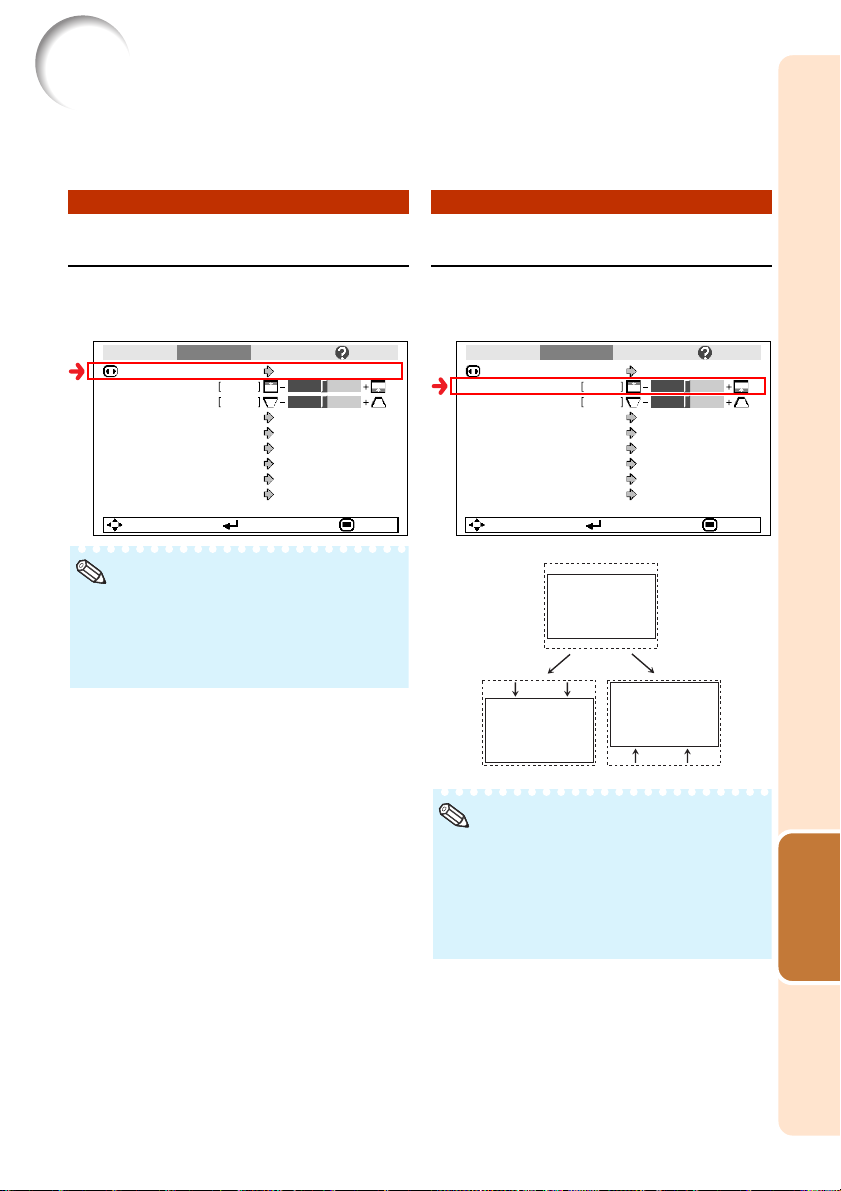

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”)

Voc ê pode ajustar a imagem projetada e o Menu na Tela de acordo com suas preferências usando o menu “AJ ECRÃ”.

Configurar o Modo Reajustar Ajustar a Posição da Imagem

Voc ê pode mover verticalmente a imagem projetada.

Operação do menu n Página 38

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar Ativar Logo Ativar Frontal Português

Note

• Para detalhes do modo Reajustar, veja

páginas 30 e 31.

• Você também pode pressionar HRESIZE no controle remoto para ajustar o modo reajustar. (Veja página 30.)

Operação do menu n Página 36

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar Ativar Logo Ativar Frontal Português

Tecla O Tecla Q

Note

• Não se pode ajustar este item quando “Reajustar” estiver ajustado para “Normal”.

• Para retornar os ajustes desta função para os valores originais, selecione “0”.

• Quando for ajustar o deslocamento de imagem, “Angulação” é ajustado para “0” e “Auto Angulação” é ajustado para “Desativar”.

Recursos

úteis

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”) (Continuação)

Configurar o Menu na TelaCorreção Angulação

Quando a imagem for projetada de cima ou de baixo em direção à tela a um ângulo, a imagem torna-se distorcida trapeziodalmente. A função para corrigir distorções trapezóidicas é chamada Correção Keystone.

Correção de Angulação Automática

Ajuste “Auto Angulação” no menu “AJ ECRÃ” para “Ativar”.

Operação do menu n Página 38

Correção Angulação Manual

Selecione “Auto Angulação” no menu “AJ ECRÃ” para “Desativar”, e selecione “Angulação”, e então ajuste com o deslizamento da barra.

Operação do menu n Página 36

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar Ativar Logo Ativar Frontal Português

Correção Manual

Tecla O Tecla Q

Esta função permite que você ligue ou desligue as mensagens na tela.

Operação do menu n Página 38

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar Ativar Logo Ativar Frontal Português

Descrição dos itens

Itens

selecionáveis

Ativar Desativar

Todos os Menus na Tela são exibidos. ENTRADA/VOLUME/AV MUDO/

IMOBILIZAÇÃO/AUTOMÁTICA/ REAJUSTAR/MODO IMAGEM/ “Foi pressionado um botão inválido.” não são exibidos.

Descrição

Note

• A Correção Angulação pode ser ajustada a um ângulo de até aproximadamente ±13 graus com o “Auto Angulação” e um ângulo de até aproximadamente ±15 degrees com o “Angulação” manual. (quando “Reajustar” estiver ajustado para “Normal”)

• Quando a tela estiver obliqua ou a imagem estiver deteriorada, ajuste “Auto Angulação” para “Desativar”.

•

Ao ajustar o keystone ou quando “Auto Angulação” estiver ajustado para “Ativar”, o “Desloc Imagem” é ajustada automaticamente para “0”.

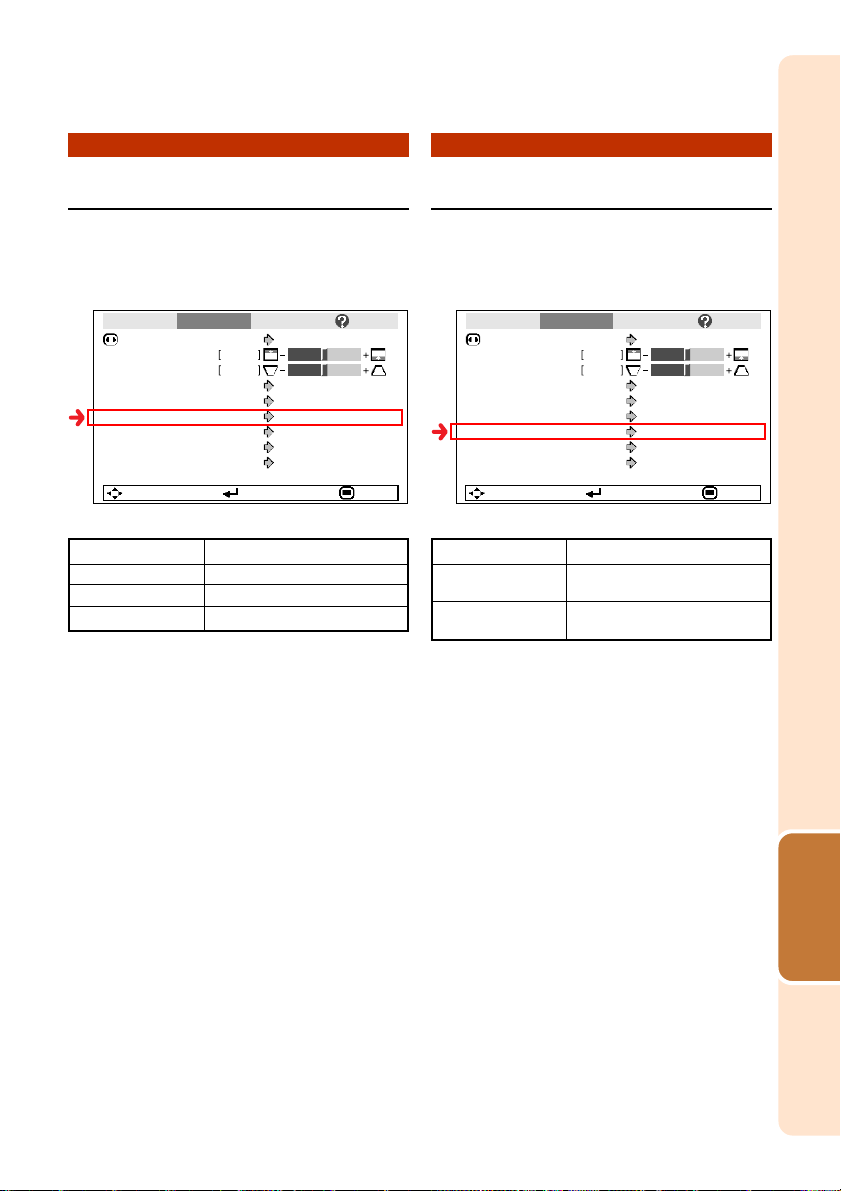

Selecionar a Imagem de Fundo

Operação do menu n Página 38

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

Descrição dos itens

Itens selecionáveis

Logotipo Azul Nenhum

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar Ativar Logo Ativar Frontal Português

Descrição

Tela com logotipo Sharp Tela azul —

Configurar o Guia de Configuração

Você pode ajustar a tela do Guia de Configuração durante a inicialização do projetor.

Operação do menu n Página 38

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

Descrição dos itens

Itens selecionáveis

Ativar

Desativar

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar Ativar Logo Ativar Frontal Português

Descrição

Exibir o Guia de Configuração ao ligar o projetor.

Não exibir o Guia de Configuração.

Recursos

úteis

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”) (Continuação)

Reverter/Inverter Imagens Projetadas

Selecionar o Idioma do Menu na Tela

O projetor pode exibir o menu na tela em 11 idiomas diferentes.

Operação do menu n Página 38 Operação do menu n Página 38

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

Descrição dos itens

Itens selecionáveis

Frontal Frontal+Rodar Traseira

Traseira+Rodar

AJ ECRÃ AJ PROJ Ajuda

Normal

Desativar Ativar Logo Ativar Frontal Português

Descrição

Projetar pela frente da tela Projeção com um espelho Projeção por detrás da tela ou

com um espelho Projeção com um espelho

Imagem

Reajustar Desloc Imagem 0 Angulação Auto Angulação Mostrar OSD Tela de Fundo Guia Configur. Projeção Idiomas(Language)

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Itens selecionáveis

English Deutsch Español Nederlands Français Italiano Svenska Português

Normal

Desativar Ativar Logo Ativar Frontal Português

Configurar a Função Projetor (Menu “AJ PROJ”)

Você pode usar o menu “AJ PROJ” para incrementar o uso para o projetor.

Função Busca AutomáticaModo Eco/Silen

Operação do menu n Página 38

Imagem

Modo Eco/Silen Auto Busca Auto Desligamento LEDs guia Som do sistema Bloqueio Sistema

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Ativar Ativar Ativar Ativar Ativar

0T.lâmp.(Vida) 100%

Nota

• Esta função vem pré-configurada de fábrica para “Desativar”.

• Quando “Modo Eco/Silen” estiver ajustado para “Ativar”, o consumo de força diminuirá e a vida útil da lâmpada ficará mais longa. (A claridade de projeção diminui em 10%.)

Descrição dos itens

Consumo de

Itens

selecionáveis

Ativar

Desativar

Brilho

Aprox.

90%

100%

Som da

ventoinha

Baixo

Padrão

energia

(Quando usar

AC 100V)

177W

195W

Vida Útil da

Lâmpada

Aprox.

4.000 horas

Aprox.

3.000 horas

Esta função verifica automaticamente as entradas e muda para o modo de entrada no qual os sinais estiverem sendo recebidos, quando o projetor é ligado ou quando a tecla INPUT for pressionada.

Operação do menu n Página 38

Imagem

Modo Eco/Silen Auto Busca Auto Desligamento LEDs guia Som do sistema Bloqueio Sistema

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Ativar Ativar Ativar Ativar Ativar

0T.lâmp.(Vida) 100%

Nota

Quando “Auto Busca” estiver ajustada para “Ativar”

• O projetor escolhe automaticamente as fontes de entrada disponíveis.

• Caso dois ou mais sinais de entrada forem encontrados, o projetor escolhe a fonte de entrada na ordem ENTRADA 1 n ENTRADA 2 n ENTRADA 3 quando INPUT (W/Y) for pressionado no projetor.

• Quando “Auto Busca” estiver ajustada “Ativar”, pressione CINPUT 1, DINPUT 2 ou E INPUT 3 no controle remoto para escolher um modo de entrada que não o modo escolhido pelo projetor.

• Quando “Auto Busca” estiver ajustado para “Desativar”, o modo de entrada muda na order

ENTRADA1 ENTRADA2 ENTRADA3

pressionando-se INPUT (W/Y) no projetor.

Recursos

úteis

Configurar a Função Projetor (Menu “AJ PROJ”) (Continuação)

Função Desligamento Automático

Configurar o LEDs Guia

Operação do menu n Página 38 Operação do menu n Página 38

Imagem

Modo Eco/Silen Auto Busca Auto Desligamento LEDs guia Som do sistema Bloqueio Sistema

SEL/AJU CONF FIM

Descrição des itens

Itens

selecionáveis

Ativar

Desativar

AJ ECRÃ AJ PROJ Ajuda

Ativar Ativar Ativar Ativar Ativar

0T.lâmp.(Vida) 100%

Descrição

Quando nenhum sinal de entrada for detectado por mais de 15 minutos, o projetor irá entrar automaticamente no modo Espera.

A função Desligamento Automático será desativada.

Imagem

Modo Eco/Silen Auto Busca Auto Desligamento LEDs guia Som do sistema Bloqueio Sistema

SEL/AJU CONF FIM

AJ ECRÃ AJ PROJ Ajuda

Descrição des itens

Itens

selecionáveis

Ativar

Desativar

Os indicadores para orientação de operação e as teclas para operação ficam acesas.

Nenhum indicador ou teclas para oritentação de operação ficam piscando ou acesas.

Descrição

0T.lâmp.(Vida) 100%

Nota

• Quando a função Desligamento Automático for ajustada para “Ativar”, 5 minutos antes de desligar-se o projetor entra no modo Espera, e a mensagem “Entrar em modo ESPERA em X min.” aparece na tela para indicar os minutos restantes.

Ativar Ativar Ativar Ativar Ativar

Função Bloqueio do Sistema

Esta função previne usos não-autorizados do projetor. Uma vez que esta função for ativada, os usuários precisam entrar a senha correta toda vez que o projetor for ligado. Recomenda-se que se

guarde a senha em lugar seguro onde somente usuários autorizados tenham acesso.

Informação

• Se você perder ou esquecer sua senha, contate seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 62). Mesmo que a garantia do produto for válida, o serviço para reconfiguração da senha será cobrado.

Configurar a tela do menu n Página 38

Imagem

Modo Eco/Silen Auto Busca Auto Desligamento LEDs guia Som do sistema Bloqueio Sistema

AJ ECRÃ AJ PROJ Ajuda

Ativar Ativar Ativar Ativar Ativar

Configurar/Alterar a senha

Pressione as 4 teclas no controle

remoto ou no projetor para entrar a senha configurada na “Código Antigo”.

• Quando for configurar a senha pela primeira vez, pressione Y no projetor quatro vezes.

Regular o bloqueio de sistema

Código Antigo

Código Novo Reconfirmar

Note

•

Caso se entre a senha errada, o cursor retorna ao ponto inicial da “Código Antigo”.

•

A senha configurada constitue-se de 4 Y teclas no projetor. Quando esta senha estiver configurada, a janela para entrada não é exibida.

AJ PROJ

––––

–––– ––––

Pressione as 4 teclas no controle

remoto ou no projector para entrar a nova senha em “Código Novo”.

Nota

• As seguintes teclas não podem ser usadas para a senha:

•

AON/STANDBY

•IENTER

•JRETURN

•BMENU/HELP

•

A função Bloqueio do Sistema reconhece cada tecla no controle remoto ou no projetor como uma tecla individual, mesmo que as teclas tenham o mesmo nome. Caso a senha seja ajustada com as teclas do projetor, use somente as mesmas teclas no projetor. Caso a senha seja ajustada com as teclas do controle remoto, use as mesmas teclas no controle remoto.

Regular o bloqueio de sistema

Código Antigo

Código Novo

Reconfirmar

Entre a mesma senha em

“Reconfirmar”.

Note

A janela de entrada da senha não é exibida quando o projetor é ligado

• Pressione Y no projetor quatro vezes no passo 2 e 3 acima.

Quando o Bloqueio do Sistema estiver ativada

• Quando a Trava do Sistema estiver ativada, a tela de entrada de senha aparece depois que o aparelho for ligado. Quando ela aparecer, entre a senha correta para iniciar a projeção.

Tela de entrada para senha

Bloqueio Sistema

AJ PROJ

****

– ––– ––––

––––

Recursos

úteis

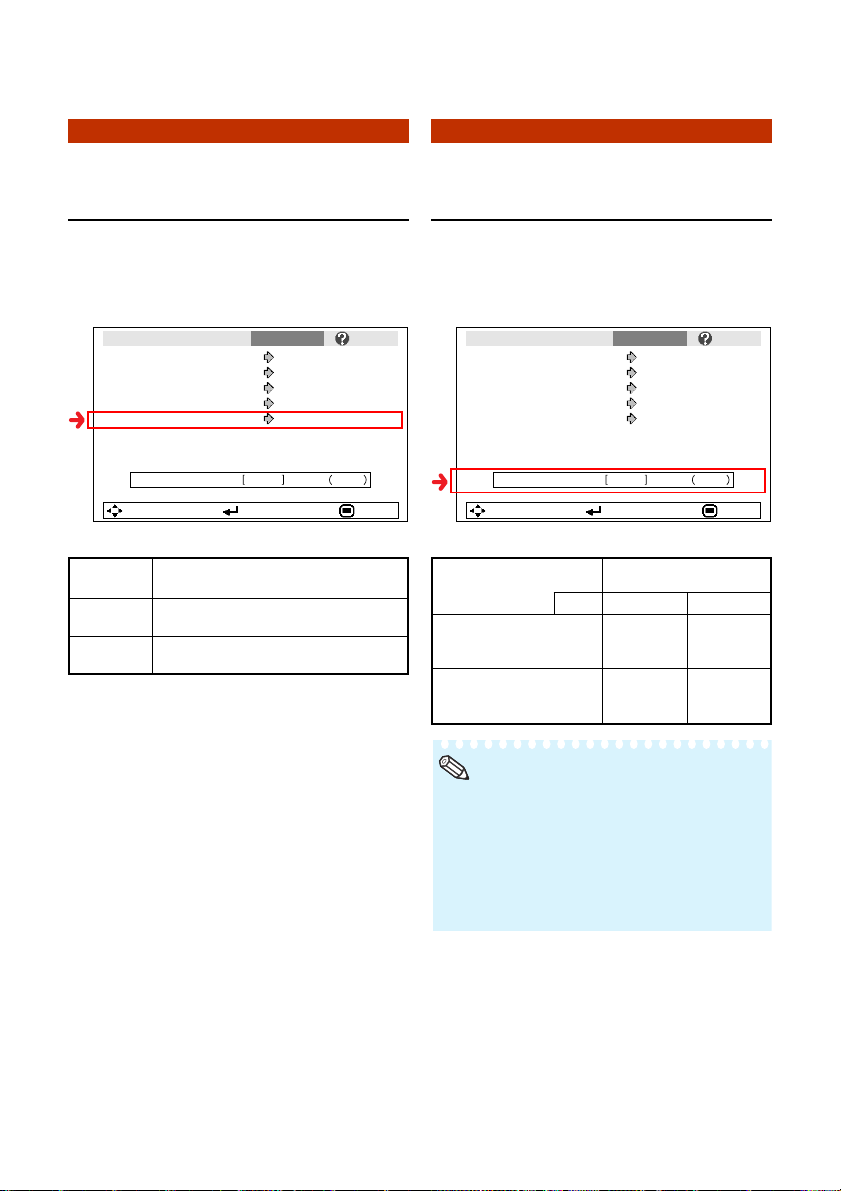

Configurar o Som de Confirmação

Operação do menu n Página 38

Imagem

Modo Eco/Silen Auto Busca Auto Desligamento LEDs guia Som do sistema Bloqueio Sistema

SEL/AJU CONF FIM

Descrição dos itens

Itens

selecionáveis

Ativar

Desativar

AJ ECRÃ AJ PROJ Ajuda

Ativar Ativar Ativar Ativar Ativar

0T.lâmp.(Vida) 100%

Descrição

Um som de confirmação soa quando o projetor é ligado/desligado.

Não se ouve nenhum som de confirmação.

Verificar a Estado da Vida Útil da Lâmpada

Pode-se confirmar o tempo cumulativo de uso e o tempo de vida útil restante da lâmpada (porcentagem).

Operação do menu n Página 36

Imagem

Modo Eco/Silen Auto Busca Auto Desligamento LEDs guia Som do sistema Bloqueio Sistema

SEL/AJU CONF FIM

Descrição da Vida Útil da Lâmpada

Condição de uso da lâmpada

Operado exclusivamentecom o modo Eco/Silen “Ativar”

Operado com o modo Eco/Silen “Desativar”

AJ ECRÃ AJ PROJ Ajuda

Vida útil restante da lâmpada

“Vida”

Aprox.

4.000 horas

exclusivamente

Aprox.

3.000 horas

Ativar Ativar Ativar Ativar Ativar

0T.lâmp.(Vida) 100%

100%

Aprox. 200 horas

Aprox. 150 horas

Nota

• Recomenda-se que a lâmpada seja trocada quando a vida útil da mesma chegar a 5%. Para trocar a lâmpada, contate seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

• A vida útil da lâmpada pode variar dependendo das condições de uso.

Solução de Problemas com o menu “Ajuda”

Esta função exibe conselhos para como solucionar problemas durante o uso.

Tecla MENU/ HELP

Exibir a tela do menu “Ajuda”

Tecla Ajuste (P/R/O/Q)

Tecla ENTER

Exemplo: Quando aparecer uma imagem

Operação para resolver o problema de imagem tremeluzente quando estiver projetando sinais RGB do computador.

1 2

tremeluzente

Pressione BMENU/HELP.

Pressione O ou Q para escolher “Ajuda”, e então pressione IENTER.

Imagem

Não aparece imagem nem som. Aparecem faixas verticais ou tremura da imagem. Imagem de dados não centrada. Cor está deslavada ou má. A imagem é escura. A imagem é distorcida.

Repor todos os ajustes em definições por defeito.

SEL CONF FIM

Pressione P ou R para escolher

AJ ECRÃ AJ PROJ Ajuda

“Aparecem faixas verticais ou tremura da imagem.” no menu Ajuda, e então pressione IENTER.

Aparecem faixas verticais ou tremura da imagem.

Iniciar ajustes "Sync. Automática"

Se não houver alteração após efetuar os ajustes "Sync. Automática", ajuste os itens seguintes.

Ajuste o ruído vertical.

Ajuste o ruído horizontal.

Reinicie os 2 itens acima.

Voltar

Freq. sinal atual: H 43 kHz / V 60 Hz

SEL CONF FIM

Ajuda

Selecione “Iniciar ajustes “Sync.

Automática””, e então pressione IENTER.

Se a imagem não melhorar,

selecione “Ajuste o ruído horizon- tal.”, e então pressione IENTER.

Pressione O ou Q para ajustar.

SEL/AJU Menu Voltar FIM

Nota

• Pode-se ajustar os itens que tenham marcas de verificação (✔).

• Alguns items no menu Ajuda podem não aparecer, dependendo da imagem projetada.

• Se os problemas não puderem ser

solucionados, consulte “Solução de Problemas”. (veja páginas 60 e 61)

0Fase

Ajuda

Recursos

úteis

Manutenção

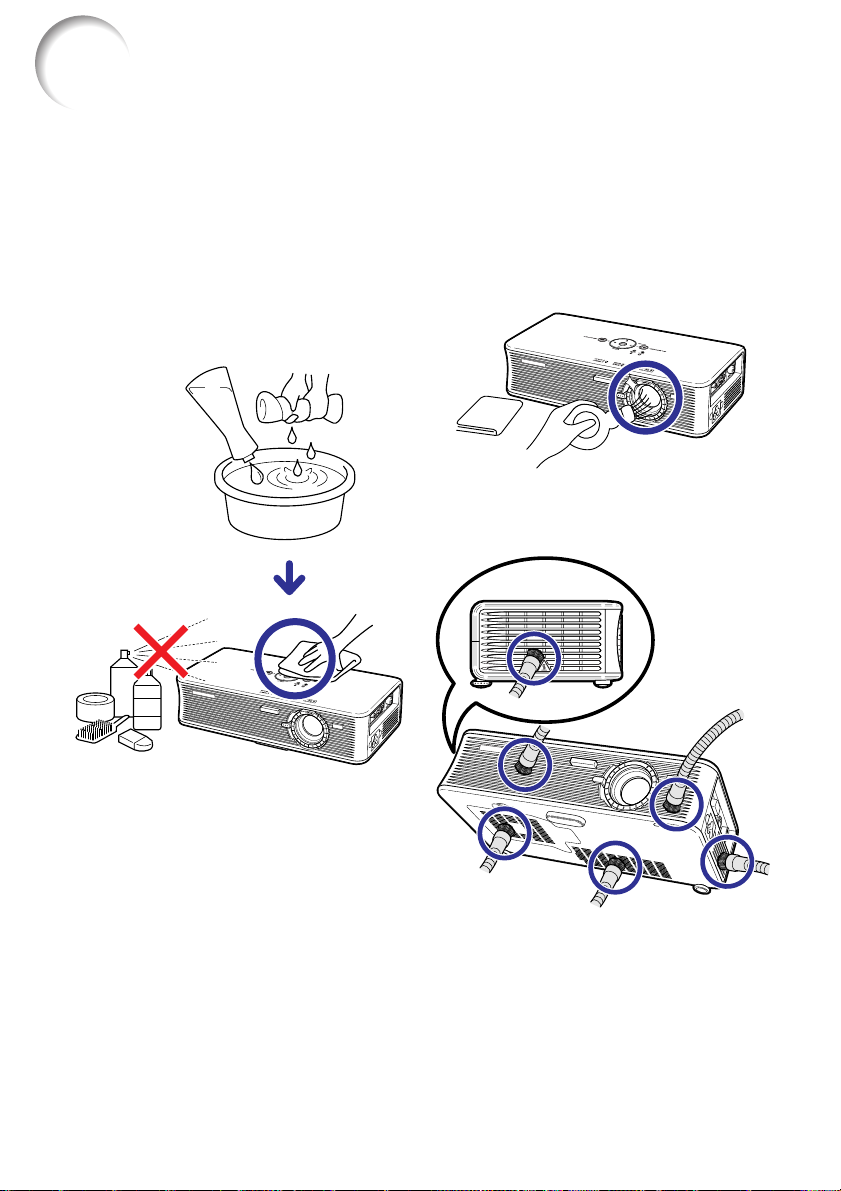

Limpar o projetor

■ Certifique-se de desconectar o cabo de alimentação antes de limpar o projetor.

■ O gabinete assim como o painel de operação são feitos de plástico. Evite usar benzina ou solvente, pois os mesmos podem danificar o acabamento do gabinete.

■ Não use agentes voláteis, tais como inseticidas, no projetor. Não grude nem prenda itens feitos de borracha ou plástico no projetor por muito tempo. Os efeitos de alguns agentes no plástico pode causar danos à qualidade ou ao acabamento do projetor.

Detergente neutro

Detergente neutro diluído

em água

Limpar a lente

■ Use um soprador ou papel para limpeza de lentes à venda no comércio (para óculos e lentes de câmeras) para limpar a lente. Não utilize nenhum agente de limpeza líquido, pois os mesmos podem retirar o filme protetor da superfície da lente.

■ Como a superfície das lentes pode ser facilmente danificada, certifique-se de não riscar nem bater a lente.

Limpar as aberturas de ventilação.

■ Use um aspirador de pó para limpar a poeira das aberturas de ventilação.

Solvente

Cera

■ Limpe a sujeira levemente com um pano macio.

■ Quando a sujeira estiver difícil de ser retirada,

molhe o pano em detergente neutro diluído em água, torça o pano e então limpe o projetor. Limpeza com detergentes fortes podem descolorir, envergar ou danificar a película de acabamento do projetor. Certifique-se de testar em uma área pequena e imperceptível no projetor antes de usar.

Indicadores de Manutenção

■ As luzes de advertência (tecla ON/STANDBY, Indicador da lâmpada, Indicador de advertência de temperatura) no projetor indicam problemas dentro do projetor.

■ Caso ocorra algum problema, o indicador de advertência de temperatura ou o indicador da lâmpada acender-se-á em vermelho, e o projetor entrará no modo Espera. Depois que o projetor entrar no modo Espera, siga os procedimentos listados abaixo.

Tecla ON/STANDBY

Indicador da lâmpada

Indicador de advertência de temperatura

Acerca do indicador de advertência de temperatura

Se a temperatura interna do projetor aumentar, devido ao bloqueio das aberturas de ventilação ou da configuração da localização, “ ” ficará aceso no canto inferior esquerdo da imagem. Se a temperatura continuar a aumentar, a lâmpada desligar-se-á e o indicador de advertência de temperatura começará a piscar, a ventoinha de resfriamento funcionará, e então o projetor entrará no modo Espera. Depois que “ ” aparecer, certifique-se de executar as medidas descritas na página 54.

Acerca do indicador da lâmpada

■ Quando a vida útil restante da lâmpada chegar a 5% ou menos, (amarelo) e “Mudar lâmp” serão exibidos na tela. Quando a porcentagem chegar a 0%, a exibição mudará para (vermelho), a lâmpada desligar-se-á automaticamente e então o projetor entrará automaticamente no modo Espera. Em tal estágio, o indicador da lâmpada se acenderá em vermelho.

■ Se você tentar ligar o projetor pela quarta vez sem substituir a lâmpada, o projetor não ligará.

Apêndice

Indicadores de manutenção (Continuação)

Indicador de manutenção

Normal

Indicador

advertência

temperatura

Indicador

lâmpada

Tecla ON/ STANDBY

Desativar

Verde aceso

(Pisca em

verde

quando a

lâmpada

estiver

aquecendo.)

Verde

aceso/

Vermelho

aceso

Anormal

Vermelho

aceso

(Espera)

Vermelho

aceso

Vermelho

aceso

(Espera)

Piscando

vermelho

Problema

A temperatura interna está anormalmente alta.

A lâmpada não acende.

Hora de trocar a lâmpada.

A lâmpada não acende.

O indicador de alimentação pisca em vermelho quando o projetor está ligado.

Causa

• Entrada de ar bloqueada

• Ventoinha de resfriamento quebrada

• Falha no circuito interno

• Entrada de ar obstruída

• A lâmpada foi desligada de forma anormal.

• Vida útil restante da lâmpada chegou a 5% ou menos.

• Lâmpada queimada

• Falha no circuito da lâmpada

• Tampa do compartimento da lâmpada está aberta.

Possível Solução

Reloque o projetor para uma

• área com ventilação apropriada. (Veja página 8.)

• Leve seu Projetor ao seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 62) para reparos.

• Desconecte o cabo de alimentação da tomada CA, e então conecte-o novamente.

• Cuidados ao substituir a lâmpada. (Veja página 56.) Leve seu Projetor ao seu

• Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 62) para reparos.

•

Recomenda-se bastante cuidado quando for substituir a lâmpada.

•

Instale seguramente a tampa.

•

Se o indicador de força ficar piscando em vermelho mesmo que a tampa do compartimento da lâmpada estiver seguramente instalada, contacte seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 62) para um diagnóstico.

Informação

• Se o indicador de advertência de temperatura acender-se, e o projetor entrar no modo Espera, siga as possíveis soluções acima e então espere até que o projetor tenha resfriado completamente antes de conectar o cabo de alimentação e ligar novamente o aparelho. (Pelo menos 10 minutos.)

• Se a alimentação for desligada por um breve momento devido à falta de luz ou qualquer outra causa durante o uso do projetor, e a luz voltar logo em seguida, o indicador da lâmpada acenderse-á em vermelho e a lâmpada poderá não acender. Em tais casos, desconecte o cabo de alimentação da tomada CA, torne a colocar o cabo de alimentação na tomada CA e então ligue o aparelho novamente.

• Se você quiser limpar as aberturas de ventilação durante a operação do projetor, certifique-se de pressionar SON/STANDBY no projetor ou AON/STANDBY no controle remoto e colocar o projetor no modo Espera. Depois que a ventoinha de resfriamento parar, limpe as aberturas.

• A ventoinha de resfriamento mantém a temperatura interna do projetor constante e esta função é controlada automaticamente. O som da ventoinha pode alterar-se durante a operação devido a mudanças na velocidade da ventoinha, e tais ocorrências não constituem problemas no aparelho.

• Não desconecte o cabo de alimentação depois que o projetor tiver entrado no modo Espera enquanto a ventoinha de resfriamento estiver funcionando. A ventoinha de resfriamento continua funcionando por aproximadamente 90 segundos.

A Respeito da Lâmpada

Lâmpada

■ Recomenda-se que a lâmpada (vendida separadamente) seja substituída quando a vida útil restante da lâmpada chegar a 5% ou menos, ou quando se notar uma significativa deterioração na qualidade de imagem ou de cor. A vida útil da lâmpada (porcentagem) pode ser verificada no Menu na Tela. (Veja página 50.)

■ Adquira uma lâmpada sobressalente tipo AN-XR1LP no seu eu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp.

NOTA IMPORTANTE PARA USUÁRIOS DOS ESTADOS UNIDOS:

A lâmpada incluída no projetor vem protegida com uma garantia de 90 dias limitada a peças e reparos. Todo e qualquer reparo deste projetor sob garantia, inclusive substituição da lâmpada, devem ser executados em um Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp. Para obter o nome do Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo, recomenda-se ligar gratuitamente para: 1-888-GO-SHARP (1-888-467-4277).

Cuidados Relativos à Lâmpada

■ Este projetor utiliza uma lâmpada de mercúrio pressurizada. Um som alto pode indicar que a lâmpada queimou. Queimas da lâmpada podem ser atribuídos a numerosas causas, tais como: choque excessivo, resfriamento impróprio, arranhões na superfície ou deterioração da lâmpada devido a um lapso no tempo de uso. O período de tempo até a queima da lâmpada pode variar muito dependendo da lâmpada em si e/ou das condições e frequência de uso. É importante notar que a queima pode freqüentemente ser acompanhado de quebra da ampola.

■ Quando o indicator de reposição de lâmpada e o ícone na tela de exibição ficarem iluminados, recomenda-se que a lâmpada seja substituída por uma nova imediatamente, mesmo que a lâmpada pareça estar operando normalmente.

■ Caso ocorra da lâmpada vir a quebrar-se, existe também a possibilidade de estilhaços de vidro se espalharem pelo interior do projetor. Em tais casos, recomenda-se contatar seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para assegurar operações seguras.

■ Caso ocorra da lâmpada vir a quebrar-se, pode ocorrer de estilhaços de vidro virem a se espalhar pelo interior módulo da lâmpada, ou do gás contido na lâmpada fluir para fora através das aberturas de ventilação. Devido ao fato que o gás nesta lâmpada contém mercúrio, procure ventilar bem o ambiente caso a lâmpada se quebre, e evite qualquer exposição ao gás liberado. Em caso de exposição ao gás, consulte um médico o mais rápido possível.

SOMENTE PARA OS ESTADOS UNIDOS

Substituir a Lâmpada

• Não remova a lâmpada do projetor logo após o uso. A lâmpada estará muito quente e pode causar queimaduras ou ferimentos.

■ Troque a lâmpada cuidadosamente seguindo as instruções descritas nesta seção. * Se você desejar, você pode ter sua lâmpada substituída no seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

* Se a nova lâmpada não acender-se depois de ser trocada, leve seu projetor ao Revendedor

Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para reparos.

Apêndice

A Respeito da Lâmpada (Continuação)

Retirar e Instalar a Lâmpada

Informação

• Certifique-se de retirar o módulo de lâmpada usando o pegador. Certifique-se de não tocar a superfície de vidro do módulo da lâmpada ou a parte interna do projetor.

• Para evitar ferimentos e danos à lâmpada, certifique-se de seguir cuidadosamente os passos abaixo.

• Não afrouxe outros parafusos exceto os da tampa do módulo da lâmpada e os do módulo da lâmpada.

Pressione S ON/STANDBY no

projetor ou AON/STANDBY no controle remoto para colocar o projetor no modo Espera.

• Espere até que a ventoinha de resfriamento pare.

Advertência!

• Não remova o módulo da lâmpada do projetor logo após o uso. A lâmpada e outras peças em volta da mesma estarão extremamente quentes e poderão causar queimaduras e ferimentos.

Acessórios

opcionais

Tecla ON/STANDBY

Módulo da Lâmpada AN-XR1LP

Desconecte o cabo de

alimentação.

• Desconecte o cabo de alimentação do soquete CA.

• Espere até que o módulo da lâmpada se esfrie completamente (cerca de 1 hora).

Retire a tampa do módulo da

lâmpada.

• Vire o projetor ao contrário. Afouxe o parafuso (1) que segura a tampa do módulo da lâmpada. Retire a tampa do módulo da lâmpada (2).

Soquete CA

Parafusos de manutenção (para a tampa do módulo da lâmpada)

Retire o módulo da lâmpada.

•

Afrouxe os parafusos de fixação do módulo da lâmpada. Segure o módulo da lâmpada pelo pegador e puxe-o no sentido da seta. Neste passo, mantenha o módulo da lâmpada na horizontal e procure não inclinálo.Insira uma lâmpada nova.

Insira uma lâmpada nova.

• Pressione o módulo da lâmpada firmemente para dentro do compartimento do módulo da lâmpada. Aperte os parafusos de fixação firmemente.

Recoloque a tampa do módulo da

lâmpada.

• Alinhe a presilha na tampa do módulo da lâmpada (1) e coloque-a no lugar devido mantendo pressionada a presilha (2) para fechá-la. Depois, aperte o parafuso de manutenção (3) para prender a tampa do módulo da lâmpada.

Informação

•

Caso o módulo da lâmpada e a tampa do módulo da lâmpada não estiverem instalados corretamente, o aparelho não ligará, mesmo que o cabo de alimentação esteja conectado ao projetor.

Reconfigurar o Temporizador da Lâmpada

Zere o cronômetro da lâmpada depois de substituir a lâmpada.

Pegador

Parafusos de fixação

Parafusos de manutenção (para a tampa do módulo da lâmpada)

Informação

• Certifique-se de zerar o cronômetro da lâmpada somente quando substituir a lâmpada. Se você zerar o cronômetro da lâmpada e continuar a usar a mesma lâmpada, isto poderá fazer com que a lâmpada seja danificada ou exploda.

Conecte o cabo de alimentação.

• Conecte o cabo de alimentação no soquete CA do projetor.

Zere o cronômetro da lâmpada.

• Mantendo pressionados U MENU,

T ENTER e Y simultaneamente no projetor, pressione SON/STANDBY no projetor.

• “LAMP 0000H” é exibido, indicando que o cronômetro da lâmpada foi zerado.

Soquete CA

Tecla ON/STANDBY

Tecla ENTER

Apêndice

Tecla Y

Tecla MENU

Especificação dos Pinos de Conexão

Terminal de sinal INPUT 1 RGB: conector fêmea Mini D-sub de 15 pinos

Entrada RGB

1. Entrada de vídeo (vermelho)

2. Entrada de vídeo (verde/sincronia em verde)

Terminal USB: conector fêmea USB tipo B de 4 pinos

3 4

3. Entrada de vídeo (azul)

4. Não conectado

5. Não conectado

6. Terra (vermelho)

7. Terra (verde/sincronia em verde)

8. Terra (azul)

9. Não conectado

10. GND

11. Não conectado

12. Dados bidirecionais

13. Sinal de sincronia horizontal: nível TTL

14. Sinal de sincronia vertical: nível TTL

15. Dados do clock

Sinal

1. SG

2. USB+

3. VCC

4. USB–

Nome do sinal

GND USB data+ Alimentação USB data–

Entrada de Componente

R (CR)

1. P

2. Y

3. PB (CB)

4. Não conectado

5. Não conectado

6. Terra (PR)

7. Terra (Y)

8. Terra (PB)

9. Não conectado

10. Não conectado

11. Não conectado

12. Não conectado

13. Não conectado

14. Não conectado

15. Não conectado

Tabela de Compatibilidade de Computador

Computador

• Suporte para sinais múltiplos Frequência Horizontal: 15-70 kHz, Frequência Vertical: 45-85 Hz, Clock de Pixel: 12-108 MHz Sinal de sincronia: Compatível com nível TTL

•

Compatível com sinal de sincronia em verde

A lista seguinte é uma lista dos modos em conformidade com o padrão VESA. Entretanto, este projetor suporta outros sinais que não o padrão VESA.

PC/MAC

MAC 13" MAC 16" MAC 19"

MAC 21"

VGA

SVGA

XGA

SXGA

SXGA+

VGA

SVGA

XGA

SXGA

Resolução

640 × 350

640 × 400

720 × 350

720 × 400

640 × 480

800 × 600

1.024 × 768

1.152 × 864

1.280 × 1.024

1.400 × 1.050 640 × 480 800 × 600 832 × 624

1.024 × 768

1.152 × 870

Frequência

Horizontal (kHz)

27,0 31,5 37,5 27,0 31,5 37,9 27,0 31,5 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 40,3 48,4 56,5 60,0 68,7 55,0 66,2 67,5 64,0 64,0 34,9 37,8 49,7 60,2 68,7

• Compatível com is sinais abaixo em compressão inteligente.

XR-1X: SXGA, SXGA+ XR-1S: XGA, SXGA, SXGA+

•

Tecnologia de redimensionamento Compressão

Inteligente e Sistema de Expansão

Frequência

Vertical (Hz)

60 70 85 60 70 85 60 70 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 50 60 70 75 85 60 70 75 60 60 67 60 75 75 75

Padrão VESA

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔

Compressão Inteligente

Te la

XR-1X XR-1S

Upscale

Verdadeiro

Compressão

Inteligente

Upscale

Verdadeiro

Compressão

Inteligente

Verdadeiro

Compressão

Inteligente

Upscale

Nota

• Este projetor pode não se capaz de exibir imagens de computadores portáteis no modo simultâneo (CRT/LCD). Caso venha a ocorrer, desligue a exibição no LCD do computador portátil e faça enviar os dados de imagem da tela no modo “somente CRT”. Detalhes de como alterar o modo de exibição podem ser encontrado no manual de operações do seu computador portátil.

• Quando este projetor receber sinais VGA no formato 640K350 VESA, “640K400” aparece na tela.

DTV

Signal

480I 480P 540P

576I 576P 720P

1035I 1035I 1080I 1080I

Frequência Horizontal (kHz)

15,7 31,5 33,8 15,6 31,3 45,0 28,1 33,8 28,1 33,8

Frequência Vertical (Hz)

60 60 60 50 50 60 50 60 50 60

Apêndice

Solução de Problemas

Problema Verifique

• O cabo de alimentação do projetor não está conectado na tomada.

• A alimentação dos dispositivos externos conectados está desligada.

• O modo de entrada selecionado está errado.

• Cabos conectados incorretamente ao projetor.

Nenhuma imagem e

nenhum som, ou o

projetor não funciona.

Ouve-se o som mas não

aparece nenhuma imagem (ou

imagem escura demais).

As cores estão fracas e

pobres.

A imagem está

desfocada;

aparecem interferências.

• A pilha do controle remoto acabou.

•

A saída externa não foi selecionada ao conectar o computador portátil.

• A tampa do módulo da lâmpada não está instalada corretamente.

• Cabos conectados incorretamente ao projetor.

• “Brilho” está ajustado para a posição mínima.

• Os ajustes de imagem estão incorretamente ajustados. (Somente Entrada de Vídeo)

• Sistema de entrada de vídeo está configurado incorretamente.

• Ajuste o foco.

• A distância de projeção está aquém do intervalo de foco. (Somente Entrada de Computador)

• Execute os ajustes “Sincronia Fina” (Ajuste de “Relógio”)

• Execute os ajustes “Sincronia Fina” (Ajuste de “Fase”)

• Interferências podem aparecer dependendo do computador.

• Cabos conectados incorretamente ao projetor.

• Volume está ajustado para mínimo.

Página

–

29 23, 24, 25 14, 15 23 56, 57

23, 24, 25 40

27 19

51 51

–

23, 24, 25 29

A imagem aparece mas

não se ouve nenhum som.

Ouve-se um som

anormal ocasionalmente

do gabinete.

O indicador de manutenção

no projetor acende-se ou

pisca em vermelho.

• Se a imagem está normal, o som é devido ao encolhimento do gabinete causado por uma mudança na temperatura ambiente. Isto não afeta a operação ou o desempenho do aparelho.

• Veja “Indicadores de Manutenção”.

–

Problema

A imagem está verde na

INPUT 1 COMPONENT.

A imagem está rosa (sem

verde) na INPUT 1 RGB.

A imagem está com muito

clara e esbranquiçada.

A ventoinha de resfriamento

está barulhenta.

A lâmpada não acende

mesmo depois que o

projetor é ligado.

A lâmpada apaga-se de

repente durante a

projeção.

A imagem fica tremeluzente

algumas vezes.

A lâmpada leva tempo

demais para acender-se.

A imagem está escura.

Este aparelho está equipado com um microprocessador. Seu desempenho pode ser afetado de forma adversa por operações incorretas ou interferências. Caso venha a ocorrer, desconecte o Aparelho da tomada de força e torne a conectá-lo novamente depois de esperar por mais de 30 segundos.

• Mude a configuração do tipo de sinal de entrada.

• Os ajustes de imagem estão incorretamente ajustados.

• Quando a temperatura dentro do projetor aumenta, a ventoinha de resfriamento gira mais rápido.

• O indicador da lâmpada está aceso em vermelho. Troque a lâmpada.

• Cabos conectados de forma errada no projetor, ou o equipamento conectado não está funcionando devidamente.

• Caso ocorra com frequência, troque a lâmpada.

• A lâmpada eventualmente necessitará ser trocada. Quando a vida útil restante da lâmpada estiver terminando, troque a lâmpada.

Verifique

Página

–

23, 24, 25, 51, 56

Apêndice

Para Assistência SHARP

Se ocorrerem problemas durante o ajuste ou operação deste projetor, primeiro consulte a seção “Solução de Problemas” na página

60 e 61

operação não responder à sua questão, contate os departamentos de Serviço SHARP listados a seguir.

. Se este manual de

E.U.A. Sharp Electronics Corporation

Canadá Sharp Electronics of Canada Ltd.

México Sharp Electronics Corporation

América Latina

Alemanha Sharp Electronics (Europe) GMBH

Reino Unido

Itália Sharp Electronics (Italy) S.P.A.

França Sharp Electronics France

Espanha Sharp Electronica Espana, S.A.

Suíça Sharp Electronics (Schweiz) AG

Suécia Sharp Electronics ( Nordic ) AB

Áustria Sharp Electronics (Europe) GMBH

1-888-GO-SHARP (1-888-467-4277)

lcdsupport@sharpsec.com http://www.sharplcd.com

(905) 568-7140 http://www.sharp.ca

Mexico Branch

(525) 716-9000 http://www.sharp.com.mx

Sharp Electronics Corp. Latin American Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

01805-234675 http://www.sharp.de

Sharp Electronics (U.K.) Ltd.

0161-205-2333 cic@sharp-uk.co.uk http://www.sharp.co.uk

(39) 02-89595-1 http://www.sharp.it

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Branch Office Austria

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Benelux SHARP Electronics Benelux BV

Austrália Sharp Corporation of Australia Pty.

Nova Zelândia

Singapura Sharp-Roxy Sales (S) Pte. Ltd.

Hong Kong Sharp-Roxy (HK) Ltd.

Taiwan Sharp Corporation (Taiwan)

Malásia Sharp-Roxy Sales & Service Co.

E.A.U. Sharp Middle East Fze

Tailândia Sharp Thebnakorn Co. Ltd.

Coréia Sharp Electronics Incorporated of

Índia Sharp Business Systems (India)

0900-SHARPCE (0900-7427723)

Nederland

9900-0159 Belgium

http://www.sharp.nl

http://www.sharp.be

http://www.sharp.lu

Ltd.

1300-135-022

http://www.sharp.net.au

Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972

http://www.sharpnz.co.nz

65-226-6556

ckng@srs.global.sharp.co.jp

http://www.sharp.com.sg

(852) 2410-2623

dcmktg@srh.global.sharp.co.jp

http://www.sharp.com.hk

0800-025111

http://www.sharp-scot.com.tw

(60) 3-5125678

971-4-81-5311

helpdesk@smef.global.sharp.co.jp

02-236-0170

svc@stcl.global.sharp.co.jp

http://www.sharp-th.com

Korea

(82) 2-3660-2002

lcd@sharp-korea.co.kr

http://www.sharpkorea.co.kr

Limited

(91) 11- 6431313

service@sharp-oa.com

Especificações

Tipo de produto

Sistema de vídeo

Método de exibição

Lâmpada de projeção

Sinal de entrada

componente (INPUT1)

Resolução horizontal

Sinal de entrada RGB

Sinal de entrada S-video

Sinal de entrada de

vídeo (INPUT 3)

Frequência Vertical

Frequência Horizontal Sinal de entrada de áudio Sistema de caixa de som

Voltagem Especificada

Corrente de entrada

Frequência Especificada

Consumo de energia

Consumo de energia (espera)

Dissipação de calor

Temperatura de operação Temperatura de armazenamento

transportador I/R

Dimensões (aprox.)

Acessórios fornecidos

Peças de reposição

Modelo

Painel DMD

do computador

(INPUT 1)

(INPUT 2)

Clock de Pixel

Gabinete

Frequência do

Peso (aprox.)

Projetor XR-1X / XR-1S NTSC3.58/NTSC4.43/PAL/PAL-M/PAL-N/PAL-60/SECAM/DTV480I/DTV480P/ DTV540P/DTV576I/DTV576P/DTV720P/DTV1035I/DTV1080I/DTV1080I-50 Digital Micromirror DeviceTM (DMDTM) em um Chip, da Texas Instruments Tamanho do painel:

N° de pontos: [XR-1X] 786.432 pontos (1.024 [H] × 768 [V])

[XR-1X] 1–1,16 × lente zoom, F2,80–3,10, f = 25,8–30,0 mm

Lente

[XR-1S] 1–1,16 × lente zoom, F2,60–2,84, f = 19,3–22,6 mm Lâmpada CC 150 W Conector mini D-sub de 15-pinos Y: 1,0 Vp-p, sincronia negativa, 75 Ω terminado PB: 0,7 Vp-p, 75 Ω terminado PR: 0,7 Vp-p, 75 Ω terminado [XR-1X] 700 linhas de TV (DTV720P) [XR-1S] 520 linhas de TV (DTV720P) Conector mini D-sub de 15-pinos Entrada analógica RGB tipo separada/sincronia em verde: 0–0,7 Vp-p, positivo, 75 Ω terminado SINAL DE SINCRONIA HORIZONTAL: nível TTL (positivo/negativo) SINAL DE SINCRONIA VERTICAL: idem Conector mini DIN de 4-pinos Y (sinal de luminância): 1,0 Vp-p, sincronia negativa, 75 Ω terminado C (sinal crominância): Burst 0,286 Vp-p, 75 Ω terminado Conector RCA: VÍDEO, vídeo composto, 1,0 Vp-p, sincronia negativa, 75 Ω terminado 12–108 MHz 45–85 Hz 15–70 kHz Miniplugue de ø3,5 mm: ÁUDIO, 0,5 Vrms, mais de 22 kΩ (estéreo) 2,8 cm redondo × 1 CA 100–240 V

2.0 A 50/60 Hz 195 W (Modo padrão)/177 W (Modo Eco/Silen ativado) com CA 100 V 190 W (Modo padrão)/167 W (Modo Eco/Silen ativado) com CA 240 V 4 W (CA 100 V) – 5 W (CA 240 V) 730 BTU/hora (Modo padrão)/660 BTU/hora (Modo Eco/Silen ativado) com CA 100 V 710 BTU/hora (Modo padrão)/630 BTU/hora (Modo Eco/Silen ativado) com CA 240 V 41°F a 95°F (+5°C a +35°C) –4°F a 140°F (–20°C a +60°C) Plástico 38 kHz

9 47/64" × 2 17/32" × 4 13/16" (247 (L) × 64 (A) × 122 (P) mm) (somente corpo principal) 9 47/64" × 2 23/32" × 4 13/16" (247 (L) × 69 (A) × 122 (P) mm) (incluindo pé de ajustes e partes protuberantes) 3,20 lbs. (1,45 kg) Controle remoto, Pilha de lítio, Cabo de alimentação para Estados Unidos, Canadá etc. (6', 1,8 m), Cabo de alimentação para Europa, exceto U.K. (6', 1,8 m), Cabo de alimentação para U.K., Hong Kong e Singapura (6', 1,8 m), Cabo de alimentação para Austrália, Nova Zelândia e Oceania (6', 1,8 m), Cabo RGB/USB (6', 1,8 m), Prendedor de cabo × 2, Bolsa para transporte, CD-ROM com Manual do Projetor, Manual de operações Módulo da lâmpada (Lâmpada/caixa do módulo) (AN-XR1LP), Controle remoto (RRMCGA256WJSA), Pilha de lítio, Cabo de alimentação para Estados Unidos U.S., Canadá etc. (QACCDA029WJPZ), Cabo de alimentação para Europa, exceto U.K. (QACCVA006WJPZ), Cabo de alimentação para U.K., Hong Kong e Singapura (QACCBA015WJPZ), Cabo de alimentação para Austrália, Nova Zelândia e Oceania (QACCLA024WJPZ), Cabo RGB/USB (QCNWGA047WJPZ), Prendedor de cabo (UBNDTA015WJZZ), Bolsa para transporte (GCASNA011WJZZ), CD-ROM com Manual do Projetor (UDSKAA045WJN1), Manual de operações (TINS-B148WJN1)

[XR-1X] 0.7" (17,5 mm) (10,5 [A] × 14,0 [L] mm), XGA DMD em 1 chip [XR-1S] 0,55” (13,7 mm) (8,2 [A] × 10,9 [L] mm), SVGA DMD em 1 chip

[XR-1S] 480.000 pontos (800 [H] × 600 [V])

Como parte da sua política de contínuas melhorias, a SHARP reserva-se o direito de efetuar alterações ao design e especificações para melhoria do produto sem aviso prévio. Os valores de especificações de desempenho indicados são valores nominais para unidades de produção. Poderá existir algum desvio destes valores em unidades individuais.

Apêndice

Dimensões

Unidades: polegadas (mm)

9 47/

(247)

(122)

XR-1X

(64)

2 7/

(56)

(161)

7 5/

(179,5) 2 43/

(28,7)

(40,3) 1

1 15/

(49)6 11/

(67,5)

XR-1S

(64)

(114,3)

2 7/

(56)

(161)

7 5/

(179,5) 2 43/

8 9/

(210)

(33)1

(36)

1 15/

(49)6 11/

(67,5)

4 47/

(120)

(15)3

(99,3)

(18,5)

Índice

Abertura de exaustão ............................... 13

Abertura de ventilação ....................... 13, 52

Acessórios ................................................ 11

Acessórios fornecidos .............................. 11

Acessórios opcionais ................................ 11

AJ ECRÃ ................................................... 43

AJ PROJ ................................................... 47

Ajuda ......................................................... 51

Ajuste de imagem ..................................... 40

Ajuste o ruído vertical ......................... 35, 51

ALONGAR .......................................... 30, 31

Anel do foco .............................................. 27

Auto Busca ............................................... 47

Auto Desligamento ................................... 48

Azul ........................................................... 40

Bloqueio .................................................... 49

Bolsa para transporte ............................... 11

BORDA ............................................... 30, 31

Brilho ......................................................... 40

Cabo de alimentação ............................... 25

Cabo RGB/USB ........................................ 23

Conector Padrão de Segurança Kensington ...

Contraste .................................................. 40

Controle Remoto ...................................... 14

Cor ............................................................ 40

Correção de Angulação ............................ 44

Correção de Angulação automática ......... 44

Cronômetro da Lâmpada (Vida Útil) ........ 50

Deslocar imagem ...................................... 43

Ênface no Branco ..................................... 41

Fase .......................................................... 51

Função Mouse .......................................... 33

Guia de Configuração .............................. 27

H-Pos .................................................. 35, 51

Idioma (Idioma do Menu na Tela) ............. 46

Imagem de fundo ...................................... 45

Indicador da lâmpada ............................... 53

Indicador de advertência de temperatura 53

Lâmpada ................................................... 55

LEDs guia ................................................. 48

Matiz ......................................................... 40

Modo Eco/Silen ........................................ 47

Modo Imagem ........................................... 40

Modo progressivo ..................................... 42

Modos ENTRADA 1 – 3............................ 29

Módulo da Lâmpada ................................. 56

Mostrar OSD ............................................. 44

Nitidez ....................................................... 40

NORMAL............................................. 30, 31

PDF ........................................................... 10

Pé de ajuste frontal .................................. 28

Pé de ajuste traseiro ................................ 28

Pilha de lítio ........................................ 14, 15

Projeção .................................................... 46

Puxador da zoom ..................................... 28

Razão aparente ........................................ 30

Reajustar .................................................. 43

Relógio ...................................................... 51

Senha........................................................ 49

Sensor do controle remoto ....................... 15

Sincronia Automática (ajuste de

Sincronia Automática) .................. 32, 35, 51

Sincronia Fina ........................................... 51

Sistema de vídeo ...................................... 35

Soquete CA .............................................. 25

sRGB ........................................................ 42

Tamanho da Tela e Distância de Projeção (XR-1S) .. Tamanho da Tela e Distância de Projeção (XR-1X) ..

Tecla AUTO SYNC.................................... 32

Tecla AV MUTE......................................... 29

Tecla ENTER ............................................ 36

Tecla FREEZE .......................................... 36

Tecla HEIGHT ADJUST............................ 28

Tecla INPUT .............................................. 29

Tecla L CLICK/ENTER ............................. 33

Tecla MENU/HELP ............................. 36, 51

Tecla ON/STANDBY ................................. 26

Tecla R CLICK/RETURN .......................... 33

Tecla RESIZE ........................................... 30

Tecla RETURN ......................................... 37

Teclas de ajustes ...................................... 36

Teclas MOUSE/Ajuste .............................. 33

Teclas Volume ........................................... 29

Temp COR (Temperatura de Cor) ............ 41

Terminal AUDIO INPUT ................23, 24, 25

Terminal INPUT 1 ............................... 23, 24

Terminal INPUT 2 ..................................... 24

Terminal INPUT 3 ..................................... 25

Terminal USB ............................................ 33

Trocar a lâmpada ...................................... 55

Vermelho................................................... 40

V-Pos ................................................... 35, 51

20 19

Apêndice

SHARP CORPORATION

Sharp XR-1S, XR-1X User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introdução

Como consultar este Manual de Operação

Conteúdo

INFORMAÇÕES DE SEGURANÇA

Como acessar os Manuais de Operação PDF

Acessórios

Nomes da Partes e Funções

Inserir a pilha de lítio

Intervalo Utilizável

Referência Rápida

Configuração do Projetor

Configuração do Projetor

Configuração Padrão (Projeção frontal)

Projetar uma Imagem Reversa

Tamanho da Tela e Distância de Projeção (XR-1X)

Tamanho da Tela e Distância de Projeção (XR-1S)

Conexões

Conexões

Exemplos de Cabos para Conexão

Conectar a um Computador

Conectar a um Equipamento de Vídeo

Conectar o Cabo de Alimentação

Ligar e Desligar o Projetor

Ligar o Projetor

Desligar a alimentação (Colocar o Projetor no Modo Espera)

Projeção de Imagem

Acerca do Guia de Configuração

Ajustar a Imagem Projetada

Mudar o Modo de Entrada

Ajustar o Volume

Exibir a Tela Preta e Desligar o Som Temporariamente

Modo Reajustar

Ajustar/Operar com o Controle Remoto

Sincronia Automática (Ajuste de Sincronização Automática)

Congelar uma Imagem em Movimento

Selecionar o Modo Imagem

Uso da Função Mouse

Itens do Menu

Uso da Tela do Menu

Seleções do Menu (Ajustes)

Seleções do Menu (Configurações)

Ajustes de Imagem (Menu “Imagem”)

Selecionar o modo Imagem

Ajustar a Imagem

Ajustar a Temperatura de Cor

Enfatizar o Contraste

Progressivo Configurações sRGB

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”)

Configurar o Modo Reajustar Ajustar a Posição da Imagem

Configurar o Menu na TelaCorreção Angulação

Selecionar a Imagem de Fundo

Configurar o Guia de Configuração

Reverter/Inverter Imagens Projetadas

Selecionar o Idioma do Menu na Tela

Configurar a Função Projetor (Menu “AJ PROJ”)

Função Busca AutomáticaModo Eco/Silen

Função Desligamento Automático

Configurar o LEDs Guia

Função Bloqueio do Sistema

Configurar/Alterar a senha

Configurar o Som de Confirmação

Verificar a Estado da Vida Útil da Lâmpada

Solução de Problemas com o menu “Ajuda”

Exibir a tela do menu “Ajuda”

Manutenção

Indicadores de Manutenção

A Respeito da Lâmpada

Lâmpada

Cuidados Relativos à Lâmpada

Substituir a Lâmpada

Retirar e Instalar a Lâmpada

Reconfigurar o Temporizador da Lâmpada

Especificação dos Pinos de Conexão

Tabela de Compatibilidade de Computador

Solução de Problemas

Para Assistência SHARP
