Page 1

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

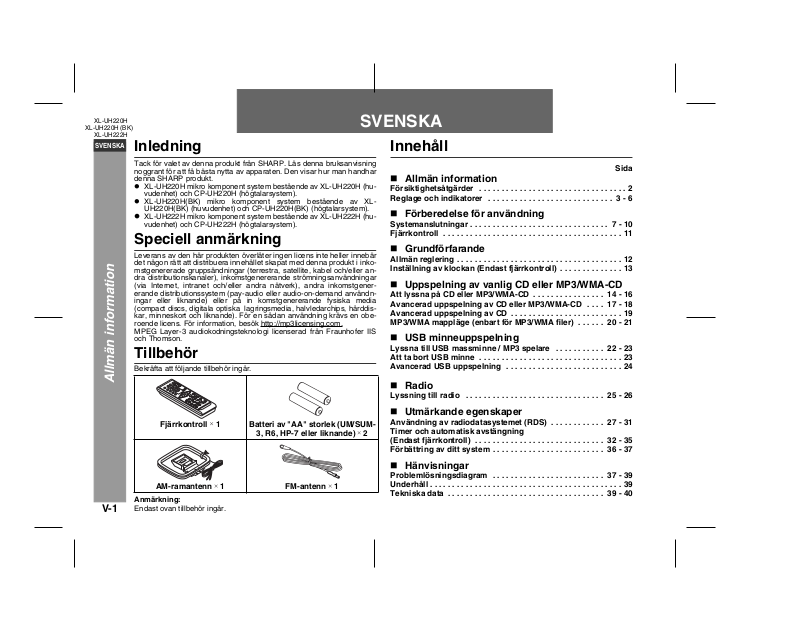

Inledning

Tack för valet av denna produkt från SHARP. Läs denna bruksanvisning noggrant för att få bästa nytta av apparaten. Den visar hur man handhar denna SHARP produkt.  XL-UH220H mikro komponent system bestående av XL-UH220H (hu-

vudenhet) och CP-UH220H (högtalarsystem).

 XL-UH220H(BK) mikro komponent system bestående av XL-

UH220H(BK) (huvudenhet) och CP-UH220H(BK) (högtalarsystem).



XL-UH222H mikro komponent system bestående av XL-UH222H (huvudenhet) och CP-UH222H (högtalarsystem).

Speciell anmärkning

Leverans av den här produkten överlåter ingen licens inte heller innebär det någon rätt att distribuera innehållet skapat med denna produkt i inkomstgenererade gruppsändningar (terrestra, satellite, kabel och/eller andra distributionskanaler), inkomstgenererande strömningsanvändningar (via Internet, intranet och/eller andra nätverk), andra inkomstgenererande distributionssystem (pay-audio eller audio-on-demand användningar eller liknande) eller på in komstgenererande fysiska media (compact discs, digitala optiska lagringsmedia, halvledarchips, hårddiskar, minneskort och liknande). För en sådan användning krävs en oberoende licens. För information, besök http://mp3licensing.com. MPEG Layer-3 audiokodningsteknologi licenserad från Fraunhofer IIS och Thomson.

Tillbehör

Bekräfta att följande tillbehör ingår.

Allmän information

Fjärrkontroll 1 Batteri av "AA" storlek (UM/SUM-

AM-ramantenn 1 FM-antenn 1

Anmärkning:

V-1

Endast ovan tillbehör ingår.

SVENSKA

3, R6, HP-7 eller liknande) 2

Innehåll

Sida

 Allmän information

Försiktighetsåtgärder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Reglage och indikatorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6

 Förberedelse för användning

Systemanslutningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 - 10

Fjärrkontroll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

 Grundförfarande

Allmän reglering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

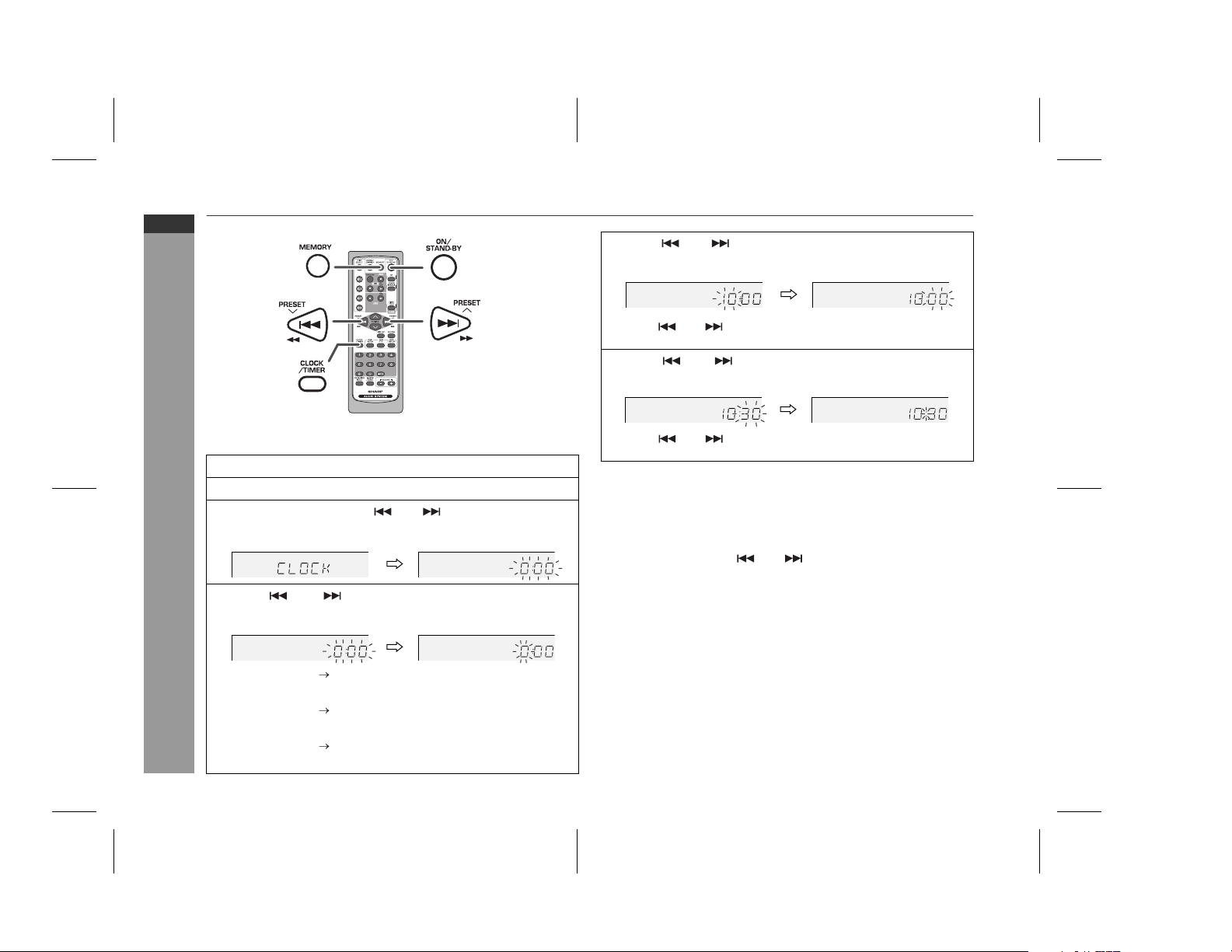

Inställning av klockan (Endast fjärrkontroll) . . . . . . . . . . . . . . 13

 Uppspelning av vanlig CD eller MP3/WMA-CD

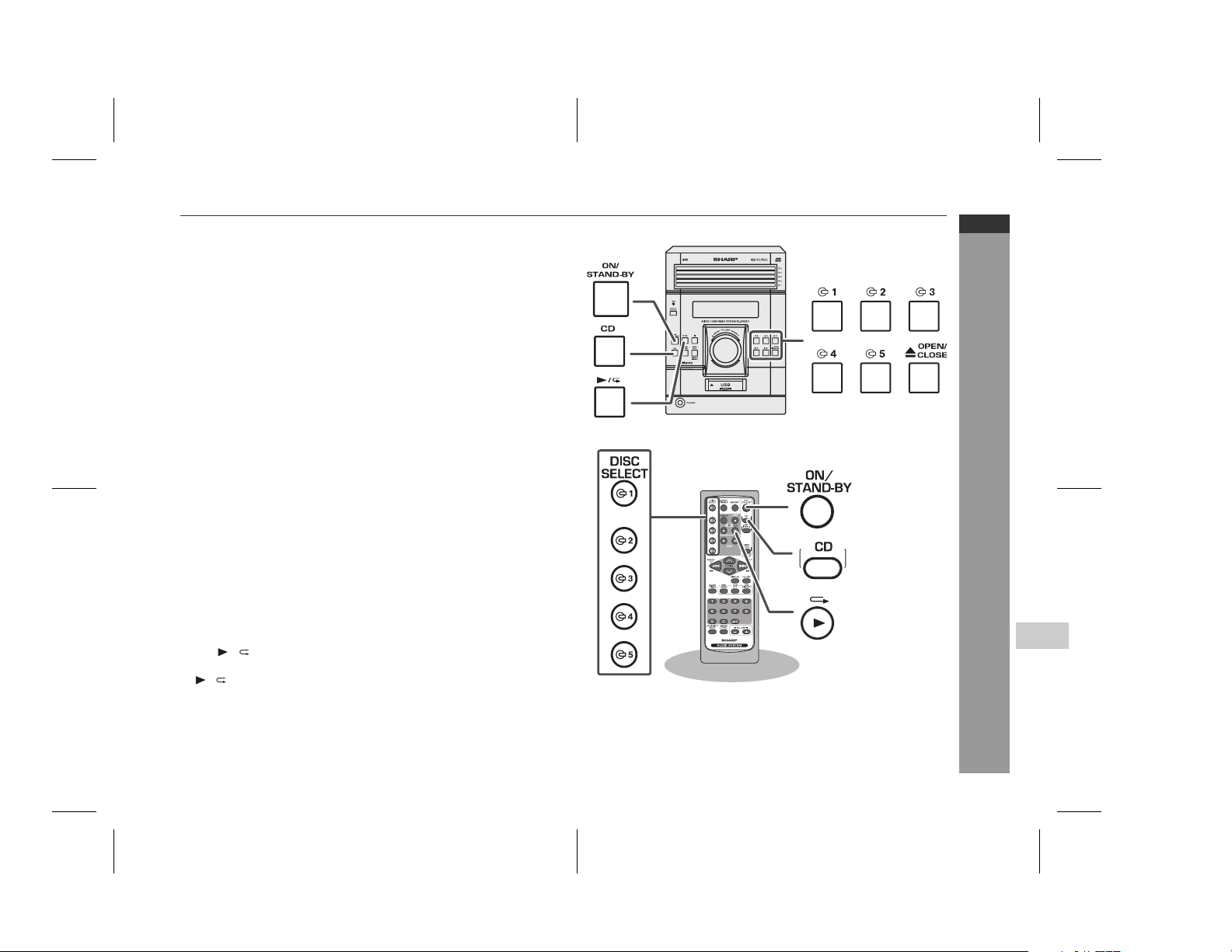

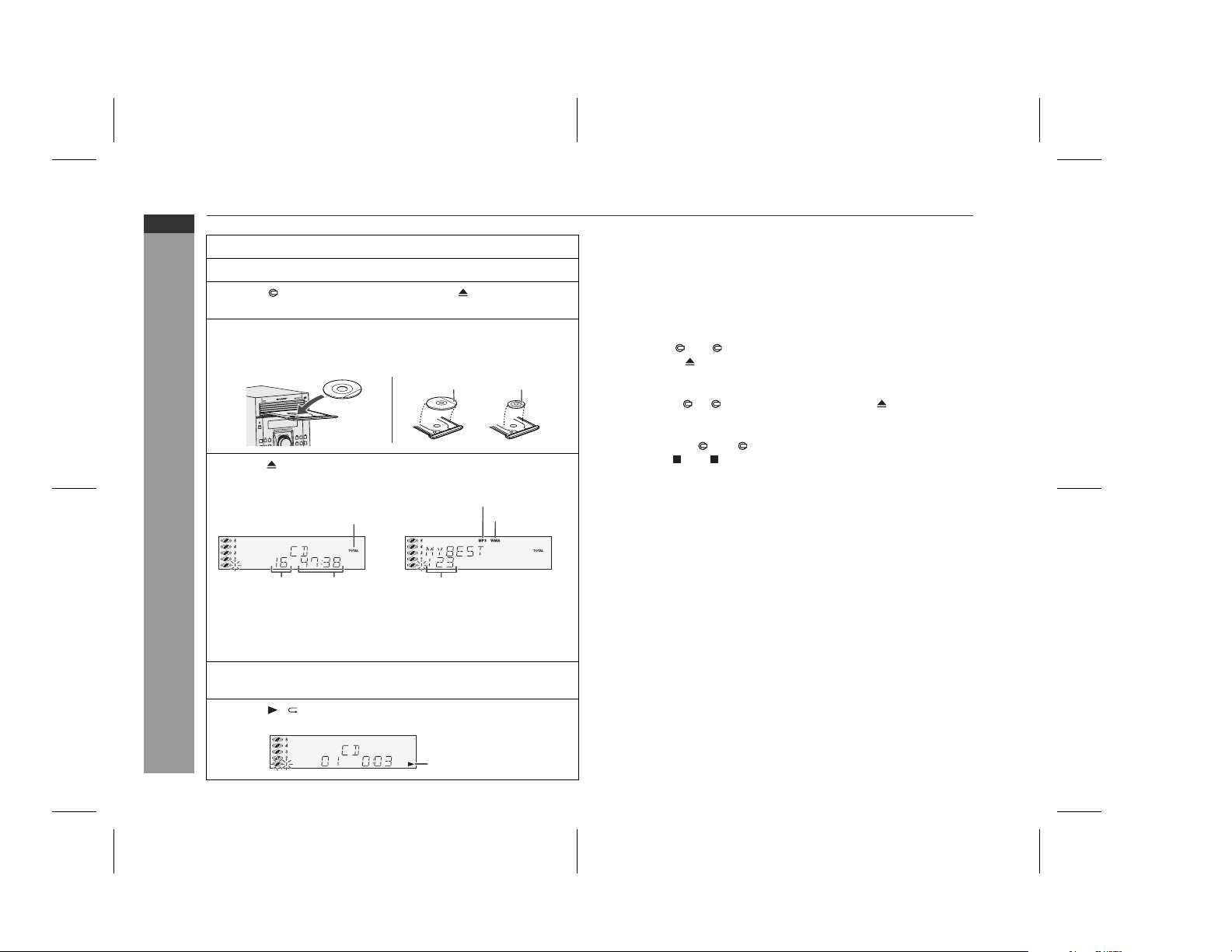

Att lyssna på CD eller MP3/WMA-CD . . . . . . . . . . . . . . . . 14 - 16

Avancerad uppspelning av CD eller MP3/WMA-CD . . . . 17 - 18

Avancerad uppspelning av CD . . . . . . . . . . . . . . . . . . . . . . . . . 19

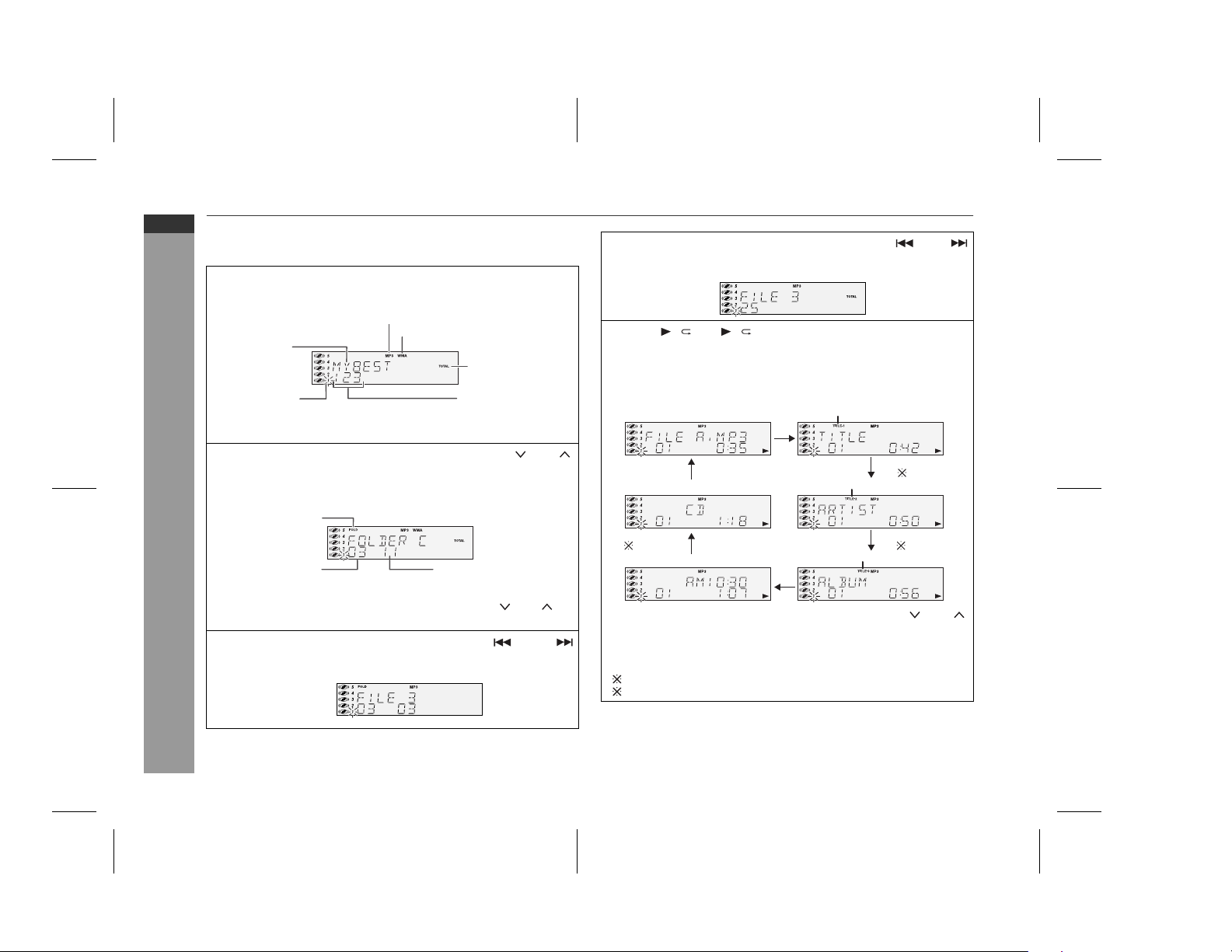

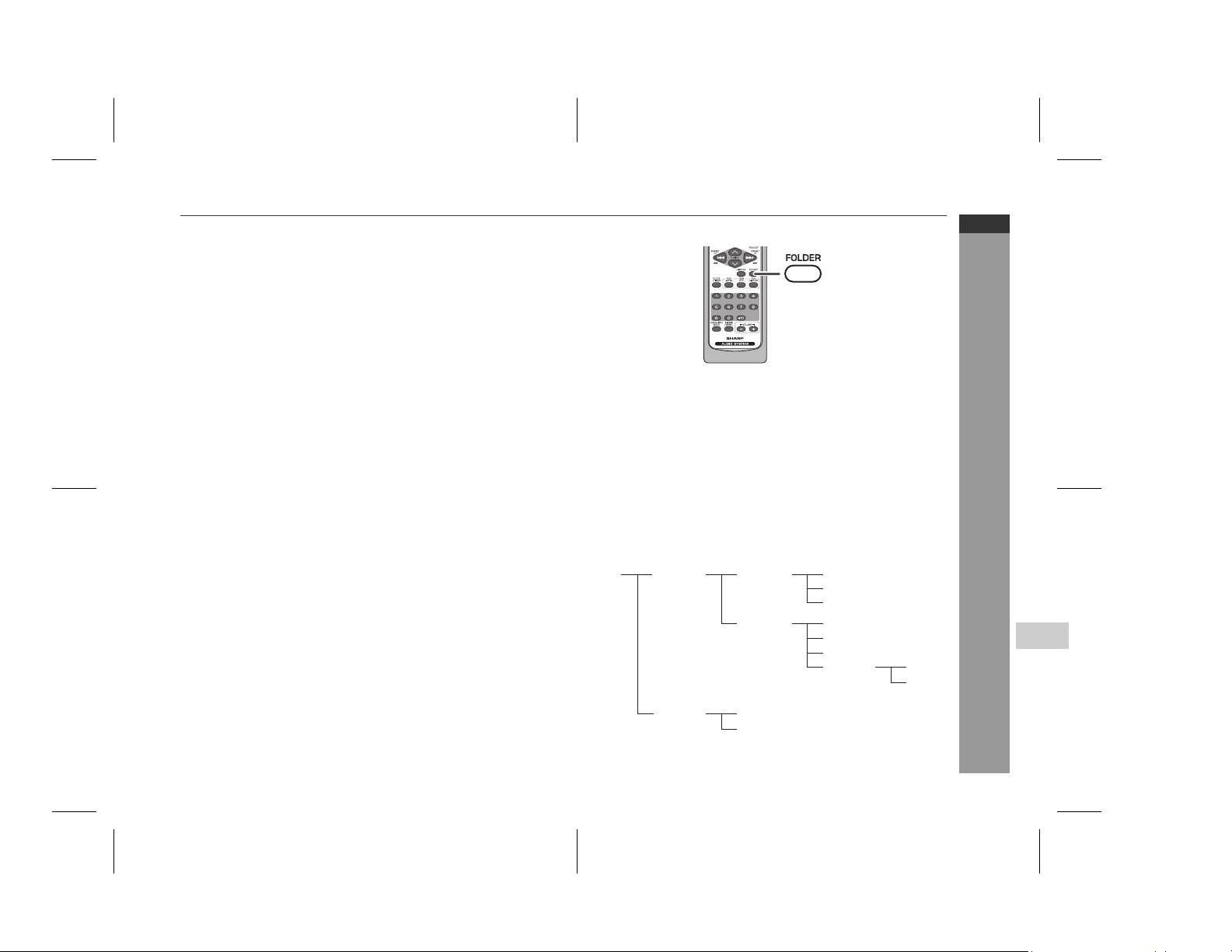

MP3/WMA mappläge (enbart för MP3/WMA ﬁler) . . . . . . 20 - 21

 USB minneuppspelning

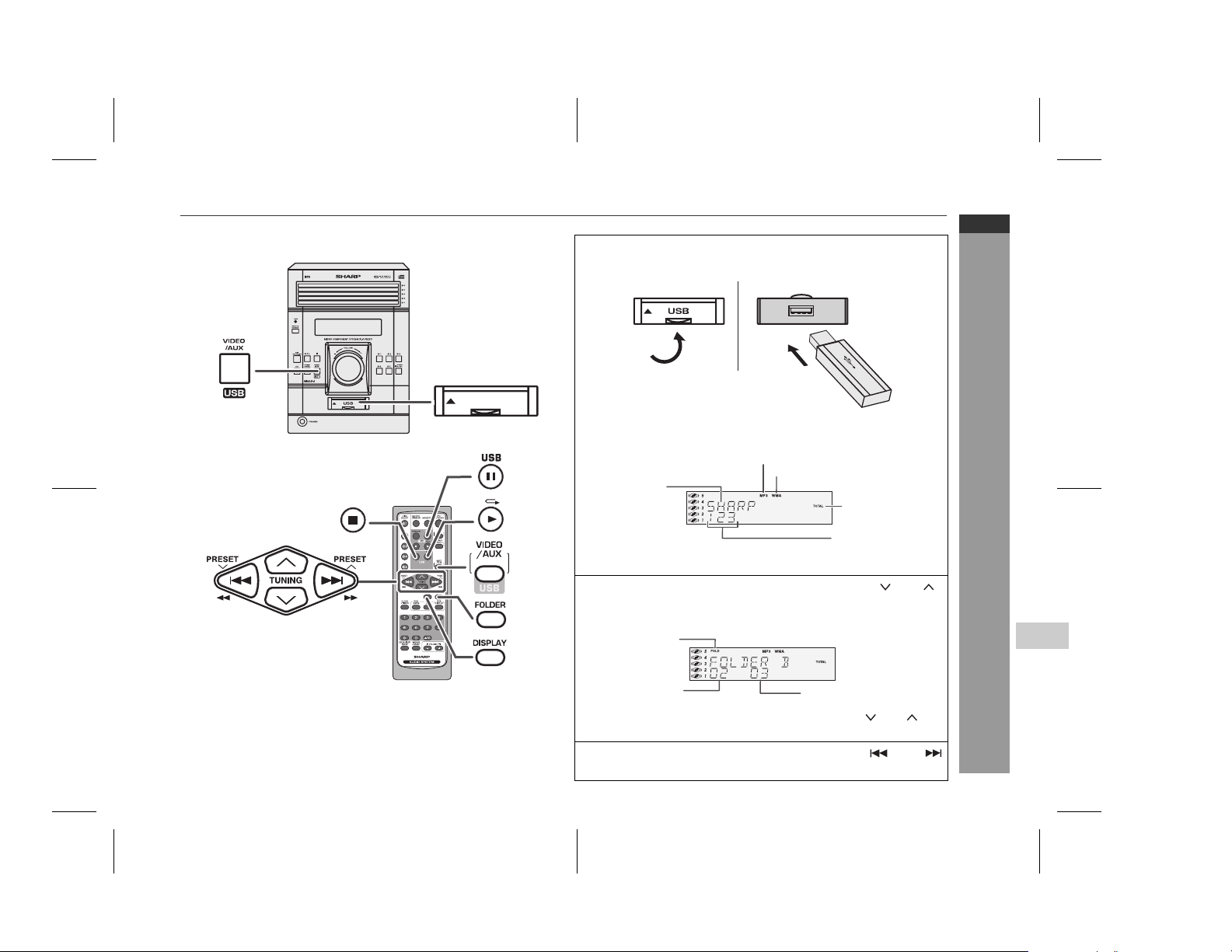

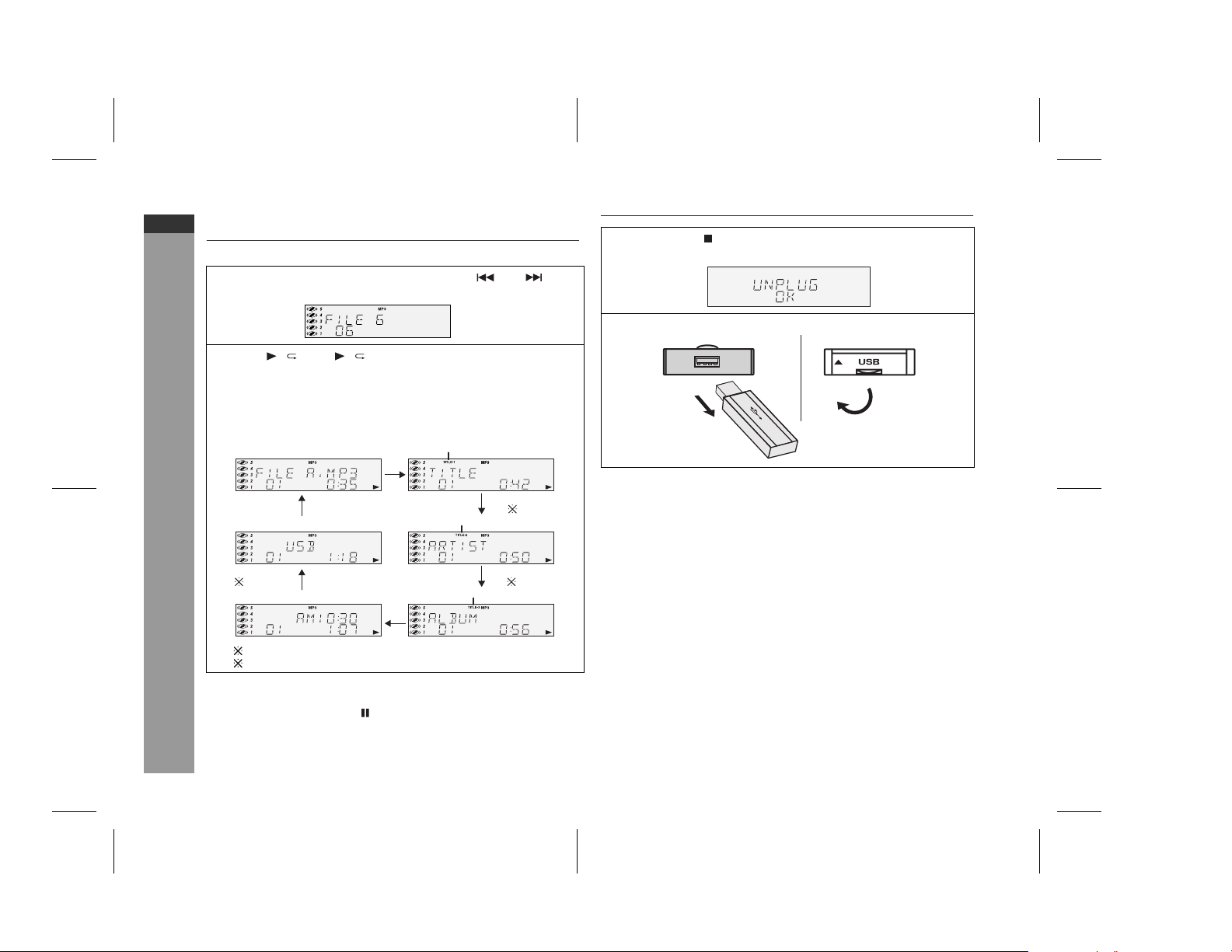

Lyssna till USB massminne / MP3 spelare . . . . . . . . . . . 22 - 23

Att ta bort USB minne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

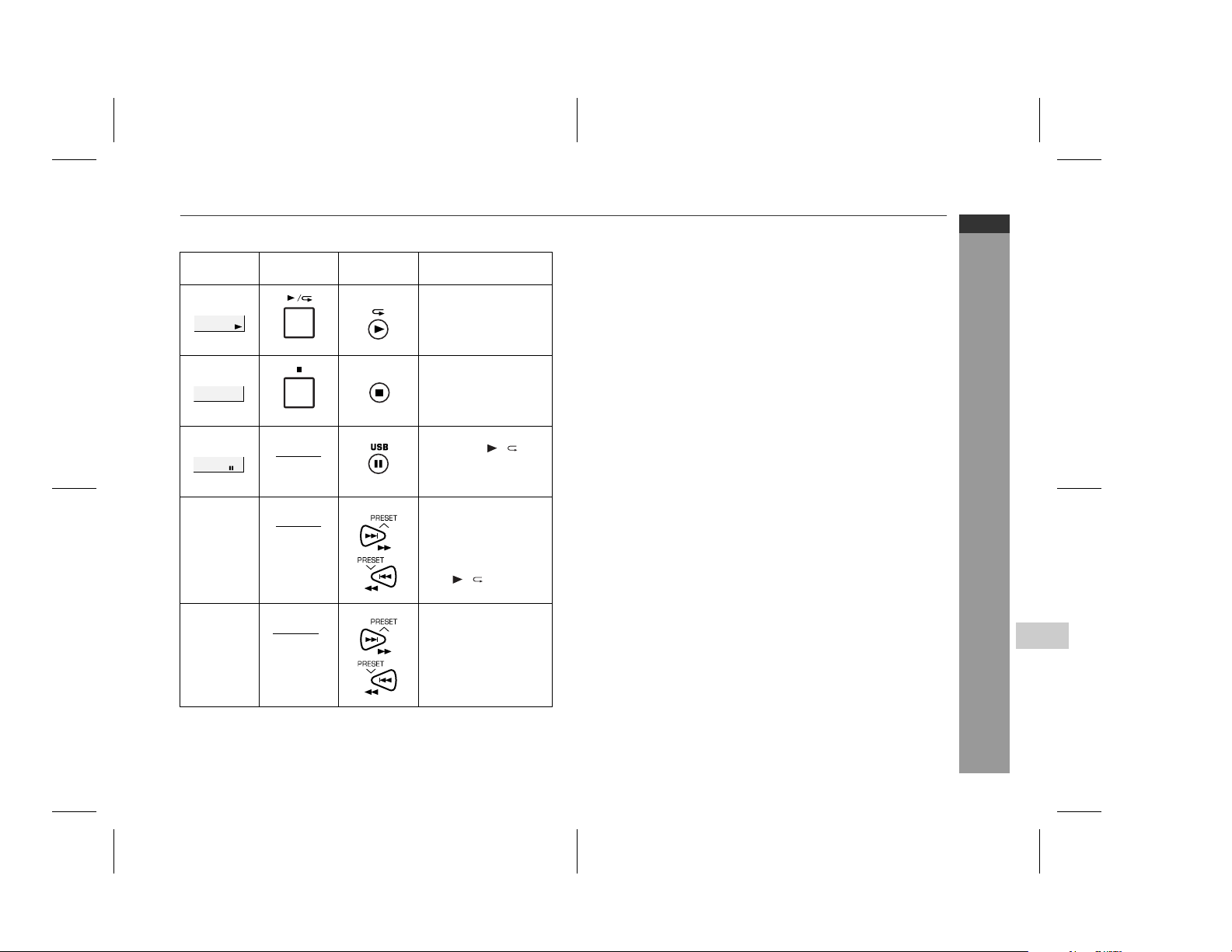

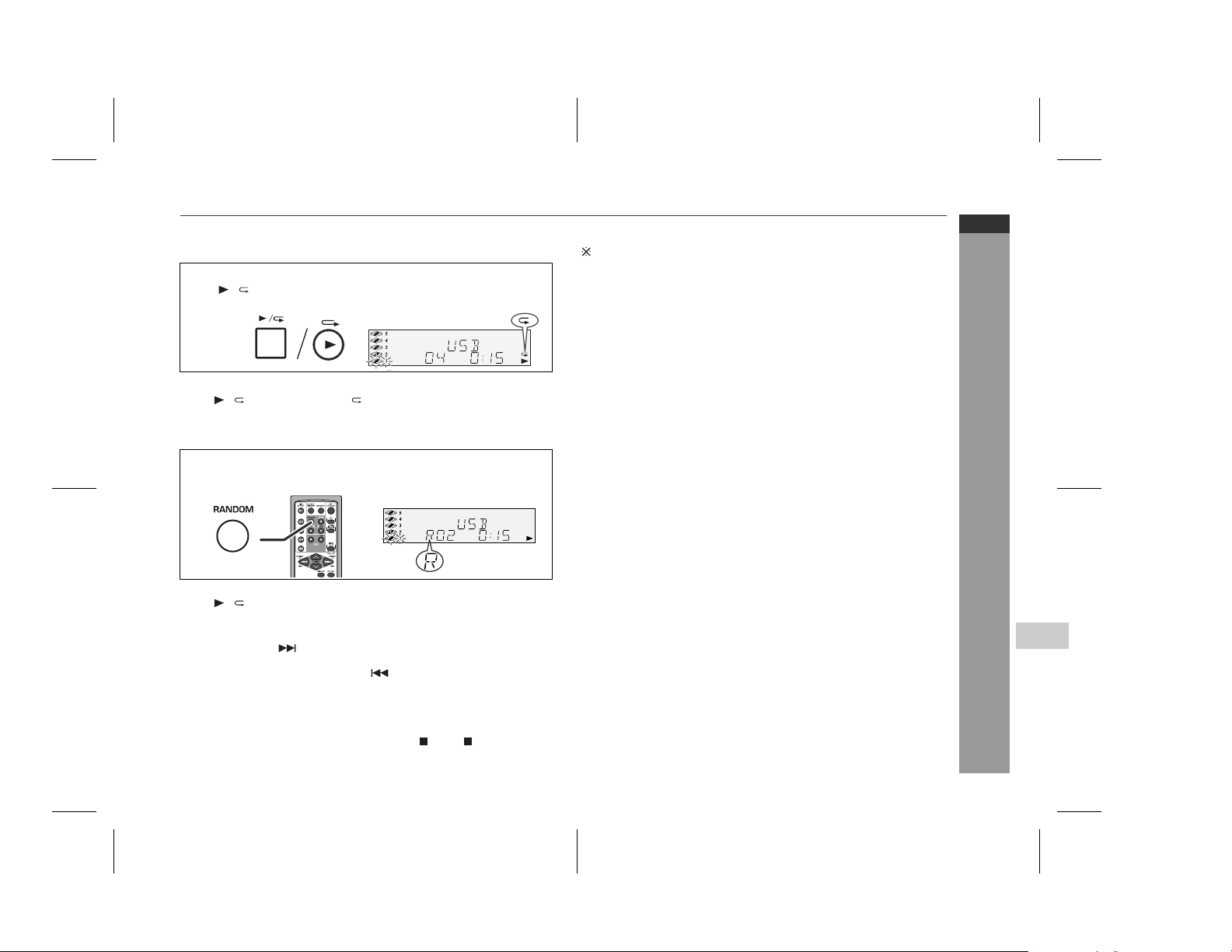

Avancerad USB uppspelning . . . . . . . . . . . . . . . . . . . . . . . . . . 24

 Radio

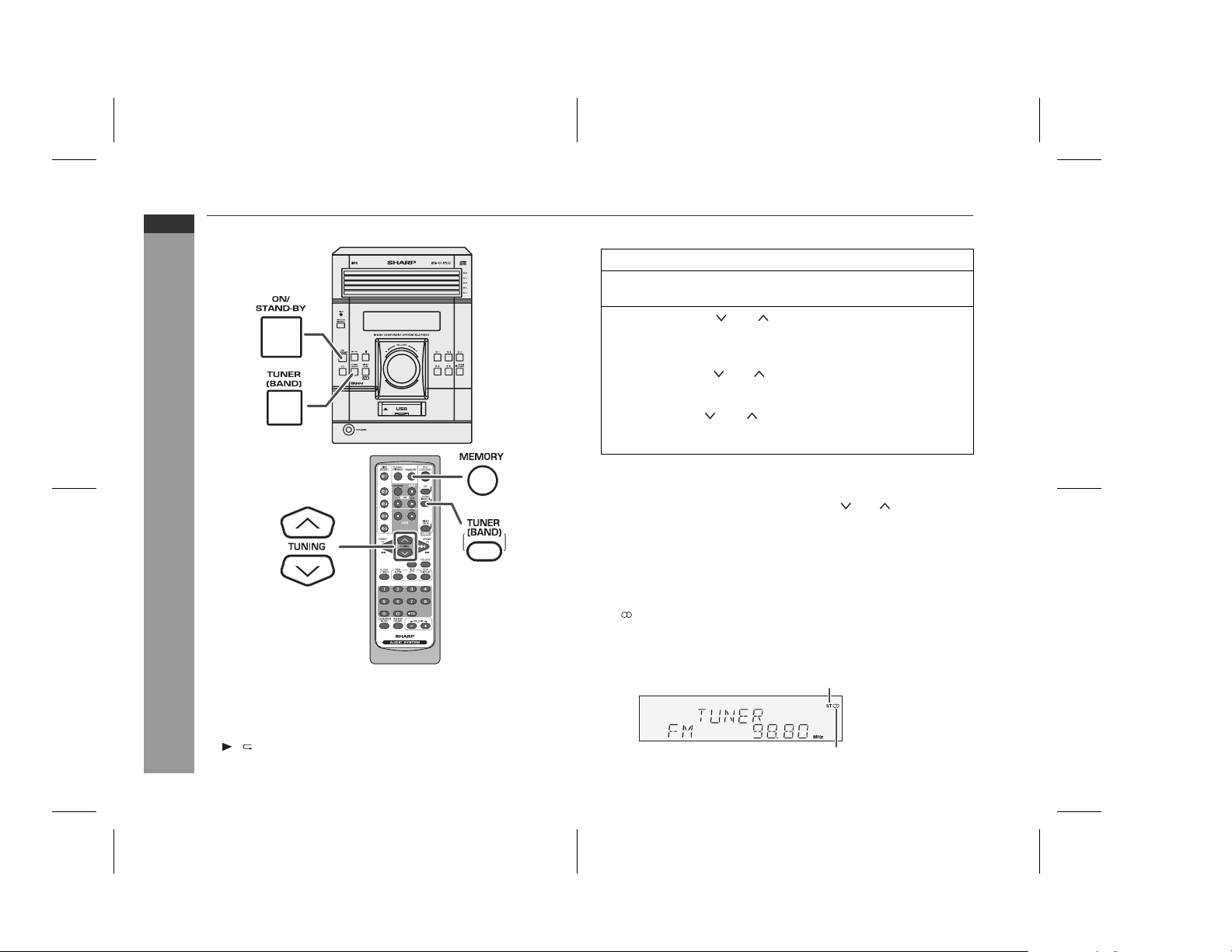

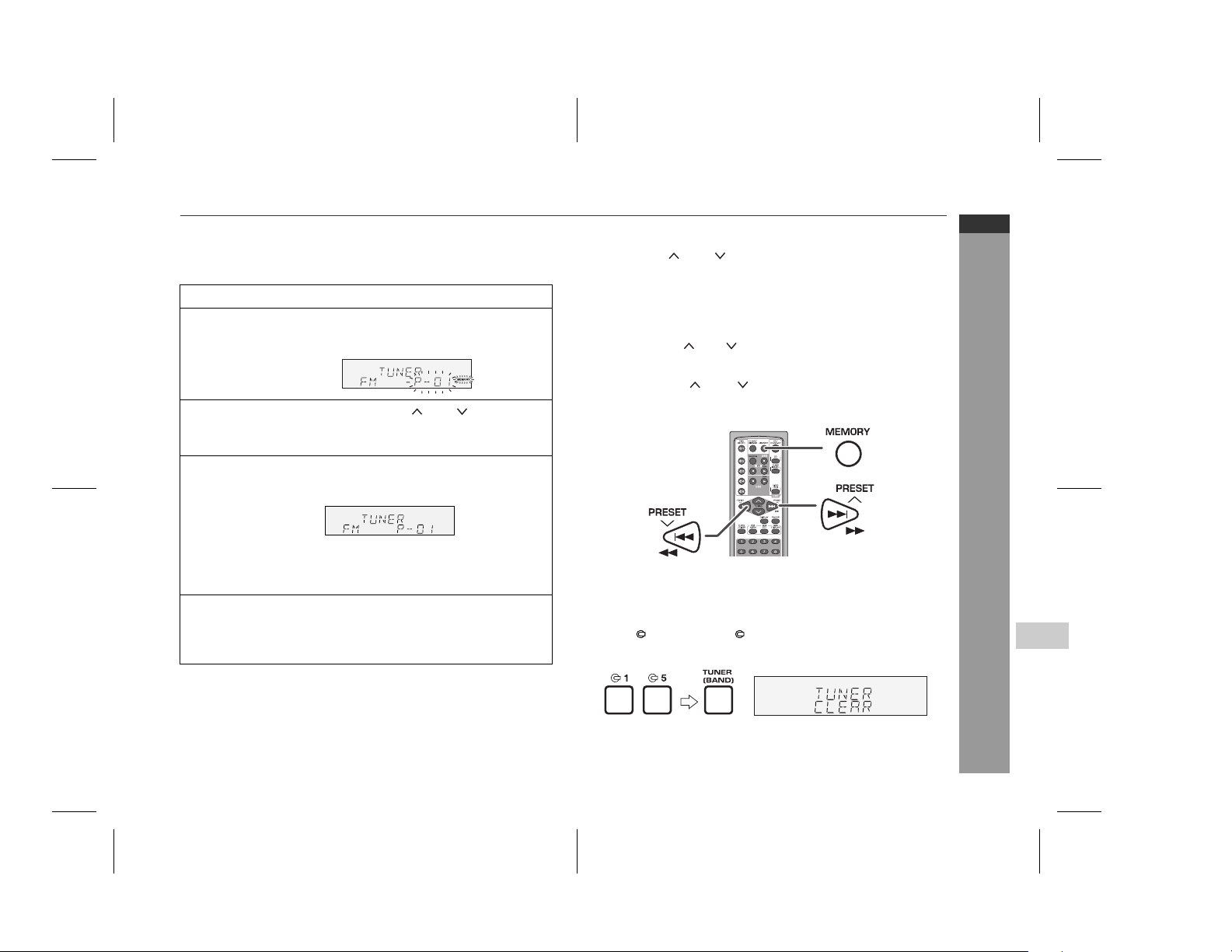

Lyssning till radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 - 26

 Utmärkande egenskaper

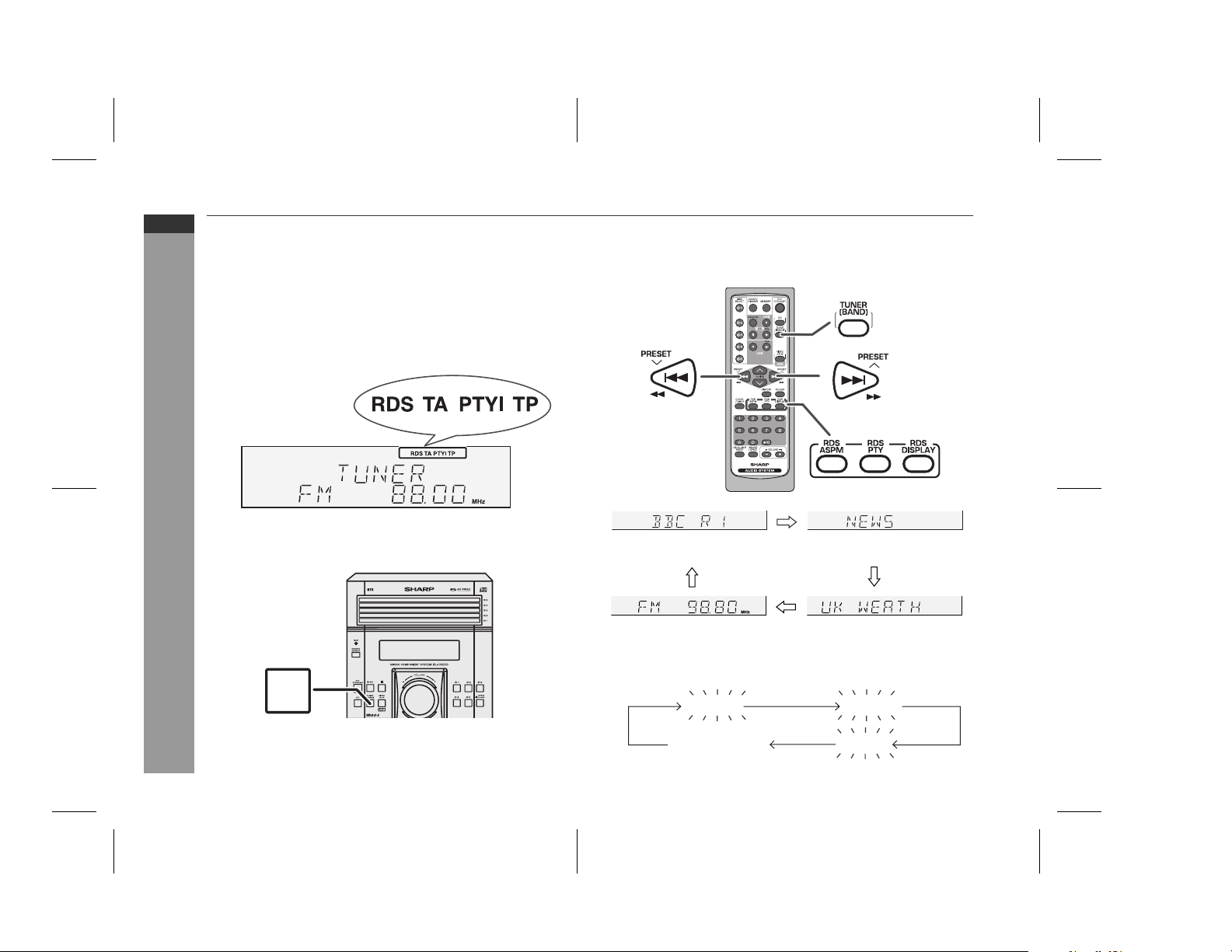

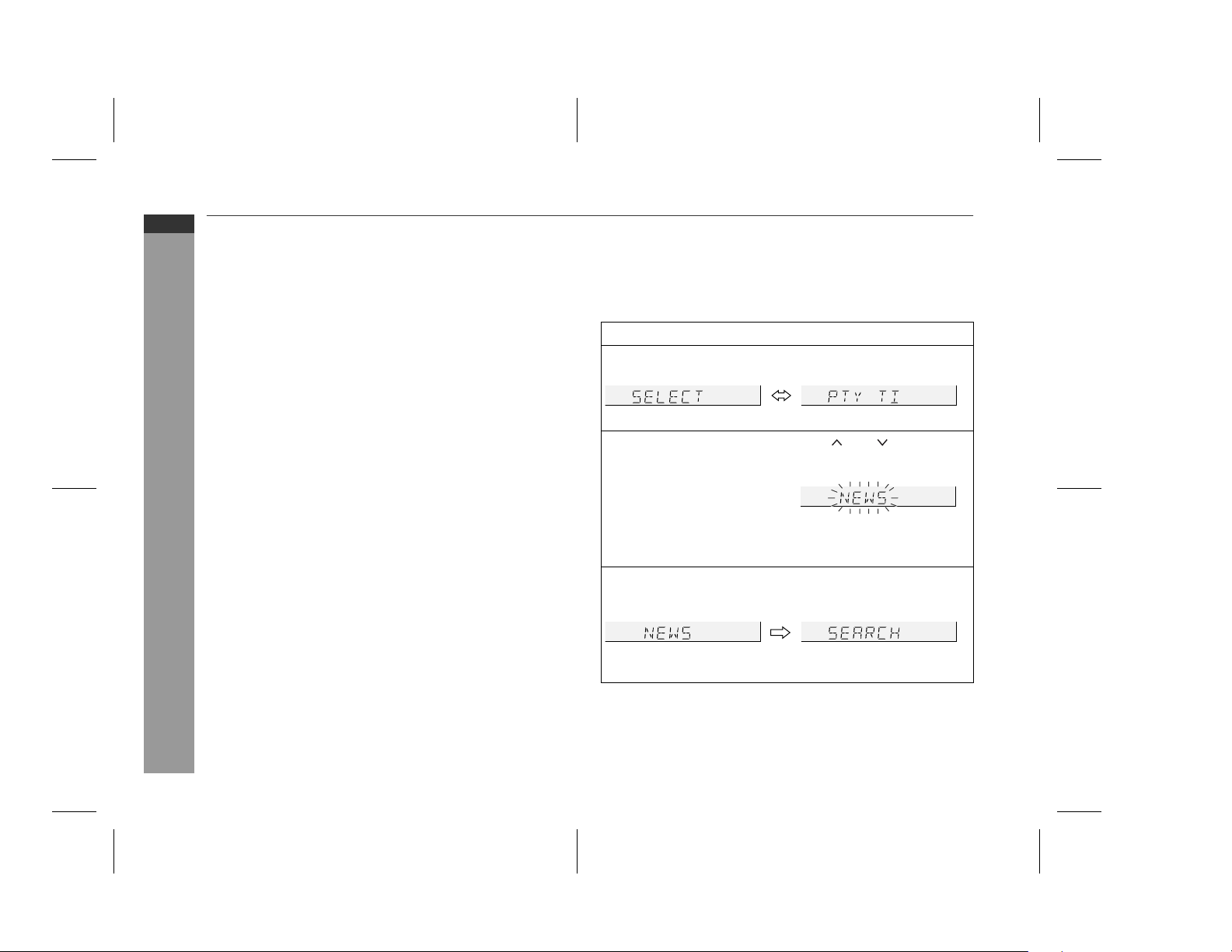

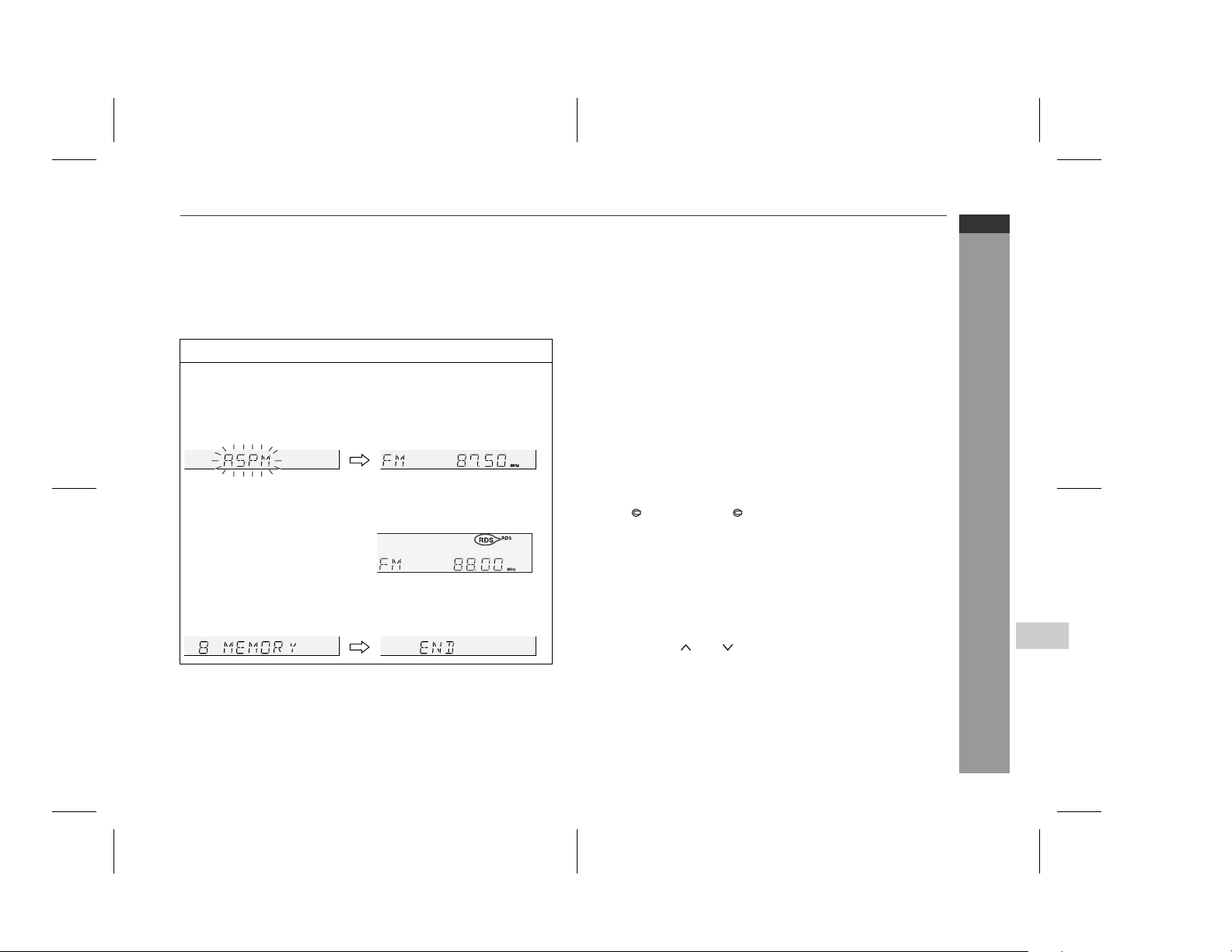

Användning av radiodatasystemet (RDS) . . . . . . . . . . . . 27 - 31

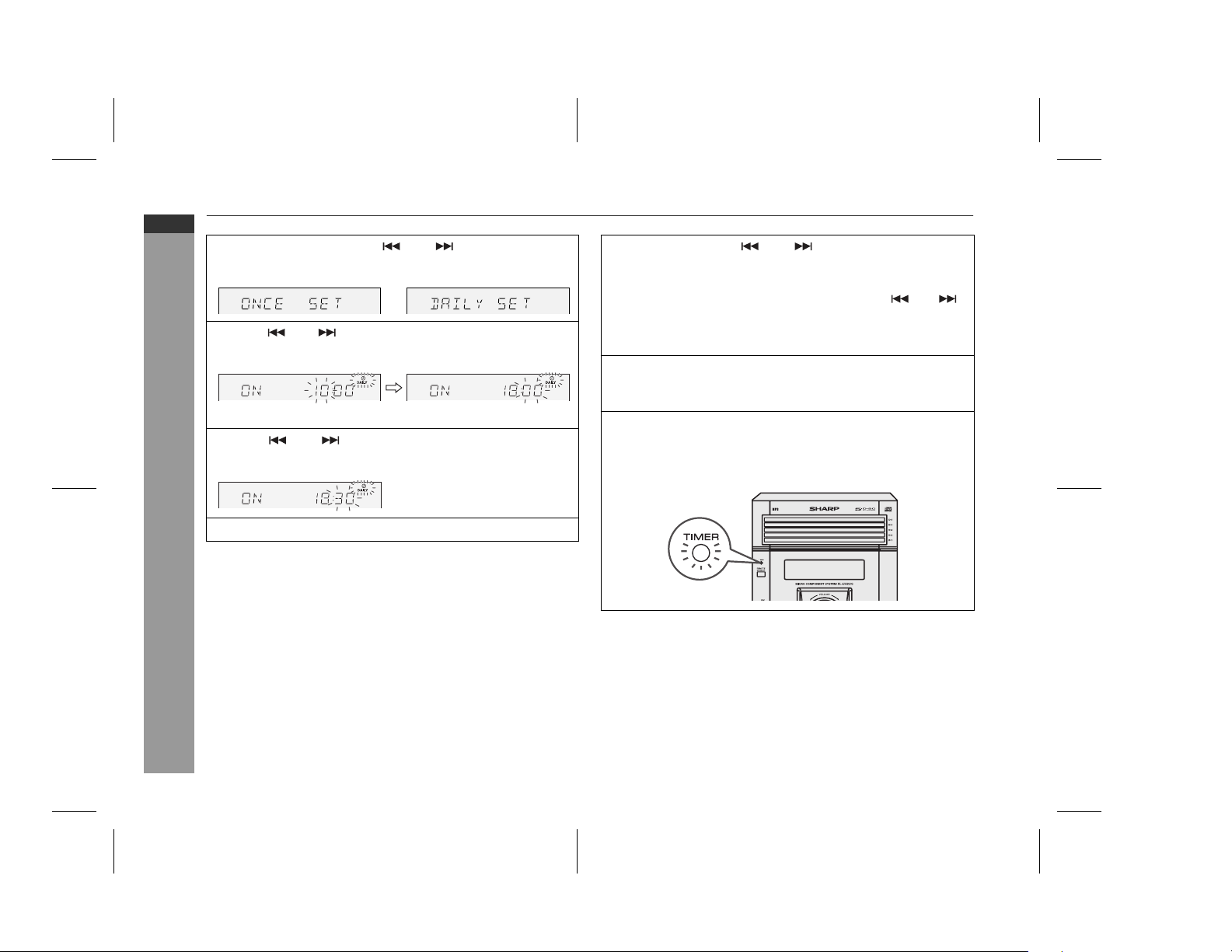

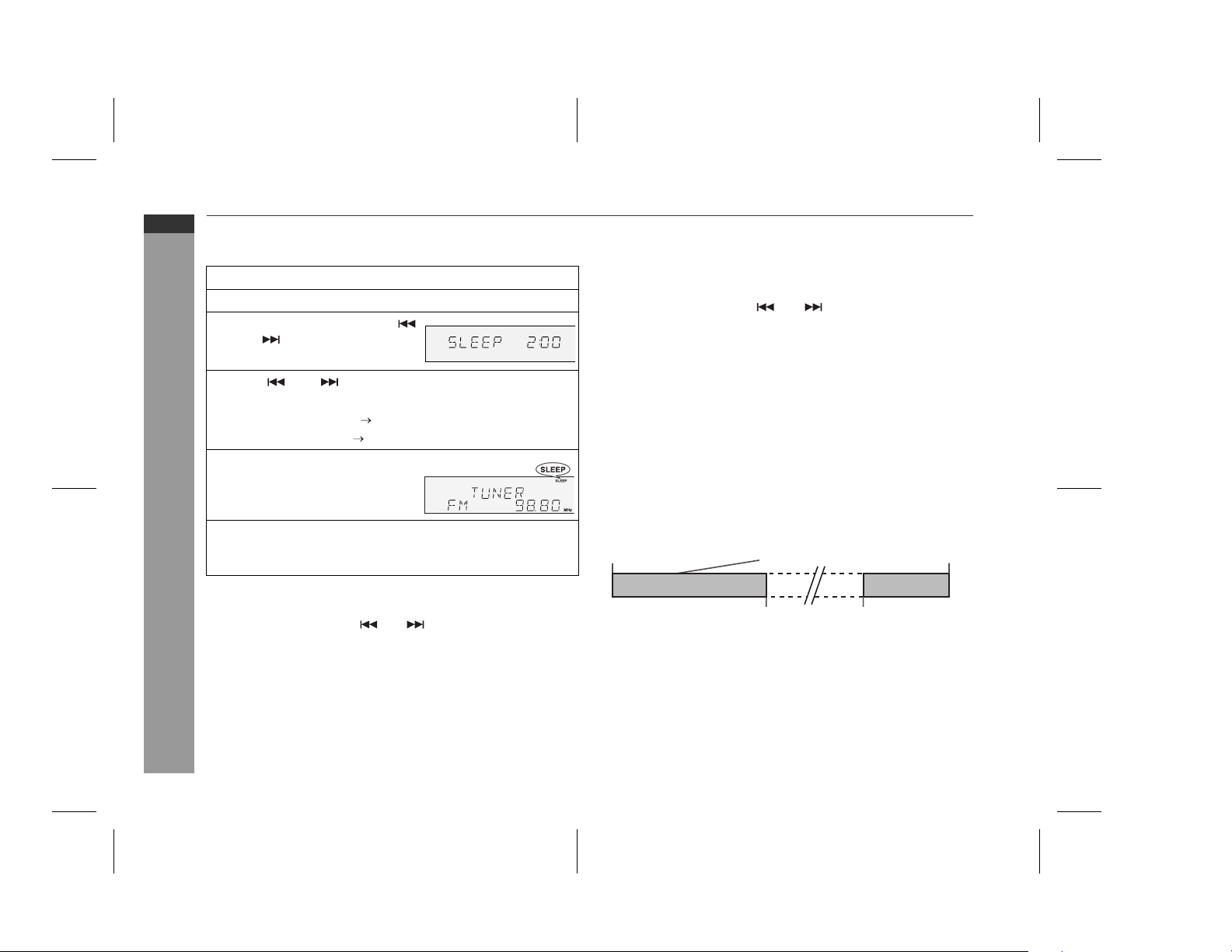

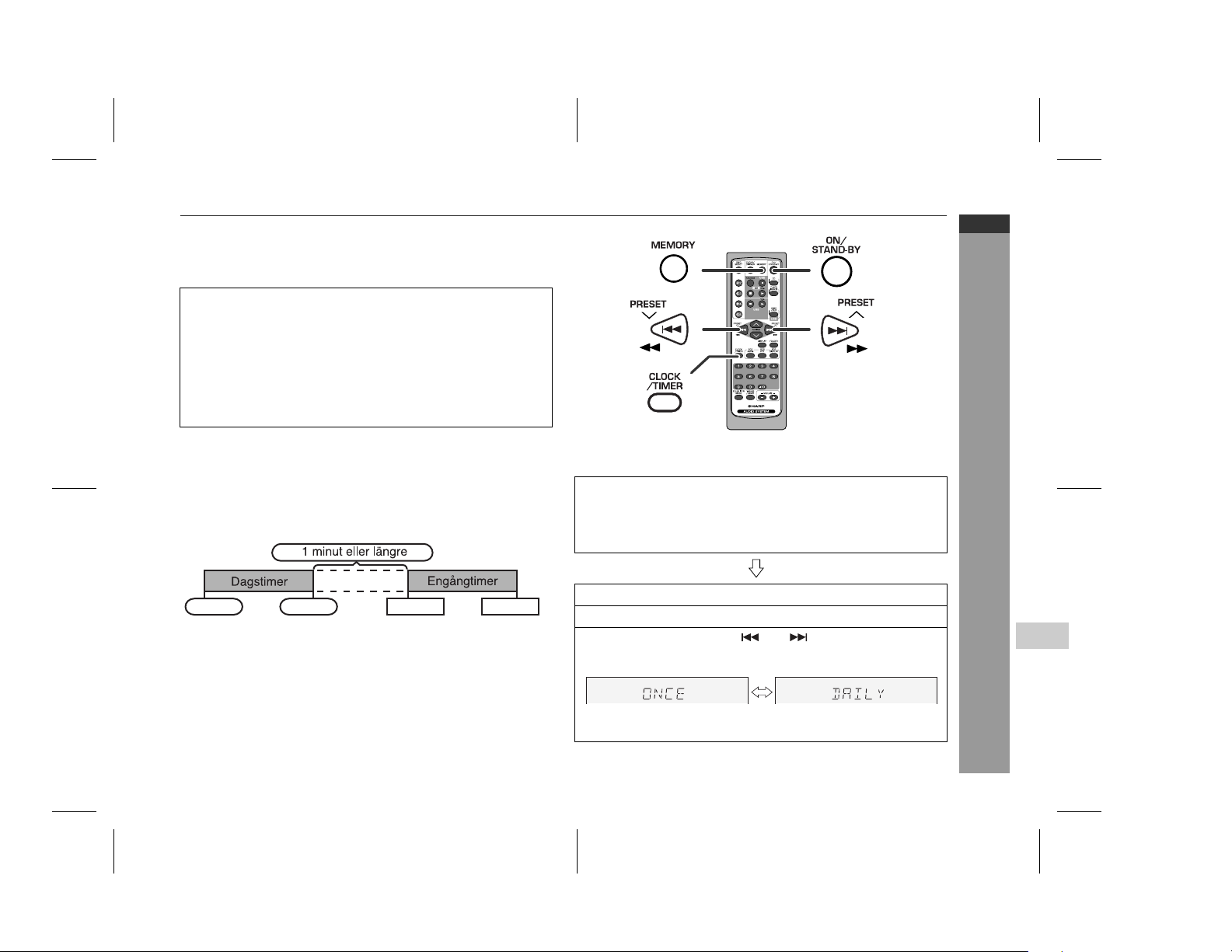

Timer och automatisk avstängning

(Endast fjärrkontroll) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 - 35

Förbättring av ditt system . . . . . . . . . . . . . . . . . . . . . . . . . 36 - 37

 Hänvisningar

Problemlösningsdiagram . . . . . . . . . . . . . . . . . . . . . . . . . 37 - 39

Underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 - 40

Page 2

Försiktighetsåtgärder

 Allmänt

 Se till att apparaten placeras på välventilerad plats med minst 10

cm fritt utrymme på alla sidor.

10 cm10 cm

 Använd enheten på ett fast, jämnt underlag

utan vibrationer.

 Håll apparaten borta från direkt solljus,

starka magnetfält, mycket damm, fuktighet och elektroniska/elektriska apparater (hemdatorer, telefax, etc.), som orsakar elektriska störningar.

 Ställ ingenting ovanpå enheten.  Apparaten får inte utsättas för väta, temperaturer över 60˚C eller

för mycket låga temperaturer.

 Om ditt system inte fungerar riktigt, dra nätsladden ur nätuttaget.

Stick in nätsladden igen och slå till strömmen.

 Vid åskväder, koppla från enheten för sä-

kerhets skull.

10 cm

D C

B S U

 Fatta tag i stickkontakten när den ska dras

ut ur nätuttaget. Att dra i sladden kan skada den.

 AC stickproppen används som frånkop-

plingsanordning och ska alltid vara klart driftsduglig.

 Ta inte bort det yttre locket med risk för

elektriska stötar. Kontakta närmaste SHARP service center för åtgärder.

 Luftventilationen får inte hindras genom att

täcka lufthålen med föremål såsom tidningar, borddukar, gardiner, etc.

 Inga öppna flamkällor såsom brinnande stearinljus får placeras på

enheten.

 Miljöhänsyn bör beaktas när batterier avlägsnas.  Denna enhet bör endast användas vid temperaturer mellan 5˚C -

35˚C.

 Enheten är utformad för användning i måttlig klimatmiljö.

Varning:

Apparaten får inte användas med annan spänning än den angivna. Att använda apparaten med högre spänning än angiven är farligt och kan orsaka brand eller annan olycka medförande skador. SHARP kan inte påtaga sig något ansvar för skada som orsakats genom användning av fel spänning.

 Nivåinställning

Ljudnivån vid en viss volyminställning beror på högtalarnas prestationsförmåga, placering, och flera andra faktorer. Det är tillrådligt att undvika att utsätta sig för höga volymnivåer. Vrid inte upp volymen till full styrka vid påslagning och lyssna på musik på måttliga nivåer.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Allmän information

V-2

Page 3

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Reglage och indikatorer

2 3

4 5 6 7 8

Allmän information

V-3

 Frampanel

1. Skivslädar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2. Timerindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

3. Fjärrsensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4. Skiv- eller USB stoppknapp . . . . . . . . . . . . . . . . . . . . . . . . 16

5. Skiv- eller USB spelnings- eller repeteringsknapp . . . 14, 18

6. Till/Beredskapsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

7. CD knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

8. Kanalväljar (frekvensband) knapp . . . . . . . . . . . . . . . . 25, 27

13 14

9. Video/Auxiliary/USB knapp . . . . . . . . . . . . . . . . . . . . . . . . . 22

10. USB kontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

11. Hörluruttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

12. Ljudreglering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

13. Skivnummer Valknappar . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

14. Skivsläde Öppna/Stäng knapp . . . . . . . . . . . . . . . . . . . . . . 14

 Skärmvisning

1. Skivnummerindikatorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2. MP3/WMA mappindikator . . . . . . . . . . . . . . . . . . . . . . . . . . 22

3. MP3/WMA titelindikatorer . . . . . . . . . . . . . . . . . . . . . . . 21, 23

4. MP3-indikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 22

5. WMA-indikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15, 22

4 5 10 11

6 7 8 9

17 18

13 14 15

6. RDS indikator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7. Trafikmeddelandeindikator . . . . . . . . . . . . . . . . . . . . . . . . . 27

8. Dynamisk PTY indikator . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

9. Trafikprogramindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

10. Frånslagsindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

11. Timerspelningsindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

12. MP3/WMA totalindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

13. Dagstimerindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

14. FM stereomodindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

15. FM Stereomottagningsindikator . . . . . . . . . . . . . . . . . . . . . 25

16. Minnesindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19, 26

17. Indikator för extra bas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

18. Repeterad skiv- eller USB spelningsindikator . . . . . . . 18, 24

19. Skiv- eller USB pausindikator . . . . . . . . . . . . . . . . . . . . . . . 16

20. Skiv- eller USB spelsindikator . . . . . . . . . . . . . . . . . . . 15, 23

Hänvisningssida

Page 4

(XL-UH220H) (XL-UH220H (BK))

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AC INPUT

RIGHT

LEFT

RIGHT

LEFT

ANTENNA

75 OHMS

GND

VIDEO/AUX IN

RIGHT LEFT

SUBWOOFER

PRE-OUT

SUBWOOFER

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

 Bakpanel

1. Högtalaruttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2. Nätsladd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3. FM 75 ohm antennuttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4. AM antennjordningsklämma . . . . . . . . . . . . . . . . . . . . . . . . . 9

5. AM ramantennuttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

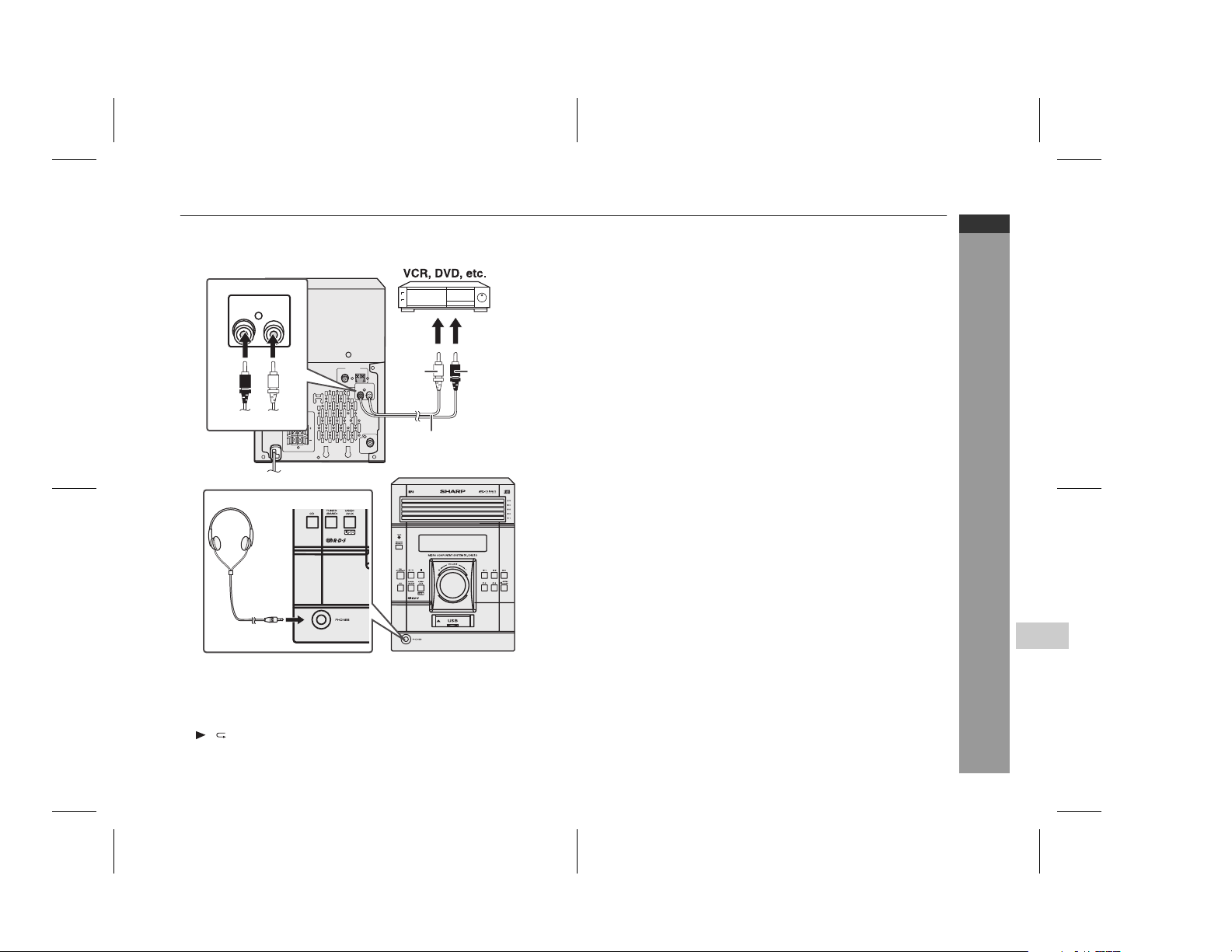

6. Video/Aux (Ljudsignal) Ingångsuttag . . . . . . . . . . . . . . . . 36

7. Kylfläkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

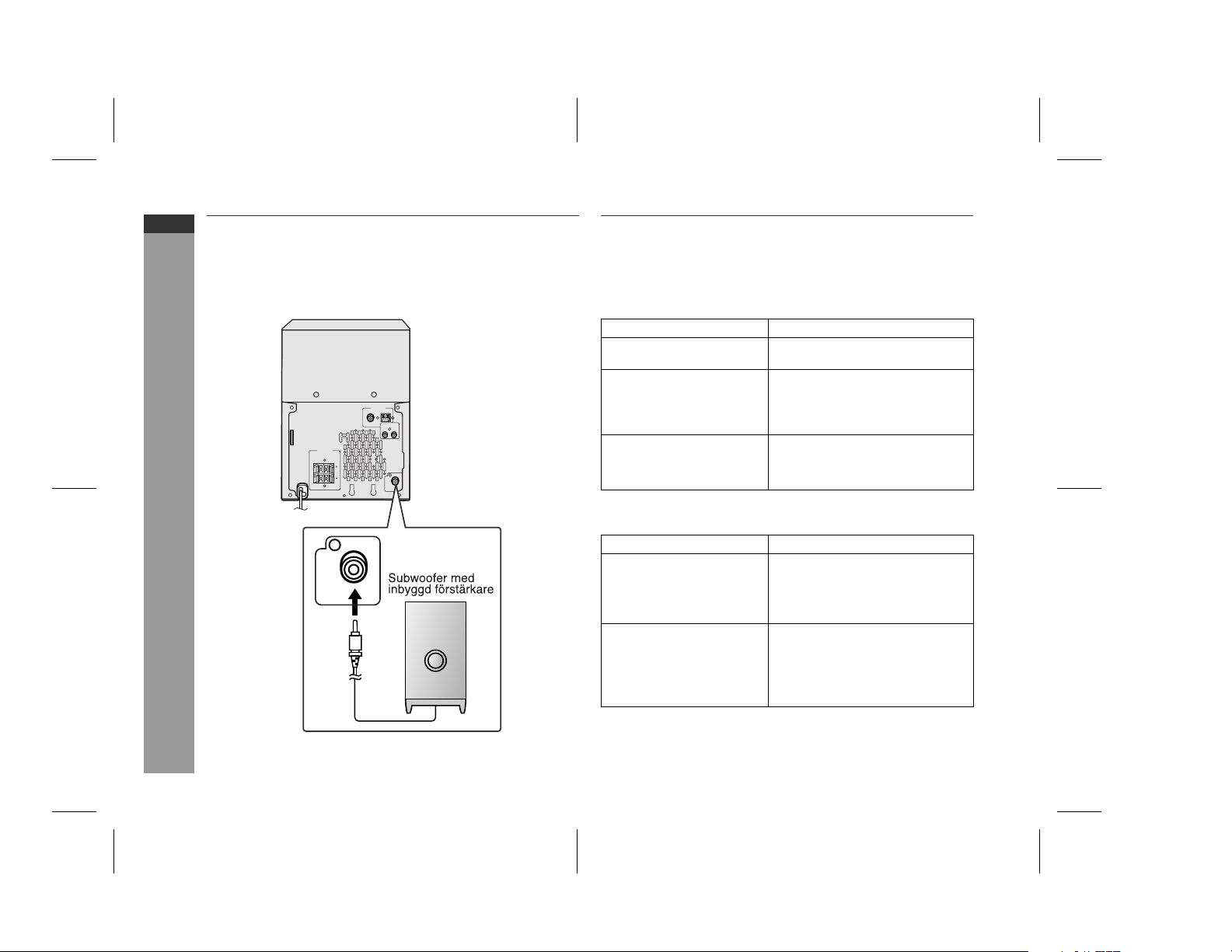

8. Subwooferförutgångsuttag . . . . . . . . . . . . . . . . . . . . . . . . . 37

Hänvisningssida

5 6

 Högtalarsystem

7 8

1. Högtonshögtalare

2. Baselement

3. Basreflexgång

4. Högtalarledning

Allmän information

 Högtalargallren kan tas bort

Se till att ingenting kommer i kontakt

med högtalarnas diafragma när gallren tas bort.

V-4

Page 5

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Reglage och indikatorer (fortsättning)

(XL-UH222H)

ANTENNA

GND

75 OHMS

VIDEO/AUX IN

RIGHT LEFT

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AC INPUT

RIGHT

LEFT

LIGHT-UP

SPEAKERS

PRE-OUT

SUBWOOFER

RIGHT

LEFT

5 6

7 8

 Bakpanel

1. Högtalaruttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2. Nätsladd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3. FM 75 ohm antennuttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4. AM antennjordningsklämma . . . . . . . . . . . . . . . . . . . . . . . . . 9

5. AM ramantennuttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6. Video/Aux (Ljudsignal) Ingångsuttag . . . . . . . . . . . . . . . . . 36

7. Kylfläkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. Högtalarbelysningsuttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

9. Subwooferförutgångsuttag . . . . . . . . . . . . . . . . . . . . . . . . . 37

Hänvisningssida

Allmän information

V-5

 Högtalarsystem

1. Högtonshögtalare

2. Baselement

3. Basreflexgång

4. Högtalarledning

5. Högtalarbelysningskabel

4 5

Page 6

XL-UH220H

XL-UH220H (BK)

XL-UH222H

8 9

15 16

5 6

26 27

18 19 20 21

 Fjärrkontroll

Hänvisningssida

1. Fjärrkontrollsändare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2. Skivnummer Valknappar . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3. Klock/timerknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 32, 35

4. Sökknappar för skiva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5. Ekvalisatorläge valknapp . . . . . . . . . . . . . . . . . . . . . . . . . . 12

6. Extra Bas/Demo knapp . . . . . . . . . . . . . . . . . . . . . . . . . 10, 12

7. Till/Beredskapsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8. CD knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

9. Kanalväljar (frekvensband) knapp . . . . . . . . . . . . . . . . 25, 27

10. Video/AUX/USB knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

11. MP3/WMA mappknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

12. MP3/WMA-displayknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

13. Nivå upp och ner knappar . . . . . . . . . . . . . . . . . . . . . . . . . . 12

14. Clear/Dimmer knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

15. Skiv-/USB-slumpspelsknapp . . . . . . . . . . . . . . . . . . . . 18, 24

16. Skivstoppsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

17. USB stoppknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

18. Minne knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 19

19. Skiv/USB-pausknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

20. Skivspelnings- och repeteringsknapp . . . . . . . . . . . . . . . 14

21. USB spelnings- och repeteringsknapp . . . . . . . . . . . . . . . 22

22. Inställning/ Mapp upp knapp . . . . . . . . . . . . . . . . . 21, 22, 25

23. Skiv-/USB-spår upp eller snabb framspolning, kanalförin-

ställning upp, tid upp knapp . . . . . . . . . 13, 16, 22, 25, 26, 27

24. Skiv-/USB-spår ner eller snabbt omslag, kanalförinställning

ner, tid ner knapp . . . . . . . . . . . . . . . . . . 13, 16, 22, 25, 26, 27

25. Inställning/ Mapp ner knapp . . . . . . . . . . . . . . . . . . 21, 22, 25

26. RDS ASPM knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

27. RDS PTY knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

28. RDS displayknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

SVENSKA

Allmän information

V-6

Page 7

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Systemanslutningar

(XL-UH220H), (XL-UH220H (BK))

Var noga med dra ut nätströmskabeln före anslutniingar.

Anslutning av antenn (hänvisa till sidan 9)

Höger högtalare

AM-ramantennFM-antenn

Vänster högtalare

Förberedelse för användning

Anslutning av högtalare (hänvisa till sidan 9)

V-7

AC INPUT

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

RIGHT

LEFT

ANTENNA

GND

75 OHMS

VIDEO/AUX IN

RIGHT LEFT

PRE-OUT

SUBWOOFER

Vägguttag

(Nät 230 V, 50 Hz)

Nätanslutning (hänvisa till sidan 10)

Page 8

(XL-UH222H)

Var noga med dra ut nätströmskabeln före anslutniingar.

Anslutning av antenn (hänvisa till sidan 9)

XL-UH220H (BK)

XL-UH220H

XL-UH222H

SVENSKA

FM-antenn

Höger högtalare

Högtalarbelysningskabel

Anslutning av högtalare (hänvisa till sidan 9)

AC INPUT

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

RIGHT

LEFT

AM-ramantenn

ANTENNA

GND

75 OHMS

VIDEO/AUX IN

RIGHT LEFT

RIGHT

LIGHT-UP

SPEAKERS

LEFT

PRE-OUT

SUBWOOFER

(Nät 230 V, 50 Hz)

Vänster högtalare

Högtalarbelysningskabel

Vägguttag

Nätanslutning (hänvisa till sidan 10)

Förberedelse för användning

V-8

Page 9

XL-UH220H

XL-UH220H (BK)

XL-UH222H

Systemanslutningar (fortsättning)

SVENSKA

 Anslutning av antenn

Medföljande FM-antenn:

Anslut FM-antennledningen till FM 75 OHMS kontakten och rikta FM-antennledningen mot starkast mottagna signal.

Medföljande AM-ramantenn:

Anslut AM-ramantennen till uttagen för AM och Jordning (GND). Placera AM-ramantennen så mottagningen blir den bästa. Ställ AMramantennen på en hylla, etc, eller fäst den mot en hållare eller en vägg med skruvar (medföljer ej

 Anslutning av högtalare

Anslut svart ledning till minus (-) och röd ledning till plus (+).

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

ANTENNA

GND

75 OHMS

VIDEO/AUX IN

RIGHT LEFT

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AC INPUT

RIGHT

LEFT

PRE-OUT

SUBWOOFER

Varning:

 Använd högtalare med en impedans på 6 ohm eller mer eftersom

RIGHT

LEFT

en lägre impedans kan skada apparaten.

ANTENNA

GND

ANTENNA

GND

75 OHMS

VIDEO/AUX IN

RIGHT LEFT

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AC INPUT

RIGHT

LEFT

PRE-OUT

SUBWOOFER

75 OHMS

 Förväxla inte höger och vänster kanaler.

Höger högtalare är på höger sida med ansiktet mot enheten.

 Låt inte de obelagda högtalarledningarna

vidröra varandra.

 Kontrollera att föremål inte hamnar eller

placeras i basreflexgångarna.

 Stå eller sitt inte på högtalarna. Du kan

komma till skada.

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

LEFT

RIGHT

Fel

 Högtalarbelysningsanslutning (Enbart

Anmärkning:

Ställa antennen på enheten eller nära nätströmssladden kan orsaka störningar i pickupen. Ställ antennen på avstånd från enheten för bättre mottagning.

Förberedelse för användning

Installation av AM-ramantennen:

< Montering > < Fastsättning på väggen >

XL-UH222H)

Anslut högtalarbelysningskablarna till uttagen för SPEAKERS LIGHT-UP för att få ljus på högtalarna. För att stänga av högtalarbelysningsfunktionen, håll nere knappen CLEAR/DIMMER på fjärrkontrollen i 2 sekunder eller mer.

HÖGER HÖGTALARE

VÄNSTER HÖGTALARE

V-9

Vägg Skruvar (ingår inte)

Anmärkning:

Koppling av höger högtalarbelysningskabel till RIGHT uttag och vänster högtalarbelysningskabel till LEFT uttag.

Page 10

 Nätanslutning

Efter kontroll att alla anslutningar gjorts korrekt, stick in enhetens nätströmsladd i vägguttaget. Om du ansluter enheten förstgår den till demonstrationsmodet.

ANTENNA

GND

75 OHMS

VIDEO/AUX IN

RIGHT LEFT

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AC INPUT

RIGHT

LEFT

PRE-OUT

SUBWOOFER

Vägguttag (Nät 230 V, 50 Hz)

Anmärkning:

 Dra stickkontakten ur nätuttaget om apparaten inte ska användas

under längre tid.

Kylfläkt:

Huvudenheten är utrustad med en kylfläkt som är monterad på baksidan för ökad kylning. Placera inga hinder framför fläktens öppning eftersom detta äventyrar korrekt ventilation.

ANTENNA

GND

75 OHMS

VIDEO/AUX IN

RIGHT LEFT

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

AC INPUT

RIGHT

LEFT

PRE-OUT

SUBWOOFER

 Demonstrationsläge

När enheten först ansluts till nätet aktiveras demonstrationsläget. Du ser ord rullas över skärmen.

Hur demonstrationsläget annul-

leras

När enheten är i strömberedskapsläget (demonstrationsläge), tryck X-BASS/DEMO knappen på fjärrkontrollen. Enheten går till läget för låg strömförbrukning.

Hur återgå till demonstrationsläget:

När enheten är i beredskapsläget, tryck X-BASS/DEMO knappen på fjärrkontrollen igen.

Anmärkning:

När strömmen är på kan X-BASS/DEMO knappen användas för att välja extra bas.

 Yttre FM-antenn

Använd FM utomhusantenn om du kräver bättre mottagning. Rådgör med din affär.

ANTENNA

GND

75 OHMS

Anmärkning:

Om en FM utomhusantenn används, koppla från den medföljande FM antennledningen.

GND

75 ohm

75 ohms

koaxial kabel

coaxial cable

External

Yttre FM-antenn

FM aerial

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Förberedelse för användning

V-10

Page 11

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Fjärrkontroll

 Batteriinstallation

1 Öppna batterilocket. 2 Sätt i batterierna åt rätt håll som anges i batterifacket.

När batterierna läggs i eller tas ur, skjut dom mot batterikontak-

terna .

3 Stäng locket.

Observera för batterier:

 Byt ut båda batterierna mot nya på en gång.  Blanda inte gamla och nya batterier.  Ta ur batterierna om enheten inte ska användas under en längre

tid. Detta förhindrar skador på grund av batteriläckage.

Anmärkningar för användning:

 Byt batterierna om användningsavståndet minskar eller om

användningen blir ojämn. Köp 2 "AA" storlek batterier (UM/SUM3, R6, HP-7 eller liknande).

 Rengör regelbundet sändaren på fjärren och sensorn på enheten

med en mjuk duk.

 Om sensorns utsätts för starkt ljus kan dess funktion störas.

Avskärma ljuset eller vänd enheten från ljuset.

 Håll fjärrkontrollen borta från fukt, värme, stötar och vibrationer.

 Test av fjärrkontrollen

Kontrollera fjärrkontrollen efter alla anslutningar kontrollerats (hänvisa till sidorna 7 - 10). Rikta fjärrkontrollen rakt mot sensorn på enheten.

Fjärrkontrollens användningsområde visas nedan:

Tryck ON/STAND-BY knappen. Går strömmen till? Nu kan du njuta av musiken.

Varning:

 Använd inte laddningsbara batterier (nickel kadmium batteri, etc.).  Att sätta i batterierna åt fel håll kan orsaka funktionsfel.

Borttagning av batterier:

Öppna batterilocket och ta bort batterierna.

Förberedelse för användning

V-11

Page 12

Allmän reglering

 Nivåinställning

Användning med huvudenheten:

Nivån ökar när moturs.

Användning med fjärren:

Tryck VOLUME (+ eller -) för öka eller minska nivån

VOLUME

kontrollen vrids medurs och minskar

.....

30 MAXIMUM0

 Baskontroll

När strömmen först vrids på går enheten till extrabasläget som förstärker basfrekvenserna, och "X-BASS" syns. För att annullera extrabasläget tryck X-BASS/DEMO knappen på fjärrkontrollen.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

 För slå på strömmen

Tryck ON/STAND-BY knappen och slå till strömmen.

Efter användning:

Tryck ON/STAND-BY knappen för att gå till beredskapsläget

 Belysningsljuskontroll

Vid påslagning, tänds ringen runt volymkontrollen. För att sätta på/ stänga av ljuset, håll nere knappen CLEAR/DIMMER på fjärrkontrollen i mer än 2 sekunder.

 Högtalarbelysningsreglering (Enbart

Xl-UH222H)

Högtalaren tänds upp efter nivån på musikkällan som spelas. För att sätta på/stänga av ljuset, håll nere knappen CLEAR/DIMMER på fjärrkontrollen i 2 sekunder eller mer.

 Volymens automatiska intoning

Om du stänger av och slår åter på enheten när volymen är inställd på 27 eller mer, startar volymen från 16 och tonas in till den senaste använda nivån.

 Ekvalisator

När EQUALIZER MODE knappen trycks på fjärrkontrollen visas aktuell lägesinställning. För ändra till annat läge, tryck EQUALIZER MODE knappen ﬂera gånger tills önskat ljudläge visas.

Grundförfarande

V-12

Page 13

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Inställning av klockan (Endast fjärrkontroll)

Tryck eller för justera timmen och tryck sedan MEMORY.

Tryck eller för öka tiden med 1 timme. Håll den nere för öka fortlöpande.

Tryck eller för justera minuterna och tryck sedan MEMORY.

I detta exempel är klockan satt enligt 24-timmars (0:00) systemet.

Tryck ON/STAND-BY knappen för slå till strömmen.

1 2

Tryck CLOCK/TIMER.

Inom 10 sekunder, tryck eller för välja "CLOCK" och tryck MEMORY.

Grundförfarande

Tryck eller för välja 24 timmars eller 12 timmars format och tryck sedan MEMORY.

"0:00" 24-timmars systemet syns. (0:00 - 23:59) "AM 12:00" 12-timmars systemet syns. (AM 12:00 - PM 11:59) "AM 0:00" 12-timmars systemet syns. (AM 0:00 - PM 11:59)

V-13

Tryck eller en gång för öka tiden med 1 minut. Håll den nere för ändra tiden i 5 minuters intervall.

För bekräfta tidvisningen:

[När enheten är i beredskapsläget] Tryck CLOCK/TIMER. Tiden visas i ungefär 10 sekunder.

[När strömmen är på] Tryck CLOCK/TIMER. Inom 10 sekunder, tryck eller för visa tiden. Tiden visas i ungefär 10 sekunder.

Anmärkning:

"CLOCK" syns eller tiden blinkar för bekräfta tidsvisningen när nätströmmen återställts efter strömavbrott eller enheten kopplats från. Om felaktig, justera om klockan som följer.

För återställa klockan:

Gör "Inställning av klockan" från steg 1. Om "CLOCK" inte syns i steg 3 hoppas steg 4 över (för välja 24-timmars eller 12timmarsskärm).

För ändra 24-timmar eller 12-timmarsystemet:

1 Nollställ allt programmerat innehåll. [Hänvisa till "Nollställa hela

minnet (nollställning)" på sidan 38 för detaljer.]

2 Gör "Inställning av klockan" från steg 1.

Page 14

Att lyssna på CD eller MP3/WMA-CD

Detta system kan spela upp vanliga CD, CD-R/RW i CD-format och CD-R/RW med MP3- eller WMA-ﬁler, men inte spela in på dessa. Vissa audio CD-R och CD-RW skivor är inte spelbara pga. skivans beskaffenhet eller komponenten som användes för inspelning.

MP3: MP3 är ett slags komprimering. Det är en akronym som betyder MPEG Audio Layer 3. MP3 är en audiokodtyp som behandlas genom höggradig komprimering från den ursprungliga audiokällan med ringa förlust av ljudkvaliteten.

 Systemet understöder MPEG 1 Layer 3, MPEG 2 Layer 3 och

VBR filer.

 Under VBR filavspelning är tiden i skärmen olik faktisk avspeln-

ingstid.

 Bitrate som är stödd av MP3 är 32 ~ 320 kbps.

WMA: WMA-filer är avancerade systemformat-filer som innehåller ljudformat-filer som har komprimerats med Windows Media Audio kod. WMA har utvecklats av Microsoft som ljudformat-filer för Windows Media Player.

 MP3- och WMA-indikatorn tänds när enheten läser av en MP3-

resp. WMA-CD.

 Bitrate som är stödd av WMA är 64 ~ 160 kbps.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Automatisk ström till funktion:

När du trycker någon av följande knappar slås enheten till.

 CD (huvudenhet och fjärrkontroll): Enheten slås till och "CD"

funktionen aktiveras.

 CD / på fjärrkontrollen: Enheten slås till och CD avspelning

startar (oavsett sista funktionen).

 / på huvudenheten: Enheten slås till och avspelning av sista

funktionen startar (CD,TUNER,VIDEO/AUX/USB).

Automatisk avstängning:

När CD-, MP3- eller WMA-CD-funktionen är i stoppläge går huvudenheten till beredskapsläge efter 15 minuters inaktivitet.

Uppspelning av vanlig CD eller MP3/WMA-CD

V-14

Page 15

XL-UH220H

XL-UH220H (BK)

XL-UH222H

Att lyssna på CD eller MP3/WMA-CD (fortsättning)

SVENSKA

1 Tryck ON/STAND-BY knappen för slå till strömmen. 2 Tryck CD. 3 Tryck 1 och inom 5 sekunder tryck OPEN/CLOSE för

öppna skivsläden 1.

4 Placera skivan i skivsläden 1 med etiketten uppät.

Var noga med placera 8 cm skivan i mitten på skivslädarna.

12 cm 8 cm

E M

U L O V

ON Y B

NDA ST

E P O

O CL

EO D VI

ER N TU

X U A

D) N

(BA

5 Tryck OPEN/CLOSE knappen för att stänga skivsläden 1.

MP3-indikator

[CD]

Totalt antal spår för skiva

Total speltid för skiva

[MP3/WMA]

Totalt antal filer

WMA-indikatorTOTAL-indikator

 På grund av strukturen av skivinfoirmationen tar det längre

tid att läsa MP3/WMA skiva än normal CD (cirka 20 till 90 sekunder).

6 Du kan placera skivorna på skivslädarna 2 - 5 genom följa

stegen 3 - 5.

7 Tryck / för att starta avspelning.

Uppspelning av vanlig CD eller MP3/WMA-CD

 Avspelning börjar från spår 1 på DISC 1. Efter att skivan slutat

spela, spelas nästa skiva automatiskt.

 Efter sista spåret på femte skivan spelat färdigt stannar enheten

automatiskt.

 När skiva saknas i en av skivslädarna (1 - 5) hoppas tom släde

över till nästa släde med skiva.

Växla andra skivor medan skiva spelar:

Tryck en av 1 - 5 knapparna för stannad skiva och inom 5 sekunder tryck OPEN/CLOSE för växla skivor.

Ta ut skivorna:

Tryck på en av 1 - 5 och inom 5 sekunder tryck OPEN/CLOSE.

För att hoppa till en önskad skiva:

Tryck på en av 1 - 5-knapparna, och tryck sedan inom 5 sekunder på (CD )-knappen.

Varning:

 Placera inte två skivor i samma skivsläde.  Spela inte upp skivor med speciell form (hjärtformade, sexhörniga

o.s.v.). Det kan leda till felfunktioner.

 Snurra inte på skivsläden under gång.  Om strömmen bryts medan släden är öppen, vänta tills den åter

går till.

 Om skivsläden stannas med våld syns "ER-CD20" på skärmen i 3

sekunder och enheten fungerar inte. Om så sker, tryck ON/ STAND-BY för gå till beredskapsläget och slå sedan till strömmen igen.

 Uppträder störningar i TV- eller radiomottagning under CD-

spelning ska avståndet mellan apparaterna ökas.

 Om skivan är skadad, smutsig eller inlagd upp och ner hoppas

den över.

V-15

Skivspelsindikator

Page 16

 Olika skivfunktioner

Funktion Huvuden-

het

Spelning Tryck medan stannad.

Stopp Tryck under avspel-

Fjärrkon-

troll

Handhavande

ning.

Anmärkningar för CD eller MP3/WMA skiva:

 Spår upp/spår ner är möjligt endast för enskilda skivor.  Snabb framspolning/snabbt omslag är möjligt endast för enskilda

skivor.

 När slutet på sista spåret nås under snabbt framåt visas "END"

på skärmen och CD spelning pauserar. När början på första spåret nås under snabbt omslag går enheten till avspelningsläget.

 Omskrivningsbara skivor som inte är slut, kan fortfarande spelas.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Paus Tryck under avspel-

Spår upp/ spår ner

Snabb framspolning/snabb omslagsspolning

ning. Tryck / för återuppta avspelning från pausläget.

Tryck under avspelning eller medan stannad.

Om du trycker knappen medan stannad, tryck / för starta önskat spår.

Tryck och håll nere under avspelning.

Släpp knappen för återuppta avspelning.

Uppspelning av vanlig CD eller MP3/WMA-CD

V-16

Page 17

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

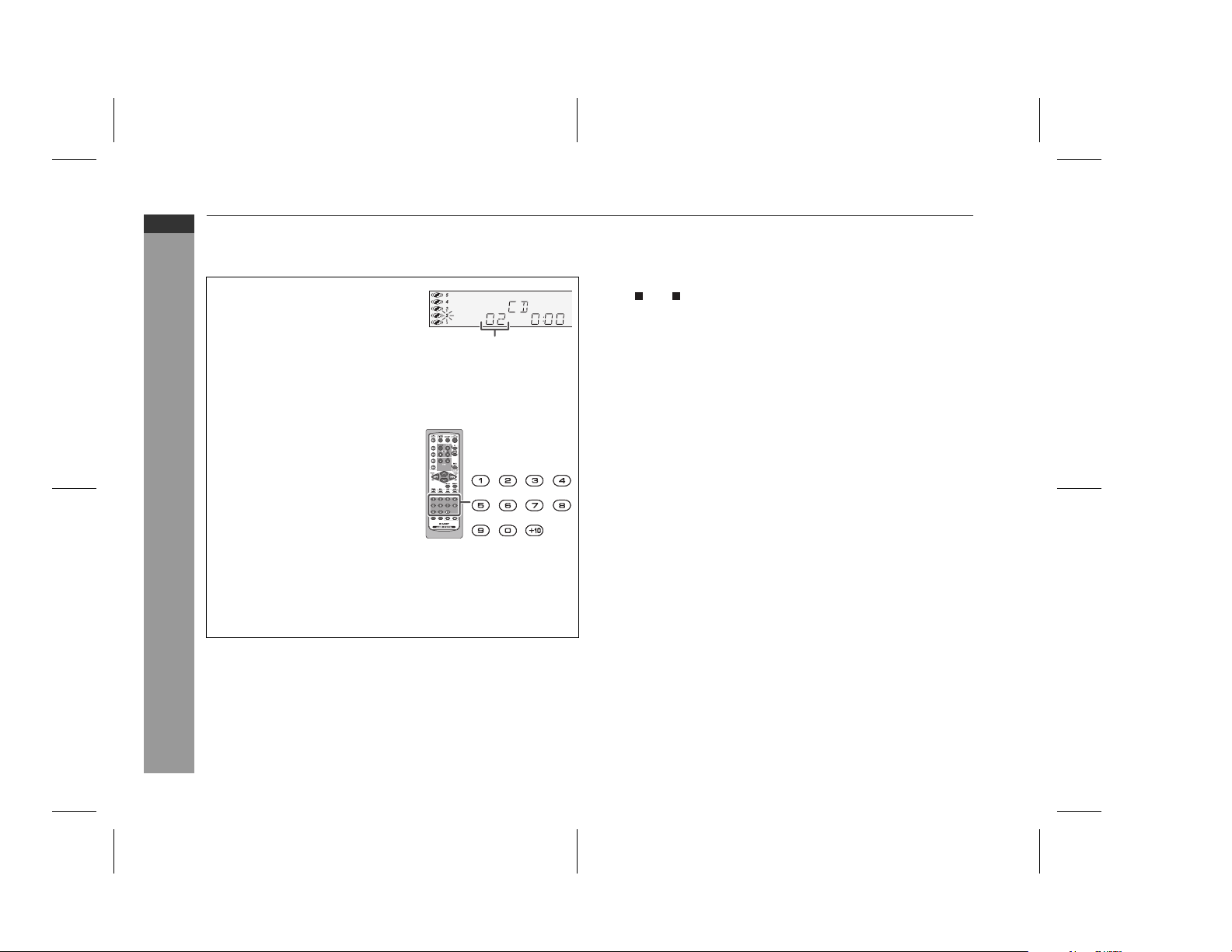

Avancerad uppspelning av CD eller MP3/WMA-CD

 Spårsnabbsökning

Önskade spår på aktuell skiva kan spelas med snabbsökningsknapparna.

Använd snabbsökningsknapparna på fjärrkontrollen för välja önskat spår medan vald skiva spelas.

Valt spårnummer

 Med snabbsökknapparna kan välja upp till nummer 9.  När nummer 10 eller högre väljs, använd "+10".

A. Till exempel, för välja 13

1 Tryck "+10" en gång. 2 Tryck "1". 3 Tryck "3".

B. Till exempel, för välja 130

1 Tryck "+10" knappen två gånger. 2 Tryck "1". 3 Tryck "3". 4 Tryck "0".

Anmärkningar:

 Spårnummer högre än antalet spår kan inte väljas.  Under slumpmässig spelning är snabbsökning inte möjlig.

Avsluta avspelning:

Tryck (CD ).

Uppspelning av vanlig CD eller MP3/WMA-CD

V-17

Page 18

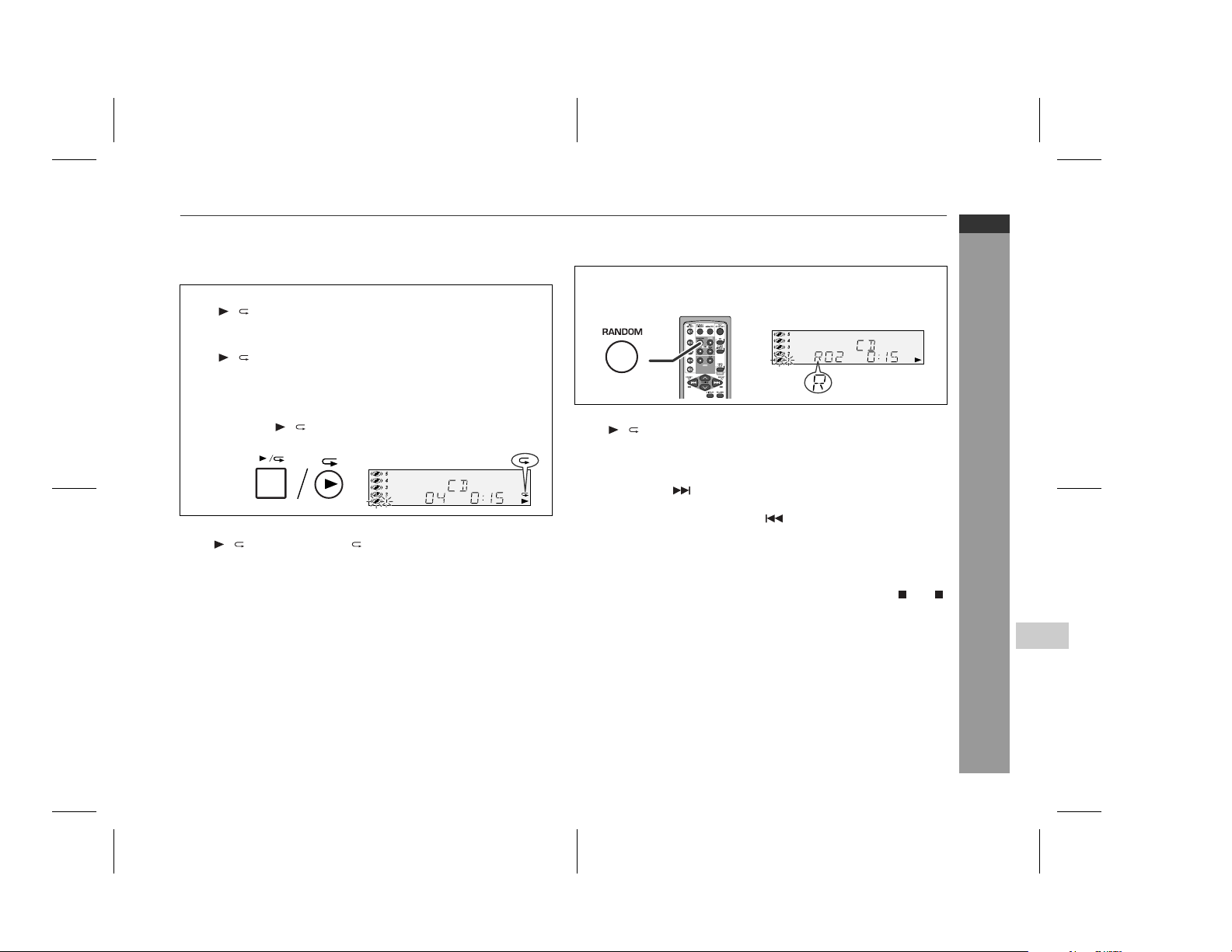

 Repeterad spelning

Repeterad spelning kan spela en skiva, alla 5 skivorna, eller programmerad sekvens fortlöpande.

För att repetera en skiva:

Tryck / två gånger.

Repetering av alla spår på upp till 5 skivor:

Tryck / knappen tre gånger.

Repetera önskade spår (Enbart CD):

Gör stegen 1 - 6 i avsnittet "Programmerad spelning" på sidan 19 och tryck sedan / två gånger.

Annullering av repeterad spelning:

Tryck / knappen igen tills " " försvinner.

 Slumpmässig spelning

Spåren på skivan kan spelas i slumpmässig ordning automatiskt

Slumpspela alla spår på upp till 5 skivor:

Tryck RANDOM på fjärrkontrollen.

För att annullera slumpmässig spelning:

Tryck / . "R" försvinner.

Anmärkningar:

 Om du trycker knappen under slumpmässig spelning kan du

gå till spåret som valts näst med slumpfunktionen. Men du kan inte gå till föregående spår med knappen. Början på spelande spår söks upp.

 Enheten väljer och spelar spåren automatiskt under slumpmäs-

sig spelning. (Spårordningen är valfri.)

Varning:

Efter repeterad eller slumpmässig spelning, se till att trycka (CD ) knappen annars fortsätter skivan (skivorna) spela.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Uppspelning av vanlig CD eller MP3/WMA-CD

V-18

Page 19

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Avancerad uppspelning av CD

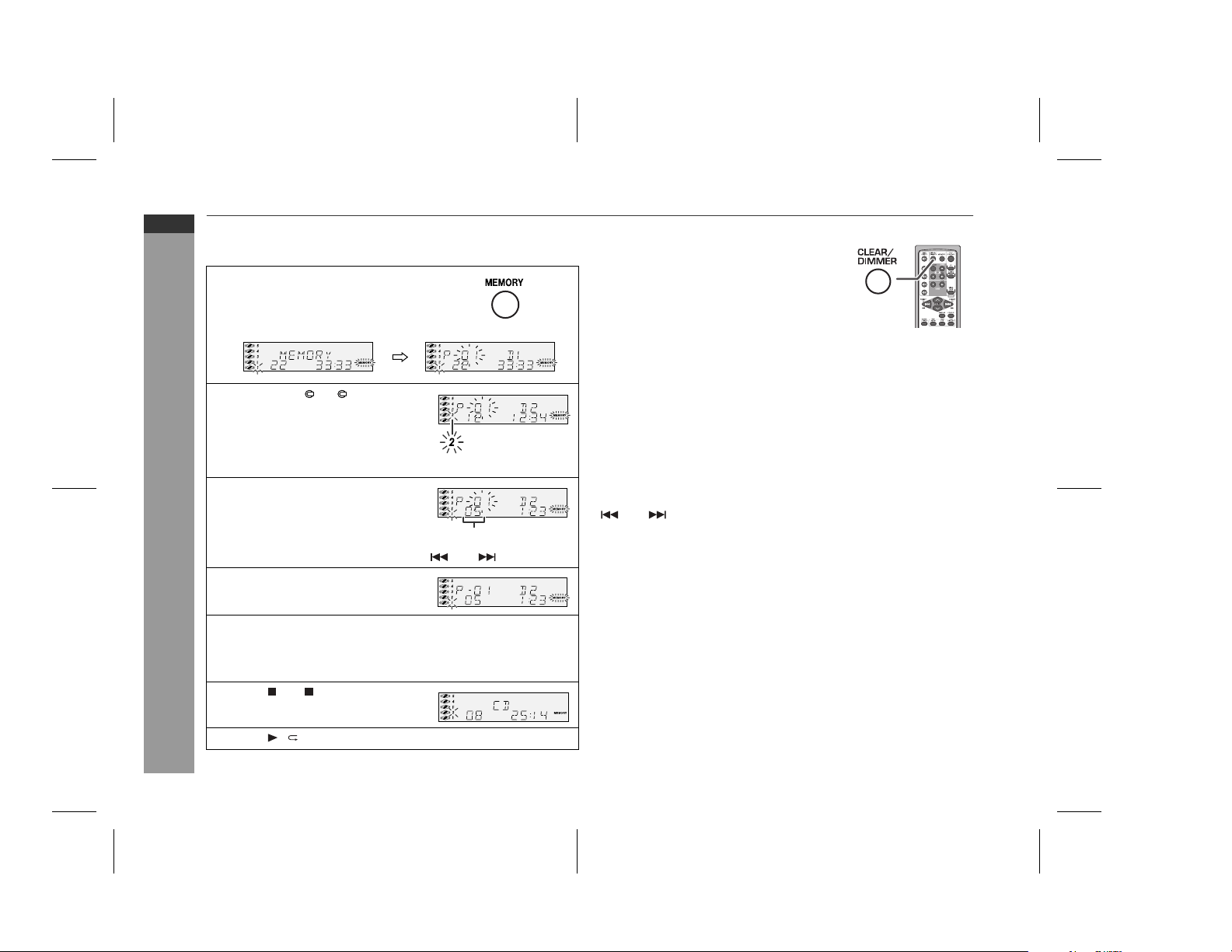

 Programmerad spelning

Du kan välja upp till 32 musikval för avspelning i önskad ordning.

1 Medan i stoppläget, tryck

MEMORY knappen på fjärrkontrollen för att gå till läget spara programmering.

2 Tryck en av 1 - 5 knapparna

för välja önskad skiva.

Valt skivnummer

3 Tryck snabbsökknapparna på

fjärrkontrollen för välja önskat spår.

Valt spårnummer

Du kan också välja spår med trycka eller .

4 Tryck MEMORY knappen för spa-

ra spårnumret.

5 Repetera stegen 2 - 4 för andra spår. Upp till 32 spår kan

programmeras.

Om du gör misstag kan de programmerade spåren raderas med trycka CLEAR/DIMMER knappen.

6 Tryck (CD ).

Uppspelning av vanlig CD eller MP3/WMA-CD

Totalt antal i minnet visas.

7 Tryck / för att starta avspelning.

Radering av programmerade val:

Tryck CLEAR/DIMMER knappen på fjärren medan "MEMORY" indikatorn blinkar.

Varje gång knappen trycks ner, raderas ett spår, begynnande med det sist programmerade.

För annullera programmerad spelning:

Medan i stoppmodet och "MEMORY" indikatorn lyser, tryck CLEAR/ DIMMER knappen på fjärren. "MEMORY" indikatorn försvinner och allt programmerat innehåll nollställs.

Lägga spår till programmet:

Om program tidigare har memorerats visas "MEMORY" indikatorn. Följ sedan stegen 1 - 6 för lägga till spår. De nya spåren memoreras efter det sista spåret i originalprogrammet.

För kontrollera vilka spår som är programmerade:

Medan enheten är stannad i programmerade spelningsläget, tryck

eller knappen.

Anmärkningar:

 När skiva med programmerade spår tas ur annulleras program-

met automatiskt.

 Även om du trycker ON/STAND-BY knappen för gå till bereds-

kapsmodet eller ändrar funktionen från CD till annan raderas inte programmerade musikval.

 Under programmerad spelning är slumpmässig spelning inte

möjlig.

V-19

Page 20

XL-UH220H

MP3/WMA mappläge (enbart för MP3/WMA ﬁler)

För att spela upp MP3/WMA (Windows Media Audio) ﬁl

XL-UH220H (BK)

XL-UH222H

SVENSKA

Det finns många musikplatser på Internet från vilka du kan ladda ner MP3/WMA (Windows Media Audio) musikfiler. Följ instruktionerna på webbplatsen om hur ladda ner musikfilerna. Du kan sedan spela upp dessa nerladdade musikfiler genom att bränna dem på en CD-R/RW skiva eller ansluta en USB minnesspelanordning.  Dina nerladdade sånger/filer är enbart för personligt bruk. All an-

nan användning av sångerna utan ägarens tillstånd är olaglig.

 Om mappuppspelningsordning

Om MP3/WMA filerna är inspelade i flera mappar, får varje mapp automatiskt ett nummer.

Dessa mappar kan väljas med FOLDER knappen på fjärrkontrollen. Om inget stött filformat finns i den valda mappen, hoppas mappen över och nästa mapp väljs.

Exempel: Hur ställa in mappnummer om MP3/WMA formatfiler är inspelade som visas i figuren nedan.

1. ROOT mappen ställs in som mapp 1.

2. Vad beträffar mappar i ROOT mappen (Mapp A och Mapp B), mappen som spelats in tidigare på skivan ställs in som mapp 2.

3. Vad beträffar mappen i Mappen A (Mapp C och Mapp D), mappen som spelats in tidigare på skivan ställs in som mapp 3.

4. Eftersom det inte finns någon mapp i Mapp C, ställs Mapp D in som mapp 4.

5. Mapp E som är i Mapp D ställs in som mapp 5.

6. Mapp B i ROOT mappen ställs in som mapp 6.

* Mapp- och filordningsinformationen som är inspelad på skivan beror på skrivmjukvaran. Det kan hända att denna enhet inte återspelar filerna enligt din förväntade uppspelningsordning.

Mappläget på/av kan skötas med FOLDER knappen på fjärrkontrollen. Filer som spelas upp i mappläge på skiljer sig från de som spelas upp under mappläge av.

Mappläge Av fall:

Alla filer som börjar från den valda mappen eller filen kommer att spelas upp. Om fil 3 i Mapp C väljs, kommer alla filer som börjar från fil 3 att spelas upp.

Mappläge På fall:

Alla filer i den valda mappen kommer att spelas upp. Om Mapp D är vald, kommer fil 4,5 och 6 att spelas upp. Fil 7 och 8 i Mapp E kommer inte att spelas upp.

ROOT (FOLDER 1)

FOLDER A (FOLDER 2)

FOLDER B (FOLDER 6)

FOLDER C (FOLDER 3)

FOLDER D (FOLDER 4)

FILE 9 FILE 10

FILE 1 FILE 2 FILE 3

FILE 4 FILE 5 FILE 6 FOLDER E (FOLDER 5)

FILE 7 FILE 8

Uppspelning av vanlig CD eller MP3/WMA-CD

V-20

Page 21

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

MP3/WMA mappläge (enbart för MP3/WMA ﬁler) (fortsättning)

 Förfaringsätt för att spela upp MP3/WMA skiva

Att spela upp CD-R/RW.

Tryck på CD knappen, och lägg i en MP3/WMA skiva.

 Efter att skivan har lagts i, visas skivans info.

MP3-indikator

Skivnamn

Skiva 1 blinkar

 Om en mapp valts, fortsätt till steg 2.  Om en fil har valts, fortsätt till steg 4.

Tryck på FOLDER knappen, och tryck TUNING ( eller )

knappen för att välja den önskade mappen som ska spelas upp. (Mappläge på)

WMA-indikator

TOTAL-indikator

Totalt antal filer

Välj önskad fil att spela upp genom trycka eller knappen. (Mappläge av)

Tryck Uppspelningen startar och filnamnet visas.

 Titel, Artist & Album namn visas om det är inspelat på en skiva.  Displayens innehåll kan ändras genom att trycka DISPLAY

knappen.

Filnamnsdisplay Titeldisplay

Funktionsdisplay

(CD

) knappen.

TITLE-1 Indikator

TITLE-2 Indikator

( 1)

Artistdisplay

MAPPindikator

MAPPnummer

 För att starta uppspelning med mappläge på, gå till steg 5.  För att ändra uppspelningsmapp, tryck TUNING ( eller )

att välja en annan mapp.

Välj önskad fil att spela upp genom trycka eller

knappen. Fortsätt till steg 5.

Totalt antal filer i Mapp

Uppspelning av vanlig CD eller MP3/WMA-CD

V-21

Klockdisplay Albumdisplay

för

Om i uppspelning med mappläge på, tryck TUNING ( eller ) knappen, och mappen kan väljas även om den är i uppspelnings-/ pausläge. Den fortsätter i uppspelnings/pausläge på det första valda spåret av den valda mappen. ( 1)

MP3 ID3-enbart tagg stödd version 1.

( 2) Visas när klockan redan är inställd.

Anmärkning:

 Om "NO SUPPORT" visas, betyder det "Copyright skyddad WMA

fil" eller "Ej stödd uppspelningsfil" är vald.

TITLE-3 Indikator

( 1) ( 2)

Page 22

Lyssna till USB massminne / MP3 spelare

Tryck VIDEO/AUX/USB (USB/AUX) knappen, och tryck upp USB-luckan. Anslut USB minnet som har MP3/WMA

filformat på enheten.

USB

När USB-minnet är anslutet till huvudenheten, visas anordningens information.

Volym ID

MP3-indikator

WMA-indikator

TOTAL-indikator

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Anmärkning:

Denna produkt är ej kompatibel med MTP- och AAC-filsystem.

Totalt antal filer

 Om en mapp valts, fortsätt till steg 2.  Om en fil har valts, fortsätt till steg 4.

Tryck på FOLDER knappen, och tryck TUNING ( eller )

knappen för att välja den önskade mappen som ska spelas upp. (Mappläge på)

MAPPindikator

MAPPnummer

 För att starta uppspelning med mappläge på, gå till steg 5.  För att ändra uppspelningsmapp, tryck TUNING ( eller ) för

att välja en annan mapp.

Välj önskad fil att spela upp genom trycka eller knappen. Fortsätt till steg 5.

Totalt antal filer i Mapp 2

USB minneuppspelning

V-22

Page 23

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Lyssna till USB massminne / MP3 spelare (fortsättning)

Välj önskad fil att spela upp genom trycka eller knappen. (Mappläge av)

Tryck Uppspelningen startar och filnamnet visas.

 Titel, Artist & Album namn visas om de är inspelade i USB

minnet.

 Displayens innehåll kan ändras genom att trycka DISPLAY

knappen.

Filnamnsdisplay Titeldisplay

Funktionsdisplay Artistdisplay

Klockdisplay Albumdisplay

USB minneuppspelning

 ( 1) MP3 ID3-enbart tagg stödd version 1.  ( 2) Visas när klockan redan är inställd.

Anmärkning:

För att pausa uppspelning: Tryck på knappen CD/USB .

Automatisk avstängning:

När USB funktionen är i stoppläge går huvudenheten till beredskapsläge efter 15 minuters inaktivitet.

(USB

Att ta bort USB minne

) k

nappen

TITLE-1 Indikator

TITLE-2 Indikator

TITLE-3 Indikator

( 1)

( 1) ( 2)

Tryck USB knappen på fjärrkontrollen. Vänta tills "UNPLUG OK" visas på FL-displayen.

Koppla från USB-minnet från USB-kontakten.

Anmärkningar:

 SHARP kan inte anses ansvarig för förlust av data medan USB

minnet är anslutet till audiosystemet.

 Filer komprimerade i MP3 och/eller WMA format kan spelas upp

när den är ansluten till USB-kontakten.

 Detta USB minnesformat stöder FAT16 eller FAT32.

 SHARP kan inte garantera att alla USB minnen fungerar på detta

audiosystem.

 Detta USB minne kan inte användas via USB huben.

 Om "NO SUPPORT" visas, betyder det" Copyright skyddad WMA

ﬁl" eller "Ej stödd uppspelningsﬁl" är vald.

 USB kontakten i denna enhet är inte avsedd för en PC-anslutning

men används för musik strömning med ett USB minne.

 Om data i USB minnet är för stor, kan det ta längre tid för att läsa

data.

V-23

Page 24

Avancerad USB uppspelning

 Repeterad spelning

Repeterad spelning kan spela alla spårsekvenser fortlöpande.

För att repetera alla spår.

Tryck / två gånger.

Annullering av repeterad spelning:

Tryck / knappen igen tills " " försvinner.

 Slumpmässig spelning

Spåren kan automatiskt spelas i slumpvis ordning.

Att slumpvis spela alla spår:

Tryck RANDOM på fjärrkontrollen.

För att annullera slumpmässig spelning:

Tryck / . "R" försvinner.

Anmärkningar:

 Om du trycker knappen under slumpmässig spelning kan du

gå till spåret som valts näst med slumpfunktionen. Men du kan inte gå till föregående spår med knappen. Början på spelande spår söks upp.

 Enheten väljer och spelar spåren automatiskt under slumpmäs-

sig spelning. (Spårordningen är valfri.)

Varning:

Efter repeterad spelning, se till att trycka på (USB ) knappen. Annars fortsätter skivan (skivorna) spela.

Anmärkning:

( ) När mappläge är på, kan det valda uppspelningssättet enbart

användas för filerna i den valda mappen.

Anmärkningar:

 De här enheten stöder enbart "MPEG-1 Audio Layer-3" format.

(samplingsfrekvens är 32, 44,1, 48kHz) "MPEG-2 Audio Layer-3", "MPEG-2,5 Audio Layer-3" och MP1,MP2 format är inte stödda.

 Programuppspelning för USB minne är inte tillgängligt.

 Uppspelningsordningen för MP3 ﬁler kan ibland skilja sig

beroende på skrivmjukvaran använd under nedladdningen.

 Bitrate som är stödd av MP3 är 32~320 kbps, WMA är 64~160

kbps.

 För MP3/WMA ﬁler vänligen lägg till ﬁltillägget ".MP3" ".WMA".

Filer kan inte spelas upp utan MP3/WMA ﬁltillägg.

 Spellista är inte stödd på denna enhet.

 Denna enhet kan visa Mappnamn eller Filnamn upp till 32 tecken.

 Denna enhet stöder enbart MP3 ID3 taggversion 1.x.

 Uppspelningsdisplaytiden kanske inte visas korrekt när du spelar

upp en variabel bitrate ﬁl.

 Tidsvisningen kan inte ändras med DISPLAY knappen.

 Titel- och artistnamn kan visas genom att trycka DISPLAY

knappen under ﬁluppspelnings- eller pausläge.

 WMA meta taggar stöder också titel-, artist- och albumnamn som

spelats in i WMA ﬁler.

 Copyright skyddade WMA-ﬁler kan inte spelas upp.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

USB minneuppspelning

V-24

Page 25

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Radio

V-25

Lyssning till radio

Automatisk ström till funktion:

När du trycker någon av följande knappar slås enheten till.

 TUNER (BAND) (huvudenhet och fjärrkontroll): Enheten slås till

och "TUNER" funktionen aktiveras.

 / på huvudenheten: Enheten slås till och avspelning av sista

funktionen startar (CD,TUNER,VIDEO/AUX/USB).

 Stationsinställning

1 Tryck ON/STAND-BY knappen för slå till strömmen. 2 Tryck TUNER (BAND) knappen flera gånger för välja öns-

kat frekvensband (FM eller AM).

3 Tryck TUNING ( eller ) knappen på fjärrkontrollen för att

ställa in den önskade stationen.

Manuell stationsinställning:

Tryck TUNING ( eller ) knappen flera gånger om så behövs för ställa in önskad station.

Automatisk stationsinställning:

När TUNING ( eller ) knappen trycks längre än 0,5 sekunder börjar sökning automatiskt och kanalväljaren stannar vid först mottagbara sändningsstation.

Anmärkningar:

 Vid radiostörningar stannar sökinställning automatiskt.  Sökinställning hoppar över svaga signalstationer. 

För avbryta sökinställning, tryck TUNING ( eller ) knappen igen

 Frekvensen visas först och sedan lyser RDS indikatorn när en

RDS (Radio Data System) station ställs in. Slutligen syns stationsnamnet.

 Automatisk stationsinställning kan göras för RDS stationer

"ASPM". Hänvisa till sidan 28.

För motta FM stereosändning:

Tryck TUNER (BAND) knappen så "ST" indikatorn lyser upp.

 " " syns vid FM-sändning i stereo.  Om FM mottagning är svag, tryck TUNER (BAND) knappen så

"ST" indikatorn slocknar. Mottagningen ändras till mono och ljudet blir klarare.

FM stereomodindikator

FM stereomottagningsindikator

Page 26

 Memorering av station

Du kan memorera 40 AM och FM stationer i minnet och återkalla dem med knapptryck. (Förinställning)

1 Gör stegen 1 - 3 i "Stationsinställning" på sidan 25. 2 Tryck MEMORY för gå till läget spara förinställd

inställning.

3 Inom 30 sekunder, tryck PRESET ( eller ) knappen för

välja förinställt kanalnummer.

Programmera stationerna i minnet i ordningsföljd från kanal 1.

4 Inom 30 sekunder, tryck MEMORY knappen för memorera

stationen i minnet.

Om "MEMORY" och indikatorerna för förinställda nummer slocknar innan stationen programmerats, repetera förfarandet från steg 2.

5 Repetera stegen 1 - 4 för ställa in andra stationer eller

ändra förinställd station.

När en ny station sparas, raderas stationen som tidigare hade sparats i det kanalnumret.

Anmärkning:

Hjälpfunktionen skyddar memorerade stationer i några timmer vid strömavbrott eller när strömsladden kopplas från.

 Stationssnabbval

Tryck PRESET ( eller ) i mindre än 0,5 sekunder för att välja önskad station.

 För söka upp förinställda stationer

Memorerade stationer i minnet kan sökas upp automatiskt. (Förinställd minnessökning)

Tryck

2 Tryck PRESET ( eller ) knappen igen när önskad station

PRESET ( eller ) knappen i mer än 0,5 sekunder

Förinställt nummer blinkar och förinställda stationer ställs in i följd, 5 sekunder vardera.

sökts upp.

 För radera hela förinställda minnet

1 Tryck ON/STAND-BY för gå till beredskapsläget. 2 Medan 1 knappen och 5 knappen trycks ned, tryck TUNER

(BAND) knappen tills "TUNER CLEAR" syns.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Radio

V-26

Page 27

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Användning av radiodatasystemet (RDS)

RDS är en sändningsservice som ett växande antal FM stationer erbjuder. Dessa FM stationer sänder ytterligare signaler tillsammans med vanliga programsignaler. De sänder stationsnamnen och information om programtypen som sport, musik, etc.

När RDS station ställts in visas "RDS" och stationsnamnet. "TP" (Traffic Programme) syns på skärmen när mottagen sändning innehåller trafikinformation och "TA" (Traffic Announcement) syns medan trafikinformation sänds. "PTYI" (Dynamic PTY Indicator) syns medan dynamisk PTY station mottas.

 Information som erbjuds av RDS

Var gång RDS DISPLAY knappen trycks, ändras skärmen som följer:

Du kan kontrollera RDS genom att enbart använda knapparna på fjärrkontrollen.

Utmärkande egenskaper

TUNER (BAND)

V-27

Stationsnamn (PS) Programtyp (PTY)

Frekvens Radiotext (RT)

När du ställer in annan station än en RDS station eller en RDS station med svag signal ändras skärmen i följande ordning:

NO PS NO PTY

FM 98.80 MHz

NO RT

Page 28

XL-UH220H

XL-UH220H (BK)

XL-UH222H

 Användning av automatiska stationsprogam-

minnet (ASPM)

Medan i ASPM läget söker kanalväljaren automatiskt upp nya RDS stattioner. Upp till 40 stationer kan memoreras. Om du redan har memorerat några stationer i minnet blir antalet nya stationer som kan memoreras mindre.

Tryck TUNER (BAND) knappen för välja FM band.

1 2

Tryck och håll nere RDS ASPM knappen på fjärrkontrollen i minst 3 sekunder.

1 När "ASPM" har blinkat i cirka 4 sekunder startar avsökning

(87,50 - 108,00 MHz).

2 När en RDS station sökts upp syns "RDS" en kort stund och

stationen memoreras i minnet.

3 Efter avsökning visas antalet stationer memorerade i min-

net i 4 sekunder, och sedan syns "END" i 4 sekunder.

Avbryta ASPM:

Tryck RDS ASPM under stationssökning. Stationer redan memorerade i minnet kvarstår där.

Anmärkningar:

 Om samma station sänder på olika frekvenser memoreras den

starkaste frekvensen i minnet.

 Varje station med samma frekvens som den i minnet memorerade,

memoreras inte.

 Om 40 stationer redan har memorerats i minnet avbryts

sökningen. Om du vill göra om ASPM, radera det förinställda minnet.

 Om inga stationer programmerats i minnet syns "END" i cirka 4

sekunder.

 Om RDS signalerna är svaga memoreras inte stationsnamnen i

minnet.

Radera hela programmerade minnesinnehållet:

1 Tryck ON/STAND-BY knappen för att gå till beredskapsläget. 2 Medan 1 knappen och 5 knappen trycks ned, tryck TUNER

(BAND) knappen tills "TUNER CLEAR" syns.

 Därefter raderas all förinställd minnesinformation.

Hur ett stationsnamn memoreras igen om fel namn memorerades i minnet av misstag:

Det är inte möjligt att att memorera stationsnamnen i minnet med ASPM funktionen vid mycket störningar eller om signalen är för svag. I detta fall, gör som följer.

1 Tryck PRESET (

korrekta.

2 Om du finner ett felaktigt namn medan du mottar stationen. Vänta

tills korrekt namn visas och tryck sedan MEMORY knappen.

3 Tryck inom 30 sekunder på knappen MEMORY medan det förin-

ställda kanalnumret blinkar.

 Stationsnamnet har korrekt memorerats i minnet.

eller ) knappen för kontrollera att namnen är

SVENSKA

Utmärkande egenskaper

V-28

Page 29

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Användning av radiodatasystemet (RDS) (fortsättning)

Anmärkningar:

 Samma stationsnamn kan memoreras i olika kanaler.  Inom vissa områden eller under vissa tider är stationsnamnen

tillfälligtvis olika.

 Anmärkningar för RDS-mottagning

Om något av följande inträffar betyder detta inte att enheten är defekt:

 Då "PS", "NO PS" och stationsnamn syns växelvis och apparaten

inte fungerar riktigt.

 Då viss station inte sänder riktigt eller gör testsändning fungerar

inte RDS-funktionen riktigt.

 När du mottar RDS station med för svag signal visas inte

information som stationsnamnet.

 "NO PS", "NO PTY" eller "NO RT" blinkar i cirka 5 sekunder och

frekvensen visas därefter.

Anmärkningar för radiotext:

 Radiotextens första 10 tecken visas klart och tydligt i 4 sekunder

och rullas sedan över fönstret.

 Om du ställer in RDS station som inte sänder radiotext visas "NO

RT" när du växlar till radiotextläget.

 "RT" visas medan radiotextdata mottas eller när textinnehållet än-

dras.

Utmärkande egenskaper

 För återkalla stationerna i minnet

För ange programtyper och välja stationer (PTY sökning):

Du kan söka stationer med ange programtypen (nyheter, sport, trafikprogram, etc. hänvisa till sidorna 30 - 31) från stationerna i minnet.

Tryck TUNER (BAND) knappen för välja FM.

1 2

Tryck på RDS PTY knappen på fjärrkontrollen.

"SELECT" och "PTY TI" syns växelvis i cirka 6 sekunder.

Inom 6 sekunder, tryck PRESET ( eller ) knappen för

välja programtypen.

Var gång knappen trycks växlar programtypen. Om knappen hålls nere i mer än 0,5 sekunder växlar programtypen kontinuerligt.

Medan vald programtyp blinkar, tryck (inom 6 sekunder) RDS PTY.

V-29

När vald programtyp har lyst i 2 sekunder syns "SEARCH" och sökning börjar.

Page 30

Anmärkningar:

 Om skärmen har slutat blinka, börja om från steg 2. Om enheten

finner önskad programtyp blinkar motsvarande kanalnummer i cirka 4 sekunder och sedan blinkar stationsnamnet i 7 skunder, och förblir upplyst.

 Om du vill lyssna till samma programmerade typ från annan sta-

tion, tryck RDS PTY knappen medan kanalnumret eller stationsnamnet blinkar. Enheten söker nästa station.

 Om ingen station hittas syns "NOT FOUND" i 4 sekunder.

Om du väljer trafikprogrammet:

Om du väljer trafikprogrammet (TP) i steg 3 syns "TP". (Detta betyder inte att du kan lyssna till trafikprogrammet vid detta tillfälle.) När trafikinformation sänds syns "TA".

För ange stationsnamn och välja stationer manuellt:

Du kan välja station med ange namnet (BBC R1, BBC R2, etc.) från stationerna memorerade i minnet. En eller flera stationsnamn måste memoreras i minnet före denna spelfunktion påbörjas.

1 Tryck TUNER (BAND) knappen för välja FM band. 2 Tryck PRESET (

önskad station.

3 Stationsnamnet visas i 6 sekunder. Sedan ändras skärmen.

eller ) knappen på fjärrkontrollen för att välja

Beskrivningar av PTY (Programme Type) koder, TP (Traffic Programme) och TA (Traffic Announcement).

Du kan söka och motta följande PTY, TP och TA signaler.

NEWS

AFFAIRS Lokalprogram som följer upp riksnyheterna och i all-

INFO SPORT EDUCATE Program som främst syftar till grundläggande ut-

DRAMA CULTURE Program om nationell eller regional kultur, inklusive

SCIENCE Program om naturvetenskap och teknologi. VARIED

POP M

ROCK M

EASY M

Korta sammandrag av fakta, evenemang och offentliga opinionsyttringar, reportage och aktualiteter.

mänhet med olika presentationsformat eller idévinkling, inklusive debatt eller analys.

Program som syftar till att meddela allmänna råd. Program om olika sportsaktiviteter.

bildning. Alla radiopjäser och programserier.

språk, teater, etc.

Används huvudsakligen för samtalsprogram vanligtvis av typ lätt underhållning utanför andra kategorier. Exempel: frågesport, panelprogram, kändisintervjuer.

Allmänt populär kommersiell musik som ofta är på de senaste topplistorna.

Samtida modern musik vanligtvis av och med unga musiker.

Aktuell samtidsmusik av typ "lättlyssnat" i motsats till pop, rock eller klassisk, eller mera speciella musikarter som jazz, folksånger, Country & Western. Musik i denna kategori har ofta men inte alltid sångvokalister och är vanligtvis kort.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Utmärkande egenskaper

V-30

Page 31

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Användning av radiodatasystemet (RDS) (fortsättning)

LIGHT M

CLASSICS Framföranden av större orkesterverk, symfonier,

OTHER M Musikarter som inte faller inom de andra kategorier-

WEATHER Väderleksrapporter och utsikter samt meterologisk

FINANCE Aktiebörsrapporter, handel, affärstransaktioner, etc. CHILDREN För program som riktar sig till unga åhörare, främst

SOCIAL

RELIGION Alla aspekter av tro och trosvisshet, som berör en

PHONE IN Engagerar allmänheten att framföra åsikter antin-

TRAVEL

Utmärkande egenskaper

LEISURE Program om fritidsaktiviteter där lyssnaren kan del-

JAZZ

Klassisk musik för allmän njutning hellre än för kännare. Exempel i denna kategori är instrumentalmusik, samt vokalist eller körsång.

kammarmusik, etc., inklusive opera galaföreställningar.

na. Rhythm & Blues och Reggae är typiska exempel för dessa.

information.

för underhållning och allmänt intresse hellre än utbildning.

Program om personer och ting som kan påverka dom individuellt eller i grupper. Exempel: sociologi, historia, geografi, psykologi och samhälle.

Gud eller Gudar, existensvillkor och levnadsregler.

gen på telefon eller på offentlig plats. Specialrapporter och program om resor till nära och

fjärran platser, paketresor samt resetips och möjligheter. Används inte för Meddelanden om problem, fördröjningar eller vägarbeten som påverkar omedelbara resor där TP/TA bör användas.

ta. Exempel: Trädgårdsskötsel, fiske, antikviteter, matlagning, mat & vin, etc.

Flerstämmig, synkoperad musik som utmärks av improvisation.

COUNTRY Sånger som kommer från eller följer musiktraditio-

NATION M Aktuell nationell eller regional populärmusik på lan-

OLDIES

FOLK M

DOCUMENT Faktaprogram som presenteras i undersökningsfor-

TEST

ALARM ! Nödfallsmeddelanden som görs under speciella

NONE

nen från de amerikanska sydstaterna. Utmärks av en rakfram melodi och lyrik.

dets egna språk i motsats till internationell "pop" som vanligtvis kommer från Amerika eller England och är på engelska.

Musik från populärmusikens så kallade "Golden Age".

Musik som har sina rötter i landets musikkultur och vanligtvis spelad på akustiska instrument. Lyriken och berättelsen kan handla och historiska händelser eller personer.

mat. Sändning när nödfallssändingsutrustning eller mot-

tagare testas.

omständigheter för varna om händelser som orsakar allmän fara.

Ingen programtyp (endast motta). Sändningar med trafikmeddelanden. Trafikmeddelanden sänds.

V-31

Page 32

Timer och automatisk avstängning (Endast fjärrkontroll)

Timeravspelning:

Enheten slås till och spelar önskad källa (CD,TUNER) vid förinställd tid.

Denna enhet har 2 timertyper: ONCE TIMER och DAILY TIMER.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Engångstimer:

Dagstimer: Daglig timerspelning fungerar vid samma

Till exempel, ställ in timern för vakna upp varje morgon.

Använda engångtimer och dagstimer gemensamt:

Till exempel, använd engångstimern för lyssna radioprogram och använda dagliga timern för vakna upp.

1 Ställa in dagstimern (sidorna 32 - 34). 2 Ställa in engångstimern (sidorna 32 - 34).

Start

Anmärkning:

När inställda tider för daglig timer och engångstimer överlappar varandra ges engångstimern företräde. Skapa ett intervall om minst 1 minut mellan funktionerna.

Engångstimerspelning fungerar endast en gång vid förinställd tid.

förinställda tid varje dag.

Stopp

Start

Stopp

 Timeravspelning

Före inställning av timern:

1 Kontrollera att klockan är inställd till korrekt tid (hänvisa till sidan

13). Om inte inställd kan du inte använda timerfunktionen.

2 För timeravspel-

ning:

Tryck ON/STAND-BY knappen och slå till strömmen.

Tryck CLOCK/TIMER. Inom 10 sekunder, tryck eller för att välja "ONCE" el-

ler "DAILY" och tryck MEMORY.

Ställ in klockan till korrekt tid om "ONCE" eller "DAILY" inte syns.

Lägg i skivorna som ska spelas.

Fortsätter till nästa sida

Utmärkande egenskaper

V-32

Page 33

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Timer och automatisk avstängning (Endast fjärrkontroll) (fortsättning)

Inom 10 sekunder, tryck eller för att välja "ONCE

SET" eller "DAILY SET" och tryck MEMORY.

Tryck eller för justera timmen och tryck sedan ME-

MORY.

Bilderna visar timeravspelningsinställningen i dagstimermodet.

Tryck eller för justera minuterna och tryck sedan

MEMORY.

Växla ingång med eller och tryck sedan

MEMORY.

För välja timeravspelningskälla: CD eller TUNER.

 När du väljer kanalväljaren, välj station med eller

knappen och tryck sedan MEMORY knappen.

 Om station inte har programmerats visas, "NO PRESET"

och timerinställningen annulleras.

Justera ljudnivån med VOLUME ratten och tryck sedan MEMORY.

Vrid inte upp nivån för högt.

Tryck ON/STAND-BY knappen för att gå till beredskapslä-

get.

"TIMER" indikatorn tänds och enheten är klar för timeravspelning.

Ställ in sluttiden som i stegen 5 och 6 ovan.

Utmärkande egenskaper

V-33

Fortsätter till nästa sida

Page 34

När den förinställda tiden nåtts, startar avspelningen.

Nivån ökar stegvis tills den förinställda nås.

När timerns sluttid nås, går systemet automatiskt till beredskapsläget.

Engångstimer:

Timern annulleras.

Dagstimer:

Timern aktiveras vid samma tid varje dag och fortsätter tills dagstimerinställningen annulleras. Annullera dagstimern när den inte används.

Anmärkning:

Vid timeravspelning eller inspelning med annan komponent ansluten till USB eller AUX IN uttagen, välj "USB" eller "AUX" i steg 8.

Denna enhet slås på eller går automatiskt till beredskapsmodet. Men, enheten ansluten till AUX IN slås inte till eller från.

Kontrollera timerinställningen i timerberedskapsmodet:

1 Tryck CLOCK/TIMER. 2 Inom 10 sekunder, tryck eller för att välja "ONCE" eller

"DAILY" och tryck MEMORY.

3 Inom 10 sekunder, tryck eller för att välja "ONCE CALL"

eller "DAILY CALL", och tryck MEMORY. Enheten återgår till timerberedskapsmodet efter inställnings-

innehållet visats i ordning.

Annullera timerinställningen i timerberedskapsmodet:

1 Tryck CLOCK/TIMER. 2 Inom 10 sekunder, tryck eller för att välja "ONCE" eller

"DAILY" och tryck MEMORY.

3 Inom 10 sekunder, tryck eller för att välja "ONCE OFF" el-

ler "DAILY OFF" och tryck MEMORY. Timer annulleras (inställningsinnehållet annulleras inte).

Återanvända memorerad timerinställning:

Timerinställningen memoreras när inmatad. För använda samma inställning, gör följande förfarande.

1 Slå till strömmen eller tryck CLOCK/TIMER. 2 Inom 10 sekunder, tryck eller för att välja "ONCE" eller

"DAILY" och tryck MEMORY.

3 Inom 10 sekunder, tryck eller för att välja "ONCE ON" eller

"DAILY ON" och tryck MEMORY.

4 Tryck ON/STAND-BY knappen för att gå till beredskapsläget.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Utmärkande egenskaper

V-34

Page 35

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Timer och automatisk avstängning (Endast fjärrkontroll) (fortsättning)

 Automatisk avstängning

Radion, CD:n och USB kan stängas av automatiskt.

1 Spela önskad ljudkälla. 2 Tryck CLOCK/TIMER. 3 Inom 10 sekunder, tryck

eller för att välja "SLEEP" och tryck MEMORY.

4 Tryck eller för att välja tiden.

(Maximalt: 3 timmar - Minimalt: 1 minut)

 3 timmar - 5 minuter 5-minuters intervaller  5 minuter - 1 minut 1-minuters intervaller

5 Tryck MEMORY.

"SLEEP" syns.

Hur automatisk avstängning annulleras:

Tryck ON/STAND-BY medan "SLEEP" anges. Annullera automatisk avstängning utan att ställa systemet till beredskapsläget som följer.

1 Medan "SLEEP" visas, tryck CLOCK/TIMER. 2 Inom 10 sekunder, tryck eller för att välja "SLEEP OFF"

och tryck MEMORY.

 För att använda timer och avstängning

samtidigt

Automatisk avstängning och timeravspelning:

Till exempel, du kan somna in med att lyssna till radion och vakna upp till CD nästa morgon.

1 Ställ in avstängningstiden (hänvisa till vänster, stegen 1 - 5). 2 Medan avstängningstimern är inställd, ställ in timeravspelning

(stegen 2 - 10, sidorna 32 - 33).

6 Enheten går automatiskt till beredskapsläget efter förin-

ställd tid gått ut.

Nivån vrids ner 1 minut före automatisk avstängning.

Bekräfta återstående avstängningstid:

1 Medan "SLEEP" visas, tryck CLOCK/TIMER.

Utmärkande egenskaper

2 Inom 10 sekunder, tryck eller för att välja "SLEEP X : XX".

"X : XX" är återstående automatisk avstängningstid.

 Återstående avstängningstid visas i cirka 10 sekunder.  Du kan ändra återstående avstängningstid medan den visas

genom att trycka MEMORY (stegen 4 - 5).

V-35

Avstängningsinställning

1 minut - 3 timmar Önskad tid

Avstängningsspelning stannar automatiskt.

Timeravspelningsinställning

Timeravspelningsstartid

Sluttid

Page 36

Förbättring av ditt system

Anslutningssladden ingår inte. Köp en i handeln anskaffbar sladd som visas nedan.

VIDEO/AUX IN

RIGHT LEFT

Till linjeutgångsuttagen

ANTENNA

GND

Röd

Vit

AC INPUT

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

RIGHT

LEFT

VIDEO/AUX IN

SUBWOOFER

PRE-OUT

Vit

RCA-sladd (ingår inte)

75 OHMS

RIGHT LEFT

Röd

 Lyssning till avspelningsljud från VCR, DVD,

etc.

1 Använd anslutningssladd för att ansluta VCR, DVD, etc. till

VIDEO/AUX IN uttagen.

När videokomponent används, anslut audioutgången till denna och videoutgången till TV:n.

2 Tryck på ON/STAND-BY knappen för att slå till strömmen. 3 Tryck VIDEO/AUX/USB (USB/AUX). 4 Spela anslutna komponenter.

Anmärkning:

Förhindra störningar genom att placera enheten på avstånd från TV:n.

 Hörlurar

 Minska nivån innan hörlurarna kopplas till eller från.  Se till att hörlurarna har en anslutningsplugg på 3,5 mm och en im-

pedans på 16 till 50 ohm. Rekommenderad impedans är 32 ohm.

 När hörlurarna sticks in kopplas högtalarna automatiskt bort.

Justera ljudnivån med VOLUME ratten.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Utmärkande egenskaper

Automatisk påslagning (USB/AUX):

När du trycker på någon av följande knappar slås enheten till.  VIDEO/AUX/USB (huvudenhet och fjärrkontroll): Enheten slås till

och "USB" funktionen aktiveras.

 / på huvudenheten: Enheten slås till och avspelning av sista

funktionen startar (CD,TUNER,VIDEO/AUX/USB).

V-36

Page 37

XL-UH220H

XL-UH220H (BK)

XL-UH222H

Förbättring av ditt system (fortsättning)

SVENSKA

 Extrahögtalaranslutning

När en i handeln anskaffbar subwoofer med inbyggd förstärkare ansluts till enheten erhålls ljud med förstärkt bas. Anslut RCA ledningen från en i handeln anskaffbar högtalare med inbyggd förstärkare till SUBWOOFER PRE-OUT uttaget.

AC INPUT

Utmärkande egenskaper

SPEAKERS

RATED SPEAKER IMPEDANCE:

6 OHMS MIN.

RIGHT

LEFT

SUBWOOFER

PRE-OUT

Problemlösningsdiagram

Många möjliga problem kan du själv lösa utan behöva anlita servicetekniker. Om felaktigheter finns i denna produkt, kontrollera följande före du kontaktar auktoriserd SHARP återförsäljare eller serviceverkstad.

 Allmänt

Symptom Möjlig orsak

 Klockan är inte inställd till

rätt tid.

 Enheten svarar inte när

knapp trycks.

ANTENNA

GND

75 OHMS

VIDEO/AUX IN

RIGHT LEFT

 Inget ljud hörs.  Är ljudnivån satt till "0"?

PRE-OUT

SUBWOOFER

 CD spelare

Symptom Möjlig orsak

 Avspelning startar inte.  Är skivan inlagd upp och ner?  Avspelning avbryts i mit-

ten eller görs inte riktigt.

 Avspelningsljud hoppas

över eller avbryts mitt i spåret.

 Strömavbrott? Nollställ klockan.

 Sätt enheten till beredskapsläget

och slå sedan till strömmen igen.

 Om enheten fortfarande fungerar

felaktigt, nollställ den.

 Är hörlurarna anslutna?  Är högtalarsladdarna frånslutna?

 Motsvarar skivan standardkra-

ven?

 Är skivan krökt eller repad?  Är enheten nära plats med krafti-

ga vibrationer?

 Är skivan mycket smutsig?  Har fuktkondens bildats inuti en-

heten?

V-37

Page 38

 Fjärrkontroll

Symptom Möjlig orsak

 Fjärrkontrollen fungerar

inte.

 Är enhetens strömplugg instuc-

ken?

 Är batteripolariteten rätt?  Är batterierna slut?  Är avståndet eller vinkeln rätt?  Mottar fjärrkontrollsensorn starkt

ljus?

 Kanalväljare

Symptom Möjlig orsak

 Ovanliga störningar hörs

fortlöpande från radion.

 Är enheten placerad nära TV

eller dator?

 Är FM antennen eller AM raman-

tennen riktigt placerade? Flytta anntennen bort från nätkabeln om nära.

 Fuktkondens

Plötsliga temperaturförändringar, förvaring användning i mycket fuktig klimatmijö kan orsaka fuktkondens på insidan av höljet (CD pickup, etc.) eller på fjärrens sändare. Fuktkondens orsakar felfunktion i enheten. Om detta inträffar, lämna strömmen på utan skiva inuti enheten tills normal avspelning är möjlig (cirka 1 timme). Torka av fuktkondens på sändaren med mjuk duk före enheten används.

 Om problem uppstår

När produkten utsätts för starka yttre störningar (mekaniska stötar, kraftig statisk elektricitet, onormal spänning från blixtar, etc.) eller används fel fungerar den inte.

Om dessa problem inträffar, gör följande:

1 Ställ enheten till beredskapsläget och slå på strömmen igen. 2 Om enheten inte har återställts till föregående funktion, koppla

den från och till och slå sedan på strömmen.

Anmärkning:

Om ingendera förfarande ovan återställer enheten radera hela minnet genom nollställa det.

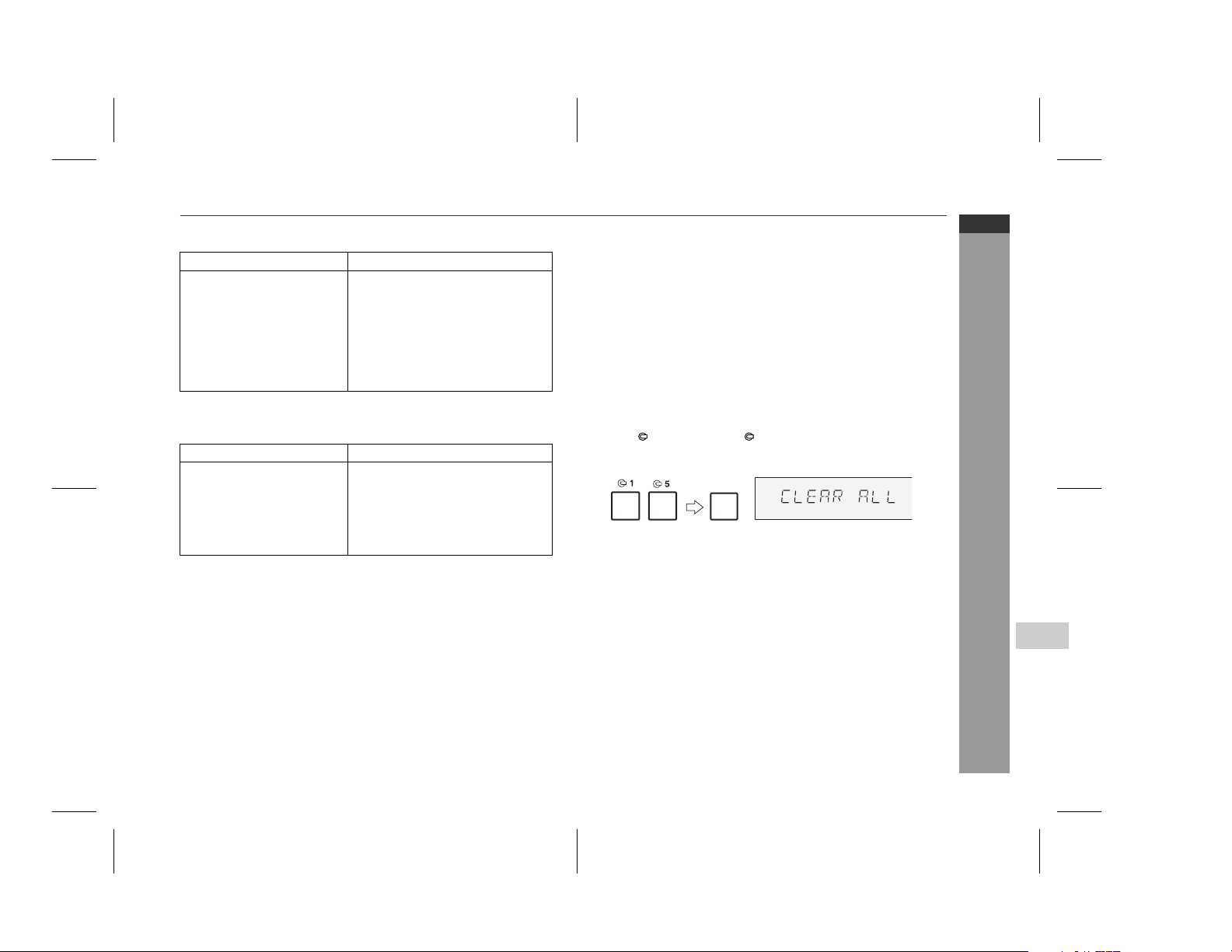

 Nollställa hela minnet (nollställning)

1 Tryck ON/STAND-BY knappen för att gå till beredskapsläget. 2 Medan 1 knappen och 5 knappen trycks ned, tryck ON/

STAND-BY knappen tills "CLEAR ALL" syns.

ON/

STAND-BY

Varning:

Detta förfarande raderar alla data memorerade i minnet, inklusive klocka, timerinställningar, förinställningar och CD program.

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Hänvisningar

V-38

Page 39

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Problemlösningsdiagram (fortsättning)

 Före transport av enheten

Ta ur alla CD skivorna från enheten. Se till att ingen CD finns i skivsläden. Ställ sedan enheten i strömberedskapsmodet. Transportera enheten med skivor kvar inuti kan skada enheten.

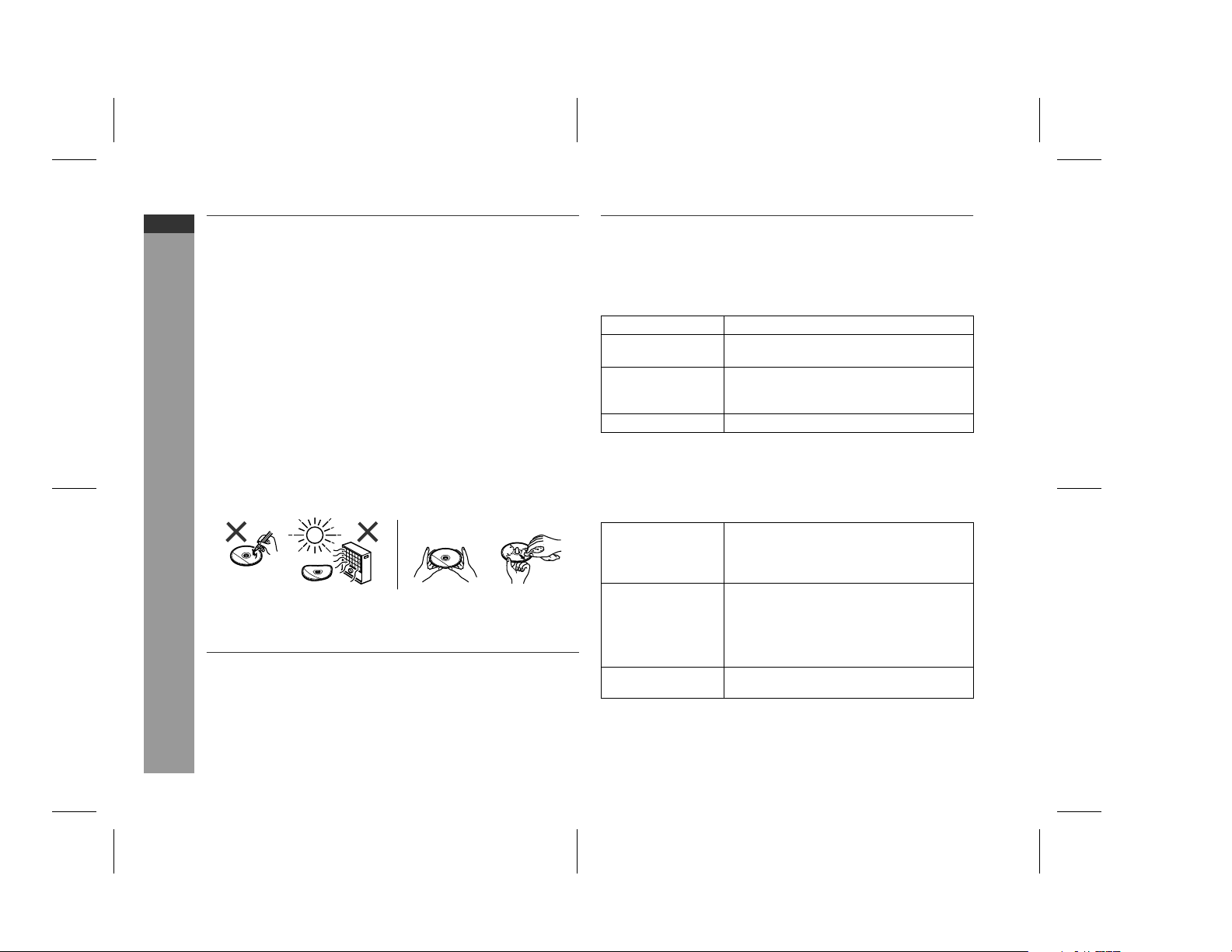

 Skötsel av CD-skivor

CD skivor är ganska skadebeständiga, men felspårning kan inträffa på grund av smuts som samlats på skivytan. Följ nedanstående anvisningar för bästa njutning av din CD skivsamling och spelare.  Skriv inget på någon av skivans sidor, särskilt inte på sidan utan

etikett där signalerna avläses. Gör inga markeringar på denna sida.

 Håll skivorna borta från solljus, värme och väta.  Håll alltid i skivans kanter. Fingeravtryck, smuts eller vattendrop-

par på skivan kan orsaka brus eller felspårning. Rengör en smutsig skiva eller en som inte avspelas ordentligt med en mjuk, torr duk och torka av från skivans mitt ut mot kanterna.

Tekniska data

Som ett led i fortlöpande tekniska förbättringar förbehåller sig SHARP rätten att göra ändringar i utformning och tekniska data utan tidigare anmälan. Angivna tekniska data för prestanda är nominella värden för serietillverkade enheter. Det kan finnas vissa avvikelser från dessa värden för individuella enheter.

 Allmänt

Strömkälla Växelström 230 V, 50 Hz Effektförbrukning Ström till:100 W

Mått Bredd: 175 mm

Vikt 5,3 kg

( * )Detta effektförbrukningsvärde erhålls när demonstrationsläget

annulleras i beredskapsläget. Hänvisa till sidan 10 för annullera demonstrationsläget.

Ström beredskap: 0,6 W(*)

Höjd: 240 mm Djup: 315 mm

Hänvisningar

Underhåll

 Rengöring av höljet

Torka höljet regelbundet med en mjuk duk och utspädd tvållösning. Torka sedan av med en torr duk.

Varning:

 Använd inte kemikalier för rengöring (bensin, thinner, etc.). Höl-

jets yta kan skadas.

 Använd inte olja inuti enheten. Detta kan orsaka felaktig funktion.

V-39

NEJ JA

Rätt

 Förstärkare

Uteffekt PMPO: 364 W

MPO: 182 W (91 W + 91 W) (DIN 45 324) RMS: 100 W (50 W + 50 W) (DIN 45 324) RMS: 76 W (38 W + 38 W) (DIN 45 500)

Utgångskontakter Högtalare: 6 ohms

Hörlurar: 16 - 50 ohm (rekommenderas: 32 ohm)

Subwooferförutgång (ljudsignal): 200 mV/10 kohm vid 70 Hz

Ingångskontakter Video/Auxiliary (ljudsignal):

500 mV/47 kohm

Page 40

 USB

Klass Massminneklass Stödil MP3/WMA (stöder ej DRM fil) Formatstöd FAT 16 eller FAT 32 Bitratestöd MP3 (32 ~ 320 kbps)

WMA (64 ~ 160 kbps)

Annat MP3 lD3 – enbart tagg stöder version 1.x

USB stöder version 2.0

 CD spelare

Typ 5-skivor mångspels CD-skivspelare Signalavläsning Kontaktlös, 3-strålig halvledarlaserpickup D/A konverterfilter 1-bit D/A konverter Frekvensomfång 20 - 20.000 Hz Dynamikområde 90 dB (1 kHz)

 Kanalväljare

Frekvensomfång FM: 87,5 - 108 MHz

AM: 522 - 1.620 kHz

 Högtalare

Typ

XL-UH220H XL-UH220H(BK)

XL-UH222H

Maximal ineffekt 100 W Märkineffekt 50 W Impedans 6 ohm Mått

XL-UH220H XL-UH220H(BK)

XL-UH222H

Vikt

XL-UH220H XL-UH220H(BK)

XL-UH222H

2-vägstyp högtalarsystem 5 cm högtonshögtalare 13 cm baselement

2-vägs högtalarsystem med belysning 5 cm högtonshögtalare 13 cm baselement

Bredd: 185 mm Höjd: 260 mm Djup: 205 mm

Bredd: 165 mm Höjd: 260 mm Djup: 220 mm

2,4 kg/styck

2,3 kg/styck

XL-UH220H

XL-UH220H (BK)

XL-UH222H

SVENSKA

Hänvisningar

V-40
