XL-E2H
MAGYAR

Áttekintés

HU-1
MAGYAR

Bevezetés

Köszönjük, hogy megvásárolta ezt a SHARP terméket. Ahhoz, hogy termékünk Önnek a legjobb teljesítményt nyújtsa, kérjük, olvassa át alaposan ezt a kézikönyvet. A kézikönyv bemutatja SHARP terméke muködését.

Speciális megjegyzés

E termék használata esetén nem engedélyezett, illetve nem jogosult arra, hogy megossza az ezen termékhez készült tartalmat haszonszerzést szolgáló műsorszóró rendszereken (földi, műholdas, kábel és/vagy egyéb sugárzáson át), jövedelmet hozó médiafolyam (streaming) szolgáltatáson keresztül (Interneten, intraneten és/vagy egyéb hálózatokon), valamint bármi más haszonszerző tartalomszolgáltatás útján (fizetős audio, vagy lehívható audio (audio-on-demand) és ehhez hasonló módon), vagy jövedelmet hozó fizikai médián (kompakt lemezeken (CN-n), sokoldalú digitális lemezeken (DVD-n), félvezető chip-eken, winchestereken, memóriakártyákon, illetve bármi más adattárolón). Az ezekhez hasonló felhasználáshoz külön engedély szükségeltetik. A részletekért keresse fel a következő honlapot: http://mp3licensing.com. Az MPEG Layer-3 audio kódoló technológia a Fraunhofer IIS-től és a Thomsontól került licencelésre.

Tartozékok

Kérjük, ellenőrizze és azonosítsa a mellékelt tartozékokat.
Távvezérlő 1 "AAA" méretű elem (UM-4,
AM hurokantenna 1
Megjegyzés:
A termékhez csak a fenti tartozékokat mellékelték.
R03, HP-16 vagy hasonló) 2

Tartalomjegyzék

Oldal
Áttekintés
Biztonsági előírások . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Kezelőszervek és kijelzők . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 5
A készülék előkészítése
A rendszer összeállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 7
Távvezérlő . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Alapfunkciók
Általános működés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Az óra beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
CD vagy MP3/WMA lemez lejátszása
CD vagy MP3/WMA lemez hallgatása . . . . . . . . . . . . . . . . 11 - 12
A CD vagy MP3/WMA lemezlejátszás további
lehetőségei . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 16
MP3/WMA mappamód (csak MP3/WMA fájlok esetén) . . 17 - 18
Rádió
Rádióhallgatás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
A memóriában tárolt rádióállomás hallgatása . . . . . . . . . . . . 20
Magnóhallgatás
Magnókazetta hallgatása . . . . . . . . . . . . . . . . . . . . . . . . . . 20 - 21
Magnófelvétel
Felvétel készítése magnókazettára . . . . . . . . . . . . . . . . . 22 - 23
További szolgáltatások
Időzítés és késleltetett kikapcsolás . . . . . . . . . . . . . . . . . 24 - 26
A rendszer bővítése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Referenciák
Hibakeresési segédlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 - 28
Karbantartás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Biztonsági előírások

NE IGEN
Általános előírások
z Győződjön meg arról, hogy a készülék jól szellőző helyen legyen,
és legalább 10 cm szabad terület legyen az oldalainál és a hátoldalánál. A készülék felett minimum 10 cm szabad területet kell hagyni.
10 cm10 cm
z A készüléket stabil, vízszintes és rázkódásmentes felületen
használja.
z Óvja a készüléket a következőktől: közvetlen napfény, erős
mágneses mező, túlzott por, nedvesség, és elektromos zajt keltő elektronikus/elektromos berendezések (számítógép, fax, stb. ).
z Ne tegyen semmit a készülék tetejére. z Ne használja a készüléket nyirkos helyen, 60°C feletti, vagy
szélsőségesen alacsony hőmérsékleten.
z Ha a rendszer nem működik megfelelően, húzza ki a hálózati
csatlakozókábelt a konnektorból. Dugja vissza a hálózati csatlakozót, majd kapcsolja be a készüléket.
z Elektromos vihar esetén biztonsági okokból húzza ki a készüléket
a konnektorból.
z A hálózati kábelt a csatlakozónál fogva húzza ki a konnektorból.
Ha a kábelt húzza, a belső vezetékek megsérülhetnek.
z A hálózati csatlakozó főkapcsolóként is funkcionál, így mindig
hozzáférhetőnek kell lennie.
z Ne távolítsa el a külső burkolatot, mert áramütést okozhat. A
készülék belső javítását bízza a helyi SHARP szervizre.
z Az állandó szellőzés érdekében ne takarja le a szellőzőnyílásokat
semmilyen tárggyal, például újsággal, terítővel, függönnyel, stb.
z Ne helyezzen nyílt lángforrást, például égő gyertyát a készülékre. z Ne feledkezzen el az elhasznált elemek tárolásának
környezetvédelmi szempontjairól.
z A készüléket mérsékelt éghajlaton való használatra tervezték. z A készüléket csak 5°C és 35°C közötti hő
10 cm
10 cm
mérsékleten használja.
Figyelmeztetés:
z A készüléket csak az azon feltüntetett feszültségen használja. A
feltüntetettnél magasabb feszültségen való használata veszélyes, és tüzet, vagy más, sérüléssel járó balesetet okozhat. A SHARP nem vállalja a felelősséget semmilyen kárért, amely a készüléknek a feltüntetettől eltérő feszültségen való használatából ered.
z A CD lejátszók lézerfejjel rendelkeznek, amely károsíthatja a
szemet, ha közvetlenül belenéz. Ezért ne nézze közvetlenül az optikai fejet és ne is érintse meg azt.
Hangerőszabályozás
Az adott hangero-beállítás mellettihangzást a hangszórók hatékonysága, helyzete és számos más tényezo befolyásolja. Azt ajánljuk, kerülje a nagy hangerő használatát. Bekapcsoláskor ne állítsa maximumra a hangerőt, és csak mérsékelt hangerővel hallgasson zenét. Fejhallgató túlzott hangereje halláskárosodást okozhat.
A CD-lemezek kezelése
Bár a CD-lemezek aránylag ellenállóak a sérülésekkel szemben, a lemez felületén lévő szennyeződés hibás lejátszást okozhat. Ha az alábbi szabályokat betartja, CD-gyűjteménye és lejátszója a maximumot fogja nyújtani Önnek. z Ne írjon a lemez egyik oldalára sem, különös tekintettel a címke
nélküli oldalra, ahonnan a lejátszó a jeleket olvassa. Az utóbbi felületet ne jelölje meg semmivel.
z Óvja a lemezeit a közvetlen napsütéstől, hőtől és magas
páratartalomtól.
z Mindig a szélénél fogja meg a CD-ket. A CD-ken lévő ujjlenyomat,
szennyeződés vagy víz zajt vagy hibás lejátszást eredményezhet. Ha egy CD szennyezett vagy nem játszható le rendesen, a közepétől sugárirányban kifelé puha, száraz ruhával törölje le.
Helyes
XL-E2H
MAGYAR
Áttekintés
HU-2
XL-E2H
0 1
2 3
4 5 6
7
8 9
0
MAGYAR
Áttekintés

Kezelőszervek és kijelzők

1
2 3
4 5 6
7 8
9
Előlap
1. CD-fedél . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2. Be/Készenlét gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3. Időzítés kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
1 1
1 1
1 1 1
1
1 1
2
4. Késleltetett kikapcsolás gomb . . . . . . . . . . . . . . . . . . . . . . 24
5. Óra/Időzítés gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10, 24
6. Memória/kijelzés gomb . . . . . . . . . . . . . . . . . . . . . . 15, 19, 24
7. Állomáskeresés fel/Mappa fel gomb . . . . . . . . . . . . . . . . . 19

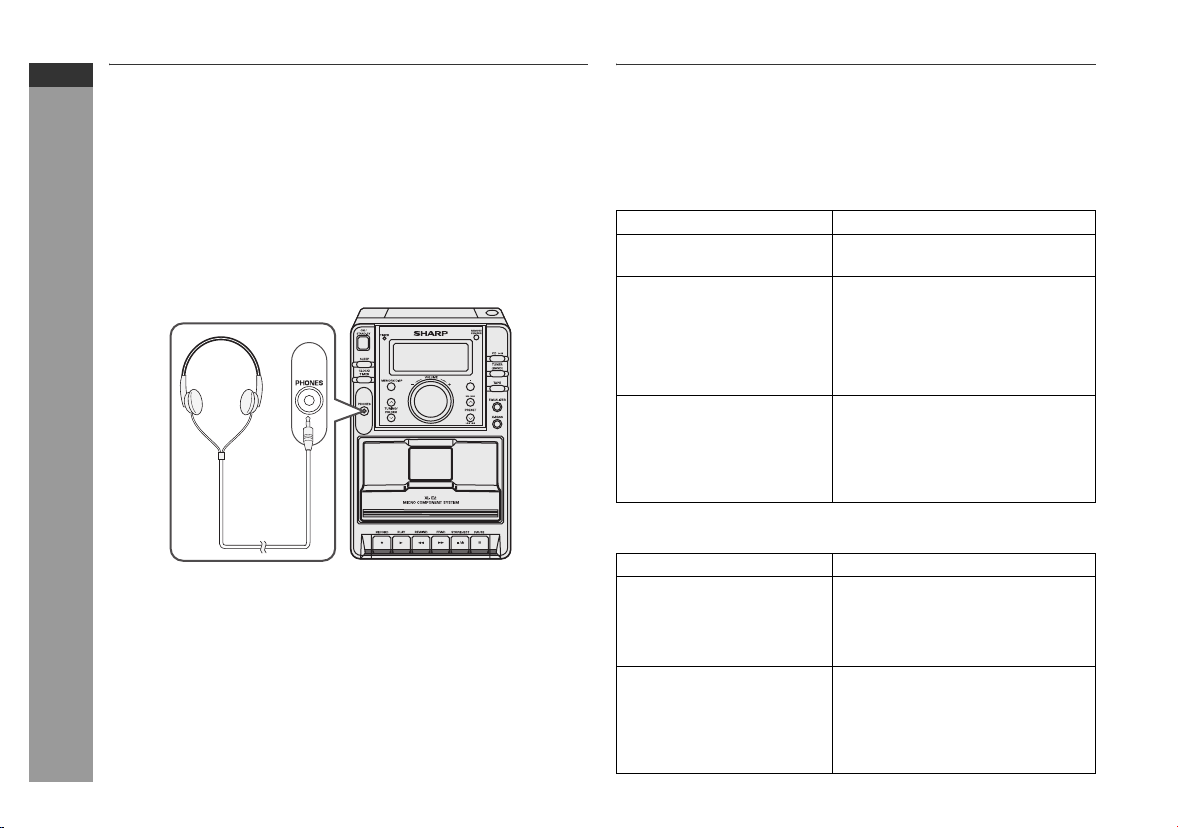

8. Fejhallgató aljzat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
9. Állomáskeresés le/Mappa le gomb . . . . . . . . . . . . . . . . . . . 19
10. Távvezérlő érzékelő . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
11. CD lejátszás/Szünet gomb . . . . . . . . . . . . . . . . . . . . . . . . . . 11
12. Rádió (Hullámsávválasztó) gomb . . . . . . . . . . . . . . . . . . . . 19
13. Magnó gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
14. Állj gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
15. Lemez műsorszám fel, vagy gyors előre, Rádióállomás
programozás fel, Idő fel gomb . . . . . . . . . . . . . 10, 15, 19, 24
16. Hangszínszabályzó gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
17. Extra mélyhang gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
18. Lemez műsorszám le, vagy gyors hátra, Rádióállomás
programozás le, Idő le gomb . . . . . . . . . . . . . . . 10, 15, 19, 24
19. Hangerőszabályozás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
20. Kazettatartó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
21. Magnó felvétel gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
22. Kazetta lejátszás gomb . . . . . . . . . . . . . . . . . . . . . . . . . 21, 22
23. Magnószalag hátracsévélés gomb . . . . . . . . . . . . . . . . . . . 21
24. Magnószalag gyors előrecsévélés gomb . . . . . . . . . . . . . . 21
25. Magnószalag Állj/Kiad gomb . . . . . . . . . . . . . . . . . . . . 21, 22
26. Magnószalag szünet gomb . . . . . . . . . . . . . . . . . . . . . . . . . 21
Referenciaoldal
HU-3
21 22 23 24 25 26
1
1
MEMORY
TRACK
SLEEP
243
FOLDER 1 RANDOM
WMA MP3
ROCK CLASSIC POPS JAZZ
CD
X BASS ST
12 13 14 1516
TRACK
WMA MP3
CD
5678910
1 2
kHz MHz
XL-E2H
MAGYAR
Kijelző
1. Memória kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2. MP3/WMA mappa kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3. Lemezismétlés kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4. Véletlenszerű lejátszás kijelző . . . . . . . . . . . . . . . . . . . . . . 14
5. MP3/WMA műsorszám kijelző . . . . . . . . . . . . . . . . . . . . 12, 13
1
6. WMA kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7. MP3 kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8. CD kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
9. Lemez szünet kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
10. Lemez lejátszás kijelző. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
11. Időzített lejátszás kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
12. Késleltetett kikapcsolás kijelző . . . . . . . . . . . . . . . . . . . . . 26
13. Hangszínszabályzó (ROCK, CLASSIC, POPS, JAZZ)
kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
14. Extra mélyhang kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
15. FM sztereó mód kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
16. FM sztereó vétel kijelző . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Referenciaoldal
Hátoldal
1. AM hurokantenna aljzat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2. FM antenna kábel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3. Hangszóró csatlakozók . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3
4 5
6
4. Zajcsökkentés kapcsoló . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
5. Alapbeállítás (reset) gomb . . . . . . . . . . . . . . . . . . . . . . . . . 28
6. Hálózati bemeneti aljzat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Hangsugárzók
1. Magassugárzó
2. Mélysugárzó
3. Mélyhang reflexnyílás
4. Hangszóró vezeték
1
Referenciaoldal
3
Áttekintés
2
4
HU-4
XL-E2H
MAGYAR
Áttekintés
Kezelőszervek és kijelzők (folytatás)
1
9 2 3
4 5
6 7
8
10
11
12
13
14
15
16
17
18
19
Távvezérlő
Referenciaoldal
1. Távvezérlő jeladó . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2. Be/Készenlét gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3. CD lejátszás/Szünet gomb . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4. Lemez műsorszám fel, vagy gyors előre, Rádióállomás
programozás fel, Idő fel gomb . . . . . . . . . . . . . . 10, 15, 19, 24
5. Lemez műsorszám le, vagy gyors hátra, Rádióállomás
programozás le, Idő le gomb . . . . . . . . . . . . . . . 10, 15, 19, 24
6. Állomáskeresés le/Mappa le gomb . . . . . . . . . . . . . . . . . . . 19
7. Állomáskeresés fel/Mappa fel gomb . . . . . . . . . . . . . . . . . 19
8. CD közvetlen keresés gombok . . . . . . . . . . . . . . . . . . . 11, 13
9. Késleltetett kikapcsolás gomb . . . . . . . . . . . . . . . . . . . . . . 26
10. Óra/Időzítés gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10, 24
11. Rádió (Hullámsávválasztó) gomb . . . . . . . . . . . . . . . . . . . . 19
12. Lemez Állj gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
13. Magnó gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
14. Véletlenszerű lejátszás gomb . . . . . . . . . . . . . . . . . . . . . . . 14
15. Memória/kijelzés gomb . . . . . . . . . . . . . . . . . . . . . . 15, 19, 24
16. Hangerő fel és le gombok . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
17. Ismételt lejátszás gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
18. Extra mélyhang gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
19. Hangszínszabályzó gomb . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
HU-5

A rendszer összeállítása

Mielőtt bármit csatlakoztat, győződjön meg arról, hogy kihúzta a hálózati csatlakozóvezetéket.
Az antenna csatlakoztatása (lásd: 7. oldal)
AM hurokantenna FM antenna
XL-E2H
MAGYAR
Jobb hangsugárzó
A hangsugárzó csatlakoztatása (lásd: 7. oldal)
Bal hangsugárzó
ANTENNA
FM
GND
AM
75 OHMS
Konnektor (230 V, 50 Hz váltakozó feszültség)
A hálózati kábel csatlakoztatása (lásd: 7. oldal)

A készülék előkészítése

HU-6
XL-E2H
MAGYAR
A készülék előkészítése
A rendszer összeállítása (folytatás)
Az antenna csatlakoztatása
A csatlakoztatott FM antenna:
Helyezze az FM antennavezetéket a legerősebb jel irányába a jobb vétel érdekében.
A mellékelt AM hurokantenna:
Csatlakoztassa az AM hurokantennát az AM hurokantenna aljzatba. Majd helyezze el az AM hurokantennát az optimális vételnek megfelelően. Tegye fel egy polcra, stb., rögzítse egy állványra, vagy csavarozza fel a falra (csavar nincs mellékelve).
Megjegyzés:
Ha az antennát a készülék tetejére vagy a hálózati csatlakozókábel közelébe teszi, zajos vételt okozhat. A jobb vétel érdekében helyezze messzebb az antennát a készüléktől.
Az AM hurokantenna felszerelése:
< Összeállítás > < Falhoz rögzítés >
A hangsugárzók csatlakoztatása
Csatlakoztassa a fekete vezetéket a negatív (-), a piros vezetéket a pozitív (+) csatlakozóhoz.
FeketePiros
Figyelmeztetés:
z 4 ohmos vagy magasabb impedanciájú hangsugárzókat
használjon, mivel az alacsonyabb impedanciájú hangsugárzók kárt okozhatnak a készülékben.
z Ne tévessze össze a bal és jobb
hangcsatornát. A készüléket szemből nézve jobbra lévő hangsugárzó a jobb oldali.
z Ne hagyja, hogy a csupasz
hangszóróvezetékek egymáshoz érjenek.
z
Kérjük, ne helyezzen semmit, illetve ne hagyja, hogy bármi a mélyhang reflexnyílásba essen.
z Ne álljon vagy üljön a hangsugárzókra. Ez
sérülést okozhat.
Helytelen
A hálózati kábel csatlakoztatása
Miután leellenőrizte, hogy az összes csatlakoztatás megfelelően lett elvégezve, csatlakoztassa a készülék hálózati csatlakozóját a fali dugaszolóaljzatba.
HU-7
Konnektor (230 V, 50 Hz váltakozó
Fal
Csavarok (nem tartozék)
Megjegyzés:
z Ha hosszabb időn át nem használja a készüléket, húzza ki a
hálózati csatlakozókábelt a konnektorból.
feszültség)

Távvezérlő

Az elemek behelyezése
1 Vegye le az elemtartó fedelét. 2 Helyezze be az elemeket a az elemtartón jelölt módon.
A behelyezés vagy eltávolítás során tolja az elemeket a
elemcsatlakozók irányába.
3 Csukja be a fedelet.
Az elemek használatához kapcsolódó biztonsági előírások:
z Egyszerre cserélje ki az összes régi elemet újakra. z Ne keverje össze az új és a használt elemeket. z Ha hosszabb időn át nem használja a készüléket, távolítsa el az
elemeket. Így megelőzi az elemszivárgás okozta esetleges károkat.
Figyelmeztetés:
z Ne használjon újratölthető akkumulátorokat (nikkel-kadmium, stb.). z Az elemek nem megfelelő behelyezése hibás működéshez vezethet. z Ne tegyen ki (a csomagolásban vagy a távirányítóban lévő) elemeket
túlzott hőnek, például közvetlen napfénynek, láng közelébe stb.!
Az elemek eltávolítása:
Nyissa fel az elemfedelet és emelje ki az elemet az eltávolításához.
A használatra vonatkozó megjegyzések:
z Cserélje ki az elemeket, ha a készülék már csak közelről
irányítható, vagy ha bizonytalan a működése. Vásároljon 2 db "AAA" méretű elemet (UM-4, R03, HP-16, vagy ezekhez hasonlót).
z Rendszeresen tisztítsa meg puha törlőruhával a távvezérlő
jeladóját és a készüléken lévő érzékelőt.
z A készüléken levő érzékelőt erős fénynek kitéve zavarhatja a
készülék működését. Amennyiben ez bekövetkezne, változtasson a készülék megvilágításán.
z A távvezérlőt védje a nedvességtől, hőtől, ütéstől és rázkódástól.
A távvezérlő ellenőrzése
A készülék üzembe állítása után (lásd: 6 – 7. oldal), ellenőrizze, hogy a távvezérlő megfelelően működik. A távvezérlőt közvetlenül a készülék érzékelőjére irányítsa.
A távvezérlő a lent jelzett hatótávolságon belül használható:
Nyomja meg az ON/STAND-BY gombot. Bekapcsolódik a készülék? Most már használhatja a készüléket.
A távvezérlő érzékelője
0,2 m - 6 m
XL-E2H
MAGYAR
A készülék előkészítése
HU-8
XL-E2H
MAGYAR

Általános működés

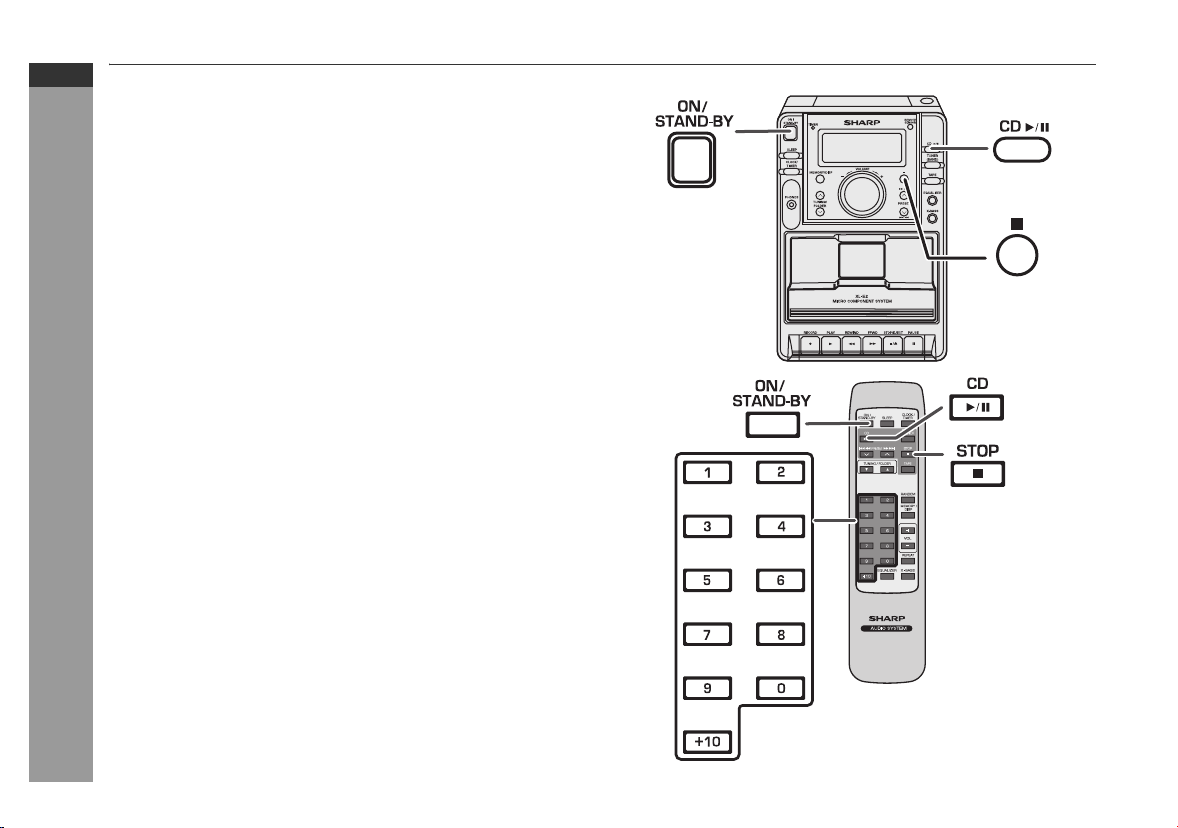

A készülék bekapcsolása

Alapfunkciók

Bekapcsoláshoz nyomja meg az ON/STAND-BY gombot.
Használat után:
Készenléti üzemmódba váltáshoz nyomja meg az ON/STAND-BY gombot.
Hangerőszabályozás
A főegység működése:
Ha a VOLUME szabályzót az óramutató járásával megegyezően fordítja el, a hangerő növekedni fog. Ha az óramutató járásával ellentétesen, akkor a hangerő csökken.
A távvezérlő működése:
Ha a hangerőt növelni vagy csökkenteni szeretné, nyomja meg a VOLUME (+ vagy -) gombot.
...
30 MAXMIN 01
Hangszínszabályzó
Az EQUALIZER gombnak a főegységen vagy a távvezérlőn való megnyomásával, az aktuális módbeállítás jelenik meg a kijelzőn. Egy másik módba váltáshoz, nyomja meg többször az EQUALIZER gombot, amíg a kívánt hangmód meg nem jelenik.
FLAT (Kijelző kikapcsolva)
ROCK
CLASSIC
POPS
JAZZ
HU-9
Automatikus kikapcsolás funkció
A CD művelet leállított módjában, a készülék készenléti üzemmódba lép, ha 10 percig használaton kívül marad.
A hangerő automatikus beállítása
z Ha a készüléket 16 vagy ennél nagyobb hangerőfokozaton
kapcsolja ki, majd be, akkor a készülék a 16-os hangfokozaton kezd el szólni.
z Ha kikapcsolja a készüléket legfeljebb 15-ös hangerőnél, majd
újra bekapcsolja, akkor a készülék a beállított hangerőszinten fog újra bekapcsolni.
X-BASS (Extra mélyhang)
Az X-BASS gombnak a főegységen vagy a távvezérlőn való megnyomásakor a készülék extra mélyhang módba lép, amely kiemeli a mélyebb frekvenciákat; ekkor az "X-BASS" felirat jelenik meg a kijelzőn. Az extra mélyhang mód befejezéséhez, nyomja meg újra az X-BASS gombot.
Loading...
+ 21 hidden pages
