Sharp UA-HG60E-L operation manual

Operation Manual

UA-HG60E, UA-HG50E, UA-HG40E

Air Purifier

EN ESDE PT FR PL NL

AIR PURIFIER

UA-HG60E
UA-HG50E
UA-HG40E

"Plasmacluster" and "Device of a cluster of
grapes" are trademarks of Sharp Corporation.

with Humidifying Function
OPERATION MANUAL

ENGLISH

Free standing Type

* The number in this technology mark indicates an

approximate number of ions supplied into air of 1 cm
which is measured around the center of a room with the
“high-density plasmacluster 7000” applicable floor area
(at 1.2 m height above the floor) when the product is
placed close to a wall at the MED mode setting.

3

,

FEATURES

A unique Combination of Air Treatment
Technologies
Triple Filtration System + Plasmacluster +
Humidifi cation

TRAPS DUST

Pre-filter traps dust larger than approx 240 micron
particles.

DECREASES ODOURS

Deodorizing fi lter absorbs harmful gases*

1

and many common household odours.

REDUCES TINY DUST, POLLEN & MOLD*

2

HEPA fi lter traps 99.97% of particles as small as

0.3 microns.

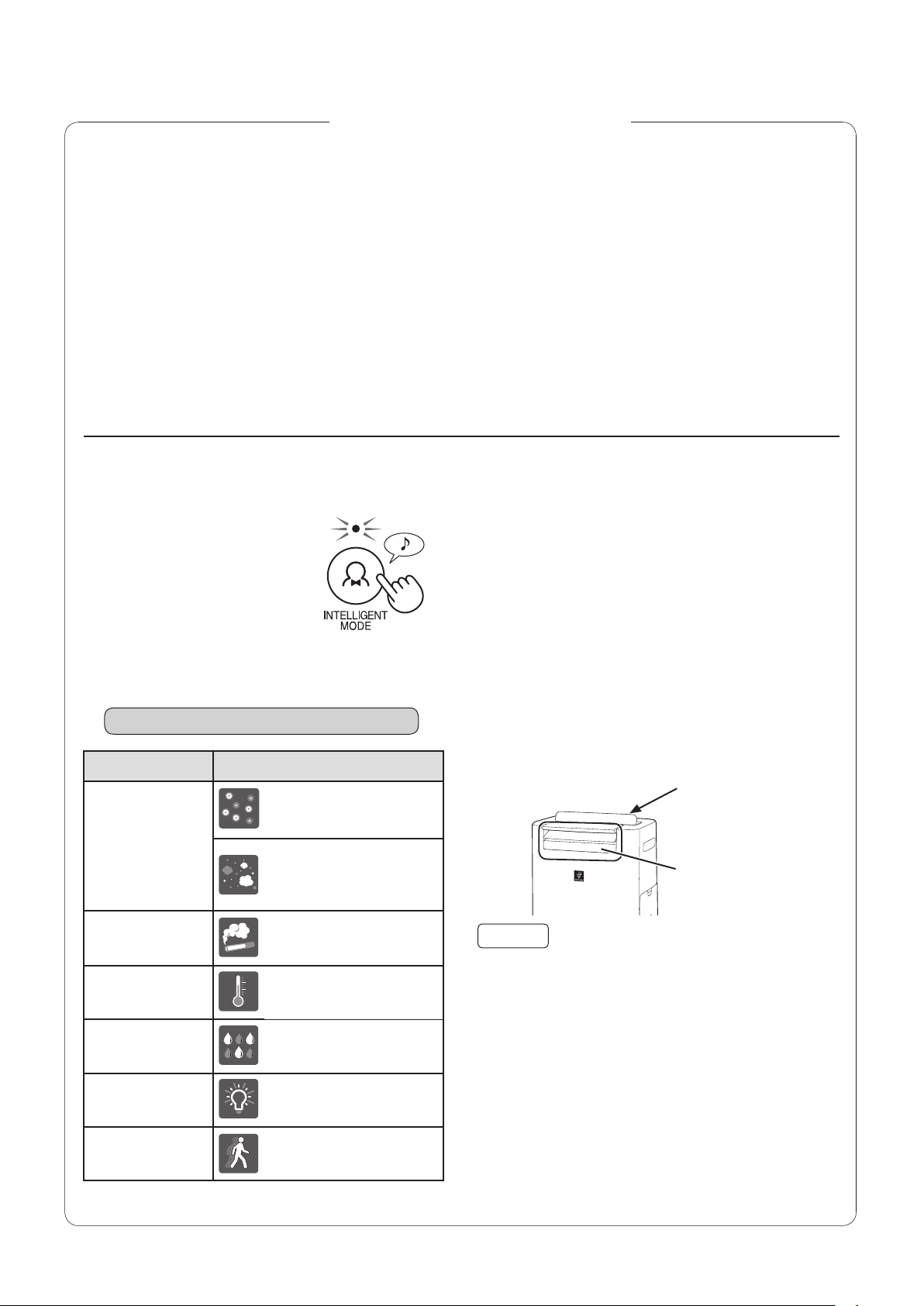

INTELLIGENT MODE

(UA-HG60E / UA-HG50E)

6 sensors sensing 7
factors precisely con­trol automatic opera­tion.

7detection by 6 sensors

SENSOR

DETECTION

PM2.5 (particulate matter
less than 2.5 microns), etc.

FRESHENS

By emitting a balance of positive and negative ions,
Plasmacluster air treatment is a natural process.

HUMIDIFIES

Controls humidity by sensing temperature and
humidity

automatically

.

*1: VOC, NOx, SOx. The deodorizing performance

for a single component odours substance in a
1m3 test container may be different than the
deodorizing performance in actual use.

*2: When air is circulated through the fi lter system.

Sensor Technology continuously monitors air quality
and room condition, and automatically adjusts
operation.

When a person or pet is in the sensory area*

(*4: Ref.E-5)

4

• When there is little movement of a person or pet
(example: when sleeping), automatically switches

to quiet air fl ow.

• When the room is dark, the Front Display, Cleanli­ness Monitor and Air Outlet LED turn off automati-

cally.

When there is no movement in the sensory area

• The Front Display, Cleanliness Monitor and Air
Outlet LED turn off, humidifying stops, and the unit
switches to minimum airfl ow to save power con­sumption.

• When room humidity is over 80% and the room is
bright, Plasmacluster Ions are emitted with strong

airfl ow.

Air Outlet LED

Dust (sensitive)

Odour

Temperature

Humidity

Light

Motion*

*3: Senses only when Intelligent mode is in operation.

3

Tobacco smoke, house
dust (dirt, mite feces and
remains, mold spores,
pollen)

Tobacco, cosmetic, alcohol,
spray, and other odours

Room temperature

Room humidity

Room brightness

Movement of persons
or pets

Front Display, Cleanli­ness Monitor

NOTE

• When in Intelligent mode you can manually switch

humidifying ON or OFF (Ref. E-8)

• Front Display and Air Outlet LED automatically switch ON

and OFF based on room brightness. (When light control
is set to "Auto". Ref. E-11)

• When the Motion Sensor senses that no one has been in

the room for a set interval of time it determines that the
room is unoccupied.

• You can change brightness of Display / Monitor, sensor

sensitivity, and Motion Sensor sensing time.
(Ref. E-11, E-12)

• Motion sensor may sense movement other than persons

or pets. (waving curtain etc.)

E-1

ENGLISH

Please read before operating

your new Air Purifi er

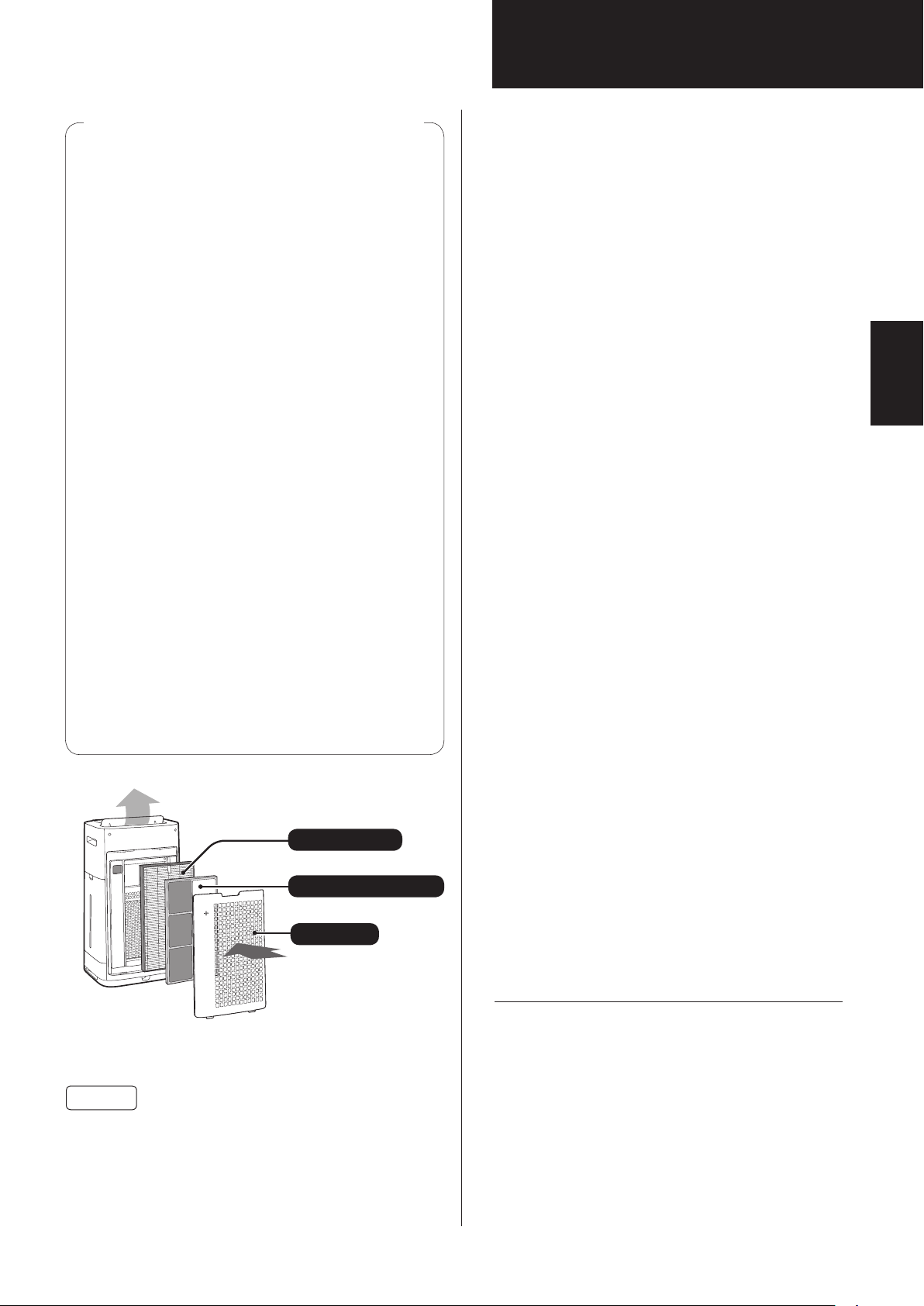

The air purifi er draws in room air through the
air intake, circulates it through a Pre-Filter, a
Deodorizing Filter and a HEPA Filter inside
the unit, and then discharges it through the air
outlet. The HEPA Filter can remove 99.97%
of dust particles as small as 0.3 microns that
pass through the fi lter and also helps absorb
odours. The Deodorizing Filter gradually
sorbs odours as they pass through the fi lter.

Some odours absorbed by the fi lters will break
down over time, causing additional odours. De­pending on usage conditions, and especially
if the unit is used in environments signifi cantly
more severe than a normal household, these
odours may become noticeable sooner than
expected. If these odours persist, replace the
fi lters. (Ref. E-15)

When minerals in tap water adhere to the fi l­ters and become a hard and white, they
odours in the room that can cause the

emission
of an unpleasant odour when the humidifying
fi lter is dry. (Varies depending on water quali­ty and other environmental factors)
If this occurs, perform humidifying fi lter mainte­nance. (Ref. E-14)

HEPA Filter

Deodorizing Filter

Pre-Filter

ab-

absorb

CONTENTS

IMPORTANT SAFETY INSTRUCTIONS

• WARNING

• NOTE

• CAUTIONS CONCERNING OPERATION

• INSTALLATION GUIDELINES

• FILTER GUIDELINES

PART NAMES

• FRONT

• BACK

• OPERATION PANEL

• FRONT DISPLAY

PREPARATION

• FILTER INSTALLATION

OPERATION

• START / STOP

• CLEAN ION SHOWER MODE

• INTELLIGENT MODE

• AUTO MODE

• PLASMACLUSTER ION SPOT MODE

• SELECTING MODE

• CHILD LOCK

• HUMIDIFICATION SETTING
(REFILLING THE WATER TANK)

• ON TIMER

• OFF TIMER

• SELECTING DISPLAY

• PLASMACLUSTER ION ON / OFF

• PATROLLING FUNCTION

• HOW TO CHANGE VARIOUS SETTINGS

CARE AND MAINTENANCE

• FILTER INDICATOR

• CARE INDEX

• WATER TANK

• UNIT / BACK PANEL

• HUMIDIFYING FILTER AND TRAY

• HEPA FILTER / DEODORIZING FILTER

• FILTER REPLACEMENT

TROUBLESHOOTING
SPECIFICATIONS

.............................................

..........................................

...............................................

(UA-HG60E / UA-HG50E)

(UA-HG40E)

.................

............................

....................................

...

E-13

E-16
E-17

E-3

ENGLISH

E-5

E-7

E-7

NOTE

The air purifi er is designed to remove air-suspended dust

•

and the odours.
The air purifi er is not designed to remove harmful gases
such as carbon monoxide contained in cigarette smoke.
The air purifi er may not completely remove an odour if the
source of the odour is still present.

Thank you for purchasing this SHARP Air Purifi er.
Please read this manual carefully before using
the air purifi er.
After reading, keep the manual in a convenient
location for future reference.

E-2

IMPORTANT SAFETY INSTRUCTIONS

•

Always follow basic safety precautions
when using electrical appliances,
including the following:

WARNING

to reduce the risk of electrical shock, fi re, or
injury:

•

Read all instructions before using the unit.

•

Use only a 220-240 volt outlet.

• This appliance can be used by
children aged from 8 years and above
and persons with reduced physical,
sensory or mental capabilities or lack of
experience and knowledge if they have
been given supervision or instruction
concerning use of the appliance in a
safe way and understand the hazards
involved. Children shall not play with
the appliance. Cleaning and user
maintenance shall not be made by
children without supervision.

• If the power cord is damaged, it must
be replaced by the manufacturer, its
service agent, a Sharp authorized
Service Centre or similarly qualifi ed
persons in order to avoid a hazard.

• Be sure to remove the power plug
when refi lling the Water Tank, before
performing maintenance, when
removing and attaching and replacing
the fi lter and when not using for a long
time. Failure to do so can cause a short
circuit resulting in electrical shock or
fi re.

•

Do not use the unit if the power cord or

plug is damaged or if the connection to the
wall outlet is loose.

•

Periodically remove dust from the plug.

•

Do not insert fi ngers or foreign objects into

the air intake or air outlet.

•

When removing the power plug, always

hold the plug and never pull on the cord.
Failure to do so can cause a short circuit
resulting in electrical shock or fi re.

•

When removing the unit, do not damage

the power cord with the casters.
Failure to do so can cause electric shock,

heat generation, or fi re.

•

Be careful not to damage the power cord, it

may cause electric shock, excess heat or
fi res.

•

Do not remove the plug when your hands

are wet.

•

Do not place the unit near gas appliances

or fi replaces.

– Always observe the following

Only a Sharp Authorized Service Centre

should service this air purifi er. Contact the
nearest Service Centre for any problems,
adjustments, or repairs.

• Do not operate the unit in rooms where
aerosol insecticides are present. Do not
operate the unit in rooms where there
is oily residue, incense, sparks from lit
cigarettes, or chemical fumes in the air. Do
not operate the unit in places where it may
get wet, such as a bathroom.

•

Be cautious when cleaning the unit. Strong

corrosive cleansers can damage the
exterior.

•

When carrying the unit, fi rst remove the

Water Tank and Humidifying Tray, and then
hold the unit by the handles on both sides.

•

Do not drink the water in the Humidifying

Tray or Water Tank.

•

Do not expose the unit to water. Doing

so can cause a short circuit or electrical
shock.

•

Replace the water in the Water Tank daily

with fresh tap water, and regularly clean
the Water Tank and Humidifying Tray (see
E-8, E-13, E-14). When the unit is not in
use, dispose of the water in the Water Tank
and Humidifying Tray. Leaving water in the
Water Tank or Humidifying Tray can cause
mold, bacteria, and bad odours.

In rare cases, such bacteria can be a
health hazard.

NOTE

radio or TV reception
If the air purifi er interferes with radio or

television reception, try one or more of the
following measures:

•

Adjust or reposition the receiving antenna.

•

Increase the distance between the unit and

the radio or TV.

•

Connect the equipment into an outlet on a

circuit different from that of the radio or TV
receiver.

•

Consult the dealer or a qualifi ed radio or

TV technician.

– What to do if the unit interferes with

CAUTIONS CONCERNING
OPERATION

•

Do not block the air intake or air outlet.

•

Do not place the unit near or on hot

objects, such as stoves or heaters, or
where it may come into contact with steam.

E-3

•

Always operate the unit in an upright

position.

•

When moving the unit, use the handles on

both sides.
Do not move the unit when it is in
operation.

•

If the unit is on easily damaged fl ooring, an
uneven surface, or thick-piled carpet, lift it
up when moving.

•

When moving the unit by its casters, move
it slowly and in a horizontal direction.

•

Turn the unit off and remove the water tank
before moving, take care not to catch your
fi ngers.

•

Do not operate the unit without the fi lters,

the Water Tank, and the Humidifying Tray
properly installed.

•

Do not wash and reuse the HEPA fi lter and

the Deodorizing fi lter.
Doing so will not improve fi lter performance
and can also cause electric shock or
operating malfunctions.

•

Clean the exterior with a soft cloth only.

Do not use volatile fl uids or detergents.
The unit surface may be damaged or
cracked with Benzene paint thinner or
polishing powder. In addition, the sensors
may malfunction as a result.

•

The frequency of descaling maintenance

will depend on the hardness of and the
impurities in the water that you use; the
harder the water the more often descaling
will be necessary.

•

Keep the unit away from water.

•

When refi lling the Water Tank, make sure
of no water leaking from the Water Tank.

•

Be sure to wipe off any excess water on
the outside of the Water Tank.

•

Do not use hot water (40 ºC or more),
chemical agents, aromatic substances,
dirty water, or other damaging substances.
Doing so can deform the unit or cause it to
malfunction.

•

Use only fresh tap water. Using other water
sources risks the growth of molds, fungi, or
bacteria.

•

Do not shake the Water Tank with holding
the carrying handle.

•

Do not remove the Humidifying Filter from
the fi lter frame except when replacing it.

•

Avoid spilling water when removing or
cleaning the Humidifying Tray.

•

Do not remove the Float.
If it comes off, refer to E-15.

•

Do not use the detergents for maintenance
of the Humidifying Tray and Cover.
If cause deformation, tarnishing, cracking
(water leakage).

•

Do not scrub the Back Panel hard during
its maintenance.

INSTALLATION GUIDELINES

•

Avoid locations where the sensors are

exposed to direct wind.
Doing so can cause the unit to malfunction.

•

Avoid locations where furniture, fabrics,

or other objects can come in contact with
the unit and interfere with the intake and
outtake of air.

•

Avoid locations where the unit is exposed

to condensation or drastic changes in
temperature. Appropriate room temperature
is between 0 – 35 ºC.

•

Place the unit on a level and stable surface

with suffi cient air circulation.
When placed on heavy carpet, the unit
may vibrate slightly.
Place the unit on a level surface to avoid
water leakage from the Water Tank and
Humidifying Tray.

•

Avoid locations that generate grease or oily

smoke.
Doing so can cause the unit exterior to
crack and the sensors to malfunction.

•

The dust collecting ability of the unit is
effective even when the unit is as close to
3 cm from the wall,the surrounding walls
and fl oor may get dirty. Please place the
unit at a distance from the wall.
The wall directly behind the air outlet may
become dirty over time. When using the
unit for an extended period of time at the
same location, periodically clean the walls
adjacent to it.

FILTER GUIDELINES

•

Follow the instructions in this manual for
proper fi lter care and maintenance.
(Ref. E-13, E-14, E-15)

ENGLISH

E-4

PART NAMES

FRONT

1

5

6

20°

2

3

To Lock a caster stopper (Right & Left)

4

Locked

Unlocked

BACK

1

Front

7

8

7
8

9

9

20°

Handle

1

Sensor

Temperature / Humidity / Odour*

2

(*UA-HG60E / UA-HG50E)

Air Outlet

3

Caster Stopper

4

Operation Panel

5

Front Louver

6

Front Display

7

Unit

8

Caster

9

(2 Locations)
(Internal)

(Front)

(Right & Left)

(Adjustable)

(4 Locations)

Light Sensor

Do not install the unit in the
following places.
The Light Sensor may not sense
correctly.

Detection range

2

3
4
5

Water Tank

1

Tank Cap

2

Humidifying Filter

3

Float

4

Humidifying Tray

5

Dust(sensitive) Sensor /

6

Sensor Filter

6

(Plug shape varies by country.)

Back Louver

7
8

9
10
11
12
13
14

Air Outlet

Air Outlet LED

HEPA Filter

Deodorizing Filter

Back Panel (Pre-Filter)

Air Inlet

Power Cord / Plug

(Back)

(White)

10
11

12

13

14

Directly under
a light fi xture.

Motion Sensor

(UA-HG60E / UA-HG50E)

Sensory range is the area shown
below.

Front

Right and Left

2m

In shadow

30°

30°

2m

2.3m

30° 30°

1.6m

E-5

OPERATION PANEL

Press the button with " " to start.

UA-HG40E

10911

ENGLISH

8

POWER ON / OFF Button

1

INTELLIGENT MODE Button, Indicator Light

2

CLEAN ION SHOWER Button, Indicator Light

3

Plasmacluster Ion SPOT Button,

4

Indicator Light

HUMIDIFY ON / OFF Button, Indicator Light

5

MODE Button, Indicator Light

6

FRONT DISPLAY

8

(White)

(White)

765 32 1

(White)

(White)

(White)

9

1234567

ON / OFF TIMER Button, Indicator Light

7

<Press 3 sec.>

DISPLAY SELECT Button

8

<Press 3 sec.>

CHILD-LOCK Indicator Light

9

FILTER RESET Indicator Light

10

Light Sensor

11

FILTER RESET Button

CHILD-LOCK Button

Front Louver

4

(White)

(White)

(Orange)

Humidity / Temperature Monitor

Indicates the approximate humidity level or tem­perature in the room. The humidity setting cannot be
adjusted.

Humidity 20% to 90% is displayed.

20%
or less

1

2

3

Temperature 0oC to 50oC is displayed.

o

C

-1
or less

Wattage Monitor

Indicates wattage by current operation.

Timer Monitor

Indicates setting time or remaining time of ON/OFF
timer.

Plasmacluster Ion Light

Humidify Light

Green

Humidity ON

Off

Humidity OFF

Red

(Flashing) Unit needs water

(Blue)

90% or
more

50oC or
more

E-6

Patrolling Light

4

(Ref.E-9, E-10)

Odour Light

5

Indicates the Odour Sensor detects odours.

Dust Light

6

Indicates the Dust(sensitive) Sensor detects usual
dust.

PM2.5 Light

Indicates the Dust(sensitive) Sensor detects micro-

7

scopic dust. (particulate matter less than 2.5 mi­crons)

Motion Sensor

8

Cleanliness Monitor

Indicates the air purity of the room in 7 levels with
colour changes.

9

Blue Red

Clean Impure

(Green / Orange / Red)

(White)

(White)

(White)

(UA-HG60E / UA-HG50E)

(UA-HG60E / UA-HG50E)

PREPARATION

FILTER INSTALLATION

Always be sure to remove the
power plug from the wall outlet.

Remove the Back Panel.

1

Back Panel

Remove the plastic bag from the each

2

fi lter.

HEPA Filter

Deodorizing Filter

Install the fi lters in the correct order as

3

shown.

HEPA Filter

Ta g

Deodorizing Filter

Install the Back Panel.

4

Click

2

3

3

1

OPERATION

START/STOP

START STOP

CLEAN ION SHOWER MODE

The unit releases Plasmacluster ions with strong airfl ow and
collects dusts while decreasing static electricity for 10 min­utes. After that, the DUST sensor sensitivity is automatically
set to ”HIGH”and quickly detects impurities
and clean the air powerfully for 50 minutes.

NOTE

• When replacing the fi lter, making a memo of the start of
use date is recommended.

INTELLIGENT MODE

The fan speed is automatically controlled depending on the 7
detection. (Ref. E-1)

AUTO MODE

The fan speed is automatically controlled depending on the
5 detection. (PM2.5 / Usual dust / Temperature /Humidity /
Light)

(UA-HG40E)

(UA-HG60E / UA-HG50E)

NOTE

• When the operation fi nishes after
60 minutes, the unit will return

to the prior operation mode. It is

able to change the other mode
during this mode.

• The Plasmacluster Ion can not

be turned “OFF”. (Ref. E-10)

NOTE

• Front Display, Cleanliness Monitor and Air Outlet LED
automatically switch ON and OFF based on room
brightness. (When light control is set to "Auto". Ref. E-11)

E-7

PLASMACLUSTER ION
SPOT MODE

Use this mode when you want to remove adhering odour,
germs, and other substances from cloths, sofas and curtains.

HUMIDIFICATION SETTING

REFILLING THE WATER TANK

Remove the Water

1

Tank.

2

1

ENGLISH

NOTE

• Emits highdensity Plasmacluster Ions only in the forward
direction.

• Discharges stronger air for 8 hours. When the operation
fi nishes, the unit will return to its prior operation mode.

• The Plasmacluster Ion can not be turned “OFF”. (Ref.E-10)

Adjust Front Louver manually.

SELECTING MODE

SLEEPPOLLEN MAXMEDLOW

NOTE

SLEEP

The unit will operate quietly, and the fan speed is automati­cally switched depending on the amount of impurities in the
air.
The Front Display, Cleanliness Monitor and Air Outlet LED
go off automatically.
(When light control is set to "Auto". Ref.E-11)

Fill the Water Tank

2

with the tap water.

To prevent leaks ,

3

securely tighten the
Tank Cap.

4

Install the Water Tank.

ON OFF

Click

2

1

POLLEN

The DUST SENSOR sensitivity is automatically set to “HIGH”
and quickly detects impurities such as dust and pollen and
clean the air powerfully.

CHILD LOCK

Operation of the operation panel will be locked.

ON CANCELLATION

more
3 sec.

more
3 sec.

NOTE

When operating with Humidifi cation ON in the modes in the
table below, the unit automatically controls humidity by sens­ing temperature and humidity. (Except MAX / MED / LOW
mode.)

Humidity

Temperature

~18 ºC 65 % 65 %

18 ºC~24 ºC 60 % 65 %

24 ºC~ 55 % 60 %

ALL MODE

(Except MAX / MED / LOW /

SLEEP)

E-8

SLEEP

MODE

ON TIMER OFF TIMER

Select the length of time you want. The unit automatically
starts once the selected time is passes.

(with the unit OFF)

2hour

CANCELLATION

4hour

14hour

6hour

12hour

8hour

10hour

Select the length of time you want. The unit automatically
stops once the selected time is reached.

(with the unit ON)

2hour1hour 4hour 8hour

CANCELLATION

PATROLLING FUNCTION

The sensor detects a state requiring attention to room temperature and humidity during operation and tells it with
Patrolling Light. Both "Dry and Low temperature patrolling" and "High temperature and High humidity patrolling"
work. (This function informs a room condition. The unit cannot adjust temperature or lower humidity)

DRY AND LOW TEMPERATURE PATROLLING

It tells that the room is dry or the room temperature is low.
When Patrolling Light turns to red, the unit operates with airfl ow a little stronger during Intelligent mode (Auto mode).

Patrolling

Light

Red

Green

Humidity / Temperature Mon-

If the beeping sound is set to "ON". (Ref. E-12)

(for 30 seconds)

itor

"%" Light turns on

o

"

C" Light fl ashing

Beeping sound

Beep (once)
Beep (once)

(Normal)

None

Indoor environment

Dry

Low temperature

Not dry or low tem-

perature

When the room is dry and the room temperature is low, viruses survive more easily. We recommend
that you increase humidity with humidifi cation setting and temperature using heating appliances
according to your room environment.

Material source: Dr. Makoto Shoji, Director of Shoji internal medicine and pediatrics clinic
in Sendai City, Miyagi Prefecture, Japan

Right fi g-

ure

Absolute humidity

(1) Over 11 g

*1

Virus environment Survival rate

Environment which is less suitable for

viruses to survive

0 % to small per-

cent

(2) 11 g or less Environment where viruses can survive 5 %

(3) 7 g or less

*1 The absolute humidity is the total mass of water vapor present in 1

Environment which is suitable for

viruses to survive

m3 of air regardless of temperature

20 %

and is expressed in g. While humidity generally used for a weather forecast is called relative humidity,
which is the ratio of the partial pressure of water vapor to the equilibrium vapor pressure of water at
a given temperature and is expressed in %. Therefore, the absolute humidity is approximately 8 g at

o

C

and 18 g at 30 oC

15

even at the same relative humidity of 60 %.

*2 Survival rate of viruses emitted in air after 6 hours under each environment.

*2

          






















         







Relative humidity (%)

Temperature

and humidity

area (Figure

below)

(3)

(1)·(2)





Temperature











(oC)










NOTE

• It does not notify of the existence of viruses themselves.

• Patrolling Light's illuminating "Green" does not assure
prevention of infection. Use it as a reference to make an
environment to prevent infection during typical daily life.

• While adjusting humidity to approximately 55 % to 65 %
during operation in Intelligent mode (Auto mode), the
unit controls humidifi cation, but does not make changes
according to the virus' environment.

E-9

SELECTING DISPLAY

PLASMACLUSTER ION ON/OFF

When the Plasmacluster function is ON, the Plasmacluster
Ion light on the Front Display is on. (Ref.E-6)

(with the unit ON)

OFFON

more
3 sec.

Humidity Temperature Wattage

The beeping sound of Patrolling Function is set to "Off" at the default. You can change it to "On" or "Cancel
Patrolling Function". (Ref. E-11, E-12)

HIGH TEMPERATURE AND HIGH HUMIDITY PATROLLING

It tells high temperature and high humidity. When Patrolling Light turns to orange or red, the unit stops humidifi cation
automatically. (However, it is in MAX/MED/LOW mode, it does not stop humidifi cation)

Patrolling

Light

Red(Flashing)

Red

Orange

Green

If the beeping sound is set to "ON". (Ref. E-12)

Humidity / Temperature Mon-

(for 30 seconds)

itor

o

"

C" Light fl ashing

o

"

C" Light turns on

o

C" Light turns on

"

(Normal)

Beep
Beep

・・・
・・・

Beeping sound

(for 30 seconds)
(for 30 seconds)

None

None

Indoor environment

High temperature

and high humidity

Relatively high

temperature and high

humidity
Not high

temperature nor

high humidity

Temperature

and humidity

more
3 sec.

area (Figure

below)

D
C

B

A

ENGLISH

We recommend that you drink some water or lower the room temperature.

Guideline for preventing heatstroke in daily life <Source: website of Japanese Society of
Biometeorology>

Temperature

standard

D Danger

C

Heavy alert

B Alert

A Caution

Overview of life

activities to be noted

Risks that could occur

in all life activities

Risks that could occur

in middle level or higher

life activities

Risks that could occur

in hard life activities

Precautions

Elderly people are highly likely to suffer from
heartstroke even in a resting state. Avoid going out
and move to a cooler room.

Avoid blazing sun when going out and pay attention
to an increase of room temperature when staying in
a room.

Rest regularly when doing exercise or intense work.

Generally the risk is low, but people may suffer
when doing hard exercise or hard work.

NOTE

This is not a function to prevent heatstroke. Please use this function as an assistance.

E-10

               





















               

%

$

'

&

Relative humidity (%)


























Temperature

(oC)

HOW TO CHANGE VARIOUS SETTINGS

You can change the functions in the "Type of setting" table in the following.

Turn the unit power OFF.

1

2

more
3 sec.

Select "Function number" from the

3

table in the following.

Forward

or

Reverse

…

Select "Setting number" from the table

4

in the following.

Forward

Reverse

or

Set

UA-HG40E

Press Power button to fi nish the set-

5

ting.

Set

Type of setting

Function Setting

Light Control

You can select the brightness of the
Front Display, Cleanliness Monitor
and Air Outlet LED.

UA-HG40E

Turn off

Auto

Light automatically switches ON or OFF based
on room brightness.

Room is bright: light is ON
Room is dark: light is OFF

(default)

Darker

Turn off

● When set to “Turn off”, the “Darker” light illumi­nates for 3 seconds after operation starts and
then the light turns off.

● The Humidity Light fl ashes darker only when
the unit needs water.

● Patrolling Light fl ashes/lights dimmer only
when the room temperature or humidity re­quires attention.

E-11

Function Setting

Sound Indicator Setting

You can set the unit to make a
beeping sound when the Water
Tank is empty.

Auto Restart

If the unit is unplugged or if there is
a power failure, the unit will resume
operation with the previous settings
after power is restored.

Cancellation

ON

Cancellation

ON

Adjusting Sensor Sensitivity (F4-F7)

Light Sensor Low

Dust(sensitive) Sensor Standard

Odour Sensor

(UA-HG60E / UA-HG50E)

Motion Sensor

(UA-HG60E / UA-HG50E)
You can set the time until the Mo-

tion Sensor detects that no one is
in the room . You can also cancel
Motion Sensor sensing.

High

ON(

ON(

Cancellation

(default)

(default)

(default)

Standard sensing time

Longer sensing time

)

(default)

)

ENGLISH

Patrolling FunctionSetting

You can set the unit to make a beep­ing sound when Patrolling Light turn
to red.You can also cancel Patrolling
Function.

notifi es with Patrolling Light and sound

ON(

The beeping sound continues for 30 seconds at
maximum.
Pressing any button on the operation panel
stops the sound. When Patrolling Light is red,
the beeping sounds hourly.

notifi es with Patrolling Light only)(de-

ON(

fault)

Cancellation

)

E-12

CARE AND MAINTENANCE

FILTER INDICATOR

The fi lter reset Indicator light will turn on after approximately
720 hours operating. (30 days × 24 hours =720 hours)

RESET

more than
3 sec.

This is a reminder to perform the maintenance described be­low. After performing maintenance, reset the Filter Indicator.

CARE INDEX

1

2

3

WATER TANK

Rinse the inside
with water.

NOTE

How to clean hard to remove dirt.

Clean the inside of
the Water Tank with
a soft sponge and
the Tank Cap with
a cotton swab or
toothbrush.

Tank Cap

Toothbrush

UNIT / BACK PANEL

Wipe with a dry, soft cloth.

4

Place Ref.

1

Water Tank

2

Unit / Back Panel (Pre Filter)

3

Sensors

Humidifying Filter

4

Humidifying Tray

HEPA Filter

5

Deodorizing Filter

5

2

E-13

E-14

E-15

NOTE

Back Panel

Sensor Filter

How to clean hard to remove dirt.

Sensors

Back Panel
(Pre Filter)

Remove the dust gently with
a cleaning tool such as a vac­uum cleaner.

1. Add a small amount of kitchen
detergent to water and soak for
about 10 minutes.

CAUTION

Do not apply excessive pressure
when scrubbing the back panel.

2. Rinse off the kitchen detergent with
clean water.

3. Completely dry the fi lter in a well
ventilated area.

Sensor Filter

1. Remove the Back Panel.

2. Remove the sensor fi lter.

3. If the sensor fi lter is very dirty, wash
it with water and dry it thoroughly.

E-13

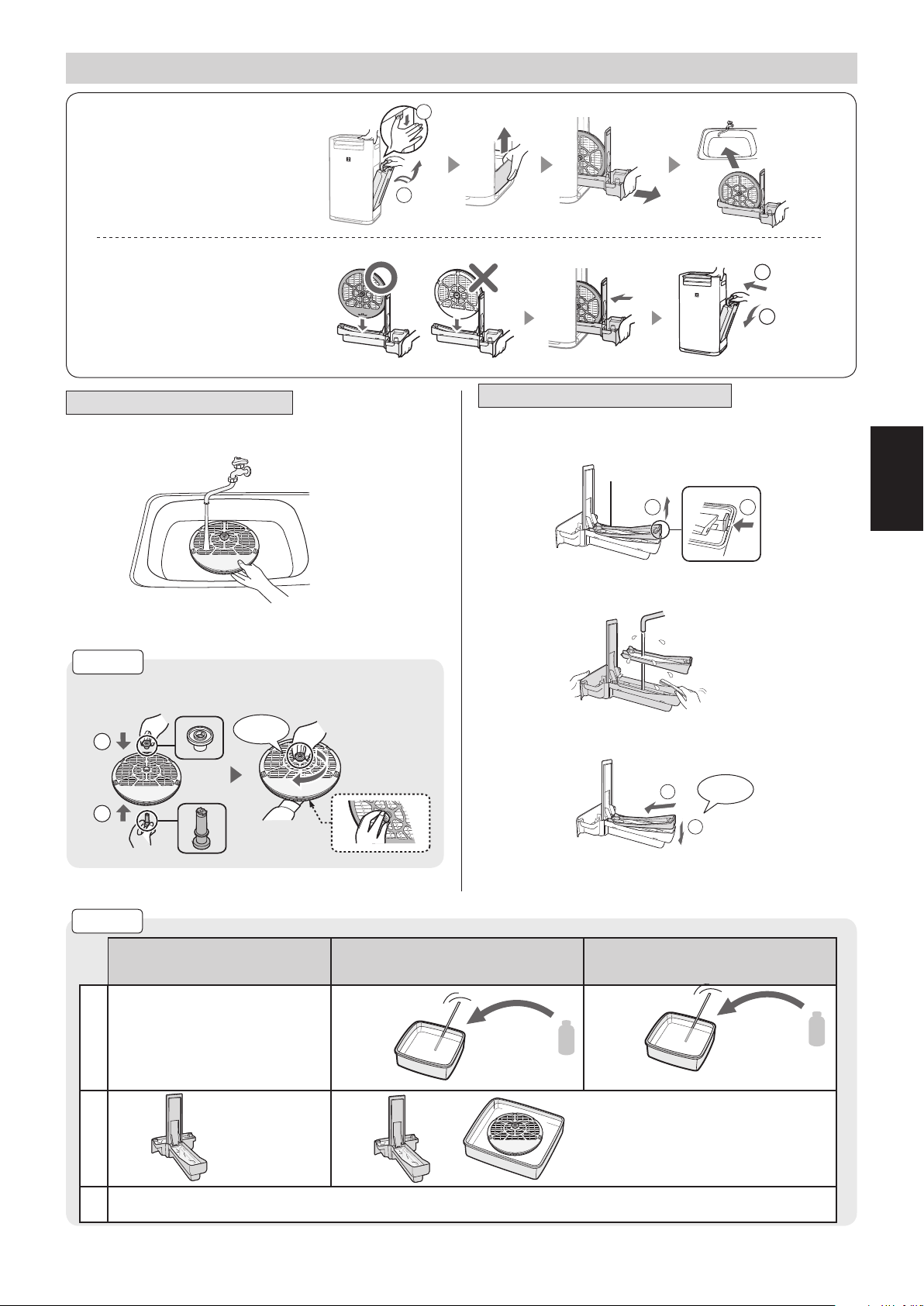

HUMIDIFYING FILTER AND TRAY

HOW TO REMOVE THE
HUMIDIFYING FILTER AND
TRAY.

HOW TO ATTACH THE
HUMIDIFYING FILTER AND
TRAY.

After maintenance, correctly
reattach the parts.

Gray White

1

2

Humidifying Filter Humidifying Tray

Rinse with plenty of water.

Remove the Humidifying Tray Cover.

1

Tray Cover

ENGLISH

2

1

2

1

NOTE

2

1

NOTE

If you remove the Humidifying Filter shaft,
be sure to reattach it to its original position.

How to clean hard to remove dirt.

Kitchen detergent

(only Humidifying tray)

1. Fill the tray half-way with water.

2. Add a small amount of kitchen

1

detergent.

Click

Rinse with plenty of water.

2

Reattach the Humidifying Tray Cover.

3

Do not remove the Float and the Tray Panel. If they

•

come off, refer to E-15.

Citric acid

(available at some drugstores)

2 1/2 cups of
water

3 teaspoons

Click

1

2

100% bottled lemon juice

with no pulp

3 cups of
water

1/4 cup

2

3

Soak for 30 min­utes.

Rinse off the kitchen detergent or the descaling solution with clean water.

Soak for 30 minutes.

(When using lemon juice as your

descaling solution, allow for more
soak time.)

E-14

HEPA FILTER /
DEODORIZING FILTER

Remove the dust on the HEPA Filter and
Deodorizing Filter.

CAUTION

• Do not wash the fi lters. Do not expose to sunlight.

HEPA FILTER

Ta g

DEODORIZING FILTER

Some odours absorbed by the fi lters will break down over time,
causing additional odours. Depending on usage conditions, and
especially if the unit is used in environments signifi cantly more
severe than a normal household, these odours may become
noticeable sooner than expected.
Replace the fi lter in those cases or if dust is unable to be re­moved after maintenance.

How to install the Float and the Tray Panel

Maintain only the tagged
surface. Do not clean up the
opposite surface. The fi lter
is fragile, so be careful not
to apply too much pressure.

Both surfaces can be main­tained.
The fi lter may be broken
if being too much power
is applied on it, so please
handle it with care.

FILTER REPLACEMENT

LIFE OF FILTERS

Filter life varies depending on the room environment,
usage conditions, and location of the unit.
Lifespan of HEPA fi lter and Deodorizing fi lter and
replacement suggestions are based on purifying a
room in which 5 cigarettes are smoked per day and the
unit's dust collection and deodorizing performance has
declined to half the level of a new fi lter.
We recommend replacing the fi lter more frequently if
the unit is used in conditions signifi cantly more severe
than a normal household.

•HEPA Filter About 10 years after opening

•Deodorizing Filter About 10 years after opening

•Humidifying Filter About 10 years after opening

Replacement Filter Model

Consult your dealer when purchasing a replacement
fi lter.

Replacement

Filter

HEPA Filter

(1 unit)

Deodorizing

Filter

unit)

Humidifying

Filter

unit)

UA-HG60E UA-HG50E UA-HG40E

UZ-HD6HF UZ-HD4HF UZ-HD4HF

UZ-HG6DF UZ-HG4DF UZ-HG4DF

(1

UZ-HG6MF UZ-HG6MF UZ-HG6MF

(1

Tray Panel

Float

Ta b

Float

Cross-Section view

3.

Insert the tab on the
other side of the fl oat
into the hole.

UA-HG60E

UA-HG50E / UA-HG40E

1.

Insert the fl oat under
this tab.

2.

Insert the tab of the
fl oat into the hole.

Shaft (white)*

Filter Frame (white)*

Humidifying Filter

Filter Frame (gray)*

Shaft (gray)*

*Do not dispose these parts.

Disposing of fi lters

Dispose of used fi lters according to local laws and
regulations.

HEPA Filter material:

• Filter: Polypropylene

• Frame: Polyethylene

Deodorizing Filter material:

• Filter: Paper

• Frame: ABS resin

Humidifying Filter material:

• Filter: Rayon, polyester

E-15

TROUBLESHOOTING

Before contact for service, review the troubleshooting chart below to make sure that the problem is not a unit malfunction.

SYMPTOM REMEDY

Odour and smoke persists. • Check the fi lters. If they appear to be extremely dirty, clean or replace them. (Ref.

E-15)

The Cleanliness Monitor is blue
even when the air is not clean.

The Cleanliness Monitor light is
red even when the air is clean.

The unit makes a clicking or
ticking sound.

Air discharged from the unit
has an odour.

The unit does not operate when
cigarette smoke is in the air.

The FILTER RESET Indicator
Light is on.

The Front Display is turned off. • When Light control is set to "Auto", the light automatically turns off when the

The Humidify Light on the
Front Display does not light up
when the tank is empty.

The water level in the tank
does not decrease or decreas­es slowly.

The Cleanliness Monitor
changes colour frequently.

There is a discrepancy between
the unit’s Humidity Monitor
and another hygrometer in the
room.

The unit PM2.5 Light does not
match weather report or other
local PM2.5 data.

"oC" Light fl ashing

• The air may have been dirty when the unit was plugged in. Unplug the unit, wait
one minute, and then plug the unit in again.

• Dirty or clogged dust(sensitive) sensor openings interfere with sensor operation.
Gently clean the sensor fi lter or the back panel. (Ref. E-13).

• The unit may make clicking or ticking sounds when it is generating ions.

• Check to see if the fi lters are extremely dirty.

• Clean or replace the fi lters. (Ref. E-13, E-14, E-15)

• Use only fresh tap water. Using other water sources risks the growth of mold,
fungi, or bacteria.

• Make sure the unit is installed in a location in which the sensors can detect cig­arette smoke.

• Check to see if the dust(sensitive) sensor openings are blocked or clogged. If
they are blocked or clogged, clean the sensor fi lter or the back panel.
(Ref. E-13)

• Whenever after performing maintenance or replacing the fi lters, connect the
power cord to an outlet and then press the Filter Reset Button. (Ref. E-13)

room is dark. Moreover, when Light control is set to "Turn off", the light is always
off. If you do not want the light to be off, set Light control to the "Darker" setting.
(Ref. E-11)

• The room has reached the appropriate level of humidity and has stopped hu­midifying.

• Check the styrofoam fl oat for impurities. Clean the Humidifying Tray. Make sure
that the unit is on a level surface. (Ref. E-14)

• Check to see if the Humidifying Tray and Water Tank are correctly installed.
Check the Humidifying Filter. (Ref. E-14)

• If the fi lter is extremely dirty, clean or replace it. (Ref. E-15)

• The Cleanliness Monitor automatically changes colour when the dust (sensitive)
sensor and odour sensor* detect impurities. If you are concerned about the
change, you can change sensor sensitivity.
(Ref. E-11,E-12) (*UA-HG60E / UA-HG50E)

• There is a difference in the humidity level within the same room.

• The sensor have different measurement parameters.

• If the monitor indicates wattage or temperature, switch the display by pressing
the DISPLAY SELECT button. (Ref. E-10)

• Outdoor and indoor as well as the home environment (the volume of traffi c near­by, number of stories in home, etc.) may cause a reading different than local
PM2.5 data.

• The room is suitable for viruses to survive due to low room temperature. We
recommend you adjust the temperature using heating appliances. (Ref. E-9)

• The room temperature and humidity is high. We recommend that you drink
some water or lower the room temperature. (Ref. E-10)

(the following are not due to a malfunction)

ENGLISH

ERROR DISPLAY

DIGITAL INDICATION REMEDY

If error occurs repeatedly, contact the Sharp Service Centre.

Make sure that the Humidifying Filter and Humidifying Tray are
properly installed, and then turn the power to ON again.

Unplug the unit, wait one minute, and then plug the unit in again.

E-16

SPECIFICATIONS

Model UA-HG60E UA-HG50E UA-HG40E

Power supply 220-240 V 50-60 Hz

Fan Speed Adjustment

CLEAN

AIR

CLEAN AIR

&

HUMIDIFY

Recommended Room Size (m

High density Plasmacluster ion

recommended room size (m

Water Tank Capacity (L) 3.0 2.5 2.5

Fan Speed (m

Rated Power (W)

Noise Level (dBA)

Fan Speed (m3/hour)

Rated Power (W)

Noise Level (dBA)

Humidifi cation

(mL/hour) *

Sensors

Cord Length (m) 2.0

Dimensions (mm) 370 (W) × 293 (D) × 660 (H) 345 (W) × 262 (D) × 631 (H) 345 (W) × 262 (D) × 631 (H)

Weight (kg) 10.5 9.2 9.2

3

/hour)

1

2

)

*

2

) *

3

MAX MED LOW MAX MED LOW MAX MED LOW

408 240 72 306 180 60 240 120 60

72 38 5.0 53 26 5.0 31 12 5.0
53 48 24 52 47 19 46 40 19

342 240 72 240 120 60 210 120 60

55 40 6.5 33 14 6.5 24 14 6.5
49 48 24 46 40 20 43 40 20

630 470 200 450 300 150 400 300 150

2

~50 ~38 ~28

~35 ~28 ~21

Dust(sensitive) / Odour / Light /

Temperature & Humidity / Motion

Dust(sensitive) / Light /

Temperature & Humidity

*1 • The amount of humidifi cation changes in accordance with indoor and outdoor temperature and humidity.
The amount of humidifi cation increases as temperatures rises or humidity decreases.
The amount of humidifi cation decreases as temperatures decrease or humidity rises.

• Measurement Conditions: 20 ºC, 30 % humidity (JEM1426)
*2 • The recommended room size is appropriate for operating the unit of maximum fan speed.

• The recommended room size is an area in which a given amount of dust particles can be removed in 30 minutes.
*3 • Room size in which approximately 7000 ions per cubic centimeter can be measured in the centre of the room when the unit is placed next

to a wall, is running at MED mode settings, and is at a height of approximately 1.2 meters from the fl oor.

Standby Power

When the unit’s power plug is inserted in a wall outlet it consumes about 1.2 watts of standby power in order to
operate electrical circuits.
To conserve energy, unplug the power cord when the unit is not in use.

E-17

A. Information on Disposal for Users (private households)

1. In the European Union

Attention: Your product is
marked with this symbol. It
means that used electrical
and electronic products
should not be mixed
with general household
waste. There is a separate
collection system for these
products.

IF YOU WISH TO DISPOSE OF THIS EQUIPMENT, DO NOT USE THE ORDINARY WASTE BIN,
AND DO NOT PUT THEM INTO A FIREPLACE!
Used electrical and electronic equipment should always be collected and treated SEPARATELY in
accordance with local law.
Separate collection promotes an environment-friendly treatment, recycling of materials, and min­imizing fi nal disposal of waste. IMPROPER DISPOSAL can be harmful to human health and the
environment due to certain substances! Take USED EQUIPMENT to a local, usually municipal,
collection facility, where available.
If in doubt about disposal, contact your local authorities or dealer and ask for the correct method of
disposal.
ONLY FOR USERS IN THE EUROPEAN UNION, AND SOME OTHER COUNTRIES; FOR IN­STANCE NORWAY AND SWITZERLAND: Your participation in separate collection is requested by
law.
The symbol shown above appears on electrical and electronic equipment (or the packaging) to
remind the users of this.
Users from PRIVATE HOUSEHOLDS are requested to use existing return facilities for used equip­ment. Return is free of charge.
If the equipment has been used for BUSINESS PURPOSES, please contact your SHARP dealer
who will inform you about take-back. You might be charged for the costs arising from take-back.
Small equipment (and small quantities) might be taken back by your local collection facility. For
Spain: Please contact the established collection system or your local authority for take-back of
your used products.

2. In other Countries outside the EU

If you wish to discard this product, please contact your local authorities and ask for the correct
method of disposal.

For Switzerland: Used electrical or electronic equipment can be returned free of charge to the
dealer, even if you don’t purchase a new product. Further collection facilities are listed on the
homepage of www.swico.ch or www.sens.ch.

ENGLISH

B. Information on Disposal for Business Users.

1. In the European Union

If the product is used for business purposes and you want to discard it:

Please contact your SHARP dealer who will inform you about the take-back of the product. You
might be charged for the costs arising from take-back and recycling.
Small products (and small amounts) might be taken back by your local collection facilities.

For Spain: Please contact the established collection system or your local authority for take-back of
your used products.

2. In other Countries outside the EU

If you wish to discard of this product, please contact your local authorities and ask for the correct
method of disposal.

E-18

LUFTREINIGER

UA-HG60E
UA-HG50E
UA-HG40E

„Plasmacluster“ und „Device of a cluster of gra­pes“ sind Marken der Sharp Corporation.

mit Befeuchtungsfunktion
Bedienungsanleitung

DEUTSCH

Frei stehender Typ

* Die Zahl in dieser Technologiemarke ist die geschätzte

Anzahl von Ionen, die sich in 1 cm
gemessen etwa in der Mitte eines Raumes bei
einer entsprechenden „High-Density Plasmacluster
7000“-Bodenfläche (bei 1,2 m Höhe über dem Boden)
und wenn das Gerät in der Nähe einer Wand mit MIT­Einstellung platziert wird.

3

Luft befinden,

MERKMALE

Eine einzigartige Kombination von
Luftaufbereitungstechnologien
Dreifach-Filtersystem + Plasmacluster + Befeuchtung

FÄNGT STAUB AUF

Vorfilter fängt Staubpartikeln von einer ungefähren
Größe von über 240 Mikron auf.

VERRINGERT GERÜCHE

Deofi lter absorbiert schädliche Gase*

1

und viele gewöhnliche Haushaltsgerüche.

REDUZIERT WINZIGEN STAUB POLLEN UND
SCHIMMEL*

2

Der HEPA-Filter fängt 99,97 % der Partikel mit einer
Mindestgröße von
0,3 Mikronen auf.

INTELLIGENTER MODUS

(UA-HG60E / UA-HG50E)

6 Sensoren erkennen
7 Faktoren und regeln
automatisch und ge­nau den Betrieb.

7 Erkennungen durch 6 Sensoren

SENSOR

STAUB
(empfi ndlich)

ERKENNUNG

PM2,5 (Feststoffteilchen
unter 2,5 Mikronen) usw.

Tabakrauch, Hausstaub
(Schmutz, Milbenkot und tote
Milben, Schimmelpilzsporen,
Pollen)

FRISCHT AUF

Der Plasmacluster reinigt die Luft, ähnlich wie
bei einem natürlichen Prozess, indem er ein
Gleichgewicht zwischen ausgestoßenen positiven
und negativen Ionen herstellt.

BEFEUCHTET

Kontrolliert die Feuchtigkeit, indem Temperatur und
Feuchtigkeit

VOC, NOx, SOx. Die Deoleistung

*1:

automatisch

erkannt werden.

bei einem
Einkomponenten-Geruchsstoff in einem 1m3 großen
Testbehälter kann sich von der Deoleistung im
tatsächlichen Gebrauch unterscheiden.

*2: Wenn Luft das Filtersystem passiert.
Die Sensortechnologie überwacht ständig die

Luftqualität und die Raumbedingungen und passt
den Betrieb automatisch an.

Wenn sich ein Mensch oder ein Haustier im Be­reich der Sensoren befi ndet*

(*4: Vgl. D-5)

4

• Wenn sich eine Person oder ein Haustier nur wenig
bewegt (z. B. beim Schlafen), schaltet das Gerät
automatisch zu einem leisen Luftfl uss um.

• Wenn der Raum dunkel ist, werden die LEDs der
vorderen Anzeige, der Sauberkeitsüberwachung
und des Luftauslasses automatisch abgeschaltet.

Wenn sich im Bereich der Sensoren nichts bewegt

• Die LEDs der vorderen Anzeige, der Sauberkeits­überwachung und des Luftauslasses schalten sich ab,
die Befeuchtung wird eingestellt und das Gerät schal­tet auf minimalen Luftfl uss, um Energie zu sparen.

• Wenn die Raumfeuchtigkeit über 80 % beträgt und
der Raum hell erleuchtet ist, werden mit einem star­ken Luftstrom Plasmacluster-Ionen abgegeben.

Luftauslass-LED

Vordere Anzeige, Sau­berkeitsüberwachung

Gerüche

Temperatur

Feuchtigkeit

Licht

Bewegung*

*3: Erkennung nur im intelligenten Modus.

3

Tabak, Kosmetika, Alkohol,
Spray und andere Gerüche

Raumtemperatur

Raumfeuchtigkeit

Raumhelligkeit

Bewegungen von
Personen
oder Haustieren

HINWEIS

• Im intelligenten Modus können Sie die Befeuchtung
manuell auf EIN oder AUS schalten (Vgl. D-8)

• Die LEDs der vorderen Anzeige und des Luftauslasses
schalten sich in Abhängigkeit der Raumhelligkeit
automatisch EIN und AUS. (Wenn die Lichtsteuerung
auf „Auto“ gestellt ist. (Vgl. D-11)

• Wenn der Bewegungssensor eine bestimmte Zeit lang
keine Bewegung im Raum erkennt, geht das Gerät davon
aus, dass sich niemand im Raum befi ndet.

• Sie können die Helligkeit der Anzeige/Überwachung,
die Sensorempfi ndlichkeit und die Erkennungszeit des
Bewegungssensors einstellen. (Vgl. D-11, D-12)

• Der Bewegungssensor kann außer den Bewegungen
von Personen und Haustieren auch andere Bewegungen
erkennen. (einen wehender Vorhang usw.)

D-1

DEUTSCH

Bitte lesen, bevor Sie Ihren

neuen Luftreiniger benutzen

Der Luftreiniger saugt Raumluft durch den
Lufteinzug ein, lässt diese durch einen Vor­filter, einen Deo-Filter und einen HEPA-Filter
im Gerät strömen und gibt sie dann durch den
Luftauslass wieder in den Raum ab. Der HE­PA-Filter kann 99,97 % der Staubpartikel mit
einer Mindestgröße von 0,3 Mikron, die den
Filter passieren, entfernen und trägt dazu bei,
Gerüche
biert schrittweise Gerüchte
Filter passieren.

Einige der vom Filter absorbierten Gerüche
werden womöglich erst im Laufe der Zeit auf­gespalten, was zu zusätzlichen Gerüchen füh­ren kann. Je nach Einsatzbereich, besonders
in geruchsintensiven Umgebungen, können
die Gerüche im Vergleich zum Hausgebrauch
schon früher verstärkt auftreten. Wenn diese
Gerüche weiterbestehen, ersetzen Sie die Fil­ter. (Vgl. D-15)

Wenn Mineralien im Leitungswasser an den
Filtern harte und weiße Ablagerungen bilden,
nehmen sie
um unangenehme Gerüche abgeben können,
wenn der Befeuchtungsfi lter trocken ist. (variiert
in Abhängigkeit der Wasserqualität und ande­ren Umgebungsfaktoren)
In einem solchen Fall sollten Sie eine Wartung
des Befeuchtungsfi lters durchführen. (Vgl. D-14)

zu absorbieren.

Der Deofilter absor-

, während Sie den

Gerüche im Raum auf, die

HEPA-Filter

Deofi lter

Vorfi lter

wieder-

INHALT

WICHTIGE SICHERHEITSANWEISUNGEN

• WARNUNG

• HINWEIS

• VORSICHTSMASSNAHMEN WÄHREND
DES BETRIEBS

• INSTALLATIONSRATGEBER

• FILTER-RATSCHLÄGE

•

TEILENAMEN

• VORDERSEITE

• RÜCKSEITE

• BEDIENFELD

• VORDERE ANZEIGE

VORBEREITUNG

• FILTEREINSATZ

BETRIEB

• START /STOPP

• MODUS IONENDUSCHE-REINIGUNG

• INTELLIGENTER MODUS

• AUTO-MODUS

• MODUS PLASMACLUSTER-IONENERKEN­NUNG

• MODUSAUSWAHL

• KINDERSICHERUNG

• BEFEUCHTUNGSEINSTELLUNG

(DEN WASSERTANK NACHFÜLLEN)

• DEN TIMER EINSCHALTEN

• AUSSCHALT-ZEITSCHALTER

• DISPLAY-AUSWAHL

• PLASMACLUSTER-IONEN EIN/AUS

• ÜBERWACHUNGSFUNKTION

• ÄNDERUNG VERSCHIEDENER
EINSTELLUNGEN

.....................................................

PFLEGE UND WARTUNG

• FILTERANZEIGE

• PFLEGEINDEX

• WASSERTANK

• GERÄT/HINTERE ABDECKUNG

• BEFEUCHTUNGSFILTER/FACH

• HEPA-FILTER/DEOFILTER

• FILTERWECHSEL

FEHLERBEHEBUNG
TECHNISCHE ANGABEN

..........................................

.......................................

(UA-HG60E / UA-HG50E)

(UA-HG40E)

.....................

..............................

......................

....

D-3

D-5

D-7

D-7

D-13

E-16
E-17

DEUTSCH

HINWEIS

Der Luftreiniger ist dazu bestimmt, Staub und Gerüche

•

aus der Luft zu entfernen.
Der Luftreiniger ist nicht dazu bestimmt, schädliche Gase
wie Kohlenstoffmonoxid im Zigarettenrauch zu entfernen.
Wenn die Geruchsquelle weiterhin bestehen bleibt, kann
der Luftreiniger den Geruch nicht vollständig entfernen.

Vielen Dank für den Kauf des Sharp­Luftreinigungsapparats. Bitte lesen Sie sich
diese Bedienungsanleitung sorgfältig durch,
bevor Sie das Gerät in Betrieb nehmen.
Bewahren Sie das Handbuch anschließend
sorgfältig auf, um jederzeit darauf
zurückgreifen zu können.

D-2

WICHTIGE SICHERHEITSANWEISUNGEN

Bei der Verwendung von Elektrogeräten sollten
immer grundlegende Sicherheitsvorkehrungen
befolgt werden:

WARNUNG

Punkte, um das Risiko von Elektroschocks, Feuer
oder Verletzungen zu vermeiden:

•

Lesen Sie alle Anweisungen sorgfältig durch,

bevor Sie das Gerät benutzen.

•

Bitte nur an eine 220-240 Volt-Steckdose

anschließen.

• Dieses Gerät kann sowohl von Kindern
ab 8 Jahren als auch von Personen
mit eingeschränkten physischen und
geistigen Fähigkeiten sowie mit Mangel an
Erfahrung und Kenntnis verwendet werden,
vorausgesetzt sie werden bei der Verwendung
beaufsichtigt oder wurden bezüglich der
möglichen Gefahren unterwiesen. Kinder
dürfen nicht mit dem Gerät spielen. Die
Reinigung und Wartung darf nicht von
Kindern ohne Aufsicht durchgeführt werden.

• Wenn das Stromkabel beschädigt
ist, muss es vom Hersteller, seinem
Kundendiensttechniker, einem zugelassenen
Sharp-Service-Center oder einer ähnlich
qualifi zierten Person ersetzt werden, um
Gefahren zu vermeiden.

• Ziehen Sie immer den Netzstecker, wenn
Sie den Wasserbehälter nachfüllen, ehe Sie
Wartungsmaßnahmen durchführen, wenn
Sie einen Filter anbringen oder ersetzen und
wenn Sie das Gerät lange Zeit nicht benutzen.
Ansonsten kann ein Kurzschluss auftreten,
der zu einem Stromschlag oder Feuer führen
kann.

•

Verwenden Sie das Gerät nicht, wenn das

Stromkabel beschädigt oder die Verbindung zur
Wandsteckdose gelockert ist.

•

Entfernen Sie regelmäßig den Staub vom

Stecker.

•

Stecken Sie keine Finger oder Fremdkörper in

den Lufteinzug oder -ausgang.

•

Wenn Sie den Netzstecker herausziehen, halten

Sie ihn immer am Stecker fest und ziehen Sie
nicht am Kabel.
Ansonsten kann ein Kurzschluss auftreten, der
zu einem Stromschlag oder Feuer führen kann.

•

Wenn Sie das Gerät entfernen, beschädigen Sie

nicht das Netzkabel mit den Rollen.
Ansonsten kann ein Stromschlag,

Hitzeentwicklung oder Feuer verursacht werden.

•

Achten Sie darauf, das Stromkabel nicht zu

beschädigen – dies kann zu Stromschlag,
Überhitzung oder Bränden führen.

•

Ziehen Sie den Stecker nicht mit feuchten

Händen heraus.

•

Verwenden Sie dieses Gerät nicht in der Nähe

– Beachten Sie immer folgende

D-3

von Gasöfen oder Kaminen.

•

Nur ein zugelassenes Sharp-Service-Center

sollte diesen Luftreiniger warten. Kontaktieren
Sie das nächste Service-Center bei Problemen,
Umbauten oder Reparaturen.

• Betreiben Sie das Gerät nicht in Räumen, wenn
Sie Insektenspray verwenden. Betreiben Sie
das Gerät nicht in Räumen, in welchen sich
Ölreste, Rauch von Räucherstäbchen, Funken
brennender Zigaretten oder chemische Dämpfe
in der Luft befi nden. Betreiben Sie das Gerät
nicht an Orten, an denen es feucht werden
könnte, wie in einem Badezimmer.

•

Seien Sie vorsichtig, wenn Sie das Gerät

reinigen. Ätzende Reinigungsmittel können das
Gehäuse beschädigen.

•

Wenn Sie das Gerät tragen, entfernen Sie zuerst

den Wassertank und das Befeuchtungsfach und
halten Sie das Gerät an beiden Seitengriffen fest.

•

Trinken Sie kein Wasser aus dem

Befeuchtungsfach oder dem Wassertank.

•

Lassen Sie das Gerät nicht mit Wasser in

Berührung kommen. Ansonsten kann ein
Kurzschluss oder Stromschlag verursacht
werden.

•

Ersetzen Sie das Wasser im Wassertank täglich

mit frischem Leitungswasser und reinigen Sie
den Wassertank und das Befeuchtungsfach
regelmäßig (Vgl. D-8, D-13, D-14). Wenn das
Gerät nicht benutzt wird, sollten Sie das Wasser
im Wassertank und im Befeuchtungsfach
entsorgen. Bleibt es im Wassertank und/oder im
Befeuchtungsfach, können Schimmel, Bakterien
oder schlechte Gerüche entstehen.

In seltenen Fällen können solche Bakterien ein
Gesundheitsrisiko darstellen.

HINWEIS

Fernsehempfang stört
Wenn der Luftreiniger Interferenzen mit Radio-

oder Fernsehempfang auslöst, versuchen Sie dies
folgendermaßen zu beheben:

•

Richten Sie die Antenne neu aus oder

positionieren Sie sie an einem anderen Ort.

•

Erhöhen Sie den Abstand zwischen dem Gerät

und dem Radio oder Fernseher.

•

Schließen Sie das Gerät an die Steckdose eines

anderen Stromkreises an dem des Radios oder
des Fernsehers an.

•

Bitten Sie den Händler oder einen qualifi zierten

Rundfunktechniker um Hilfe.

– Wenn das Gerät den Radio- oder

VORSICHTSMASSNAHMEN
WÄHREND DES BETRIEBS

•

Nicht den Lufteinlass und -ausgang blockieren.

•

Stellen Sie das Gerät nicht in die Nähe von

heißen Gegenständen, wie Öfen und Heizungen,
oder an Orte, wo es in Kontakt mit Dampf
kommen kann.

•

Gerät immer nur in aufrechter Position betreiben.

•

Wenn Sie das Gerät tragen, halten Sie es an

beiden Seitengriffen fest.
Bewegen Sie das Gerät nicht, wenn es im
Betrieb ist.

•

Steht das Gerät auf einer unebenen Oberfl äche,
einem dicken Teppich oder einem Boden, der
leicht beschädigt werden kann, heben Sie es an,
wenn Sie es bewegen.

•

Wenn Sie es auf den Rollfüßen bewegen,
bewegen Sie es nur in horizontaler Richtung.

•

Schalten Sie das Gerät aus und nehmen Sie
den Wassertank vor dem Bewegen heraus
– und achten Sie darauf, Ihre Finger nicht
einzuklemmen.

•

Betreiben Sie das Gerät nicht, ohne dass

Filter, Wassertank und Befeuchtungsfach
ordnungsgemäß eingesetzt wurden.

•

Waschen Sie HEPA-Filter und Deofi lter nicht und

verwenden Sie sie nicht wieder.
Das senkt nicht nur die Filterleistung,
sondern kann sogar zu Stromschlägen oder
Fehlfunktionen führen.

•

Reinigen Sie das Gehäuse nur mit einem

weichen Tuch.
Benutzen Sie keine fl üchtigen Flüssigkeiten oder
Reinigungsmittel.
Die Oberfl äche des Geräts kann beschädigt
werden oder Risse bekommen, wenn Sie
Farbverdünner, Benzol oder Polierpulver
verwenden. Zudem kann es zu Fehlfunktionen
der Sensoren führen.

•

Die erforderliche Wartungshäufi gkeit
(Entkalkung) hängt von der Härte oder
den Unreinheiten des Wassers ab, das Sie
verwenden – je härter das Wasser ist, desto
häufi ger müssen Sie das Gerät entkalken.

•

Gerät von Wasser fernhalten.

•

Wenn Sie den Wassertank nachfüllen, sollten
Sie sicherstellen, dass kein Wasser aus dem
Wassertank austritt.

•

Stellen Sie sicher, dass sich kein Wasser am
Wassertank befi ndet.

•

Verwenden Sie kein heißes Wasser (über
40 ºC), keine Chemikalien, keine Aromastoffe,
kein schmutziges Wasser und keine anderen
schädlichen Substanzen. Sonst kann es zu
Verformung oder Fehlfunktionen kommen.

•

Verwenden Sie nur frisches Leitungswasser. Die
Verwendung anderer Wasserquellen kann das
Entstehen von Schimmel, Pilzen oder Bakterien
fördern.

•

Schütteln Sie Wassertank nicht, wenn Sie ihn am
Tragegriff festhalten.

•

Nehmen Sie den Befeuchtungsfi lter nicht aus

dem Filterrahmen heraus, außer wenn Sie ihn
ersetzen.

•

Verschütten Sie kein Wasser, wenn Sie das
Befeuchtungsfach entnehmen oder reinigen.

•

Entfernen Sie den Schwimmer nicht.
Wenn er sich löst, lesen Sie D-15.

•

Verwenden Sie kein Spülmittel für die Wartung
des Befeuchtungsfachs und der Abdeckung.
Dies kann zu Verformung, Mattwerden und
Reißen (und somit zum Auslaufen des Wassers)
führen.

•

Putzen Sie die hintere Abdeckung während der
Wartung nicht zu stark.

INSTALLATIONSRATGEBER

•

Vermeiden Sie Standorte, an denen die

Sensoren direktem Wind ausgesetzt ist.
Dies kann es zu einer Fehlfunktion des Geräts
führen.

•

Vermeiden Sie die Verwendung an Orten, an
denen Möbel, Stoffe oder andere Gegenstände
mit dem Gerät in Berührung kommen und den
Lufteinzug und -ausgang einschränken können.

•

Vermeiden Sie die Verwendung an Standorten,

an denen das Gerät Kondensation oder
drastischen Temperaturschwankungen
ausgesetzt ist. Geeignete Bedingungen sind ein
Zimmertemperaturbereich zwischen 0 und 35 ºC.

•

Stellen Sie das Gerät auf eine ebene und feste

Oberfl äche mit ausreichender Luftzirkulation.
Wenn Sie das Gerät auf einen schweren Teppich
stellen, kann es leicht vibrieren.
Stellen Sie das Gerät auf eine ebenen
Oberfl äche, um zu vermeiden, dass Wasser aus
dem Wassertank und dem Befeuchtungsfach
ausläuft.

•

Vermeiden Sie Standorte, an denen das Gerät

Fett oder öligem Rauch ausgesetzt ist.
Ansonsten kann es zu Sprüngen am Gehäuse
des Geräts und zu einer Fehlfunktion der
Sensoren kommen.

•

Die Staubsammelleistung des Geräts bleibt
gleich, selbst wenn Sie das Gerät nur 3 cm
weit von der Wand entfernt aufstellen, jedoch
können die umgebenden Wände und der Boden
verschmutzt werden. Stellen Sie das Gerät bitte
in einiger Entfernung zu einer Wand auf.
Die Wand direkt hinter dem Luftauslass kann
im Laufe der Zeit verschmutzt werden. Wenn
Sie das Gerät längere Zeit am gleichen Ort
benutzen, reinigen Sie die Wände um das Gerät
herum regelmäßig.

FILTER-RATSCHLÄGE

•

Befolgen Sie die Anweisungen in diesem
Handbuch für eine ordnungsgemäße Filterpfl ege
und -wartung. (Vgl. D-13, D-14, D-15)

DEUTSCH

D-4

Teilenamen

VORDERSEITE

1

5

6

20°

2

3

7
8

9

Um einen Rollfußstopper zu verriegeln (rechts und links)

4

Verriegelt

Entriegelt

Vorderseite

RÜCKSEITE

8

7

1

9

20°

Griff

1

2

3
4
5
6
7
8
9

(2 Orte)

Sensor

Temperatur/Feuchtigkeit/Geruch*
(*UA-HG60E / UA-HG50E)

Luftauslass

Rollfußstopper

Bedienfeld

Vorderes Lüftungsgitter

Vordere Anzeige

Gerät

Rollfuß

(Intern)

(Vorderseite)

(rechts und links)

(4 Orte)

Erfassungsbereich

Lichtsensor

Stellen Sie das Gerät an keinem
der folgenden Orte auf.
Der Lichtsensor könnte nicht ord­nungsgemäß funktionieren.

(einstellbar)

2

3
4
5

Wassertank

1

Tankdeckel

2

Befeuchtungsfi lter

3

Schwimmer

4

Befeuchtungsfach

5

Staubsensor (empfi ndlich)/

6

Sensorfi lter

6

(Steckerform unterscheidet sich je nach Land.)

Hinteres Lüftungsgitter

7
8

9
10
11
12
13
14

Luftauslass

Luftauslass-LED

HEPA-Filter

Deofi lter

Hintere Abdeckung (Vorfi lter)

Lufteinlass

Netzkabel/Stecker

(hinten)

(weiß)

10
11

12

13

14

Direkt unter
einem Beleuch­tungskörper.

Bewegungssensor

(UA-HG60E / UA-HG50E)

Der Sensorumfang wird unten ange­zeigt.

Vorderseite

Rechts und links

2m

Im Schatten

30°

30°

2m

2.3m

30° 30°

1.6m

D-5

BEDIENFELD

Drücken Sie zum Starten die Taste „ “.

UA-HG40E

10911

DEUTSCH

8

EIN-/AUSSCHALT-Taste

1

INTELLIGENTER-MODUS-Taste, Anzeigeleuchte

2

Knopf IONENDUSCHE-REINIGUNG, Anzeigeleuchte

3

Plasmacluster-IONENERKENNUNG-Taste,

4

Anzeigeleuchte

Taste BEFEUCHTUNG EIN/AUS Button, Anzeige-

5

leuchte
MODUS-Taste, Anzeigeleuchte

6

(weiß)

VORDERE ANZEIGE

8

(weiß)

(weiß)

765 32 1

(weiß)

(weiß)

9

1234567

ZEITSCHALTER-Taste EIN/AUS, Anzeigeleuchte

7

<3 Sek. drücken>

ANZEIGEAUSWAHL-Taste

8

<3 Sek. drücken>

KINDERSICHERUNG-Anzeigeleuchte

9

FILTER-RESET-Anzeigeleuchte

10

Lichtsensor

11

FILTER-RESET-Taste

Taste KINDERSICHERUNG

Vorderes Lüftungsgitter

4

(weiß)

(weiß)

(orange)

Feuchtigkeit/Temperaturüberwachung

Zeigt das geschätzte Feuchtigkeits- oder Temperaturniveau
im Raum. Die Feuchtigkeitsanzeige lässt sich nicht einstellen.

Es wird eine Feuchtigkeit zwischen 20 % und 90 % angezeigt.

20%
oder
weniger

1

2

3

Es wird eine Temperatur zwischen 0 oC und 50 oC angezeigt.

-1 oC
oder
weniger

Stromverbrauch-Überwachung

Zeigt den Stromverbrauch beim aktuellen Betrieb.

Timer-Anzeige

Zeigt die eingestellte Zeit oder die Restzeit des EIN/
AUS-Timers.

Plasmacluster-Ionen-Anzeige

Befeuchtungsleuchte

Grün

Befeuchtung EIN

Aus

Befeuchtung AUS

Rot

(blinkend) Es muss Wasser nachgefüllt werden

(blau)

90 %
oder
mehr

50oC
oder
mehr

D-6

Überwachungsleuchte

4

(Vgl. D-9, D-10)

Geruchsleuchte

5

Zeigt an, dass der Geruchssensor Gerüche erkennt.

Staubanzeige

6

Zeigt an, dass der Staubsensor (empfi ndlich) nor­malen Staub erkennt.

PM2,5-Anzeige

Zeigt an, dass der Staubsensor (empfi ndlich) mikro-

7

skopische Staubpartikel erkennt. (Feststoffteilchen
unter 2,5 Mikronen)

Bewegungssensor

8

Sauberkeitsüberwachung

Zeigt die Luftreinheit des Raums in 7 Stufen mit
Farbänderungen an.

9

Blau Rot

Sauber Verunreinigt

(weiß)

(weiß)

(weiß)

(grün/orange/rot)

(UA-HG60E/UA-HG50E)

(UA-HG60E/UA-HG50E)

VORBEREITUNG

FILTEREINBAU

Stellen Sie immer sicher, den Stecker
aus der Wandsteckdose zu ziehen.

Hintere Abdeckung entfernen.

1

Hintere Abdeckung

Den Plastikbeutel von jedem Filter ent-

2

fernen.

HEPA-Filter

Deofi lter

Die Filter in der richtigen Reihenfolge,

3

wie gezeigt, einsetzen.

HEPA-Filter

Etikett

Deofi lter

Einsetzen der hinteren Abdeckung.

4

Klicken

2

3

3

1

HINWEIS

• Wenn Sie den Filter ersetzen, sollten Sie sich notieren,
wann Sie den neuen Filter eingesetzt haben.

BETRIEB (BEDIENUNG)

START/STOPP

START STOPP

MODUS IONENDUSCHE-REINIGUNG

Das Gerät stößt mit einem starken Luftstrom Plasmaclus­ter-Ionen aus, sammelt Staub und senkt die statische
Elektrizität 10 Minuten lang. Danach wird die STAUBSEN­SOR-Empfi ndlichkeit automatisch auf „HOCH“ eingestellt,
ermittelt unverzüglich Unreinheiten
und reinigt leistungsstark die Luft – 50 Minuten lang.

INTELLIGENTER MODUS

Die Lüftergeschwindigkeit wird entsprechend der 7-stufi gen
Erkennung automatisch geregelt. (Vgl. D-1)

AUTO-MODUS

Die Lüftergeschwindigkeit wird entsprechend der 5-stufi gen
Erkennung automatisch geregelt. (PM2,5/Normaler Staub/
Temperatur/Feuchtigkeit/Licht)

(UA-HG60E/UA-HG50E)

(UA-HG40E)

HINWEIS

• Wenn der Betrieb nach 60 Minu­ten beendet wird, kehrt das Gerät
in den vorherigen Betriebsmodus
zurück. In diesem Modus kann das
Gerät den anderen Modus ändern.

• Die Plasmacluster-Ionen können
nicht „AUSGESCHALTET“ wer­den. (Vgl. D-10)

HINWEIS

• Die LEDs der vorderen Anzeige, der Sauberkeitsüberwa­chung und des Luftauslasses schalten sich in Abhängigkeit
der Raumhelligkeit automatisch EIN und AUS. (Wenn die
Lichtsteuerung auf „Auto“ gestellt ist. (Vgl. D-11)

D-7

MODUS PLASMACLUS­TER-IONENERKENNUNG

Stellen Sie diesen Modus ein, wenn Sie anhaftende Gerü­che, Bakterien und andere Substanzen von Kleidung, Sofas
oder Vorhängen entfernen möchten.

BEFEUCHTUNGSEINSTELLUNG

DEN WASSERTANK NACHFÜLLEN

Wassertank

1

entfernen.

2

1

HINWEIS

• Gibt hochverdichtete Plasmacluster-Ionen nur nach vorne ab.

• Gibt 8 Stunden lang einen stärkeren Luftstrom ab. Wenn
der Betrieb beendet ist, kehrt das Gerät in den vorherigen
Betriebsmodus zurück.

• Die Plasmacluster-Ionen können nicht „AUSGESCHALTET“
werden. (Vgl. D-10)

Vorderes Lüftungsgitter manuell anbringen.

MODUSAUSWAHL

SCHLAFPOLLEN MAXMED

HINWEIS

SCHLAF

Das Gerät läuft leise und die Lüftergeschwindigkeit wird
entsprechend der Menge an Unreinheiten in der Luft automa­tisch angepasst.
Die LEDs der vorderen Anzeige, der Sauberkeitsüberwa­chung und des Luftauslasses
schalten sich automatisch aus.
(Wenn die Lichtsteuerung auf „Auto“ gestellt ist. Vgl. D-11)

POLLEN

Die STAUBSENSOR-Empfi ndlichkeit ist automatisch auf
„HOCH“ eingestellt und erkennt unverzüglich Unreinheiten
wie Staub und Pollen, um mit hoher Leistung die Luft zu
reinigen.

LOW

(NIEDRIG)

(MITTEL)

KINDERSICHERUNG

Das Bedienfeld wird gesperrt.

EIN ABBRUCH

mehr als
3 Sekunden

mehr als
3 Sekun­den

Wassertank mit

2

Leitungswasser
befüllen.

Um Lecks zu ver-

3

hindern, sollten
Sie den Tankdeckel
sicher befestigen.

4

Den Wassertank

Klicken

einsetzen.

EIN OFF (AUS)

HINWEIS

Beim Betrieb mit EINGESCHALTETER Befeuchtung in den
Modi der unteren Tabelle regelt das Gerät automatisch die
Feuchtigkeit, indem es die Temperatur und die Feuchtigkeit
überwacht.(Außer die Modi MAXIMAL/MITTEL/GERING)

Feuchtigkeit

Temperatur

~18 ºC 65 % 65 %

18 ºC~24 ºC 60 % 65 %

24 ºC~ 55 % 60 %

D-8

ALLE MODI

(Außer MAXIMAL/MITTEL/GE-

RING/SCHLAF)

DEUTSCH

2

1

SCHLAF-

MODUS

DEN TIMER EINSCHALTEN

AUSSCHALT-ZEITSCHALTER

Wählen Sie die gewünschte Zeitspanne aus. Das Gerät star­tet automatisch, sobald die ausgewählte Zeit verstrichen ist.

(Bei AUSGE-

SCHALTETEM

GERÄT)

2 Stunden

ABBRUCH

4 Stunden

14 Stunden

6 Stunden

12 Stunden

8 Stunden

10 Stunden

Wählen Sie die gewünschte Zeitspanne aus. Das Gerät
stoppt automatisch, sobald die ausgewählte Zeit erreicht ist.

(Bei EINGE-

SCHALTETEM

GERÄT)

2 Stunden1 Stunde 4 Stunden 8 Stunden

ABBRUCH

ÜBERWACHUNGSFUNKTION

Der Sensor erkennt während des Betriebs, wenn bei Temperatur und Feuchtigkeit im Raum Aufmerksamkeit geboten ist, und meldet dies mit der Überwa­chungsleuchte. Es arbeiten sowohl „Überwachung niedriger Luftfeuchtigkeit und niedriger Temperatur“ als auch „Überwachung hoher Temperatur und hoher
Luftfeuchtigkeit“. (Diese Funktion informiert nur über die Raumbedingungen. Das Gerät kann keine Temperatur oder niedrige Luftfeuchtigkeit einstellen.)

ÜBERWACHUNG NIEDRIGER LUFTFEUCHTIGKEIT UND NIEDRIGER TEMPERATUR

Sie werden darüber informiert, wenn der Raum eine niedrige Luftfeuchtigkeit oder eine niedrige Raumtemperatur aufweist. Wenn die
Überwachungsleuchte auf rot umschaltet, arbeitet das Gerät im intelligenten Modus mit einem etwas stärkeren Luftstrom (Auto-Modus).

Überwa-

chungsleuchte

Rot

Feuchtigkeits-/Temperaturü-

berwachung

„%“ Licht schaltet sich ein

Wenn der Piepton „AKTIVIERT“ ist. (Vgl. D-12)

(30 Sekunden lang)

Piepton

Pieps (einmal)

o

„

C“ Licht blinkt

Pieps (einmal)

Wohnraumklima

Trocken

Niedrige Temperatur

Keine niedrige Luft-

Grün

(Normal)

Nichts

feuchtigkeit oder

niedrige Temperatur

Wenn der Raum trocken und die Raumtemperatur niedrig ist, können Viren leichter überleben.
Wir empfehlen, dass Sie – entsprechend ihrer Raumumgebung – die Luftfeuchtigkeit mit der
Befeuchtungseinstellung und die Temperatur mit einem Heizgerät erhöhen.

Quellenmaterial: Dr. Makoto Shoji, Direktor der Shoji-Klinik für Innere Medizin und
Pädiatrie in Sendai City, Präfektur Miyagi, Japan

Rechte

Abbildung

*1 Die absolute Luftfeuchtigkeit ist die gesamte Masse des Wasserdampfs in 1

der Temperatur, und wird in g angegeben. Die Luftfeuchtigkeit, die allgemein für die Wettervorhersage
verwendet wird, ist die relative Luftfeuchtigkeit, also das prozentuale Verhältnis zwischen dem
Partialdruck des Wasserdampfs zum Dampfdruckgleichgewicht des Wassers bei einer bestimmten
Temperatur, und wird in % angegeben. Daher liegt die absolute Luftfeuchtigkeit bei 15
und bei 30

*2 Überlebensrate der sich in der Luft befi ndlichen Viren nach 6 Stunden je nach Umgebungsbedingungen.

Absolute Luftfeuch-

(1) Über 11 g

(2) 11 g oder weniger

(3) 7 g oder weniger

o

C

etwa bei 18 g – obwohl die relative Luftfeuchtigkeit in beiden Fällen jeweils 60 % beträgt.

tigkeit

*1

Virusumgebung Überlebensrate

Umgebung, in der Viren weniger

gut überleben

Umgebung, in der Viren gut

überleben können

Umgebung, in der Viren gut

überleben

m3 Luft, unabhängig von

0 % bis zu kleinen

Prozentzahlen

5 %

20 %

o

C

etwa bei 8 g

          



*2





















         

Relative Luftfeuchtigkeit (%)







emperatur- und

T
Feuchtigkeitsbe­reich (Abbildung

unten)

(3)

(1)·(2)





Temperatur











(oC)










HINWEIS

• Das Gerät warnt Sie nicht vor den Viren.

• Wenn die Überwachungsleuchte „Grün“ leuchtet, bedeutet
das keinen garantierten Schutz vor Infektionen. Betrachten
Sie dies nur als Referenz, um eine Umgebung zu erzeugen,
die Infektionen im alltäglichen Leben ausschließt.

• Wenn Sie die Luftfeuchtigkeit beim Betrieb im intelligenten
Modus (Auto-Modus) auf etwa 55 % bis 65 % einstellen,
regelt das Gerät die Befeuchtung, aber nicht die
Umgebungsbedingungen, in denen sich Viren vermehren.

D-9

DISPLAY-AUSWAHL

PLASMACLUSTER-IONEN EIN/AUS

Wenn die Plasmacluster-Funktion EINGESCHALTET ist,
leuchtet die Plasmacluster-Ionen-Leuchte auf der vorderen
Anzeige. (Vgl. D-6)

(Bei EINGESCHALTETEM GERÄT)

OFF (AUS)EIN

mehr als
3 Sekun­den

mehr als
3 Sekun­den

DEUTSCH

Feuchtigkeit Temperatur Stromverbrauch

Der Piepton der Überwachungsfunktion ist ab Werk auf „Aus“ gestellt. Sie können diese Einstellung auf „Ein“ oder
„Überwachungsfunktion abbrechen“ umstellen. (Vgl. D-11, D-12)

ÜBERWACHUNG HOHER TEMPERATUR UND HOHER LUFTFEUCHTIGKEIT

Sie werden über hohe Temperaturen und hohe Luftfeuchtigkeit informiert. Wenn die Überwachungsleuchte auf orange oder rot umschaltet, schaltet das
Gerät die Befeuchtung automatisch ab. (Wenn sich das Gerät im MAX/MITTEL/NIEDRIG-Modus befi ndet, wird die Befeuchtung jedoch nicht abgeschaltet)

Überwa-

chungsleuchte

Rot (blinkt)

Rot

Orange

Grün

Wenn der Piepton „AKTIVIERT“ ist. (Vgl. D-12)

Feuchtigkeits-/Temperaturü-

berwachung

o

„

C“ Licht schaltet sich ein

o

„

C“ Licht schaltet sich ein

(30 Sekunden lang)

o

„

C“ Licht blinkt

(Normal)

Piepsen

Piepsen

Piepton

(30 Sekunden lang)

・・・

(30 Sekunden lang)

・・・

Nichts

Nichts

Wohnraumklima

Hohe Temperatur

und hohe Luft-

feuchtigkeit

Relativ hohe Tem-

peratur und relativ

hohe Luftfeuchtigkeit

Keine hohe Tempe-

ratur und keine hohe

Luftfeuchtigkeit

Temperatur- und

Feuchtigkeits-

bereich (Abbil-

dung unten)

D

C

B

A

Wir empfehlen, dass Sie ein wenig Wasser trinken oder die Raumtemperatur senken.

Richtlinie zur Verhinderung eines Hitzschlags im Alltag <Quelle: Website der Japanischen Gesellschaft für Biometeorologie>

Normtem-

peratur

Überblick über Lebens-

aktivitäten, bei denen

Vorsicht geboten ist

Vorsichtsmaßnahmen

Ältere Personen erleiden mit größerer

Gefahr

C Hohe Alarm­bereitschaft

B Alarmbe­reitschaft

A Vorsicht

Risiken, die bei allen

Lebensaktivitäten auftreten

Risiken, die bei mittelschwe-

ren oder anstrengenden

Aktivitäten auftreten könnten

Risiken, die bei anstren-

genden Lebensaktivitäten

auftreten

Wahrscheinlichkeit einen Hitzschlag – selbst
wenn sie sich ausruhen. Gehen Sie nicht ins
Freie, sondern in einen kühleren Raum.

Vermeiden Sie im Freien die pralle Sonne und
achten Sie auf gestiegene Raumtemperaturen,
wenn Sie sich in einem Zimmer aufhalten.

Wenn Sie Sport treiben oder hart arbeiten, sollten
Sie regelmäßige Pausen einlegen.

Im Allgemeinen besteht ein geringes Risiko, aber
Menschen können in Mitleidenschaft gezogen
werden, wenn sie anstrengenden sportlichen Akti­vitäten nachgehen oder hart arbeiten.

               





















               

%

$

Relative Luftfeuchtigkeit (%)

HINWEIS

Mit dieser Funktion wird kein Hitzschlag vermieden. Bitte benutzen Sie diese Funktion zur Unterstützung.

D-10






Temperatur






'











(oC)










&

ÄNDERUNG VERSCHIEDENER EINSTELLUNGEN

Sie können die Funktionen in der folgenden Tabelle „Einstellungsart“ ändern.

Schalten Sie das Gerät AUS.

1

2

mehr als
3 Sekunden

Wählen Sie aus folgender Tabelle die

3

„Funktionsnummer“.

Vorwärts

oder

Rückwärts

…

Wählen Sie aus folgender Tabelle die

4

„Einstellungsnummer“.

Vorwärts

Rückwärts

oder

Einstellung

UA-HG40E

Drücken Sie den Ein-Aus-Schalter, um

5

die Einstellung abzuschließen.

Einstellung

Art der Einstellung

Funktion Einstellung

Lichtsteuerung

Sie können die LED-Helligkeit der
vorderen Anzeige, der Sauberkeits­überwachung und des Luftauslas­ses einstellen.

UA-HG40E

Abschalten

Auto

Das Licht schaltet sich automatisch je nach
Raumhelligkeit EIN oder AUS.

Raum ist hell: Leuchte schaltet sich EIN
Raum ist dunkel: Leuchte schaltet sich AUS

(Standard)

Dunkler

Abschalten

● Wenn Sie die Einstellung „Abschalten“ wäh­len, leuchtet die „Dunkler“-Leuchte 3 Sekun­den lang nach dem Beginn des Betriebs –
dann geht die Leuchte aus.

●

Die Feuchtigkeit-Leuchte blinkt nur dunkler, wenn
sie Wasser in das Gerät nachfüllen müssen.

● Die Überwachungsleuchte blinkt/leuchtet nur
dunkler, wenn Sie auf die Raumtemperatur
oder die Raumfeuchtigkeit achten sollten.

D-11

Funktion Einstellung

Einstellung der Geräu­schanzeige

Sie können einen Piepton einstel­len, wenn der Wassertank leer ist.

Auto-Neustart

Wenn das Gerät ausgesteckt wird oder
wenn es einen Stromausfall gibt, nimmt das
Gerät den vorhergehenden Betrieb mit den
zuvor gewählten Einstellungen wieder auf,
nachdem es wieder mit Strom versorgt wird.

Anpassen der Sensorempfi ndlichkeit (F4-F7)

Lichtsensor Niedrig

Staubsensor (empfi ndlich)

Geruchssensor

(UA-HG60E / UA-HG50E)

Bewegungssensor

(UA-HG60E / UA-HG50E)
Sie können die Zeit einstellen, bis

der Bewegungssensor erkennt,
dass sich niemand im Raum auf­hält. Sie können den Bewegungs­sensor auch deaktivieren.

Abbruch

(Standard)

EIN

Abbruch

(Standard)

EIN

Standard

(Standard)

Hoch

EIN (

Standard-Erkennungszeit

(Standard)

EIN (

Längere Erkennungszeit

Abbruch

DEUTSCH

)

)

Überwachungsfunktion –
Einstellung

Sie können einstellen, dass das Gerät
einen Piepton abgibt, wenn die Über­wachungsleuchte auf rot schaltet. Sie
können die Überwachungsfunktion
auch deaktivieren.

Benachrichtigung mit Überwachungs-

EIN (

leuchte und Ton

Der Piepton ertönt maximal 30 Sekunden lang.
Wenn Sie eine beliebige Taste auf dem Bedi­enfeld drücken, hört der Piepton auf. Wenn die
Überwachungsleuchte eingeschaltet ist, erklingt
der Piepton stündlich.

Benachrichtigung nur mit Überwa-

EIN (

chungsleuchte) (Standard)

)

Abbruch

D-12

PFLEGE UND WARTUNG

FILTERANZEIGE

Die Filter-Reset-Anzeigeleuchte wird nach etwa 720 Betriebs­stunden aktiviert. (30 Tage × 24 Stunden = 720 Stunden)

ZURÜCKSETZEN

mehr als
3 Sek.

Dies ist eine Erinnerung, um die unten beschriebene War­tung durchzuführen. Nach der Wartung die Filteranzeige
zurücksetzen.

PFLEGEINDEX

1

2

3

WASSERTANK

Spülen Sie die
Innenseite mit
Wasser.

HINWEIS

Wie man sorgfältig reinigt, um Schmutz zu entfernen.

Reinigen Sie die Innen­seite des Wassertanks
mit einem weichen
Schwamm und putzen
Sie den Tankdeckel mit

Tankdeckel

Zahnbürste

einem Wattestäbchen
oder einer Zahnbürste.

GERÄT/HINTERE ABDECKUNG

Mit einem trockenen und weichen Tuch abwischen.

5

4

Ort Vgl.

1

Wassertank

2

Gerät/Hintere Abdeckung (Vorfi lter)

3

Sensoren

Befeuchtungsfi lter

4

Befeuchtungsfach

HEPA-Filter

5

Deofi lter

2

D-13

D-14

D-15

Entfernen Sie den Staub
vorsichtig mit einem Reini­gungswerkzeug wie einem
Staubsauger.

HINWEIS

Hintere Abdeckung

Sensorfi lter

Wie man sorgfältig reinigt, um Schmutz zu entfernen.

Sensoren

Hintere Abde­ckung (Vorfi lter)

1. Füllen Sie ein wenig Küchenreiniger
in das Wasser und lassen Sie es
etwa 10 Minuten lang einwirken.

VORSICHT

Wenden Sie keinen übermäßigen
Druck an, wenn Sie die hintere
Abdeckung reinigen.

2. Spülen Sie den Küchenreiniger mit
frischem Wasser ab.

3. Lassen Sie den Filter an einem gut
belüfteten Platz vollständig trocknen.

Sensorfi lter

1. Hintere Abdeckung entfernen.

2. Den Sensorfi lter entfernen.

3. Wenn der Sensorfi lter sehr
verschmutzt ist, waschen Sie ihn
mit Wasser und trocknen Sie ihn
gründlich.

D-13

BEFEUCHTUNGSFILTER UND FACH

REINIGUNG DES BEFEUCH­TUNGSFILTERS UND DES
FACHS.

EINSETZEN DES BEFEUCH­TUNGSFILTERS UND DES
FACHS.

Bringen Sie die Teile nach der
Wartung wieder ordnungsge­mäß an.

Befeuchtungsfi lter

Mit viel Wasser ausspülen.

1

2

Grau Weiß

2

Befeuchtungsfach

Entfernen Sie die Abdeckhaube des Be­feuchtungsfachs.

1

Fachabdeckung

2

1

DEUTSCH

1

HINWEIS

2

1

HINWEIS

Wenn Sie den Schaft des Befeuchtungsfi lters
entfernen, sollten Sie sicherstellen, ihn wieder
an seiner ursprünglichen Position anzubringen.

Wie man sorgfältig reinigt, um Schmutz zu entfernen.

Küchenreiniger

(nur Befeuchtungsfach)

1. Füllen Sie das Fach zur Hälfte
mit Wasser.

1

2. Geben Sie ein wenig Küchen­reiniger hinzu.

Klicken

Mit viel Wasser ausspülen.

2

Bringen Sie die Abdeckhaube des Befeuch­tungsfachs. wieder an.

3

Entfernen Sie weder Schwimmer noch die Fachabde-

•

ckung. Wenn sie sich lösen, lesen Sie D-15.

Zitronensäure

(erhältlich in einigen Drogerien)

2 1/2 Tassen
Wasser

3 Teelöffel

Klicken

1

2

100 % Zitronensaft ohne

Fruchtfl eisch in Flaschen

3 Tassen
Wasser

1/4 Tasse

2

3

30 Minuten ein­wirken lassen.

Den Küchenreiniger oder die Entkalkungslösung mit frischem Wasser abspülen.

30 Minuten einwirken lassen.

(Wenn Sie Zitronensaft als Entkal-

kungslösung verwenden, ist die
Einwirkzeit länger.)

D-14

HEPA-FILTER/DEOFILTER

Den Staub im HEPA-Filter und DEO-Filter
entfernen.

VORSICHT

• Waschen Sie die Filter nicht. Setzen Sie sie keinem
Sonnenlicht aus.

HEPA-FILTER

Eti­kett

DEODORISIERUNGSFILTER

Einige der vom Filter absorbierten Gerüche werden womög­lich erst im Laufe der Zeit aufgespalten, was zu zusätzlichen
Gerüchen führen kann. Je nach Einsatzbereich, besonders
in geruchsintensiven Umgebungen, können die Gerüche im
Vergleich zum Hausgebrauch schon früher verstärkt auftreten.
Wenn diese Gerüche weiterbestehen oder der Staub nach der
Wartung nicht entfernt werden kann, ersetzen Sie den Filter.

Einsetzen des Schwimmers und der Fachabdeckung

Fachabdeckung

UA-HG60E

Warten Sie nur die Oberfl ä­che mit dem Etikett. Reini­gen Sie die Rückseite nicht.
Der Filter ist zerbrechlich,
achten Sie darauf, nicht zu
viel Druck auszuüben.

Beide Oberfl ächen können
gewartet werden.
Der Filter kann brechen,
wenn zu viel Kraft ausge­übt wird. Bitte reinigen Sie
diesen vorsichtig.

FILTERWECHSEL

LEBENSZEIT DER FILTER

Die Lebenszeit der Filter hängt von der Raumumgebung, den
Einsatzbedingungen und dem Aufstellungsort des Geräts ab.
Die Lebenszeit des HEPA-Filters und des Deofi lters und
die Ersatzempfehlungen basieren auf der Reinigung eines
Raums, in dem täglich 5 Zigaretten geraucht werden, und
der Annahme, dass die Staubauffang- und Deoleistung auf
die Hälfte der Werte eines neuen Filters gesunken sind.
Wir empfehlen, den Filter häufi ger zu ersetzen, wenn das
Produkt unter Bedingungen verwendet wird, die um einiges
intensiver sind als die bei einem üblichen Hausgebrauch.

• HEPA Filter Etwa 10 Jahre nach Öffnen

• Deofi lter Etwa 10 Jahre nach Öffnen

• Befeuchtungsfi lter Etwa 10 Jahre nach Öffnen

Ersatzfi lter-Modell

Kontaktieren Sie ihren Händler für den Kauf eines
Ersatzfi lters.

Ersatzfi lter

HEPA-Filter

(1 Stück)

Deofi lter

(1 Stück)

Befeuch­tungsfi lter

(1 Stück)

UA-HG60E UA-HG50E UA-HG40E

UZ-HD6HF UZ-HD4HF UZ-HD4HF

UZ-HG6DF UZ-HG4DF UZ-HG4DF

UZ-HG6MF UZ-HG6MF UZ-HG6MF

Schaft (weiß)*

Filterrahmen (weiß)*

UA-HG50E/UA-HG40E

Schwimmer

Hahn

Schwim­mer

Querschnittsansicht

3.

Führen Sie den Hahn auf der
anderen Seite des Schwim­mers in das Loch ein.

1.

Den Schwimmer unter die­sem Hahn einführen.

2.

Führen Sie den
Schwimmerhahn in
das Loch ein.

Befeuchtungsfi lter

Filterrahmen (grau)*

Schaft (grau)*

*Entsorgen Sie diese Teile nicht.

Entsorgung der Filter

Entsorgen Sie gebrauchte Filter entsprechend den
örtlichen Umweltschutzrichtlinien und -bestimmungen.

HEPA-Filter-Material:

• Filter: Polypropylen

• Rahmen: Polyethylen

Deofi lter-Material:

• Filter: Papier

• Rahmen: ABS-Harz

Befeuchtungsfi lter-Material:

• Filter: Viskose, Polyester

D-15

FEHLERBEHEBUNG

Bevor Sie den Kundendienst kontaktieren, lesen Sie sich bitte zuerst die Tabelle „Fehlerbehebung“ durch, da das Problem möglicherweise keine Gerätefehlfunktion ist.

PROBLEM

Gerüche und Rauch sind wei­terhin vorhanden.

Die Sauberkeitsüberwachung
leuchtet grün, selbst wenn die
Luft nicht sauber ist.

Die Sauberkeitsüberwachung
leuchtet selbst dann rot, wenn
die Luft sauber ist.

Das Gerät gibt ein klickendes oder
tickendes Geräusch von sich.

Die vom Gerät abgegebene Luft
riecht.

Das Gerät funktioniert nicht,
wenn Zigarettenrauch in der
Luft ist.

Die FILTER-RESET-Anzeige­leuchte ist aktiviert.

Die vordere Anzeige hat sich
ausgeschaltet.

Die Befeuchtungsleuchte auf
der vorderen Anzeige leuchtet
nicht, wenn der Tank leer ist.

Der Wasserstand im Tank nimmt
nicht oder nur langsam ab.

Die Farbe der Sauberkeitsüber­wachung ändert sich häufi g.

Die Werte der Feuchtigkeitsüber­wachung des Geräts können
sich von den angezeigten Wer­ten anderer Feuchtigkeitsmes­ser im Raum unterscheiden.

Die PM2,5-Leuchte des Geräts
stimmt nicht mit dem Wetter­bericht oder anderen lokalen
PM2,5-Daten überein.

„oC“-Leuchte blinkt

LÖSUNG

• Überprüfen Sie die Filter. Wenn sie extrem verschmutzt erscheinen, reinigen oder erset­zen Sie sie. (Vgl. D-15)

• Vielleicht war die Luft verschmutzt, als das Gerät eingesteckt wurde. Stecken Sie das
Gerät aus und danach wieder ein.

• Verschmutzte oder verstopfte (empfi ndliche) Staubsensoröffnungen beeinträchtigen den
Sensorbetrieb. Reinigen Sie vorsichtig den Sensorfi lter oder die hintere Abdeckung. (Vgl.
D-13).

• Das Gerät kann ein klickendes oder tickendes Geräusch von sich geben, wenn es Ionen
erzeugt.

• Überprüfen Sie, ob die Filter stark verschmutzt sind.

• Reinigen oder ersetzen Sie die Filter. (Vgl. D-13, D-14, D-15)

• Verwenden Sie nur frisches Leitungswasser. Die Verwendung anderer Wasserquellen
kann das Entstehen von Schimmel, Pilzen oder Bakterien fördern.

• Stellen Sie sicher, dass das Gerät an einem Ort steht, an dem die Sensoren Zigaretten­rauch erkennen können.

• Überprüfen Sie, ob die (empfi ndlichen) Staubsensoröffnungen blockiert oder verstopft
sind. Wenn sie blockiert oder verstopft sind, reinigen Sie den Sensorfi lter oder die hintere
Abdeckung. (Vgl. D-13)

• Verbinden Sie das Netzkabel nach jeder Wartung und jedem Ersatz der Filter mit einer
Steckdose und drücken Sie die anschließend die Filter-Reset-Taste. (Vgl. D-13)

•

Wenn die Lichtsteuerung auf „Auto“ gestellt ist, schaltet sich die Leuchte automatisch aus,
wenn es im Raum dunkel ist. Außerdem ist die Leuchte immer deaktiviert, wenn die Licht­steuerung auf „Abschalten“ eingestellt ist. Wenn Sie nicht möchten, dass die Leuchte abge­schaltet wird, sollten Sie die Lichtsteuerung auf die Einstellung „Dunkler“ stellen. (Vgl. D-11)

• Der Raum hat das angemessene Feuchtigkeitsniveau erreicht und die Befeuchtung
wurde deaktiviert.
Überprüfen Sie den Styroporschwimmer auf Unreinheiten. Reinigen Sie das Befeuchtungs-

•
fach. Vergewissern Sie sich, dass das Gerät auf einer ebenen Fläche steht. (Vgl. D-14)

• Überprüfen Sie, ob das Befeuchtungsfach und der Wassertank ordnungsgemäß einge­baut sind. Überprüfen Sie den Befeuchtungsfi lter. (Vgl. D-14)

• Wenn der Filter sehr verschmut ist, reinigen oder ersetzen Sie ihn. (Vgl. D-15)

• Die Sauberkeitsüberwachung ändert automatisch ihre Farbe, wenn der (empfi ndliche)
Staubsensor und der Geruchssensor* Unreinheiten erkennen. Wenn Sie wegen der Än­derungen besorgt sind, können Sie die Einstellung der Sensorempfi ndlichkeit verändern.
(Vgl. D-11, D-12) (*UA-HG60E/UA-HG50E)

• Das Feuchtigkeitsniveau kann sich an verschiedenen Stellen im Raum unterscheiden.

• Die Messparameter der Sensoren unterscheiden sich.

• Wenn die Überwachung einen Stromverbrauch oder eine Temperatur anzeigt, schalten
Sie die Anzeige um, indem Sie die ANZEIGEAUSWAHL-Taste drücken. (Vgl. D-10)

• Außen-, Innen- sowie Wohnumfelder (das Verkehrsaufkommen in der Umge­bung, die Anzahl der Stockwerke eines Hauses usw.) können andere Messwer­te ergeben als bei lokalen PM2,5-Daten.

• Aufgrund einer niedrigen Raumtemperatur können im Raum Viren überleben.
Wir empfehlen, dass Sie die Temperatur mit Heizgeräten anpassen. (Vgl. D-9)

• Die Temperatur und die Feuchtigkeit im Raum sind hoch. Wir empfehlen, dass
Sie ein wenig Wasser trinken oder die Raumtemperatur senken. (Vgl. D-10)

(folgende Punkte sind keine Fehlfunktion)

DEUTSCH

FEHLERANZEIGE

DIGITALE ANZEIGE LÖSUNG

Wenn der Fehler wiederholt auftritt, kontaktieren Sie das Sharp-Service-Center.

Vergewissern Sie sich, dass der Befeuchtungsfi lter und das Befeuchtungsfach
richtig eingebaut sind und schalten Sie das Gerät anschließend wieder EIN.

Stecken Sie das Gerät aus und warten Sie eine Minute lang – ste­cken Sie das Gerät anschließend wieder ein.

D-16

TECHNISCHE ANGABEN

Modell UA-HG60E UA-HG50E UA-HG40E

Stromversorgung 220 bis 240 V 50 bis 60 Hz

LOW

(NIED-

RIG)

MAX

Staub(empfi ndlich)/Leuchte/
Temperatur und Feuchtigkeit

Lüftergeschwindigkeit-Einstellung

Lüftergeschwindigkeit

3

(m

SAUBERE

LUFT

/Stunde)

Nennleistung (W)

Geräuschpegel (dBA)
Lüftergeschwindigkeit

LUFTREI-

NIGUNG
UND BE-

FEUCH-

TUNG

3

(m

/Stunde)

Nennleistung (W)

Geräuschpegel (dBA)

Befeuchtung

(ml/Stunde) *

Empfohlene Raumgröße (m

Empfohlene Raumgröße für High

Density Plasmacluster Ion (m

2

LOW

(NIED-

RIG)

MAX

MAX

MED
(MIT­TEL)

408 240 72 306 180 60 240 120 60

72 38 5,0 53 26 5,0 31 12 5,0
53 48 24 52 47 19 46 40 19

342 240 72 240 120 60 210 120 60

55 40 6,5 33 14 6,5 24 14 6,5
49 48 24 46 40 20 43 40 20

1

2

) *

3

)

*

630 470 200 450 300 150 400 300 150

2

~50 ~38 ~28

~35 ~28 ~21

MED

(MIT-

TEL)

Wasserbehälterkapazität (L) 3,0 2,5 2,5

Sensoren

Staub (empfi ndlich)/Geruch/Leuchte/

Temperatur und Feuchtigkeit/Bewegung

Kabellänge (m) 2,0

Maße (mm) 370 (B) × 293 (T) × 660 (H) 345 (B) × 262 (T) × 631 (H) 345 (B) × 262 (T) × 631 (H)

Gewicht (kg) 10,5 9,2 9,2

MED
(MIT-

TEL)

LOW

(NIED-

RIG)

*1 • Die Befeuchtungsmenge ändert sich entsprechend der Innen- und Außentemperatur und -feuchtigkeit.
Die Befeuchtungsmenge nimmt zu, wenn die Temperatur steigt oder die Feuchtigkeit abnimmt.
Die Befeuchtungsmenge nimmt ab, wenn die Temperatur sinkt oder die Feuchtigkeit zunimmt.

• Messbedingungen: 20 ºC, 30 % Feuchtigkeit (JEM1426)
*2 • Die empfohlene Raumgröße eignet sich für den Betrieb des Geräts bei maximaler Lüftergeschwindigkeit.

• Die empfohlene Raumgröße stellt den Raum dar, in dem eine bestimmte Menge Staubpartikel innerhalb von 30 Minuten entfernt werden
kann.

*3 • Die Größe eines Raums, in dem ca. 7000 Ionen pro Kubikzentimeter in der Mitte eines Raums gemessen werden können, wenn das

Gerät in der Nähe einer Wand platziert und in einer Höhe von etwa 1,2 Meter vom Boden entfernt mit MITTLEREM Einstellungsmodus
betrieben wird.

Standby-Leistung

Wenn der Stecker in eine Wandsteckdose eingesteckt ist, verbraucht das Gerät etwa 1,2 W Standby-Leistung,
um die Stromkreise zu betreiben.
Um Energie zu sparen, ziehen Sie das Kabel heraus, wenn das Gerät nicht betrieben wird.

D-17

Achtung: Ihr Produkt ist mit
diesem Symbol gekenn­zeichnet. Dies bedeutet,
dass Elektro-Altgeräte
nicht mit dem allgemei­nen Hausmüll vermischt
werden dürfen. Es gibt ein
separates Sammelsystem
für diese Produkte.

A. Entsorgungsinformationen (für Haushalte)

1. In der EU

WENN SIE DAS GERÄT ENTSORGEN MÖCHTEN, WERFEN SIE DAS GERÄT WEDER IN DEN
HAUSMÜLL NOCH IN EIN FEUER!
Benutzte Elektrogeräte und Elektronikgeräte sollten immer GETRENNT entsorgt und wiederaufbe­reitet werden, gemäß den örtlichen Gesetzen.
Dies unterstützt den Umweltschutz, das Recycling und trägt zu einer Verringerung der Abfallmenge
bei. SCHLECHTE ENTSORGUNG kann aufgrund bestimmter Substanzen gesundheitsschädlich
und schädlich für die Umwelt sein! Bringen Sie ALTGERÄTE zu der nächsten Müllsammelstelle.
Wenn Sie sich nicht sicher sind, kontaktieren Sie die zuständigen Behörden oder den Händler für
weitere Informationen.
NUR FÜR NUTZER IN DER EU UND EINIGE ANDERE LÄNDERN, WIE Z. B. NORWEGEN UND
DIE SCHWEIZ: Die getrennte Entsorgung ist gesetzlich verpfl ichtend.
Das oben gezeigte Symbol auf Elektrogeräten (oder der Verpackung) soll die Benutzer daran erin­nern .
PRIVATNUTZER müssen existierende Rückgabemöglichkeiten für gebrauchte Geräte nutzen. Die
Rückgabe ist kostenlos.
Wenn das Gerät für GESCHÄFTSZWECKE verwendet wurde, kontaktieren Sie Ihren
SHARP-Händler, der Sie über die Rückgabemöglichkeiten informieren wird. Für die Rückgabe
können Kosten anfallen. Kleingeräte (und kleine Mengen) kann auch an Ihrem örtlichen Wertstoff­hof abgegeben werden. In Spanien: Kontaktieren Sie bitte ihr örtliches Entsorgungsunternehmen
oder die örtlichen Behörden, um mehr über die Entsorgung Ihrer Altgeräte zu erfahren.

2. In Nicht-EU-Ländern

Bitte kontaktieren sie Ihre örtlichen Behörden für mehr Informationen über die ordnungsgemäße
Entsorgung Ihres Produkts.

DEUTSCH

In der Schweiz: Alt-Elektrogeräte können kostenlos an den Händler zurückgegeben werden, selbst
wenn Sie kein neues Gerät kaufen. Weitere Entsorgungsmöglichkeiten fi nden Sie unter: www.
swico.ch oder www.sens.ch.

B. Entsorgungsinformationen für Geschäftsnutzer.

1. In der EU

Wenn das Produkt für gewerbliche Zwecke benutzt wurde und Sie es entsorgen möchten:

Bitte kontaktieren Sie Ihren SHARP-Händler, der Sie über Rückgabemöglichkeiten informieren
wird. Die Rücknahme und/oder das Recycling können kostenpfl ichtig sein.
Kleingeräte (und kleine Mengen) können auch an Ihrem örtlichen Wertstoffhof abgegeben werden.

In Spanien: Kontaktieren Sie bitte ihr örtliches Entsorgungsunternehmen oder die örtlichen Behör­den, um mehr über die Entsorgung Ihrer Altgeräte zu erfahren.

2. In Nicht-EU-Ländern

Bitte kontaktieren sie Ihre örtlichen Behörden für mehr Informationen über die ordnungsgemäße
Entsorgung Ihres Produkts.

D-18

PURIFICADOR DE AIRE

UA-HG60E
UA-HG50E
UA-HG40E

"Plasmacluster" y "Device of a cluster of grapes"
son marcas comerciales de Sharp Corporation.

con función de humidifi cación
MANUAL DE USO

ESPAÑOL

Tipo autónomo

* El número de esta marca tecnológica indica la cantidad

aproximada de iones suministrados al aire de 1 cm
que se mide alrededor del centro de una habitación con
el área del suelo aplicable del "Plasmacluster 7000 de
alta densidad" (a 1,2 m de altura con respecto al suelo),
cuando el producto se coloca cerca de una pared con el
ajuste del modo MED.

3

,

CARACTERÍSTICAS

Una combinación exclusiva de tecnologías de
tratamiento del aire
Sistema de triple fi ltrado + Plasmacluster + Humidifi cación

ATRAPA EL POLVO

El fi ltro previo atrapa las partículas de polvo de un tamaño
superior a 240 micras aproximadamente.

REDUCE LOS OLORES

El fi ltro desodorante absorbe los gases perjudiciales*

1

y muchos de los olores domésticos habituales.

REDUCE LAS PARTÍCULAS DIMINUTAS DE POLVO, EL
POLEN Y EL MOHO*

2

El filtro HEPA atrapa el 99,97 % de las partículas, de un
tamaño mínimo de 0,3 micras.

MODO INTELIGENTE

(UA-HG60E/UA-HG50E)

6 sensores que detec­tan 7 factores que con­trolan con precisión el
funcionamiento auto­mático.

Detección de 7 por 6 sensores

SENSOR

Polvo (sensible)

Olor

Temperatura

Humedad

Luz

Movimiento*

*3: Detecta el movimiento únicamente si el modo inteli-

gente está activado.

3

DETECCIÓN

PM2.5 (partículas de
materia de menos de
2,5 micras), etc.

Humo de tabaco, polvo
doméstico (suciedad,
heces y restos de ácaros,
esporas de moho, polen)

Tabaco, cosméticos,
alcohol, vaporizadores
y otros olores

Temperatura ambiente

Humedad ambiente

Iluminación de la habitación

Movimiento de personas
o mascotas

REFRESCA

Mediante la emisión de una cantidad equilibradas de iones
positivos y negativos, el tratamiento del aire Plasmacluster
es un proceso natural.

HUMIDIFICA

Controla la humedad detectando

automáticamente

la

temperatura y la humedad.

VOC, NOx, SOx. La función desodorante para una

*1:

sustancia que genera olores de un solo componente
en un recipiente de prueba de 1 m3 puede variar con
respecto a la función desodorante en su uso real.

*2: Cuando circula aire a través del sistema de fi ltro.
La tecnología de sensores controla continuamente la

calidad del aire y el estado de la habitación, y ajusta
automáticamente el funcionamiento.

Cuando una persona o una mascota se encuentran en
el área de los sensores*

(*4: Consulte ES-5)

4

• Cuando se produce un pequeño movimiento de una
persona o una mascota (por ejemplo, al dormir), cambia

automáticamente a fl ujo de aire silencioso.

• Cuando la habitación está oscura, la pantalla delantera,
el monitor de limpieza y el indicador LED de la salida de

aire se desconectan automáticamente.

Cuando no hay movimiento en el área de los sensores

• La pantalla delantera, el monitor de limpieza y el indica­dor LED de la salida de aire se desconectan, la humidifi ­cación se interrumpe y la unidad pasa a un fl ujo de aire
mínimo para ahorrar energía.

• Cuando la humedad de la habitación supera el 80 % y la
habitación está iluminada, los iones Plasmacluster se

emiten con un fl ujo de aire fuerte.

LED de la salida de aire

Pantalla delantera, mo­nitor de limpieza

NOTA

• En modo inteligente, puede activar y desactivar manualmente la

humidifi cación (consulte ES-8).

• La pantalla delantera y el LED de la salida de aire se conectan

y desconectan automáticamente según la iluminación de la ha­bitación (cuando el control de iluminación está confi gurado en el
modo "Auto". Consulte ES-11).

• Cuando el sensor de movimiento detecta que nadie ha entrado en

la habitación durante un intervalo de tiempo predefi nido, determi­na que la habitación está vacía.

• Puede modifi car el brillo de la pantalla o del monitor, la sensibilidad

de los sensores y el tiempo de detección del sensor de movimien­to. (Consulte ES-11, ES-12)

• El sensor de movimiento puede detectar movimientos distintos

a los de las personas o mascotas (una cortina que se mueve,
etc.).

ES-1

ESPAÑOL

Lea estas instrucciones antes de

utilizar su nuevo purifi cador de aire

El purificador de aire capta el aire de la ha­bitación a través de la entrada de aire, hace
circular el aire a través de un fi ltro previo, un
fi ltro desodorante y un fi ltro HEPA en el interior
de la unidad, y luego descarga el aire a tra­vés de la salida de aire. El fi ltro HEPA puede
eliminar el 99,97 % de las partículas de polvo
que atraviesan el fi ltro, de un tamaño mínimo
de 0,3 micras, y también ayuda a absorber los
olores. El filtro desodorante absorbe gradual­mente

los olores cuando pasan por el fi ltro.

Algunos olores absorbidos por el fi ltro se des­componen con el tiempo, dando lugar a otros
olores. Dependiendo de las condiciones de
uso, en particular cuando la unidad se utiliza
en entornos mucho más exigentes que el uso
doméstico normal, estos olores pueden vol­verse más fuertes en menos tiempo de lo pre­visto. Si los olores persisten, cambie los fi ltros
(consulte ES-15).

Cuando los minerales del agua del grifo se
adhieren a los fi ltros y se endurecen y vuel­ven de color blanco,
habitación que provocan la
desagradable cuando el fi ltro de humidifi ca­ción está seco. (Esto varía según la calidad
del agua y otros factores ambientales).
Si esto sucede, lleve a cabo el mantenimiento
de fi ltro de humidifi cación (consulte ES-14).

absorben los olores de la

emisión de un olor

Filtro HEPA

Filtro desodorante

Prefi ltro

ÍNDICE

.........

......

. .

ES-3

ES-5

ES-7

ES-7

ES-13

ES-16
ES-17

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• ADVERTENCIA

• NOTA

• PRECAUCIONES RELATIVAS AL FUNCIONA­MIENTO

• INSTRUCCIONES DE INSTALACIÓN

• INSTRUCCIONES DE LOS FILTROS

NOMBRE DE LAS PIEZAS

• PARTE FRONTAL

• DETRÁS

• PANEL DE CONTROL

• PANTALLA DELANTERA

PREPARACIÓN

• INSTALACIÓN DE LOS FILTROS

FUNCIONAMIENTO

• INICIO/PARADA

• MODO DUCHA DE IONES LIMPIOS

• MODO INTELIGENTE

• MODO AUTOMÁTICO

• MODO DIRIGIDO DE IONES PLASMACLUS­TER

• SELECCIÓN DE MODO

• BLOQUEO PARA NIÑOS

• AJUSTES DE HUMIDIFICACIÓN

(LLENADO DEL DEPÓSITO DE AGUA)

• TEMPORIZADOR ENCENDIDO

• TEMPORIZADOR DE APAGADO

• SELECCIÓN DE PANTALLA

• IONES PLASMACLUSTER ENCENDIDO/APA­GADO

• FUNCIÓN DE VIGILANCIA

• MODIFICACIÓN DE DIVERSOS AJUSTES

.......................................

...............................

...................

(UA-HG60E/UA-HG50E)
(UA-HG40E)

LIMPIEZA Y MANTENIMIENTO

• INDICADOR DEL FILTRO

• ÍNDICE DE LIMPIEZA

• DEPÓSITO DE AGUA

• UNIDAD/PANEL TRASERO

• FILTRO Y BANDEJA DE HUMIDIFICACIÓN

• FILTRO HEPA/FILTRO DESODORANTE

• CAMBIO DE FILTRO

RESOLUCIÓN DE PROBLEMAS
ESPECIFICACIONES

...........................

ESPAÑOL

NOTA

El purifi cador de aire se ha diseñado para eliminar el

•

polvo en suspensión en el aire y los olores.
El purifi cador de aire no se ha diseñado para eliminar los
gases perjudiciales, como el monóxido de carbono que
contiene el humo de los cigarrillos.
Si el origen del olor sigue existiendo, es posible que el
purifi cador de aire no elimine completamente el olor.

Gracias por la compra de este purifi cador de
aire SHARP. Antes de usar el purifi cador de
aire, lea este manual detenidamente.
Después de leer el manual, guárdelo en un
lugar cómodo para poder consultarlo en el
futuro.

ES-2

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Respete
seguridad cuando utilice electrodomésticos,
incluidas las siguientes:

siempre

ADVERTENCIA:

cauciones siguientes para reducir el riesgo de
descarga eléctrica, incendios o lesiones:

•

Lea todas las instrucciones antes de utilizar la

unidad.

•

Utilice únicamente una toma de 220-240 vol-

tios.

• Este aparato solo puede ser utilizado por
niños con edades superiores a los 8 años
y por personas con capacidades físicas,
sensoriales o mentales reducidas, o con
falta de experiencia o conocimientos si
son supervisados o se les ha explicado el
uso del aparato de forma segura y entien­den los peligros asociados a su uso. Los
niños no deben jugar con el aparato ni
llevar a cabo la limpieza y mantenimiento
del aparato sin supervisión.

• Si el cable de alimentación está dañado,
debe ser reemplazado por el fabricante,
su técnico de servicio, un Centro técnico
autorizado de Sharp o una persona con
cualifi caciones similares para evitar situa­ciones peligrosas.

• Asegúrese de quitar el enchufe eléctri­co cuando vaya a rellenar el depósito de
agua, antes de realizar el mantenimiento,
al extraer, colocar y reemplazar el fi ltro, y
cuando no vaya a utilizar la unidad duran­te mucho tiempo. De lo contrario, se po­dría producir un cortocircuito que genere
una descarga eléctrica o un incendio.

•

No utilice la unidad si el cable de alimentación

o el enchufe están dañados, o si la conexión
con la toma de pared está fl oja.

•

Limpie periódicamente el polvo del enchufe.

•

No introduzca los dedos ni objetos extraños

en la entrada o la salida de aire.

•

Cuando vaya a extraer el enchufe eléctrico,

siempre debe sujetar el enchufe, sin tirar del
cable.
De lo contrario, se puede provocar un corto­circuito que dé lugar a una descarga eléctrica
o un incendio.

•

Cuando vaya a retirar la unidad, no dañe el

cable de alimentación con las ruedas.
De lo contrario, se podría producir una des-

carga eléctrica o un incendio, o se podría
generar calor.

•

Tenga cuidado de no dañar el cable de ali-

mentación, ya que podrían producirse una
descarga eléctrica, un exceso de calor o un

las precauciones básicas de

Respete siempre las pre-

incendio.

•

No extraiga el enchufe con las manos moja-

das.

•

No utilice esta unidad cerca de aparatos de

gas o chimeneas.

•

Este purifi cador de aire solo debe ser repara-

do por un Centro técnico autorizado de Sharp.
Póngase en contacto con el Centro técnico
más cercano si se produce cualquier proble­ma o si requiere un ajuste o una reparación.

• No ponga en marcha la unidad en habitacio­nes cuando utilice insecticidas ni en habita­ciones en que presenten residuos grasos,
incienso, chispas de cigarrillos encendidos o
humos químicos en el aire, o en lugares don­de la unidad pueda mojarse, como un baño.

• Tenga cuidado al limpiar la unidad; los pro­ductos de limpieza corrosivos fuertes pueden
dañar el exterior.

•

Cuando vaya a mover la unidad, extraiga

primero el depósito de agua y la bandeja de
humidifi cación, y luego sujete la unidad por
las asas de los dos lados.

•

No beba el agua de la bandeja de humidifi ca-

ción ni del depósito de agua.

•

No exponga la unidad a agua, ya que podría

producirse un cortocircuito o una descarga
eléctrica.

•

Cambie el agua del depósito de agua cada

día, con agua del grifo, y limpie periódicamen­te el depósito de agua y la bandeja de humi­difi cación. (Véanse ES-8, ES-13 y ES-14).
Cuando la unidad no se esté usando, retire
el agua del depósito de agua y la bandeja de
humidifi cación. Si deja agua en el depósito de
agua o la bandeja de humidifi cación, pueden
aparecer moho, bacterias y malos olores.

En casos poco frecuentes, esas bacterias
pueden constituir un peligro para la salud.

NOTA:

fi ere en la recepción de radio o televisión?
Si el purifi cador de aire interfi ere en la recepción

de radio o televisión, intente aplicar una o varias
de las medidas siguientes:

•

Ajuste o reubique la antena de recepción.

•

Aumente la distancia entre la unidad y la radio

o el televisor.

•

Conecte el equipo a una toma de un circuito

distinto al cual esté conectado el receptor de
radio o televisión.

•

Consulte al distribuidor o a un técnico cualifi -

cado de radio o televisión.

ES-3

¿Qué hay que hacer si la unidad inter-

PRECAUCIONES RELATIVAS AL
FUNCIONAMIENTO

•

No bloquee la entrada ni la salida de aire.

•

No coloque la unidad cerca de objetos calien-

tes, como fogones o calefactores, encima de
estos, ni en ningún lugar donde puedan entrar
en contacto con vapor.

•

La unidad siempre debe funcionar en posición

vertical.

•

Cuando vaya a mover la unidad, utilice las

asas de los dos lados.
No mueva la unidad mientras esté en marcha.

•

Si la unidad está colocada sobre un suelo que
se daña con facilidad, una superfi cie desigual
o una moqueta gruesa, levántela cuando
vaya a moverla.

•

Cuando mueva la unidad con las ruedas, há­galo lentamente y en dirección horizontal.

•

Apague la unidad y extraiga el depósito de
agua antes de moverla, asegurándose de que
los dedos no queden atrapados.

•

No utilice la unidad sin los fi ltros, el depósito

de agua y la bandeja de humidifi cación insta­lados correctamente.

•

No lave ni reutilice el fi ltro HEPA y el fi ltro des-

odorante.
Hacerlo no solo no mejora el funcionamiento
de los fi ltros, sino que puede provocar una
descarga eléctrica o una avería.

•

Limpie el exterior solamente con un trapo

suave.
No utilice líquidos volátiles ni detergentes.
La superfi cie de la unidad puede dañarse o
agrietarse con disolventes de pintura con ga­solina y el polvo de pulir. Además, los senso­res también podrían averiarse.

•

La frecuencia de mantenimiento de descalci-

fi cación dependerá de la dureza y las impure­zas del agua utilizada; cuanto más dura sea
el agua, más frecuente deberá ser la descal­cifi cación.

•

Mantenga la unidad apartada del agua.

•

Cuando vaya a rellenar el depósito de agua,
asegúrese de que no tenga fugas de agua.

•

Asegúrese de limpiar todo exceso de agua en

el exterior del depósito de agua.

•

No utilice agua caliente (40 °C o más), agen-

tes químicos, sustancias aromáticas, agua
sucia u otras sustancias perjudiciales. De lo
contrario, la unidad se podría deformar o fun­cionar mal.

•

Utilice solo agua del grifo. El uso de agua de

otro origen conlleva un riesgo de aparición de
moho, hongos o bacterias.

•

No agite el depósito de agua mientras sujeta
el asa.

•

No extraiga el fi ltro de humidifi cación del bas­tidor del fi ltro, salvo cuando lo vaya a cambiar.

•

Evite derramar agua al extraer o limpiar la
bandeja de humidifi cación.

•

No retire el fl otador.
Si se desprende, consulte ES-15.

•

No utilice detergentes para llevar a cabo el
mantenimiento de la bandeja de humidifi ca­ción y de la tapa.
De lo contrario, podría provocar deformacio­nes, manchas y grietas (fugas de agua).

•

No frote con fuerza el panel trasero durante el
mantenimiento.

INSTRUCCIONES DE INSTALACIÓN

•

Evite lugares en los que los sensores queden

expuestos directamente al viento.
De lo contrario, la unidad podría funcionar
mal.

•

Evite lugares en los que haya muebles,

tejidos u otros objetos que puedan entrar en
contacto con la unidad e interferir en la entra­da y la salida de aire.

•

Evite usar la unidad en lugares en los que

quede expuesta a condensación o cambios
drásticos de temperatura. La temperatura
ambiente adecuada se encuentra entre 0 y
35 °C.

•

Coloque la unidad sobre una superfi cie nive-

lada y estable con sufi ciente circulación de
aire.
Cuando coloque la unidad en una zona con
una gran cantidad de moqueta, es posible
que vibre un poco.
Coloque la unidad en una superfi cie nivelada
para evitar fugas de agua de la bandeja de
humidifi cación.

•

Evite lugares en los que se genere grasa o

humo grasiento.
De lo contrario, se pueden producir grietas en
el exterior de la unidad y averías en los sen­sores.

•

La unidad puede recoger el polvo incluso
cuando se encuentra a solo 3 cm de la pa­red; las paredes y el suelo circundantes de la
pared pueden ensuciarse. Coloque la unidad
alejada de la pared.
La pared que se encuentra detrás de la toma
de aire puede llegar a ensuciarse con el tiem­po. Cuando utilice la unidad durante mucho
tiempo en el mismo lugar, limpie periódica­mente las paredes adyacentes.

INSTRUCCIONES DE LOS FILTROS

•

Siga las instrucciones de este manual para
llevar a cabo correctamente la limpieza y el
mantenimiento de los fi ltros.
(Consulte ES-13, ES-14 y ES-15)

ESPAÑOL

ES-4

NOMBRE DE LAS PIEZAS

PARTE FRONTAL

5

1

6

20°

2

3

7
8

9

Para bloquear un tope de rueda (derecha e izquierda)

4

Bloqueado

Desbloqueado

Delante

DETRÁS

8

7

1

9

20°

Asa

1

2

3
4
5
6
7
8
9

(2 ubicaciones)

Sensor

Temperatura/humedad/olor*
(*UA-HG60E / UA-HG50E)

Salida de aire

Tope de rueda

Panel de control

Defl ector delantero

Pantalla delantera

Unidad

Rueda

(interno)

(delante)

(derecha e izquierda)

(4 ubicaciones)

(ajustable)

Rango de detección

Sensor de luz

No instale la unidad en los luga­res siguientes, ya que el sensor
de luz podría no funcionar correc­tamente.

2

3
4
5

Depósito de agua

1

Tapón del depósito

2

Filtro de humidifi cación

3

Flotador

4

Bandeja de humidifi cación

5

Polvo (sensible) sensor/

6

fi ltro del sensor

6

10
11

12

13

14

(La forma del enchufe varía según el país).

Defl ector trasero

7
8

9
10
11
12
13
14

Salida de aire

LED de salida de aire

Filtro HEPA

Filtro desodorante

Panel trasero (prefi ltro)

Entrada de aire

Cable de alimentación/enchufe

(detrás)

(blanca)

Directamente deba­jo de un aparato de
iluminación.

Sensor de movimiento

(UA-HG60E/UA-HG50E)

El rango de los sensores es el
área inferior.

Delante

Derecha e izquierda

2m

En la sombra

30°

30°

2m

2.3m

30° 30°

1.6m

ES-5

PANEL DE CONTROL

Pulse el botón marcado con " " para poner la unidad en marcha.

UA-HG40E

10911

8

Botón de encendido/apagado

1

Botón de MODO INTELIGENTE, luz indicadora

2

Botón DUCHA DE IONES LIMPIOS, luz indicadora

3

Botón de modo DIRIGIDO de iones Plasma-

4

cluster, luz indicadora

Botón de encendido/apagado de HUMIDIFICA-

5

CIÓN, luz indicadora
Botón de MODO, luz indicadora

6

PANTALLA DELANTERA

8

(blanca)

(blanca)

(blanca)

765 32 1

(blanca)

(blanca)

9

1234567

Botón de temporizador de encendido/apagado,
luz indicadora

7

<Pulse durante 3 seg>

Botón SELECCIÓN DE PANTALLA

8

<Pulse durante 3 seg>

Luz indicadora de BLOQUEO PARA NIÑOS

9

Luz indicadora RESTABLECER FILTRO

10

Sensor de luz

11

(blanca)

Botón RESTABLECER FILTRO

Botón BLOQUEO PARA NIÑOS

Defl ector delantero

4

ESPAÑOL

(blanca)

(naranja)

Control de humedad/temperatura

Indica el nivel aproximado de humedad o la tem­peratura de la habitación. No se pueden ajustar los
parámetros de humedad.

Se indica una humedad del 20 al 90 %.

20%
o menos

1

2

3

Se indica una temperatura de 0 a 50 °C.

°

C

-1
o menos

Monitor de potencia

Indica la potencia según el funcionamiento en ese
momento.

Monitor del temporizador

Indica los ajustes de tiempo o el tiempo restante del
temporizador apagado/encendido.

Luz de iones Plasmacluster

Luz de humidifi cación

Verde

Humidifi cación activada

Apagada
Roja

Humidifi cación desactivada

(parpadeante)

La unidad necesita agua

(azul)

90 %
o más

50oC
o más

ES-6

Luz de vigilancia

4

(Consulte ES-9 y ES-10)

Luz de olor

5

Indica que el sensor de olores ha detectado olores.

Luz de polvo

6

Indica que el sensor de polvo (sensible) detecta el
polvo habitual.

Luz PM2.5

Indica que el sensor de polvo (sensible) detecta

7

polvo microscópico. (Partículas de materia de un
tamaño inferior a 2,5 micras).

Sensor de movimiento

8

Monitor de limpieza

Indica la pureza del aire de la habitación en 7 nive­les con cambios de color.

9

Azul Roja

Limpio Sucio

(blanca)

(verde/naranja/roja)

(blanca)

(blanca)

(UA-HG60E/UA-HG50E)

(UA-HG60E/UA-HG50E)

Asegúrese de quitar el enchufe

PREPARACIÓN

de la toma de pared.

INSTALACIÓN DE LOS FILTROS

Retire el panel trasero.

1

Panel trasero

Retire la bolsa de plástico de cada fi ltro.

2

Filtro HEPA

Filtro desodorante

Instale los fi ltros en el orden correcto,

3

tal como se indica.

Filtro HEPA

Etiqueta

Filtro desodorante

Instale el panel trasero.

4

Clic

2

3

3

1

NOTA

• Cuando vaya a cambiar el fi ltro, se recomienda que anote
la fecha de inicio de uso.

FUNCIONAMIENTO

INICIO/PARADA

INICIO PARADA

MODO DUCHA DE IONES LIMPIOS

La unidad emite iones Plasmacluster con un fl ujo de aire
fuerte y recoge el polvo, al mismo tiempo que reduce la elec­tricidad estática durante 10 minutos. Después, la sensibilidad
del sensor de POLVO pasa automáticamente a "ALTA", para
detectar rápidamente las impurezas
y limpiar el aire con gran potencia durante 50 minutos.

MODO INTELIGENTE

La velocidad del ventilador se controla automáticamente
según la detección 7. (Consulte ES-1)

MODO AUTOMÁTICO

La velocidad del ventilador se controla automáticamente
según la detección 5. (PM2.5/Polvo habitual/Temperatura/
Humedad/Luz)

(UA-HG60E/UA-HG50E)

(UA-HG40E)

NOTA

• Cuando la operación fi nalice una
vez transcurridos 60 minutos, la
unidad volverá al modo de fun­cionamiento anterior. Durante ese
modo, podrá cambiar a otro modo.

• El modo de iones Plasmacluster
no se puede desactivar. (Consulte
ES-10)

ES-7

NOTA

•

La pantalla delantera, el monitor de limpieza y el LED de la salida
de aire se conectan y desconectan automáticamente según la
iluminación de la habitación (cuando el control de iluminación
está confi gurado en el modo "Auto". Consulte ES-11).

MODO DIRIGIDO DE IO­NES PLASMACLUSTER

Utilice este modo cuando quiera eliminar los olores adheri­dos, los gérmenes y otras sustancias de tejidos, sofás y cor­tinas.

AJUSTES DE HUMIDIFICACIÓN

LLENADO DEL DEPÓSITO DE AGUA

Extraiga el depó-

1

sito de agua.

2

1

NOTA

• Emite iones Plasmacluster de alta densidad únicamente
hacia delante.

• Descarga un aire más fuerte durante 8 horas. Una
vez fi nalice la operación, la unidad volverá al modo de
funcionamiento anterior.

• El modo de iones Plasmacluster no se puede desactivar.
(Consulte ES-10)

Ajuste el defl ector delantero manualmente.

SELECCIÓN DE MODO

SLEEPPOLEN MAXMEDBAJA

NOTA

SLEEP

La unidad funcionará en silencio y la velocidad del ventilador
se activará automáticamente según la cantidad de impure­zas del aire.
La pantalla delantera, el monitor de limpieza y la luz LED de
la salida de aire se apagan automáticamente.
(Cuando el control de luz está confi gurada en modo "Auto".
Consulte ES-11).

Llene el depósito de

2

agua con agua del
grifo.

Para evitar fugas,

3

apriete bien el ta­pón del depósito.

4

Instale el depósito de

Clic

agua.

ENCENDIDO APAGADO

ESPAÑOL

2

1

POLEN

La sensibilidad del SENSOR DE POLVO se confi gura auto­máticamente en "ALTA" y detecta rápidamente las impure­zas, como el polvo y el polen, para limpiar el aire con gran
potencia.

BLOQUEO PARA NIÑOS

Se bloqueará el funcionamiento del panel de control.

ENCENDIDO CANCELACIÓN

más de 3 seg

más de
3 seg

NOTA

Cuando funciona con la humidifi cación activada en los mo­dos que se indican en la tabla siguiente, la unidad controla
automáticamente la humedad mediante la detección de la
temperatura y la humedad. (Excepto en los modos MÁX,
MED y BAJO).

Humedad

Temperatura

~18 °C 65 % 65 %

18 °C~24 °C 60 % 65 %

24 °C~ 55 % 60 %

TODOS LOS MODOS

(excepto MÁX/MED/BAJO/EN

ESPERA)

ES-8

MODO
EN ES-

PERA

TEMPORIZADOR ENCENDIDO

Seleccione el tiempo que desee. La unidad se pondrá en
marcha automáticamente en cuanto transcurra el tiempo
seleccionado.

(con la unidad

apagada)

TEMPORIZADOR DE APAGADO

Seleccione el tiempo que desee. La unidad se detendrá au­tomáticamente en cuanto transcurra el tiempo seleccionado.

(con la unidad

encendida)

2 horas

CANCELACIÓN

4 horas

14 horas

6 horas

12 horas

8 horas

10 horas

2 horas1 hora 4 horas 8 horas

CANCELACIÓN

FUNCIÓN DE VIGILANCIA

Durante la operación, el sensor detecta un estado que requiere prestar atención a la temperatura y la humedad de
la habitación, y lo indica con la luz de vigilancia. Se activan las funciones "Vigilancia de sequedad y temperatura
baja" y "Vigilancia de temperatura alta y humedad alta". (Esta función indica el estado de una habitación. La unidad
no puede ajustar la temperatura ni una humedad inferior).

VIGILANCIA DE SEQUEDAD Y TEMPERATURA BAJA

Indica que la habitación está seca o la temperatura ambiente es baja. Cuando la luz de vigilancia se vuelve roja, la
unidad funciona con un fl ujo de aire un poco más fuerte que con el modo inteligente (modo Automático).

Luz de vigi-

lancia

Roja

Verde

Si el pitido está activado. (Consulte ES-12)

Monitor de humedad/tempe-

(durante 30 segundos)

ratura

La luz "%" se enciende

o

La luz "

C" parpadea

(Normal)

Pitido

Pitido (uno)
Pitido (uno)

Ninguno

Entorno interior

Seco
Temperatura baja
No hay sequedad

ni temperatura baja

Área de tem-

peratura y

humedad (fi -

gura inferior)

(3)

(1)·(2)

Cuando la habitación está seca y la temperatura ambiente es baja, los virus sobreviven con más
facilidad. Le recomendamos que aumente la humedad con los ajustes de humidifi cación y la
temperatura con aparatos de calefacción, según el entorno de la habitación.

Fuente del material: Dr. Makoto Shoji, Director de la Clínica de medicina interna
y pediatría Shoji, Ciudad de Sendai, Prefectura de Miyagi, Japón

Figura

derecha

*1 La humedad absoluta es la masa total de vapor de agua presente en 1

temperatura, y se expresa en g. La humedad, por lo general, se utiliza para pronosticar el tiempo
y se denomina humedad relativa, que es la relación de la presión parcial del vapor de agua con
respecto a la presión de vapor en equilibrio del agua a una temperatura determinada y se expresa
en %. Por lo tanto, la humedad absoluta es aproximadamente de 8 g a 15 oC
incluso con la misma humedad relativa del 60 %.

*2 Índice de supervivencia de los virus emitidos al aire después de 6 horas en cada entorno.

Humedad absoluta

(1) Más de 11 g

(2) 11 g o menos

(3) 7 g o menos

*1

Entorno de los virus

Entorno menos adecuado para la

supervivencia de los virus

Entorno en el que los virus pueden

sobrevivir

Entorno adecuado para la
supervivencia de los virus

Índice de super-

vivencia

Del 0 % a un por-

centaje pequeño

m3 de aire, sea cual sea la

, y de 18 g a 30 oC

*2

5 %

20 %

,

          






















         







Humedad relativa (%)

NOTA

• No indica la presencia de virus.

• Aunque la luz de vigilancia sea de color verde, esto no
garantiza la prevención de infecciones. Utilícela como
referencia para prevenir las infecciones en un entorno
durante la vida cotidiana.

• Mientras ajusta la humedad aproximadamente del 55 al
65 % durante el funcionamiento en modo inteligente (modo
Automático), la unidad controla la humidifi cación, pero no
realiza cambios según el entorno de los virus.

ES-9













(oC)










Temperatura

SELECCIÓN DE PANTALLA

IÓN PLASMACLUSTER ENCENDIDO/APAGADO

Cuando la función Plasmacluster está activada, la luz de ión
Plasmacluster de la pantalla delantera está encendida (con­sulte ES-6).

(con la unidad encendida)

ENCENDIDO

APAGADO

más de 3 seg más

de
3 seg

Humedad Temperatura Potencia

El pitido de la función de vigilancia está desactivado de forma predeterminada. Puede activarlo o cambiar
a "Cancelar función de vigilancia". (Consulte ES-11 y ES-12).

VIGILANCIA DE TEMPERATURA ALTA Y HUMEDAD ALTA

Indica la temperatura alta y la humedad alta. Cuando la luz de vigilancia se vuelve naranja o roja, la unidad detiene auto­máticamente la humidifi cación. (No obstante, se encuentra en modo MÁX/MED/BAJO, no detiene la humidifi cación).

Luz de vigi-

lancia

Roja (parpa-

deante)

Roja

Naranja

Verde

Si el pitido está activado. (Consulte ES-12)

Monitor de humedad/tempe-

(durante 30 segundos)

ratura

o

La luz "

La luz "

La luz "

C" parpadea

o

C" se enciende

o

C" se enciende

(Normal)

Pitido

Pitido

Pitido

(durante 30 segundos)

・・・

(durante 30 segundos)

・・・

Ninguno

Ninguno

Entorno interior

Temperatura alta

y humedad alta

Temperatura

y humedad

relativamente altas

No hay temperatura
alta ni humedad alta

Área de tem-

peratura y

humedad (fi -

gura inferior)

D

C

B

A

ESPAÑOL

Le recomendamos que beba un poco de agua o reduzca la temperatura ambiente.

Pautas para prevenir los golpes de calor en la vida cotidiana <Fuente: sitio web de la Asociación Japonesa de Biometeorología>

Temperatu-

raestándar

D Peligro

C

Alerta

importante

B Alerta

A Precaución

Resumen de activi-

dades cotidianas a

tener en cuenta

Riesgos que pueden

producirse en todas las

actividades cotidianas

Riesgos que se pueden
producir en actividades

cotidianas de nivel

medio o superior

Riesgos que pueden pro-

ducirse en las activida-

des cotidianas intensas

Precauciones

Las personas mayores tienen muchas
probabilidades de sufrir un golpe de calor, incluso
en estado de reposo. Evite salir al exterior
y cámbiese a una habitación más fresca.

Evite el sol abrasador cuando salga y preste
atención al aumento de la temperatura ambiente
cuando vaya a permanecer en una habitación.

Descanse con regularidad cuando haga ejercicio
o realice trabajos intensos.

Por lo general, el riesgo es bajo, pero las personas
pueden sufrir al hacer ejercicios o trabajos intensos.

               
















$







               

Humedad relativa (%)

NOTA

Esta no es una función que sirva para prevenir los golpes de calor. Utilice esta función como ayuda.

ES-10






Temperatura















(oC)










'

&

%

MODIFICACIÓN DE DIVERSOS AJUSTES

Puede cambiar las funciones de la tabla "Tipo de ajuste" que aparece más adelante.

Apague la unidad.

1

2

más de
3 seg

Seleccione el "Número de función" de

3

la tabla siguiente.

Avanzar

o bien

Retroce­der

…

Seleccione el "Número de ajuste" de la

4

tabla siguiente.

Avanzar

Retroce­der

o bien

Ajuste

UA-HG40E

Pulse el botón de encendido para fi na-

5

lizar los ajustes.

Ajuste

Tipo de ajuste

Función Ajuste

Control de luces

Puede seleccionar el brillo de la
pantalla delantera, el monitor de
limpieza y la luz LED de la salida
de aire.

UA-HG40E

ES-11

Apagar

Automático

La luz se enciende o apaga automáticamente
según la iluminación de la habitación.

La habitación está iluminada: la luz está encendida.
La habitación está oscura: la luz está apagada.

(valor predeterminado)

Más oscuro

Apagar

● Cuando está confi gurado como "Apagar", el
indicador "Más oscuro" se enciende durante
3 segundos después de la puesta en marcha y,
a continuación, la luz se apaga.

● La luz de humedad parpadea con un color
más oscuro solamente cuando la unidad ne­cesita agua.

● La luz de vigilancia parpadea o se atenúa so­lamente cuando la temperatura ambiente o la
humedad requieren atención.

Función Ajuste

Ajuste del indicador acústico

Puede configurar la unidad para
que emita un sonido cuando el de­pósito de agua se vacíe.

Reinicio automático

Si la unidad está desenchufada o se
produce un corte de corriente, la
unidad volverá a ponerse en marcha
con los parámetros anteriores una
vez recuperada la corriente.

Ajuste de la sensibilidad del sensor (F4-F7)

Sensor de luz Baja

Sensor de polvo (sensible)

Sensor de olores

(UA-HG60E/UA-HG50E)

Sensor de movimiento

(UA-HG60E/UA-HG50E)
Puede confi gurar el tiempo hasta

que el sensor de movimiento
detecte que no hay nadie en la ha­bitación. También puede cancelar
la detección del sensor de movi­miento.

Cancelación

ENCENDIDO

Cancelación

Activado

Estándar

(valor predeterminado)

(valor predeterminado)

Alta

Activado (

tándar

Activado (

tiempo de detección es-

(valor predeterminado)

)

mayor tiempo de detección

Cancelación

(valor predeterminado)

ESPAÑOL

)

Ajuste de la función de vigilancia

Puede confi gurar la unidad para que
emita un pitido cuando la luz de vigi­lancia se vuelva roja. También puede
cancelar la función de vigilancia.

Activado (

El pitido continúa durante 30 segundos como
máximo.
El sonido se detiene al pulsar cualquier botón
del panel de control. Cuando la luz de vigilancia
esté roja, el pitido sonará cada hora.

Activado (

vigilancia) (valor predeterminado)

indica con la luz de vigilancia y sonido

indica solamente con la luz de

Cancelación

)

ES-12

LIMPIEZA Y MANTENIMIENTO

INDICADOR DEL FILTRO

La luz indicadora de restablecimiento del fi ltro se encenderá
aproximadamente tras 720 horas de funcionamiento. (30 días
× 24 horas =720 horas)

RESTABLECER

más de
3 segun­dos

Esto recuerda que hay que realizar el mantenimiento indica­do en la parte inferior. Una vez realizado el mantenimiento,
restablezca el indicador del fi ltro.

ÍNDICE DE LIMPIEZA

1

2

3

DEPÓSITO DE AGUA

Enjuague el inte­rior con agua.

NOTA

Limpieza a fondo para eliminar la suciedad.

Limpie el interior del
depósito de agua con
una esponja suave
y el tapón del depósi­to con un bastoncillo

Tapón del
depósito

Cepillo de dientes

de algodón o un
cepillo de dientes.

UNIDAD/PANEL TRASERO

Frote con un trapo seco y suave.

5

4

Lugar Ref.

1

Depósito de agua

2

Unidad/Panel trasero (fi ltro previo)

3

Sensores

2

ES-13

NOTA

Panel trasero

Limpieza a fondo para eliminar la suciedad.

Sensores

Panel tra­sero (fi ltro
previo)

Retire con cuidado el polvo
con una herramienta de lim­pieza, como una aspiradora.

1. Vierta un poco de detergente de
cocina en el agua y sumerja el panel
durante unos 10 minutos.

PRECAUCIÓN

No aplique una presión excesiva
al frotar el panel trasero.

2. Enjuague el detergente con agua limpia.

3. Seque bien el fi ltro en un área con
buena ventilación.

Filtro de humidifi cación

4

Bandeja de humidifi cación

Filtro HEPA

5

Filtro desodorante

ES-14

ES-15

Filtro del sensor

Filtro del sensor

1. Retire el panel trasero.

2. Retire el fi ltro del sensor.

3. Si el fi ltro del sensor está muy sucio,
lávelo con agua y séquelo bien.

ES-13

FILTRO Y BANDEJA DE HUMIDIFICACIÓN

EXTRACCIÓN DEL FILTRO
Y LA BANDEJA DE HUMIDI­FICACIÓN

INSTALACIÓN DEL FILTRO
Y LA BANDEJA DE HUMIDI­FICACIÓN.

Después del mantenimiento,
vuelva a colocar correctamen­te las piezas.

Filtro de humidifi cación

Enjuague con agua abundante.

1

2

Gris Blanco

2

1

Bandeja de humidifi cación

Extraiga la tapa de la bandeja de humidifi cación.

1

Tapa de la bandeja

2

1

ESPAÑOL

NOTA

2

1

NOTA

Si extrae el eje del fi ltro de humidifi cación, asegú­rese de volver a colocarlo en su posición original.

Clic

Limpieza a fondo para eliminar la suciedad.

Detergente de cocina

(solamente la bandeja de humidifi cación)

1. Llene la mitad de la bandeja
con agua.

1

2. Añada un poco de detergente
de cocina.

Enjuague con agua abundante.

2

Vuelva a colocar la tapa de la bandeja de
humidifi cación.

3

No retire el fl otador ni el panel de la bandeja. Si se des-

•

prenden, consulte ES-15.

Ácido cítrico

(disponible en algunas farmacias)

2 vasos y medio
de agua

3 cucharaditas

1

Clic

2

Zumo de limón 100 % em-

botellado sin pulpa

3 vasos
de agua

1/4 de vaso

2

3

Sumerja durante
30 minutos.

Enjuague el detergente de cocina o la solución descalcifi cadora con agua limpia.

Sumerja durante 30 minutos.

(Cuando utilice zumo de limón

como solución descalcifi cadora,
alargue el tiempo de inmersión).

ES-14

FILTRO HEPA/FILTRO DESODORANTE

VIDA ÚTIL DE LOS FILTROS

Elimine el polvo del fi ltro HEPA y del fi ltro
desodorante.

PRECAUCIÓN

• No lave los fi ltros. No debe exponerlos a la luz del sol.

FILTRO HEPA

Eti­queta

Mantenga solamente la
superfi cie etiquetada. No
limpie la superfi cie opuesta.
El fi ltro es frágil, por lo tanto,
tenga cuidado y no ejerza
demasiada presión.

FILTRO DESODORANTE

Se puede realizar el man­tenimiento en ambas
superfi cies.
El fi ltro se podría romper si
se ejerce demasiada fuer­za; por lo tanto, manipúlelo
con cuidado.

Algunos olores absorbidos por el fi ltro se descomponen con
el tiempo, dando lugar a otros olores. Dependiendo de las
condiciones de uso, en particular cuando el producto se uti­liza en entornos mucho más exigentes que el uso doméstico
normal, estos olores pueden volverse más fuertes en menos
tiempo de lo previsto.
Cambie el fi ltro en esos casos o si no se puede eliminar el
polvo después del mantenimiento.

Instalación del fl otador y el panel de la bandeja

Panel de la bandeja

UA-HG60E

La vida útil del fi ltro variará según el entorno de la
habitación, el uso y la ubicación de la unidad.
La vida útil del fi ltro HEPA y del fi ltro desodorante y las
sugerencias de sustitución se basan en la purifi cación
de una habitación en la que se fuman 5 cigarrillos al
día y la recogida de polvo y la función desodorante de
la unidad se han reducido a la mitad del nivel de un
fi ltro nuevo.
Recomendamos cambiar el fi ltro con más frecuencia
si el producto se utiliza en una situación mucho más
exigente que un uso doméstico normal.

Modelo de fi ltro de repuesto

Consulte a su distribuidor cuando vaya a comprar un
fi ltro de repuesto.

CAMBIO DE FILTRO

• Filtro HEPA Unos 10 años a partir de su apertura

• Filtro desodorante Unos 10 años a partir de su apertura

• Filtro de humidifi cación Unos 10 años a partir de su apertura

Filtro de

repuesto

Filtro HEPA

(1 unidad)

Filtro des-

odorante

(1 unidad)

Filtro de

humidi-

fi cación

(1 unidad)

UA-HG60E UA-HG50E UA-HG40E

UZ-HD6HF UZ-HD4HF UZ-HD4HF

UZ-HG6DF UZ-HG4DF UZ-HG4DF

UZ-HG6MF UZ-HG6MF UZ-HG6MF

Eje (blanco)*

Bastidor del fi ltro (blanco)*

UA-HG50E/UA-HG40E

Flotador

Pestaña

Flo­tador

Vista de sección transversal

3.

Introduzca la pesta­ña del otro lado del
fl otador en el orifi cio.

1.

Introduzca el fl otador
debajo de esta pestaña.

2.

Introduzca la pestaña
del fl otador en el orifi cio.

Filtro de humidifi cación

Bastidor del fi ltro (gris)*

Eje (gris)*

*No elimine estas piezas.

Eliminación de los fi ltros

Elimine los fi ltros usados de acuerdo con las leyes
y normativas locales.

Material del fi ltro HEPA:

• Filtro: polipropileno

• Bastidor: polietileno

Material del fi ltro desodorante:

• Filtro: papel

• Bastidor: resina ABS

Material del fi ltro de humidifi cación:

• Filtro: rayón, poliéster

ES-15

RESOLUCIÓN DE PROBLEMAS

Antes de avisar al servicio técnico, consulte la tabla de resolución de problemas que aparece a continuación para asegurarse de que el problema no sea una avería de la unidad.

SÍNTOMA

El olor y el humo persisten. • Compruebe los fi ltros. Si parecen estar muy sucios, límpielos o cámbielos (consulte

La luz del monitor de limpieza
es azul, aunque el aire no está
limpio.

La luz del monitor de limpieza es
roja, aunque el aire está limpio.

Se escucha un chasquido en la
unidad.

El aire descargado de la unidad
produce olor.

La unidad no funciona cuando
hay humo de cigarrillos en el aire.

La luz indicadora de RESTABLE­CER FILTRO está encendida.

La pantalla delantera está apaga­da.

La luz de humidifi cación de la
pantalla delantera no se enciende
cuando el depósito se vacía.

El nivel de agua del depósito no
se reduce o lo hace lentamente.

El monitor de limpieza cambia de
color con frecuencia.

Hay discrepancias entre el mo­nitor de humedad de la unidad
y otro higrómetro ubicado en la
habitación.

La luz PM2.5 de la unidad no
coincide con la previsión me­teorológica u otros datos PM2.5
locales.

La luz "oC" parpadea

SOLUCIÓN

ES-15).

• Es posible que el aire estuviera sucio al enchufar la unidad. Desenchufe la unidad,
espere un minuto y luego vuelva a enchufarla.

• Las aberturas del sensor de polvo (sensible), cuando están sucias u obstruidas,
interfi eren en el funcionamiento del sensor. Limpie con cuidado el fi ltro del sensor o el
panel trasero (consulte ES-13).

• Es posible que se escuchen clics o tics en la unidad cuando está generando iones.

• Compruebe si los fi ltros están muy sucios.

• Limpie o cambie los fi ltros (consulte ES-13, ES-14 y ES-15).

• Utilice solo agua del grifo. El uso de agua de otro origen conlleva un riesgo de apari­ción de moho, hongos o bacterias.

• Asegúrese de que la unidad se haya instalado en un lugar en el que los sensores
puedan detectar el humo de cigarrillos.

• Compruebe si las aberturas del sensor de polvo (sensible) están bloqueadas u obs­truidas. En caso afi rmativo, limpie el fi ltro del sensor o el panel trasero.
(Consulte ES-13)

• Siempre que realice mantenimiento o cambie los fi ltros, conecte el cable de alimenta­ción a una toma de corriente y pulse el botón Restablecer fi ltro (consulte ES-13).

• Cuando el control de iluminación está confi gurado como "Automático", la luz se apa­ga automáticamente cuando la habitación está oscura. Además, cuando el control de
iluminación está confi gurado como "Desactivada", la luz siempre está apagada. Si no
quiere que la luz esté apagada, confi gure el control de iluminación con el ajuste "Más
oscuro" (consulte ES-11).

• La habitación ha alcanzado el nivel de humedad adecuado y ha interrumpido la humi­difi cación.

• Compruebe si hay impurezas en el fl otador de poliestireno. Limpie la bandeja de
humidifi cación. Asegúrese de que la unidad esté colocada en una superfi cie nivelada
(consulte ES-14).

• Compruebe si la bandeja de humidifi cación y el depósito de agua se han instalado
correctamente. Compruebe el fi ltro de humidifi cación (consulte ES-14).

• Si el fi ltro está muy sucio, límpielo o cámbielo (consulte ES-15).

• El monitor de limpieza cambia de color automáticamente cuando el sensor de polvo
(sensible) y el sensor de olores* detectan impurezas. Si tiene dudas sobre el cambio,
puede modifi car la sensibilidad de los sensores.
(Consulte ES-11 y ES-12) (*UA-HG60E/UA-HG50E)

• Hay diferencias de nivel de humedad en una misma habitación.

• El sensor tiene distintos parámetros de medición.

• Si el monitor indica potencia o temperatura, cambie la información visualizada pulsan­do el botón SELECCIÓN DE PANTALLA (consulte ES-10).

• El entorno exterior e interior, así como el entorno de la viv
de los alrededores, el número de plantas de la vivienda, etc.), pueden provocar que la
lectura sea distinta a los datos PM2.5 locales.

• La habitación permite la supervivencia de virus debido a la temperatura ambiente baja.
Le recomendamos que ajuste la temperatura con aparatos de calefacción (consulte ES-9).

• La temperatura ambiente y la humedad son altas. Le recomendamos que beba un poco
de agua o reduzca la temperatura ambiente (consulte ES-10).

(los casos siguientes no se deben a un mal funcionamiento)

ienda (el volumen del tráfi co

ESPAÑOL

INDICADOR DE ERROR

INDICACIÓN DIGITAL REMEDIO

Si se produce repetidamente, póngase en contacto con el Centro técnico de Sharp.

Asegúrese de que el fi ltro y la bandeja de humidifi cación estén instala­dos correctamente. A continuación, vuelva a conectar la unidad.

Desenchufe la unidad, espere un minuto y vuelva a enchufarla.

ES-16

ESPECIFICACIONES

Modelo UA-HG60E UA-HG50E UA-HG40E

Fuente de alimentación 220-240 V 50-60 Hz

Ajuste de velocidad del ventilador

Velocidad del ventila-

3

dor (m

AIRE LIM-

PIO

Potencia nominal (W)

/hora)

Nivel de sonido (dBA)

Velocidad del ventila-

3

dor (m

AIRE

LIMPIO Y

HUMIDIFI-

CACIÓN

Potencia nominal (W)

Nivel de sonido (dBA)

Humidifi cación (ml/

/hora)

hora) *

1

Tamaño de habitación recomendado (m2) *
Tamaño de habitación recomendado para los

iones Plasmacluster de alta densidad (m
Capacidad del depósito de agua (l) 3,0 2,5 2,5

Sensores

Longitud del cable (m) 2,0

Dimensiones (mm)

Peso (kg) 10,5 9,2 9,2

MAX MED BAJA MAX MED BAJA MAX MED BAJA

408 240 72 306 180 60 240 120 60

72 38 5,0 53 26 5,0 31 12 5,0
53 48 24 52 47 19 46 40 19

342 240 72 240 120 60 210 120 60

55 40 6,5 33 14 6,5 24 14 6,5
49 48 24 46 40 20 43 40 20

630 470 200 450 300 150 400 300 150

2

3

2

) *

370 (ancho) × 293 (profundi-

~50 ~38 ~28

~35 ~28 ~21

Polvo (sensible)/olor/luz/

temperatura y humedad/movimiento

dad) × 660 (alto)

345 (ancho) × 262 (profundi-

dad) × 631 (alto)

345 (ancho) × 262 (profundi-

Polvo (sensible)/luz/

temperatura y humedad

dad) × 631 (alto)

*1 • El nivel de humidifi cación cambia según la temperatura y la humedad en el interior y en el exterior.
El nivel de humidifi cación aumenta a medida que aumenta la temperatura o disminuye la humedad.
El nivel de humidifi cación se reduce a medida que disminuye la temperatura o aumenta la humedad.

• Condiciones de medición: 20 °C, humedad del 30 % (JEM1426)
*2 • El tamaño de habitación recomendado es adecuado para utilizar la unidad con la velocidad máxima del ventilador.

• El tamaño de habitación recomendado es un área en la que se puede eliminar una determinada cantidad de partículas de polvo en 30 mi­nutos.

*3 • Tamaño de una habitación en la que se pueden medir aproximadamente 7000 iones por centímetro cúbico en el centro de la habitación,

cuando la unidad se coloca junto a una pared, funcionando con los parámetros de modo MED y a una altura aproximada de 1,2 metros
con respecto al suelo.

Energía en espera

Cuando el enchufe de la unidad se introduce en una toma de pared, consume aproximadamente 1,2 vatios de
energía en espera, para que los circuitos eléctricos funcionen.
Para ahorrar energía, desenchufe el cable de alimentación cuando no se utilice la unidad.

ES-17

Atención: Su producto
está marcado con este
símbolo. Esto signifi ca que
los productos eléctricos
y electrónicos usados no
deberían mezclarse con
los residuos domésticos
generales. Existe un sis­tema de recogida especial
para estos productos.

A. Información sobre eliminación para particulares

1. En la Unión Europea

SI DESEA ELIMINAR ESTE EQUIPO, NO UTILICE EL CONTENEDOR DE BASURA NORMAL
Y NO ARROJE EL EQUIPO AL FUEGO.
Los equipos eléctricos y electrónicos usados se deben recoger y tratar siempre POR SEPARADO,
de conformidad con la legislación local.
La recogida selectiva fomenta un tratamiento respetuoso con el medio ambiente, el reciclaje
de materiales y la minimización de la eliminación defi nitiva de los residuos. Una ELIMINACIÓN
INADECUADA puede resultar perjudicial para la salud de los seres humanos y para el medio
ambiente debido a determinadas sustancias. Lleve los EQUIPOS USADOS a un lugar de recogida
local, habitualmente municipal, si estuviera disponible.
Si tiene dudas sobre la eliminación, póngase en contacto con sus autoridades locales o con su
distribuidor y pregunte acerca del método de eliminación correcto.
EXCLUSIVAMENTE PARA LOS USUARIOS DE LA UNIÓN EUROPEA Y OTROS PAÍSES, POR
EJEMPLO, NORUEGA Y SUIZA: La ley le exige participar en la recogida selectiva.
El símbolo de la parte superior aparece en los equipos eléctricos y electrónicos (o en el envase)
para recordar esto a los usuarios.
Los usuarios de VIVIENDAS PRIVADAS deben utilizar las instalaciones existentes de retirada de
equipos usados. La retirada es gratuita.
Si el equipo se hubiera usado CON FINES COMERCIALES, póngase en contacto con su distri­buidor de SHARP, que le informará sobre la recogida. Es posible que deba sufragar los costes
derivados de este proceso. Es posible que los centros de recogida locales acepten los equipos
pequeños (y en cantidades pequeñas). Para España: póngase en contacto con el sistema de re­cogida establecido o con su autoridad local para obtener información sobre la recogida de produc­tos usados.

ESPAÑOL

2. Países no pertenecientes a la Unión Europea

Si desea eliminar este producto, póngase en contacto con las autoridades locales para consultar
el método correcto de eliminación.

Para Suiza: los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno,
incluso si no compra ningún nuevo producto. Encontrará más información sobre los centros de
recogida en la página de inicio www.swico.ch o www.sens.ch.

B. Información sobre eliminación para empresas

1. En la Unión Europea

Si el producto es utilizado para fi nes empresariales y desea eliminarlo:

Póngase en contacto con su distribuidor de SHARP, que le informará sobre la retirada del produc­to. Es posible que deba sufragar los costes derivados de la retirada y el reciclaje.
Es posible que los centros de recogida locales acepten los productos pequeños (y en cantidades
pequeñas).

Para España: póngase en contacto con el sistema de recogida establecido o con la autoridad local
para la retirada del producto usado.

2. Países no pertenecientes a la Unión Europea

Si desea eliminar este producto, póngase en contacto con las autoridades locales para consultar
el método correcto de eliminación.

ES-18

PURIFICADOR DO AR

UA-HG60E
UA-HG50E
UA-HG40E

“Plasmacluster” e “Device of a cluster of grapes”
são marcas registadas da Sharp Corporation.

com função humidifi cadora
MANUAL DE FUNCIONAMENTO

PORTUGUÊS

Tipo independente

* O número nesta marca tecnológica indica um número

aproximado de iões emitidos para o ar em 1 cm
medido à volta do centro de uma divisão com área do
chão aplicável “Plasmacluster 7000 de alta densidade”
(com 1,2 m de altura acima do chão) quando o produto
é colocado perto de uma parede com as definições no
modo MÉDIO.

3

,

CARACTERÍSTICAS

Uma combinação única de tecnologias de trata­mento do ar
Sistema de fi ltração tripla + Plasmacluster + Hu­midifi cação

AGARRA O PÓ

O fi ltro prévio agarra o pó maior do que partículas
com cerca de 240 mícrones.

DIMINUI OS ODORES

O fi ltro desodorizante absorve gases nocivos*

1

e muitos odores comuns do lar.

REDUZ O PÓ PEQUENO, PÓLEN E MOFO*

2

O filtro HEPA agarra 99,97% de partículas tão pe­quenas como 0,3 mícrones.

MODO INTELIGENTE

(UA-HG60E / UA-HG50E)

6 sensores a detetar
7 fatores controlam
com precisão o funcio­namento automático.

7 deteções de 6 sensores

SENSOR

Pó (sensível)

DETEÇÃO

PM2.5 (matéria das
partículas inferior
a 2,5 mícrones), etc.

Fumo de tabaco, pó da
casa (sujidade, fezes
e vestígios de ácaros,
esporos de fungos, pólen)

REFRESCA

O tratamento de ar Plasmacluster, ao emitir um
equilíbrio de iões positivos e negativos, é um pro­cesso natural.

HUMIDIFICA

Controla a humidade sentindo automaticamente
a temperatura e a

VOC, NOx, SOx. O desempenho desodorizante

*1:

humidade

.

com uma substância odorífera de componente sim­ples num recipiente de teste de 1m3 pode diferir do
desempenho desodorizante na utilização real.

*2: Quando o ar circula através do sistema do fi ltro.

A tecnologia sensorial monitoriza continuamente
a qualidade do ar e o estado da divisão, adaptando
automaticamente o funcionamento.

Quando uma pessoa ou um animal está na zona sensorial*

(*4: Ver PT-5)

4

• Quando há pouco movimento de uma pessoa ou
de um animal (por ex., quando dormem), muda

automaticamente para o fl uxo de ar tranquilo.

• Quando a divisão está escura, o mostrador da
frente, o controlador de limpeza e a luz LED de

saída de ar desligam-se automaticamente.

Quando não há movimento na zona sensorial

• O mostrador da frente, o controlador de limpeza
e a luz LED de saída de ar desligam-se, a humidi-

fi cação para e a unidade muda para o fl uxo de ar
mínimo para poupar energia.

• Quando a humidade da divisão for superior a 80%
e a divisão estiver clara, são emitidos iões Plasma-

cluster com um fl uxo de ar forte.

Luz LED de saída de ar

Mostrador da frente,
controlador de limpeza

Cheiro

Temperatura

Humidade

Aceso

Movimento*

*3: Deteta apenas com o modo inteligente em funcionamento.

3

Tabaco, cosméticos, álcool,
spray e outros cheiros

Temperatura da divisão

Humidade da divisão

Brilho da divisão

Movimento de pessoas
ou animais

PT-1

NOTA

• No modo inteligente pode alterar manualmente a humi-

dade para ligada ou desligada (Ver PT-8)

• O mostrador da frente e a luz LED de saída de ar ligam-

se ou desligam-se automaticamente com base no brilho
da divisão. (Quando a luz de controlo está defi nida para
"Auto". Ver PT-11)

• Quando o sensor de movimento deteta a ausência de

pessoas na divisão durante um intervalo de tempo defi ni­do, determina que a divisão está desocupada.

• Pode alterar o brilho do mostrador / monitor, a sensibi-

lidade do sensor e o o tempo de deteção do sensor de
movimento. (Ver PT-11, PT-12)

• O sensor de movimento pode detetar movimento que

não seja de pessoas ou animais (cortinas a abanar, etc.).

PORTUGUÊS

Por favor, leia antes de usar

o seu novo Purifi cador do Ar

O purifi cador absorve o ar da divisão através
da entrada de ar, passa-o através de um fil­tro prévio, um filtro desodorizante e um filtro
HEPA dentro da unidade, emitindo-o em se­guida através da saída de ar. O filtro HEPA
pode remover 99,97% de partículas de pó tão
pequenas como 0,3 mícrones que passam
através do fi ltro e ajudam a absorver os chei­ros. O
te

Com o tempo, alguns dos odores absorvidos
pelos fi ltros conseguirão escapar, provocando
odores adicionais. Estes odores, dependendo
das condições de utilização e especialmente
se o produto for usado num ambiente signi­ficativamente mais austero que o doméstico
normal, podem ser sentidos mais depressa do
que o esperado. Se estes odores continuarem,
substitua os fi ltros. (Ver PT-15)

Quando os minerais da água da torneira ade­rem aos fi ltros e se tornam duros e brancos,
estes
dem provocar a
vel quando o fi ltro de humidifi cação está seco.
(Varia em função da qualidade da água e de
outros fatores ambientais)
Caso isto aconteça, faça a manutenção do
fi ltro de humidifi cação. (Ver PT-14)

fi ltro desodorizante absorve gradualmen-

os cheiros à medida que passam pelo fi ltro.

absorvem os cheiros da divisão que po-

emissão de cheiro desagradá-

Filtro HEPA

Filtro desodorizante

Filtro prévio

CONTEÚDOS

MEDIDAS DE SEGURANÇA IMPORTANTES

• ATENÇÃO

• NOTA

• PRECAUÇÕES SOBRE O FUNCIONAMENTO

• LINHAS DE ORIENTAÇÃO DE INSTALAÇÃO

• LINHAS DE ORIENTAÇÃO DO FILTRO

NOMES DAS PEÇAS

• FRENTE

• TRÁS

• PANEL DE FUNCIONAMENTO

• MOSTRADOR DA FRENTE

PREPARAÇÃO

• INSTALAÇÃO DO FILTRO

FUNCIONAMENTO

• INICIAR / PARAR

• MODO DE DUCHE DE IÕES LIMPOS

• MODO INTELIGENTE

• MODO AUTOMÁTICO

• MODO DE IÕES PLASMACLUSTER LOCALIZADOS

• SELECIONAR O MODO

• BLOQUEIO DE CRIANÇAS

• DEFINIÇÕES DE HUMIDIFICAÇÃO
(ENCHER O DEPÓSITO DE ÁGUA)

• TEMPORIZADOR LIGADO

• TEMPORIZADOR DESLIGADO

• SELECIONAR MOSTRADOR

• IÕES PLASMACLUSTER LIGADOS/DESLIGADOS

• FUNÇÃO DE PATRULHA

• COMO ALTERAR DIFERENTES DEFINIÇÕES

CUIDADOS E MANUTENÇÃO

• INDICADOR DO FILTRO

• ÍNDICE DE CUIDADOS

• DEPÓSITO DE ÁGUA

• UNIDADE / PAINEL DE TRÁS

• FILTRO E TABULEIRO DE HUMIDIFICAÇÃO

• FILTRO HEPA / FILTRO DESODORIZANTE

• SUBSTITUIÇÃO DO FILTRO

RESOLUÇÃO DE PROBLEMAS

ESPECIFICAÇÕES ................................................. PT-17

...........................................

......................................................

...............................................

(UA-HG60E / UA-HG50E)

(UA-HG40E)

........................

....................

..........

PT-13

PT-16

PT-3

PT-5

PT-7

PT-7

PORTUGUÊS

NOTA

• O purifi cador de ar foi projetado para remover o pó
suspenso no ar e os odores. O purifi cador de ar
não foi projetado para remover gases nocivos,
como o monóxido de carbono existente no fumo
dos cigarros. O purifi cador de ar pode não remover
totalmente um cheiro se a fonte deste continuar
presente.

Agradecemos por ter comprado este
purifi cador de ar SHARP. Leia este manual
com atenção antes de usar o purifi cador de ar.
Depois de ler este manual, mantenha-o num
local conveniente para referência futura.

PT-2

MEDIDAS DE SEGURANÇA IMPORTANTES

Siga sempre as medidas de segurança básicas
ao usar eletrodomésticos, incluindo as seguintes:

ATENÇÃO

reduzir o risco de choque elétrico, incêndio ou
lesões:

•

Leia todas as instruções antes de usar a unidade.

•

Use apenas uma tomada com voltagem de

220-240.

• Este dispositivo pode ser usado por crianças
com idade a partir de 8 anos e por pessoas
com capacidades físicas, sensoriais ou men­tais reduzidas, ou com falta de experiência e
conhecimento, caso sejam supervisionadas ou
tenham recebido instruções relativas ao uso do
dispositivo de modo seguro e compreendam
os riscos envolvidos. As crianças não devem
brincar com o eletrodoméstico. A limpeza e a
manutenção não devem ser feitas por crianças
sem supervisão.

• Se o cabo de alimentação estiver danifi cado,
deve ser substituído pelo produtor, pelo seu
agente de assistência técnica, pela assis­tência técnica autorizada da SHARP ou por
pessoal qualifi cado semelhante, de modo a
evitar danos.

• Certifi que-se de que retira a fi cha da tomada
quando encher o depósito de água, antes
de efetuar a manutenção, quando retirar,
prender e substituir o fi ltro e quando não
usar durante muito tempo. Não fazê-lo pode
provocar um curto-circuito que provocará
choque elétrico ou incêndio.

•

Não use a unidade se o cabo de alimentação

ou a fi cha estiverem danifi cados ou se a ligação
à parede estiver solta.

Retire periodicamente o pó da fi cha.

•

•

Não insira os dedos ou objetos estranhos na

entrada ou saída de ar.

•

Quando retirar a fi cha da tomada, segure sem-

pre a fi cha e nunca puxe o cabo. Não fazê-lo
pode provocar um curto-circuito que provocará
choque elétrico ou incêndio.

•

Quando remover a unidade, não danifi que o

cabo de alimentação com as rodas.
Não fazê-lo pode provocar choque elétrico,

geração de calor ou incêndio.

• Tenha cuidado para não danifi car o cabo de
alimentação, pois isso pode provocar choque
elétrico, excesso de calor ou incêndio.

•

Não retire a fi cha com as mãos molhadas.

•

Não use esta unidade perto de eletrodomésti-

– Observe sempre o seguinte para

PT-3

cos a gás ou lareiras.

•

Apenas um centro de assistência técnica autori-

zada da Sharp deve prestar assistência a este
purifi cador de ar. Contacte a assistência técnica
mais próxima em caso de quaisquer problemas,
ajustes ou reparações.

• Não use a unidade em divisões com inseticidas
em aerossol presentes. Não use a unidade em
divisões com resíduos gordurosos, incenso,
faíscas de cigarros acessos ou fumos químicos
no ar. Não use a unidade em locais onde possa
fi car molhada, como numa casa de banho.

Tenha cuidado ao limpar a unidade. Agentes

•

de limpeza corrosivos fortes podem danifi ­car o exterior.

Quando transportar a unidade, primeiro reti-

•

re o depósito de água e o tabuleiro de hu­midifi cação e em seguida pegue na unidade
pelas pegas de ambos os lados.

•

Não beba a água do tabuleiro de humidifi cação
ou do depósito de água.

•

Não exponha a unidade a água. Fazê-lo pode

provocar um curto-circuito ou choque elétrico.

•

Substitua todos os dias a água do depósito de

água com água da torneira e limpe regularmen­te o depósito de água e o tabuleiro de humidifi ­cação (ver PT-8, PT-13, PT-14). Quando a uni­dade não estiver a ser usada, despeje a água
do depósito de água e do tabuleiro de humidi­fi cação. Deixar água no depósito de água e no
tabuleiro de humidifi cação pode provocar mofo,
bactérias e maus cheiros.

Em casos raros, tais bactérias podem consistir
num risco para a saúde.

NOTA

a receção de rádio ou TV
Se o purifi cador de ar interferir com a receção de

rádio ou televisão, experimente uma ou mais das
seguintes medidas:

• Ajuste ou mude de posição a antena de receção.

Aumente a distância entre a unidade e o rá-

•

Ligue o equipamento a uma tomada num cir-

•

•

Consulte o vendedor ou um técnico qualifi cado

– O que fazer se a unidade interferir com

dio ou televisor.

cuito diferente daquele do recetor de rádio
ou televisão.

de rádio ou televisão.

PRECAUÇÕES SOBRE O FUNCIONAMENTO

•

Não bloqueie a entrada ou saída de ar.

• Não coloque a unidade perto ou em cima de
objetos quentes, como fornos ou aquecedores,
ou onde pode entrar em contacto com vapor.

•

Use sempre a unidade numa posição vertical.

•

Quando mover a unidade, use as pegas de

ambos os lados. Não mova a unidade enquanto
esta estiver em funcionamento.

•

Se a unidade estiver num pavimento que se
estrague facilmente, numa superfície não nive­lada ou num tapete com pelo grosso, levante-a
quando a mover.

•

Quando mover a unidade com as rodas, mova-

-a lentamente e numa direção horizontal.

•

Antes de mover a unidade, desligue-a e retire
o depósito de água. Tenha cuidado para não
prender os dedos.

•

Não use a unidade sem os fi ltros, o depósito de

água e o tabuleiro de humidifi cação devidamen­te instalados.

•

Não lave nem reutilize o fi ltro HEPA e o fi ltro

desodorizante. Se o fi zer, não estará a melhorar
o desempenho do fi ltro e pode ainda provocar
choque elétrico ou anomalias no funcionamen­to.

•

Limpe o exterior apenas com um pano suave.

Não use fl uidos ou detergentes voláteis.
A superfície da unidade pode ser danifi cada ou
rachada com diluentes de benzeno ou pó de
polimento. Além disso, como consequência os
sensores podem funcionar mal.

•

A frequência da manutenção anticalcário depen­derá da dureza e das impurezas na água que
usar; quando mais dura for a água, mais fre­quentemente será necessário limpar o calcário.

•

Mantenha a unidade longe de água.

•

Quando encher o depósito de água, certifi que­se de que não há fugas de água deste.

•

Certifi que-se de que limpa o excesso de água
no exterior do depósito de água.

•

Não use água quente (40 ºC ou mais), agentes
químicos, substâncias aromáticas, água suja
ou outras substâncias nocivas. Fazê-lo pode
deformar a unidade ou provocar o seu mau
funcionamento.

•

Use apenas água fresca da torneira. A utiliza­ção de outras fontes de água aumenta o risco
do aparecimento de mofo, fungos ou bactérias.

•

Não agite o depósito de água quando segurar
na pega de transporte.

•

Não remova o fi ltro de humidifi cação da moldu-

ra do fi ltro, exceto quando o substituir.

•

Evite derramar água quando remover ou limpar
o tabuleiro de humidifi cação.

•

Não remova o fl utuador. Caso este saia do sítio,
veja PT-15.

•

Não use detergentes na manutenção do ta­buleiro de humidifi cação e da cobertura. Isso
provoca deformações, manchas, rachas (fuga
de água).

•

Não esfregue o painel de trás com força duran­te a manutenção.

LINHAS DE ORIENTAÇÃO DE INSTALAÇÃO

•

Evite locais em que os sensores fi quem dire-

tamente expostos ao vento. Fazê-lo poderá
provocar o mau funcionamento da unidade.

•

Evite locais em que móveis, tecido ou outros

objetos possam entrar em contacto com a uni­dade e interferir com a entrada e saída de ar.

•

Evite locais em que a unidade fi que exposta a

condensação ou mudanças drásticas de tem­peratura. A temperatura adequada da divisão é
entre 0 – 35 ºC.

•

Coloque a unidade numa superfície nivelada

estável, com sufi ciente circulação de ar. Quan­do colocada em alcatifa, pode vibrar ligeiramen­te. Coloque a unidade numa superfície nivelada
para evitar fugas de água do depósito de água
e do tabuleiro de humidifi cação.

•

Evite locais que gerem gordura ou fumo gor-

duroso. Se não o fi zer, a unidade exterior pode
rachar-se e os sensores funcionar mal.

•

A capacidade de recolher pó da unidade é
efi caz mesmo quando a unidade está a cerca
de 3 cm da parede. As paredes à volta e o chão
podem fi car sujos. Coloque a unidade a alguma
distância da parede. A parede atrás da saída de
ar pode fi car suja com o tempo. Quando usar
a unidade durante um período prolongado de
tempo no mesmo sítio, limpe regularmente as
paredes junto desta.

LINHAS DE ORIENTAÇÃO DO FILTRO

•

Siga as instruções de limpeza e manutenção
adequadas do fi ltro deste manual
(Ver PT-13, PT-14, PT-15).

PORTUGUÊS

PT-4

NOMES DAS PEÇAS

FRENTE

5

1

6

20°

2

3

Para bloquear o travão de uma roda (direita

4

e esquerda)

Bloqueado

Desbloqueado

Frente

TRÁS

1

7

8

7
8

9

9

20°

Pega

1

2

3
4
5
6
7
8
9

(2 localizações)

Sensor

Temperatura / Humidade / Cheiro*
(*UA-HG60E / UA-HG50E)

Saída de ar

Travão das rodas

Painel de funcionamento

Palheta da frente

Mostrador da frente

Unidade

Roda

(interno)

(frente)

(direita e esquerda)

(regulável)

(4 localizações)

Alcance de deteção

Sensor de luz

Não instale a unidade nos se­guintes locais.
O sensor de luz pode não dete­tar corretamente.

2

3
4
5

Depósito de água

1

Tampa do depósito

2

Filtro de humidifi cação

3

Flutuador

4

Tabuleiro de humidifi cação

5

Sensor de pó (sensível) /

6

fi ltro sensor

6

(O formato da fi cha varia por país.)

Palheta de trás

7
8

9
10
11
12
13
14

Saída de ar

Luz LED da saída de ar

Filtro HEPA

Filtro desodorizante

Painel de trás (fi ltro prévio)

Entrada de ar

Cabo de alimentação / fi cha

(trás)

10
11

12

13

14

(branca)

Diretamente por
baixo de uma
instalação de luz.

Sensor de movimento

(UA-HG60E / UA-HG50E)

O alcance do sensor é a área
indicada em baixo.

Frente

Direita e esquerda

2m

À sombra

30°

30°

2m

2.3m

30° 30°

1.6m

PT-5

PANEL DE FUNCIONAMENTO

Carregue no botão com " " para começar.

UA-HG40E

10911

8

Botão LIGAR/DESLIGAR

1

Botão MODO INTELIGENTE, Luz indicadora

2

Botão DUCHE DE IÕES LIMPOS, Luz indicadora

3

Botão iões Plasmacluster LOCALIZADOS,

4

Luz indicadora

Botão de HUMIDIFICAÇÃO LIGADA/DESLIGADA,

5

Luz indicadora
Botão de MODO, Luz indicadora

6

MOSTRADOR DA FRENTE

8

(branca)

(branca)

(branca)

765 32 1

(branca)

(branca)

9

1234567

Botão TEMPORIZADOR LIGADO/DESLIGADO, Luz
indicadora

7

<Carregue 3 seg.>

Botão de SELEÇÃO DO MOSTRADOR

8

<Carregue 3 seg.>

Luz indicadora do BLOQUEIO DE CRIANÇAS

9

Luz indicadora de REPOSIÇÃO DO FILTRO

10

Sensor de luz

11

(branca)

Botão REPOR FILTRO

Botão BLOQUEIO DE CRIANÇAS

Palheta da frente

4

(branca)

(laranja)

PORTUGUÊS

Controlador de humidade / temperatura

Indica o nível aproximado de humidade ou tempe­ratura na divisão. As defi nições de humidade não
podem ser ajustadas.

É apresentada a humidade de 20% a 90%.

20%
ou
menos

1

2

3

E apresentada a temperatura de 0oC a 50oC.

-1oC
ou menos

Controlador de voltagem

Indica a voltagem do funcionamento atual.

Controlador do temporizador

Indica o tempo defi nido ou o tempo restante do tem­porizador ligado/desligado.

Luz de iões Plasmacluster

Luz de humidifi cação

Verde

Humidifi cação ligada

Desligada
Vermelha

Humidifi cação desligada

(a piscar) A unidade precisa de água

(azul)

90% ou
mais

50oC ou
mais

PT-6

Luz de patrulha

4

(Ver PT-9, PT-10)

Luz de cheiro

5

Indica que o sensor de cheiros detetou um cheiro.

Luz de pó

6

Indica que o sensor de pó (sensível) detetou o pó habitual.

Luz PM2.5

7

Indica que o sensor de pó (sensível) detetou pó
microscópico (partículas inferiores a 2.5 mícrones).

Sensor de movimento

8

Controlador de limpeza

Indica a pureza do ar da divisão em 7 níveis, com
diferentes cores.

9

Azul Vermelha

Limpo Impuro

(verde / laranja / vermelha)

(branca) (UA-HG60E / UA-HG50E)

(branca)

(branca)

(UA-HG60E / UA-HG50E)

PREPARAÇÃO

INSTALAÇÃO DO FILTRO

Certifique-se sempre de retirar
a fi cha da tomada da parede.

Remova o painel de trás.

1

Painel de trás

Remova o saco de plástico de cada

2

fi ltro.

Filtro HEPA

Filtro desodorizante

Instale os fi ltros pela ordem correta,

3

como indicado.

Filtro HEPA

Etiqueta

Filtro desodorizante

Instale o painel de trás.

4

Clic

2

3

3

1

NOTA

• Ao substituir o fi ltro, recomenda-se que tome nota da data
de início da utilização desse fi ltro.

FUNCIONAMENTO

INICIAR/PARAR

INICIAR PARAR

MODO DE DUCHE DE IÕES LIMPOS

A unidade emite iões Plasmacluster com um fl uxo de ar forte e
recolhe o pó enquanto reduz a eletricidade estática durante 10 mi­nutos. Depois disso, a sensibilidade do sensor de PÓ é automa­ticamente defi nida para ”ALTA” e deteta impurezas rapidamente
e limpa o ar fortemente durante 50 minutos.

MODO INTELIGENTE

A velocidade da ventoinha é automaticamente controlada em
função das 7 deteções (ver PT-1).

MODO AUTOMÁTICO

A velocidade da ventoinha é automaticamente controlada em
função de 5 deteções. (PM2.5 / pó habitual / temperatura /
humidade / luz)

(UA-HG60E / UA-HG50E)

(UA-HG40E)

NOTA

• Quando o funcionamento terminar,
ao fi m de 60 minutos, a unidade re­gressará ao modo de funcionamen­to anterior. É capaz de mudar para
outro modo durante este modo.

• Os iões Plasmacluster não podem

ser desligados (ver PT-10).

NOTA

• O mostrador da frente, o controlador de limpeza e a luz LED
de saída de ar ligam-se ou desligam-se automaticamente
com base no brilho da divisão. (Quando a luz de controlo
está defi nida para "Auto". Ver PT-11)

PT-7

MODO DE IÕES PLASMA­CLUSTER LOCALIZADOS

Use este modo quando quiser remover cheiros aderentes,
germes e outras substâncias de panos, sofás e cortinados.

DEFINIÇÕES DE HUMIDIFICAÇÃO

ENCHER O DEPÓSITO DE ÁGUA

Remova o depósi-

1

to de água.

2

1

NOTA

• Emite iões Plasmacluster de alta densidade apenas para
a frente.

• Descarrega ar mais forte durante 8 horas. Quando o funciona­mento terminar, a unidade regressará ao modo de funciona­mento anterior.

• Os iões Plasmacluster não podem ser desligados (ver PT-10).

Ajuste a palheta da frente manualmente.

SELECIONAR O MODO

DORMIRPÓLEN MÁXMÉDIOBAIXO

NOTA

DORMIR

A unidade funcionará muito discretamente e a velocidade
da ventoinha é automaticamente alterada, dependendo da
quantidade de impurezas no ar.
O mostrador da frente, o controlador de limpeza e a luz LED
de saída de ar desligam-se automaticamente.
(Quando a luz de controlo está defi nida para "Auto". Ver PT-11)

Encha o depósito de

2

água com água da
torneira.

Para evitar fugas,

3

aperte bem a tampa
do depósito.

4

Instale o depósito de
água.

Clic

2

1

LIGADO DESLIGADO

PORTUGUÊS

PÓLEN

A sensibilidade do SENSOR DE PÓ é automaticamente de­fi nida para “ALTA” e deteta rapidamente impurezas como pó
e pólen, e limpa o ar com potência.

BLOQUEIO DE CRIANÇAS

O funcionamento do painel de funcionamento será bloqueado.

LIGADO CANCELAR

mais
3 seg.

mais
3 seg.

NOTA

Quando usar com a humidifi cação ligada nos modos da
tabela em baixo, a unidade controla automaticamente a hu­midade detetando a temperatura e a humidade (exceto no
modo MÁX / MÉDIO / BAIXO.)

Humidade

Temperatura

~18ºC 65 % 65 %
18ºC~24ºC 60 % 65 %
24 ºC~ 55 % 60 %

TODOS OS MODOS

MÁX / MÉDIO / BAIXO / DORMIR)

(exceto

PT-8

MODO DE

DORMIR

TEMPORIZADOR LIGADO

TEMPORIZADOR DESLIGADO

Selecione a duração do tempo que desejar. A unidade iniciar­se-á automaticamente assim que chegar à hora selecionada.

(com a unidade

DESLIGADA)

2horas

CANCELAR

4horas

14horas

6horas

12horas

8horas

10horas

Selecione a duração do tempo que desejar. A unidade parará
automaticamente assim que chegar à hora selecionada.

(com a unidade

LIGADA)

2horas1hora 4horas 8horas

CANCELAR

FUNÇÃO DE PATRULHA

O sensor deteta um estado que exige atenção à temperatura e humidade da divisão durante o funcionamento e indica-o com a luz
de patrulha. Funcionam tanto a "Patrulha de ar seco e temperatura baixa" e a "Patrulha de temperatura alta e humidade alta". (Esta
função informa sobre o estado da divisão. A unidade não pode ajustar a temperatura nem um nível de humidade inferior)

PATRULHA DE AR SECO E TEMPERATURA BAIXA

Indica que a divisão está com ar seco ou com uma temperatura baixa. Quando a luz de patrulha fi car vermelha,
a unidade funcionará com um fl uxo de ar um pouco mais forte durante o modo inteligente (modo automático).

Luz de patru-

Se o apito estiver ligado. (Ver PT-12)

lha

Vermelho

Verde

Controlador de humidade / tem-

peratura

(durante 30 segundos)

A luz de "%" acende-se

Luz de "

o

C" a piscar

(Normal)

Apito

Apito (uma vez)
Apito (uma vez)

Nenhum

Ambiente interior

Seco

Temperatura baixa

Sem ar seco ou

temperatura baixa

Quando o ar na divisão for seco e a temperatura baixa, os vírus sobrevivem mais facilmente.
Recomendamos que aumente a humidade com as defi nições de humidifi cação e temperatura usando
eletrodomésticos aquecedores em função do ambiente da divisão.

Materiais fonte: Dr. Makoto Shoji, Diretor da clínica de medicina interna e pediatria Shoji
da cidade de Sendai, Distrito de Miyagi, Japão

Figura
direita

*1 A humidade absoluta é a massa total de vapor de água presente em 1

independentemente da temperatura e expressa-se em g, enquanto que a humidade geralmente
usada numa previsão meteorológica é chamada humidade relativa, sendo a relação da pressão
parcial do vapor de água com o equilíbrio da pressão do vapor da água numa temperatura indicada
e expressa-se em %. Assim, a humidade absoluta é de cerca de 8 g com 15 oC
mesmo com a mesma humidade relativa de 60 %.

*2 Taxa de sobrevivência dos vírus emitidos para o ar após 6 horas sob cada ambiente.

Humidade absoluta

(1) Mais de 11 g

2 11 g ou menos

(3) 7 g ou menos

*1

Ambiente do vírus

Ambiente menos adequado

à sobrevivência dos vírus

Ambiente em que os vírus podem

sobreviver

Ambiente adequado

à sobrevivência dos vírus

Taxa de sobrevi-

0 % a uma peque-

na percentagem

m3 de ar,

e 18 g com 30 oC

vência

5 %

20 %

*2

          






















         

,







Humidade relativa (%)

Área da

temperatura

e humidade

(fi gura em

baixo)

(3)

(1)·(2)













(oC)










Temperatura

NOTA

• Não notifi ca sobre a existência dos próprios vírus.

• A luz de patrulha iluminada a "verde" não garante preven­ção de infeção. Use-a como uma referência para criar um
ambiente em que evita infeções típicas da vida diária..

• Enquanto ajustar a humidade para cerca de 55 % a 65 %
durante o funcionamento no modo inteligente (modo
automático), a unidade controla a humidifi cação, mas não
efetua alterações de acordo com o ambiente dos vírus.

PT-9

SELECIONAR MOSTRADOR

IÕES PLASMACLUSTER LIGADOS/DESLIGADOS

Quando a função Plasmacluster estiver ligada, a luz de iões
Plasmacluster acende-se no painel da frente. (Ver PT-6)

(com a unidade LIGADA)

DESLIGADOLIGADO

mais
3 seg.

mais
3 seg.

Humidade Temperatura Voltagem

O apito da função de patrulha está desligado por defi nição. Pode ligá-lo ou "Cancelar a função de patrulha". (Ver
PT-11, PT-12)

PATRULHA DE TEMPERATURA ALTA E HUMIDADE ALTA

Indica temperatura alta e humidade alta. Quando a luz de patrulha fi ca laranja ou vermelha, a unidade para
automaticamente a humidifi cação. (No entanto, se estiver no modo MÁX/MÉDIO/BAIXO, não para a humidifi cação)

Área da

temperatura

e humidade

(fi gura em

baixo)

D

C

Luz de patru-

lha

Vermelha (a

piscar)

Vermelha

Se o apito estiver ligado. (Ver PT-12)

Controlador de humidade / tem-

peratura

(durante 30 segundos)

Luz de "

A luz de "

o

C" a piscar

o

C" acende-se

Apito

Apito

Apito

(durante 30 segundos)

・・・

(durante 30 segundos)

・・・

Ambiente interior

Temperatura alta

e humidade alta

PORTUGUÊS

Laranja

Verde

A luz de "

o

C" acende-se

(Normal)

Nenhum

Nenhum

Recomendamos que beba água ou reduza a temperatura da divisão.

Linhas de orientação para evitar golpes de calor no dia-a-dia <Fonte: página Web da Sociedade
Japonesa de Biometeorologia>

Temperatu-

rapadrão

D Perigo

C

Alerta alto

B Alerta

A Cuidado

Vista geral de

atividades da vida

diária a ser notadas

Riscos que podem

ocorrer em todas as

atividades da vida

diária

Riscos que podem ocorrer

em atividades da vida diá-

ria de nível médio ou alto

Riscos que podem

ocorrer em atividades

da vida diária pesadas

Precauções

As pessoas idosas têm maiores probabilidades de so­frer golpes de calor, mesmo num estado de repouso.
Evite sair e mude-se para uma divisão mais fresca.

Quando sair evite o sol escaldante e, quando
estiver numa divisão, preste atenção ao aumento
da temperatura desta.

Repouse com frequência quando fi zer exercício ou
trabalhar intensivamente.

Geralmente o risco é baixo, porém as pessoas po­dem sofrer ao fazer exercício ou trabalho intenso.

NOTA

Esta função não serve para evitar golpes de calor. Use esta função como um apoio.

Temperatura e humida-

de relativamente altas

Sem temperatura alta

nem humidade alta

               





















               

%

$

Humidade relativa (%)

'

&


























B

A

Temperatura

(oC)

PT-10

COMO ALTERAR DIFERENTES DEFINIÇÕES

Pode alterar as funções da tabela "Tipo de defi nições" seguinte.

Desligue a unidade.

1

2

mais
3 seg.

Selecione o "Número da função" na

3

tabela seguinte.

Frente

ou

Inverter

…

Selecione "Defi nir número" na tabela

4

seguinte.

Avançar

Inverter

ou

Defi nir

UA-HG40E

Carregue no botão de ligar para termi-

5

nar a defi nição.

Defi nir

Tipo de defi nições

Função Defi nições

Controlo de luz

Pode selecionar o brilho do mostra­dor da frente, do controlador de lim­peza e da luz LED da saída de ar.

UA-HG40E

Desligue

Automático

A luz liga-se ou desliga-se automaticamente em
função da claridade da divisão.

O quarto está claro: a luz liga-se
O quarto está escuro: a luz desliga-se

(predefi nido)

Mais escuro

Desligue

● Quando estiver defi nida para “desligar”, a luz
“mais escura” ilumina-se durante 3 segundos
após o início do funcionamento e em seguida
desliga-se.

● A luz de humidade pisca mais escura apenas
quando a unidade precisa de água.

● A luz de patrulha pisca/acende-se mais escura
apenas quando a temperatura ou a humidade
da divisão requerem atenção.

PT-11

Função Defi nições

Defi nições do som indicador

Pode defi nir a unidade para emitir
um apito quando o depósito de
água estiver vazio.

Reiniciar automático

Se a unidade for desligada da corren­te ou se houver uma falha de energia,
a unidade retomará o funcionamento
com as definições anteriores depois
da corrente ser retomada.

Ajustar a sensibilidade do sensor (F4-F7)

Sensor de luz Baixo

Sensor de pó (sensível) Padrão

Sensor de odor

(UA-HG60E / UA-HG50E)

Sensor de movimento

(UA-HG60E / UA-HG50E)
Pode defi nir o tempo até o sensor

de movimento detetar que não há
ninguém na divisão. Pode também
cancelar a deteção do sensor de
movimento.

Cancelar

LIGADO

Cancelar

Ligado

(predefi nido)

(predefi nido)

Alto

Ligado (

(predefi nido)

Ligado (

tempo de deteção padrão

tempo de deteção maior

Cancelar

(predefi nido)

PORTUGUÊS

)

)

Defi nição da função de pa­trulha

Pode defi nir a unidade para emitir um
apito quando a luz de patrulha fi car
vermelha. Pode também cancelar
a função de patrulha.

Ligado (

e um som

O apito continua durante 30 segundos no máxi­mo.
O som para ao carregar em qualquer botão do
painel de funcionamento. Quando a luz de pa­trulha fi car vermelha, o apito soará de hora em
hora.

Ligado (

patrulha) (predefi nido)

notifi ca com a luz de patrulha

)

notifi ca apenas com a luz de

Cancelar

PT-12

CUIDADOS E MANUTENÇÃO

INDICADOR DO FILTRO

A luz indicadora de reposição do fi ltro ligar-se-á ao fi m de
cerca de 720 horas de funcionamento. (30 dias × 24 horas
=720 horas)

REPOR

mais de
3 seg.

Isto é um lembrete para efetuar a manutenção descrita em
baixo. Depois de o fazer, reponha o indicador do fi ltro.

ÍNDICE DE CUIDADOS

1

2

3

DEPÓSITO DE ÁGUA

Enxagúe o inte­rior com água.

NOTA

Como limpar sujidade difícil de sair

Limpe o interior do
depósito de água
com uma esponja
macia e a tampa do
depósito com um

Tampa do
depósito

Escova de dentes

cotonete ou escova
de dentes.

UNIDADE / PAINEL DE TRÁS

Limpe com um pano seco e macio

5

4

Coloque Ver

1

Depósito de água

2

Unidade / painel de trás (fi ltro prévio)

3

Sensores

Filtro de humidifi cação

4

Tabuleiro de humidifi cação

Filtro HEPA

5

Filtro desodorizante

2

PT-13

PT-14

PT-15

NOTA

Painel de trás

Filtro sensor

Como limpar sujidade difícil de sair

Sensores

Painel de
trás (fi ltro
prévio)

Remova o pó com cuidado
com uma ferramenta limpa,
como um aspirador.

1. Adicione uma pequena quantidade de
detergente da loiça à água e deixe de
molho durante cerca de 10 minutos.

ATENÇÃO

Não pressione excessivamente
o painel de trás ao esfregar.

2. Enxagúe o detergente da loiça com
água limpa.

3. Seque totalmente o fi ltro numa área
bem ventilada.

Filtro sensor

1. Retire o painel de trás.

2. Retire o fi ltro sensor.

3. Se o fi ltro sensor estiver
excessivamente sujo, lave-o com
água e seque exaustivamente.

PT-13

FILTRO E TABULEIRO DE HUMIDIFICAÇÃO

COMO REMOVER O FILTRO
E O TABULEIRO DE HUMIDI­FICAÇÃO.

COMO PRENDER O FILTRO
E O TABULEIRO DE HUMIDI­FICAÇÃO.

Depois da manutenção, pren­da corretamente as peças.

Filtro de humidifi cação

Enxagúe com muita água.

1

2

Cinzento Branco

2

1

Tabuleiro de humidifi cação

Remova a cobertura do tabuleiro de humi­difi cação.

1

Cobertura do tabuleiro

2

1

PORTUGUÊS

NOTA

2

1

NOTA

Se remover a haste do fi ltro de humidifi cação,
certifi que-se de que a volta a prender na posi­ção original.

Como limpar sujidade difícil de sair

Detergente de cozinha

(

apenas tabuleiro de humidifi cação)

1. Encha metade do tabuleiro
com água.

1

2. Adicione uma pequena quanti­dade de detergente da loiça.

Clic

Enxagúe com muita água.

2

Volte a prender a cobertura do tabuleiro de
humidifi cação.

3

Não remova o fl utuador, nem o painel do tabuleiro.

•

Caso saiam, veja PT-15.

Ácido cítrico

(disponível em algumas drogarias)

2 1/2 chávenas
de água

3 colheres de chá

1

Clic

2

Sumo de limão 100% en-

garrafado, sem polpa.

3 chá­venas de
água

1/4 chávena

2

3

Deixe de molho
durante 30 minu­tos.

Enxagúe o detergente de cozinha ou o produto de descalcifi cação com água limpa.

Deixe de molho durante 30 minutos.

(Quando usar o sumo de limão como

produto de descalcifi cação, deixe
fi car de molho mais tempo.)

PT-14

FILTRO HEPA / FILTRO
DESODORIZANTE

Remova o pó do fi ltro HEPA e do fi ltro de­sodorizante.

ATENÇÃO

• Não lave os fi ltros. Não exponha a luz solar.

FILTRO HEPA

Etiqueta

FILTRO DESODORIZANTE

Com o tempo, alguns dos odores absorvidos pelos fi ltros
conseguirão escapar, provocando odores adicionais. Estes
odores, dependendo das condições de utilização e espe­cialmente se o produto for usado num ambiente signifi cati­vamente mais austero que o doméstico normal, podem ser
sentidos mais depressa do que o esperado.
Nesse caso ou caso não seja possível remover o pó após
a manutenção, substitua os fi ltros.

Como instalar o fl utuador e o painel do tabuleiro

Painel do
tabuleiro

UA-HG60E

Mantenha apenas a super­fície etiquetada. Não limpe
a superfície oposta. O fi ltro
é frágil, por isso tenha cui­dado para não pressioná-lo
demais.

Ambas as superfícies
podem ser alvo de manu­tenção.
Se for usada muita potên­cia , o fi ltro pode partir-se,
por isso manuseie-o com
cuidado.

SUBSTITUIÇÃO DO FILTRO

VIDA ÚTIL DOS FILTROS

A vida útil dos fi ltros varia em função do ambiente da divisão,
das condições de utilização e da localização da unidade.
A vida útil do fi ltro HEPA e do fi ltro desodorizante, bem como
as sugestões de substituição baseiam-se na purifi cação de
uma divisão na qual são fumados 5 cigarros por dia e o de­sempenho da recolha de pó e da desodorização da unidade
diminuiu para metade o nível de um fi ltro novo.
Recomendamos a substituição do fi ltro com mais frequência,
caso a unidade seja usada em condições signifi cantemente
mais austeras do que o ambiente doméstico normal.

•Filtro HEPA Cerca de 10 anos após a abertura

•Filtro desodorizante Cerca de 10 anos após a abertura

•Filtro de humidifi cação Cerca de 10 anos após a abertura

Modelo do fi ltro de substituição

Consulte o seu vendedor ao comprar um fi ltro de
substituição.

Filtro de

substituição

Filtro HEPA

(1 unidade)

Filtro deso-

dorizante

(1 unidade)

Filtro de hu-

midifi cação

(1 unidade)

UA-HG60E UA-HG50E UA-HG40E

UZ-HD6HF UZ-HD4HF UZ-HD4HF

UZ-HG6DF UZ-HG4DF UZ-HG4DF

UZ-HG6MF UZ-HG6MF UZ-HG6MF

Haste (branca)*

Moldura do fi ltro (branca)*

UA-HG50E / UA-HG40E

Flutuador

Patilha

Flutuador

Vista do corte transversal

3.

Insira a patilha do

outro lado do fl utua­dor, no furo.

1

. Insira o fl utuador por

baixo desta patilha.

2.

Insira a patilha do

fl utuador no furo.

Filtro de humidifi cação

Moldura do fi ltro (cinzenta)*

Haste (cinzenta)*

*Não elimine estas peças.

Eliminação dos fi ltros

Elimine os fi ltros usados de acordo com as leis
e regulamentos locais.

Material do fi ltro HEPA:

• Filtro: Polipropileno

• Moldura: Polietileno

Material do fi ltro desodorizante:

• Filtro: Papel

• Moldura: Resina ABS

Material do fi ltro de humidifi cação:

• Filtro: Rayon, Poliéster

PT-15

RESOLUÇÃO DE PROBLEMAS

Antes de chamar a assistência técnica, verifi que a tabela de resolução de problemas em baixo para se certifi car de que o problema não é uma anomalia da unidade.

SINTOMA

Continua a haver cheiro e fumo. • Verifi que os fi ltros. Se parecerem extremamente sujos, limpe-os ou substitua-os.

(Ver PT-15)

O controlador de limpeza está
azul, mesmo quando o ar não
está limpo.

O controlador de limpeza está
vermelho, mesmo quando o ar
está limpo.

A unidade emite um estalido ou
tiquetaque.

O ar emitido pela unidade tem
cheiro.

A unidade não funciona quando
há fumo de cigarros no ar.

A luz indicadora de REPOSIÇÃO
DO FILTRO está ligada.

O mostrador da frente está desli­gado.

A luz de humidifi cação do mos­trador da frente não se acende
quando o depósito está vazio.

O nível de água do depósito não
diminui ou diminui lentamente.

O controlador de limpeza muda
frequentemente de cor.

Há uma discrepância entre
o controlador de humidade da
unidade e outro higrómetro na
divisão.

A luz de PM2.5 da unidade não
corresponde ao relatório de
meteorologia ou a outros dados
de PM2.5 locais.

Luz de "oC" a piscar

• Talvez o ar estivesse sujo quando a unidade foi ligada à tomada. Desligue a unida­de da tomada, aguarde um minuto e em seguida volte a ligar a unidade.

• As aberturas do sensor de pó (sensível) sujas ou entupidas interferem com o fun­cionamento do sensor. Limpe delicadamente o painel de trás. (Ver PT-13).

• A unidade pode emitir um estalido ou um tiquetaque ao gerar iões.

• Verifi que se os fi ltros estão extremamente sujos.

• Limpe ou substitua os fi ltros. (Ver PT-13, PT-14, PT-15)

• Use apenas água fresca da torneira. A utilização de outras fontes de água aumenta
o risco do aparecimento de mofo, fungos ou bactérias.

• Certifi que-se de que a unidade está instalada num local em que os sensores pos­sam detetar o fumo de cigarros.

• Verifi que se as aberturas do sensor de pó (sensível) estão bloqueadas ou entupi­das. Se estiverem bloqueadas ou entupidas, limpe o painel de trás. (Ver PT-13)

• Sempre que fi zer manutenção ou substituir os fi ltros, ligue o cabo de alimentação
a uma tomada e em seguida carregue no botão de reposição do fi ltro. (Ver PT-13)

• Quando o controlo de luzes está em "Auto", a luz desliga-se automaticamente
quando o quarto fi ca escuro. Mais, quando o controlo de luzes está defi nido para
"desligado", a luz está sempre desligada. Se não quiser ter a luz desligada, defi na
o controlo de luzes para "mais escuro". (Ver PT-11)

• A divisão alcançou o nível adequado de humidade e parou de humidifi car.

• Verifi que se o fl utuador de esferovite tem impurezas. Limpe o tabuleiro de humidifi ­cação. Certifi que-se de que a unidade está numa superfície nivelada. (Ver PT-14)

• Verifi que se o tabuleiro de humidifi cação e se o depósito de água estão devida­mente instalados. Verifi que o fi ltro de humidifi cação. (Ver PT-14)

• Se o fi ltro estiver extremamente sujo, limpe-o ou substitua-o. (Ver PT-15).

• O controlador de limpeza muda automaticamente de cor quando o sensor de pó
(sensível) e o sensor de cheiros* detetam impurezas. Se está preocupado com
a alteração, pode alterar a sensibilidade do sensor.
(Ver PT-11, PT-12) (*UA-HG60E / UA-HG50E)

• Há uma diferença no nível de humidade dentro da própria divisão.

• Os sensores têm diferentes parâmetros de medição.

• Se o controlador indicar voltagem ou temperatura, mude o mostrador carregando
no botão SELEÇÃO DO MOSTRADOR. (Ver PT-10)

• O exterior, o interior e o ambiente doméstico (o volume de trânsito nas proximida­des, o número de andares na casa, etc.) pode provocar uma leitura diferente dos
dados de PM2.5 locais.

• A divisão é adequada para a sobrevivência de vírus devido à sua baixa temperatu­ra. Recomendamos que defi na a temperatura usando aquecedores. (Ver PT-9)

• A temperatura e a humidade da divisão são altas. Recomendamos que beba água
ou reduza a temperatura da divisão. (Ver PT-10)

SOLUÇÃO

(o seguinte não se deve a uma anomalia)

PORTUGUÊS

MOSTRADOR DE ERROS

INDICAÇÕES DIGITAIS SOLUÇÃO

Se ocorrer um erro várias vezes, contacte o centro de assistência técnica da Sharp.

Certifi que-se de que o fi ltro de humidifi cação e o tabuleiro de humidi­fi cação estão devidamente instalados e em seguida volte a ligar.

Desligue a unidade da tomada, aguarde um minuto e volte a ligar
novamente.

PT-16

ESPECIFICAÇÕES

Modelo UA-HG60E UA-HG50E UA-HG40E

Alimentação elétrica 220-240 V 50-60 Hz

Ajuste da velocidade da ventoinha

Velocidade da ventoi-

3

AR PURO

nha (m

Potência nominal (W)

/hora)

Nível de ruído (dBA)

Velocidade da ventoi-

3

AR LIM­POR E HU­MIDIFICAR

Potência nominal (W)

Nível de ruído (dBA)

Humidifi cação

Tamanho recomendado da divisão

2

(m

nha (m

/hora)

(mL/hora) *

2

)*

1

Tamanho recomendado da divisão para

iões Plasmacluster de alta densidade

(m

3

2

) *

Capacidade do depósito de água (L) 3,0 2,5 2,5

Sensores

Tamanho do cabo (m) 2,0

Dimensões (mm) 370 (L) × 293 (P) × 660 (A) 345 (L) × 262 (P) × 631 (A) 345 (L) × 262 (P) × 631 (A)

Peso (kg) 10,5 9,2 9,2

MÁX MÉDIO BAIXO MÁX MÉDIO BAIXO MÁX MÉDIO BAIXO

408 240 72 306 180 60 240 120 60

72 38 5,0 53 26 5,0 31 12 5,0
53 48 24 52 47 19 46 40 19

342 240 72 240 120 60 210 120 60

55 40 6,5 33 14 6,5 24 14 6,5
49 48 24 46 40 20 43 40 20

630 470 200 450 300 150 400 300 150

~50 ~38 ~28

~35 ~28 ~21

Pó (sensível) / Cheiro / Luz /

Temperatura e humidade / Movimento

Pó (sensível) / Luz/

Temperatura e humidade

*1 • A quantidade de humidifi cação é alterada em função da temperatura e humidade do interior e exterior.
A quantidade de humidifi cação aumenta quando a temperatura aumenta ou a humidade diminui.
A quantidade de humidifi cação diminui quando a temperatura diminui ou a humidade aumenta.

• Condições da medição: 20 ºC, 30 % de humidade (JEM1426)
*2 • O tamanho recomendado da divisão é adequado para a unidade funcionar com a velocidade máxima da ventoinha.

• O tamanho recomendado da divisão é uma área em que um determinado número de partículas de pó pode ser removido no espaço de
30 minutos.

*3 • Tamanho de uma divisão em cujo centro podem ser medidos cerca de 7000 iões por centímetro cúbico, quando a unidade se encontra

junto a uma parede, a funcionar com defi nições no modo MÉDIO e a uma altura de cerca de 1,2 metros do chão.

Potência do modo de espera

Quando a fi cha elétrica da unidade estiver inserida na tomada da parede, esta consome cerca de 1,2 watts de
potência no modo de espera (standby) de modo a que os circuitos elétricos funcionem.
Para poupar energia, desligue o cabo de alimentação quando a unidade não estiver a ser usada.

PT-17

Atenção: O seu produto
está marcado com este
símbolo. Isto signifi ca
que os produtos elétricos
e eletrónicos usados não
devem ser misturados com
o lixo doméstico geral. Há
um sistema de recolha
separado para estes pro­dutos.

A. Informações sobre a eliminação para utilizadores (particulares)

1. Na União Europeia

SE DESEJAR ELIMINAR ESTE EQUIPAMENTO, NÃO USE O LIXO DOMÉSTICO NORMAL,
NEM O PONHA NUMA LAREIRA!
O equipamento elétrico e eletrónico deve ser sempre recolhido e tratado SEPARADAMENTE, de
acordo com a legislação local.
A recolha segregada promove um tratamento amigo do ambiente, a reciclagem de materiais
e a minimização da eliminação fi nal de resíduos. A ELIMINAÇÃO INADEQUADA pode ser nociva
para a saúde humana e o meio ambiente devido a certas substâncias! Leve o EQUIPAMENTO
USADO para uma unidade de recolha local, geralmente municipal, onde disponível.
Se tiver dúvidas em relação à eliminação, contacte as autoridades locais ou um vendedor e per­gunte qual o método correto de eliminação.
APENAS PARA UTILIZADORES DA UNIÃO EUROPEIA E ALGUNS OUTROS PAÍSES, POR
EXEMPLO A NORUEGA E A SUÍÇA: A sua participação na recolha segregada é exigida por lei.
O símbolo acima indicado aparece em equipamento elétrico e eletrónico (ou na embalagem) para
relembrar os utilizadores de tal.
Os utilizadores de AMBIENTES DOMÉSTICOS PARTICULARES devem servir-se das unidades
de recolha de equipamento usado existentes. A entrega é gratuita.
Se o equipamento foi usado para FINS COMERCIAIS, contacte um vendedor SHARP que o infor­mará sobre a entrega. Poderá ter de suportar o custo da entrega. O equipamento pequeno (e pe­quenas quantidades) pode ser entregue à sua unidade de recolha local. Em Espanha: Contacte
o sistema de recolha instituído ou as suas autoridades locais para a entrega de produtos usados.

2. Noutros países fora da UE

Se desejar eliminar este produto, contacte as autoridades locais e pergunte qual o método correto
de eliminação.

Para a Suíça: O equipamento elétrico e eletrónico usado pode ser devolvido gratuitamente ao
vendedor, mesmo que não compre um produto novo. Mais unidades de recolha encontram-se
listadas na página www.swico.ch ou www.sens.ch.

B. Informações sobre a eliminação para utilizadores comerciais.

1. Na União Europeia

Se o produto é usado para fi ns comerciais e se desejar eliminá-lo:

Contacte o seu vendedor SHARP que informá-lo-á sobre a devolução do produto. Poderá ter de
suportar os custos da devolução e da reciclagem.
Os produtos pequenos (e pequenas quantidades) podem ser devolvidos em unidades de recolha
locais.

Para Espanha: Contacte o sistema de recolha estabelecido ou as autoridades locais para entrega
dos seus produtos usados.

2. Noutros países fora da UE

Se desejar eliminar este produto, contacte as autoridades locais e pergunte qual o método correto
de eliminação.

PORTUGUÊS

PT-18

PURIFICATEUR D'AIR

UA-HG60E
UA-HG50E
UA-HG40E

« Plasmacluster » et « Device of a cluster of
grapes » sont des marques déposées de Sharp
Corporation.

avec fonction d'humidifi cation
MANUEL D’UTILISATION

FRANÇAIS

Type auto-portant

* Le chiffre exprimé dans cette technologie indique le

nombre approximatif d'ions fournis dans un volume d'air
de 1 cm
de plancher applicable « Plasmacluster 7000 haute
densité » (à 1,2 m au-dessus du sol) lorsque l'appareil
est placé près d'un mur en mode MED.

3

, mesuré au centre d'une pièce avec la zone

FONCTIONS

Combinaison unique de technologies de
traitement de l'air
Triple système triple + Plasmacluster + Humidifi cation

CAPTURE LA POUSSIÈRE

Le pré-filtre capture les particules de poussière de
plus d'environ 240 microns.

ABSORBE LES ODEURS

Le fi ltre désodorisant absorbe les gaz nocifs*

1

et de nombreuses mauvaises odeurs domestiques.

RÉDUIT LES NIVEAUX DE PARTICULE FINES,
DE POLLEN ET DE MOISSISURE*

2

Le fi ltre HEPA capture 99,7 % des particules de plus
de 0,3 microns.

RAFRAICHIT

MODE INTELLIGENT

(UA-HG60E / UA-HG50E)

6 détecteurs mesurent
7 paramètres pour
contrôler précisément
le fonctionnement au­tomatique.

7 mesures par 6 détecteurs

En émettant un mélange d’ions positifs et négatifs, le
traitement Plasmacluster est un processus naturel.

HUMIDIFIE

L'appareil contrôle le niveau d'humidité en détectant

automatiquement

la température et l'humidité de la pièce.

*1 : COV, NOx, SOx. Les performances de

désodorisation

pour une seule substance olfactive
dans un récipient de test de 1m3 peuvent être
différentes des performances de désodorisation
en usage réel.

*2 : Lorsque de l'air passe par le système de fi ltration.

Des capteurs contrôlent la qualité de l’air et l'état de
la pièce en continu et ajustent automatiquement le
fonctionnement.

Lorsqu'une personne ou un animal domestique est dans la
zone de détection*

(*4: Réf. F-5)

4

• Lorsque la personne ou l'animal domestique ne bouge pas
beaucoup (par ex. lorsqu’il dort), l'appareil passe automatique-

ment en mode de fl ux d'air silencieux.

• Lorsque la pièce est sombre, l'affi chage avant, le contrôleur de
propreté et la LED de sortie d'air s'éteignent automatiquement.

Lorsque aucun mouvement n'est détecté dans la zone de détection

• L'affi chage avant, le contrôleur de propreté et la LED de sortie
d'air s'éteignent, l'humidifi cation s’arrête et l’unité passe en
mode de fl ux d'air minimum pour économiser de l’énergie.

• Lorsque l’humidité de la pièce dépasse 80% et si la pièce est
lumineuse, des ions Plasmacluster sont émis avec un fort fl ux

d’air.

CAPTEUR

Poussière
(sensible)

Odeur

Température

Humidité

Éclairage

Mouvement*

*3 : La détection n’est active que lorsque le mode intelli-

gent est utilisé.

3

MESURE

PM2.5 (particules de moins
de 2,5 microns), etc.

Fumée de tabac, poussière
domestique (crasse, salis­sures d’acarien, spores de
champignons, pollen)

Tabac, cosmétique, alcool,
aérosol et autres odeurs

Température de la pièce

Taux d’humidité de la pièce

Luminosité de la pièce

Mouvement de personnes
ou animaux domestiques

LED de sortie d'air

Affi chage avant, contrô­leur de propreté

REMARQUE

• En mode intelligent, vous pouvez manuellement activer
ou désactiver l’humidifi cation (Réf. F-8).

• L’affi chage avant et la LED de sortie d'air s’allument et
s’éteignent automatiquement selon la luminosité de la
pièce. (Lorsque la commande de luminosité est réglée
sur « Auto ». Réf. F-11)

• Lorsque le détecteur de mouvement ne détecte pas
de présence durant un intervalle de temps donné, il
détermine que la pièce n'est pas occupée.

• Vous pouvez changer la luminosité de l'affi chage, la
sensibilité et la période de détection du détecteur de
mouvement. (Réf. F-11, F-12)

• Le détecteur de mouvement peut détecteur le
mouvement d’objets autres que des personnes ou des
animaux domestiques. (rideau dans le vent, etc.)

F-1

FRANÇAIS

Veuillez lire ces instructions avant d'utili-

ser votre nouveau purifi cateur d'air.

Le purificateur d'air aspire l'air ambiant par
l'entrée d'air, le fait circuler à travers un pré­filtre, un filtre désodorisant et un filtre HEPA
à l'intérieur de l'appareil, puis le décharge par
l'évacuation d'air. Le filtre HEPA peut arrêter
99,97 % des particules de poussière, jusqu’à
une taille de 0,3 microns, passant par le fi ltre
tout en aidant à absorber les
désodorisant absorbe graduellement
qui le traversent.

Certaines odeurs absorbées par les filtres
peuvent se dégrader avec le temps, provo­quant ainsi des odeurs supplémentaires.
Suivant les conditions d’utilisation, surtout
dans des conditions extrêmes (beaucoup plus
exigeantes qu’une utilisation domestique nor­male), cette odeur risque de devenir percep­tible dans un laps de temps plus court que la
normale. Si ces odeurs persistent, remplacez
les fi ltres. (Réf. F-15)

Lorsque les minéraux de l'eau du robinet sont
absorbés par les fi ltres, ils deviennent durs
et blancs

Ils absorbent alors les odeurs de la
pièce, ce qui peut créer une
lorsque le fi ltre d'humidifi cation est sec. (Selon
la qualité de l'eau et autres facteurs environne­mentaux)
Dans ce cas, veuillez effectuer la procédure
d'entretien du fi ltre d'humifi cation. (Réf. F-14)

odeurs. Le fi ltre

les odeurs

odeur désagréable

Filtre HEPA

Filtre désodorisant

Pré-fi ltre

TABLE DES MATIÈRES

CONSIGNES IMPORTANTES DE SÉCURITÉ

• AVERTISSEMENT

• NOTE

• PRÉCAUTIONS CONCERNANT L'UTILISATION

• CONSIGNES D'INSTALLATION

• CONSIGNES RELATIVES AU FILTRE

NOMENCLATURE

• AVANT

• ARRIÈRE

• PANNEAU DE COMMANDES

• AFFICHAGE AVANT

PRÉPARATION

• INSTALLATION DU FILTRE

FONCTIONNEMENT

• DÉMARRAGE/ARRÊT

• MODE NETTOYAGE DOUCHE D'IONS

• MODE INTELLIGENT

• MODE AUTO

• MODE SPOT IONS PLASMACLUSTER

• MODE DE SÉLECTION

• VERROUILLAGE ENFANT

• RÉGLAGES D’HUMIDIFICATION
(REMPLISSAGE DU RÉSERVOIR D'EAU)

• MINUTERIE DE MISE EN ROUTE

• MINUTERIE D'ARRÊT

• SÉLECTION DE L’AFFICHAGE

• IONS PLASMACLUSTER MARCHE/ARRÊT

• FONCTION SÛRETÉ

• COMMENT CHANGER LES DIVERS
RÉGLAGES

ENTRETIEN ET MAINTENANCE

• INDICATEUR DU FILTRE

• INDICE D'ENTRETIEN

• RÉSERVOIR D'EAU

• APPAREIL / PANNEAU ARRIÈRE

• FILTRE ET BAC D'HUMIDIFICATION

• FILTRE HEPA / DÉSODORISANT

• REMPLACEMENT DE FILTRE

DÉPANNAGE
SPÉCIFICATIONS

.....................................

..........................................

.................................

(UA-HG60E / UA-HG50E)

(UA-HG40E)

...........F-13

............................................

....................................

.

F-3

F-5

F-7

F-7

F-16
F-17

FRANÇAIS

REMARQUE

• Le purifi cateur d'air est conçu pour éliminer les
poussières suspendues dans l'air et les odeurs.

Le purifi cateur d'air n'est pas conçu pour éliminer les gaz
nocifs tels que le monoxyde de carbone contenu dans la
fumée de cigarette.
Le purifi cateur d'air peut ne pas éliminer complètement
une odeur si la source de l'odeur est encore présente.

Merci d'avoir acheté ce purifi cateur d'air
SHARP. Veuillez lire ce manuel attentivement
avant d'utiliser le purifi cateur d'air.
Après l'avoir lu, gardez le manuel à portée de
main pour une utilisation future.

F-2

CONSIGNES IMPORTANTES DE SÉCURITÉ

Lorsque vous utilisez des appareils élec­triques, des précautions élémentaires de
sécurité doivent être suivies, notamment les
suivantes :

AVERTISSEMENT

tructions suivantes pour réduire le risque d’électro­cution, d’incendie ou de blessures corporelles :

•

Lisez toutes les instructions avant d'utiliser l'ap-

pareil.

•

Utilisez uniquement une prise 220-240 volt.

• Cet appareil peut être utilisé par des en­fants de plus de 8 ans et des personnes
aux capacités physiques, sensorielles ou
mentales réduites, ou dont l'expérience et
les connaissances sont insuffi santes, si
elles sont supervisées ou si elles reçoivent
des instructions relatives à l'utilisation de
l'appareil. Les enfants ne doivent pas jouer
avec l'appareil. Le nettoyage et l'entretien

de l'appareil ne doivent pas être effectués
par des enfants sans supervision.

• Assurez-vous de débrancher la fi che du
câble d’alimentation lorsque vous remplis-

sez le réservoir d’eau, que vous retirez, ins­tallez et remplacez le fi ltre et lorsque vous
n’utilisez pas l’appareil pendant un certain
temps.

• Assurez-vous de débrancher le cordon
d’alimentation durant le remplissage du

réservoir d’eau, avant d’effectuer tout tra­vail d’entretien, durant le retrait, l’installa­tion et le remplacement du fi ltre et lorsque
l’appareil n’est pas utilisé pendant une
période prolongée. Le non-respect de cette
consigne peut causer un court-circuit et
provoquer une décharge électrique ou un
incendie.

•

N’utilisez pas l’appareil si le câble d’alimenta­tion ou sa fi che a subi des dommages ou si le
raccordement à la prise mural n’est pas solide.

• Retirez de temps en temps la poussière de la
fi che d'alimentation.

• N’introduisez pas les doigts ou le moindre objet
dans les ouïes d’entrée ou d’évacuation de l’air.

•

Lorsque vous retirez la prise d'alimentation,

tenez toujours la prise et ne tirez jamais sur le
cordon d'alimentation. Le non-respect de cette
consigne peut causer un court-circuit et provo­quer une décharge électrique ou un incendie.

•

Lorsque vous retirez l’appareil, veillez à ne pas

endommager le cordon d'alimentation avec les
roulettes.

Tout manquement peut causer une électrocu-

– Suivez toujours les ins-

tion ou une source de chaleur et d’incendie.

•

Veillez à ne pas endommager le cordon d'ali­mentation, car cela pourrait provoquer un choc
électrique, une chaleur excessive ou des incen­dies.

•

N'enlevez pas la prise lorsque vos mains sont
mouillées.

•

N'utilisez pas cet appareil près d'appareils à

gaz ou de cheminées ouvertes.

• Utilisez uniquement un centre de service autori­sé Sharp pour entretenir ce purifi cateur d'air.
Contactez le centre de service le plus proche
en cas de problèmes, de réglages ou de répa­rations.

• N’utilisez pas l’appareil dans des pièces où
des insecticides par aérosols sont présents.
N'utilisez pas l'appareil dans des pièces où se
trouvent des résidus huileux, de l'encens, des
cigarettes allumées ou des vapeurs chimiques
dans l'air. N'utilisez pas l'appareil dans des
endroits où il pourrait être mouillé, comme dans
une salle de bain.

•

Usez de prudence lors du nettoyage. Les net-

toyants corrosifs puissants risquent d’endom­mager l’extérieur de l’appareil.

•

Lorsque vous déplacez l’appareil, retirez d’abord

le réservoir d'eau et le bac d'humidifi cation puis
tenez l’appareil par les poignées situées de
chaque côté.

•

Ne buvez pas l'eau du bac d'humidifi cation ou

du réservoir d'eau.

•

N'exposez pas l’appareil à l'eau. Cela pourrait

provoquer un court-circuit ou une décharge
électrique.

•

Remplacez l'eau du réservoir d'eau quotidien-

nement et nettoyez régulièrement le réservoir
d'eau et le bac d'humidifi cation (voir F-8, F-13,
F-14). Lorsque l'appareil n'est pas utilisé, videz
le réservoir d'eau et le bac d'humidifi cation. Si
vous laissez de l’eau dans le réservoir d’eau
ou dans le bac d’humidifi cation, des moisis­sures, des bactéries et des mauvaises odeurs
risquent de se développer.

Dans de rares cas, ces bactéries peuvent re­présenter un danger pour la santé.

NOTE

réception des signaux radio ou TV.
Si le purifi cateur d’air interfère avec la réception

des signaux radio ou TV, essayez l’une des me­sures suivantes :

• Ajustez ou repositionnez l'antenne.

• Éloignez l’appareil du poste de radio ou de télé-

•

Branchez l’équipement et la radio ou le récep-

– Que faire si l’appareil interfère avec la

vision.

F-3

teur TV sur des circuits électriques différents.

•

Consultez votre revendeur ou un technicien

radio/TV qualifi é.

PRÉCAUTIONS CONCERNANT L'UTI­LISATION

•

Ne bloquez pas l'entrée ou la sortie d'air.

•

Ne placez pas l’appareil sur des objets chauds

ou à proximité, comme sur une cuisinière ou un
radiateur ou près d’une source de vapeur d’eau.

•

Utilisez toujours l'appareil dans une position

verticale.

•

Lorsque vous déplacez l’appareil, utilisez les

poignées des deux côtés.
Ne déplacez pas l'appareil lorsqu'il est en état
de fonctionnent.

• Si l’appareil est sur un sol fragile, une surface
inégale ou une moquette épaisse, soulevez-le
pour le déplacer.

• Si vous utilisez les roulettes, déplacez l’appareil
lentement à l’horizontal.

• Éteignez l'appareil et retirez le réservoir d'eau
avant de le déplacer, faites attention à ne pas
vous coincer les doigts lors du retrait du réser­voir d’eau.

• Ne faites jamais fonctionner l’appareil sans que
les fi ltres, le réservoir d’eau et le bac d’humidifi ­cation ne soient correctement mis en place.

• Ne lavez pas et ne réutilisez pas le fi ltre HEPA
et le fi ltre désodorisant. Cela n'améliorera pas
les performances du fi ltre et pourrait également
provoquer des chocs électriques ou des pro­blèmes de fonctionnement.

• Nettoyez l'extérieur avec un chiffon doux
uniquement. N'utilisez pas de fl uides volatiles
et/ou de détergents. La surface de l’appareil
peut être endommagée ou craquelée par du
diluant pour peinture à base de benzène ou de
la poudre de polissage. De plus, les capteurs
risquent de ne plus fonctionner.

•

La fréquence de l’entretien de détartrage

dépend de la dureté et des impuretés de l’eau
que vous utilisez : plus l’eau est dure, plus le
détartrage doit être fréquent.

•

Gardez l'appareil éloigné de l'eau.

•

Lorsque vous remplissez le réservoir d'eau,

assurez-vous que celui-ci ne fuit pas.

• Assurez-vous d'éponger tout excès d'eau en
dehors du réservoir d'eau.

• N'utilisez pas d'eau chaude (40 ºC), d'agents
chimiques, de substances aromatiques, d'eau
sale ou d'autres substances susceptibles d'en­dommager l'appareil. Cela pourrait déformer
l'appareil ou provoquer un dysfonctionnement.

• Utilisez uniquement de l'eau fraiche du robinet.

Utiliser d'autres sources d'eau peut promouvoir
la multiplication de moisissure, de champignons
ou de bactéries.

• Ne secouez pas le réservoir d'eau lorsque vous
tenez la poignée de transport.

• Ne retirez pas le fi ltre d'humifi cation du support
de fi ltre sauf durant son remplacement.

• Évitez de renverser de l'eau lorsque vous reti­rez ou nettoyez le bac d'humidifi cation.

• Ne retirez pas les fl otteurs. S’il se détache, réfé­rez-vous à F-15.

• N'utilisez pas de détergents pour l'entretien du
bac d'humidifi cation et du couvercle.
Ceci pourrait déformer, ternir ou craquer (fuite
d'eau) les pièces.

• Ne frottez pas le panneau arrière brutalement
durant l'entretien.

CONSIGNES D'INSTALLATION

•

Évitez les emplacements plaçant les détecteurs

directement exposés au vent. Ceci pourrait
causer une défaillance de l’appareil.

•

Évitez l'utilisation dans des emplacements

où des meubles, des tissus ou autres objets
peuvent entrer en contact avec l’appareil et
interférer avec l'entrée et/ou la sortie d'air.

•

Évitez l'utilisation dans des emplacements où
l'appareil est exposé à de la condensation ou
des changements brutaux de température. La
température ambiante appropriée est comprise
entre 0 et 35 ºC.

•

Placez l’appareil sur une surface plane et

stable avec suffi samment de circulation d'air.
Lorsqu'il est placé sur un tapis lourd, l'appareil
peut vibrer légèrement. Placez l’appareil sur
une surface plane pour éviter les fuites d'eau
depuis le réservoir d'eau et/ou le bac d'humidifi ­cation.

•

Évitez les emplacements où de la graisse et
de la fumée sont générées. Ceci pour causer
un craquement de l’extérieur de l’appareil et un
dysfonctionnement des détecteurs.

•

La capacité de collection de poussière de
l’appareil est élevée même lorsqu’il est placé
jusqu’à 3 cm du mur. Les murs environnants
et le sol peuvent s’encrasser. Veuillez placer
l'appareil à distance du mur.
Le mur situé directement derrière la sortie d'air
peut se salir avec le temps. Lorsque l’appa­reil est utilisé pendant une période de temps
prolongée, nettoyer régulièrement les murs
adjacents.

CONSIGNES RELATIVES AU FILTRE

•

Suivez les instructions de ce manuel pour as­surer un entretien et une maintenance corrects
des fi ltres. (Réf. F-13, F-14, F-15)

FRANÇAIS

F-4

NOMENCLATURE

AVANT

5

1

6

20°

2

3

Pour bloquer un frein de roulette (droite et gauche)

4

Bloqué

Débloqué

Avant

ARRIÈRE

7

1

8

7
8

9

9

20°

Poignée

1

Détecteur

Détecteur de température / humidité

2

/ odeur* (*UA-HG60E / UA-HG50E)

Sortie d'air

3

Freins de roulette

4

Panneau de commandes

5

Volet avant

6

Affi chage avant

7

Appareil

8

Roulette

9

(2 emplacements)

(Interne)

(avant)

(droite et gauche)

(ajustable)

(4 emplacements)

Gamme de détection

Détecteur de lumière

N’installez par l’appareil dans les
emplacements suivants.
Le détecteur de lumière peut ne
pas fonctionner correctement.

2

3
4
5

Réservoir d'eau

1

Bouchon du réservoir

2

Filtre d'humifi cation

3

Flotteur

4

Bac d'humifi cation

5

Détecteur de poussière (sen-

6

sible) / Filtre de détecteur

6

(La forme de la prise varie d'un pays à l'autre.)

Volet arrière

7
8

9
10
11
12
13
14

Sortie d'air

LED de sortie d'air

Filtre HEPA

Filtre désodorisant

Panneau arrière (Pré-fi ltre)

Entrée d'air

Cordon / prise d'alimentation

(arrière)

10
11

12

13

14

(blanche)

Directement en
dessous d’une
lampe.

Détecteur de mouvement

(UA-HG60E / UA-HG50E)

La gamme de détection est la
zone indiquée ci-dessous.

Avant

Gauche et droite

2m

Dans l’ombre.

30°

30°

2m

2.3m

30° 30°

1.6m

F-5

PANNEAU DE COMMANDES

Pressez la touche « » pour commencer.

10911

UA-HG40E

8

Touche marche/arrêt

1

Touche mode intelligent, voyant indicateur

2

Touche nettoyage douche d’ions, voyant indicateur

3

Touche SPOT ions Plasmacluster

4

voyant indicateur

Touche humidifi cation marche/arrêt, voyant indicateur

5

Touche de mode, voyant indicateur

6

AFFICHAGE AVANT

8

(blanc)

(blanc)

765 32 1

(blanc)

(blanc)

(blanc)

9

1234567

Touche minuterie marche/arrêt, voyant indicateur

7

<Presser 3 sec.>

Touche de sélection de l'affi chage

8

(Presser 3 sec.)

Voyant indicateur de verrouillage enfant

9

Voyant indicateur de réinitialisation de fi ltre

10

Détecteur de lumière

11

Touche de réinitialisation de fi ltre

Touche verrouillage enfant

Volet avant

4

(blanc)

(blanc)

(orange)

FRANÇAIS

Contrôleur d’humidité et de température

Indique le niveau approximatif d'humidité et de tem­pérature de la pièce. Le réglage d'humidité ne peut
pas être ajusté.

L'humidité est affi chée entre 20 et 90%.

20%
ou

moins

1

2

3

La température est indiquée entre 0oC et 50oC.

o

C

-1
ou moins

Contrôleur de consommation électrique

Indique la consommation électrique durant l’opéra­tion en cours.

Contrôleur de temps

Indique l’heure réglée ou le temps restant de la mi­nuterie de marche/arrêt.

Voyant d'ions Plasmacluster

Voyant humidifi cation

Vert
Éteint

Humidifi cation désactivée

Rouge

(clignotant) L’unité a besoin d'eau

Humidifi cation activée

(bleu)

90% ou
plus

50oC ou
plus

F-6

Voyant de sûreté

4

(Réf. F-14, F-15)

Voyant d’odeur

5

Indique que le détecteur d’odeur détecte une odeur.

Voyant de poussière

6

Indique que le détecteur de poussière (sensible)
détecte de la poussière ordinaire.

Voyant PM2.5

Indique que le détecteur de poussière (sensible)

7

détecte de la poussière microscopique. (particules
de moins de 2,5 microns)

Détecteur de mouvement

8

Contrôleur de propreté

Indique la pureté de l'air ambiant sur 7 niveaux avec
des changements de couleur.

9

Bleu Rouge

Propre Sale

(Vert / Orange / Rouge)

(blanc) (UA-HG60E / UA-HG50E)

(blanc)

(blanc)

(UA-HG60E / UA-HG50E)

PRÉPARATION

INSTALLATION DU FILTRE

Assurez-vous toujours de débrancher le
cordon d'alimentation de la prise murale.

Retirez le panneau arrière.

1

Panneau arrière

Retirez le sac plastique de chacun des

2

fi ltres.

Filtre HEPA

Filtre désodorisant

Installez les fi ltres dans l'ordre correct

3

tel qu'indiqué.

Filtre HEPA

Attache

Filtre désodorisant

Installez le panneau arrière.

4

Clic

2

3

3

1

• Il est recommandé de noter la date d’installation durant le

FONCTIONNEMENT

DÉMARRAGE/ARRÊT

DÉMARRAGE ARRÊT

MODE NETTOYAGE DOUCHE D'IONS

L’appareil libère des ions Plasmacluster avec un fort fl ux d’air
et collecte la poussière tout en diminuant l'électricité statique
pendant 10 minutes. La sensibilité du détecteur de poussière
est alors réglé automatiquement sur « élevé » afi n de rapide­ment détecter les impuretés
et de nettoyer effi cacement l’air pendant 50 minutes.

La vitesse de ventilateur est contrôlée automatiquement en
utilisant 7 mesures. (Réf. F-1)

La vitesse de ventilateur est contrôlée automatiquement en
utilisant 5 mesures. (PM2.5 / Poussière ordinaire / Tempéra­ture / Humidité / Luminosité)

REMARQUE

remplacement du fi ltre.

MODE INTELLIGENT

MODE AUTO

(UA-HG40E)

(UA-HG60E / UA-HG50E)

REMARQUE

• Lorsque le fonctionnement se
termine au bout de 60 minutes,
l’appareil retourne au mode de
fonctionnement précédent. Il est
à même de passer à l'autre mode
pendant ce mode.

• Les ions Plasmacluster ne peuvent
pas être éteints. (Réf. FR-10)

REMARQUE

• L’affi chage avant, le contrôleur de propreté et la LED de
sortie d'air s’allument et s’éteignent automatiquement
selon la luminosité de la pièce. (Lorsque la commande de
luminosité est réglée sur « Auto ». Réf. F-11)

F-7

MODE SPOT IONS PLAS­MACLUSTER

Utilisez ce mode lorsque vous souhaitez vous débarrasser
des odeurs, germes et autres substances des tissus, cana­pés et rideaux.

RÉGLAGES D’HUMIDIFICATION

REMPLISSAGE DU RÉSERVOIR D'EAU

Remplissez le

1

réservoir d'eau.

2

1

REMARQUE

• Émet des ions haute densité Plasmacluster uniquement
dans la direction avant.

• Décharge un fl ux d'air plus élevé pendant 8 heures.
Lorsque l'opération est terminée, l’appareil retourne au
mode de fonctionnement précédent.

• Les ions Plasmacluster peuvent être désactivés. (Réf.FR-10)

Ajustez le volet avant
manuellement.

MODE DE SÉLECTION

POLLEN MAXMEDFAIBLE

REMARQUE

SLEEP (VEILLE)

L’appareil fonctionnera de manière silencieuse, et le ventila­teur changera automatiquement de vitesse selon la quantité
d’impureté de la pièce.
L’affi chage avant, le contrôleur de propreté et la LED de sor­tie d'air s’éteignent automatiquement.
(Lorsque la commande de luminosité est réglée sur « Auto ».
Réf. F-11)

POLLEN

La sensibilité du détecteur de poussière est automatique­ment réglée sur « Élevée » et celui-ci détecte rapidement les
impuretés telles que poussière et pollen pour nettoyer l'air
effi cacement.

SLEEP

(VEILLE)

VERROUILLAGE ENFANT

Le panneau de commandes de l’appareil sera verrouillé.

MARCHE ANNULATION

Remplissez le réser-

2

voir d'eau avec de
l’eau du robinet.

Pour éviter toute

3

fuite, serrez bien le
bouchon du réser­voir.

4

Installez le réservoir
d'eau.

Clic

2

1

Marche Arrêt

REMARQUE

Lorsque l’humidifi cation est activée dans les modes du
tableau ci-dessous, l’appareil contrôle automatiquement
l’humidité en détectant la température et l’humidité.(Sauf en
mode MAX / MOY / BAS)

Humidité

Température

~18 ºC 65 % 65 %

18 ºC~24 ºC 60 % 65 %

24 ºC~ 55 % 60 %

TOUT MODE

(Sauf MAX / MOY / BAS / VEILE)

MODE

VEILLE

FRANÇAIS

plus de
3 sec.

plus de
3 sec.

F-8

MINUTERIE DE MISE EN ROUTE

Sélectionnez la durée que vous souhaitez. L’appareil dé­marre automatiquement une fois la durée sélectionnée
atteinte.

(avec l’appareil

à l'arrêt)

MINUTERIE D'ARRÊT

Sélectionnez la durée que vous souhaitez. L’appareil s'arrête
automatiquement une fois la durée sélectionnée atteinte.

(avec l’appareil en

marche)

2 heures

ANNULATION

4 heures

14 heures

6 heures

12 heures

8 heures

10 heures

2 heures1 heure 4 heures 8 heures

ANNULATION

FONCTION SÛRETÉ

Le détecteur détecte un état de température et d’humidité de la pièce demandant l’attention de l’utilisateur et l’indique
via le voyant de sûreté. Ce voyant indique à la fois un « Environnement sec et froid » et un « Environnement
humide et chaud ». (Cette fonction vous informe de l’état de la pièce. L’appareil ne peut pas ajuster la température
ou diminuer l’humidité.)

FONCTION SÛRETÉ : ENVIRONNEMENT SEC ET FROID

Ce voyant indique que la pièce est sèche ou que la température de pièce est basse. Lorsque le voyant de sûreté
devient rouge, l’appareil fonctionne avec un fl ux d'air légèrement plus élevé en mode intelligent (mode auto).

Zone de

température

et d’humidité

(voir la fi gure

ci-dessous)

(3)

(1)·(2)

Voyant de

sûreté

Rouge

Vert

Si le bip sonore est activé. (Réf. F-12)

Contrôleur d’humidité et de tem-

pérature

(pendant 30 secondes)

Le voyant « % » s’allume.

Voyant "

o

C" clignotant

(Normal)

Bip sonore

Émet un bip (une fois)
Émet un bip (une fois)

Aucun

Environnement inté-

rieur

Sec

Température basse
Humidité et tempé-

rature normales

Lorsque la pièce est sèche et la température de pièce est basse, les virus survivent plus facilement.
Nous vous recommandons d’augmenter l’humidité avec le réglage d’humidité et la température avec
des appareils de chauffage selon l’environnement de votre pièce.

Source : Dr. Makoto Shoji, Directeur de la clinique de pédiatrie et de médecine interne
Shoji à Sendai, Préfecture de Miyagi, Japon

Numéro

de zone

(1) Plus de 11 g

(2) 11 g ou moins

(3) 7 g ou moins

*1 L’humidité absolue est la masse totale de vapeur d’eau présente dans 1

température et exprimée en g. L’humidité généralement utilisée pour les prévisions météo est appelée
humidité relative. Celle-ci est défi nie comme le quotient de la pression partielle de vapeur d'eau et de
la pression d’équilibre de vapeur d’eau à une température donnée et est exprimée en %. L’humidité
absolue est ainsi 8 g à 15

*2 Taux de survie de virus émis dans l’air après 6 heures dans un tel environnement.

Humidité absolue

*1

o

C

et 18 g à 30 oC

Environnement de virus Taux de survie

Environnement moins adapté à la

Environnement adapté à la survie

survie des virus

Environnement où la survie des

virus est possible

des virus

m3 d'air quelle que soit la

même si l'humidité relative est constante à 60 %.

0% à quelques

pourcents

5 %

20 %

          



*2





















         







Humidité relative (%)

REMARQUE

• Le système n’indique pas directement la présence de virus.

• Un voyant de sûreté « vert » ne garantit pas la prévention des
infections. Utilisez ce voyant comme référence pour créer un
environnement empêchant les infections au quotidien.

• Lorsque l’humidité est réglée sur 55% à 65% en mode de
fonctionnement intelligent (mode auto), l’unité contrôle
l’humidifi cation mais n'effectue pas de changement selon
l’environnement viral.

F-9













(oC)










Température

SÉLECTION DE L’AFFICHAGE

IONS PLASMACLUSTER MARCHE/ARRÊT

Lorsque la fonction Plasmacluster est activée, le voyant d’ions
Plasmacluster de l’affi chage avant s’allume. (Réf.FR-6)

(avec l’appareil en marche)

ArrêtMarche

plus de
3 sec.

plus
de
3 sec.

Humidité Température Consommation

Le bip sonore de la fonction sûreté est désactivé par défaut. Vous pouvez l’activer ou « Annuler la fonction sûreté ».
(Réf. F-11, F-12)

FONCTION SÛRETÉ : ENVIRONNEMENT HUMIDE ET CHAUD

Ceci indique une température et une humidité élevées. Lorsque le voyant de sûreté devient orange ou rouge, l’ap­pareil stoppe automatiquement l’humidifi cation. (Cependant, en mode MAX/MOY/BAS, il n’arrête pas l’humidifi cation)

Zone de

température
et d’humidité
(voir la fi gure

ci-dessous)

D

C

B

A

Voyant de

sûreté

Rouge (cli-

gnotant)

Rouge

Orange

Vert

Si le bip sonore est activé. (Réf. F-12)

Contrôleur d’humidité et de tem-

pérature

(pendant 30 secondes)

Voyant "

Le voyant "

Le voyant "

o

C" clignotant

o

C" s'allume.

o

C" s'allume.

(Normal)

Émet un bip

Émet un bip

Bip sonore

(pendant 30 secondes)

・・・

(pendant 30 secondes)

・・・

Aucun

Aucun

Environnement

intérieur

Température et

humidité élevées

Température

et humidité

relativement élevées

Température et

humidité normales

FRANÇAIS

Nous vous recommandons de boire de l’eau ou de baisser la température de la pièce.

Consignes pour éviter les coups de chaleur au quotidien <Source : site web de la Société Japonaise de Biométéorologie>

Standard

detempé-

rature

D Danger

Alerte

C
rouge

B Alerte

A Avertisse­ment

Aperçu des activités
quotidiennes à noter

Risques possibles

durant toutes les

activités quotidiennes

Risques possibles durant

les activités physiques

moyennes ou intenses

Risques possibles

durant les activités

physiques très intenses

Précautions

Les personnes âgées ont de fortes chances de souf­frir de coups de chaleur, même au repos. Évitez de
sortir et déplacez-vous vers une pièce plus fraiche.

Évitez le soleil ardent lorsque vous sortez et faites
attention à ce que la température de la pièce dans
laquelle vous êtes n'augmente pas.

Reposez-vous régulièrement lorsque vous faites des
efforts intenses.

Le risque est généralement faible, mais les per­sonnes peuvent souffrir en cas d'effort très intense.

               
















$







               

Humidité relative (%)

REMARQUE

Cette fonction permet d'éviter les coups de chaud. Veuillez n’utiliser cette fonction qu’à titre informatif.

F-10






Température















(oC)










'

&

%

COMMENT CHANGER LES DIVERS RÉGLAGES

Vous pouvez changer les fonctions du tableau « Type de réglages » de la manière suivante.

Met l’appareil à l'arrêt.

1

2

plus de
3 sec.

Sélectionner le « Numéro de fonction »

3

selon le tableau suivant.

Vers
l'avant

ou

Arrière

…

Sélectionner le « Numéro de réglage »

4

selon le tableau suivant.

Vers
l'avant

Arrière

ou

Réglage

UA-HG40E

Pressez la touche d'alimentation pour

5

fi nir le réglage.

Réglage

Type de réglage

Fonction Réglage

Contrôle de la luminosité

Vous pouvez sélectionner la lu­minosité de l’affichage avant, du
contrôleur de propreté et de la LED
de sortie d'air

UA-HG40E

F-11

Éteint

Auto

Les voyants s’allument et s’éteignent automati­quement selon la luminosité de la pièce.

La pièce est lumineuse : les voyants sont activés
La pièce est sombre : les voyants sont éteints

(défaut)

Plus sombre

Éteint

● Lorsque l’appareil est réglé sur « Éteint »,
le voyant « Plus sombre « s’allume pendant
3 secondes lorsque le fonctionnement dé­marre puis s’éteint.

● Le voyant d’humidifi cation clignote en plus
sombre uniquement lorsque l’appareil a besoin
d’eau.

● Le voyant de sûreté et les voyants plus sombres
s’activent lorsque la température de la pièce ou
l'humidité demande l’attention de l’utilisateur.

Fonction Réglage

Réglage d’indicateur sonore

Vous pouvez régler l’appareil afin
qu’il émette un bip sonore lorsque
le réservoir d'eau est vide.

Annulation

Marche

Redémarrage auto

Si l'appareil est débranché ou s'il
y a une panne de courant, il re­prend son fonctionnement avec les
réglages précédents après le réta­blissement de l'alimentation.

Annulation

Activé

Réglage de la sensibilité de détecteur (F4-F7)

Détecteur de lumière Low (Bas)

Détecteur de poussière
(sensible)

Détecteur d'odeur

(UA-HG60E / UA-HG50E)

Détecteur de mouve­ment

(UA-HG60E / UA-HG50E)
Vous pouvez régler la durée à par-

tir de laquelle le détecteur de mou­vement indique que la pièce est
vide. Vous pouvez aussi désactiver
la détection de mouvement.

Standard

Élevé

Activé (

dard

Activé (

longue

Annulation

(défaut)

(défaut)

(défaut)

Durée de détection stan-

(défaut)

)

Durée de détection plus

)

FRANÇAIS

Réglage de la fonction sûreté

Vous pouvez régler l’appareil afi n
qu’un bip sonore soit émis lorsque
le voyant de sûreté passe au rouge.
Vous pouvez aussi annuler la fonction
sûreté.

Activé (

et un bip

Le bip sonore continue pendant 30 secondes
maximum.
Presser n’importe quelle touche du panneau de
commandes arrête le bruit. Lorsque le voyant de
sûreté est rouge, le bip sonore s'active toutes
les heures.

Activé (

uniquement) (défaut)

notifi cation via le voyant de sûreté

)

notifi cation via le voyant de sûreté

Annulation

F-12

ENTRETIEN ET MAINTENANCE

INDICATEUR DU FILTRE

Le voyant indicateur de réinitialisation de fi ltre s'allument
après environ 720 heures de fonctionnement. (30 jours ×
24 heures =720 heures)

RÉINITIALISATION

plus de
3 sec.

Ceci est un rappel pour l’entretien décrit ci-dessous. Après
avoir effectué la maintenance, réinitialisez le voyant de fi ltre.

INDICE D'ENTRETIEN

1

2

3

RÉSERVOIR D'EAU

Rincez l’intérieur
avec de l’eau.

REMARQUE

Comment nettoyer à fond pour retirer les saletés.

Nettoyez l'intérieur
du réservoir d'eau
avec une éponge
douce et le bouchon
du réservoir avec un

Bouchon du
réservoir

Brosse à dents

coton-tige ou une
brosse à dent.

APPAREIL / PANNEAU ARRIÈRE

Séchez avec un chiffon doux et sec.

5

4

Emplacement Réf.

1

Réservoir d'eau

2

Appareil / Panneau arrière (Pré-fi ltre)

3

Capteurs

Filtre d'humifi cation

4

Bac d'humifi cation

Filtre HEPA

5

Filtre désodorisant

2

F-13

F-14

F-15

REMARQUE

Panneau arrière

Filtre du capteur

Comment nettoyer à fond pour retirer les saletés.

Capteurs

Panneau
arrière
(Pré-fi ltre)

Retirez doucement la pous­sière avec un outil de net­toyage comme un aspira­teur.

1.

Ajoutez une petite quantité de détergent
de cuisine avec de l'eau et faites trem­per pendant environ 10 minutes.

ATTENTION

Ne pas appliquer de pression exces­sive en frottant le panneau arrière.

2. Rincez le panneau arrière avec de
l'eau propre.

3. Séchez bien le panneau arrière
dans un espace bien ventilé.

Filtre du capteur

1. Retirez le panneau arrière.

2. Retirez le fi ltre de détecteur.

3. Si le fi ltre de détecteur est très
encrassé, lavez-le avec de l’eau et
faites-le sécher complètement.

F-13

FILTRE ET BAC D'HUMIDIFICATION

COMMENT RETIRER LE
FILTRE ET LE BAC D'HUMI­DIFICATION

COMMENT INSTALLER LE
FILTRE ET LE BAC D'HUMI­DIFICATION

Après l'entretien, remettez les
pièces correctement en place.

Filtre d'humifi cation

Rincez avec beaucoup d'eau.

1

2

Gris Blanc

2

1

Bac d'humifi cation

Retirez le couvercle du bac d'humifi cation.

1

Couvercle du bac

2

1

REMARQUE

Si vous retirez l'axe du fi ltre d'humidifi cation, assu­rez-vous de le rattacher dans sa position d’origine.

2

1

REMARQUE

Comment nettoyer à fond pour retirer les saletés.

Clic

Produit vaisselle

(uniquement pour le bac d'humifi cation)

1.

Remplissez le bac à moitié d'eau.

2. Ajoutez une faible quantité de

1

produit vaisselle.

(disponible dans certaines pharmacies)

2.5 tasses d'eau

Rincez avec beaucoup d'eau.

2

Remettez le couvercle du bac d'humifi ca­tion en place.

3

Ne retirez pas le fl otteur et le rouleau. S’ils se dé-

•

tachent, référez-vous à F-15.

Acide citrique

3 cuillères à café

1

Clic

2

Jus de citron 100% sans

pulpe en bouteille.

3 tasses
d'eau

1/4 tasse

FRANÇAIS

2

3

Faites tremper
pendant 30 mi­nutes.

Rincez le produit vaisselle ou la solution de détartrage avec de l’eau propre.

Faites tremper pendant 30 minutes.

(Lorsque vous utilisez du jus citron

comme solution de détartrage,
laissez tremper plus longtemps.)

F-14

FILTRE HEPA /
DÉSODORISANT

Enlevez la poussière du fi ltre HEPA et dé­sodorisant.

ATTENTION

• Ne lavez pas les fi ltres. Ne pas exposer au soleil.

FILTRE HEPA

Attache

FILTRE DÉSODORISANT

Certaines odeurs absorbées par les fi ltres peuvent se dégra­der avec le temps, provoquant ainsi des odeurs supplémen­taires. Suivant les conditions d’utilisation, surtout dans des
conditions extrêmes (beaucoup plus exigeantes qu’une uti­lisation domestique normale), cette odeur risque de devenir
perceptible dans un laps de temps plus court que la normale.
Remplacez le fi ltre dans ce cas ou si la poussière ne peut
plus être fi ltrée, même après l’entretien.

Comment installer le fl otteur et le rouleau.

Panneau du bac

UA-HG60E

Entretenez uniquement la
surface dotée d’une éti­quette. Ne nettoyez pas la
surface opposée. Le fi ltre
est fragile, faites attention
à ne pas appliquer trop de
pression.

Les deux surfaces peuvent
être entretenues.
Le fi ltre peut casser si trop
de pression est appliquée
sur celui-ci, veuillez le ma­nipuler avec attention.

REMPLACEMENT DU FILTRE

DURÉE DE VIE DES FILTRES

La durée de vie du fi ltre dépend de l'environnement de la pièce,
des conditions d'utilisation et de l'emplacement de l’appareil.
La durée de vie du fi ltre HEPA et du fi ltre désodorisant ainsi
que les suggestions de remplacement sont basées sur l'éva­luation de la purifi cation d'une pièce dans laquelle 5 ciga­rettes sont fumées par jour et où la performance de dépous­siérage et de désodorisation de l'appareil aurait diminué de
moitié par rapport à celle d'un nouveau fi ltre.
Nous recommandons de remplacer le fi ltre plus fréquem­ment si l’appareil est utilisé dans des conditions beaucoup
plus intenses que pour un ménage normal.

• Filtre HEPA Environ 10 ans après ouverture

• Filtre désodorisant Environ 10 ans après ouverture

•

Filtre d'humidifi cation

Modèle du fi ltre de remplacement

Consultez votre revendeur pour acheter un fi ltre de
remplacement.

Filtre de rem-

placement

Filtre HEPA

(1 unité)

Filtre dé-

sodorisant :

1 unité

Filtre d'hu-

mifi cation :

1 unité

UA-HG60E UA-HG50E UA-HG40E

UZ-HD6HF UZ-HD4HF UZ-HD4HF

UZ-HG6DF UZ-HG4DF UZ-HG4DF

UZ-HG6MF UZ-HG6MF UZ-HG6MF

Environ 10 ans après ouverture

Axe (blanc)*

Cadre de fi ltre (blanc)*

Flotteur

Attache

Flot­teur

Coupe transversale

3.

Insérez l'onglet de
l'autre côté du fl otteur
dans le trou

UA-HG50E / UA-HG40E

1.

Insérez le fl otteur sous
cette attache.

2.

Insérez l'onglet du
fl otteur dans le trou.

Filtre d'humifi cation

Cadre de fi ltre (gris)*

Axe (gris)*

*Ne jetez pas ces pièces.

Mise au rebut des fi ltres

Veuillez éliminer les fi ltres usagés suivant les lois et
régulations locales en vigueur.

Matériaux du fi ltre HEPA :

• Filtre : Polypropylène

• Cadre : Polyéthylène

Matériaux du fi ltre désodorisant :

• Filtre : Papier

• Cadre : Résine ABS

Matériaux du fi ltre d'humidifi cation :

• Filtre : Soie artifi cielle, Polyester

F-15

DÉPANNAGE

Avant de contacter le service d’entretien, référez-vous au diagramme de dépannage ci-dessous pour vous assurer que le
problème n'est une panne de l’appareil.

SYMPTÔME SOLUTION

Les odeurs et la fumée per­sistent

Le contrôleur de propreté est
bleu même lorsque l’air n’est
pas propre.

Le contrôleur de propreté est
rouge même lorsque l'air est
propre.

Un clic ou un tic-tac est émis
par l'appareil.

• Vérifi ez les fi ltres. S'ils semblent extrêmement sales, nettoyez-les ou rempla­cez-les. (Réf. F-15)

• L’air était peut-être sale lorsque l’appareil a été branché. Débranchez l’appareil,
attendez une minute puis rebranchez l’appareil à nouveau.

• Le détecteur de poussière (sensible) est encrassé ou ses ouvertures sont blo­quées, ce qui empêche son bon fonctionnement. Nettoyez doucement le fi ltre
de détecteur ou le panneau arrière. (Réf. F-13).

• L'appareil peut émettre des bruits de craquement et des clics lorsqu'il émet des
ions.

(les problèmes ci-dessous ne sont pas dus à une panne)

L’air refoulé de l'appareil dé­gage une odeur.

L’appareil ne fonctionne pas
lorsque de la fumée de ciga­rette est présente dans l'air.

Le voyant indicateur de réini­tialisation de fi ltre est allumé.

L’affi chage avant est éteint. • Ls commande de luminosité est réglée sur « Auto », les voyants s’éteignent

Le voyant d’humidifi cation sur
l’affi chage avant ne s’allume pas
lorsque le réservoir est vide.

Le niveau d'eau du réservoir
ne diminue pas ou que très len­tement.

Le contrôleur de propreté
change fréquemment de cou­leur.

Il y a une différence entre le
moniteur d'humidité de l'ap­pareil et un autre hygromètre
dans la pièce.

Le voyant PM2.5 de l’appareil
ne correspond pas à la météo
ou autres données locales de
concentration PM2.5.

Voyant « oC » clignotant

• Vérifi ez si les fi ltres sont très sales.

• Nettoyez ou remplacez les fi ltres. (Réf. F-13, F-14, F-15)

• Utilisez uniquement de l'eau fraiche du robinet. Utiliser d'autres sources d'eau peut
promouvoir la multiplication de moisissure, de champignons et/ou de bactéries.

• Assurez-vous que l’appareil est installé dans un emplacement permettant aux
détecteurs de détecter la fumée de cigarette.

• Vérifi ez si les ouvertures du détecteur de poussière (sensible) sont bloquées ou
encrassées. Si elles sont bloquées ou encrassées, nettoyez le fi ltre de détec­teur ou le panneau arrière. (Réf. F-13)

• Après avoir effectué des travaux d’entretien ou avoir remplacé les fi ltres,
connectez le cordon d'alimentation à une prise puis pressez la touche de Réini­tialisation de fi ltre. (Réf. F-13)

automatiquement lorsque la pièce est sombre. De plus, lorsque la commande
de luminosité est réglée sur « Éteint », les voyants sont toujours éteints. Si vous
ne souhaitez pas éteindre les voyants, réglez la commande de luminosité sur
« Plus sombre ». (Réf. F-11)

• La pièce a atteint le niveau d’humidité adéquat et a arrêté l’humidifi cation.

• Vérifi ez si le fl otteur en styrofoam est encrassé. Installation du bac d'humifi ca­tion Assurez-vous que l'appareil est sur une surface plane. (Réf. F-14)

• Vérifi ez si le bac d'humidifi cation et le réservoir d'eau sont correctement instal­lés. Vérifi ez le fi ltre d'humidifi cation. (Réf. F-14)

• Si le fi ltre est extrêmement sale, nettoyez ou remplace-le. (Réf. F-15)

• Le contrôleur de propreté change automatiquement de couleur lorsque le détec­teur de poussière (sensible) et le détecteur d’odeur* détectent des impuretés.
Si ces changements vous importunent, vous pouvez changer la sensibilité du
détecteur. (Réf. F-11, F-12) (*UA-HG60E / UA-HG50E)

• L’humidité n'est pas uniforme dans la pièce.

• Le détecteur utilise des paramètres de mesure différents.

• Si l'affi chage indique la consommation ou la température, changez d’affi chage
en pressant la touche Sélection de l'affi chage. (Réf. F-10)

• Les environnements extérieurs, intérieurs ainsi que domestiques (la quantité
de trafi c à proximité, le nombre d’étage de la maison, etc.) peuvent causer des
différences entre les données PM2.5 mesurées et locales.

• La pièce est adaptée à la survie des virus de par la faible température de pièce.
Nous vous recommandons d'ajuster la température de pièce avec des appareils
de chauffage. (Réf. F-9)

• L’humidité et la température de pièce sont élevées. Nous vous recommandons
de boire de l’eau ou de baisser la température de la pièce. (Réf. F-10)

FRANÇAIS

ERREUR D’AFFICHAGE

INDICATION NUMÉRIQUE SOLUTION

Si l'erreur survient à nouveau, contactez le centre de service Sharp.

Assurez-vous que le fi ltre et le bac d'humifi cation sont correctement
installés, puis mettez à nouveau l’appareil en route.

Débranchez l’appareil, attendez une minute puis branchez l'appareil
à nouveau.

F-16

SPÉCIFICATIONS

Modèle UA-HG60E UA-HG50E UA-HG40E

Alimentation électrique 220-240 V 50-60 Hz

Réglage de vitesse de ventilateur

Vitesse de ventilateur

3

(m

AIR

PROPRE

Puissance nominale (W)

/heure)

Niveau de bruit (dBA)
Vitesse de ventilateur

NET­TOYAGE
DE L'AIR

ET HUMIDI-

FICATION

Puissance nominale (W)

Niveau de bruit (dBA)

3

(m

/heure)

Humidifi cation

(mL/heure)*

1

Taille de pièce recommandée (m

Taille de pièce recommandée pour ions

Plasmacluster haute densité (m

2

)

Capacité du réservoir d'eau (L) 3,0 2,5 2,5

Capteurs

Longueur de cordon (m) 2,0

Dimensions (mm) 370 (L) × 293 (P) × 660 (H) 345 (L) × 262 (P) × 631 (H) 345 (L) × 262 (P) × 631 (H)

Poids (kg) 10,5 9,2 9,2

MAX MED FAIBLE MAX MED FAIBLE MAX MED FAIBLE

408 240 72 306 180 60 240 120 60

72 38 5,0 53 26 5,0 31 12 5,0
53 48 24 52 47 19 46 40 19

342 240 72 240 120 60 210 120 60

55 40 6,5 33 14 6,5 24 14 6,5
49 48 24 46 40 20 43 40 20

630 470 200 450 300 150 400 300 150

2

2

)*

3

*

~50 ~38 ~28

~35 ~28 ~21

Poussière (sensible) / Odeur / Lumière /

Température et humidité / Mouvement

Poussière (sensible) / Lu-

Température et humidité

mière /

*1 • La quantité d'humidifi cation change selon les températures et humidités intérieures et extérieures.
La quantité d'humidifi cation augmente lorsque la température augmente ou que l'humidité diminue.
La quantité d'humidifi cation diminue lorsque la température diminue ou que l'humidité augmente.

• Conditions de mesure: 20 ºC, 30 % d'humidité (JEM1426)
*2 • La taille de pièce recommandée est appropriée pour l'utilisation de l'appareil en vitesse de ventilateur maximale.

• La taille de la pièce recommandée indique l'espace duquel une certaine quantité de poussière peut être extraite en 30 minutes.
*3 • Taille d'une pièce dans laquelle environ 7000 ions ont été mesurés par centimètre cube au centre de la pièce lorsque le produit est placé

près d'un mur, fonctionne en réglage de mode MED et est placé à une hauteur d'environ 1,2 mètres du sol.

Puissance en veille

Lorsque le cordon d’alimentation est branché dans une prise murale, l'appareil ne consomme qu’environ 1,2 Watts
en veille afi n de faire fonctionner ses circuits électriques.
Pour économiser de l'énergie, débranchez le cordon d'alimentation lorsque l’appareil n'est pas utilisé.

F-17
