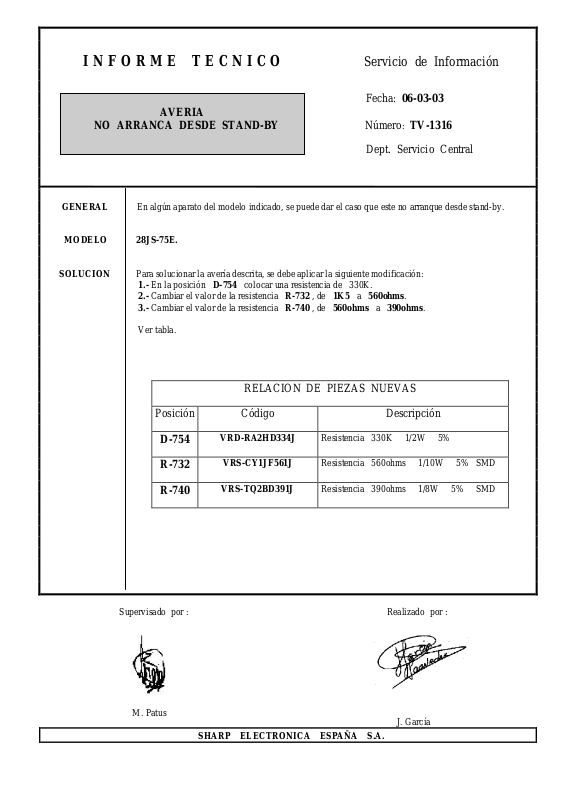

I N F O R M E T E C N I C O Servicio de Información

Fecha: 06-03-03
AVERIA

NO ARRANCA DESDE STAND-BY Número: TV-1316

Dept. Servicio Central

GENERAL En algún aparato del modelo indicado, se puede dar el caso que este no arranque desde stand-by.

MODELO 28JS-75E.

SOLUCION Para solucionar la avería descrita, se debe aplicar la siguiente modificación:

1.- En la posición D-754 colocar una resistencia de 330K.

2.- Cambiar el valor de la resistencia R-732 , de 1K5 a 560ohms.

3.- Cambiar el valor de la resistencia R-740 , de 560ohms a 390ohms.

Ver tabla.

Supervisado por :

SHARP ELECTRONICA ESPAÑA S.A.

Posición

D-754
R-732
R-740

M. Patus

RELACION DE PIEZAS NUEVAS

Código

VRD-RA2HD334J

VRS-CY1JF561J

VRS-TQ2BD391J

Realizado por :

J. García

Resistencia 330K 1/2W 5%

Resistencia 560ohms 1/10W 5% SMD

Resistencia 390ohms 1/8W 5% SMD

Descripción
