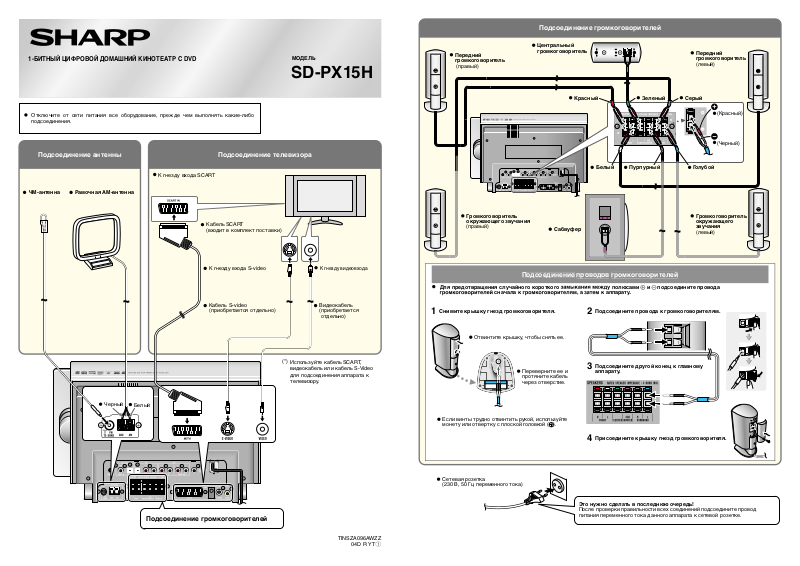

1-БИТНЫЙ ЦИФРОВОЙ ДОМАШНИЙ КИНОТЕАТР С DVD

Отключите от сети питания все оборудование, прежде чем выполнять какие-либо
подсоединения.

Подсоединение антенны Подсоединение телевизора

К гнезду входа SCART

ЧМ-антенна Рамочная АМ-антенна

Кабель SCART
(входит в комплект поставки)

МОДЕЛЬ

SD-PX15H

Черный

Белый

К гнезду входа S-video

Кабель S-video
(приобретается отдельно)

К гнезду видеовхода

Видеокабель
(приобретается
отдельно)

(*)

Используйте кабель SCART,
видеокабель или кабель S-Video
для подсоединения аппарата к
телевизору.

Подсоединение громкоговорителей

TINSZA096AWZZ

04D R YT

Передний

й

о

олюсами

а

ала

громкоговоритель
(правый)

Подсоединение громкоговорителей

Центральный
громкоговоритель

Передний
громкоговоритель

(левый)

Громкоговоритель
окружающего звучания

(правый)

одсоединениепроводовгромкоговорителе

ляпредотвращенияслучайногокоротког

нач

Красный

Сабвуфер

Зеленый

п

.

подсоединитепровод

Серый

(Красный)

(Черный)

ГолубойПурпурныйБелый

Громкоговоритель
окружающего
звучания

(левый)

Снимите крышку гнезд громкоговорителя.

1

Отвинтите крышку, чтобы снять ее.

Переверните ее и
протяните кабель
через отверстие.

Если винты трудно отвинтить рукой, используйте
монету или отвертку с плоской головкой ( ).

Сетевая розетка
(230 В, 50 Гц переменного тока)

Подсоедините провода к громкоговорителям.

2

Подсоедините другой конец к главному

3

аппарату.

Присоедините крышку гнезд громкоговорителя.

4

Это нужно сделать в последнюю очередь!

После проверки правильности всех соединений подсоедините провод
питания переменного тока данного аппарата к сетевой розетке.
