sharp SD-AT100H, SD-SH111H Service Manual

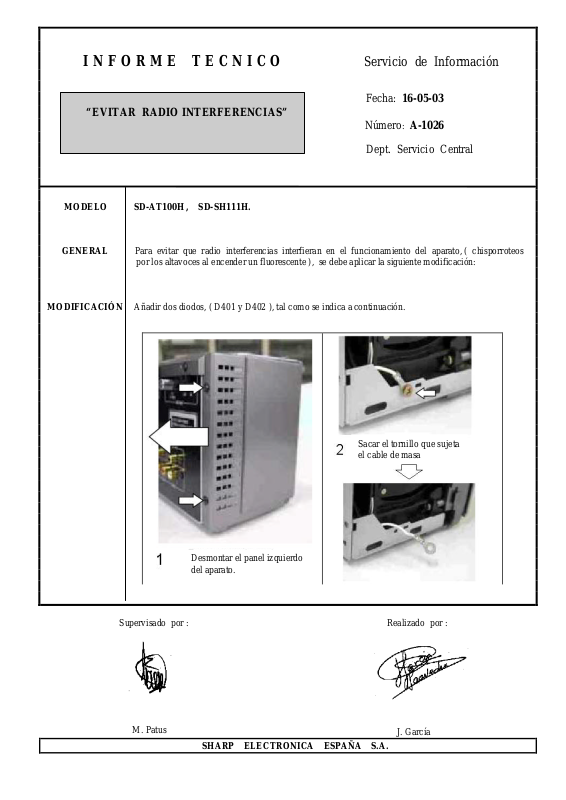

I N F O R M E T E C N I C O Servicio de Información

Fecha: 16-05-03 “EVITAR RADIO INTERFERENCIAS”

Número: A-1026

Dept. Servicio Central

MODELO SD-AT100H , SD-SH111H.

GENERAL Para evitar que radio interferencias interfieran en el funcionamiento del aparato, ( chisporroteos por los altavoces al encender un fluorescente ), se debe aplicar la siguiente modificación:

MODIFICACIÓN Añadir dos diodos, ( D401 y D402 ), tal como se indica a continuación.

Supervisado por :

Desmontar el panel izquierdo del aparato.

Realizado por :

Sacar el tornillo que sujeta el cable de masa

M. Patus

J. García

SHARP ELECTRONICA ESPAÑA S.A.

deben tocar esta área.

Cortar el cable de masa. Cortarlo a 30mm del terminal

Tubo UL

Diodos

Cubrir los diodos con el tubo UL y aplicar pegamento para evitar que el tubo se mueva.

RELACION DE PIEZAS NUEVAS

Posición

D-401

Código

VHDDS1SS133-1

D-402

------

UT03R7TP03000

Añadir el tubo UL. Soldar los diodos entre los dos cables. La polaridad de los diodos se muestra abajo.

Fijar el terminal con el tornillo

ATENCIÓN

El área indicada corresponde a la zona de movimiento del mecanismo de la puerta, ni el pegamento ni el cable

Descripción

Diodo de silicio DS1SS133

Tubo UL , largo 25 a 35mm diámetro 3,7 a 4mm
