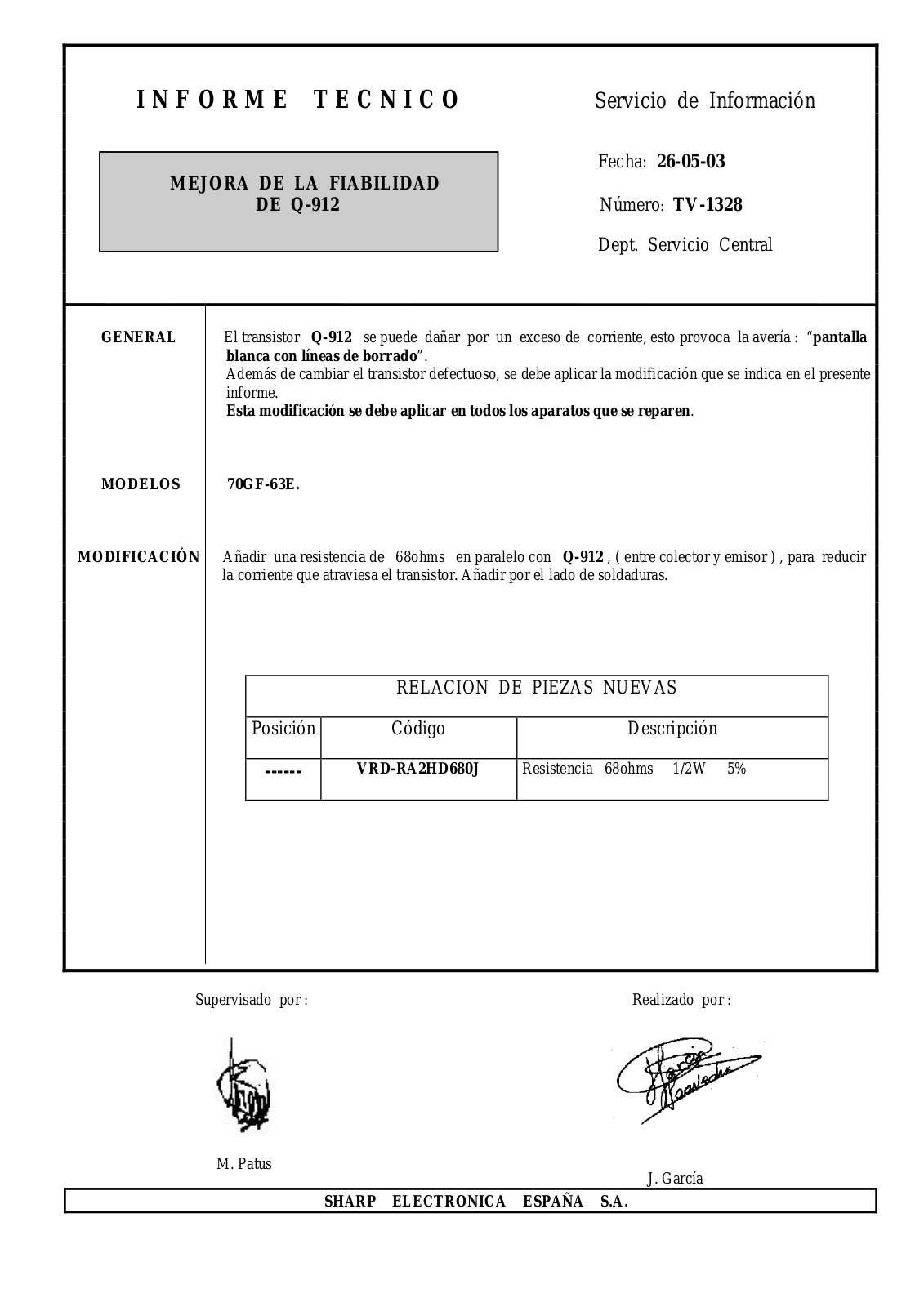

I N F O R M E T E C N I C O Servicio de Información

Fecha: 26-05-03 MEJORA DE LA FIABILIDAD

DE Q-912 Número: TV-1328

Dept. Servicio Central

GENERAL El transistor Q-912 se puede dañar por un exceso de corriente, esto provoca la avería : “pantalla blanca con líneas de borrado”. Además de cambiar el transistor defectuoso, se debe aplicar la modificación que se indica en el presente informe. Esta modificación se debe aplicar en todos los aparatos que se reparen.

MODELOS 70GF-63E.

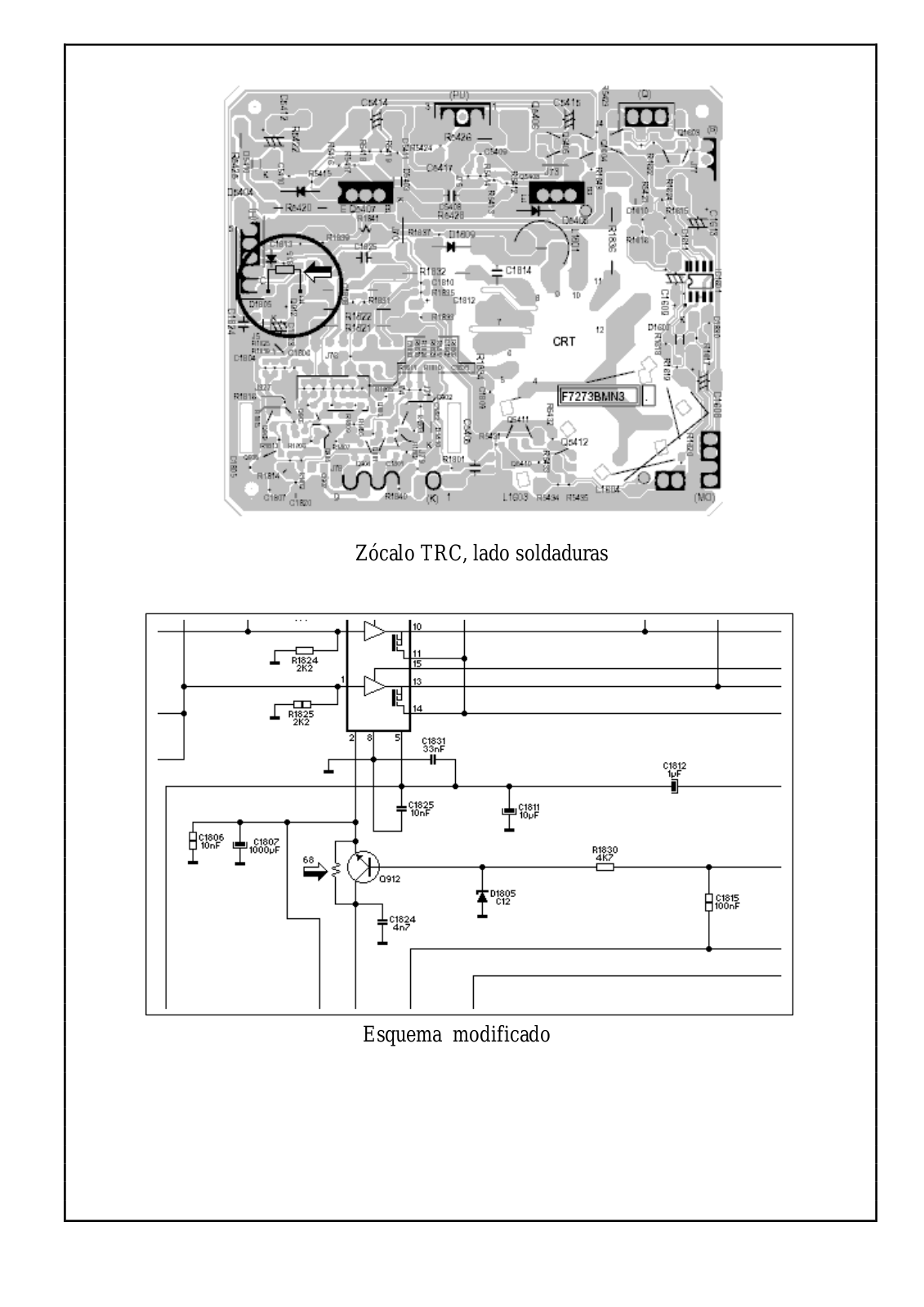

MODIFICACIÓN Añadir una resistencia de 68ohms en paralelo con Q-912 , ( entre colector y emisor ) , para reducir la corriente que atraviesa el transistor. Añadir por el lado de soldaduras.

Supervisado por :

SHARP ELECTRONICA ESPAÑA S.A.

Posición

------

M. Patus

RELACION DE PIEZAS NUEVAS

Código

VRD-RA2HD680J

Resistencia 68ohms 1/2W 5%

Realizado por :

J. García

Descripción
