PROJECTEUR DE DONNEES

MODELE

PG-D50X3D PG-D45X3D

Introduction Installation

Mise en route

rapide

MODE D'EMPLOI

Raccordements

Opération de

base

Fonctions

pratiques

Appendice

REMARQUE IMPORTANTE

• Pour vous aider à retrouver votre projecteur en cas de perte ou de vol, veuillez noter le numéro de modèle et série, inscrit sur le panneau de fond du projecteur, et conserver soigneusement cette information.

• Avant de recycler l'emballage, vérifiez convenablement son contenu en vous reportant à la liste « Accessoires fournis » de la page

11.

N° de modèle :

N° de série :

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is ﬁ tted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked of the plug, must be used. Always reﬁ t the fuse cover after replacing the fuse. Never use the plug without the fuse cover ﬁ tted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and ﬁ t an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To ﬁ t an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured green-and-yellow must be connected to the terminal in the

•

The wire which is coloured blue must be connected to the terminal which is marked

•

The wire which is coloured brown must be connected to the terminal which is marked

•

or and of the same rating as above, which is also indicated on the pin face

Green-and-yellow : Earth Blue : Neutral Brown : Live

plug which is marked by the letter E or by the safety earth symbol or green-and-yellow.

with the letter N or coloured black.

with the letter L or coloured red.

or coloured green

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

Représentant autorisé pour le marché de la communauté européenne.

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

U.E. UNIQUEMENT

iii

The supplied CD-ROM contains operation instructions in English, German, French, Spanish, Italian, Dutch, Swedish, Portuguese, Korean, Chinese and Arabic. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Schwedisch, Portugiesisch, Koreanisch, Chinesisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, espagnol, italien, néerlandais, suédois, portugais, coréen, chinois et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, español, italiano, holandés, sueco, portugués, coreano, chino y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, spagnolo, italiano, olandese, svedese, portoghese, coreano, cinese e arabo. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Spaans, Italiaans, Nederlands, Zweeds, Portugees, Koreaans, Chinees en Arabisch. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, spanska, italienska, holländska, svenska, portugisiska, koreanska, kinesiska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Espanhol, Italiano, Holandês, Sueco, Português, Coreano, Chinês e Árabe. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Avant d'utiliser ce projecteur, veuillez lire attentivement ce mode d'emploi.

Introduction

AVERTISSEMENT :

Source de lumière de grande intensité. Ne pas ﬁ xer les yeux

FRANÇAIS

sur le faisceau lumineux, ne pas le regarder directement. S'assurer tout spécialement que les enfants ne ﬁ xent pas les yeux directement sur le faisceau.

AVERTISSEMENT :

ATTENTION

RISQUE D'ÉLECTROCUTION.

NE PAS RETIRER LES VIS

À L'EXCEPTION DE LA VIS

RÉSERVÉE À L'ENTRETIEN.

ATTENTION : AFIN D'ÉVITER LES RISQUES

D'ÉLECTROCUTION,

NE PAS RETIRER LE CAPOT SUPÉRIEUR.

L'APPAREIL NE CONTIENT AUCUNE PIÈCE QUE L'UTILISATEUR

PUISSE REMPLACER, À L'EXCLUSION DE LA LAMPE.

CONFIER TOUTE RÉPARATION À UN PERSONNEL QUALIFIÉ.

Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Le symbole de l'éclair inscrit dans un triangle équilatéral est un avertissement à l'attention de l'utilisateur sur la présence, à l'intérieur du produit, de pièces non isolées soumises à une « très haute tension » pouvant provoquer une électrocution.

Le symbole du point d'exclamation, inscrit dans un triangle équilatéral, a pour objet d'appeler l'attention de l'utilisateur sur la présence, dans la documentation accompagnant le produit, d'importantes instructions concernant son mode opératoire et son entretien (réparation).

AVERTISSEMENT :

Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l'utilisateur peut être obligé de prendre les mesures nécessaires.

AVERTISSEMENT :

apportées à cet appareil qui ne seraient pas expressément approuvées par le fabricant peuvent entraîner, pour l'utilisateur, la perte du droit de faire fonctionner cet appareil.

Les règles FCC stipulent que toute modiﬁ cation et transformation

ETATS-UNIS UNIQUEMENT

Le câble d'ordinateur fourni doit être utilisé avec l'appareil. Ce câble garantit la conformité de l'appareil avec les règles FCC concernant la Classe A.

ETATS-UNIS UNIQUEMENT

INFORMATIONS

Cet appareil a été testé et reconnu conforme aux limites prescrites pour le matériel numérique de Classe A, selon les spéciﬁ cations de la 15ème partie des Règles de la Commission Fédérale des Communications (FCC). Ces règles sont conçues pour assurer une protection sufﬁ sante contre des interférences nuisibles dans une zone résidentielle. Cet appareil génère, utilise et peut émettre des signaux radioélectriques et, s'il n'est pas installé et employé conformément aux prescriptions de son mode d'emploi, il peut provoquer des interférences de communications radio. Etant donné que cet appareil risque de provoquer effectivement des interférences nuisibles dans une zone résidentielle, l'utilisateur sera tenu d'y remédier et d'éliminer les interférences à son propre compte.

ETATS-UNIS UNIQUEMENT

MISE AU REBUT DE L'APPAREIL

Ce produit comporte des soudures plomb-étain, et une lampe contenant une faible quantité de mercure. La mise au rebut de ces matériaux peut être réglementée en raison de considérations environnementales. Pour la mise au rebut ou le recyclage, veuillez consulter la réglementation locale, l'Electronics Industry Alliance : www.eiae.org, l'organisation de recyclage de lampe www.lamprecycle.org ou Sharp au 1-800-BE-SHARP.

ETATS-UNIS UNIQUEMENT

Précautions liées au remplacement de la lampe

Ce projecteur utilise une lampe à mercure pressurisée. Un bruit sourd peut indiquer une panne de la lampe.

■

Une panne de la lampe peut être attribuée à diverses sources comme : choc excessif, refroidissement impropre, surface rayée ou détérioration de la lampe due à un dépassement du délai d'utilisation. La durée d'utilisation avant que ne se produise une défaillance varie considérablement selon la lampe et/ou les conditions et fréquences d'utilisation. Il est important de noter qu'une défaillance se traduit souvent par l'éclatement de l'ampoule. Lorsque le témoin de remplacement de la lampe et l'icône d'afﬁ chage à l'écran sont allumés, il est recommandé

■

de remplacer la lampe par une autre immédiatement, même si lampe semble fonctionner normalement. Si la lampe se rompt, des débris de verre risquent de se répandre dans le projecteur. Le cas

■

échéant, nous vous recommandons de prendre contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour assurer une opération sûre. Si la lampe se rompt, les débris de verre peuvent se répandre dans le compartiment de la lampe ou

■

bien le gaz contenu dans la lampe peut être dispersé dans la pièce via la sortie d'air. Comme le gaz de cette lampe contient du mercure, aérez bien la pièce si la lampe casse et évitez toute exposition au gaz dissipé. En cas d'exposition au gaz, consultez un médecin aussi vite que possible.

Attention

Ne déposez pas la lampe du projecteur juste après utilisation. La lampe sera très chaude et pourra

• être à l'origine d'une brûlure ou blessure.

•

Attendez au moins une heure après que le câble d'alimentation ait été débranché pour permettre à la surface de la lampe de refroidir complètement avant de l'enlever.

•

Ne touchez pas la surface en verre de la lampe ou l'intérieur du projecteur.

•

Ne desserrez pas d'autres vis sauf celles du couvercle de la lampe et de l'unité de la lampe.

•

Veillez à remettre à zéro la minuterie de la lampe uniquement lors du remplacement de la lampe. Si vous remettez à zéro la minuterie de la lampe et continuez à utiliser la même lampe, vous risquez d'endommager ou de faire exploser la lampe.

■

Changez la lampe avec précaution en respectant les instructions décrites aux pages * Si vous le souhaitez, vous pouvez faire remplacer la lampe chez votre revendeur de

projecteur Sharp autorisé ou service après-vente le plus proche.

* Si la nouvelle lampe ne s'allume pas après remplacement, apportez votre projecteur au revendeur de projecteur

Sharp autorisé ou au service après-vente le plus proche pour réparation.

55 à 57.

Comment lire ce mode d'emploi

Les caractéristiques techniques diffèrent légèrement en fonction du modèle. Néanmoins,

■

vous pouvez brancher et opérer tous les modèles de la même façon.

Dans ce mode d'emploi, illustrations et afﬁ chages à l'écran sont simpliﬁ és pour explication et

• peuvent légèrement différer de l'afﬁ chage réel.

Utilisation de l'écran du menu

Touche MENU/HELP

Touches de réglage (P/R/O/Q)

Touche ENTER

Touche RETURN

Touche ENTER

Touches utilisées dans cette opération

Touche utilisée dans cette étape

Afﬁ chage à l'écran

Sélections du menu (Ajustements)

Exemple : Ajus tement de « Luminos. ».

Cette opératio n peut également être ef fectuée en utilisant le s touches sur le projecteur.•

Appuyez sur MENU/HELP.

L'écran du m enu « Image » pour le mode

• d'entrée sélectionné est afﬁ ché.

Appuyez sur Q ou O et sélectionnez

« Image » pour a juster.

Touches de réglage (P/R/O/Q)

Touche RETURN

Appuyez sur RETURN

• pour revenir à l'écr an précédent lo rsque le menu est afﬁ ché.

Touche MENU/HELP

Exemple : Menu d e l'écran « Image » pour entrée COMPUTER (RVB)

Rubrique du menu

ECR

Image ECR PRJ Rés. Aide

Mode image

Contraste 0 Luminos. Rouge Bleu Temp Clr BrilliantColor Réglage C.M.S. C.M.S. Réduction bruit Eco+Veille Réinitial.

SÉL./ADJ. ENTR. FIN

Standard

0 0

0 0 0

En service

Hors service En service

Introduction

...............Indique des précautions relatives à l'utilisation du projecteur.

Info

Indique des informations supplémentaires pour la mise en place

Remarque

...

et l'opération du projecteur.

Pour référence ultérieure

Entretien

P. 52

Guide de dépannage

P. 59 et 60

Index

P. 64

Table des matières

Préparat ifs

Introduction

Comment lire ce mode d'emploi ............3

Table des matières .................................4

MESURES DE SÉCURITÉ

IMPORTANTES ....................................6

Comment accéder aux modes

d'emploi de format PDF .....................10

Accessoires ..........................................11

Nomenclature et fonctions ...................12

Projecteur ............................................... 12

Vue arrière .............................................. 13

Insérer les piles ....................................... 15

Portée d'utilisation .................................. 15

Mise en route rapide

Mise en route rapide .............................16

Installation et projection .......................... 16

Installation

Mise en place du projecteur .................18

Réglage vidéo......................................... 18

Mise en place du projecteur .................... 18

Installation standard (Projection avant) .... 18

Installation pour montage au plafond ...... 18

Mode de projection (PRJ) ....................... 19

Taille de l'écran et distance de projection

Raccordements

Raccordement du projecteur à

un autre appareil ................................21

Commander le projecteur à

l'aide d'un ordinateur .........................24

Raccordement du cordon d'alimentation

Utilisation

Opération de base

Mise sous/hors tension du projecteur

Mise sous tension du projecteur ............. 26

Mise hors tension (Mettre le projecteur

Projection de l'image ............................27

Ajuster l'image projetée .......................... 27

Corriger la distorsion trapézoïdale ........... 28

Commuter le mode d'entrée ................... 29

Ajuster le volume .................................... 29

Afﬁ cher l'écran noir et couper

Mode redimensionner ............................. 30

...... 20

....25

....26

en mode veille) ..................................... 26

provisoirement le son ........................... 29

Fonctions pratiques

Opérer avec la télécommande .............32

Afﬁ cher et régler le minuteur de la pause

Afﬁ chage du pointeur .............................. 32

Utilisation de la fonction de spot ............. 32

Commutation du mode Eco+Veille .......... 32

Sync. Automat. (Ajustement Sync. Automat.)

Gel d'une image mobile .......................... 33

Sélectionner le mode d'image ................ 33

Afﬁ chage d'une partie agrandie d'image Utilisation de la télécommande comme

souris d'ordinateur sans ﬁ l ................... 34

Rubriques du menu ..............................35

Utilisation de l'écran du menu ..............38

Sélections du menu (Ajustements) .......... 38

Ajustement de l'image (Menu « Image »)

Sélectionner le mode d'image ................ 40

Ajuster l'image ........................................ 41

Ajuster la température de couleur ........... 41

Ajuster les couleurs ................................ 41

Progressif ............................................... 42

Réduction numérique du bruit (DNR) ...... 42

Eco+Veille ............................................... 42

Ajuster l'image projetée

(Menu « REG-ECR ») ..........................43

Régler le mode redimensionner .............. 43

Ajuster la position de l'image .................. 43

Correction trapèze .................................. 43

Réglage de l'overscan ............................ 43

Régler l'afﬁ chage à l'écran ...................... 43

Sous-titre codé ....................................... 44

Sélectionner l'image d'arrière-fond ......... 44

Retourner/Inverser les images projetées

DLP

LinkTM ............................................ 44

Inverser DLP

Réglage du signal vidéo .......................... 44

Sélectionner la langue de

l'afﬁ chage à l'écran .............................. 44

LinkTM ............................... 44

Ajuster les fonctions du projecteur

(Menu « REG-PRJ ») ..........................45

Sync. Automat. (Réglage de la

synchronisation automatique)............... 45

Fonction d'extinction automatique .......... 45

Fonction de remise en marche automatique

Mode VEILLE ......................................... 45

Régler le bip de conﬁ rmation

(Son du système) ................................. 45

Paramétrer le type de sortie audio .......... 46

Réglage de l'enceinte ..............................46

Entrée audio ........................................... 46

Sélection de la vitesse de

transmission (RS-232C) ....................... 46

Réglage du mode ventilation .................. 46

Fonction de verrouillage du système ....... 46

Vériﬁ er le statut de la durée

de vie de la lampe ................................ 47

Fonction blocage touches ...................... 48

... 32

.... 33

... 33

...40

.... 44

.... 45

Introduction

Conﬁ guration de l'environnement du

réseau du projecteur (Menu « Réseau »)

Activation du mot de passe .................... 49

Réglage du client DHCP ......................... 50

Activation de TCP/IP .............................. 50

Conﬁ rmation des informations du

projecteur ............................................ 50

Guide de dépannage avec le

menu « Aide » .....................................51

Utiliser les fonctions du menu « Aide » .... 51

Référence

Appendice

Entretien ...............................................52

Indicateurs d'entretien ..........................53

À propos de la lampe ...........................55

Lampe .................................................... 55

Précaution quant à la lampe ................... 55

Remplacement de la lampe .................... 55

Déposer et poser la lampe ...................... 56

Remettre à zéro la minuterie

de la lampe .......................................... 57

Tableau de compatibilité PC.................58

Guide de dépannage ............................59

Pour l'assistance SHARP .....................61

Fiche technique ....................................62

Dimensions ...........................................63

Index .....................................................64

.....49

MESURES DE SÉCURITÉ IMPORTANTES

ATTENTION :

Veuillez lire toutes ces instructions avant de faire fonctionner

ce produit et les conserver pour toutes consultations ultérieures.

L'électricité peut être utilisée pour beaucoup de fonctions utiles. Ce produit a été conçu et fabriqué pour assurer une utilisation en toute sécurité. CEPENDANT, TOUTE UTILISATION INCORRECTE PEUT CAUSER UNE ÉLECTROCUTION OU DÉCLENCHER UN INCENDIE. Pour éviter de contourner les dispositifs de sécurité incorporés à ce produit, veuillez respecter les règles de base suivantes pour son installation, utilisation et entretien.

1. Lire les instructions

Avant d'utiliser l'appareil, veuillez lire les instructions de sécurité et d'emploi.

2. Conserver les instructions

Les instructions de sécurité et d'emploi doivent être soigneusement conservées pour référence ultérieure.

3. Respecter les avertissements

Tous les avertissements apposés sur l'appareil ou notés dans le mode d'emploi doivent être respectés.

4. Suivre les instructions

Toutes les instructions de fonctionnement et d'emploi doivent être scrupuleusement suivies.

5. Nettoyage

Débranchez la prise secteur de l'appareil avant de le nettoyer. N'utilisez pas de liquides ou aérosols de nettoyage. Utilisez uniquement un chiffon humide pour nettoyer l'appareil.

6. Options

N'utilisez pas d'option non conseillée par le fabricant de l'appareil qui pourrait présenter le moindre risque.

7. Eau et humidité

N'utilisez pas cet appareil près d'un point d'eau,

--- à proximité d'une baignoire, d'un lavabo, d'un évier ou dans un sous-sol humide par exemple.

8. Accessoires

Ne déposez pas l'appareil sur un support instable. L'appareil risque de tomber et de causer des blessures graves à un enfant ou un adulte et d'être sérieusement endommagé. Utilisez uniquement les types de support conseillés par le fabricant ou vendus avec l'appareil. La ﬁ xation de l'appareil à un accessoire doit être conforme aux instructions du fabricant et doit être réalisée au moyen des pièces conseillées par le fabricant.

9. Transport

L'ensemble appareil et chariot doit être manoeuvré avec soin. Tout arrêt brutal, effort excessif ou inégalité du sol risque d'entraîner le renversement du chariot et la chute de l'appareil.

10. Ventilation

Les oriﬁ ces et découpes pratiqués sur le coffret sont destinés à assurer la ventilation de l'appareil aﬁ n d'obtenir un fonctionnement ﬁ able et d'éviter les surchauffes. Ces ouvertures ne doivent pas être obstruées en plaçant par exemple l'appareil sur un lit, un canapé, un tapis et toute autre surface similaire. L'appareil ne doit pas être installé dans un meuble, bibliothèque ou étagères si la ventilation adéquate ne peut être assurée et les instructions du fabricant respectées.

11. Sources d'alimentation

Cet appareil ne doit être alimenté qu'à partir du type de source indiqué sur la plaquette signalétique. Au moindre doute concernant le type de source disponible, contactez le revendeur de l'appareil ou la compagnie d'électricité. Dans le cas d'appareils fonctionnant sur batterie ou autre source que le secteur, reportez-vous au mode d'emploi.

12. Mise à la terre ou polarisation

Ce produit est équipé d'un des types de prise suivant. Si la prise mâle du câble d'alimentation ne correspond pas à celle du secteur, contactez un électricien pour la remplacer. N'utilisez la prise sans la sécurité supplémentaire offerte par ce type de prise. a. Type de prise à deux ﬁ ls (secteur). b. Type de prise à trois ﬁ ls (secteur) avec

une borne de mise à la masse.

Cette dernière ne s'enﬁ che que dans

une prise du secteur adéquate.

13.

Protection du cordon d'alimentation

Faites passer le cordon d'alimentation de façon à ce qu'il ne puisse être abîmé, piétiné, écrasé par un meuble ou tout objet lourd; examinez soigneusement le cheminement du cordon d'alimentation entre la prise du secteur et I'entrée de l'appareil.

14. Orage

Par mesure de protection complémentaire, débranchez le cordon d'alimentation de la prise du secteur dès que survient un orage ou encore lorsque l'appareil ne va pas être utilisé pendant une longue période. Ainsi, l'appareil ne sera pas exposé à une surtension éventuelle du secteur due à la foudre.

15. Surcharge

Evitez de surcharger les prises du secteur murales ou intégrées ainsi que les rallonges car cela risque de provoquer un incendie ou une électrocution.

16. Introduction d'objets étrangers et de liquide

N'essayez pas d'introduire des objets dans les ouvertures de l'appareil car ceux-ci risquent d'enter en contact avec les composants soumis à des hautes tensions et provoquer un incendie ou une électrocution. Evitez d'asperger ou de renverser le moindre liquide sur l'appareil.

17. Réparation

Ne tentez aucune réparation de cet appareil par vous-même car l'ouverture ou le retrait du boîtier expose des composants soumis à des hautes tensions qui présentent des risques importants d'électrocution. Adressez-vous à un technicien qualiﬁ é pour toute réparation.

18. Dégâts entraînant une réparation

Dans les cas suivants, débranchez le cordon d'alimentation et faites vériﬁ er ou réparer l'appareil par du personnel qualiﬁ é : a. Le cordon d'alimentation ou sa ﬁ che est

endommagé.

b. Un liquide a été renversé sur l'appareil

ou un objet étranger a été introduit dans l'appareil.

L'appareil a été exposé à la pluie ou à l'eau.

L'appareil ne fonctionne pas normalement bien que les instructions du mode d'emploi aient été respectées. N'utilisez pas d'autres commandes que celles mentionnées dans ce document car toute action risque d'endommager l'appareil et d'entraîner, le plus souvent, l'intervention coûteuse d'un technicien qualiﬁ é aﬁ n de rétablir les conditions normales de fonctionnement.

L'appareil est tombé ou a été endommagé d'une manière ou d'une autre.

f. Les performances de l'appareil se sont

nettement dégradées et un entretien semble nécessaire.

19. Pièces de rechange

Si une pièce doit être remplacée, assurezvous auprès du service de réparation que le remplacement sera effectué avec une pièce prescrite par le fabricant ou ayant des caractéristiques identiques. Des pièces de rechange non autorisées pourraient causer un incendie, une électrocution ou d'autres dangers.

20. Contrôle de sécurité

A la ﬁ n de toute intervention d'entretien ou de réparation, demandez au technicien d'effectuer les vériﬁ cations de sécurité pour déterminer si le produit est en état de fonctionnement correct.

21. Montage mural ou au plafond

Ce produit doit être monté sur un mur ou au plafond uniquement de la manière recommandée par le fabricant.

22. Chaleur

Cet appareil doit être placé loin des sources de chaleur telles que les radiateurs, accumulateurs de chaleur, poêles et autres appareils produisant de la chaleur (y compris les ampliﬁ cateurs).

Introduction

DLP® et le logo DLP sont des marques déposées de Texas Instruments, et BrillantColor

• et DLP® LinkTM sont des marques de commerce de Texas Instruments.

•

Microsoft

et Windows® sont des marques déposées de Microsoft Corporation aux États-

Unis et/ou dans d'autres pays.

•

PC/AT est une marque déposée de International Business Machines Corporation aux États-Unis.

•

Adobe

Reader® est une marque de commerce de Adobe Systems Incorporated.

Macintosh

est une marque déposée de Apple Computer, Inc. aux États-Unis et/ou dans

d'autres pays.

•

PJLink est une marque déposée ou une marque de commerce d aux États-Unis, au Canada, en U.E., en Chine et/ou dans d

•

Tous les autres noms de produits ou société sont des marques de commerce ou des

application au Japon,

autres pays/régions.

marques déposées de leur société respective. Certains circuits intégrés utilisés dans ce produit font l'objet de secrets de fabrication

• appartenant à Texas Instruments. Il est donc interdit de copier, de modiﬁ er, d'adapt, de traduire, de distribuer, d'étudier la conception, de démonter ou de décompiler leur contenus.

Observez les précautions suivantes lors de l'installation du projecteur.

Précaution quant à la lampet

Danger potentiel de débris de verres en cas

■

de rupture de la lampe. Si la lampe rompt, contactez le revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour remplacement. Voir « À propos de la lampe » à la page

55.

Précaution quant à l'installation du projecteur

Pour un entretien minimum et pour préserver

■

une qualité d'image élevée, SHARP recommande que ce projecteur soit installé dans un endroit sans humidité, poussière, ni fumée de cigarette. Lorsque le projecteur est soumis à ces environnements, les entrée et sortie d'air et l'objectif doivent être nettoyés plus souvent. Tant que le projecteur est nettoyé régulièrement, l'utilisation dans ce type d'environnement ne réduira pas la durée d'utilisation globale de l'unité. Le nettoyage des pièces internes ne doit être conﬁ é qu'à un revendeur de projecteur Sharp autorisé ou au service après-vente.

Reposez vos yeux de temps en temps.

■

Regarder continuellement un écran pendant de longues heures peut se traduire par une tension de l'œil. Veillez à reposer vos yeux de temps en temps.

N'installez pas le projecteur dans des endroits en plein soleil ou exposés à une forte lumière

■

Placez l'écran de façon à ce qu'il ne soit pas en plein soleil ou sous l'éclairage direct de la pièce. La lumière tombant directement sur l'écran fait déteindre les couleurs, rendant le visionnement difﬁ cile. Fermez les rideaux et atténuez les lumières si vous installez l'écran dans une pièce ensoleillée ou lumineuse.

Précaution d'installation du projecteur

■

Placez le projecteur sur un endroit plat dans la plage de réglage (9 degrés) du pied ajustable.

■

Après acquisition du projecteur, une faible odeur peut s'échapper de l'oriﬁ ce d'aération lorsque l'appareil est mis sous tension la première fois. Ceci est normal et ne constitue pas un dysfonctionnement. Elle disparaîtra après utilisation du projecteur.

Lorsque vous utilisez le projecteur en haute altitude comme à la montagne (à une altitude de 1 500 mètres environ (4 900 pieds) ou plus)

Lorsque vous utilisez le projecteur en haute

■

altitude où l'air est raréﬁ é, réglez « Mode Ventilation » sur « Élevé ». Omettre de procéder à ce réglage peut avoir une incidence sur la longévité du système optique. Utilisez le projecteur à des altitudes

■

inférieures ou égales à 2 300 mètres (7 500 pieds).

Avertissement à propos de la mise en place du projecteur en hauteur

■

Lors de la mise en place du projecteur en hauteur, veillez à l'immobiliser avec soin pour éviter des blessures corporelles dues à la chute du projecteur.

Ne soumettez pas le projecteur à une forte secousse et/ou vibration.

■

Protégez l'objectif pour ne pas frapper ou endommager sa surface.

Evitez les endroits aux températures extrêmes.

■

La température de service du projecteur est de 41°F à 95°F (+5°C à +35°C).

■

La température de rangement du projecteur est de –4°F à 140°F (–20°C à +60°C).

Ne bloquez pas les sortie et entrée d'air.

■

Laissez au moins 11 13/16 pouces (30 cm) d'espace entre la sortie d'air et le mur ou l'obstacle le plus proche.

■

Veillez à ce que l'entrée et la sortie d'air ne soient pas obstruées.

■

Si le ventilateur de refroidissement est bouché, un circuit de protection mettra automatiquement le projecteur en mode veille pour éviter une surchauffe. Ceci n'est pas le signe d'un dysfonctionnement. (Voir pages 53 et 54.) Débranchez le cordon d'alimentation du projecteur de la prise murale et attendez au moins 10 minutes. Placez le projecteur là où les entrée et sortie d'air ne sont pas bloquées, rebranchez le cordon d'alimentation et mettez sous tension le projecteur. Ceci ramènera le projecteur à sa condition d'opération normale.

Précaution quant à l'utilisation du projecteur

Si vous n'avez pas l'intention d'utiliser le

■

projecteur pendant une période prolongée ou avant de déplacer le projecteur, assurezvous de débrancher le cordon d'alimentation de la prise secteur murale et de débrancher les autres câbles qui y sont raccordés. Ne transportez pas le projecteur en le

■

tenant par l'objectif. Lorsque vous rangez le projecteur, assurez-

■

vous d'avoir fermé l'obturateur d'objectif. Ne placez pas le projecteur en plein soleil, ni

■

à proximité d'une source de chaleur. Car ceci pourrait décolorer le coffret ou déformer le boîtier plastique.

Autre équipement raccordé

Lors du raccordement d'un ordinateur ou

■

d'un autre équipement audio-visuel au projecteur, procédez aux raccordements APRÈS avoir débranché le cordon d'alimentation du projecteur de la prise murale et mis hors tension l'équipement à raccorder. Veuillez lire les modes d'emploi du projecteur

■

et de l'équipement à raccorder pour les instructions sur le raccordement.

Utilisation du projecteur dans d'autres pays

La tension d'alimentation et la forme de la

■

ﬁ che peuvent varier selon la région et le pays où vous utilisez le projecteur. Lors de l'utilisation du projecteur à l'étranger, veillez à utiliser un cordon d'alimentation approprié au pays dans lequel vous vous trouvez.

Fonction de contrôle de température

Si la température à l'intérieur du projecteur

■

augmente à cause de l'obstruction des entrées d'air ou de l'emplacement d'installation, le témoin d'avertissement de température se met à clignoter. Et si la température continue de monter, « » s'illumine dans le coin inférieur gauche de l'image et le témoin d'avertissement de température clignote. Si cet état persiste, la lampe s'éteint, le ventilateur de refroidissement se met en marche puis le projecteur passe en mode veille. Reportezvous à « Indicateurs d'entretien » à les pages 53 et 54 pour de plus amples détails.

Introduction

Info

Le ventilateur de refroidissement régule la

• température interne et sa performance est automatiquement contrôlée. Le bruit du ventilateur peut varier pendant l'utilisation du projecteur suite à des changements dans la vitesse du ventilateur. Ceci n'est pas le signe d'un dysfonctionnement.

Comment accéder aux modes d'emploi de format PDF

Des modes d'emploi sous format PDF en différentes langues sont inclus sur le CD-ROM. Pour utiliser ces modes d'emploi, vous devez installer Adobe

Reader

sur votre ordinateur (Windows® ou Macintosh®).

Veuillez télécharger Adobe® Reader® d'Internet (http://www.adobe.com).

Accès aux modes d'emploi PDF

Sous Windows® :

Insérez le CD-ROM dans le lecteur de CD-ROM.

Effectuez un double-clic sur l'icône « Poste de travail ».

3 Effectuez un double-clic sur le lecteur de

« CD-ROM ».

4 Lorsque vous voulez regarder le mode

d'emploi

1) Effectuez un double-clic sur le dossier « MANUALS ».

Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter.

3) Effectuez un double-clic sur le ﬁ chier pdf pour accéder aux modes d'emploi du projecteur.

Lorsque vous voulez regarder le

MANUEL DE CONFIGURATION

1) Effectuez un double-clic sur le dossier « SETUP ».

2) Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter.

3) Effectuez un double-clic sur le ﬁ chier PDF pour accéder au MANUEL DE CONFIGURATION.

Sur Macintosh® :

1 Insérez le CD-ROM dans le lecteur de

CD-ROM.

2 Effectuez un double-clic sur le lecteur de

« CD-ROM »

3 Lorsque vous voulez regarder le mode

d'emploi

1) Effectuez un double-clic sur le dossier « MANUALS ».

2) Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter.

3) Effectuez un double-clic sur le ﬁ chier pdf pour accéder aux modes d'emploi du projecteur.

Lorsque vous voulez regarder le

MANUEL DE CONFIGURATION

1) Effectuez un double-clic sur le dossier « SETUP ».

2) Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter.

3) Effectuez un double-clic sur le ﬁ chier PDF pour accéder au MANUEL DE CONFIGURATION.

Remarque

Si le ﬁ chier pdf souhaité ne peut pas être ouvert par un double-clic sur la souris, lancez d'abord

•

Adobe

Reader®, puis spéciﬁ ez le ﬁ chier désiré en utilisant le menu « Fichier », « Ouvrir ».

MANUEL DE CONFIGURATION

Pour plus d'informations, reportez-vous au « MANUEL DE CONFIGURATION » contenu dans le CD-ROM fourni.

Raccordement et affectation des broches.................................................................2

Spéciﬁ cations et réglages des commandes RS-232C..............................................4

Conﬁ guration de l'environnement du réseau du projecteur......................................9

Commande du projecteur par un réseau LAN..........................................................15

Conﬁ guration du projecteur lorsque RS-232C ou Telnet est utilisé.......................20

Réinitialisation du compteur d'heures de la lampe du projecteur par LAN...........30

Résolution des problèmes.........................................................................................32

Accessoires

Accessoires fournis

Introduction

Deux piles R-6

Télécommande

Cordon d'alimentation*

(1) (2) (3) (4)

Pour les États-Unis et

le Canada, etc.

(6' (1,8 m))

* Utilisez le cordon d'alimentation correspondant à la prise murale dans votre pays.

Modes d'emploi (ce manuel <TINS-E670WJZZ>, MODE D'EMPLOI DE LA PROJECTION 3D

• STÉRÉOSCOPIQUE <TINS-E500WJZZ> et le CD-ROM <UDSKAA128WJZZ>)

Remarque

Les codes entre chevrons “< >” sont les codes des pièces de rechange.•

(format « AA », UM/SUM-3,

HP-7 ou similaire)

Pour l'Europe,

sauf le Royaume-Uni.

(6' (1,8 m))

Pour le Royaume-Uni

et Singapour

(6' (1,8 m))

Câble RVB

(10' (3,0 m))

Pour l'Australie, la Nouvelle-

Zélande et l'Océanie

(6' (1,8 m))

Accessoires en option

■ Unité de la lampe

■ Adaptateur de montage au plafond

■ Support de montage au plafond

■ Module de montage au plafond

■ Tube d'extension pour montage au plafond

■ Récepteur distant

■

Câble 3 RCA à mini D-sub à 15 broches (10n (3,0 m))

AN-D500LP <pour PG-D50X3D> AN-D400LP <pour PG-D45X3D> AN-60KT AN-XGCM55 (uniquement pour les États-Unis) AN-TK201 <pour AN-60KT> AN-TK202 <pour AN-60KT> AN-EP101B <pour AN-XGCM55> (uniquement pour les États-Unis) AN-MR2 AN-C3CP2

Remarque

Certains accessoires en option peuvent ne pas être disponibles selon votre région. Vériﬁ ez auprès de

• votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.

Nomenclature et fonctions

Les numéros dans Z se rapportent aux pages principales de ce mode d'emploi où le sujet est expliqué.

Projecteur

Tou che

Vue du dessus

Touche AUTO SYNC

Pour ajuster automatiquement les images lors du raccordement à un ordinateur.

Tou che STANDBY/ON

Pour mettre sous tension et mettre le projecteur en mode Veille.

KEYSTONE

Pour passer au mode Correction Trapèze.

Tou che E NTER

Pour régler les rubriques sélectionnées ou ajustées sur le menu.

Touches INPUT (P/R)

Pour changer de mode d'entrée.

Touches de réglage

(P/R/O/Q)

Pour sélectionner les rubriques du menu.

Témo in d'alimentation

Témoin d e la lampe

Témo in d'avertissement de température

Tou che ECO+QUIET

Pour atténuer le bruit du ventilateur de refroidissement et prolonger la durée de vie de la lampe.

26, 53

Vue de face

Sortie d'air

Bague du zoom

Pour élargir/ diminuer l'image.

Bague de mise au point

Pour ajuster la mise au point.

Pied ajustable

Obturateur de l'objectif

27 29

Touches du

VOL (volume) –O/Q+

Pour ajuster le niveau sonore des enceintes.

Tou che R E TURN

Pour revenir à l'écran de menu precedent pendant les operations du menu.

38, 51

Tou che M ENU/ HELP

Pour afﬁ cher les ajustements et réglages des écrans, et les écrans de l'aide.

Capteur de la

télécommande

Entrée d'air

Levier

HEIGHT ADJUST

Pied ajustable

Les numéros dans Z se rapportent aux pages principales de ce mode d'emploi où le sujet est expliqué.

Prise d'entrée VIDEO

Vue arrière

Prises

Prise MONITOR OUT (Prise de sortie pour signaux RVB d'ordinateur, a composantes et DVI analogiques. Partagée pour COMPUTER/COMPONENT et DVI-I)

Prise pour raccorder un moniteur.

Prise d'entrée COMPUTER/COMPONENT

Prise pour signaux RVB d'ordinateur et composante.

Prise d'entrée DVI-I

Prise d'entrée DVI numérique, RVB ordinateur et signaux à composantes.

Prise d'entrée AUDIO 1

Prise AUDIO OUT

Prise de sortie audio de l'appareil raccordé à la prise d'entrée audio.

Prise CA

Pour raccorder le cordon d'alimentation fourni.

Haut-parleur

Poignée de transport

Capteur de la télécommande

21 22

Prise pour raccorder un équipement vidéo.

Prise d'entrée S-VIDEO

Prise pour raccorder un équipement vidéo avec une prise S-vidéo.

Prise d'entrée AUDIO 2

Prise LAN

Prise pour contrôler le projecteur via le réseau.

Prise USB

Prise à raccorder à la prise USB d'un ordinateur en vue d'employer la télécommande fournie comme souris d'ordinateur.

Prise RS-232C

Prise pour commander le projecteur à l'aide d'un ordinateur.

Haut-parleur

Barre de sécurité

Connecteur standard de sécurité Kensington

Introduction

Utilisation de la poignée de transport

Pour déplacer le projecteur, transportez-le par la poignée de transport sur le côté.

•

Fermez toujours l'obturateur de l'objectif pour éviter tout dommage à l'objectif lors du transport du projecteur. Ne soulevez ou ne transportez pas le projecteur par l'objectif, car ceci

• pourrait endommager l'objectif.

Utilisation du dispositif anti-vol Kensington

Ce projecteur est doté d'un connecteur standard de sécurité Kensington pour utilisation avec

• le dispositif anti-vol Kensington MicroSaver Security System. Reportez-vous aux informations fournies avec le système pour les instructions sur la sécurisation du projecteur.

Nomenclature et fonctions (Suite)

Tou che S TANDBY

Pour placer le projecteur en mode veille.

Touches COMPUTER, DVI, S-VIDEO, VIDEO

Pour passer aux modes d'entrée respectifs.

Touche BREAK TIMER

Pour afﬁ cher la durée de la pause.

Touches MAGNIFY

Pour agrandir/réduire une partie de l'image.

Touches PAGE UP/ PAGE DOWN

Comme les touches [Page Up] et [Page Down] sur un clavier d'ordinateur, lors du raccordement USB (avec un câble USB ou le récepteur de télécommande optionnel).

Tou che P OINTER

Pour afﬁ cher le pointeur.

Touches MOUSE/de réglage (P/R/O/Q)

Pour déplacer le curseur

• de l'ordinateur lors du raccordement USB (avec un câble USB ou le récepteur de télécommande optionnel). Pour sélectionner et régler les

• rubriques du menu.

Tou che L-CLICK/EFFECT

Pour le clic gauche

• lors du raccordement USB (avec un câble USB ou le récepteur de télécommande optionnel). Pour changer le pointeur ou la zone

• du spot.

Tou che K E YSTONE

Pour passer au mode Correction Trapèze.

Tou che AUTO SY NC

Pour ajuster automatiquement les images lors du raccordement à un ordinateur.

Tou che E CO+Q UIET

Pour atténuer le bruit du ventilateur de refroidissement et prolonger la durée de vie de la lampe.

34 38

34 32

Tou che O N

Pour mettre le projecteur sous tension.

Tou che F REEZE

Pour faire un arrêt sur image.

Tou che AV M UTE

Pour afﬁ cher provisoirement l'écran noir et couper le son.

Touches du VOL +/–

(volume)

Pour ajuster le niveau sonore des enceintes.

Tou che S POT

Pour afﬁ cher le spot.

Tou che E NTER

Pour régler les rubriques sélectionnées ou ajustées sur le menu.

Tou che R - CLIC K /

RETURN

Pour le clic droit lors du

• raccordement USB (avec un câble USB ou le récepteur de télécommande optionnel).

•

Pour revenir à l'écran de menu précédent pendant les opérations du menu.

Tou che M ENU/ HELP

Pour afﬁ cher les

ajustements et réglages des écrans, et les écrans de l'aide.

Tou che R ESIZE

Pour changer de taille d'écran (NORMAL, ALLONGE, etc.).

Touche 3D MODE

Voir le MODE D'EMPLOI DE LA PROJECTION 3D STÉRÉOSCOPIQUE fourni séparément.

Touche PICTURE

MODE

Pour sélectionner l'image appropriée.

Insérer les piles

Abaissez l'attache du couvercle et retirez le

couvercle dans le sens indiqué par la ﬂ èche.

Insérez les piles.

Insérez les piles en faisant correspondre les polarités avec les

• repères m et n dans le compartiment à pile.

Insérez l'attache à la base du couvercle dans la

fente, et enfoncez le couvercle jusqu'à ce qu'il s'enclenche.

Un mauvais usage des piles peut être à l'origine d'une fuite ou d'une explosion. Veuillez suivre les précautions ci-dessous.

Précaution

•

Danger d'explosion si la pile est remplacée incorrectement. Remplacez uniquement par des piles alcalines ou manganèse. Insérez les piles en faisant correspondre les polarités avec les repères m et n dans le compartiment à pile.

• Des piles de type différent ont des propriétés dif férentes. Par conséquent n'utilisez pas ensemble des piles

• de type différent. N'utilisez pas ensemble une pile neuve et une pile usagée.

• Ceci pourrait réduire la durée de vie des piles neuves ou provoquer une fuite des piles usagées. Retirez les piles de la télécommande dès qu'elles sont usées. Les laisser en place pourrait provoquer une fuite.

• Le liquide s'échappant des piles est nocif pour la peau. Il est donc recommandé de les essuyer tout d'abord, et ensuite de les retirer en utilisant un chiffon. Les piles fournies avec ce projecteur peuvent se décharger rapidement, selon les conditions de stockage.

• Pensez à les remplacer aussitôt que possible par des piles neuves. Retirez les piles de la télécommande si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.

• Respectez les règlements (ordonnance) locaux lors de la mise au rebut des piles usagées.

•

Capteur de la télécommande

Portée d'utilisation

La télécommande peut être utilisée pour commander le projecteur dans les limites indiquées sur l'illustration.

Capteur de la télécommande

Introduction

Remarque

Un autre capteur de la télécommande se

• trouve à l'arrière du projecteur. (Voir page

13.)

Le signal de la télécommande peut être réﬂ échi

• par un écran pour une opération facile. Toutefois, la distance réelle du signal peut être différente selon la composition de l'écran.

Lors de l'utilisation de la télécommande

Veillez à ne pas la lâcher, ni l'exposer à

• l'humidité et à une température élevée. La télécommande risque de mal fonctionner

• sous un éclairage ﬂ uorescent. Le cas échéant, éloignez le projecteur de l'éclairage.

30°

Télécommande

23n (7 m)

Transmetteurs du signal de

Transmetteurs du signal de la télécommande

la télécommande

Mise en route rapide

Cette section présente les opérations de base (projecteur raccordé à l'ordinateur). Pour de plus amples détails, voir la page mentionnée ci-dessous pour chaque étape.

Installation et projection

Dans cette section, le raccordement du projecteur et de l'ordinateur est expliqué à partir d'un exemple.

Touche STANDBY/ON

Tou c h e KEYS TONE

Touches de réglage

(P/R/O/Q)

Touches INPUT

Bague du zoom

Bague de mise au

point

Levier HEIGHT

ADJUST

Touche STANDBY

Touche ON

Touche COMPUTER

Touches de réglage

(P/R/O/Q)

Touche KEYSTONE

P. 18

1. Placez le projecteur face à un mur ou un écran

2. Raccordez le projecteur à l'ordinateur et branchez la ﬁ che du cordon d'alimentation dans la prise CA du projecteur

Pour le raccordement d'un équipement autre qu'un ordinateur, voir pages 22 et 23.

_P. 21, 25

3. Ouvrez complètement l'obturateur de l'objectif et mettez le projecteur sous tension

Sur le projecteur Sur la télécommande

_P. 2 6

4. Ajustez l'image projetée

Ajuster la mise au point.

Régler la hauteur.

Ajuster la taille de l'écran.

_P. 27

5. Corrigez la distorsion trapézoïdale

Corriger la distorsion trapézoïdale à l'aide de la Correction Trapèze.

Sur le projecteur

Sur la télécommande

Comprime le

côté supérieur.

Comprime le

côté supérieur.

_P. 2 8

6. Sélectionnez le mode d'entrée

Sélectionnez « COMPUTER » avec la touche INPUT sur le projecteur ou COMPUTER sur la télécommande.

Sur le

projecteur

Quand vous appuyez sur les touches INPUT du projecteur, la liste ENTRÉE surgit.

• Appuyez sur '/" pour commuter le mode d'entrée.

Sur la

télécommande

Liste ENTRÉE

ENTRÉE

COMPUTER

Ordinateur DVI-D

DVI-D Vidéo

Afﬁ chage à l'écran (RVB)

COMPUTER

RVB 1024 × 768

_P. 2 9

Mise en route

rapide

7. Mettez l'ordinateur sous tension

8. Mise hors tension

Appuyez sur la touche STANDBY/ON sur le projecteur ou la touche STANDBY sur la télécommande, puis appuyez à nouveau sur cette touche pendant que le message de conﬁ rmation s'afﬁ che, aﬁ n de mettre le projecteur en mode veille.

Sur le

projecteur

Sur la

télécommande

Afﬁ chage à l'écran

_P. 2 6

Mise en place du projecteur

Réglage vidéo

Dans le cas où vous utiliseriez le projecteur en dehors des États-Unis, dans Réglage vidéo, veuillez remplacer le réglage existant par « 0 IRE ». (Voir page 44.)

Mise en place du projecteur

Pour une qualité d'image optimale, placez le projecteur perpendiculairement à l'écran avec les pieds du projecteur sur une surface plane et horizontale. Ce qui éliminera le recours à la Correction Trapèze et permettra d'obtenir la meilleure qualité d'image possible. (Voir page 28.)

Installation standard (Projection avant)

Placez le projecteur à la distance requise de l'écran en fonction

■

de la taille de l'image désirée. (Voir page 20.)

Exemple d'une installation standard

Vue latérale

Écran

Centre de l'objectif

Remarque

Reportez-vous à la page 20 pour des informations supplémentaires concernant « Taille de l'écran et

• distance de projection ».

Installation pour montage au plafond

Il est recommandé d'utiliser l'adaptateur et

■

le module de montage au plafond Sharp en option pour cette installation. Avant de procéder au montage du projecteur, prenez contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour acquérir l'adaptateur et le module de montage au plafond recommandés (vendus séparément).

Mode de projection (PRJ)

Le projecteur peut utiliser un des 4 modes de projection, présentés dans le schéma ci-dessous. Sélectionnez le mode le plus approprié pour le réglage de projection utilisé. (Vous pouvez régler le mode PRJ dans le menu « REG-ECR ». Voir page 44.)

Monté sur table, projection avant

■

[Rubrique du menu ➞ « Avant »]

■

Monté sur table, projection arrière (avec un écran translucide)

[Rubrique du menu ➞ « Arrière »]

Monté au plafond, projection avant

■

[Rubrique du menu ➞ « Plaf + avant »]

Monté au plafond, projection arrière

■

(avec un écran translucide)

[Rubrique du menu ➞ « Plaf + arr. »]

Indication de la taille de l'image projetée et de la distance de projection

Exemple : Entrée de signal 4:3 (Mode Normal)

Taille de l'image

500" (1270 cm)

200" (508 cm)

100" (254 cm)

40" (102 cm)

32" (81

24"

80"

60"

(203

cm)

"–

3'11

(1,2 m – 1,4 m)

160"

(406

4'6

152

120"

cm)

305

400"

300"

(1016

cm)

11'4

"–

9'10

(3,0 m – 3,4 m)

762

cm)

22'7

"–

19'7

(6,0 m – 6,9 m)

Distance de projection

49'0

(14,9 m)

Installation

Mise en place du projecteur (Suite)

Taille de l'écran et distance de projection

Entrée de signal 4:3 (Mode Normal)

Taille de l'image (Écran) Distance de projection [L]

Diag. [χ]

Largeur Hauteur

500" (1270 cm) 1016 cm (400") 762 cm (300") 400" (1016 cm) 813 cm (320") 610 cm (240") 300" (762 cm) 610 cm (240") 457 cm (180") 250" (635 cm) 508 cm (200") 381 cm (150") 200" (508 cm) 406 cm (160") 305 cm (120") 150" (381 cm) 305 cm (120") 229 cm (90" ) 120" (305 cm) 244 cm (96" ) 183 cm (72") 100" (254 cm) 203 cm (80") 152 cm (60") 80" (203 cm) 163 cm (64") 122 cm (48") 70" (178 cm) 142 cm (56") 107 cm (42") 60" (152 cm) 122 cm (48") 91 cm (36") 40" (102 cm) 81 cm (32") 61 cm (24")

: Taille de l'image (diag.) (pouces/cm)

L : Distance de projection (m/pieds) L1 : Distance de projection minimum (m/pieds) L2 : Distance de projection maximum (m/pieds) H : Distance du centre de l'objectif au bas de l'image

(cm/pouces)

Minimum [L1]

14,9 m (49' 0") 12,0 m (39' 3") 13,8 m (45' 3") 9,0 m (29' 5") 7,5 m (24' 6") 8,6 m (28' 3") 6,0 m (19' 7") 6,9 m (22' 7") 4,5 m (14' 9") 5,2 m (17' 0") 3,6 m (11' 9") 3,0 m (9' 10") 3,4 m (11' 4") 2,4 m (7' 10") 2,8 m (9' 1") 2,1 m (6' 10") 2,4 m (7' 11") 1,8 m (5' 11") 2,1 m (6' 9") 1,2 m (3' 11") 1,4 m (4' 6")

Entrée de signal 16:9 (Mode Allonge)

Taille de l'image (Écran)

Diag. [χ]

Largeur Hauteur

400" (1016 cm) 886 cm (349") 498 cm (196") 300" (762 cm) 664 cm (261") 374 cm (147") 250" (635 cm) 553 cm (218") 311 cm (123") 200" (508 cm) 443 cm (174") 249 cm (98") 150 " (381 cm) 332 cm (131") 187 cm (74") 120 " (305 cm) 266 cm (105") 149 cm (59" ) 100 " (254 cm) 221 cm (87") 125 cm (49") 80" (203 cm) 177 cm (70") 100 cm (39") 60" (152 cm) 133 cm (52") 75 cm (29") 40" (102 cm) 89 cm (35" ) 50 cm (20" )

: Taille de l'image (diag.) (pouces/cm) L : Distance de projection (m/pieds) L1 : Distance de projection minimum (m/pieds) L2 : Distance de projection maximum (m/pieds) H : Distance du centre de l'objectif au bas de l'image

(cm/pouces)

S : Plage ajustable de la position de l'image (cm/pouces)

Voir page

43.

Distance de projection [L] Minimum [L1]

13,0 m (42' 9") 9,8 m (32' 1") 8,1 m (26' 8") 6,5 m (21' 4") 7,5 m (24' 8") 4,9 m (16' 0") 5,6 m (18' 6") 3,9 m (12' 10" ) 4,5 m (14' 9") 3,3 m (10' 8") 3,8 m (12' 4") 2,6 m (8' 7") 3,0 m (9' 10") 2,0 m (6' 5") 2,3 m (7' 5") 1,3 m (4' 3") 1,5 m (4' 11" )

Maximum [L2]

—

10,3 m (33' 11") 7 cm (2 11/16"

4,1 m (13' 7") 3 cm (1 5/64"

La formule pour la taille de l'image et la distance de projection

[m/cm]

L1 (m) = 0,02989 L2 (m) = 0,03446 H (cm) = 0,02273

Maximum [L2]

15,0 m (49' 3") 11,3 m (36' 11") 9,4 m (30' 9")

La formule pour la taille de l'image et la distance de projection

[m/cm]

L1 (m) = 0,03256 L2 (m) = 0,03754 H (cm) = 0,23231 S (cm) = ±0,20754

Distance du centre de

l'objectif au bas de l'image [H]

11 cm (4 15/32"

9 cm (3 37/64"

6 cm (2 15/64" 5 cm (1 51/64" 3 cm (1 11/32"

2 cm (57/64" 2 cm (23/32" 2 cm (5/8" 1 cm (17/32" 1 cm (23/64"

χ χ

Distance du centre de

l'objectif au bas de l'image [H]

93 cm (36 37/64") 70 cm (27 7/16") 58 cm (22 55/64") 46 cm (18 19/64") 35 cm (13 23/32") 28 cm (10 31/32") 23 cm (9 9/64") 19 cm (7 5/16") 14 cm (5 31/64") 9 cm (3 21/32")

χ χ

) ) ) ) ) )

) ) )

)

[Pieds/pouces]

L1 (pieds) = 0,02989χ / 0,3048 L2 (pieds) = 0,03446χ / 0,3048 H (pouces) = 0,02273χ / 2,54

Plage ajustable de la

position de l'image [S]

±83 cm (±32 11/16") ±62 cm (±24 33/64") ±52 cm (±20 27/64") ±42 cm (±16 11/32") ±31 cm (±12 1/4") ±25 cm (±9 13/16") ±21 cm (±8 11/64") ±17 cm (±6 17/32") ±12 cm (±4 29/32") ±8 cm (±3 17/64")

[Pieds/pouces]

L1 (pieds) = 0,03256χ / 0,3048 L2 (pieds) = 0,03754χ / 0,3048 H (pieds) = 0,23231χ / 2,54 S (pieds) = ±0,20754χ / 2,54

Remarque

•

Reportez-vous à la page 18 à propos de « Distance de projection [L] » et « Distance du centre de l'objectif au bas de l'image [H] ». Laisser une marge d'erreur dans les valeurs dans les schémas ci-dessus.

•

Raccordement du projecteur à un autre appareil

Avant le raccordement, veillez à débrancher le cordon d'alimentation du projecteur de la prise murale et mettre hors tension les appareils à raccorder. Une fois tous les raccordements effectués, mettez sous tension le projecteur puis les autres appareils. Lors du raccordement d'un ordinateur, veillez à ce que ce soit le dernier appareil à être mis sous tension une fois tous les raccordements effectués.

REMARQUE IMPORTANTE :

Assurez-vous que le mode d'entrée approprié a été sélectionné sur le projecteur avant de mettre sous tension l'appareil raccordé.

Pour de plus amples détails sur le raccordement et les câbles, reportez-vous au mode d'emploi de

• l'équipement à raccorder. Vous pourrez avoir besoin d'autres câbles ou connecteurs qui ne ﬁ gurent pas dans la liste ci-dessous.

•

Prises sur le projecteur

Raccordements

Équipement

Ordinateur

Remarque

Lorsque vous connectez un équipement externe au projecteur à l'aide d'un câble numérique DVI, l'image est

• différente de son aspect original. Dans ce cas, commutez sur les données « Plug and Play ». (Voir page

•

Voir page 58 « Tableau de compatibilité PC » pour une liste des signaux d'ordinateur compatibles avec le projecteur. L'utilisation avec des signaux d'ordinateur autres que ceux de la liste peut bloquer l'opération de certaines fonctions.

•

Un adaptateur Macintosh peut être nécessaire lors de l'utilisation avec certains ordinateurs Macintosh. Contactez votre distributeur Macintosh le plus proche.

•

Selon l'ordinateur utilisé, une image peut ne pas être projetée à moins que le port de sortie externe de l'ordinateur ne soit activé (par exemple, lorsque vous utilisez un ordinateur portable SHARP, appuyez simultanément sur les touches « Fn » et « F5 »). Reportez-vous aux instructions

spéciﬁ ques dans le mode d'emploi de votre ordinateur pour activer son port de sortie externe.

Prise sur équipement

connecté

Prise de

sortie RVB

Prise de

sortie RVB

Prise de sortie numérique DVI

Câble

Câble RVB (fourni) COMPUTER/

Câble DVI et mini D-sub à 15 broches (en vente dans le commerce)

Câble numérique DVI (en vente dans le commerce)

Prise sur le

projecteur

COMPONENT

DVI-I

Raccordement du projecteur à un autre appareil (Suite)

Équipement

Équipement vidéo

Caméra/jeu vidéo

Prise sur équipement

connecté

Prise de

sortie HDMI

Prise de sortie numérique DVI

Prise de

sortie vidéo

composant

Prise de sortie

S-vidéo

Prise de

sortie Vidéo

Prise de

sortie

vidéo

composant

Prise de

sortie

S-vidéo

Prise de

sortie Vidéo

Câble

Câble HDMI vers DVI (en vente dans le commerce)

Câble numérique DVI (en vente dans le commerce)

Câble 3 RCA à mini D-sub à 15 broches (en option, AN-C3CP2)

Câble S-vidéo (en vente dans le commerce) S-VIDEO

Câble vidéo (en vente dans le commerce) VIDEO

Câbles pour une caméra ou un jeu vidéo/ Câble 3 RCA à mini D-sub à 15 broches (en option, AN-C3CP2)

Adaptateur RCA femelle

Câbles pour une caméra ou un jeu vidéo

(en vente dans le commerce)

Prise sur le

projecteur

DVI-I

COMPUTER/ COMPONENT

S-VIDEO

VIDEO

Remarque

Lorsque le projecteur est connecté à un équipement vidéo qui possède une prise de sortie HDMI, seul le

• signal vidéo peut être introduit dans le projecteur. (Connectez la prise d'entrée AUDIO pour l'entrée audio). En fonction des spéciﬁ cations de l'équipement vidéo ou du câble digital DVIÙHDMI, il se peut que le

• signal de transmission ne fonctionne pas correctement. (Les spéciﬁ cations HDMI ne prennent pas en charge tous les branchements vers un équipement vidéo équipé d'un terminal de sortie digitale HDMI avec un câble digital DVIÙHDMI.)

•

Pour de plus amples informations sur la compatibilité du branchement, consultez les informations sur la prise en charge du branchement DVI fournis par le fabricant de l'équipement vidéo.

•

Lorsque vous connectez un équipement externe au projecteur à l'aide d'un câble numérique DVI, l'image est différente de son aspect original. Dans ce cas, commutez sur les données « Plug and Play ». (Voir page

•

Lorsque vous connectez un équipement vidéo avec sortie à 21 broches RVB (Euro-péritel) au projecteur, veuillez utiliser un câble disponible dans le commerce convenant à la prise du projecteur que vous souhaitez connecter.

•

Le projecteur ne supporte pas les signaux RGBC via l'euro-péritel.

Équipement

Équipement audio

Prise sur équipement

connecté

Prise de

sortie audio

ø3,5 mm

Câble

Câble audio stéréo ou mono ø3,5 mm (en vente dans le commerce ou disponible comme pièce de service Sharp QCNWGA038WJPZ)

Prise sur le

projecteur

AUDIO 1

Prise de

sortie audio

RCA

Prise

de sortie

audio

Moniteur Prise

Ampliﬁ cateur

d'entrée

RVB

Prise

d'entrée

audio

ø3,5 mm

Prise

d'entrée

audio RCA

Câble audio RCA (en vente dans le commerce)

Câbles pour une caméra ou un jeu vidéo

Câble RVB (fourni ou en vente dans le commerce)

Câble audio stéréo ou mono ø3,5 mm (en vente dans le commerce ou disponible comme pièce de service Sharp QCNWGA038WJPZ)

Câble audio à miniprise stéréo ø3,5 mm à RCA (en vente dans le commerce)

AUDIO 2

MONITOR OUT

AUDIO OUT

Remarque

Lors de l'utilisation du câble audio mono ø3,5 mm, le niveau du volume sera moitié moins de celui

• lors de l'utilisation d'un câble audio stéréo ø3,5 mm. Vous pouvez sélectionner « Audio 1 » ou « Audio 2 » pour « Entrée audio » dans le menu « REG-PRJ ».

• (Voir page Les signaux RVB et signaux composante peuvent être émis vers le moniteur.

•

46.)

Raccordements

Commander le projecteur à l'aide d'un ordinateur

Lorsque la prise RS-232C sur le projecteur est raccordée à un ordinateur avec un câble de commande sérielle RS-232C (de type croisé, en vente dans le commerce), l'ordinateur peut être utilisé pour commander le projecteur et vériﬁ er le statut du projecteur. Reportez-vous au « MANUEL DE CONFIGURATION » enregistré sur le CD-ROM fourni pour trouver « Spéciﬁ cations et réglages des commandes RS-232C ».

Lors de la connexion à un ordinateur à l'aide d'un câble de commande sérielle RS-232C

Vers la prise RS-232C

Câble de commande sérielle RS-232C (de type croisé, en vente dans le commerce)

Remarque

La fonction RS-232C peut ne pas être opérationnelle si la prise de votre ordinateur n'est pas

• correctement conﬁ gurée. Reportez-vous au mode d'emploi de l'ordinateur pour de plus amples détails. Pour les « Raccordement et affectation des broches » et « Spéciﬁ cations et réglages des commandes

• RS-232C », reportez-vous à les pages 2 à 8 du « MANUEL DE CONFIGURATION » contenu dans le CD-ROM fourni.

Ordinateur

Info

•

Ne branchez pas le câble RS-232C à un port autre que la prise RS-232C sur l'ordinateur. Ceci pourrait endommager votre ordinateur ou le projecteur. Ne branchez pas un câble de commande sérielle RS-232C sur l'ordinateur, ni ne le débranchez de

• l'ordinateur, alors que ce dernier est sous tension. Ceci pourrait endommager votre ordinateur.

Lors d'une connexion à la prise LAN à l'aide d'un câble LAN

DEL TX/RX ( jaune) S'allume lors de la transmission/réception de données.

DEL LINK (vert) S'allume lorsque il est relié.

* Pour des raisons de sécurité, ne connectez pas la prise

LAN à n'impo rte quel câbl e tel qu'une ligne téléph onique, cela risquerait de causer une tension excessive.

Hub

Ordinateur

Vers la prise LAN

Câble LAN (type Catégorie 5, disponible dans le commerce)

Remarque

•

Lors de la connexion au hub, utilisez un câble droit de Catégorie 5 (CAT.5) (disponible dans le commerce).

•

Lors de la connexion à un ordinateur, utilisez un câble croisé de Catégorie 5 (CAT.5) (disponible dans le commerce).

Raccordements

Raccordement du cordon d'alimentation

Branchez la ﬁ che du cordon d'alimentation fourni dans la prise CA à l'arrière du projecteur. Puis branchez le cordon sur la prise secteur.

Prise CA

Cordon d'alimentation

Cordon d'alimentation (fourni)

(fourni)

Vers la prise

Vers la prise secteur

secteur

Mise sous/hors tension du projecteur

Info

•

Mise sous tension du projecteur

Veillez à effectuer les raccordements sur un appareil externe et le branchement sur secteur avant de procéder aux opérations décrites ci-dessous. (Voir pages

Ouvrez complètement l'obturateur de l'objectif et appuyez sur STANDBY/ON sur le projecteur ou sur ON sur la télécommande.

•

Le témoin d'alimentation s'allume en vert.

•

Une fois que le témoin de la lampe s'allume, le projecteur est prêt à fonctionner.

Remarque

À propos du témoin de la lampe

•

Le témoin de la lampe s'illumine pour indiquer l'état de la lampe.

Vert : La lampe est allumée. Clignote vert : La lampe se met en route. Rouge : La lampe s'arrête de façon

intempestive ou elle devrait être

remplacée.

Lors de la mise sous tension du projecteur, l'image

• peut être légèrement scintillante au cours de la première minute après que la lampe a été allumée. Ceci est tout à fait normal, étant donné que le système de contrôle de la lampe est entrain de stabiliser les caractéristiques de sortie de la lampe. Ceci n'est pas à considérer comme un dysfonctionnement. Si le projecteur est mis en mode veille puis remis en

• marche immédiatement après, la lampe aura besoin d'un certain temps avant de démarrer la projection. Lorsque le verrouillage du système est réglé, la

• boîte de saisie du code clavier apparaît. Pour annuler le réglage du code clavier, saisissez le code clavier que vous avez déjà réglé. Voir page 46 pour de plus amples détails.

21 à 25.)

Quand « Remise en marche auto » est réglé sur « En service » :

Si le cordon d'alimentation est débranché de la prise secteur ou si le disjoncteur est coupé quand le projecteur est sous tension, le projecteur se remet automatiquement sous tension quand le cordon d'alimentation est rebranché sur la prise secteur ou quand le disjoncteur est rétabli. (Voir page 45.) L'anglais est la langue par défaut. Si vous

• souhaitez changer l'afﬁ chage à l'écran pour une autre langue, réinitialisez la langue selon la marche à suivre à la page 44.

Témo i n d'alim e ntati on

Touche STANDBY/ON

Témoin de la lampe

Touche STANDBY

Touche ON

Mise hors tension (Mettre le projecteur en mode veille)

Appuyez sur STANDBY/ON sur le projecteur ou STANDBY sur la télécommande, puis réappuyez sur cette touche pendant que le message de conﬁ rmation est afﬁ ché pour mettre le projecteur en mode veille.

•

Le projecteur ne peut pas être mis sous tension pendant le refroidissement.

Afﬁ chage à l'écran (message de conﬁ rmation)

Info

Fonction de mise hors tension directe :

•

Vous pouvez débrancher le cordon d'alimentation de la prise secteur même si le ventilateur de refroidissement tourne encore.

Projection de l'image

Ajuster l'image projetée

1 Ajuster la mise au point

Vous pouvez ajuster la mise au point avec la bague de mise au point sur le projecteur.

Tournez la bague de mise au point pour ajuster la mise au point tout en regardant l'image projetée.

2 Régler la hauteur

La hauteur du projecteur peut être ajustée grâce aux pieds ajustables.

Lorsqu e l'écran es t au-dessus du projecteur, l'image projetée peut être placée plus haut en ajustant le projecteur.

Soulevez le projecteur pour ajuster

sa hauteur tout en soulevant le levier HEIGHT ADJUST.

Dégagez vos mains du levier

HEIGHT ADJUST du projecteur après que sa hauteur a été ajustée avec ﬁ nesse.

L'angle de projection est ajustable jusqu'à 9

• degrés à partir de la surface sur laquelle le projecteur est posé.

Bague du zoom

Bague de mise au point

Levier HEIGHT ADJUST

Opération de

base

Remarque

Lors de l'ajustement de la hauteur du projecteur,

• une distorsion trapézoïdale a lieu. Suivez la marche à suivre présentée dans la Correction Trapèze pour corriger cette distorsion. (Voir pages

28 et 43.)

3 Ajuster la taille de l'écran

Vous pouvez ajuster la taille de l'écran à l'aide de la bague du zoom sur le projecteur.

Tournez la bague du zoom pour agrandir ou comprimer la taille de l'écran.

Procédez à de petits réglages.

Info

•

N'exercez pas trop de pression sur le projecteur lorsque le pied ajustable avant est sorti.

•

En baissant le projecteur, prenez garde de ne pas coincer vos doigts entre le s pieds ajustab les et le projecteur. Tenez fermement le projecteur lorsque vous le

• soulevez ou le déplacez. Ne le tenez pas par l'ensemble de l'objectif.

•

Projection de l'image (Suite)

Corriger la distorsion trapézoïdale

Lorsque l'image est projetée soit du haut, soit du bas vers l'écran en angle, l'image souffre d'une distorsion trapézoïdale. La fonction de correction de cette distorsion trapézoïdale est appelée Correction trapèze.

Remarque

•

La Correction Trapèze peut être ajustée dans un angle maximum d'environ ±40 degrés et l'écran peut également être installé dans un angle maximum d'environ ±40 degrés (lorsque le mode Redimensionner est réglé sur « NORMAL » (voir page

Appuyez sur KEYSTONE pour

passer au mode Correction Trapèze.

Vous pouvez également faire apparaître

• l'afﬁ chage à l'écran du mode de Correction Trapèze avec KEYSTONE sur le projecteur.

Appuyez sur P/Q ou O/R pour

ajuster la Correction Trapèze.

Vous pouvez également ajuster la

• Correction Trapèze à l'aide des touches de réglage sur le projecteur.

30)).

Afﬁ chage à l'écran (Mode Correction Trapèze)

RÉGLER FIN

Comprime le côté supérieur. (Déplacez la barre coulissante dans le sens +.)

Touches de réglage (P/R/O/Q)

Touche RETURN

Touche KEYSTONE

0RÉG TRAPÈZE

Remarque

Appuyez sur RETURN pendant que l'afﬁ chage

• à l'écran du mode de Correction Trapèze est afﬁ ché pour revenir au réglage par défaut.

Appuyez sur KEYSTONE.

L'afﬁ chage à l'écran du mode de Correction

• Trapèze disparaîtra. Vous pouvez également utiliser KEYSTONE

• sur le projecteur.

Comprime le côté inférieur. (Déplacez la barre coulissante dans le sens -.)

Info

Au cours du réglage de l'image par la Correction

• Trapèze, les lignes droites et les bords de l'image peuvent apparaître irréguliers.

Commuter le mode d'entrée

Sélectionnez le mode d'entrée approprié pour l'équipement raccordé.

Appuyez sur COMPUTER, DVI, S-VIDEO ou VIDEO sur la télécommande pour sélectionner le mode d'entrée.

Lorsque vous appuyez sur INPUT sur le

• projecteur ou sur DVI sur la télécommande, la liste des entrées apparaît. Appuyez sur P/R pour commuter le mode d'entrée.

Ajuster le volume

Appuyez sur VOL +/– sur la télécommande ou –O/Q+ sur le projecteur pour régler le volume.

Remarque

Appuyer sur VOL–/–O baissera le volume.

• Appuyer sur VOL+/Q+ augmentera le volume.

• Lorsque le projecteur est raccordé à un

• appareil externe, le niveau du volume sonore de ce dernier change en fonction de celui du projecteur. Réglez le volume sonore du projecteur à son niveau le plus bas lorsque vous allumez ou éteignez le projecteur ou lorsque vous changez de signal d'entrée. Lorsque vous ne souhaitez pas émettre le son

• de l'enceinte du projecteur alors que ce dernier est raccordé à un appareil externe, réglez « Enceinte » dans le menu « REG-PRJ » sur « Hors service ». (Voir page

46.)

Afﬁ chage à l'écranAfﬁ chage à l'écran

Touches COMPUTER,

Touches COMPUTER, DVI, S-VIDEO, VIDEO

DVI, S-VIDEO, VIDEO

Touche AV MUTE

Touches du VOL +/–

Touches du VOL +/– (volume)

(volume)

Opération de

base

Afﬁ cher l'écran noir et couper provisoirement le son

Appu yez sur AV MUTE sur la télécommande ou fermez l'obturateur de l'objectif pour afﬁ cher provisoirement un écran noir et couper le son.

Remarque

Appuyer à nouveau sur AV MUTE ramènera

• l'image projetée.

•

Lorsque vous fermez l'obturateur de l'objectif, le pr oj ec teu r e st e n m ode S OURDI NE AV, pui s l e pr oj ec teu r est automatiquement éteint après 30 minutes.

Afﬁ chage à l'écranAfﬁ chage à l'écran

Projection de l'image (Suite)

Mode redimensionner

Cette fonction vous permet de modiﬁ er ou personnaliser le mode Redimensionner aﬁ n d'améliorer l'image reçue. Selon le signal d'entrée, vous pouvez choisir l'image désirée.

Appuyez sur RESIZE.

Voir page 43 pour le réglage de l'écran du menu.

•

ORDINATEUR

Résolution principale NORMAL PLEIN PT PAR PT BORDS ALLONGE

SVGA (800 × 600)

Ratio d'aspect 4:3

Autres ratios d'aspect

Signal d'entrée Pour les écrans 4:3 Pour les écrans 16:9

Ordinateur Type d'image NORMAL PLEIN PT PAR PT BORDS ALLONGE

Résolution

inférieure

à l'XGA

XGA

Résolution supérieure

à XGA

XGA (1024 × 768) —

SXGA (1152 × 864) 1152 × 864 UXGA (1600 × 1200) 1600 × 1200 SXGA (1280 × 1024) 968 × 768

1280 × 720 1024 × 576 1280 × 720 — — 1360 × 768 1024 × 578 1360 × 768 — — 1366 × 768 1024 × 576 1366 × 768 — — 1280 × 768 1024 × 614 1280 × 768 960 × 576 1280 × 800 1024 × 640 1280 × 800 922 × 576

Ratio d'aspect 4:3

1024 × 768 —

1024 × 768

—

800 × 600

768 × 576

1280 × 1024 720 × 576

—

Touche

Touche RESIZE

RESIZE

1024 × 576

SXGA (1280 × 1024)

Ratio d'aspect 5:4

1280 × 72 0

1360 × 76 8 1366 × 76 8

1280 × 768

1280 × 800

: Zone coupée sur laquelle les images ne peuvent pas être projetées

: Zone où l'image sera tronquée *1 La fonction de déplacement d'image peut être utilisée pour ces images. *2 Même que pour le mode NORMAL.

Ratio d'aspect 16:9

Ratio d'aspect 16:10

—

VIDÉO/DTV

Signal d'entrée Pour les écrans 4:3 Pour les écrans 16:9

Vidéo/DTV Type d'image NORMAL ZOOM ZONE ETENDRE V BORDS ALLONGE

*1 *1

Ratio d'aspect 4:3

I, 480P,

480

576

I, 576P,

NTSC, PAL,

SECAM

720P, 1035I,

1080

I, 1080P

540P

: Zone coupée sur laquelle les images ne peuvent pas être projetées

: Zone sur laquelle l'image n'est pas incluse dans les signaux d'origine *1 La fonction de déplacement d'image peut être utilisée pour ces images. *2 Même que pour le mode NORMAL.

Comprimé

Boîte à lettre

Ratio d'aspect 16:9

(Ratio d'aspect 4:3

sur écran 16:9)

*1 *1

—

A propos des droits d'auteur

Lors de l'utilisation de la fonction REDIMENSIONNER pour sélectionner un format d'image

• avec un ratio d'aspect différent pour un programme TV ou une image vidéo, l'image aura l'air différente de son aspect d'origine. Tenez en compte lorsque vous choisissez un format d'image. L'utilisation des fonctions Redimensionner ou Correction Trapèze pour comprimer ou étirer

• une image à des ﬁ ns commerciales/afﬁ chages dans un lieu public, comme un café, hôtel, etc. peut constituer une violation du droit d'auteur protégé par la loi pour les détenteurs de droits d'auteur. Veuillez user de prudence.

Opération de

base

Opérer avec la télécommande

Touche BREAK TIMER

Tou c h e FRE E ZE

Touches MAGNIFY

Tou c h e POI N TER

Tou c h e SPOT

Touches de réglage (P/R/O/Q)

Tou c h e EFF ECT Touche PICTURE MODE

Tou c h e ECO +QUIE T Tou c h e AU TO SYNC

Afﬁ cher et régler le minuteur de la pause

Appuyez sur BREAK TIMER.

Le minuteur commence à compter à

• rebours à partir de 5 minutes.

Afﬁ chage à l'écran

Afﬁ chage du pointeur

Appuyez sur POINTER et appuyez

sur P/R/O/Q sur la télécommande pour déplacer le pointeur.

Appuyez sur EFFECT pour changer

• l'icône du pointeur (5 types).

Appuyez de nouveau sur POINTER.

•

Le pointeur disparaît.

Utilisation de la fonction de spot

Appuyez sur SPOT et appuyez sur

P/R/O/Q sur la télécommande pour déplacer la zone du spot.

•

Appuyez sur EFFECT pour changer la taille de la zone du spot (3 types).

Doigt1 Doigt2 Cœur Souligné

Étoile

1/9 1/25 1/8

Appuyez sur P/R/O/Q pour

ajuster la durée de la pause.

Augmente avec P ou Q

•

5 minutes ➞ 6 minutes ➞ 60 minutes

Diminue avec O ou R

•

4 minutes ➞ 3 minutes ➞1 minute La pause peut être réglée par unité d'une

• minute (jusqu'à 60 minutes).

Annuler la fonction d'afﬁ chage de la pause

Appuyez sur BREAK TIMER.

Remarque

•

Le minuteur de la pause n'est pas disponible lorsque le projecteur utilise les fonctions suivantes.

- Sync. Automat.

- Gel d'image

- Sourdine AV

Appuyez de nouveau sur SPOT.

•

La zone du spot disparaît.

Commutation du mode Eco+Veille

Appuyez sur ECO+QUIET pour activer et désactiver le mode Eco+Veille.

•

Quand le mode Eco+Veille est réglé sur « EN SERVICE », le son du ventilateur de refroidissement baisse, la consommation de courant diminue, et la durée de vie de la lampe est prolongée.

Remarque

Voir « Eco+Veille » à la page 42 pour de plus

• amples détails.

Sync. Automat. (Ajustement Sync. Automat.)

Afﬁ chage d'une partie agrandie d'image

La fonction de synchronisation automatique fonctionne à la détection du signal d'entrée après mise en route du projecteur.

Appuyez sur AUTO SYNC pour ajuster manuellement avec la fonction Sync. Automat.

Remarque

Lorsque l'image optimale ne peut pas être obtenue

• avec l'ajustement Sync. Automat., utilisez le menu d'aide pour ajuster manuellement. (Voir page

51.)

Gel d'une image mobile

Appuyez sur FREEZE.

L'image projetée est gelée.

•

Appuyez à nouveau sur FREEZE

pour revenir à l'image mobile de l'appareil actuellement raccordé.

Sélectionner le mode d'image

Vous pouvez sélectionner le mode d'image adéquat pour l'image projetée, comme un ﬁ lm ou un jeu vidéo.

Appuyez sur PICTURE MODE.

Lorsque vous appuyez sur PICTURE MODE, le

• mode d'image change dans l'ordre suivant :

STANDARD

Voir page 40 pour de plus amples détails sur

• le mode d'image.

* « sRVB » est afﬁ ché uniquement lorsque le signal

RVB est reçu.

PRÉSENTATION

Remarque

CINÉMA sRV B

JEU

Les graphiques, tableaux et les autres portions des images projetées peuvent être agrandies. C'est utile pour fournir des explications plus détaillées.

Appuyez sur MAGNIFY sur la

télécommande.

Agrandit l'image.

• Appuyez sur

• agrandir ou réduire l'image projetée.

Remarque

Appuyez sur

×1 ×2 ×3 ×4

Appuyez sur

Vous pouvez modiﬁ er l'emplacement de

• l'image agrandie en utilisant P, R, O ou Q.

Appuyez sur RETURN sur la

télécommande pour annuler

ou MAGNIFY pour

l'opération.

L'agrandissement retourne ensuite à ×1.

•

Remarque

Le taux de agrandissement

• sélectionnable diffère en fonction du signal d'entrée. Dans les cas suivants, l'image reprend

• son format normal (×1).

- Lorsque le mode d'entrée est changé.

- Lorsqu'on appuie sur RETURN.

Lorsque le signal d'entrée a été modiﬁ é.

- Lorsque la résolution du signal

d'entrée et le taux de rafraîchissement (fréquence verticale) sont modiﬁ és.

Quand le mode redimensionner est changé.

- Quand le mode d'image est changé.

- Quand le mode progressif est changé.

Fonctions

pratiques

Opérer avec la télécommande (Suite)

Utilisation de la télécommande comme souris d'ordinateur sans ﬁ l

Lorsque le projecteur et l'ordinateur sont raccordés par un câble USB, vous pouvez employer la télécommande comme souris d'ordinateur.

Si l'ordinateur est trop loin du projecteur pour qu'un câble USB les réunissent, le récepteur distant (en option, AN-MR2) permet d'actionner le projecteur avec la télécommande. Consultez le mode d'emploi du récepteur pour obtenir des détails.

Lors du raccordement par câble USB

Ordinateur

Vers la prise USB

Câble USB (disponible dans le commerce ou disponible comme pièce de rechange Sharp QCNWGA014WJPZ)

Le pointeur de la souris peut être activé de la façon suivante une fois qu'elle a été connectée.

Lors du déplacement du curseur

■

Appuyez sur les touches MOUSE/de réglage (P/R/O/Q).

■

Comme le clic gauche

Appuyez sur L-CLICK.

Comme le clic droit

■

Appuyez sur R-CLICK.

■

Lorsque votre ordinateur ne supporte que les

Vers la prise USB

Récepteur distant (en option, AN-MR2)

Touches

Touches PAGE UP/PAGE DOWN

PAGE UP/PAGE DOWN Touches MOUSE/de

Touches MOUSE/de réglage (P/R/O/Q)

réglage (P/R/O/Q)

Touche R-CLICK

souris à un bouton (Macintosh par exemple)

Appuyez sur L-CLICK ou R-CLICK. L-CLICK et R-CLICK ont une fonction commune.

■

Lors de l'utilisation de [Page Up] ou de [Page Down]

Comme les touches [Page Up] et [Page Down] sur un clavier d'ordinateur. Appuyez sur PAGE UP ou PAGE DOWN.

Remarque

Cette fonction ne marche que sous les systèmes d'exploitation Microsoft® Windows® OS et Mac OS®. Cependant,

• cette fonction ne fonctionne pas avec les systèmes d'exploitation suivants qui ne supportent pas d'USB.

Les versions plus anciennes que Windows® 95.

• Les versions plus anciennes que Windows

• Les versions plus anciennes que Mac OS

•

Vous ne pouvez pas utiliser cette fonction lorsque l'écran du menu est afﬁ ché.

• Conﬁ rmez que l'ordinateur reconnaît la connexion USB.

•

8.5.

NT4.0.

Touche L-CLICK

Rubriques du menu

Les schémas suivants indiquent les rubriques qui peuvent être réglées sur le projecteur.

Menu principal Sous-menu

Menu « Image »

PAGE 1

Image ECR PRJ Rés. Aide

Mode image

Contraste 0 Luminos. Couleur Teinte

Rouge Bleu

SÉL./RÉG.

Standard

0 0 0 0Netteté 0 0

ENTR. FIN

Menu principal Sous-menu

Standard


Page 40

Mode image

Page 40

Contraste

Luminos.

Couleur

Teinte

Netteté

Rouge

Bleu

Page 41

Standard Présentation

Présentation Cinéma

Cinéma Jeu

Jeu sRVB *1

sRVB *1

+30-30

PAGE 2

Image ECR PRJ Rés. Aide

Mode image

Temp Clr BrilliantColor Réglage C.M.S. C.M.S. Progressif Réduction bruit Eco+Veille Réinitial.

SÉL./RÉG.

Standard

0 1

En service

Progressif 3D Hors service En service

ENTR. FIN

« C.M.S. »

C.M.S.

C.M.S.-Teintes

C.M.S.-Saturations C.M.S.-Valeurs

Réinitial.

SÉL./RÉG.

Retour

*1 Rubrique lors de l'entrée de signal RVB via

COMPUTER ou DVI.

Rubriques lors de l'entrée de signal composante

via COMPUTER ou DVI, ou lors de la sélection S-VIDEO ou VIDEO.

R J V C B M

Réinitial.

0 0 0 0 0 0

ENTR. FIN

1-1

Temp Clr

Page 41

BrilliantColor™

Page 41

Réglage C.M.S. [En service/Hors service]

Page 41

C.M.S.

Page 41

Progressif

Page 42

Réduction bruit Hors service

Page 42

Eco+Veille

Page 42

Réinitial.

C.M.S.-Teintes

Page 41

C.M.S.-Saturations

Page 41

C.M.S.-Valeurs

Page 41

Réinitial.

1-1

Progressif 2D

Progressif 2D Progressif 3D

Progressif 3D Mode ﬁlm

Mode ﬁlm

Niveau 1

Niveau 1 Niveau 2

Niveau 2

En service

En service Hors service

Hors service

Réinitial.

+30-30

Fonctions

pratiques

Rubriques du menu (Suite)

Menu « Réglage de l'écran (REG-ECR) »

Menu principal Sous-menu

Img REG-ECR PRJ Rés. Aide

Redimensionner Déplac. Image 0 Rég Trapèz Overscan En service Af.OSD En service Sous-titre codé Hors service Arrière-fond Logo Mode PRJ Avant

DLP® Link

Inverser DLP

Régl. vid.

Langue(Language)

SÉL./RÉG. ENTR. FIN

Link

Bords

Hors service

0 IRE

Français

Menu « Réglage du projecteur (REG-PRJ) »

Img ECR REG-PRJ Rés. Aide

Sync.Automat. Extinction Auto Remise en marche auto Mode VEILLE Son du système Sortie audio Enceinte Entrée audio RS-232C Mode Ventilation Verrou. Système

SÉL./RÉG. ENTR. FIN

En service En service En service Standard En service S. audio variable En service Audio 1 9600bps Normal Hors service

h0 min0Prog. Lampe (D) 100%

Menu principal Sous-menu

REG-ECR

Page 43

Menu principal Sous-menu

REG-PRJ

Page 45

Redimensionner

Page 43

Déplac. Image

Page 43

Rég Trapèz

Page 43

Overscan [En service/Hors service]

Page 43

Af.OSD [En service/Hors service]

Page 43

Sous-titre cod

Page 44

Arrière-fond

Page 44

Mode PRJ

Page 44

DLP® LinkTM

DLP® LinkTM [En service/Hors service]

[En service/Hors service]

Page 44

Inverser DLP® LinkTM

Page 44

Régl. vid.

Page 44

Langue(Language)

Page 44

Sync.Automat. [En service/Hors service]

Page 45

Extinction Auto [En service/Hors service]

Page 45

Remise en marche auto

Remise en marche auto [En service/Hors service]

[En service/Hors service]

Page 45

Mode VEILLE Standard

Page 45

Son du système [En service/Hors service]

Page 45

Sortie audio Sortie audio ﬁxe

Page 46

Enceinte [En service/Hors service]

Page 46

Entrée audio Audio 1

Page 46

RS-232C 9600bps

Page 46

Mode Ventilation

Page 46

Verrou. Système

Verrou. Système [En service/Hors service]

[En service/Hors service]

Page 46

Prog. Lampe (D)

Page 47

+96-96

+80-80

Normal

Normal Plein

Plein Pt par Pt

Pt par Pt Zoom zone

Zoom zone Etendre V

Etendre V Bords

Bords Allonge

Allonge

Hors service

Hors service CC1

CC1 CC2

CC2

Logo

Logo Bleu

Bleu Non

Non

Avant

Avant Plaf + avant

Plaf + avant Arrière

Arrière Plaf + arr.

Plaf + arr.

0 IRE

7.5 IRE

English

English Deutsch

Deutsch Español

Español Nederlands

Nederlands Français

Français Italiano

Italiano Svenska

Svenska Português

Português

Eco

S. audio variable

Audio 2

38400bps

38400bps 115200bps

115200bps

Normal

Normal Élevé

Élevé

polski

polski Magyar

Magyar Tür kç e

Tür kç e

Menu « Réseau »

Img ECR PRJ Réseau Aide

Mot de passe Hors service

Client DHCP Hors service

TCP/IP

Adresse MAC

Projecteur

SÉL./RÉG. ENTR. FIN

XX : XX : XX : XX : XX : XX

XX-XXXX

Menu « Aide »

Img ECR PRJ Rés. Aide

Absence d'image ou de son. Des bandes verticales ou des clignot. s'affichent. L'image n'est pas centrée. La couleur est délavée et pauvre. L'image est sombre. L'image est déformée. Le son est difficile à entendre.

Réinit. tous réglages à leur valeur par défaut.

SEL ENTR. FIN

SÉL.

Menu principal

Réseau

Page 49

Mot de passe [En service/Hors service]

Page 49

Client DHCP [En service/Hors service]

Page

TCP/IP

Page

Adresse MAC

Page

Projecteur

Page

Les rubriques que vous pouvez régler avec le menu « Aide »

Menu « Aide » n Page 51

•

Des bandes verticales ou des clignot. s'afﬁ chent.

Sync.Automat./Horloge

•

L'image n'est pas centrée.

Entrée COMPUTER ou DVI-Analogique

Sync.Automat./Pos.hori/Pos.vert/Résolution

Entrée DVI-D

Commuter sur les données « Plug-and-Play »

* Commuter sur les données « Plug-and-Play »

dans les cas suivants. Entrée DVI-D ordinateur

Standard : signaux de format 4:3 ou 5:4

Amélioré1 :

Amélioré2 : les signaux d'écran large tels

Entrée DVI-D vidéo Standard : normal Amélioré : sélectionnez cette option si

•

La couleur est délavée et pauvre.

Entrée COMPUTER ou DVI

Type de signal : Auto/RVB/Composante

Entrée S-VIDEO ou VIDEO

Système vidéo : Auto/PAL/SECAM/ NTSC3.58/NTSC4.43/ PAL-M/PAL-N/PAL-60

Entrée DVI-D

Gamme dynam. : Auto/Standard/Amélioré

* Les rubriques sélectionnables varient selon le

signal d'entrée et le mode d'entrée sélectionné. Le son est difﬁ cile à entendre.

•

Balance/Aigus/Graves

/Phase

tels que 1024x768 les signaux d'écran large tels que 1280x800 sont prioritaires.

que 1366x768

sont prioritaires

aucune image n'est projetée en mode Standard.

Fonctions

pratiques

Utilisation de l'écran du menu

Touche MENU/HELP

Touches de réglage (P/R/O/Q)

Touche ENTER

Touche RETURN

Touche ENTER

Touches de réglage (P/R/O/Q)

Touche RETURN

Appuyez sur RETURN

• pour revenir à l'écran précédent lorsque le menu est afﬁ ché.

Touche MENU/HELP

Sélections du menu (Ajustements)

Exemple : Ajustement de « Luminos. ».

Cette opération peut également être effectuée en utilisant les touches sur le projecteur.•

Appuyez sur MENU/HELP.

L'écran du menu « Image » pour le mode

• d'entrée sélectionné est afﬁ ché.

Appuyez sur Q ou O et sélectionnez

« Image » pour ajuster.

Exemple : Menu de l'écran « Image » pour entrée COMPUTER (RVB)

Rubrique du menu

Image ECR PRJ Rés. Aide

Mode image

Contraste 0 Luminos. Rouge Bleu Temp Clr BrilliantColor Réglage C.M.S. C.M.S. Réduction bruit Eco+Veille Réinitial.

SÉL./ADJ. ENTR. FIN

ECR

0 0

0 0 0 1

Standard

En service

Hors service En service

Appuyez sur P ou R et sélectionnez

« Luminos. » pour ajuster.

La rubrique sélectionnée est mise en

• surbrillance.

Image ECR PRJ Rés. Aide

Mode image

Contraste 0

Luminos.

Rouge

Rouge Bleu

Bleu Temp Clr

Temp Clr BrilliantColor

BrilliantColor Réglage C.M.S.

Réglage C.M.S. C.M.S.

C.M.S. Réduction bruit

Réduction bruit Eco+Veille

Eco+Veille Réinitial.

Réinitial.

SÉL./ADJ. RGL simple FIN

Rubriques à ajuster

0 0

0 1

Standard

En service

Hors service

Hors service En service

En service

Pour ajuster l'image projetée tout en la visionnant

Appuyez sur ENTER.

La rubrique sélectionnée (par exemple,

• « Luminos. ») s'afﬁ che d'elle-même au bas de l'écran. Lorsque vous appuyez sur P ou R, la

• rubrique suivante (« Rouge » après « Luminos. ») s'afﬁ chera.

Remarque

Appuyez à nouveau sur ENTER pour

• revenir à l'écran précédent.

Appuyez sur O ou Q pour ajuster

la rubrique sélectionnée.

L'ajustement est mémorisé.

•

Appuyez sur MENU/HELP.

L'écran du menu disparaîtra.

•

Img REG-ECR PRJ Rés. Aide

Redimensionner

Redimensionner Déplac. Image 0

Déplac. Image 0 Rég Trapèz

Rég Trapèz

La rubrique s'afﬁ che d'elle-même


SÉL./RÉG. Menu Ret. FIN

Image ECR PRJ Rés. Aide

Mode image

Contraste 0

Luminos.

Rouge

Rouge Bleu

Bleu Temp Clr

Temp Clr BrilliantColor

BrilliantColor Réglage C.M.S.

Réglage C.M.S. C.M.S.

C.M.S. Réduction bruit

Réduction bruit Eco+Veille

Eco+Veille Réinitial.

Réinitial.

SÉL./ADJ. RGL simple FIN

Bords

Appuyez sur ENTER.

0Luminos.

Standard

0 0

0 1

En service

Hors service

Hors service En service

En service

Fonctions

pratiques

Remarque

La touche MENU/HELP n'est pas disponible lorsque le projecteur utilise :

•

- Sync. Automat./Pause/Gel d'image/Sourdine AV

Ajustement de l'image (Menu « Image »)

Opération du menu n Page 38

Q PAGE1 Q PAGE2

Image ECR PRJ Rés. Aide

Mode image

Contraste 0 Luminos. Couleur Teinte

Rouge Bleu

Standard

0 0 0 0Netteté 0 0

Image ECR PRJ Rés. Aide

Mode image

Temp Clr

3 2

4 5

6 7

BrilliantColor Réglage C.M.S. C.M.S. Progressif Réduction bruit Eco+Veille Réinitial.

0 1

Standard

En service

Progressif 3D Hors service En service

SÉL./RÉG. ENTR. FIN

Sélectionner le mode d'image

Rubriques

sélectionnables

Description

Les réglages par défaut de chaque rubrique lorsque vous

Tem p Cl r Bri llia ntC olor

SÉL./RÉG. ENTR. FIN

sélectionnez le mode image

Eco+Veille Standard Pour une image standard 0 1 Hors service Présentation Éclaircit certaines zones de

02Hors service l'image pour de meilleures présentations.

Cinéma Donne un ton naturel à l'image

–1 0 En ser vice

projetée.

Jeu Donne de la netteté à l'image

01Hors service projetée.

*sRVB Pour une reproduction haute

––Hors service ﬁ délité des images provenant d'un ordinateur.

« sRVB » est afﬁ ché uniquement lorsque le signal RVB est reçu.

• Vous pouvez régler ou ajuster chaque rubrique dans le menu « Image » à votre guise. Toute modiﬁ cation

• effectuée est gardée en mémoire.

Remarque

Vous pouvez également appuyez sur PICTURE MODE sur la télécommande pour sélectionner le mode

• d'image. (Voir page *sRVB est une norme internationale de reproduction des couleurs contrôlée par la CEI (Commission

•

33.)

électrotechnique internationale). Comme la zone de couleur ﬁ xe a été décidée par la CEI, les images sont afﬁ chées dans une teinte naturelle d'après une image originale, lorsque « sRVB » est sélectionnée. Pour des informations supplémentaires sur la fonction sRVB, visitez « http://www.srgb.com/ ». Vous ne pouvez pas régler les rubriques, « Rouge », « Bleu », « Temp Clr » et « BrilliantColor

», si « sRVB » est sélectionné.

Info

Lorsque « sRVB » est sélectionné, l'image projetée peut devenir sombre, mais ceci n'est pas le signe

• d'un dysfonctionnement.

Opération du menu n Page 38

Ajuster l'image

Rubriques

d'ajustement

Contraste Pour moins de

Luminosité Pour moins de

Couleur*

Tei nte *

Netteté*

Rouge*

Bleu*

BrilliantColor™*2 *3Pour rendre

*1 Pas afﬁ ché dans le mode d'entrée RVB. *2

Pas ajustable/sélectionnable si vous sélectionnez « sRVB ».

BrilliantColor™ utilise la technologie BrilliantColor™ de Texas Instruments. Plus le niveau BrilliantColor™ augmente, plus l'image devient éclatante lorsque la reproduction des couleurs est maintenue à un niveau élevé.

Tou che O Tou che Q

contraste.

luminosité. Pour moins

d'intensité de couleur. Pour rendre les

teints plus violacés. Pour moins de

netteté. Pour des rouges

moins accentués. Pour des bleus

moins accentués.

l'effet plus faible.

Pour plus de contraste.

Pour plus de luminosité.

Pour plus d'intensité des couleurs.

Pour rendre les teints plus verts.

Pour plus de netteté.

Pour des rouges plus accentués.

Pour des bleus plus accentués.

Pour rendre l'effet plus fort.

Remarque

« Rouge », « Bleu », « BrilliantColor™ » et « Temp

• Clr » ne peuvent pas être réglés si « sRVB » est sélectionné. Pour réinitialiser toutes les rubrique d'ajustement,

• sélectionnez « Réinitial. » et appuyez sur ENTER.

Ajuster la température

de couleur

Rubriques

sélectionnables

Pour une température de couleur plus basse pour des images de type

–1

incandescent chaudes et rougeâtre.

Pour une température des couleurs

plus élevée pour des images de type ﬂ uorescent froides et bleuâtres.

Remarque

Les valeurs sur « Temp Clr » ne sont qu'en vue

• standard et générale.

Description

Ajuster les couleurs

Cette fonction ajuste chacune des six couleurs principales qui composent la roue chromatique, modiﬁ ant leur « Teintes », « Saturations » ou « Valeurs ».

Rubriques

sélectionnables

C.M.S.-Teintes C.M.S.-Saturations Règle la saturation des principales

C.M.S.-Valeur s Règle la luminosité des principales

Réinitial. Les ajustements de « Teintes »,

Règle la teinte des principales couleurs.

couleurs.

« Saturations » et « Valeurs » de toutes les couleurs sont ramenés au réglage par défaut.

Description

Ajuster « Teintes », « Saturations » ou « Valeurs ».

1 Sélectionnez « En service » pour « Réglage C.M.S. »

dans le menu « Image », puis appuyez sur ENTER.

2 Sélectionnez « C.M.S. » dans le menu « Image »,

puis appuyez sur ENTER.

3 Appuyez sur P ou R pour sélectionner « Teintes »,

« Saturations » ou « Valeurs », puis appuyez sur

ENTER.

4 Sélectionnez la couleur à ajuster avec P ou R et

ajustezla avec O ou Q.

Exemple d'ajustement de « Teintes »

Principales

couleurs

R (Rouge) J (Jaune) V (Vert) C (Cyan) B (Bleu) M (Magenta)

Lorsque « Saturations » est sélectionnée, les

• couleurs sélectionnées deviennent, O : plus claires. Q : plus profondes. Lorsque « Valeurs » est sélectionnée, les

• couleurs sélectionnées deviennent, O : plus sombres. Q : plus éclatantes. Pour ramener les valeurs d'ajustement de

• chaque couleur aux réglages par défaut, sélectionnez « Réinitial. » et appuyez sur ENTER.

Tou che O Tou che Q

Plus proche du magenta Plus proche du rouge Plus proche du jaune Plus proche du vert Plus proche du cyan Plus proche du bleu

Plus proche du jaune Plus proche du vert Plus proche du cyan Plus proche du bleu Plus proche du magenta Plus proche du rouge

Fonctions

pratiques

Ajustement de l'image (Menu « Image ») (Suite)

Opération du menu n Page 38

Réduction numérique

Progressif

Rubriques

sélectionnables

Progressif 2DUtile pour afﬁ cher des images mobiles

Progressif 3DUtile pour afﬁ cher des images mobiles

Mode ﬁ lm Reproduit l'image de la source ﬁ lm*

* La source ﬁ lm est une vidéo numérique enregistrant

avec l'original codé tel quel à 24 images/seconde. Le projecteur peut convertir cette source ﬁ lm en vidéo progressive à 60 images/seconde avec NTSC et PAL60Hz ou à 50 images/seconde avec PAL50Hz et SECAM pour lire une image hautedéﬁ nition.

•

En NTSC ou PAL60Hz, même si le Mode progressif 3D a été réglé, l'amélioration avec trois-deux sera automatiquement activée lorsque la source ﬁ lm a été entrée.

•

Lorsque l'image est ﬂ oue ou parasitée, passez au mode optimal.

rapides comme du sport.

relativement lentes comme des drames et documentaires plus clairement.

clairement. Afﬁ che l'image optimisée du ﬁ lm transformé par détection pulldown 3-2 (NTSC et PAL60Hz) ou pulldown 2-2 (PAL50Hz et SECAM) améliorée en mode progressif d'image.

Remarque

Description

du bruit (DNR)

La DNR (réduction numérique du bruit) offre des images de haute qualité, avec suppression des mouvements de points et des effets de moirage.

Rubriques

sélectionnables

Hors service La fonction DNR n'est pas activée. Niveau 1 Niveau 2

Régler « Réduction bruit » sur « Hors service » dans les cas suivants :

•

Lorsque l'image est ﬂ oue.

•

Lorsque les contours et les couleurs d'images en mouvement traînent. Lorsque des émissions télévisées au signal

• faible sont projetées.

Rubriques

sélectionnables

En service Environ 75% Hors service 100%

Règle le niveau DNR pour obtenir une image plus nette.

Remarque

Eco+Veille

Description

Luminosité et consommation

électrique

Info

•

Cette fonction est disponible pour les signaux 480I et 576I en utilisant l'entrée COMPUTER/ COMPONENT ou DVI. Cette fonction est disponible pour tous les

• signaux avec l'entrée S-VIDEO et VIDEO.

Remarque

•

Lorsque « Eco+Veille » est conﬁ guré sur « En service », le son du ventilateur et la consommation électrique sont inférieurs à ce qu'ils sont lorsque « Hors service » est sélectionné. (La luminosité de la projection diminue comme illustré dans le tableau.)

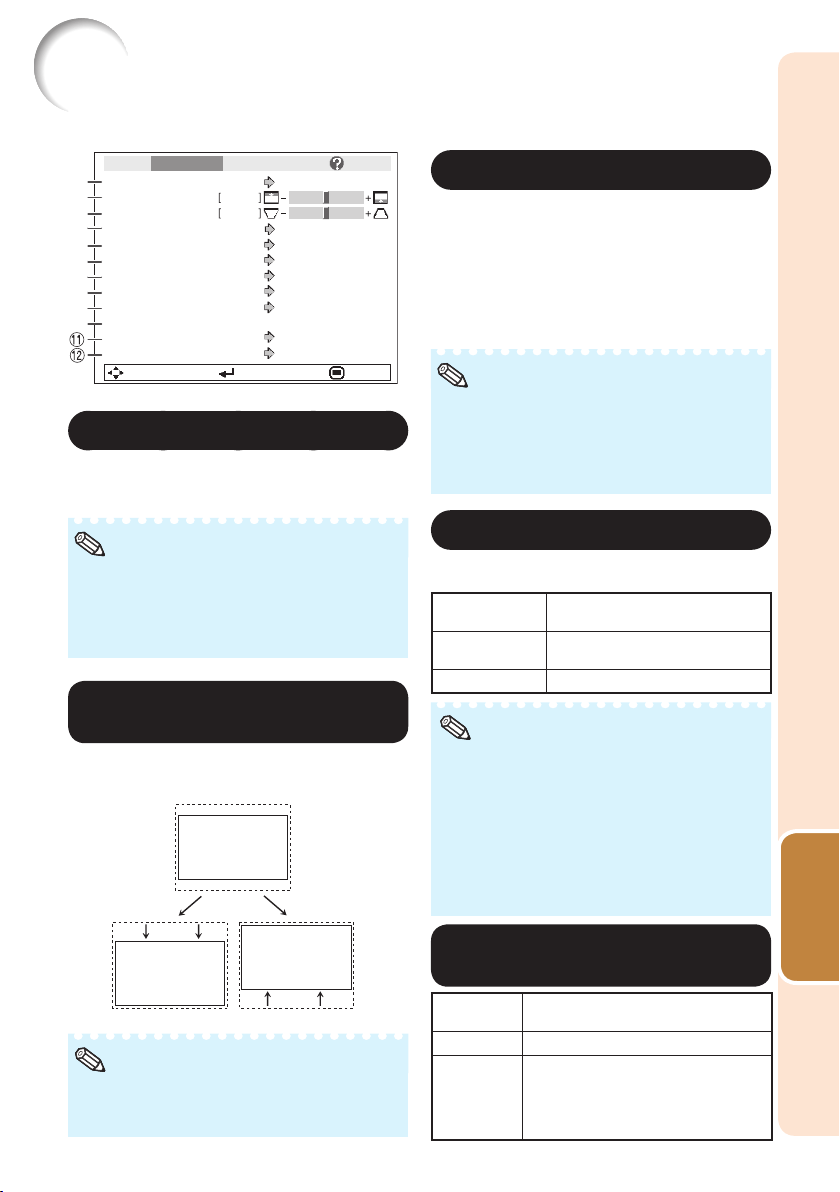

Ajuster l'image projetée (Menu « REG-ECR »)

Opération du menu n Page 38

Img REG-ECR PRJ Rés. Aide

Redimensionner

Déplac. Image 0

Rég Trapèz

Overscan En service

Af.OSD En service

Sous-titre codé Hors service

Arrière-fond Logo

Mode PRJ Avant

8 9 0

DLP® Link Inverser DLP

Régl. vid.

Langue(Language)

Link

SÉL./RÉG. ENTR. FIN

Régler le mode redimensionner

Bords

Hors service

0 IRE

Français

Utilisez cette fonction pour étirer l'image verticalement ou horizontalement ou lorsque les bords de l'image ne sont pas visibles.

Remarque

Pour plus de détails sur le mode

• redimensionner, voir pages Vous pouvez également appuyez sur RESIZE

• sur la télécommande pour régler le mode redimensionner. (Voir page

Ajuster la position de

30 et 31.

30.)

l'image

Vous pouvez déplacer l'image projetée verticalement.

Touche QTouche O

Correction trapèze

Sélectionnez « Rég Trapèz » dans le menu « REGECR », puis ajustez avec la barre coulissante.

Voir page 28 pour de plus amples détails sur la correction trapèze.

Remarque

La Correction Trapèze peut être ajustée dans un

• angle maximum d'environ ±40 degrés (lorsque le mode « Redimensionner » est réglé sur « Normal »). Vous pouvez aussi appuyer sur KEYSTONE

• sur la télécommande ou sur le projecteur pour ajuster la correction trapèze.

Réglage de l'overscan

Cette fonction vous permet de régler la zone de overscan (zone d'afﬁ chage).

Rubriques

sélectionnables

En service

Hors service

Remarque

Vous pouvez conﬁ gurer « Overscan » pour les

• signaux d'entrée suivant (ordinateur, DVI-D vidéo et DVI-D analogique). —480P, 540P, 576P, 720P, 1035I et

1080I/1080P

•

Si du bruit apparaît sur les bords de l'écran lorsque « Hors service » est sélectionné, conﬁ gurez la fonction sur « En service ».

•

Voir aussi « A propos des droits d'auteur »,

31.

page

La zone d'entrée est afﬁ chée sans les bords de l'écran.

Toute la zone d'entrée est afﬁ chée.

Description

Fonctions

pratiques

Remarque

Cette fonction n'est disponible qu'avec certains

• modes de Redimensionner. (Voir pages

31.)

30 et

Régler l'afﬁ chage à

l'écran

Rubriques

sélectionnables

En service Hors service

Tous les afﬁ chages à l'écran sont afﬁ chés. ENTRÉE/VOLUME/SOURDINE AV/GEL

D'IMAGE/ SYNC. AUTOMAT./ REDIMENSIONNER/MODE IMAGE/ECO + VEILLE/AGRANDIR/« Une touche invalide a été activée. » ne s'afﬁ chent pas.

Description

Ajuster l'image projetée (Menu « REG-ECR ») (Suite)

Opération du menu n Page 38

Retourner/Inverser

6 Sous-titre codé

< P our l 'Amériq ue du N ord et l'Amér iq ue d u Sud uniquement >

Info

Cette fonction est disponible pour les signaux

• NTSC3.58 et 480I. Cette fonction n'est pas opérationnelle lorsque le

• mode redimensionner est réglé sur « Bords ». Cette fonction n'est disponible que dans les cas

• suivants :

Mode

redimensionner

Normal Zoom zone Etendre V

Allonge -12 − +12

« Sous-titre codé » est un système qui permet de

• regarder sous forme de sous-titres des conversations, narrations et effet sonores dans les émissions télévisées (régions limitées) et sur les vidéos domestiques. Tous les programmes et vidéos proposent des

• sous-titres codés. Veuillez rechercher le symbole pour vous assurer que les sous-titres seront afﬁ chés. Deux canaux sont disponibles : CC1 et CC2.

• Les caractères des sous-titres codés de ce

• projecteur sont afﬁ chés en noir et blanc.

Rubriques

sélectionnables

Hors service — CC1 CC2

Remarque

Les sous-titres codés peuvent être victimes de

• dysfonctionnement (blocs blancs, caractères étranges, etc.) si les conditions de réception du signal sont mauvaises ou s'il y a des problèmes au ni ve au de la so ur ce de dif f us io n. C el a n e s ig ni ﬁ e pa s nécessairement que le projecteur a un problème. Si vo us ap pu ye z s ur n 'i mp or te qu el b ou to n d e l 'af ﬁ c ha ge

• à l'écran tout en regardant un programme avec des sous-titres codés, ces derniers disparaissent.

Sélectionner l'image

Correction trapèze

-40 − +40

Description

Mode Sous-titre codé pour données CH1 Mode Sous-titre codé pour données CH2

d'arrière-fond

Rubriques

sélectionnables

Logo Bleu Non —

Ecran du logo Sharp Ecran bleu

Description

les images projetées

Rubriques

sélectionnables

Avant Image normale (Projetée de

Plaf + avant Image retournée (Projetée de

Arrière

Plaf + arr. Image inversée et retournée

Voir page de projection (PRJ).

Voir le MODE D'EMPLOI DE LA PROJECTION 3D STÉRÉOSCOPIQUE fourni séparément.

19 pour de plus amples détails sur le mode

DLP

Inverser DLP

l'avant de l'écran)

l'avant de l'écran avec un projecteur retourné)

Image inversée (Projetée de l'arrière de l'écran ou avec un miroir)

(Projetée avec un miroir)

Link

Description

Link

Réglage du signal vidéo

Rubriques

sélectionnables

0 IRE Règle le niveau de noir sur 0 IRE.

7.5 IRE Règle le niveau de noir sur 7.5 IRE.

Remarque

Cette fonction est disponible pour les signaux

• suivants. Avec l'entrée COMPUTER/COMPONENT ou DVI-I :

- 480I Avec l'entrée S-VIDEO ou VIDEO :

- NTSC3.58

Sélectionner la langue de

Description

l'afﬁ chage à l'écran

Le projecteur peut commuter entre 17 langues d'afﬁ chage à l'écran.

Ajuster les fonctions du projecteur (Menu « REG-PRJ »)

Opération du menu n Page 38

Img ECR REG-PRJ Rés. Aide

Sync.Automat.

Extinction Auto

2 3

Remise en marche auto

Mode VEILLE

Son du système

Sortie audio

Enceinte

Entrée audio

RS-232C

Mode Ventilation Verrou. Système

SÉL./RÉG. ENTR. FIN

Sync. Automat. (Réglage de la

synchronisation automatique)

Rubriques

sélectionnables

En service

Hors service L'ajustement Sync. Automat. n'est pas

L'ajustement de la synchronisation automatique

• peut également être exécuté en appuyant sur AUTO SYNC.

•

L'ajustement Sync. Automat. peut prendre un certain temps pour être exécuté, en fonction de l'image de l'ordinateur raccordé au projecteur.

•

Lorsque l'image optimale ne peut pas être obtenue avec l'ajustement Sync. Automat., procédez au réglage manuel. (Voir page

Rubriques

sélectionnables

En service

Hors service La fonction d'extinction automatique

L'ajustement Sync. Automat. s'exécutera lorsque le projecteur est mis sous tension ou lorsque les signaux d'entrée basculent, lors du raccordement à un ordinateur.

automatique.

Remarque

Fonction d'extinction automatique

Si aucun signal d'entrée n'est détecté pendant plus de 15 minutes, le projecteur passera automatiquement en mode veille.

sera désactivée.

En service En service En service Standard En service S. audio variable En service Audio 1 9600bps Normal Hors service

h0 min0Prog. Lampe (D) 100%

Description

51.)

Fonction de remise en

marche automatique

Rubriques

sélectionnables

En service

Hors service

Le projecteur ne se met automatiquement sous tension quand le cordon d'alimentation est rebranché sur la prise secteur ou quand le disjoncteur est rétabli.

Mode VEILLE

Quand la fonction est réglée sur « Eco », la consommation d'énergie est réduite en mode veille.

Rubriques

sélectionnables

Eco

Standard

La sortie à l'écran et les fonctions réseau sont désactivées en mode veille.

La sortie à l'écran et les fonctions réseau sont activées même si le projecteur est en mode veille.

Régler le bip de conﬁ rmation

Description

(Son du système)

Rubriques

sélectionnables

En ser vice Un son de conﬁ rmation est émis lorsque

le projecteur se met sous/hors tension.

Hors service Aucun son de conﬁ rmation n'est émis.

Description

Fonctions

pratiques

Remarque

Lorsque la fonction d'extinction automatique est

• sur « En service », 5 minutes avant que le projecteur ne passe en mode veille, le message « Entrée en mode VEILLE dans X min. » apparaîtra sur l'écran pour indiquer les minutes restantes.

Ajuster les fonctions du projecteur (Menu « REG-PRJ ») (Suite)

Opération du menu n Page 38

Sélection de la vitesse de

6 Paramétrer le type de

sortie audio

Cette fonction détermine si la sortie du niveau audio de la borne de sortie AUDIO (sortie MONITOR) est ﬁ xe ou variable en la liant au VOLUME.

Rubriques

sélectionnables

Sortie audio ﬁ x e

S. audio variable

Sortie audio qui ne varie pas en puissance avec le niveau du volume du projecteur source.

Sortie audio qui varie en puissance avec le niveau du volume du projecteur source.

Description

Info

Lorsque « Sortie audio » a été réglé sur « S. audio

• variable », assurez-vous d volume du projecteur avant de l

'éteindre et lorsque vous changez l'entrée.

'abord de diminuer le

'allumer ou de

7 Réglage de l'enceinte

transmission (RS-232C)

Assurez-vous que le projecteur et l'ordinateur sont programmés sur le même débit en baud.

Rubriques

sélectionnables

9600bps 38400bps 115 20 0b p s

Cette fonction modiﬁ e la vitesse de rotation du ventilateur.

Rubriques

sélectionnables

Normal Élevé

Lorsque le « Mode Ventilation » est réglé sur « Élevé », la rotation du ventilateur s'accélère et celui-ci devient plus bruyant.

La vitesse de transmission est lente.

La vitesse de transmission est rapide.

Réglage du mode ventilation

Convient à des environnements normaux. Sélectionnez ce réglage lorsque vous

utilisez le projecteur à une altitude de 1 500 mètres environ (4 900 pieds) ou plus.

Description

Rubriques

sélectionnables

En service Le signal audio est émis de l'enceinte

Hors service Le signal audio n'est pas émis de

Cette fonction vous permet de sélectionner la combinaison appropriée de prises d'entrée audio pour chaque mode d'entrée.

Rubriques

sélectionnables

Audio 1 La prise d'entrée AUDIO 1 est utilisée

Audio 2 La prise d'entrée AUDIO 2 est utilisée

interne.

l'enceinte interne.

Entrée audio

comme prise d'entrée audio.

Description

Fonction de verrouillage du système

Cette fonction empêche une utilisation non autorisée du projecteur. Une fois cette fonction activée, les utilisateurs doivent saisir le code clavier correct à chaque fois que le projecteur est mis en marche.

garder le code clavier dans un lieu sûr auquel peuvent accéder uniquement les utilisateurs autorisés.

Nous vous suggérons de

Info

Si vous perdez ou oubliez votre code clavier, prenez

• contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche (voir

61). Même si la garantie du produit est toujours

page valable, la réinitialisation du code clavier aura un coût.

a

Régler/changer le code clavier

Sélectionnez « Verrou. Système »,

puis appuyez sur ENTER ou Q.

Sélectionnez « Suivant », puis

appuyez sur ENTER.

L'écran de saisie du code clavier apparaît.•

Appuyez sur les 4 touches sur la télécommande

ou sur le projecteur pour saisir le code clavier préétabli dans « Ancien code ».

Lors du réglage du code clavier pour la première

• fois, appuyez sur R sur le projecteur quatre fois.

Activation du verrou système

Remarque

Si vous saisissez un code clavier erroné, le curseur

• revient au premier point de l' « Ancien code ». Le code clavier préétabli consiste dans

• les 4 touches R sur le projecteur. Si vous appuyez sur R quatre fois, l'écran de saisie du code clavier disparaît.

Appuyez sur les 4 touches sur la télécommande

ou sur le projecteur pour saisir le nouveau

Ancien code

Nouveau code Reconfirmer

REG-PRJ

––––

–––– ––––

code clavier dans « Nouveau code ».

Remarque

Vous ne pouvez pas utiliser les touches

• suivantes pour le code clavier : STANDBY/

ON, ON, STANDBY, ENTER, L-CLICK, R-CLICK/RETURN et MENU/HELP La fonction de verrouillage du système

• reconnaît chaque touche sur la télécommande ou sur le projecteur comme une touche individuelle, même si elles partagent le même nom de touche. Si vous avez utilisé les touches sur le projecteur pour régler le code clavier, celui-ci ne pourra pas être annulé avec la télécommande.

Ancien code

Nouveau code

Reconfirmer

REG-PRJ

****

– ––– ––––

Activation du verrou système

Saisissez le même code clavier

dans « Reconﬁ rmer ».

Opération du menu n Page 38

Remarque

Pour annuler le code clavier que vous avez déjà établi

Appuyez sur R sur le projecteur quatre fois

• aux étapes 4 et 5 ci-dessus.

Lorsque le verrouillage du système est réglé

Lorsque le verrouillage du système est réglé,

• l'écran de saisie du code clavier apparaît après la mise sous tension. Lorsqu'il apparaît, entrez le bon code clavier pour lancer la projection.

Écran de saisie du code clavier

Verrou. Système

Vériﬁ er le statut de la

––––

durée de vie de la lampe

Vous pouvez conﬁ rmer la durée d'utilisation cumulative de la lampe et sa durée de vie restante (pourcentage).

<PG-D50X3D>

Condition d'utilisation

de la lampe

« Durée de vie »

Opérée exclusivement avec « Eco+Veille » sur « En service »

Opérée exclusivement avec « Eco+Veille » sur « Hors service »

<PG-D45X3D>

Condition d'utilisation

de la lampe

« Durée de vie »

Opérée exclusivement avec « Eco+Veille » sur « En service »

Opérée exclusivement avec « Eco+Veille » sur « Hors service »

Remarque

•

Il est recommandé de changer la lampe lorsque la durée de vie restante de la lampe atteint 5%. La durée de vie de la lampe peut varier selon

• les conditions d'utilisation.

Durée de vie restante de

la lampe

100% 5%

Environ 2 500 heures

Environ 2 000 heures

Durée de vie restante de

100% 5%

Environ 3 000 heures

Environ 2 000 heures

Environ 125 heures

Environ 100 heures

la lampe

Environ 150 heures

Environ 100 heures

Fonctions

pratiques

Ajuster les fonctions du projecteur (Menu « REG-PRJ ») (Suite)

Fonction blocage touches

Blocage des touches de fonctionnement sur le projecteur

Utilisez cette fonction pour bloquer les touches de fonctionnement sur le projecteur.

Blocage des touches de fonctionnement

■

Maintenez enfoncée ENTER sur le projecteur pendant environ 5 secondes pendant que le projecteur est mis sous tension.

Afﬁ chage à l'écran

Fonction blocage touches activée

La fonction de blocage des touches n'affecte pas

• les opérations effectuées avec les touches de la télécommande. Vous ne pouvez pas utiliser la fonction de

• blocage des touches alors que le projecteur se met en route.

Désactivation du blocage des

■

touches

Maintenez enfoncée ENTER sur le projecteur pendant environ 5 secondes.

Afﬁ chage à l'écran

Fonction blocage touches désactivée

Lorsque le projecteur est en mode veille, vous

• pouvez libérer le blocage des touches en maintenant enfoncées simultanément ENTER et STANDBY/ON sur le projecteur pendant environ 5 secondes.

Info

•

La fonction de blocage des touches n'est pas réglé si le projecteur : afﬁ che les écrans « Menu », est en mode veille, se met en route, change de signal Sync.Automat., est en mode Gel d'image ou sur l'écran mise en route.

d'entrée, exécute la fonction

« Verrou. Système » pendant la

Conﬁ guration de l'environnement du réseau du projecteur (Menu « Réseau »)

Opération du menu n Page 38

Img ECR PRJ Réseau Aide

Mot de passe Hors service

Client DHCP Hors service

TCP/IP

Adresse MAC

Projecteur

SÉL./RÉG. ENTR. FIN

Activation du mot de passe

Pour empêcher d'autres personnes de modiﬁ er le réglage du menu « Réseau », spéciﬁ ez un mot de passe.

a

Activation du mot de passe

Sélectionnez « Mot de passe »,

puis appuyez sur ENTER ou Q.

•

L'écran de saisie du mot de passe apparaît.

Activation du mot de passe

Ancien mdp

Nouveau mdp

Reconfirmer

Appuyez sur P ou R pour saisir le

premier chiffre dans « Nouveau

Réseau

––––

–

–––

––––

mdp », puis appuyez sur Q.

Entrez les 3 chiffres restants,

puis appuyez sur ENTER.

•

Pour revenir au chiffre précédent, appuyez sur O.

Entrez le même mot de passe dans

« Reconﬁ rmer », puis appuyez sur ENTER.

•

Le statut du « Mot de passe » devient « En service ».

XX : XX : XX : XX : XX : XX

XX-XXXX

Entrez le mot de passe dans « Ancien

mdp » au moyen des touches P, R, Q et O, puis appuyez sur ENTER.

Entrez le mot de passe dans « Nouveau

mdp » au moyen des touches P, R, Q et O, puis appuyez sur ENTER.

Entrez le même mot de passe dans

« Reconﬁ rmer » au moyen des touches P, R, Q et O, puis appuyez sur ENTER.

Remarque

•

Si vous n'avez plus besoin de la protection du mot de passe pour les réglages du menu « Réseau », appuyez sur ENTER sans saisir un nouveau mot de passe aux étapes 3 et 4.

•

Pour annuler les réglages du mot de passe, appuyez sur RETURN.

Si vous avez oublié votre mot de passe

En cas d'oubli de votre mot de passe, procédez comme suit pour le supprimer, puis spéciﬁ ez un nouveau mot de passe.

Appuyez sur

Fonctions

pratiques

Remarque

•

Une fois le mot de passe activé, vous devez le saisir pour modiﬁ er les réglages du menu « Réseau ».

Modiﬁ cation du mot de passe

Sélectionnez « Mot de passe »,

puis appuyez sur ENTER ou Q.

•

L'écran de saisie du mot de passe apparaît.

sur le projecteur.

Remarque

Si vous maintenez enfoncée ENTER plus de 5

• secondes, les touches de fonctionnement sur le projecteur seront bloquées. (Voir page Vous ne pouvez pas utiliser les touches de la

• télécommande pour supprimer le mot de passe.

48.)

Conﬁ guration de l'environnement du réseau du projecteur (Menu « Réseau »)

(Suite)

Opération du menu n Page 38

Réglage du client DHCP

Branchez le câble LAN avant de mettre le projecteur sous tension. À défaut, la fonction Client DHCP ne sera pas opérationnelle.

Rubriques

sélectionnables

En service Obtient automatiquement les

Hors service Active manuellement le TCP/IP.

Sélectionnez « En service » pour « Client DHCP ». « Obtention de l'adresse IP en cours… » apparaît, suivi de l'écran du menu. Conﬁ rmez les paramètres de l'adresse IP, du masque de sousréseau et de la passerelle sur l'écran TCP/IP.

Si le serveur DHCP n'est pas disponible, « Impossible d'obtenir l'adresse IP. » s'afﬁ che.

Le cas échéant, activez manuellement le TCP/ IP. (Voir la rubrique 3.)

Activation de TCP/IP

Activez manuellement le TCP/IP.

Sélectionnez « Hors service » pour

« Client DHCP », puis appuyez sur ENTER.

Sélectionnez « TCP/IP », puis

appuyez sur ENTER.

Entrez « Adresse IP » au moyen des touches

P, R, Q et O, puis appuyez sur ENTER.

Activation de TCP/IP

Adresse IP

Masque s-rés. Passerelle

Entrez « Masque s-rés » au

moyen des touches P, R, Q et O,

Description

paramètres de conﬁ guration pour le réseau TCP/IP.

Réseau

92.

68.

50.

55.2

000.

55.2

000.

55.2

000.

000

puis appuyez sur ENTER.

Rubriques

sélectionnables

Adresse IP Réglage par défaut :

Masque s-rés. Réglage par défaut :

Passerelle Réglage par défaut :

Remarque

•

Vériﬁ ez le segment du réseau existant (groupe de l'adresse IP) pour éviter de spéciﬁ er une adresse IP déjà utilisée par un périphérique du réseau ou des ordinateurs. Si « 192.168.150.002 » n'est pas utilisé dans le réseau ayant une adresse IP « 192.168.150.XXX », vous n'avez pas besoin de changer l'adresse IP du projecteur.

•

Pour le détail sur chaque réglage, adressezvous à l'administrateur du réseau.

Conﬁ rmation des infor-

Description

192.168.150.00 2 Tapez l'adresse IP appropriée pour le réseau.

255.255.255.000 Spéciﬁ ez le même masque de sous-réseau que l'ordinateur et les périphériques du réseau

000.000.000.000 * Si non utilisé, spéciﬁ ez « 000.000.000.000 ».

mations du projecteur

Vous pouvez conﬁ rmer l'adresse MAC et le nom du projecteur.

Rubriques

sélectionnables

Adresse MAC L'adresse MAC du projecteur

Projecteur Le nom du projecteur s'afﬁ che.

Remarque

•

Pour savoir comment changer le nom du projecteur, voir « MANUEL DE CONFIGURATION » sur le CD-ROM fourni.

Description

s'afﬁ che.

Entrez « Passerelle » au moyen des touches

P, R, Q et O, puis appuyez sur ENTER.

Guide de dépannage avec le menu « Aide »

Cette fonction vous indique comment résoudre les problèmes survenant lors de l'utilisation.

Utiliser les fonctions du menu « Aide »

Touche ENTER

Exemple : Lorsqu'une image saccadée apparaît Opération à effectuer pour résoudre le problème

d'image saccadée lors de la projection du signal RVB de l'ordinateur.

Appuyez sur MENU/HELP.

Appuyez sur O ou Q pour sélectionner

« Aide », puis appuyez sur ENTER.

Appuyez sur P ou R pour sélectionner

« Des bandes verticales ou des clignot. s'afﬁ chent. » sur le menu Aide, puis appuyez sur ENTER.

Img ECR PRJ Rés. Aide

Des bandes verticales ou des clignot. s'affichent.

Absence d'image ou de son.

Des bandes verticales ou des clignot. s'affichent.

L'image n'est pas centrée. La couleur est délavée et pauvre. L'image est sombre. L'image est déformée. Le son est difficile à entendre.

Sélectionnez « Enclenchez la

procédure “Sync. Automat.” » puis appuyez sur ENTER.

Si l'image ne s'améliore pas,

sélectionnez « Régler le bruit horizontal. », puis appuyez sur ENTER.

Appuyez sur O ou Q pour ajuster.

SÉL./RÉG. Menu Ret. FIN

Touches de réglage

Touches de réglage (P/R/O/Q)

(P/R/O/Q)

Touche

Touche MENU/HELP

MENU/HELP

0Phase

Aide

Réinit. tous réglages à leur valeur par défaut.

SÉL. ENTR. FIN

Appuyez sur ENTER.

Des bandes verticales ou des clignot. s'affichent.

Enclenchez la procédure "Sync. Automat.".

Si aucune modif. n'est obs. après la procédure "Sync. Automat.", réglez ces éléments.

Régler le bruit vertical. Régler le bruit horizontal. Réinitialiser les 2 éléments ci-dessus. Retour

Info signal 1024 768 H 48.3 kHz / V 59.9 Hz

SÉL. ENTR. FIN

Aide

Remarque

•

Vous pouvez ajuster les rubriques cochées (✔ ).

•

Les rubriques dans le menu « Aide » changent en fonction du signal d'entrée ou du réglage sélectionné.

•

Si le problème persiste, reportez-vous à « Guide de dépannage » (voir pages

•

Lorsque vous sélectionnez « sRVB » dans « Mode image », la rubrique «La couleur est délavée et pauvre.» ne s'afﬁ che pas. Ce qui signiﬁ e que vous ne pouvez pas modiﬁ er les types de signal d'entrée.

59 et 60).

Fonctions

pratiques

Entretien

Nettoyer le projecteur

Assurez-vous d'avoir débranché le cordon

■

d'alimentation avant de nettoyer le projecteur. Le coffret ainsi que le panneau d'opération

■

est en plastique. Evitez d'utiliser benzène ou diluant, car ils peuvent endommager la ﬁ nition du coffret. N'utilisez pas d'agents volatiles comme des

■

insecticides sur le projecteur. N'attachez pas d'éléments en caoutchouc ou en plastique sur le projecteur pour de longues périodes. Les effets de certains des agents sur le plastique peuvent endommager la qualité ou la ﬁ nition du projecteur. Retirez avec délicatesse la saleté avec un

■

chiffon doux. Lorsque la saleté part difﬁ cilement, trempez

■

un chiffon dans un détergent neutre dilué dans l'eau, essorez-le bien, puis essuyez le projecteur.

Des produits de nettoyage agressifs risquent de décolorer, déformer ou abîmer le revêtement sur le projecteur. Faites un essai sur une petite zone non apparente sur le projecteur avant utilisation.

Détergent neutre

Nettoyer l'objectif

■

Utilisez une soufﬂ ette ou une lingette nettoyante pour objectif en vente dans le commerce (pour lunettes et objectifs de caméra) pour nettoyer l'objectif. N'utilisez aucun liquide de type agents de nettoyage, sous peine d'effacer le revêtement à la surface de l'objectif.

■

Comme la surface de l'objectif peut être aisément abîmée, prenez garde de ne pas rayer ni frapper l'objectif.

Nettoyer l'entrée et la sortie d'air

■

Utilisez un aspirateur pour retirer la poussière de la sortie et de l'entrée d'air.

Détergen t neutre dilué

dans l'eau

Info

•

Si vous souhaitez nettoyer les oriﬁ ces d'air pendant l'opération du projecteur, veillez à

Diluant

Cire

appuyer sur STANDBY/ON sur le projecteur ou STANDBY sur la télécommande et mettez le projecteur en mode veille. Après que le ventilateur de refroidissement s'est arrêté, nettoyez les oriﬁ ces.

Indicateurs d'entretien

■

Les témoins d'avertissement (témoin d'alimentation, témoin de la lampe et témoin d'avertissement de température) sur le projecteur indiquent des problèmes dans le projecteur.

■

En cas de problème, soit le témoin d'avertissement de température soit le témoin de la lampe s'allumera en rouge, et le projecteur passera en mode veille. Une fois le projecteur passé en mode veille, suivez les procédures indiquées ci-dessous.

Vue du dessus

Témo i n d'alim e ntati on

Témoin de la lampe

Témoin d'avertissement de température

À propos du témoin d'avertissement de température

Si la température à l'intérieur du projecteur augmente à cause de l'obstruction des entrées d'air ou de l'emplacement d'installation, le témoin d'avertissement de température se met à clignoter. Et si la température continue de monter, « témoin d'avertissement de température clignote. Si cet état persiste, la lampe s'éteint, le ventilateur de refroidissement se met en marche puis le projecteur passe en mode veille. Si vous voyez que le témoin d'avertissement de température clignote, assurez-vous de procéder aux mesures décrites page 54.

À propos du témoin de la lampe

» s'illumine dans le coin inférieur gauche de l'image et le

Lorsque la durée de vie restante de la lampe atteint 5% ou moins, (jaune) et « Changer

■

la lampe. » s'afﬁ cheront sur l'écran. Lorsque le pourcentage atteint 0%, il passera à (rouge), la lampe se mettra automatiquement hors tension et le projecteur passera automatiquement en mode veille. Alors, le témoin de la lampe s'allumera en rouge.

Si vous tentez de mettre le projecteur sous tension une quatrième fois sans

■

remplacer la lampe, le projecteur ne se mettra pas en route.

Témoins sur le projecteur

Témo in d'alimentation

Témoin de la lampe Allumé en vert Normal

Témo in d'avertissement de température

Allumé en rouge Normal (Veille) Allumé en vert Normal (Sous tension) Clignote rouge Anormal (Voir page Clignote vert Normal (Refroidissement) Clignote

alternativement en vert et en orange

Clignote vert La lampe se met en route. Allumé en rouge La lampe s'arrête de façon intempestive ou nécessite

Hors service Normal Allumé en rouge/

Clignote rouge

L'obturateur de l'objectif est fermé. (Voir page 29.)

d'être changée. (Voir page

La température interne est anormalement élevée. (Voir page 54.)

54.)

Appendice

Indicateurs d'entretien (Suite)

Indicateurs d'entretien

Normal Anormal

Tém oi n d'avertissement de température

Tém oin d e

d'alimentation

la lampe

Tém oi n

service

Allumé en

(Clignote

vert si la

lampe se

met en

Allumé en

vert/Allumé

en rouge

Clignote

(Refroidissement)

Hors

vert

route.)

vert

Clignote

rouge

(En service)/

Allumé en

rouge

(Veille)

Allumé en

rouge

Allumé en

rouge

(Veille)

Clignote

rouge

Problème Cause Solution possible

La température interne est anormalement élevée.

La lampe ne s'allume pas.

Le moment est venu de changer la lampe.

La lampe ne s'allume pas.

Le témoin d'alimentation clignote en rouge lorsque le projecteur est sous tension.

La température

• autour du projecteur est élevée. Entrée d'air bloquée

•

Panne du ventilateur

• de refroidissement Défaillance du circuit

• interne Entrée d'air bouchée

•

La lampe s'arrête de

• Débranchez la ﬁ che du façon intempestive.

La durée de vie de la

• Remplacez avec soin la lampe restante atteint 5% ou moins.

Lampe grillée

• Défaillance du circuit

• de la lampe

Le couvercle de

• l'unité de la lampe est ouvert.

Utiliser le projecteur dans

• une zone où la température est inférieure à 95°F (+ 35°C). Placez le projecteur dans

• un endroit avec une ventilation adéquate. (Voir

8.)

page

•

Apportez le projecteur à votre revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche (voir page

61) pour réparation.

• cordon d'alimentation de la prise murale puis rebranchez-la.

• lampe. (Voir page Apportez le projecteur à

• votre revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche (voir page pour réparation. Prenez le plus grand soin

• lors du remplacement de la lampe. Installez fermement le

• couvercle.

Si le témoin d'alimentation

• clignote en rouge même quand le couvercle de l'unité de lampe est fermement installé, demandez conseil auprès de votre revendeur de projecteur Sharp autorisé ou du service après-vente le plus proche (voir page

55.)

61)

61).

Info

•

Si le témoin d'avertissement de température s'allume et le projecteur passe au mode veille, procédez aux solutions possibles présentées ci-dessus, puis attendez que le projecteur ait complètement refroidi avant de brancher le cordon d'alimentation et de remettre sous tension. (Au moins 10 minutes.)

•

Si le projecteur est mis hors tension durant un bref moment suite à une coupure de courant ou toute autre cause pendant l'utilisation du projecteur, et que l'alimentation est immédiatement rétablie, le témoin de la lampe s'allumera en rouge et la lampe risquera de ne pas s'allumer. Le cas échéant, débranchez la ﬁ che du cordon d'alimentation de la prise murale, replacez-la dans la prise murale, puis remettez sous tension.

•

Le ventilateur de refroidissement maintient la température interne du projecteur constante et cette fonction est contrôlée automatiquement. Le bruit du ventilateur de refroidissement peut varier pendant l'opération parce que la vitesse du ventilateur peut changer, ce qui n'est pas le signe d'un dysfonctionnement.

À propos de la lampe

Lampe

Il est recommandé que la lampe (vendue séparément) soit remplacée lorsque la durée de vie restante

■

de la lampe atteint 5% ou moins, ou si vous remarquez une détérioration signiﬁ cative de la qualité de l'image et de la couleur. La durée de vie de la lampe (pourcentage) peut être vériﬁ ée grâce à l'afﬁ chage à l'écran. (Voir page Faites l'acquisition d'une lampe de remplacement de type AN-D500LP/AN-D400LP dans votre lieu

■

d'achat, chez votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche.

REMARQUE IMPORTANTE POUR LES CLIENTS AMERICAINS :

La lampe incluse avec ce projecteur est couverte par une garantie limitée pour les pièces et la main d'œuvre de 90 jours. Tout service sur ce projecteur sous garantie, y compris le remplacement de la lampe, doit être effectué par un revendeur de projecteur Sharp autorisé ou un service après-vente. Pour le nom et l'adresse du revendeur de projecteur Sharp autorisé ou service après-vente le plus proche, appelez gratuitement le : 1-888-GO-SHARP (1-888-467-4277).

Précaution quant à la lampe

Ce projecteur utilise une lampe à mercure pressurisée. Un bruit sourd peut indiquer une panne de la

■

lampe. Une panne de la lampe peut être attribuée à diverses sources comme : choc excessif, refroidissement impropre, surface rayée ou détérioration de la lampe due à un dépassement du délai d'utilisation. La durée d'utilisation avant que ne se produise une défaillance varie considérablement selon la lampe et/ou les conditions et fréquences d'utilisation. Il est important de noter qu'une défaillance se traduit souvent par l'éclatement de l'ampoule. Lorsque le témoin de remplacement de la lampe et l'icône d'afﬁ chage à l'écran sont allumés, il est

■

recommandé de remplacer la lampe par une autre immédiatement, même si lampe semble fonctionner normalement. Si la lampe se rompt, des débris de verre risquent de se répandre dans le projecteur. Le cas échéant,

■

nous vous recommandons de prendre contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour assurer une opération sûre. Si la lampe se rompt, les débris de verre peuvent se répandre dans le compartiment de la lampe ou

■

47.)

ETATS-UNIS UNIQUEMENT

Remplacement de la lampe

Attention

•

Ne déposez pas la lampe du projecteur juste après utilisation. La lampe sera très chaude et pourra être à l'origine d'une brûlure ou blessure. Attendez au moins une heure après que le câble d'alimentation ait été débranché pour permettre à la

• surface de la lampe de refroidir complètement avant de l'enlever.

Changez la lampe avec précaution en respectant les instructions décrites dans cette

■

section. * Si vous le souhaitez, vous pouvez faire remplacer la lampe chez votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.

* Si la nouvelle lampe ne s'allume pas après remplacement, apportez votre projecteur au revendeur de

projecteur Sharp autorisé ou au service après-vente le plus proche pour réparation.

Appendice

À propos de la lampe (Suite)

Déposer et poser la lampe

Avertissement !

•

Ne déposez pas la lampe du projecteur juste après utilisation. La lampe et les pièces autour de la lampe seront très chaudes et peuvent provoquer des brûlures ou blessures.

Info

Ne touchez pas la surface en verre de la

• lampe ou l'intérieur du projecteur. Pour éviter de vous blesser et d'endommager

• la lampe, veillez à suivre attentivement les étapes ci-dessous. Ne desserrez pas d'autres vis sauf celles du

• couvercle de la lampe et de l'unité de la lampe.

Appuyez sur STANDBY/ON sur le

projecteur ou STANDBY sur la télécommande pour mettre le projecteur en mode veille.

Débranchez le cordon d'alimentation.

•

Débranchez le cordon d'alimentation de la prise CA. Laissez la lampe jusqu'à ce qu'elle ait

• complètement refroidie (environ 1 heure).

Déposer le couvercle de la lampe.

•

Fermez l'obturateur de l'objectif. Dévissez la vis de service de l'utilisateur (1) qui maintient en place le couvercle de la lampe. Déposez le couvercle de la lampe (2).

Accessoire

en option

Unité de la lampe AN-D500LP (pour PG-D50X3D) AN-D400LP (pour PG-D45X3D)

Touche STANDBY/ON

Prise CA

Vis de service de l'utilisateur (pour le couvercle de la lampe)

Déposez la lampe.

Dévissez les vis de sûreté de la lampe.

• Maintenez la lampe et tirez-la dans le sens de la ﬂ èche. À cet instant, gardez la lampe à l'horizontale et ne l'inclinez pas.

Insérez la nouvelle lampe.

•

Enfoncez fermement la lampe dans le compartiment de la lampe. Serrez les vis de sûreté.

Remettez le couvercle de la lampe.

Alignez le taquet sur le couvercle de la

• lampe (1) et placez-le tout en appuyant sur le couvercle (2) pour le fermer. Puis serrez la vis réservée à l'entretien pour maintenir en place le couvercle de la lampe (3).

Info

Si la lampe et le couvercle de la lampe ne

• sont pas correctement installés, le projecteur ne se mettra pas sous tension, même si le cordon d'alimentation est branché sur le projecteur.

Remettre à zéro la minuterie de la lampe

Vis de sûretéVis de sûreté

2 3

Remettez à zéro la minuterie de la lampe après remplacement de la lampe.

Info

Veillez à remettre à zéro la minuterie de la lampe

• uniquement lors du remplacement de la lampe. Si vous remettez à zéro la minuterie de la lampe et continuez à utiliser la même lampe, vous risquez d'endommager ou de faire exploser la lampe.

Branchez le cordon d'alimentation et

ouvrez complètement l'obturateur de l'objectif.

Branchez la ﬁ che du cordon d'alimentation

• dans la prise CA du projecteur.

Remettez à zéro la minuterie de la lampe.

•

Tout en appuyant simultanément sur MENU/HELP, ENTER et R sur le projecteur, appuyez et maintenez enfoncée STANDBY/ON sur le projecteur.

« LAMPE 0000H » est afﬁ ché, indiquant que

• la minuterie de la lampe est remise à zéro.

Prise CA

Touche STANDBY/ON

Touche MENU/HELP

Touche ENTER

Touche R

Appendice

Tableau de compatibilité PC

Ordinateur

• Prise en charge de signal multiple Fréquence horizontale : 15-110 kHz, Fréquence verticale : 45-85 Hz,

PC/MAC Mode Résolution

640 × 400

VGA

SVGA 800 × 600

MAC 13” VGA 640 × 4 80 34,9 67 MAC 16” SVG A 832 × 624 49,7 75 MAC 19” XGA 1024 × 768 60,2 75

MAC 21” SXG A 1152 × 870 68 ,7 75

XGA 1024 × 768

WXGA

WXGA+ 1440 × 900 55,9 60

SXGA

SXGA+ 1400 × 1050

WSXGA+ 1680 × 1050 65,3 60

UXGA 1600 × 1200 75,0 60

720 × 400

640 × 480

1280 × 720 45,0 60 1280 × 768 47,8 60

1280 × 800

1360 × 768 47,7 60 1366 × 768 47,8 60

1152 × 864

1280 × 960

1280 × 1024

Fréquen ce

horizon tale [kHz]

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 37,9 85 26,2 50 31,5 60 34,7 70 37,9 72 37,5 75 43,3 85 31,3 50 35,2 56 37,9 60 46,6 70 48,1 72 46,9 75 53,7 85 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85

49,7 60 62,8 75

55,0 60 66,2 70 67,5 75 60,0 60 75,0 75 64,0 60 80,0 75 64,0 60 65,3 60

*Commuter sur les données « Plug-and-Play ». (Voir page 37.)

Horloge pixel : 12-170 MHz Signal de synchro : Compatible avec niveau TTL

• Compatible avec signal synchro sur le vert

Fréquen ce verticale

[Hz]

Support

analogique

✔ ✔ ✔ ✔ ✔✔ ✔ ✔ ✔✔ ✔ ✔✔ ✔✔ ✔ ✔ ✔✔ ✔✔ ✔ ✔✔ ✔✔ ✔ ✔ ✔✔ ✔✔ ✔✔ ✔ ✔✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔✔ ✔ ✔✔ ✔✔ ✔ ✔✔ ✔✔ ✔✔ ✔✔ ✔ ✔ ✔ ✔ ✔

✔

Support

numérique

✔ ✔

* *

Afﬁ chage

Haut de gamm e

VÉRITÉ

Compression

Intelligente

Haut de gamm e

VÉRITÉ

Compression

Intelligente

Remarque

Une qualité d'image optimale peut être obtenue en harmonisant la résolution de sortie de votre ordinateur

• à la résolution qui correspond à « VÉRITÉ » dans la colonne « Afﬁ chage » du tableau ci-dessus.

•

Quand le réglage « Résolution de l'écran » de l'ordinateur est différent de la résolution afﬁ chée sur l'image projetée, suivez la procédure indiquée ci-dessous. – Reportez-vous à « Sélectionnez la résolution » pour « L'image n'est pas centrée » dans le menu Aide

et sélectionnez la même résolution que le réglage « Résolution de l'écran » de l'ordinateur. En fonction de l'ordinateur que vous utilisez, le signal de sortie peut ne pas être ﬁ dèle au réglage « Résolution

–

de l'écran ». Vériﬁ ez les réglages de la sortie de signal de l'ordinateur. Si les réglages ne peuvent pas être modiﬁ és, il est recommandé que la résolution soit réglée sur celle qui correspond à « VÉRITÉ » de la colonne « Afﬁ chage ».

DTV

Fréquence

Signal

horizontale (kHz)

15,7 60

15,6 5 0

480 480P 31,5 60 540P 33,8 60 576 576P 31,3 50 720P 37,5 50

Fréquence

vertica le (Hz)

Support

analogique

Support

numérique

✔

✔✔

✔

✔✔

Fréquence

Signal

horizontale (kHz)

720P 45,0 6 0 1035 1080 1080

1080P 56,3 50 1080P 67,5 60

33,8 60

28,1 50

33,8 60

Fréquence

vertica le (Hz)

Support

analogique

Support

numérique

✔✔

✔

✔✔

Guide de dépannage

Problème Vériﬁ cation Page

Le cordon d'alimentation du projecteur n'est pas branché sur la prise murale.

• 25 L'alimentation aux périphériques externes raccordés est coupée.• – L'obturateur de l'objectif est fermé. • Le mode d'entrée sélectionné est incorrect.• 29 Les câbles sont mal raccordés au projecteur.• 21–25

Pas d'image et pas de son ou bien le projecteur ne se

met pas en route.

Un son est émis mais

aucune image n'apparaît

(ou l'image est sombre).

La pile de la télécommande est usée.• 15 La sortie externe n'a pas été réglée lors du raccordement d'un notebook.

• 21 Le couvercle de la lampe n'est pas correctement installé.• 56, 57 Si l'appareil numérique DVI raccordé est mis sous tension avant que le

• 21 mode « DVI-D » soit sélectionné sur le projecteur, l'image peut ne pas être projetée correctement ou peut ne pas apparaître du tout. Assurezvous que le mode d'entrée approprié a été sélectionné sur le projecteur avant de mettre l'appareil raccordé sous tension.

Les câbles sont mal raccordés au projecteur.• « Luminos. » est réglé sur la position minimum.• 41

•

Selon l'ordinateur utilisé, une image peut ne pas être projetée si le réglage de sortie du signal de l'ordinateur n'est pas commuté sur sortie externe. Reportez-vous au mode d'emploi de l'ordinateur pour commuter le réglage de sortie du signal de l'ordinateur. Est-ce que « En service » est sélectionné dans « DLP

•

Les ajustements de l'image sont mal réglés.

•

Effectuez les ajustements de « Couleur » et « Teinte » dans « Mode image » et diminuez la valeur de « BrilliantColor™ ».

(Entrée vidéo uniquement)

Le système d'entrée vidéo est mal réglé.•

LinkTM » ?

26, 29

21–25

–

Les couleurs sont

passées ou pauvres.

L'image est ﬂ oue ;

des parasites apparaissent.

Picture appears but no

sound is heard.

L'image n'est pas centrée.

Ajustez la mise au point.• La distance de projection dépasse la portée de la mise au point.• 20 Il y a de la buée sur l'objectif. Si vous déplacez le projecteur d'une pièce

• – froide à une pièce chaude, ou s'il est soudainement chauffé, de la condensation peut se former sur la surface de l'objectif et l'image devenir ﬂ oue. Installez le projecteur au moins une heure avant de l'utiliser. En cas de formation de condensation, retirez le cordon d'alimentation de la prise murale et attendez qu'elle disparaisse.

(Entrée ordinateur uniquement)

Réalisez les réglages de synchronisation (Ajustement « Horloge » et « Phase »)

• Des parasites peuvent apparaî tre selon l'ordinateur.

• Les câbles sont mal raccordés au projecteur.•

•

Le volume est réglé sur minimum.

•

Lorsque le projecteur est raccordé à un appareil externe et que le volume est réglé au minimum, le son n'est pas émis même si vous augmentez le volume de l'appareil externe.

« Enceinte » est réglée sur « Hors service ».• 46

Sélectionnez « L'image n'est pas centrée » dans le menu « Aide » et

• faite les réglages nécessaires.

• –

En fonction de l'ordinateur que vous utilisez, la résolution du signal de sortie peut être différente de celle que vous avez réglée. Pour les détails, reportez-vous au mode d'emploi de l'ordinateur.

–

21–25 29

Appendice

Guide de dépannage (Suite)

Problème Vériﬁ cation Page

Un bruit inhabituel peut

être émis

occasionnellement du

coffret.

L'indicateur d'entretien sur

le projecteur s'allume ou

clignote rouge.

Le projecteur ne peut pas

être mis sous tension ou

en mode veille avec

STANDBY/ON sur le

projecteur.

L'image est verte sur

COMPUTER (Composante)/

DVI (Composante).

L'image est rose (pas de

vert) sur COMPUTER

(RVB)/DVI (RVB).

L'image est trop claire ou

trop blanche.

Le ventilateur de refroidissement

devient bruyant.

La lampe ne s'allume pas

même après mise en

route du projecteur.

La lampe s'éteint tout à

coup pendant la

projection

L'image est quelquefois

saccadée.

Il faut du temps à la lampe

pour s'allumer.

L'image est sombre.

La télécommande est

inutilisable.

• –

Si l'image est normale, le son est dû à un rétrécissement du coffret provoqué par des changements de température de la pièce. Ceci n'aura pas d'incidence sur le fonctionnement ou la performance.

Voir « Indicateurs d'entretien ».•

•

Le blocage des touches est conﬁ guré. Si le blocage des touches est réglé sur « EN SERVICE », toutes les touches sont verrouillées.

Modiﬁ ez le réglage du type de signal d'entrée.

•

Lorsque vous ne pouvez pas sélectionner un type de signal d'entrée, sélectionnez « La couleur est délavée et pauvre. » dans le menu « Aide », après avoir sélectionné une rubrique autre que « sRVB » dans « Mode image » puis sélectionnez un type de signal d'entrée.

Les ajustements de l'image sont mal réglés.•

Lorsque la température dans le projecteur augmente, le ventilateur de

• refroidissement tourne plus vite.

Le témoin de la lampe s'allume en rouge.

• Remplacez la lampe. L'obturateur de l'objectif est fermé.

•

Des câbles mal raccordés au projecteur ou à l'équipement branché fonctionnent mal.

•

Sélectionnez « Des bandes verticales ou des clignot. s'afﬁ chent. » dans le menu « Aide » et procédez aux réglages nécessaires. Si cela arrive souvent, remplacez la lampe.

•

La lampe devra être changée ﬁ nalement. Lorsque la durée de vie restante de la lampe touche à sa ﬁ n, remplacez la lampe.

•

Utilisez la télécommande en la pointant sur le capteur de télécommande du projecteur.

•

La télécommande peut être trop loin du projecteur.

•

Si les rayons du soleil ou un éclairage ﬂ uorescent intense brillent sur le capteur de télécommande du projecteur, placez le projecteur là où il ne sera pas affecté par une forte lumière.

Les piles peuvent être épuisées ou mal insérées. Assurez-vous que les

• 15 piles sont insérées correctement ou mettez en place des piles neuves.

51 40, 51

8, 9 52, 53, 5

53, 56, 57

21–25

56 56

Cet appareil est équipé d'un microprocesseur. Sa performance pourra être irrémédiablement affecté par une opération incorrecte ou une interférence. Le cas échéant, débranchez l'appareil et rebranchez-le au bout de 5 minutes.

Pour l'assistance SHARP

Si vous rencontrez un problème pendant l'installation ou le fonctionnement de ce projecteur, consultez d'abord la section « Guide de dépannage » aux pages

60. Si ce manuel ne vous apporte pas de réponse, veuillez contacter le SAV Sharp

le plus proche indiqué ci-dessous.

59 et

U.S.A. Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277)

http://www.sharpusa.com

Canada Sharp Electronics of Canada Ltd.

http://www.sharp.ca

Mexique Sharp Electronics Corporation

(525) 716-9000 http://www.sharp.com.mx

Amérique Latine

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Allemagne Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

R.U. Sharp Electronics (U.K.) Ltd.

08705 274277

Italie Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

France Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Espagne Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Suisse Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Suède Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Autriche Sharp Electronics (Europe) GMBH

Branch Ofﬁ ce Austria 0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

lcdsupport@sharpsec.com

(905) 568-7140

Mexico Branch

Sharp Electronics Corp. Latin

American Group

http://www.sharp.co.uk/customersupport

Bénélux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723)

9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Australie Sharp Corporation of Australia Pty.

1300-135-022 http://www.sharp.net.au

Nouvelle-Zélande

Téléphone : (09) 573-0111 Télécopie : (09) 573-0112 http://www.sharp.net.nz

Singapour Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Malaisie Sharp-Roxy Sales & Service Co.

(60) 3-5125678

E.A.U. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Thailand Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Sharp Electronics Incorporated of

Corée

lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

Inde Sharp Business Systems (India)

(91) 11- 6431313 service@sharp-oa.com

Nederland

Ltd.

Sharp Corporation of New Zealand

Korea

(82) 2-3660-2002

Limited

Appendice

Fiche technique

Modèle PG-D50X3D PG-D45X3D Ecran d'afﬁ chage Puce DLP Résolution XGA (1024 × 768) Objectif Numéro de F F 2,5 – 2,7

Prises d'entrée DVI-I (Compatible avec HDCP) ×1

Prises de sortie Ordinateur/Composante

Prises de commande et de communication

Haut-parleur 5 W × 2 (Stéréo) Lampe de projection 375 W 330 W Tension nominale 100 – 240 V CA Fréquence nominale 50/60 Hz Courant d'entrée 5,1 A 4,5 A Consommation électrique (veille*)

Température de service 41ºF à 95ºF (+5ºC à +35ºC) Coffret Plastique Dimensions (boîtier principal uniquement)

[L × H × P] Poids (environ) 12,8 lbs. (5,8 kg)

Mode VEILLE : Standard

Zoom Manuel, ×1,15 (f = 21,0 – 24,2 mm) Mise au point Manuel

Ordinateur/Composante (mini D-sub à 15 broches)

S-Vidéo (mini DIN à 4 broches) ×1 Vidéo (RCA) ×1 Audio (Miniprise stéréo ø3,5 mm) ×1 Audio (RCA) ×1 (L/R)

(mini D-sub à 15 broches) Audio (Miniprise stéréo ø3,5 mm) ×1 (Sortie audio variable) LAN (RJ-45) ×1 USB (Type B) ×1 RS-232C (mini D-sub à 9 broches) ×1

100 V CA 484 W (10,2 W) 429 W (10,2 W) 240 V CA 408 W (10,8 W) 408 W (10,8 W)

×1

15 (400 × 100 × 335 mm)

à 0,7"

/4" × 3 15/16" × 13 13/64"

SHARP se réserve le droit d'apporter des modiﬁ cations à la présentation et aux caractéristiques des appareils à ﬁ n d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Ce projecteur SHARP utilise une puce DLP®. Ce panneau très sophistiqué contient 786 432

Ce projecteur SHARP utilise une puce DLP®. Ce panneau très sophistiqué contient 786 432 pixels (micromiroirs). Comme pour tout appareil électronique de haute technologie comme

pixels (micromiroirs). Comme pour tout appareil électronique de haute technologie comme les téléviseurs grand écran, systèmes vidéo et caméras vidéo, il existe certaines tolérances

les téléviseurs grand écran, systèmes vidéo et caméras vidéo, il existe certaines tolérances acceptables auxquelles cet appareil doit se conformer.

acceptables auxquelles cet appareil doit se conformer. Cette unité comprend des pixels inactifs dans les limites des tolérances pouvant se traduire

Cette unité comprend des pixels inactifs dans les limites des tolérances pouvant se traduire par l'apparition de points inactifs sur l'image à l'écran. Ceci n'a aucune incidence sur la qualité

par l'apparition de points inactifs sur l'image à l'écran. Ceci n'a aucune incidence sur la qualité de l'image, ni la durée de vie de l'unité.

de l'image, ni la durée de vie de l'unité.

Dimensions

Unités : pouces (mm)

/4 (6)13

/64 (335)3

/64

(42,2)

/16 (100)

/8 (3)

/64

(179,75)

/64 (5,75)

/4 (400)

/32 (115)

(115)

3 23/64

/32

(85)

(38)

/64

(89)

/64 (171,5)

/16

(45,75)

/64

(75)

(116,25)

Appendice

Index

Accessoires ······························································11 Accessoires en option ···············································11 Accessoires fournies ················································ 11 Adresse MAC ····························································50 Af.OSD ····································································· 43 Aide ··········································································51 Ajustement de l'image ·············································· 40 ALLONGE ···························································· 30, 31 Arrière-fond ······························································44

Bague de mise au point ···········································27 Bague du zoom ·························································27 Barre de sécurité ·······················································13 Bleu ···········································································41 Blocage touches ······················································ 48 BORDS ································································ 30, 31 BrilliantColor

Câble RVB ·································································21 Capteur de la télécommande ····································15 Client DHCP ······························································50 C.M.S. ·······································································41 Code clavier ·····························································46 Connecteur standard de sécurité Kensington ···········13 Contraste ··································································· 41 Cordon d'alimentation ··············································· 25 Correction trapèze ··············································· 28, 43 Couleur ······································································ 41

Déplac. Image ···························································43 DLP Eco+Veille ····························································32, 42

Enceinte ····································································· 46 Entrée audio ······························································46 Entrée d'air ··························································12, 52 ETENDRE V ·······························································31 Extinction Auto ························································· 45

Inverser DLP Lampe ·······································································55

Langue (langue d'afﬁ chage à l'écran) ·······················44 Levier HEIGHT ADJUST ············································27 Luminosité ································································· 41

Minuterie de la lampe (Durée de vie) ·························47 Mode d'entrée ···························································29 Mode image ························································33, 40 Mode PRJ ··························································· 19, 44 Mode VEILLE ····························································· 45 Mode ventilation ·······················································46 Mot de passe ·····························································49

Netteté ······································································· 41 NORMAL ····························································· 30, 31

Obturateur de l'objectif ·······································26, 29 Overscan ··································································· 43

PDF ············································································ 10 Pied ajustable ····························································27 Piles ··········································································· 15 PLEIN ········································································30 Poignée de transport ················································· 13 Pos.hori ······························································37, 51 Pos.vert ·······························································37, 51 Prise AUDIO 1, 2 ······················································23 Prise AUDIO OUT ······················································23 Prise CA ·····································································25 Prise d'entrée COMPUTER/COMPONENT ·········21, 22

··························································41

LinkTM ·······························································44

LinkTM················································· 44

Prise d'entrée DVI-I ·············································21, 22 Prise LAN ···································································25 Prise MONITOR OUT ················································23 Prise RS-232C ··························································· 24 Prise S-VIDEO ··························································· 22 Prise USB ··································································34 Prise VIDEO ·······························································22 Progressif ··································································42 PT PAR PT ································································· 30

Ratio d'aspect ··························································· 30 Redimensionner ··················································30, 43 Réduction bruit ·························································· 42 REG-ECR···································································43 REG-PRJ ··································································· 45 Régl. vid. ····································································44 Remise en marche auto·············································45 Remplacement de la lampe ·································55, 56 Réseau ······································································49 Rouge ······································································· 41

Son du système ·························································45 Sortie audio ······························································· 46 Sortie d'air ···························································12, 52 Sous-titre codé ·························································· 44 Sync. Automat. (Ajustement Sync. Automat.)

Taille de l'écran et distance de projection ·················20 TCP/IP ······································································· 50 Teinte ········································································· 41 Télécommande ·························································· 14 Témoin d'alimentation ···············································53 Témoin d'avertissement de température ···················53 Témoin de la lampe ··················································53 Temp Clr (Température des couleurs) ························ 41 Touche 3D MODE ······················································14 Touche AUTO SYNC ·················································33 Touche AV MUTE ·······················································29 Touche BREAK TIMER ··············································32 Touche COMPUTER ··················································29 Touche DVI ································································29 Touche ECO+QUIET ··················································32 Touche ENTER ··························································38 Touche FREEZE ························································· 33 Touche KEYSTONE ···················································28 Touche L-CLICK/EFFECT ···································· 32, 34 Touche MENU/HELP ···········································38, 51 Touche ON ································································· 26 Touche PAGE DOWN ················································34 Touche PAGE UP ·······················································34 Touche PICTURE MODE ···········································33 Touche POINTER ······················································· 32 Touche R-CLICK/RETURN ··································34, 38 Touche RESIZE ·························································· 30 Touche SPOT ····························································32 Touche STANDBY ······················································26 Touche STANDBY/ON ···············································26 Touche S-VIDEO ························································ 29 Touche VIDEO ···························································29 Touches de réglage ···················································38 Touches du VOL (volume) ·········································· 29 Touches MAGNIFY ···················································· 33 Touches MOUSE/de réglage ·······························34, 38

Unité de la lampe ······················································56 Verrouillage du système ············································46 ZOOM ZONE ·····························································31

···· 33, 37, 45, 51

SHARP PG-D45X3D, PGD50X3D User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduction

Comment lire ce mode d'emploi

Table des matières

MESURES DE SÉCURITÉ IMPORTANTES

Comment accéder aux modes d'emploi de format PDF

Accessoires

Nomenclature et fonctions

Projecteur

Vue arrière

Insérer les piles

Portée d'utilisation

Mise en route rapide

Installation et projection

Mise en place du projecteur

Réglage vidéo

Mise en place du projecteur

Installation standard (Projection avant)

Installation pour montage au plafond

Mode de projection (PRJ)

Taille de l'écran et distance de projection

Raccordement du projecteur à un autre appareil

Raccordements

Commander le projecteur à l'aide d'un ordinateur

Raccordement du cordon d'alimentation

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

Mise hors tension (Mettre le projecteur en mode veille)

Projection de l'image

Ajuster l'image projetée

Corriger la distorsion trapézoïdale

Commuter le mode d'entrée

Ajuster le volume

Mode redimensionner

Opérer avec la télécommande

Utilisation de la fonction de spot

Commutation du mode Eco+Veille

Sync. Automat. (Ajustement Sync. Automat.)

Gel d'une image mobile

Sélectionner le mode d'image

Rubriques du menu

Utilisation de l'écran du menu

Sélections du menu (Ajustements)

Ajustement de l'image (Menu « Image »)

Sélectionner le mode d'image

Ajuster l'image

Ajuster les couleurs

Progressif

Eco+Veille

Ajuster l'image projetée (Menu « REG-ECR »)

Régler le mode redimensionner

Correction trapèze

Réglage de l'overscan

6 Sous-titre codé

Réglage du signal vidéo

Ajuster les fonctions du projecteur (Menu « REG-PRJ »)

Mode VEILLE

Fonction d'extinction automatique

7 Réglage de l'enceinte

Réglage du mode ventilation

Entrée audio

Fonction de verrouillage du système

Fonction blocage touches

Activation du mot de passe

Réglage du client DHCP

Activation de TCP/IP

Guide de dépannage avec le menu « Aide »

Utiliser les fonctions du menu « Aide »

Entretien

Indicateurs d'entretien

À propos de la lampe

Lampe

Précaution quant à la lampe

Remplacement de la lampe

Déposer et poser la lampe

Remettre à zéro la minuterie de la lampe

Tableau de compatibilité PC
