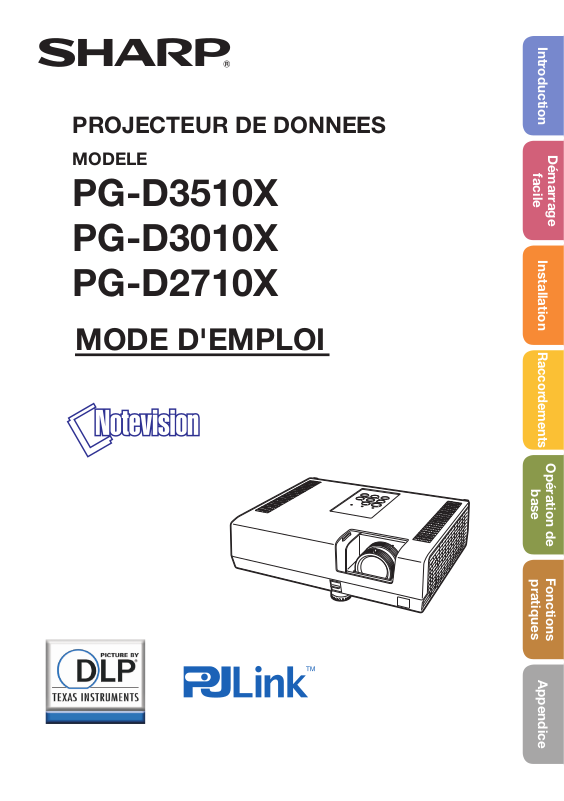

PROJECTEUR DE DONNEES

MODELE

PG-D3510X PG-D3010X PG-D2710X

Introduction Installation

Démarrage

facile

MODE D'EMPLOI

Raccordements

Opération de

base

Fonctions

pratiques

Appendice

REMARQUE IMPORTANTE

• Pour vous aider à retrouver votre projecteur en cas de perte ou de vol, veuillez noter le numéro de modèle et série, inscrit sur le panneau de fond du projecteur, et conserver soigneusement cette information.

• Avant de recycler l'emballage, vérifiez convenablement son contenu en vous reportant à la liste « Accessoires fournis » de la page

11.

N° de modèle :

N° de série :

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is ﬁ tted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked of the plug, must be used. Always reﬁ t the fuse cover after replacing the fuse. Never use the plug without the fuse cover ﬁ tted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and ﬁ t an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To ﬁ t an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured green-and-yellow must be connected to the terminal in the

•

The wire which is coloured blue must be connected to the terminal which is marked

•

The wire which is coloured brown must be connected to the terminal which is marked

•

or and of the same rating as above, which is also indicated on the pin face

Green-and-yellow : Earth Blue : Neutral Brown : Live

plug which is marked by the letter E or by the safety earth symbol or green-and-yellow.

with the letter N or coloured black.

with the letter L or coloured red.

or coloured green

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

Représentant autorisé pour le marché de la communauté européenne.

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

U.E. UNIQUEMENT

iii

The supplied CD-ROM contains operation instructions in English, German, French, Spanish, Italian, Dutch, Swedish, Portuguese, Chinese, Korean and Arabic. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Schwedisch, Portugiesisch, Chinesisch, Koreanisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, espagnol, italien, néerlandais, suédois, portugais, chinois, coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, español, italiano, holandés, sueco, portugués, chino, coreano y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l'uso in inglese, tedesco, francese, spagnolo, italiano, olandese, svedese, portoghese, cinese, coreano e arabo. Leggere attentamente le istruzioni per l'uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Spaans, Italiaans, Nederlands, Zweeds, Portugees, Chinees, Koreaans en Arabisch. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, spanska, italienska, holländska, svenska, portugisiska, kinesiska, koreanska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Espanhol, Italiano, Holandês, Sueco, Português, Chinês, Coreano e Árabe. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Avant d'utiliser ce projecteur, veuillez lire attentivement ce mode d'emploi.

Introduction

AVERTISSEMENT :

Source de lumière de grande intensité. Ne pas ﬁ xer les yeux

FRANÇAIS

sur le faisceau lumineux, ne pas le regarder directement. S'assurer tout spécialement que les enfants ne ﬁ xent pas les yeux directement sur le faisceau.

AVERTISSEMENT :

ATTENTION

RISQUE D'ÉLECTROCUTION.

NE PAS RETIRER LES VIS

À L'EXCEPTION DE LA VIS

RÉSERVÉE À L'ENTRETIEN.

ATTENTION : AFIN D'ÉVITER LES RISQUES

D'ÉLECTROCUTION,

NE PAS RETIRER LE CAPOT SUPÉRIEUR.

L'APPAREIL NE CONTIENT AUCUNE PIÈCE QUE L'UTILISATEUR

PUISSE REMPLACER, À L'EXCLUSION DE LA LAMPE.

CONFIER TOUTE RÉPARATION À UN PERSONNEL QUALIFIÉ.

Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Le symbole de l'éclair inscrit dans un triangle équilatéral est un avertissement à l'attention de l'utilisateur sur la présence, à l'intérieur du produit, de pièces non isolées soumises à une « très haute tension » pouvant provoquer une électrocution.

Le symbole du point d'exclamation, inscrit dans un triangle équilatéral, a pour objet d'appeler l'attention de l'utilisateur sur la présence, dans la documentation accompagnant le produit, d'importantes instructions concernant son mode opératoire et son entretien (réparation).

AVERTISSEMENT :

Ce produit appartient à la Classe A. Dans un environnement résidentiel, il peut provoquer des interférences radio et, dans ce cas, l'utilisateur peut être obligé de prendre les mesures nécessaires.

AVERTISSEMENT :

apportées à cet appareil qui ne seraient pas expressément approuvées par le fabricant peuvent entraîner, pour l'utilisateur, la perte du droit de faire fonctionner cet appareil.

Les règles FCC stipulent que toute modiﬁ cation et transformation

ETATS-UNIS UNIQUEMENT

Le câble d'ordinateur fourni doit être utilisé avec l'appareil. Ce câble garantit la conformité de l'appareil avec les règles FCC concernant la Classe A.

ETATS-UNIS UNIQUEMENT

INFORMATIONS

Cet appareil a été testé et reconnu conforme aux limites prescrites pour le matériel numérique de Classe A, selon les spéciﬁ cations de la 15ème partie des Règles de la Commission Fédérale des Communications (FCC). Ces règles sont conçues pour assurer une protection sufﬁ sante contre des interférences nuisibles dans une zone résidentielle. Cet appareil génère, utilise et peut émettre des signaux radioélectriques et, s'il n'est pas installé et employé conformément aux prescriptions de son mode d'emploi, il peut provoquer des interférences de communications radio. Etant donné que cet appareil risque de provoquer effectivement des interférences nuisibles dans une zone résidentielle, l'utilisateur sera tenu d'y remédier et d'éliminer les interférences à son propre compte.

ETATS-UNIS UNIQUEMENT

MISE AU REBUT DE L'APPAREIL

Ce produit comporte des soudures plomb-étain, et une lampe contenant une faible quantité de mercure. La mise au rebut de ces matériaux peut être réglementée en raison de considérations environnementales. Pour la mise au rebut ou le recyclage, veuillez consulter la réglementation locale, l'Electronics Industry Alliance : www.eiae.org, l'organisation de recyclage de lampe www.lamprecycle.org ou Sharp au 1-800-BE-SHARP.

ETATS-UNIS UNIQUEMENT

Précautions liées au remplacement de la lampe

Ce projecteur utilise une lampe à mercure pressurisée. Un bruit sourd peut indiquer une panne de la lampe.

■

Une panne de la lampe peut être attribuée à diverses sources comme : choc excessif, refroidissement impropre, surface rayée ou détérioration de la lampe due à un dépassement du délai d'utilisation. La durée d'utilisation avant que ne se produise une défaillance varie considérablement selon la lampe et/ou les conditions et fréquences d'utilisation. Il est important de noter qu'une défaillance se traduit souvent par l'éclatement de l'ampoule. Lorsque le témoin de remplacement de la lampe et l'icône d'afﬁ chage à l'écran sont allumés, il est recommandé

■

de remplacer la lampe par une autre immédiatement, même si lampe semble fonctionner normalement. Si la lampe se rompt, des débris de verre risquent de se répandre dans le projecteur. Le cas

■

échéant, nous vous recommandons de prendre contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour assurer une opération sûre. Si la lampe se rompt, les débris de verre peuvent se répandre dans le compartiment de la lampe ou

■

bien le gaz contenu dans la lampe peut être dispersé dans la pièce via la sortie d'air. Comme le gaz de cette lampe contient du mercure, aérez bien la pièce si la lampe casse et évitez toute exposition au gaz dissipé. En cas d'exposition au gaz, consultez un médecin aussi vite que possible.

Attention

Ne déposez pas la lampe du projecteur juste après utilisation. La lampe sera très chaude et pourra

• être à l'origine d'une brûlure ou blessure.

•

Attendez au moins une heure après que le câble d'alimentation ait été débranché pour permettre à la surface de la lampe de refroidir complètement avant de l'enlever.

•

Ne touchez pas la surface en verre de la lampe ou l'intérieur du projecteur.

•

Ne desserrez pas d'autres vis sauf celles du couvercle de la lampe et de l'unité de la lampe.

•

Veillez à remettre à zéro la minuterie de la lampe uniquement lors du remplacement de la lampe. Si vous remettez à zéro la minuterie de la lampe et continuez à utiliser la même lampe, vous risquez d'endommager ou de faire exploser la lampe.

■

Changez la lampe avec précaution en respectant les instructions décrites aux pages * Si vous le souhaitez, vous pouvez faire remplacer la lampe chez votre revendeur de

projecteur Sharp autorisé ou service après-vente le plus proche.

* Si la nouvelle lampe ne s'allume pas après remplacement, apportez votre projecteur au revendeur de projecteur

Sharp autorisé ou au service après-vente le plus proche pour réparation.

60 à 62.

Comment lire ce mode d'emploi

Les caractéristiques techniques diffèrent légèrement en fonction du modèle. Néanmoins,

■

vous pouvez brancher et opérer tous les modèles de la même façon.

Dans ce mode d'emploi, illustrations et afﬁ chages à l'écran sont simpliﬁ és pour explication et

• peuvent légèrement différer de l'afﬁ chage réel.

Utilisation de l'écran du menu

Sélectionnez le me nu de démarrage rapide, qui est une coll ection des fonctions utilisées le plus fréquemme nt, ou le menu complet, qui permet des ré glages et des ajustements avancés.

Touches de réglage (P/R/O/Q)

Tou che E NTE R

Touche MENU

Introduction

Touche ENTER

Touches de réglage (P/R/O/Q)

Touche RETURN

Appuyez sur RETURN

• pour revenir à l'écr an précédent l orsque le menu est afﬁ ché.

Touche MENU

Sélections du menu (Menu de démarrage rapide)

Cette opérati on peut également être ef fectuée en utilisa nt les touches sur le projec teur.•

Appuyez sur MENU.

L'écran du « M enu de démarrage rapid e »

• pour le mode d'entrée s électionné est afﬁ ché.

Appuyez sur P ou R pour

sélectionner la rub rique de votre choix, pu is appuyez sur ENTER.

Appuyez sur P/R/O/Q pour

ajuster la rubrique sélectionnée, puis appuyez sur ENTER.

Info

Pour afﬁ cher le s réglages et les ajuste ments

• avancés, sélec tionnez « Accéder au menu complet ». Appuyez su r ENTER pour afﬁ cher l'écran du menu com plet.

•

Si vous ne souhai tez pas afﬁ cher le menu de démarrage ra pide, réglez « Accéder au me nu complet » - « REG-PR J2 » - « Menu de démarrage rapide » sur « Hor s service ». (Voir page

52.)

Démarrage rech. saisie Résolution Redimensionner Rég Trapèz Eco+Veille Langue(Language) Informations

Menu de démarrage rapide

Accéder au menu complet …

SÉL./RÉG.

Exemple

ENTR. FIN

1024×768 Normal

Hors service Français

Fonctions

pratiques

Touches utilisées dans cette opération

Touche utilisée dans cette étape

Afﬁ chage à l'écran

...............Indique des précautions relatives à l'utilisation du projecteur.

Info

Indique des informations supplémentaires pour la mise en place

Remarque

...

et l'opération du projecteur.

Pour référence ultérieure

Entretien

P. 57

Guide de dépannage

P. 65 et 66

Index

P. 70

Table des matières

Préparat ifs

Introduction

Comment lire ce mode d'emploi ............3

Table des matières .................................4

MESURES DE SÉCURITÉ

IMPORTANTES ....................................6

Comment accéder aux modes

d'emploi de format PDF .....................10

Accessoires ..........................................11

Nomenclature et fonctions ...................12

Vue de face ............................................ 12

Vue du dessus ........................................ 12

Vue arrière (Prises) .................................. 13

Insérer les piles ....................................... 15

Portée d'utilisation .................................. 15

Démarrage facile

Démarrage facile ..................................16

Installation et projection .......................... 16

Installation

Mise en place du projecteur .................18

Mise en place du projecteur .................... 18

Installation standard (Projection avant) .... 18

Taille de l'écran et distance de projection

Mode de projection (PRJ) ....................... 20

Installation pour montage au plafond ...... 20

Raccordements

Raccordement du projecteur à

un autre appareil ................................21

Commander le projecteur à

l'aide d'un ordinateur .........................24

Raccordement du cordon d'alimentation

Utilisation

Opération de base

Mise sous/hors tension du projecteur

Mise sous tension du projecteur ............. 26

Mise hors tension (Mettre le projecteur

en mode veille) ..................................... 26

Projection de l'image ............................27

À propos du guide de réglage ................ 27

Ajuster l'image projetée .......................... 27

Corriger la distorsion trapézoïdale ........... 29

Commuter le mode d'entrée ................... 30

Ajuster le volume .................................... 30

Afﬁ cher l'écran noir et couper provisoirement le son

Mode redimensionner ............................. 31

... 19

....25

....26

... 30

Fonctions pratiques

Opérer avec la télécommande .............33

Afﬁ cher et régler le minuteur de la pause

Afﬁ chage du pointeur .............................. 33

Utilisation de la fonction de spot ............. 33

Commutation du mode Eco+Veille .......... 33

Sync. Automat. (Ajustement Sync. Automat.)

Gel d'une image mobile .......................... 34

Sélectionner le mode d'image ................ 34

Afﬁ chage d'une partie agrandie d'image Utilisation de la télécommande comme

souris d'ordinateur sans ﬁ l ................... 35

Rubriques du menu ..............................36

Utilisation de l'écran du menu ..............39

Sélections du menu

(Menu de démarrage rapide) ................ 39

Menu de démarrage rapide .....................40

Sélections du menu (Menu complet) ........40

Ajustement de l'image

(Menu « Image ») ...............................42

Sélectionner le mode d'image ................ 42

Ajuster l'image ........................................ 43

Ajuster la température de couleur ........... 43

Ajuster les couleurs ................................ 43

Sélection du mode ﬁlm ........................... 44

Réduction numérique du bruit (DNR) ...... 44

Eco+Veille ............................................... 44

Réglage du signal

(Menu « REG-SIG ») ...........................45

Réglage des images d'ordinateur ........... 45

Réglage de la résolution ......................... 45

Réglage du type de signal ...................... 45

Réglage du système vidéo ...................... 46

Réglage du signal vidéo .......................... 46

Vériﬁ cation du signal d'entrée ................. 46

Ajuster l'image projetée

(Menu « REG-ECR ») ..........................47

Régler le mode redimensionner .............. 47

Ajuster la position de l'image .................. 47

Correction trapèze .................................. 47

Réglage de l'overscan ............................ 48

Régler l'afﬁ chage à l'écran ...................... 48

Sous-titre codé ....................................... 48

Sélectionner l'image d'arrière-fond ......... 49

Sélectionner le guide de réglage ............. 49

Retourner/Inverser les images projetées

Sélectionner la couleur murale ................ 49

Sélectionner la langue de

l'afﬁchage à l'écran .............................. 49

... 33

.... 34

... 34

... 49

Ajuster les fonctions du projecteur

(Menu « REG-PRJ1/2 ») .....................50

Sync. Automat. (Réglage de la

synchronisation automatique)............... 50

Fonction d'extinction automatique .......... 50

Fonction de remise en marche automatique

Réglage de l'enceinte ..............................50

Sélection de la vitesse de

transmission (RS-232C) ....................... 50

Réglage du mode ventilation .................. 51

Fonction de verrouillage du système ....... 51

Fonction blocage touches ...................... 52

Sélectionner le menu de démarrage

rapide .................................................. 52

Sélect. COMPUTER2 ............................. 52

Réglage du fonctionnement de la

touche FUNCTION ............................... 53

Mode VEILLE ......................................... 53

DLP

LinkTM ............................................ 53

Inverser DLP

Retour aux réglages par défaut ............... 53

Vériﬁer le statut de la durée de vie

de la lampe .......................................... 53

LinkTM ............................... 53

.... 50

Conﬁ guration de l'environnement du

réseau du projecteur (Menu « Réseau »)

Activation du mot de passe .................... 54

Réglage du client DHCP ......................... 55

Activation de TCP/IP .............................. 55

Retour aux réglages par défaut

(Réseau) .............................................. 55

Redémarrer la fonction réseau ................ 55

Conﬁ rmation des informations du

projecteur ............................................ 56

.....54

Introduction

Référence

Appendice

Entretien ...............................................57

Indicateurs d'entretien ..........................58

À propos de la lampe ...........................60

Lampe .................................................... 60

Précaution quant à la lampe ................... 60

Remplacement de la lampe .................... 60

Déposer et poser la lampe ...................... 61

Remettre à zéro la minuterie

de la lampe .......................................... 62

Ranger le projecteur .............................63

Comment utiliser la mallette

de rangement ...................................... 63

Tableau de compatibilité PC.................64

Guide de dépannage ............................65

Pour l'assistance SHARP .....................67

Fiche technique ....................................68

Dimensions ...........................................69

Index .....................................................70

MESURES DE SÉCURITÉ IMPORTANTES

ATTENTION :

Veuillez lire toutes ces instructions avant de faire fonctionner

ce produit et les conserver pour toutes consultations ultérieures.

L'électricité peut être utilisée pour beaucoup de fonctions utiles. Ce produit a été conçu et fabriqué pour assurer une utilisation en toute sécurité. CEPENDANT, TOUTE UTILISATION INCORRECTE PEUT CAUSER UNE ÉLECTROCUTION OU DÉCLENCHER UN INCENDIE. Pour éviter de contourner les dispositifs de sécurité incorporés à ce produit, veuillez respecter les règles de base suivantes pour son installation, utilisation et entretien.

1. Lire les instructions

Avant d'utiliser l'appareil, veuillez lire les instructions de sécurité et d'emploi.

2. Conserver les instructions

Les instructions de sécurité et d'emploi doivent être soigneusement conservées pour référence ultérieure.

3. Respecter les avertissements

Tous les avertissements apposés sur l'appareil ou notés dans le mode d'emploi doivent être respectés.

4. Suivre les instructions

Toutes les instructions de fonctionnement et d'emploi doivent être scrupuleusement suivies.

5. Nettoyage

Débranchez la prise secteur de l'appareil avant de le nettoyer. N'utilisez pas de liquides ou aérosols de nettoyage. Utilisez uniquement un chiffon humide pour nettoyer l'appareil.

6. Options

N'utilisez pas d'option non conseillée par le fabricant de l'appareil qui pourrait présenter le moindre risque.

7. Eau et humidité

N'utilisez pas cet appareil près d'un point d'eau,

--- à proximité d'une baignoire, d'un lavabo, d'un évier ou dans un sous-sol humide par exemple.

8. Accessoires

Ne déposez pas l'appareil sur un support instable. L'appareil risque de tomber et de causer des blessures graves à un enfant ou un adulte et d'être sérieusement endommagé. Utilisez uniquement les types de support conseillés par le fabricant ou vendus avec l'appareil. La ﬁ xation de l'appareil à un accessoire doit être conforme aux instructions du fabricant et doit être réalisée au moyen des pièces conseillées par le fabricant.

9. Transport

L'ensemble appareil et chariot doit être manoeuvré avec soin. Tout arrêt brutal, effort excessif ou inégalité du sol risque d'entraîner le renversement du chariot et la chute de l'appareil.

10. Ventilation

Les oriﬁ ces et découpes pratiqués sur le coffret sont destinés à assurer la ventilation de l'appareil aﬁ n d'obtenir un fonctionnement ﬁ able et d'éviter les surchauffes. Ces ouvertures ne doivent pas être obstruées en plaçant par exemple l'appareil sur un lit, un canapé, un tapis et toute autre surface similaire. L'appareil ne doit pas être installé dans un meuble, bibliothèque ou étagères si la ventilation adéquate ne peut être assurée et les instructions du fabricant respectées.

11. Sources d'alimentation

Cet appareil ne doit être alimenté qu'à partir du type de source indiqué sur la plaquette signalétique. Au moindre doute concernant le type de source disponible, contactez le revendeur de l'appareil ou la compagnie d'électricité. Dans le cas d'appareils fonctionnant sur batterie ou autre source que le secteur, reportez-vous au mode d'emploi.

12. Mise à la terre ou polarisation

Ce produit est équipé d'un des types de prise suivant. Si la prise mâle du câble d'alimentation ne correspond pas à celle du secteur, contactez un électricien pour la remplacer. N'utilisez la prise sans la sécurité supplémentaire offerte par ce type de prise. a. Type de prise à deux ﬁ ls (secteur). b. Type de prise à trois ﬁ ls (secteur) avec

une borne de mise à la masse. Cette dernière ne s'enﬁ che que dans une prise du secteur adéquate.

13.

Protection du cordon d'alimentation

Faites passer le cordon d'alimentation de façon à ce qu'il ne puisse être abîmé, piétiné, écrasé par un meuble ou tout objet lourd; examinez soigneusement le cheminement du cordon d'alimentation entre la prise du secteur et I'entrée de l'appareil.

14. Orage

Par mesure de protection complémentaire, débranchez le cordon d'alimentation de la prise du secteur dès que survient un orage ou encore lorsque l'appareil ne va pas être utilisé pendant une longue période. Ainsi, l'appareil ne sera pas exposé à une surtension éventuelle du secteur due à la foudre.

15. Surcharge

Evitez de surcharger les prises du secteur murales ou intégrées ainsi que les rallonges car cela risque de provoquer un incendie ou une électrocution.

16. Introduction d'objets étrangers et de liquide

N'essayez pas d'introduire des objets dans les ouvertures de l'appareil car ceux-ci risquent d'enter en contact avec les composants soumis à des hautes tensions et provoquer un incendie ou une électrocution. Evitez d'asperger ou de renverser le moindre liquide sur l'appareil.

17. Réparation

Ne tentez aucune réparation de cet appareil par vous-même car l'ouverture ou le retrait du boîtier expose des composants soumis à des hautes tensions qui présentent des risques importants d'électrocution. Adressez-vous à un technicien qualiﬁ é pour toute réparation.

18. Dégâts entraînant une réparation

Dans les cas suivants, débranchez le cordon d'alimentation et faites vériﬁ er ou réparer l'appareil par du personnel qualiﬁ é : a. Le cordon d'alimentation ou sa ﬁ che est

endommagé.

b. Un liquide a été renversé sur l'appareil

ou un objet étranger a été introduit dans l'appareil. L'appareil a été exposé à la pluie ou à l'eau.

c. d.

L'appareil ne fonctionne pas normalement bien que les instructions du mode d'emploi aient été respectées. N'utilisez pas d'autres commandes que celles mentionnées dans ce document car toute action risque d'endommager l'appareil et d'entraîner, le plus souvent, l'intervention coûteuse d'un technicien qualiﬁ é aﬁ n de rétablir les conditions normales de fonctionnement.

L'appareil est tombé ou a été endommagé d'une manière ou d'une autre.

f. Les performances de l'appareil se sont

nettement dégradées et un entretien semble nécessaire.

19. Pièces de rechange

Si une pièce doit être remplacée, assurezvous auprès du service de réparation que le remplacement sera effectué avec une pièce prescrite par le fabricant ou ayant des caractéristiques identiques. Des pièces de rechange non autorisées pourraient causer un incendie, une électrocution ou d'autres dangers.

20. Contrôle de sécurité

A la ﬁ n de toute intervention d'entretien ou de réparation, demandez au technicien d'effectuer les vériﬁ cations de sécurité pour déterminer si le produit est en état de fonctionnement correct.

21. Montage mural ou au plafond

Ce produit doit être monté sur un mur ou au plafond uniquement de la manière recommandée par le fabricant.

22. Chaleur

Cet appareil doit être placé loin des sources de chaleur telles que les radiateurs, accumulateurs de chaleur, poêles et autres appareils produisant de la chaleur (y compris les ampliﬁ cateurs).

Introduction

DLP® et le logo DLP sont des marques déposées de Texas Instruments, et BrillantColor

• et DLP® LinkTM sont des marques de commerce de Texas Instruments.

•

Microsoft

et Windows® sont des marques déposées de Microsoft Corporation aux États-

Unis et/ou dans d'autres pays.

•

PC/AT est une marque déposée de International Business Machines Corporation aux États-Unis.

•

Adobe

Reader® est une marque de commerce de Adobe Systems Incorporated.

Macintosh

est une marque déposée de Apple Computer, Inc. aux États-Unis et/ou dans

d'autres pays.

•

PJLink est une marque déposée ou une marque de commerce d aux États-Unis, au Canada, en U.E., en Chine et/ou dans d

•

Tous les autres noms de produits ou société sont des marques de commerce ou des

application au Japon,

autres pays/régions.

marques déposées de leur société respective. Certains circuits intégrés utilisés dans ce produit font l'objet de secrets de fabrication

• appartenant à Texas Instruments. Il est donc interdit de copier, de modiﬁ er, d'adapt, de traduire, de distribuer, d'étudier la conception, de démonter ou de décompiler leur contenus.

Observez les précautions suivantes lors de l'installation du projecteur.

Précaution quant à la lampet

Danger potentiel de débris de verres en cas

■

de rupture de la lampe. Si la lampe rompt, contactez le revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour remplacement. Voir « À propos de la lampe » à la page

60.

Précaution quant à l'installation du projecteur

Pour un entretien minimum et pour préserver

■

une qualité d'image élevée, SHARP recommande que ce projecteur soit installé dans un endroit sans humidité, poussière, ni fumée de cigarette. Lorsque le projecteur est soumis à ces environnements, les entrée et sortie d'air et l'objectif doivent être nettoyés plus souvent. Tant que le projecteur est nettoyé régulièrement, l'utilisation dans ce type d'environnement ne réduira pas la durée d'utilisation globale de l'unité. Le nettoyage des pièces internes ne doit être conﬁ é qu'à un revendeur de projecteur Sharp autorisé ou au service après-vente.

Reposez vos yeux de temps en temps.

■

Regarder continuellement un écran pendant de longues heures peut se traduire par une tension de l'œil. Veillez à reposer vos yeux de temps en temps.

N'installez pas le projecteur dans des endroits en plein soleil ou exposés à une forte lumière

■

Placez l'écran de façon à ce qu'il ne soit pas en plein soleil ou sous l'éclairage direct de la pièce. La lumière tombant directement sur l'écran fait déteindre les couleurs, rendant le visionnement difﬁ cile. Fermez les rideaux et atténuez les lumières si vous installez l'écran dans une pièce ensoleillée ou lumineuse.

Précaution d'installation du projecteur

■

Placez le projecteur sur un endroit plat dans la plage de réglage (9 degrés) du pied ajustable.

■

Après acquisition du projecteur, une faible odeur peut s'échapper de l'oriﬁ ce d'aération lorsque l'appareil est mis sous tension la première fois. Ceci est normal et ne constitue pas un dysfonctionnement. Elle disparaîtra après utilisation du projecteur.

Lorsque vous utilisez le projecteur en haute altitude comme à la montagne (à une altitude de 1 500 mètres environ (4 900 pieds) ou plus)

Lorsque vous utilisez le projecteur en haute

■

altitude où l'air est raréﬁ é, réglez « Mode Ventilation » sur « Élevé ». Omettre de procéder à ce réglage peut avoir une incidence sur la longévité du système optique. Utilisez le projecteur à des altitudes

■

inférieures ou égales à 2 300 mètres (7 500 pieds).

Avertissement à propos de la mise en place du projecteur en hauteur

■

Lors de la mise en place du projecteur en hauteur, veillez à l'immobiliser avec soin pour éviter des blessures corporelles dues à la chute du projecteur.

Ne soumettez pas le projecteur à une forte secousse et/ou vibration.

■

Protégez l'objectif pour ne pas frapper ou endommager sa surface.

Evitez les endroits aux températures extrêmes.

■

La température de service du projecteur est de 41°F à 95°F (+5°C à +35°C).

■

La température de rangement du projecteur est de –4°F à 140°F (–20°C à +60°C).

Ne bloquez pas les sortie et entrée d'air.

■

Laissez au moins 11 13/16 pouces (30 cm) d'espace entre la sortie d'air et le mur ou l'obstacle le plus proche.

■

Veillez à ce que l'entrée et la sortie d'air ne soient pas obstruées.

■

Si le ventilateur de refroidissement est bouché, un circuit de protection mettra automatiquement le projecteur en mode veille pour éviter une surchauffe. Ceci n'est pas le signe d'un dysfonctionnement. (Voir pages 58 et 59.) Débranchez le cordon d'alimentation du projecteur de la prise murale et attendez au moins 10 minutes. Placez le projecteur là où les entrée et sortie d'air ne sont pas bloquées, rebranchez le cordon d'alimentation et mettez sous tension le projecteur. Ceci ramènera le projecteur à sa condition d'opération normale.

Précaution quant à l'utilisation du projecteur

Si vous n'avez pas l'intention d'utiliser le

■

projecteur pendant une période prolongée ou avant de déplacer le projecteur, assurezvous de débrancher le cordon d'alimentation de la prise secteur murale et de débrancher les autres câbles qui y sont raccordés. Ne transportez pas le projecteur en le

■

tenant par l'objectif. Lorsque vous rangez le projecteur, assurez-

■

vous d'avoir fermé l'obturateur d'objectif. Ne placez pas le projecteur en plein soleil, ni

■

à proximité d'une source de chaleur. Car ceci pourrait décolorer le coffret ou déformer le boîtier plastique.

Autre équipement raccordé

Lors du raccordement d'un ordinateur ou

■

d'un autre équipement audio-visuel au projecteur, procédez aux raccordements APRÈS avoir débranché le cordon d'alimentation du projecteur de la prise murale et mis hors tension l'équipement à raccorder. Veuillez lire les modes d'emploi du projecteur

■

et de l'équipement à raccorder pour les instructions sur le raccordement.

Utilisation du projecteur dans d'autres pays

La tension d'alimentation et la forme de la

■

ﬁ che peuvent varier selon la région et le pays où vous utilisez le projecteur. Lors de l'utilisation du projecteur à l'étranger, veillez à utiliser un cordon d'alimentation approprié au pays dans lequel vous vous trouvez.

Fonction de contrôle de température

Si la température à l'intérieur du projecteur

■

augmente à cause de l'obstruction des entrées d'air ou de l'emplacement d'installation, le témoin d'avertissement de température se met à clignoter. Et si la température continue de monter, « » s'illumine dans le coin inférieur gauche de l'image et le témoin d'avertissement de température clignote. Si cet état persiste, la lampe s'éteint, le ventilateur de refroidissement se met en marche puis le projecteur passe en mode veille. Reportezvous à « Indicateurs d'entretien » à les pages 58 et 59 pour de plus amples détails.

Info

Le ventilateur de refroidissement régule la

• température interne et sa performance est automatiquement contrôlée. Le bruit du ventilateur peut varier pendant l'utilisation du projecteur suite à des changements dans la vitesse du ventilateur. Ceci n'est pas le signe d'un dysfonctionnement.

Introduction

Comment accéder aux modes d'emploi de format PDF

Des modes d'emploi sous format PDF en différentes langues sont inclus sur le CD-ROM. Pour utiliser ces modes d'emploi, vous devez installer Adobe

Reader

sur votre ordinateur (Windows® ou Macintosh®).

Veuillez télécharger Adobe® Reader® d'Internet (http://www.adobe.com).

Accès aux modes d'emploi PDF

Sur Windows® :

Insérez le CD-ROM dans le lecteur de CD-ROM.

Effectuez un double-clic sur l'icône « Poste de travail ».

3 Effectuez un double-clic sur le lecteur de

« CD-ROM ».

4 Lorsque vous voulez regarder le mode

d'emploi

1) Effectuez un double-clic sur le dossier « MANUALS ».

Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter.

3) Effectuez un double-clic sur le ﬁ chier pdf pour accéder aux modes d'emploi du projecteur.

Lorsque vous voulez regarder le

MANUEL DE CONFIGURATION

1) Effectuez un double-clic sur le dossier « SETUP ».

2) Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter.

3) Effectuez un double-clic sur le ﬁ chier PDF pour accéder au MANUEL DE CONFIGURATION.

Sur Macintosh® :

1 Insérez le CD-ROM dans le lecteur de

CD-ROM.

2 Effectuez un double-clic sur le lecteur de

« CD-ROM »

3 Lorsque vous voulez regarder le mode

d'emploi

1) Effectuez un double-clic sur le dossier « MANUALS ».

2) Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter.

3) Effectuez un double-clic sur le ﬁ chier pdf pour accéder aux modes d'emploi du projecteur.

Lorsque vous voulez regarder le

MANUEL DE CONFIGURATION

1) Effectuez un double-clic sur le dossier « SETUP ».

2) Effectuez un double-clic sur la langue (nom du dossier) que vous souhaitez consulter.

3) Effectuez un double-clic sur le ﬁ chier PDF pour accéder au MANUEL DE CONFIGURATION.

Remarque

Si le ﬁ chier pdf souhaité ne peut pas être ouvert par un double-clic sur la souris, lancez d'abord

•

Adobe

Reader®, puis spéciﬁ ez le ﬁ chier désiré en utilisant le menu « Fichier », « Ouvrir ».

MANUEL DE CONFIGURATION

Pour plus d'informations, reportez-vous au « MANUEL DE CONFIGURATION » contenu dans le CD-ROM fourni.

Raccordement et affectation des broches.................................................................2

Spéciﬁ cations et réglages des commandes RS-232C..............................................4

Utilisation du projecteur à l'aide du protocole PJLinkTM...........................................10

Conﬁ guration de l'environnement du réseau du projecteur.....................................11

Commande du projecteur par un réseau LAN..........................................................17

Réinitialisation du compteur d'heures de la lampe du projecteur par LAN...........22

Résolution des problèmes.........................................................................................24

Accessoires

Accessoires fournis

Deux piles R-6

(format « AA », UM/SUM-3,

HP-7 ou similaire)

Télécommande

Adaptateur RS-232C DIN-D-sub

(5 57/64" (15 cm))

Cordon d'alimentation*

(1) (2) (3) (4)

Introduction

Câble RVB

(10' (3,0 m))

Mallette de rangement <GCASNA024WJSA>

Pour les États-Unis et

le Canada, etc.

(6' (1,8 m))

* Les cordons d'alimentation fournis avec votre projecteur dépendent de la région. Utilisez le cordon

d'alimentation correspondant à la prise murale dans votre pays. Modes d'emploi (ce manuel <TINS-E390WJZZ>, MODE D'EMPLOI DE LA PROJECTION 3D

• STÉRÉOSCOPIQUE <TINS-E500WJZZ> et le CD-ROM <UDSKAA121WJZZ>)

Remarque

Les codes entre chevrons “< >” sont les codes des pièces de rechange.•

Pour l'Europe,

sauf le Royaume-Uni.

(6' (1,8 m))

Pour le Royaume-Uni

et Singapour

(6' (1,8 m))

Pour l'Australie, la Nouvelle-

Zélande et l'Océanie

(6' (1,8 m))

Accessoires en option

■ Unité de la lampe

■ Adaptateur de montage au plafond

■ Support de montage au plafond

■ Module de montage au plafond

■ Tube d'extension pour montage au plafond

■ Récepteur distant

■

Câble 3 RCA à mini D-sub à 15 broches (10n (3,0 m))

Remarque

Certains accessoires en option peuvent ne pas être disponibles selon votre région. Vériﬁ ez auprès de

• votre revendeur de projecteur Sharp autorisé ou service après-vente le plus proche.

AN-D350LP AN-60KT AN-XRCM30 (uniquement pour les États-Unis) AN-TK201 <pour AN-60KT> AN-TK202 <pour AN-60KT> AN-EP101B <pour AN-XRCM30> (uniquement pour les États-Unis) AN-MR2 AN-C3CP2

Nomenclature et fonctions

Les numéros dans Z se rapportent aux pages principales de ce mode d'emploi où le sujet est expliqué.

10 11

1 2

45 6

Vue de face

1 Sortie d'air 2 Bague du zoom

Pour élargir/diminuer l'image.

3 Bague de mise au point

Pour ajuster la mise au point.

4 Obturateur de l'objectif 5 Levier 6 Pied ajustable 7 Capteur de la télécommande 8 Haut-parleur 9 Entrée d'air

HEIGHT ADJUST

26, 30

7 8

13 14

Vue du dessus

Témoin d'avertissement de température

11 Témoin de la lampe 12 Té moin d'alime ntat ion

13 To uche STANDBY/ON

Pour mettre sous tension et mettre le

projecteur en mode Veille.

14 Touches INPUT (P/R )

Pour changer de mode d'entrée.

15 Touche AUTO SYNC

Pour ajuster automatiquement les images

lors du raccordement à un ordinateur.

16 Touches de réglage (P/R/O/Q)

Pour sélectionner les rubriques du menu.

17 Touch e ENT ER

Pour régler les rubriques sélectionnées ou

ajustées sur le menu.

18 To uche MENU

Pour afﬁ cher les ajustements et réglages

des écrans.

19 Touches du VOL (volume) (–O/Q+)

Pour ajuster le niveau sonore des

enceintes.

58 26

18 19

123 4 5 6 7 8

Introduction

Vue arrière (Prises)

1 Prise LAN

Prise pour contrôler le projecteur via le

réseau.

2 Prise RS-232C

Prise pour commander le projecteur à l'aide

d'un ordinateur.

3 Prise USB

Prise à raccorder à la prise USB d'un ordinateur en vue d'employer la télécommande fournie comme souris d'ordinateur.

4 Prise AUDIO OUT

Prise de sortie audio de l'appareil raccordé à la prise d'entrée audio.

5 Prise MONITOR OUT*

(Prise de sortie pour signaux RVB d'ordinateur et composantes)

Prise pour raccorder un moniteur.

Prise d'entrée COMPUTER/

COMPONENT 2*

Prise pour signaux RVB d'ordinateur et composante.

* Vous devez commuter le réglage selon que vous

utilisez la prise de l'entrée MONITOR OUT ou COMPUTER/COMPONENT 2.

21, 22

131211

6 Prise d'entrée AUDIO 1 7 Prise d'entrée COMPUTER/

COMPONENT 1

Prise pour signaux RVB d'ordinateur et composante.

8 Prise d'entrée S-VIDEO

Prise pour raccorder un équipement vidéo avec une prise S-vidéo.

9 Prise d'entrée VIDEO

Prise pour raccorder un équipement vidéo.

10 Prise d'entrée AUDIO 2 11 Prise CA

Pour raccorder le cordon d'alimentation fourni.

Connecteur standard de sécurité Kensington

13 Pied adjustable arrière 14 Barre de sécurité

Utilisation du dispositif anti-vol Kensington

Ce projecteur est doté d'un connecteur

• standard de sécurité Kensington pour utilisation avec le dispositif anti-vol Kensington MicroSaver Security System. Reportez-vous aux informations fournies avec le système pour les instructions sur la sécurisation du projecteur.

21, 22

Nomenclature et fonctions (Suite)

Les numéros dans Z se rapportent aux pages principales de ce mode d'emploi où le sujet est expliqué.

2 3

4 5

6 7 8

10 11 12

Tou che O N

Pour mettre le projecteur sous tension.

Touche STANDBY

Pour placer le projecteur en mode veille.

Touches INPUT ( / ) Pour changer de mode d'entrée.

Touche BREAK TIMER

Pour afﬁ cher la durée de la pause.

Touches MAGNIFY

Pour agrandir/réduire une partie de l'image.

Touches PAGE UP/PAGE DOWN

Comme les touches [Page Up] et [Page Down] sur un clavier d'ordinateur, lors du raccordement USB (avec un câble USB ou le récepteur de télécommande optionnel).

Touche POINTER

Pour afﬁ cher le pointeur.

Touches MOUSE/de réglage (P/R/O/Q)

Pour déplacer le curseur de l'ordinateur lors du

• raccordement USB (avec un câble USB ou le récepteur de télécommande optionnel). Pour sélectionner et régler les rubriques du menu.

•

15 16

18 19

20 21 22

35, 39

Touche L-CLICK/EFFECT

Pour le clic gauche lors du raccordement USB

• (avec un câble USB ou le récepteur de télécommande optionnel). Pour changer le pointeur ou la zone du spot.

•

Tou che K E YSTONE

Pour passer au mode Correction Trapèze.

Tou che AUTO SY NC

Pour ajuster automatiquement les images lors du raccordement à un ordinateur.

Tou che F UNCT ION

Pour l'utilisation et l'exécution d'une fonction attribuée à « Touche FUNCTION ».

Touche ECO+QUIET

Pour atténuer le bruit du ventilateur de refroidissement et prolonger la durée de vie de la lampe.

Tou che F REEZE

Pour faire un arrêt sur image.

Touche AV MUTE

Pour afﬁ cher provisoirement l'écran noir et couper le son.

Touches du VOL +/– (volume)

Pour ajuster le niveau sonore des enceintes.

Tou che S POT

Pour afﬁ cher le spot.

Touche ENTER

Pour régler les rubriques sélectionnées ou ajustées sur le menu.

Tou che R - CLIC K / R E TURN

Pour le clic droit lors du raccordement USB

• (avec un câble USB ou le récepteur de télécommande optionnel). Pour revenir à l'écran de menu précédent

• pendant les opérations du menu.

Tou che M ENU

Pour afﬁ cher les ajustements et réglages des écrans.

Tou che R ESIZE

Pour changer de taille d'écran (NORMAL, 16:9, etc.).

Touche 3D MODE

Voir le MODE D'EMPLOI DE LA PROJECTION 3D STÉRÉOSCOPIQUE fourni séparément.

Touche PICTURE MODE

Pour sélectionner l'image appropriée.

35, 33

34, 50

35, 39

Insérer les piles

Abaissez l'attache du couvercle et retirez le

couvercle dans le sens indiqué par la ﬂ èche.

Insérez les piles.

Insérez les piles en faisant correspondre les polarités avec les

• repères m et n dans le compartiment à pile.

Insérez l'attache à la base du couvercle dans la

fente, et enfoncez le couvercle jusqu'à ce qu'il s'enclenche.

Un mauvais usage des piles peut être à l'origine d'une fuite ou d'une explosion. Veuillez suivre les précautions ci-dessous.

Précaution

•

Danger d'explosion si la pile est remplacée incorrectement. Remplacez uniquement par des piles alcalines ou manganèse. Insérez les piles en faisant correspondre les polarités avec les repères m et n dans le compartiment à pile.

• Des piles de type différent ont des propriétés différentes. Par conséquent n'utilisez pas ensemble des piles

• de type différent. N'utilisez pas ensemble une pile neuve et une pile usagée.

• Ceci pourrait réduire la durée de vie des piles neuves ou provoquer une fuite des piles usagées. Retirez les piles de la télécommande dès qu'elles sont usées. Les laisser en place pourrait provoquer une fuite.

• Le liquide s'échappant des piles est nocif pour la peau. Il est donc recommandé de les essuyer tout d'abord, et ensuite de les retirer en utilisant un chiffon. Les piles fournies avec ce projecteur peuvent se décharger rapidement, selon les conditions de stockage.

• Pensez à les remplacer aussitôt que possible par des piles neuves. Retirez les piles de la télécommande si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.

• Respectez les règlements (ordonnance) locaux lors de la mise au rebut des piles usagées.

•

Introduction

Portée d'utilisation

La télécommande peut être utilisée pour commander le projecteur dans les limites indiquées sur l'illustration.

Remarque

Le signal de la télécommande peut être réﬂ échi

• par un écran pour une opération facile. Toutefois, la distance réelle du signal peut être différente selon la composition de l'écran.

Lors de l'utilisation de la télécommande

Veillez à ne pas la lâcher, ni l'exposer à

• l'humidité et à une température élevée. La télécommande risque de mal fonctionner

• sous un éclairage ﬂ uorescent. Le cas échéant, éloignez le projecteur de l'éclairage.

30°

Télécommande

Capteur de la télécommande

33n (10 m)

Transmetteurs du signal de

Transmetteurs du signal de la télécommande

la télécommande

Démarrage facile

Cette section présente les opérations de base (projecteur raccordé à l'ordinateur). Pour de plus amples détails, voir la page mentionnée ci-dessous pour chaque étape.

Installation et projection

Dans cette section, le raccordement du projecteur et de l'ordinateur est expliqué à partir d'un exemple.

Touche STANDBY/ON

Touches O/Q

Touches INPUT

Bague du zoom

Bague de mise au

point

Levier HEIGHT

ADJUST

Touche STANDBY

Touche ON

Touches INPUT

Touches

de réglage

(P/R/O/Q)

Touche KEYSTONE

P. 18

1. Placez le projecteur face à un mur ou un écran

2. Raccordez le projecteur à l'ordinateur et branchez la ﬁ che du cordon d'alimentation dans la prise CA du projecteur

Pour le raccordement d'un équipement autre qu'un ordinateur, voir pages

22 et 23.

_P. 21, 25

3. Ouvrez complètement l'obturateur de l'objectif et mettez le projecteur sous tension

Sur le projecteur Sur la télécommande

_P. 2 6

4. Ajustez l'image projetée avec le Guide de Réglage

Une fois le projecteur mis en marche, le guide de réglage apparaît.

(Lorsque « Guide de Réglage » est réglé sur « En service ». Voir page 49.)

Suivez les étapes dans le Guide de Réglage pour régler la mise au point, la hauteur

(angle) et la taille de l'écran.

Après réglage de la mise au point, la hauteur (angle) et la taille de l'écran, appuyez sur

ENTER pour clore le guide de réglage.

_P. 27

5. Corrigez la distorsion trapézoïdale

Corriger la distorsion trapézoïdale à l'aide de la Correction Trapèze.

Comprime le

côté supérieur.

Sur la télécommande

Comprime le

côté supérieur.

_P. 2 9

6. Sélectionnez le mode d'entrée

Appuyez sur INPUT P/R pour afﬁ cher la liste ENTRÉE. Utilisez INPUT P/R pour sélectionner le mode d'entrée et utilisez O/Q pour sélectionner la prise d'entrée audio.

Sur le

projecteur

Liste ENTRÉE

ENTRÉE Audio

1 COMPUTER1

Sur le

projecteur

Démarrage

facile

Sur la

télécommande

2 MONITOR OUT

S-VIDEO

VIDEO

Sur la

télécommande

_P. 3 0

7. Mettez l'ordinateur sous tension

8. Mise hors tension

Appuyez sur la touche STANDBY/ON sur le projecteur ou la touche STANDBY sur la télécommande, puis appuyez à nouveau sur cette touche pendant que le message de conﬁ rmation s'afﬁ che, aﬁ n de mettre le projecteur en mode veille.

Sur le

projecteur

Sur la

télécommande

Afﬁ chage à l'écran

_P. 2 6

Mise en place du projecteur

Pour une qualité d'image optimale, placez le projecteur perpendiculairement à l'écran avec les pieds du projecteur sur une surface plane et horizontale. Ce qui éliminera le recours à la Correction Trapèze et permettra d'obtenir la meilleure qualité d'image possible. (Voir page 29.)

Installation standard (Projection avant)

Placez le projecteur à la distance requise de

■

l'écran en fonction de la taille de l'image désirée. (Voir page 19.)

Indication de la taille de l'image projetée et de la distance de projection

Exemple : Entrée de signal 4:3 (Mode Normal) Taille de l'image

300" (762 cm)

200" (508 cm)

100" (254 cm)

40" (102 cm)

32"

24"

(81 cm

160"

(406 cm

80"

60"

(203 cm

61 cm)

5'6

"–

4'6

(1,4 m – 1,7 m)

240"×180" (610 cm × 457 cm)

120"

305 cm)

152 cm)

13'9

"–

11'4

(3,5 m – 4,2 m)

22'8

27'6

"–

(6,9 m – 8,4 m)

–41'3"

34'0

(10,4 m – 12,6 m)

Distance de projection

Taille de l'écran et distance de projection

Écran

Centre de l'objectif

Entrée de signal 4:3 (Mode Normal)

Taille de l'image (Écran)

Diagonale [χ]

300"(762 cm) 610 cm (240") 457 cm (180") 10,4 m (34' 0") 250"(635 cm) 508 cm (200") 381 cm (150") 8,6 m (28' 4") 200"(508 cm) 406 cm (160") 305 cm (120") 6,9 m (22' 8") 150"(381 cm) 305 cm (120") 229 cm (90") 5,2 m (17' 0") 120"(305 cm) 244 cm (96") 183 cm (72") 4,1 m (13' 7") 100"(254 cm) 203 cm (80") 152 cm (60") 3,5 m (11' 4")

80"(203 cm) 163 cm (64") 122 cm (48") 2,8 m (9' 1") 70"(178 cm) 142 cm (56") 107 cm (42") 2,4 m (7' 11") 60"(152 cm) 122 cm (48") 91 cm (36") 2,1 m (6' 10") 40"(102 cm) 81 cm (32") 61 cm (24") 1,4 m (4' 6")

Largeur Hauteur

Entrée de signal 16:9 (Mode 16:9)

Taille de l'image (Écran)

Diagonale [χ]

300''(762 cm) 664 cm (261'') 374 cm (147'') 11,3 m (37' 1") 13,7 m (44' 11") 82 cm 250''(635 cm) 553 cm (218'') 311 cm (123'') 9,4 m (30' 11") 11,4 m (37' 5") 69 cm (27") ±52 cm 200''(508 cm) 443 cm (174'') 249 cm (98'') 7,5 m (24' 9") 9,1 m (29' 11") 55 cm

150''(381 cm) 332 cm (131'') 187 cm (74'') 5,6 m (18' 6") 6,8 m (22' 5") 41 cm 120''(305 cm) 266 cm (105'') 149 cm (59'') 4,5 m (14' 10") 5,5 m (18' 0") 33 cm 100''(254 cm) 221 cm (87'') 125 cm (49'') 3,8 m (12' 4") 4,6 m (15' 0") 27 cm

80''(203 cm) 177 cm (70'') 100 cm (39'') 3,0 m (9' 11") 3,6 m (12' 0") 22 cm 60''(152 cm) 133 cm (52'') 75 cm (29'') 2,3 m (7' 5") 2,7 m (9' 0") 16 cm 40''(102 cm) 89 cm (35'') 50 cm (20'') 1,5 m (4' 11") 1,8 m (6' 0") 11 cm

Lorsque vous utilisez le projecteur avec des tailles d'écran non répertoriées dans les tableaux ci-dessus, calculez la valeur selon les formules.

L1 : Distance de projection minimum (m/pieds) L2 : Distance de projection maximum (m/pieds) H :

Distance du centre de l'objectif au bas de l'image (cm/pouces)

S :

Plage ajustable de la position de l'image (cm/pouces) Voir page 47.

: Taille de la diagonale de l'image : 40''-300

Largeur Hauteur

Distance de projection [L] Minimum [L1]

Distance de projection [L]

Minimum [L1]

0,03457χ0,03457χ / 0,3048 0,03766χ0,03766χ / 0,3048 0,04187χ0,04187χ / 0,3048 0,04562χ0,04562χ / 0,3048 0,06134χ0,06134χ / 2,54 0,27437χ0,27437χ / 2,54

Maximum [L2]

12,6 m (41' 3") 18 cm 10,5 m (34' 4") 15 cm

8,4 m (27' 6") 12 cm 6,3 m (20' 7") 9 cm 5,0 m (16' 6") 7 cm 4,2 m (13' 9") 6 cm 3,3 m (11' 0") 5 cm 2,9 m (9' 7") 4 cm 2,5 m (8' 3") 4 cm 1,7 m (5' 6") 2 cm

Maximum [L2]

Signal 4:3 Signal 16:9

[m/cm] [Pieds/pouces] [m/cm] [Pieds/pouces]

— — ±0,20754χ±0,20754χ / 2,54

Distance du centre de

l'objectif au bas de l'image [H]

(7 1/4") (6 1/32") (4 53/64") (3 5/8") (2 57/64") (2 27/64") (1 15/16") (1 11/16") (1 29/64") (31/32")

Distance du centre de

l'objectif au bas de l'image [H]

(32 13/32")

(21 39/64") (16 13/64") (12 31/32") (10 51/64") (8 41/64") (6 31/64") (4 21/64")

position de l'image [S]

Plage ajustable de la

±62 cm

(±24 33/64")

(±20 ±42 cm ±31 cm ±25 cm ±21 cm ±17 cm ±12 cm

±8 cm

/64") (±16 11/32") (±12 1/4") (±9 13/16") (±8 11/64") (±6 17/32") (±4 29/32") (±3 17/64")

Installation

Remarque

Laisser une marge d'erreur dans les valeurs dans les schémas ci-dessus.•

Mise en place du projecteur (Suite)

Mode de projection (PRJ)

Le projecteur peut utiliser un des 4 modes de projection, présentés dans le schéma ci-dessous. Sélectionnez le mode le plus approprié pour le réglage de projection utilisé. (Vous pouvez régler le mode PRJ dans le menu « REG-ECR ». Voir page

Monté sur table, projection avant

■

[Rubrique du menu ➞ « Avant »]

Monté sur table, projection arrière

■

(avec un écran translucide)

[Rubrique du menu ➞ « Arrière »]

49.)

Monté au plafond, projection avant

■

[Rubrique du menu ➞ « Plaf + avant »]

■

Monté au plafond, projection arrière (avec un écran translucide)

[Rubrique du menu ➞ « Plaf + arr. »]

a

Installation pour montage au plafond

Il est recommandé d'utiliser l'adaptateur et le module de montage au plafond Sharp en option pour cette installation. Avant de procéder au montage du projecteur, prenez contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour acquérir l'adaptateur et le module de montage au plafond recommandés (vendus séparément).

Raccordement du projecteur à un autre appareil

Avant le raccordement, veillez à débrancher le cordon d'alimentation du projecteur de la prise murale et mettre hors tension les appareils à raccorder. Une fois tous les raccordements effectués, mettez sous tension le projecteur puis les autres appareils. Lors du raccordement d'un ordinateur, veillez à ce que ce soit le dernier appareil à être mis sous tension une fois tous les raccordements effectués.

Pour de plus amples détails sur le raccordement et les câbles, reportez-vous au mode d'emploi de

• l'équipement à raccorder. Vous pourrez avoir besoin d'autres câbles ou connecteurs qui ne ﬁ gurent pas dans la liste ci-dessous.

•

Prises sur le projecteur

Équipement

Ordinateur

Remarque

Vous pouvez aussi utiliser la prise COMPUTER/COMPONENT 2 comme prise MONITOR OUT. Pour

• utiliser cette prise comme une prise d'entrée, réglez « Sélect. COMPUTER2 » sur « Entrée » avant de connecter l'équipement externe. (Voir page Voir page

• avec le projecteur. L'utilisation avec des signaux d'ordinateur autres que ceux de la liste peut bloquer l'opération de certaines fonctions. Un adaptateur Macintosh peut être nécessaire lors de l'utilisation avec certains ordinateurs

• Macintosh. Contactez votre distributeur Macintosh le plus proche.

Selon l'ordinateur utilisé, une image peut ne pas être projetée à moins que le port de

• sortie externe de l'ordinateur ne soit activé (par exemple, lorsque vous utilisez un ordinateur portable SHARP, appuyez simultanément sur les touches « Fn » et « F5 »).

Reportez-vous aux instructions spéciﬁ ques dans le mode d'emploi de votre ordinateur pour activer son port de sortie externe.

64 « Tableau de compatibilité PC » pour une liste des signaux d'ordinateur compatibles

Prise sur équipement

connecté

Prise de

sortie RVB

Câble

Câble RVB (fourni) COMPUTER/

52.)

Prise sur le

projecteur

COMPONENT 1, 2

Raccordements

Raccordement du projecteur à un autre appareil (Suite)

Équipement

Équipement vidéo

Caméra/jeu vidéo

Prise sur équipement

connecté

Prise de

sortie vidéo

composant

Prise de sortie

S-vidéo

Prise de

sortie Vidéo

Prise de

sortie

vidéo

composant

Prise de

sortie

S-vidéo

Prise de

sortie

Vidéo

Câble

Câble 3 RCA à mini D-sub à 15 broches (en option, AN-C3CP2)

Câble S-vidéo (en vente dans le commerce) S-VIDEO

Câble vidéo (en vente dans le commerce) VIDEO

Câbles pour une caméra ou un jeu vidéo/ Câble 3 RCA à mini D-sub à 15 broches (en option, AN-C3CP2)

Adaptateur RCA femelle (en vente dans le commerce)

Câbles pour une caméra ou un jeu vidéo

Prise sur le

projecteur

COMPUTER/ COMPONENT 1, 2

S-VIDEO

VIDEO

Remarque

Vous pouvez aussi utiliser la prise COMPUTER/COMPONENT 2 comme prise MONITOR OUT. Pour

• utiliser cette prise comme une prise d'entrée, réglez « Sélect. COMPUTER2 » sur « Entrée » avant de connecter l'équipement externe. (Voir page Lorsque vous connectez un équipement vidéo avec sortie à 21 broches RVB (Euro-péritel) au

• projecteur, veuillez utiliser un câble disponible dans le commerce convenant à la prise du projecteur

52.)

que vous souhaitez connecter. Le projecteur ne supporte pas les signaux RGBC via l'euro-péritel.

•

Équipement

Équipement audio

Prise sur équipement

connecté

Prise de

sortie audio

ø3,5 mm

Câble

Câble audio stéréo ou mono ø3,5 mm (en vente dans le commerce ou disponible comme pièce de service Sharp QCNWGA038WJPZ)

Prise sur le

projecteur

AUDIO 1

Prise de

sortie audio

RCA

Prise

de sortie

audio

Moniteur Prise

Ampliﬁ cateur

d'entrée

RVB

Prise

d'entrée

audio

ø3,5 mm

Prise

d'entrée

audio RCA

Câble audio RCA (en vente dans le commerce)

Câbles pour une caméra ou un jeu vidéo

Câble RVB (fourni ou en vente dans le commerce)

Câble audio stéréo ou mono ø3,5 mm (en vente dans le commerce ou disponible comme pièce de service Sharp QCNWGA038WJPZ)

Câble audio à miniprise stéréo ø3,5 mm à RCA (en vente dans le commerce)

AUDIO 2

MONITOR OUT

AUDIO OUT

Remarque

•

Vous pouvez aussi utiliser la prise MONITOR OUT comme prise COMPUTER/COMPONENT 2. Pour utiliser cette prise comme une prise de sortie, réglez « Sélect. COMPUTER2 » sur « Sortie moniteur » avant de connecter l'équipement externe. (Voir page Lors de l'utilisation du câble audio mono ø3,5 mm, le niveau du volume sera moitié moins de celui

•

52.)

lors de l'utilisation d'un câble audio stéréo ø3,5 mm. Vous pouvez sélectionner AUDIO 1 ou AUDIO 2 dans la liste ENTRÉE. (Voir page

• Les signaux RVB et signaux composante peuvent être émis vers le moniteur.

•

30.)

Raccordements

Commander le projecteur à l'aide d'un ordinateur

Lorsque la prise RS-232C sur le projecteur est raccordée à un ordinateur avec un adaptateur RS-232C DIN-D-sub (fourni) et un câble de commande sérielle RS-232C (de type croisé, en vente dans le commerce), l'ordinateur peut être utilisé pour commander le projecteur et vériﬁ er le statut du projecteur. Reportez-vous au « MANUEL DE CONFIGURATION » enregistré sur le CD-ROM fourni pour trouver « Spéciﬁ cations et réglages des commandes RS-232C ».

Lors de la connexion à un ordinateur à l'aide d'un adaptateur RS-232C DIN-D-sub (fourni) et d'un câble de commande sérielle RS-232C.

Vers la prise RS-232C

Adaptateur RS-232C DIN-D-sub (fourni)

Ordinateur

Vers la prise RS-232C

Câble de commande sérielle RS-232C (de type croisé, en vente dans le commerce)

Remarque

La fonction RS-232C peut ne pas être opérationnelle si la prise de votre ordinateur n'est pas

• correctement conﬁ gurée. Reportez-vous au mode d'emploi de l'ordinateur pour de plus amples détails. Pour les « Raccordement et affectation des broches » et « Spéciﬁ cations et réglages des commandes

• RS-232C », reportez-vous à les pages 2 à 9 du « MANUEL DE CONFIGURATION » contenu dans le CD-ROM fourni.

Info

•

Ne branchez pas le câble RS-232C à un port autre que la prise RS-232C sur l'ordinateur. Ceci pourrait endommager votre ordinateur ou le projecteur. Ne branchez pas un câble de commande sérielle RS-232C sur l'ordinateur, ni ne le débranchez de

• l'ordinateur, alors que ce dernier est sous tension. Ceci pourrait endommager votre ordinateur.

Lors d'une connexion à la prise LAN à l'aide d'un câble LAN

DEL LINK (vert) S'allume lorsque il est relié.

DEL TX/RX ( jaune) S'allume lors de la transmission/réception de données.

Pour des raisons de sécurité, ne connectez pas la prise LAN à n'importe quel câble tel qu'une ligne téléphonique, cela risquerait de causer une tension excessive.

Hub

Ordinateur

Vers la prise LAN

Câble LAN (type Catégorie 5, disponible dans le commerce)

Remarque

•

Lors de la connexion au hub, utilisez un câble droit de Catégorie 5 (CAT.5) (disponible dans le commerce).

•

Lors de la connexion à un ordinateur, utilisez un câble croisé de Catégorie 5 (CAT.5) (disponible dans le commerce).

Raccordements

Raccordement du cordon d'alimentation

Branchez la ﬁ che du cordon d'alimentation fourni dans la prise CA à l'arrière du projecteur. Puis branchez le cordon sur la prise secteur.

Prise CA

Vers la prise secteur

Cordon d'alimentation

Cordon d'alimentation (fourni)

(fourni)

Mise sous/hors tension du projecteur

Info

•

Mise sous tension du projecteur

Veillez à effectuer les raccordements sur un appareil externe et le branchement sur secteur avant de procéder aux opérations décrites ci-dessous. (Voir pages

Ouvrez complètement l'obturateur de l'objectif et appuyez sur STANDBY/ON sur le projecteur ou sur ON sur la télécommande.

•

Le témoin d'alimentation s'allume en vert.

•

Une fois que le témoin de la lampe s'allume, le projecteur est prêt à fonctionner.

Remarque

À propos du témoin de la lampe

•

Le témoin de la lampe s'illumine pour indiquer l'état de la lampe.

Vert : La lampe est allumée. Clignote vert : La lampe se met en route. Rouge : La lampe s'arrête de façon

intempestive ou elle devrait être

remplacée.

Lors de la mise sous tension du projecteur, l'image

• peut être légèrement scintillante au cours de la première minute après que la lampe a été allumée. Ceci est tout à fait normal, étant donné que le système de contrôle de la lampe est entrain de stabiliser les caractéristiques de sortie de la lampe. Ceci n'est pas à considérer comme un dysfonctionnement. Si le projecteur est mis en mode veille puis remis en

• marche immédiatement après, la lampe aura besoin d'un certain temps avant de démarrer la projection. Lorsque le verrouillage du système est réglé, la

• boîte de saisie du code clavier apparaît. Pour annuler le réglage du code clavier, saisissez le code clavier que vous avez déjà réglé. Voir page 51 pour de plus amples détails.

21 à 25.)

Quand « Remise en marche auto » est réglé sur « En service » :

Si le cordon d'alimentation est débranché de la prise secteur ou si le disjoncteur est coupé quand le projecteur est sous tension, le projecteur se remet automatiquement sous tension quand le cordon d'alimentation est rebranché sur la prise secteur ou quand le disjoncteur est rétabli. (Voir page L'anglais est la langue par défaut. Si vous

• souhaitez changer l'afﬁ chage à l'écran pour une autre langue, réinitialisez la langue selon la marche à suivre à la page 49.

50.)

Témo i n d'alim e ntati on

Témoin de la lampe

Touche STANDBY/ON

Touche STANDBY

Touche ON

Mise hors tension (Mettre le projecteur en mode veille)

Appuyez sur STANDBY/ON sur le projecteur ou STANDBY sur la télécommande, puis réappuyez sur cette touche pendant que le message de conﬁ rmation est afﬁ ché pour mettre le projecteur en mode veille.

•

Le projecteur ne peut pas être mis sous tension pendant le refroidissement.

Afﬁ chage à l'écran (message de conﬁ rmation)

Info

Fonction de mise hors tension directe :

•

Vous pouvez débrancher le cordon d'alimentation de la prise secteur même si le ventilateur de refroidissement tourne encore.

Projection de l'image

À propos du guide de réglage

Après mise en route du projecteur, l'écran du guide de réglage apparaît pour vous aider dans l'installation du projecteur.

Rubriques de guidage 1 FOCUS 2 HEIGHT ADJUST 3 ZOOM

Appuyez sur ENTER pour quitter l'écran du Guide de Réglage.

Remarque

L'écran du Guide de Réglage illumine

• automatiquement les rubriques dans l'ordre suivant :

1 FOCUS

2 HEIGHT ADJUST

Écran du guide de réglage

3 ZOOM4 ENTER

Néanmoins, vous pouvez ajuster la mise au point ou la hauteur (angle) quelle que soit la rubrique illuminée. Si vous ne souhaitez pas voir afﬁ ché le Guide

• de Réglage la prochaine fois, réglez « Menu »

- « REG-ECR » - « Guide de Réglage » sur « Hors service ». (Voir page

49.)

Ajuster l'image projetée

1 Ajuster la mise au point

Vous pouvez ajuster la mise au point avec la bague de mise au point sur le projecteur.

Tournez la bague de mise au point pour ajuster la mise au point tout en regardant l'image projetée.

L'utilisation du bouton sur la bague de mise au

• point facilite les ajustements.

Touche ENTER

Opération de

base

Bague de mise au point

Projection de l'image (Suite)

2 Régler la hauteur

La hauteur du projecteur peut être ajustée grâce aux pieds ajustables à l'avant et à l'arrière du projecteur.

Lorsque l'écran est au-dessus du projecteur, l'image projetée peut être placée plus haut en ajustant le projecteur.

Soulevez le projecteur pour

ajuster sa hauteur tout en soulevant le levier HEIGHT ADJUST.

Dégagez vos mains du levier

HEIGHT ADJUST du projecteur après que sa hauteur a été ajustée avec ﬁ nesse.

•

L'angle de projection est ajustable jusqu'à 9 degrés à partir de la surface sur laquelle le projecteur est posé.

Procédez à de petits réglages.

Levier HEIGHT ADJUST

Pied ajustable arrièrePied ajustable arrière

Utilisez le pied ajustable arrière

pour mettre le projecteur à niveau.

Le projecteur est ajustable de ±2 degrés

• par rapport à la positon standard.

Remarque

Lors de l'ajustement de la hauteur du projecteur,

• une distorsion trapézoïdale a lieu. Suivez la marche à suivre présentée dans la Correction Trapèze pour corriger cette distorsion. (Voir pages

29 et 47.)

3 Ajuster la taille de l'écran

Vous pouvez ajuster la taille de l'écran à l'aide de la bague du zoom sur le projecteur.

Tournez la bague du zoom pour agrandir ou comprimer la taille de l'écran.

L'utilisation du bouton sur la bague du zoom

• facilite les ajustements.

Info

•

N'exercez pas trop de pression sur le projecteur lorsque le pied ajustable avant est sorti.

•

En baissant le projecteur, prenez garde de ne pas coincer vos doigts entre le pied ajustable et le projecteur. Tenez fermement le projecteur lorsque vous le

• soulevez ou le déplacez. Ne le tenez pas par l'ensemble de l'objectif.

•

Bague du zoom

Corriger la distorsion

trapézoïdale

Lorsque l'image est projetée soit du haut, soit du bas vers l'écran en angle, l'image souffre d'une distorsion trapézoïdale. La fonction de correction de cette distorsion trapézoïdale est appelée Correction trapèze.

Remarque

•

La Correction Trapèze peut être ajustée dans un angle maximum d'environ ±40 degrés et l'écran peut également être installé dans un angle maximum d'environ ±40 degrés.

Touches de réglage (P/R/O/Q)

Touche RETURN

Touche KEYSTONE

Appuyez sur KEYSTONE pour

passer au mode Correction Trapèze.

Appuyez sur P/Q ou O/R pour

ajuster la Correction Trapèze.

Remarque

Appuyez sur RETURN pendant que l'afﬁ chage

• à l'écran du mode de Correction Trapèze est afﬁ ché pour revenir au réglage par défaut.

Appuyez sur KEYSTONE.

L'afﬁ chage à l'écran du mode de Correction

• Trapèze disparaîtra.

Afﬁ chage à l'écran (Mode Correction Trapèze)

RÉGLER FIN

Comprime le côté supérieur. (Déplacez la barre coulissante dans le sens +.)

Comprime le côté inférieur. (Déplacez la barre coulissante dans le sens -.)

0RÉG TRAPÈZE

Info

Au cours du réglage de l'image par la Correction

• Trapèze, les lignes droites et les bords de l'image peuvent apparaître irréguliers.

Opération de

base

Projection de l'image (Suite)

Commuter le mode d'entrée

Sélectionnez le mode d'entrée approprié pour l'équipement raccordé.

Appuyez sur INPUT

pour afﬁ cher la liste ENTRÉE. Utilisez INPUT / pour sélectionner le mode d'entrée, et utilisez O/Q pour sélectionner la prise d'entrée audio.

Ajuster le volume

Appuyez sur VOL +/– sur la télécommande ou –O/Q+ sur le projecteur pour régler le volume.

Remarque

Appuyer sur VOL–/–O baissera le volume.

• Appuyer sur VOL+/Q+ augmentera le volume.

• Lorsque le projecteur est raccordé à un

• appareil externe, le niveau du volume sonore de ce dernier change en fonction de celui du projecteur. Réglez le volume sonore du projecteur à son niveau le plus bas lorsque vous allumez ou éteignez le projecteur ou lorsque vous changez de signal d'entrée. Lorsque vous ne souhaitez pas émettre le son

• de l'enceinte du projecteur alors que ce dernier est raccordé à un appareil externe, réglez « Enceinte » dans le menu « REG-PRJ1 » sur « Hors service ». (Voir page

50.)

Afﬁ chage à l'écranAfﬁ chage à l'écran

Tou c hes IN PUT

Touche AV MUTE

Touches du VOL +/–

Touches du VOL +/– (volume)

(volume)

Touches O/Q

Afﬁ cher l'écran noir et couper provisoirement le son

Appu yez sur AV MUTE sur la télécommande ou fermez l'obturateur de l'objectif pour afﬁ cher provisoirement un écran noir et couper le son.

Remarque

Appuyer à nouveau sur AV MUTE ramènera

• l'image projetée.

•

Lorsque vous fermez l'obturateur de l'objectif, le pr oj ec teu r e st e n m ode S OU RDI NE AV, p uis l e pro je cte ur est automatiquement éteint après 30 minutes.

Afﬁ chage à l'écran

Mode redimensionner

Cette fonction vous permet de modiﬁ er ou personnaliser le mode Redimensionner aﬁ n d'améliorer l'image reçue. Selon le signal d'entrée, vous pouvez choisir l'image désirée.

Appuyez sur RESIZE.

Voir page 47 pour le réglage de l'écran du menu.

•

ORDINATEUR

Résolution principale NORMAL PLEIN PT PAR PT BORDS 16:9

SVGA (800 × 600)

Ratio d'aspect 4:3

Autres ratios d'aspect

Signal d'entrée Pour les écrans 4:3 Pour les écrans 16:9

Ordinateur Type d'image NORMAL PLEIN PT PAR PT BORDS 16:9

Résolution

inférieure

à l'XGA

XGA

Résolution supérieure

à XGA

XGA (1024 × 768) —

SXGA (1152 × 864) 1152 × 864 UXGA (1600 × 1200) 1600 × 1200 SXGA (1280 × 1024) 968 × 768

1280 × 720 1024 × 576 1280 × 720 — — 1360 × 768 1024 × 578 1360 × 768 — — 1366 × 768 1024 × 576 1366 × 768 — — 1280 × 768 1024 × 614 1280 × 768 960 × 576 1280 × 800 1024 × 640 1280 × 800 922 × 576

Ratio d'aspect 4:3

1024 × 768 —

1024 × 768

—

800 × 600

768 × 576

1280 × 1024 720 × 576

—

Touche

Touche RESIZE

RESIZE

1024 × 576

Opération de

base

SXGA (1280 × 1024)

Ratio d'aspect 5:4

1280 × 72 0

1360 × 76 8 1366 × 76 8

1280 × 768

1280 × 800

: Zone coupée sur laquelle les images ne peuvent pas être projetées

: Zone où l'image sera tronquée *1 La fonction de déplacement d'image peut être utilisée pour ces images. *2 Même que pour le mode NORMAL.

Ratio d'aspect 16:9

Ratio d'aspect 16:10

—

Projection de l'image (Suite)

VIDÉO/DTV

Signal d'entrée Pour les écrans 4:3 Pour les écrans 16:9

Vidéo/DTV Type d'image NORMAL ZOOM ZONE ETENDRE V BORDS 16:9

*1 *1

Ratio d'aspect 4:3

480

I, 480P,

576

I, 576P,

NTSC, PAL,

SECAM

720P, 1035I,

1080

I, 1080P

540P

: Zone coupée sur laquelle les images ne peuvent pas être projetées

: Zone sur laquelle l'image n'est pas incluse dans les signaux d'origine *1 La fonction de déplacement d'image peut être utilisée pour ces images. *2 Même que pour le mode NORMAL.

Comprimé

Boîte à lettre

Ratio d'aspect 16:9

(Ratio d'aspect 4:3

sur écran 16:9)

*1 *1

—

A propos des droits d'auteur

•

Lors de l'utilisation de la fonction REDIMENSIONNER pour sélectionner un format d'image avec un ratio d'aspect différent pour un programme TV ou une image vidéo, l'image aura l'air différente de son aspect d'origine. Tenez en compte lorsque vous choisissez un format d'image.

•

L'utilisation des fonctions Redimensionner ou Correction Trapèze pour comprimer ou étirer une image à des ﬁ ns commerciales/afﬁ chages dans un lieu public, comme un café, hôtel, etc. peut constituer une violation du droit d'auteur protégé par la loi pour les détenteurs de droits d'auteur. Veuillez user de prudence.

Opérer avec la télécommande

Touche BREAK TIMER

Touche FREEZE

Touches MAGNIFY

Touche POINTER

Touche SPOT

Touches de réglage (P/R/O/Q)

Touche EFFECT Touche PICTURE MODE

Touche ECO+QUIET Touche AUTO SYNC

Afﬁ cher et régler le minuteur de la pause

Appuyez sur BREAK TIMER.

Le minuteur commence à compter à

• rebours à partir de 5 minutes.

Afﬁ chage à l'écran

Appuyez sur P/R/O/Q pour

ajuster la durée de la pause.

Augmente avec P ou Q

•

5 minutes ➞ 6 minutes ➞ 60 minutes

Diminue avec O ou R

•

4 minutes ➞ 3 minutes ➞1 minute La pause peut être réglée par unité d'une

• minute (jusqu'à 60 minutes).

Annuler la fonction d'afﬁ chage de la pause

Appuyez sur BREAK TIMER.

Remarque

•

Le minuteur de la pause n'est pas disponible lorsque le projecteur utilise les fonctions suivantes.

- Sync. Automat.

- Gel d'image

- Sourdine AV

- Rech. d'entrée

Afﬁ chage du pointeur

Appuyez sur POINTER et appuyez

sur P/R/O/Q sur la télécommande pour déplacer le pointeur.

Appuyez sur EFFECT pour changer

• l'icône du pointeur (5 types).

Doigt1 Doigt2 Cœur Souligné

Étoile

Appuyez de nouveau sur POINTER.

Le pointeur disparaît.

•

Utilisation de la fonction de spot

Appuyez sur SPOT et appuyez sur

P/R/O/Q sur la télécommande pour déplacer la zone du spot.

Appuyez sur EFFECT pour changer la

• taille de la zone du spot (3 types).

1/9 1/25 1/8

Appuyez de nouveau sur SPOT.

La zone du spot disparaît.

•

Commutation du mode Eco+Veille

Appuyez sur ECO+QUIET pour activer et désactiver le mode Eco+Veille.

Quand le mode Eco+Veille est réglé sur « EN

• SERVICE », le son du ventilateur de refroidissement baisse, la consommation de courant diminue, et la durée de vie de la lampe est prolongée.

Remarque

Voir « Eco+Veille » à la page 44 pour de plus

• amples détails.

Fonctions

pratiques

Opérer avec la télécommande (Suite)

Sync. Automat. (Ajustement Sync. Automat.)

La fonction de synchronisation automatique fonctionne à la détection du signal d'entrée après mise en route du projecteur.

Appuyez sur AUTO SYNC pour ajuster manuellement avec la fonction Sync. Automat.

Remarque

Lorsque l'image optimale ne peut pas être obtenue

• avec l'ajustement Sync. Automat., procédez au réglage manuel. (Voir page

45.)

Gel d'une image mobile

Appuyez sur FREEZE.

L'image projetée est gelée.

•

Appuyez à nouveau sur FREEZE

pour revenir à l'image mobile de l'appareil actuellement raccordé.

Afﬁ chage d'une partie agrandie d'image

Les graphiques, tableaux et les autres portions des images projetées peuvent être agrandies. C'est utile pour fournir des explications plus détaillées.

Appuyez sur MAGNIFY sur la

télécommande.

Agrandit l'image.

• Appuyez sur

• agrandir ou réduire l'image projetée.

Remarque

Appuyez sur

×1 ×2 ×3 ×4

Appuyez sur

Vous pouvez modiﬁ er l'emplacement de

• l'image agrandie en utilisant P, R, O ou Q.

Appuyez sur RETURN sur la

télécommande pour annuler l'opération.

L'agrandissement retourne ensuite à ×1.

•

ou MAGNIFY pour

Sélectionner le mode d'image

Vous pouvez sélectionner le mode d'image adéquat pour l'image projetée, comme un ﬁ lm ou un jeu vidéo.

Appuyez sur PICTURE MODE.

Lorsque vous appuyez sur PICTURE MODE, le

• mode d'image change dans l'ordre suivant :

STANDARD

Voir page 42 pour de plus amples détails sur

• le mode d'image.

* « sRVB » est afﬁ ché uniquement lorsque le signal

RVB est reçu.

PRÉSENTATION

Remarque

CINÉMA sRV B

JEU

Remarque

Le taux de agrandissement

• sélectionnable diffère en fonction du signal d'entrée. Dans les cas suivants, l'image reprend

• son format normal (×1).

- Lorsque le mode d'entrée est changé.

- Lorsqu'on appuie sur RETURN.

Lorsque le signal d'entrée a été modiﬁ é.

- Lorsque la résolution du signal

d'entrée et le taux de rafraîchissement (fréquence verticale) sont modiﬁ és.

Quand le mode redimensionner est changé.

Utilisation de la télécommande comme souris d'ordinateur sans ﬁ l

Lorsque le projecteur et l'ordinateur sont raccordés par un câble USB, vous pouvez employer la télécommande comme souris d'ordinateur.

Si l'ordinateur est trop loin du projecteur pour qu'un câble USB les réunissent, le récepteur distant (en option, AN-MR2) permet d'actionner le projecteur avec la télécommande. Consultez le mode d'emploi du récepteur pour obtenir des détails.

Lors du raccordement par câble USB

Ordinateur

Vers la prise USB

Câble USB (disponible dans le commerce ou disponible comme pièce de rechange Sharp QCNWGA014WJPZ)

Le pointeur de la souris peut être activé de la façon suivante une fois qu'elle a été connectée.

■

Lors du déplacement du curseur

Appuyez sur les touches MOUSE/de réglage (P/R/O/Q).

■

Comme le clic gauche

Appuyez sur L-CLICK.

■

Comme le clic droit

Appuyez sur R-CLICK.

■

Lorsque votre ordinateur ne supporte que les souris à un bouton (Macintosh par exemple)

Appuyez sur L-CLICK ou R-CLICK. L-CLICK et R-CLICK ont une fonction commune.

■

Lors de l'utilisation de [Page Up] ou de [Page Down]

Comme les touches [Page Up] et [Page Down] sur un clavier d'ordinateur. Appuyez sur PAGE UP ou PAGE DOWN.

Vers la prise USB

Récepteur distant (en option, AN-MR2)

Touches

Touches PAGE UP/PAGE DOWN

PAGE UP/PAGE DOWN

Touches MOUSE/de

Touches MOUSE/de réglage (P/R/O/Q)

réglage (P/R/O/Q)

Touche R-CLICK

Touche L-CLICK

Fonctions

pratiques

Remarque

Cette fonction n'est opérationnelle qu'avec les systèmes d'exploitation Microsoft® Windows® OS et

•

Mac OS Vous ne pouvez pas utiliser cette fonction lorsque l'écran du menu est afﬁ ché. Conﬁ rmez que l'ordinateur reconnaît la connexion USB.

qui prennent en charge l'USB.

Rubriques du menu

Les schémas suivants indiquent les rubriques qui peuvent être réglées sur le projecteur.

« Menu de démarrage rapide »

Menu principal Sous-menu

Menu de démarrage rapide

Démarrage rech. saisie

Page 40

Résolution

Page 40

Redimensionner

Page 40

Rég Trapèz

Normal Plein Pt par Pt Zoom zone Etendre V Bords 16:9

+80-80

Page 40

Eco + Veille [En service/Hors service]

Page 40

Langue (Language)

Page 40

Informations

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Magyar Türkçe

Page 40

Accéder au menu complet

Page 40

Menu « Image »

Menu principal

Image Standard

Page 42 Page 42

Mode image

Contraste

Luminos.

Couleur

Teinte

Netteté

Rouge

Bleu

Présentation Cinéma Jeu sRVB *1

+30-30

Page 43

Temp Clr

1-1

Page 43

BrilliantColor™

Page 43

Réglage C.M.S. [En service/Hors service]

Page 43

C.M.S.

Page 43

Mode ﬁlm

Page 44

Réduction bruit

Page 44

Eco + Veille [En service/Hors service]

Auto Hors service

Niveau 1 Niveau 2 Niveau 3

Page 44

Réinitial.

Sous-menu

C.M.S.-Teintes

Page 43

C.M.S.-Saturations

Page 43

C.M.S.-Valeurs

Page 43

Réinitial.

Retour

Réinitial.

*1 Rubrique lors de l'entrée de signal RVB via

COMPUTER 1 ou 2.

*2 Rubriques lors de l'entrée de signal composante

via COMPUTER 1 ou 2, ou lors de la sélection S-VIDEO ou VIDEO.

+30-30

Menu « Réglage du signal (REG-SIG) »

Menu principal Sous-menu

REG-SIG

Page 45

Horloge

Phase

Pos.hori

Pos.vert

Réinitial.

+150-150

+30-30

+150-150

+60-60

Page 45

Résolution

Page 45

Type de signal

Page 45

Sys. vidéo Auto

Page 46

Régl. vid.

Page 46

Info signal

Auto RVB YPbPr

PAL SECAM NTSC4.43 NTSC3.58 PAL -M PAL -N PAL-60

0 IRE

7.5 IRE

Page 46

*3 Rubriques lors de l'entrée d'un signal RVB via

COMPUTER/COMPONENT 1 ou 2.

*4 Rubriques lors de l'entrée d'un signal via

COMPUTER/COMPONENT 1 ou 2.

*5 Rubrique quand COMPUTER/COMPONENT 1 ou

2 est sélectionné. Rubrique quand S-VIDEO ou VIDEO est sélectionné.

Menu « Réglage de l'écran (REG-ECR) »

Menu principal Sous-menu

REG-ECR

Page 47 Page 47

Redimensionner

Déplac. Image

Page 47

Rég Trapèz

Normal Plein Pt par Pt Zoom zone

+96-96

Etendre V Bords 16:9

+80-80

Page 47

Overscan [En service/Hors service]

Page 48

Af.OSD [En service/Hors service]

Page 48

Sous-titre cod

Page 48

Arrière-fond

Page 49

Guide de Réglage [En service/Hors service]

Hors service CC1 CC2

Logo Bleu Non

Page 49

Mode PRJ

Page 49

Couleur murale

Page 49

Langue (Language)

Page 49

Avant Plaf + avant Arrière Plaf + arr.

Hors service Tableau noir Tableau blanc

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Magyar Türkçe

Fonctions

pratiques

Rubriques du menu (Suite)

Menu « Réglage du projecteur (REG-PRJ1/2) »

Menu principal Sous-menu

REG-PRJ1

Page 50

Sync.Automat. [En service/Hors service]

Page 50

Extinction Auto [En service/Hors service]

Page 50

Remise en marche auto [En service/Hors service]

Page 50

Enceinte [En service/Hors service]

Page 50

RS-232C

Page 50

Mode Ventilation

Page 51

Verrou. Système [En service/Hors service]

9600bps 38400bps 115200bps

Normal Élevé

Page 51

Verrouillage des touches [En service/Hors service]

Page 52

Menu principal

REG-PRJ2

Page 50

Menu de démarrage rapide [En service/Hors service]

Page 52

Sélect. COMPUTER2

Page 52

Touche FUNCTION

Page 53

Mode VEILLE

Page 53

DLP® LinkTM [En service/Hors service]

Page 53

Inverser DLP® LinkTM

Sous-menu

Entrée Sortie moniteur

Rech. d'entrée Sourdine audio Déplac. Image Info signal

Démar. rapide Eco

Page 53

Réinitialiser tout

Page 53

Prog. Lampe (D)

Page 53

Menu « Réseau »

Menu principal

Réseau

Page 54

Mot de passe [En service/Hors service]

Page 54

Client DHCP [En service/Hors service]

Page 55

TCP/IP

Page 55

Réinitialiser le paramètre réseau

Page 55

Redémarrer le réseau

Page 55

Adresse IP

Page 56

Adresse MAC

Page 56

Projecteur

Page 56

Lien

Page 56

Utilisation de l'écran du menu

Sélectionnez le menu de démarrage rapide, qui est une collection des fonctions utilisées le plus fréquemment, ou le menu complet, qui permet des réglages et des ajustements avancés.

Touches de réglage (P/R/O/Q)

Touche ENTER

Touche MENU

Touche ENTER

Touches de réglage (P/R/O/Q)

Touche RETURN

Appuyez sur RETURN

• pour revenir à l'écran précédent lorsque le menu est afﬁ ché.

Touche MENU

Sélections du menu (Menu de démarrage rapide)

Cette opération peut également être effectuée en utilisant les touches sur le projecteur.•

Appuyez sur MENU.

L'écran du « Menu de démarrage rapide »

• pour le mode d'entrée sélectionné est afﬁ ché.

Appuyez sur P ou R pour

sélectionner la rubrique de votre choix, puis appuyez sur ENTER.

Appuyez sur P/R/O/Q pour

ajuster la rubrique sélectionnée, puis appuyez sur ENTER.

Info

Pour afﬁ cher les réglages et les ajustements

• avancés, sélectionnez « Accéder au menu complet ». Appuyez sur ENTER pour afﬁ cher l'écran du menu complet.

•

Si vous ne souhaitez pas afﬁ cher le menu de démarrage rapide, réglez « Accéder au menu complet » - « REG-PRJ2 » - « Menu de démarrage rapide » sur « Hors service ». (Voir page

52.)

Démarrage rech. saisie Résolution Redimensionner Rég Trapèz Eco+Veille Langue(Language) Informations

SÉL./RÉG.

Exemple

Menu de démarrage rapide

Accéder au menu complet …

ENTR. FIN

1024×768 Normal

Hors service Français

Fonctions

pratiques

.Utilisation de l'écran du menu (Suite)

Menu de démarrage rapide

Les rubriques suivantes peuvent être conﬁ gurées dans le menu de démarrage rapide.

Rubriques sélectionnables Description

Démarrage rech. saisie Recherche et passe automatiquement au mode d'entrée approprié.

Résolution Change manuellement la résolution.

Redimensionner Change le mode redimensionner.

Rég Trapèz Corrige la distorsion trapèze des images projetées.

Eco + Veille Lorsqu'elle est conﬁ gurée sur « En service », cette fonction réduit le bruit du

Langue (Language) Sélectionne la langue afﬁ chée à l'écran. (Voir page Informations Afﬁ che le signal d'entrée, la durée d'utilisation de la lampe, la durée de vie

Accéder au menu complet Afﬁ che le menu complet pour les paramètres et les ajustements avancés.

Remarque

Le réglage du mode Redimensionner se fait indépendamment pour chaque mode d'entrée.

•

Le réglage du mode Eco + Veille se fait indépendamment pour chaque mode d'entrée et chaque mode d'image.

Appuyer sur une touche de fonctionnement pendant une recherche d'entrée annule la recherche.

Utilisez cette fonction lorsque la taille de l'image et de l'écran ne correspond pas à la résolution sélectionnée automatiquement. (Voir page

Utilisez cette fonction pour étirer l'image verticalement ou horizontalement lorsque les bords de l'image ne sont pas visibles. (Voir page

Utilisez cette fonction pour corriger la distorsion trapézoïdale des images provoquée par la projection d'images avec un angle par rapport à l'écran. (Voir page

ventilateur de refroidissement et la consommation électrique, ce qui prolonge la durée de fonctionnement de la lampe. (Voir page

restante de la lampe, etc.

44.)

49.)

45.)

47.)

Sélections du menu (Menu complet)

Exemple : Ajustement de « Luminos. ».

Cette opération peut également être effectuée en utilisant les touches sur le projecteur.•

Appuyez sur MENU.

L'écran du « Menu de démarrage rapide »

• est afﬁ ché.

Appuyez sur P ou R pour

sélectionner « Accéder au menu

Exemple : Menu de l'écran « Image » pour entrée COMPUTER (RVB)

complet ».

Appuyez sur Q ou O et sélectionnez

« Image » pour ajuster.

Info

Lorsque « REG-PRJ2 » - «Menu de démarrage

• rapide » est réglé sur « En service », appuyer sur

MENU afﬁ che l'écran du menu de démarrage rapide.

Rubrique du menu

SIG ECR PRJ1 PRJ2 Rés.Image

Mode image

Contraste 0 Luminos. Rouge Bleu Temp Clr BrilliantColor Réglage C.M.S. C.M.S. Réduction bruit Eco+Veille

Réinitial.

SÉL./ADJ. ENTR. FIN

0 0

0 0 0 1

Standard

En service

Niveau 2 Hors service

Appuyez sur P ou R et sélectionnez

« Luminos. » pour ajuster.

La rubrique sélectionnée est mise en

• surbrillance.

SIG ECR PRJ1 PRJ2 Rés.Image

Mode image

Contraste

Luminos.

Rouge

Rouge Bleu

Bleu Temp Clr

Temp Clr BrilliantColor

BrilliantColor Réglage C.M.S.

Réglage C.M.S. C.M.S.

C.M.S. Réduction bruit

Réduction bruit Eco+Veille

Eco+Veille Réinitial.

Réinitial.

SÉL./ADJ.

Rubriques à ajuster

0 0

0 1

RGL simple

Standard

En service

Niveau 2

Niveau 2 Hors service

Hors service

FIN

Pour ajuster l'image projetée tout en la visionnant

Appuyez sur ENTER.

La rubrique sélectionnée (par exemple,

• « Luminos. ») s'afﬁ che d'elle-même au bas de l'écran. Lorsque vous appuyez sur P ou R, la

• rubrique suivante (« Rouge » après « Luminos. ») s'afﬁ chera.

Remarque

Appuyez à nouveau sur ENTER pour

• revenir à l'écran précédent.

Appuyez sur O ou Q pour ajuster

la rubrique sélectionnée.

L'ajustement est mémorisé.

•

Appuyez sur MENU.

L'écran du menu disparaîtra.

•

Img PRJ1 PRJ2 Rés.SIG REG-ECR

Redimensionner

Redimensionner Déplac. Image

Déplac. Image Rég Trapèz

Rég Trapèz

La rubrique s'afﬁ che d'elle-même


SÉL./RÉG. Menu Ret. FIN

SIG ECR PRJ1 PRJ2 Rés.Image

Mode image

Contraste 0

Luminos.

Rouge

Rouge Bleu

Bleu Temp Clr

Temp Clr BrilliantColor

BrilliantColor Réglage C.M.S.

Réglage C.M.S. C.M.S.

C.M.S. Réduction bruit

Réduction bruit Eco+Veille

Eco+Veille Réinitial.

Réinitial.

SÉL./ADJ.

0 0

Appuyez sur ENTER.

0Luminos.

0 0

0 1

RGL simple

Normal

Standard

En service

Niveau 2

Hors service

FIN

Fonctions

pratiques

Remarque

La touche MENU n'est pas disponible lorsque le projecteur utilise :

•

- Sync. Automat./Pause/Gel d'image/Sourdine AV/Rech. d'entrée

Ajustement de l'image (Menu « Image »)

Opération du menu n Page 40

Q PAGE1 Q PAGE2

Image SIG ECR PRJ1 PRJ2 Rés.

Mode image

Contraste Luminos. Couleur Teinte Netteté Rouge Bleu

0 0 0 0 0 0 0

Standard

Image SIG ECR PRJ1 PRJ2 Rés.

Mode image

3 2

4 5

6 7

Temp Clr BrilliantColor Réglage C.M.S. C.M.S. Mode ﬁlm Réduction bruit Eco+Veille Réinitial.

Standard

En service

Auto Niveau 2 Hors service

SÉL./RÉG. ENTR. FIN

Sélectionner le mode d'image

Rubriques

sélectionnables

Description

Les réglages par défaut de chaque rubrique lorsque vous

Tem p Cl r Br illi ant C olo r

SÉL./RÉG. ENTR. FIN

sélectionnez le mode image

Eco+Veille Standard Pour une image standard 0 1 Hors service Présentation Éclaircit certaines zones de

02Hors service l'image pour de meilleures présentations.

Cinéma Donne un ton naturel à l'image

–1 0 En service

projetée.

Jeu Donne de la netteté à l'image

01Hors service projetée.

*sRVB Pour une reproduction haute

––Hors service ﬁ délité des images provenant d'un ordinateur.

« sRVB » est afﬁ ché uniquement lorsque le signal RVB est reçu.

• Vous pouvez régler ou ajuster chaque rubrique dans le menu « Image » à votre guise. Toute modiﬁ cation

• effectuée est gardée en mémoire.

Remarque

Vous pouvez également appuyez sur PICTURE MODE sur la télécommande pour sélectionner le mode

• d'image. (Voir page *sRVB est une norme internationale de reproduction des couleurs contrôlée par la CEI (Commission

•

34.)

électrotechnique internationale). Comme la zone de couleur ﬁ xe a été décidée par la CEI, les images sont afﬁ chées dans une teinte naturelle d'après une image originale, lorsque « sRVB » est sélectionnée. Vous ne pouvez pas régler les rubriques, « Rouge », « Bleu », « Temp Clr » et « BrilliantColor

», si « sRVB » est sélectionné.

Info

Lorsque « sRVB » est sélectionné, l'image projetée peut devenir sombre, mais ceci n'est pas le signe

• d'un dysfonctionnement.

Opération du menu n Page 40

Ajuster l'image

Rubriques

d'ajustement

Contraste Pour moins de

Luminosité Pour moins de

Couleur*

Tei nte *

Netteté*

Rouge*

Bleu*

BrilliantColor™*2 *3Pour rendre

*1 Pas afﬁ ché dans le mode d'entrée RVB. *2

Pas ajustable/sélectionnable si vous sélectionnez « sRVB ».

BrilliantColor™ utilise la technologie BrilliantColor™ de Texas Instruments. Plus le niveau BrilliantColor™ augmente, plus l'image devient éclatante lorsque la reproduction des couleurs est maintenue à un niveau élevé.

Tou che O To uch e Q

contraste.

luminosité. Pour moins

d'intensité de couleur. Pour rendre les

teints plus violacés. Pour moins de

netteté. Pour des rouges

moins accentués. Pour des bleus

moins accentués.

l'effet plus faible.

Pour plus de contraste.

Pour plus de luminosité.

Pour plus d'intensité des couleurs.

Pour rendre les teints plus verts.

Pour plus de netteté.

Pour des rouges plus accentués.

Pour des bleus plus accentués.

Pour rendre l'effet plus fort.

Remarque

« Rouge », « Bleu », « BrilliantColor™ » et « Temp

• Clr » ne peuvent pas être réglés si « sRVB » est sélectionné. Pour réinitialiser toutes les rubrique d'ajustement,

• sélectionnez « Réinitial. » et appuyez sur ENTER.

Ajuster la température

de couleur

Rubriques

sélectionnables

Pour une température de couleur plus basse pour des images de type

–1

incandescent chaudes et rougeâtre.

Pour une température des couleurs

plus élevée pour des images de type ﬂ uorescent froides et bleuâtres.

Remarque

Les valeurs sur « Temp Clr » ne sont qu'en vue

• standard et générale.

Description

Ajuster les couleurs

Cette fonction ajuste chacune des six couleurs principales qui composent la roue chromatique, modiﬁ ant leur « Teintes », « Saturations » ou « Valeurs ».

Rubriques

sélectionnables

C.M.S.-Teintes C.M.S.-Saturations Règle la saturation des principales

C.M.S.-Valeurs Règle la luminosité des principales

Réinitial. Les ajustements de « Teintes »,

Retour Revient à l'écran du menu

Règle la teinte des principales couleurs.

couleurs.

« Saturations » et « Valeurs » de toutes les couleurs sont ramenés au réglage par défaut.

« Image ».

Description

Ajuster « Teintes », « Saturations » ou « Valeurs ».

1 Sélectionnez « En service » pour « Réglage C.M.S. »

dans le menu « Image », puis appuyez sur ENTER.

2 Sélectionnez « C.M.S. » dans le menu « Image »,

puis appuyez sur ENTER.

3 Appuyez sur P ou R pour sélectionner « Teintes »,

« Saturations » ou « Valeurs », puis appuyez sur

ENTER.

4 Sélectionnez la couleur à ajuster avec P ou R et

ajustezla avec O ou Q.

Exemple d'ajustement de « Teintes »

Principales

couleurs

R (Rouge) J (Jaune) V (Vert) C (Cyan) B (Bleu) M (Magenta)

Lorsque « Saturations » est sélectionnée, les

• couleurs sélectionnées deviennent, O : plus claires. Q : plus profondes. Lorsque « Valeurs » est sélectionnée, les

• couleurs sélectionnées deviennent, O : plus sombres. Q : plus éclatantes. Pour ramener les valeurs d'ajustement de

• chaque couleur aux réglages par défaut, sélectionnez « Réinitial. » et appuyez sur ENTER.

Tou che O Tou che Q

Plus proche du magenta Plus proche du rouge Plus proche du jaune Plus proche du vert Plus proche du cyan Plus proche du bleu

Plus proche du jaune Plus proche du vert Plus proche du cyan Plus proche du bleu Plus proche du magenta Plus proche du rouge

Fonctions

pratiques

Ajustement de l'image (Menu « Image ») (Suite)

Opération du menu n Page 40

Sélection du mode ﬁ lm

Cette fonction permet la lecture haute qualité d'images projetées à l'origine en 24 fps, comme les ﬁ lms sur DVD.

Rubriques

sélectionnables

Auto Les ﬁ lms sont détectés

Hors service Les ﬁ lms ne sont pas détectés.

•

Cette fonction est disponible pour les signaux suivants. Avec l'entrée COMPUTER/COMPONENT 1 ou 2 :

- 480I

- 576I

- 1035I

- 1080I Avec l'entrée S-VIDEO ou VIDEO :

- Tous les signaux

automatiquement.

Remarque

Réduction numérique

Description

du bruit (DNR)

La DNR (réduction numérique du bruit) offre des images de haute qualité, avec suppression des mouvements de points et des effets de moirage.

Rubriques

sélectionnables

Niveau 1 Niveau 2 Niveau 3

Règle le niveau DNR pour obtenir une image plus nette.

Description

Eco+Veille

Rubriques

sélectionnables

En service

Hors service 100%

Remarque

•

Lorsque « Eco+Veille » est conﬁ guré sur « En service », le son du ventilateur et la consommation électrique sont inférieurs à ce qu'ils sont lorsque « Hors service » est sélectionné. (La luminosité de la projection diminue comme illustré dans le tableau.)

Luminosité et consommation

PG-D3510X PG-D3010X

PG-D2710X Environ 75%

électrique

Environ 65%

Remarque

Cette fonction n'est pas disponible pour

• certains signaux.

Réglage du signal (Menu « REG-SIG »)

Opération du menu n Page 40


REG-SIG ECR PRJ1 PRJ2 Rés.

Horloge Phase



Pos.hori Pos.vert

Réinitial.

Résolution



Type de signal



Sys.vidéo



Régl. vid.

 

Réglage des images d'ordinateur

Info signal 1024 x 768

H 48.3 kHz / V 60.0 Hz

SÉL./RÉG. ENTR. FIN

Si l'image optimale ne peut pas être obtenue avec l'ajustement Sync. Automat., utilisez la fonction REG-SIG.

Rubriques

sélectionnables

Horloge Règler le bruit vertical. Phase

Pos.hori

Pos.vert Centrer l'image sur l'écran en la

Règler le bruit horizontal (similaire au suivi de piste sur votre magnétoscope).

Centrer l'image sur l'écran en la déplaçant vers la gauche ou vers la droite.

déplaçant vers le haut ou vers le bas.

Description

Remarque

•

Pour réinitialiser tous les éléments de réglage, sélectionnez « Réinitial » et appuyez sur ENTER.

•

L'étendue réglable de la « Pos.hori » (Position norizontale) et de la « Pos.vert » (Position verticale) pourraient varier en fonction de la résolution de l'écran de l'ordinateur.

2 Réglage de la résolution

Normalement, le type de signal d'entrée est détecté et le mode de résolution approprié est automatiquement sélectionné. Cependant, pour certains signaux, le mode de résolution optimal en « Résolution » devra probablement être sélectionné pour correspondre au mode d'afﬁ chage de l'ordinateur.

0 0 0 0

1024 x 768 Auto

Auto 0 IRE

3 Réglage du type de signal

Cette fonction vous permet de sélectionner le type de signal d'entrée RVB ou composant pour COMPUTER/COMPONENT 1 ou 2.

Rubriques

sélectionnables

Auto Les signaux d'entrée sont reconnus

RVB Réglez sur RVB lorsque des signaux

YPbPr

automatiquement comme RVB ou composant.

de ce type sont reçus. Réglez le projecteur sur ce paramètre

lorsque des signaux à composant sont reçus.

Description

Fonctions

pratiques

Remarque

Voir «Vériﬁ cation du signal d'entrée » page 46

• pour connaître le signal d'entrée actuel.

Réglage du signal (Menu « REG-SIG ») (Suite)

Opération du menu n Page 40

Réglage du système vidéo

Le mode du système d'entrée vidéo est préréglé sur « Auto » ; cependant, une image plus nette provenant de l'équipement audiovisuel connecté peut ne pas être reçue, suivant la différence du signal vidéo. Commutez, dans ce cas, le signal vidéo.

Rubriques

sélectionnables

Auto PAL SECAM *NTSC4.43 NTSC3.58 PAL-M PAL-N PAL-60

* Lors de la reproduction de signaux NTSC sur

un équipement vidéo PAL.

Remarque

Le signal vidéo peut uniquement être réglé en

• mode S-VIDEO ou VIDEO. Quand « Sys.vidéo » est réglé sur « Auto », il se

• peut que vous ne receviez pas une image claire à cause de la différence de signal. Si cela se produit, changez le système vidéo du signal source.

Vériﬁ cation du signal d'entrée

Cette fonction vous permet de vériﬁ er le signal d'entrée présent.

5 Réglage du signal vidéo

Rubriques

sélectionnables

0 IRE Règle le niveau de noir sur 0 IRE.

7.5 IRE Règle le niveau de noir sur 7.5 IRE.

Remarque

•

Cette fonction est disponible pour les signaux suivants. Avec l'entrée COMPUTER/COMPONENT 1 ou 2 :

- 480I Avec l'entrée S-VIDEO ou VIDEO :

- NTSC3.58

Description

Ajuster l'image projetée (Menu « REG-ECR »)

Opération du menu n Page 40

Img PRJ1 PRJ2 Rés.SIG

Redimensionner

Déplac. Image

Rég Trapèz

Overscan

Af.OSD

Sous-titre codé Arrière-fond

Guide de Réglage

Mode PRJ

Couleur murale

Langue(Language)

SÉL./RÉG. ENTR. FIN

Régler le mode redimensionner

Utilisez cette fonction pour étirer l'image verticalement ou horizontalement lorsque les bords de l'image ne sont pas visibles.

Remarque

Pour plus de détails sur le mode

• redimensionner, voir pages Vous pouvez également appuyez sur RESIZE

• sur la télécommande pour régler le mode redimensionner. (Voir page

31 et 32.

31.)

REG-ECR

Normal 0 0

En service

Hors service

Logo

En service

Avant

Hors service

Français

Correction trapèze

Sélectionnez « Rég Trapèz » dans le menu « REGECR », puis ajustez avec la barre coulissante.

Voir page 29 pour de plus amples détails sur la correction trapèze.

Touche OTouche Q

Ajuster la position de

l'image

Vous pouvez déplacer l'image projetée verticalement.

Touche QTouche O

Remarque

Cette fonction n'est disponible qu'avec certains

• Mode d'afﬁ chage d'image. (Voir pages

31 et 32.)

Remarque

•

La Correction Trapèze peut être ajustée dans un angle maximum d'environ ±40 degrés. Vous pouvez aussi appuyer sur KEYSTONE

• sur la télécommande pour ajuster la correction trapèze.

Fonctions

pratiques

Ajuster l'image projetée (Menu « REG-ECR ») (Suite)

Opération du menu n Page 40

4 Réglage de l'overscan

Cette fonction vous permet de régler la zone de overscan (zone d'afﬁ chage).

Rubriques

sélectionnables

En service La zone d'entrée est afﬁ chée sans

Hors service

Remarque

Cette fonction est disponible pour les signaux

• suivants. Avec l'entrée COMPUTER/COMPONENT 1 ou 2 :

- 480P

- 540P

- 576P

- 720P

- 1035

- 1080I/1080P Si du bruit apparaît sur les bords de l'écran

• lorsque « Hors service » est sélectionné, conﬁ gurez la fonction sur « En service ». Voir aussi « A propos des droits d'auteur »,

• page

32.

Régler l'afﬁ chage à

les bords de l'écran. Toute la zone d'entrée est afﬁ chée.

Description

l'écran

Rubriques

sélectionnables

En service Hors service VOLUME/SOURDINE AV/GEL D'IMAGE/

Tous les afﬁ chages à l'écran sont afﬁ chés.

SYNC. AUTOMAT./REDIMENSIONNER/ MODE IMAGE/ECO + VEILLE/ AGRANDIR/Rech. d'entrée/Sourdine audio/ « Une touche invalide a été activée. » ne s'afﬁ chent pas.

Description

6 Sous-titre codé

< P our l 'Amériq ue du N ord et l'Amé ri que d u Sud uniquement >

Info

Cette fonction est disponible pour le signal

• NTSC3.58.

•

Cette fonction n'est pas opérationnelle lorsque le mode redimensionner est réglé sur « Bords ».

•

Cette fonction n'est disponible que dans les cas suivants :

Mode

redimensionner

Normal Zoom zone Etendre V

16:9 -12 − +12

« Sous-titre codé » est un système qui permet de

• regarder sous forme de sous-titres des conversations, narrations et effet sonores dans les émissions télévisées (régions limitées) et sur les vidéos domestiques. Tous les programmes et vidéos proposent des

• sous-titres codés. Veuillez rechercher le symbole pour vous assurer que les sous-titres seront afﬁ chés.

•

Deux canaux sont disponibles : CC1 et CC2.

Rubriques

sélectionnables

Hors service — CC1

CC2

Remarque

Les sous-titres codés peuvent être victimes de

• dysfonctionnement (blocs blancs, caractères étranges, etc.) si les conditions de réception du signal sont mauvaises ou s'il y a des problèmes au ni ve au de la so ur ce de dif f us io n. C el a n e s ig ni ﬁ e pa s nécessairement que le projecteur a un problème. Si vo us ap pu ye z s ur n 'i mp or te qu el b ou to n d e l 'af ﬁ c ha ge

• à l'écran tout en regardant un programme avec des sous-titres codés, ces derniers disparaissent.

Correction trapèze

-40 − +40

Description

Mode Sous-titre codé pour données CH1 Mode Sous-titre codé pour données CH2

Sélectionner l'image

d'arrière-fond

Rubriques

sélectionnables

Logo Bleu Non —

Ecran du logo Sharp Ecran bleu

Description

8 Sélectionner le

guide de réglage

Rubriques

sélectionnables

En service Afﬁ chage du Guide de Réglage

Hors service Pas d'afﬁ chage du Guide de

Retourner/Inverser

lors de la mise sous tension du projecteur.

Réglage.

Description

les images projetées

Rubriques

sélectionnables

Avant Image normale (Projetée de

Plaf + avant Image retournée (Projetée de

Arrière

Plaf + arr. Image inversée et retournée

Voir page de projection (PRJ).

20 pour de plus amples détails sur le mode

l'avant de l'écran)

l'avant de l'écran avec un projecteur retourné)

Image inversée (Projetée de l'arrière de l'écran ou avec un miroir)

(Projetée avec un miroir)

Description

Opération du menu n Page 40

0 Sélectionner la

couleur murale

Cette fonction vous permet de projeter l'image sur une surface ou un mur coloré (blanc ou vert foncé) sans utiliser d'écran.

Rubriques

sélectionnables

Hors service La fonction Couleur murale n'est

Tableau noir Projette des images sur un

Tableau blanc Projette des images sur un

Sélectionner la langue de

pas activée.

tableau noir (vert foncé).

tableau blanc.

Description

l'afﬁ chage à l'écran

Le projecteur peut commuter entre 17 langues d'afﬁ chage à l'écran.

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Magyar Türkçe

Fonctions

pratiques

Ajuster les fonctions du projecteur (Menu « REG-PRJ1/2 »)

Opération du menu n Page 40

Q REG-PRJ1

Img ECR REG-PRJ1SIG PRJ2 Rés.

Sync.Automat.

Extinction Auto

2 3

Remise en marche auto Enceinte En service

RS-232C

5 6

Mode Ventilation Normal Verrou. Système

7 8

SÉL./RÉG. ENTR. FIN

En service En service En service

9600bps

Hors service Hors serviceVerrouillage des touches

REG-PRJ2

Img ECR REG-PRJ2SIG Rés.



Menu de démarrage rapide En service



Sélect. COMPUTER2 Touche FUNCTION Rech. d'entrée Mode VEILLE Démar. rapide

DLP® Link Inverser DLP

Link

Réinitialiser tout

SÉL./RÉG. ENTR. FIN

PRJ1

0 min0Prog. Lampe (D) 100%

Sortie moniteur

Hors service

Sync. Automat. (Réglage de la

synchronisation automatique)

Rubriques

sélectionnables

En service

Hors service L'ajustement Sync. Automat. n'est pas

L'ajustement Sync. Automat. s'exécutera lorsque le projecteur est mis sous tension ou lorsque les signaux d'entrée basculent, lors du raccordement à un ordinateur.

automatique.

Description

Remarque

L'ajustement de la synchronisation automatique peut

• également être exécuté en appuyant sur AUTO SYNC. L'ajustement Sync. Automat. peut prendre un

• certain temps pour être exécuté, en fonction de l'image de l'ordinateur raccordé au projecteur. Lorsque l'image optimale ne peut pas être

• obtenue avec l'ajustement Sync. Automat., procédez au réglage manuel. (Voir page 45.)

Fonction d'extinction automatique

Rubriques

sélectionnables

En service

Hors service La fonction d'extinction automatique

Si aucun signal d'entrée n'est détecté pendant plus de 15 minutes, le projecteur passera automatiquement en mode veille.

sera désactivée.

Description

Remarque

Lorsque la fonction d'extinction automatique est sur « En

• service », 5 minutes avant que le projecteur ne passe en mode veille, le message « Entrée en mode VEILLE dans X min. » apparaîtra sur l'écran pour indiquer les minutes restantes.

Fonction de remise en

marche automatique

Rubriques

sélectionnables

En service

Hors service

Le projecteur ne se met automatiquement sous tension quand le cordon d'alimentation est rebranché sur la prise secteur ou quand le disjoncteur est rétabli.

Description

4 Réglage de l'enceinte

Rubriques

sélectionnables

En service Le signal audio est émis de l'enceinte

Hors service Le signal audio n'est pas émis de

interne.

l'enceinte interne.

Sélection de la vitesse de

Description

transmission (RS-232C)

Assurez-vous que le projecteur et l'ordinateur sont programmés sur le même débit en baud.

Rubriques

sélectionnables

9600bps

38400bps

115 20 0b p s

La vitesse de transmission est lente.

La vitesse de transmission est rapide.

Description

Réglage du mode ventilation

Cette fonction modiﬁ e la vitesse de rotation du ventilateur.

Rubriques

sélectionnables

Normal Élevé

Lorsque le « Mode Ventilation » est réglé sur « Élevé », la rotation du ventilateur s'accélère et celui-ci devient plus bruyant.

Cette fonction empêche une utilisation non autorisée du projecteur. Une fois cette fonction activée, les utilisateurs doivent saisir le code clavier correct à chaque fois que le projecteur est mis en marche.

garder le code clavier dans un lieu sûr auquel peuvent accéder uniquement les utilisateurs autorisés.

Convient à des environnements normaux. Sélectionnez ce réglage lorsque vous

utilisez le projecteur à une altitude de 1 500 mètres environ (4 900 pieds) ou plus.

Fonction de verrouillage du système

Description

Nous vous suggérons de

Info

Si vous perdez ou oubliez votre code clavier, prenez

• contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche (voir

67). Même si la garantie du produit est toujours

page valable, la réinitialisation du code clavier aura un coût.

a

Régler/changer le code clavier

Sélectionnez « Verrou. Système »,

puis appuyez sur ENTER ou Q.

Opération du menu n Page 40

Remarque

Si vous saisissez un code clavier erroné, le

• curseur revient au premier point de l' « Ancien code ». Le code clavier préétabli consiste dans les 4

• touches R sur le projecteur. Si vous appuyez sur R quatre fois, l'écran de saisie du code clavier disparaît.

Appuyez sur les 4 touches sur la télécommande

ou sur le projecteur pour saisir le nouveau code clavier dans « Nouveau code ».

Remarque

Vous ne pouvez pas utiliser les touches

• suivantes pour le code clavier : STANDBY/

ON, ON, STANDBY, ENTER, L-CLICK, R-CLICK/RETURN et MENU La fonction de verrouillage du système

• reconnaît chaque touche sur la télécommande ou sur le projecteur comme une touche individuelle, même si elles partagent le même nom de touche. Si vous avez utilisé les touches sur le projecteur pour régler le code clavier, celui-ci ne pourra pas être annulé avec la télécommande.

Activation du verrou système

Ancien code

Nouveau code

Reconﬁrmer

REG-PRJ1

****

– ––– ––––

Sélectionnez « Suivant », puis

appuyez sur ENTER.

L'écran de saisie du code clavier apparaît.

•

Appuyez sur les 4 touches sur la télécommande

ou sur le projecteur pour saisir le code clavier préétabli dans « Ancien code ».

•

Lors du réglage du code clavier pour la première fois, appuyez sur R sur le projecteur quatre fois.

Activation du verrou système

Ancien code

Nouveau code Reconﬁrmer

REG-PRJ1

––––

–––– ––––

Saisissez le même code clavier

dans « Reconﬁ rmer ».

Remarque

Pour annuler le code clavier que vous avez déjà établi

Appuyez sur R sur le projecteur quatre fois

• aux étapes 4 et 5 ci-dessus.

Lorsque le verrouillage du système est réglé

Lorsque le verrouillage du système est réglé,

• l'écran de saisie du code clavier apparaît après la mise sous tension. Lorsqu'il apparaît, entrez le bon code clavier pour lancer la projection.

Écran de saisie du code clavier

Verrou. Système

––––

Fonctions

pratiques

Ajuster les fonctions du projecteur (Menu « REG-PRJ1/2 ») (Suite)

Opération du menu n Page 40

8 Fonction blocage touches

Utilisez cette fonction pour bloquer les touches de fonctionnement sur le projecteur. Cette fonction peut-être réglée à l'aide de l'écran du menu ou de ENTER sur le projecteur.

aRéglage à l'aide de l'écran

du menu

Rubriques

sélectionnables

En service Toutes les touches du projecteur sont

Hors service Désactive la fonction de blocage des

bloquées, sauf STANDBY/ON.

touches.

aRéglage à l'aide des touches

du projecteur

Blocage des touches de fonctionnement

Maintenez enfoncée ENTER sur

le projecteur pendant environ 5 secondes pendant que le projecteur est mis sous tension.

•

L'écran de la fonction de blocage des touches s'afﬁ che.

Utilisez cette fonction pour verrouiller les touches d’utilisation du projecteur. (Sauf touche STANDBY/ON)

Remarque : vous pouvez annuler le verrouillage en appuyant sur ENTER du projecteur pdt 5 sec. env.

Retour

En service

SÉL. ENTR. FIN

Sélectionnez « En service », puis

appuyez sur ENTER.

Afﬁ chage à l'écran

Fonction blocage touches activée

•

La fonction de blocage des touches n'affecte pas les opérations effectuées avec les touches de la télécommande. Vous ne pouvez pas utiliser la fonction de

• blocage des touches alors que le projecteur se met en route.

Description

REG-PRJ1

Désactivation du blocage des touches

Maintenez enfoncée ENTER sur le projecteur pendant environ 5 secondes.

Afﬁ chage à l'écran

Fonction blocage touches désactivée

Info

Même lorsque la fonction de blocage des

• touches est réglée sur « En service », il est possible d'utiliser STANDBY/ON pour mettre le projecteur sous tension et hors tension.

La fonction de blocage des touches n'est pas

• réglé si le projecteur : afﬁ che les écrans « Guide de réglage » ou « Menu », est en mode veille, se met en route, change de signal d'entrée, exécute la fonction Sync.Automat. ou Rech. d'entrée, est en mode Gel d'image ou sur l'écran « Verrou. Système » pendant la mise en route.

9 Sélectionner le menu

de démarrage rapide

Rubriques

sélectionnables

En service

Hors service Appuyer sur MENU afﬁ che

Appuyer sur MENU afﬁ che l'écran du menu de démarrage rapide.

l'écran du menu complet.

Description

0 Sélect. COMPUTER2

Vous pouvez aussi utiliser la prise MONITOR OUT comme prise COMPUTER/COMPONENT 2. Choisissez d'utiliser la prise comme prise d'entrée ou de sortie.

Rubriques

sélectionnables

Entrée La prise peut être utilisée

Sortie moniteur

Remarque

Réglez ceci avant de connecter l'équipement externe.

• Le réglage ne peut pas être modiﬁ é lorsque le

• mode d'entrée est « COMPUTER 2 ».

comme prise d'entrée (COMPUTER/COMPONENT 2).

La prise peut être utilisée comme prise de sortie (MONITOR OUT).

Description

Opération du menu n Page 40

Réglage du fonctionnement

de la touche FUNCTION

Vous pouvez attribuer l'une des fonctions suivantes à la touche FUNCTION de la télécommande. La fonction attribuée peut être exécutée en appuyant simplement sur FUNCTION.

Rubriques

sélectionnables

Rech. d'entrée Recherche et passe

automatiquement au mode d'entrée approprié.

Sourdine audio Pour couper provisoirement le

son. Appuyez de nouveau sur FUNCTION pour rétablir le son

Déplac. Image Pour déplacer verticalement

l'image projetée. (Voir page

Info signal Les informations du signal

d'entrée s'afﬁ chent.

Description

47.)

Mode VEILLE

Quand la fonction est réglée sur « Eco », la consommation d'énergie est réduite en mode de veille.

Rubriques

sélectionnables

Eco La sortie du moniteur, RS-232C et les

Démar. rapide

fonctions de réseau sont mises hors service quand le projecteur est en mode de veille.

La sortie du moniteur, RS-232C et les fonctions de réseau restent en service même quand le projecteur est en mode de veille.

DLP® Link

Voir le MODE D'EMPLOI DE LA PROJECTION 3D STÉRÉOSCOPIQUE fourni séparément.

Inverser DLP® Link

Voir le MODE D'EMPLOI DE LA PROJECTION 3D STÉRÉOSCOPIQUE fourni séparément.

Description

Retour aux réglages

par défaut

Cette fonction vous permet d'initialiser les réglages que vous venez d'effectuer sur le projecteur.

Remarque

•

Les éléments suivants ne peuvent être réinitialisés.

- Résolution

- Langue (Language)

- Prog. Lampe (D)

- Verrou. Système

- Sélect. COMPUTER2

Vériﬁ er le statut de la

durée de vie de la lampe

Vous pouvez conﬁ rmer la durée d'utilisation cumulative de la lampe et sa durée de vie restante (pourcentage).

Condition d'utilisation

de la lampe

« Durée de vie »

Opérée exclusivement avec « Eco+Veille » sur « En service »

Opérée exclusivement avec « Eco+Veille » sur « Hors service »

Remarque

•

Il est recommandé de changer la lampe lorsque la durée de vie restante de la lampe atteint 5%. La durée de vie de la lampe peut varier selon

• les conditions d'utilisation.

Durée de vie restante de

la lampe

100% 5%

Environ 4 000 heures

Environ 2 000 heures

Environ 200 heures

Environ 100 heures

Fonctions

pratiques

Conﬁ guration de l'environnement du réseau du projecteur (Menu « Réseau »)

Opération du menu n Page 40

Mot de passe Hors service

Client DHCP Hors service

TCP/IP

Réinitialiser le paramètre réseau

Redémarrer le réseau

ECRSIG PRJ1 PRJ2Img Réseau

Adresse IP Adresse MAC

Projecteur

Lien

SÉL./RÉG. ENTR. FIN

Activation du mot de passe

Pour empêcher d'autres personnes de modiﬁ er le réglage du menu « Réseau », spéciﬁ ez un mot de passe.

a

Activation du mot de passe

Sélectionnez « Mot de passe »,

puis appuyez sur ENTER ou Q.

L'écran de saisie du mot de passe

• apparaît.

––––

–

–––

––––

Réseau

Activation du mot de passe

Ancien mdp

Nouveau mdp

Reconﬁrmer

Appuyez sur P ou R pour saisir le

premier chiffre dans « Nouveau mdp », puis appuyez sur Q.

Entrez les 3 chiffres restants,

puis appuyez sur ENTER.

Pour revenir au chiffre précédent, appuyez sur O.

•

Entrez le même mot de passe dans

« Reconﬁ rmer », puis appuyez sur ENTER.

Le statut du « Mot de passe » devient « En

• service ».

XXX.XXX.XXX.XXX XX : XX : XX : XX : XX : XX XX-XXXX

 Déconnecté

Entrez le mot de passe dans « Ancien

mdp » au moyen des touches P, R, Q et O, puis appuyez sur ENTER.

Entrez le mot de passe dans « Nouveau

mdp » au moyen des touches P, R, Q et O, puis appuyez sur ENTER.

Entrez le même mot de passe dans

« Reconﬁ rmer » au moyen des touches P, R, Q et O, puis appuyez sur ENTER.

Remarque

•

Si vous n'avez plus besoin de la protection du mot de passe pour les réglages du menu « Réseau », appuyez sur ENTER sans saisir un nouveau mot de passe aux étapes 3 et 4.

•

Pour annuler les réglages du mot de passe, appuyez sur RETURN.

Si vous avez oublié votre mot de passe

En cas d'oubli de votre mot de passe, procédez comme suit pour le supprimer, puis spéciﬁ ez un nouveau mot de passe.

Appuyez sur

Remarque

Une fois le mot de passe activé, vous devez le saisir

• pour modiﬁ er les réglages du menu « Réseau ».

Modiﬁ cation du mot de passe

Sélectionnez « Mot de passe »,

puis appuyez sur ENTER ou Q.

L'écran de saisie du mot de passe

• apparaît.

sur le projecteur.

Remarque

Si vous maintenez enfoncée ENTER plus de 5

• secondes, les touches de fonctionnement sur le projecteur seront bloquées. (Voir page Vous ne pouvez pas utiliser les touches de la

• télécommande pour supprimer le mot de passe.

52.)

Opération du menu n Page 40

345

Réglage du client DHCP

Branchez le câble LAN avant de mettre le projecteur sous tension. À défaut, la fonction Client DHCP ne sera pas opérationnelle.

Rubriques

sélectionnables

En service Obtient automatiquement les

Hors service Active manuellement le TCP/IP.

Sélectionnez « En service » pour « Client DHCP ». « Obtention de l'adresse IP en cours… » apparaît, suivi de l'écran du menu. Conﬁ rmez les paramètres de l'adresse IP, du masque de sousréseau et de la passerelle sur l'écran TCP/IP.

Si le serveur DHCP n'est pas disponible, « Impossible d'obtenir l'adresse IP. » s'afﬁ che.

Le cas échéant, activez manuellement le TCP/ IP. (Voir la rubrique 3.)

Activation de TCP/IP

Activez manuellement le TCP/IP.

Sélectionnez « Hors service » pour

« Client DHCP », puis appuyez sur ENTER.

Sélectionnez « TCP/IP », puis

appuyez sur ENTER.

Entrez « Adresse IP » au moyen des touches

P, R, Q et O, puis appuyez sur ENTER.

Activation de TCP/IP

Adresse IP

Masque s-rés. Passerelle

Description

paramètres de conﬁ guration pour le réseau TCP/IP.

Réseau

92.

68.

50.

55.2

000.

55.2

000.

55.2

000.

000

Rubriques

sélectionnables

Adresse IP Réglage par défaut :

Masque s-rés. Réglage par défaut :

Passerelle Réglage par défaut :

Remarque

•

Vériﬁ ez le segment du réseau existant (groupe de l'adresse IP) pour éviter de spéciﬁ er une adresse IP déjà utilisée par un périphérique du réseau ou des ordinateurs. Si « 192.168.150.002 » n'est pas utilisé dans le réseau ayant une adresse IP « 192.168.150.XXX », vous n'avez pas besoin de changer l'adresse IP du projecteur.

•

Pour le détail sur chaque réglage, adressezvous à l'administrateur du réseau.

Retour aux réglages

Description

192.168.150.00 2 Tapez l'adresse IP appropriée pour le réseau.

255.255.255.000 Spéciﬁ ez le même masque de sous-réseau que l'ordinateur et les périphériques du réseau

000.000.000.000 * Si non utilisé, spéciﬁ ez « 000.000.000.000 ».

par défaut (Réseau)

Cette fonction vous permet d'initialiser les paramètres réseau que vous avez conﬁ gurés dans le projecteur.

Remarque

Si les valeurs de l'adresse IP, du masque de sous-

• réseau ou de la passerelle du projecteur ont été ramenées aux réglages par défaut, l'ordinateur ne pourra pas se connecter au projecteur avec certains réglages réseau de l'ordinateur.

Fonctions

pratiques

Entrez « Masque s-rés » au

moyen des touches P, R, Q et O, puis appuyez sur ENTER.

Entrez « Passerelle » au moyen des touches

P, R, Q et O, puis appuyez sur ENTER.

5 Redémarrer la

fonction réseau

Redémarre la fonction réseau. Exécutez cette fonction lorsque le projecteur ne peut pas être commandé par le réseau.

Conﬁ guration de l'environnement du réseau du projecteur (Menu « Réseau ») (Suite)

Opération du menu n Page 40

Conﬁ rmation des infor-

mations du projecteur

Vous pouvez vériﬁ er les rubriques suivantes.

Rubriques

sélectionnables

Adresse IP L'adresse IP du projecteur s'afﬁ che. Adresse MAC L'adresse MAC du projecteur

Projecteur Le nom du projecteur s'afﬁ che. Lien Afﬁ che l'état de la connexion réseau.

Remarque

•

Pour savoir comment changer le nom du projecteur, voir « MANUEL DE CONFIGURATION » sur le CD-ROM fourni.

s'afﬁ che.

Connecté Connecté au

Déconnecté Déconnecté du

Description

réseau.

Entretien

Nettoyer le projecteur

Assurez-vous d'avoir débranché le cordon

■

d'alimentation avant de nettoyer le projecteur. Le coffret ainsi que le panneau d'opération

■

est en plastique. Evitez d'utiliser benzène ou diluant, car ils peuvent endommager la ﬁ nition du coffret. N'utilisez pas d'agents volatiles comme des

■

insecticides sur le projecteur. N'attachez pas d'éléments en caoutchouc ou en plastique sur le projecteur pour de longues périodes. Les effets de certains des agents sur le plastique peuvent endommager la qualité ou la ﬁ nition du projecteur. Retirez avec délicatesse la saleté avec un

■

chiffon doux. L'utilisation d'un chiffon abrasif (chiffon sous forme de feuille humide/sec, etc.) peut déformer les composants du coffret ou provoquer des ﬁ ssures. Essuyer avec un chiffon rêche ou avec force

■

peut rayer la surface du coffret. Lorsque la saleté part difﬁ cilement, trempez

■

un chiffon dans un détergent neutre dilué dans l'eau, essorez-le bien, puis essuyez le projecteur.

Des produits de nettoyage agressifs risquent de décolorer, déformer ou abîmer le revêtement sur le projecteur. Faites un essai sur une petite zone non apparente sur le projecteur avant utilisation.

Nettoyer l'objectif

■

Utilisez une soufﬂ ette ou une lingette nettoyante pour objectif en vente dans le commerce (pour lunettes et objectifs de caméra) pour nettoyer l'objectif. N'utilisez aucun liquide de type agents de nettoyage, sous peine d'effacer le revêtement à la surface de l'objectif.

■

Comme la surface de l'objectif peut être aisément abîmée, prenez garde de ne pas rayer ni frapper l'objectif.

Nettoyer l'entrée et la sortie d'air

■

Utilisez un aspirateur pour retirer la poussière de la sortie et de l'entrée d'air.

Détergent neutre

Détergent neutre dilué

dans l'eau

Info

•

Si vous souhaitez nettoyer les oriﬁ ces d'air pendant l'opération du projecteur, veillez à appuyer sur STANDBY/ON sur le projecteur ou STANDBY sur la télécommande et mettez le projecteur en mode veille. Après que le ventilateur de refroidissement s'est arrêté,

Diluant

Cire

nettoyez les oriﬁ ces.

Appendice

Indicateurs d'entretien

■

Les témoins d'avertissement (témoin d'alimentation, témoin de la lampe et témoin d'avertissement de température) sur le projecteur indiquent des problèmes dans le projecteur.

■

En cas de problème, soit le témoin d'avertissement de température soit le témoin de la lampe s'allumera en rouge, et le projecteur passera en mode veille. Une fois le projecteur passé en mode veille, suivez les procédures indiquées ci-dessous.

Vue du dessus

À propos du témoin d'avertissement de température

Si la température à l'intérieur du projecteur augmente à cause de l'obstruction des entrées d'air ou de l'emplacement d'installation, le témoin d'avertissement de température se met à clignoter. Et si la température continue de monter, « témoin d'avertissement de température clignote. Si cet état persiste, la lampe s'éteint, le ventilateur de refroidissement se met en marche puis le projecteur passe en mode veille. Si vous voyez que le témoin d'avertissement de température clignote, assurez-vous de procéder aux mesures décrites page 59.

À propos du témoin de la lampe

Témoin d'avertissement de température

Témoin de la lampe

Témo i n d'alim e ntati on

» s'illumine dans le coin inférieur gauche de l'image et le

Lorsque la durée de vie restante de la lampe atteint 5% ou moins, (jaune) et « Changer

■

la lampe. » s'afﬁ cheront sur l'écran. Lorsque le pourcentage atteint 0%, il passera à (rouge), la lampe se mettra automatiquement hors tension et le projecteur passera automatiquement en mode veille. Alors, le témoin de la lampe s'allumera en rouge.

Si vous tentez de mettre le projecteur sous tension une quatrième fois sans

■

remplacer la lampe, le projecteur ne se mettra pas en route.

Témoins sur le projecteur

Témo in d'alimentation

Témoin de la lampe Allumé en vert Normal

Témo in d'avertissement de température

Allumé en rouge Normal (Veille) Allumé en vert Normal (Sous tension) Clignote rouge Anormal (Voir page 59.) Clignote vert Normal (Refroidissement) Clignote

alternativement en vert et en orange

Clignote vert La lampe se met en route. Allumé en rouge La lampe s'arrête de façon intempestive ou nécessite

Hors service Normal Allumé en rouge/

Clignote rouge

L'obturateur de l'objectif est fermé. (Voir page 30.)

d'être changée. (Voir page 59.)

La température interne est anormalement élevée. (Voir page 59.)

Indicateurs d'entretien

Tém oi n d'avertissement de température

Tém oin d e

d'alimentation

la lampe

Tém oi n

Allumé en

(Clignote

vert si la

lampe se

Allumé en

vert/Allumé

en rouge

(Refroidissement)

Normal Anormal

Hors

service

vert

met en

route.)

Clignote

vert

Clignote

rouge

(En service)/

Allumé en

rouge

(Veille)

Allumé en

rouge

Allumé en

rouge

(Veille)

Clignote

rouge

Problème Cause Solution possible

La température interne est anormalement élevée.

La lampe ne s'allume pas.

Le moment est venu de changer la lampe.

La lampe ne s'allume pas.

Le témoin d'alimentation clignote en rouge lorsque le projecteur est sous tension.

La température

• autour du projecteur est élevée. Entrée d'air bloquée

•

Panne du ventilateur

• de refroidissement Défaillance du circuit

• interne Entrée d'air bouchée

•

La lampe s'arrête de

• Débranchez la ﬁ che du façon intempestive.

La durée de vie de la

• Remplacez avec soin la lampe restante atteint 5% ou moins.

Lampe grillée

• Défaillance du circuit

• de la lampe

Le couvercle de

• l'unité de la lampe est ouvert.

Utiliser le projecteur dans

• une zone où la température est inférieure à 95°F (+ 35°C).

•

Placez le projecteur dans un endroit avec une ventilation adéquate. (Voir

8.)

page

•

Apportez le projecteur à votre revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche (voir page

67) pour réparation.

• cordon d'alimentation de la prise murale puis rebranchez-la.

• lampe. (Voir page Apportez le projecteur à

• votre revendeur de projecteur Sharp autorisé ou au service après-vente le plus proche (voir page pour réparation. Prenez le plus grand soin

• lors du remplacement de la lampe. Installez fermement le

• couvercle.

Si le témoin d'alimentation

• clignote en rouge même quand le couvercle de l'unité de lampe est fermement installé, demandez conseil auprès de votre revendeur de projecteur Sharp autorisé ou du service après-vente le plus proche (voir page

60.)

67)

67).

Info

•

Si le témoin d'avertissement de température s'allume et le projecteur passe au mode veille, procédez aux solutions possibles présentées ci-dessus, puis attendez que le projecteur ait complètement refroidi avant de brancher le cordon d'alimentation et de remettre sous tension. (Au moins 10 minutes.)

•

Si le projecteur est mis hors tension durant un bref moment suite à une coupure de courant ou toute autre cause pendant l'utilisation du projecteur, et que l'alimentation est immédiatement rétablie, le témoin de la lampe s'allumera en rouge et la lampe risquera de ne pas s'allumer. Le cas échéant, débranchez la ﬁ che du cordon d'alimentation de la prise murale, replacez-la dans la prise murale, puis remettez sous tension.

•

Le ventilateur de refroidissement maintient la température interne du projecteur constante et cette fonction est contrôlée automatiquement. Le bruit du ventilateur de refroidissement peut varier pendant l'opération parce que la vitesse du ventilateur peut changer, ce qui n'est pas le signe d'un dysfonctionnement.

Appendice

À propos de la lampe

Lampe

Il est recommandé que la lampe (vendue séparément) soit remplacée lorsque la durée de vie restante

■

de la lampe atteint 5% ou moins, ou si vous remarquez une détérioration signiﬁ cative de la qualité de l'image et de la couleur. La durée de vie de la lampe (pourcentage) peut être vériﬁ ée grâce à l'afﬁ chage à l'écran. (Voir page

■

Faites l'acquisition d'une lampe de remplacement de type AN-D350LP dans votre lieu d'achat, chez votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche.

REMARQUE IMPORTANTE POUR LES CLIENTS AMERICAINS :

La lampe incluse avec ce projecteur est couverte par une garantie limitée pour les pièces et la main d'œuvre de 90 jours. Tout service sur ce projecteur sous garantie, y compris le remplacement de la lampe, doit être effectué par un revendeur de projecteur Sharp autorisé ou un service après-vente. Pour le nom et l'adresse du revendeur de projecteur Sharp autorisé ou service après-vente le plus proche, appelez gratuitement le : 1-888-GO-SHARP (1-888-467-4277).

Précaution quant à la lampe

■

Ce projecteur utilise une lampe à mercure pressurisée. Un bruit sourd peut indiquer une panne de la lampe. Une panne de la lampe peut être attribuée à diverses sources comme : choc excessif, refroidissement impropre, surface rayée ou détérioration de la lampe due à un dépassement du délai d'utilisation. La durée d'utilisation avant que ne se produise une défaillance varie considérablement selon la lampe et/ou les conditions et fréquences d'utilisation. Il est important de noter qu'une défaillance se traduit souvent par l'éclatement de l'ampoule. Lorsque le témoin de remplacement de la lampe et l'icône d'afﬁ chage à l'écran sont allumés, il est

■

recommandé de remplacer la lampe par une autre immédiatement, même si lampe semble fonctionner normalement. Si la lampe se rompt, des débris de verre risquent de se répandre dans le projecteur. Le cas échéant,

■

nous vous recommandons de prendre contact avec votre revendeur de projecteur Sharp autorisé ou le service après-vente le plus proche pour assurer une opération sûre. Si la lampe se rompt, les débris de verre peuvent se répandre dans le compartiment de la lampe ou

■

53.)

ETATS-UNIS UNIQUEMENT

Remplacement de la lampe

Attention

•

Ne déposez pas la lampe du projecteur juste après utilisation. La lampe sera très chaude et pourra être à l'origine d'une brûlure ou blessure. Attendez au moins une heure après que le câble d'alimentation ait été débranché pour permettre à la

• surface de la lampe de refroidir complètement avant de l'enlever.

Changez la lampe avec précaution en respectant les instructions décrites dans cette

■

section. * Si vous le souhaitez, vous pouvez faire remplacer la lampe chez votre revendeur de

projecteur Sharp autorisé ou service après-vente le plus proche.

* Si la nouvelle lampe ne s'allume pas après remplacement, apportez votre projecteur au revendeur de

projecteur Sharp autorisé ou au ser vice après-vente le plus proche pour réparation.

Déposer et poser la lampe

Avertissement !

•

Ne déposez pas la lampe du projecteur juste après utilisation. La lampe et les pièces autour de la lampe seront très chaudes et peuvent provoquer des brûlures ou blessures.

Info

Ne touchez pas la surface en verre de la

• lampe ou l'intérieur du projecteur. Pour éviter de vous blesser et d'endommager

• la lampe, veillez à suivre attentivement les étapes ci-dessous. Ne desserrez pas d'autres vis sauf celles du

• couvercle de la lampe et de l'unité de la lampe.

Accessoire

en option

Unité de la lampe

Unité de la lampe AN-D350LP

AN-D350LP

Appuyez sur STANDBY/ON sur le

projecteur ou STANDBY sur la télécommande pour mettre le projecteur en mode veille.

Débranchez le cordon d'alimentation.

•

Débranchez le cordon d'alimentation de la prise CA.

•

Laissez la lampe jusqu'à ce qu'elle ait complètement refroidie (environ 1 heure).

Déposer le couvercle de la lampe.

•

Fermez l'obturateur de l'objectif et retournez le projecteur. Dévissez la vis de service de l'utilisateur (1) qui maintient en place le couvercle de la lampe. Déposez le couvercle de la lampe (2).

Touche STANDBY/ON

Prise CA

Vis de service de l'utilisateur

Vis de service de l'utilisateur (pour le couvercle de la lampe)

(pour le couvercle de la lampe)

Appendice

À propos de la lampe (Suite)

4 Déposez la lampe.

Dévissez la vis de sûreté de la lampe.

• Maintenez la lampe et tirez-la dans le sens de la ﬂ èche. À cet instant, gardez la lampe à l'horizontale et ne l'inclinez pas.

Insérez la nouvelle lampe.

•

Enfoncez fermement la lampe dans le compartiment de la lampe. Serrez la vis de sûreté.

Remettez le couvercle de la lampe.

Alignez le taquet sur le couvercle de la

• lampe (1) et fermez-le (2). Puis serrez la vis réservée à l'entretien (3) pour maintenir en place le couvercle de la lampe.

Info

Si la lampe et le couvercle de la lampe ne

• sont pas correctement installés, le projecteur ne se mettra pas sous tension, même si le cordon d'alimentation est branché sur le projecteur.

Remettre à zéro la minuterie de la lampe

Vis de sûretéVis de sûreté

Remettez à zéro la minuterie de la lampe après remplacement de la lampe.

Info

Veillez à remettre à zéro la minuterie de la lampe

• uniquement lors du remplacement de la lampe. Si vous remettez à zéro la minuterie de la lampe et continuez à utiliser la même lampe, vous risquez d'endommager ou de faire exploser la lampe.

Branchez le cordon d'alimentation et

ouvrez complètement l'obturateur de l'objectif.

Branchez la ﬁ che du cordon d'alimentation

• dans la prise CA du projecteur.

Remettez à zéro la minuterie de la lampe.

Tout en maintenant pressées simultanément

• MENU, ENTER et R sur le projecteur, appuyez sur STANDBY/ON sur le projecteur et maintenez les quatre touches pressées jusqu'à ce que le voyant de lampe clignote en vert.

« LAMPE 0000H » est afﬁ ché, indiquant que

• la minuterie de la lampe est remise à zéro.

Prise CAPrise CA

Touche

Touche STANDBY/ON

STANDBY/ON

Touche ENTER

Touche MENU

Touche R

Ranger le projecteur

Comment utiliser la mallette de rangement

Lorsque vous rangez le projecteur, fermez l'obturateur de l'objectif, et posez le projecteur dans la mallette de rangement fournie.

Ouvrez le couvercle de la

mallette de rangement.

Dépliez le rembourrage intérieur.

•

Placez le projecteur dans la

mallette de rangement.

Info

Assurez-vous que le projecteur a

• sufﬁ samment refroidi avant de l'installer dans la mallette. Assurez-vous que l'obturateur

• d'objectif est fermé pour la protection.

Mettez le projecteur dans un

• coffre de rangement, l'objectif dirigé dans la direction indiquée sur l'illustration.

Assurez-vous que le projecteur est

• bien maintenu en place à l'aide de la bande de ﬁ xation. N'exposez pas la mallette de rangement

• aux rayons directs du soleil et ne le placez pas près d'une source de chaleur. La mallette de rangement pourrait changer de couleur ou se déformer.

Refermez le couvercle de la

mallette de rangement.

Placez les accessoires dans la

poche avant de la mallette de rangement.

Obturateur de l'objectif

Bande de ﬁ xation

Accessoires fournis

Accessoires fournis (Télécommande, etc.)

(Télécommande, etc.)

Appendice

Tableau de compatibilité PC

Ordinateur

• Prise en charge de signal multiple Fréquence horizontale : 15-110 kHz, Fréquence ver ticale : 45-85 Hz,

PC/MAC Mode Résolution

640 × 400

VGA

SVGA 800 × 600

MAC 13” VGA 640 × 480 34,9 67 MAC 16” SVGA 832 × 624 49,7 75 MAC 19” XGA 1024 × 768 60,2 75 VÉRITÉ

MAC 21” SXGA 1152 × 870 68,7 75

XGA 1024 × 768

WXGA

WXGA+ 1440 × 900 55,9 60

SXGA

SXGA+ 1400 × 1050

WSXGA+ 1680 × 1050 65,3 60

UXGA 1600 × 1200 75,0 60

720 × 400

640 × 480

1280 × 720 45,0 6 0 1280 × 768 47,8 6 0

1280 × 800

1360 × 768 47,7 60 1366 × 768 47,8 60

1152 × 864

1280 × 960

1280 × 1024

Fréquen ce

horizon tale [kHz]

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 37,9 85 26,2 50 31,5 60 34,7 70 37,9 72 37,5 75 43,3 85 31,3 50 35,2 56 37,9 60 46,6 70 48,1 72 46,9 75 53,7 85 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85

49,7 60 62,8 75

55,0 60 66,2 70 67,5 75 60,0 60 75,0 75 64,0 60 80,0 75 64,0 60 65,3 60

Horloge pixel : 12-165 MHz Signal de synchro : Compatible avec niveau TTL

• Compatible avec signal synchro sur le vert

Fréquen ce verticale

[Hz]

Afﬁ chage

Haut de gamm e

VÉRITÉ

Compression

Intelligente

Haut de gamm e

Compression

Intelligente

Remarque

Une qualité d'image optimale peut être obtenue en harmonisant la résolution de sortie de votre ordinateur

• à la résolution qui correspond à « VÉRITÉ » dans la colonne « Afﬁ chage » du tableau ci-dessus. Quand le réglage « Résolution de l'écran » de l'ordinateur est différent de la résolution afﬁ chée sur l'image

• projetée, suivez la procédure indiquée ci-dessous. – Reportez-vous à « Résolution » dans le menu « REG-SIG » et sélectionnez la même résolution que

le réglage « Résolution de l'écran » de l'ordinateur.

–

En fonction de l'ordinateur que vous utilisez, le signal de sortie peut ne pas être ﬁ dèle au réglage « Résolution de l'écran ». Vériﬁ ez les réglages de la sortie de signal de l'ordinateur. Si les réglages ne peuvent pas être modiﬁ és, il est recommandé que la résolution soit réglée sur celle qui correspond à « VÉRITÉ » de la colonne « Afﬁ chage ».

DTV

Fréquence

Signal

horizontale (kHz)

480 480P 31,5 60 540P 33,8 60

576 576P 31,3 50 1080P 56,3 50 720P 37,5 50 1080P 67,5 60

15,7 60 720P 45,0 60

15,6 50

Fréquence

vertica le (Hz)

Signal

1035 1080 1080

I I I

Fréquence

horizontale (kHz)

33,8 60

28,1 50

33,8 60

Fréquence

vertica le (Hz)

Guide de dépannage

Problème Vériﬁ cation Page

Le cordon d'alimentation du projecteur n'est pas branché sur la prise murale.

• 25 L'alimentation aux périphériques externes raccordés est coupée.• – L'obturateur de l'objectif est fermé. • Le mode d'entrée sélectionné est incorrect.• 30 La fonction de SOURDINE AV est activée.• 30

Pas d'image et pas de son ou bien le projecteur ne se

met pas en route.

Un son est émis mais

aucune image n'apparaît

(ou l'image est sombre).

Image sombre ou bleuâtre.

Les couleurs sont

passées ou pauvres.

L'image est ﬂ oue ;

des parasites apparaissent.

Les câbles sont mal raccordés au projecteur.• 21–25 La pile de la télécommande est usée.• 15 La sortie externe n'a pas été réglée lors du raccordement d'un notebook.

• 21 Le couvercle de la lampe n'est pas correctement installé.• 61, 62 Les câbles sont mal raccordés au projecteur.• « Luminos. » est réglé sur la position minimum.• 43 Selon l'ordinateur utilisé, une image peut ne pas être projetée si le

• réglage de sortie du signal de l'ordinateur n'est pas commuté sur sortie externe. Reportez-vous au mode d'emploi de l'ordinateur pour commuter le réglage de sortie du signal de l'ordinateur. Est-ce que « En service » est sélectionné dans « DLP

•

Vériﬁ ez que « Couleur murale » est correctement conﬁ guré.•

•

Les ajustements de l'image sont mal réglés.

•

Effectuez les ajustements de « Couleur » et « Teinte » dans « Mode image » et diminuez la valeur de « BrilliantColor™ ».

(Entrée S-vidéo, vidéo uniquement)

•

Le système d'entrée vidéo est mal réglé.

(Entrée COMPUTER/COMPONENT 1, 2 uniquement)

Le type de signal d'entrée (RVB/Composant) est incorrectement réglé.

•

Ajustez la mise au point.• La distance de projection dépasse la portée de la mise au point.• 19 Il y a de la buée sur l'objectif. Si vous déplacez le projecteur d'une pièce froide à

• – une pièce chaude, ou s'il est soudainement chauffé, de la condensation peut se former sur la surface de l'objectif et l'image devenir ﬂ oue. Installez le projecteur au moins une heure avant de l'utiliser. En cas de formation de condensation, retirez le cordon d'alimentation de la prise murale et attendez qu'elle disparaisse.

(Entrée ordinateur uniquement)

Réalisez les réglages « REG-SIG » (Ajustement « Horloge » et « Phase »)

• Des parasites peuvent apparaître selon l'ordinateur.

• Les câbles sont mal raccordés au projecteur.•

•

Le volume est réglé sur minimum.

•

Lorsque le projecteur est raccordé à un appareil externe et que le volume est réglé au minimum, le son n'est pas émis même si vous augmentez le volume de l'appareil externe.

LinkTM » ?

26, 30

21–25

–

49 43

–

21–25 30

Picture appears but no

sound is heard.

L'image n'est pas centrée.

Un bruit inhabituel peut être

émis occasionnellement du

coffret.

« Enceinte » est réglée sur « Hors service ».

• La fonction sourdine audio est activée.

•

Faites les réglages nécessaires pour chaque option du menu « REG-SIG ».

• 45

• –

En fonction de l'ordinateur que vous utilisez, la résolution du signal de sortie peut être différente de celle que vous avez réglée. Pour les détails, reportez-vous au mode d'emploi de l'ordinateur.

• –

Si l'image est normale, le son est dû à un rétrécissement du coffret provoqué par des changements de température de la pièce. Ceci n'aura pas d'incidence sur le fonctionnement ou la performance.

50 53

Appendice

Guide de dépannage (Suite)

Problème Vériﬁ cation Page

L'indicateur d'entretien sur

le projecteur s'allume ou

clignote rouge.

L'image est verte sur

COMPUTER (Composante).

L'image est rose (pas de vert) sur

COMPUTER (RVB).

L'image est trop claire ou

trop blanche.

Le ventilateur de refroidissement

devient bruyant.

La lampe ne s'allume pas

même après mise en

route du projecteur.

La lampe s'éteint tout à

coup pendant la

projection

L'image est quelquefois

saccadée.

Il faut du temps à la lampe

pour s'allumer.

L'image est sombre.

La télécommande est

inutilisable.

Voir « Indicateurs d'entretien ».•

Modiﬁ ez le réglage du type de signal d'entrée.• 45

Les ajustements de l'image sont mal réglés.•

Lorsque la température dans le projecteur augmente, le ventilateur de

• refroidissement tourne plus vite.

Le témoin de la lampe s'allume en rouge.

• Remplacez la lampe. L'obturateur de l'objectif est fermé.

•

Des câbles mal raccordés au projecteur ou à l'équipement branché fonctionnent mal. Si cela arrive souvent, remplacez la lampe.

•

La lampe devra être changée ﬁ nalement. Lorsque la durée de vie restante de la lampe touche à sa ﬁ n, remplacez la lampe.

•

Utilisez la télécommande en la pointant sur le capteur de télécommande du projecteur. La télécommande peut être trop loin du projecteur.

• Si les rayons du soleil ou un éclairage ﬂ uorescent intense brillent sur le

• capteur de télécommande du projecteur, placez le projecteur là où il ne sera pas affecté par une forte lumière.

Les piles peuvent être épuisées ou mal insérées. Assurez-vous que les

• 15 piles sont insérées correctement ou mettez en place des piles neuves.

8, 9 57, 58, 5

58, 61, 62

26, 30

21–25

61 61

Cet appareil est équipé d'un microprocesseur. Sa performance pourra être irrémédiablement affecté par une opération incorrecte ou une interférence. Le cas échéant, débranchez l'appareil et rebranchez-le au bout de 5 minutes.

Pour l'assistance SHARP

Si vous rencontrez un problème pendant l'installation ou le fonctionnement de ce projecteur, consultez d'abord la section « Guide de dépannage » aux pages

66. Si ce manuel ne vous apporte pas de réponse, veuillez contacter le SAV Sharp

le plus proche indiqué ci-dessous.

65 et

U.S.A. Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277)

http://www.sharpusa.com

Canada Sharp Electronics of Canada Ltd.

http://www.sharp.ca

Mexique Sharp Electronics Corporation

(525) 716-9000 http://www.sharp.com.mx

Amérique Latine

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Allemagne Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

R.U. Sharp Electronics (U.K.) Ltd.

08705 274277

Italie Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

France Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Espagne Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Suisse Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Suède Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Autriche Sharp Electronics (Europe) GMBH

Branch Ofﬁ ce Austria 0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

lcdsupport@sharpsec.com

(905) 568-7140

Mexico Branch

Sharp Electronics Corp. Latin

American Group

http://www.sharp.co.uk/customersupport

Bénélux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723)

9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Australie Sharp Corporation of Australia Pty.

1300-135-022 http://www.sharp.net.au

Nouvelle-Zélande

Téléphone : (09) 573-0111 Télécopie : (09) 573-0112 http://www.sharp.net.nz

Singapour Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Malaisie Sharp-Roxy Sales & Service Co.

(60) 3-5125678

E.A.U. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Thailand Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Sharp Electronics Incorporated of

Corée

lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

Inde Sharp Business Systems (India)

(91) 11- 6431313 service@sharp-oa.com

Nederland

Ltd.

Sharp Corporation of New Zealand

Korea

(82) 2-3660-2002

Limited

Appendice

Fiche technique

Modèle PG-D3510X/PG-D3010X PG-D2710X Ecran d'afﬁ chage Puce DLP Résolution XGA (1024 × 768) Objectif Numéro de F F 2,4 – 2,6

Prises d'entrée Ordinateur/Composante

Prises de sortie Ordinateur/Composante

Prises de commande et de communication

Haut-parleur 7 W (Mono) Lampe de projection 250 W 210 W Tension nominale 100 – 240 V CA Fréquence nominale 50/60 Hz Courant d'entrée 3,2 A 2,8 A Consommation électrique Eco+Veille

Consommation électrique (Mode VEILLE)

Température de service 41ºF à 95ºF (+5ºC à +35ºC) Coffret Plastique Dimensions (boîtier principal uniquement)

[L × H × P] Poids (environ) 6,2 lbs. (2,8 kg)

Zoom Manuel, ×1,20 (f = 19,0 – 22,7 mm) Mise au point Manuel

(mini D-sub à 15 broches) S-Vidéo (mini DIN à 4 broches) ×1 Vidéo (RCA) ×1 Audio (Miniprise stéréo ø3,5 mm) ×1 Audio (RCA) ×1 (L/R)

(mini D-sub à 15 broches) Audio (Miniprise stéréo ø3,5 mm) ×1 (Sortie audio variable) LAN (RJ-45) ×1 USB (Type B) ×1 RS-232C (mini DIN à 9 broches) ×1

Hors service Eco+Veille

En service Démar.

rapide Eco 100 V CA 0,32 W

100 V CA 322 W 274 W 240 V CA 309 W 265 W 100 V CA 215 W 240 V CA 210 W 100 V CA 3,6 W 240 V CA 4,4 W

240 V CA 0,77 W

×2

×1 (Partagé avec COMPUTER/COMPONENT 2; commutable)

11 (300 × 79 × 236 mm)

à 0,55" ×1

/64" × 3 1/8" × 9 19/64"

SHARP se réserve le droit d'apporter des modiﬁ cations à la présentation et aux caractéristiques des appareils à ﬁ n d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Ce projecteur SHARP utilise une puce DLP®. Ce panneau très sophistiqué contient 786 432 pixels (micromiroirs). Comme pour tout appareil électronique de haute technologie comme les téléviseurs grand écran, systèmes vidéo et caméras vidéo, il existe certaines tolérances acceptables auxquelles cet appareil doit se conformer. Cette unité comprend des pixels inactifs dans les limites des tolérances pouvant se traduire par l'apparition de points inactifs sur l'image à l'écran. Ceci n'a aucune incidence sur la qualité de l'image, ni la durée de vie de l'unité.

Dimensions

Unités : pouces (mm)

/8 (79)

/32 (10)

/64 (236)

/32

/2 (38)

(37,3)

/32

(41,7)

/32 (10)

11 52/64 (300)

/64 (75)

1 31/32 (50)

M4 M4

2 61/64 (75)

/32 (118)5 27/64 (137,5)

/32 (32,5)

/16 (58,5)

/32 (218)

/64 (104)

/32

(16,5)

Appendice

/16 (49)

Index

16:9·············································································31, 32 Accessoires ·····································································11

Accessoires en option ······················································11 Accessoires fournies ·······················································11 Adaptateur RS-232C DIN-D-sub ······································11 Adresse IP ········································································56 Adresse MAC ···································································56 Af.OSD ············································································· 48 Ajustement de l'image ·····················································42 Arrière-fond ·····································································49

Bague de mise au point ··················································27 Bague du zoom ································································28 Barre de sécurité ······························································13 Bleu ··················································································49 Blocage touches ····························································· 52 BORDS ·······································································31, 32 BrilliantColor

Câble RVB ········································································21 Capteur de la télécommande ···········································15 Client DHCP ·····································································55 C.M.S. ··············································································43 Code clavier ····································································51 Connecteur standard de sécurité Kensington··················13 Contraste ··········································································43 Cordon d'alimentation ······················································25 Correction trapèze ······················································29, 47 Couleur ·············································································43 Couleur murale ·································································49

Déplac. Image ··································································47 Démarrage rech. saisie ·····················································40 DLP

Eco+Veille ···································································33, 44 Enceinte ············································································50 Entrée audio ·····································································30 Entrée d'air ·································································12, 57 ETENDRE V ······································································32 Extinction Auto ································································ 50

Guide de Réglage ······················································ 27, 49 Horloge ············································································ 45 Informations····································································· 40

Info signal ········································································ 46 Inverser DLP

Lampe ··············································································60 Langue (langue d'afﬁ chage à l'écran) ······························49 Levier HEIGHT ADJUST ···················································28 Lien ···················································································56 Luminosité ········································································43

Mallette de rangement ·····················································63 Menu complet ··································································40 Menu de démarrage rapide ··············································40 Mode d'entrée ··································································30 Mode ﬁ lm ··········································································44 Mode image ·······························································34, 42 Mode PRJ ··································································20, 49 Mode VEILLE ····································································53 Mode ventilation ······························································51 Mot de passe ····································································54

Netteté ··············································································43 NORMAL ····································································31, 32

Obturateur de l'objectif ··············································26, 30 Overscan ··········································································48

PDF ···················································································10 Phase ················································································45 Pied ajustable ···································································28 Piles ··················································································15 PLEIN ···············································································31 Pos.hori ···········································································45 Pos.vert ············································································45 Prise AUDIO OUT ·····························································23

·································································43

LinkTM ······································································53

LinkTM························································ 53

Prise CA ············································································25 Prise LAN ··········································································25 Prise MONITOR OUT ·······················································23 Prise RS-232C ··································································24 Prise S-VIDEO ··································································22 Prise USB ·········································································35 Prise VIDEO ······································································22 Prises AUDIO 1, 2 ····························································23 Prises d'entrée COMPUTER/COMPONENT1, 2 ········21, 22 Prog. Lampe (D) ·······························································53 PT PAR PT ········································································31

Ratio d'aspect ··································································31 Redémarrer le réseau ·······················································55 Redimensionner ·························································31, 47 Réduction bruit ·································································44 REG-ECR··········································································47 REG-PRJ1/2 ·····································································50 REG-SIG ···········································································45 Régl. vid. ···········································································46 Réglage de la touche FUNCTION ····································53 Réinitialiser le paramètre réseau ······································55 Remise en marche auto ···················································50 Remplacement de la lampe ········································60, 61 Réinitialiser tout ································································53 Réseau ·············································································54 Résolution·········································································45 Rouge ·············································································· 43

Sélect. COMPUTER2 ······················································ 52 Sortie d'air ··································································12, 57 Sourdine audio ·································································53 Sous-titre codé ·································································48 Sync. Automat. (Ajustement Sync. Automat.) ············34, 50 Sys.vidéo ··········································································46

Taille de l'écran et distance de projection························19 TCP/IP ··············································································55 Teinte ················································································43 Télécommande ·································································14 Témoin d'alimentation ······················································58 Témoin d'avertissement de température ·························58 Témoin de la lampe ·························································58 Temp Clr (Température des couleurs) ······························43 Touche 3D MODE ····························································14 Touche AUTO SYNC ························································34 Touche AV MUTE ·····························································30 Touche BREAK TIMER ·····················································33 Touche ECO+QUIET ························································33 Touche ENTER ·································································39 Touche FREEZE ·······························································34 Touche FUNCTION ··························································14 Touche KEYSTONE ··························································29 Touche L-CLICK/EFFECT ··········································33, 35 Touche MENU ··································································39 Touche ON ·······································································26 Touche PAGE DOWN ·······················································35 Touche PAGE UP ·····························································35 Touche PICTURE MODE ··················································34 Touche POINTER ·····························································33 Touche R-CLICK/RETURN ·········································35, 39 Touche RESIZE ································································31 Touche SPOT ···································································33 Touche STANDBY ····························································26 Touche STANDBY/ON ·····················································26 Touches de réglage ····················································39, 40 Touches du VOL (volume) ················································30 Touches MAGNIFY ···························································34 Touches MOUSE/de réglage ······································35, 39 Type de signal ··································································45

Unité de la lampe ·····························································61 Verrouillage du système ···················································51 ZOOM ZONE ····································································32
