PROIETTORE DI DATI

MODELLO

PG-D3550W PG-D3050W PG-D2870W

GUIDA DI IMPOSTAZIONE

Corrispondenza dei pin di collegamento ..........................................2

Speciﬁ che RS-232C e impostazioni dei comandi ............................4

Funzionamento del proiettore utilizzando il Protocollo PJLinkTM ....10

Impostazione dell'ambiente di rete del proiettore ............................ 11

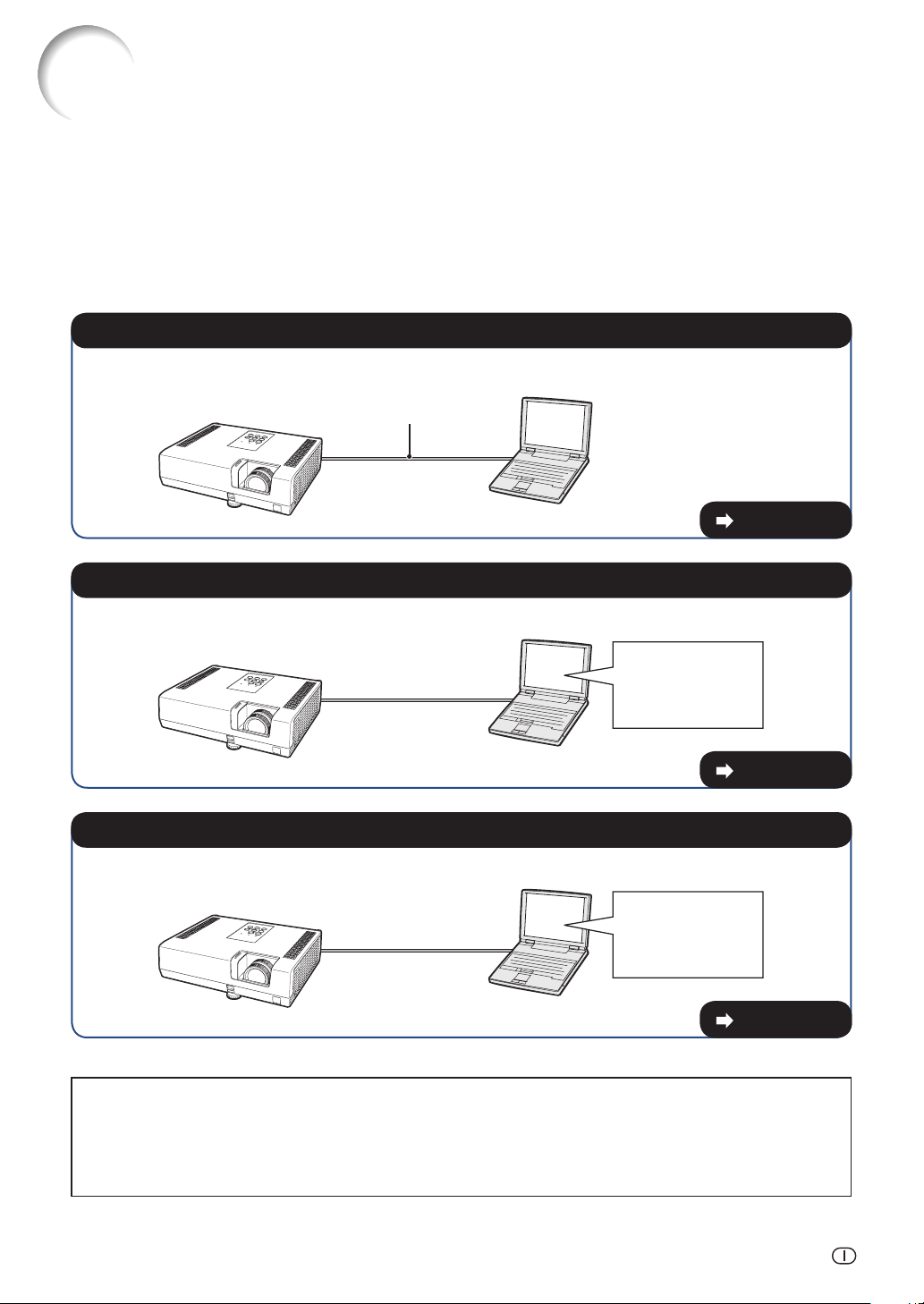

1. Collegamento del proiettore ad un computer ......................................12

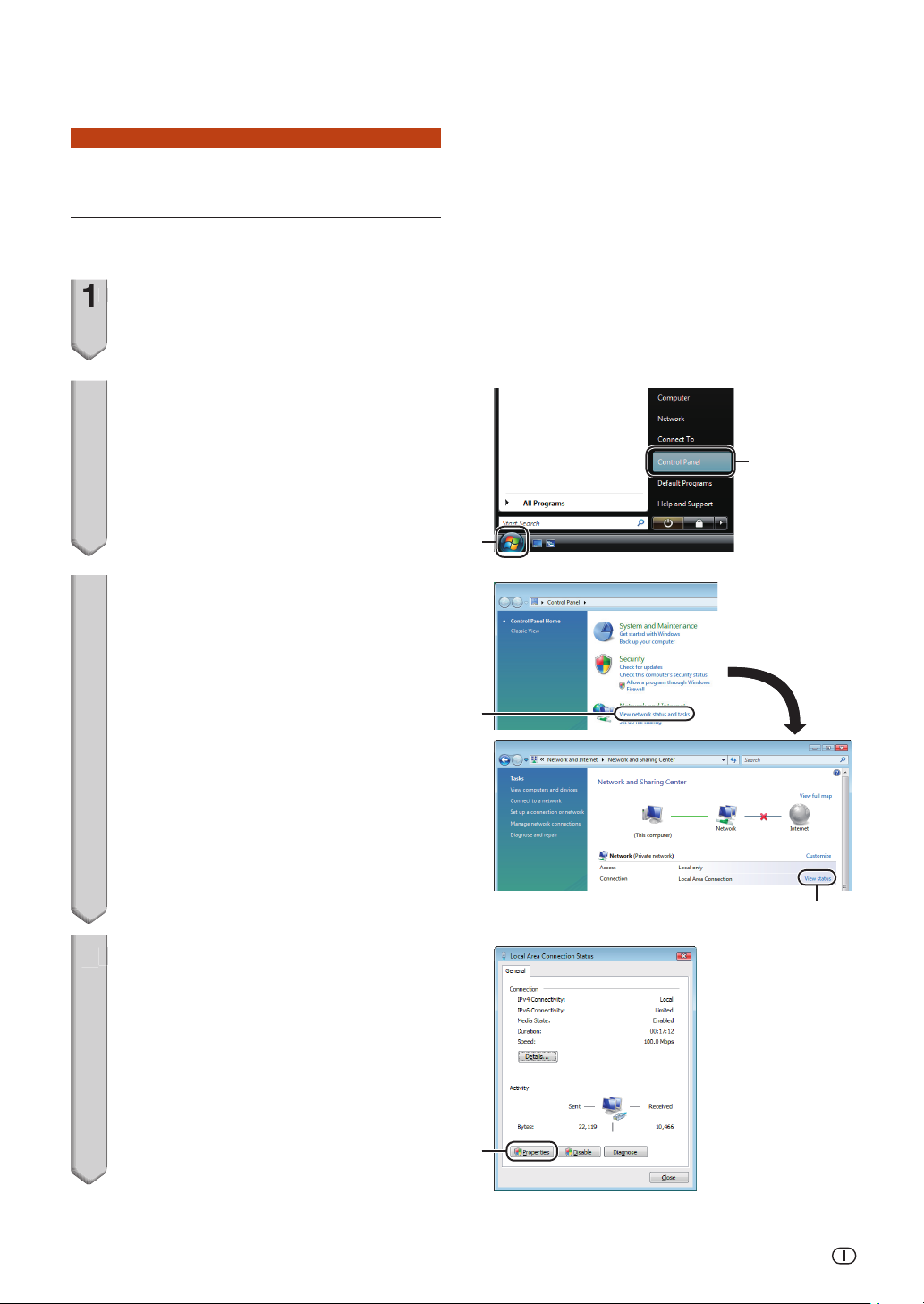

2. Impostazione di un indirizzo IP per il computer ...................................13

3. Impostazione di un collegamento di rete per il proiettore ....................15

Controllo del proiettore tramite rete LAN ....................................... 17

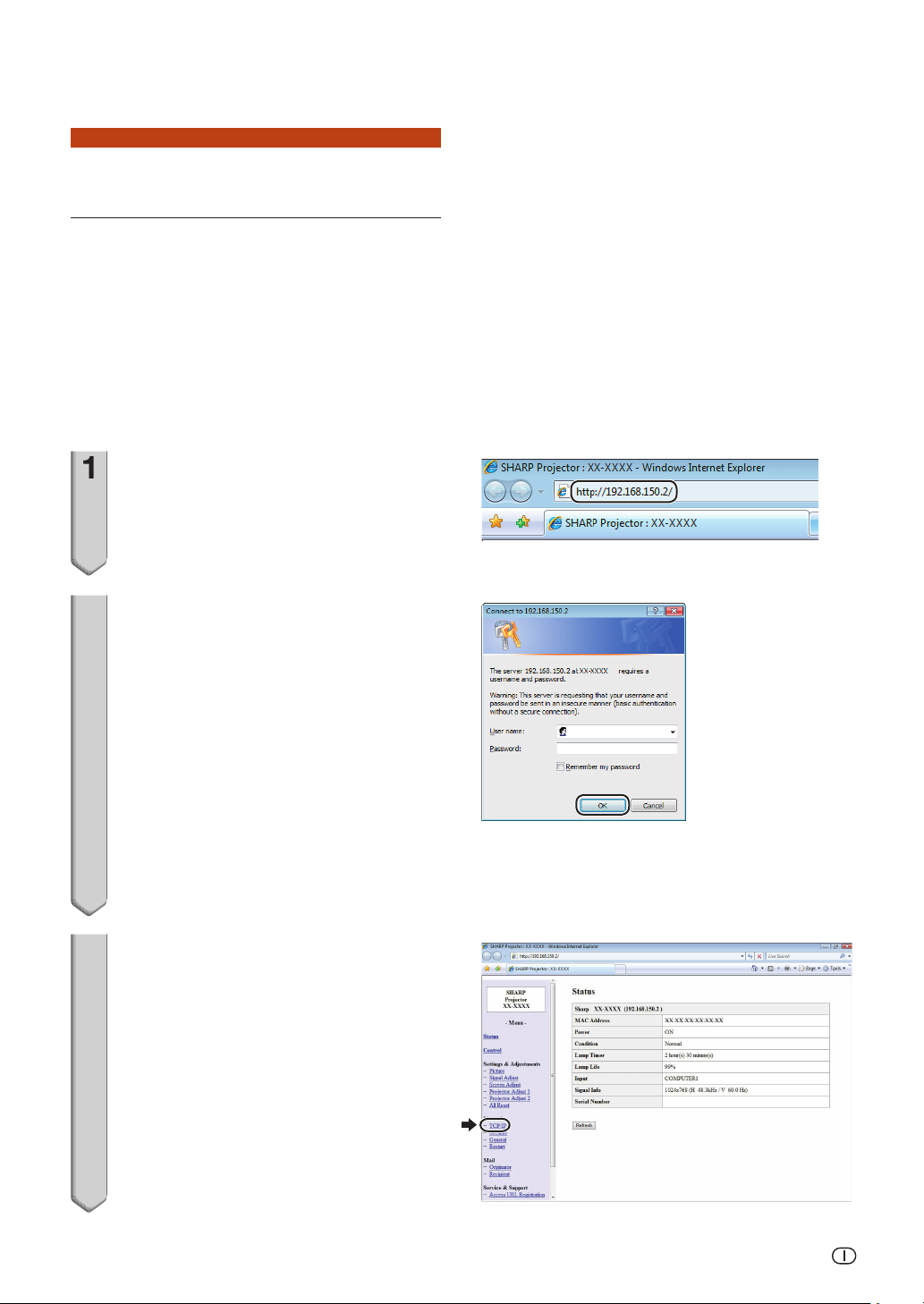

Controllo del proiettore usando Internet Explorer .................................... 17

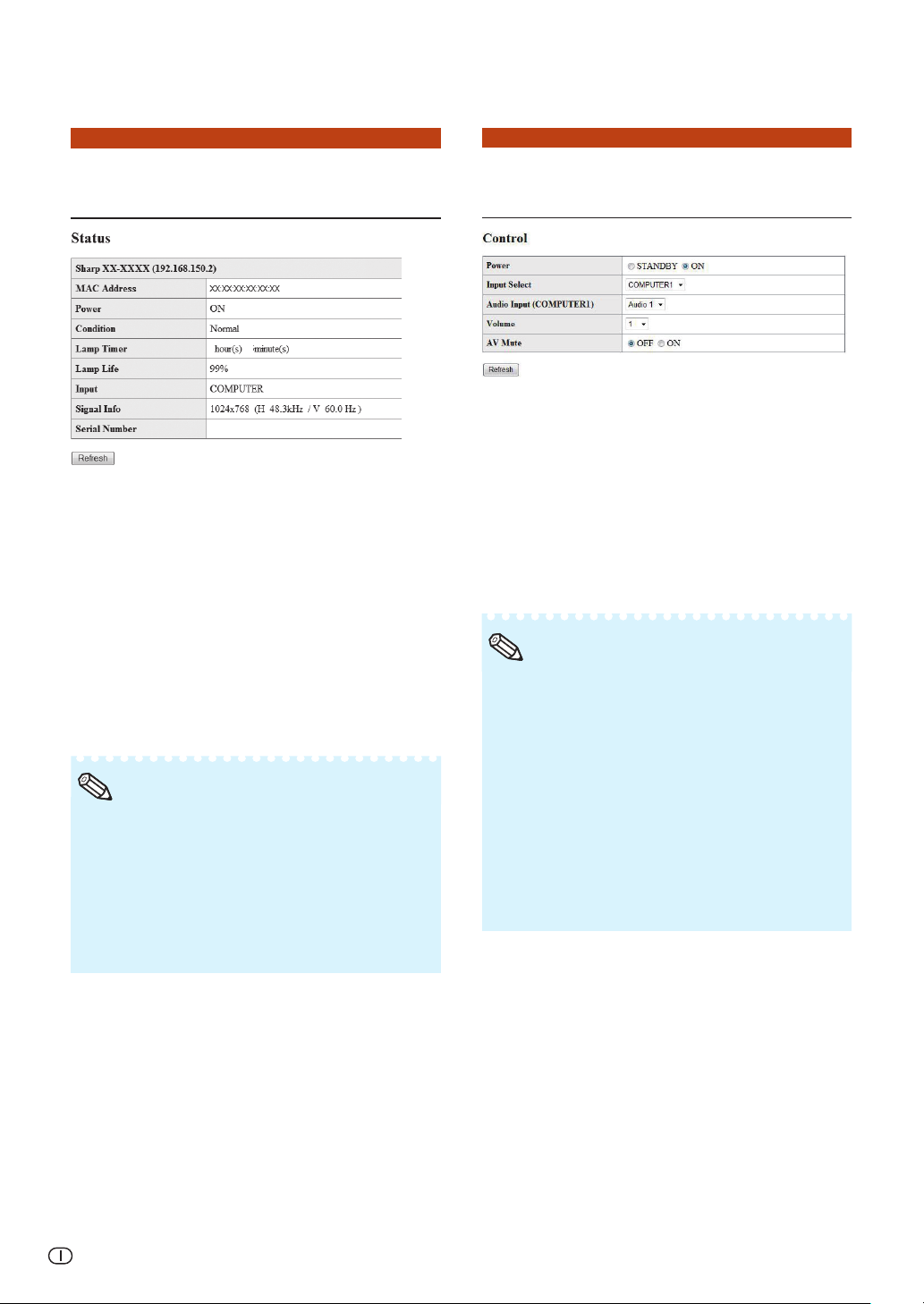

Conferma dello stato del proiettore (Status) ............................................18

Controllo del proiettore (Control) ..............................................................18

Impostazione e regolazione del proiettore (Settings & Adjustments) .......19

Impostazione della sicurezza (Network – Security) .................................. 19

Effettuazione delle impostazioni generali per la rete

(Network – General) ........................................................................20

Impostazione per la spedizione di E-mail quando si veriﬁ ca un errore

(Mail – Originator Settings) ............................................................. 20

Voci degli errori di impostazione e indirizzi di destinazione ai quali

deve essere inviata la E-mail quando si veriﬁ ca un errore

(Mail – Recipient Settings) ..............................................................21

Impostazione delle voci di errore e dell'URL da visualizzare al

Ripristino del timer della lampada del proiettore attraverso

Localizzazione dei guasti..................................................................24

veriﬁ carsi di un errore (Service & Support – Access URL) .............21

la rete LAN ................................................................................22

Corrispondenza dei pin di collegamento

Terminali di ingresso COMPUTER/COMPONENT e uscita COMPUTER/COMPONENT:

connettore femmina Mini D-sub a 15 pin

Term inale HDMI

218

119

Ingresso/Uscita COMPUTER Ingresso/Uscita COMPONENT

N. pin Segnale N. pin Segnale

Ingresso Video (rosso)

Ingresso Video (verde/sinc. su verde)

Ingresso Video (blu)

Non collegato

A massa (rosso)

A massa (verde/sinc. su verde)

A massa (blu)

Non collegato

10.

GND

11.

Non collegato

12.

Dati bidirezionali Segnale di sincronizzazione orizzontale: livello TTL

13. Segnale di sincronizzazione verticale: livello TTL

14. Clock dati

15.

N. pin Nome N. pin Nome

Dati T.M.D.S. 2+

Dati T.M.D.S. 2 schermatura

Dati T.M.D.S. 2–

Dati T.M.D.S. 1+

Dati T.M.D.S. 1 schermatura

Dati T.M.D.S. 1–

Dati T.M.D.S. 0+

Dati T.M.D.S. 0 schermatura

Dati T.M.D.S. 0–

10.

T.M .D.S. clo ck+

PR (CR)

PB (CB)

Non collegato

A massa (PR)

A massa (Y)

A massa (PB)

Non collegato

10.

Non collegato

11.

Non collegato

12.

Non collegato

13.

Non collegato

14.

Non collegato

15.

Non collegato

11.

T.M.D.S. clock schermatura

12.

T.M .D.S. clo ck–

13.

CEC

14.

Utilità

15.

SCL

16.

SDA

17.

Terra DDC/CEC

18.

Alimentazione +5V

19.

Rilevamento spinan sotto temsione

Term inale RS-232C: connettore femmina Mini DIN a 9 pin

N. pin Segnale Nome I/U Riferimento

RD SD

RS CS

Dati di ricevimento Dati di invio

Massa segnale

Richiesta d'invio Annulla invio

Ingresso Uscita

Non collegato Collegato al circuito interno Collegato al circuito interno Non collegato Collegato al circuito interno Non collegato Collegato a CS nel circuito interno Collegato a RS nel circuito interno Non collegato

Term inale RS-232C: connettore maschio D-sub a 9 pin dell'adattatore DIN-D-sub RS-232C

N. pin Segnale Nome I/U Riferimento

RD SD

RS CS

Dati di ricevimento Dati di invio

Massa segnale

Richiesta d'invio Annulla invio

Ingresso Uscita

-2

Corrispondenza dei pin di collegamento

Connessione consigliata per cavo RS-232C: connettore femmina D-sub a 9 pin

N. pin Segnale N. pin Segnale

CD RD SD ER SG DR RS CS CI

Nota

A seconda del dispositivo di controllo utilizzato, potrebbe essere necessario collegare il pin 4 e il pin 6

• sul dispositivo di controllo (ad esempio un computer).

Proiettore

N. pin

4 5 6

Computer

N. pin

4 5 6

Term inale USB: connettore USB di tipo B Terminale LAN: LAN (RJ-45)

431243

N. pin Segnale Nome N. pin Segnale N. pin Segnale

VCC

Corrente USB

USB–

Dati USB–

USB+

Dati USB+ Messa a terra dei segnali

...18...

TX+

TX–

RX+

RX–

-3

Speciﬁ che RS-232C e impostazioni dei comandi

Controllo del computer

È possibile usare un computer per controllare il proiettore, collegando un cavo di controllo seriale RS232C (di tipo incrociato, disponibile in commercio) al proiettore. (Per il collegamento, vedere pagina 24 del manuale di istruzioni del proiettore.)

Condizioni per la comunicazione

Conﬁ gurare le impostazioni della porta seriale del computer in modo da abbinarle a quelle della tabella. Formato segnale: Conforme allo standard RS-232C. Bit di parità: Nessuno Velocità di trasmissione*: 9.600 bps/38.400 bps/115.200 bps Stop bit: 1 bit Lunghezza dati: 8 bits Controllo ﬂ usso: Nessuno

*Impostare la velocità di trasmissione del proiettore alla stessa velocità di trasmissione utilizzata dal computer.

Formato base

I comandi del computer vengono inviati nel seguente modo: comando, parametro e codice di ritorno. Dopo che il proiettore elabora il comando dal computer, invia un codice di risposta al computer.

Formato comando

C1 C2 C3 C4 P1 P2 P3 P4 Codice ritorno (0DH)

Comando a 4 cifre Parametro a 4 cifre

Formato codice risposta

Risposta normale

OK Codice ritorno (0DH) E R R Codice ritorno (0DH)

Risposta problema (errore di comunicazione o comando sbagliato)

Informazioni

•

Quando si controlla il proiettore utilizzando i comandi RS-232C da un computer, prima di inviare i comandi attendere almeno 30 secondi dopo l'accensione.

•

Dopo aver inviato una selezione ingresso oppure un comando di regolazione immagine ed aver quindi ricevuto una risposta positiva “OK”, il proiettore può impiegare qualche istante ad elaborare il comando. Se il secondo comando viene inviato mentre il proiettore sta ancora elaborando il primo, è possibile ricevere un messaggio “ERR”. In tal caso, provare a inviare di nuovo il secondo comando.

•

Quando viene inviato più di un codice, inviare ciascun comando solo dopo che è stato veriﬁ cato il codice di risposta del proiettore per il comando precedente.

•

“POWR????”, “TABN _ _ _ 1”, “TLPS _ _ _ 1”, “TPOW _ _ _ 1”, “TLPN _ _ _ 1”, “TLTT _ _ _ 1”, “TLTM _ _ _ 1”, “TLTL _ _ _ 1”, “TNAM _ _ _ 1”, “MNRD _ _ _ 1”, “PJN0 _ _ _ 1” – Quando il proiettore riceve i comandi speciali sopra illustrati:

* La schermata non scomparirà dalla vista. * Il timer “Spegn. Automatico” non verrà azzerato.

− I comandi speciali sono disponibili per le applicazioni che richiedono interrogazione ciclica continua.

Nota

Se nella colonna dei parametri viene visualizzato un carattere di sottolineatura (_), inserire uno spazio.

• Se nella colonna dei parametri viene visualizzato un asterisco (*), inserire un valore compreso nell'intervallo

• indicato tra parentesi sotto il contenuto del controllo.

-4

Speciﬁ che RS-232C e impostazioni dei comandi

Comandi

Esempio: quando si spegne il proiettore, conﬁ gurare la seguente impostazione.

Computer Proiettore

POWR___1

CONTENUTO COMANDO COMANDO PARAMETRO

Alimentazione Attivata P O W R

Condizione del proiettore T A B N

Lampada Stato T L P S

Nome Controllo Nome Modello T N A M

Cambio ingresso COMPUTER1 I R G B

Volum e Volume (0 – 60) V O L A

Trapezio -80 – +80(PG-D3550W/D3050W)

AV Mute Attivata I M B K

Fermo Immagine Attivata F R E Z

Sinc.auto. Avvio A D J S Ridimens. COMPUTER1 Normale R A S R

Disattivata P O W R Stato POWR????1 0

Stato Alimentazione T P O W

Quantità T L P N Tempo di utilizzo (ore) T L T T Tempo di utilizzo (minuti) T L T M Vita (percentuale) T L T L

Controllo Nome Modello M N R D Impostazione Nome Proiettore 1

(primi quattro caratteri) *1 Impostazione Nome Proiettore 2

(quattro caratte ri centra li) *1 Impostazione Nome Proiettore 3

(ultimi quattro caratteri) *1 Controllo Nome Proiettore P J N 0

COMPUTER2 *2 I R G B HDMI I R G B S-VIDEO I V E D VIDEO I V E D Controllo ingresso RGB I R G B ? ? ? ?

Contro llo video ingresso I V E D ? ? ? ? 1: S-VIDEO, 2: VIDEO o ERR ERR Controllo modo ingresso I M O D ? ? ? ? 1: RGB, 2: VIDEO ERR Controllo ingresso ICHK????1: COMPUTER1,

Volume alto/basso(-10 – +10) V O U D_* * * OK o ERR ERR

-50 – +50(PG-D2870W)

Disattivata I M B K

Disattivata F R E Z

16:9 R A S R Dot By Dot R A S R Piena R A S R Zoom Area R A S R

COMPUTER2 Normale R B S R

HDMI Normale R C S R

Stiratura V R A S R

16:9 R B S R Dot By Dot R B S R Piena R B S R Zoom Area R B S R Stiratura V R B S R

16:9 R C S R Dot By Dot R C S R Piena R C S R Zoom Area R C S R Stiratura V R C S R

PJN1****OK o ERR

PJN2****OK o ERR

PJN3****OK o ERR

KEYS****OK o ERR ERR

o m

___

1 OK o ER R OK

___

0 OK OK o ERR

___

1 0: Normale

1: Altezza Temp. 8: Attivi tà della lampada 5%

16: Lamp. b ruciata 32: Lamp. Spenta

___

1 0: Disattivata, 1: Attivata

2: Ritenta, 3: Attendere

___

___ ___ ___ ___ ___ ___

___ ___ ___ ___ ___ ___ ___ ___ ___ __ __ ___ ___ ___ ___ __ __ ___ ___ ___ ___ __ __

4: Errore L ampada

1 1: Attivata,

2: Fase di Raf freddamento 11 1 0 – 9999(Intero) 1 0, 15, 30, 45 1 0% – 100%(Intero) 1 PGD3550W/PGD3050W/PGD2870W 1 PG-D3550W/PG-D3050W/PG-D2870W

1 Nome del Proiettore 1 OK o ER R ERR 2 OK o ER R ERR 3 OK o ER R ERR 1 OK o ER R ERR 2 OK o ER R ERR

1: CO MPUT ER1,

2: COMPUTER2, 3: HDMI, ERR

2: COMPUTER2, 3: HDMI,

4: S-VIDEO, 5: VIDEO

* * OK o ERR ERR

1 OK o ER R ERR 0 OK o ER R ERR 1 OK o ER R ERR 0 OK o ER R ERR 1 OK o ER R ERR 1 OK o ER R ERR 2 OK o ER R ERR 3 OK o ER R ERR 5 OK o ER R ERR

1 0 OK o ERR ERR 1 1 OK o ERR ERR

1 OK o ER R ERR 2 OK o ER R ERR 3 OK o ER R ERR 5 OK o ER R ERR

1 0 OK o ERR ERR 1 1 OK o ERR ERR

1 OK o ER R ERR 2 OK o ER R ERR 3 OK o ER R ERR 5 OK o ER R ERR

1 0 OK o ERR ERR 1 1 OK o ERR ERR

Accensione

o meno

RITORNO

(o tempo di av vio di 30 secondi )

0: Normale 1: Altezza Temp. 2: Err. Ventilatore 4: Coperchio aper to 8: Attivi tà della lampada 5% o

meno, 16: Lamp. bruciata 32: Lamp. Spenta 64: Temp. inusualmente alta

0: Disattivata 4: Errore L ampada

0: Attesa

ERR

Modo di attesa

-5

Speciﬁ che RS-232C e impostazioni dei comandi

CONTENUTO COMANDO COMANDO PARAMETRO

Ridimens.

Reattiva tutto ALRE COMPUTER1 Ingress o Mod. immagine Standard R A P S

COMPUTER2 Ingresso Mod. immagine Standard R B P S

S-VIDEO Normale R A S V

VIDEO Normale R B S V

Contra sto -30 – +30 R A P I_***OK o ERR ERR Lumino s. -30 – +30 R A B R_***OK o ERR ERR Rosso -30 – +30 R A R D_***OK o ERR ERR Blu -30 – +30 R A B E_***OK o ERR ERR Colore -30 – +30 R A C O_***OK o ERR ERR Sfumatura -30 – +30 R A T I_***OK o ERR ERR Deﬁ nizione -30 – +30 R A S H_***OK o ERR ERR Temp col -1 – +1 R A C T BrilliantColor™ Modo Film

DNR Livello 1 R A N R

Resettare immagine R A R E Tipo di se gnale Autom. I A S I

Ingresso audio AUDIO 1 R A A I

Contra sto -30 – +30 R B P I_***OK o ERR ERR Luminos. -30 – +30 RBBR_***OK o ERR ERR Rosso -30 – +30 R B R D_***OK o ERR ERR Blu -30 – +30 R B B E_***OK o ERR ERR Colore -30 – +30 R B C O_***OK o ERR ERR Sfumatura -30 – +30 R B T I_***OK o ERR ERR Deﬁ nizione -30 – +30 R B S H_***OK o ERR ERR Temp col -1 – +1 R B C T BrilliantColor™ Modo Film

DNR Livello 1 R B N R

Resettare immagine RBRE Tipo di segnale Autom. I B S I

Ingresso audio AUDIO 1 R B A I

16:9 R A S V Zoom Area R A S V Stiratura V R A S V

16:9 R B S V Zoom Area R B S V Stiratura V R B S V

Presentazione RAPS__1 1 OK o ERR ERR Cinema RAPS__1 2 OK o ERR ERR Gioco RAPS__1 3 OK o ERR ERR sRGB RAPS__1 4 OK o ERR ERR

0 – +2 R A W E Autom. R A F M Disattivata R A F M

Livello 2 R A N R Livello 3 R A N R

RGB I A S I YPbPr I A S I

AUDIO 2 R A A I

Presentazione R B P S Cinema R B P S Gioco R B P S sRGB R B P S

0 – +2 R B W E Autom. R B F M Disattivata R B F M

Livello 2 R B N R Livello 3 R B N R

RGB I B S I YPbPr I B S I

AUDIO 2 R B A I

Accensione

___

1 OK o ER R ERR

___

2 OK o ER R ERR

1 0 OK o ERR ERR

1 1 OK o ERR ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

1 0 OK o ERR ERR

1 1 OK o ERR ERR

___

1 OK o ER R ERR

1 0 OK o ERR ERR

* * OK o ERR ERR

___

* OK o ERR ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

3 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

1 0 OK o ERR ERR

1 1 OK o ERR ERR

1 2 OK o ERR ERR

1 3 OK o ERR ERR

1 4 OK o ERR ERR

* * OK o ERR ERR

___

* OK o ERR ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

3 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

RITORNO

Modo di attesa

(o tempo di av vio di 30 secondi )

-6

Speciﬁ che RS-232C e impostazioni dei comandi

CONTENUTO COMANDO COMANDO PARAMETRO

HDMI Ingresso Mod. immagine Standard R C P S

Contra sto -30 – +30 R C P I_***OK o ERR ERR Lumino s. -30 – +30 R C B R_***OK o ERR ERR Rosso -30 – +30 R C R D_***OK o ERR ERR Blu -30 – +30 R C B E_***OK o ERR ERR Colore -30 – +30 R C C O_***OK o ERR ERR Sfumatura -30 – +30 R C T I_***OK o ERR ERR Deﬁ nizione -30 – +30 R C S H_***OK o ERR ERR Temp col -1 – +1 R C C T BrilliantColor™ Modo Film

DNR Livello 1 R C N R

Resettare immagine R C R E Tipo di segnale Autom. I C S I

Ingresso audio AUDIO 1 R C A I

Gamma dinamica

S-VIDEO I ngresso Mod. immagine Stand ard V A P S

Contra sto -30 – +30 V A P I_***OK o ERR ERR Lumino s. -30 – +30 V A B R_***OK o ERR ERR Rosso -30 – +30 V A R D_***OK o ERR ERR Blu -30 – +30 V A B E_***OK o ERR ERR Colore -30 – +30 V A C O_***OK o ERR ERR Sfumatura -30 – +30 V A T I_***OK o ERR ERR Deﬁ nizione -30 – +30 V A S H_***OK o ERR ERR Temp col -1 – +1 V A C T BrilliantColor™ Modo Film

DNR Livello 1 V A N R

Resettare immagine V A R E Ingresso audio AUDIO 1 V A A I

VIDEO Ingresso Mod. immagine St andard V B P S

Contra sto -30 – +30 V B P I_***OK o ERR ERR Lumino s. -30 – +30 V B B R_***OK o ERR ERR Rosso -30 – +30 V B R D_***OK o ERR ERR Blu -30 – +30 V B B E_***OK o ERR ERR Colore -30 – +30 V B C O_***OK o ERR ERR Sfumatura -30 – +30 V B T I_***OK o ERR ERR Deﬁ nizione -30 – +30 V B S H_***OK o ERR ERR Temp col -1 – +1 V B C T BrilliantColor™ Modo Film

DNR Livello 1 V B N R

Resettare immagine VBRE Ingresso audio AUDIO 1 V B A I

Presentazione R C P S Cinema R C P S Gioco R C P S sRGB R C P S

0 – +2 R C W E Autom. R C F M Disattivata R C F M

Livello 2 R C N R Livello 3 R C N R

RGB I C S I YPbPr I C S I

AUDIO 2 R C A I HDMI R C A I Autom. H M C D Standard H M C D Migliorata

Presentazione VAPS__1 1 OK o ERR ERR Cinema VAPS__1 2 OK o ERR ERR Gioco VAPS__1 3 OK o ERR ERR

0 – +2 V A W E Autom. V A F M Disattivata V A F M

Livello 2 V A N R Livello 3 V A N R

AUDIO 2 V A A I

Presentazione V B P S Cinema V B P S Gioco V B P S

0 – +2 V B W E Autom. V B F M Disattivata V B F M

Livello 2 V B N R Livello 3 V B N R

AUDIO 2 V B A I

HMCD

Accensione

1 0 OK o ERR ERR

1 1 OK o ERR ERR

1 2 OK o ERR ERR

1 3 OK o ERR ERR

1 4 OK o ERR ERR

* * OK o ERR ERR

___

* OK o ERR ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

3 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

3 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___ __

__ ___ ___ ___ ___ ___ ___ ___ ___ ___ __ __ __ __

__ ___ ___ ___ ___ ___ ___ ___ ___ ___

OK o ERR ERR

1 0 OK o ERR ERR

* * OK o ERR ERR

* OK o ERR ERR 0 OK o ER R ERR 1 OK o ER R ERR 1 OK o ER R ERR 2 OK o ER R ERR 3 OK o ER R ERR 1 OK o ER R ERR 1 OK o ER R ERR

2 OK o ER R ERR 1 0 OK o ERR ERR 1 1 OK o ERR ERR 1 2 OK o ERR ERR 1 3 OK o ERR ERR

* * OK o ERR ERR

* OK o ERR ERR

0 OK o ER R ERR

1 OK o ER R ERR

2 OK o ER R ERR

3 OK o ER R ERR

1 OK o ER R ERR

2 OK o ER R ERR

RITORNO

Modo di attesa

(o tempo di av vio di 30 secondi )

-7

Speciﬁ che RS-232C e impostazioni dei comandi

CONTENUTO COMANDO COMANDO PARAMETRO

C.M.S.-Impostazione Attivata C M C S

C.M.S. Tonalità Rosso C M H R_***OK o ERR ERR

Clock -150 – +150 I N C L * * * * OK o ERR ERR Fase -30 – +30 I N P H_***OK o ERR ERR Orizz. -150 – +150 I A H P * * * * OK o ERR ERR Vert. -60 – +60 I A V P_***OK o ERR ERR Reset regolazione sincronizzazione ﬁ ne I A R E Spost. imm. -40 – +40 L N D S_***OK o ERR ERR Overscan Attivata O V S N

Vis.OSD Attivata I M D I

Sistema video Autom. M E S Y

Fondo Logo I M B G

Eco+Sil. Attivata T H M D

Sinc.auto. Attivata A A D J

Spegn. Automatico Attivata A P O W

Avvio automatico Attivata A R E S

Modalità ATTESA Avvio rapido M O U T

ATTESA audio escluso Attivata S A O T

Modo PRO

Disattivata C M C S

Giallo C M H Y_***OK o ERR ERR Verde C M H G_***OK o ERR ERR Grigio-azzurro C M H C_***OK o ERR ERR Blu C M H B_***OK o ERR ERR Magenta C M H M_***OK o ERR ERR

Saturazione Rosso C M S R_***OK o ERR ERR

Valor e Ross o C M V R_***OK o ERR ERR

C.M.S. Azzera tut to C M R E

Disattivata O V S N

Disattivata I M D I

PAL M E S Y SECAM M E S Y NTSC4.43 M E S Y NTSC3.58 M E S Y PAL-M M E S Y PAL-N M E S Y PAL-6 0 M E S Y

Blu I M B G Nessuno I M B G

Disattivata T H M D

Disattivata A A D J

Disattivata A P O W

Disattivata A R E S

Eco M O U T

Disattivata Capovolgimento

Inversione Attivata I M I N

Reset C M R E

Giallo C M S Y_***OK o ERR ERR Verde C M S G_***OK o ERR ERR Grigio-azzurro C M S C_***OK o ERR ERR Blu C M S B_***OK o ERR ERR Magenta C M S M_***OK o ERR ERR Reset C M R E

Giallo C M V Y_***OK o ERR ERR Verde C M V G_***OK o ERR ERR Grigio-azzurro C M V C_***OK o ERR ERR Blu C M V B_***OK o ERR ERR Magenta CMVM_***OK o ERR ERR Reset C M R E

SAOT Attivata I M R E Disattivata I M R E

Disattivata I M I N

1 1 OK o ERR ERR

0 0 OK o ERR ERR

___

2 OK o ER R ERR

___

3 OK o ER R ERR

___

4 OK o ER R ERR

___

1 OK o ER R ERR

___

1 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

3 OK o ER R ERR

___

4 OK o ER R ERR

___

5 OK o ER R ERR

___

6 OK o ER R ERR

___

7 OK o ER R ERR

___

8 OK o ER R ERR

___

1 OK o ER R ERR

___

3 OK o ER R ERR

___

4 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

Accensione

OK o ERR ERR

RITORNO

(o tempo di av vio di 30 secondi )

Modo di attesa

-8

Speciﬁ che RS-232C e impostazioni dei comandi

CONTENUTO COMANDO COMANDO PARAMETRO

Lingua English M E L A

Guida installaz. Attivata S E G U

Altoparlante interno Attivata A S P K

Frequenza RGB Controllo Orizzontale T F R Q

Modalità ventola Normale H L M D

Cerca input *3 Avvio I S E S _ _ _ 1 OK o ERR ERR Impos. video 0 IRE V I S U _ _ _ 0 OK o ERR ERR

Colore parete Disattivata W L C O _ _ _ 0 OK o ERR ERR

Menu di scelta rapida Attivata Q S M N _ _ _ 0 OK o ERR ERR

Selezione COMPUTER2 *4 Ingresso R B S E _ _ _ 0 OK o ER R ERR

DLP

Link

Inverti DLP® Link Sottotitoli

(Solo pe r le Americhe)

Ripristina imp. rete L N R E _ _ _ 1 OK o ERR O K o ERR Riavvia rete L R E S _ _ _ 1 OK o ERR OK o ERR Ripristino del timer della lampada *5 LPRE0001ERR OK o ERR

Deutsch M E L A Español M E L A Nederlands M E L A Français M E L A Italiano M E L A Svenska M E L A

ME LA

Português M E L A

ME LA__1 0 OK o ERR ERR

ME LA__1 1 OK o ERR ERR

ME LA__1 2 OK o ERR ERR

ME LA__1 3 OK o ERR ERR

polski M E L A Türkçe M E L A

ME LA__1 6 OK o ERR ERR

Magyar M E L A

Disattivata S E G U

Disattivata A S P K

Vert icale T F R Q

Alta H L M D

7.5 IRE V I S U _ _ _ 1 OK o ERR ERR

Lavagna W L C O _ _ _ 1 OK o ERR ERR Lavagna bianca W L C O _ _ _ 2 OK o ERR ERR

Disattivata Q S M N _ _ _ 1 OK o ERR ERR

Uscita monitor R B S E _ _ _ 1 OK o ERR ERR Disattivata 3 D E N _ _ _ 0 OK o ERR ERR Attivat a 3 D E N _ _ _ 1 OK o ERR ERR

3 D I V _ _ _ 1 OK o ERR ERR

Disattivata C L C A _ _ _ 0 OK o ERR ERR CC1 C L C A _ _ _ 1 OK o ERR ERR CC2 C L C A _ _ _ 2 OK o ERR ERR

___

1 OK o ER R ERR

___

2 OK o ER R ERR

___

3 OK o ER R ERR

___

4 OK o ER R ERR

___

5 OK o ER R ERR

___

6 OK o ER R ERR

___

7 OK o ER R ERR

___

8 OK o ER R ERR

___

9 OK o ER R ERR

1 4 OK o ERR ERR

1 5 OK o ERR ERR

1 7 OK o ERR ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

___

0 OK o ER R ERR

___

1 kHz(***.* o ERR) ERR

___

2 Hz(***.* o ERR) ERR

___

0 OK o ER R ERR

___

1 OK o ER R ERR

Accensione

RITORNO

Modo di attesa

(o tempo di av vio di 30 secondi )

*1 Per impostare il nome del proiettore, inviare i comandi nell'ordine PJN1, PJN2 e PJN3. *2 Quando “Selezione COMPUTER2” è impostato su “Uscita monitor”, è possibile ricevere un codice di

risposta “ERR”.

*3 Quando il comando successivo è inviato durante la ricerca ingressi, è possibile ricevere un codice di risposta

“ERR” e la ricerca ingressi è annullata.

*4 Quando “COMPUTER2” è selezionato nell'elenco INGRESSO, “Selezione COMPUTER2” non può essere

impostato su “Uscita monitor”.

*5 Il comando di ripristino del timer della lampada è disponibile solo in modalità standby.

-9

Funzionamento del proiettore utilizzando il Protocollo PJLink

Il proiettore è conforme al protocollo PJLinkTM standard classe 1. I comandi da utilizzare per controllare il proiettore con il protocollo PJLinkTM sono mostrati di seguito.

Controllo alimentazione

Interrogazione stato alimentazione

Interrogazione elenco ingressi Cambio ingresso

Interrogazione stato ingressi

AV Mute

Interrogazione stato AV Mute

Interrogazione lampada

Interrogazione condizione di errore

Interrogazione nome proiettore * N A M E _ ? Nome del Proiettore Interrogazione nome costruttore I N F 1 _ ? SHARP Interrogazione nome prodotto I N F 2 _ ? PG-D3550W/PG-D3050W/PG-D2870W Interrogazione altre informazioni I N F O _ ? Non utilizzata Interrogazione informazioni classe C L S S _ ? 1

CONTENUTO COMANDO

Disattivata P O W R _ 0 OK o ERR3 Attivata P O W R _ 1 OK o ERR3

COMPUTER1 I N P T _ 1 1 OK o ERR3 COMPUTER2 I N P T _ 1 2 OK o ERR3 HDMI I N P T _ 3 1 OK o ERR3 S-VIDEO I N P T _ 2 1 OK o ERR3 VIDEO I N P T _ 2 2 OK o ERR3

Disattivata A V M T _ 3 0 OK o ERR3 Attivata A V M T _ 3 1 OK o ERR3

COMANDO RITORNO

P O W R _ ? 0: Modo di attesa

1: Accensione 2: Attesa (Fase di Raffreddamento) 3: Accensione (Riscaldamento)

I N S T _ ? 11 12 21 22 31

I N P T _ ? 11: COMPUTER1

12: COMPUTER2 31: HDMI 21: S-VIDEO 22: VIDEO o ERR3

A V M T _ ? 30: Disattivata

31: Attivata o ERR3

L A M P _ ? 1° numero: tempo di utilizzo lampada (ore)

2° numero: 0: Lampada spenta 1: Lampada accesa

E R S T _ ? 1° byte: stato errore ventola

2° byte: stato errore lampada 3° byte: stato errore temperatura 4° byte: stato coperchio aperto 5° byte: non utilizzato, ritorno 0 6° byte: altro stato errore 0: Nessun rilevamento errore 1: ATTENZIONE 2: Rilevamento errore

* È possibile impostare “Projector Name” a “Effettuazione delle impostazioni generali per la rete (Network –

General)” a pagina

20.

Autenticazione PJLink La password da utilizzare per PJLink Security)” (pagina

Compatibilità con PJLink

è la stessa impostata in “Impostazione della sicurezza (Network –

19). Durante il funzionamento senza autenticazione, non impostare la password.

: Questo prodotto è conforme allo standard PJLink Classe 1 e sono adottati tutti i comandi Classe 1. Si conferma che questo prodotto è conforme alla versione 1.00 delle speciﬁ che dello standard PJLink. Per ulteriori informazioni, visitare “http://pjlink.jbmia.or.jp/english/”.

-10

Impostazione dell'ambiente di rete del proiettore

Questa sezione descrive la procedura di base per l'uso del proiettore tramite la rete. Se la rete è già realizzata, potrebbe essere necessario cambiare le impostazioni di rete del proiettore. Si prega di consultare il vostro amministratore di rete per l'assistenza con queste impostazioni. È possibile eseguire le impostazioni di rete sia sul proiettore che sul computer. A seguito si descrive la procedura per eseguire le impostazioni sul computer.

Impostazioni di rete sul computer

1. Collegamento del proiettore ad un computer

Collegare un cavo LAN (Categoria 5, di tipo incrociato) tra il computer e il proiettore.

Cavo LAN

(disponibile in commercio)

Pagina 12

2. Impostazione di un indirizzo IP per il computer

Regolare le impostazioni IP del computer per abilitare le comunicazioni one-to-one con il proiettore.

Cambiare temporaneamente l'indirizzo IP del computer.

Pagine 13, 14

3. Impostazione di un collegamento di rete per il proiettore

Regolare le impostazioni di rete del proiettore per conformarsi alla vostra rete.

Utilizzare Internet Explorer (versione 6.0 o superiore) per effettuare le varie impostazioni del proiettore.

Pagine 15, 16

•

Microsoft®, Windows® e Windows Vista® sono marchi depositati della Microsoft Corporation, negli Stati Uniti e/o in altre nazioni.

•

PJLink è un marchio registrato o marchio applicabile valid in Giappone, negli Stati Uniti, Canada, l'UE, Cina e/o in altri paesi/regioni. Tutti gli altri nomi di società o prodotti sono marchi o marchi depositati delle compagnie proprietarie.

•

-11

Impostazione dell'ambiente di rete del proiettore

Collegamento del proiettore ad un computer

Istituzione di un collegamento punto a punto dal proiettore ad un computer. Utilizzando un cavo LAN disponibile in commercio (cavo UTP, Categoria 5, tipo incrociato) è possibile conﬁ gurare il proiettore tramite il computer.

Scollegare il cavo LAN del

computer dalla rete esistente.

Collegare un cavo LAN disponibile

in commercio (cavo UTP, Categoria 5, tipo incrociato) al terminale LAN del proiettore, e collegare l'altra estremità del cavo al terminale LAN del computer.

Un cavo LAN viene

collegato alla rete

Inserire il cavo di alimentazione

nella presa CA del proiettore.

Accendere il computer.

Informazioni

Confermare che la spia LINK LED sul retro del proiettore si illumini. Se la spia LINK LED non si illumina, controllate quanto segue:

•

Il cavo LAN è collegato correttamente.

•

Gli interruttori di accensione di entrambi il proiettore e il computer sono accesi.

Cavo LAN

(tipo incrociato, disponibile in commercio)

(Acceso)

Questo completa il collegamento. Procedere ora a paragrafo “2. Impostazione di un indirizzo IP per il computer”.

-12

Impostazione dell'ambiente di rete del proiettore

Impostazione di un

indirizzo IP per il computer

Nel seguito si descrive come eseguire le impostazioni con Windows Vista®.

Accedete alla rete utilizzando

l'account di amministratore per il computer.

Cliccare “start”, e quindi cliccare

“Control Panel” (Pannello di controllo).

Cliccare “View network status and

tasks” (Visualizza stato rete e attività) in “Network and Internet” (Rete e internet), e poi cliccare “View status” (Visualizza stato) nella nuova ﬁ nestra.

•

Questo manuale usa esempi per spiegare le operazioni in Category View (visualizzazione per categorie). Se state utilizzando Classic View (visualizzazione classica), fare doppio click su “Network and Sharing Center” (Centro connessioni di rete e condivisione).

121

XXXXXXXXX

Cliccare “Properties” (Proprietà).

•

Quando il display di controllo dell'account utente è visualizzato, cliccare “Continue” (Continua).

-13

Impostazione dell'ambiente di rete del proiettore

Cliccare “Internet Protocol

Version 4 (TCP/IPv4)” (Protocollo Internet Versione 4 (TCP/IPv4)), e quindi cliccare il tasto “Properties” (Proprietà).

121

Confermare o cambiare un indirizzo

IP per l'impostazione del computer.

1 Confermare e annotare “IP address”

(Indirizzo IP) corrente, “Subnet mask” (Maschera di sottorete) e “Default gateway” (Gateway predeﬁ nito).

Annotare “IP address” (Indirizzo IP) corrente, “Subnet mask” (Maschera di sottorete) e “Default gateway” (Gateway predeﬁ nito) poiché verrà richiesto di eseguire il ripristino in un secondo momento.

2 Eseguire le impostazioni temporanee come

descritto di seguito:

IP address: 192.168.150.3 Subnet mask: 255.255.255.0 Default gateway: (Non immettere

alcun valore.)

Nota

•

Le impostazioni default di fabbrica del proiettore sono le seguenti: Cliente DHCP: OFF IP address: 192.168.150.2 Subnet mask: 255.255.255.0 Default gateway: 0.0.0.0

Dopo l'impostazione, cliccare il

tasto “OK”, e quindi riavviare il computer.

Dopo la conferma o l'impostazione, procedere al paragrafo “3. Impostazione di un collegamento di rete per il proiettore”.

-14

Impostazione dell'ambiente di rete del proiettore

Impostazione di un collegamento di rete per il proiettore

Le impostazioni per tali voci, come l'indirizzo IP del proiettore e la subnet mask, sono compatibili con la rete esistente. Impostare ciascuna voce sul proiettore come segue. (Vedere pagina 55 del manuale di istruzioni del proiettore per le impostazioni.) Cliente DHCP: Disattivata Indirizzo IP: 192.168.150.002 Masc. subnet: 255.255.255.000

Avviare Internet Explorer (versione

6.0 o superiore) sul computer, e immettere “http://192.168.150.2/” in “Address” (Indirizzo), e quindi premere il tasto “Enter”.

Se ancora non sono stati

impostati un nome utente e una password, cliccare solo il tasto “OK”.

Se sono già stati impostati un nome utente e

•

una password, immettere il nome utente e la password, e quindi cliccare il tasto “OK”. Se il nome utente e la password vengono

•

immessi in modo errato per tre volte, verrà visualizzato un messaggio di errore. Se si usa Internet Explorer 7 o superiore, è

•

possibile che venga visualizzata una diversa schermata di installazione. Se ciò accade, effettuare le opportune modiﬁ che alla schermata di installazione.

Quando appare lo schermo come

viene mostrato alla destra, cliccare “TCP/IP”.

-15

Impostazione dell'ambiente di rete del proiettore

Appare lo schermo di impostazione

TCP/IP, predisporre le impostazioni di rete per il proiettore.

Voci Esempio di impostazione / Osservazioni

New password (Nuova password)

DHCP Client (Client DHCP)

IP Address (Indirizzo IP)

Subnet Mask (Maschera di sottorete)

Default Gateway (Gateway predeﬁ nito)

DNS server (Server DNS)

È possibile impostare la password per proteggere l'impostazione TCP/IP.

Selezionare “ON” o “OFF” per determinare l'utilizzo o meno del Client DHCP.

È possibile impostare questa voce quando “DHCP Client” è impostato su “OFF”. Impostazione iniziale di fabbrica:

192.168.150.2 Immettere un indirizzo IP appropriato per la rete.

È possibile impostare questa voce quando “DHCP Client” è impostato su “OFF”. Impostazione iniziale di fabbrica: 255.255.255.0 Impostare la subnet mask (maschera di sottorete) allo stesso modo come quella del computer e apparecchiatura sulla rete.

È possibile impostare questa voce quando “DHCP Client” è impostato su “OFF”. Impostazione iniziale di fabbrica: 0.0.0.0 * Quando non è in uso, impostare a “0.0.0.0”.

Impostazione iniziale di fabbrica: 0.0.0.0 * Quando non è in uso, impostare a “0.0.0.0”.

Nota

Confermare il segmento di rete esistente

• (gruppo indirizzo IP) per evitare l'impostazione di un indirizzo IP che duplichi gli indirizzi IP di altre apparecchiature di rete o computer. Se “192.168.150.2” non è utilizzato nella rete avente un indirizzo IP di “192.168.150.XXX”, non dovete cambiate l'indirizzo IP del proiettore. Per maggiori dettagli riguardo ciascuna impostazione,

• consultare il vostro amministratore di rete.

Cliccare il tasto “Apply” (Applica).

Appaiono i valori impostati.

Confermare che i valori sono stati impostati correttamente, e quindi cliccare il tasto “Conﬁ rm” (Conferma).

•

Chiudere il browser.

•

Questo completa le impostazioni di rete.

•

Dopo l'impostazione delle voci, attendere per circa 15 secondi e quindi accedere di nuovo.

•

Cambiare l'indirizzo IP del computer di impostazione all'indirizzo originario, che avrete annotato al passaggio 6-1 a pagina

14, quindi collegare il computer e il proiettore alla rete.

-16

Controllo del proiettore tramite rete LAN

Una volta collegato il proiettore alla rete, inserire “IP address” (Indirizzo IP) del proiettore in “Address” (Indirizzo) in Internet Explorer (versione 6.0 o successiva) utilizzando un computer sulla rete per aprire uno schermo di impostazione che consente di controllare il proiettore tramite una rete.

Controllo del proiettore usando Internet Explorer

Completare le connessioni all'apparecchiatura esterna prima dell'avvio dell'operazione. (Vedere alle pagine 21- 25 del manuale di istruzioni del proiettore.) Completare il collegamento del cavo CA. (Vedere a pagina 25 del manuale di istruzioni del proiettore.)

Nota

Quando si collega il proiettore alla rete LAN,

• utilizzare un cavo LAN disponibile in commercio (cavo UTP, Categoria 5, tipo incrociato). Quando si collega il proiettore ad un hub, usare un cavo passante diretto.

Avviare Internet Explorer sul

computer.

Immettere “http://” seguito

dall'indirizzo IP del proiettore impostato tramite la procedura riportata a pagina “/” in “Address” (Indirizzo), e quindi premere il tasto “Enter”.

Quando “DHCP Client” (Client DHCP) è

• impostato su “OFF” sul proiettore, l'indirizzo IP è

192.168.150.2. Se non avevate cambiato l'indirizzo IP nel paragrafo “3. Impostazione di

un collegamento di rete per il proiettore”

(pagine

15-16), immettere “http://192.168.150.2/”.

Appare uno schermo per il

controllo del proiettore, predisporre per l'esecuzione delle varie condizioni di stato, controllo, e impostazioni.

16, seguito da

-17

Controllo del proiettore tramite rete LAN

Conferma dello stato del proiettore

Su questo schermo, potete confermare lo stato del proiettore. È possibile confermare le seguenti voci:

MAC Address (Indirizzo MAC)

• Power (Alimentazione)

• Condition (Condizione)

• Lamp Timer (Timer della lampada)

• Lamp Life (Durata della lampada)

• Input (Ingresso)

• Signal Info (Informazioni segnale)

• Serial Number (Numero di serie)

•

Nota

•

Se cliccate il tasto “Refresh” (Aggiornamento) prima che venga visualizzato completamente lo schermo, apparirà un messaggio di errore (“Server Busy Error” (Errore di server occupato)). Attendere per un momento e quindi azionare di nuovo.

•

Per maggiori dettagli riguardo a ciascuna voce, riferirsi al manuale di istruzioni del proiettore.

(Status)

Controllo del proiettore

(Control)

Su questo schermo, potete eseguire il controllo del proiettore. È possibile controllare le seguenti voci:

Power (Alimentazione)

• Input Select (Selezione ingresso

• Audio Input (Ingresso audio)

• Volume

• AV Mute (Silenziamento AV)

•

Nota

•

Questa pagina non è disponibile mentre il proiettore è in fase di riscaldamento.

•

Mentre il proiettore è nel modo di attesa, è possibile controllare solamente “Power ON” (Accensione).

•

Per maggiori dettagli riguardo ciascuna voce, riferirsi al manuale di istruzioni del proiettore.

azionare di

-18

Controllo del proiettore tramite rete LAN

Impostazione e regolazione del proiettore

Esempio: Visualizzazione dello schermo “Picture”

Su questo schermo, potete effettuare le impostazioni o regolazioni del proiettore. È possibile impostare o regolare le seguenti voci:

Picture Mode

• (Mod. Immagine) CLR Temp (Temp Col)

• BrilliantColor

• Film Mode (Modo Film)

• DNR

• Eco+Quiet (Eco+Sil.)

• Resolution Setting

• (Impostazione risoluzione) Signal Type

• (Tipo di segnale) Dynamic Range

• (Gamma dinamica) Video System

• (Sistema Video) Video Setup (Impos. video)

• Resize (Ridimensiona)

• Overscan

• OSD Display (Vis. OSD)

• Background (Fondo)

• Setup Guide

• (Guida installaz.) Projection Mode

• (Modo proiezione)

Nota

•

• proiettore è in fase di riscaldamento. Per maggiori dettagli riguardo a ciascuna voce,

• riferirsi al manuale di istruzioni del proiettore.

(Settings & Adjustments)

(Immagine) per COMPUTER1

Wall Color

• (Colore parete) OSD Language

• (Lingua sullo schermo) Auto Sync (Sinc. auto.)

• Auto Power Off

• (Spegn. Automatico) Auto Restart

• (Avvio Internal Speaker

• (Altoparlante interno) RS-232C Speed

• (Velocità RS-232C) Fan Mode

• (Modalità ventola) Quick Start Menu

• (Menu di scelta rapida) COMPUTER2 Select

• (Selezione COMPUTER2) DLP® Link

• DLP® LinkTM Invert

• (Inverti DLP® LinkTM) All Reset

• (Reattiva tutto)

automatico)

Impostazione della sicurezza

(Network – Security)

Su questo schermo, potete effettuare le impostazioni relative alla sicurezza.

Voci Descrizione

User Name (Nome utente)

Password Impostazione della password per la

Accept IP Address (Indirizzo IP accettato)

All IP Addresses (Tutti gli indirizzi IP)

From only speciﬁ c IP addresses (Solo da indirizzi IP speciﬁ cati)

Nota

•

“User Name” (nome utente) e “Password” possono avere ﬁ no a 8 caratteri.

•

Potete immettere i caratteri riportati di seguito: a-z, A-Z, 0-9, -, _

Impostazione del nome utente per la protezione di sicurezza.

protezione di sicurezza. È possibile impostare ﬁ no a tre indirizzi

IP che consentono la connessione al proiettore.

Non è impostata nessuna limitazione agli indirizzi IP che connettono al proiettore.

Come miglioramento della sicurezza, può essere attribuito al proiettore un solo indirizzo IP impostato tramite “Addres s 1-3”.

-19

Controllo del proiettore tramite rete LAN

Effettuazione delle impostazioni generali per la rete

Su questo schermo, potete eseguire le impostazioni generali relative alla rete.

Voci Descrizione

Projector Name (Nome del proiettore)

Auto Logout Time (Tempo di sconnessione automatico)

Data Port (Porta dati)

Search Port (Porta di ricerca)

Impostazione del nome del proiettore.

Impostazione dell'intervallo di tempo in unità di 1 minuto (da 1 a 65535 minuti), nel quale il proiettore verrà automaticamente disconnesso dalla rete. Se il valore impostato è 0, la funzione Auto Logout (Sconnessione automatica) è disabilitata.

Impostazione del numero della porta TCP usata quando si scambiano dati con il proiettore (da 1025 a 65535).

Impostazione del numero di porta usata quando si esegue la ricerca per il proiettore (da 1025 a 65535).

(Network – General)

Impostazione per la spedizione di E-mail quando si veriﬁ ca un errore

(Mail – Originator Settings)

Su questo schermo, potete effettuare le impostazioni per la spedizione di e-mail per inviare un rapporto quando il proiettore ha generato un errore.

Voci Esempio di impostazione / Osservazioni

SMTP Server (Server SMTP)

Originator Email Address (Indirizzo Email di origine)

Originator Name (Nome di origine)

Impostazione di un indirizzo server SMTP per la trasmissione di e-mail. es.1: 192.168.150.253 es.2: smtp123.sharp.co.jp * Quando si usa un nome di dominio,

eseguire le impostazioni per il server DNS.

Impostazione dell'indirizzo e-mail del proiettore. L'indirizzo e-mail qui impostato diviene l'indirizzo E-mail di origine.

Impostazione del nome del mittente. Il nome impostato qui appare nella colonna “Originator Name” del corpo del messaggio.

Dopo aver cliccato il tasto “Apply” (Applica), appaiono i valori impostati. Confermare che i valori siano stati impostati correttamente, e quindi cliccare il tasto “Conﬁ rm” (Conferma).

Nota

•

Dopo l'impostazione delle voci, attendere per circa 15 secondi e quindi accedere di nuovo.

•

Il nome del proiettore può avere ﬁ no a 12 caratteri.

•

Potete immettere i caratteri riportati di seguito: A-Z, 0-9, -, _, (,), spazio (Quando vengono immessi i caratteri “a-z”, essi vengono convertiti automaticamente a “A-Z”.)

-20

Nota

Il server SMTP, l'indirizzo E-mail e il nome di

• origine possono avere ﬁ no a 64 caratteri.

•

Potete immettere i caratteri riportati di seguito: Server SMTP e Indirizzo E-mail di origine: a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^, {, |, }, ~, _, ', ., @, ` (È possibile inserire “@” una sola volta per “Originator E-mail Address” (Indirizzo E-mail di origine).) Nome di origine : a-z, A-Z, 0-9, -, _, (, ), spazio Se le impostazioni di “3. Impostazione di un

• collegamento di rete per il proiettore” alle pagine

15 e 16

non sono eseguite correttamente,

il messaggio di posta elettronica non verrà inviato.

Controllo del proiettore tramite rete LAN

Voci degli errori di impostazione e indirizzi di destinazione ai quali deve essere inviata la E-mail quando si veriﬁ ca un errore

(Mail – Recipient Settings)

Su questo schermo, potete immettere le destinazioni e-mail alle quali inviare le e-mail di notiﬁ cazione degli errori (voci di errori).

Voci Descrizione

E-mail Address (Indirizzo E-mail)

Error Mail (Lamp, Temp, Fan, Cover) (Mail di errore (lampada, temperatura, ventilatore, coperchio))

Test (Prova) Invia la e-mail di prova. Questo vi

Imposta gli indirizzi ai quali viene inviata la e-mail di notiﬁ cazione degli errori. Potete impostare ﬁ no a cinque indirizzi.

Viene inviata la e-mail di errore sulle voci di errore spuntate nelle loro caselle di controllo.

consente di confermare che le impostazioni per la trasmissione e-mail sono state impostate correttamente.

Impostazione delle voci di errore e dell'URL da visualizzare al veriﬁ carsi di un errore

& Support – Access URL)

Su questa schermata è possibile impostare l'URL e le voci di errore da visualizzare quando il proiettore ha generato un errore.

Voci Descrizione

Access URL accesso)

Condition (Always, Lamp, Temp, Fan, Cover) (Condizione (Sempre, lampada, temperatura, ventilatore, coperchio))

Test (Prova )

Esempio di display al veriﬁ carsi di un errore

(URL di

Impostate l'URL da visualizzare al veriﬁ carsi di un errore. È possibile impostare un massimo di cinque indirizzi.

L'URL viene visualizzato al veriﬁ carsi di un errore selezionato nelle caselle.

Il sito URL impostato viene visualizzato per una prova. Questo consente di confermare che il sito URL venga visualizzato in modo corretto.

(Service

Nota

•

L'indirizzo E-mail può avere ﬁ no a 64 caratteri.

•

Potete immettere i caratteri riportati di seguito: a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^, {, |, },

, _, ', ., @, ` (Potete immettere “@” solo una volta.) Per maggiori dettagli riguardo le voci di errore,

• riferirsi al manuale di istruzioni del proiettore.

-21

Ripristino del timer della lampada del proiettore attraverso la rete LAN

Quando il proiettore è collegato a una rete, è possibile utilizzare il programma di comunicazione per inviare il comando di azzermanento timer dell'indicatore luminoso”. L'esempio sotto utilizza Windows® XP come sistema operativo. Se si usa Windows Vista®, conviene utilizzare un altro programma di comunicazione riferendosi ai seguenti passaggi, poichè in Windows Vista® non è installato HyperTerminal.

Cliccare “Start” (avvio) – “All Programs”

(tutti i programmi) – “Accessories” (accessori) – “Communications” (comunicazioni) – “HyperTerminal”.

Se HyperTerminal non è installato sul vostro

• computer, si prega di fare riferimento al manuale di istruzioni. A seconda delle impostazioni del vostro

• computer, potrebbe essere necessario inserire il preﬁ sso ed altri dettagli. Inserire le

informazioni come richiesto.

Inserire un nome alla voce “Name”

(nome) e fare clic su “OK”.

Nel caso in cui venga richiesto il

preﬁ sso, inserirlo alla voce “Area code” (preﬁ sso). Dal menu a discesa “Connect using” (connessione tramite), selezionare “TCP/IP (Winsock)” e fare clic su “OK”.

Inserire l'indirizzo IP del proiettore

alla voce “Host address” (indirizzo dell'host) (vedere “TCP/IP” nel menu “Rete” del proiettore) ed inserire la porta dei dati del proiettore alla voce “Port number” (numero di porta) (“10002” è l'impostazione di fabbrica) quindi fare clic su “OK”.

-22

Selezionare

Selezionare “TCP/IP (Winsock)”

“TCP/IP (Winsock)”

Ripristino del timer della lampada del proiettore attraverso la rete LAN

Cliccare “Properties” (proprietà)

nel menu “File” (ﬁ le).

Fare clic sulla scheda “Settings”

(impostazioni) quindi fare clic su “ASCII Setup” (installazione ASCII).

Selezionare le caselle di controllo a ﬁ anco

di “Send line ends with line feeds” (inviare caratteri di ﬁ ne riga con avanzamento di riga), “Echo typed characters locally” (utilizzare eco sui caratteri inseriti in locale), and “Append line feeds to incoming line ends” (aggiungere caratteri di ﬁ ne riga in entrata) quindi fare clic su “OK”.

Viene visualizzata la ﬁ nestra delle proprietà

• LAMPRESET, fare clic su “OK”.

Se sono impostati un nome utente

ed una password per il proiettore, inserire nome utente e password.

Inviare il comando di ripristino

della lampada “LPRE0001”.

Questo comando può essere inviato solo

• quando il proiettore si trova in modalità standby. La ricezione del segnale “OK” indica che la

• lampada è stata ripristinata con successo.

avanzamenti di riga ai

Chiude re HyperTerm inal.

-23

Localizzazione dei guasti

Non è possibile stabilire la comunicazione con il proiettore

Quando si collega il proiettore utilizzando la connessione seriale

? Controllare che il terminale RS-232C del proiettore e un computer o il controller disponibile in

commercio, siano collegati correttamente.

? Controllare che il cavo RS-232C sia un cavo incrociato. ? Controllare che l'impostazione della porta RS-232C per il proiettore corrisponde

all'impostazione per il computer o il controller disponibile in commercio.

Quando si collega il proiettore ad un computer utilizzando la connessione di rete (LAN)

? Controllare che il connettore del cavo sia stabilmente inserito nel terminale LAN del proiettore.

Controllare che il cavo sia inserito stabilmente in una porta LAN per un computer o un dispositivo

di rete come ad esempio un hub.

? Controllare che il cavo LAN sia un cavo di Categoria 5. ? Controllare che il cavo LAN sia un cavo incrociato, quando si collega direttamente il proiettore

ad un computer.

? Controllare che il cavo LAN sia un cavo passante diretto, quando si collega il proiettore con

un dispositivo di rete come ad esempio un hub.

? Controllare che l'alimentazione sia accesa per il dispositivo di rete, come ad esempio un hub

tra il proiettore e un computer.

? Se tutte le misure suddette falliscono, riavviare la funzione Rete utilizzando “Rete” - “Riavvia

rete”. (Vedere pagina

Controllare le impostazioni di rete per il computer e il proiettore

? Controllare le seguenti impostazioni di rete per il proiettore.

IP Address (Indirizzo IP)

• Controllare che l'indirizzo IP per il proiettore non sia duplicato sulla rete. Subnet Mask (Maschera di sottorete)

• Quando l'impostazione gateway per il proiettore è “0.0.0.0” (Non utilizzata), oppure l'impostazione gateway per il proiettore e l'impostazione gateway di default per il computer sono uguali:

•

Le subnet mask per il proiettore e il computer devono essere le stesse.

•

Le parti di indirizzo IP visualizzate nella maschera di sottorete per il proiettore ed il computer dovrebbero essere identiche. (Esempio) Quando l'indirizzo IP è “192.168.150.2” e la subnet mask è “255.255.255.0” per il proiettore, l'indirizzo IP per il computer deve essere “192.168.150.X” (X=3-254) e la subnet mask deve essere “255.255.255.0”.

Gateway

• Quando l'impostazione gateway per il proiettore è “0.0.0.0” (Non utilizzata), oppure l'impostazione gateway per il proiettore e l'impostazione gateway di default per il computer sono uguali:

•

Le subnet mask per il proiettore e il computer devono essere le stesse. Le parti di indirizzo IP visualizzate nella maschera di sottorete per il proiettore ed il computer

•

dovrebbero essere identiche. (Esempio) Quando l'indirizzo IP è “192.168.150.2” e la subnet mask è “255.255.255.0” per il proiettore, l'indirizzo IP per il computer deve essere “192.168.150.X” (X=3-254) e la subnet mask deve essere “255.255.255.0”.

55 del Manuale di Istruzioni del proiettore.)

-24

Nota

•

Quando “DHCP Client” (Client DHCP) è impostato su “OFF” sul proiettore: IP address (Indirizzo IP): 192.168.150.2 Subnet mask (Maschera di sottorete): 255.255.255.0 Gateway address (Indirizzo Gateway): 0.0.0.0 (Non utilizzato) Per le impostazioni di rete per il proiettore, riferirsi a pagina

•

15.

Localizzazione dei guasti

? Effettuare i seguenti passi per il controllo delle impostazioni di rete del computer.

1. Aprire un prompt di comando.

•

In caso di Windows “Accessories” (Accessori) ➔ “Command Prompt” (Prompt dei comandi). In caso di Windows

•

(Tutti i programmi) ➔ “Accessories” (Accessori) ➔ “Command Prompt” (Prompt dei comandi).

2. Dopo il lancio del prompt di comando, introdurre il comando “ipconﬁ g”, e premere il tasto “Enter”.

Nota

La comunicazione potrebbe non essere stabilita anche dopo l'esecuzione delle impostazioni

• di rete per il computer. In tali casi, riavviare il vostro computer.

C:\>ipconﬁ g

2000: cliccare nell'ordine “start” ➔ “Programs” (Programmi) ➔

XP, Windows Vista®: cliccare nell'ordine “start” ➔ “All programs”

Nota

•

Esempi d'uso di ipconﬁ g C:\>ipconﬁ g /? visualizza come usare “ipconﬁ g.exe”. C:\>ipconﬁ g

visualizza l'impostazione dell'indirizzo IP, subnet mask e default gateway.

C:\>ipconﬁ g /all visualizza tutte le informazioni relative a TCP/IP.

3. Per ritornare allo schermo di Windows®, introdurre “exit” e premere il tasto “Enter”.

-25

Localizzazione dei guasti

? Controllare se il protocollo “TCP/IP” stia funzionando correttamente, utilizzando il comando

“PING”. Inoltre, controllare se è impostato un indirizzo IP.

1. Aprire un prompt di comando. Nel caso di Windows

• “Accessories” (Accessori) ➔ “Command Prompt” (Prompt dei comandi).

•

Nel caso di Windows (Tutti i programmi) ➔ “Accessories” (Accessori) ➔ “Command Prompt” (Prompt dei comandi).

2. Dopo il lancio del prompt di comando, introdurre il comando “PING”. Esempio di introduzione C:\>ping XXX.XXX.XXX.XXX “XXX.XXX.XXX.XXX” deve essere introdotto con un indirizzo IP per essere connessi a,

come ad esempio il proiettore.

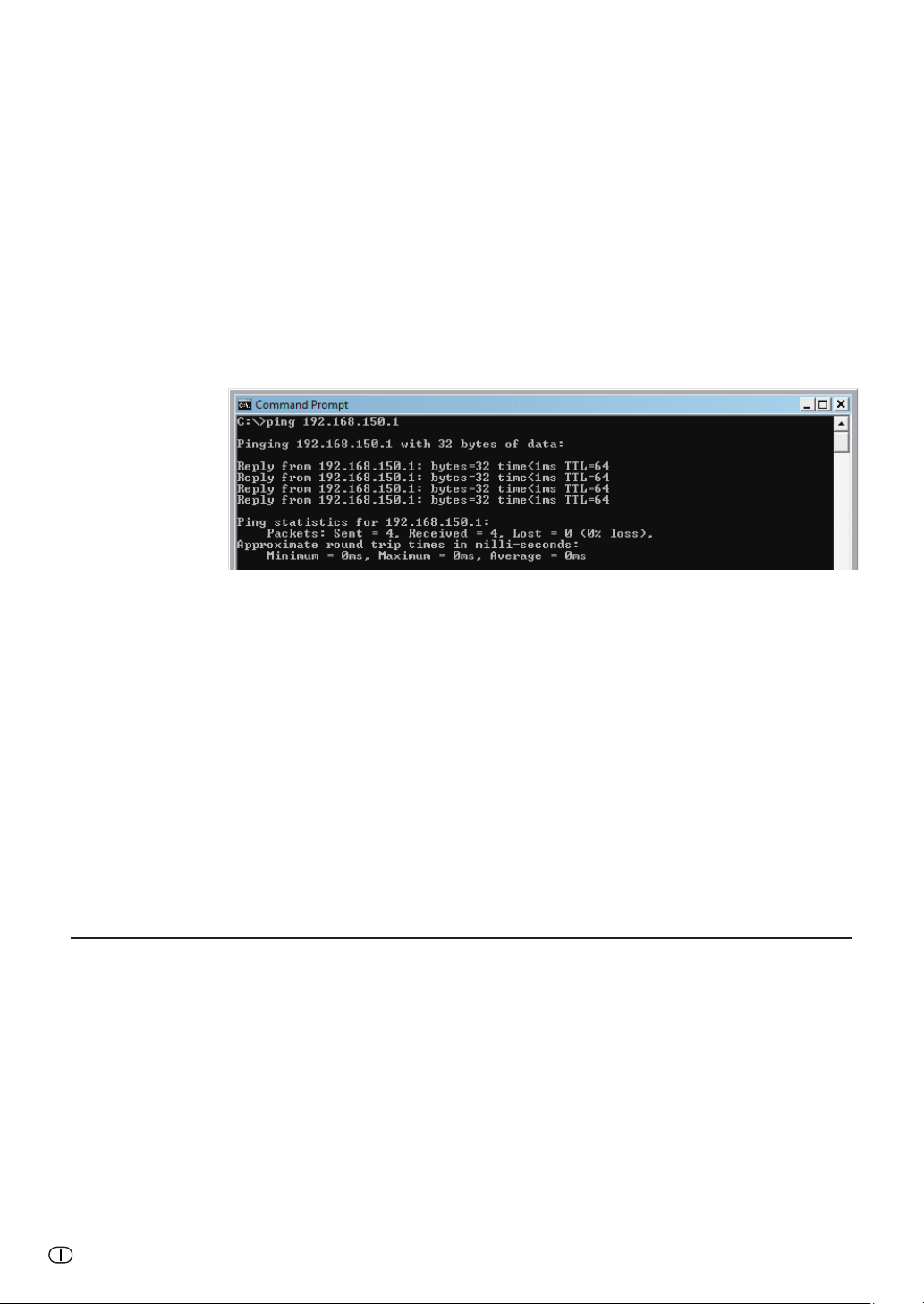

3. Quando si connette normalmente, il display sarà come mostrato di seguito. (Lo schermo potrebbe essere leggermente differente a seconda del tipo di OS.) <Esempio> quando l'indirizzo IP connesso è “192.168.150.1”

2000: cliccare nell'ordine “start” ➔ “Programs” (Programmi) ➔

XP, Windows Vista®: cliccare nell'ordine “start” ➔ “All programs”

4. Quando non può essere inviato un comando, verrà visualizzato “Request time out” (Tempo richiesta superato).

Controllare di nuovo l'impostazione di rete. Se la comunicazione ancora non può essere stabilita correttamente, contattare il vostro

amministratore di rete.

5. Per ritornare allo schermo di Windows

? Nel caso sia impossibile connettere il proiettore, nonostante il comando “PING” sia marcato:

1. Se sul proiettore è stato impostato “Accept IP Adress” (Indirizzo IP accettato), impostare l'indirizzo IP del PC da connettere.

Se sul PC è installato un software di protezione, o è stato installato un ﬁ rewall per il sistema network, potrebbe essere impossibile effettuare la connessione. Consultare l'amministratore del sistema se, ad esempio, si desiderano modiﬁ care le impostazioni per consentire l'uso della porta TCP impostata come porta dati.

Se nessuna delle due voci sopra rappresenta il caso in questione, modiﬁ care le impostazioni della porta dati.

, introdurre “exit” e quindi premere il tasto “Enter”.

Non è possibile eseguire una connessione perché avete dimenticato il vostro nome utente o la vostra password.

? Inizializzare le impostazioni. (Vedere pagina 55 del manuale d'istruzioni del proiettore). ? Dopo l'inizializzazione, eseguire di nuovo l'impostazione.

-26
