PROJETOR DE DADOS

Introdução

MODELO

PG-D3550W PG-D3050W PG-D2870W

MANUAL DE OPERAÇÃO

Início Fácil

Conﬁ guração

Conexões

Operações

Básicas

PG-D3550W/PG-D3050W

Recursos

úteis

Apêndice

IMPORTANT

• Para ajudá-lo a notificar a perda ou roubo do seu projetor, anote o Modelo e Número de Série, localizado na base do projetor, e guarde esta informação.

• Antes de desfazer-se da embalagem (reciclável), verifique com cuidado o conteúdo da mesma, a fim de se assegurar que você recebeu todos os itens acessórios, conforme descrito em “Acessórios fornecidos”, na página

11.

Modelo.:

N° de Série:

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is ﬁ tted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked of the plug, must be used. Always reﬁ t the fuse cover after replacing the fuse. Never use the plug without the fuse cover ﬁ tted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and ﬁ t an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To ﬁ t an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

The wire which is coloured green-and-yellow must be connected to the terminal in the

The wire which is coloured blue must be connected to the terminal which is marked

The wire which is coloured brown must be connected to the terminal which is marked

or and of the same rating as above, which is also indicated on the pin face

Green-and-yellow : Earth Blue : Neutral Brown : Live

plug which is marked by the letter E or by the safety earth symbol or green-and-yellow.

with the letter N or coloured black.

with the letter L or coloured red.

or coloured green

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

Representante autorizado responsável para o Mercado Comum da União Europeia

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

SOMENTE UNIÃO EUROPÉIA

iii

The supplied CD-ROM contains operation instructions in English, German, French, Spanish, Italian, Dutch, Swedish and Portuguese. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Schwedisch und Portugiesisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, espagnol, italien, néerlandais, suédois et portugais. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, español, italiano, holandés, sueco y portugués. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, spagnolo, italiano, olandese, svedese e portoghese. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Spaans, Italiaans, Nederlands, Zweeds en Portugees. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, spanska, italienska, holländska, svenska och portugisiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Espanhol, Italiano, Holandês, Sueco e Português. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Antes de utilizar este projetor, leia atentamente este Manual de Operação.

Introdução

ATENÇÃO:

Fonte de iluminação intensa. Não olhe direta nem fixamente o feixe de luz. Tenha muito cuidado com crianças, não permitindo que olhem ﬁ xamente o feixe de luz.

Para reduzir riscos de incêndios ou choques elétricos,

PORTUGUÊS

não exponha este aparelho à chuva ou umidade.

O símbolo do raio com a extremidade em

CUIDADO

RISCO DE CHOQUE ELÉTRICO.

NÃO RETIRE OS PARAFUSOS, EXCETO

AQUELES DEVIDAMENTE ESPECIFICADOS

PARA MANUSEIO PELO USUÁRIO.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUES ELÉTRICOS, NÃO RETIRE A TAMPA. NÃO HÁ PEÇAS QUE POSSAM SER CONSERTADAS PELO USUÁRIO NA PARTE INTERNA, EXCETO A LÂMPADA. ENCAMINHE OS CONSERTOS

A UM POSTO DE ASSISTÊNCIA TÉCNICA QUALIFICADA.

forma de flecha dentro de um triângulo equilátero destina-se a alertar o usuário sobre a presença de “voltagens perigosas” e sem isolamento dentro do produto, que podem ser de magnitude suficiente para constituir perigo de choque elétrico para pessoas.

O ponto de exclamação dentro de um triângulo equilátero destina-se a alertar o usuário sobre a existência de instruções de operação e manutenção (assistência técnica) importantes na literatura que acompanha o produto.

ATENÇÃO:

Este aparelho é um produto de classe A. Ele poderá causar interferências de rádio em ambientes residenciais, sobre as quais o usuário poderá ser requerido a tomar as devidas providências por conta própria.

AO DESCARTAR-SE DO PRODUTO

Este produto utiliza solda de estanho-chumbo e uma lâmpada contendo uma pequena quantidade de mercúrio. O descarte destes materiais pode ser regulamentado por considerações ambientais. Para informações quanto ao descarte ou reciclagem, recomenda-se contatar as

autoridades locais, a Associação das Indústrias Eletrônicas: www.eiae.org, a organização de reciclagem de lâmpadas www.lamprecycle.org, ou a Sharp no 1-800-BE-SHARP.

SOMENTE ESTADOS UNIDOS DA AMÉRICA

Cuidados em relação à troca da lâmpada

Este projetor utiliza uma lâmpada de mercúrio pressurizada. Um som alto pode indicar que a lâmpada

■

queimou. Queimas da lâmpada podem ser atribuídos a numerosas causas, tais como: choque excessivo, resfriamento impróprio, arranhões na superfície ou deterioração da lâmpada devido a um lapso no tempo de uso. O período de tempo até a queima da lâmpada pode variar muito dependendo da lâmpada em si e/ ou das condições e frequência de uso. É importante notar que a queima pode freqüentemente ser acompanhado de quebra da ampola.

■

Quando o indicator de reposição de lâmpada e o ícone na tela de exibição ﬁ carem iluminados, recomenda-se que a lâmpada seja substituída por uma nova imediatamente, mesmo que a lâmpada pareça estar operando normalmente.

■

Caso ocorra da lâmpada vir a quebrar-se, existe também a possibilidade de estilhaços de vidro se espalharem pelo interior do projetor. Em tais casos, recomenda-se contatar seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para assegurar operações seguras.

■

Caso ocorra da lâmpada vir a quebrar-se, pode ocorrer de estilhaços de vidro virem a se espalhar pelo interior módulo da lâmpada, ou do gás contido na lâmpada ﬂ uir para fora através das aberturas de ventilação. Devido ao fato que o gás nesta lâmpada contém mercúrio, procure ventilar bem o ambiente caso a lâmpada se quebre, e evite qualquer exposição ao gás liberado. Em caso de exposição ao gás, consulte um médico o mais rápido possível.

Atenção

Não remova o módulo da lâmpada do projetor logo após o uso. A lâmpada estará muito quente e

•

pode causar queimaduras ou ferimentos.

•

Antes de remover a lâmpada, espere pelo menos uma hora após ter desconectado o cabo de energia, para permitir o arrefecimento completo da lâmpada.

•

Não toque na superfície de vidro da lâmpada ou dentro do projetor.

•

Não afrouxe outros parafusos exceto os da tampa do módulo da lâmpada e os do módulo da lâmpada. Certiﬁque-se de zerar o cronômetro da lâmpada somente quando substituir a lâmpada. Se você

•

zerar o cronômetro da lâmpada e continuar a usar a mesma lâmpada, isto poderá fazer com que a lâmpada seja daniﬁcada ou exploda.

■

Troque a lâmpada cuidadosamente seguindo as instruções descritas nas páginas * Se você desejar, você pode ter sua lâmpada substituída no seu Revendedor Autorizado

ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

* Se a nova lâmpada não acender-se depois de ser trocada, leve seu projetor ao Revendedor Autorizado ou

o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para reparos.

60 a 62.

Como Consultar Este Manual de Operação

Dependendo do modelo, as especiﬁ cações podem diferir um pouco. Entretanto, pode-se

■

conectar e operar todos os modelos da mesma forma.

Neste manual de operação, as ilustrações e os conteúdos da tela estão simpliﬁ cados para uma

• melhor compreensão, e poderão diferir um pouco das telas reais. Os exemplos usados ao longo deste manual baseiam-se no modelo PG-D3550W/PG-D3050W.

Uso da Tela do Menu

Selecione o Menu d e Início Rápido, que reúne as funções usadas c om mais frequência, ou o Menu Completo, que permi te conﬁ gurações e ajustes avançados.

Teclas de ajuste (P/R/O/Q)

Tecla ENTER

Tec la ME NU

Introdução

Seleções do Menu (Menu Início Rápido)

Esta operação p ode também ser executad a usando as teclas no proje tor.•

Pressione MENU.

A tela do “Menu Iní cio Rápido” para o

• modo de entrada se lecionado é exibida.

Pressione P ou R para escolher

o item deseja do e então pressione ENTER.

Pressione P/R/O/Q para ajustar

o item escolhido e então pressione ENTER.

Informação

Para exibir as conﬁ gurações e ajustes avança dos,

• selecione “Acede r ao Menu Completo”. Pressione ENTER para exibir a tela do Me nu Completo. Se não quiser exi bir o Menu de Início Rápi do, deﬁ na

• “Aceder ao Menu Comp leto” - “AJ PRJ2” - “Menu Início Rápido” c omo “Desativar”. (Veja pági na

Informação

Nota

......Indica ressalvas para o uso do projetor.

.............

Indica informações adicionais para conﬁ guração e operação do projetor.

Iníc. Procura Entrada Resolução Reajustar Angulação Eco+Silen Idiomas (Language) Informações

SEL/AJU CONF FIM

52.)

Tecla ENTER

Teclas de ajuste (P/R/O/Q)

Tec la RE TUR N

Pressione RETURN para

• retornar à tela a nterior quando o menu e stiver exibido.

Tec la ME NU

Exemplo

Menu Início Rápido

1024×768 Normal

Desativar Português

Aceder ao Menu Completo…

Recursos

úteis

Teclas usadas nessa operação

Teclas usadas nesse passo

Menu na Tela

Para Consultas Futuras

Manutenção

P. 57

Solução de Problemas

PP. 65 e 66

Índice

P. 70

Conteúdo

Preparativos

Introdução

Como Consultar Este Manual de

Operação .............................................3

Conteúdo ................................................4

INFORMAÇÕES DE SEGURANÇA.........6

Como Acessar os Manuais de

Operação PDF ...................................10

Acessórios ............................................11

Nomes da Partes e Funções ................12

Vista Frontal ........................................... 12

Vista Superior ......................................... 12

Vista Traseira (Terminais) ......................... 13

Colocar as Pilhas .................................... 15

Intervalo Utilizável ................................... 15

Início Fácil

Início Fácil ............................................16

Conﬁ guração e Projeção ........................ 16

Conﬁ guração

Conﬁ guração do Projetor .....................18

Ajuste de Vídeo ...................................... 18

Conﬁ guração do Projetor ........................ 18

Conﬁ guração Padrão (Projeção Frontal) .. 18 Tamanho da Tela e Distância de

Projeção .............................................. 19

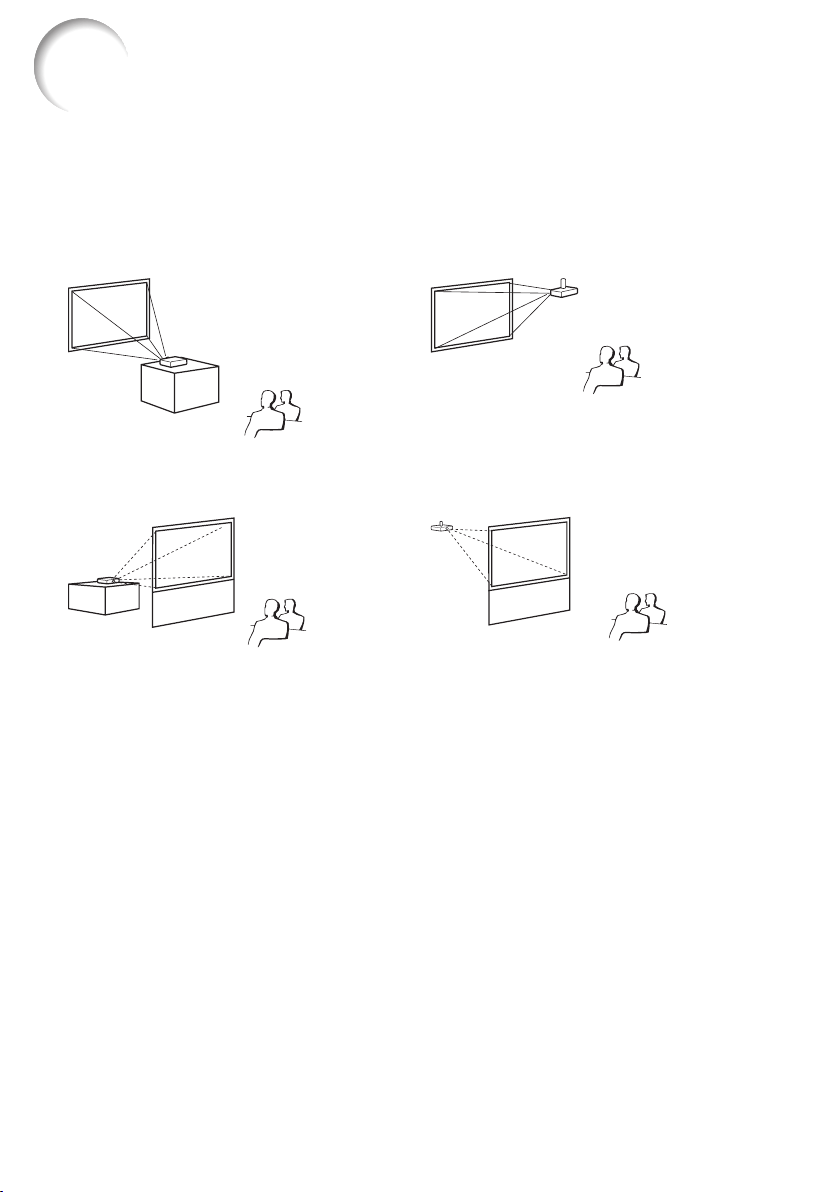

Modo Projeção ....................................... 20

Conﬁ guração de Montagem no Teto ....... 20

Conexões

Conectando o Projetor à Outro

Equipamento ......................................21

Controlar o Projetor com um

Computador .......................................24

Conectar o Cabo de Alimentação ........25

Uso

Operações Básicas

Ligar e Desligar o Projetor ....................26

Ligar o Projetor ....................................... 26

Desligar a Alimentação (Colocar o

Projetor no Modo Espera) .................... 26

Projeção de Imagem ............................27

Acerca do Guia de Conﬁ guração ............ 27

Ajustar a Imagem Projetada .................... 27

Correção da Distorção Trapezoidal ......... 29

Mudar o Modo de Entrada ..................... 30

Ajustar o Volume .................................... 30

Exibir a Tela Preta e Desligar o Som

Temporariamente ................................. 30

Modo Reajustar ...................................... 31

Recursos úteis

Operaçao com o Controle Remoto ......33

Exibição e Ajuste do Intervalo ................. 33

Mostrando o Indicador ........................... 33

Usando a Função Spot ........................... 33

Seleção do Modo Eco+Silen .................. 33

Sincronia Automática

(Ajuste de Sincronia Automática) .......... 34

Congelar uma Imagem em Movimento

Selecionar o Modo Imagem .................... 34

Exibição de uma Parte Ampliada da

Imagem ............................................... 34

Utilização do Controle Remoto como

Mouse sem Fio do Computador .......... 35

Itens do Menu ......................................36

Uso da Tela do Menu ...........................39

Seleções do Menu (Menu Início Rápido)

Menu Início Rápido ..................................40

Seleções do Menu (Menu Completo) ........40

Ajustes de Imagem (Menu “Imagem”)

Selecionar o Modo Imagem .................... 42

Ajustar a Imagem ................................... 43

Ajustar a Temperatura de Cor ................. 43

Ajuste de Cores ...................................... 43

Seleção do Modo Filme .......................... 44

Redução do Ruído da Imagem (DNR) ..... 44

Eco+Silen ............................................... 44

Ajuste de Sinal (Menu “SIN DE AJ.”) ....45

Ajuste da Imagem do Computador ......... 45

Ajuste de Resolução ............................... 45

Ajuste de Tipo de Sinal ........................... 45

Seleção da Amplitude Dinâmica ............. 45

Seleção EDID ......................................... 46

Ajuste do Sistema de Vídeo .................... 46

Deﬁ nição de Ajuste de Vídeo .................. 46

Veriﬁ cação do Sinal de Entrada .............. 46

Ajustar a Imagem Projetada

(Menu “AJ ECRÃ”) .............................47

Conﬁ gurar o Modo Reajustar .................. 47

Ajustar a Posição da Imagem ................. 47

Correção de Angulação .......................... 47

Conﬁ guração de Overscan ..................... 48

Conﬁ gurar o Menu na Tela ...................... 48

Legenda Fechada................................... 48

Selecionar a Imagem de Fundo .............. 49

Conﬁ gurar o Guia de Conﬁ guração ......... 49

Reverter/Inverter as Imagens Projetadas

Selecionar a Cor de Parede .................... 49

Selecionar o Idioma do Menu na Tela ..... 49

.... 34

... 39

....42

... 49

Ajustar a Função Projetor

(Menu “AJ PRJ1/2”) ...........................50

Sincronia Automática (Ajuste de Sincronia

Automática) ......................................... 50

Função Desligamento Automático .......... 50

Função Auto Re-Iniciar ........................... 50

Conﬁ guração do Alto-Falante ................. 50

Escolha da Velocidade de

Transmissão (RS-232C) ....................... 50

Ajuste do Modo da Ventoinha ................. 51

Função Bloqueio do Sistema .................. 51

Função Trava Tecla ................................. 52

Selecionando o Menu Início Rápido ........ 52

Selec. COMPUTER2 .............................. 52

Deﬁ nir a Operação do Botão FUNCTION

Modo ESPERA ....................................... 53

da áudio em ESPERA ........................ 53

DLP® LinkTM ............................................ 53

Inverter DLP

Voltando aos Ajustes-Padrão .................. 53

Veriﬁ car a Estado da Vida Útil

da Lâmpada ........................................ 53

LinkTM ............................... 53

... 53

Conﬁ guração do Ambiente de Rede

do Projetor (Menu “Rede”) .................54

Ajustar a Senha ...................................... 54

Ajuste do Cliente DHCP ......................... 55

Ajuste de TCP/IP .................................... 55

Retornar às Conﬁ gurações Padrão

(Rede) .................................................. 55

Função Reiniciar Rede ............................ 55

Conﬁ rmação das Informações do

Projetor ................................................ 56

Introdução

Referência

Apêndice

Manutenção .........................................57

Indicadores de Manutenção .................58

A Respeito da Lâmpada .......................60

Lâmpada ................................................ 60

Cuidados Relativos à Lâmpada .............. 60

Substituir a Lâmpada ............................. 60

Retirar e Instalar a Lâmpada ................... 61

Reconﬁ gurar o Temporizador da

Lâmpada ............................................. 62

Guardando o Projetor ...........................63

Como Usar o Estojo de Proteção ........... 63

Tabela de Compatibilidade ...................64

Solução de Problemas .........................65

Para Assistência SHARP ......................67

Especiﬁ cações .....................................68

Dimensões ............................................69

Índice ....................................................70

INFORMAÇÕES DE SEGURANÇA

ATENÇÃO: Leia por favor todas estas instruções antes de operar este

produto e guarde-as para uso posterior.

A energia elétrica pode realizar muitas funções úteis. Este produto foi concebido e fabricado para garantir a sua segurança pessoal. MAS A UTILIZAÇÃO INCORRETA PODERÁ RESULTAR EM POTENCIAL CHOQUE ELÉTRICO OU PERIGO DE INCÊNDIO. A ﬁ m de não neutralizar as seguranças incorporadas neste produto, observe as seguintes regras básicas para a sua instalação, uso e assistência.

1. Leia as instruções

Todas as instruções de segurança e de operação devem ser lidas antes de utilizar o aparelho.

2. Guarde as instruções

Todas as instruções de segurança e de operação devem ser guardadas para consultas futuras.

3. Observe as advertências

Todas as advertências e as instruções de operação devem ser observadas.

4. Siga as instruções

Todas as instruções de uso e de operação devem ser seguidas.

5. Limpeza

Desligue o aparelho da tomada elétrica antes de limpá-lo. Não utilize produtos de limpeza líquidos ou em aerosol, apenas um pano úmido.

6. Adaptadores

Utilize somente os adaptadores recomendados pelo fabricante para não daniﬁ car o aparelho.

7. Água e umidade

Não utilize o aparelho perto da água. Por exemplo: perto de uma banheira, pia da cozinha ou tanque de lavar roupa, de um porão úmido ou perto de uma piscina, etc.–

8. Acessórios

Não coloque este aparelho sobre um carrinho, suporte, tripé ou mesa instáveis. Ele pode cair, causando ferimentos graves a alguém ou ﬁ car bastante daniﬁ cado. Use somente os acessórios recomendados pelo fabricante ou vendidos junto com o aparelho. A ﬁ xação do aparelho e o acessório a ser utilizado devem seguir as recomendações do fabricante.

9. Transporte

Caso o aparelho esteja colocado sobre uma mesa com rodas, o conjunto deve ser movido com cuidado. Paradas repentinas, força excessiva e superfície desnivelada podem derrubá-lo.

10. Ventilação

Os furos e aberturas no gabinete foram projetados para proporcionar ventilação e garantir o funcionamento adequado do aparelho, protegendo-o contra superaquecimento. As aberturas não devem ser obstruídas, e assim sendo, não coloque o aparelho sobre uma cama, sofá, tapete ou qualquer outra superfície semelhante. Não o instale em um móvel fechado, como uma “rack”, a não ser que disponha de ventilação adequada e que as instruções do fabricante sejam cumpridas.

11. Alimentação

Este aparelho deve ser operado apenas com o tipo de alimentação indicado na etiqueta. Se não tiver certeza acerca do tipo de alimentação na sua casa, consulte um revendedor autorizado ou a companhia elétrica local. Consulte o manual de instruções para aparelhos que irão funcionar com pilhas ou outras fontes de energia.

12. Aterramento ou polarização

Este produto está equipado com um dos seguintes tipos de plugues. Se o plugue não servir na tomada de força, por favor contate o seu eletricista. Não anule a característica de segurança do plugue a. Plugue de tipo de dois pinos (corrente). b.

Plugue de tipo de três pinos com terra (corrente) com um terminal de aterramento. Este plugue apenas servirá numa tomada de força de tipo com terra.

13. Proteção do cabo de alimentação

Os ﬁ os de alimentação devem ser instalados em locais que não possam ser pisados, nem posicionados sob objetos que possam pressioná-los. Preste atenção especial ao encaixe dos ﬁ os nos plugues, nas réguas de tomada e nos pontos onde saem do aparelho.

14. Relâmpagos

Para maior proteção deste equipamento durante tempestades, ou quando o mesmo não vá ser usado por um longo período, aconselha-se desligá-lo da tomada. Isto irá prevenir danos ao aparelho, causados por raios ou por sobretensão na energia elétrica.

estante ou um

15. Sobrecarga

Não sobrecarregue as tomadas elétricas, ﬁ os de extensão ou réguas de tomada pois podem causar incêndios ou choques elétricos.

16. Entrada de líquidos ou objetos

Nunca introduza nenhum tipo de objeto nas aberturas do aparelho porque este pode tocar pontos perigosos de tensão ou causar curto-circuito, provocando incêndio ou choque elétrico. Nunca derrame qualquer líquido no equipamento.

17. Assistência técnica

Não tente consertar o aparelho por conta própria, pois ao abrir ou retirar as tampas, você ﬁ cará exposto a altas tensões e outros perigos. Caso necessário, solicite sempre o serviço de técnicos qualiﬁ cados.

18. Danos que necessitam assistência

Desligue o aparelho da tomada elétrica e solicite o serviço de técnicos qualiﬁ cados nas seguintes circunstâncias: a. Quando o cabo de alimentação ou o

plugue estiverem daniﬁ cados.

b. Se algum líquido ou objetos caírem

dentro do equipamento.

Se o equipamento for exposto à chuva ou à água.

Se o equipamento não estiver funcionando normalmente, mesmo depois de veriﬁ cadas as instruções de uso. Ajuste somente os controles indicados no manual já que o ajuste incorreto de outros controles pode causar danos outros que, muitas vezes, podem requerer o trabalho intenso de um técnico qualiﬁ cado para que o equipamento volte a funcionar devidamente.

e. Se o equipamento tiver caído ou sofrido

algum dano.

f. Quando o equipamento apresentar uma

alteração brusca no desempenho, indicando necessidade de conserto.

19. Reposição de peças

Quando houver necessidade de reposição de alguma peça, certiﬁ que-se de que o técnico use peças indicadas pelo fabricante ou que possuam as mesmas características das peças originais. Substituições por peças não autorizadas podem causar incêndio, choque elétrico ou outros perigos.

20. Inspeção de segurança

Após o término ou reparo de qualquer serviço, peça ao técnico que realize inspeções de segurança para determinar se o equipamento está em perfeitas condições de uso.

21. Montagem na Parede ou no Teto

Este aparelho só deve ser montado no teto ou na parede conforme recomendação do fabricante.

22. Calor

Este aparelho deve ﬁ car longe de qualquer fonte de calor, como radiadores, saídas de calor, aquecedores ou outros produtos geradores de calor (incluindo ampliﬁ cadores).

Introdução

•

DLP® e o logotipo DLP são marcas registradas da Texas Instruments, e BrilliantColor

DLP

LinkTM são marcas comerciais da Texas Instruments.

•

Microsoft

e Windows® são marcas registradas da Microsoft Corporation nos Estados

Unidos e/ou outros países.

•

PC/AT é uma marca registrada da International Business Machines Corporation nos Estados Unidos.

•

Adobe

Reader® é uma marca comercial da Adobe Systems Incorporated.

Macintosh

é uma marca registrada da Apple Computer, Inc. nos Estados Unidos e/ou

outros países.

•

HDMI, o logotipo HDMI e High-Deﬁ nition Multimedia Interface são marcas comerciais ou marcas registrada da HDMI Licensing LLC.

•

PJLink é uma marca registrada ou uma marca comercial de uma aplicação no Japão, Estados Unidos, Canadá, a UE, China e/ou outros países/regiões.

•

Todas as outras companhias ou nomes de produtos são marcas comerciais ou marcas registradas de suas respectivas companhias. Alguns cicuitos integrados neste produto contém propriedade conﬁ dencial e/ou segredos

• comercias da Texas Instruments. Assim, não é permitido copiar, modiﬁ car, adaptar, traduzir, distribuir, executar engenharia reversa, montagem reversa ou descompilar o seu conteúdo.

Observe as seguintes precauções quando for fazer uso do projetor.

Cuidados a respeito da lâmpada

■

Perigo potencial de estilhaços de vidro se a lâmpada se romper. Em caso de ruptura da lâmpada, contate o seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para substituí-la. Veja “A Respeito da Lâmpada” na página 60.

Cuidados a respeito da conﬁ guração do projetor

Para um mínimo de manutenção e para obter uma

■

imagem de alta qualidade, a SHARP recomenda que esse projetor seja instalado em local isento de umidade, poeira e fumaça de cigarro. Quando o projetor for submetido a tais ambientes, as aberturas e as lentes devem ser limpadas com mais frequência. Quando o projetor for limpo regularmente, o uso do projetor em tais locais adversos nâo diminuirá a vida útil do projetor. A limpeza da parte interna do projetor deve ser executada em um Revendedor Autorizado ou um Centro de Assistência Técnica Autorizado para Projetores Sharp.

Descanse os olhos ocasionalmente

■

Observar continuamente a tela por muitas horas requer um esforço redobrado dos olhos. Certiﬁ que-se de descansar os olhos ocasionalmente.

Não deixe o projetor em lugares expostos diretamente à luz do sol ou luz forte.

■

Posicione a tela de modo que a mesma não ﬁ que exposta diretamente à luz do sol ou luz ambiente. A luz incidindo diretamente na tela clareia as cores, diﬁ cultando a visualização. Feche as cortinas e escureça a iluminação quando estiver montando a tela em um ambiente ensolarado ou muito iluminado.

Cuidados quanto à colocação do projetor

■

Coloque o projetor em local nivelado dentro do limite de ajuste (9 graus) do pé ajustável.

■

Depois da aquisição do projetor, um leve cheiro poderá emanar das aberturas quando o aparelho for ligado pela primeira vez. Isto é normal e não representa nenhum indício de problemas. O cheiro irá desaparecer depois que o projetor for usado por algum tempo.

Quando for usar o projetor em áreas de altitudes altas, tais como nas montanhas (a altitudes de aproximadamente 1 500 metros (4 900 pés) ou mais)

Quando for usar o projetor em áreas com

■

altitudes altas com ar rarefeito, ajuste o “Modo Ventoinha” para “Alta”. Negligenciar isto pode afetar a longevidade do sistema óptico. O projetor deve ser utilizado em altitudes de

■

2 300 metros (7 500 pés) ou menos.

Cuidados ao colocar o projetor em locais altos

■

Quando for colocar o projetor em locais altos, assegure-se de segurá-lo com cuidado para evitar ferimentos devido à queda do mesmo.

Não submeta o projetor a impactos e/ ou vibrações muito fortes.

■

Proteja a lente para não riscar ou daniﬁ car a superfície da mesma.

Evite locais com temperaturas extremas.

■

A intervalo de temperatura de operação do projetor é de 41°F a 95°F (+5°C a +35°C).

■

A intervalo de temperatura de armazenamento do projetor é de –4°F a 140°F (–20°C a +60°C).

Não obstrua as aberturas de exaustão nem as de inalação.

■

Deixe pelo menos um espaço de 11 13/16 polegadas (30 cm) entre a abertura de ventilação e a parede ou obstrução mais próxima.

■

Certiﬁ que-se de que a abertura de exaustão e a de inalação não estejam obstruídas.

■

Caso a ventoinha de resfriamento ﬁ que obstruída, o circuito de proteção colocará o projetor automaticamente no modo Espera para prevenir danos devido ao aquecimento excessivo. Isto não indica nenhum defeito. (Veja páginas 58 e 59.) Retire o cabo de alimentação da tomada e aguarde pelo menos 10 minutos. Coloque o projetor em um lugar onde as aberturas de ventilação não ﬁ quem bloqueadas, coloque novamente o cabo de alimentação na tomada e então ligue o projetor. O projetor voltará à condição de operação normal.

Cuidados em relação ao uso do projetor

Caso você não use o projetor por um período

■

de tempo longo ou antes de mover o projetor, certiﬁ que-se de desconectar o cabo de alimentação da tomada e desconectar quaisquer outros cabos conectados ao mesmo. Não carregue o projetor segurando-o pela

■

lente. Ao armazenar o projetor, certiﬁ que-se de

■

fechar o obturador da lente. Não exponha o projetor a iluminação solar

■

direta nem coloque-o próxima a fontes de calor. Tais atos poderão afetar a coloração do gabinete ou causar a deformação da cobertura plástica.

Outros equipamentos conectados

■

Ao conectar um computador ou outro equipamento audiovisual ao projetor, faça as conexões DEPOIS de desconectar o cabo de alimentação do projetor da tomada CA e de desligar o equipamento a ser conectado.

■

Recomenda-se ler o manual de operações do projetor e do equipamento a ser conectado para instruções de como executar as conexões.

Uso do projetor em outros países

A voltagem de alimentação e a forma da

■

tomada podem variar dependendo da região ou país em que você estiver usando o projetor. Quando usar o projetor no estrangeiro, certiﬁ que-se de usar um cabo de alimentação apropriado ao país em que você está.

Função Monitoramento de Temperatura

Se a temperatura interna do projetor

■

aumentar devido ao bloqueio dos ventiladores ou o local da instalação, o indicador de advertência de temperatura piscará. Se a temperatura continuar aumentando, “ ” será iluminado no canto inferior esquerdo da imagem com a advertência de temperatura piscando. Se o problema persistir, a lâmpada se desligará, a ventoinha de resfriamento entrará em funcionamento e, então, o projetor entrará em modo standby. Para maiores detalhes consulte “Indicadores de Manutenção” nas páginas 58 e 59.

Informação

A ventoinha de resfriamento regula a temperatura

• interna, e o desempenho da mesma é controlado automaticamente. O som da ventoinha pode alterarse durante a operação em função de alterações na velocidade da ventoinha. Tais ocorrências não

constituem problemas de funcionamento.

Introdução

Como Acessar os Manuais de Operação PDF

Os manuais de operações em PDF estão incluídos no CD-ROM em todos os idiomas. Para utilizar esses manuais, você necessita instalar o Adobe® Reader® em seu computador (Windows

Por favor baixe o Adobe

Reader® da Internet (http://www.adobe.com).

Para acessar os manuais PDF

Para Windows®:

 Insira o CD-ROM no compartimento de CD.  Clique duas vezes no ícone “Meu

Computador”.

 Clique duas vezes no “CD-ROM”.  Para ver o manual de operações

Dê um duplo clique na pasta “MANUALS”.

2) Clique duas vezes no idioma (nome da pasta) que você deseja ler.

3) Clique duas vezes no arquivo pdf para acessar os manuais do projetor.

Para ver o MANUAL DE INSTALAÇÃO

1) Dê um duplo clique na pasta “SETUP”.

2) Clique duas vezes no idioma (nome da pasta) que você deseja ler.

3) Clique duas vezes no arquivo pdf para acessar o MANUAL DE INSTALAÇÃO.

Nota

Se o arquivo pdf desejado não puder ser aberto com um duplo clique do mouse, inicie o Adobe® Reader®

• primeiro, então especiﬁ que o arquivo desejado usando o menu “Arquivo”, “Abrir”.

ou Macintosh®).

Para Macintosh®:

 Insira o CD-ROM no compartimento de CD.  Clique duas vezes no “CD-ROM”.  Para ver o manual de operações

Para ver o MANUAL DE INSTALAÇÃO

Dê um duplo clique na pasta “MANUALS”.

2) Clique duas vezes no idioma (nome da pasta) que você deseja ler.

3) Clique duas vezes no arquivo pdf para acessar os manuais do projetor.

1) Dê um duplo clique na pasta “SETUP”.

2) Clique duas vezes no idioma (nome da pasta) que você deseja ler.

3) Clique duas vezes no arquivo pdf para acessar o MANUAL DE INSTALAÇÃO.

MANUAL DE INSTALAÇÃO

Para detalhes, consulte o “MANUAL DE INSTALAÇÃO” contido no CD-ROM fornecido.

Designação dos Pinos de Conexão ·······························································2 Especiﬁ cações RS-232C e Conﬁ gurações de Comandos ·····························4 Operando o projetor através do protocolo PJLinkTM ····································· 10 Conﬁ guração do Ambiente de Rede do Projetor ·········································· 11 Controle do Projetor através da LAN ···························································· 17 Reiniciando o Temporizador da Lâmpada do Projetor através da LAN ········22 Solução de Problemas ················································································· 24

Acessórios

Acessórios fornecidos

Duas pilhas R-6

(Tamanho “AA”, UM/

SUM-3, HP-7 ou similar)

Controle remoto

Adaptado r D IN-D-s ub RS-232C

(5 57/64" (15 cm))

Cabo de alimentação*

(1) (2) (3) (4)

Introdução

Cabo RGB

(10' (3,0 m))

Estojo de proteção

Para os E.U.A. e

Canadá, etc.

(6' (1,8 m))

* O cabo de energia fornecido com o seu projetor depende da região. Use o cabo de alimentação

correspondente à tomada do seu país. Manuais de operação (este manual <TINS-E588WJZZ>, MANUAL DE OPERAÇÃO PARA PROJEÇÃO

• 3D ESTÉREO <TINS-E643WJZZ> e o CD-ROM <UDSKAA127WJZZ>)

Nota

Códigos em “< >” são códigos de peças sobressalentes.•

Para a Europa,

exceto U.K.

(6' (1,8 m))

Para o Reino Unido e

Singapura (6' (1,8 m))

Para Austrália, Nova

Zelândia e Oceania

(6' (1,8 m))

Acessórios opcionais

■ Módulo da Lâmpada

■ Adaptador para montagem no teto

■ Suporte para montagem no teto

■ Módulo para montagem no teto

■ Tubo de extensão para montagem no teto

■ Receptor remoto

■

Cabo 3 RCA a miniatura D-sub 15 pinos (10' (3,0 m))

Nota

Alguns dos acessórios opcionais poderão não estar disponíveis dependendo da região. Veriﬁ que com seu

• Revendor Autorizado ou no Centro de Assistência Técnica Autorizado para Projetores Sharp mais próxima.

AN-D350LP AN-60KT AN-XRCM30 (somente para os E.U.A.) AN-TK201 <para AN-60KT> AN-TK202 <para AN-60KT> AN-EP101B <para AN-XRCM30> (somente para os E.U.A.) AN-MR2 AN-C3CP2

Nomes da Partes e Funções

Números em Z referem-se às páginas principais deste manual onde os tópicos são explicados.

1 2

45 6

PG-D2870W

7 8

10 11

13 14

18 19

Vista Frontal

1 Abertura de exaustão 2 Anel da zoom (exceto PG-D2870W)

Para aumentar/reduzir a imagem.

3 Anel do foco

Para ajuste de foco.

4 Obturador da lente 5 Alavanca de HEIGHT ADJUST 6 Pé de ajuste 7 Sensor do controle remoto 8 Alto-falante 9 Abertura de inalação

26, 30

Vista Superior

Indicador de advertência de temperatura

11 Indicador da lâmpada 12 Indicador de força 13 Tecla STANDBY/ON

Para ligar e colocar o projetor no modo

Espera.

14 Teclas INPUT (P/R)

Para mudar o modo de entrada.

15 Tecla AUTO SYNC

Para ajuste automático de imagens

quando conectado a um computador.

16 Teclas de ajuste (P/R/O/Q)

Para selecionar itens do menu.

17 Tecla ENTER

Para conﬁ gurar itens selecionados ou

ajustados no menu.

18 Tecla MENU

Para exibir ajustes e conﬁ gurações de tela.

19 Teclas VOL (Volume) (–O/Q+)

Para ajustar o nível sonoro do altofalante.

123 5

46789

Vista Traseira (Terminais)

1 Terminal LAN

Terminal para controlar o projetor usando

computador de rede local.

2 Terminal RS-232C

Terminal para controlar o projetor usando

um computador.

3 Terminal USB

Terminal que, conectado à porta USB do computador, permite utilizar o controle remoto fornecido como mouse do computador.

4 Terminal HDMI

Terminal para entrada HDMI.

5 Terminal AUDIO OUT

Terminal de saída de áudio de um equipamento conectado ao terminal de entrada de áudio.

6 Terminal MONITOR OUT*

(Terminal de saída para sinais RGB de computador e componente)

Terminal para conectar um monitor.

Terminal de entrada de COMPUTER/

COMPONENT 2*

Terminal para sinais RGB de computador e componente.

* Você deve alterar a conﬁ guração se estiver

utilizando o terminal para MONITOR OUT ou a entrada COMPUTER/COMPONENT 2.

21, 22, 23

21, 22

141312

7 Terminal de entrada de AUDIO 1 8 Terminal de entrada de COMPUTER/

COMPONENT 1

Terminal para sinais RGB de computador e componente.

Terminal de entrada de S-VIDEO

Terminal para conexão de equipamento de vídeo com um terminal S-vídeo.

10 Terminal de entrada de VIDEO

Terminal para conexão de equipamento de

vídeo.

11 Terminal de entrada de AUDIO 2 12 Soquete CA

Conecte o cabo de alimentação fornecido.

21, 22

13 Conector Padrão de Segurança

Kensington

14 Pé de ajuste traseiro

15 Alarme de segurança

Uso da trava Kensington

•

Este projetor possui um Conector Padrão de Segurança Kensington para usar com um Sistema de Segurança Kensington MicroSaver. Consulte as informações que acompanhan o sistema para instruções de como utilizá-lo para proteger seu projetor.

Introdução

Nomes da Partes e Funções (Continuação)

Números em Z referem-se às pági nas princip ais deste manual onde os tópicos são explicados.

35, 33

34, 50

35, 39

2 3

4 5

6 7 8

10 11 12

Tecla ON

Para ligar o aparelho.

Tecla STANDBY

Para colocar o projetor no modo Espera.

Teclas INPUT ( / ) Para mudar o modo de entrada.

Tecla BREAK TIMER

Para exibir durante o intervalo.

Teclas MAGNIFY

Para ampliação ou redução de parte da imagem.

Teclas PAGE UP/PAGE DOWN

Semelhantemente às teclas [Page Up] e [Page Down] em um teclado de computador, quando estiver utilizando a conexão USB (com um cabo USB ou receptor remoto opcional).

Tecla POINTER

Para mostrar o indicador.

Teclas MOUSE/de ajuste (P/R/O/Q)

Para mover o cursor do computador quando

• estiver utilizando a conexão USB (com um cabo USB ou receptor remoto opcional). Para selecionar e ajustar itens do menu.

•

15 16

18 19

20 21 22

35, 39

Tecla L-CLICK/EFFECT

Para o clique Esquerdo quando estiver

• utilizando a conexão USB (com um cabo USB ou receptor remoto opcional). Para alterar o indicador ou área spot.

•

Tecla KEYSTONE

Para entrar no modo Correção Keystone.

Tecla AUTO SYNC

Para ajuste automático de imagens quando conectado a um computador.

Tecla FUNCTION

Para operar e executar uma função atribuída ao “Botão FUNCTION”.

Tecla ECO+QUIET

Para diminuir o ruído da ventoinha de ventilação e aumentar a vida útil da lâmpada.

Tecla FREEZE

Para congelar imagens.

Tecla AV MUTE

Para exibição temporária da tela preta e desligamento de som.

Teclas VOL +/– (Volume)

Para ajustar o nível sonoro do altofalante.

Tecla SPOT

Para mostrar a luz spotlight.

Tecla ENTER

Para conﬁ gurar itens selecionados ou ajustados no menu.

Tecla R-CLICK/RETURN

Para o clique Direito quando estiver utilizando a

• conexão USB (com um cabo USB ou receptor remoto opcional).

•

Para retornar à tela do menu anterior durante operações com o menu.

Tecla MENU

Para exibir ajustes e conﬁ gurações de tela.

Tecla RESIZE

Para mudar o tamanho da tela (NORMAL, 16:9, etc.).

Tecla 3D MODE

Veja o MANUAL DE OPERAÇÃO PARA PROJEÇÃO 3D ESTÉREO, disponível separadamente.

Tecla PICTURE MODE

Para escolher a imagem apropriada.

Colocar as Pilhas

Pressione para baixo a aba sobre a proteção e

remova a proteção na direção da seta.

Coloque as pilhas.

Coloque as pilhas assegurando-se que as polaridades casem

• corretamente com as marcas m e n de dentro do compartimento das pilhas.

Insira, na abertura, a aba inferior da proteção, e

abaixe a proteção até ouvir um clique.

O uso incorreto das pilhas poderá fazer com que as mesmas vazem ou explodam. Recomenda-se seguir as precauções abaixo.

Cuidados

Perigo de explosões se as pilhas for trocada incorretamente.

• Troque somente por pilhas alcalinas ou de manganês. Coloque as pilhas assegurando-se que as polaridades casem corretamente com as marcas m e n de dentro

• do compartimento das pilhas. Pilhas de tipos diferentes possuem propriedades diferentes, e assim sendo, não se deve misturar pilhas de tipos diferentes.

• Não misture pilhas novas e usadas.

• Isto poderá encurtar a vida útil das pilhas novas ou poderá fazer com que as pilhas usadas vazem. Retire as pilhas do controle remoto quando as mesmas ﬁ carem sem carga, pois mantendo-as dentro

• poderá fazer com que elas vazem. Os ﬂ úidos que vazam das pilhas são danosos à pele, e assim sendo, certiﬁ que-se de primeiro limpá-las e depois retirá-las usando um pano. As pilhas incluídas neste projetor poderão ﬁ car sem carga depois de pouco tempo, dependendo de como

• as mesmas foram mantidas. Certiﬁ que-se de trocá-las por pilhas novas o quanto antes. Retire as pilhas do controle remoto caso não se vá usar o controle remoto por muito tempo.

• Obedeça os regulamento (ordenanças) das autoridades locais quando for desfazer-se das pilhas usadas.

•

Introdução

Intervalo Utilizável

O controle remoto pode ser usado para controlar o projetor dentro dos intervalos mostrados na ilustração.

Nota

•

O sinal do controle remoto pode ser reﬂ etido em uma tela para facilitar as operações. Entretanto, a distância efetiva do sinal pode diferir dependendo do material de tela.

Quando usar o controle remoto

Assegure-se de não derrubar, expôr à umidade

• ou a temperaturas altas. O controle remoto pode não funcionar

• devidamente sob uma lâmpada ﬂ uorescente. Em tais casos, mova o projetor para longe da lâmpada ﬂ uorescente.

30°

Controle remoto

Sensor do controle remoto

33n (10 m)

Transmissores de sinais do

Transmissores de sinais do controle remoto

controle remoto

Início Fácil

Esta secção mostra as operações básicas (conexão do projetor a um computador). Para detalhes, veja a página descrita abaixo para cada passo.

Conﬁ guração e Projeção

Nesta seção, a conexão do projetor e do computador são explicadas usando um exemplo.

Tecl a STANDBY/ON

Tecl as O/Q

Tecl a s INP U T

Anel da zoom

(exceto PG-D2870W) Anel do foco

Alavanca de

HEIGHT ADJUST

Tecla STANDBY

Tecl a ON

Tecl a s INP U T

Teclas de ajuste (P/R/O/Q)

Tecl a KEYSTONE

Coloque o projetor de frente para uma parede ou uma tela

2. Conecte o projetor ao computador e conecte o cabo de

alimentação no soquete CA do projetor

Quando conectar outro equipamento que não um computador, veja páginas

22 e 23.

BPP. 21, 25

3. Abra o obturador da lente completamente e ligue o projetor

No projetor No controle remoto

BP. 2 6

P. 18

4. Ajuste a imagem do projetor com o Guia de Conﬁ guração

1 Depois de ligar o projetor, o Guia de Conﬁ guração é exibido.

(Quando “Guia Conﬁ gur.” estiver ajustado para “Ativar”. Veja página 49.)

Siga os passos no Guia de Conﬁ guração e ajuste o foco, a altura (ângulo) e o tamanho da tela.

3 Depois de ajustar o foco, a altura (ângulo) e o tamanho da tela, pressione ENTER para

terminar o Guia de Conﬁ guração.

BP. 27

5. Corrige a distorção trapezoidal

Correção da distorção trapezoidal usando a Correção Keystone.

No controle remoto

Comprime a

parte superior.

Comprime a

parte inferior.

BP. 2 9

6. Selecione o modo de Entrada

Pressione INPUT P/R para exibir a lista de ENTRADA. Use INPUT P/R para selecionar o modo de entrada, e use O/Q para selecionar o terminal de entrada de áudio.

No projetor

Lista de ENTRADA

ENTRADA Áudio

1 COMPUTER1

No projetor

Início Fácil

No controle

remoto

2 MONITOR OUT

HDMI

No controle

remoto

BP. 3 0

7. Ligue o computador

8. Desligar

Pressione a tecla STANDBY/ON no projetor ou a tecla STANDBY no controle remoto, e então pressione a tecla novamente enquanto a mensagem de conﬁ rmação estiver exibida, para colocar o projetor no modo Espera.

Menu na Tela

BP. 2 6

No projetor

No controle

remoto

Conﬁ guração do Projetor

Ajuste de Vídeo

Se usar este projetor fora dos EUA, mude a conﬁ guração “0 IRE” na Ajuste de Vídeo. (Veja página 46.)

Conﬁ guração do Projetor

Para obter a melhor qualidade de imagem, posicione o projetor perpendicularmente à tela, com os pés do projetor retraídos e nivelados. Isto tornará desnecessário o uso da correção Keystone e irá proporcionar a melhor qualidade de imagem. (Veja página 29.)

Conﬁ guração Padrão (Projeção Frontal)

Coloque o projetor à distância necessária da tela de acordo com o tamanho da imagem

■

desejado. (Veja página 19.)

Referência de Tamanho da Imagem Projetada e Distância de Projeção

Exemplo: 16:10 Entrada de Sinal (Modo NORMAL)

[PG-D3550W/PG-D3050W] Tamanho da Imagem

300" (762 cm)

200" (508 cm)

100" (254 cm)

40" (102 cm)

34"

21"

(86 cm

85" (215 cm

54 cm)

3'10

(1,2 m – 1,4 m)

170" (431 cm

53"

4'8

"–

135 cm)

254"×159" (646 cm × 404 cm)

106"

269 cm)

11'8

"–

9'8

(2,9 m – 3,6 m)

23'5

"–

19'4

(5,9 m – 7,1 m)

35'1

"–

28'11

(8,8 m – 10,7 m)

Distância de Projeção

[PG-D2870W] Tamanho da Imagem

150" (381 cm)

100" (254 cm)

60" (152 cm)

51"

32"

(129 cm

85"

53"

(215 cm

81 cm)

3'1

127"

79"

(323 cm

135 cm)

(0,9 m)

202 cm)

5'1

(1,5 m)

Distância de Projeção

7'7

(2,3 m )

Tamanho da Tela e Distância de Projeção

Tela

Centro da lente

Nota

Considere uma margem de erros nos valores

• nos diagramas abaixo.

16:10 Entrada de Sinal (Modo NORMAL)

Tamanho da imagem (tela)

Diagonal [Ȥ] Largura Altura

300"(762 cm) 646 cm (254") 404 cm (159") 8,8 m (28' 11") 10,7 m (35' 1") — 8 cm 250"(635 cm) 538 cm (212") 337 cm (132") 7,4 m (24' 2") 8,9 m (29' 3") — 6 cm 200"(508 cm) 431 cm (170") 269 cm (106") 5,9 m (19' 4") 7,1 m (23' 5") — 5 cm 150"(381 cm) 323 cm (127") 202 cm (79") 4,4 m (14' 6") 5,4 m (17' 7") 2,3 m (7' 7") 4 cm 120"(305 cm) 258 cm (102") 162 cm (64") 3,5 m (11' 7") 4,3 m (14' 1") 1,9 m (6' 1") 3 cm 100"(254 cm) 215 cm (85") 135 cm (53") 2,9 m (9' 8") 3,6 m (11' 8") 1,5 m (5' 1") 3 cm

80"(203 cm) 172 cm (68") 108 cm (42") 2,4 m (7' 9") 2,9 m (9' 4") 1,2 m (4' 1") 2 cm 60"(152 cm) 129 cm (51") 81 cm (32") 1,8 m (5' 9") 2,1 m (7' 0") 0,9 m (3' 1") 2 cm 40"(102 cm) 86 cm (34") 54 cm (21") 1,2 m (3' 10") 1,4 m (4' 8") — 1 cm

Distância de projeção [L]

PG-D3550W/PG-D3050W

Mínima [L1] Máxima [L2]

PG-D2870W

Distância do centro da lente

até a base da imagem [H]

PG-D3550W/ PG-D3050W

(3") (2 1/2") (2") (1 1/2") (1 13/64") (1") (51/64") (19/32") (13/32")

PG-D2870W

— — —

8 cm

(3 1/32")

6 cm

(2 27/64")

5 cm

(2 1/32")

4 cm

(1 5/8")

3 cm

(1 7/32")

—

4:3 Entrada de Sinal (Modo NORMAL)

Tamanho da imagem (tela)

Diagonal [Ȥ] Largura Altura

300"(762 cm) 610 cm (240") 457 cm (180") 250"(635 cm) 508 cm (200") 381 cm (150") 8,3 m (27' 4") 10,1 m (33' 2") — 7 cm 200"(508 cm) 406 cm (160") 305 cm (120") 6,7 m (21' 10") 8,1 m (26' 6") — 6 cm 150"(381 cm) 305 cm (120") 229 cm (90") 5,0 m (16' 5") 6,1 m (19' 11") — 4 cm 120"(305 cm) 244 cm (96") 183 cm (72") 4,0 m (13' 1") 4,8 m (15' 11") 2,1 m (6' 11") 3 cm 100"(254 cm) 203 cm (80") 152 cm (60") 3,3 m (10' 11") 4,0 m (13' 3") 1,8 m (5' 9") 3 cm

80"(203 cm) 163 cm (64") 122 cm (48") 2,7 m (8' 9") 3,2 m (10' 7") 1,4 m (4' 7") 2 cm 70"(178 cm) 142 cm (56") 107 cm (42") 2,3 m (7' 8") 2,8 m (9' 3") 1,2 m (4' 0") 2 cm 60"(152 cm) 122 cm (48") 91 cm (36") 2,0 m (6' 7") 2,4 m (7' 11") 1,1 m (3' 5") 2 cm 40"(102 cm) 81 cm (32") 61 cm (24") 1,3 m (4' 4") 1,6 m (5' 4") — 1 cm

Distância de projeção [L]

PG-D3550W/PG-D3050W

Mínima [L1] Máxima [L2]

10,0 m

(32' 9") 12,1 m (39' 9") — 9 cm

PG-D2870W

Se utilizar o projetor com tamanhos de tela não relacionados nas tabelas acima, calcule os valores de acordo com as fórmulas.

16:10

Sinal

[m/cm]

PG-D3550W/ PG-D3050W

PG-D2870W

: Tamanho diagonal da imagem : 40

L1: Distância mínima de projeção (m/pés) L2: Distância máxima de projeção (m/pés) H: Distância do centro da lente até a base

da imagem (cm/pol) L: Distância de projeção (m/pés) H: Distância do centro da lente até a base

da imagem (cm/pol)

0,02942F0,02942F / 0,3048 0,03331F0,03331F / 0,3048 0,03568F0,03568F / 0,3048 0,04039F0,04039F / 0,3048

0,02545F0,02545F / 2,54 0,02881F0,02881F / 2,54 0,01549F0,01549F / 0,3048 0,01754F0,01754F / 0,3048 0,05142F0,05142F / 2,54 0,05821F0,05821F / 2,54

-300'' (PG-D3550W/PG-D3050W)

-150'' (16:10)/60''-120'' (4:3) (PG-D2870W)

[Pés/polegadas]

Distância do centro da lente

até a base da imagem [H]

PG-D3550W/ PG-D3050W

(3 13/32") (2 53/64") (2 17/64") (1 45/64") (1 23/64") (1 9/64") (29/32") (51/64") (11/16") (29/64")

[m/cm]

PG-D2870W

— — — —

7 cm

(2 3/4")

6 cm

(2 19/64")

5 cm

(1 53/64")

4 cm

(1 39/64")

3 cm

(1 3/8")

—

4:3

Sinal

[Pés/polegadas]

Conﬁ guração

Conﬁ guração do Projetor (Continuação)

Modo Projeção

O projetor pode usar qualquer um dos 4 modos de projeção, ilustrados no diagrama abaixo. Escolha o modo mais apropriado para a situação de projeção. (Pode-se ajustar o modo Projeção no menu “AJ ECRÃ”. Veja página 49.)

Projeção frontal, montagem em mesa

■

[Item do menu ➞ “Frontal”]

Projeção traseira, montagem em mesa

■

(com tela translúcida)

[Item do menu ➞ “Traseira”]

Projeção frontal, montagem no teto

■

[Item do menu ➞ “Teto + Frontal”]

■

Projeção traseira, montagem no teto (com tela translúcida)

[Item do menu ➞ “Teto + Traseira”]

a

Conﬁ guração de Montagem no Teto

Recomenda-se que faça uso do adaptador e módulo opcional para montagem no teto da Sharp para esta instalação. Antes de montar o projetor, contate o seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para obter o adaptador e módulo para montagem no teto (à venda em separado).

Conectando o Projetor à Outro Equipamento

Antes de conectar, certiﬁ que-se de desconectar o cabo de alimentação do projetor da tomada CA e desligar os dispositivos a serem conectados. Depois de fazer todas as conexões, ligue o projetor e então os outros dispositivos. Quando conectar um computador, certiﬁ que-se que o mesmo seja ligado depois que todas as conexões foram feitas.

IMPORTANTE:

Certiﬁ que-se de que o modo de entrada apropriado foi selecionado no projetor antes de ligar o equipamento conectado.

Para mais detalhes acerca de conexões e cabos, consulte o manual de operação do equipamento conectado.

• Poderá ser necessário usar outros cabos ou conectores não listados abaixo.

•

Terminais no Projetor

Equipamento

Computador

Nota

•

Dependendo das especiﬁ cações do equipamento de vídeo ou do cabo digital DVIÙHDMI, a transmissão de sinal pode não funcionar corretamente. (A especiﬁ cação HDMI não oferece suporte a todas as conexões para o equipamento de vídeo com terminal de saída digital HDMI, usando um cabo digital DVIÙHDMI.

•

Você também pode usar o terminal COMPUTER/COMPONENT 2 como o terminal MONITOR OUT. Para usar esse terminal como um terminal de entrada, conﬁ gure “Selec. COMPUTER2” como “Entrada” antes de conectar o equipamento externo. (Veja página

•

Veja a página com o projetor. O uso de outros sinais de computador que não aqueles listados pode fazer com que algumas funções não funcionem.

•

Um adaptador Macintosh pode ser necessário para uso com alguns computadores Macintosh. Contate o revendedor Macintosh da sua área.

•

Dependendo do computador que se estiver usando, a imagem poderá não ser projetada a menos que se ative a porta de saída externa do computador (por exemplo, pressionandose simultaneamente as teclas “Fn” e “F5” como em um computador da SHARP). Consulte

as instruções expecíﬁ cas no manual de operação do seu computador para como ativar a porta de saída externa do seu computador.

64 “Tabela de Compatibilidade” para uma lista de sinais de computador compatíveis

Terminal em

equipamento conectado

Cabo RGB (fornecido) COMPUTER/

Terminal de saída

RGB

Terminal de saída HDMI

Cabo HDMI (à venda no comércio) HDMI

Cabo

52.)

Terminal

no projetor

COMPONENT 1, 2

)

Conexões

Conectando o Projetor à Outro Equipamento (Continuação)

Equipamento

Equipamento de vídeo

Câmera/vídeo game

Ter m in a l e m

equipamento conectado

Terminal de saída HDMI

Terminal de saída vídeo

componente

Terminal de

saída S-vídeo

Terminal de saída vídeo

Terminal de saída

vídeo

componente

Terminal de saída

S-vídeo

Terminal de saída

vídeo

Cabo

Cabo HDMI (à venda no comércio) HDMI

Cabo 3 RCA para miniatura D-sub de 15 pinos (opcional, AN -C3CP2)

Cabo S-vídeo (à venda no comércio) S-VIDEO

Cabo vídeo (à venda no comércio) VIDEO

Cabos para uma câmera ou para vídeo game/Cabo 3 RCA para miniatura D-sub de 15 pinos (opcional, AN-C3CP2)

Plugue adaptador RCA (à venda no comércio)

Cabos para uma câmera ou para vídeo game

Terminal

no projetor

COMPUTER/ COMPONENT 1, 2

S-VIDEO

VIDEO

Nota

•

HDMI (Interface Multimídia de Alta Deﬁ nição) é uma interface AV digital que produz um sinal de vídeo de alta deﬁ nição, sinal de áudio multi-canal, e sinal de controle bi-direcional, tudo em somente um cabo.

•

Como ele é compatível com o sistema HDCP (Proteção de Conteúdo Digital de Banda Larga), o sinal de vídeo digital não se degrada quando transmitido, podendo-se apreciar uma imagem de alta qualidade com uma conexão simples.

•

O terminal HDMI não suporta sinal CEC.

•

• um cabo disponível no comércio adequado ao terminal do projetor onde o mesmo será conectado. O projetor não oferece suporte a sinais RGBC via Euro-scart.

•

52.)

Equipamento

Equipamento áudio

Terminal em

equipamento conectado

Terminal de

saída de áudio

de ø3,5 mm

Cabo

Cabo de áudio de ø3,5 mm estéreo ou mono (disponível no me rcado ou disponível como peça de serviço Sharp QCNWG A038WJPZ)

Terminal

no projetor

AUDIO 1

Terminal de

saída de

áudio RCA

Terminal de saída

de áudio

Terminal de saída HDMI

Monitor Terminal

Ampliﬁ cador

de entrada

RGB

Terminal

de entrada

de áudio

de ø3,5 mm

Terminal de

entrada de

áudio RCA

Cabo de áudio RCA (à venda no comércio)

AUDIO 2

Cabos para uma câmera ou para vídeo game

Cabo HDMI (à venda no comércio) HDMI

Cabo RGB (forne cido ou à venda no comércio)

Cabo de áudio de ø3,5 mm estéreo ou mono (disponível no me rcado ou disponível como peça de serviço Sharp QCNWG A038WJPZ)

Cabo de áudio com miniconector estéreo de ø3,5 mm para RCA (à venda no comércio)

MONITOR OUT

AUDIO OUT

Conexões

Nota

Você também pode usar o terminal MONITOR OUT como o terminal COMPUTER/COMPONENT 2.

• Para usar esse terminal como terminal de saída, conﬁ gure “Selec. COMPUTER2” como “Saída Monitor” antes de conectar o equipamento externo. (Veja página Quando usar o cabo de áudio mono de ø3,5 mm, o volume ﬁ cará pela metade de quando se usar o

•

52.)

cabo de áudio estéreo de ø3,5 mm. Você pode selecionar AUDIO 1, AUDIO 2 ou HDMI na lista de ENTRADA. (Veja página

• Sinais RGB e Componente podem ser enviados ao monitor. Entrada de sinal de vídeo HDMI não teria saída.

•

30.)

Este projetor é capaz de processar os seguintes sinais quando conectado com equipamento HDMI:

•

Sinal de vídeo: Para maiores detalhes, veja “Suporte digital” na lista da “Tabela de Compatibilidade” na página

64.

Sinal de áudio: Áudio PCM linear

• Frequência de sampling: 48kHz/44,1kHz/32kHz

•

Controlar o Projetor com um Computador

Quando o terminal RS-232C no projetor estiver conectado a um computador com um adaptador DIN-D-sub RS-232C (fornecido) e um cabo de controle serial RS-232C (tipo cruzado, à venda no comércio), o computador pode ser usado para controlar o projetor e veriﬁ car o estado do mesmo. Consulte o item “Especiﬁ cações RS-232C e Conﬁ gurações de Comandos” no “MANUAL DE INSTALAÇÃO” contido no CD-ROM fornecido.

Quando da conexão a um computador usando um adaptador DIN-D-sub RS-232C (fornecido) e um cabo de controle serial RS-232C.

Para terminal RS-232C

Adaptador DIN-D-sub RS-232C (fornecido)

Computador

Para terminal RS-232C

Cabo de controle serial RS-232C (tipo cruzado, à venda no comércio)

Nota

•

A função RS-232C pode não funcionar caso o terminal do computador não esteja devidamente conﬁ gurado. Consulte o manual de operação do computador para mais detalhes. Consulte “Designação dos Pinos de Conexão” e “Especiﬁ cações RS-232C e Conﬁ gurações de

• Comandos” nas páginas 2 a 9 do “MANUAL DE INSTALAÇÃO” contido no CD-ROM fornecido.

Informação

Não conecte o cabo RS-232C a outra porta que não o terminal RS-232C do computador. Tal ato poderá

• daniﬁ car o computador e o projetor. Não conecte ou desconecte o cabo de controle serial RS-232C no computador quando o mesmo estiver

• ligado. Isto poderá daniﬁ car o computador.

Quando conectar ao terminal LAN com um cabo LAN

LINK LED (verde) Acende quando conectado.

TX/RX LED (amarelo) Acende quando transmite/recebe dados.

* Para maior segurança, não conectar o terminal LAN

a quaisquer cabos, como a linha de telefone, que possam causar excesso de voltagem.

HUB

Computador

Ao terminal LAN

Cabo LAN (tipo categoria 5, disponível no mercado)

Nota

Quando conectar ao hub, use cabo convencional tipo categoria 5 (CAT.5) (disponível no mercado).

• Quando conectar a computador, use cabo cruzado tipo categoria 5 (CAT.5) (disponível no mercado).

•

Conexões

Conectar o Cabo de Alimentação

Conecte o cabo de alimentação fornecido ao soquete CA na traseira do projetor. Conecte então em uma tomada CA.

Cabo de

Cabo de alimentação

alimentação (fornecido)

(fornecido)

Soquete CA

Para tomada CA

Ligar e Desligar o Projetor

Ligar o Projetor

Note que as conexões a equipamentos externos e tomadas de força devem ser feitas antes de executar as operações descritas abaixo. (Veja páginas

Abra o obturador da lente completamente e pressione STANDBY/ON no projetor ou ON no controle remoto.

O indicador de força acende em verde.

• Depois que o indicador da lâmpada acende, o

• projetor está pronto a iniciar a operação.

Nota

Acerca do Indicador da Lâmpada

•

A lâmpada indicadora acende-se para indicar o estado da lâmpada.

Verde: A lâmpada está ligada. Piscando em verde: A lâmpada está em

Vermelho: A lâmpada foi desligada de

Ao ligar o projetor, poder-se-á experenciar uma breve

• tremulação da imagem durante os primeiros minutos que a lâmpada comece a entrar em operação. Tal ocorrência é parte normal da operação, e provém da ação do circuito de controle de estabilizar as características de potência da lâmpada. Não se deve interpretar tal ocorrência como defeito do aparelho.

•

Se o projetor for colocado no modo Espera e for ligado novamente logo depois, poderá levar algum tempo até que a lâmpada ﬁ que pronta para iniciar a projeção.

•

Quando a Trava do Sistema estiver ativada, a janela de entrada de senha aparece. Para cancelar a senha, entre a senha que tenha sido ajustada. Veja página

forma anormal ou necessita ser trocada.

aquecimento.

51 para mais detalhes.

21 a 25.)

•

Menu na Tela (mensagem de conﬁ rmação)

Informação

Quando o “Auto Re-Iniciar” estiver em “Ativar”:

Se o cabo de alimentação for desconectado da tomada ou o disjuntor for desligado quando o projetor estiver ligado, o projetor então ligará automaticamente quando o cabo de alimentação for reconectado à tomada ou o disjuntor for religado. (Veja página Inglês é o idioma original de fábrica. Se você deseja mudar o idioma do menu na tela, reconﬁ gure o idioma de acordo com os procedimentos na página

49.

Indicador de força Indicador da lâmpada

Tecl a STANDB Y/ON

50.)

Tecl a STANDBY

Tecl a ON

Desligar a Alimentação (Colocar o Projetor no Modo Espera)

Pressione STANDBY/ON no projetor ou STANDBY no controle remoto, e então

pressione a mesma tecla novamente quando a mensagem de conﬁ rmação for exibida, para colocar o projetor no modo Espera.

O projetor não pode ser ligado enquanto estiver

• arrefecendo.

Informação

Função de desligamento direto da

• alimentação:

Pode-se desconectar o cabo de alimentação da tomada CA mesmo que a ventoinha de refrigeração ainda esteja em funcionamento.

Projeção de Imagem

Acerca do Guia de Conﬁ guração

Depois que o projetor for ligado, a tela do Guia de Conﬁ guração aparece para ajudálo(a) com a conﬁ guração do projetor.

Itens de Orientação 1 FOCUS 2 HEIGHT ADJUST 3 ZOOM*

Pressione ENTER para sair da tela Guia de Conﬁ guração.

Nota

A tela Guia de Conﬁ guração evidencia

• automaticamente os itens na seguinte ordem:

1 FOCUS

Entretanto, pode-se ajustar o foco, a altura (ângulo) ou a zoom* a despeito dos itens evidenciados. Se você não deseja exibir o Guia de

• Conﬁ guração da próxima vez, ajuste “Menu” “AJ ECRÃ” - “Guia Conﬁ gur.” para “Desativar”. (Veja página

2 HEIGHT ADJUST

3 ZOOM*4 ENTER

49.)

Tela do Guia de Conﬁ guração (p.ex., PG-D3550W/PG-D3050W)

Tecla ENTER

* O modelo PG-D2870W não está equipado

com a função ZOOM.

Ajustar a Imagem Projetada

1 Ajustar o Foco

Você pode ajustar o foco com o anel do foco no projetor.

Gire o anel do foco para ajustar o foco, observando a imagem projetada.

Usar o botão do anel de foco tornará os ajustes

• mais fáceis.

PG-D2870W

Anel do foco

Operações

Básicas

Projeção de Imagem (Continuação)

2 Ajustar a Altura

A altura do projetor pode se ajustada usando o pé de ajuste na frente e na traseira do projetor.

Quando a tela estiver acima do projetor, a imagem projetada pode ser elevada ajustando-se o projetor.

Levante o projetor para ajustar

sua altura, mantendo levantada a alavanca de HEIGHT ADJUST.

Retire as mãos da alavanca de

HEIGHT ADJUST do projetor depois que a altura do mesmo tenha sido devidamente ajustada.

O ângulo de projeção é ajustável a até 9

• graus da superfície na qual o projetor está assentado.

Faça pequenos ajustes.

Alavanca de HEIGHT ADJUST

Pé de ajuste traseiroPé de ajuste traseiro

Use o pé de ajuste traseiro para

nivelar o projetor.

O projetor é ajustável a ±2 graus da

• posição padrão.

Nota

Quando a altura do projetor é ajustada, ocorrem

• distorções trapezoidais. Siga os procedimentos de Correção Keystone para corrigir as distorções. (Veja páginas

Ajustar o Tamanho da Tela

29 e 47.)

(exceto PG-D2870W)

Pode-se ajustar o tamanho da tela usando o anel da zoom no projetor.

Gire o anel da zoom para aumentar ou diminuir o tamanho da tela.

Usar o botão do anel de zoom tornará os ajustes

• mais fáceis.

Informação

•

Procure não aplicar pressão demasiada no projetor com o pé de ajuste frontal para fora.

•

Quando for abaixar o projetor, tome cuidado para não prender os dedos na área entre o pé de ajuste e o projetor. Segure o projetor ﬁ rmemente quando for

• levantá-lo ou carregá-lo. Não segure pela parte da lente.

•

Anel da zoomAnel da zoom

Correção da Distorção

Trapezoidal

Quando a imagem for projetada de cima ou de baixo em direção à tela a um ângulo, a imagem torna-se distorcida trapeziodalmente. A função para corrigir distorções trapezóidicas é chamada Correção Keystone.

Teclas de ajuste (P/R/O/Q)

Nota

A Correção Keystone pode ser ajustada a um

• ângulo de até aproximadamente ±40 (PGD3550W/D3050W)/±25 (PG-D2870W) graus e a tela pode também ser ajustada a um ângulo de aproximadamente ±40 (PG-D3550W/ D3050W)/±25 (PG-D2870W) graus (Quando o modo Redimensionar estiver ajustado para “NORMAL” (veja página

Pressione KEYSTONE para entrar

no modo Correção Keystone.

Pressione P/Q ou O/R para

ajustar a Correção Keystone.

Nota

•

Pressione RETURN enquanto o menu na tela do modo Correção Keystone estiver exibido para retornar à conﬁ guração usual.

Pressione KEYSTONE.

O menu na tela exibindo o modo Correção

• Keystone desaparecerá.

31)).

Tecl a RETURN

Tecl a KEYSTONE

Menu na Tela (modo Correção Keystone)

AJUST FIM

Comprime o lado superior. (Mova a barra corrediça na direção +.)

Comprime o lado inferior. (Mova a barra corrediça na direção -.)

0ANGULAÇÂO

Informação

•

Durante o ajuste da imagem usando a Correção Keystone, linhas retas e as bordas da imagem poderão aparecer dentadas.

Operações

Básicas

Projeção de Imagem (Continuação)

Mudar o Modo de Entrada

Selecione o modo de entrada apropriado para o equipamento conectado.

Pressione INPUT / para exibir a lista de ENTRADA. Use INPUT

para selecionar o modo de entrada e use O/Q para selecionar o terminal de entrada de áudio.

Ajustar o Volume

Pressione VOL +/– no controle remoto ou –O/Q+ no projetor para ajustar o volume.

Nota

Pressionando-se

•

Pressionando-se VOL +/Q+

•

Quando o projetor estiver conectado a um equipamento externo, o nível do volume do equipamento muda de acordo com o nível de volume do projetor. Ajuste o volume do projetor ao nível mínimo quando for ligar/desligar o projetor, ou quando for mudar o sinal de entrada.

•

Quando não se desejar que haja saída através do altofalante do projetor quando este estiver conectado a um equipamento externo, ajuste “Alto falante” no menu “AJ PRJ1” para “Desativar”. (Veja página

VOL –/–O

abaixa-se o volume.

aumenta-se o volume.

50.)

Menu na TelaMenu na Tela

Tecl a s INP U T

Tecla AV MUTE

Teclas VOL +/–

Teclas VOL +/– (Volume)

(Volume)

Tecl as O/Q

Exibir a Tela Preta e Desligar o Som Temporariamente

Pressione AV MUTE no controle remoto ou feche o obturador da lente para exibir temporariamente uma tela preta e desligue o som.

Nota

Pressionando AV MUTE novamente trará a

• imagem projetada de volta. Quando você fecha o obturador da lente, o projetor

• estará em modo AV MUDO e, então, o projetor desligará automaticamente em cerca de 30 minutos.

Menu na Tela

Modo Reajustar

Esta função permite que você modiﬁ que ou conﬁ gure o modo Redimensionar para acentuar a imagem de entrada. Dependendo do sinal de entrada, você poderá escolher a imagem desejada.

Tecl a

Tecl a RESIZE

RESIZE

1280 × 720

—1360 × 768 1280 × 722 1360 × 768

Pressione RESIZE.

Veja página 47 para ajustar na tela de menu.

•

COMPUTADOR

SVGA (800 × 600)

Razão aparente 4:3

Outras razões aparentes

Sinal de Ent rada Enviar imag em da tela

Computador Tipo de imagem NORMAL CHEIO DOT BY DOT 16:9

Resolução XG A

e abaixo

Resolução

superior a XGA

XGA (1024 × 768) 1024 × 768

SXGA (1152 × 864) 1152 × 864

SXGA+ (1400 × 1050) 1400 × 1050

SXGA (1280 × 1024) 1000 × 800 1280 × 1024

1280 × 720 1280 × 720 —

1366 × 768 1280 × 720 1366 × 768 1280 × 768 1280 × 768 1280 × 800 1280 × 800 —

Razão aparente 4:3

NORMAL CHEIO DOT BY DOT 16:9

800 × 600

1068 × 800

1280 u 800

— 1280 × 720

Operações

Básicas

SXGA

(1280 × 1024)

1280 × 72 0

1360 × 76 8 1366 × 76 8

1280 × 768

1280 × 800

: Área recortada na qual não podem ser projetadas imagens

: Área onde os sinais estão fora da tela *1 A função Deslocamento de Imagem pode ser usada para essas imagens. *2 Mesmo que modo NORMAL. *3 No caso de entrada SXGA+.

Razão aparente 5:4

Razão aparente 16:9

Razão aparente 15:9

Razão aparente 16:10

—

Projeção de Imagem (Continuação)

VÍDEO/DTV

Sinal de Ent rada Enviar imag em da tela

Vídeo / DTV Tipo de imagem NORMAL AREA ZOOM V-ALONGAR 16:9

480I, 480 P, 576I, 576P, NTSC, PAL,

SECAM

720P, 1035I,

1080I, 1080P

540P

: Área recortada na qual não podem ser projetadas imagens

: Área na qual a imagem não é incluída nos sinais de origem *1 A função Deslocamento de Imagem pode ser usada para essas imagens. *2 Mesmo que modo NORMAL.

Razão aparente 4:3

Compressão

“Letter box”

Razão aparente 16:9

(Razão aparente de

4:3 em uma tela 16:9)

—

Acerca dos Direitos Autorais

•

Quando do uso da função REAJUSTAR para escolher um tamanho de imagem com razão aparente diferente para um programa de TV ou uma imagem de vídeo, a imagem exibida aparecerá diferente da original. Recomenda-se considerar tais fatores quando da escolha do tamanho da imagem.

•

O uso das funções Reajustar ou Correção Keystone para comprimir ou esticar a imagem para propósitos comerciais ou exibição públicas em cafés, hotéis, etc., poderá constituir uma infração aos direitos protegidos por lei dos proprietários dos mesmos. Recomenda-se cautela na utilização destas funções.

Operação com o Controle Remoto

Tecla BREAK TIMER

Tecl a FREE Z E

Tecl a s MAG NIFY

Tecla POINTER

Tecl a SPOT

Teclas de ajuste (P/R/O/Q)

Tecla EFFECT Tecla PICTURE MODE

Tecla ECO+QUIET Tecla AUTO SYNC

Exibição e Ajuste do Intervalo

Pressione BREAK TIMER.

O temporizador começa a contagem

• regressiva de 5 minutos.

Menu na Tela

Mostrando o Indicador

Pressione POINTER e pressione

P/R/O/Q no controle remoto para mover o indicador.

Pressione EFFECT para alterar o ícone do

• indicador (5 tipos).

Dedo1 Dedo2 Coração Sublinhar

Estrela

Pressione POINTER novamente.

O indicador desaparecerá.

•

Usando a Função Spot

Pressione SPOT e pressione P/

R/O/Q no controle remoto para mover a área spot.

Pressione EFFECT para alterar o tamanho

• da área spot (3 tipos).

1/9 1/25 1/8

Pressione P/R/O/Q para ajustar

a duração do intervalo.

Aumenta com P ou Q

•

5 minutos ➞ 6 minutos ➞ 60 minutos

Diminui com O ou R

•

4 minutos ➞ 3 minutos ➞ 1 minuto O intervalo pode ser ajustado em

• unidades de um minuto (até 60 minutos).

Cancelar a função de exibição do intervalo

Pressione BREAK TIMER.

Nota

•

O temporizador de intervalo não estará disponível quando o projetor estiver operando nas funções a seguir.

- Automática

- Imobilização

- AV Mudo

- Proc.Entrada

Pressione SPOT novamente.

A área spot desaparecerá.

•

Seleção do Modo Eco+Silen

Pressione ECO+QUIET para ligar ou desligar o modo Eco+Silen.

•

Quando o modo Eco+Silen estiver ajustado para “ATIVAR”, o ruído da ventoinha de ventilação diminui, o consumo de energia diminui e a vida útil da lâmpada aumenta.

Nota

Veja “Eco+Silen” na página 44 para detalhes.•

Recursos

úteis

Operação com o Controle Remoto (Continuação)

Sincronia Automática (Ajuste de Sincronia Automática)

A função Sincronia Automática funciona quando da detecção de um sinal de entrada depois que o projetor for ligado.

Pressione AUTO SYNC para

comandar

manualmente a função Sincronia Automática.

Nota

Quando não for possível obter-se uma imagem

• satisfatória com a Sincronia Automática, use ajustes manuais. (Veja página

45.)

Congelar uma Imagem em Movimento

Pressione FREEZE.

A imagem projetada é congelada.

•

Pressione FREEZE novamente para

retornar à imagem dinâmica do dispositivo conectado no momento.

Exibição de uma Parte Ampliada da Imagem

Gráﬁ cos, tabelas e outras partes das imagens projetadas podem ser ampliadas. Isto ajuda quando há necessidade de explicações mais detalhadas.

Pressione MAGNIFY no controle

remoto.

Amplia a imagem.

• Pressionando

• aumenta ou reduz a imagem projetada.

Nota

Pressione

×1 ×2 ×3 ×4

Pressione

Você pode alterar a localização da imagem

• aumentada usando P, R, O ou Q.

Pressione RETURN no controle

remoto para cancelar a operação.

•

A ampliação volta a ×1.

ou MAGNIFY

Selecionar o Modo Imagem

Você pode selecionar o modo Imagem mais conveniente para imagem projetada, tal como para ﬁ lmes ou vídeo games.

Pressione PICTURE MODE.

Quando se pressionar PICTURE MODE, o

• modo Imagem muda na seguinte ordem:

PASRÃO APRESENTAÇÃO

Nota

Veja página 42 para detalhes relativos ao modo

• Imagem.

* “sRGB” é exibido somente quando houver entrada

de sinais RGB.

CINEMA

JOGO sRGB

Nota

•

As ampliações selecionáveis diferem de acordo com o sinal de entrada.

•

Nos casos seguintes, a imagem voltará ao tamanho normal (×1).

- Quando mudar o modo de entrada.

- Quando pressionar RETURN.

- Quando mudar o sinal de entrada.

- Quando mudar a resolução do sinal de entrada e a taxa de atualização (frequência vertical).

- Quando mudar o modo Reajustar.

Utilização do Controle Remoto como Mouse sem Fio do Computador

Ao conectar o projetor e o computador com um cabo USB, é possível utilizar o controle remoto como o mouse do computador.

Se o computador estiver muito distante do projetor a ser conectado via cabo USB, o receptor remoto (opcional, AN-MR2) possibilita a operação do projetor utilizando o controle remoto. Para maiores detalhes, consulte o manual de operação do receptor.

Conexão com cabo USB

Computador

Ao terminal USB

Cabo USB (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA014WJPZ)

Depois de conectado, o cursor do mouse pode ser operado da seguinte maneira.

Para mover o cursor

■

Pressione as teclas MOUSE/de ajuste

■

Para clique esquerdo (l-click)

Pressione L-CLICK.

■

Para clique direito (r-click)

Pressione R-CLICK.

■

Se o seu computador aceita apenas mouse

(P/R/O/Q).

Ao terminal USB

Receptor remoto (opcional, AN-MR2)

Teclas PAGE UP/

Teclas PAGE UP/ PAGE DOWN

PAGE DOWN Teclas MOUSE/

Teclas MOUSE/ de ajuste (P/R/O/Q)

de ajuste (P/R/O/Q)

Tecla R-CLICK

de um clique (como um Macintosh)

Pressione L-CLICK ou R-CLICK. L-CLICK e R-CLICK têm uma função comum.

■

Ao utilizar [Page Up] ou [Page Down]

Semelhante às teclas [Page Up] e [Page Down] do teclado de um computador. Pressione PAGE UP ou PAGE DOWN.

Nota

Esta função está disponível apenas para os sistemas operacionais Microsoft® Windows® e Mac OS®

• que suportam USB. Não se pode usar esta função quando o menu estiver exibido na tela.

• Conﬁ rme o reconhecimento da conexão USB pelo computador.

•

Tecla L-CLICK

Recursos

úteis

Itens do Menu

A seguir estão mostrados os itens que podem ser ajustados no projetor.

“Menu Início Rápido”

Menu principal

Menu Início Rápido

Iníc. Procura Entrada

Submenu

Página 40

Resolução

Página 40

Reajustar

Página 40

Angulação

-80 +80 *1

-50 +50 *2

Normal Cheio Dot By Dot Area Zoom V-Alongar 16:9

Página 40

Eco+Silen [Ativar/Desativar]

Página 40

Idiomas (Language)

Página 40

Informações

English Deutsch Español Nederlands Français Italiano Svenska Português

Página 40

Aceder ao Menu Completo

Página 40

*1 Intervalo de ajuste para PG-D3550W/D3050W. *2 Intervalo de ajuste para PG-D2870W.

polski Magyar Türkçe

Menu “Imagem”

Menu principal Submenu

Imagem

Página

Modo Imagem

Página 42

Contraste

Brilho

Cor

Matiz

Nitidez

Vermelho

Azul

Padrão Apresentação Cinema Jogo sRGB*3

+30-30

Página 43

Temp Cor

1-1

Página 43

BrilliantColor™

Página 43

Deﬁnição de C.M.S. [Ativar/Desativar]

Página 43

C.M.S.

Página 43

Modo Filme

Página 44

DNR

Página 44

Eco+Silen [Ativar/Desativar]

Auto

Desativar

Nível 1 Nível 2 Nível 3

Página 44

Reset

C.M.S.-Matiz

Página 43

C.M.S.-Saturação

Página 43

C.M.S.-Valor

Página 43

Reset

Voltar

Reset

*3 Item quando da entrada de sinais RGB através de

COMPUTER 1/2 ou HDMI.

*4 Itens quando da entrada de sinais componente

através de COMPUTER 1/2 ou HDMI, ou quando da escolha de S-VIDEO ou VIDEO.

+30-30

Menu “Ajuste do Sinal (SIN DE AJ.)”

Menu principal Submenu

Relógio

Fase

Horiz.

Vertic.

Reset

SIN DE AJ.

Página

+150-150

+30-30

+150-150

+60-60

Página 45

Resolução

Página 45

Tipo de Sinal

Página 45

Ampl. Dinâmica Auto

Página 45

Seleção EDID

Sist. de Vídeo Auto

Página 46

Ajuste vídeo

Página 46

Info do Sinal

*10

Auto RGB YPbPr

Padrão Aumentado

PAL SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N PAL-60

0 IRE

7.5 IRE

Página 46

*5 Itens quando recebendo sinal RGB através de

COMPUTER/COMPONENT 1 ou 2.

*6 Itens quando recebendo sinal de COMPUTER/

COMPONENT 1, 2 ou HDMI.

*7 Item quando selecionando COMPUTER/

COMPONENT 1, 2 ou HDMI. *8 Item quando selecionando HDMI. *9 Item quando selecionando COMPUTER/

COMPONENT 1 ou 2. *10 Item quando selecionando S-VIDEO ou VIDEO.

Menu “Ajuste de Tela (AJ ECRÃ)”

Menu principal Submenu

AJ ECRÃ

Página

Reajustar

Página 47

Desloc Imagem

Página 47

Angulação

-80 +80 *1

-50 +50 *2

Normal Cheio Dot By Dot Area Zoom

+96-96

V-Alongar 16:9

Página 47

Overscan [Ativar/Desativar]

Página 48

Mostrar OSD [Ativar/Desativar]

Página 48

Legenda fechada

Página 48

Tela de Fundo

Página 49

Guia Conﬁgur. [Ativar/Desativar]

Desativar CC1 CC2

Logo Tela Azul Nenhum

Página 49

Projeção Frontal

Página 49

Cor de Parede Desativar

Página 49

Idiomas (Language)

Página 49

Teto + Frontal Traseira Teto + Traseira

Quadro Preto QuadroBranco

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Magyar Türkçe

Recursos

úteis

Itens do Menu (Continuação)

Menu “Ajuste de Projetor (AJ PRJ1/2)”

Menu principal

AJ PRJ1

Página

Automática [Ativar/Desativar]

Página 50

Auto Desligamento [Ativar/Desativar]

Submenu

Página 50

Auto Re-Iniciar [Ativar/Desativar]

Página 50

Alto falante [Ativar/Desativar]

Página 50

RS-232C

Página 50

Modo Ventoinha Normal

Página 51

Bloqueio Sistema [Ativar/Desativar]

9600bps 38400bps 115200bps

Alta

Página 51

Bloqueio [Ativar/Desativar]

Página 52

Menu principal Submenu

AJ PRJ2

Página

Menu Início Rápido [Ativar/Desativar]

Selec. COMPUTER2

Botão FUNCTION

Modo ESPERA

Saída áudio em ESPERA [Ativar/Desativar]

DLP [Ativar/Desativar]

Inverter DLP

Página 52

Página 53

LinkTM

Página 53

Link

Entrada Saída Monitor

Proc.Entrada Áudio Mute Desloc Imagem Info do Sinal

Início Rápido Eco

Página 53

Reiniciar Tudo

Página 53

T.lâmp.(Vida)

Página 53

Menu “Rede”

Menu principal

Rede

Página

Senha [Ativar/Desativar]

Página 54

Cliente DHCP [Ativar/Desativar]

Página 55

TCP/IP

Página 55

Repor Deﬁnição de Rede

Página 55

Reiniciar Rede

Página 55

Endereço IP

Página 56

Endereço MAC

Página 56

Projector

Página 56

Ligação

Página 56

Uso da Tela do Menu

Selecione o Menu de Início Rápido, que reúne as funções usadas com mais frequência, ou o Menu Completo, que permite conﬁ gurações e ajustes avançados.

Teclas de ajuste (P/R/O/Q)

Tecla ENTER

Tecl a MENU

Tecla ENTER

Teclas de ajuste (P/R/O/Q)

Tecl a RETURN

Pressione RETURN para

• retornar à tela anterior quando o menu estiver exibido.

Tecl a MENU

Seleções do Menu (Menu Início Rápido)

Esta operação pode também ser executada usando as teclas no projetor.•

Pressione MENU.

A tela do “Menu Início Rápido” para o

• modo de entrada selecionado é exibida.

Pressione P ou R para escolher

o item desejado e então pressione ENTER.

Pressione P/R/O/Q para ajustar

o item escolhido e então pressione ENTER.

Informação

Para exibir as conﬁ gurações e ajustes avançados,

• selecione “Aceder ao Menu Completo”. Pressione ENTER para exibir a tela do Menu Completo. Se não quiser exibir o Menu de Início Rápido, deﬁ na

• “Aceder ao Menu Completo” - “AJ PRJ2” - “Menu Início Rápido” como “Desativar”. (Veja página

52.)

Iníc. Procura Entrada Resolução Reajustar Angulação Eco+Silen Idiomas (Language) Informações

SEL/AJU CONF FIM

Exemplo

Menu Início Rápido

1024×768 Normal

Desativar Português

Aceder ao Menu Completo…

Recursos

úteis

Uso da Tela do Menu (Continuação)

Menu Início Rápido

Os itens a seguir podem ser conﬁ gurados no Menu de Início Rápido.

Itens selecionáveis Descrição

Iníc. Procura Entrada

Resolução Alterar manualmente a resolução.

Reajustar Alterar o modo de Redimensionamento.

Angulação Corrigir a distorção Keystone das imagens projetadas.

Eco+Silen Se estiver deﬁ nida como “Ativar”, esta função reduz o ruído e o consumo de

Idiomas (Language) Seleciona o idioma exibido na tela. ( Veja página Informações Aceder ao Menu Completo Exibe o Menu Completo para conﬁ gurações e ajustes avançados.

Nota

As conﬁ gurações do modo Reajustar serão feitas independentemente para cada modo de entrada.

•

As conﬁ gurações do modo Eco+Silen serão feitas independentemente para cada modo de entrada e cada modo Imagem.

Busca automaticamente e escolhe o modo de entrada adequado. Pressionar um botão de operação durante a busca de entradas cancelará a busca.

Use esta função quando a imagem e o tamanho de tela forem compatíveis com a resolução selecionada automaticamente. (Veja página

Use esta função para esticar a imagem vertical ou horizontalmente, ou quando as bordas da imagem não aparecem. (Veja página

Use esta função para corrigir a distorção trapezoidal das imagens, causada por uma imagem projetada em ângulo na tela. (Veja página

energia do ventilador, prolongando a vida útil da lâmpada. ( Veja página 44.)

49.)

Exibe o sinal de entrada, tempo de uso da lâmpada, vida útil restante da lâmpada etc.

45.)

47.)

Seleções do Menu (Menu Completo)

Exemplo: Ajuste de “Brilho”.

Esta operação pode também ser executada usando as teclas no projetor.•

Pressione MENU.

A tela do “Menu Início Rápido” é exibida.

•

Pressione P ou R para escolher

“Aceder ao Menu Completo”.

Pressione Q ou O e escolha

“Imagem” para ajustar.

Exemplo: tela do menu “Imagem” para entrada COMPUTER (RGB)

Informação

•

Quando “AJ PRJ2” - “Menu Início Rápido” for deﬁ nido como “Ativar”, pressione MENU para exibir a tela do Menu de Início Rápido.

Item do menu

SIN. ECRÃ PRJ1 PRJ2 RedeImagem

Modo Imagem

Contraste Brilho Vermelho Azul

Temp Cor BrilliantColor Deﬁnição de C.M.S. C.M.S. DNR Eco+Silen

Reset

SEL/AJU CONF FIM

Padrão 0 0 0

0 0 0 1

Ativar

Nível 2 Desativar

Pressione P ou R e escolha

“Brilho” para ajustar.

O item selecionado ﬁ ca em evidência.

•

Para ajustar a imagem projetada observando-a

Pressione ENTER.

•

O item escolhido (p.ex. “Brilho”) é exibido por si na base da tela. Ao pressionar-se P ou R, o item seguinte

• será exibido (“Vermelho” será exibido depois de “Brilho”).

Nota

Pressione ENTER novamente para

• retornar à tela anterior.

SIN. ECRÃ PRJ1 PRJ2 RedeImagem

Modo Imagem

Contraste

Brilho

Vermelho

Vermelho Azul

Azul Temp Cor

Temp Cor BrilliantColor

BrilliantColor Deﬁnição de C.M.S.

Deﬁnição de C.M.S. C.M.S.

C.M.S. DNR

DNR Eco+Silen

Eco+Silen Reset

Reset

SEL/AJU

Itens a serem ajustados

Imagem PRJ1 PRJ2 RedeSIN. AJ ECRÃ

Reajustar

Reajustar Desloc Imagem

Desloc Imagem Angulação

Angulação

O item é exibido por si.

Imagem

SEL/AJU Menu Voltar FIM

0 0

0 1

Aj.simples

0 0

Pressione ENTER.

0Brilho

Padrão

Ativar

Nível 2

Nível 2 Desativar

Desativar

Normal

FIM

Pressione O ou Q para ajustar o

item selecionado.

O ajuste é assim armazenado.

•

Pressione MENU.

A tela de menu desaparecerá.

•

Modo Imagem

Contraste

Brilho

Vermelho

Vermelho Azul

Azul Temp Cor

Temp Cor BrilliantColor

BrilliantColor Deﬁnição de C.M.S.

Deﬁnição de C.M.S. C.M.S.

C.M.S. DNR

DNR Eco+Silen

Eco+Silen Reset

Reset

SEL/AJU

Nota

A tecla MENU não funciona quando o projetor estiver operando:

•

- Automática/Intervalo/Imobilização/AV Mudo/Proc.Entrada

SIN. ECRÃ PRJ1 PRJ2 RedeImagem

Padrão

0 0

0 1

Aj.simples

Ativar

Nível 2

Nível 2 Desativar

Desativar

FIM

Recursos

úteis

Ajustes de Imagem (Menu “Imagem”)

Operação do menu n Página 40

Q PÁGINA 1 Q PÁGINA 2

Imagem SIN. ECRÃ PRJ1 PRJ2 Rede

Modo Imagem

Contraste Brilho Cor Matiz Nitidez Vermelho Azul

0 0 0 0 0 0 0

Padrão

Imagem SIN. ECRÃ PRJ1 PRJ2 Rede

Modo Imagem

Temp Cor

3 2

4 5

6 7

BrilliantColor Deﬁnição de C.M.S. C.M.S.

Modo Filme DNR Eco+Silen

Reset

Padrão

0 1

Ativar

Auto Nível 2 Desativar

SEL/AJU CONF FIM

Selecionar o Modo Imagem

Itens

selecionáveis

Descrição

Ajustes originais de cada item quando se escolher Modo Imagem

Temp Cor BrilliantColor

SEL/AJU CONF FIM

Eco+Silen Padrão Para imagem padrão 0 1 Desativar Apresentação

Clareia porções da imagem para

02Desativar

dar mais realce às apresentações.

Cinema Proporciona uma matiz natural

–1 0 Ativar

à imagem projetada.

Jogo

Proporciona a nitidez da imagem

01Desativar

projetada.

*sRGB

Para alta ﬁ delidade de reprodução

––Desativar

de imagens de um computador.

“sRGB” é exibido somente quando da entrada de sinais RGB.

• Pode-se conﬁ gurar ou ajustar cada item no menu “Imagem” à sua preferência. Qualquer mudança que

• se faça é armazenada na memória.

Nota

•

Você pode também pressionar PICTURE MODE no controle remoto para selecionar o modo Imagem. (Veja página 34.) *sRGB é um padrão internacional de reprodução de cores regulado pela IEC (Comissão Eletrotécnica

• Internacional). Como a área de cor ﬁ xa foi decidida pela IEC, as imagens são exibidas em matizes naturais baseadas na imagem original, quando “sRGB” for selecionado. Quando “sRGB” for selecionado, não se pode ajustar itens tais como “Vermelho”, “Azul”, “Temp Cor” e “BrilliantColorTM”.

Informação

Quando “sRGB” for selecionado, a imagem projetada poderá ﬁ car escura, mas isto não indica nenhum

• problema no aparelho.

Operação do menu n Página 40

Ajustar a Imagem

Itens de

ajuste

Contraste Para menos

Brilho Para menos

Cor*

Matiz*

Nitidez*

Vermelho*

Azul*

BrilliantColor™*2 *3Para tornar o efeito

*1 Não exibido no mode de entrada RGB. *2 *3 BrilliantColor™ faz uso da tecnologia BrilliantColor™

Não ajustável/selecionável quando “sRGB” for selecionado.

da Texas Instruments. Aumentando-se o nível de BrilliantColor™, a imagem torna-se mais clara mantendo-se ao mesmo tempo a reprodução de cores em alto nível.

Tec la O Tec la Q

contraste.

claridade. Para menos

intensidade de cor. Para tornar tons de

pele arroxeadas. Para menos

nitidez. Para vermelho

mais fraco. Para azul mais

fraco.

mais fraco.

Para mais contraste.

Para mais claridade.

Para mais intensidade de cor.

Para tornar tons de pele esverdeados.

Para mais nitidez.

Para vermelho mais forte.

Para azul mais forte.

Para tornar o efeito mais forte.

Nota

•

Não se pode escolher “Vermelho”, “Azul”, “BrilliantColor “sRGB” for selecionado. Para retornar todos os itens de conﬁ guração

• aos valores originais, selecione “Reset” e pressione ENTER.



” ou “Temp Cor” quando

Ajustar a Temperatura

de Cor

Itens

selecionáveis

Para temperaturas de cor mais baixas, para imagens mais quentes,

–1

tipo incandescente avermelhado.

Para aumentar a temperatura de cor

para obter-se imagens mais frias, azuladas tipo ﬂ uorescente.

Nota

Valores de “Temp Cor” são somente para

• propósitos gerais normais.

Descrição

Ajuste de Cores

Esta função ajusta cada uma das seis cores principais que constituem o disco de cores, alterando a “Matiz”, “Saturação” ou “Valor”.

Itens selecionáveis

C.M.S.-Matiz C.M.S.-Saturação Ajusta a saturação das cores

C.M.S.-Valor Ajusta o brilho das cores

Reset

Voltar Retorna à tela do menu

Ajusta a matiz das cores principais.

principais.

principais. Os ajustes de “Matiz”, “Saturação”

e “Valor” de todas as cores retornarão aos ajustes originais.

“Imagem”.

Descrição

Ajuste da “Matiz”, “Saturação” ou “Valor”.

1 Selecione “Ativar” na “Deﬁ nição de C.M.S.” do menu

“Imagem” e então pressione ENTER.

2 Selecione “C.M.S.” no menu “Imagem” e então

pressione ENTER.

3 Pressione P ou R para escolher “Matiz”, “Saturação”

ou “Valor”, e então pressione ENTER.

4 Escolha a cor a ser ajustada com P ou R e ajuste-a

com O ou Q.

Exemplo de ajuste de “Matiz”

Cores

principais

VM (Vermelho) AM (Amarelo) VD (Verde) Mais para amarelo Mais para ciã C (Ciã) Mais para verde Mais para azul AZ (Azul) Mais para ciã M (Magenta) Mais para azul

Quando “Saturação” for escolhida, a cor

• escolhida torna-se O: mais fraca Q: mais forte Quando “Valor” for escolhido, a cor escolhida

• torna-se O: mais escura Q: mais clara Para retornar os valores de ajuste de cada cor

• aos valores originais, escolha “Reset” e pressione ENTER.

Tec la O Tecla Q

Mais para magenta Mais para vermelho

Mais para amarelo Mais para verde

Mais para magenta Mais para vermelho

Recursos

úteis

Ajustes de Imagem (Menu “Imagem”) (Continuação)

Operação do menu n Página 40

Seleção do Modo Filme

Essa função proporciona reprodução de alta qualidade das imagens projetadas originalmente em 24 fps, como os ﬁ lmes em DVD.

Itens

selecionáveis

Auto Filmes são detectados

Desativar Filmes não são detectados.

•

Esta função está disponível para os sinais a seguir. Com a entrada COMPUTER/COMPONENT 1 ou 2

- 480I

- 576I

- 1035I

- 1080I Com a entrada S-VIDEO ou VIDEO:

- Todos os sinais



automaticamente.

Nota

Redução do Ruído da

Descrição

Imagem (DNR)

A redução de ruído digital de vídeo (DNR) propicia imagens de alta qualidade com o mínimo de interferência de pontos e de ruído de cores cruzadas.

Itens

selecionáveis

Nível 1 Nível 2 Nível 3

Deﬁ ne o nível de DNR para exibição de uma imagem mais nítida.

Descrição

Eco+Silen

Itens

selecionáveis

Ativar Aprox. 65% Desativar 100%

Nota

•

Quando “Eco+Silen” está “Ativar”, o som e o consumo da ventoinha são mais baixos do que quando está “Desativar”. (A claridade de projeção diminui conforme ilustrado na tabela.)

Claridade e consumo de energia

Nota

Esta função não está disponível para alguns

• sinais.

Ajuste de Sinal (Menu “SIN DE AJ.”)

Operação do menu n Página 40

Imagem SIN DE AJ. ECRÃ PRJ1 PRJ2 Rede

Relógio Fase

Horiz. Vertic.

Reset

Resolução

Tipo de Sinal

Ampl. Dinâmica

Seleção EDID

-1

Ajuste vídeo

6 7

Info do Sinal 1024 x 768

H 48.3 kHz / V 60.0 Hz

SEL/AJU CONF FIM

0 0 0 0

1024 x 768 Auto Padrão Padrão 0 IRE

-2

Sist. de Vídeo

Auto

 Ajuste da Imagem

do Computador

Se a imagem ideal não puder ser obtida com o ajuste Sintonia Automática, utilize a função SIN DE AJ.

Itens

selecionáveis

Relógio Ajustar o ruído vertical. Fase Ajustar o ruído horizontal (como o

tracking do VCR).

Horiz. Centralizar a imagem na tela movendo-

a para esquerda ou direita.

Vertic. Centralizar a imagem na tela movendo-

a para cima ou para baixo.

Descrição

Nota

•

Para reiniciar todos os itens de ajuste, selecione “Reset” e pressione ENTER. A extensão variável da “Horiz.” (Posição-H) e

• “Vertic.” (Posição-V) pode mudar, dependendo da resolução da tela do computador.

2 Ajuste de Resolução

Normalmente, o tipo de sinal de entrada é detectado e o modo de resolução correto é automaticamente selecionado. Contudo, para alguns sinais, é necessário selecionar o modo de resolução ideal em “Resolução” que combine com o modo de exibição do computador.

Nota

•

Consulte “Veriﬁ cação do Sinal de Entrada” na página

46 para informações sobre o sinal de

entrada selecionado no momento.

3 Ajuste de Tipo de Sinal

Esta função permite selecionar o sinal de entrada de RGB ou de componente em COMPUTER/COMPONENT 1 ou 2.

Itens

selecionáveis

Auto Os sinais de entrada são

RGB Ajuste quando receber sinais RGB. YPbPr Ajuste quando receber sinais

automaticamente reconhecidos como RGB ou componente.

componente.

Seleção da Amplitude Dinâmica

Poderá não ser exibida uma imagem ideal, se o tipo de sinal de saída do dispositivo compatível com HDMI e o tipo de sinal de entrada do projetor não coincidirem. Se isso ocorrer, altere “Ampl. Dinâmica”.

Itens

selecionáveis

Auto Na maioria dos casos, “Auto” deve ser

Padrão Aumentado

selecionado. Quando os níveis de preto da imagem

mostram faixas ou parecem desbotados, selecione o item que resulta na melhor qualidade de imagem.

Nota

•

A Amplitude Dinâmica pode ser selecionada apenas quando o modo de entrada “HDMI” estiver selecionado.

Descrição

Recursos

úteis

Ajuste de Sinal (Menu “SIN DE AJ.”) (Continuação)

Operação do menu n Página 40

-1 Seleção EDID

EDID (Dados de Identiﬁ cação de Vídeo Estendido) são dados que permitem a um computador executar as conﬁ gurações de vídeo corretas. Quando você não conseguir encontrar a resolução correta no seu computador, mude para a seleção EDID. Se não funcionar, reinicie o computador.

Itens

selecionáveis

Padrão Aumentado

Conﬁ guração padrão. Quando a solução desejada não for

encontrada na conﬁ guração padrão.

-2 Ajuste do Sistema

Descrição

de Vídeo

O modo do sistema de entrada de vídeo vem predeterminado de fábrica em “Auto”; contudo, dependendo da diferença do sinal de vídeo, pode não aparecer uma imagem nítida do equipamento audiovisual conectado. Neste caso, mude o sinal de vídeo.

Itens selecionáveis

Auto PAL SECAM *NTSC4.43 NTSC3.58 PAL-M PAL-N PAL-60

* Quando reproduzindo sinais NTSC em

equipamento de vídeo PAL.

 Deﬁ nição de

Ajuste de Vídeo

Itens

selecionáveis

0 IRE Deﬁ ne o nível preto para 0 IRE

7.5 IRE Deﬁ ne o nível preto para 7.5 IRE.

Nota

•

Esta função está disponível para os sinais a seguir. Com a entrada COMPUTER/COMPONENT 1 ou 2

- 480I Com a entrada S-VIDEO ou VIDEO:

- NTSC3.58

Descrição

 Veriﬁ cação do

Sinal de Entrada

Esta função permite a você veriﬁ car a informação do sinal de entrada no momento.

Nota

•

O sinal de vídeo somente pode ser colocado no modo S-VIDEO ou VIDEO.

•

Quando “Sist. de Vídeo” está em “Auto”, pode não receber uma imagem nítida devido a diferenças de sinal. Neste caso, mude para o sistema de vídeo do sinal de origem.

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”)

Operação do menu n Página 40

Imagem PRJ1 PRJ2 RedeSIN.

Reajustar



Desloc Imagem



Angulação

 

Overscan



Mostrar OSD



Legenda fechada



Tela de Fundo Guia Conﬁgur.



Projeção



Cor de Parede



Idiomas(Language)

SEL/AJU CONF FIM

AJ ECRÃ

Normal 0 0

Ativar

Desativar

Logo

Ativar Frontal Desativar Português

Conﬁ gurar o Modo Reajustar



Use esta função para esticar a imagem vertical ou horizontalmente, ou quando as bordas da imagem não aparecem.

Nota

Para detalhes do modo Reajustar, veja páginas

•

31 e 32.

Você também pode pressionar RESIZE no

• controle remoto para ajustar o modo reajustar. (Veja página



31.)

Ajustar a Posição da

Imagem

Você pode mover verticalmente a imagem projetada.

Tecl a QTecl a O

Correção de Angulação



Escolha “Angulação” no menu “AJ ECRÃ” e ajuste com a barra corrediça.

Veja página 29 para detalhes quanto à Correção Keystone.

Tecl a OTecl a Q

Nota

•

A Correção Keystone pode ser ajustada a até um ângulo de aproximadamente D3050W)/±25 (PG-D2870W) modo Redimensionar estiver ajustado para “NORMAL”) Você também pode pressionar KEYSTONE

•

no controle remoto para ajustar a Correção Keystone.

±40 (PG-D3550W/

graus (

Quando o

Recursos

úteis

Nota

Essa função é aplicada apenas em alguns

• modos REAJUSTAR. (Veja páginas

31 e 32.)

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”) (Continuação)

Operação do menu n Página 40

Conﬁ guração de Overscan

Esta função lhe permite deﬁ nir a área de overscan (área de exibição).

Itens

selecionáveis

Ativar A área de entrada é exibida sem

Desativar A área de entrada inteira é exibida.

Esta função está disponível para os sinais a

• seguir. Com a entrada COMPUTER/COMPONENT 1 ou 2:

- 480P

- 540P

- 576P

- 720P

- 1035I

- 1080I/1080P Se houver ruído nas bordas da tela quando

• “Desativar” estiver selecionado, alterne a função para “Ativar”. Veja também a seção “Acerca dos Direitos

• Autorais”, na página

as bordas da tela.

Nota

Conﬁ gurar o Menu na

Descrição

32.

Tela

Itens

selecionáveis

Ativar Todos os Menus na Tela são exibidos. Desativar VOLUME/AV MUDO/IMOBILIZAÇÃO/

AUTOMÁTICA/REAJUSTAR/MODO IMAGEM/ECO + SILEN/AMPLIAR/ Proc.Entrada/Áudio Mute/“Foi pressionado um botão inválido.” não são exibidos.

Descrição

Legenda Fechada

<Só para as Américas>

Informação

Esta função está disponível para sinal NTSC3.58.

•

Esta função está disponível somente para os seguintes casos:

Modo

reajustar

Normal Area Zoom V-Alongar

16:9

“Legenda fechada” é um sistema que permite

• diálogos, narração e efeitos sonoros em programas de televisão (regiões limitadas) e vídeos caseiros serem visualizados como legenda na tela. Nem todos os programas e vídeos são fornecidos

• com legenda fechada. Favor procurar pelo símbolo

para assegurar que as legendas serão apresentadas. Estão disponíveis dois canais: CC1 e CC2.

•

Itens

selecionáveis

Desativar —

CC1

CC2

Nota

A Legenda fechada pode não funcionar

• corretamente (blocos brancos, caracteres estranhos, etc) se a condição dos sinais estiver ruim ou se houver problemas na fonte de transmissão. Isto não indica necessariamente que há um problema com o projetor. Caso qualquer botão seja pressionado para

• mostrar o OSD enquanto estiver vendo uma transmissão de Legenda fechada, as legendas fechadas desaparecerão.

Corre

ção de angulação

-40 − +40

-12 − +12

Descrição

Modo Legenda fechada para dados de CH1 Modo Legenda fechada para dados de CH2

Selecionar a Imagem

de Fundo

Itens selecionáveis

Logo Tela com logotipo Sharp Tel a Azu l Tel a az ul Nenhum —

Descrição

8 Conﬁ gurar o Guia de

Conﬁ guração

Itens selecionáveis

Ativar Exibir o Guia de Conﬁ guração ao

Desativar

Reverter/Inverter as

ligar o projetor. Não exibir o Guia de Conﬁ guração.

Descrição

Imagens Projetadas

Itens selecionáveis

Frontal Imagem normal (Projetada da

Tet o+F ron tal

Traseira Imagem revertida (Projetada de

Teto+Traseira Imagem revertida e invertida

Veja página

frente da tela) Imagem invertida (Projetada da

frente da tela, com projetor invertido)

trás da tela, ou com um espelho)

(Projetada com um espelho)

20 para detalhes do Modo Projeção.

Descrição

Operação do menu n Página 40

Selecionar a Cor de Parede

Esta função permite a projeção de imagens sobre uma superfície colorida (branca ou verde escura) sem o uso de tela.

Itens selecionáveis

Desativar A função Cor de Parede não

Quadro Preto Projetar imagens sobre um

QuadroBranco

Selecionar o Idioma do

está ativada.

quadro-negro (verde escuro). Projetar imagens sobre um

quadro-branco.

Descrição

Menu na Tela

O projetor pode exibir o menu na tela em 17 idiomas diferentes.

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Magyar Türkçe

úteis

Recursos

Ajustar a Função Projetor (Menu “AJ PRJ1/2”)

Operação do menu n Página 40

Q AJ PRJ1

Imagem ECRÃ AJ PRJ1SIN. PRJ2 Rede

Automática Ativar Auto Desligamento

2 3

Auto Re-Iniciar Alto falante Ativar

4 5 6

Modo Ventoinha Bloqueio Sistema

7 8

SEL/AJU CONF FIM

Sincronia Automática (Ajuste

Ativar Ativar

9600bpsRS-232C Normal Desativar DesativarBloqueio

de Sincronia Automática)

Itens

selecionáveis

Ativar

Desativar O ajuste de Sincronia Automática não

O ajuste de Sincronia Automática ocorrerá quando o projetor for ligado ou quando sinais de entrada forem comutados, quando conectado a um computador.

foi executado automaticamente.

Nota

•

O ajuste de Sincronia Automática é também executável pressionando-se AUTO SYNC.

•

O ajuste de Sincronização Automática pode levar algum tempo para ser concluído, dependendo da imagem do computador conectado ao projetor.

•

Quando não for possível obter-se uma imagem satisfatória com a Sincronia Automática, use ajustes manuais. (Veja página

Função Desligamento Automático

Itens

selecionáveis

Ativar

Desativar A função Desligamento Automático

Quando nenhum sinal de entrada for detectado por mais de 15 minutos, o projetor irá entrar automaticamente no modo Espera.

será desativada.

Nota

Quando a função Desligamento Automático estiver

• ajustada para “Ativar”, 5 minutos antes do projetor entrar no modo Espera, a mensagem “Entrar em modo ESPERA em X min.” aparecerá na tela para indicar o tempo restante.

Descrição

45.)

Descrição

Q AJ PRJ2

Imagem ECRÃ AJ PRJ2SIN. Rede

Menu Início Rápido Ativar

Selec. COMPUTER2 Botão FUNCTION Proc. Entrada Modo ESPERA Saída áudio em ESPERA

Link

DLP Inverter DLP

Itens

selecionáveis

Ativar

Desativar O projetor não é ligado automaticamente

Itens

selecionáveis

Ativar Os sinais de áudio são emitidos pelos

Desativar Os sinais de áudio não são emitidos

Link

Reiniciar Tudo

SEL/AJU CONF FIM

Função Auto Re-Iniciar

quando o cabo de alimentação for reconectado à tomada ou o disjuntor for religado.

Conﬁ guração do Alto-Falante

altofalantes internos.

pelos altofalantes internos.

Escolha da Velocidade de

PRJ1

0 min0T.lâmp.(Vida) 100%

Descrição

Saída Monitor

Início Rápido Ativar

Desativar

Transmissão (RS-232C)

Assegure-se que tanto o projetor como o computador estejam ajustados para a mesma taxa baud.

Itens

selecionáveis

9600bps 38400bps

115 20 0b p s

Velocidade de transmissão lenta.

Velocidade de transmissão rápida.

Descrição

Ajuste do Modo da Ventoinha

Esta função altera a velocidade de rotação da ventoinha.

Itens

selecionáveis

Normal Apropriado para ambientes normais. Alta Escolha este modo quando for usar o

Quando o “Modo Ventoinha” estiver ajustado para “Alta”, a rotação da ventoinha aumenta, e o barulho da mesma ﬁ ca mais audível.

Esta função previne usos não-autorizados do projetor. Uma vez que esta função for ativada, os usuários precisam entrar a senha correta toda vez que o projetor for ligado. Recomenda-se

que se guarde a senha em lugar seguro onde somente usuários autorizados tenham acesso.

projetor a altitudes de aproximadamente 1 500 metros (4 900 pés) ou mais.

Função Bloqueio do Sistema

Descrição

Informação

•

Se você perder ou esquecer sua senha, contate seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página que a garantia do produto for válida, o serviço para reconﬁ guração da senha será cobrado.

a

Conﬁ gurar/Alterar a senha

Escolha “Bloqueio Sistema”, e

então pressione ENTER ou Q.

Escolha “Próximo”, e então

pressione ENTER.

A tela para a entrada da senha aparece.

•

Pressione as 4 teclas no controle

remoto ou no projetor para entrar a

67). Mesmo

senha conﬁ gurada na “Código Antigo”.

Quando for conﬁ gurar a senha pela primeira

• vez, pressione R no projetor quatro vezes.

Regular o bloqueio de sistema

Código Antigo

Código Novo Reconﬁrmar

AJ PRJ1

––––

–––– ––––

Operação do menu n Página 40

Nota

Caso se entre a senha errada, o cursor retorna ao

• ponto inicial da “Código Antigo”.

•

O código pré-ajustado consiste de 4 R teclas no projetor. Quando se pressionar a R tecla quatro vezes, a tela para entrar o código desaparece.

Pressione as 4 teclas no controle

remoto ou no projector para entrar a nova senha em “Código Novo”.

Nota

As seguintes teclas não podem ser

• usadas para a senha: STANDBY/ON,

ON, STANDBY, ENTER, L-CLICK, R-CLICK/RETURN e MENU A função Bloqueio do Sistema reconhece

• cada tecla no controle remoto ou no projetor como uma tecla individual, mesmo que as teclas tenham o mesmo nome. Caso a senha seja ajustada com as teclas do projetor, use somente as mesmas teclas no projetor. Caso a senha seja ajustada com as teclas do controle remoto, use as mesmas teclas no controle remoto.

Regular o bloqueio de sistema

Código Antigo

Código Novo

Reconﬁrmar

Entre a mesma senha em

“Reconﬁ rmar”.

Nota

Para cancelar o código que já se tenha ajustado

Pressione R no projetor quatro vezes no

• passo 4 e 5 acima.

Quando o Bloqueio do Sistema estiver ativado

Quando o Bloqueio do Sistema estiver ativado,

• a tela de entrada de senha aparece depois que o aparelho for ligado. Quando ela aparecer, entre a senha correta para iniciar a projeção.

Tela de entrada para senha

Bloqueio Sistema

AJ PRJ1

****

– ––– ––––

––––

Recursos

úteis

Ajustar a Função Projetor (Menu “AJ PRJ1/2”) (Continuação)

Operação do menu n Página 40

Função Trava Tecla

Use esta função para travar as teclas de operação no projetor. Esta função pode ser deﬁ nida usando a tela de menu ou ENTER no projetor.

a

Deﬁ nir através da tela de menu

Itens

selecionáveis

Ativar Todas as teclas do projetor, exceto

STANDBY/ON, estão travadas.

Desativar Desliga a função de travamento de

teclas.

Descrição

aDeﬁ nir através das teclas do

projetor

Trava das Teclas de Operação

Mantenha pressionado ENTER

no projetor por cerca de 5 segundos enquanto o projetor estiver sendo ligado.

•

A tela da função travamento de teclas é exibida.

Use esta função para bloquear a utilização dos botões do projector. (Excepto botão STANDBY/ON)

Nota: Pode desactivar o bloqueio se premir o botão ENTER do projector durante 5 segundos.

Voltar

Ativar

SEL CONF FIM

Escolha “Ativar”, e então

pressione ENTER.

Menu na Tela

Função Trava Tecla Ativada

•

A função Trava Tecla não afeta a operação com as teclas do controle remoto. Não se pode usar a função Trava Tecla enquanto

• o projetor estiver em aquecimento.

AJ PRJ1

Desativar a Trava Tecla

Mantenha pressionado ENTER no projetor por cerca de 5 segundos.

Menu na Tela

Função Trava Tecla Desativada

Informação

Mesmo que a função travamento de teclas

• esteja deﬁ nida como “Ativar”, a tecla STANDBY/ON do projetor pode ser usada para ligar e desligar.

•

A função Bloqueio não pode ser ajustada quando o projetor estiver: exibindo as telas do “Guia Conﬁ gur.” ou do “Menu”, no modo Espera, aquecendo-se, mudando sinais de entrada, operando a função Sinc. Automática ou Proc. Entrada, no modo Imobilização ou na tela “Bloqueio Sistema” durante o aquecimento.

9 Selecionando o

Menu Início Rápido

Itens selecionáveis

Ativar Pressionar MENU para exibir a

tela do Menu Início Rápido.

Desativar Pressionar MENU para exibir a

tela do Menu Completo.

Descrição

0 Selec. COMPUTER2

Você também pode usar o terminal MONITOR OUT como o terminal COMPUTER/COMPONENT 2. Deﬁ na se quer usar o terminal como terminal de entrada ou saída.

Itens selecionáveis

Entrada

Saída Monitor

Nota

•

Deﬁ na isso antes de conectar o equipamento externo. A conﬁ guração não pode ser alterada quando

• o modo de entrada é “COMPUTER 2”.

O terminal pode ser usado como terminal de entrada (COMPUTER/ COMPONENT 2).

O terminal pode ser usado como terminal de saída (MONITOR OUT).

Descrição

Deﬁ nir a Operação

do Botão FUNCTION

Você pode atribuir uma das funções a seguir à tecla FUNCTION do controle remoto. A função atribuída será executada ao pressionar FUNCTION.

Itens selecionáveis

Proc.Entrada

Áudio Mute Para desligar temporariamente o

Desloc Imagem Para mover a imagem projetada

Info do Sinal As informações do sinal de

Busca automaticamente e escolhe o modo de entrada adequado.

áudio. Pressione FUNCTION novamente para ligar o áudio

verticalmente. (Veja página

entrada são exibidas.

Descrição

47.)

Operação do menu n Página 40

DLP® Link

Veja o MANUAL DE OPERAÇÃO PARA PROJEÇÃO 3D ESTÉREO, disponível separadamente.

Inverter DLP® LinkTM

Veja o MANUAL DE OPERAÇÃO PARA PROJEÇÃO 3D ESTÉREO, disponível separadamente.

Voltando aos

Ajustes-Padrão

Esta função permite reiniciar os ajustes feitos no projetor.

Modo ESPERA

Quando conﬁ gurado em “Eco”, o consumo de energia ﬁ ca reduzido no modo espera.

Itens

selecionáveis

Eco

Início Rápido

A saída para o monitor, RS-232C e funcões de Rede ﬁ cam desligadas no modo espera.

A saída para o monitor, RS-232C e funcões de Rede ﬁ cam ativadas mesmo que o projetor esteja no modo espera.

Descrição

Saída áudio em ESPERA

Você pode deﬁ nir a saída de áudio no terminal AUDIO OUTPUT do projetor que estiver em modo espera.

Itens

selecionáveis

Ativar O sinal de áudio sai no terminal

Desativar

Quando “Eco” estiver selecionado no “Modo

• ESPERA”, a “Saída áudio em ESPERA” é deﬁ nida como “Desativar” automaticamente e você não pode mudar a conﬁ guração. O áudio HDMI não sairá no terminal AUDIO OUTPUT

• quando o projetor estiver no modo espera.

AUDIO OUTPUT em modo espera. O sinal de áudio não sai no terminal

AUDIO OUTPUT em modo espera.

Nota

Descrição

Nota

•

Os itens seguintes não podem ser reiniciados.

- Resolução

- Idimomas

- T.Lâmp. (Vida)

- Bloqueio Sistema

- Selec. COMPUTER2

Veriﬁ car a Estado da

Vida Útil da Lâmpada

Pode-se conﬁ rmar o tempo cumulativo de uso e o tempo de vida útil restante da lâmpada (porcentagem).

Condição de uso da

lâmpada

“Vida” 100% 5%

Operado exclusivamente com “Eco+Silen” em “Ativ ar”

Operado exclusivamente com “Eco+Silen” em “Desativar”

Nota

•

Recomenda-se que a lâmpada seja trocada quando a vida útil da mesma chegar a 5%. A vida útil da lâmpada pode variar

• dependendo das condições de uso.

Vida útil restante da

lâmpada

Aprox. 5 000 horas

Aprox. 2 000 horas

Aprox. 250 horas

Aprox. 100 horas

Recursos

úteis

Conﬁ guração do Ambiente de Rede do Projetor (Menu “Rede”)

Operação do menu n Página 40

Imagem Rede

Senha Desativar

Cliente DHCP Desativar

TCP/IP

Repor Deﬁnição de Rede

Reiniciar Rede

ECRÃSIN. PRJ1 PRJ2

Endereço IP Endereço MAC

Projector

Ligação

SEL/AJU CONF FIM

Ajustar a Senha

Caso não se queira que outros venham a mudar a conﬁ guração do menu “Rede”, ajuste uma senha.

a

Ajustar a Senha

Escolha “Senha”, e então pressione

ENTER ou Q.

A tela para entrar a senha aparece.

•

Ajustar Senha

Senha Antiga

Senha Nova

Reconﬁrmar

Pressione P ou R para ajustar o

primeiro dígito em “Senha Nova”,

––––

–

–––

––––

XXX.XXX.XXX.XXX XX : XX : XX : XX : XX : XX XX-XXXX

 Desligado

Rede

e então pressione Q.

Entre os 3 dígitos restantes, e

então pressione ENTER.

Para retornar ao dígito anterior, pressione O.

•

Entre a mesma senha novamente

para “Reconﬁ rmar”, e então pressione ENTER.

O estado para “Senha” muda para “Ativar”.

•

Nota

Uma vez que a senha tenha sido ajustada,

• deve-se entrar a senha para alterar os ajustes do menu “Rede”.

Mudar a Senha

Escolha “Senha”, e então pressione

ENTER ou Q.

A tela para entrar a senha aparece.

•

Entre a senha em “Senha Antiga”

usando P, R, Q e O, e então pressione ENTER.

Entre a senha em “Senha Nova”

usando P, R, Q e O, e então pressione ENTER.

Entre a mesma senha novamente

para “Reconﬁ rmar” usando P, R, Q e O, e então pressione ENTER.

Nota

•

Caso não se necessite mais de proteção por senha para os ajustes do menu “Rede”, pressione ENTER sem entrar uma senha nova nos passos 3 e 4.

•

Para cancelar os ajustes de senha, pressione

RETURN.

Caso se esqueça a senha

Caso se esqueça a senha, execute os seguintes procedimentos para apagá-la, e então ajuste uma nova senha.

No projetor, pressione

Nota

•

Caso ENTER seja mantido pressionado por mais de 5 segundos, os botões de operação no projetor serão travados. (Veja página

•

Não se pode usar os botões no controle remoto para apagar a senha.

52.)

Operação do menu n Página

Ajuste do Cliente DHCP

Conecte o cabo LAN antes de ligar o projetor. Caso contrário, a função Cliente DHCP não funcionará.

Itens selecionáveis Descrição

Ativar Obtém automaticamente os

Desativar Ajusta o TCP/IP manualmente.

Escolha “Ativar” para “Cliente DHCP”. “Obtendo Endereço IP….” aparece, e então a tela do menu é exibida. Conﬁ rme os parâmetros do Endereço IP, Subnet Mask e Gateway na tela TCP/IP.

Caso o Cliente DHCP não esteja disponível, “Não foi possível obter endereço IP” aparecerá.

Caso venha a ocorrer, ajuste o TCP/IP manualmente. (Veja o item 3.)

Ajuste de TCP/IP

Ajuste o TCP/IP manualmente.

Escolha “Desativar” para

“Cliente DHCP”, e então

parâmetros de conﬁ guração para rede TCP/IP.

pressione ENTER.

Escolha “TCP/IP”, e então

pressione ENTER.

Itens selecionáveis Descrição

Endereço IP Deﬁ nição de fábrica:

Subnet Mask Deﬁ nição de fábrica:

Gateway Deﬁ nição de fábrica:

Nota

•

Conﬁ ra o segmento da rede existente (grupo de endereço IP) para evitar deﬁ nir um endereço IP que duplique os endereços IP de outros equipamentos ou computadores na rede. Se “192.168.150.002” não for usado na rede com um endereço IP de “192.168.150.XXX”, você não precisa alterar o endereço IP do projetor.

•

Para maiores detalhes sobre cada deﬁ nição, consulte o administrador da sua rede.

Retornar às Padrão (Rede)

Esta função permite inicializar as conﬁ gurações de Rede deﬁ nidas no projetor.

192.168.150.00 2 Entre um endereço IP apropriado para a rede.

255.255.255.000 Deﬁ na a máscara de sub-rede para a mesma do computador e equipamentos na rede.

000.000.000.000 * Quando não estiver em uso, deﬁ na para “000.000.000.000”.

Conﬁ gurações

Entre o “Endereço IP” usando P, R,

Q e O, e então pressione ENTER.

Ajustar TCP/IP

92.

68.

50.

Endereço IP

Subnet Mask Gateway

Entre o “Subnet Mask” usando P, R,

e O, e então pressione

Entre o “Gateway” usando P, R,

Q e O, e então pressione ENTER.

55.2

000.

55.2

000.

55.2

000.

ENTER

000

Rede

Nota

Se os valores para o endereço IP, máscara de

• sub-rede ou gateway do projetor tiverem sido retornados à deﬁ nição, pode não ser possível conectar o computador ao projetor, dependendo das deﬁ nições de rede do computador.

5 Função Reiniciar Rede

Reinicia a função de rede.

Execute esta função quando o projetor não puder ser controlado através da rede.

Recursos

úteis

Conﬁ guração do Ambiente de Rede do Projetor (Menu “Rede”) (Continuação)

Operação do menu n Página 40

Conﬁ rmação das

Informações do Projetor

Você pode conﬁ rmar os itens a seguir.

Itens

selecionáveis

Endereço IP O endereço IP do projetor é exibido. Endereço

MAC Projector O nome do projetor é exibido. Ligação Exibir o status de conexão da rede.

•

Para informações para como mudar o nome do projetor, consulte o “MANUAL DE INSTALAÇÃO” dentro do CD-ROM que acompanha o produto.

O endereço MAC do projetor é exibido.

Ligado Conectado à rede. Desligado

Nota

Descrição

Não conectado à rede.

Manutenção

Limpar o projetor

Assegure-se que o cabo de alimentação tenha

■

sido desconectado antes de limpar o projetor. O gabinete assim como o painel de operação

■

são feitos de plástico. Evite usar benzina ou solvente, pois os mesmos podem daniﬁ car o acabamento do gabinete. Não use agentes voláteis, tais como inseticidas,

■

no projetor. Não grude nem prenda itens feitos de borracha ou plástico no projetor por longos períodos. Os efeitos de alguns agentes no plástico pode causar danos à qualidade ou ao acabamento do projetor. Limpe a sujeira levemente com um pano macio.

■

O uso de panos com produtos químicos (panos úmidos/produtos para limpeza etc.) pode deformar os componentes do gabinete ou causar rachaduras. Limpar com um pano áspero ou usar muita

■

força pode arranhar a superfície do gabinete. Quando a sujeira estiver difícil de ser retirada,

■

molhe o pano em detergente neutro diluído em água, torça o pano e então limpe o projetor.

Limpeza com detergentes fortes podem descolorir, envergar ou daniﬁ car a película de acabamento do projetor. Certiﬁ que-se de testar em uma área pequena e imperceptível no projetor antes de usar.

Detergente neutro

Limpar a lente

Use um soprador ou papel para limpeza de lentes

■

à venda no comércio (para óculos e lentes de câmeras) para limpar a lente. Não utilize nenhum agente de limpeza líquido, pois os mesmos podem retirar o ﬁ lme protetor da superfície da lente. Como a superfície das lentes pode ser facilmente

■

daniﬁ cada, certiﬁ que-se de não riscar nem bater a lente.

[somente PG-D2870W]

Use um ventilador comercial para remover a

■

poeira. Se necessário, limpe cuidadosamente a superfície da lente com um papel de limpeza de lentes (apenas para lente de plástico). Não utilize nenhum agente de limpeza líquido, pois os mesmos podem retirar o ﬁ lme protetor da superfície da lente.

Atenção

Não use um produto de limpeza de vidro para

• limpar a lente. Evite tocar na lente com as mãos para prevenir

• impressões digitais ou danos na superfície da lente.

Cera

Solvente

Detergente neutro

diluído em água

Limpar as aberturas de exaustão e de inalação.

■

Use um aspirador de pó para limpar a poeira das aberturas de exaustão e de inalação.

Informação

Se você quiser limpar as aberturas de ventilação durante a

• operação do projetor, certiﬁ que-se de pressionar STANDBY/ON no projetor ou STANDBY no controle remoto e colocar o projetor no modo Espera. Depois que a ventoinha de resfriamento parar, limpe as aberturas.

Apêndice

Indicadores de Manutenção

As luzes de advertência (Indicador de força, Indicador da lâmpada, Indicador de advertência

■

de temperatura) no projetor indicam problemas dentro do projetor. Caso ocorra algum problema, o indicador de advertência de temperatura ou o indicador da

■

lâmpada acender-se-á em vermelho, e o projetor entrará no modo Espera. Depois que o projetor entrar no modo Espera, siga os procedimentos listados abaixo.

Vista Superior

Acerca do indicador de advertência de temperatura

Se a temperatura interna do projetor aumentar devido ao bloqueio dos ventiladores ou o local da instalação, o indicador de advertência de temperatura piscará. Se a temperatura continuar aumentando, “ ” será iluminado no canto inferior esquerdo da imagem com a advertência de temperatura piscando. Se o problema persistir, a lâmpada se desligará, a ventoinha de resfriamento entrará em funcionamento e, então, o projetor entrará em modo standby. Quando notar que o indicador de advertência de temperatura está piscando, certiﬁ que-se de adotar as medidas descritas na página 59.

Acerca do indicador da lâmpada

Indicador de advertência de temperatura

Indicador da lâmpada

Indicador de força

Quando a vida útil restante da lâmpada chegar a 5% ou menos, (amarelo) e “Mudar lâmp” serão

■

exibidos na tela. Quando a porcentagem chegar a 0%, a exibição mudará para (vermelho), a lâmpada desligar-se-á automaticamente e então o projetor entrará automaticamente no modo Espera. Em tal estágio, o indicador da lâmpada se acenderá em vermelho.

Se você tentar ligar o projetor pela quarta vez sem substituir a lâmpada, o projetor não ligará.

■

Indicadores no Projetor

Indicador de força Vermelho aceso Normal (Espera)

Verde aceso Normal (Ligado) Vermelho piscando Verde piscando Normal (Resfriando) Piscadas alternadas

em verde e laranja

Indicador da lâmpada Verde aceso Normal

Verde piscando A lâmpada está em aquecimento. Vermelho aceso A lâmpada foi desligada de forma anormal ou necessita

Indicador de advertência de temperatura

Desativar Normal Vermelho aceso/

Vermelho piscando

Anormal (Veja página 59.)

O obturador da lente está fechado. (Veja página 30.)

ser trocada. (Veja página

A temperatura interna está anormalmente alta. (Veja página 59.)

59.)

Indicador de manutenção

Normal Anormal

Indicador

advertência

temperatura

Indicador

lâmpada

Indicador

de força

Desativar Vermelho

Verde aceso (Verde pisca

quando a lâmpada

estiver em

aquecimento.)

Vermelho

piscando

(Resfriando)

Verde

aceso/

aceso Verde

piscando

(Ativar)/

Vermelho

aceso

(Espera)

Vermelho

aceso

Vermelho

aceso

(Espera)

Piscando

vermelho

Problema Causa Possível Solução

A temperatura interna está anormalmente alta.

A lâmpada não acende.

Hora de trocar a lâmpada.

A lâmpada não acende.

O indicador de força pisca em vermelho quando o projetor está ligado.

•

A temperatura em torno do projetor está alta. Entrada de ar

• bloqueada

Ventoinha de

• resfriamento quebrada

•

Falha no circuito interno

•

Entrada de ar obstruída

A lâmpada foi

• Desconecte o cabo de desligada de forma anormal.

Vida útil restante da

• Cuidados ao substituir a lâmpada chegou a 5% ou menos.

Lâmpada queimada

• Falha no circuito da

• lâmpada

A tampa da lâmpada

• Se o indicador de força está aberto.

•

Use o projetor em uma área com temperatura inferior a 95°F (+35ºC). Reloque o projetor para

• uma área com ventilação apropriada. (Veja página

Leve seu projetor ao seu

• Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página para reparos.

• alimentação da tomada CA, e então conecte-o novamente.

• lâmpada. (Veja página

•

Leve seu projetor ao seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página para reparos.

•

Recomenda-se bastante cuidado quando for substituir a lâmpada. Instale seguramente a tampa.

•

• piscar em vermelho mesmo quando a tampa da lâmpada estiver ﬁ r m e m e n t e i n s t a l a d a , contate o seu Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para consultas (veja página

8.)

67)

60.)

67)

67) .

Informação

•

Se o indicador de advertência de temperatura acender-se, e o projetor entrar no modo Espera, siga as possíveis soluções acima e então espere até que o projetor tenha resfriado completamente antes de conectar o cabo de alimentação e ligar novamente o aparelho. (Pelo menos 10 minutos.)

•

Se a alimentação for desligada por um breve momento devido à falta de luz ou qualquer outra causa durante o uso do projetor, e a luz voltar logo em seguida, o indicador da lâmpada acender-se-á em vermelho e a lâmpada poderá não acender. Em tais casos, desconecte o cabo de alimentação da tomada CA, recoloque o cabo de alimentação na tomada CA e então ligue o aparelho novamente.

•

A ventoinha de resfriamento mantém a temperatura interna do projetor constante e esta função é controlada automaticamente. O som da ventoinha pode alterar-se durante a operação devido a mudanças na velocidade da ventoinha, e tais ocorrências não constituem problemas no aparelho.

Apêndice

A Respeito da Lâmpada

Lâmpada

Recomenda-se que a lâmpada (vendida separadamente) seja substituída quando a vida útil restante da lâmpada

■

chegar a 5% ou menos, ou quando se notar uma signiﬁ cativa deterioração na qualidade de imagem ou de cor. A vida útil da lâmpada (porcentagem) pode ser veriﬁ cada no Menu na Tela. (Veja página Adquira uma lâmpada sobressalente tipo AN-D350LP no seu eu Revendedor Autorizado ou o Centro

■

de Assistência Técnica Autorizado para Projetores Sharp.

NOTA IMPORTANTE PARA USUÁRIOS DOS ESTADOS UNIDOS:

A lâmpada incluída no projetor vem protegida com uma garantia de 90 dias limitada a peças e reparos. Todo e qualquer reparo deste projetor sob garantia, inclusive substituição da lâmpada, devem ser executados em um Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp. Para obter o nome do Revendedor Autorizado ou o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo, recomenda-se ligar gratuitamente para: 1-888-

GO-SHARP (1-888-467-4277).

SOMENTE PARA OS ESTADOS UNIDOS

Cuidados Relativos à Lâmpada

■

Este projetor utiliza uma lâmpada de mercúrio pressurizada. Um som alto pode indicar que a lâmpada queimou. Queimas da lâmpada podem ser atribuídos a numerosas causas, tais como: choque excessivo, resfriamento impróprio, arranhões na superfície ou deterioração da lâmpada devido a um lapso no tempo de uso. O período de tempo até a queima da lâmpada pode variar muito dependendo da lâmpada em si e/ou das condições e frequência de uso. É importante notar que a queima pode freqüentemente ser acompanhado de quebra da ampola.

■

53.)

Substituir a Lâmpada

Atenção

•

Não remova o módulo da lâmpada do projetor logo após o uso. A lâmpada estará muito quente e pode causar queimaduras ou ferimentos.

•

Antes de remover a lâmpada, espere pelo menos uma hora após ter desconectado o cabo de energia, para permitir o arrefecimento completo da lâmpada.

■

Troque a lâmpada cuidadosamente seguindo as instruções descritas nesta seção. * Se você desejar, você pode ter sua lâmpada substituída no seu Revendedor Autorizado ou

o Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

* Se a nova lâmpada não acender-se depois de ser trocada, leve seu projetor ao Revendedor Autorizado ou o

Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para reparos.

Retirar e Instalar a Lâmpada

Advertência!

Não remova o módulo da lâmpada do projetor

• logo após o uso. A lâmpada e outras peças em volta da mesma estarão extremamente quentes e poderão causar queimaduras e ferimentos.

Informação

•

Não toque na superfície de vidro da lâmpada ou dentro do projetor.

•

Para evitar ferimentos e danos à lâmpada, certiﬁ quese de seguir cuidadosamente os passos abaixo. Não afrouxe outros parafusos exceto os da

• tampa do módulo da lâmpada e os do módulo da lâmpada.

Acessório

opcional

Módulo da lâmpada

Módulo da lâmpada AN-D350LP

AN-D350LP

Pressione STANDBY/ON no

projetor ou STANDBY no controle remoto para colocar o projetor no modo Espera.

Desconecte o cabo de alimentação.

•

Desconecte o cabo de alimentação do soquete CA.

•

Espere até que o módulo da lâmpada se esfrie completamente (cerca de 1 hora).

Retire a tampa do módulo da

lâmpada.

•

Feche o obturador da lente e vire o projector. Afouxe o parafuso (1) que segura a tampa do módulo da lâmpada. Retire a tampa do módulo da lâmpada (2).

Tecl a STANDB Y/ON

Soquete CA

Parafusos de manutenção

Parafusos de manutenção (para a tampa do módulo

(para a tampa do módulo da lâmpada)

da lâmpada)

Apêndice

A Respeito da Lâmpada (Continuação)

Retire o módulo da lâmpada.

Afrouxe o parafuso de ﬁ xação do módulo da

• lâmpada. Segure o módulo da lâmpada e puxe-o no sentido da seta. Neste passo, mantenha o módulo da lâmpada na horizontal e procure não incliná-lo.

Insira uma lâmpada nova.

•

Pressione o módulo da lâmpada ﬁ rmemente para dentro do compartimento do módulo da lâmpada. Aperte o parafuso de ﬁ xação ﬁ rmemente.

Recoloque a tampa do módulo

da lâmpada.

Alinhe a presilha da tampa do módulo da

• lâmpada (1) e feche-a (2). Então, aperte o parafuso de manutenção (3) para prender a tampa do módulo da lâmpada.

Informação

Caso o módulo da lâmpada e a tampa do

• módulo da lâmpada não estiverem instalados corretamente, o aparelho não ligará, mesmo que o cabo de alimentação esteja conectado ao projetor.

Reconﬁ gurar o Temporizador da Lâmpada

Parafuso de

Parafuso de ﬁ x a ç ã o

ﬁ x a ç ã o

Zere o cronômetro da lâmpada depois de substituir a lâmpada.

Informação

•

Certiﬁ que-se de zerar o cronômetro da lâmpada somente quando substituir a lâmpada. Se você zerar o cronômetro da lâmpada e continuar a usar a mesma lâmpada, isto poderá fazer com que a lâmpada seja daniﬁ cada ou exploda.

onecte o cabo de alimentação e abra

completamente o obturador da lente.

Conecte o cabo de alimentação no

• soquete CA do projetor.

Zere o cronômetro da lâmpada.

Enquanto pressiona simultáneamente MENU,

• ENTER e no próprio projetor e mantenha todos os quatro botões pressionados, até que o indicador da lâmpada comece a piscar em verde. “LAMP 0000H” é exibido, indicando que o

• cronômetro da lâmpada foi zerado.

R no projetor, aperte STANDBY/ON

Soquete CASoquete CA

Tecl a

Tecl a STANDBY/ON

STANDBY/ON

Tecla ENTER

Tecl a MENU

Tecl a R

Guardando o Projetor

Como Usar o Estojo de Proteção

Quando guardar o projetor, feche o obturador da lente e colocá-lo no estojo de proteção fornecido.

Abra a tampa do estojo de

proteção.

Estique o forro interno.

•

Coloque o projetor no estojo de

proteção

Informação

•

Deixar o projetor esfriar suﬁ cientemente antes de colocá-lo no estojo.

•

Certiﬁ que-se de que o obturador da lente esteja fechado, para proteção.

•

Coloque o projetor no estojo, com a lente posicionada na direção indicada na ilustração.

•

Prender o projetor no lugar com a cinta de ﬁ xação. Não expor o estojo de proteção

•

diretamente à luz do sol ou próximo a fontes de calor. O estojo de proteção pode mudar de cor ou deformar-se.

Feche a tampa do estojo de

proteção.

Coloque os acessórios na bolsa

da frente do estojo de proteção.

Obturador da lente

Cinta de ﬁ xação

Acessórios fornecidos

Acessórios fornecidos (Controle remoto, etc.)

(Controle remoto, etc.)

Apêndice

Tabela de Compatibilidade

Computador

• Suporte para sinais múltiplos Frequência Horizontal: 15-110 kHz, Frequência Vertical: 45-85 Hz,

PC/MAC Modo Resolução

VGA 640 × 480

SVGA 80 0 × 600

XGA 1024 × 768

WXGA

WXGA+ 1440 × 900 55,9 60

SXGA

SXGA+ 1400 × 1050

WSXGA+ 1680 × 1050 65,3 6 0

MAC 13” VGA 640 × 480 34,9 67

MAC 19” XGA 1024 × 768 6 0,2 75

MAC 21” SXGA 1152 × 870 68,7 75

UXGA 1600 × 1200 75,0 60

1280 × 720 45,0 60 1280 × 768 47,8 60

1280 × 800

1360 × 768 47,7 60 1366 × 768 47,8 60

1152 × 864

1280 × 960

1280 × 1024

Frequência horizontal

(kHz)

26,2 50 31,5 60 34,7 70 37,9 72 37,5 75 43,3 85 31,3 50 35,2 56 37,9 60 46,6 70 48,1 72 46,9 75 53,7 85 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85

49,7 60 62,8 75

55,0 60 66,2 70 67,5 75 60,0 60 75,0 75 64,0 60 80,0 75 64,0 60 65,3 60

Clock de Pixel: 12-165 MHz Sinal de sincronia: Compatível com nível T TL

• Compatível com sinal de sincronia em verde

Frequência vertical

(Hz)

Suporte analógico Suporte digital Tela

✔ ✔✔ ✔ ✔✔ ✔✔ ✔ ✔ ✔✔ ✔✔ ✔ ✔✔ ✔✔ ✔ ✔ ✔✔ ✔✔ ✔✔ ✔ ✔✔ ✔✔ ✔✔ ✔ ✔✔ ✔✔ ✔ ✔ ✔ ✔ ✔✔ ✔ ✔✔ ✔✔ ✔✔ ✔✔ ✔ ✔ ✔ ✔ ✔

✔

Upscale

VERDADEIRO

Compressão

Inteligente

UpscaleMAC 16” SVGA 832 × 624 4 9,7 75

Compressão

Inteligente

Nota

Qualidade de imagem otimizada será obtida com a coincidência entre a resolução de saída do seu

• computador e a resolução correspondente a “VERDADEIRO” na coluna “Tela”, acima. Quando a “Resolução da tela” do computador for diferente da resolução exibida na imagem projetada,

• siga os procedimentos abaixo. – Consulte “Resolução” no menu “SIN DE AJ.”, e selecione a mesma resolução constante na

“Resolução da tela” do computador.

– Conforme o computador que você estiver usando, o sinal de saída pode não reﬂ etir exatamente o

ajuste na “Resolução da tela”. Veriﬁ que as deﬁ nições do sinal de saída do computador. Se não for possível alterar as deﬁ nições, recomenda-se conﬁ gurar a resolução àquela que corresponder a “VERDADEIRO” na coluna “Tela”.

DTV

Frequência

Sinal

horizontal (kHz)

15,7 60

480 480P 31,5 60 540P 33,8 60 576 576P 31,3 50 720P 37,5 50 720P 45,0 60

1035

15,6 50

33,8 60

Frequência

vertical (Hz)

Suporte

analógico

Suporte

digital

✔

✔✔

✔

✔✔

✔

Frequência

Sinal

horizontal (kHz)

1080I 1080 1080P 27,0 24 1080P 28,1 25 1080P 33,8 30 1080P 56,3 50 1080P 67,5 60

28,1 50

33,8 60

Frequência

vertical (Hz)

Suporte

analógico

Suporte

digital

✔✔

✔

Solução de Problemas

Problema Veriﬁ que Página

O cabo de alimentação do projetor não está conectado na tomada.• A alimentação dos dispositivos externos conectados está desligada.• – O obturador da lente está fechado. • O modo de entrada selecionado está errado.• 30 A função AV Mudo está ativada.• 30

Nenhuma imagem e

nenhum som, ou o

projetor não funciona.

Ouve-se o som mas não

aparece nenhuma imagem

(ou imagem escura demais).

Imagem escura ou

azulada

As cores estão fracas e ruins.

A imagem está

desfocada;

aparecem interferências.

Cabos estão conectados incorretamente ao projetor.• 21–25 A pilha do controle remoto acabou.• 15 A saída externa não foi selecionada ao conectar o computador portátil.

• 21 A tampa do módulo da lâmpada não está instalada corretamente.• 61, 62 Cabos estão conectados incorretamente ao projetor.• “Brilho” está ajustada para a posição mínima.• 43 Dependendo do computador que se estiver usando, a imagem pode não

• ser projetada a menos que o ajuste do sinal de saída do computador seja comutado para saída externa. Consulte o manual de operação do computador para mudar a conﬁ guração do sinal de saída do computador. “Ativar” está selecionado no “DLP® LinkTM”?

•

Veriﬁ que se “Cor de Parede” está conﬁ gurada corretamente.•

•

Os ajustes de imagem estão incorretamente ajustados.

•

Faça ajustes de “Cor” e “Matiz” no “Modo Imagem” e diminua o valor do “BrilliantColor

(Somente Entrada de S-Vídeo, Vídeo)

Sistema de entrada de vídeo está conﬁ gurado incorretamente.

•

(Somente Entrada de COMPUTER/COMPONENT 1, 2)

Tipo de sinal de entrada (RGB/Componente) incorretamente ajustado.

•

Ajuste o foco.• A distância de projeção está aquém do intervalo de foco.• 19 A lente está embaçada. Caso o projetor seja trazido de uma sala fria para uma

• – sala quente, ou caso o mesmo seja aquecido repentinamente, poderá ocorrer formação de condensação na superfície das lentes, e a imagem ﬁ cará embaçada. Recomenda-se assim instalar o projetor com pelo menos uma hora de antecedência antes de ser usado. Caso ocorrer formação de condensação, retire o cabo de alimentação da tomada da parede e espere até que se evapore.

(Somente Entrada de Computador)

Efetuar ajustes de “SIN DE AJ.” (Ajuste de “Relógio” e “Fase”)

• Interferências podem aparecer dependendo do computador.

• Cabos estão conectados incorretamente ao projetor.•

•

Volume está ajustado para mínimo.

•

Quando o projetor estiver conectado a um dispositivo externo e o volume estiver ajustado para mínimo, não haverá saída sonora mesmo que se aumente o volume do dispositivo externo.

”.

26, 30

21–25

–

21–25 30

A imagem aparece mas

não se ouve nenhum som.

Imagem de dados não

centrada.

“Alto falante” está ajustado para “Desativar”.

• A função Áudio Mute está funcionando.

•

Faça os ajustes necessários de cada item no menu “SIN DE AJ.”• Dependendo do computador que você estiver usando, o sinal de resolução

• – de saída pode ser diferente daquele que você conﬁ gurou. Favor referir-se ao manual de operação do computador para maiores detalhes.

50 53

Apêndice

Solução de Problemas (Continuação)

Problema Veriﬁ que Página

Ouve-se um som anormal

ocasionalmente do

gabinete.

O indicador de manutenção

no projetor acende-se ou

pisca em vermelho.

A imagem está verde

na COMPUTER (YPbPr)/

HDMI (YPbPr).

A imagem está rosa

(sem verde) na

COMPUTER (RGB)/

HDMI (RGB).

A imagem está com muito

clara e esbranquiçada.

A ventoinha de resfriamento

está barulhenta.

A lâmpada não acende

mesmo depois que o

projetor é ligado.

A lâmpada apaga-se de

repente durante a projeção.

A imagem ﬁ ca

tremeluzente algumas

vezes.

A lâmpada leva tempo

demais para acender-se.

A imagem está escura.

Não se pode usar o

controle remoto.

• –

Se a imagem está normal, o som é devido ao encolhimento do gabinete causado por uma mudança na temperatura ambiente. Isto não afeta a operação ou o desempenho do aparelho.

Veja “Indicadores de Manutenção”.• 58

Mude a conﬁ guração do tipo de sinal de entrada.•

Os ajustes de imagem estão incorretamente ajustados.•

Quando a temperatura dentro do projetor aumenta, a ventoinha de

• resfriamento gira mais rápido.

O indicador da lâmpada está aceso em vermelho.

• Troque a lâmpada. O obturador da lente está fechado.

•

Cabos estão conectados de forma errada no projetor, ou o equipamento conectado não está funcionando devidamente. Caso ocorra com frequência, troque a lâmpada.

•

A lâmpada eventualmente necessitará ser trocada. Quando a vida útil restante da lâmpada estiver terminando, troque a lâmpada.

•

Opere o controle remoto apontando-o para o sensor do controle remoto no projetor. O controle remoto pode estar muito longe do projetor.

• Caso luz solar direta ou iluminação ﬂ uorescente muito forte esteja

• incidindo no sensor do controle remoto no projetor, coloque o projetor onde o mesmo não seja afetado por tais fontes de iluminação.

•

As pilhas podem estar fracas ou colocadas incorretamente. Assegurese que as pilhas estejam inseridas corretamente, ou então troque-as por outras novas.

8, 9 57, 58, 5

58, 61, 62

26, 30

21–25

61 61

Este aparelho está equipado com um microprocessador. Seu desempenho pode ser afetado de forma adversa por operações incorretas ou interferências. Caso venha a ocorrer, desconecte a Unidade e conecte-a novamente depois de mais de 5 minutos.

Para Assistência SHARP

Se ocorrerem problemas durante o ajuste ou operação deste projetor, primeiro consulte a seção “Solução de Problemas” nas páginas de operação não responder à sua questão, contate os departamentos de Serviço SHARP listados a seguir.

65 e 66. Se este manual

E.U.A. Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277)

http://www.sharpusa.com

Canadá Sharp Electronics of Canada Ltd.

http://www.sharp.ca

México Sharp Electronics Corporation

(525) 716-9000 http://www.sharp.com.mx

América Latina

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Alemanha Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Reino Unido Sharp Electronics (U.K.) Ltd.

08705 274277

Itália Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

França Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Espanha Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Suíça Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Suécia Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Áustria Sharp Electronics (Europe) GMBH

Branch Ofﬁ ce Austria 0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

lcdsupport@sharpsec.com

(905) 568-7140

Mexico Branch

Sharp Electronics Corp. Latin

American Group

http://www.sharp.co.uk/customersupport

Benelux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723)

9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Austrália Sharp Corporation of Australia Pty.

1300-135-022 http://www.sharp.net.au

Nova Zelândia Sharp Corporation of New Zealand

Tel.: (09) 573-0111 Fax: (09) 573-0112 http://www.sharp.net.nz

Singapura Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Malásia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

E.A.U. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Tailândia Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Coréia Sharp Electronics Incorporated of

lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

Índia Sharp Business Systems (India)

(91) 11- 6431313 service@sharp-oa.com

Nederland

Ltd.

Korea

(82) 2-3660-2002

Limited

Apêndice

Especiﬁ cações

Modelo PG-D3550W/PG-D3050W PG-D2870W Dispositivos de exibição Chip DLP Resolução WXGA (1280 × 800) Lente Número de F F 2,4 – 2,6 F 2,8

Terminais de entrada

Terminais de saída

Terminais de controle e comunicação

Alto-falante 7 W (Mono) Lâmpada de projeção 250 W Voltagem especiﬁ cada CA 100 – 240 V Frequência especiﬁ cada 50/60 Hz Corrente de entrada 3,2 A Consumo de energia Eco+Silen

Consumo de energia (Modo ESPERA)

Temperatura de operação 41°F a 95°F (+5°C a +35°C) Gabinete Plástico Dimensões (somente corpo principal)

[L × A × P] Peso (aprox.) 6,2 lbs. (2,8 kg) 6,4 lbs. (2,9 kg)

Zoom Manual, ×1,20 — Foco Manual

HDMI ×1 Computador/Componente

(Miniatura D-sub de 15 pinos) S-Vídeo (Miniatura DIN de 4 pinos) ×1 Vídeo (RCA) ×1 Áudio (Miniconector estéreo de ø3,5 mm) Áudio (RCA) ×1 (L/R) Computador/Componente

(Miniatura D-sub de 15 pinos) Áudio (Miniconector estéreo de ø3,5 mm) LAN (RJ-45) ×1 USB (Tipo B) ×1 RS-232C (Miniatura DIN de 9 pinos)

Desativar Eco+Silen

Ativar Início Rápido

Eco CA 100 V 0,32 W

CA 100 V 322 W CA 240 V 309 W CA 100 V 215 W CA 240 V 210 W CA 100 V 4,4 W CA 240 V 5,2 W

CA 240 V 0,77 W

f = 19,0 – 22,7 mm f = 10,2 mm

×2

×1

×1 (Compartilhado com COMPUTER/COMPONENT 2; alterável)

×1 (Saída de áudio variável)

×1

11 (300 × 79 × 236 mm)

0,65" ×1

/64" × 3 1/8" × 9 19/64"

Como par te da sua política de contínuas melhorias, a SHARP reserva-seo direito de efetuar alterações ao design e especiﬁ cações para melhoria do produto sem aviso prévio. Os valores de especiﬁ cações de desempenho indicados são valores nominais para unidades de produção. Poderá existir algum desvio destes valores em unidades individuais.

Este projetor SHARP usa um chip DLP®. Este painel extremamente soﬁ sticado, contém 1 024 000 pixels (microespelhos). Como em qualquer outro equipamento eletrônico de alta tecnologia, tais como TVs de telas grandes, sistema de vídeo e câmeras de vídeo, o equipamento deve estar de acordo com certos níveis de tolerância aceitáveis. Esse aparelho pode ter alguns pixels inativos dentro dos níveis de tolerância aceitáveis que podem resultar em pontos inativos na imagem da tela. Isto não afetará a qualidade da imagem ou a vida útil do aparelho.

Dimensões

Unidades: polegadas (mm)

/8 (79)

/32 1

/32 (10)

/64 (236)

(37,3)

(41,7)

/2 (38) 1

/32 (10)

11 52/64 (300)

/64 (75)

1 31/32 (50)

M4 M4

2 61/64 (75)

/32 (118)5 27/64 (137,5)

/32 (32,5)

/32

(16,5)

/16 (58,5)

/64 (104)

/16 (49)

/32 (218)

Apêndice

Índice

16:9·············································································31, 32 Abertura de exaustão ·················································12, 57

Abertura de inalação ··················································12, 57 Acessórios ········································································11 Acessórios fornecidos ······················································11 Acessórios opcionais ·······················································11 Adaptador DIN-D-sub RS-232C ······································11 AJ ECRÃ ···········································································47 AJ PRJ1/2 ········································································50 Ajuste de imagem ·····························································42 Ajuste vídeo ······································································46 Alarme de segurança ·······················································13 Alavanca de HEIGHT ADJUST ·········································28 Alto falante ·······································································50 Ampl. Dinâmica ································································45 Anel da zoom····································································28 Anel do foco ·····································································27 AREA ZOOM ····································································32 Áudio Mute ·······································································53 Auto Desligamento ···························································50 Auto Re-Iniciar ··································································50 Azul ···················································································49

Bloqu ei o ···········································································52 Bloqueio Sistema ·····························································51 Brilho ················································································43 BrilliantColor

Cabo de alimentação ·······················································25 Cabo RGB ········································································21 CHEIO ··············································································31 Cliente DHCP ···································································55 C.M.S. ··············································································43 Código ··············································································51 Conector Padrão de Segurança Kensington ···················13 Conﬁ guração do Botão FUNCTION ·································53 Contraste ··········································································43 Controle remoto ·······························································14 Cor ····················································································43 Cor de Parede ··································································49 Correção de Angulação··············································29, 47 Cronômetro da Lâmpada (Vida Útil) ·································53

Deslocar imagem······························································47 DLP DNR ··················································································44 DOT BY DOT ····································································31

Eco+Silen ···································································33, 44 Endereço IP ······································································56 Endereço MAC ·································································56 Entrada de áudio ······························································30 Estojo de proteção ···························································63

Fase ··················································································45 Guia Conﬁ gur. ····························································27, 49 Horiz. ················································································45 Idioma (Idioma do Menu na Tela) ·····································49

Imagem de fundo ·····························································49 Indicador da lâmpada ······················································58 Indicador de advertência de temperatura ························58 Indicador de força ····························································58 Info do Sinal ·····································································46 Informações ······································································40 Iníc. Procura Entrada ························································40 Inverter DLP

Lâmpada ··········································································60 Legenda fechada ······························································48 Ligação ·············································································56

Matiz ·················································································43 Menu Completo ································································40 Menu Início Rápido ··························································40 Modo da Ventoinha ··························································51 Modo ESPERA ·································································53 Modo Filme ······································································44

·································································43

LinkTM ······································································53

LinkTM ·························································53

Modo Imagem ····························································34, 42 Modos ENTRADA ·····························································30 Módulo da Lâmpada ························································61 Mostrar OSD·····································································48

Nitidez ··············································································43 NORMAL ····································································31, 32

Obturador da lente ·····················································26, 30 Overscan ··········································································48

PDF ···················································································10 Pé de ajuste ······································································28 Pilhas ················································································15 Projeção ·····································································20, 49

Razão aparente ································································31 Reajustar ····································································31, 47 Rede ·················································································54 Reiniciar Rede ··································································55 Reiniciar Tudo ···································································53 Relógio ·············································································45 Repor Deﬁ nição de Rede ·················································55 Resolução ·········································································45

Saída áudio em ESPERA ··················································53 Selec. COMPUTER2·························································52 Seleção EDID ···································································46 Senha ···············································································54 Sensor do controle remoto ··············································15 Sincronia Automática (ajuste de Sincronia Automática) SIN DE AJ. ········································································45 Sist. de Vídeo ···································································46 Soquete CA ······································································25 Substituir a Lâmpada ·················································60, 61

Tamanho da Tela e Distância de Projeção ·······················19 TCP/IP ··············································································55 Tecla 3D MODE ································································14 Tecla AUTO SYNC ···························································34 Tecla AV MUTE ································································30 Tecla BREAK TIMER ························································33 Tecla ECO + QUIET ··························································33 Tecla ENTER ····································································39 Tecla FREEZE ···································································34 Tecla FUNCTION ······························································14 Tecla KEYSTONE ·····························································29 Tecla L-CLICK/EFFECT ··············································33, 35 Tecla MENU ·····································································39 Tecla ON ···········································································26 Tecla PAGE DOWN ··························································35 Tecla PAGE UP ································································35 Tecla PICTURE MODE ·····················································34 Tecla POINTER ·································································33 Tecla R-CLICK/RETURN ············································35, 39 Tecla RESIZE ····································································31 Tecla SPOT ······································································33 Tecla STANDBY ·······························································26 Tecla STANDBY/ON ·························································26 Teclas de ajuste ·························································39, 40 Teclas MAGNIFY ······························································34 Teclas MOUSE/de ajuste ···········································35, 39 Teclas VOL (Volume) ························································30 Temp Cor (Temperatura de Cor) ······································43 Terminais AUDIO 1, 2 ·······················································23 Terminais de entrada de COMPUTER/COMPONENT1, 2 Terminal HDMI ···························································21, 22 Terminal AUDIO OUT ·······················································23 Terminal de S-VIDEO ·······················································22 Terminal de VIDEO ···························································22 Terminal LAN ····································································25 Terminal MONITOR OUT ··················································23 Terminal RS-232C ····························································24 Terminal USB ···································································35 Tipo de Sinal ·····································································45

V-ALONGAR ·····································································32 Vermelho ··········································································43 Vertic. ···············································································45

···34, 50

····21, 22

Sharp PG-D2870W, PG-D3550W, PG-D3050W User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introdução

Como Consultar Este Manual de Operação

Conteúdo

INFORMAÇÕES DE SEGURANÇA

Como Acessar os Manuais de Operação PDF

Acessórios

Nomes da Partes e Funções

Vista Frontal

Vista Superior

Vista Traseira (Terminais)

Colocar as Pilhas

Intervalo Utilizável

Início Fácil

Ajuste de Vídeo

Tamanho da Tela e Distância de Projeção

Modo Projeção

Conectando o Projetor à Outro Equipamento

Conexões

Controlar o Projetor com um Computador

Conectar o Cabo de Alimentação

Ligar e Desligar o Projetor

Ligar o Projetor

Desligar a Alimentação (Colocar o Projetor no Modo Espera)

Projeção de Imagem

Ajustar a Imagem Projetada

Mudar o Modo de Entrada

Ajustar o Volume

Exibir a Tela Preta e Desligar o Som Temporariamente

Modo Reajustar

Operação com o Controle Remoto

Exibição e Ajuste do Intervalo

Mostrando o Indicador

Usando a Função Spot

Seleção do Modo Eco+Silen

Sincronia Automática (Ajuste de Sincronia Automática)

Congelar uma Imagem em Movimento

Exibição de uma Parte Ampliada da Imagem

Selecionar o Modo Imagem

Utilização do Controle Remoto como Mouse sem Fio do Computador

Itens do Menu

Uso da Tela do Menu

Seleções do Menu (Menu Início Rápido)

Menu Início Rápido

Seleções do Menu (Menu Completo)

Ajustes de Imagem (Menu “Imagem”)

Selecionar o Modo Imagem

Ajustar a Imagem

Ajuste de Cores

Seleção do Modo Filme

Eco+Silen

Ajuste de Sinal (Menu “SIN DE AJ.”)

2 Ajuste de Resolução

3 Ajuste de Tipo de Sinal

Seleção da Amplitude Dinâmica

Ajustar a Imagem Projetada (Menu “AJ ECRÃ”)

Correção de Angulação

Legenda Fechada

Selecionar a Cor de Parede

Ajustar a Função Projetor (Menu “AJ PRJ1/2”)

Função Desligamento Automático

Função Auto Re-Iniciar

Ajuste do Modo da Ventoinha

Função Bloqueio do Sistema

Função Trava Tecla

0 Selec. COMPUTER2

Inverter DLP® LinkTM

Modo ESPERA

Saída áudio em ESPERA

Ajustar a Senha

Ajuste do Cliente DHCP

Ajuste de TCP/IP

5 Função Reiniciar Rede

Manutenção

Apêndice

Indicadores de Manutenção

A Respeito da Lâmpada
