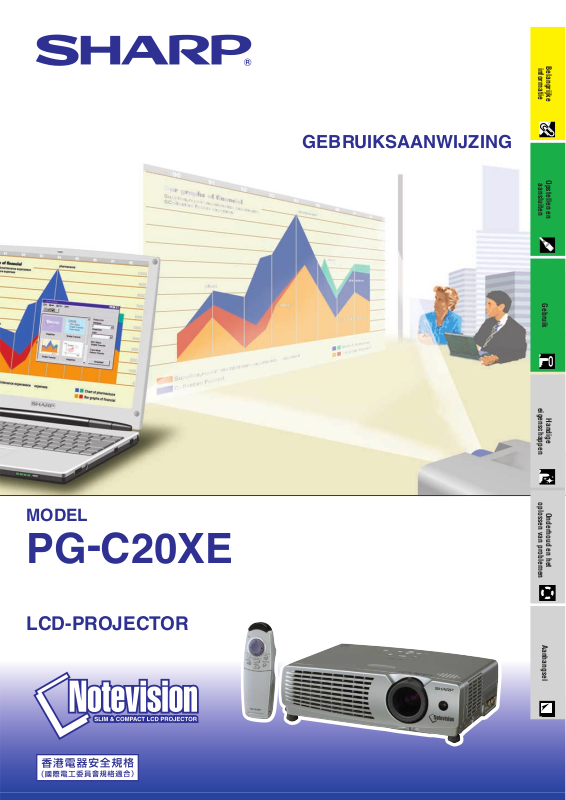

GEBRUIKSAANWIJZING

Belangrijke

informatie

Opstellen en

aansluiten

Gebruik

MODEL

PG-C20XE

LCD-PROJECTOR

eigenschappen

Handige

oplossen van problemen

Onderhoud en het

Aanhangsel

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/ EWG und 73/23/EWG mit Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/ 336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/ 23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

« В„Н·Щ‹ЫЩ·ЫБ ·ıЩﬁ ·МЩ·ФНТﬂМВЩ·И ЫЩИЪ ··ИЩﬁЫВИЪ Щ˘М Ф‰Б„И˛М ЩБЪ EıТ˘·˙НﬁЪ EМ˘ЫБЪ 89/336/EOK Н·И 73/23/EOK, ¸˘Ъ ФИ Н·МФМИЫПФﬂ ·ıЩФﬂ ЫıПОБТ˛ЛБН·М ·¸ ЩБМ Ф‰Б„ﬂ· 93/68/EOK.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/ 23/EEC så som kompletteras av 93/68/EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/ 23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

or and of the same rating as

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Chinese, Korean and Arabic. Carefully read through the operation instructions before operating the LCD projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Chinesisch, Koreanisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des LCD-Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, chinois, coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur LCD.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, kinesiska, koreanska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, chino, coreano y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector LCD.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, cinese, coreano e arabo. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore LCD.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Chinees, Koreaans en Arabisch. Lees de handleiding zorgvuldig door voor u de LCD projector in gebruik neemt.

Leest u alstublieft deze gebruiksaanwijzing aandachtig door, voor u de LCD projector gaat gebruiken.

GEBRUIKSAANWIJZING NEDERLANDS

informatie

BELANGRIJK

Belangrijke

Vul hier het serienummer in, dat staat aangegeven op het achterpaneel van de kleuren LCD projector. Bewaar deze informatie goed, in geval van verlies of diefstal. Controleer of alle meegeleverde accessoires, zoals beschreven onder “Meegeleverde accessoires” op bladzijde 11 van deze gebruiksaanwijzing, inderdaad in de doos aanwezig zijn voor u de verpakking recycled.

WAARSCHUWING:

Sterke lichtbron, kijk niet rechtstreeks in de laserstraal. Let vooral op dat kinderen niet rechtstreeks in de laserstraal kijken.

WAARSCHUWING:

Verminder de kans op brand of een elektrische schok en stel het apparaat derhalve niet aan vocht bloot.

Modelnummer: PG-C20XE

Serienummer:

VOORZICHTIG:

Verminder de kans op een elektrische schok. Verwijder derhalve de behuizing van het apparaat niet. Er bevinden zich geen door de gebruiker te repareren onderdelen binnenin het apparaat. Laat reparatie over aan erkend onderhoudspersoneel.

WAARSCHUWING:

Dit is een Klasse A product. Het is mogelijk dat dit product in de huiselijke omgeving radiointerferentie veroorzaakt waartegen de gebruiker afdoende maatregelen dient te nemen.

WAARSCHUWING:

De koelventilator in deze projector blijft ongeveer 90 seconden lopen nadat de projector uit gezet is. Zet daarom bij normaal gebruik de projector altijd uit met de ON/OFF toets op de projector of de POWER toets op de afstandsbediening. Zorg dat de koelventilator al uit is voordat u de stekker uit het stopcontact haalt. SCHAKEL BIJ NORMAAL GEBRUIK NOOIT DE STROOM VOOR DE PROJECTOR UIT DOOR DE STEKKER UIT HET STOPCONTACT TE TREKKEN. DOET U DIT TOCH, DAN ZAL DE LAMP VOORTIJDIG ONBRUIKBAAR WORDEN.

Belangrijke informatie betreffende het vervangen van de lamp

Zie “Vervangen van de projectielamp” op bladzijde 40 en 41.

Belangrijke

informatie

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-PGC20X // 1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

USER SERVICE SCREW VIS POUR ENTRETIEN PAR L’UTILISATEUR

REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC- PGC20X //1. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A MOYENNE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

VOORZICHTIG BIJ HET VERVANGEN VAN DE LAMP

MAAK HET NETSNOER LOS ALVORENS DE SCHROEF TE VERWIJDEREN. ER ZIJN HETE ONDERDELEN IN HET INWENDIGE. LAAT 1 UUR AFKOELEN ALVORENS DE LAMP TE VERVANGEN. VERVANG UITSLUITEND DOOR DEZELFDE SHARP LAMP VAN HET TYPE BQC-PGC20X//1. UV-STRALING: KAN OOGLETSEL VEROORZAKEN. ZET DE LAMP UIT ALVORENS TE BEGINNEN MET ONDERHOUD. MIDDELMATIGE DRUK AANWEZIG IN DE LAMP: EXPLOSIEGEVAAR. INDIEN DE LAMP SPRINGT, KUNNEN ER GEVAARLIJKE GLASSPLINTERS ZIJN. BEHANDEL VOORZICHTIG. ZIE DE GEBRUIKSAANWIJZING.

GEBRUIKER-ONDERHOUDSSCHROEF

PRECAUTIONS A OBSERVER LORS DU

Belangrijke veiligheidsvoorschriften

VOORZICHTIG: Lees al deze veiligheidsvoorschriften alvorens de LCD projector voor het eerst in gebruik te nemen. Bewaar deze veiligheidsvoorschiften zodat u er later een beroep op kunt doen.

informatie

Belangrijke

Voor uw eigen veiligheid en een lange levensduur van de LCD projector dient u de volgende belangrijke veiligheidsvoorschriften te lezen alvorens de LCD projector te gebruiken. Bij het ontwerp en de productie van deze LCD projector stond uw persoonlijke veiligheid centraal. EEN ONJUIST GEBRUIK KAN ECHTER ELEKTRISCHE SCHOKKEN OF BRAND VEROORZAKEN. Om de veiligheidsvoorzieningen ingebouwd in deze LCD projector niet teniet te doen, neemt u de volgende simpele regels goed in acht bij de installatie, het gebruik en het onderhoud van de LCD projector.

1. Trek de stekker van het netsnoer van de LCD projector uit

het stopcontact alvorens het apparaat te reinigen.

2. Gebruik geen vloeibare reinigingsmiddelen of sprays.

Reinig het apparaat uitsluitend met een vochtige doek.

3. Voorkom problemen en gebruik geen hulpstukken die niet

door de fabrikant van de LCD projector worden aanbevolen.

4. Gebruik de LCD projector niet in de buurt van water;

bijvoorbeeld in de buurt van een bad, wastafel, aanrecht, wasmachine, zwembad of een vochtige kelder, enz. Wees voorzichtig dat geen vloeistof in de LCD projector komt.

5. Plaats de LCD projector niet op een wankel rek, tafel of

kar. De LCD projector zou namelijk kunnen vallen en een kind of volwassene ernstig kunnen verwonden en/of het apparaat ernstig kunnen beschadigen.

6. Muur- of plafondbevestiging—Het bevestigen van de LCD

projector tegen een muur of aan het plafond mag uitsluitend volgens de aanbevelingen van de fabrikant worden gedaan.

7. In het geval de LCD projector op

een verplaatsbaar rek is geplaatst, dient deze voorzichtig te worden verplaatst. Het rek zou namelijk om kunnen vallen in geval van plotseling stoppen, overmatige druk en verplaatsing over ongelijke oppervlakken.

8. Gleuven en openingen in het achter- en onderpaneel van

de behuizing dienen voor ventilatie. Voor een veilige werking van de LCD projector en bescherming tegen overhitting, mogen de ventilatieopeningen nooit worden geblokkeerd of afgedekt. De ventilatieopeningen mogen nooit met een doek of dergelijke worden geblokkeerd.

9. De LCD projector mag nooit in de buurt van of boven een

verwarmingstoestel of luchtuitlaatrooster worden geplaatst. De LCD projector mag niet in een kast of dergelijke, zoals een boekenkast, worden ingebouwd, tenzij voor een goede ventilatie wordt gezorgd.

10. De LCD projector mag uitsluitend met de stroomvoorzieningsbron worden gebruikt die op het achterpaneel van de LCD projector is aangegeven of zoals in de technische gegevens is vermeld. Raadpleeg uw LCD projector dealer of uw plaatselijk elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uw huis.

11. Plaats de LCD projector niet op een plaats waar personen gemakkelijk op het snoer kunnen gaan staan.

12. Volg alle waarschuwingen en aanwijzigingen op die op de LCD projector zijn aangegeven.

13. Voorkom beschadiging van de LCD projector door blikseminslag en spanningsfluctuaties in de stroomleiding door de stekker uit het stopcontact te trekken wanneer u de LCD projector niet gebruikt.

14. Overbelast stopcontacten en verlengsnoeren niet door er te veel apparaten op aan te sluiten. Dit kan elektrische schokken of brand veroorzaken.

15. Duw nooit voorwerpen via de openingen in de behuizing van de LCD projector naar binnen, omdat deze onderdelen die onder hoogspanning staan kunnen raken of kortsluiting kunnen veroorzaken. Hierdoor kan elektrische schokken of brand worden veroorzaakt.

16. Probeer de LCD projector niet zelf te repareren. U stelt zichzelf mogelijk aan gevaarlijke stroomstoten en andere problemen bloot wanneer de afdekplaten worden verwijderd of geopend. Laat reparatie over aan erkend onderhoudspersoneel.

17. Trek onder de volgende omstandigheden de stekker van de LCD projector uit het stopcontact en laat reparatie over aan erkend onderhoudspersoneel:

a. Indien het netsnoer of de stekker is beschadigd of

gerafeld. b. Indien er vloeistof in de LCD projector is gekomen. c. Indien de LCD projector is bloot gesteld aan regen

of water. d. Indien de normale aanwijzigingen worden gevolgd

maar de LCD projector niet juist functioneert. Gebruik

alleen de bedieningsorganen die in de

gebruiksaanwijzing voor gebruik worden beschreven.

Onjuiste instelling van andere bedieningsorganen

kunnen het apparaat mogelijk beschadigen met het

gevolg dat reparatiewerkzaamheden voor een juiste

werking van de LCD projector door erkend

onderhoudspersoneel moeilijker en duurder kunnen

worden. e. Indien de LCD projector is gevallen of de behuizing

is beschadigd. f. Indien de LCD projector duidelijk minder goed

functioneert. Dit duidt erop dat het tijd is voor

onderhoud.

18. Controleer dat het onderhoudspersoneel tijdens het vervangen van onderdelen alleen de door de fabrikant aanbevolen onderdelen gebruikt, met dezelfde karakteristieken als de originele onderdelen. Het gebruik van andere onderdelen kan brand, een elektrische schok of andere problemen veroorzaken.

19. De LCD projector is uitgerust met een van de volgende typen stekkers. Raadpleegt u alstublieft uw elektricien als deze stekker niet past in uw stopcontact. Maak de veiligheidsvoorzieningen van de stekker niet onklaar.

a. Tweedraads type netstroomstekker. b. Driedraads geaard type netstroomstekker met

aardcontact. Deze stekker zal alleen passen in een geaard stopcontact.

Belangrijkste eigenschappen

1. VERREGAANDE COMPATIBILITEIT MET HOOGSTAANDE

WERKSTATIONS EN PC’S

Dit apparaat is geschikt voor weergave van signalen met een verticale verversingsfrequentie van 85 Hz, op groen gesynchroniseerde en composiet signalen zodat het gebruikt kan worden met een grote verscheidenheid aan hoogstaande werkstations en PC’s. (Bladzijde 12)

2. 3D DIGITALE UNIFORMITEIT

Toepassing van nieuw ontwikkelde 3D digitale uniformiteit-technologie voor een helder en gelijkmatig beeld.

3. ACTIEVE DIGITALE PERSPECTIVISCHE CORRECTIE

Deze functie corrigeert de perspectivische vervorming die ontstaat wanneer het beeld niet loodrecht op het scherm wordt geprojecteerd. Deze voorziening biedt niet alleen horizontale maar ook verticale correctie, waardoor de oorspronkelijke 4:3 beeldverhouding gehandhaafd blijft en rafelige diagonale contouren worden geëlimineerd. (Bladzijde 20)

4. GEMAKKELIJK TE GEBRUIKEN GRAFISCHE GEBRUIKERSINTERFACE (GUI)

Een veelkleurig menusysteem stelt u in staat om op een gemakkelijke manier het beeld in te stellen. (Bladzijde 23)

5. AUTOMATISCHE SYNCHRONISATIE TECHNOLOGIE VOOR AUTOMATISCH PERFECTE BEELDEN

De projector verricht automatisch de nodige instellingen voor het verkrijgen van perfect gesynchroniseerde computerbeelden. (Bladzijde 28)

6. INTELLIGENTE COMPRESSIE EN EXPANSIE

Door middel van intelligente vergroting en verkleining van het beeld kan deze projector beelden van hogere of lagere resoluties in detail weergeven zonder de kwaliteit in het geding te laten komen. (Bladzijde 33)

Belangrijke

informatie

7. GAMMA CORRECTIEFUNCTIE

Deze functie zorgt voor een betere beeldkwaliteit door fase- en contrastcorrectie van donkere scènes overeenkomstig de helderheid van het beeld en de ruimte. Er zijn drie gamma instellingen beschikbaar. (Bladzijde 32)

8. STROOMSPAARFUNCTIE

Functie met twee-standen schakelaar voor het regelen van de hoeveelheid geprojecteerd licht. Kies “ON” of “OFF” voor het verzwakken of versterken van de helderheid, het stroomverbruik en het ventilatorgeluid. (Bladzijde 35)

9. XGA RESOLUTIE VOOR PRESENTATIES MET EEN HOOG OPLOSSEND VERMOGEN

Met zijn XGA (1.024 ⳯ 768) resolutie kan deze projector zelfs de meest gedetailleerde presentatie gegevens weergeven.

10. SXGA COMPATIBEL

Beelden met een SXGA (1.280 ⳯ 1.024) resolutie worden intelligent omgezet naar 1.024 ⳯ 768 formaat voor een schermvullende weergave.

Inhoud

Belangrijke informatie

Belangrijke veiligheidsvoorschriften ………… 3

informatie

Belangrijke

Belangrijkste eigenschappen …………………… 4

Inhoud ……………………………………………… 5

Richtlijnen voor het gebruik …………………… 6 Toegang krijgen tot de PDF handleidingen

(voor Windows en Macintosh) ……………… 7

Benaming van onderdelen ……………………… 8

Opstellen en aansluiten

Meegeleverde accessoires ……………………… 11

aansluiten

Opstellen en

Aansluiten van de projector …………………… 12

Gebruik

Basisbediening …………………………………… 16 Opstellen van het scherm ……………………… 18 Bedienen van de draadloze muis via de

afstandsbediening …………………………… 21

Gebruik van de GUI (Grafische

Gebruik

Handige

eigenschappen

gebruikersinterface) menuscherm ………… 23 Kiezen van de In-beeld-display taal …………… 26 Kiezen van de Videosysteem functie

(Alleen in de INGANGSSIGNAAL 2 of

3 functie) ……………………………………… 26 Instellen van het beeld …………………………… 27 Instellen van computerbeelden

(Alleen in de INGANGSSIGNAAL 1

functie) ………………………………………… 28

Automatische synchronisatie instelling ……… 28

Instellen van het computerbeeld …………… 29

Handige eigenschappen

Stilstaand beeld functie ………………………… 30 Digitale uitvergroting …………………………… 31 Gamma correctie ………………………………… 32 Kiezen van de weergavefunctie ………………… 33 Controleren van het ingangssignaal en de

lamp-gebruiksduur …………………………… 34 Automatische stroom-uitschakelfunctie ……… 34 Kiezen van een achtergrondbeeld ……………… 35 Stroomspaarfunctie ……………………………… 35 De spiegel- en omgekeerd-beeldfunctie ……… 36 Speciale functie instelling ……………………… 36

Onderhoud en het oplossen van problemen

Onderhoud van het luchtfilter ………………… 37 Lamp en waarschuwingsindicators …………… 39 Vervangen van de projectielamp ……………… 40 Gebruik van het Kensington slot ……………… 42 Oplossen van problemen………………………… 42

Aanhangsel

Bevestigen van de lensdop……………………… 43 Toekenning van de aansluitpinnen …………… 44 Technische gegevens van de RS-232C

poort …………………………………………… 45 Tabel met compatibele computers …………… 47 Technische gegevens …………………………… 48 Afmetingen ………………………………………… 49 Verklarende woordenlijst ………………………… 50 Index ………………………………………………… 51

Onderhoud en het

oplossen van problemen

Aanhangsel

Richtlijnen voor het gebruik

Belangrijke informatie betreffende de lampeenheid

Als de lamp gesprongen is, kunnen de glassplinters een bijzonder gevaarlijke situatie veroorzaken. Indien de lamp gesprongen is moet u de erkende Sharp LCD-projector dealer of servicecentrum de lamp laten vervangen. Zie “Vervangen van de projectielamp” op bladzijde 40 en 41.

Belangrijke

informatie

Ⳮ35˚C

Ⳮ5˚C

CAUT I ON

ATTENTI ON

BQC-PGC20X //1

LET OP

Veiligheidsvoorschriften voor het opstellen van de projector

Voor minimaal onderhoud en het behouden van een optimale beeldkwaliteit beveelt SHARP aan deze projector in een ruimte te installeren die niet vochtig, stoffig en rokerig is. Bij gebruik van de projector in dit soort ruimten zal de lens en het filter vaker dan normaal moeten worden gereinigd (of het filter moeten worden vervangen) en zal het toestel tevens van tijd tot tijd intern moeten worden gereinigd. Gebruik van de projector in dit soort ruimten zal de levensduur van de projector niet verkorten mits u de projector regelmatig laat reinigen. Het reinigen van het inwendige gedeelte van de projector mag uitsluitend door een erkend Sharp LCD-projector dealer of servicecentrum worden uitgevoerd.

• Stel de projector niet aan extreme hitte of kou bloot. Bedrijfstemperatuur: Ⳮ5° tot Ⳮ35°C Opslagtemperatuur: ⳮ20°C tot Ⳮ60°C

Opmerkingen voor de bediening

• Het links hiernaast afgebeelde symbool maakt de gebruiker attent op een onderdeel

van de projector dat tijdens gebruik grote hitte afgeeft.

• De ventilatie-uitlaat, het lamphuisdeksel en omliggende onderdelen kunnen tijdens

het gebruik van de projector zeer heet worden. Voorkom letsel en brandwonden en raak deze onderdelen niet aan voordat ze voldoende afgekoeld zijn.

• Laat tenminste 10 cm ruimte tussen de koelventilator (uitlaatopening) en de

dichtstbijzijnde muur of ander obstakel.

• Als de koelventilator geblokkeerd wordt, zal een veiligheidsvoorziening automatisch

de projectorlamp uitschakelen. Dit duidt niet op een storing. Trek de stekker van het netsnoer uit het stopcontact en wacht tenminste 10 minuten. Doe dan de stekker er weer in. De projector zal vervolgens weer normaal functioneren.

Temperatuur-verklikkerfunctie

Wanneer de projector oververhit raakt vanwege een problematische opstelling of een vervuild luchtfilter, zal in de linker benedenhoek van het beeld de aanduiding “TEMPERATUUR” gaan knipperen.

oploopt, zal de lamp automatisch uitgaan en zal de temperatuurindicatie op de projector gaan knipperen. Vervolgens zal na een afkoelperiode van 90 seconden de projector zichzelf automatisch uitschakelen. Zie “Lamp en waarschuwingsindicators” op bladzijde 39 in het geval “TEMPERATUUR” in beeld verschijnt.

• De koelventilator regelt de binnentemperatuur automatisch. Daarom kan het geluid van de ventilator veranderen tijdens het gebruik van het apparaat.

Als de temperatuur nog verder

Lamp-verklikkerfunctie

Als de projector wordt ingeschakeld terwijl de lamp meer dan 900 uur is gebruikt, zal in de linker benedenhoek van het beeld de aanduiding “LAMP” gaan knipperen om u erop attent te maken dat de lamp vervangen moet worden. Zie de bladzijden 40 en 41 voor het vervangen van de lamp. Als de lamp 1.000 uur is gebruikt, zal de stroom naar de projector automatisch worden uitgeschakeld en komt het apparaat in de ruststand (standby) te staan. Zie “Lamp en waarschuwingsindicators” op bladzijde 39 voor nadere bijzonderheden.

Toegang krijgen tot de PDF handleidingen (voor Windows en Macintosh)

Er staan PDF handleidingen in diverse talen op de meegeleverde CD-ROM. Om deze handleiding te kunnen gebruiken, moet eerst Adobe Acrobat Reader op uw PC (Windows of Macintosh) geïnstalleerd zijn. Als u Acrobat Reader nog niet heeft geïnstalleerd, kunt u de laatste versie downloaden van het Internet (http://www.adobe.com) of kunt u de versie van de CD-ROM installeren.

informatie

Belangrijke

Installeren van Acrobat Reader van de CD-ROM

Voor Windows:

1 Doe de CD-ROM in de CD-ROM speler.

Voor Macintosh:

1 Doe de CD-ROM in de CD-ROM speler.

2 Dubbelklik op de “My Computer” icoon.

3 Dubbelklik op de “CD-ROM” speler.

4 Dubbelklik op de “manuals” map.

5 Dubbelklik op de “acrobat” map.

6 Dubbelklik op de “windows” map.

7 Dubbelklik op het gewenste installatieprogramma

en volg de instructies op uw scherm.

Voor andere besturingssystemen:

Download de juiste versie van Acrobat Reader van het Internet (http://www.adobe.com).

Voor andere talen:

Als u liever Acrobat Reader wilt hebben in een versie of in een taal die niet op de CD-ROM staat, dan kunt u daze van het Internet halen.

2 Dubbelklik op de “CD-ROM” icoon.

3 Dubbelklik op de “manuals” map.

4 Dubbelklik op de “acrobat” map.

5 Dubbelklik op de “mac” map.

6 Dubbelklik op het gewenste installatieprogramma

en volg de instructies op uw scherm.

Openen van de PDF handleidingen

Voor Windows:

1 Doe de CD-ROM in de CD-ROM speler.

2 Dubbelklik op de “My Computer” icoon.

3 Dubbelklik op de “CD-ROM” speler.

Voor Macintosh:

1 Doe de CD-ROM in de CD-ROM speler.

2 Dubbelklik op de “CD-ROM” icoon.

3 Dubbelklik op de “manuals” map.

4 Dubbelklik op de “manuals” map.

5 Dubbelklik op de “pg-c20xe” map.

6 Dubbelklik op de taal (naam van de map) waarin

u de handleiding wilt lezen.

7 Dubbelklik op het “c20” pdf-bestand om toegang

te krijgen tot de handleidingen voor de projector.

8 Dubbelklik op het pdf-bestand.

• Als u het gewenste pdf bestand niet kunt openen door dubbelklikken met de muis, dient u eerst het Acrobat Reader programma op te starten en daarna het gewenste bestand op te geven via het “File”, “Open” menu.

• Zie het “readme.txt” bestand op de CD-ROM voor belangrijke informatie over de CD-ROM zelf die niet in deze handleiding vermeld staat.

4 Dubbelklik op de “pg-c20xe” map.

5 Dubbelklik op de taal (naam van de map) waarin

u de handleiding wilt lezen.

6 Dubbelklik op het “c20” pdf-bestand om toegang

te krijgen tot de handleidingen voor de projector.

7 Dubbelklik op het pdf-bestand.

Benaming van onderdelen

De nummers naast de namen van de onderdelen verwijzen naar de bladzijde in deze handleiding waar het betreffende onderwerp hoofdzakelijk wordt behandeld.

Projector

Front and Top View

Voor- en bovenaanzicht

Belangrijke

informatie

Aan/uit-toets (ON/OFF)

Bedrijfsindicator

Ingangsfunctie/terug-toets

(INPUT/BACK)

Perspectivische correctie/

insteltoetsen (KEYSTONE/

∂/ƒ)

Zoomknop

Scherpstelring

Koelventilator (uitlaatopening)

Ontgrendelingsknoppen voor

stelvoetjes

17 23

20 23

ON/OFF

POWER

KEYSTONE

INPUT

BACK ENTER MENU

LAMP

TEMP.

AUTO SYNC

Lampindicator

Temperatuurindicator

Automatische synchronisatie/ invoertoets (AUTO SYNC/ENTER)

Menutoets (MENU)

Luchtfilter/Koelventilator

(inlaatopening)

Luidspreker

Afstandsbedieningssensor

Oogje voor

lensdopriem

Zij- en Achteraanzicht

S-VIDEO INPUT 2

ingangsaansluiting

(4-pens Mini DIN aansluiting)

VIDEO INPUT 3

ingangsaansluiting (RCA; tulp)

AUDIO INPUT

ingangsaansluitingen

(RCA; tulp)

RS-232C poort

(9-pens Mini DIN aansluiting)

S-VIDEO VIDEO

AUDIO INPUTINPUT 3INPUT 2

(S-VIDEO, VIDEO INPUT)

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

OUTPUT

(INPUT 1)

Kensington standaard

veiligheidsaansluiting

Netingang

Afstandsbedieningssensor

COMPUTER OUTPUT poort voor INPUT 1 (HD 15)

AUDIO OUTPUT uitgangsaansluiting voor INPUT 1

(3,5 mm stereo ministekker)

COMPUTER INPUT 1 poort

(HD 15)

AUDIO INPUT 1 ingangsaansluiting

(3,5 mm stereo ministekker)

Benaming van onderdelen

22 23

Afstandsbediening

Vooraanzicht Achteraanzicht

informatie

Belangrijke

Muis- (∂/ƒ)/

instel (∂/ƒ) toetsen

Muistoets (ß)

Muistoets (MOUSE)

Stilstaand beeldtoets

(FREEZE)

Menutoets (MENU)

Ingangsfunctie-

keuzetoets (INPUT)

Perspectivische

correctietoetsen

(KEYSTONE)

Volumetoetsen

(VOLUME)

22 23

Muistoets (©)

Aan/uit-toets

(POWER)

Rechtsklik-/

invoertoets

(R-CLICK/ENTER)

Vergrotingstoets

(ENLARGE)

Automatische synchronisatie-toets

(AUTO SYNC)

AV dempingstoets

(AV MUTE)

RESIZE toets

GAMMA toets

Linksklik/ terug-toets (L-CLICK/ BACK)

Openen van het klepje

Klepje

Plaatsen van de batterijen

Druk op het lipje en open

het batterijdeksel in de richting van de pijl.

• Als de afstandsbediening nat wordt, moet u deze meteen droogvegen.

• Vermijd extreme hitte en vochtigheid.

• Neem de batterijen uit de afstandsbediening als u deze voor langere tijd niet denkt te gebruiken.

• Gebruik geen nieuwe en oude batterijen of batterijen van verschillend type door elkaar.

• Sommige functies kunnen alleen vanaf de afstandsbediening worden geregeld. Behandel de afstandsbediening voorzichtig.

Plaats twee AAA-formaat

batterijen en let erop dat de ⴐ en ⴑ tekens op de batterijen overeenkomen met de aanduidingen in het batterijvak.

Steek de lipjes aan het eind van het batterijdeksel in de openingen en druk het deksel op zijn plaats.

Opstellen en aansluiten

Opstellen en

aansluiten

Opstellen en

Meegeleverde accessoires

Afstandsbediening

Netsnoer

Voor Europa, Hongkong en Singapore

Twee AAA-formaat batterijen

Voor Australië, Nieuw-Zeeland en Oceanië

(Voor Europa, behalve Groot-Brittannië)

• De uitvoering van het stopcontact verschilt van land tot land. Gebruik het netsnoer dat bedoeld is voor het stopcontact in uw land.

Computer RGB-kabel

Muis-ontvanger

(Voor Groot-Brittannië, Hongkong en Singapore)

Computer audiokabel

PS/2 muiskabel

DIN-D-sub RS-232C kabel

USB muiskabel

Extra luchtfilter

Lensdop

CD-ROM

Gebruiksaanwijzing LCD projector

Riempje voor lensdop

Beknopte bedieningsgidsen voor LCD projector

Aansluiten van de projector

Aansluiten van het netsnoer

Steek de stekker van het meegeleverde netsnoer in de netingang aan de achterkant van de projector.

Netsnoer

VOORZICHTIG

• Zorg dat u het netsnoer stevig in de netingang steekt.

• De uitvoering van het stopcontact verschilt van land tot land. Gebruik het netsnoer dat bedoeld is voor het stopcontact in uw

land.

Opstellen en

aansluiten

Aansluiten van de projector op de computer

U kunt uw projector aansluiten op de computer voor het weergeven van kleurrijke computerbeelden.

Aansluiten van een computer via de standaard 15-pins ingangsaansluiting

Computer RGB-kabel

Computer audiokabel

1 Sluit het ene uiteinde van de meegeleverde computer

RGB-kabel aan op de COMPUTER INPUT 1 poort van de projector.

2 Sluit het andere uiteinde aan op de monitor

uitgangsaansluiting van de computer. Zet de stekkers vast met de schroeven.

3 Om het ingebouwde audiosysteem te kunnen

gebruiken, dient u het ene uiteinde van de meegeleverde computer audiokabel aan te sluiten op de AUDIO INPUT 1 aansluiting van de projector.

4 Sluit het andere uiteinde aan op de audio

uitgangsaansluiting van de computer.

VOORZICHTIG

• Voor u de verschillende verbindingen legt, moet u er zeker van zijn dat zowel de projector als de computer uitgeschakeld zijn. Nadat u alle verbindingen gemaakt hebt, doet u eerst de projector en dan pas de computer aan. U moet altijd als laatste

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

OUTPUT

(INPUT 1)

de computer aan doen.

• Leest u, voordat u begint, zorgvuldig de handleiding van de computer door.

• Zie de “Tabel met compatibele computers” op bladzijde 47 voor een lijst met computers die op de projector kunnen worden aangesloten. Wanneer u computersignalen gebruikt die niet op de lijst voorkomen, is het mogelijk dat sommige functies niet werken.

• Het is mogelijk dat u een Macintosh adapter zult moeten gebruiken om sommige Macintosh computers te kunnen gebruiken. Neem hiervoor contact op met uw dichtst bijzijnde erkende Sharp LCD-projector dealer of servicecentrum.

Aansluiten van de projector

Aansluiten van andere compatibele computers

Wanneer u de projector aansluit op een geschikte computer anders dan een IBM-PC (VGA/SVGA/XGA/SXGA) of Macintosh (bijv. een werkstation), heeft u mogelijk een aparte kabel nodig. Neemt u alstublieft contact op met uw dealer voor meer informatie hieromtrent.

• Aansluiten van computers anders dan de aanbevolen types kan leiden tot schade aan de projector, de computer of beide.

“Plug and Play” functie

• Deze projector is compatibel met de VESA DDC 1 en DDC 2B standaarden. Deze projector en een VESA DDC compatibele computer zullen hun insteleisen aan elkaar doorgeven voor een snelle en gemakkelijke setup.

• Voor u de “Plug and Play” functie gaat gebruiken dient u eerst de projector aan te zetten en dan pas de computer.

• De DDC “Plug and Play” functie van deze projector werkt uitsluitend bij gebruik met een VESA DDC compatibele computer.

aansluiten

Opstellen en

Aansluiten van de projector op video-apparatuur

U kunt uw projector aansluiten op een videorecorder, laserdisc-speler, DVD speler, DTV* decoder en andere audio-visuele apparatuur.

VOORZICHTIG

• Schakel de projector altijd uit voordat u deze op de audiovisuele apparatuur aansluit, om beschadiging van de projector en de andere apparatuur te voorkomen.

Aansluiten van een videobron (videorecorder, laserdisc-speler, DTV decoder of DVD speler) via de standaard video ingangsaansluiting

Projector

S-VIDEO VIDEO

AUDIO INPUTINPUT 3INPUT 2

(S-VIDEO, VIDEO INPUT)

1 Sluit het ene uiteinde van de S-videokabel aan op de

S-VIDEO INPUT 2 aansluiting of sluit het ene uiteinde van de normale videokabel aan op de VIDEO INPUT 3 aansluiting van de projector en het andere uiteinde op de video uitgangsaansluiting van de videobron.

2 Om het ingebouwde audiosysteem te kunnen

gebruiken, dient u de rode en de witte tulpstekkers aan te sluiten op de corresponderende rode en witte AUDIO INPUT aansluitingen van de projector en op de Audio uitgangsaansluitingen van de video-signaalbron.

De S-VIDEO INPUT 2 aansluiting gebruikt een videosignaal waarbij het beeld wordt opgesplitst in een kleursignaal en een luminantiesignaal om een beeld van hogere kwaliteit te verkrijgen.

• Voor een optimale videokwaliteit moet u gebruik maken van de S-VIDEO INPUT 2 aansluiting van de projector. De S-videokabel is los verkrijgbaar.

• Als uw video-apparatuur geen S-video uitgangsaansluiting heeft, dient u de composiet video uitgangsaansluiting te gebruiken.

2 Audiokabel (los verkrijgbaar)

Naar de audio uitgangsaansluitingen

1 Videokabel (los verkrijgbaar)

Naar de video uitgangsaansluiting

S-videokabel (los verkrijgbaar)

Naar de S-video uitgangsaansluiting

Videorecorder,

laserdisc-speler,

DTV decoder of

*DTV is de algemene term die wordt gebruikt voor het nieuwe digitale televisiesysteem in de Verenigde Staten.

DVD speler

Aansluiten van de projector

Aansluiten van een videobron (DTV decoder of DVD speler) via de 15-pins ingangsaansluiting

1 Sluit het ene uiteinde van de HD-15/RCA kabel of de

HD-15-RGB kabel aan op de COMPUTER INPUT 1 poort van de projector.

2 Sluit het andere uiteinde aan op de corresponderende

uitgangsaansluiting van de video signaalbron.

3 Om het ingebouwde audiosysteem te kunnen

gebruiken, dient u het ene uiteinde van een audiokabel op de AUDIO INPUT 1 aansluiting van de projector aan te sluiten. Sluit het andere uiteinde van de kabel aan op de audio uitgangsaansluitingen van de videobron.

• De projector kan alleen 480P DTV signalen ontvangen via de COMPUTER INPUT 1 aansluiting. Stel uw DTV daarom in op de RGB monitor-uitgang.

• Afhankelijk van de compatibiliteit van het DTV signaal is het mogelijk dat de beeldkwaliteit minder goed is.

HD-15/RCA kabel (los verkrijgbaar)

Opstellen en

aansluiten

Projector

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

OUTPUT

2 Naar de video uitgangsaansluitingen

(INPUT 1)

HD-15-RGB kabel (los verkrijgbaar)

2 Naar de video uitgangsaansluitingen

Audiokabel (los verkrijgbaar)

3 Naar de audio uitgangsaansluitingen

Aansluiten van een versterker en andere audio- componenten

1 Sluit het ene uiteinde van de audiokabel aan op de

AUDIO OUTPUT aansluiting voor INPUT 1 van de projector.

2 Sluit het andere uiteinde aan op de corresponderende

aansluitingen van de audio-componenten.

VOORZICHTIG

• Zet de projector altijd uit wanneer u deze op audio-apparatuur gaat aansluiten, om zowel de projector en de aan te sluiten apparatuur te beschermen.

• Door externe audio-componenten te gebruiken kan het volume worden verhoogd en het geluid verbeterd.

• Via de AUDIO OUTPUT aansluiting voor INPUT 1 kunt u audiosignalen vanaf de AUDIO INPUT 1 aansluiting die verbonden is met de audiovisuele apparatuur, uitsturen naar audio-componenten.

Projector

(INPUT 1)

INPUT 1

COMPUTER COMPUTER

OUTPUT

AUDIO

Audiokabel (los verkrijgbaar)

DTV decoder

DVD speler

Naar de audio ingangsaansluitingen

Versterker

Aansluiten van de projector

Aansluiten via de RS-232C poort

Wanneer de RS-232C poort van de projector is aangesloten op een computer via een RS-232C kabel (nullmodem, cross-type, los verkrijgbaar), kunt u de computer gebruiken om de projector aan te sturen en de toestand van de projector te controleren. Zie de bladzijden 45 en 46 voor details.

DIN-D-sub RS-232C kabel

1 Sluit de meegeleverde DIN-D-sub RS-232C kabel aan op de RS-232C poort van de projector. 2 Sluit een RS-232C kabel (null-modem, cross-type, los verkrijgbaar) aan op het andere uiteinde van de DIN-D-

aansluiten

Opstellen en

sub RS-232C kabel en op de seriële poort van de computer.

(null-modem, cross type-los verkrijgbaar)

2 RS-232C kabel

1 DIN-D-sub

RS-232C kabel

Projector

RS-232C

AUDIO

INPUT 1

VOORZICHTIG

• Sluit de RS-232C kabel niet aan en maak deze ook niet los van de computer terwijl deze aan staat. Uw computer kan hierdoor beschadigd raken.

• De draadloze muis of de RS-232C functies werken mogelijk niet goed als uw computer niet correct is opgezet. Raadpleeg de handleiding van de computer omtrent details die het installeren van de juiste muis-driver betreffen.

• Het is mogelijk dat u een Macintosh adapter zult moeten gebruiken om sommige Macintosh computers te kunnen gebruiken. Neem hiervoor contact op met uw dichtstbijzijnde erkende Sharp LCD-projector dealer of servicecentrum.

Gebruik

Basisbediening

Waarschuwingsindicators

POWER

Projector

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

Waarschuwingsindicators

POWER

ON/OFF

KEYSTONE

ON/OFF

KEYSTONE

LAMP

TEMP.

Afstandsbediening

LAMP

TEMP.

1 Maak de noodzakelijke aansluitingen voordat u

verder gaat. Steek de stekker in een stopcontact. De bedrijfsindicator licht rood op en de projector komt in de ruststand te staan.

• Als het zijfilterdeksel niet goed vastzit, zal de bedrijfsindicator knipperen.

2 Druk ON/OFF van de projector of POWER van

de afstandsbediening langer dan 1 seconde in.

• Als de lampindicator groen knippert, betekent dit dat de lamp aan het opwarmen is. Wacht met gebruik van de projector totdat de indicator stopt met knipperen.

• Gedurende 1 minuut nadat het apparaat is ingeschakeld, kunt u dit niet uitzetten.

• Als u het apparaat uitzet en direct weer aandoet, kan het even duren totdat de lamp aangaat.

• Als de projector uitgepakt is en voor het eerst gebruikt wordt, kan er een luchtje uit de koelventilator komen. Deze geur verdwijnt nadat het apparaat een tijdje in gebruik is.

• Druk niet op de toetsen voordat het opstartbeeld is verdwenen. Totdat “Instellen van beeld” verschijnt, werken alleen ON/OFF en POWER.

Wanneer de stroom is ingeschakeld, zal de lampindicator oplichten en de gebruikstoestand van de lamp aangeven.

Groen: De lamp is gereed voor gebruik. Groen knipperend: De lamp is aan het opwarmen. Rood: Vervang de lamp.

Basisbediening

3 4

3 Verschuif de zoomknop. Het beeld kan, binnen

het zoombereik, op de gewenste grootte worden ingesteld.

4 Verdraai de scherpstelring totdat het beeld op het

scherm scherp is.

Gebruik

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

8 7

POWER

INPUT

BACK ENTER MENU

VOORBEELD

INGANGSSIGNAAL 1

(RGB) functie

INGANGSSIGNAAL 1 (COMPONENT) functie

INGANGSSIGNAAL 3 (VIDEO) functie

INGANGSSIGNAAL 2 (S-VIDEO) functie

5 Druk op INPUT en kies de gewenste

ingangsfunctie. Druk nog een keer op INPUT om de functie te wijzigen.

• Wanneer het gekozen ingangssignaal wordt ontvangen, verschijnt de melding “Instellen van beeld” op het scherm.

•“GEEN SIGN” wordt getoond indien er geen signalen worden ontvangen. “ONGELDIG” wordt getoond wanneer er een signaal wordt ontvangen waarvoor deze projector niet geschikt is.

6 Druk op VOLUME van de afstandsbediening om

het volume in te stellen.

7 Druk op AV MUTE van de afstandsbediening om

het beeld en geluid tijdelijk uit te schakelen. Druk nog een keer op AV MUTE om het beeld en geluid weer aan te zetten.

8 Druk ON/OFF van de projector of POWER van

de afstandsbediening langer dan 1 seconde in. Druk nog een keer op ON/OFF of POWER terwijl deze melding op het scherm staat.

• Als u per ongeluk op ON/OFF of POWER heeft gedrukt maar de stroom niet echt wilt uitschakelen, moet u wachten totdat het uitschakelscherm weer verdwijnt.

• Als er tweemaal op ON/OFF of POWER is gedrukt, zal de bedrijfsindicator rood oplichten en zal de koelventilator ongeveer 90 seconden blijven draaien. Daarna zal de projector in de ruststand gaan.

• Wacht tot de koelventilator gestopt is voor u de stekker uit het stopcontact haalt.

• U kunt de stroom weer inschakelen door op ON/OFF of POWER te drukken. Na het weer inschakelen zullen de

bedrijfsindicator en de lampindicator groen oplichten.

• De bedrijfsindicator knippert als het rechter filterdeksel niet goed vastzit.

WAARSCHUWING:

De koelventilator in deze projector blijft ongeveer 90 seconden lopen nadat de projector uit gezet is. Zet daarom bij normaal gebruik de projector altijd uit met de ON/OFF toets op de projector of de POWER toets op de afstandsbediening. Controleer eerst of de koelventilator al uit is voor u de stekker uit het stopcontact haalt. SCHAKEL BIJ NORMAAL GEBRUIK NOOIT DE STROOM VOOR DE PROJECTOR UIT DOOR DE STEKKER UIT HET STOPCONTACT TE TREKKEN. DOET U DIT TOCH, DAN ZAL DE LAMP VOORTIJDIG ONBRUIKBAAR RAKEN.

Opstellen van het scherm

Om een zo goed mogelijk beeld te verkrijgen, dient u de projector loodrecht ten opzichte van het scherm te plaatsen met alle voetjes plat en horizontaal op de ondergrond. Als de randen van het beeld vervormd zijn, dient u de projector naar voren of naar achteren te verplaatsen.

• De lens van de projector hoort voor het midden van het scherm geplaatst te worden. Als de lens niet loodrecht ten opzichte van het scherm geplaatst is, zal het beeld vervormd worden weergegeven, wat het moeilijk maakt om het beeld goed te kunnen bekijken.

• Plaats het scherm zo dat het zich niet in direct zonlicht of kamerverlichting bevindt. Licht dat direct op het scherm valt zal de kleuren doen verbleken wat het bekijken van het beeld bemoeilijkt. Doe de gordijnen dicht en dim de verlichting wanneer u het scherm opstelt in een zonnige of helder verlichte ruimte.

• U kunt geen polariserend scherm gebruiken met deze projector.

Standaard methode (Frontprojectie)

Zet de projector op de juiste afstand van het scherm voor de door u gewenste schermgrootte (zie de tabel hieronder).

NORMAL weergavefunctie (4:3)

REK weergavefunctie (16:9)

Beeldformaat

(diagonaal) (x)

635 cm (250 inches) 508 cm (200 inches) 381 cm (150 inches) 254 cm (100 inches)

213 cm (84 inches) 183 cm (72 inches) 152 cm (60 inches) 102 cm (40 inches)

Beeldformaat

(diagonaal) (x)

572 cm (225 inches) 508 cm (200 inches) 381 cm (150 inches) 338 cm (133 inches) 269 cm (106 inches) 254 cm (100 inches)

234 cm (92 inches) 213 cm (84 inches) 183 cm (72 inches) 152 cm (60 inches) 102 cm (40 inches)

Projectie-afstand (L)

Maximaal

10,0 m

9,6 m 7,2 m 4,8 m 4,0 m 3,4 m 2,8 m 1,9 m

Projectie-afstand (L)

Maximaal

10,0 m 10,0 m

7,8 m 6,9 m 5,5 m 5,2 m 4,8 m 4,4 m 3,7 m 3,1 m 2,0 m

Minimaal

9,9 m 7,9 m 5,9 m 3,9 m 3,3 m 2,8 m 2,3 m 1,6 m

Minimaal

9,8 m 8,7 m 6,5 m 5,7 m 4,6 m 4,3 m 4,0 m 3,6 m 3,1 m 2,6 m 1,7 m

Afstand van het midden van de lens

tot de onderrand van het beeld (H)

38,1 cm 30,5 cm 22,9 cm 15,2 cm 12,8 cm 11,0 cm

9,1 cm 6,1 cm

Afstand van het midden van de lens

tot de onderrand van het beeld (H)

ⳮ9,3 cm ⳮ8,3 cm ⳮ6,2 cm ⳮ5,5 cm ⳮ4,4 cm ⳮ4,2 cm ⳮ3,8 cm ⳮ3,5 cm ⳮ3,0 cm ⳮ2,5 cm ⳮ1,7 cm

Gebruik

KADER weergavefunctie (4:3)

Beeldformaat

(diagonaal) (x)

457 cm (180 inches) 381 cm (150 inches) 254 cm (100 inches)

213 cm (84 inches) 183 cm (72 inches) 152 cm (60 inches) 102 cm (40 inches)

• Waarden met een minteken (ⳮ) geven aan hoeveel het midden van de lens zich onder de onderrand van het scherm bevindt.

Projectie-afstand (L)

Maximaal

10,0 m

9,6 m 6,3 m 5,3 m 4,6 m 3,8 m 2,5 m

Minimaal

9,5 m 7,9 m 5,3 m 4,4 m 3,8 m 3,1 m 2,1 m

Afstand van het midden van de lens

tot de onderrand van het beeld (H)

ⳮ9,1 cm ⳮ7,6 cm ⳮ5,1 cm ⳮ4,3 cm ⳮ3,7 cm ⳮ3,0 cm ⳮ2,0 cm

Opstellen van het scherm

Gebruik van de stelvoetjes

U kunt de hoogte van het beeld veranderen door de stelvoetjes te ontgrendelen en de projector omhoog te richten.

1 Ontgrendel de stelvoetjes aan beide kanten en richt de projector

omhoog tot de gewenste hoek is bereikt. (Afstelbaar tot maximaal 7° afwijkend van horizontaal.)

2 Laat de ontgrendelingsknoppen los. Zet de projector neer als u

er zeker van bent dat de stelvoetjes goed vergrendeld zijn.

3 Als het scherm onder een hoek staat, kan de afsteller gebruikt

worden om de hoek van het beeld af te stellen.

De projector terugzetten in de oorspronkelijke stand

Ontgrendel de stelvoetjes terwijl u de projector goed vasthoudt en laat de projector weer langzaam in de oorspronkelijke positie zakken.

• Het beeld kan vervormd raken wanneer u de positie van de projector verandert, afhankelijk van de stand van de projector ten opzichte van het scherm.

VOORZICHTIG

• Ontgrendel de stelvoetjes niet wanneer deze uitgeschoven zijn, tenzij u de projector stevig vasthoudt.

• Houd de projector niet vast aan de lens wanneer u de hoogteverstelling gebruikt.

• Pas op dat uw vingers niet klem raken tussen de projector en de ondergrond wanneer u de stelvoetjes ontgrendelt en de

Gebruik

projector laat zakken.

Spiegelbeeld opstelling

Projectie van achteren

• Zet een doorschijnend scherm tussen de projector en het publiek.

• Gebruik het menu-systeem van de projector om het beeld spiegelverkeerd te projecteren. (Zie bladzijde 36 voor het gebruiken van deze functie.)

Projectie via een spiegel

• Als de afstand tussen de projector en het scherm niet voldoende is voor een normale projectie van achteren, kunt u het beeld via een spiegel op het scherm projecteren.

• Zet een spiegel (een gewone platte) voor de lens.

• Projecteer het normale beeld op de spiegel.

• Het door de spiegel weerkaatste beeld wordt op het

lichtdoorlatende scherm geprojecteerd.

• De beeldkwaliteit is het beste wanneer de projector loodrecht staat ten opzichte van het scherm met alle voetjes ingetrokken en horizontaal.

VOORZICHTIG

• Wanneer u een spiegel gebruikt dient u ervoor te zorgen dat zowel de projector als de spiegel zo opgesteld staan dat het licht van de projectorlamp niet rechtstreeks in de ogen van het publiek kan schijnen.

Plafondmontage

• Het verdient aanbeveling de los verkrijgbare Sharp plafondbeugel te gebruiken voor deze opstelling.

• Voordat u de LCD projector aan het plafond bevestigt, moet u eerst de door de fabrikant aanbevolen plafondmontagebeugel (los verkrijgbaar) bij een erkende Sharp LCD-projector dealer of servicecentrum aanschaffen. (AN-Z7T Plafondmontagebeugel, ANTK201/202 Verlengpijp voor de AN-Z7T.)

• Met de projector ondersteboven moet u de bovenste rand van het scherm als basislijn gebruiken.

• Gebruik het menu-systeem van de projector om de juiste wijze van projecteren te kiezen. (Zie bladzijde 36 voor het gebruiken van deze functie.)

Opstellen van het scherm

Projector

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

(GUI) In-beeld-display

POWER

INPUT

BACK ENTER MENU

2, 3, 4

2, 3 1, 5

Afstandsbediening

Digitale perspectivische correctie

• Wanneer het beeld vervormd is doordat het onder een hoek geprojecteerd wordt, stelt de digitale correctie u in staat deze perspectivische vervorming op te heffen.

• De digitale perspectivische correctie kan door indrukken van KEYSTONE worden uitgevoerd of via instellen van “Trap. corr.” in het grafische menusysteem.

Gebruik van het grafische menusysteem

1 Druk op MENU.

2 Druk op ∂/ƒ en selecteer “Opties” en druk

vervolgens op ENTER.

3 Druk op ∂/ƒ, selecteer “Trap. corr.” en druk

vervolgens op ENTER.

4 Druk op ∂/ƒ om het teken naar de

gewenste instelling te verplaatsen.

5 Druk op MENU om het grafische menusysteem

weer te verlaten.

Gebruik

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

• Druk op BACK om de “Trap. corr.”. (perspectivische vertekening) instelling terug te stellen.

• Wanneer u de “Trap. corr.” (perspectivische vertekening) instelling wijzigt, kunnen rechte lijnen en de randen van het weergegeven beeld een zaagtand effect gaan vertonen.

Gebruik van de KEYSTONE toetsen

1 Druk op KEYSTONE en maak de gewenste

instelling.

Bedienen van de draadloze muis via de afstandsbediening

U kunt de afstandsbediening als een draadloze muis gebruiken.

Aansluiten van de draadloze muis-ontvanger

Aansluiten op de USB poort van een PC of Macintosh

1 Sluit het ene uiteinde van de meegeleverde USB muiskabel aan op de corresponderende aansluiting van de

PC.

2 Sluit het andere uiteinde aan op de USB poort van de draadloze muis-ontvanger.

USB muiskabel

Muis-ontvanger

Gebruik de USB poort (PC of Macintosh) om de meegeleverde USB muiskabel op de

USB poort

Gebruik

draadloze muisontvanger aan te sluiten.

Aansluiten op de PS/2 poort van een PC

1 Schakel de PC uit. 2 Sluit het ene uiteinde van de meegeleverde PS/2 muiskabel aan op de corresponderende aansluiting van de

PC.

3 Sluit het andere uiteinde aan op de PS/2 poort van de draadloze muis-ontvanger. 4 Schakel de PC in.

PS/2 muiskabel

Muis-ontvanger

Gebruik de PS/2 poort (PC) om de meegeleverde PS/2 muiskabel op de

PS/2 poort

VOORZICHTIG

• Sluit de muiskabels niet aan en maak deze ook niet los van de computer terwijl deze aan staat. Uw computer kan hierdoor beschadigd raken.

• Sluit niet zowel de PS/2 als de USB muiskabel op de draadloze muis-ontvanger aan.

• Windows 95 ondersteunt geen USB muis-stuurprogramma’s.

• Hieronder ziet u de minimale systeemvereisten voor USB-type muissystemen.

Windows

Hardware: PC/AT compatibele computer met USB poort, voorzien van Windows 98/Windows 2000 of hoger. Besturingssysteem: Windows 98/Windows 2000 of hoger

Macintosh

Hardware: Macintosh-serie met USB poort Besturingssysteem: OS 8.5 of hoger

draadloze muisontvanger aan te sluiten.

• De draadloze muis kan computers aansturen die compatibel zijn met PS/2 of USB muissystemen.

Bedienen van de draadloze muis via de afstandsbediening

Afstandsbediening/Muis-ontvanger plaatsing

• De afstandsbediening kan worden gebruikt om de projector te bedienen binnen het hieronder aangegeven bereik.

• De draadloze muis-ontvanger kan worden gebruikt met de afstandsbediening om de muisfuncties van een aangesloten computer aan te sturen binnen het hieronder aangegeven bereik.

• Het signaal van de afstandsbedieningen kan voor het gemak via het scherm gekaatst worden. De afstand die door het signaal overbrugd kan worden kan echter verschillen afhankelijk van het materiaal van het scherm.

Bedienen van de projector

Afstandsbediening

30˚

7 m

45˚

Muis

MOUSE

R-CLICK

30˚

Bruikbare toetsen in de muisfunctie

Afstandsbediening

(Vooraanzicht)

45˚

30˚

Afstandsbediening

Gebruik van de draadloze muis

Afstandsbediening

30˚

120˚

4 m

Muisontvanger

Gebruik als draadloze muis

• Als op MOUSE wordt gedrukt, lichten de toetsen op de afstandsbediening op en komt de afstandsbediening in de MOUSE gebruiksstand te staan.

• In de MOUSE gebruiksstand kunt u de cursor als aanwijzer gebruiken. De MOUSE gebruiksstand blijft ongeveer tien seconden ingeschakeld terwijl de toetsen oplichten.

• Wanneer op MENU of ENLARGE wordt gedrukt, komt de MOUSE gebruiksstand te vervallen en wordt de normale gebruiksstand hersteld.

• Vergeet niet de meegeleverde draadloze muisontvanger aan te sluiten op uw computer.

Gebruik

Afstandsbediening

(Achteraanzicht)

AV MUTE

L-CLICK

• De draadloze muis functioneert mogelijk niet naar behoren wanneer de seriële poort van uw computer niet goed werkt. Raadpleeg de handleiding van uw computer voor details over het gebruiksklaar maken/installeren van de stuursoftware voor de muis.

• Voor eenknops muissystemen kunt u of de L-CLICK of de R-CLICK als de muisknop gebruiken.

Gebruik van de GUI (Grafische gebruikersinterface) menuscherm

Deze projector heeft drie sets menuschermen (INGANGSSIGNAAL 1 (RGB), INGANGSSIGNAAL 1 (COMPONENT) en INGANGSSIGNAAL 2 (S-VIDEO) of 3 (VIDEO)) die u in staat stellen het beeld en de diverse projectorinstellingen te regelen. Deze menuschermen kunnen worden bediend via de projector zelf of via de afstandsbediening met de volgende toetsen.

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 4, 6

3, 5

POWER

INPUT

Gebruik

BACK ENTER MENU

1, 8

INGANGSSIGNAAL 1 (RGB) functie

INGANGSSIGNAAL 1 (COMPONENT) functie

(GUI) In-beeld-display

INGANGSSIGNAAL 2 (S-VIDEO) of 3 (VIDEO) functie

1 Druk op MENU om het hoofdmenu te laten verschijnen. 2 Druk op ∂/ƒ om een onderdeel in het hoofdmenu te selecteren. 3 Druk op ENTER om het submenu te laten verschijnen. 4 Druk op ∂/ƒ om een onderdeel in het submenu te selecteren. 5 Druk op ENTER om het geselecteerde onderdeel te activeren. 6 Druk op ∂/ƒ om de gewenste instelling te maken. 7 Druk op BACK om terug te keren naar het vorige scherm. 8 Druk op MENU om het grafische menusysteem te verlaten.

• Zie de boomdiagrammen op bladzijde 24 en 25 voor nadere bijzonderheden betreffende de onderdelen op de menuschermen.

Gebruik van de GUI (Grafische gebruikersinterface) menuscherm

Onderdelen op de menubalk voor de

INGANGSSIGNAAL 1 (RGB) functie

Onderdelen op de menubalk voor de

INGANGSSIGNAAL 1 (COMPONENT) functie

Hoofdmenu Hoofdmenu

Beeld

Fijn sync.

Opties Signaal informatie

Taal English

Contrast

Helder

Rood

Blauw

Reset

Klok

Fase

H-Pos

V-Pos

Reset

Lamp timer

Trap. corr.

Auto Power Off

Achtergrond

Stroomspaarfunctie

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ127ⳮ127

Ⳮ120ⳮ120

Ⳮ50ⳮ50

Ⳮ127ⳮ127

OFF

Blue

None

OFF

Beeld1

Beeld2

Opties Signaal informatie

Taal English

SubmenuSubmenu

Contrast

Helder

Rood

Blauw

Reset

Kleur

Tint

Scherpte

Reset

Lamp timer

Trap. corr.

Auto Power Off

Achtergrond

Stroomspaarfunctie

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ127ⳮ127

OFF

Blue

None

OFF

Gebruik

Projectie

Speciale functies

Voor

PlafondⳭvoor

Achter

PlafondⳭachter

640⳯480

480P

Projectie

Speciale functies

Voor

PlafondⳭvoor

Achter

PlafondⳭachter

640⳯480

480P

Gebruik van de GUI (Grafische gebruikersinterface) menuscherm

Onderdelen op de menubalk voor de

INGANGSSIGNAAL 2 (S-VIDEO) of 3 (VIDEO) functie

Hoofdmenu

Beeld1

Beeld2

Opties Signaal informatie

Taal English

Gebruik

Submenu

Contrast

Helder

Rood

Blauw

Reset

Kleur

Tint

Scherpte

Reset

Lamp timer

Trap. corr.

Auto Power Off

Achtergrond

Stroomspaarfunctie

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ127ⳮ127

OFF

Blue

None

OFF

Projectie

Videosysteem Auto

Voor

PlafondⳭvoor

Achter

PlafondⳭachter

PAL

NTSC3.58

SECAM

NTSC4.43

PAL M

PAL N

PAL (60Hz)

•“Tint” verschijnt niet bij ontvangst van een “PAL ”, “SECAM”, “PAL M”, “PAL N” of “PAL (60Hz)” signaal in de INGANGSSIGNAAL 2 (S-VIDEO) of INGANGSSIGNAAL 3 (VIDEO) functie.

Kiezen van de In-beeld-display taal

Projector

Afstandsbediening

De standaardtaal voor het In-beeld-display is Engels. Dit kan worden veranderd in Duits, Spaans, Nederlands,

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2, 3 2, 4 1, 5

Frans, Italiaans, Zweeds, Portugees, Chinees, Koreaans of Japans.

1 Druk op MENU.

2 Druk op ∂/ƒ en selecteer “Taal” en druk

vervolgens op ENTER.

3 Kies met ∂/ƒ de taal die u wilt.

(GUI) In-beeld-display

4 Druk vervolgens op ENTER om die taal in te

stellen. Het In-beeld-display staat nu ingesteld om alle mededelingen op het scherm te tonen in de door u gekozen taal.

5 Druk op MENU om het grafische menusysteem

weer te verlaten.

Gebruik

Kiezen van de Videosysteem functie (Alleen in de INGANGSSIGNAAL 2 of 3 functie)

Projector

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

(GUI) In-beeld-display

2, 3 2, 4 1, 5

Afstandsbediening

De standaardinstelling voor het Videosysteem is “Auto”; deze instelling kan echter gewijzigd worden in een bepaald videosysteem, als het door het apparaat zelf ingestelde videosysteem niet geschikt is voor de aangesloten audio-visuele apparatuur.

1 Druk op MENU.

2 Druk op ∂/ƒ, selecteer “Videosysteem” en druk

vervolgens op ENTER.

3 Druk op ∂/ƒ en selecteer het gewenste

videosysteem.

4 Druk op ENTER om uw instelling op te slaan.

5 Druk op MENU om het grafische menusysteem

weer te verlaten.

• Wanneer “Auto” is ingesteld voor het videosysteem, is het mogelijk dat u geen duidelijk beeld kunt ontvangen vanwege verschillen in het signaal. In een dergelijk geval dient u handmatig over te schakelen naar het videosysteem van het bronsignaal.

Instellen van het beeld

Gebruik

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

POWER

INPUT

BACK ENTER MENU

(GUI) In-beeld-display

INGANGSSIGNAAL 1 (RGB) functie

INGANGSSIGNAAL 1 (COMPONENT) functie

U kunt de beeldkwaliteit naar uw eigen wensen en voorkeuren regelen met de volgende beeldfuncties.

Beschrijving van de beeldinstellingen

Beeldinstelling

Contrast Helder Rood Blauw Reset

Kleur Tint Scherpte

ƒ Insteltoets

Minder contrast Minder helder Minder rood Minder blauw Alle beeldinstellingen worden teruggezet op de fabrieksinstellingen. Voor minder intense kleuren Huidtinten worden paarsig Voor minder scherpte

•“Kleur”, “Tint” en “Scherpte” verschijnen niet in de INGANGSSIGNAAL 1 (RGB) functie.

•“Tint” verschijnt niet bij ontvangst van een “PAL”, “SECAM”, “PAL M”, “PAL N” of “PAL (60Hz)” signaal in de

INGANGSSIGNAAL 2 (S-VIDEO) of INGANGSSIGNAAL 3 (VIDEO) functie.

1 Druk op MENU.

2 Druk op ∂/ ƒ en selecteer “Beeld” in de

INGANGSSIGNAAL 1 (RGB) functie, of selecteer “Beeld1” of “Beeld2” in de INGANGSSIGNAAL 1 (COMPONENT), INGANGSSIGNAAL 2 (S-VIDEO) of INGANGSSIGNAAL 3 (VIDEO) functie, en druk vervolgens op ENTER.

∂ Insteltoets

Meer contrast Helderder Roder Blauwer

Voor intensere kleuren Huidtinten worden groenig Voor meer scherpte

INGANGSSIGNAAL 2 (S-VIDEO) of

3 (VIDEO) functie

3 Druk op ∂/ƒ, selecteer een specifiek in te stellen

onderdeel en druk vervolgens op ENTER.

4 Druk op ∂/ƒ om het merkteken van het

geselecteerde onderdeel naar de gewenste waarde te verplaatsen.

5 Druk op MENU om het grafische menusysteem

weer te verlaten.

• Om alle in te stellen onderdelen terug te zetten op de fabrieksinstellingen, moet u “Reset” selecteren en vervolgens op ENTER drukken.

• De gewijzigde instellingen kunnen apart worden opgeslagen in de INGANGSSIGNAAL 1, INGANGSSIGNAAL 2 en INGANGSSIGNAAL 3 functies.

Instellen van computerbeelden (Alleen in de INGANGSSIGNAAL 1 functie)

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

In-beeld-display

Automatische synchronisatie instelling

• Wordt gebruikt om een binnenkomend computerbeeld automatisch correct in te stellen.

• U kunt de automatische synchronisatie handmatig inschakelen door op AUTO SYNC te drukken.

• De synchronisatie instellingen worden automatisch gemaakt wanneer de projector wordt aangezet en aangesloten is op een computer, of wanneer het geselecteerde ingangssignaal wordt gewijzigd.

1 Druk op AUTO SYNC.

Tijdens de automatische synchronisatie instelling wordt “Instellen van beeld” op het scherm aangegeven zoals links hiernaast is getoond.

• Het kan enige tijd duren voordat de automatische synchronisatie klaar is, afhankelijk van het beeld dat door de aangesloten computer gegenereerd wordt.

• Wanneer het onmogelijk blijkt om via de automatische synchronisatie een optimale beeldweergave te verkrijgen, kunt u de handmatige instellingen proberen. (Zie bladzijde

29.)

Gebruik

Instellen van computerbeelden (Alleen in de INGANGSSIGNAAL 1 functie)

Gebruik

Projector

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

(GUI) In-beeld-display

2, 3, 4

2, 3 1, 5

Afstandsbediening

Instellen van het computerbeeld

Bij weergave van zeer gedetailleerde computerpatronen (zoals ‘betegeling’, verticale strepen e.d.), kan er tussen de LCD beeldpunten interferentie ontstaan, waardoor delen van het beeld kunnen gaan flikkeren, of waardoor er verticale strepen of onregelmatigheden in de contrastweergave kunnen ontstaan. Als dit gebeurt, kunt u de instellingen “Klok”, “Fase”, “H-Pos” en “V-Pos” bijstellen om een optimale weergave te bereiken.

Beschrijving van de beeldinstellingen

Geselecteerde onderdeel Klok

Fase H-Pos V-Pos

• Het computerbeeld kan gemakkelijk aangepast worden door op AUTO SYNC ( details.

(Kies de gewenste computer ingangsfunctie via INPUT.)

1 Druk op MENU.

2 Druk op ∂/ƒ en selecteer “Fijn sync.” en druk

vervolgens op ENTER.

Omschrijving

Regelt verticale ruis. Regelt horizontale ruis (vergelijkbaar met “tracking” op uw videorecorder). Centreert het weergegeven beeld door het naar links of rechts te verplaatsen. Centreert het weergegeven beeld door het naar boven of beneden te verplaatsen.

) te drukken. Zie bladzijde 28 voor

3 Druk op ∂/ƒ en selecteer een specifiek in te

stellen onderdeel en druk vervolgens op ENTER.

4 Druk op ∂/ƒ om het

merkteken van het geselecteerde onderdeel naar de gewenste waarde te verplaatsen.

5 Druk op MENU om het grafische menusysteem

weer te verlaten.

• Om alle in te stellen onderdelen terug te zetten op de fabrieksinstellingen, dient u “Reset” op het “Fijn sync.” menuscherm te selecteren en vervolgens op ENTER te drukken.

Handige eigenschappen

Stilstaand beeld functie

Afstandsbediening

1, 2

In-beeld-display

Deze functie stelt u in staat een bewegend beeld onmiddellijk stil te zetten. Dit is nuttig wanneer u een stilstaand beeld afkomstig van een computer of video wilt laten zien zodat u meer tijd heeft om uitleg bij het beeld te geven aan uw publiek. U kunt deze functie ook gebruiken om een stilstaand beeld afkomstig van een computer weer te geven terwijl u voorbereidingen treft voor de presentatie van de volgende computerbeelden.

1 Druk op FREEZE van de afstandsbediening om

het beeld stil te zetten.

2 Druk nogmaals op FREEZE om het beeld weer

te laten bewegen.

eigenschappen

Handige

Digitale uitvergroting

Afstandsbediening

In-beeld-display

Deze functie stelt u in staat een bepaald gedeelte van een beeld uit te vergroten. Dit is nuttig wanneer u een detail uit het beeld wilt laten zien.

1 Druk op ENLARGE van de afstandsbediening.

Elke keer dat u op ENLARGE drukt zal het beeld vergroot worden weergegeven.

2 Wanneer het beeld is uitvergroot, kunt u over de

totale afbeelding heen en weer gaan met de ∂/ ƒ of ß/© toetsen.

• Druk op BACK om terug te keren naar ⳯1 weergave.

• Elke keer dat u op ENLARGE drukt, verandert de vergrotingsfactor op de manier zoals hieronder aangegeven.

ⴒ1 ⴒ2 ⴒ3 ⴒ4 ⴒ6 ⴒ8

• Als het ingangssignaal verandert tijdens het digitaal uitvergroten van het beeld, zal de weergave terugkeren naar ⳯1. Het ingangssignaal wordt veranderd

(a) wanneer er op INPUT wordt gedrukt, (b) wanneer het ingangssignaal onderbroken wordt, (c) wanneer de resolutie en verversingsratio van het

ingangssignaal verandert.

Handige

eigenschappen

Gamma correctie

STANDAARD

GAMMA 1

Afstandsbediening

In-beeld-display

• Gamma verwijst naar een functie ter verbetering van de beeldkwaliteit die een rijker beeld kan bieden door de donkere partijen van het beeld op te lichten zonder de helderheid van de heldere gedeelten te veranderen.

• Er zijn drie gamma instellingen beschikbaar om het beeld optimaal aan te kunnen passen aan de weergegeven beelden en de omstandigheden in de gebruikte ruimte.

• Wanneer u beelden weergeeft met veel donkere scènes, zoals een film of een concert, of wanneer u de beelden weergeeft in een lichte ruimte, kan deze functie de donkere scènes beter zichtbaar maken en het beeld een grotere diepte geven.

Gamma functies

Gekozen functie

STANDAARD

GAMMA 1

GAMMA 2

Gamma functie

Geeft een beeld met hoge detaillering voor het verkrijgen van een duidelijk contrast en kleurweergave.

Geschikt voor het weergeven van beelden in een helder verlichte ruimte.

Voor een warm beeld met bijgeregelde helderheid en contrast.

GAMMA 2

1 Druk op GAMMA van de afstandsbediening. Elke

keer dat GAMMA wordt ingedrukt zal de gamma

waarde veranderen zoals links is aangegeven.

eigenschappen

Handige

Kiezen van de weergavefunctie

SVGA (800 ⳯ 600) XGA (1024 ⳯ 768)

SXGA (1280 ⳯ 1024)

1024 ⳯ 768 1024 ⳯ 768 1024 ⳯ 768

800 ⳯ 600

–

1280 ⳯ 1024

Afstandsbediening Deze functie stelt u in staat de weergavefunctie aan te

passen of te wijzigen om het ontvangen beeld te verbeteren. Afhankelijk van het ingangssignaal kiest u de meest geschikte weergavefunctie.

COMPUTER

VGA,

SVGA

SXGA

VOORBEELD

4:3 beeldverhouding

Andere beeldverhoudingen

Ingangssignaal

4:3 beeldverhouding

1 Druk op RESIZE van de afstandsbediening. Elke

keer dat u op RESIZE drukt verandert de weergavefunctie zoals hieronder staat aangegeven.

NORMAAL PUNT VOOR PUNT

Weergavebeeld

NORMAAL PUNT VOOR PUNT

GROOTTE AANPASSEN

NORMAAL

GROOTTE AANPASSEN

NORMAAL

GROOTTE AANPASSEN

PUNT VOOR PUNT

GROOTTE AANPASSEN

PUNT VOOR PUNT

Handige

eigenschappen

VIDEO/DTV

480I/P,

NTSC,

PAL,

SECAM

VOORBEELD

4:3 beeldverhouding 480I/P, NTSC, PAL, SECAM

Ingangssignaal

4:3 beeldverhouding

Latterbox

Samengedrukt

Andere beeldverhoudingen

Letterbox

Samengedrukt

NORMAAL REK KADER

GROOTTE AANPASSEN

NORMAAL

GROOTTE AANPASSEN

NORMAAL

GROOTTE AANPASSEN

NORMAAL

4:3 1024 ⳯ 768

NORMAAL REK KADER

1024 ⳯ 768 1024 ⳯ 768

Weergavebeeld

GROOTTE AANPASSEN

1024 ⳯ 576 1024 ⳯ 576 1024 ⳯ 576

REK

768 ⳯ 576 768 ⳯ 576 768 ⳯ 576

GROOTTE AANPASSEN

KADER

GROOTTE AANPASSEN

KADER

GROOTTE AANPASSEN

KADER

Controleren van het ingangssignaal en de lamp-gebruiksduur

Projector Afstandsbediening

Deze functie wordt gebruikt om de huidige ingangssignaal-informatie en de gebruiksduur van de

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2 2 1

lamp te controleren.

1 Druk op MENU.

2 Druk op ∂/ƒ, selecteer “Opties” en druk

vervolgens op ENTER. De huidige ingangssignaal-informatie en de lampgebruiksduur worden op het scherm aangegeven.

(GUI) In-beeld-display

• Het verdient aanbeveling de lamp te vervangen na ongeveer 900 branduren. Zie de bladzijden 40 en 41 voor het vervangen van de lamp.

Automatische stroom-uitschakelfunctie

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

POWER

INPUT

BACK ENTER MENU

(GUI) In-beeld-display

Wanneer er langer dan 15 minuten geen ingangssignaal wordt waargenomen, zal de projector zichzelf automatisch uitschakelen.

Beschrijving van de automatische stroomuitschakelfunctie

De projector wordt automatisch uitgeschakeld

OFF

1 Druk op MENU.

2 Druk op ∂/ƒ en selecteer “Opties” en druk

3 Druk op ∂/ƒ en selecteer “Auto Power Off” en

4 Druk op ∂/ƒ en selecteer “ON” of “OFF”.

5 Druk op MENU om het grafische menusysteem

wanneer er langer dan 15 minuten geen signaal wordt ontvangen.

De automatische stroom-uitschakelfunctie is geïnactiveerd.

vervolgens op ENTER.

druk vervolgens op ENTER.

weer te verlaten.

eigenschappen

Handige

• De “Auto Power Off” is bij het verlaten van de fabriek ingesteld op “ON”.

Kiezen van een achtergrondbeeld

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

POWER

INPUT

BACK ENTER MENU

(GUI) In-beeld-display

Stroomspaarfunctie

Met deze functie kunt u het beeld kiezen dat wordt weergegeven wanneer er geen signaal door de projector ontvangen wordt.

Beschrijving van achtergrondbeelden

Blue

None

1 Druk op MENU.

2 Druk op ∂/ƒ en selecteer “Opties” en druk

3 Druk op ∂/ƒ, selecteer “Achtergrond” en druk

4 Druk op ∂/ƒ en selecteer “Blue” of “None”.

5 Druk op MENU om het grafische menusysteem

Blauw scherm

Zwart scherm

vervolgens op ENTER.

weer te verlaten.

Handige

eigenschappen

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

POWER

INPUT

BACK ENTER MENU

(GUI) In-beeld-display

Deze functie is voorzien van een twee-standen schakelaar voor het regelen van de hoeveelheid geprojecteerd licht. Kies “ON” of “OFF” voor het verzwakken of versterken van de helderheid, het stroomverbruik en het ventilatorgeluid.

Beschrijving van de stroomspaarfunctie

OFF

1 Druk op MENU.

2 Druk op ∂/ƒ en selecteer “Opties” en druk

3 Druk op ∂/ƒ, selecteer “Stroomspaarfunctie” en

4 Druk op ∂/ƒ en selecteer “ON” of “OFF”.

5 Druk op MENU om het grafische menusysteem

De hoeveelheid licht is 70%. Het stroomverbruik is 200 W.

De hoeveelheid licht is 100%. Het stroomverbruik is 230 W.

vervolgens op ENTER.

druk vervolgens op ENTER.

weer te verlaten.

• De fabrieksinstelling voor de “Stroomspaarfunctie” is “OFF”.

• Wanneer “OFF” is ingesteld voor de “Stroomspaarfunctie”

is het geluid van de ventilator luider.

• Ook als u “ON” instelt voor de “Stroomspaarfunctie”, kan het geluid van de ventilator toenemen wanneer de inwendige temperatuur zo hoog wordt dat de koelfunctie geactiveerd wordt.

De spiegel- en omgekeerd-beeldfunctie

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3 2, 3 1, 4

POWER

INPUT

BACK ENTER MENU

(GUI) In-beeld-display

Deze projector is voorzien van een functie voor weergave in spiegelbeeld of op zijn kop, hetgeen verschillende zeer nuttige toepassingen mogelijk maakt.

Beschrijving van geprojecteerde beelden

Geselecteerde onderdeel

Voor

PlafondⳭvoor

Achter

PlafondⳭachter

1 Druk op MENU.

2 Druk op ∂/ƒ en selecteer “Projectie” en druk

vervolgens op ENTER.

3 Druk op ∂/ ƒ en selecteer de gewenste

projectiewijze en druk vervolgens op ENTER.

4 Druk op MENU om het grafische menusysteem

weer te verlaten.

• Deze functie wordt gebruikt bij plafondmontage en projectie van achteren. Zie bladzijde 19 voor deze opstellingen.

Geprojecteerd beeld

Normaal beeld

Omgekeerd beeld

Spiegelbeeld

Omgekeerd spiegelbeeld

Speciale functie instelling

Projector Afstandsbediening

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3 2, 4 1, 5

(GUI) In-beeld-display

POWER

INPUT

BACK ENTER MENU

Normaal gesproken wordt het soort ingangssignaal gedetecteerd en wordt de correcte resolutie automatisch ingesteld. De projector kan echter geen onderscheid maken tussen een 640 ⳯ 480 signaalresolutie op computers en 480P op DTV’s en in dat geval moet u zelf de juiste instelling maken in “Speciale functies”.

1 Druk op MENU.

2 Druk op ∂/ƒ en selecteer “Speciale functies” en

druk vervolgens op ENTER.

3 Druk op ∂/ƒ en selecteer de optimale resolutie.

4 Druk op ENTER om de instelling op te slaan.

5 Druk op MENU om het grafische menusysteem

weer te verlaten.

• Wanneer er een DTV 480P signaal binnenkomt, dient u bij stap 3 hierboven “480P” te kiezen.

eigenschappen

Handige

Onderhoud en het oplossen van problemen

Onderhoud van het luchtfilter

Rechter zijaanzicht

Reinigen van het luchtfilter

Maak het netsnoer los.

Onderhoud en het

Pak de stekker stevig vast en trek het snoer uit de netaansluiting.

oplossen van problemen

Luchtfilter

• Deze projector is voorzien van een luchtfilter om te zorgen voor een optimale gebruiksomgeving voor de projector.

• Het luchtfilter moet na iedere 100 gebruiksuren worden gereinigd. Reinig de filters vaker wanneer de projector in een stoffige of rokerige ruimte gebruikt wordt.

• Laat het luchtfilter (PFILD0123CEZZ) vervangen door de dichtstbijzijnde Sharp LCD-projector dealer of servicecentrum in het geval het filter niet meer kan worden gereinigd.

Verwijder het filterdeksel.

Draai de projector om. Druk op het lipje en verwijder het filterdeksel in de richting van de pijl.

Lipje

Onderhoud van het luchtfilter

;;;;;

Reinig het luchtfilter.

Verwijder stof van het luchtfilter en het deksel met behulp van een stofzuiger.

Vervangen van het luchtfilter

Maak het netsnoer los.

1 32

Pak de stekker stevig vast en trek het snoer uit de netaansluiting.

Verwijder het filterdeksel.

Draai de projector om. Druk op het lipje en verwijder het filterdeksel in de richting van de pijl.

Zet het filterdeksel terug.

Steek het lipje van het filterdeksel in de bijbehorende opening en druk het deksel op zijn plaats.

Lipje

Verwijder het luchtfilter.

1 Verwijder de luchtfilterstopper. 2 Verwijder het luchtfilter.

Lipje

Zet het luchtfilter terug. Zet het filterdeksel terug.

1 Breng het nieuwe luchtfilter aan. 2 Breng de luchtfilterstopper aan.

Steek het lipje van het filterdeksel in de bijbehorende opening en druk het deksel op zijn plaats.

Lipje

oplossen van problemen

Onderhoud en het

• Let er goed op dat het filterdeksel op de juiste wijze is aangebracht. Het apparaat kan niet worden ingeschakeld als het filterdeksel niet juist is aangebracht.

Lamp en waarschuwingsindicators

Waarschuwingsindicators

POWER

ON/OFF

KEYSTONE

Waarschuwingsindicator

Temperatuurindicator

Lampindicator

Bedrijfsindicator

LAMP

TEMP.

De temperatuur in het apparaat is abnormaal hoog.

De indicator knippert rood.

De lamp licht niet op.

De lamp moet vervangen worden.

De indicator knippert rood wanneer de projector aan staat.

Bedrijfsindicator

Lampindicator

Temperatuurindicator

Symptoom

• De waarschuwingsindicators lichten op in geval van een probleem met de projector.

• Er zijn twee waarschuwingsindicators: de temperatuurindicator die waarschuwt als de projector oververhit begint te raken en de lampindicator die aangeeft wanneer het tijd is om de lamp te vervangen.

• Als er zich een probleem voordoet, zal de temperatuurindicator of de lampindicator rood oplichten. Nadat u de stroom heeft uitgeschakeld, volgt u de procedure die hieronder is beschreven.

• De luchtinlaatopening is geblokkeerd.

• Het luchtfilter is verstopt.

• De koelventilator is

defect.

• Een interne elektrische storing.

• Bezig met afkoelen.

• De lamp is doorgebrand.

• Storing in het lampcircuit.

• De lamp heeft langer dan

900 uur gebrand.

• Het deksel van het

luchtfilter is open.

Mogelijke oplossingProbleem

• Verplaats de projector naar een plek met voldoende ventilatie.

• Reinig het luchtfilter. (Zie de bladzijden 37 en 38.)

• Ga met uw projector naar het dichtstbijzijnde erkende Sharp LCDprojector dealer of servicecentrum om de LCD projector te laten repareren.

• Wacht totdat de indicator stopt met knipperen en uitgaat.

• Vervang de lamp voorzichtig. (Zie de bladzijden 40 en 41.)

• Ga met uw projector naar het dichtstbijzijnde erkende Sharp LCDprojector dealer of servicecentrum om de LCD projector te laten repareren.

• Maak het deksel van het luchtfilter goed vast.

• Als de temperatuurindicator oplicht, volg dan het hierboven aangegeven advies op en wacht vervolgens totdat de projector helemaal is afgekoeld voordat u de stroom weer inschakelt. (Tenminste 5 minuten.)

• Als de projector voor korte tijd werd uitgeschakeld, zoals tijdens een pauze, is het mogelijk dat de lampindicator oplicht, zodat het apparaat niet kan worden ingeschakeld. Trek in zo’n geval de stekker even uit het stopcontact en steek hem er weer in.

Lamp

De lamp in deze projector gaat in totaal ongeveer 1.000 branduren mee, afhankelijk van de omgeving waarin de projector gebruikt wordt. Wij bevelen aan dat u de lamp vervangt na 900 branduren, of eerder wanneer u een duidelijke verslechtering van de kleurweergave en de beeldkwaliteit constateert. U kunt het aantal branduren van de lamp controleren met het In-beeld-display (zie bladzijde 34).

VOORZICHTIG

• Het felle licht van de lamp kan gevaar opleveren. Kijk niet rechtstreeks in het diafragma en de lens terwijl de projector in gebruik is.

Onderhoud en het

• Daar de omgevingomstandigheden waaronder de projector gebruikt wordt kunnen variëren, is het mogelijk dat de projectorlamp de 1.000

oplossen van problemen

branduren niet haalt.

• De “1.000” uren die hierboven worden vermeld geven de gemiddelde gebruiksduur aan en dienen enkel als richtlijn. De garantieperiode voor de lamp is verschillend.

• Om veiligheidsredenen kan de stroom na viermaal inschakelen niet meer worden aangezet wanneer de lamp na 1.000 gebruiksuren nog niet vervangen is.

Symptoom

De lampindicator licht rood op en de “LAMP” aanduiding verschijnt in geel in de linker benedenhoek van het beeld.

Er is een aanzienlijke verslechtering in de beeld- en kleurkwaliteit.

De stroom wordt automatisch uitgeschakeld en de projector komt in de ruststand te staan.

De “LAMP” aanduiding verschijnt in rood in de linker benedenhoek van het beeld en de projector wordt uitgeschakeld.

Probleem

• De lamp heeft langer dan 900 uur gebrand.

• De lamp heeft langer dan

1.000 uur gebrand.

• Koop een vervangingslamp (lamp/ lamphuis) van het type BQC-PGC20X//1 bij uw dichtstbijzijnde erkende Sharp LCDprojector dealer of servicecentrum.

• Vervang de lamp. (Zie de bladzijden 40 en

41.) U kunt de lamp ook bij uw dichtstbijzijnde erkende Sharp LCDprojector dealer of servicecentrum laten vervangen.

Mogelijke oplossing

Vervangen van de projectielamp

VOORZICHTIG:

• Als de lamp springt, kunnen de glassplinters een bijzonder gevaarlijke situatie veroorzaken. Indien de

lamp springt, moet u een erkende Sharp LCD-projector dealer of servicecentrum de lamp laten vervangen.

• Verwijder het lamphuis niet meteen nadat u de projector hebt uitgeschakeld. De lamp kan uiterst heet

zijn. Wacht minimaal een uur nadat u de stekker uit het stopcontact hebt getrokken, zodat het lamphuis voldoende afgekoeld is.

De lamp dient na ongeveer 900 gebruiksuren te worden vervangen of wanneer de beeld- en kleurkwaliteit aanzienlijk slechter zijn geworden. Volg nauwkeurig de onderstaande aanwijzingen om de lamp te vervangen. Als de nieuwe lamp niet brandt nadat u deze aangebracht hebt, dient u de projector voor reparatie naar uw dichtstbijzijnde erkende Sharp LCD-projector dealer of servicecentrum te brengen. Zorg dat u de juiste vervangingslamp (lamp/lamphuis) van het type BQC-PGC20X//1 bij uw dichtstbijzijnde erkende Sharp LCD-projector dealer of servicecentrum aanschaft. Vervang de lamp door de onderstaande instructies nauwkeurig op te volgen. U kunt de lamp ook bij uw dichtstbijzijnde erkende Sharp LCD-projector dealer of servicecentrum laten vervangen.

Verwijderen en aanbrengen van de lampeenheid

VOORZICHTIG

• Pak de handgreep vast om het lamphuis te verwijderen. Raak niet het glas van het lamphuis of onderdelen in het inwendige van de projector aan.

• Volg de onderstaande aanwijzigen nauwkeurig om letsel en beschadiging van de lamp te voorkomen.

• Zorg dat u tevens het luchtfilter vervangt wanneer u de lamp vervangt. Het luchtfilter wordt bij de lamp geleverd.

Schakel de projector

1 3

uit.

Druk op ON/OFF van de projector of op POWER van de afstandsbediening. Wacht totdat de koelventilator stopt.

ON/OFF

Verwijder het luchtfilter.

1 Verwijder de luchtfilterstopper. 2 Verwijder het luchtfilter.

Maak het netsnoer los.

Pak de stekker stevig vast en trek het snoer uit de netaansluiting.

Zet het luchtfilter terug.

1 Breng het nieuwe luchtfilter

aan.

2 Breng de luchtfilterstopper

aan.

Verwijder het filterdeksel.

Draai de projector om. Druk op het lipje en verwijder het filterdeksel in de richting van de pijl.

Lipje

Zet het filterdeksel terug.

Steek het lipje van het filterdeksel in de bijbehorende opening en druk het deksel op zijn plaats.

Lipje

oplossen van problemen

Onderhoud en het

Vervangen van de projectielamp

Verwijder het deksel van het

lamphuis.

Draai de projector om en maak het deksel van het lamphuis los door de dekselschroef los te draaien. Til het deksel vervolgens in de richting van de pijl omhoog.

Verwijder het lamphuis.

Draai de bevestigingsschroeven op het lamphuis los. Pak het lamphuis bij de handgreep vast en trek het naar buiten.

Plaats het nieuwe lamphuis. Breng het deksel van het lamphuis

910

Druk het lamphuis stevig in de lamphuishouder. Maak de bevestigingsschroeven vast.

Schuif het deksel in de richting van de pijl op de projector. Draai de dekselschroef vast.

weer aan.

Terugstellen van de lamptimer

Sluit het netsnoer aan. Stel de lamptimer terug.

Steek de stekker van het snoer in de netaansluiting van de projector.

Onderhoud en het

oplossen van problemen

• De lamptimer mag alleen na het vervangen van de lamp worden teruggesteld.

1 Druk KEYSTONE ∂ en

KEYSTONE ƒ op de projector

tegelijk in.

2 Druk INPUT en AUTO SYNC op de

projector tegelijk in.

3 Druk AUTO SYNC en MENU op de

projector tegelijk in.

INPUT

BACK ENTER MENU

De “LAMP 0000H” aanduiding verschijnt om aan te geven dat de lamptimer is teruggesteld.

AUTO SYNC

Gebruik van het Kensington slot

Deze projector heeft een Kensington standaard veiligheidsaansluiting, te gebruiken met het Kensington MicroSaver Veiligheidssysteem. Raadpleeg de

Kensington standaard veiligheidsaansluiting

informatie bij dat systeem voor instructies hoe u het kunt gebruiken om uw projector te beveiligen.

Oplossen van problemen

Probleem

Geen beeld en geen geluid.

Wel geluid, maar geen beeld.

De kleurweergave is bleek of slecht.

Het beeld is onscherp.

Wel beeld, geen geluid.

Binnenin de projector hoort u soms een vreemd geluid.

De onderhoudsindicator licht op.

Er verschijnt ruis in het beeld. 480P beelden worden niet

weergegeven.

Mogelijke oorzaak

• De stekker van het snoer van de projector zit niet in het stopcontact.

• Het filterdeksel is niet stevig bevestigd.

• De gekozen ingangsaansluiting is fout. (Zie bladzijde 17.)

• De kabels zijn niet juist op het zij- en achterpaneel van de projector aangesloten. (Zie bladzijden 12–15.)

• De batterijen van de afstandsbediening zijn leeg. (Zie bladzijde 9.)

• De kabels zijn niet juist op het zij- en achterpaneel van de projector aangesloten. (Zie bladzijden 12–15.)

• De “Contrast” en “Helder” beeldinstellingen zijn op minimale waarden ingesteld. (Zie bladzijde 27.)

• De “Kleur” en “Tint” instellingen zijn niet correct. (Zie bladzijde 27.)

• Stel het beeld scherp. (Zie bladzijde 17.)

• De projectieafstand is te groot of te klein om goed te kunnen scherpstellen. (Zie bladzijde 18.)

• De kabels zijn niet juist op het zij- en achterpaneel van de projector aangesloten. (Zie bladzijden 12–15.)

• Het volume staat op minimaal ingesteld. (Zie bladzijde 17.)

• Als het beeld verder normaal is, wordt het geluid veroorzaakt door het krimpen of uitzetten van de

behuizing als gevolg van temperatuursveranderingen. Dit heeft geen invloed op de werking of de prestaties van de projector.

• Raadpleeg “Lamp en waarschuwingsindicators” op bladzijde 39.

• Regel de “Fase” instelling bij. (Zie bladzijde 29.)

• Zet de resolutie op 480P. (Zie bladzijde 36.)

oplossen van problemen

Onderhoud en het

Aanhangsel

Bevestigen van de lensdop

Zet de lensdop op de lens om beschadiging van de lens te voorkomen wanneer de projector wordt vervoerd. Er is een riempje voor de lensdop bijgeleverd om verlies van de lensdop te voorkomen.

Bevestig het

lensdopriempje aan de lensdop.

VOORZICHTIG

• Til de projector niet op en draag hem niet aan de lens of aan de lensdop aangezien de lens hierdoor kan beschadigen.

• U kunt ook de punt van een potlood of ander spits voorwerp gebruiken om het lensdopriempje door de openingen te duwen.

Bevestig het

lensdopriempje aan de projector.

Plaats de lensdop op

de lens met het oogje voor de lensdopriem aan de bovenkant.

Aanhangsel

Toekenning van de aansluitpinnen

COMPUTER INPUT 1 poort: 15-pens mini D-sub contrastekker

Computer-ingangsaansluiting

Analoog

1. Video-ingang (rood)

2. Video-ingang (groen/

synchronisatie op groen)

3. Video-ingang (blauw)

4. Niet aangesloten

5. Samengesteld sync.

6. GND (rood)

7. GND (groen/synchronisatie op groen)

10 15

1 6 11

RS-232C poort: 9-pens D-sub mannelijke stekker van de DIN-D-sub RS-232C kabel

Pin-nummer Signaal Naam I/U Referentie

1 Niet aangesloten 2 RD Data ontvangst Ingang Aangesloten op intern circuit 3 SD Data verzending Uitgang Aangesloten op intern circuit 4 Niet aangesloten 5 SG Signaal aarde Aangesloten op intern circuit 6 Niet aangesloten 7 Niet aangesloten 8 Niet aangesloten 9 Niet aangesloten

8. GND (blauw)

9. Niet aangesloten

10. Niet aangesloten

11. GND

12. Bi-directionele data

13. Horizontaal sync. singnaal

14. Verticaal sync. signaal

15. Data klok

RS-232C aansluiting: 9-pens Mini-DIN contrastekker

Pin-nummer Signaal Naam I/U Referentie

Aanhangsel

Technische gegevens van de RS-232C poort

Bediening vanaf een personal computer

U kunt de projector met een personal computer bedienen door een RS-232C kabel (null-modem, cross-type, los verkrijgbaar) op de projector aan te sluiten. (Zie bladzijde 15 voor de aansluitingen.)

Voorwaarden voor communicatie

Wijzig de instelling van de seriële poort van de computer zodat deze overeenkomt met de waarden in de tabel. Signaalformaat: Overeenkomend met de RS-232C standaard Gegevensoverdrachtsnelheid: 9.600 bps Gegevenslengte: 8 bits Pariteitsbit: Geen (NON) Stopbit: 1 bit Gegevensstroomregeling: Geen

Basisformaat

Commando’s worden vanuit de computer in de volgende volgorde verzonden: commando, parameter, retourcode. Nadat de projector het commando van de computer verwerkt heeft, stuurt deze een antwoordcode naar de computer.

Commandoformaat

C1 C2 C3 C4 P1 P2 P3 P4

Commando (4 posities)

Parameter (4 posities)

Retourcode (0DH)

Antwoordcode-formaat

Normaal antwoord

O K

Problematisch antwoord (Foutieve werking als gevolg van een onjuist commando/parameter of andere communicatiefout)

E R R

Als meer dan 1 code wordt verzonden, wordt ieder commando pas verstuurd nadat de OK antwoordcode voor het voorafgaande commando is geverifieerd.

• Bij bediening van de projector vanaf een personal computer, kan de status van de projector niet door de computer gelezen worden. Controleer daarom in welke toestand het apparaat zich bevindt door de commando’s voor de afzonderlijke instelmenu’s te sturen en de de status op het In-beeld-display te controleren. Als het apparaat een commando ontvangt dat niet een menuscherm-commando is, voert het dat commando uit, zonder de In-beeld-display mededeling af te beelden.

Retourcode (0DH)

Aanhangsel

Technische gegevens van de RS-232C poort

Commando’s

VOORBEELD

• Als “HELDER” van INGANGSSIGNAAL 1 (RGB) BEELD INSTELLING op –10 is gezet.

ProjectorComputer

RABR 1 0_  OK

→ ←

GEKOZEN FUNCTIE

SPECIALE FUNCTIE

AUTOMATISCH AFSLAAN

STROOMSPAARFUNCTIE

SPANNING

UITWISSELING VAN INGANG

INGANGSCONTROLE CORRECTIE

VOLUME BIJSTELLEN

AV DEMPING

TRAPEZIUMVORM CORRECTIE

INGANGSSIGNAAL 1 (RGB) BEELD INSTELLING

INGANGSSIGNAAL 2 (S-VIDEO)/ INGANGSSIGNAAL 3 (VIDEO) BEELD INSTELLING 1

INGANGSSIGNAAL 2 (S-VIDEO)/ INGANGSSIGNAAL 3 (VIDEO) BEELD INSTELLING 2

INGANGSSIGNAAL 1 (COMPONENT) BEELD INSTELLING 1

INGANGSSIGNAAL 1 (COMPONENT) BEELD INSTELLING 2

INGANGSSIGNAAL AUTOMATISCHE SYNCHRONISATIE

COMMANDO

C2 C3 C4 P1 P2 P3 P4

OVLA__*

EKYS***

DAJS___

PARAMETER

INHOUD VAN DE

GEKOZEN FUNCTIE

640480

480P

AUTOMATISCH AFSLAAN (UIT)

AUTOMATISCH AFSLAAN (AAN)

STROOMSPAARFUNCTIE UIT

STROOMSPAARFUNCTIE AAN

UITSCHAKELEN (STANDBY)

INSCHAKELEN

INGANGSSIGNAAL 1 (RGB)

INGANGSSIGNAAL 1 (COMPONENT)

INGANGSSIGNAAL 2 (S-VIDEO)

INGANGSSIGNAAL 3 (VIDEO)

INGANGSCONTROLE CORRECTIE

VOLUME (00 – 60)

AV DEMPING UIT

AV DEMPING AAN

TRAPEZIUMVORM CORR.

(127 – 127)

CONTRAST (30 – 30)

HELDER (30 – 30)

ROOD (30 – 30)

BLAUW (30 – 30)

RESET

CONTRAST (30 – 30)

HELDER (30 – 30)

ROOD (30 – 30)

BLAUW (30 – 30)

RESET

KLEUR (30 – 30)

TINT (30 – 30)

SCHERPTE (0 – 7)

RESET

CONTRAST (30 – 30)

HELDER (30 – 30)

ROOD (30 – 30)

BLAUW (30 – 30)

RESET

KLEUR (30 – 30)

TINT (30 – 30)

SCHERPTE (0 – 7)

RESET

AUTOMAT. SYNC. START

GEKOZEN FUNCTIE

VIDEOSYSTEEM KEUZE

ACHTERGROND SELECTIE

TAALKEUZE

INGANGSSIGNAAL 1 (RGB) GAMMA KEUZE

INGANGSSIGNAAL 2 (S-VIDEO)/ INGANGSSIGNAAL 3 (VIDEO) GAMMA KEUZE

INGANGSSIGNAAL 1 (COMPONENT) GAMMA KEUZE

INGANGSSIGNAAL 1 (RGB) GROOTTE AANPASSEN

INGANGSSIGNAAL 2 (S-VIDEO)/ INGANGSSIGNAAL 3 (VIDEO) GROOTTE AANPASSEN

INGANGSSIGNAAL 1 (COMPONENT) GROOTTE AANPASSEN

SCHERM INSTELLING

COMMANDO

C1 C2 C3 C4 P1 P2 P3 P4

PARAMETER

INHOUD VAN DE

GEKOZEN FUNCTIE

AUTO

PAL

NTSC 3.58

SECAM

NTSC 4.43

PAL (M)

PAL (N)

PAL (60 Hz)

BLUE

NONE

ENGLISH

DEUTSCH

ESPAÑOL

NEDERLANDS

FRANÇAIS

ITALIANO

SVENSKA

PORTUGUÊS

STANDAARD

GAMMA1

GAMMA2

STANDAARD

GAMMA1

GAMMA2

STANDAARD

GAMMA1

GAMMA2

NORMAAL

PUNT VOOR PUNT

NORMAAL

REK

KADER

NORMAAL

REK

KADER

SPIEGELBEELD UIT

SPIEGELBEELD AAN

OMGEKEERD BEELD UIT

OMGEKEERD BEELD AAN

Aanhangsel

• Als er in parameterkolom een onderstrepingsteken (_) staat, moet u een spatie invoeren. Als er een asterisk (*) staat, vult u een waarde in binnen het bereik dat tussen haakjes aangegeven staat onder INHOUD VAN DE GEKOZEN FUNCTIE.

Tabel met compatibele computers

Horizontale Frequentie: 15–80 kHz Verticale Frequentie: 43–85 Hz Beeldpunt klok: 12–108 MHz Compatibel met synchronisatie op groen en composiet synchronisatiesignalen SXGA (1.280  1.024) compatibel bij intelligente comprimering

PC/

MAC/

VGA

SVGA

XGA

Resolutie

640  350

720  350

640  400

720  400

640  480

800  600

1.024  768

Horizontale

Frequentie

(kHz)

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 27,0 60 31,5 70 37,9 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,3 50 35,1 56 37,9 60 44,5 70 48,1 72 46,9 75 53,7 85 35,5 43 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85

Verticale

Frequentie

(Hz)

85 60 70 85 50 60

70 72 75 85

VESA

Standaard



Display

Upscale

True

PC/

MAC/

PC/

MAC 13"

PC/

MAC 19" MAC 16" MAC 21"

Resolutie Display

1.152  864

SXGA

1.152  882

1.280 1.024

640  480

VGA

XGA

1.024  768

832  624

SVGA

1.152  870

SXGA

Horizontale

Frequentie

(kHz)

55,0 60 66,2 70 67,5 75 54,8 60 65,9 72 64,0 60

35,0

48,4 60 60,0 49,7 75 68,7

Verticale

Frequentie

(Hz)

VESA

Standaard



Intelligente

comprimering

Upscale

Intelligente

comprimering

• Het is mogelijk dat deze projector niet in staat blijkt beelden weer te geven van een notebook computer die in de simultane weergavestand (CRT/LCD) gebruikt wordt. In dit geval moet u het LCD display van de notebook computer uitschakelen en de weergave uitsluitend op “CRT” zetten. Voor verdere informatie betreffende het omschakelen van de weergavefunctie van uw notebook computer, raadpleegt u de handleiding van uw notebook computer.

• Deze projector kan 640  350 VESA formaat VGA signalen ontvangen alhoewel er “640  400” op het scherm zal verschijnen.

Aanhangsel

Technische gegevens

Product

Model

Videosysteem

Weergavemethode

LCD paneel

Lens

Projectielamp

Contrastomvang

Video ingangssignaal

S-video ingangssignaal

Horizontale resolutie

Audio uitgangssignaal

Computer RGB ingangssignaal

Beeldpunt klok

Verticale frequentie

Horizontale frequentie

Computer ingangssignaal

Luidsprekersysteem

Stroomvoorziening

Ingangsstroom

Frequentie

Stroomverbruik

Bedrijfstemperatuur

Opslagtemperatuur

Behuizing

I/R drager frequentie

Afmetingen (bij benadering)

Gewicht (bij benadering)

Meegeleverde accessoires

Vervangingsonderdelen

LCD projector PG-C20XE PAL/PAL 60/PAL-M/PAL-N/SECAM/NTSC 3.58/NTSC 4.43/DTV 480P LCD paneel  3, RGB optische sluitermethode Paneelformaat: 22,9 mm (0,9 inch) (13,9 [H]  18,5 [B] mm) Weergavemethode: Doorzichtig TN vloeibaar kristalpaneel Aansturing: TFT (Thin Film Transistor) Actief Matrixpaneel Aantal beeldpunten: 786.432 beeldpunten (1.024 [hor.]  768 [vert.]) 1–1,2  zoomlens, F2,3 tot 2,6, f  36,0 tot 43,2 mm 150 W gelijkstroom lamp 500:1 RCA aansluiting: VIDEO, composiet video, 1,0 Vp-p, synchronisatie negatief, 75 Ω

afgesloten RCA aansluiting: AUDIO, 0,5 Vrms meer dan 22 kΩ (stereo) 4 pens Mini DIN aansluiting Y (luminantie signaal): 1,0 Vp-p, synchronisatie negatief, 75 Ω afgesloten C (kleursignaal): Piek 0,286 Vp-p, 75 Ω afgesloten 580 TV lijnen (video ingangssignaal) 1,0 W (mono)

PENS MINI D-SUB CONTRASTEKKERAANSLUITING (COMPUTER INPUT 1 poort, COMPUTER

15OUTPUT poort):

RGB gescheiden/composiet synchronisatie/synchronisatie op groen type analoog ingangssignaal: 0–0,7 Vp-p, positief, 75 Ω afgesloten

TEREO MINI-STEKKERAANSLUITING: AUDIO, 0,5 Vrms, meer dan 22 kΩ (stereo)

ORIZONTAAL SYNC. SIGNAAL: TTL niveau, (positief/negatief) of composiet sync.

(Alleen Apple Macintosh)

ERTICAAL SYNC. SIGNAAL: Hetzelfde als horizontaal sync. signaal

12–108 MHz 43–85 Hz 15–80 kHz 9-pens Mini-DIN contrastekker (RS-232C poort) 2,8 cm (1

⁄64) rond 100–240 Volt wisselstroom 2,6 A 50/60 Hz 230 W (wanneer “OFF” in de “Stroomspaarfunctie” is ingesteld) 200 W (wanneer “ON” in de “Stroomspaarfunctie” is ingesteld)

5°C tot 35°C 20°C tot 60°C

Plastic 38 kHz 260  74  207 mm (B  H  D) (alleen de hoofdbehuizing) 260  82  207 mm (B  H  D) (inclusief stelvoetjes en uitstekende onderdelen) 2,6 kg Afstandsbediening, Twee AAA-formaat batterijen, Netsnoer (3,6 m), Computer RGB-kabel (3 m), Computer audiokabel (3 m), PS/2 muiskabel (1 m), USB muiskabel (1,5 m), DIN-Dsub RS-232C kabel (15 cm), Muis-ontvanger, Extra luchtfilter, Lensdop (geplaatst), Riempje voor lensdop, CD-ROM, Gebruiksaanwijzing LCD projector, Beknopte bedieningsgidsen voor LCD projector Lampeenheid (lamp/lamphuis) (BQC-PGC20X//1), Afstandsbediening (RRMCG1613CESA), AAA-formaat batterijen, Netsnoer, Computer RGB-kabel (QCNWG0002CEZZ), Computer audiokabel (QCNW-4870CEZZ), PS/2 muiskabel (QCNW5113CEZZ), USB muiskabel (QCNW-5680CEZZ), DIN-D-sub RS-232C kabel (QCNW5288CEZZ), Muis-ontvanger (RUNTK0694CEZZ), Luchtfilter (PFILD0123CEZZ), Lensdop (PCOVZ1095CEKA), Riempje voor lensdop (UBNDT0013CEZZ), CD-ROM (UDSKA0048CEN1), Gebruiksaanwijzing LCD projector (TINS-7271CEZZ), Beknopte bedieningsgidsen voor LCD projector (TINS-7272CEZZ, TINS-7284CEZZ, TINS7285CEZZ)

Uw SHARP projector gebruikt LCD (Liquid Crystal Display) panelen. Deze zeer hoogstaande panelen bevatten 786.432 TFT (Thin Film Transistor) beeldpunten ( Rood, Groen, Blauw). Net als bij andere hoogwaardige elektronische producten, zoals grootbeeld tv’s, videosystemen en videocamera’s, zijn er bepaalde tolerantienormen waaraan projectoren moeten voldoen.

De technische gegevens kunnen zonder voorafgaande kennisgeving worden veranderd.

Dit apparaat heeft enkele, binnen de tolerantienormen vallende, inactieve TFT’s die kunnen resulteren in onverlichte of inactieve punten op het beeldscherm. Dit heeft overigens geen invloed op de beeldkwaliteit of de levensduur van uw projector.

Aanhangsel

Afmetingen

Achteraanzicht

100-240V

Bovenaanzicht

(INPUT 1)

OUTPUT

COMPUTER COMPUTERAUDIO AUDIO

INPUT 1

RS-232C

Zijaanzicht

TEMP.

LAMP

AUTO SYNC

260

KEYSTONE

ON/OFF

ZOOM

FOCUS

BACK ENTER MENU

INPUT

POWER

207

AUDIO INPUTINPUT 3INPUT 2

(S-VIDEO, VIDEO INPUT)

S-VIDEO VIDEO

169,5

Vooraanzicht

58118

Aanhangsel

Onderaanzicht

Eenheid: mm

Verklarende woordenlijst

Achtergrond

Als standaard in te stellen beeld dat geprojecteerd wordt wanneer er geen ingangssignaal ontvangen wordt.

Actieve digitale perspectivische correctie

Automatische synchronisatie

Zorgt voor een optimale weergave van computer gegenereerde beelden door automatisch bepaalde instellingen te regelen.

Beeldverhouding

De breedte-hoogteverhouding van een beeld. De normale beeldverhouding voor computer en video beelden is 4:3. Er bestaan ook breedbeeldformaten met verhoudingen van 16:9 en 21:9.

Compatibiliteit

Geschiktheid voor gebruik met verschillende beeldsignalen.

Composiet signalen

Een signaal dat horizontale en verticale synchronisatie pulsen combineert.

Draadloze muis

Via deze functie kunnen de muisfuncties van de computer worden aangestuurd via de meegeleverde afstandsbediening.

Fase

Een faseverschil is een verschil in de timing tussen isomorfe signalen met dezelfde resolutie. Wanneer het faseniveau niet overeenkomt zal het geprojecteerde beeld een typische horizontale flikkering vertonen.

Gamma correctie

GUI

Grafical User Interface. Het grafische menusysteem dat de gebruiker in staat stelt via gemakkelijke afbeeldingen opdrachten te geven aan het toestel.

Intelligente compressie en expansie

Via deze kwalitatief hoogstaande methode worden beelden van hoge en lage resolutie aangepast aan de eigen resolutie van de projector.

Klok

Deze instelling wordt aangepast om verticale ruis op te heffen die het gevolg is van een incorrecte klok instelling.

PDF

Portable Document Format. Bestandsopmaak die gebruikt wordt om tekst en beelden op de CD-ROM op te slaan.

Punt voor punt

In deze weergavefunctie worden beelden weergegeven in hun oorspronkelijke resolutie.

RS-232C

Door gebruik te maken van de RS-232C poorten op de projector en op de computer kunt u de projector via de computer bedienen.

Stilstaand beeld

Met deze functie wordt een bewegend beeld stilgezet.

Stroomspaarfunctie

Synchronisatie op groen

Videosignaalfunctie van een computer waarbij het horizontale en het verticale synchronisatiesignaal overlappen op de pin voor het groene kleursignaal.

Vergroting

Vergroot een deel van het beeld digitaal uit.

XGA resolutie

Resolutie met 1.024  768 beeldpunten die gebruikt maakt van het signaal van een IBM/AT compatibele (DOS/V) computer.

Aanhangsel

Index

Achtergrond ..................................................................... 35

Actieve digitale perspectivische correctie....................... 4

Afstandsbediening ........................................................... 22

Afstandsbedieningssensor .............................................. 22

AUDIO INPUT ingangsaansluitingen ............................... 13

AUDIO INPUT 1 ingangsaansluiting ................................ 12

AUDIO OUTPUT uitgangsaansluiting voor INPUT 1 ........ 14

AUTO SYNC toets ............................................................ 28

Automatische stroom-uitschakelfunctie ........................... 34

Automatische synchronisatie instelling ............................ 28

AV MUTE toets ................................................................. 17

BACK toets....................................................................... 23

Bedrijfsindicator ............................................................... 16

Beeldverhouding.............................................................. 33

Computer audiokabel ...................................................... 12

COMPUTER INPUT 1 poort ............................................. 12

COMPUTER OUTPUT poort voor INPUT 1 ...................... 8

Computer RGB-kabel....................................................... 12

Digitale uitvergroting ........................................................ 31

DIN-D-sub RS-232C kabel ............................................... 15

Draadloze muis ................................................................ 21

ENLARGE toets ................................................................ 31

ENTER toets ..................................................................... 23

Extra luchtfilter ................................................................. 37

Fase ................................................................................. 29

FREEZE toets ................................................................... 30

GAMMA toets ................................................................... 32

GUI (Grafische gebruikersinterface) ............................... 23

In-beeld-display taal ........................................................ 26

INPUT toets ...................................................................... 17

Instellen van het beeld ..................................................... 27

Insteltoetsen ..................................................................... 23

Intelligente compressie en expansie ............................... 4

Kensington standaard veiligheidsaansluiting .................. 42

KEYSTONE toets .............................................................. 20

Klepje ............................................................................... 9

Klok .................................................................................. 29

Koelventilator (inlaatopening) .......................................... 37

Koelventilator (uitlaatopening) ......................................... 6

Lamp timer ....................................................................... 34

Lampindicator .................................................................. 39

L-CLICK toets................................................................... 22

Lensdop ........................................................................... 43

Luchtfilter ......................................................................... 37

Luidspreker ...................................................................... 8

MENU toets ...................................................................... 23

MOUSE toets.................................................................... 22

Muis-ontvanger ................................................................ 21

Muistoetsen ...................................................................... 22

Netingang ........................................................................ 12

Netsnoer........................................................................... 12

ON/OFF toets ................................................................... 17

Ontgrendelingsknoppen voor stelvoetjes ........................ 19

Oogje voor lensdopriem .................................................. 43

PDF .................................................................................. 7

Plafondachter ............................................................... 36

Plafondmontage ............................................................... 19

POWER toets.................................................................... 17

Projectie van achteren ..................................................... 19

PS/2 muiskabel ................................................................ 21

Punt voor punt .................................................................. 33

R-CLICK toets .................................................................. 22

RESIZE toets .................................................................... 33

RS-232C poort ................................................................. 15

Scherpstelring .................................................................. 17

Signaal informatie ............................................................ 34

Stroomspaarfunctie .......................................................... 35

S-VIDEO INPUT 2 ingangsaansluiting ............................. 13

Synchronisatie op groen .................................................. 44

Temperatuurindicator ....................................................... 39

USB muiskabel................................................................. 21

VIDEO INPUT 3 ingangsaansluiting................................. 13

VOLUME toetsen.............................................................. 17

Weergavefunctie .............................................................. 33

XGA resolutie ................................................................... 4

Zoomknop ........................................................................ 17

Aanhangsel

SHARP CORPORATION

Sharp PG-C20XE User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Belangrijke veiligheidsvoorschriften

Belangrijkste eigenschappen

Inhoud

Richtlijnen voor het gebruik

Toegang krijgen tot de PDF handleidingen (voor Windows en Macintosh)

Benaming van onderdelen

Opstellen en aansluiten

Meegeleverde accessoires

Aansluiten van de projector

Gebruik

Basisbediening

Opstellen van het scherm

Bedienen van de draadloze muis via de afstandsbediening

Gebruik van de GUI (Grafische gebruikersinterface) menuscherm

Kiezen van de In-beeld-display taal

Kiezen van de Videosysteem functie (Alleen in de INGANGSSIGNAAL 2 of 3 functie)

Instellen van het beeld

Instellen van computerbeelden (Alleen in de INGANGSSIGNAAL 1 functie)

Automatische synchronisatie instelling

Instellen van het computerbeeld

Handige eigenschappen

Stilstaand beeld functie

Digitale uitvergroting

Gamma correctie

Kiezen van de weergavefunctie

Controleren van het ingangssignaal en de lamp-gebruiksduur

Automatische stroom-uitschakelfunctie

Kiezen van een achtergrondbeeld

Stroomspaarfunctie

De spiegel- en omgekeerd-beeldfunctie

Speciale functie instelling

Onderhoud en het oplossen van problemen

Onderhoud van het luchtfilter

Lamp en waarschuwingsindicators

Vervangen van de projectielamp

Gebruik van het Kensington slot

Oplossen van problemen

Aanhangsel

Bevestigen van de lensdop

Toekenning van de aansluitpinnen

Technische gegevens van de RS-232C poort

Tabel met compatibele computers

Technische gegevens

Afmetingen

Verklarende woordenlijst

Index
