MANUALE DI ISTRUZIONI

Informazioni

importanti

Impostazione e

collegamenti

Funzionamento

MODELLO

PG-C20XE

PROIETTORE LCD

Funzioni utili

soluzione di problemi

Manutenzione e

Appendice

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/ EWG und 73/23/EWG mit Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/ 336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/ 23/EEG, gewijzigd door 93/68/EEG.

Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC.

Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.

« В„Н·Щ‹ЫЩ·ЫБ ·ıЩﬁ ·МЩ·ФНТﬂМВЩ·И ЫЩИЪ ··ИЩﬁЫВИЪ Щ˘М Ф‰Б„И˛М ЩБЪ EıТ˘·˙НﬁЪ EМ˘ЫБЪ 89/336/EOK Н·И 73/23/EOK, ¸˘Ъ ФИ Н·МФМИЫПФﬂ ·ıЩФﬂ ЫıПОБТ˛ЛБН·М ·¸ ЩБМ Ф‰Б„ﬂ· 93/68/EOK.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/ 23/EEC så som kompletteras av 93/68/EEC.

Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/ 23/EEC i endringen 93/68/EEC.

Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 13A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

IMPORTANT:

The wires in the mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

• The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black.

• The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that:

• If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug.

• The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

or and of the same rating as

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Chinese, Korean and Arabic. Carefully read through the operation instructions before operating the LCD projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Chinesisch, Koreanisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des LCD-Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, chinois, coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur LCD.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, kinesiska, koreanska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, chino, coreano y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector LCD.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, cinese, coreano e arabo. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore LCD.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Chinees, Koreaans en Arabisch. Lees de handleiding zorgvuldig door voor u de LCD projector in gebruik neemt.

Prima di usare il proiettore LCD, leggere attentamente questo manuale di istruzioni.

MANUALE DI ISTRUZIONI ITALIANO

IMPORTANTE

importanti

Informazioni

Per praticità nel riferire la perdita o il furto del proiettore LCD a colori, annotare il numero di serie riportato sul fondo del proiettore e conservare queste informazioni. Prima di riciclare il materiale di imballaggio, controllare attentamente il contenuto dello scatolone con la lista di “Accessori in dotazione” a pagina 11.

ATTENZIONE:

Sorgente di luce intensa. Non fissare o guardare direttamente il raggio luminoso. Fare particolarmente attenzione a che i bambini non guardino direttamente il raggio luminoso.

ATTENZIONE:

Per ridurre il rischio di incendi o scosse elettriche, evitare che l’apparecchio venga a contatto con liquidi.

Modello No: PG-C20XE

Serie No:

AVVERTENZA:

Per ridurre il rischio di scosse elettriche non rimuovere l’involucro esterno. All’interno non ci sono parti riparabili dall’utente. Per la manutenzione rivolgersi a personale qualificato.

ATTENZIONE:

Questo è un prodotto Classe A. In un ambiente domestico questo prodotto può causare interferenze radio, nel qual caso l’utilizzatore può essere tenuto a prendere provvedimenti adeguati.

ATTENZIONE:

La ventola in questo proiettore continua a funzionare per circa 90 secondi dopo lo spegnimento. Durante il funzionamento normale, quando l’unità viene spenta, usare sempre il tasto ON/OFF sul proiettore o il tasto POWER sul telecomando. Assicurarsi che la ventola si sia fermata prima di scollegare il cavo dell’alimentazione. DURANTE IL FUNZIONAMENTO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLELGANDO IL CAVO DELL’ALIMENTAZIONE. IN CASO CONTRARIO IL RISULTATO SARÀ LA ROTTURA PREMATURA DELLA LAMPADA.

Precauzioni riguardanti la sostituzione della lampada

Vedere “Sostituzione della lampada di proiezione” alle pagine 40 e 41.

Informazioni

importanti

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-PGC20X // 1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

USER SERVICE SCREW VIS POUR ENTRETIEN PAR L’UTILISATEUR

REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC- PGC20X // 1. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A MOYENNE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

ATTENZIONE DURANTE LA SOSTITUZIONE DELLA LAMPADA

PRIMA DI RIMUOVERE LA VITE SCOLLEGARE IL FILO DI ALIMENTAZIONE. SUPERFICIE CALDA ALL’INTERNO. PRIMA DI SOSTITUIRE LA LAMPADA, ATTENDERE UN’ORA PER CONSENTIRE IL RAFFREDDAMENTO. SOSTITUIRE SOLO CON LO STESSO TIPO DI LAMPADA SHARP TIPO BQC-PGC20X//1. I RAGGI UV POSSONO PROVOCARE DANNI AGLI OCCHI. SPEGNERE LA LAMPADA PRIMA DI ESEGUIRE LA MANUTENZIONE. LAMPADA A MEDIA PRESSIONE: RISCHIO DI ESPLOSIONE. RISCHIO POTENZIALE DI FERIMENTO CON SCAGLIE DI VETRO IN CASO DI ROTTURA DELLA LAMPADA. MANEGGIARE CON CURA. VEDERE IL MANUALE DI FUNZIONAMENTO.

Vite per la manutenzione dell’utente

PRECAUTIONS A OBSERVER LORS DU

Precauzioni importanti

ATTENZIONE: Prima di usare il proiettore LCD per la prima volta leggere le istruzioni fino in fondo. Conservare il manuale per consultazioni future.

importanti

Per la sicurezza della persona e un funzionamento prolungato del proiettore, prima di usarlo accertarsi di leggere

Informazioni

attentamente le “precauzioni importanti” riportate qui di seguito. Questo proiettore è stato progettato e costruito tenendo conto della sicurezza dell’operatore, tuttavia UN USO IMPROPRIO PUÒ CAUSARE SCOSSE ELETTRICHE O PERICOLO DI INCENDI. Per evitare di annullare i dispositivi di sicurezza di cui è dotato il proiettore LCD, osservare le seguenti regole base di installazione, uso e manutenzione.

1. Prima di pulire il proiettore LCD, scollegarlo dalla presa di corrente.

2. Per la pulizia, non usare detergenti liquidi o aereosol. Usare un panno umido.

3. Per evitare possibili pericoli, non usare accessori non raccomandati dalla casa produttrice del proiettore LCD.

4. Non usare questo proiettore LCD vicino all’acqua; per esempio, vicino ad una vasca da bagno, a un lavandino o a un lavello, in una cantina umida, vicino ad una piscina, ecc. Non versare liquidi di alcun tipo all’interno del proiettore LCD.

5. Non collocare il proiettore LCD su di un carrello, un cavalletto o un tavolo instabili. Il proiettore LCD può cadere e causare gravi ferite ad adulti e bambini, oltre a danneggiarsi seriamente.

6. Montaggio a parete o a soffitto—Il prodotto deve essere montato a soffitto o a parete solo come consigliato dalla casa produttrice.

7. Spostare con cautela il proiettore LCD installato su carrello. Bruschi arresti, spinte eccessive e superfici irregolari possono causarne il rovesciamento.

8. Il proiettore è provvisto di fessure e aperture di ventilazione sul retro e sul fondo. Per assicurare un perfetto funzionamento dell’apparecchio ed evitarne il surriscaldamento queste aperture non devono essere otturate o coperte. Le aperture di ventilazione non devono mai essere coperte con un panno o altro.

9. Il proiettore non deve mai essere collocato vicino o sopra il radiatore di un termosifone o un altro sistema di riscaldamento; o in luoghi chiusi, come una libreria, salvo che non sia assicurata una ventilazione sufficiente.

10. Il proiettore deve funzionare solo con il tipo di energia elettrica indicata sul fondo dell’apparecchio stesso o nelle caratteristiche tecniche. In caso di dubbio sul tipo di energia elettrica utilizzata nella zona in cui ci si trova, consultare il rivenditore o l’ente per l’energia elettrica.

11. Evitare di collocare il proiettore LCD in modo che si possa camminare sul cavo.

12. Seguire tutte le avvertenze e le istruzioni riportate sul proiettore LCD.

13. Per prevenire danni al proiettore LCD causati da fulmini o aumenti improvvisi d’intensità della corrente, durante i temporali scollegare il proiettore dalla presa di corrente, quando non se ne fa uso.

14. Per evitare scosse elettriche o incendi, non sovraccaricare prese e prolunghe.

15. Non inserire oggetti di alcun genere all’interno del proiettore LCD attraverso le fessure esterne poiché possono venire a contatto con punti ad alta tensione o cortocircuitarne delle parti, e causare incendi o scosse elettriche.

16. Non tentare di riparare il proiettore da soli poiché l’apertura o la rimozione del coperchio possono esporre la persona a scosse elettriche pericolose o altri rischi. Rivolgersi esclusivamente a personale qualificato.

17. Scollegare il proiettore LCD dalla presa di corrente e rivolgersi a personale qualificato nelle seguenti circostanze:

a. Quando il cavo o la spina di alimentazione sono

danneggiati o consumati.

b. Se è stato versato del liquido all’interno del

proiettore LCD.

c. Se il proiettore LCD è stato esposto a pioggia o

acqua.

d. Se il proiettore LCD non funziona normalmente

anche se si seguono le istruzioni. Regolare solamente i comandi descritti nelle istruzioni per il funzionamento poiché una regolazione impropria di altri comandi può danneggiare il proiettore LCD e rendere necessaria una lunga riparazione eseguita da un tecnico qualificato per ripristinarlo.

e. Se il proiettore LCD è stato fatto cadere o l’involucro

esterno è stato danneggiato.

f. Un cambiamento nelle prestazioni del proiettore

LCD indica la necessità di un intervento per la manutenzione.

18. Assicurarsi che, in caso di sostituzione, il tecnico usi solamente pezzi di ricambio raccomandati dalla casa produttrice, con le stesse caratteristiche dei pezzi originali. L’uso di pezzi di ricambio impropri può causare incendi, scosse elettriche o altri pericoli.

19. Questo proiettore LCD è dotato di uno dei seguenti tipi di spina. Se la spina non corrisponde alla presa di corrente, rivolgersi al proprio elettricista. Non annullare le caratteristiche di sicurezza della spina.

a. Spina di corrente di tipo a due fili. b. Spina di corrente di tipo a tre fili con terminale di

messa a terra. Questa spina può essere inserita solo in una presa di corrente di tipo con messa a terra.

Caratteristiche principali

ELEVATA COMPATIBILITÀ CON TERMINALI DA LAVORO E

COMPUTER A MONTE

Compatibile con rapporto verticale di rigenerazione di sino a 85 Hz, con segnali sincronizzati sul verde, e segnali a sincronizzazione composita, per l’uso con una grande varietà di computer e stazioni di lavoro ubicate a monte. (Pagina 12)

2. UNIFORMITÀ DIGITALE 3D

Equipaggiato con tecnologia a uniformità digitale 3D per immagini più chiare e uniformi.

3. CORREZIONE DIGITALE ATTIVA DELLA DEFORMAZIONE

Corregge la deformazione trapezoidale che si verifica quando l’immagine proiettata non è perpendicolare allo schermo. Questo metodo non consente solamente la correzione orizzontale ma anche quella verticale, mantenendo in questo modo il rapporto 4:3 originario tra larghezza ed altezza immagine ed eliminando le linee di disturbo. (Pagina 20)

4. INTERFACCIA GRAFICA PER L’UTENTE, DI FACILE USO

Un sistema con menu multicolore consente semplici regolazioni dell’immagine. (Pagina 23)

5. TECNOLOGIA DI SINCRONIZZAZIONE AUTOMATICA PER IMMAGINI AUTOMATICHE PERFETTE

Esegue automaticamente qualsiasi necessaria regolazione, per mettere a disposizione immagini da computer perfettamente sincronizzate. (Pagina 28)

6. COMPRESSIONE ED ESPANSIONE INTELLIGENTI

Facendo uso di una tecnologia di ridimensionamento intelligente, il proiettore pu visualizzare in dettaglio immagini ad alta e bassa risoluzione, senza comprometterne la qualità. (Pagina 33)

Informazioni

importanti

7. FUNZIONE DI CORREZIONE DEL FATTORE DI CONTRASTO

Consente di ottenere la visione di un’immagine più ricca con la correzione di fase e contrasto di una scena scura in base alla luminosità dell’immagine e della stanza. Sono disponibili tre impostazioni del fattore di contrasto. (Pagina 32)

8. FUNZIONE MODALITÀ RISPARMIO CORRENTE

Funzione dotata di commutatore per il controllo della qualità della luce proiettata. Selezionare “ON” o “OFF” per diminuire o aumentare la luminosità, il consumo di corrente ed il rumore della ventola. (Pagina 35)

9. RISOLUZIONE XGA PER PRESENTAZIONI AD ALTA RISOLUZIONE

Grazie alla risoluzione XGA (1.024 ⳯ 768), questo proiettore può visualizzare informazioni per presentazioni anche molto dettagliate.

10. COMPATIBILE SXGA

Le immagini con risoluzione SXGA (1.280 ⳯ 1.024) sono ridimensionate in modo intelligente per schermo intero 1.024 ⳯ 768.

Indice

Informazioni importanti

Precauzioni importanti …………………………… 3

importanti

Caratteristiche principali ………………………… 4

Informazioni

Indice………………………………………………… 5

Indicazioni per l’uso ……………………………… 6 Metodo di accesso ai manuali operativi PDF

(per Windows e Macintosh) ………………… 7

Nomi delle parti …………………………………… 8

Impostazione e collegamenti

Accessori in dotazione…………………………… 11

collegamenti

Impostazione e

Collegamenti del proiettore …………………… 12

Funzionamento

Operazioni basilari ……………………………… 16 Impostazione dello schermo …………………… 18 Controllo del mouse senza fili dal

telecomando …………………………………… 21

Uso della schermata di menu GUI (interfaccia

Funzionamento

Funzioni utili

grafico utilizzatore) …………………………… 23

Selezione del linguaggio di visualizzazione

sullo schermo ………………………………… 26

Selezione del modo di sistema di ingresso video

(Solo modalità INGRESSO 2 o 3)…………… 26 Regolazioni dell’immagine ……………………… 27 Regolazioni delle immagini del computer

(Solo modalità INGRESSO 1) ……………… 28

Regolazione della sincronizzazione

automatica …………………………………… 28

Regolazione delle immagini sul computer … 29

Funzioni utili

Funzione di fermo immagine …………………… 30 Ingrandimento di immagine digitale …………… 31 Correzione del gamma …………………………… 32 Selezione del modo di visualizzazione

immagine ……………………………………… 33

Controllo del segnale di ingresso e della durata

di utilizzo della lampada …………………… 34 Funzione di disattivazione automatica ……… 34 Selezione dell’immagine di fondo ……………… 35 Funzione di risparmio corrente ………………… 35 Funzione di inversione o capovolgimento

dell’immagine ………………………………… 36 Regolazione del modo speciale ………………… 36

Manutenzione e soluzione di problemi

Manutenzione del filtro dell’aria ……………… 37 Lampada/indicatori di manutenzione ………… 39 Sostituzione della lampada di proiezione …… 40 Uso della serratura Kensington ………………… 42 Soluzione di problemi …………………………… 42

Appendice

Applicazione del copriobiettivo ………………… 43 Assegnazione dei terminali di collegamento … 44 Specifiche della porta RS-232C ………………… 45 Tabella di compatibilità computer ……………… 47 Caratteristiche tecniche ………………………… 48 Dimensioni ………………………………………… 49 Glossario …………………………………………… 50 Indice………………………………………………… 51

Manutenzione e

soluzione di problemi

Appendice

Indicazioni per l’uso

Attenzione nel maneggiare l’unità lampada

I frammenti di vetro di una lampada rotta sono pericolosi. In caso di rottura della lampada, richiedere l’intervento di un rivenditore di proiettori LCD Sharp autorizzato o di un centro di assistenza tecnica. Vedere “Sostituzione della lampada di proiezione” a pagina 40 e 41.

Informazioni

importanti

Ⳮ35˚C

Ⳮ5˚C

CAUT I ON

ATTENTI ON

BQC-PGC20X //1

ATTENZIONE

Precauzioni per l’installazione del proiettore

Per ridurre al minimo le necessità di manutenzione e ottenere un’elevata qualità di immagine, SHARP consiglia di installare questo proiettore in ambienti non umidi e senza, polvere e/o fumo di sigarette. Se il proiettore viene usato in tali ambienti, l’obiettivo e il filtro devono essere puliti più spesso e può rendersi necessaria la pulizia interna e la sostituzione del filtro. Fintanto che il proiettore viene pulito regolarmente, l’uso del proiettore in tali ambienti non riduce la durata utile globale dell’apparecchio. La pulizia interna deve essere eseguita da personale qualificato autorizzato della Sharp.

• Non esporre il proiettore a caldo o freddo eccessivi. Temperatura di funzionamento: da Ⳮ5°C a Ⳮ35°C Temperatura di stoccaggio: da ⳮ20°C a Ⳮ60°C

Note sul funzionamento

• L’indicazione sulla sinistra richiama l’attenzione dell’utilizzatore verso una parte

del proiettore che durante il funzionamento emette un calore intenso.

La bocca di scarico, la copertura della protezione lampada e le aree adiacenti

•

possono essere molto calde durante il funzionamento del proiettore. Per evitare lesioni, non toccare queste aree finché non si sono raffreddate a sufficienza.

• Lasciare almeno 10 cm di spazio tra la ventola di raffreddamento (bocca di scarico)

e la parete o l’ostacolo più vicino.

• Se la ventola di raffreddamento è ostruita, un dispositivo di protezione spegne

automaticamente la lampada del proiettore. Questo non è indice di guasti. Scollegare i cavo di alimentazione del proiettore dalla presa di corrente e attendere almeno 10 minuti. Quindi riaccendere ricollegando il cavo di alimentazione. Questo riporta il proiettore allo stato di funzionamento normale.

Funzione di controllo della temperatura

Se il proiettore inizia a surriscaldarsi a causa di problemi di messa a punto o ad un filtro dell’aria sporco, nell’angolo inferiore sinistro dell’immagine comparirà “TEMPERATURA”.

l’indicatore di avvertimento temperatura del proiettore lampeggia e dopo un periodo di raffreddamento di 90 secondi il proiettore si spegne. Fare riferimento a “Lampada/ indicatori di manutenzione” a pagina 39 quando “TEMPERATURA” appare sullo schermo.

• La ventola di raffreddamento regola la temperatura interna e il suo funzionamento è controllato automaticamente. Il suono della ventola può cambiare durante il funzionamento del proiettore a causa di cambiamenti nella velocità della ventola.

Se la temperatura continua a salire, la lampada si spegne,

Funzione di controllo lampada

Quando il proiettore viene acceso dopo aver utilizzato la lampada per 900 ore, nell’angolo inferiore sinistro dell’immagine comparirà “LAM.” per richiedere la sostituzione della lampada. Per la sostituzione della lampada, vedere alle pagine 40 e 41.

automaticamente e passa al modo di attesa. Fare riferimento a “Lampada/indicatori di manutenzione” a pagina 39 quando “LAM.” appare sullo schermo.

Se la lampada è stata usata per 1.000 ore, il proiettore si spegne

Metodo di accesso ai manuali operativi PDF (per Windows e Macintosh)

Manuali di istruzioni PDF in varie lingue sono inclusi nel CD-ROM. Per poter utilizzare questi manuali necessario installare sul computer di cui si fa uso (Windows o Macintosh) il sistema di lettura Adobe Acrobat Reader. Nel caso in cui l’Adobe Acrobat Reader non sia stato ancora installato, lo si pu scaricare dalla rete Internet (http://

importanti

www.adobe.com) o installarlo a partire dal CD-ROM stesso.

Informazioni

Metodo di installazione dell’Acrobat Reader dal CD-ROM

Per Windows:

1 Inserire il CD-ROM nel drive per CD-ROM.

Per Macintosh:

1 Inserire il CD-ROM nel drive per CD-ROM.

2 Cliccare due volte l’icona “My Computer”.

3 Cliccare due volte il drive “CD-ROM”.

4 Cliccare due volte sulla cartella “manuals”.

5 Cliccare due volte sulla cartella “acrobat”.

6 Cliccare due volte sulla cartella “windows”.

7 Cliccare due volte sul programma di installazione

desiderato ed attenersi poi alle istruzioni che compaiono sullo schermo.

Per altri sistemi operativi:

Scaricare l’Acrobat Reader dalla Rete Internet (http://www.adobe.com).

Per altre lingue:

Se si preferisce usare l’Acrobat Reader per lingue diverse da quille incluse nel CD-ROM, è necessario scaricarne la versione appropriata dalla rete Internet.

2 Cliccare due volte l’icona “CD-ROM”.

3 Cliccare due volte sulla cartella “manuals”.

4 Cliccare due volte sulla cartella “acrobat”.

5 Cliccare due volte sulla cartella “mac”.

6 Cliccare due volte sul programma di installazione

desiderato ed attenersi poi alle istruzioni che compaiono sullo schermo.

Accesso ai manuali PDF

Per Windows:

1 Inserire il CD-ROM nel drive per CD-ROM.

2 Cliccare due volte l’icona “My Computer”.

Per Macintosh:

1 Inserire il CD-ROM nel drive per CD-ROM.

2 Cliccare due volte l’icona “CD-ROM”.

3 Cliccare due volte il drive “CD-ROM”.

4 Cliccare due volte sulla cartella “manuals”.

5 Cliccare due volte sulla cartella “pg-c20xe”.

6 Cliccare due volte sulla lingua (nome della

cartella) che si desidera vedere.

7 Cliccare due volte sul file pdf “c20” per accedere

ai manuali del proiettore.

8 Cliccare due volte sul file pdf.

• Se cliccando due volte con il mouse non si riesce ad aprire il file pdf desiderato, avviare prima l’Acrobat Reader dopo di che specificare il file desiderato per mezzo dei menu “File” e “Open”.

• Vedere il file “readme.txt” sul CD-ROM per informazioni importanti sul CD-ROM non incluse in questo manuale di istruzioni.

3 Cliccare due volte sulla cartella “manuals”.

4 Cliccare due volte sulla cartella “pg-c20xe”.

5 Cliccare due volte sulla lingua (nome della

cartella) che si desidera vedere.

6 Cliccare due volte sul file pdf “c20” per accedere

ai manuali del proiettore.

7 Cliccare due volte sul file pdf.

Nomi delle parti

I numeri accanto ai nomi delle parti indicano le pagine principali del manuale in cui si tratta del relativo argomento.

Proiettore

Vista anteriore e superiore

Informazioni

importanti

Tasto di alimentazione

(ON/OFF)

Indicatore di alimentazione

Tasto INPUT/BACK

Tasti di deformazione

trapezoidale/regolazione

(KEYSTONE/∂/ƒ)

Manopola dello zoom

Anello di messa a fuoco

Ventola di raffreddamento

(bocca di scarico)

Sblocchi piedini

17 23

20 23

ON/OFF

POWER

KEYSTONE

INPUT

BACK ENTER MENU

LAMP

TEMP.

AUTO SYNC

Indicatore di sostituzione

lampada

Indicatore di avvertimento

temperatura

Tasto di sincronismo

automatico/inserimento

(AUTO SYNC/ENTER)

Tasto di menu (MENU)

Filtro dell’aria/Ventola di

raffreddamento (bocca di ingresso)

Diffusore

Sensore di comandi a distanza

Occhiello per cinghietta del

copriobiettivo

Vista laterale e posteriore

Terminale di ingresso 2

S-video (S-VIDEO INPUT 2)

(Mini DIN a 4 pin)

Terminale di ingresso video 3

(VIDEO INPUT 3) (RCA)

Terminali di ingresso audio

(AUDIO INPUT) (RCA)

Porta RS-232C

(Mini DIN a 9 pin)

S-VIDEO VIDEO

AUDIO INPUTINPUT 3INPUT 2

(S-VIDEO, VIDEO INPUT)

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

OUTPUT

(INPUT 1)

Connettore di sicurezza

Kensington standard

Presa CA

Sensore di comandi a

distanza

Porta di uscita computer (COMPUTER OUTPUT) per ingresso 1 (INPUT 1) (HD 15)

Terminale di uscita audio (AUDIO OUTPUT) per

ingresso 1 (INPUT 1) (minipresa stereo da 3,5 mm)

Porta di ingresso computer 1

(COMPUTER INPUT 1) (HD 15)

Terminale di ingresso audio 1

(AUDIO INPUT 1) (minipresa stereo da 3,5 mm)

Nomi delle parti

22 23

Telecomando

Vista frontale

importanti

Informazioni

mouse (∂/ƒ)/

regolazione (∂/ƒ)

Tasto di mouse (ß)

Tasto di mouse

Tasto di fermo

immagine (FREEZE)

Tasto di menu

Tasto INPUT

Tasti di deformazione

trapezoidale

(KEYSTONE)

Tasti di volume

Tasti di

(MOUSE)

(MENU)

(VOLUME)

22 23

Tasto di mouse (©)

Tasto di alimentazione

(POWER) Tasto di clic destro

del mouse/ inserimento

(R-CLICK/ENTER) Tasto per

ingrandimento (ENLARGE)

Tasto di sincronismo automatico

(AUTO SYNC) Tasto di

Silenziamento AV

(AV MUTE) Tasto di

ridimensionamento

(RESIZE)

Tasto GAMMA

Vista posteriore

Tasto di clic sinistro del mouse/indietro (L-CLICK/ BACK)

Apertura del coperchio ribaltabile

Coperchio ribaltabile

Inserimento delle pile

Premere la linguetta e

sollevare il coperchio della batteria nella direzione della freccia.

• Se il telecomando si bagna, asciugarlo immediatamente.

• Evitare caldo o umidità eccessivi.

• Se il telecomando non verrà usato per un lungo periodo, si consiglia di rimuovere le batterie.

• Non mischiare tipi diversi vecchi e nuovi di batterie.

• Alcune operazioni possono solo essere eseguite con il telecomando. Trattare con cura il telecomando.

Inserire le pile di formato

AAA assicurandosi che la loro polarità corrisponda ai segni ⴐ e ⴑ all’interno del comparto pile.

Inserire le linguette all’estremità del coperchio della batteria nei fori corrispondenti e premere il coperchio in posizione.

Impostazione e collegamenti

Impostazione e

collegamenti

Accessori in dotazione

Telecomando

Due pile formato AAA

Cavo di alimentazione

Per l’Europa, Hong Kong e Singapore

collegamenti

Impostazione e

(Per l’Europa, eccetto il Regno Unito) (Per il Regno Unito, Hong Kong e

Singapore)

• La configurazione della presa a muro della rete elettrica differisce da paese a paese. Utilizzare il cavo di alimentazione con la spina adatta alla presa a muro della rete elettrica del paese in cui ci si trova.

Per l’Australia, la Nuova Zelanda e l’Oceania

Cavo RGB per computer

Ricevitore mouse telecomandato

Filtro dell’aria di ricambio

Cavo audio computer

Cavo di controllo mouse PS/2

Copriobiettivo

CD-ROM

Cavo DIN D-sub RS-232C

Cavo di controllo mouse USB

Cinghietta del copriobiettivo

Guide di riferimento rapido per il proiettore LCD

Manuale di istruzioni per il proiettore LCD

Collegamenti del proiettore

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione in dotazione alla presa CA sul retro del proiettore.

Cavo di alimentazione

CAUTELA

• Assicurarsi che il filo di alimentazione sia collegato alla presa CA.

• La configurazione della presa a muro della rete elettrica differisce da paese a paese. Utilizzare il cavo di alimentazione con

la spina adatta alla presa a muro della rete elettrica del paese in cui ci si trova.

Impostazione e

collegamenti

Collegamento del proiettore ad un computer

Si può collegare il proiettore ad un computer per la proiezione di immagini computer a colori completi.

Collegamento del computer utilizzando l’ingresso standard a 15 pin

Cavo RGB per computer

Cavo audio computer

1 Collegare un capo del cavo RGB del computer in

dotazione alla porta COMPUTER INPUT 1 sul proiettore.

2 Collegare l’altro capo alla porta di uscita monitor del

computer. Fissare i connettori serrando le viti apposite.

3 Per usare il sistema audio incorporato, collegare un

capo del cavo audio del computer in dotazione al terminale AUDIO INPUT 1 sul proiettore.

4 Collegare l’altro capo al terminale di uscita audio sul

computer.

CAUTELA

• Prima di collegare, assicurarsi di spegnere sia il proiettore che il computer. Dopo aver eseguito tutti i collegamenti, accendere prima il proiettore. Il computer va sempre acceso per ultimo.

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

OUTPUT

(INPUT 1)

• Si raccomanda di leggere attentamente il manuale del funzionamento del computer.

• Vedere pagina 47 “Tabella di compatibilità computer” per la lista dei segnali di computer compatibili con questo proiettore. L’uso con i segnali di computer diversi da quelli menzionati nella lista potrebbe non attivare alcune funzioni.

• Un adattatore per Macintosh può essere necessario per l’uso con alcuni computer Macintosh. Consultare il più vicino rivenditore autorizzato o centro assistenza proiettori LCD Sharp.

Collegamenti del proiettore

Collegamento di altri computer compatibili

Quando si collega il proiettore ad un computer compatibile diverso da a un IBM-PC (VGA/SVGA/XGA/SXGA) o Macintosh (cioè Workstation), può essere necessario un cavo separato. Contattare il proprio rivenditore per maggiori informazioni.

• Il collegamento di computer diversi dai tipi consigliati può causare danni al proiettore, al computer o ad entrambi.

Funzione “Plug and Play”

• Questo proiettore è compatibile con DDC 1/DDC 2B dello standard VESA. Il proiettore e un computer compatibile con il DDC VESA si comunicano i loro requisiti di impostazione, permettendo un’installazione facile e rapida.

• Prima di usare la funzione “Plug and Play”, assicurarsi di accendere il proiettore per primo e il computer collegato per ultimo.

• La funzione DDC, “Plug and Play” di questo proiettore funziona solo quando è usato con un computer compatibile DDC VESA.

collegamenti

Impostazione e

Collegamento del proiettore ad apparecchi video

Si può collegare il proiettore ad un videoregistratore, lettore di laserdisc, lettore DVD, decodificatore DTV* e altri apparecchi audio/video.

CAUTELA

• Durante la connessione all’apparecchiatura audiovisiva, spegnere sempre il proiettore per proteggere entrambe le unità.

Collegamento di una sorgente video (Videoregistratore, lettore di laserdisc, decodificatore DTV o lettore DVD) usando gli ingressi video ed audio standard

Proiettore

S-VIDEO VIDEO

AUDIO INPUTINPUT 3INPUT 2

(S-VIDEO, VIDEO INPUT)

1 Collegare un capo del cavo S-video al terminale S-

VIDEO INPUT 2 o un capo del cavo video al terminale VIDEO INPUT 3 sul proiettore ed il terminale di uscita video alla sorgente video.

2 Per usare il sistema video incorporato, collegare i

connettori RCA rossi e bianchi ai terminali AUDIO INPUT rossi e bianchi corrispondenti sul proiettore e ai terminali di uscita audio sulla fonte video.

Il terminale S-VIDEO INPUT 2 utilizza un sistema di segnale video nel quale l’immagine viene suddivisa in un segnale di colore e di luminanza per ottenere un risultato di qualità superiore.

• Per ottenere video di qualità superiore è possibile usare il terminale SVIDEO INPUT 2 sul proiettore. Il cavo S-video è in vendita separatamente.

• Se l’apparecchio video non è dotato di terminale di uscita S-video, usare il terminale di uscita video composito.

2 Cavo audio (venduto separatamente)

Ai terminali di uscita audio

1 Cavo video (venduto separatamente)

Al terminale di uscita video

Cavo S-video (venduto separatamente)

Al terminale di uscita S-video

*DTV è un termine ampio usato per descrive il nuovo sistema di televisione digitale degli Stati Uniti.

Videoregistratore,

lettore di laserdisc,

decodificatore DTV o

lettore DVD

Collegamenti del proiettore

Collegamento di una sorgente video (decodificatore DTV o lettore DVD) utilizzando l’ingresso a 15 pin

1 Collegare un capo del cavo HD-15/RCA o del cavo HD-

15-RGB alla porta COMPUTER INPUT 1 sul proiettore.

2 Collegare l’altro capo ai terminali corrispondenti della

sorgente video.

3 Per usare il sistema audio incorporato, collegare un

capo del cavo al terminale AUDIO INPUT 1 sul proiettore. Collegare l’altro capo ai terminali di uscita audio sulla sorgente video.

• Il proiettore può solo accettare segnali DTV 480P tramite terminale COMPUTER INPUT 1. Quindi, regolare il DTV per l’uscita monitor RGB.

• La qualità dell’immagine potrebbe essere meno buona in base alla compatibilità del segnale DTV.

Cavo HD-15/RCA (venduto separatamente)

Impostazione e

collegamenti

Proiettore

RS-232C

INPUT 1

COMPUTER COMPUTERAUDIO AUDIO

(INPUT 1)

OUTPUT

Cavo HD-15-RGB (venduto separatamente)

2 Ai terminali di uscita video

Cavo audio (venduto separatamente)

3 Ai terminali di uscita audio

Collegamento ad un amplificatore o altri componenti audio

1 Collegare un capo del cavo audio al terminale AUDIO

OUTPUT per INPUT 1 sul proiettore.

2 Collegare l’altro capo ai terminali corrispondenti sui

componenti audio.

CAUTELA

• Spegnere sempre il proiettore mentre si esegue il collegamento ad apparecchi audio, per proteggere sia il proiettore che l’apparecchio da collegare.

• Usando componenti audio esterni, il volume può essere amplificato per ottenere un suono migliore.

• Il terminale AUDIO OUTPUT per INPUT 1 consente l’uscita audio per componenti audio dal terminale AUDIO INPUT 1 collegati all’apparecchiatura audiovisiva.

Decodificatore DTV

Lettore DVD

Proiettore

INPUT 1

COMPUTER COMPUTER

OUTPUT

AUDIO

(INPUT 1)

Cavo audio (venduto separatamente)

Ai terminali di ingresso audio

Amplificatore

Collegamenti del proiettore

Collegamento della porta RS-232C

Quando la porta RS-232C del prioettore è collegata ad un computer con un cavo RS-232C (modem ad azzeramento, tipo incrociato, venduto separatamente), il computer può essere usato per controllare il proiettore e verificare lo stato del proiettore. Vedere le pagine 45 e 46 per dettagli.

Cavo DIN D-sub RS-232C

1 Collegare il cavo DIN D-sub RS-232C in dotazione alla porta RS-232C sul proiettore. 2 Collegare un cavo RS-232C (modem ad azzeramento, tipo incrociato, venduto separatamente) all’altro

collegamenti

Impostazione e

capo del cavo DIN D-sub RS-232C e alla porta seriale del computer.

(modem ad azzeramento, tipo incrociato,

2 Cavo RS-232C

venduto separatamente)

1 Cavo DIN D-sub

RS-232C

Proiettore

RS-232C

AUDIO

INPUT 1

CAUTELA

• Non collegare o scollegare un cavo RS-232C al o dal computer mentre è acceso. Il computer potrebbe essere danneggiato.

• La funzione di mouse senza fili o la funzione RS-232C possono non controllare il computer se la porta del computer non è

impostata correttamente. Fare riferimento al manuale di istruzioni del computer per dettagli sull’impostazione/installazione del driver mouse corretto.

• Un adattatore per Macintosh può essere necessario per l’uso con alcuni computer Macintosh. Consultare il più vicino rivenditore autorizzato o centro assistenza proiettori LCD Sharp.

Funzionamento

Operazioni basilari

Indicatori di manutenzione

POWER

Proiettore

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

Indicatori di manutenzione

POWER

ON/OFF

TEMP.

KEYSTONE

ON/OFF

LAMP

Telecomando

LAMP

1 Eseguire i collegamenti necessari prima di

procedere. Collegare il cavo di alimentazione ad una presa di corrente. L’indicatore di alimentazione si illumina in rosso e il proiettore entra in modalità standby.

• Se il coprifiltro laterale non è installato in modo sicuro, l’indicatore di alimentazione.

2 Premere ON/OFF sul proiettore o POWER sul

telecomando per circa un secondo.

• Se l’indicatore di sostituzione lampada lampeggia in verde, significa che la lampada si sta riscaldando. Attendere che l’indicatore cessi di lampeggiare prima di usare il proiettore.

• L’unità non può essere spenta per un minuto dopo l’accensione.

• Se si spegne il proiettore e quindi lo si riaccende immediatamente, può trascorrere qualche tempo prima che la lampada si accenda.

• Dopo che il proiettore è stato disimballato e acceso per la prima volta, la bocca di scarico può emettere un leggero odore. Questo odore scompare in breve tempo con l’uso.

• Non premere tasti prima che l’immagine di avvio scompaia. Prima della comparsa di “Regolazione immagine”, sono disponibili solo ON/OFF o POWER.

KEYSTONE

TEMP.

Quando l’alimentazione è attivata, l’indicatore di sostituzione lampada lampeggia per indicare le condizioni di funzionamento della lampada.

Verde: Lampada pronta Verde lampeggiante: Riscaldamento Rosso: Sostituire la lampada.

Operazioni basilari

3 4

3 Spostare la manopola dello zoom. L’immagine può

essere regolata sulle dimensioni desiderate all’interno della gamma zoom.

4 Ruotare l’anello di messa a fuoco fino a quando

l’immagine sullo schermo non diverrà chiara.

POWER

INPUT

BACK ENTER MENU

ESEMPIO

Modo INGRESSO 1

Funzionamento

(RGB)

Modo INGRESSO 3 (VIDEO)

Proiettore Telecomando

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

8 7 5 6

Modo INGRESSO 1 (COMPONENTE)

Modo INGRESSO 2 (S-VIDEO)

5 Premere INPUT per selezionare il modo di

ingresso desiderato. Premere di nuovo INPUT per cambiare il modo.

• Quando il segnale di ingresso selezionato viene ricevuto, sarà visualizzato il messaggio “Regolazione immagine”.

• Quando non sono ricevuti segnali, viene visualizzato “NO SEGN.”. Quando viene ricevuto un segnale non preimpostato nel proiettore, viene visualizzato “NON REGIS.”.

6 Premere VOLUME sul telecomando per regolare

il volume.

7 Premere AV MUTE sul telecomando per eliminare

temporaneamente l’immagine ed il suono. Premere AV MUTE nuovamente per ripristinare l’immagine ed il suono.

8 Premere ON/OFF sul proiettore o POWER sul

telecomando per circa un secondo. Premere ON/OFF o POWER nuovamente mentre viene visualizzato il messaggio.

• Se vengono premuti inavvertitamente ON/OFF o POWER e non si desidera spegnere l’unità, attendere fino a quando non scomparirà lo schermo di spegnimento.

• Se vengono premuti due volte ON/OFF o POWER, l’indicatore di alimentazione si illuminerà in rosso e la ventola entrerà in azione per circa 90 secondi. Il proiettore quindi passa al modo di attesa.

• Attendere che la ventola di raffreddamento si fermi prima di scollegare il cavo di alimentazione.

• L’unità può essere nuovamente spenta premendo ON/OFF o POWER. Quando si accende, l’indicatore di alimentazione e l’indicatore di sostituzione lampada si illuminano in verde.

• L’indicatore di alimentazione si illumina se il coprifiltro di destra non è installato in modo sicuro.

ATTENZIONE:

La ventola di raffreddamento di questo proiettore continua a funzionare per circa 90 secondi dopo che si è spento il projettore. Durante il normale funzionamento, quando si spegne l’unità usare sempre il tasto ON/OFF sul proiettore o il tasto POWER sul telecomando. Assicurarsi che la ventola di raffreddamento si sia fermata prima di scollegare il cavo di alimentazione. DURANTE L’USO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLLEGANDO IL CAVO DI ALIMENTAZIONE. SE NON SI OSSERVA QUESTA PRECAUZIONE LA DURATA DELLA LAMPADA SARÀ INFERIORE AL PREVISTO.

Impostazione dello schermo

La qualità ottimale delle immagini può essere ottenuta quando il proiettore è posizionato perpendicolare allo schermo con tutti i piedini piatti e in piano. Spostare il proiettore in avanti e indietro se i bordi dell’immagine sono deformati.

• L’obiettivo del proiettore deve essere centrato sul centro dello schermo. Se il centro dell’obiettivo non è perpendicolare allo schermo, l’immagine risulta distorta e rende difficile la visione.

• Posizionare lo schermo in modo che non sia esposto alla luce solare diretta o all’illuminazione della stanza. La luce che batte direttamente sullo schermo sbiadisce i colori e rende difficile la visione. Chiudere le tende e abbassare le luci quando si colloca lo schermo in una stanza soleggiata o luminosa.

• Non si può usare uno schermo polarizzante con questo proiettore.

Installazione normale (proiezione anteriore)

Posizionare il proiettore alla distanza necessaria dallo schermo secondo le dimensioni desiderate dell’immagine (vedi la tavola seguente).

Modo NORMALE (4:3)

Modo STIRATURA (16:9)

Dimensioni immagine

(diag.) (x)

635 cm (250 pollici) 508 cm (200 pollici) 381 cm (150 pollici) 254 cm (100 pollici)

213 cm (84 pollici) 183 cm (72 pollici) 152 cm (60 pollici) 102 cm (40 pollici)

Dimensioni immagine

(diag.) (x)

572 cm (225 pollici) 508 cm (200 pollici) 381 cm (150 pollici) 338 cm (133 pollici) 269 cm (106 pollici) 254 cm (100 pollici)

234 cm (92 pollici) 213 cm (84 pollici) 183 cm (72 pollici) 152 cm (60 pollici) 102 cm (40 pollici)

Distanza di proiezione (L)

Massima

10,0 m

9,6 m 7,2 m 4,8 m 4,0 m 3,4 m 2,8 m 1,9 m

Distanza di proiezione (L)

Massima

10,0 m 10,0 m

7,8 m 6,9 m 5,5 m 5,2 m 4,8 m 4,4 m 3,7 m 3,1 m 2,0 m

Minima

9,9 m 7,9 m 5,9 m 3,9 m 3,3 m 2,8 m 2,3 m 1,6 m

Minima

9,8 m 8,7 m 6,5 m 5,7 m 4,6 m 4,3 m 4,0 m 3,6 m 3,1 m 2,6 m 1,7 m

Distanza del centro della lente al

fondo dell’immagine (H)

38,1 cm 30,5 cm 22,9 cm 15,2 cm 12,8 cm 11,0 cm

9,1 cm 6,1 cm

Distanza del centro della lente al

fondo dell’immagine (H)

ⳮ9,3 cm ⳮ8,3 cm ⳮ6,2 cm ⳮ5,5 cm ⳮ4,4 cm ⳮ4,2 cm ⳮ3,8 cm ⳮ3,5 cm ⳮ3,0 cm ⳮ2,5 cm ⳮ1,7 cm

Funzionamento

Modo BORDO (4:3)

Dimensioni immagine

(diag.) (x)

457 cm (180 pollici) 381 cm (150 pollici) 254 cm (100 pollici)

213 cm (84 pollici) 183 cm (72 pollici) 152 cm (60 pollici) 102 cm (40 pollici)

• I valori con un segno di meno (ⳮ) indicano la distanza dal centro dell’obiettivo sotto il fondo dello schermo.

Distanza di proiezione (L)

Massima

10,0 m

9,6 m 6,3 m 5,3 m 4,6 m 3,8 m 2,5 m

Minima

9,5 m 7,9 m 5,3 m 4,4 m 3,8 m 3,1 m 2,1 m

Distanza del centro della lente al

fondo dell’immagine (H)

ⳮ9,1 cm ⳮ7,6 cm ⳮ5,1 cm ⳮ4,3 cm ⳮ3,7 cm ⳮ3,0 cm ⳮ2,0 cm

Impostazione dello schermo

Uso dei piedini di regolazione

L’altezza dell’immagine può essere regolata alzando il proiettore con gli sblocchi dei piedini.

1 Premere gli sblocchi dei piedini e sollevare il proiettore per

ottenere l’angolazione desiderata. (Regolabile fino a circa 7° dalla posizione standard.)

2 Togliere le mani dagli sblocchi. Quando i piedini di regolazione

sono fissi in posizione, appoggiare il proiettore.

3 Se lo schermo è inclinato, è possibile usare il regolatore per

regolare l’angolazione dell’immagine.

Per riportare il proiettore alla posizione originale

Tenendo in mano il proiettore, premere gli sblocchi dei piedini e rimettere delicatamente il proiettore nella posizione originaria.

• Quando una regolazione è fatta, l’immagine può diventare deformata “keystoned”, secondo la posizioni relativa del proiettore e dello schermo.

CAUTELA

• Non premere gli sblocchi dei piedini quando questi ultimi sono allungati senza prima tenere il proiettore in modo sicuro.

• Non tenere l’obiettivo quando si alza o abbassa il proiettore.

• Quando si posa il proiettore, fare attenzione a non lasciare che le dita rimangano pinzate nella zona tra i piedini di regolazione

ed il proiettore.

Funzionamento

Installazione per proiezione ad immagine invertita

Retroproiezione

• Collocare uno schermo traslucido fra il proiettore e gli spettatori.

• Utilizzare il sistema del menu del proiettore per rovesciare l’immagine proiettata. (Vedi a pagina 36 per l’uso di questa funzione).

Proiezione utilizzando uno specchio

• Quando la distanza tra il proiettore e lo schermo non è sufficiente per la retroproiezione, si può usare uno specchio per riflettere l’immagine sullo schermo.

• Collocare uno specchio (tipo piatto normale) davanti

alla lente.

• Proiettare l’immagine normale sullo schermo.

• L’immagine riflessa dallo specchio viene proiettata

sullo schermo translucido.

• La migliore qualità delle immagini può essere ottenuta quando il proiettore è posizionato perpendicolarmente allo schermo con gli appoggi bene in piano.

CAUTELA

• Quando si usa uno specchio, assicurarsi di posizionare accuratamente sia il proiettore che lo specchio in modo che la luce non disturbi gli occhi del pubblico.

Installazione a soffitto

• Si consiglia di usare la staffa di montaggio a soffitto Sharp opzionale per questa installazione.

• Prima di montare il proiettore, contattare il vostro rifornitore di proiettori LCD Sharp autorizzato o un centro di assistenza tecnica per ottenere il sopporto a montaggio al soffitto raccomandato (venduto separatamente). (Sopporto a montaggio al soffitto AN-Z7T, tubo di estensione AN-TK201/ 202 per AN-Z7T).

• Quando il proiettore si trova nella posizione invertita, utilizzare il bordo superiore dello schermo come linea di base.

• Utilizzare il sistema di menu del proiettore per selezionare il modo di proiezione appropriata. (Vedi a pagina 36 per l’uso di questa funzione.)

Impostazione dello schermo

Correzione Keystone digitale

• Quando l’immagine viene deformata perché la proiezione è angolata rispetto al piano di appoggio del proiettore, la funzione Correzione Keystone digitale permette di correggere l’immagine deformata.

• La correzione digitale della distorsione trapezoidale può essere eseguita premendo KEYSTONE o impostando la correzione “Trapezio” nel menu GUI.

Utilizzo del menu GUI

Proiettore

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2, 3, 4

2, 3 1, 5

Telecomando

Visualizzazione sullo schermo (GUI)

Proiettore Telecomando

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare “Trapezio” e quindi

premere ENTER.

4 Premere ∂/ƒ per spostare il segno

sull’impostazione desiderata.

5 Per uscire dal GUI, premere MENU.

• Per reinizializzare l’impostazione “Trapezio”, premere BACK.

• Le linee diritte e i bordi dell’immagine visualizzata

potrebbero apparire seghettati quando si regola l’impostazione “Trapezio”.

Utilizzo dei tasti KEYSTONE

1 Premere KEYSTONE per regolare l’impostazione.

Funzionamento

BACK ENTER MENU

Controllo del mouse senza fili dal telecomando

Si può usare il telecomando come un mouse telecomandato.

Collegamento del ricevitore mouse telecomandato

Collegamento alla porta USB di un PC o di un Macintosh

1 Collegare un capo del cavo di controllo mouse USB in dotazione al terminale corrispondente sul computer. 2 Collegare l’altro capo alla porta USB sul ricevitore mouse telecomandato.

Cavo di controllo mouse USB

Ricevitore mouse telecomandato

Usare la porta USB (PC o Macintosh) per collegare il cavo di

Porta USB

Funzionamento

controllo mouse USB in dotazione al ricevitore mouse telecomandato.

Collegamento alla porta PS/2 di un PC

1 Spegnere il PC. 2 Collegare un capo del cavo di controllo mouse PS/2 in dotazione al terminale corrispondente sul computer. 3 Collegare l’altro capo alla porta PS/2 sul ricevitore mouse telecomandato. 4 Accendere il PC.

Cavo di controllo mouse PS/2

Ricevitore mouse telecomandato

Usare la porta PS/2 (PC) per collegare il

Porta PS/2

CAUTELA

• Non collegare o scollegare i cavi di controllo mouse al o dal computer mentre è acceso. Il computer potrebbe essere danneggiato.

• Non collegare entrambi i cavi di controllo mouse PS/2 e USB al ricevitore mouse telecomandato.

• Windows 95 non supporta il software dei driver per mouse USB.

• I requisiti minimi di sistema per il mouse del tipo USB sono riportati di seguito.

Windows

Hardware: macchine compatibili PC/AT con porta USB sulle quali siano installati Windows 98/Windows 2000 o superiori. Sistema operativo: Windows 98/Windows 2000 o superiore

Macintosh

Hardware: serie Macintosh con porta USB Sistema operativo: Mac OS 8.5 o superiore

cavo di controllo mouse PS/2 in dotazione al ricevitore mouse telecomandato.

• Le funzioni di mouse senza fili possono essere usate per comandare computer compatibili con sistemi mouse tipo PS/2 o USB.

Controllo del mouse senza fili dal telecomando

Posizionamento del telecomando/ricevitore mouse telecomandato

• Il telecomando può essere usato per controllare il proiettore nel raggio sotto indicato.

• Il ricevitore mouse telecomandato può essere usato con il telecomando per controllare le funzioni mouse di un

computer collegato nel raggio sotto indicato.

• Il segnale dal telecomando può essere riflesso sullo schermo per facilitare l’impiego. Tuttavia, la distanza effettiva del segnale può variare a seconda del materiale dello schermo.

Come controllare il proiettore

Telecomando

30˚

7 m

45˚

Tasti di mouse

MOUSE

30˚

Tasti utilizzabili nel modo MOUSE

Telecomando

(Vista frontale)

45˚

Telecomando

Come usare il mouse senza fili

Telecomando

30˚

120˚

4 m

30˚

Ricevitore mouse telecomandato

Funzionamento

Utilizzo di un mouse senza fili

• Quando viene premuto MOUSE i tasti sul telecomando si illuminano ed il telecomando entra nella modalità MOUSE.

• Durante la modalità MOUSE, il cursore può essere utilizzato come il puntatore. La modalità MOUSE rimane per circa 10 secondi mentre i tasti lampeggiano.

• Quando MENU o ENLARGE sono premuti, la modalità MOUSE viene riportata alle condizioni normali.

• Assicurarsi che il ricevitore mouse telecomandato in dotazione sia collegato al computer.

Telecomando

(Vista posteriore)

R-CLICK

AV MUTE

L-CLICK

• Il mouse senza fili può non funzionare correttamente se la porta seriale del computer non è impostata correttamente. Fare riferimento al manuale di istruzioni del computer per dettagli sull’impostazione/installazione del driver mouse.

• Per i sistemi di mouse a due pulsanti, utilizzare l’uno o l’altro pulsante L-CLICK o R-CLICK.

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Questo proiettore ha tre serie di schermi menu (INGRESSO 1 (RGB), INGRESSO 1 (COMPONENTE) ed INGRESSO 2 (S-VIDEO) o 3 (VIDEO)) che consentono la regolazione dell’immagine e varie impostazioni del proiettore stesso. Queste schermate di menu possono essere controllate dal proiettore o dal telecomando con i seguenti tasti.

Proiettore Telecomando

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 4, 6

3, 5

POWER

INPUT

Funzionamento

BACK ENTER MENU

1, 8

Visualizzazione sullo schermo (GUI)

Modo INGRESSO 1 (RGB)

Modo INGRESSO 1 (COMPONENTE)

Modo INGRESSO 2 (S-VIDEO) o 3 (VIDEO)

1 Premere MENU per visualizzare il menu principale. 2 Premere ∂/ƒ per selezionare una voce di regolazione dal menu principale. 3 Premere ENTER per visualizzare il sottomenu. 4 Premere ∂/ƒ per selezionare una voce di regolazione dal sottomenu. 5 Premere ENTER per attivare il sottomenu di regolazione selezionato. 6 Premere ∂/ƒ per regolare la voce. 7 Premere BACK per tornare allo schermo precedente. 8 Premere MENU per uscire dal GUI.

• Per dettagli sulle voci dello schermo menu, vedere le tabelle alle pagine 24 e 25.

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Voci della barra di menu del modo INGRESSO 1 (RGB)

principale

Immagine

Sinc.fine

Opzioni Informazioni segnale

Lingua English

Contrasto

Luminos.

Rosso

Blu

Reset

Clock

Fase

Orizz.

Vert.

Reset

Timer lam.

Trapezio

Spegn. Automatico

Fondo

Modo. rispar. ener.

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

OFF

Blue

None

OFF

Voci della barra di menu del modo INGRESSO 1 (COMPONENTE)

principale

Ⳮ30ⳮ30

Ⳮ127ⳮ127

Ⳮ120ⳮ120

Ⳮ50ⳮ50

Ⳮ127ⳮ127

Immagine1

Immagine2

Opzioni Informazioni segnale

Lingua English

SottomenuSottomenu

Contrasto

Luminos.

Rosso

Blu

Reset

Colore

Sfumatura

Definizione

Reset

Timer lam.

Trapezio

Spegn. Automatico

Fondo

Modo rispar. ener.

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

OFF

Blue

None

OFF

Ⳮ30ⳮ30

Ⳮ127ⳮ127

Funzionamento

Modo PRO

Modi speciali

Fronte

SoffⳭfronte

Retro

SoffⳭretro

640⳯480

480P

Modo PRO

Modi speciali

Fronte

SoffⳭfronte

Retro

SoffⳭretro

640⳯480

480P

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Voci della barra di menu del modo INGRESSO 2 (S-VIDEO) o INGRESSO 3 (VIDEO)

principale

Immagine1

Immagine2

Opzioni Informazioni segnale

Lingua English

Funzionamento

Sottomenu

Contrasto

Luminos.

Rosso

Blu

Reset

Colore

Sfumatura

Definizione

Reset

Timer lam.

Trapezio

Spegn. Automatico

Fondo

Modo rispar. ener.

Deutsch

Español

Nederlands

Français

Italiano

Svenska

Português

Ⳮ30ⳮ30

Ⳮ127ⳮ127

OFF

Blue

None

OFF

Modo PRO

Sistema video Autom.

Fronte

SoffⳭfronte

Retro

SoffⳭretro

PAL

NTSC3.58

SECAM

NTSC4.43

PAL M

PAL N

PAL (60Hz)

•“Sfumatura” non compare quando si ricevono “PAL ”, “SECAM”, “PAL M”, “PAL N” o “PAL (60Hz)” nella modalità INGRESSO 2 (S-VIDEO) o INGRESSO 3 (VIDEO).

Selezione del linguaggio di visualizzazione sullo schermo

Proiettore

Telecomando

L’inglese è la lingua preimpostata per le visualizzazioni sullo schermo. La lingua può essere scelta tra inglese,

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2, 3 2, 4 1, 5

tedesco, spagnolo, olandese, francese, italiano, svedese, portoghese, cinese, coreano o giapponese.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Lingua” e quindi

premere ENTER.

3 Premere ∂/ƒ per selezionare la lingua

Visualizzazione sullo schermo (GUI)

desiderata.

4 Premere ENTER per salvare l’impostazione. Il

display sullo schermo è ora programmato per visualizzare nel linguaggio selezionato.

5 Per uscire dal GUI, premere MENU.

Funzionamento

Selezione del modo di sistema di ingresso video (Solo modalità INGRESSO 2 o 3)

Proiettore

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3 2, 4 1, 5

POWER

INPUT

BACK ENTER MENU

Visualizzazione sullo schermo (GUI)

Telecomando

Il modo di sistema di ingresso video è preimpostato su “Autom.”; ma può essere regolato su un modo di

sistema specifico, se il modo di sistema selezionato non è compatibile con l’apparecchio audio/video collegato.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Sistema video” e

quindi premere ENTER.

3 Premere ∂/ƒ per selezionare il modo di sistema

video desiderato.

4 Premere ENTER per salvare l’impostazione.

5 Per uscire dal GUI, premere MENU.

• Quando il modo di sistema è impostato su “Autom.” può non essere possibile ricevere un’immagine chiara a causa di differenze di segnale. Se questo dovesse accadere, passare al sistema video del segnale sorgente.

Regolazioni dell’immagine

POWER

INPUT

BACK ENTER MENU

Funzionamento

Proiettore Telecomando

ON/OFF

LAMP

KEYSTONE

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

Visualizzazione sullo schermo (GUI)

Modo INGRESSO 1 (RGB)

Modo INGRESSO 1 (COMPONENTE)

Si può regolare l’immagine del proiettore come desiderato con le regolazioni d’immagine seguenti.

Descrizione delle voci di regolazione

Voce selezionale

Contrasto Luminos. Rosso Blu Reset

Colore Sfumatura Definizione

Tasto ƒ

Meno contrasto Meno luminosità Rosso più debole Blu più debole Tutte le voci di regolazione immagine sono riportate alle impostazioni predefinite in fabbrica. Per ridurre l’intensità del colore Per un tono della pelle più purpureo Per ridurre la definizione

•“Colore”, “Sfumatura” e “Definizione” non compaiono nella modalità INGRESSO 1 (RGB).

•“Sfumatura” non compare quando si ricevono “PAL”, “SECAM”, “PAL M”, “PAL N” o “PAL (60Hz)” nella modalità

INGRESSO 2 (S-VIDEO) o INGRESSO 3 (VIDEO).

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Immagine” nella

modalità INGRESSO 1 (RGB) oppure selezionare “Immagine1” o “Immagine2” nelle modalità

INGRESSO 1 (COMPONENTE) o INGRESSO 2 (SVIDEO) o INGRESSO 3 (VIDEO) e poi premere

ENTER.

Tasto ∂

Più contrasto Più luminosità Rosso più forte Blu più forte

Per aumentare l’intensità del colore Per un tono della pelle più verdastro Per aumentare la definizione

Modo INGRESSO 2 (S-VIDEO) o 3 (VIDEO)

3 Premere ∂/ƒ per selezionare un tipo di

regolazione particolare e quindi premere ENTER.

4 Premere ∂/ƒ per spostare il segno della

voce di regolazione selezionata sull’impostazione desiderata.

5 Per uscire dal GUI, premere MENU.

• Per resettare tutte le voci di regolazione, selezionare “Reset” e quindi premere ENTER.

• Le regolazioni possono essere memorizzate separatamente nei modi INGRESSO 1, INGRESSO 2 e INGRESSO 3.

Regolazioni delle immagini del computer (Solo modalità INGRESSO 1)

Proiettore Telecomando

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

Visualizzazione sullo schermo

Regolazione della

sincronizzazione automatica

• Usato per regolare automaticamente un’immagine di computer.

• La regolazione di sincronizzazione automatica può essere eseguita manualmente premendo AUTO SYNC.

• La regolazione del sincronismo viene effettuata automaticamente ogni volta che il proiettore è attivato mentre si è collegato a un computer o la selezione d’ingresso è cambiata.

1 Premere AUTO SYNC.

Durante la regolazione sincronismo automatico, “Regolazione immagine” viene visualizzato come indicato a sinistra.

• La regolazione “Auto Sync” può prendere un pò di tempo per completare, secondo l’immagine del computer collegato al proiettore.

• Quando l’immagine ottimale non può essere ottenuta con la regolazione “Auto Sync”, utilizzare le regolazioni manuali. (Vedere pagina 29.)

Funzionamento

Regolazioni delle immagini del computer (Solo modalità INGRESSO 1)

POWER

INPUT

BACK ENTER MENU

Funzionamento

Proiettore Telecomando

ON/OFF

LAMP

KEYSTONE

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

Visualizzazione sullo schermo (GUI)

Regolazione delle immagini sul computer

Quando vengono visualizzate le configurazioni di computer che sono molto dettagliate (quadrettaturá, striscie verticali, ecc.), una interferenza può prodursi fra i pixel LCD, causando così un sfarfallamento, striscie verticali o irregularità nelle porzioni dello schermo. Se ciò si produce, regolare “Clock”, “Fase”, “Orizz.” e “Vert.” per ottenere una immagine di computer ottima.

Descrizione delle voci di regolazione

Voce selezionata

Clock Fase Orizz. Vert.

• La regolazione dell’immagine computer può essere eseguito facilmente premendo AUTO SYNC ( per dettagli.

(Selezionare il modo di ingresso computer desiderato

con INPUT.)

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Sinc.fine” e quindi

premere ENTER.

Descrizione

Regola i parasiti verticali. Regola i parasiti orizzontali (simile al tracking sul VCR). Centra l’immagine sullo schermo spostandola alla sinistra o alla destra. Centra l’immagine sullo schermo spostandola in alto o in basso.

). Vedere pagina 28

3 Premere ∂/ƒ per selezionare un item di

regolazione specifica e quindi premere ENTER.

4 Premere ∂/ƒ per spostare il segno della

voce di regolazione selezionata sull’impostazione desiderata.

5 Per uscire dal GUI, premere MENU.

• Per ripristinare tutte le voci di regolazione, selezionare “Reset” sullo schermo del menu “Sinc.fine” e premere

ENTER.

Funzioni utili

Funzione di fermo immagine

Telecomando

1, 2

Visualizzazione sullo schermo

Questa funzione permette di bloccare immediatamente un’immagine in movimento. Questo è comodo quando si desidera visualizzare un fermo immagine dal computer o video, per avere più tempo per spiegare l’immagine al pubblico. Si può usare questa funzione anche per visualizzare un fermo immagine dal computer mentre si preparano le immagini computer da presentare successivamente.

1 Premere FREEZE sul telecomando per fermare

l’immagine.

2 Premere FREEZE di nuovo per ritornare

all’immagine in movimento.

Funzioni utili

Ingrandimento di immagine digitale

Telecomando

Visualizzazione sullo schermo

Questa funzione permette di ingrandire una parte specifica dell’immagine. Questo è comodo quando si desidera visualizzare un dettaglio dell’immagine.

1 Premere ENLARGE sul telecomando. A ciascuna

pressione di ENLARGE l’immagine viene ingrandita.

2 Quando l’immagine è ingrandita, si può scorrere

sull’immagine in direzione orizzontale e verticale usando ∂/ƒ o ß/©.

• Per tornare al formato ⳯1, premere BACK.

• A ciascuna pressione di ENLARGE l’ingrandimento

immagine cambia come indicato sotto.

ⴒ1 ⴒ2 ⴒ3 ⴒ4 ⴒ6 ⴒ8

• Se il segnale in ingresso cambia durante l’ingrandimento immagine digitale, l’immagine torna al formato ⳯ 1. Il segnale in ingresso cambia (a) quando si preme INPUT (b) quando il segnale in ingresso viene interrotto o (c) quando la definizione di ingresso e il tasso di

rinfrescamento cambia.

Funzioni utili

Correzione del gamma

STANDARD

GAMMA1

GAMMA 2

Telecomando

Visualizzazione sullo schermo

• Il gamma è una funzione di potenziamento della qualità di immagine che offre un’immagine più ricca schiarendo le parti più scure dell’immagine senza alterare la luminosità delle parti più chiare.

• Sono possibili tre impostazioni del fattore di contrasto per tenere in considerazione le differenze delle immagini visualizzate e la luminosità della stanza.

• Quando si visualizzano immagini con frequenti scene scure, come di un film o di un concerto, o quando si visualizzano le immagini in una stanza luminosa, questa funzione permette di vedere meglio le scene scure e da l’impressione di una maggiore profondità dell’immagine.

Modi gamma

Modo selezionato

STANDARD

GAMMA1

GAMMA2

1 Premere GAMMA sul telecomando. A ciascuna

pressione di GAMMA, il livello del gamma si alterna come mostrato a sinistra.

Modo gamma

Per un’immagine ad alta definizione che enfatizzi il contrasto elevato e la riproduzione del colore.

Più adatto per la visione di immagini in una stanza molto illuminata.

Per una immagine calda che controlli il contrasto e la luminosità.

Funzioni utili

Selezione del modo di visualizzazione immagine

SVGA (800 ⳯ 600) XGA (1024 ⳯ 768)

SXGA (1280 ⳯ 1024)

1024 ⳯ 768 1024 ⳯ 768 1024 ⳯ 768

800 ⳯ 600

–

1280 ⳯ 1024

Telecomando Questa funzione permette di modificare o

personalizzare il modo di visualizzazione immagine per potenzare l’immagine in ingresso. Si può scegliere la modalità preferita di visualizzazione dell’immagine in

base al segnale di ingresso.

1 Premere RESIZE sul telecomando. A ciascuna

pressione di RESIZE, il modo di immagine cambia come indicato sotto.

COMPUTER

VIDEO/DTV

Funzioni utili

ESEMPIO

Rapporto di aspetto 4:3

Altri rapporti di aspetto

Segnale in ingresso

VGA,

SVGA

Rapporto di aspetto 4:3

SXGA

Altri rapporti di aspetto

ESEMPIO

Rapporto di aspetto 4:3 480I/P, NTSC, PAL, SECAM

4:3 1024 ⳯ 768

Cassetta postale

Comprimere

NORMALE DOT BY DOT

Immagine schermo uscita

NORMALE DOT BY DOT

RIDIMENSIONA

NORMALE

RIDIMENSIONA

NORMALE

NORMALE STIRATURA BORDO

1024 ⳯ 576 1024 ⳯ 768 1024 ⳯ 768

1024 ⳯ 576

RIDIMENSIONA

DOT BY DOT

RIDIMENSIONA

DOT BY DOT

768 ⳯ 576 768 ⳯ 576 768 ⳯ 576

480I/P, NTSC,

PAL,

SECAM

Segnale in ingresso

Rapporto di aspetto 4:3

Cassetta postale

Comprimere

Immagine schermo uscita

NORMALE STIRATURA BORDO

RIDIMENSIONA

NORMALE

RIDIMENSIONA

NORMALE

RIDIMENSIONA

NORMALE

RIDIMENSIONA

STIRATURA

RIDIMENSIONA

STIRATURA

RIDIMENSIONA

STIRATURA

RIDIMENSIONA

BORDO

RIDIMENSIONA

BORDO

RIDIMENSIONA

BORDO

Controllo del segnale di ingresso e della durata di utilizzo della lampada

Proiettore Telecomando

Questa funzione consente di controllare l’informazione relativa al segnale di ingresso corrente e la quantità di

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2 2 1

tempo accumulata per l’utilizzo della lampada.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

premere ENTER. Verranno visualizzate l’informazione relativa al segnale di ingresso corrente e la durata di utilizzo della lampada.

Visualizzazione sullo schermo (GUI)

• Si consiglia di sostituire la lampada dopo circa 900 ore di impiego. Vedere alle pagine 40 e 41 per la sostituzione della lampada.

Funzione di disattivazione automatica

Proiettore Telecomando

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3, 4

2, 3 1, 5

POWER

INPUT

BACK ENTER MENU

Visualizzazione sullo schermo (GUI)

Quando non vengono rivelati segnali di ingresso per più di 15 minuti, il proiettore verrà interrotto automaticamente.

Descrizione della disattivazione automatica

OFF

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

3 Premere∂/ƒ per selezionare “Spegn.

4 Premere ∂/ƒ per selezionare “ON” o “OFF”.

5 Per uscire dal GUI, premere MENU.

• L’impostazione di fabbrica per la funzione “Spegn. Automatico” è “ON”.

L’unità si spegne automaticamente dopo 15 minuti trascorsi senza alcuna immissione di segnali.

Disattivazione della funzione di disattivazione automatica.

premere ENTER.

Automatico” e quindi premere ENTER.

Funzioni utili

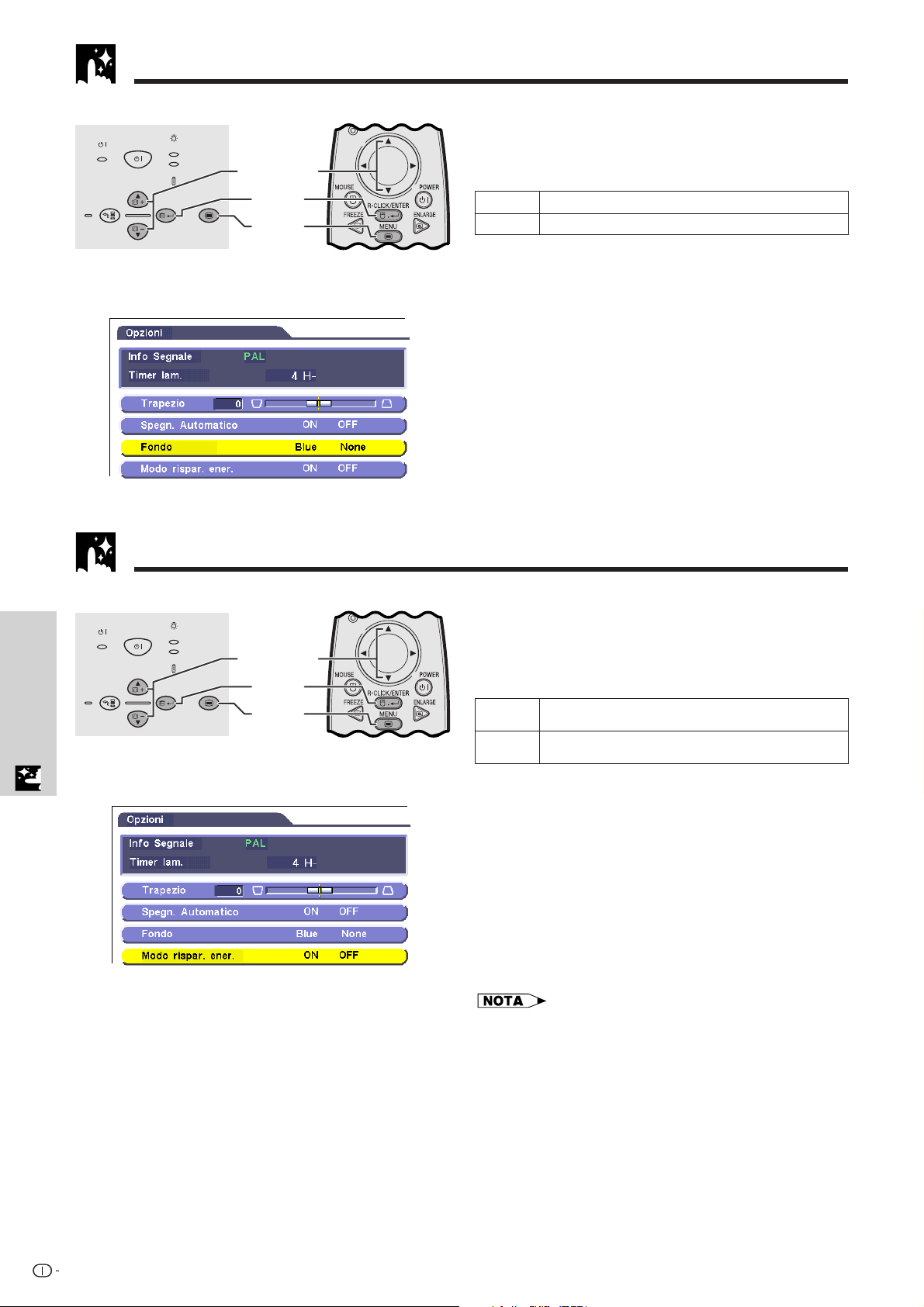

Selezione dell’immagine di fondo

Proiettore Telecomando

Questa funzione permette di selezionare l’immagine visualizzata quando nessun segnale viene trasmesso

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

POWER

INPUT

BACK ENTER MENU

2, 3, 4

2, 3 1, 5

al proiettore.

Descrizione delle immagini di fondo

Blue

None

1 Premere MENU.

Visualizzazione sullo schermo (GUI)

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

3 Premere ∂/ƒ per selezionare “Fondo” e quindi

4 Premere ∂/ƒ per selezionare “Blue” o “None”.

5 Per uscire dal GUI, premere MENU.

Funzione di risparmio corrente

Schermo blu

Schermo nero

premere

ENTER.

POWER

Funzioni utili

Proiettore Telecomando

ON/OFF

LAMP

TEMP.

KEYSTONE

INPUT

BACK ENTER MENU

AUTO SYNC

2, 3, 4

2, 3 1, 5

Visualizzazione sullo schermo (GUI)

Descrizione delle Modalità di risparmio corrente

OFF

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Opzioni” e quindi

3 Premere ∂/ƒ per selezionare “Modo rispar. ener.”

4 Premere ∂/ƒ per selezionare “ON” o “OFF”.

5 Per uscire dal GUI, premere MENU.

•“Modo rispar. ener.” è preimpostato dal produttore su “OFF”.

• Quando si seleziona “OFF” in “Modo rispar. ener.”, il rumore della ventola risulterà maggiore.

• Anche se si seleziona “ON” in “Modo rispar. ener.” il rumore

delle ventole potrebbe aumentare se la temperatura interna sale tanto da rendere necessaria l’attivazione della funzione di raffreddamento.

Qualità della luce pari al 70%. Consumo di corrente pari a 200 W.

Qualità della luce pari al 100%. Consumo di corrente pari a 230 W.

premere

e quindi premere

ENTER.

Funzione di inversione o capovolgimento dell’immagine

Proiettore Telecomando

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3 2, 3 1, 4

POWER

INPUT

BACK ENTER MENU

Visualizzazione sullo schermo (GUI)

Questo proiettore è dotato di una funzione di immagine invertita/capovolta che permette di invertire o capovolgere l’immagine proiettata per diverse applicazioni.

Descrizione delle immagini proiettate

Voce selezionata

Fronte

SoffⳭfronte

Retro

SoffⳭretro

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Modo PRO” e

quindi premere ENTER.

3 Premere ∂/ƒ per selezionare il modo di

proiezione desiderato e quindi premere ENTER.

4 Per uscire dal GUI, premere MENU.

• Questa funzione viene usata per le installazioni a soffitto e l’immagine invertita. Vedere pagina 19 per queste impostazioni.

Immagine proiettata

Immagine normale

Immagine capovolta

Immagine invertita

Immagine invertita e capovolta

Regolazione del modo speciale

Proiettore Telecomando

ON/OFF

KEYSTONE

LAMP

TEMP.

AUTO SYNC

2, 3 2, 4 1, 5

POWER

INPUT

BACK ENTER MENU

Visualizzazione sullo schermo (GUI)

Normalmente, il tipo di segnale in ingresso viene individuato e il modo di definizione corretto viene selezionato automaticamente. Tuttavia, poiché il proiettore non può distinguere una risoluzione 640 ⳯ 480 su computer o 480P su DTV, selezionare una modalità appropriata su “Modi speciali”.

1 Premere MENU.

2 Premere ∂/ƒ per selezionare “Modi speciali” e

3 Premere∂/ƒ per selezionare il modo di

4 Premere ENTER per salvare l’impostazione.

5 Per uscire dal GUI, premere MENU.

• Quando si immettono segnali DTV 480P, selezionare “480P” al punto 3 sopra.

Funzioni utili

quindi premere ENTER.

definizione ottimale.

Manutenzione e soluzione di problemi

Manutenzione del filtro dell’aria

Vista laterale destra

Pulitura del filtro dell’aria

Scollegare il cavo di alimentazione

elettrica.

Manutenzione e

Disinserire la spina del cavo di alimentazione dalla

soluzione di problemi

presa CA.

Filtro dell’aria

• Questo proiettore è dotato di un filtro dell’aria per garantire condizioni ottimali di funzionamento.

• Il filtro dell’aria dovrebbe essere pulito ogni 100 ore di utilizzo. Pulire i filtri più spesso quando il proiettore viene usato in ambienti polverosi o con molto fumo.

• Rivolgersi ad un concessionario proiettori LCD Sharp autorizzato o ad un centro di assistenza tecnica per la sostituzione del filtro (PFILD0123CEZZ) quando non è più possibile pulirlo.

Rimuovere il coprifiltro.

Capovolgere il proiettore. Premere la linguetta e rimuovere il coprifiltro nella direzione della freccia.

Linguetta

Manutenzione del filtro dell’aria

;;;;;

Pulire il filtro dell’aria.

Eliminare la polvere dal filtro dell’aria e dal coperchio con il tubo di un aspirapolvere.

Sostituzione del filtro dell’aria

Scollegare il cavo di

1 32

alimentazione elettrica.

Disinserire la spina del cavo di alimentazione dalla presa CA.

Rimettere il coperchio del filtro.

Inserire la linguetta all’estremità del coperchio del filtro nell’apertura per il coperchio del filtro e premere il coperchio del filtro in posizione.

Rimuovere il coprifiltro.

Capovolgere il proiettore. Premere la linguetta e rimuovere il coprifiltro nella direzione della freccia.

Linguetta

Rimuovere il filtro dell’aria.

1 Rimuovere il fermo del filtro. 2 Rimuovere il filtro dell’aria.

Linguetta

Rimettere il filtro dell’aria. Rimettere il coperchio del filtro.

1 Inserire in posizione il nuovo filtro dell’aria. 2 Rimettere in posizione il fermo del filtro dell’aria.

Inserire la linguetta all’estremità del coperchio del filtro nell’apertura per il coperchio del filtro e premere il coperchio del filtro in posizione.

Linguetta

soluzione di problemi

Manutenzione e

Troubleshooting

Maintenance &

• Assicurarsi che il coperchio del filtro sia installato correttamente. Il proiettore non si accende se non è installato correttamente.

Lampada/indicatori di manutenzione

Indicatori di manutenzione

Indicatore di

POWER

ON/OFF

KEYSTONE

Indicatore di manutenzione

Indicatore di avvertimento temperatura

Indicatore di sostituzione lampada

Indicatore di alimentazione

LAMP

TEMP.

La temperatura interna è troppo alta.

L’indicatore lampeggia in rosso.

La lampada non si accende.

La lampada deve essere sostituita.

L’indicatore lampeggia in rosso quando il proiettore è acceso.

alimentazione

Indicatore di sostituzione lampada

Indicatore di avvertimento temperatura

Condizione Soluzione possibile

• Le spie di avvertimento del proiettore indicano problemi all’interno del proiettore.

• Sono presenti due spie di avvertimento: un indicatore di avvertimento temperatura per quando il proiettore è troppo caldo e un indicatore di sostituzione lampada per sapere quando sostituire la lampada.

• Se si verifica un problema l’indicatore di avvertimento temperatura o l’indicatore di sostituzione lampada si illumina in rosso. Dopo aver disattivato l’alimentazione, eseguire i seguenti procedimenti.

Problema

• Bocca di aspirazione bloccata.

• Filtro dell’aria intasato.

• Guasto alla ventola di

raffreddamento.

• Guasto di un circuito

interno.

• Raffreddamento. • Attendere fino a quando l’indicatore termina

• Lampada bruciata.

Guasto al circuito lampada.

•

• La lampada è stata usata

più di 900 ore.

• Il coperchio del filtro

viene aperto.

• Spostare il proiettore in un luogo con una ventilazione adeguata.

• Pulire il filtro. (Vedere alle pagine 37 e 38.)

• Portare il proiettore presso un concessionario proiettori LCD Sharp autorizzato o presso un centro di assistenza tecnica per riparazioni.

di lampeggiare e si spegne.

• Con cura, sostituire la lampada. (Vedere alle pagine 40 e 41.)

• Portare il proiettore presso un concessionario proiettori LCD Sharp autorizzato o presso un centro di assistenza tecnica per riparazioni.

• Installare correttamente il coperchio del filtro.

• Se l’indicatore di avvertimento temperatura si illumina, adottare le soluzioni sopra elencate e prima di riaccenderlo attendere fino a quando

il proiettore non si sia completamente raffreddato. (Almeno 5 minuti.)

• Se si spegne e quindi si riaccende il proiettore, come per una breve pausa, l’indicatore di sostituzione lampada può essere attivato, impedendo l’accensione del proiettore. In questo caso scollegare il cavo di alimentazione dalla presa di corrente e quindi ricollegarlo. Se si verifica questa condizione, rimuovere il filo di alimentazione dalla presa a muro e inserirlo nuovamente.

Lampada

La lampada di questo proiettore funziona per circa 1.000 ore cumulative, a seconda dell’ambiente di impiego. Si consiglia di sostituire la lampada dopo 900 ore cumulative di impiego o quando si nota un calo significativo nella qualità di immagine e colore. Il tempo di impiego della lampada può essere controllato con la visualizzazione sullo schermo (vedere pagina 34).

CAUTELA

• Pericolo di luce intensa. Non tentare di guardare nell’apertura e nell’obiettivo mentre il proiettore è in funzione.

Manutenzione e

• Poiché l’ambiente di impiego può variare notevolmente, la lampada del proiettore può durare meno di 1.000 ore.

soluzione di problemi

•“1.000 ore” indica la durata media ed è una informazione che dovrebbe essere usata solo come riferimento. Non coincide con il periodo di garanzia.

• Per sicurezza, l’unità non potrà essere accesa partendo dalla quarta accensione senza aver cambiato la lampada dopo 1.000 ore di utilizzo.

Condizione

L’indicatore di sostituzione lampada s’illumina rosso e “LAM.” comparirà in giallo nell’angolo inferiore sinistro dell’immagine. Si nota un notevole abbassamento della qualità di immagine e colore.

La lampada viene spenta automaticamente e il proiettore entra in modo di attesa di ripresa del funzionamento.

“LAM.” comparirà in rosso nell’angolo inferiore sinistro dell’immagine e l’unità si spegnerà.

Problema

• La lampada è stata usata più di 900 ore.

• La lampada è stata usata più di 1.000 ore.

• Acquistare un’unità lampada di ricambio (modulo lampada/cassa) del tipo BQCPGC20X//1 corrente presso un rivenditore di proiettori LCD Sharp autorizzato o presso un centro di assistenza tecnica.

• Sostituire la lampada. (Vedere alle pagine 40 e 41.) Volendo, richiedere la sostituzione della lampada a un rivenditore di proiettori LCD Sharp autorizzato o a un centro di assistenza tecnica.

Soluzione possibile

Sostituzione della lampada di proiezione

AVVERTENZA:

• I frammenti di vetro di una lampada rotta sono pericolosi. In caso di rottura della lampada, richiedere l’intervento di un rivenditore di proiettori LCD Sharp autorizzato o di un centro di assistenza tecnica.

• Non rimuovere direttamente l’unità lampada appena terminato il funzionamento del proiettore. La lampada può diventare calda da scottare. Prima di rimuovere l’unità lampada, aspettare almeno un’ora dopo aver scollegato il cavo di alimentazione elettrica in modo da dare tempo alla superficie dell’unità lampada di raffreddarsi.

Si raccomanda di sostituire la lampada dopo circa 900 ore, cumulative, di funzionamento, o appena si nota un notevole abbassamento della qualità di immagine e colore. Per sostituire la lampada, seguire con cura la procedura indicata sotto. Se la lampada nuova non si accende, portare il proiettore a un rivenditore di proiettori LCD Sharp autorizzato o a un centro di assistenza tecnica. Acquistare un’unità lampada di ricambio (modulo lampada/cassa) del tipo BQCPGC20X//1 corrente presso un rivenditore di proiettori LCD Sharp autorizzato o presso un centro di assistenza tecnica. Quindi, sostituire la lampada seguendo con cura le istruzioni sotto. Volendo, richiedere la sostituzione della lampada a un rivenditore di proiettori LCD Sharp autorizzato o a un centro di assistenza tecnica.

Come rimuovere e come installare l’unità lampada

CAUTELA

• Rimuovere l’unità lampada afferrandola per la maniglia. Non toccare la superficie di vetro dell’unità lampada né l’interno del proiettore.

• Per evitare di farsi male o di danneggiare la lampada, seguire attentamente la procedura sotto.

• Assicurarsi di cambiare il filtro dell’aria durante la sostituzione della lampada. Il filtro viene fornito unitamente alla lampada.

Spegnere il proiettore.

1 3

Premere ON/OFF sul proiettore o POWER sul telecomando. Attendere che la ventola di raffreddamento si fermi.

ON/OFF

Rimuovere il filtro

dell’aria.

1 Rimuovere il fermo del filtro. 2 Rimuovere il filtro dell’aria.

Scollegare il cavo di

alimentazione elettrica.

Disinserire la spina del cavo di alimentazione dalla presa CA.

Rimettere il filtro

dell’aria.

1 Inserire in posizione il nuovo

filtro dell’aria.

2 Rimettere in posizione il

fermo del filtro dell’aria.

Rimuovere il coprifiltro.

Capovolgere il proiettore. Premere la linguetta e rimuovere il coprifiltro nella direzione della freccia.

Linguetta

Rimettere il coperchio del filtro.

Inserire la linguetta all’estremità del coperchio del filtro nell’apertura per il coperchio del filtro e premere il coperchio del filtro in posizione.

Linguetta

soluzione di problemi

Manutenzione e

Troubleshooting

Maintenance &

Sostituzione della lampada di proiezione

Rimuovere il coperchio dell’unità lampada.

Capovolgere il proiettore e allentare la vite per interventi tecnici da parte dell’utente che fissa il coperchio dell’unità lampada. Quindi aprire il coperchio nella direzione della freccia.

Inserire l’unità lampada nuova.

Rimuovere l’unità lampada.

Allentare le viti di fissaggio sul telaio portalampada. Sospendere l’unità lampada afferrandola per la maniglia e tirarla verso se stessi.

Applicare il coperchio dell’unità lampada.

910

Spingere l’unità lampada per sistemarla al suo posto nel vano dell’unità lampada. Avvitare le viti di fissaggio.

Far scorrere il coperchio dell’unità lampada in direzione della freccia. A questo punto, avvitare la vite per interventi tecnici da parte dell’utente.

Per azzerare il timer della lampada

Collegare la spina del

cavo di alimentazione.

Inserire la spina del cavo di alimentazione nella presa CA.

Manutenzione e

soluzione di problemi

• Azzerare il timer della lampada solo dopo aver sostituito la lampada.

Azzerare il timer della lampada.

1 Premere contemporaneamente

KEYSTONE ∂ e KEYSTONE ƒ sul proiettore.

2 Premere contemporaneamente

INPUT e AUTO SYNC sul proiettore.

3 Premere contemporaneamente

AUTO SYNC e MENU sul proiettore.

INPUT

BACK ENTER MENU

AUTO SYNC

Viene visualizzato “LAM. 0000H” e questo significa che il timer della lampada è stato azzerato.

Uso della serratura Kensington

Questo proiettore è dotato di un connettore di sicurezza Kensington standard per l’uso con un sistema di sicurezza Kensington MicroSaver. Fare riferimento alle

Connettore di sicurezza Kensington standard

istruzioni allegate al sistema per come usarlo per assicurare il proiettore.

Soluzione di problemi

Problema

Immagine e suono assenti.

Suono udibile ma immagine assente.

Il colore è sbiadito o scadente.

Immagine sfocata.

L’immagine appare ma il suono è assente.

Si sente occasionalmente uno strano suono dal rivestimento del proiettore.

L’indicatore di manutenzione si illumina.

Appaiono disturbi nell’immagine.

Le immagini 480P non appaiono.

Controllo

• Il cavo di alimentazione del proiettore non è collegato alla presa di corrente.

• Il coprifiltro non è fissato in modo sicuro.

• L’ingresso selezionato è sbagliato. (Vedere pagina 17.)

• Cavi non collegati in modo corretto ai pannelli laterale ed anteriore del proiettore. (Vedere le pagine 12–15.)

• Le pile del telecomando sono esaurite. (Vedere pagina 9.)

• Cavi non collegati in modo corretto ai pannelli laterale ed anteriore del proiettore. (Vedere le pagine 12–15.)

• Le regolazioni di “Contrasto” e “Luminos.” sono impostate sul minimo. (Vedere pagina 27.)

• Le regolazioni di “Colore” e “Sfumatura” non sono corrette. (Vedere pagina 27.)

• Regolare la messa a fuoco. (Vedere pagina 17.)

• La distanza di proiezione è troppo lunga o troppo corta per permettere una messa a fuoco corretta.

(Vedere pagina 18.)

• Cavi non collegati in modo corretto ai pannelli laterale ed anteriore del proiettore. (Vedere le pagine 12–15.)

• Il volume è regolato sul minimo. (Vedere pagina 17.)

• Se l’immagine è normale, il suono è dovuto a contrazioni del rivestimento causate da cambiamenti

di temperatura. Questo non influenza il funzionamento o le prestazioni.

• Vedi a pagina 39, “Lampada/indicatori di manutenzione”.

• Regolare l’impostazione “Fase”. (Vedere pagina 29.)

• Regolare il modo di definizione su 480P. (Vedere pagina 36.)

soluzione di problemi

Manutenzione e

Troubleshooting

Maintenance &

Appendice

Applicazione del copriobiettivo

Applicare il copriobiettivo per evitare danni all’obiettivo durante il trasporto del proiettore. Il copriobiettivo è dotato di una cinghietta per evitarne la perdita.

Attaccare la cinghietta

al copriobiettivo.

CAUTELA

• Non sollevare o trasportare il proiettore tenendolo per l’obiettivo o il copriobiettivo perché questo può danneggiare l’obiettivo.

• Si può anche usare l’estremità di una penna o di un altro oggetto appuntito per far passare la cinghietta del copriobiettivo

attraverso le asole.

Attaccare la cinghietta

al proiettore.

Applicare il copriobiettivo

al proiettore con l’occhiello rivolto verso l’alto.

Appendice

Assegnazione dei terminali di collegamento

Porta COMPUTER INPUT 1: Mini connettore femmina D-sub a 15 pin

Ingresso computer

Analogico

1. Ingresso video (rosso)

2. Ingresso video (verde/sinc. sul verde)

3. Ingresso video (blu)

4. Non collegato

5. Sinc. composito

6. Massa (rosso)

7. Massa (verde/sinc. sul verde)

8. Massa (blu)

10 15

1 6 11

Porta RS-232C: Connettore maschio D-sub a 9 pin del cavo DIN D-sub RS-232C

N. terminale Segnale Nome I/U Riferimento

1 Non collegato 2 RD Ricezione dati Ingresso Collegato a circuito interno 3 SD Invio dati Uscita Collegato a circuito interno 4 Non collegato 5 SG Massa segnale Collegato a circuito interno 6 Non collegato 7 Non collegato 8 Non collegato 9 Non collegato

10. Non collegato

11. Massa

12. Dati bidirezionali

13. Segnale sinc.

14. Segnale sinc. verticale

15. Orologio dati

9. Non collegato

orizzontale

Terminale RS-232C: Connettore femmina Mini DIN a 9 pin

N. terminale Segnale Nome I/U Riferimento

1 Non collegato

2 RD Ricezione dati Ingresso Collegato a circuito interno 3 SD Invio dati Uscita Collegato a circuito interno 4 Non collegato 5 SG Massa segnale Collegato a circuito interno 6 Non collegato 7 Non collegato 8 Non collegato 9 Non collegato

Appendice

Specifiche della porta RS-232C

Controllo PC

Un computer può essere usato per controllare il proiettore collegando un cavo RS-232C (modem ad azzeramento, tipo incrociato, venduto separatamente) al proiettore. (Vedere pagina 15 per il collegamento.)

Condizioni di comunicazione

Regolare le impostazioni di porta seriale del computer in corrispondenza a quelle della tabella. Formato segnale: Conforme allo standard RS-232C Velocità baud: 9.600 bps Lunghezza dati: 8 bits Bit di parità: Nessuno Bit di arresto: 1 bit Controllo flusso: Nessuno

Formato basilare

I comandi dal computer sono inviati nel seguente ordine: comando, parametro e codice di ritorno. Dopo che il proiettore esegue il comando inviato dal computer, invia un codice di risposta al computer.

Formato comando

C1 C2 C3 C4 P1 P2 P3 P4

Comando 4 cifre Parametro 4 cifre

Codice di ritorno (0DH)

Formato codice di risposta

Risposta normale

O K

Risposta problema (Errore dovuto a comando o parametro non corretto o ad altri errori di comunicazione.)

E R R

Quando viene inviato più di un codice, inviare ciascun comando solo dopo che si è verificato il codice di risposta OK del proiettore per il comando precedente.

• Quando si usa la funzione di controllo computer del proiettore, lo stato di funzionamento del proiettore non può essere letto al computer. Verificare quindi lo stato trasmettendo i comandi di visualizzazione per ciascun menu di regolazione e controllando lo stato con la visualizzazione sullo schermo. Se il proiettore riceve un comando diverso da un comando di visualizzazione menu, esegue il comando senza visualizzare la visualizzazione sullo schermo.

Codice di ritorno (0DH)

Appendice

Specifiche della porta RS-232C

Comandi

ESEMPIO

• Quando “LUMINOS.” di INGRESSO 1 (RGB) REGOLAZIONE IMMAGINE è fissato a 10.

ProiettoreComputer

RABR 1 0_  OK

→ ←

VOCE DI

CONTROLLO

MODO SPECIALE

SPEGNIMENTO AUTOMATICO

MODO RISPAR. ENER.

IMPOSTAZIONE ALIMENTAZIONE

COMMUTAZIONE INGRESSO

CONTROLLO INGRESSO

REGOLAZIONE VOLUME

AV SILENZIAMENTO

REGOLAZIONE KEYSTONE

INGRESSO 1 (RGB) REGOLAZIONE IMMAGINE

INGRESSO 2(S-VIDEO)/ INGRESSO 3(VIDEO) REGOLAZIONE IMMAGINE 1

INGRESSO 2(S-VIDEO)/ INGRESSO 3(VIDEO) REGOLAZIONE IMMAGINE 2

INGRESSO 1 (COMPONENTE) REGOLAZIONE IMMAGINE

INGRESSO 1 (COMPONENTE) REGOLAZIONE IMMAGINE 2

SINCRONIZZAZIONE AUTOMATICA INGRESSO

COMANDO

C2 C3 C4 P1 P2 P3 P4

OVLA__*

EKYS***

DAJS___

PARAMETRO

CONTENUTO DEL

COMANDO

640480

480P

SPEGNIMENTO AUTOMATICO (NO)

SPEGNIMENTO AUTOMATICO (SI)

MODO RISPAR. ENER. NO

MODO RISPAR. ENER. SI

SPEGNIMENTO (ATTESA)

ACCENSIONE

INGRESSO 1 (RGB)

INGRESSO 1 (COMPONENTE)

INGRESSO 2 (S-VIDEO)

INGRESSO 3 (VIDEO)

CONTROLLO INGRESSO

VOLUME (00 – 60)

AV SILENZIAMENTO NO

AV SILENZIAMENTO SI

TRAPEZIO

(127 – 127)

CONTRASTO (30 – 30)

LUMINOS. (30 – 30)

ROSSO (30 – 30)

BLU (30 – 30)

RESET

CONTRASTO (30 – 30)

LUMINOS. (30 – 30)

ROSSO (30 – 30)

BLU (30 – 30)

RESET

COLORE (30 – 30)

SFUMATURA (30 – 30)

DEFINIZIONE

RESET

CONTRASTO (30 – 30)

LUMINOS. (30 – 30)

ROSSO (30 – 30)

BLU (30 – 30)

RESET

COLORE (30 – 30)

SFUMATURA (30 – 30)

DEFINIZIONE

RESET

INIZIO SINC. AUTO.

(0 – 7)

VOCE DI

CONTROLLO

SELEZIONE SISTEMA VIDEO

SELEZIONE FONDO

SELEZIONE LINGUA

INGRESSO 1 (RGB) SELEZIONE GAMMA

INGRESSO 2(S-VIDEO)/ INGRESSO 3(VIDEO) SELEZIONE GAMMA

INGRESSO 1 (COMPONENTE) SELEZIONE GAMMA

INGRESSO 1 (RGB) RIDIMENSIONA

INGRESSO 2(S-VIDEO)/ INGRESSO 3(VIDEO) RIDIMENSIONA

INGRESSO 1 (COMPONENTE) RIDIMENSIONA

IMPOSTAZIONE SCHERMO

COMANDO

C1 C2 C3 C4 P1 P2 P3 P4

PARAMETRO

CONTENUTO DEL

AUTO

PAL

NTSC 3.58

SECAM

NTSC 4.43

PAL (M)

PAL (N)

PAL (60 Hz)

BLUE

NONE

ENGLISH

DEUTSCH

ESPAÑOL

NEDERLANDS

FRANÇAIS

ITALIANO

SVENSKA

PORTUGUÊS

STANDARD

GAMMA1

GAMMA2

STANDARD

GAMMA1

GAMMA2

STANDARD

GAMMA1

GAMMA2

NORMALE

DOT BY DOT

NORMALE

STIRATURA

BORDO

NORMALE

STIRATURA

BORDO

INVERTITA NO

INVERTITA SI

CAPOVOLTA NO

CAPOVOLTA SI

COMANDO

Appendice

• Se nella colonna del parametro c’è un segno di sottolineatura (_), immettere uno spazio. Se appare un asterisco (*), inserire un valore nella gamma indicata tra parentesi quadre sotto CONTENUTO DEL COMANDO.

Tabella di compatibilità computer

Frequenza orizzontale: 15-80 kHz Frequenza verticale: 43-85Hz Orologio pixel: 12-108 MHz Compatibile con segnali di sincronizzazione di video con sonoro e sincronizzazione su verde SXGA (1.280  1.024) compatibile in compressione intelligente

PC/

MAC/

VGA

SVGA

XGA

Risoluzione

640  350

720  350

640  400

720  400

640  480

800  600

1.024  768

Frequenza orizzontale

(kHz)

27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 27,0 60 31,5 70 37,9 27,0 31,5 37,9 26,2 31,5

34,7 37,9 37,5 43,3 31,3 50

35,1 56 37,9 60 44,5 70 48,1 72 46,9 75 53,7 85 35,5 43 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85

Frequenza

verticale

(Hz)

85 60 70 85 50 60 70 72 75 85

VESA

Standard



Display

Ingrandimento

proporzionato

Stesse

dimensioni

PC/

MAC/

PC/

MAC 13"

PC/

MAC 19" MAC 16" MAC 21"

Frequenza

Risoluzione Display

1.152  864

SXGA

1.152  882

1.280 1.024

640  480

VGA

XGA

1.024  768

832  624

SVGA

1.152  870

SXGA

orizzontale

Frequenza

(kHz)

55,0 60 66,2 70 67,5 75 54,8 60 65,9 72 64,0 60

35,0

48,4 60 60,0 49,7 75 68,7

verticale

(Hz)

VESA

Standard



Compressione

intelligente

Ingrandimento

proporzionato

Compressione

intelligente

• Questo proiettore può non essere in grado di visualizzare immagini da computer portatili nel modo simultaneo (CRT/ LCD). In questo caso disattivare lo schermo LCD del computer portatile ed emettere i dati di visualizzazione nel modo

“solo CRT”. Dettagli su come cambiare i modi di visualizzazione si trovano nel manuale di istruzioni del computer portatile.

• Questo proiettore può ricevere segnali VGA nel formato VESA 640  350, ma “640  400” appare sullo schermo.

Appendice

Caratteristiche tecniche

Tipo prodotto

Modello

Sistema Video

Metodo di visualizzazione

Pannello LCD

Obiettivo

Lampada di proiezione

Rapporto contrasto

Segnale in ingresso video

Segnale in ingresso S-video

Definizione orizzontale

Uscita audio

Segnale ingresso RGB computer

Orologio pixel

Frequenza verticale

Frequenza orizaontale

Segnale ingresso computer

Sistema diffusore

Tensione nominale Corrente in ingresso Frequenza nominale

Consumo di corrente

Temperatura di impiego

Temperatura di deposito

Rivestimento

Frequenza portante I/R

Dimensioni (circa)

Peso (circa)

Accessori in dotazione

Pezzi di ricambio

Proiettore LCD PG-C20XE PAL/

PAL 60/PAL-M/PAL-N/SECAM/NTSC 3.58/NTSC 4.43/DTV 480P

Pannello LCD  3, metodo otturatore ottico RGB Dimensioni pannello: 22,9 mm (0,9 ) (13,9 [A]  18,5 [L] mm) Metodo di visualizzazione: Pannello a cristalli liquidi NT traslucido Metodo di pilotaggio: Pannello a matrice attiva TFT (transistor a pellicola sottile) Numero di punti: 786.432 punti (1.024 [O]  768 [V]) Obiettivo zoom 1–1,2, F2,3–2,6, f=36,0–43,2 mm Lampada da 150 W CC 500:1 Connettore RCA: VIDEO, video composito, 1,0 Vp-p, sinc. negativa, terminato 75 Ω Connettore RCA: AUDIO, 0,5 Vrms più di 22 kΩ (stereo) Connettore Mini DIN a 4 pin Y (segnale di luminanza): 1,0 Vp-p, sinc. negativa, terminato 75 Ω C (segnale di crominanza): Burst 0,286 Vp-p, terminato 75 Ω 580 linee TV (ingresso video) 1,0 W (monofonico) MINICONNETTORE D-SUB A 15 PIN (porta COMPUTER INPUT 1, porta COMPUTER OUTPUT):

Ingresso analogico di tipo RGB separato/sinc. composita/sinc. sul verde:

0–0,7 Vp-p, positivo, terminato 75 Ω MINIPRESA STEREO: AUDIO, 0,5 Vrms, più di 22 kΩ (stereo) SEGNALE SINC. ORIZZONTALE: Livello TTL (positivo/negativo) o sinc. composito (solo Apple) SEGNALE SINC. VERTICALE: Come sopra 12–108 MHz 43–85 Hz 15–80 kHz Connettore femmina Mini DIN a 9 pin (porta RS-232C) Rotondo da 2,8 cm (1 7⁄64) 100–240 V CA 2,6 A 50/60 Hz 230 W (Selezione di “OFF” in “Modo rispar. ener.”.) 200 W (Selezione di “ON” in “Modo rispar. ener.”.) Da 5°C a 35°C Da 20°C a 60°C Plastica 38 kHz 260  74  207 mm (L  A  P) (solo corpo principale) 260  82  207 mm (L  A  P) (inclusi piedini di regolazione e parti sporgenti) 2,6 kg Telecomando, Due pile formato AAA, Cavo di alimentazione (3,6 m), Cavo RGB per computer (3 m), Cavo audio computer (3 m), Cavo di controllo mouse PS/2 (1 m), Cavo di controllo mouse USB (1,5 m), Cavo DIN D-sub RS-232C (15 cm), Ricevitore mouse telecomandato, Filtro dell’aria di ricambio, Copriobiettivo (applicato), Cinghietta del copriobiettivo, CD-ROM, Manuale di istruzioni per il proiettore LCD, Guide di riferimento rapido per il proiettore LCD Unità lampada (modulo lampada/cassa) (BQC-PGC20X//1), Telecomando (RRMCG1613CESA), Pile formato AAA, Cavo di alimentazione, Cavo RGB per computer (QCNWG0002CEZZ), Cavo audio computer (QCNW-4870CEZZ), Cavo di controllo mouse PS/2 (QCNW-5113CEZZ), Cavo di controllo mouse USB (QCNW-5680CEZZ), Cavo DIN D-sub RS-232C (QCNW-5288CEZZ), Ricevitore mouse telecomandato (RUNTK0694CEZZ), Filtro dell’aria (PFILD0123CEZZ), Copriobiettivo (PCOVZ1095CEKA), Cinghietta del copriobiettivo (UBNDT0013CEZZ), CD-ROM (UDSKA0048CEN1), Manuale di istruzioni per il proiettore LCD (TINS-7271CEZZ), Guide di riferimento rapido per il proiettore LCD (TINS-7272CEZZ, TINS-7284CEZZ, TINS-7285CEZZ)

Questo proiettore SHARP impiega pannelli LCD (display a cristalli liquidi). Questi pannelli molto sofisticati contengono TFT (transistor a pellicola sottile) per 786.432 pixel ( RGB). Come nel caso di qualsiasi apparecchio ad alta tecnologia, come televisori a grande schermo, sistemi video e videocamere, l’apparecchio deve essere conforme a certe tolleranze accettabili.

Le caratteristiche tecniche sono soggette a modifiche senza preavviso.

Questo apparecchio ha alcuni TFT inattivi all’interno delle tolleranze accettabili che possono risultare in punti sempre illuminati o sempre spenti sullo schermo di immagine. Questo non influenza la qualità di immagine o la durata utile dell’apparecchio.

Appendice

Dimensioni

Vista posteriore

100-240V

Vista superiore

(INPUT 1)

OUTPUT

COMPUTER COMPUTERAUDIO AUDIO

INPUT 1

RS-232C

Vista laterale

LAMP

TEMP.

AUTO SYNC

260

KEYSTONE

ON/OFF

ZOOM

FOCUS

BACK ENTER MENU

INPUT

POWER

207

AUDIO INPUTINPUT 3INPUT 2

(S-VIDEO, VIDEO INPUT)

S-VIDEO VIDEO

169,5

Vista frontale

58118

Appendice

Vista inferiore

Unità: mm

Glossario

Clock

La regolazione dell’orologio viene fatta per regolare i parasiti verticali quando il livello dell’orologio è incorretto.

Compatibilità

Rappresenta la capacità di uso con diversi modi dei segnali delle immagini.

Compressione ed espansione intelligenti

Ridimensionamento di alta qualità delle immagini a bassa ed alta risoluzione per adattarsi alla risoluzione intrinseca del proiettore.

Correzione del gamma

Correzione digitale attiva della deformazione

Dot by dot (Punto per punto)

Modo che permette di proiettare le immagini con la loro risoluzione intrinseca.

Fase

Lo spostamento della fase rappresenta uno spostamento di sincronizzazione fra i segnali isomorfici con la stessa risoluzione. Quando il livello di fase è incorretto, l’immagine proiettata mostra un lampeggiamento tipicamente orizzontale.

Fermo immagine

Funzione per immobilizzare una immagine in movimento.

Fondo

Immagine di regolazione iniziale proiettate quando nessun segnale viene immesso.

Funzione di risparmio corrente

Funzione con commutatore per controllare la quantità di luce proiettata. Selezionare “ON” o “OFF” per diminuire o aumentare la luminosità, il consumo di corrente ed il rumore della ventola.

GUI

Interfaccia grafico utilizzatore (GUI = Graphical User Interface). Interfaccia dell’utente con grafiche che permettono una operazione più facile.

Ingrandimento

Zoomare in modo digitale verso l’interno su una porzione di una immagine.

Mouse senza fili

Funzione per operare il controllo del mouse del computer con il telecomando in dotazione.

PDF

Formato di documenti portatili (PDF = Portable Document Format). Formato di documentazione utilizzato per trasferire testi ed immagini dal CD-ROM.

Rapporto di aspetto

Rapporto tra larghezza e altezza di un’immagine. Il normale rapporto di aspetto delle immagini computer e video è 4:3. Esistono anche immagini larghe con un rapporto di aspetto 16:9 e 21:9.

Risoluzione XGA

Risoluzione con 1.024  768 pixel che utilizza il segnale di un computer compatibile IBM/AT (DOS/V).

RS-232C

Funzione per controllare il proiettore dal computer utilizzando le porte RS-232C sul proiettore e sul computer.

Sinc. sul verde

Modo di segnale video di un computer che sovrappone il segnale di sincronismo orizzontale e verticale allo spinotto dei segnali di colore verde.

Sincronizzazione automatica

Optimizza le immagini del computer proiettate aggiustando automaticamente certe caratteristiche.

Sincronizzazione composita

Il segnale che combina gli impulsi di sincronismo orizzontali e verticali.

Appendice

Indice

Anello di messa a fuoco................................................... 17

Cavo audio computer ...................................................... 12

Cavo di alimentazione...................................................... 12

Cavo di controllo mouse PS/2 .......................................... 21

Cavo di controllo mouse USB .......................................... 21

Cavo DIN D-sub RS-232C ............................................... 15

Cavo RGB per computer ................................................. 12

Clock ................................................................................ 29

Compressione ed espansione intelligenti ........................ 4

Connettore di sicurezza Kensington standard ................ 42

Coperchio ribaltabile........................................................ 9

Copriobiettivo ................................................................... 43

Correzione digitale attiva della deformazione ................. 4

Diffusore ........................................................................... 8

Dot by dot (Punto per punto) ........................................... 33

Fase ................................................................................. 29

Filtro dell’aria .................................................................... 37

Filtro dell’aria di ricambio ................................................. 37

Fondo ............................................................................... 35

Funzione di disattivazione automatica ............................. 34

GUI (interfaccia grafico utilizzatore) ................................ 23

Indicatore di alimentazione .............................................. 16

Indicatore di avvertimento temperatura ........................... 39

Indicatore di sostituzione lampada .................................. 39

Info Segnale ..................................................................... 34

Ingrandimento di immagine digitale ................................ 31

Linguaggio di visualizzazione sullo schermo .................. 26

Manopola dello zoom....................................................... 17

Modo di visualizzazione immagine .................................. 33

Modo rispar. ener. ............................................................ 35

Montaggio al soffitto......................................................... 19

Mouse senza fili ............................................................... 21

Rapporto di aspetto ......................................................... 33

Regolazione della sincronizzazione automatica .............. 28

Regolazioni dell’immagine ............................................... 27

Retroproiezione ................................................................ 19

Ricevitore mouse telecomandato .................................... 21

Risoluzione XGA .............................................................. 4

Sblocchi piedini ............................................................... 19

Sensore di comandi a distanza ....................................... 22

Sinc. sul verde ................................................................. 44

Soff  retro ...................................................................... 36

Tasti di mouse .................................................................. 22

Tasti di regolazione .......................................................... 23

Tasti KEYSTONE .............................................................. 20

Tasti VOLUME .................................................................. 17

Tasto AUTO SYNC ........................................................... 28

Tasto AV MUTE................................................................. 17

Tasto BACK ...................................................................... 23

Tasto ENLARGE ............................................................... 31

Tasto ENTER .................................................................... 23

Tasto FREEZE................................................................... 30

Tasto GAMMA .................................................................. 32

Tasto INPUT ..................................................................... 17

Tasto L-CLICK .................................................................. 22

Tasto MENU ..................................................................... 23

Tasto MOUSE ................................................................... 22

Tasto ON/OFF................................................................... 17

Tasto POWER ................................................................... 17

Tasto R-CLICK.................................................................. 22

Tasto RESIZE.................................................................... 33

Telecomando.................................................................... 22

Terminale AUDIO INPUT 1 ............................................... 12

Terminale AUDIO OUTPUT per INPUT 1 ......................... 14

Terminale S-VIDEO INPUT 2 ............................................ 13

Terminale VIDEO INPUT 3 ............................................... 13

Terminali AUDIO INPUT ................................................... 13

Timer lam. ........................................................................ 34

Ventola di raffreddamento (bocca di ingresso) ............... 37

Ventola di raffreddamento (bocca di scarico) ................. 6

Occhiello per cinghietta del copriobiettivo ...................... 43

PDF .................................................................................. 7

Porta COMPUTER INPUT 1 ............................................. 12

Porta COMPUTER OUTPUT per INPUT 1 ........................ 8

Porta RS-232C ................................................................. 15

Presa CA .......................................................................... 12

Appendice

SHARP CORPORATION

Sharp PG-C20XE User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Precauzioni importanti

Caratteristiche principali

Indice

Indicazioni per l’uso

Metodo di accesso ai manuali operativi PDF (per Windows e Macintosh)

Nomi delle parti

Impostazione e collegamenti

Accessori in dotazione

Collegamenti del proiettore

Funzionamento

Operazioni basilari

Impostazione dello schermo

Controllo del mouse senza fili dal telecomando

Uso della schermata di menu GUI (interfaccia grafico utilizzatore)

Selezione del linguaggio di visualizzazione sullo schermo

Selezione del modo di sistema di ingresso video (Solo modalità INGRESSO 2 o 3)

Regolazioni dell’immagine

Regolazioni delle immagini del computer (Solo modalità INGRESSO 1)

Regolazione delle immagini sul computer

Funzioni utili

Funzione di fermo immagine

Ingrandimento di immagine digitale

Correzione del gamma

Selezione del modo di visualizzazione immagine

Controllo del segnale di ingresso e della durata di utilizzo della lampada

Funzione di disattivazione automatica

Selezione dell’immagine di fondo

Funzione di risparmio corrente

Funzione di inversione o capovolgimento dell’immagine

Regolazione del modo speciale

Manutenzione e soluzione di problemi

Manutenzione del filtro dell’aria

Lampada/indicatori di manutenzione

Sostituzione della lampada di proiezione

Uso della serratura Kensington

Soluzione di problemi

Appendice

Applicazione del copriobiettivo

Assegnazione dei terminali di collegamento

Specifiche della porta RS-232C

Tabella di compatibilità computer

Caratteristiche tecniche

Dimensioni

Glossario

Indice
